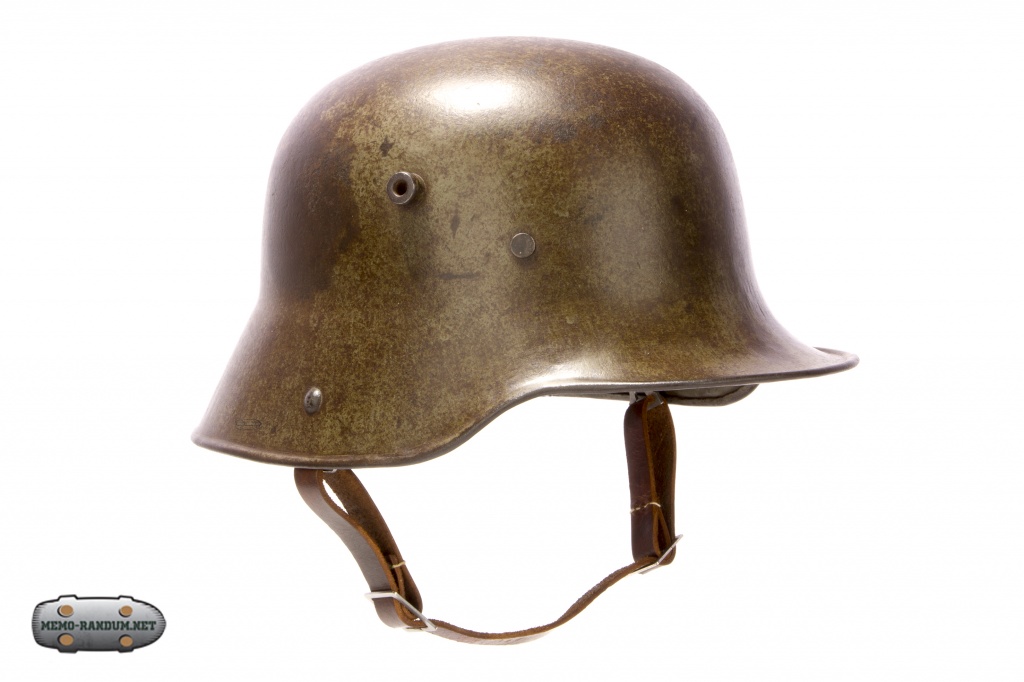

Стальной шлем образца 1916 года. M16 ET 66

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Обзор шлема образца 1916 года. M16 ET 66

внутренняя фурнитура - качественная, полностью аутентичная реплика, изготовленная компанией Prairie Flower Leather Co.: https://pflco.com/

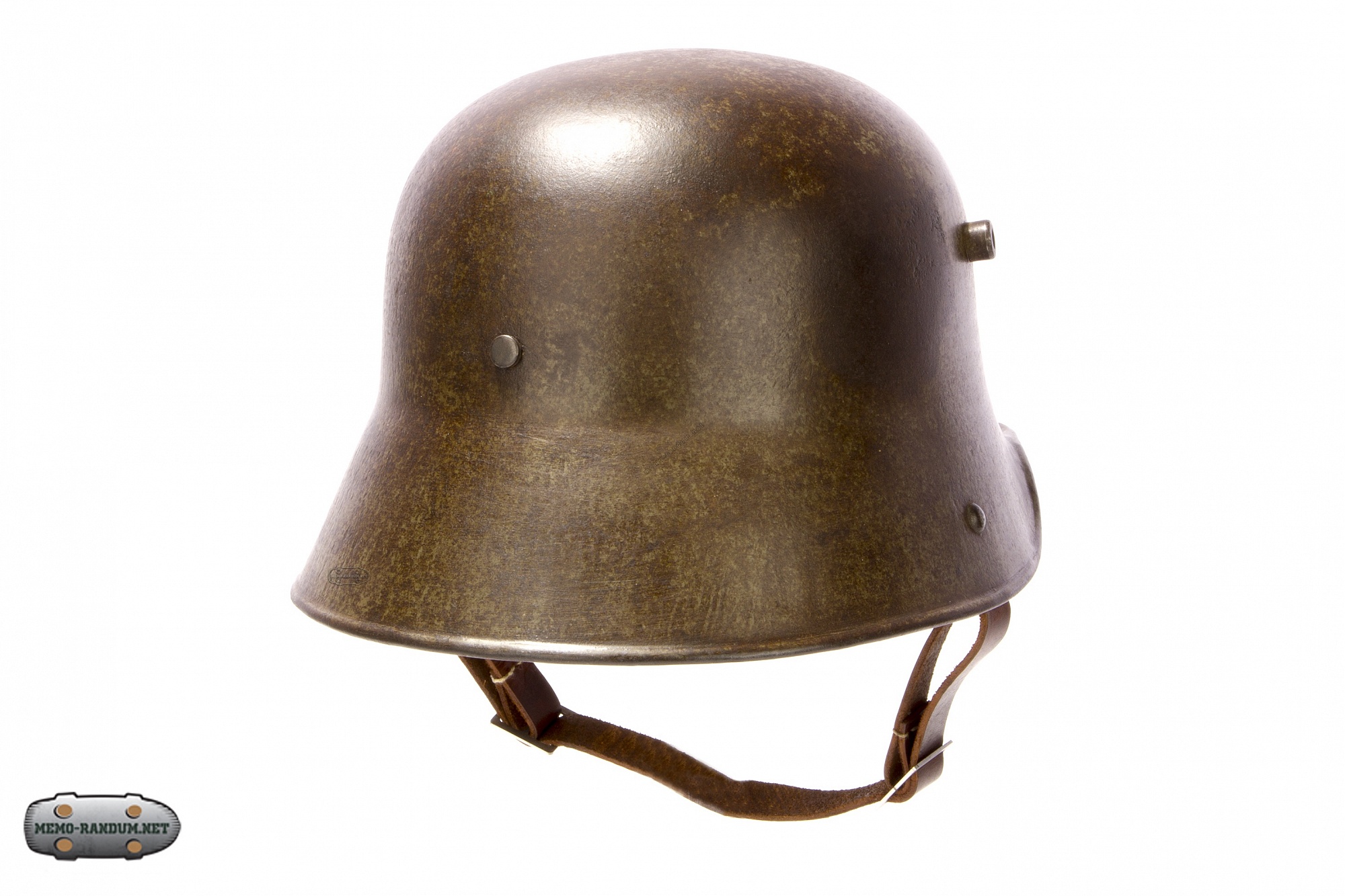

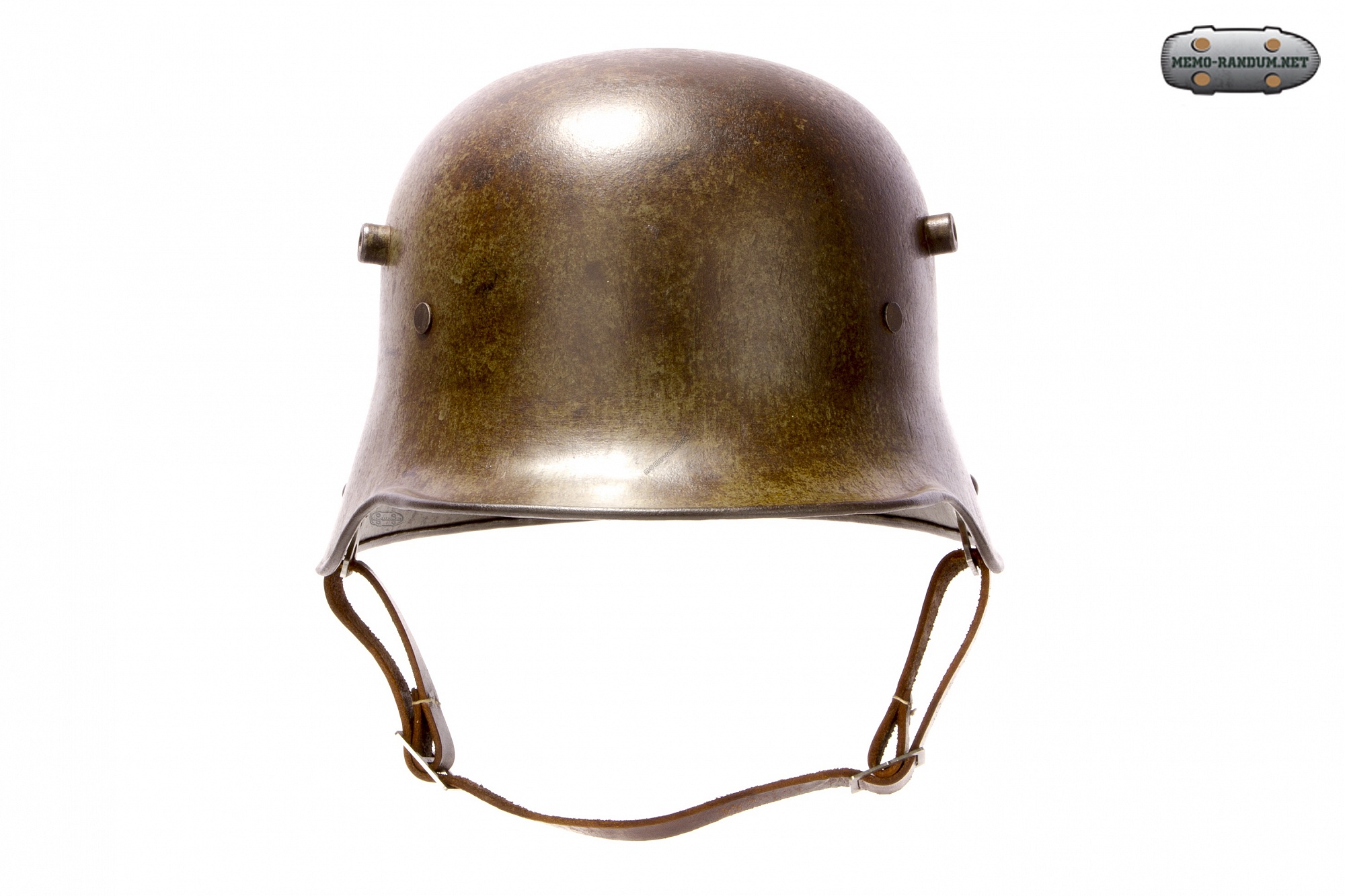

Стальной шлем образца 1916 года. M16 ET 66

М16 стальной немецкий шлем проектировался с целью заменить кожу, сталь и войлочное покрытие версии pickelhaube из-за возросшего количества ранений в голову, которые получали солдаты германской армии.

Экспериментальное исследование шлема, под руководством профессора Шверда (Schwerd) Технического Института в Ганновере, началось в конце 1915 года созданием различных форм и конфигураций. Самые ранние эскизы проекта и патентованные рисунки устанавливают, что подобные рожку вентиляционные приспособления, для крепления надбровной пластины, были всегда составляющей частью проекта.

Стальной шлем образца 1916 года. M16 ET 66

Шлем версии М16, впервые был выдан солдатам, воюющим в Вердене зимой 1915-16 г., в шести возможных размерах: 60, 62, 64, 66, 68 и 70. Размеры 60 - 64 из-за меньших параметров, имели регулируемую втулку вентиляционного рожка, чтобы держать лобовую пластину одного размера.

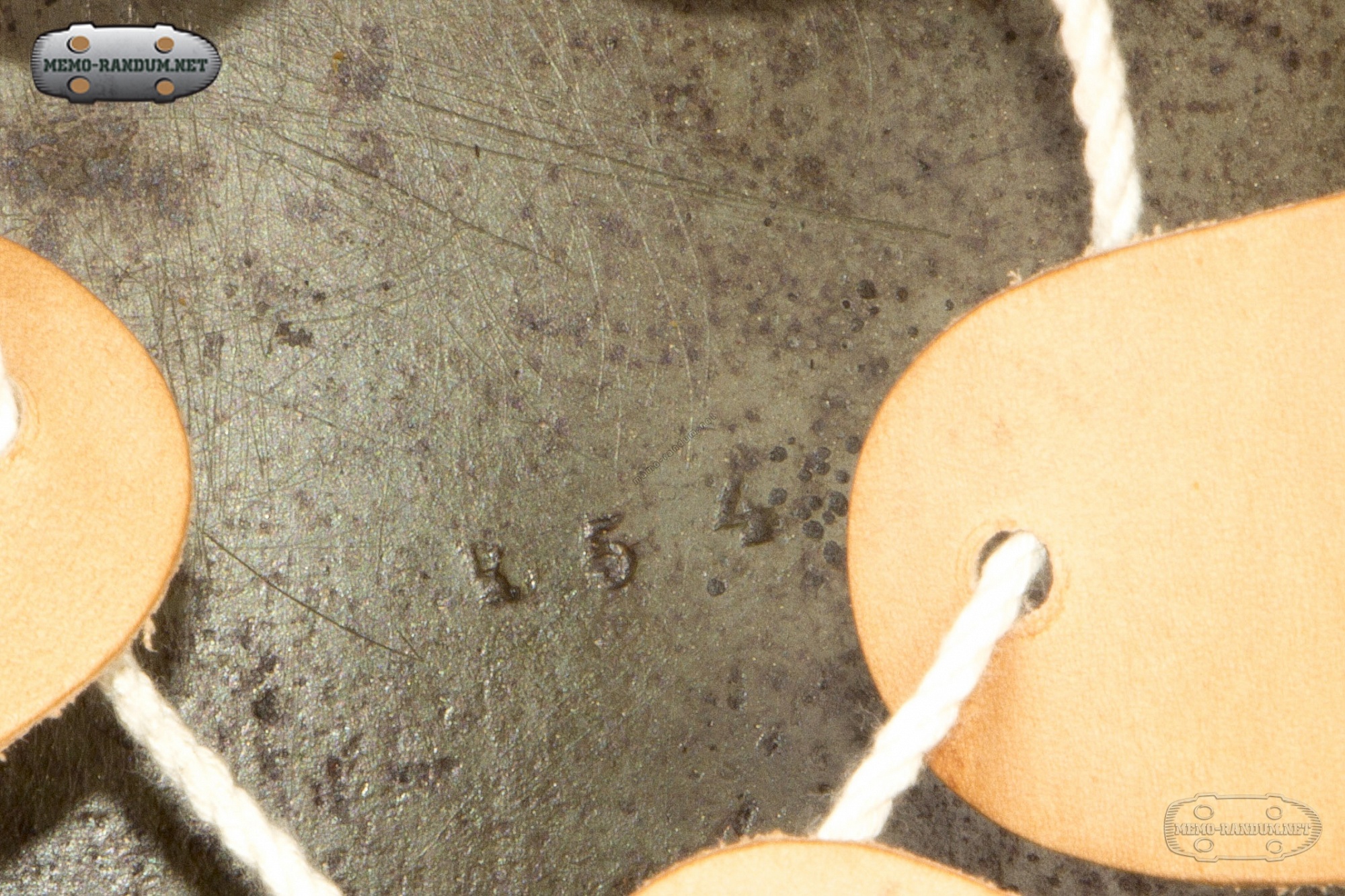

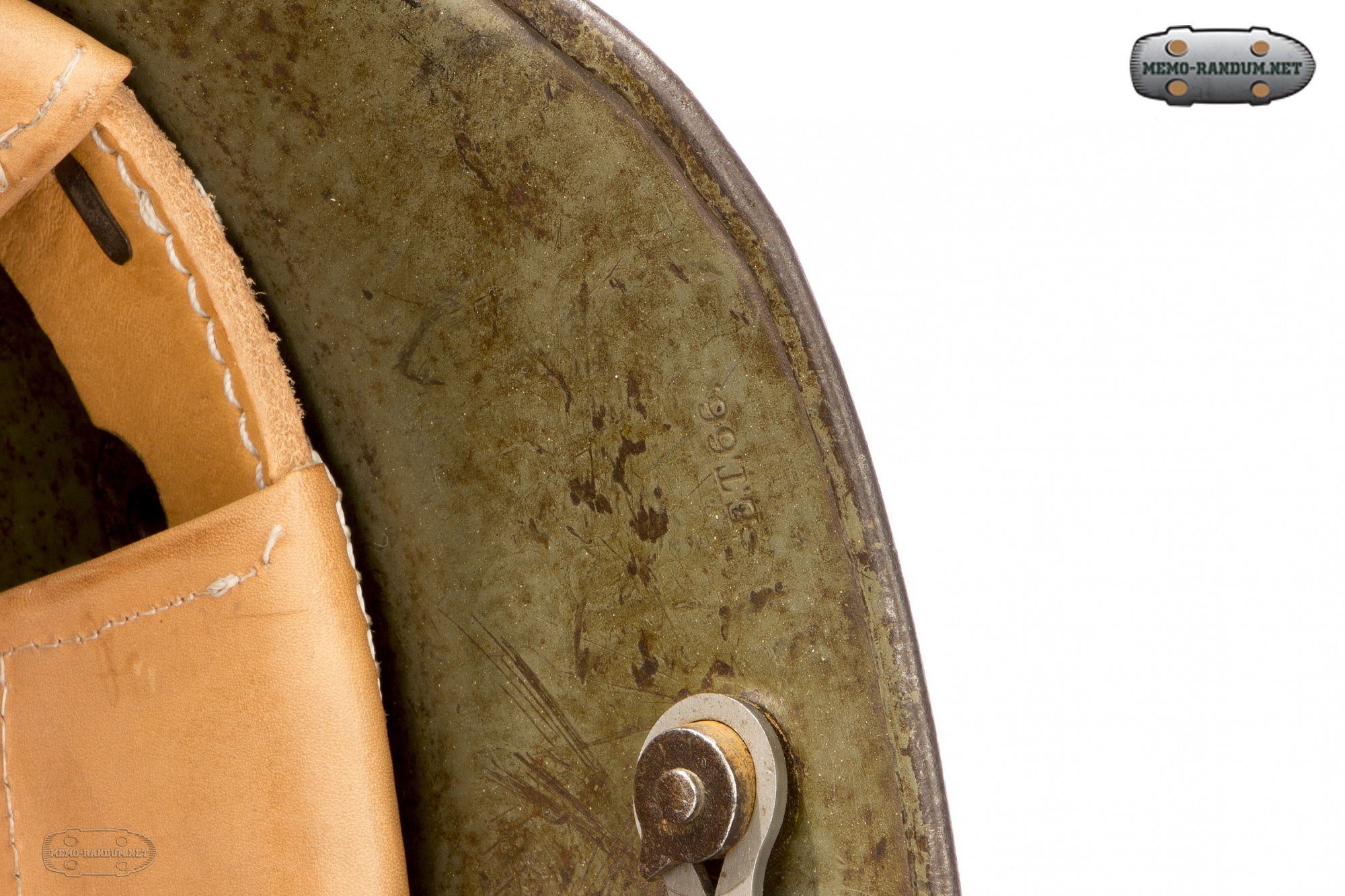

Несколько компаний производило М 16, среди них Eisenhuttenwerke и Siemens-Halske. Заводской код обычно наносили с внутренней стороны в левой ушной зоне, в конце кода проставляли размер шлема. Например, надпись для размера - 64, производимого Eisenhuttenwerke, самый массового изготовителя, - ET64 , для Siemens-Halske - Si64. Другие фабричные приставки включают K, W, TJ, BF и G.

Модель шлема M16 отличается толстым кожаным лепестковым подшлемником, который состоит из кожанного обруча и трёх кожаных сегментов с двумя язычками (three-tongued в патентованных рисунках). Каждый сегмент оснащен подушкой из конского волоса или полотна, чтобы смягчить удар головы, одна на лбу и по одной над ушами. Владелец подгоняет подшлемник под себя, стягивая язычки кожанным ремешком или шнурком.

Стальной шлем образца 1916 года. M16 ET 66

Сегменты подшлемника обычно коричневые, светлые часто появляются в M17 и M18. Подбородочные ремни, как на M 16, так и M 17, варьируют в ширине и толщине, но в правильной конфигурации всегда крепятся к выступающим втулкам на раковине шлема в зоне ушной защиты, нужная длина регулируется двумя скользящими пряжками, петли ремешка фиксируются заклёпками. Подбородочные ремешки часто рвались и ремонтировались либо заменялись в полевых условиях.

Надбровная пластина тяжелая, весом около 5 фунтов (2.5kg). Пластина обеспечивала пуленепробиваемость на 150 футов (50 м) и крепилась к шлему кожаным ремнем с двойной заклепкой по бокам, эта конфигурация также использовалась в более позднем М18. Двухрядная заклепочная система, однако, не позволила достаточно растягиваться коже при результирующем давлении и ремни обрывались. Возможно это одна из причин, почему оригинальные ремни на M 18 сохранились редко. Качество обработки края пластин различается. Часто край не гладкий. Он обычно красился в тот же цвет, что и шлемы, но есть много примеров, когда слой краски был настолько тонок, что сейчас кажется, будто был непокрашен. Маркировки производителей обычно штамповались на металле с внутренней стороны справа. Krupp, например, представляется тремя, частично пересекающимися кругами. Другая часто встречающаяся марка - буква R, за которой следуют любые цифры, фигура в форме "звонка" или серии букв и цифр. Часто также встречается штамп букв AK, которые являются официальной военной акцептной маркой. Такой чернильный штамп, также находился на бронежилете, который носился в то же время, что и лобовая пластина. Однако, встречаются подлинные пластины без каких-либо маркировок вообще.

Австрийские лобовые пластины, более редкие , чем немецкие - обычно почти идентичны в форме и цвете, но некоторые сделаны из более толстого металла и имеют лучшую обработку граней. Австрийский ремень тканный и крепится единственной заклепкой с каждой стороны пластины или сшивается. Этот же вид ремня, применяемый на австрийских шлемах, имеет металлические армированные отверстия для зубца застёжки и кожаные укрепления в конце ремешка.

источник информации:http://www.historymania.info/view_post.php?id=108

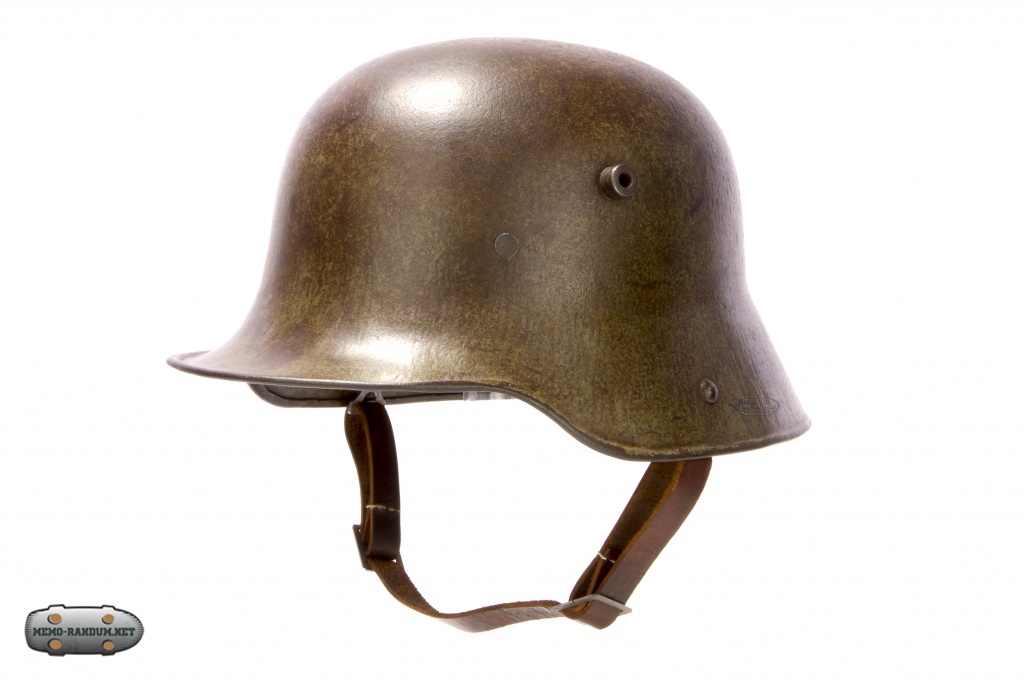

Стальной шлем образца 1916 года. M16 ET 66

Стальной шлем образца 1916 года

Новый единый образец стального шлема был принят на вооружение в 1916 году под обозначением М16 или М1916. Он поставлялся странам-союзникам Германии в Перовой мировой войне, – в первую очередь Австро-Венгрии, – а затем попал и в другие страны, например, Турцию и Финляндию, вместе со шлемами других образцов.

Шлем образца 1916 года был разработан в 1915 году после исследования типичных ранений головы и причин, вызвавших их. Руководили работами профессор Фридрих Шверд (Friedrich Schwerd), отвечавший за техническую часть, и военный врач профессор Август Бир (August Bier). Работа велась в ганноверской Политехнической школе, имевшей права университета, сегодня известной как Ганноверский университет Вильгельма Лейбница.

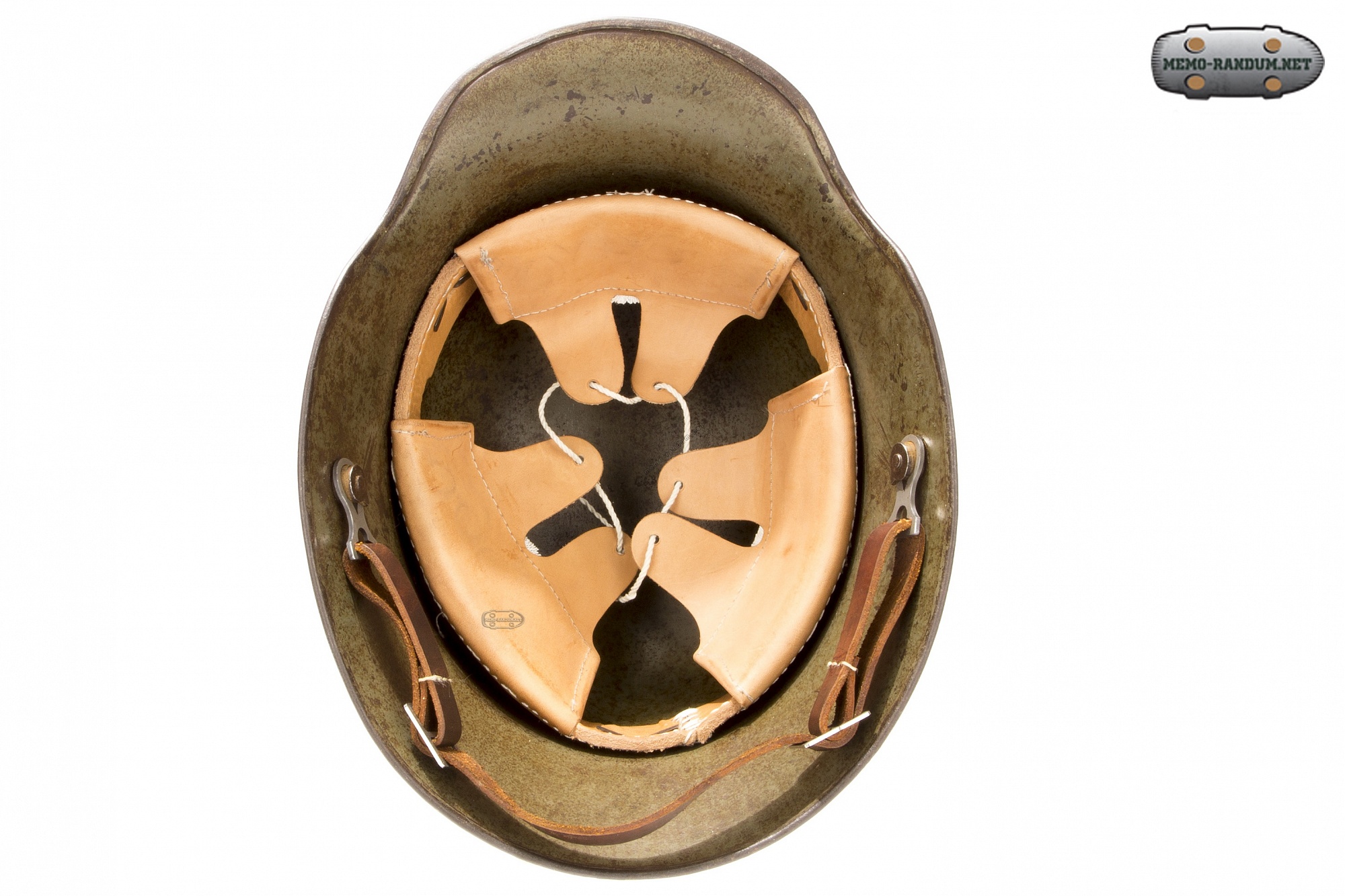

Стальной шлем образца 1916 года. M16 ET 66. подшлемник

Шверд и Бир разработали дизайн каски, впоследствии ставшей узнаваемой во всём мире. Сейчас в сознании людей она чётко ассоциируется с Германией и войнами, которые она вела в XX веке. М16 изготавливалась из закалённого кремний-марганцево-никелевого углеродистого сплава горячей штамповкой в шести стандартных размерах (60, 62, 64, 66, 68 и 70).

Шлем получился более тяжёлым, чем французская каска Адриана (Casque Adrian) из мягко-углеродистой стали или знаменитый «тазик для бритья» – английская каска Броди Mk.I (Brodie Helmet) из марганцевистой закалённой стали Гадфильда. Одновременно он обеспечивал лучшую, чему у союзных образцов, защиту головы, лица и шеи. M16, как и все каски того времени, не обеспечивал защиту от попадания пули, а предназначался для защиты от осколков, земли и камней, которые падали сверху, что давало до 80% всех ранений головы в позиционной войне. До окончания Первой мировой войны их было выпущено более семи миллионов штук.

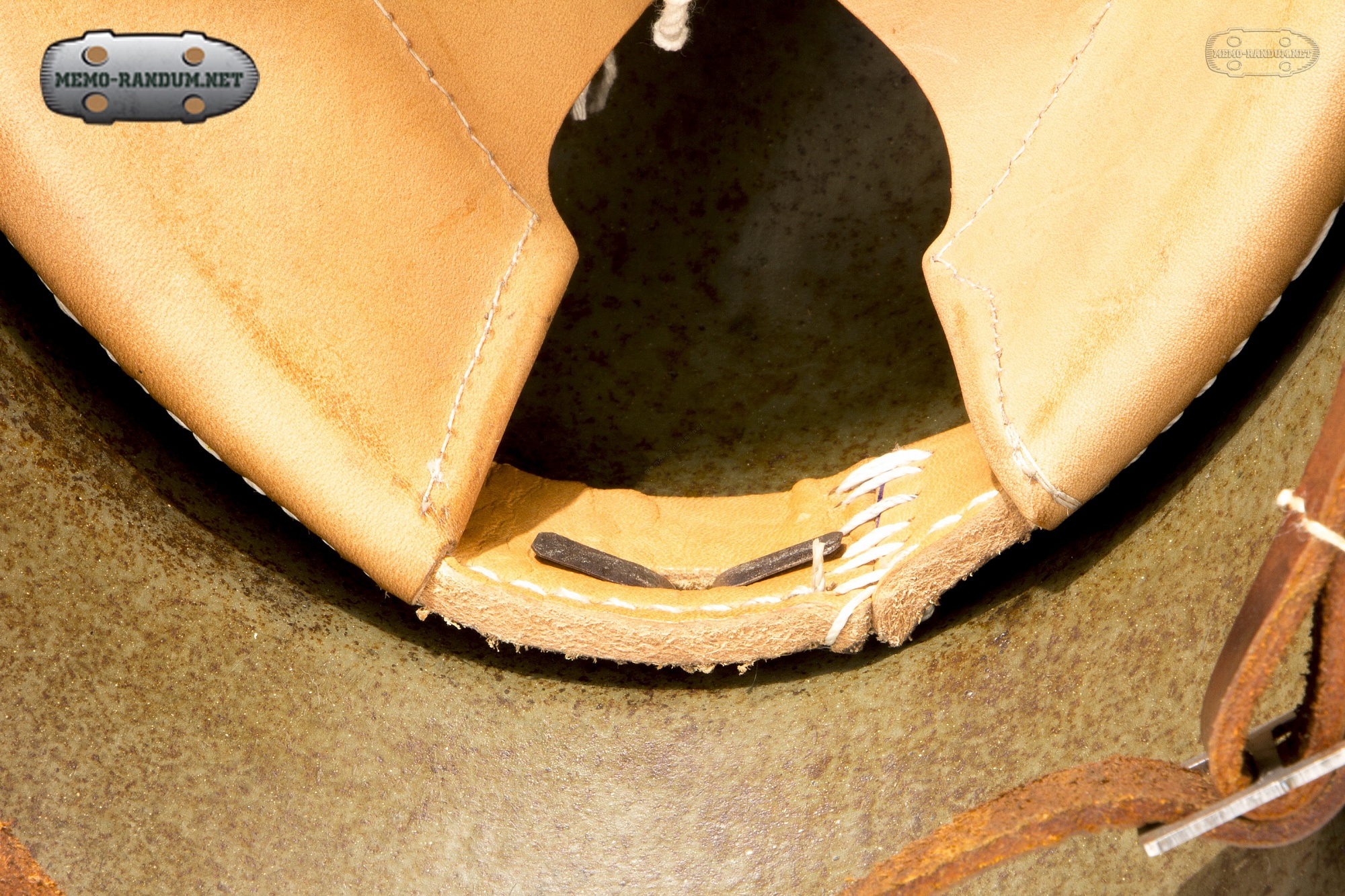

Стальной шлем образца 1916 года. M16 ET 66. подшлемник

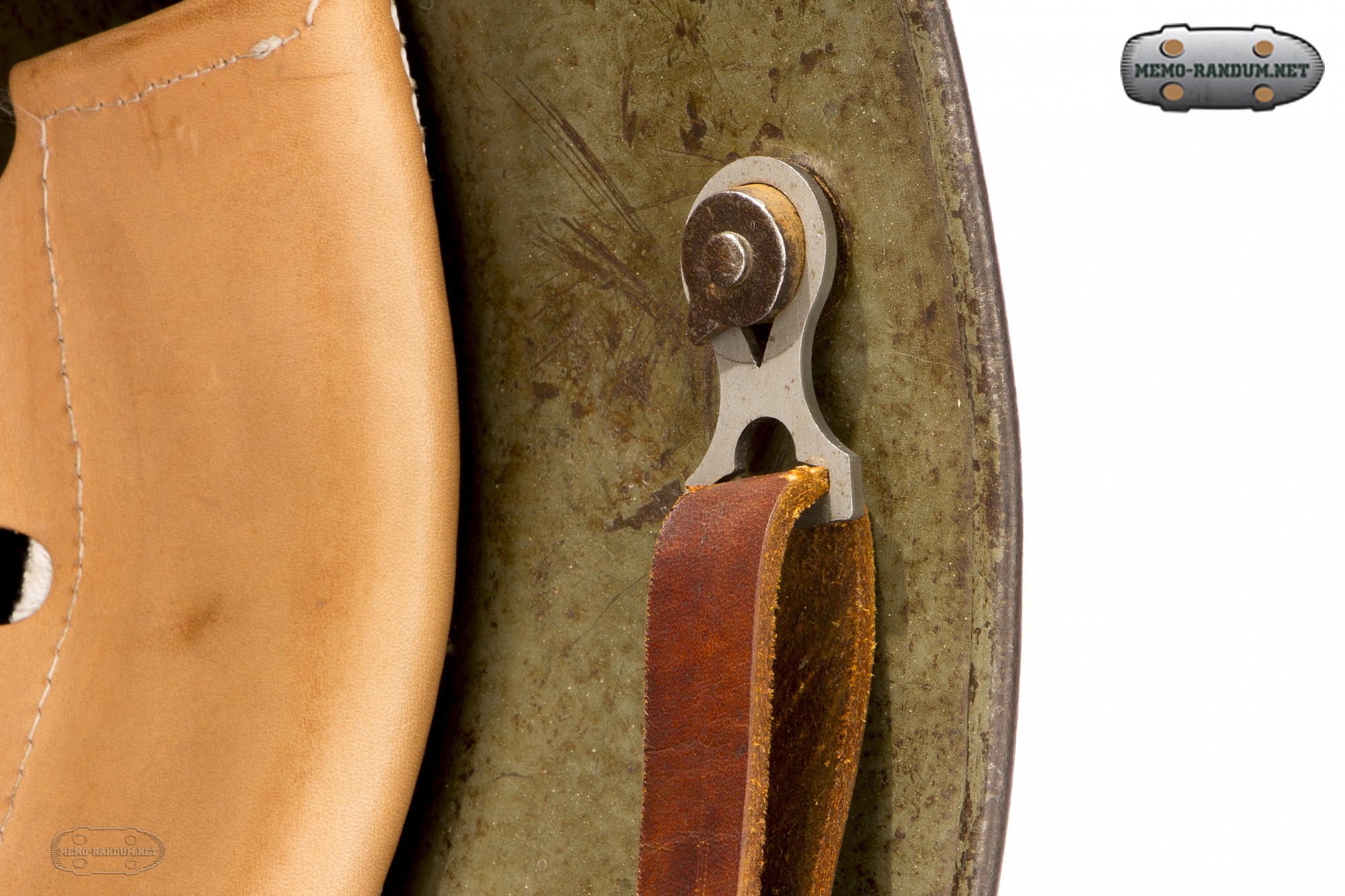

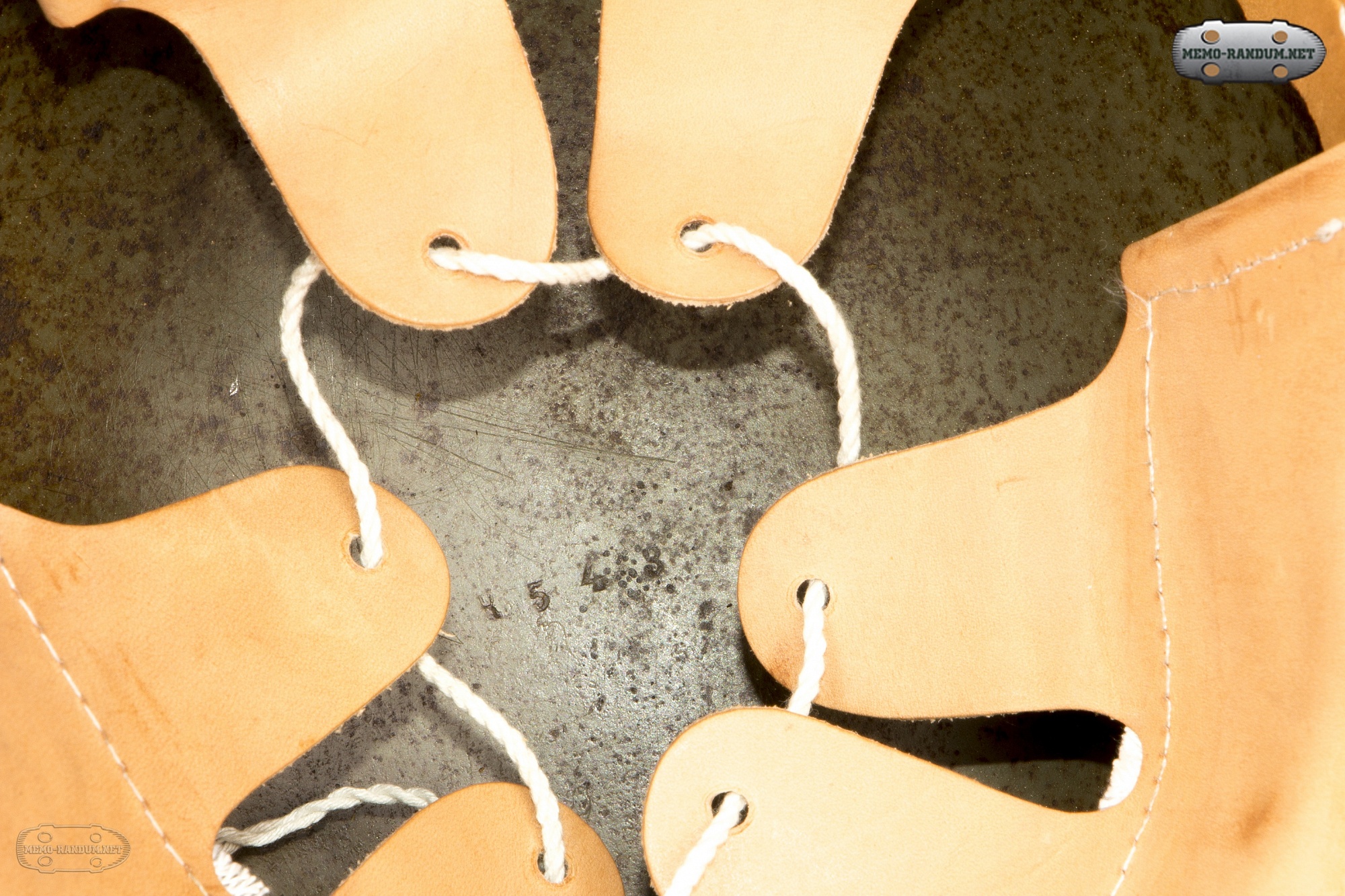

Подшлемник представлял собой кожаную конструкцию с тканевыми подушечками-амортизаторами, набитыми конским волосом. Он состоял из полосы толстой кожи, к которой были пришиты три кожаных лепестка с амортизирующими подушечками, стягивающимися вверху шнурком. Для крепления подшлемника использовались три больших кнопки-кламмера – одна в затылке и две на висках шлема.

Каски образца 1916 года использовались в послевоенном рейхсвере, а затем и в вермахте – отдельные образцы провоевали до 1945 года.

источник текста:https://warspot.ru/10427-ot-pikelhaube-k-shtalhelmu

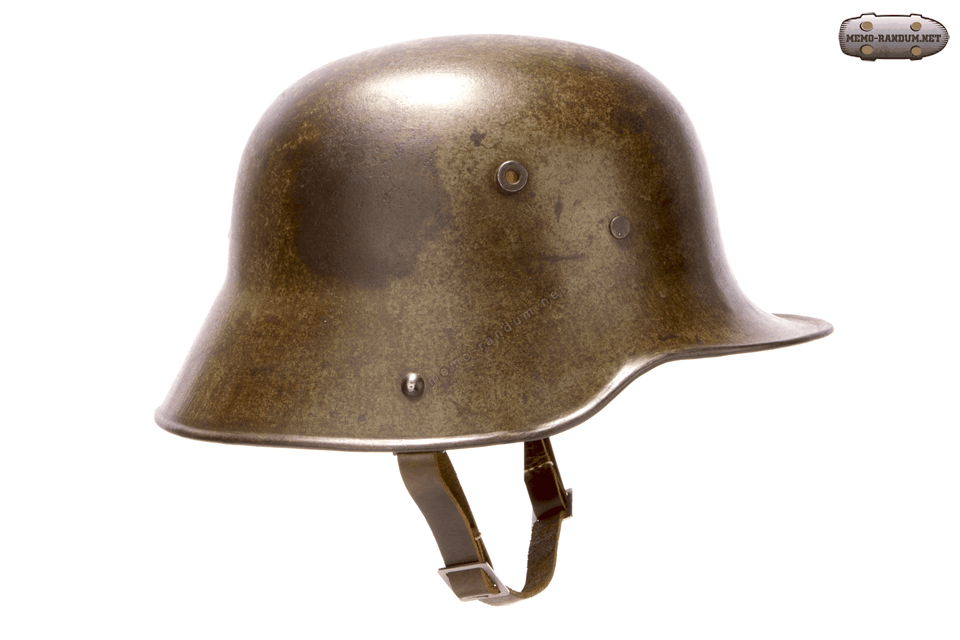

Стальной шлем образца 1916 года. M16 ET 66. 3D фотография
