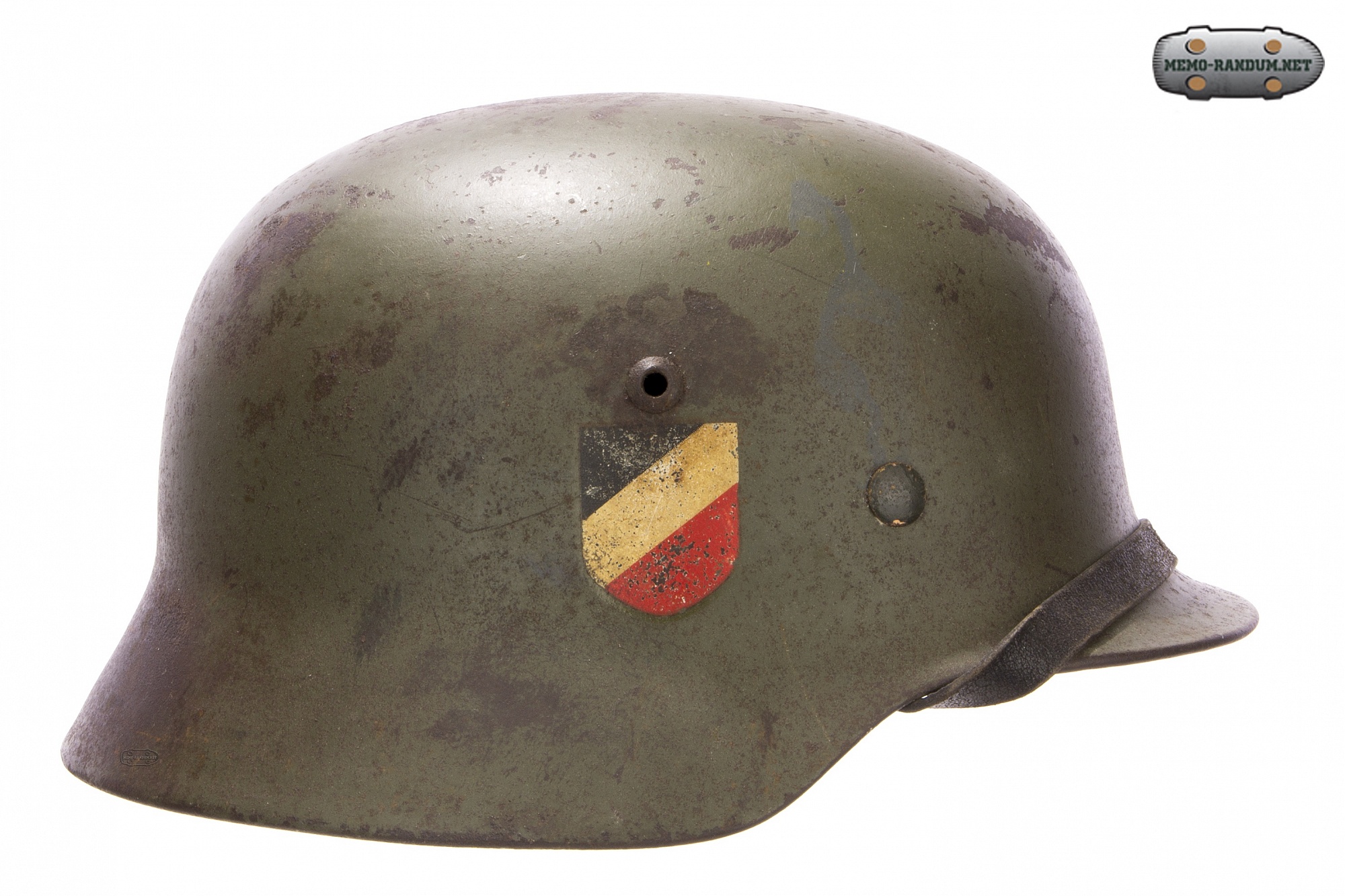

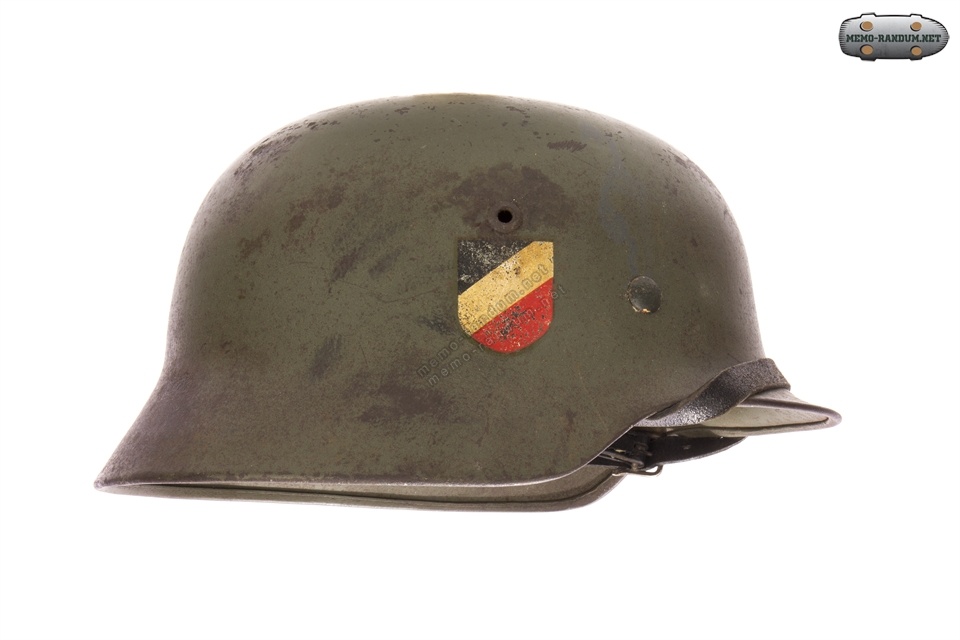

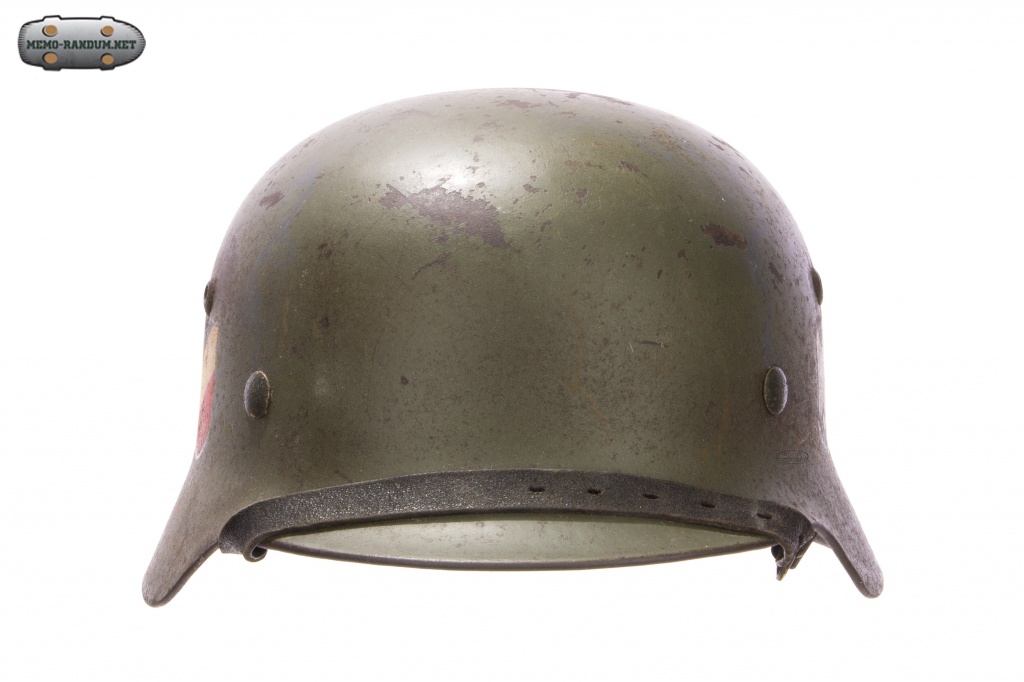

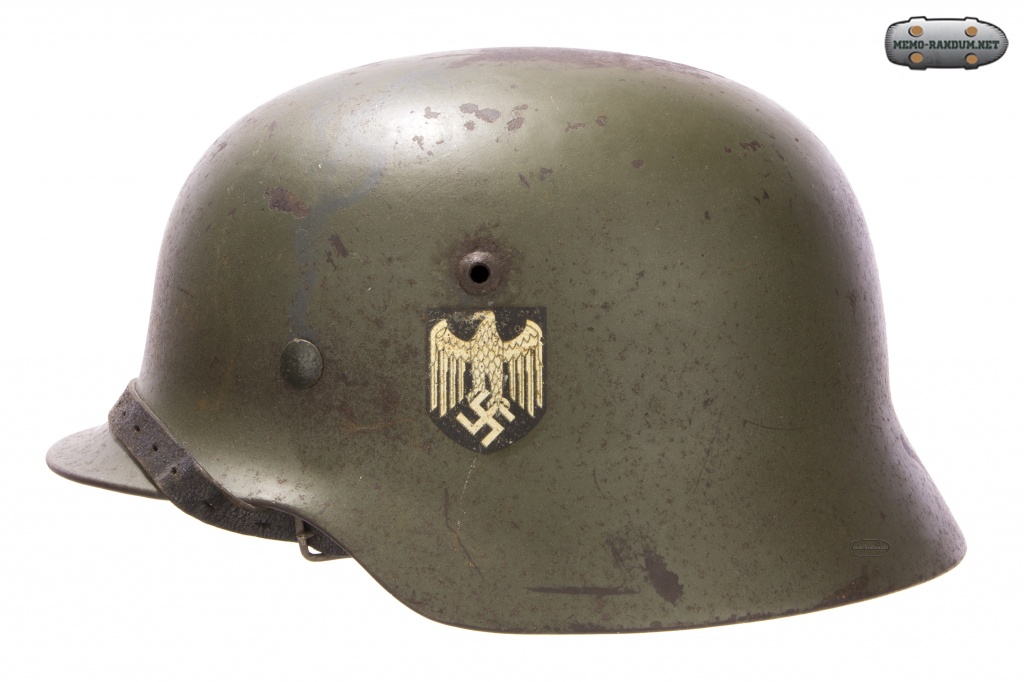

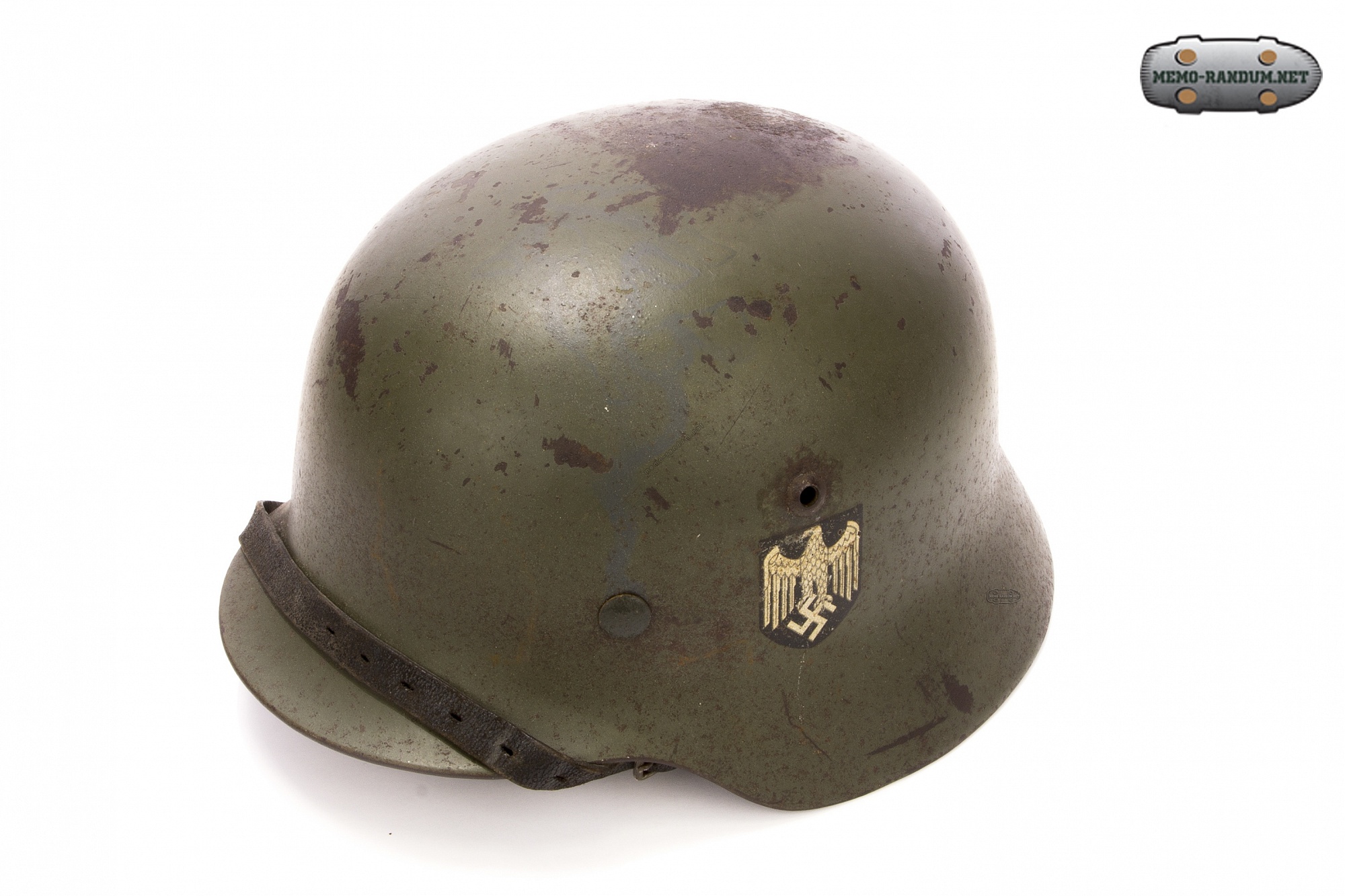

Stahlhelm M35. Двойная декаль. ET 66 / 6535


Stahlhelm M35. Двойная декаль. ET 66

из коллекции @xo.expert


В модели М-35 использовался стандартный подшлемник образца 1931 года, регулируемый для 11 размеров.

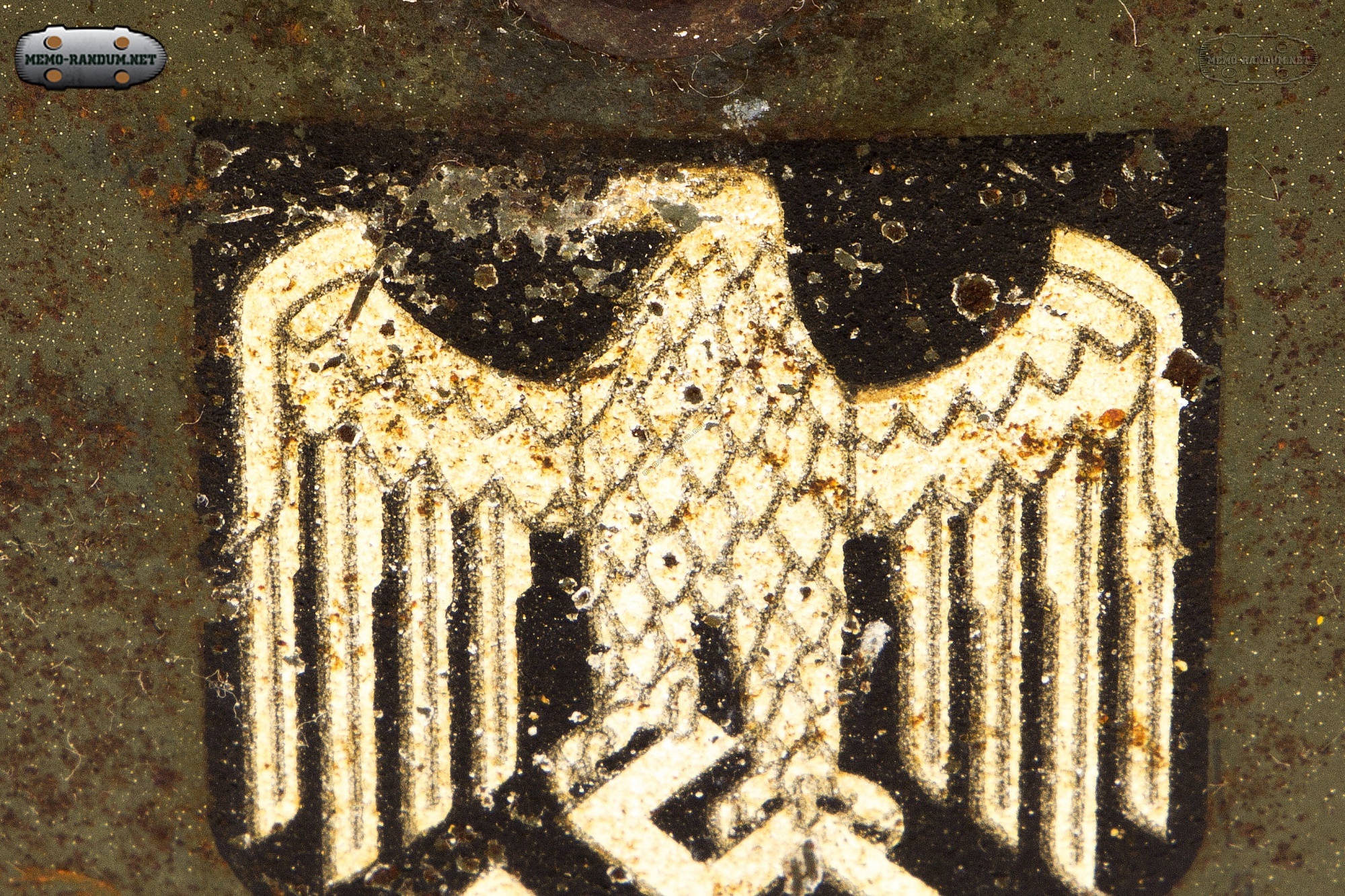

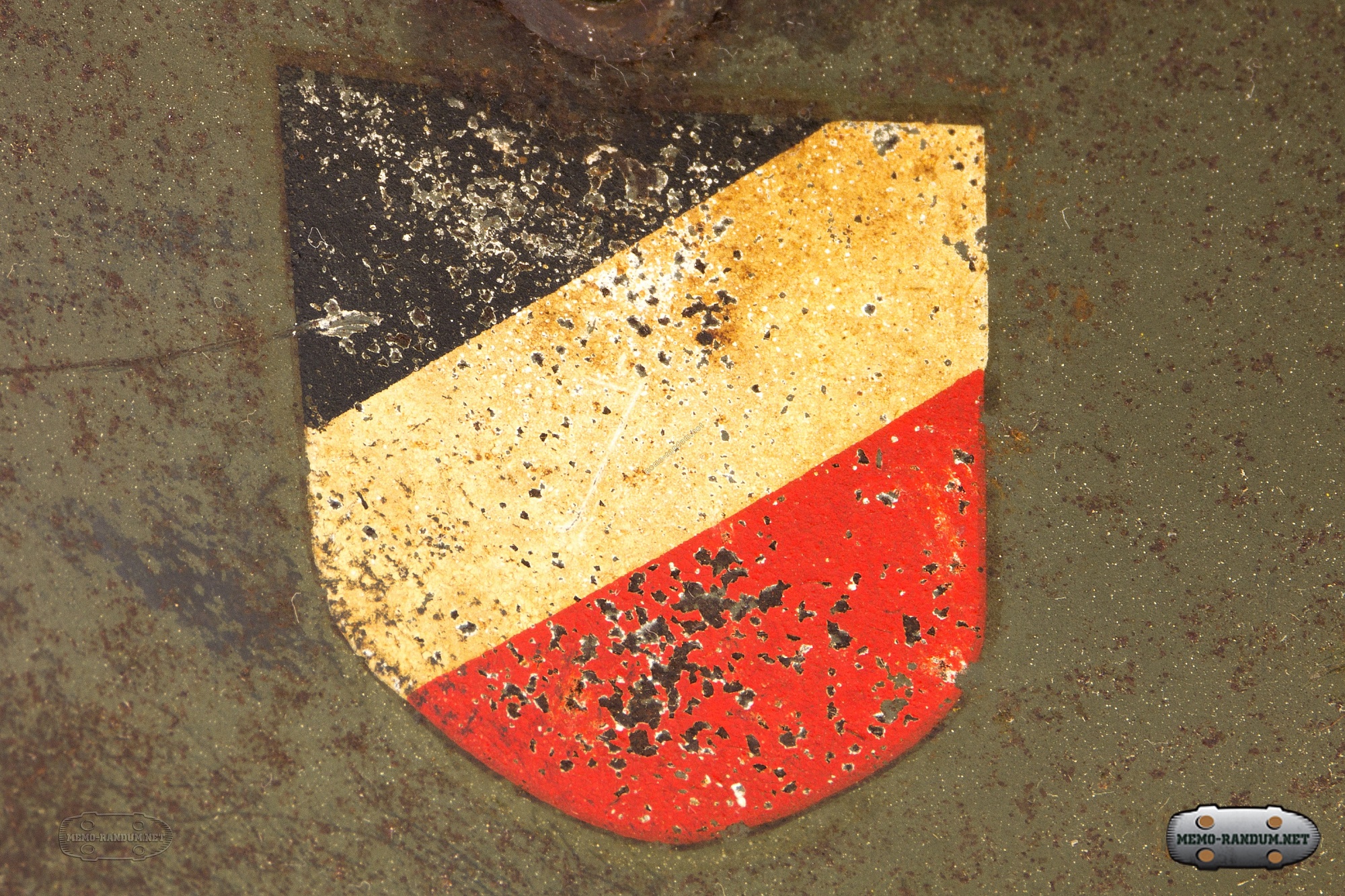

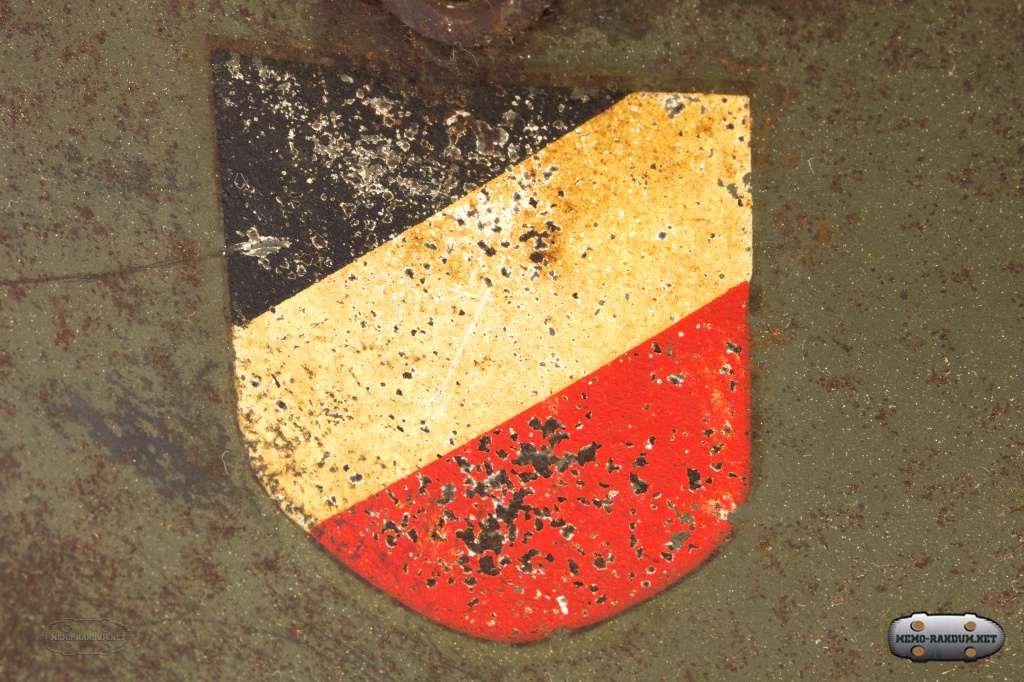

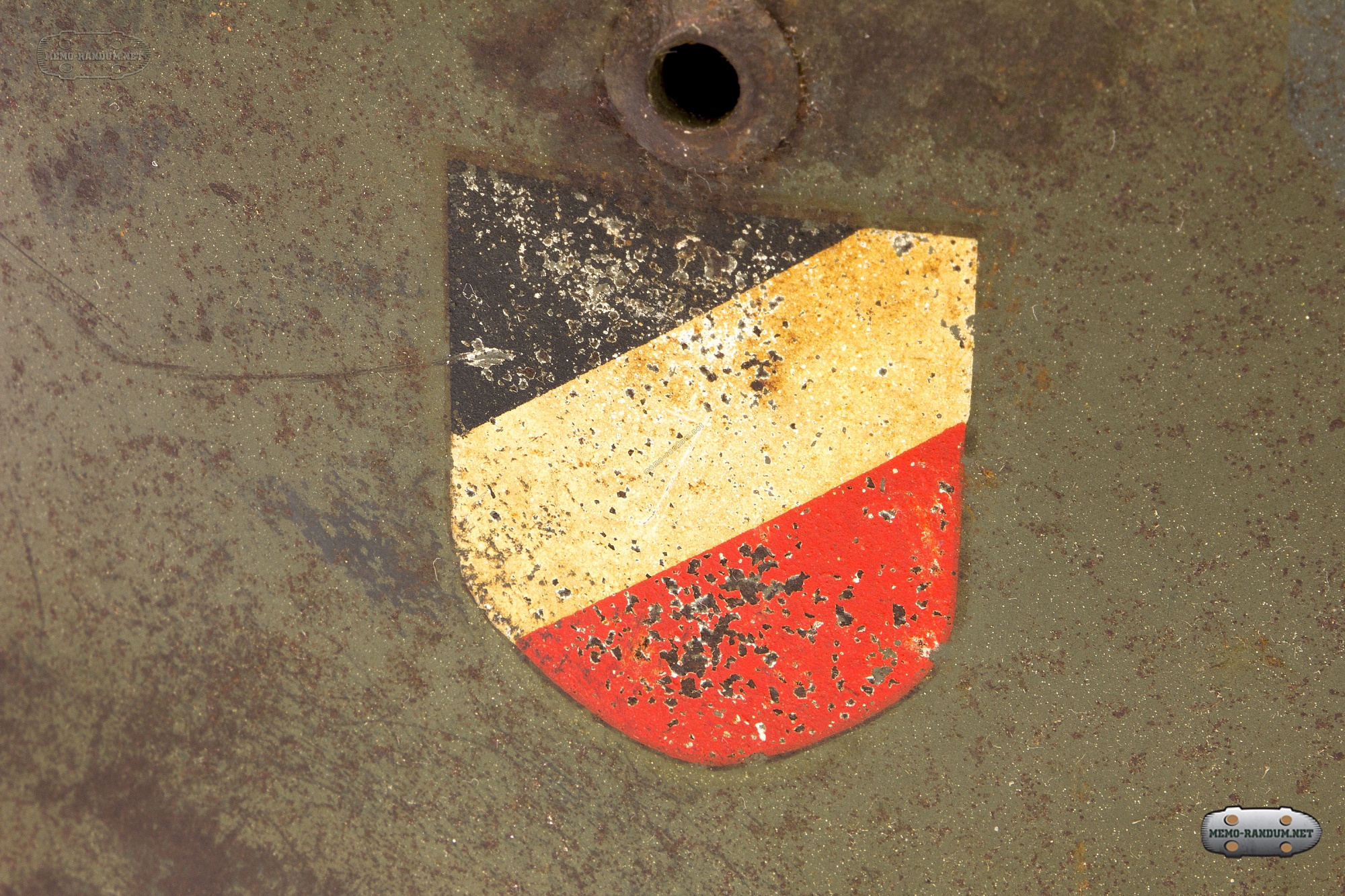

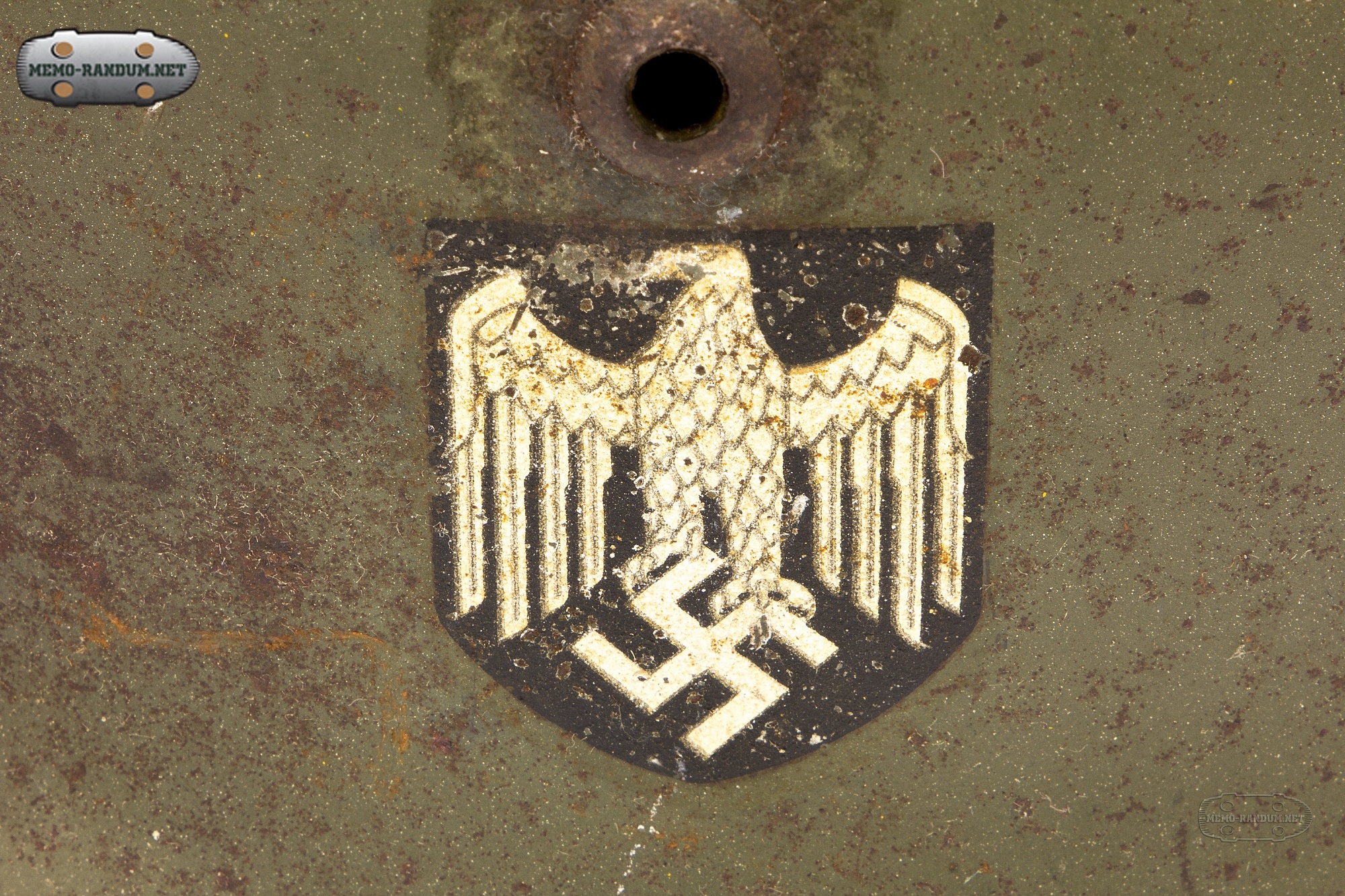

 Шлемы были окрашены в яблочно-зелёный цвет, на правой стороне наносился декаль с германским национальным щитом, на левой – декаль рода войск.


На всякий случай сообщаю, все виды свастики носят исключительно историческо-позновательную нагрузку.

В середине 1930-х годов немецкие военные специалисты пришли к выводу, что каска образца 1916 года не вполне соответствует требованиям времени: она была разработана для защиты в первую очередь от свинцовых шрапнельных пуль, однако в 1930-е годы шрапнель уже не являлась основным типом артиллерийских снарядов к полевой артиллерии и армейская каска должна была обеспечивать защиту от более крупных и тяжёлых осколков осколочно-фугасных снарядов.


Для разработки нового варианта стального шлема были привлечены конструкторы, которые совместно с военными сумели подобрать оптимальное сочетание защитных свойств шлема при уменьшении его массы, попутно были решены вопросы удешевления и повышения технологичность изготовления.


Изменение роли пехоты в войне, увеличение её мобильности, отказ от позиционных боев, при которых максимальная защита головы была главной функцией шлема, привели к уменьшению размеров козырька и назатыльников. Шлем стали штамповать из легированной углеродистой стали с добавлением молибдена. Толщина листа колебалась от 1 до 1,15 мм. Каска из такой стали выдерживала давление до 220 кг на мм², что обеспечивало защиту даже от крупных осколков и пистолетных пуль. В результате немецкая каска М35 визуально стала более обтекаемой и пластичной, а её контур — более изысканным и стильным. Образ солдата вермахта с резкой тенью, отбрасываемой козырьком на мужественное лицо, превратился в расхожий штамп немецкой пропаганды.

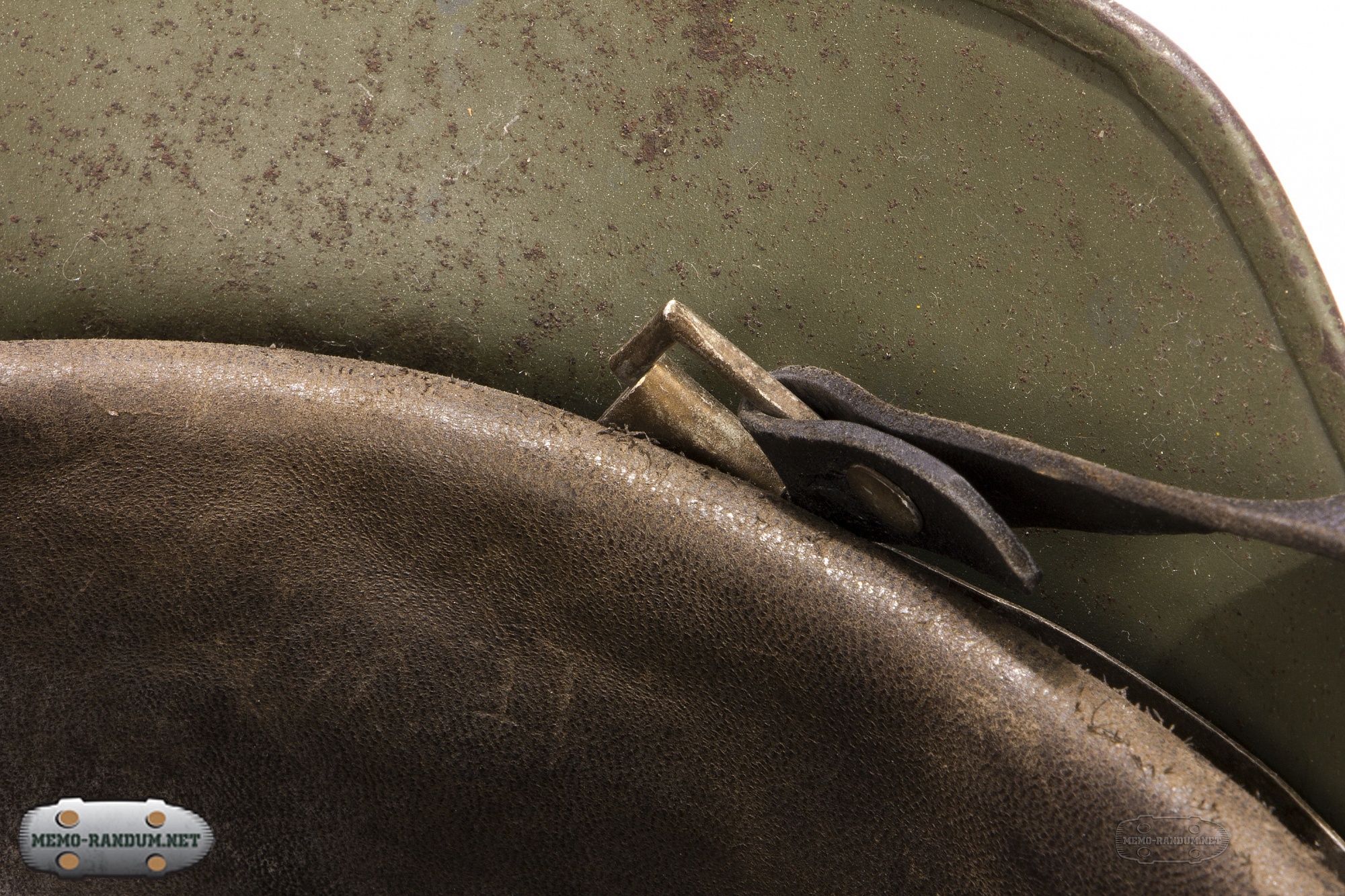

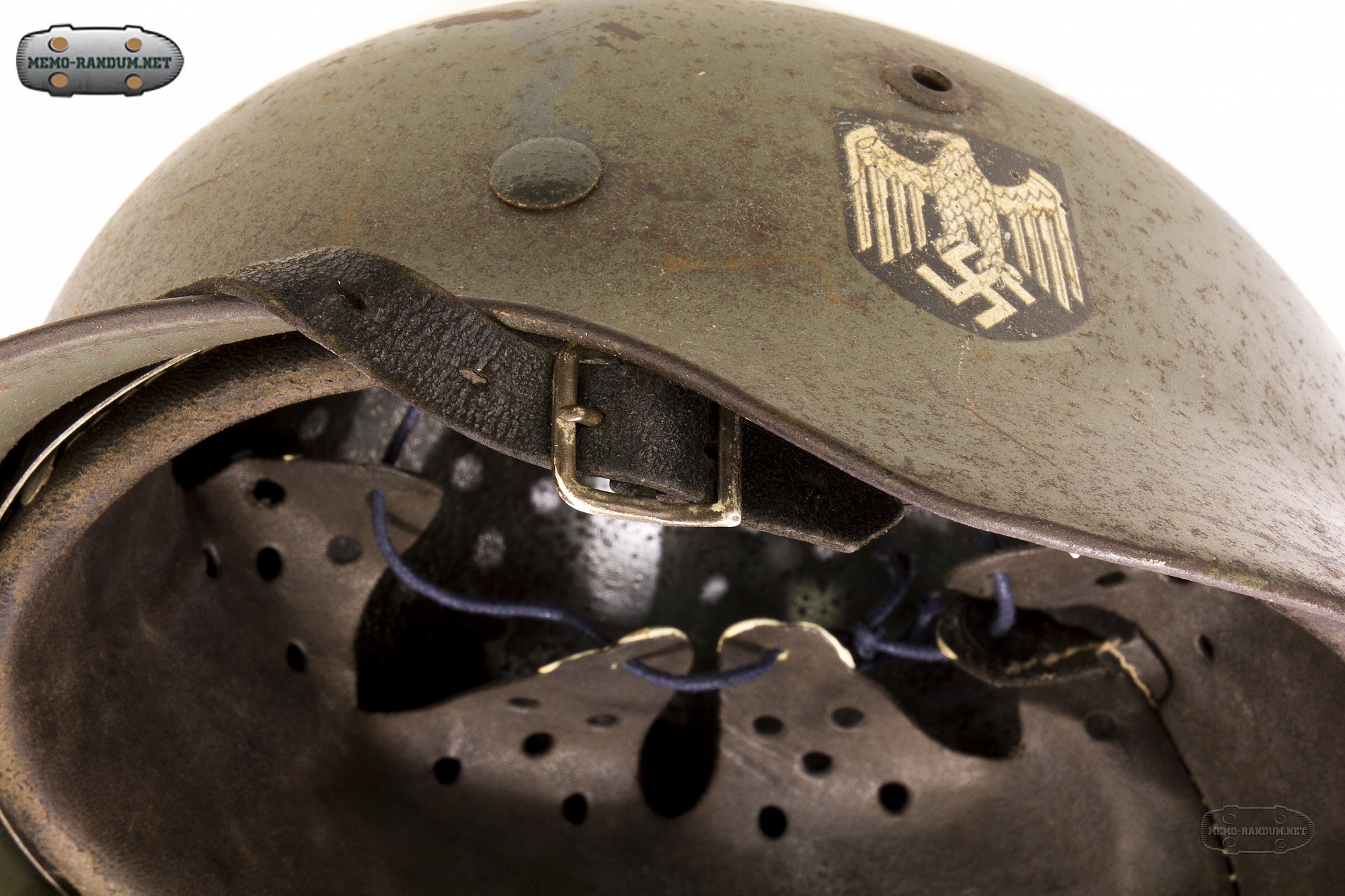

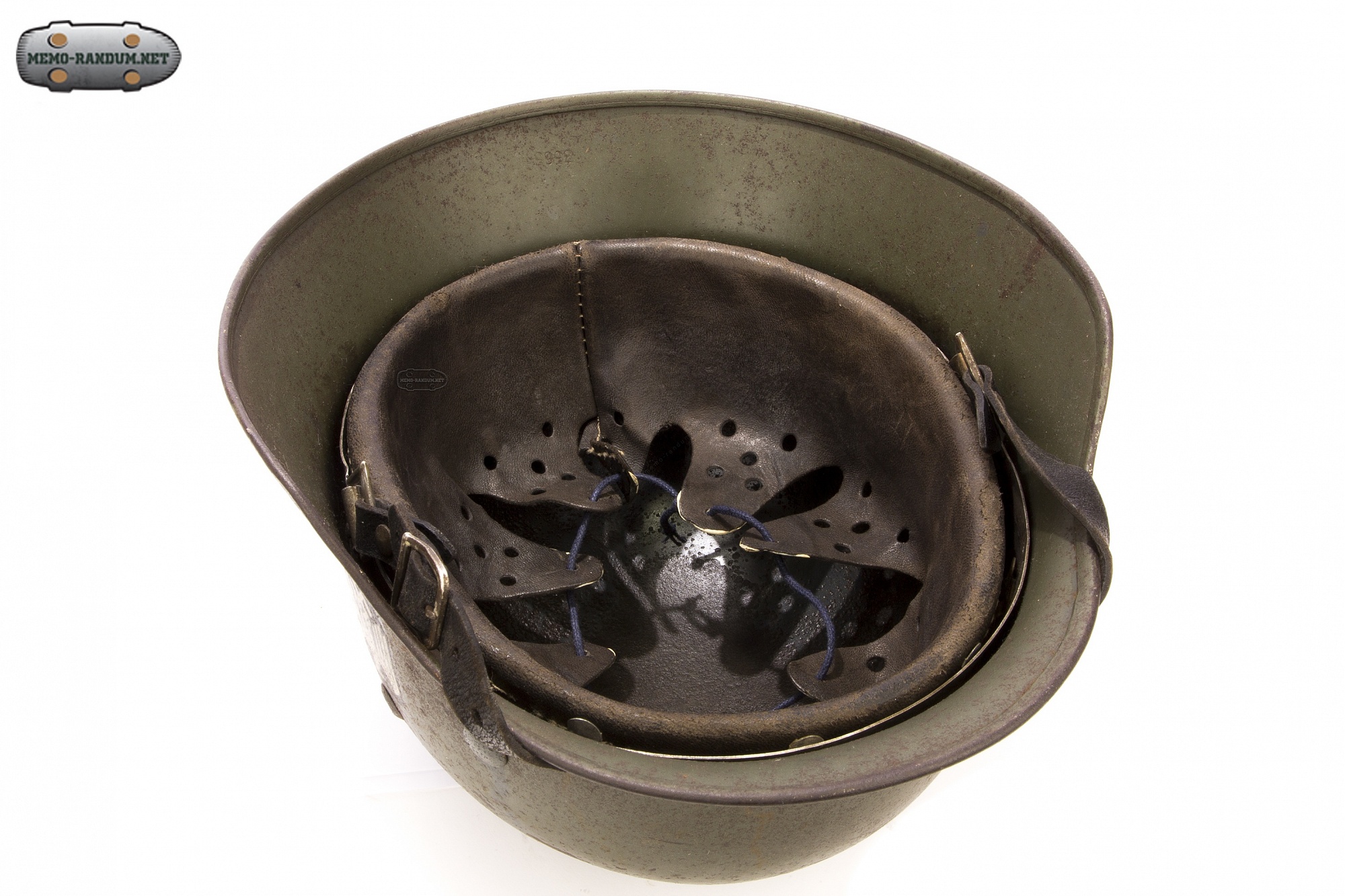

Подшлемник из восьми кожаных (иногда девяти) лепестков с отверстиями для вентиляции стягивался сверху кожаным шнуром (в процессе эксплуатации заменялся подручным материалом, например, обычными обувными шнурками). Шейный ремешок, предназначенный для фиксации шлема на голове, изготавливался из телячьей кожи. Рамочная пряжка надёжно фиксировала необходимый размер. Подшлемник и ремень крепились к специальному подпружиненному обручу-каркасу, что обеспечивало максимальный комфорт во время передвижения и в случае сильного удара. Парашютисты Люфтваффе использовали Stahlhelm M35 до 1936 года, тогда выяснилось, что стандартный M35 не подходил, либо он слетал с головы парашютиста при неплотно зафиксированном ремешке, либо вызывал удушье парашютиста при очень плотно зафиксированном ремешке. Также выступающие поля шлема при приземлении били в виски парашютиста.

далее информация из источника:https://warspot.ru/10481-nemetskiy-stalnoy-shlem-vtoroe-pokolenie

Подтулейное устройство образца 1931 года

Значительное количество немецких стальных шлемов, выпущенных в годы Первой мировой войны, было уничтожено согласно условиям Версальского мирного договора, но в межвоенном немецком рейхсвере, тем не менее, оставалось достаточно много касок разных моделей. В процессе их эксплуатации подтулейные устройства или, как их принято называть, подшлемники, приходили в негодность, рвались и требовали ремонта или замены. К определённому моменту вопрос о разработке нового, единого для всех образцов немецких касок подтулейного устройства, стал очень актуален.


14 ноября 1934 управление вооружений и снабжения немецкой армии приняло решение заменить все типы подшлемников для касок М16, М17 и М18, использовавшиеся на тот момент в войсках, на единую улучшенную систему подшлемника, получившую в войсках обозначение «подтулейное устройство образца 1931 года» (Innenausstatung 31, М1931). Разработан и запатентован этот тип подшлемника был в 1929 году фирмой Шуберт-Верке из Брауншвейга (Schuberth-Werke Braunschweig).


Изначально для войсковых испытаний, которые проводились в 1931-1934 гг., была произведена небольшая партия новых подшлемников. По результатам тестов было принято решение о принятии подшлемника образца 1931 года в качестве единого образца и использовании его в немецкой армии для замены подшлемников во всех типах касок, а также установки во вновь произведенные шлемы.

Официальное принятие армией подшлемника М1931 совпало с тестированием опытного образца шлема M35, который разрабатывался для использования с этим типом подтулейного устройства. Решение о передаче контрактов на производство этого типа подшлемника другим фирмам, помимо Schuberth-Werke, было принято в 1938 году, одновременно с началом массового производства шлема М35.


У подшлемников, произведённых между 1931 и 1934 годами, на внешний обод ставилось клеймо «1931», что означало модель подшлемника. Начиная с 1935 года, маркировка была изменена – на подшлемники стал наноситься фактический год изготовления.

За время производства подшлемника образца 1931 года было проведено две незначительных модификации в конструкции, с которыми подшлемник использовался до мая 1945 года.

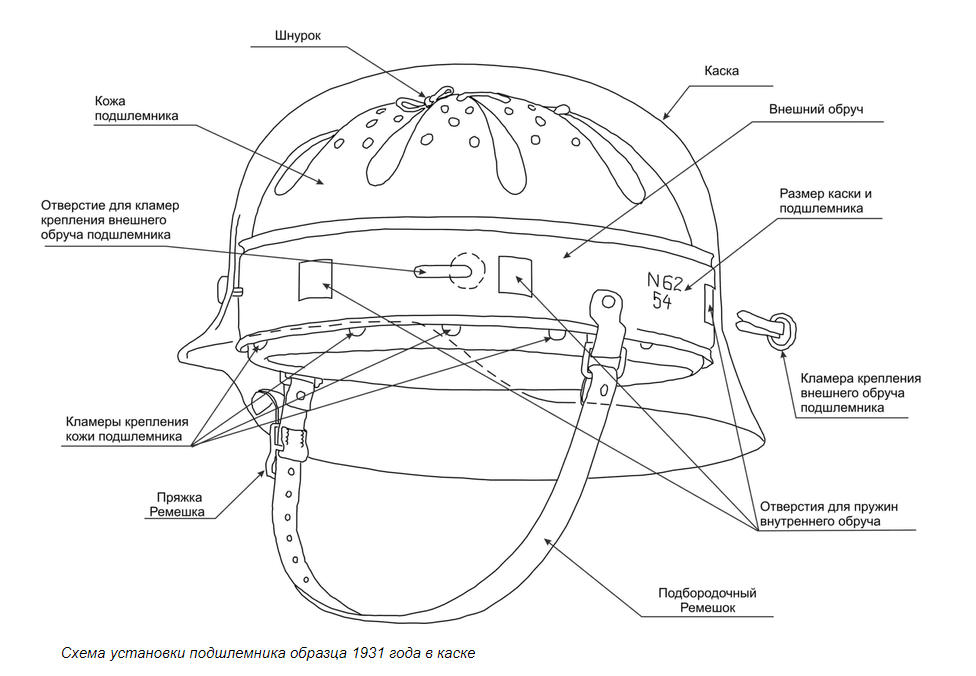

Подшлемник образца 1931 года имел сложную конструкцию и сильно отличался от более ранних образцов. Конструкция подшлемника учитывала пропорции головы человека, т.е. применялся индивидуальный подход. У каждого солдата измерялась длина окружности головы (размер головы) и подбирался соответствующий подшлемник, который, в свою очередь, определял размер каски, в которую он мог устанавливаться. В каску одного размера можно было установить подшлемник двух размеров.

Каждое из двух колец, из которых состоял подшлемник, клеймилось число, обозначающим размер подшлемника в сантиметрах. Внешнее кольцо, крепившееся к каске, имело клейма завода-изготовителя с одной стороны и размеры каски и головы – с другой. Клеймо, в котором указывался размер каски и головы, писалось либо в строку, либо в виде дроби, и имело в своём составе буквы n.A., что означало сокращение от «neues Art» – новый стиль (тип).

Стальной шлем образца 1935 года

В 1934 году началось тестирование нового стального шлема, разработанного на базе моделей, использовавшихся во время Первой мировой войны. Внешний вид шлема в целом остался тем же, но визуально он стал более обтекаемым. Разработками прототипа нового шлема руководил профессор Фридрих Шверд, который был участником проектирования М16. Изготовление опытных экземпляров и подготовка технологии массового изготовления велись на фабрике Eisenhuttenwerke, находившейся в городе Тале.

Верховное командование официально приняло стальной шлем нового образца на вооружение с 25 июня 1935 года, он получил обозначение «Стальной шлем модели 1935 года», М1935 или М35. Базовая конструкция М35 была подобна шлему М16, но с более короткими полями и козырьком, другими вентиляционными втулками. Он был также значительно легче.


Вентиляционные втулки на М35 изготавливались в виде отдельных деталей, в виде заклепок с отверстием по оси, которые расклепывались изнутри купола шлема, в то время как на М16, М17 и М18 втулки крепились на резьбе. Вентиляционных втулок на М35 всего две, они незначительно выступают с внешней стороны и предназначены только для вентиляции, а не для крепления налобника.

В М35 устанавливался подшлемник образца 1931 года с подбородочным ремешком нового образца. Для крепления подшлемника в шлеме проделано три отверстия: два симметрично относительно вертикальной оси по сторонам шлема, ниже вентиляционных отверстий, но выше линии козырька, и третье – на затылке.

Шлем изготавливался штамповкой из плоской заготовки листовой стали. Материал заготовки – углеродистая сталь, легированная молибденом. Толщина листа колебалась от 1 до 1,15 мм. Шлем, изготовленный из такой стали, выдерживал давление до 220 кг/мм2, что обеспечивало защиту от крупных осколков и пистолетных пуль.

Процесс изготовления купола проходил в несколько основных этапов: обрезка листа заготовки, штамповка купола на прессе, вальцовка краев, сверление отверстий для крепления подшлемника и вентиляционных втулок, установка вентиляционных втулок.


М35 изготавливались семи размеров: 60-й, 62-й, 64-й, 66-й, 68-й, 70-й и 72-й. Размер шлема – это длина окружности купола шлема в сантиметрах изнутри на уровне отверстий для крепежа подшлемника. В шлем одного размера мог ставиться подшлемник, предназначенный для одного из двух размеров головы – например, в шлем 60-го размера мог ставиться подшлемник на 52-й или 53-й размер головы.

Процент выпущенных касок 60-го, 68-го, 70-го и 72-го размеров составил около 10% от общего числа, т.к. солдат с такими размерами головы в армии было немного. При этом каски 70-го и 72-го размера были изготовлены совсем небольшой партией.

С производством большого количества шлемов одна фабрика справиться не могла, поэтому заказы на их изготовление были размещены на нескольких предприятиях. Основных производителей шлемов М35 в Германии было семь, и находились они в разных городах:

  1. Emaillierwerke A.G. Fulda (Фулда) между Франкфуртом и Эрфуртом. Продукция маркировалась клеймом EF;
  2. Eisenhuettenwerke Thale (Тале) южнее Магдебурга. Продукция маркировалась клеймом ET, с 1942 года – CKL;
  3. Schsische Emaillier und Stanzwerke Lauter (Лаутер) западнее Дрездена. Продукция маркировалась клеймом SE, впоследствии HKP;
  4. Vereinigte Deutsche Nikelwerke Schwerte (Шверте) между Франкфуртом и Майнцем. Продукция маркировалась клеймом DP, впоследствии NS;
  5. Quist Esslingen (Эслинген) южнее Штутгарта. Продукция маркировалась клеймом Q;
  6. Karl Heisler Berlin (Берлин). Продукция маркировалась клеймом QVL;
  7. Bergmann & Co. Th. Abt. Automaten- und Metallwarenfabrikation Hamburg – Altona (Гамбург – Алтона). Продукция маркировалась клеймом BVL.

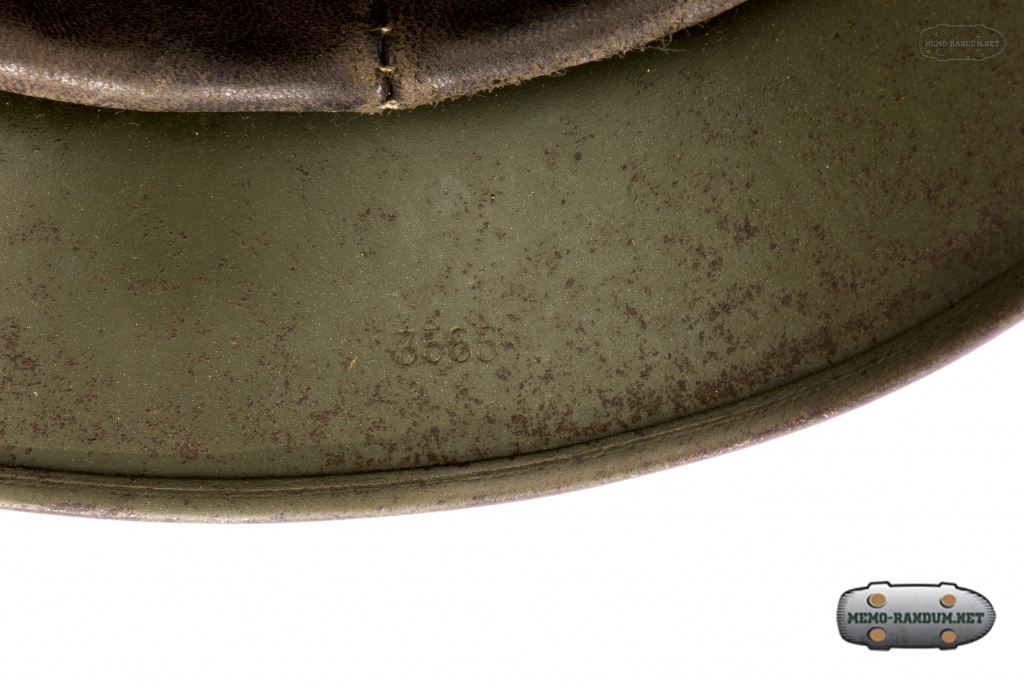

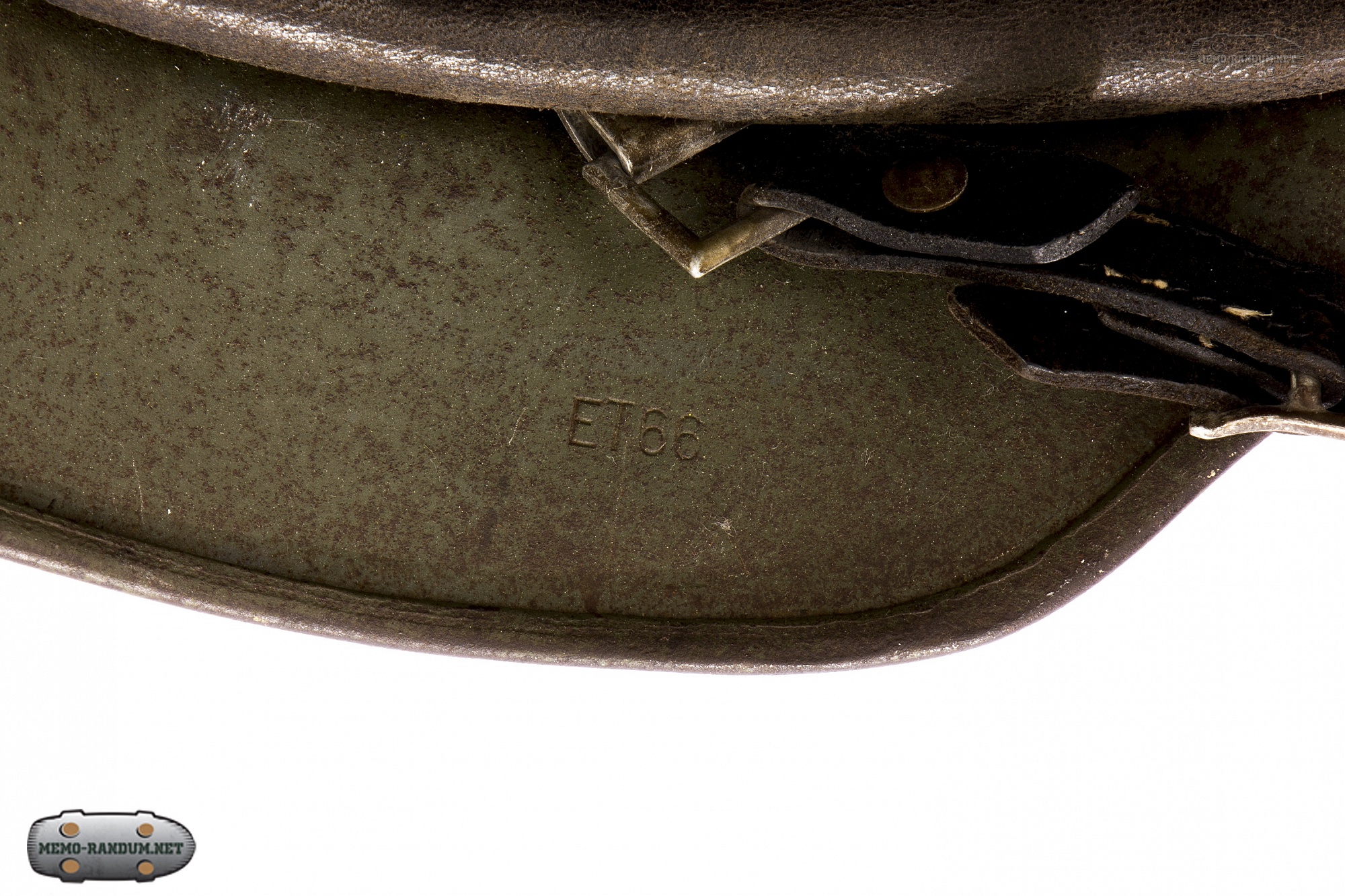

Эти предприятия были независимы друг от друга, из-за чего существуют различия между касками, изготовленными на разных заводах, в форме купола шлема и вентиляционных втулок. Маркировка состояла из клейма фабрики, размера каски и номера партии. Изначально клеймо фабрики и размер ставились на правом «ухе» шлема, а номер партии выбивался на затылке, позже все клейма стали ставить в одном месте на затылке.


Помимо выбитых клейм производителя, внутри сферы каски в произвольном месте ставился чернильный штамп, в котором указывался месяц и год закупки шлема для нужд армии Германии. Существует несколько разновидностей, которые различаются написанием текста внутри штампа.

М35 использовалась в течение всей Второй мировой войны, а многие и после её окончания. В первые два года после принятия М35 на вооружение было произведено 1,4 миллиона шлемов всех размеров, еще примерно миллион был выпущен до 1940 года, когда произошло изменение в технологии производства шлемов.

В 1940 году провели модернизацию шлема М35: упростили изготовление вентиляционных отверстий, они стали изготавливаться штамповкой, а не в виде отдельных деталей; изменили состав стали, заменили молибден на менее дефицитные марганец и кремний. Эта модель получила наименование М40.

Летом 1942 года технология изготовления шлемов изменилась. Дорогостоящий и длительный процесс завальцовки края был заменён отбортовкой, одновременно ухудшилось качество стального листа, из которого изготавливалась каска, — он стал мягче. От легирования и от добавок молибдена и марганца пришлось отказаться по причине дефицита легирующих элементов в Германии. Новая модель получила наименование Stahlhelm M42.


Помимо конструкции, эргономики и формы большую роль во внешнем облике шлема играла его окраска. До начала военных действий окраска шлема не носила явно выраженного маскировочного характера: он окрашивался в тусклый серо-зелёный цвет «фельдграу» и на него наносились декали и опознавательные эмблемы. У сухопутных войск (Heer), справа — национальный геральдический щит в белую, красную и чёрную наклонную полосу, слева — бело-серебряный орел вермахта на чёрном поле. С 1940 года осталась только декаль вермахта, на М42 их уже не наносили. До конца войны в войска поступали со складов каски с декалями, но их количество было невелико.

Окраска шлема стала меняться в зависимости от времени года, места боев и рода войск. Наиболее широко к середине войны распространилось искусство камуфляжа шлема при помощи специальных чехлов и сеток. Простым решением стал ободок из резины от камеры автомобильной шины, под которым было удобно крепить листву и ветки.


источник текста:https://warstory.ru/articles/golovnye-ubory-i-uniforma/armeyskie-stalnye-shlemy/germaniya-sl/m-35/
источник текста:https://ru.wikipedia.org/wiki/Stahlhelm_M35
источник текста:https://warspot.ru/10481-nemetskiy-stalnoy-shlem-vtoroe-pokolenie
