Миномёт-лопата разработанный в 1938 году М. Г. Дьяконовым. 37 мм

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

кал.
37 мм

Обзор Миномёт-лопаты разработанной в 1938 году М. Г. Дьяконовым. 37 мм

из коллекции @xo.expert

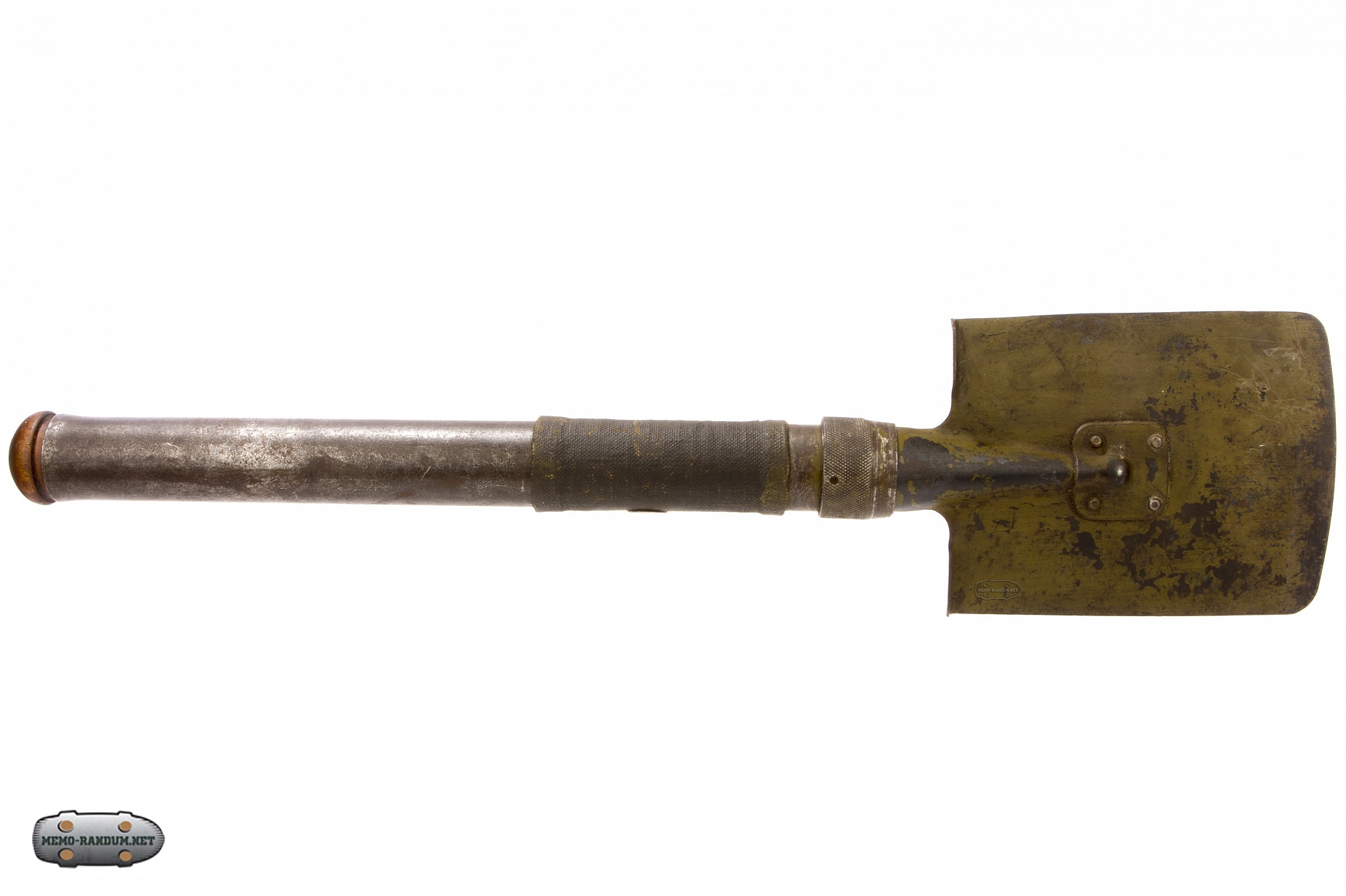

Миномёт-лопата разработанный в 1938 году М. Г. Дьяконовым. 37 мм

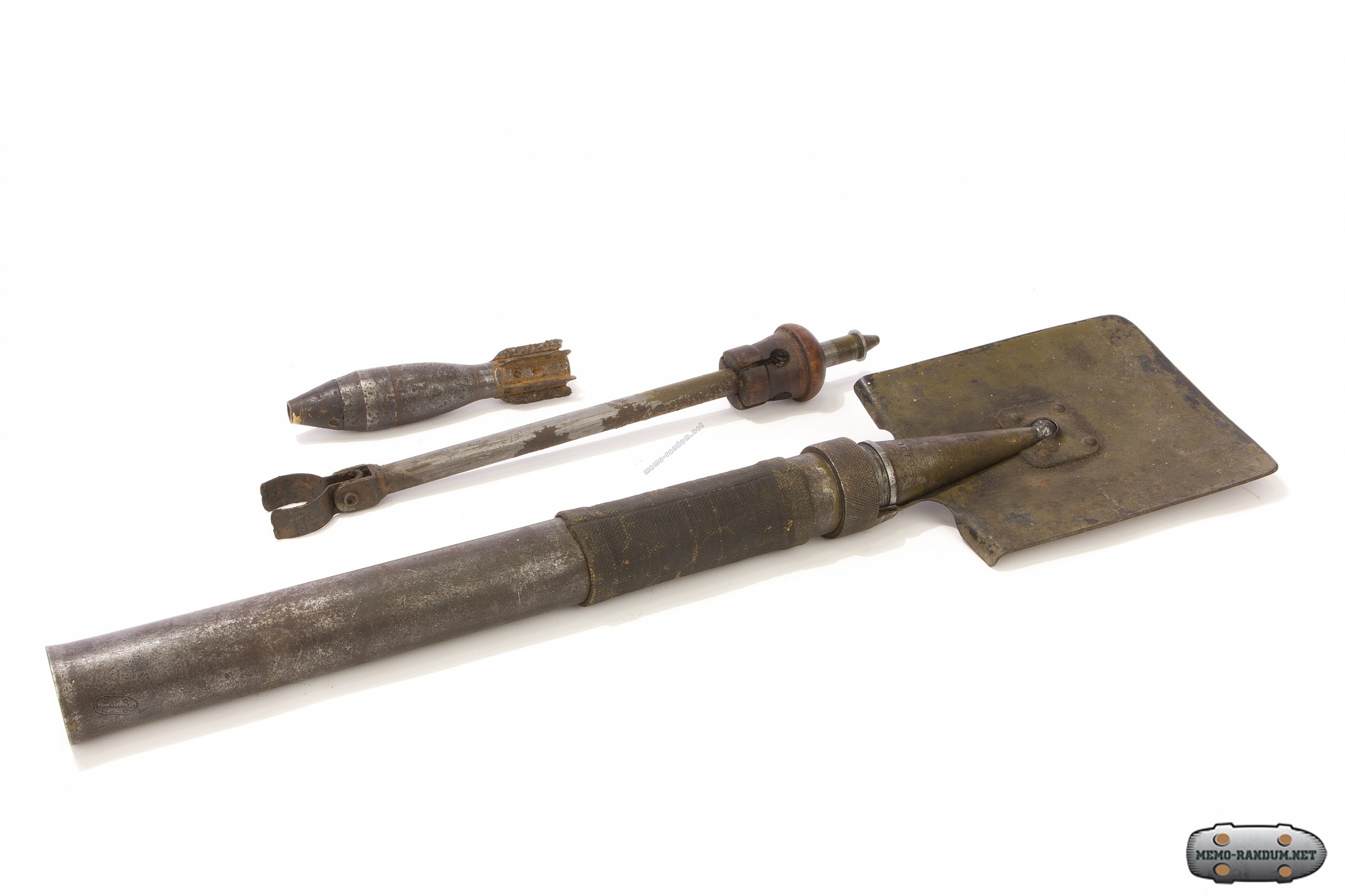

Представляет собой гибрид малой пехотной лопаты и малокалиберного миномёта. Был разработан в 1938 году М. Г. Дьяконовым.
Находился на вооружении Красной армии в довоенный и начальный период Великой Отечественной войны. Оснащался осколочными минами, которые переносятся стрелком в специальном патронташе с плечевыми ремнями.

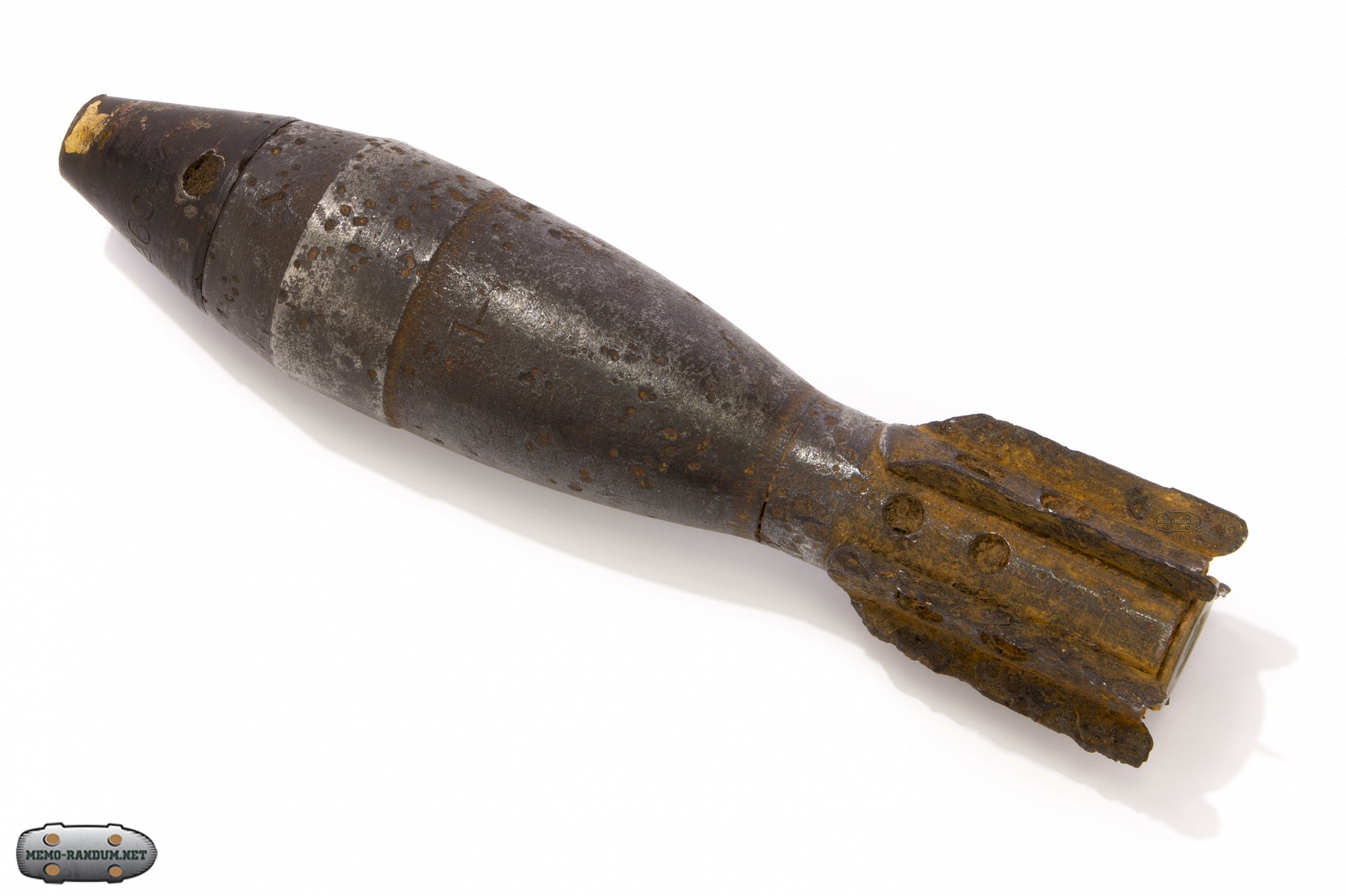

Осколочная мина 37 мм с взрывателем М50

Осколочная мина 37 мм с взрывателем М50

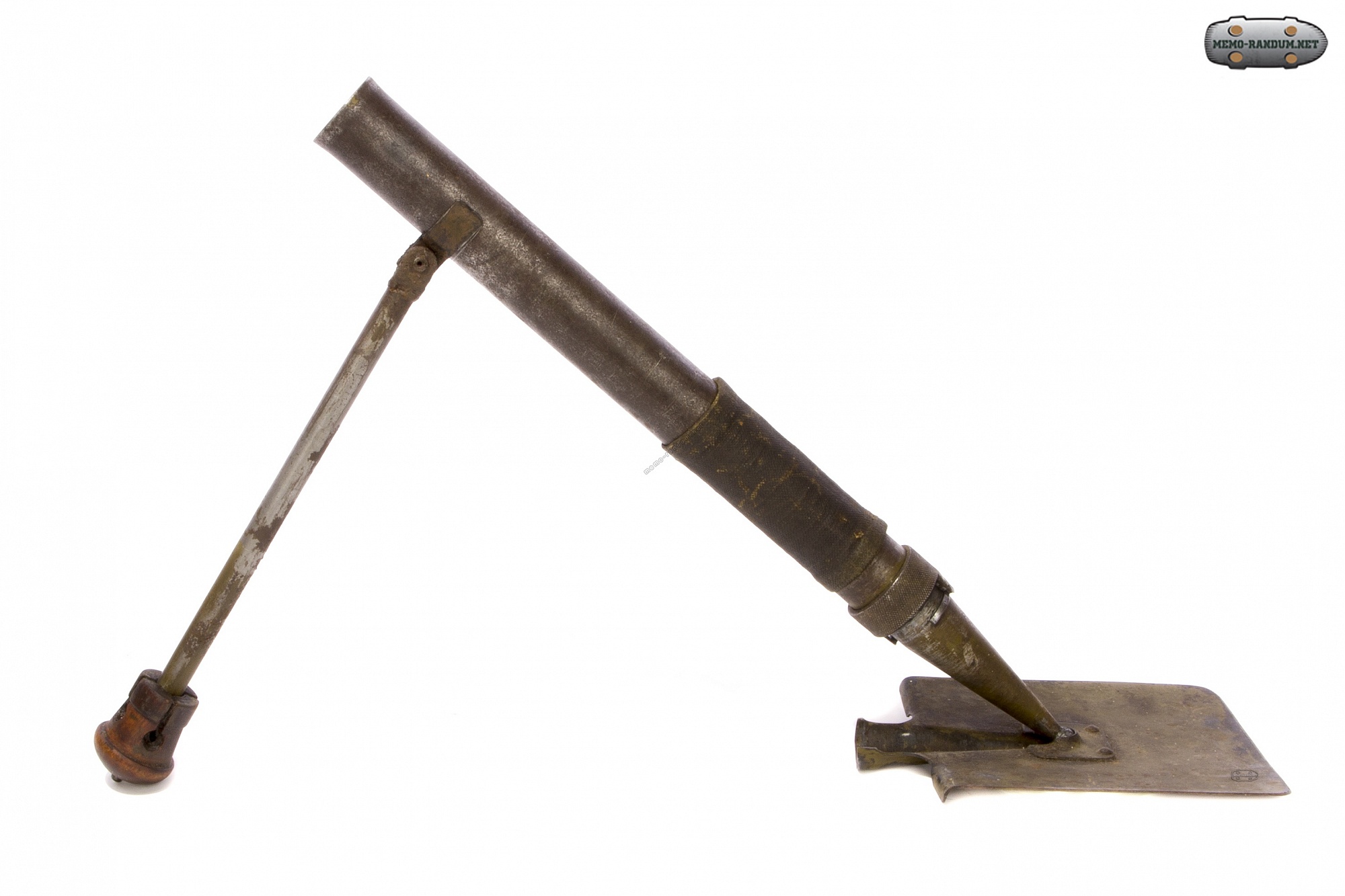

Миномёт состоял из ствола, лопаты (она же являлась опорной плитой) и сошки с пробкой. Труба ствола соединена наглухо с казенником, в нём запрессован боек, на который накалывался капсюль вышибного патрона мины. Ремонт сломавшегося бойка не предусматривался. Ствол  в шарнирном соединении с лопатой конструктивно выполнены неразъемными.

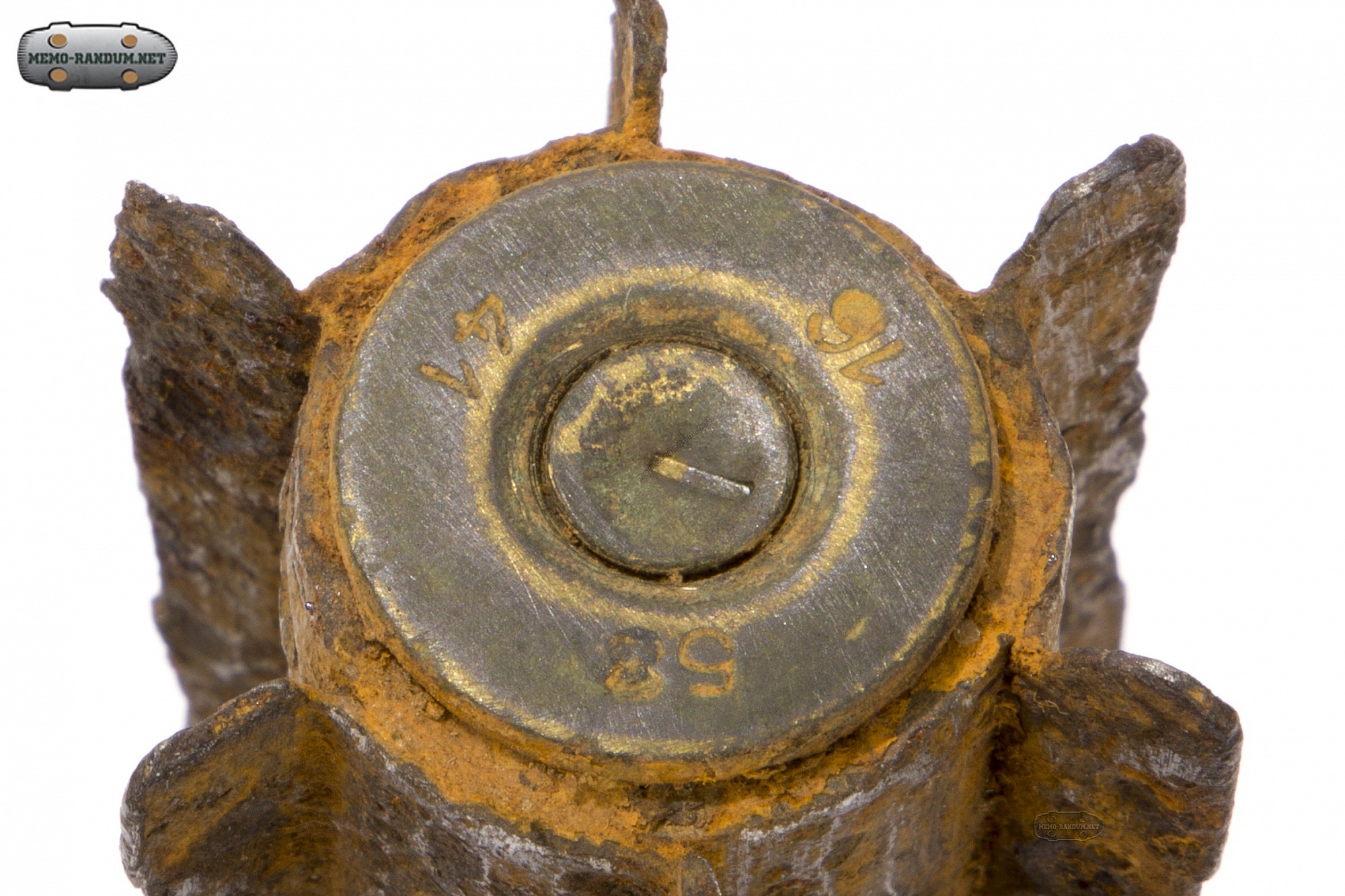

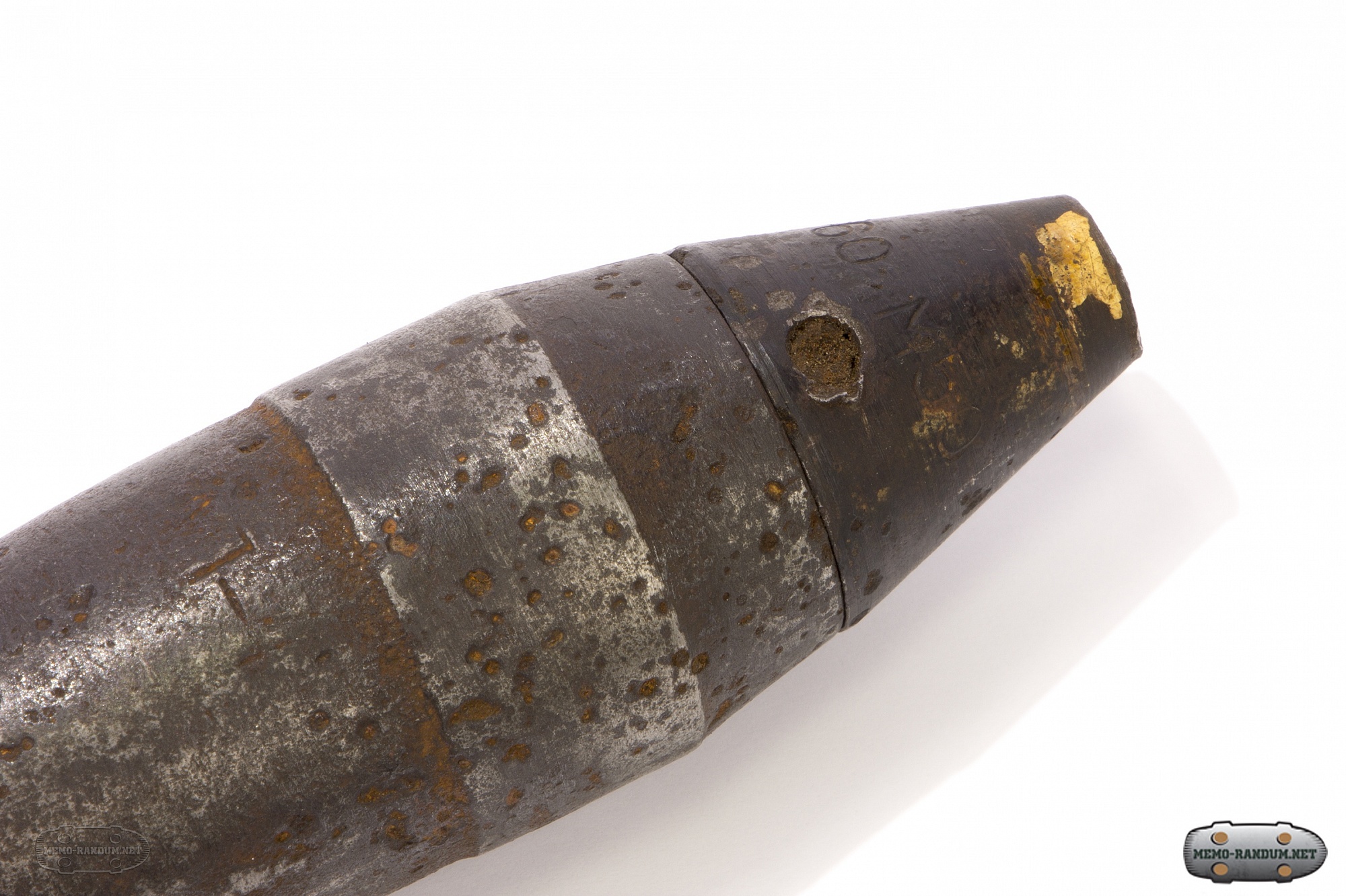

Осколочная мина 37 мм с взрывателем М50. маркировка 16 41

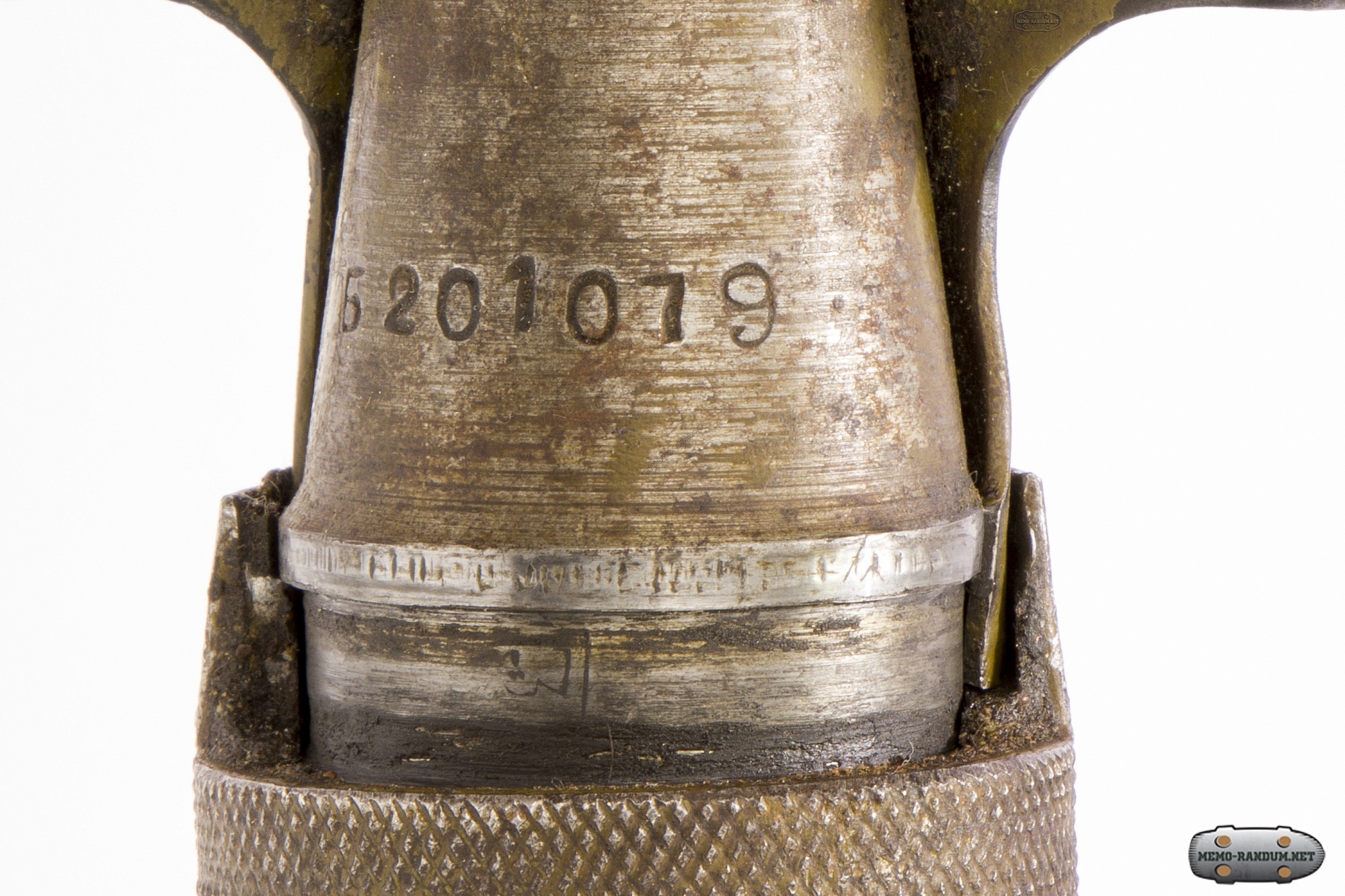

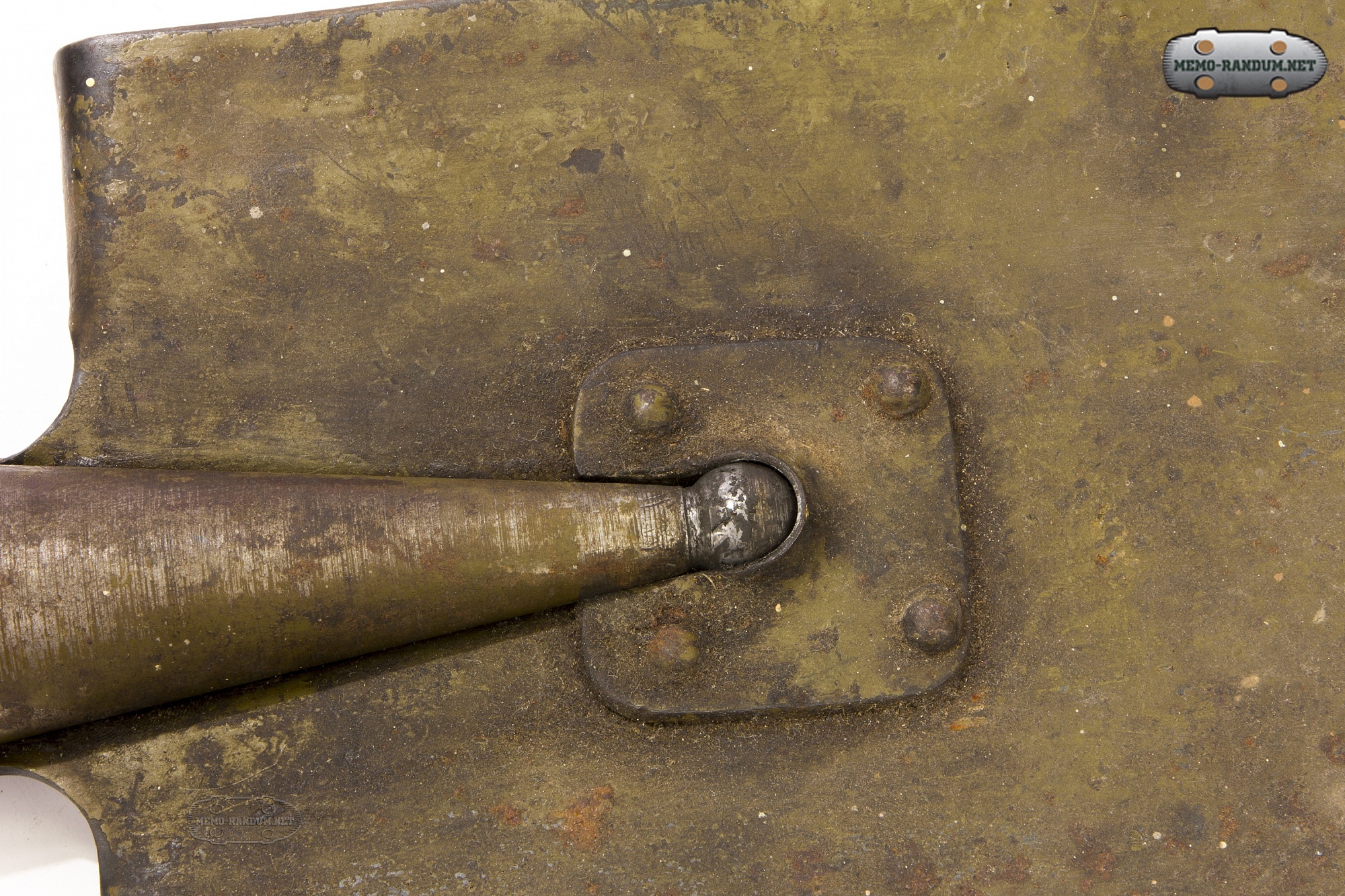

 Хвостовая часть казенника заканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой).

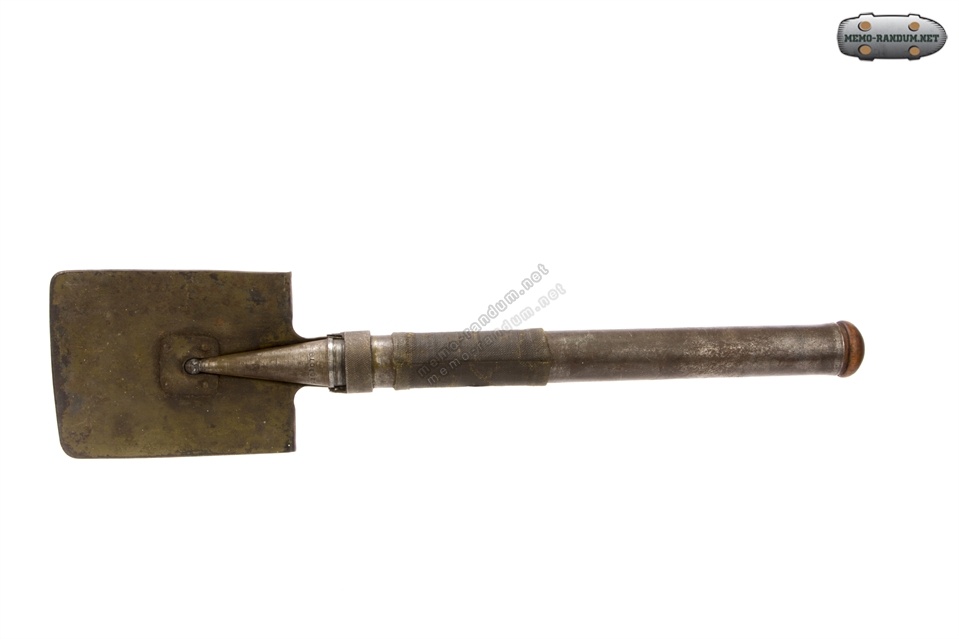

Обзор Миномёт-лопаты разработанной в 1938 году М. Г. Дьяконовым. 37 мм

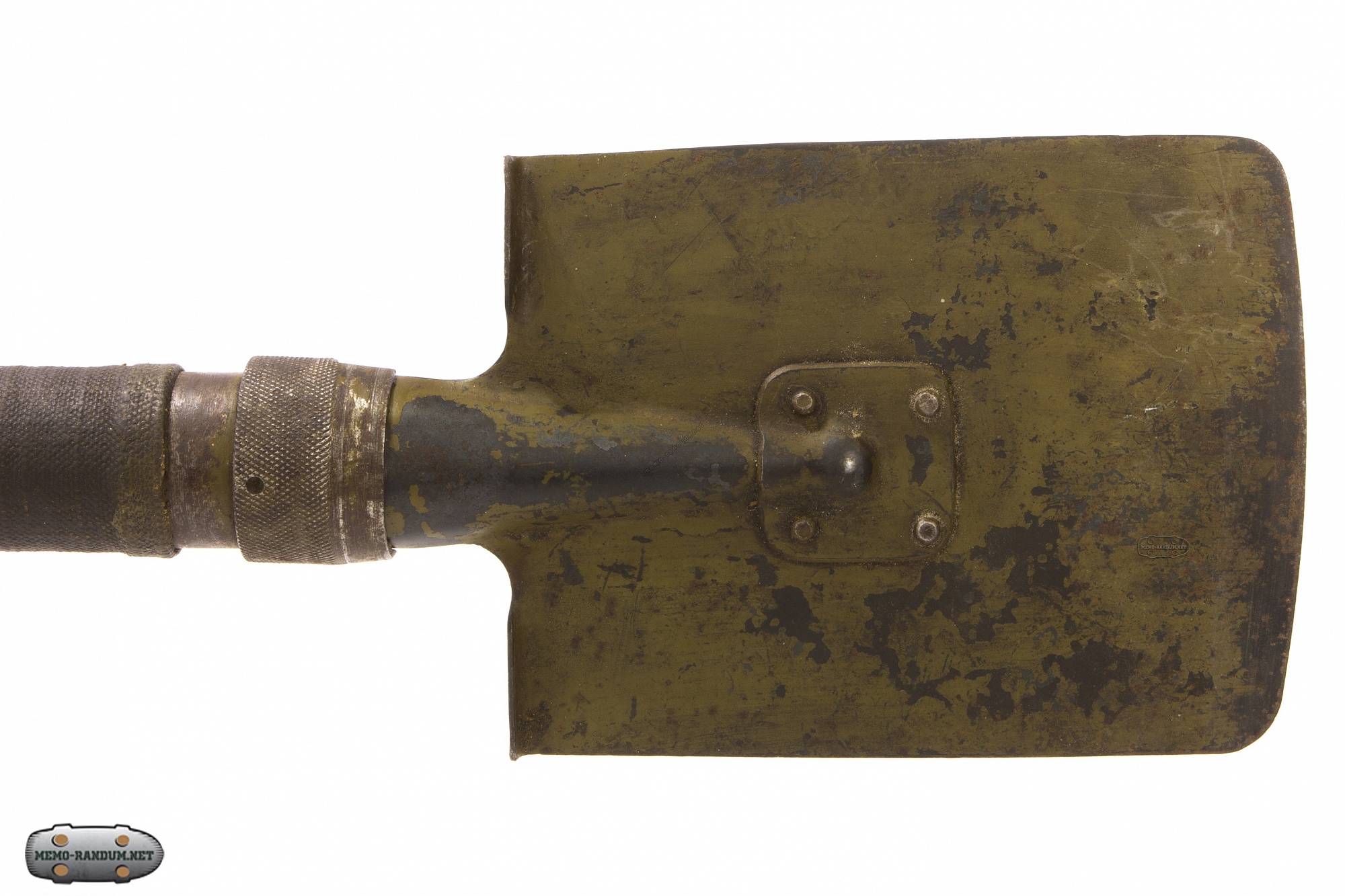

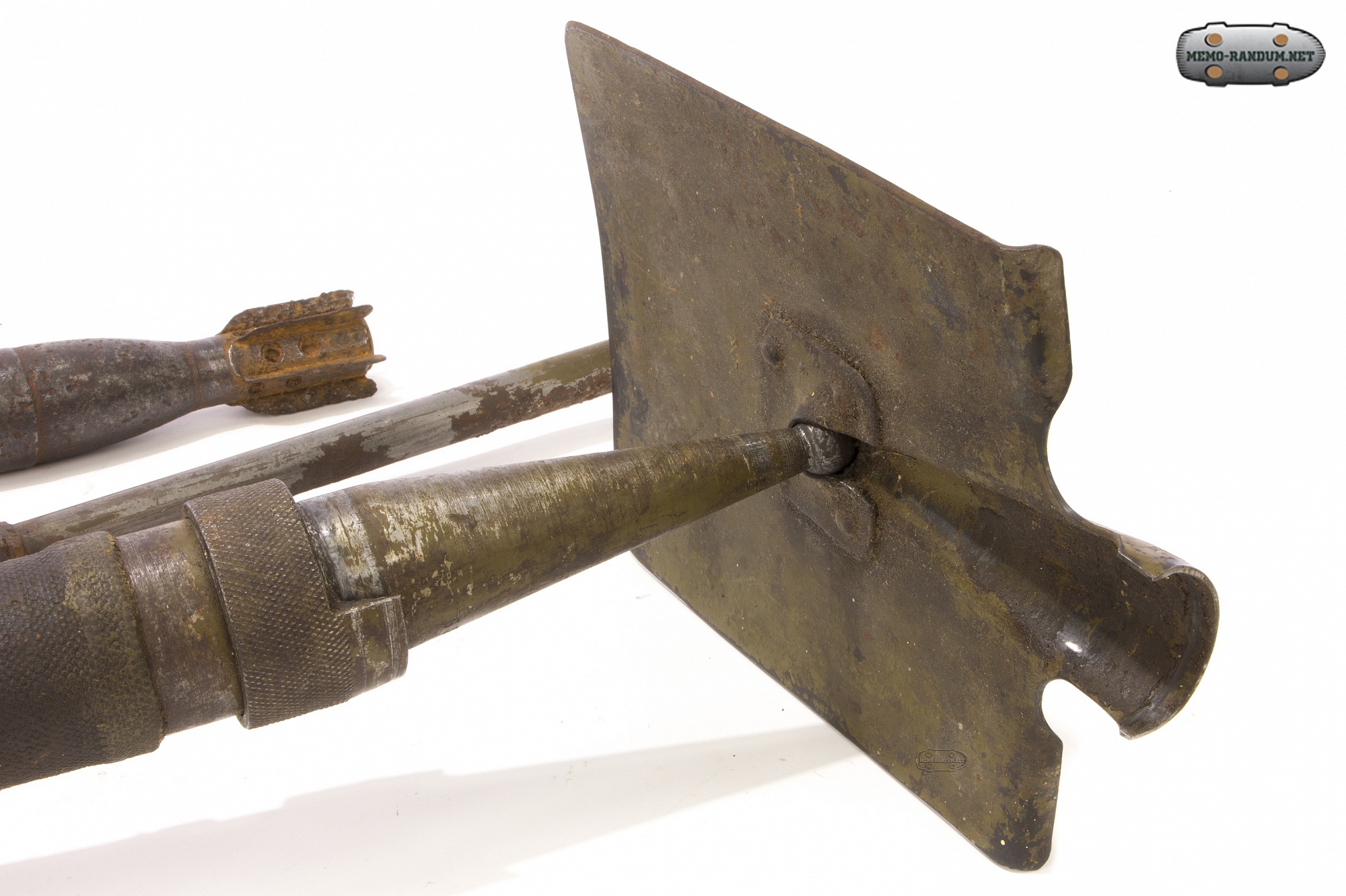

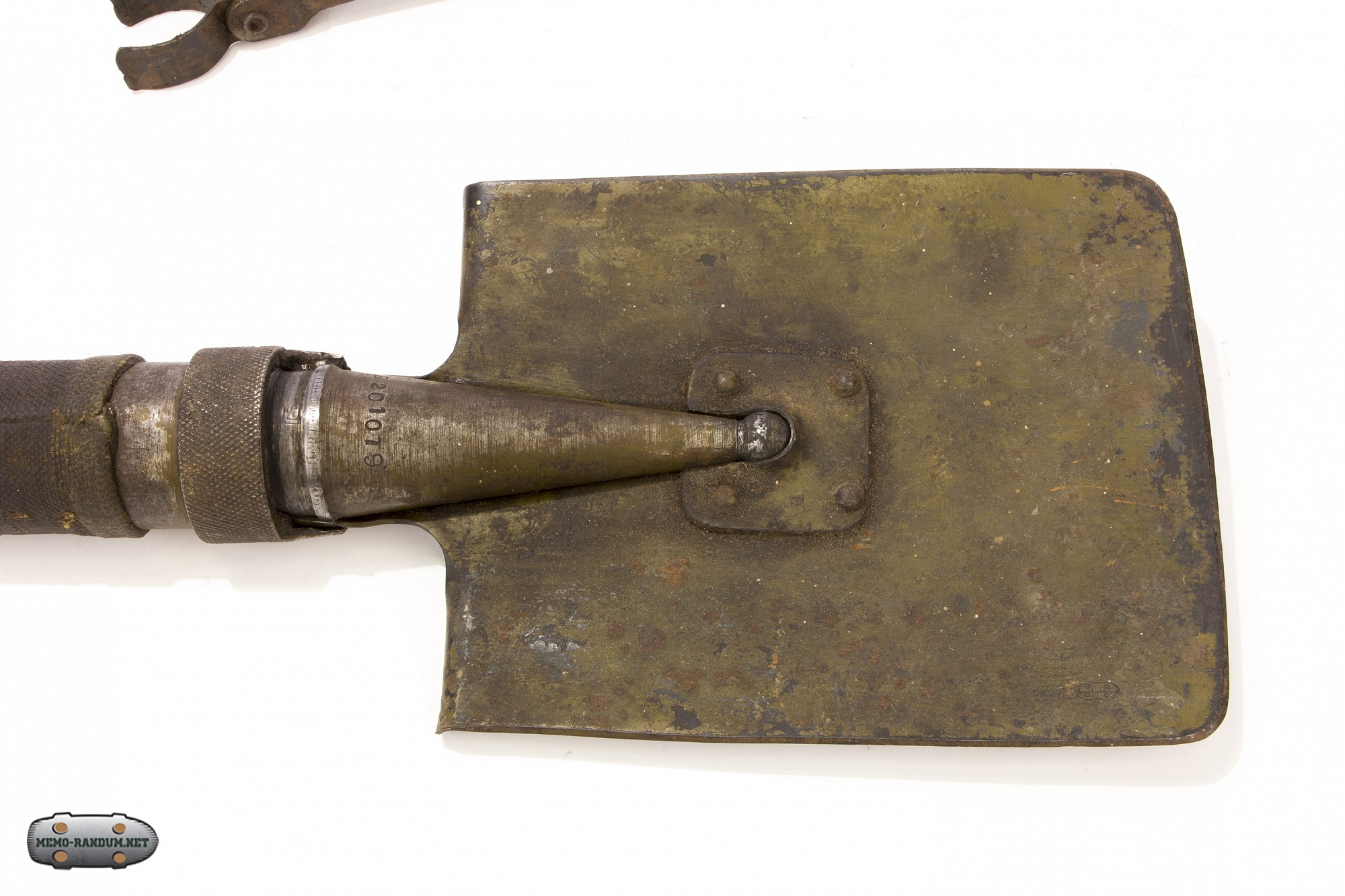

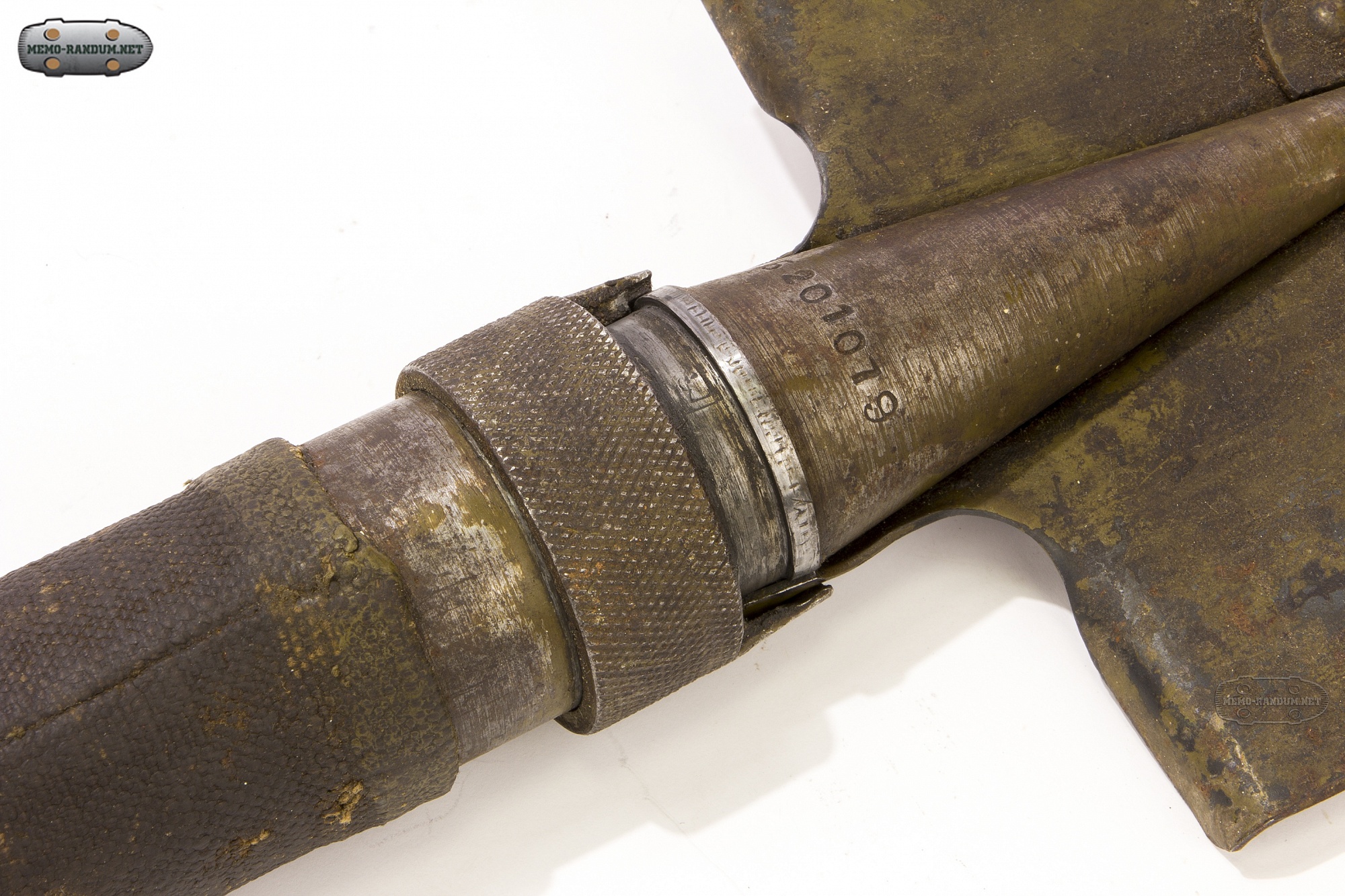

Ствол и лопата в шарнирном соединении выполнены неразъемными. Для соединения ствола с лопатой и фиксации на казенной части ствола имелось вращающееся кольцо.

Ствол и лопата в шарнирном соединении выполнены неразъемными. Для соединения ствола с лопатой и фиксации на казенной части ствола имелось вращающееся кольцо.

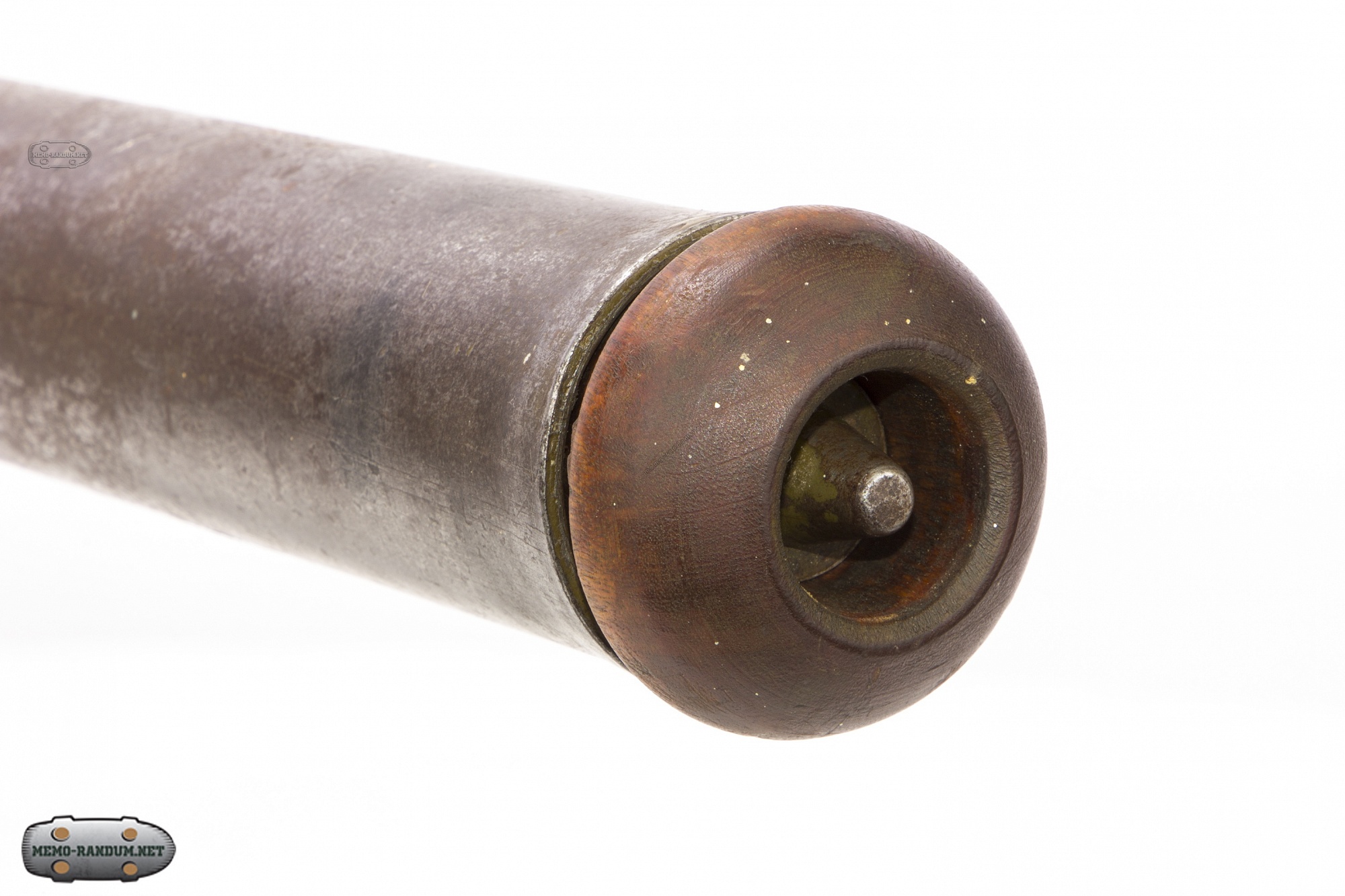

Сошка для опоры ствола в походном положении помещалась в стволе и с дула закрывалась пробкой.

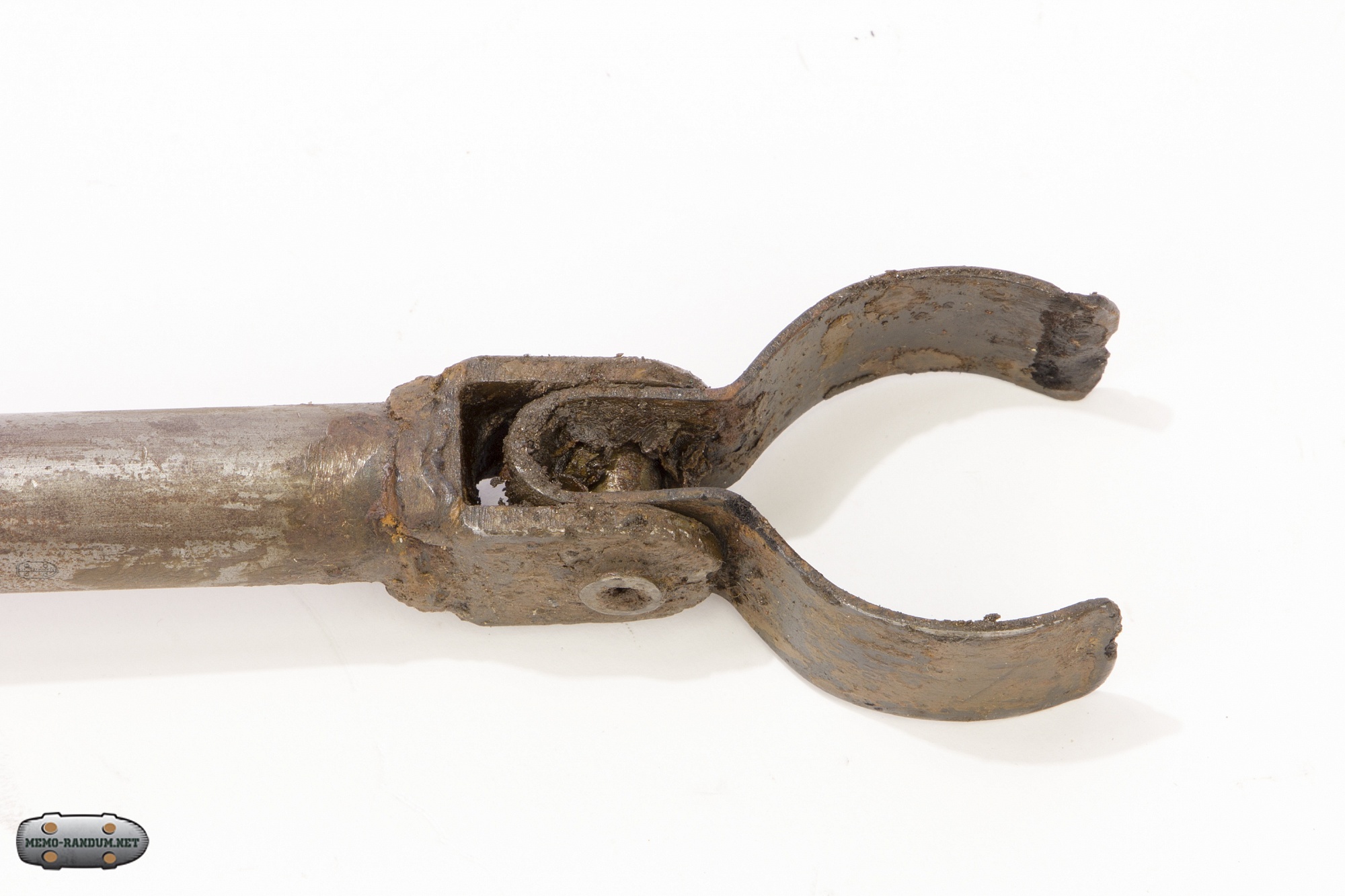

Перед стрельбой эта сошка соединялась со стволом с помощью пружинной лирки.

Перед стрельбой эта сошка соединялась со стволом с помощью пружинной лирки.

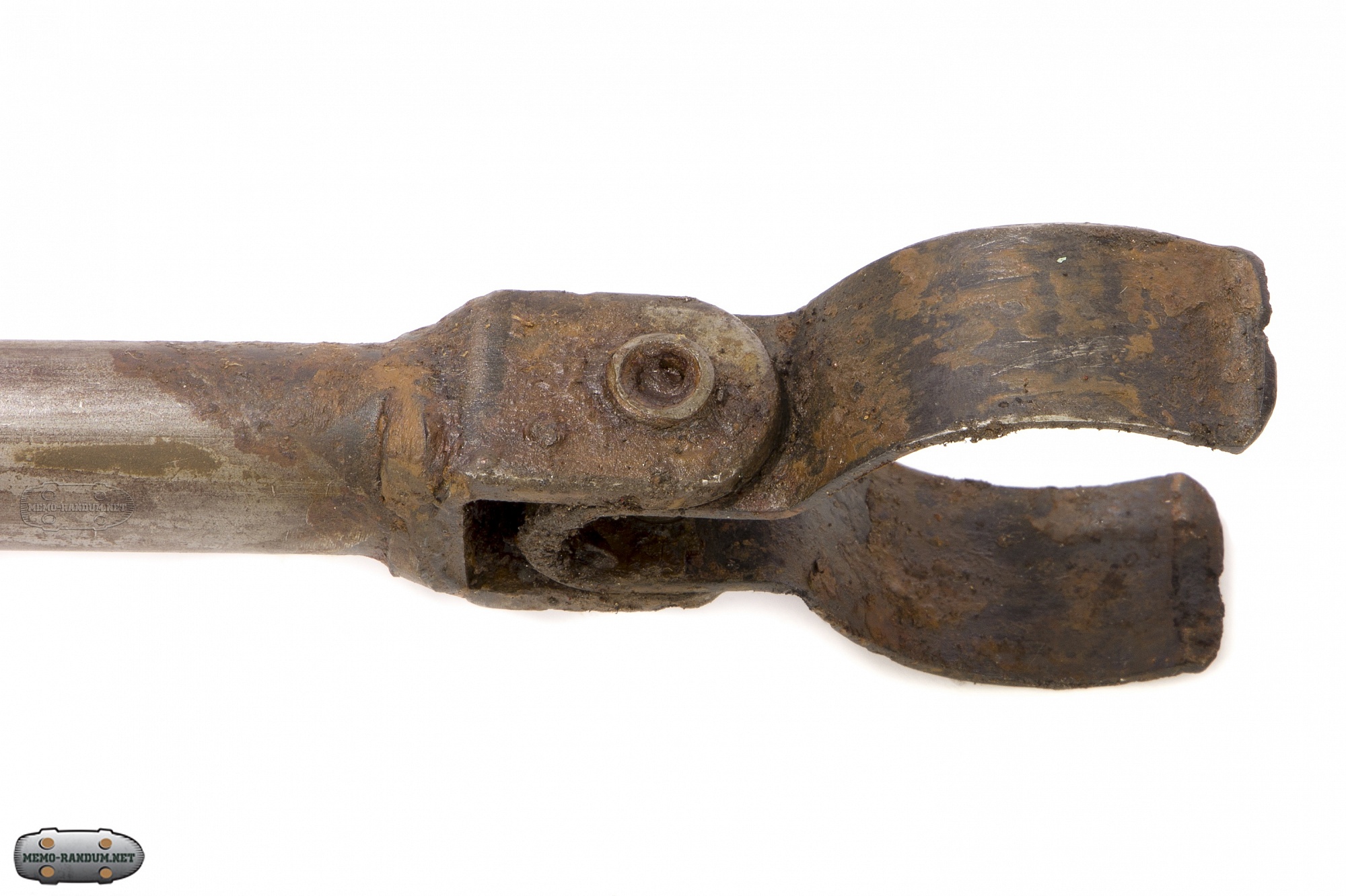

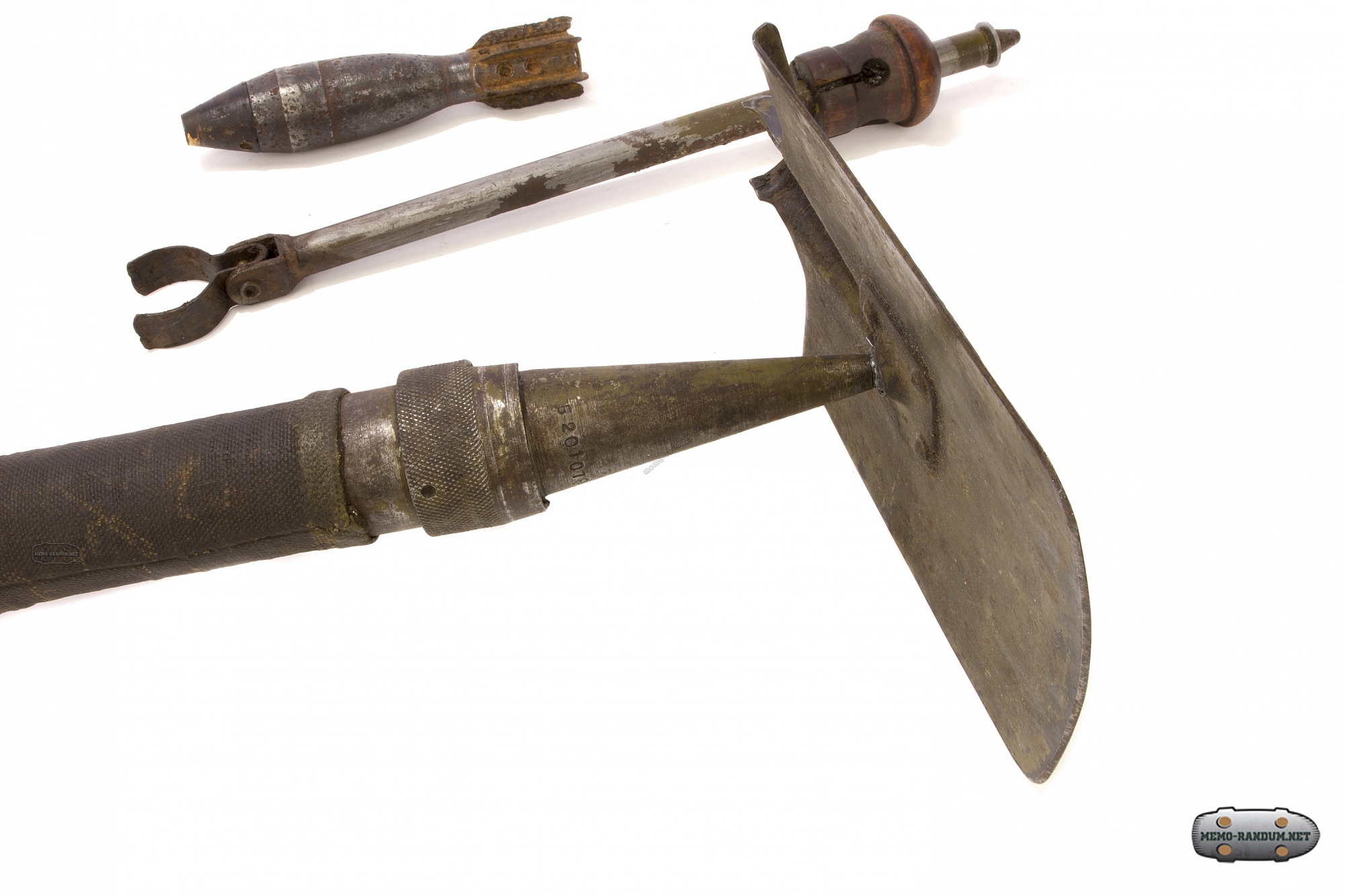

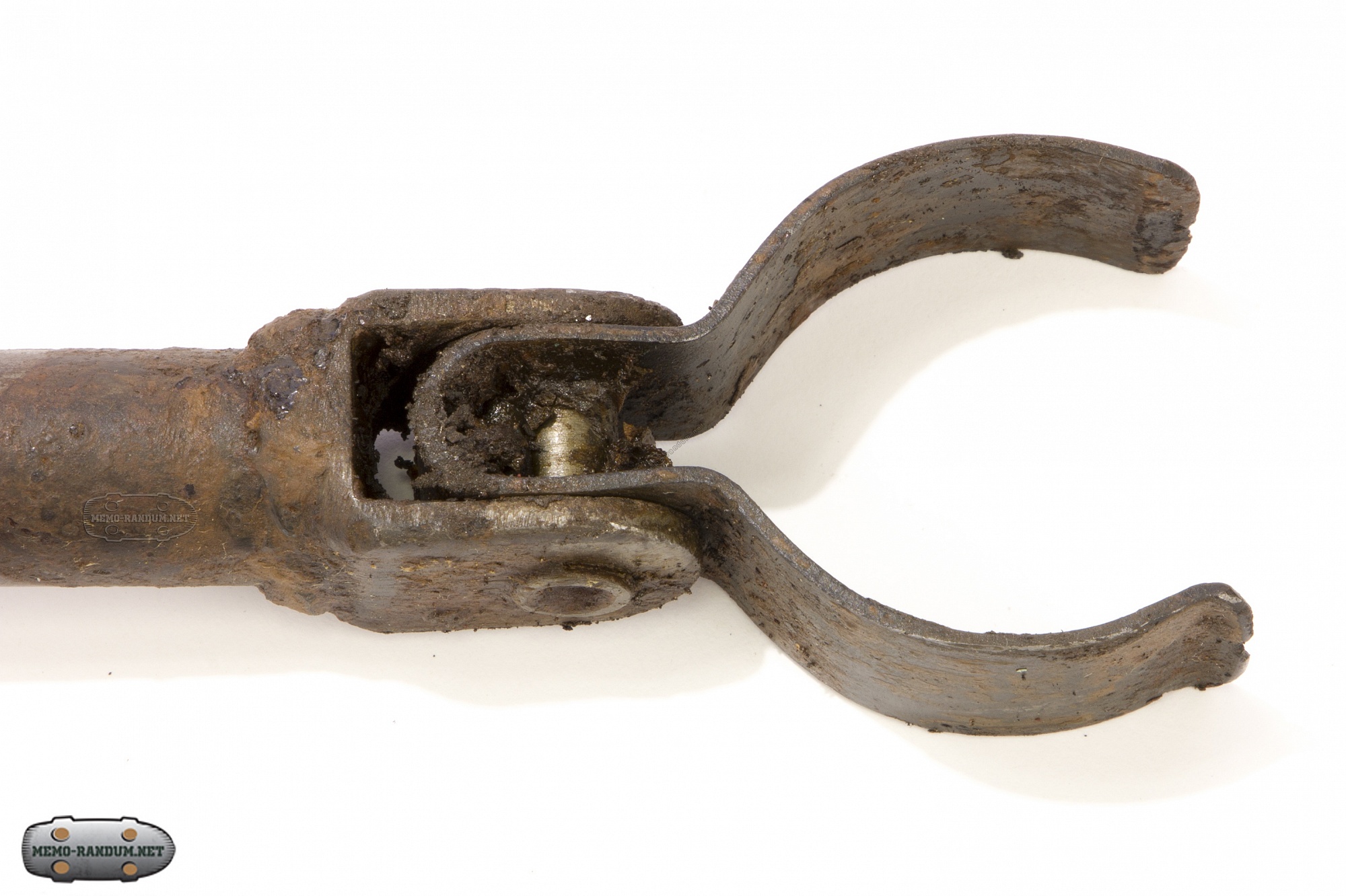

Вилка для крепления тела миномета к черену 37 мм миномета

Был снят с вооружения по причине недостаточной дальности действенного огня и малой мощности мины (наводка миномёта в силу отсутствия прицельных приспособлений представляла значительную трудность для наводчика и требовала хорошего навыка, что было маловероятно в условиях боя.

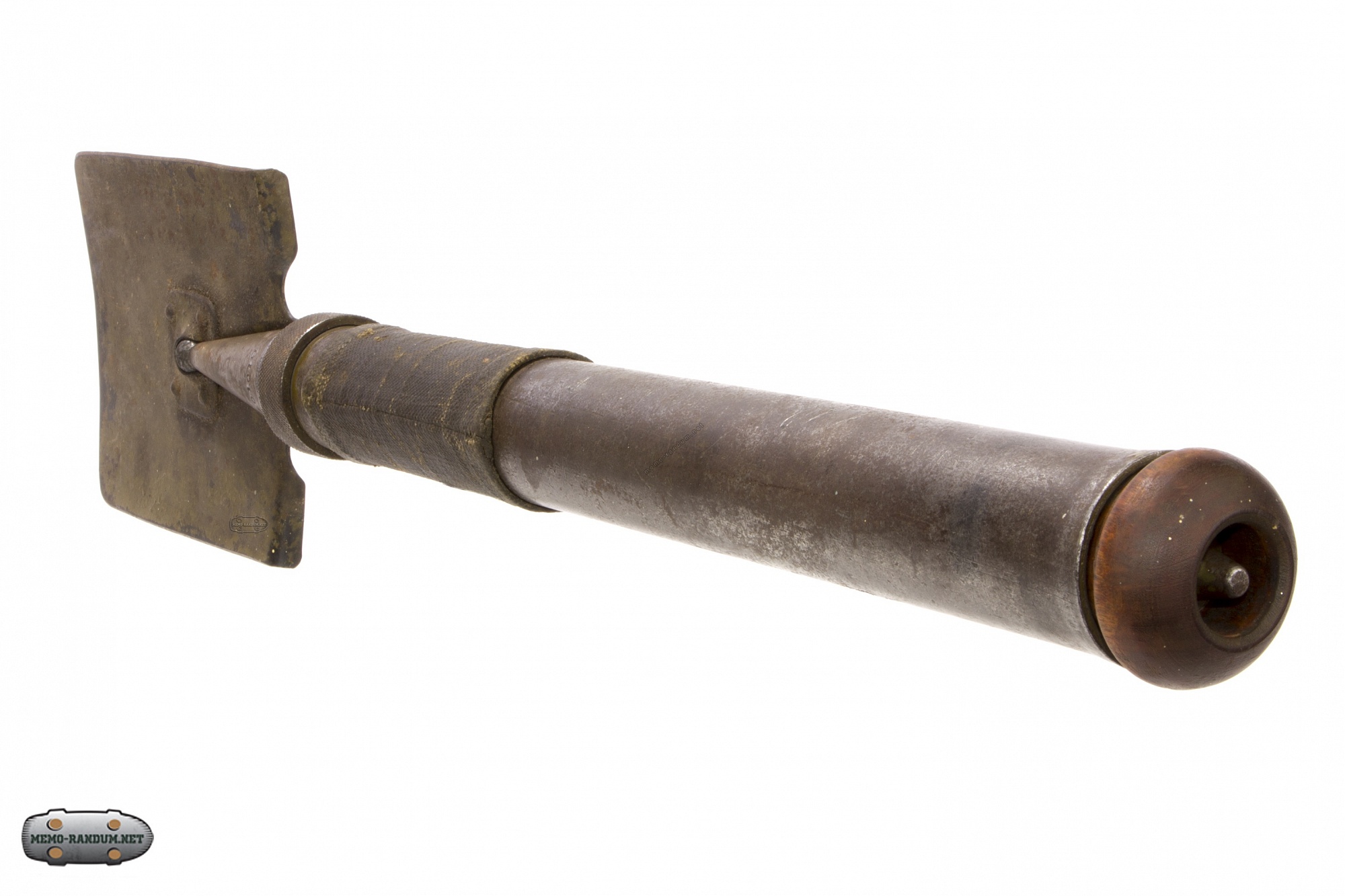

37 мм миномет лопата. обзор 360

Тем не менее, в годы Великой Отечественной войны был особенно востребован в воздушно-десантных войсках ВС СССР, где применялся до конца войны. По состоянию на 22 июня 1941 года было выпущено 15 500 единиц.

Обзор Миномёт-лопаты разработанной в 1938 году М. Г. Дьяконовым. 37 мм

Конструктивно миномёт-лопата состоял из съемного ствола и обычной, немного модернизированной лопаты, которая являлась боевой опорной плитой) и одноногой сошки с пробкой. Труба минометного ствола соединена намертво с не разборной казенной частью. Там размещался запрессован боек, который представлял одновременно ударный и спусковой механизм, на который накалывался капсюль главного заряда мины.

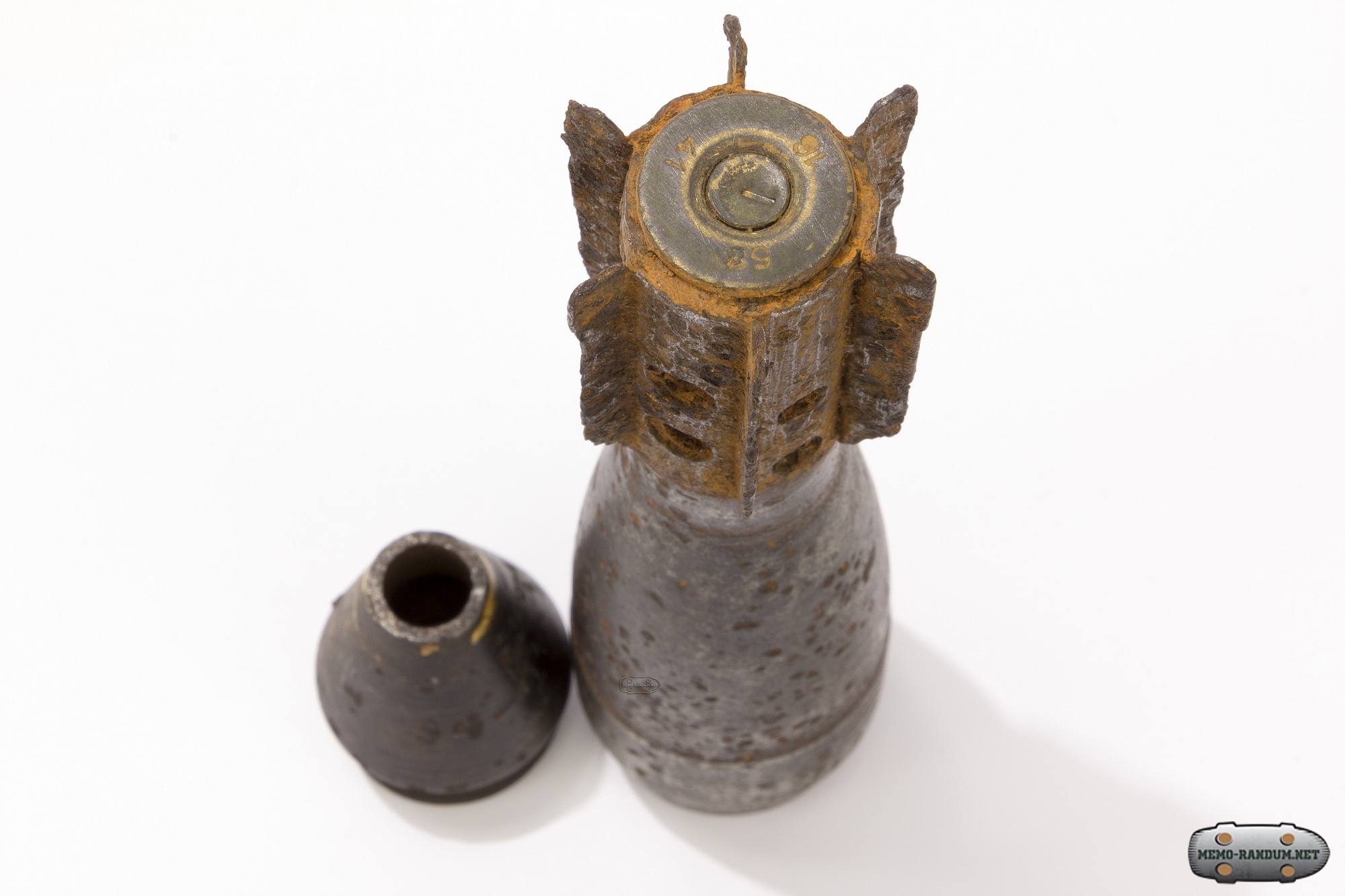

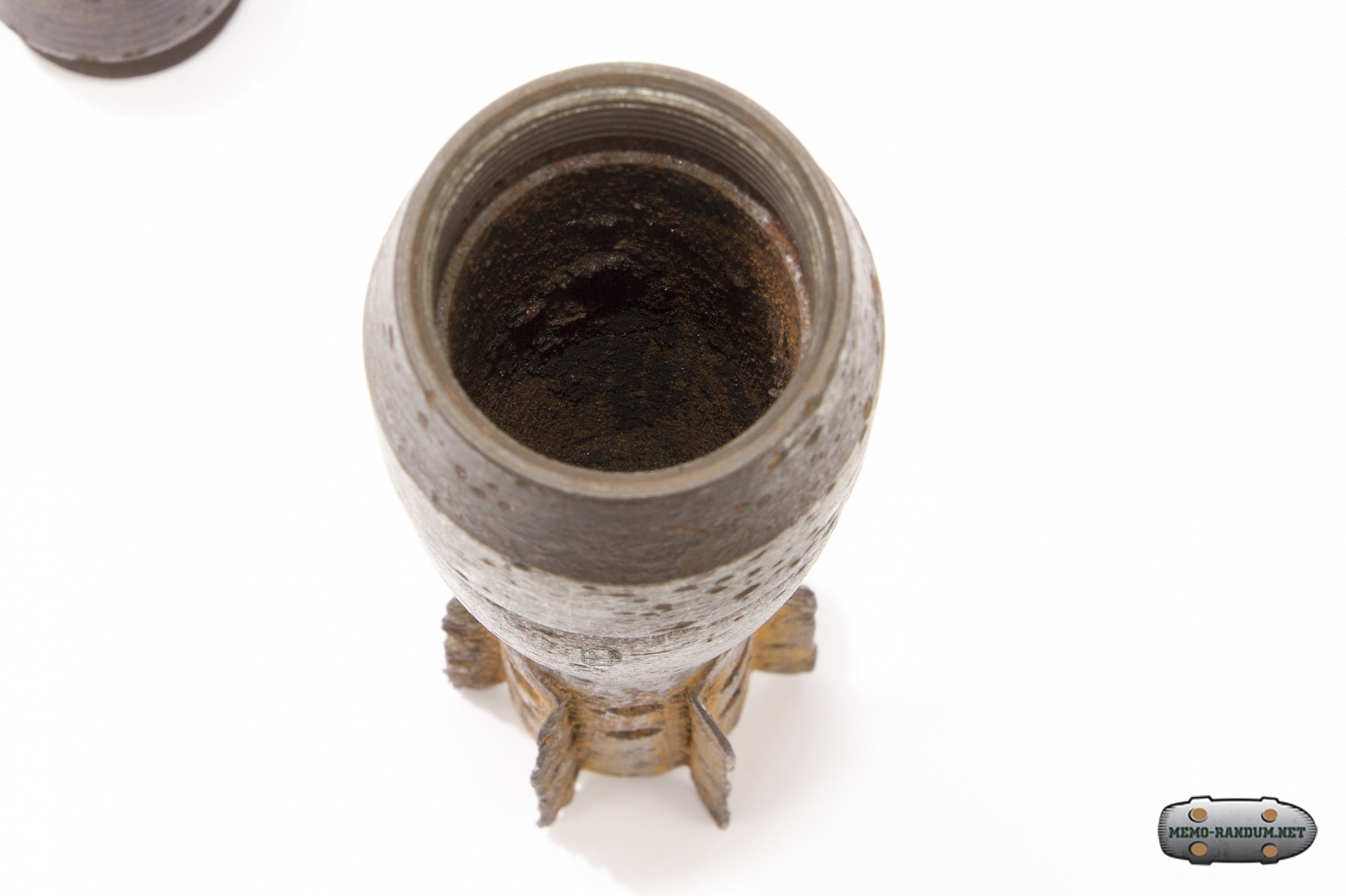

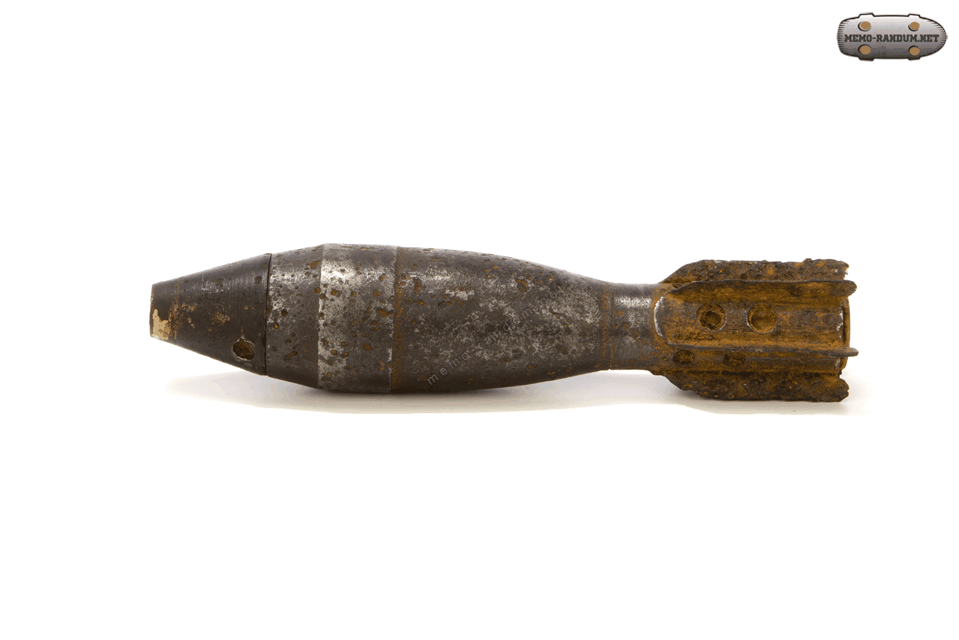

37 мм мина к миномету лопате

Образец был разработан НИИ №13 Народного комиссариата вооружения после начала Великой Отечественной войны, летом 1941 года. В августе миномёт прошёл необходимые краткие испытания, 3 сентября 1941 года постановлением Государственного комитета обороны (ГКО) за личной подписью И. В. Сталина был принят на вооружение под индексом ВМ-37. Изначально он именовался «взводный миномёт-лопата калибра 37 мм», но впоследствии индекс оставили, а слово «взводный» исключили.

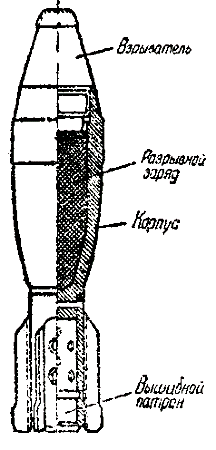

схема 37 мм мины


Среди солдат данный миномет называли "ни миномет ни лопата".

37 мм мина к миномету лопате обзор 360

Ствол изготавливался из цельнотянутой трубы из стали СТ-45 с внутренним диаметром 37±0,3 мм и толщиной стенок 2,5 мм, при этом допуск на толщину был очень большим, и она могла «плавать» в пределах 2,25–2,875 мм.

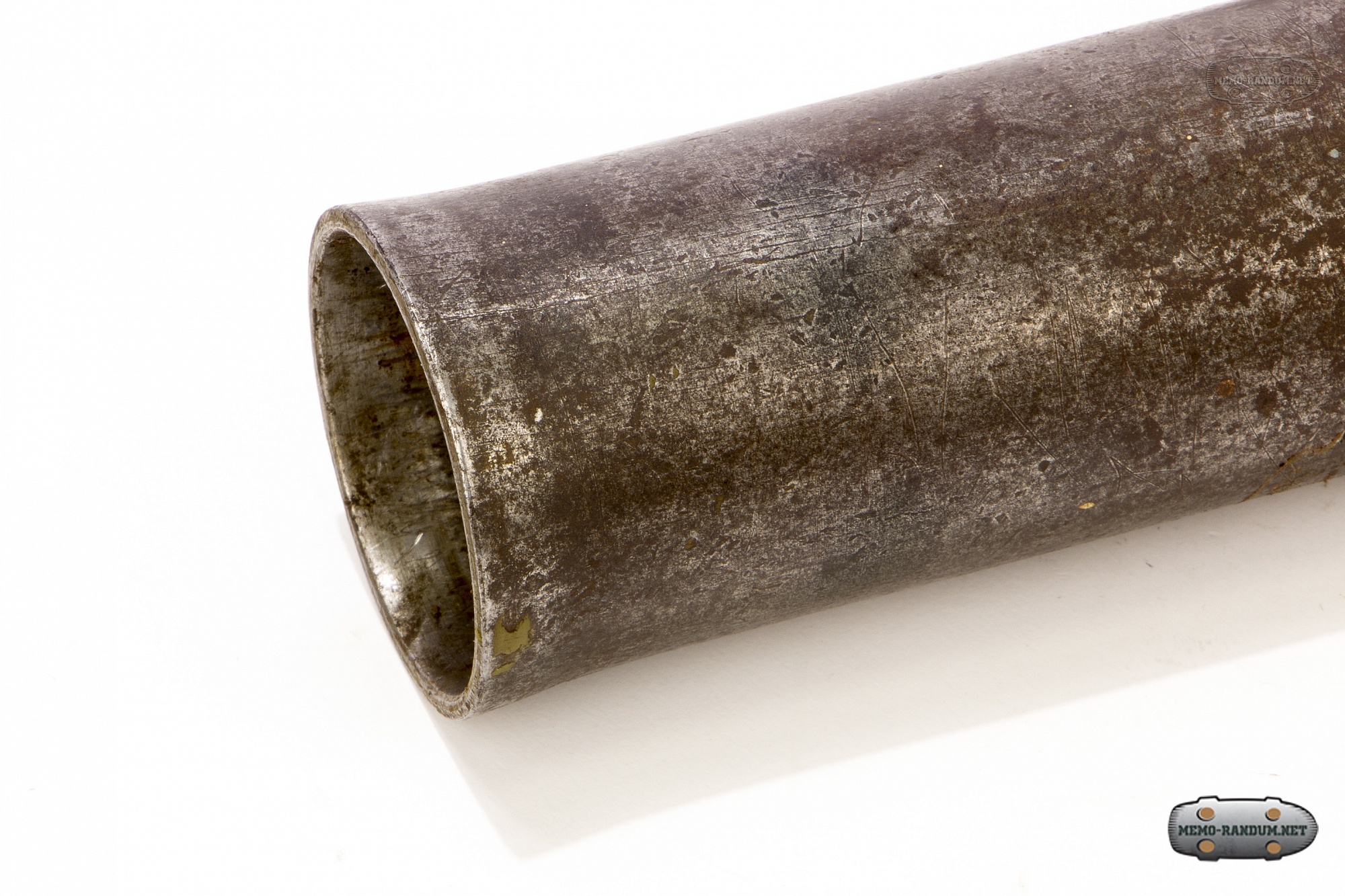

раструб ствола миномета лопаты

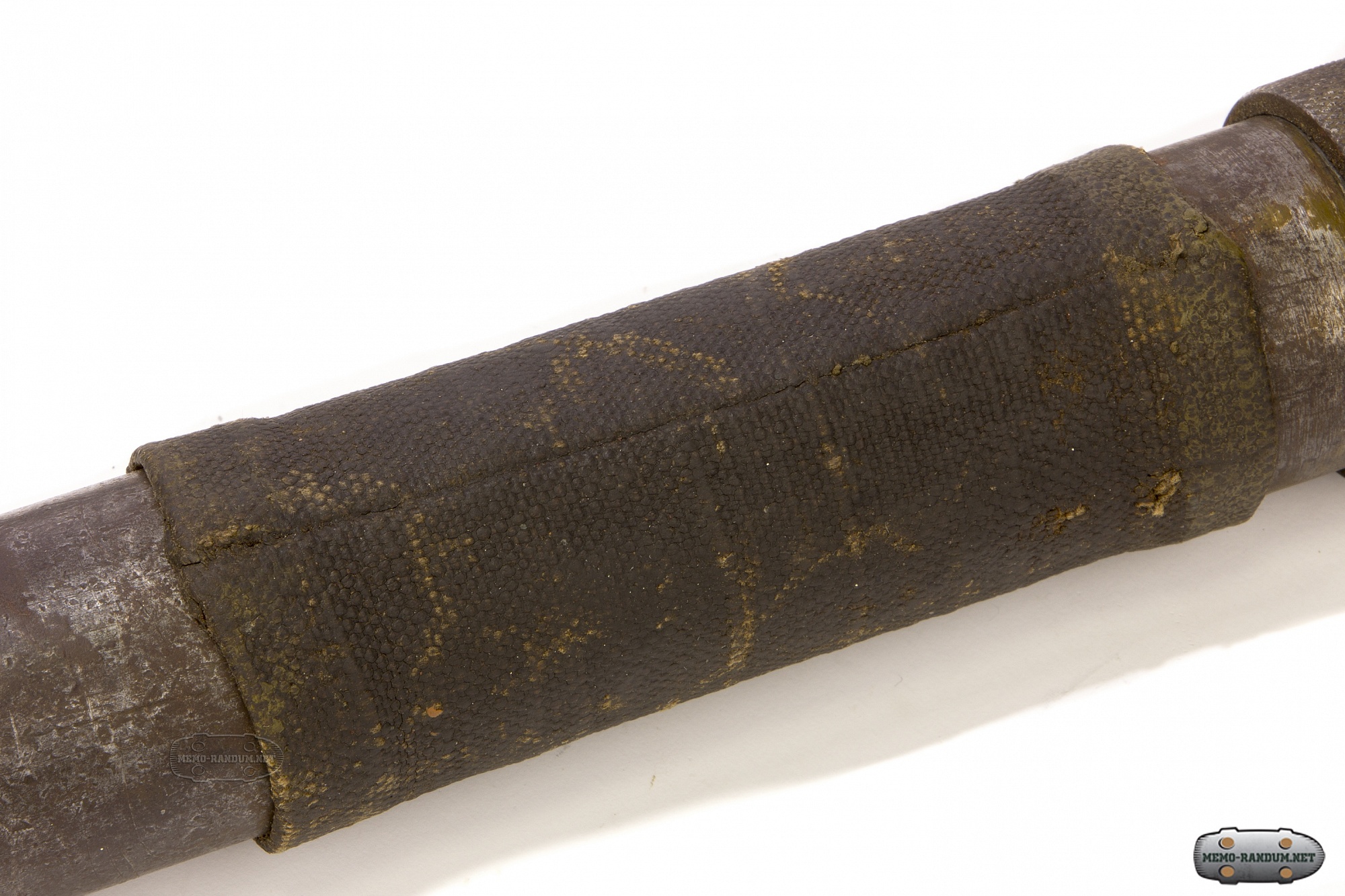

При этом ствол не обрабатывался ни изнутри, ни снаружи, за исключением посадочного места казённика и среза ствола. Со стороны среза ствола делался небольшой раструб для удобства вкладывания мины при заряжании. Для предохранения рук бойца от ожогов при частой стрельбе и от примерзания зимой на ствол была надета брезентовая подвижная муфта.

Брезентовая муфта на миномете лопате 37 мм

брезентовая муфта

Казённик изготавливался из более прочной стали СТ-40. В него запрессовывался боёк, а сам казённик наглухо соединялся со стволом. Ремонт сломавшегося бойка не предусматривался. На конце казённика изготавливалась шаровая пята для шарнирного соединения ствола с лопатой. Ствол и лопата в шарнирном соединении были неразъёмными.

Опорная плита-лопата изготавливалась из листовой стали 36СГНА (из той же стали делались стальные шлемы СШ-39 и СШ-40) толщиной 1,6 мм.

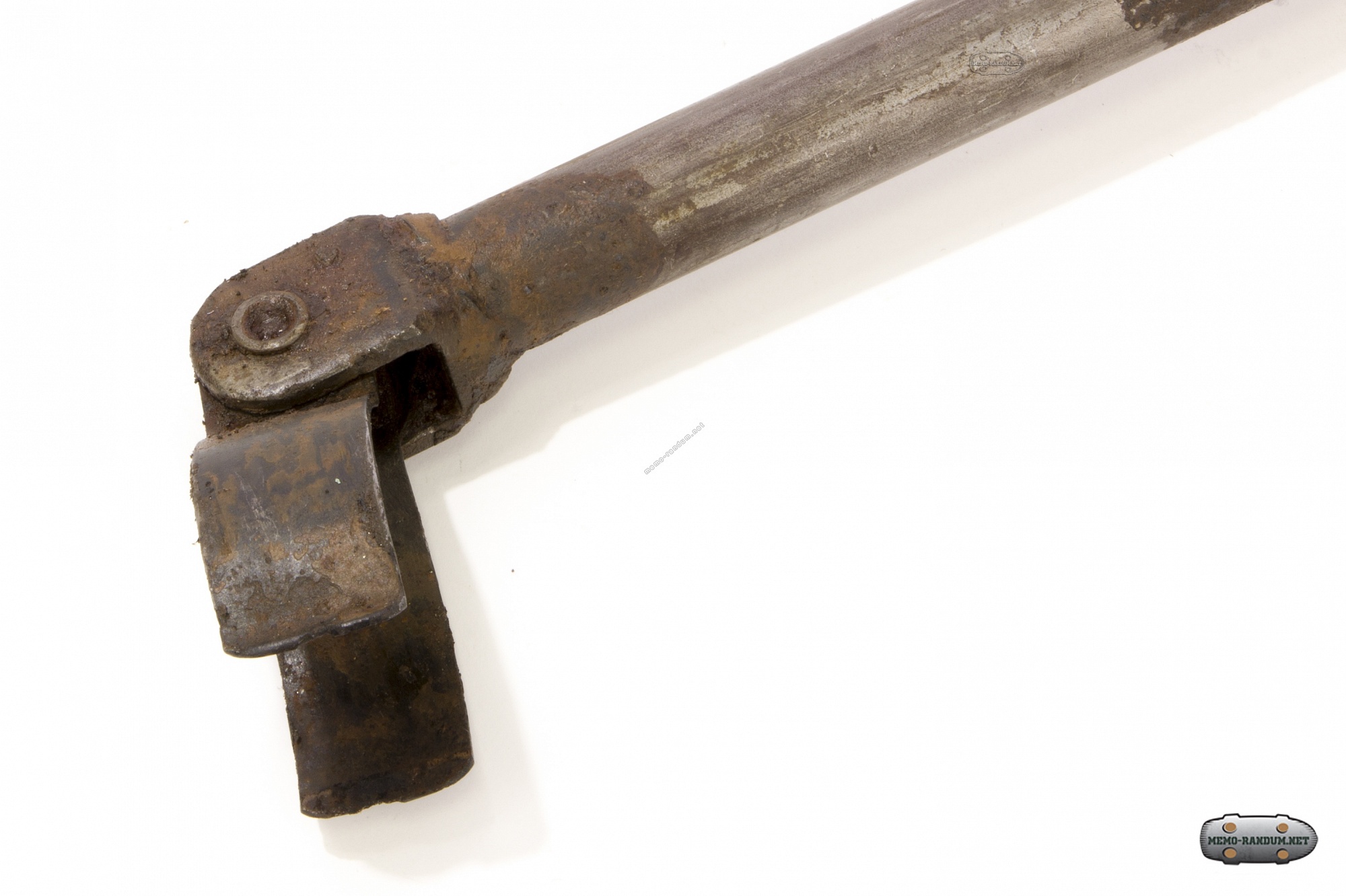

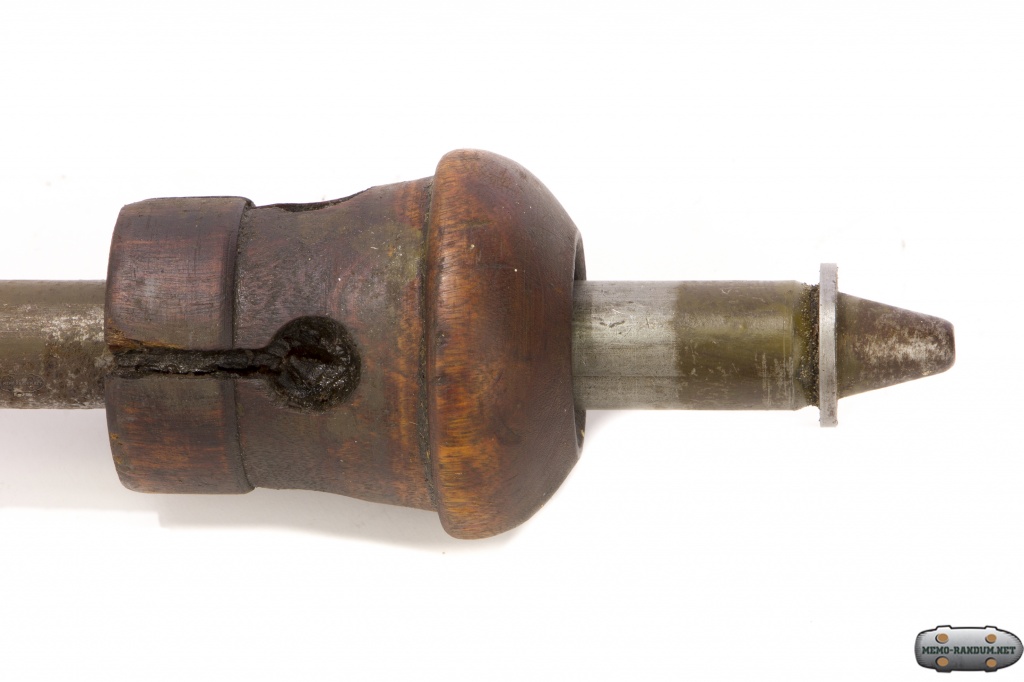

Сошка предназначалась для опоры ствола в грунт при выстреле, что увеличивало устойчивость ствола и улучшало меткость стрельбы. С одной стороны сошка оканчивалась полукруглой пружиной-лиркой, имеющей подвижное соединение с сошкой петлёй, а с другой – заострённым концом с шайбой для упора в грунт. На сошке находилась деревянная пробка, которая за счёт своей конструкции всегда оставалась на сошке и могла свободно (с лёгким натягом) перемещаться по ней вверх-вниз. В походном положении сошка находилась в стволе миномёта лиркой в сторону казённой части ствола.

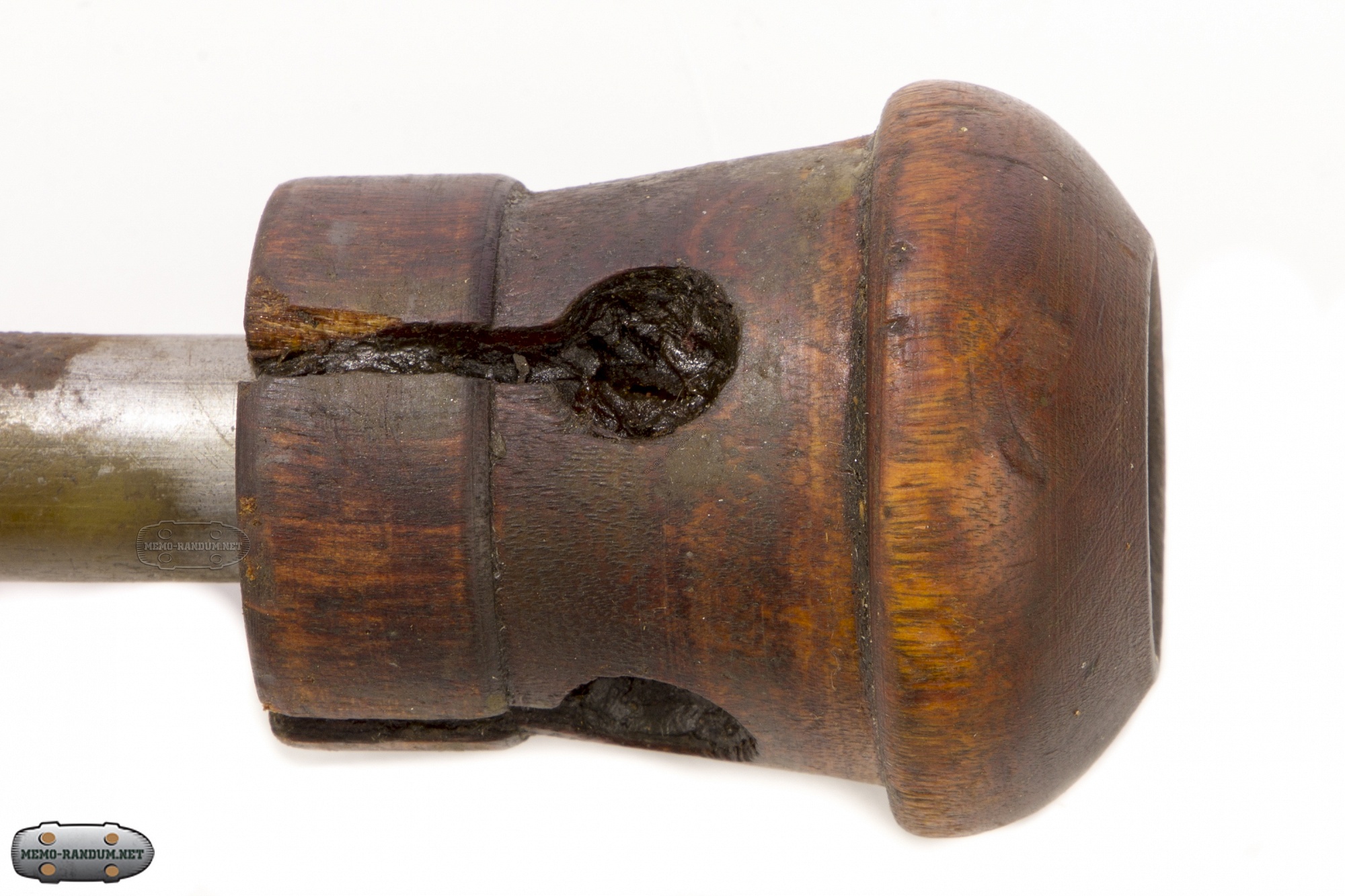

С дульной части при этом ствол закрывался деревянной пробкой, надетой на сошку. От выпадения из ствола в походном положении сошка удерживалась лиркой. Помимо основной функции, сошка была шомполом, а лирка – банником для чистки ствола.

С дульной части при этом ствол закрывался деревянной пробкой, надетой на сошку. От выпадения из ствола в походном положении сошка удерживалась лиркой. Помимо основной функции, сошка была шомполом, а лирка – банником для чистки ствола.

источник:https://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BD%D0%BE%D0%BC%D1%91%D1%82-%D0%BB%D0%BE%D0%BF%D0%B0%D1...

источник:https://placdarm.net/armysssr/321-minomet-lopata-djakonova-vm-37.html

источник:https://warspot.ru/6699-plohaya-lopata-bespoleznyy-minomyot
