Диск ранний разработанный Лахти на 40 патронов. sissilipas Suomi 40-rd drum

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Основные характеристики

Разработан
Аймо Лахти
емкость
40 патронов
калибр
9 мм Люгер
применялся на оружии
Suomi-konepistooli M/31

Диск ранний разработанный Лахти на 40 патронов. sissilipas

earl_drum_Luhti 40rd

#earlydrum #Suomi40rd #раннийдиск

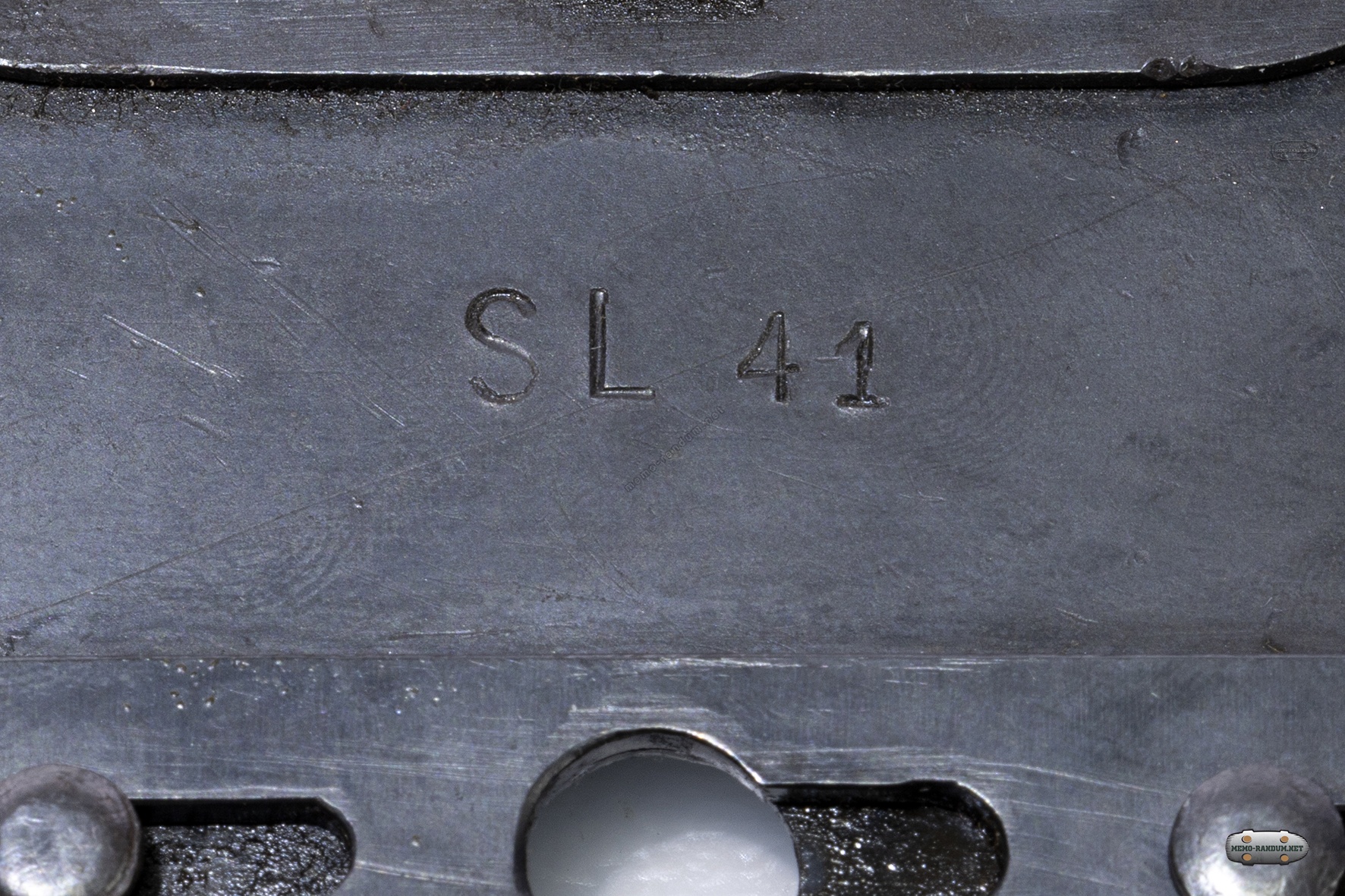

Ранний барабан


Конструктор Аймо Лахти предположительно был создателем барабанного магазина на 40 патронов, известного под прозвищем "Sissilipas" ("магазин рейнджера") из-за его небольшй вместительности по сравнению с барабанным магазином на  70 патронов конструкции Коскинена.

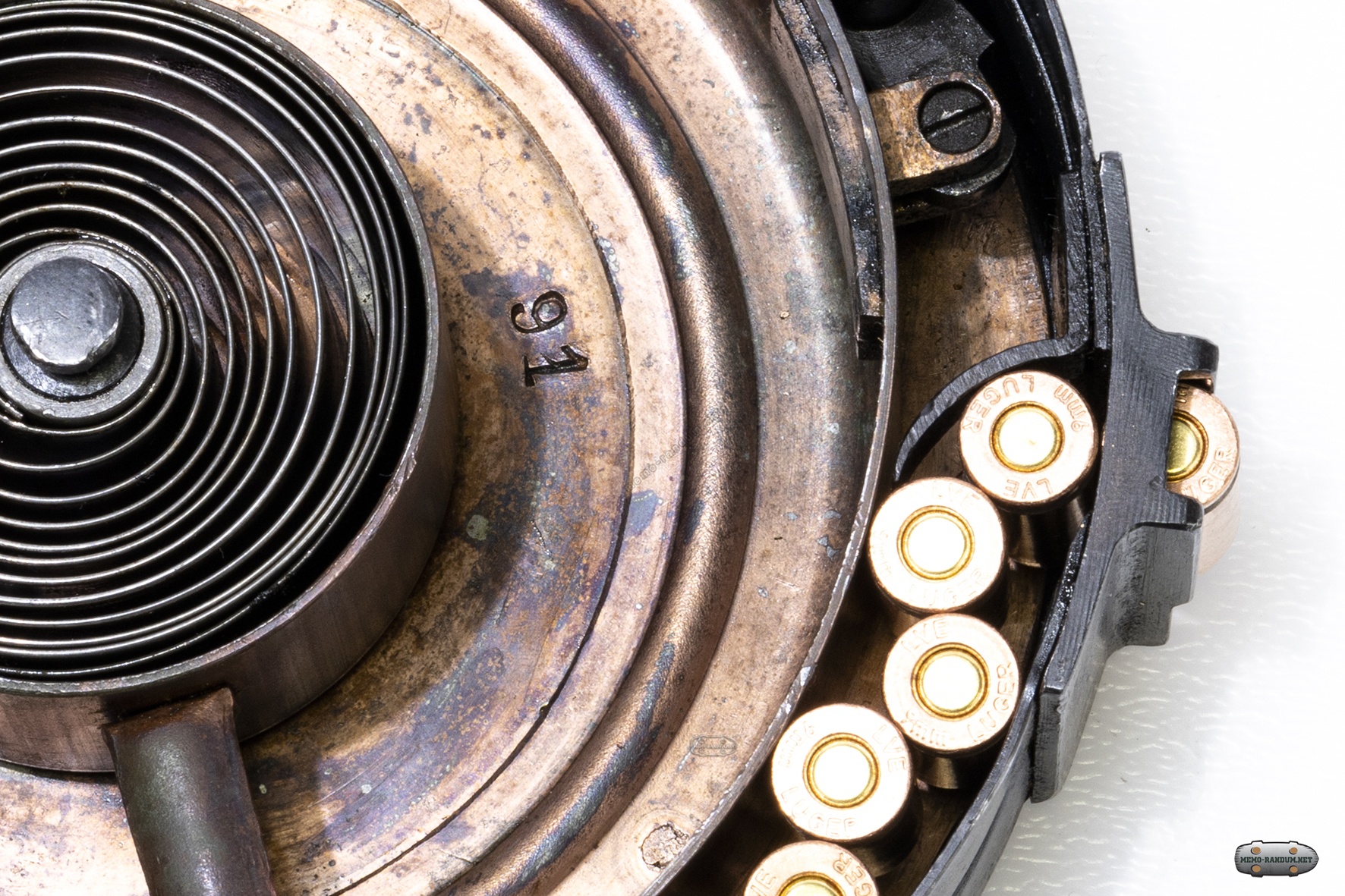

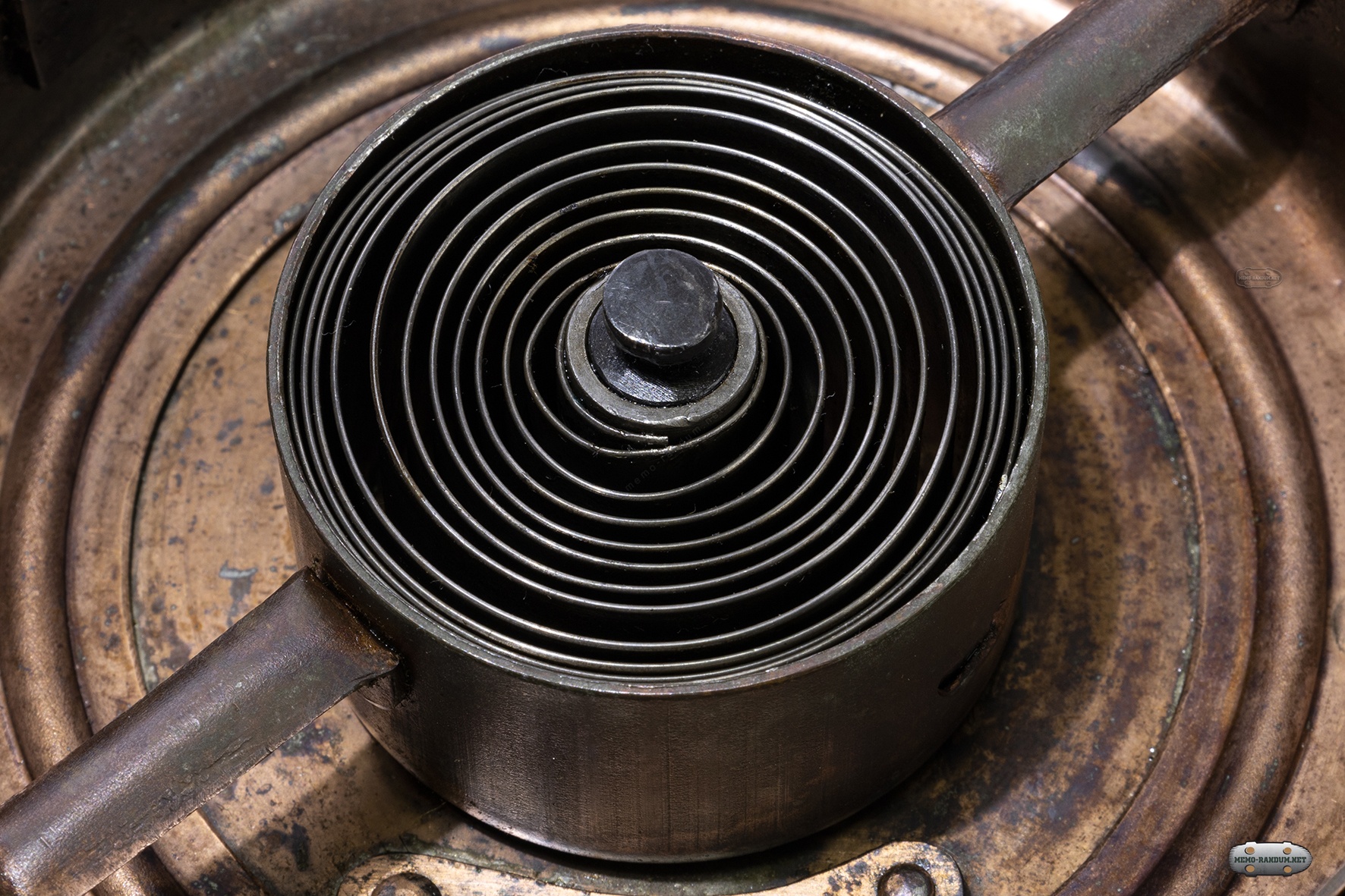

Спиральная плоская пружина (аналогичная основной пружине часов или фонографа), которая вращает крыльчатую подающую пластину, прикреплена вокруг центра барабана. Подающая лапка, выступающая из края подающей пластины в канавку для патронов, толкает расположенный в шахматном порядке ряд патронов против часовой стрелки к подающим кромкам магазина.

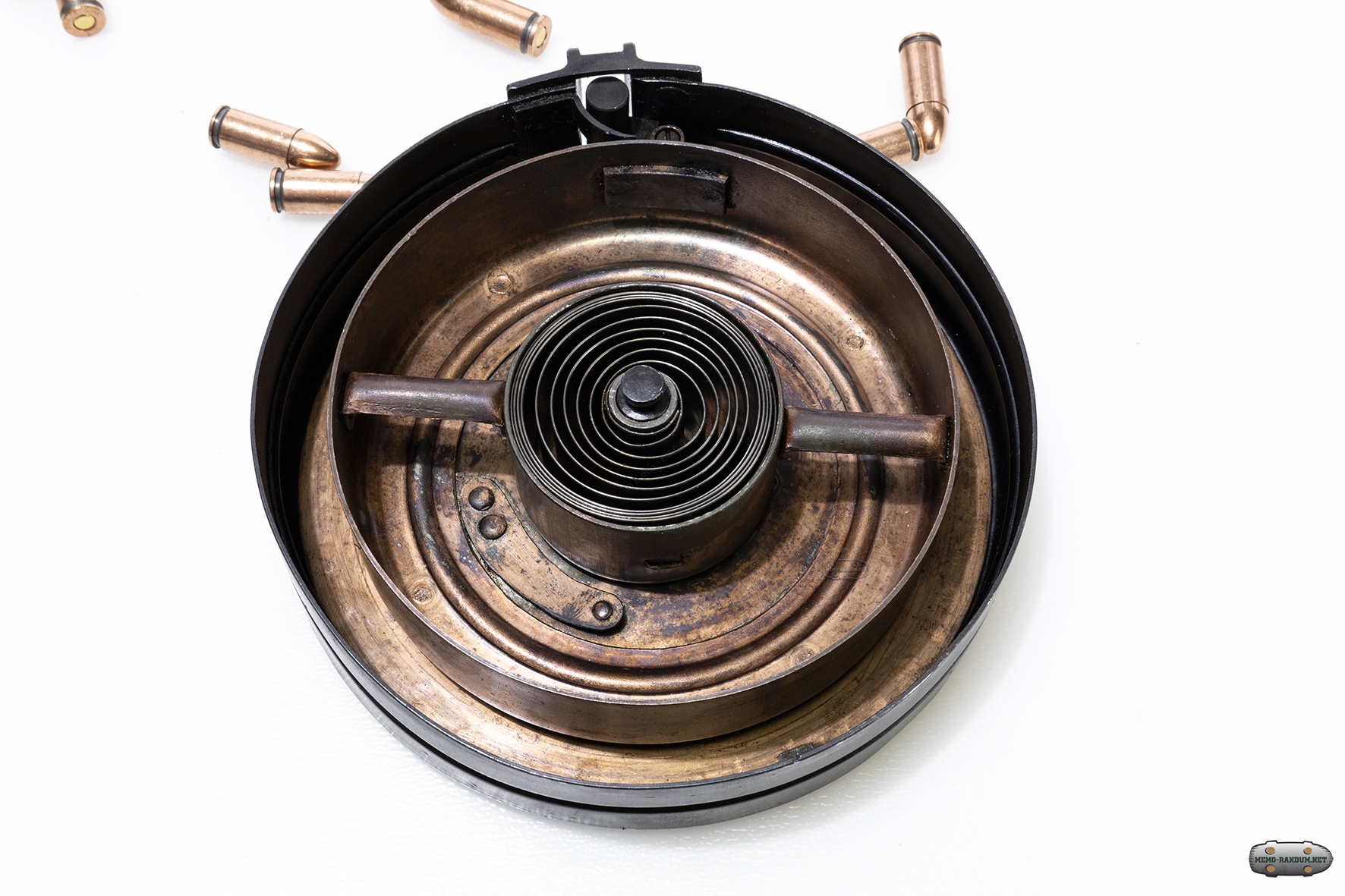

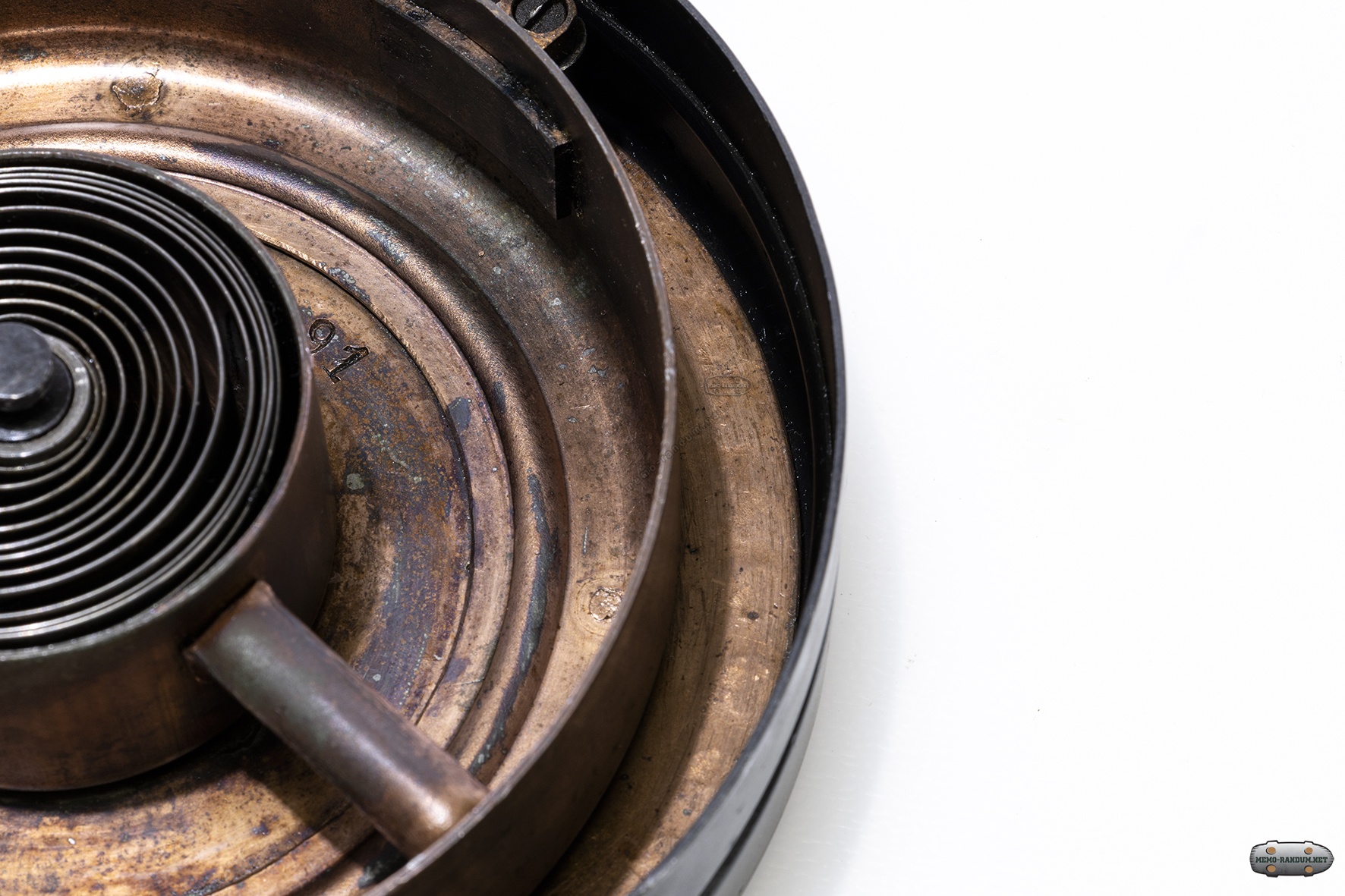

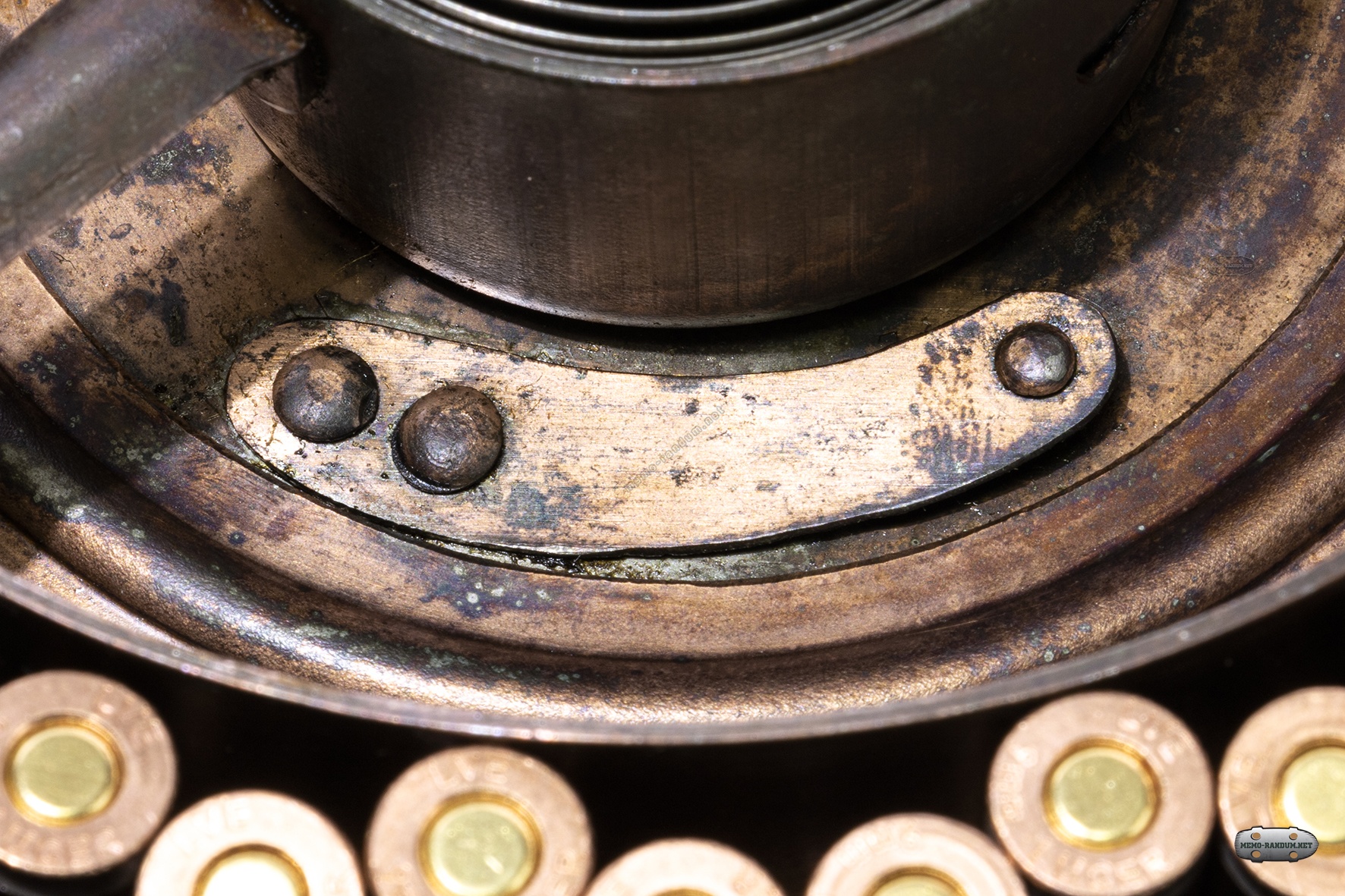

Ранний барабанный магазин на 40 патронов конструктор Аймо Лахти. Вид на подаватель

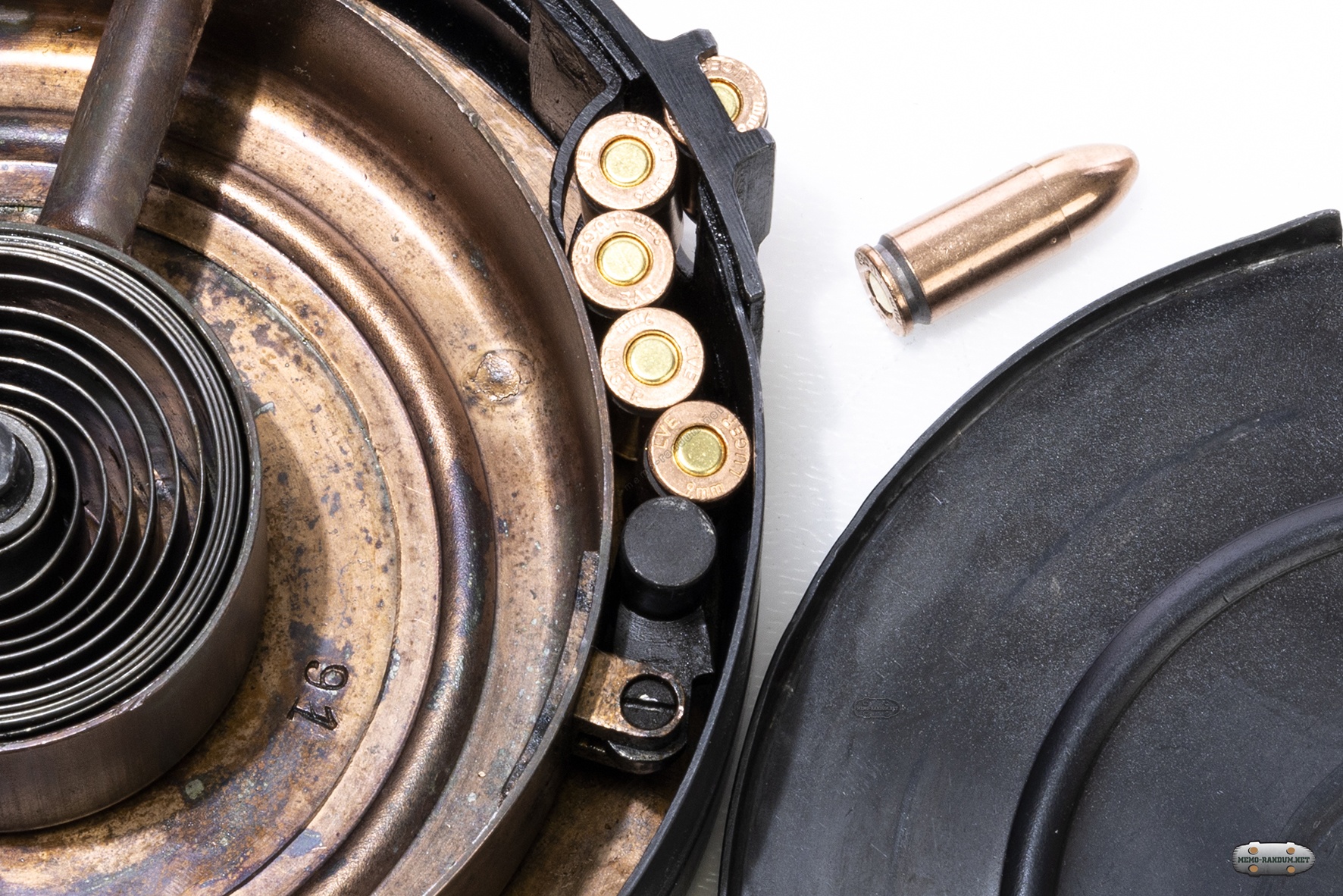

Заполнение барабана - довольно сложная задача, хотя никаких специальных инструментов не требуется. Рекомендуется заполнить барабан до полной емкости, сначала сняв крышку и намотав подающую пластину по часовой стрелке до тех пор, пока она не защелкнется и не будет надежно удерживаться. Поместить 40 патронов в канавку подачи не так-то просто, потому что они устанавливаются пулей вниз. Рекомендуется придерживать патроны пальцем для предотвращения опрокидывания. Когда канавка заполнена патронами и крышка барабана заменена, последним шагом является освобождение устройства подачи путем закрытия скользящей планки крышки. Затем устройство подачи выталкивает ряд патронов с полной силой пружины.

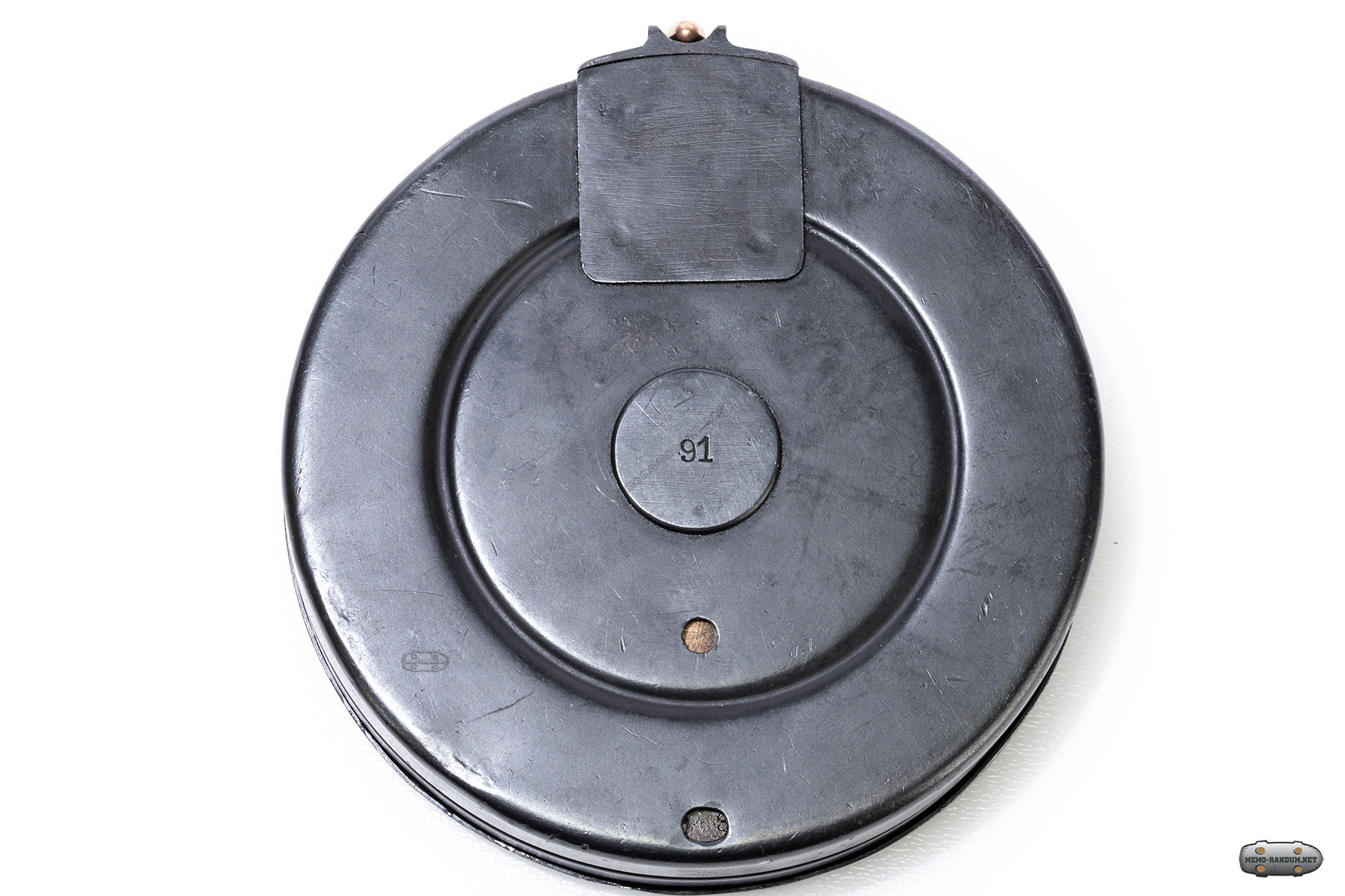

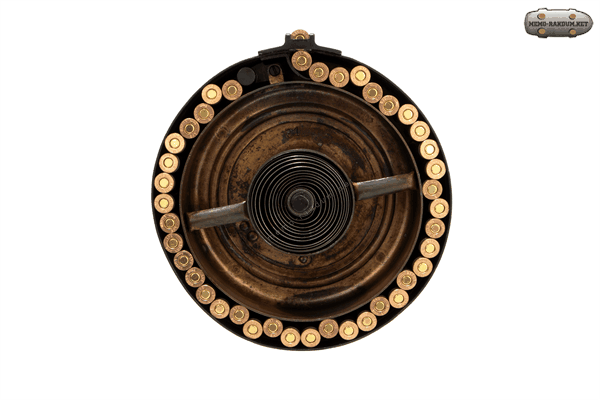

ранний диск суоми на 40 патронов

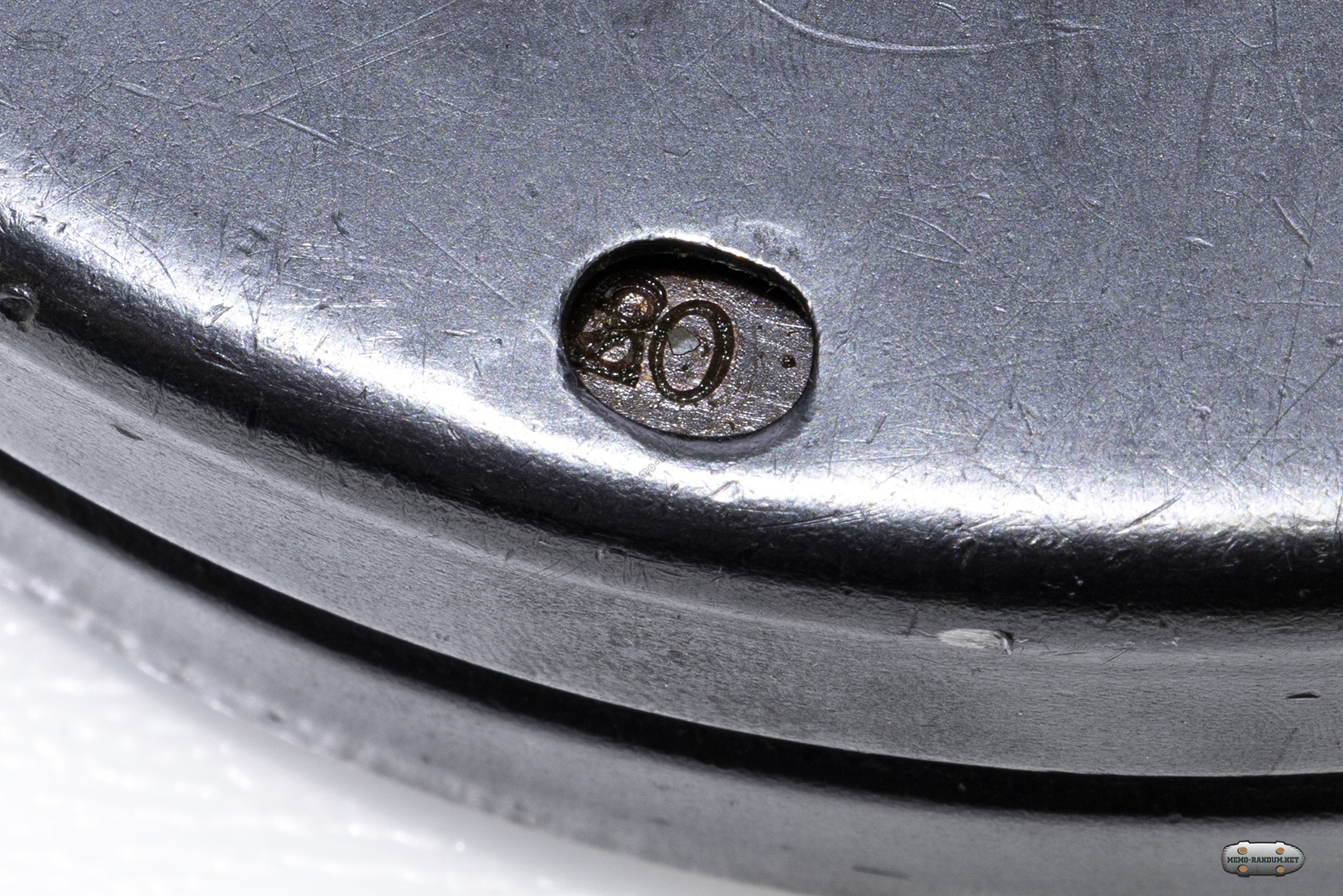

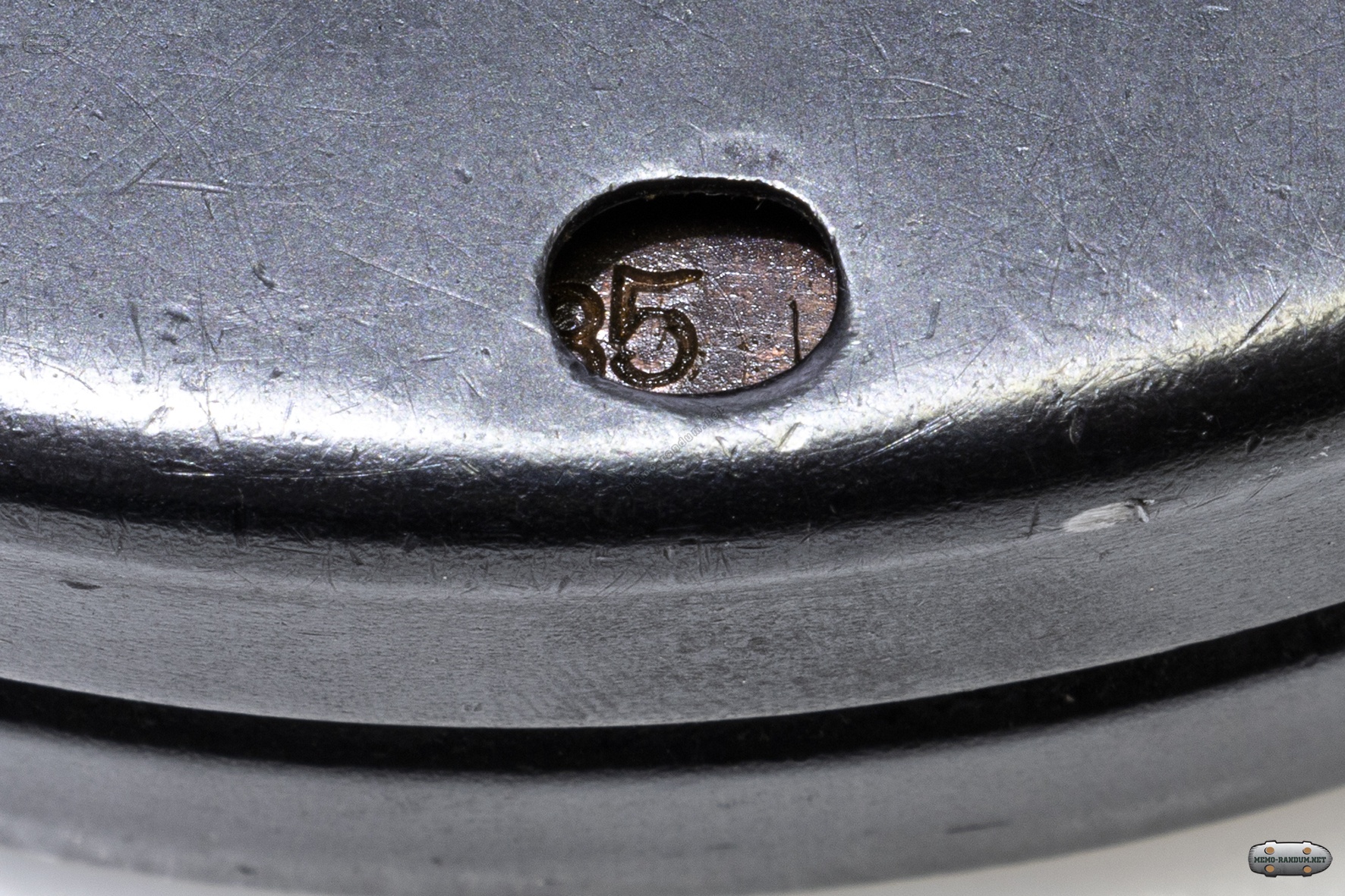

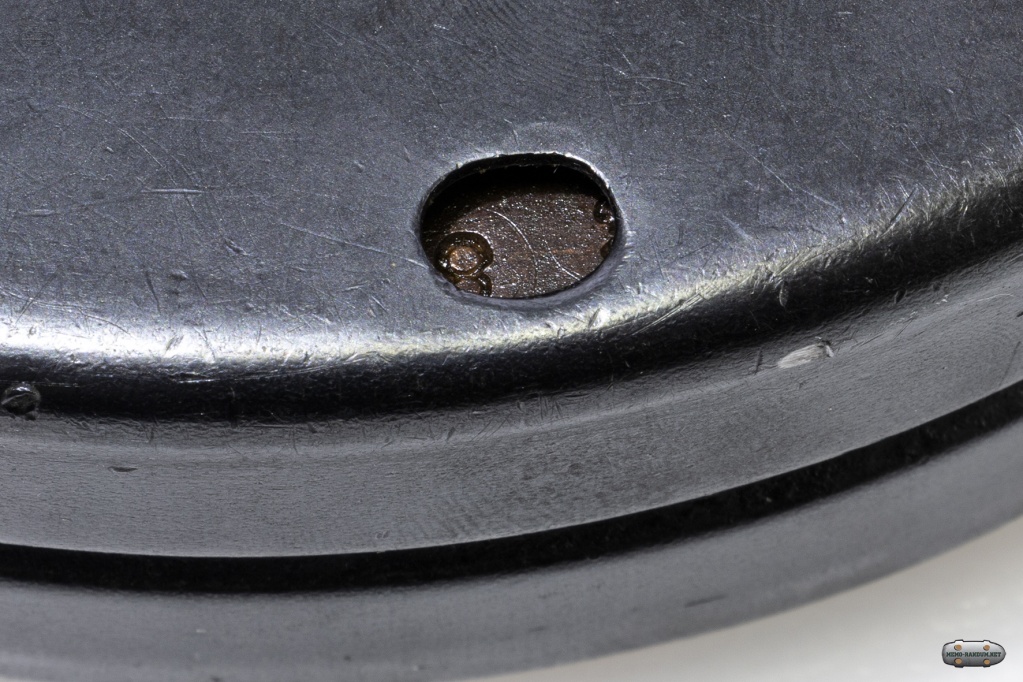

Настоящая "суета сует" - это маленькое круглое отверстие или "окно магазина", проштампованное в нижней части магазина, а на подающей пластине выбиты цифры от 1 до 40. Теоретически можно было проверить количество оставшихся патронов из окна. На практике штампованные цифры было очень трудно разглядеть даже при дневном свете, а пыль или грязь проникали через окно, чтобы заклинивать деликатные части журнала. Чрезмерная смазка сделала ситуацию еще хуже.

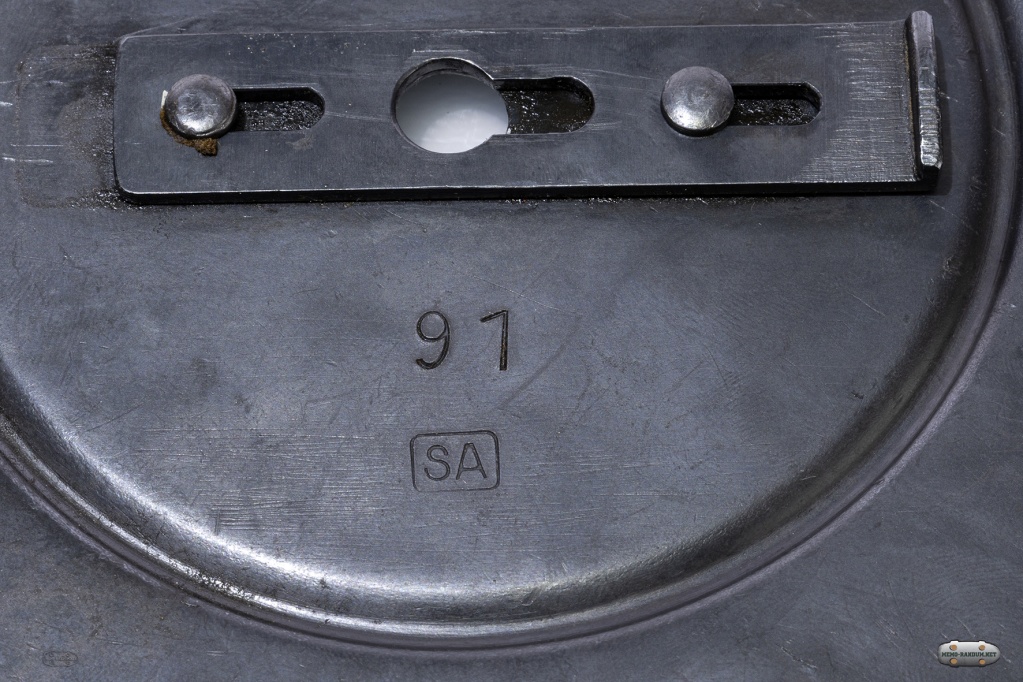

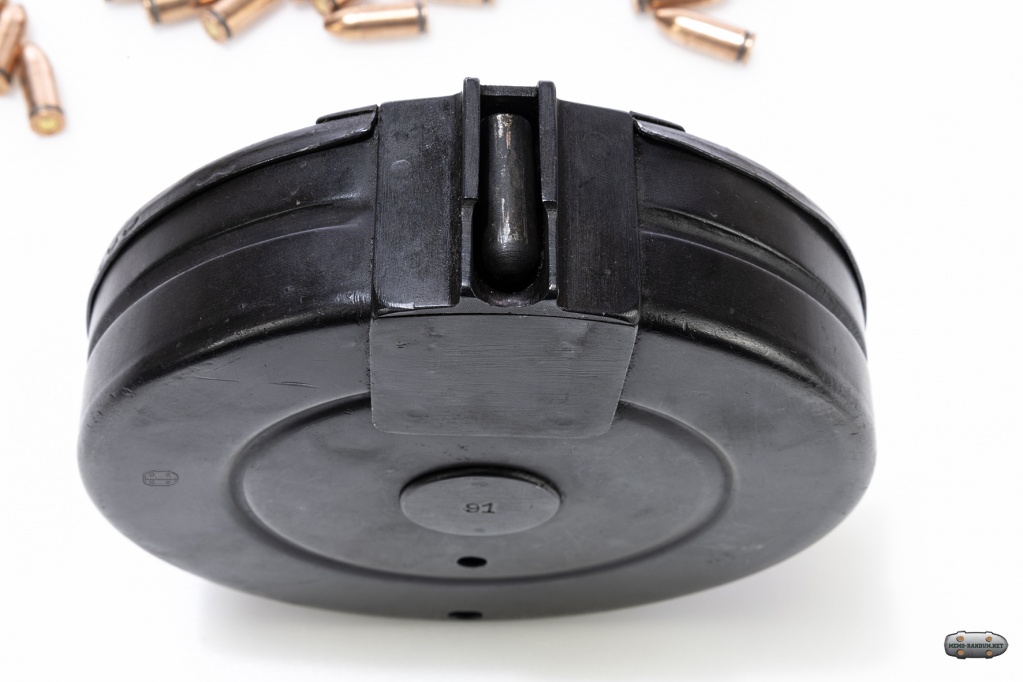

ранний диск на 40 патронов разработанный Аймо Лахти для КП31

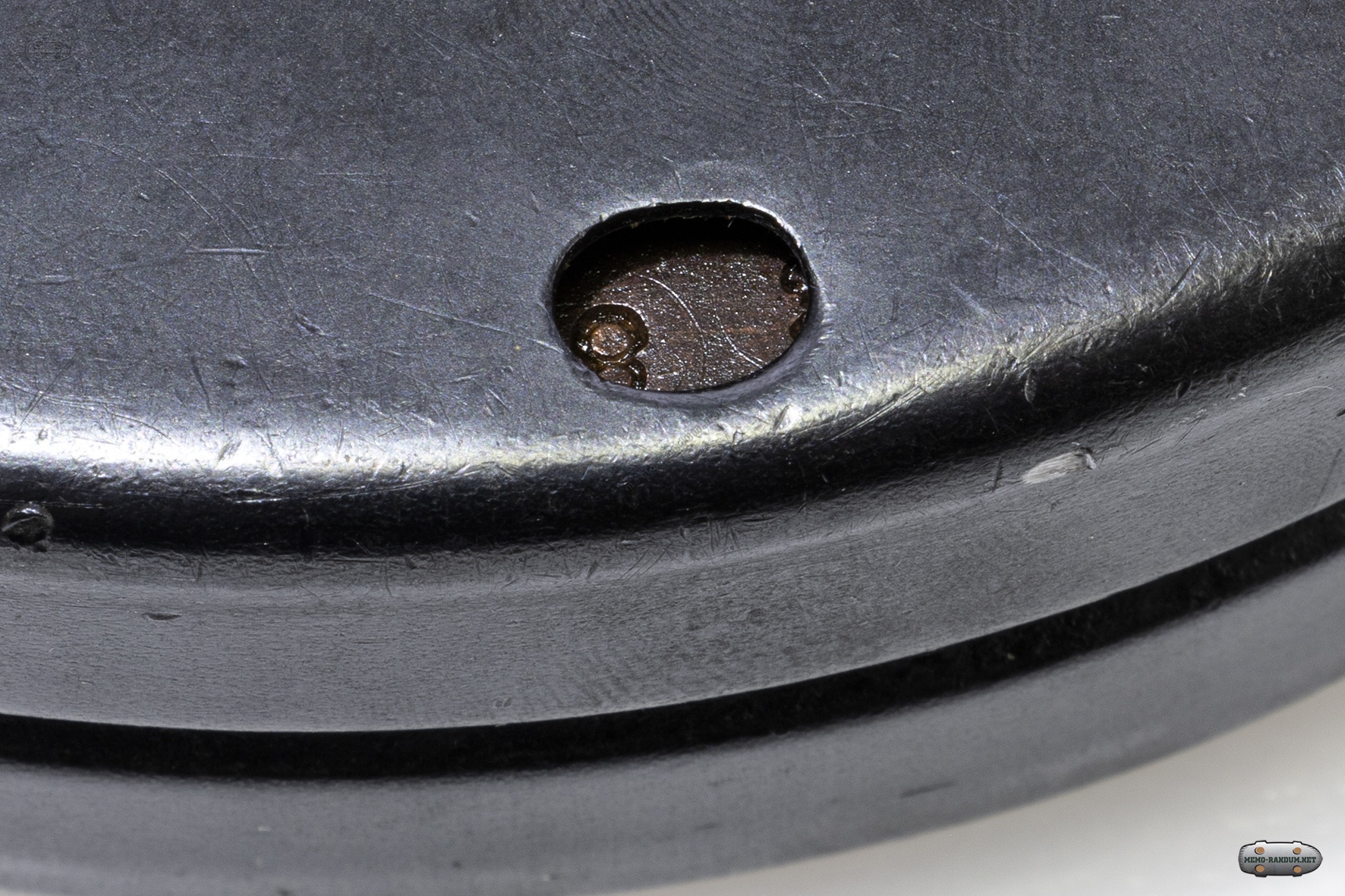

Кроме того что окно под цифры достаточно маленькое поймать нужную цифру достаточно сложно. Полностью цифры появлялись в окне когда магазин опустошился на 20 патронов.

Планировалось разработать магазин на семьдесят патронов с использованием принципа паза подачи в шахматном порядке, но 70-й. было установлено, что барабан m/Koskinen обладает превосходной надежностью и экономичностью.

40 rd Early drum

Аймо Дж. Лахти также разработал шестидесятикруглый барабан с "крыльями ветряной мельницы" или подающим колесом со звездочкой; он был более или менее копией L- или C-барабанов Томпсона. Его было легко заправить, потому что ряды картриджей были разделены на отсеки; они не могли упасть, как кусочки домино. До сих пор неизвестно, почему эта модель так и не была принята на вооружение.

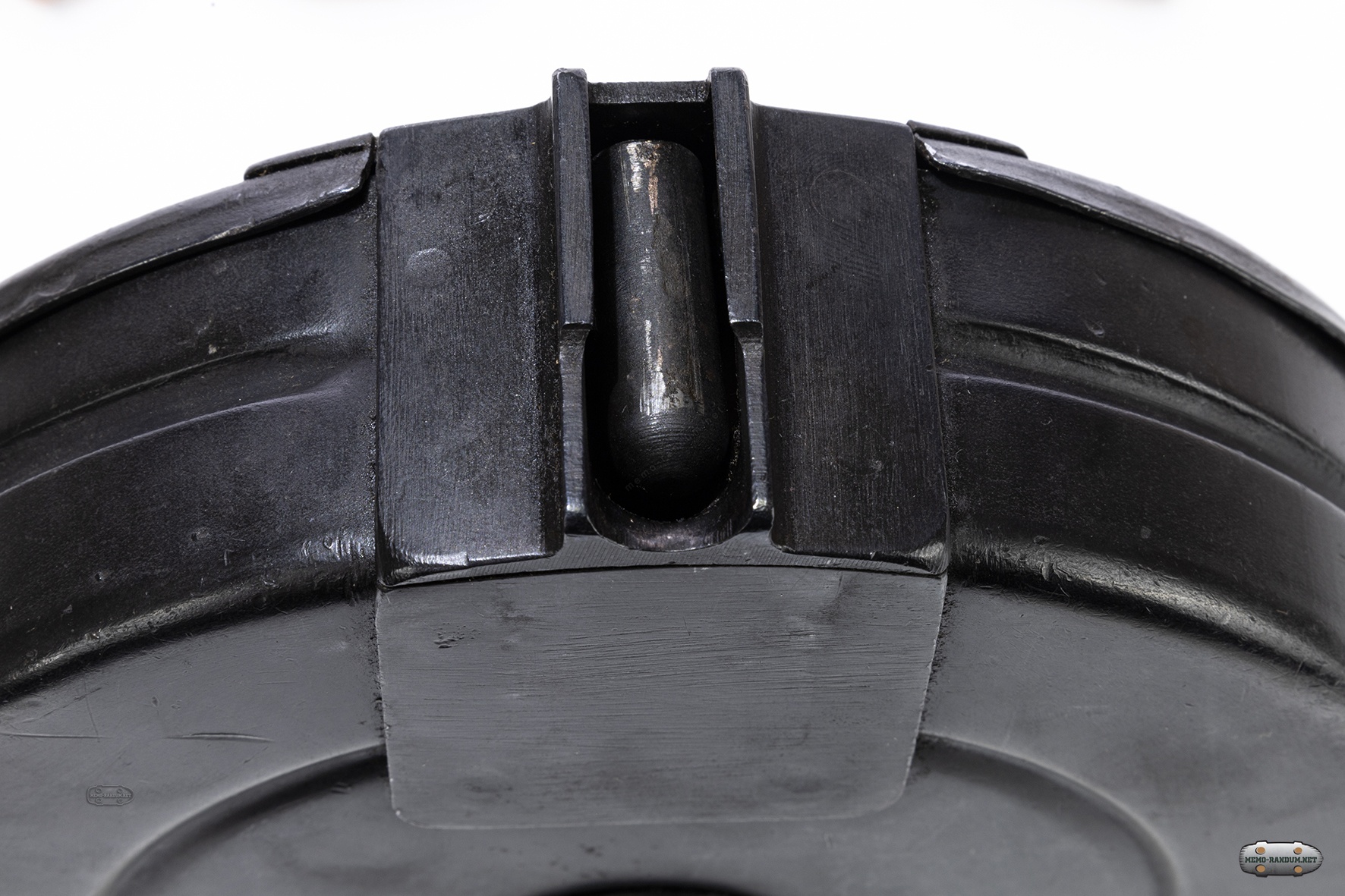

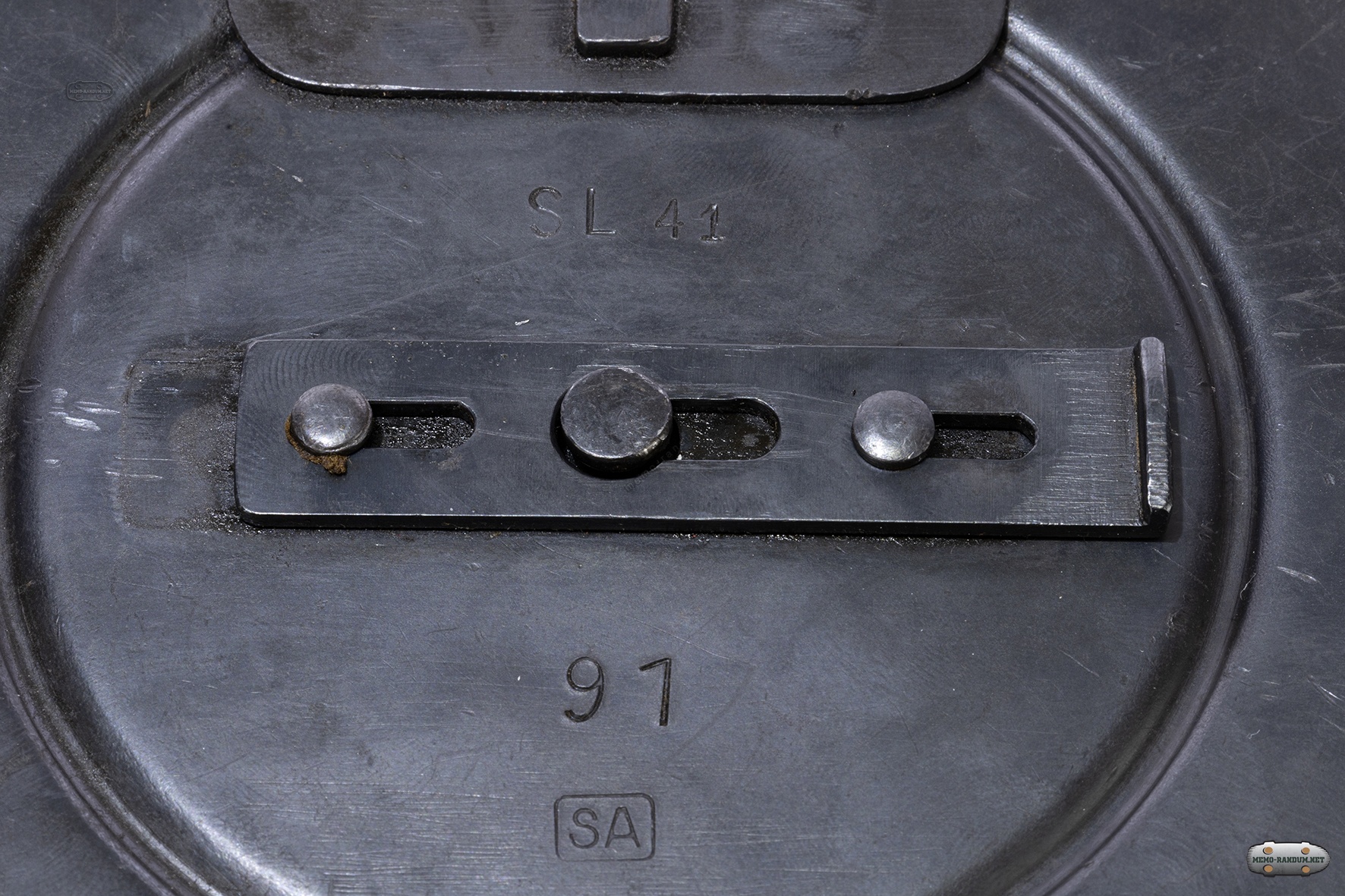

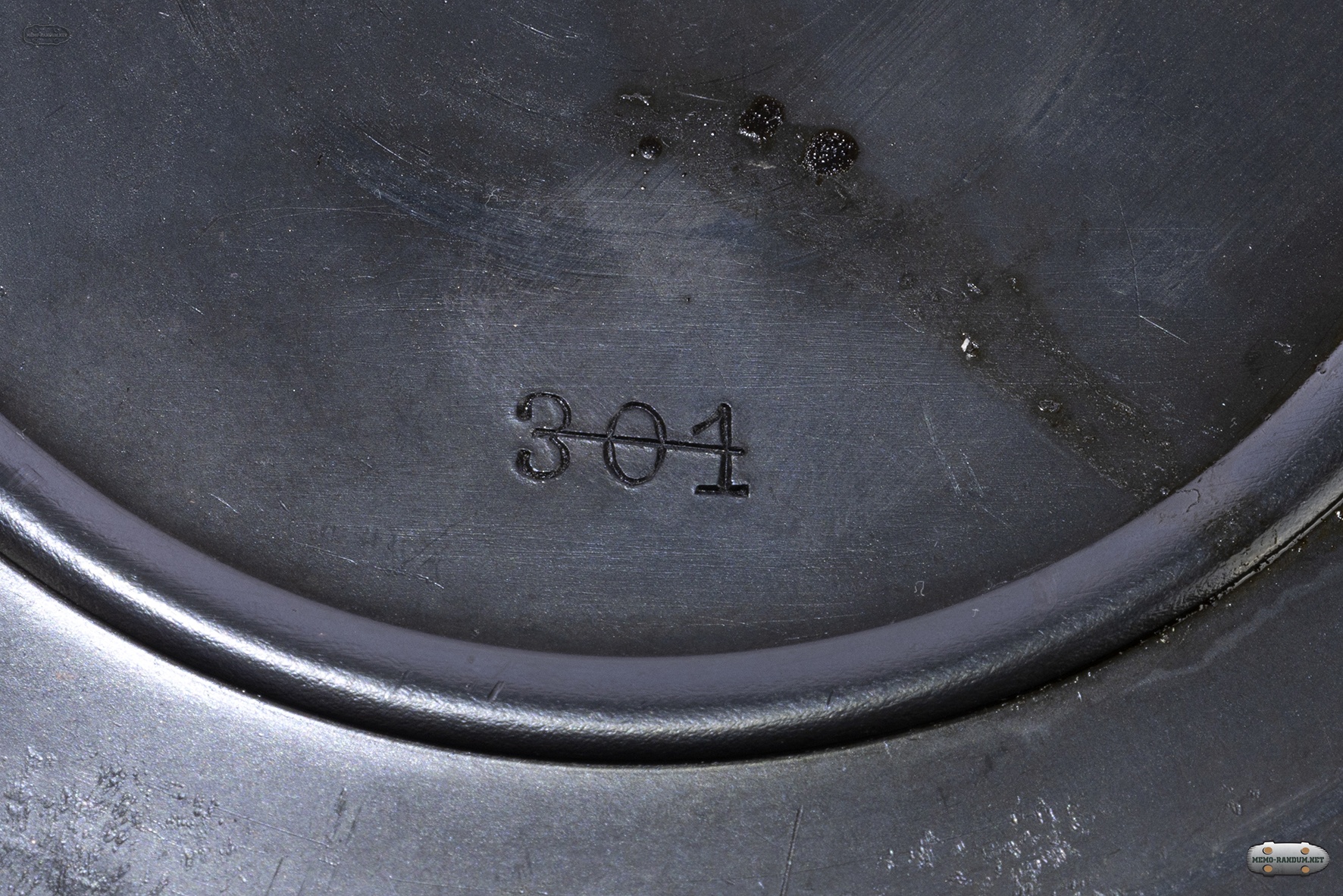

крышка на магазин ранний к Лахти КП31

(Идея барабана типа Thompson возникла еще в 1943 году, когда Эй Джей Лахти изготовил прототипы своих штурмовых винтовок AL-43. Промышленные мощности Финляндии, к сожалению, были недостаточны для производства совершенно новомодного огнестрельного оружия. Барабан АЛ-43 вмещал 56 патронов).

Диск ранний разработанный Лахти на 40 патронов. sissilipas обзор 360


The Early Drum


The designer Aimo J. Lahti was presumably the father of the 40 rd. drum magazine, known by the nickname "sissilipas"( "ranger magazine") because of its small size (the diameter was 145 mm) compared with the 70 rd. drum Model Koskinen. The sissilipas is like a 40 rd. box magazine bent to circular shape and fastened onto the bottom cover of the drum. A helical flat spring (similar to the main spring of a clock or a phonograph) which tends to rotate a winged feed-plate is attached around the center of the drum. A feed paw, projecting from the rim of the feed-plate into the cartridge groove, pushes the staggered row of cartridges counter-clockwise towards the feed lips of magazine.

40 rn early drum Suomi KP 31


Filling the drum is a somewhat tricky task, although no special tools are required. It is advisable to fill the drum to full capacity by first removing the cover and winding the feed-plate clockwise until it snaps and is held fast. Placing 40 cartridges into the feed groove is not too easy because they must stand bullet downwards. It is recommended to prevent the row of cartridges from toppling with a finger-tip or a wooden stick. When the groove is full and the cover of the drum replaced, the last step is to release the feeder by closing the sliding bar of the cover. The feeder then pushes the row of cartridges with the full power of the spring.

early drum KP31


  A true "vanity of vanities" is a little round aperture or a "magazine window", stamped through the bottom of the magazine and the numerals 1 to 40 stamped on the feed plate. In theory it was possible to check the number of remaining cartridges from the window. In practice the stamped figures were very difficult to see even in daylight, and dust or dirt had entrance through the window to jam delicate parts of the magazine. Excessive lubrication made things still worse. A seventy round magazine was planned to be developed using a staggered-row feed groove principle, but the 70 rd. drum m/Koskinen was found to be superior in reliability and cost-efficiency.

Early drum


Aimo J. Lahti also designed a sixty round drum with "windmill wings" or sprocket-wheel feeder; it was more or less a copy of Thompson's L- or C-drums. It was easy to fill because the rows of cartridges were divided into compartments; they could not fall down like Domino pieces. It is still unknown why this model was never adopted for production. (The idea of a Thompson-type drum came back in 1943 when A. J. Lahti made prototypes of his AL-43 assault rifles. Industrial capacity in Finland was unfortunately insufficient for the manufacture of entirely new-fangled firearms. The drum of AL-43 held 56 cartridges).
