Штык русский к пехотной и драгунской винтовкам системы Мосина обр. 1891 г.

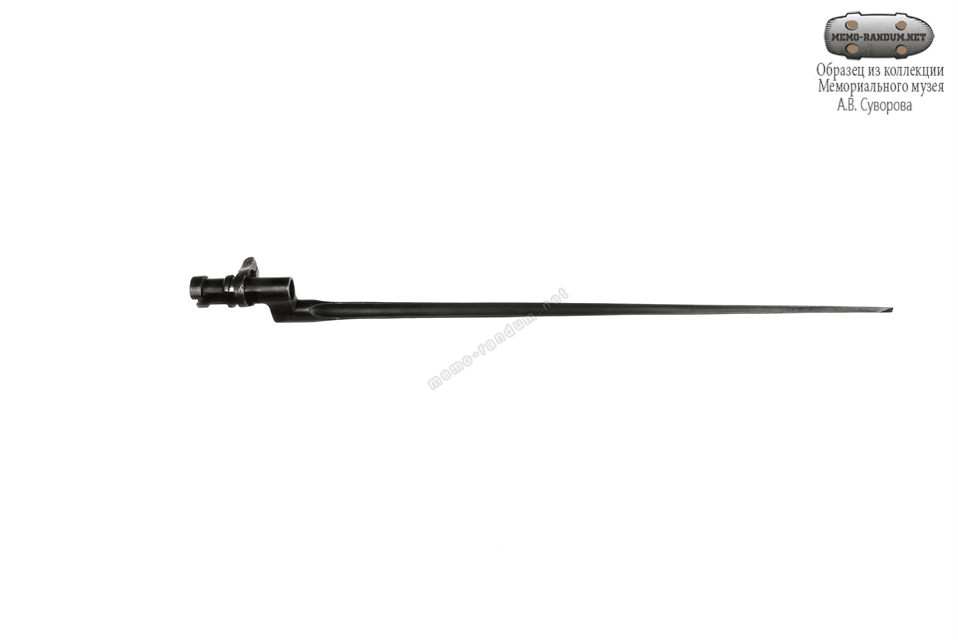

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Штыка к пехотной и драгунской винтовкам системы Мосина обр. 1891 г

Общая длина:

500 мм

Длина клинка:

430 мм

Ширина клинка:

17 мм

Длина трубки:

70,5 мм

Внутренний диаметр трубки:

15 мм

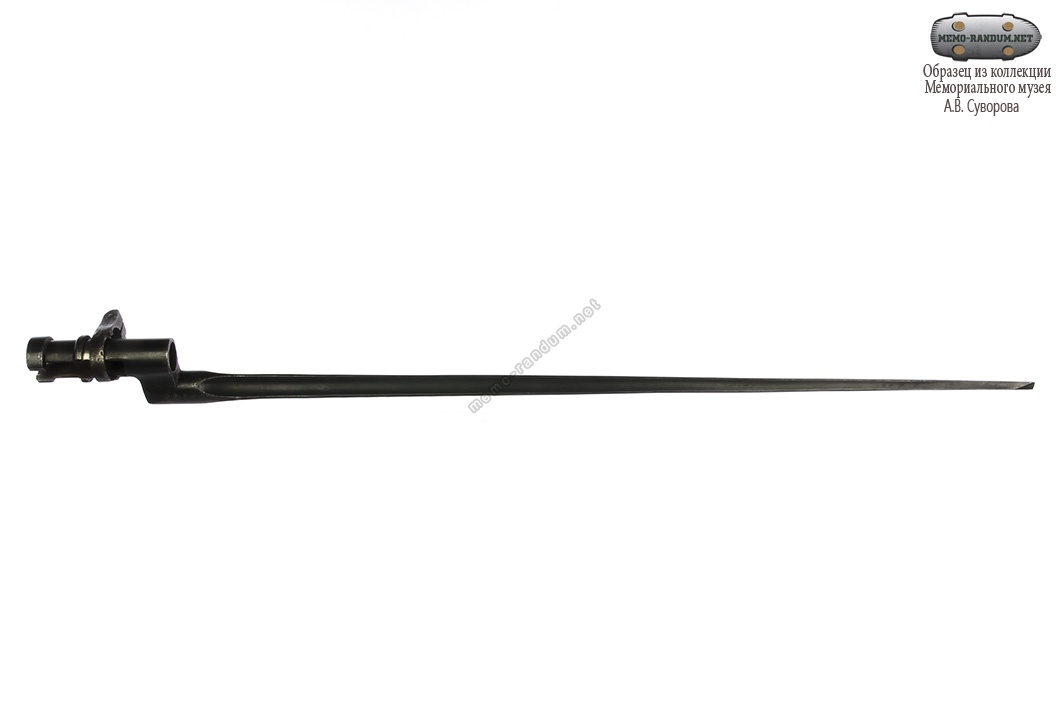

Штык русский к пехотной и драгунской винтовкам системы Мосина обр. 1891 г./ Russian bayonet to the infantry and dragoon rifles Mosin system mod. 1891

Обзор штыка к пехотной и драгунской винтовкам системы Мосина обр. 1891 г.

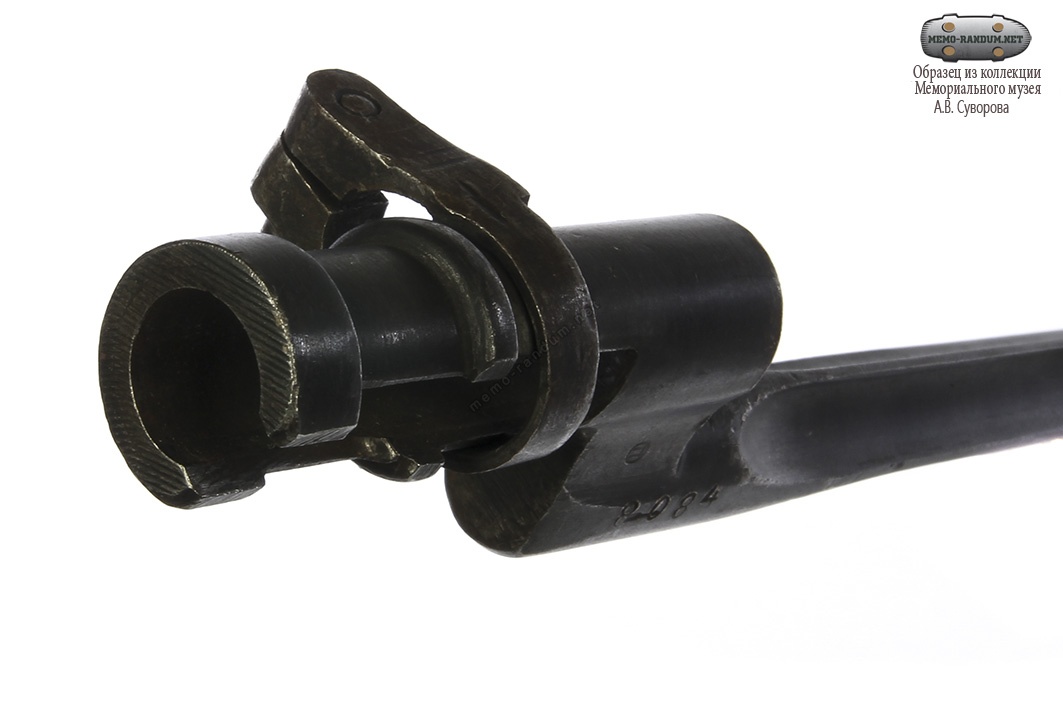

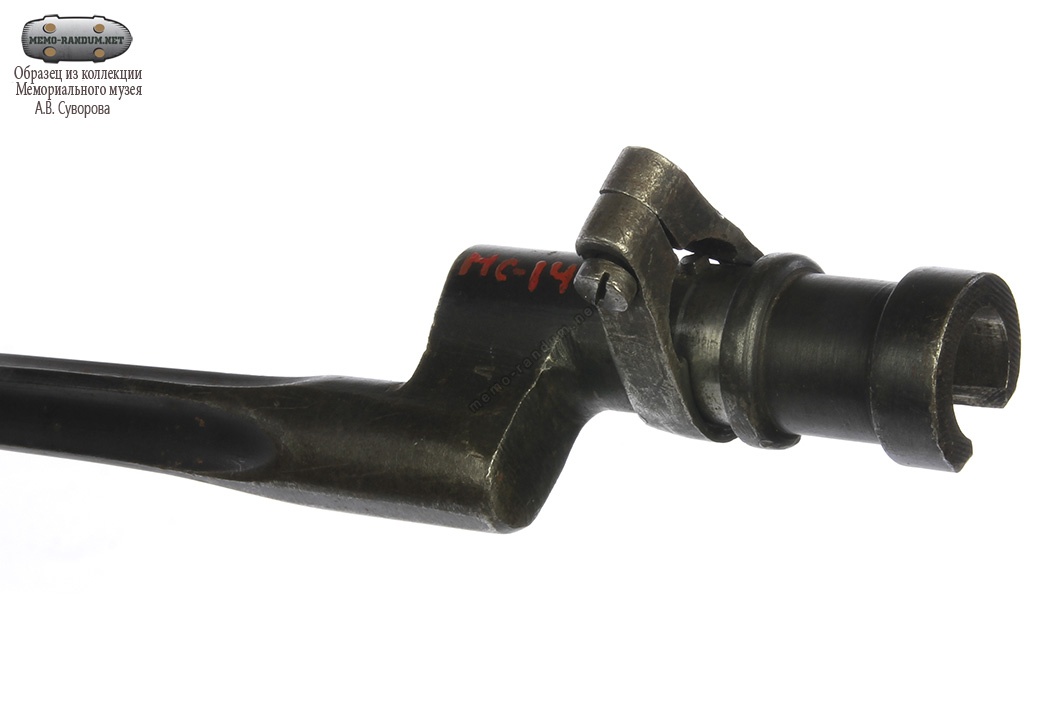

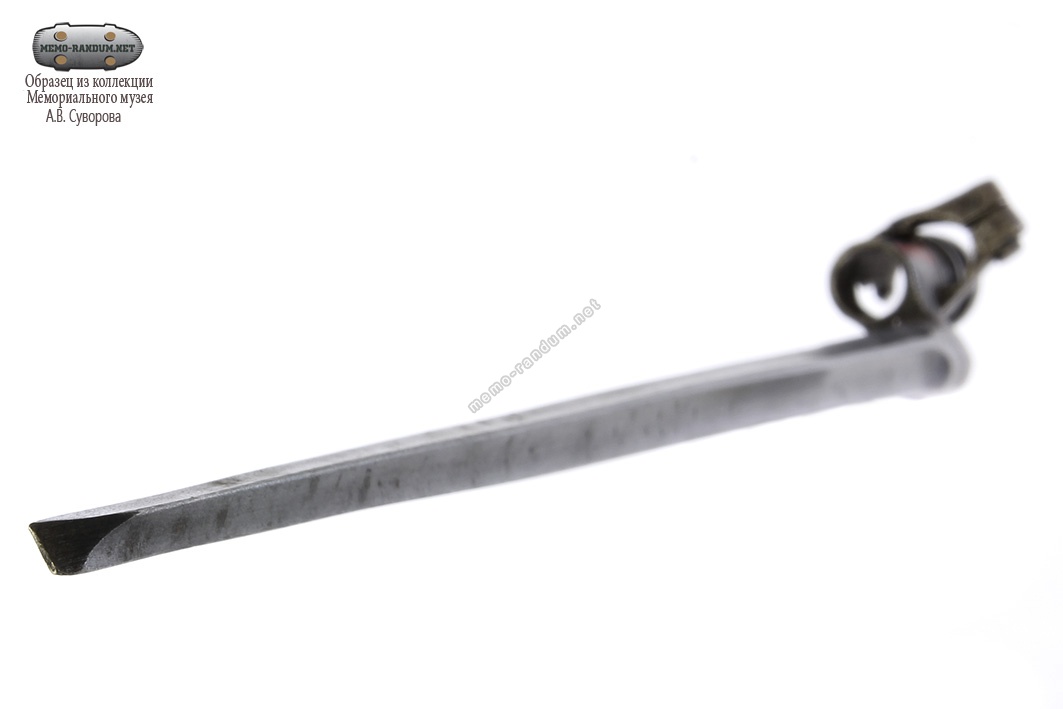

Клинок прямой, четырехгранный, с долами на всех гранях, почти симметричного сечения. Трубка без мулька (мулёк — прорезь в ушке штыкового хомутика для прохода мушки при отмыкании и примыкании штыка), с двухколенчатой прорезью слева и хомутом. Задний конец трубки утолщен.

Обзор штыка к пехотной и драгунской винтовкам системы Мосина обр. 1891 г.

Общая длина: 500 мм
Длина клинка: 430
Ширина клинка: 17 мм
Длина трубки: 70,5
Внутренний диаметр трубки: 15 мм

Финский штык к переделочной винтовке системы Мосина обр. 1924 г. отличался тем, что в трубку была вставлена втулка, уменьшающая ее внутренний диаметр дл 12.5 мм. Был увеличен также вырез в хомутике для прохождения более высокой мушки финской винтовки. Финский штык имел кожаные коричневые ножны. Всего переделочных финских винтовок было изготовлено 38000 штук.

Обзор штыка к пехотной и драгунской винтовкам системы Мосина обр. 1891 г.

Австрийский переделочный штык к винтовке системы Мосина периода Первой мировой войны отличался только прямой прорезью в трубке. Он известен в двух вариантах, в том числе с укороченным до 285 мм клинком.

источник:Книга Штыки Мира, А.Н. Кулинский, В.В. Воронов, Д.В. Воронов, Том 1, стр.250. Рис.225
