20-мм осколочно-трассирующий выстрел Флак 30/38

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

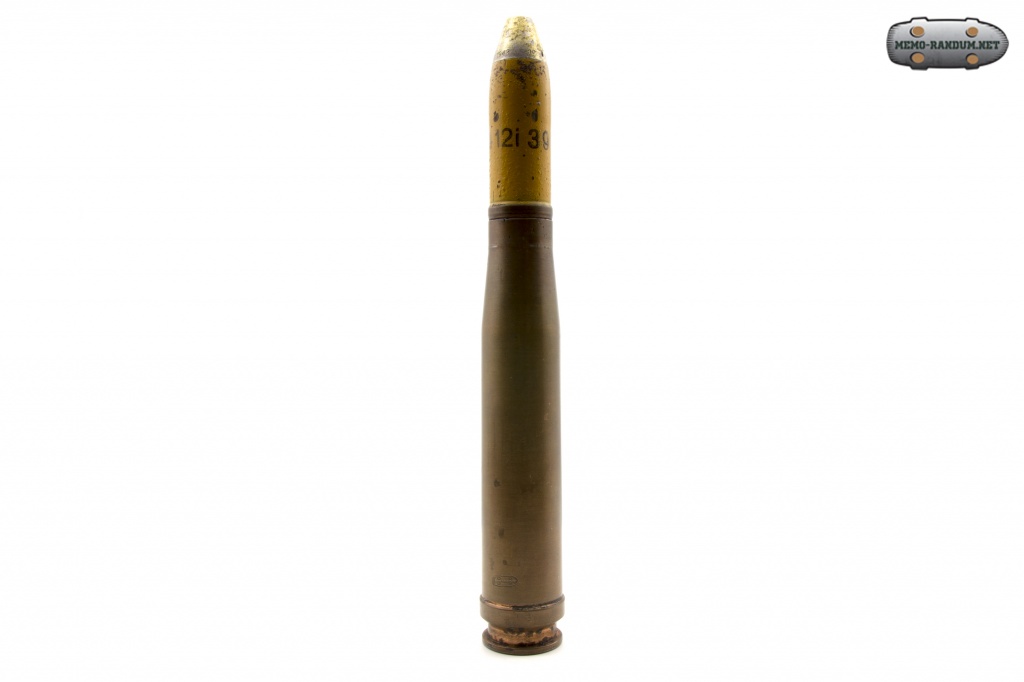

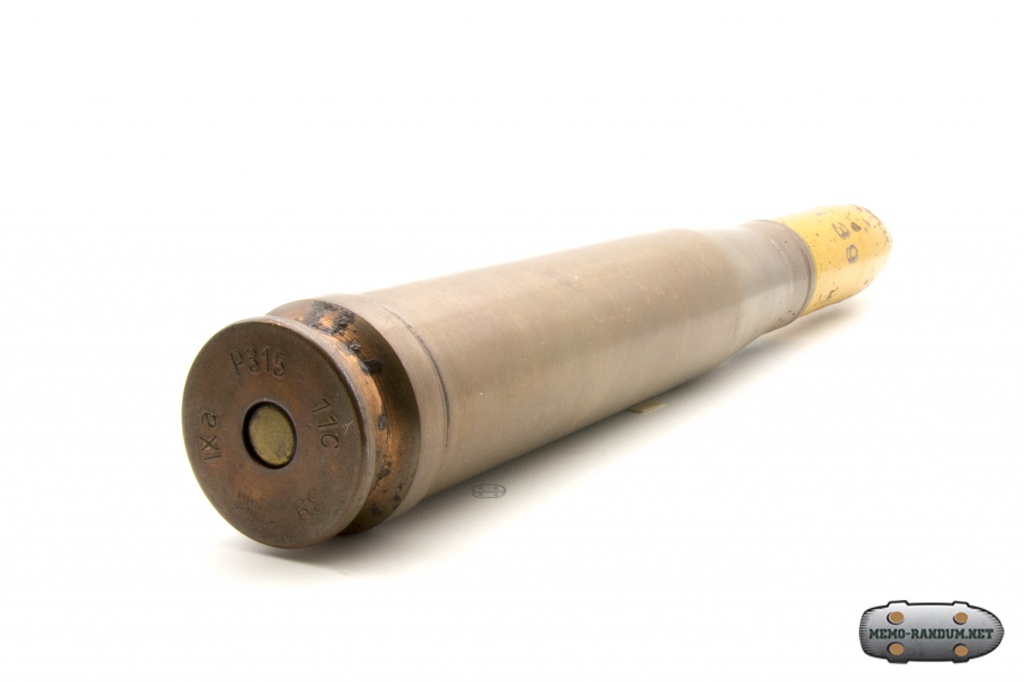

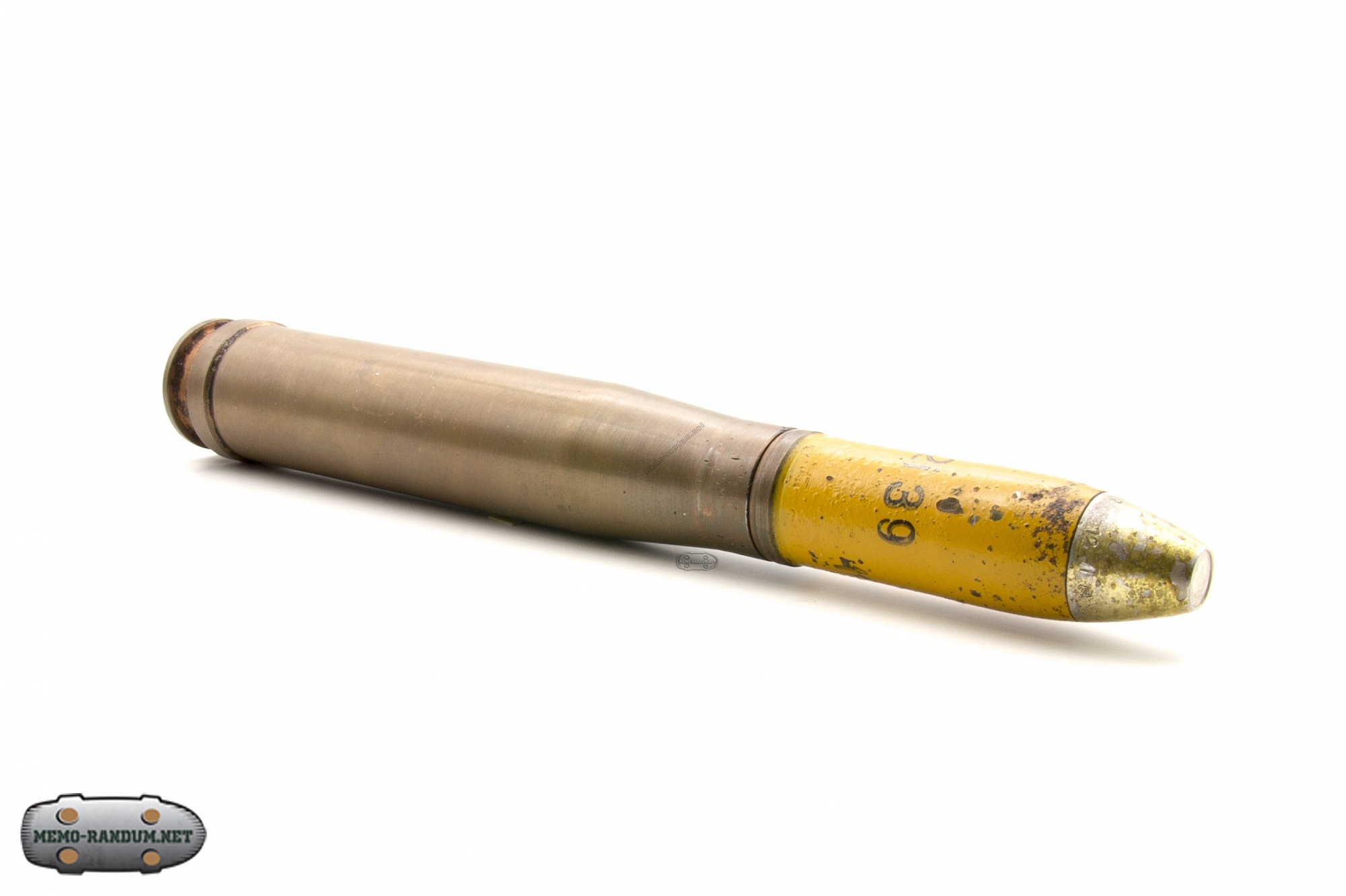

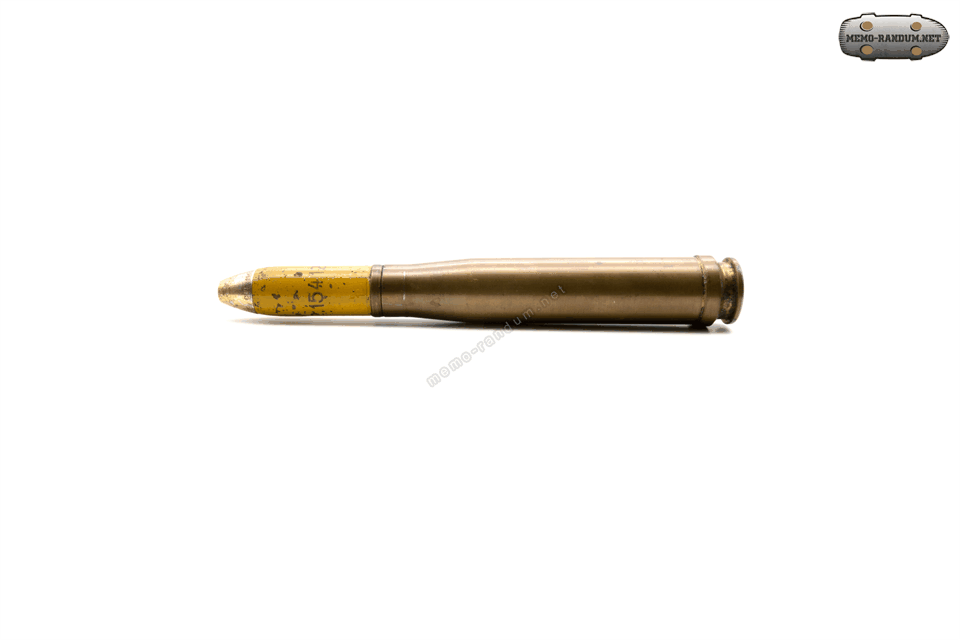

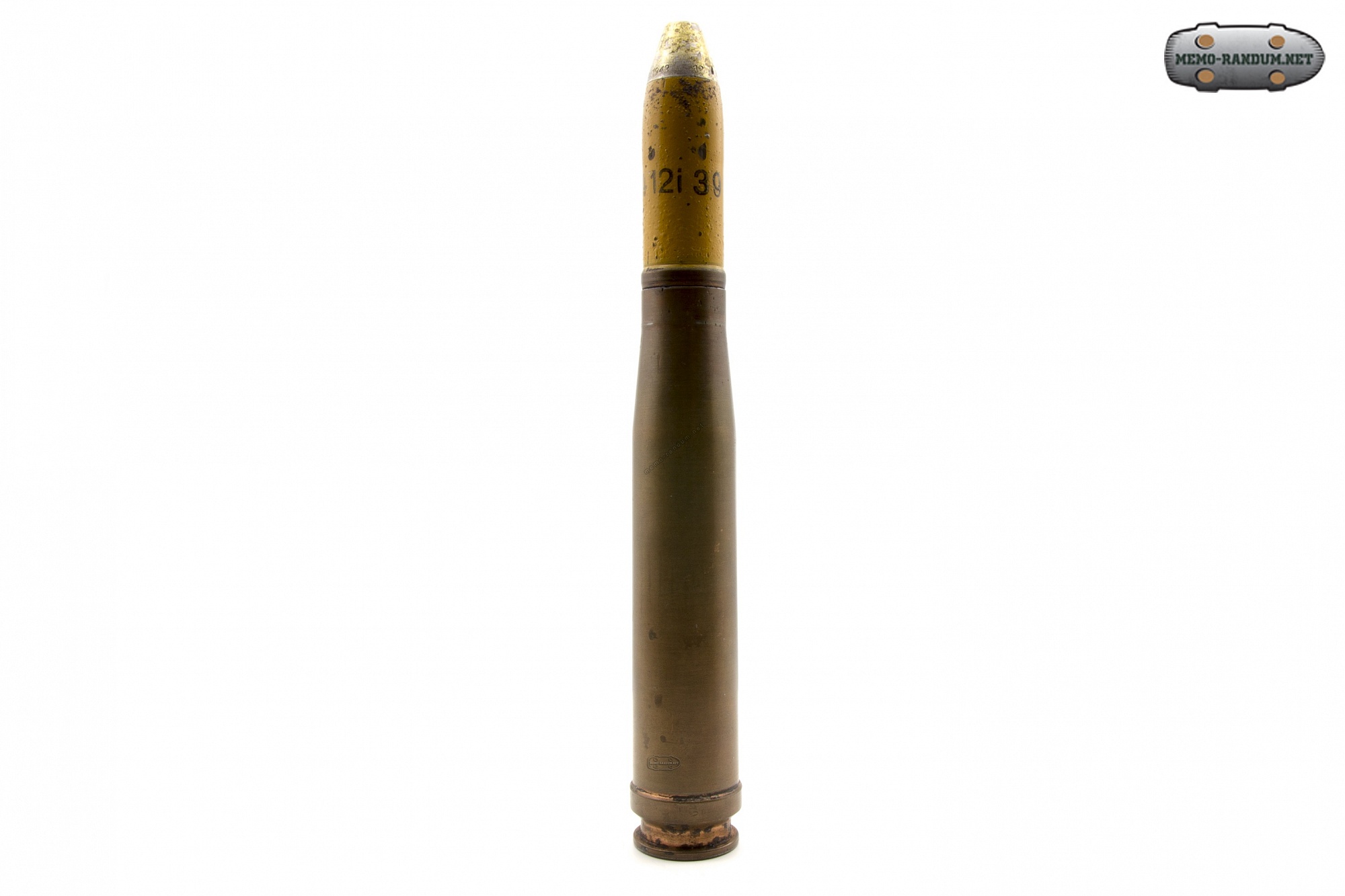

FLAK 2cm - 20x138 Rheinmetall.


Осколочно-зажигательно-трассирующий выстрел "Sprengbrandgranate mit L´spur"

снаряд:
масса - 120гр.,
длина - 86мм,
взрывчатка: ТЭН и шашка с зажигательным составом,
вес - 6,6гр.,
взрыватель "AZ 1502 F",
начальная скорость - 900м/сек,
общая длина выстрела - 203мм,
вес - 287,5гр.,
вес порохового заряда - 41гр.,
окраска снаряда – желтая.


FLAK 2cm - 20x138 Rheinmetall

В 1929 немецкий концерн Рейнметалл приобрел швейцарскую фирму Waffenfabrik Solothurn A. G. Одна из первых задач фабрики - разработка 20-мм зенитного орудия. Итогом этих работ стало автоматическое зенитное орудие ST-5, под специально созданный для него 20-мм патрон. Отличительной особенностью нового боеприпаса стало наличие у него т.н "донного упора". Патрон получил название 20х138 B («B» от немецкого слова "belted" - опоясанный), в просторечии его называли "длинный Солотурн".


Часто этот патрон называют просто FLAK 2cm или даже Эрликоном, путая его с патроном к другой 20-мм зенитной пушке.
Изначально выпускалось только два типа этих патронов - осколочный и бронебойный. Позже на базе системы ST-5 создана целая серия орудий - знаменитый немецкий 2cm FLAK 30\38, его модификации, танковая пушка KwK 30. Этот боеприпас использовался и в противотанковых ружьях Солотурн S-18, Лахти 39.
Патрон 20х138 B, принятый на вооружение немецкой армии вместе с зениткой FLAK 30\38, стал производится во множестве типов - осколочные, бронебойные, бронебойно-зажигательные, бронебойно-осколочные, учебные, бронебойные подкалиберные и т.д.
Сама аббревиатура FLAK сокращение от Flugzeugabwehrkanone -орудие противовоздушной обороны. Под этот же патрон создана немецкая автоматическая танковая пушка 2 cm KwK 30 (от нем. 2 cm Kampfwagenkanone 30 - орудие боевой машины), в основном такие пушки устанавливали на легких танках PzKpfw II.
Основными типами патронов для этих орудий были осколочные и бронебойные. Ниже представлены некоторые основные типы снарядов 20 мм.
Всего различных вариаций выстрелов 20x138B несколько десятков.

 Благодарю источник статьи:http://xn--80aaxgqbdi.xn--p1ai/publ/1/vystrely_flak_2cm_20x138_rheinmetall/17-1-0-630


Германское оружие использовавшее 20 мм патроны. (в том числе патроны MGFF и MG 151/20)

N Наименование Немецкое обозначение
1 20-мм зенитная пушка обр.30 2 cm Flak. 30
2 20-мм зенитная пушка обр.38 2 cm Flak. 38
3 20-мм горная зенитная пушка обр.38 2 cm Geb. Flak. 38
4 20-мм четырехствольная зенитная пушка обр.38 2 cm Flavierling 38
5 20-мм зенитная пушка Эрликон обр.28 2 cm Flak. (Oerlikon) 28
6 20-мм танковая пушка обр.30 2 cm KwK 30
7 20-мм танковая пушка обр.38 2 cm KwK 38
8 20-мм авиационная пушка Эрликон MG FFM
9 20-мм авиационные пушки Маузер MG 151/20 u MG 151/20 El.

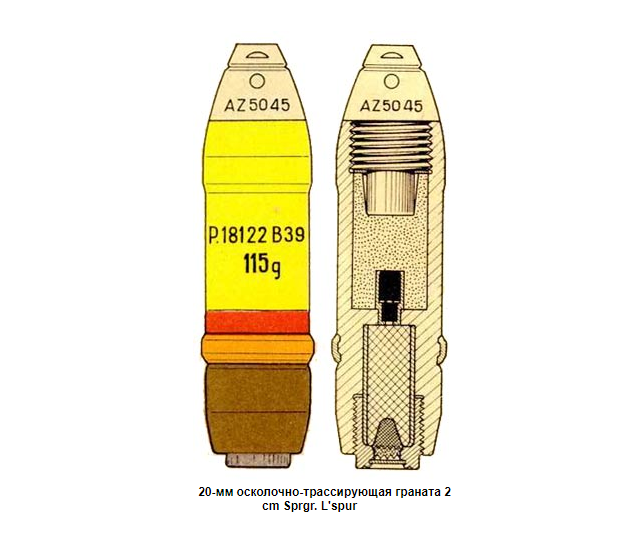

рисунок с сайта:http://dzromon.narod.ru/gun/push/14a.htm

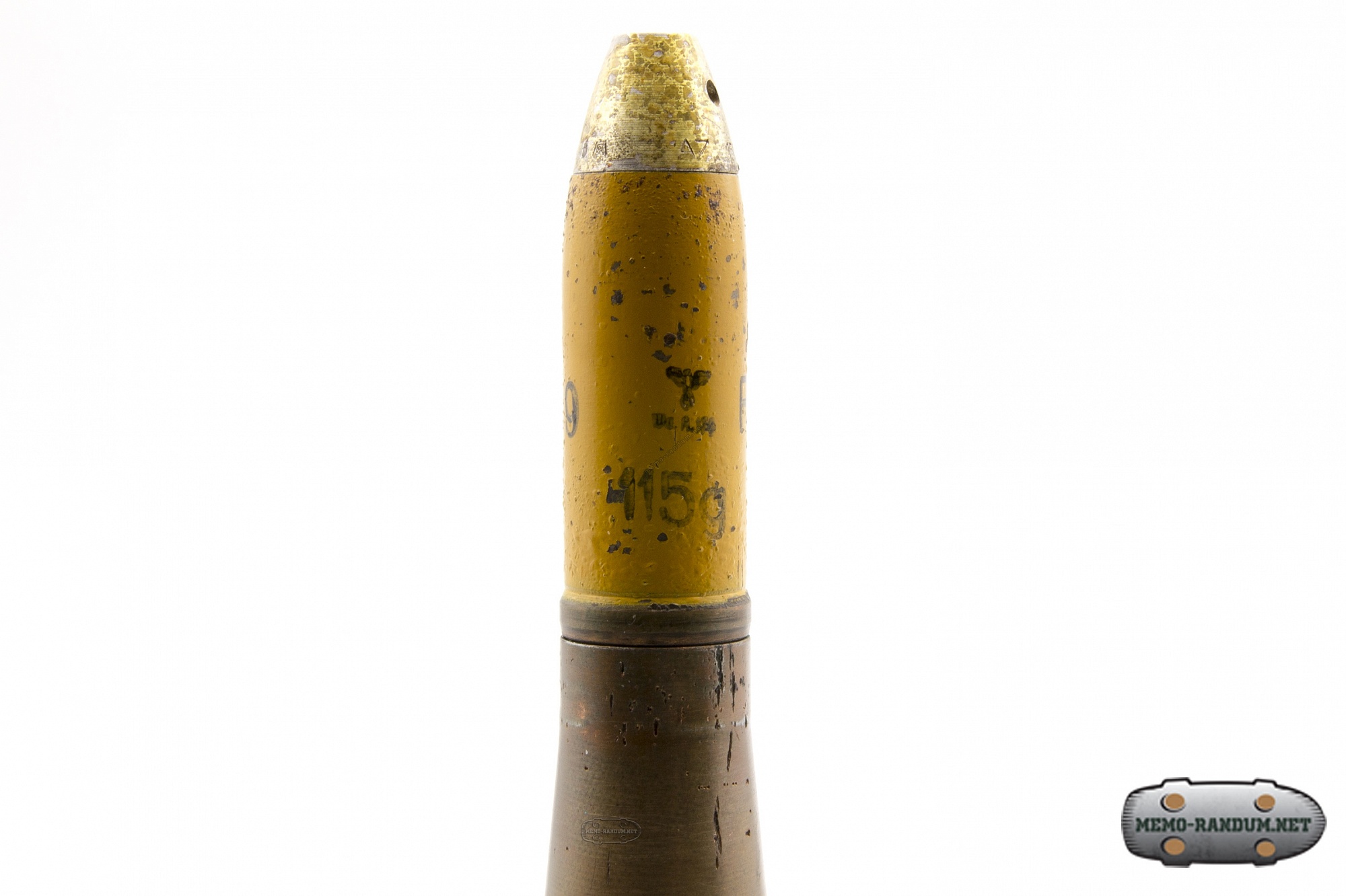

Цвет гранаты Желтый. Цвет кольцевой полосы над ведущим пояском указывает цвет трассы (на рисунке красный).При желтом цвете трассы кольцевая полоса отсутствует.

ВВ и прочие элементы снаряжения - ТЭН флегматизированный в виде прессованной шашки без футляра и пороховой столбик в качестве самоликвидатора, действующего от трассера.

Головные взрыватели применявшиеся в осколочных 20 мм патронах - Взрыватели мгновенного действия (AZ 5045 или 2 cm Kpf. Z. 45, 2 cm Kpf. Z. 46 (AZ 46), 2 cm Kpf. Z (AZ 150F. (AZ 1502F.), AZ 47, AZ 48, AZ 49).

Маркировка нанесена черными чернилами.

Источник информации:http://dzromon.narod.ru/gun/push/20mm.htm
