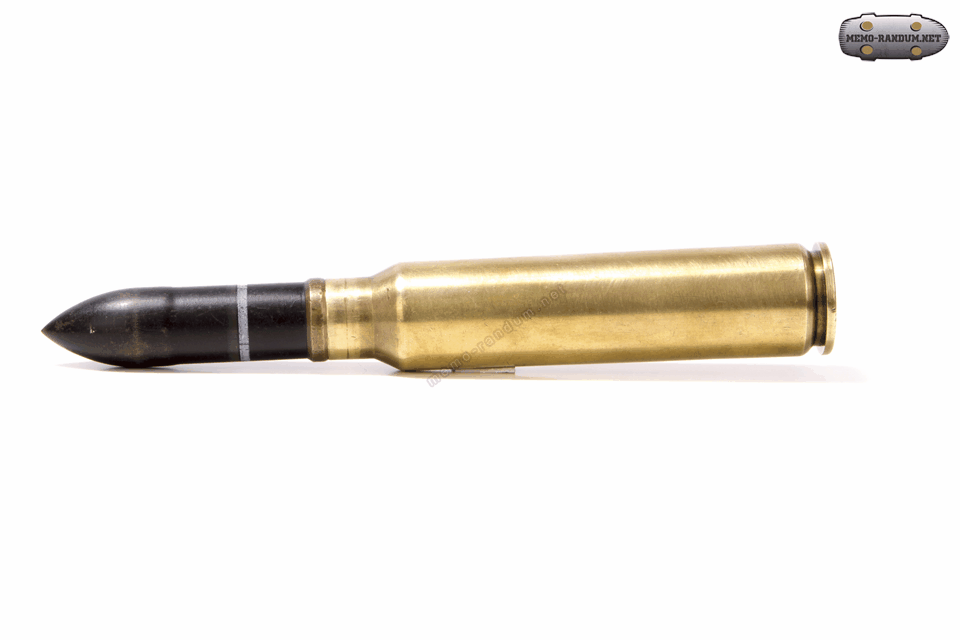

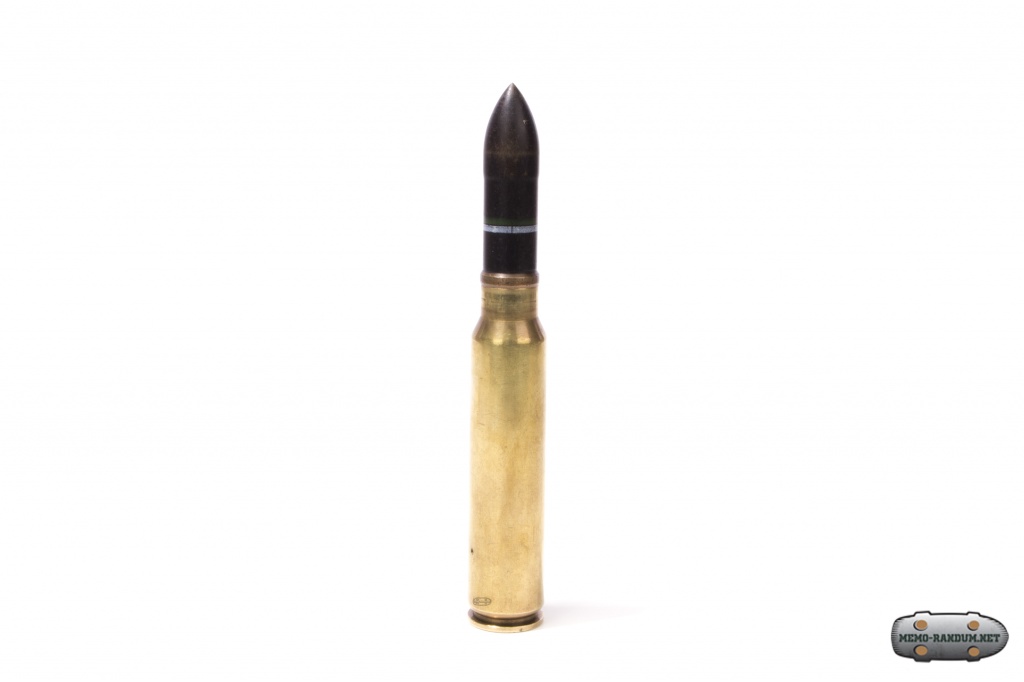

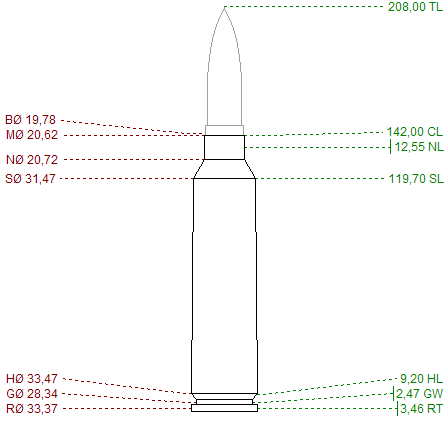

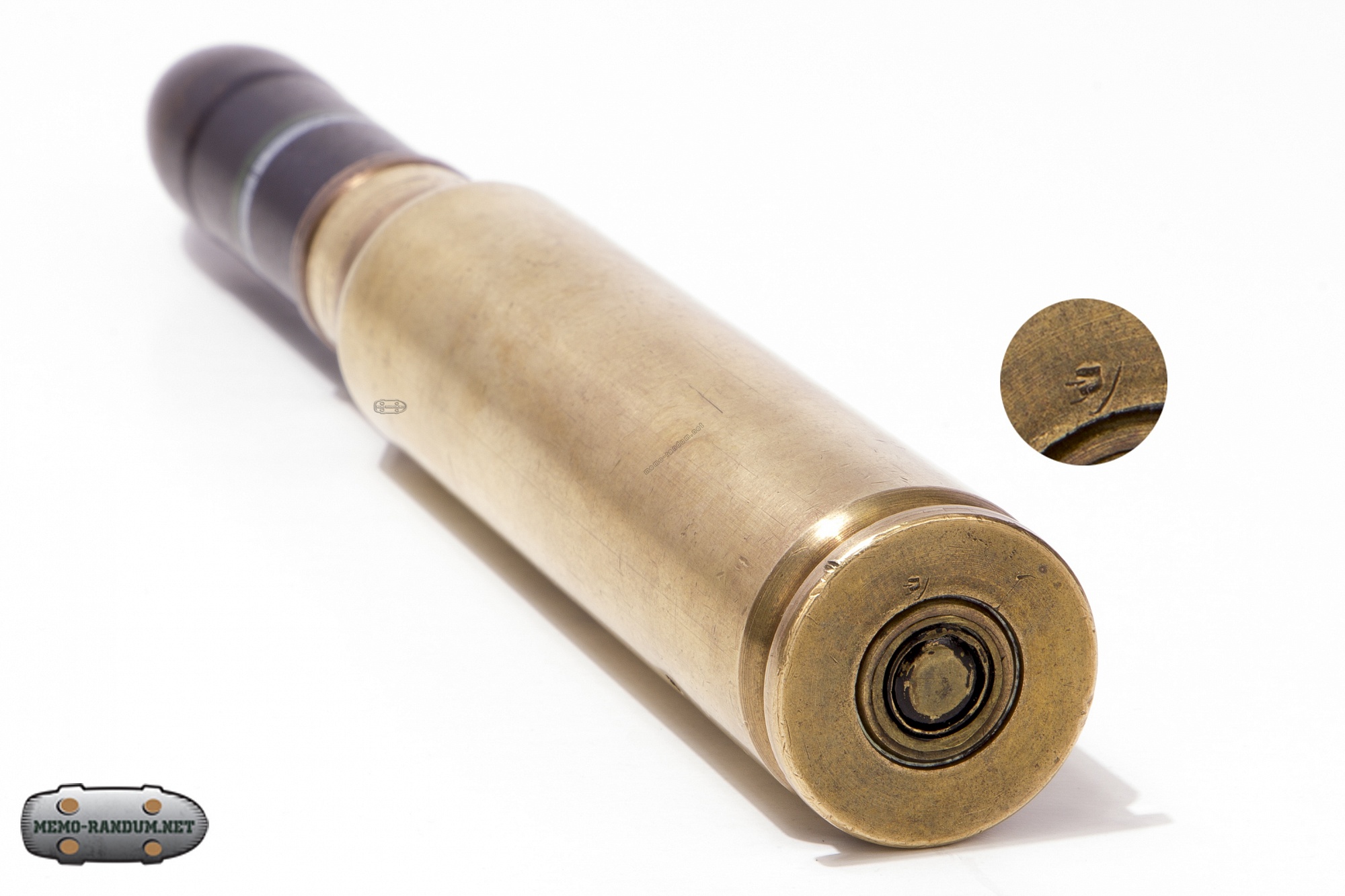

Патрон 20×124 мм бронебойно-трассирующий Тип 97


Патрон 20×124 мм бронебойно-трассирующий Тип 97

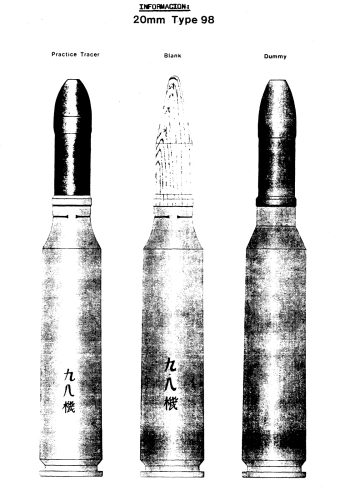

Данные патроны выпускались в Осакском и Токийском арсеналах, причем сами снаряды были унифицированы с более мощным патроном 20×142 мм для зенитного автомата Тип 98, отличаясь лишь высотой гильзы.

Различались следующие типы патронов 20×124:

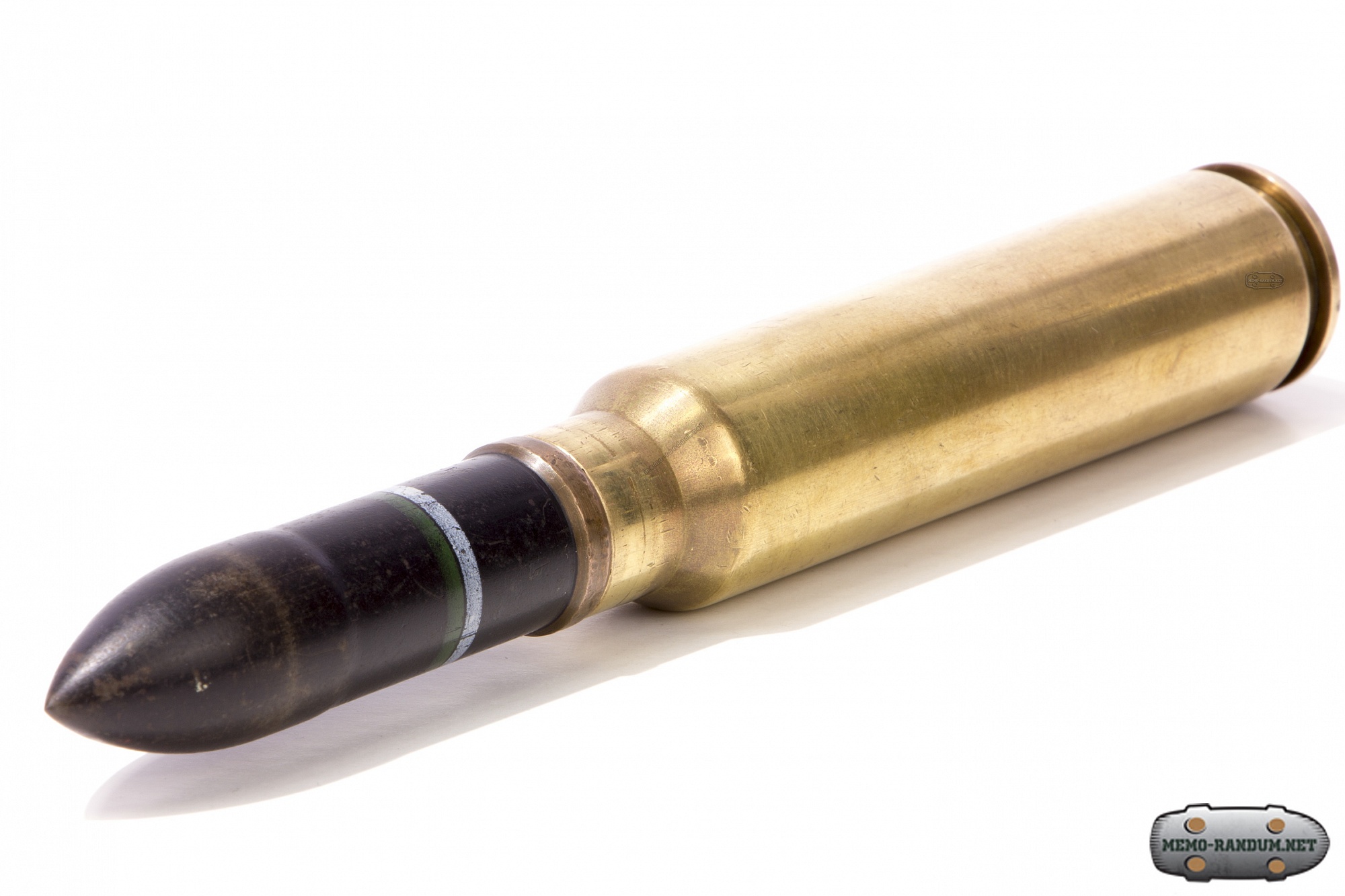

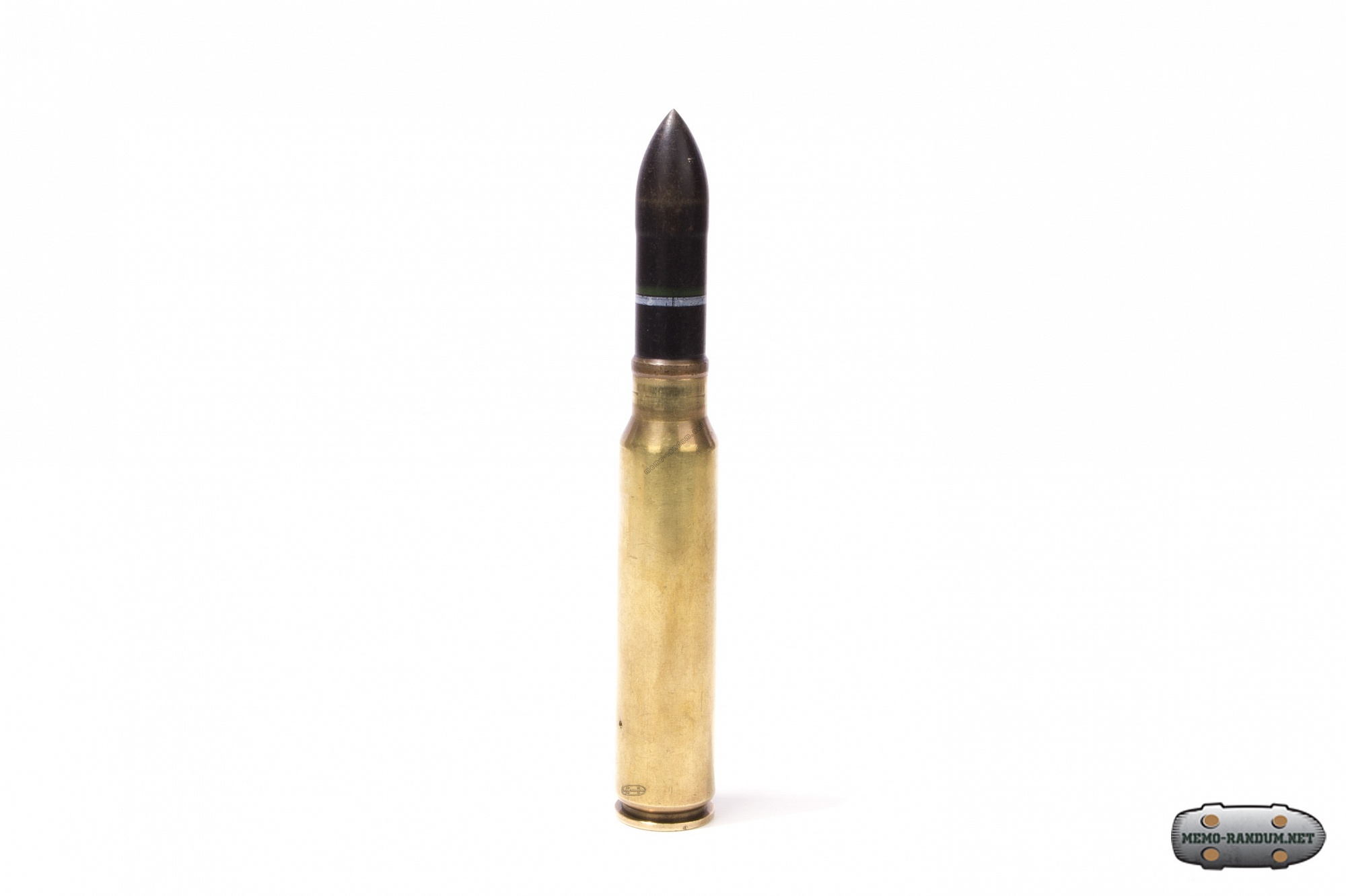

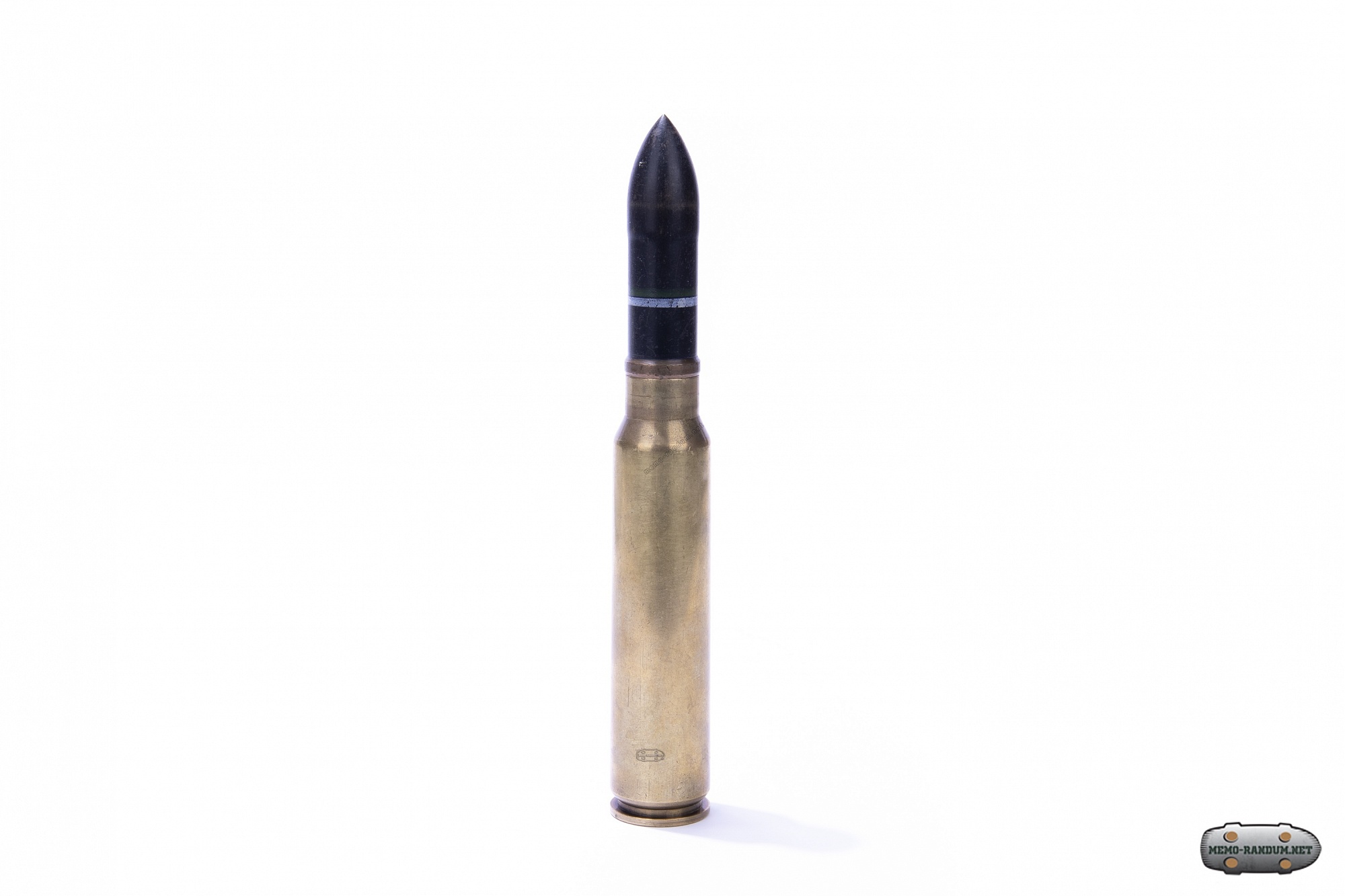

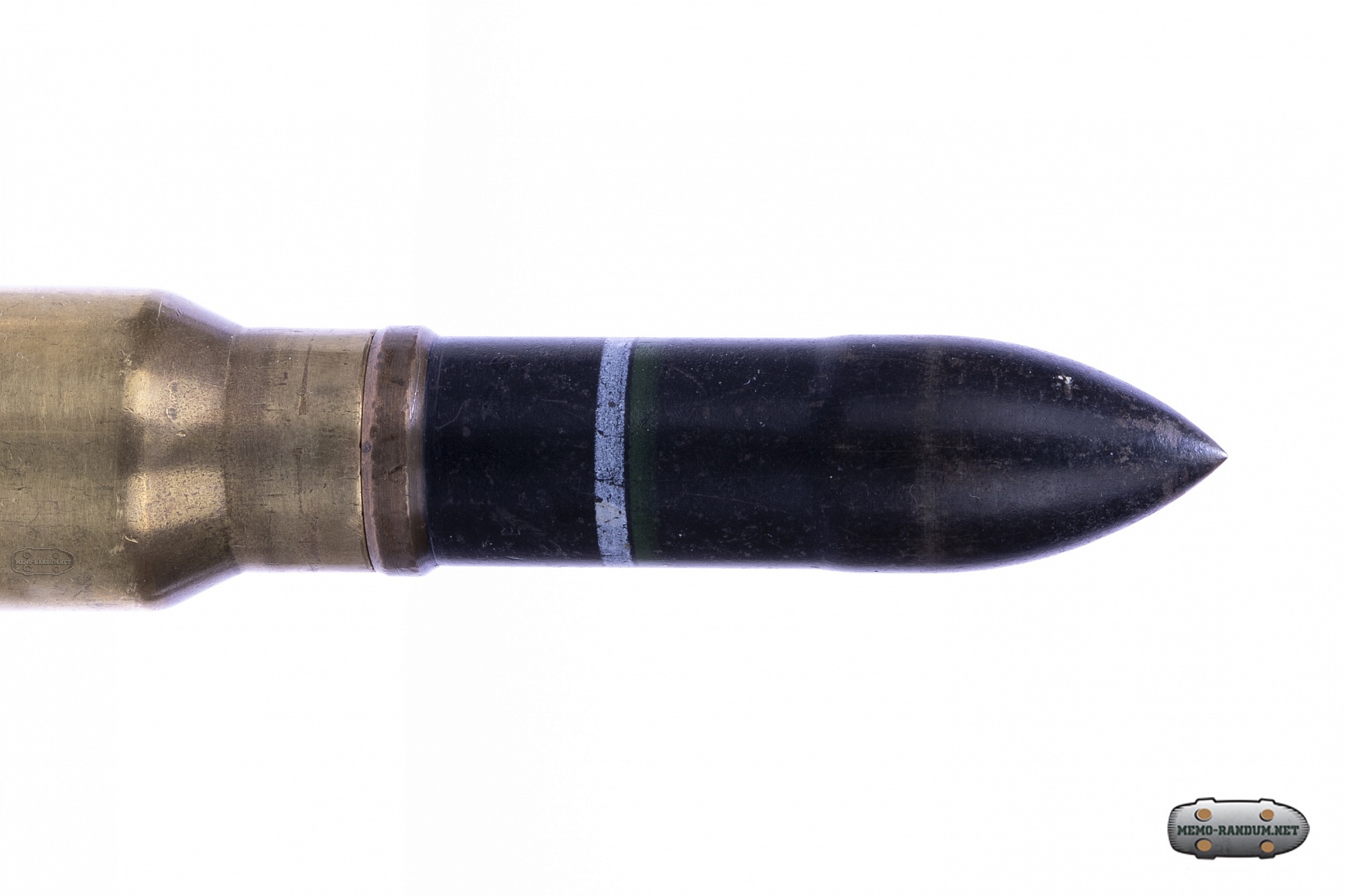

  • бронебойно-трассирующий Тип 97, маркировка снаряда черного цвета с белой полосой.
  • фугасный трассирующий Тип 98, масса снаряда 136 г, содержащего 4 грамма гексогена; маркировка снаряда черного цвета с красной, белой и зеленой полосами.
  • бронебойно-трассирующие Тип 100, различались трех видов из мягкой, средней и твердой стали. Также черного цвета, маркировались соответственно, либо вообще без полос, либо зеленой, либо белой полосой.
  • фугасный трассирующий с дистанционным взрывателем Тип 100; маркировка снаряда черного цвета с красной, желтой и зеленой полосами.


Кроме того, помимо вышеперечисленных патронов, использовавшихся как в противотанковых ружьях, так и в авиапушках, для авиапушек выпускались свои типы боеприпасов:

  • фугасно-зажигательный, массой 127 грамм, содержащего 3.4 грамма гексогена и 5.4 грамма белого фосфора в качестве зажигательного состава; маркировка снаряда черного цвета с узкой красной и широкой желтой полосой.
  • фугасно-зажигательно-трассирующий, массой 109 грамм, содержащего 4.3 грамма пентрита и 8.8 грамма белого фосфора в качестве зажигательного состава;маркировка черного цвета с красной, желтой и зелеными полосами.
  • специальный зажигательный Ма-201, маркировался красной полосой и надписью «マ201». Взрыватель отсутствовал, детонация осуществлялась при попадании в цель.


В боях на Халхин-Голе экипажам советских танков и бронеавтомобилей пришлось встретиться с новой угрозой – японским противотанковым ружьем (ПТР) Type 97 («Тип 97»). 20-мм снаряд этого оружия был способен пробивать броню легких танков и броневиков. Противотанковое ружье «Тип 97» было принято на вооружение в 1937 году и использовалось японскими войсками до конца Второй мировой войны. Хотя это ПТР было крайне неудобным в обращении, оно значительно повышало возможности японской пехоты по борьбе с противником.


источник: http://old.municion.org/

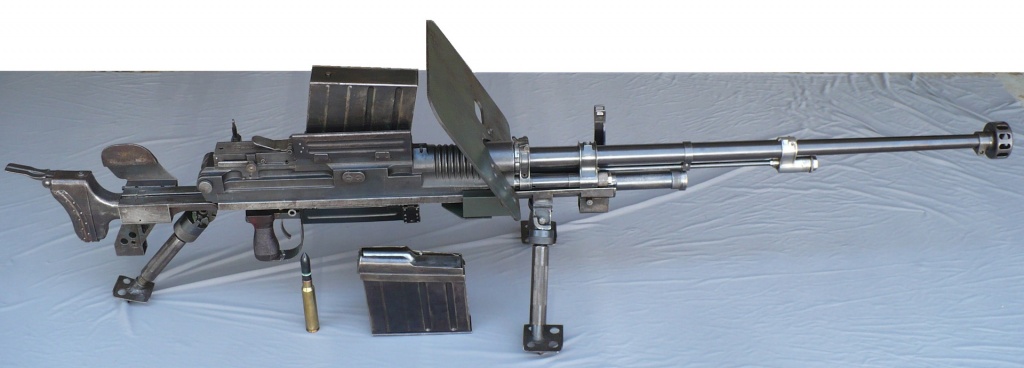

Появлению японского противотанкового ружья Type 97 предшествовали два с лишним десятилетия развития подобных систем в зарубежных странах. Основным способом улучшения характеристик такого оружия считалось увеличение калибра. Однако использование более мощных патронов влекло за собой увеличение габаритов и веса оружия и, как следствие, сказывалось на удобстве использования. В результате изучения перспектив ПТР конструктор фирмы Nihon Seikosho Масая Кавамура предложил разрабатывать новое оружие этого класса под снаряд 20х124 мм, используемый в малокалиберной артиллерии. Такой боеприпас должен был обеспечить высокие боевые характеристики, а кроме того позволял сохранить приемлемые габариты и вес оружия.


Мощность выбранного боеприпаса определила основные черты нового оружия. Так, основной деталью ружья стал лафет, оснащенный прикладом, двуногой сошкой и опорой под прикладом. На нем подвижно закреплялось тело ружья, связанное с пружинным буфером отката. Использование буфера отката позволило погасить около 60% импульса отдачи. Дополнительное уменьшение импульса отдачи достигалось при помощи дульного тормоза на стволе. Нельзя не отметить, что и уменьшенная отдача была чрезвычайно высокой, особенно для японских солдат, не отличавшихся большим ростом и хорошей физической подготовкой.

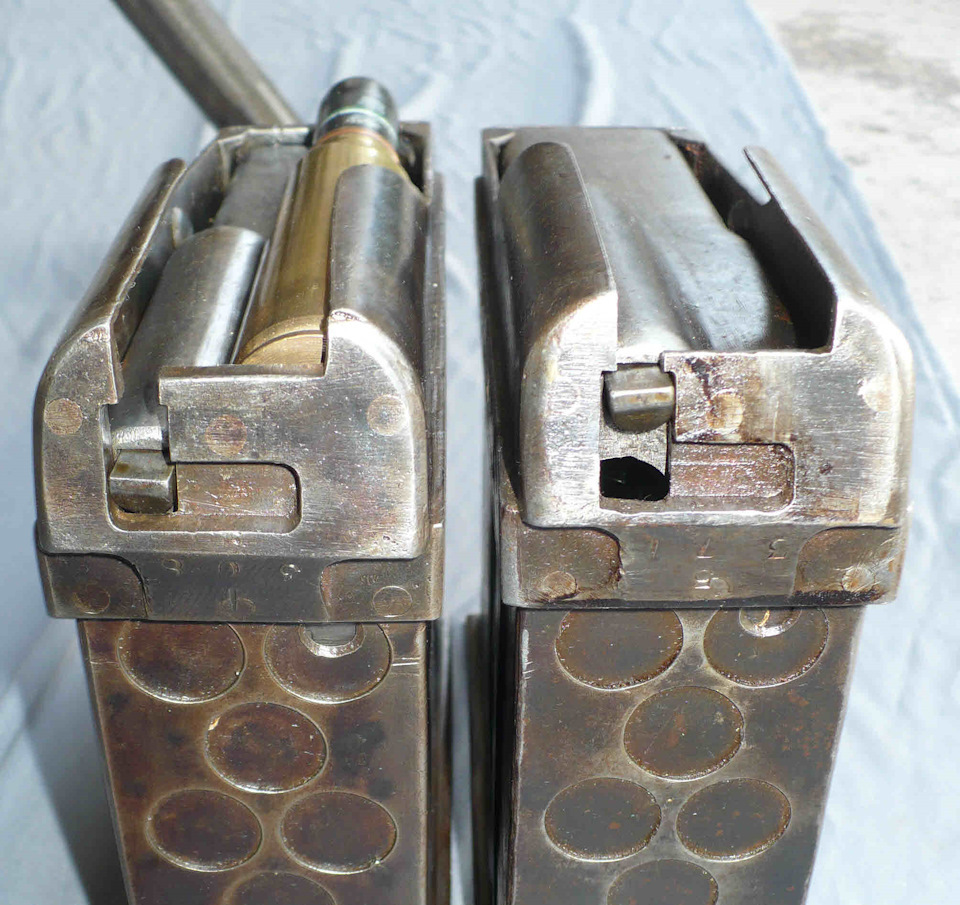

Ввиду большой массы снаряда подача боеприпасов осуществлялась через окно в верхней крышке ствольной коробки. В ней выполнили окно и крепления для магазина. В комплект каждого противотанкового ружья входило по два коробчатых магазина на 7 патронов каждый. Стреляные гильзы должны были под собственным весом выпадать через специальную прорезь в толкателе газовых поршней и окно в дне ствольной коробки. Во избежание загрязнений все отверстия в ствольной коробке – окно магазина, экстракционное окно и прорезь рукоятки затвора – в походном положении закрывались подпружиненными крышками.

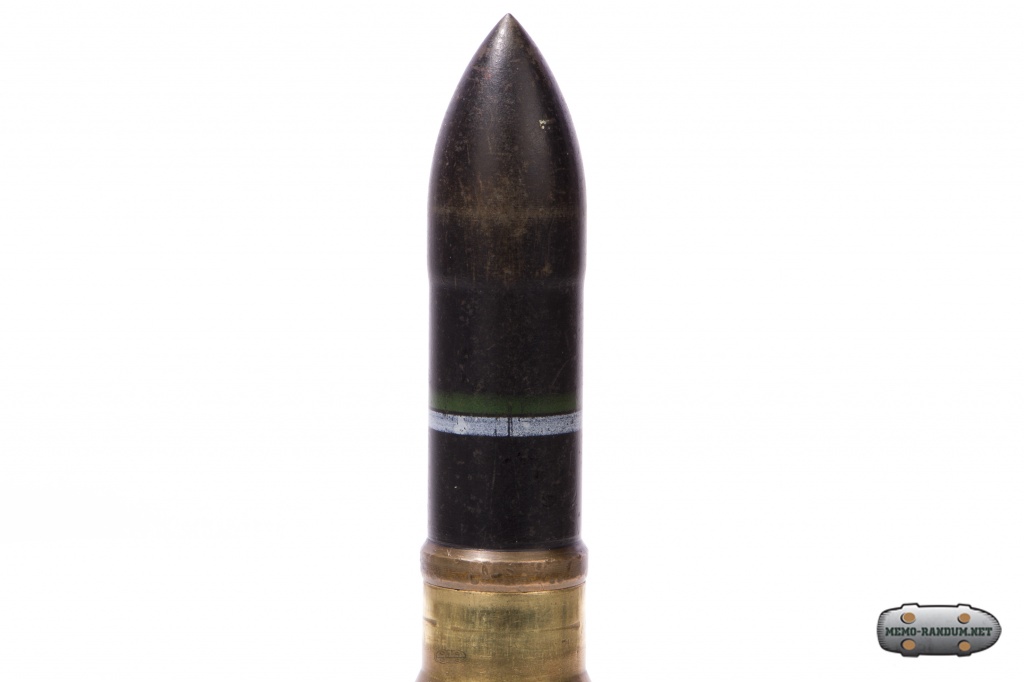

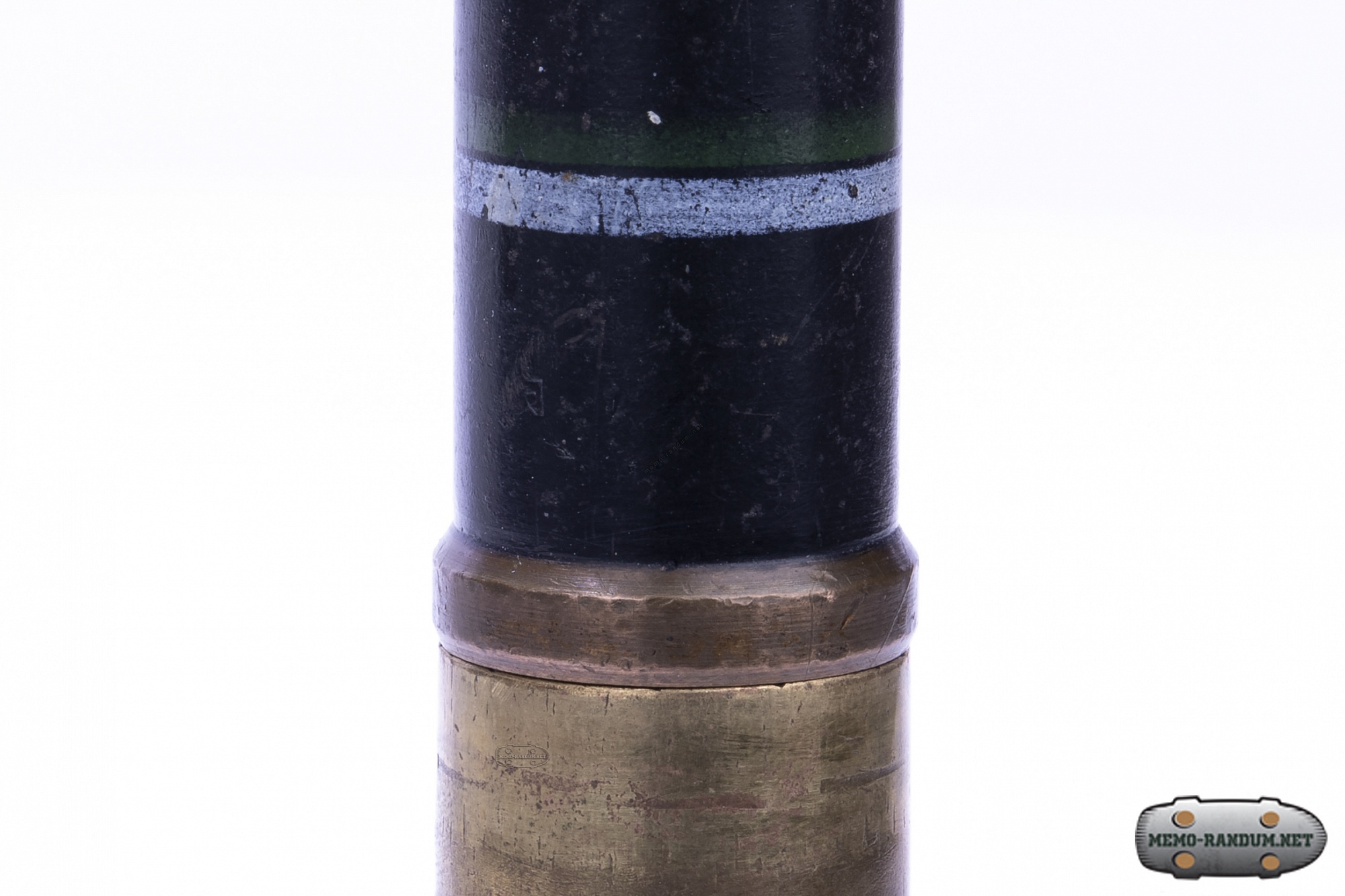

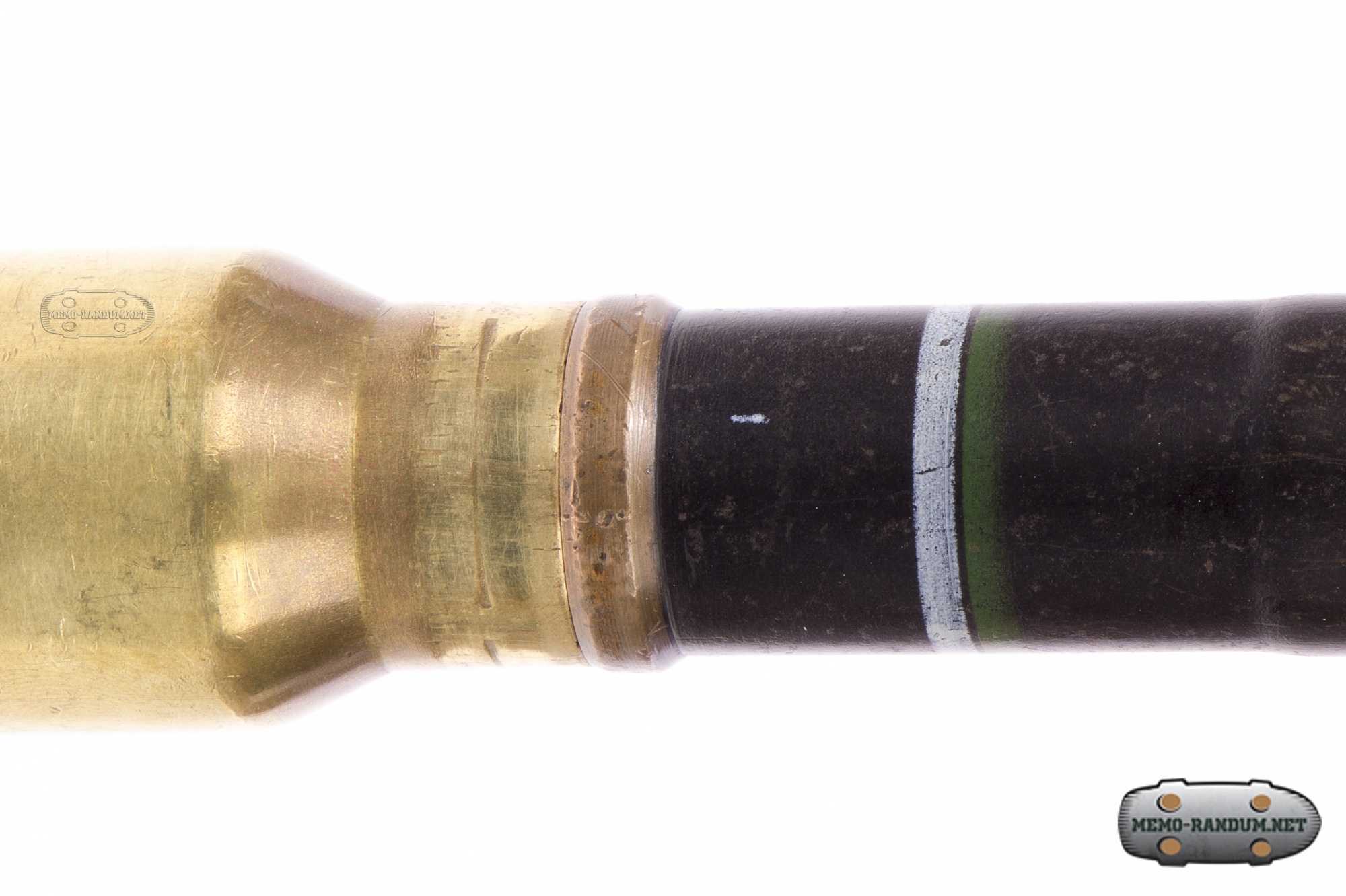

бело-зелёная полоса

ПТР «Тип 97» получило диоптрический прицел. На левой поверхности лафета крепился диоптр с системой винтов для точной наводки. Мушка тоже располагалась на лафете, но рядом с газоотводной трубкой. Механизмы прицельных устройств позволяли вести огонь на дистанциях от 100 до 1000 метров. При необходимости стрелок мог использовать дополнительный оптический прицел.


На лафете противотанкового ружья имелись несколько креплений для дополнительных деталей. Для безопасности стрелка на специальных креплениях мог устанавливаться наклонный противопульный щиток с прорезью для прицеливания.


Источник фотографии:https://www.drive2.ru/b/482207592987230280/?page=0

Перед переноской ружья расчет должен был установить на нем ручки для переноски Y-образной формы. Конструкторы полагали, что ружье Type 97 будет переноситься двумя номерами расчета, однако на практике транспортировка оружия требовала привлечения большего количества людей.


источник фотографии:https://memo-randum.net/katalog/boepripasy/patrony/patron-20-124-mm-broneboyno-trassiruyushchiy-tip-97/

Ствол длиной 1064 мм позволял разогнать 20-мм снаряд до скорости около 865 м/с. Бронебойный снаряд ружья Type 97 с дистанции 250 м мог пробить до 30 мм брони при угле встречи 90°. Для конца тридцатых годов подобные показатели были весьма высокими, что, вероятно, сказалось на решении военных. Скорострельность была определена на уровне 12 выстрелов в минуту. На практике этот параметр был заметно ниже, поскольку довольно много времени тратилось на наведение оружия и замену магазинов.

источник текста:http://smallarms.ru/carticle?ammo=20x124
источник текста:https://www.drive2.ru/b/482207592987230280/?page=0
источник текста:http://old.municion.org/
