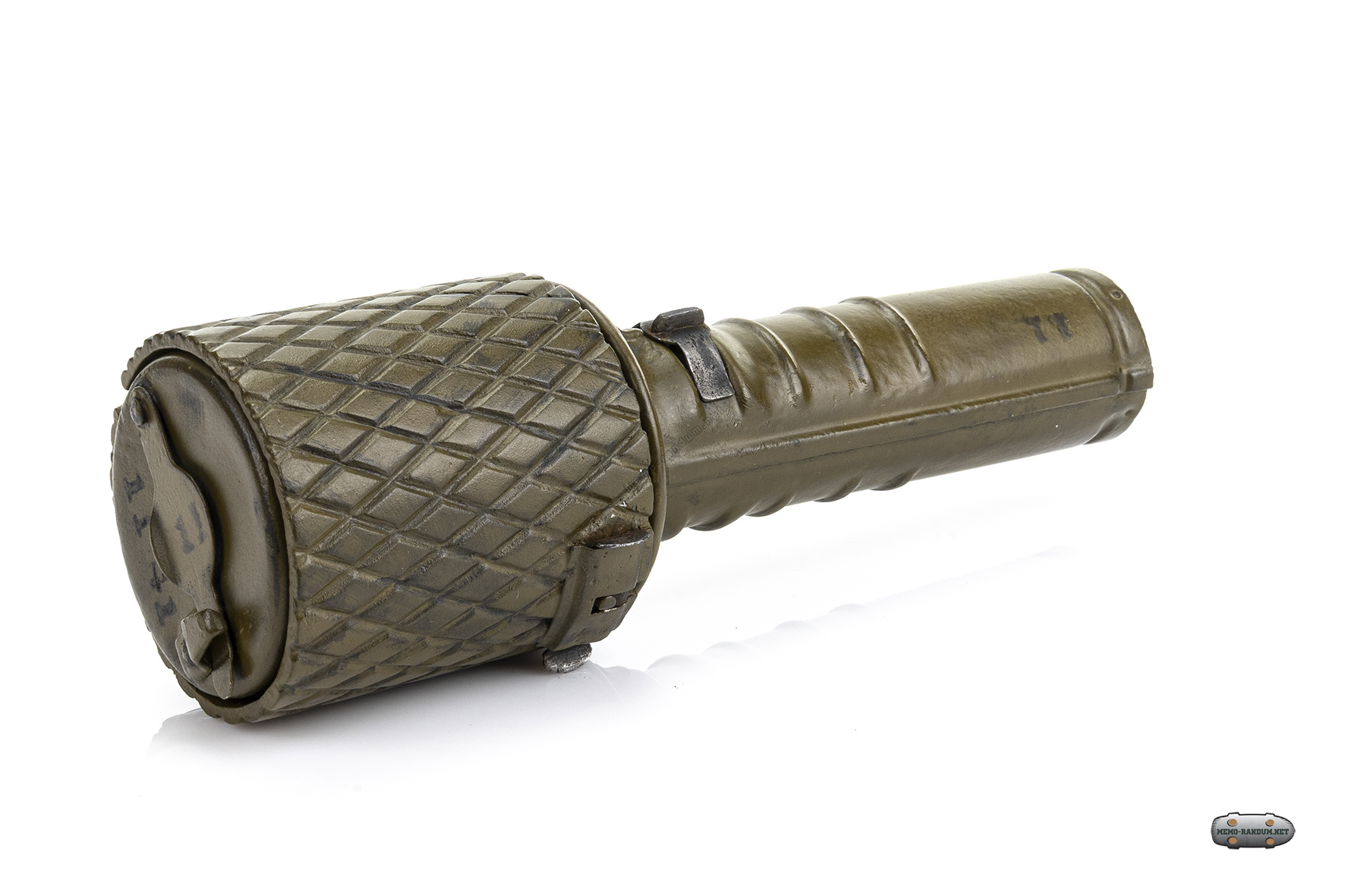

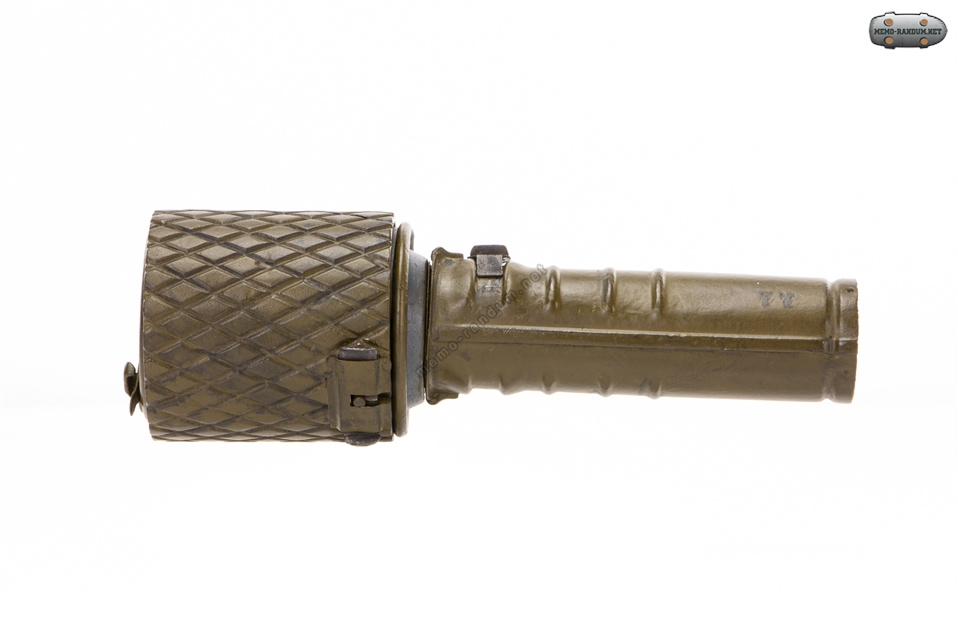

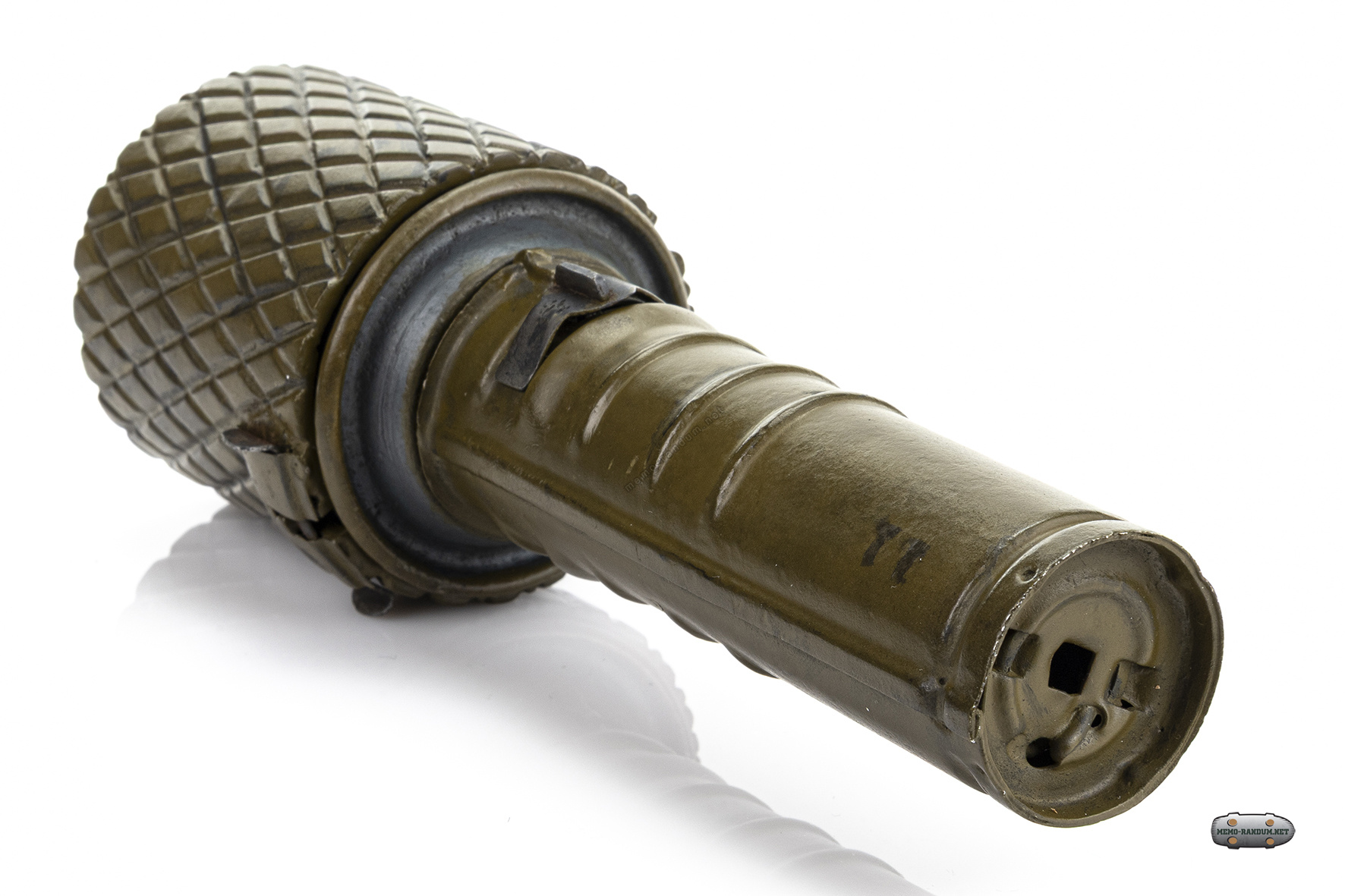

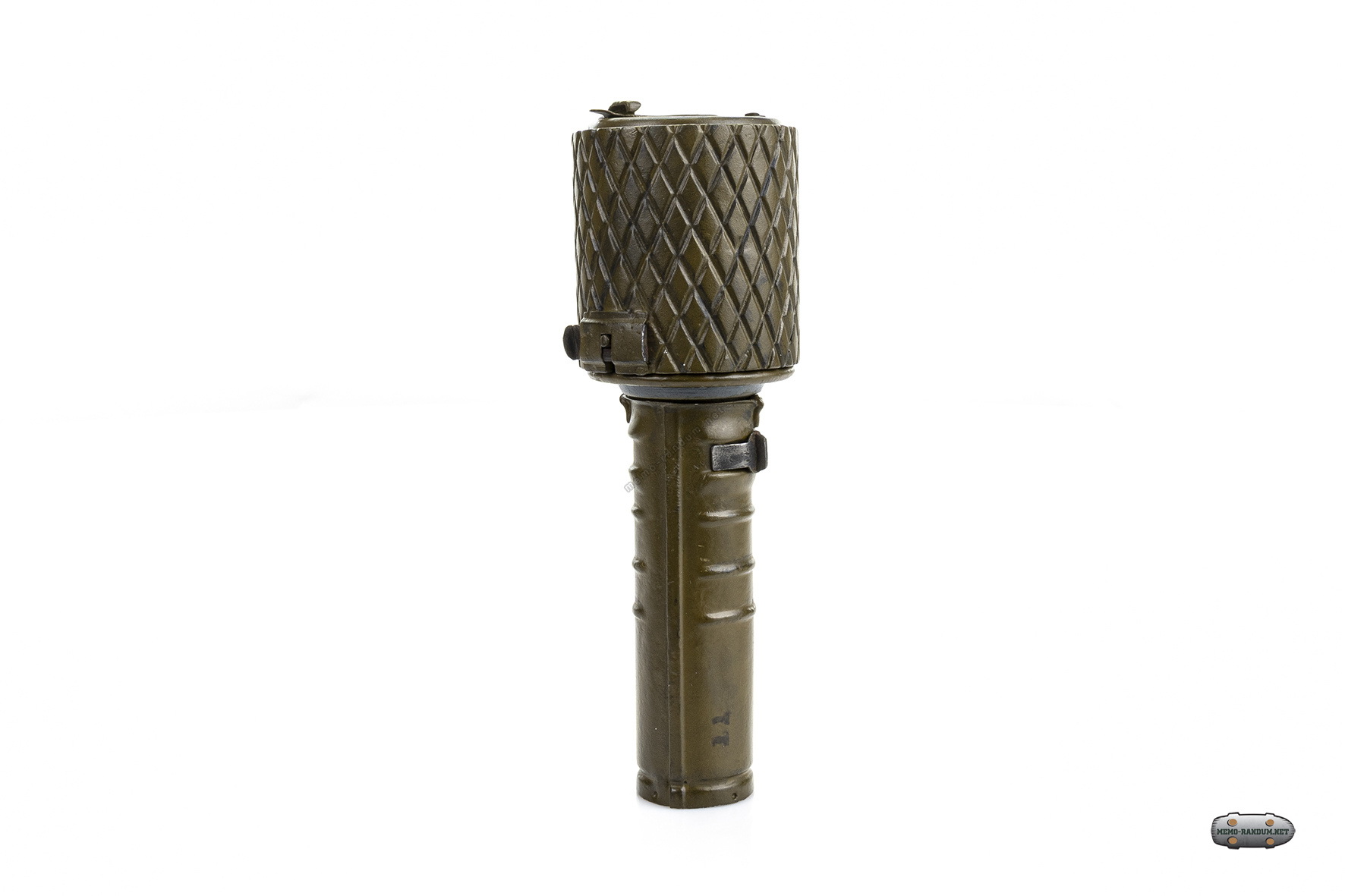

Ручная граната РГД 33. Конструктор М. Г. Дьяконов.

Ручная граната РГД 33. СССР

Ручная осколочная граната, дистанционного действия, предназначена для применения в наступательном или оборонительном бою.

Устройство гранаты

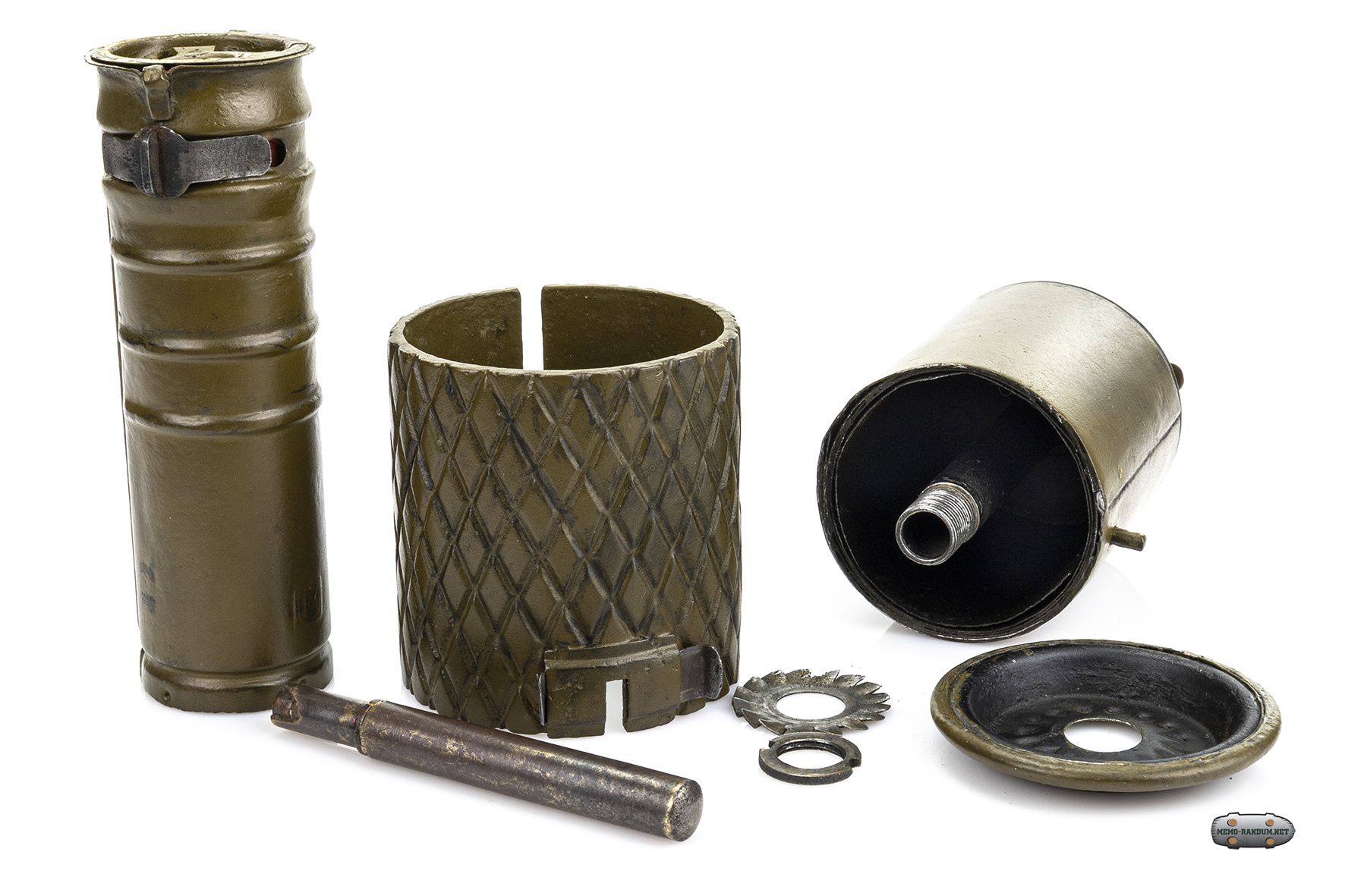

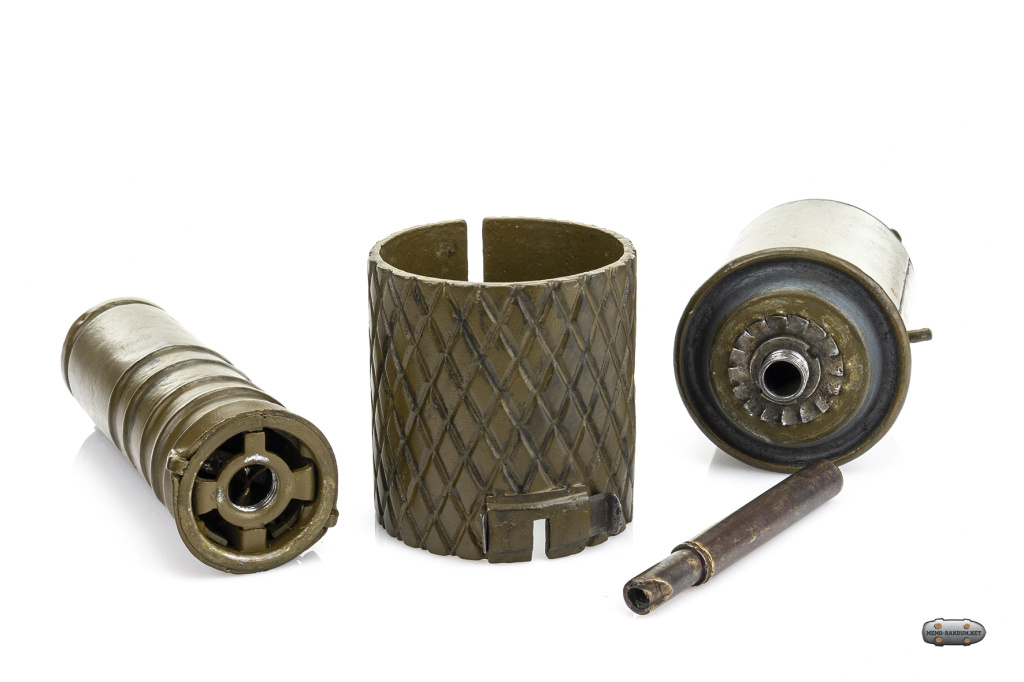

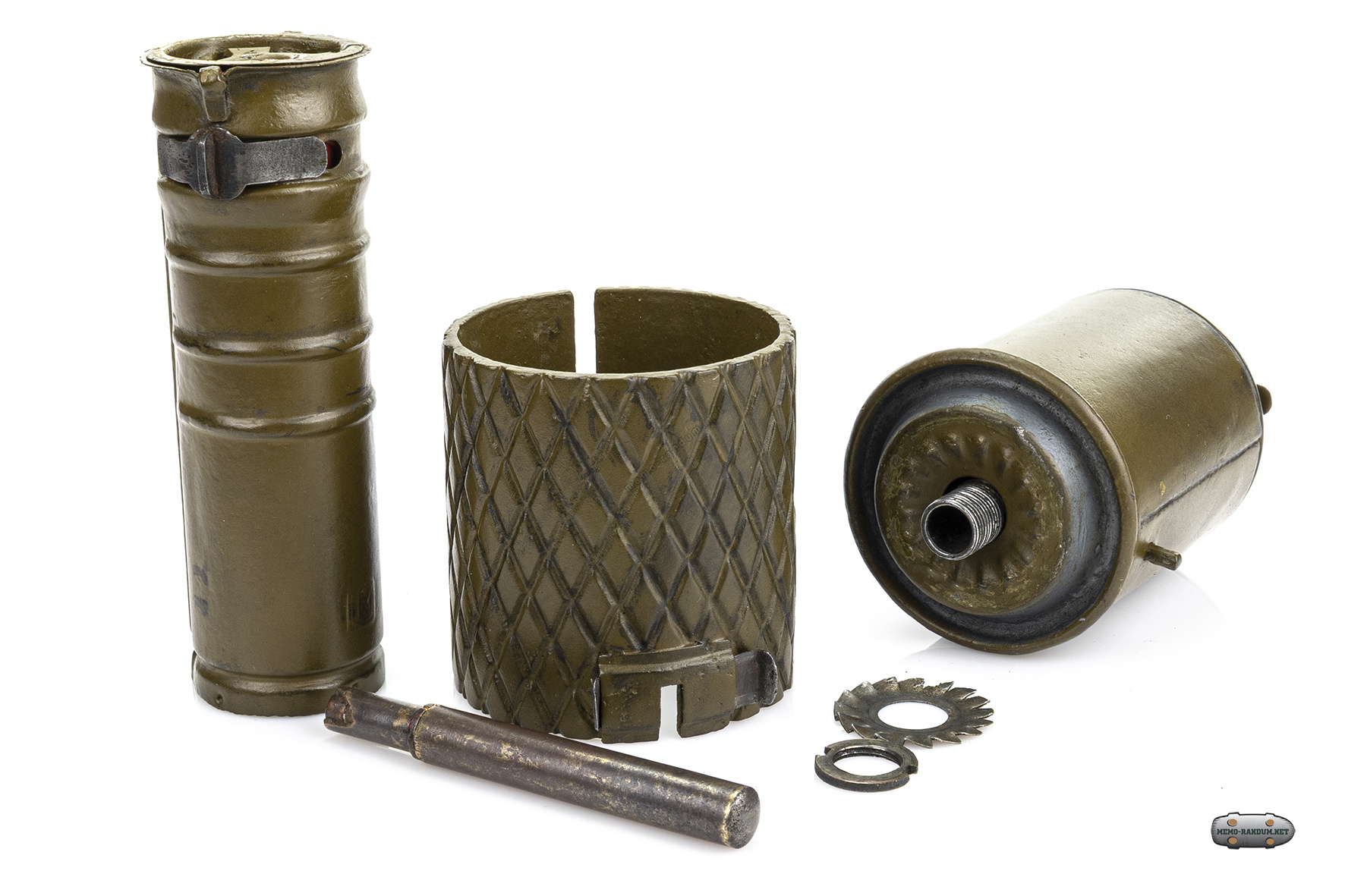

 Граната состоит из:

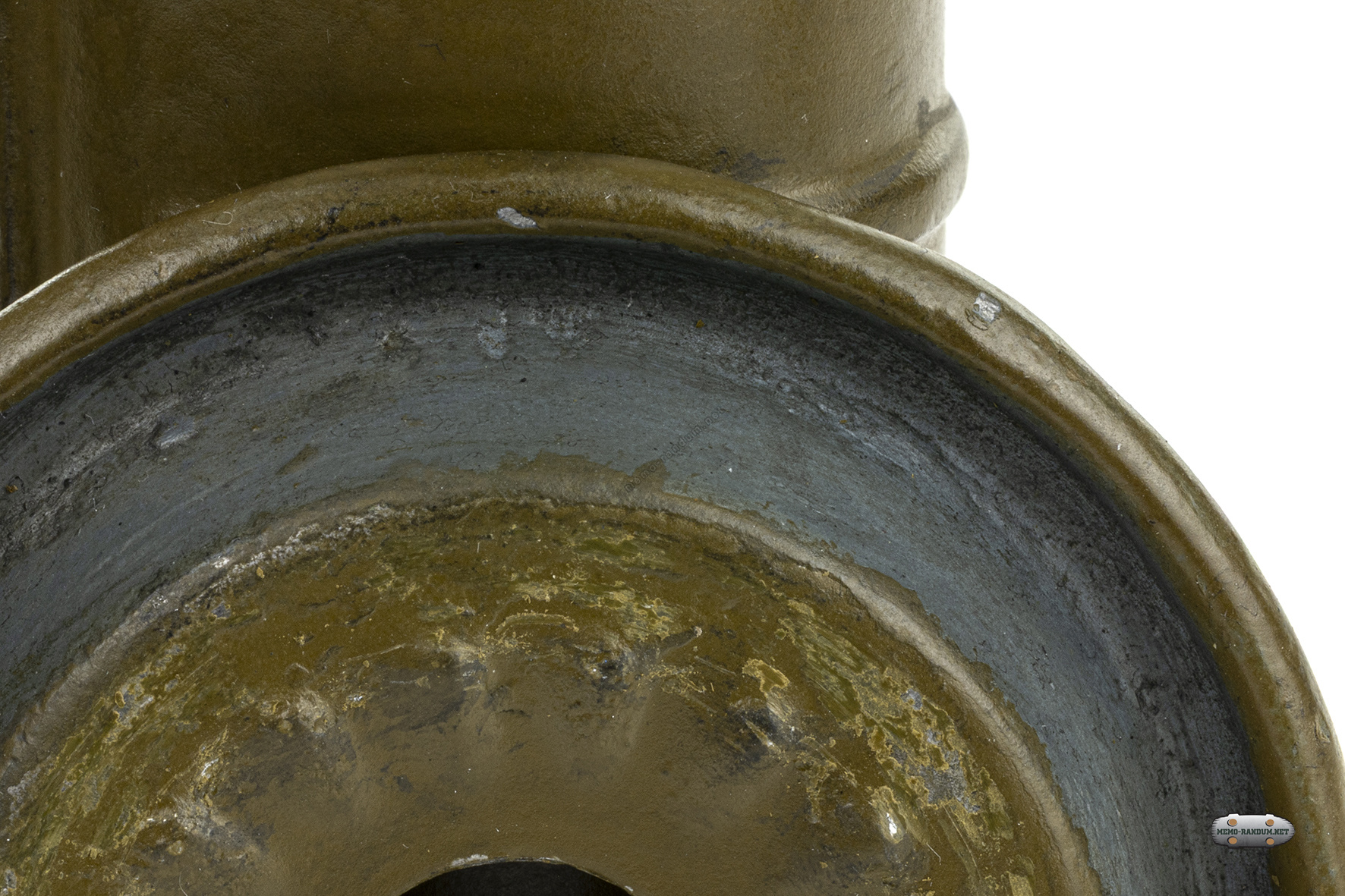

   Корпус гранаты изготовлен из жести. Имеет цилиндрическую форму, сверху и снизу закрыт крышками.

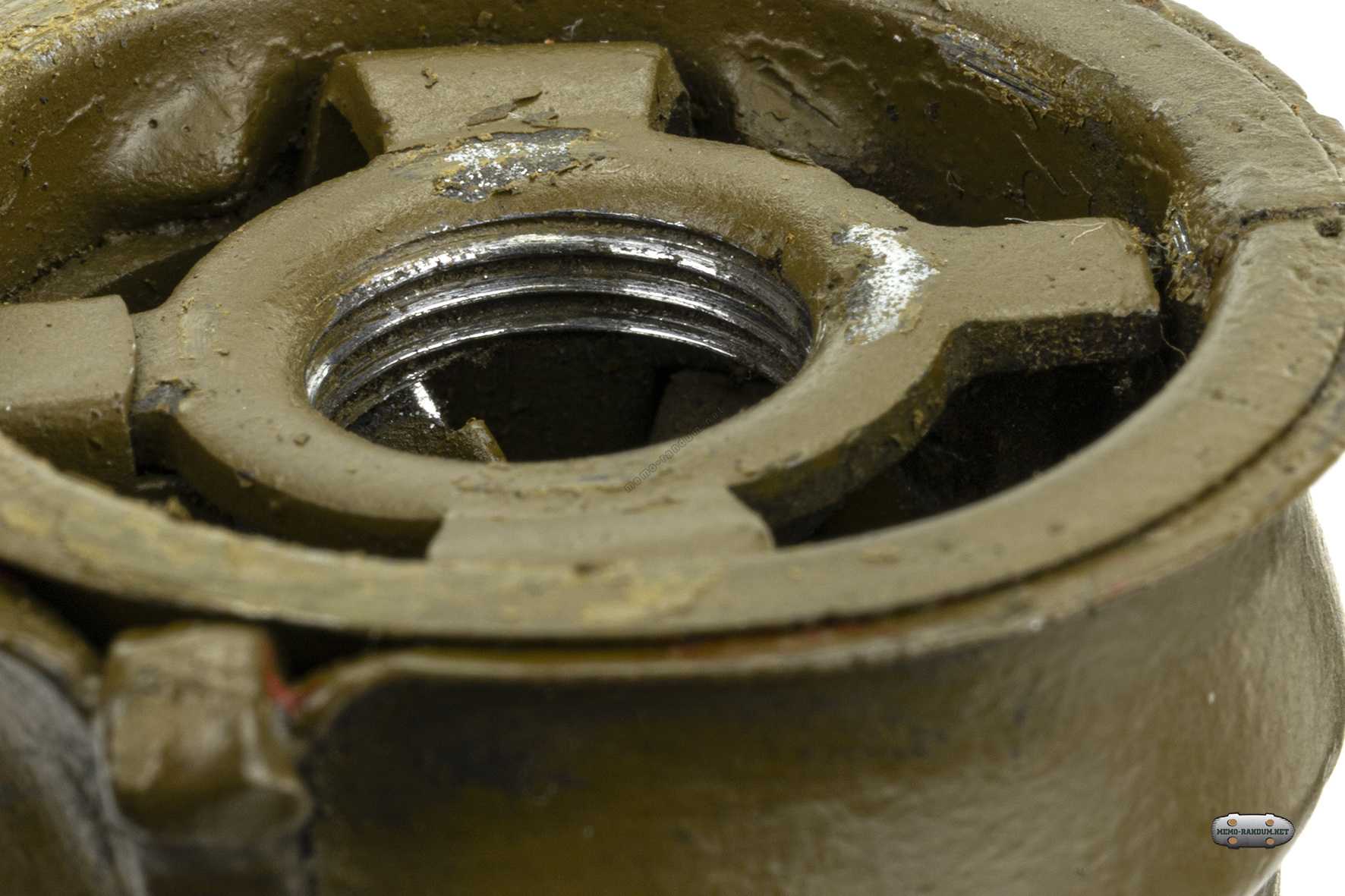

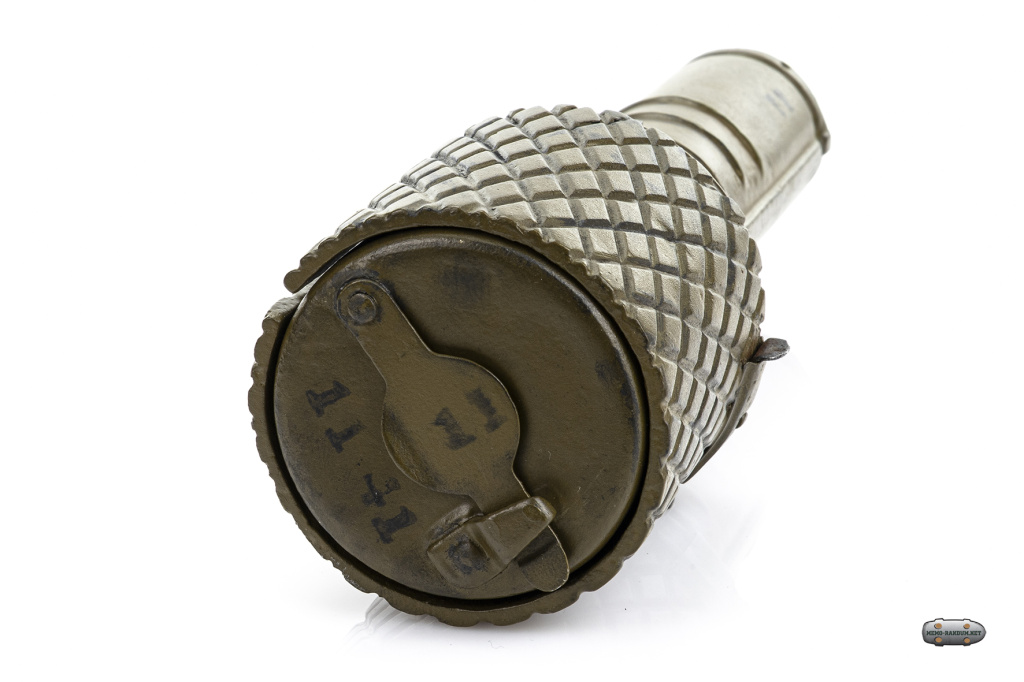

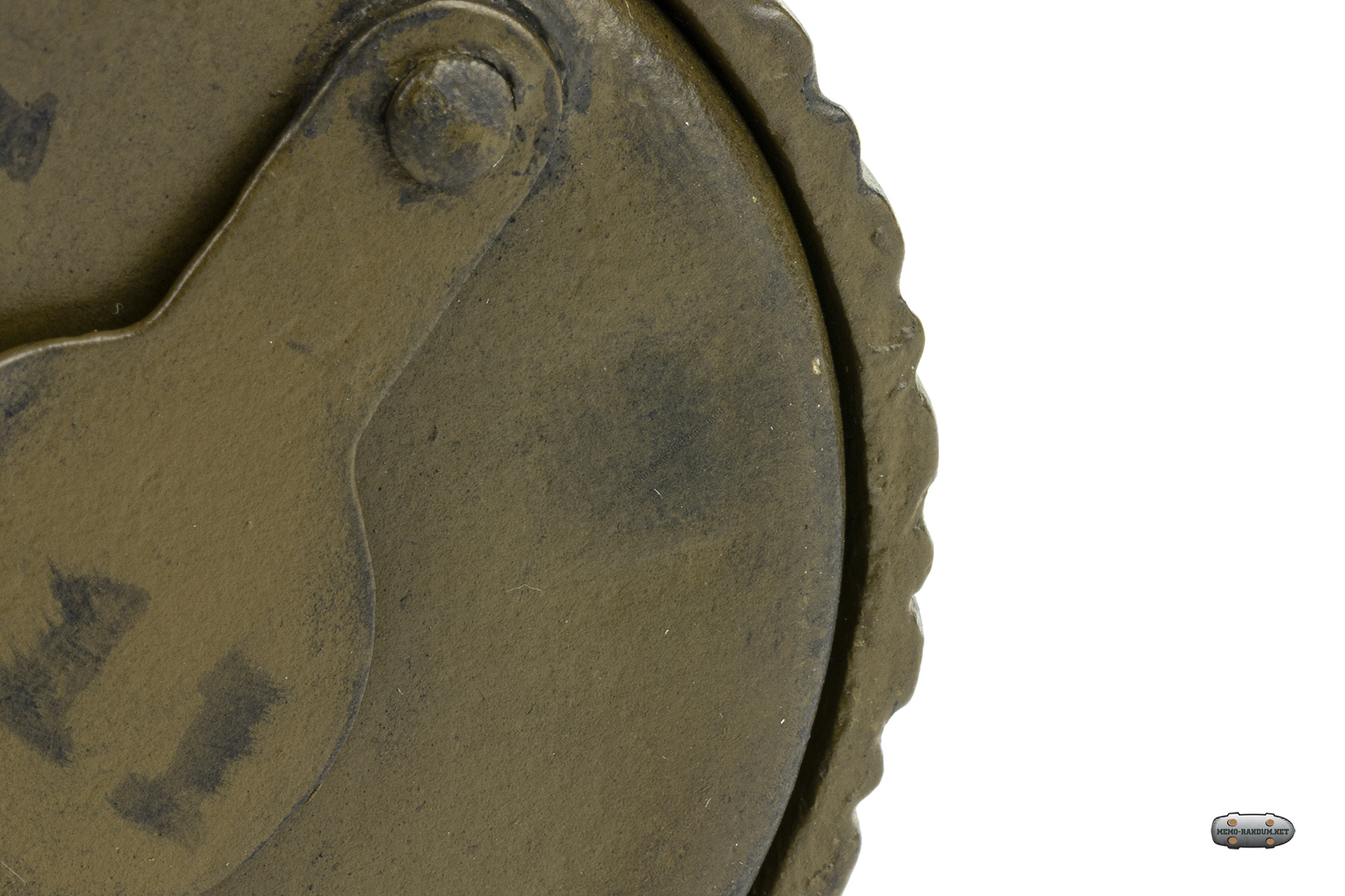

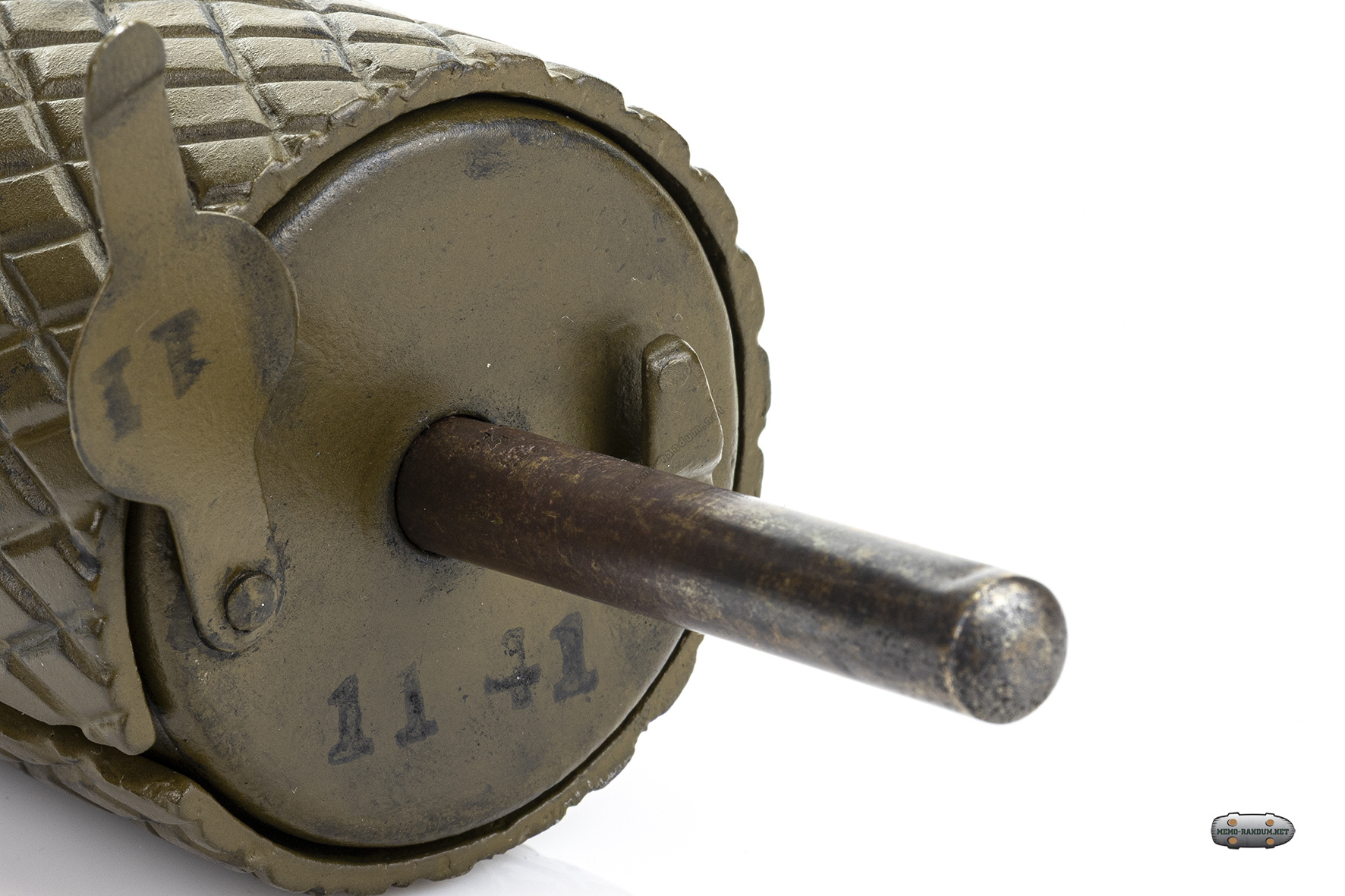

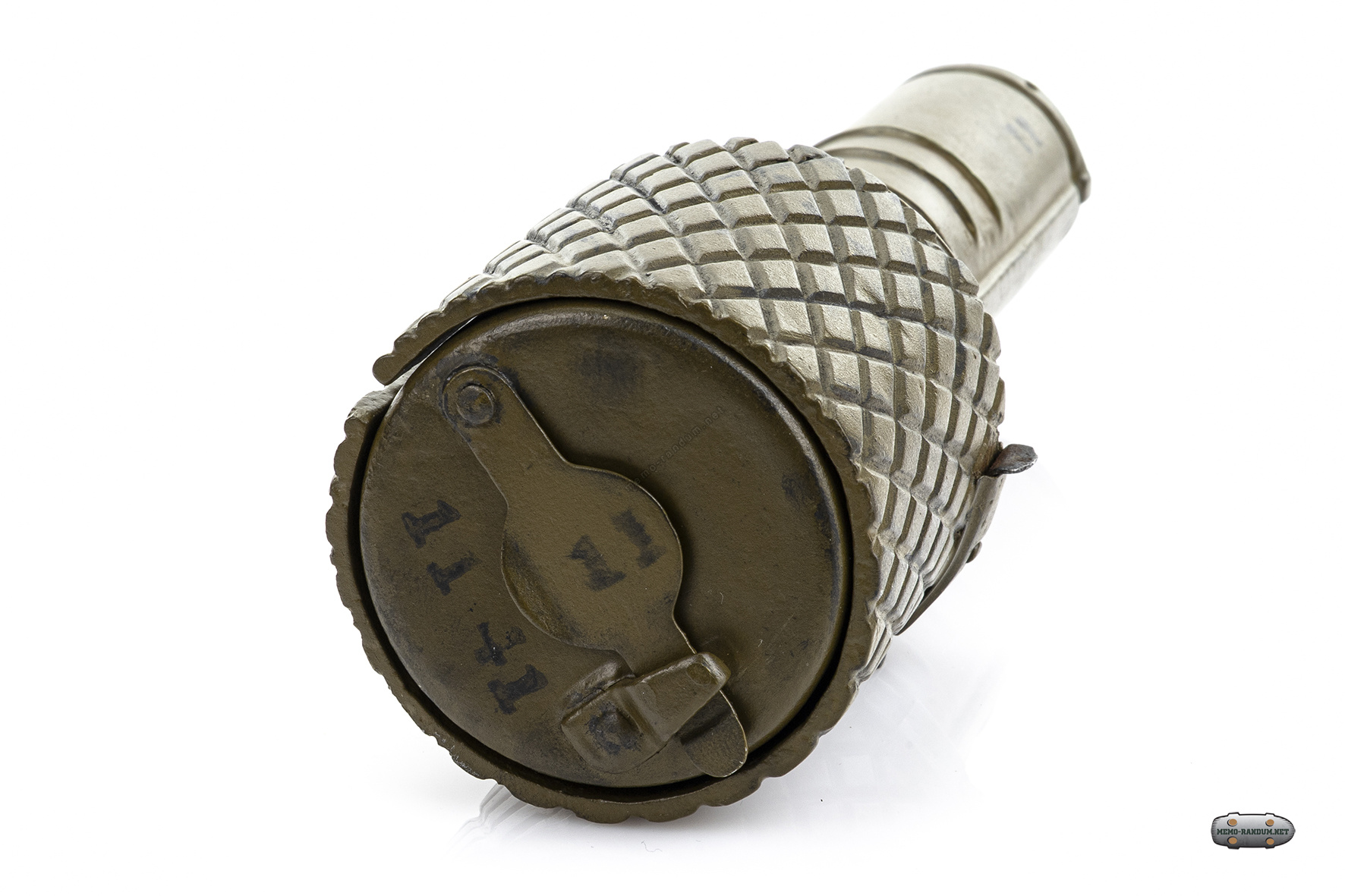

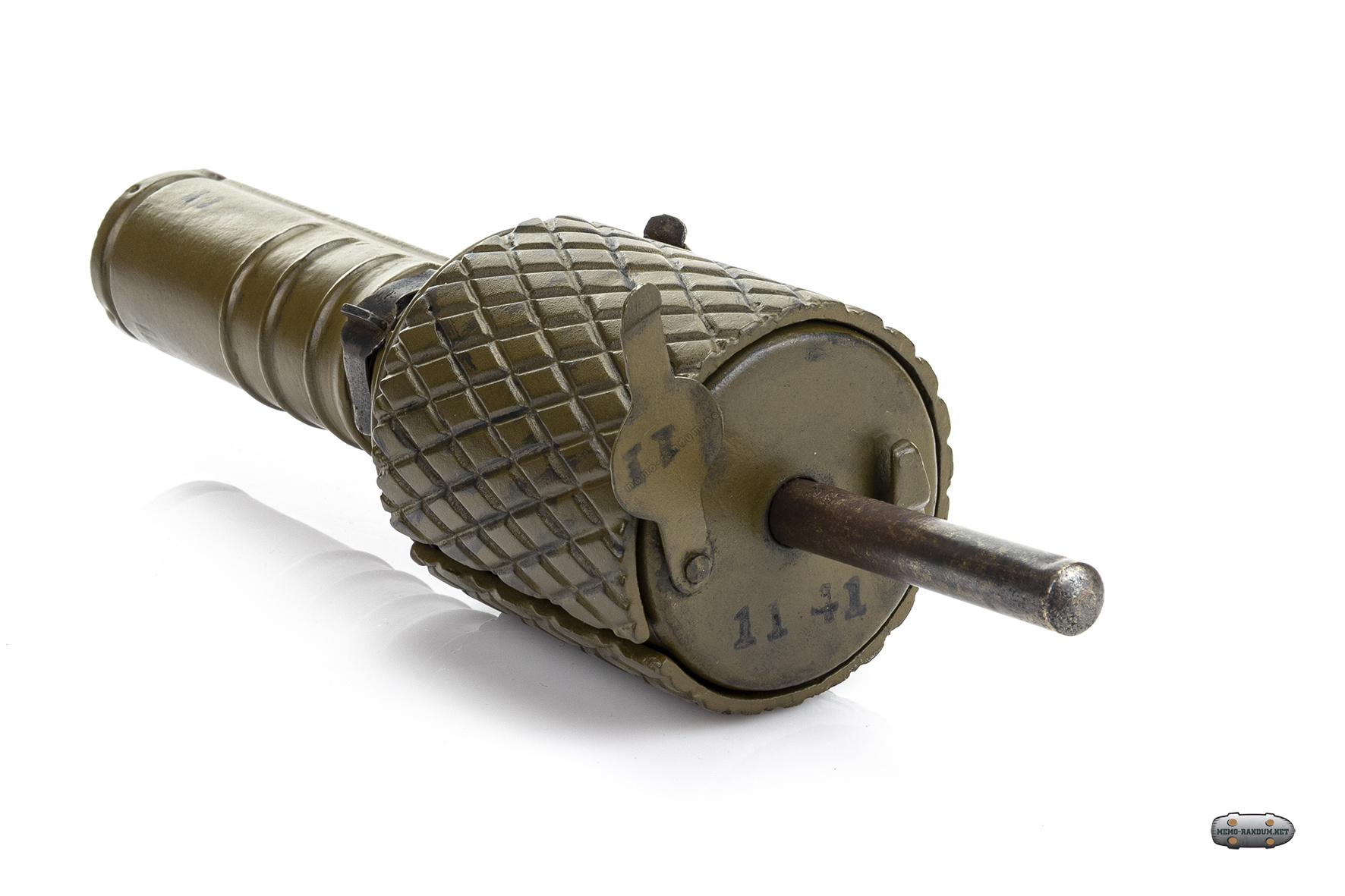

Крышки имеют отверстия в центре, в которых закреплена центральная трубка корпуса. Снизу она выступает за габариты корпуса и имеет резьбу для навинчивания рукоятки. Отверстие верхней крышки закрывается задвижкой. Внутри корпуса размещается заряд ВВ. Между зарядом ВВ и корпусом помещается стальная лента, свернутая в три- четыре слоя. Она имеет квадратную насечку для облегчения образования осколков.

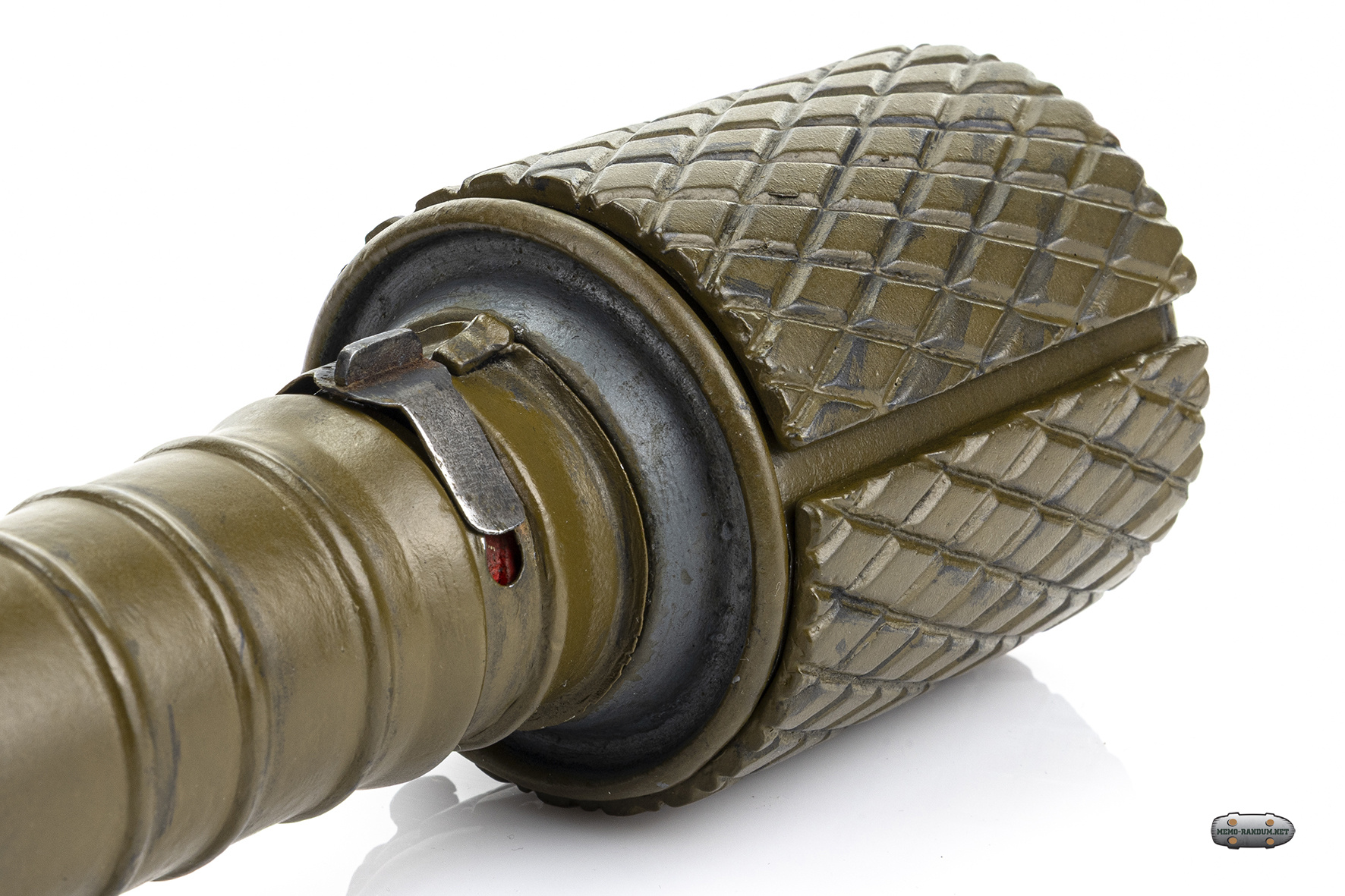

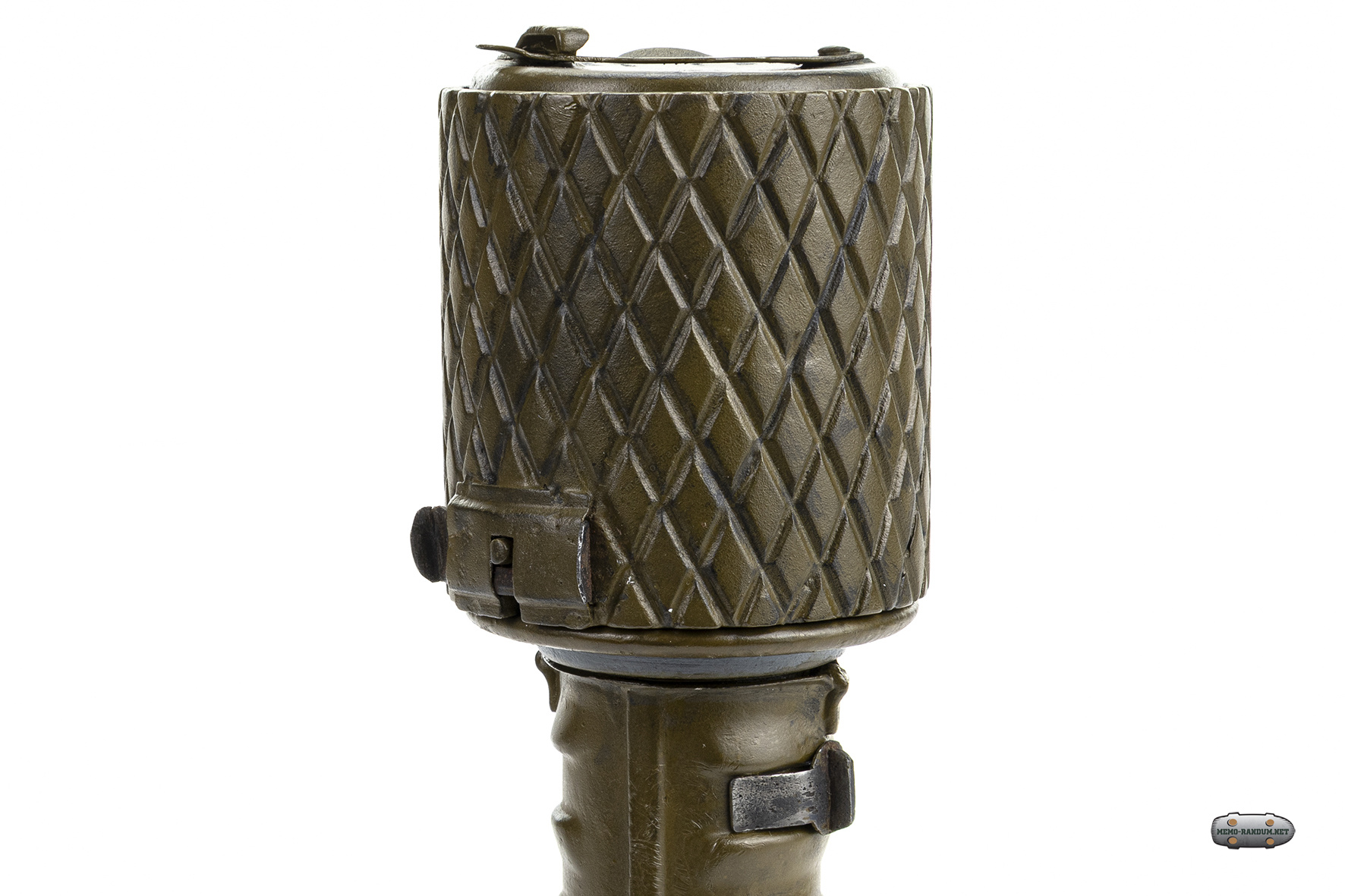

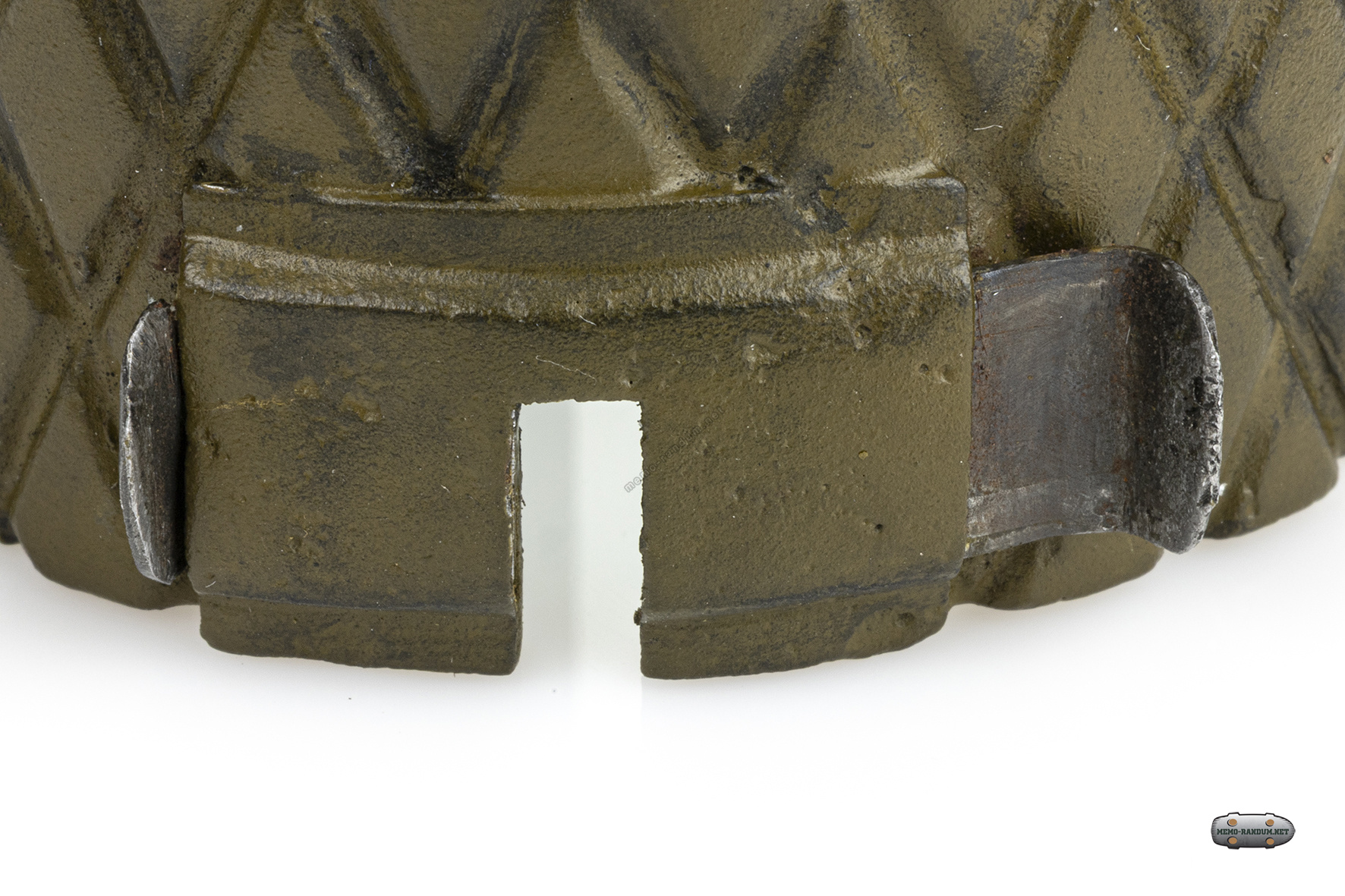

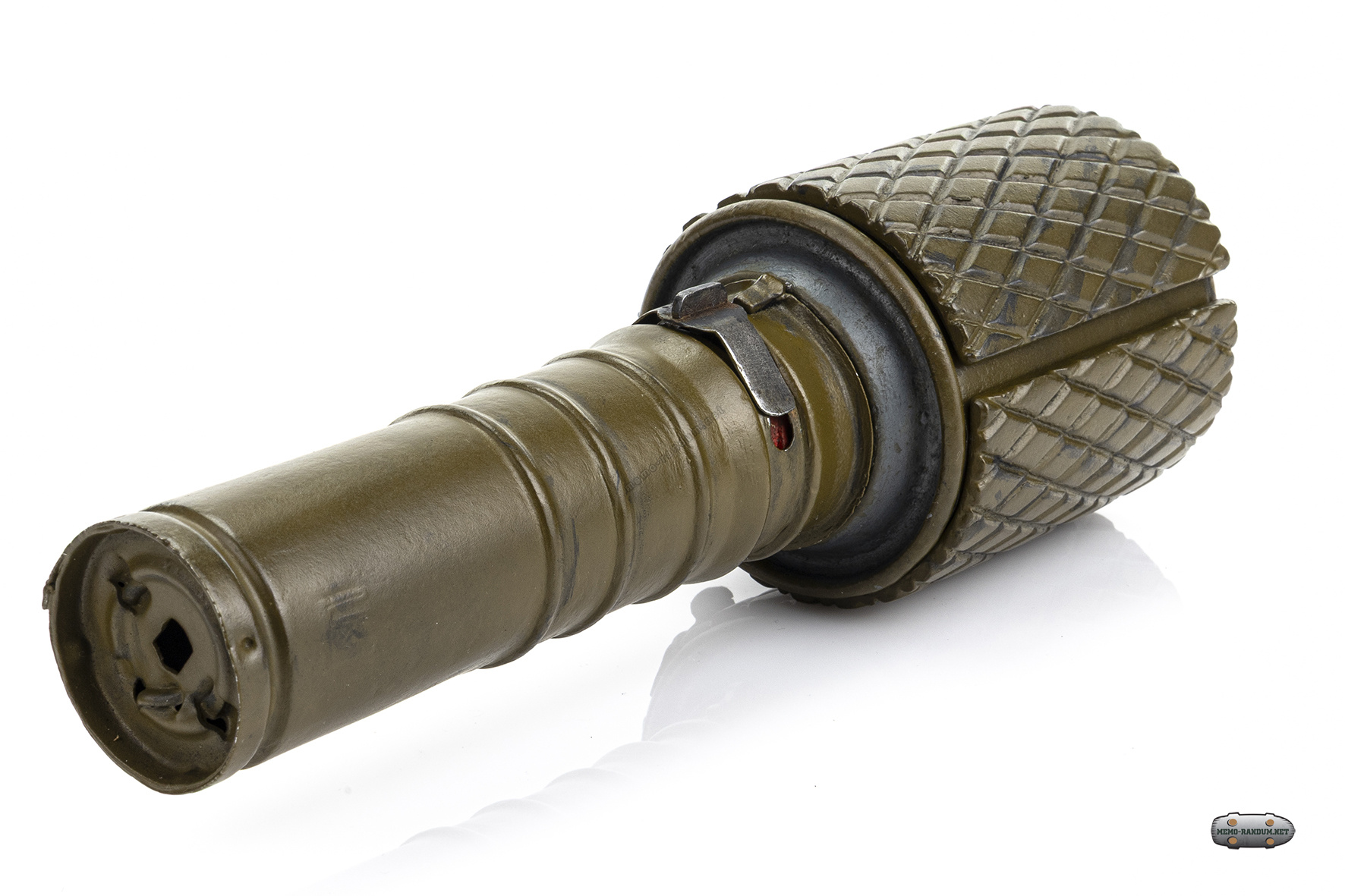

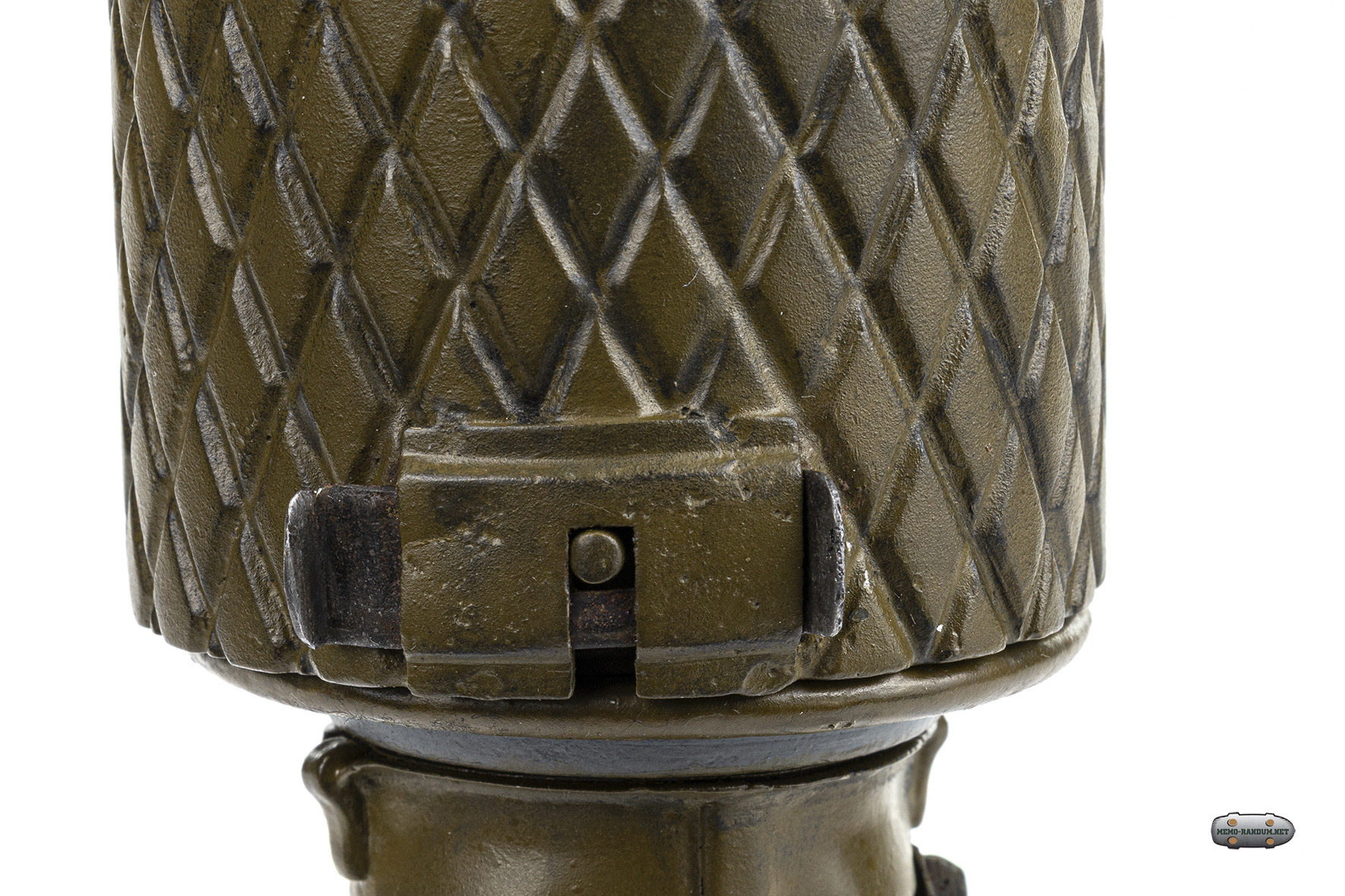

   Оборонительный чехол надевается на корпус гранаты и крепится при помощи шпенька, закрепленного на боковой поверхности корпуса. Производилось два типа чехлов: тяжелый, весом около 250 грамм и легкий весом 120-125 грамм.

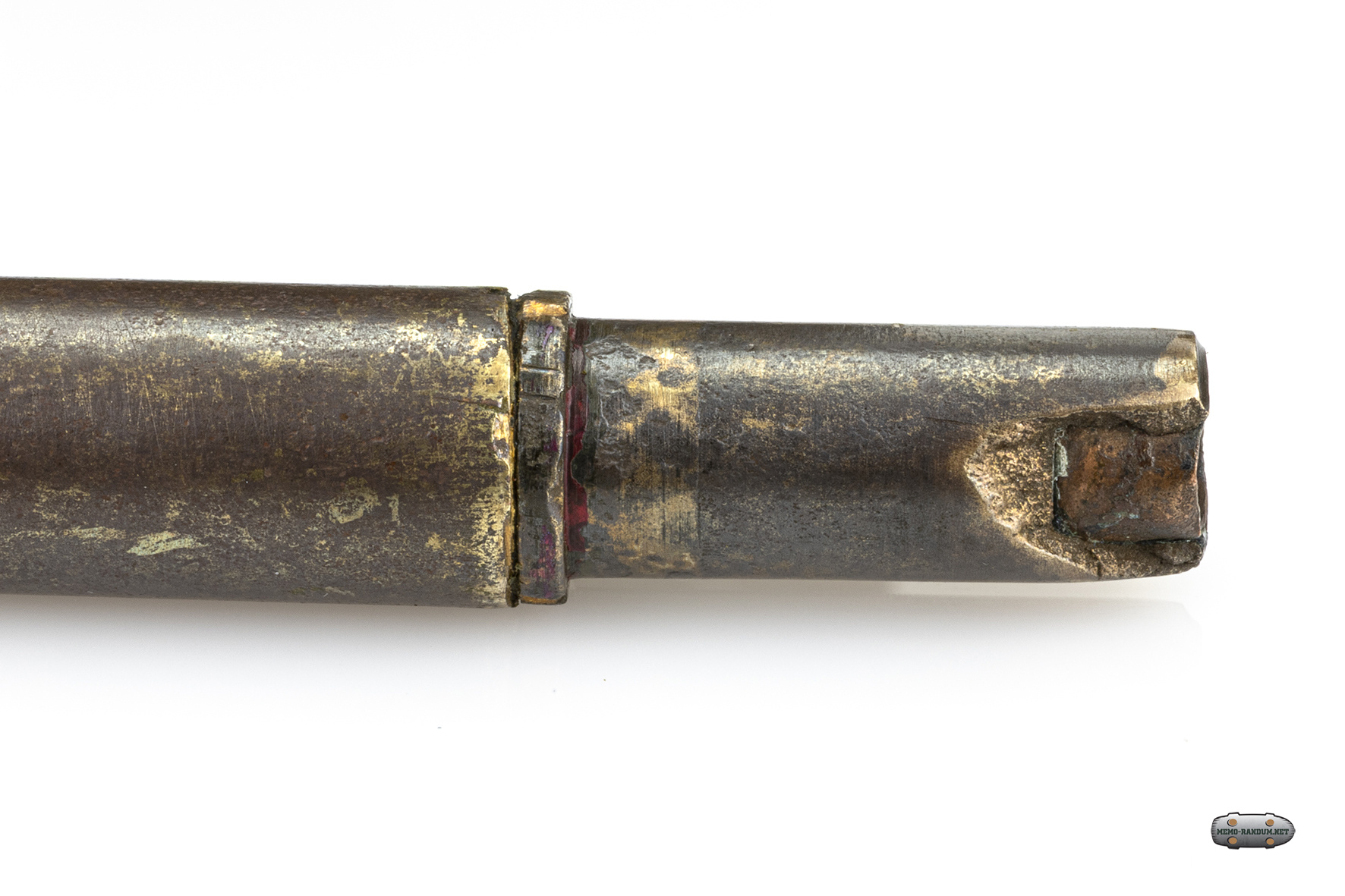

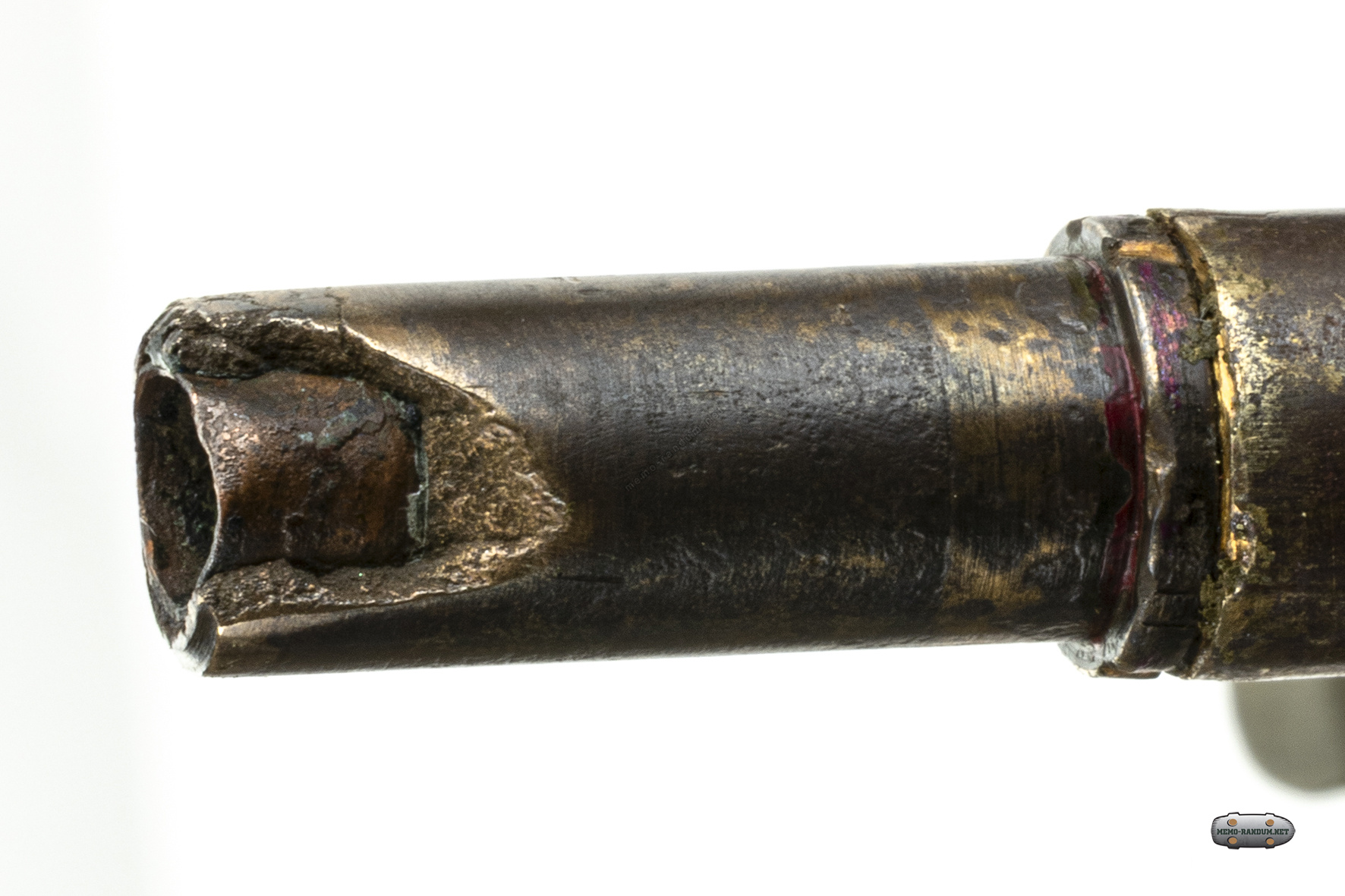

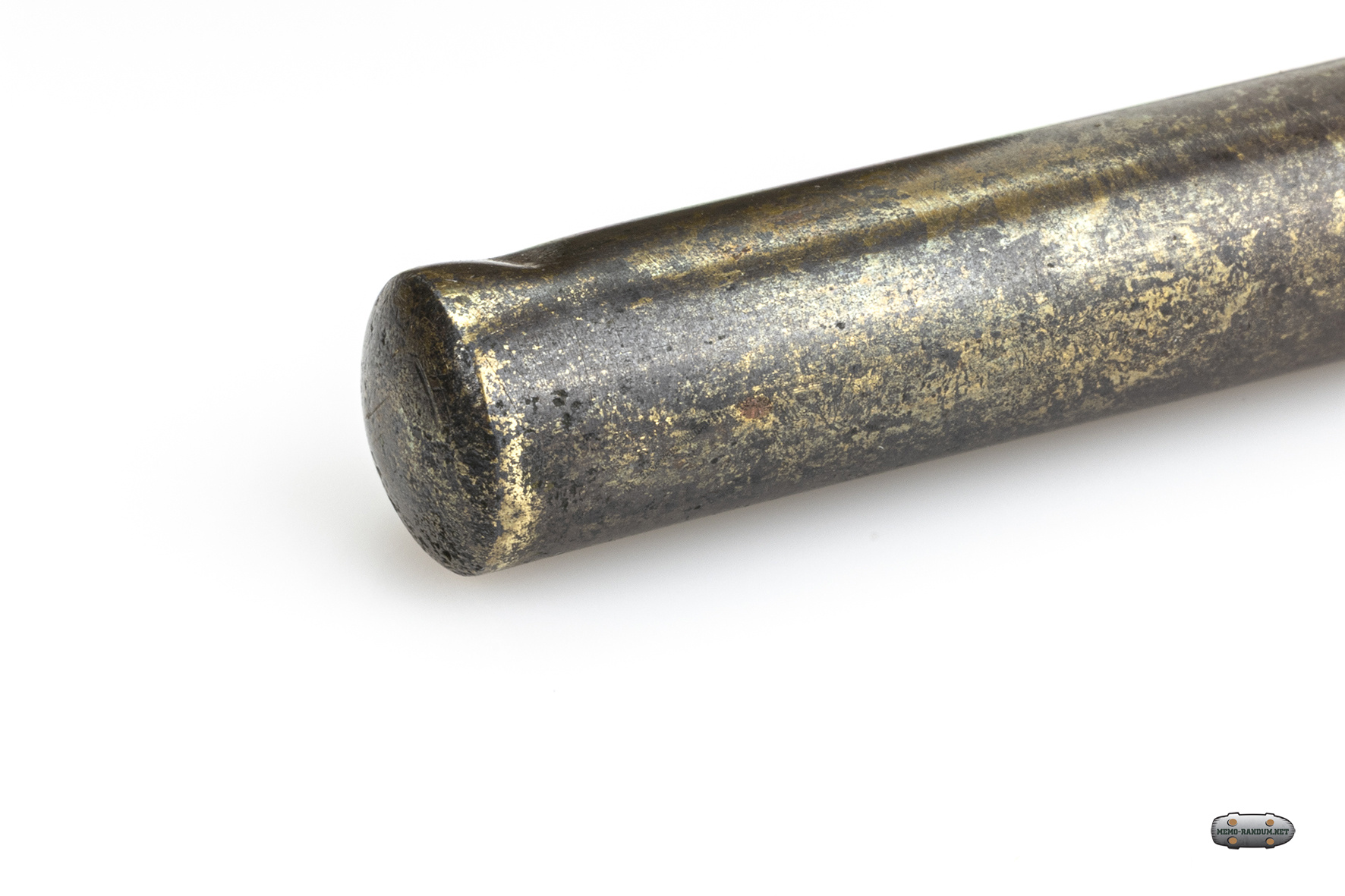

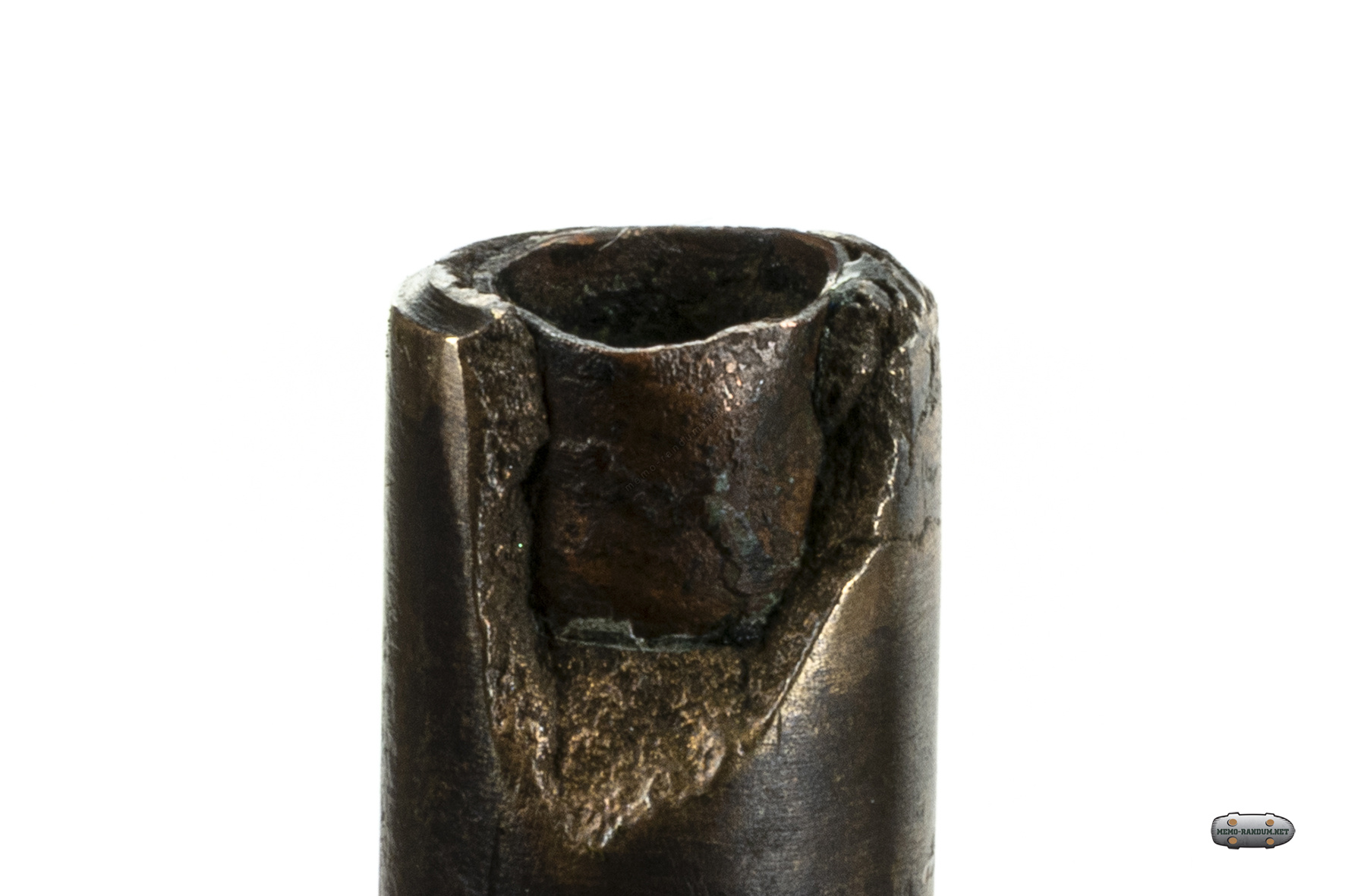

   Запал гранаты состоит из корпуса, втулки с капсюлем-воспламенителем и пороховым замедлителем, детонатора и дополнительного детонатора.
1. корпус запала
2. втулка
3. корпус детонатора
4. капсюль-воспламенитель
5. пороховой замедлитель
6. воспламенитель
7. детонатор
8. дополнительный детонатор

Рукоятка предназначена для размещения в ней деталей предохранительно-спускового механизма. Предохранительно-спусковой механизм представляет собой две трубки, входящие одна в другую и соединенные при помощи пружины.
Он состоит из:
• Внешней трубки
• Внутренней трубки
• Вкладыша с фигурными вырезами
• Боевой пружины
• Скобы с ударником
• Предохранителя

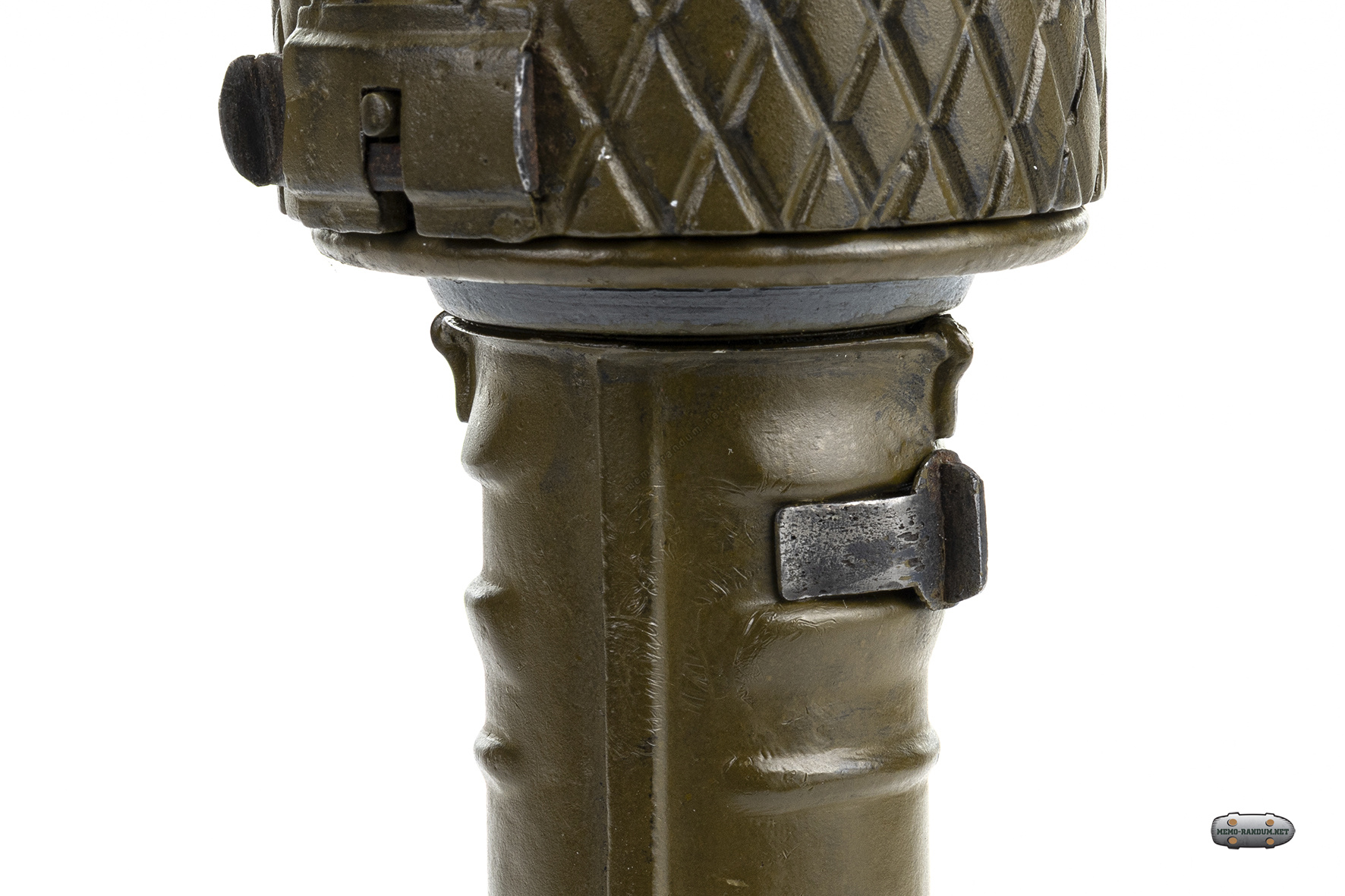

• Предохранительного движка

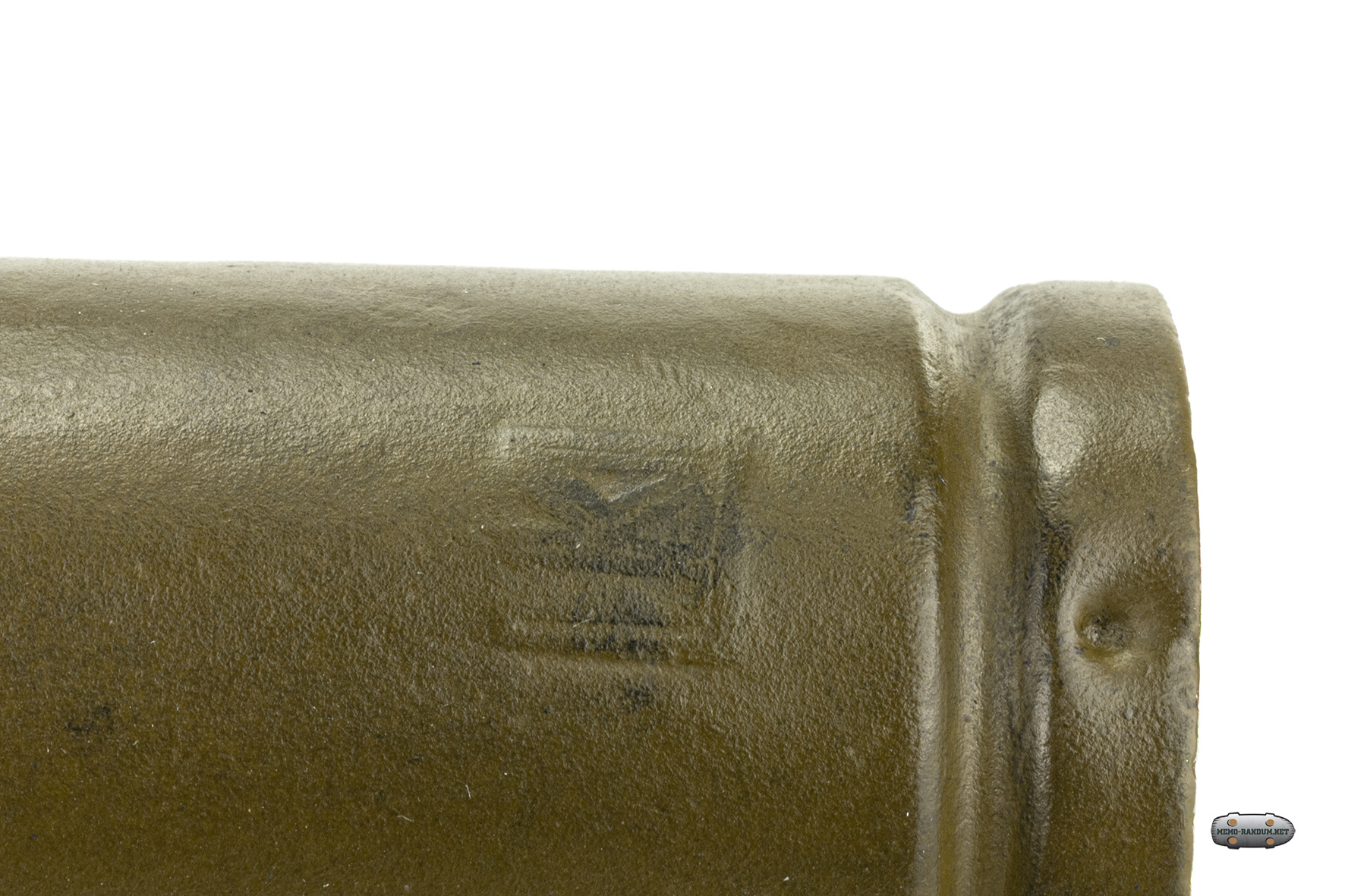

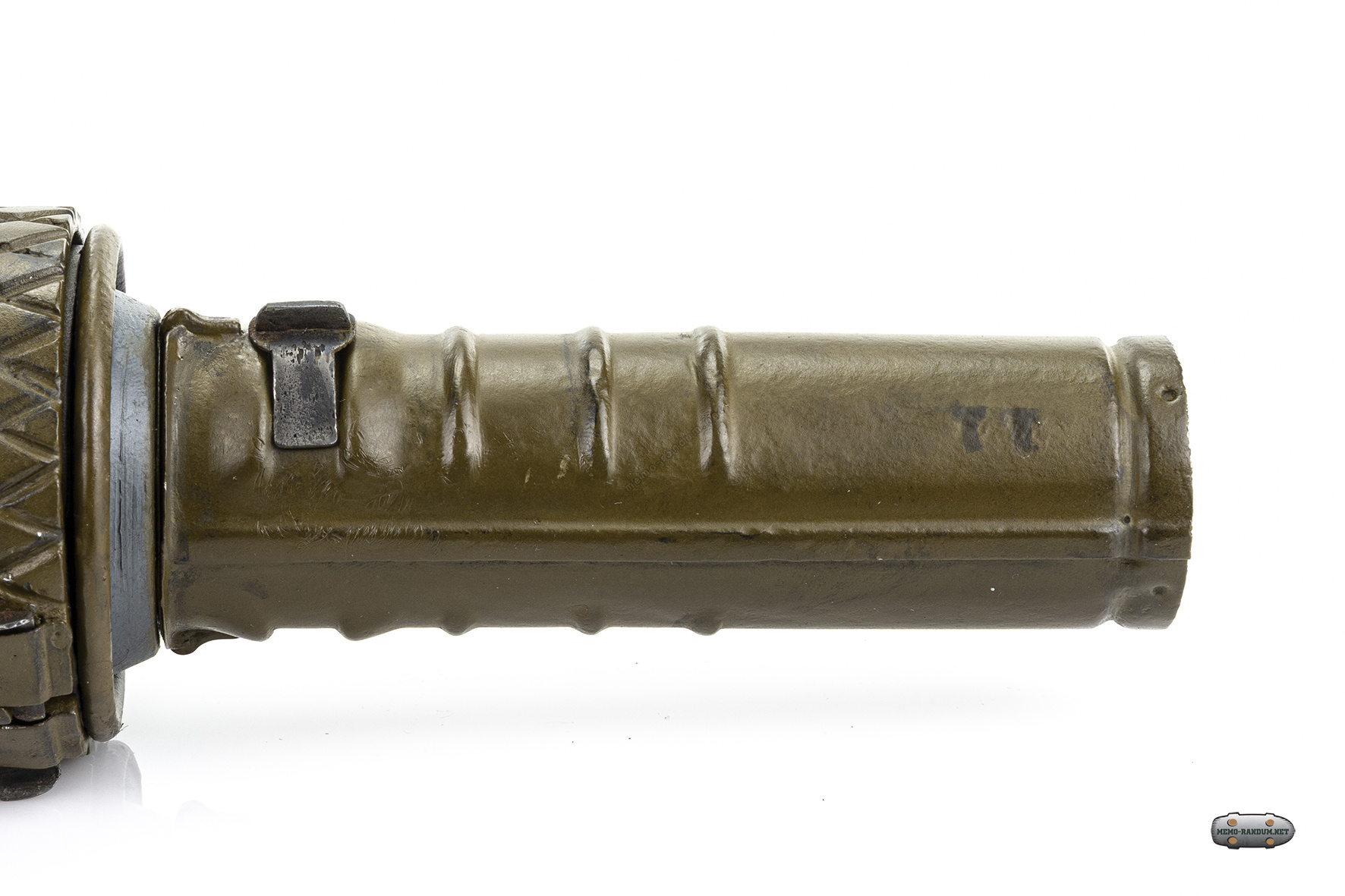

Внешняя трубка имеет кольцевые выштамповки для удобства сцепления с рукой. В нижней части трубки закреплено дно рукоятки к которому крепится боевая пружина. Другой конец боевой пружины прикреплен к внутренней трубке.
Вкладыш закреплен во внутренней трубке. Он имеет фигурные вырезы, по которым, как по направляющим, двигается скоба и с ней вместе внешняя трубка. Скоба с ударником своими загнутыми концами прикреплена к стенкам внешней трубки, а средняя ее часть помещается в фигурных вырезах вкладыша.

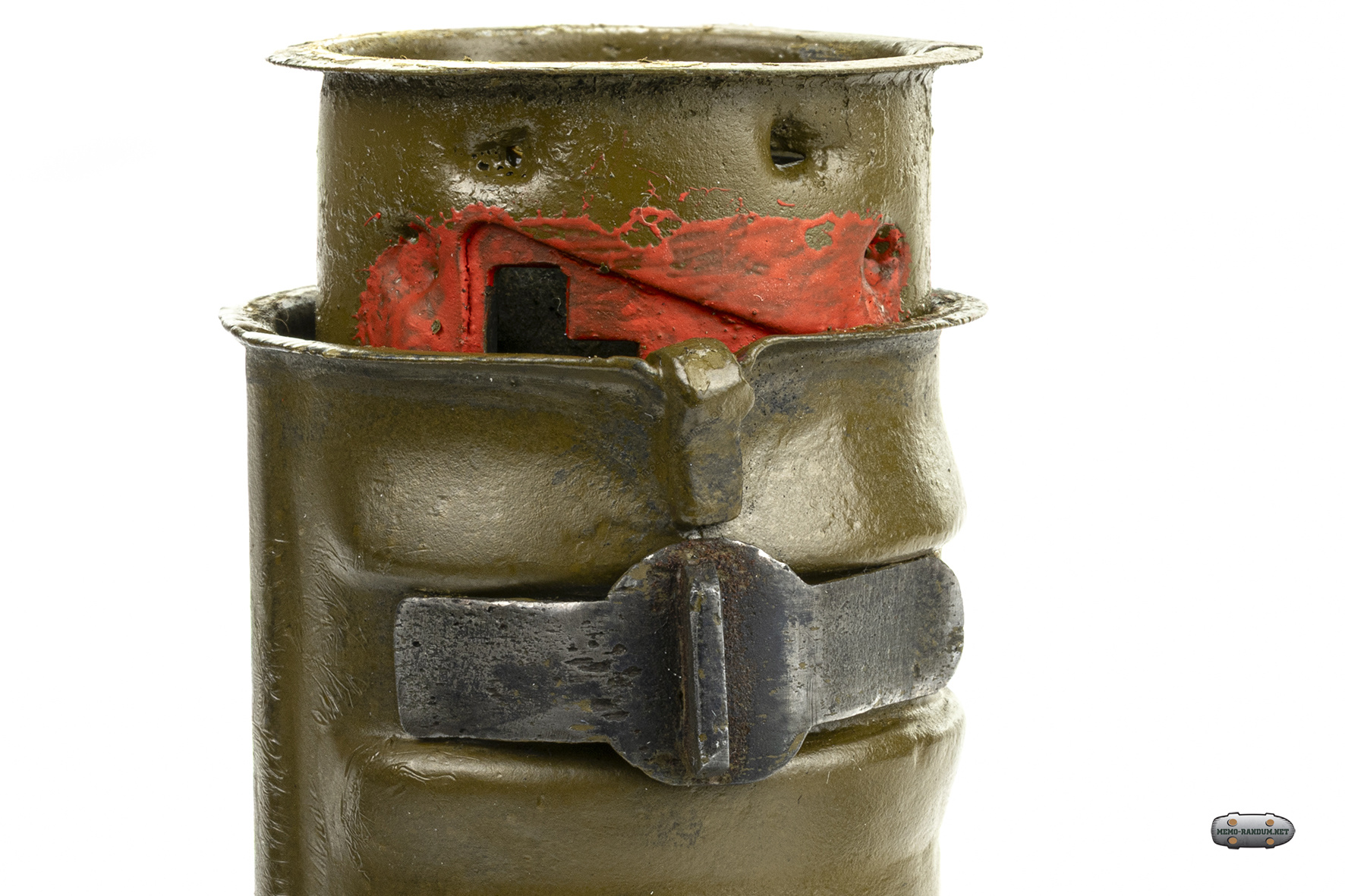

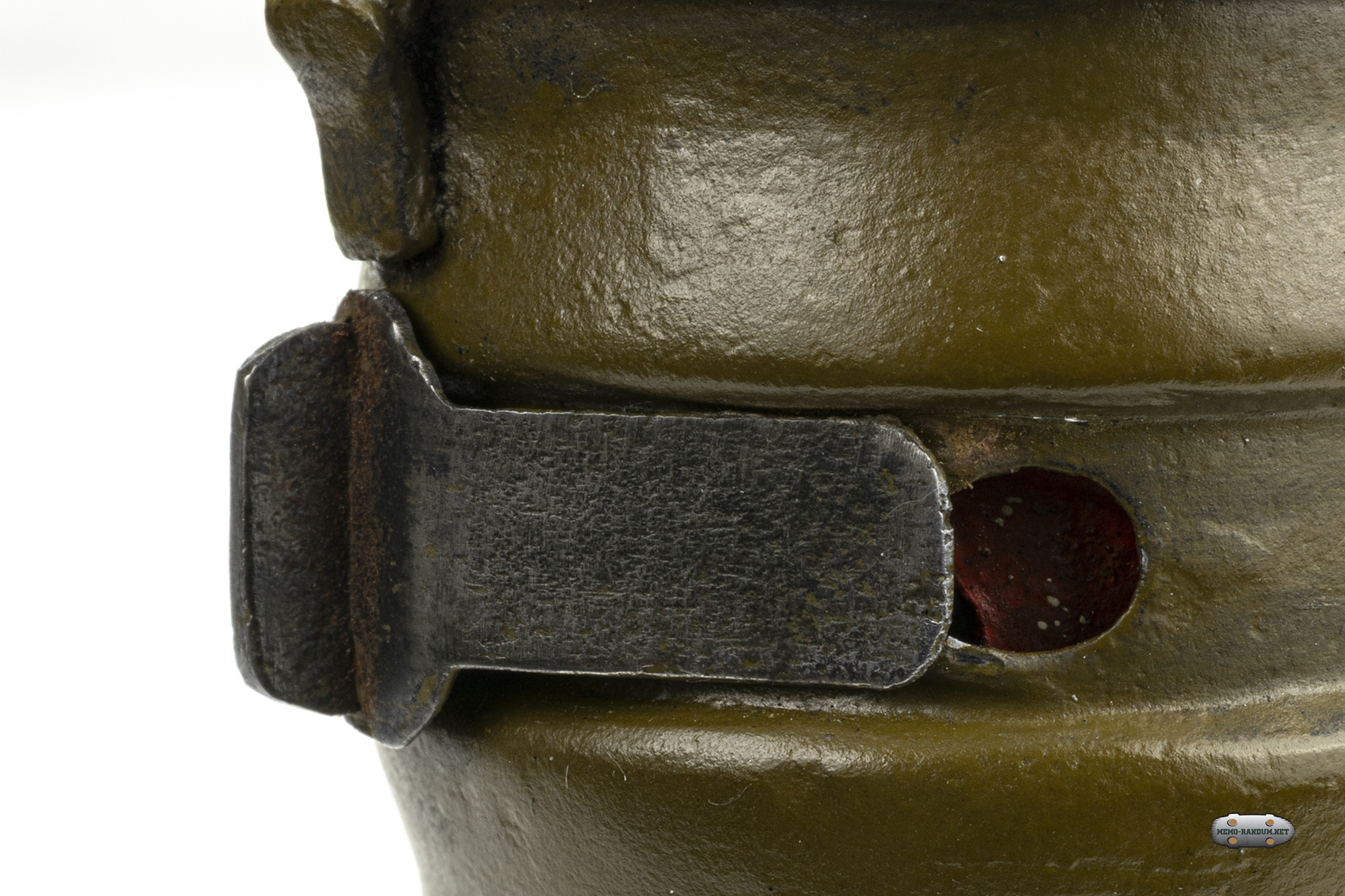

Предохранитель представляет собой подпружиненный двуплечий рычаг, закрепленный на внутренней поверхности вкладыша. Под действием своей пружины он поворачивается так, что становится между ударником и капсюлем запала. Предохранительный движок вставляется в прорезь внешней трубки рукоятки. Шпенек предохранительного движка, через прорезь во внешней трубке, входит в предохранительный вырез вкладыша и не допускает взаимного перемещения внутренней и внешней трубок.

Принцип действия гранаты В служебном обращении запал хранится отдельно от гранаты. Внешняя трубка находится в верхнем положении и зафиксирована предохранительным движком. Предохранительный движок находится в крайнем правом положении и своим шпеньком входит в верхний поперечный вырез вкладыша.
Для взведения ударно-предохранительного механизма, предохранительный движок переводится до упора влево.
Внешняя трубка оттягивается вниз и поворачивается вправо так, что скоба входит в короткий вырез вкладыша. При этом предохранитель поворачивается, отходит в сторону и более не препятствует движению ударника к капсюлю-воспламенителю запала.
Пружина закручивается еще больше.
Предохранительный движок сдвигается вправо до упора и входит своим шпеньком в нижний поперечный вырез, фиксируя таким образом верхнюю и нижнюю трубки.
Перед броском в центральную трубку вставляется запал и предохранительный движок перемещается влево.
В момент замаха под действием силы инерции корпус гранаты вместе с внутренней трубкой, отходит назад.
Под действием пружины, происходит поворот корпуса и внутренней трубки, в результате чего скоба выходит из коротких прорезей, входит в длинные и двигаясь по ним накалывает капсюль-воспламенитель запала, что приводит к его взрыву, а также взрыву заряда ВВ.

Порядок подготовки гранаты к бою:

1. взять гранату в руку
2. осмотреть рукоятку, убедиться, что ударно-предохранительный механизм не взведен, а предохранительный движок переведен до упора вправо
3. перевести предохранительный движок влево до упора
4. оттянуть рукоятку и повернуть ее вправо
5. перевести предохранительный движок в крайнее правое положение
6. вставить запал в центральную трубку и закрыть задвижку.

Метание гранаты:
1. перевести движок влево до упора
2. с энергичным замахом метнуть гранату в цель*
*Не всегда удавалось сделать достаточно энергичный взмах, чтобы произошло срабатывание ударно-предохранительного механизма. Поэтому бойцы либо энергично встряхивали гранату в руке и метали только после накола капсюля- воспламенителя, либо при взведении, ставили внешнюю трубку в среднее положение.

источник: Книга Б.В. ПРИБЫЛОВ РУЧНЫЕ ГРАНАТЫ
