Ручная осколочная граната РГД 33
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите влево или вправо/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

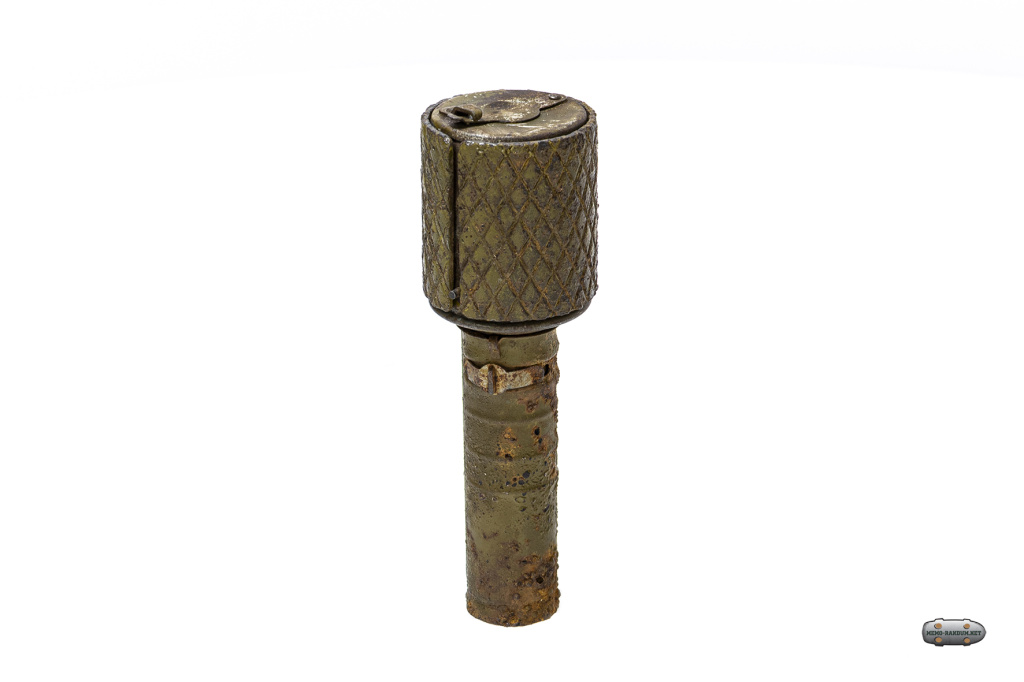

Ручная осколочная граната РГД 33. Обзор

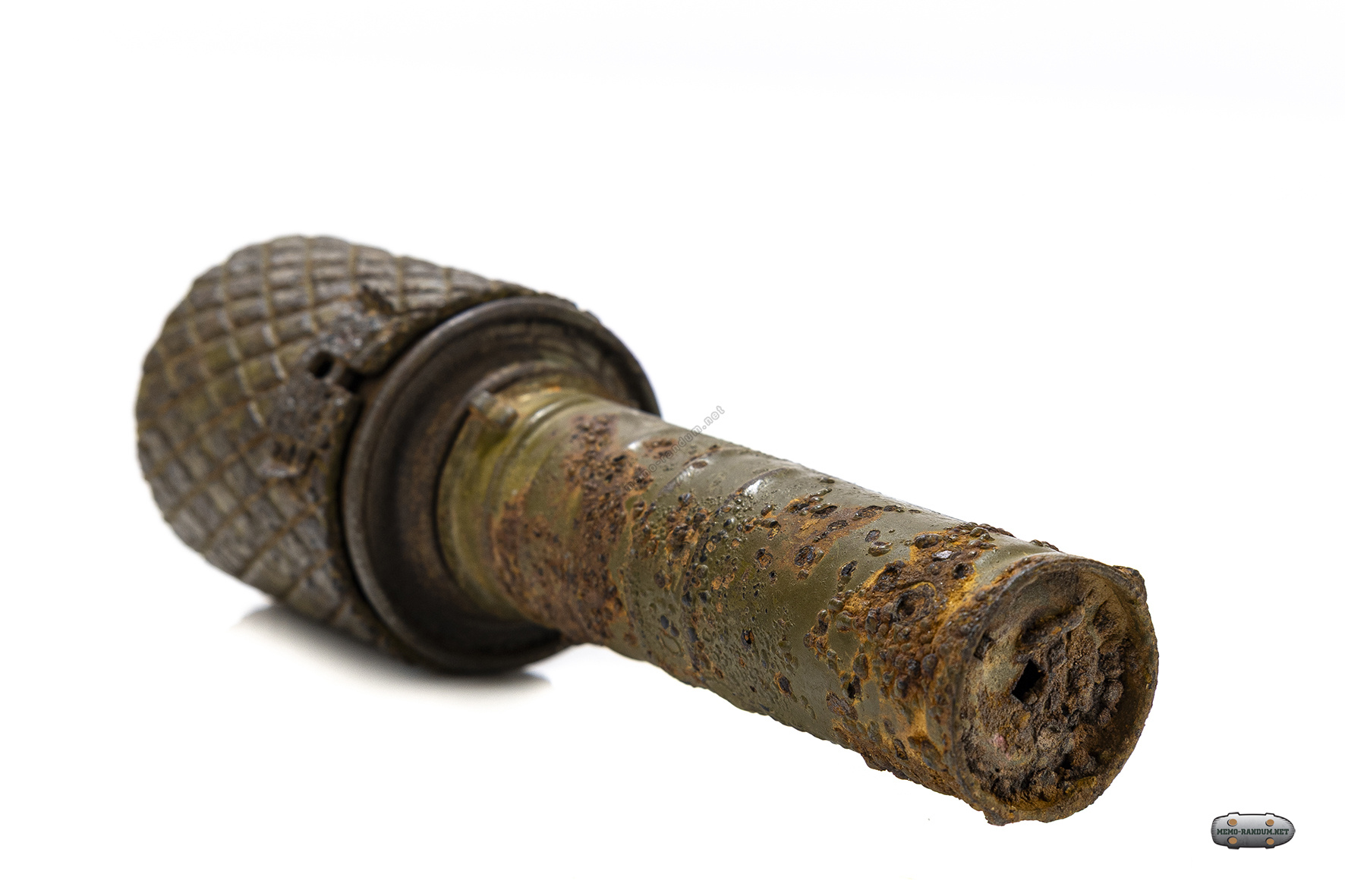

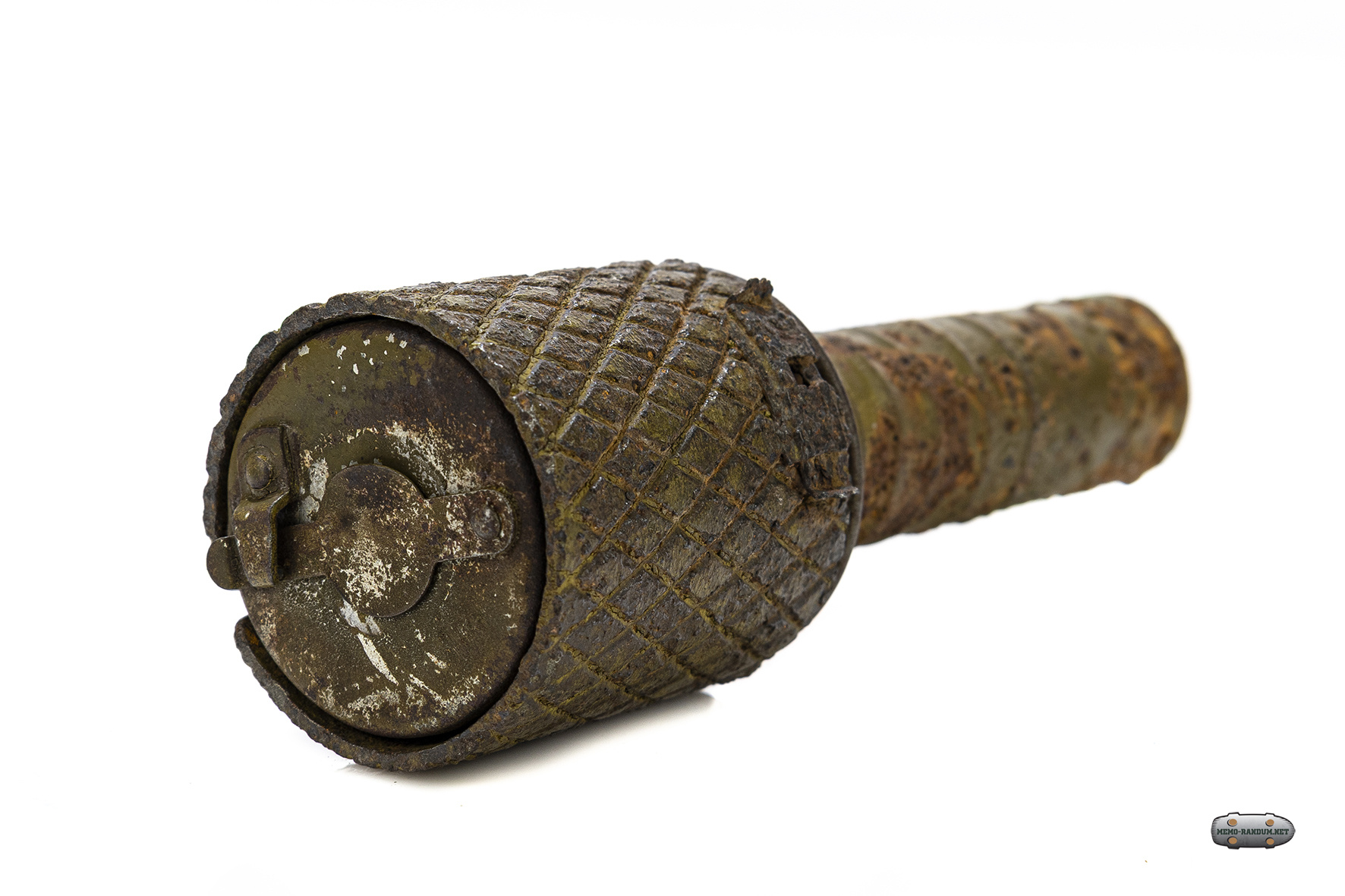

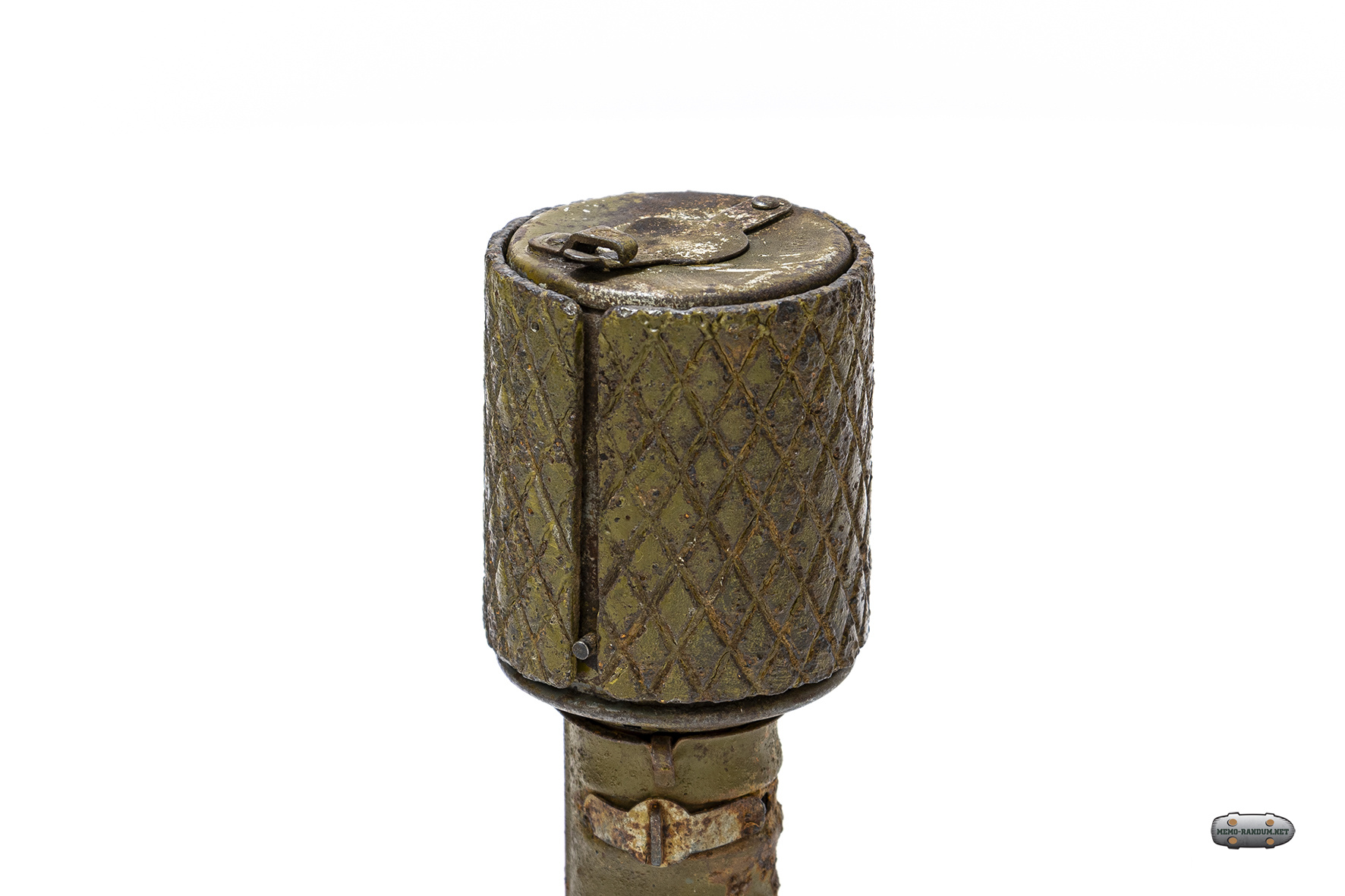

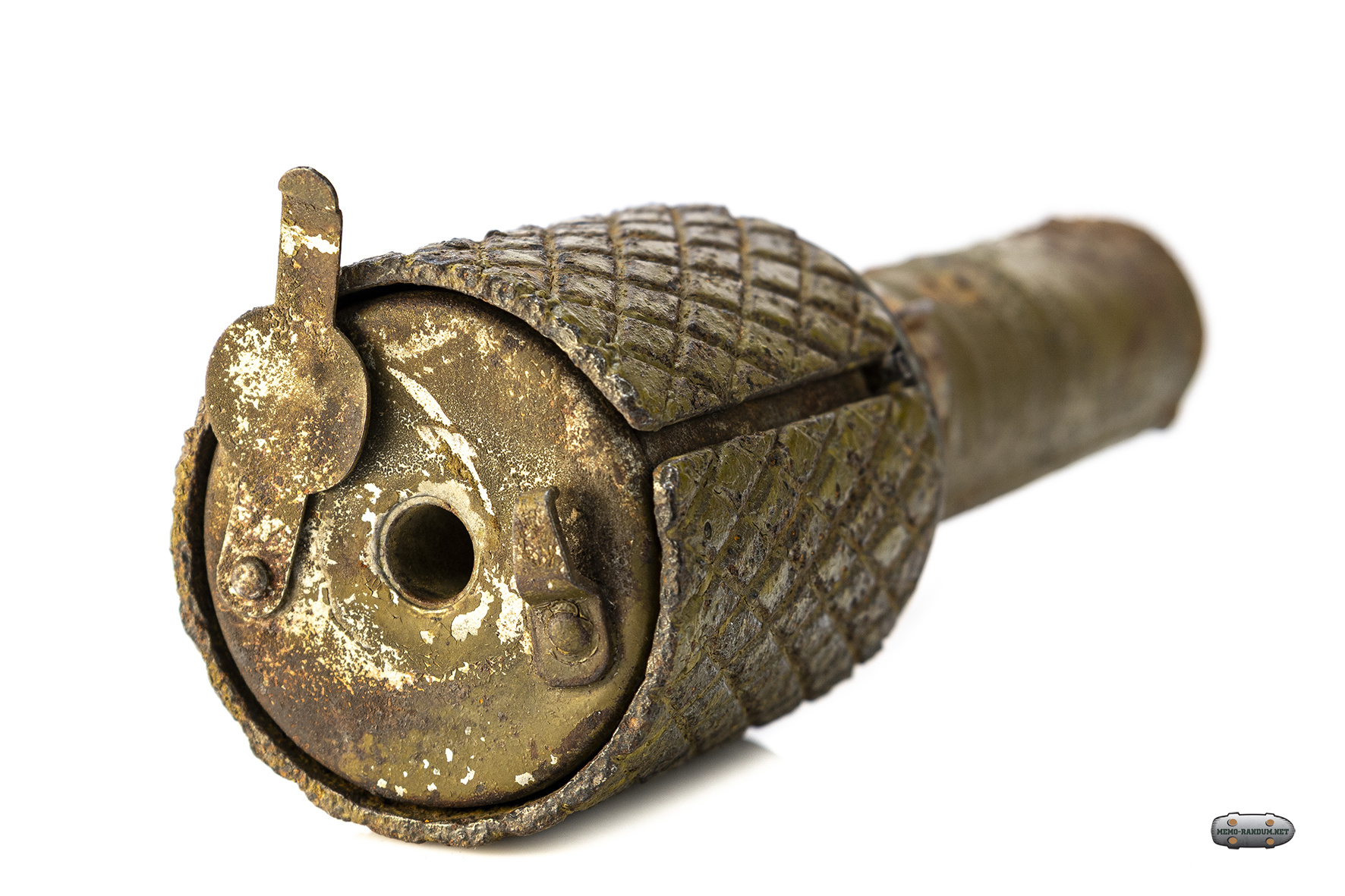

У данного экспоната закисшая защелка крепления осколочной рубашки, из-за этого рубашка надета заведомо не правильно.
Ручная осколочная граната РГД-33 (Ручная Граната Дьяконова) — это советская противопехотная граната, разработанная конструктором М.Г. Дьяконовым и принятая на вооружение РККА в 1933 году . Она создавалась на основе гранаты системы Рдултовского образца 1914/30 года и стала одним из символов Красной армии начального периода Великой Отечественной войны, хотя и была достаточно сложной в обращении .
Её главной особенностью была универсальность: благодаря съёмному защитному чехлу («рубашке») граната могла использоваться как в наступлении, так и в обороне .
Устройство и характеристики

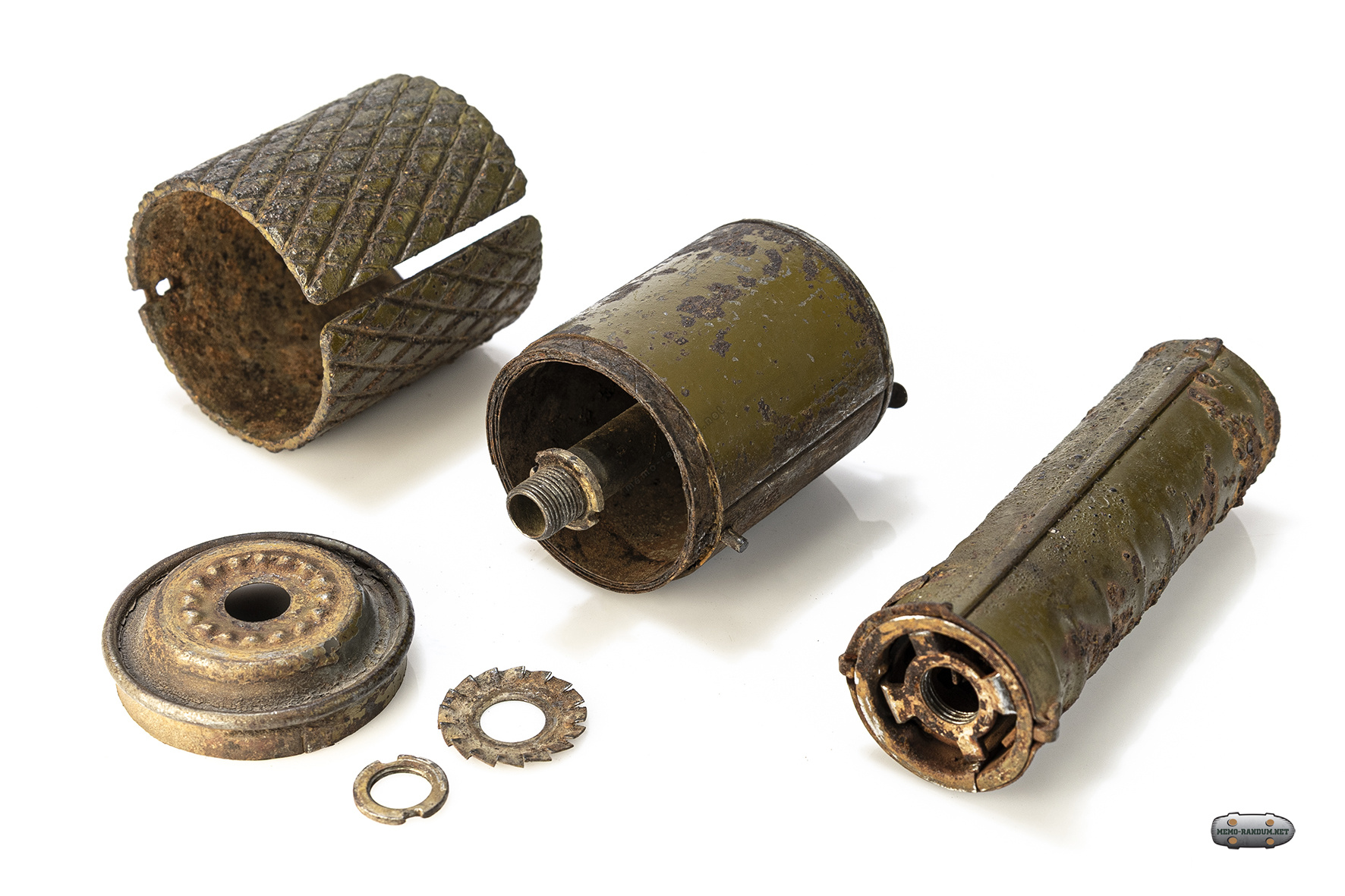

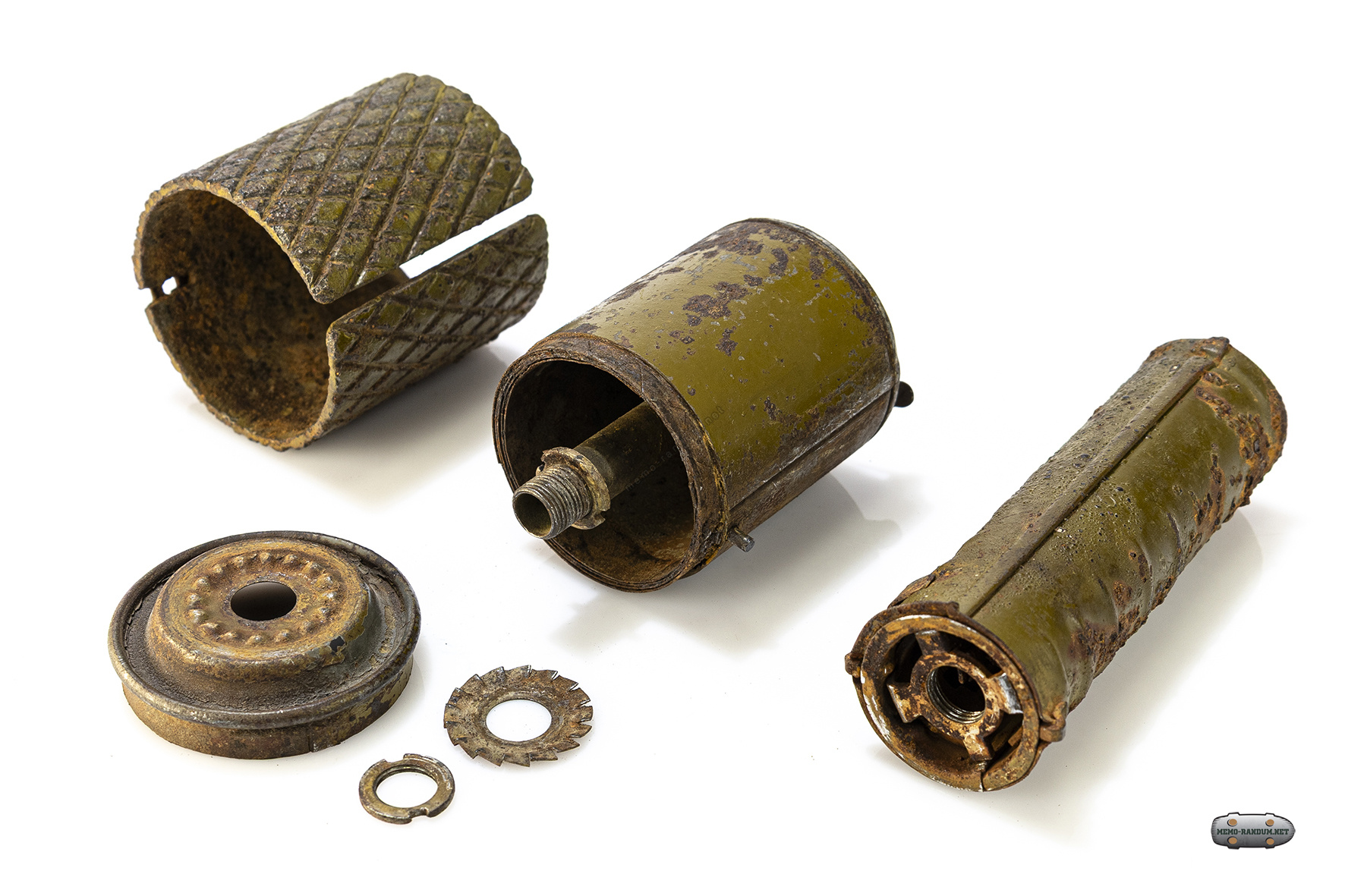

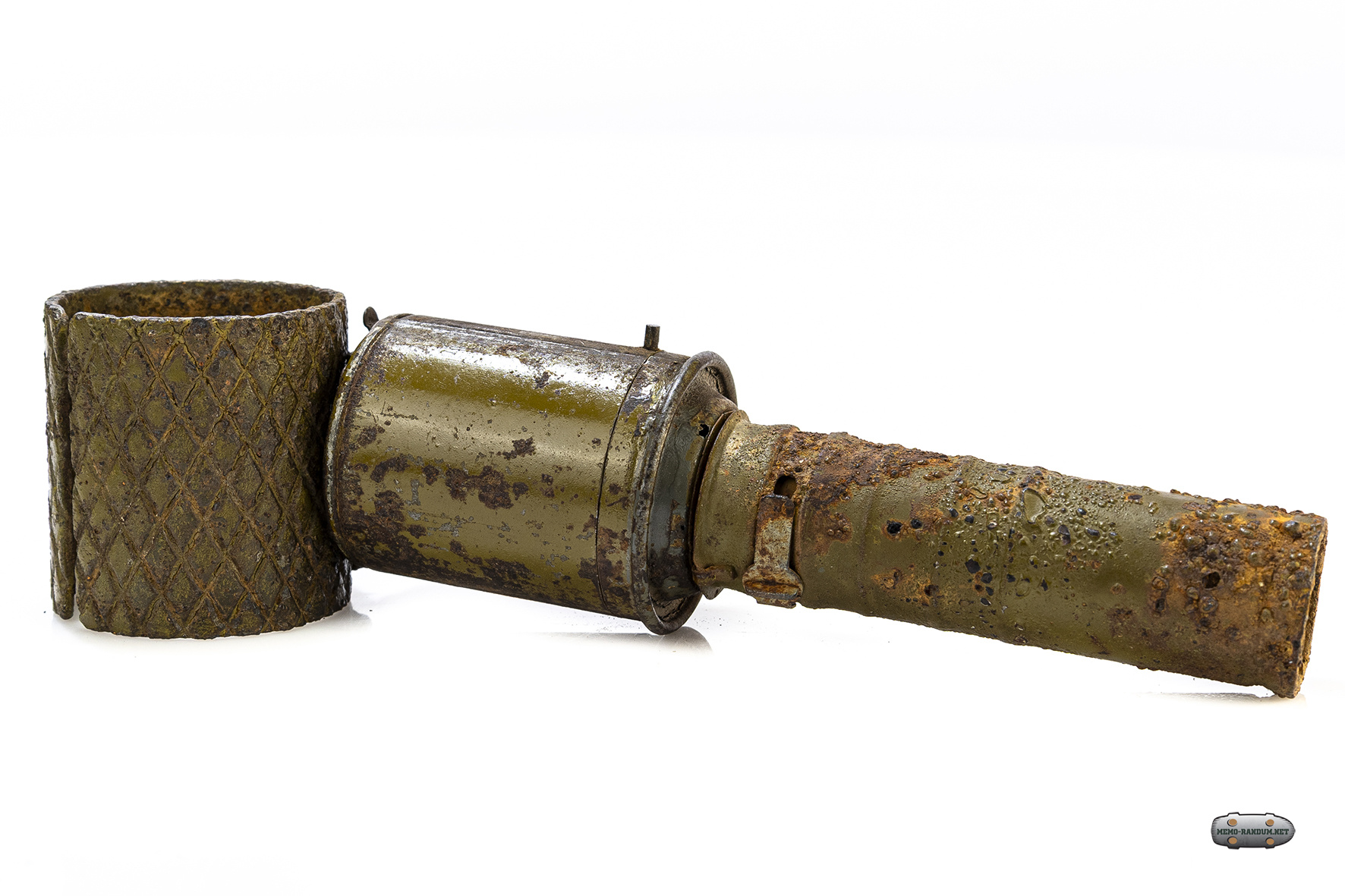

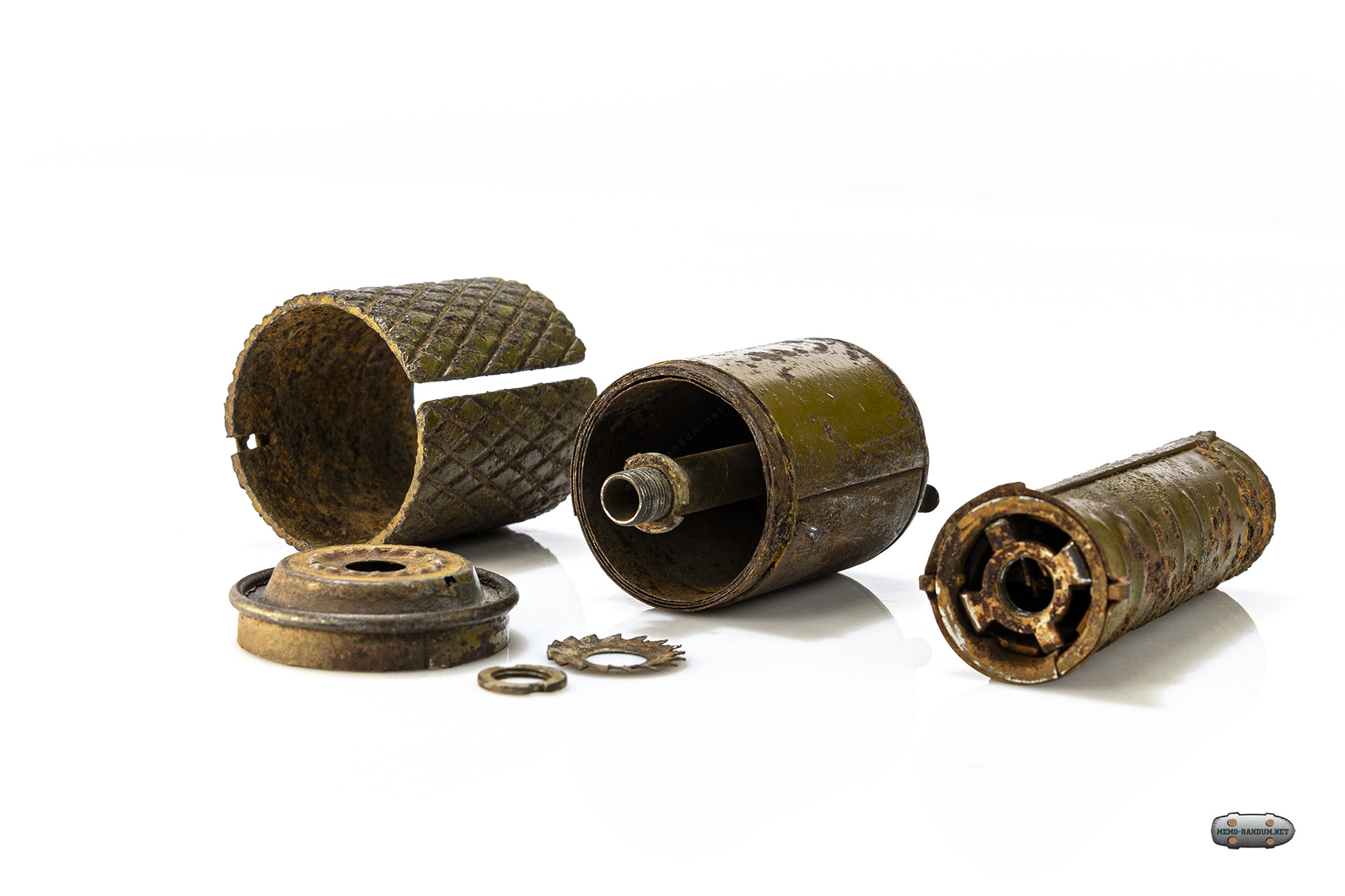

Конструктивно РГД-33 состояла из нескольких основных частей, которые поставлялись в войска раздельно и собирались перед применением :

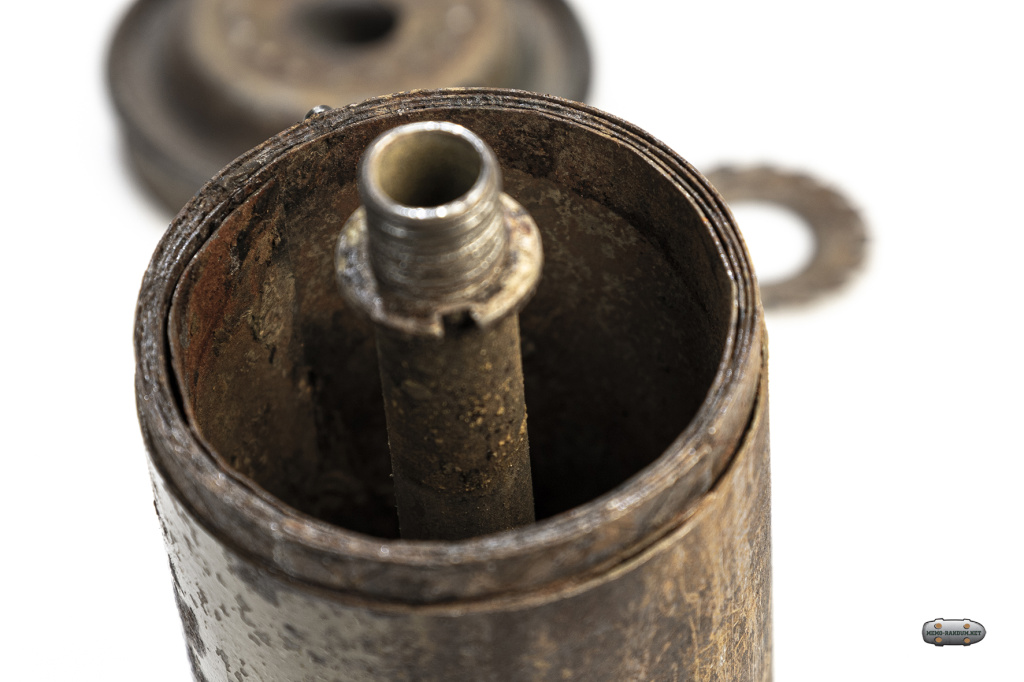

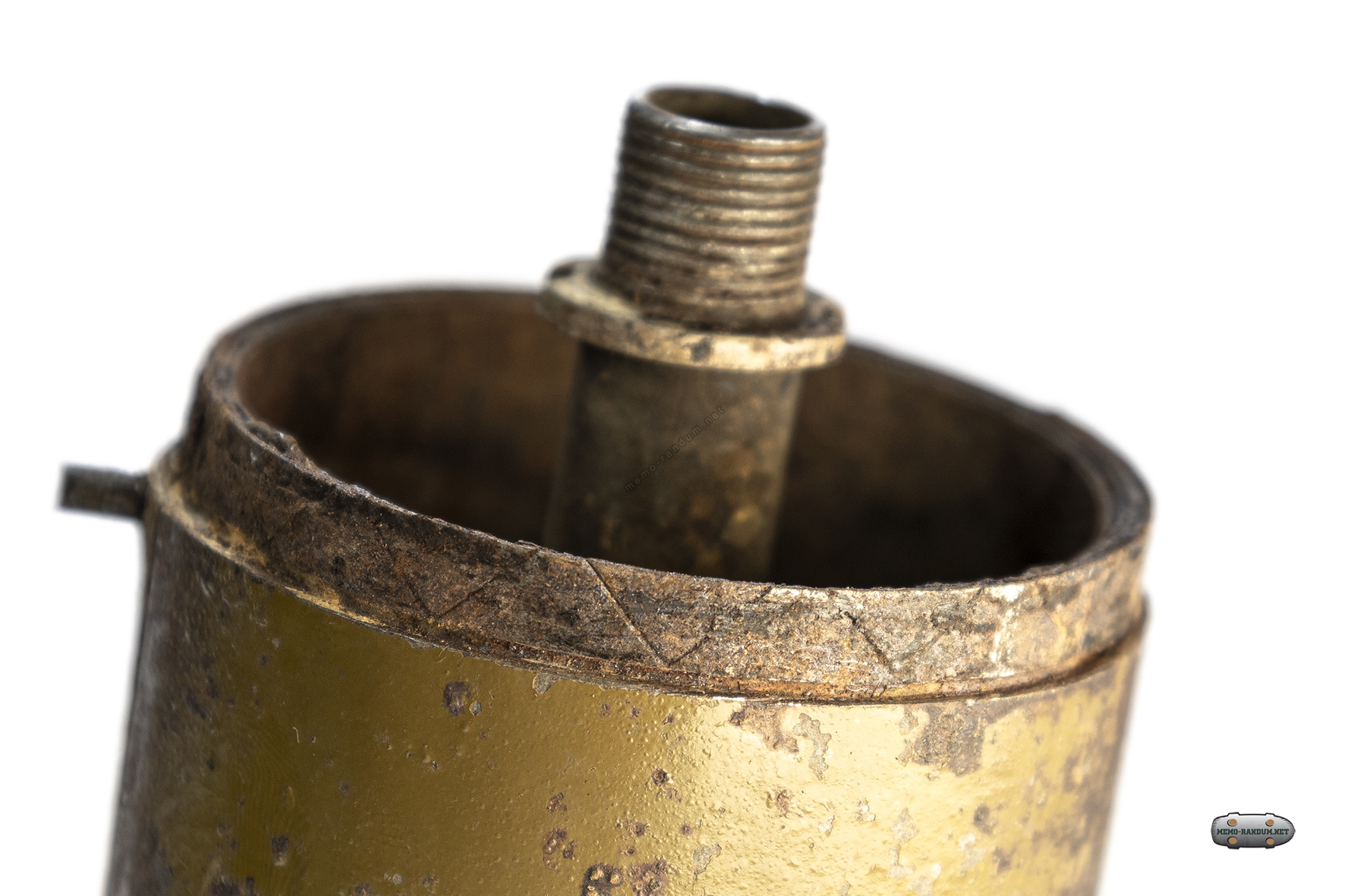

- Корпус: Цилиндрическая боевая часть из жести диаметром 52 мм и длиной 191 мм (с рукояткой) . Внутри корпуса, между стенками и зарядом ВВ, находилась стальная лента с насечками, которая при взрыве образовывала множество осколков .
- Рукоятка: Металлическая рукоять, внутри которой размещался ударно-спусковой механизм с пружиной и ударником .
- Запал: Отдельно хранящийся запал, который вставлялся в центральное гнездо корпуса и закрывался специальной задвижкой (сдвижной у ранних моделей или поворотной у поздних) . Время горения запала составляло около 3,5–4 секунд .

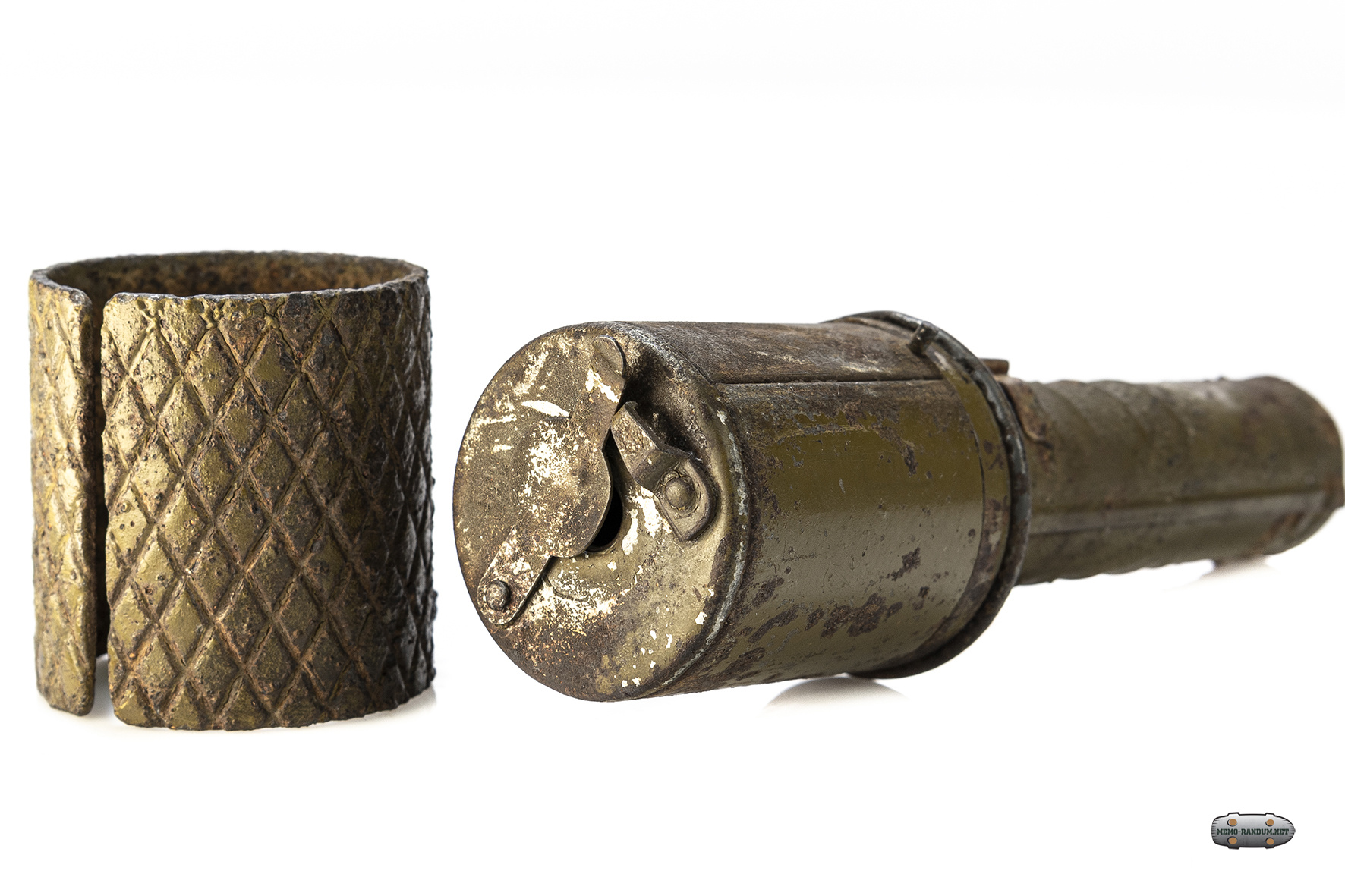

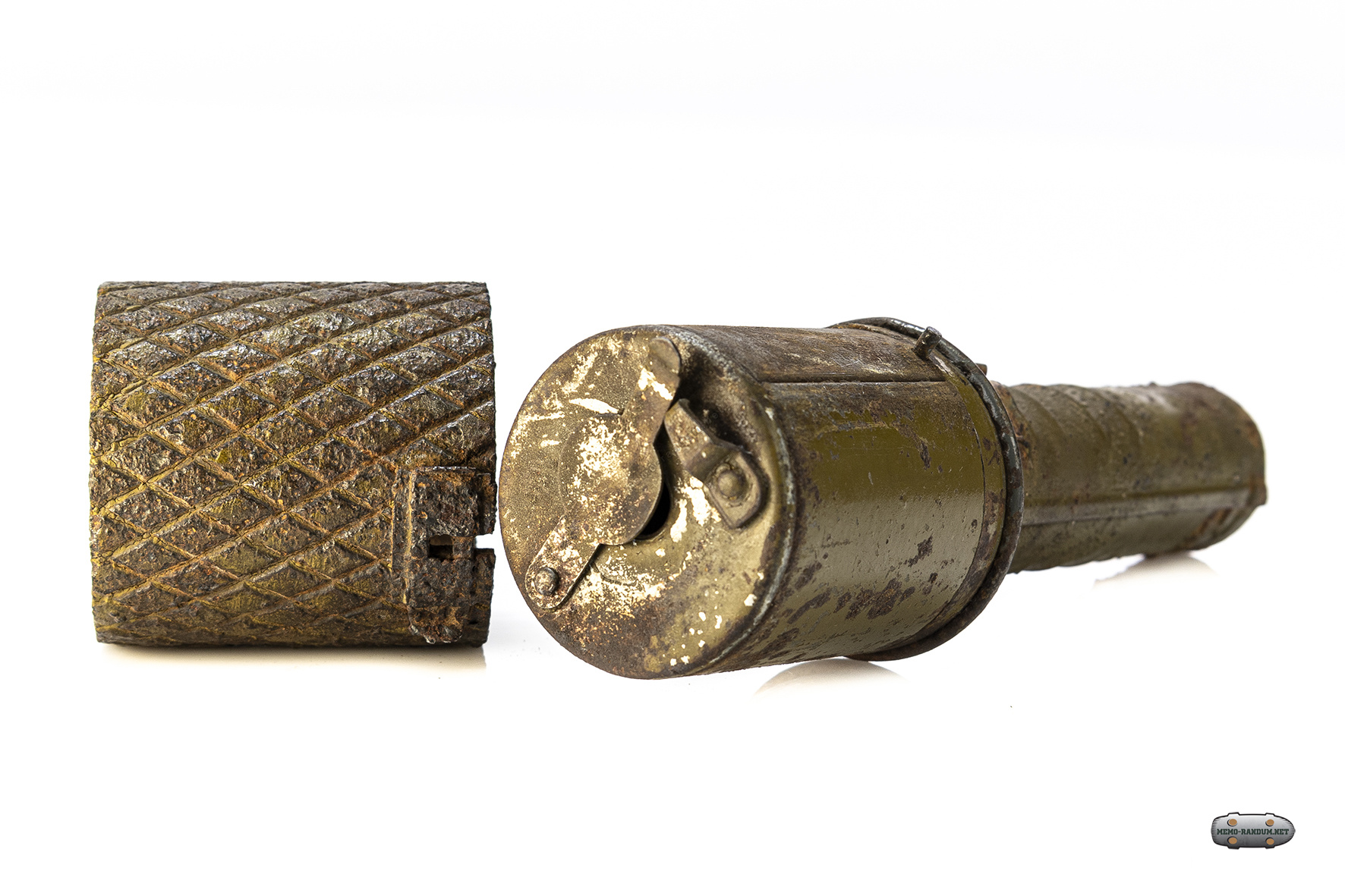

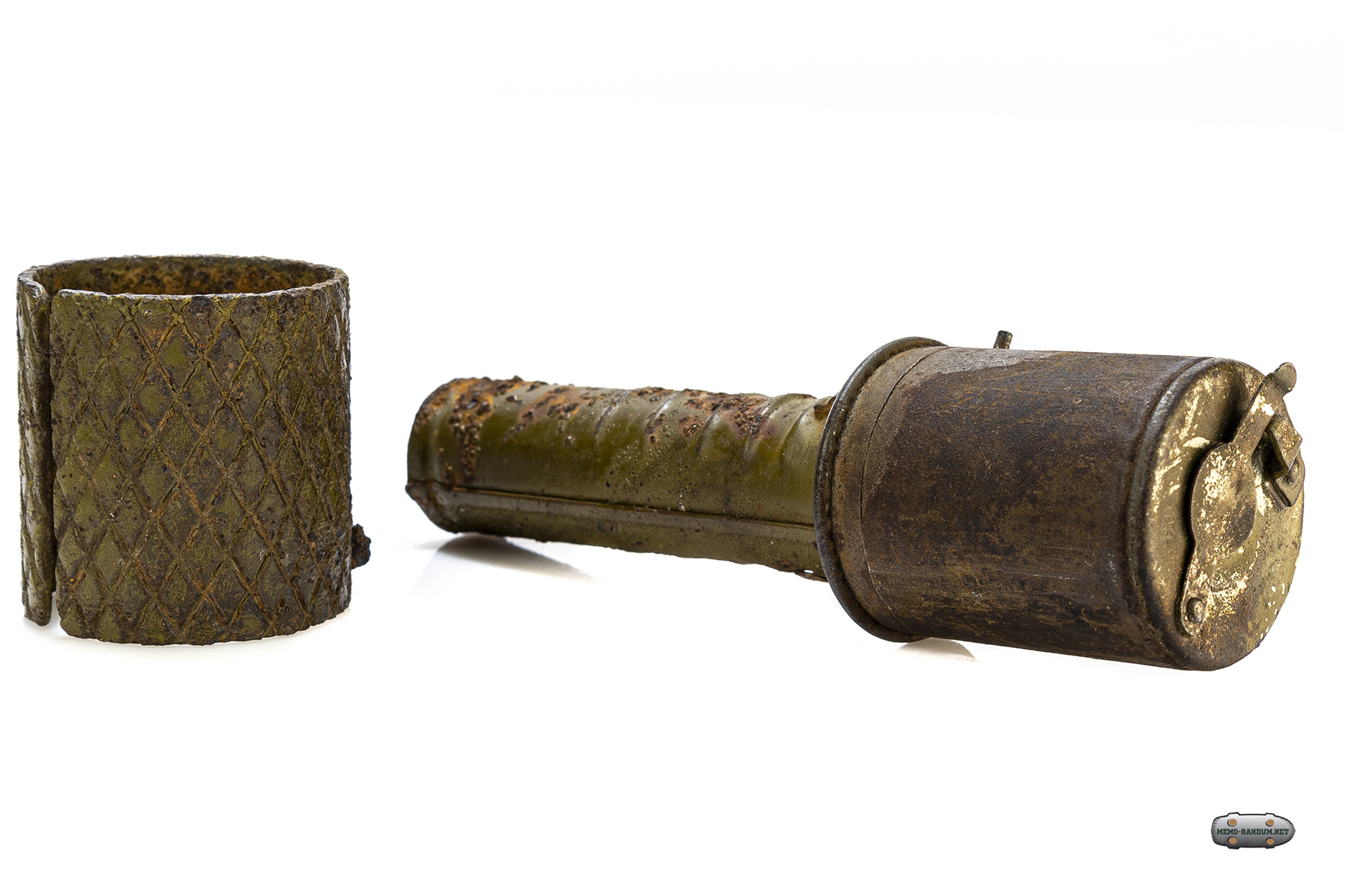

- Оборонительный чехол («рубашка»): Тяжёлый цилиндрический чехол весом 125 или 250 грамм, который надевался на корпус .
Боевое применение
Применение РГД-33 было делом сложным и требовало от бойца определенных навыков и чёткой последовательности действий из-за особенностей её ударно-спускового механизма .
Подготовка к броску:
- Сборка: Рукоятка привинчивалась к корпусу и фиксировалась специальной шайбой-крыльчаткой, предотвращающей самопроизвольное развинчивание.
- Взведение: Боец брал гранату за рукоятку, оттягивал её внешнюю трубку назад до упора и поворачивал вправо. Пружина взводилась, а на рукоятке появлялся красный сигнальный маркер, указывающий на то, что механизм на боевом взводе. После этого гранату сразу же ставили на предохранитель, поворачивая предохранительную чеку так, чтобы она закрыла красный маркер .
- Установка запала: Открывалась заслонка в корпусе, внутрь вставлялся запал, и заслонка закрывалась .
- Бросок: Непосредственно перед метанием боец переводил предохранительную чеку обратно, открывая красный маркер. При энергичном броске инерция заставляла внешнюю трубку рукоятки соскальзывать, ударник под действием пружины накалывал капсюль запала, и через 3,5–4 секунды происходил взрыв .
Граната применялась в двух основных режимах:
- Как наступательная: Без оборонительного чехла. При взрыве образовывалось до 2000 мелких осколков, эффективных в радиусе до 25 метров. Это позволяло наступающему бойцу не бояться поразить себя, так как лёгкие осколки быстро теряли силу .
- Как оборонительная: С надетым чехлом. Чехол давал дополнительные тяжёлые осколки, увеличивая радиус сплошного поражения до 30 метров. Метать такую гранату можно было только из укрытия .
Помимо прямого назначения, РГД-33 часто использовалась для борьбы с бронетехникой и укреплёнными точками. Для этого гранаты связывали в «связки» или «букеты» по 3-5 штук проволокой или телефонным кабелем . Центральная граната подрывала остальные, и мощность такого заряда (до 600–1000 г тротила) позволяла останавливать танки или уничтожать ДОТы .
История и интересные факты
- Конструктор: Разработчик гранаты, Михаил Григорьевич Дьяконов, создавал своё оружие, опираясь на опыт Первой мировой войны .
- Масштабы производства: Несмотря на сложность, граната выпускалась в огромных количествах. С 1933 по 1941 год было произведено более 50 миллионов экземпляров РГД-33 .
- Недостатки и замена: Сложность и многоступенчатость подготовки к бою (особенно в стрессовой обстановке) стали главными минусами гранаты. Бойцам было трудно запомнить все операции, что приводило к отказам или несчастным случаям . Поэтому в 1942 году на смену РГД-33 пришла гораздо более простая и технологичная граната РГ-42 .
- Интересный факт: Связки гранат РГД-32 (так в тексте, вероятно, опечатка и имеется в виду РГД-33) активно использовались советскими истребителями танков, например, в ходе боёв на Миус-фронте и под Малоярославцем осенью 1941 года .
