Шпилечный револьвер Лефоше, модель 1853 года. (Lefaucheux M1853)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ (Lefaucheux M1853)
Общая длина
21 см
высота
11 см
Длина ствола
10,5
калибр
9 мм

Детальный обзор шпилечного револьвера Лефоше, модель 1853 года. (Lefaucheux M1853)

Шпилечный револьвер Лефоше, модель 1853 года. (Lefaucheux M1853)

источник стати:https://army-news.ru/2019/02/shpilechnyj-patron-populyarnost-i-porazhenie/

 В 1851 году в Лондоне состоялась Великая выставка промышленных работ всех народов. Вместе с другими инженерами и промышленниками Францию представлял Казимир Лефоше. Его оружие и патроны заинтересовали иностранных специалистов, в том числе молодого оружейника Эдвина Чарльза Ходжеса. Вскоре он объединил усилия с конструктором Джозефом Лэнгом и основал собственную компанию по производству шпилечных патронов и оружия под них. В 1853 году новая фирма выпустила первую продукцию и завоевала определенную популярность в Великобритании.

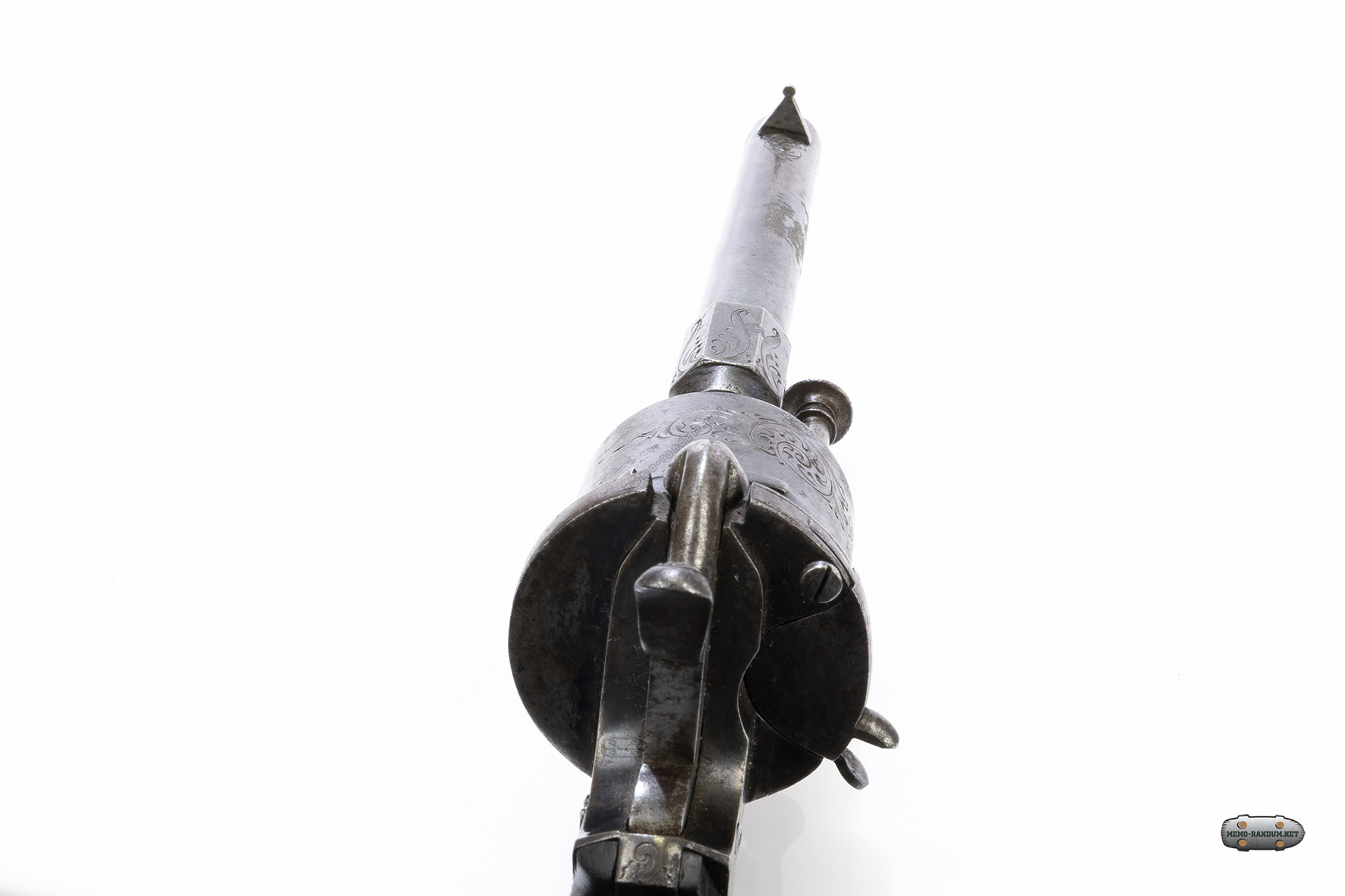

Шпилечный револьвер Лефоше, модель 1853 года. (Lefaucheux M1853). вид с барабана

К этому времени Казимир Лефоше и его сын Эжен успели создать и представить на рынке целый ряд стрелкового оружия под «картуш-а-брош» разных калибров. Эти изделия пользовались популярностью и продавались как во Франции, так и в зарубежных странах. Успех компаний Ходжеса-Лэнга и Лефоше оказал влияние на рынок. Вскоре появились новые производители оружия под оригинальный унитарный патрон «со встроенным бойком».

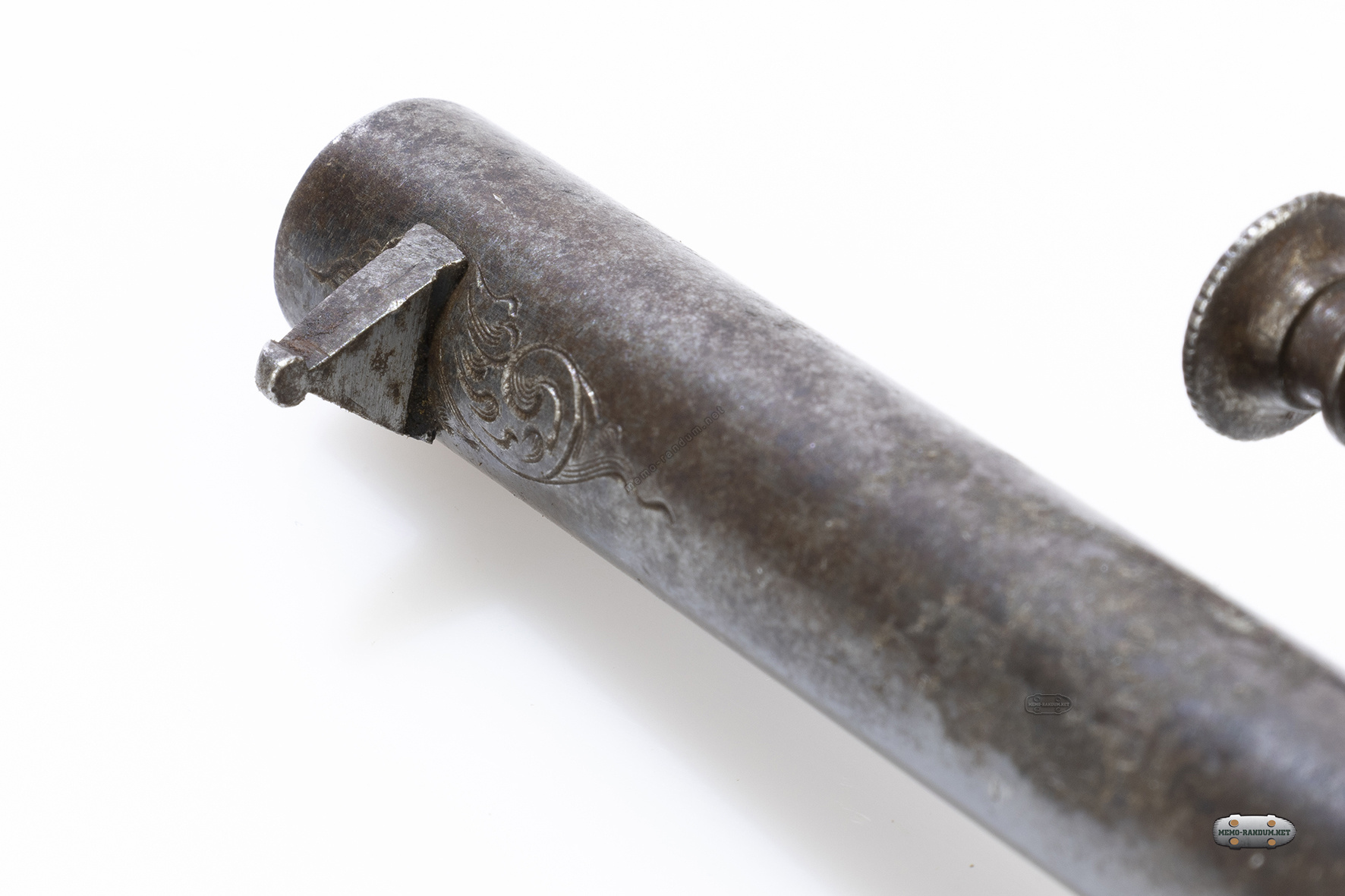

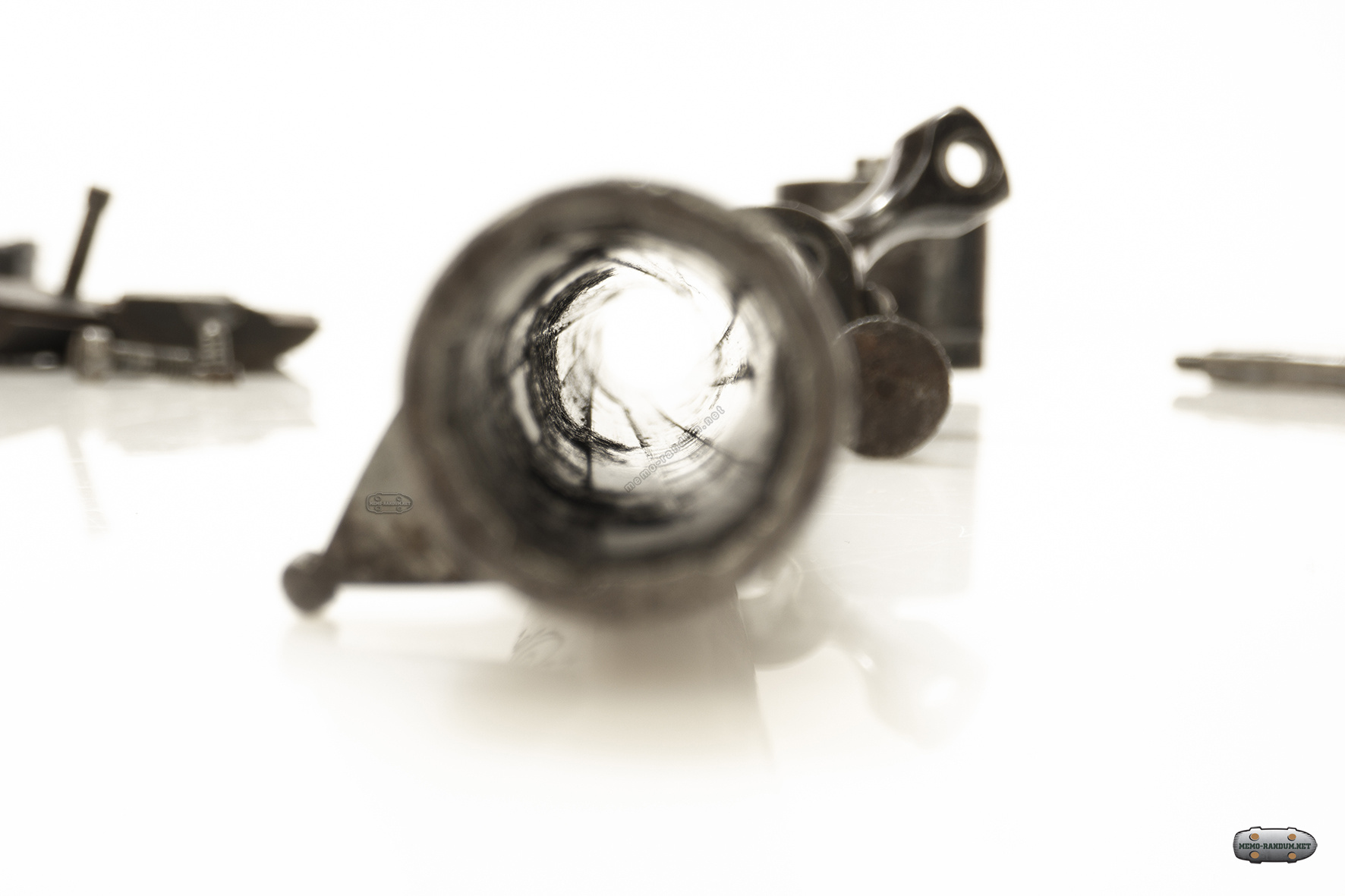

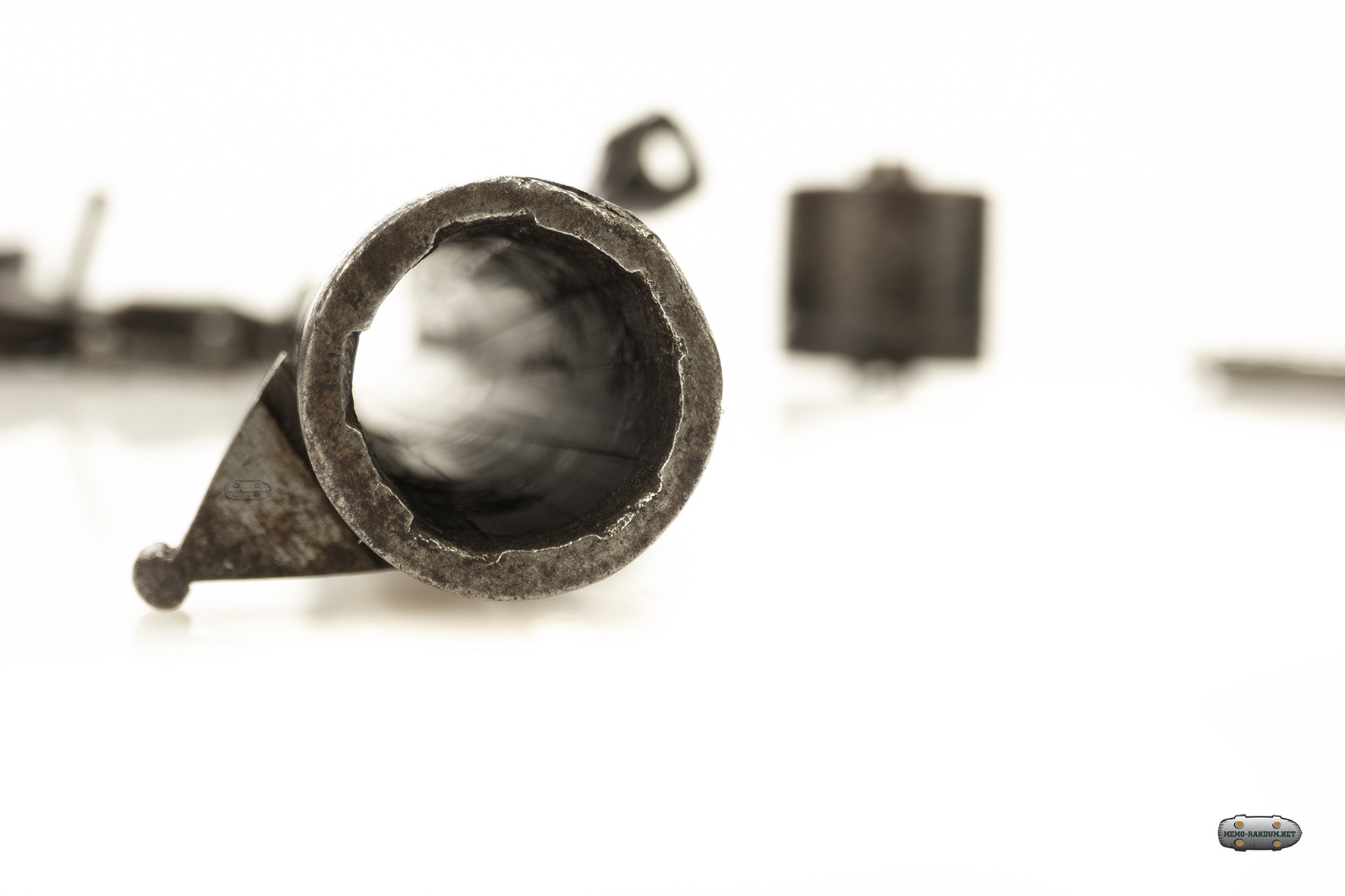

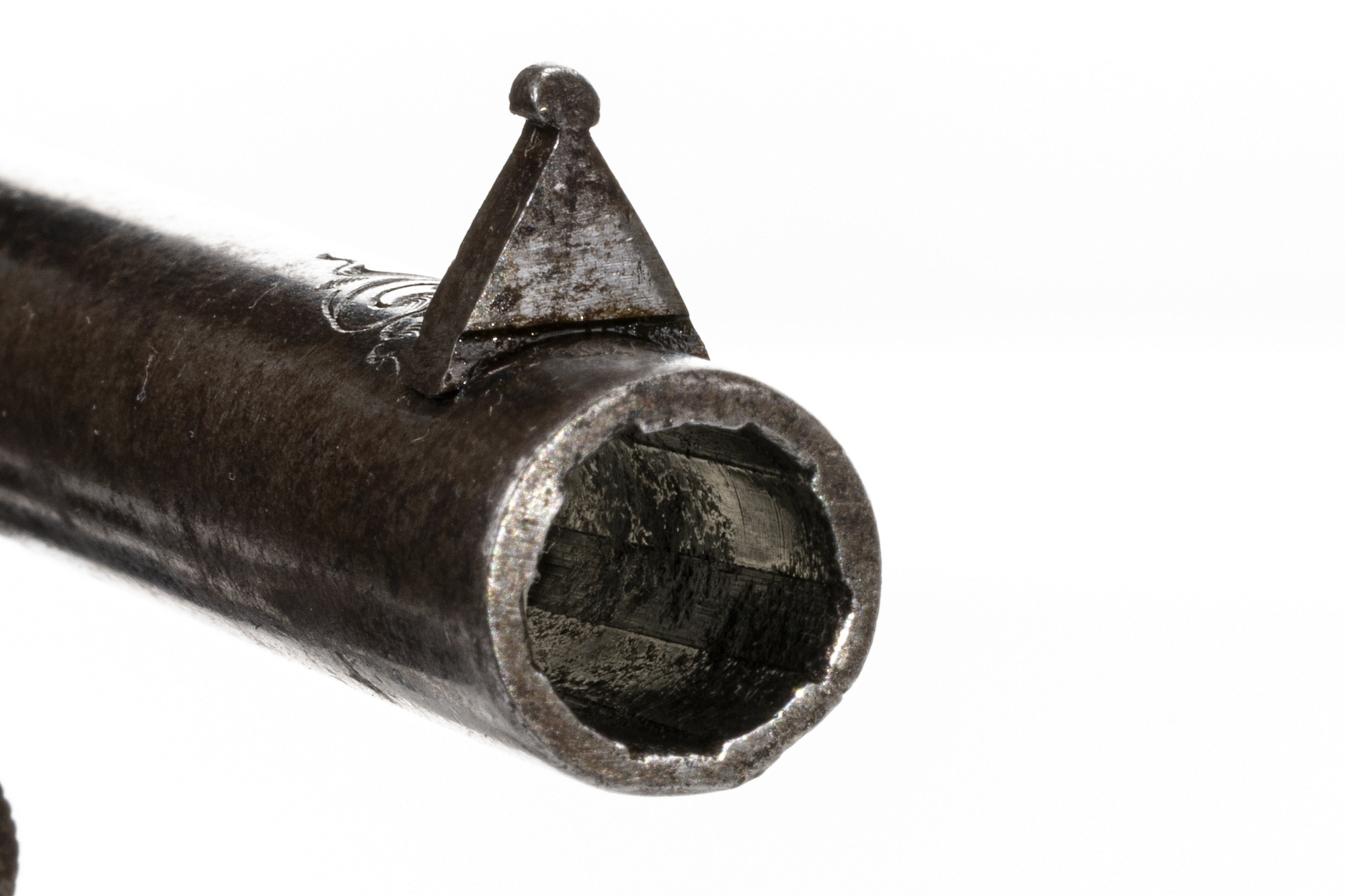

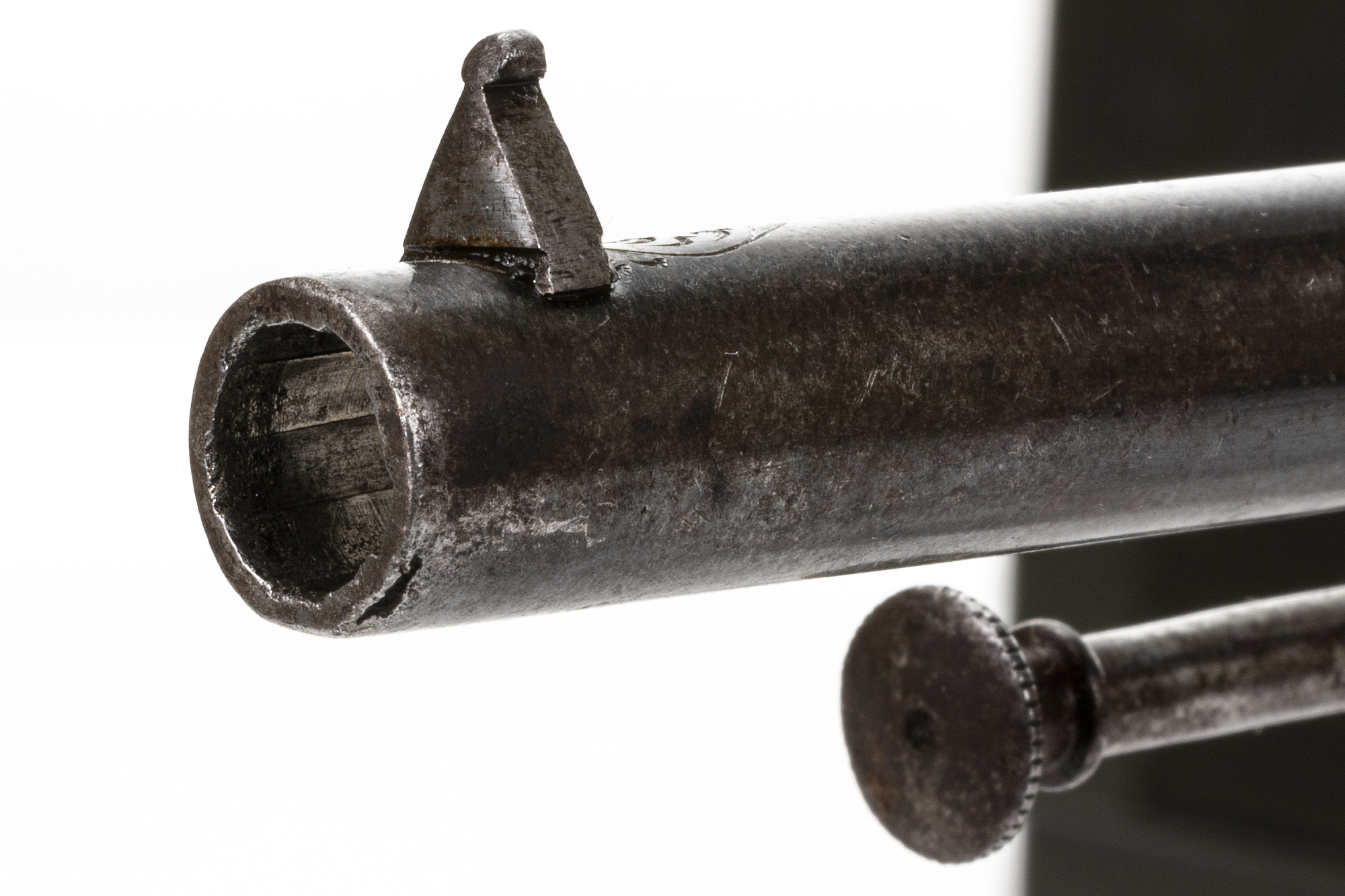

Шпилечный револьвер Лефоше, модель 1853 года. (Lefaucheux M1853), ствол с нарезами крупным планом. дульный срез

В 1854 году Э. Лефоше разработал новый револьвер под шпилечный патрон калибра 12 мм. Это изделие предложили армии, и военные заинтересовались новым образцом. После длительных испытаний и ряда бюрократических процедур, в 1858 году револьвер Lefaucheux M1858 официально поступил на вооружение французского флота; затем его заказали сухопутные войска. Примечательно, что Франция стала первой в мире страной, поставившей на вооружение револьвер. Этот факт стал дополнительной рекламой для нового оружия и оригинальных патронов.

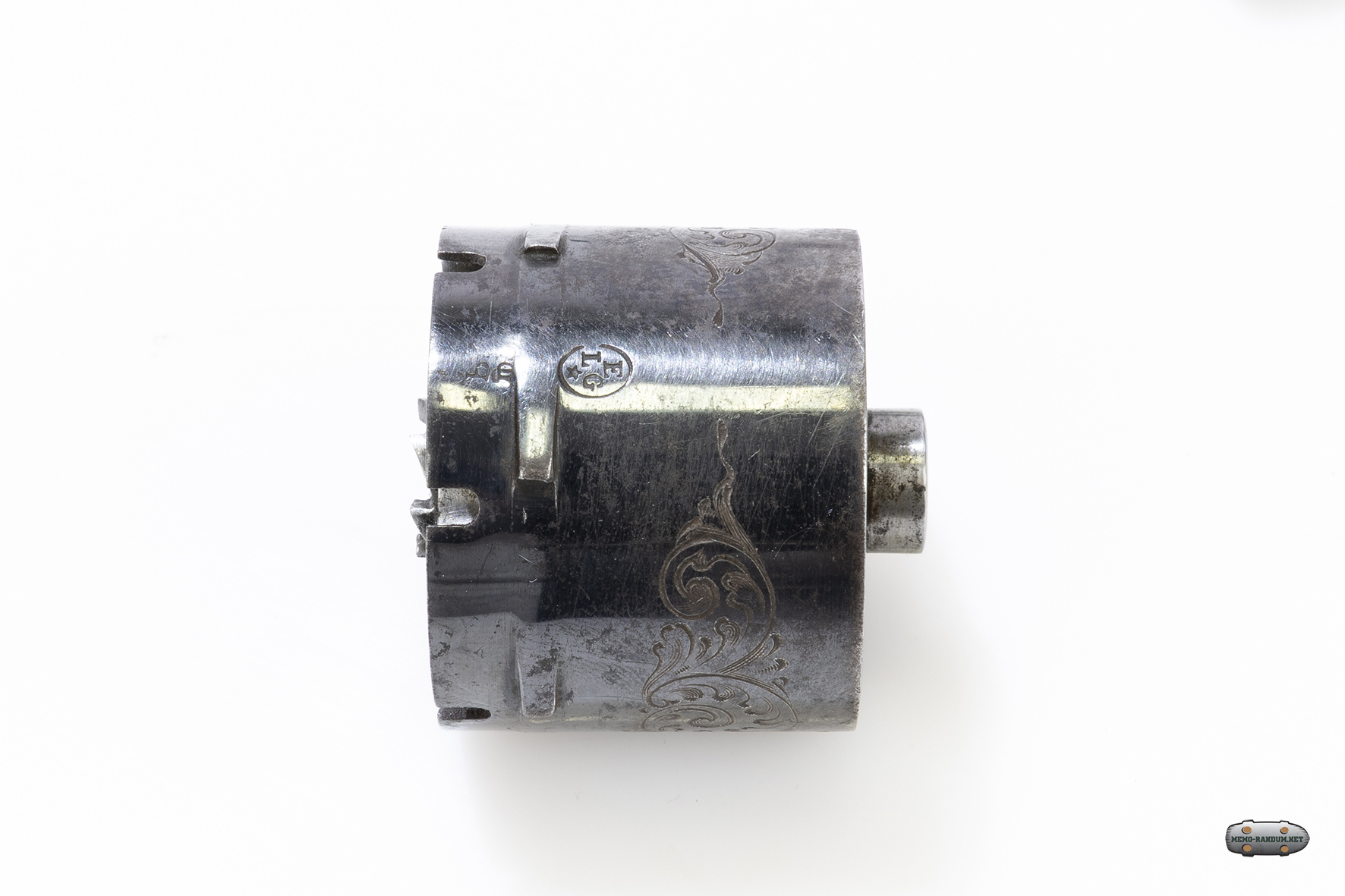

Lefaucheux M1853 барабан крупным планом

Вскоре револьверы марки «Лефоше» заинтересовали военных ряда других стран, что привело к известным последствиям. К примеру, в 1859 году французское оружие испытали в России, результатом чего стали несколько договоров на поставку. С 1860-го револьверы и боеприпасы иностранного производства закупались для Жандармского корпуса. Вскоре российская сторона приобрела необходимую документацию, что позволило развернуть производство вооружений на своих заводах.

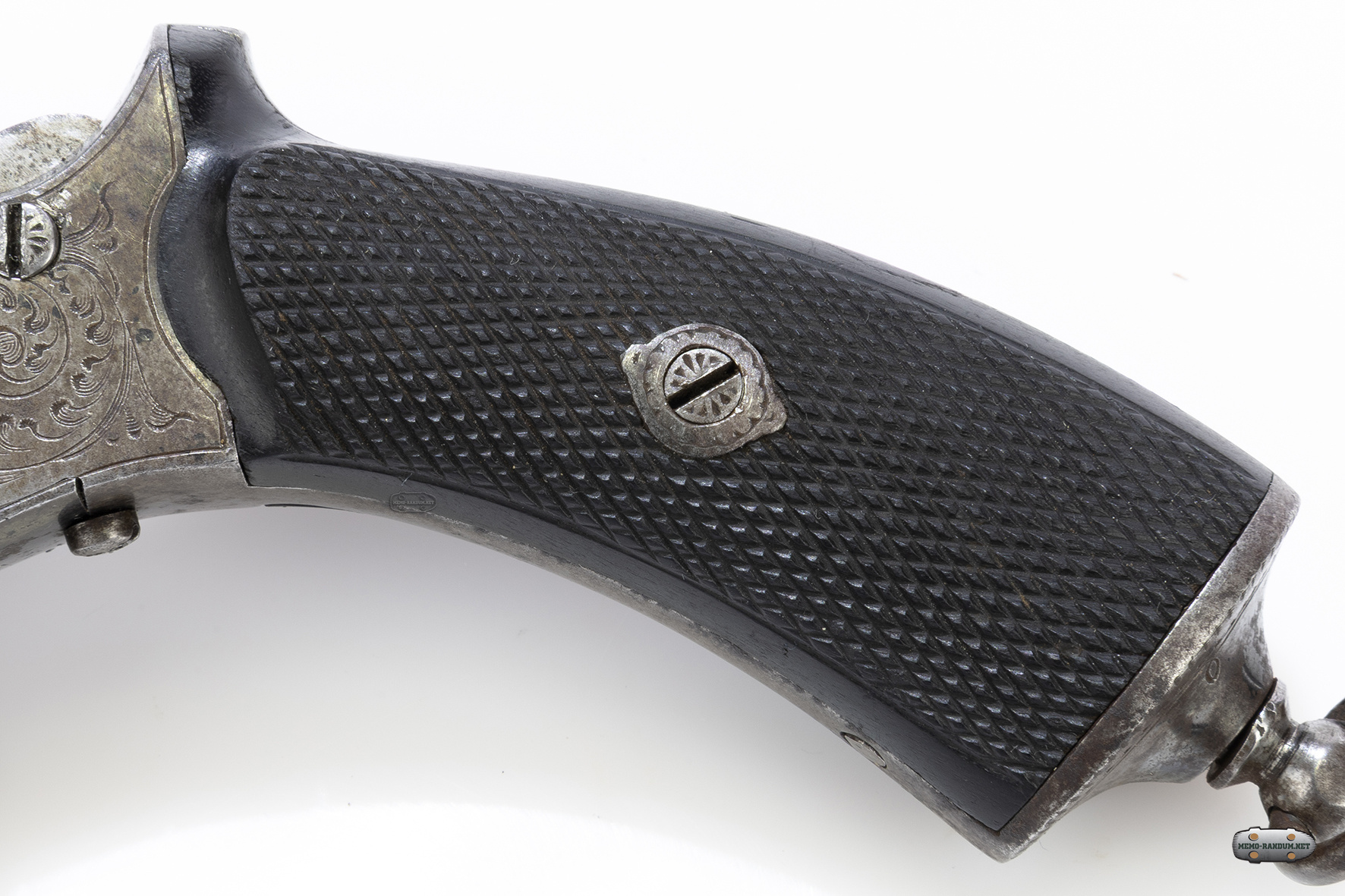

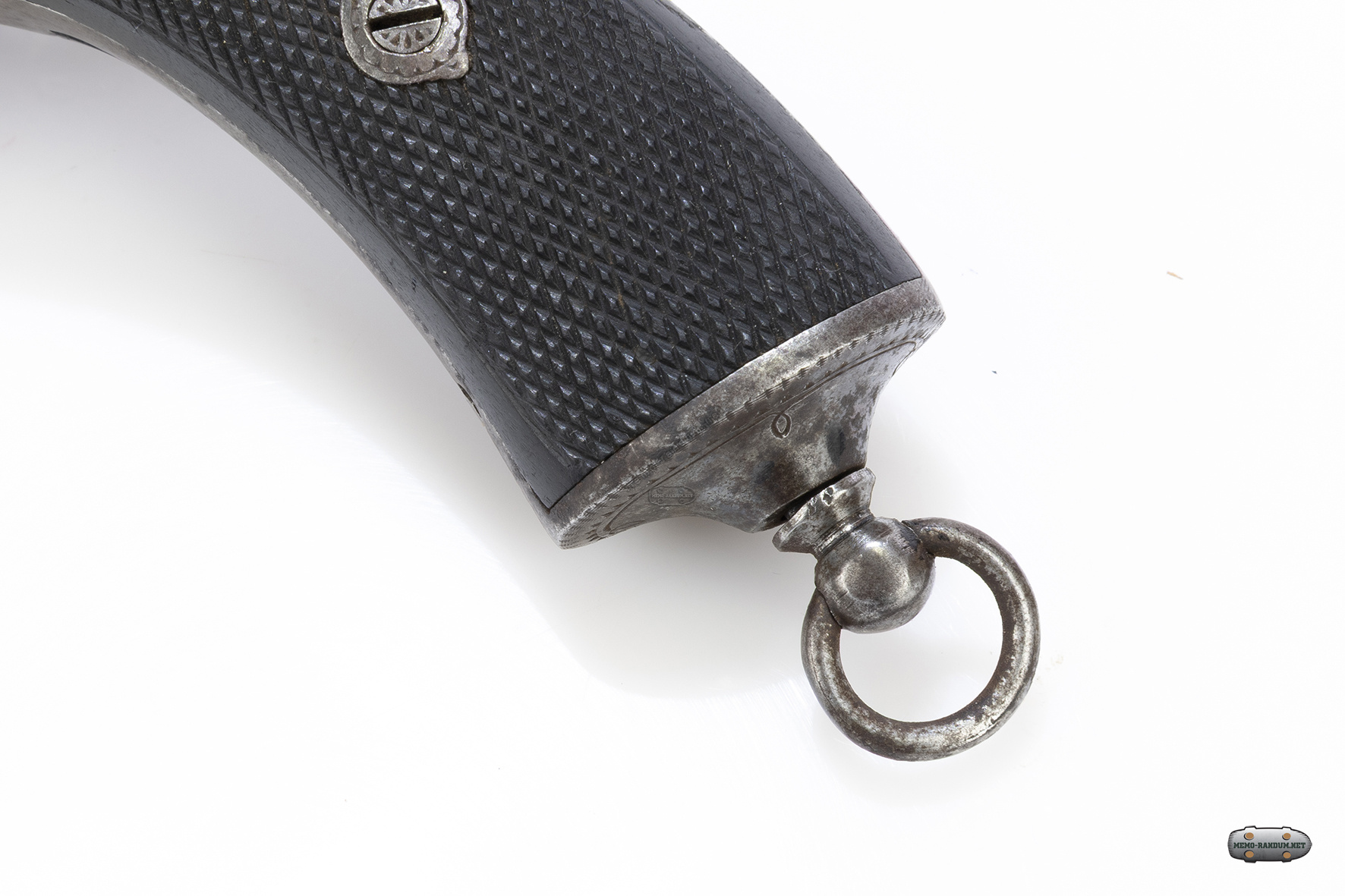

Lefaucheux M1853, насечка на рукоятке

Кроме оригинальных револьверов от компании Э. Лефоше на рынке присутствовали лицензионные копии и самостоятельные разработки других мастерских. Кроме того, выпускались винтовки и ружья, способные использовать шпилечный патрон. В целом, шпилечные патроны смогли отвоевать значительную часть рынка и потеснить существующие конструкции, не отличавшиеся совершенством.

Шпилечный револьвер Лефоше, модель 1853 года. (Lefaucheux M1853)

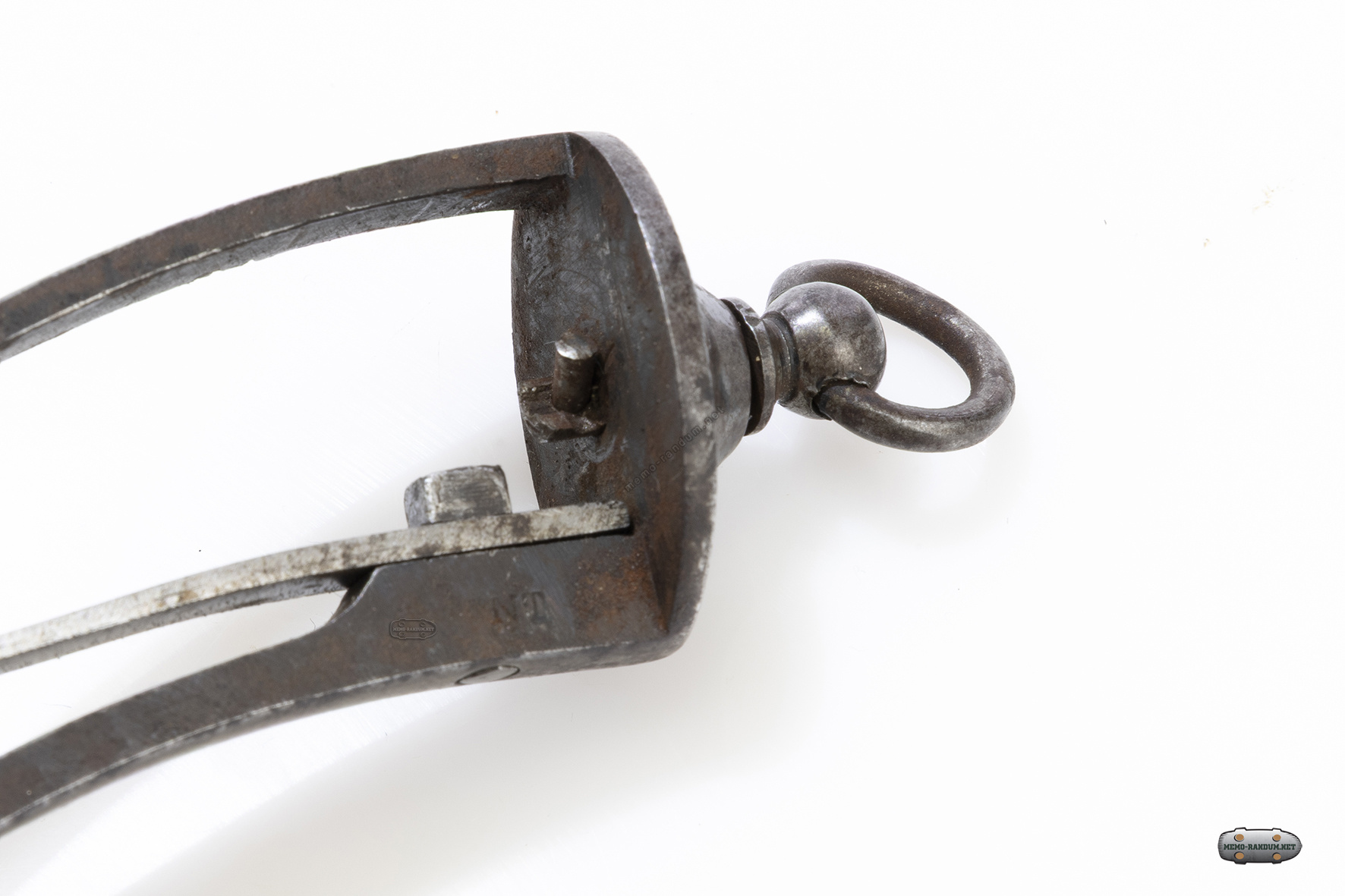

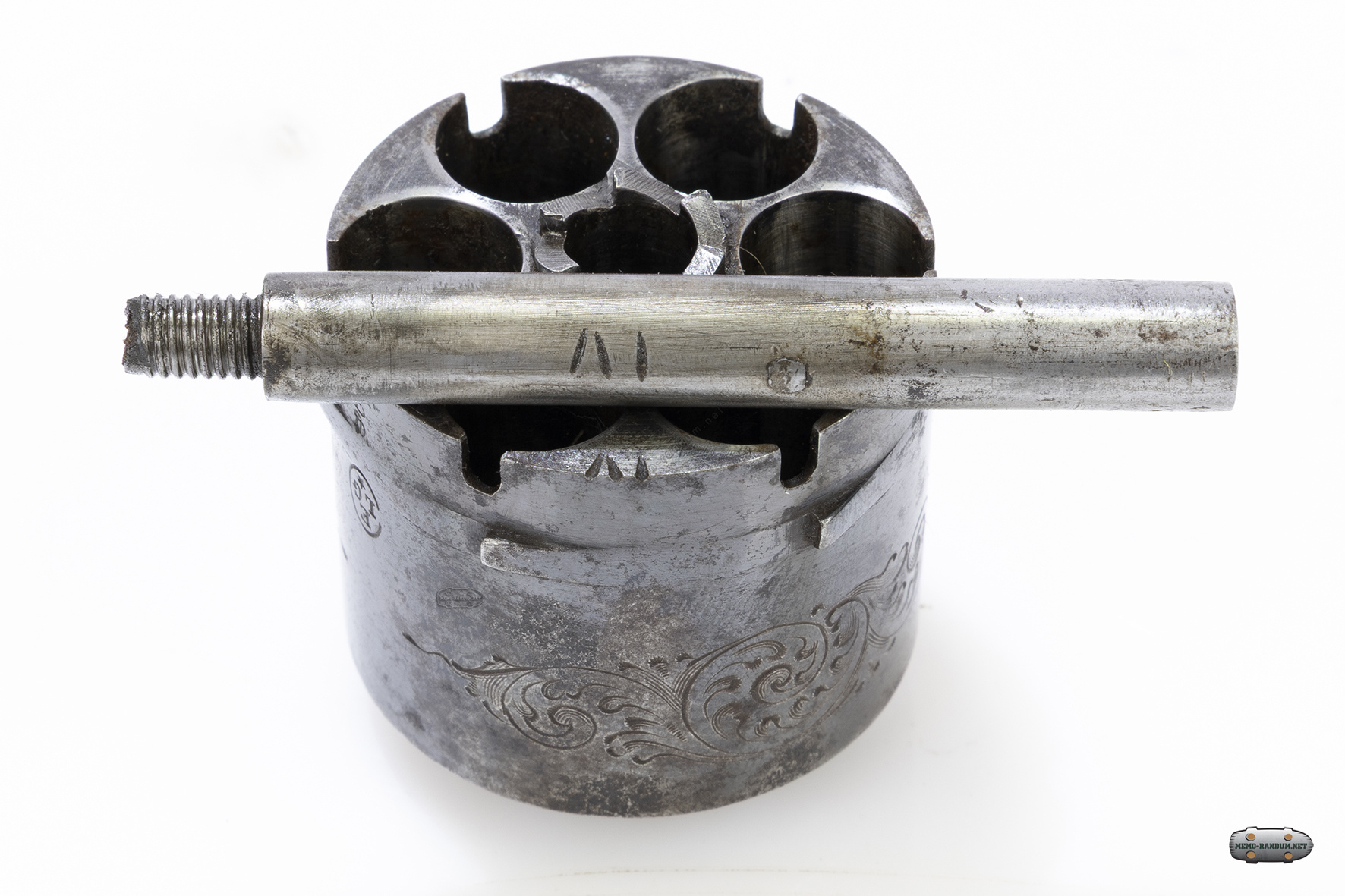

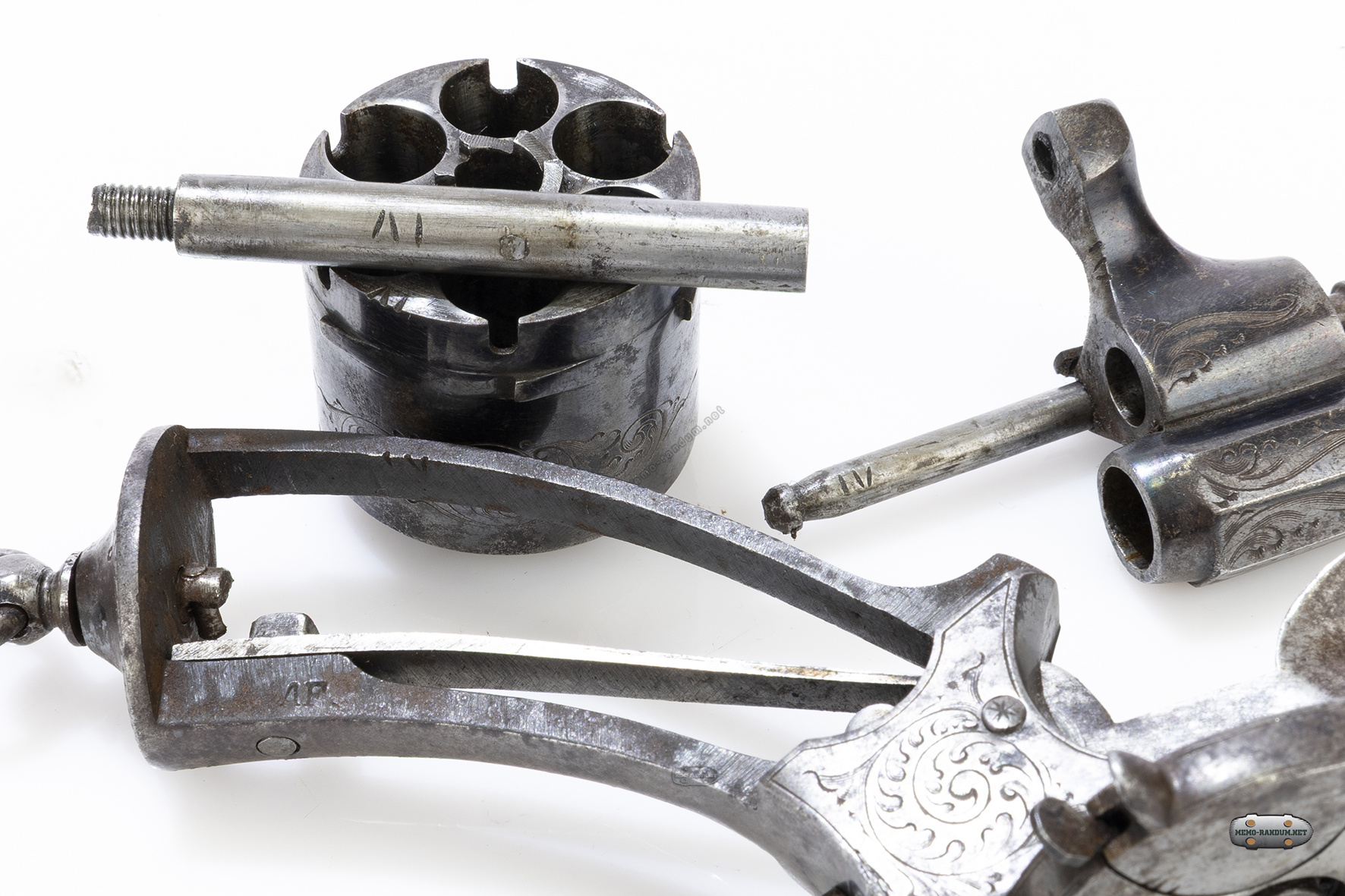

На данном экспонате обнаружены технические клейма, которые наносились при сборке. Так как все детали доводились и прилаживались вручную, на них производилась маркировка, чтобы при финальной сборке были установлены именно подогнанные детали. На данном револьвере используется римская цифра «VI»

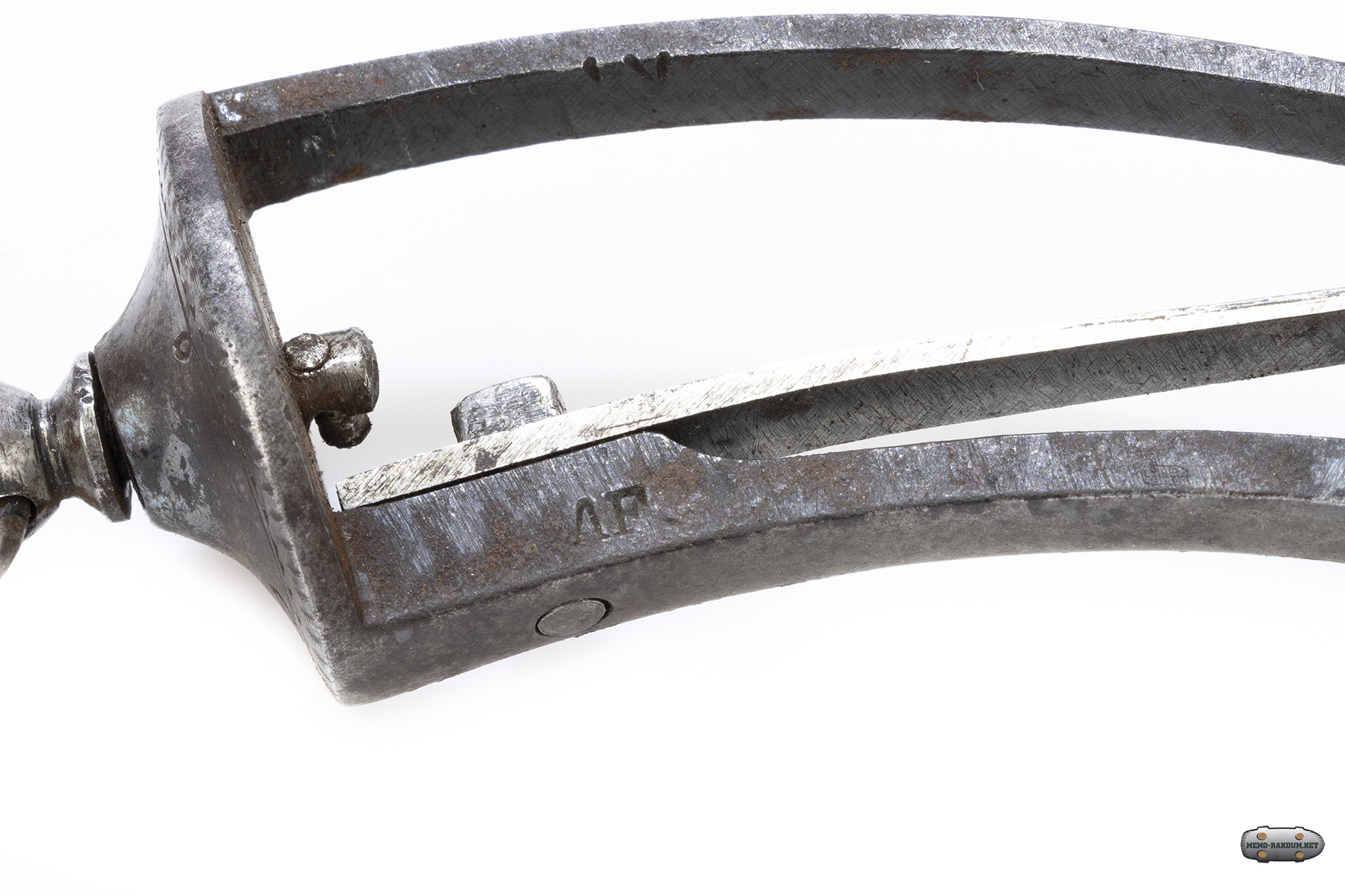

Lefaucheux M1853, фотография с техническими клеймами

Шпилечный патрон конструкции Лефоше-Улье имел массу преимуществ по сравнению с менее совершенными боеприпасами старых типов. Однако появление новых, более удачных конструкций подорвало его позиции. Новые разработки в области унитарных патронов позволили решить существующие задачи без характерных недостатков патрона Лефоше. Как следствие, новые боеприпасы достаточно быстро вытеснили шпилечные патроны.

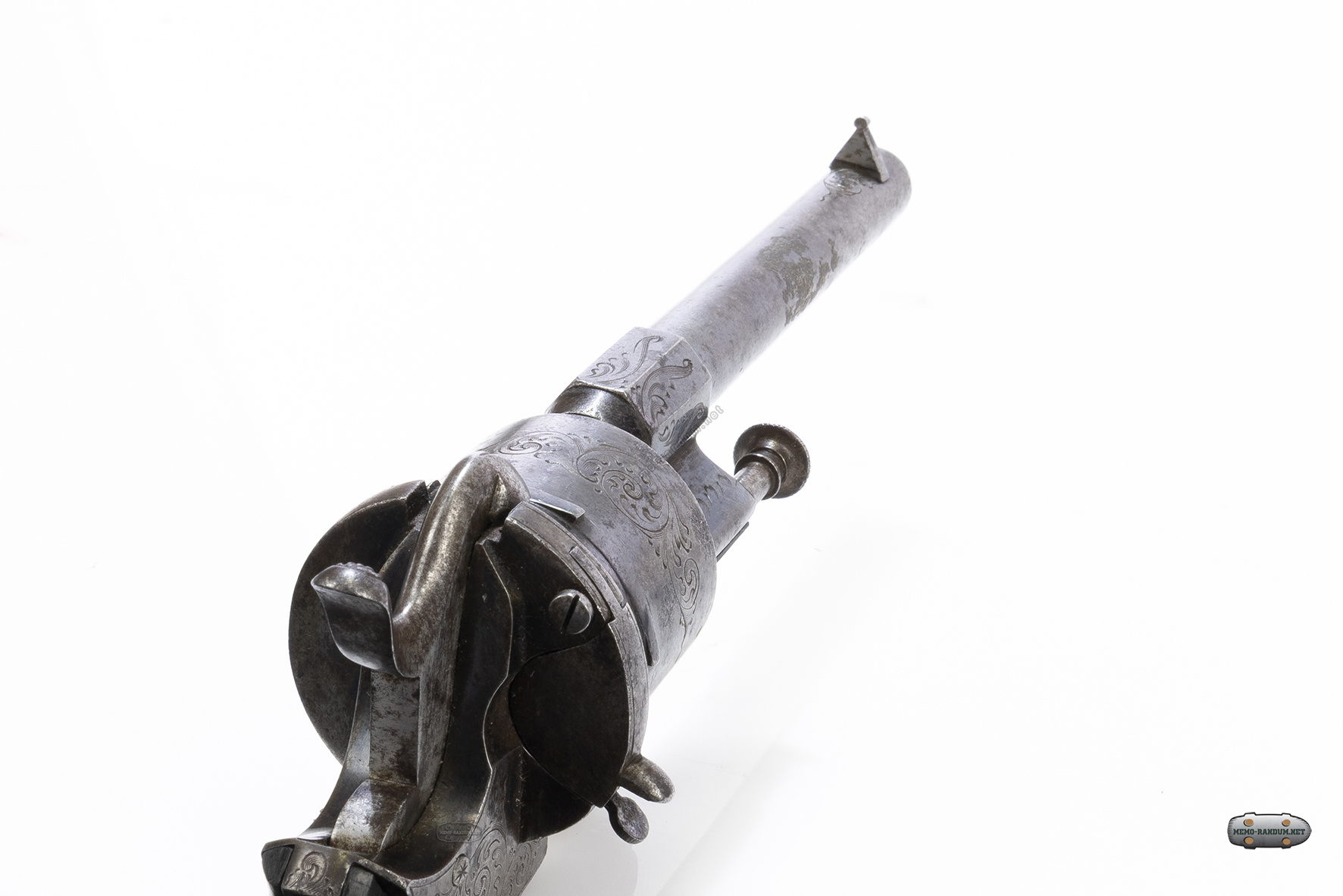

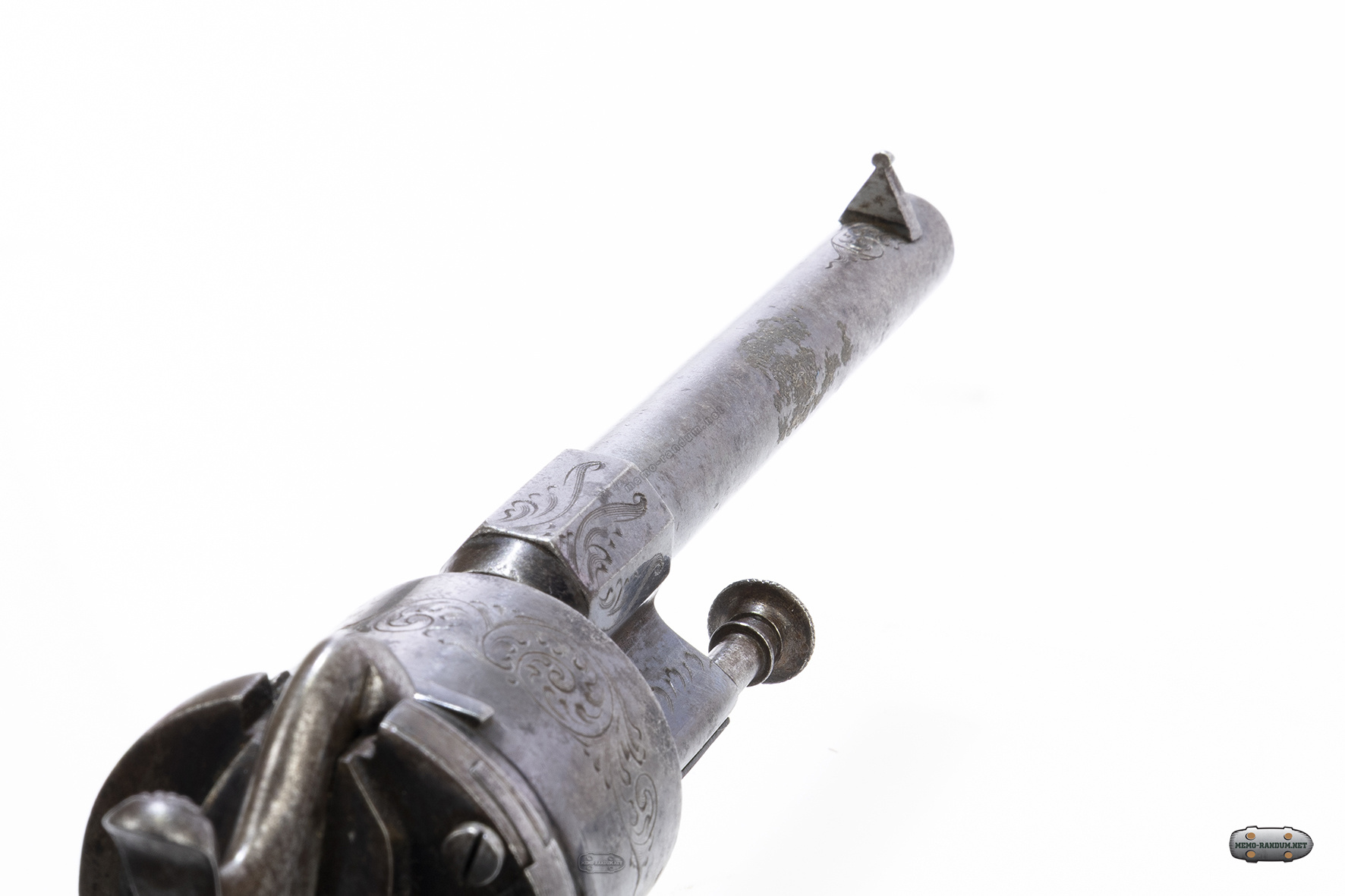

Lefaucheux M1853 вид от стрелка

Главной особенностью «cartouche à broche» было наличие собственных средств воспламенения – ударного состава и шпильки. Эти детали давали особые возможности, но при этом создавали некоторые проблемы как для оружейников, так и для стрелков.

Патрон Лефоше 15 мм

По сути, речь шла о чрезмерном усложнении конструкции. Наличие собственного «бойка» в виде шпильки затрудняло проектирование, производство и эксплуатацию оружия.

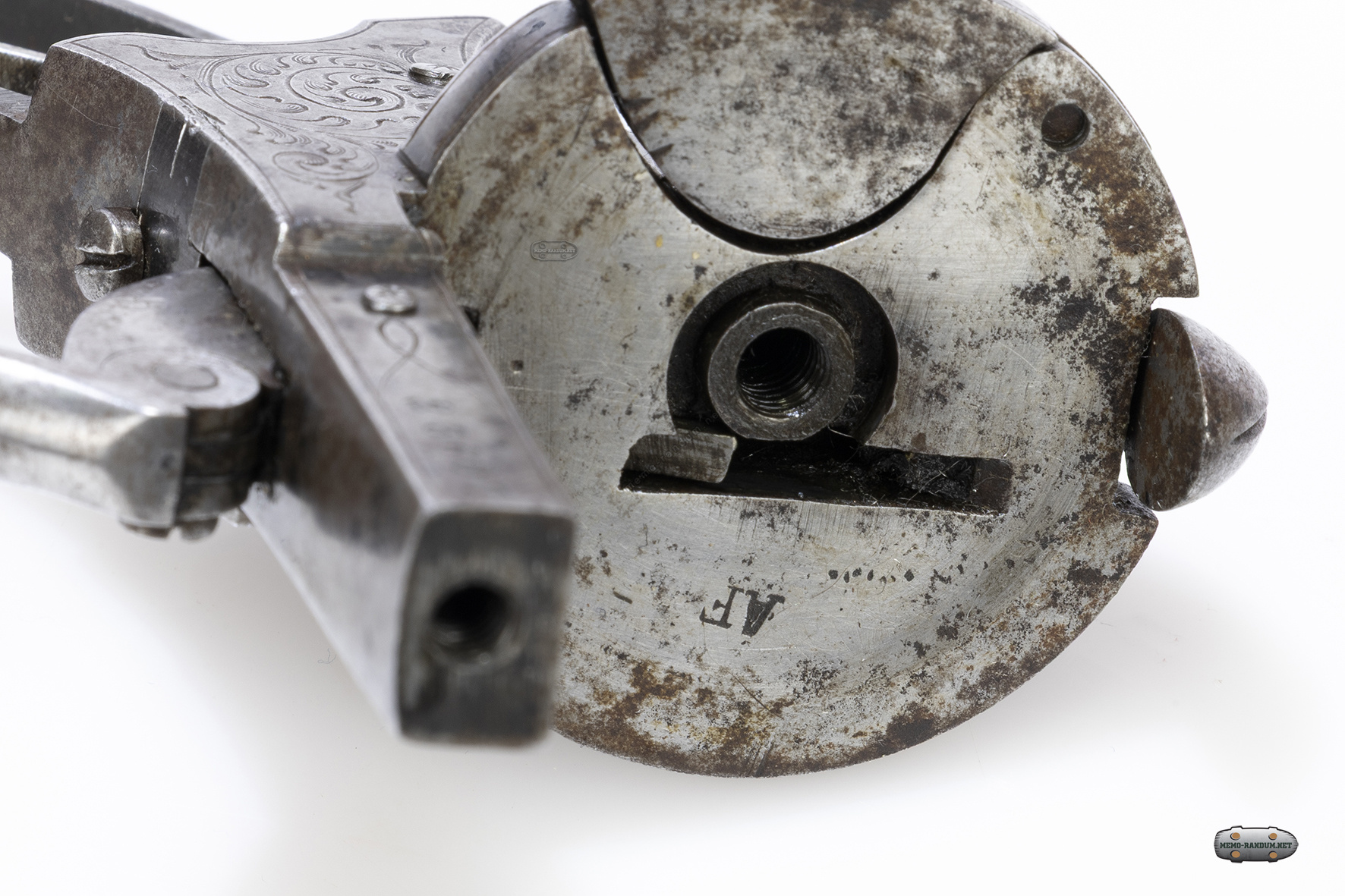

Lefaucheux M1853 вид от стрелка, шторка заряжения открыта

Патрон Лефоше мог быть помещен в патронник только правильным образом: поворот боеприпаса вокруг продольной оси не обеспечивал полное досылание и выстрел. Это обстоятельство затрудняло разработку нового оружия, а также усложняло подготовку к стрельбе.

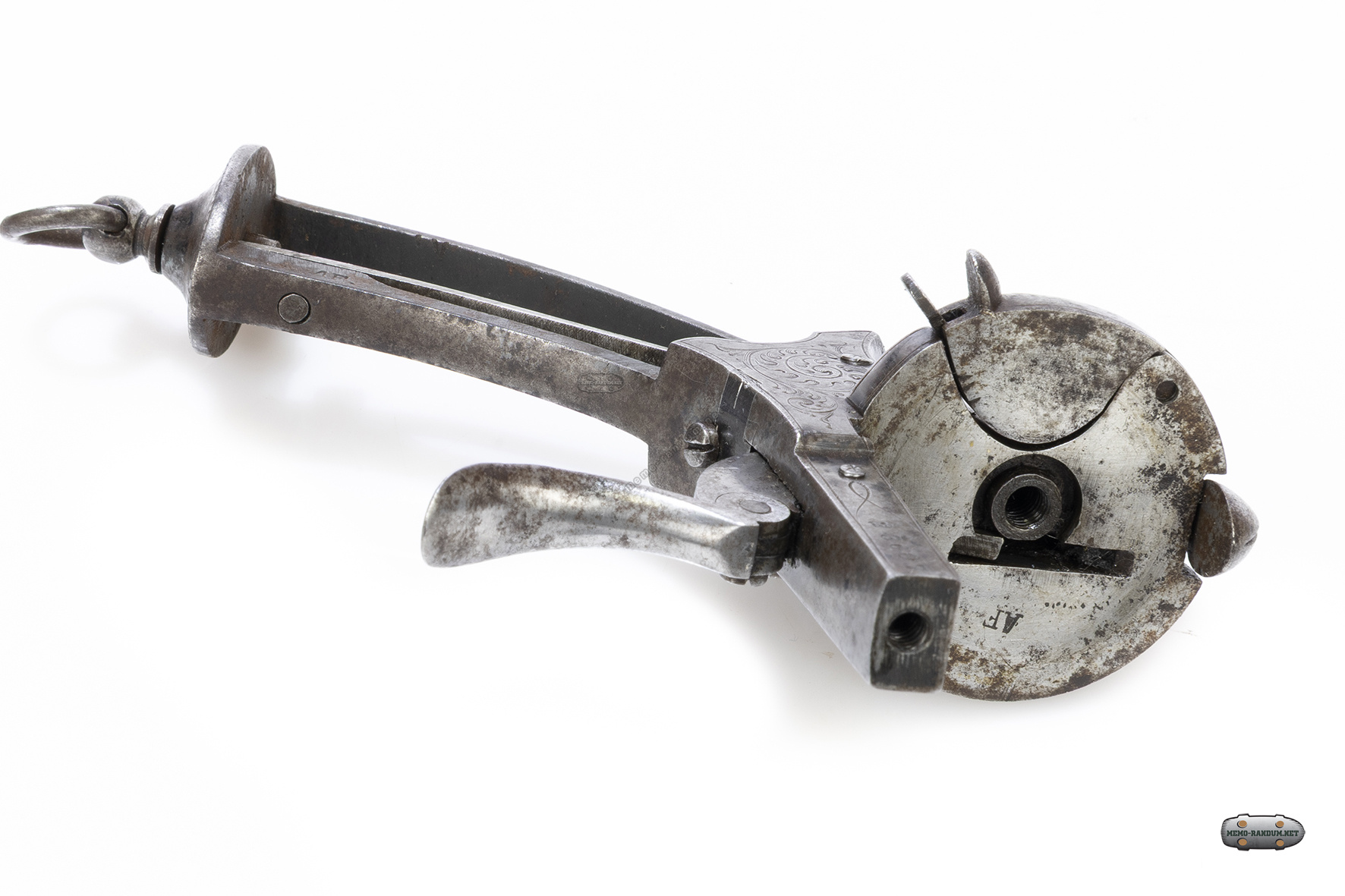

Lefaucheux M1853 вид от стрелка, шторка заряжения открыта

При нахождении патрона в патроннике или в барабане револьвера за пределы конструкции оружия выступал кончик шпильки. Случайный удар по нему мог привести к выстрелу, из-за чего в конструкции оружия следовало предусмотреть ту или иную защиту. К примеру, револьверы Lefaucheux M1854/1858 с этой целью получили изогнутую Г-образную деталь. При росте калибра и мощности оружия соразмерно увеличивались габариты и масса защиты. Это обстоятельство негативно сказалось на развитии и продажах ружей компании Э. Лефоше под специальные шпилечные патроны с дробью.

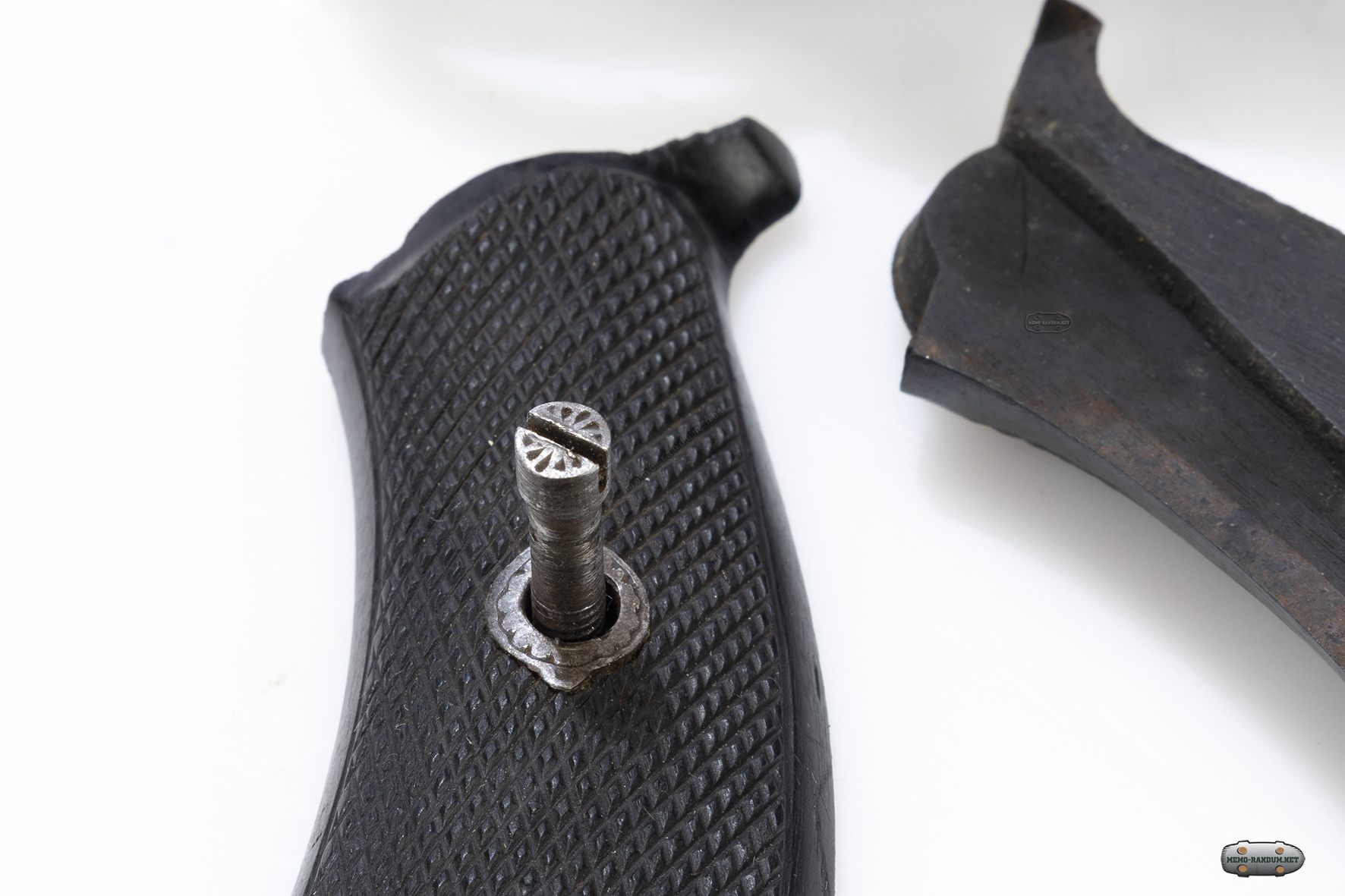

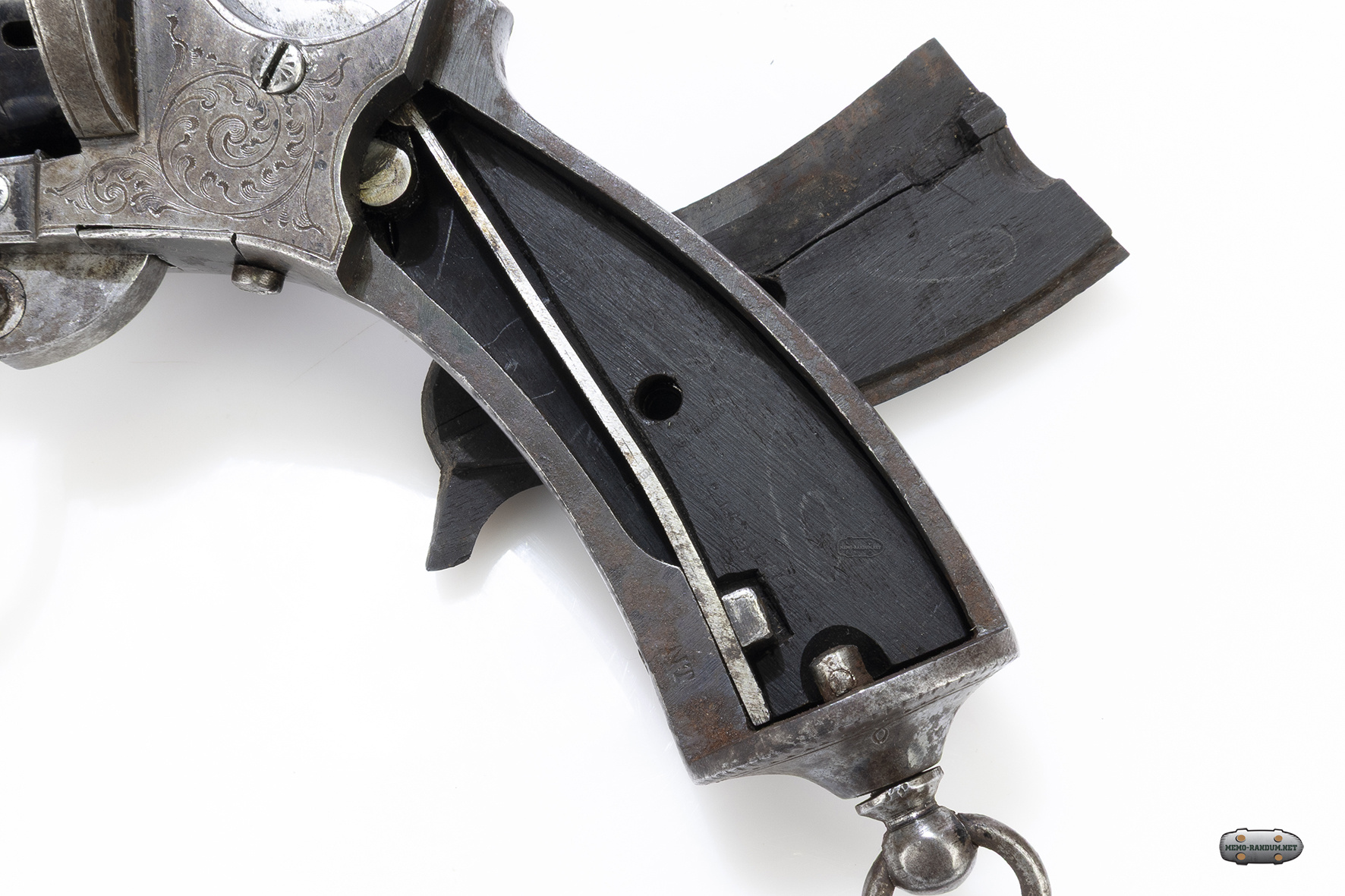

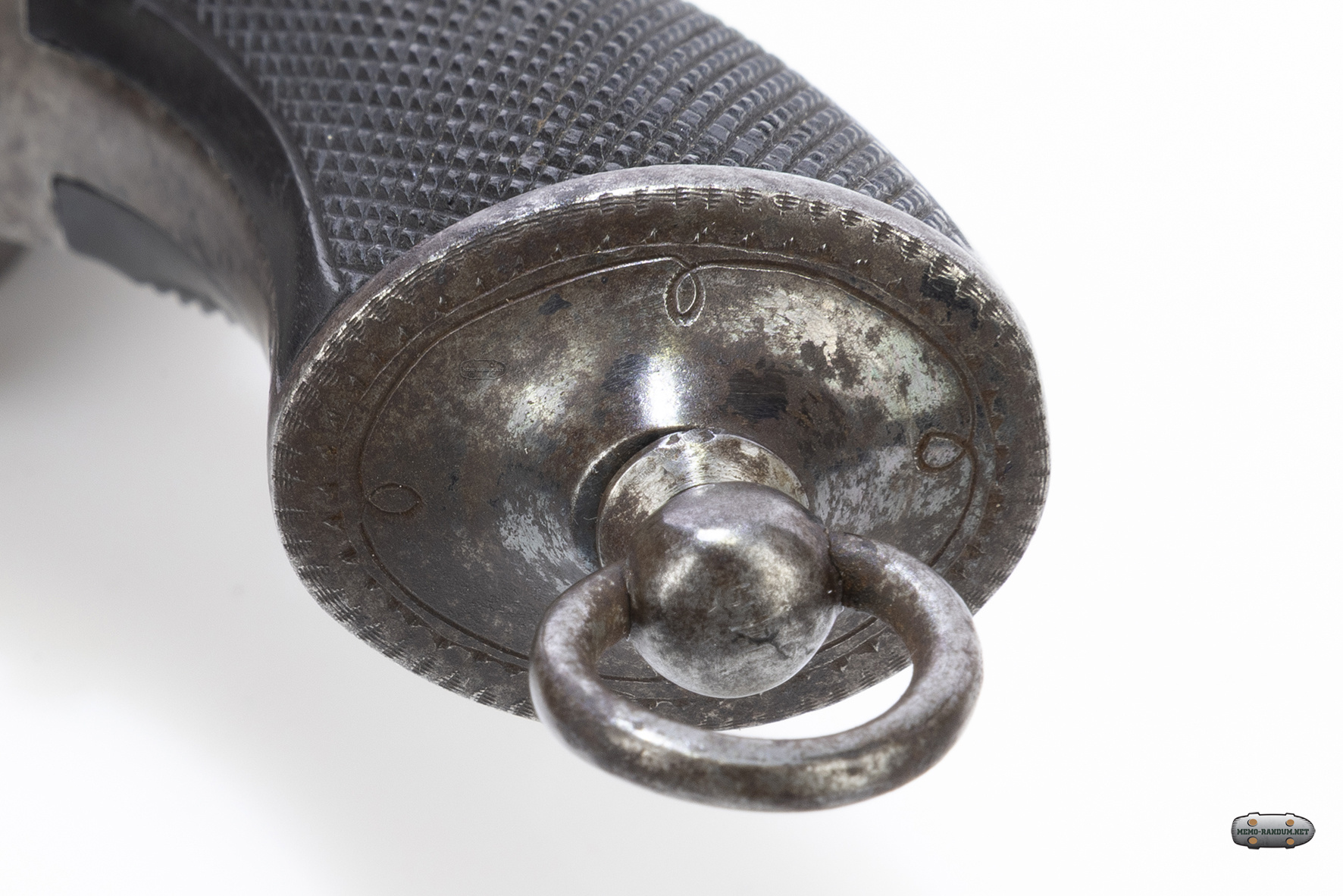

Lefaucheux M1853 рукоятка револьвера

Несовершенство материалов и конструкции гильзы могло приводить к характерным проблемам. Металлические или составные гильзы с отверстием под шпильку допускали прорыв газов через казенник. Кроме того, несмотря на некоторый сброс давления, гильзы раздувались. Отсутствие закраины чрезвычайно затрудняло извлечение стреляной гильзы. На практике это означало, что в любой момент преимущества в скорострельности могли превратиться в необходимость манипуляций с шомполом.

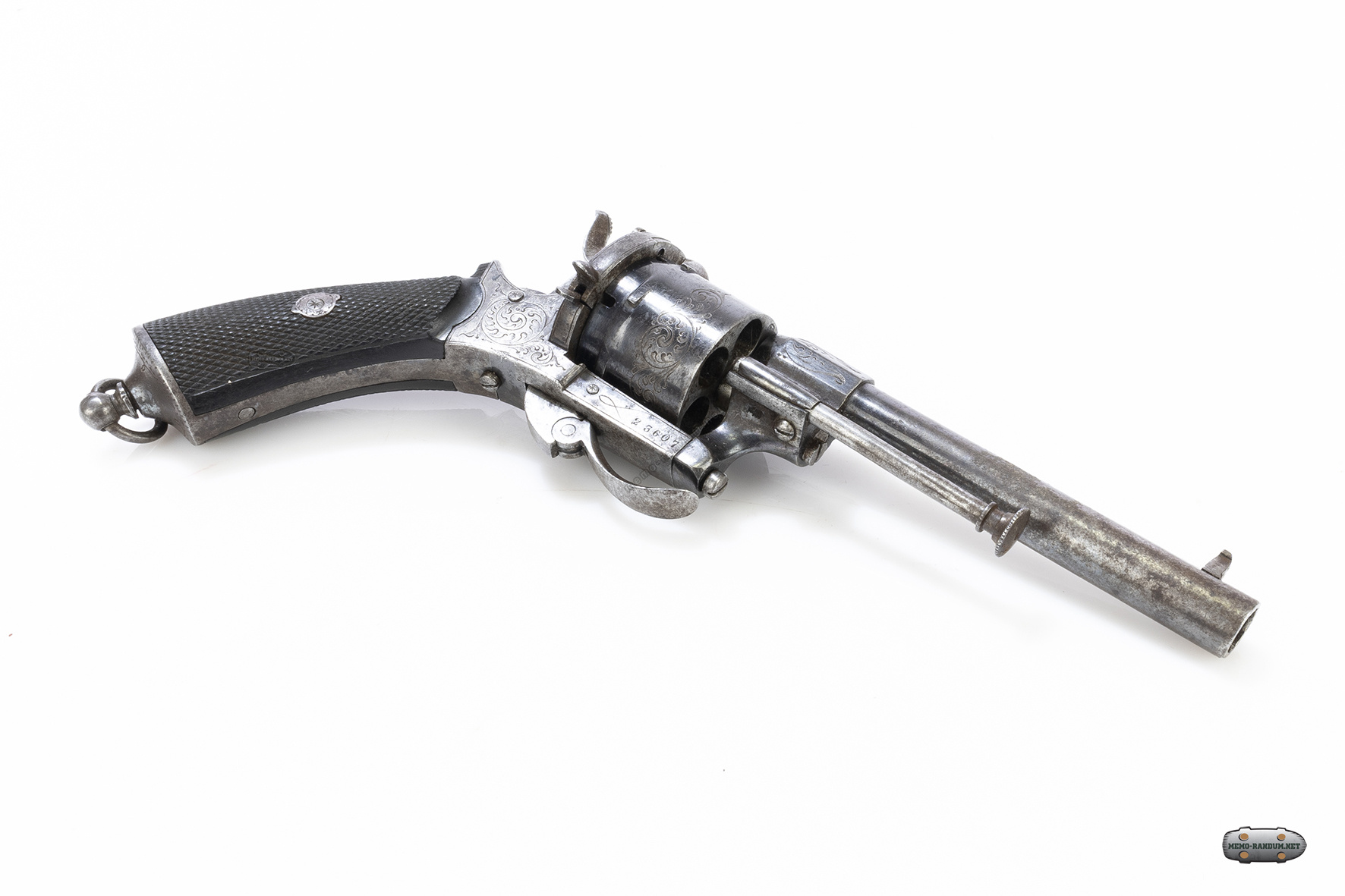

Lefaucheux M1853 вид сбоку

На смену шпилечным патронам шли новые боеприпасы унитарного типа. Такие патроны имели выступающую закраину, облегчавшую извлечение гильзы из патронника. Кроме того, они оснащались менее сложными, но более эффективными средствами воспламенения. Ударный состав внутри закраины или капсюль в донце были проще и удобнее системы со шпилькой. Наконец, отсутствие шпильки не накладывало никаких ограничений на положение патрона в барабане или в патроннике, а также не приводило к риску случайного удара.

Lefaucheux M1853 лежит на поверхности

Внедрение и распространение унитарных патронов бокового или центрального воспламенения привело к постепенному перевооружению армий и частных стрелков. Менее удобное оружие под шпилечный патрон списывалось и заменялось более совершенными образцами. Впрочем, процесс замены потребовал немало времени. В армиях такое оружие оставалось до последних десятилетий XIX века, а гражданские стрелки пользовались подобными системами и в начале XX века.

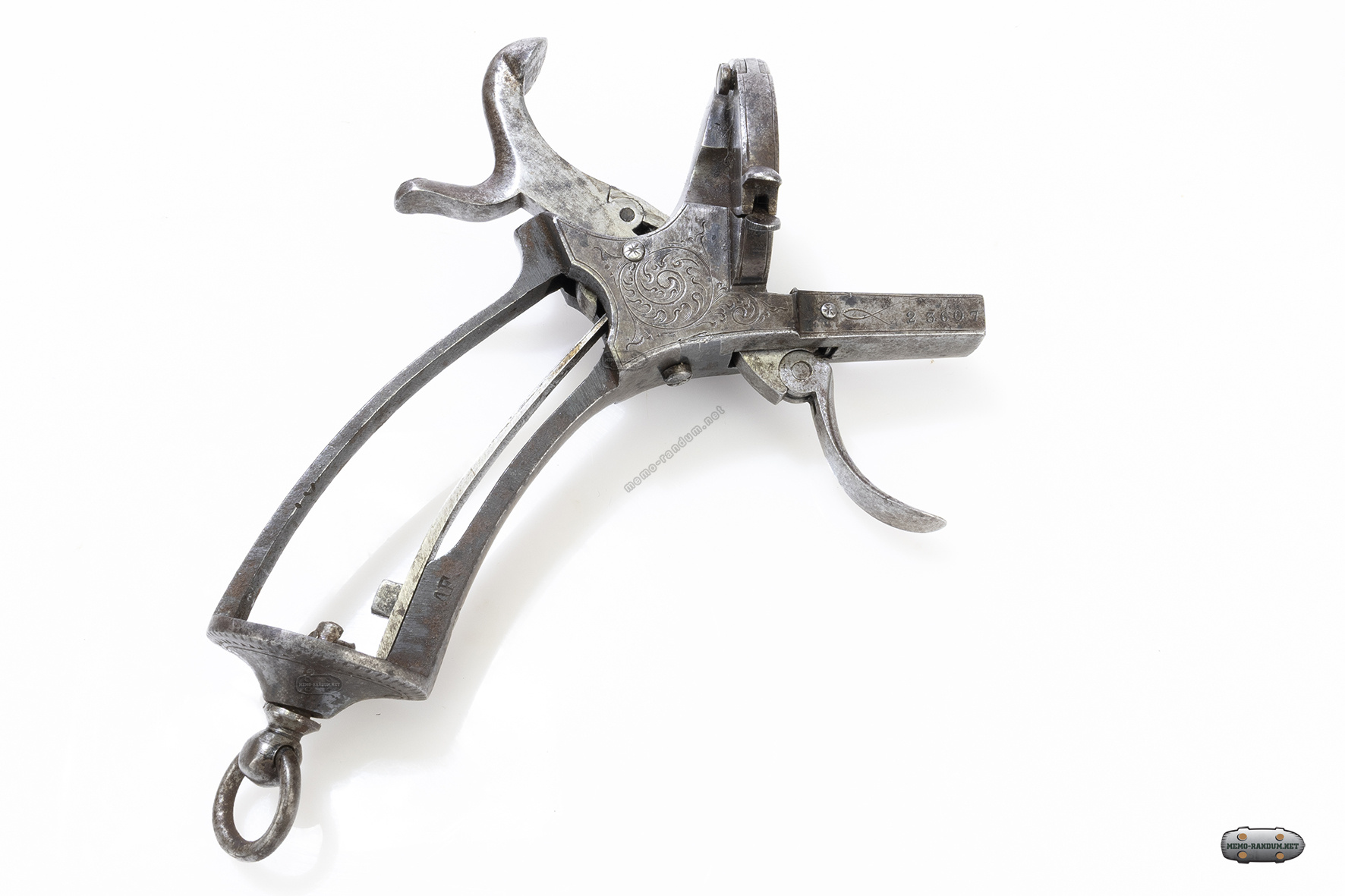

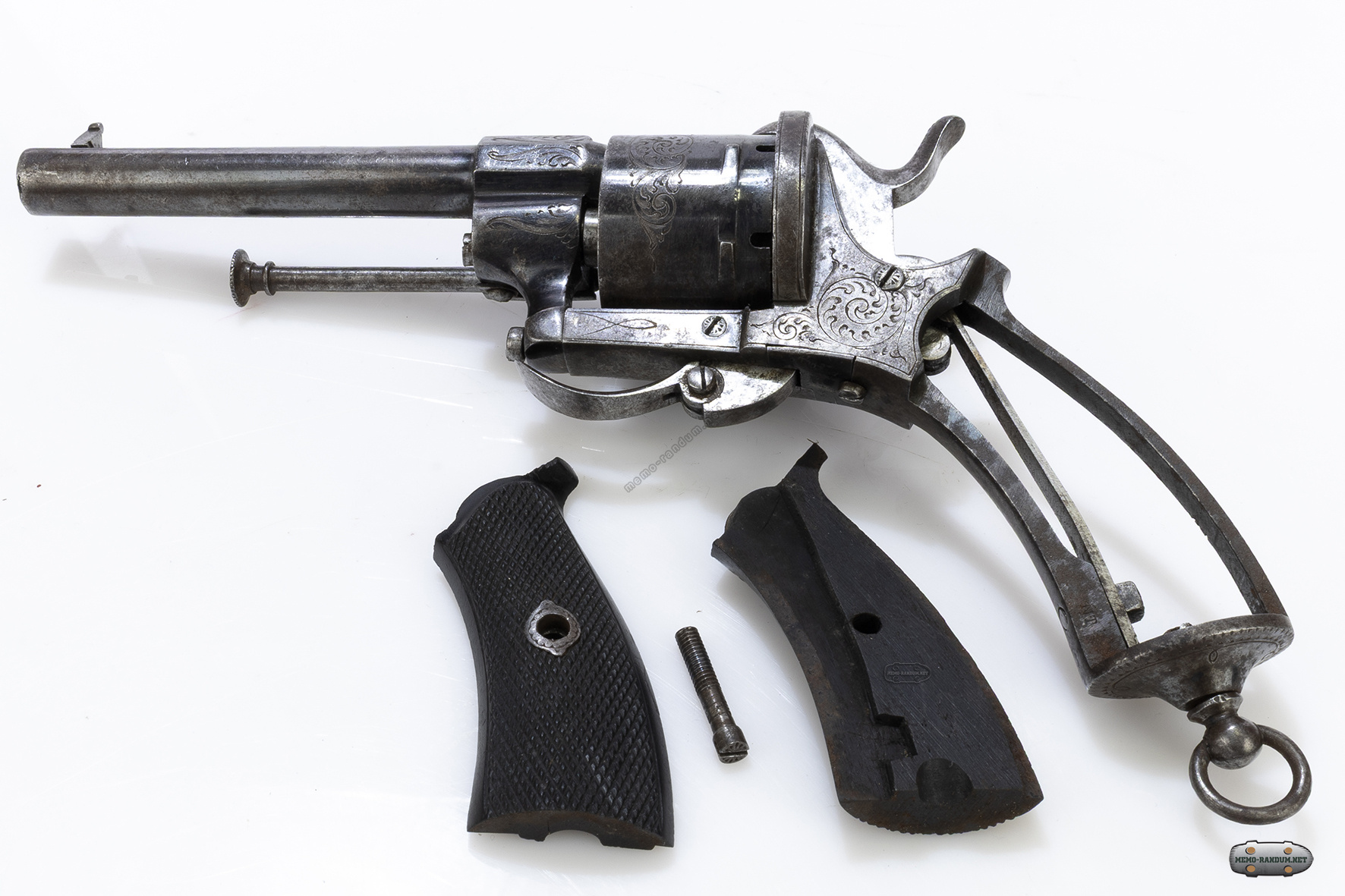

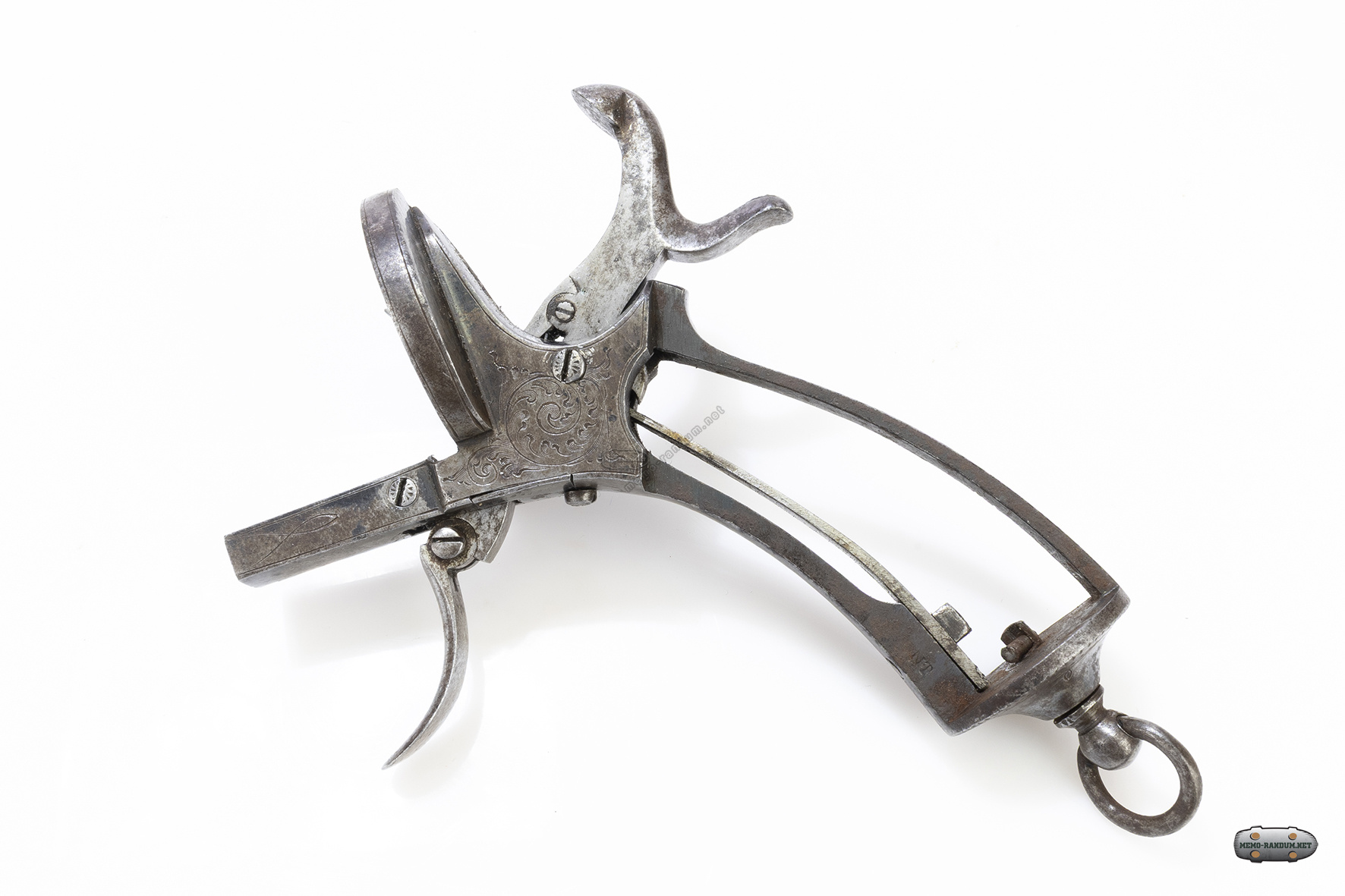

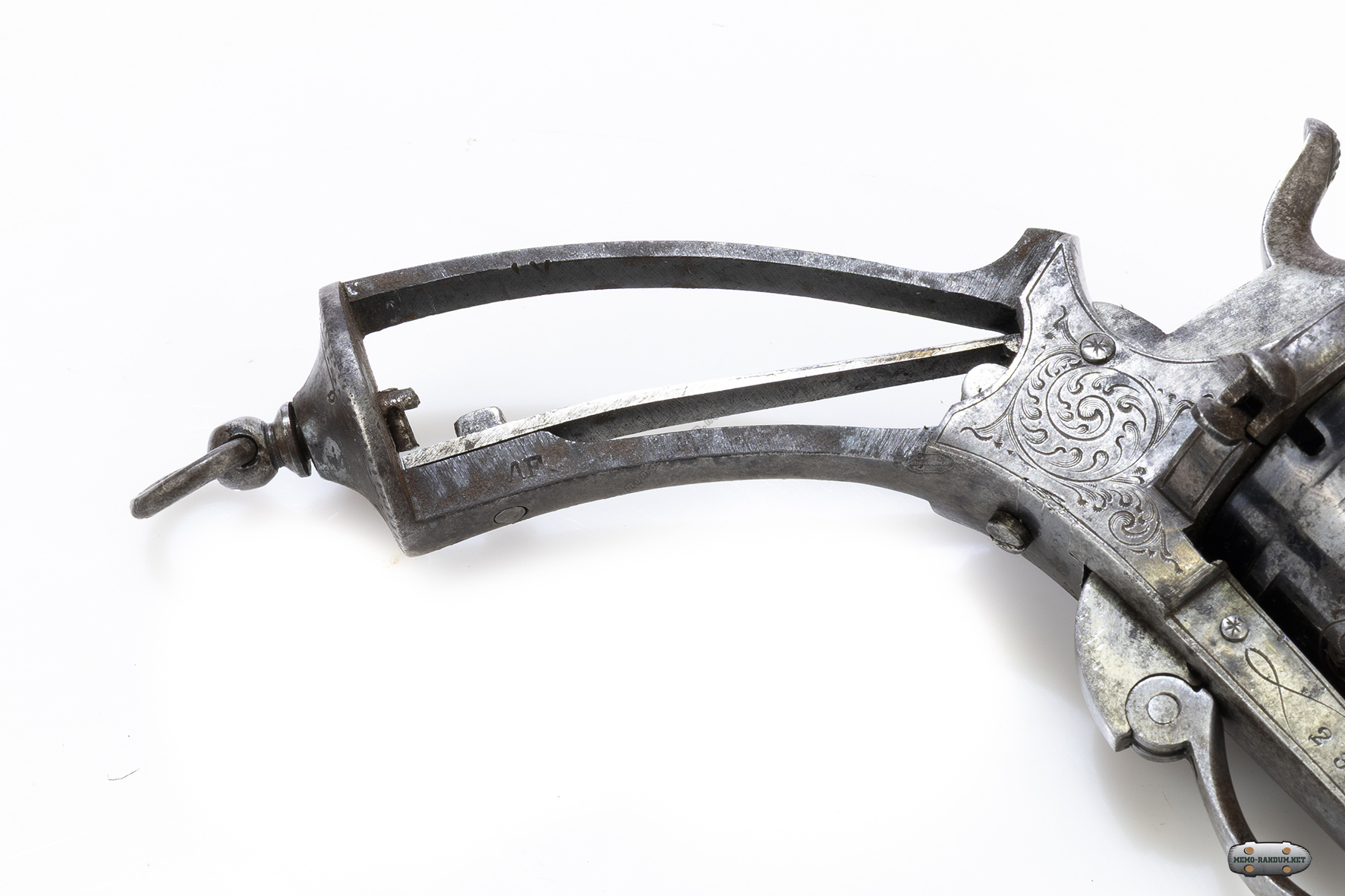

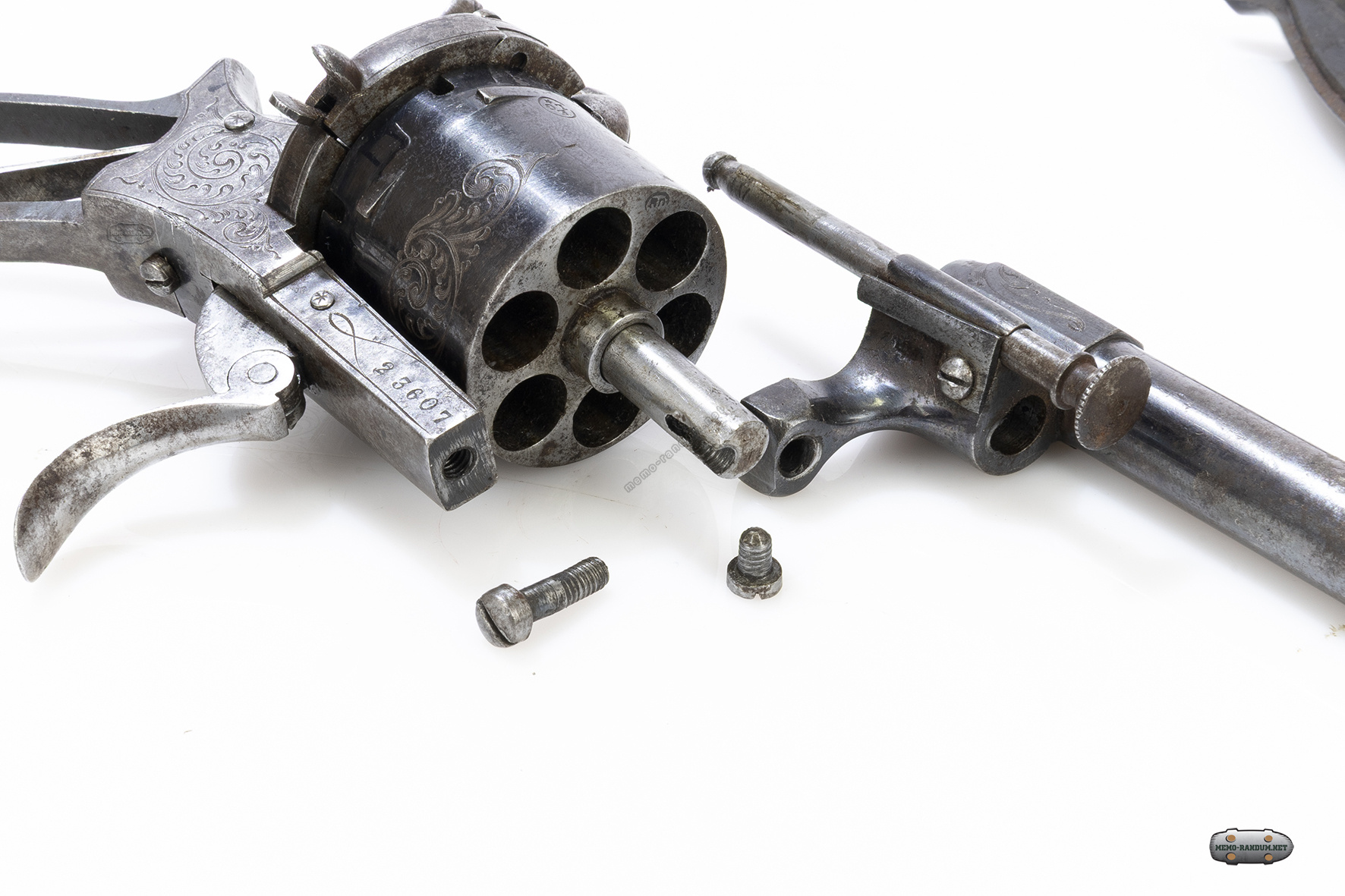

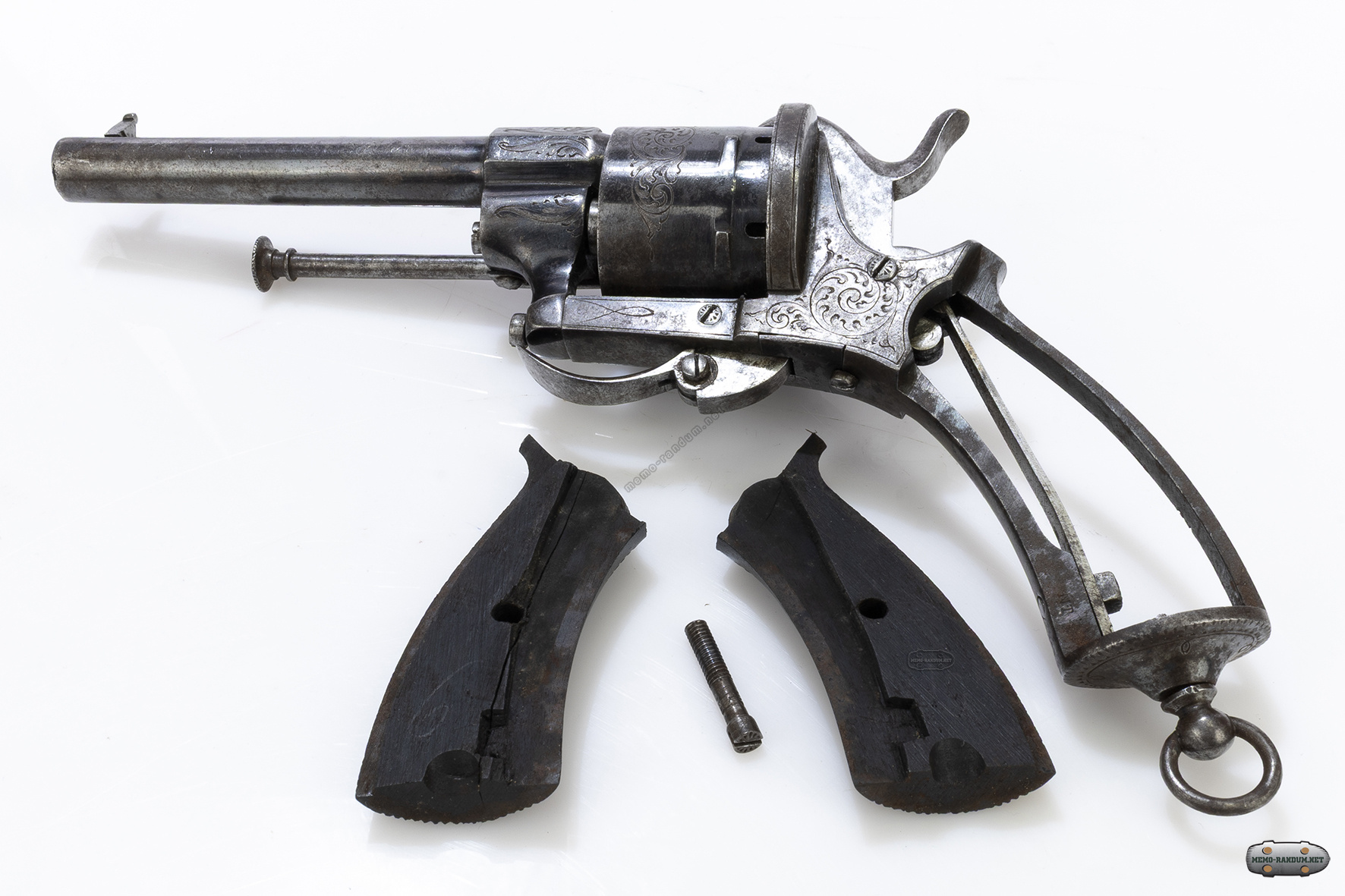

Lefaucheux M1853 неполная разборка

Значительная часть вооружений под патрон Лефоше была списана и утилизирована еще в XIX веке. Однако большие количества таких систем разных моделей все же сохранились в музеях и частных коллекциях. Отсутствие спроса привело к тому, что массовое производство шпилечных патронов прекратилось. Ведущие предприятия освоили выпуск новых боеприпасов, необходимых современному оружию.

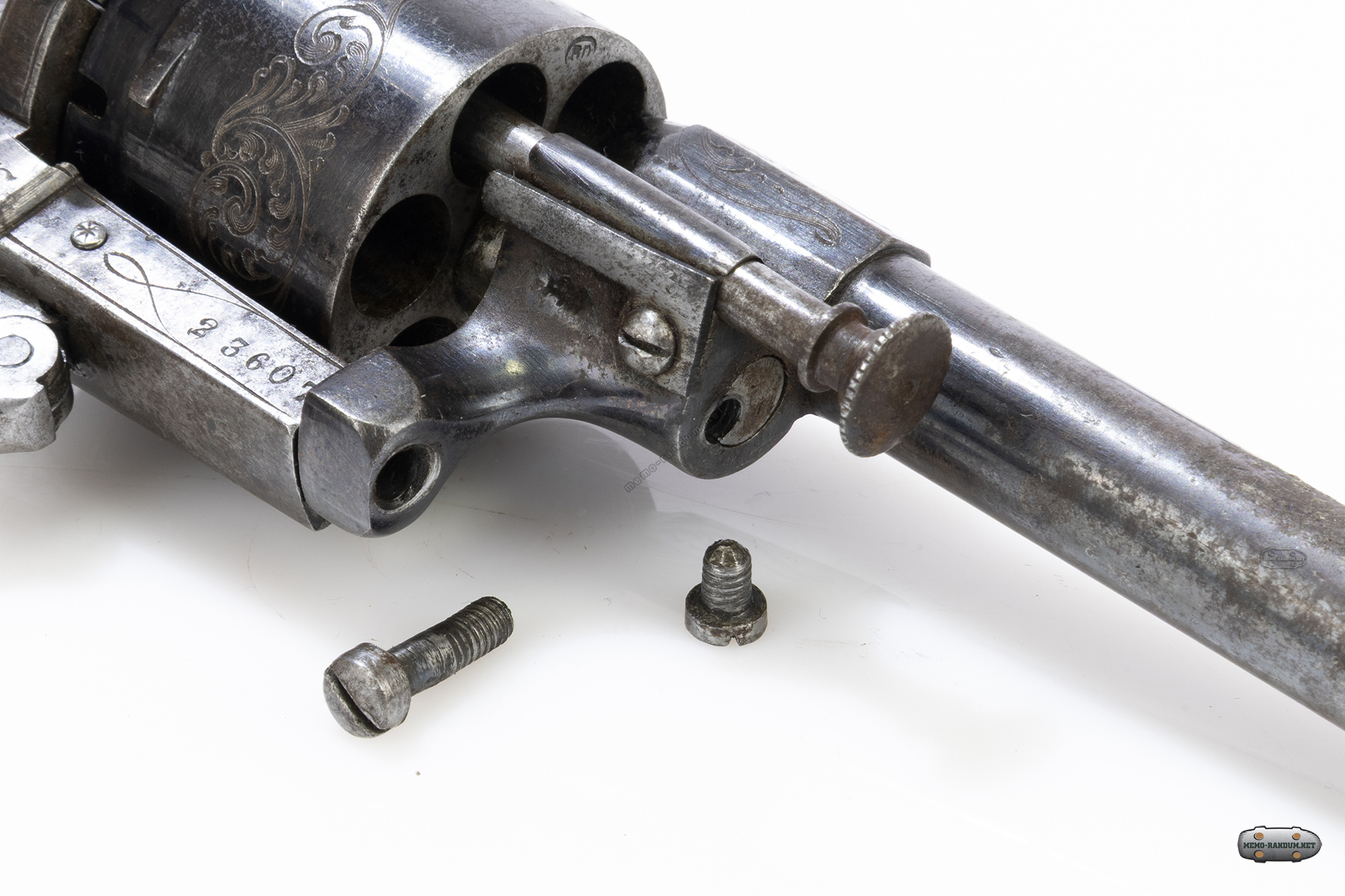

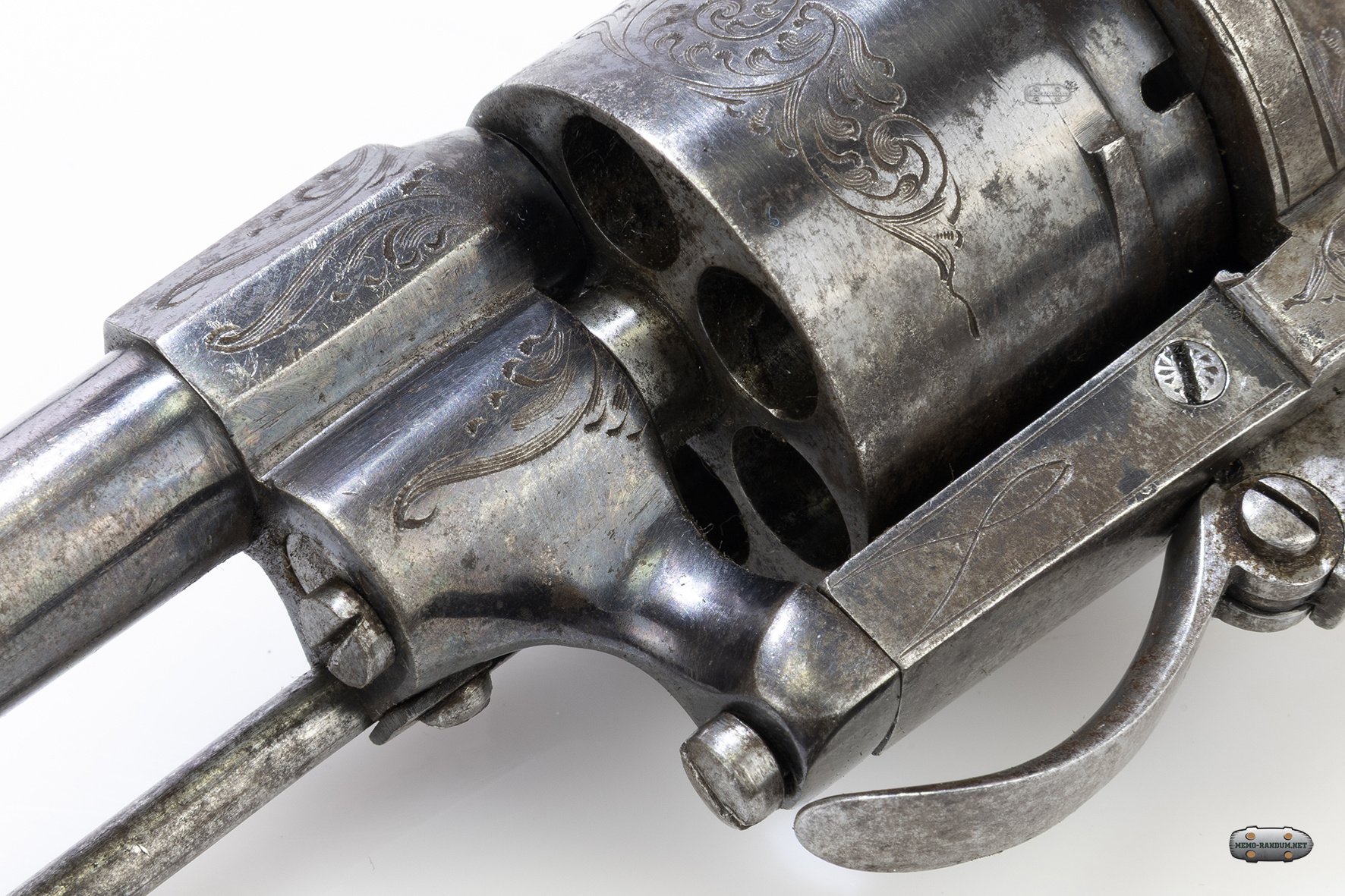

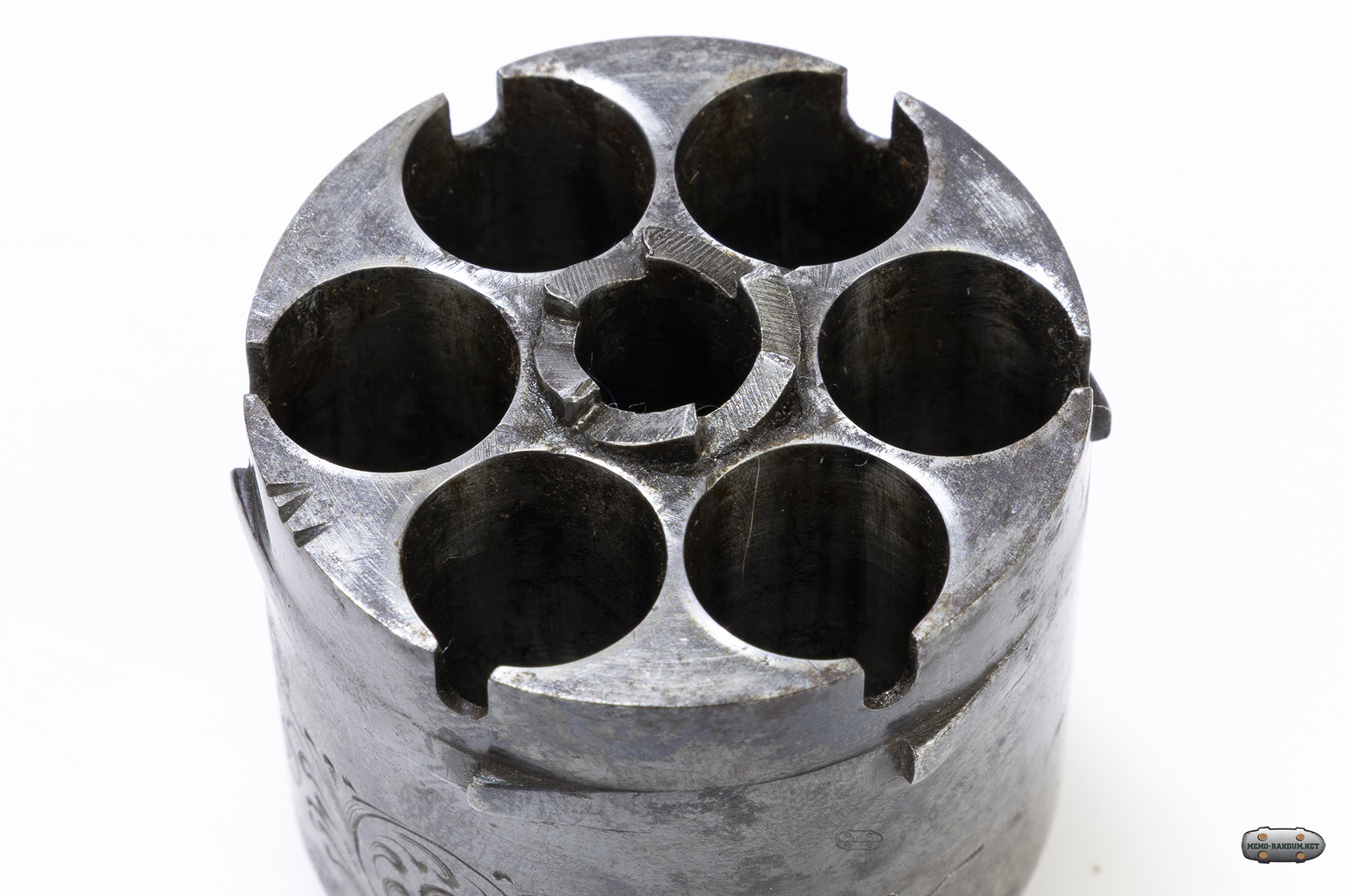

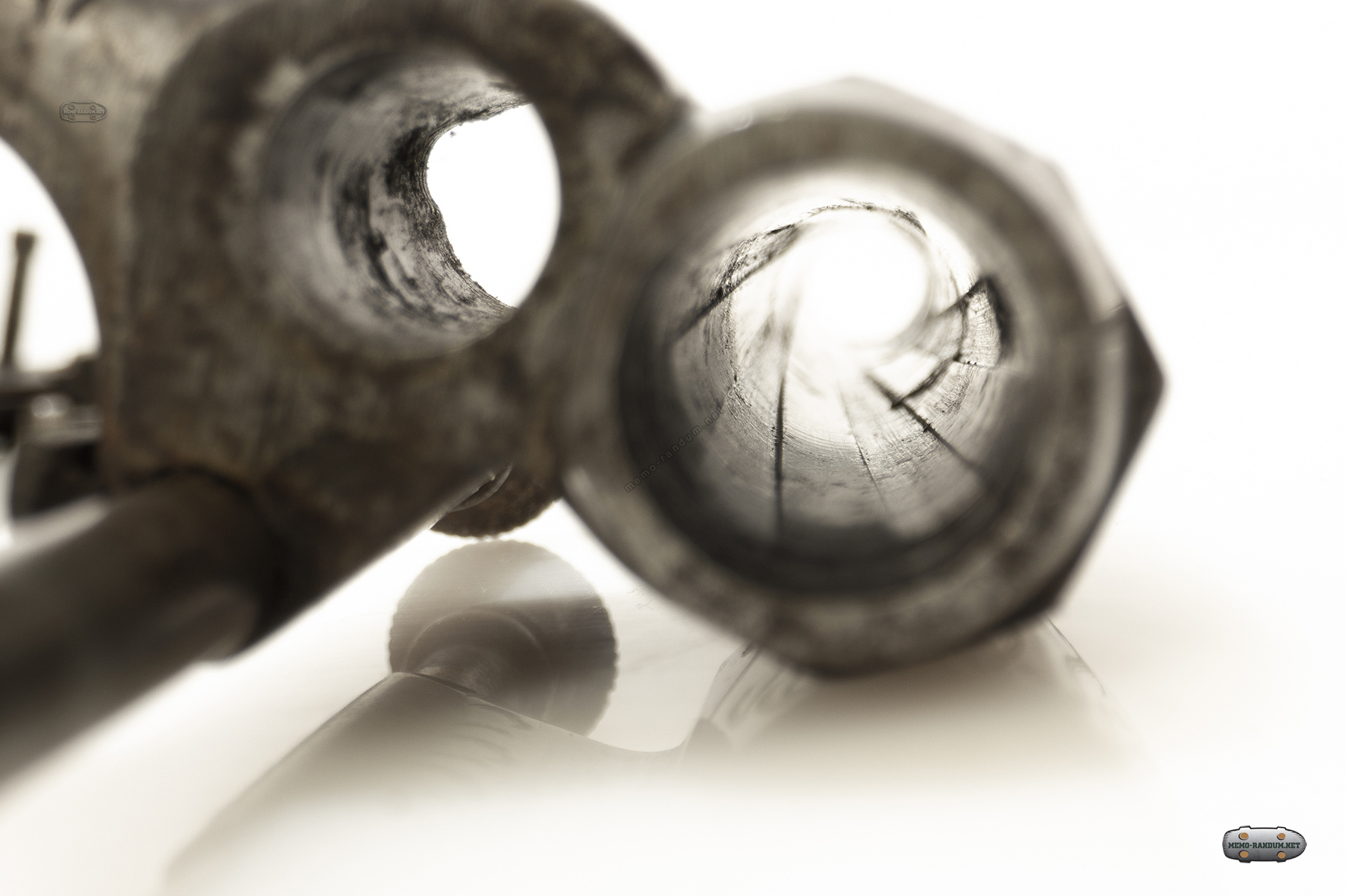

Lefaucheux M1853 барабан вид от ствола

Существенная часть сохранившихся антикварных вооружений сохраняет работоспособность. Кроме того, под заказ производятся новые образцы, как копии оружия прошлого, так и совершенно новые изделия. В связи с этим на рынке существует ограниченный спрос на необычные для нашего времени патроны. Некоторые зарубежные предприятия и мастерские в ограниченных количествах и под заказ выпускают шпилечные патроны разных типов. Такая продукция позволяет коллекционерам и любителям старинного оружия на практике познакомиться с интересной, но устаревшей системой.

Lefaucheux M1853 барабан вид от ствола

По очевидным причинам, сейчас шпилечный патрон и оружие для него являются только интересной исторической диковинкой, напоминающей о прошлом стрелкового вооружения. Его возвращение на службу в том или ином виде попросту невозможно. Шпилечная система К. Лефоше проиграла конкуренцию более простым и совершенным изделиям, и ей не приходится рассчитывать на реванш. Впрочем, это не исключает современный интерес к разработкам прошлого.

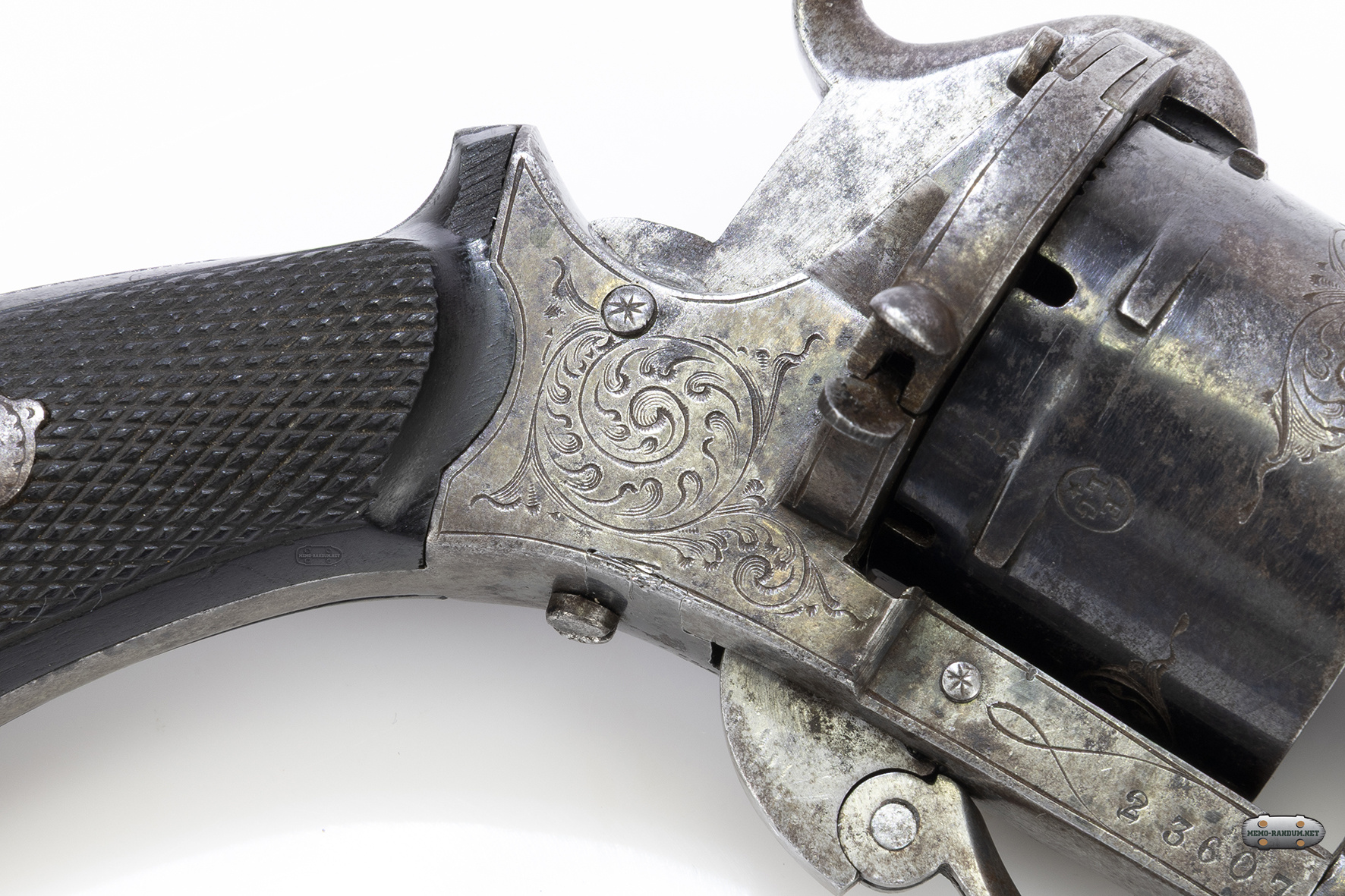

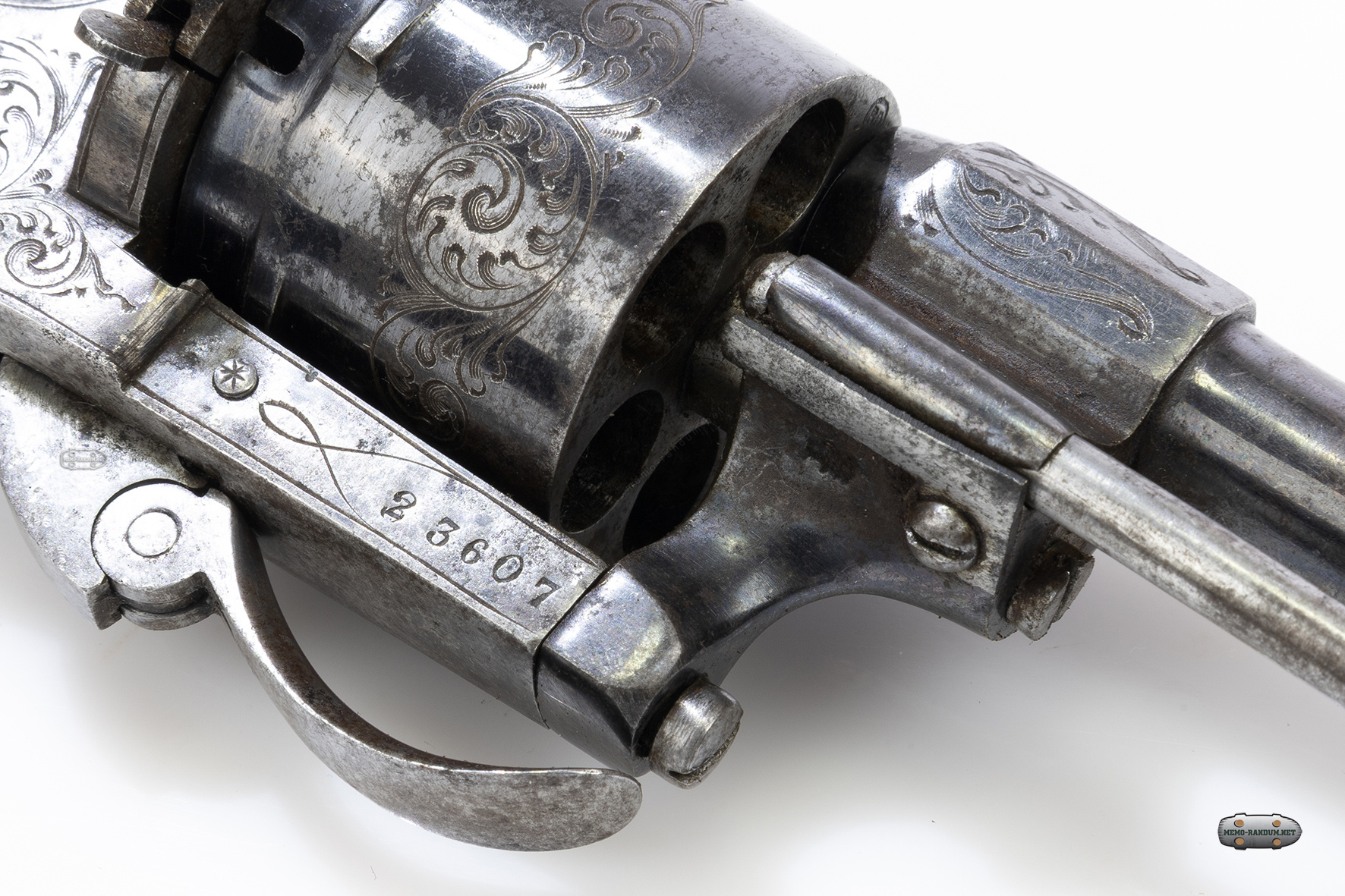

Lefaucheux M1853 клейма на барабане и рамке ELG* qс короной и сариный номер на рамке 23607

Шпилечный патрон Казимира Лефоше, впоследствии совершенствовавшийся Бенжамином Улье и другими оружейниками, для своего времени был весьма прогрессивной разработкой. Предложенная конструкция, в целом, решала все поставленные задачи и показывала самые серьезные преимущества перед иными боеприпасами.

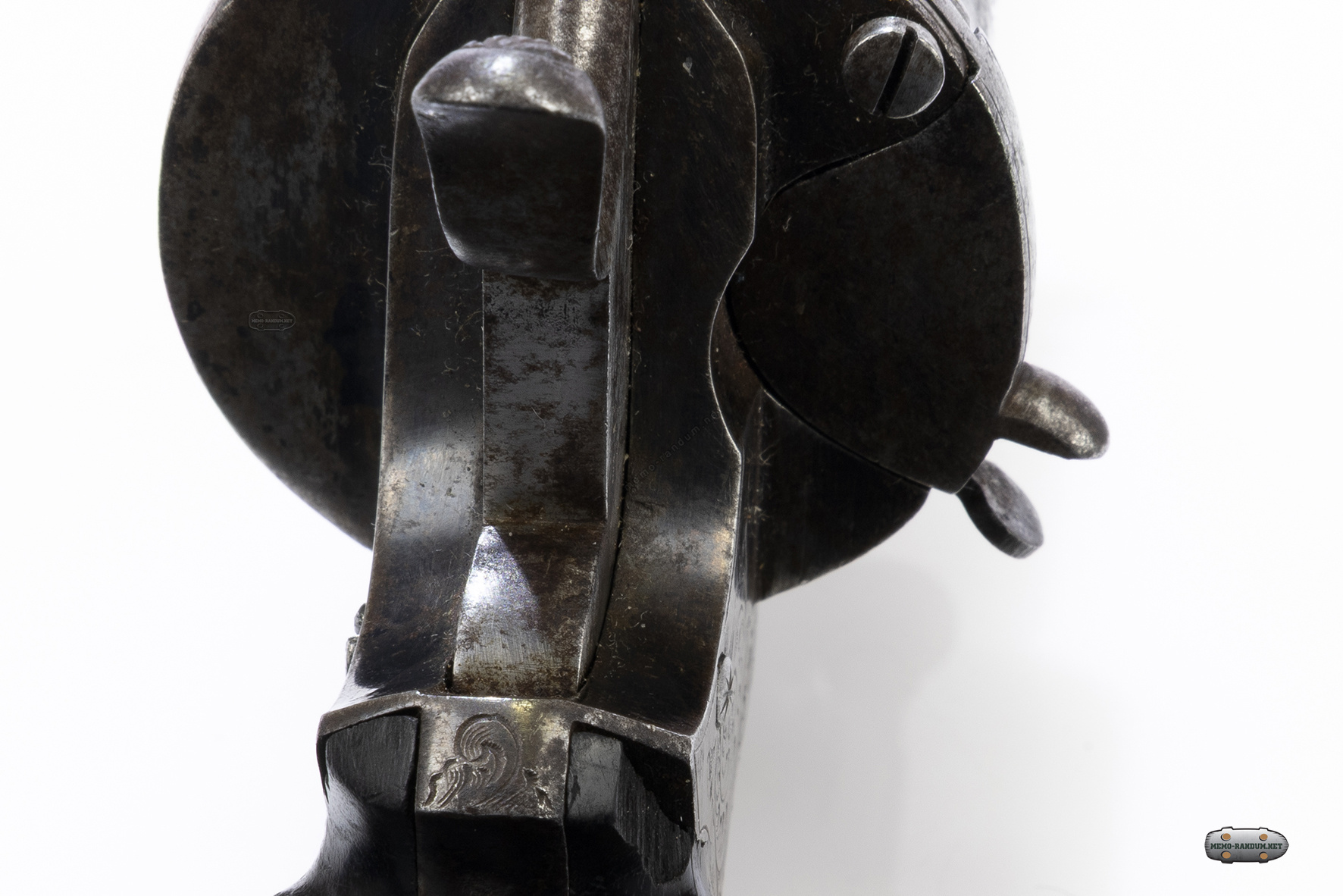

Lefaucheux M1853 вид на курок

Что касается врожденных недостатков такого патрона, то на фоне проблем прочих систем они не выглядели серьезными. Благодаря этому шпилечный боеприпас получил большое распространение и серьезно подвинул иные патроны. Однако дальнейшее развитие боеприпасов стрелкового оружия привело к появлению более удачных конструкций, сделавших шпилечные патроны ненужными.

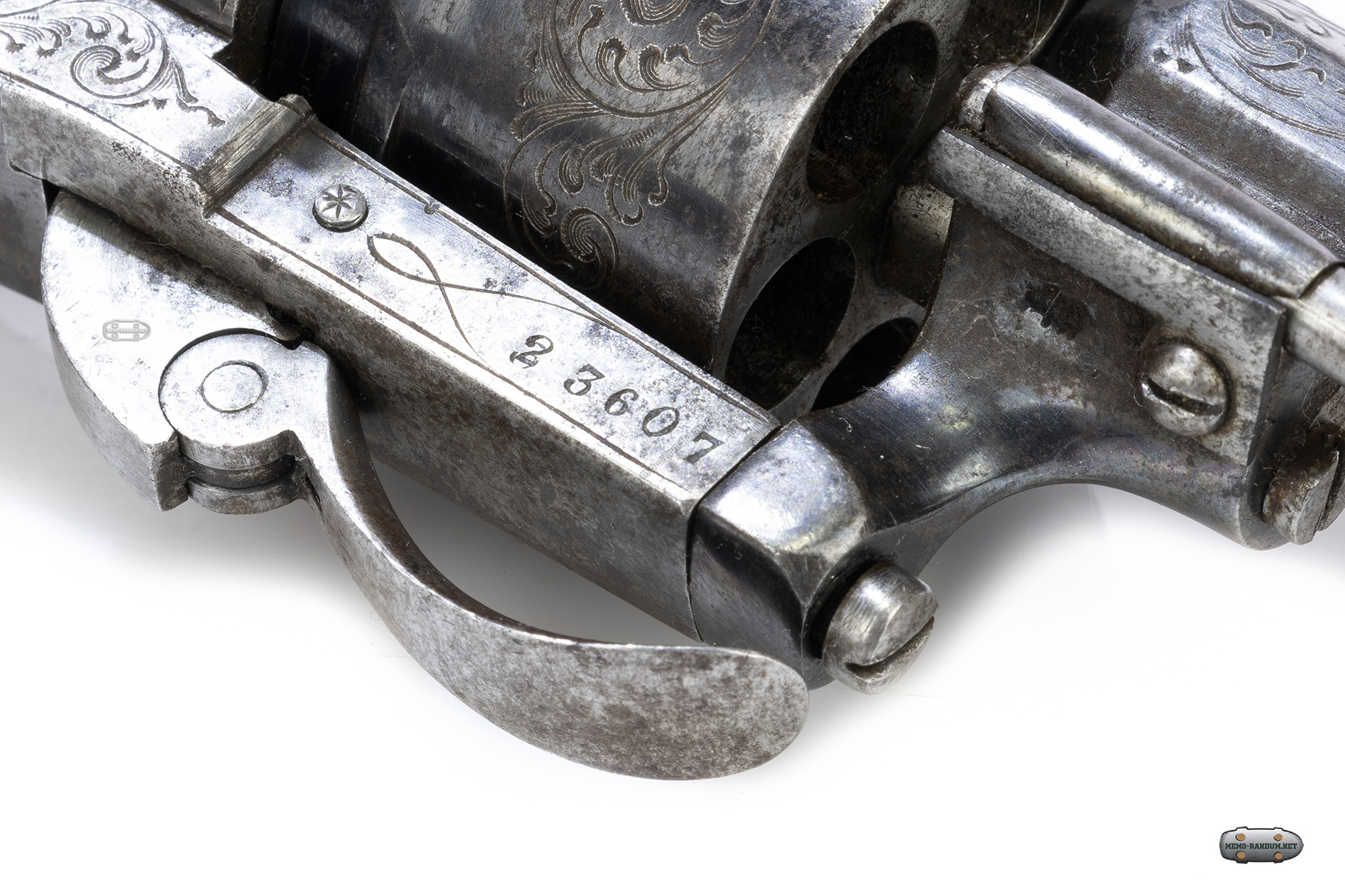

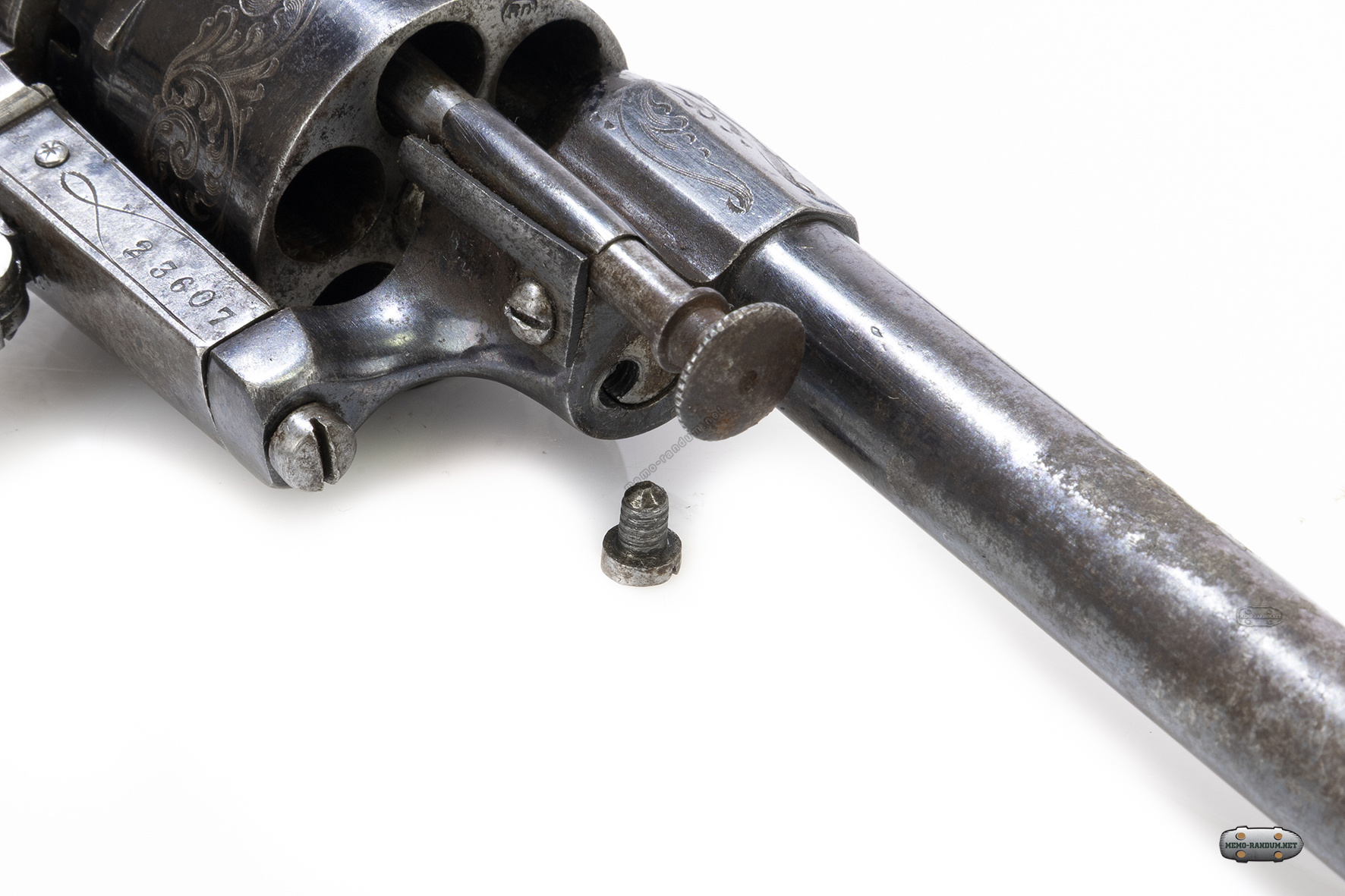

Lefaucheux M1853 опечатка при набитии серийного номера

В серийном номера нанесенном на рамку револьвера Lefaucheux 1853 можно заметить опечатку. под первой цифрой 2 просматривается цифра 3.

Благодарю за статью /Кирилла Рябова, topwar.ru/

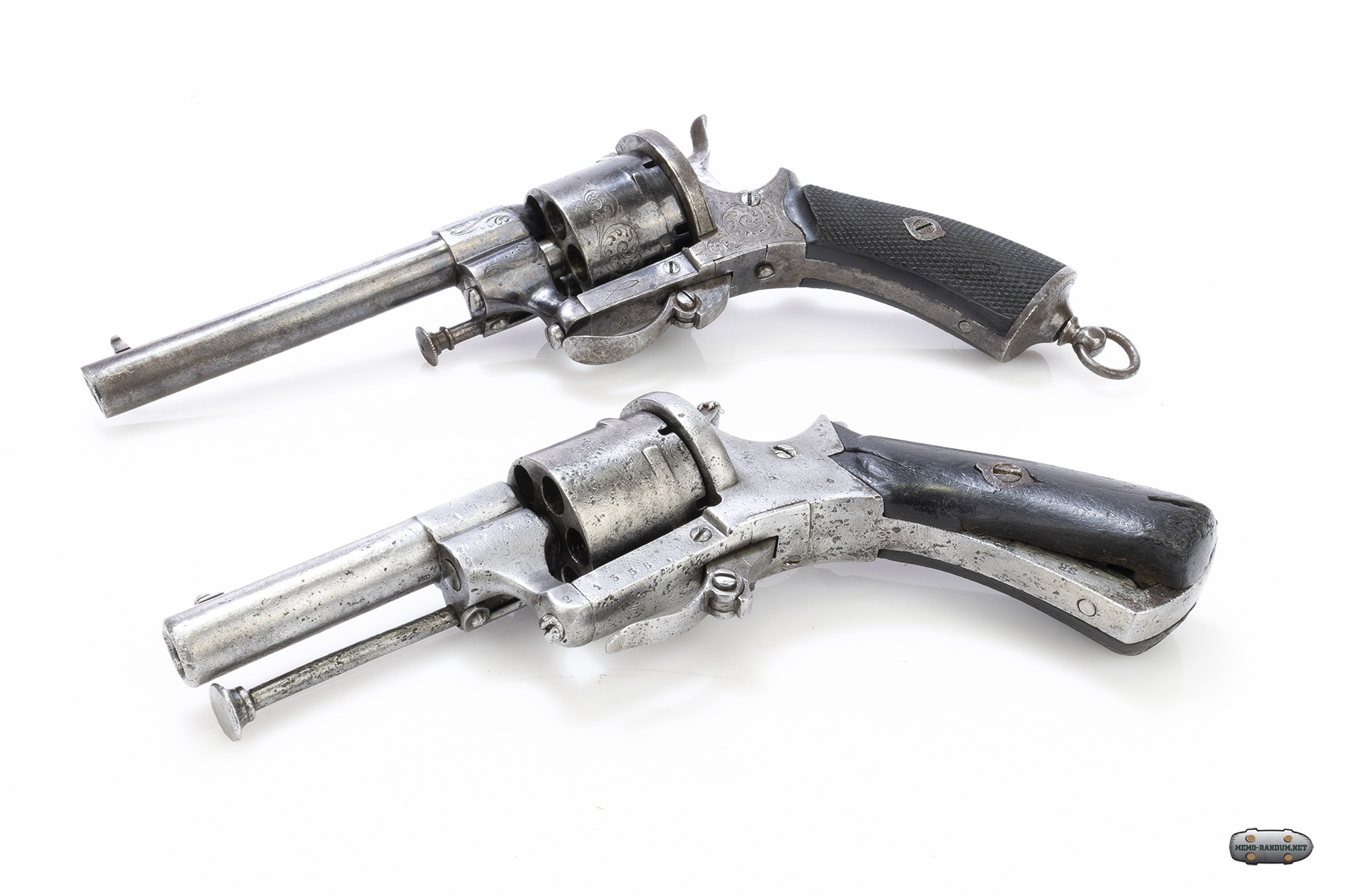

Еще один Лефоше:
