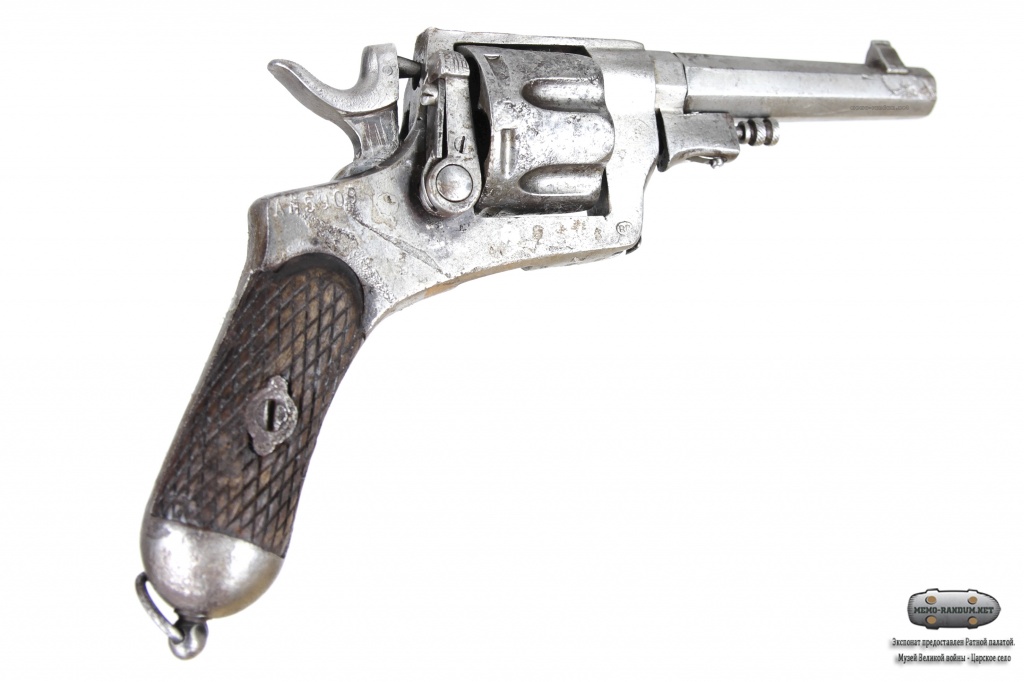

Обзор револьвера Bodeo M1889, 10,35×20 мм R
(Pistola Rotazione, Sistema Bodeo, Modello 1889)
Револьвер Бодео модель 1899 года (ит. Bodeo modello 1889) — итальянский военный револьвер двойного действия.
История создания и производства
Револьвер Бодео назван именем председателя комиссии рекомендовавшей его для итальянской армии в 1889 году. В 1891 году револьвер Бодео был принят на вооружение итальянской армией под официальным названием Pistola Rotazione, Sistema Bodeo, Modello 1889.
на службе до 1931
Оставался на вооружении до 1910 года, когда его сменил пистолет Glisenti образца 1910 года. Производился револьвер Bodeo на пяти Итальянских оружейных заводах с 1888 года и до середины 1920-х годов, а по некоторым данным до 1931 года.
После снятия с вооружения
После снятия с вооружения эти револьверы использовались тыловыми подразделениями Итальянской армии в ходе Второй мировой войны. Был принят на вооружение Вермахта под обозначением Revolver 680(i), в качестве альтернативного оружия (можно предположить ограниченное использование в частях, дислоцировавшихся на территории Италии).
Две версии
Модель 1889 изначально имела две версии: офицерскую и солдатскую. Различие состояло в том, что у офицерской модели спусковой крючок был обычного типа, а у солдатской спусковой крючок был складывающимся и не имел защитной скобы. Кроме того различался внешний вид головки шомпола: у офицерской модели головка в виде одинарного диска, у солдатской в виде двойного. Поздние офицерские модели имели укороченные стволы.
Револьвер Модерн
Револьвер «Модерн» — выпускался в период 1923—1927 годов. Это был тот же Бодео М1889, но с круглым стволом длиной 85 мм (у предыдущих вариантов — стволы длиной 95–114 мм). Револьверы раннего выпуски имели боёк смонтированный на курке, позднего — боёк в корпусе. Иногда назывались Темпини, по названию фирмы производителя
Конструкция
Особенности конструкции

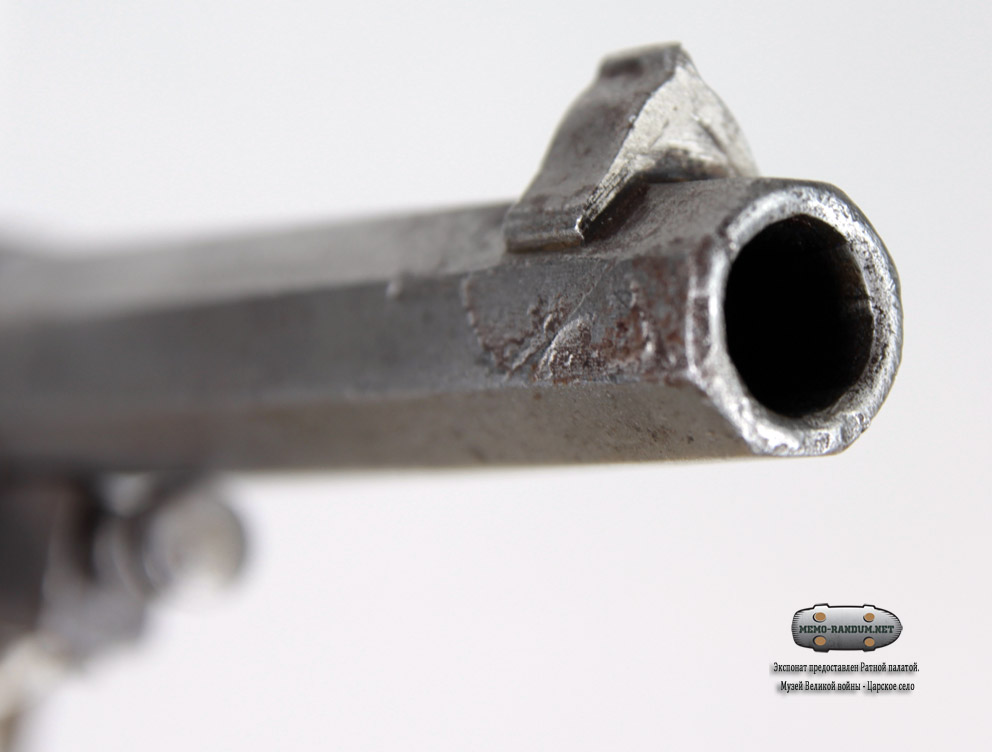

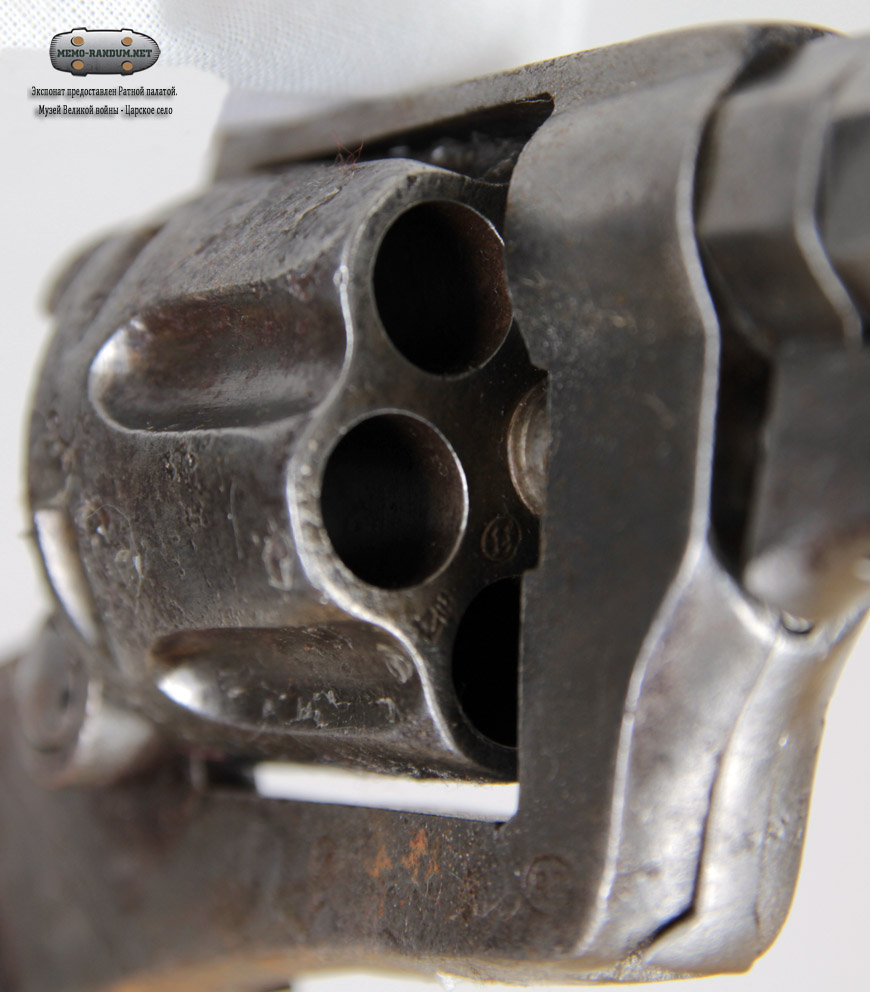

Ствол привинчен к рамке, барабан заряжается через откидывающуюся дверцу.

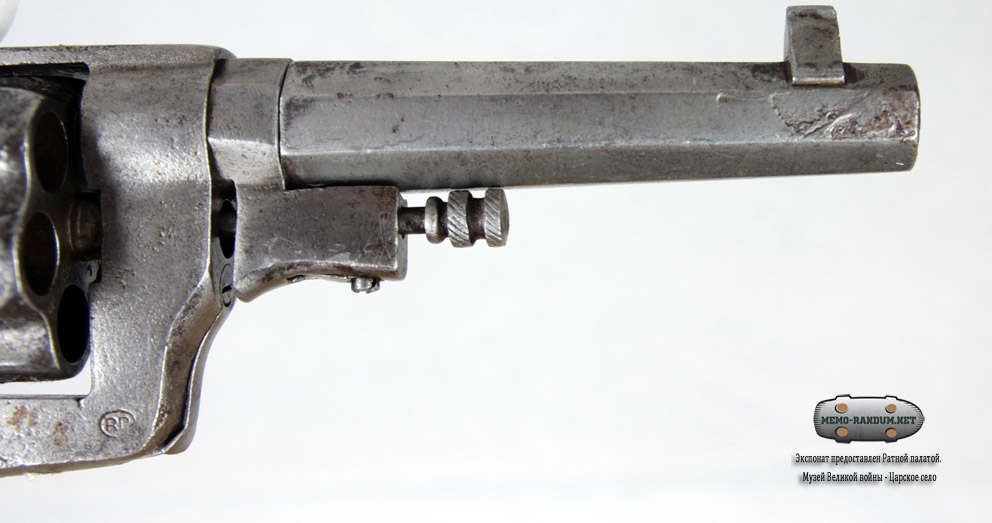

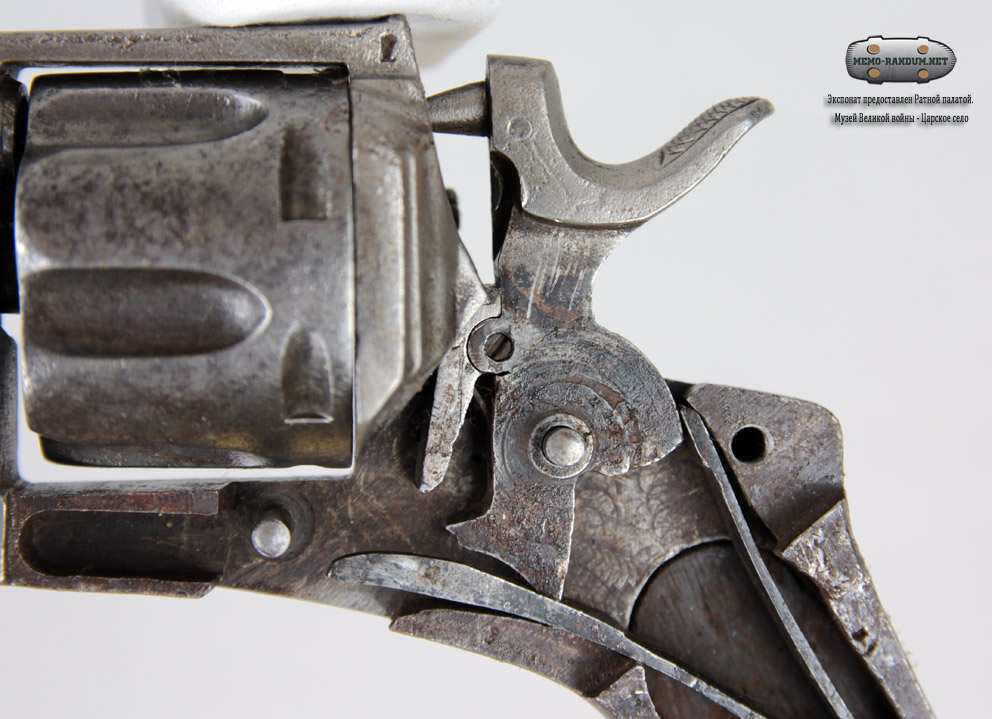

Поочерёдное экстрактирование стреляных гильз происходило благодаря шомполу, который в нерабочем состоянии размещался в полой центральной оси барабана и переводился в рабочее положение с помощью поворотного устройства, смонтированного на стволе (аналогично револьверам системы Нагана). Зарядная дверца соединена с курком (так называемая дверца Абади. При открывании отключает курок, позволяя использовать спусковой крючок только для поворотов барабана).

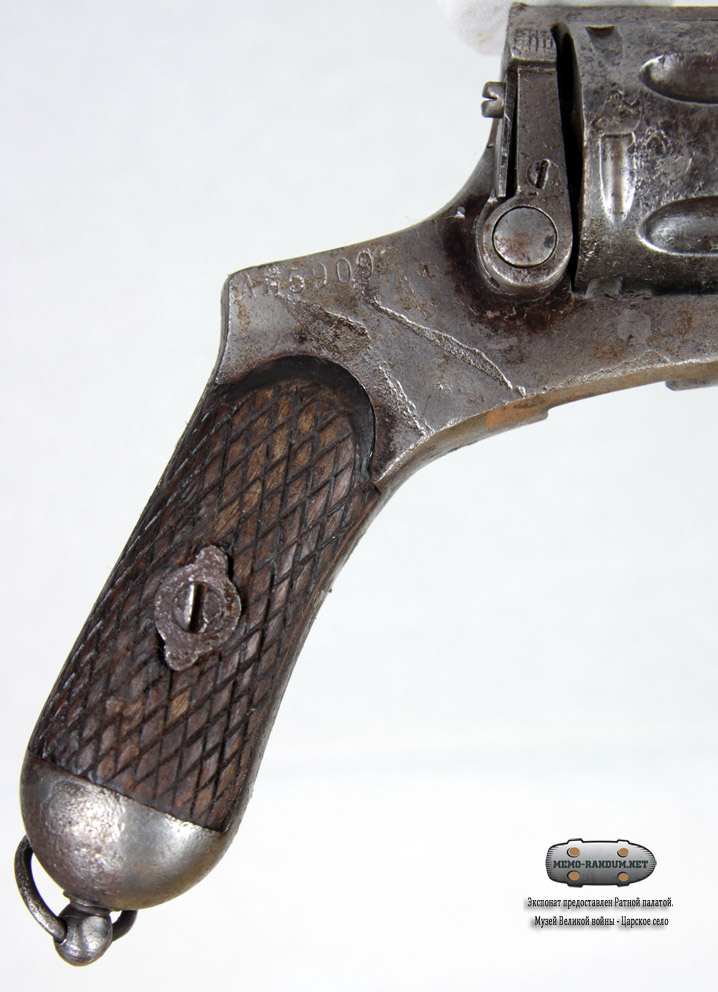

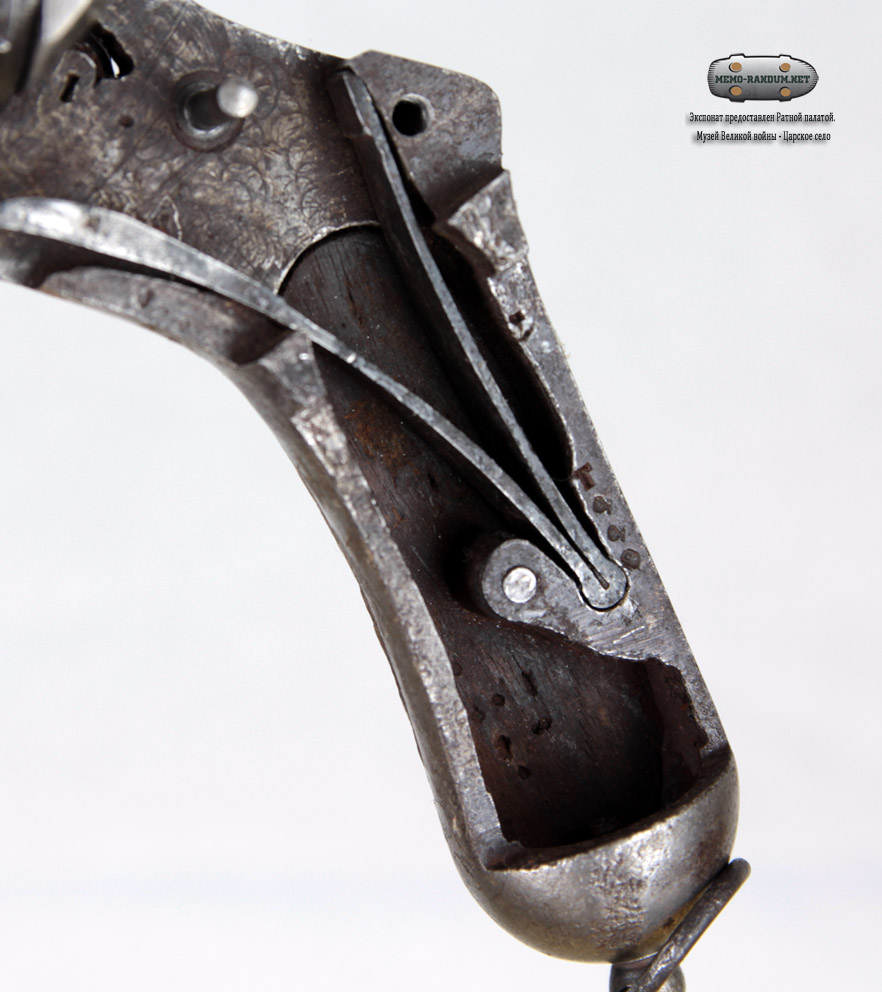

Прицельные приспособления состоят из мушки и целика в виде прорези. Щёчки рукоятки сделаны из дерева (орех) или эбонита.ИСТОРИЯ ОРУЖЕЙНОЙ ФИРМЫ "BODEO"
