ТТХ Пулемета ДС 39
Обзор станкового пулемёта Дегтярёва образца 1939 года.
ДС 39 ранний

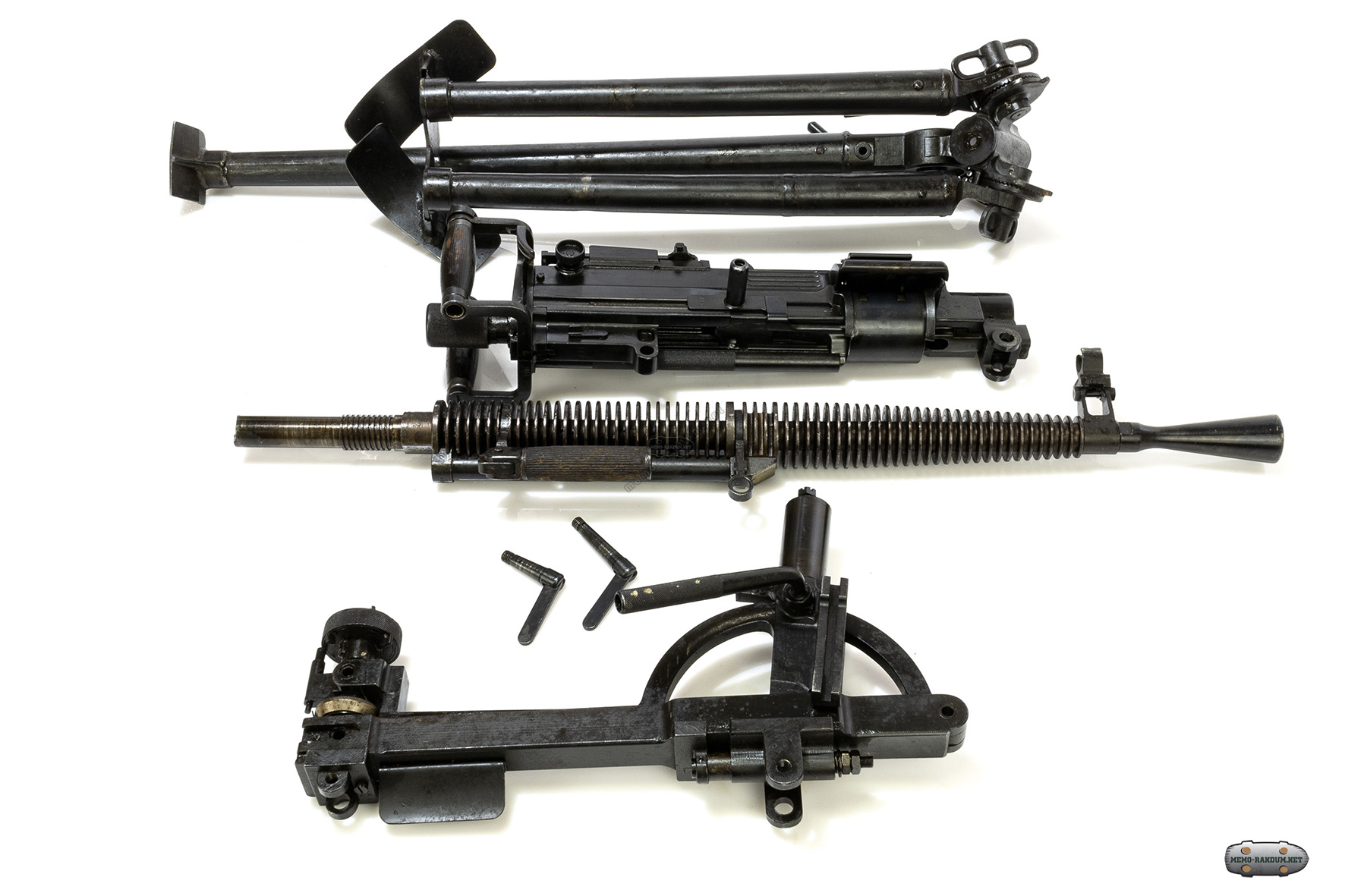

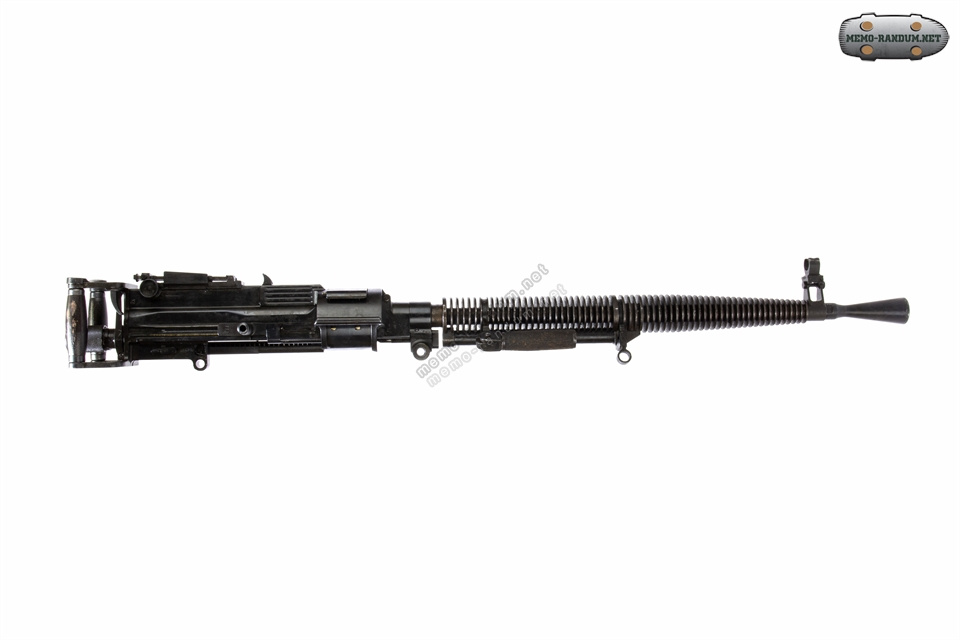

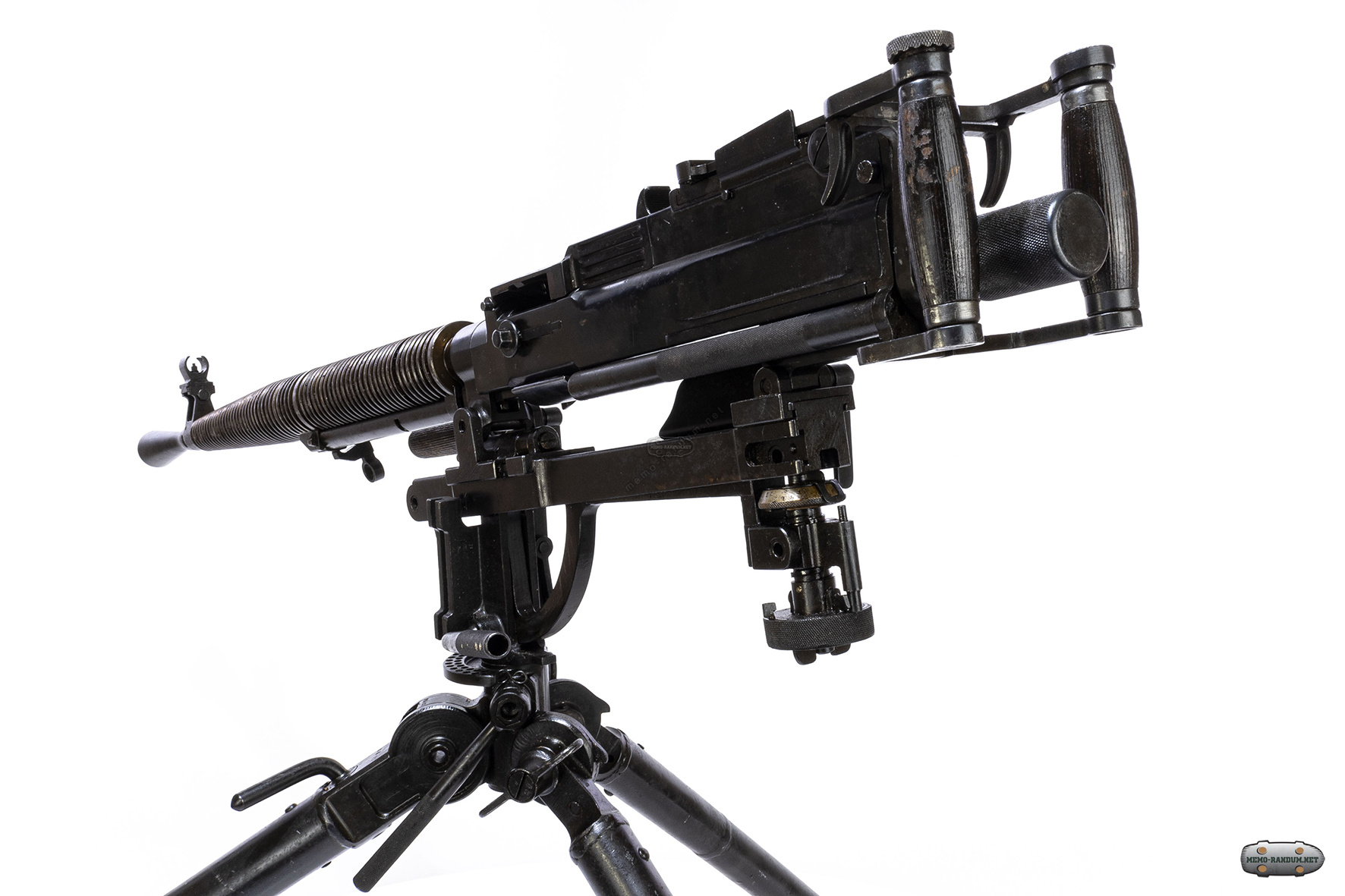

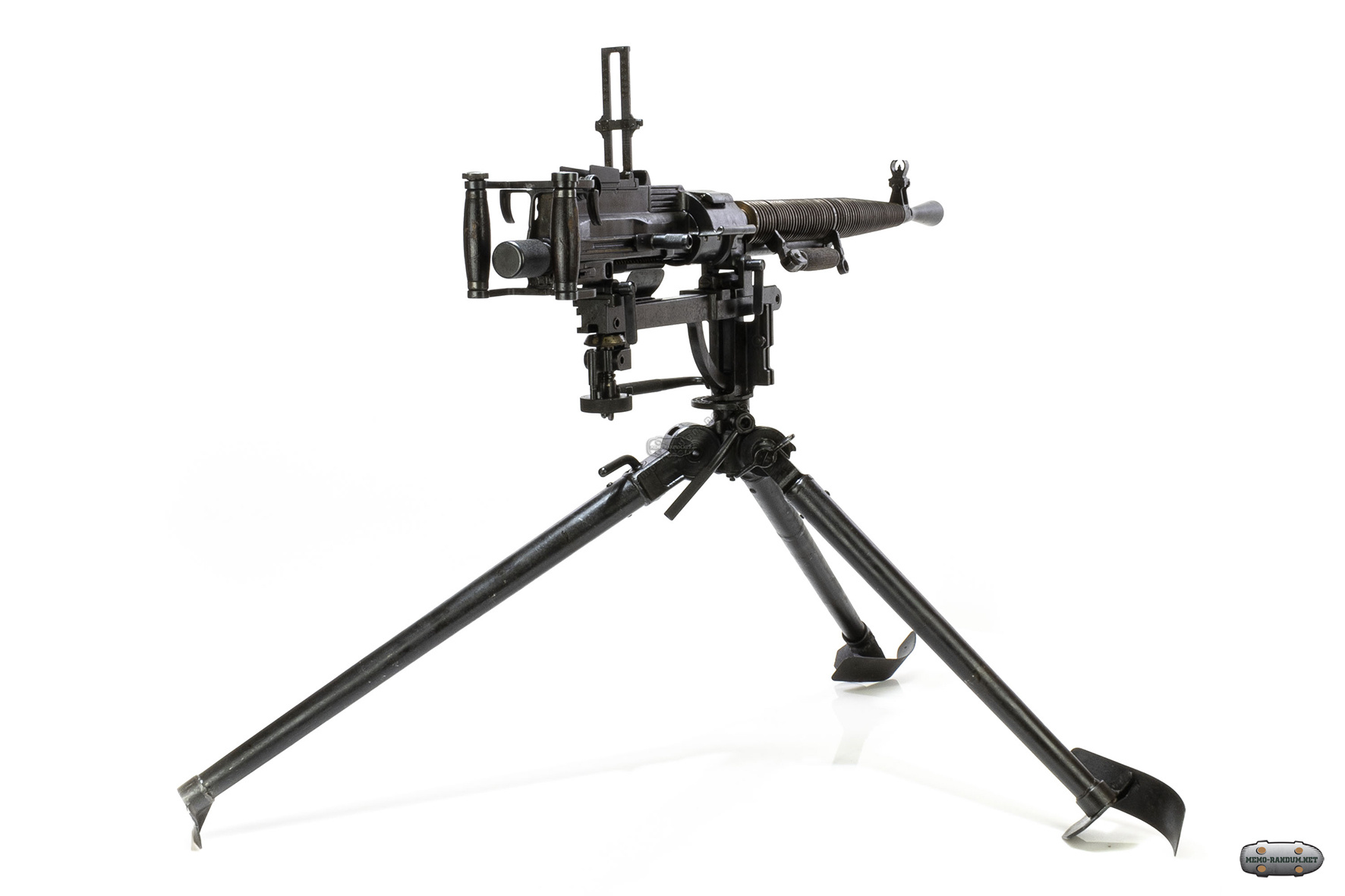

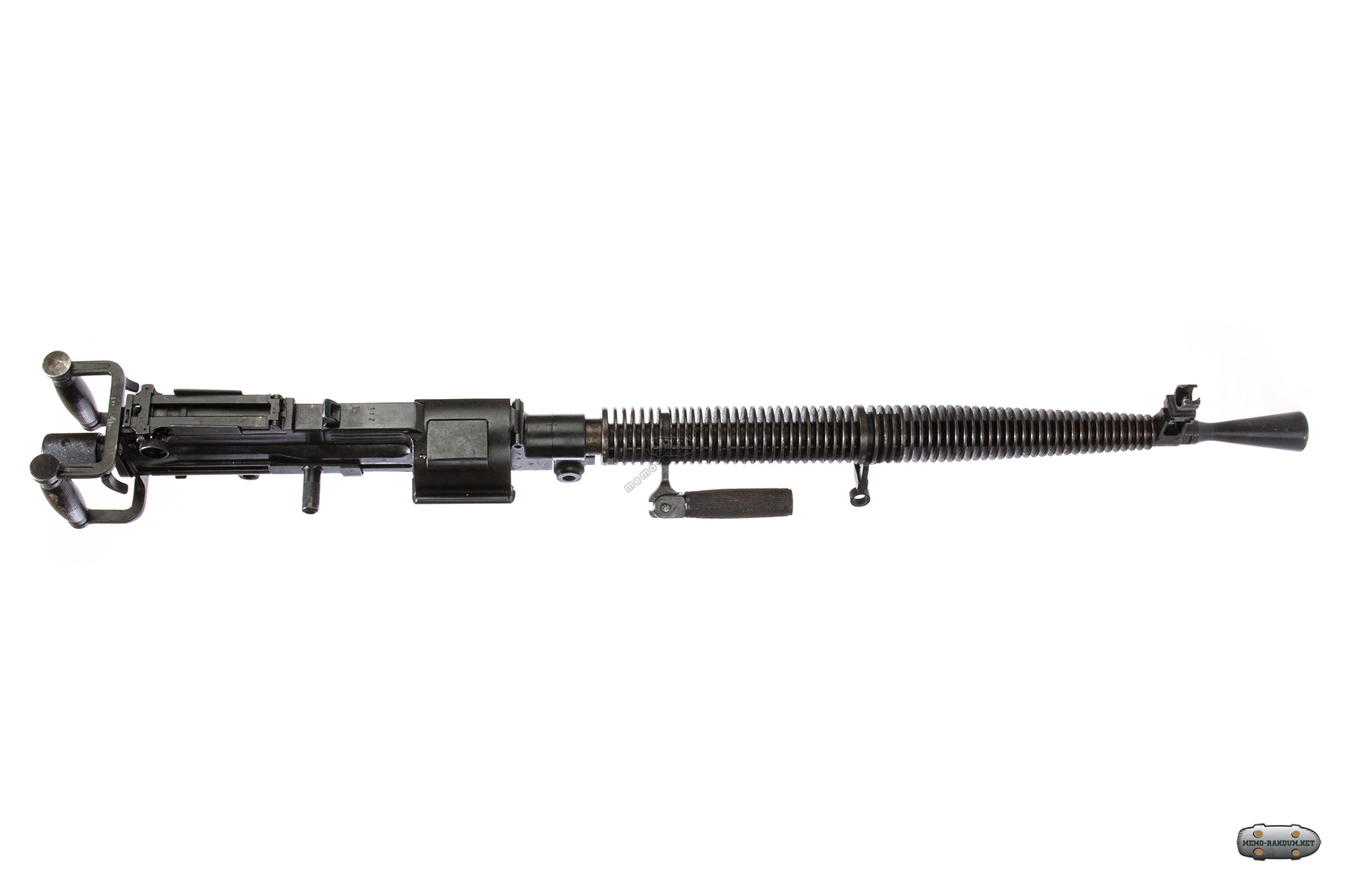

Ранний образец пулемета ДС39 (из-за отсутствия инструментов ствол не докручен на один оборот). Далее на всех общих фотографиях данного образца ствол находиться на пол сантиметра дальше от места стандартного размещения.

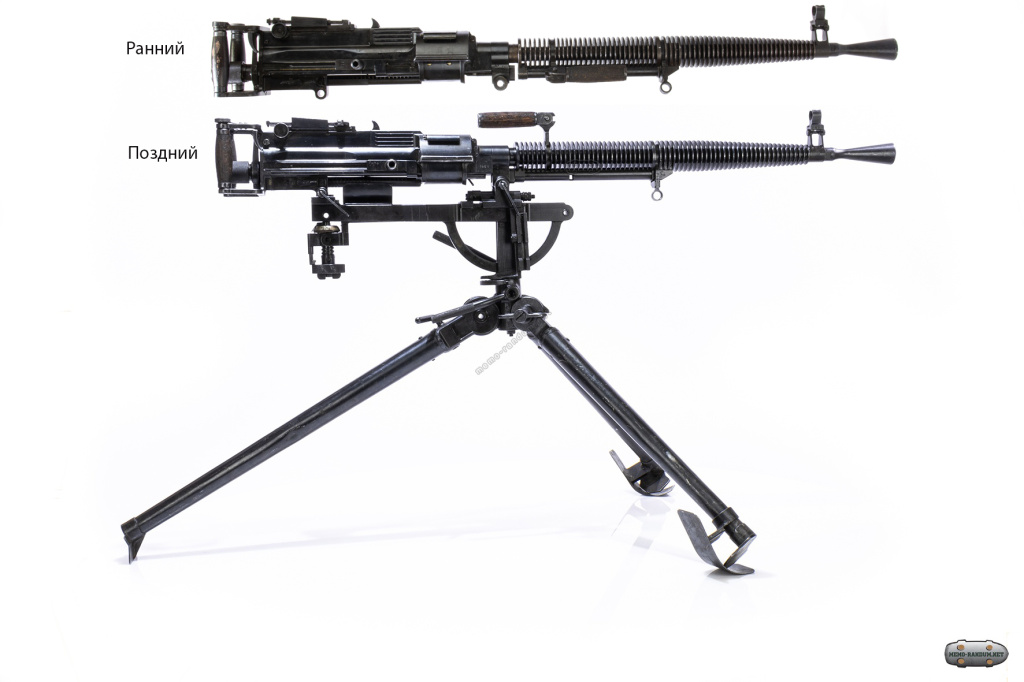

Поздний ДС39
В 1930-х гг. в СССР велись работы по созданию нового станкового пулемета, призванного заменить устаревший «Максим». 22 сентября 1939 года на вооружение РККА был принят «7,62-мм станковый пулемет образца 1939 г.», или «ДС-39» конструкции В. А. Дегтярева. Производство нового пулемета было развернуто на заводе № 66 в г. Тула, а производство «Максимов» значительно сократилось.
Несмотря на положительные стороны нового пулемета (небольшая масса, высокая скорострельность, простота изучения и обслуживания), «ДС-39» обладал рядом недостатков, связанных с работой автоматики. С началом Великой Отечественной войны времени на отладку нового пулемета не оставалось.

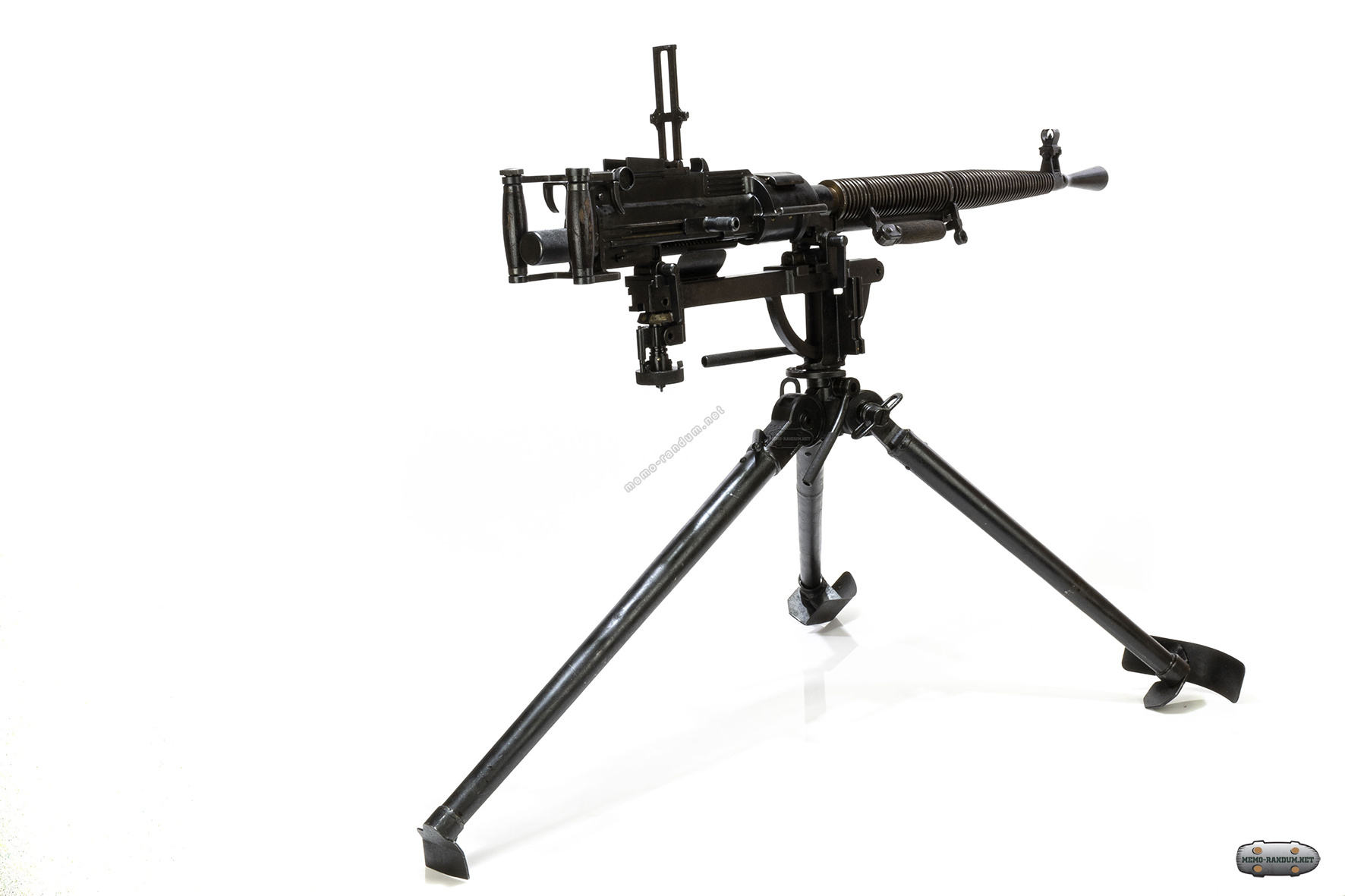

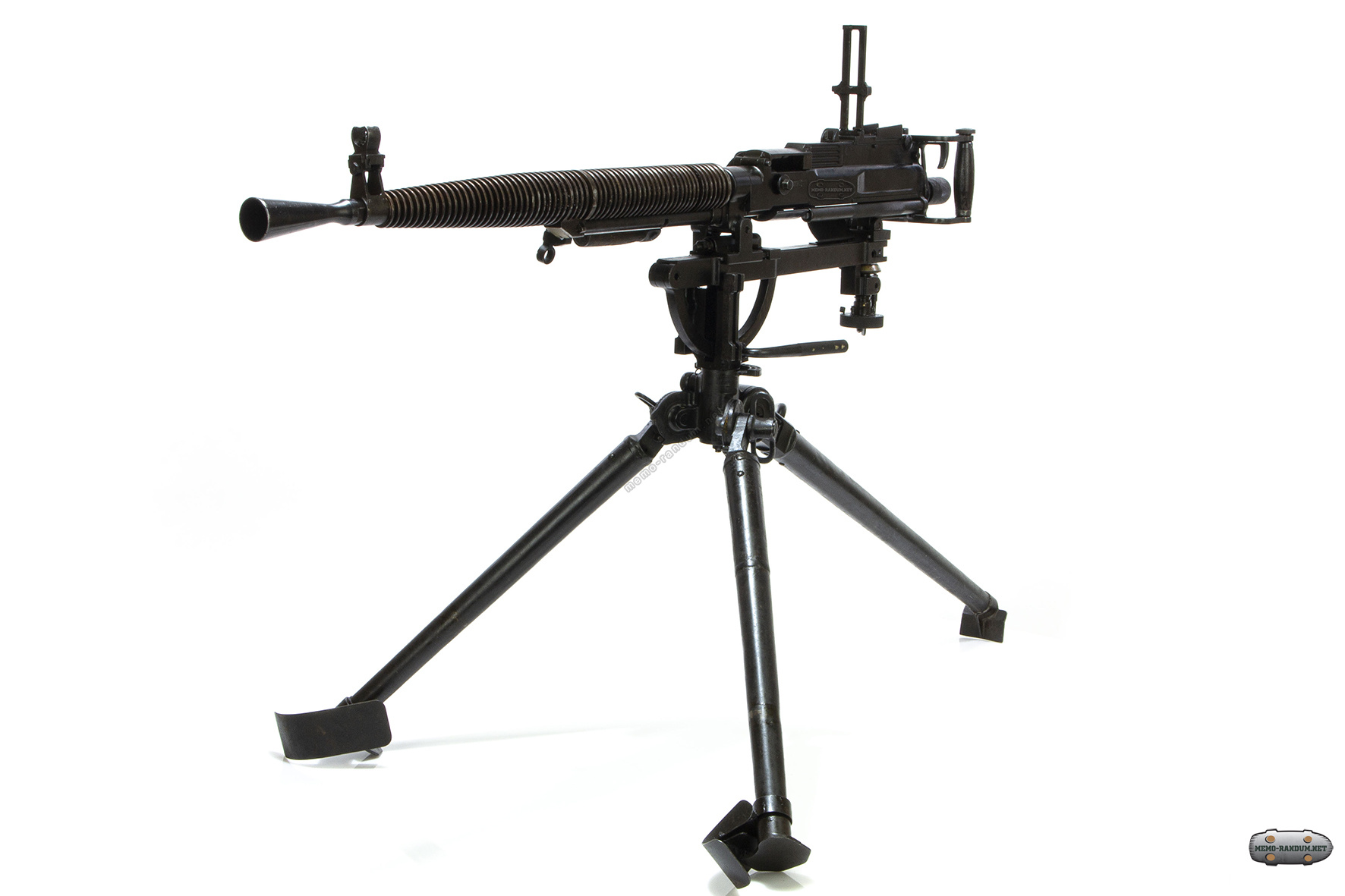

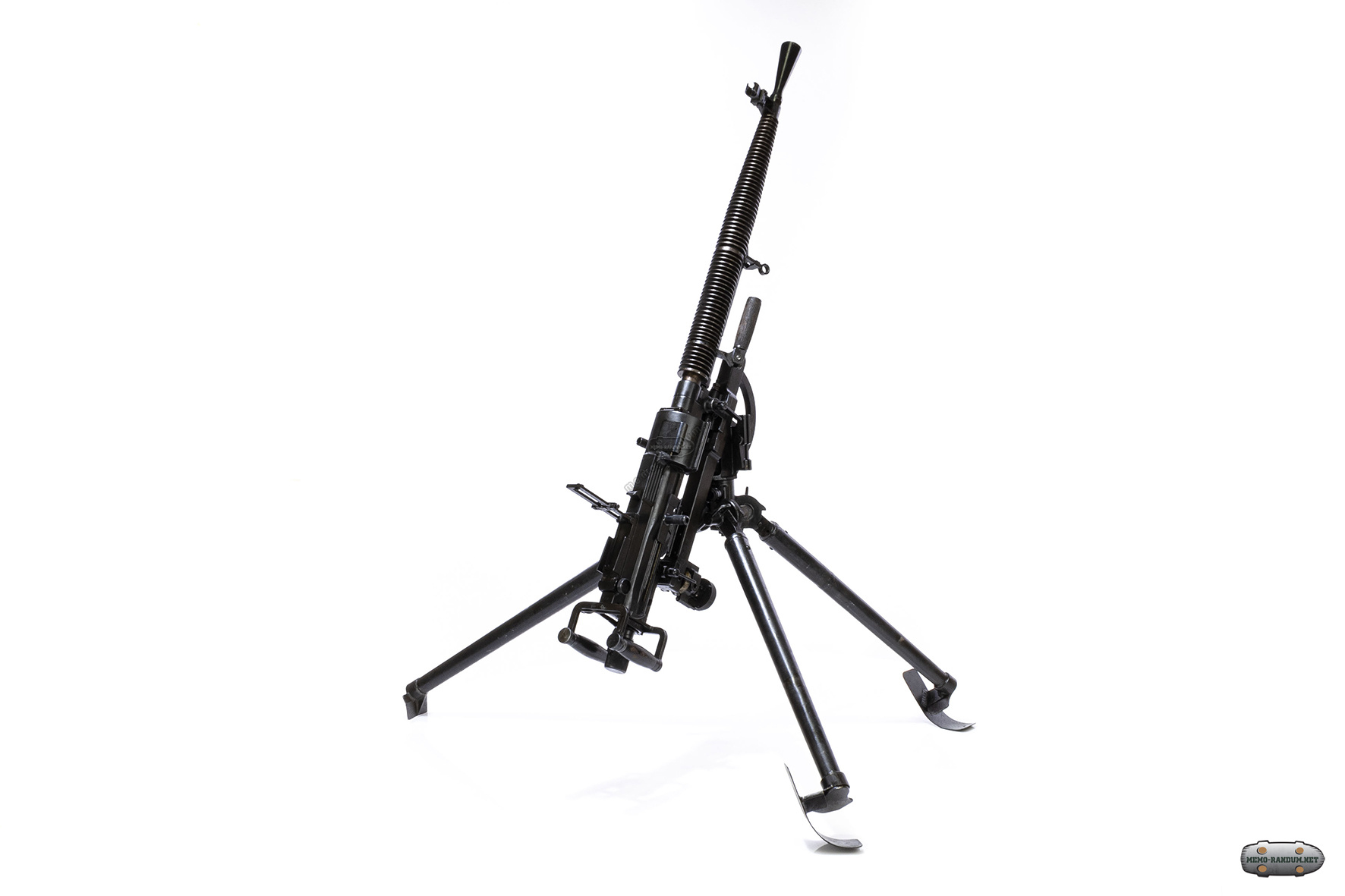

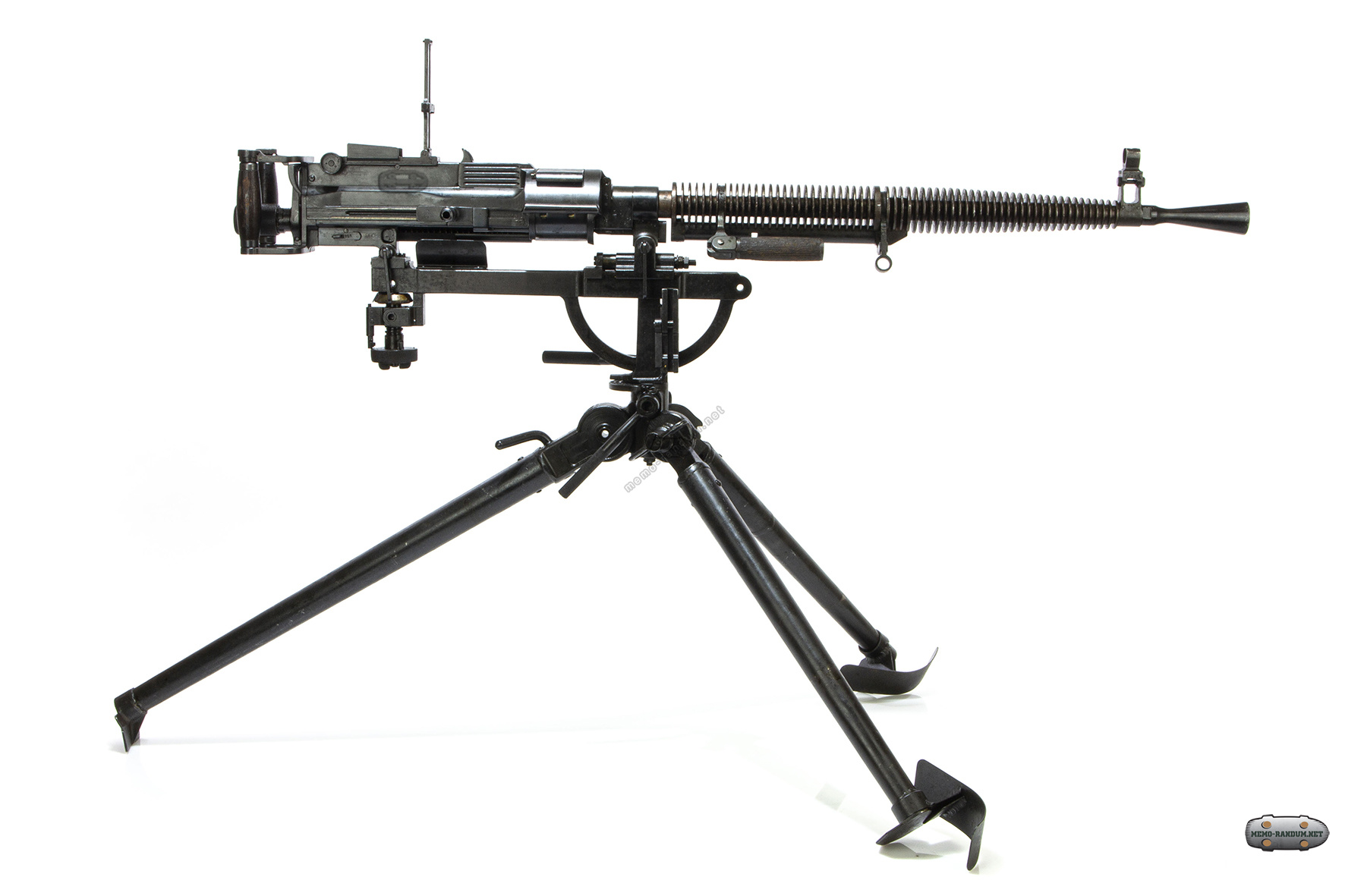

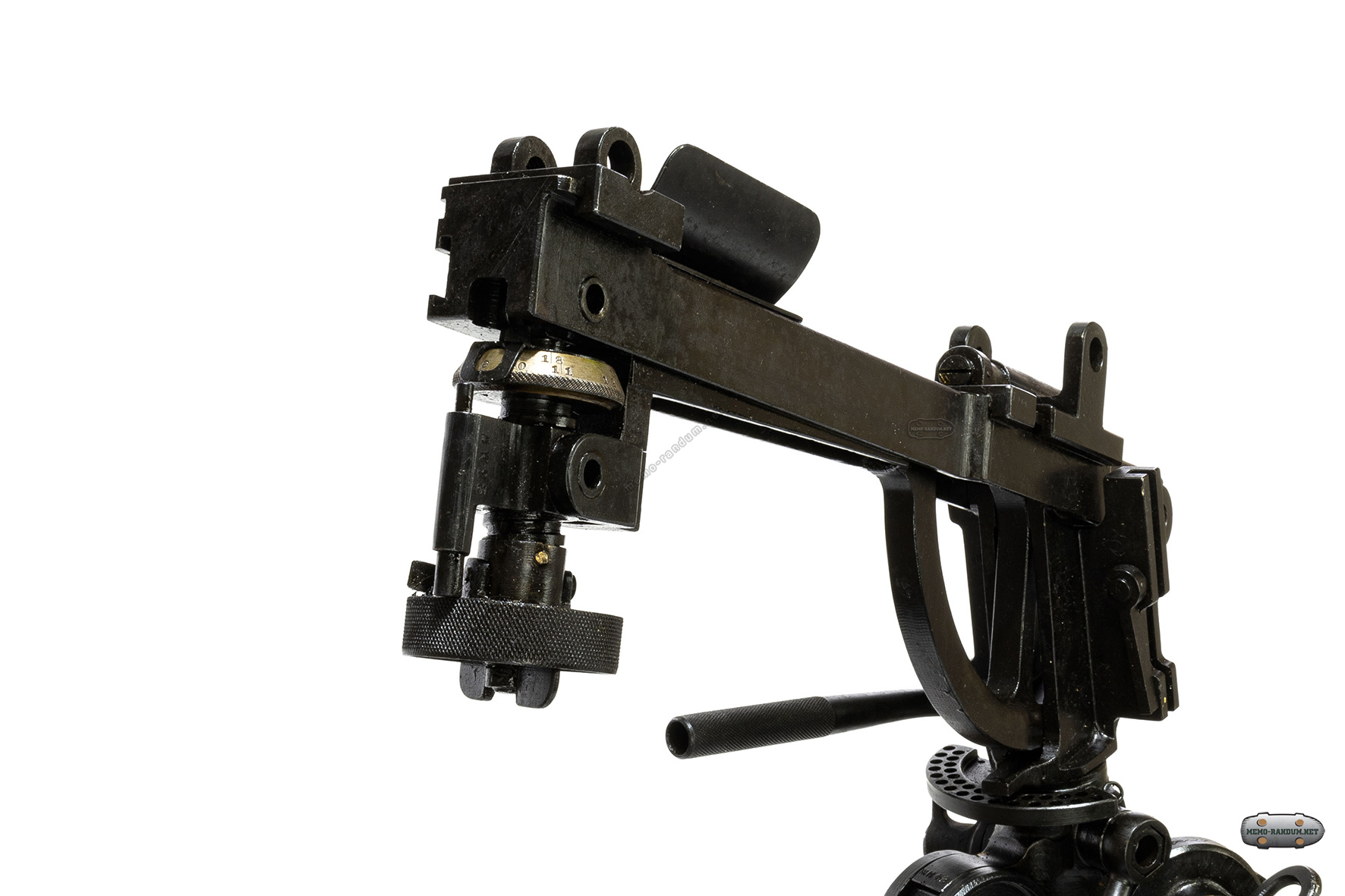

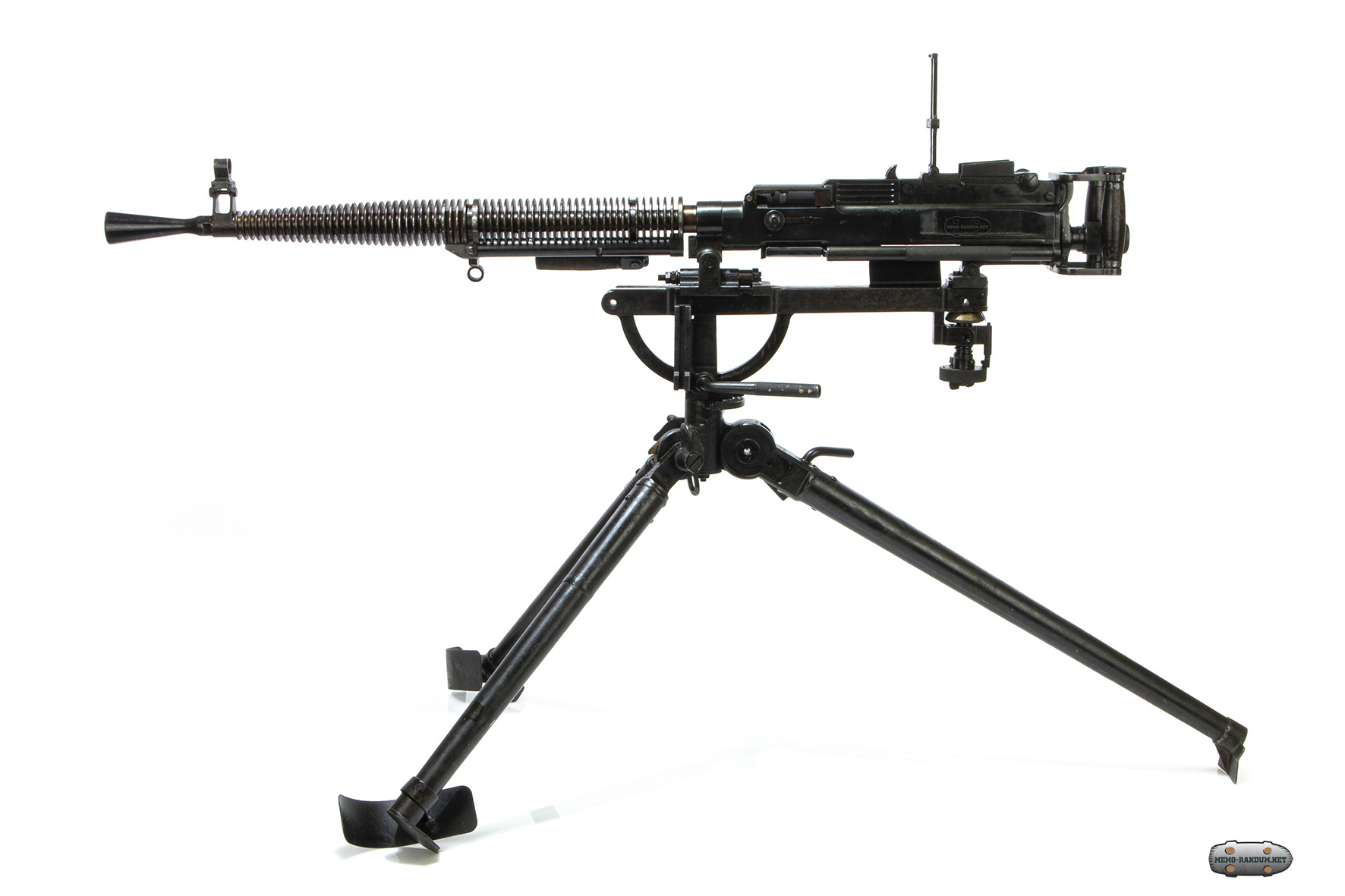

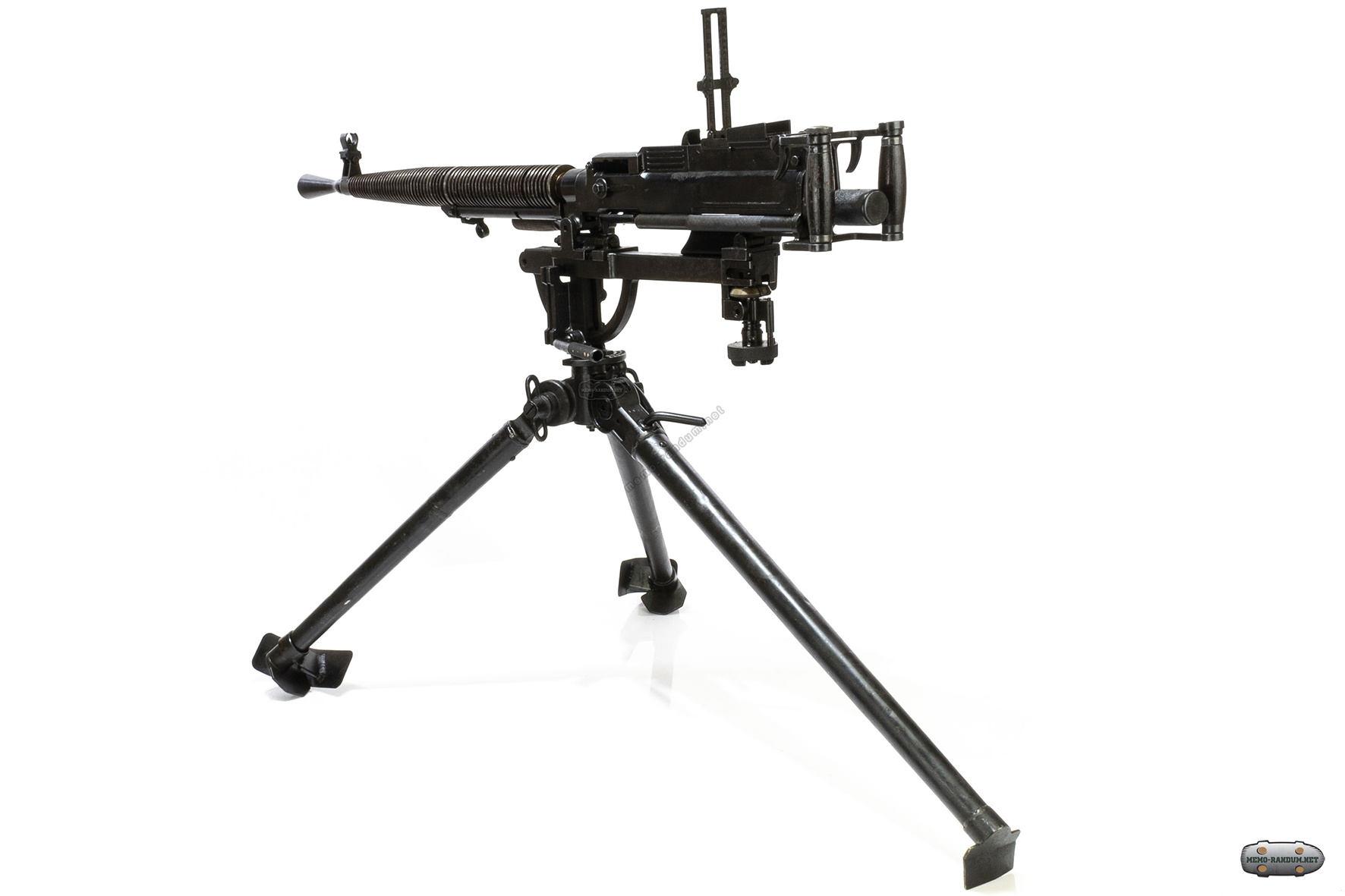

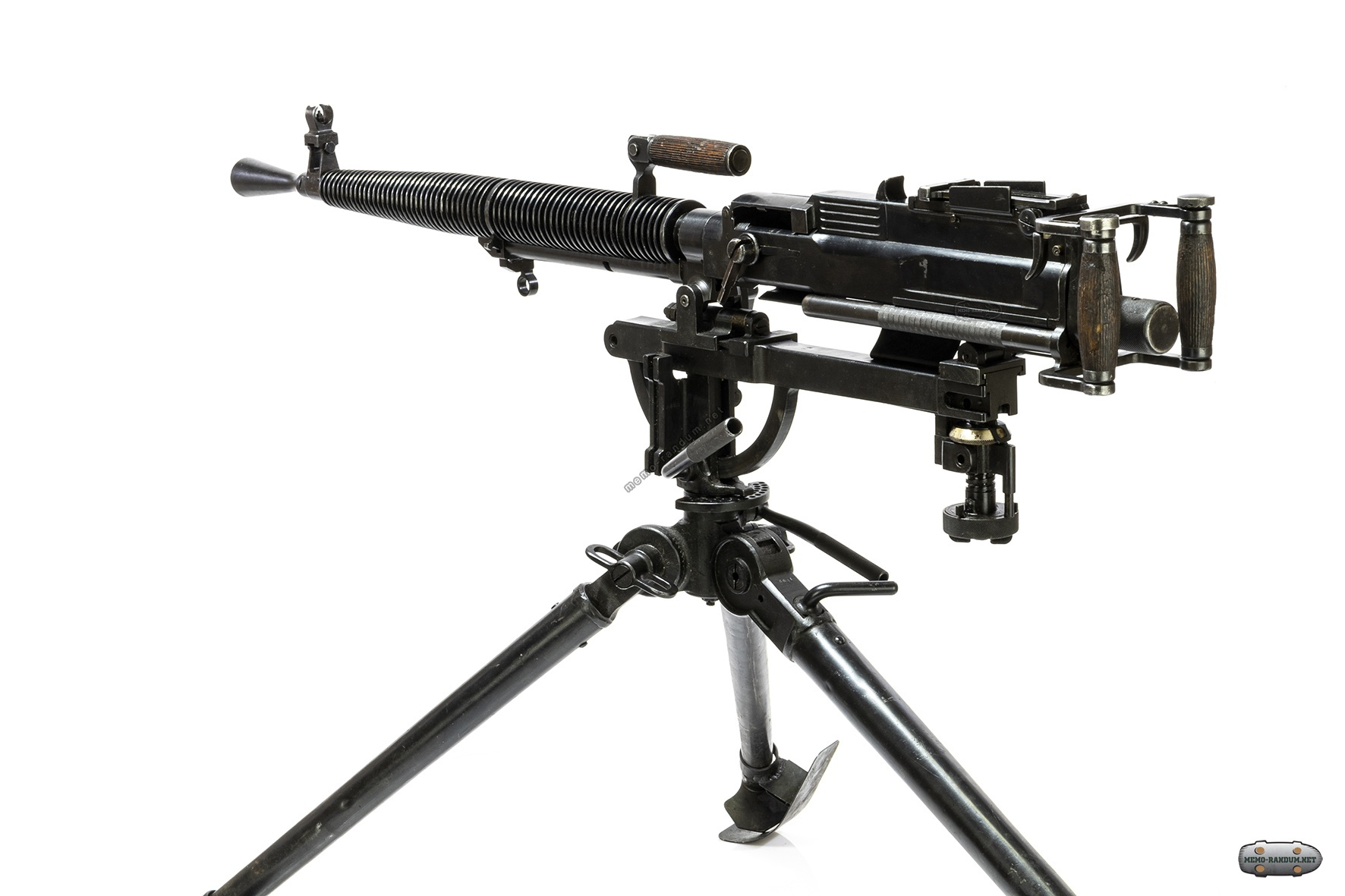

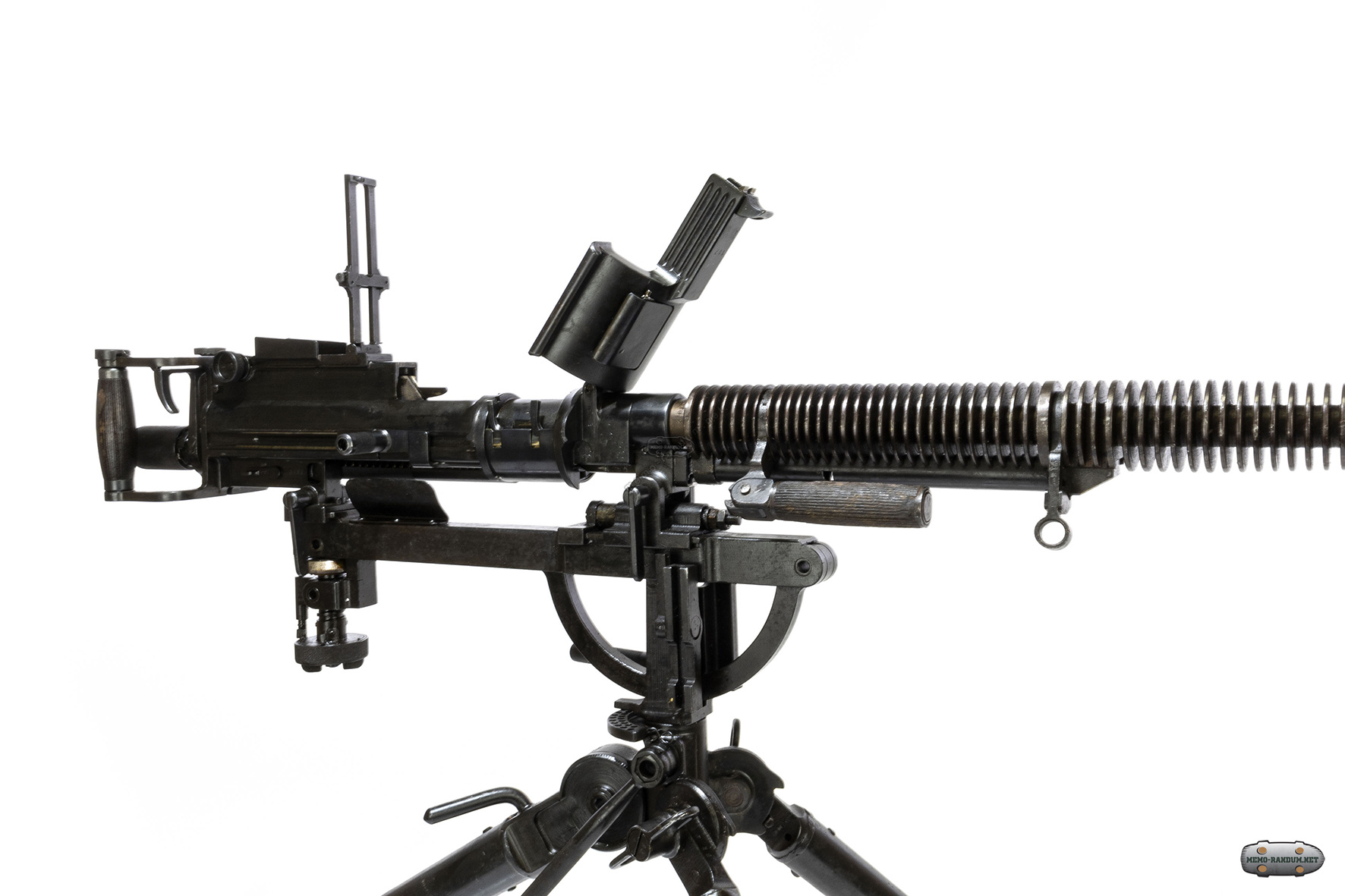

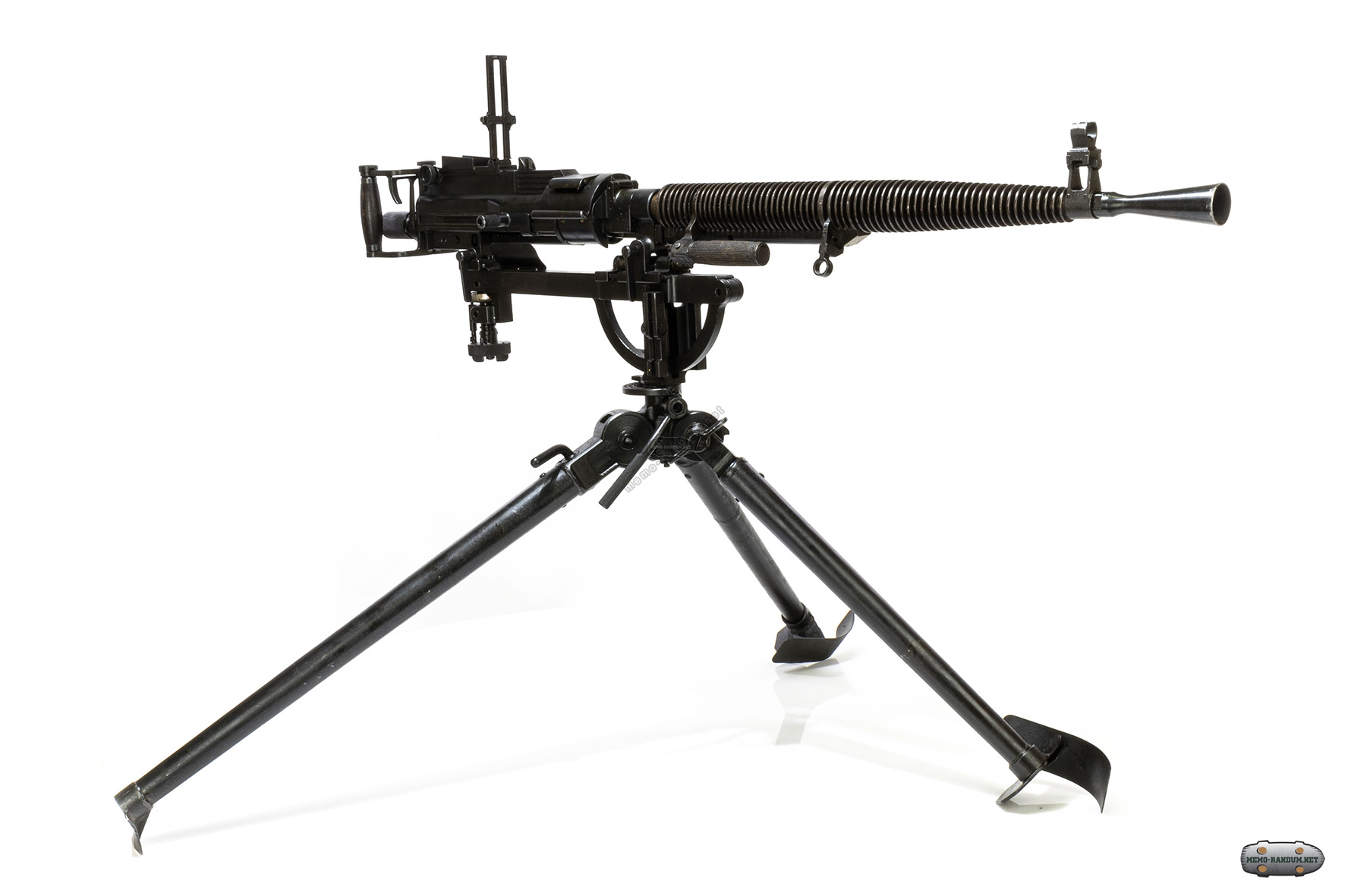

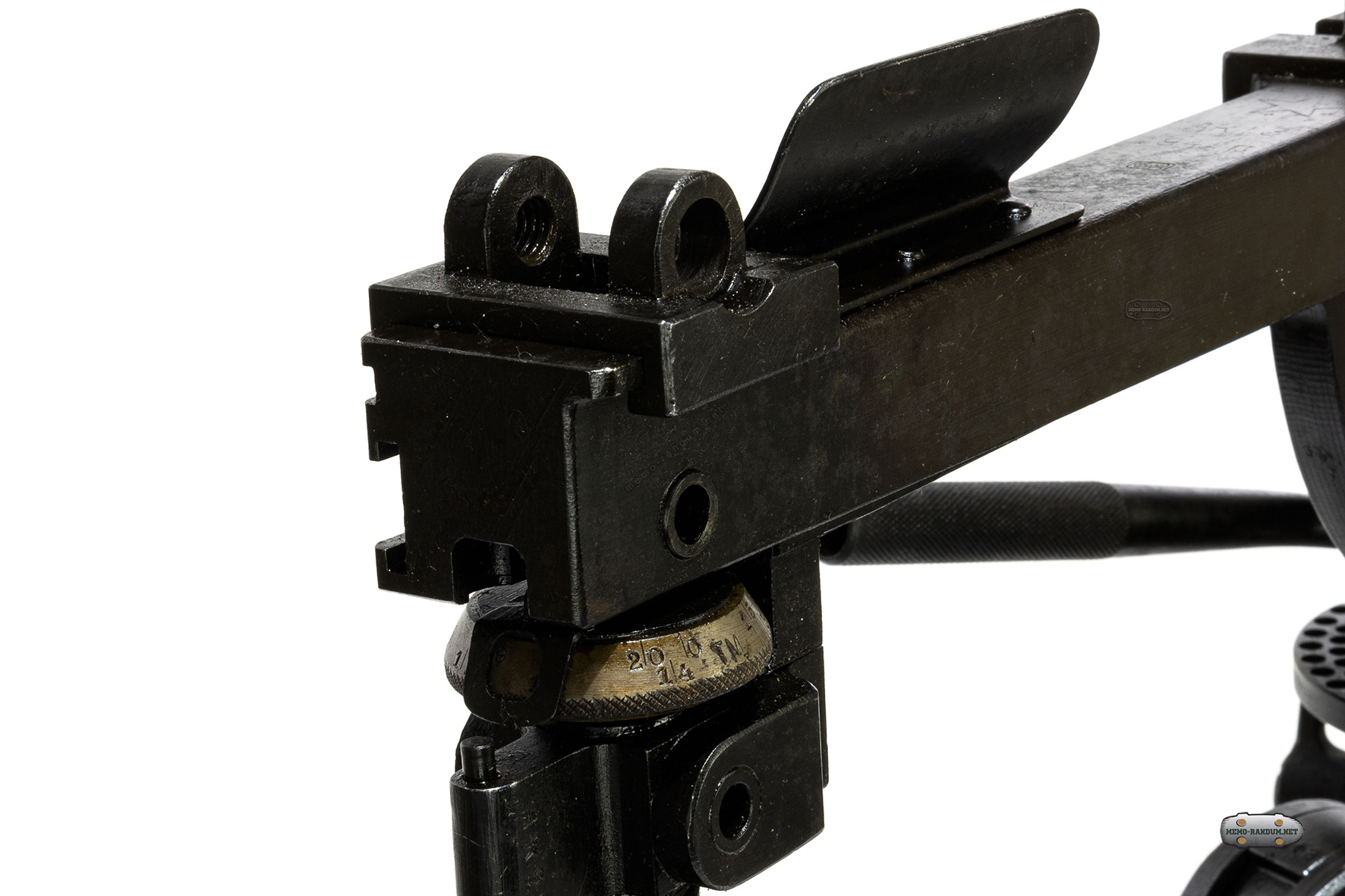

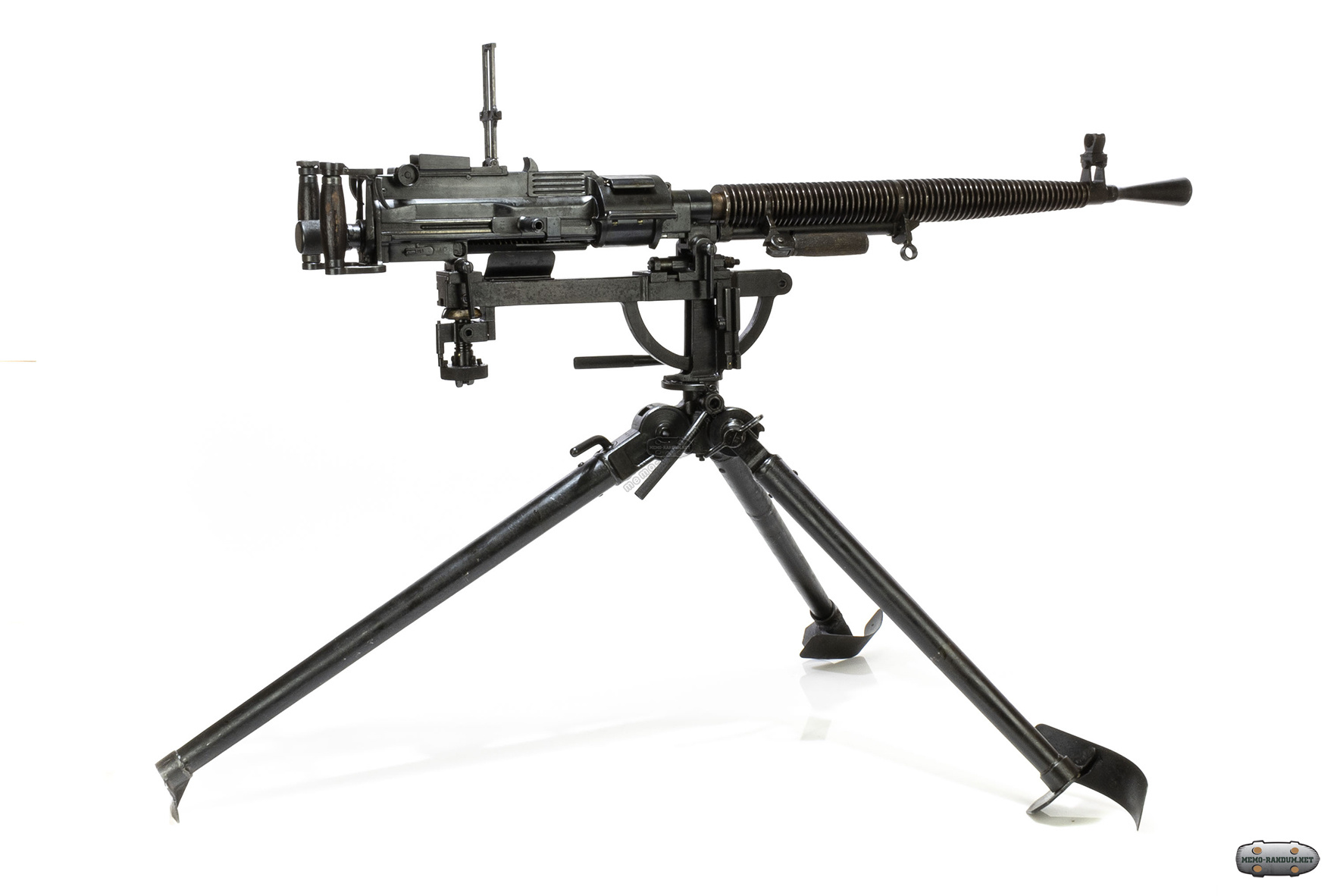

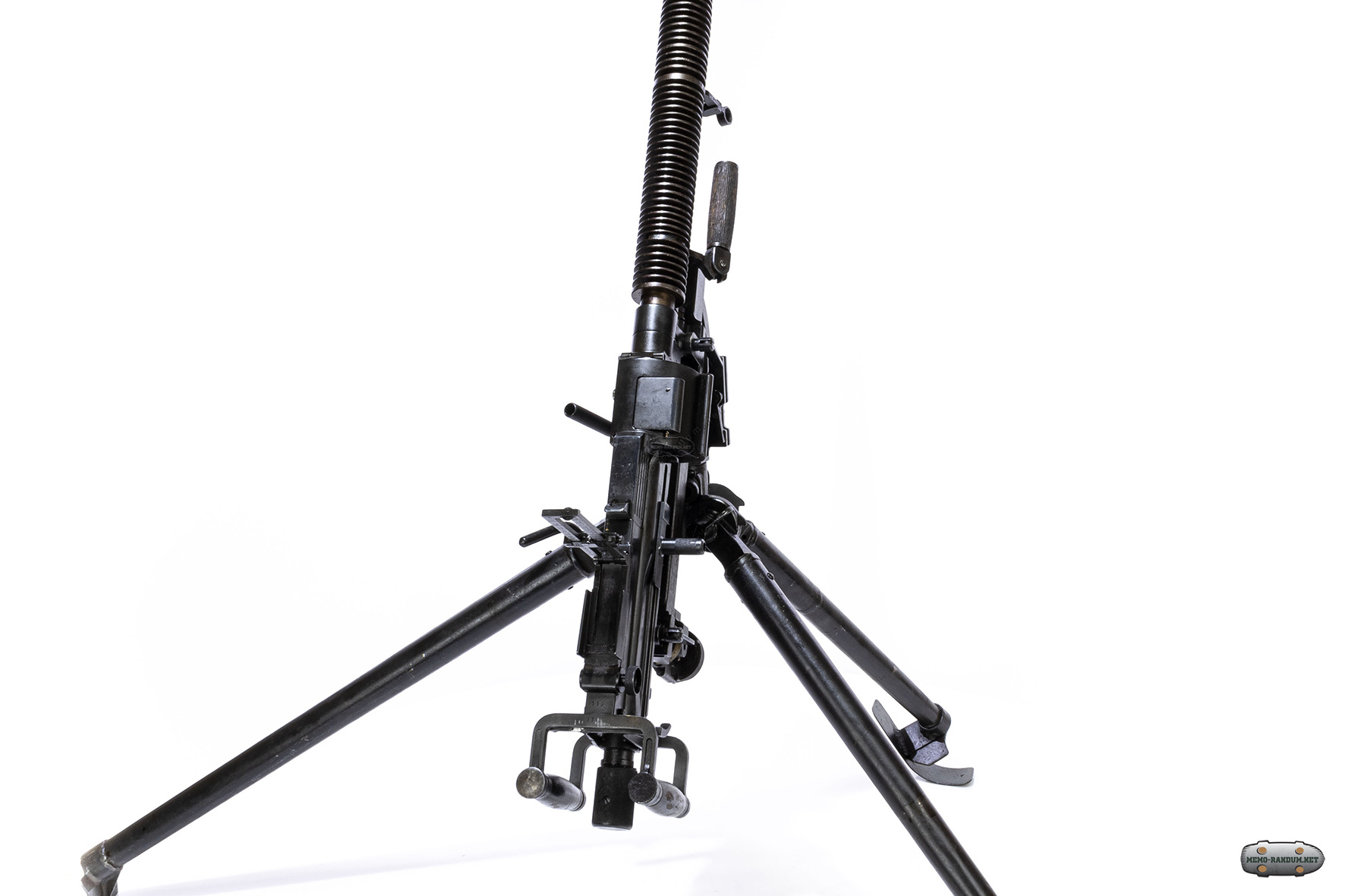

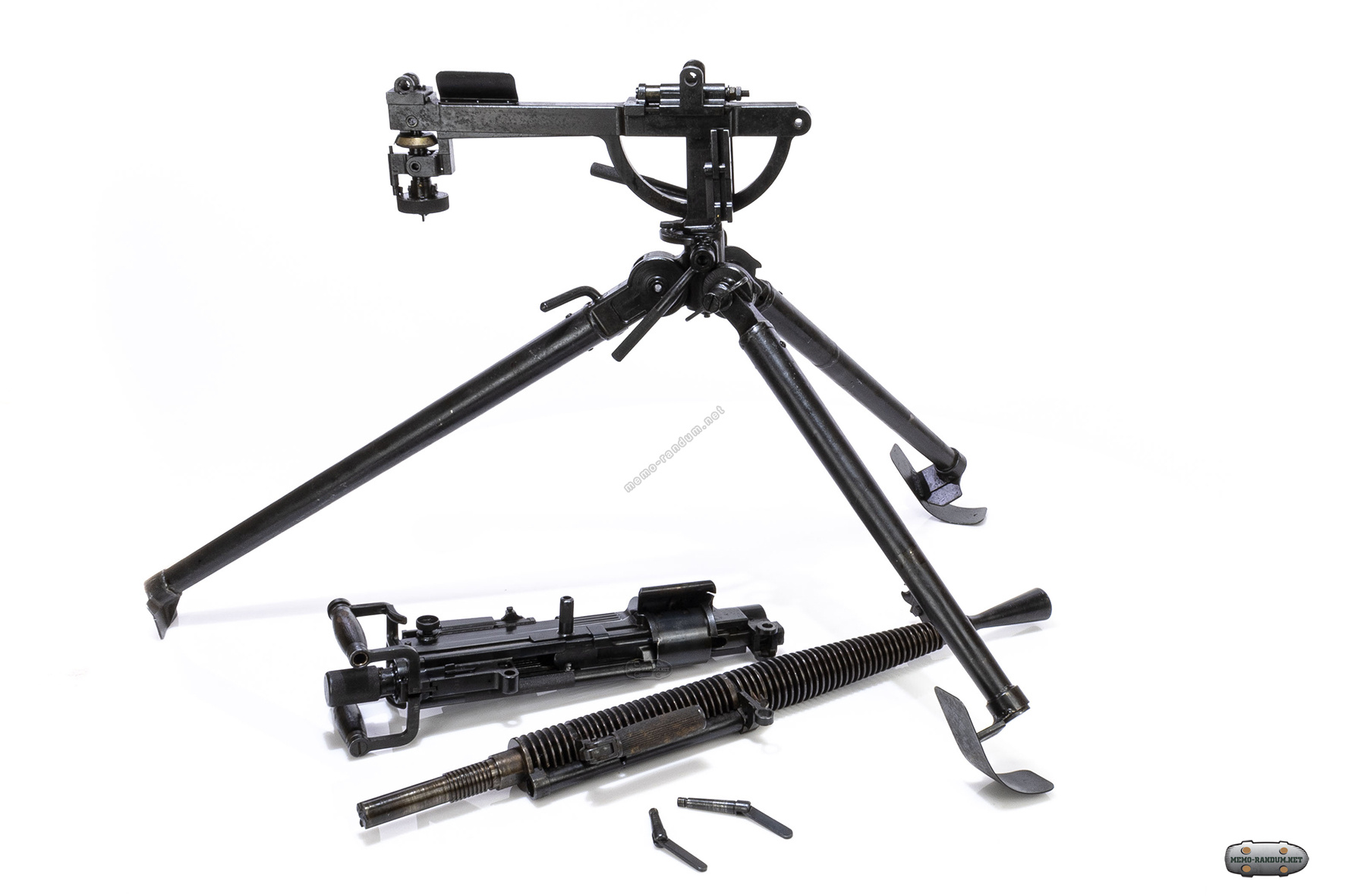

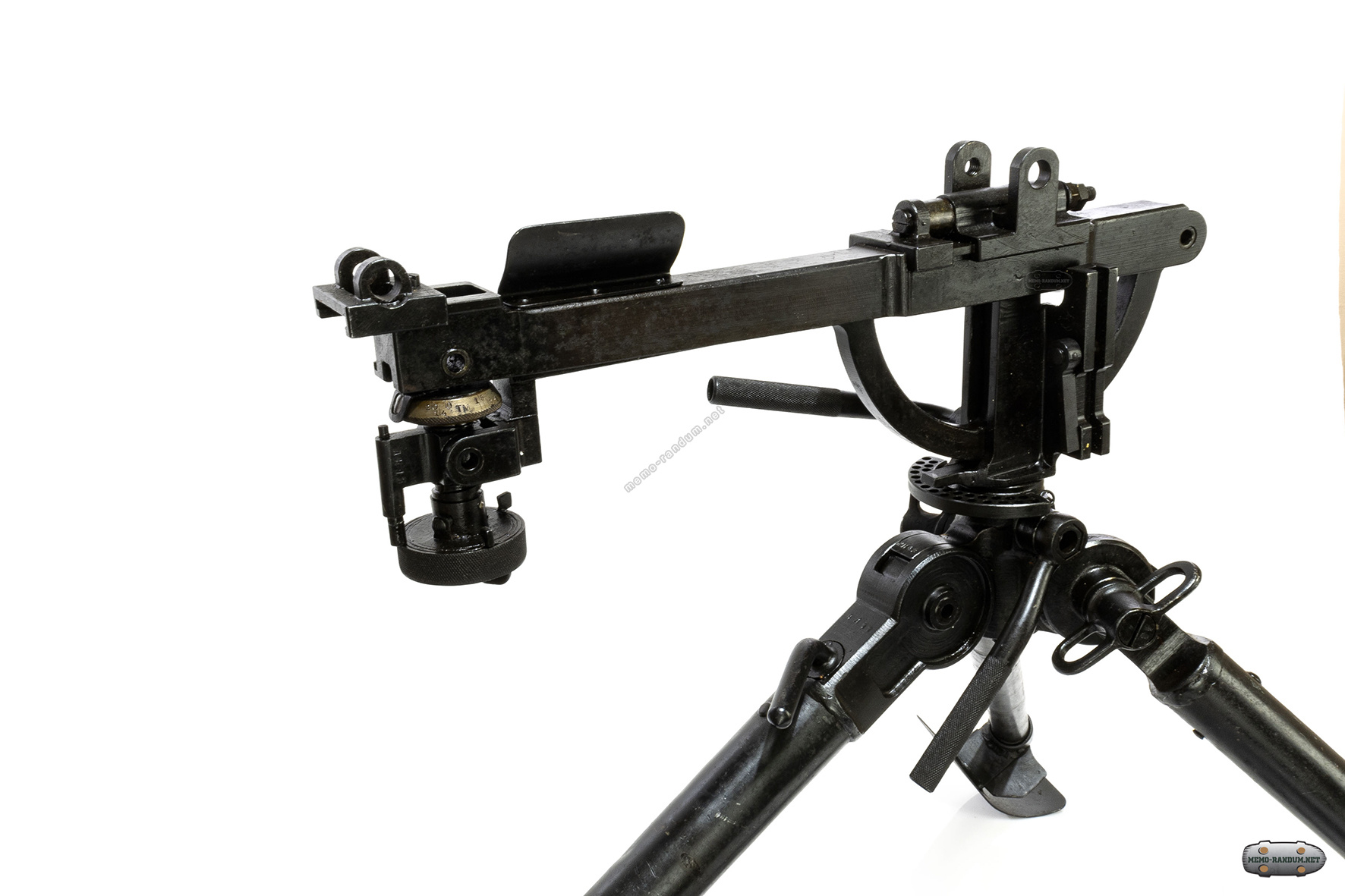

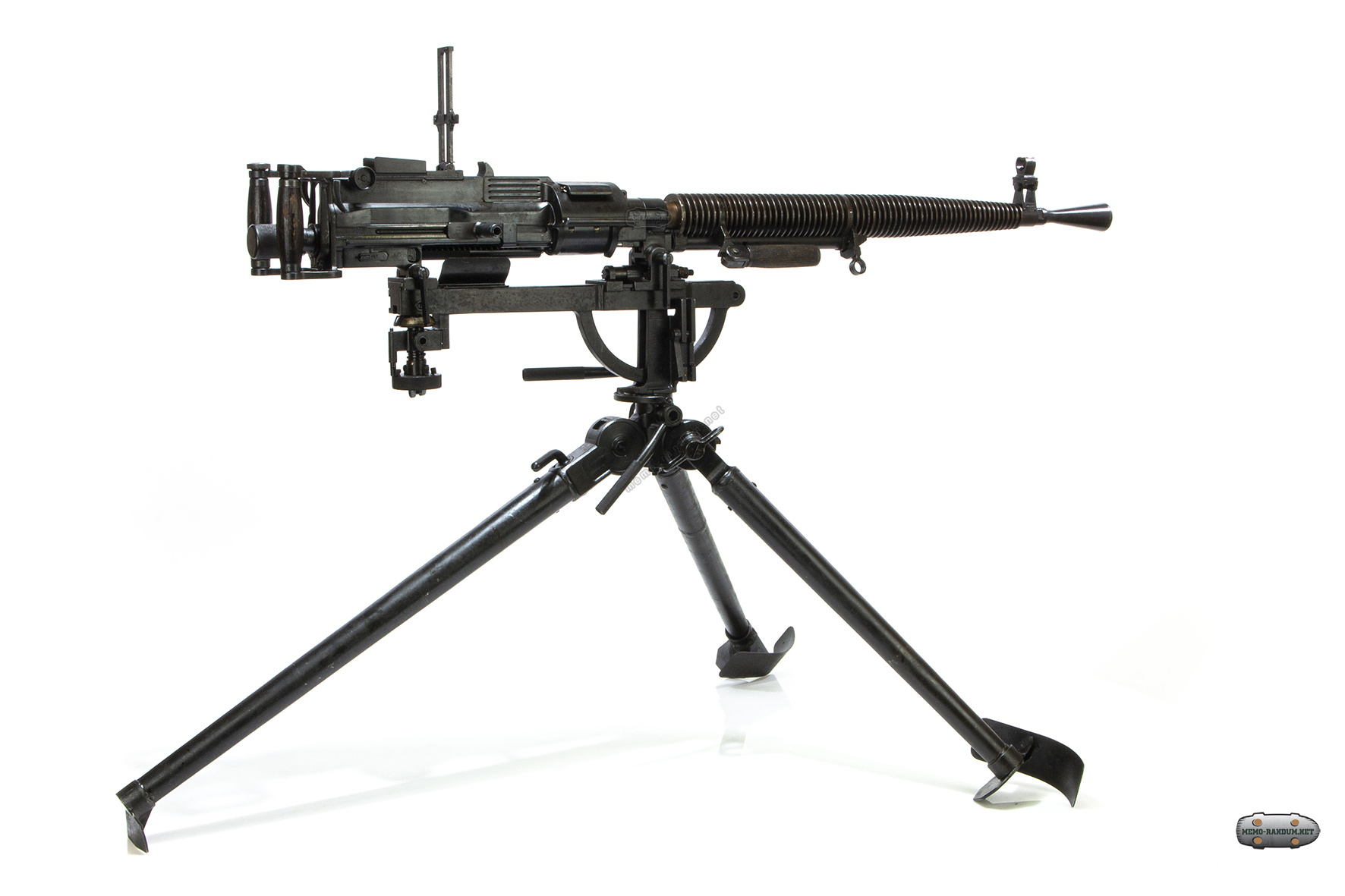

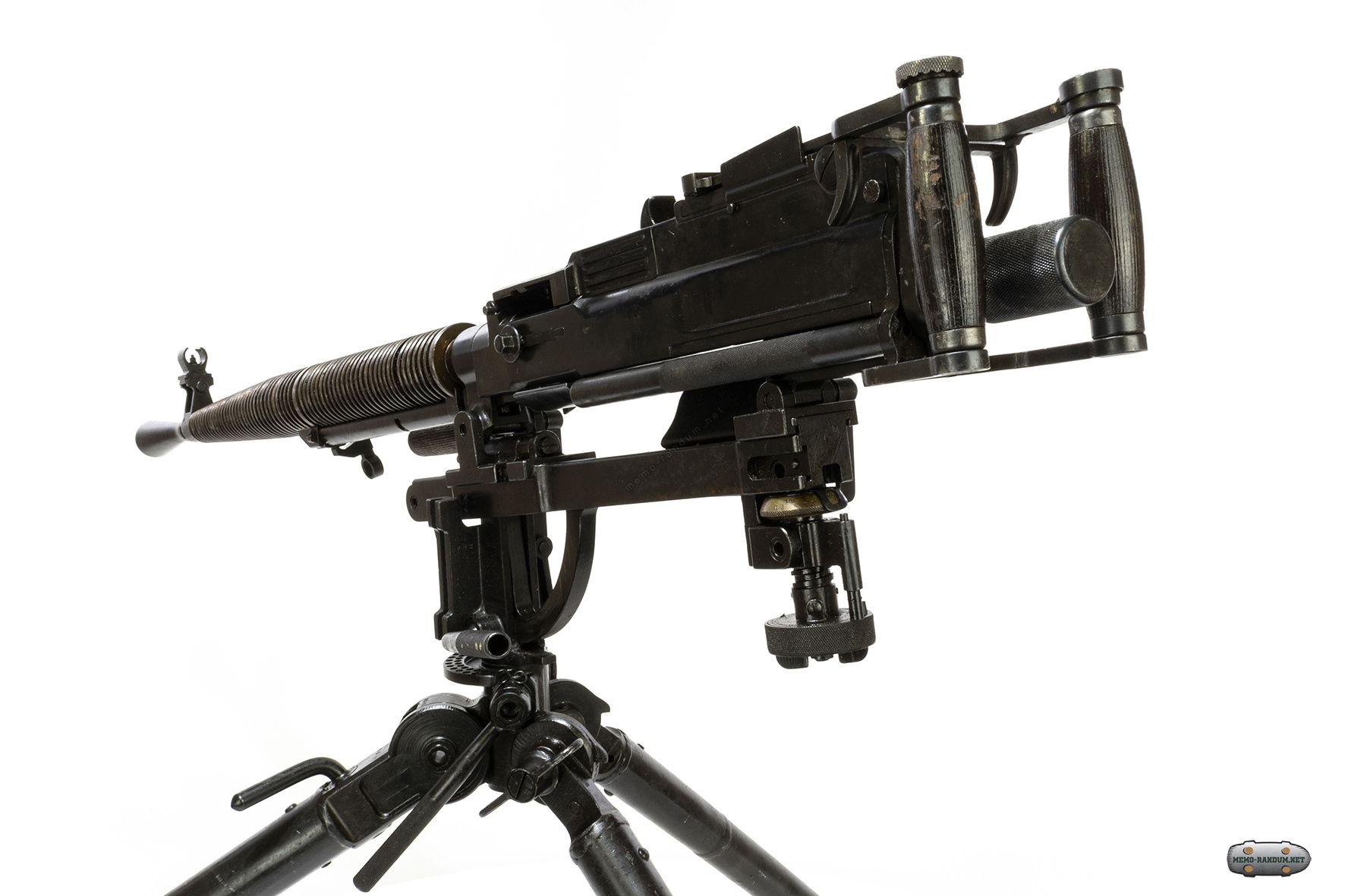

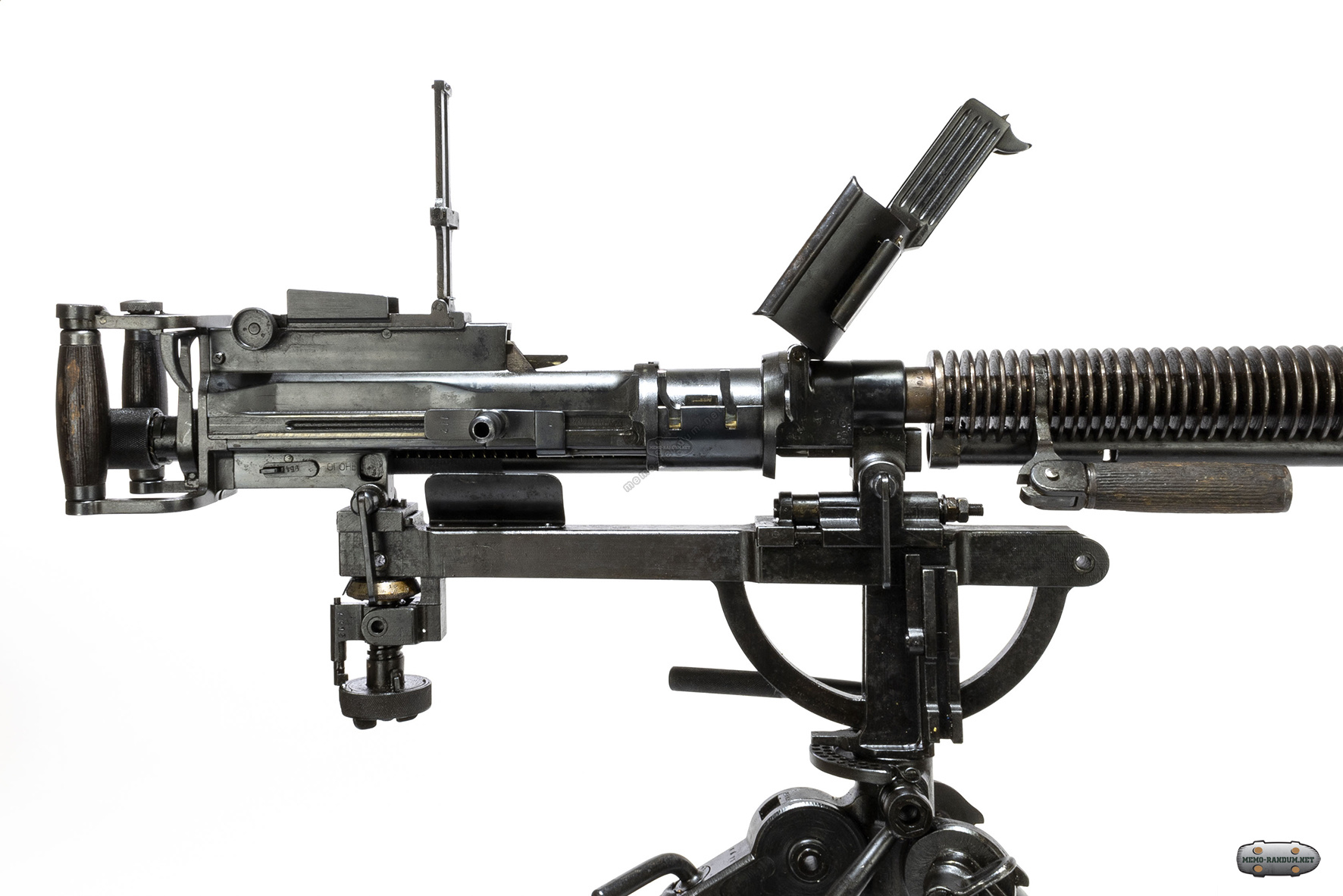

ДС39 ранний на станке. Станок-тренога "ЦКБ-2-3908"
ДС39 ранний ствол вкручивается
Было принято решение в конце июля 1941 года производство «ДС-39» прекратить и срочно возобновить изготовление проверенных «Максимов».
Образец представляет из себя первый тип конструкции пулемета. Их практически не сохранилось поскольку большая их часть сгорела в Зимней и Великой отечественной войнах. Единичные экземпляры выжили лишь благодаря тому, что попали в плен к финнам. Все остальное утеряно навечно...
В чем ранние особенности:
- Ствол вворачивается в ствольную коробку на резьбе. На более поздних пулеметах ввели сухарное соединение ствола. Сами стволы индивидуально подгонялись к каждому пулемету
- Ствол фиксируется граненой гайкой для затягивания которой нужен ключ. На поздних типах эту гайку совместили с подвижным упором чтобы работать без ключа
- На гашетке ведения огня клавиша предохранителя расположена справа. На поздних типах она расположена слева

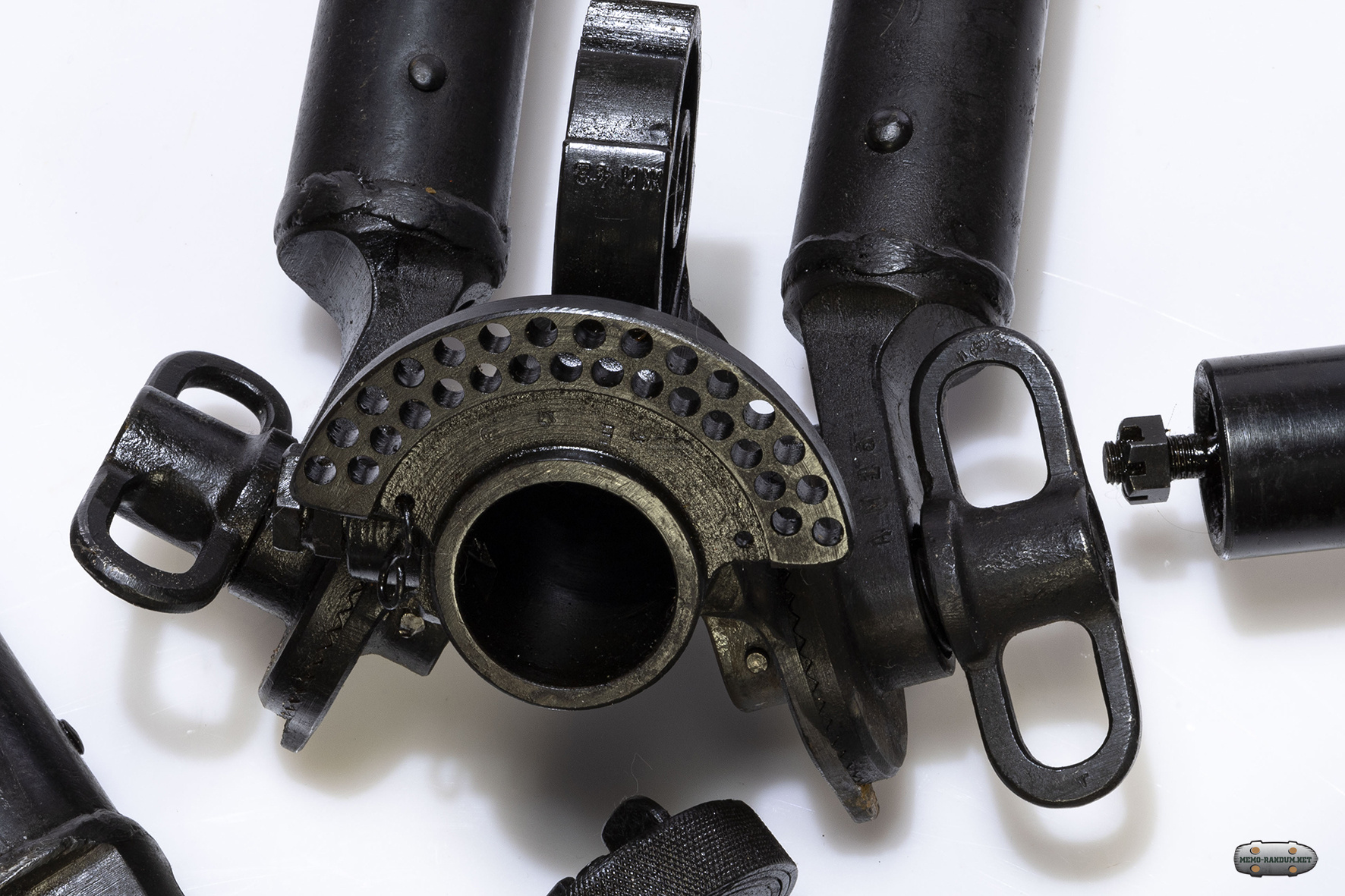

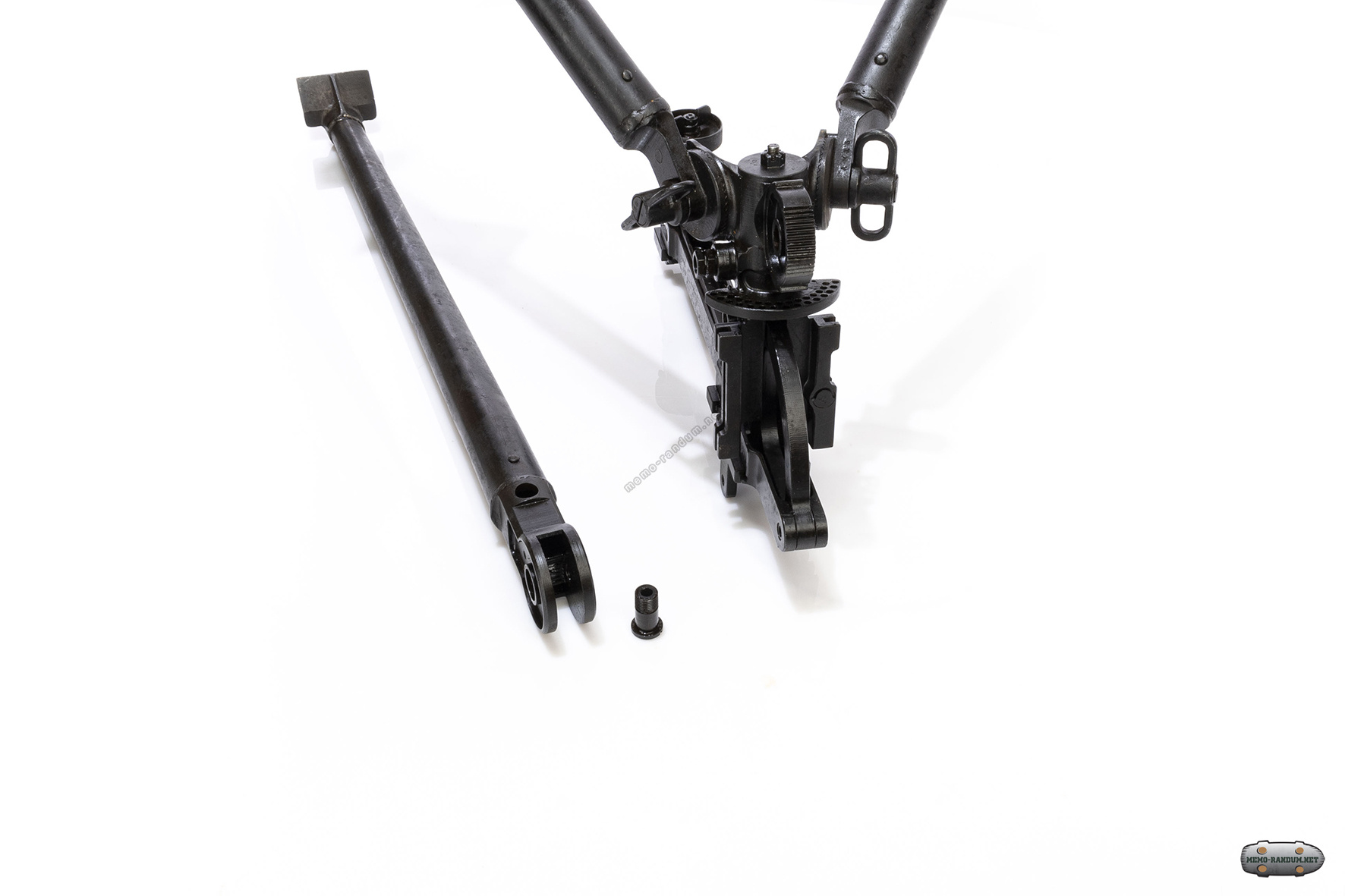

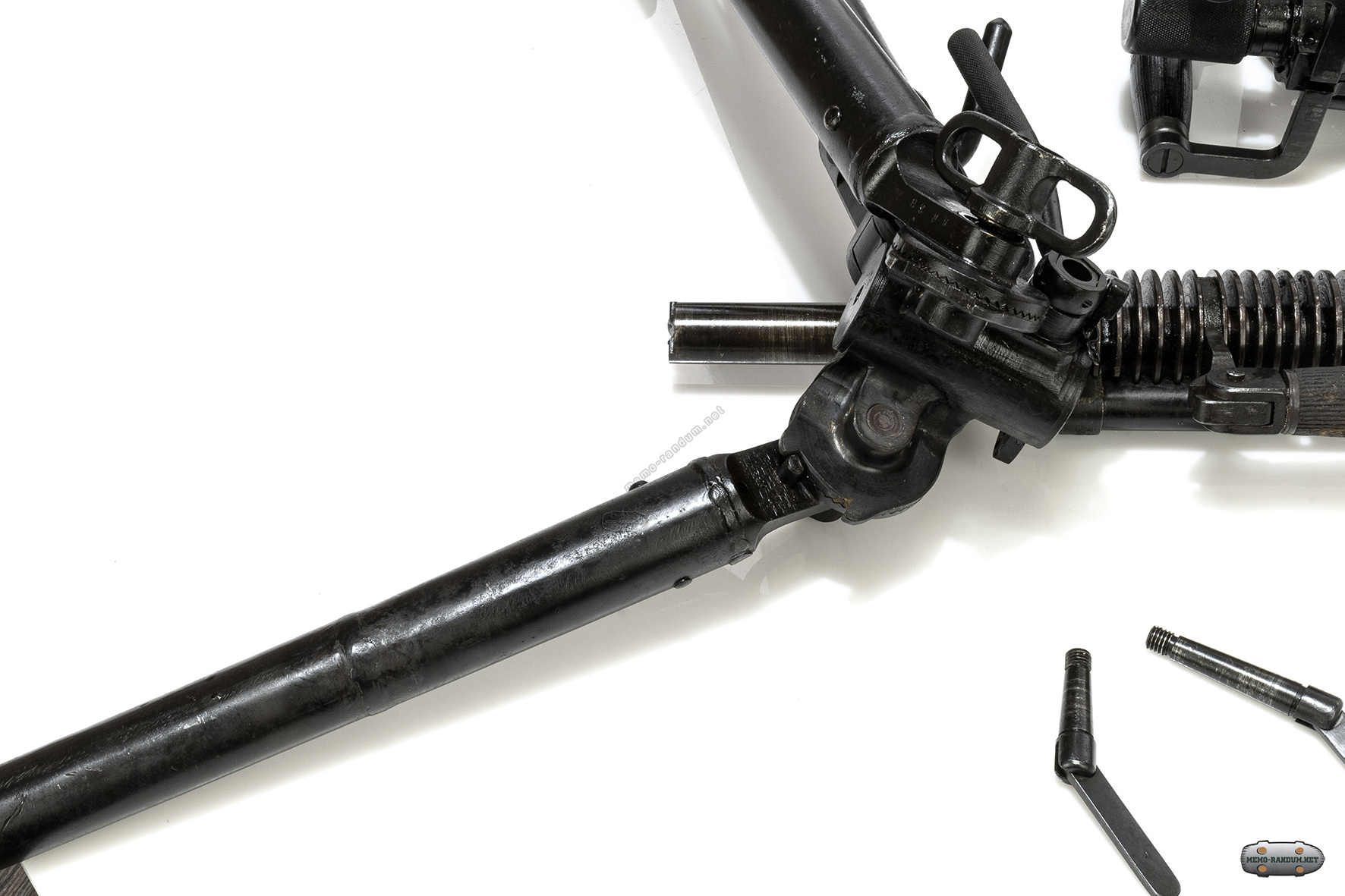

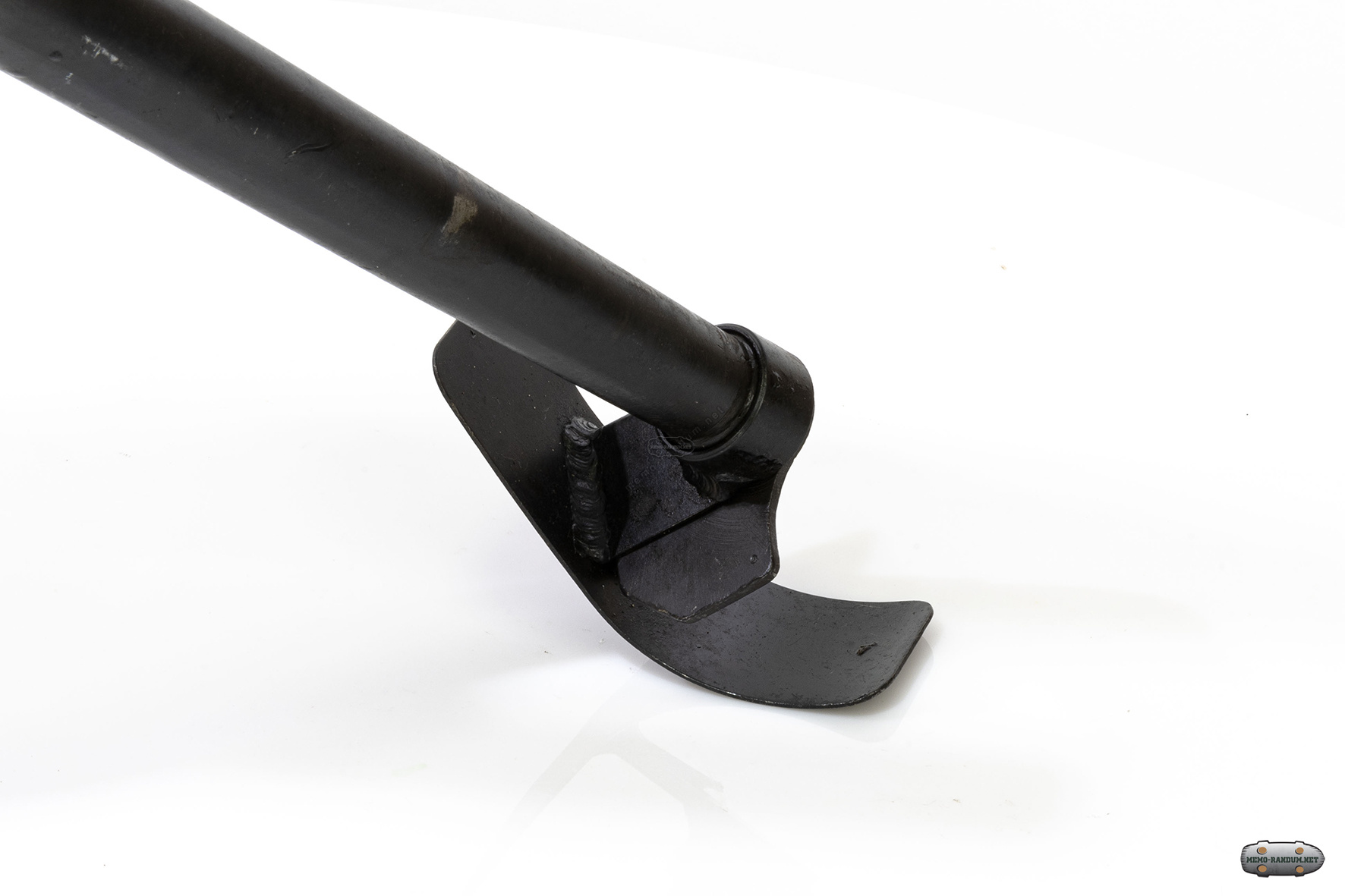

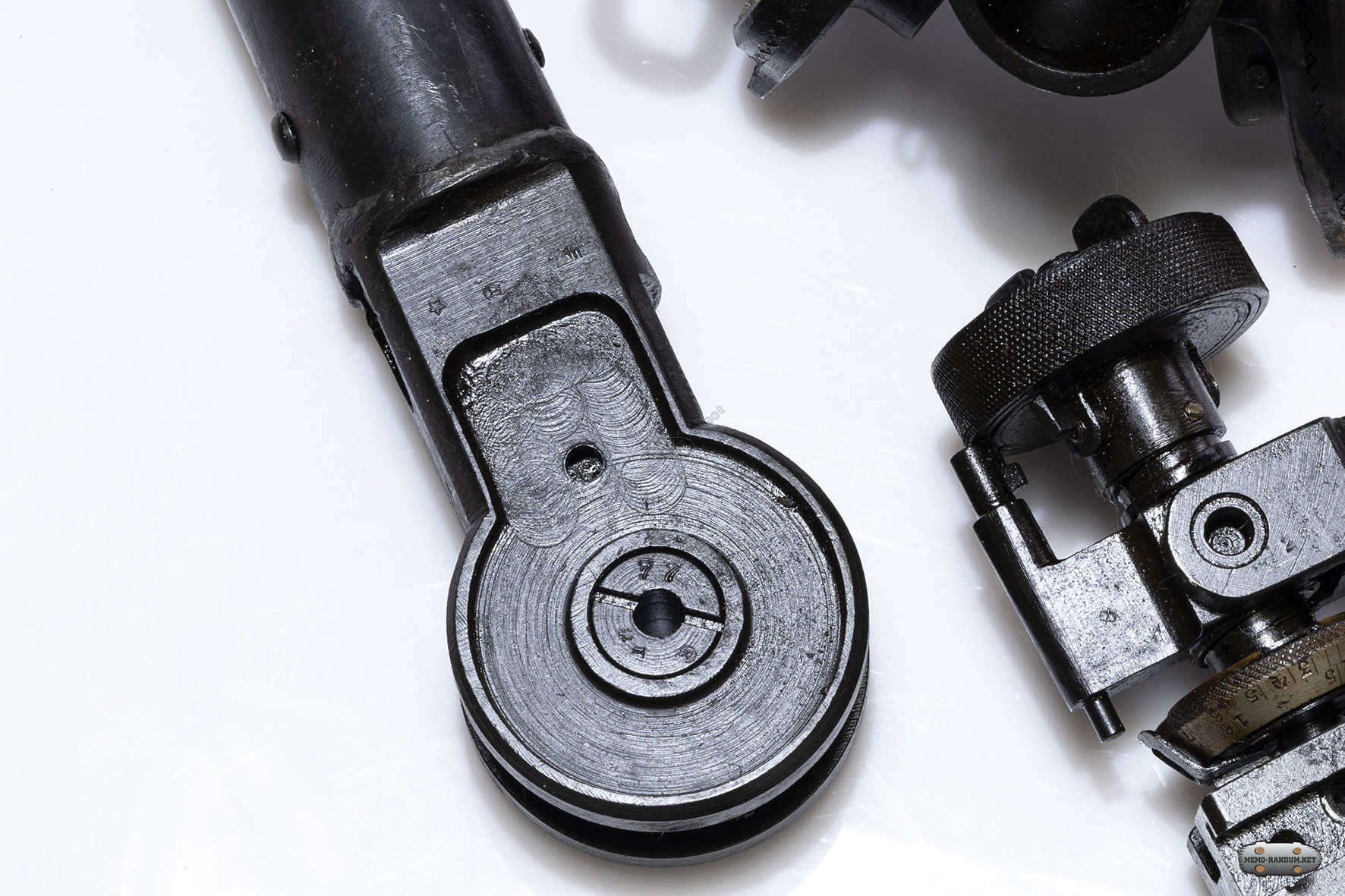

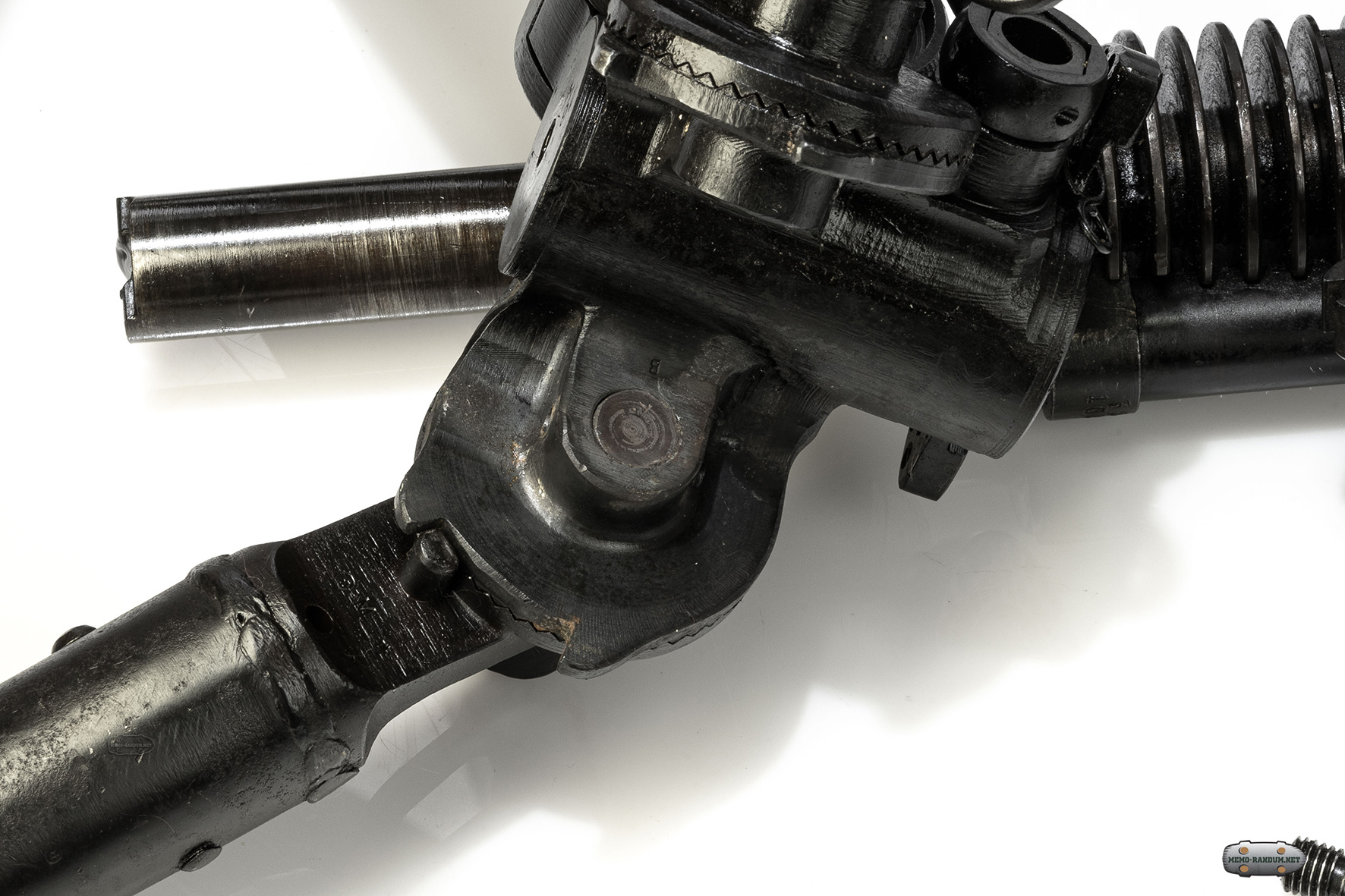

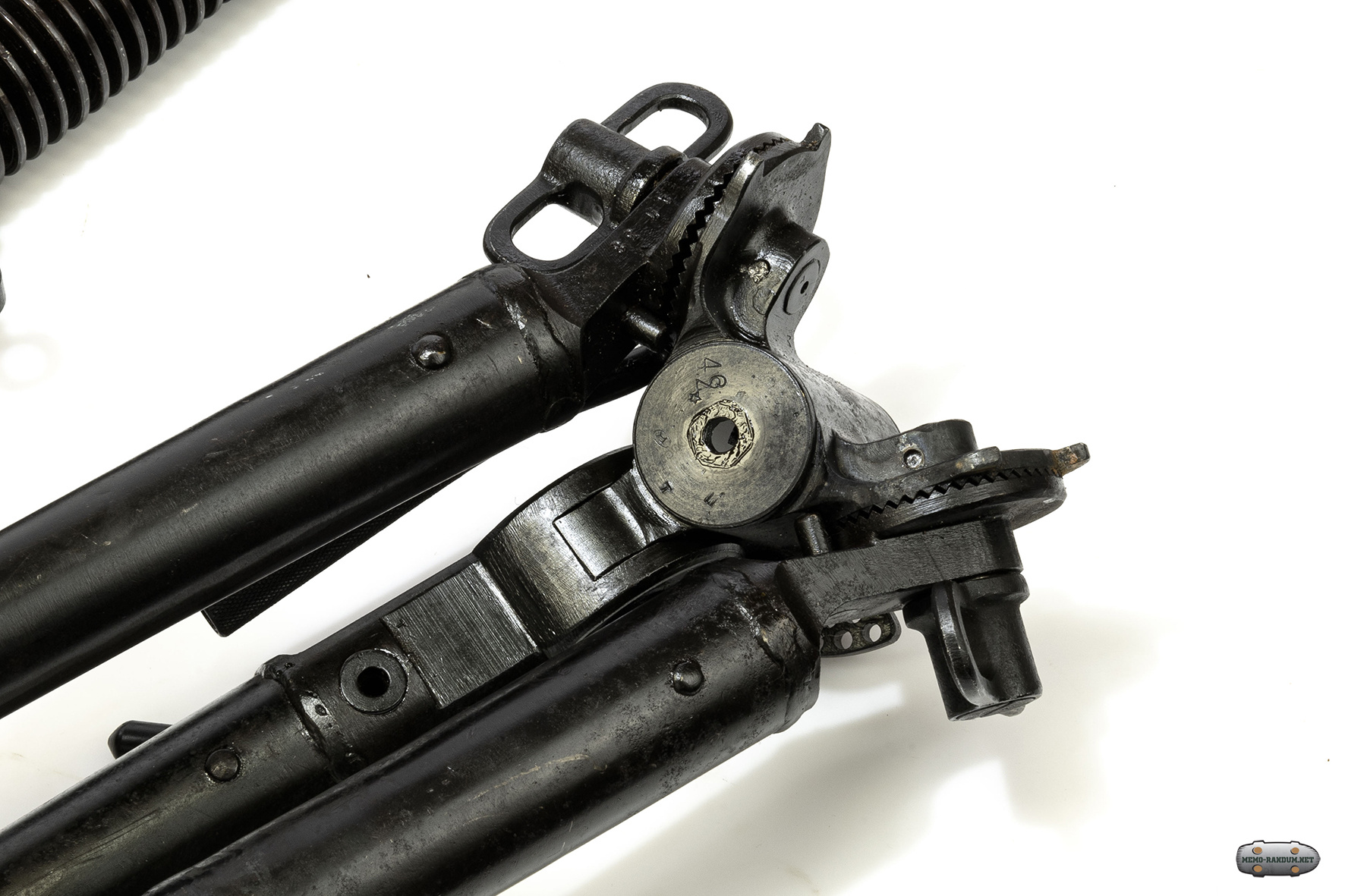

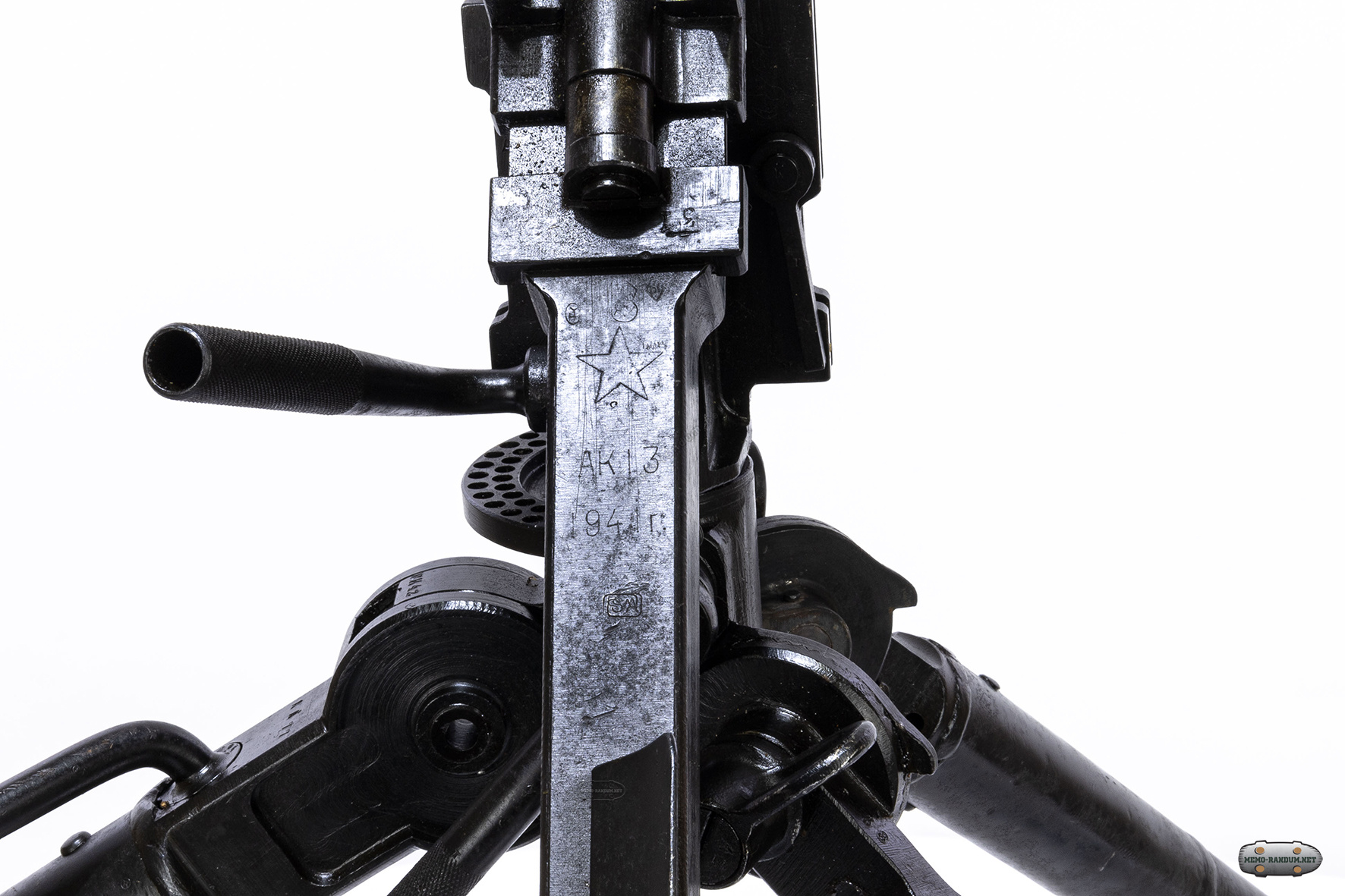

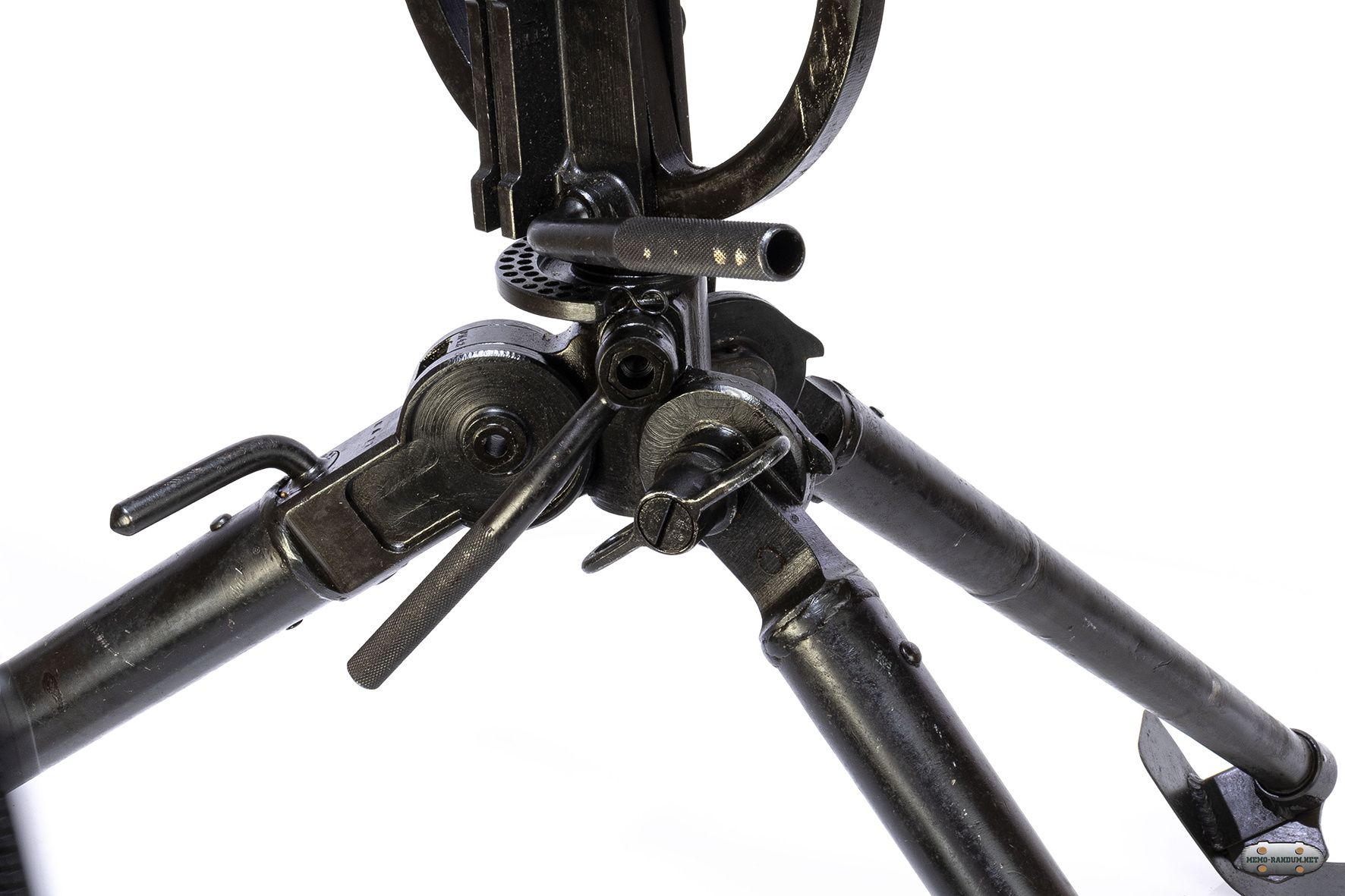

- Станок раннего типа с коническими станинами
Данный ДС выпущен в период до октября 1940 года, когда в серию пошел т.н. "промежуточный тип" с клавишей предохранителя слева на гашетке.
СТВОЛ ДС 39

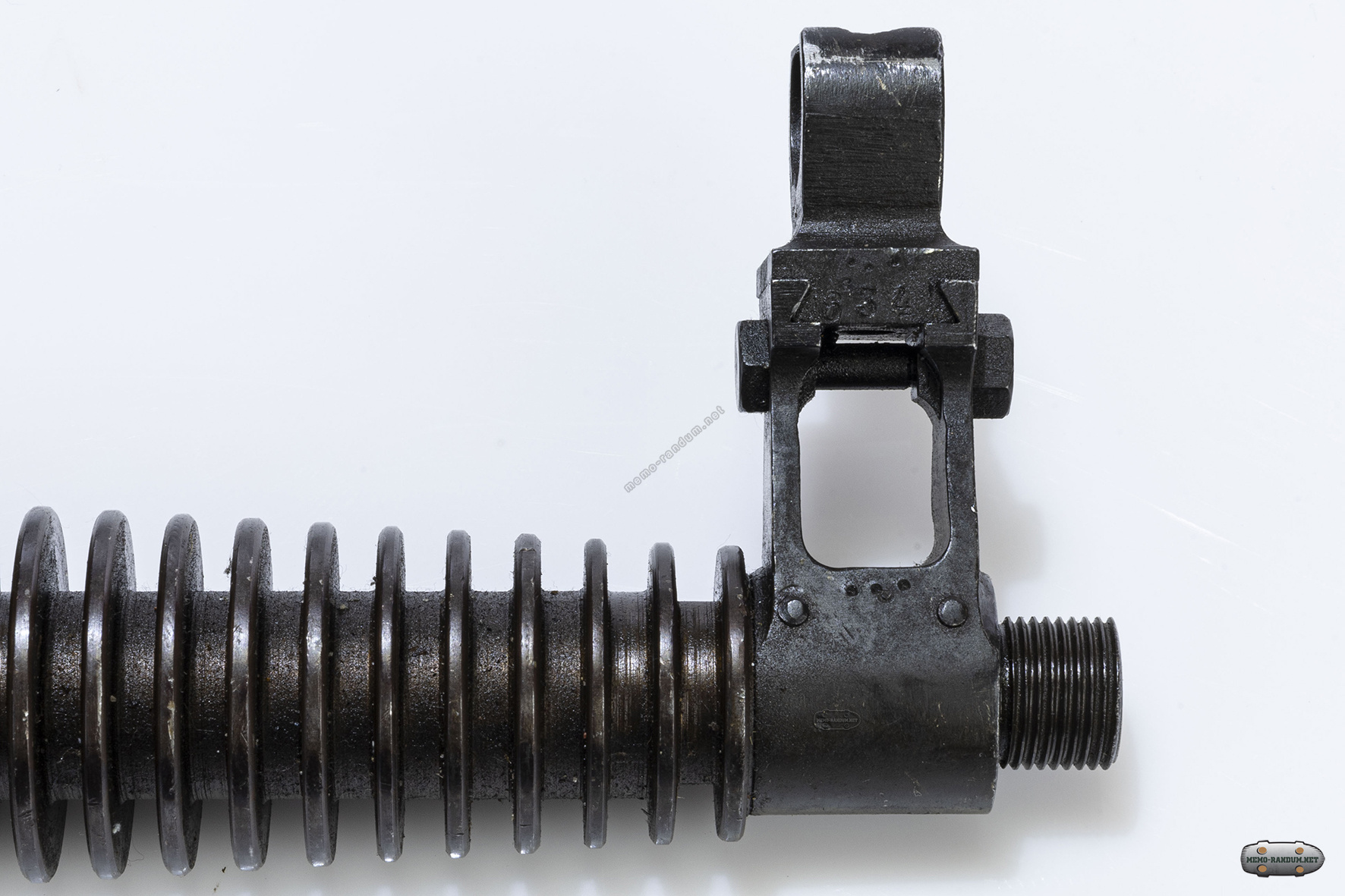

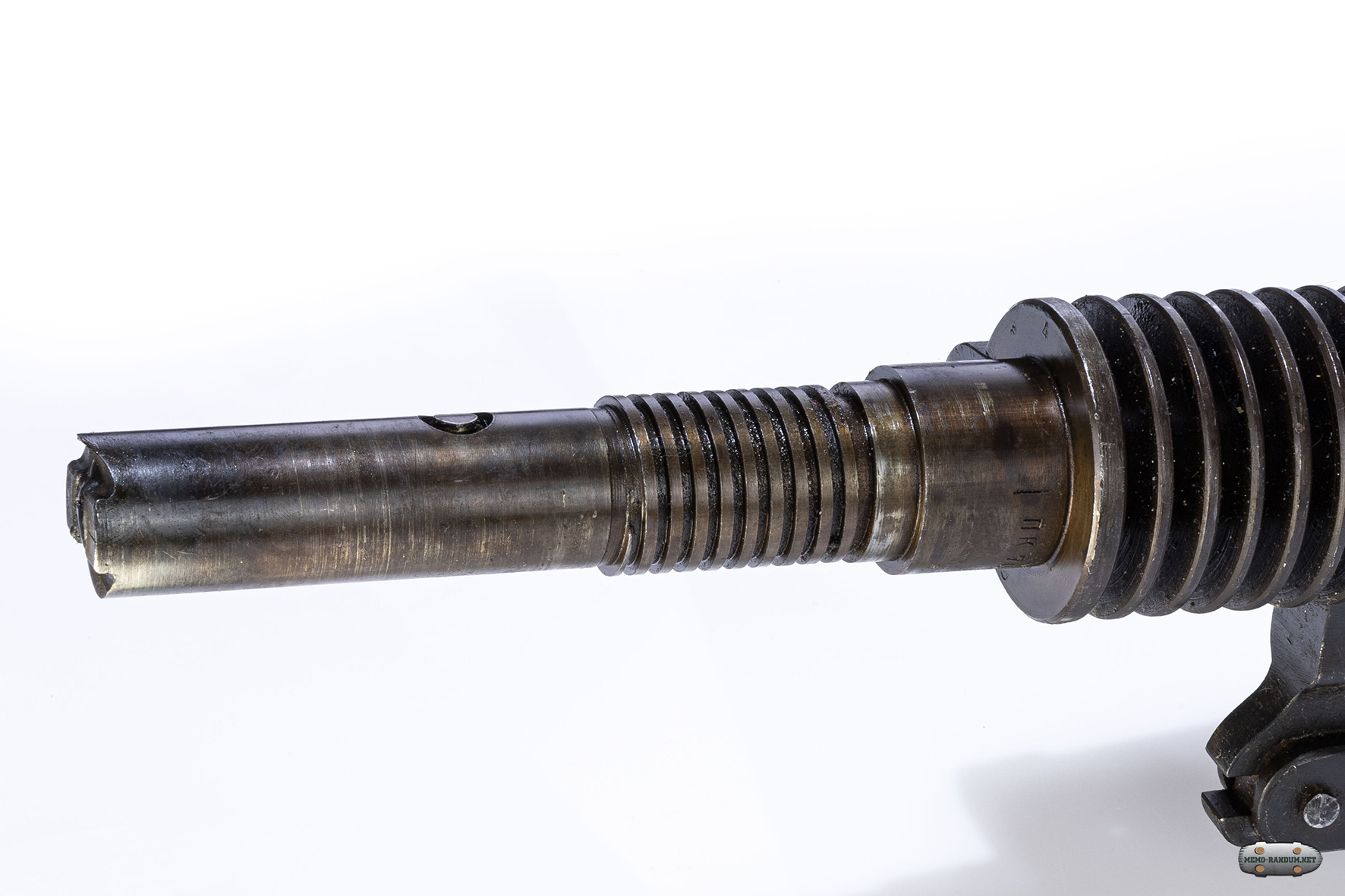

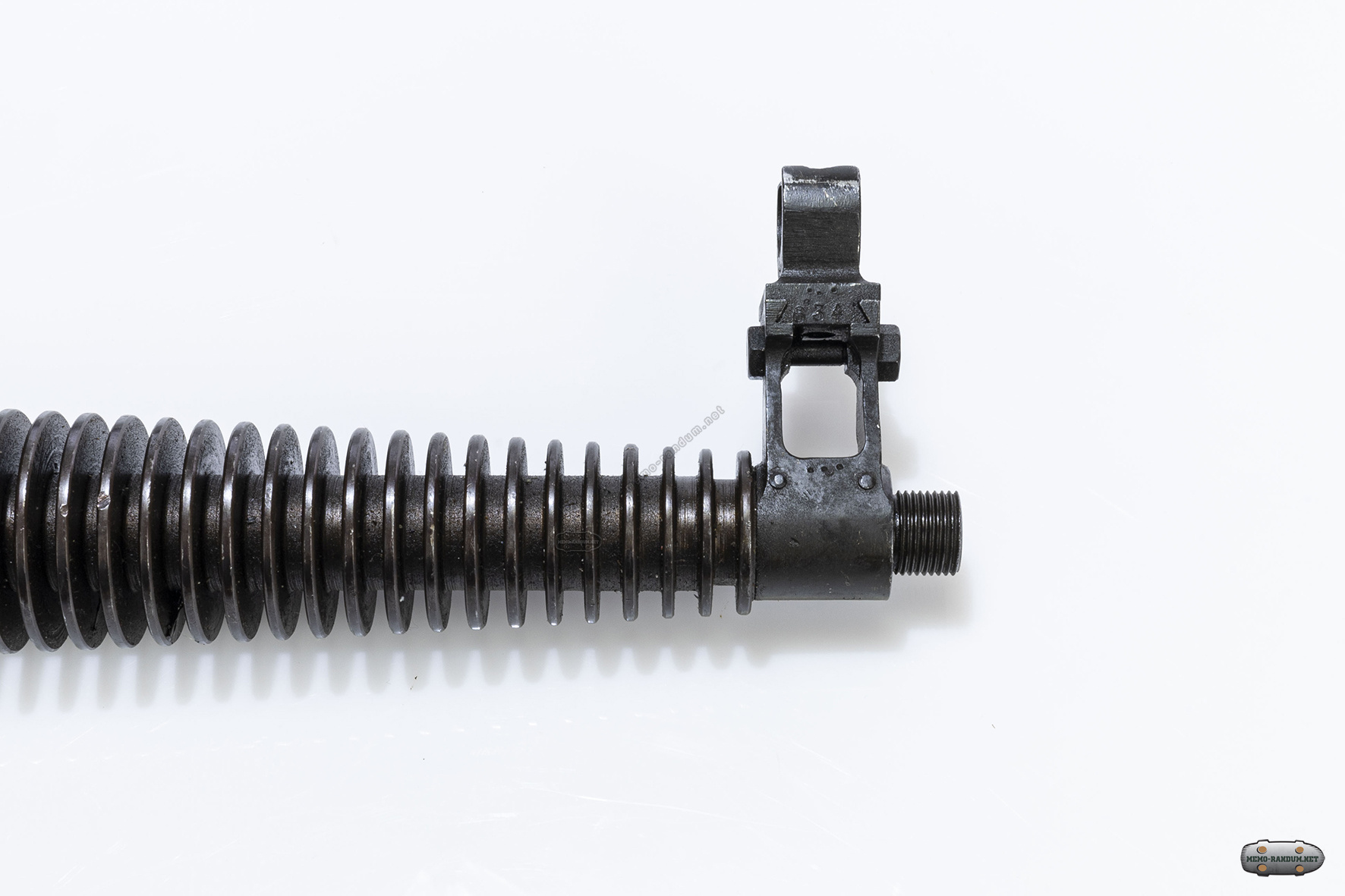

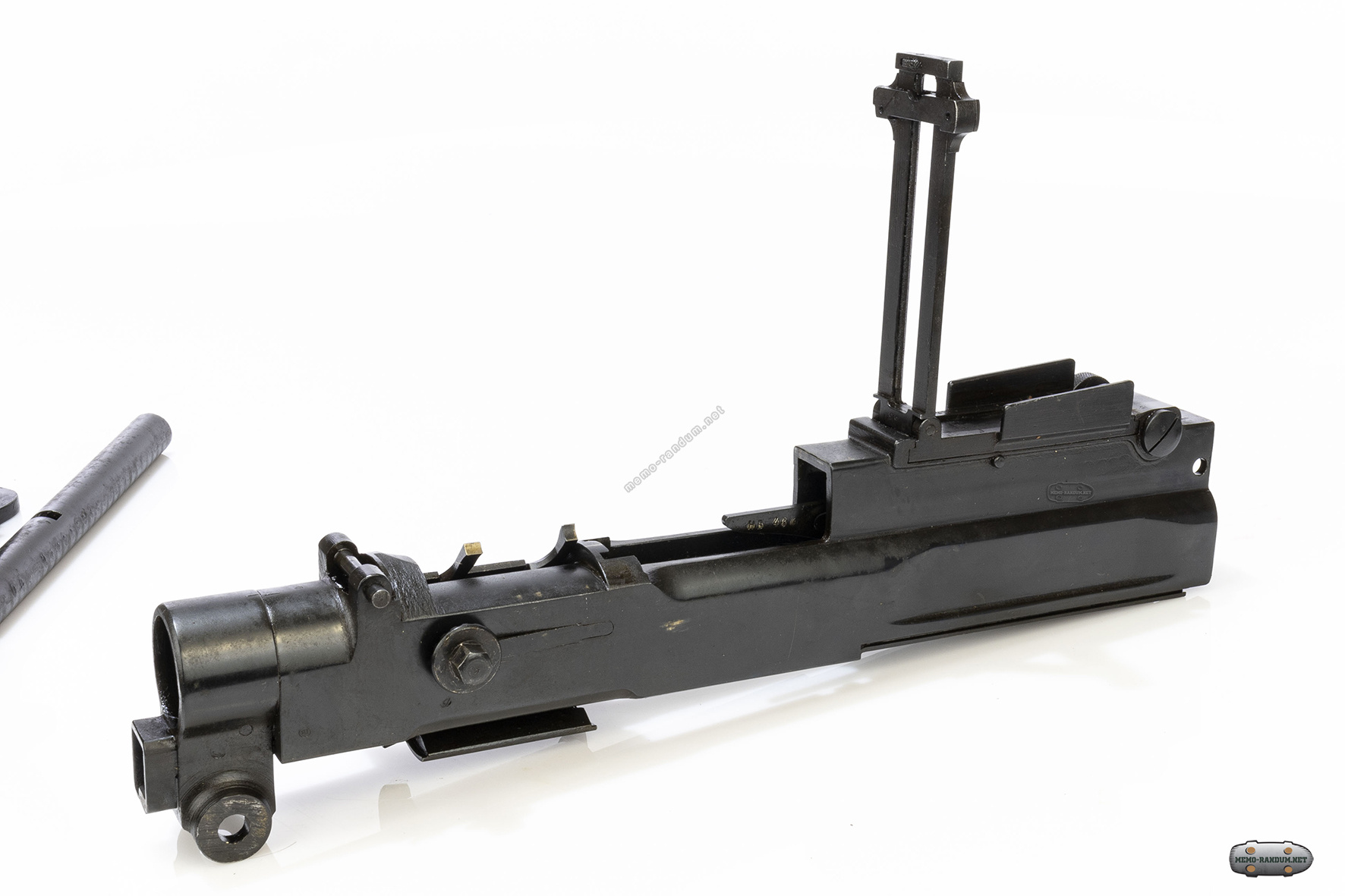

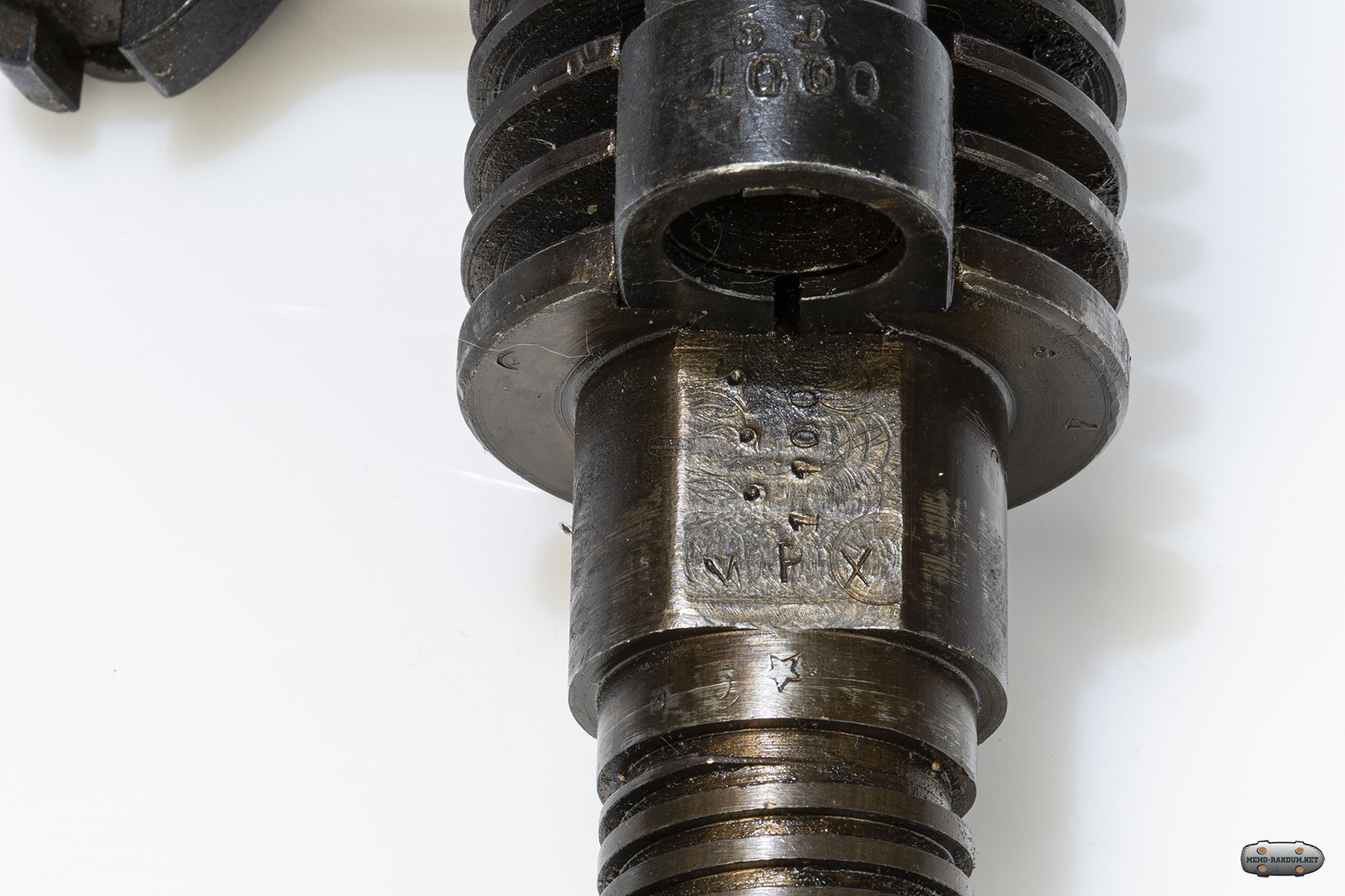

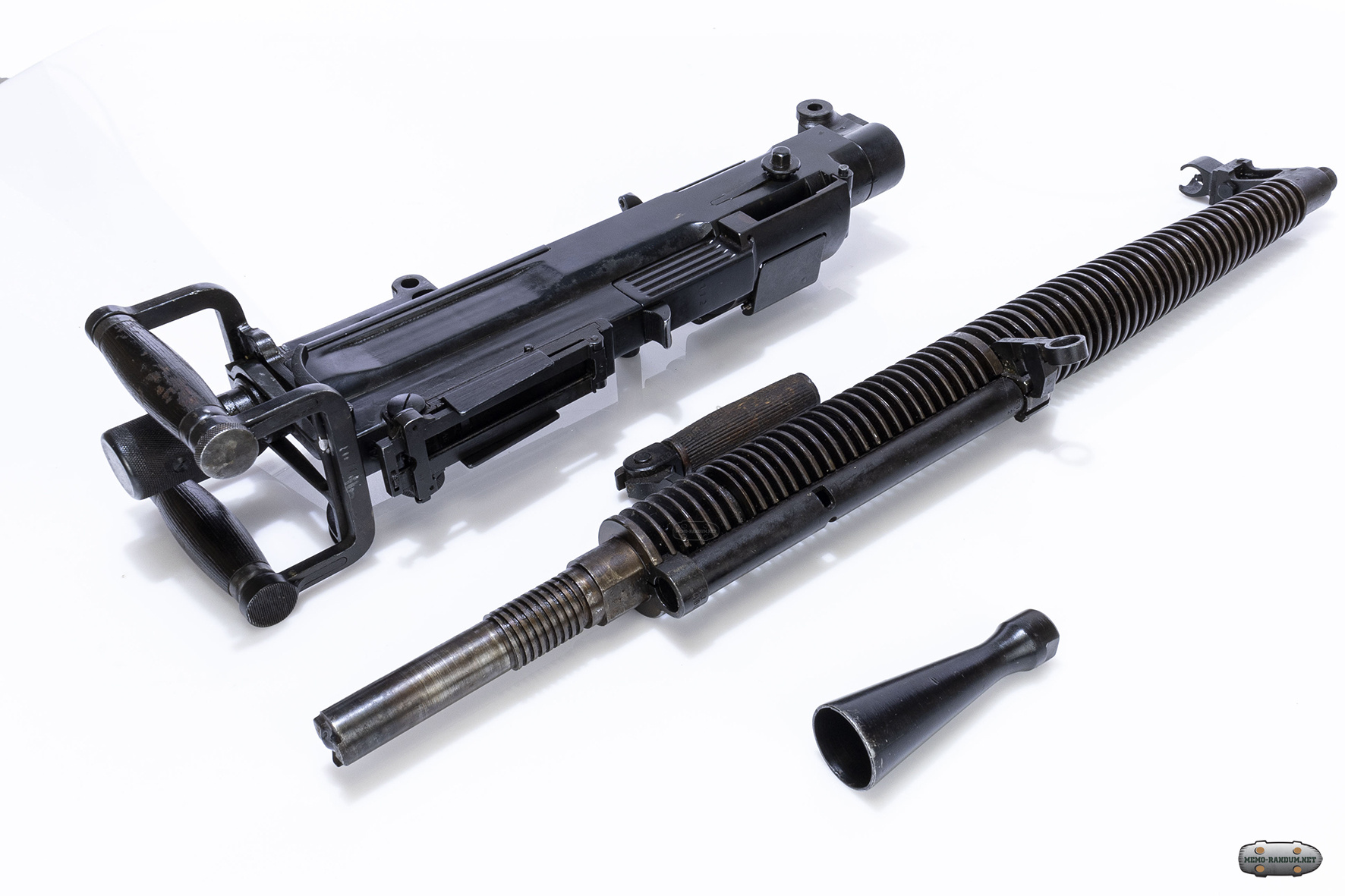

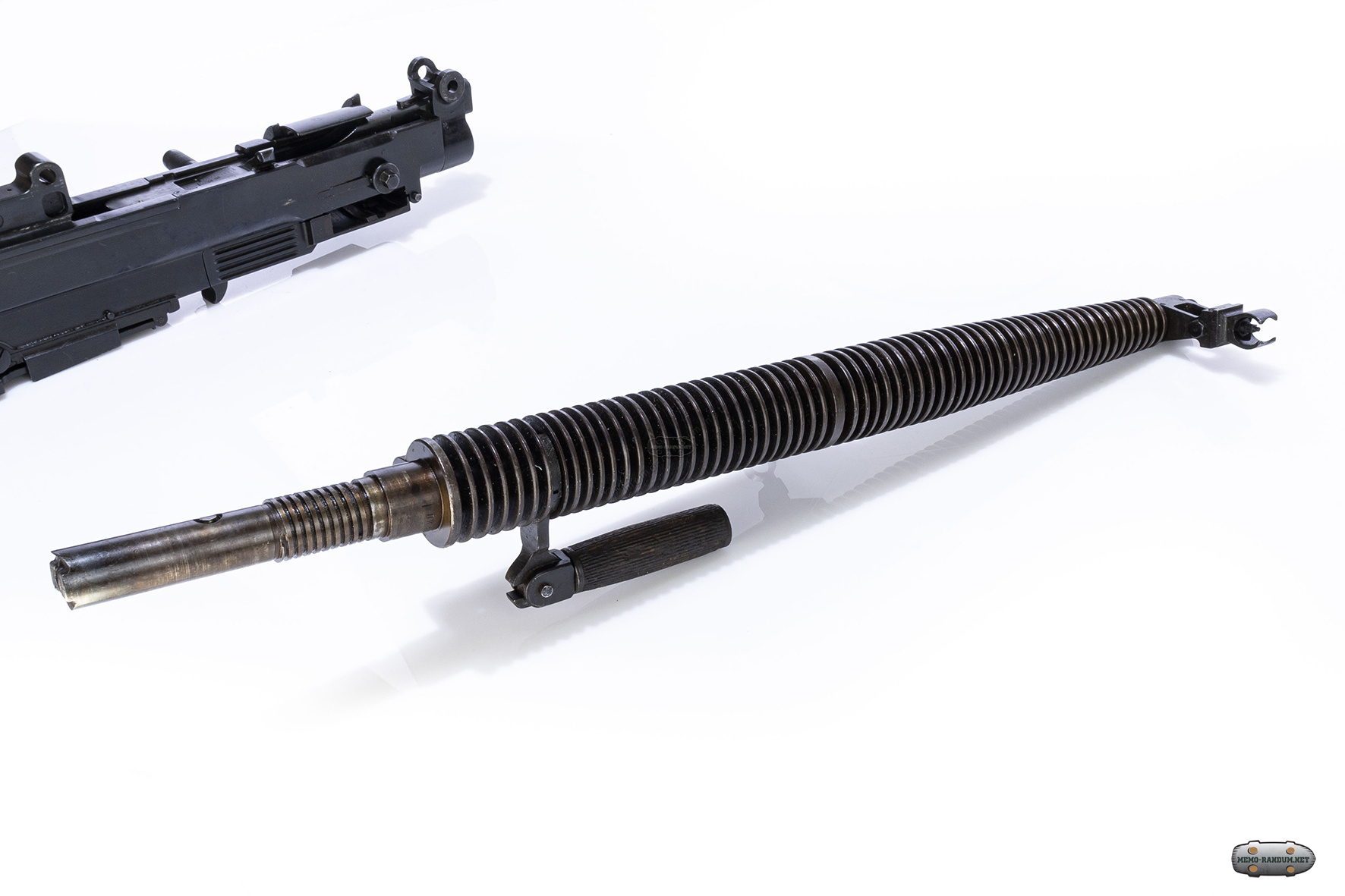

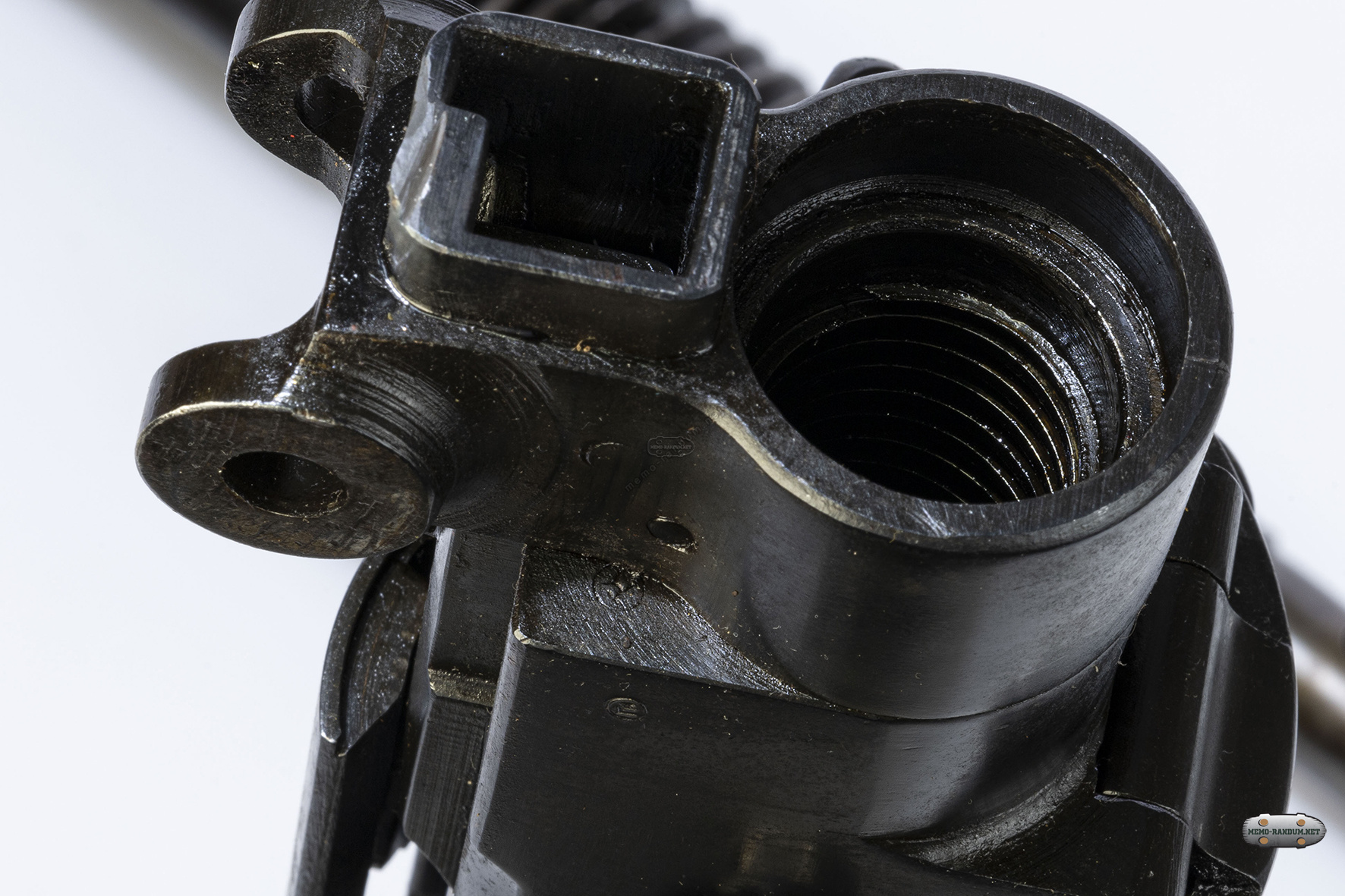

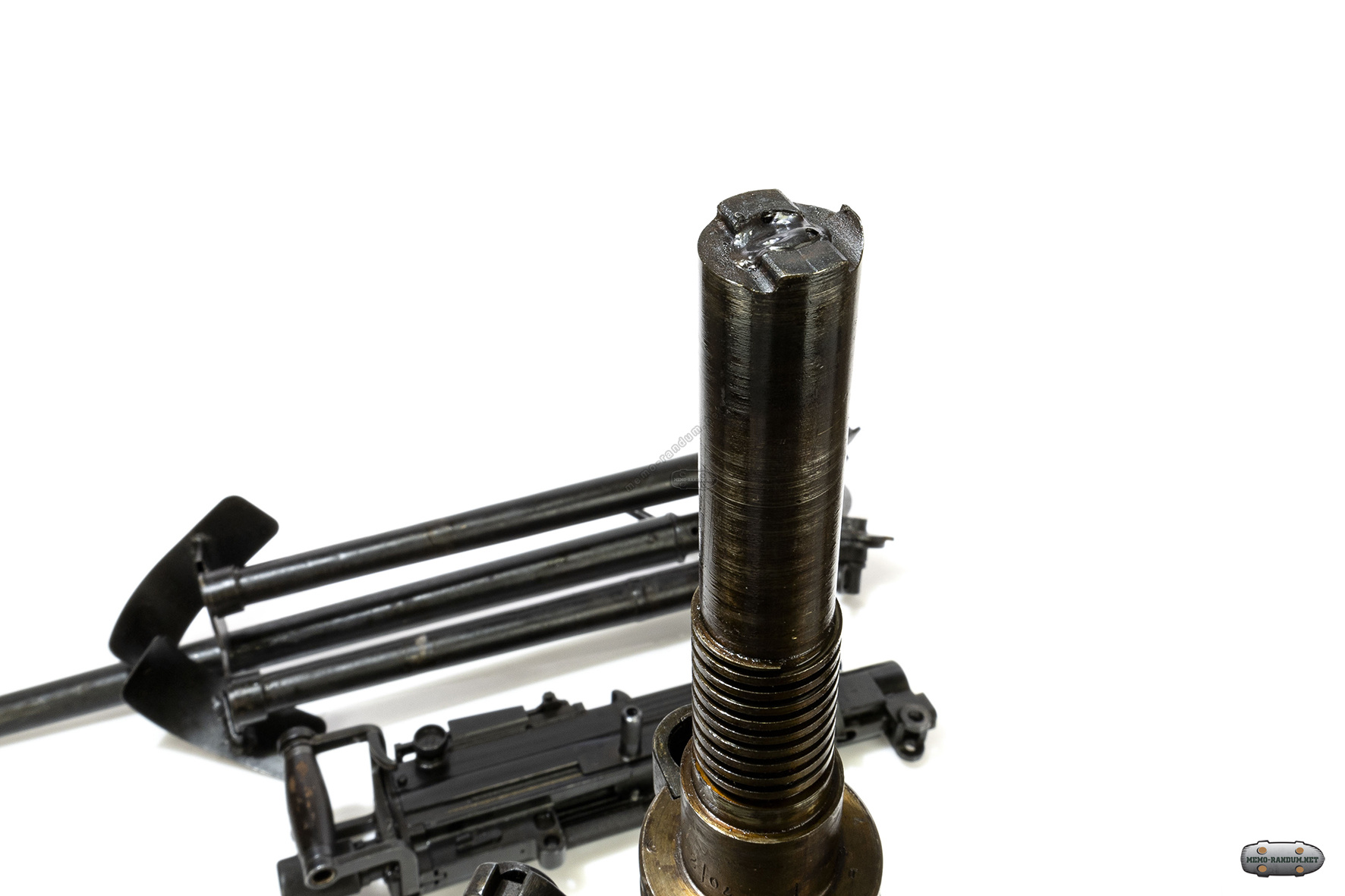

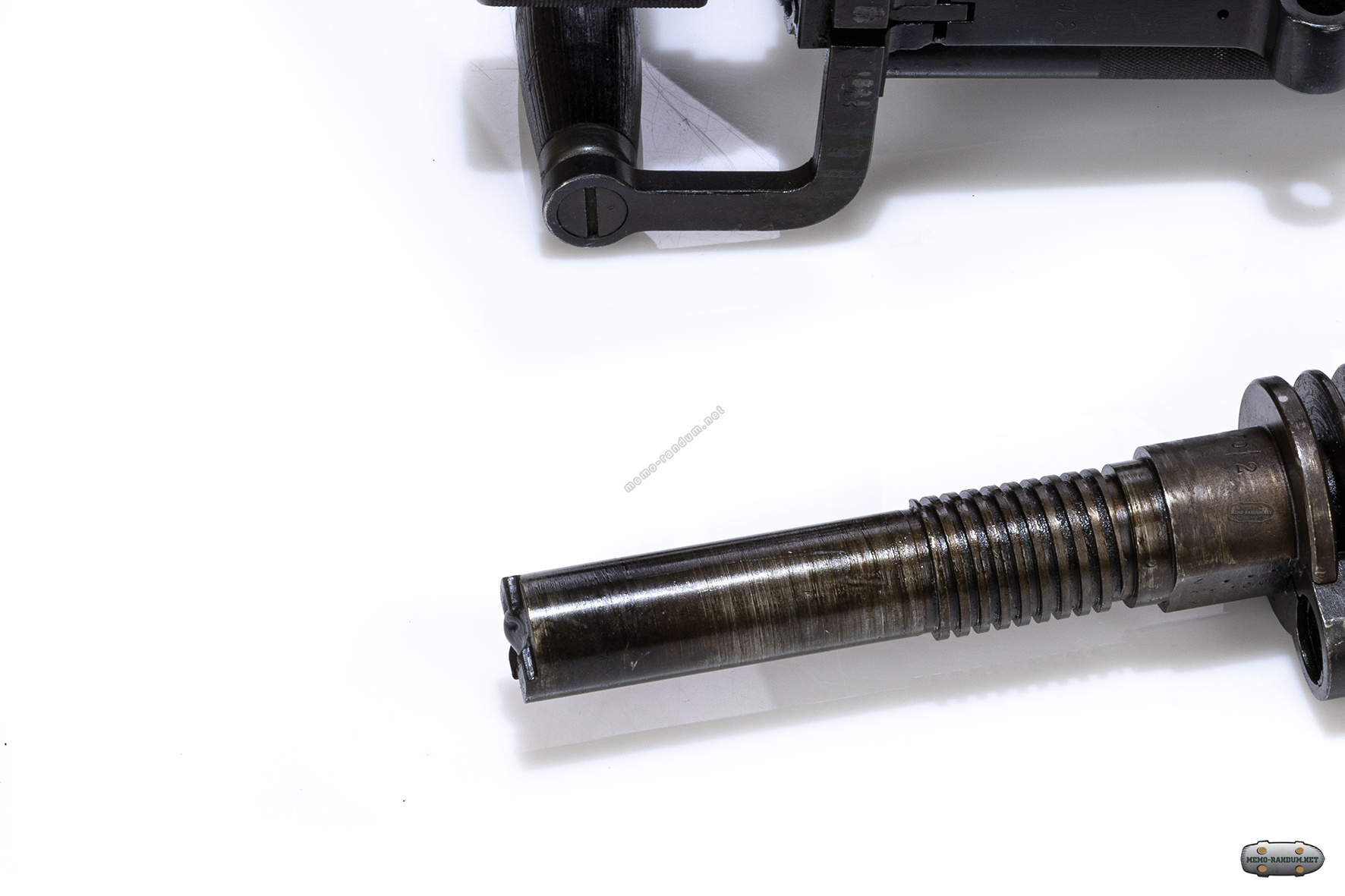

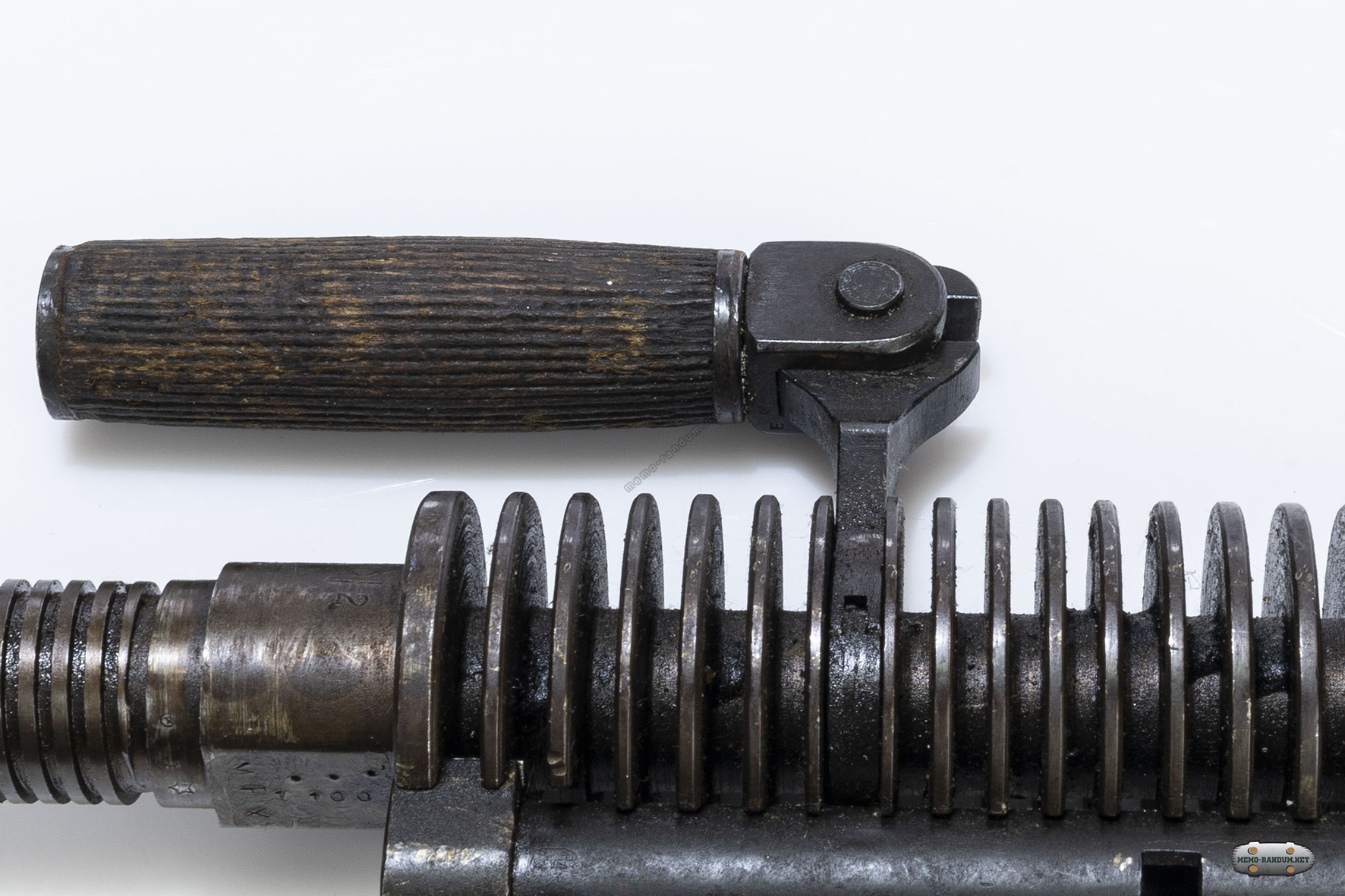

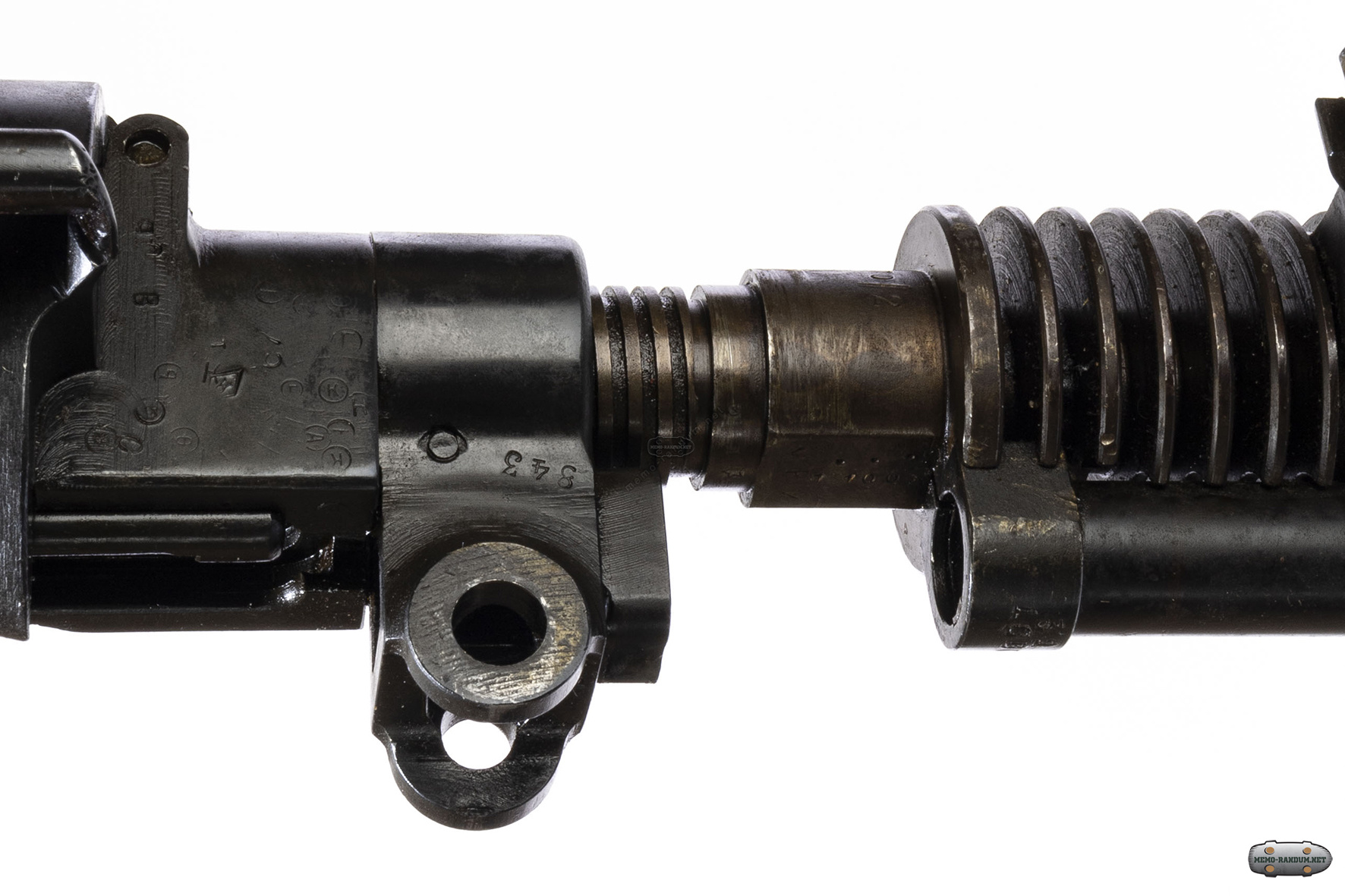

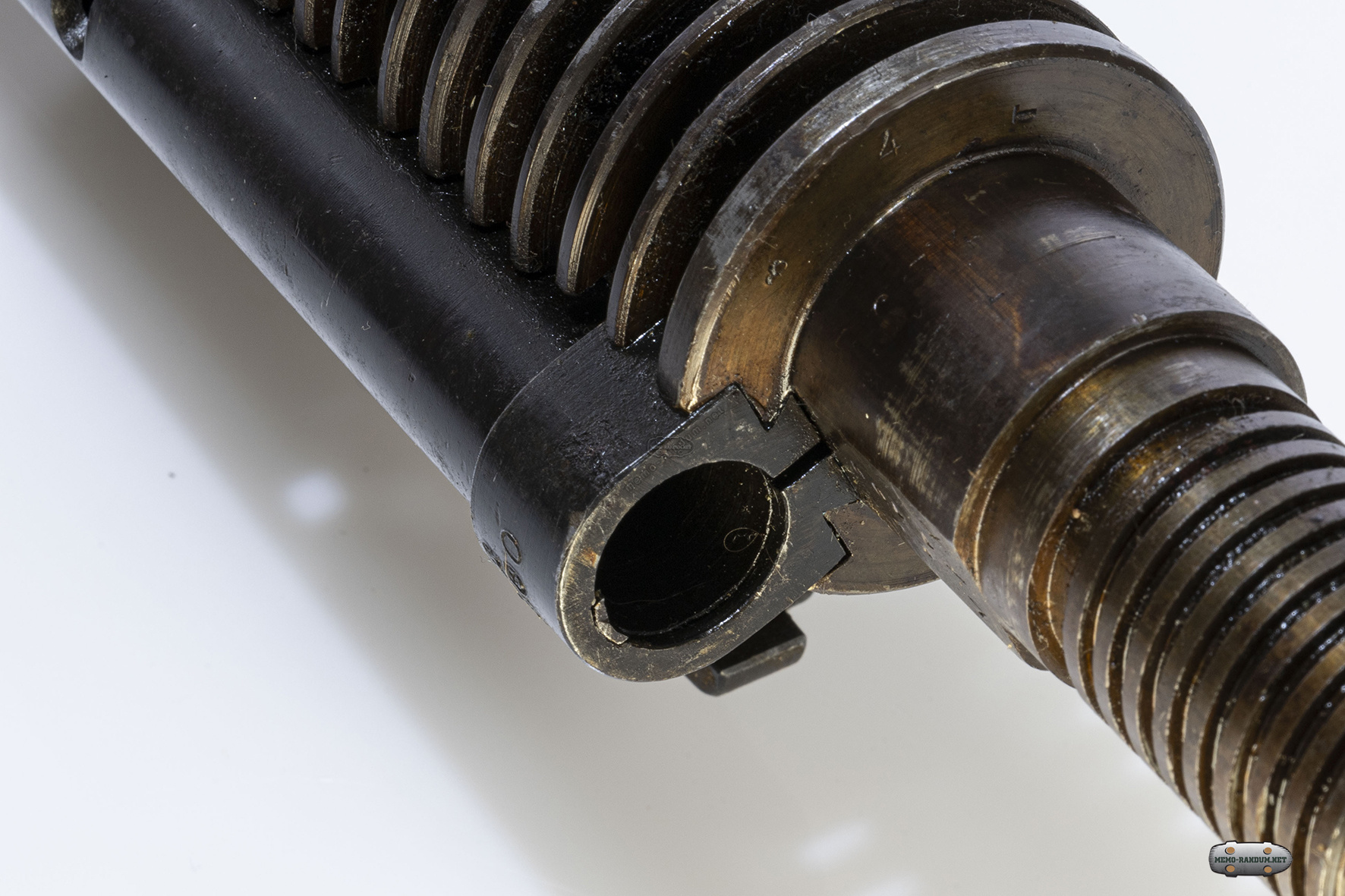

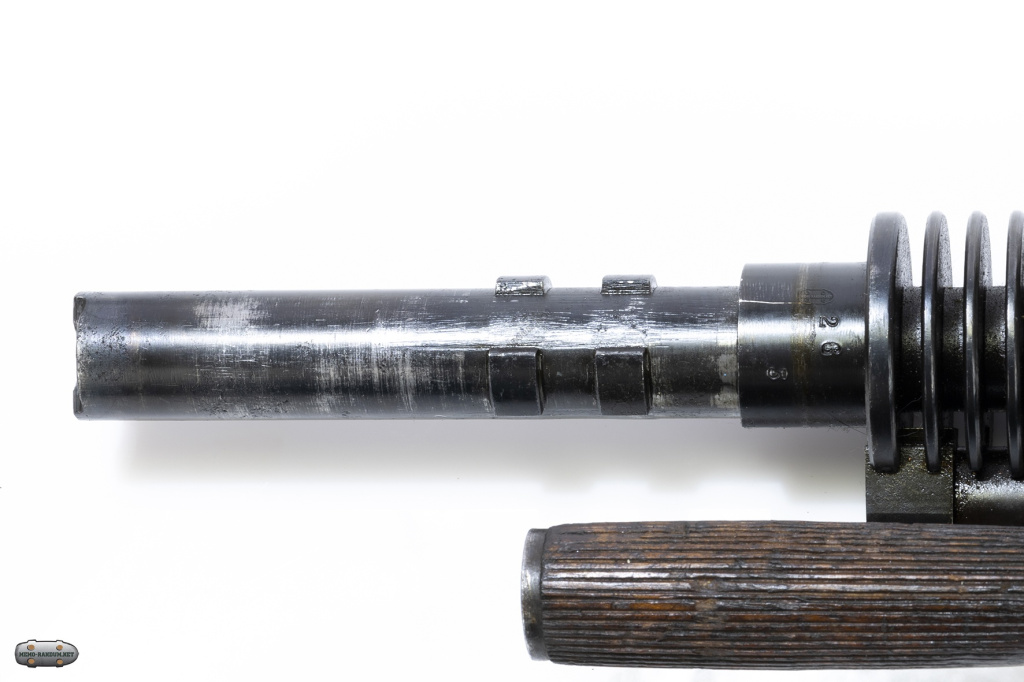

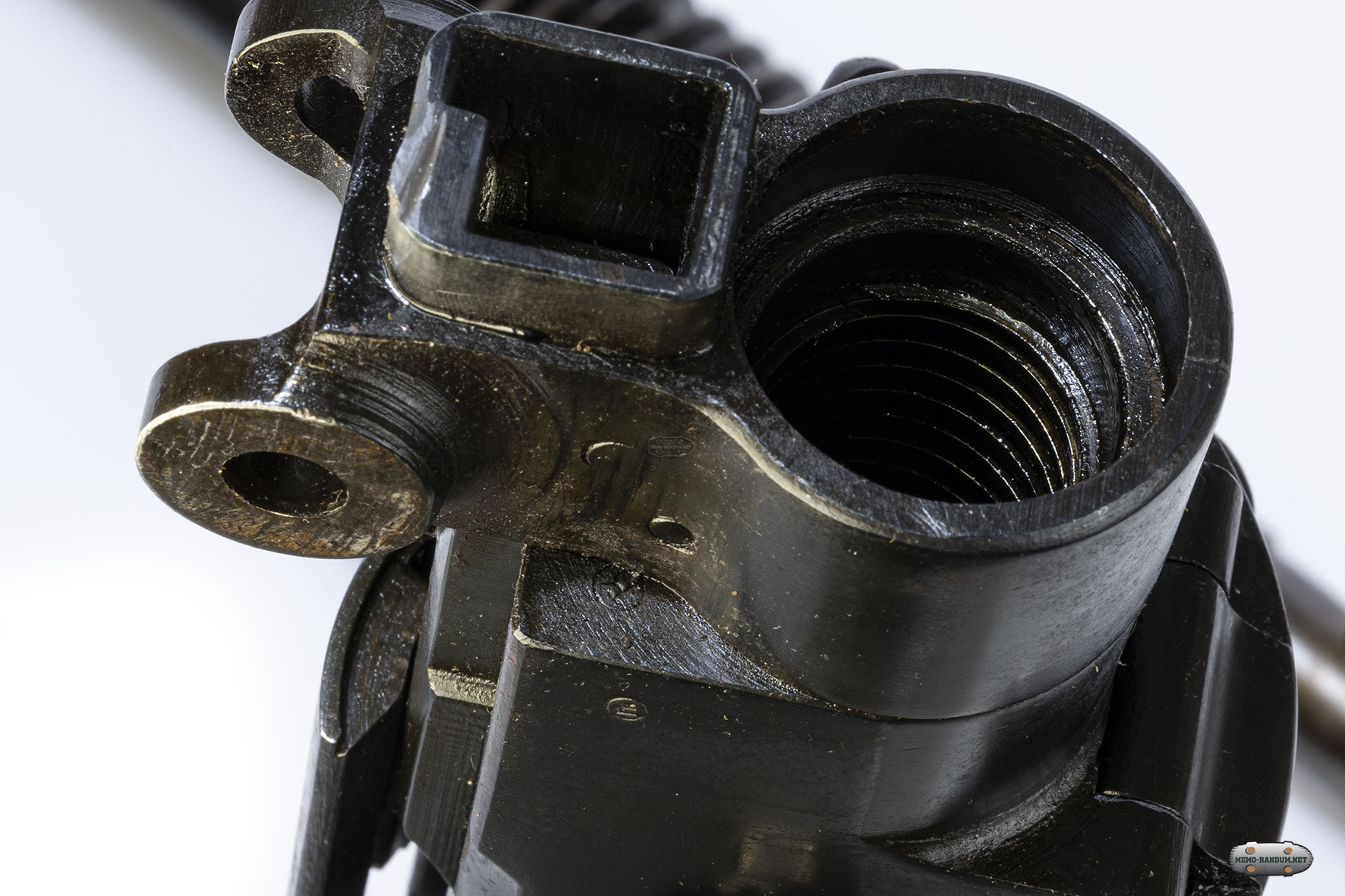

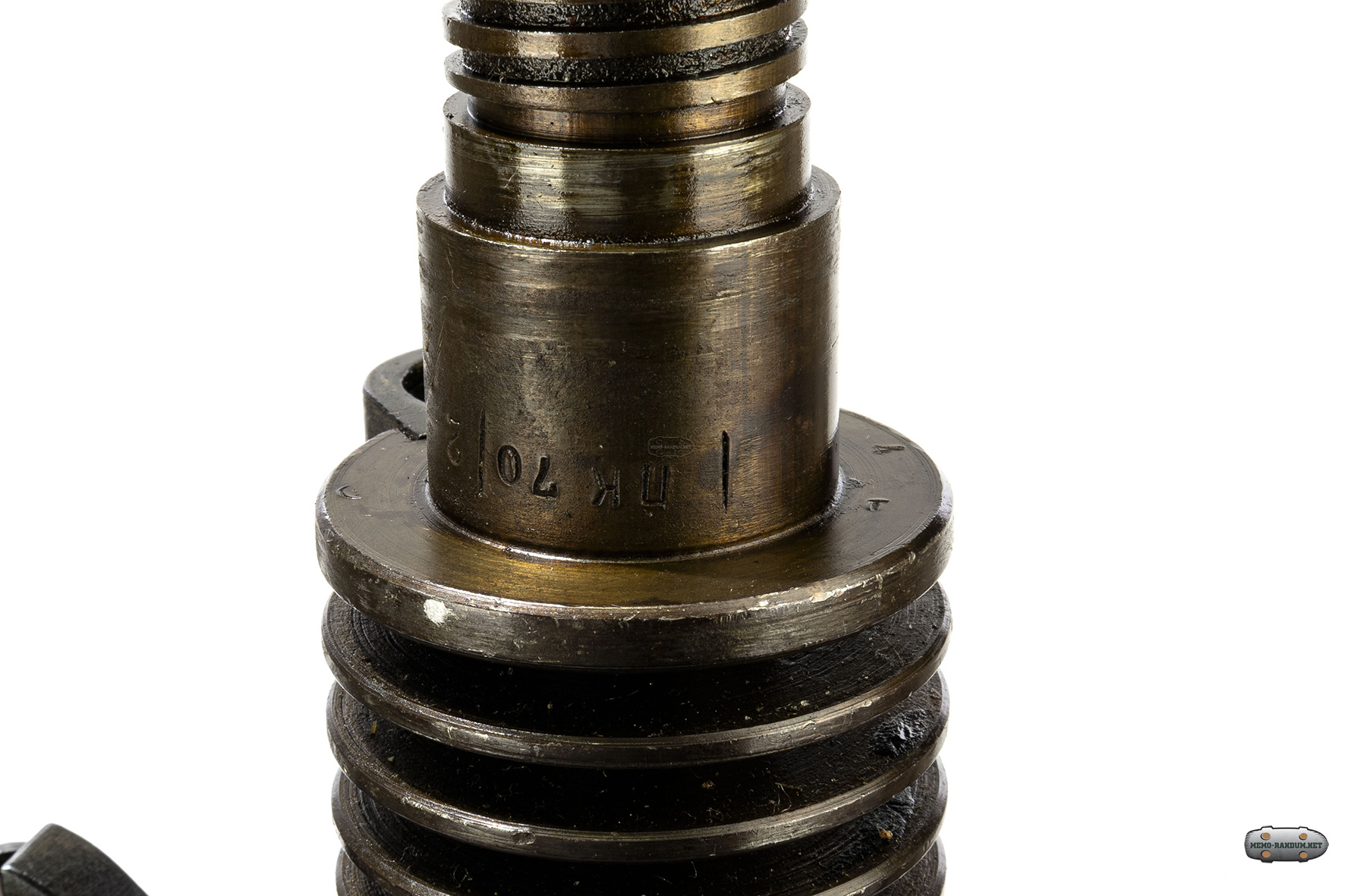

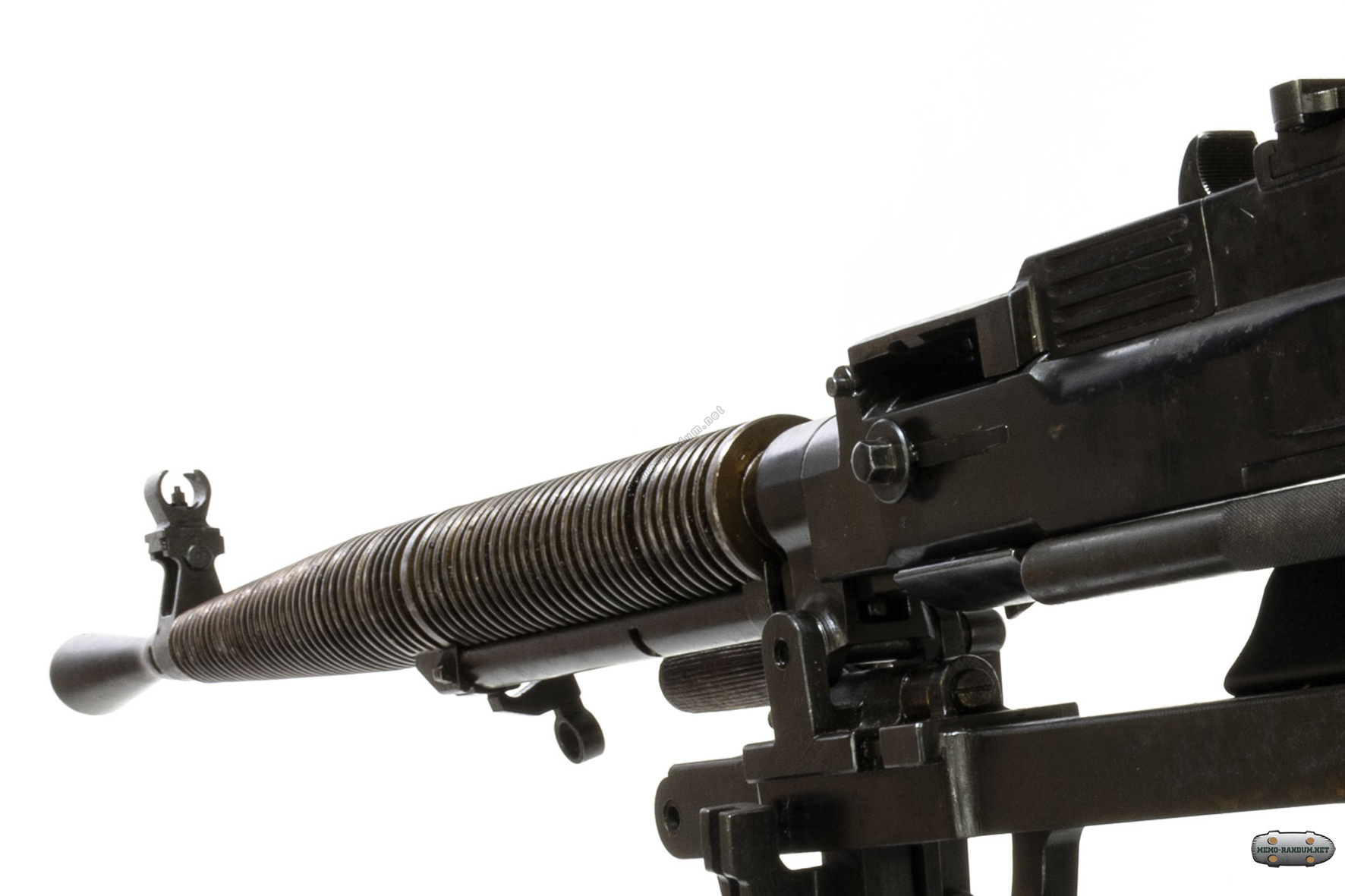

Ствол вворачивается в ствольную коробку на резьбе. Верхняя фотография. На нижней фотографии поздний ствол, который крепился при помощи сухарного соединения
ФИКСАЦИЯ СТВОЛА ДС39

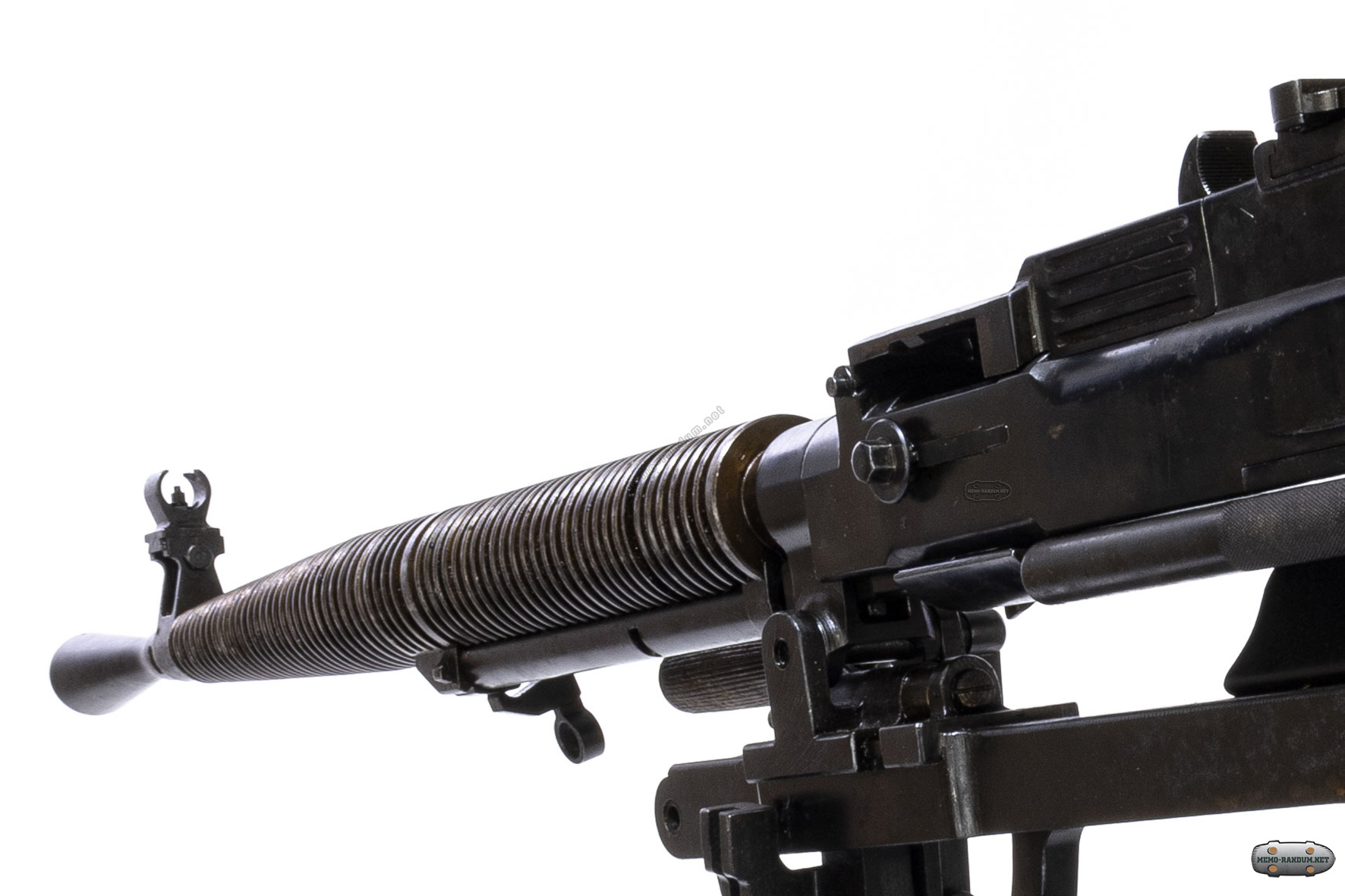

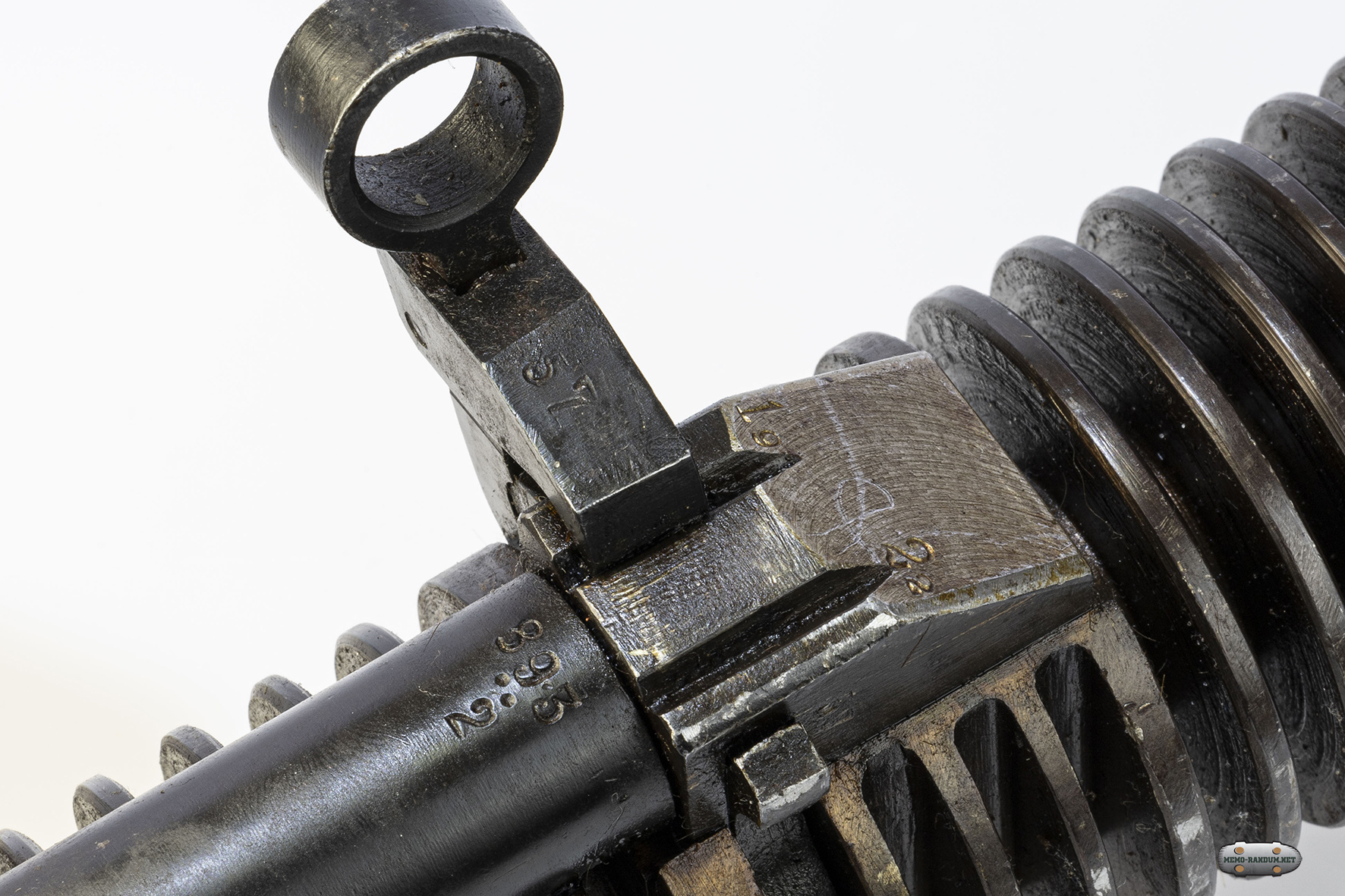

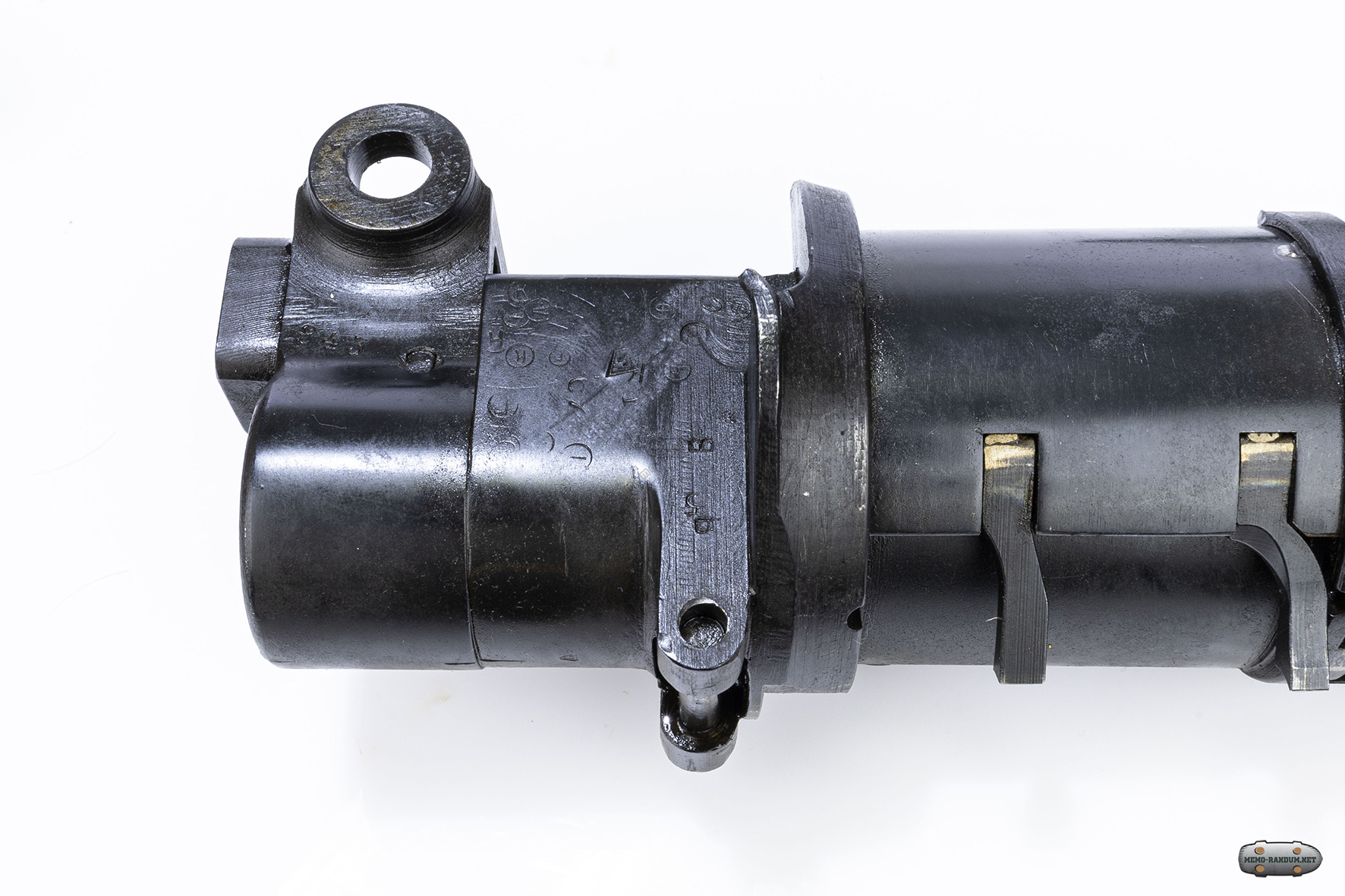

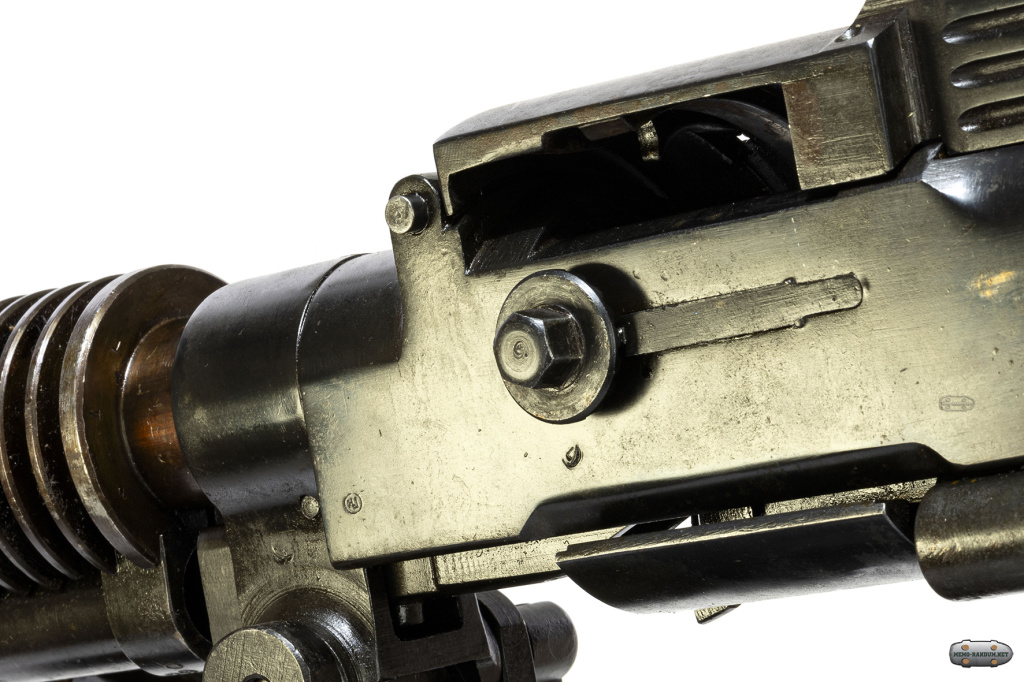

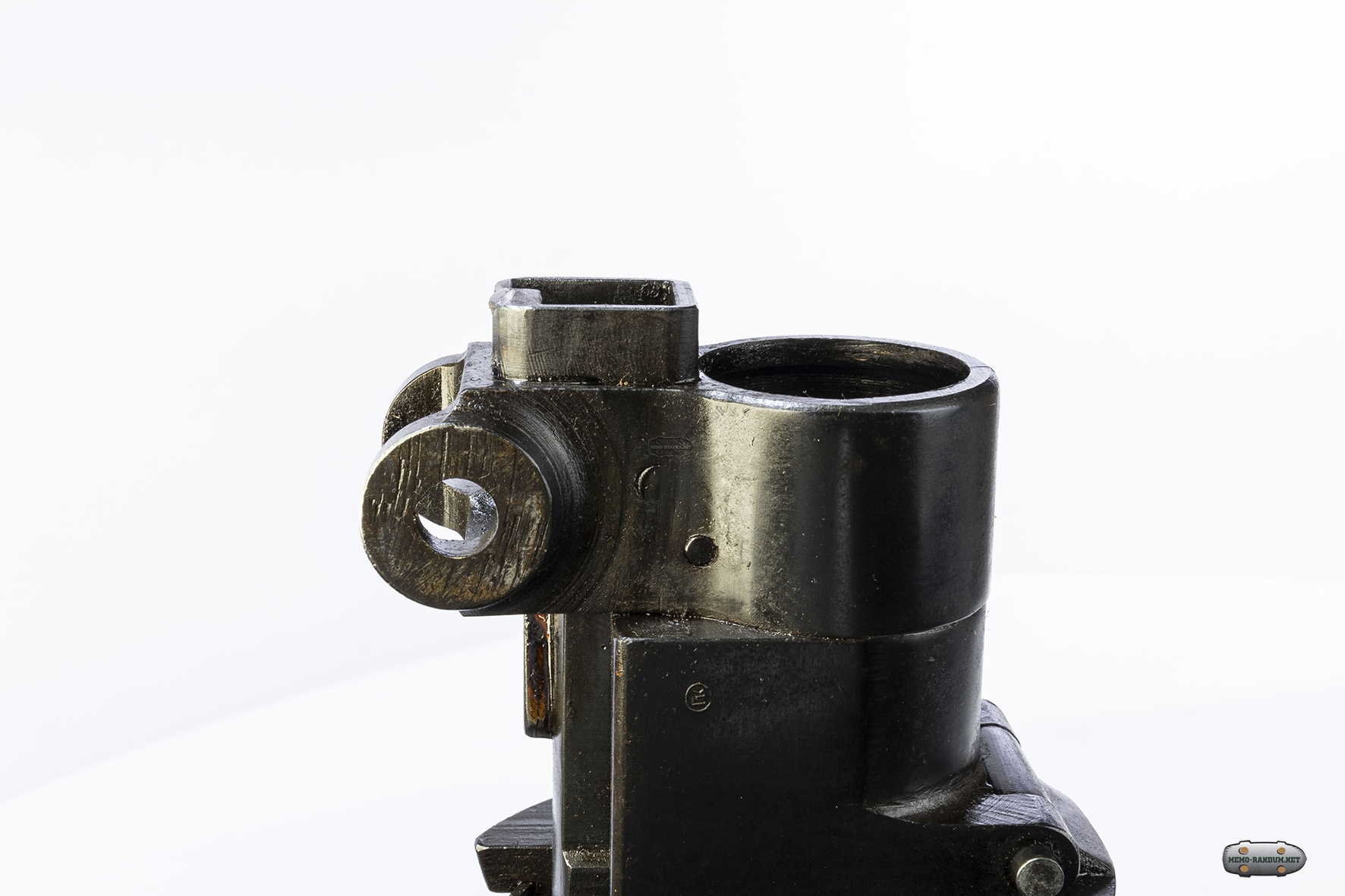

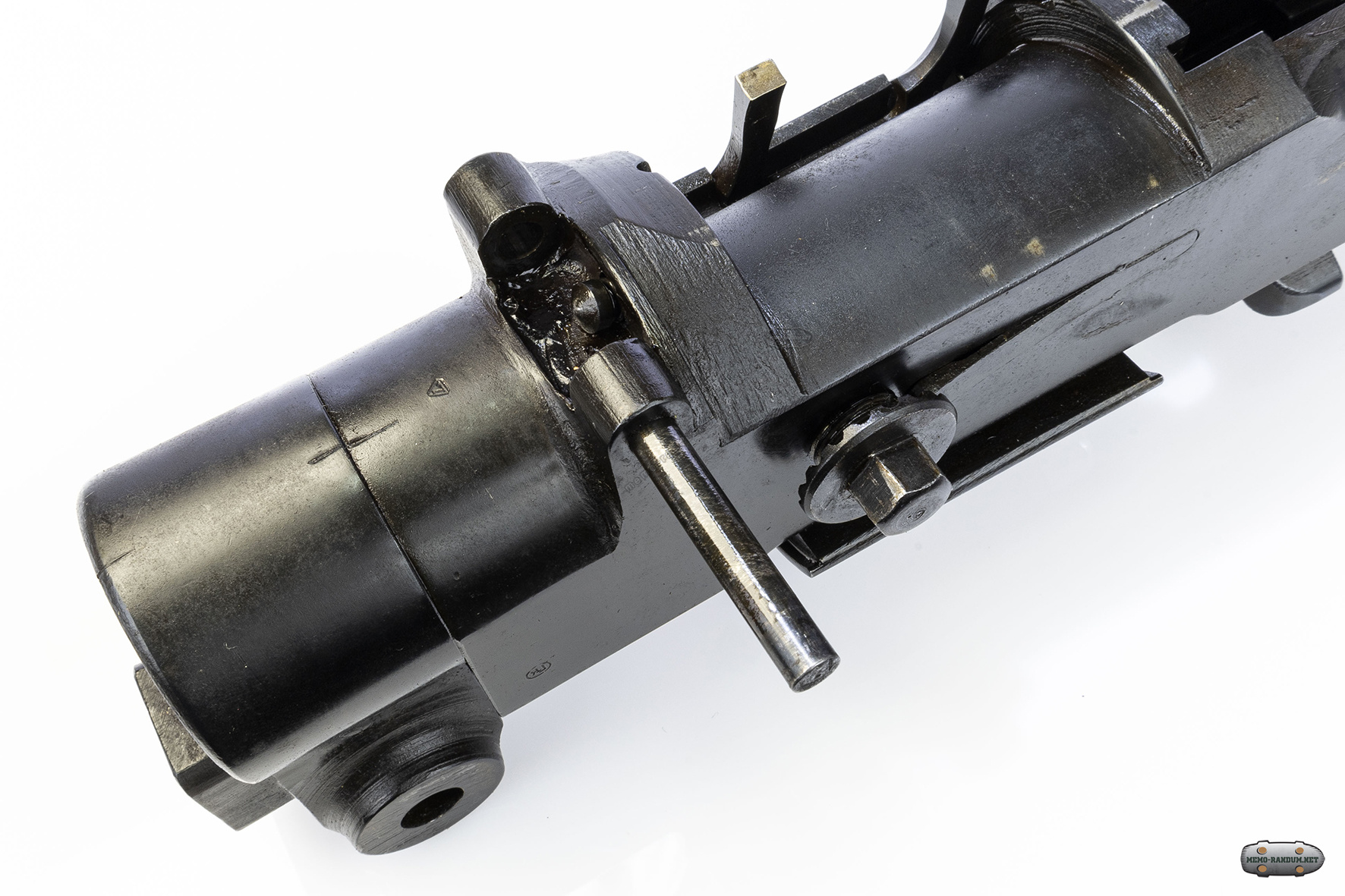

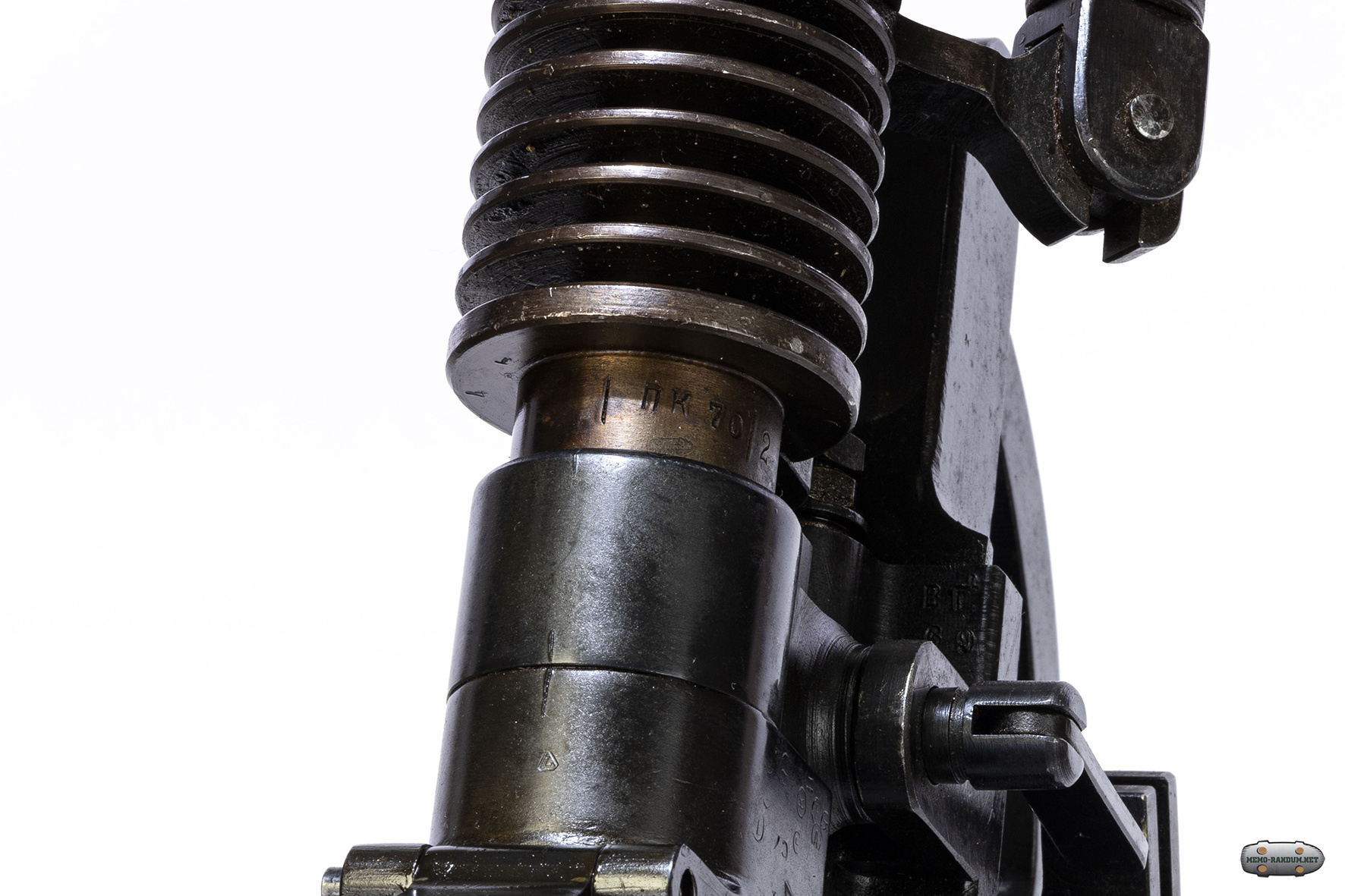

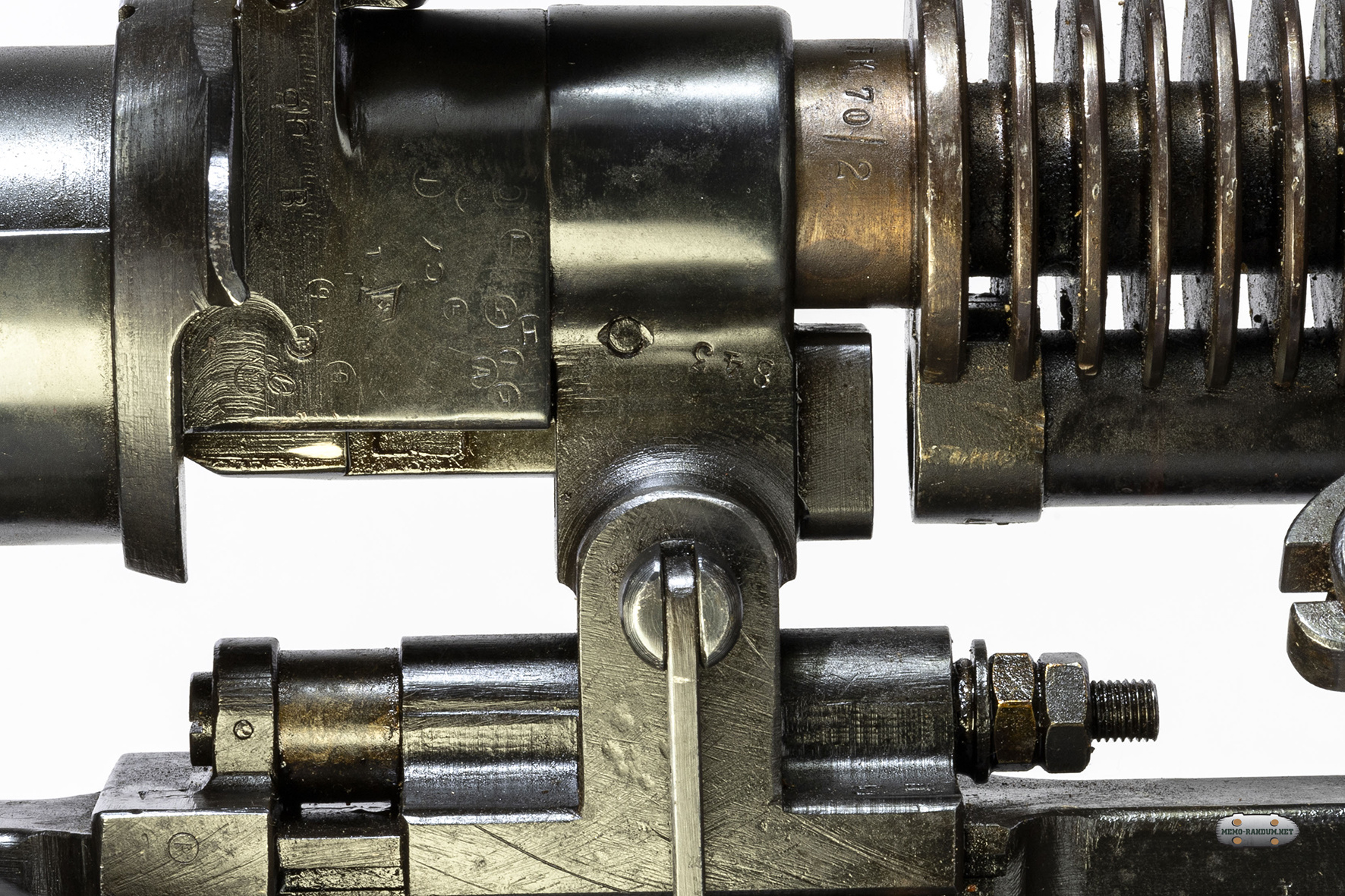

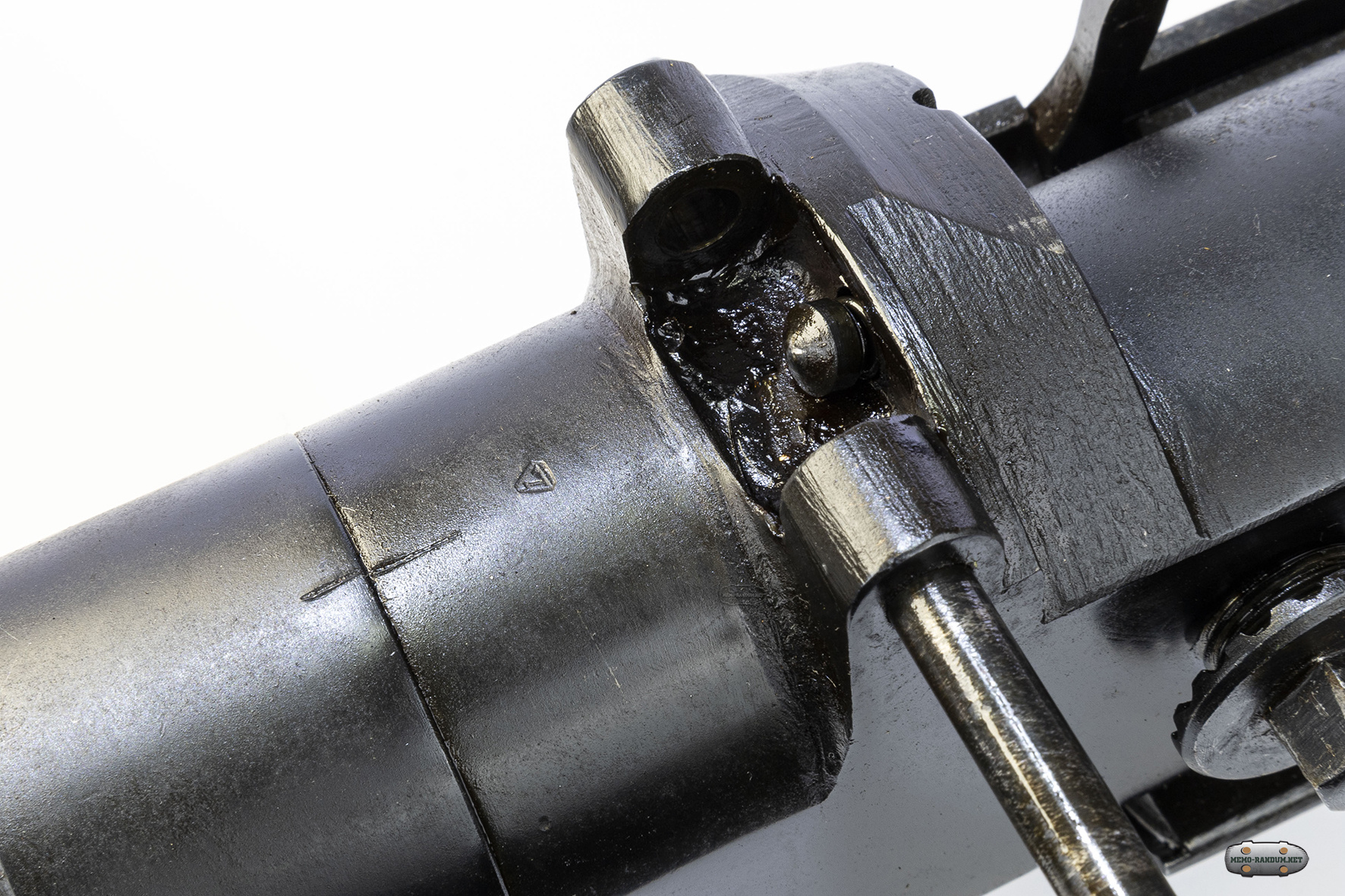

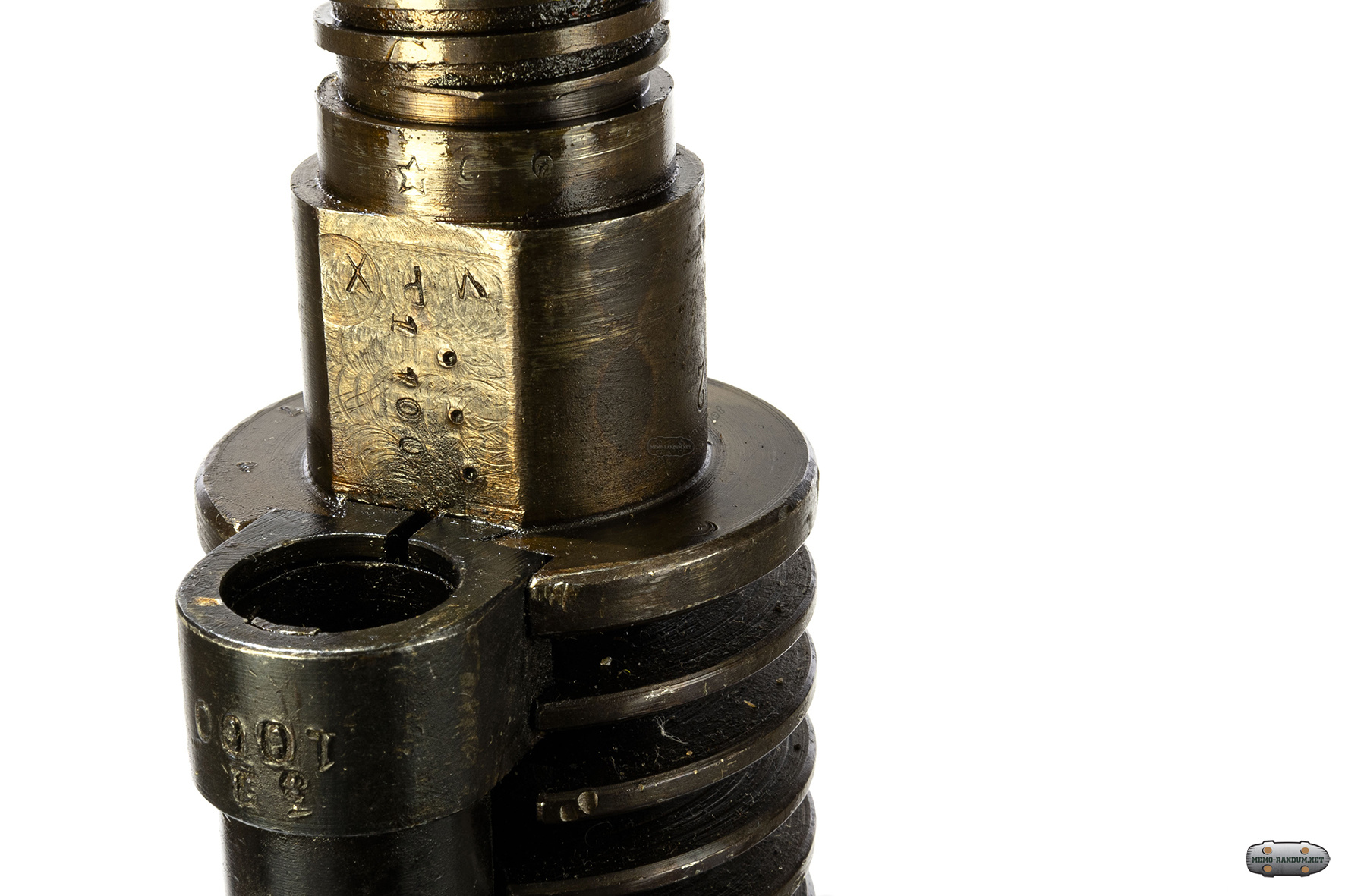

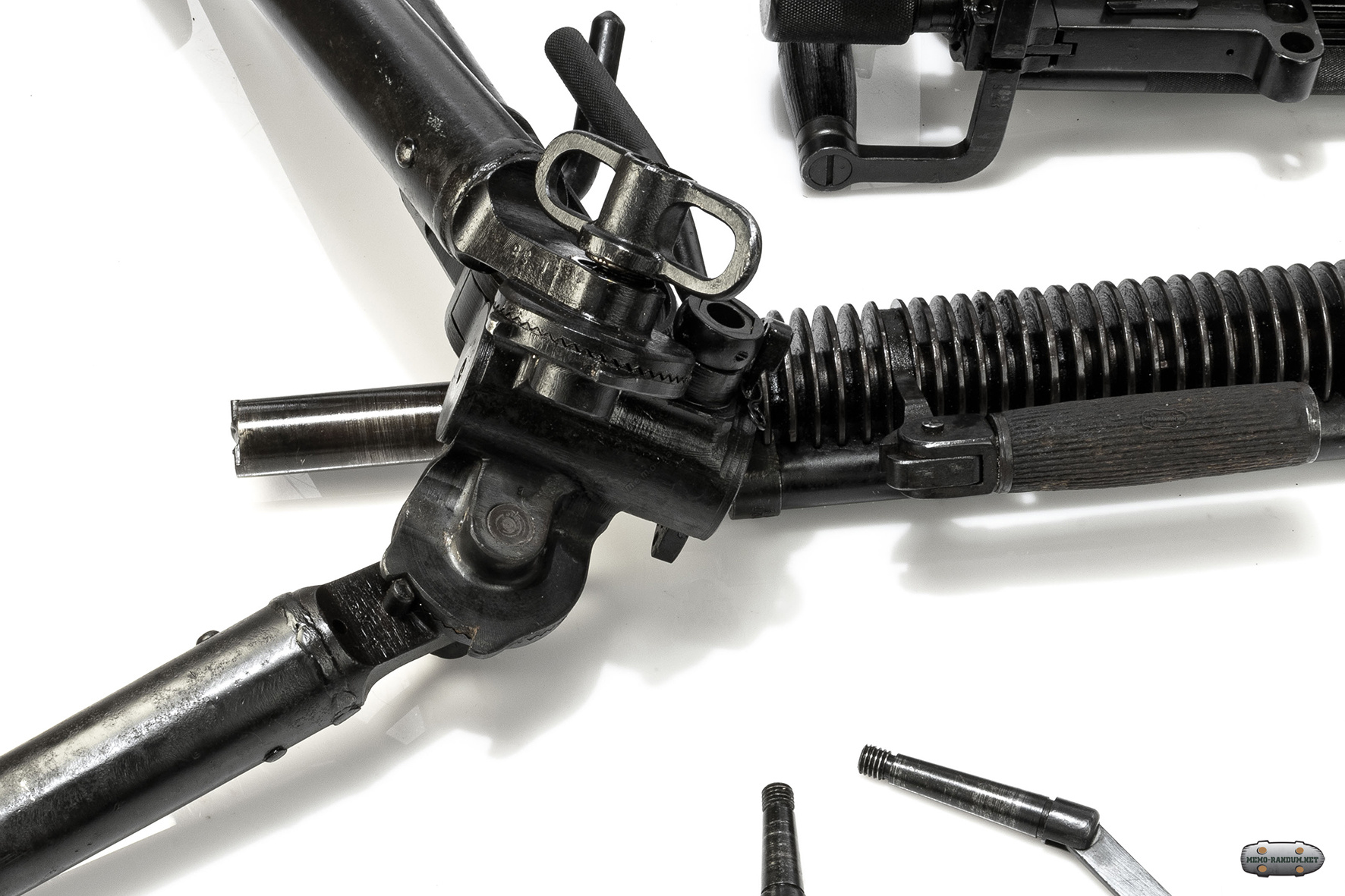

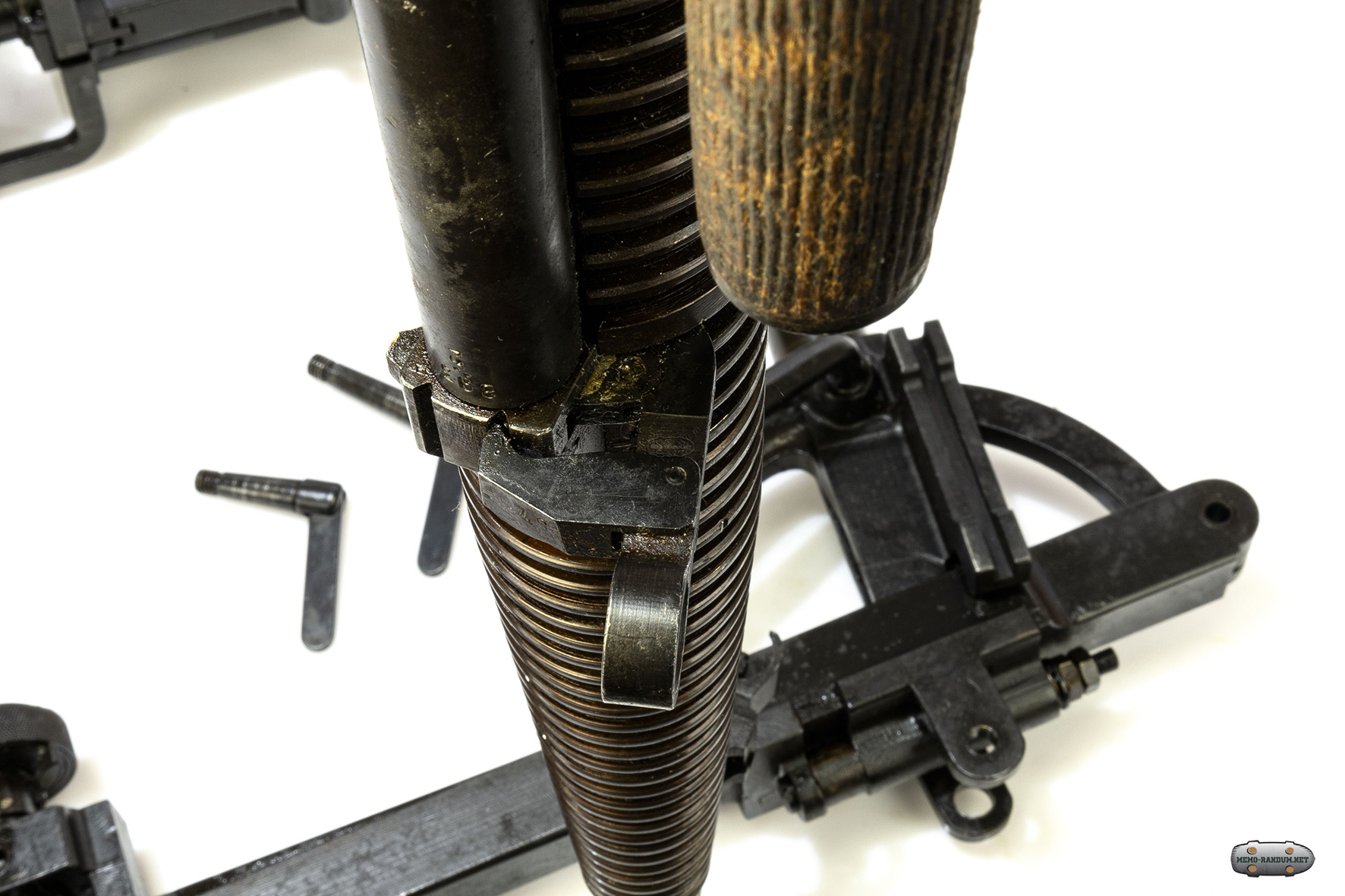

Ствол фиксируется граненой гайкой для затягивания которой нужен ключ. На поздних типах эту гайку совместили с подвижным упором чтобы работать без ключа. Фотографии сверху и снизу раннего образца ДС 39 с граненной гайкой. Гайка входила в небольшую выемку на стволе.

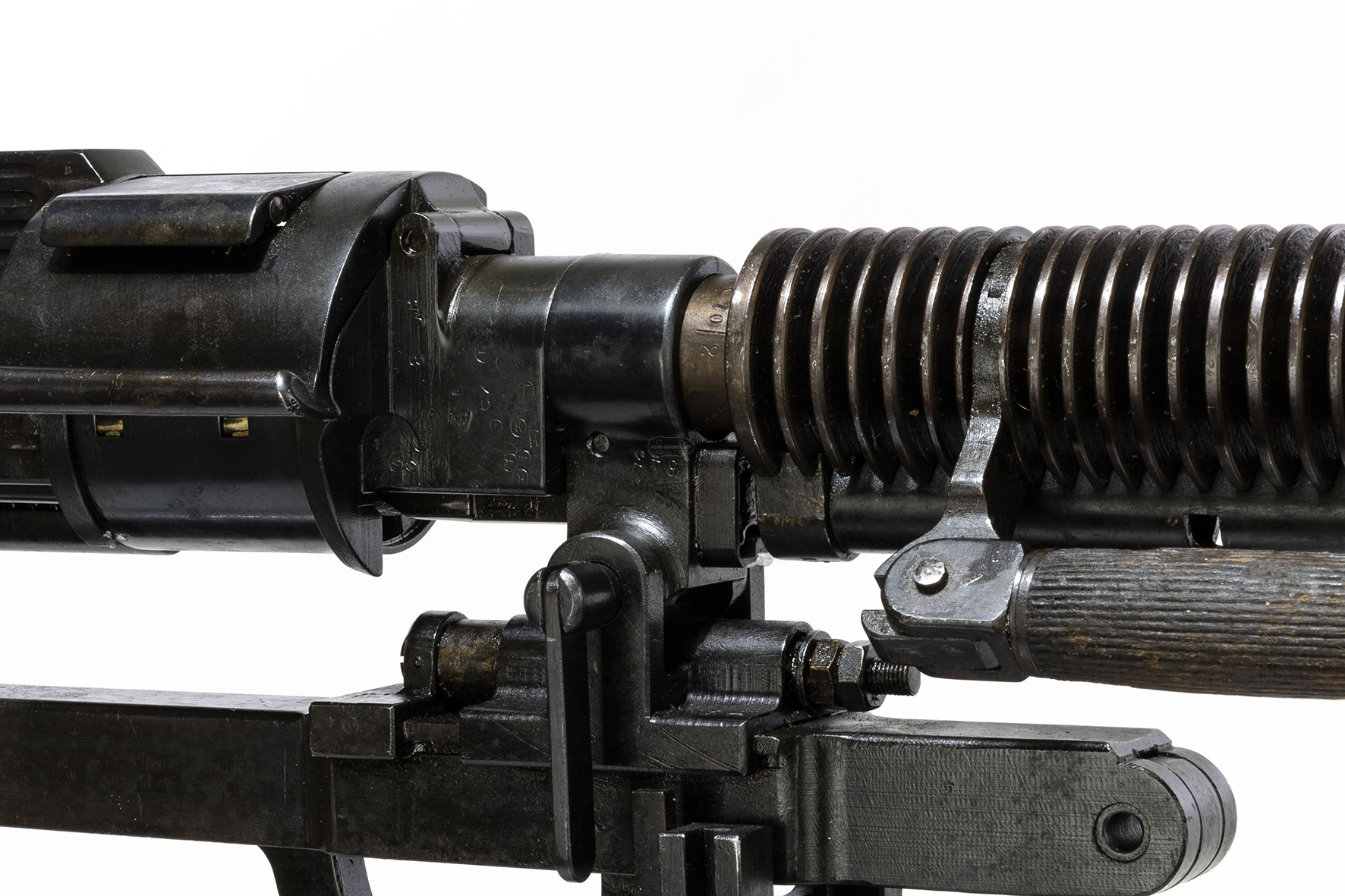

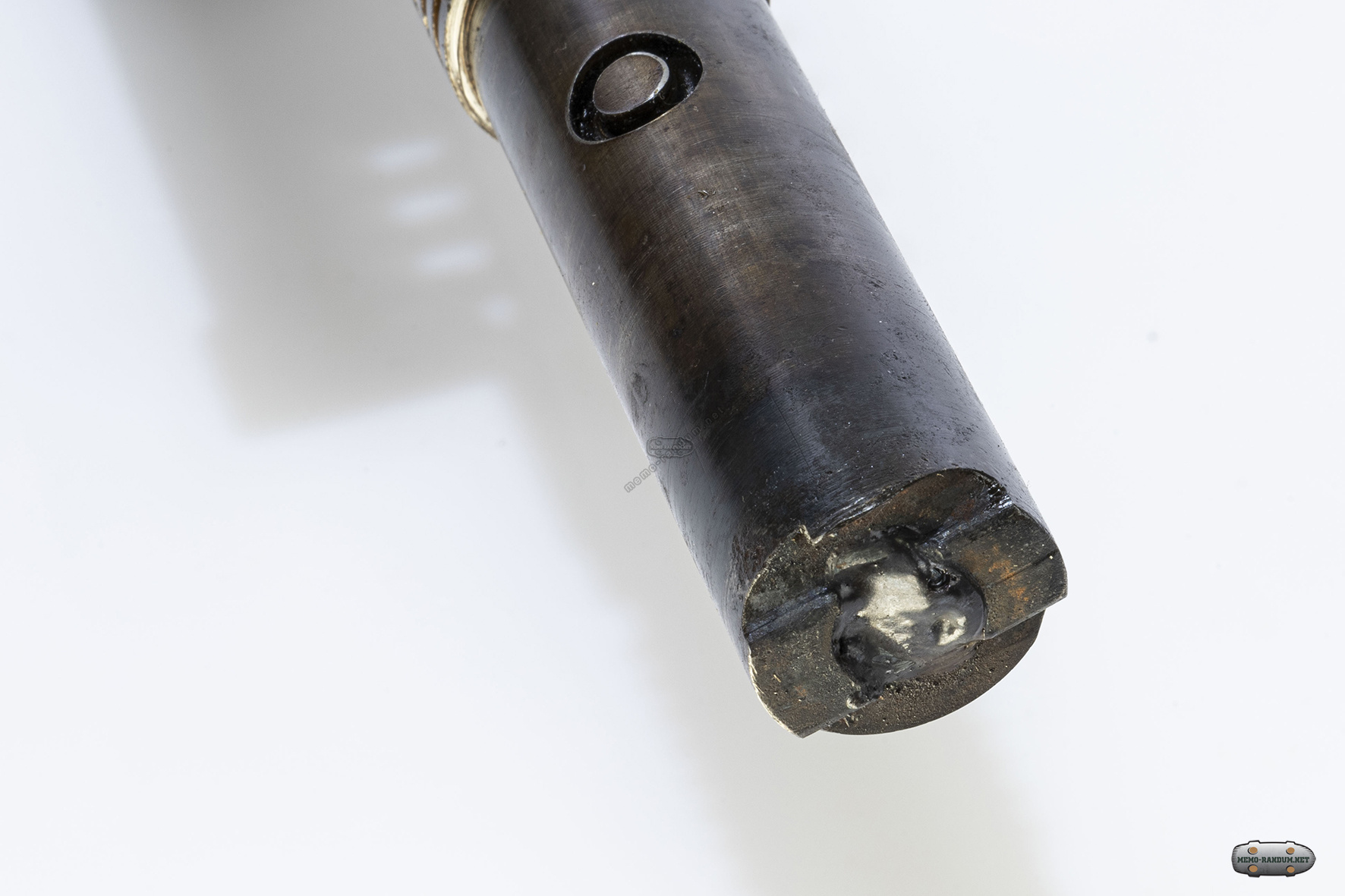

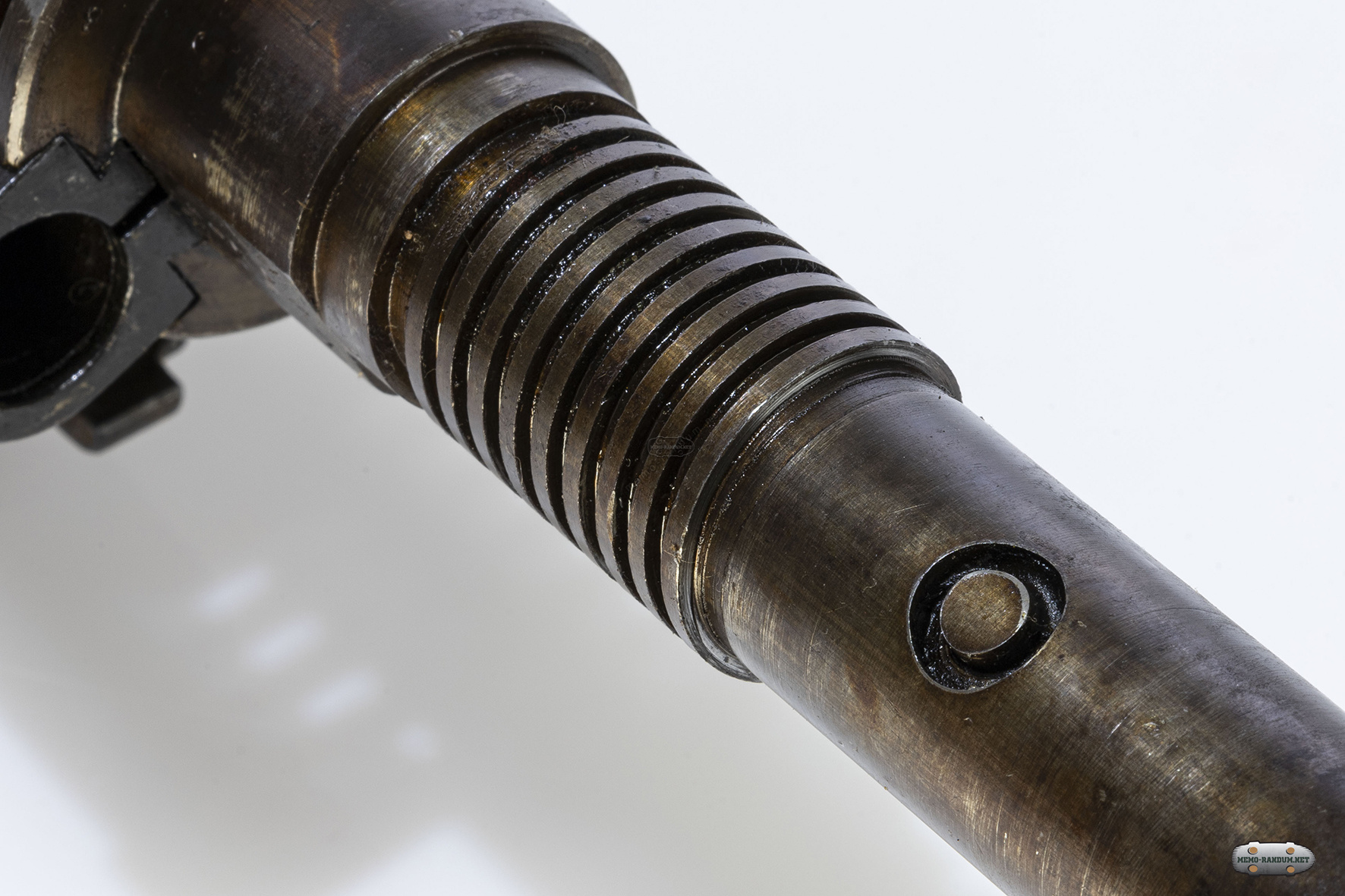

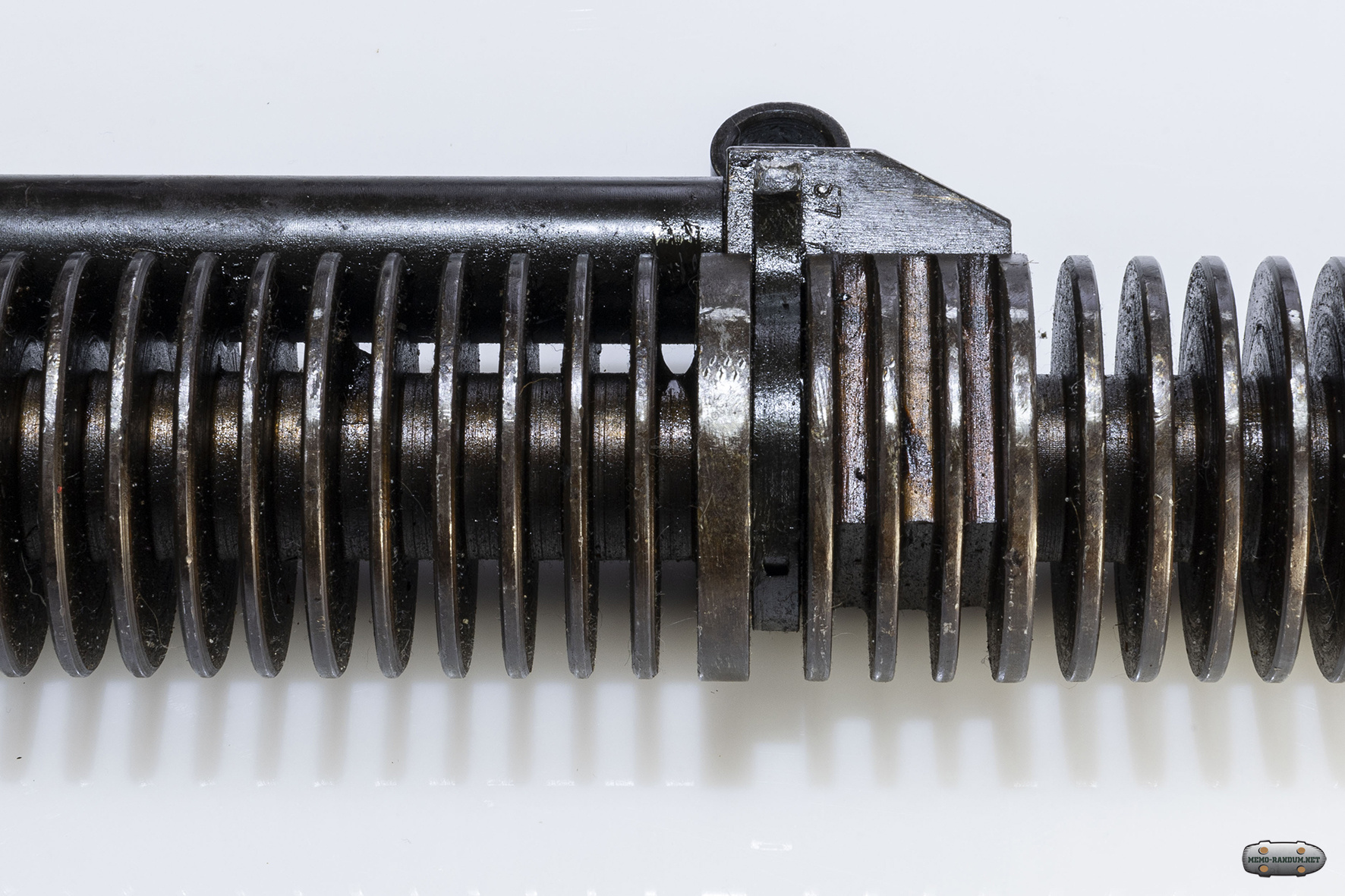

На фотографии снизу видна выемка под граненную гайку на стволе ДС39 раннего образца

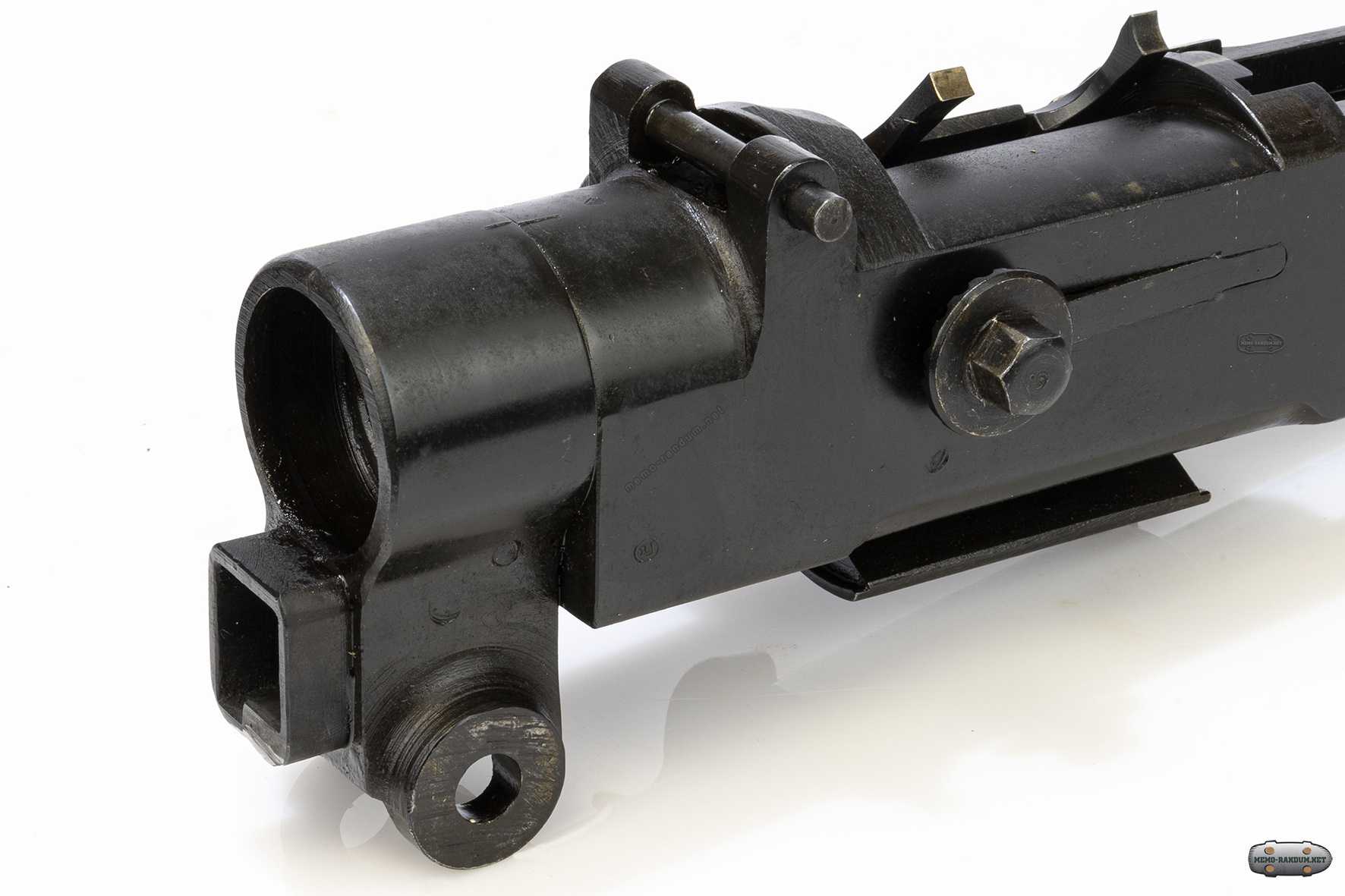

Фотография снизу на поздний ДС39 с с подвижным упором чтобы работать без ключа

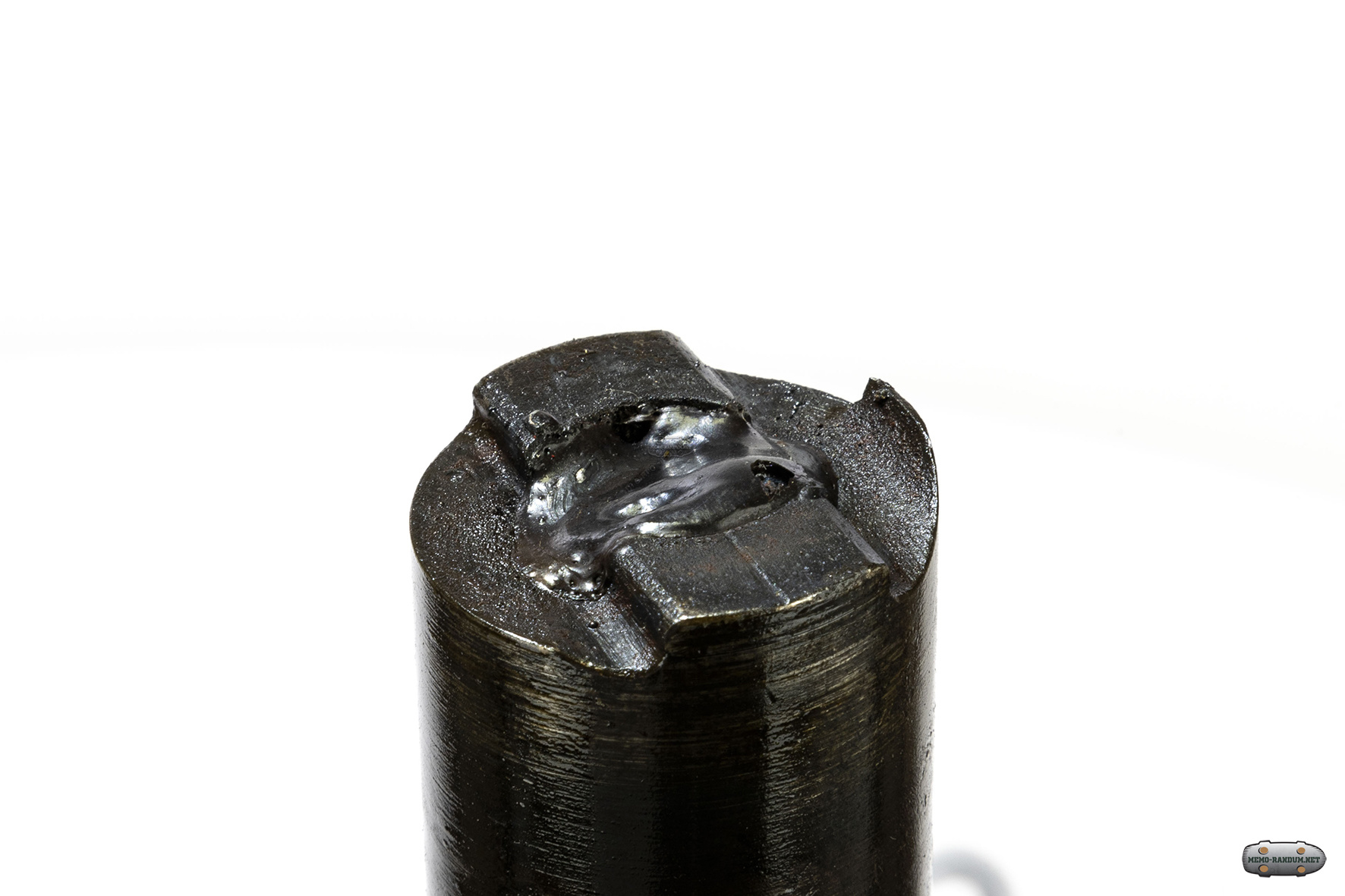

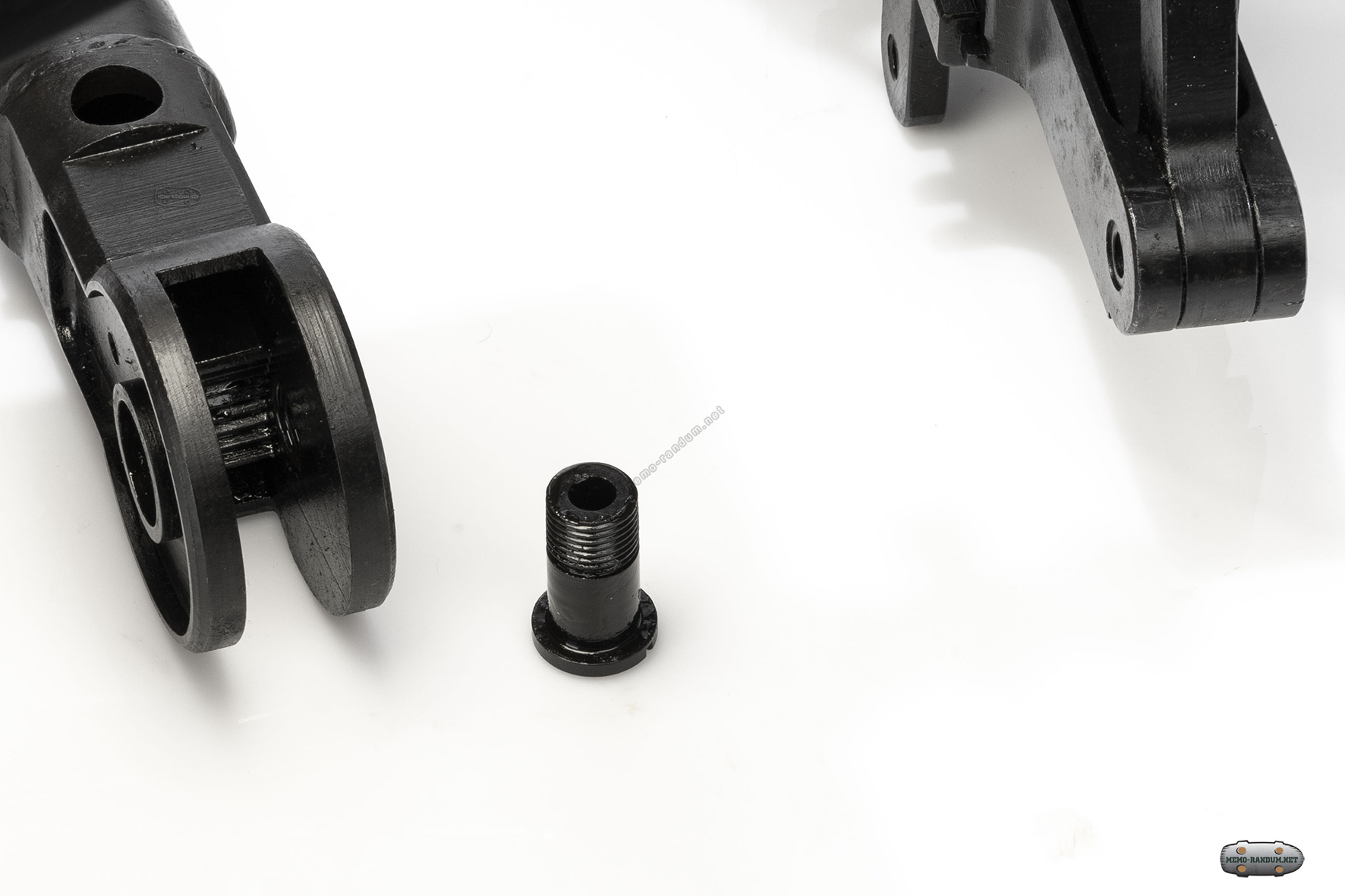

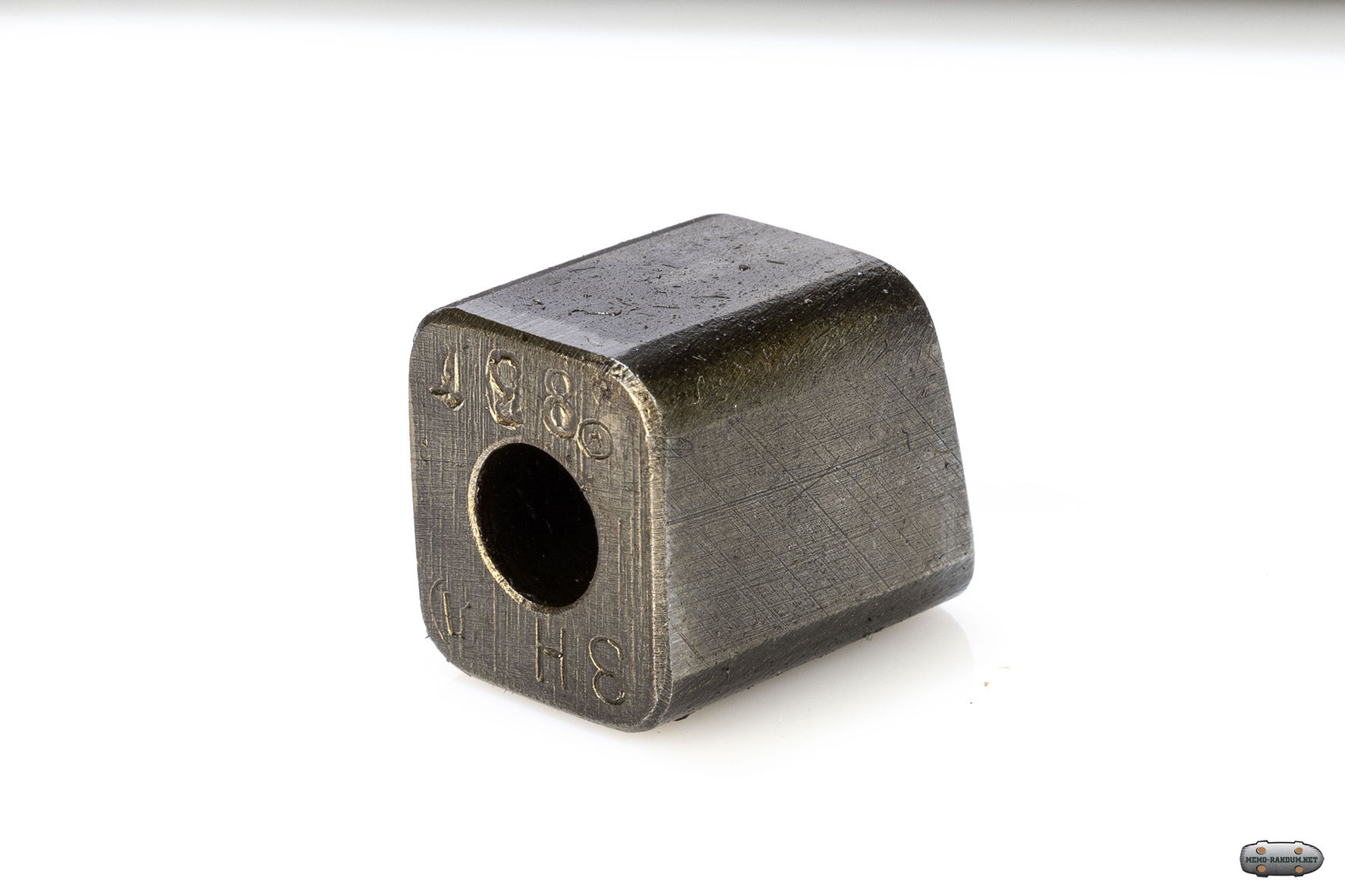

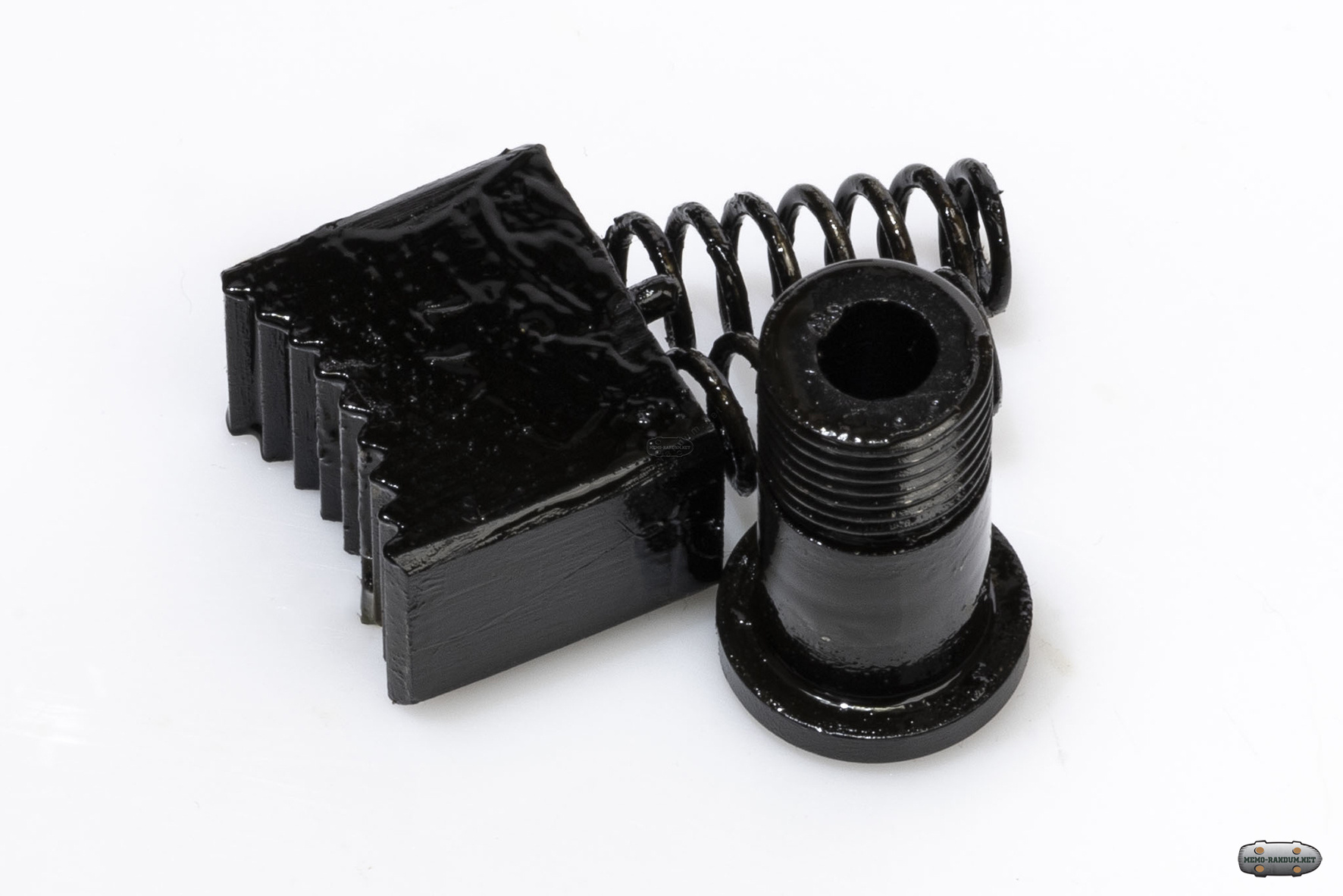

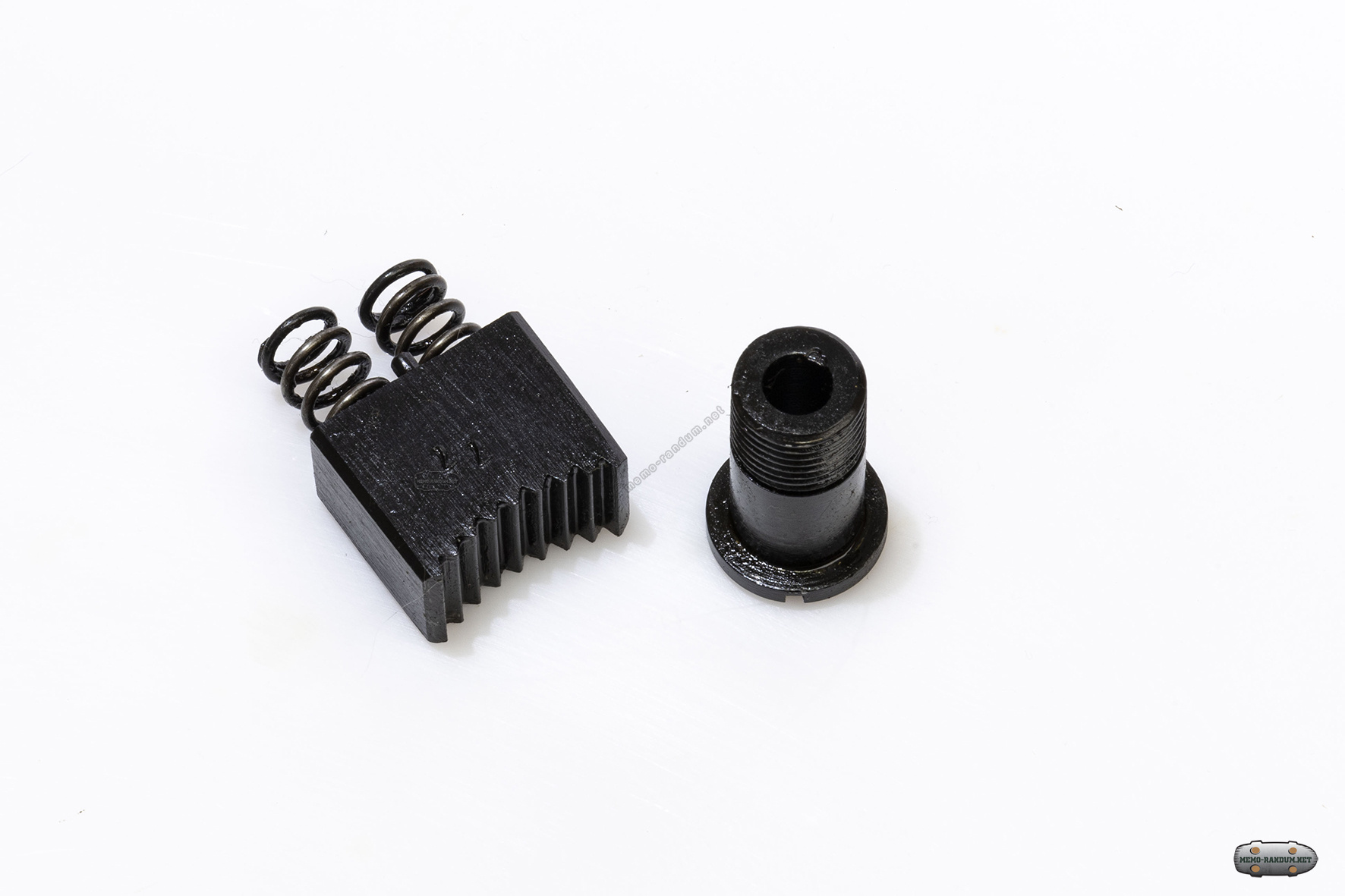

и сама гайка

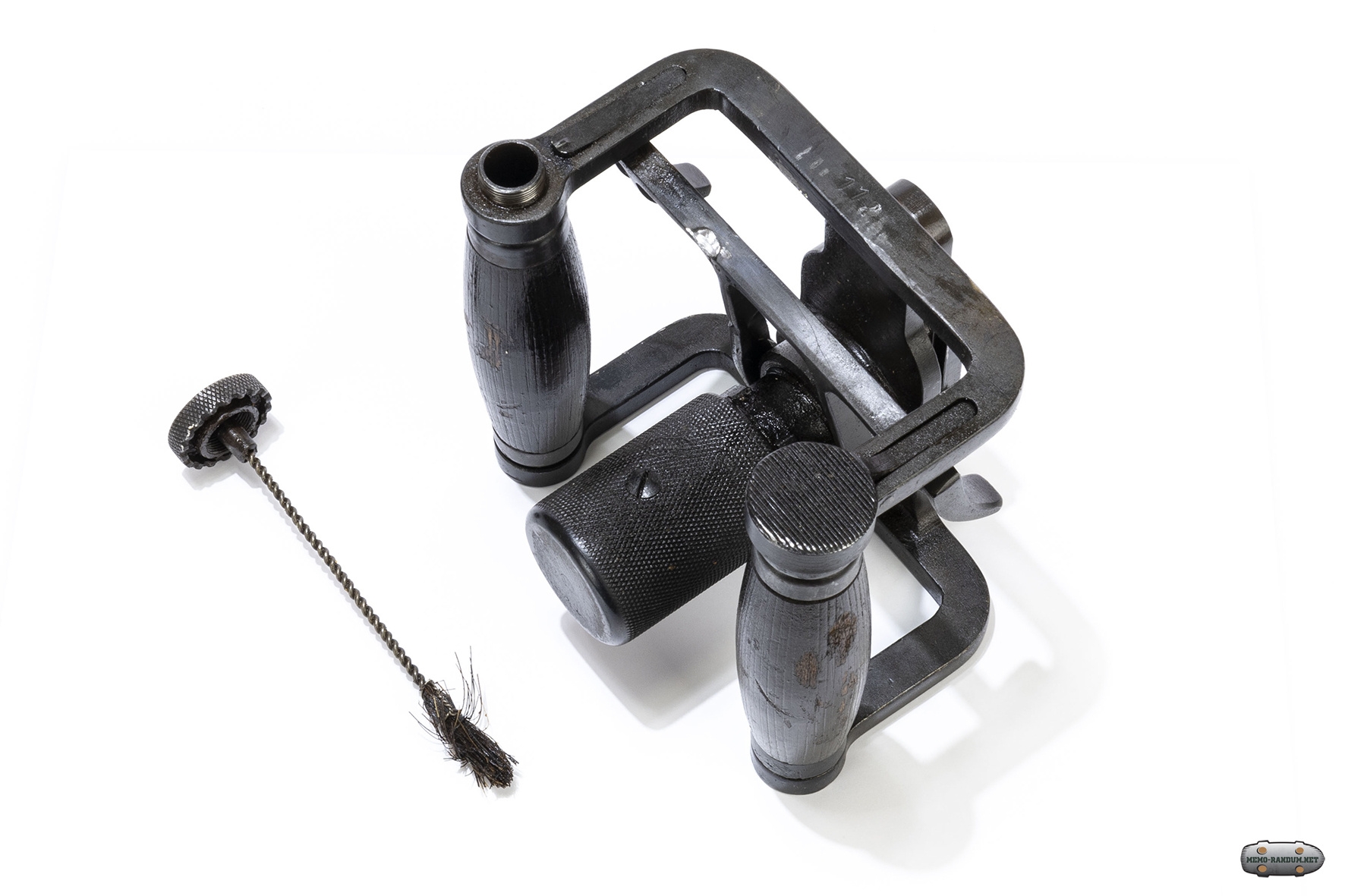

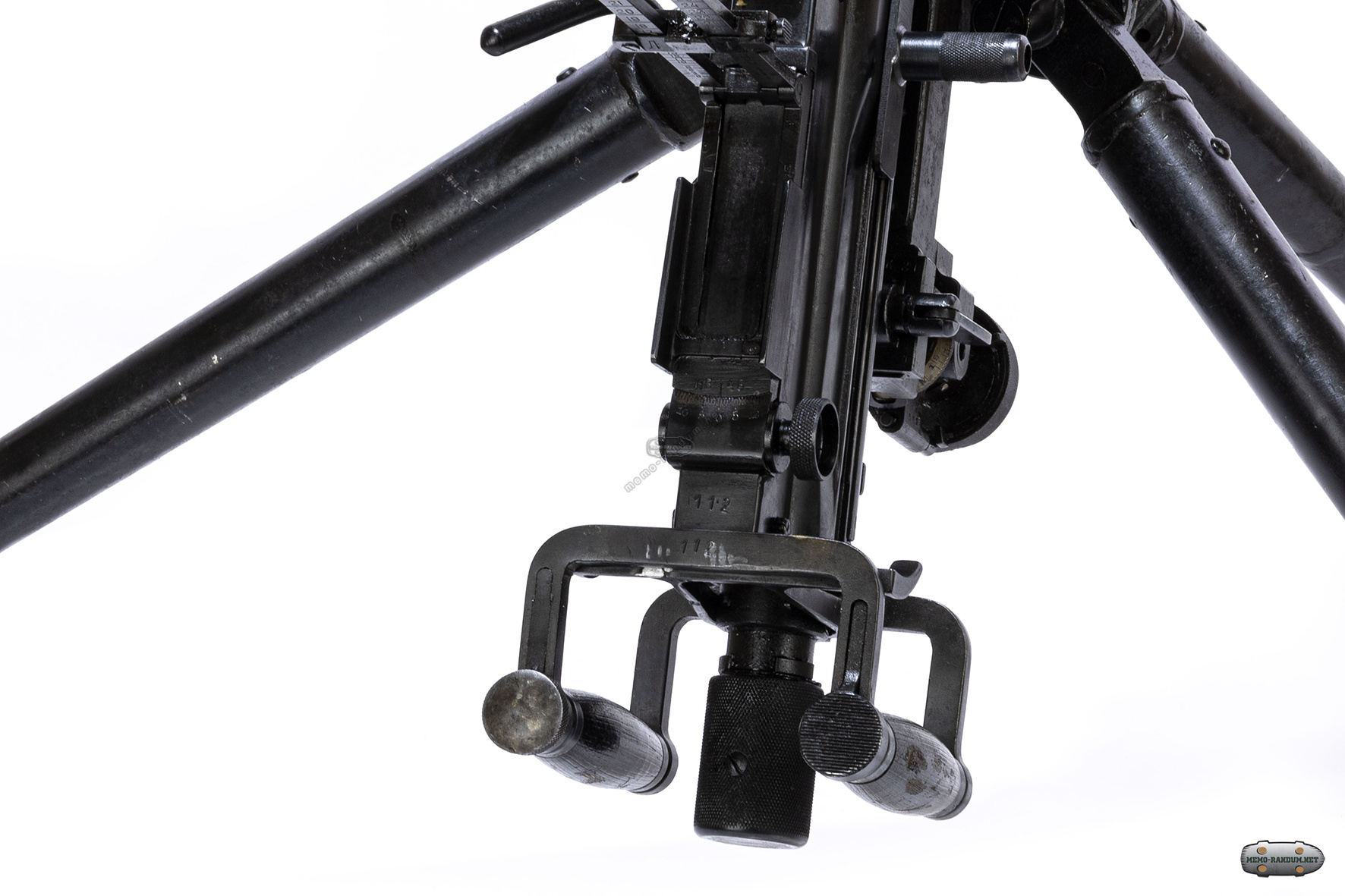

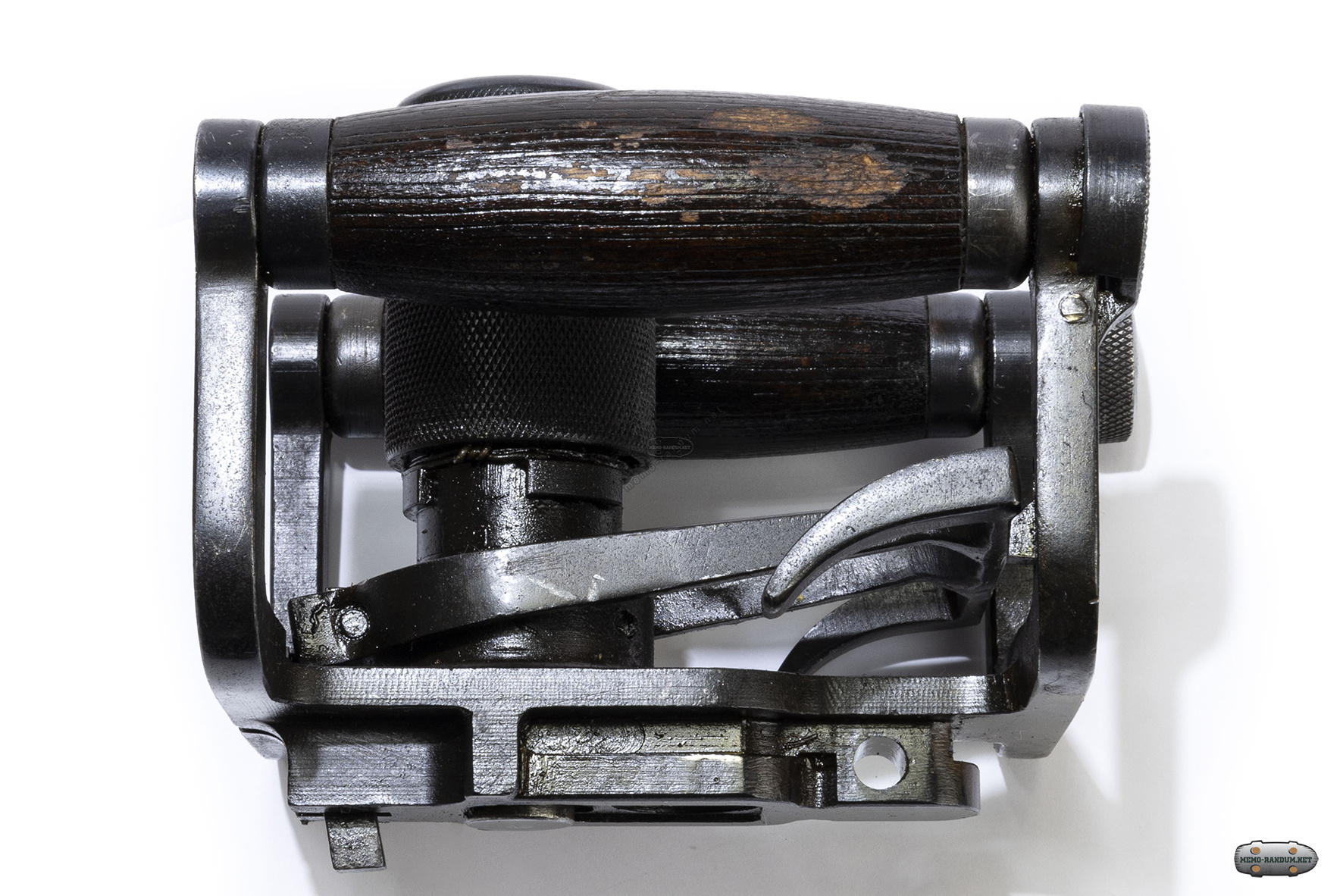

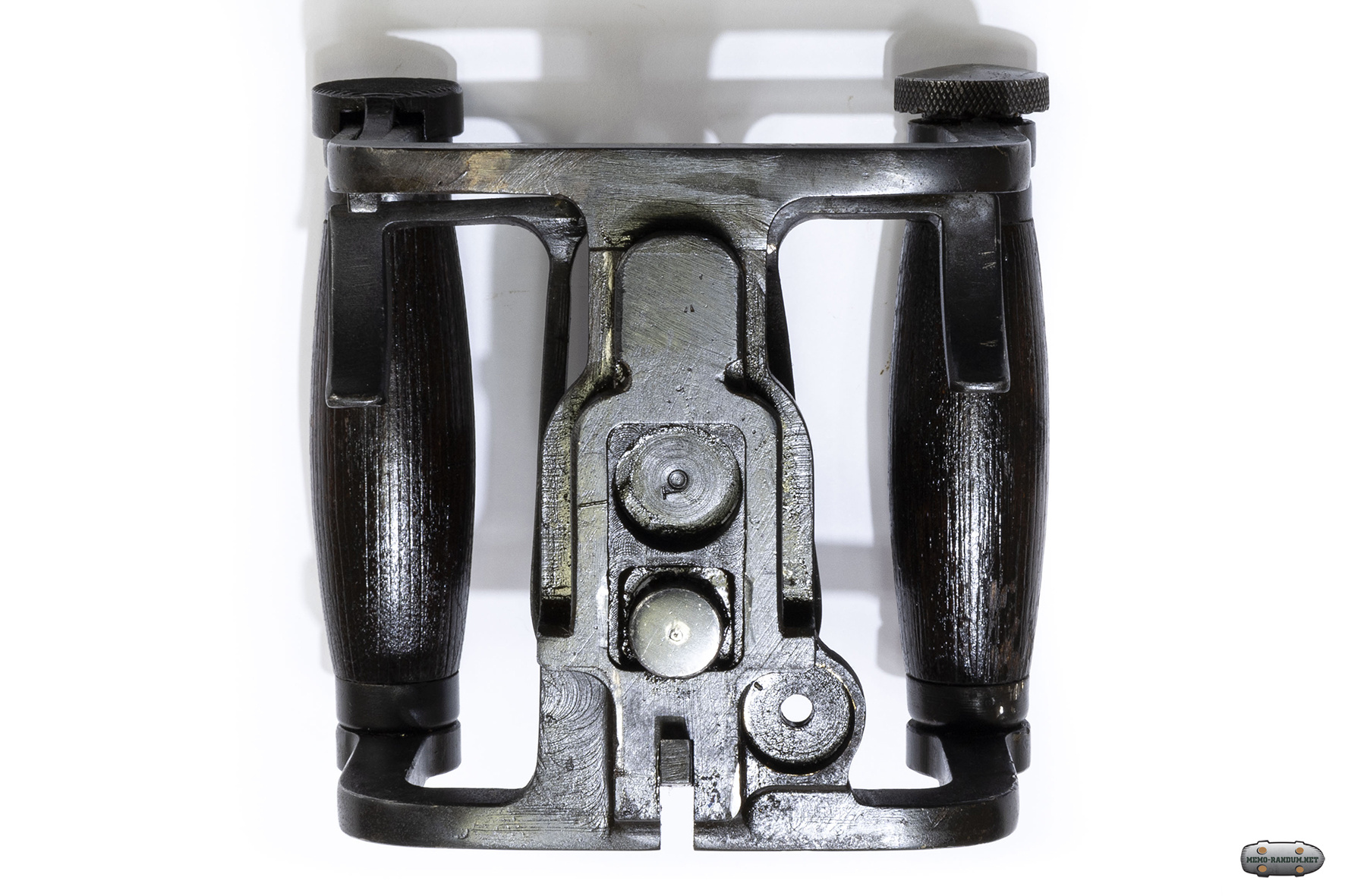

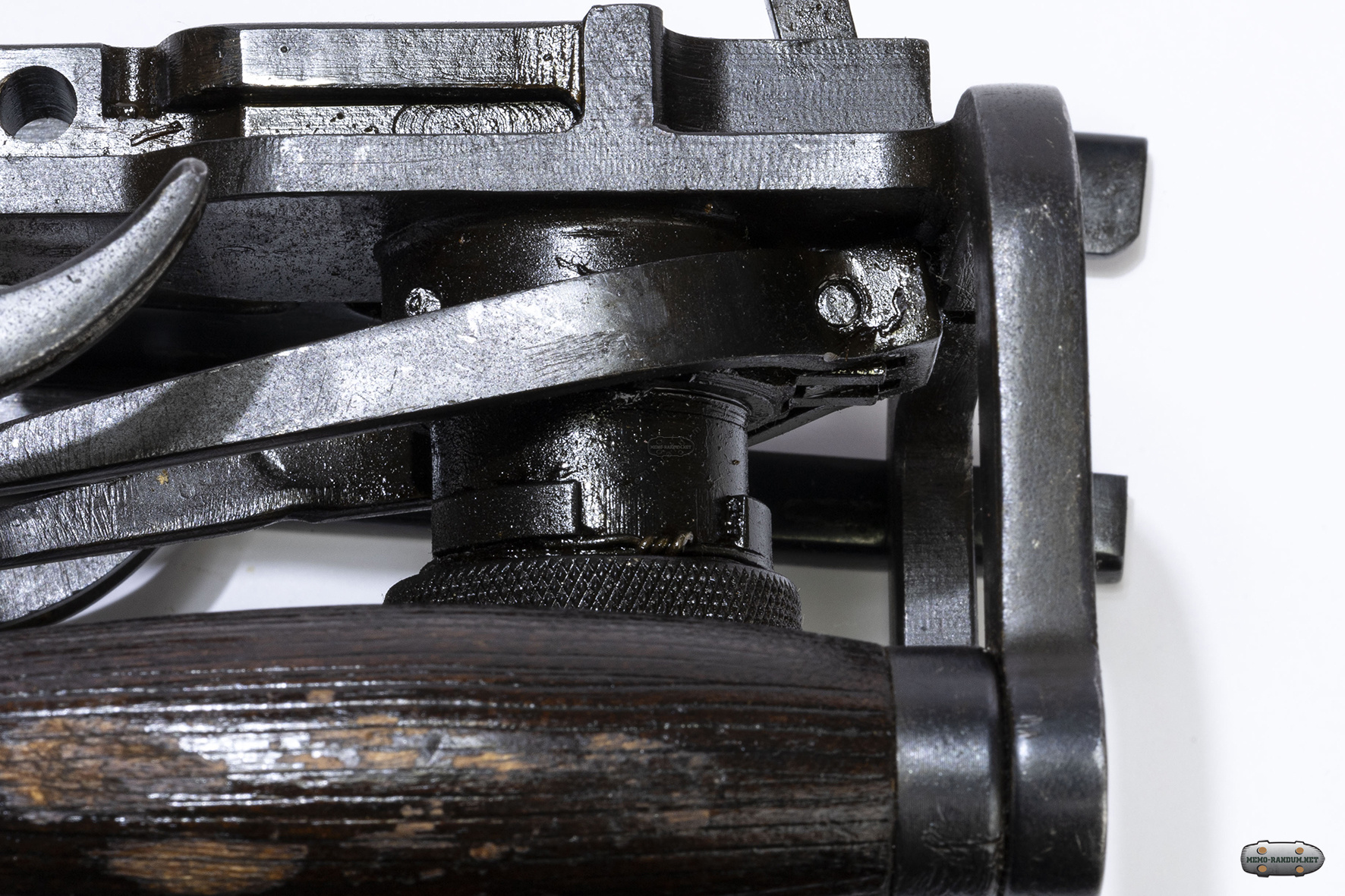

ПРЕДОХРАНИТЕЛЬ НА ГАШЕТКЕ ДС39

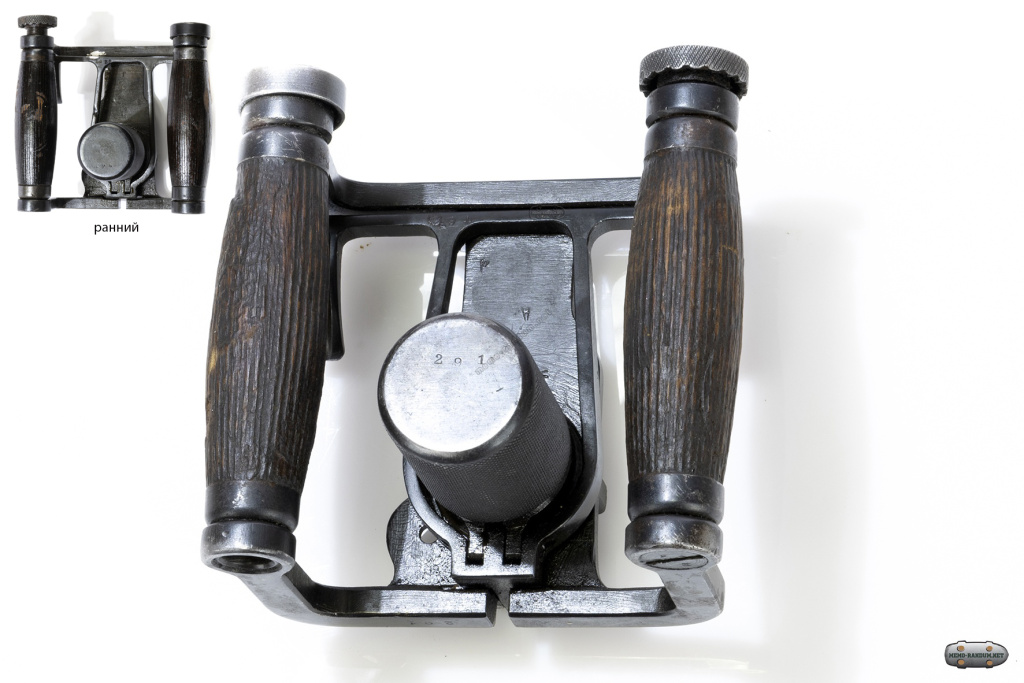

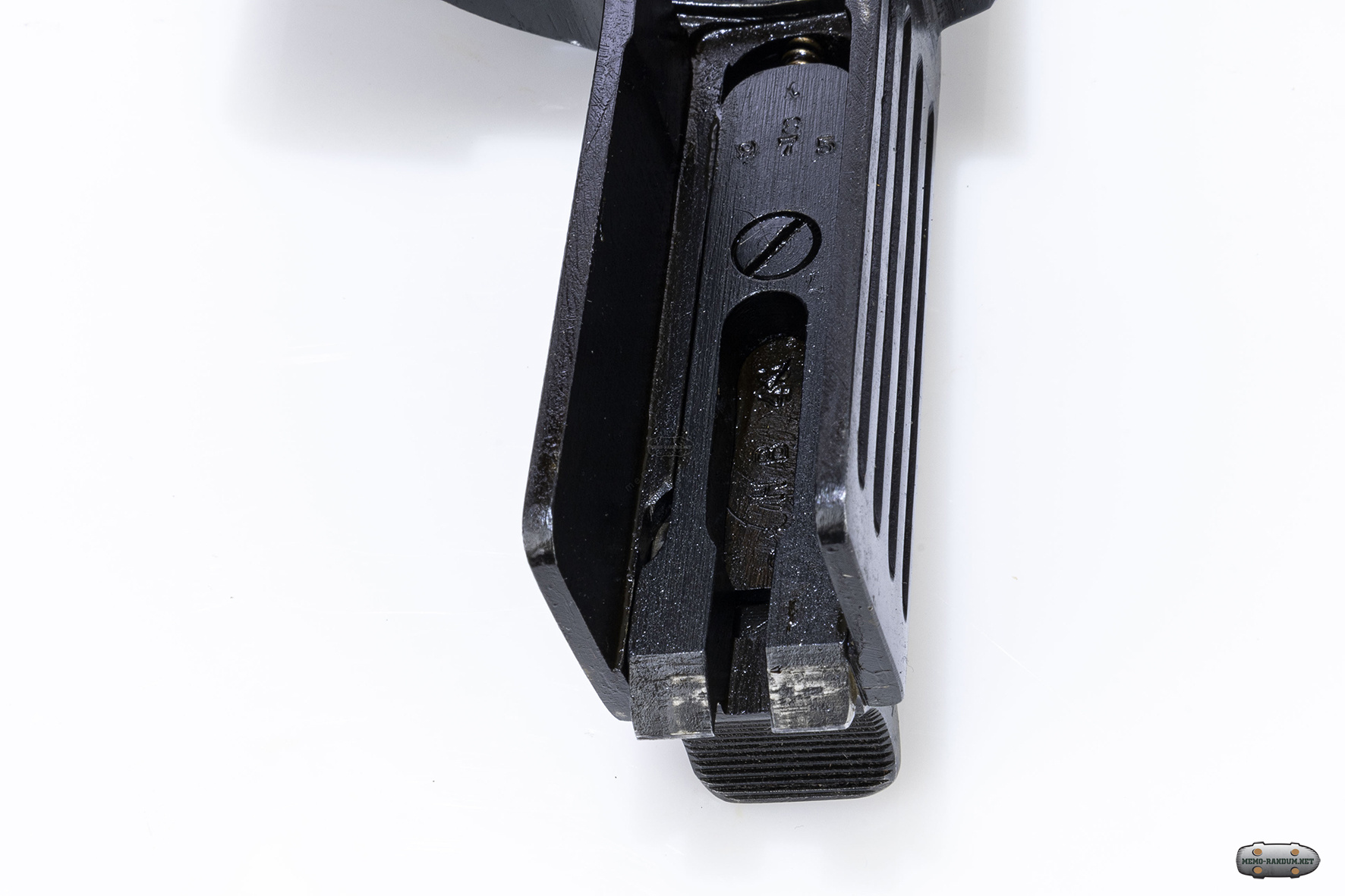

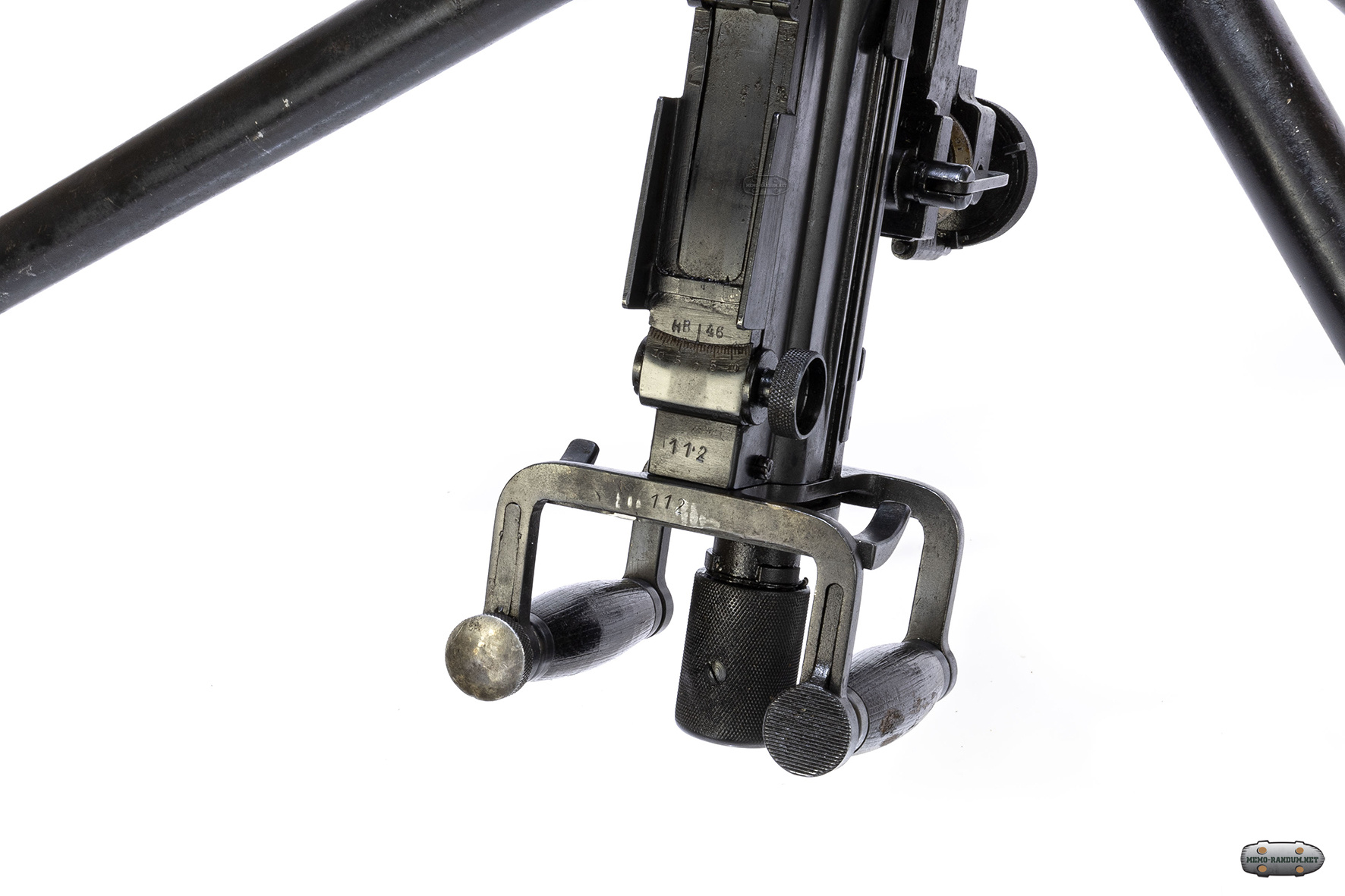

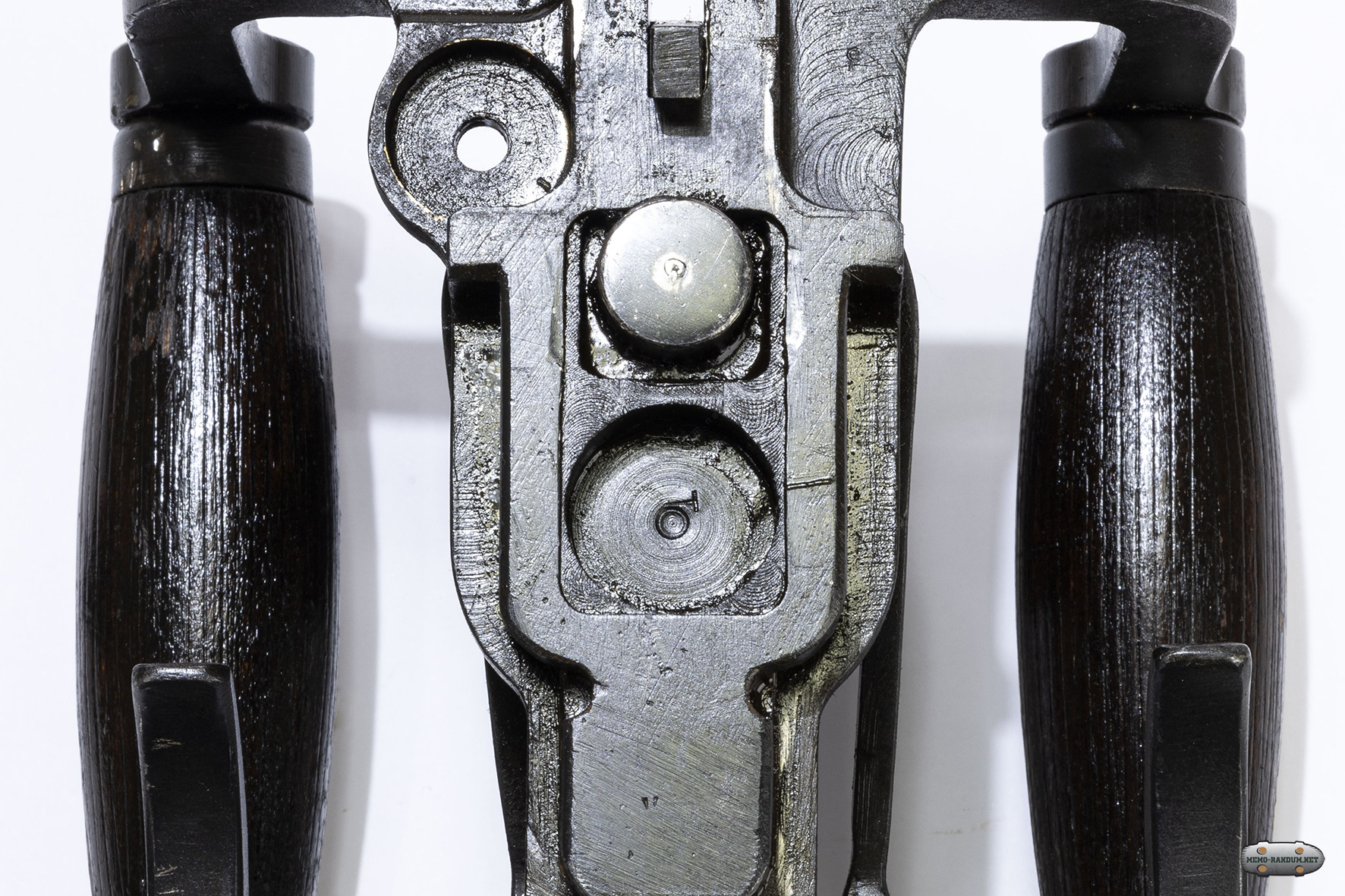

На гашетке ведения огня клавиша предохранителя расположена справа. На поздних типах она расположена слева
