Пулемет Madsen m1940
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

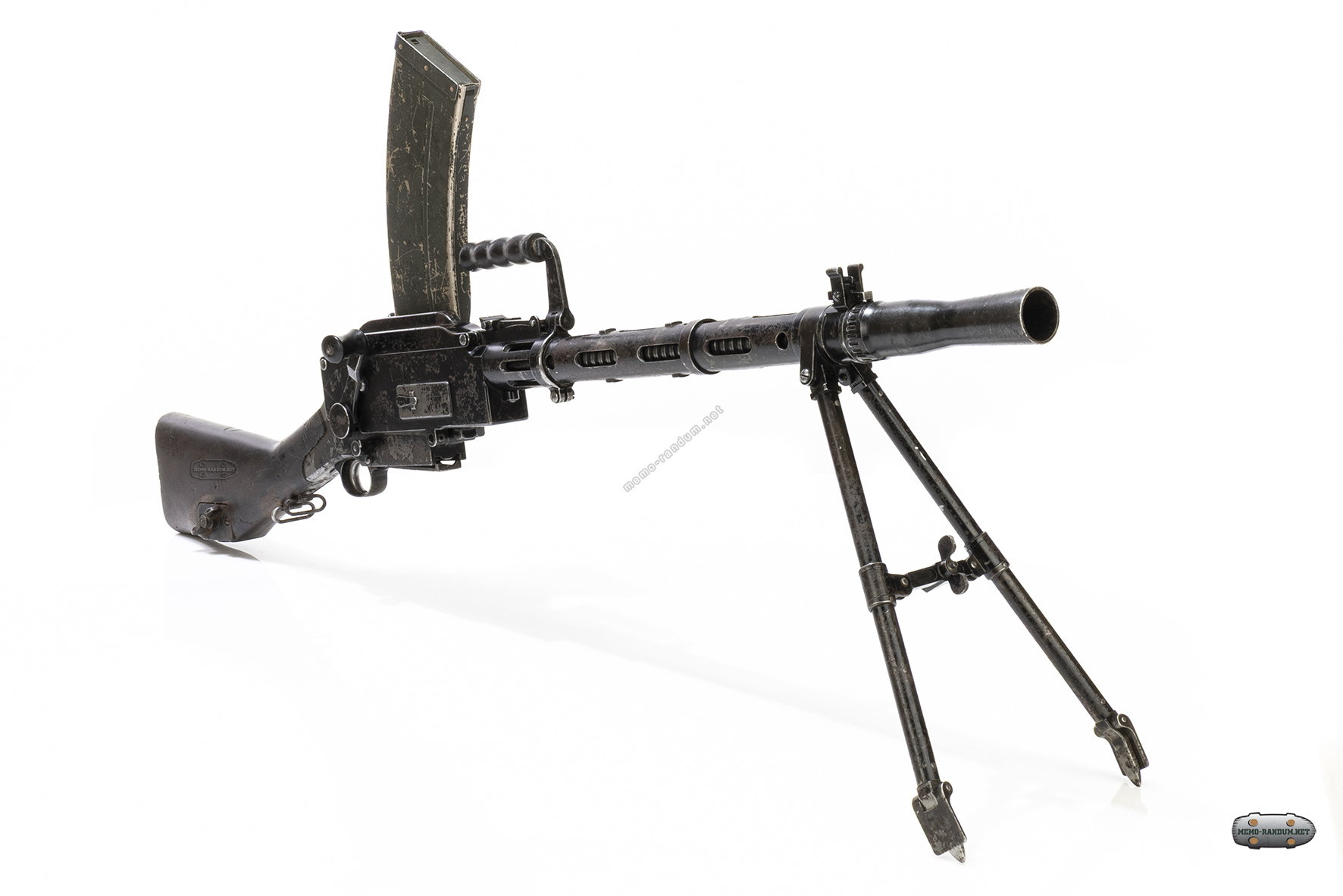

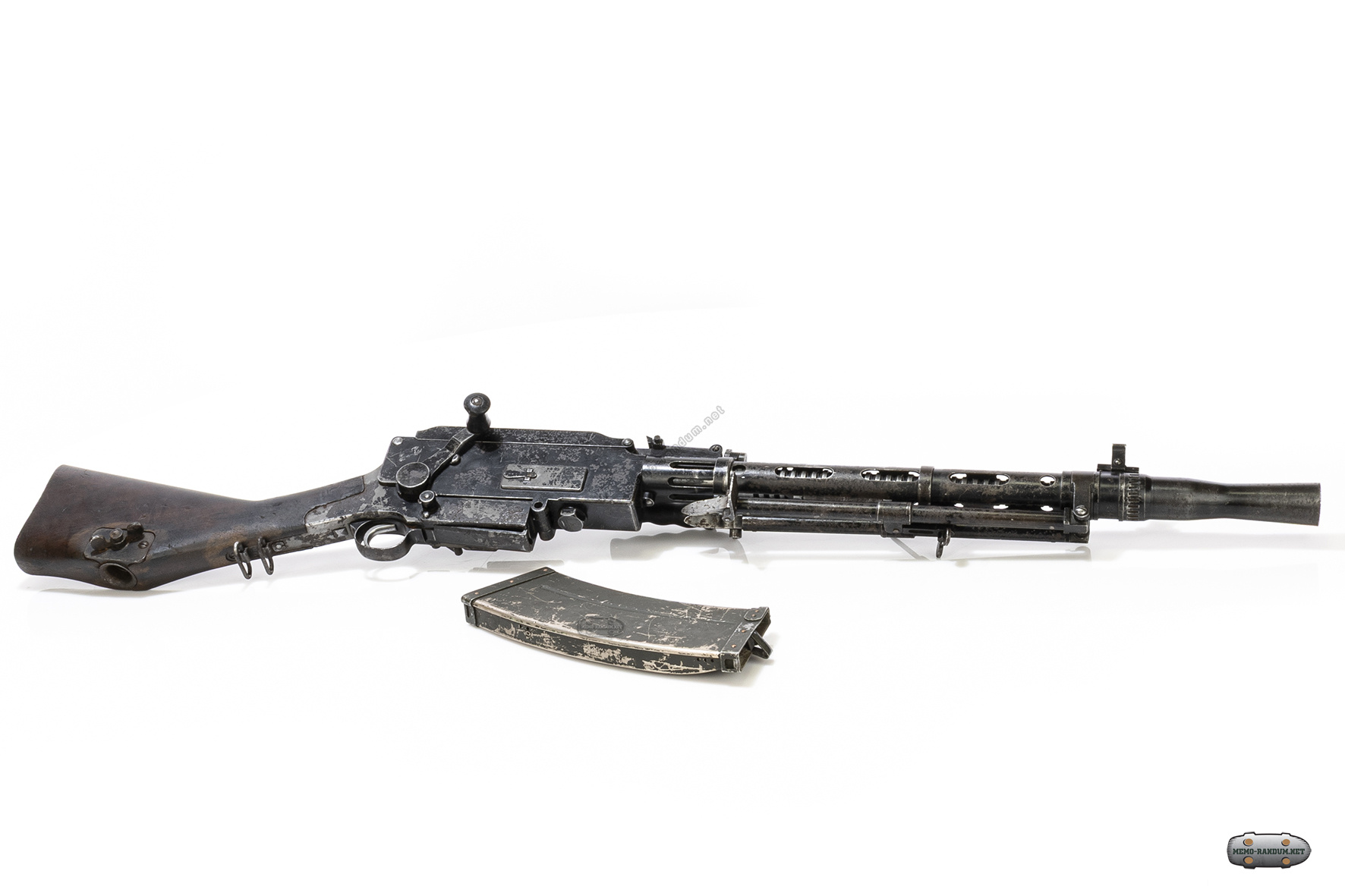

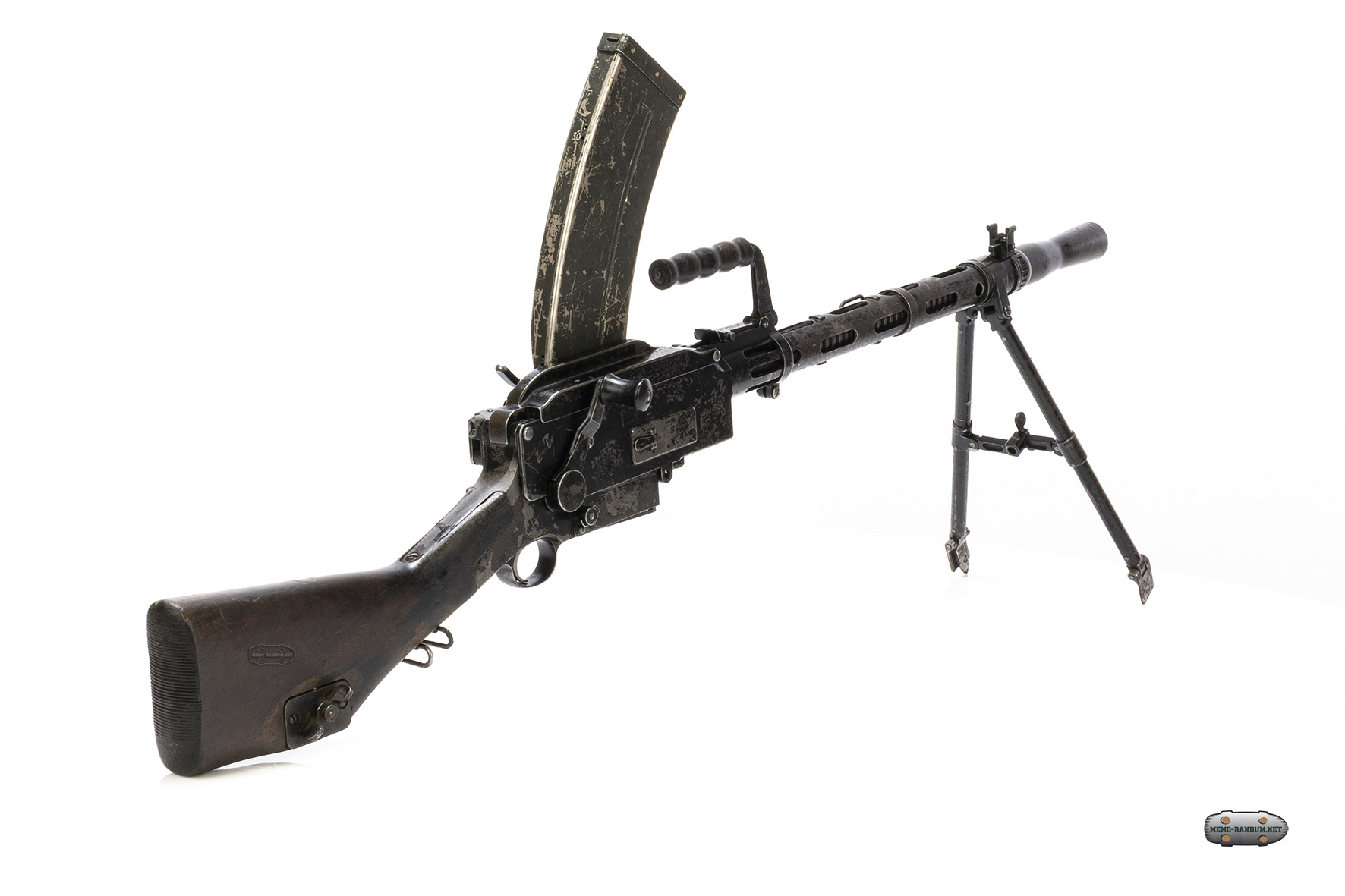

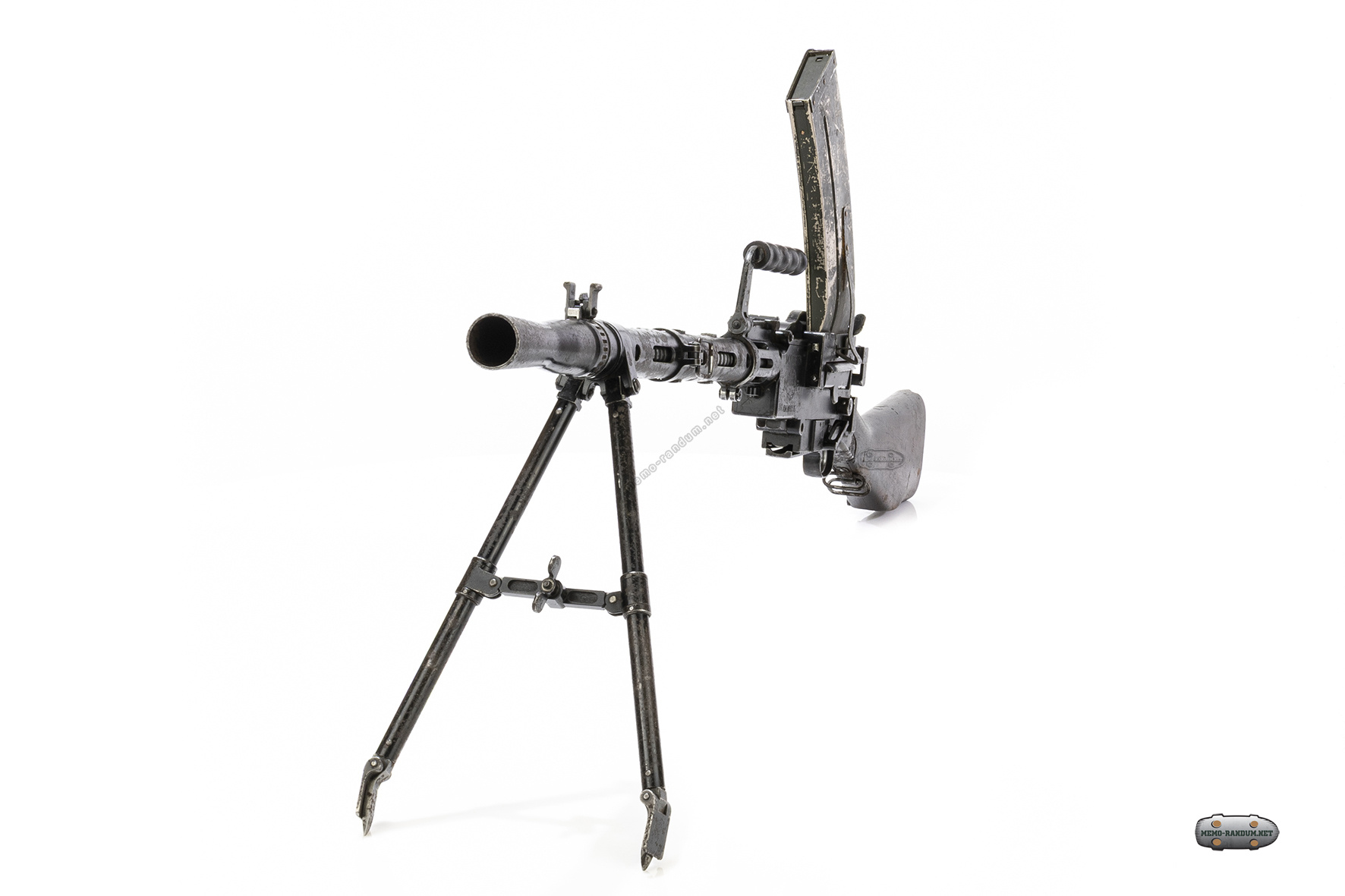

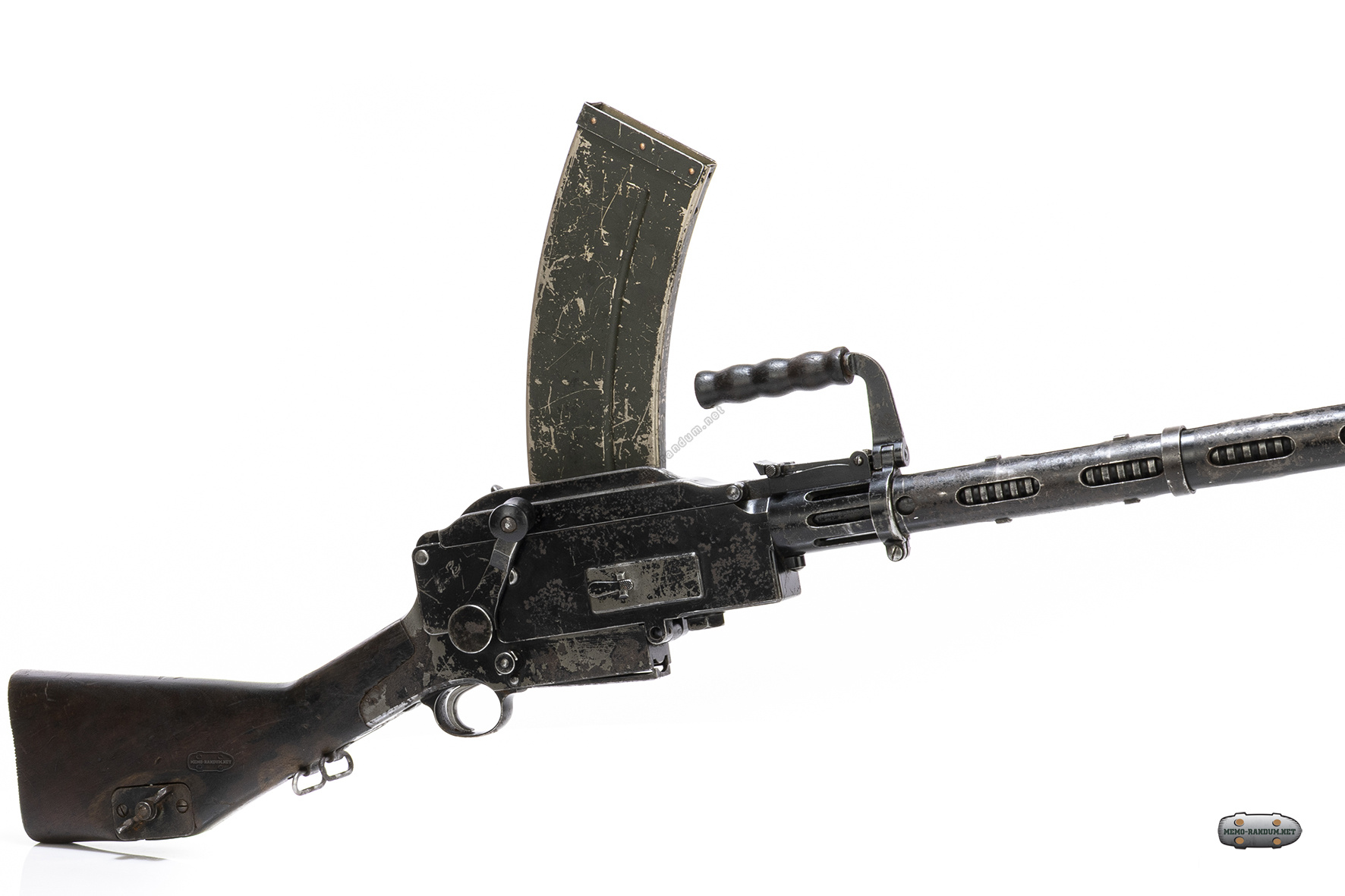

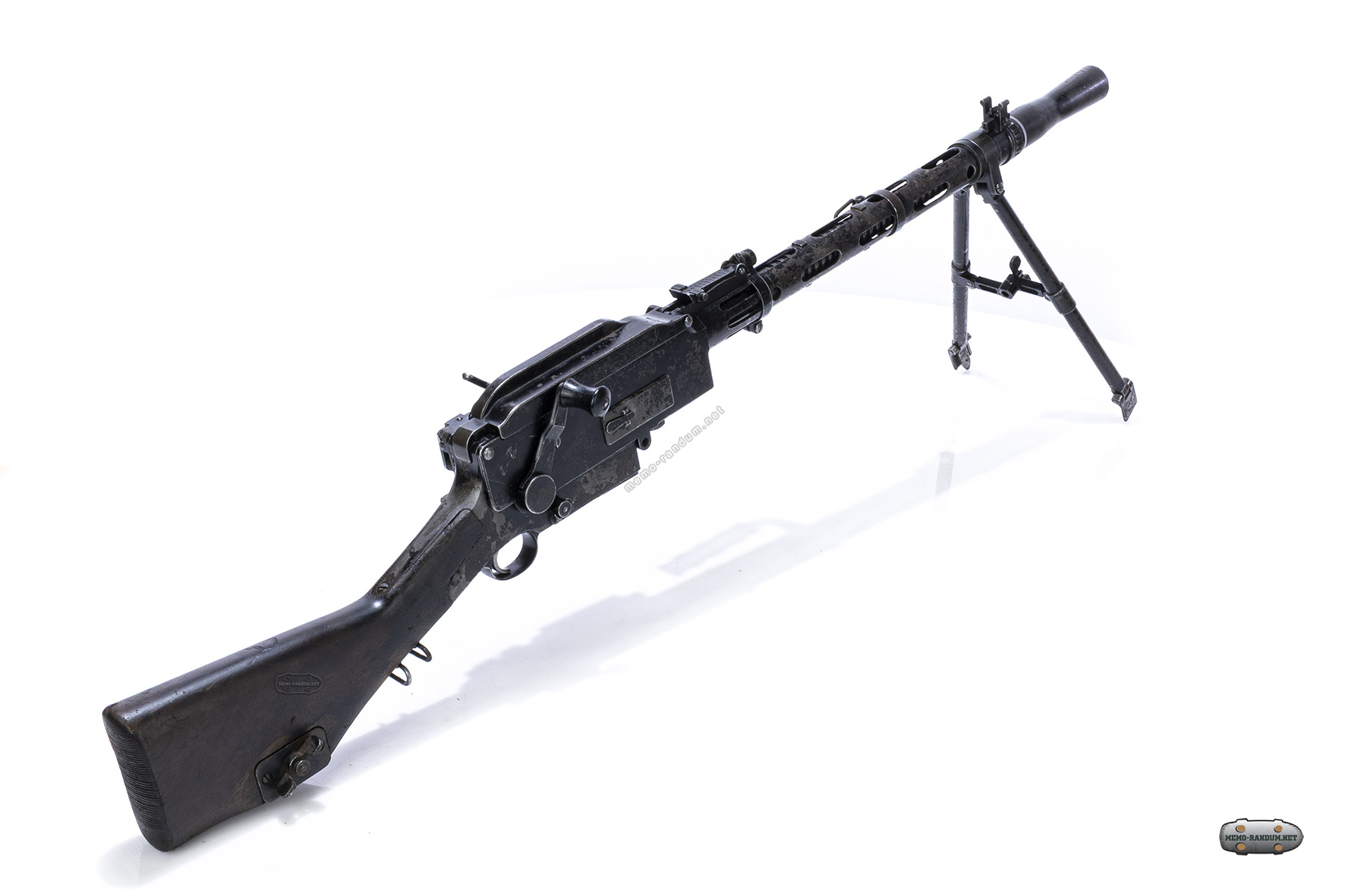

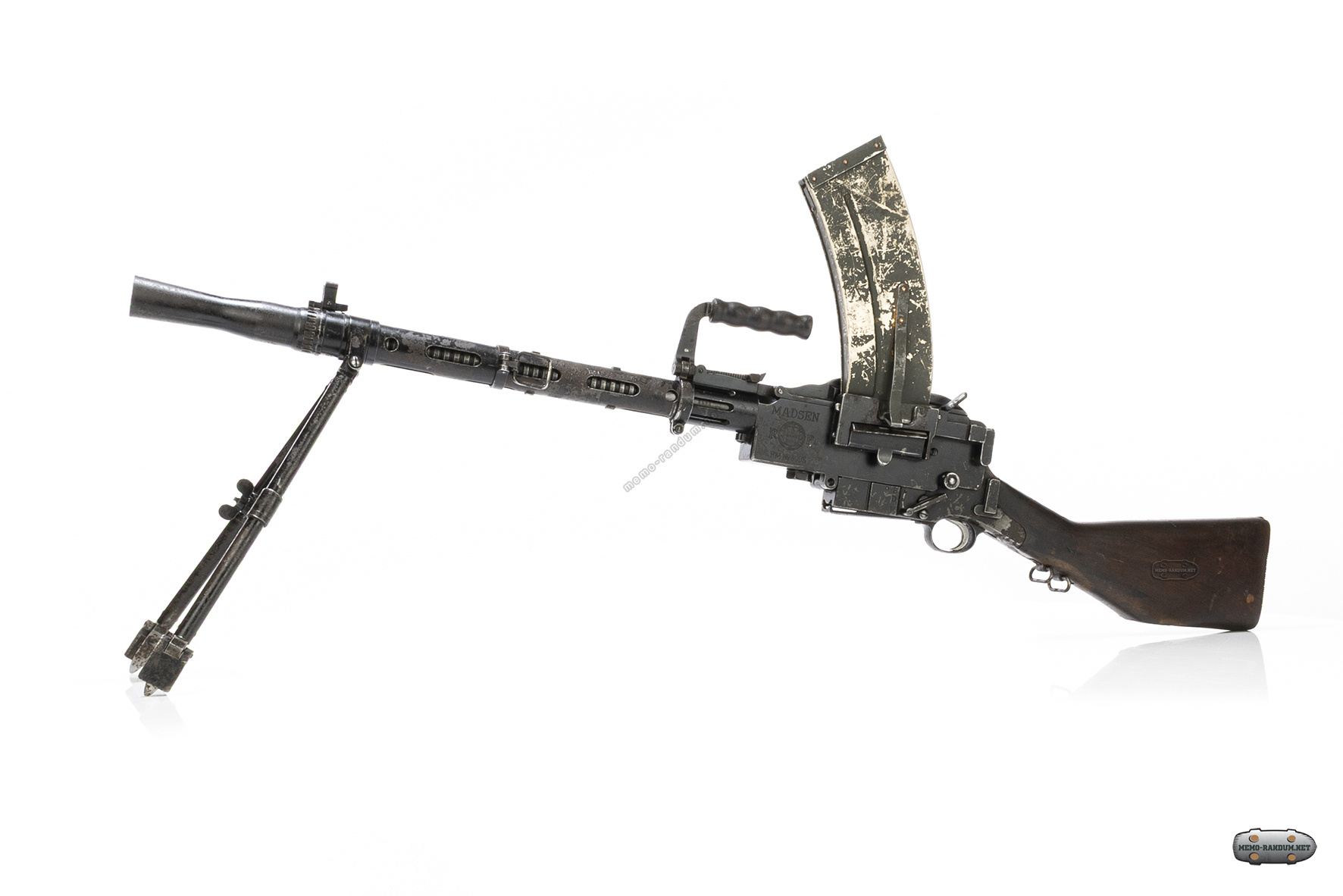

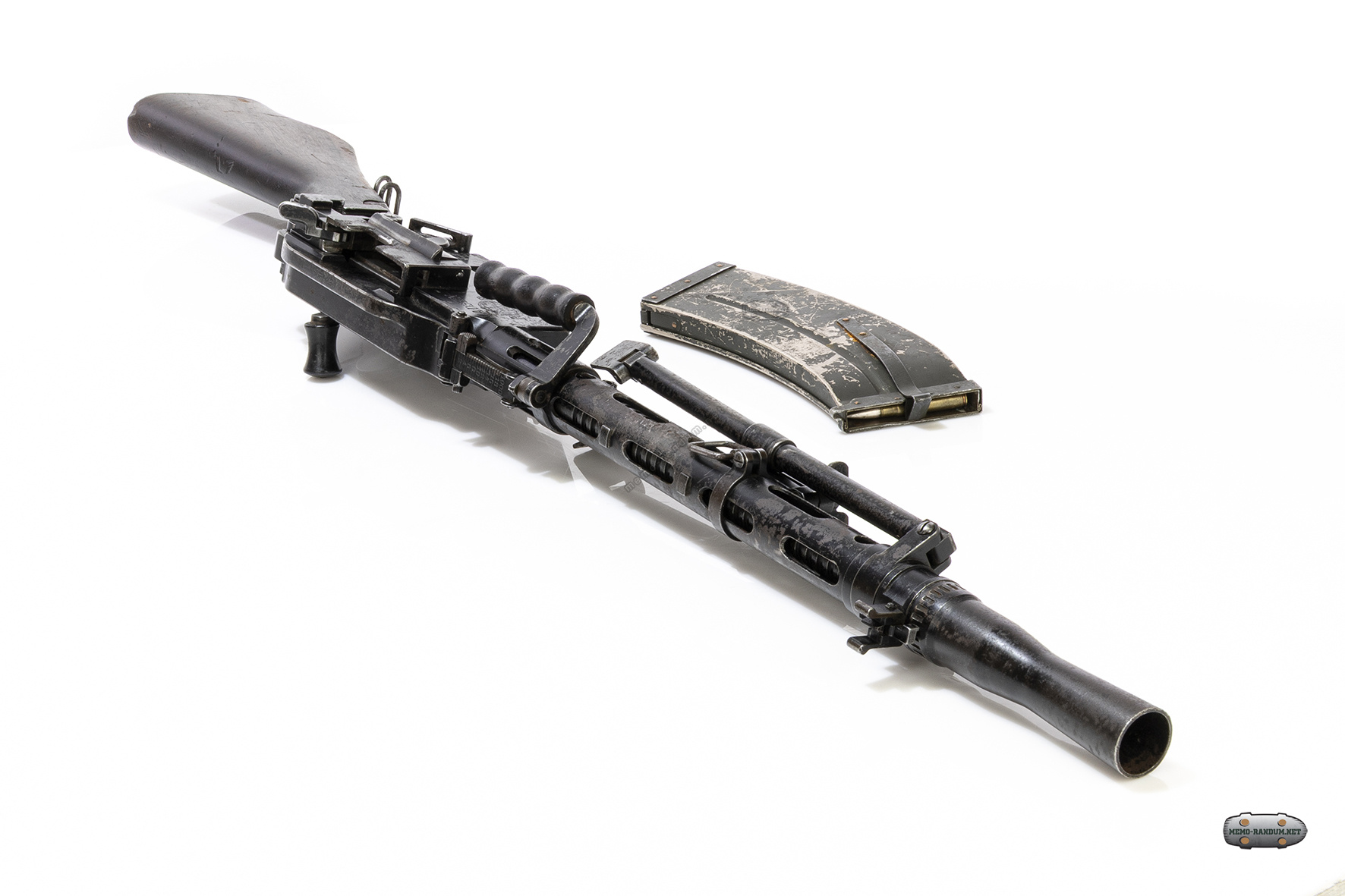

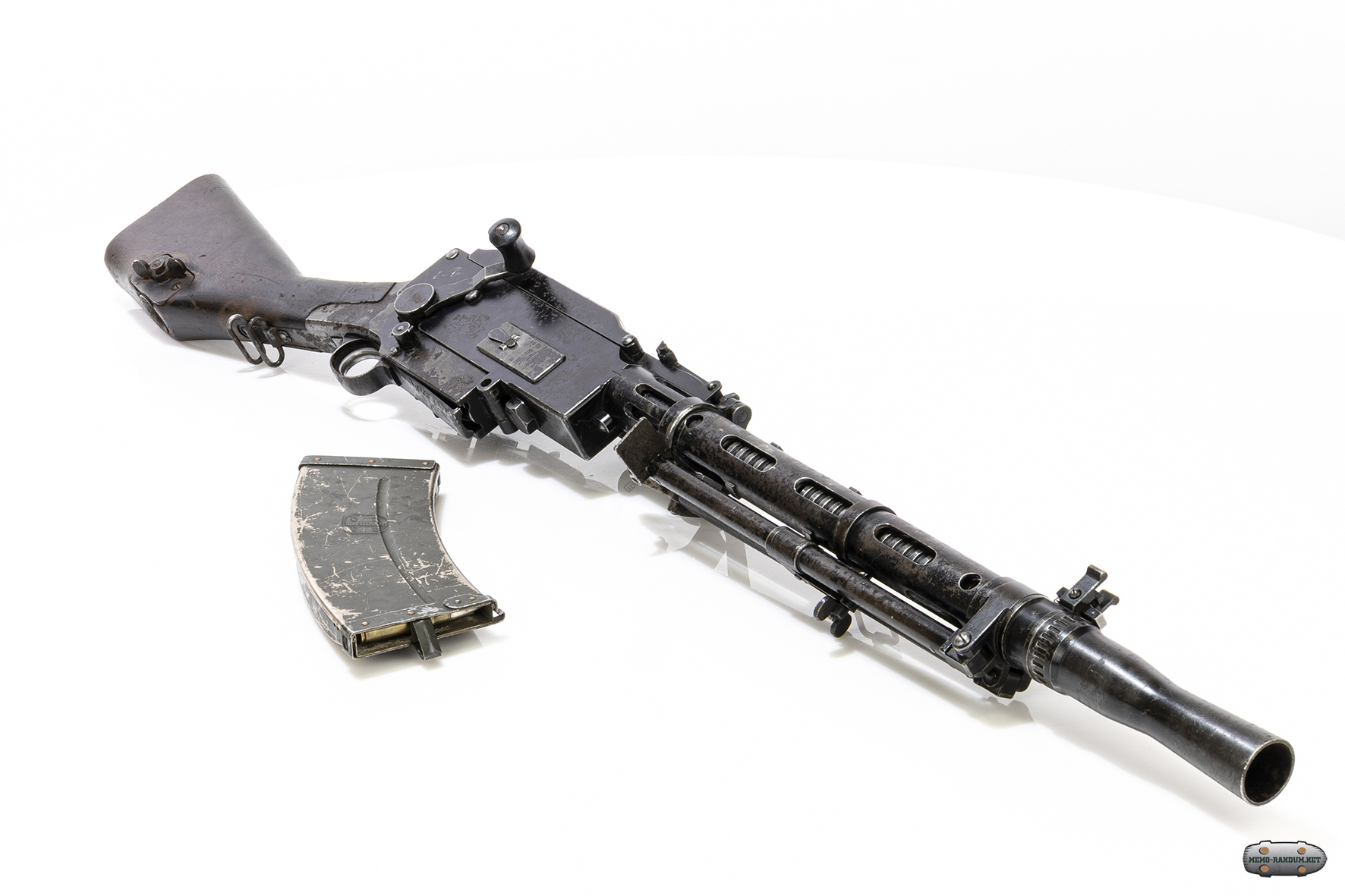

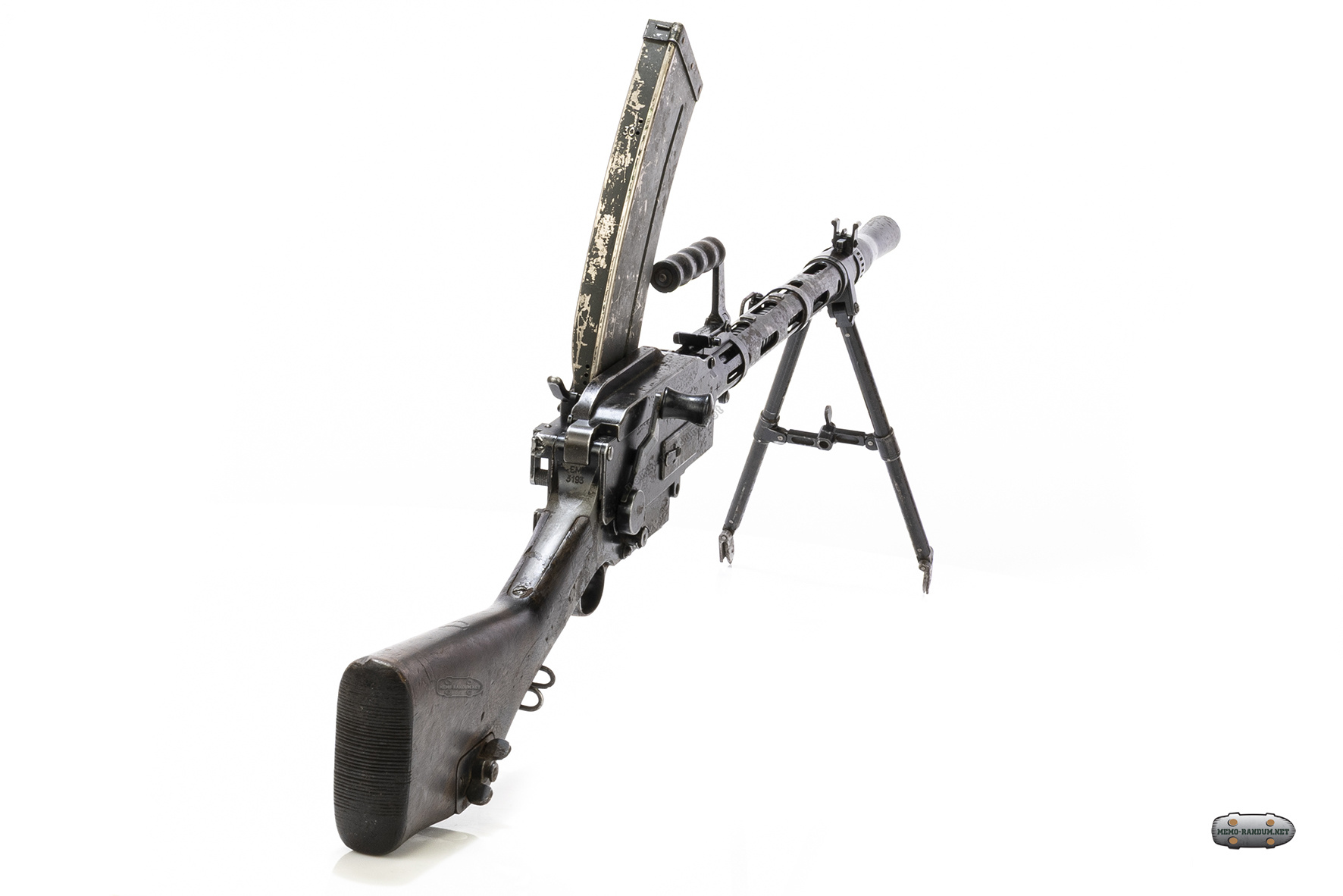

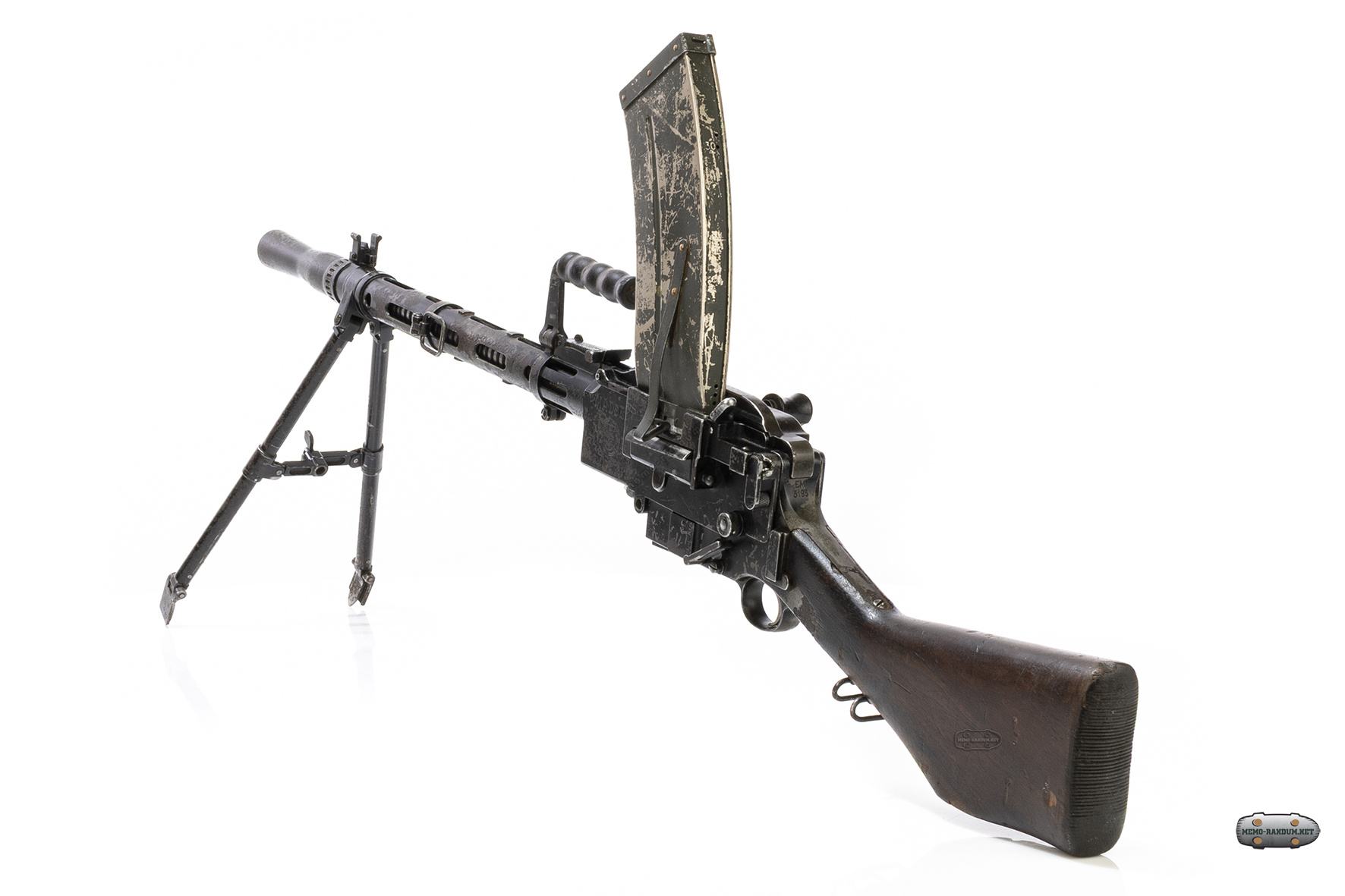

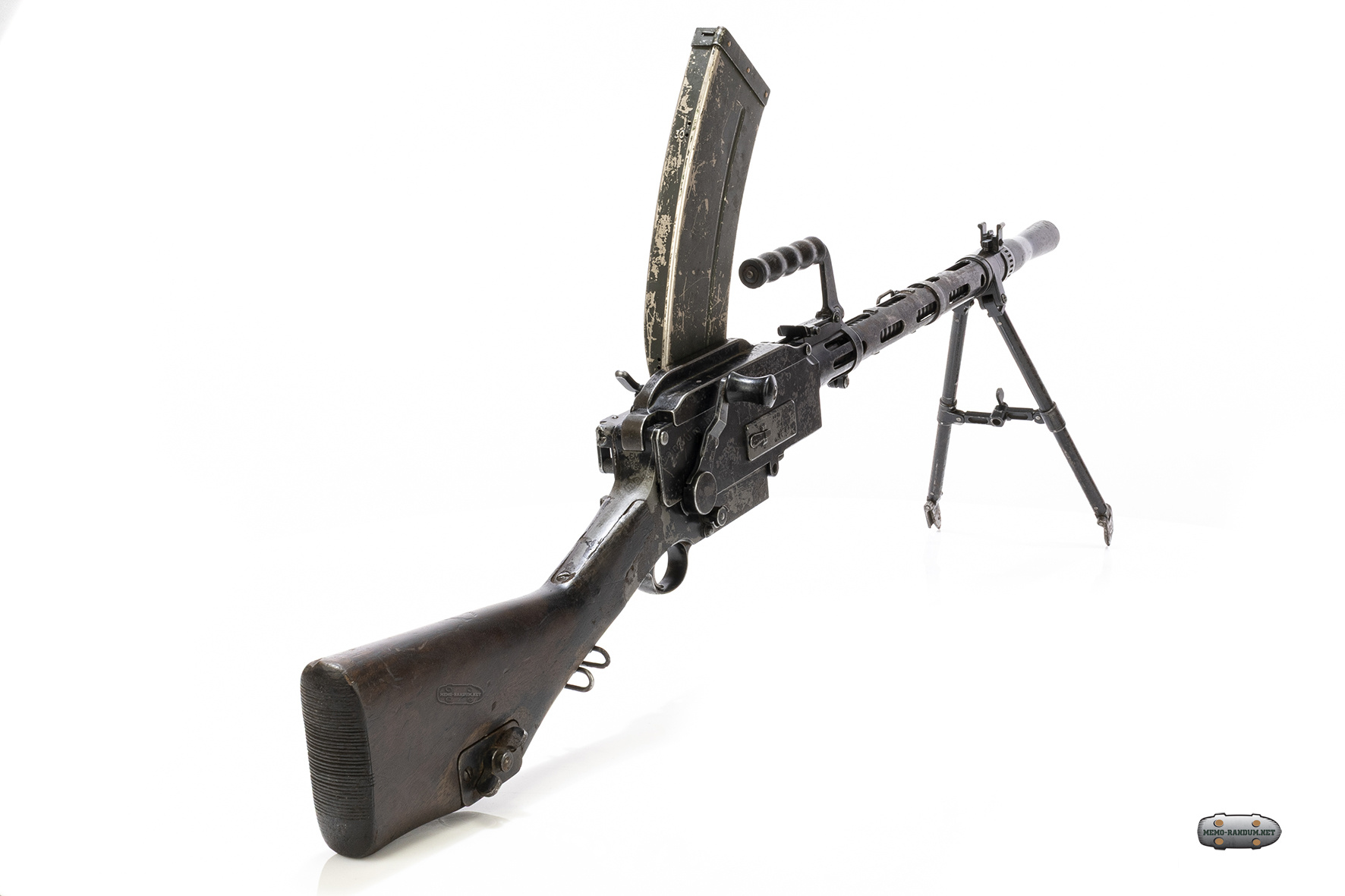

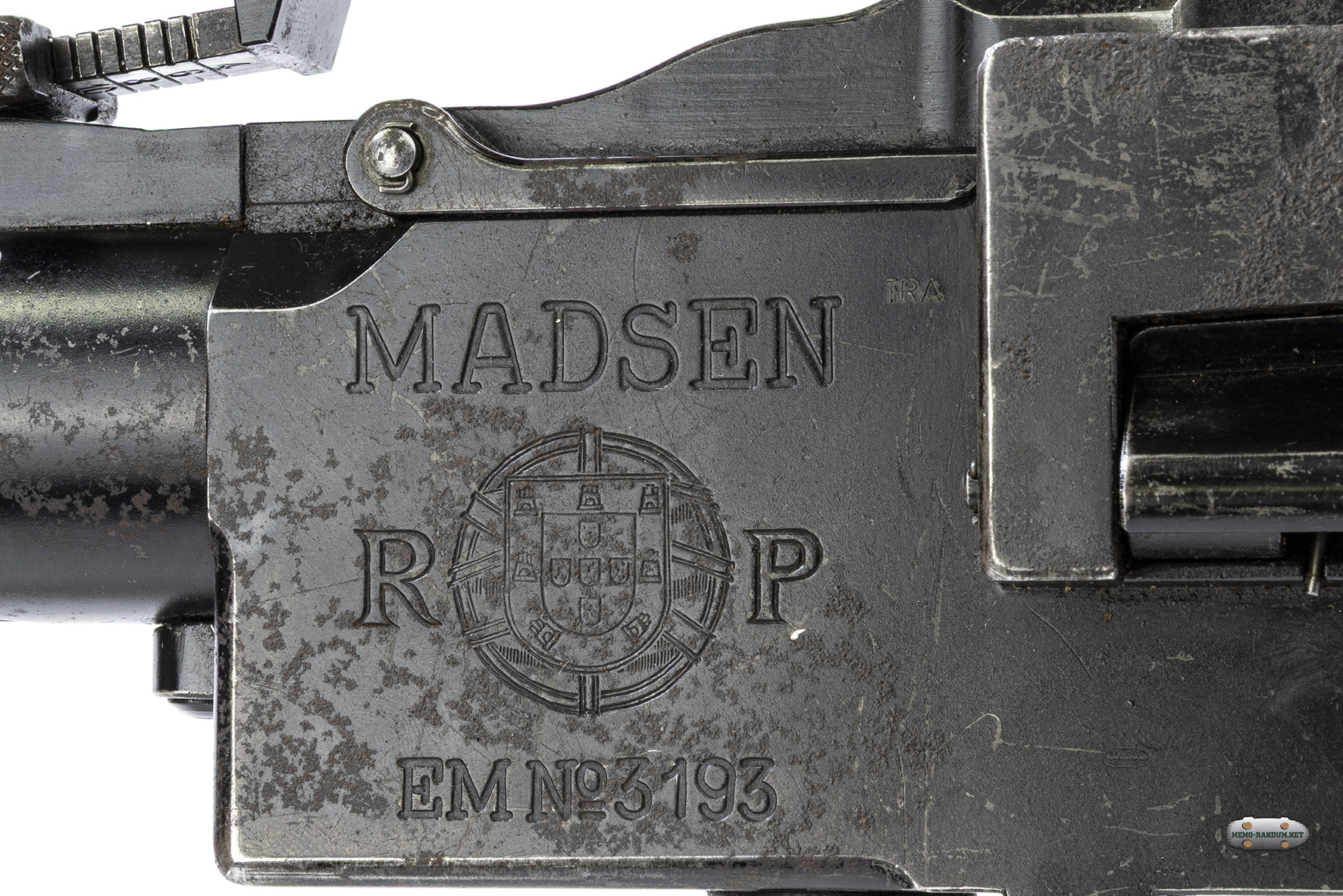

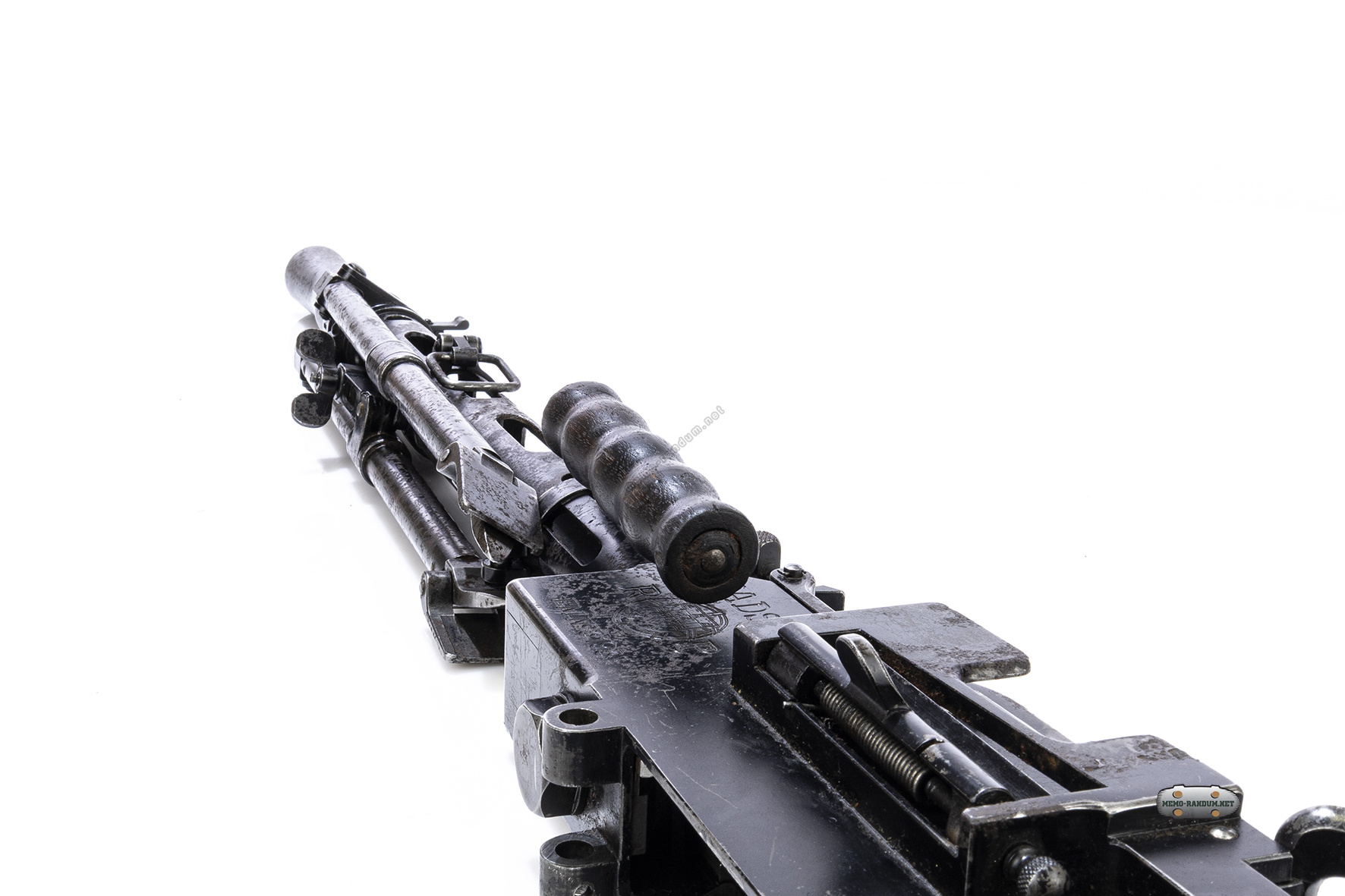

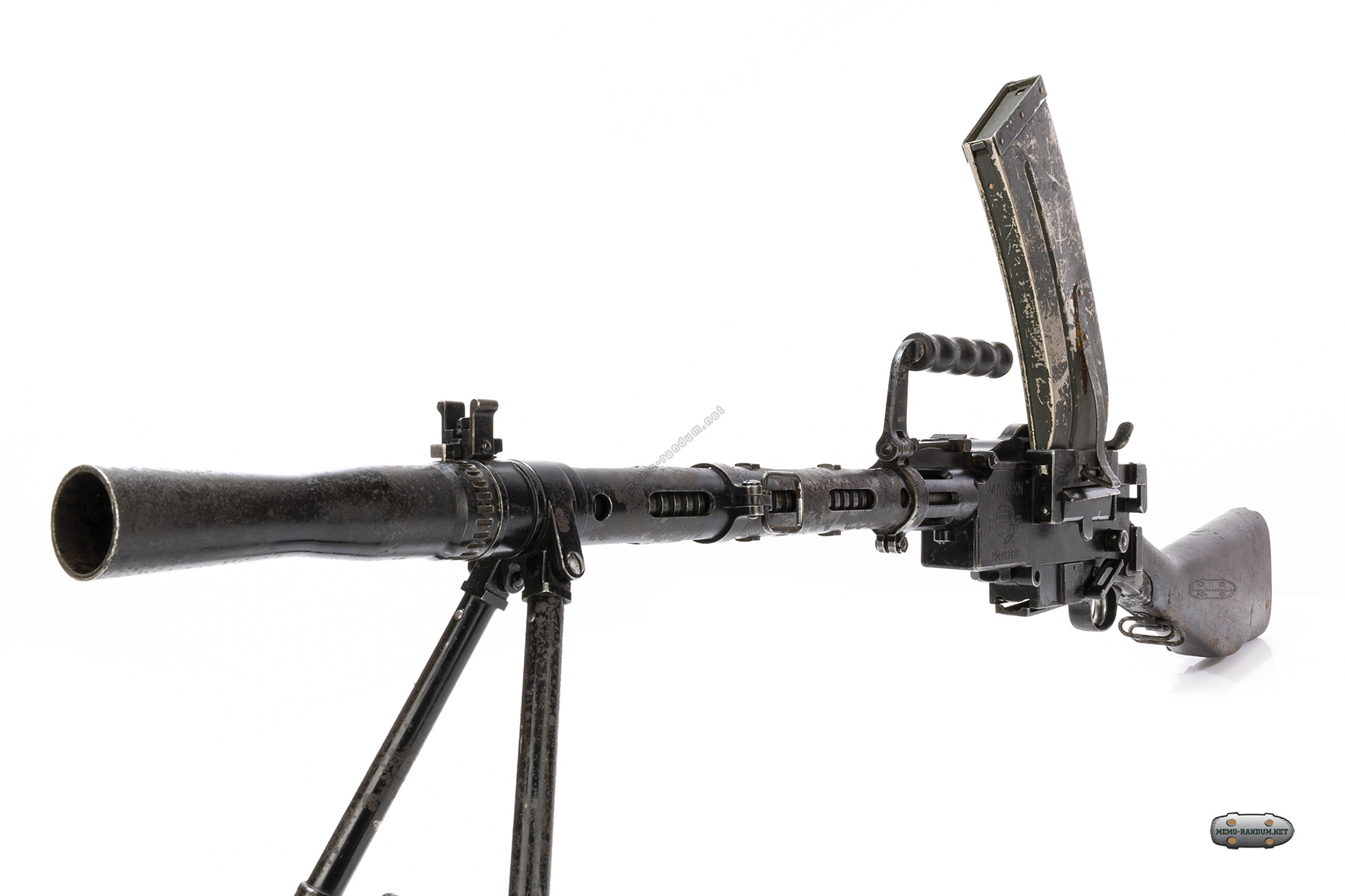

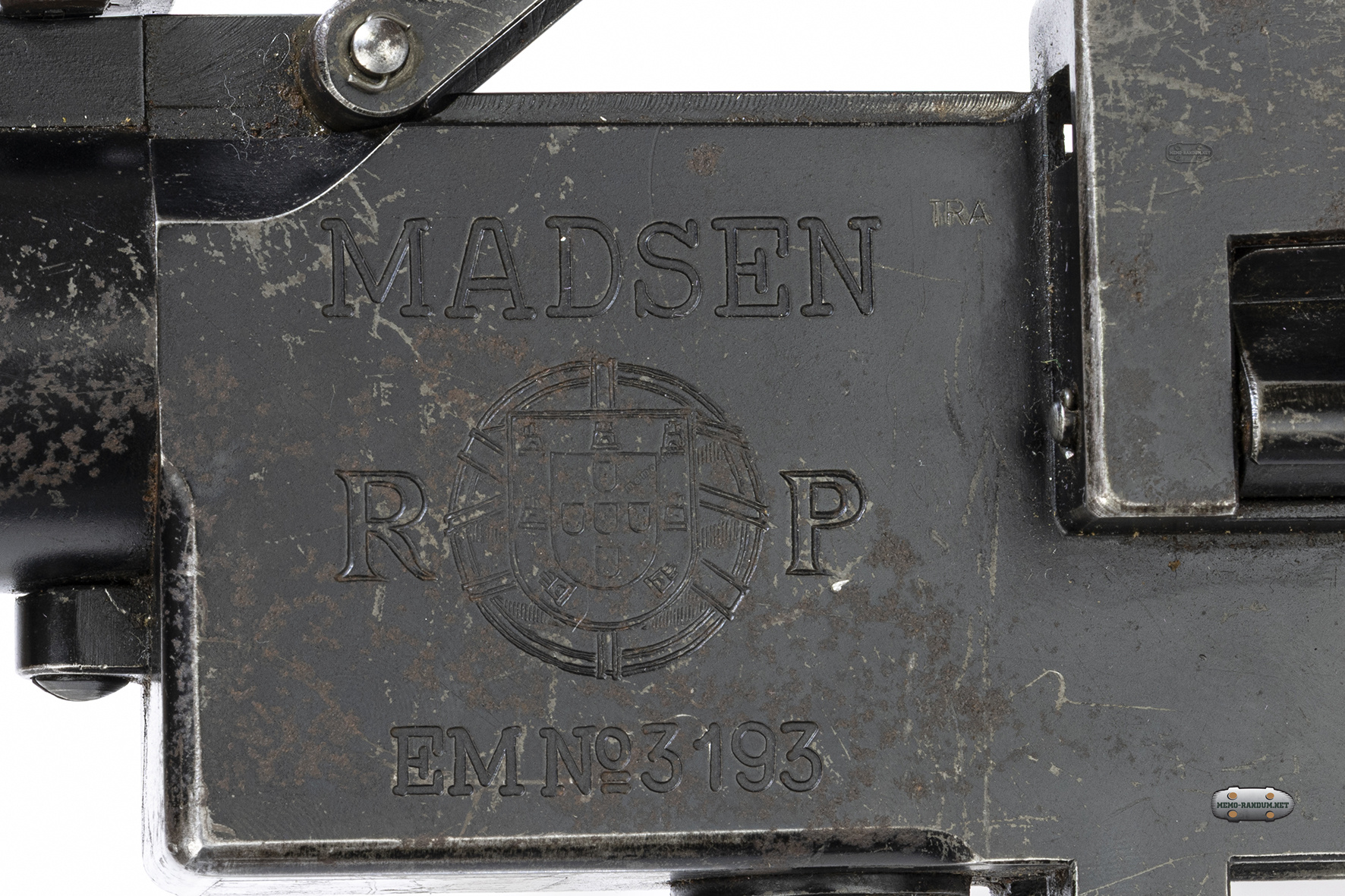

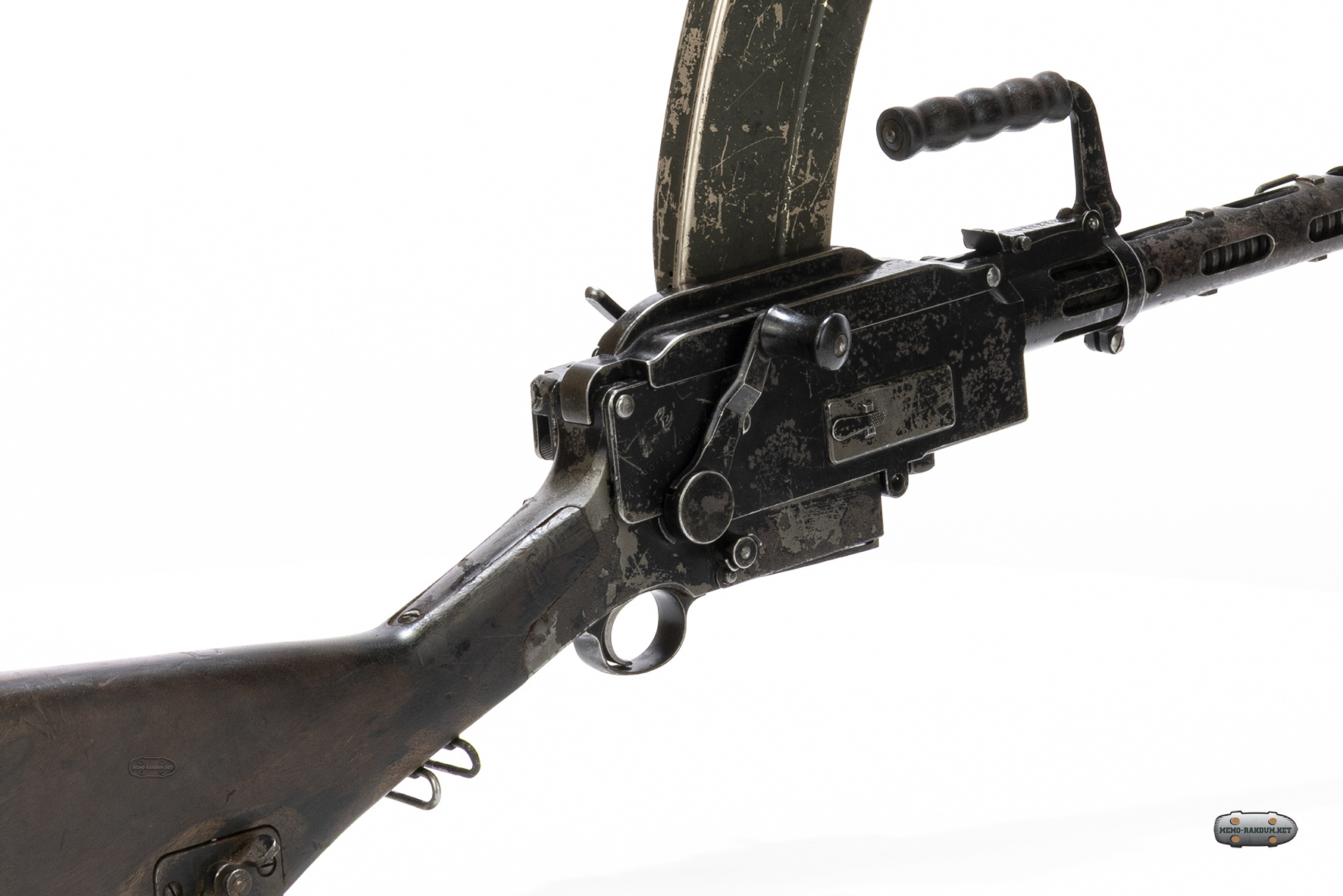

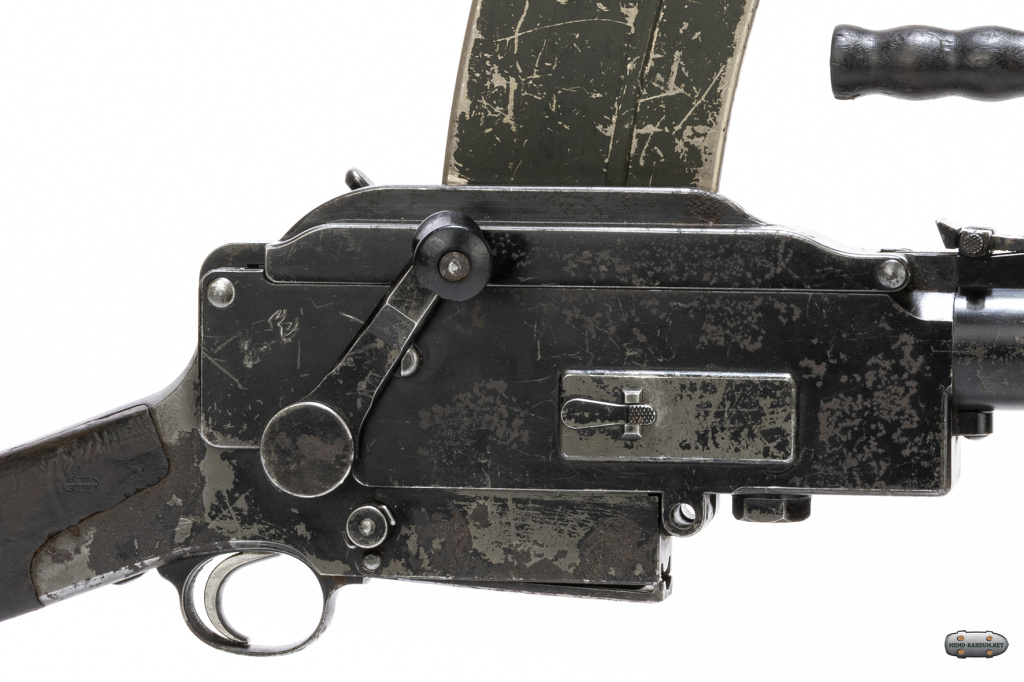

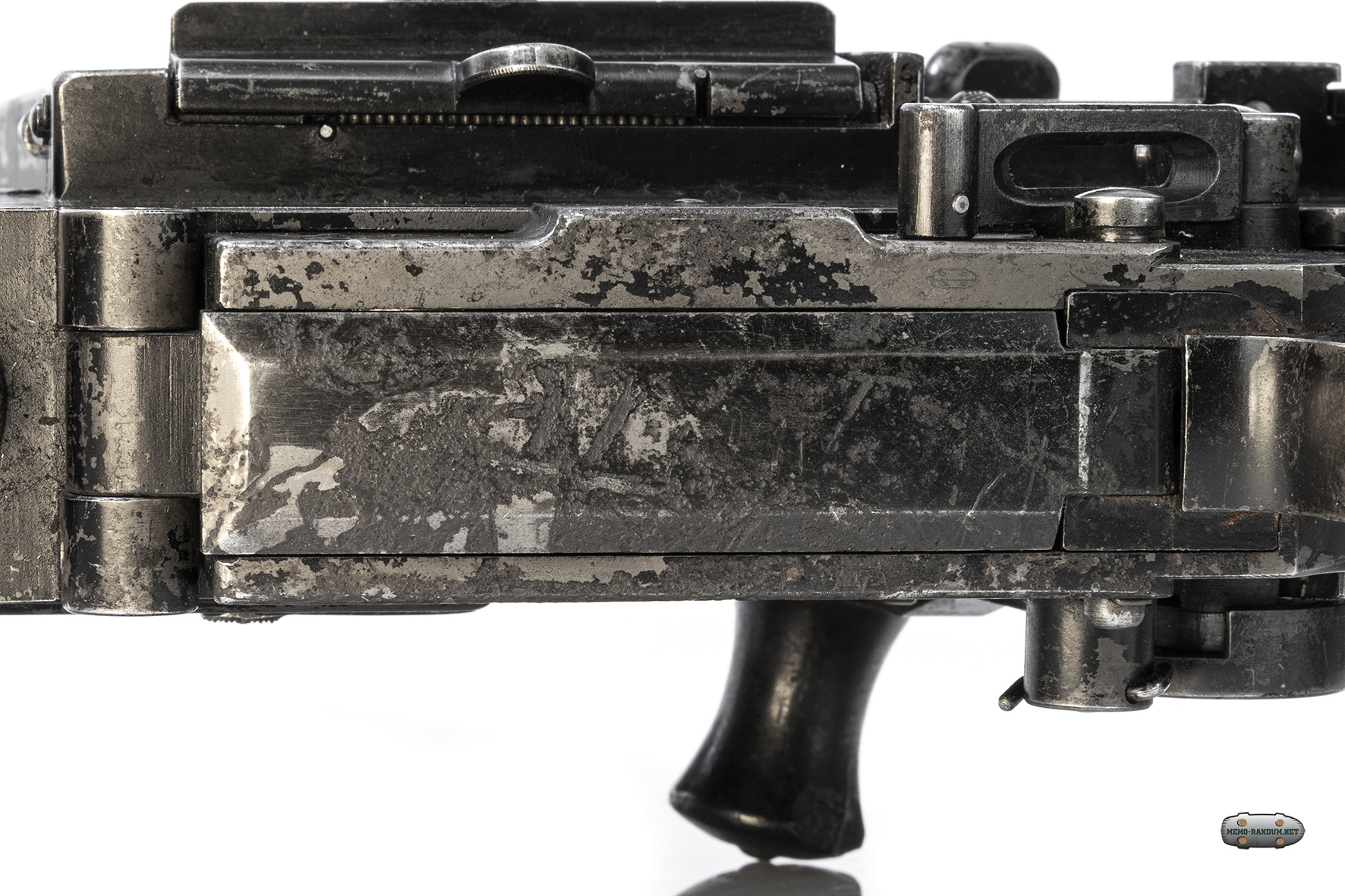

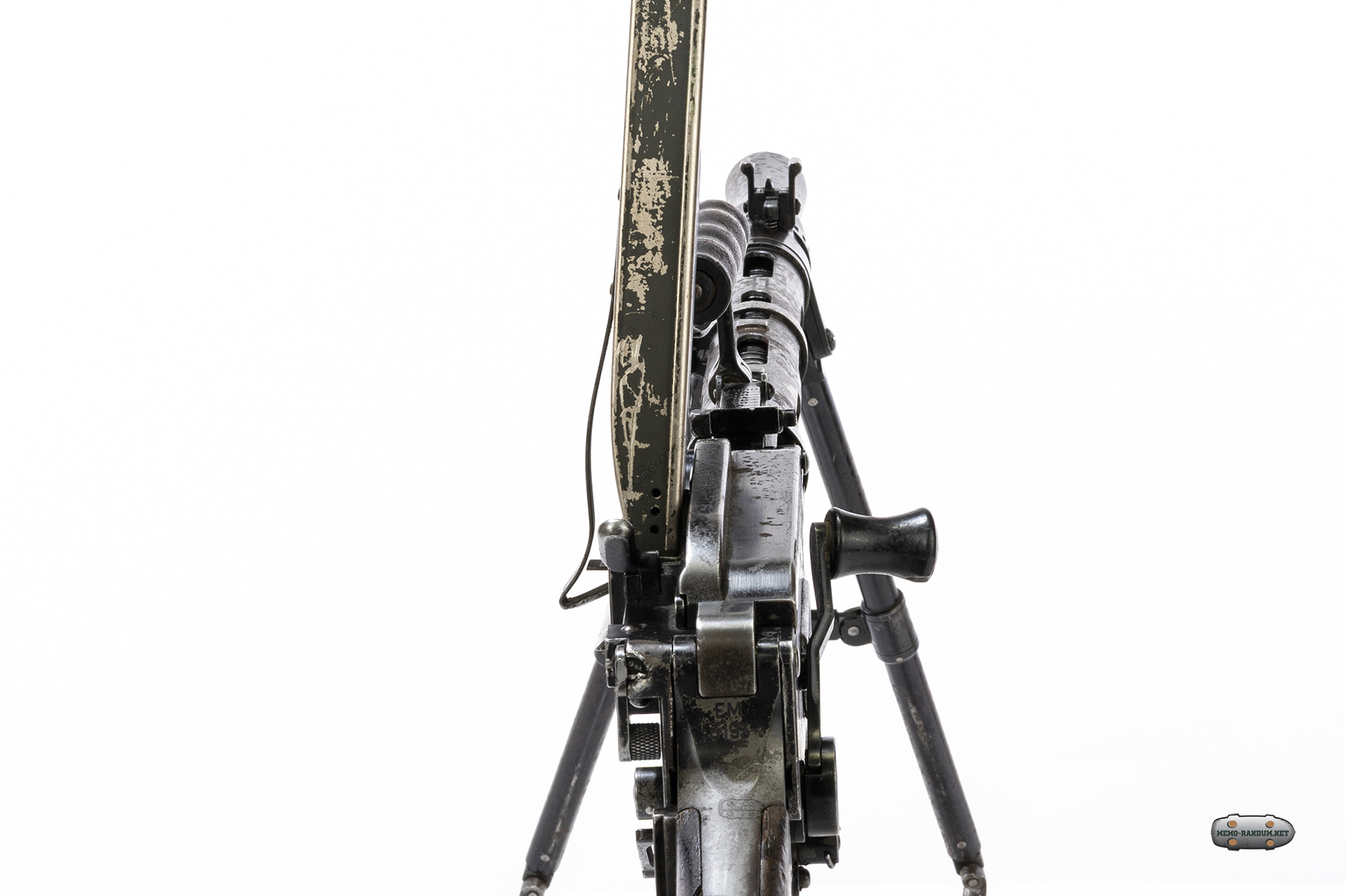

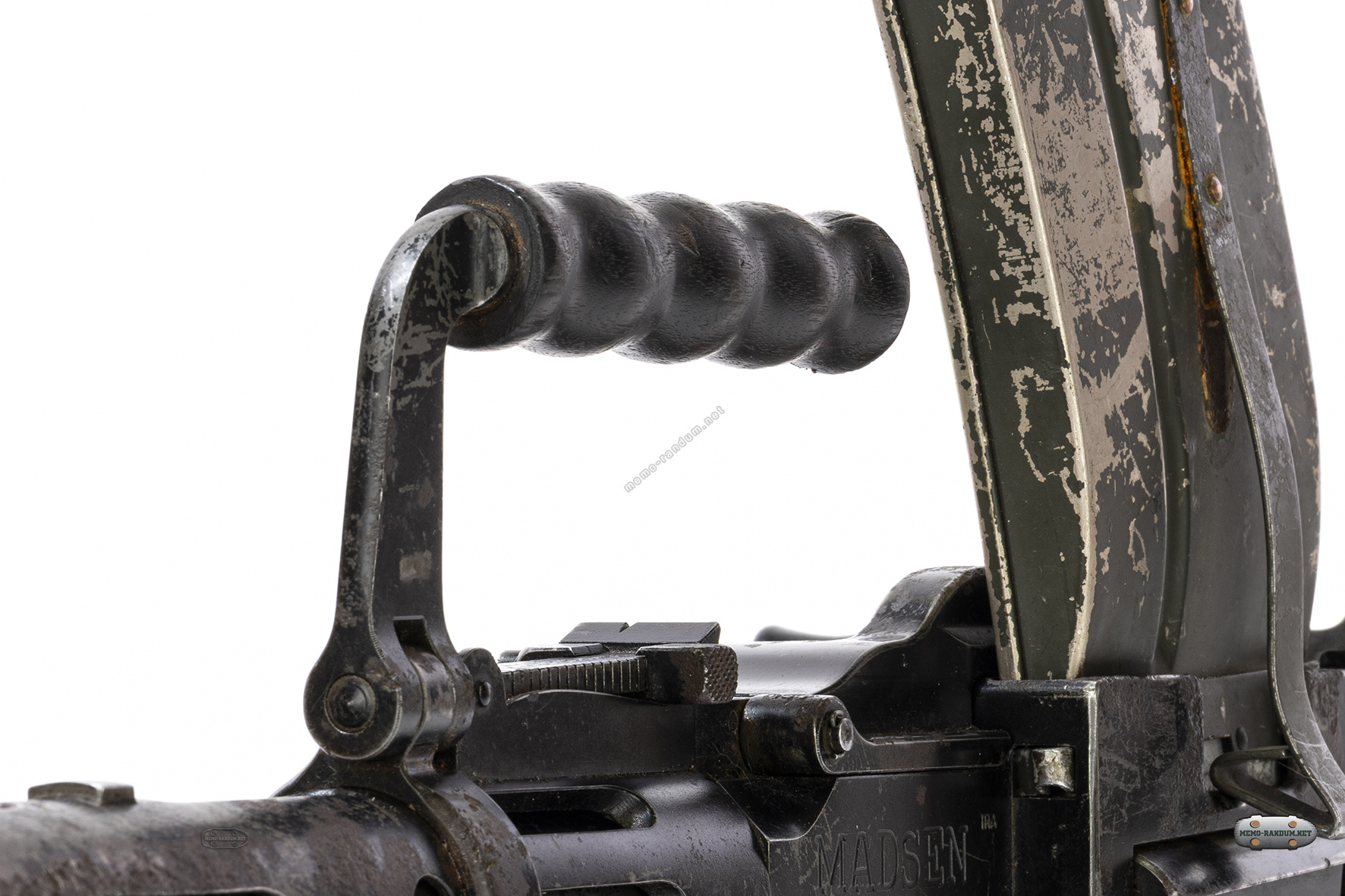

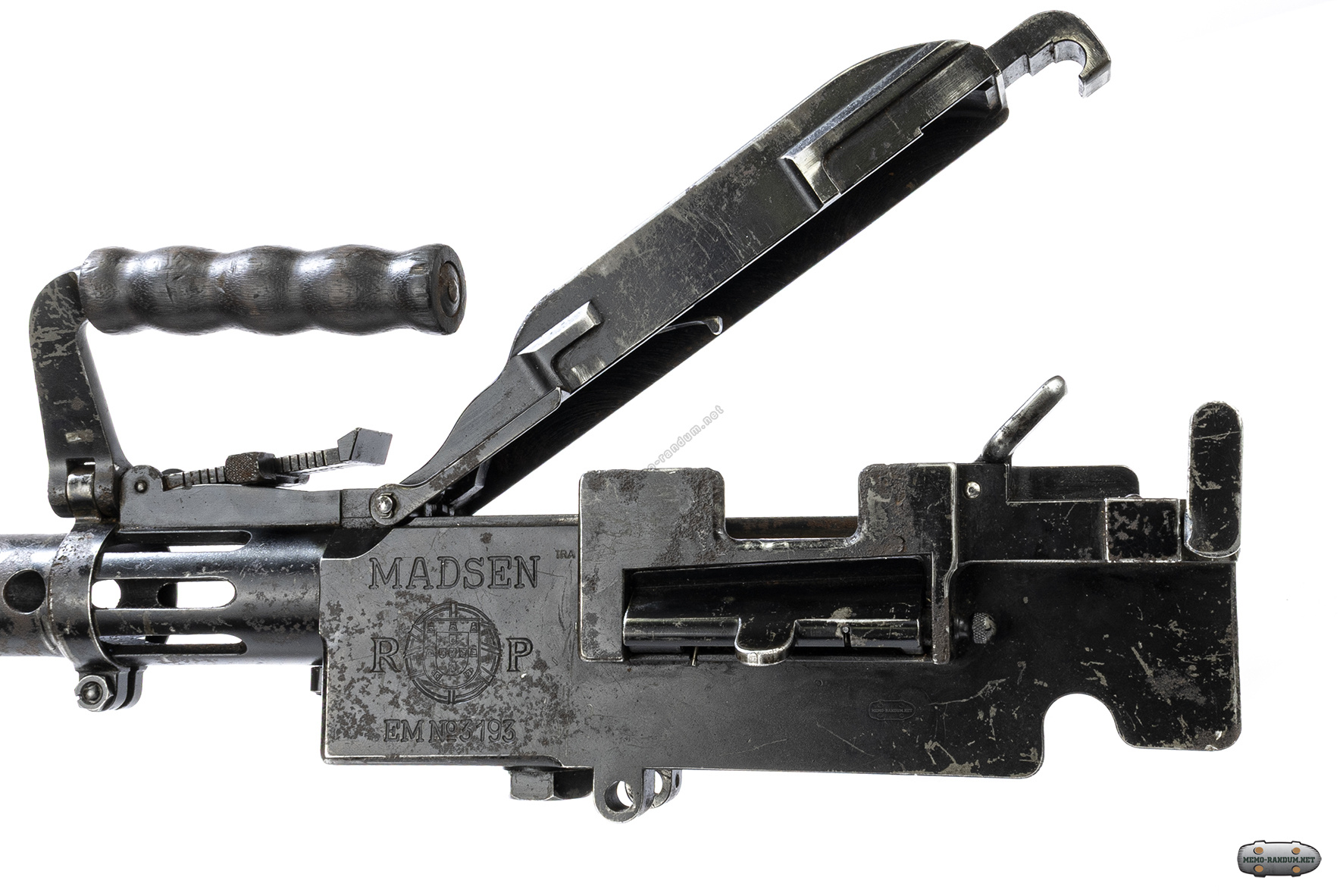

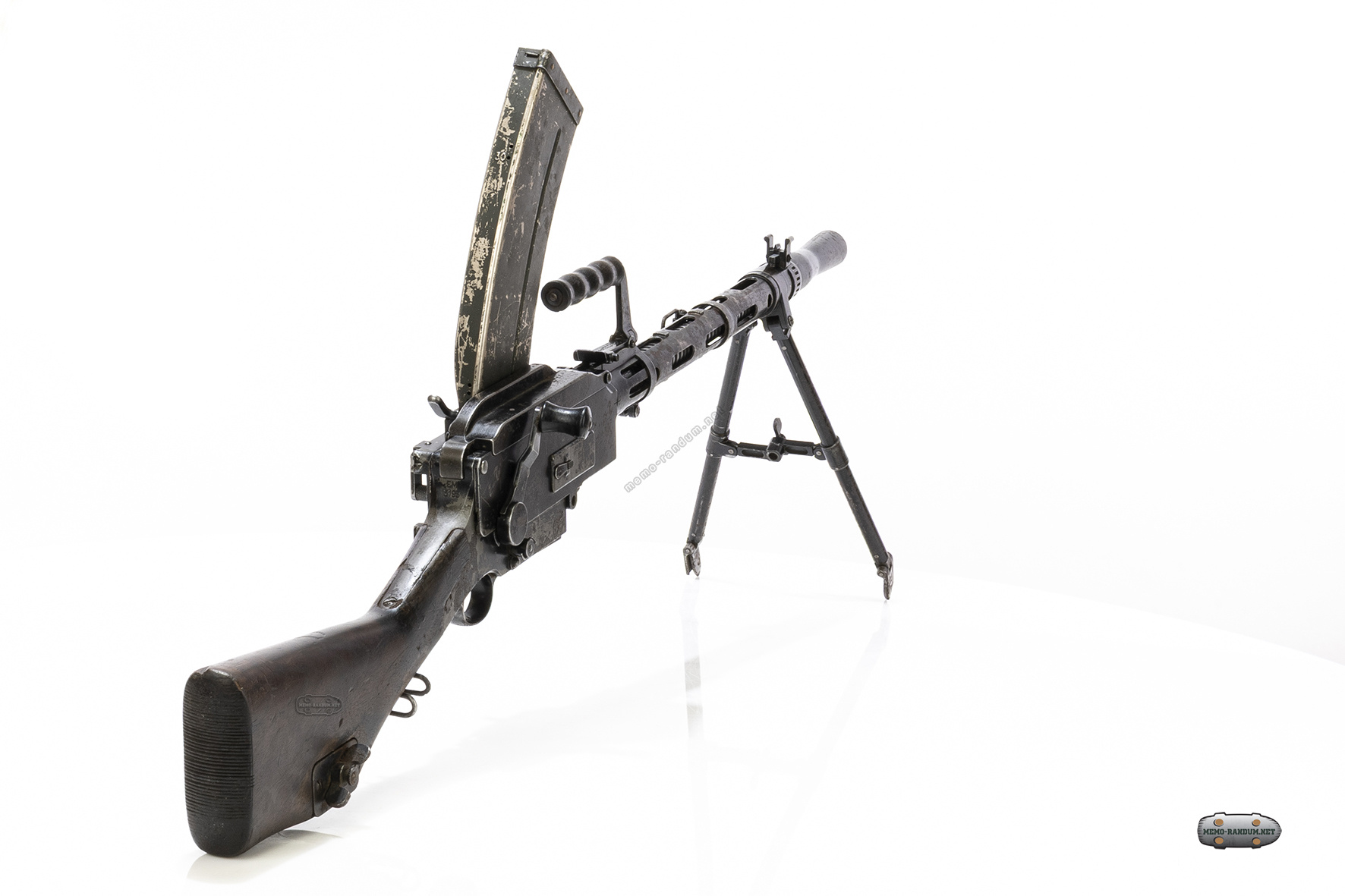

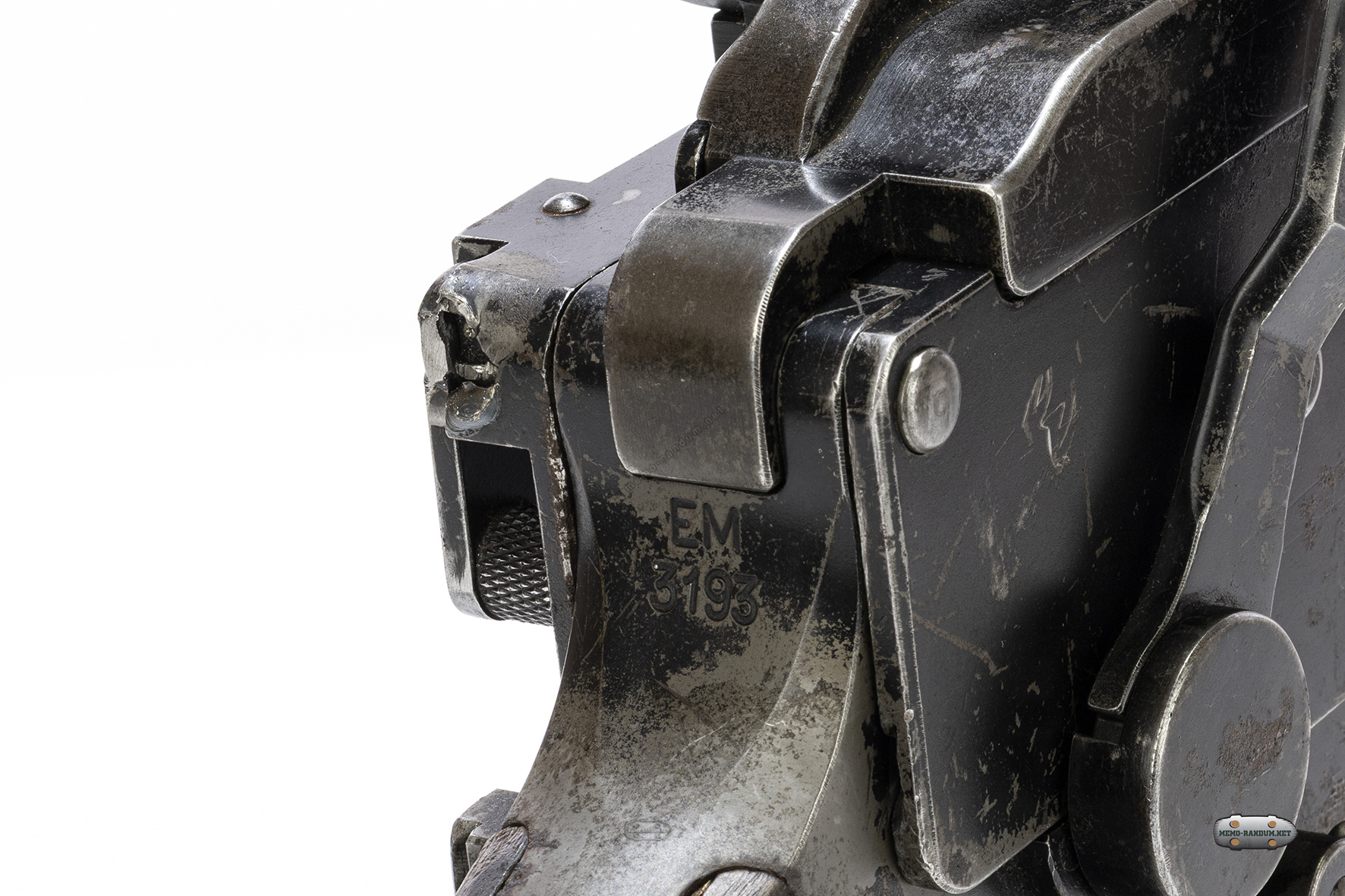

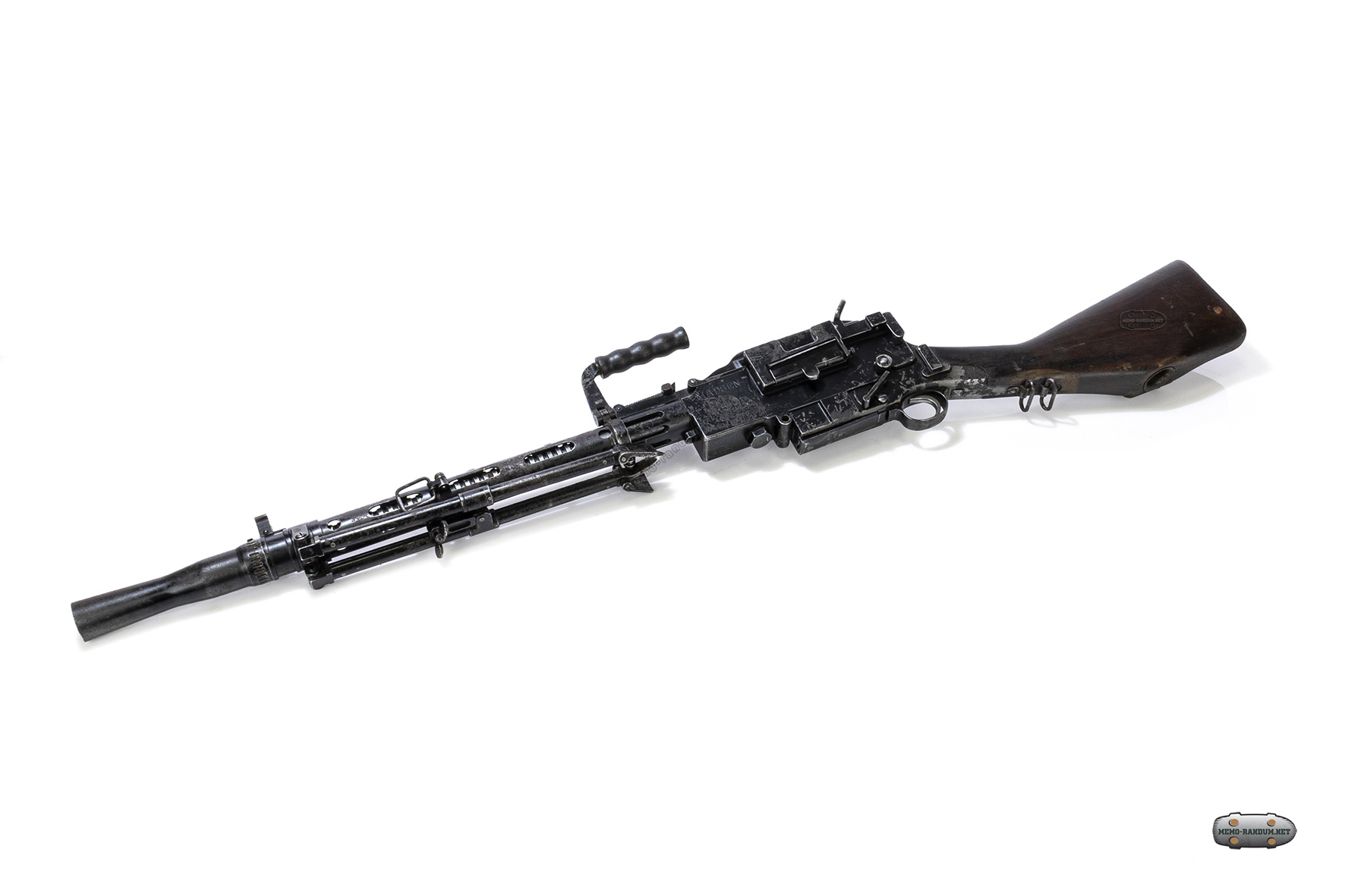

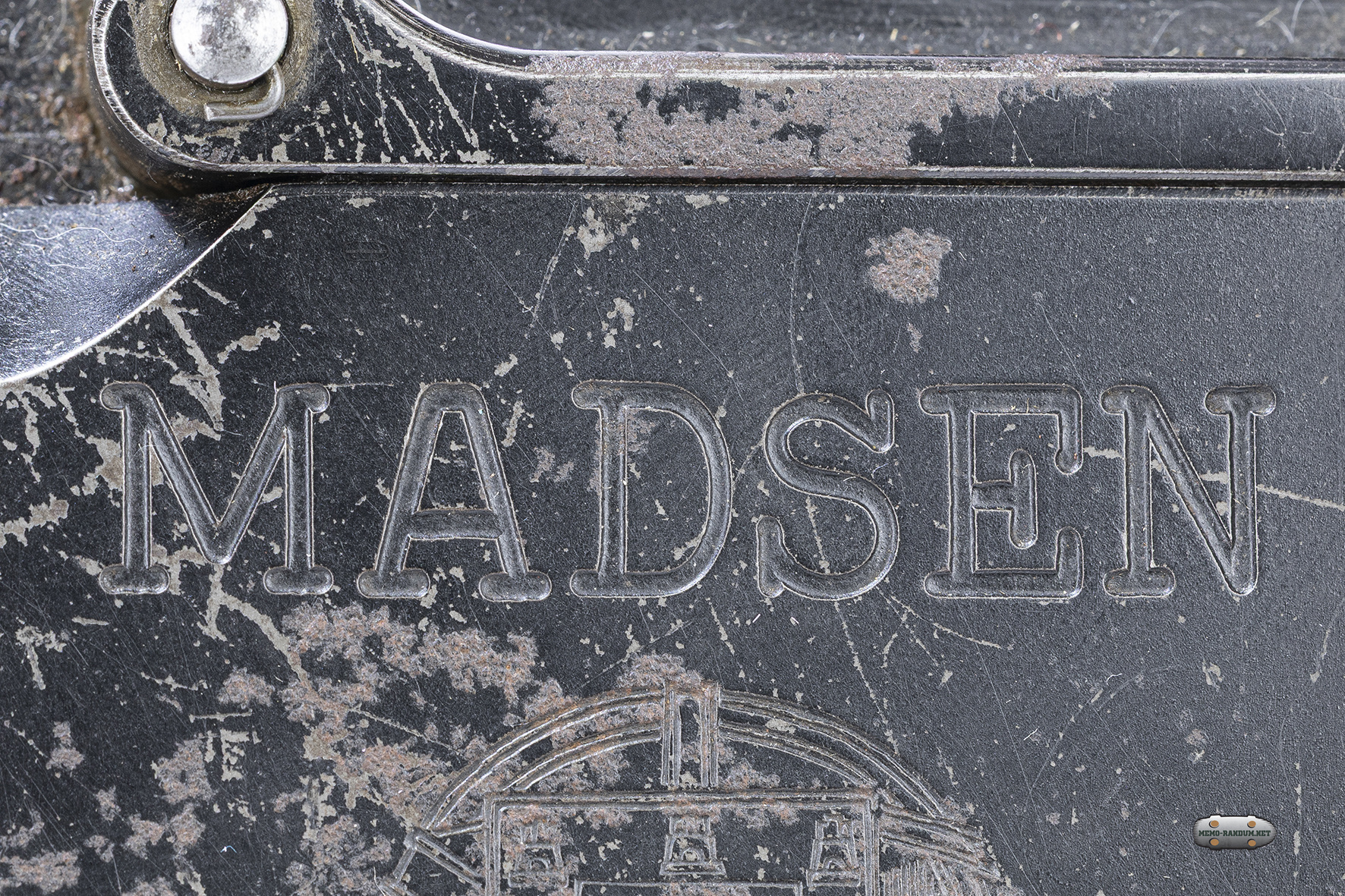

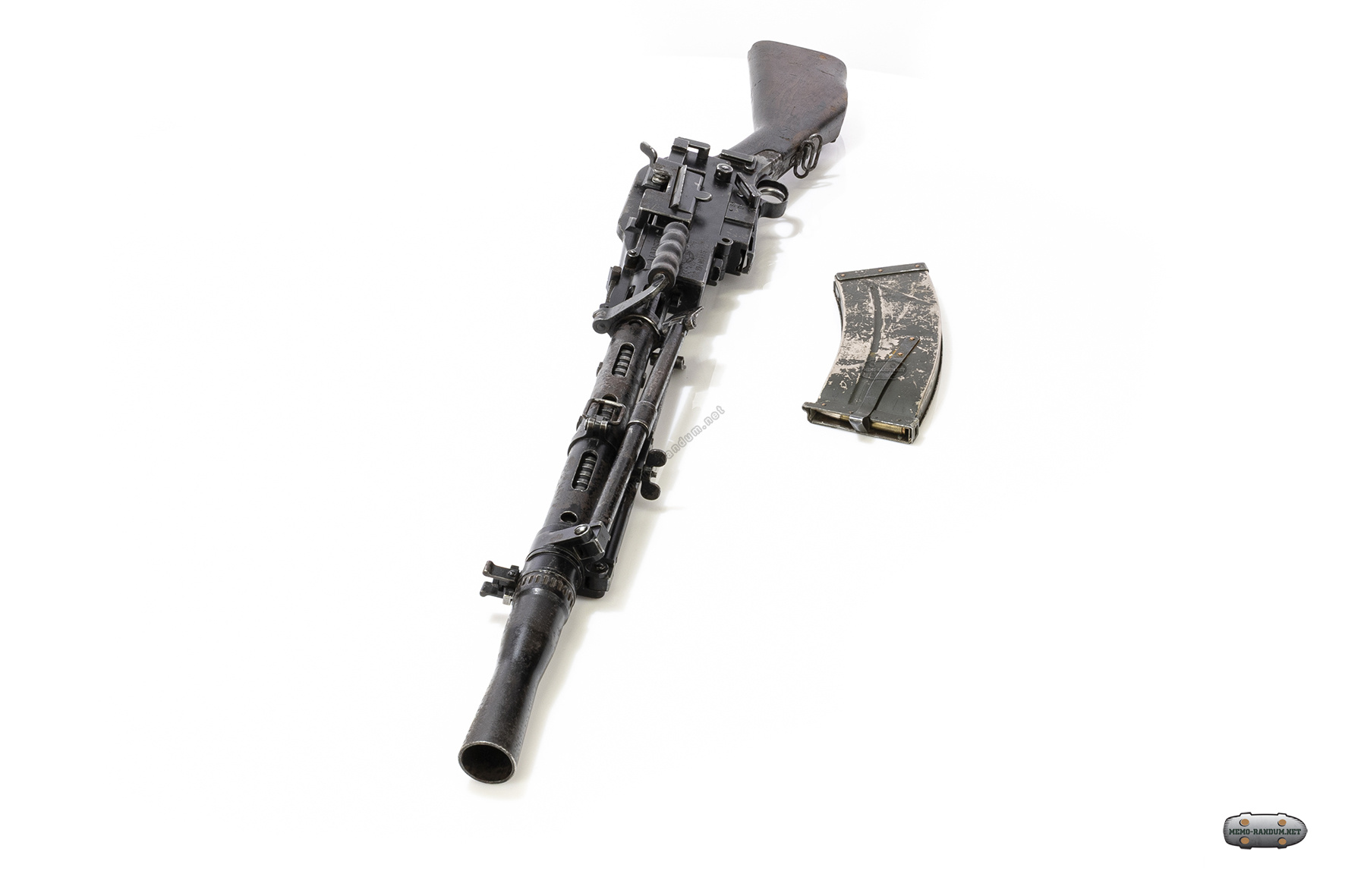

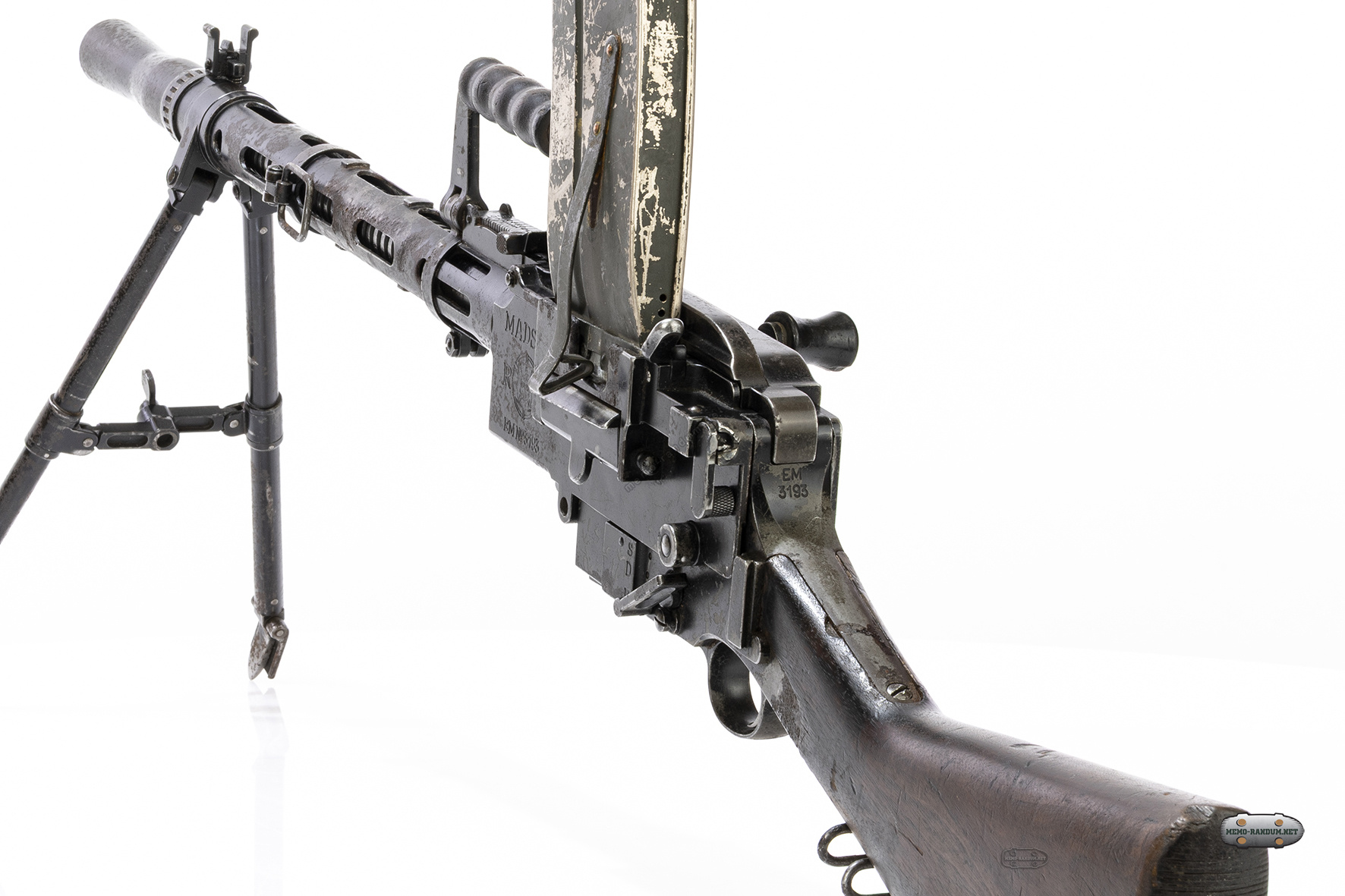

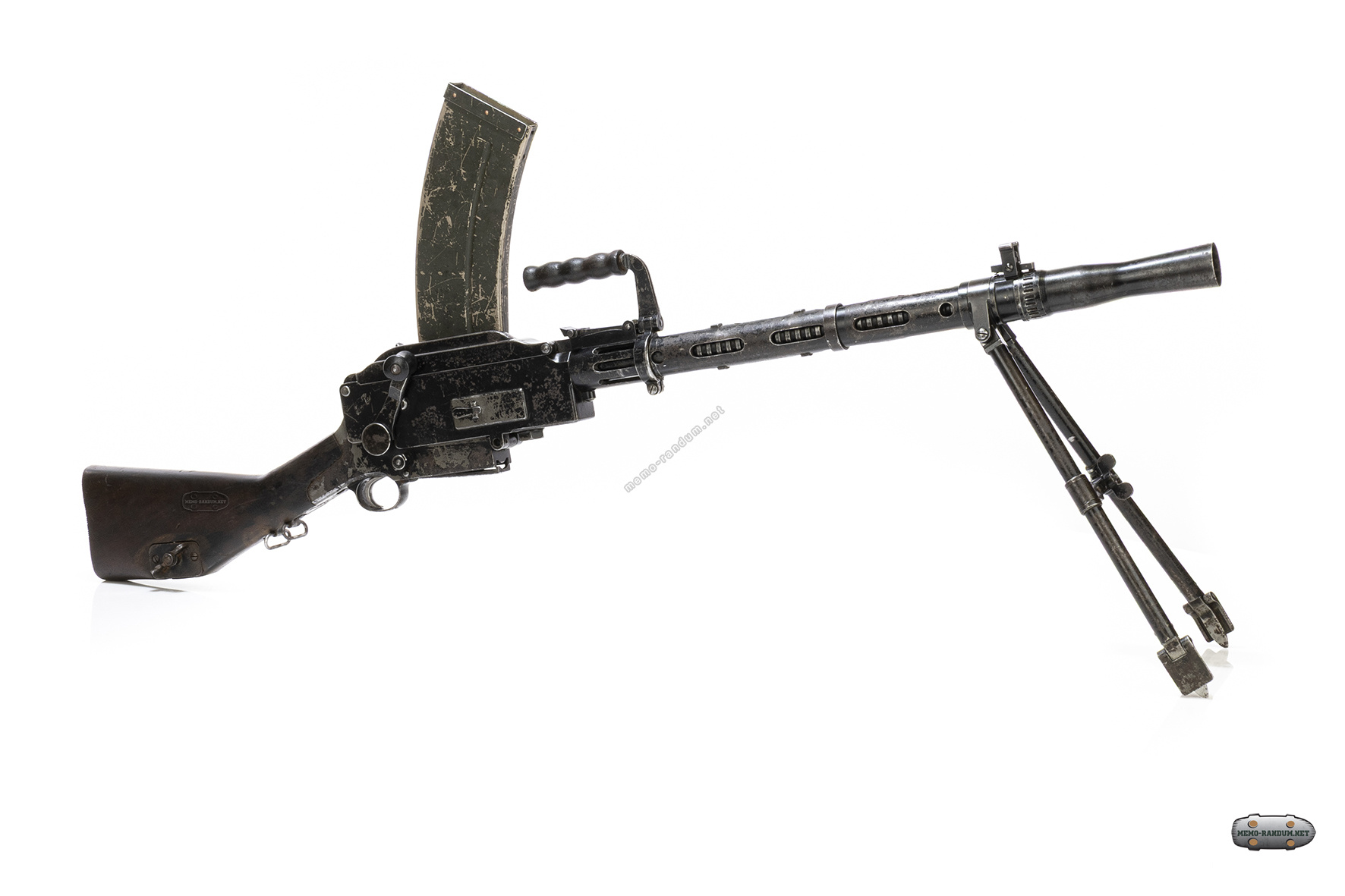

Пулемет Madsen m1940. Дания

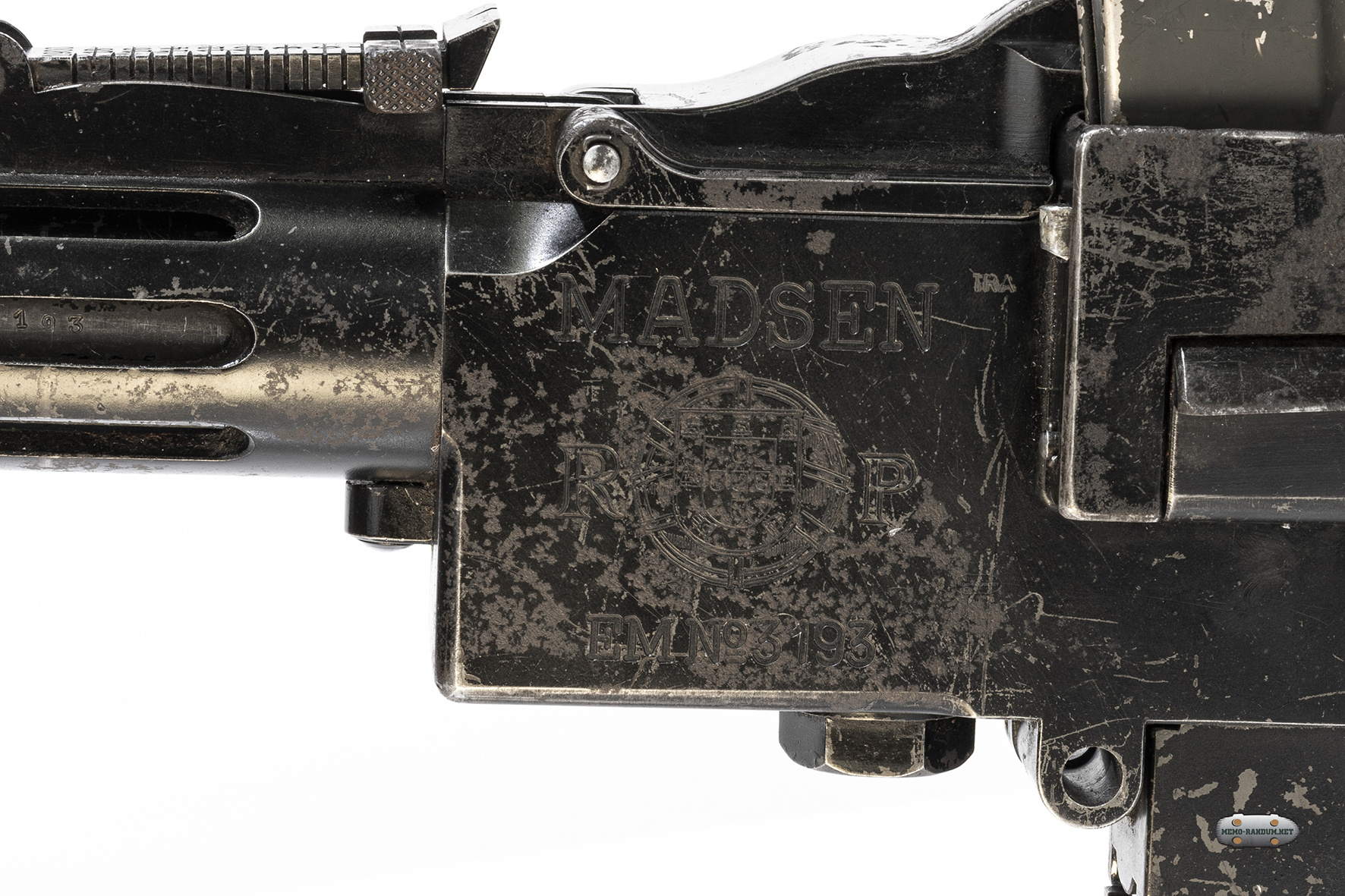

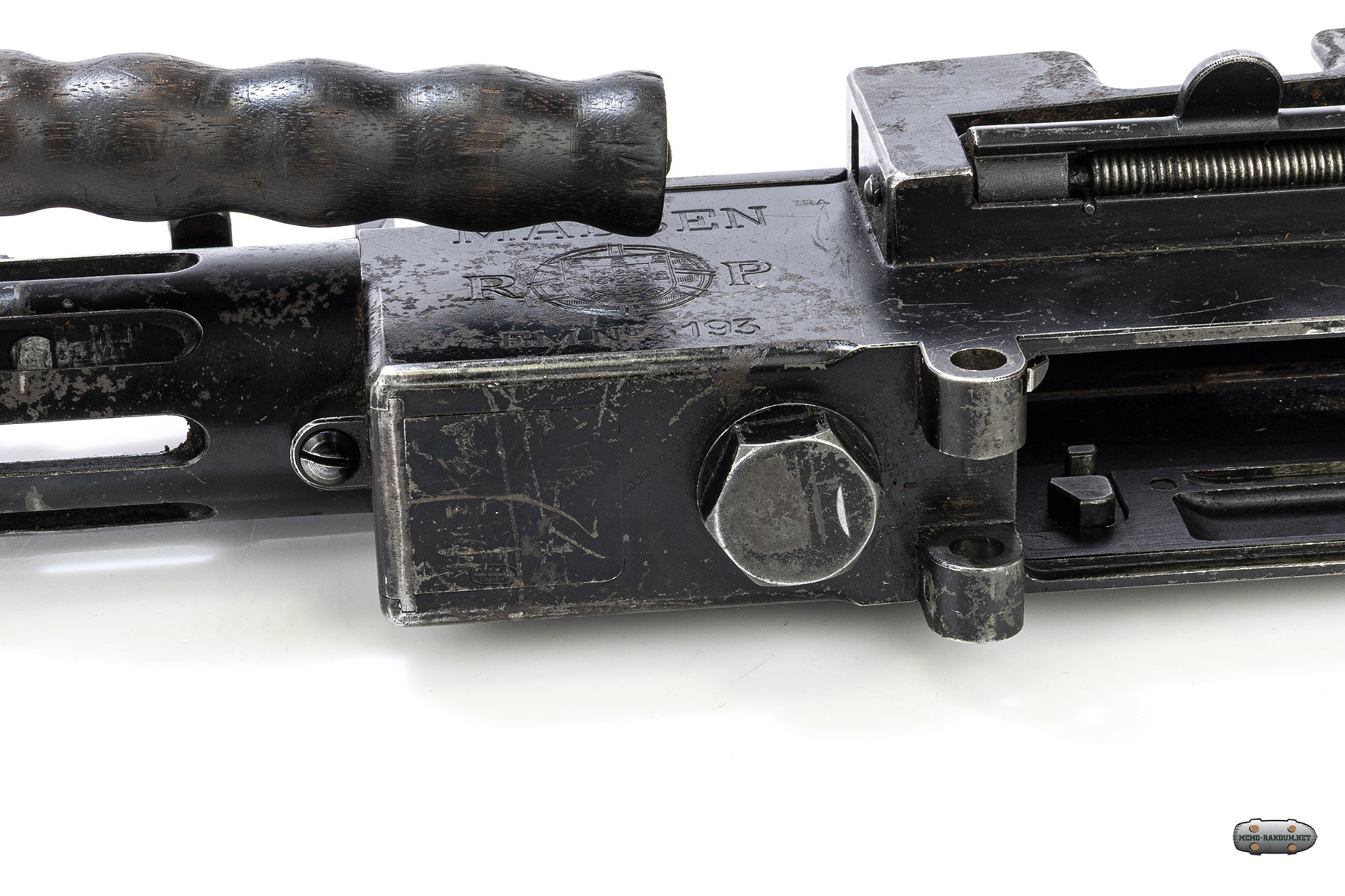

Danish Recoil Rifle Syndicate, of Copenhagen, Denmark

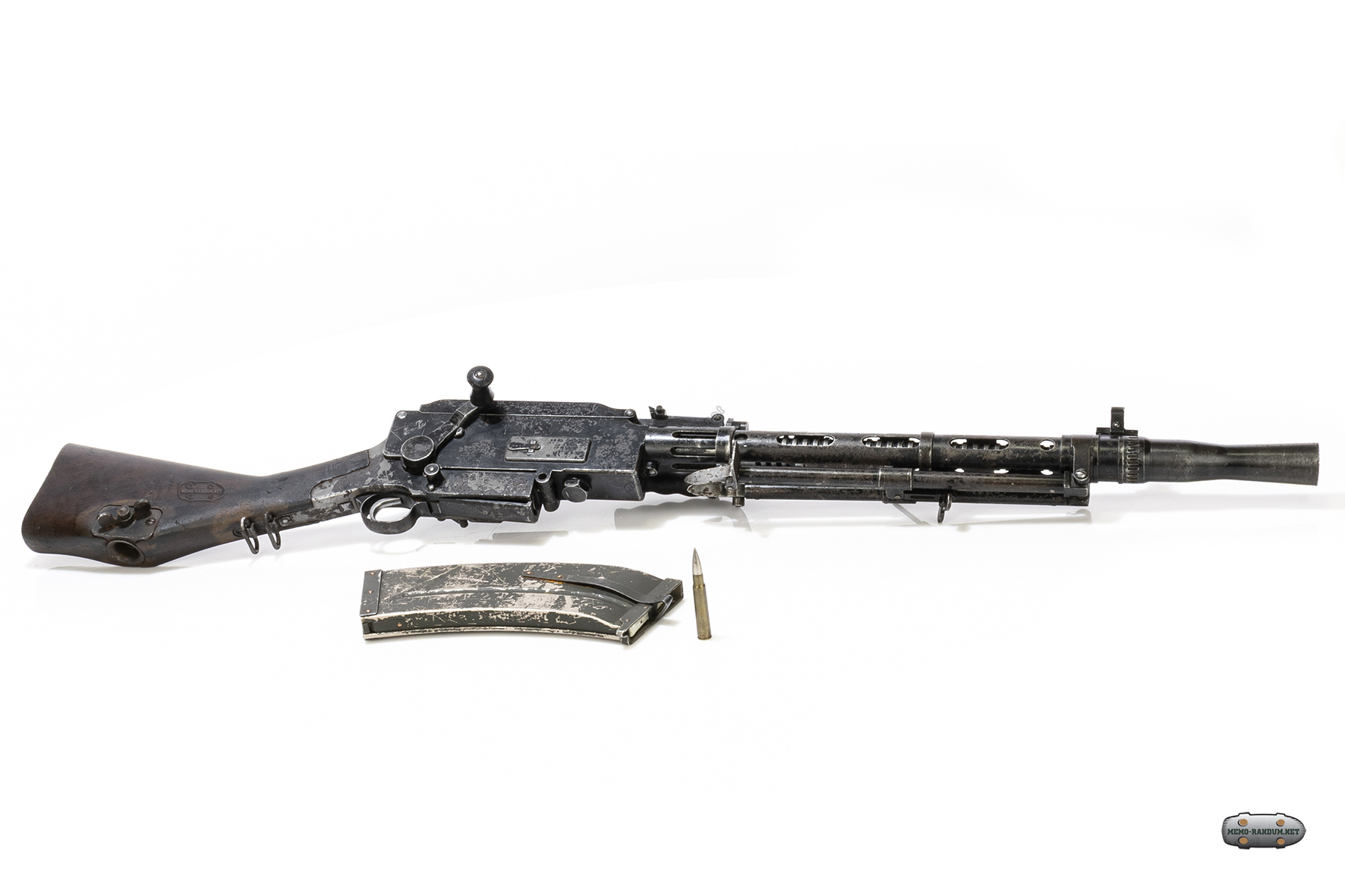

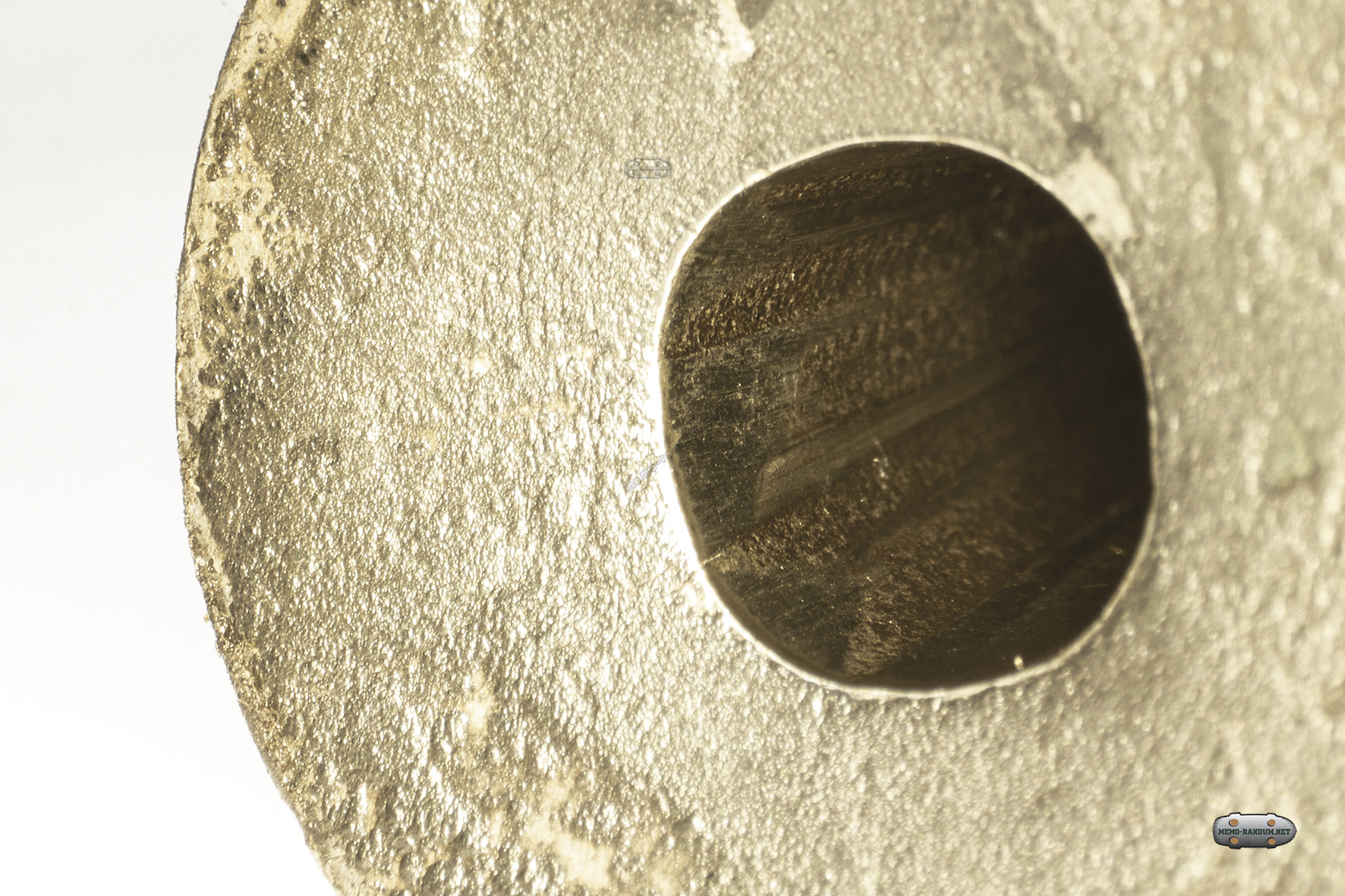

Калибр данного экспоната неизвестен. для примера сфотографирован с патроном от маузера. Один из возможных вариантов.
Мадсен (Madsen) — пулемёт времён Первой мировой войны.
Система Мадсен была разработана в 1890 году и выпускалась с 1900 года в Копенгагене фирмой «Dansk Rekylriffel Syndikat».
Ручной пулемёт Мадсена является первым в мире ручным пулемётом, запущенным в серийное производство, которое продолжалось до начала 1950-х годов.

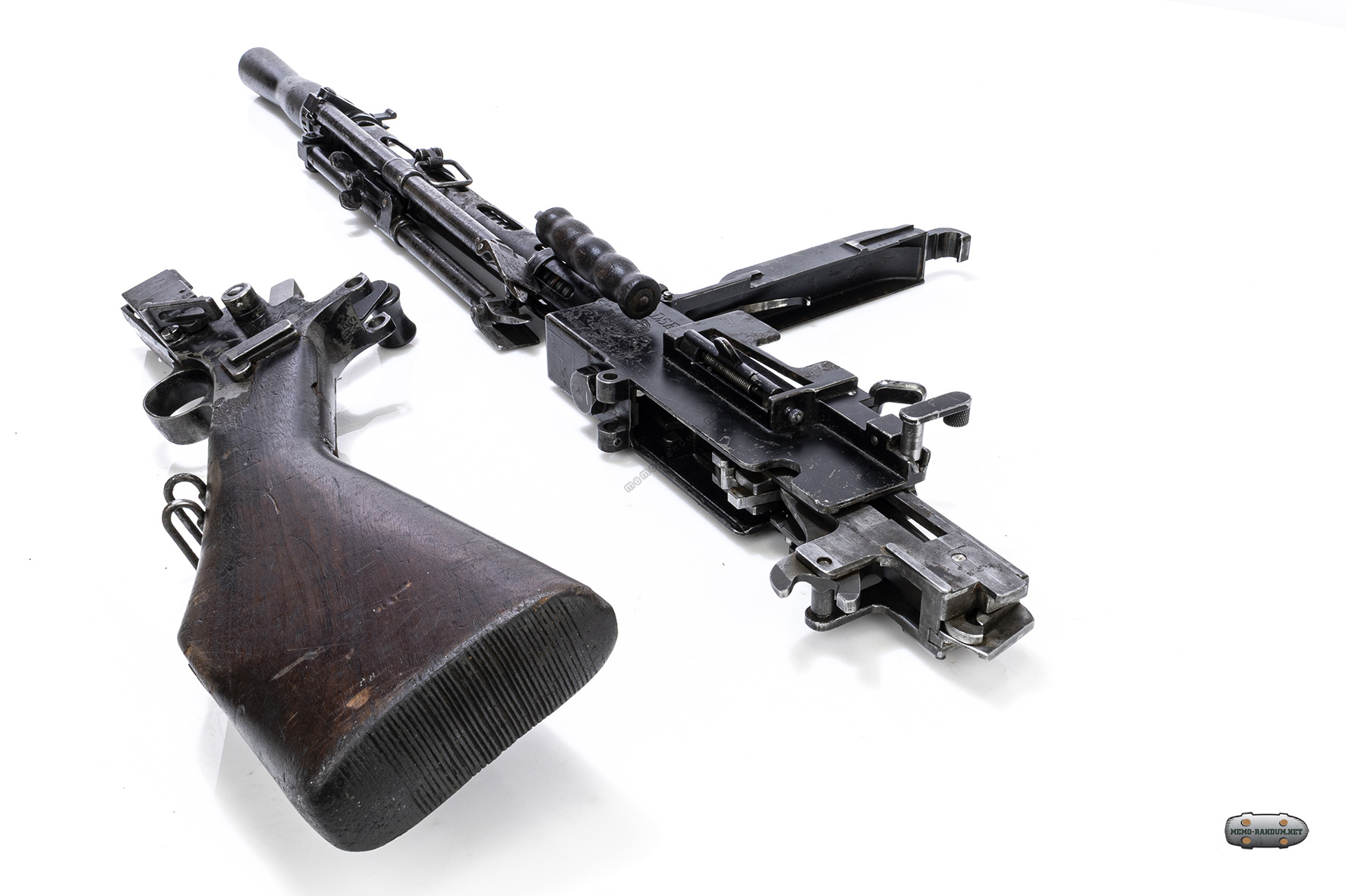

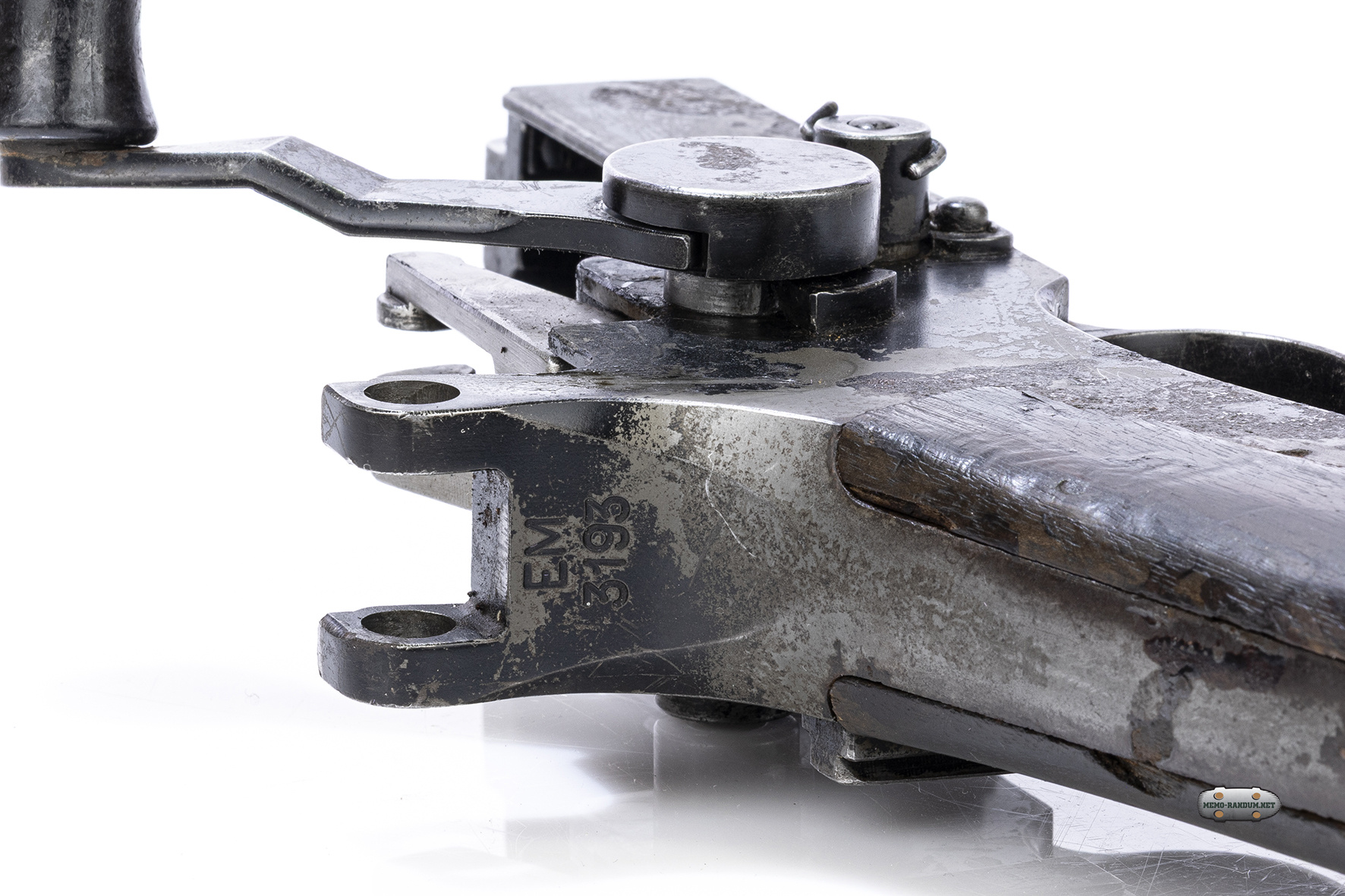

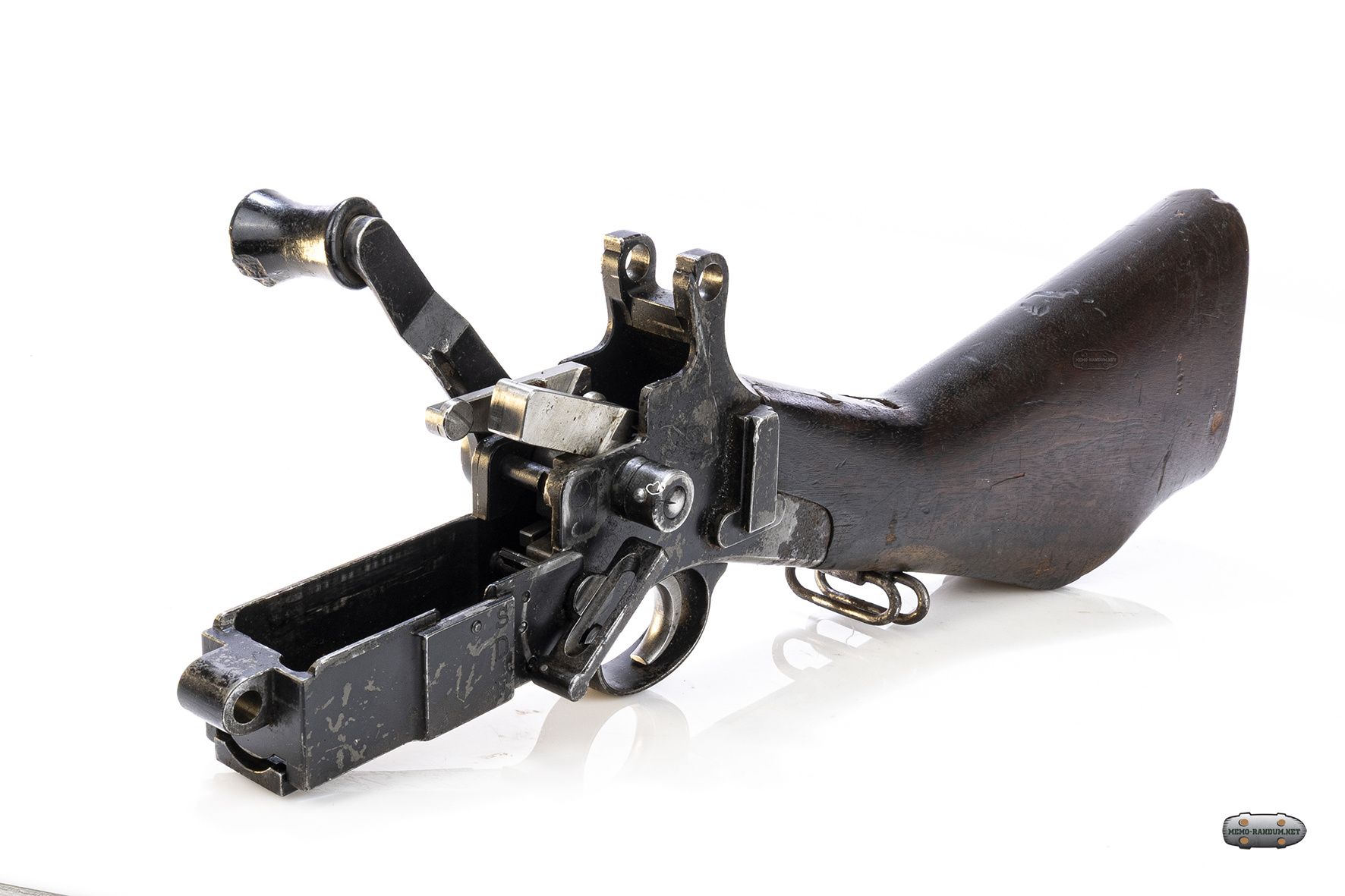

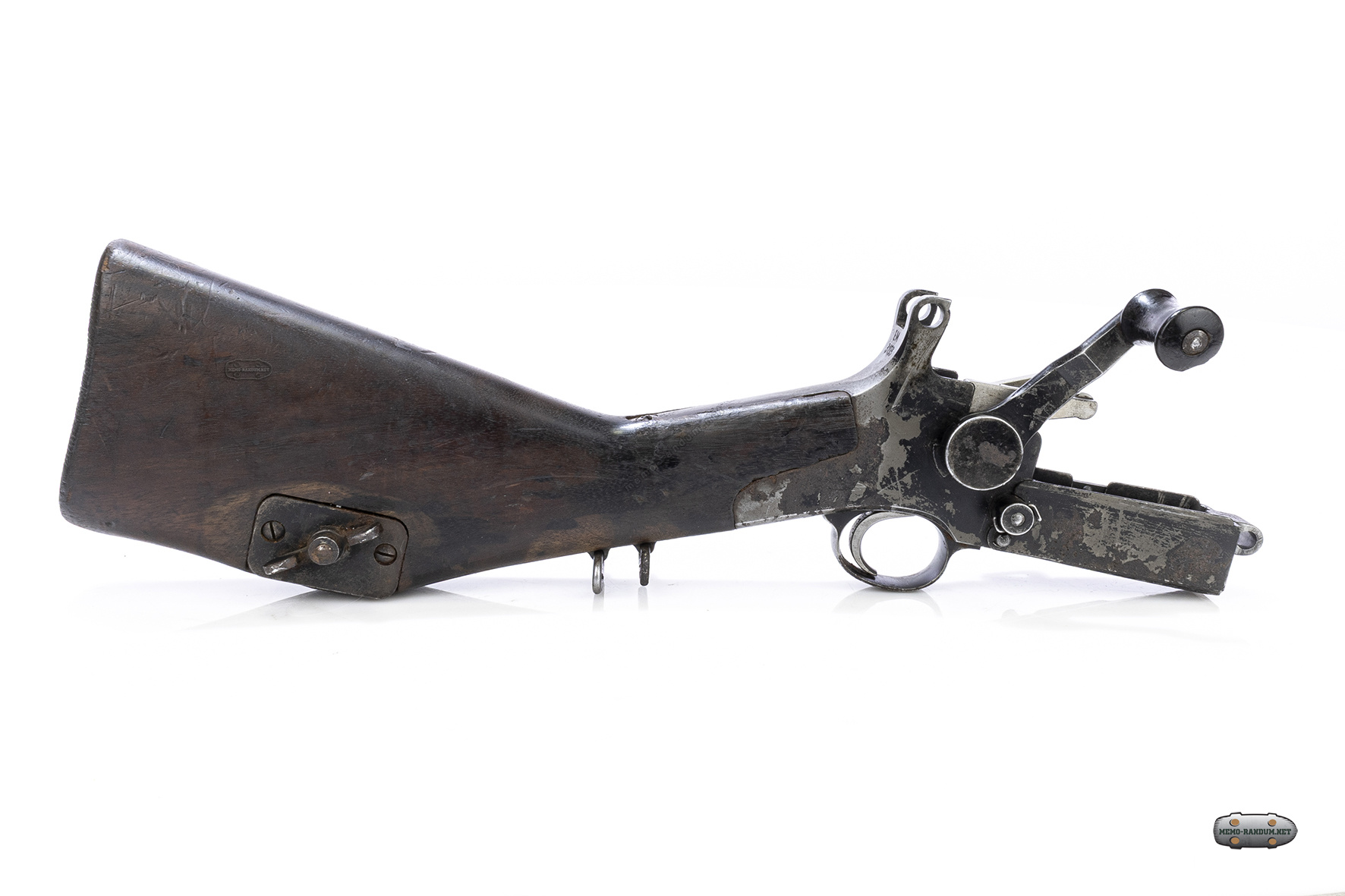

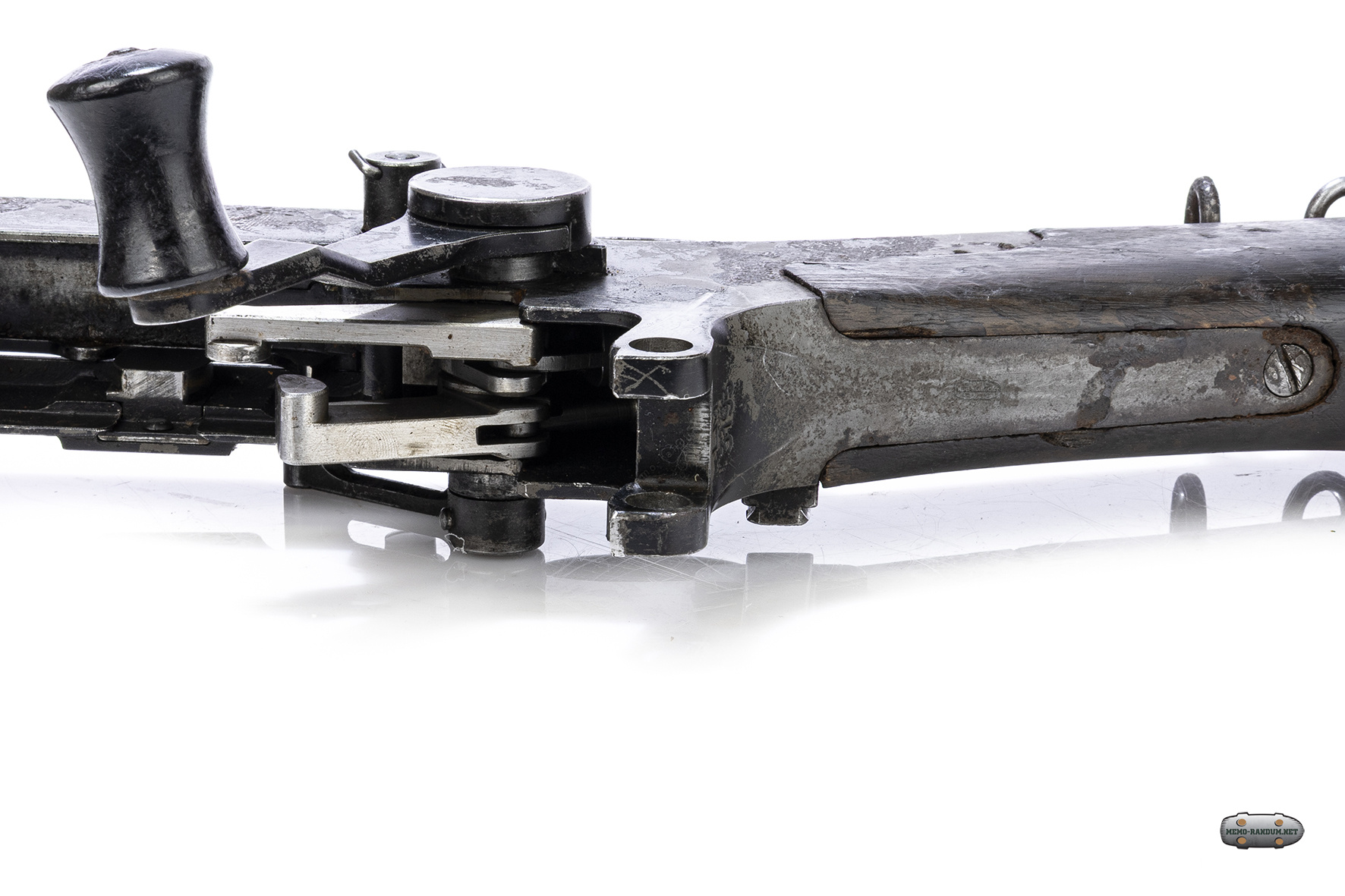

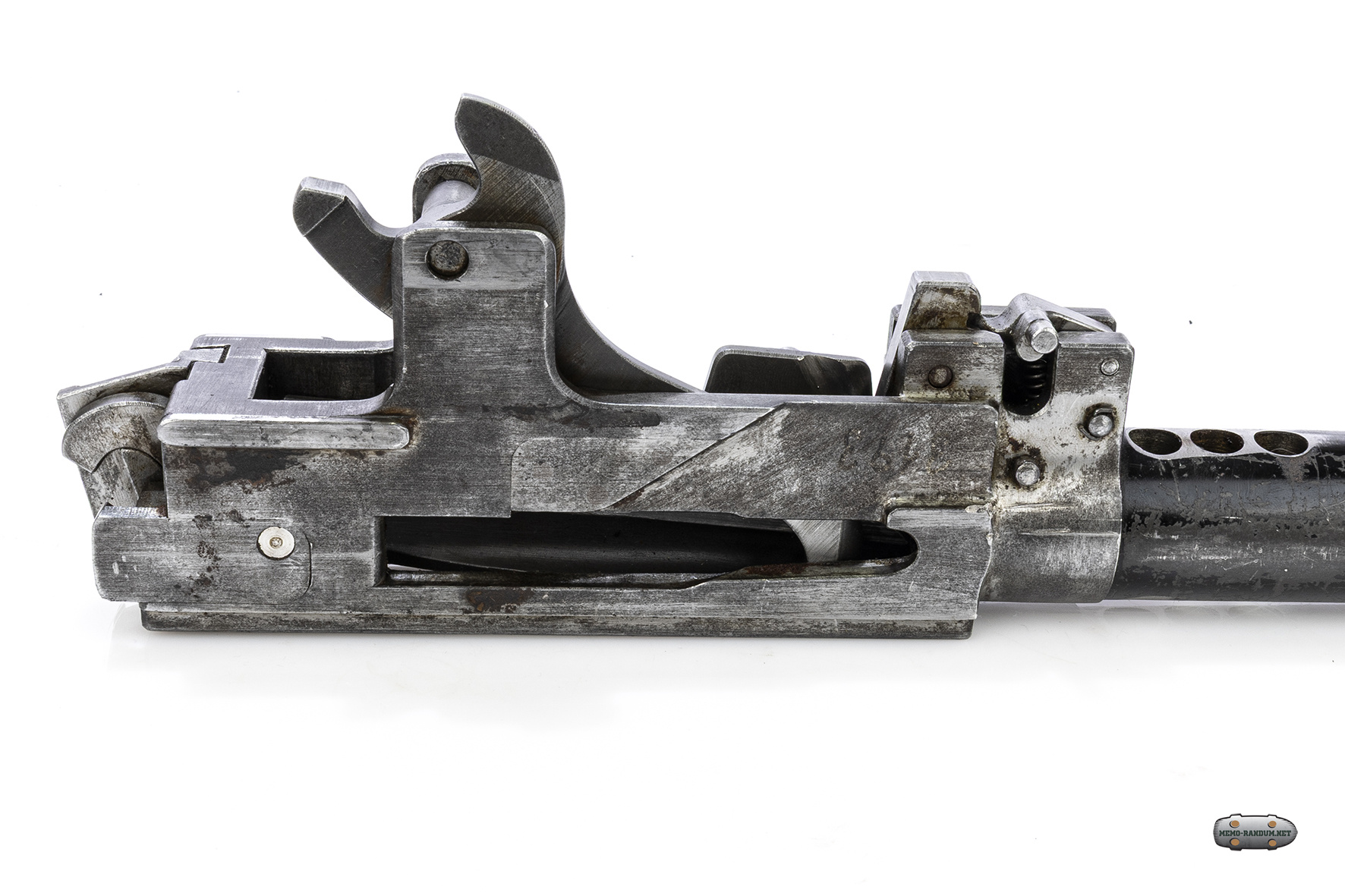

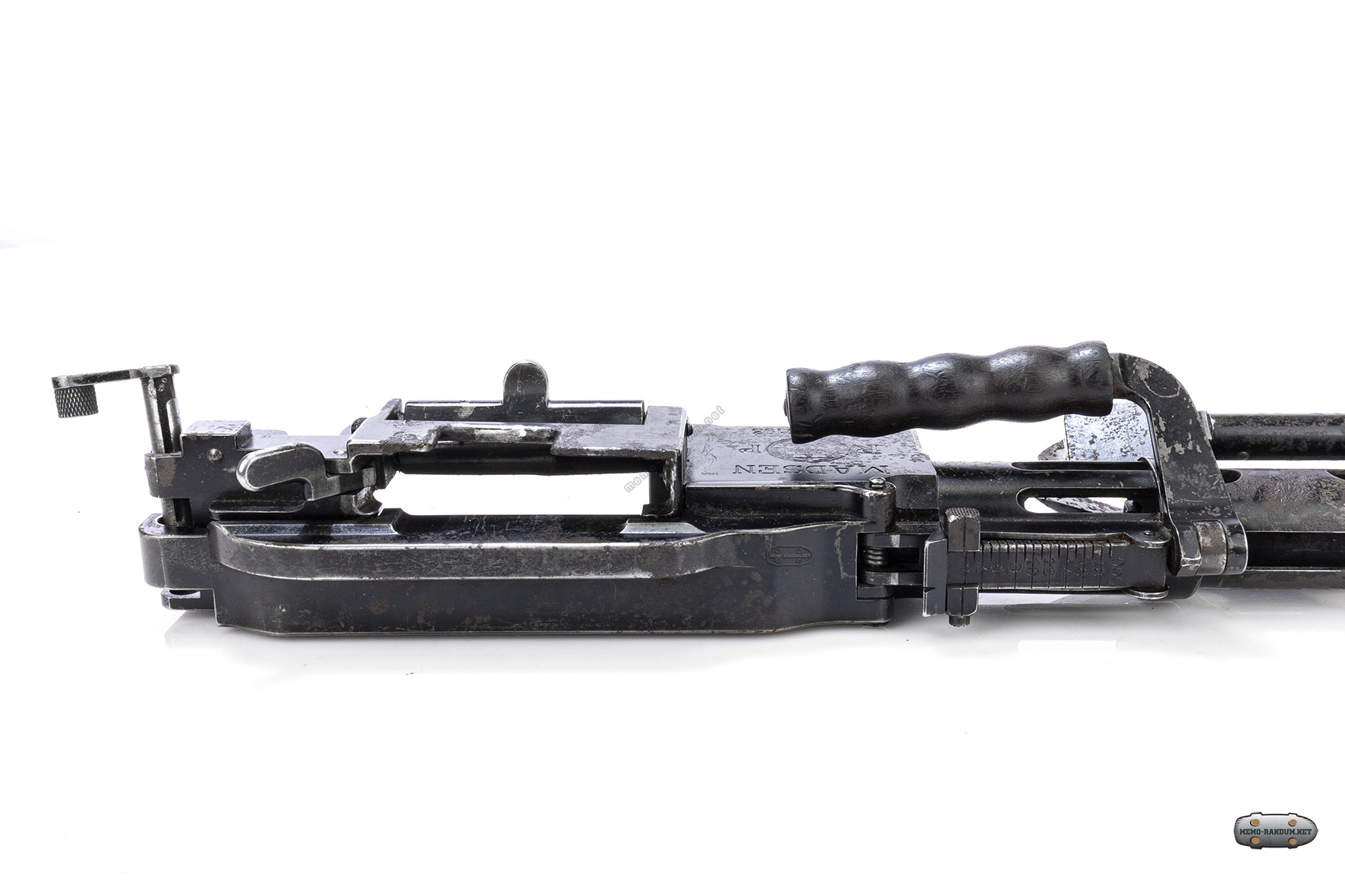

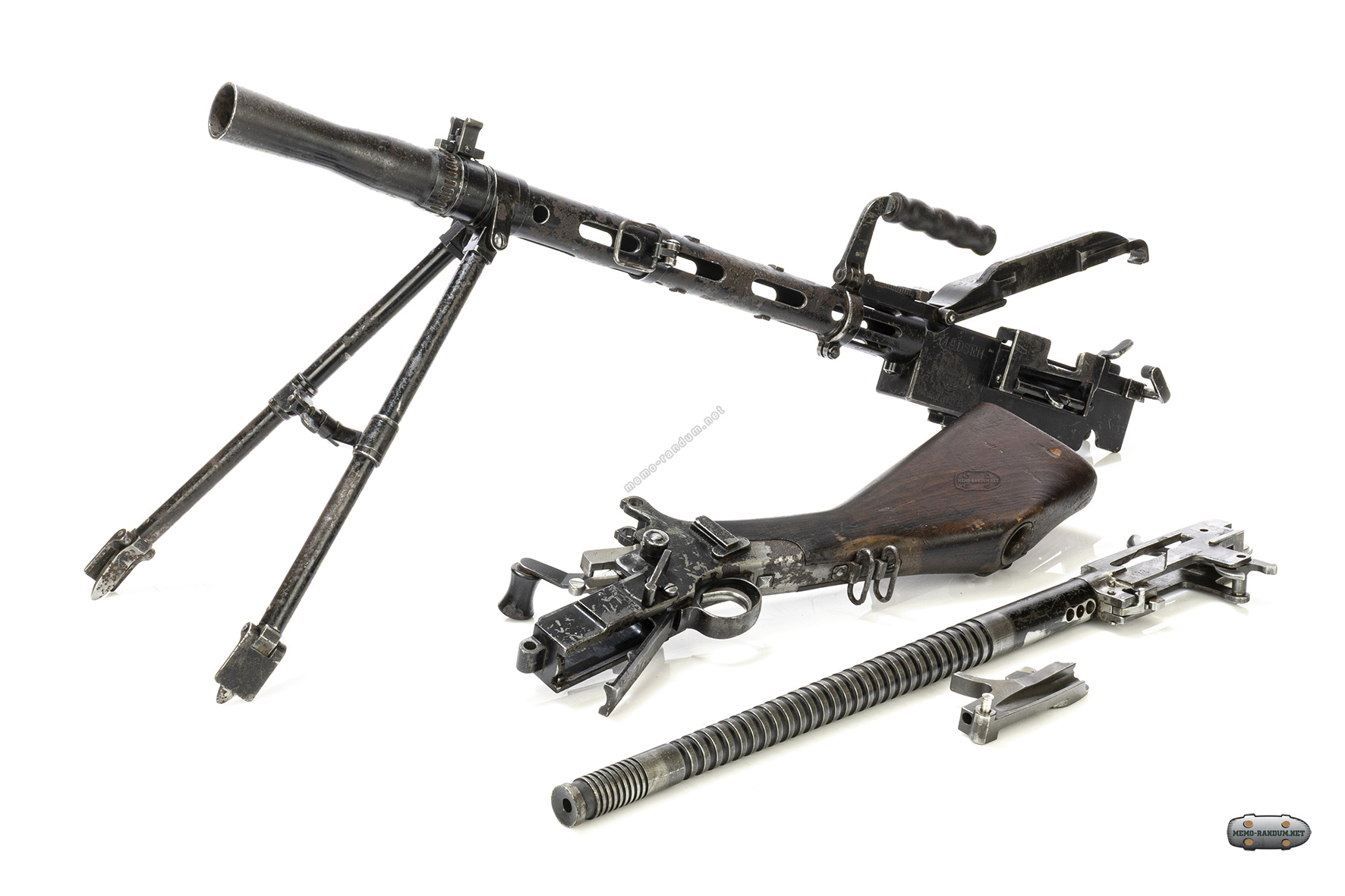

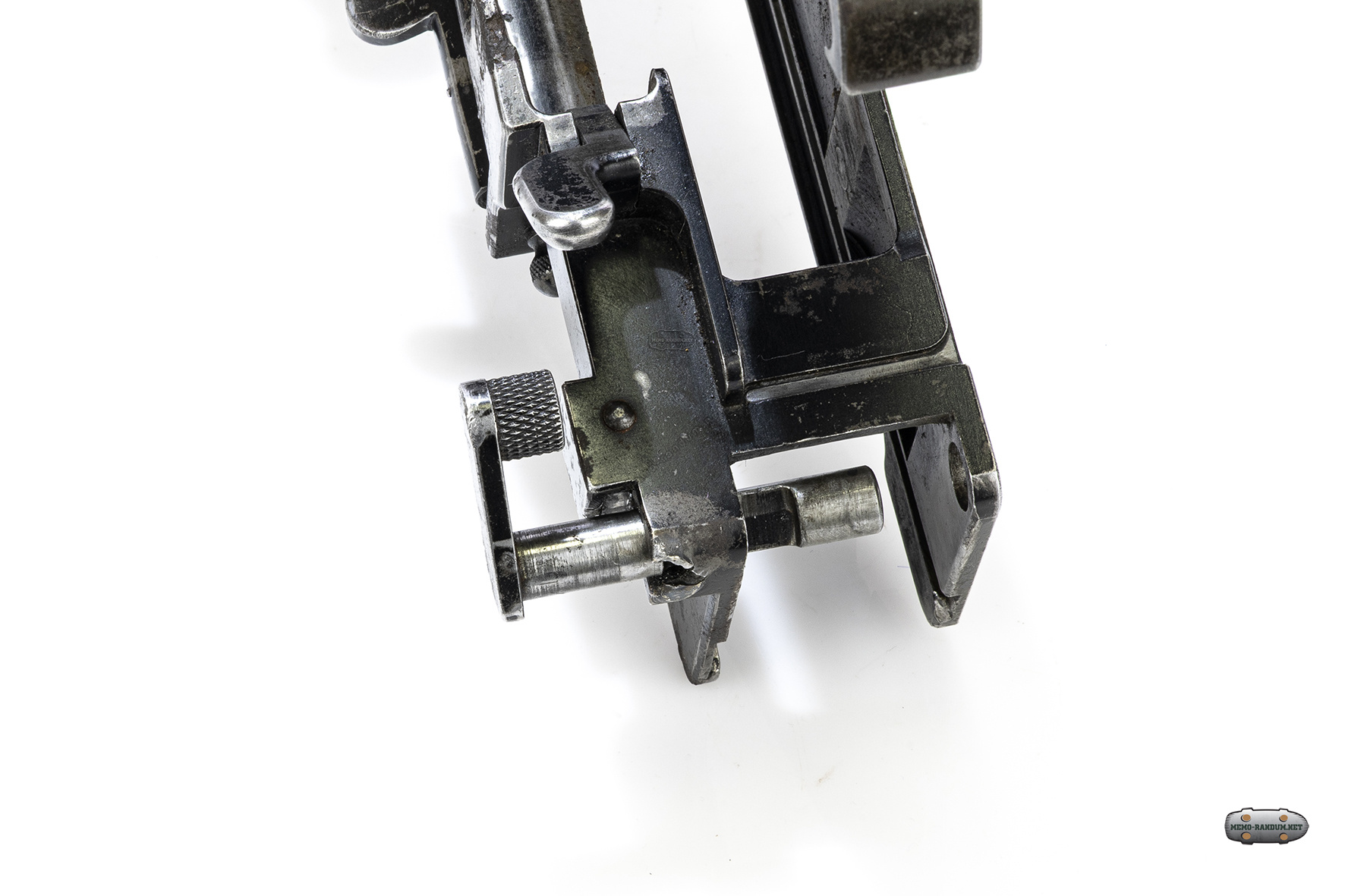

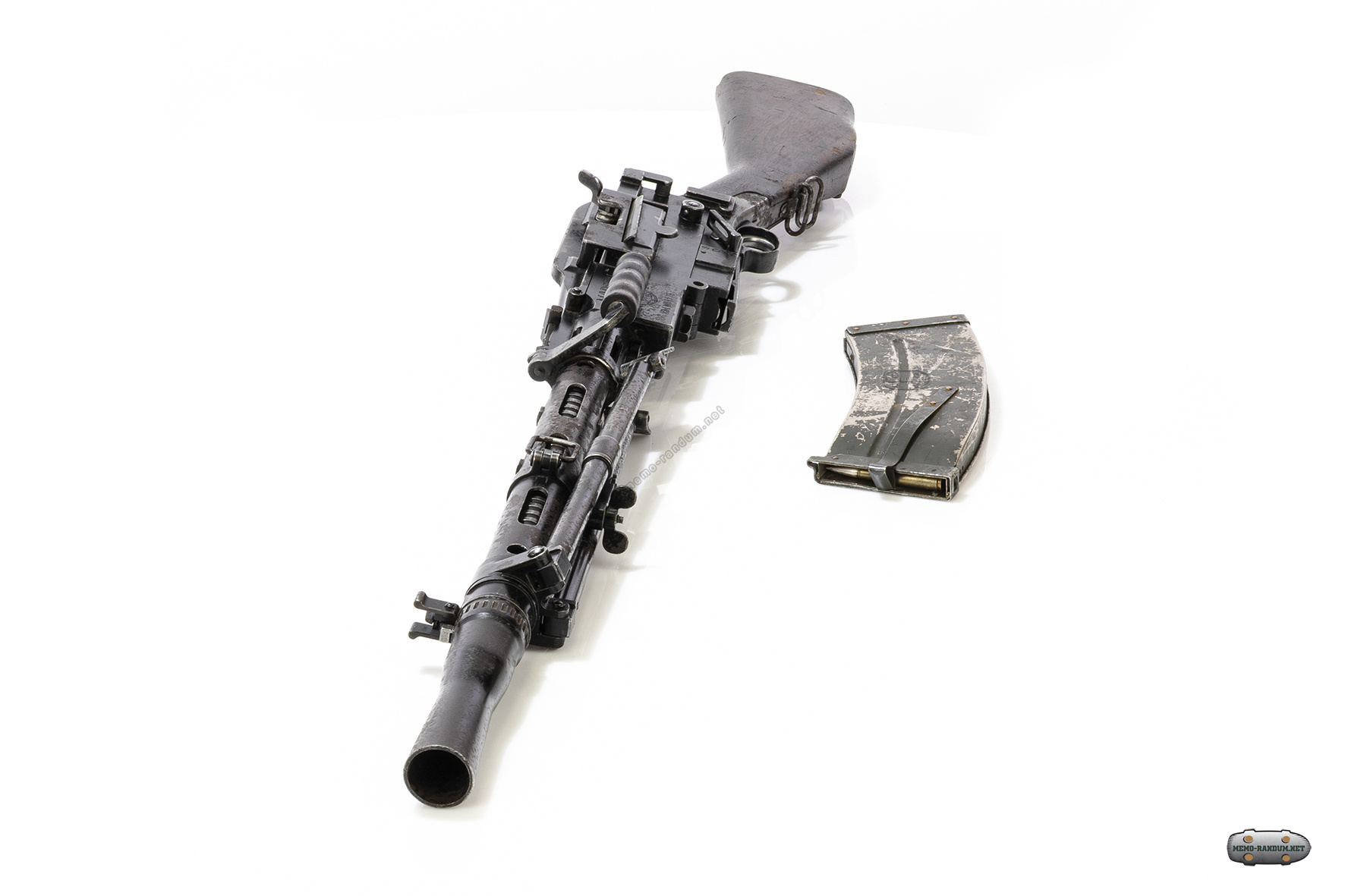

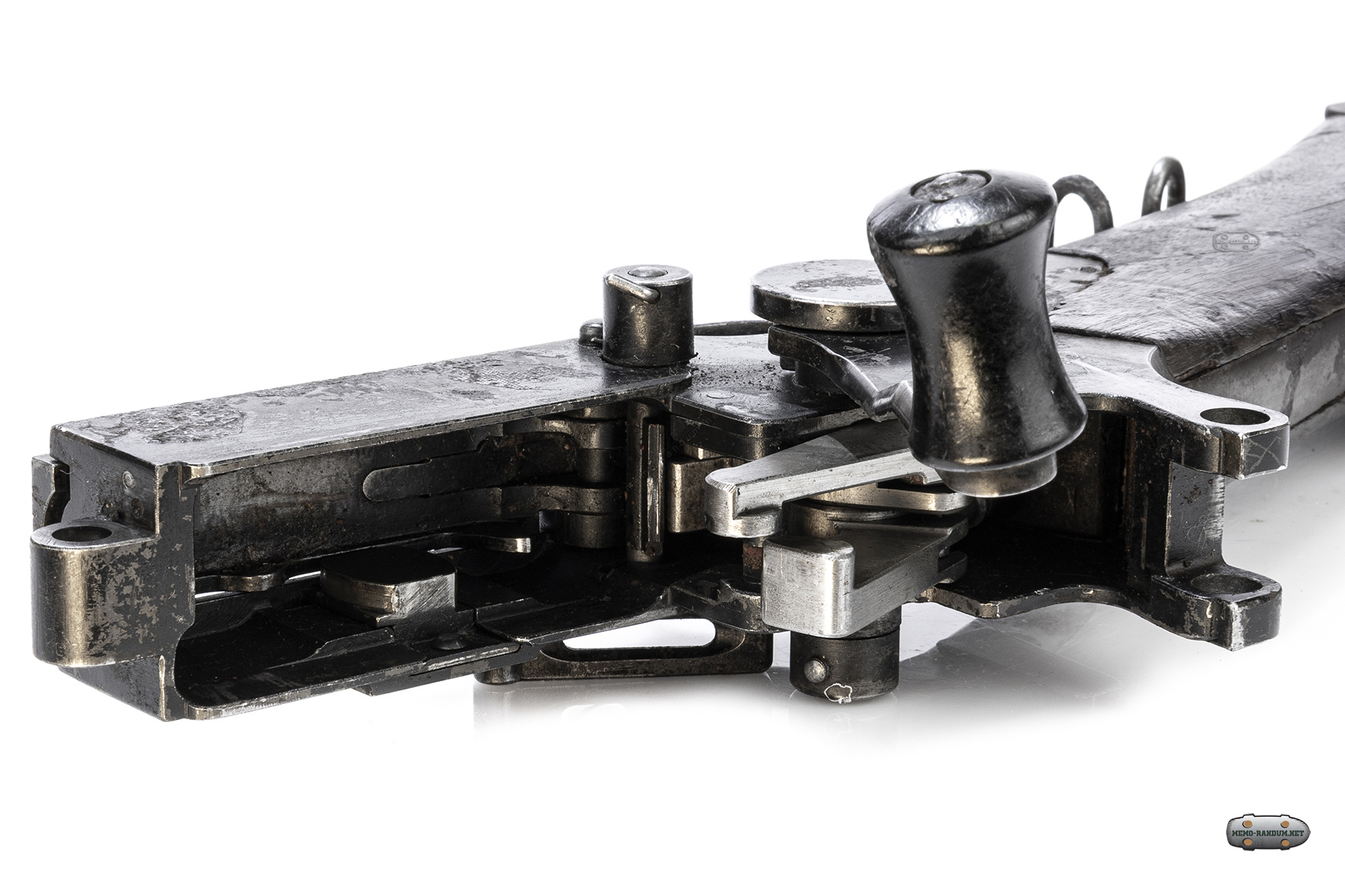

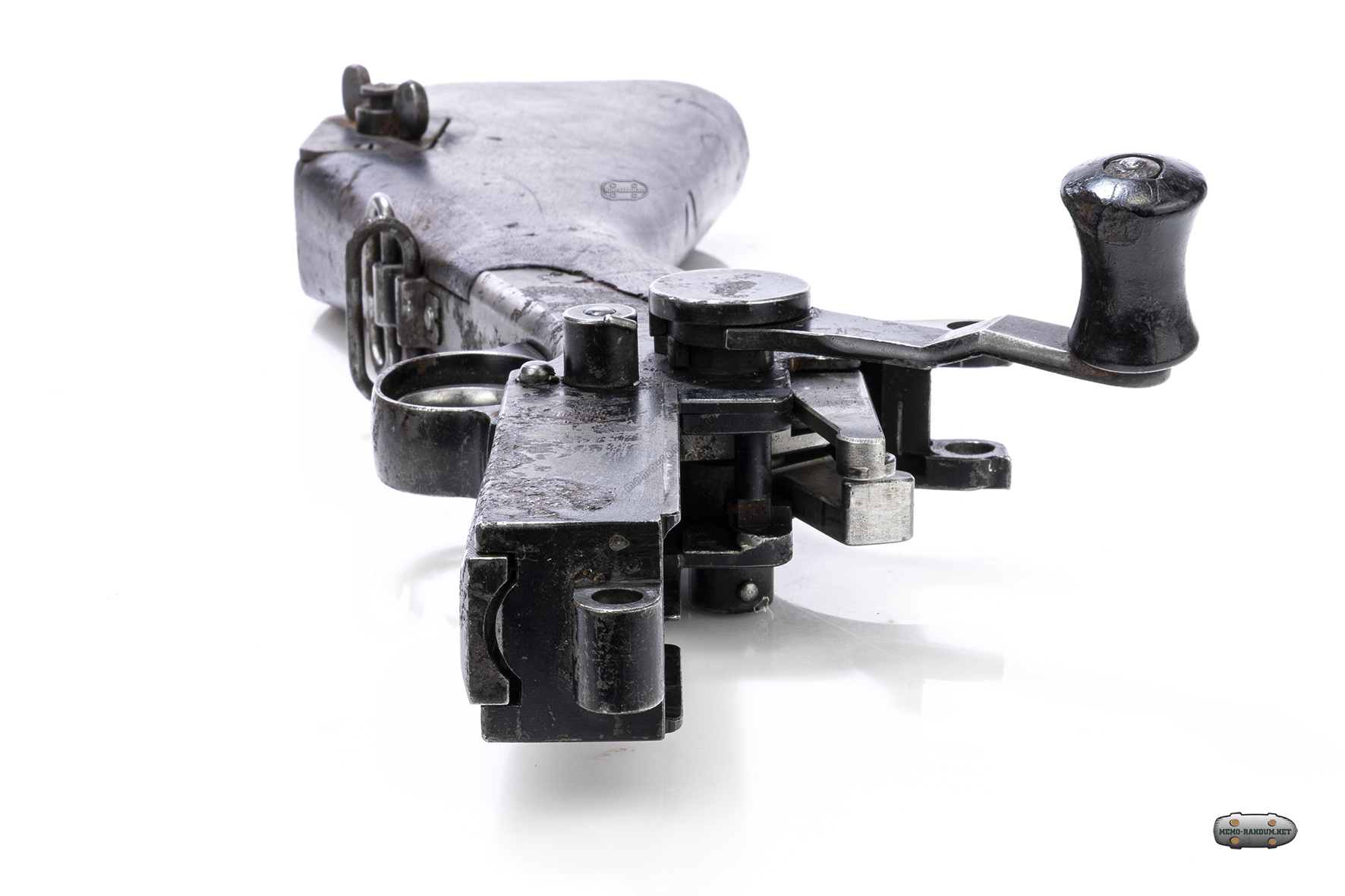

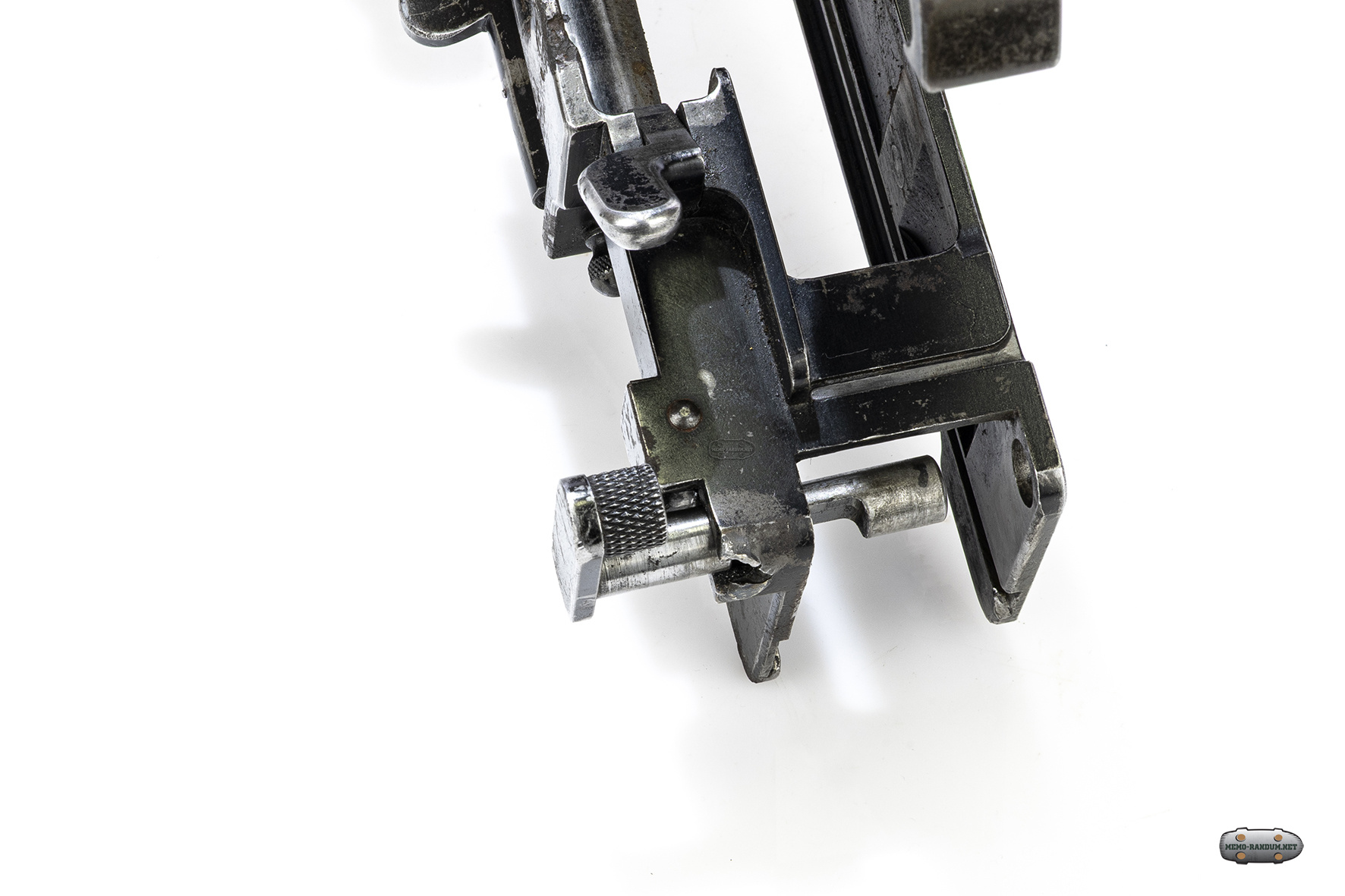

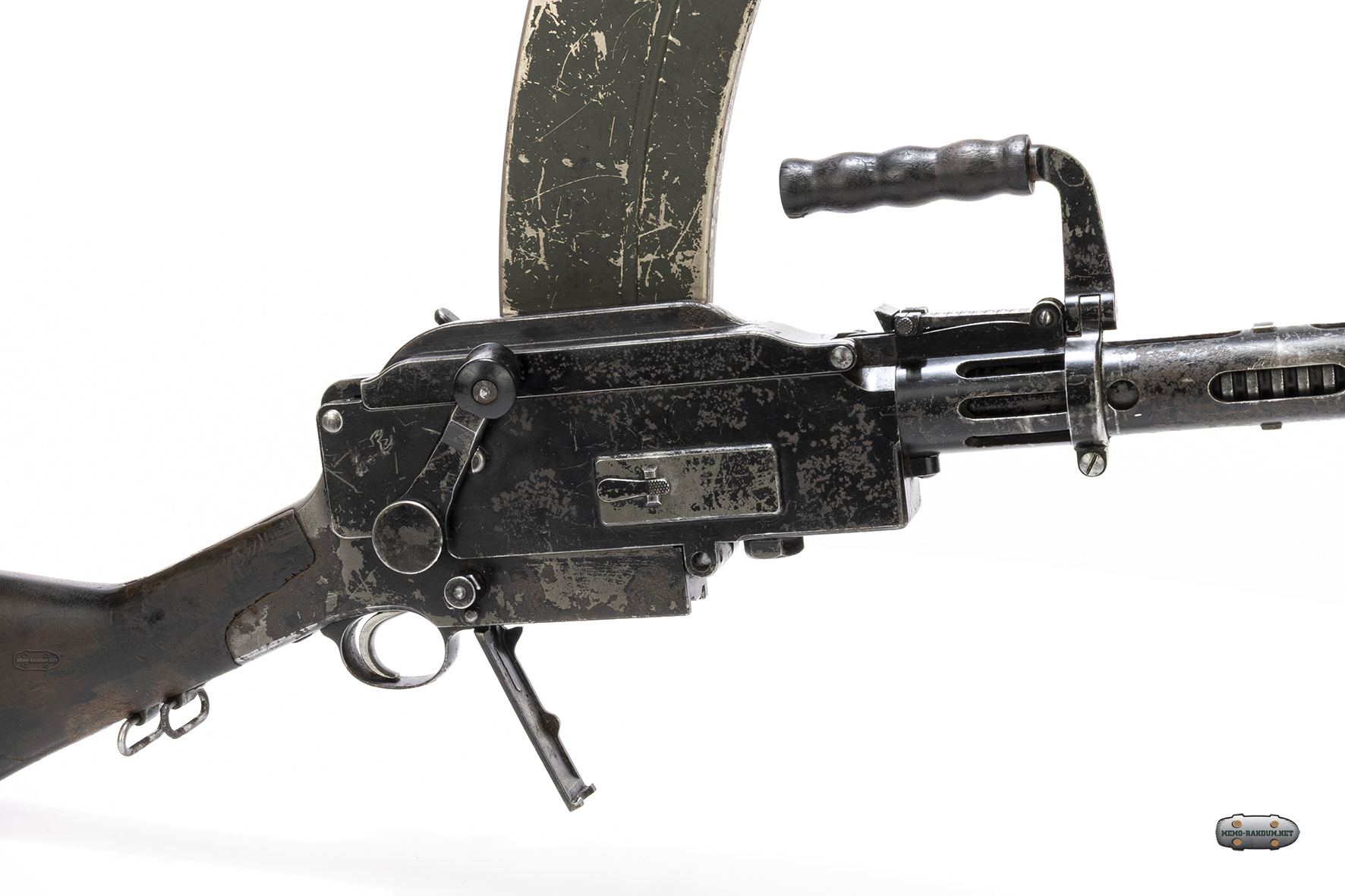

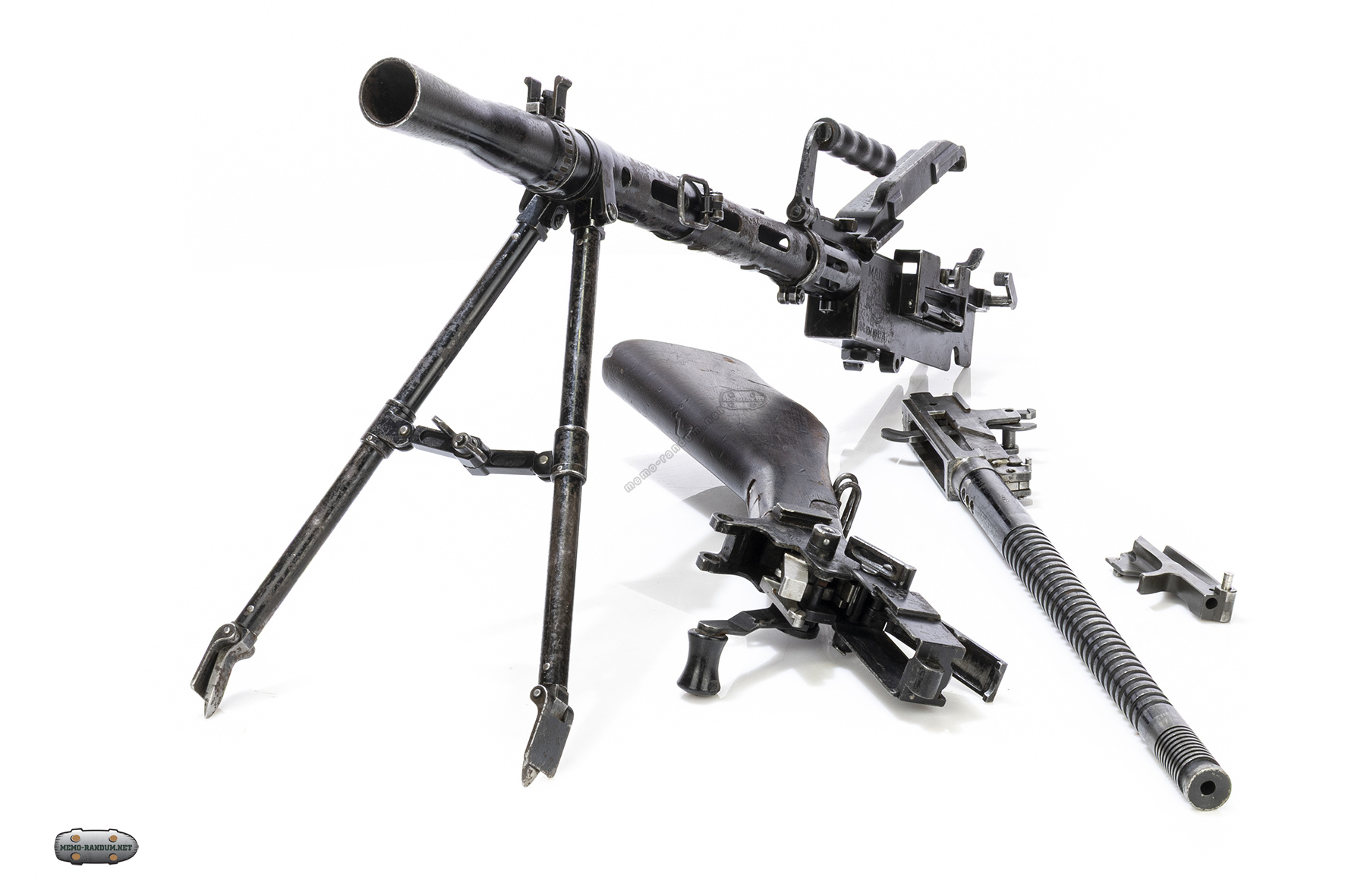

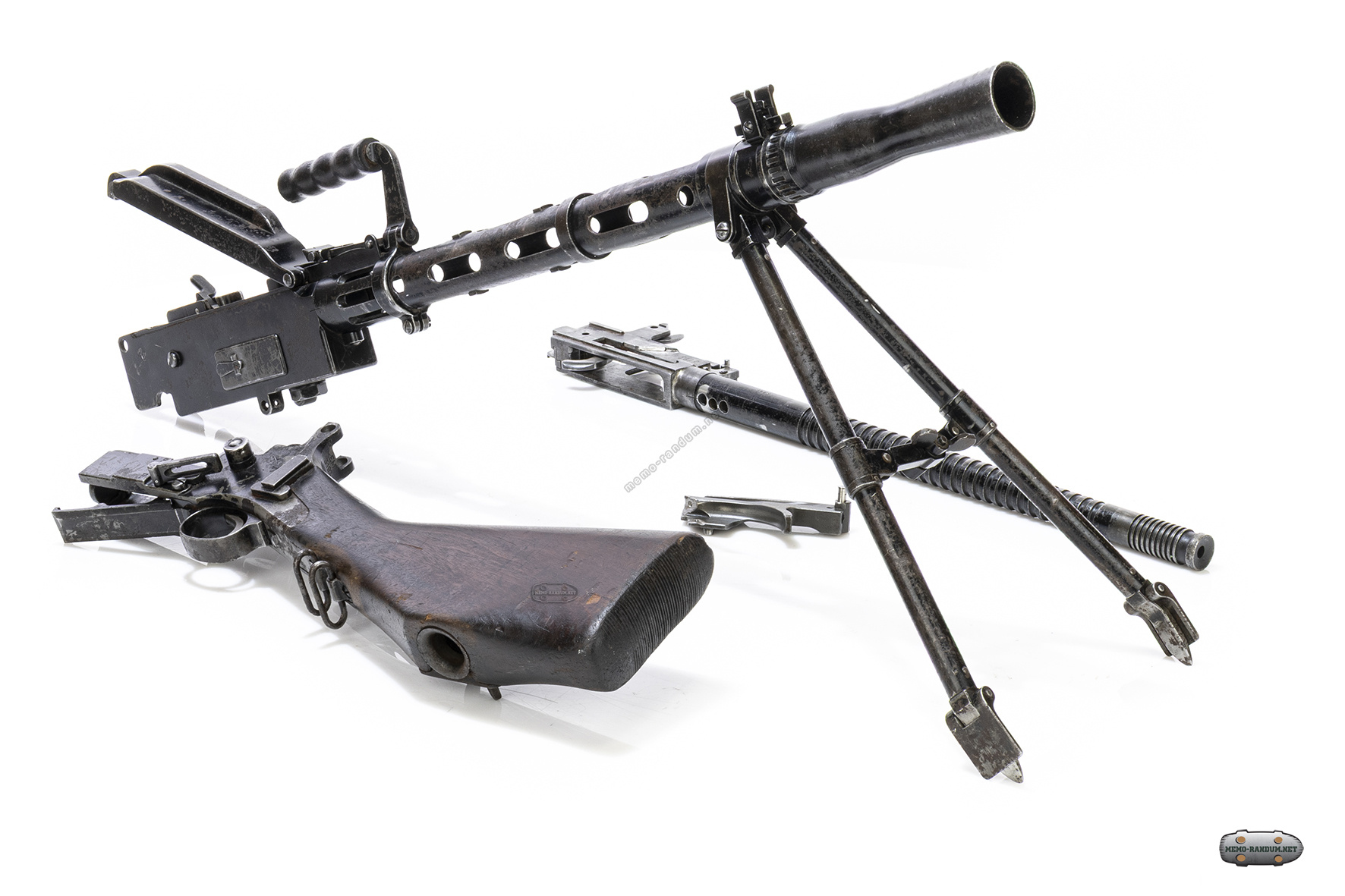

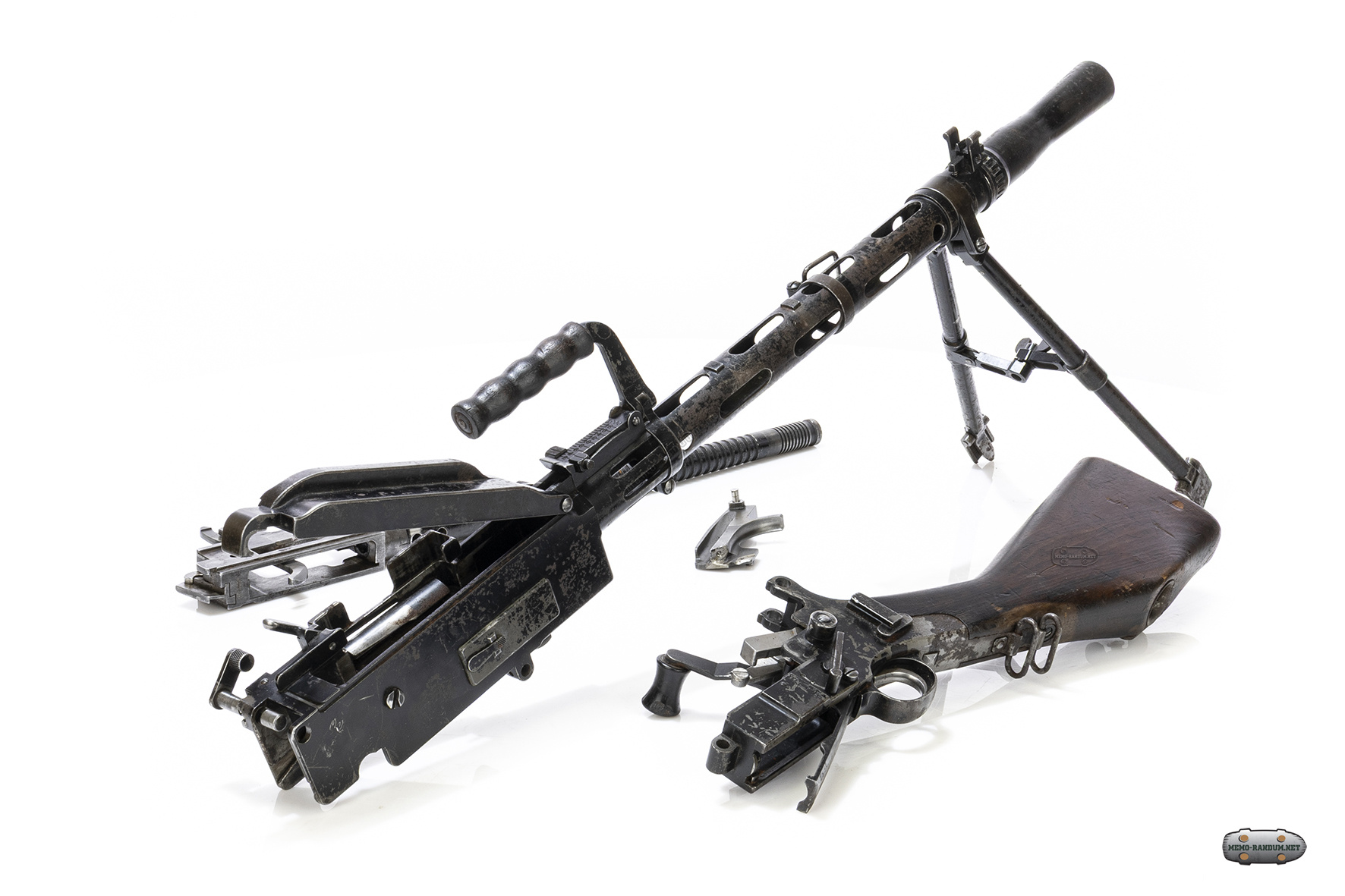

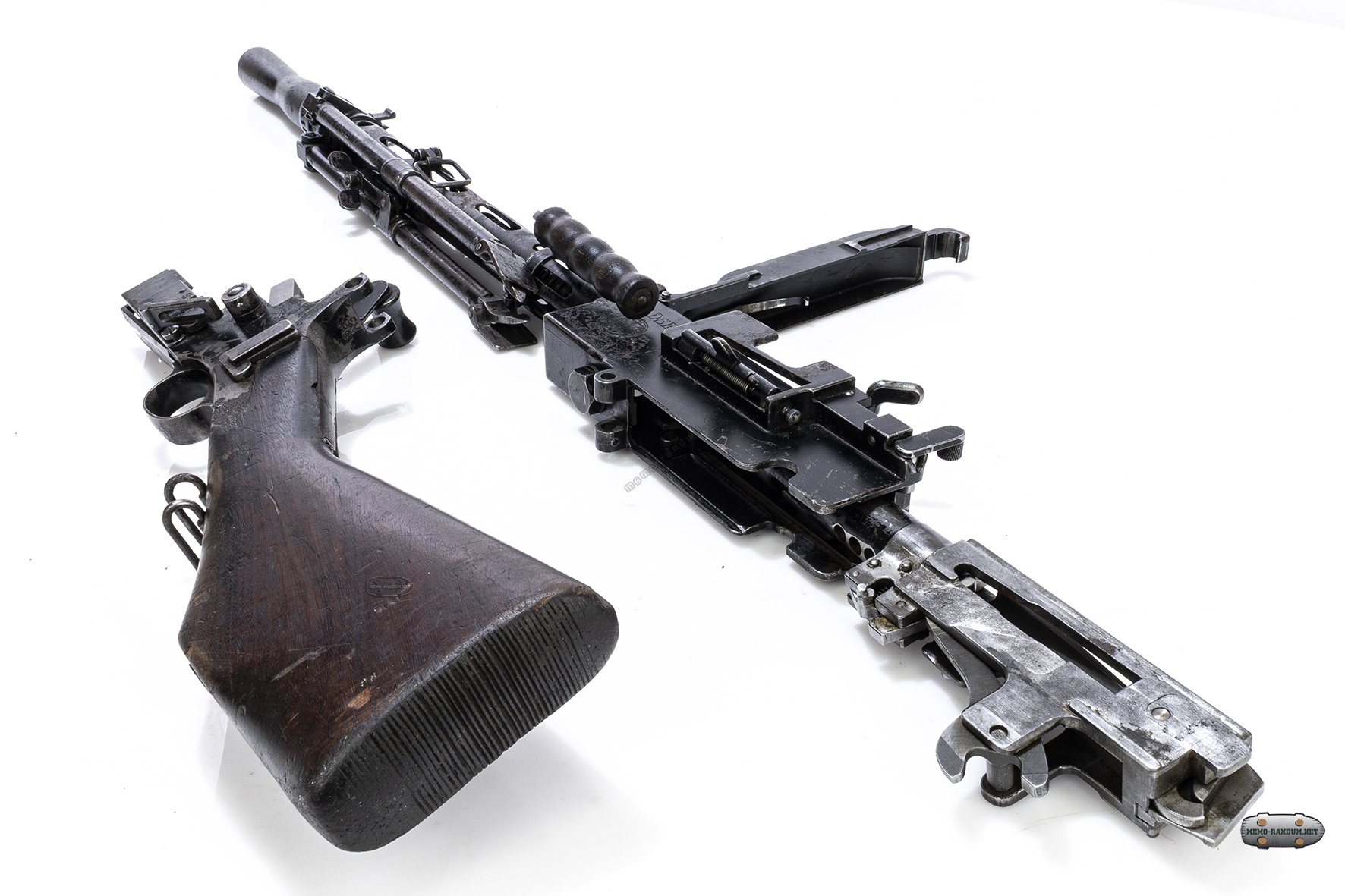

Фотография неполной разборки пулемета Мадсен М1940

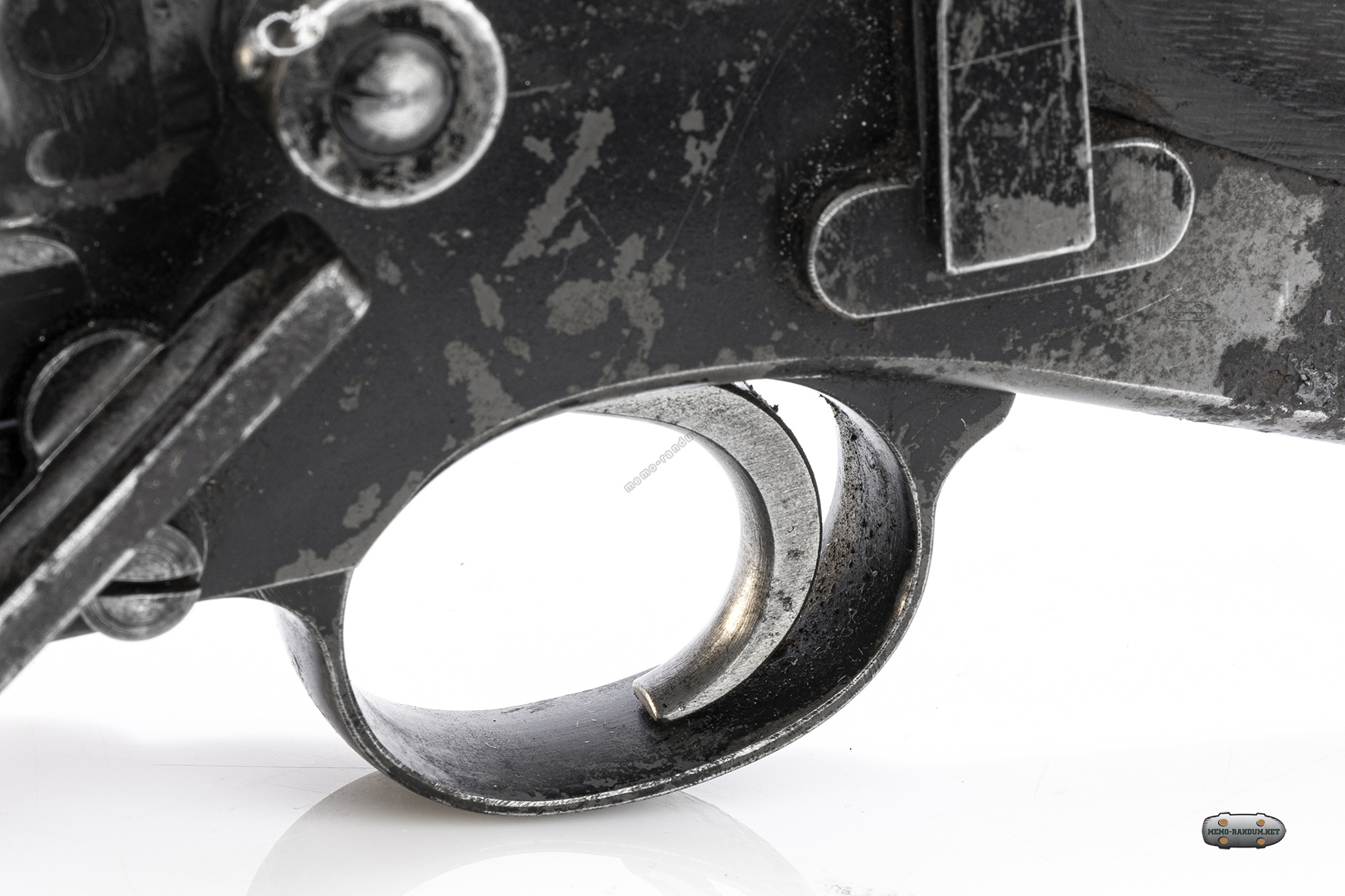

Возможность одиночного огня
Пулемёт рассчитан на автоматическую, непрерывную стрельбу длинными или короткими очередями, вплоть до полного израсходования магазина за один раз.Но, одиночные выстрелы можно производить путем быстрого нажатия и освобождения спускового крючка после каждого выстрела: в этом случае затвор каждый раз будет оставаться во взведенном состоянии (в заднем положении)

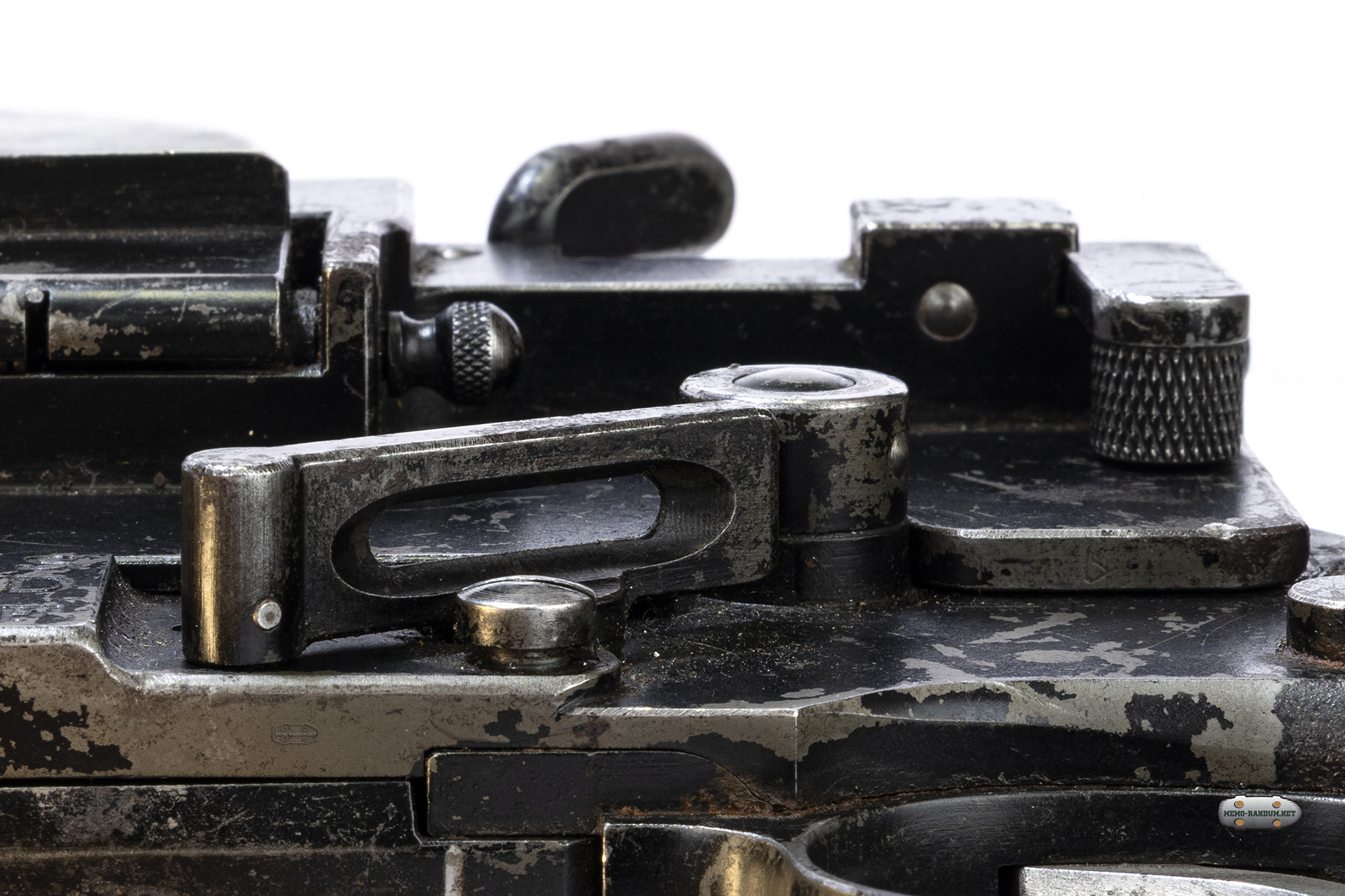

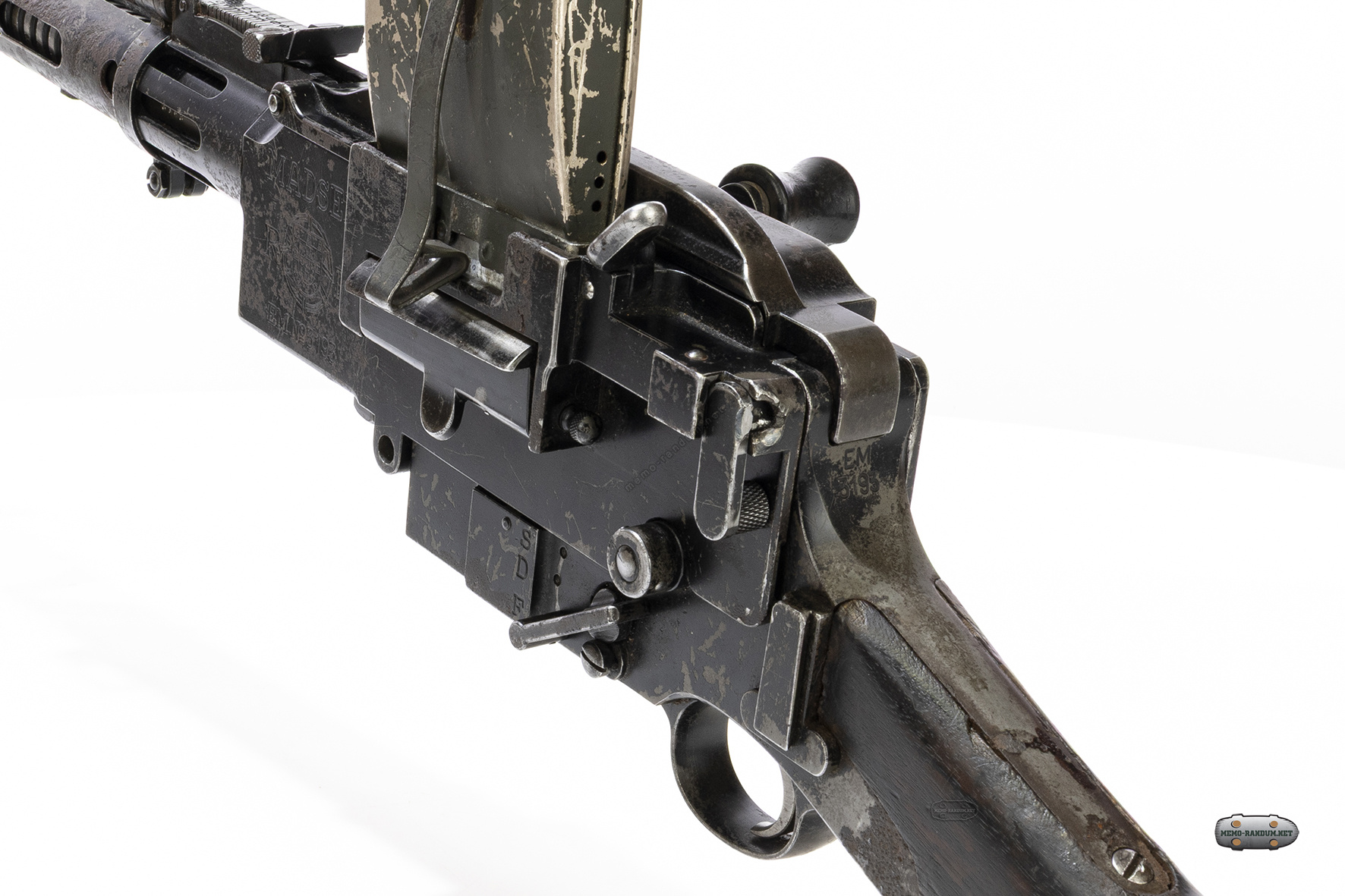

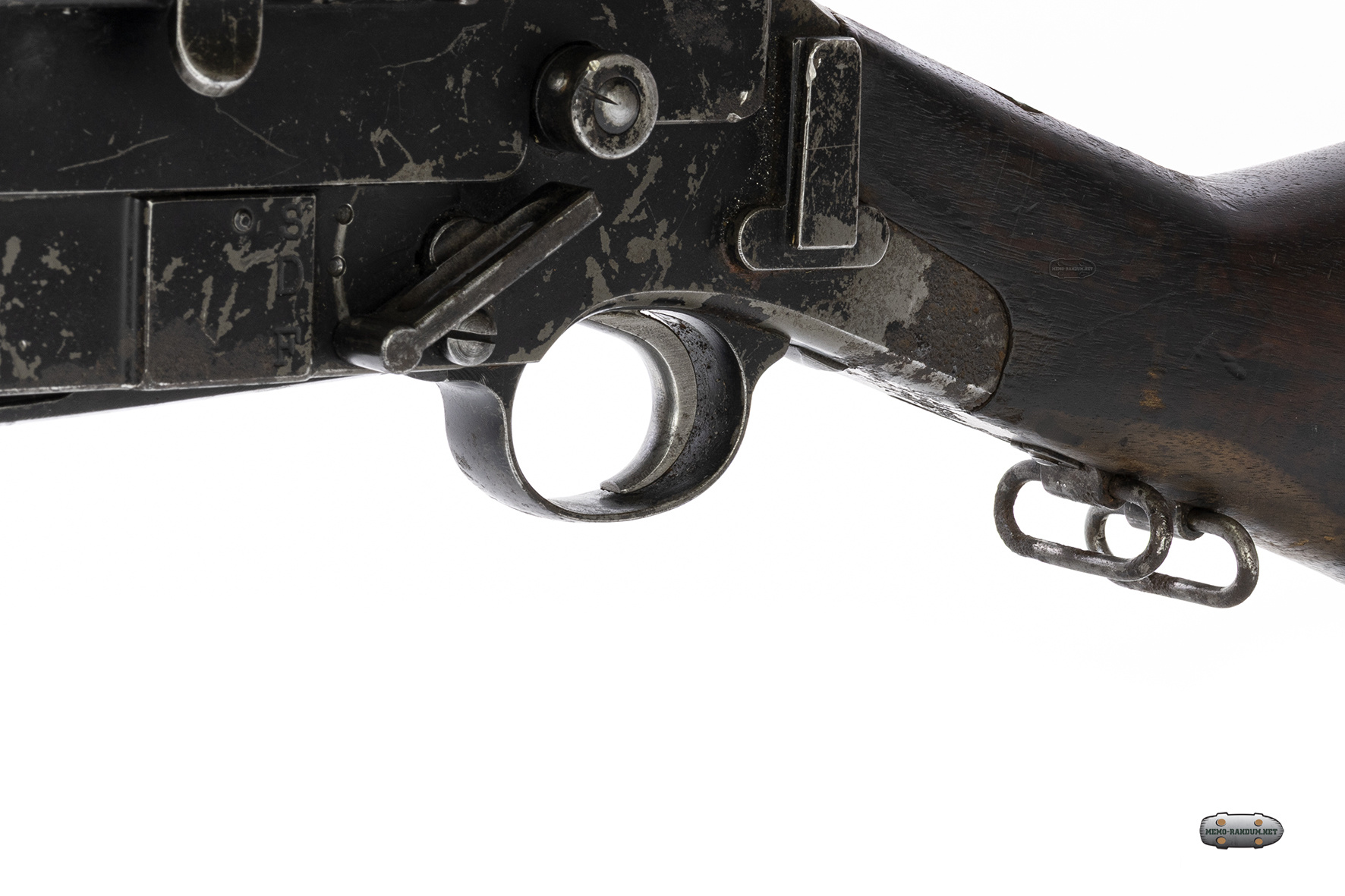

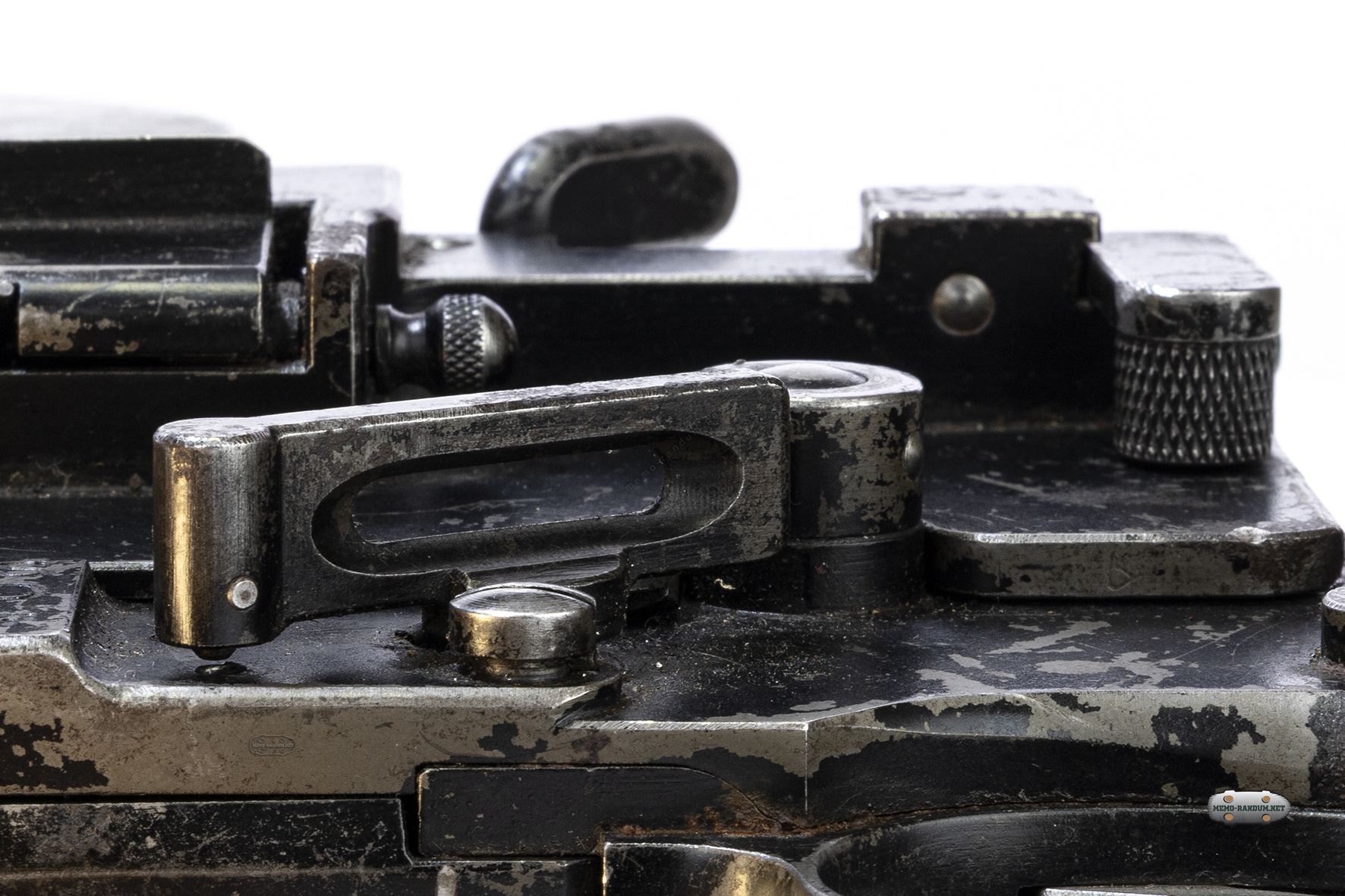

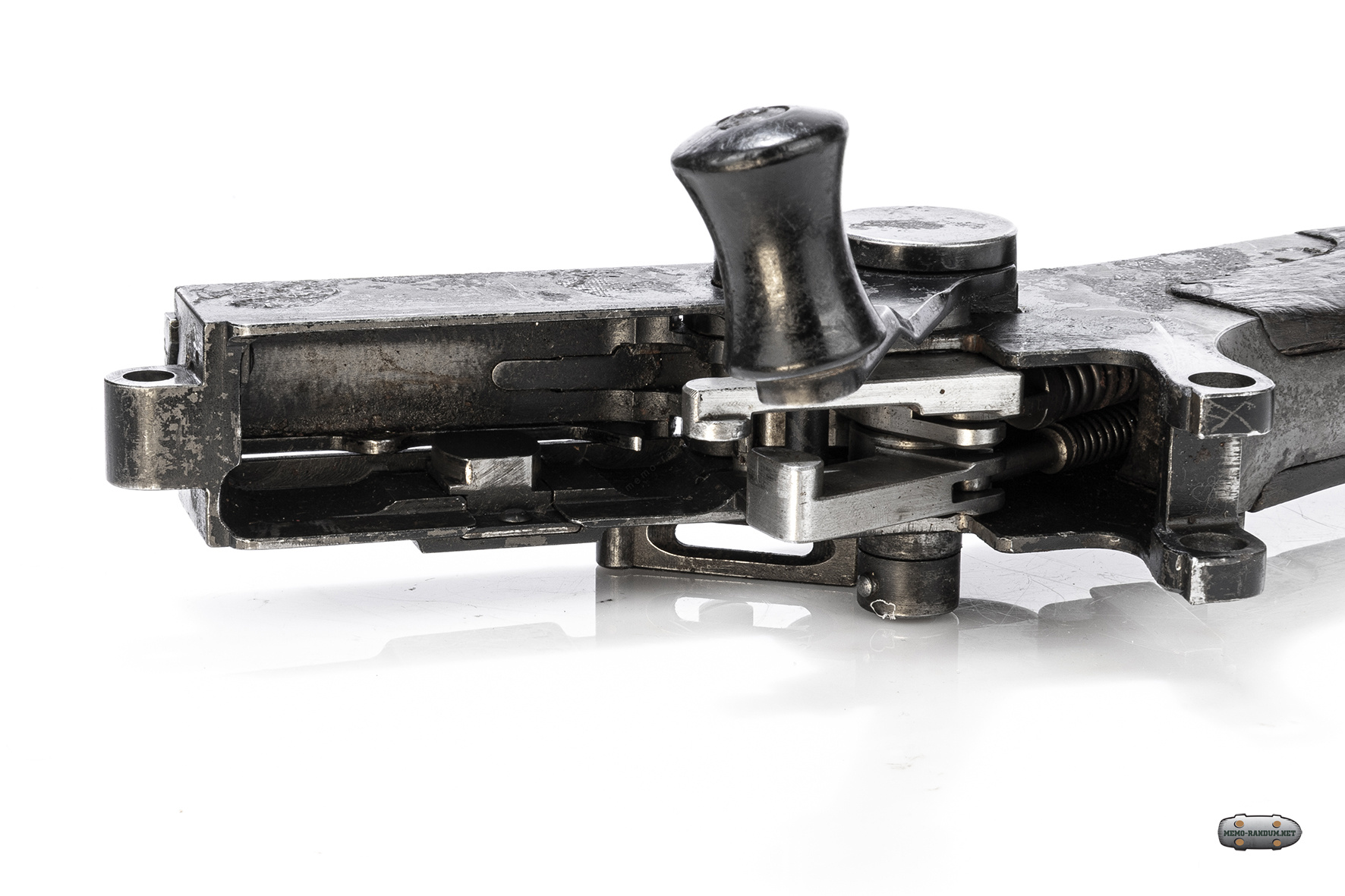

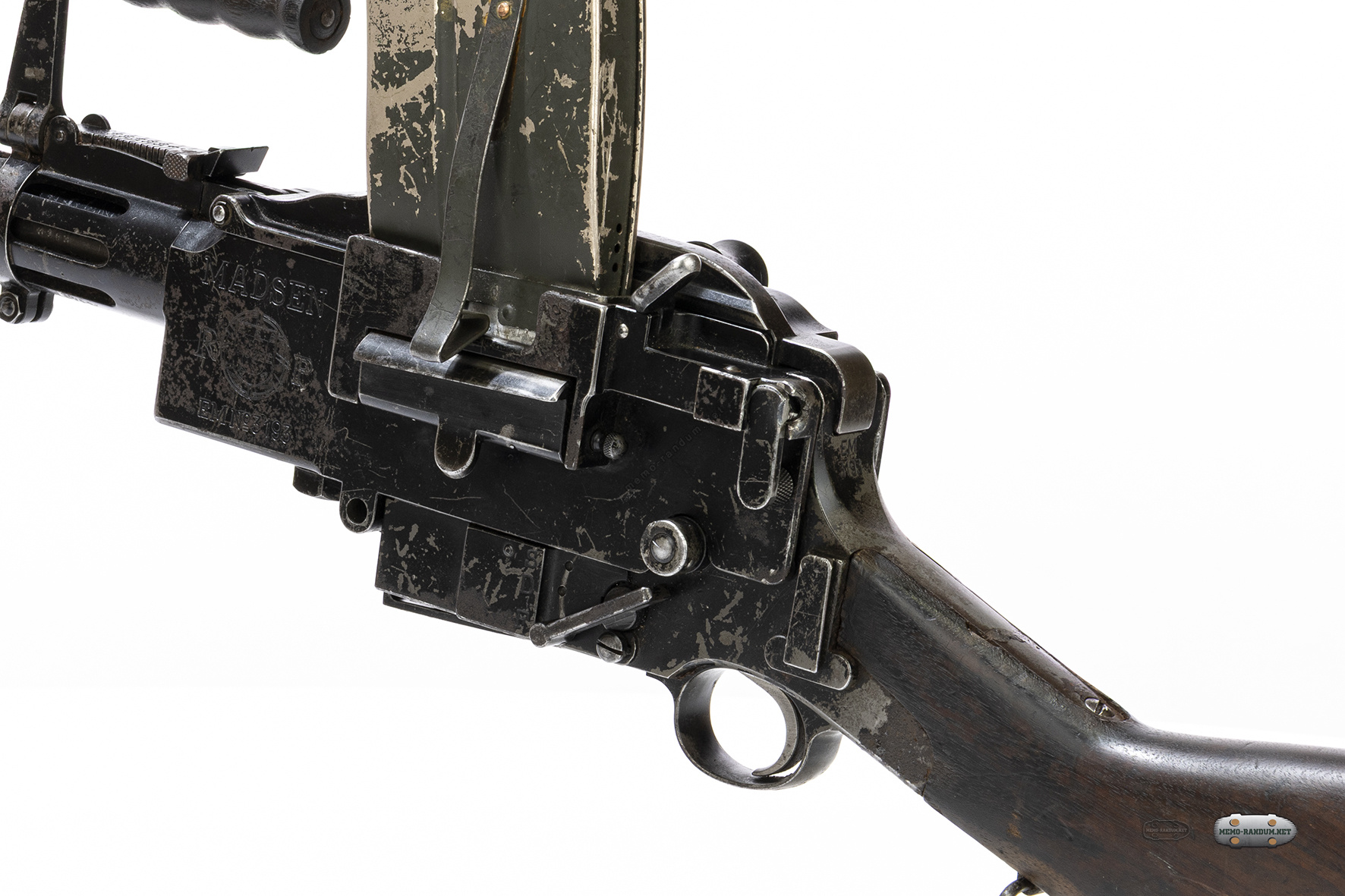

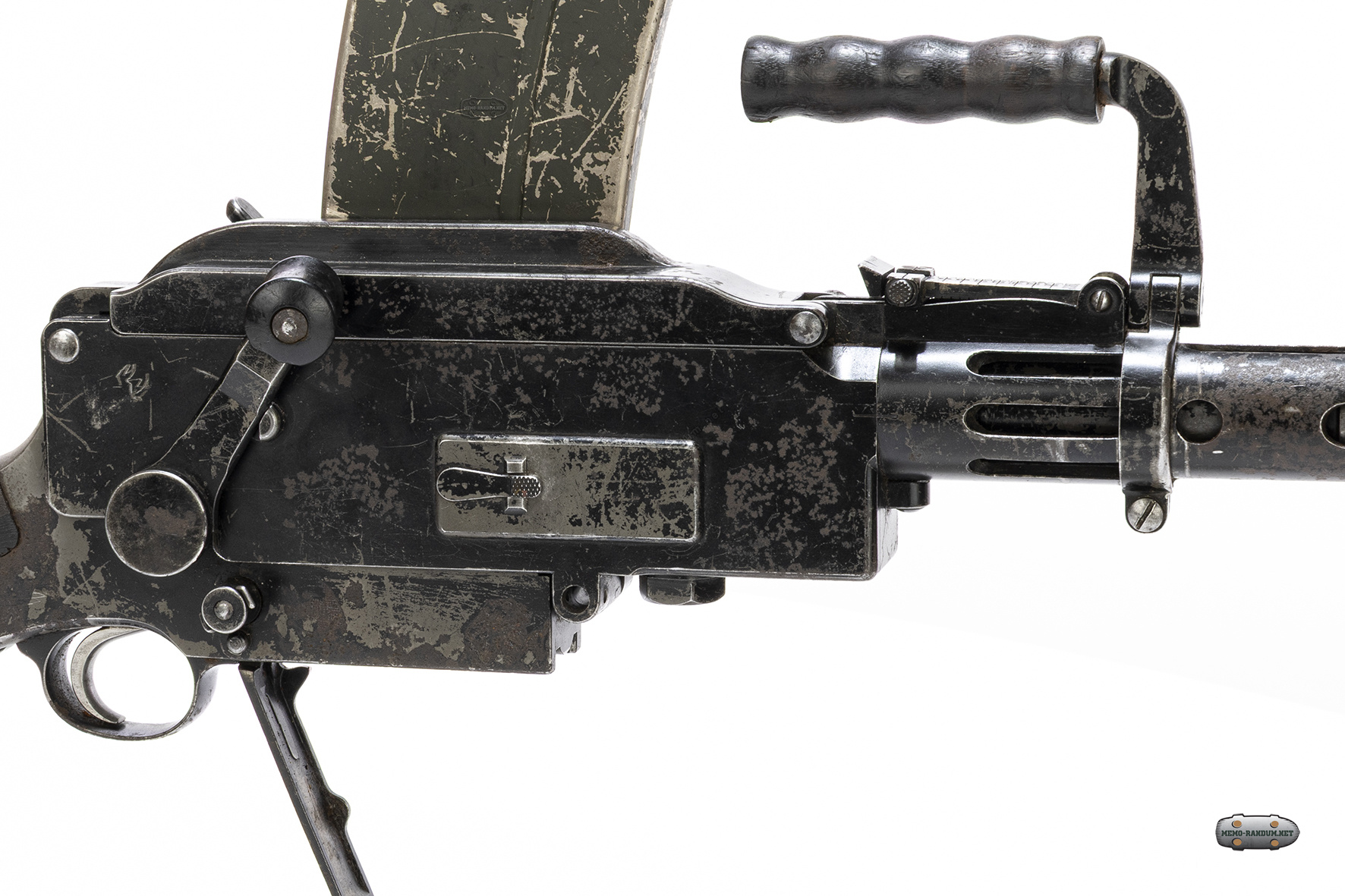

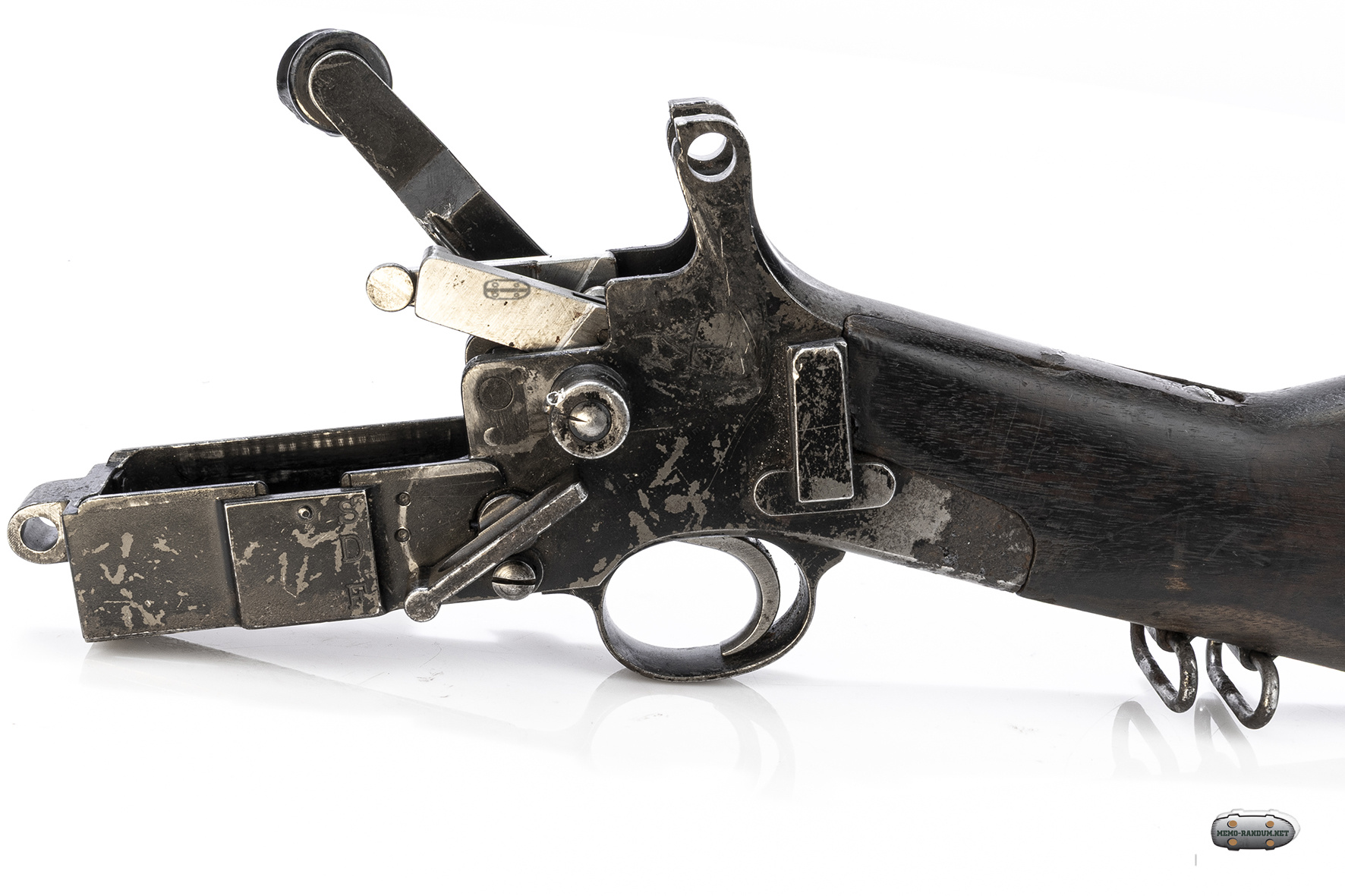

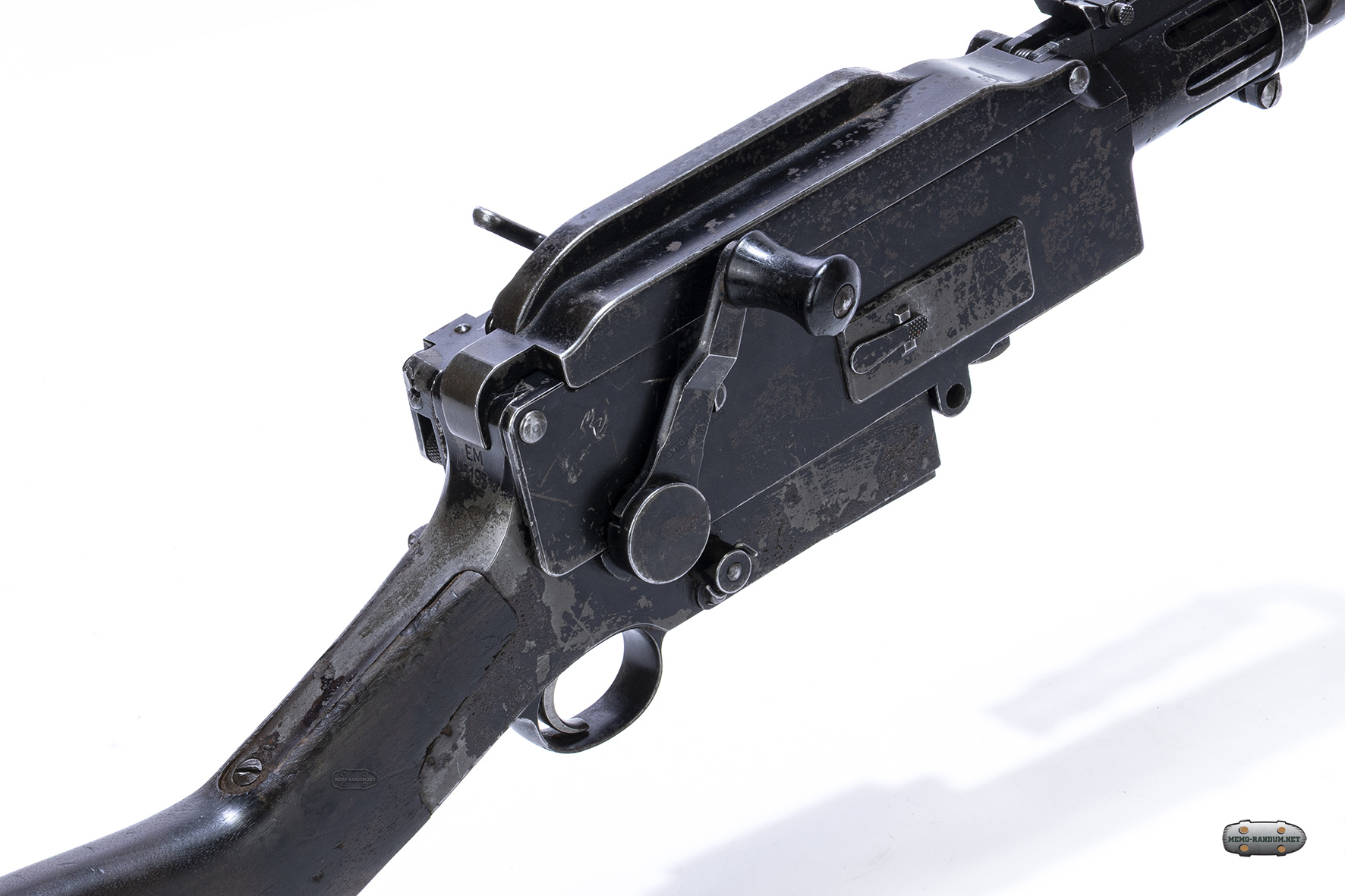

Переводчик огня.
Предохранительная защелка состоит из поперечного болта с радиальным кулачком. Переключение возможно только во взведенном состоянии.

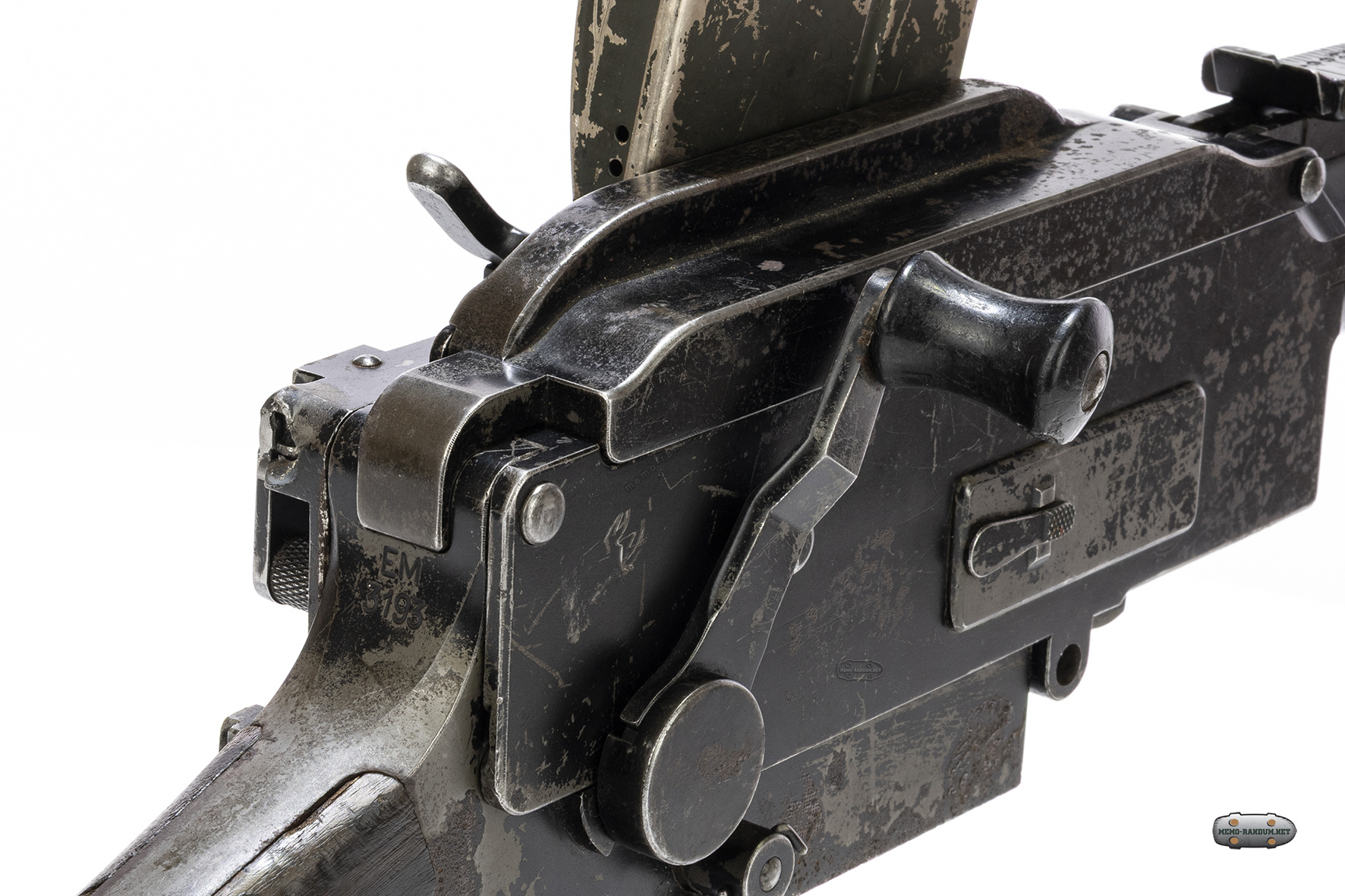

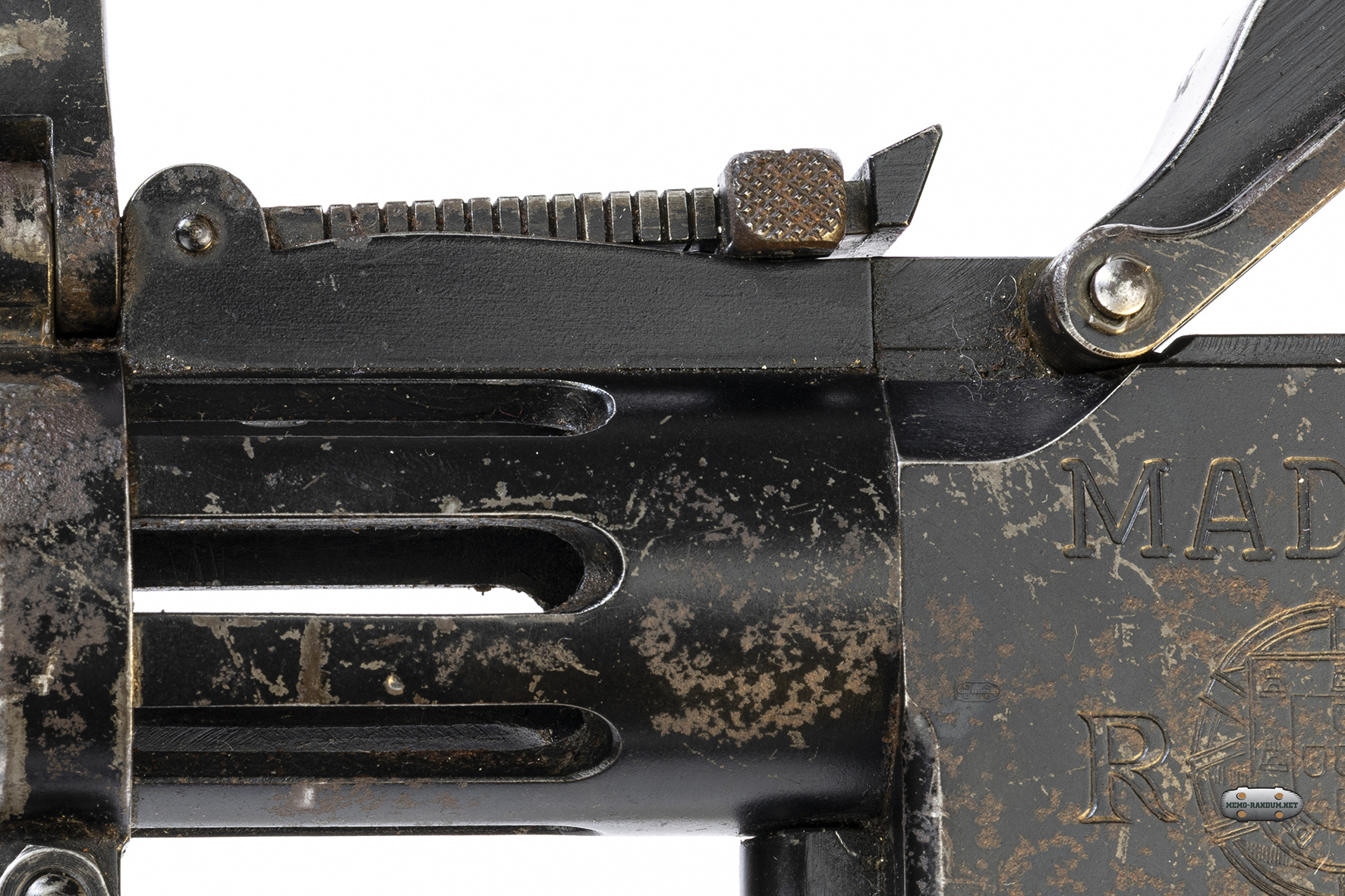

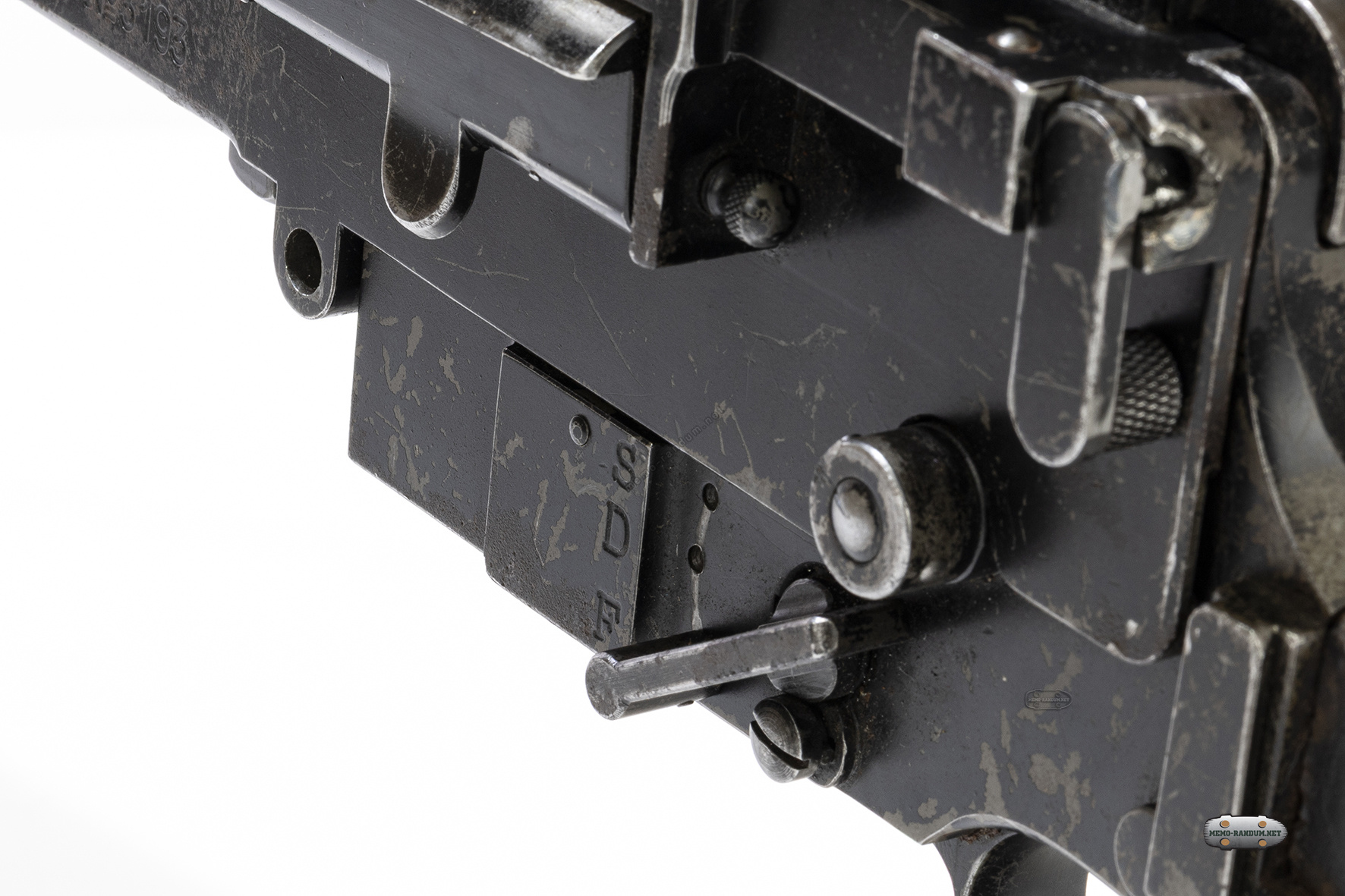

Можно установить в три различных положения "F", "D" и "S".
В положении "F" (готовность к стрельбе) .
В положении "D" (разрядка). Данное положение используется, когда необходимо отсоединить магазин с находящимися в нем патронами, без риска выстрела.
«Если стрельба прекращается, но в магазине еще есть патроны, и возобновление стрельбы невозможно, пулемет разряжается следующим образом. Предохранитель должен быть повернут в положение “D“ (разряжение), а магазин извлечен из ствольной коробки, захватывается сзади правой рукой, которая нажимает на него вперед и вниз, при этом защелка магазина одновременно освобождается нажатием ладони вперед. Теперь в магазине-приемнике будет не более двух патронов, и их можно будет извлечь, поочередно нажимая на спусковой крючок и производя движение заряжания.
Эти патроны также можно извлечь из ствольной коробки магазина, нажав указательным пальцем на нос патрона, тем самым приподняв его основание, или повернув пулемет на левый бок и вытряхнув их. В этом случае нижний патрон необходимо извлечь, нажав левой рукой на палец распределителя патронов. После выгрузки механизм возвращается в переднее положение, а отражатель закрывается.»
В положении "S" (предохранитель).

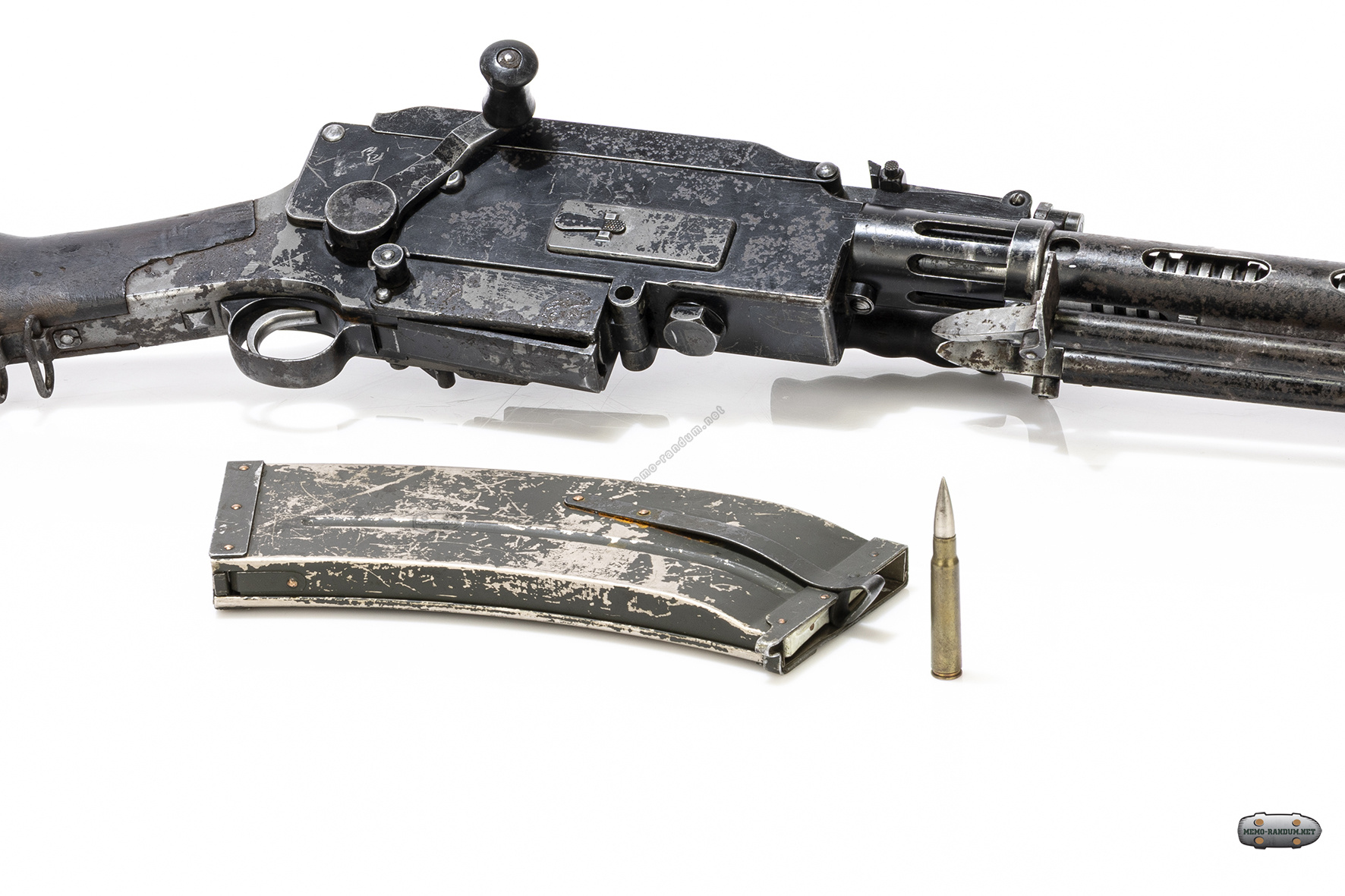

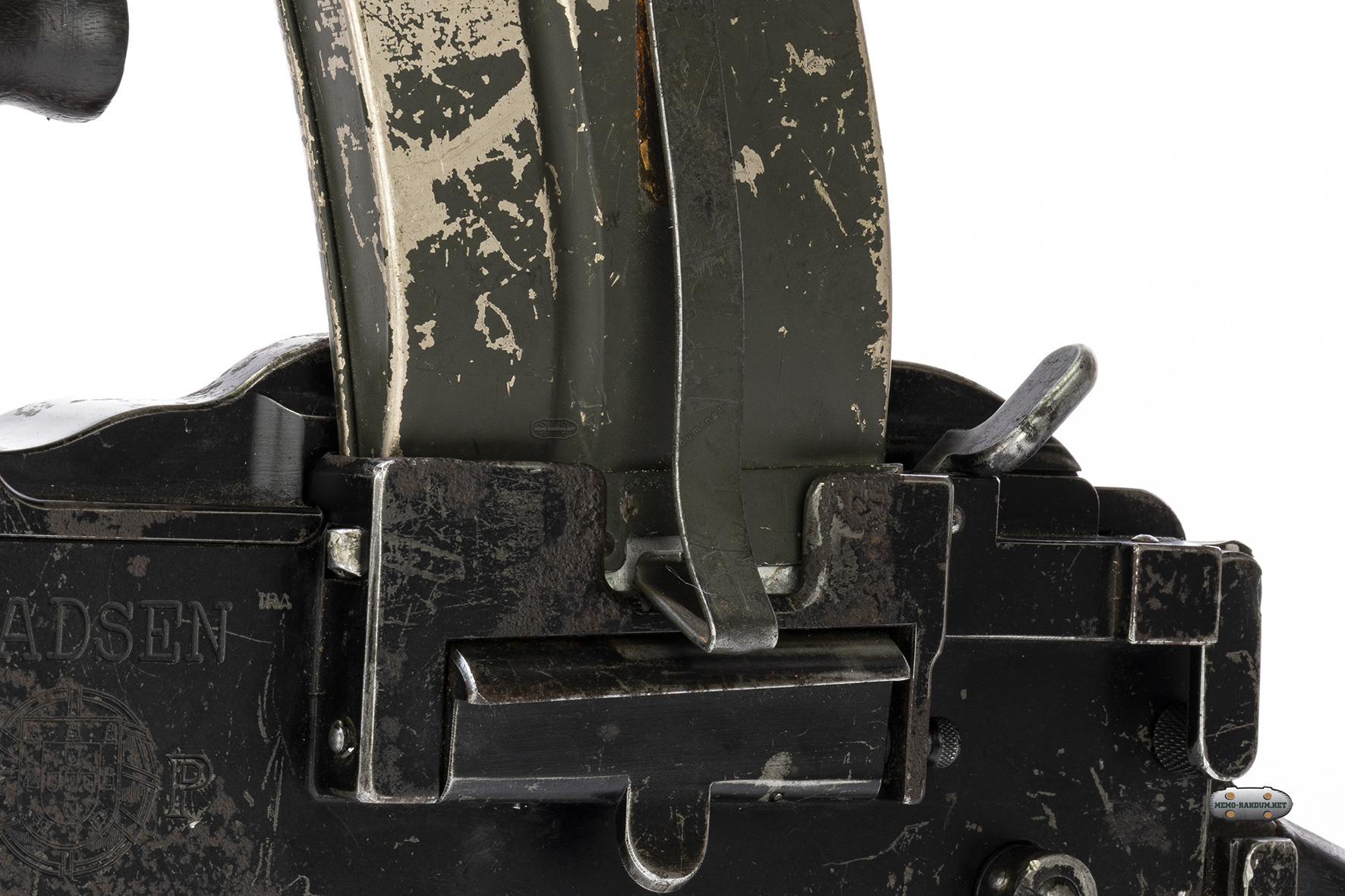

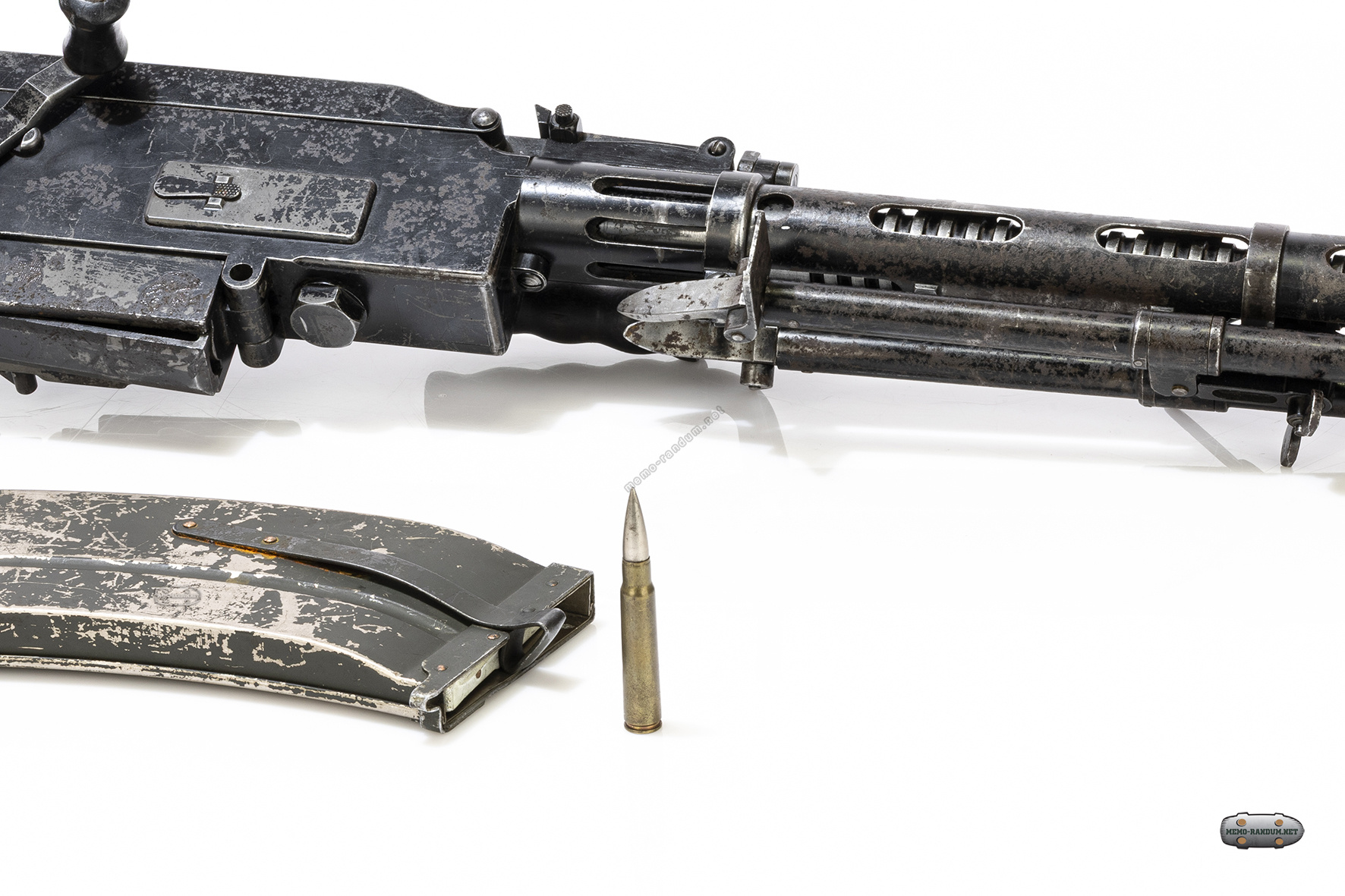

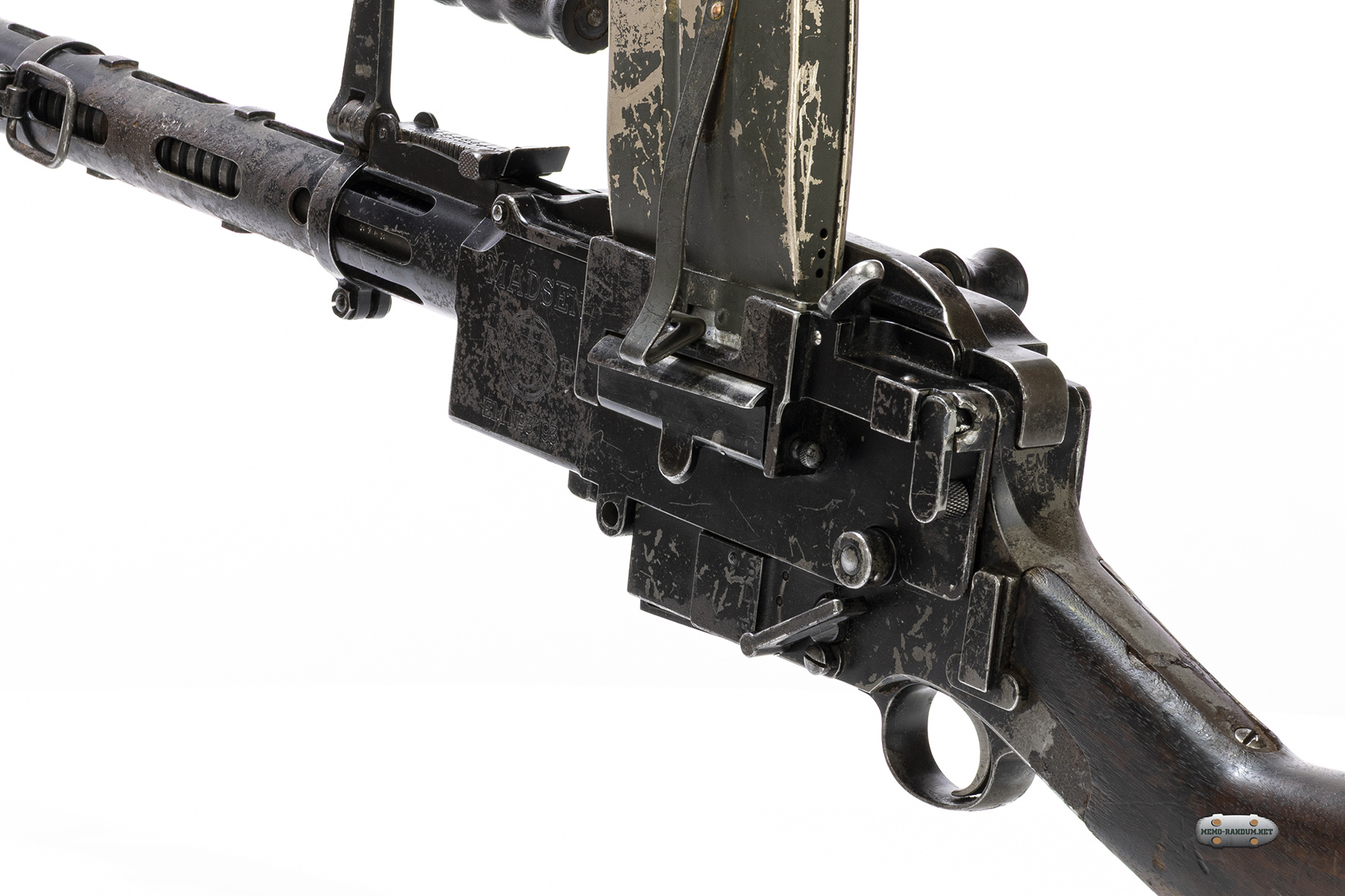

Магазин

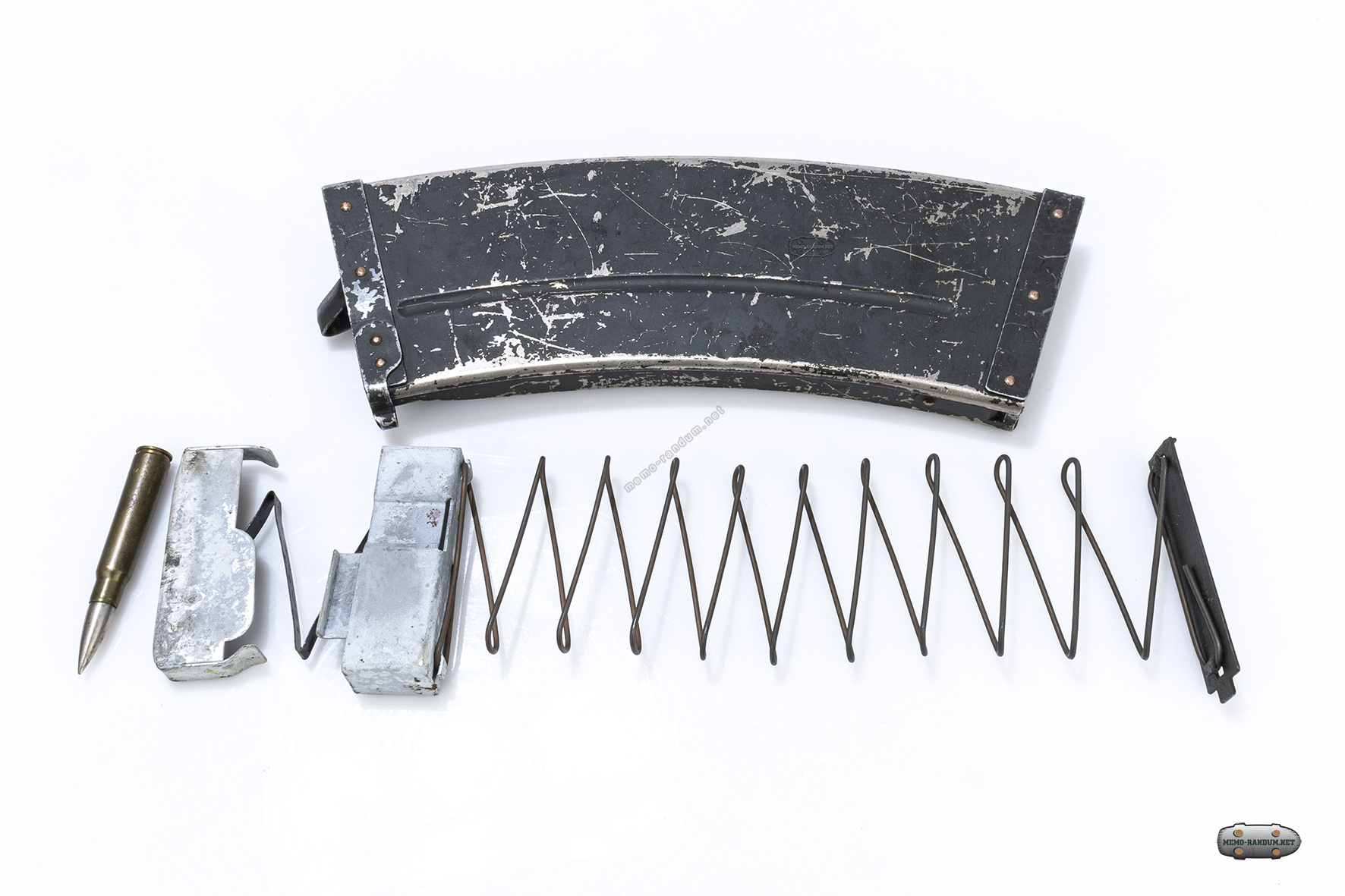

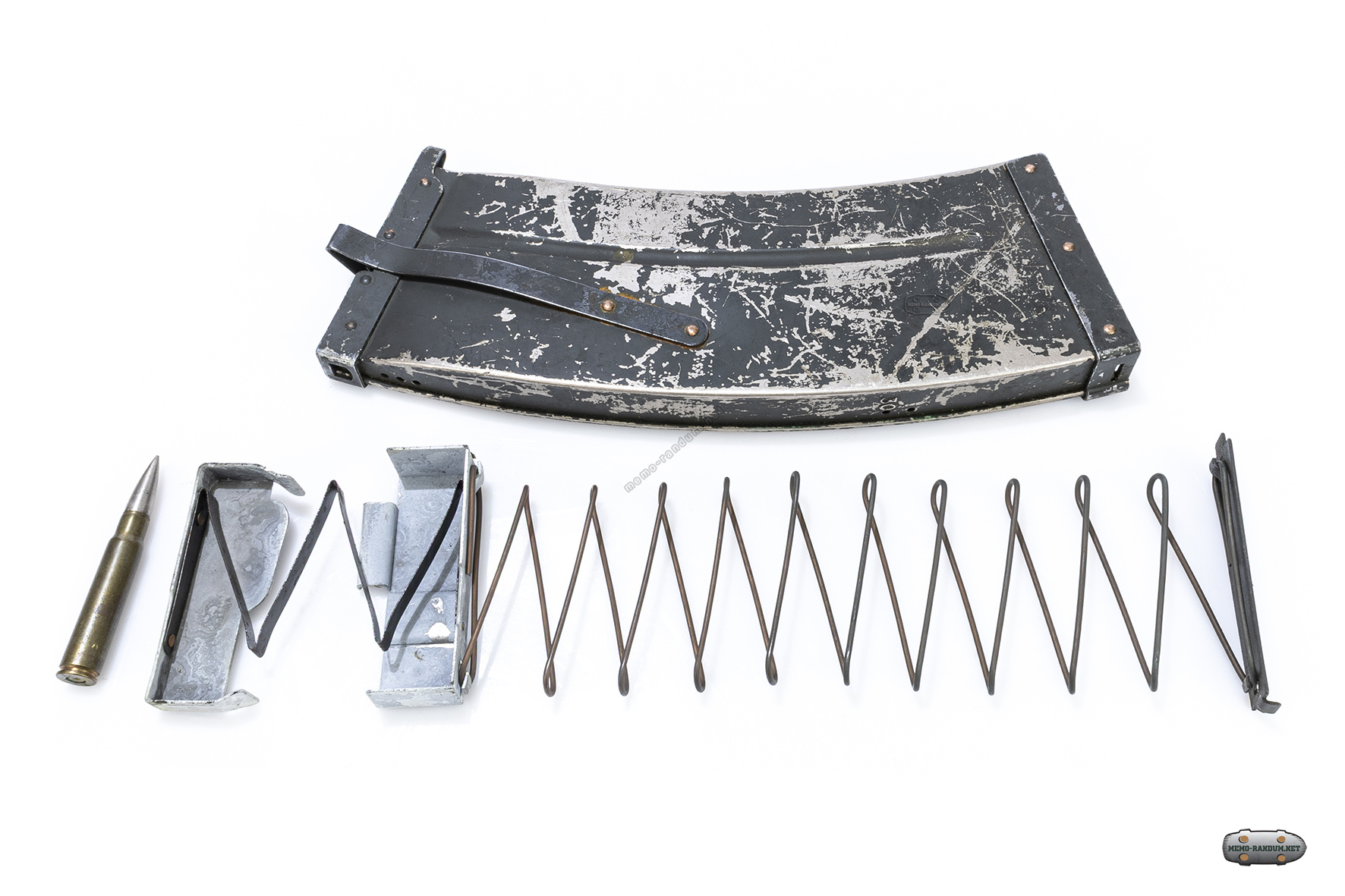

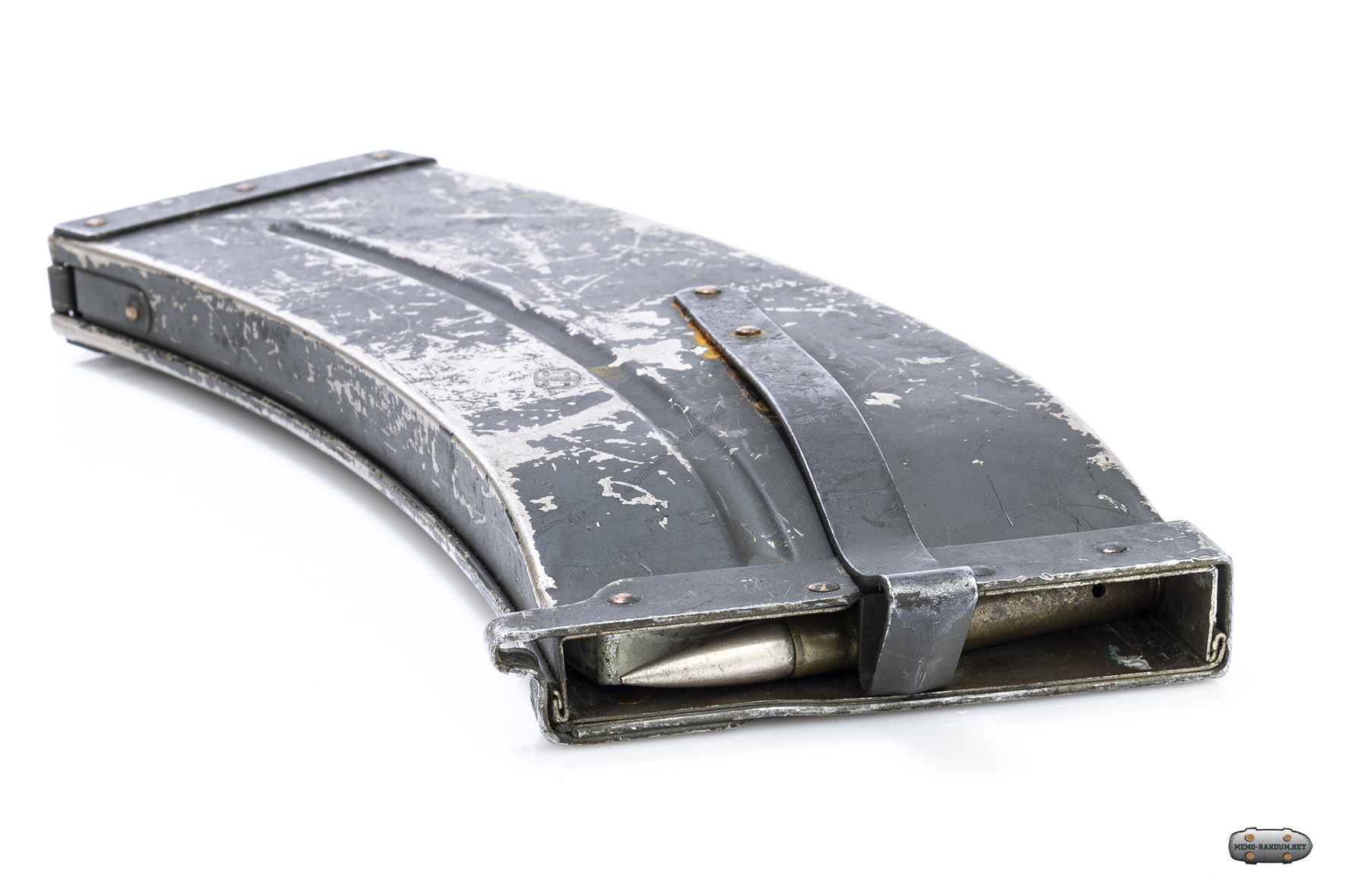

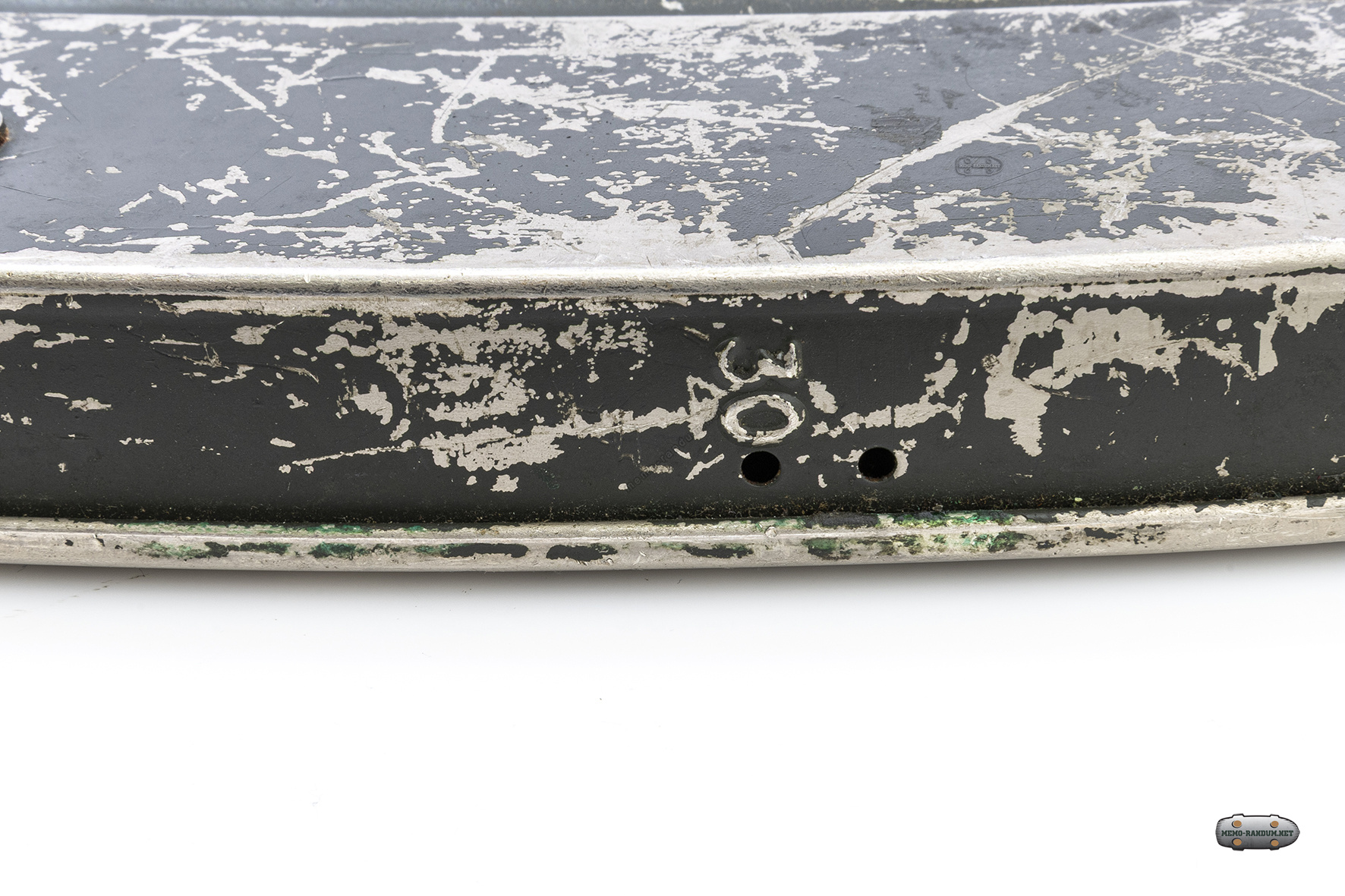

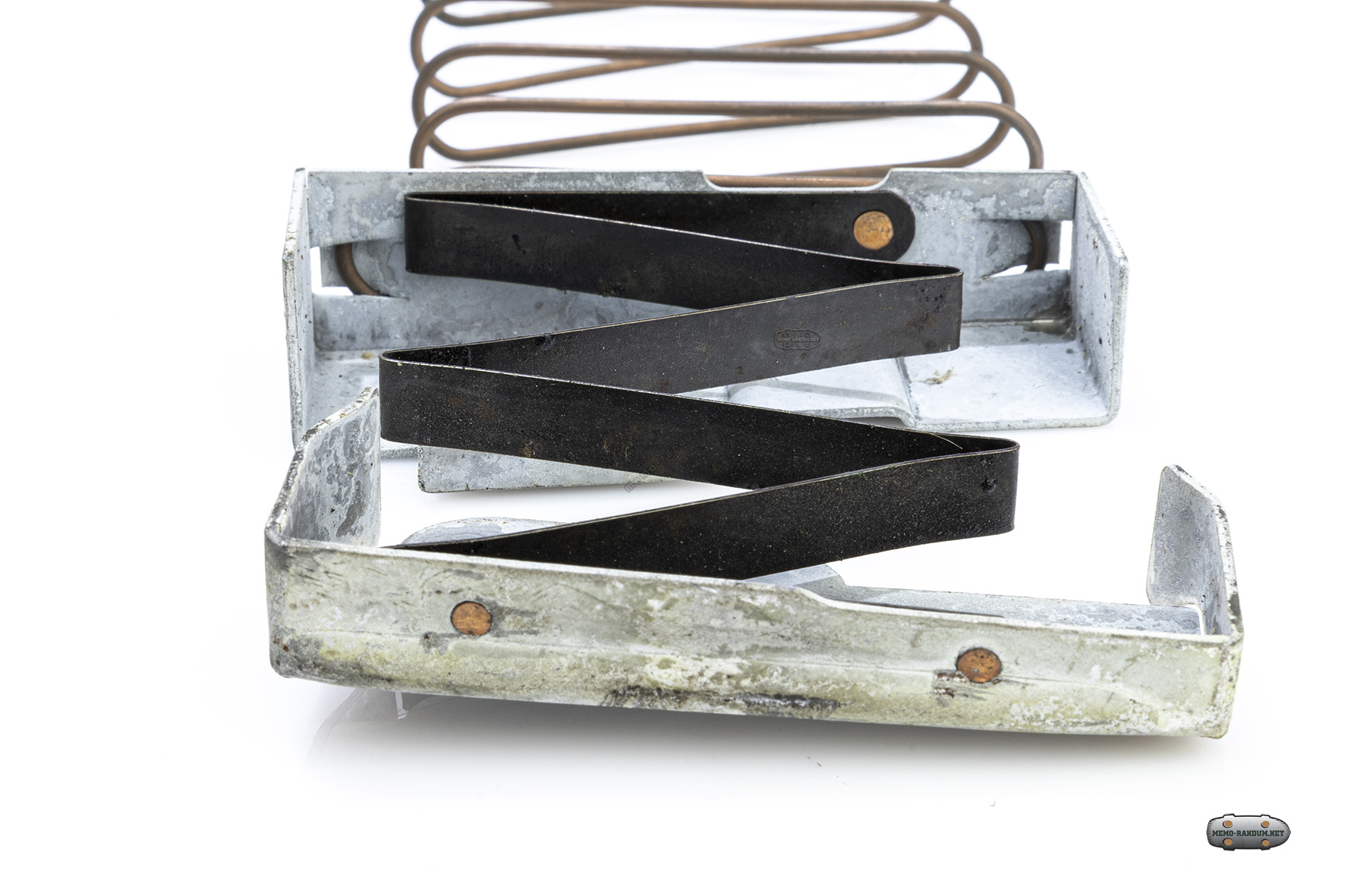

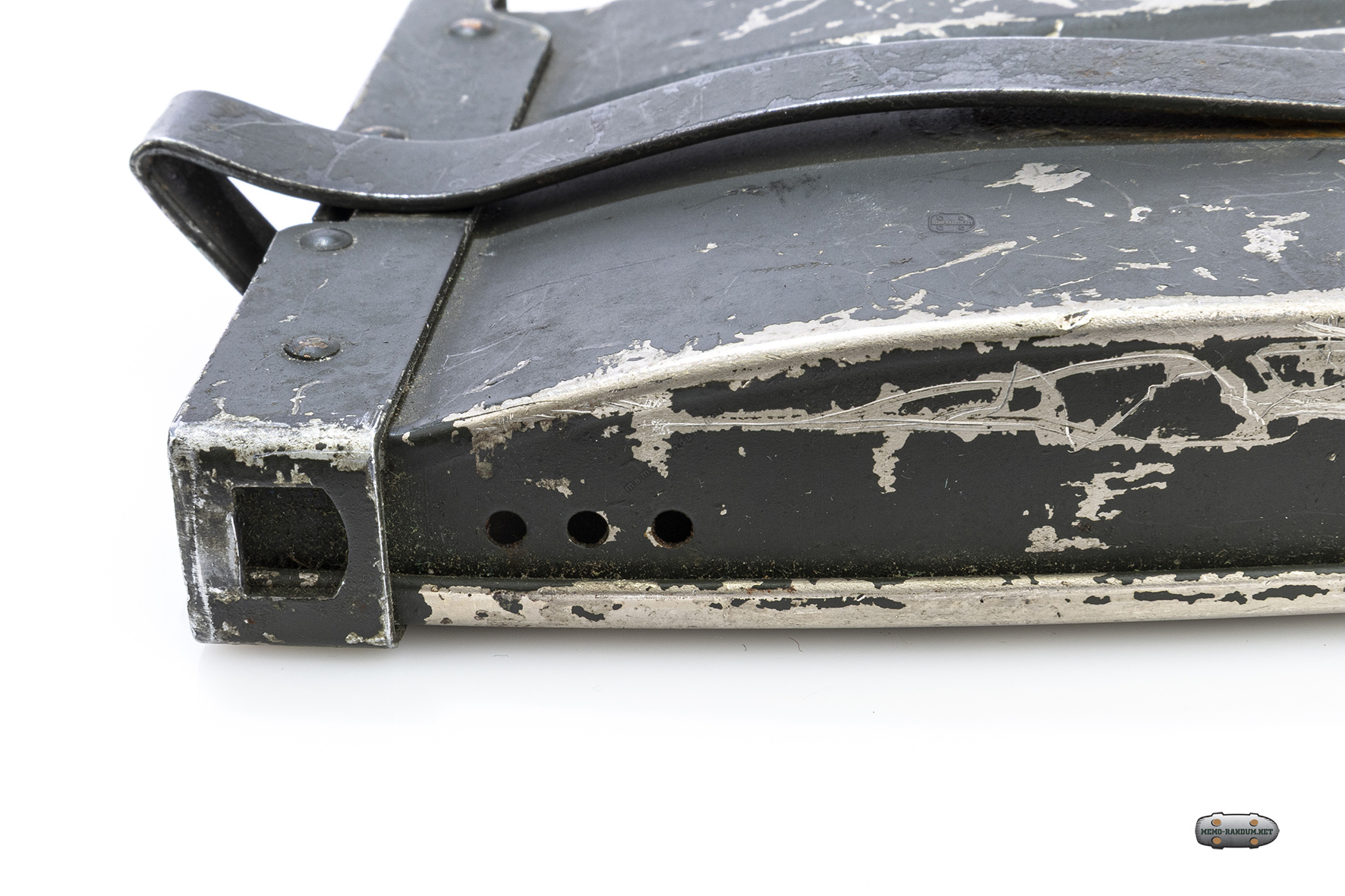

Магазин представляет собой плоский короб из листовой стали. Один конец магазина закрыт крышкой, а другой открыт. Внутри магазина находится платформа; между ней и дном расположена пружина, которая постепенно сжимается по мере заполнения магазина патронами. Патроны удерживаются в магазине с помощью внешней пружины с крючком с левой стороны; она автоматически освобождает открытую часть с патронами, когда магазин вставляется в ствольную коробку. Интересно, что платформа магазина состоит из двух частей.

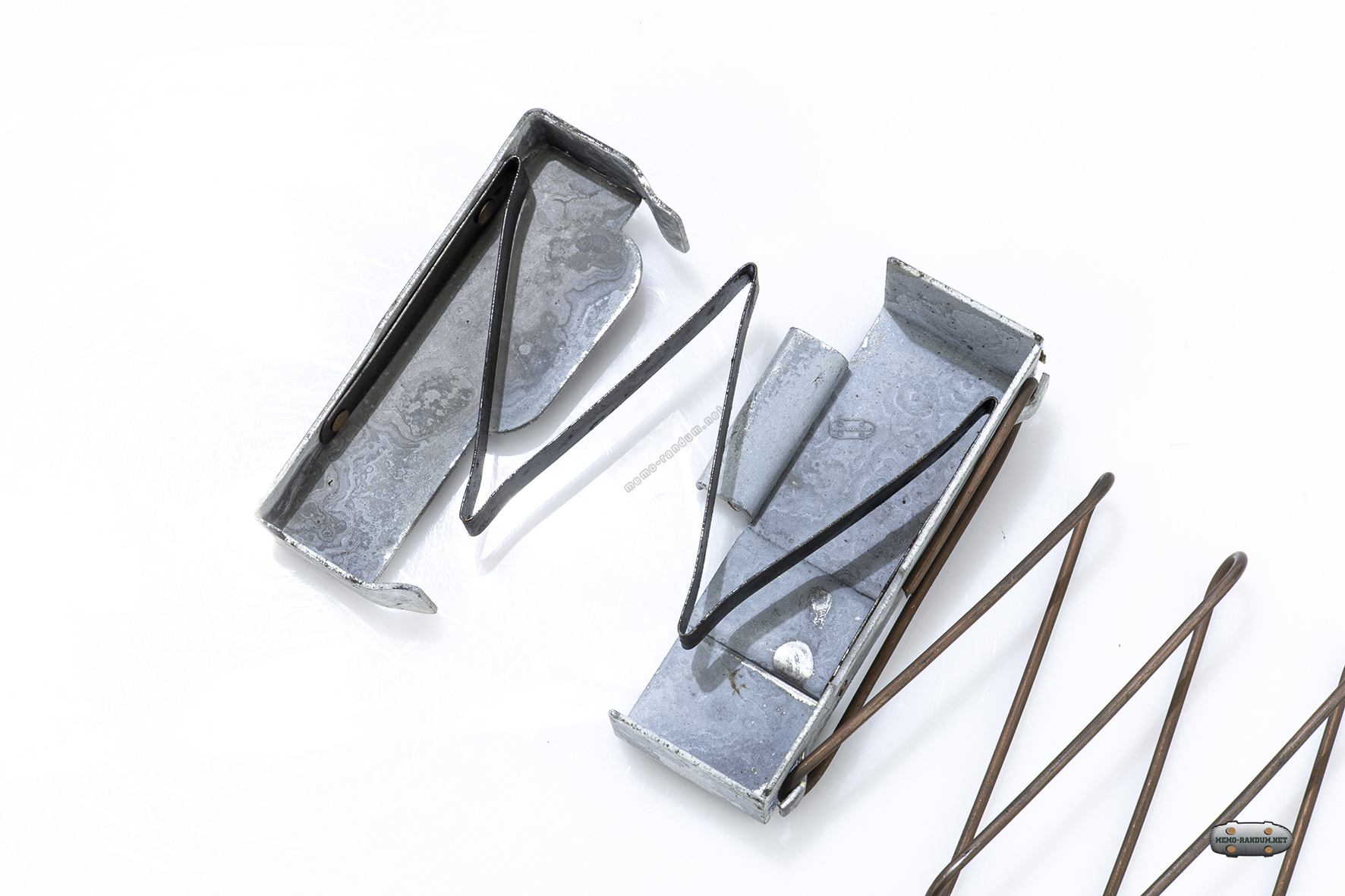

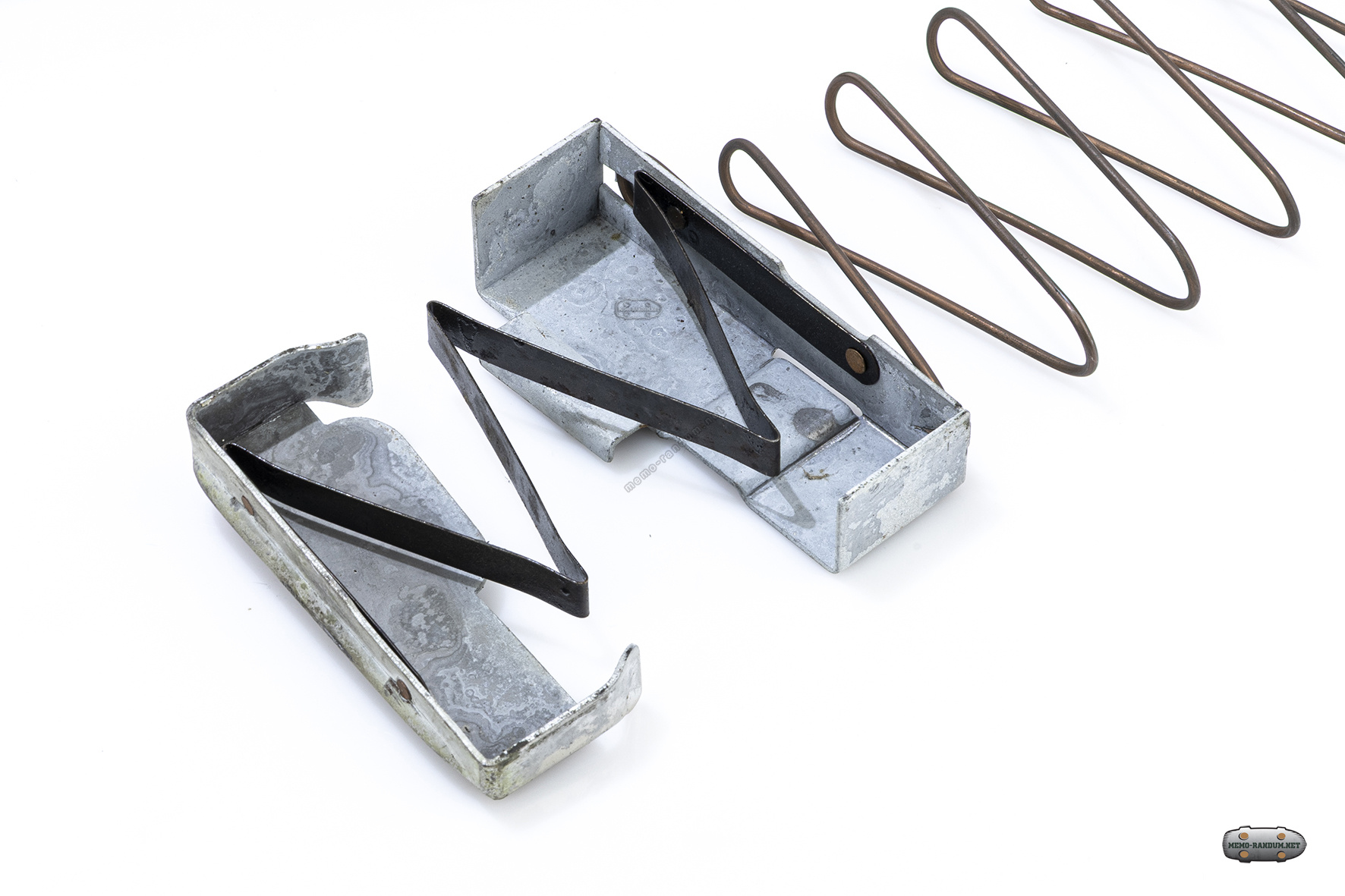

Одна непосредственно контактирует с патронами вторая с основной (витой) подающей пружиной, а между платформами установлена еще одна пружина по типу пружины подавателя Маузера С96 (пластинчатая). Цель такого устройства неясна.

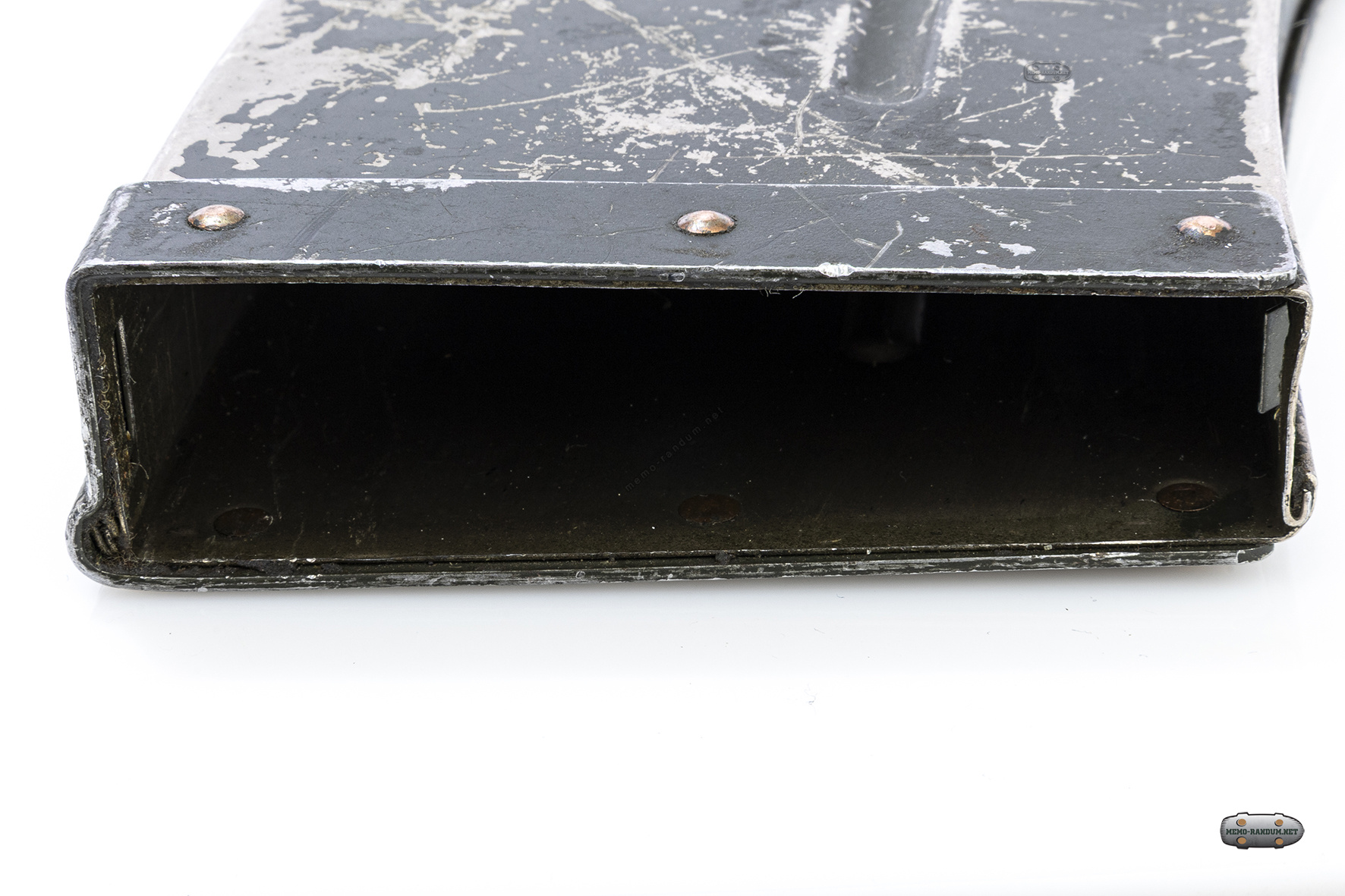

Укрепляющая лента опоясывает на открытом конце магазина имеет опорный выступ спереди и зазор сзади для фиксации магазина в ствольной коробке, которая имеет соответствующий зазор и защёлку магазина.

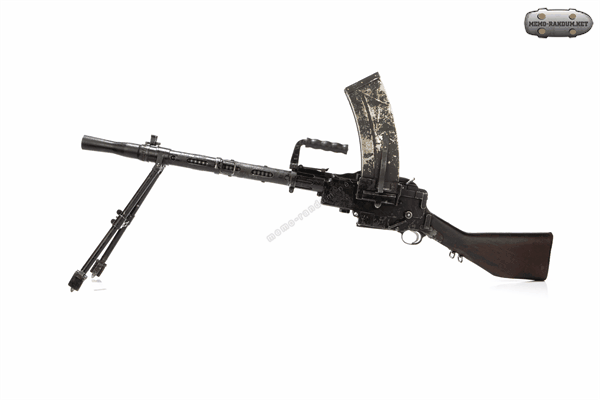

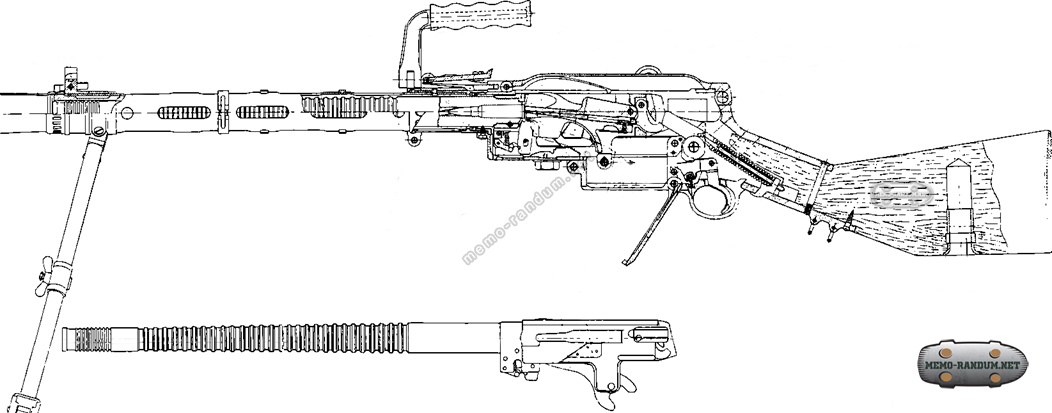

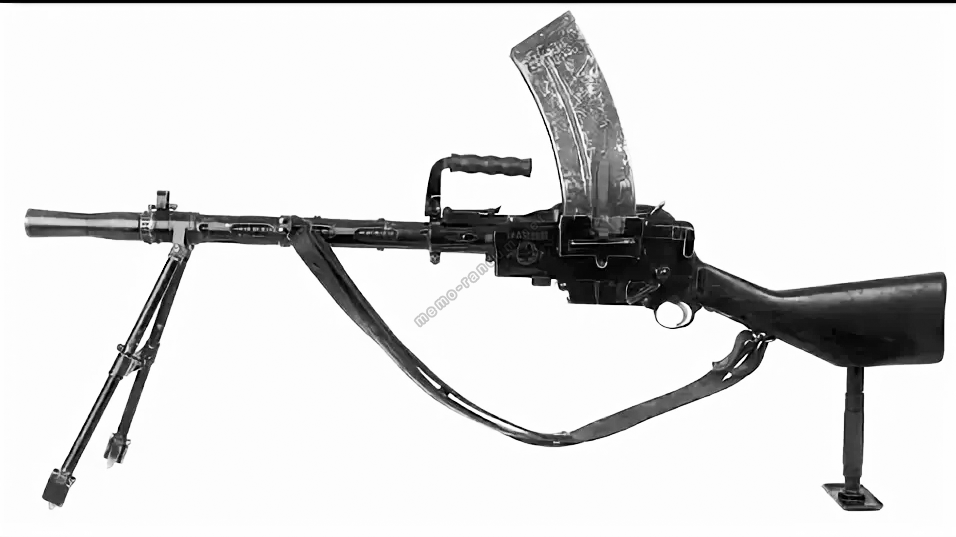

Схема пулемета Мадсен М1940
Ручной пулемет Мадсен (Madsen) является первым серийным образцом ручного пулемета и одним из самых долгоживущих.
Создан на государственном арсенале в Копенгагене его директором Расмуссеном (Rasmussen) и капитаном артиллерии Мадсеном (Madsen), в будущем - датским военным министром. Вскоре после принятия на вооружение нового пулемета группой частных инвесторов была создана компания Dansk Rekyl Riffel Syndikat A/S (DRRS), главным конструктором которой числился некто Йенс Шоубо (Jens Theodor Schouboe).
Компания DRRS, позже прибавившая к своему названию имя Мадсена, наладила коммерческое производство новых пулеметов, параллельно взяв целый ряд патентов на его конструкцию на имя Шоубо, так что долгое время именно он считался автором конструкции пулемета Мадсен.
Серийное производство пулемета было развернуто компанией-разработчиком в 1905 году, массовый серийный выпуск пулеметов Мадсен продолжался до начала 1950х годов, а в каталогах фирмы DISA / Madsen его варианты были представлены вплоть до середины 1960 годов, при этом пулемет предлагался заказчикам "в любом из существующих винтовочных калибров от 6.5 до 8мм", включая и новый на тот момент калибр 7.62 НАТО.
В первой половине 20 века в числе покупателей пулеметов Madsen входили такие страны как Великобритания, Голландия, Дания, Китай, Российская империя, Португалия, Финляндия, Мексика и еще многие другие страны Азии и Латинской Америки. В конце Первой мировой войны лицензионное производство пулеметов Мадсен планировалось развернуть в России и Англии, однако по разным причинам этого не произошло.
По устройству механизмов пулемет Madsen является одной из наиболее необычных систем, сочетая в себе автоматику, использующую энергию отдачи при коротком ходе ствола с качающимся в вертикальной плоскости затвором по типу системы Пибоди.

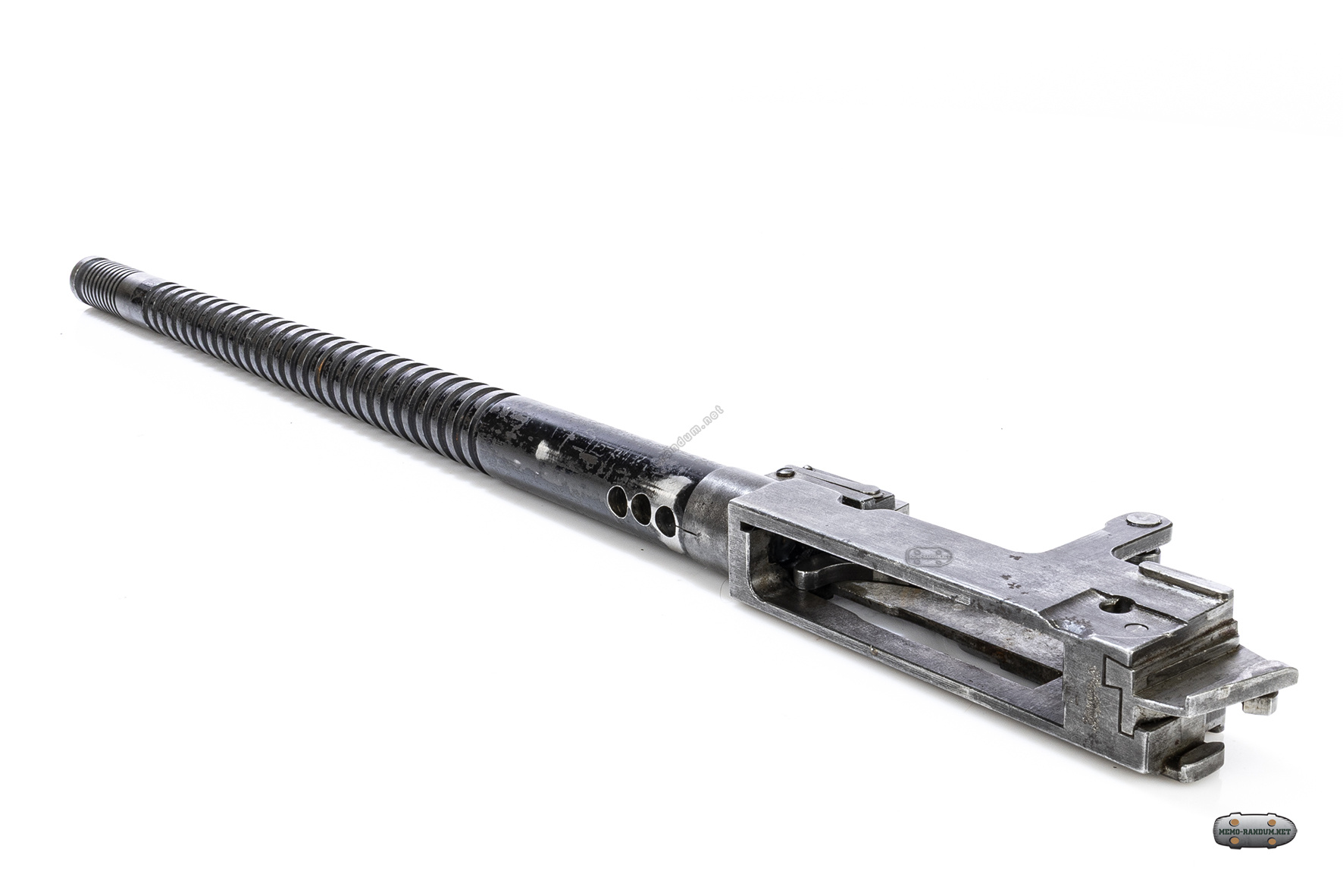

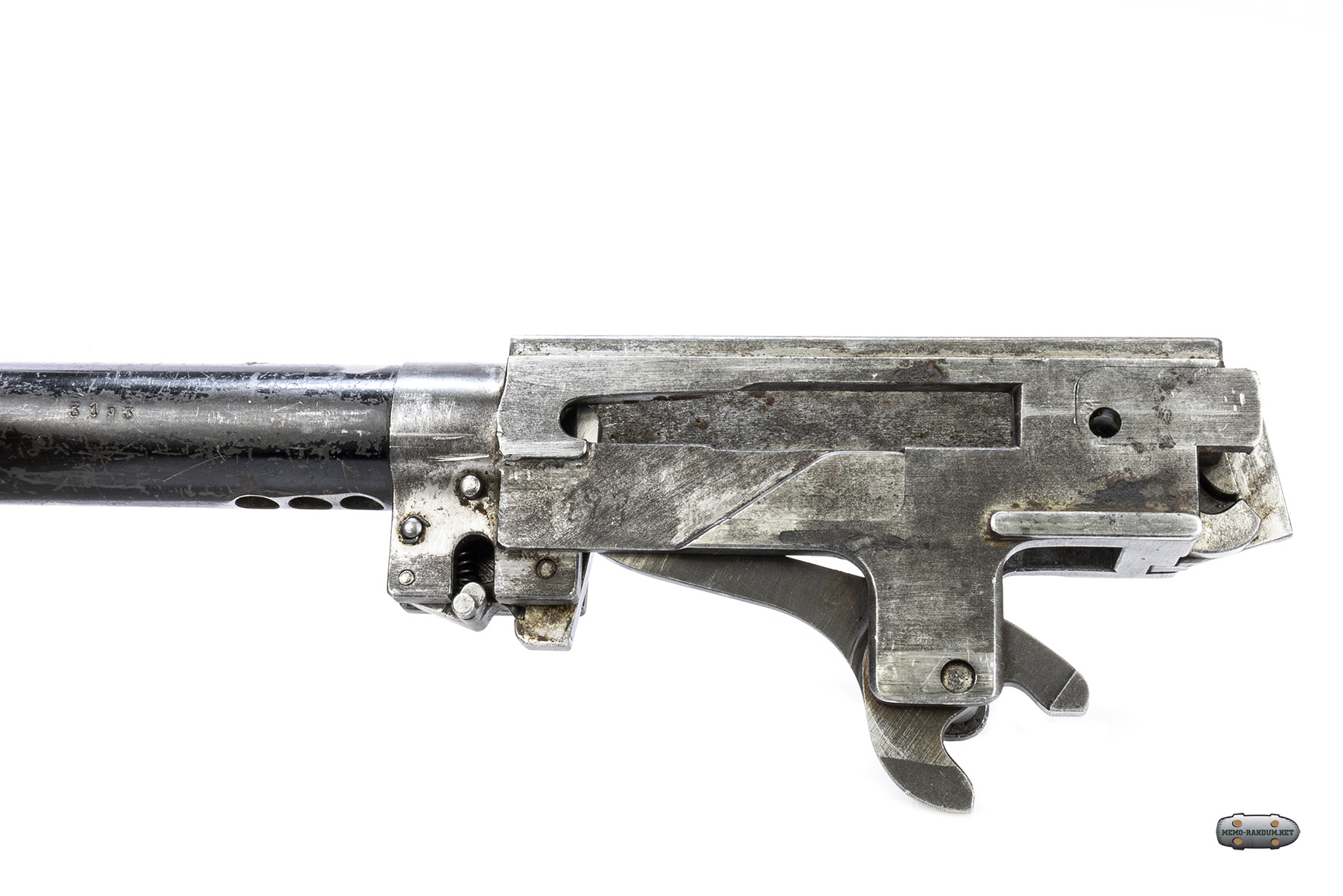

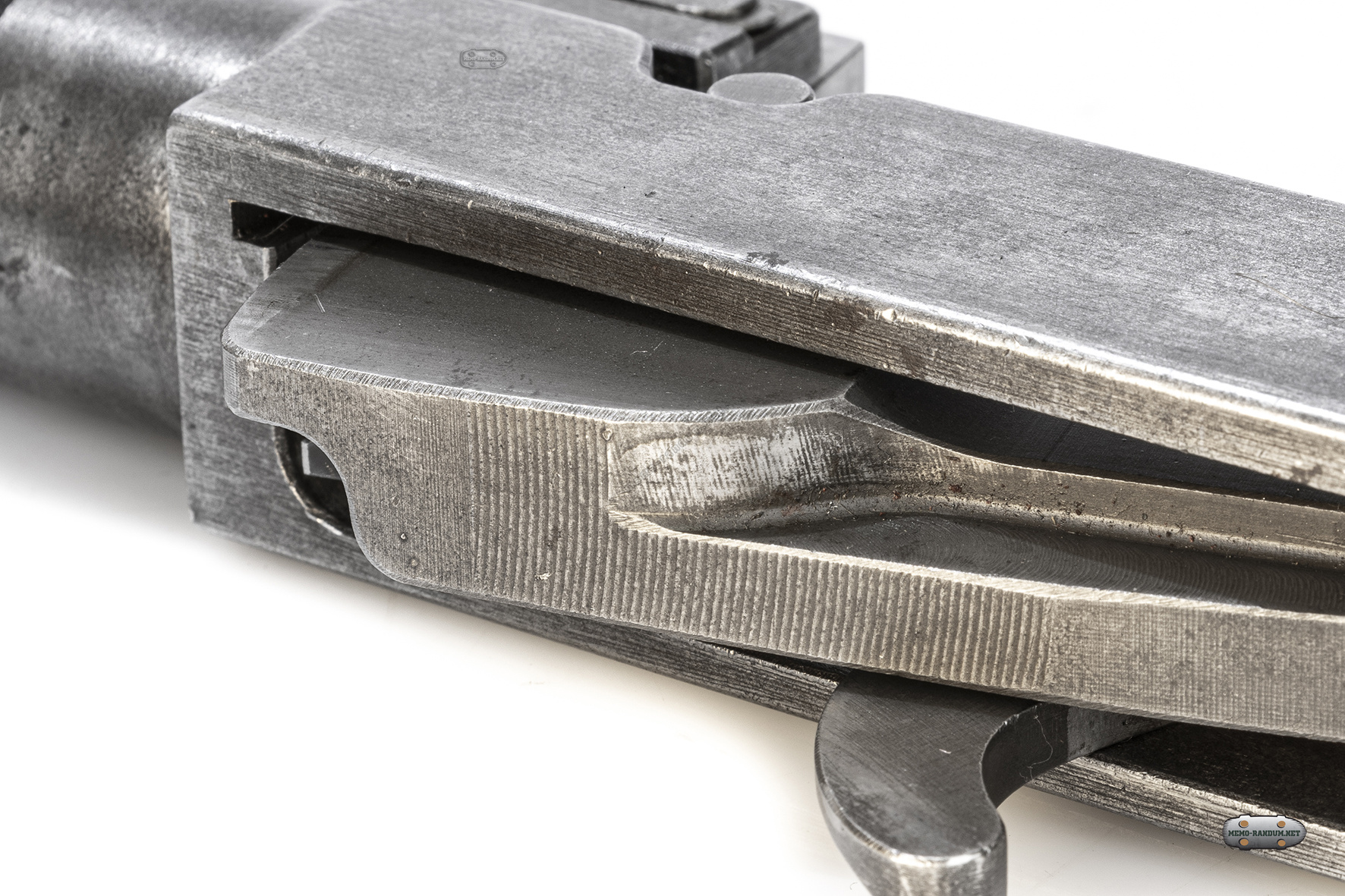

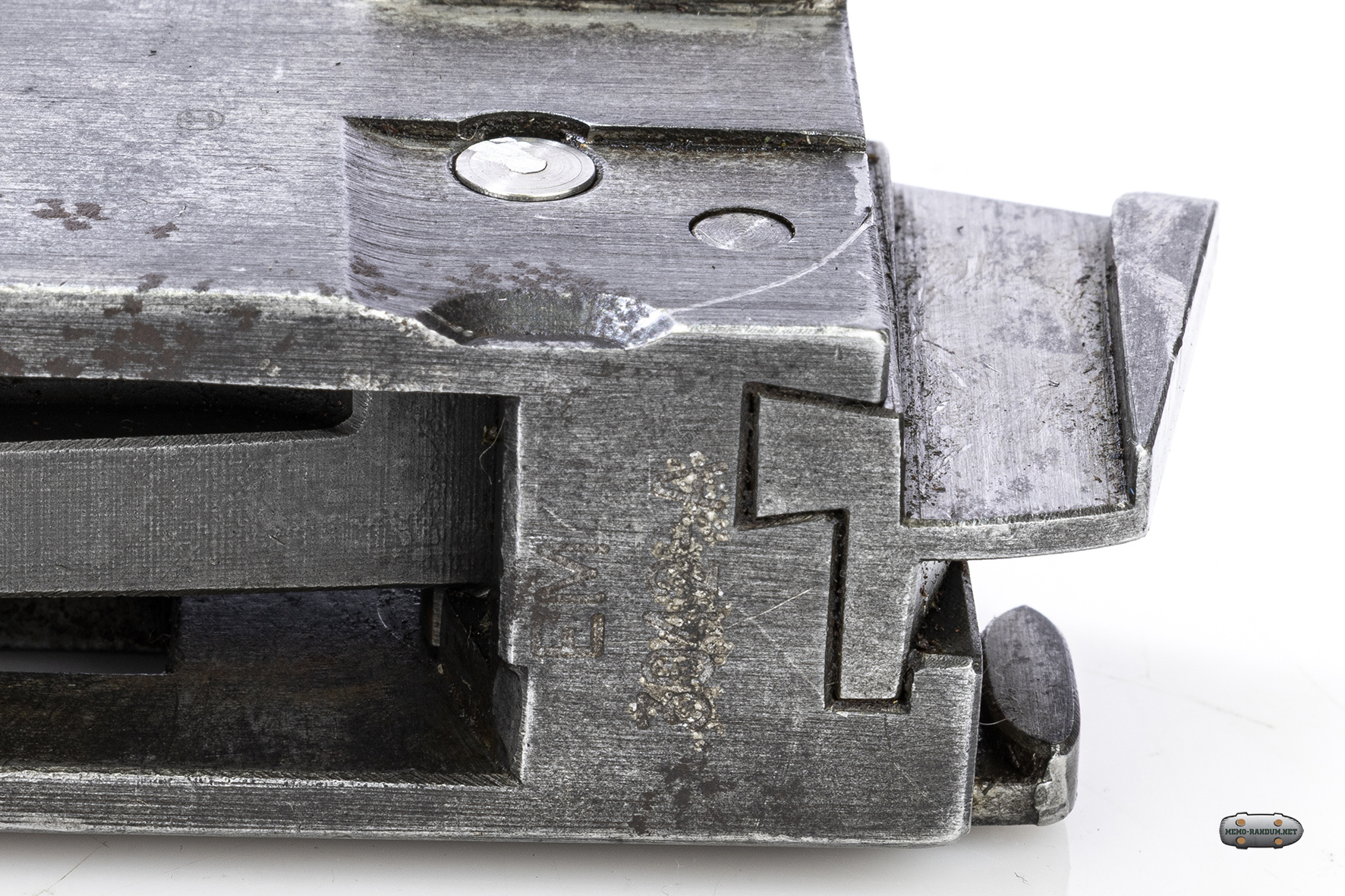

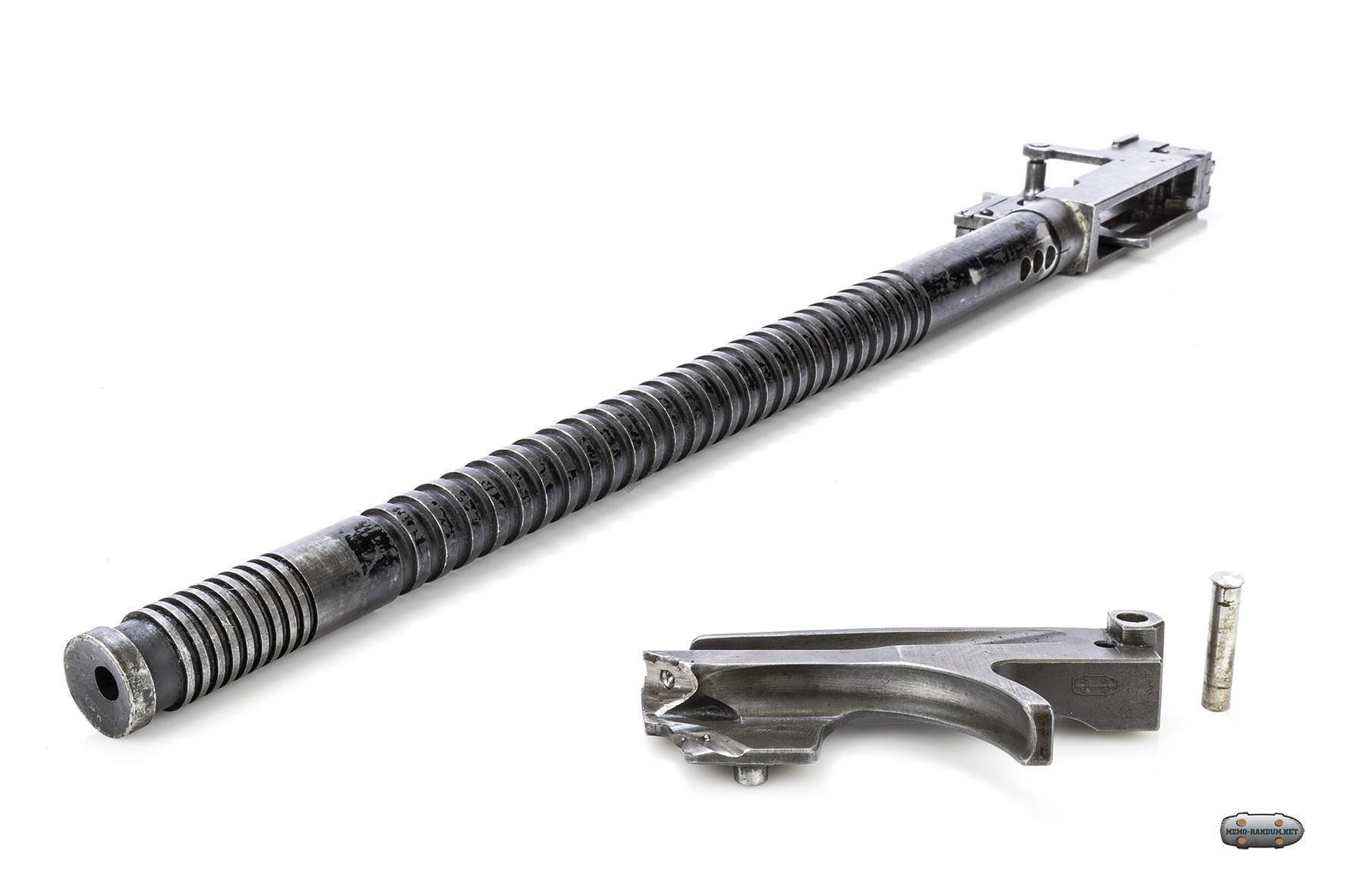

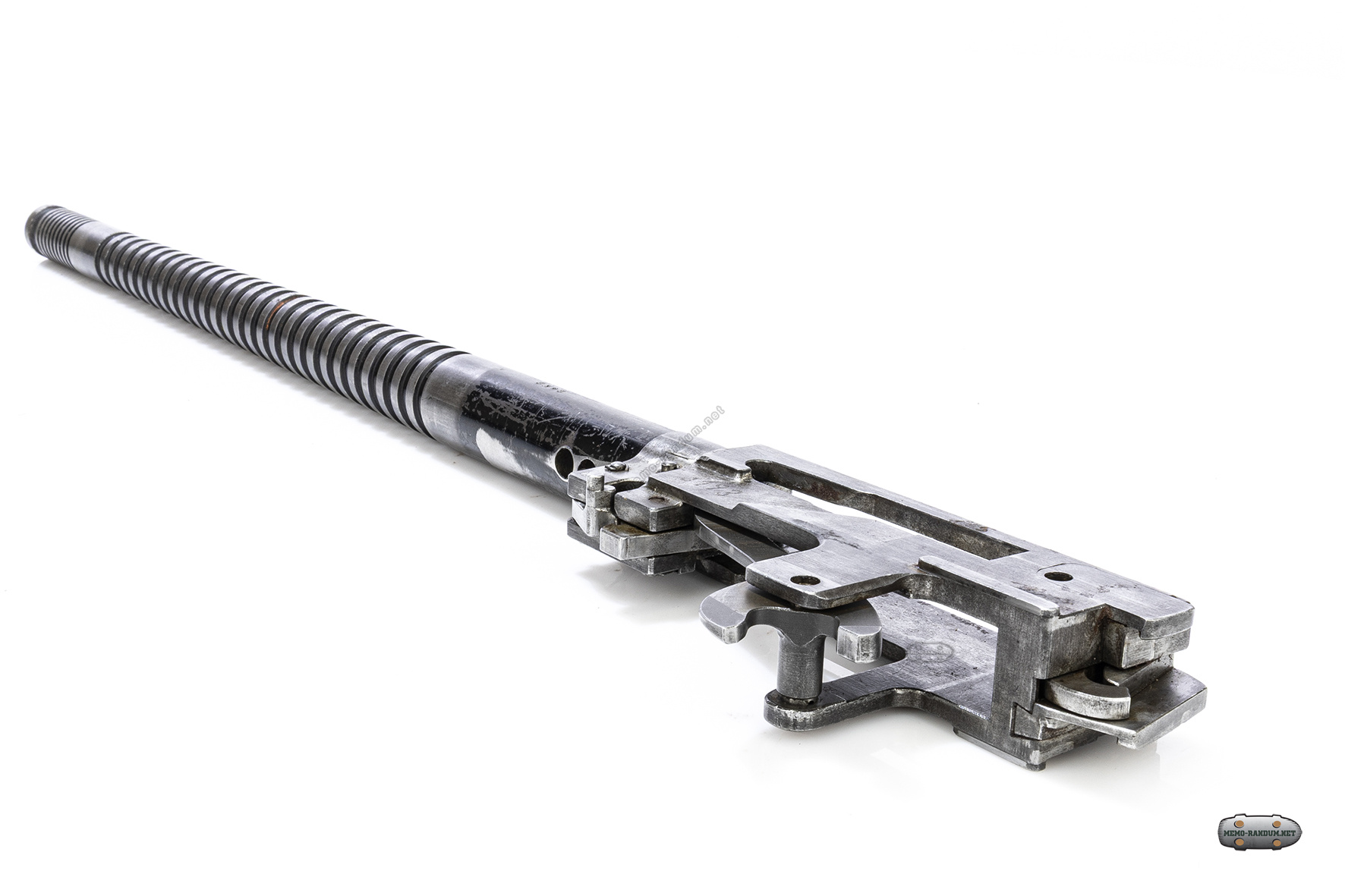

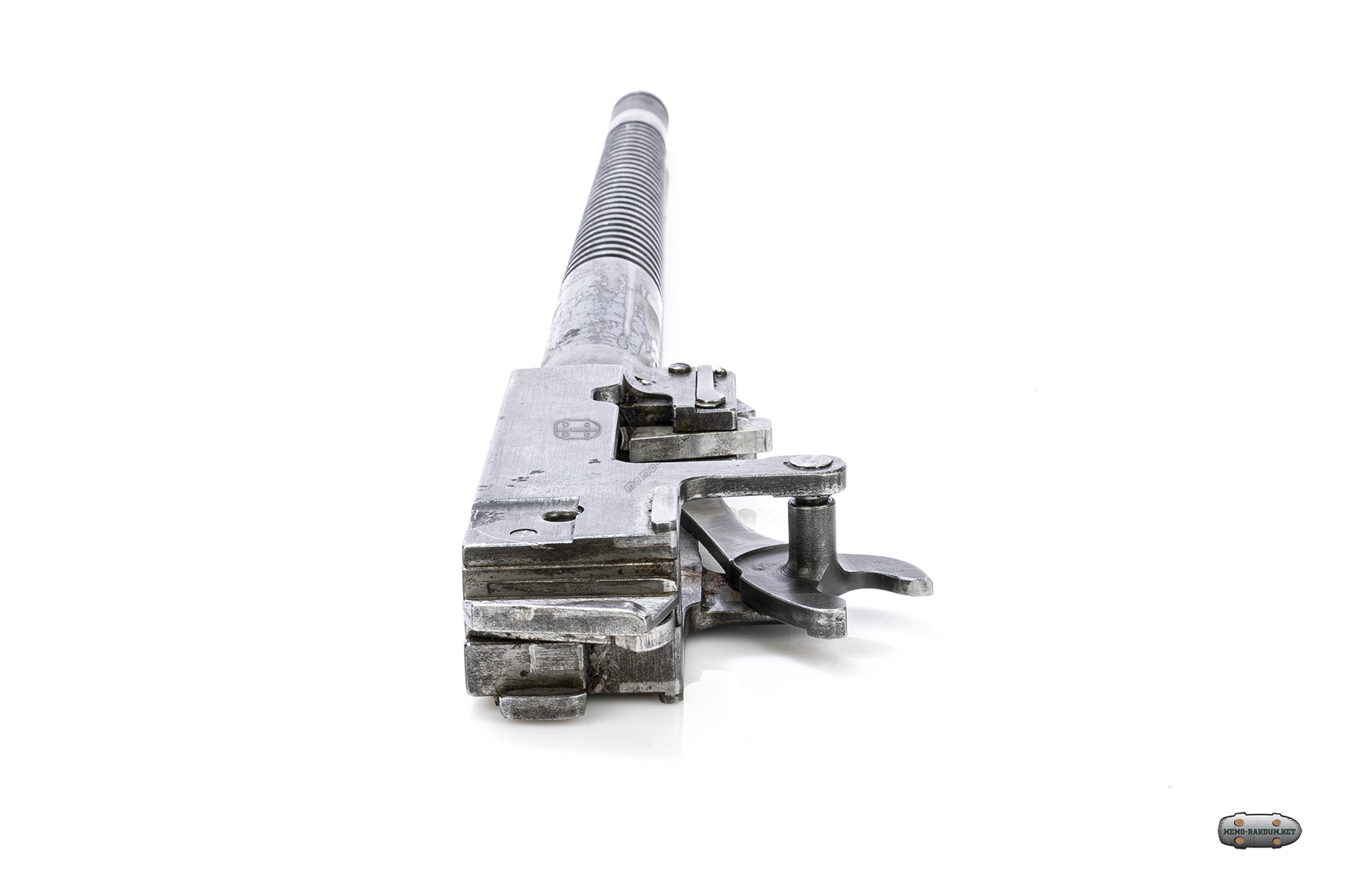

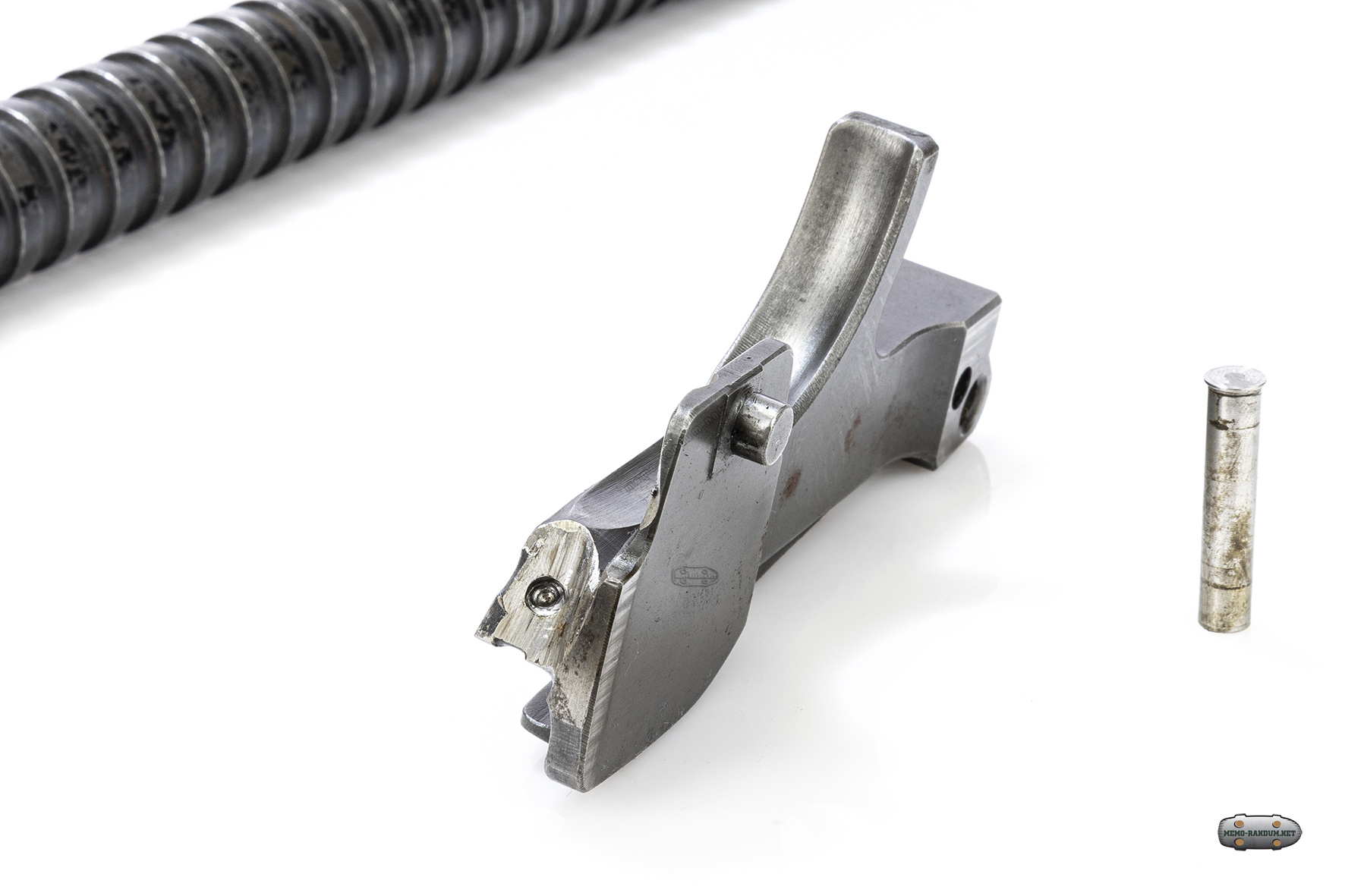

на фотографии затвор и ствол от пулемета Мадсен М1940 (затвор имеет следы деактива -срезано зеркало)

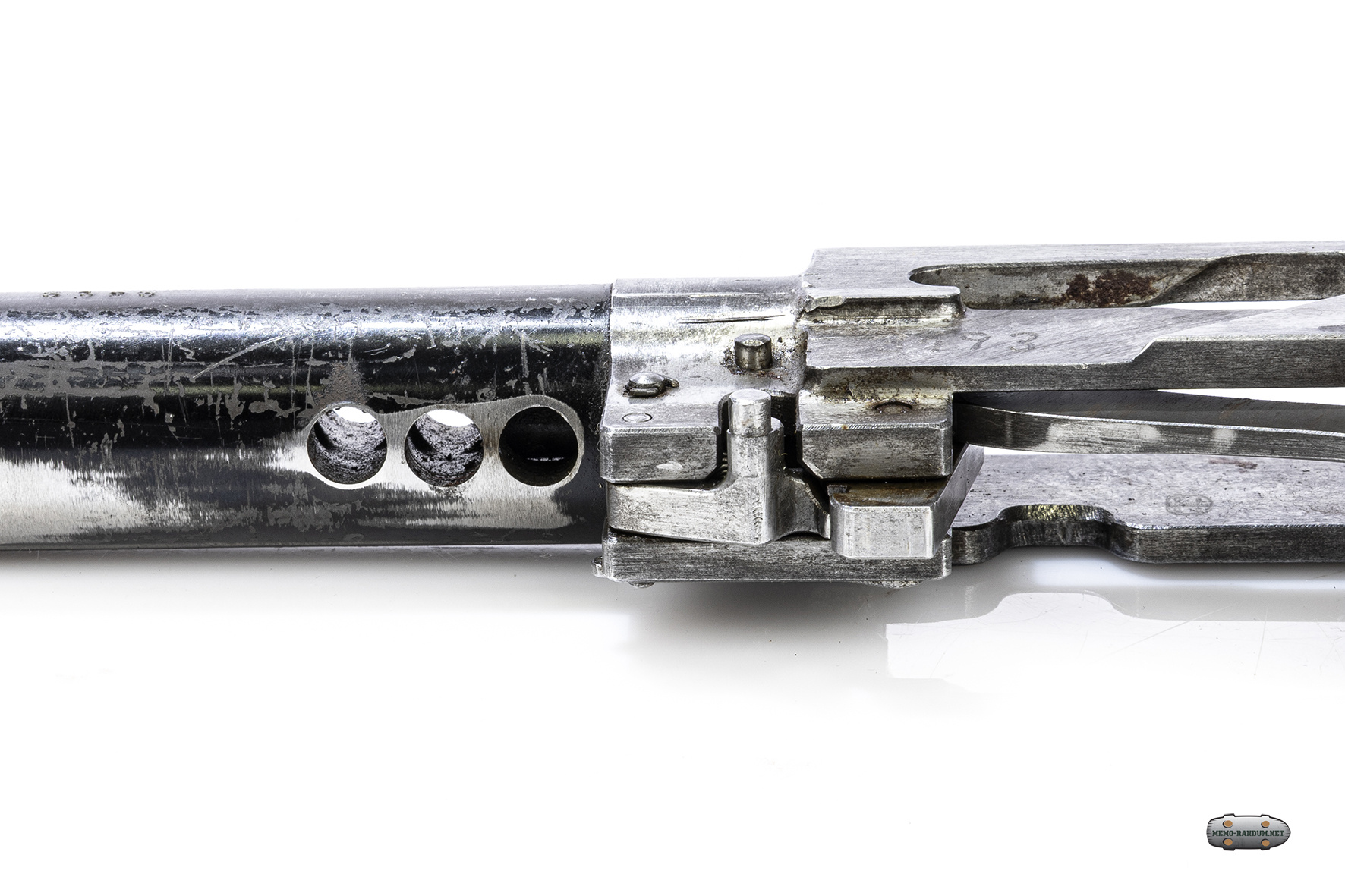

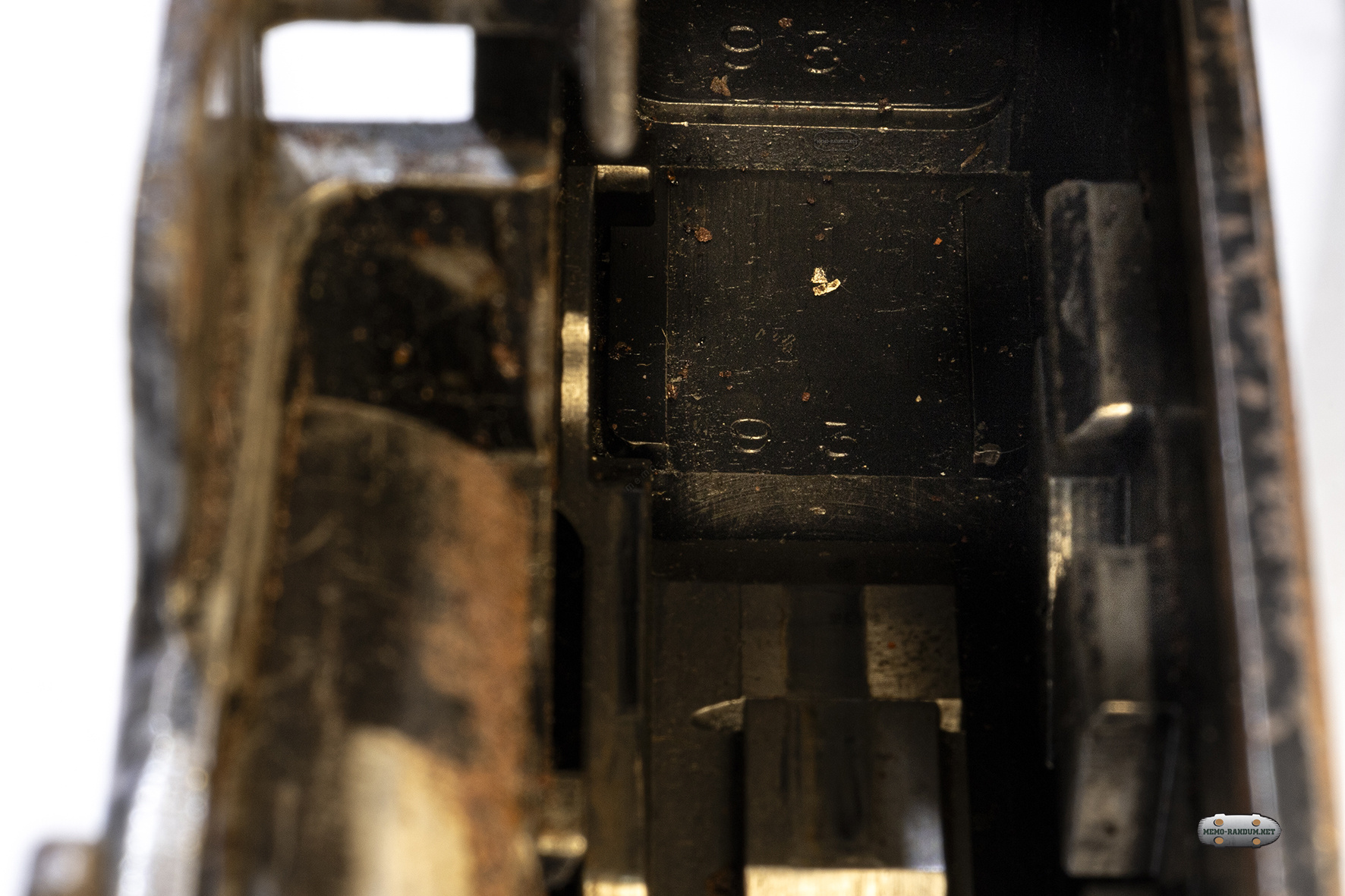

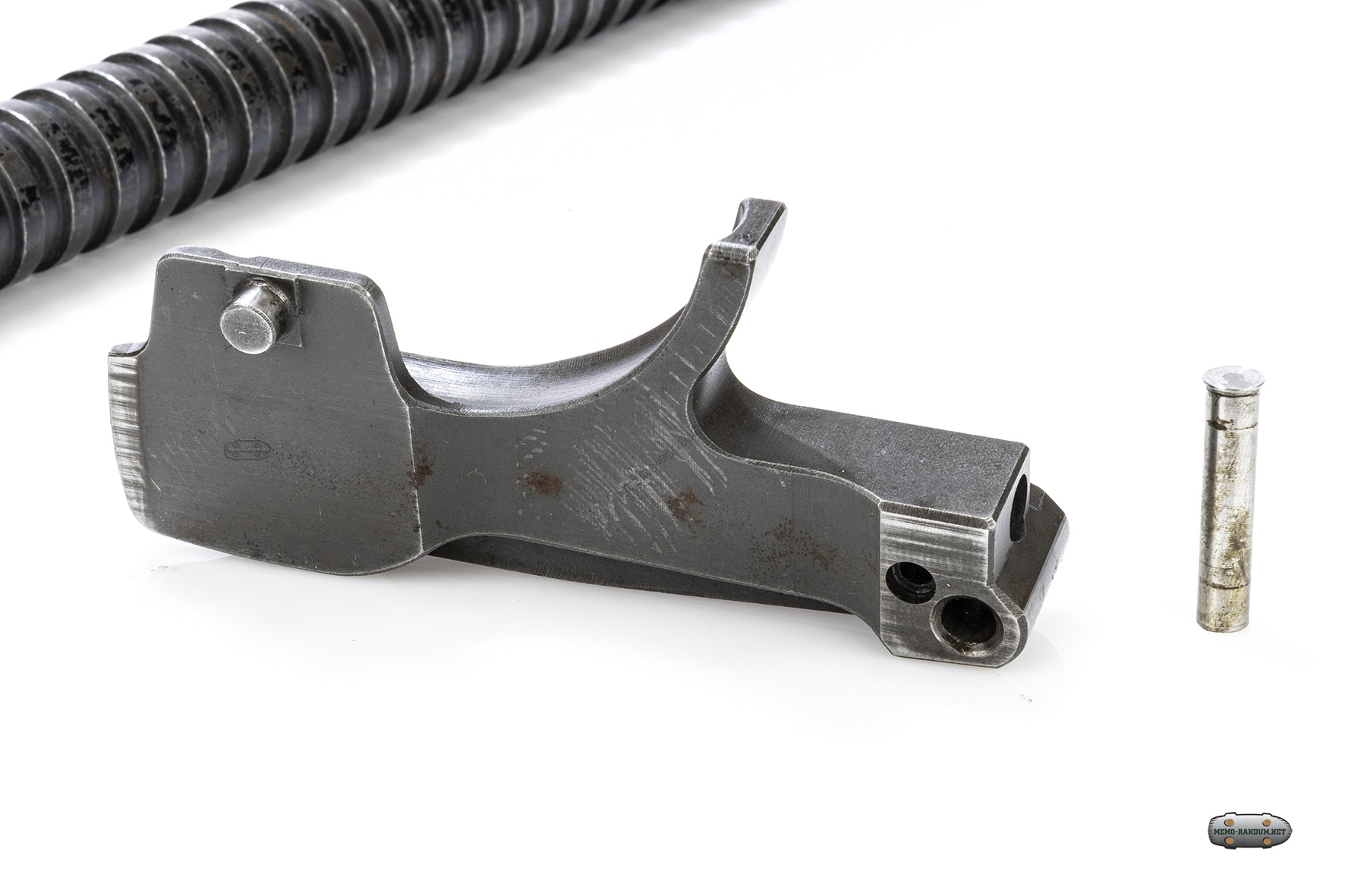

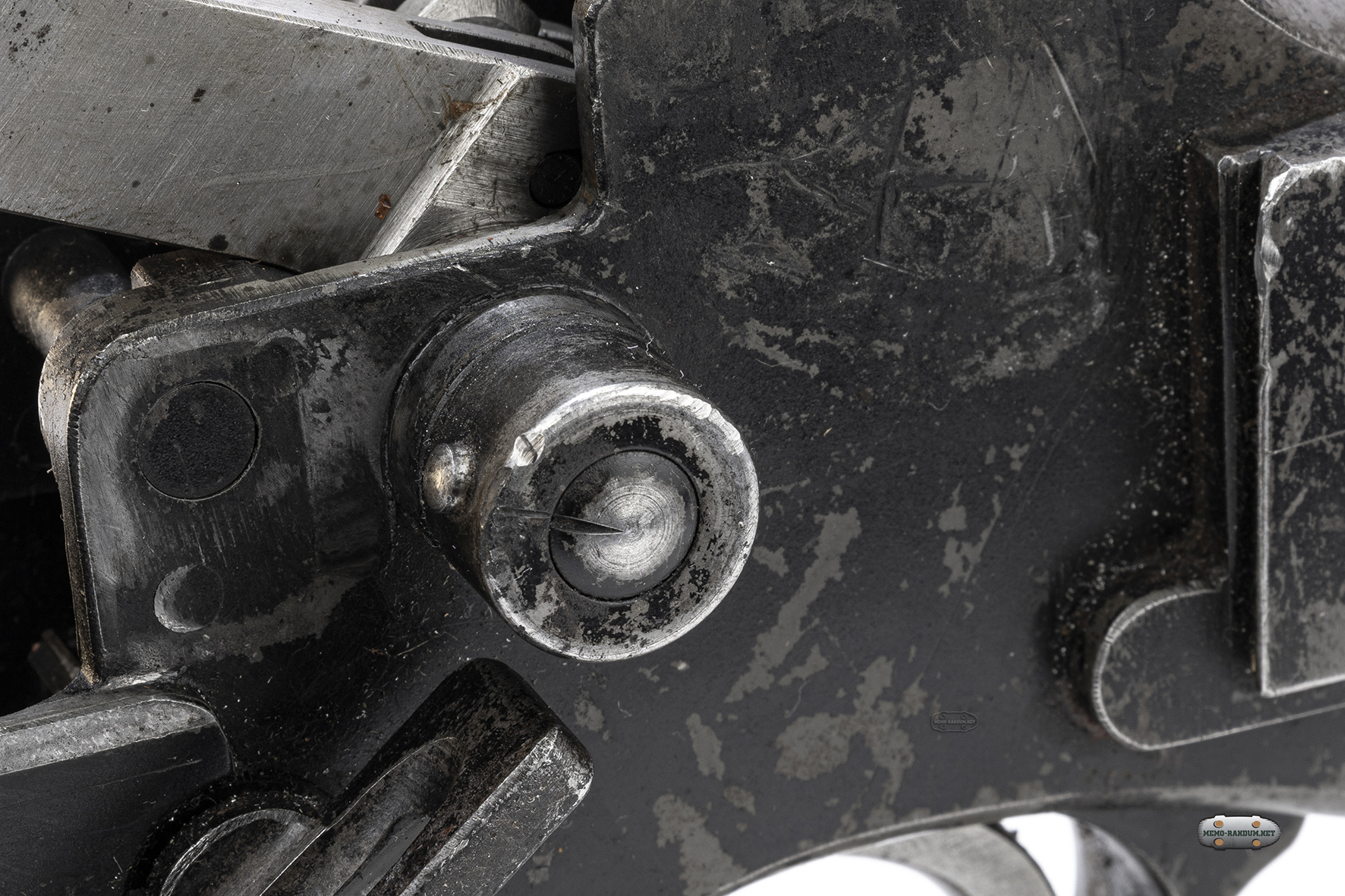

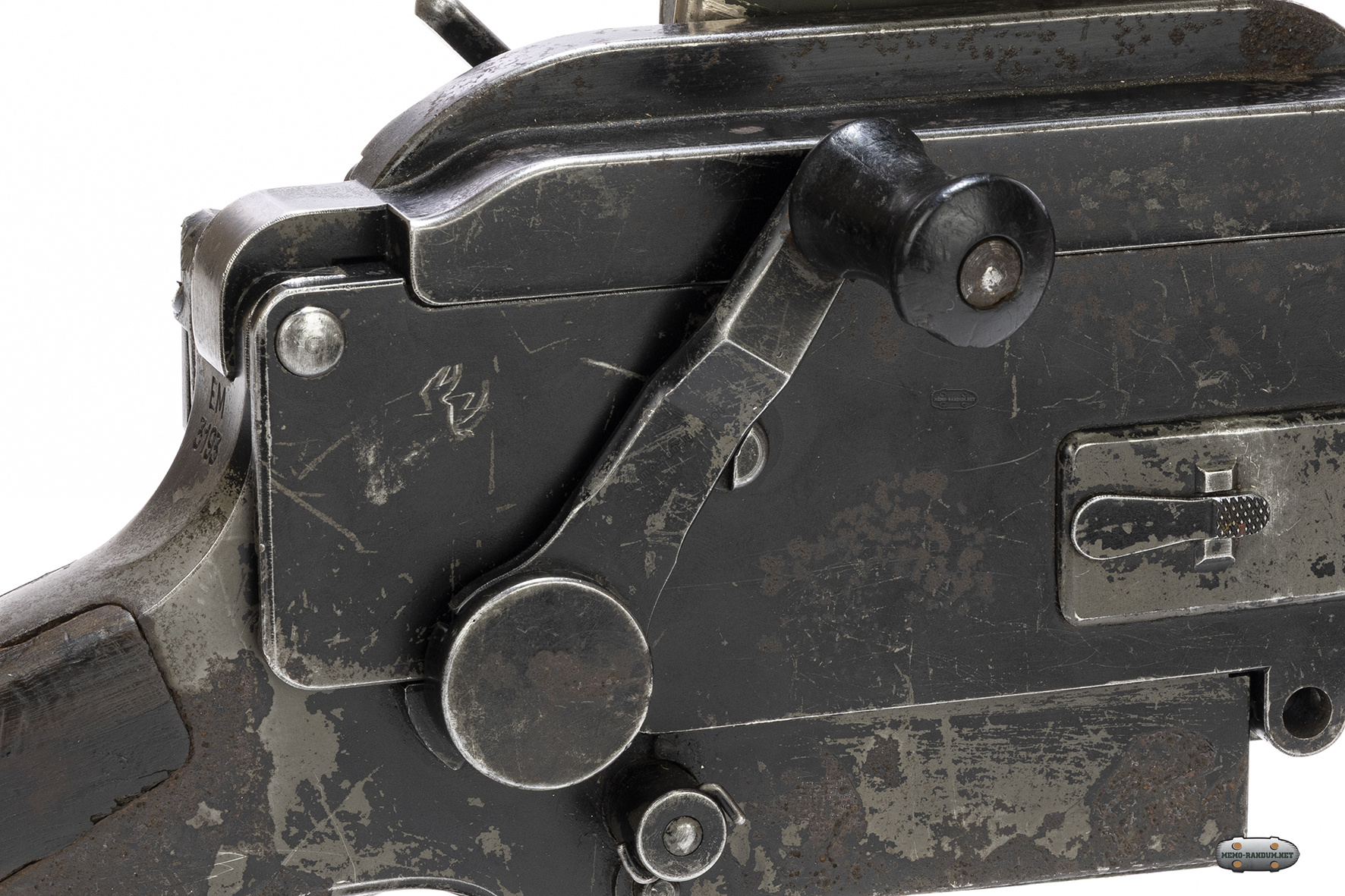

Затвор сложной формы, в задней части имеет поперечную ось, соединенную с хвостовиком ствола, так что передняя часть затвора может качаться вверх и вниз относительно оси канала ствола, без возможности продольного перемещения (продольно перемещается вместе со стволом). На боковой поверхности затвора выполнен выступ, в процессе отката и наката подвижной системы следующий по замкнутому фигурному вырезу на стенке ствольной коробки.

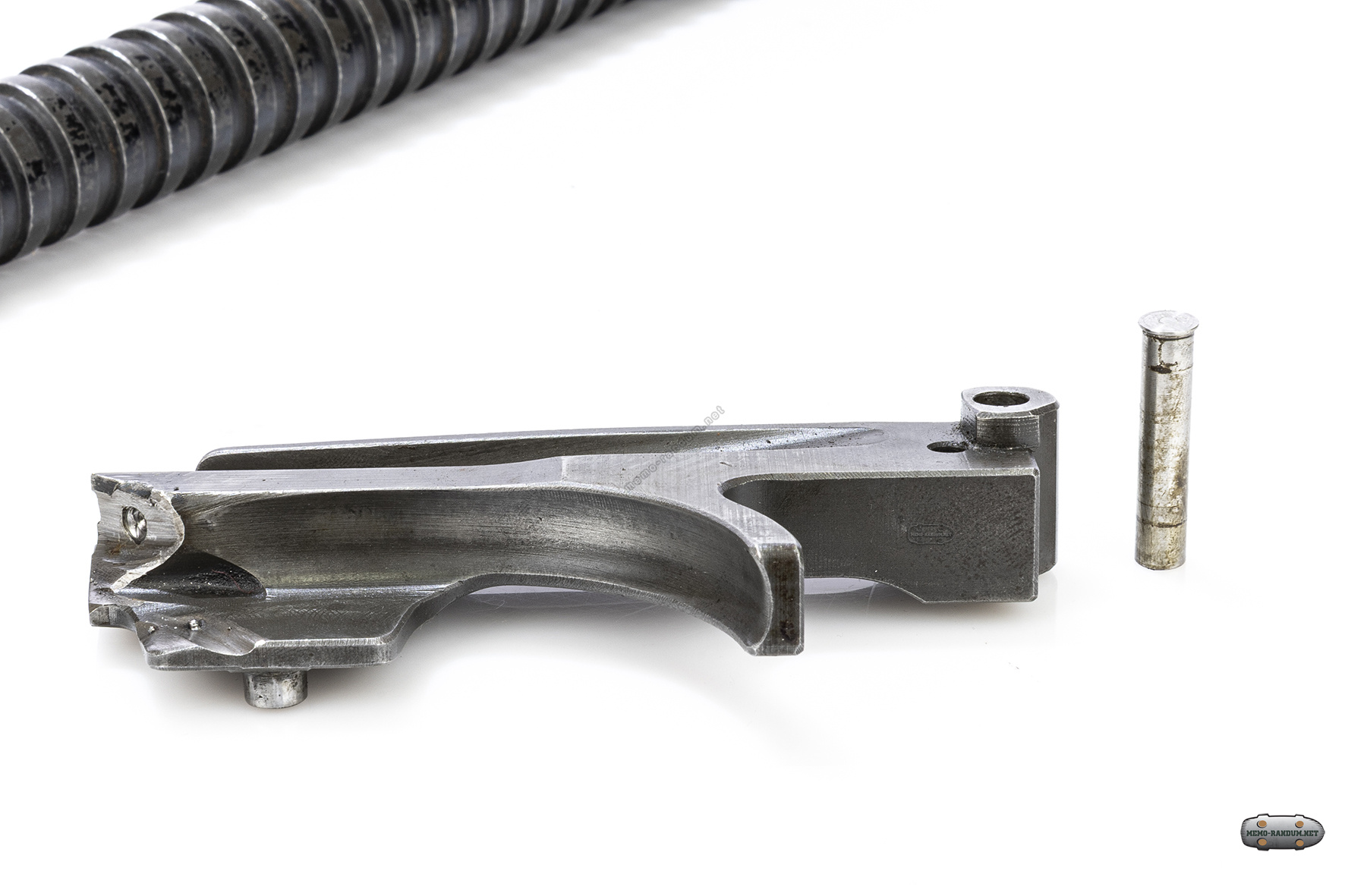

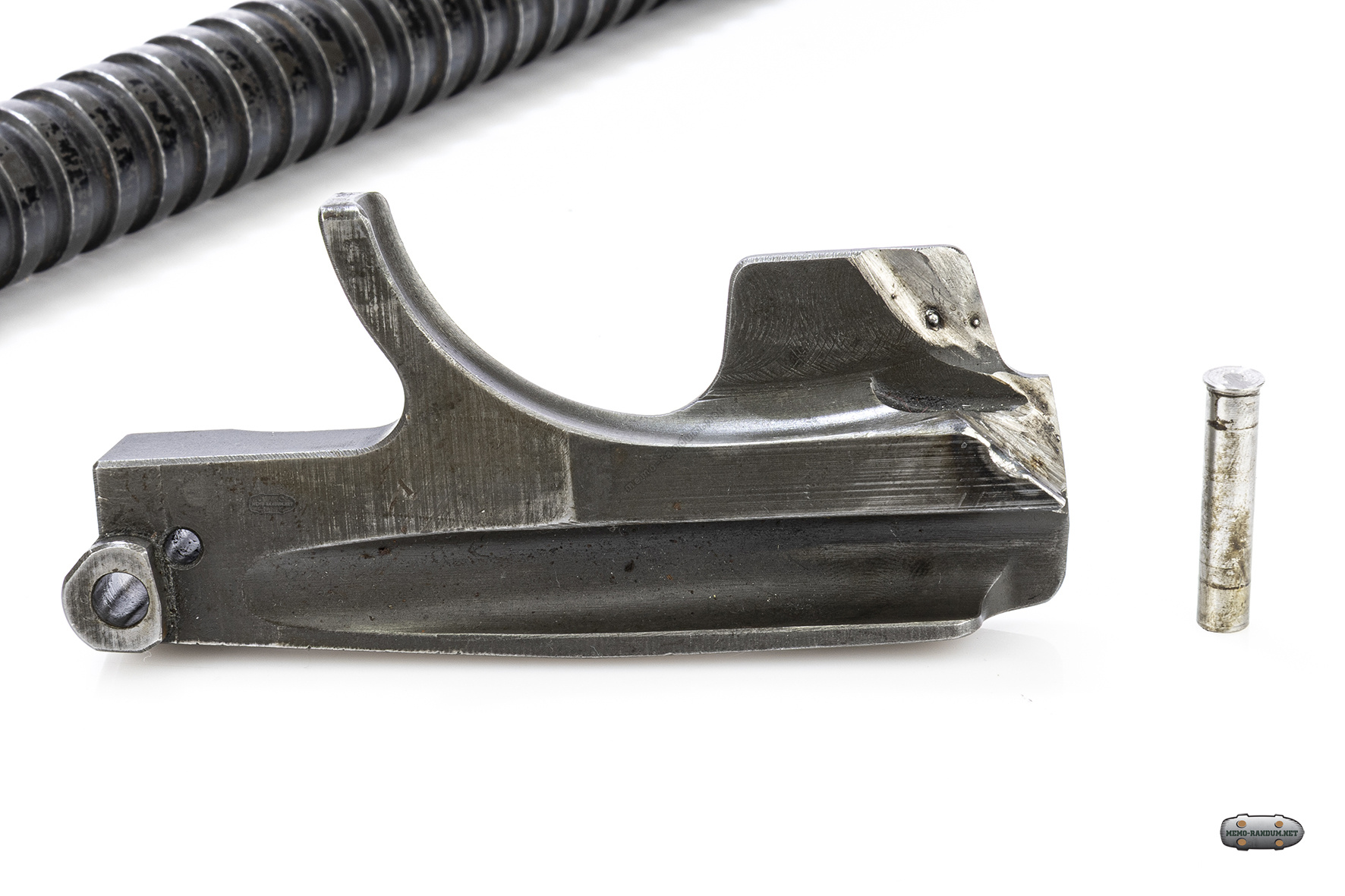

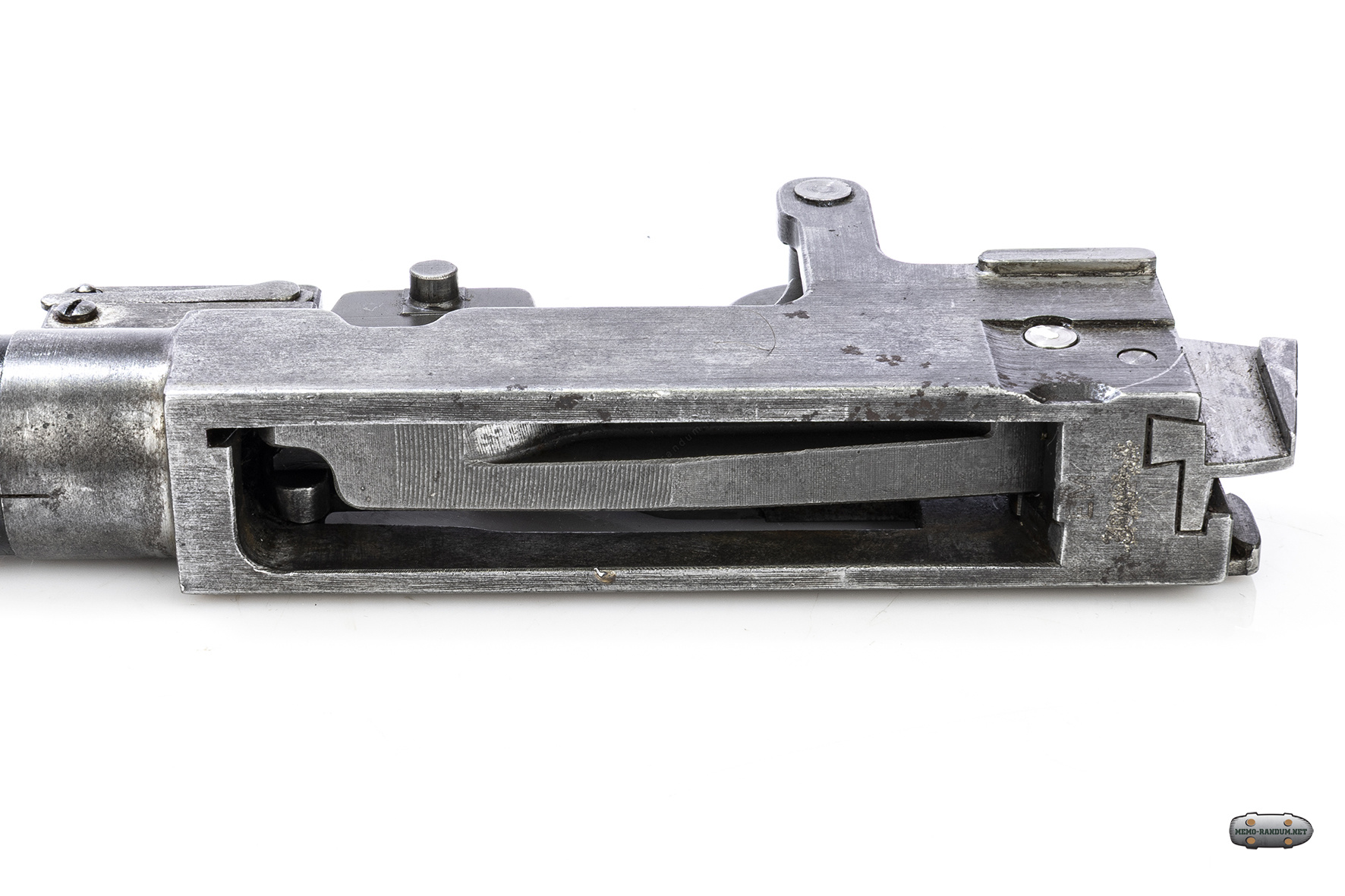

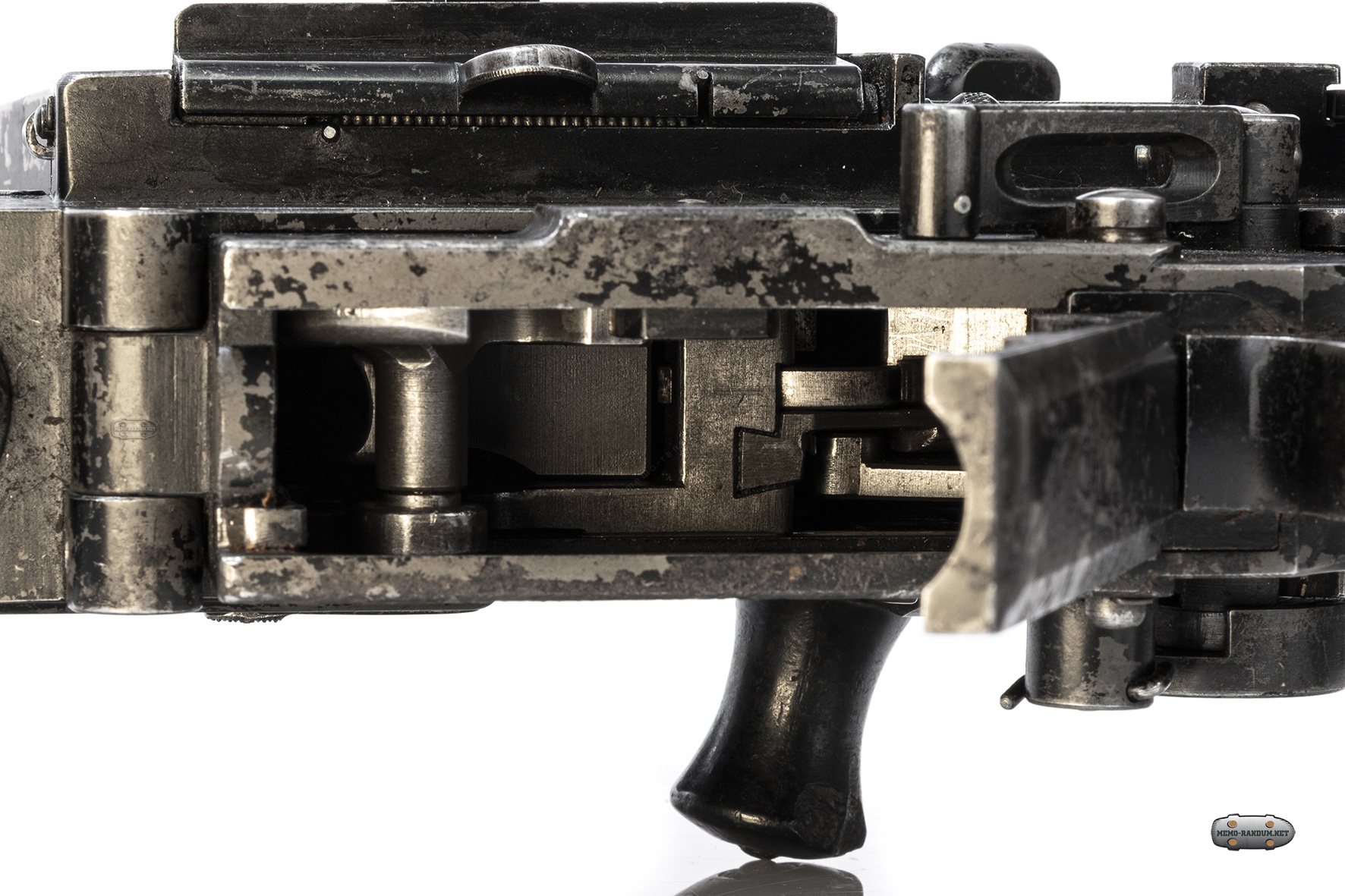

на фотографии специальная пластина (фигурный паз) которая с внутренней части имеет направляющие для правильной работы затвора

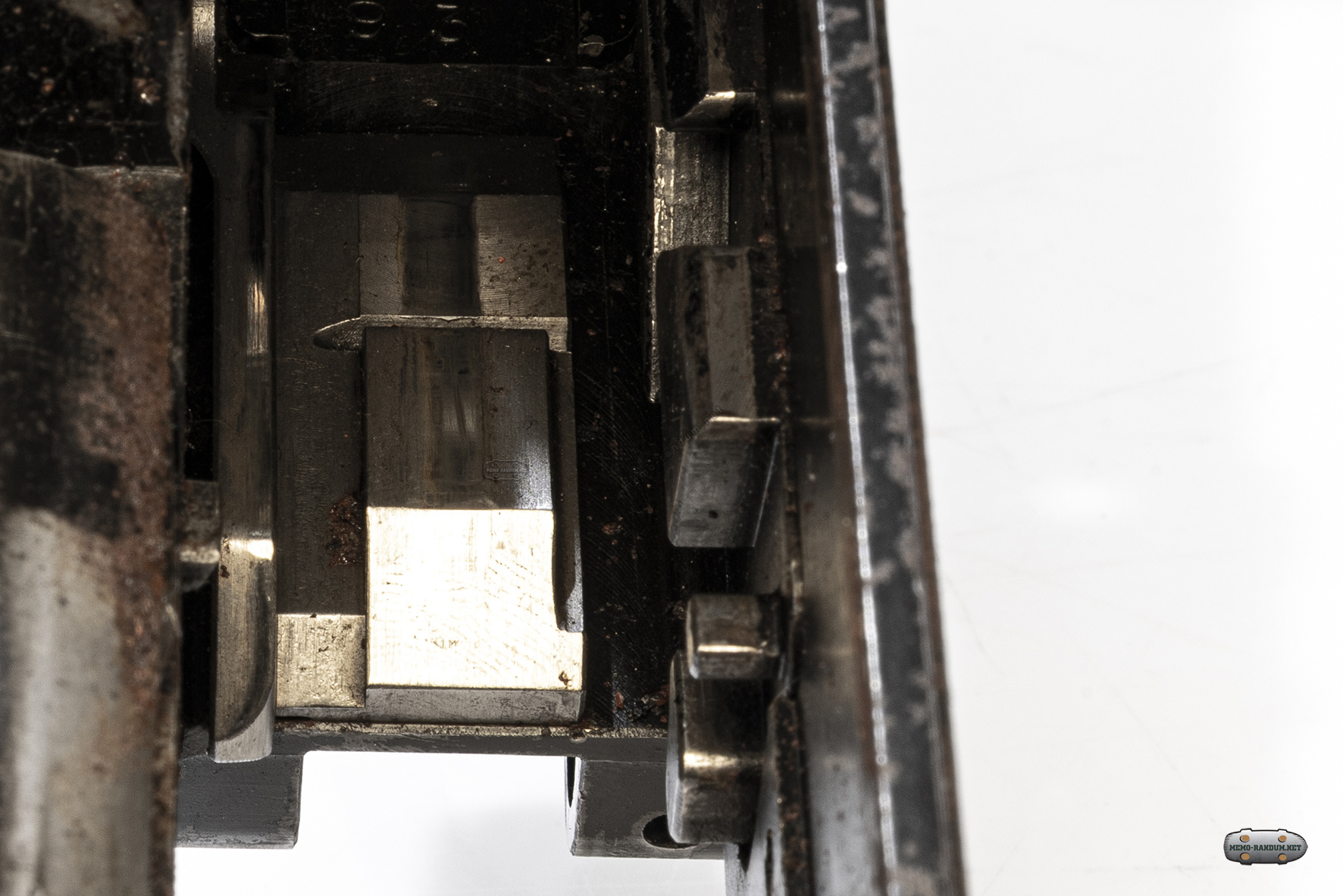

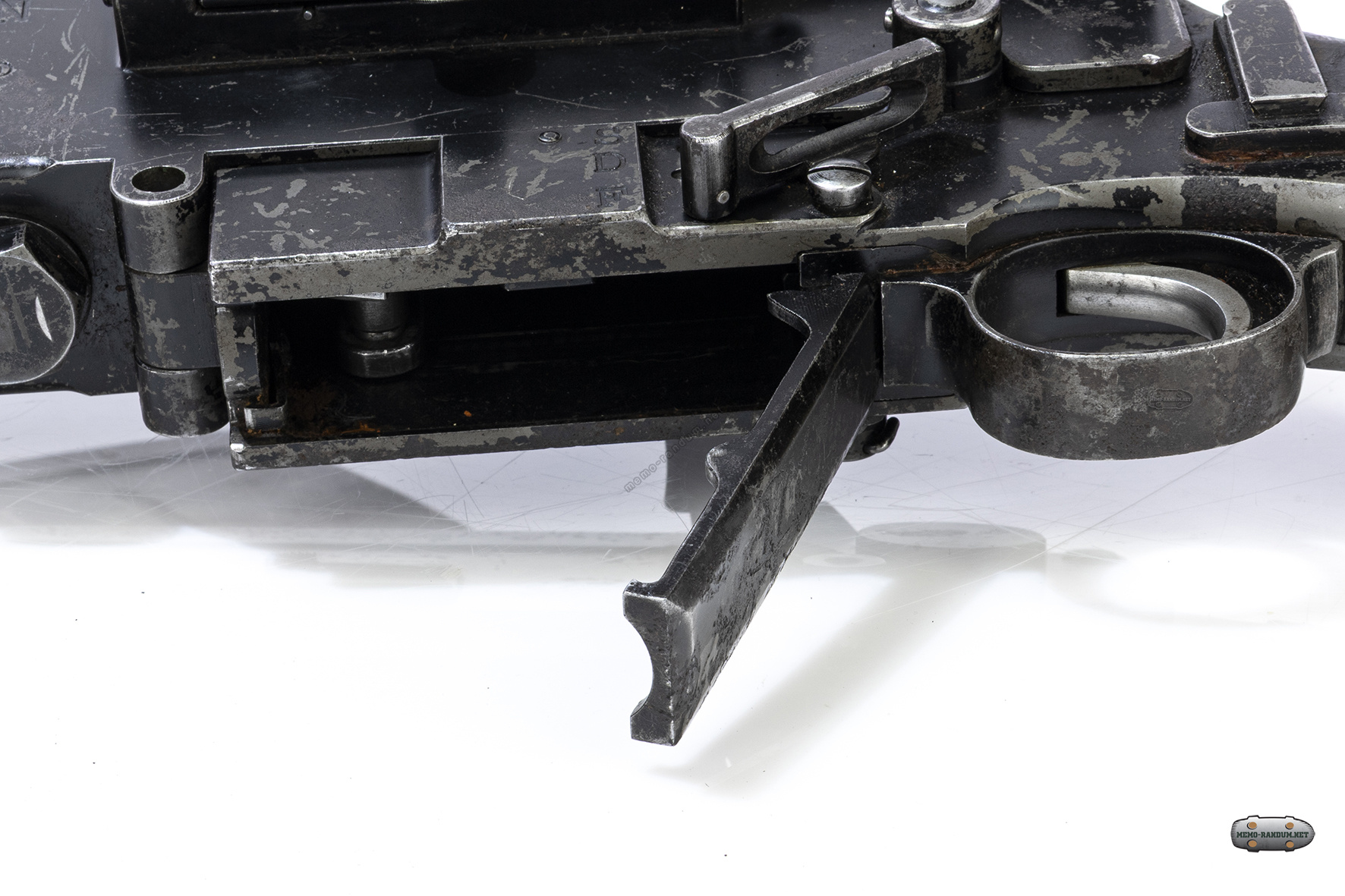

Перед выстрелом затвор находится в среднем положении, запирая ствол с досланным в него патроном, выстрел производится с закрытого затвора. После выстрела ствол с соединенным с ним затвором начинает откатываться назад под действием отдачи, при этом фигурный паз заставляет затвор подняться вверх, открыв казенную часть ствола, после чего специальный экстрактор выбрасывает из ствола стреляную гильзу, которая выпадает вниз через окно в дне ствольной коробки.
В накате подвижной системы выступ затвора попадает в нижнюю часть замкнутого паза, так что затвор опускается ниже канала ствола, открывая линию досылания для нового патрона из расположенного сверху приставного коробчатого магазина. Досылание патрона в патронник осуществляет специальный рычаг, также закрепленный на хвостовике ствола. В конце наката фигурный паз заставляет затвор вернуться в среднее положение, заперев патронник.

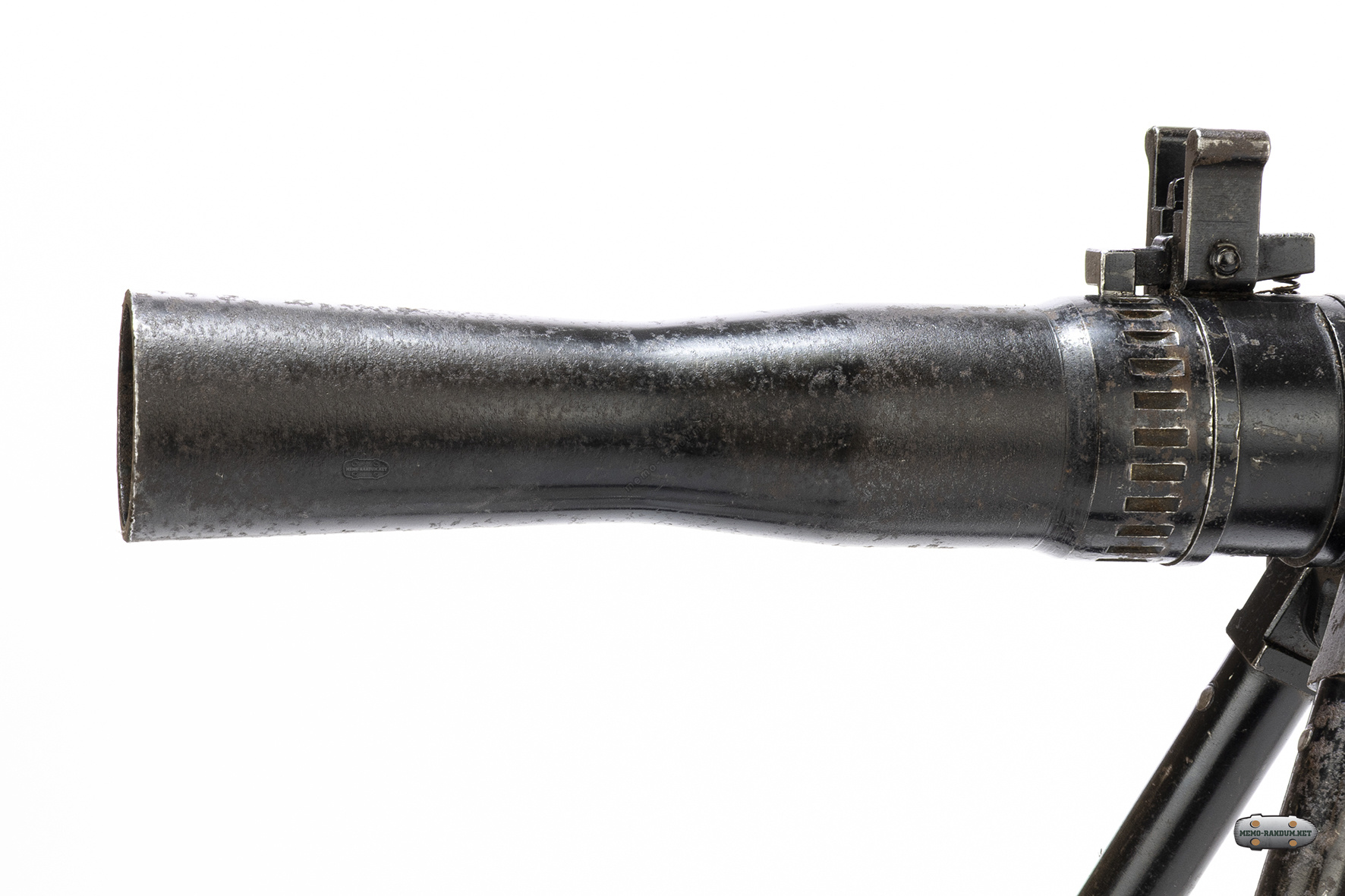

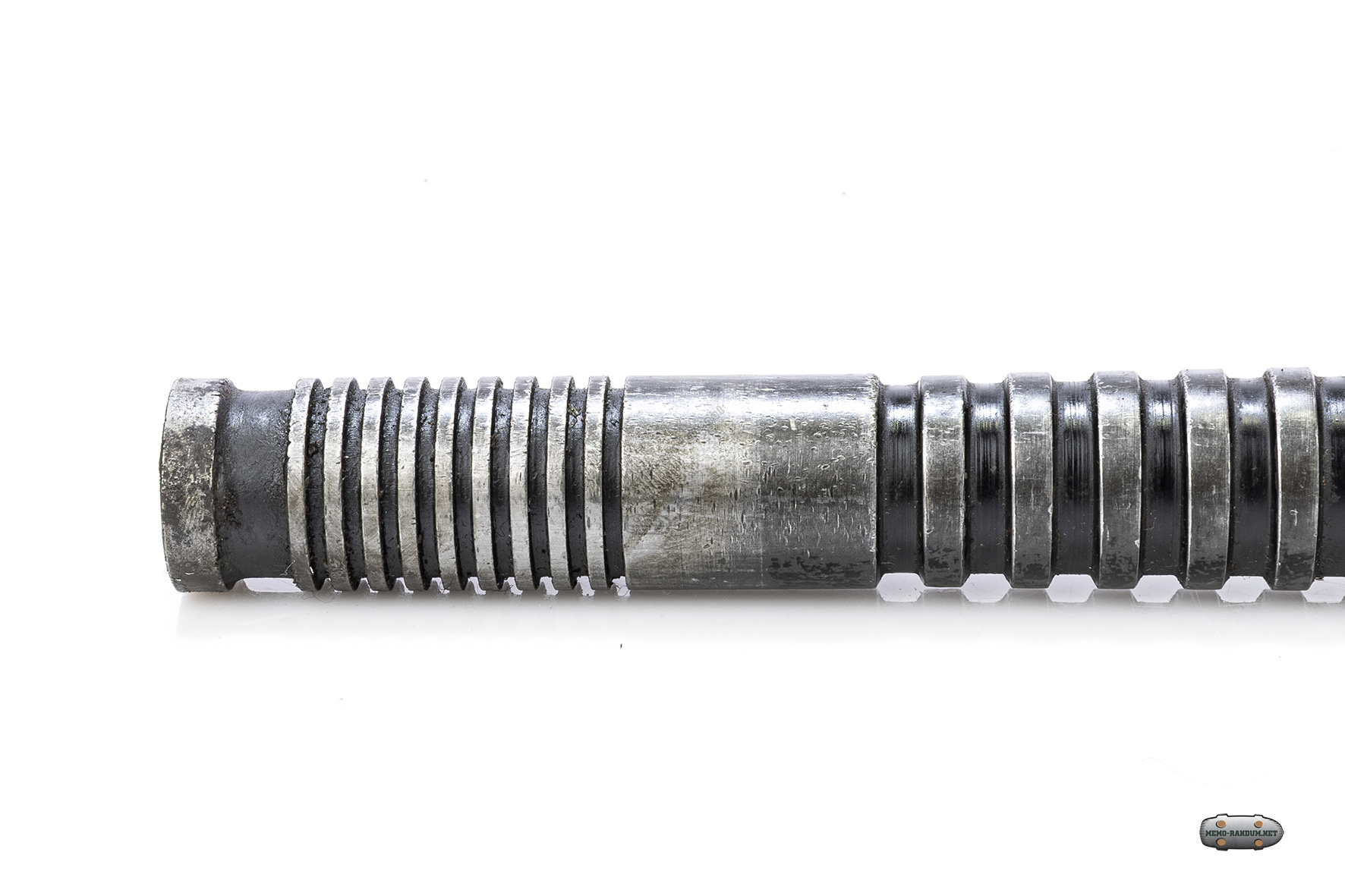

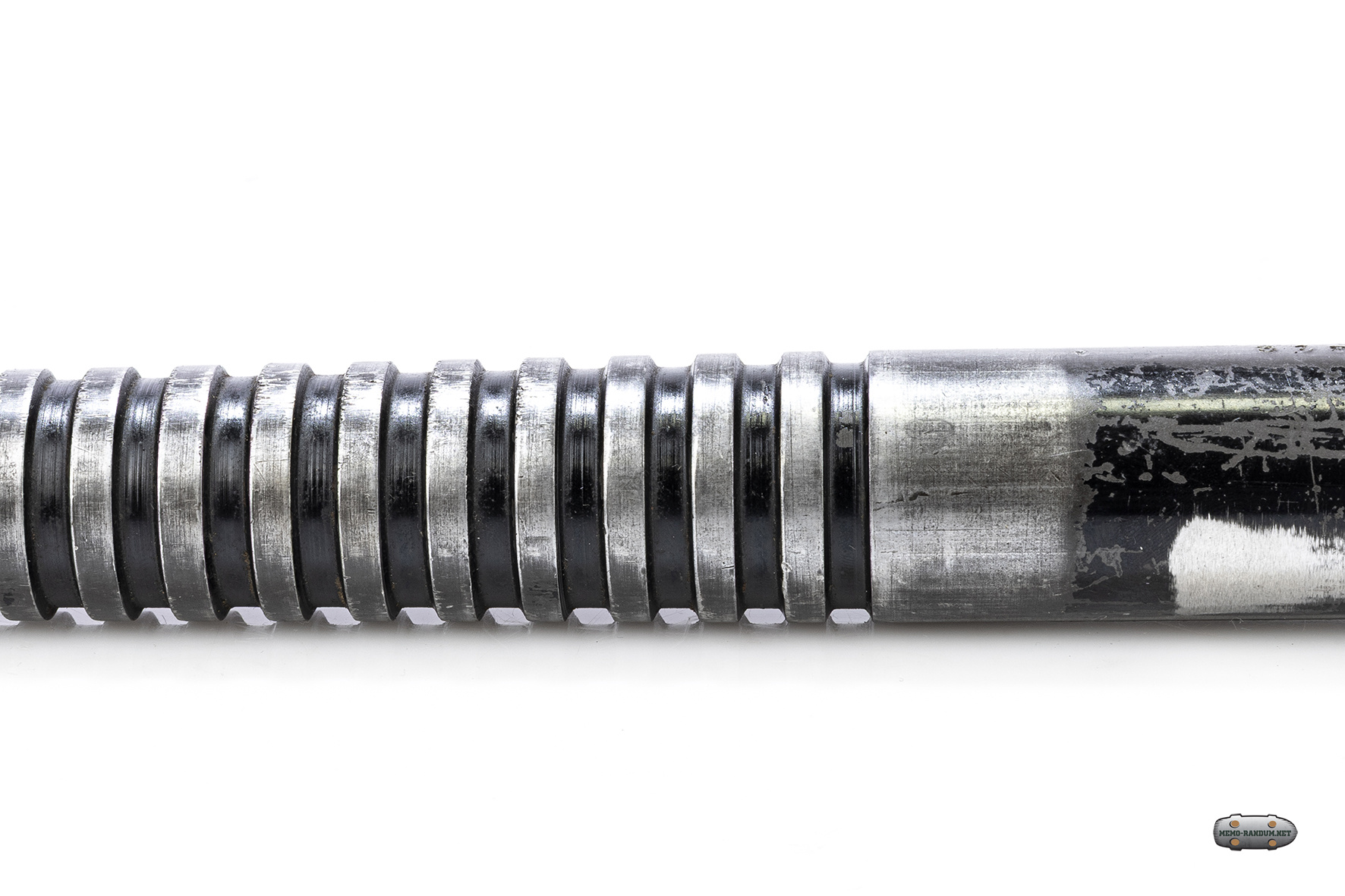

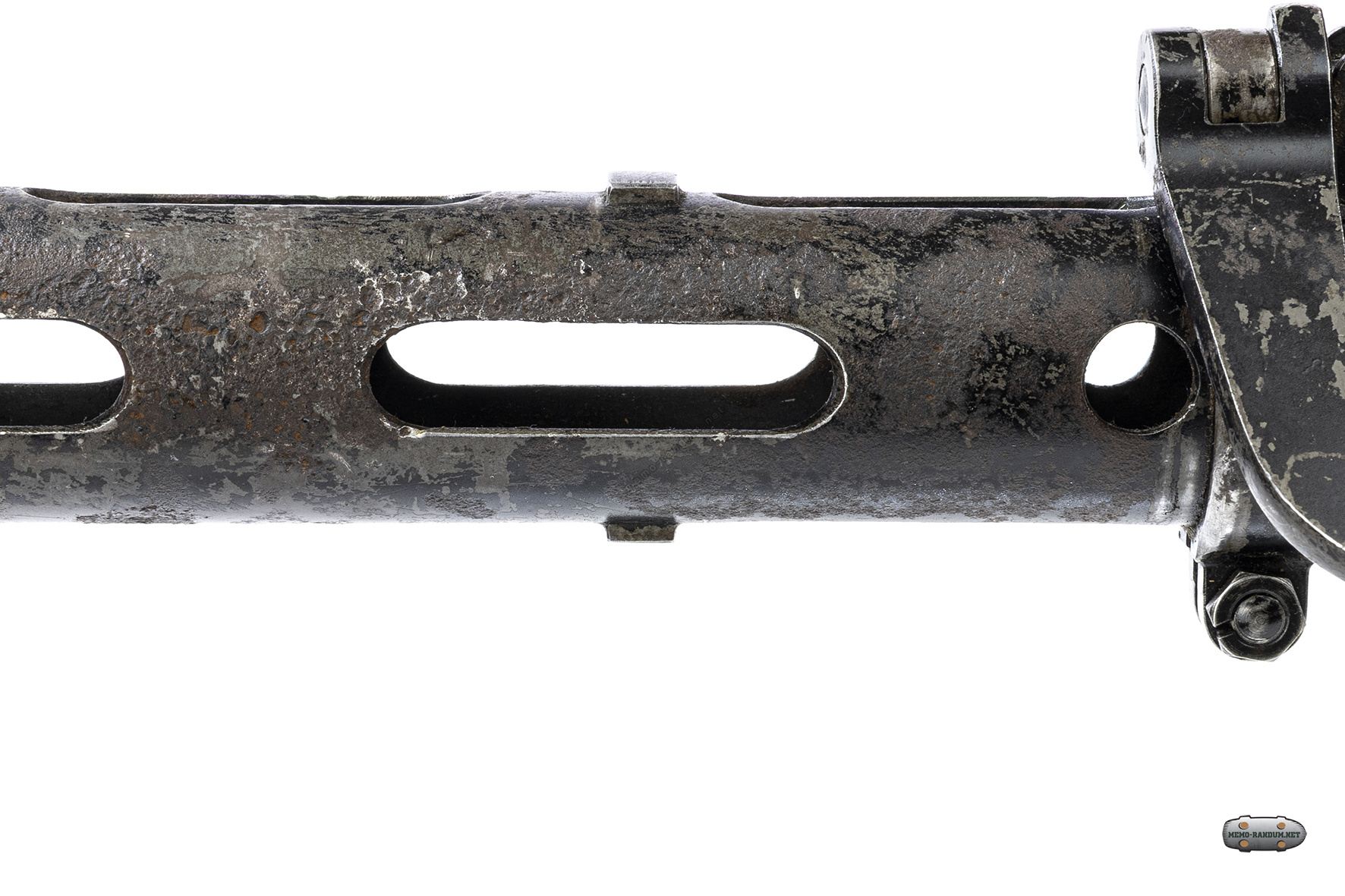

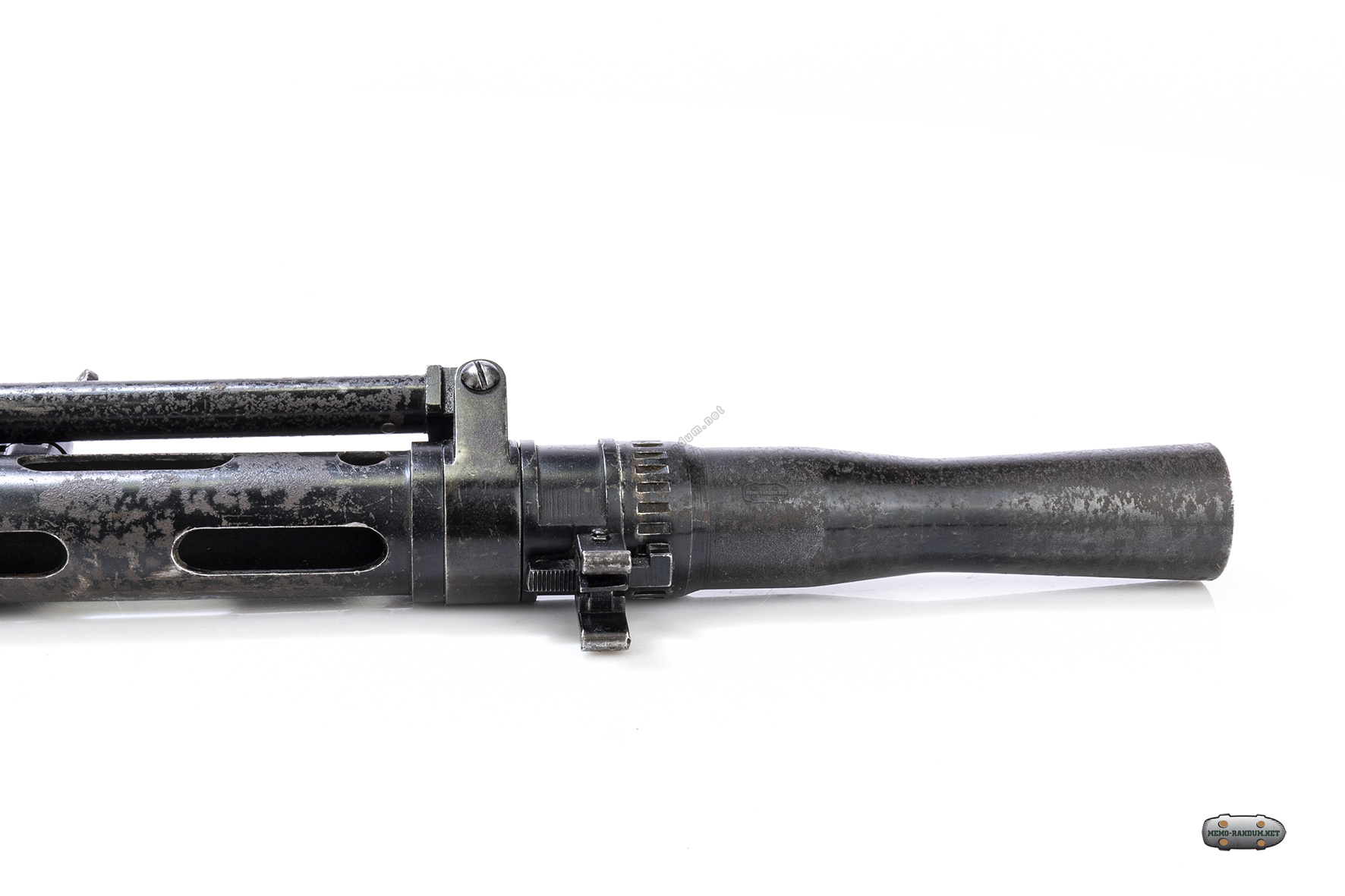

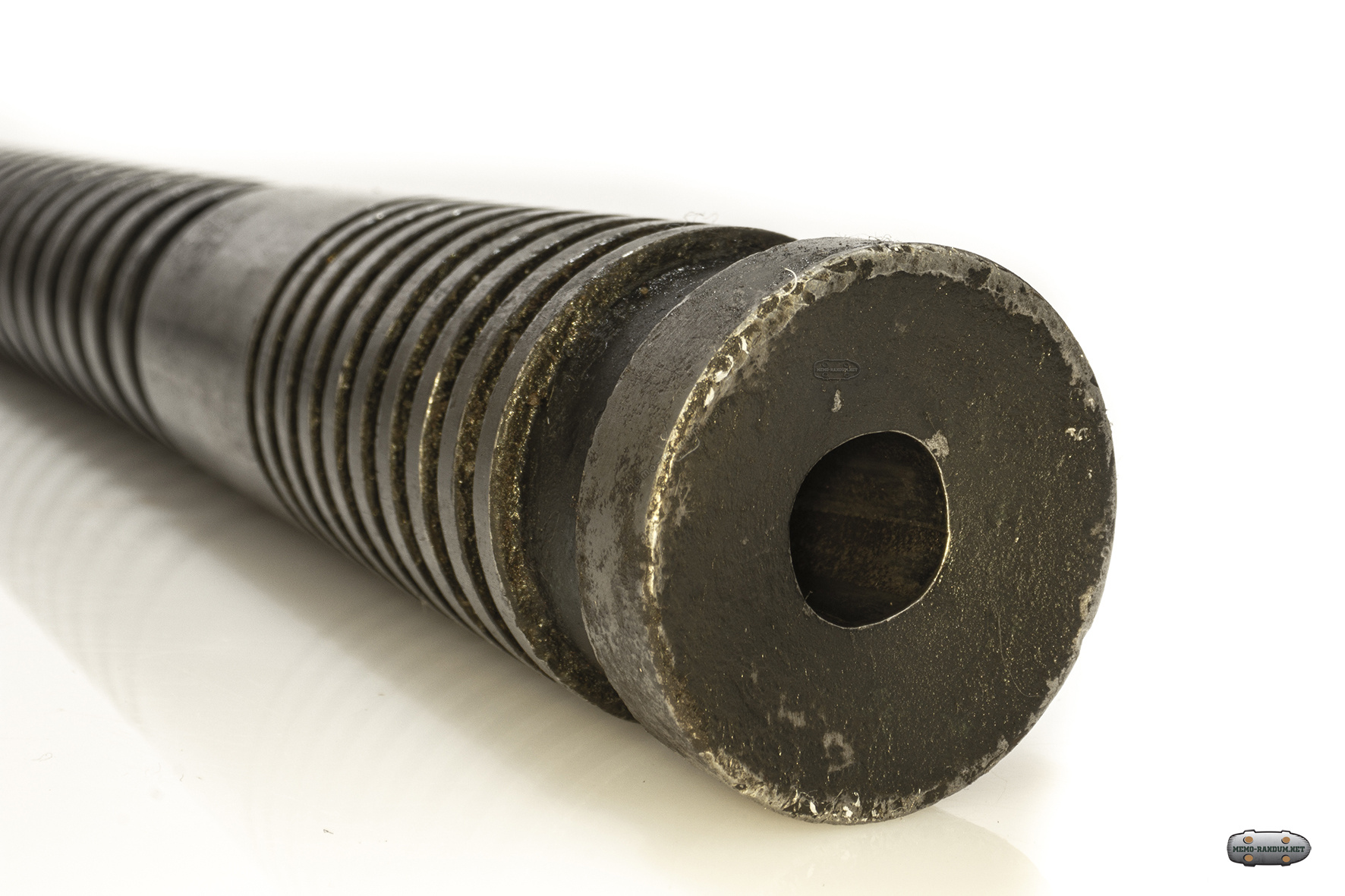

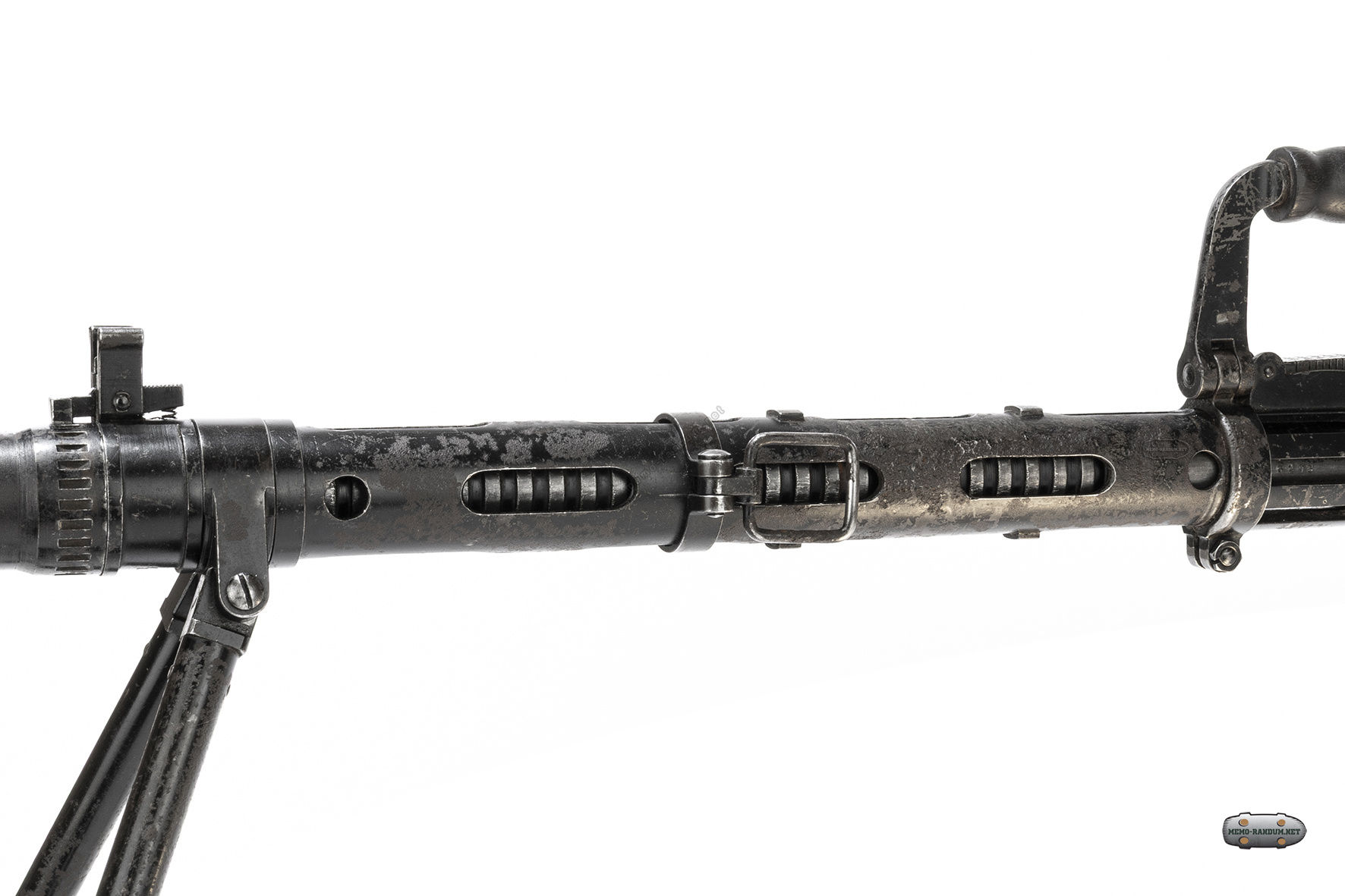

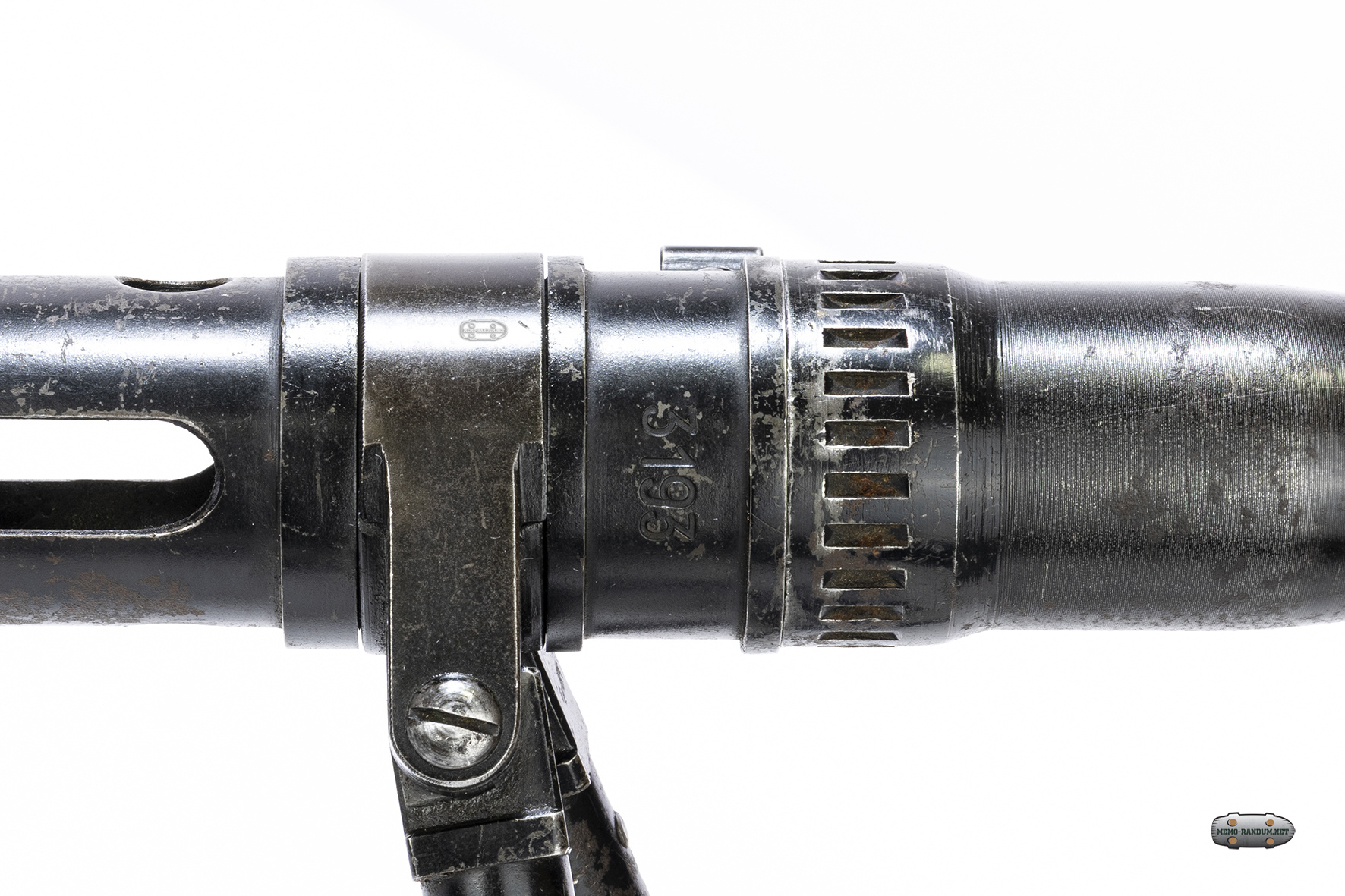

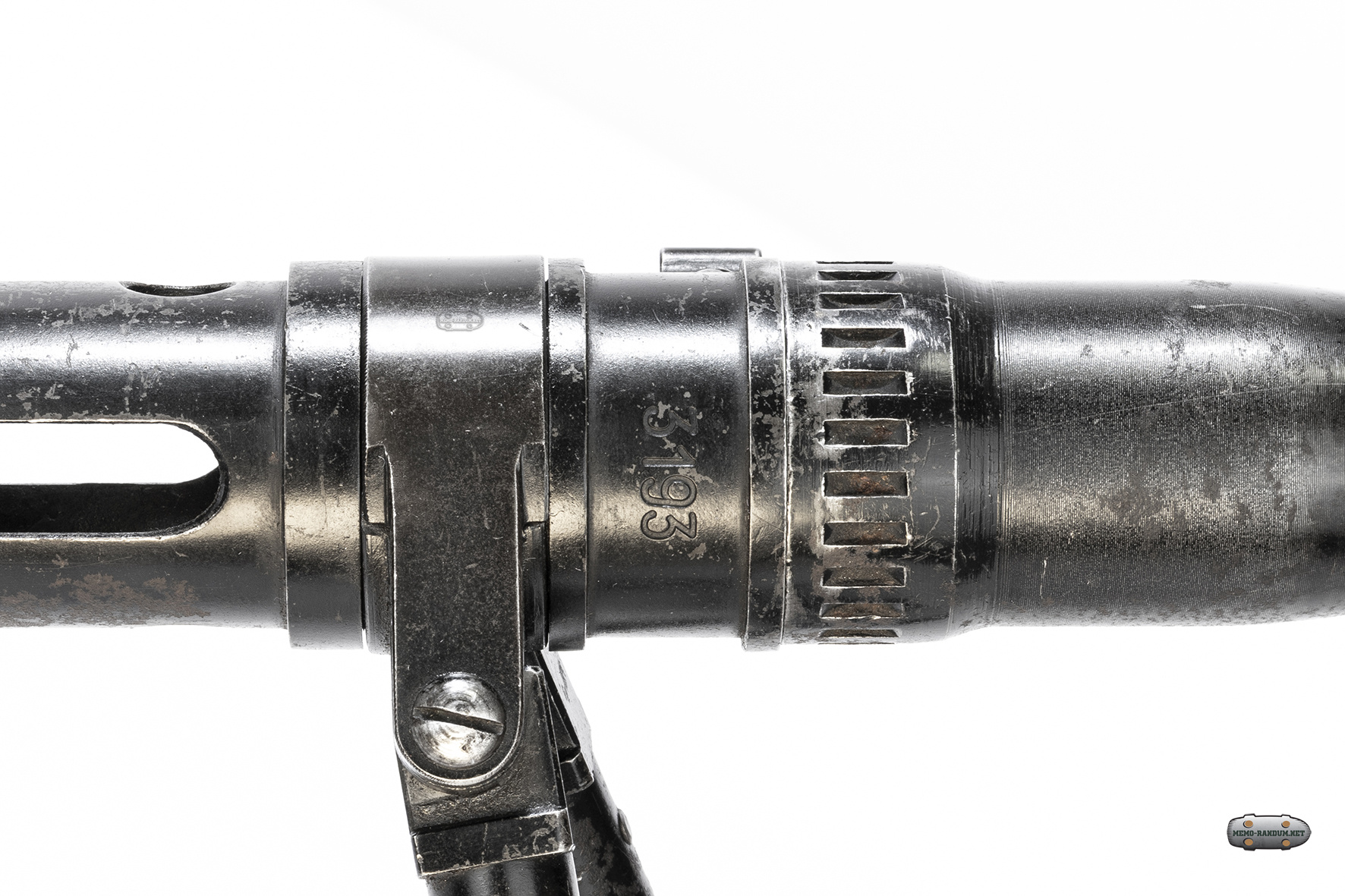

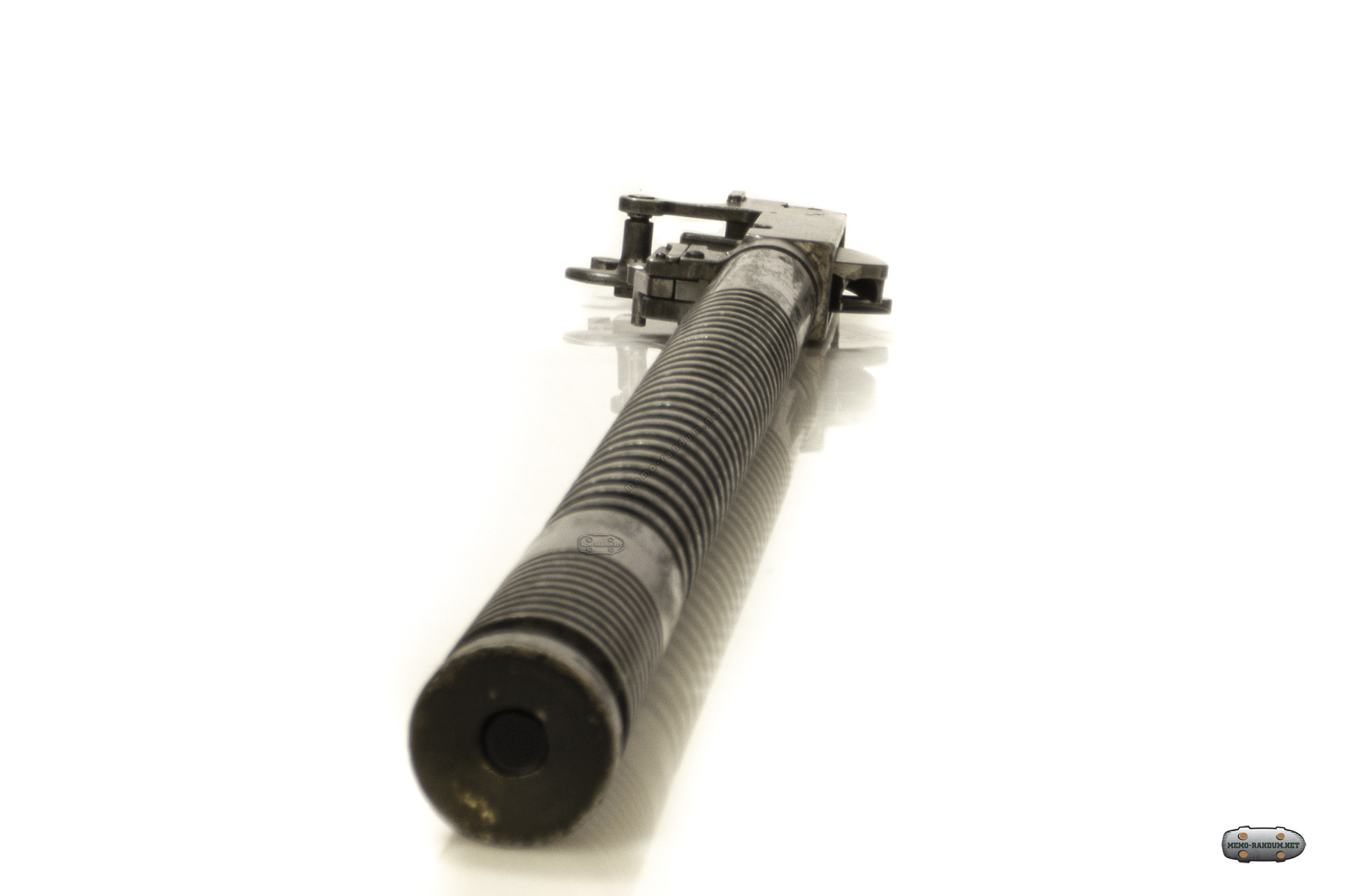

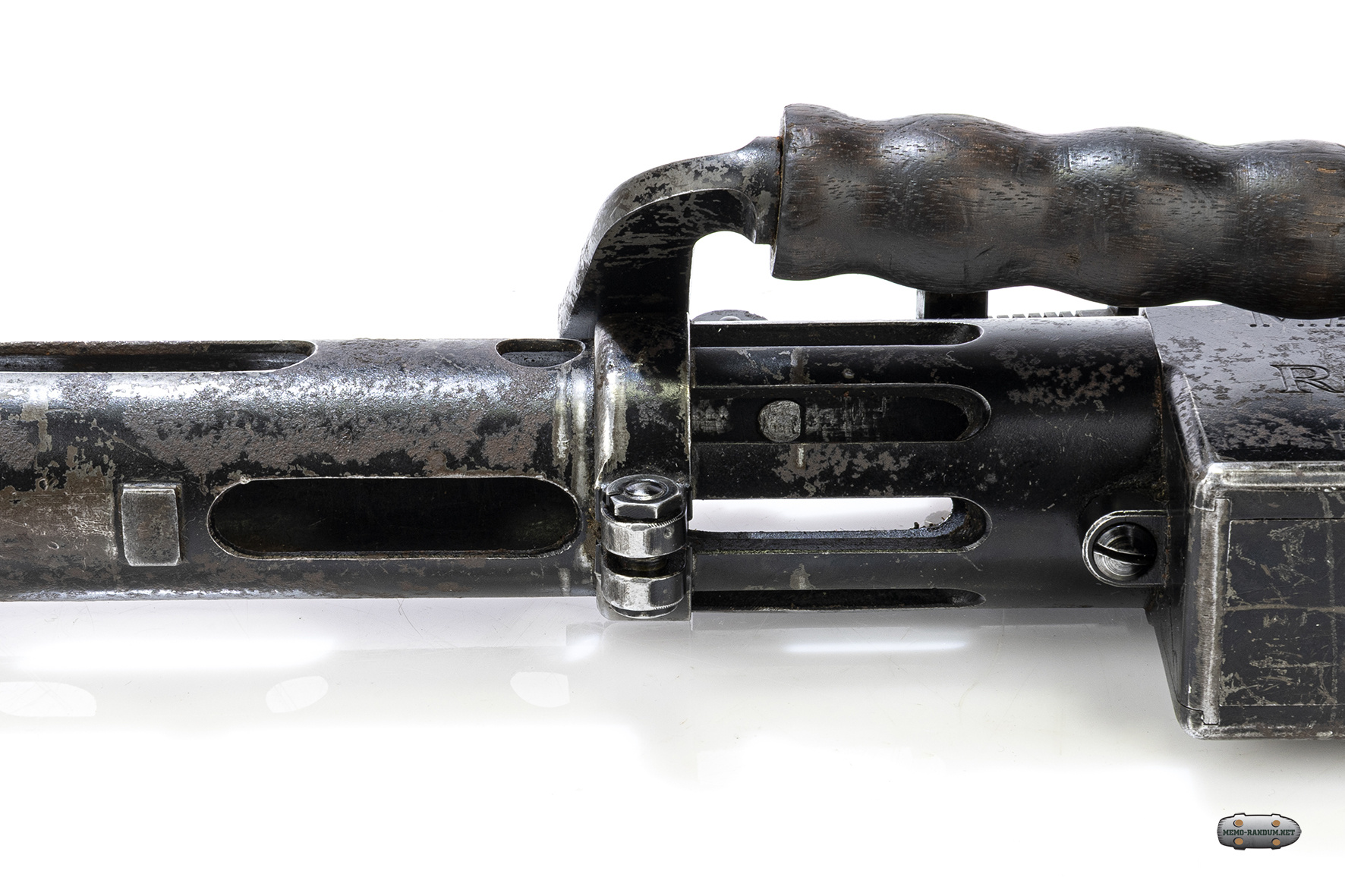

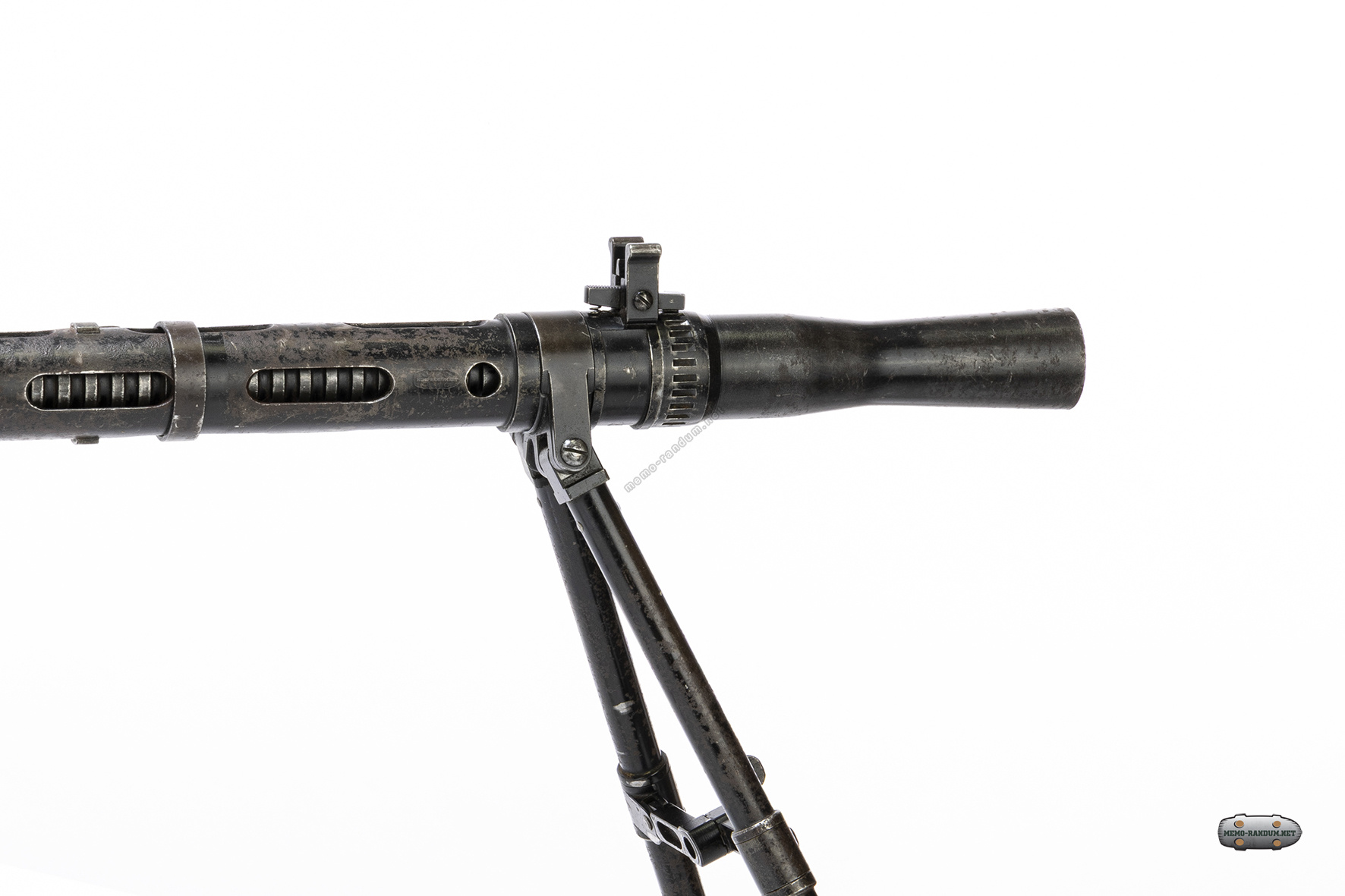

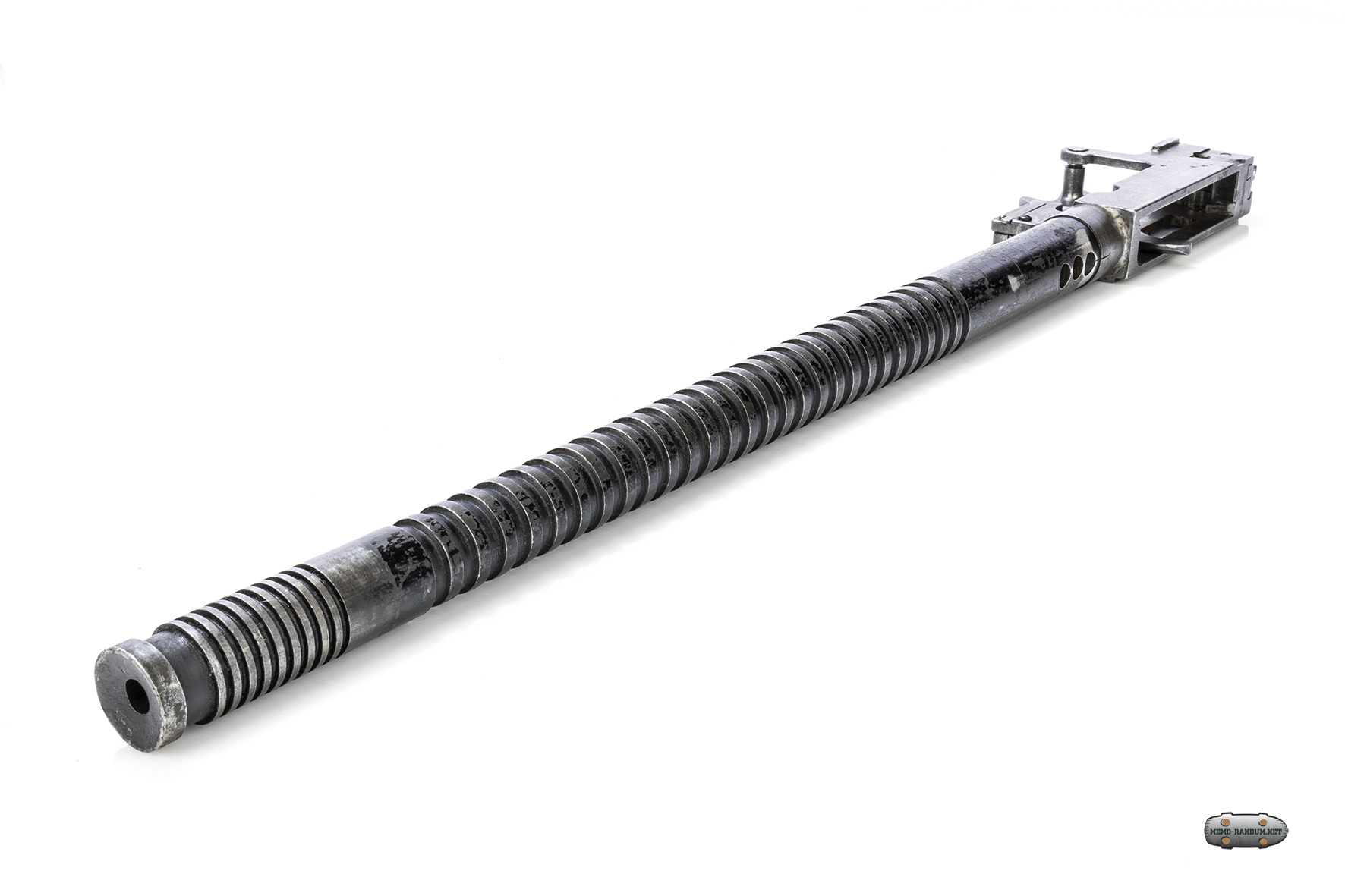

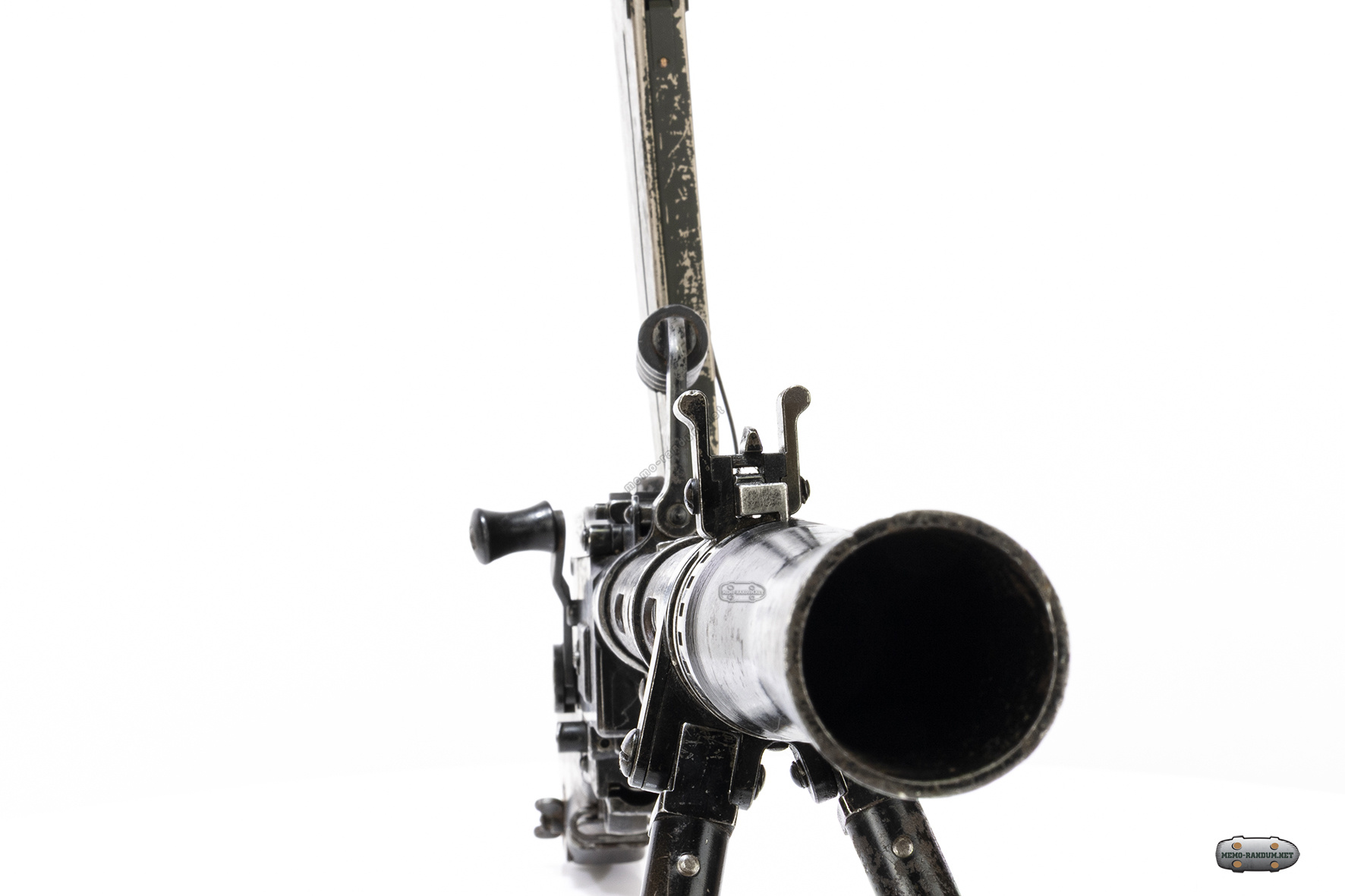

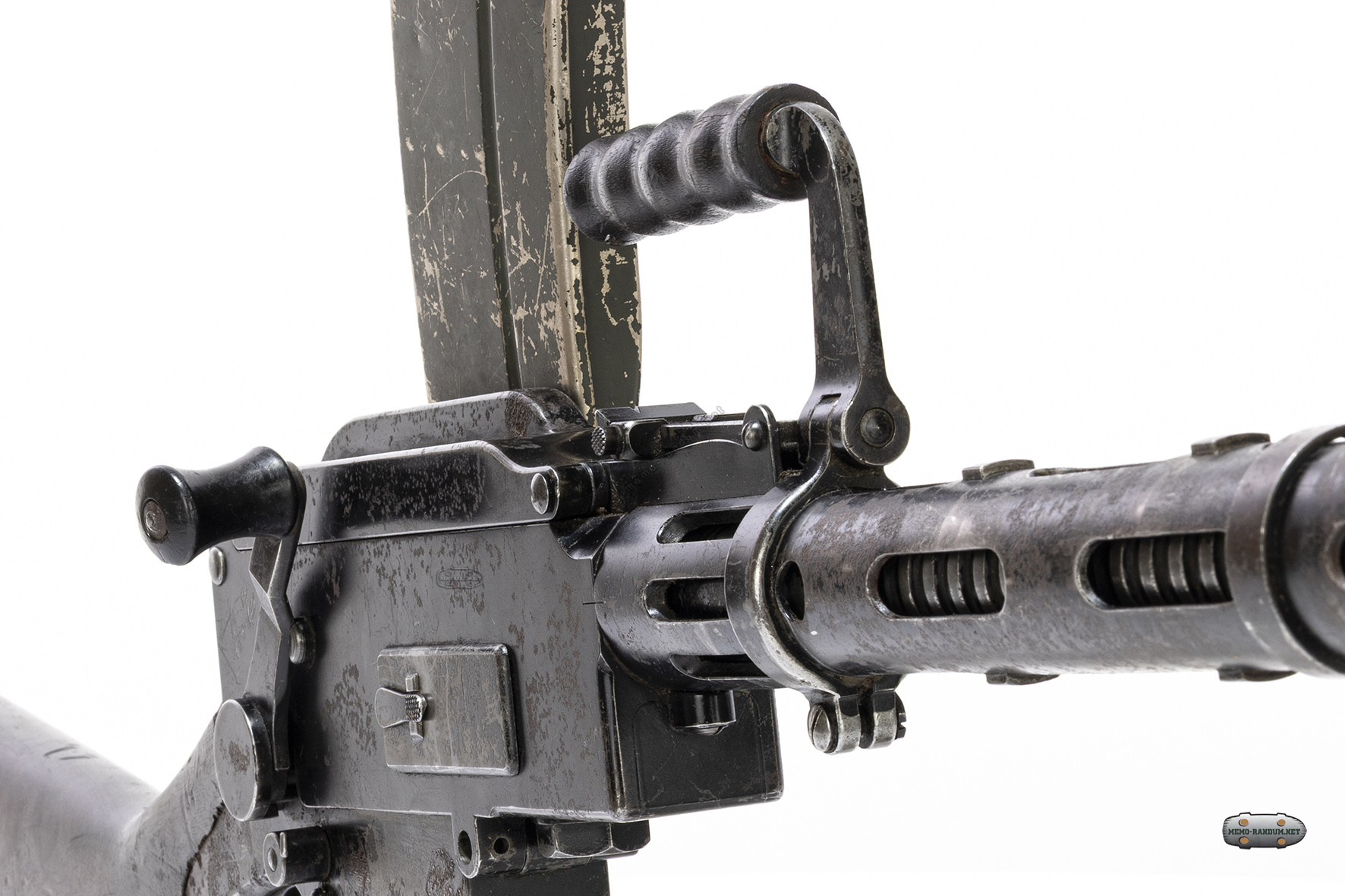

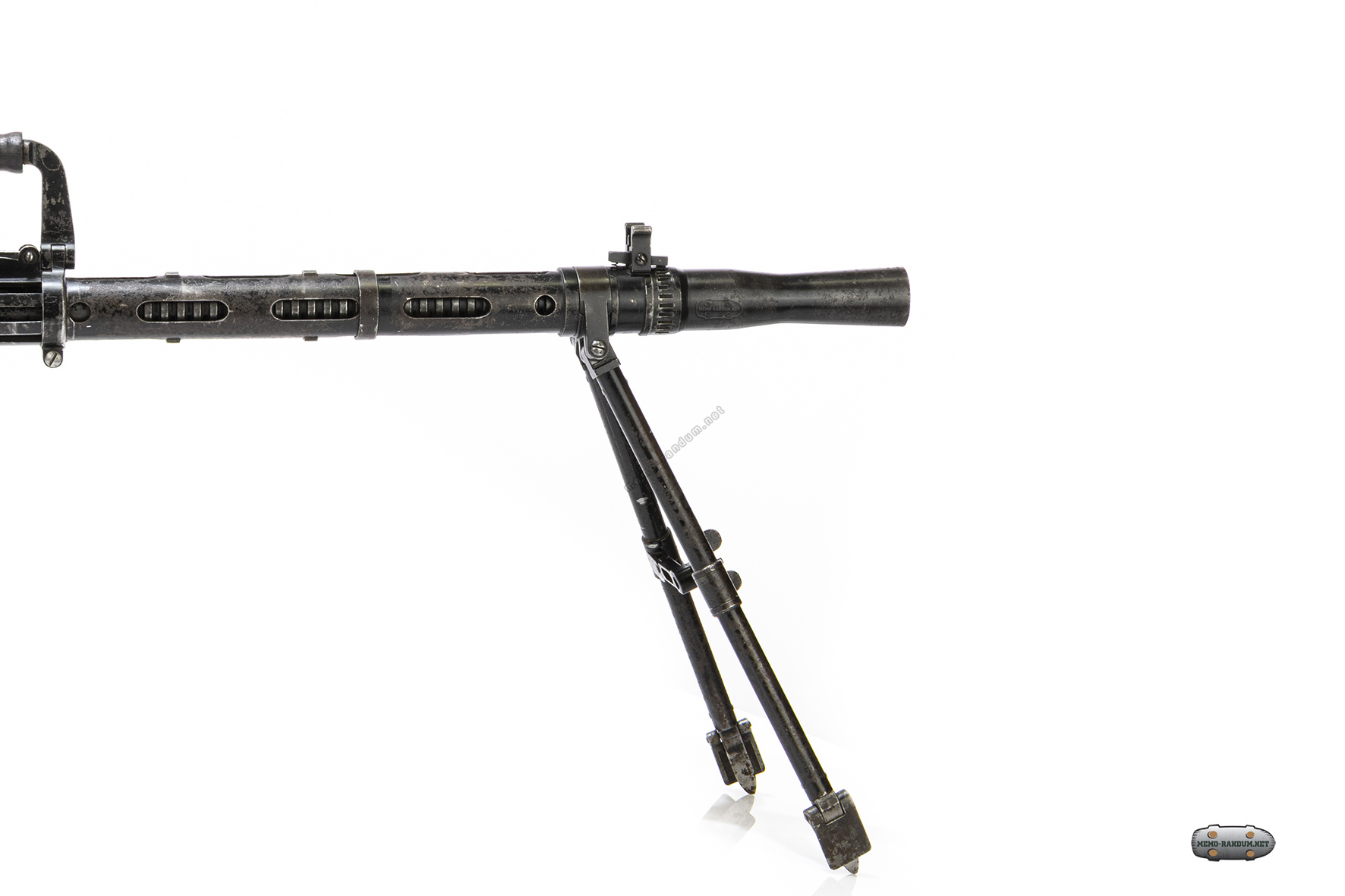

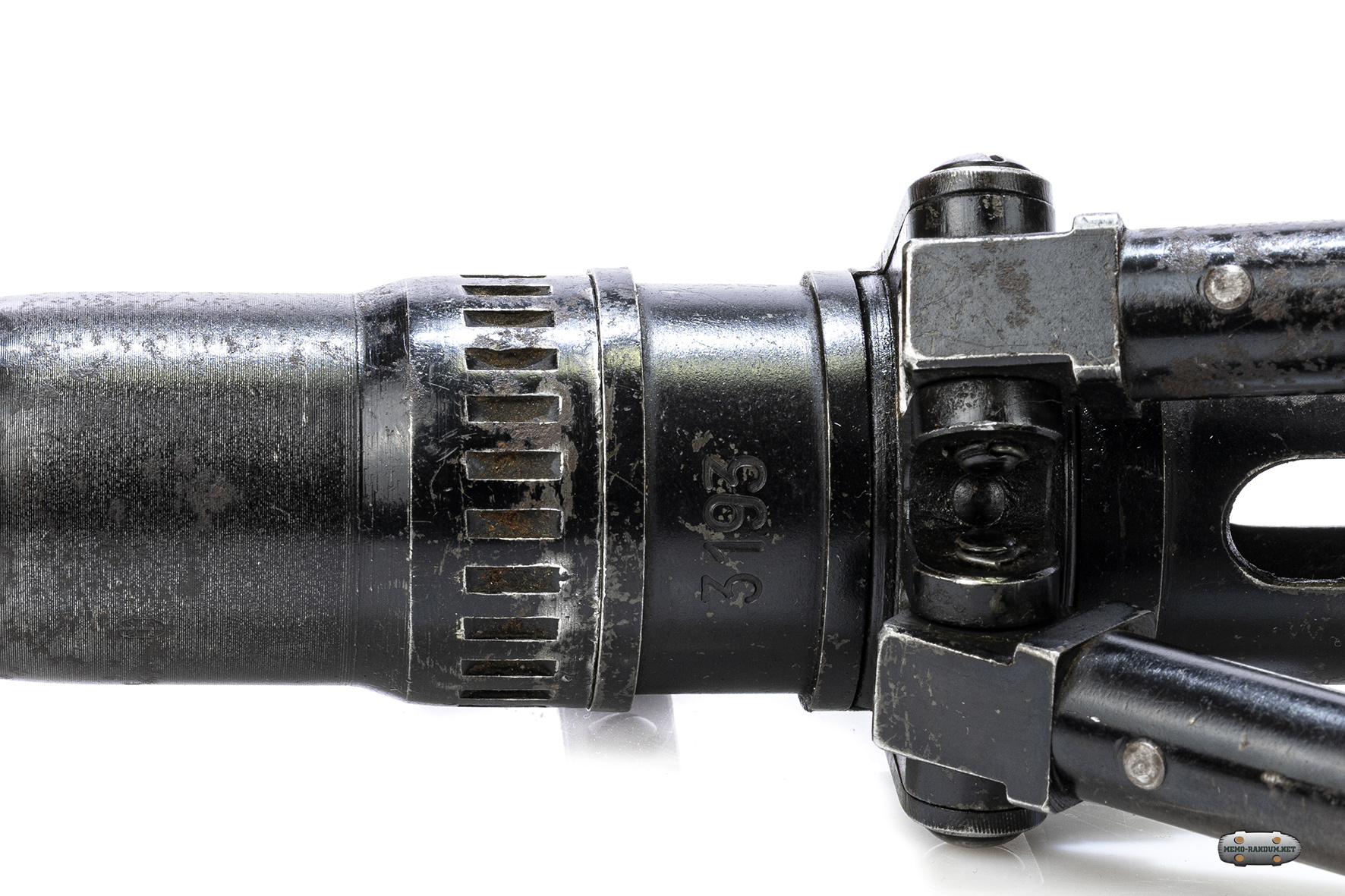

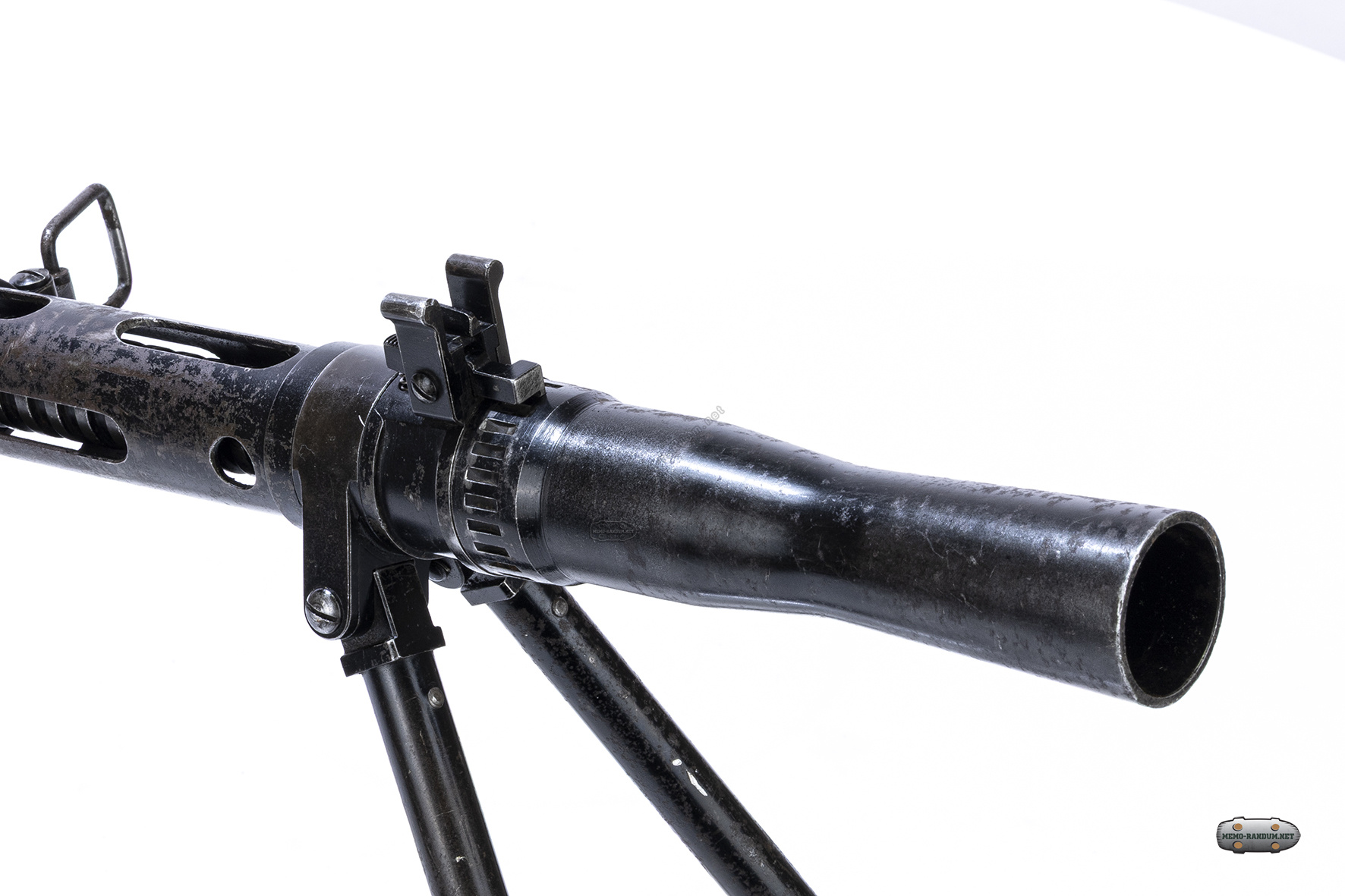

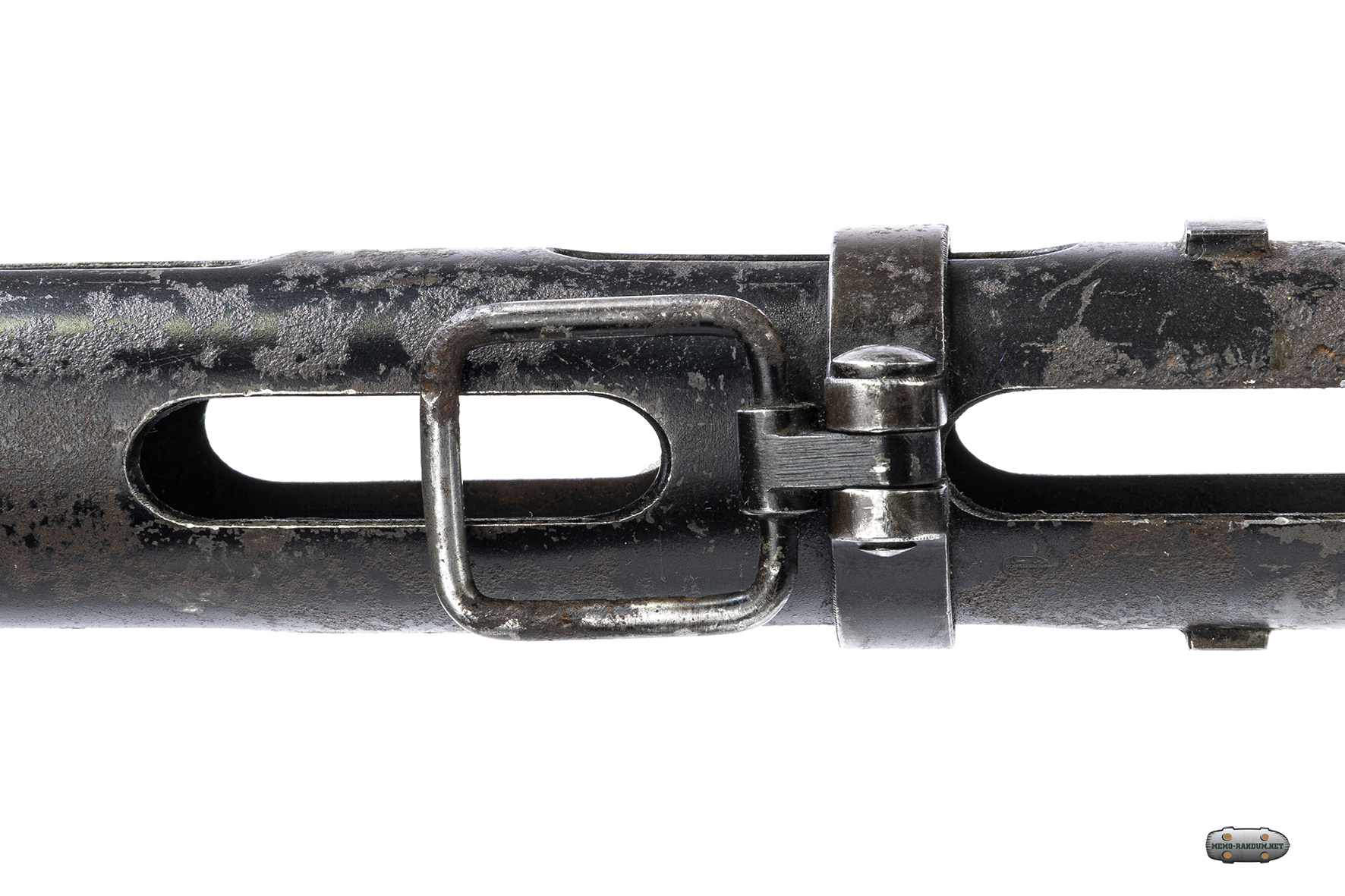

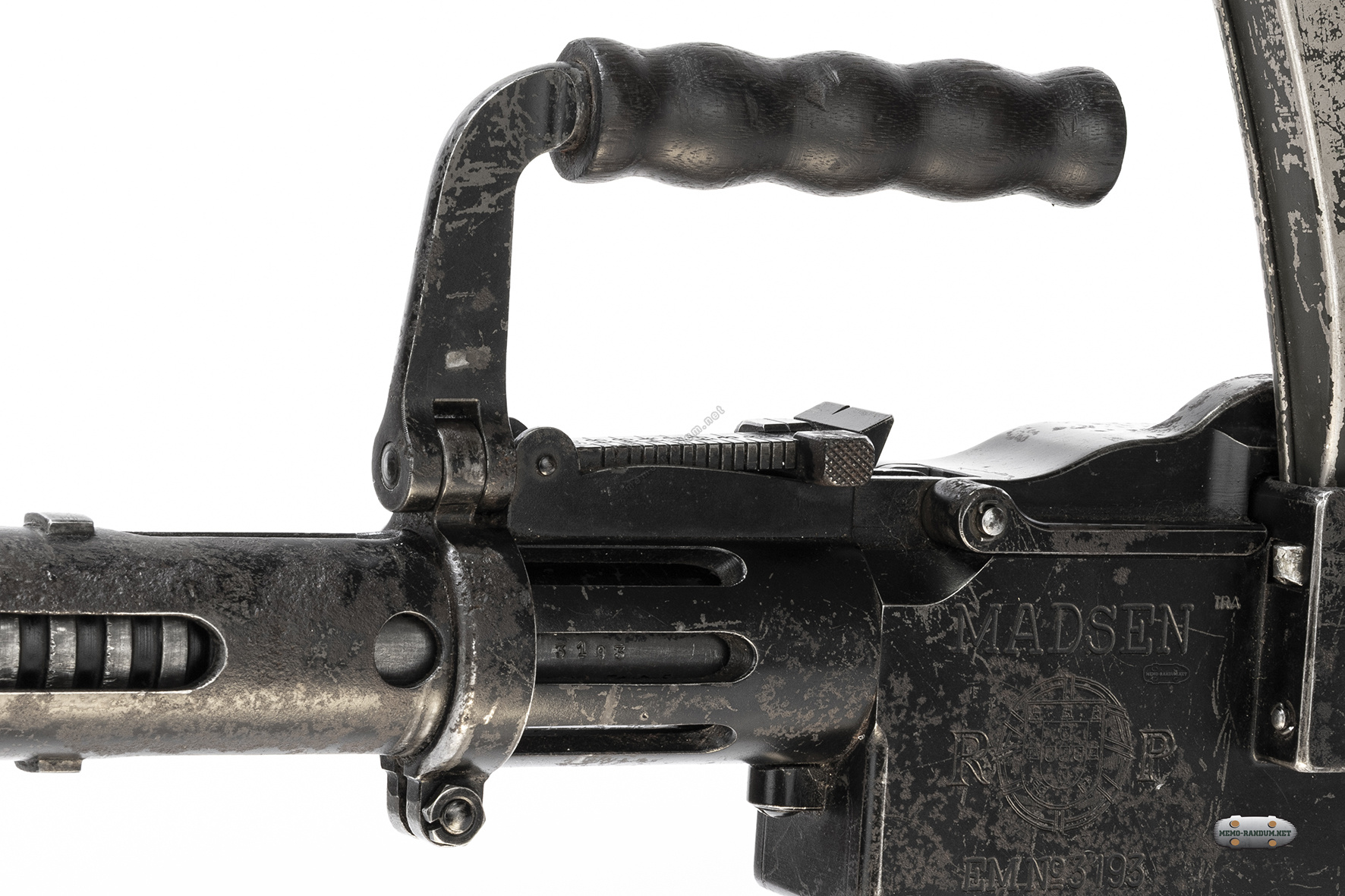

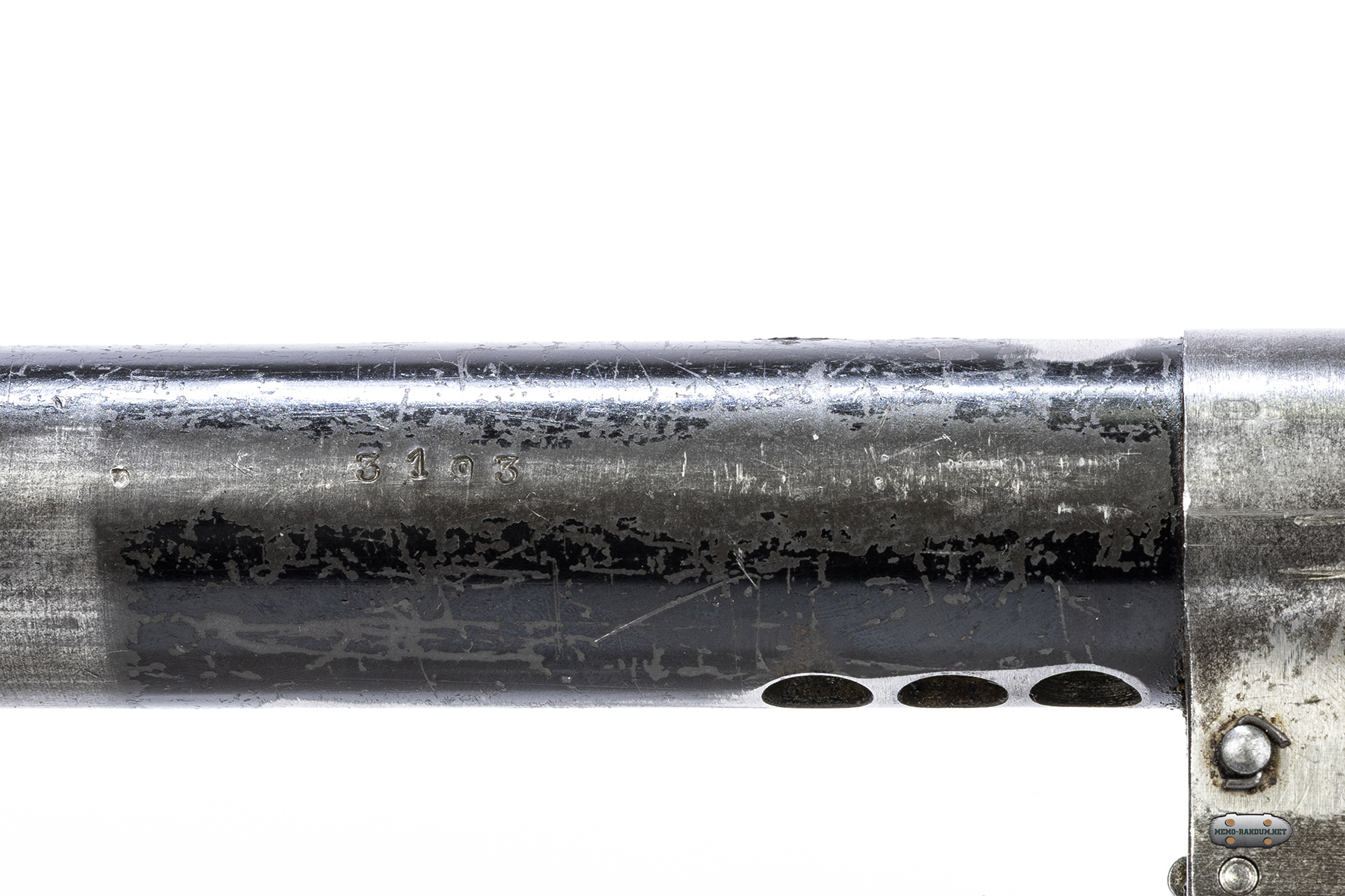

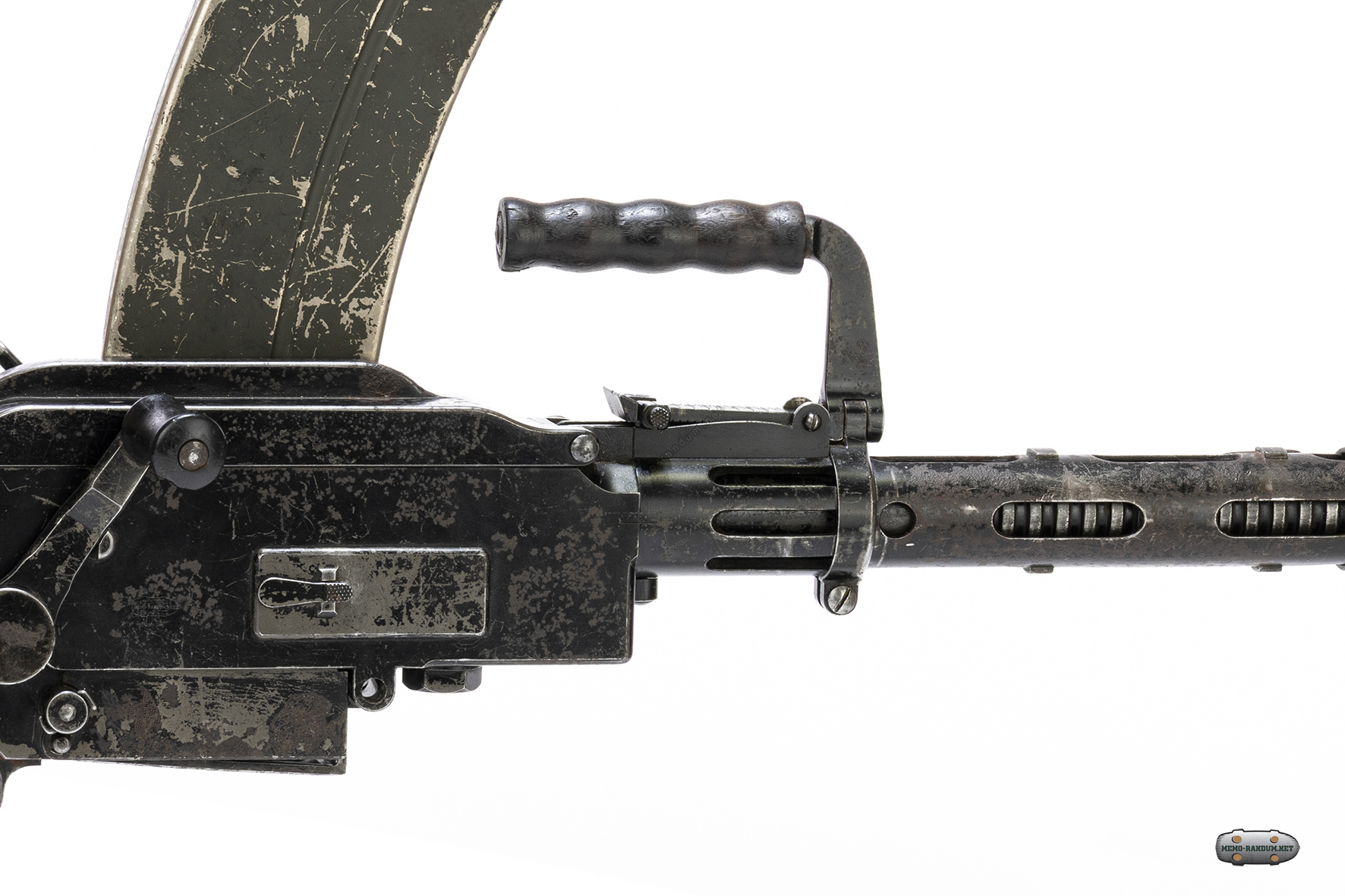

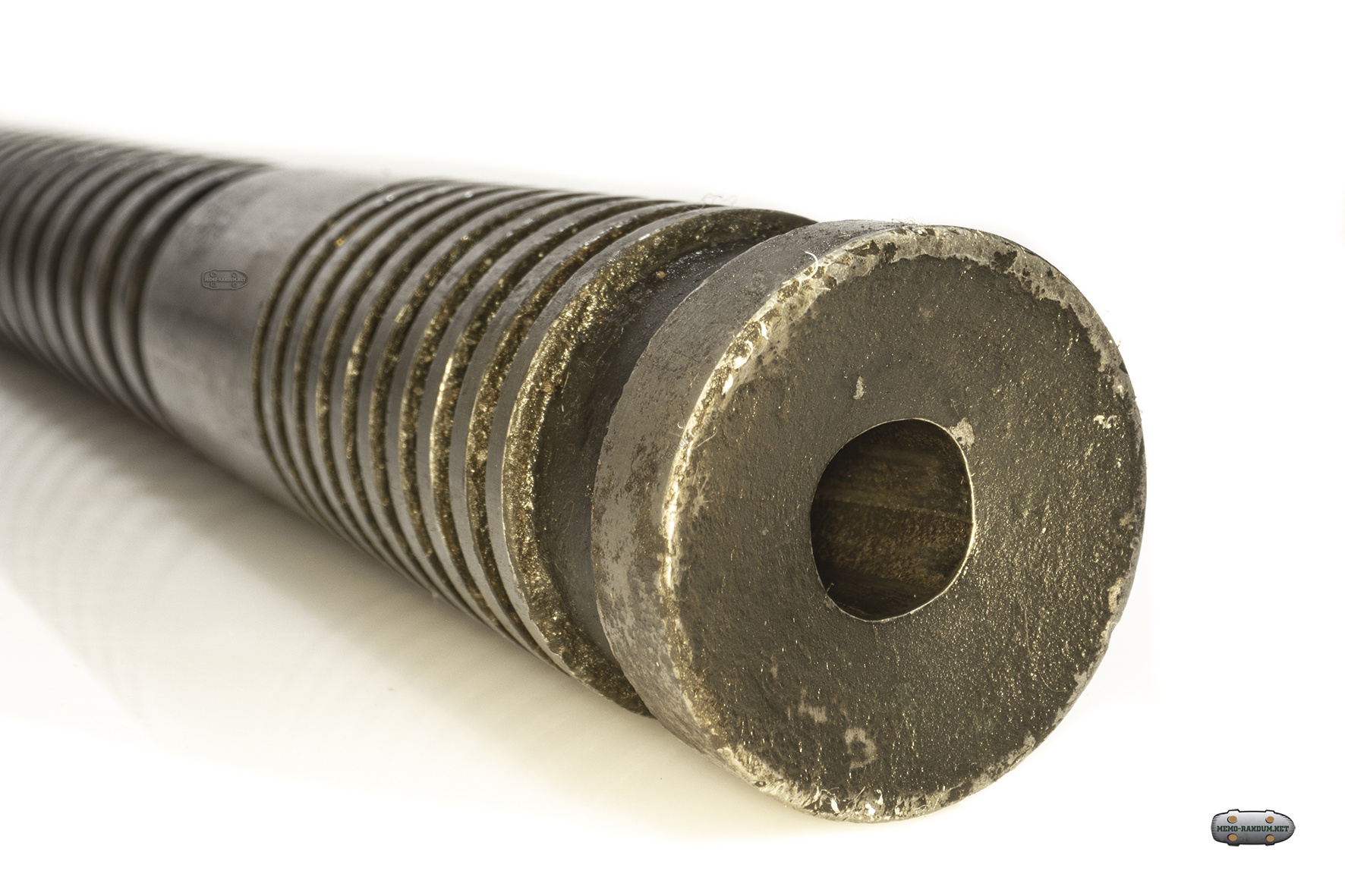

Ствол имеет ребра для лучшего охлаждения и заключен в перфорированный металлический кожух. В поздних вариантах пулемета ствол был быстросменным.

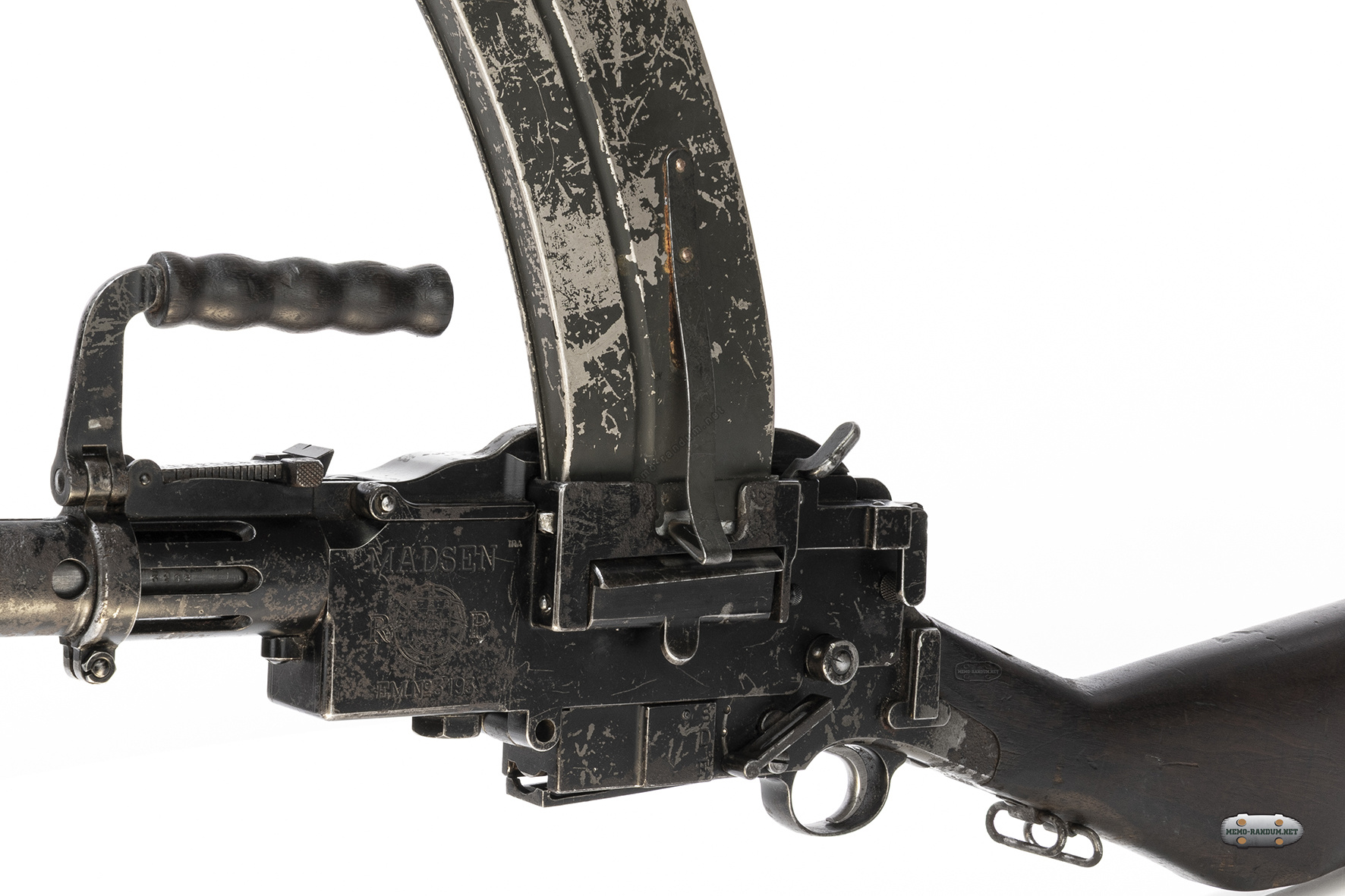

Питание патронами осуществляется из приставных сверху коробчатых магазинов, имеющих в зависимости от модели пулемета и типа и калибра патрона емкость от 25 до 40 патронов (вариант емкостью 30 патронов был самым распространенным).

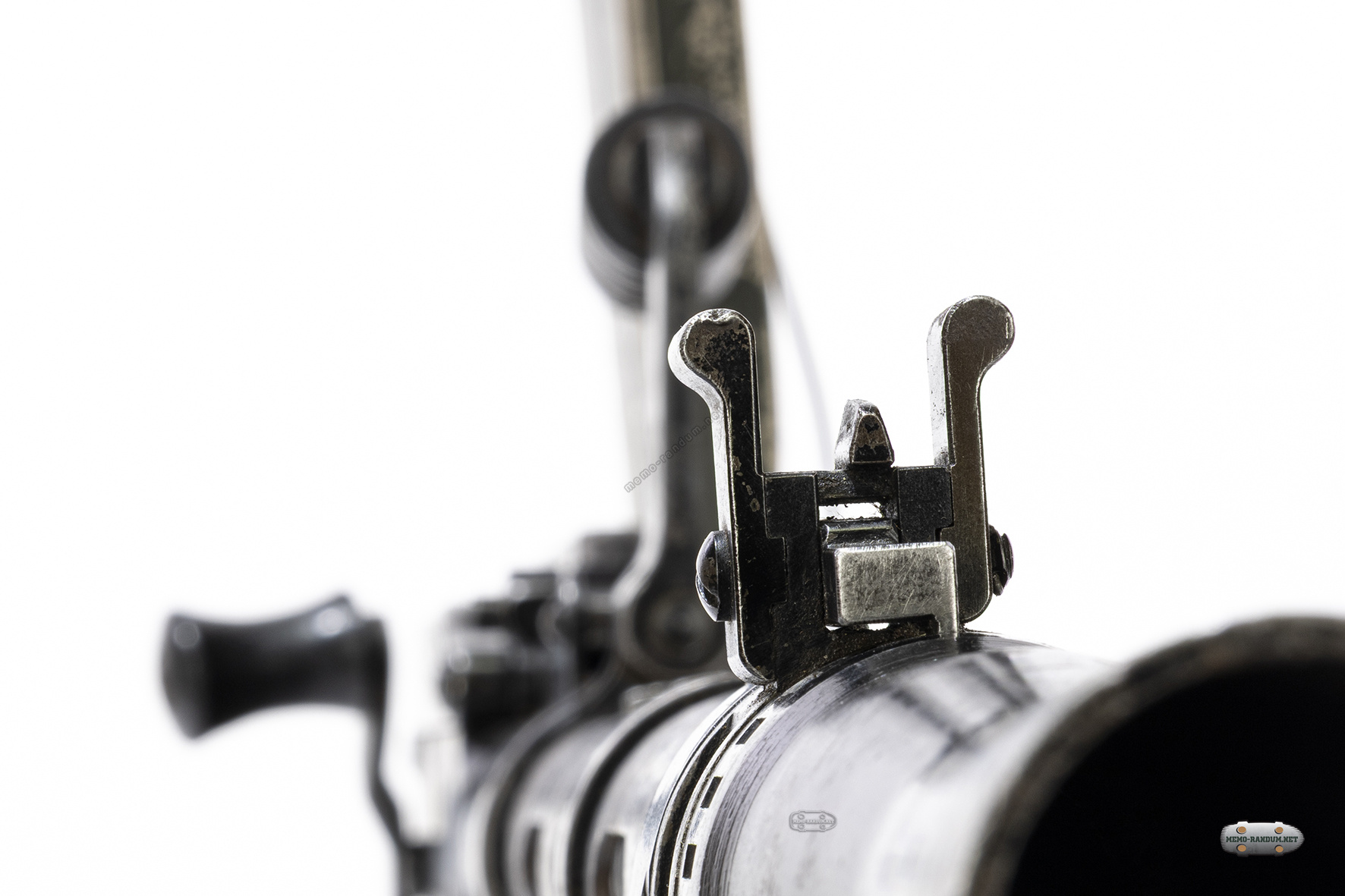

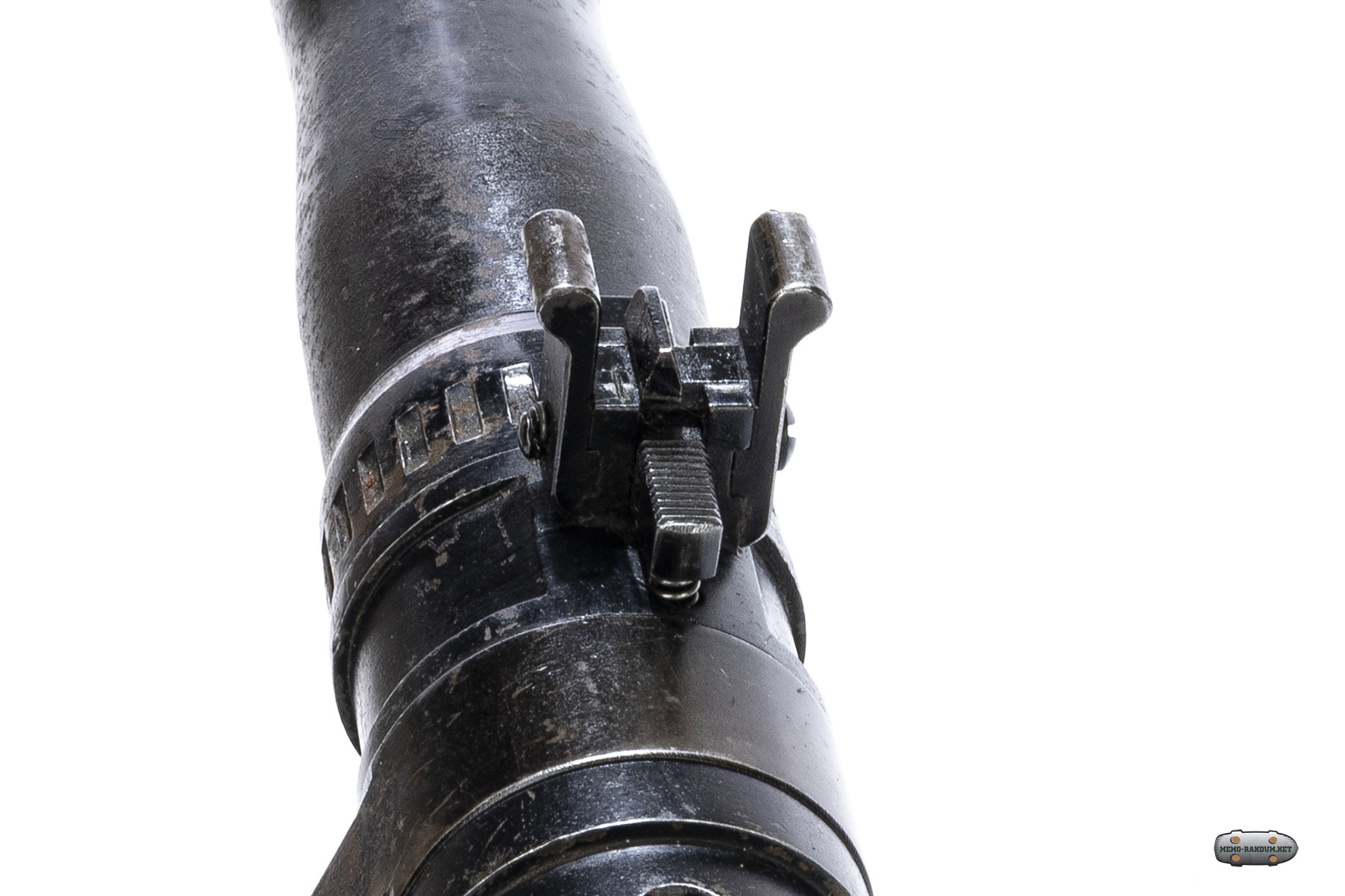

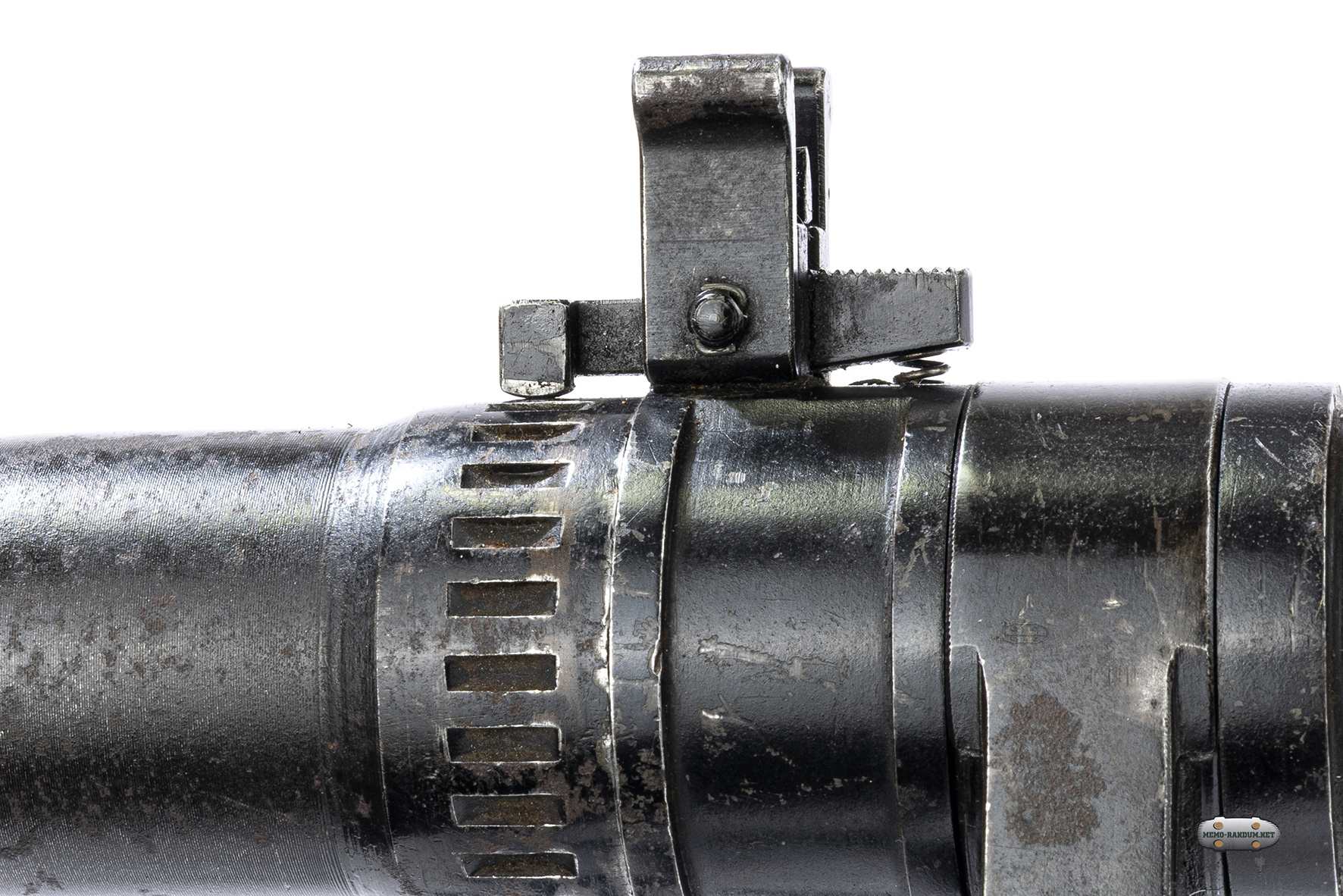

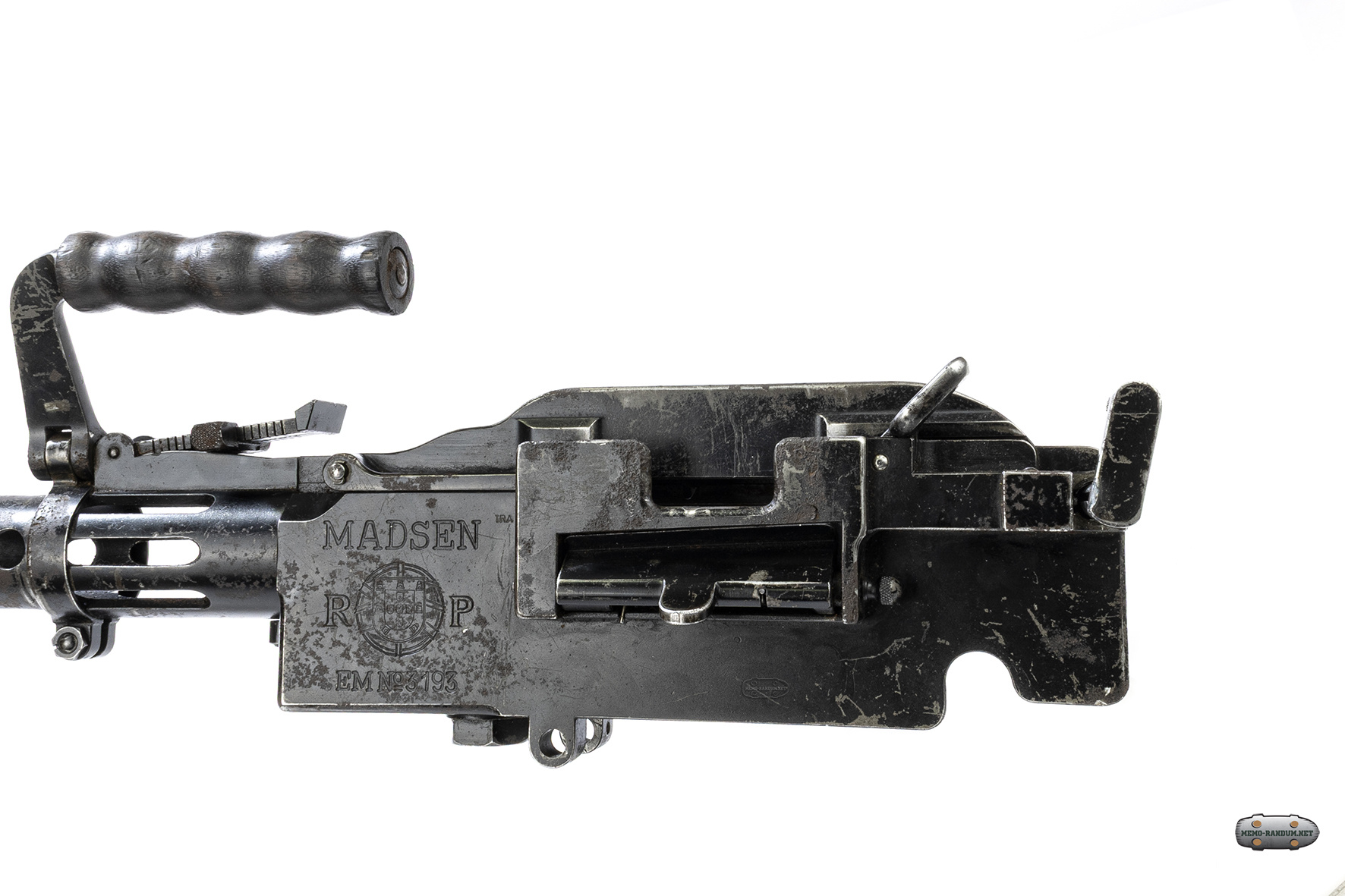

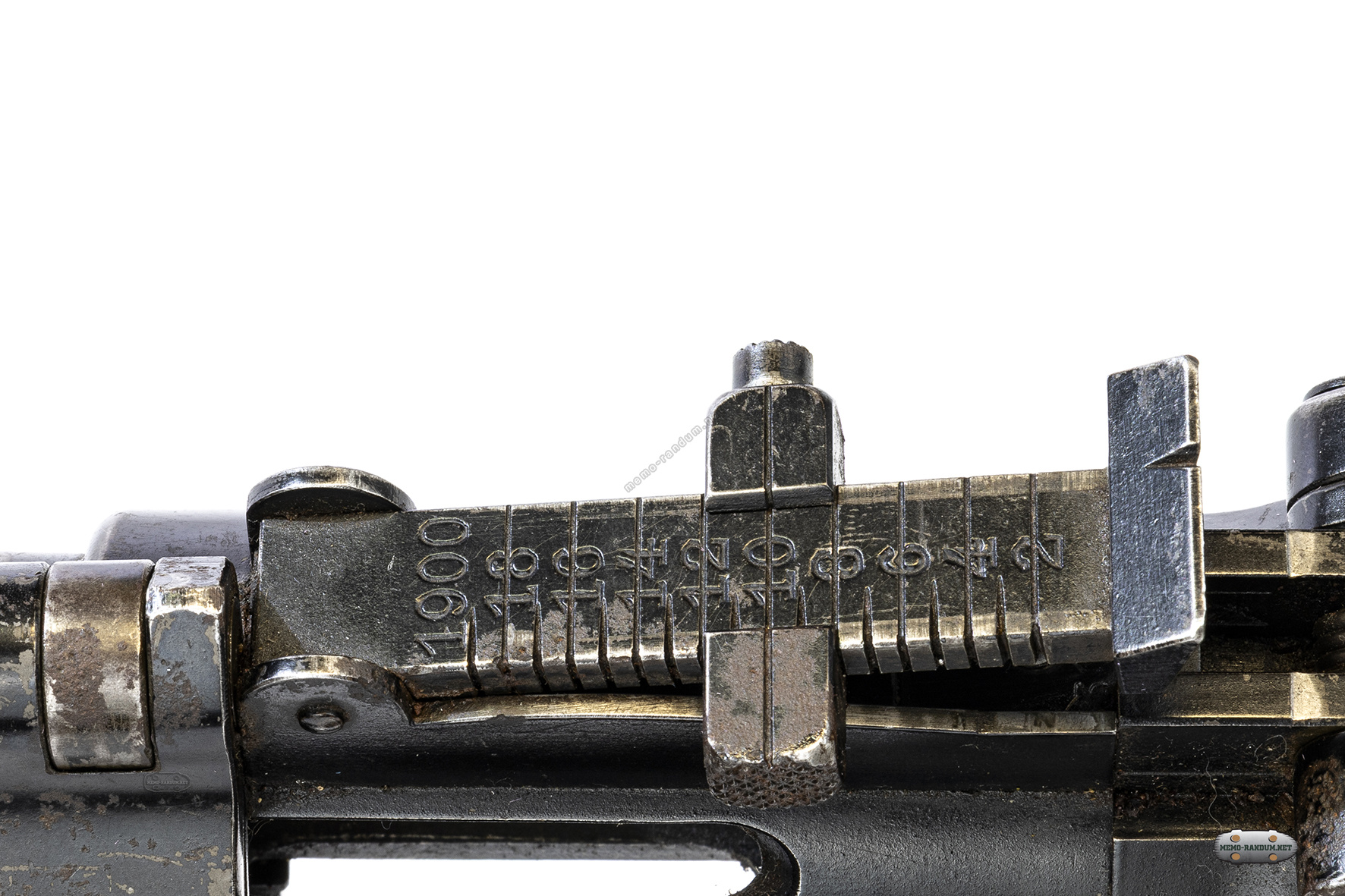

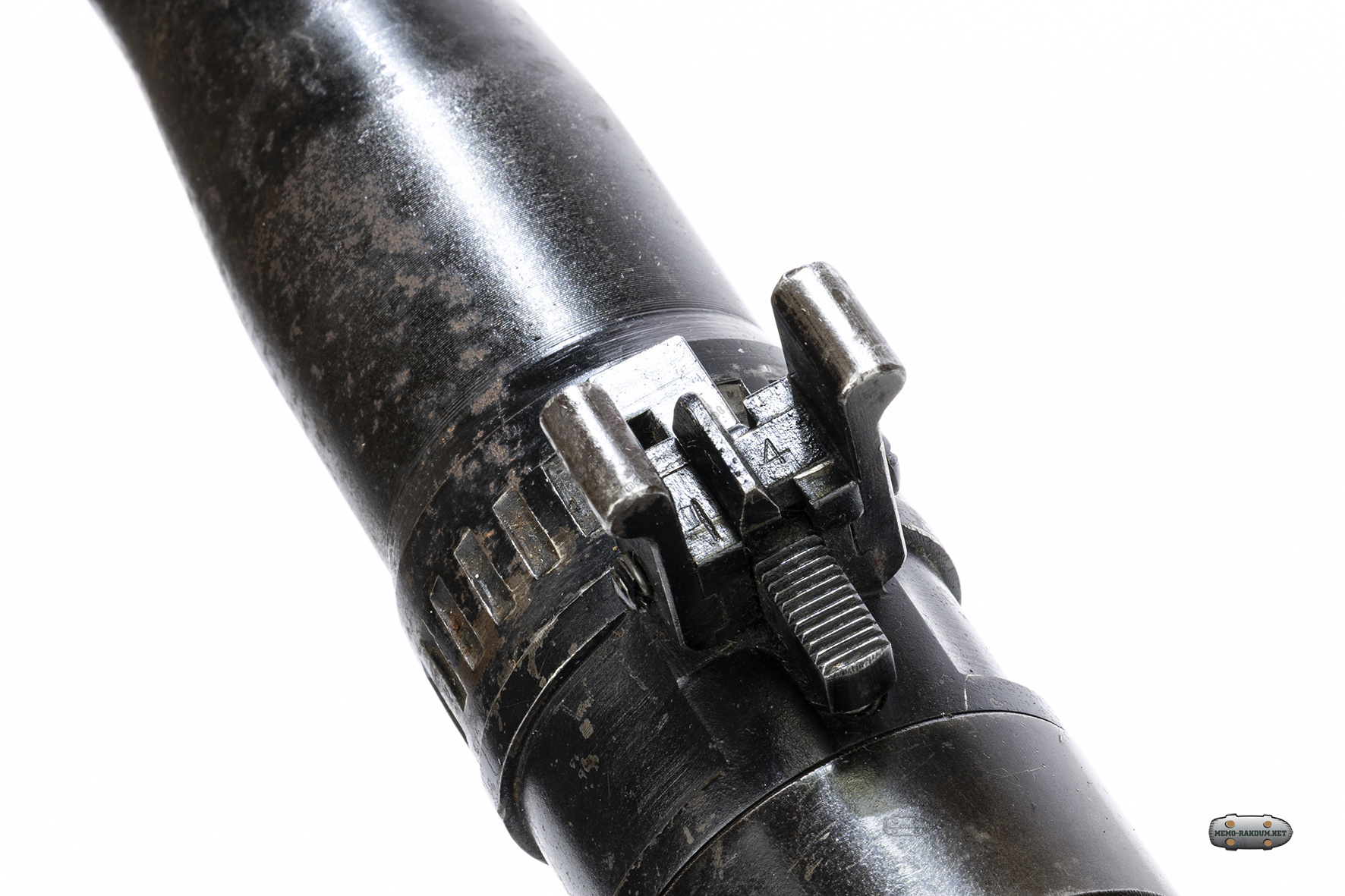

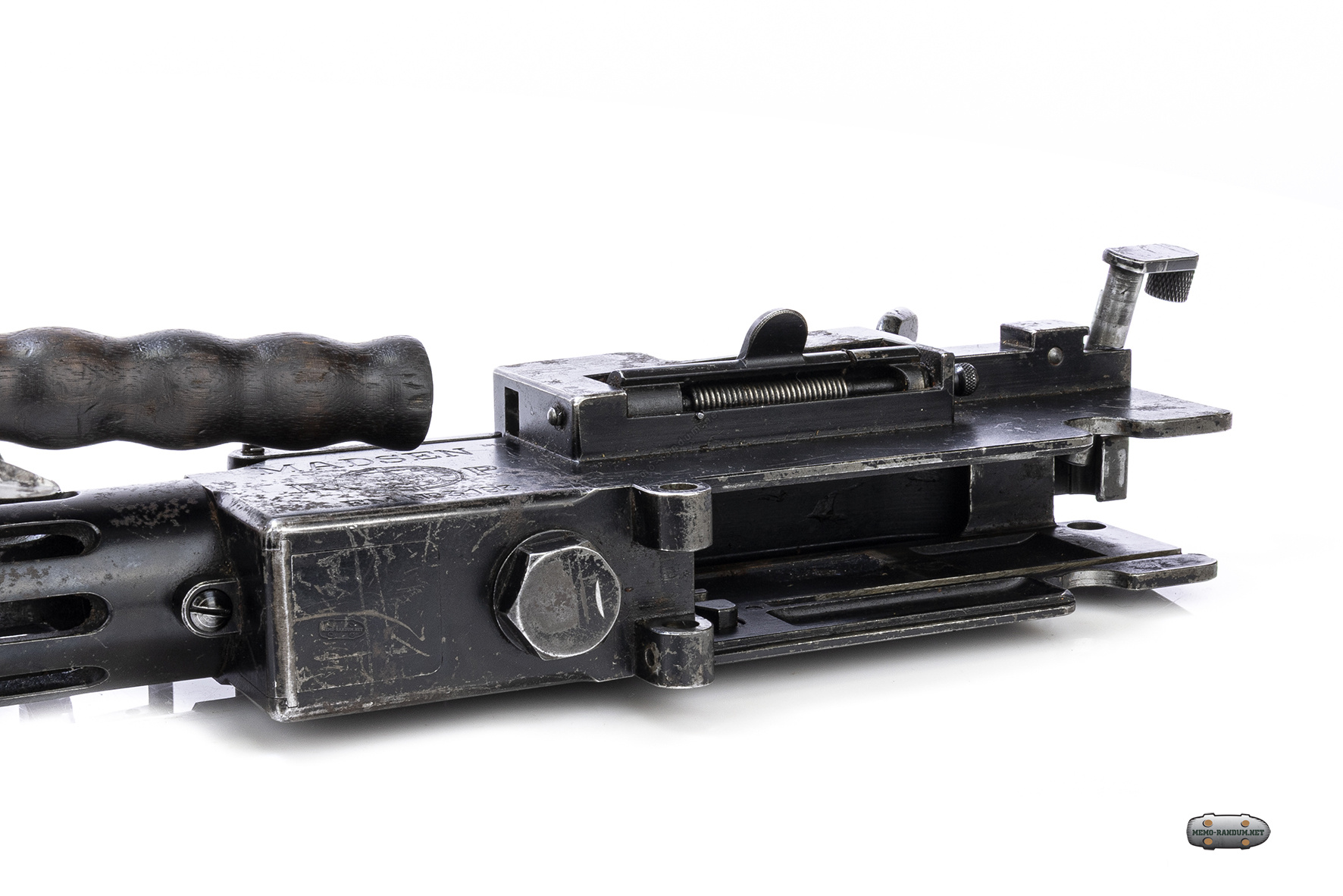

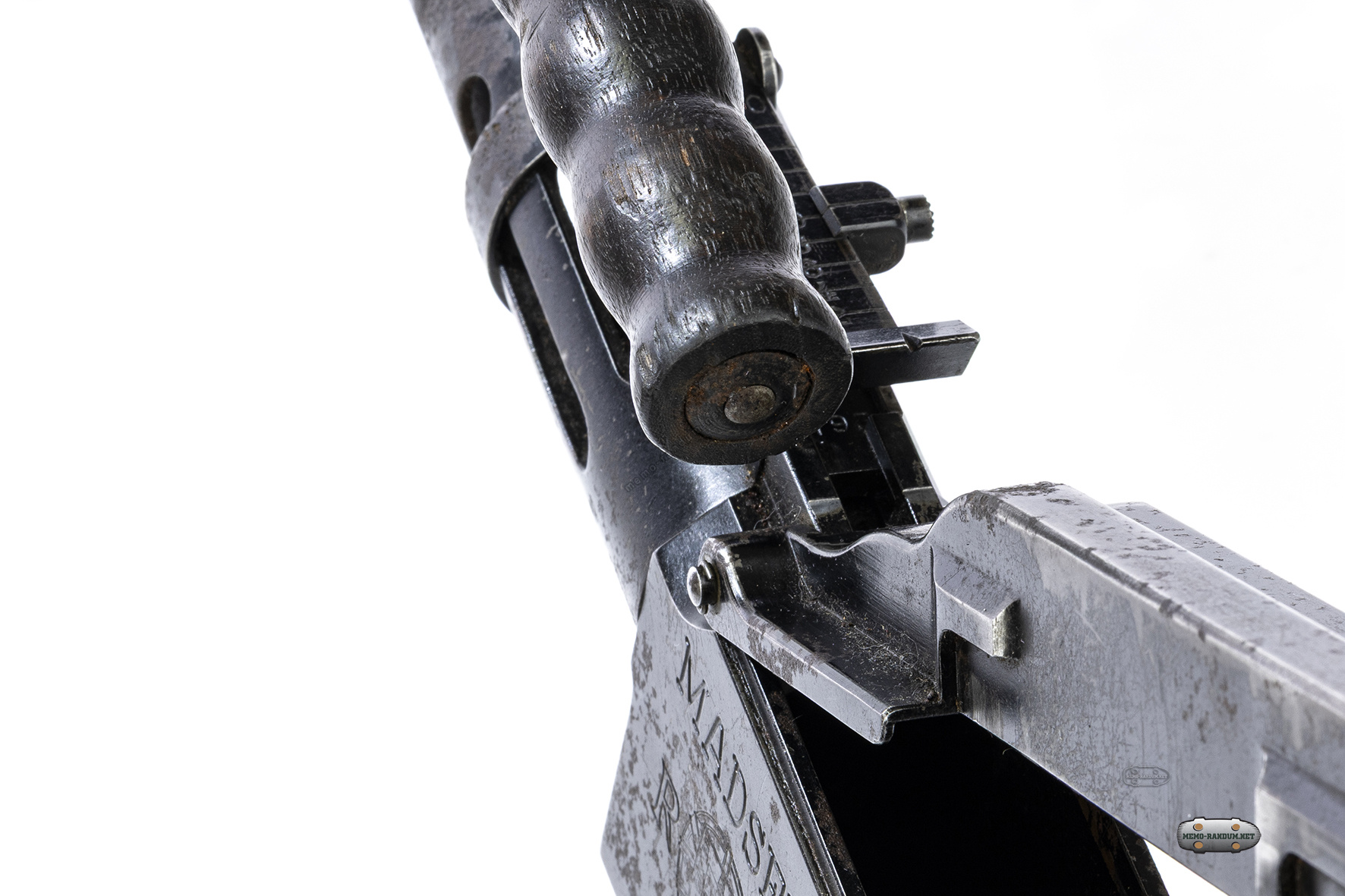

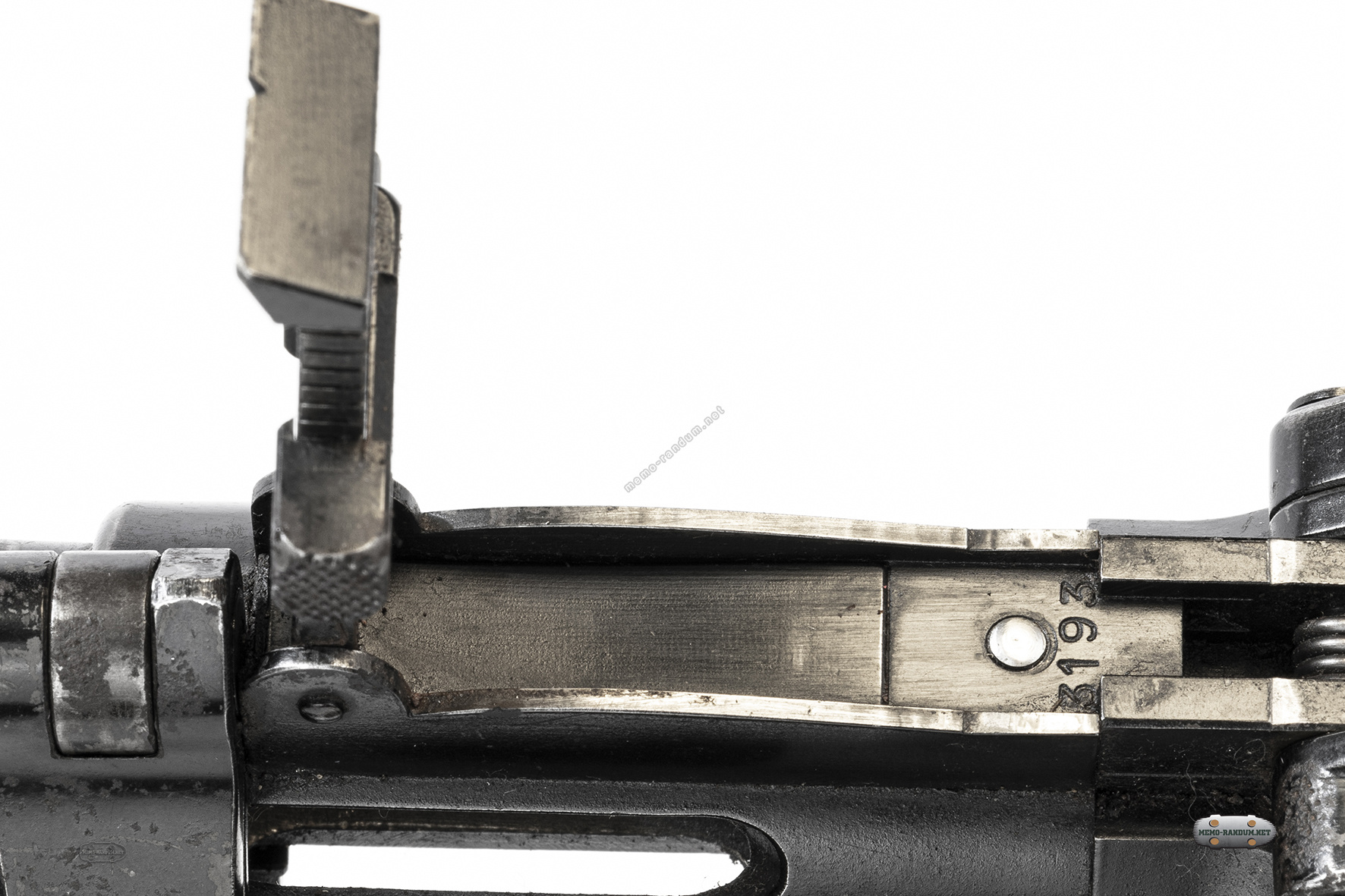

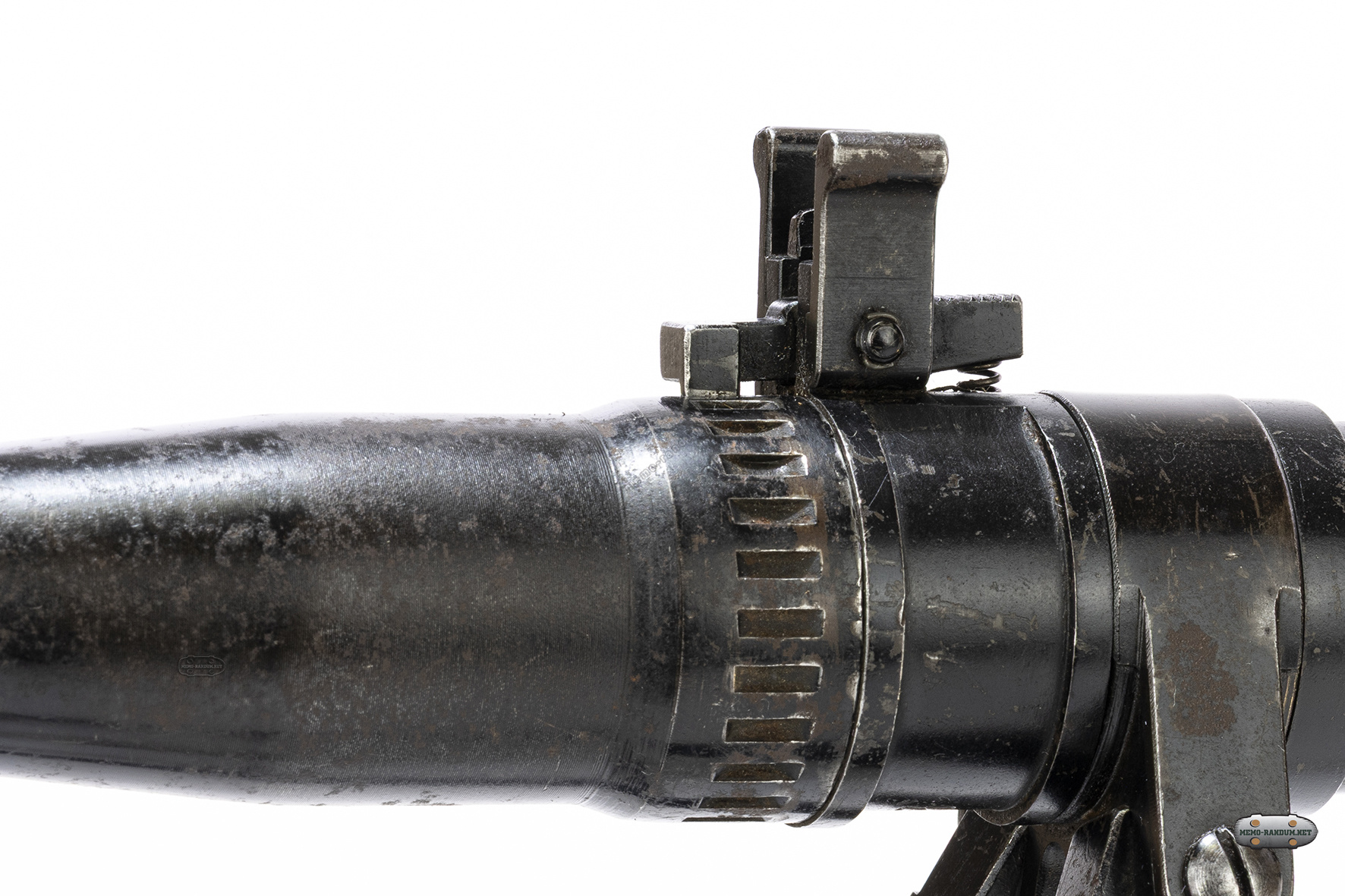

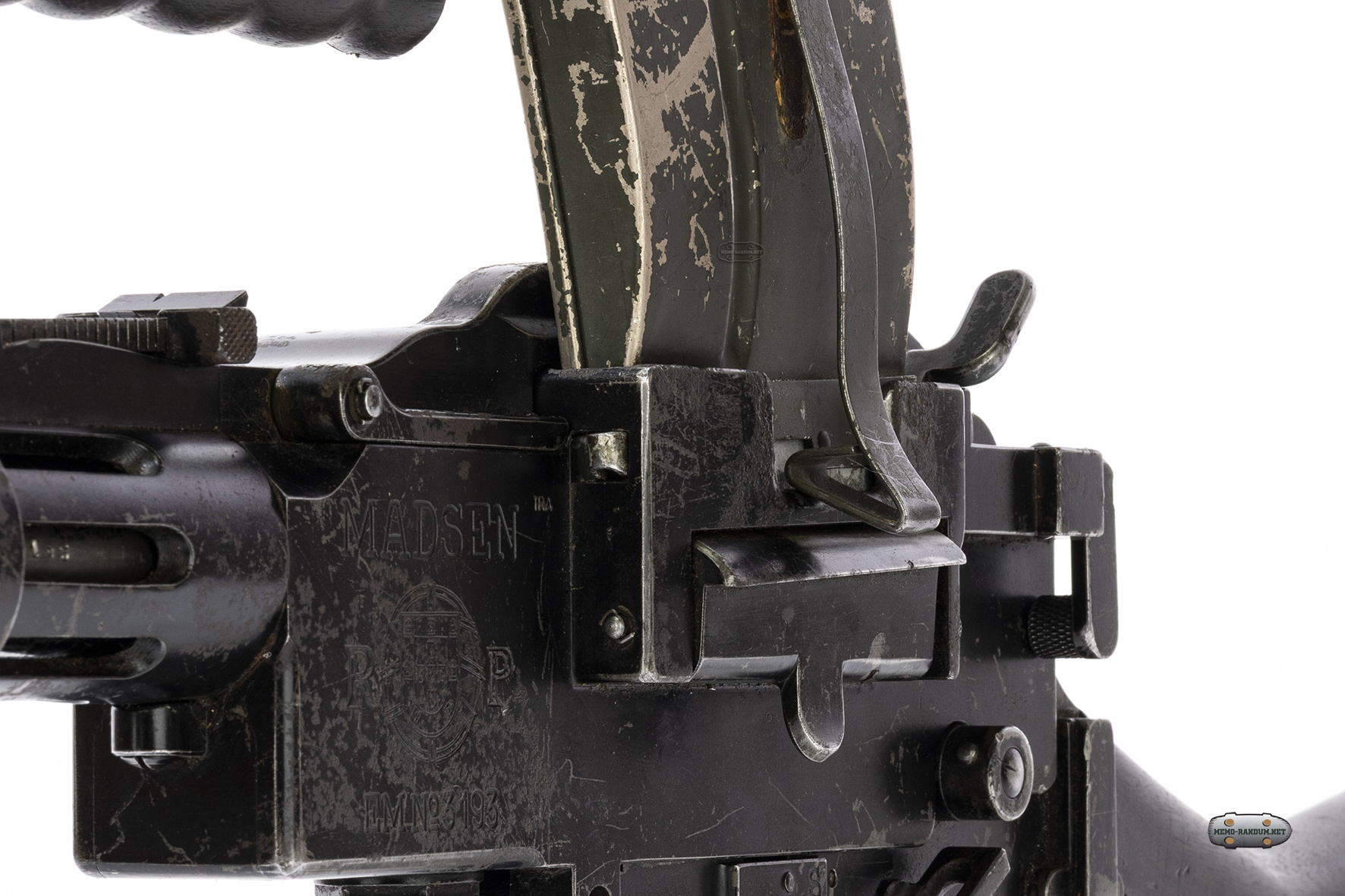

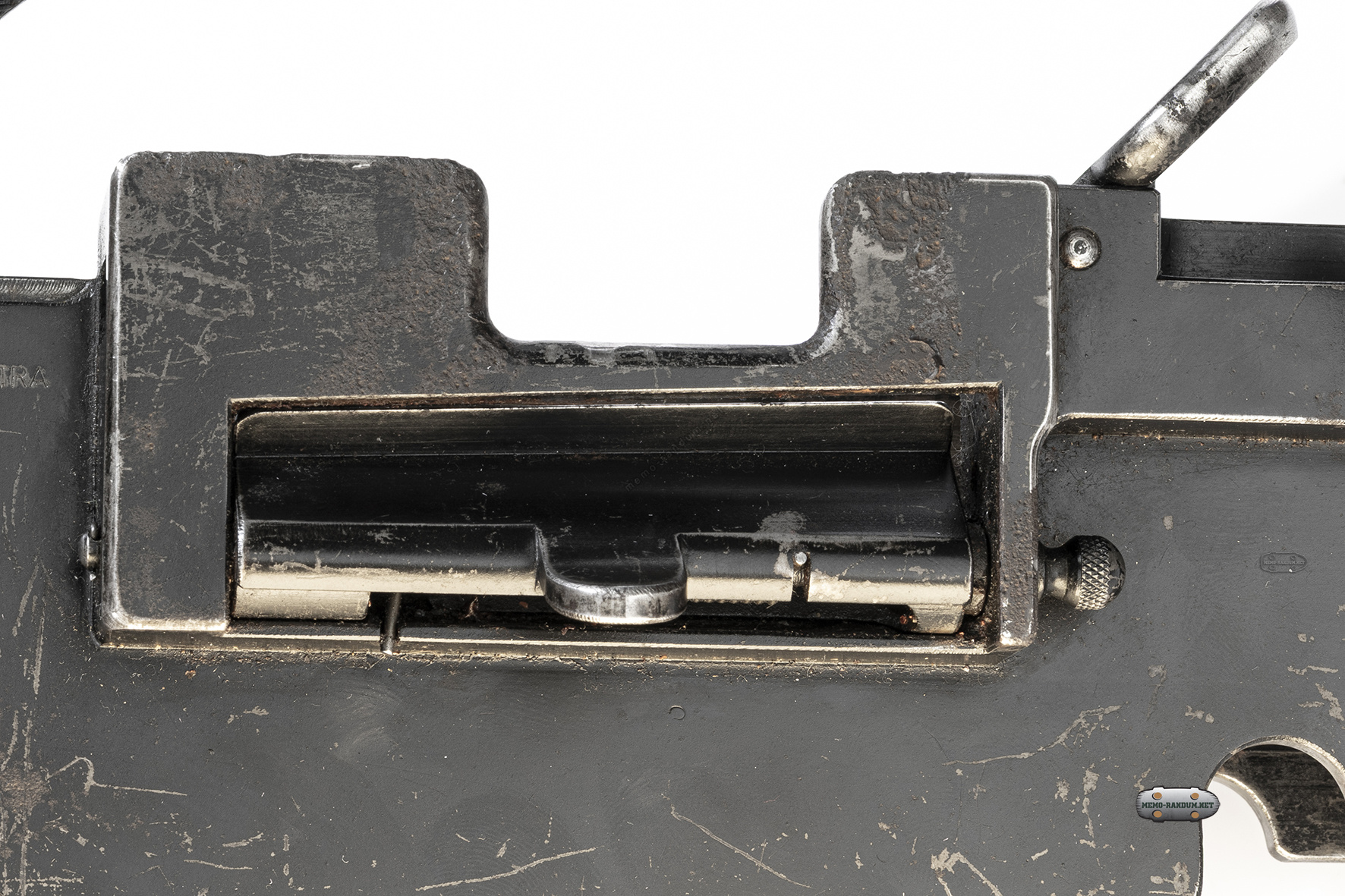

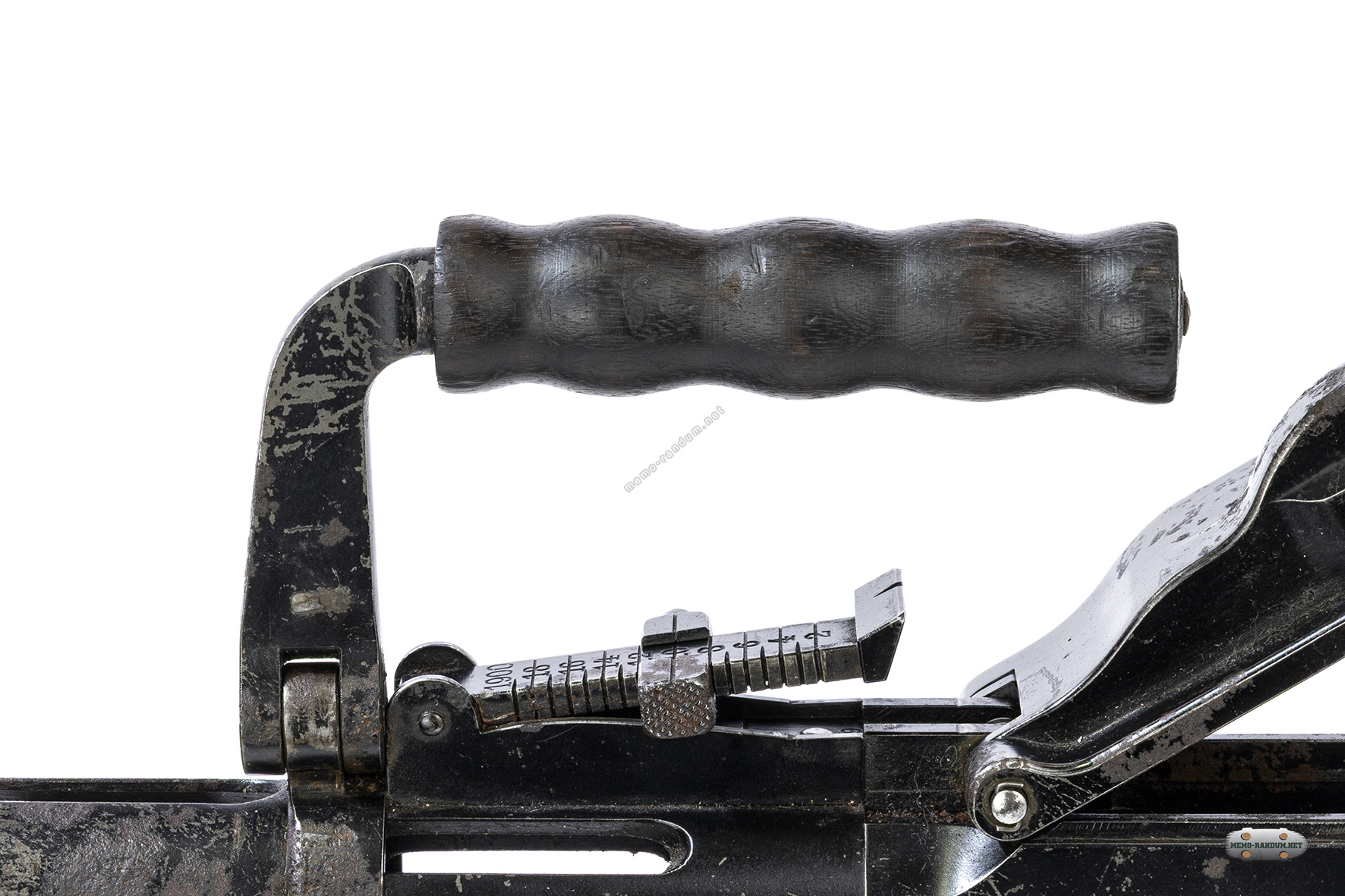

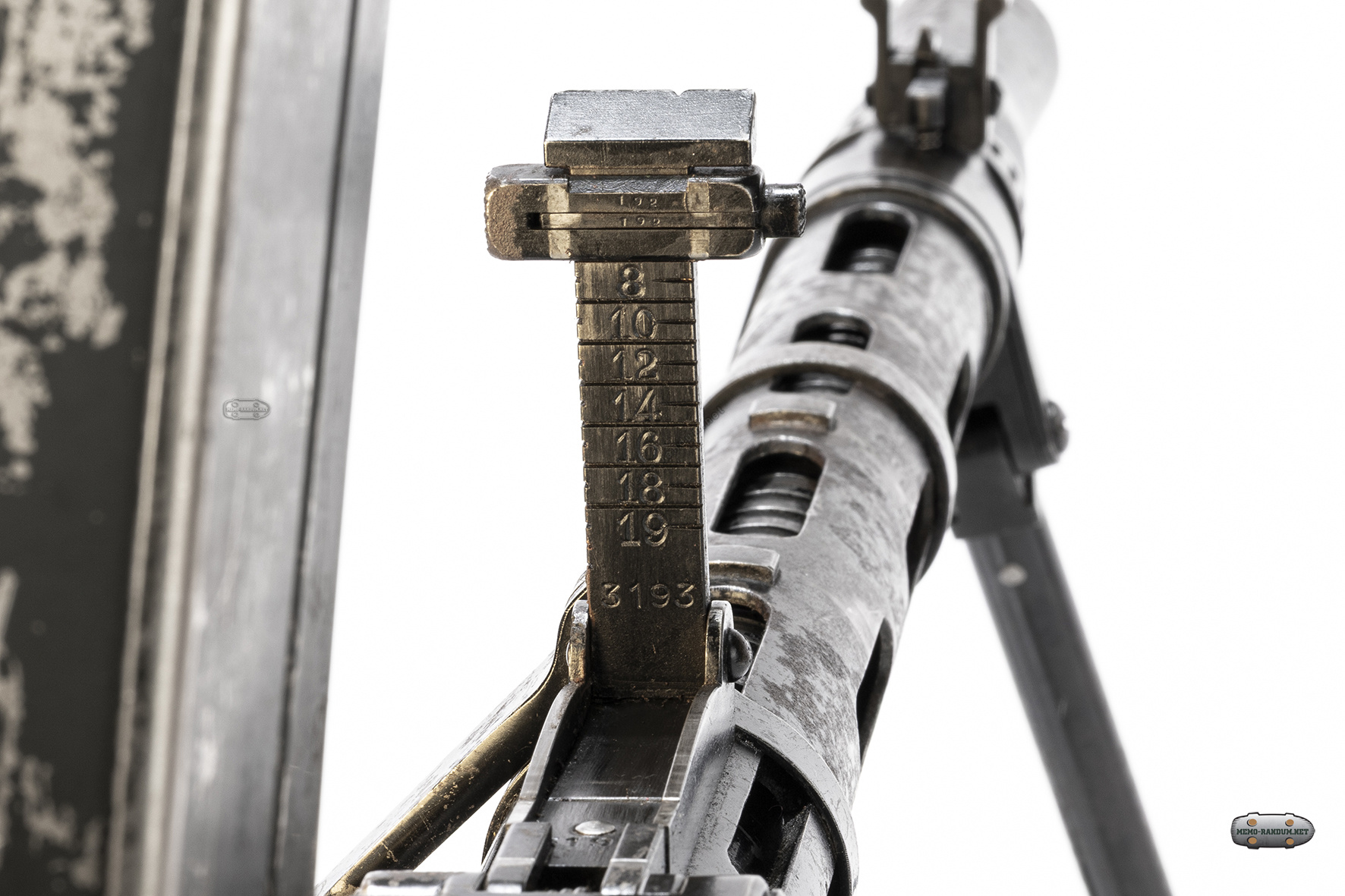

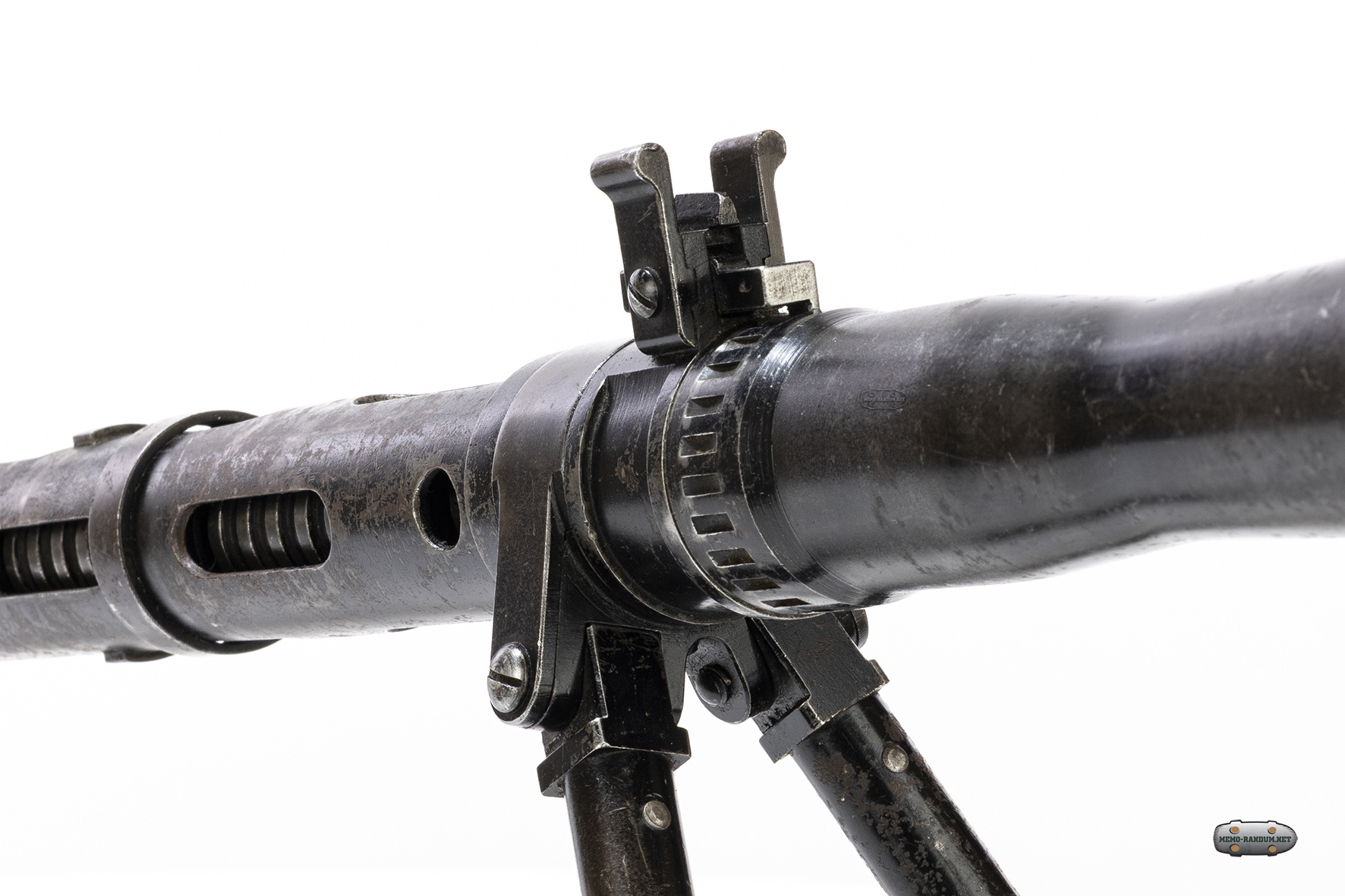

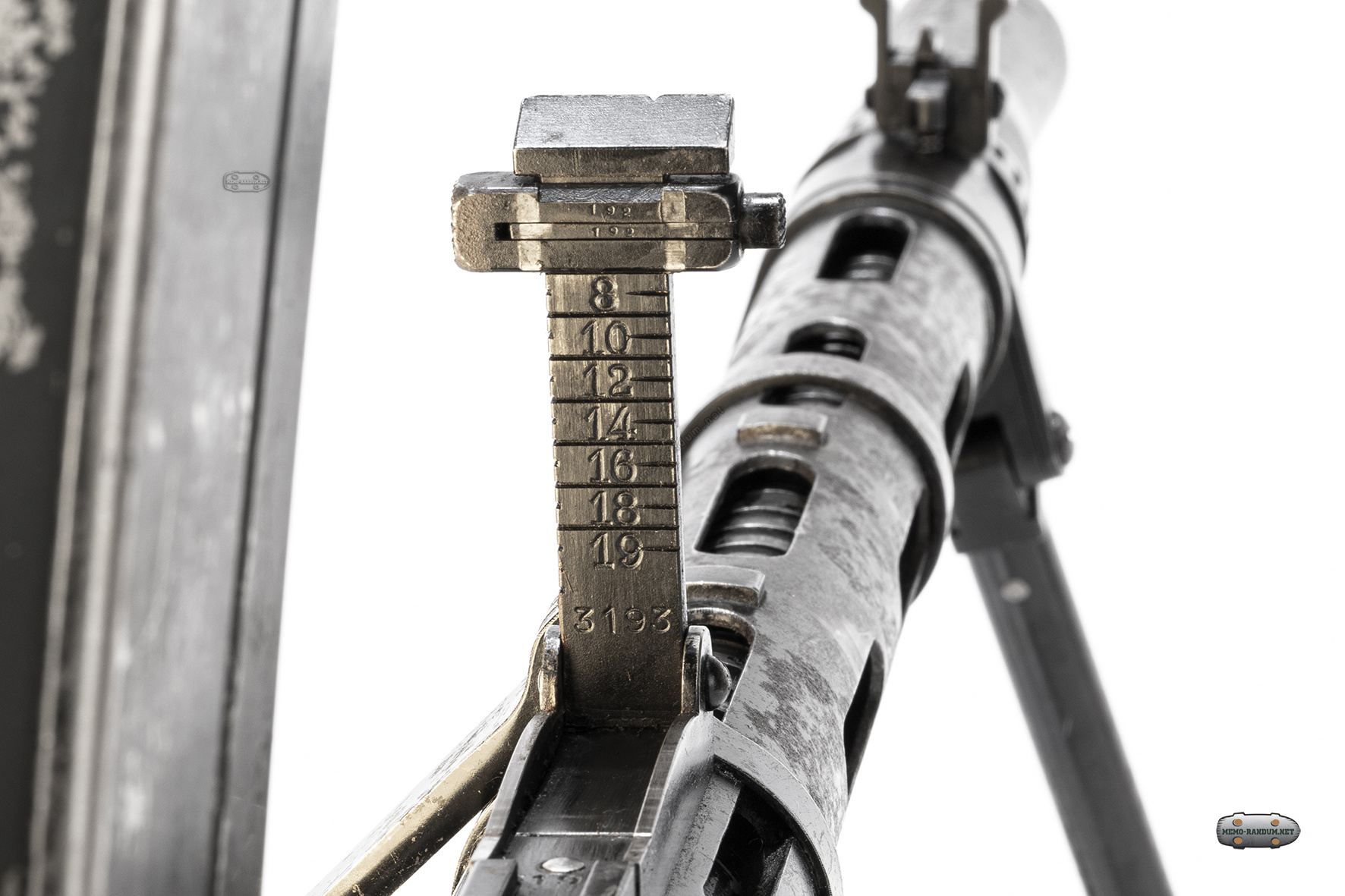

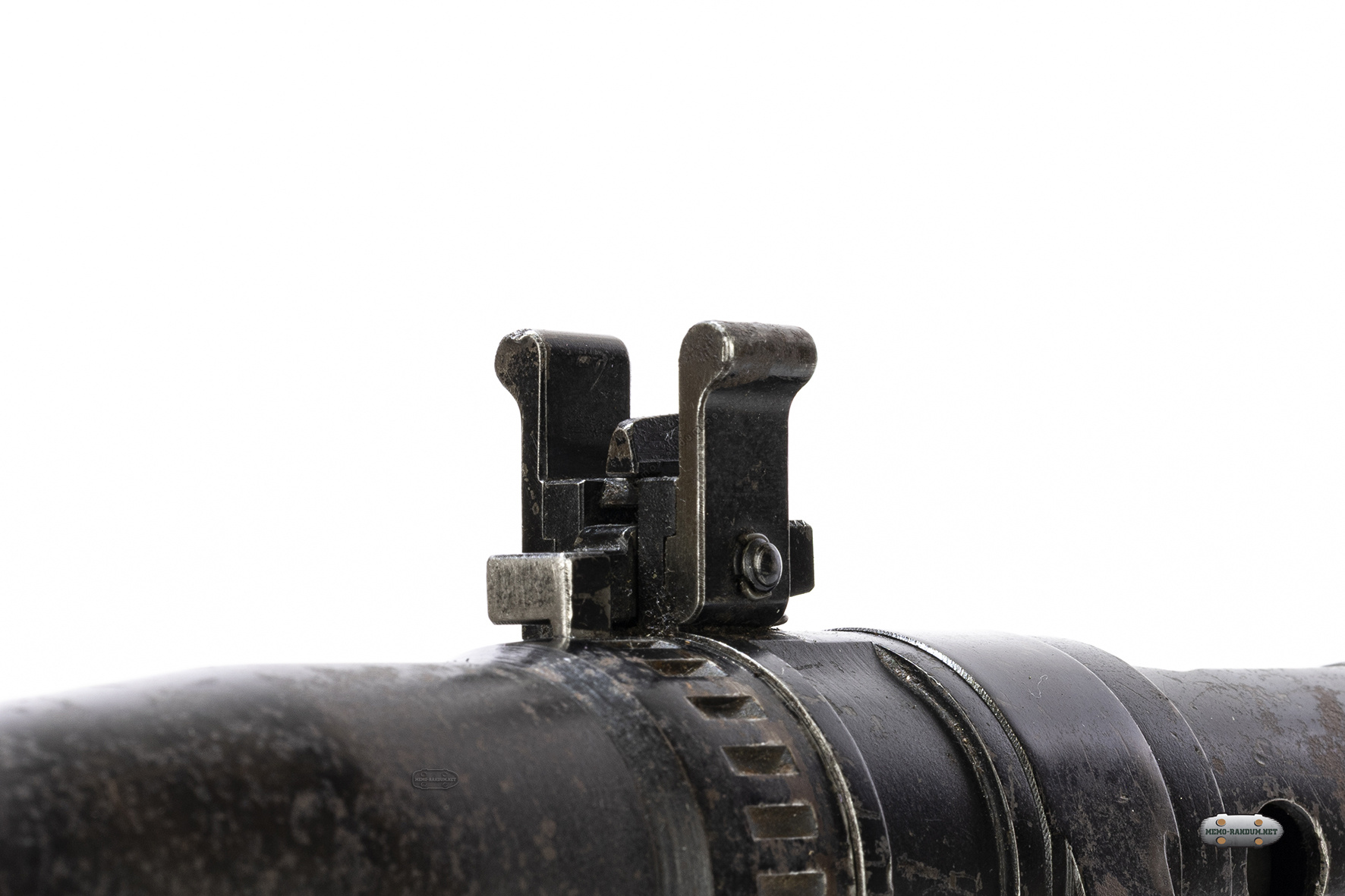

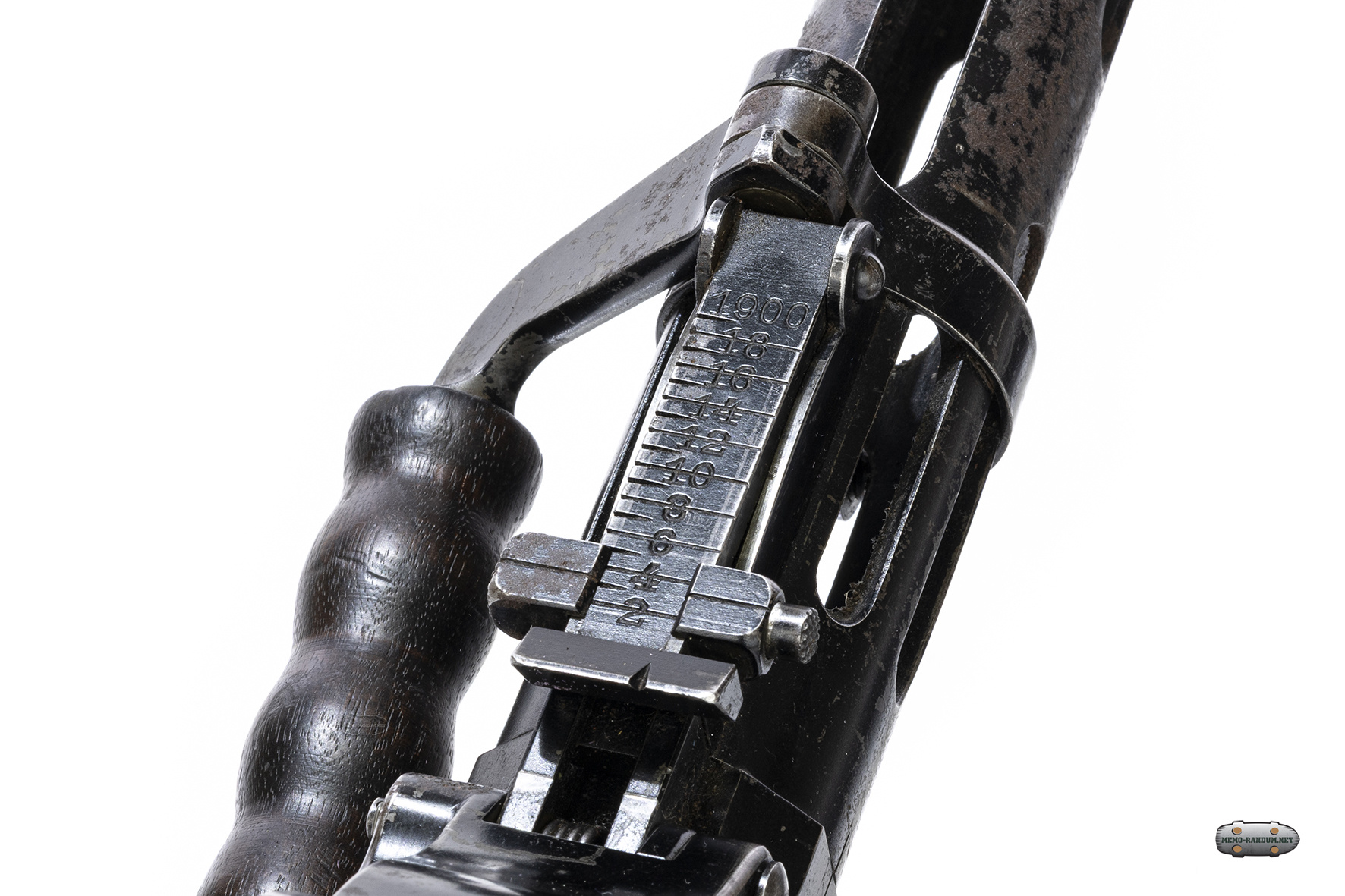

Приемник для магазинов располагается со смещением влево от оси пулемета, прицельные приспособления расположены над стволом.

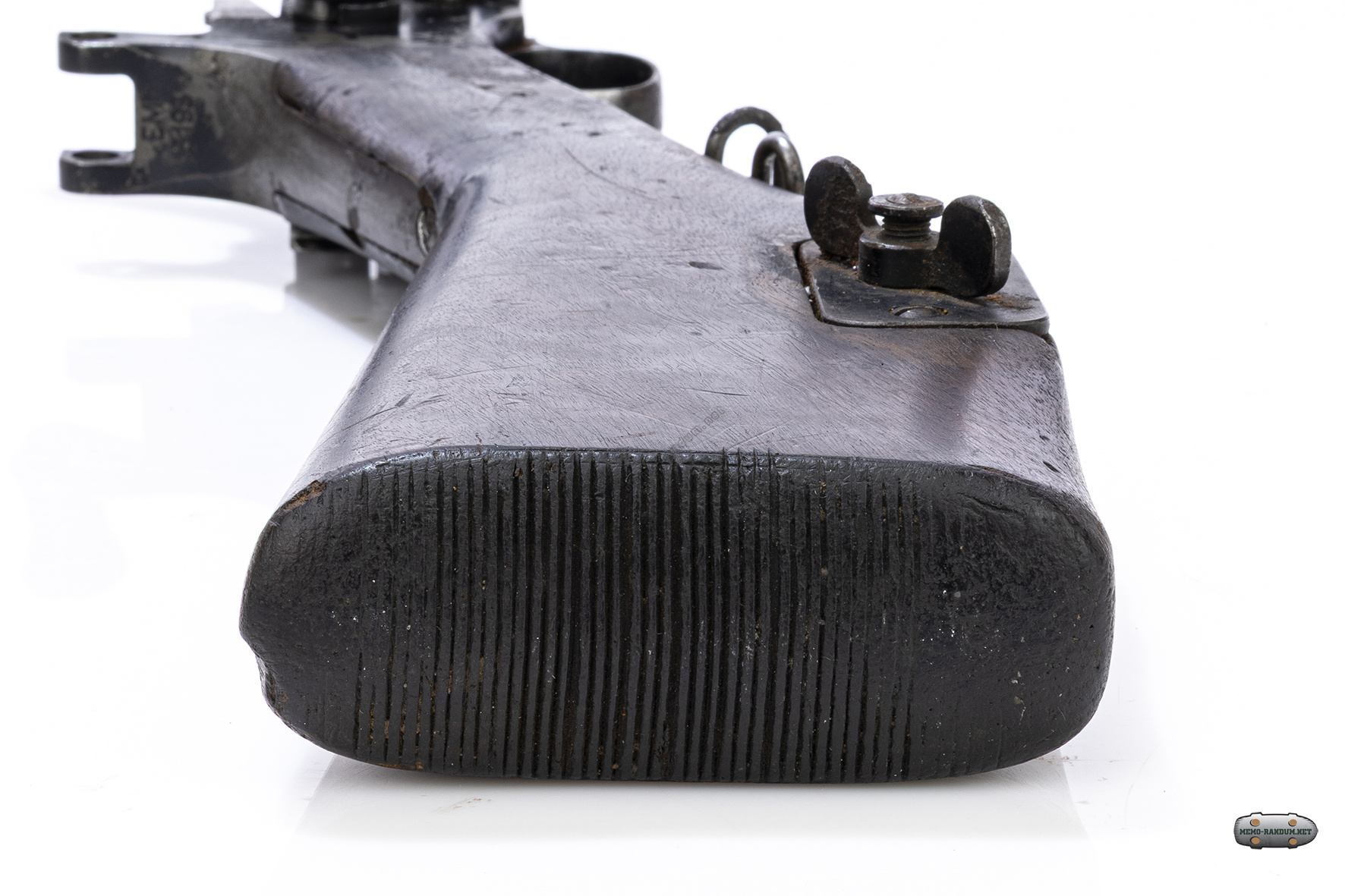

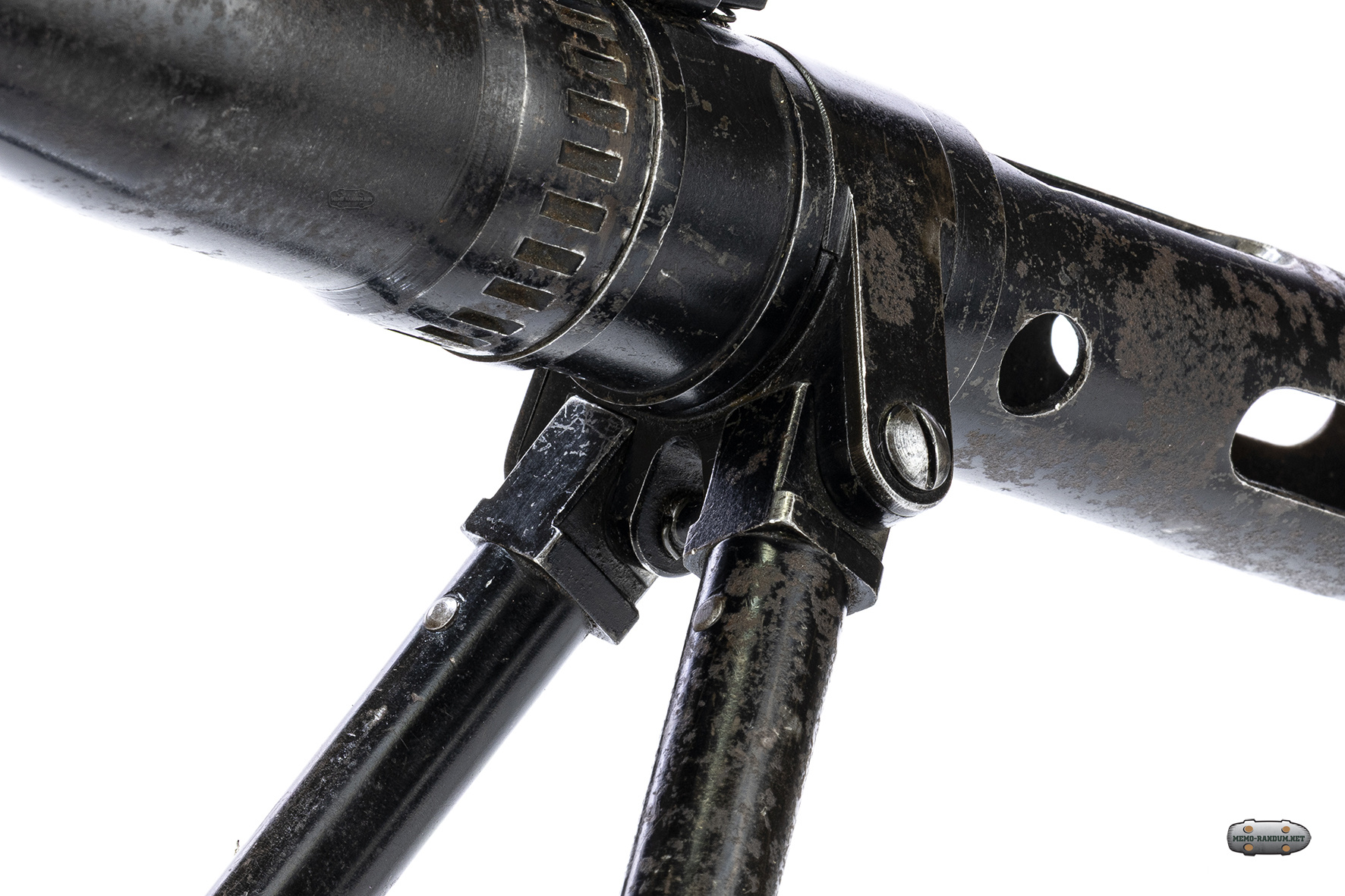

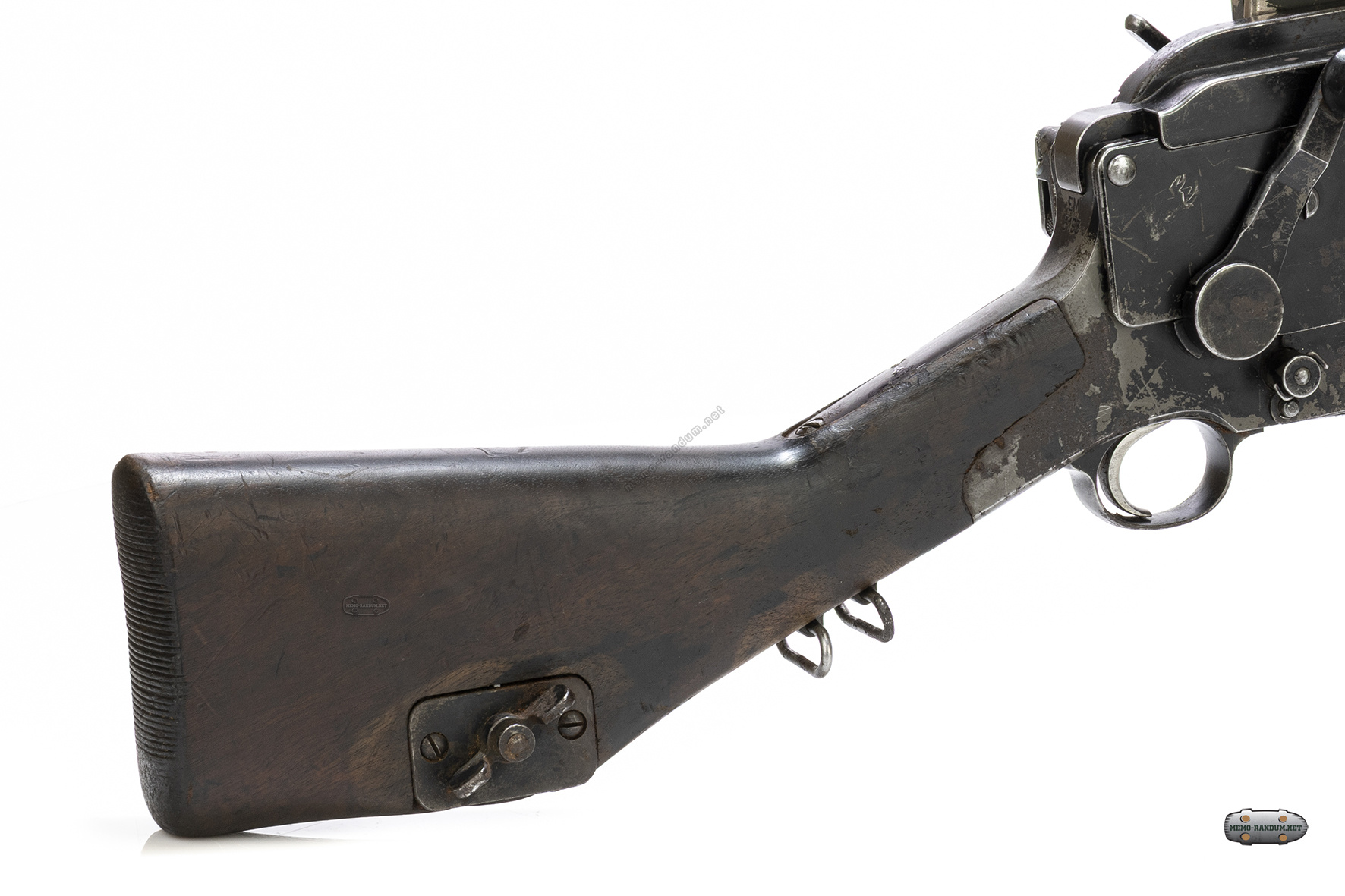

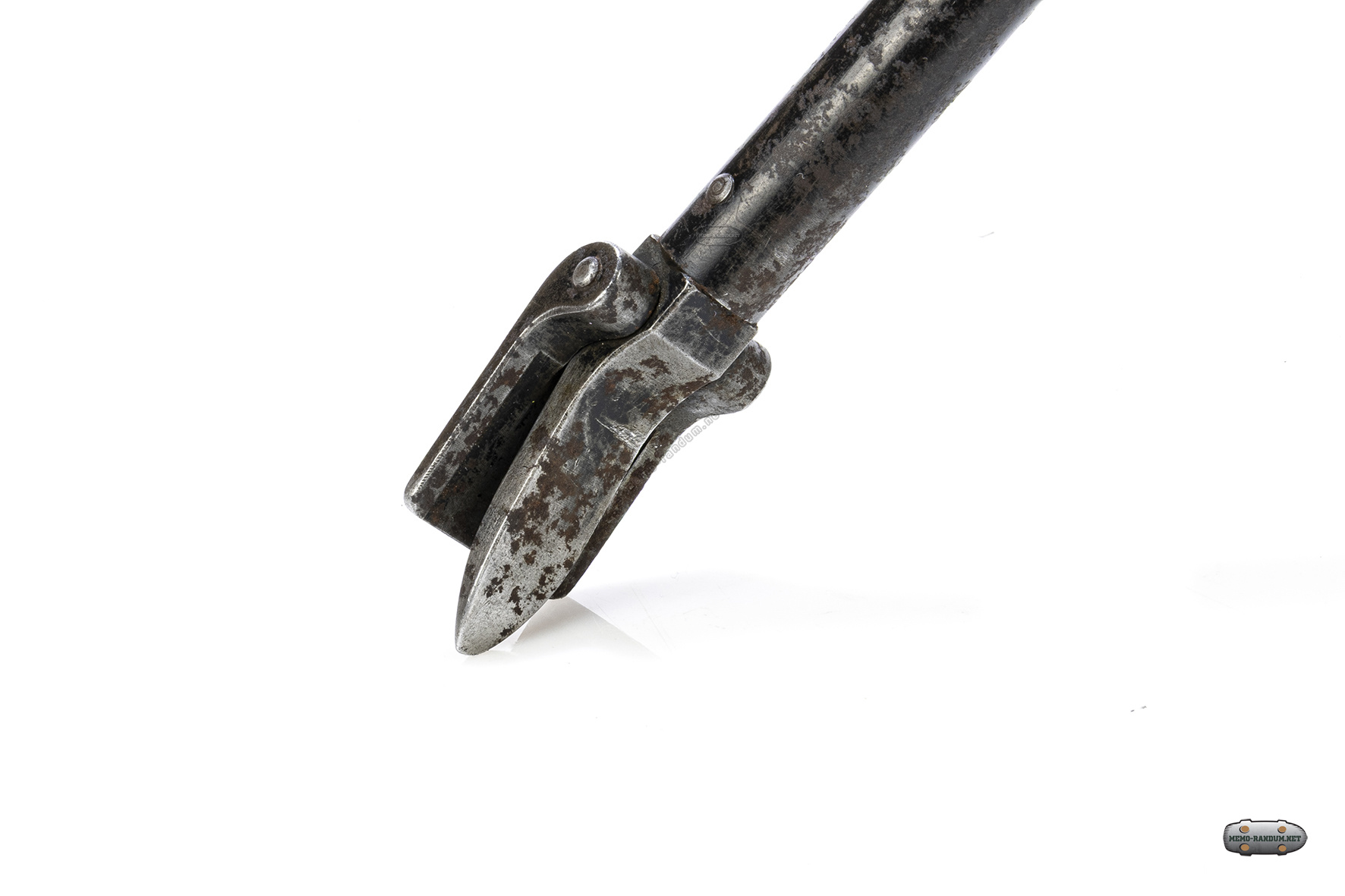

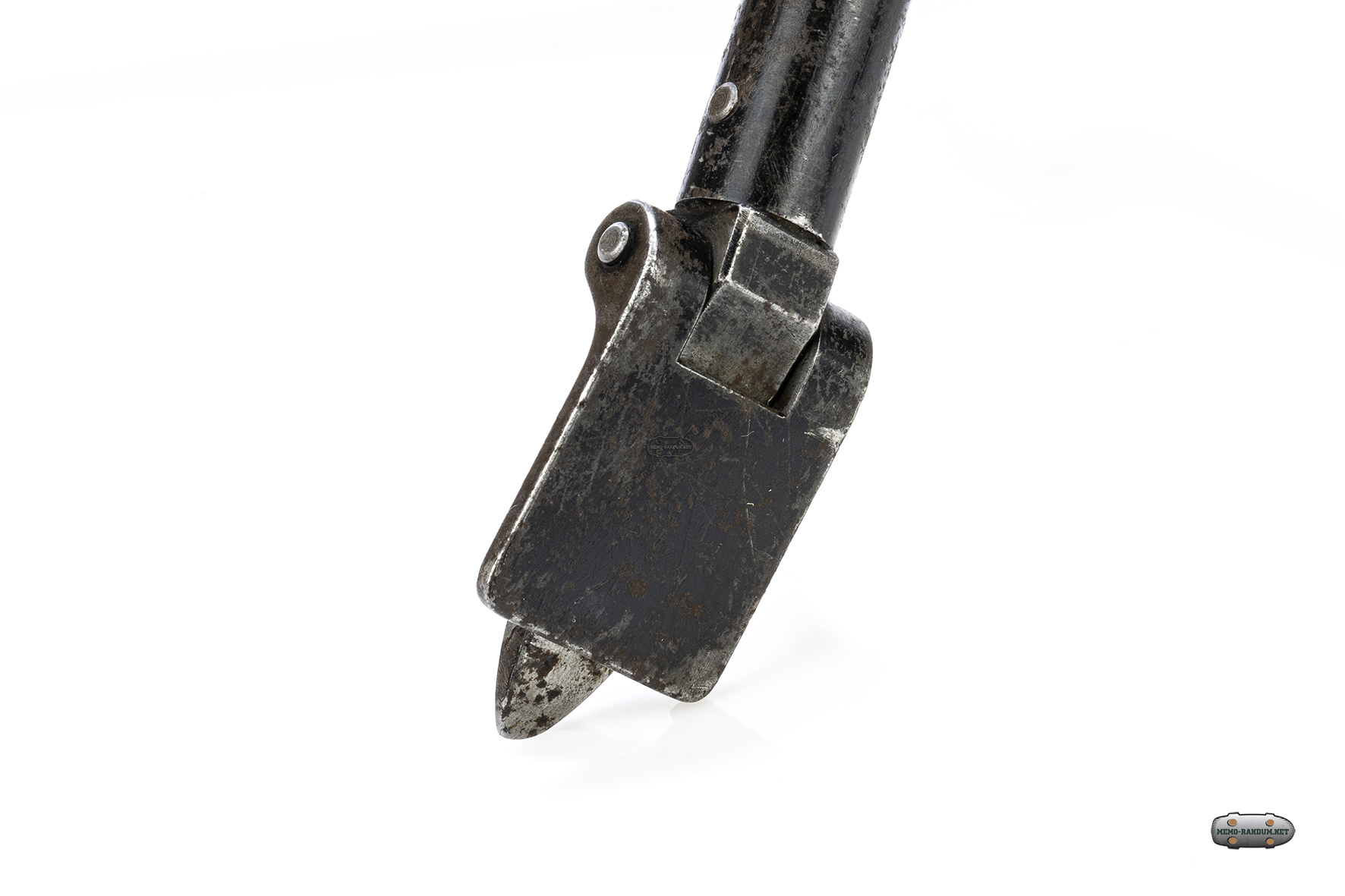

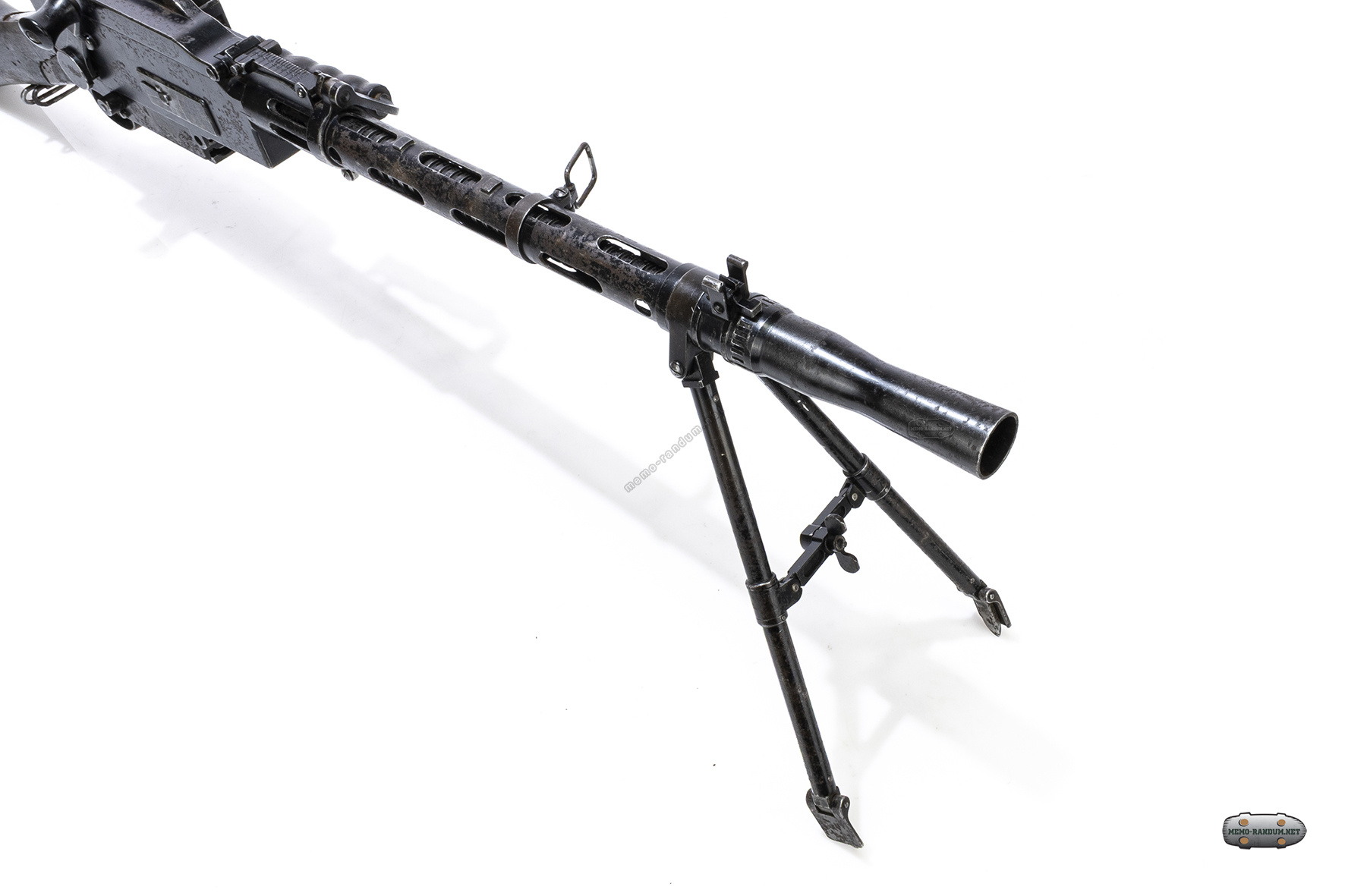

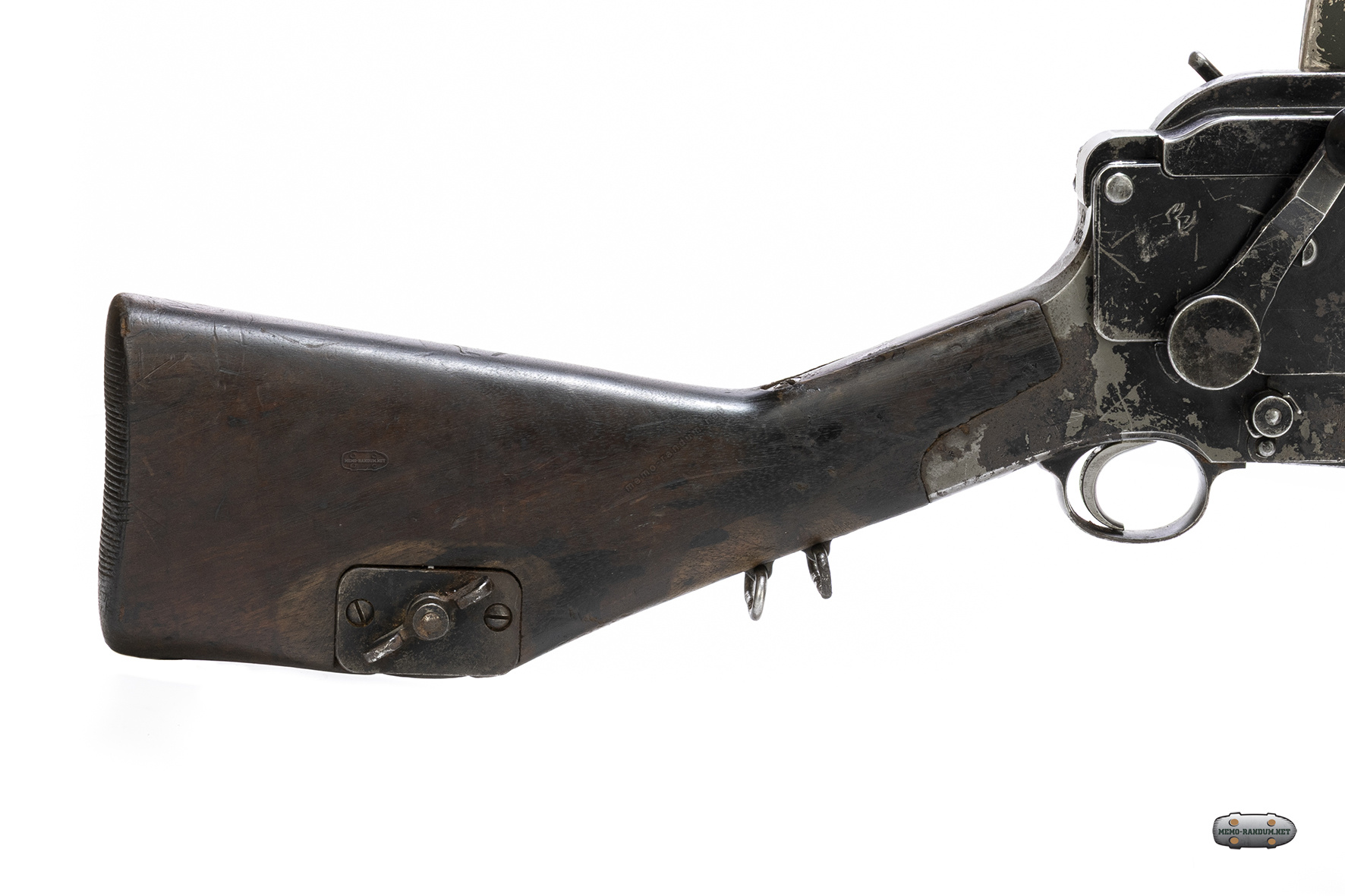

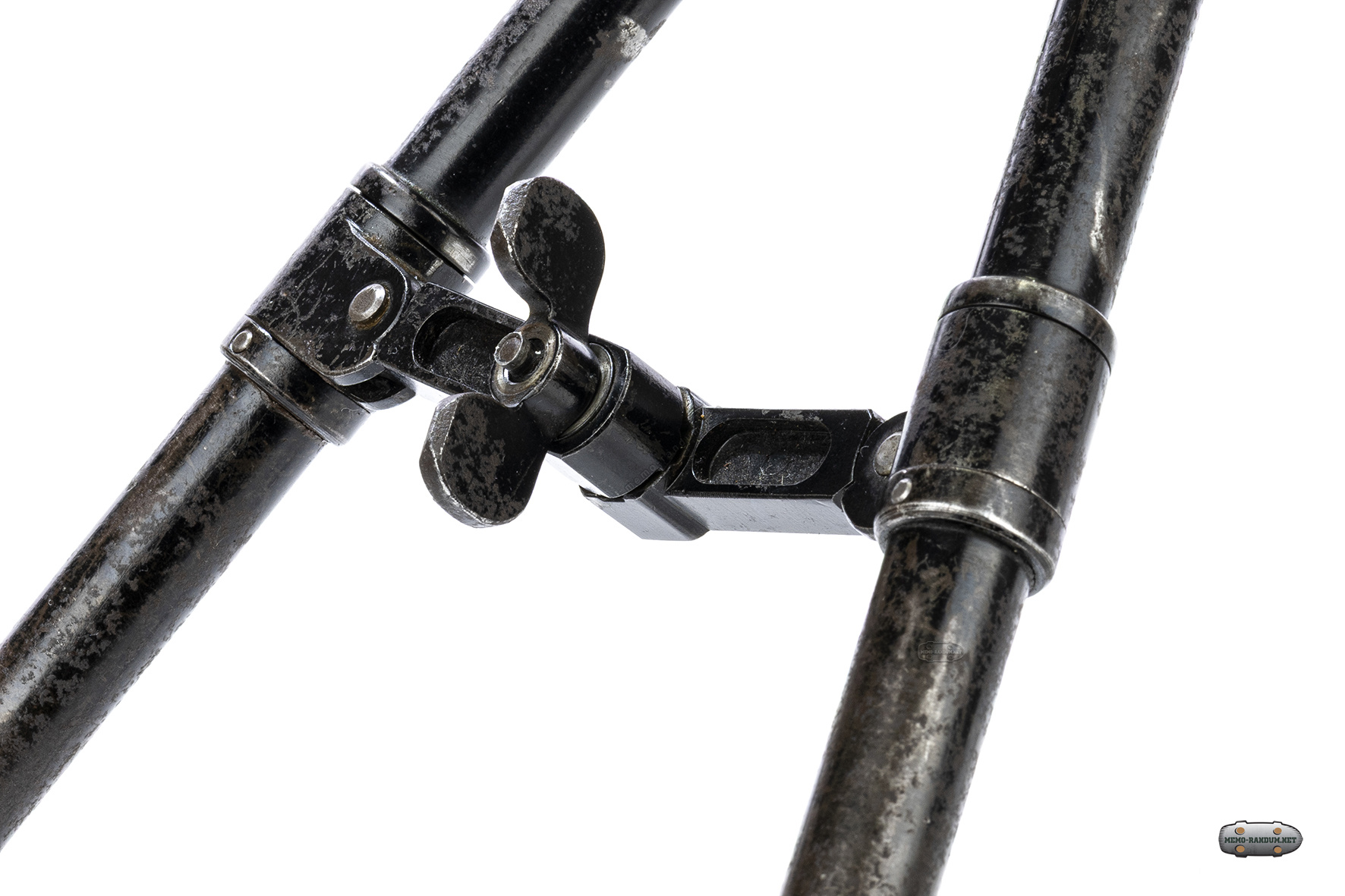

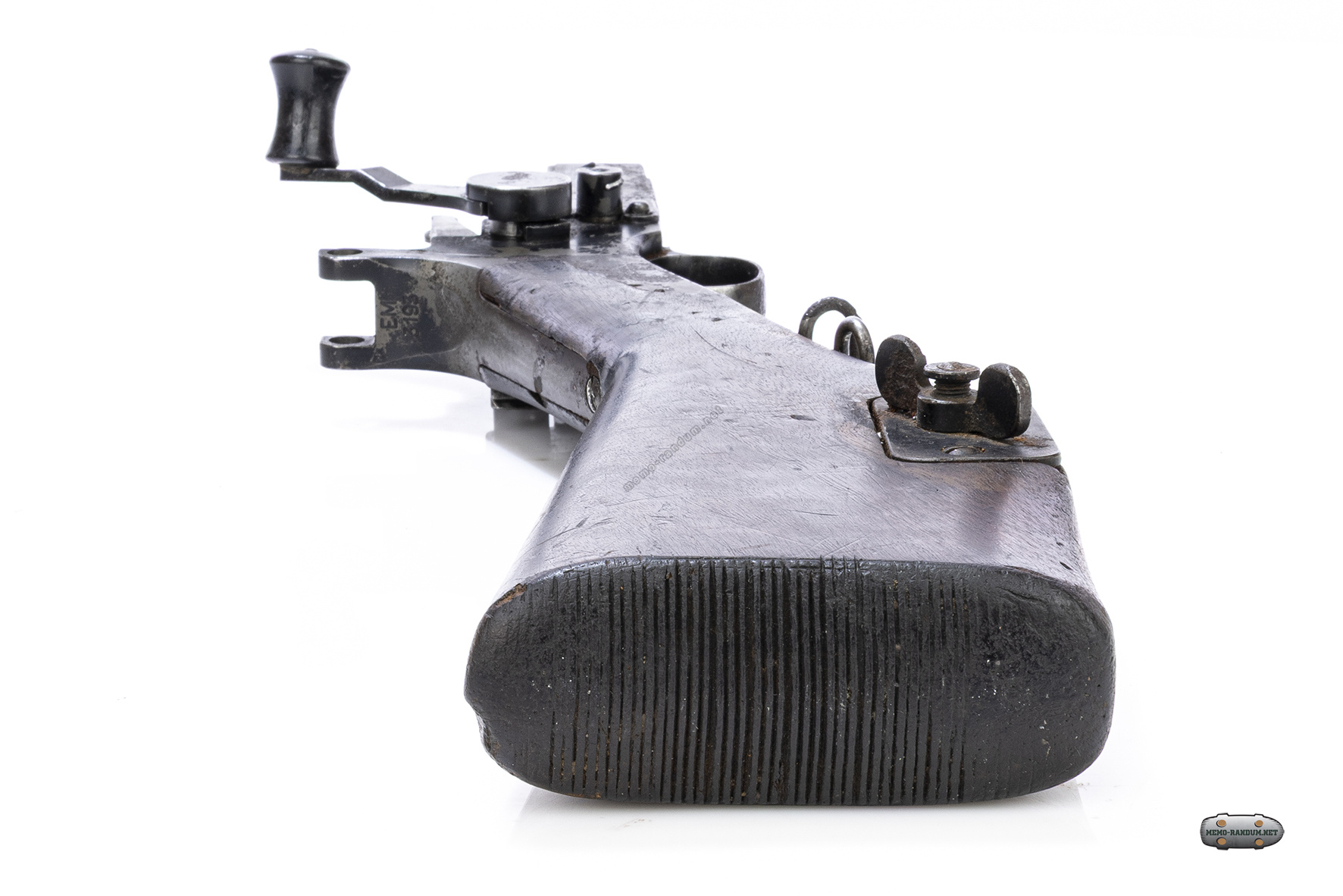

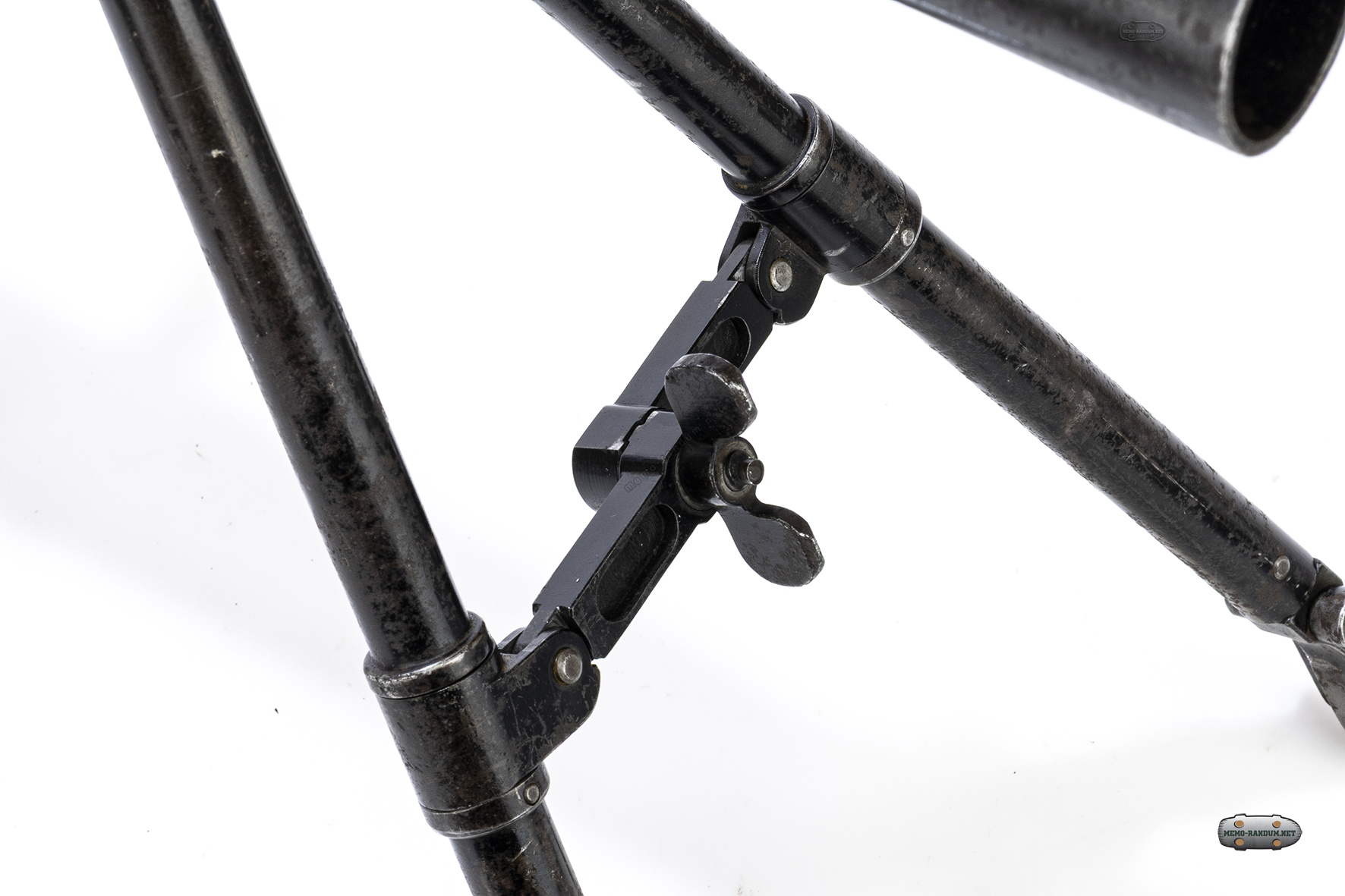

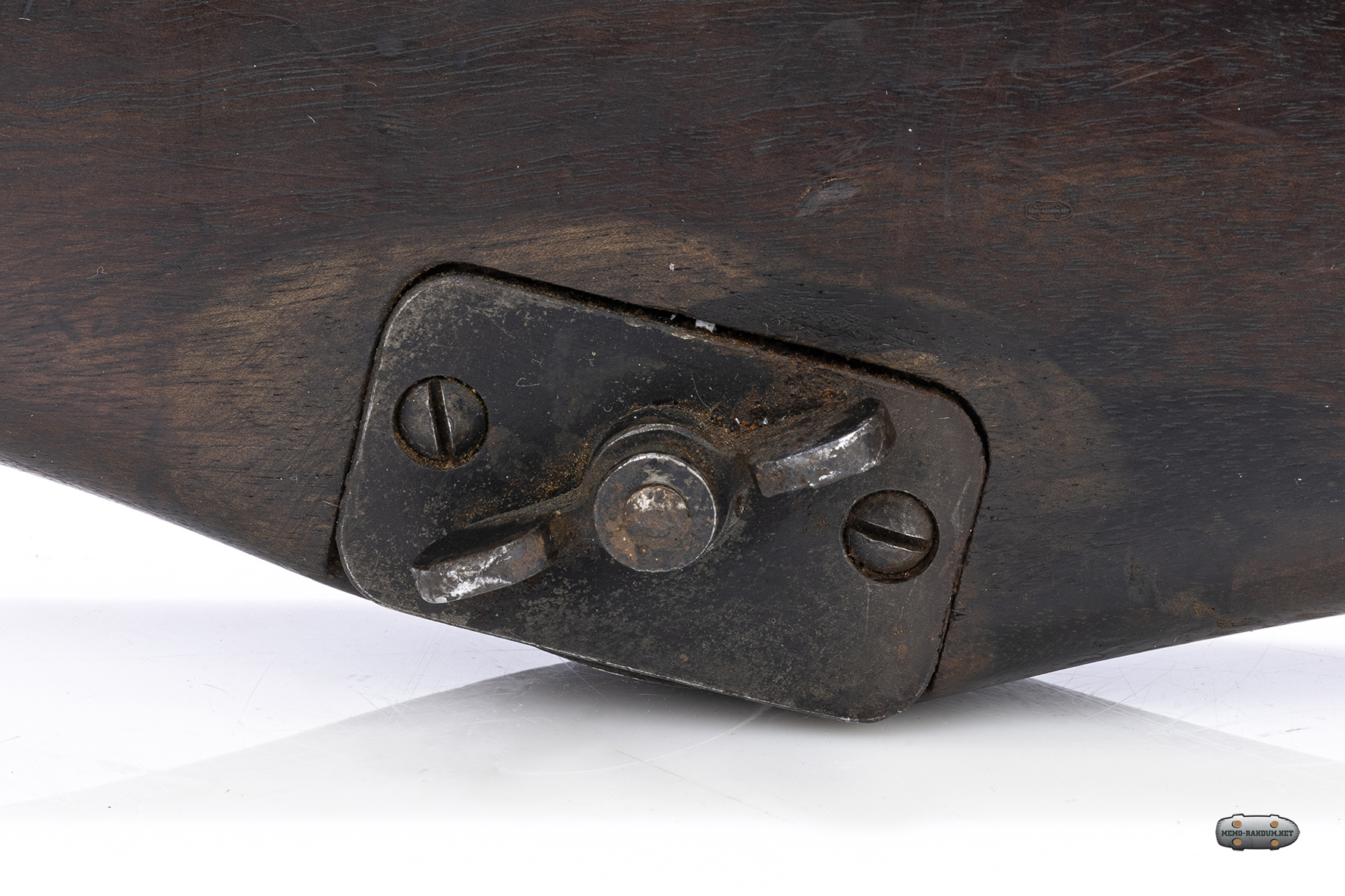

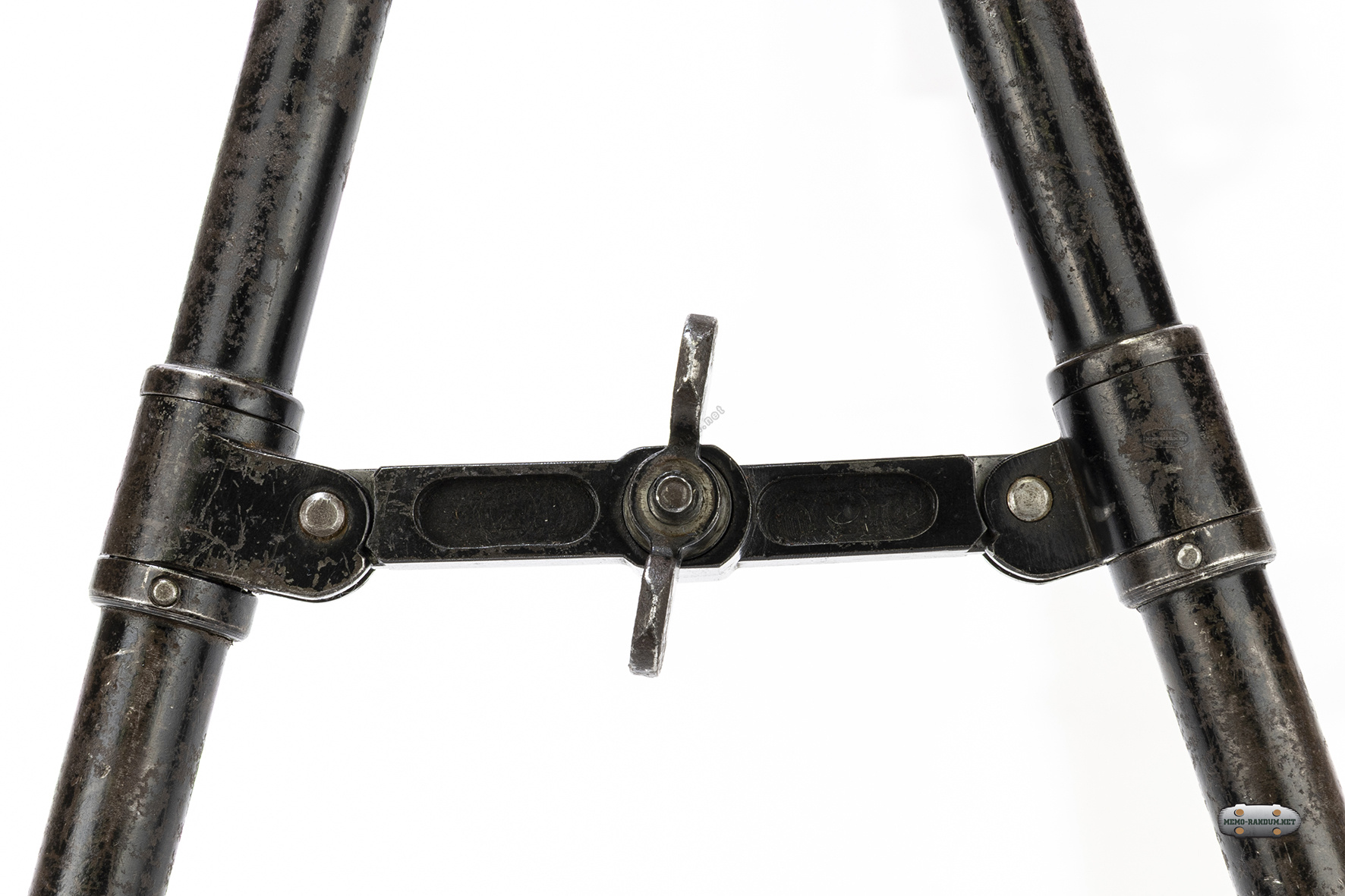

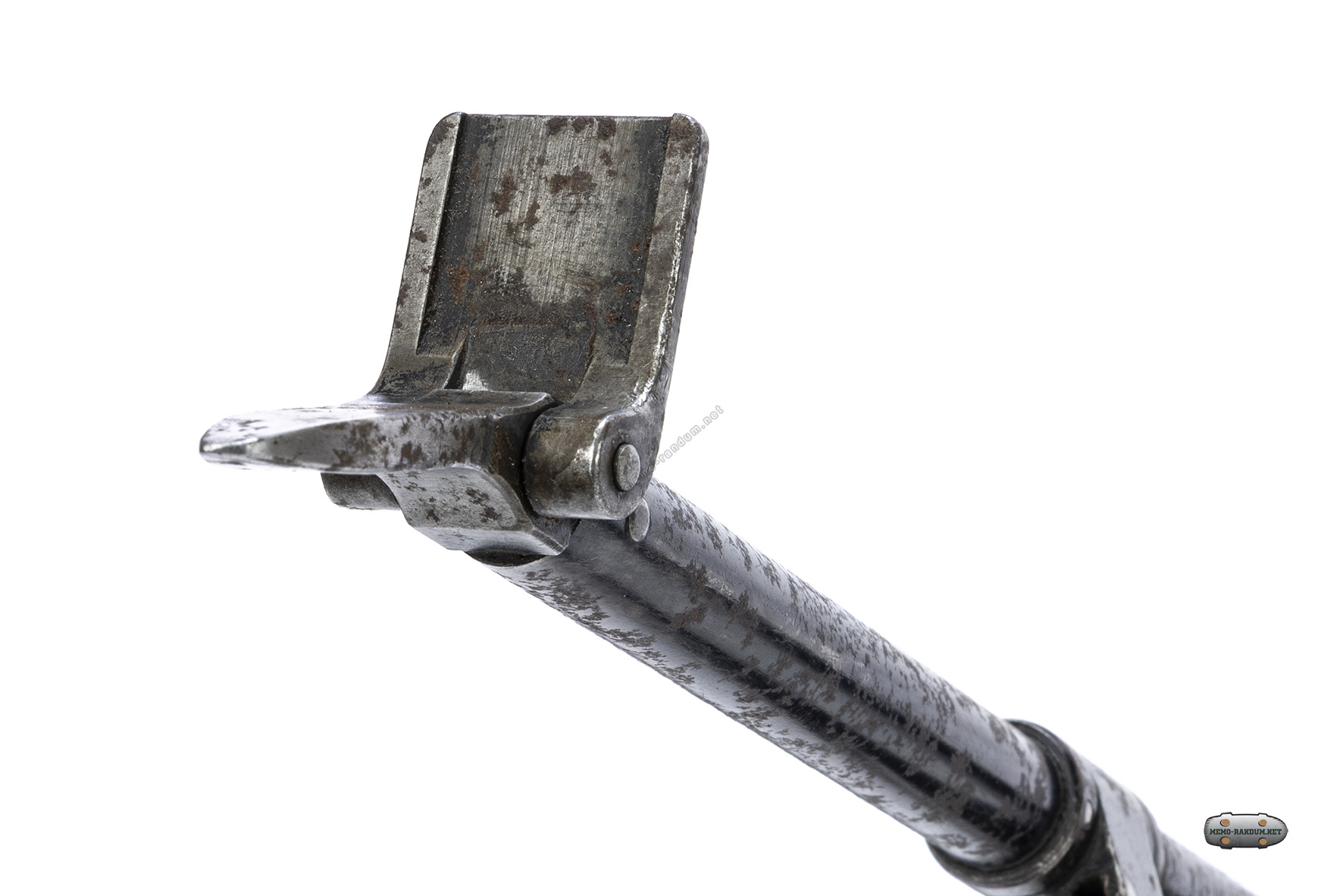

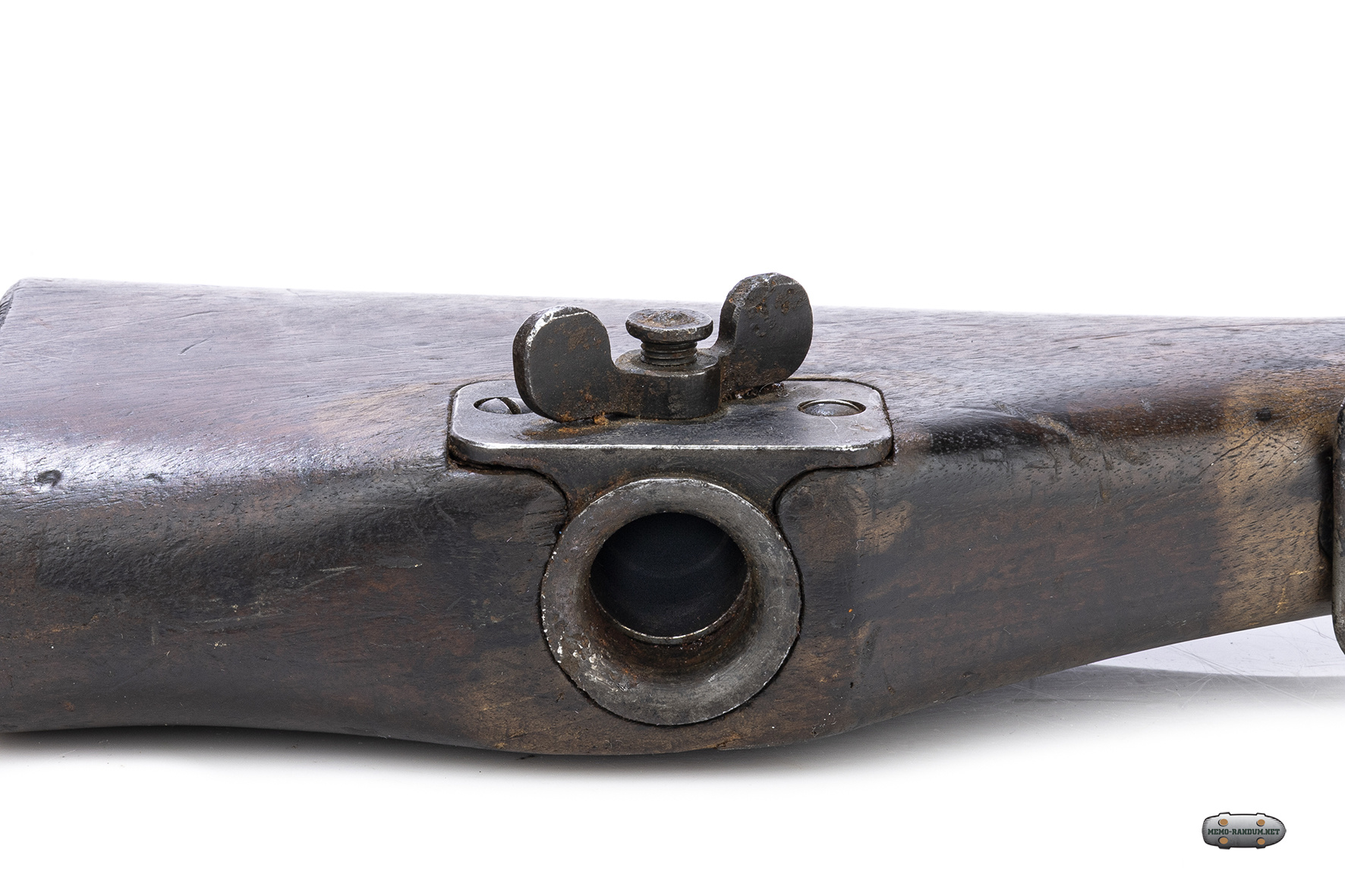

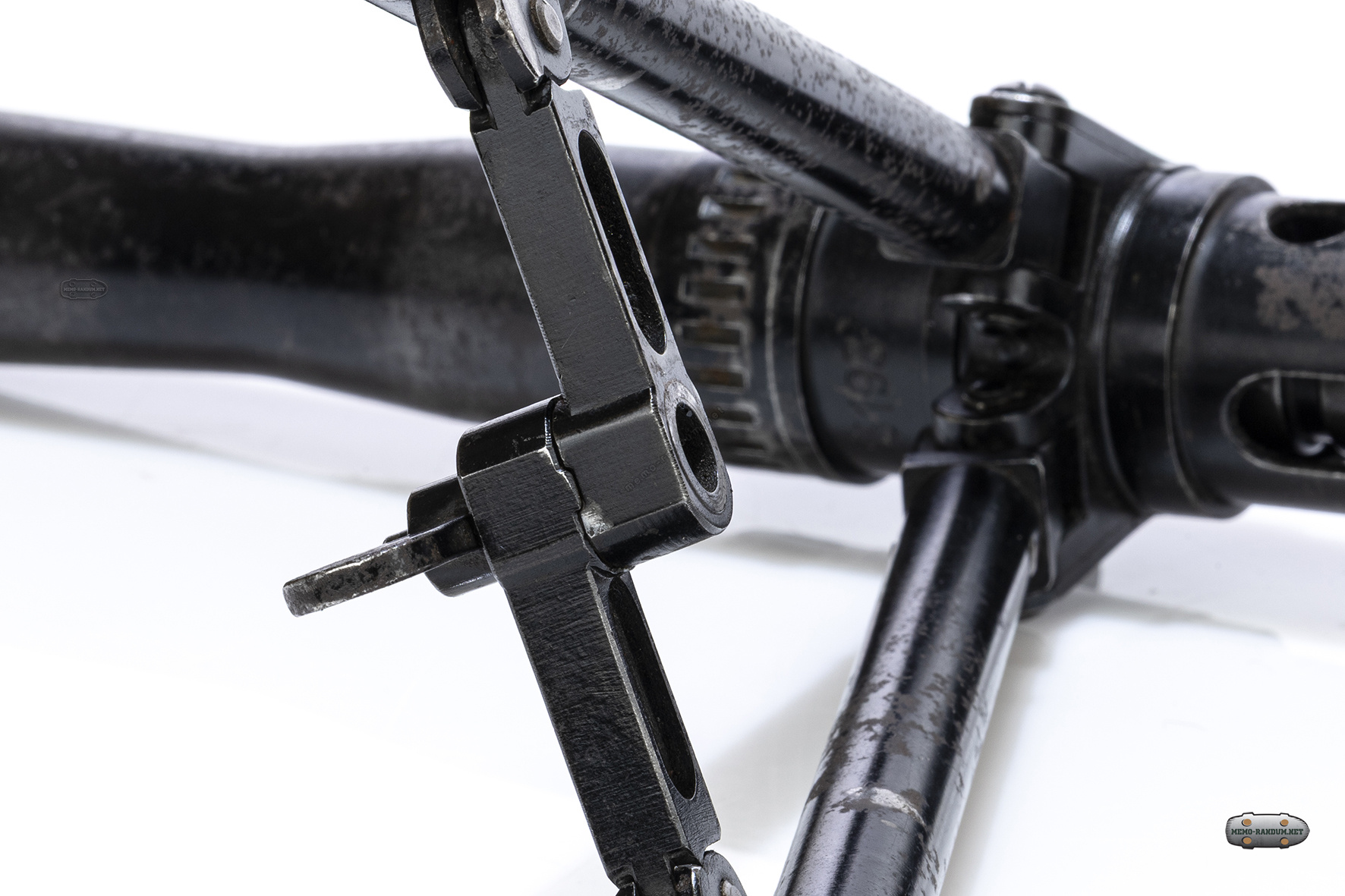

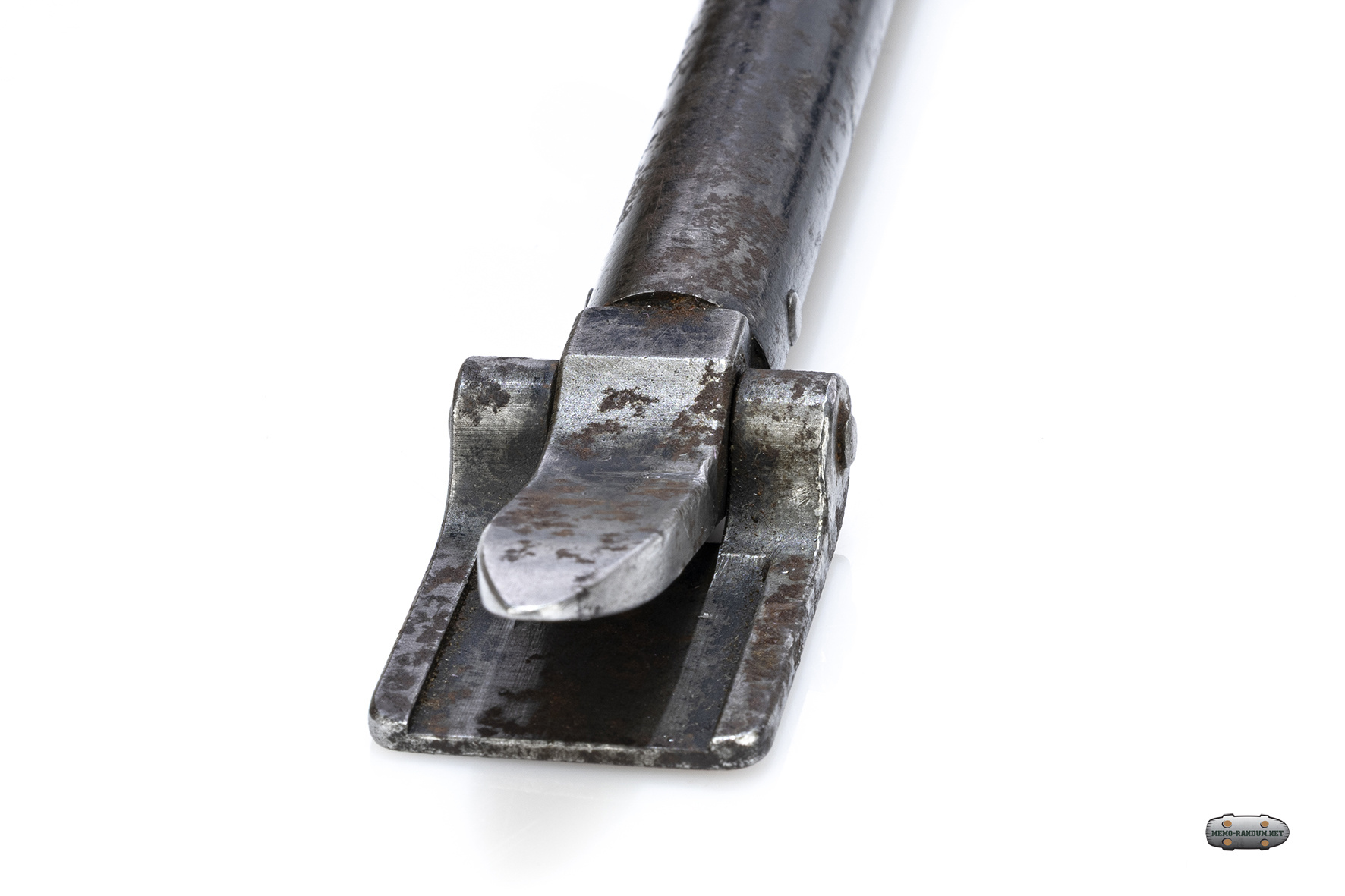

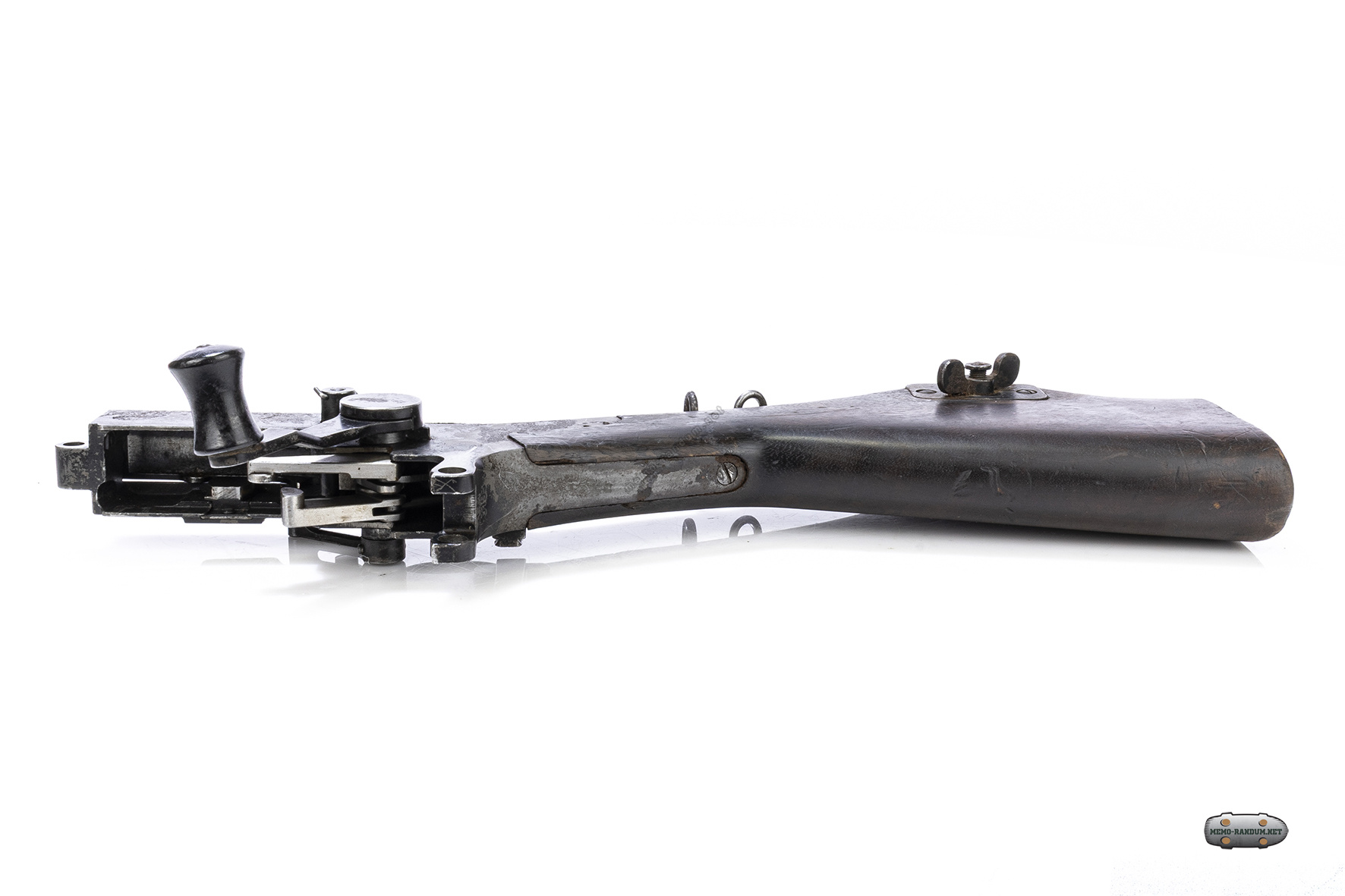

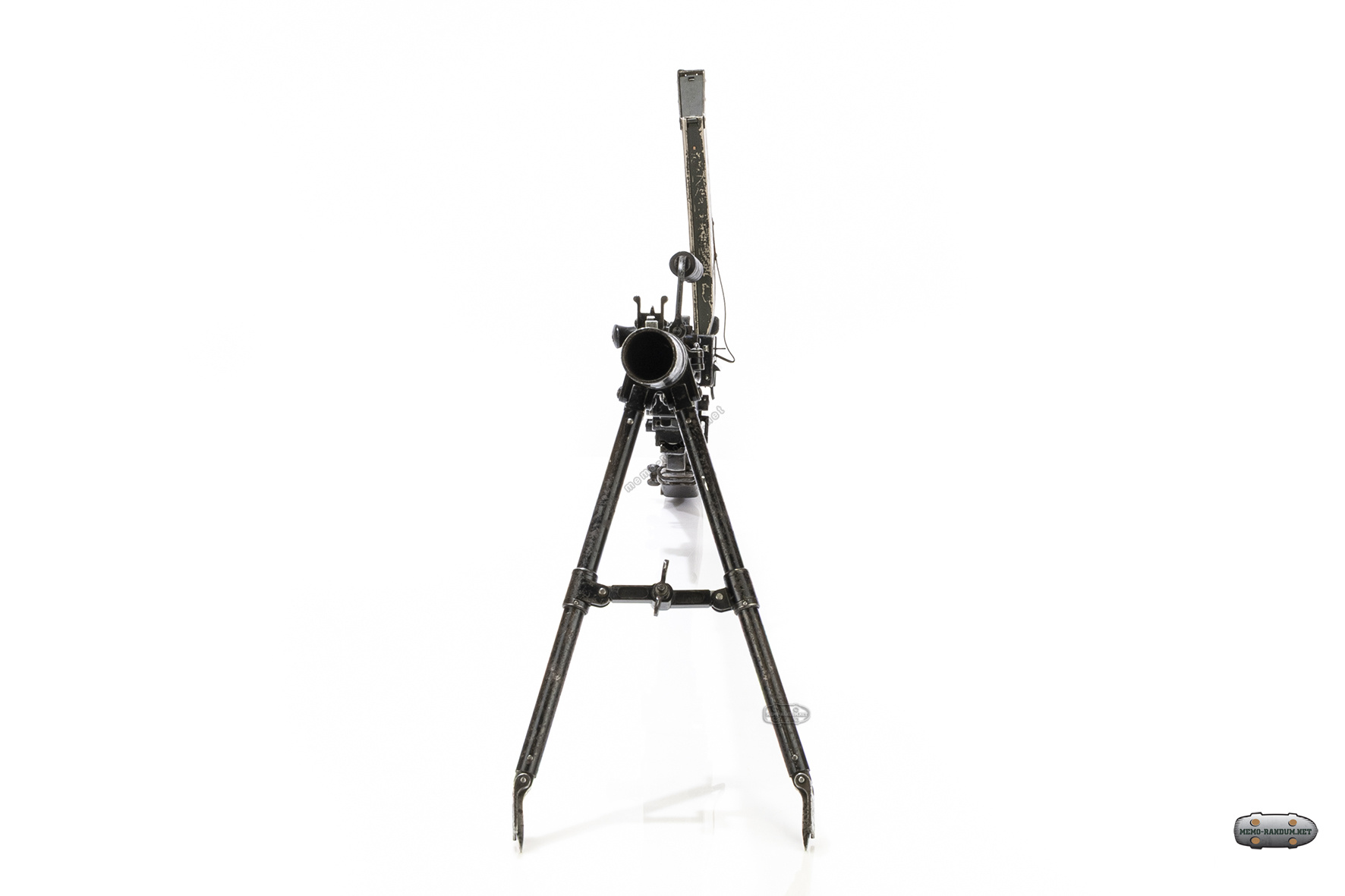

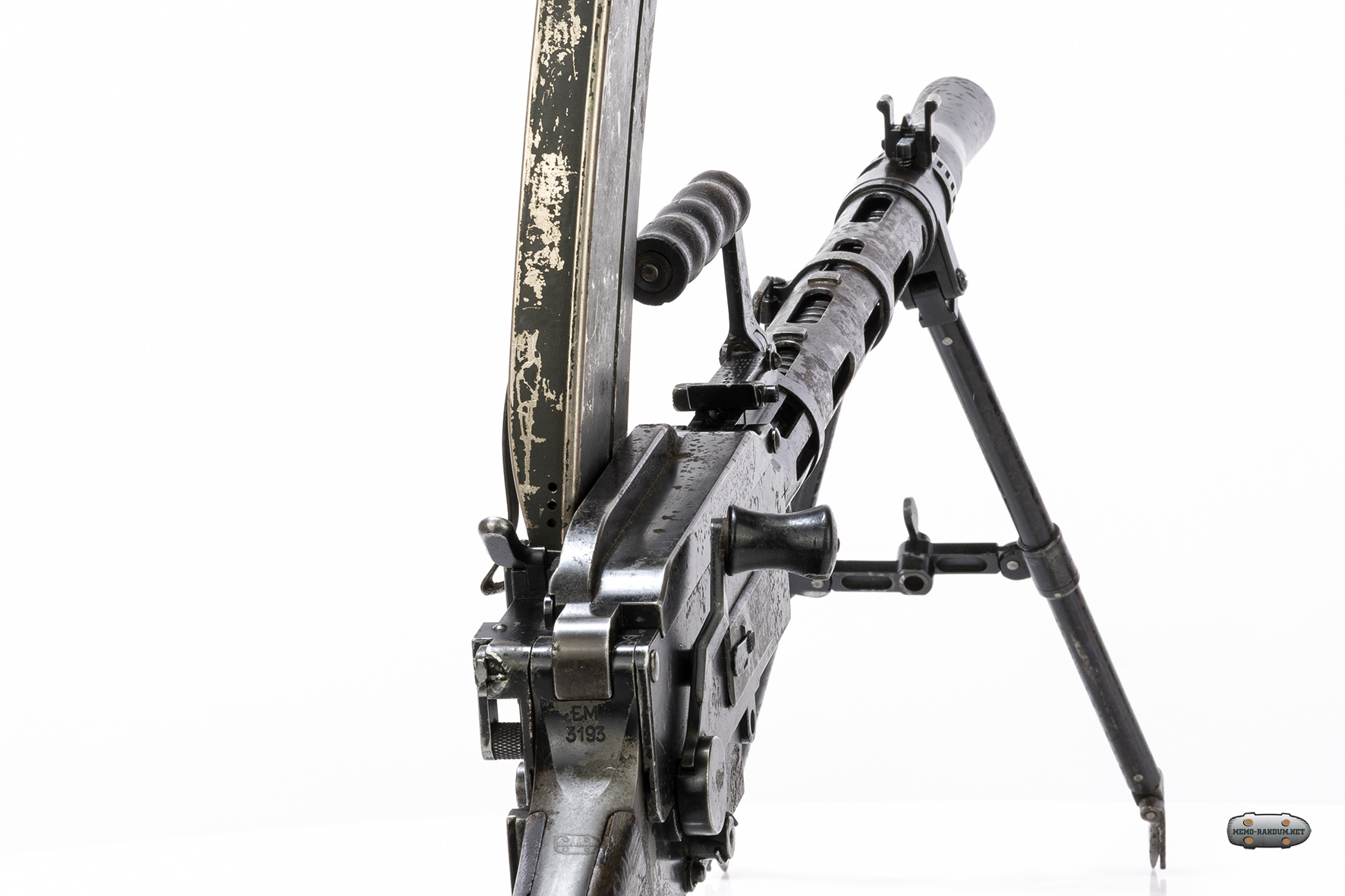

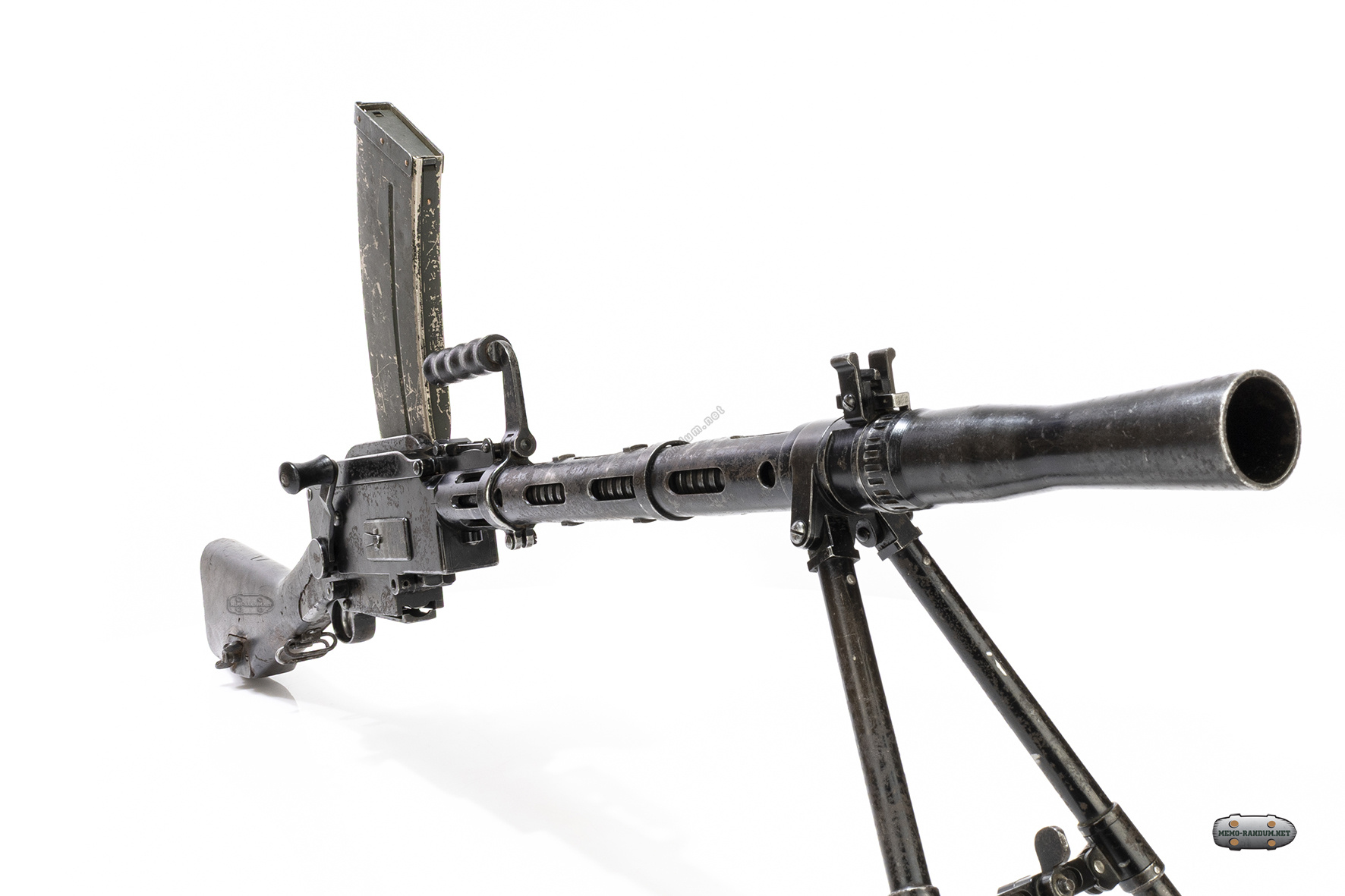

В варианте ручного пулемета оружие комплектовалось деревянным прикладом и складной сошкой, установленной на кожухе ствола. Дополнительно пулемет может комплектоваться опорой под приклад и различными станками-треногами, в том числе и достаточно сложной конструкции.
