ТТХ Пулемет Люиса (Lewis Gun)

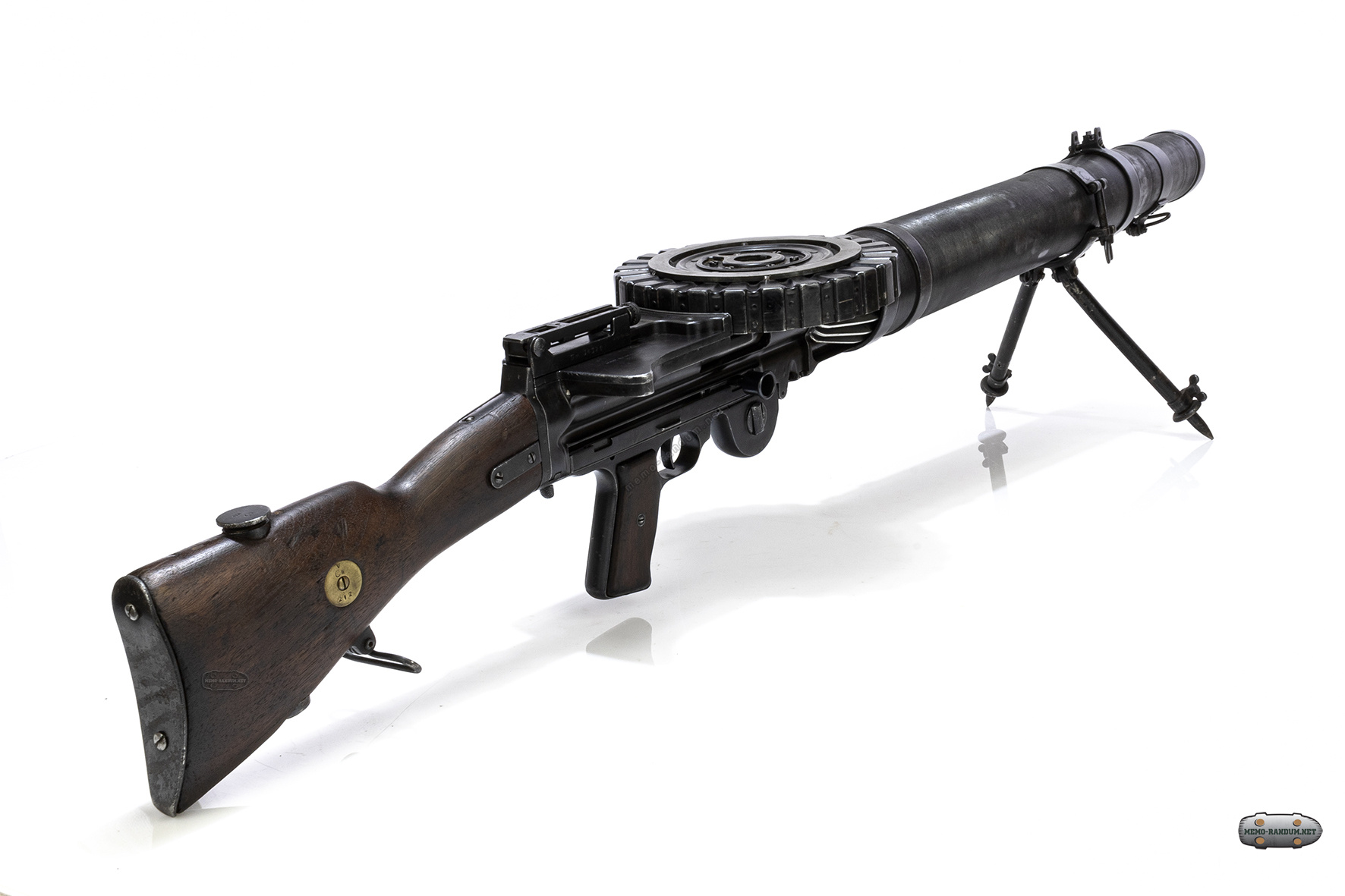

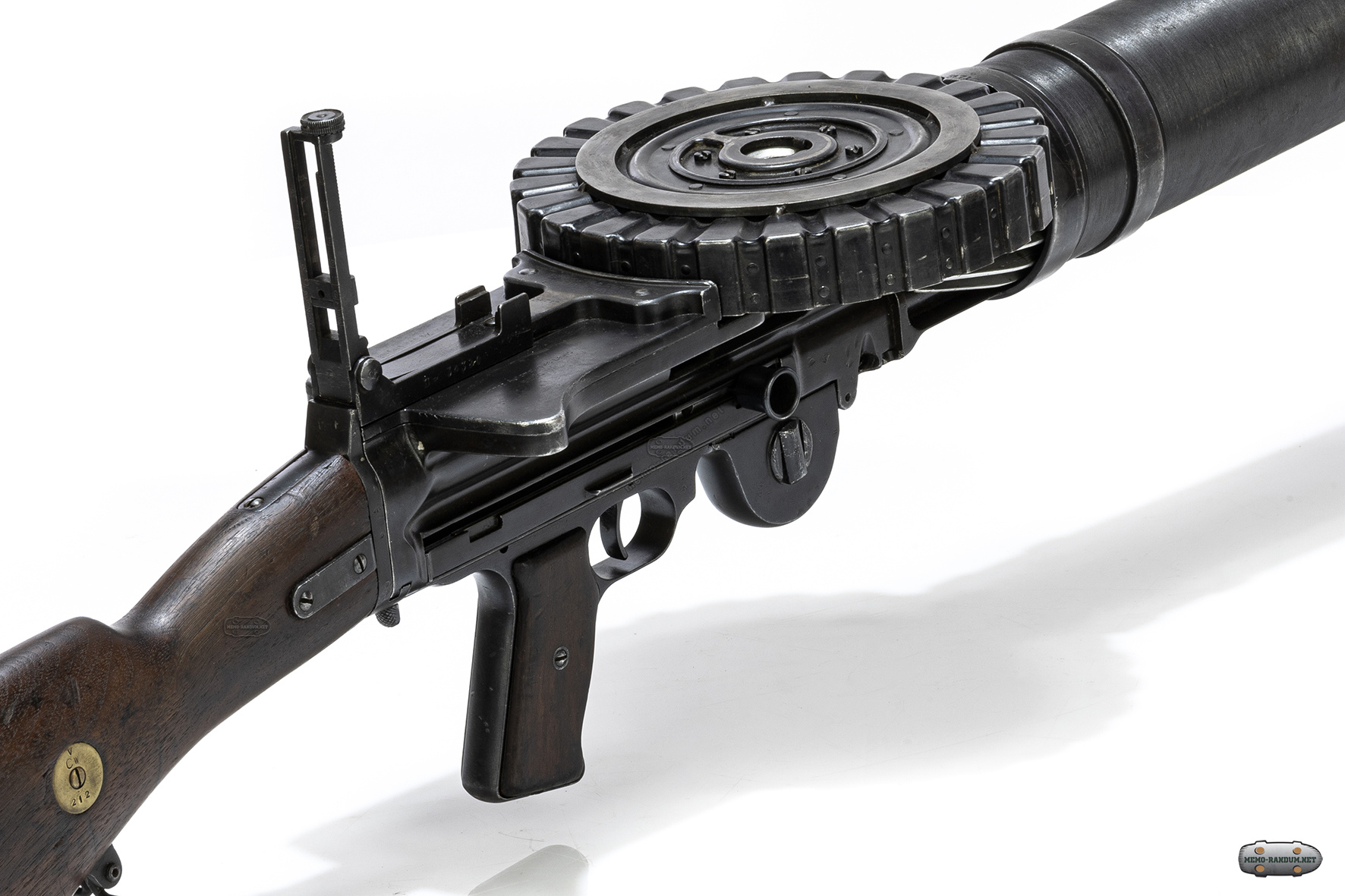

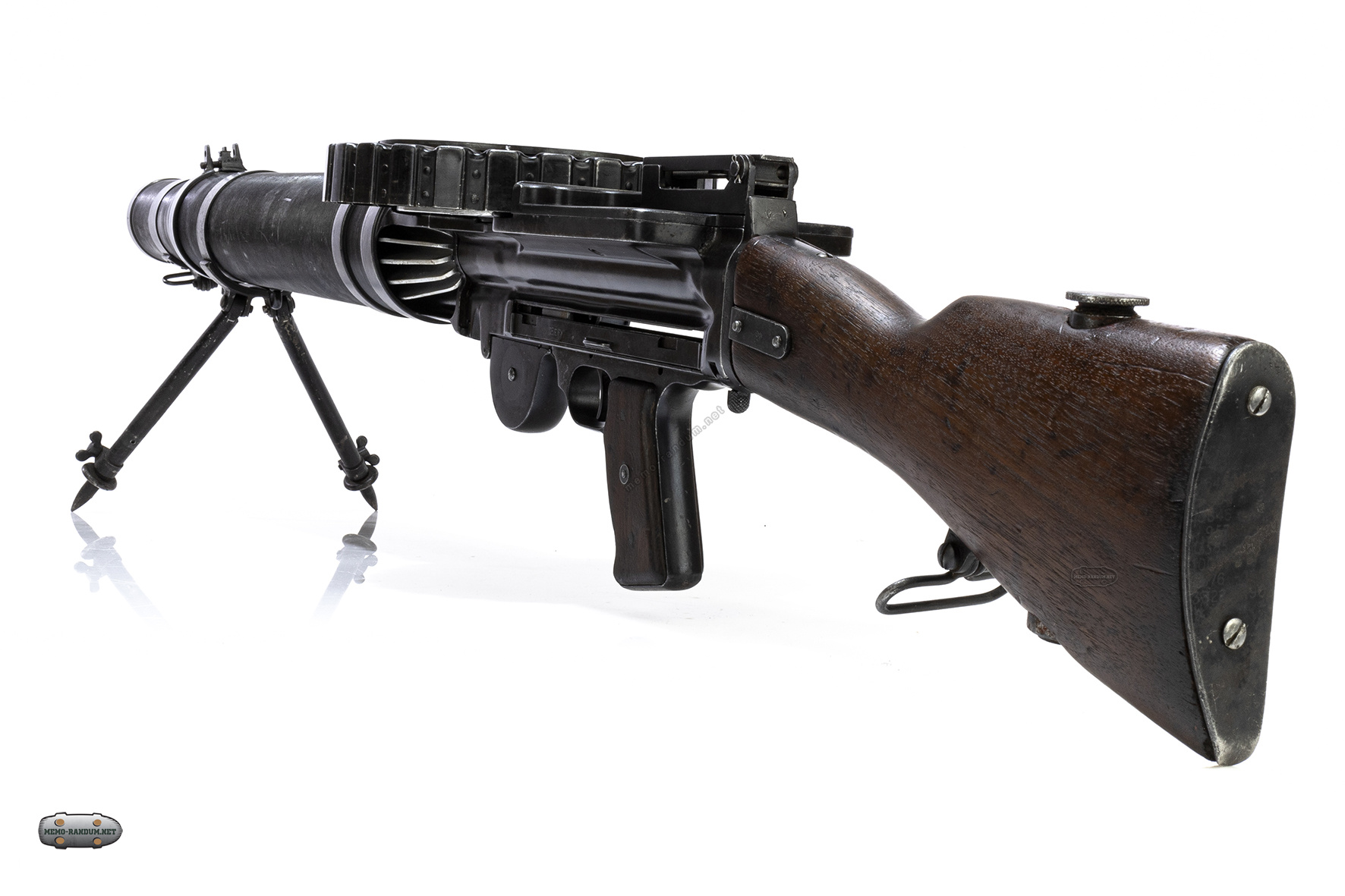

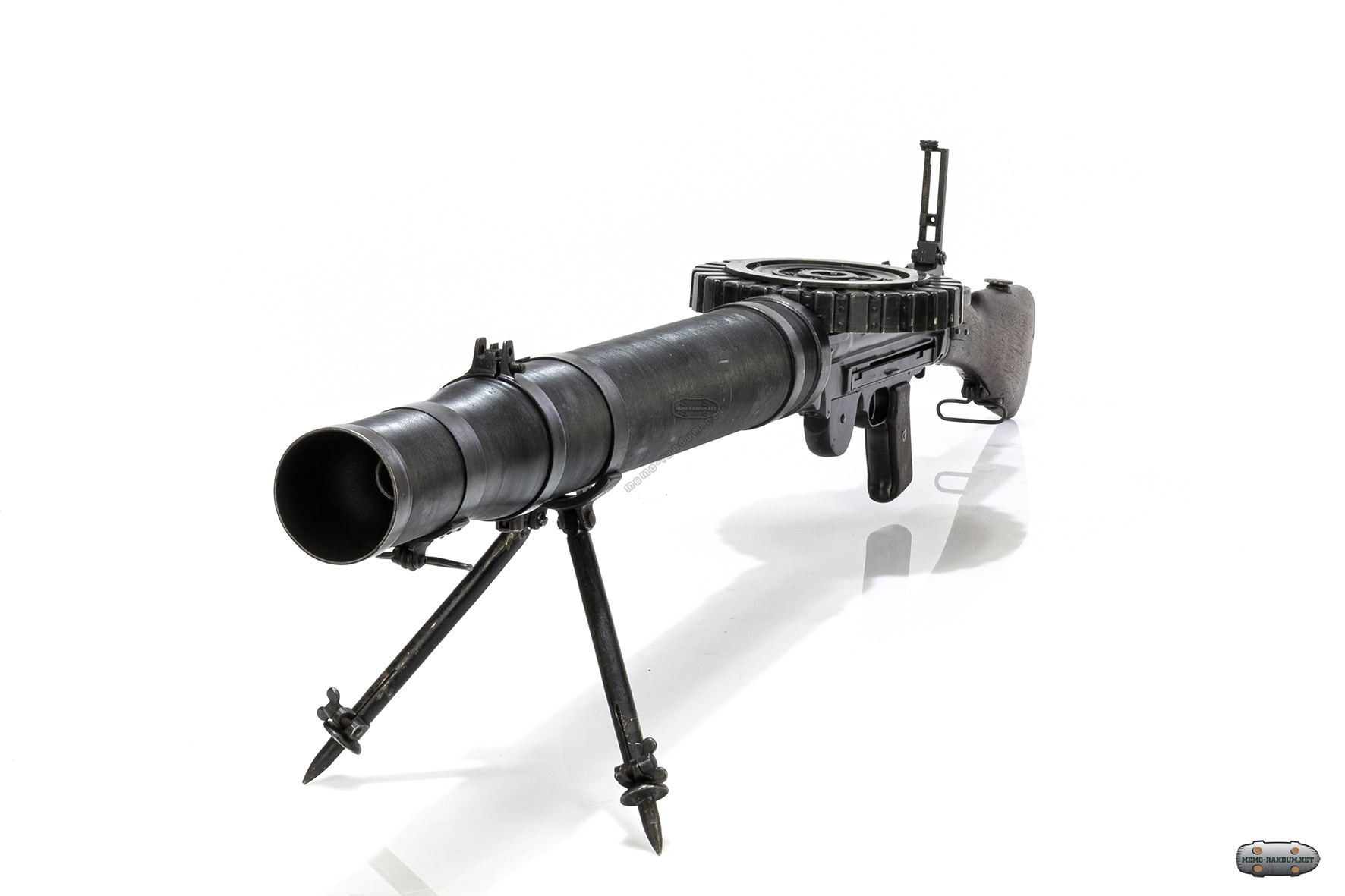

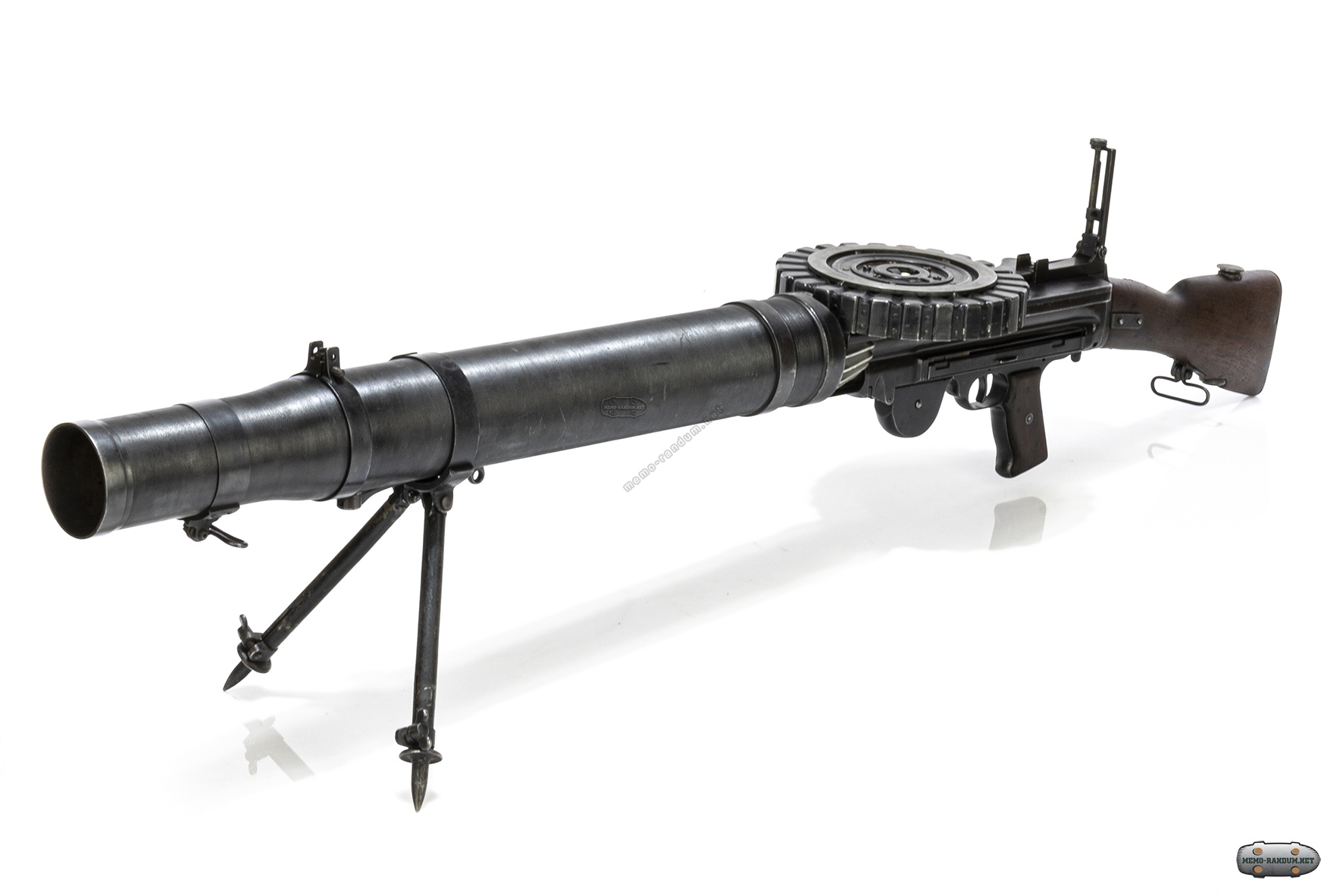

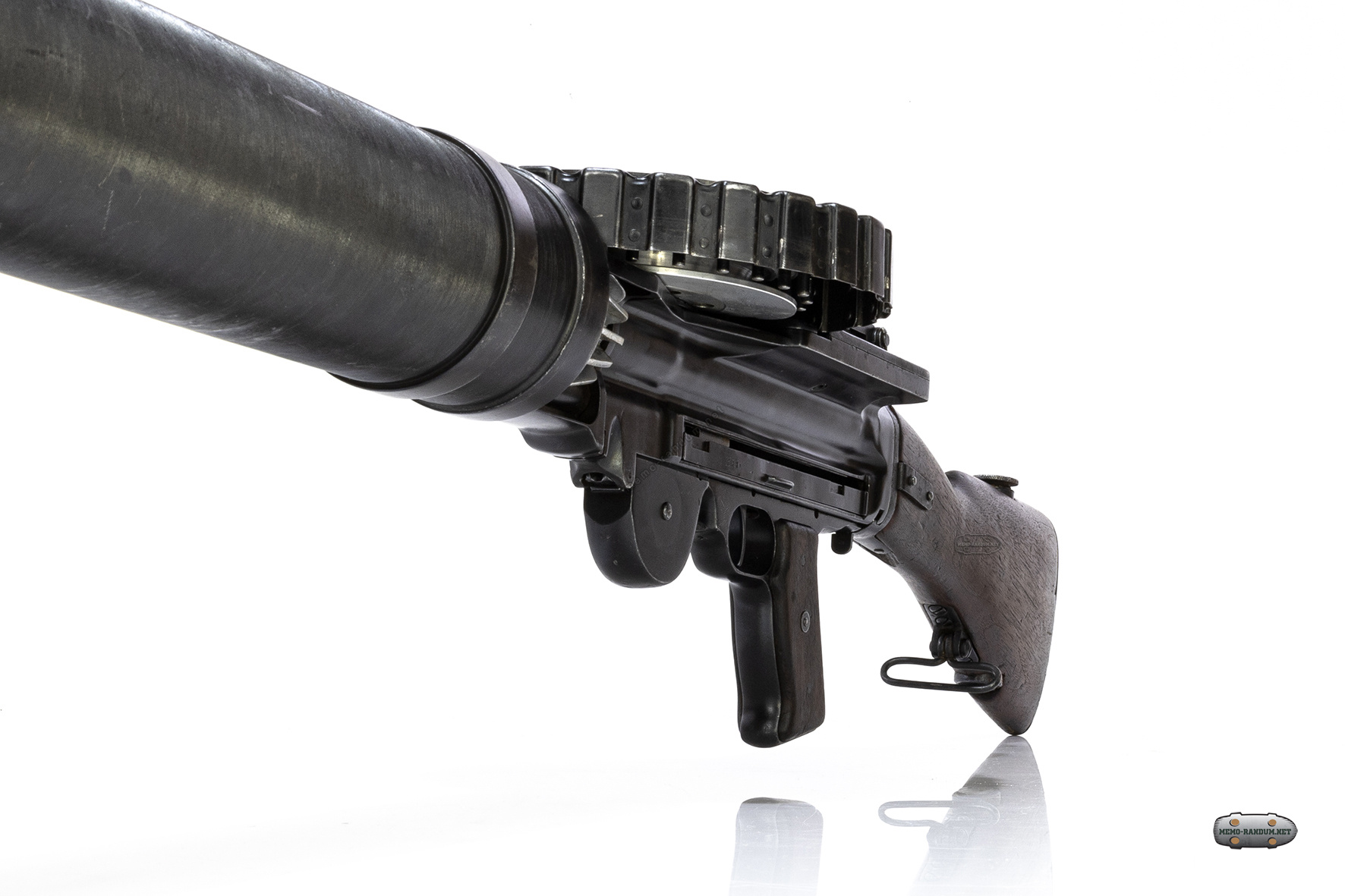

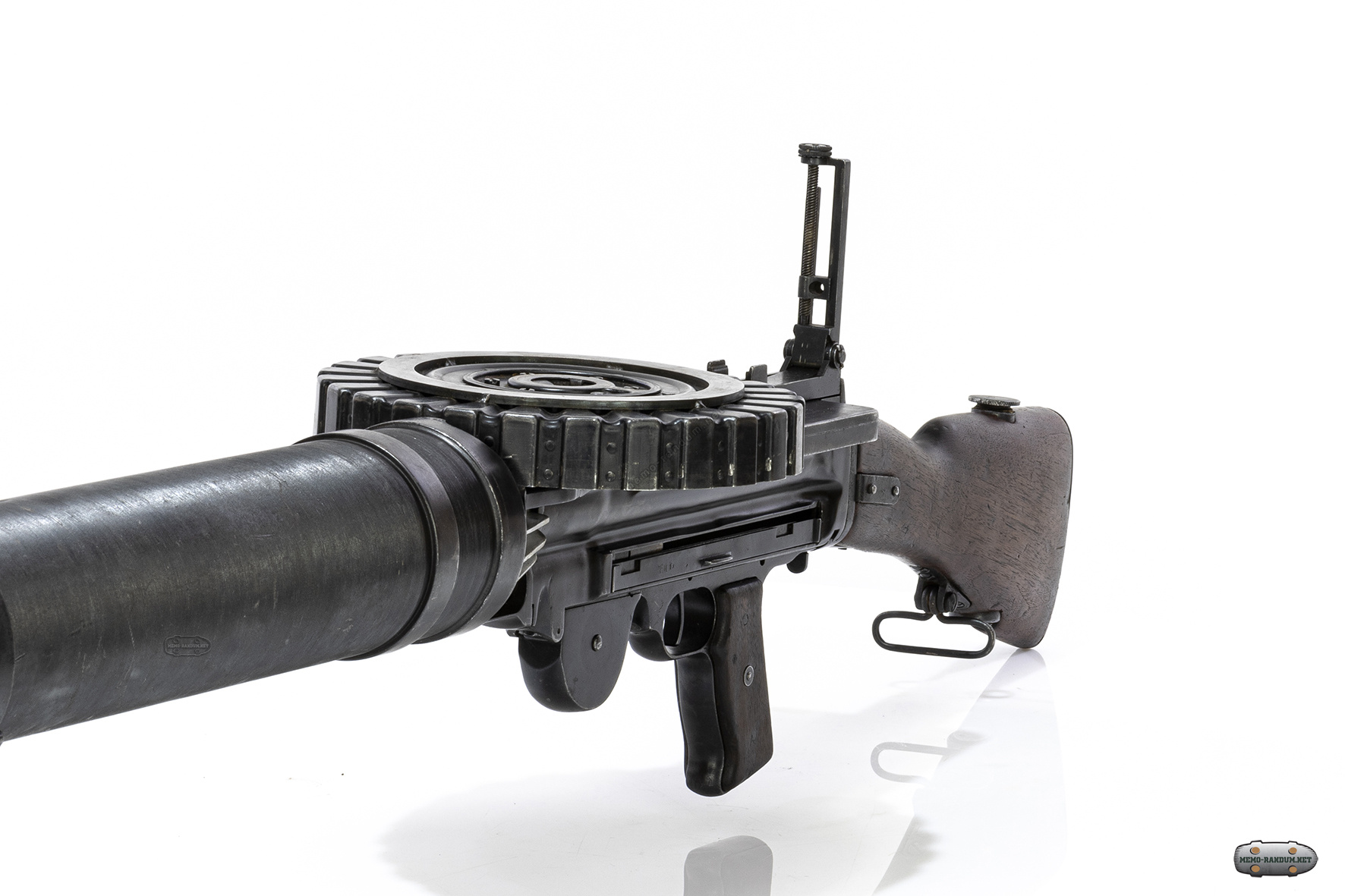

Lewis Automatic Machine Gun. .303 (7.7x57R) (B.S.A.)
Model 1914

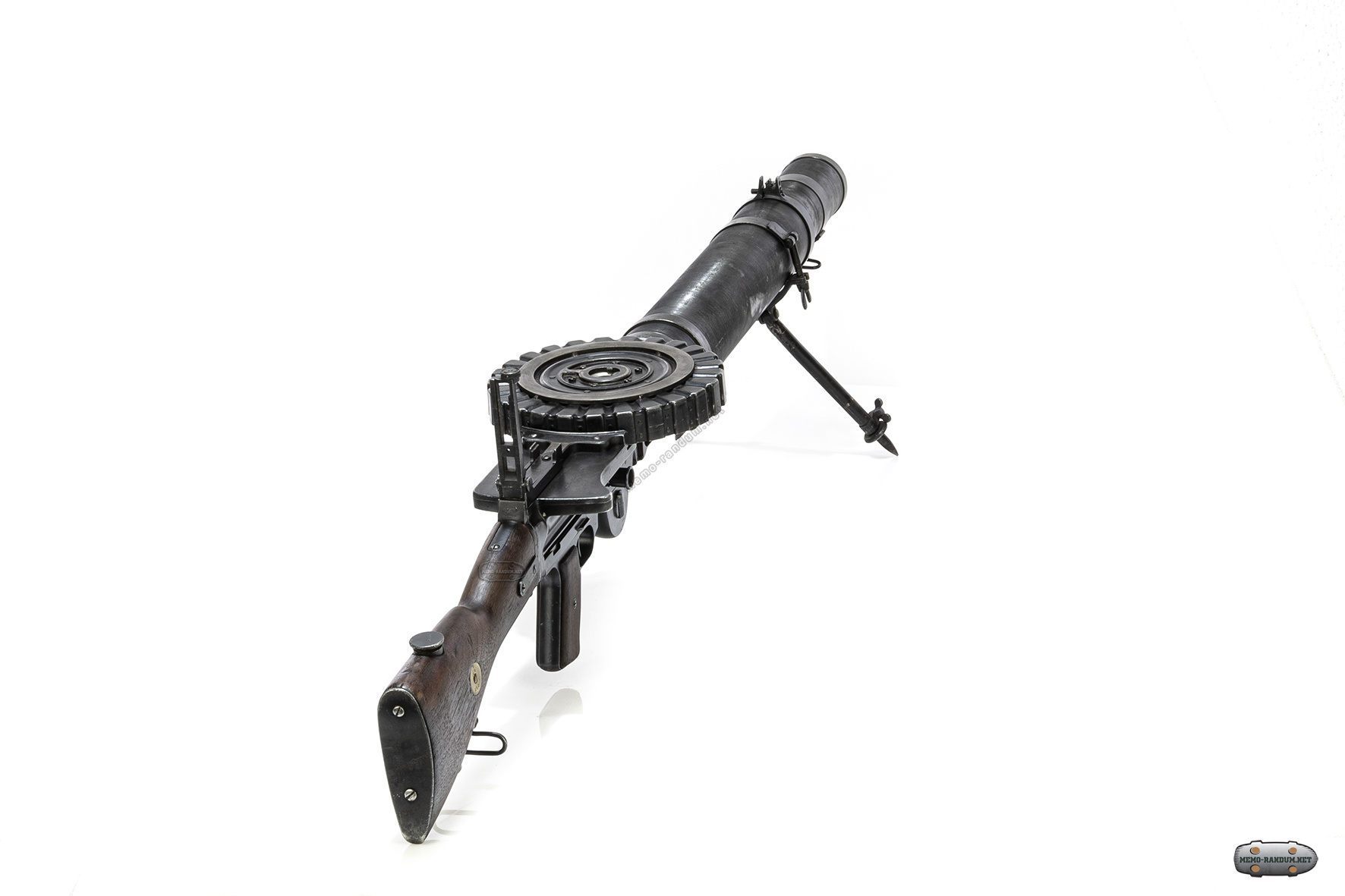

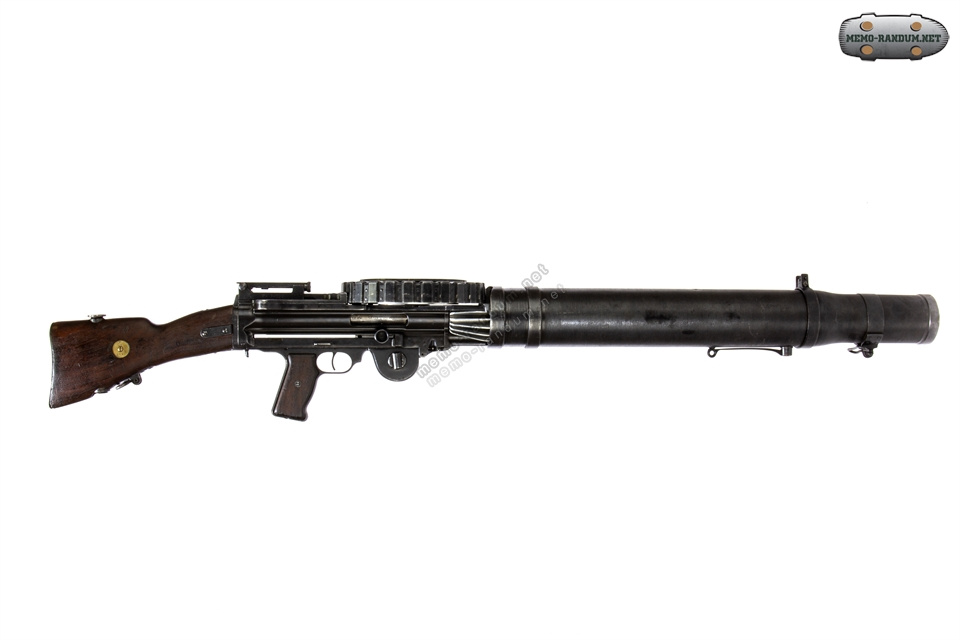

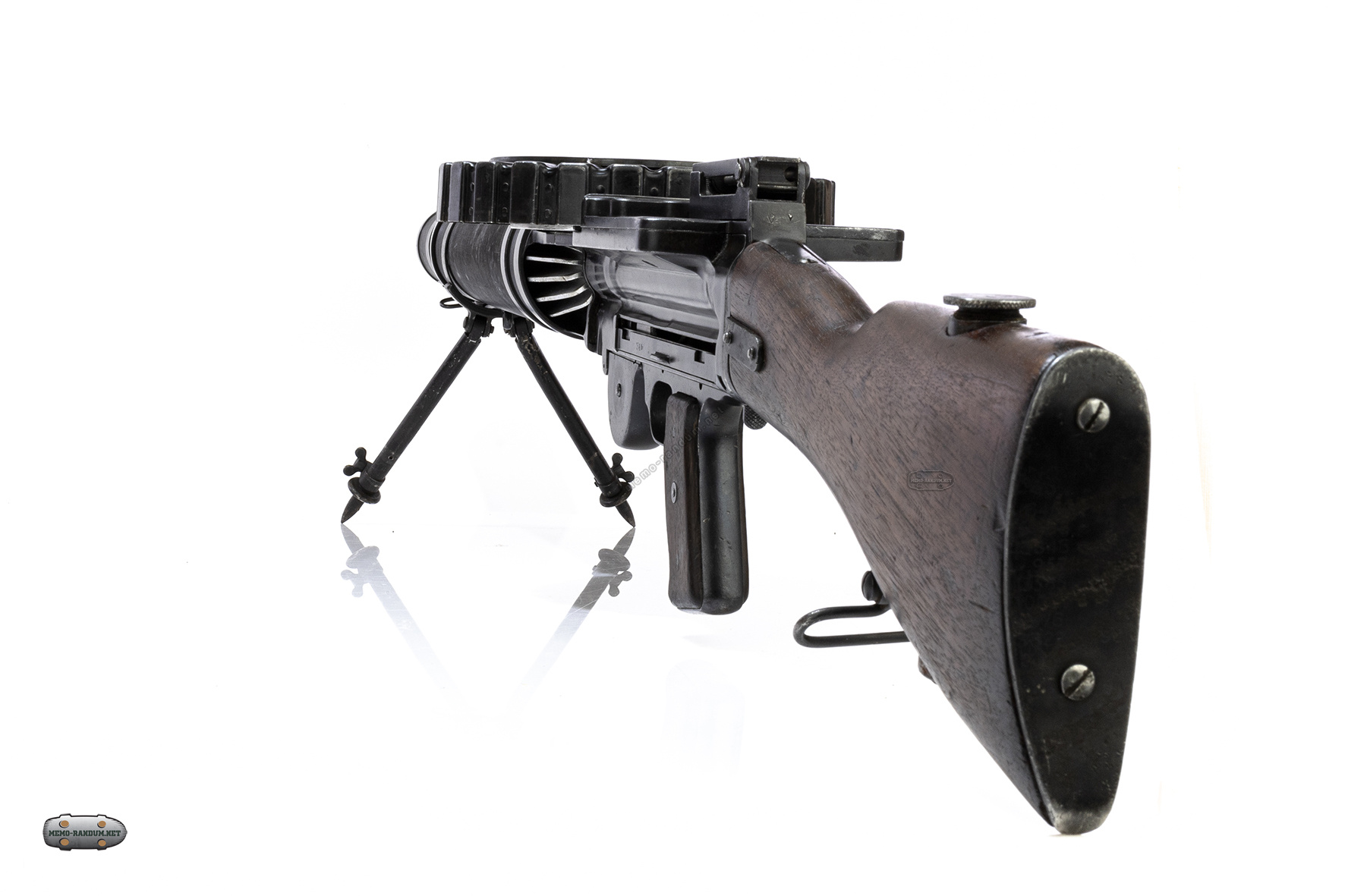

Экспонат

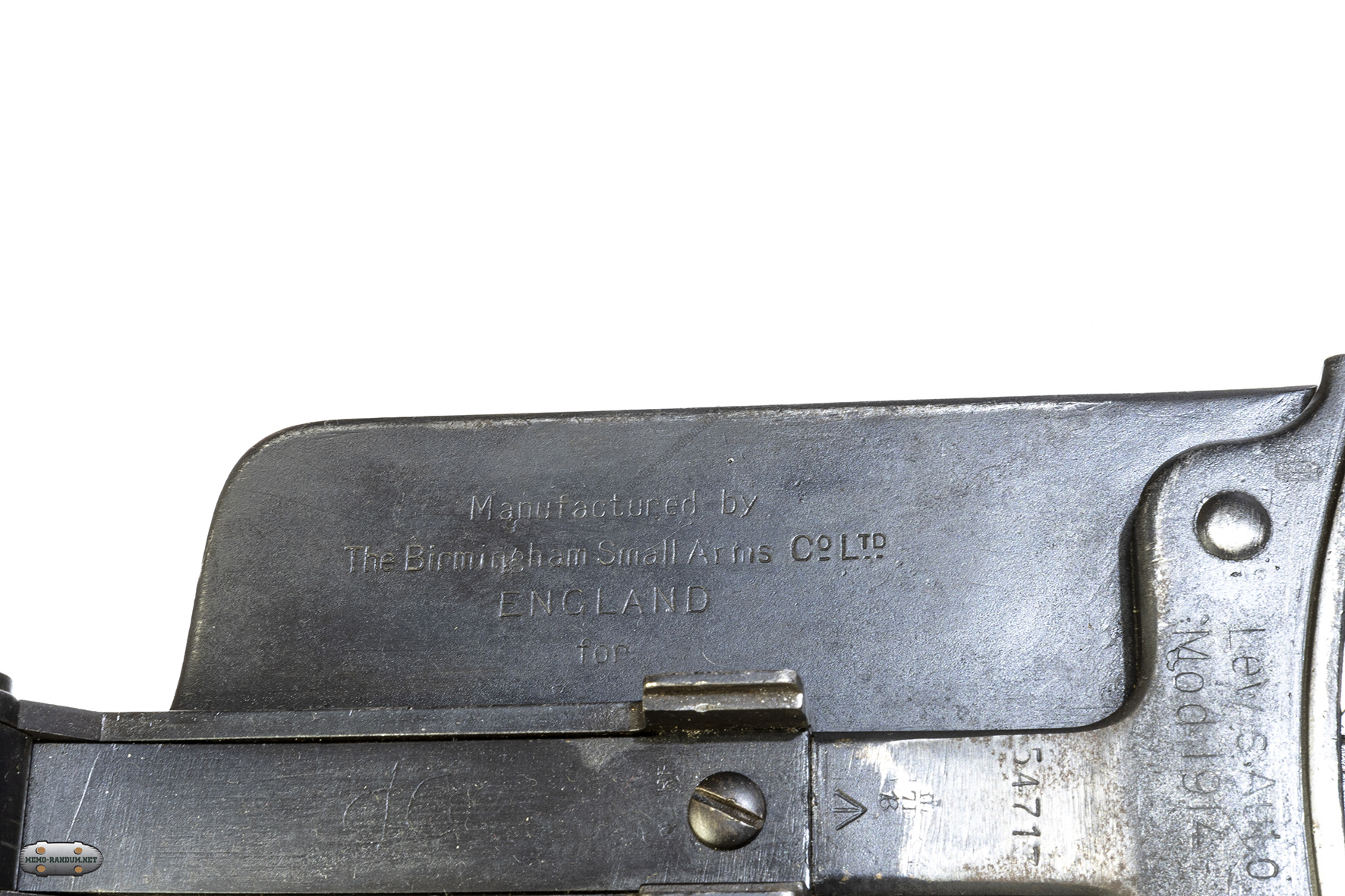

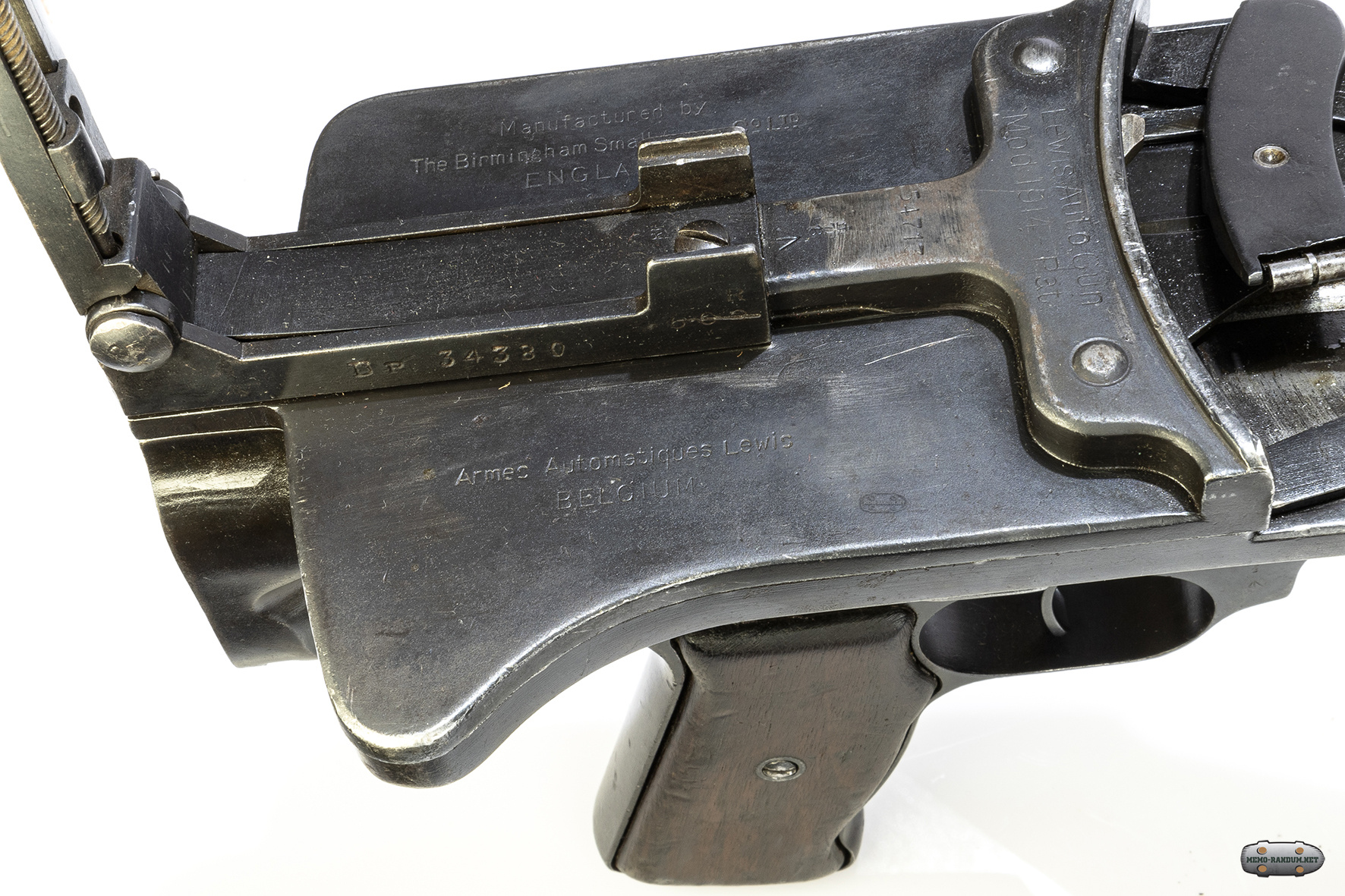

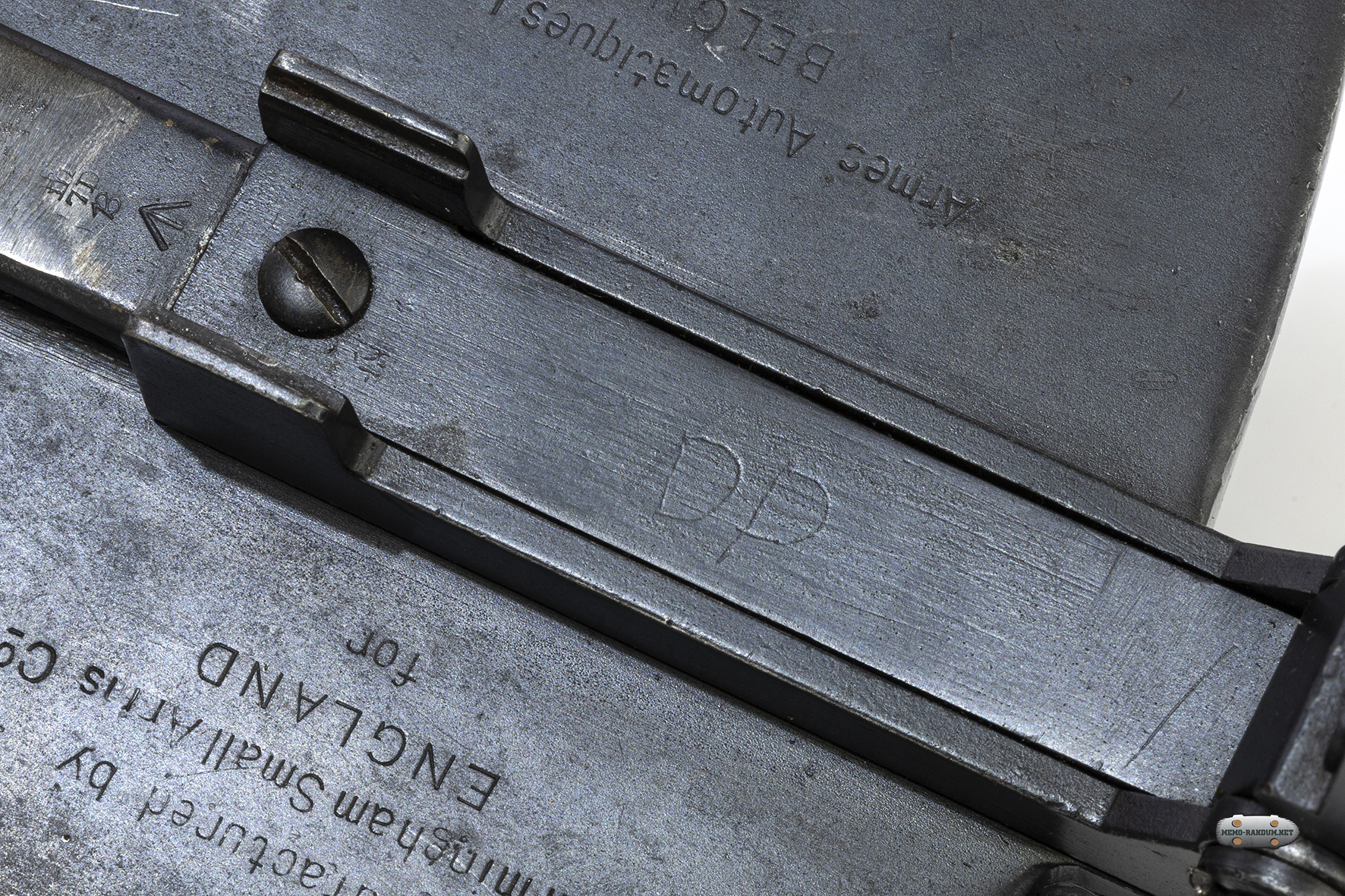

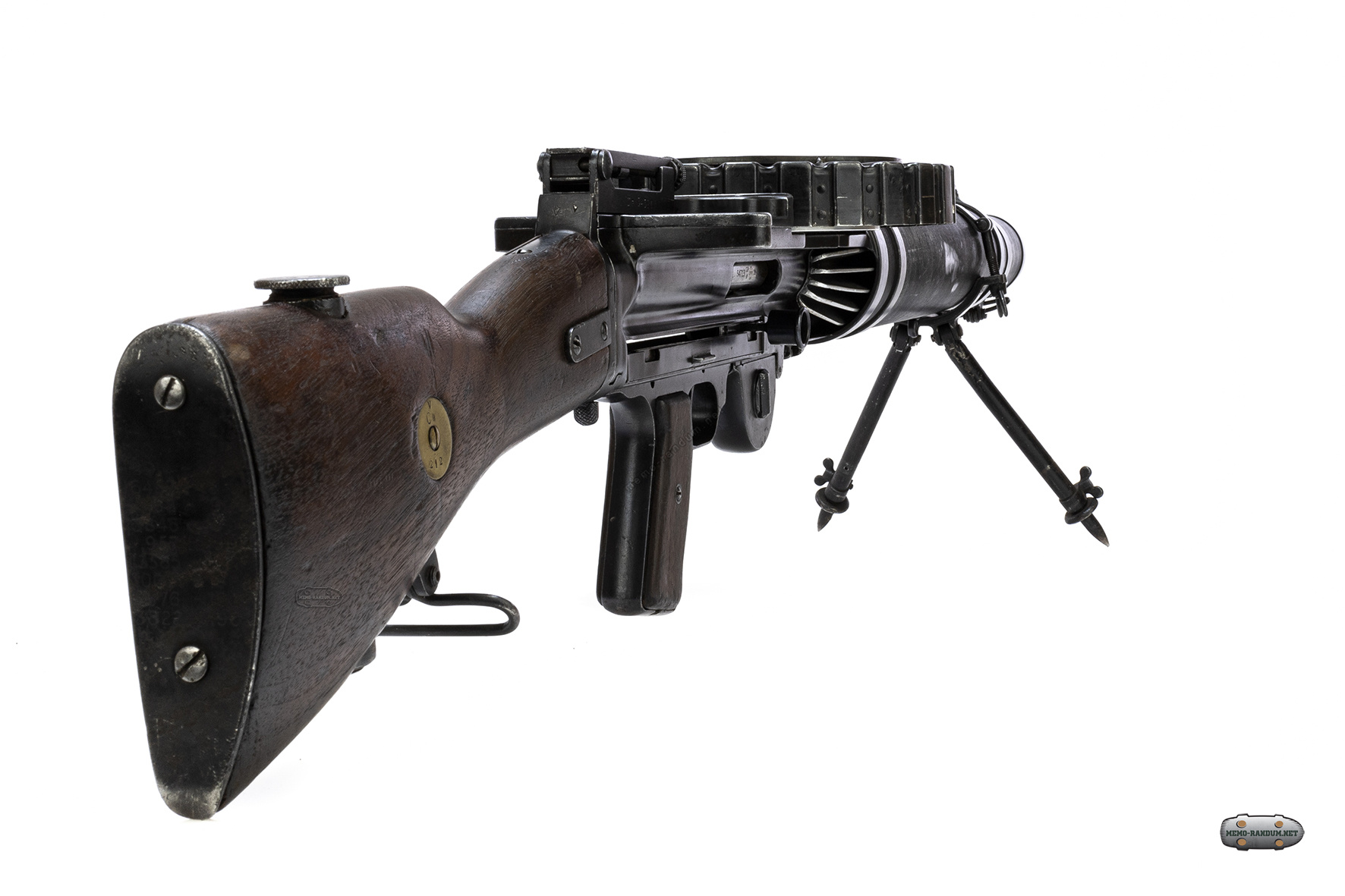

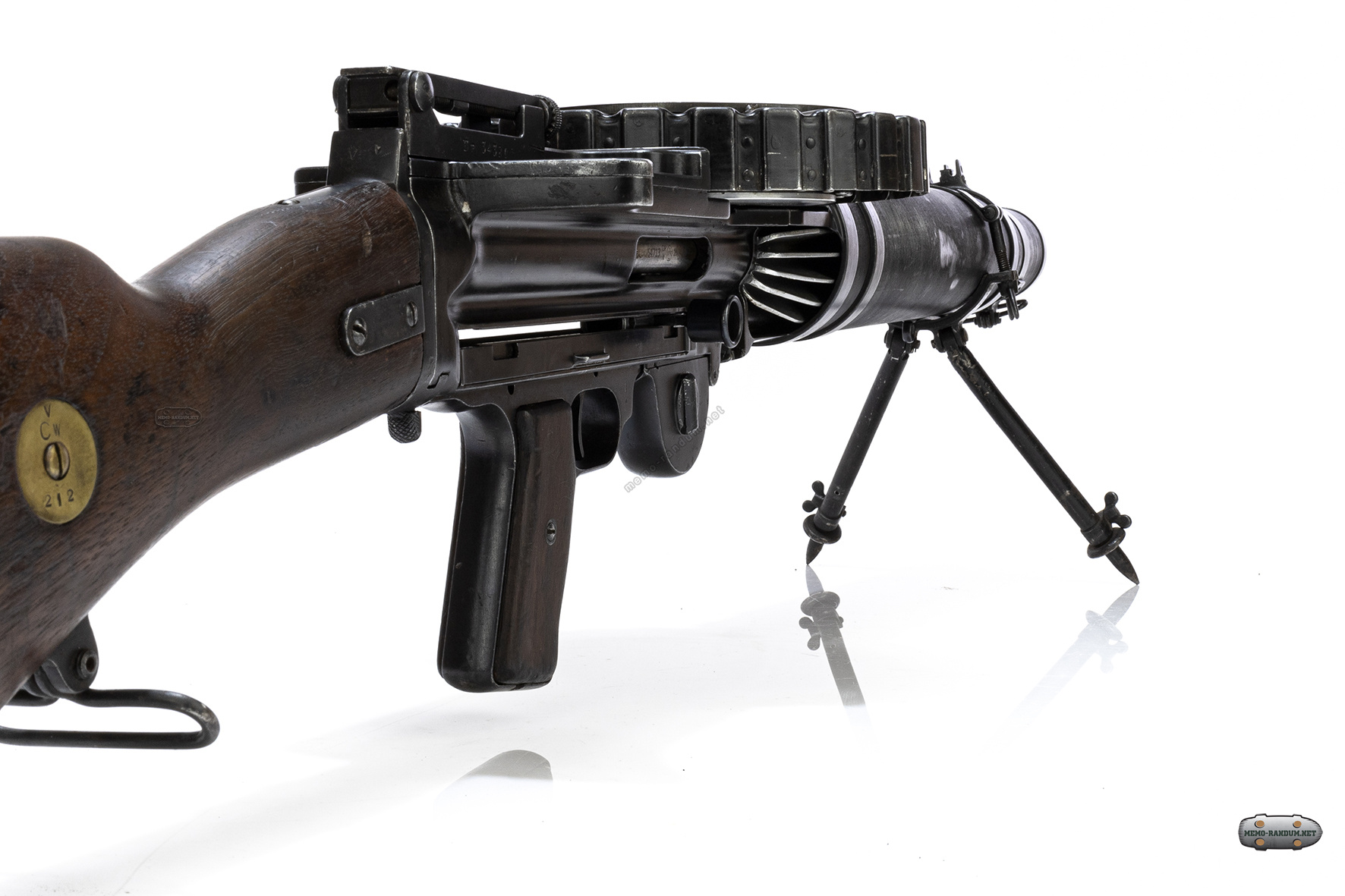

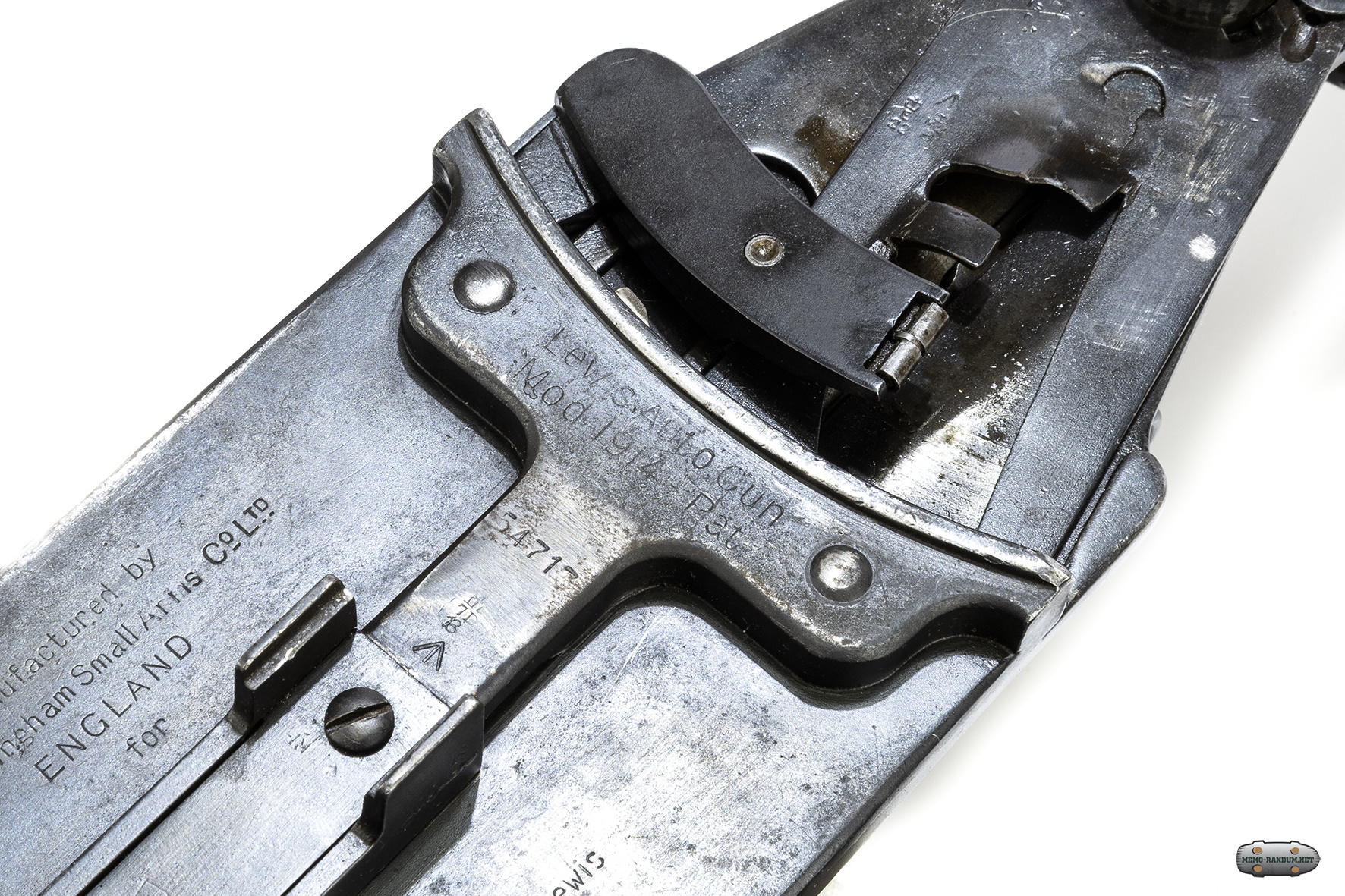

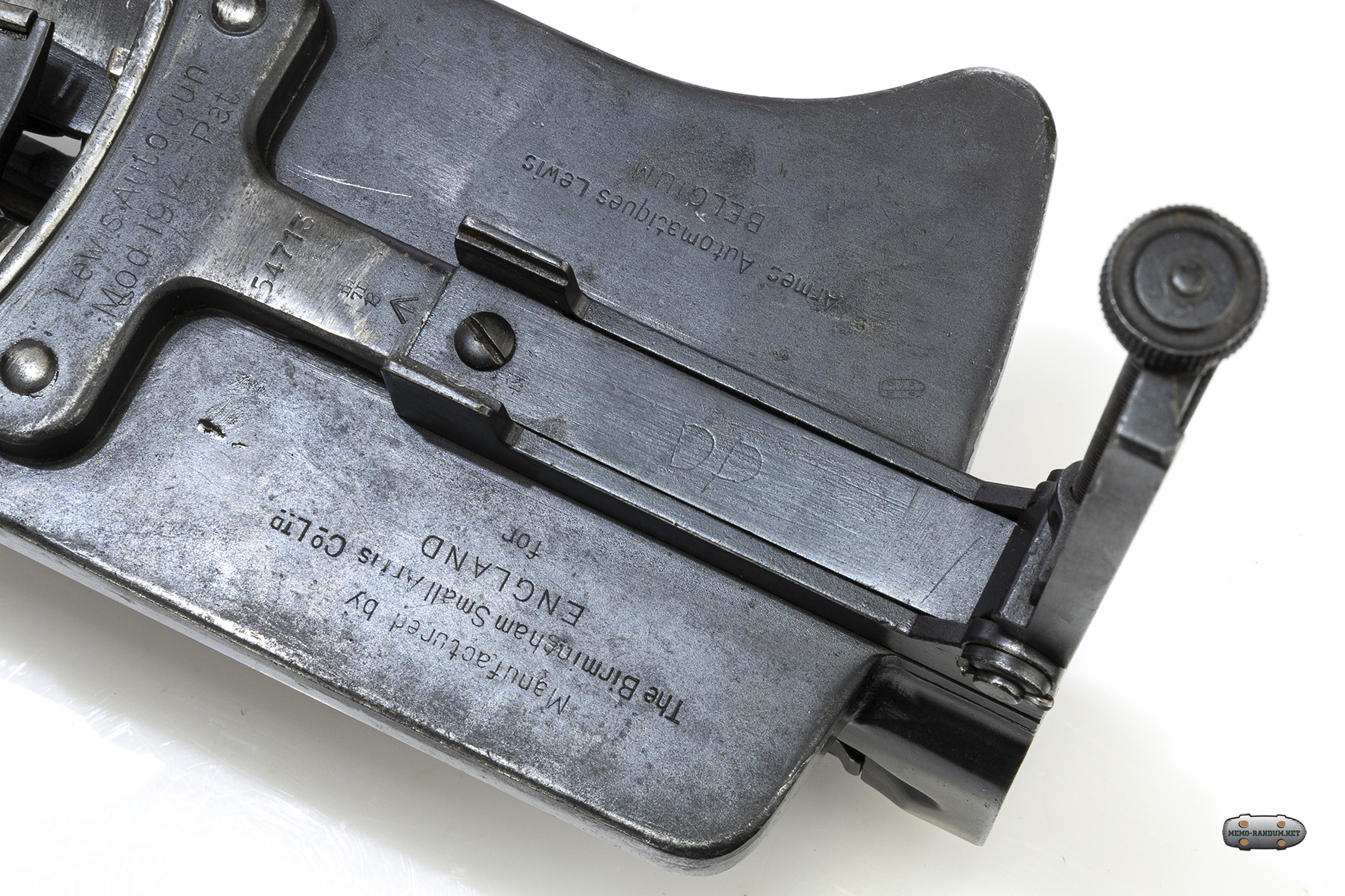

Данный экспонат был произведен в Англии на заводе B.S.A. (The Birmingham Small Arms CoLtd).

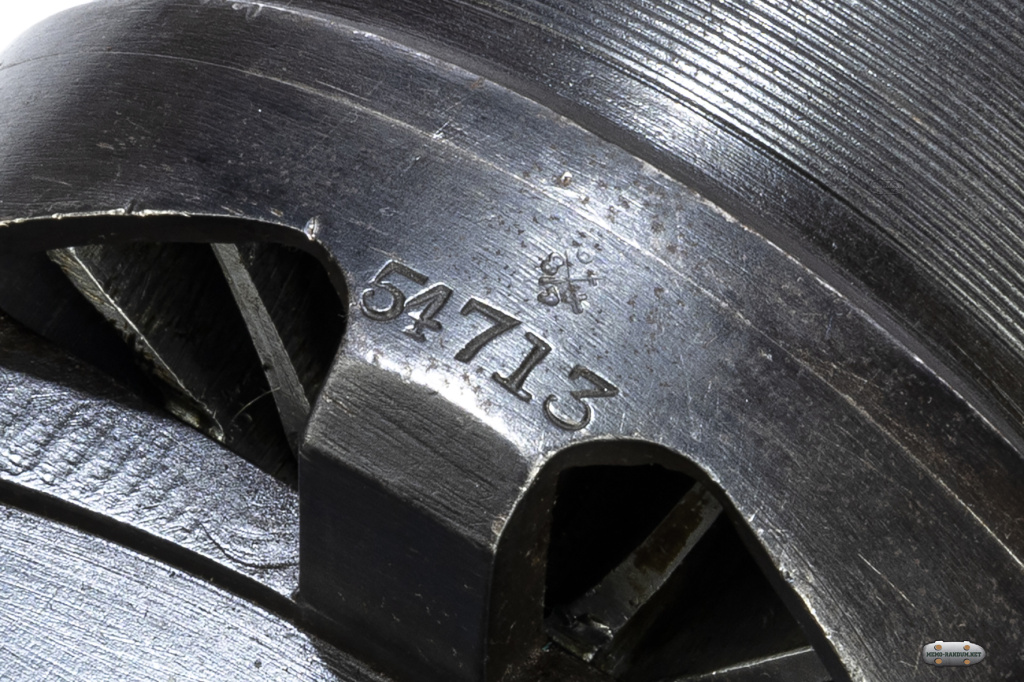

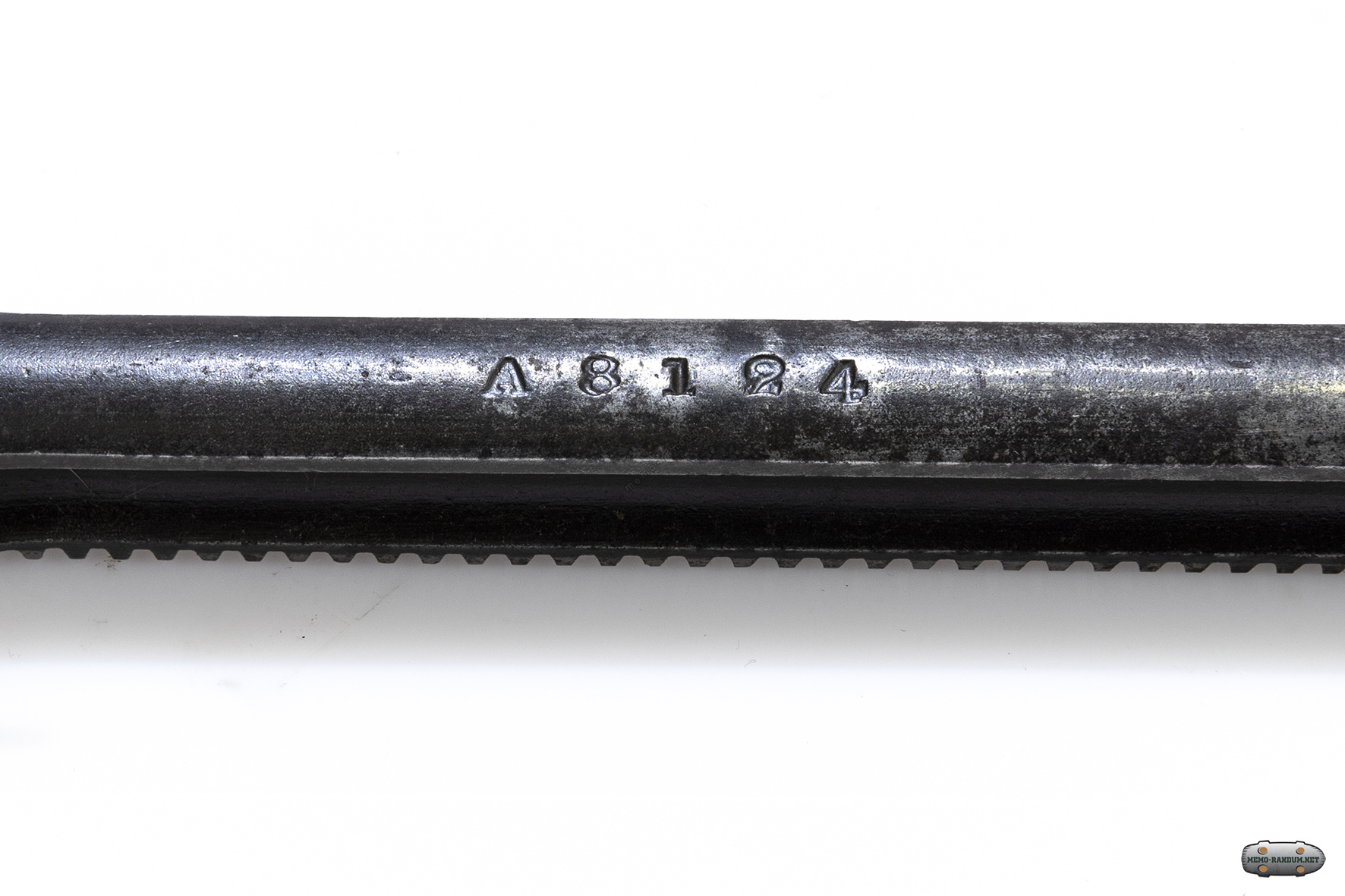

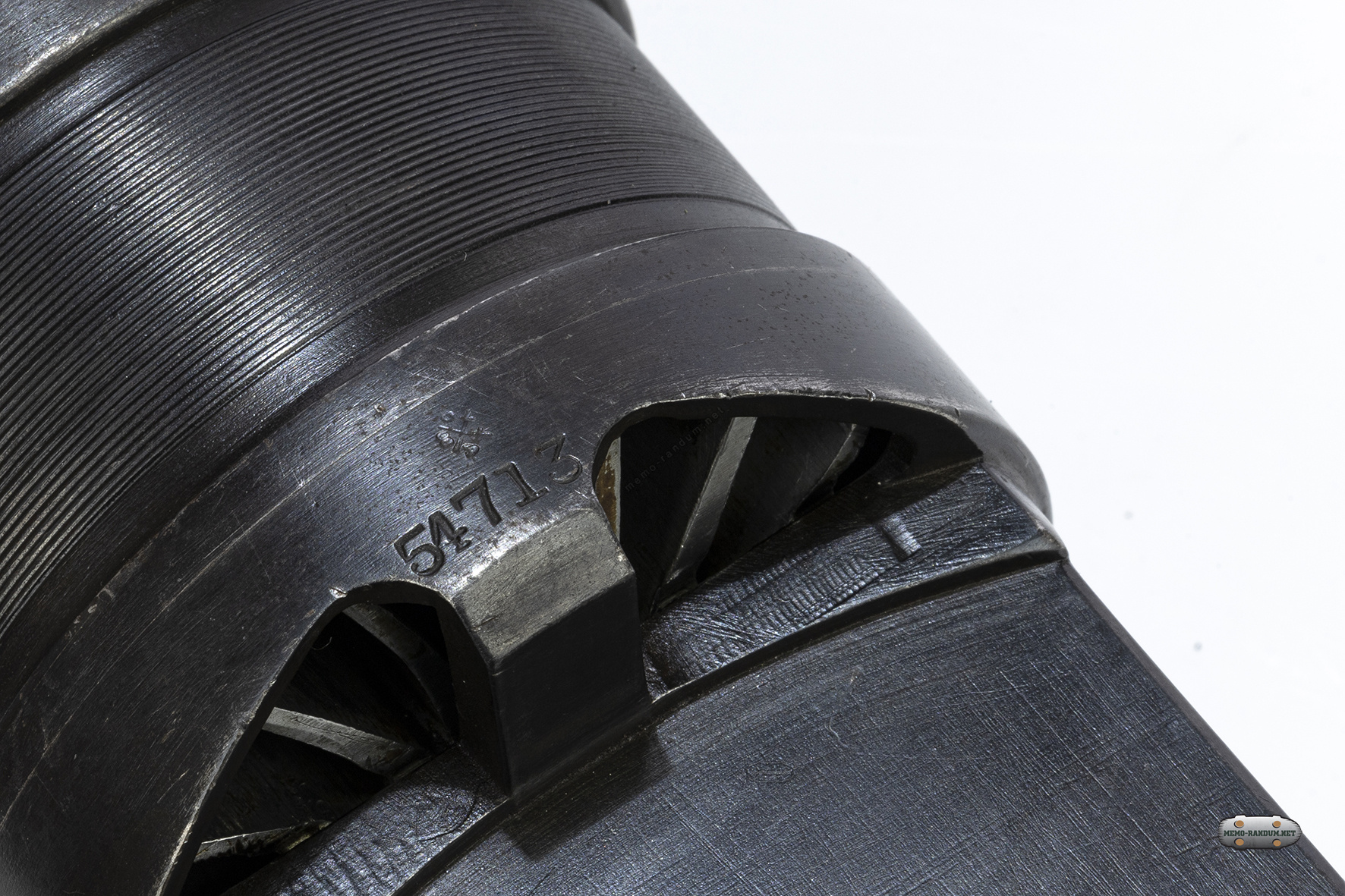

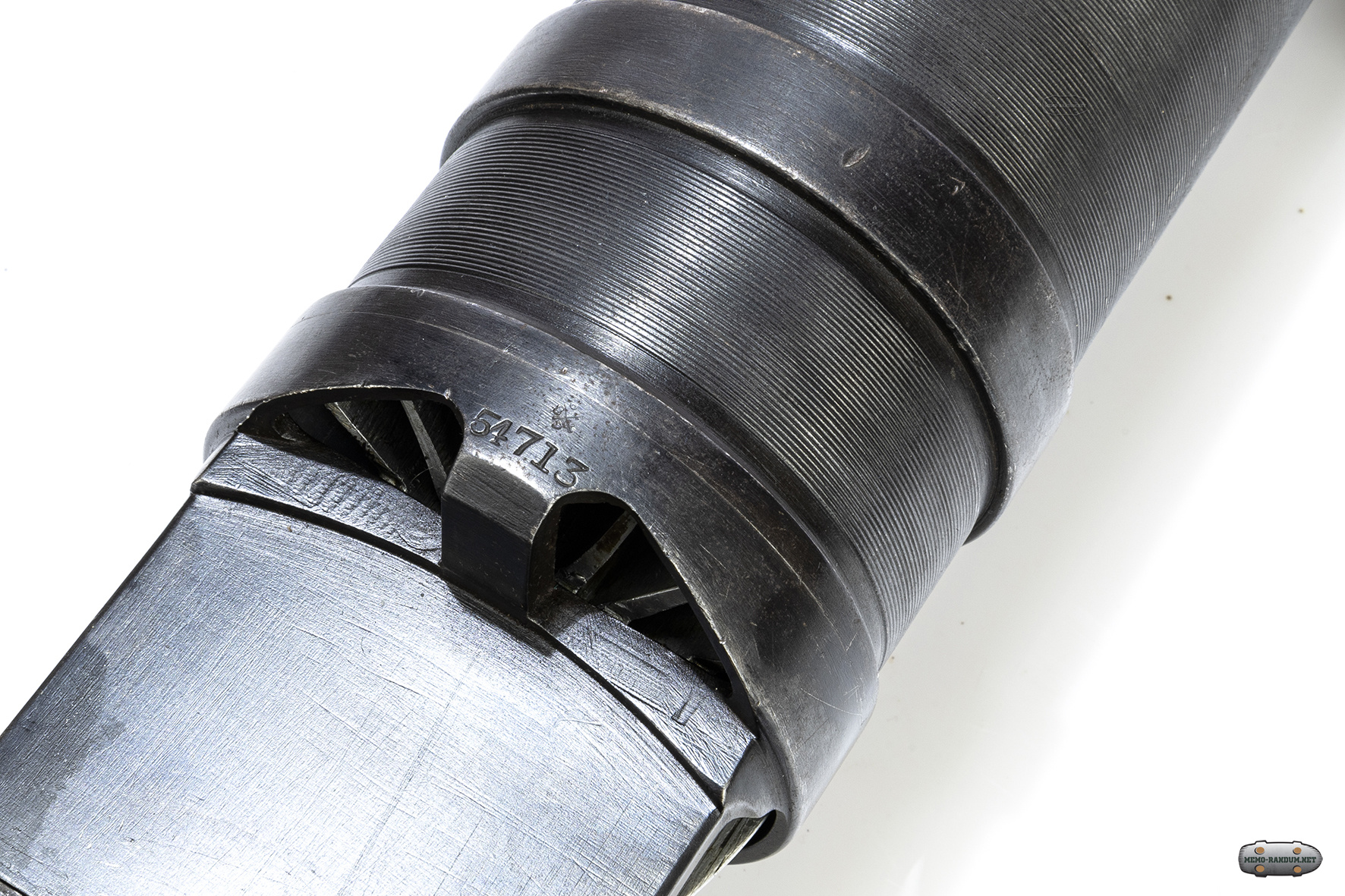

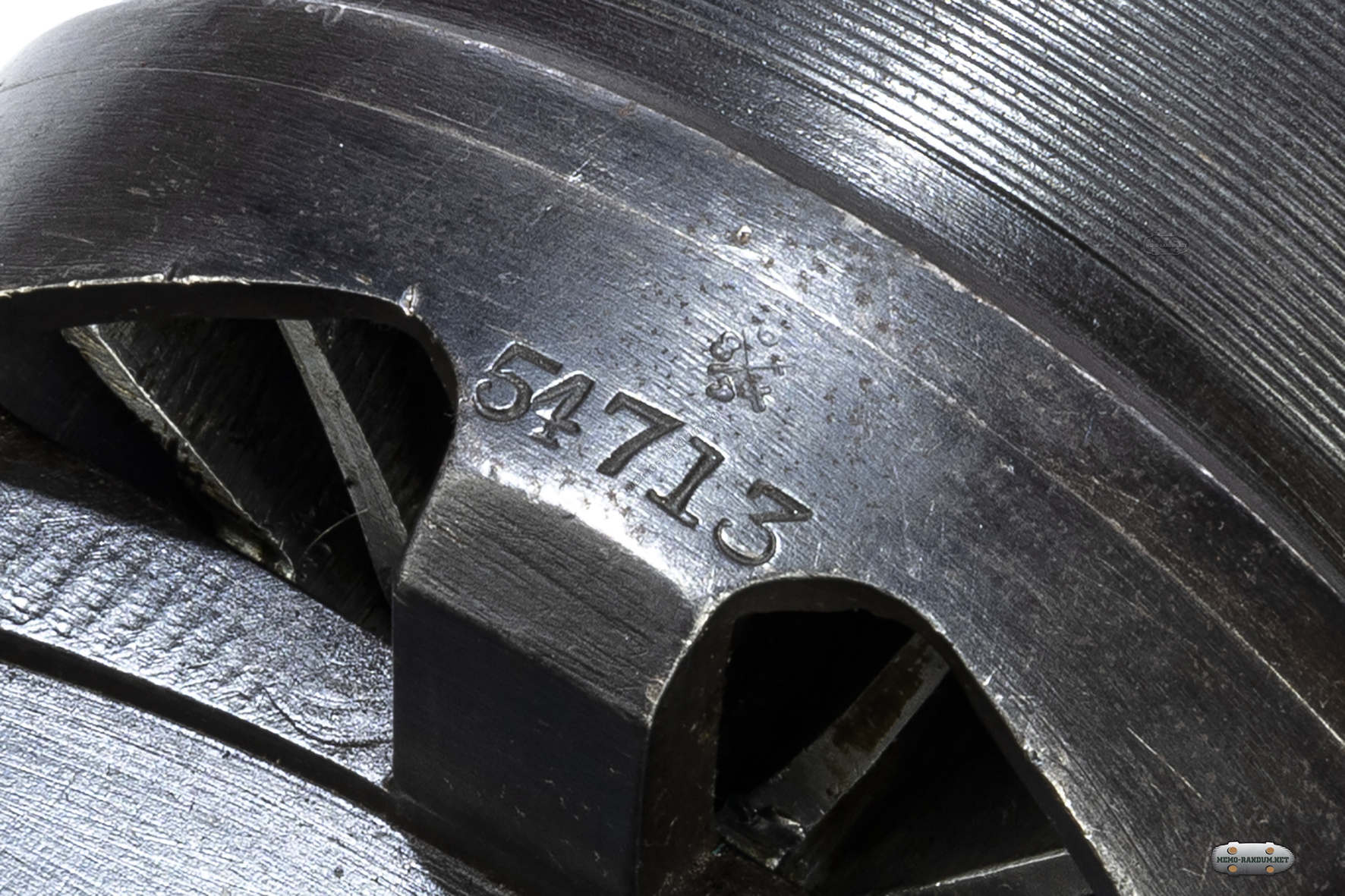

Серийный номер 54713 - соответствует примерно 1918 -19 году впуска.

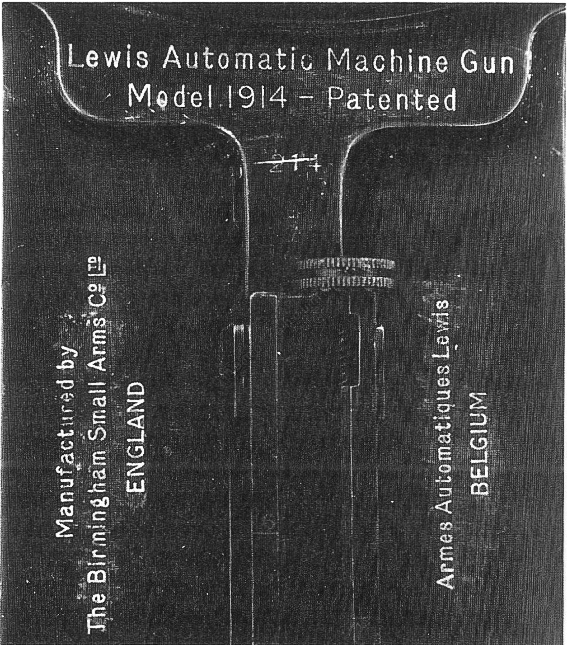

Производители

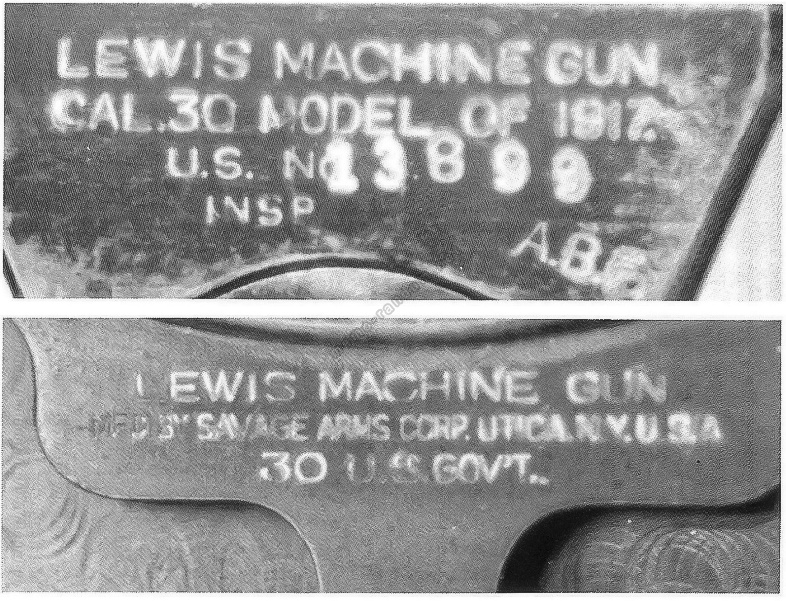

Кроме Английской площадки, в разное время, Люисы производились в США и Канаде на заводах Savege Arms (Интересный факт- на Люисах произведенных в США логотип "Голова Индейца" не ставился).
Во франции производились только авиационные модели Lewis gun. Отдельная большая ветка производства находилась в Японии и Дании.
Также за время производства изготовлялись заказы для разных стран, например для России (на ствольной коробке присутствовала надпись Russian) производства B.S.A.. Патрон 7,62Х54 R. также производились заказы для других стран, для Германии, Дании каждый заказ имел свои особенности и применяемые патроны (наиболее распространенные в определенных странах).

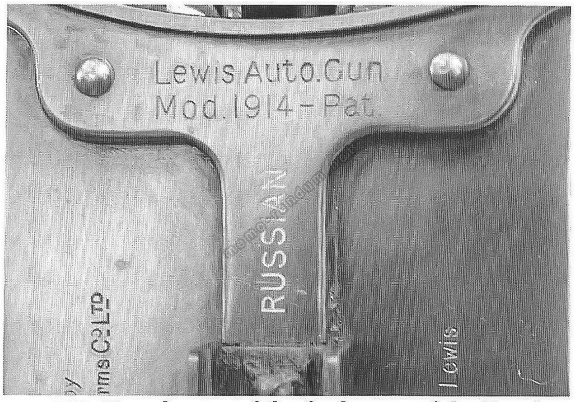

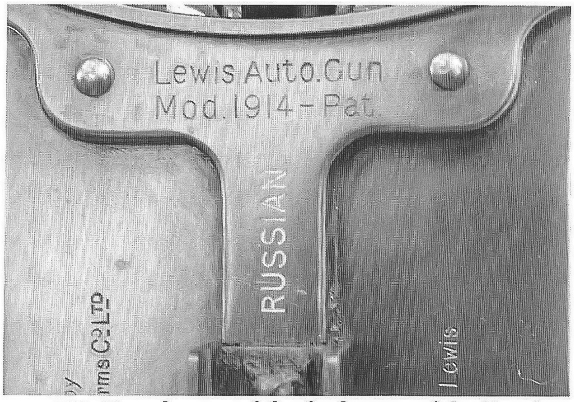

Надпись на крышке Lewis auto. Gun Mod.1914-pat RUSSIAN. Иллюстрация из книги Вильяма Естерли (William M Easterly) The Lewis Automatic Machine Gun
Особенности конструкции

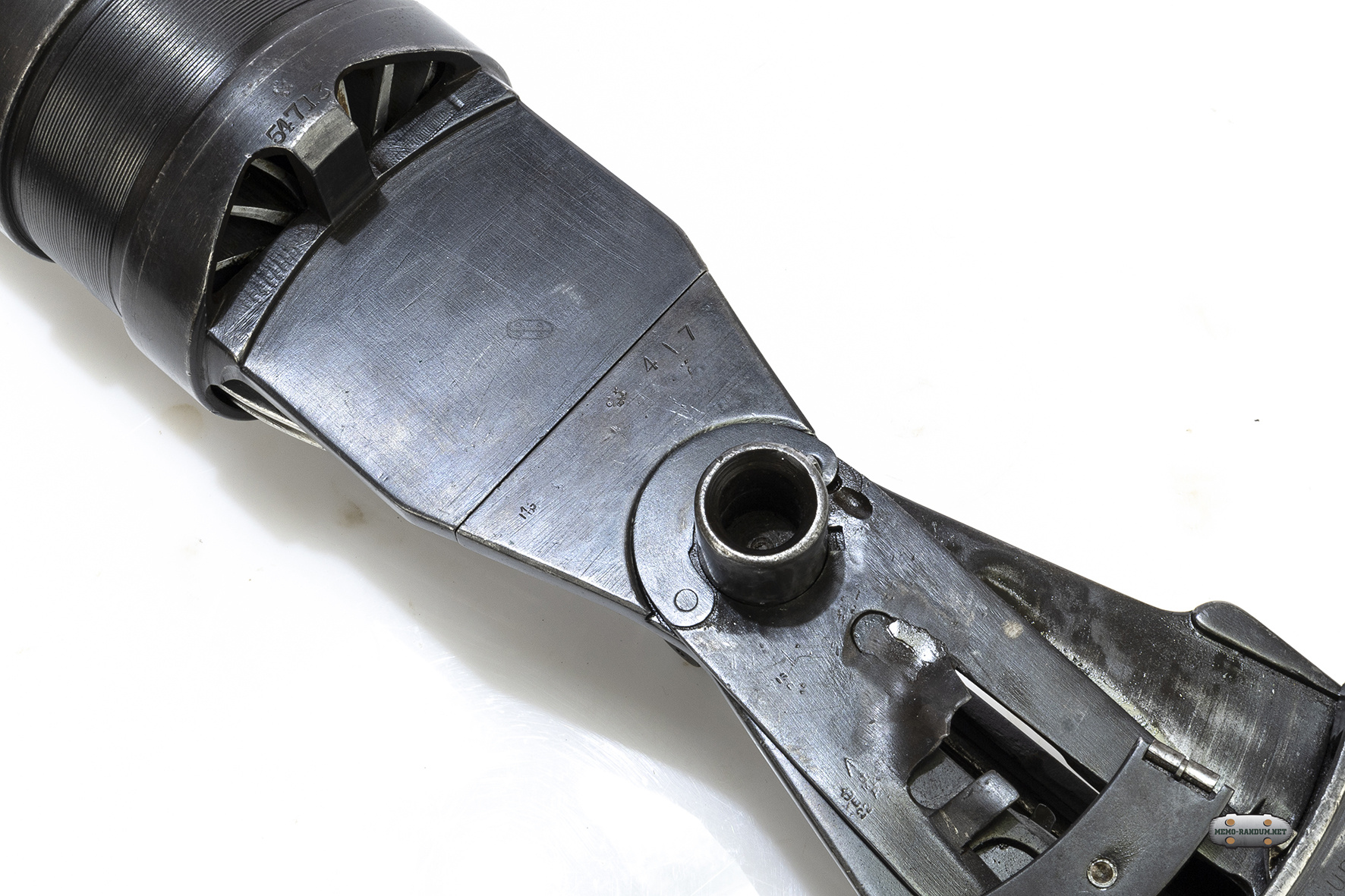

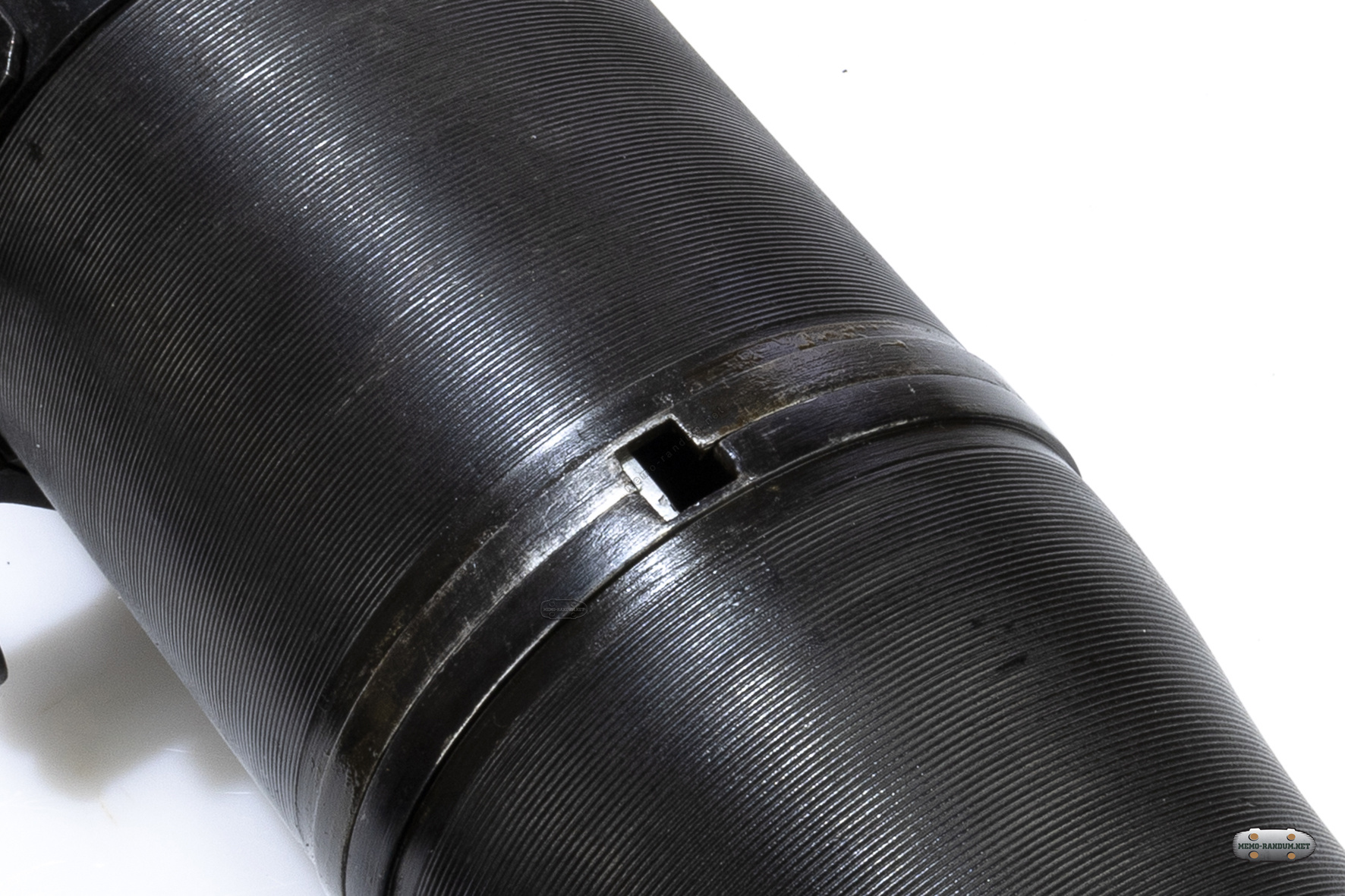

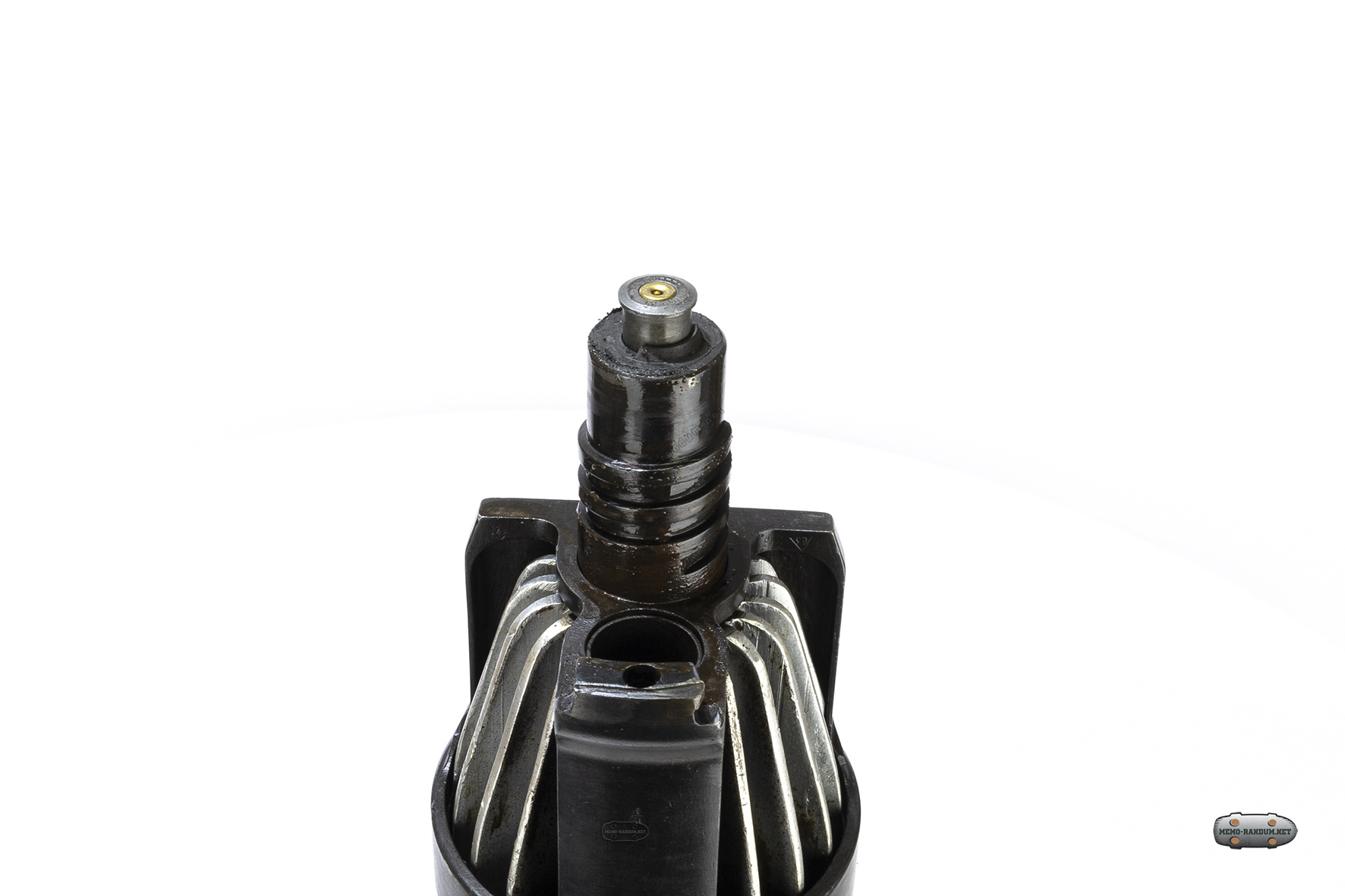

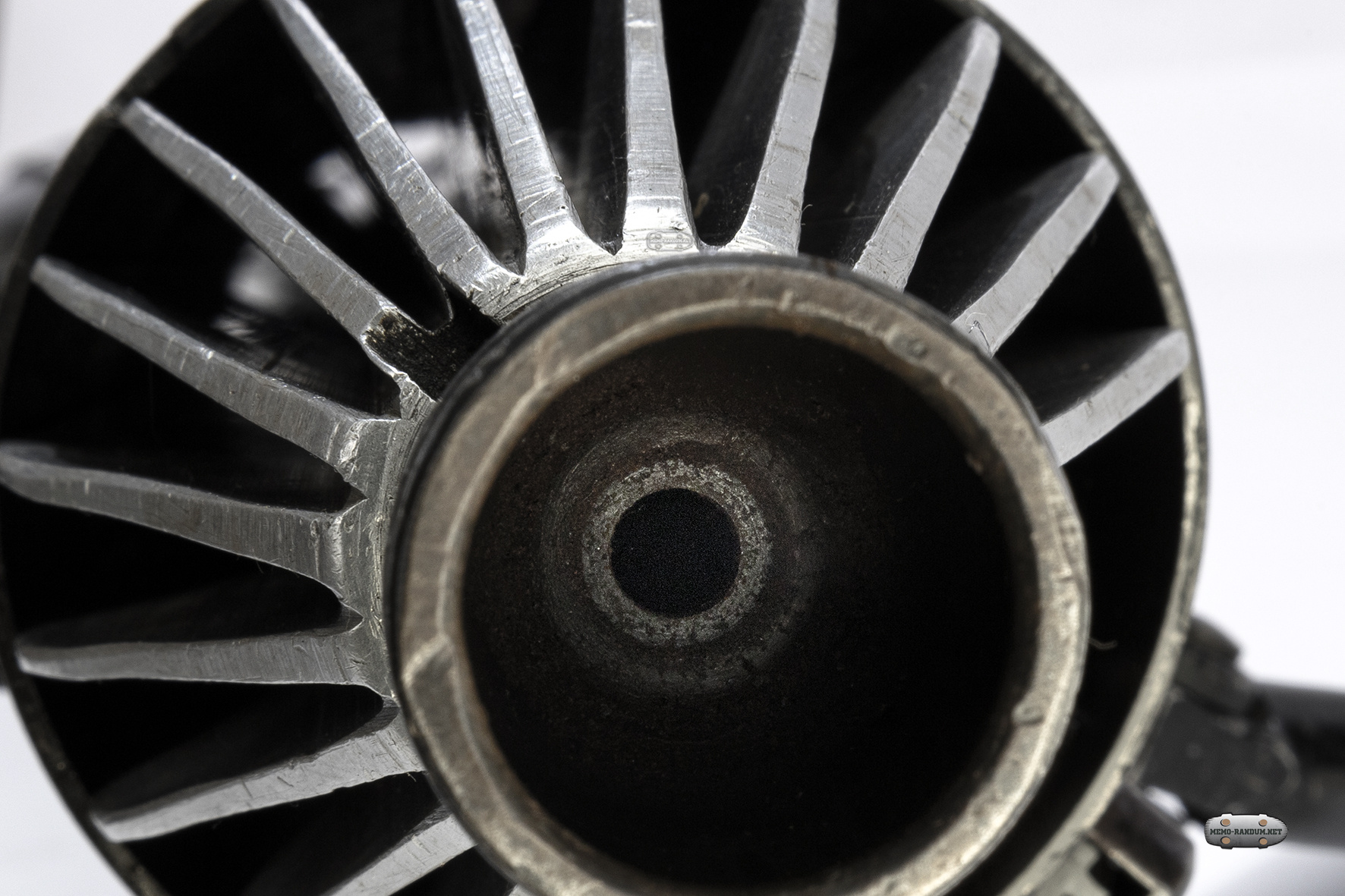

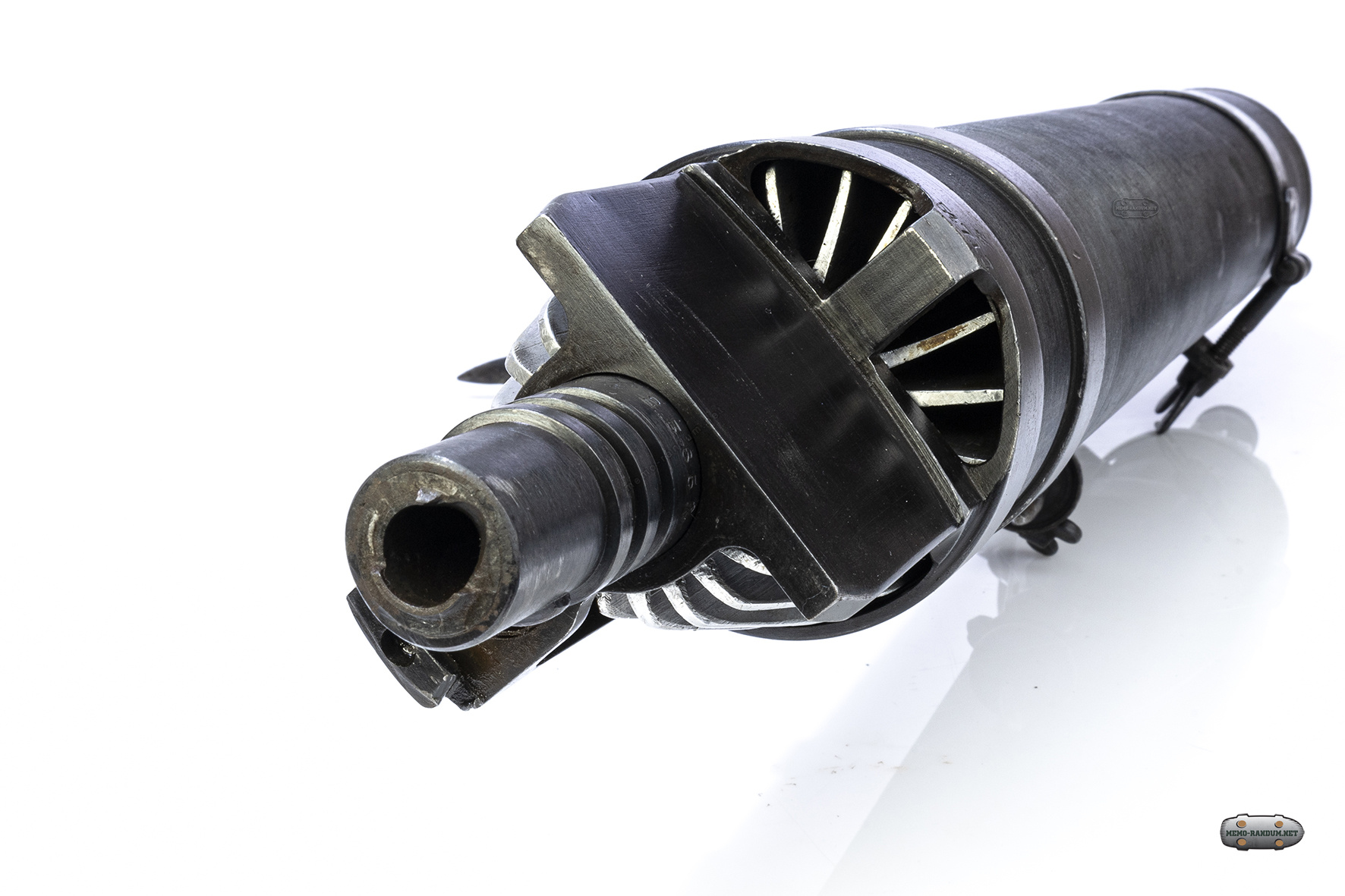

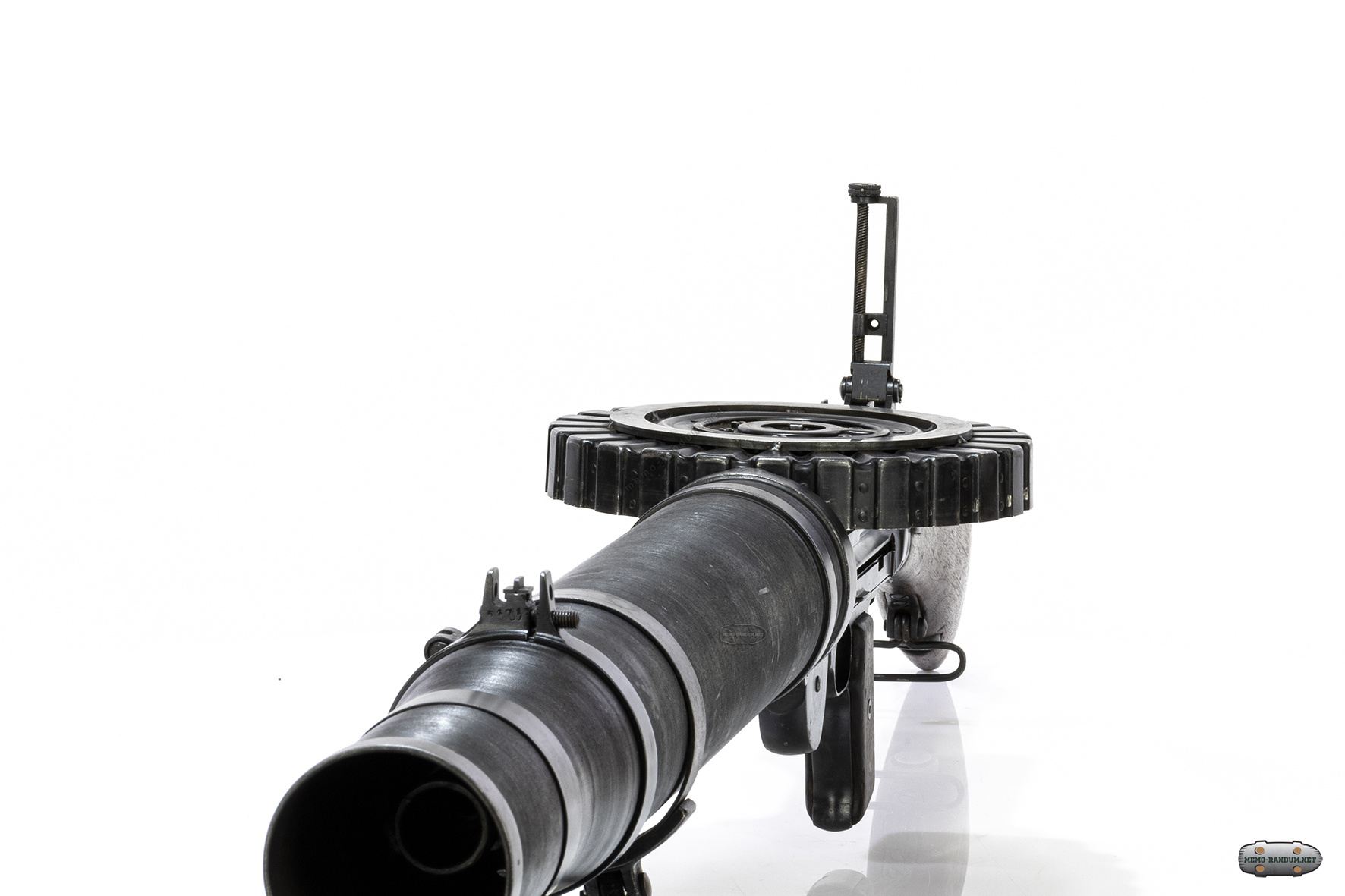

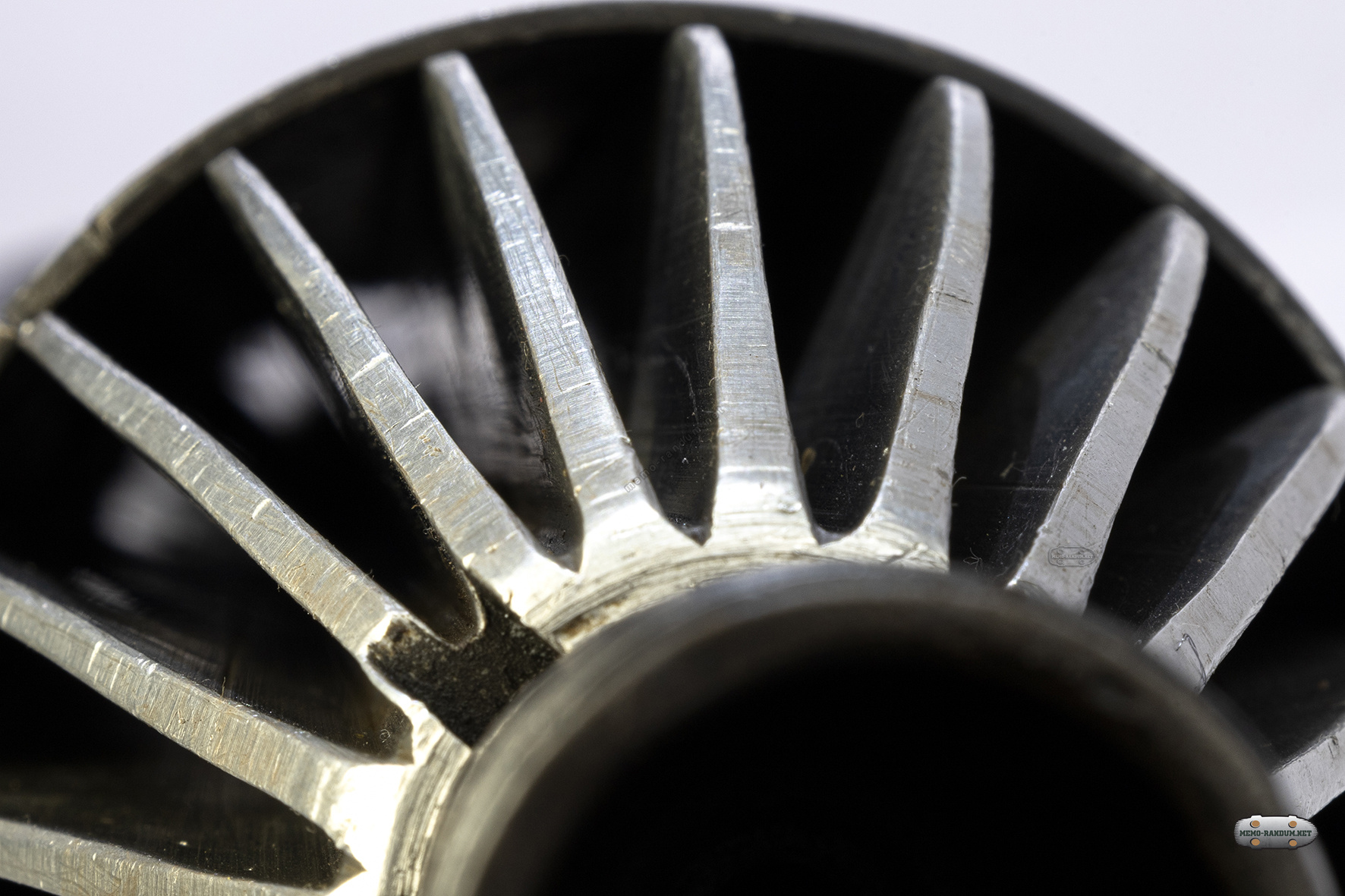

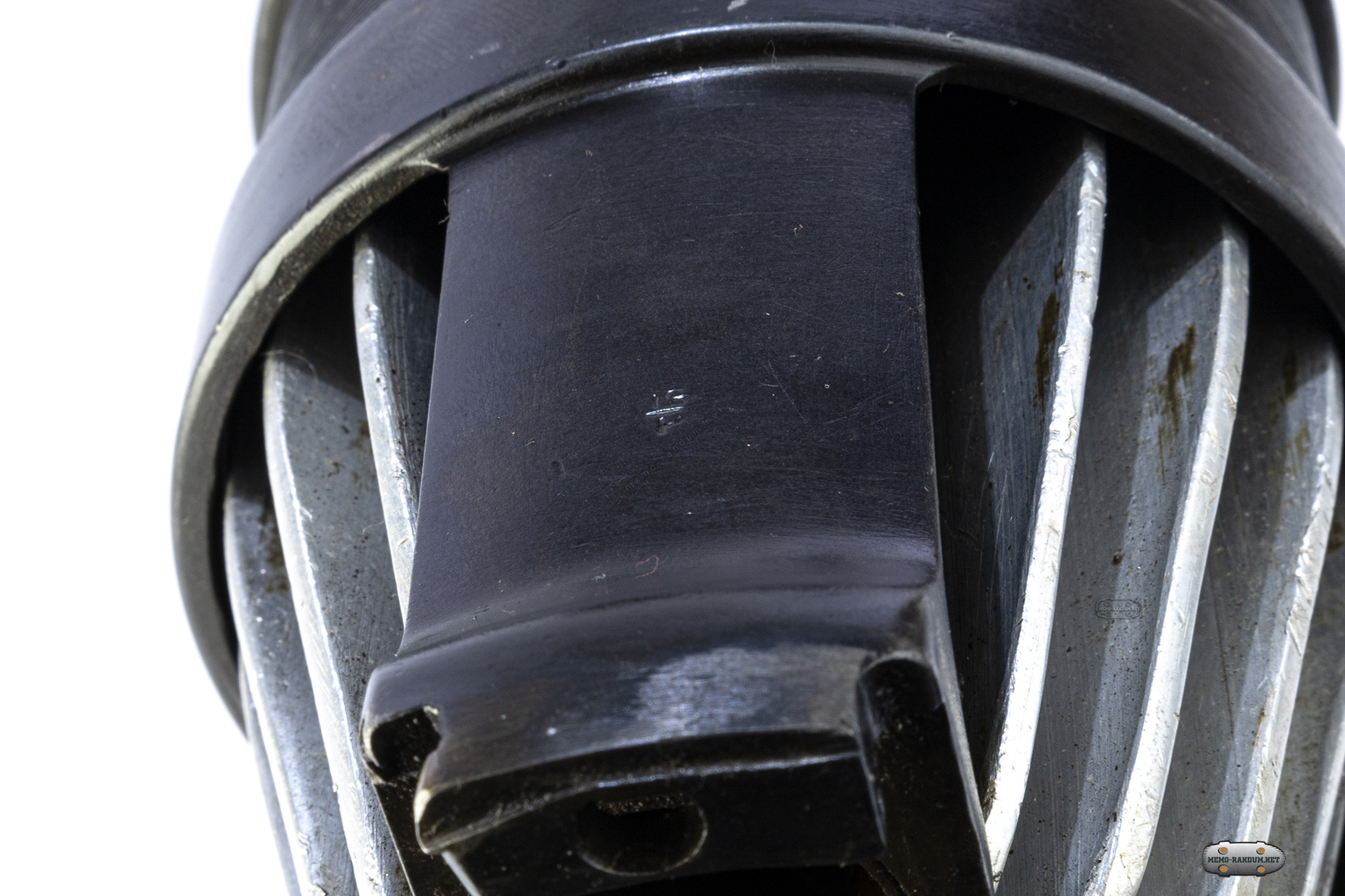

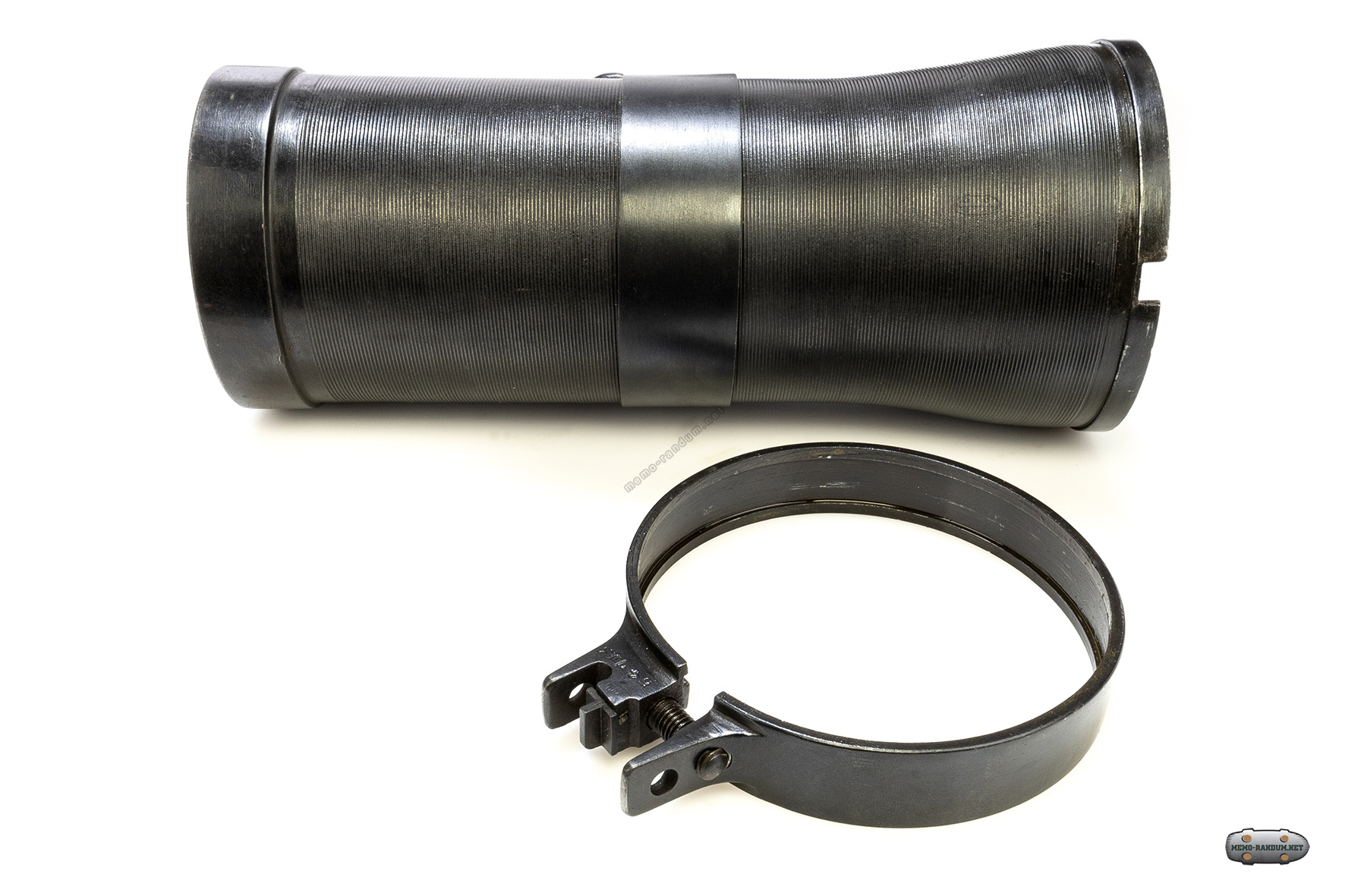

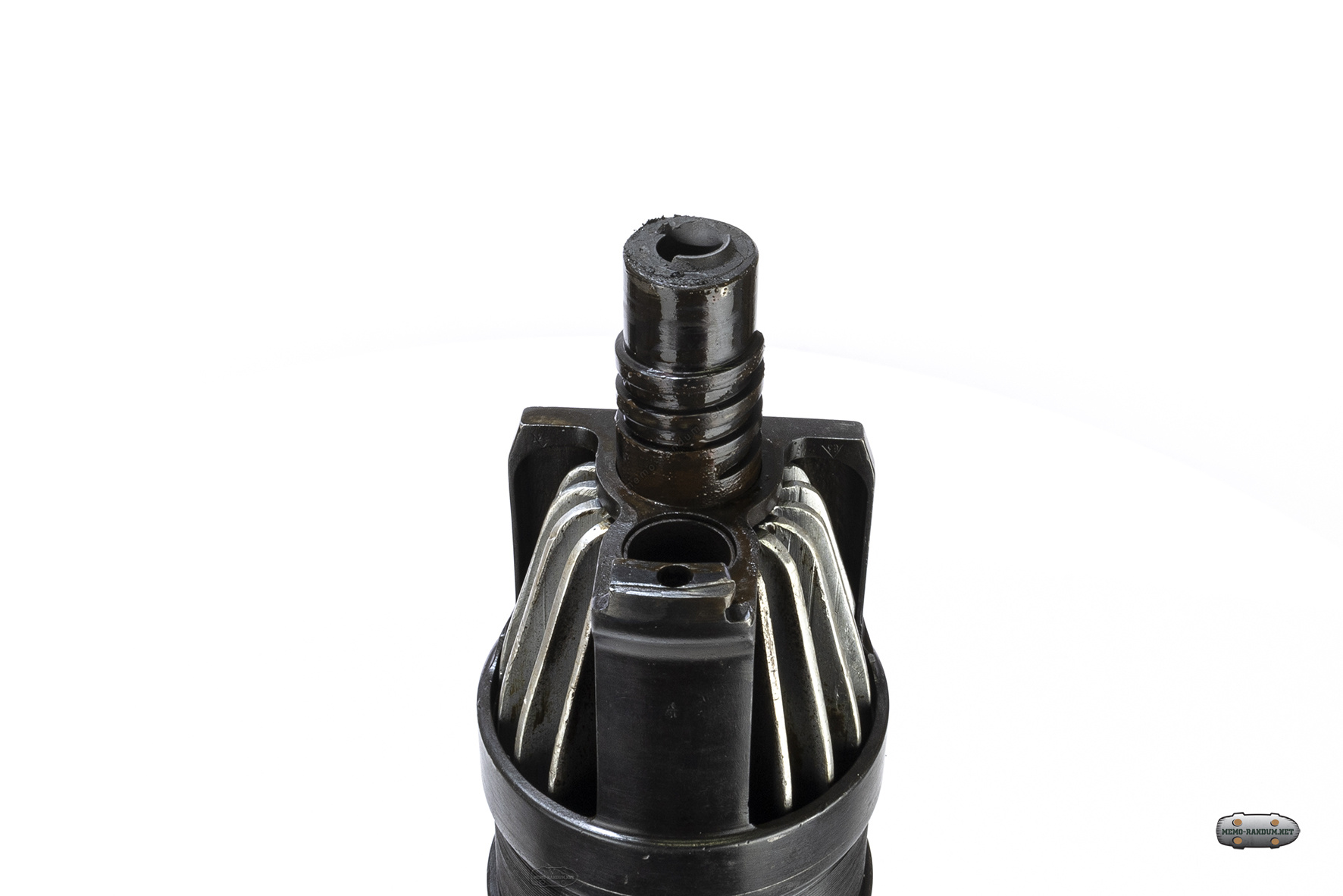

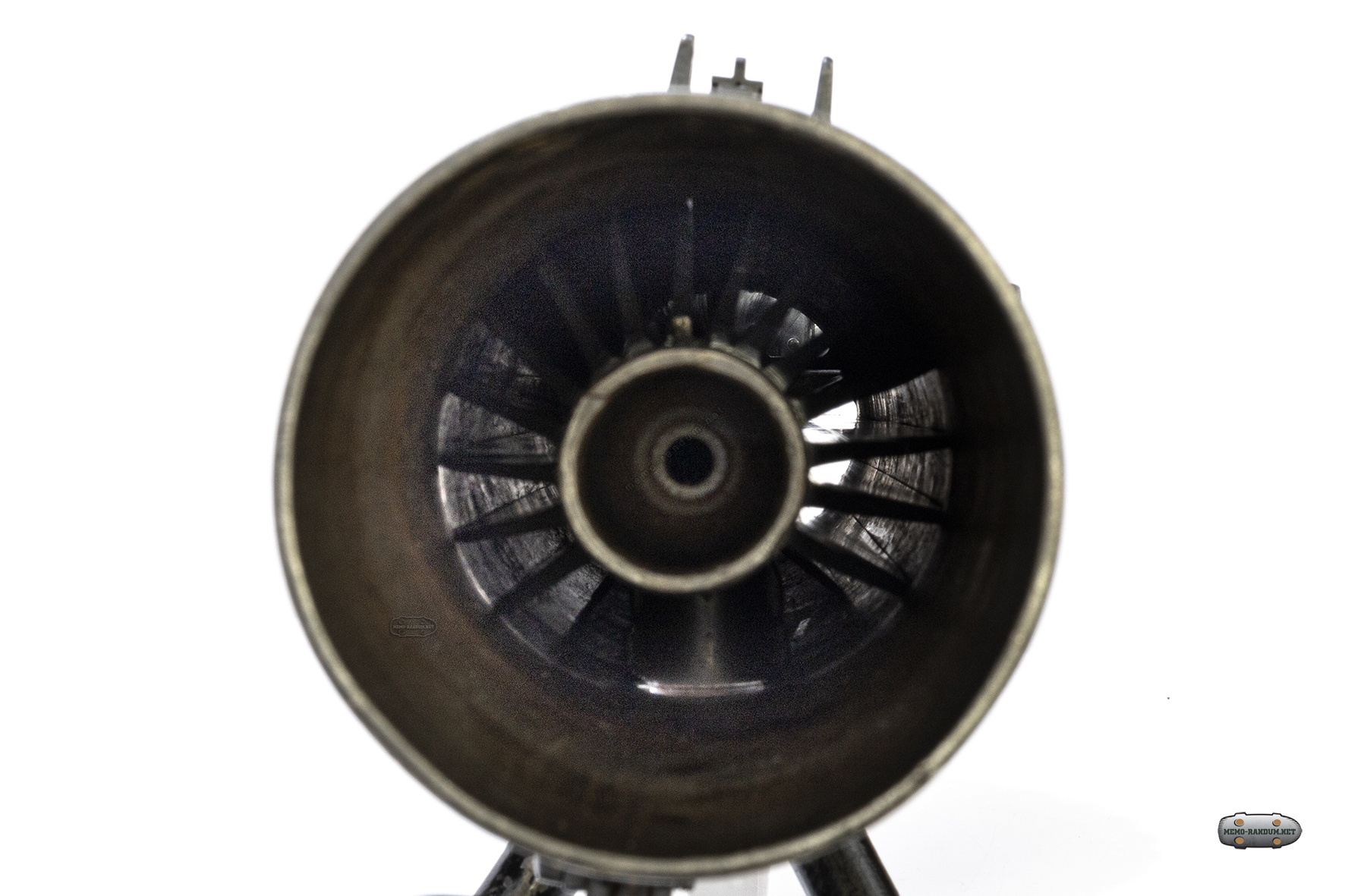

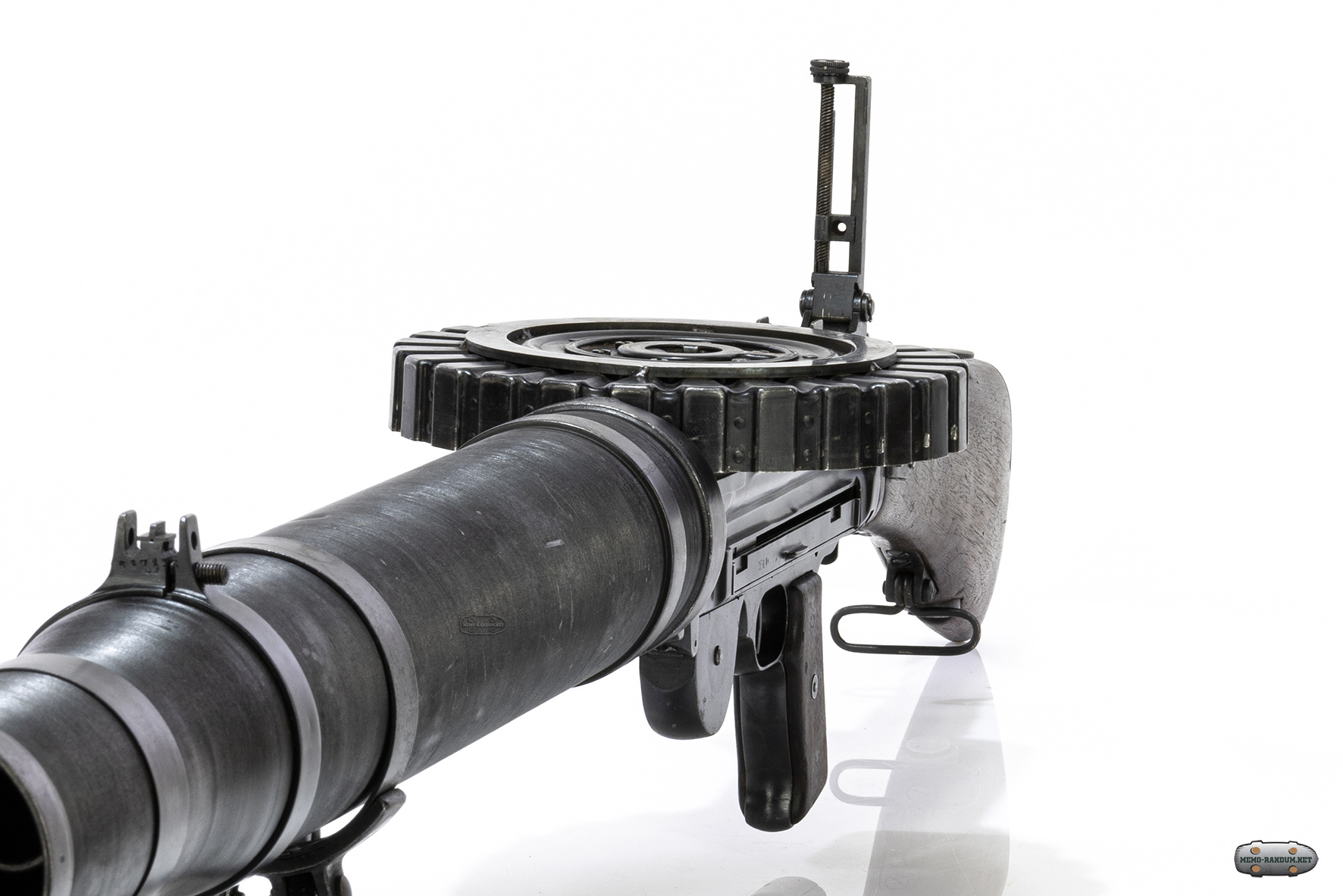

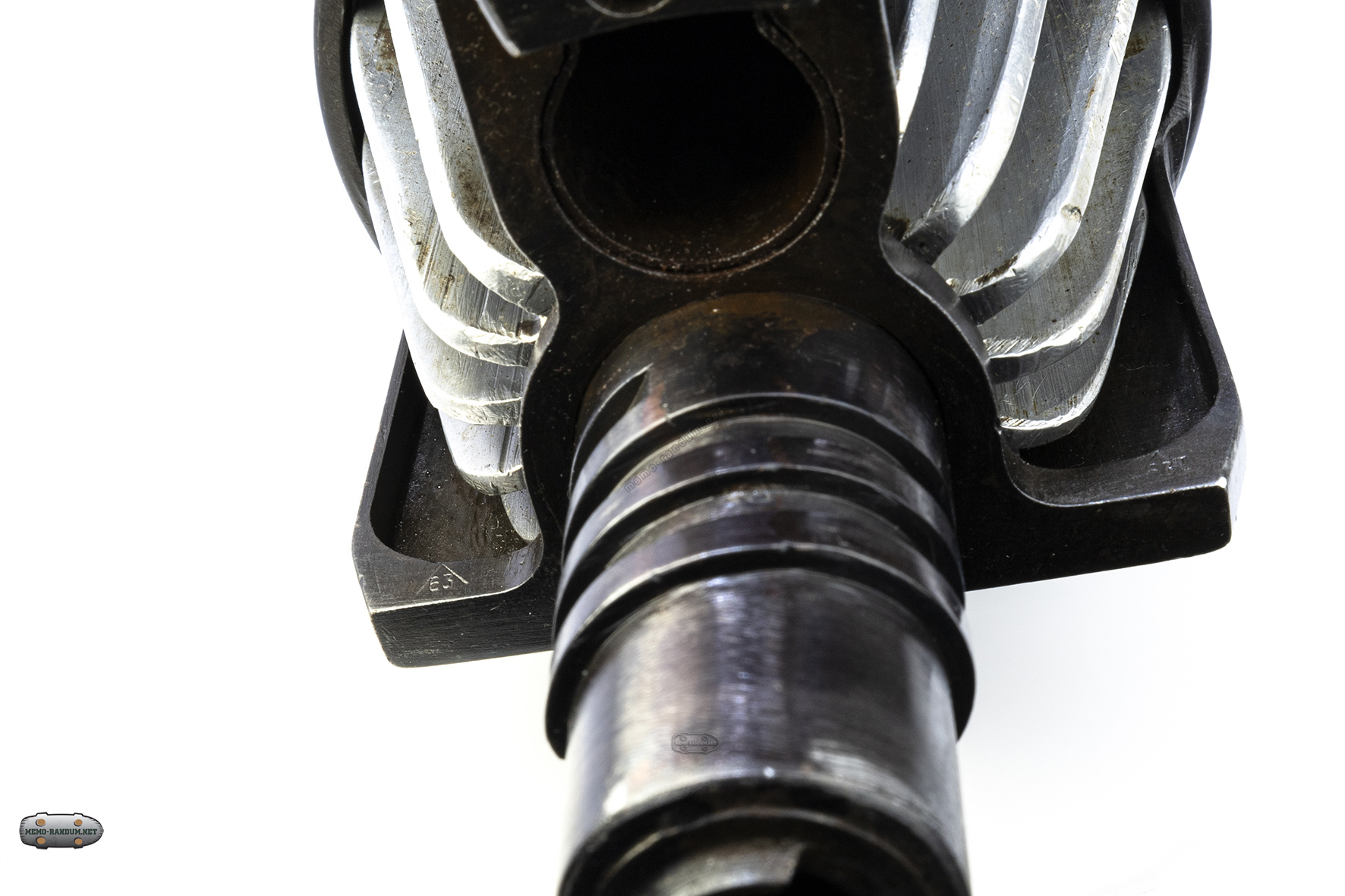

Пулемет Люиса мод 1914 года это одновременно и сложный в изготовлении (имел много фрезеровки) и одновременно опережающий время механизм. Имел радиатор охлаждения изготовленный из алюминия. При этом модели до 16 года имели 19 ребер радиатора, а после 17 года количества ребер радиатора сократили до 14.

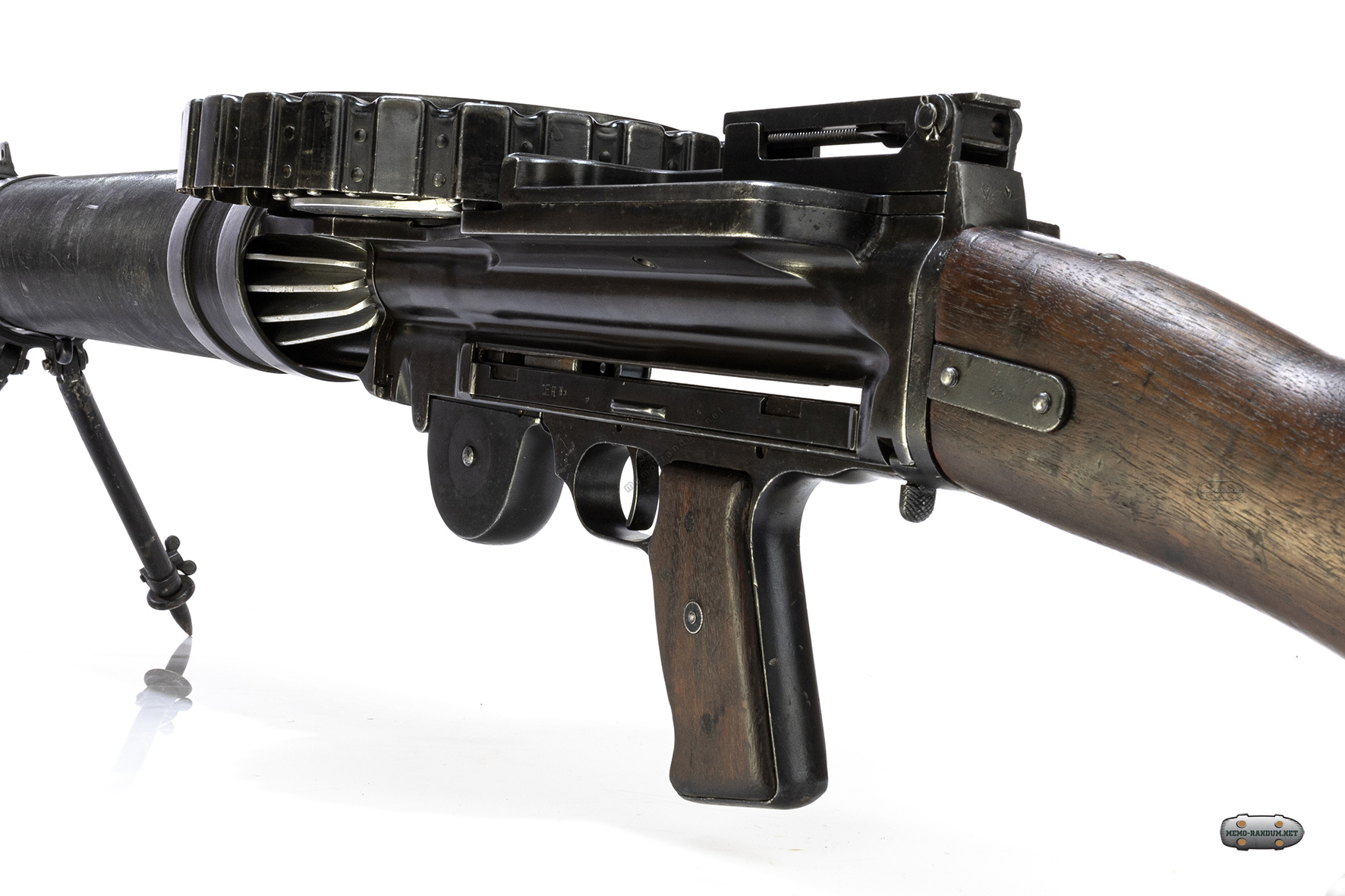

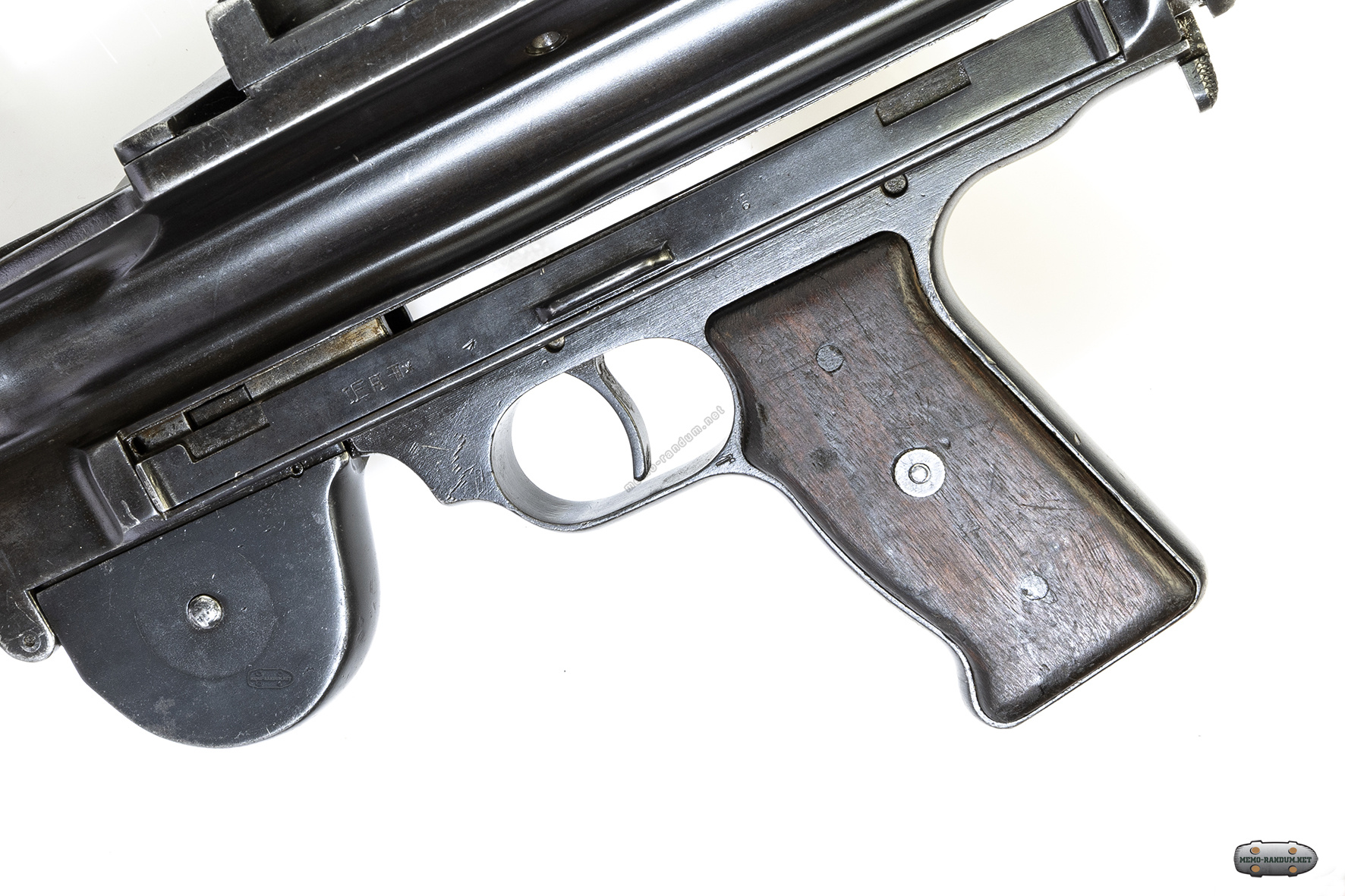

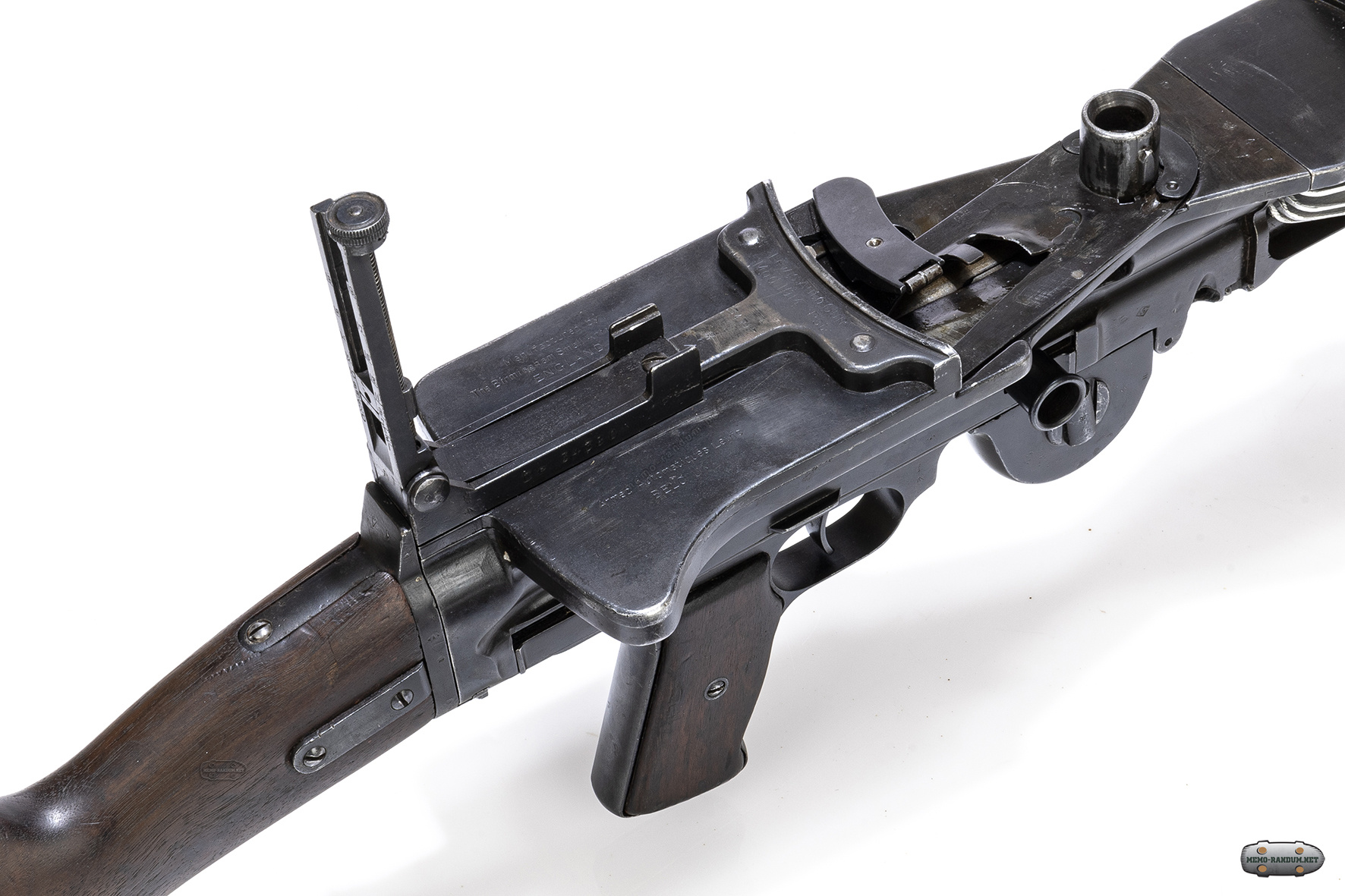

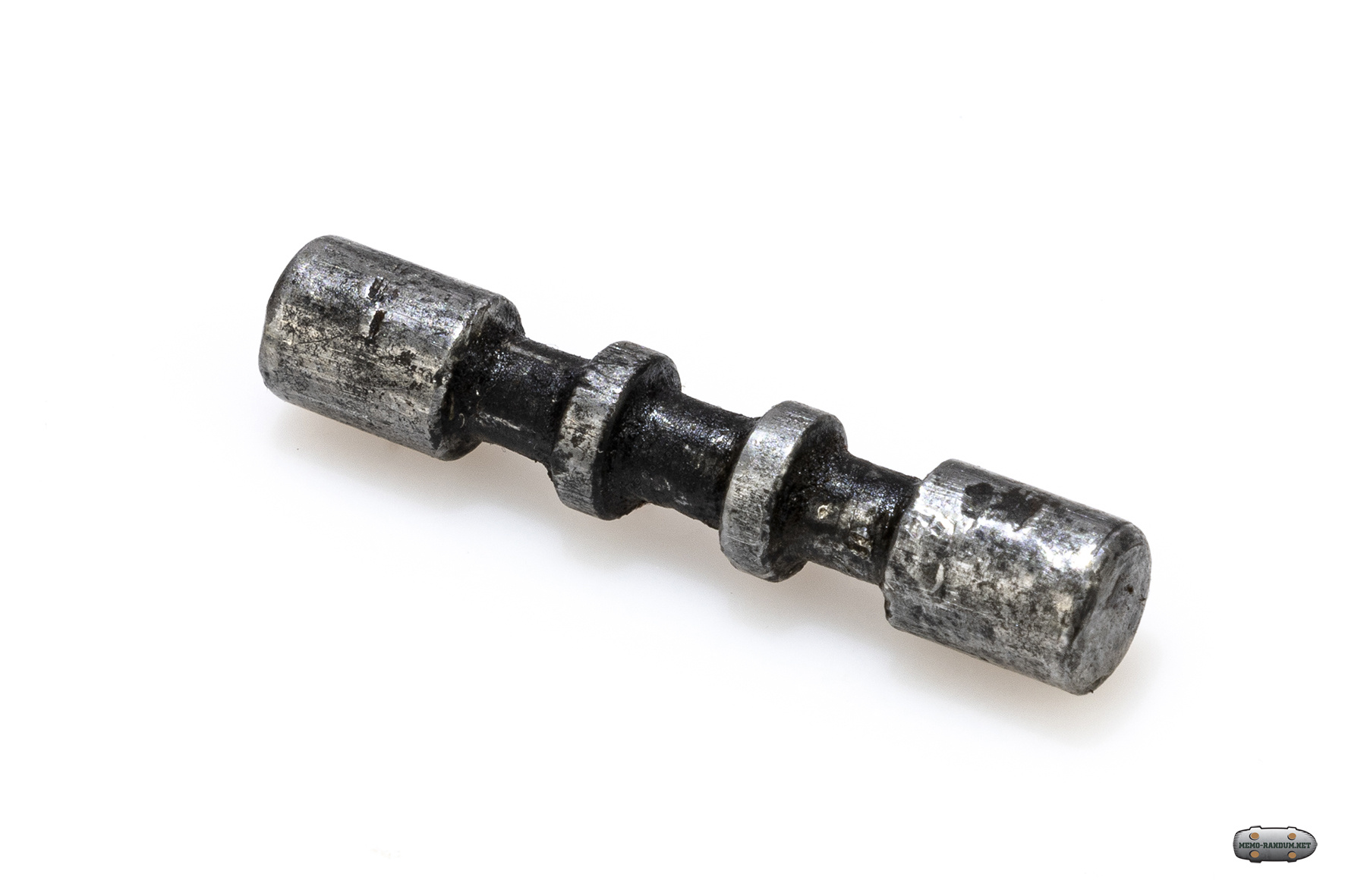

Рукоятку взвода можно было легко переставить на любую сторону. Клавиши предохранителя устанавливались с обоих сторон пулемета.

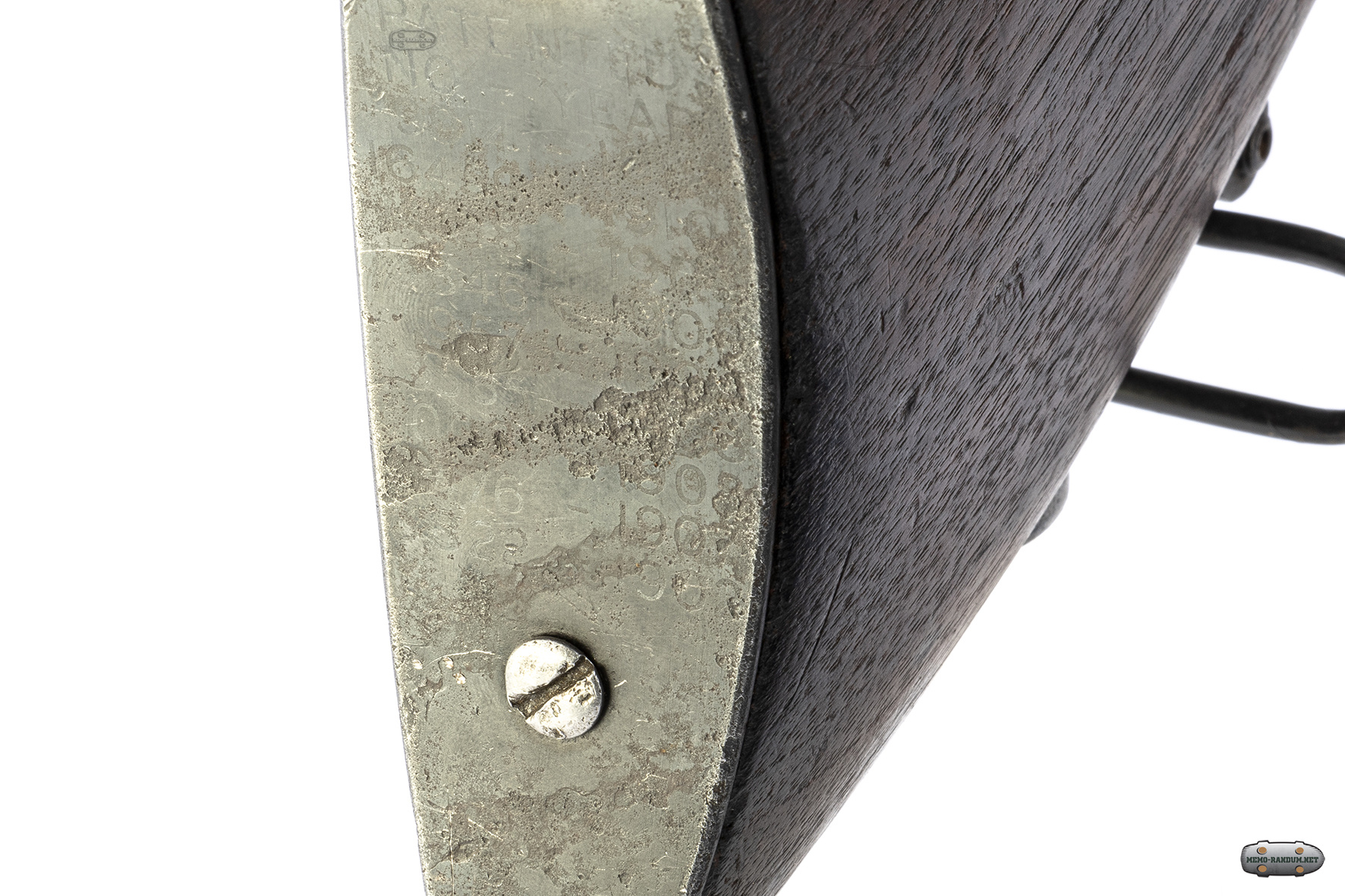

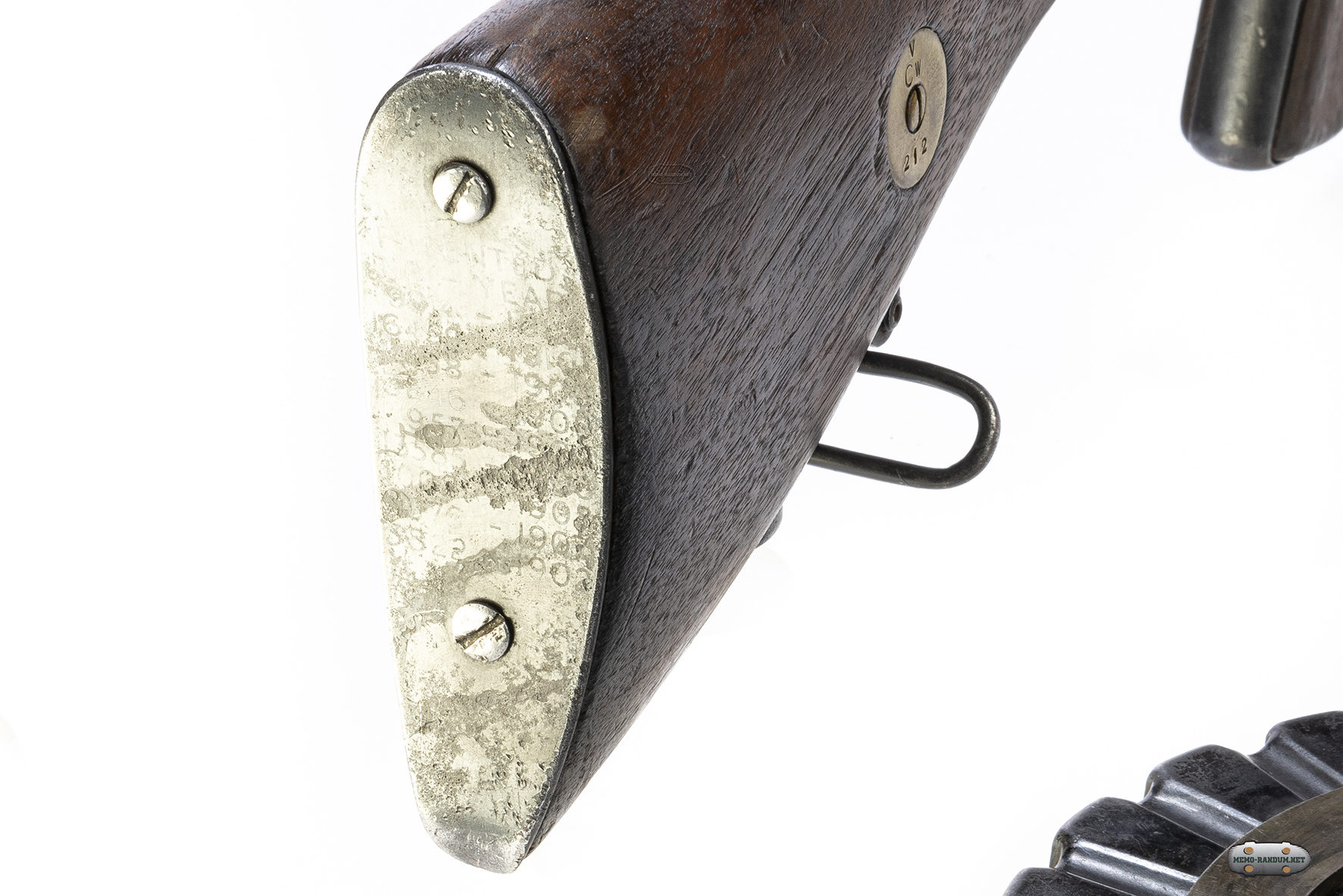

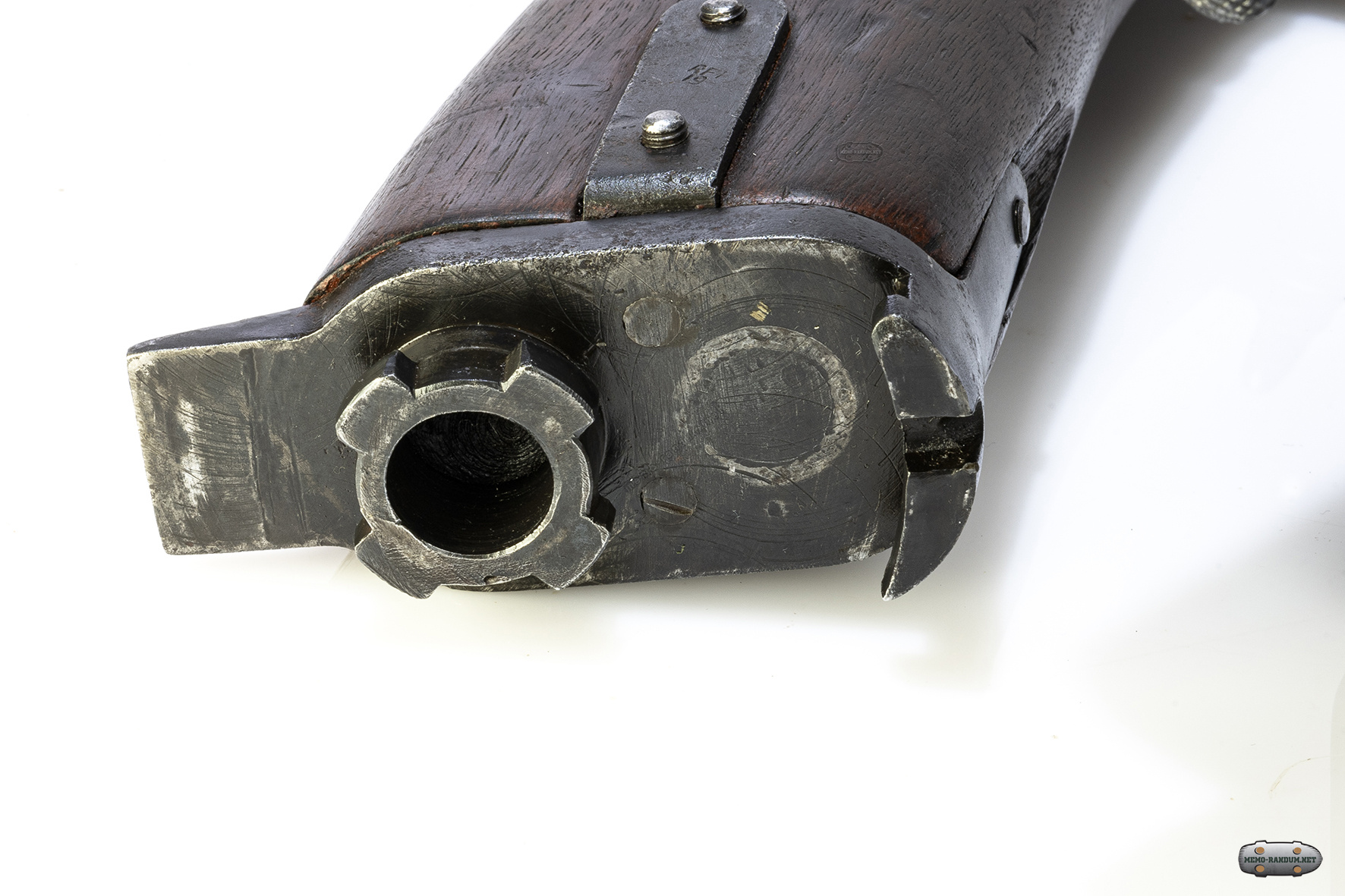

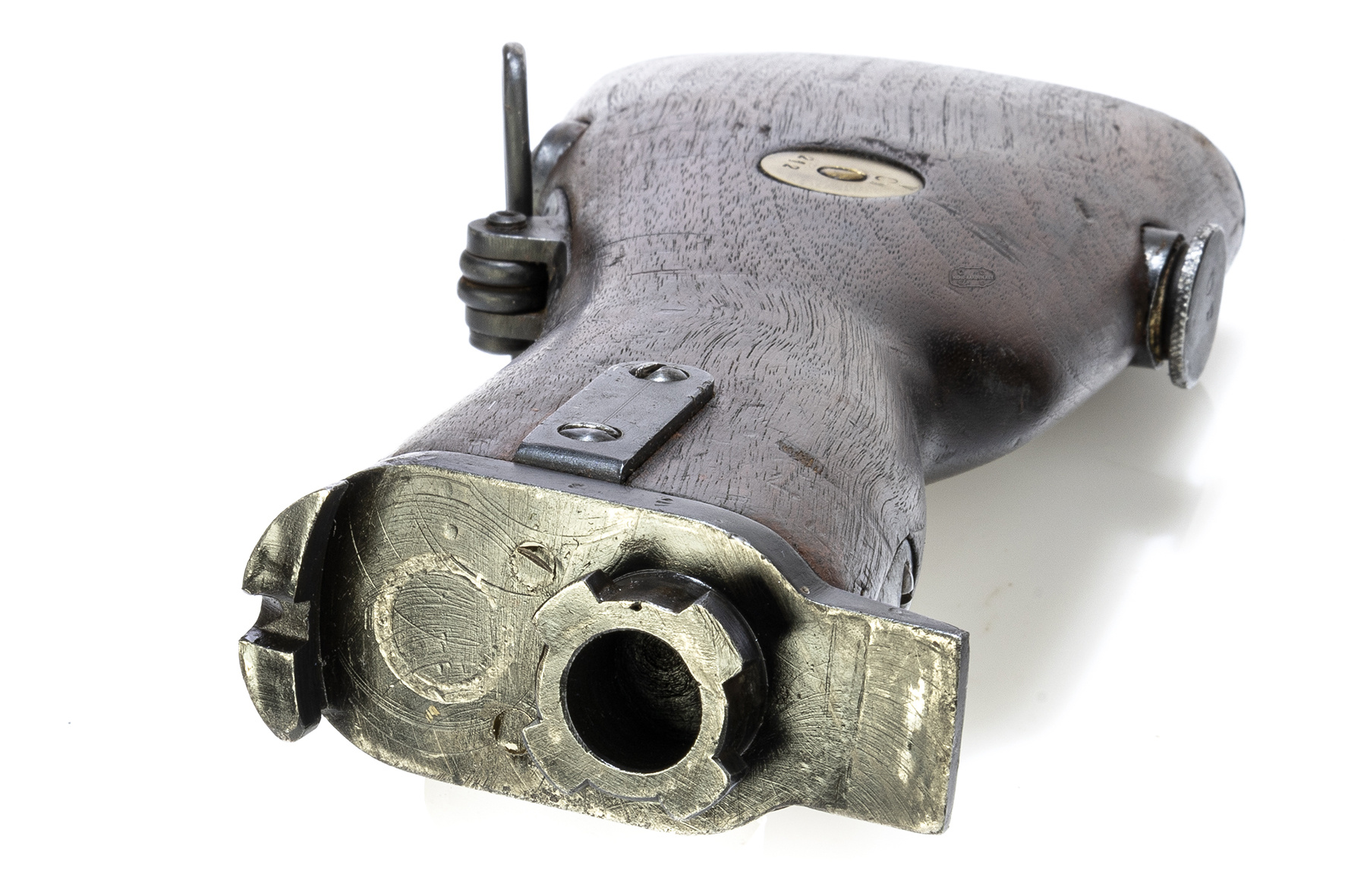

Lewis auto Gun. тыльник приклада с нанесенной информацией по патентам

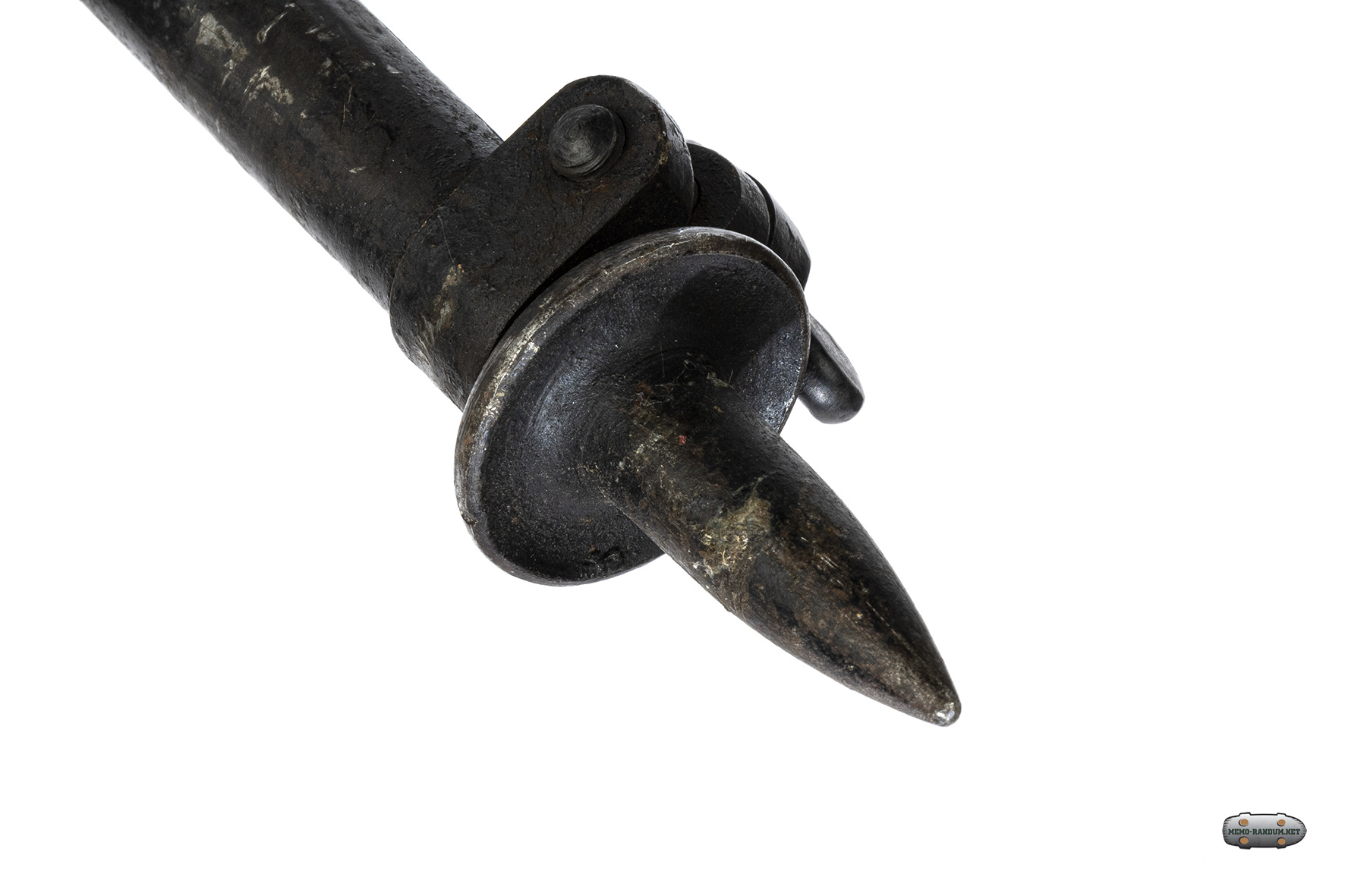

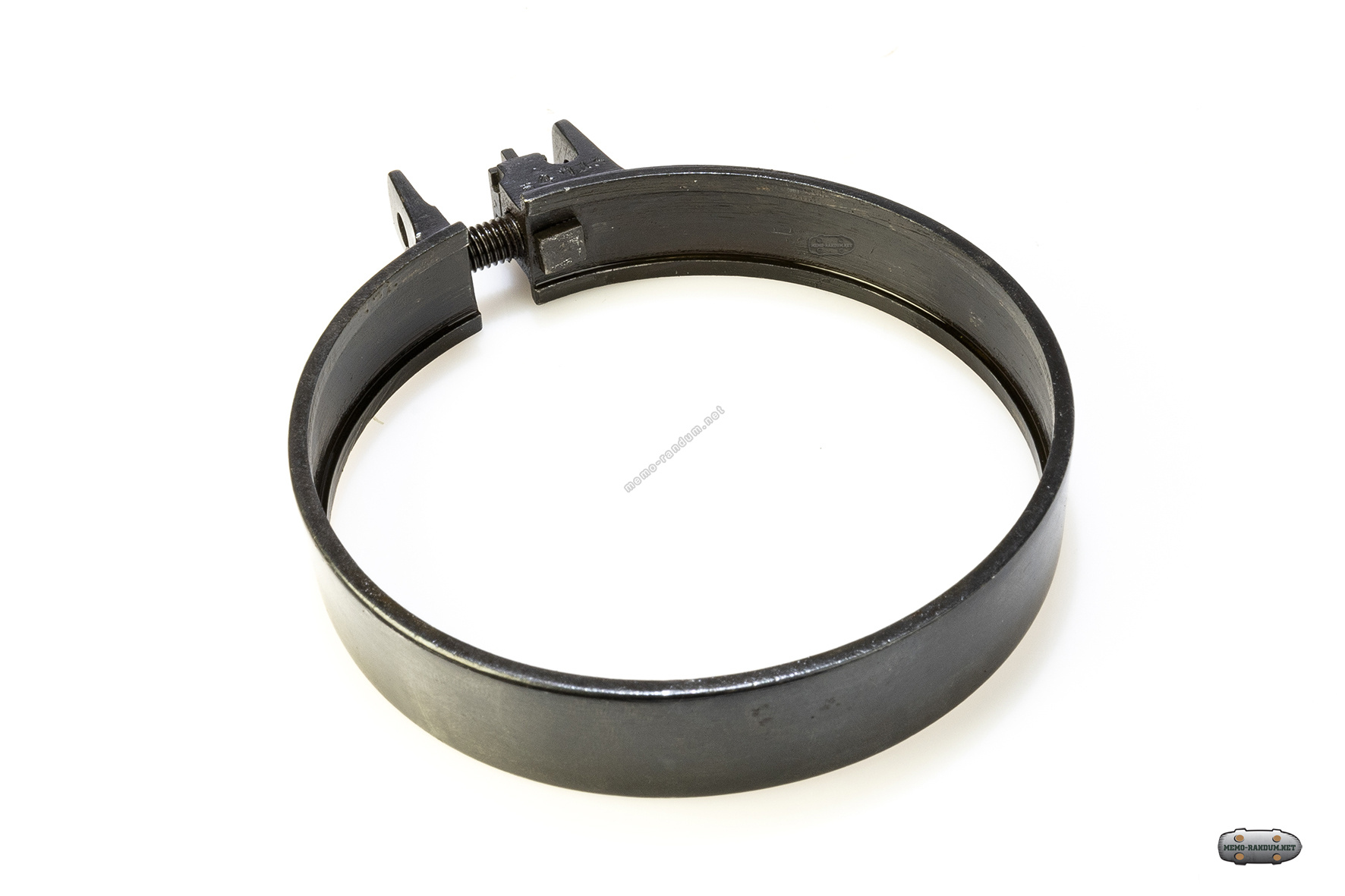

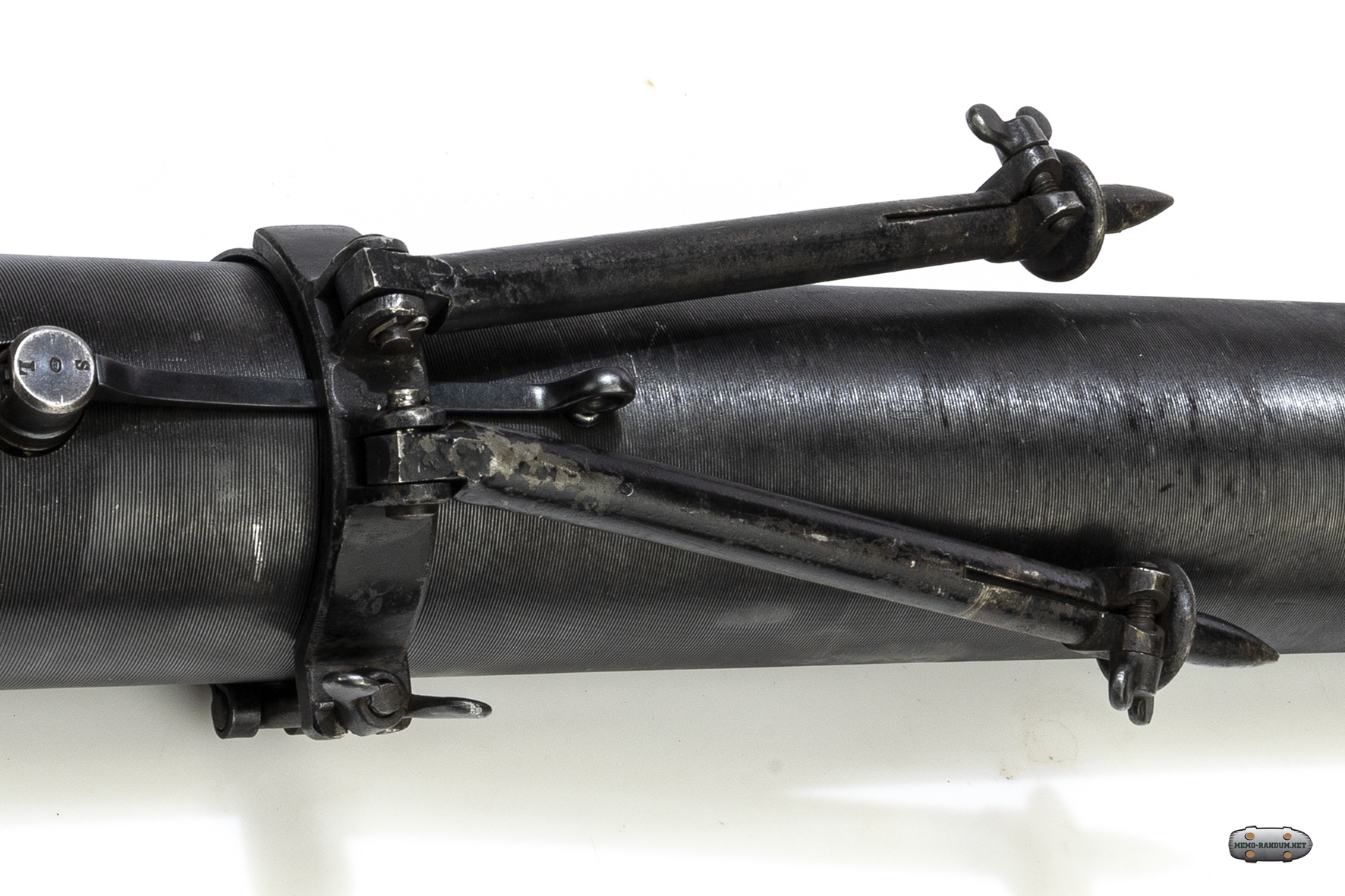

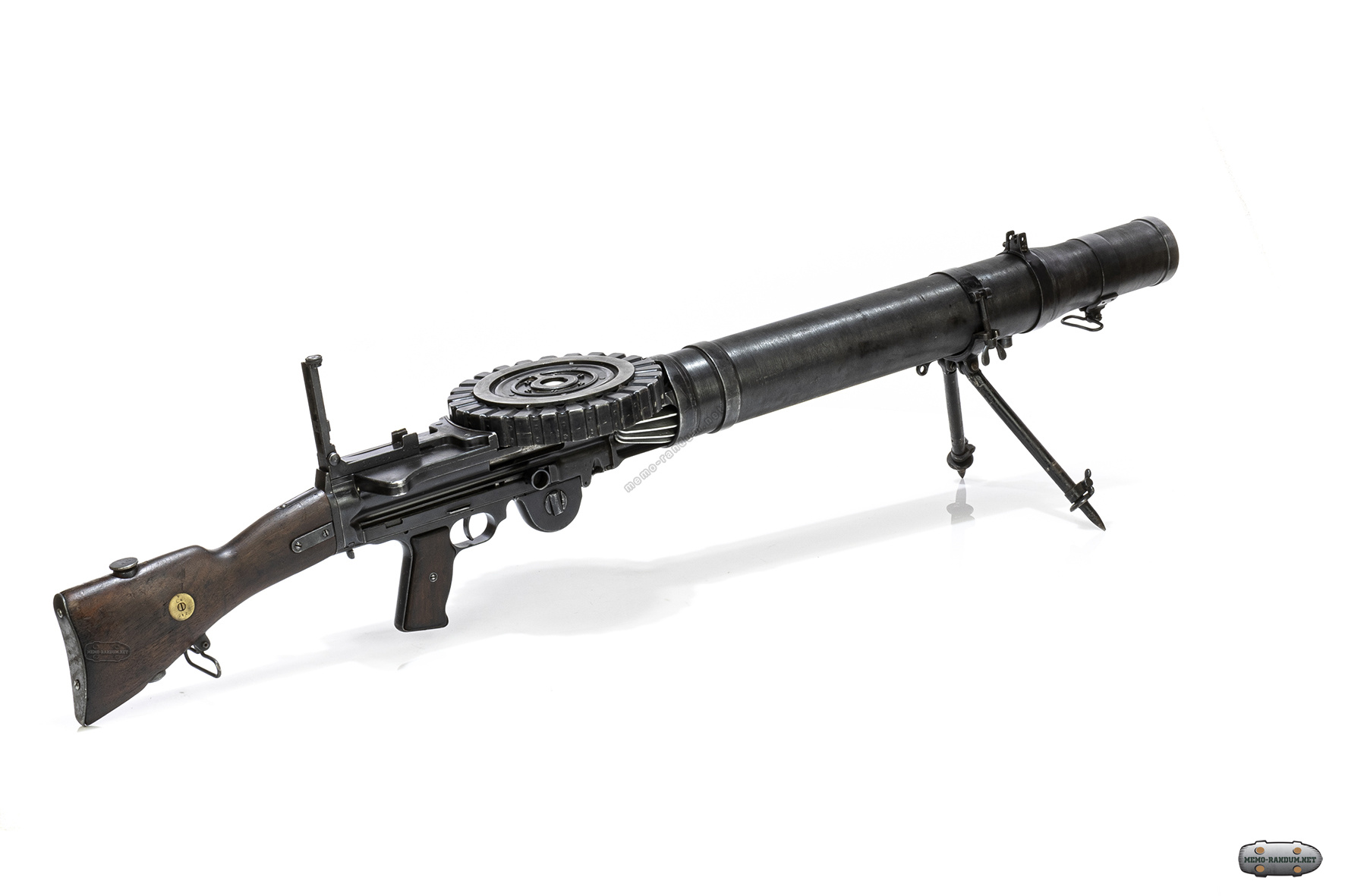

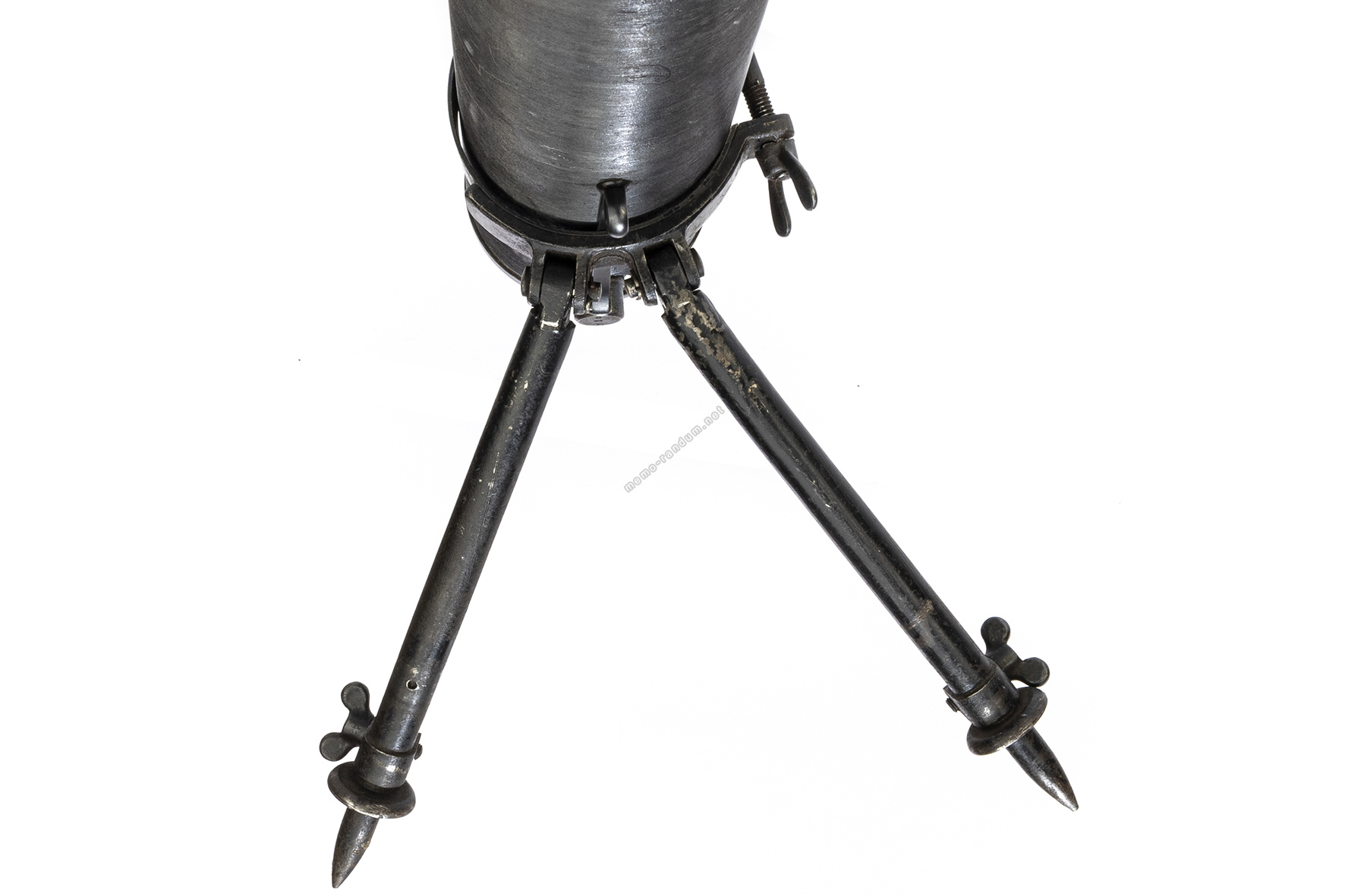

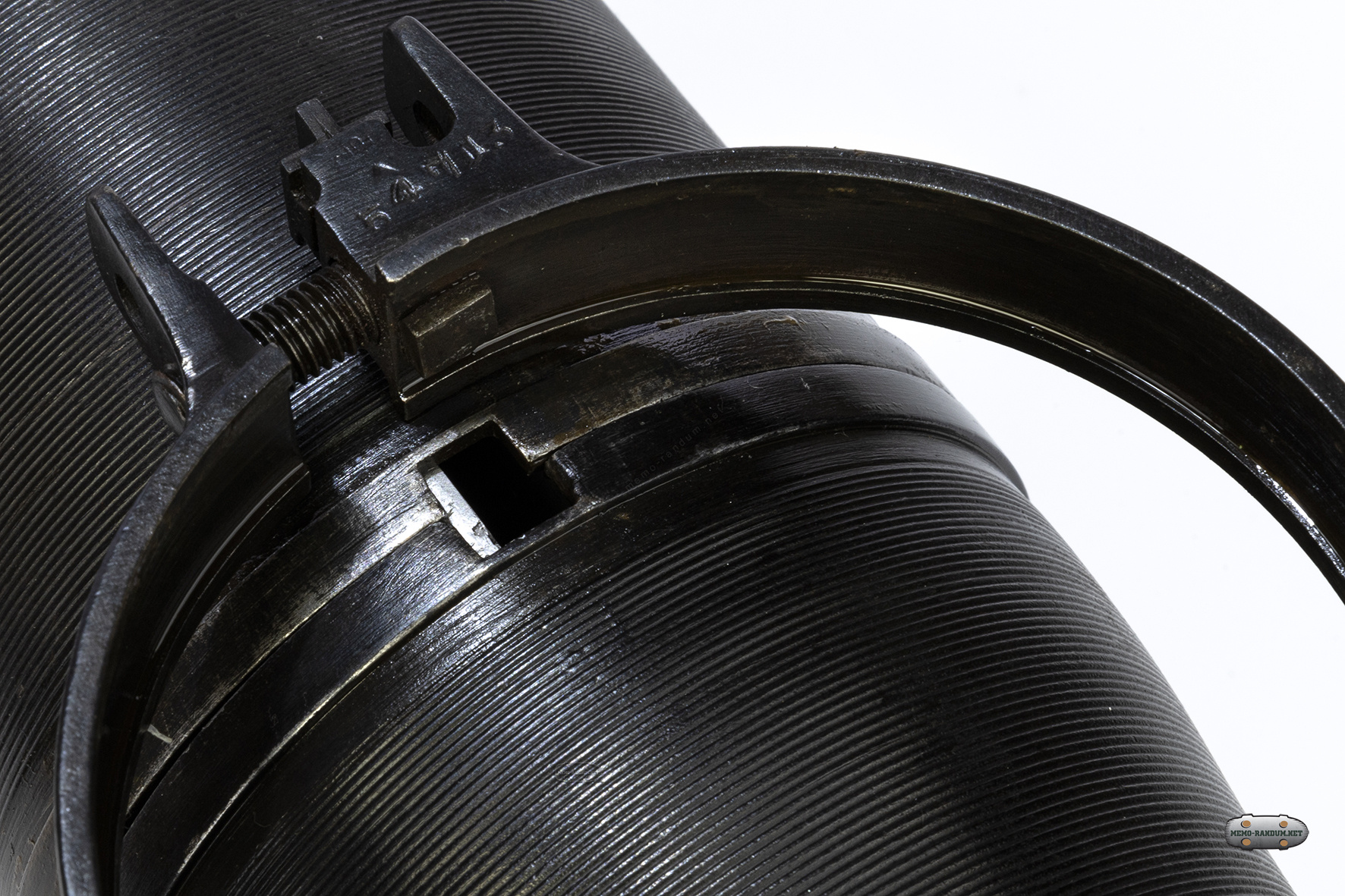

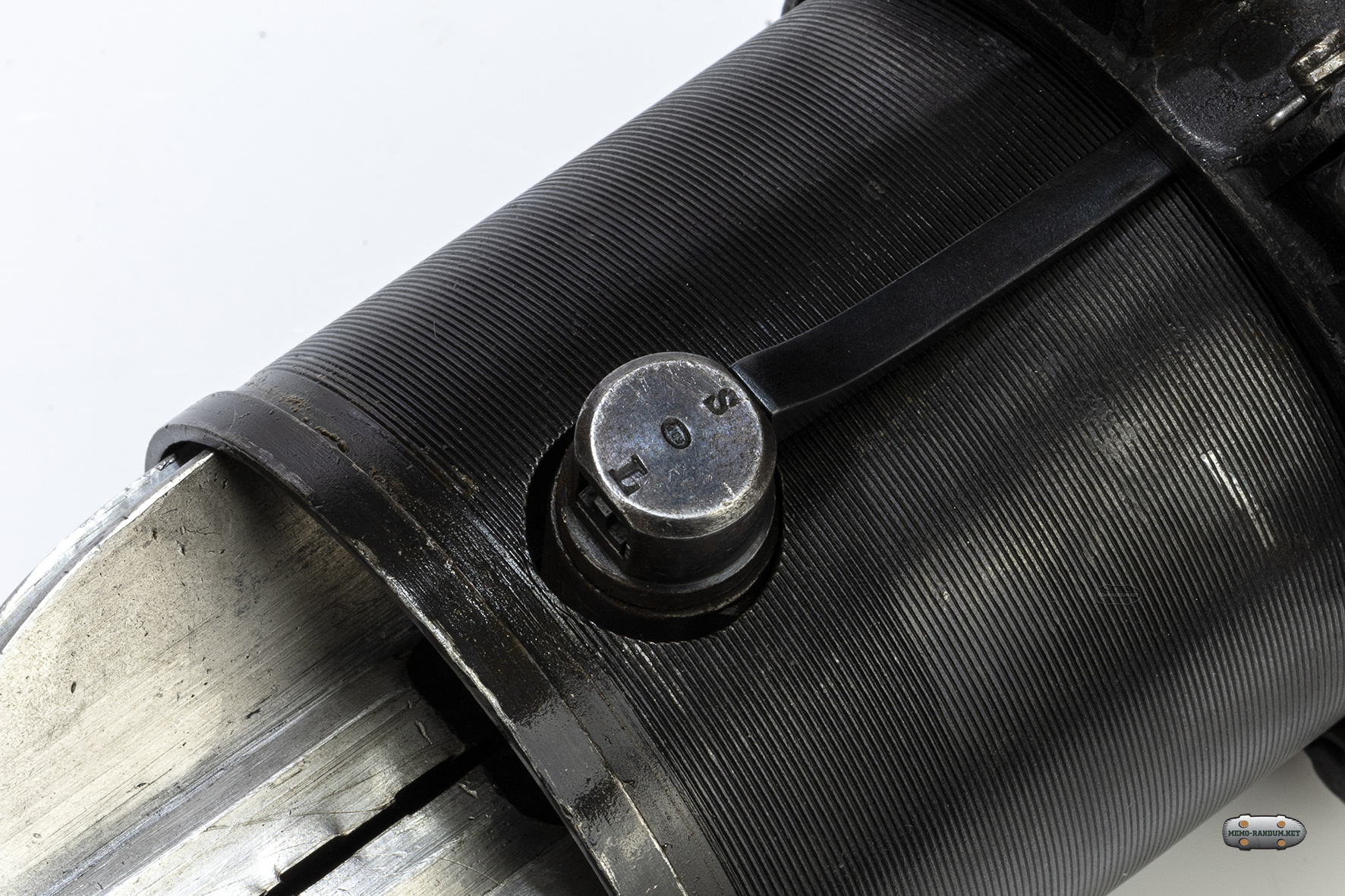

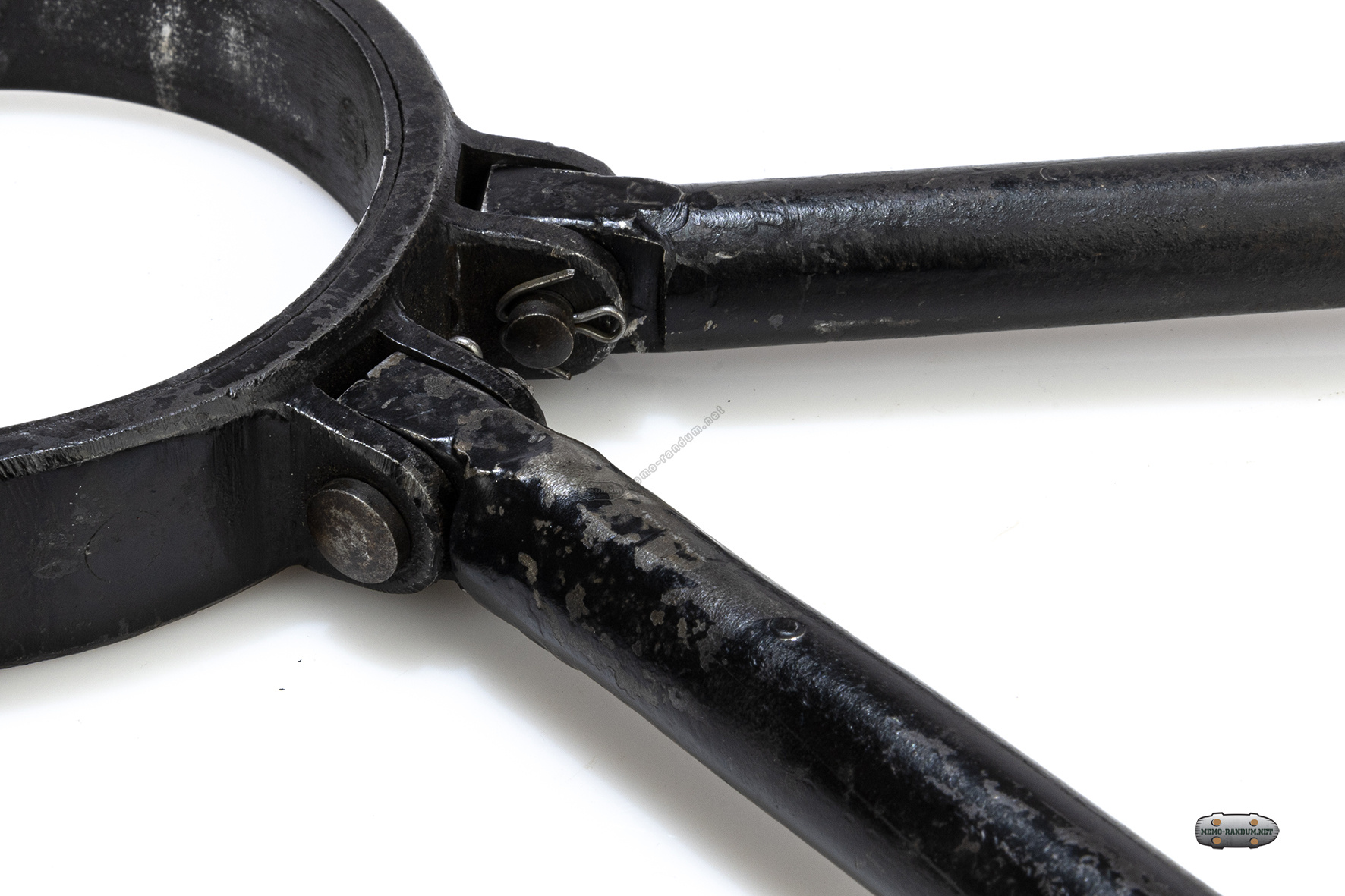

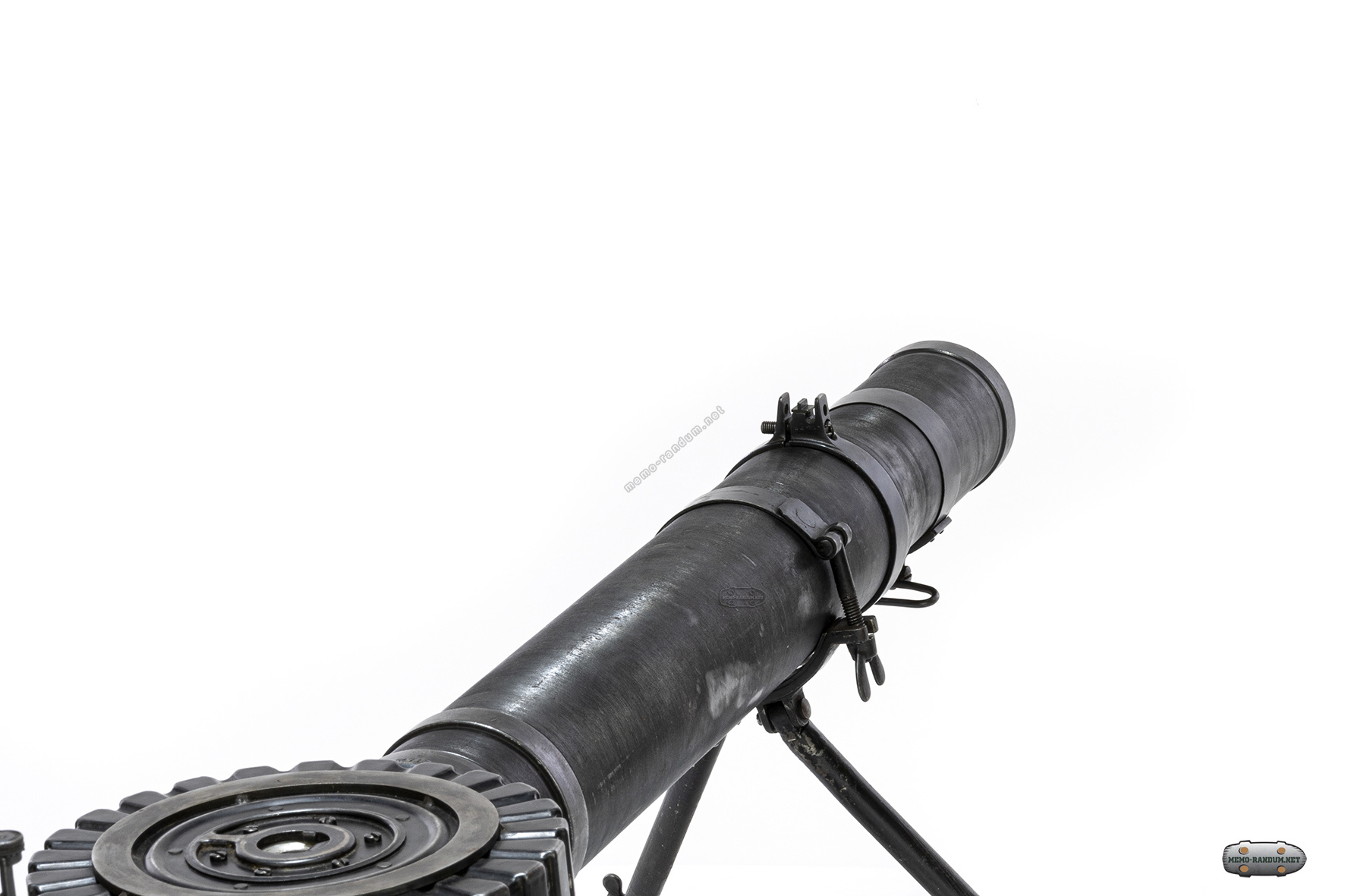

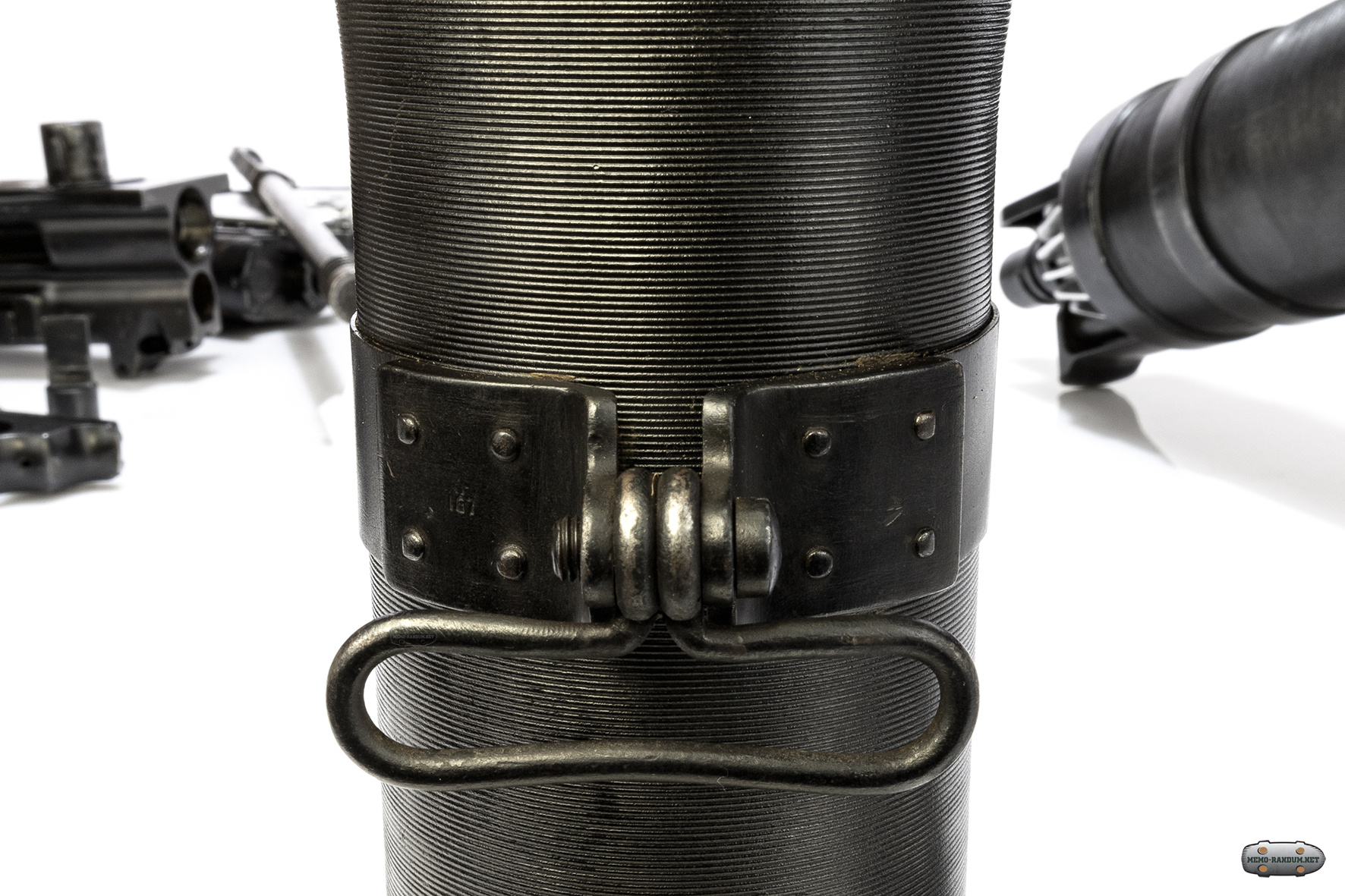

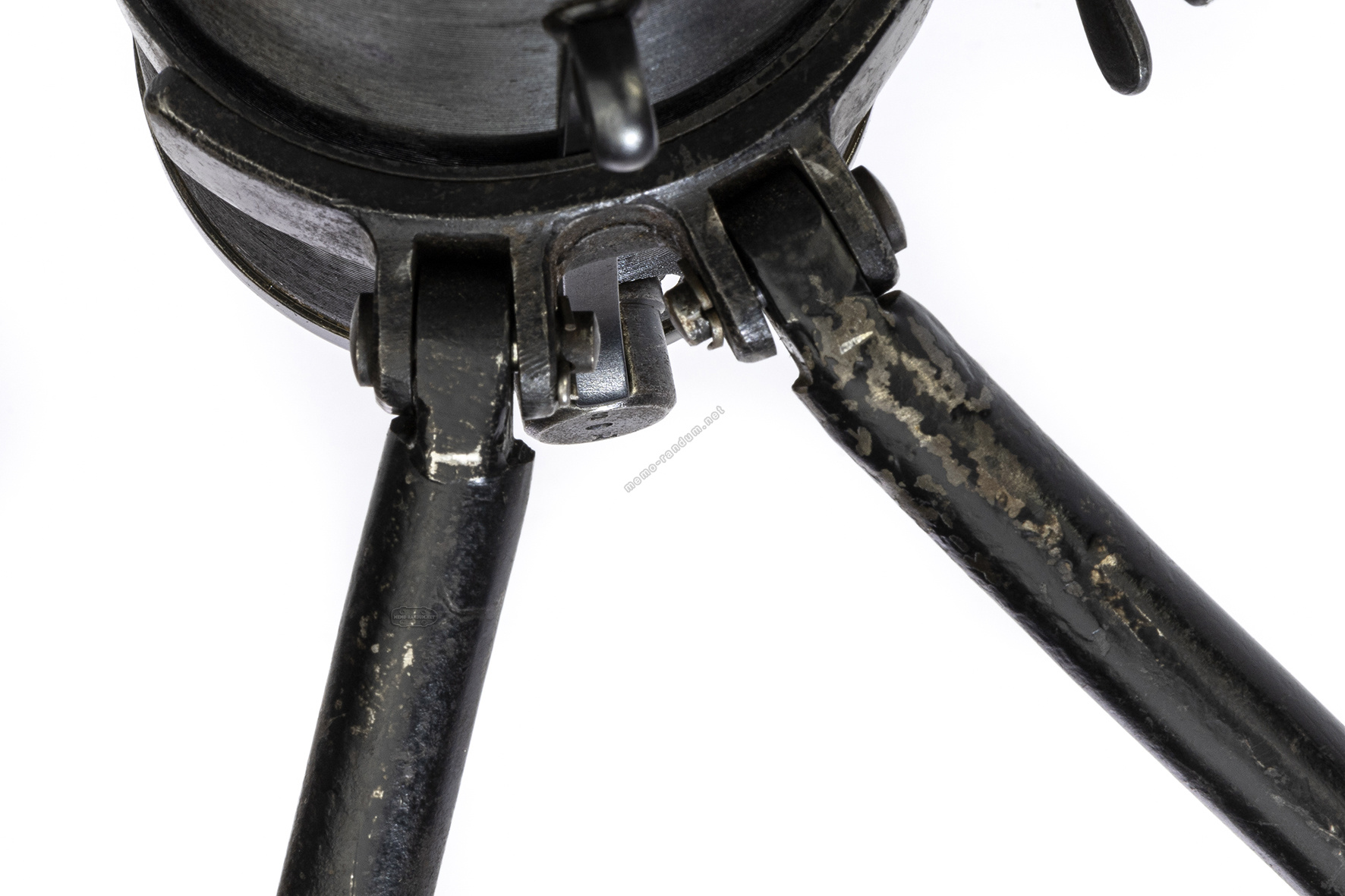

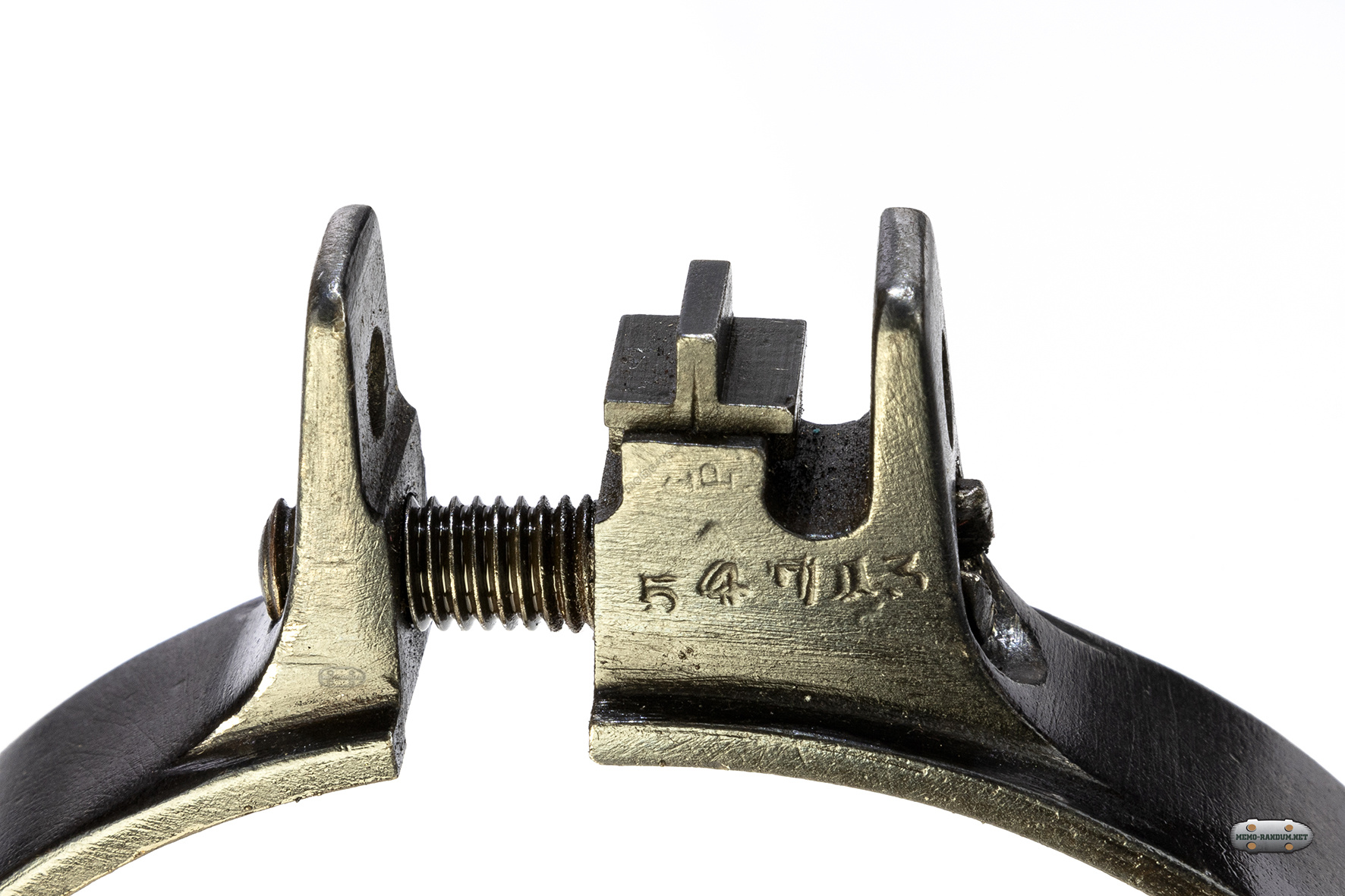

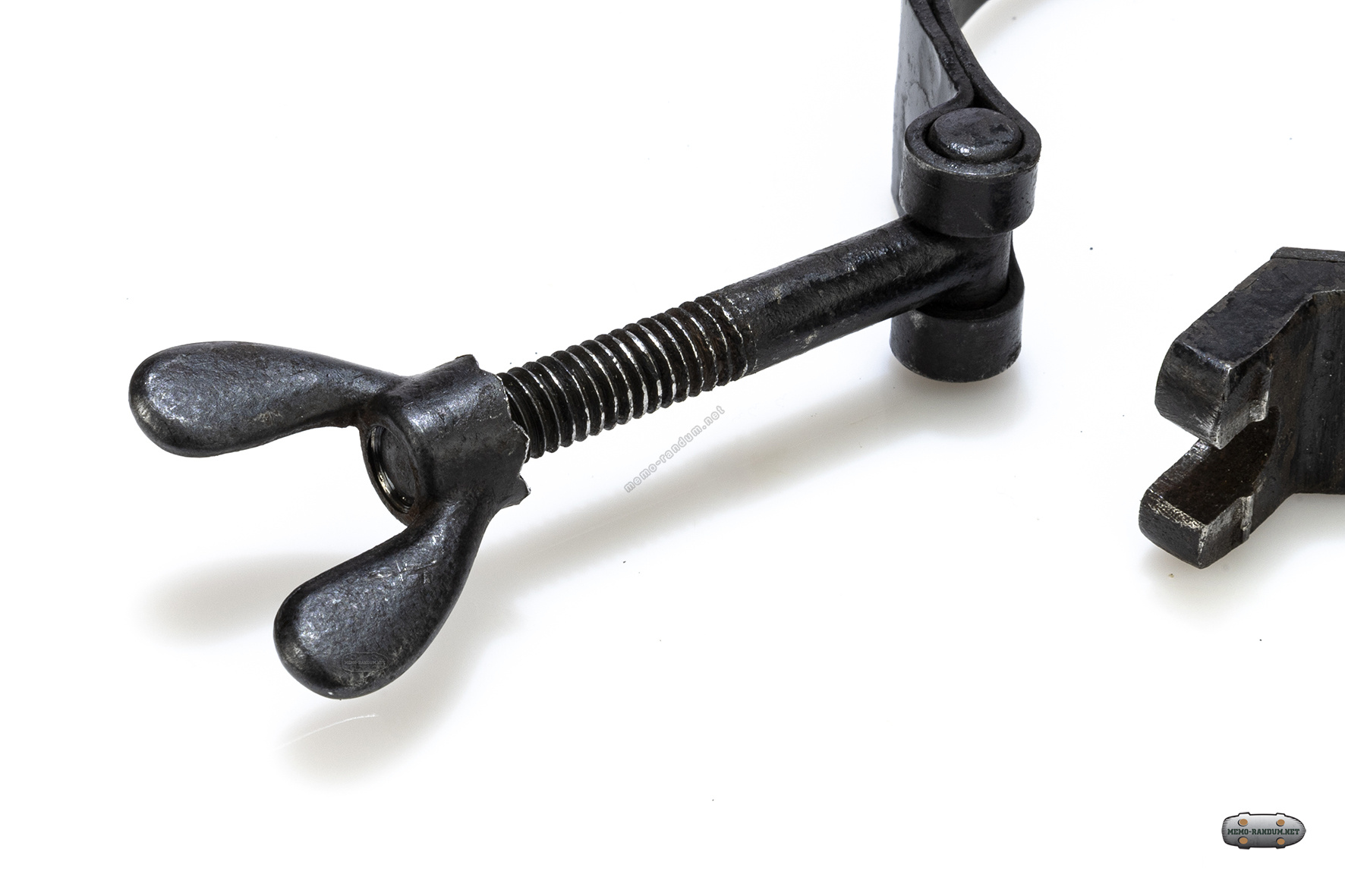

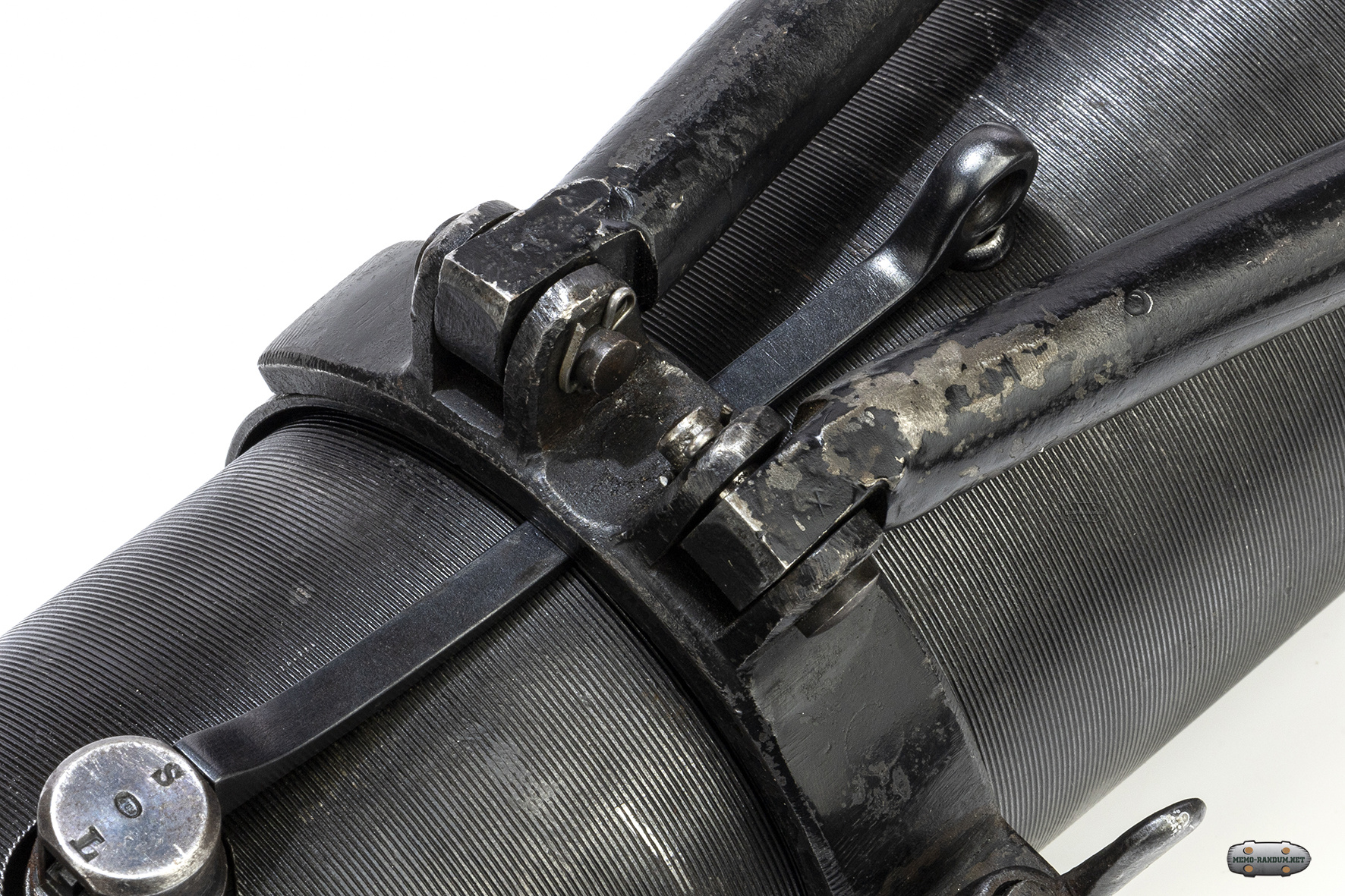

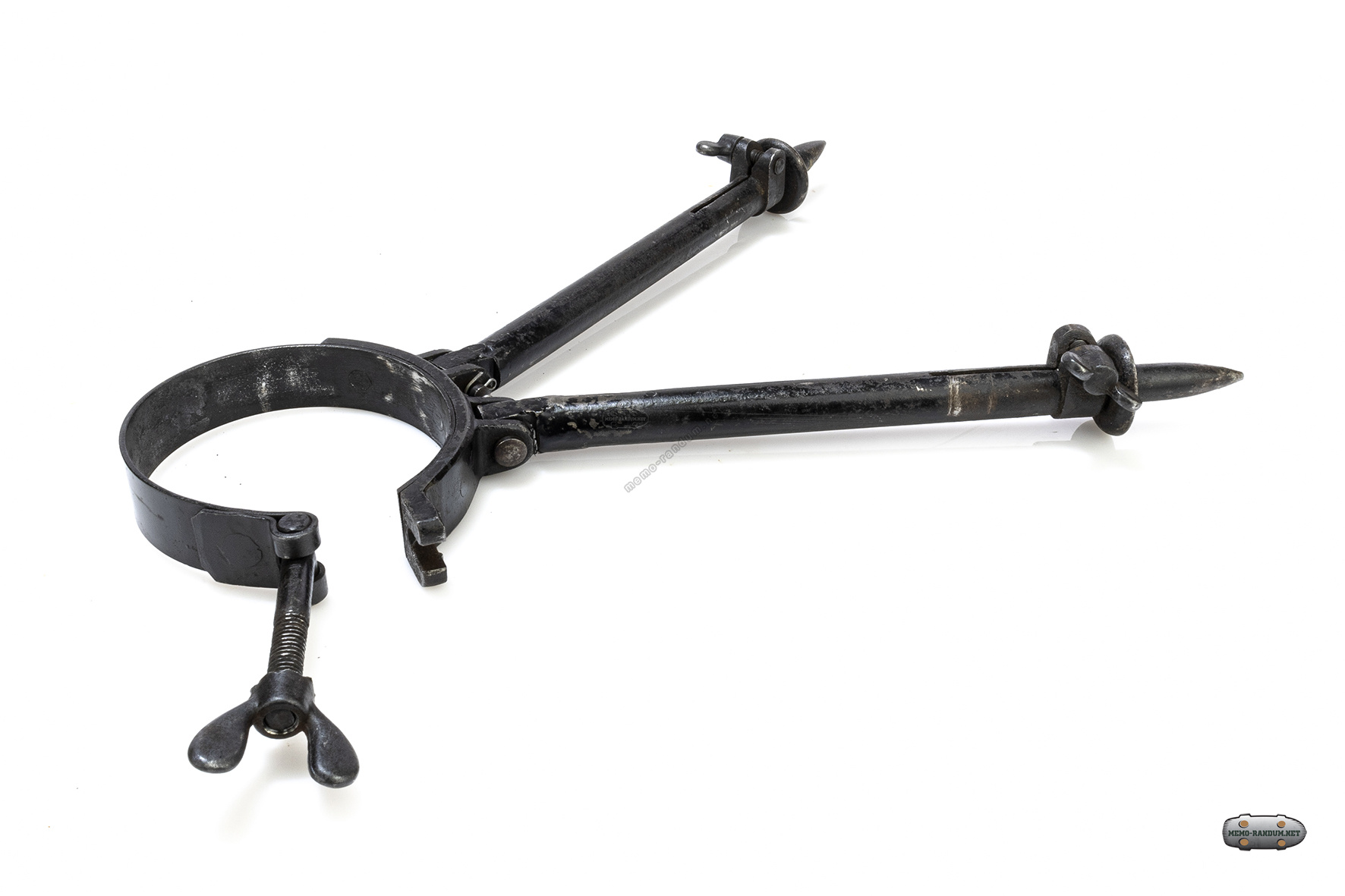

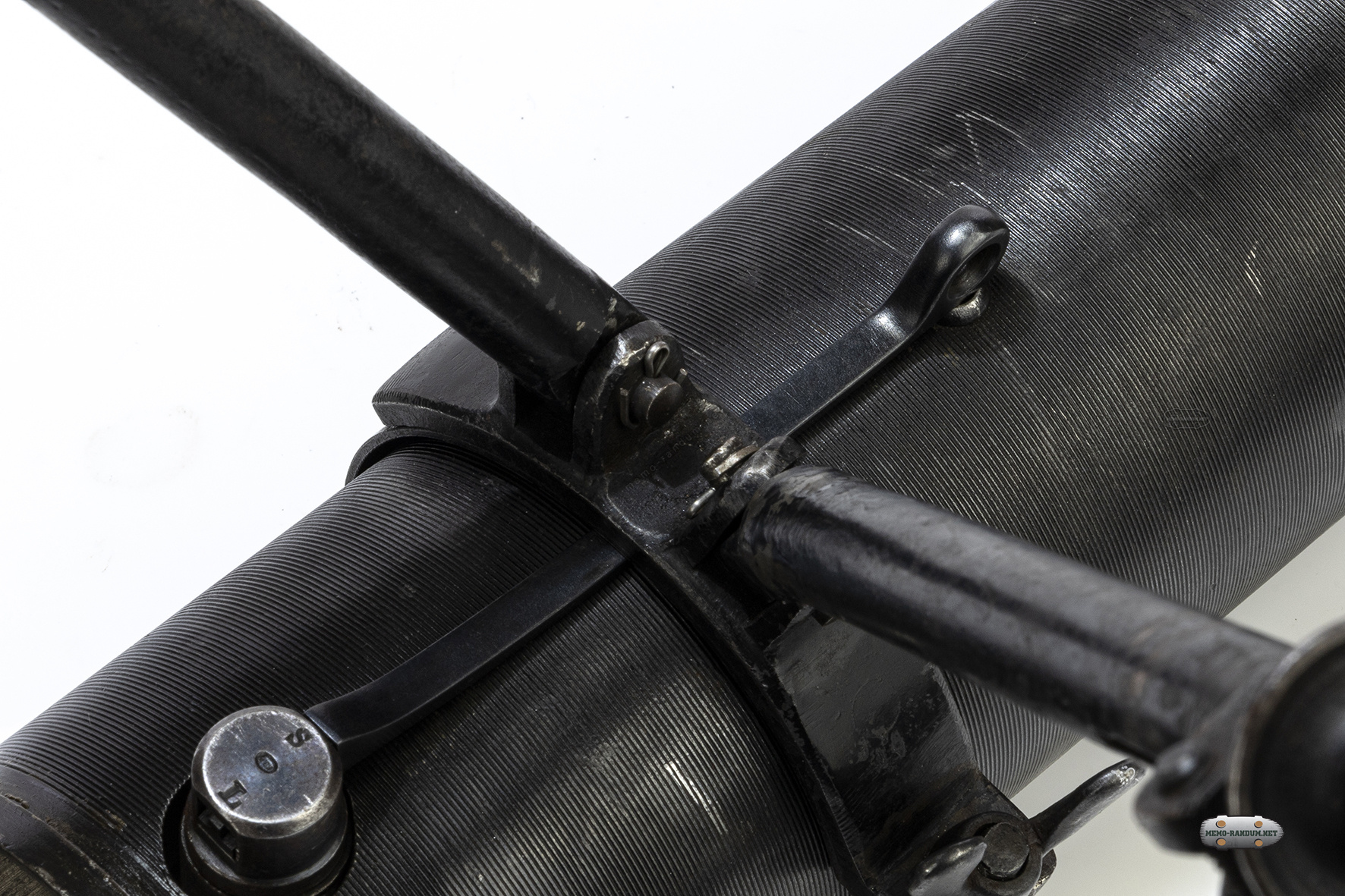

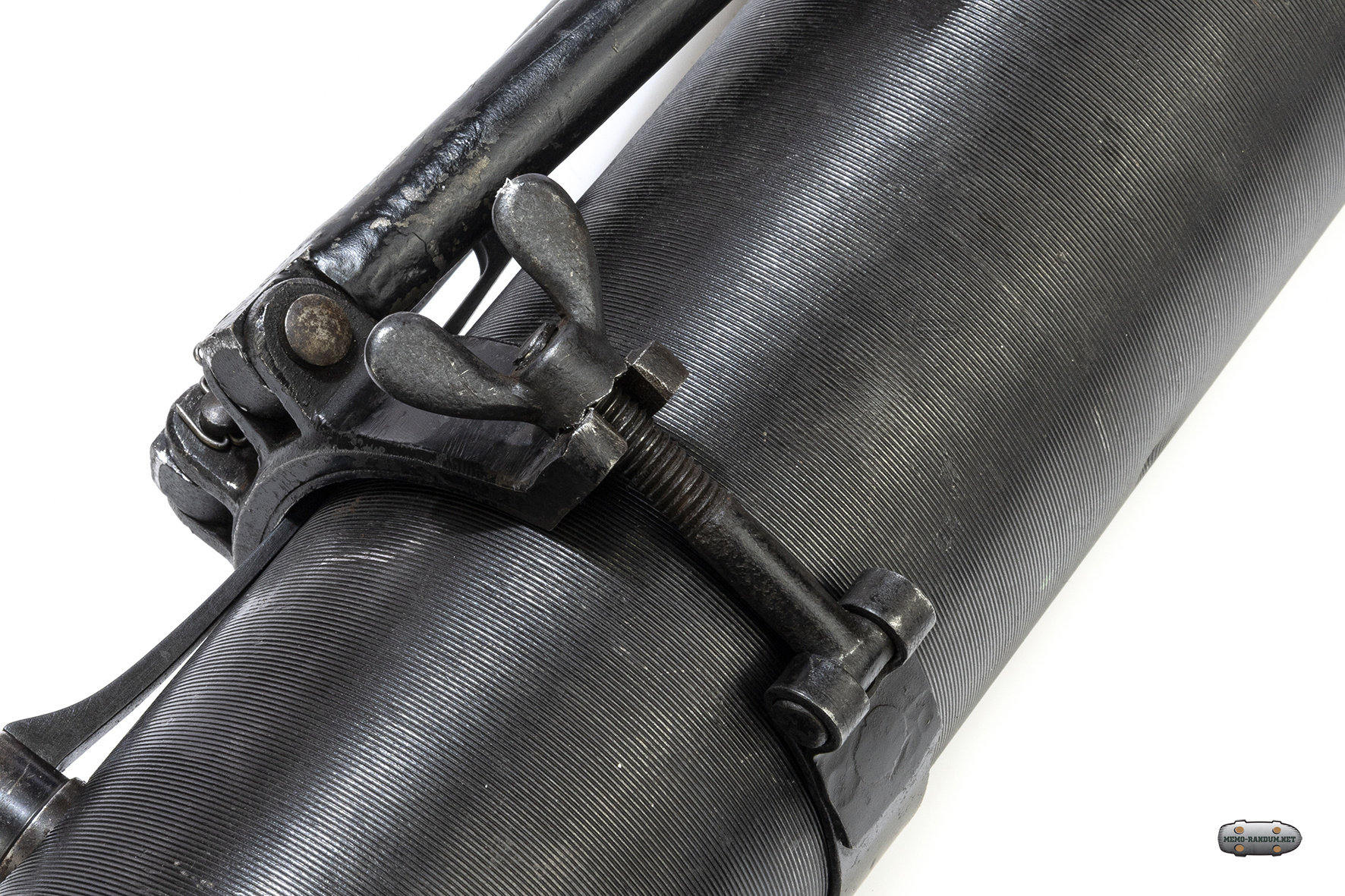

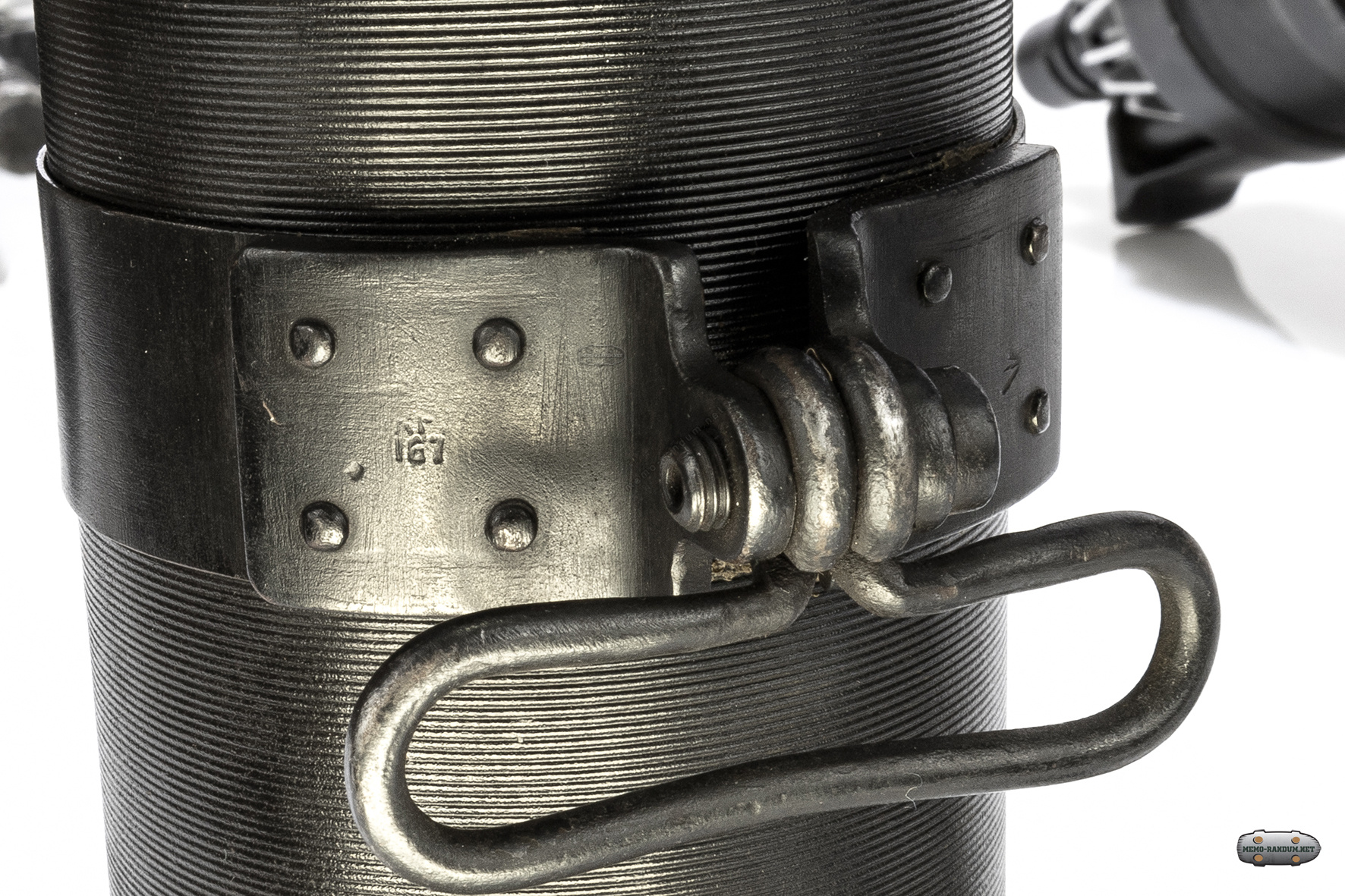

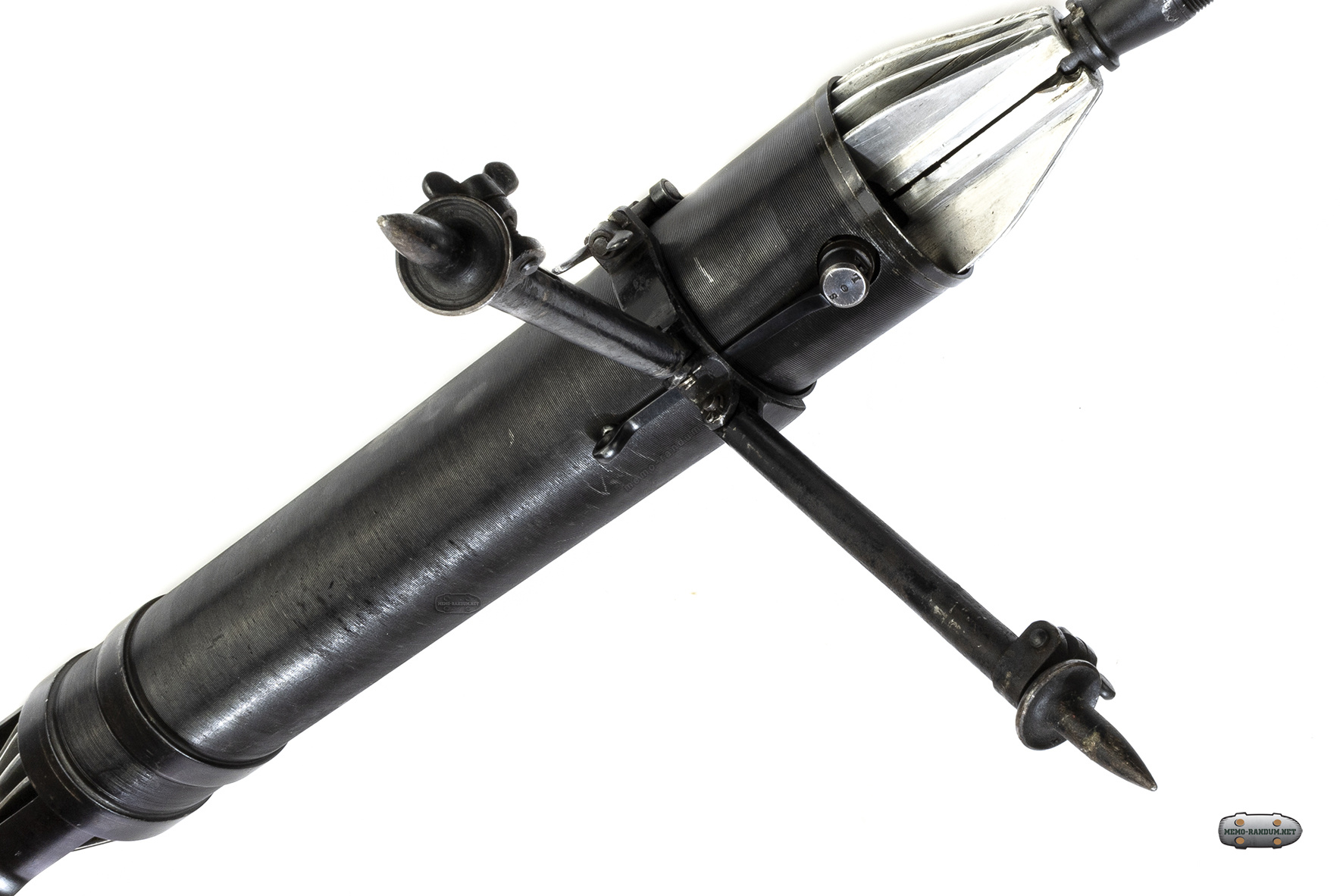

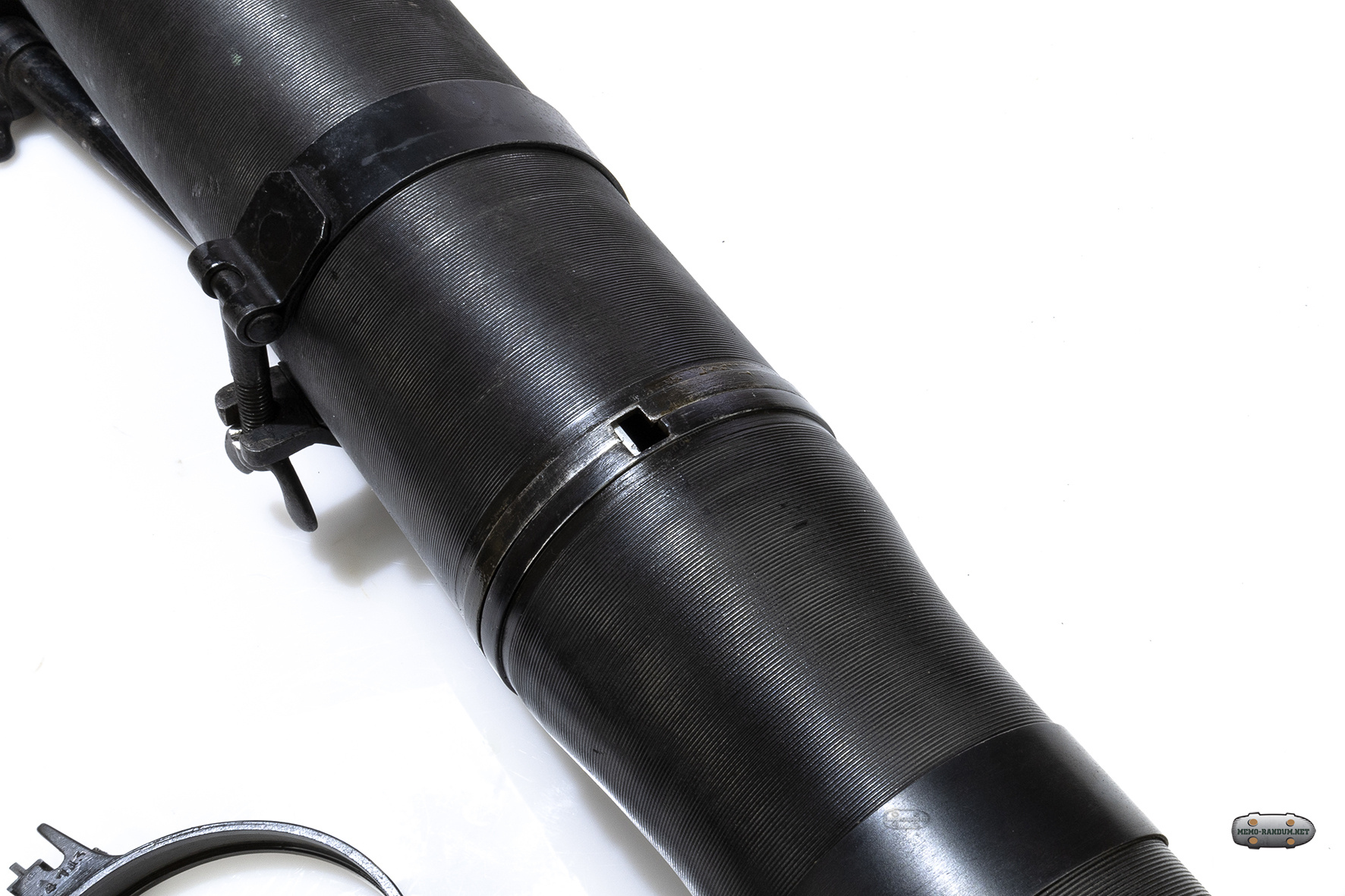

в 1915 году были представлены сошки с телескопическими ножками для полевого использования. Под названием Mk. III. Сошки крепились зажимом который опоясывал кожух в районе газового регулятора. При этом ключ который отходил от регулятора оказывался под крепежным кольцом. Сошки данного образца были значительно легче предыдущей модели (трипода) MK. II

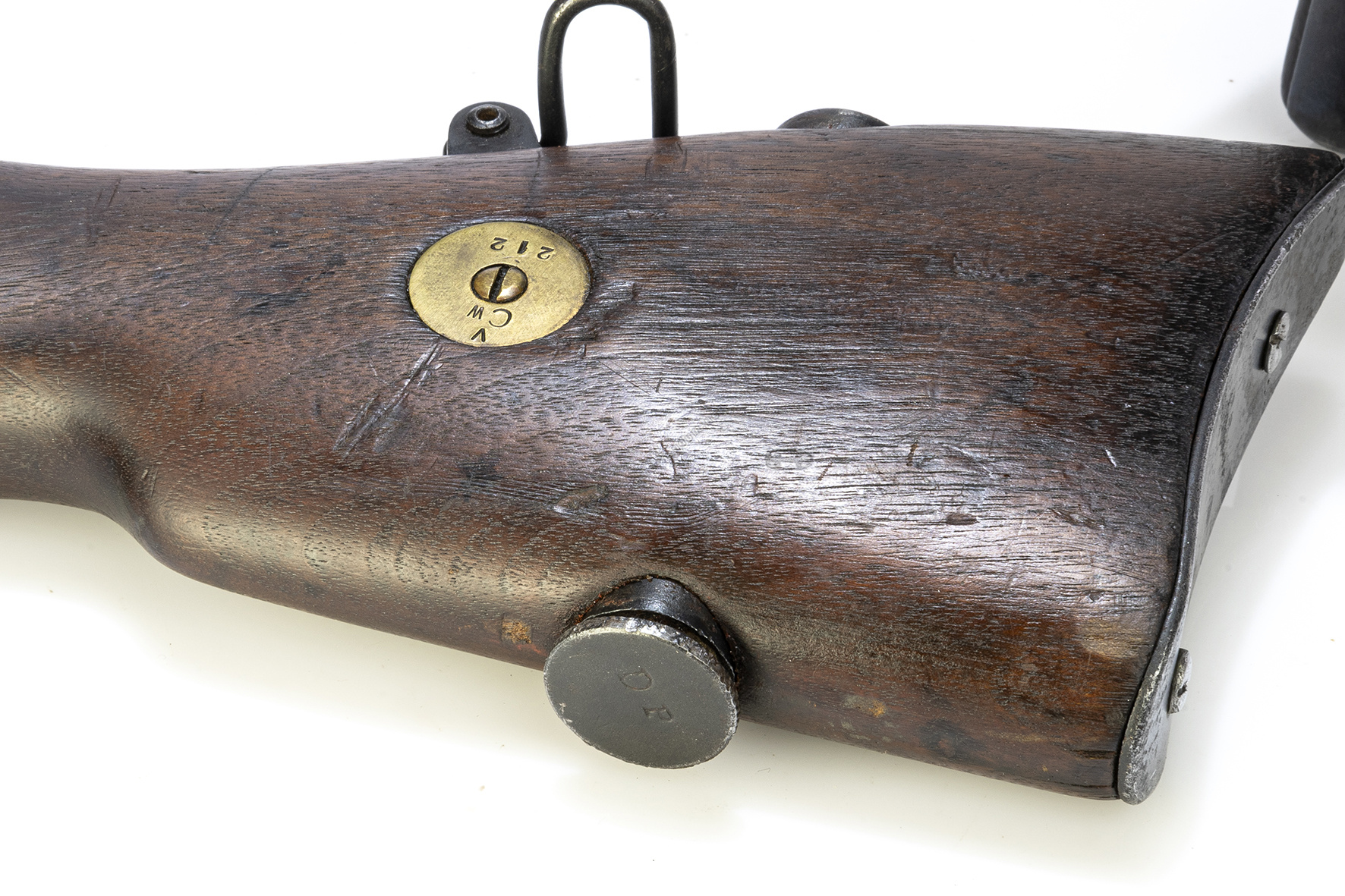

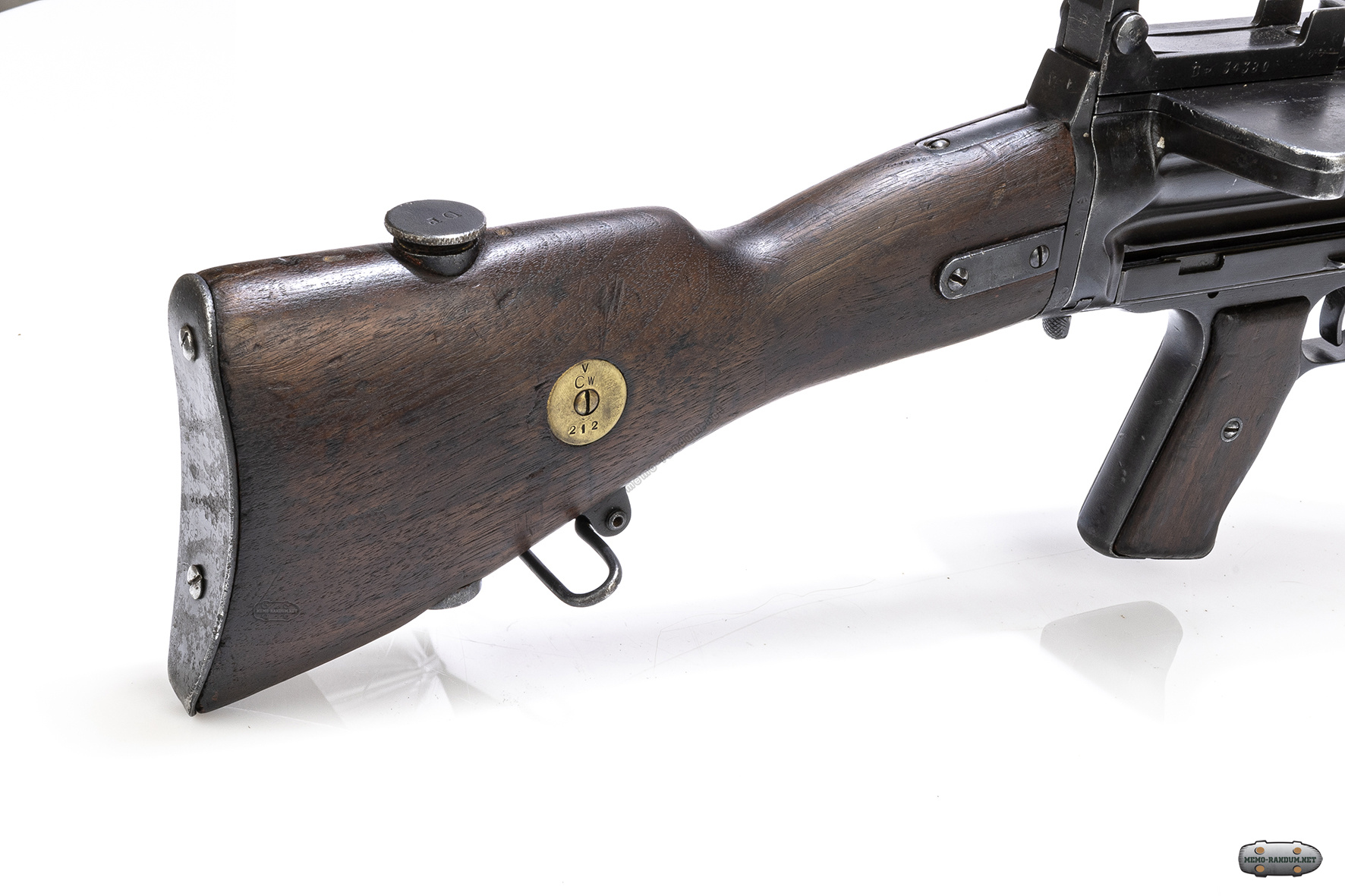

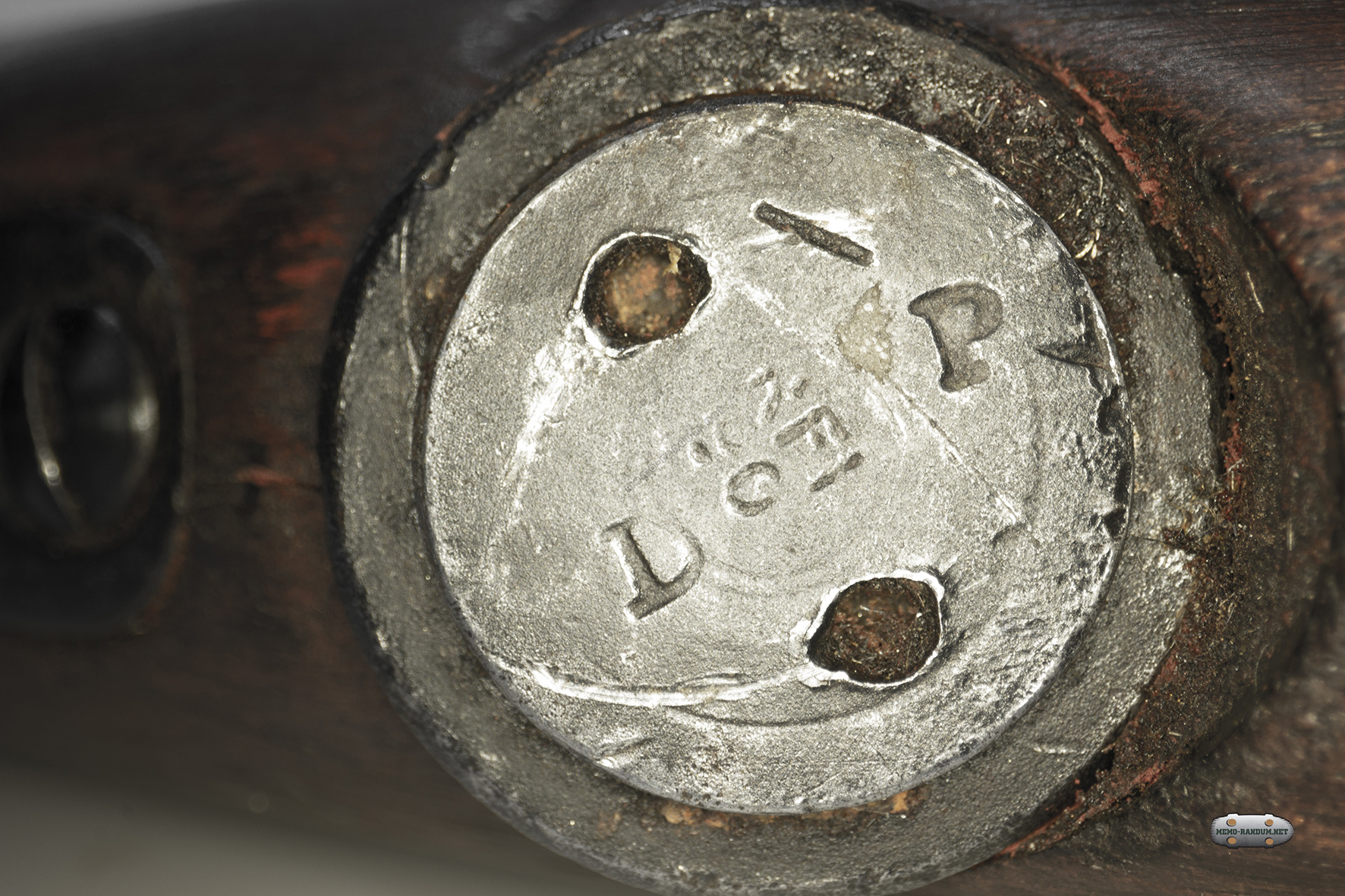

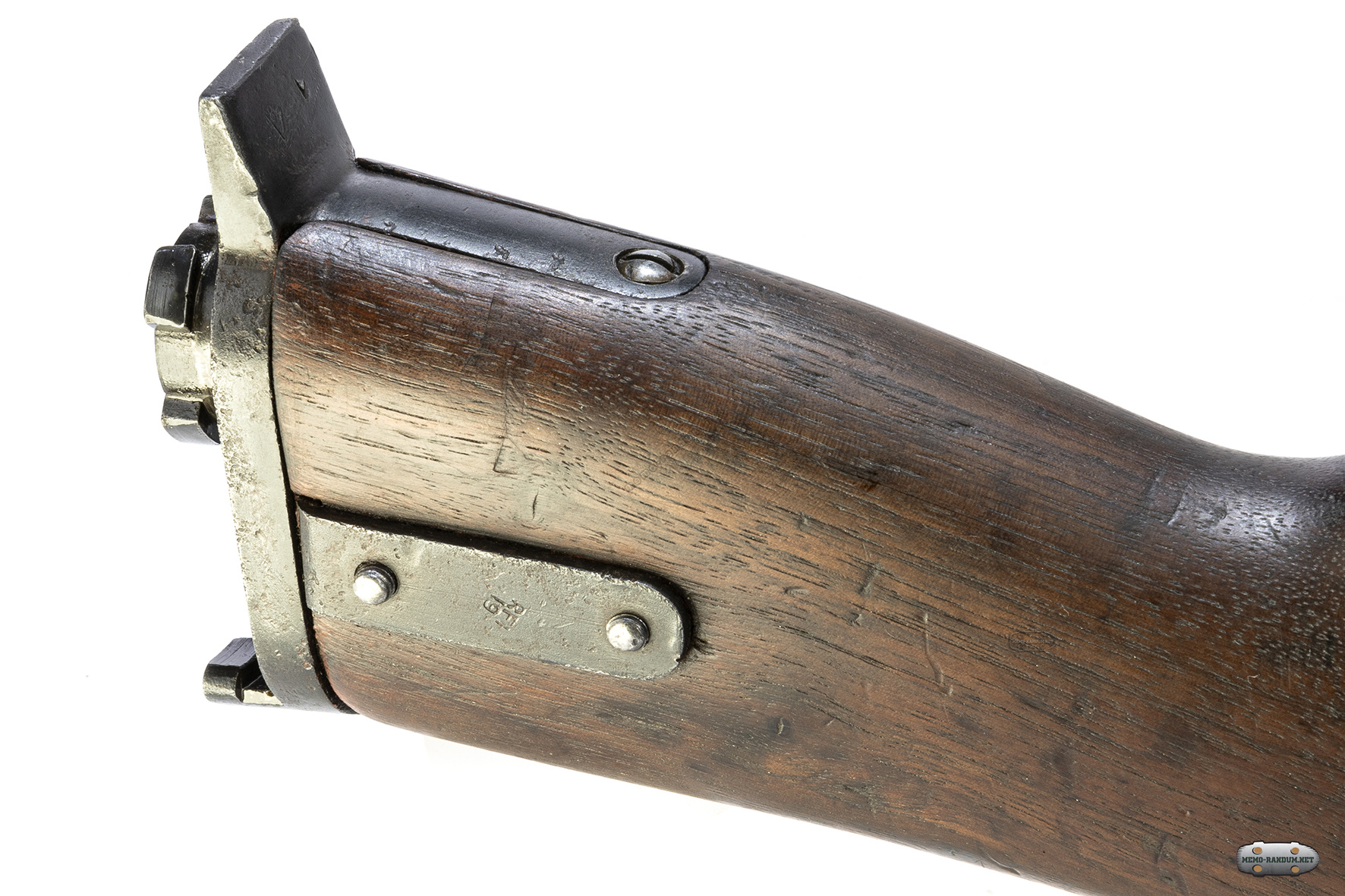

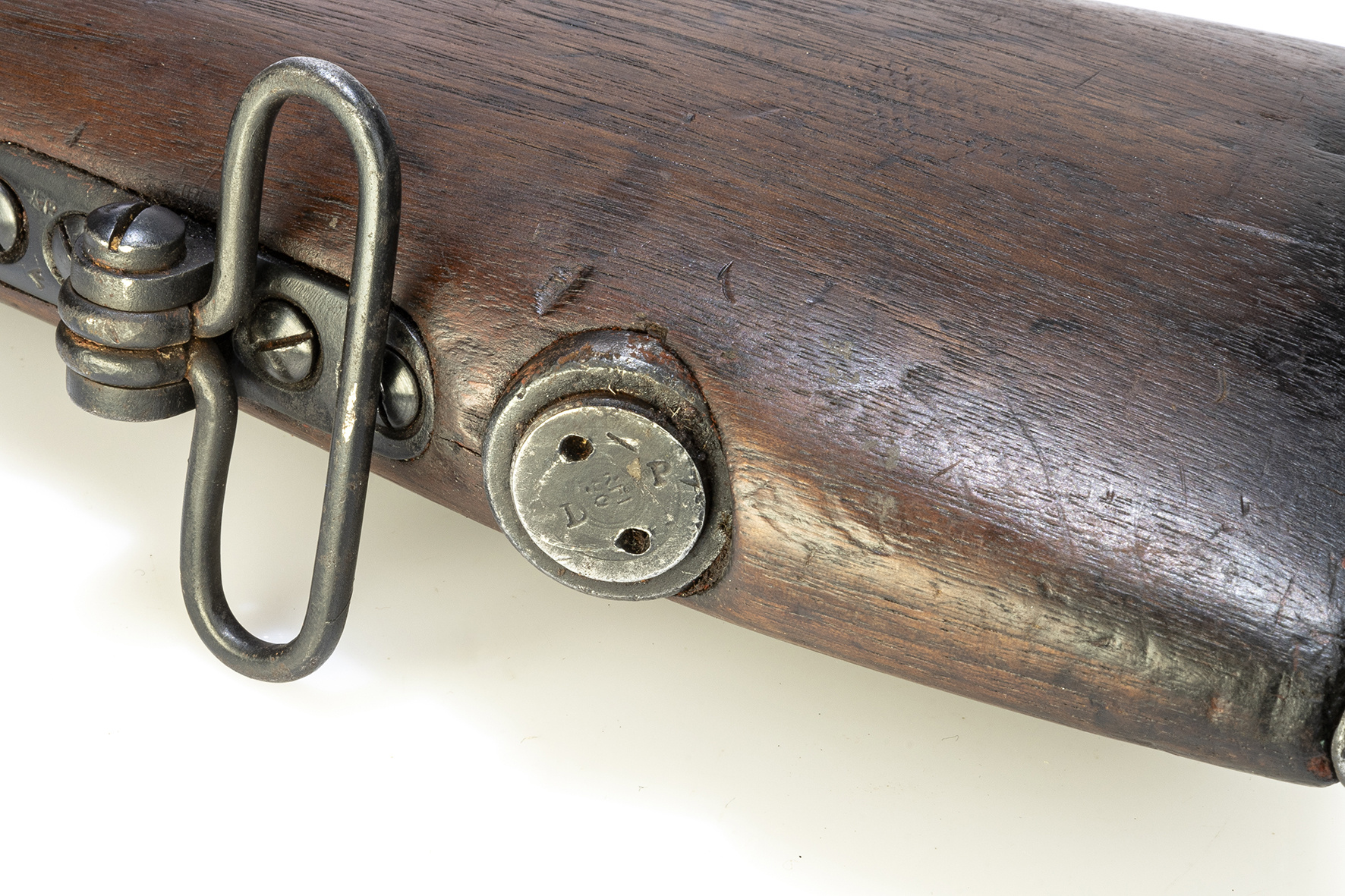

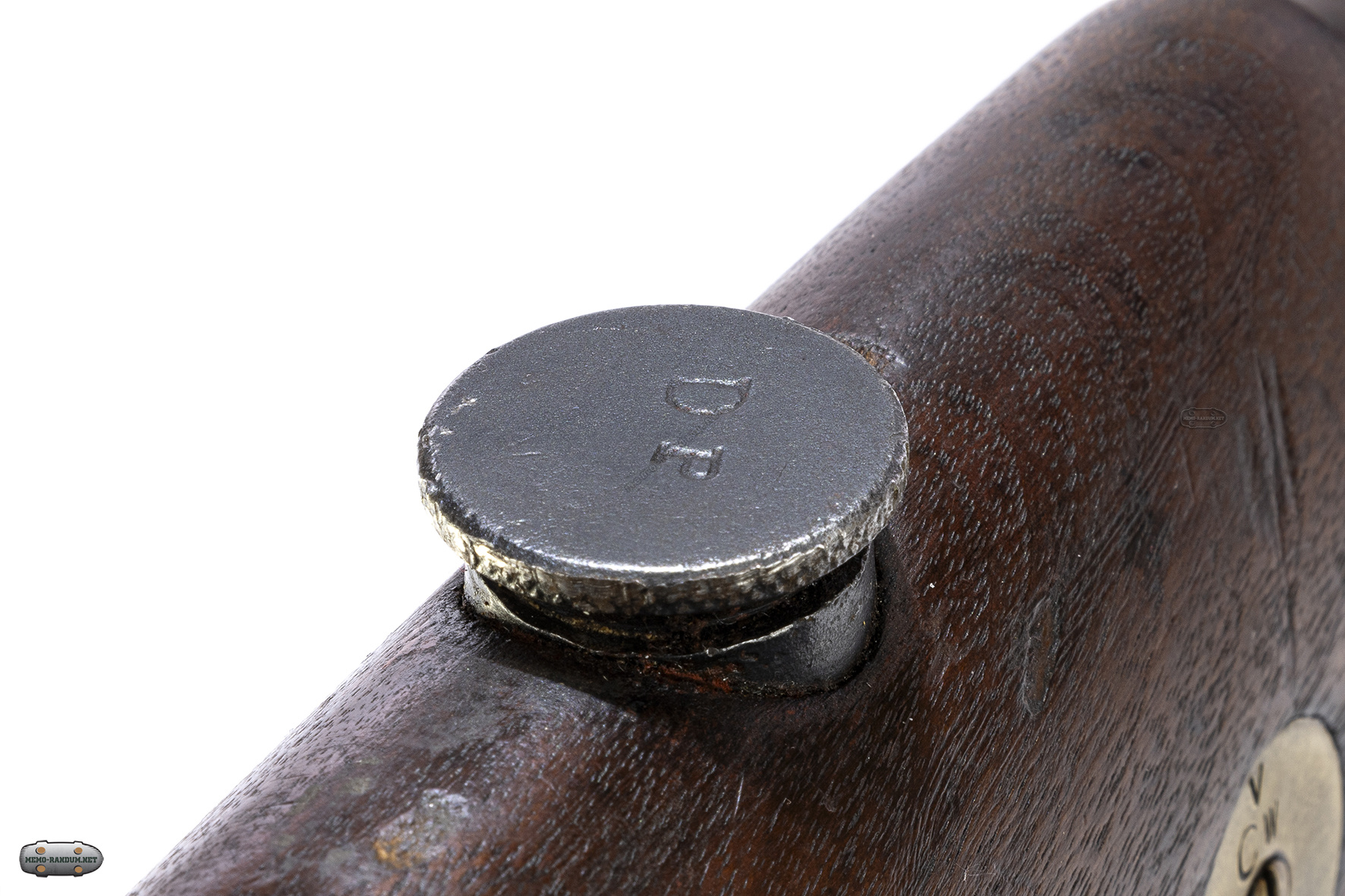

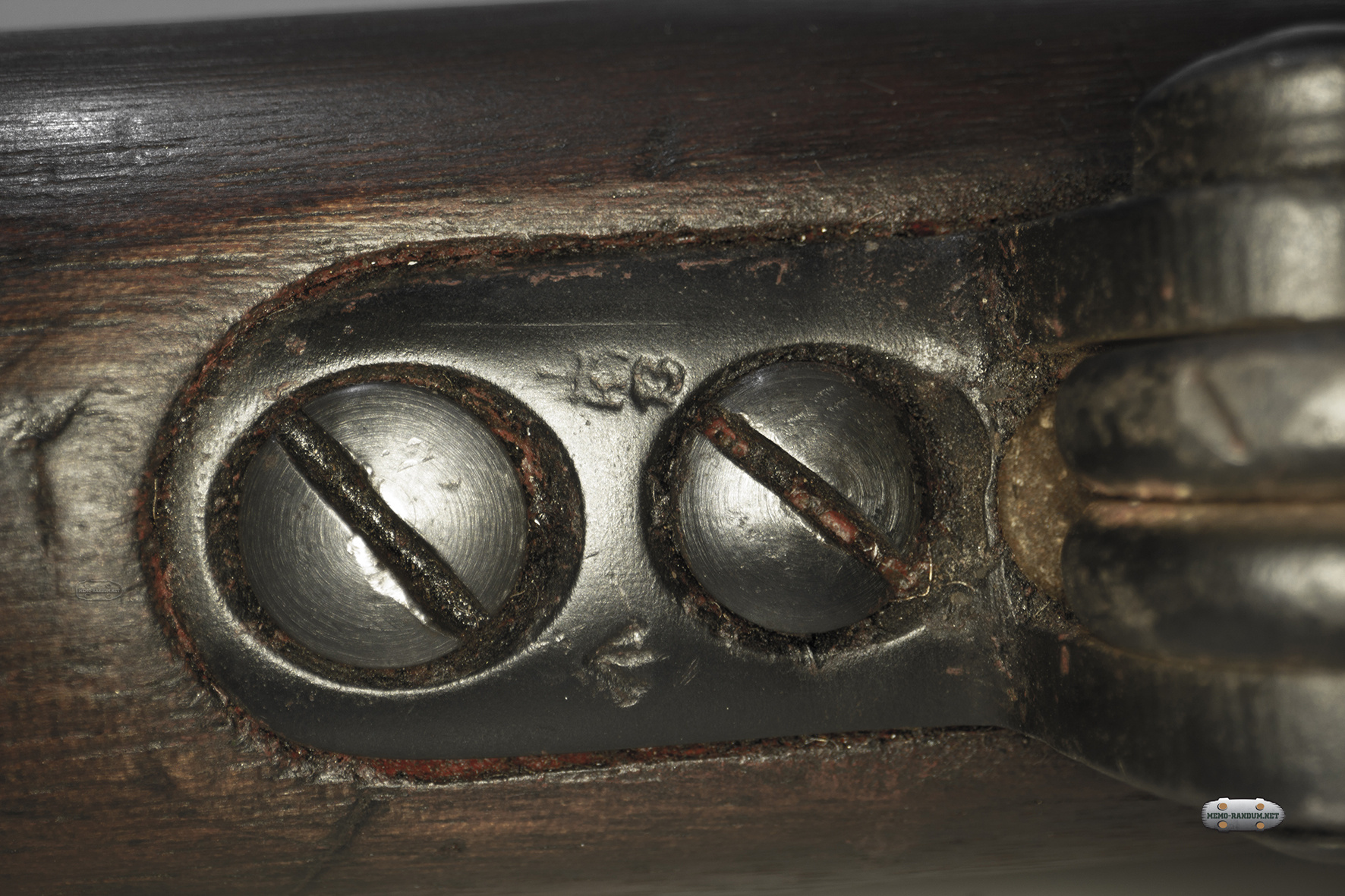

В июле 1916 года были внесены изменения в части установки в приклад пулемета масленки и антабки.
Проанализировав несколько статей начала 20 ого века можно предположить, что на пулемет Люиса сыпались постоянные нападки со стороны конкурентов, а в основном со стороны Максима/Виккерса.
Например упоминалось что ленточное заряжение намного надежней дискового и если диск случайно уронить на твердую поверхность он деформируется и станет не пригодным для использования. Также велись нападки на систему охлаждения. Упоминалось что пулеметы с водяным охлаждением могут вести огонь практически бесконечно, а пулемет с воздушным охлаждением не более 700-800, после чего придется останавливать стрельбу не менее чем на пол часа.
Пружина

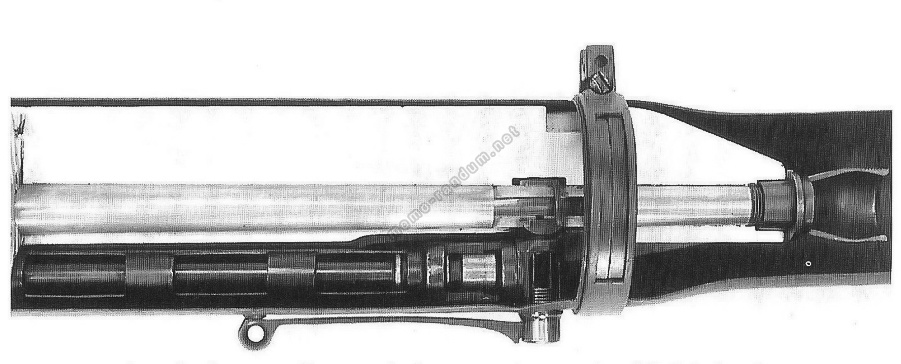

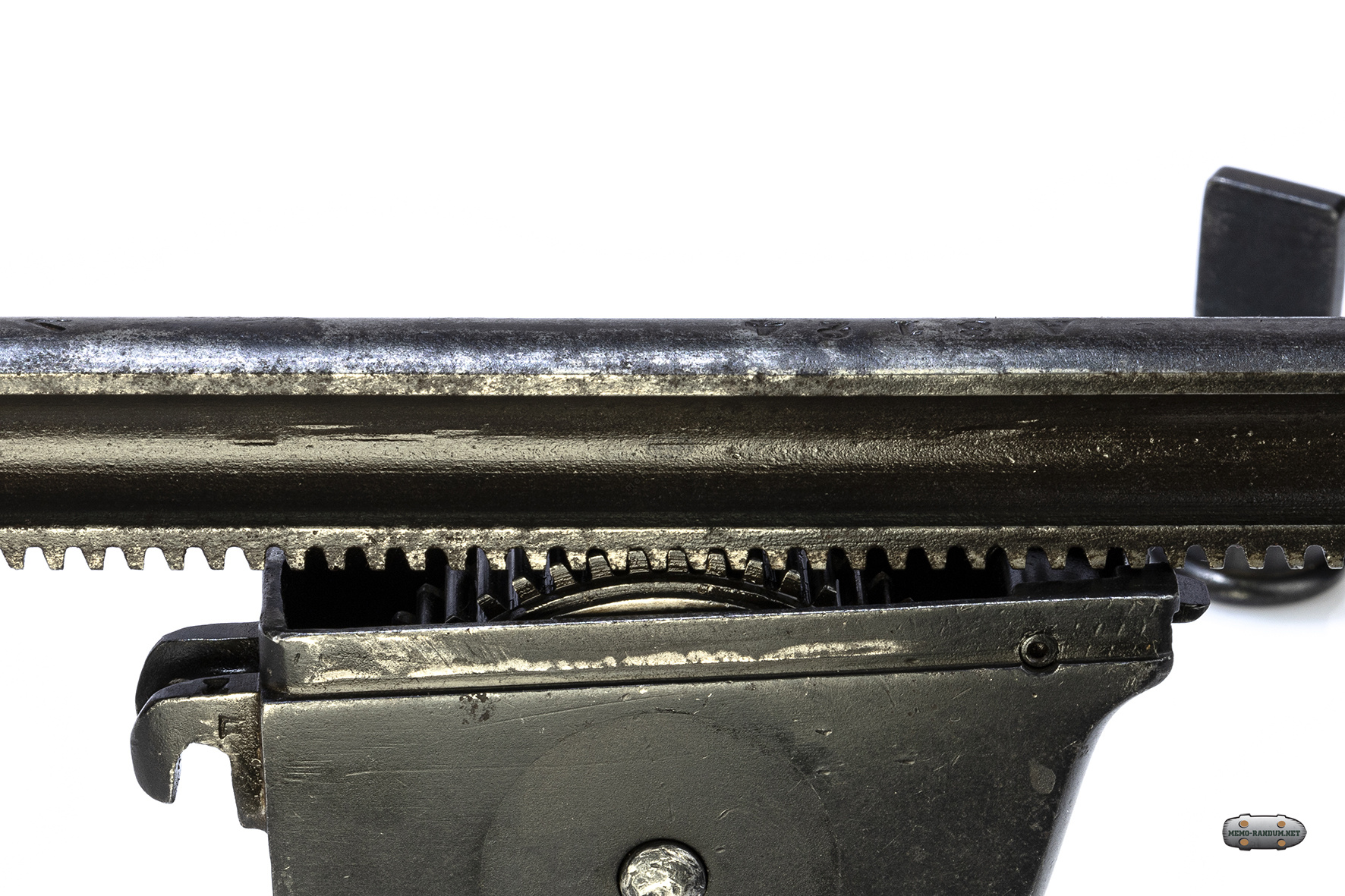

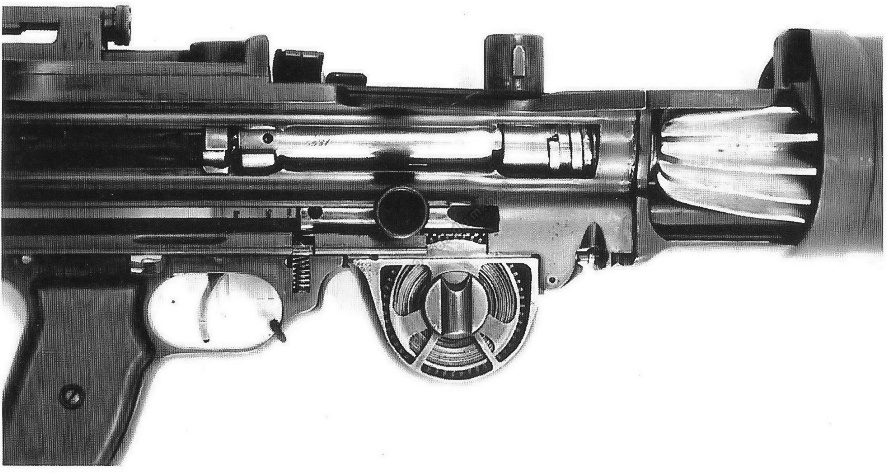

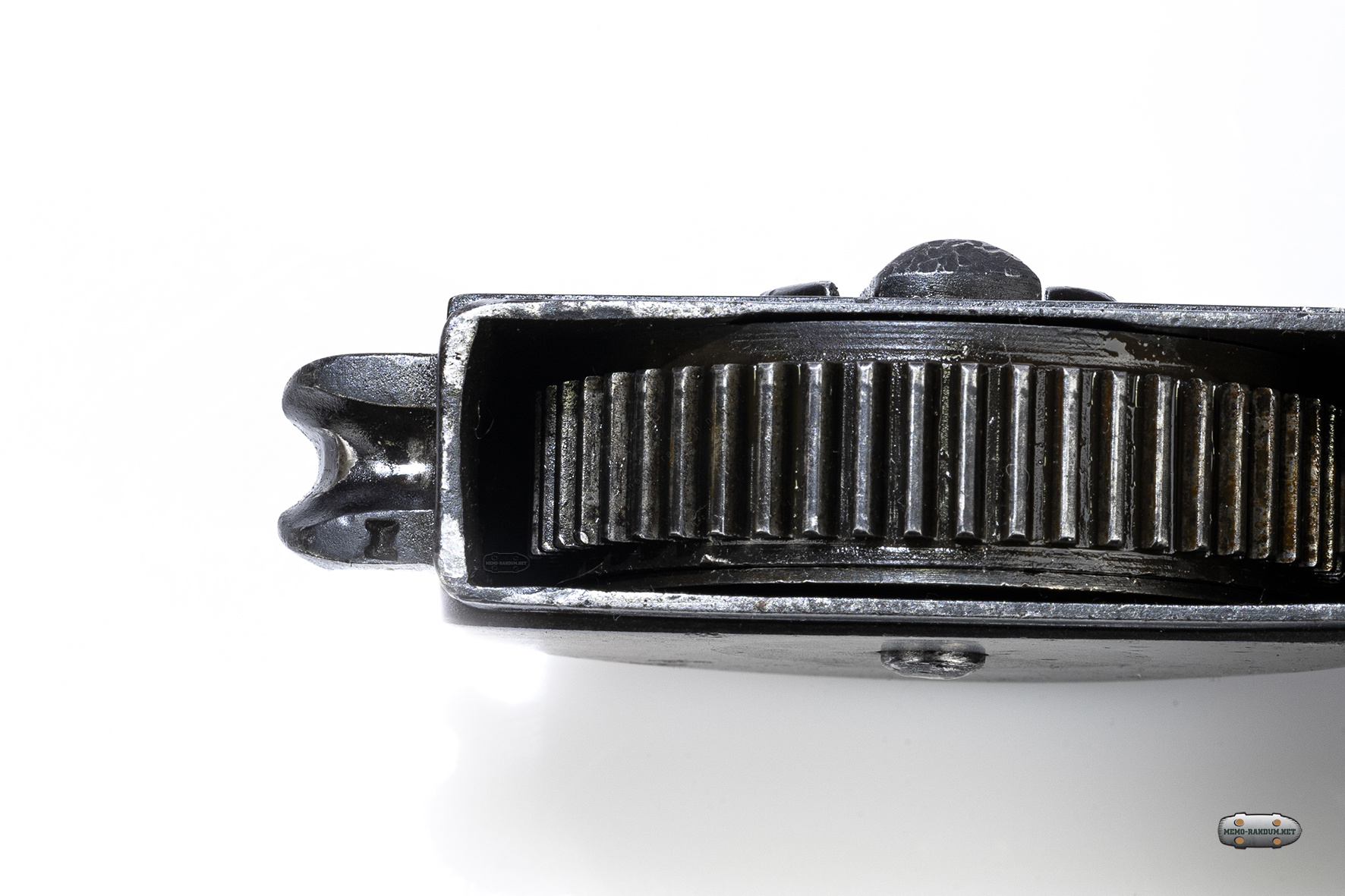

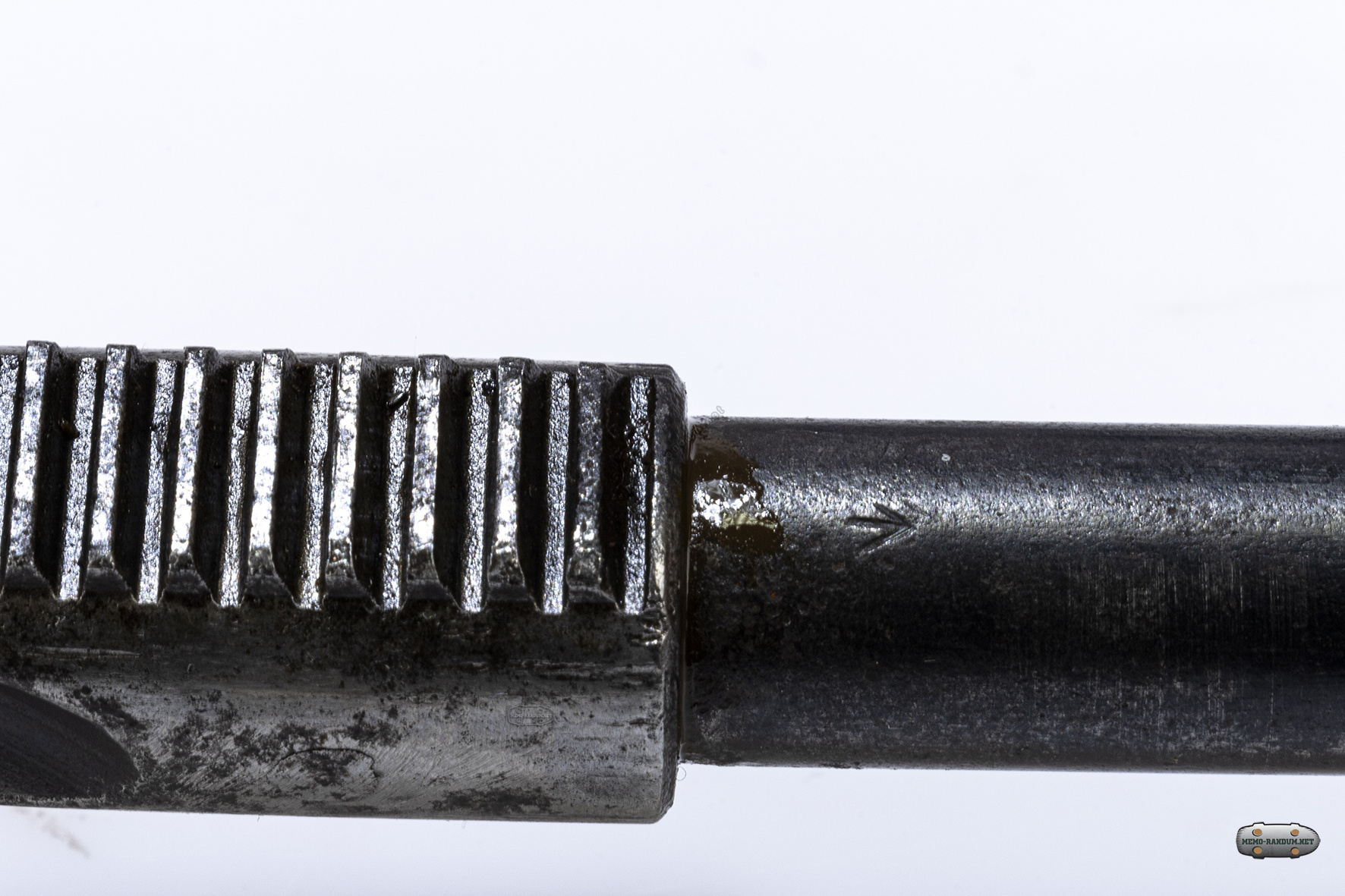

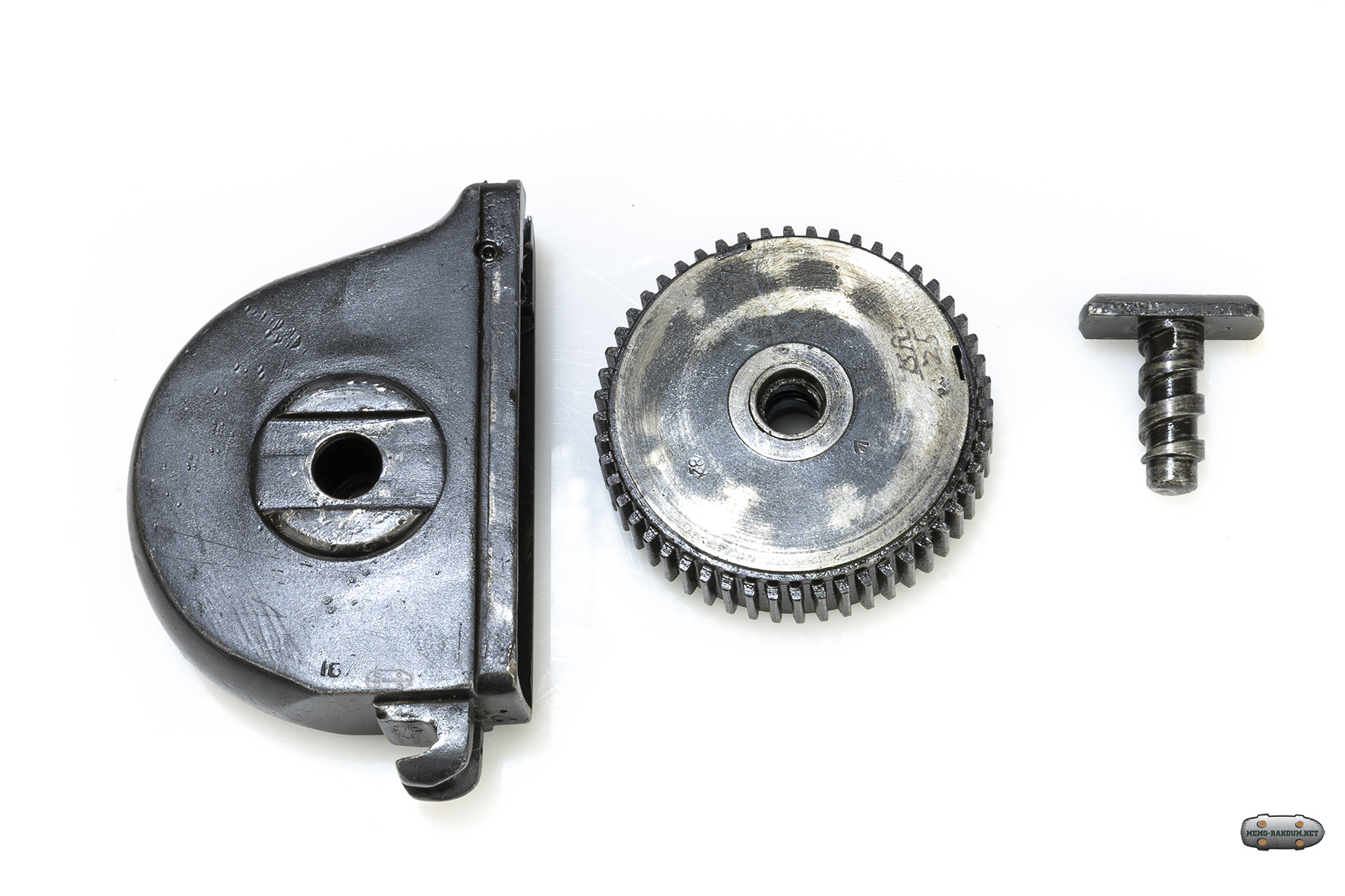

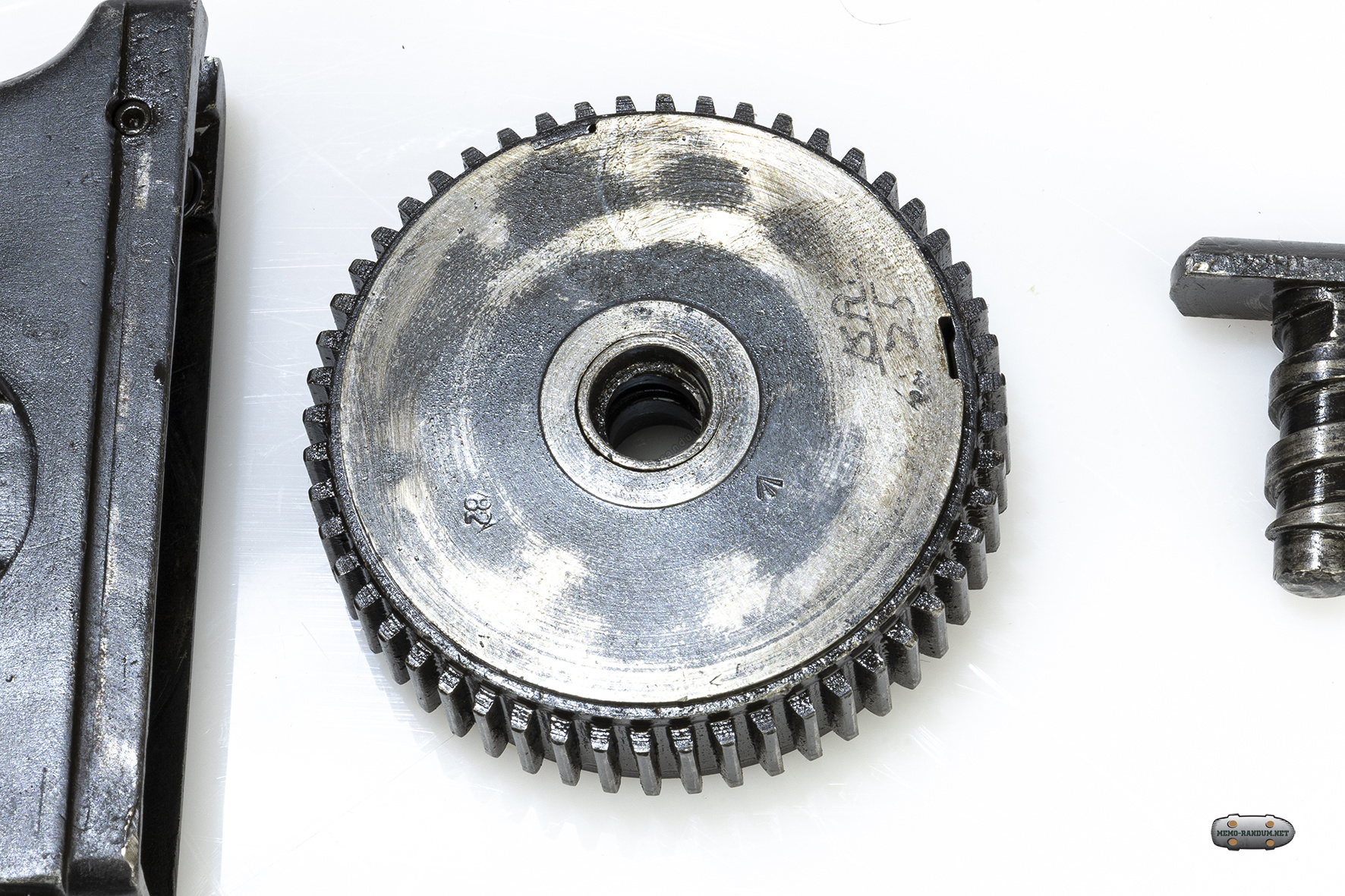

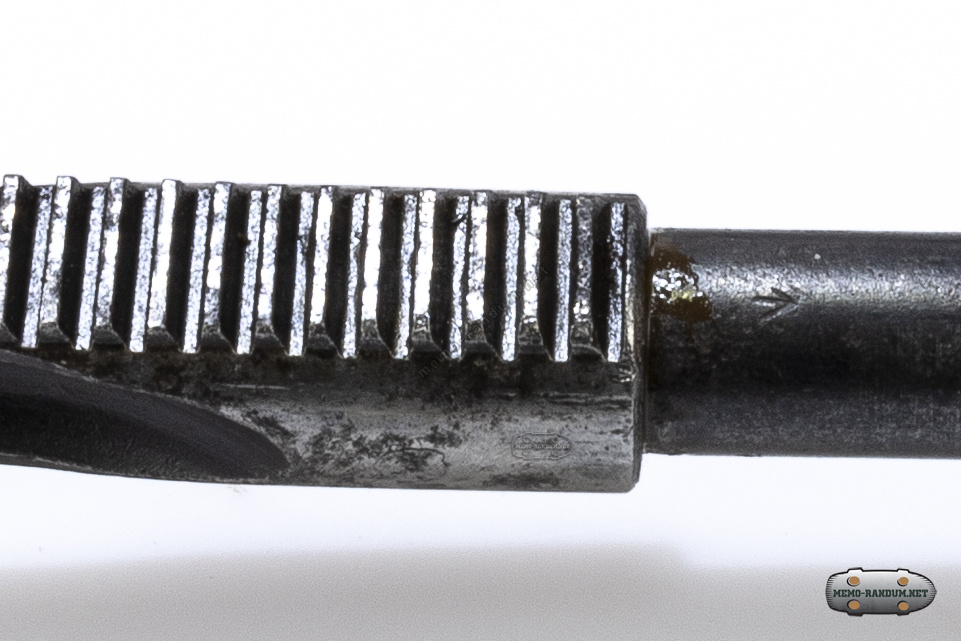

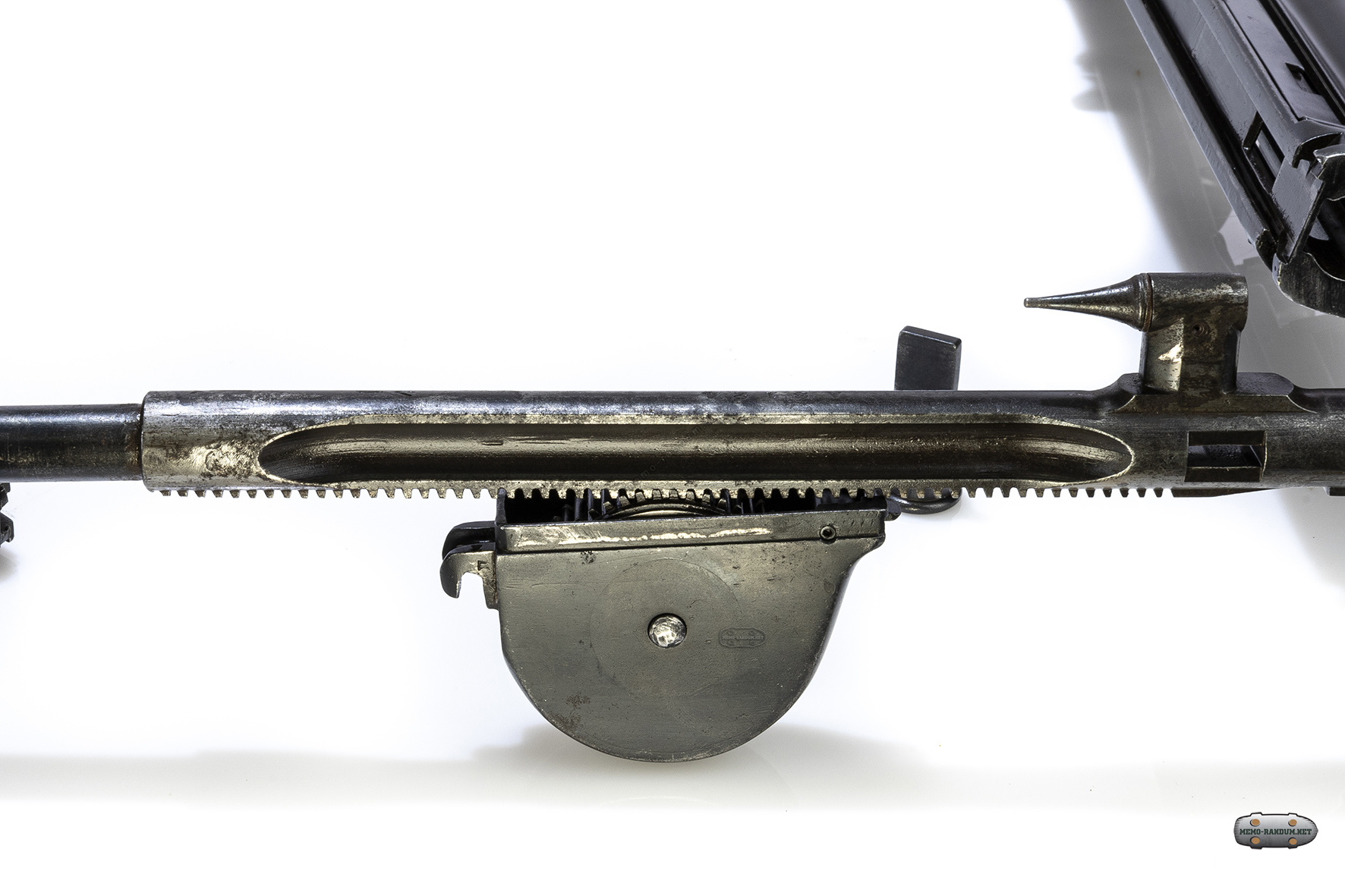

Натяжение пружины регулировалось с помощью безмена и устанавливалась между 4,5 кг и 5.5. кг. (10 lbs - 12 lbs). Возвратная пружина не только спускала затворную группу но и осуществляла работу диска и подачу патронов, что требовала больше энергии. Возвратно-боевая пружина пластинчатая «часовая», находящаяся внутри зубчатого барабана — нижняя часть затворного штока выполнена в виде зубчатой рейки.
Интересно что первые, экспериментальные модели пулемета оснащались обычной витой пружиной которая надевалась прямо на шток газового поршня.

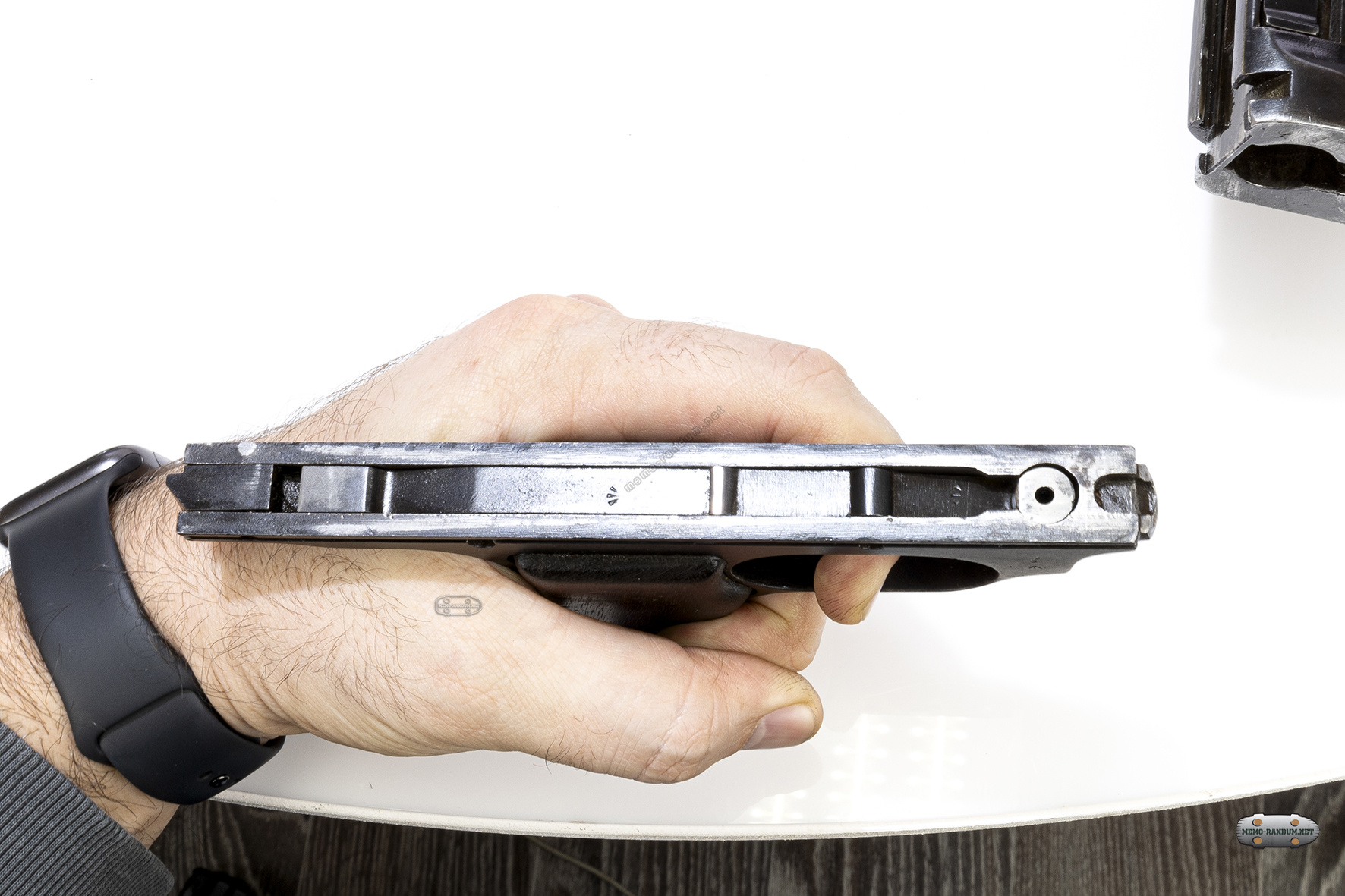

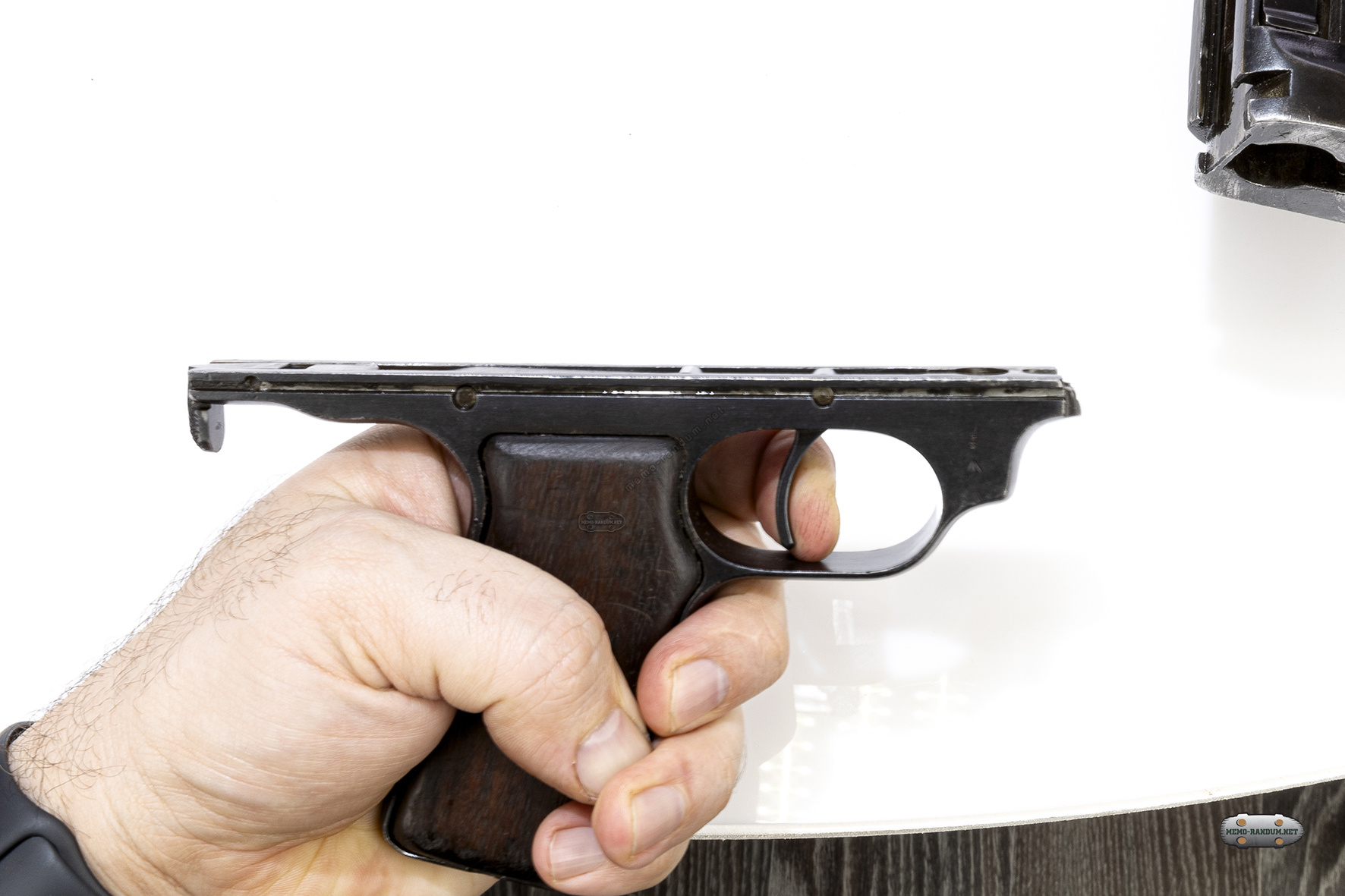

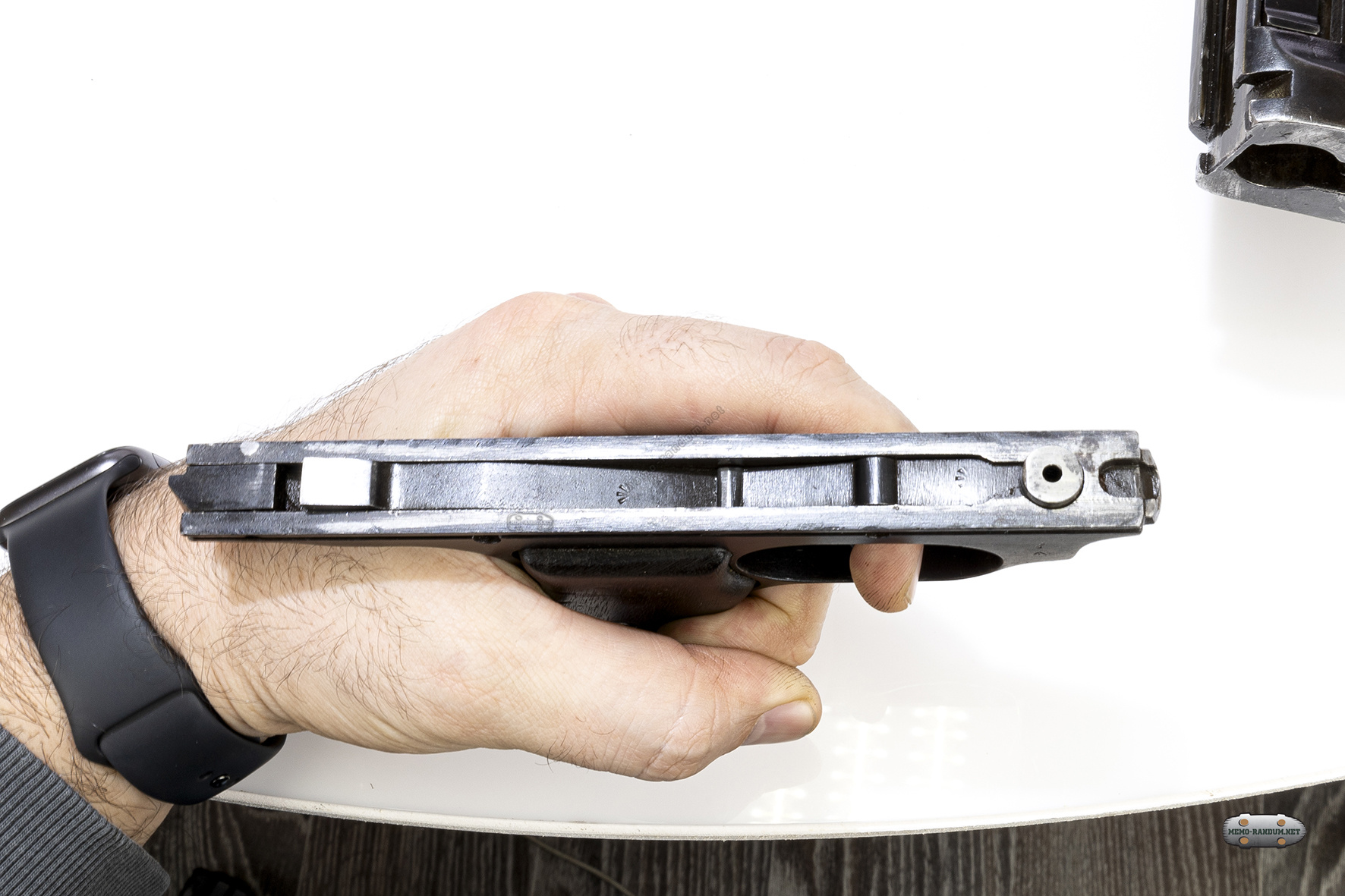

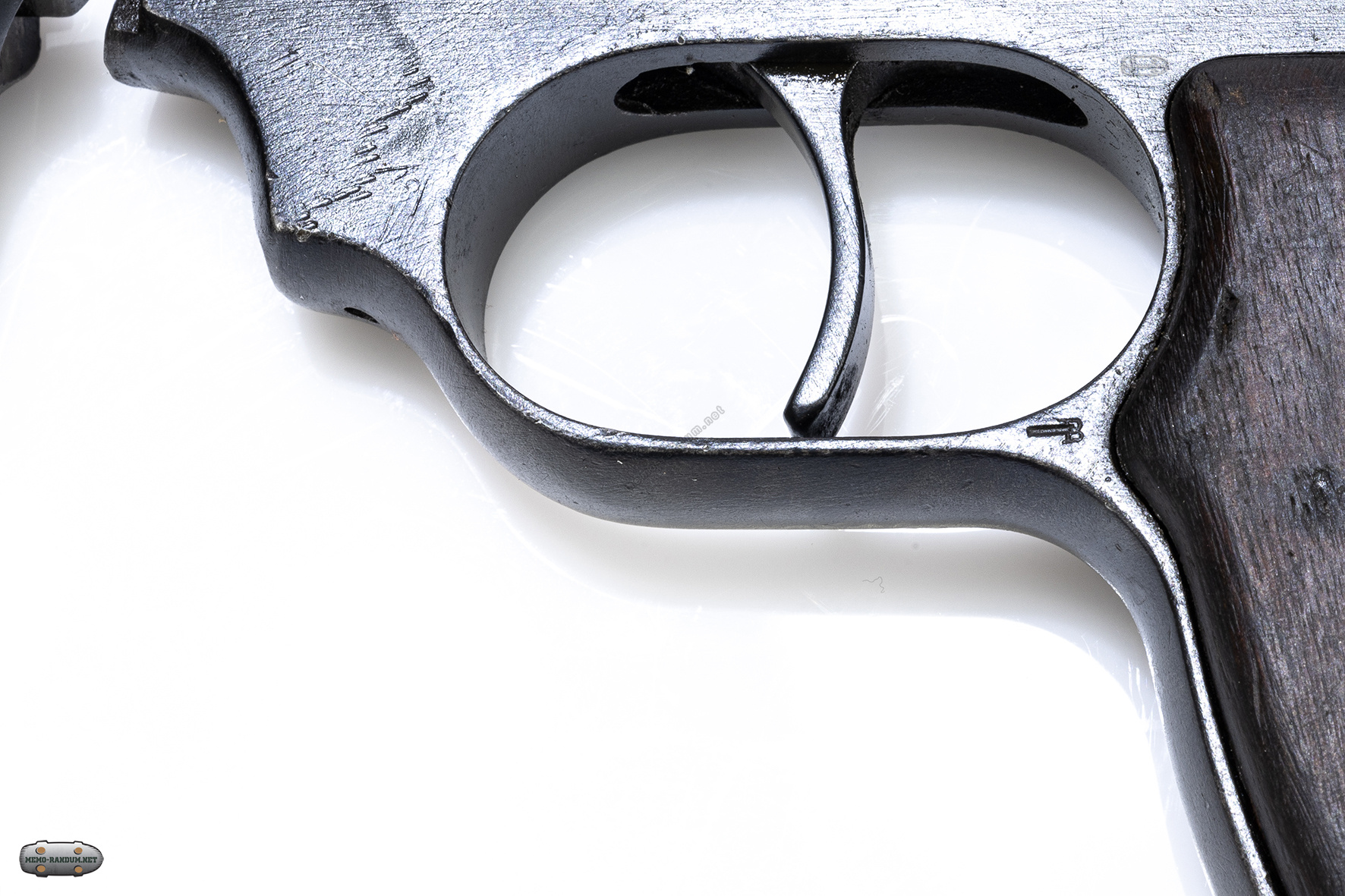

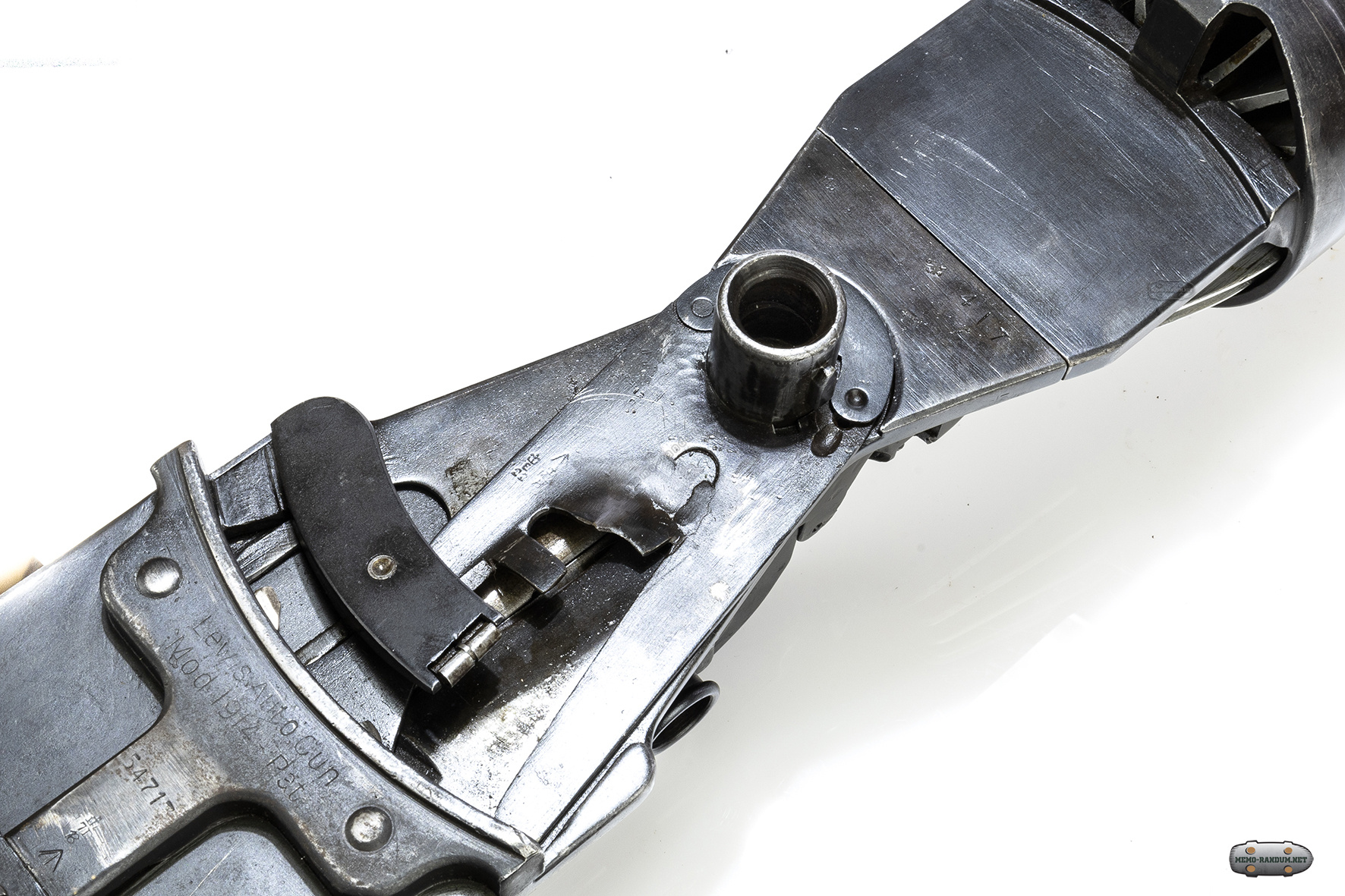

Неполная разборка

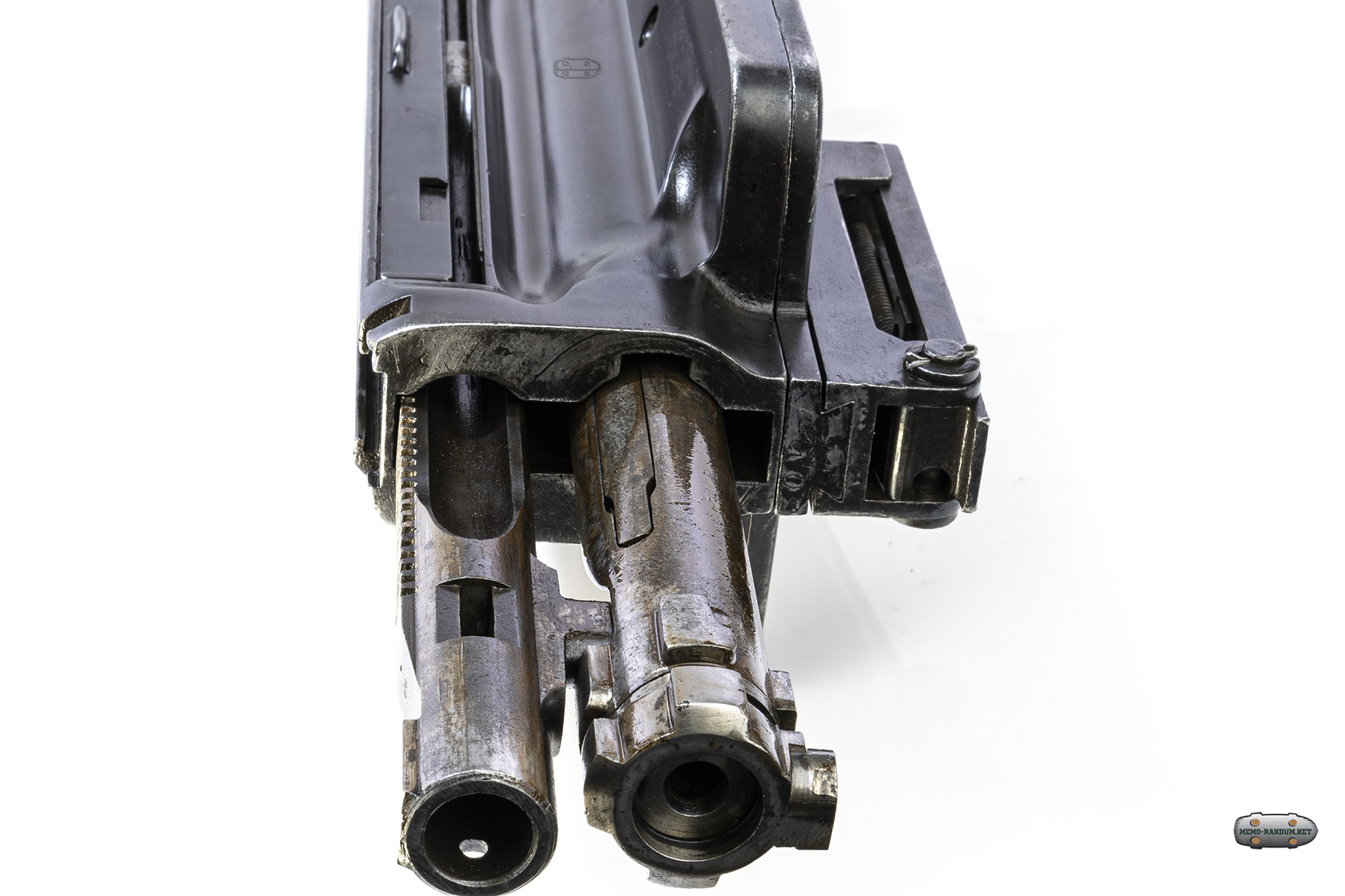

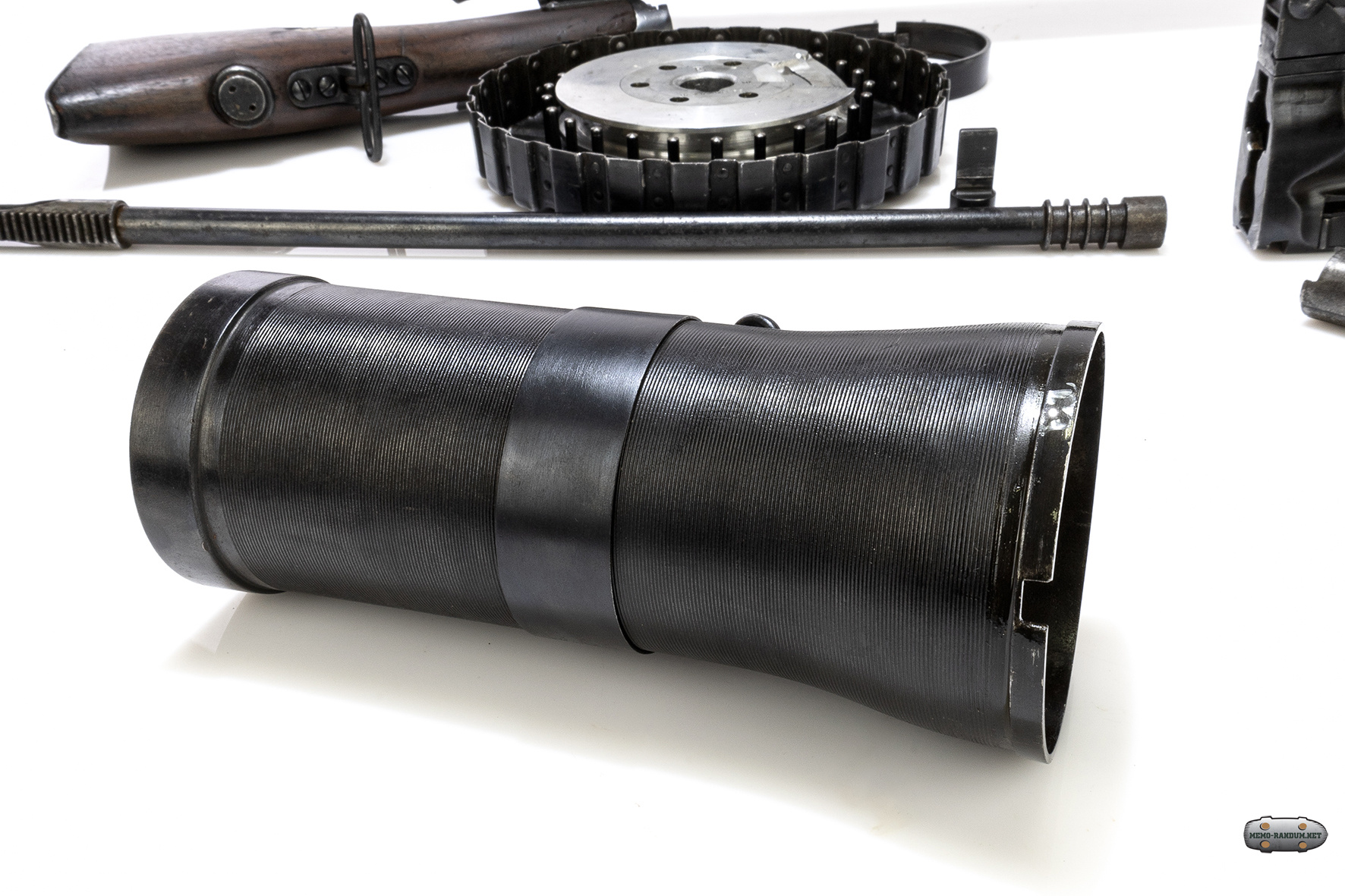

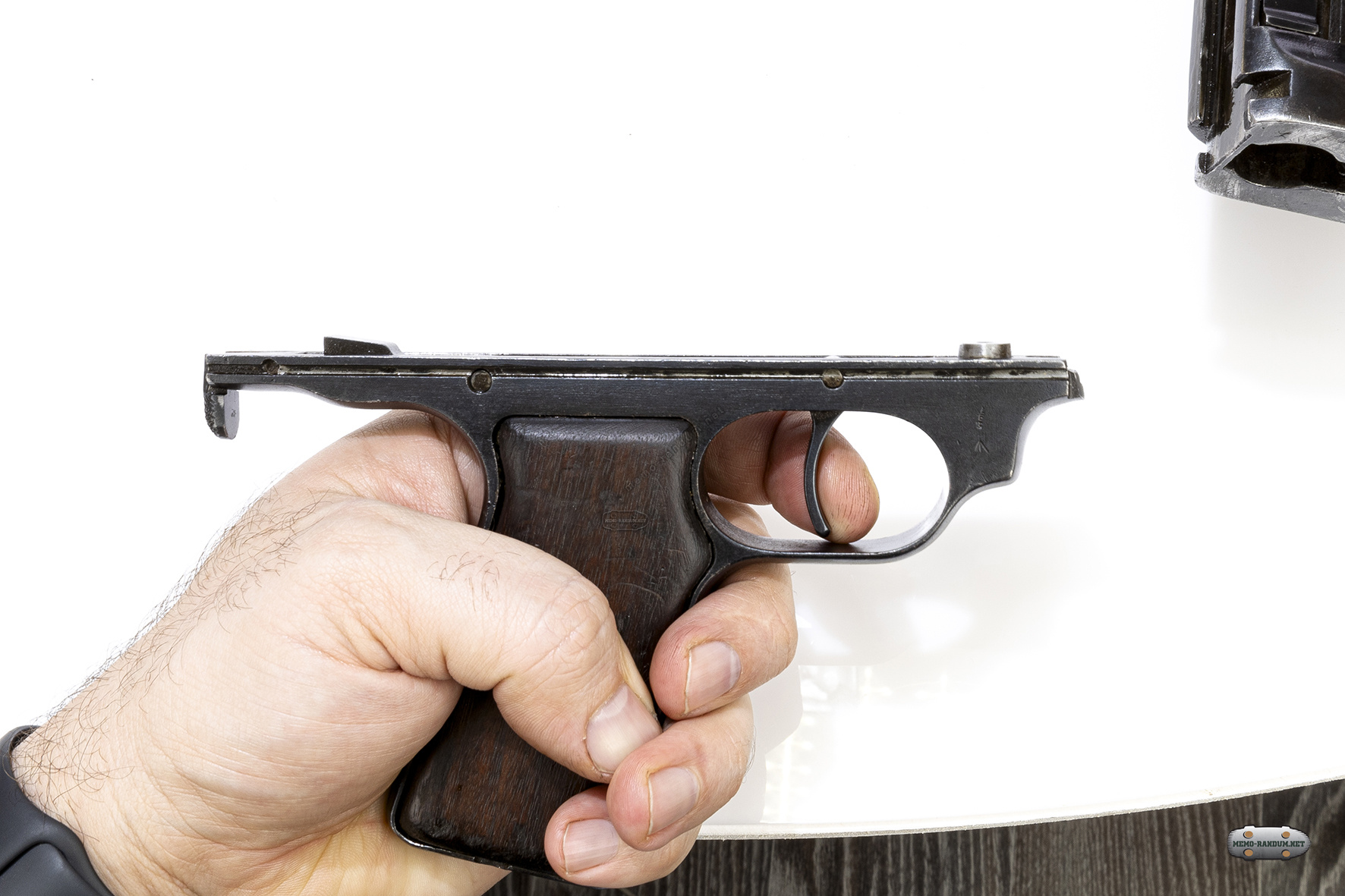

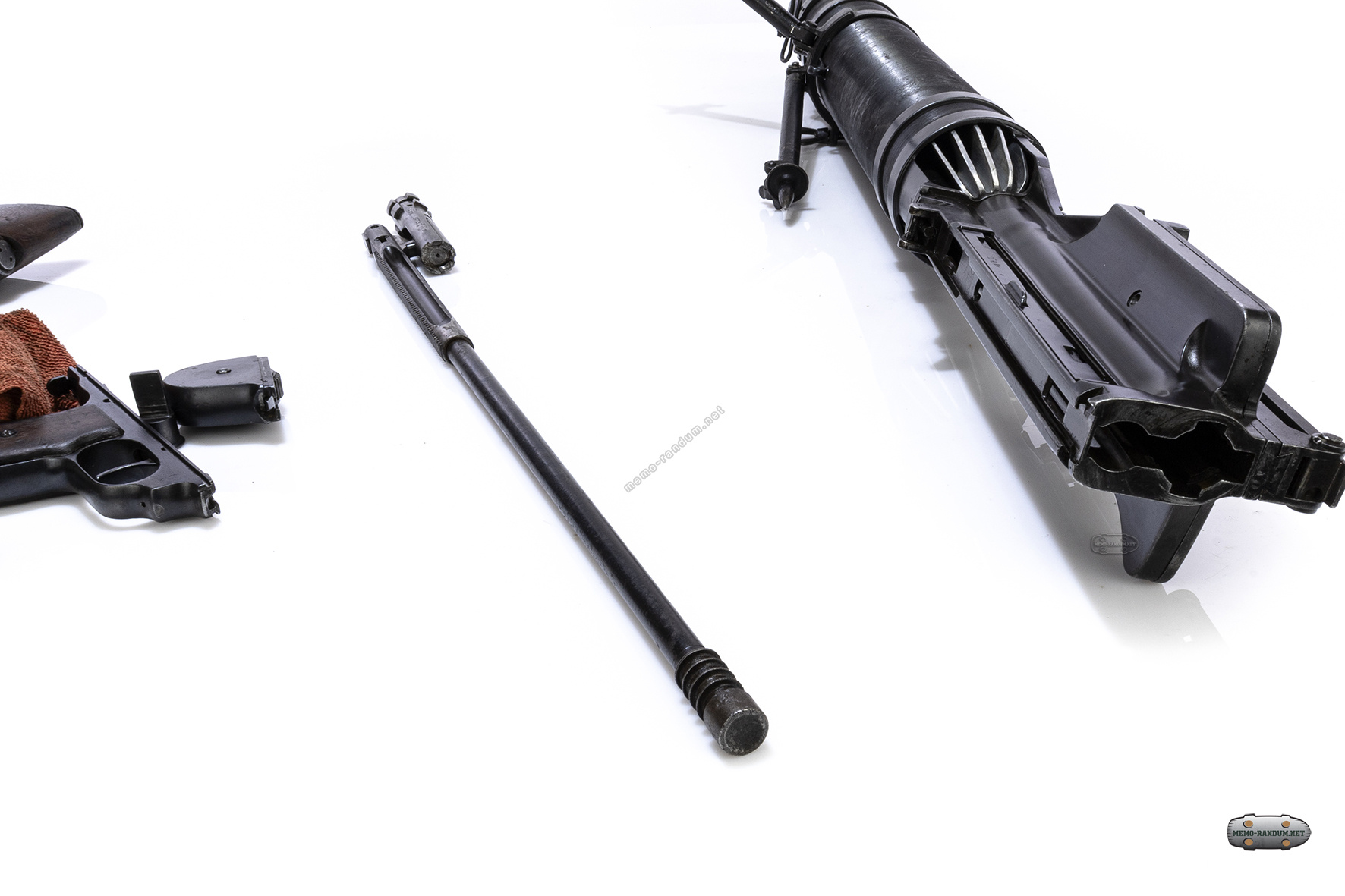

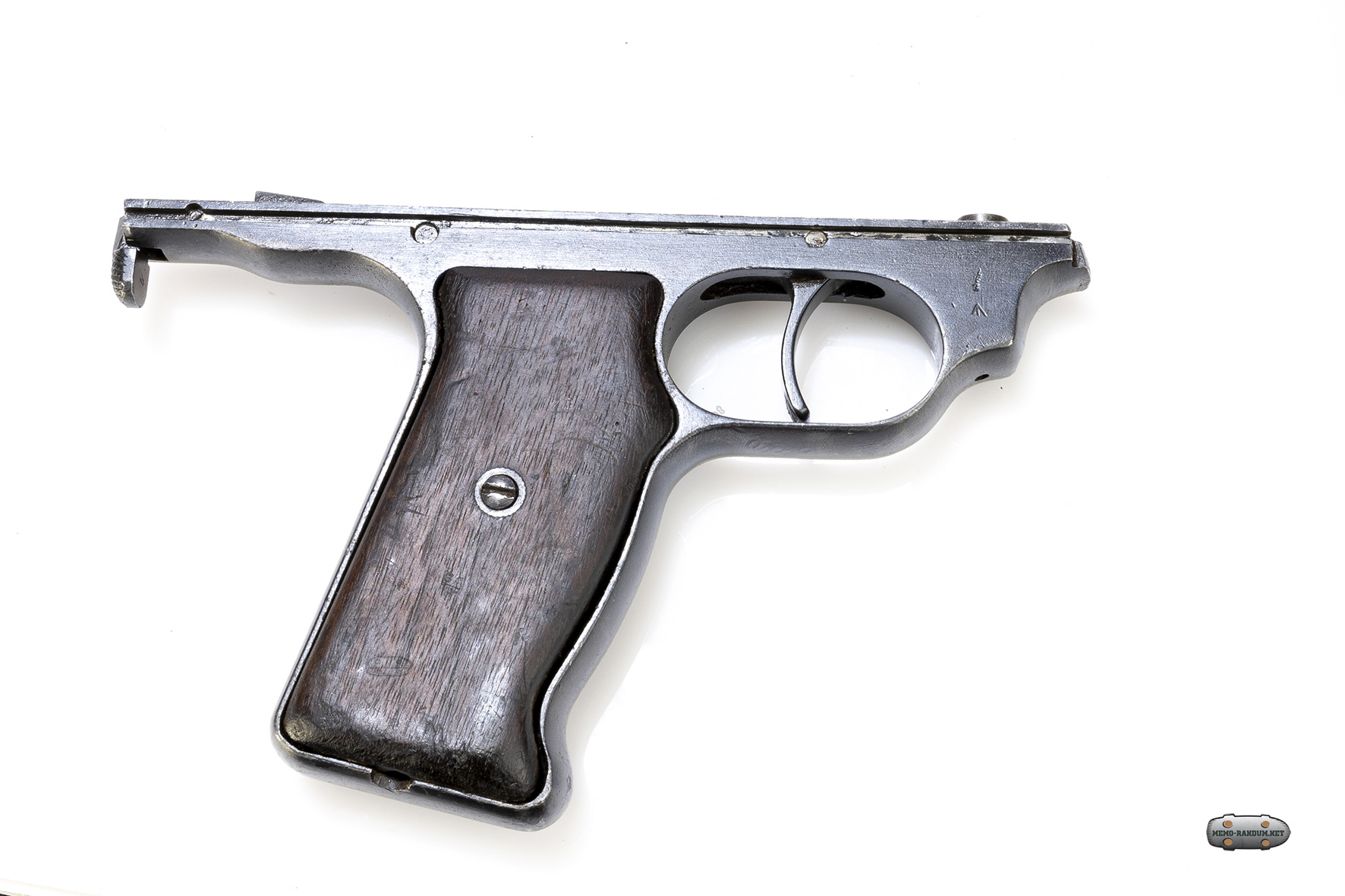

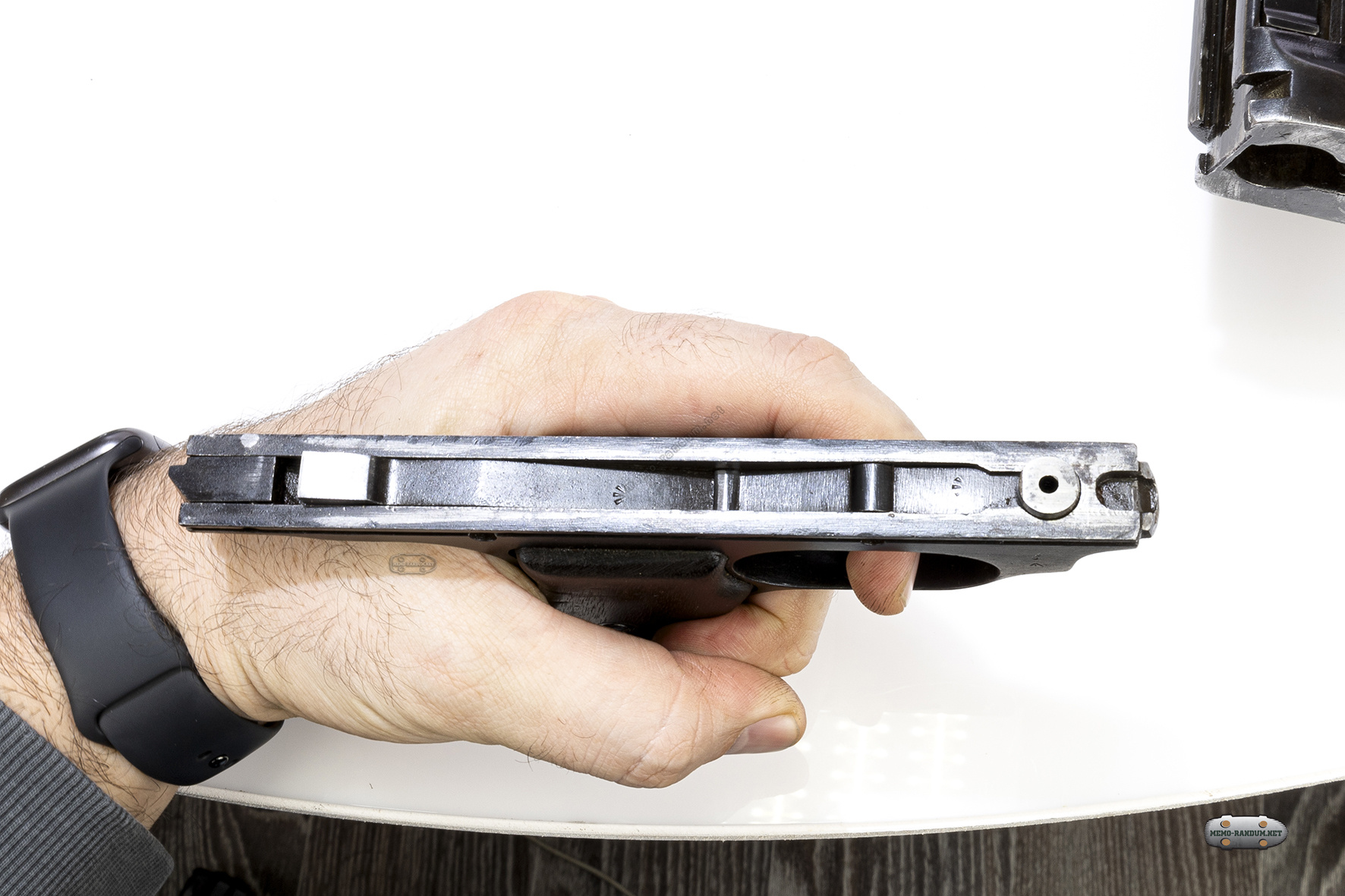

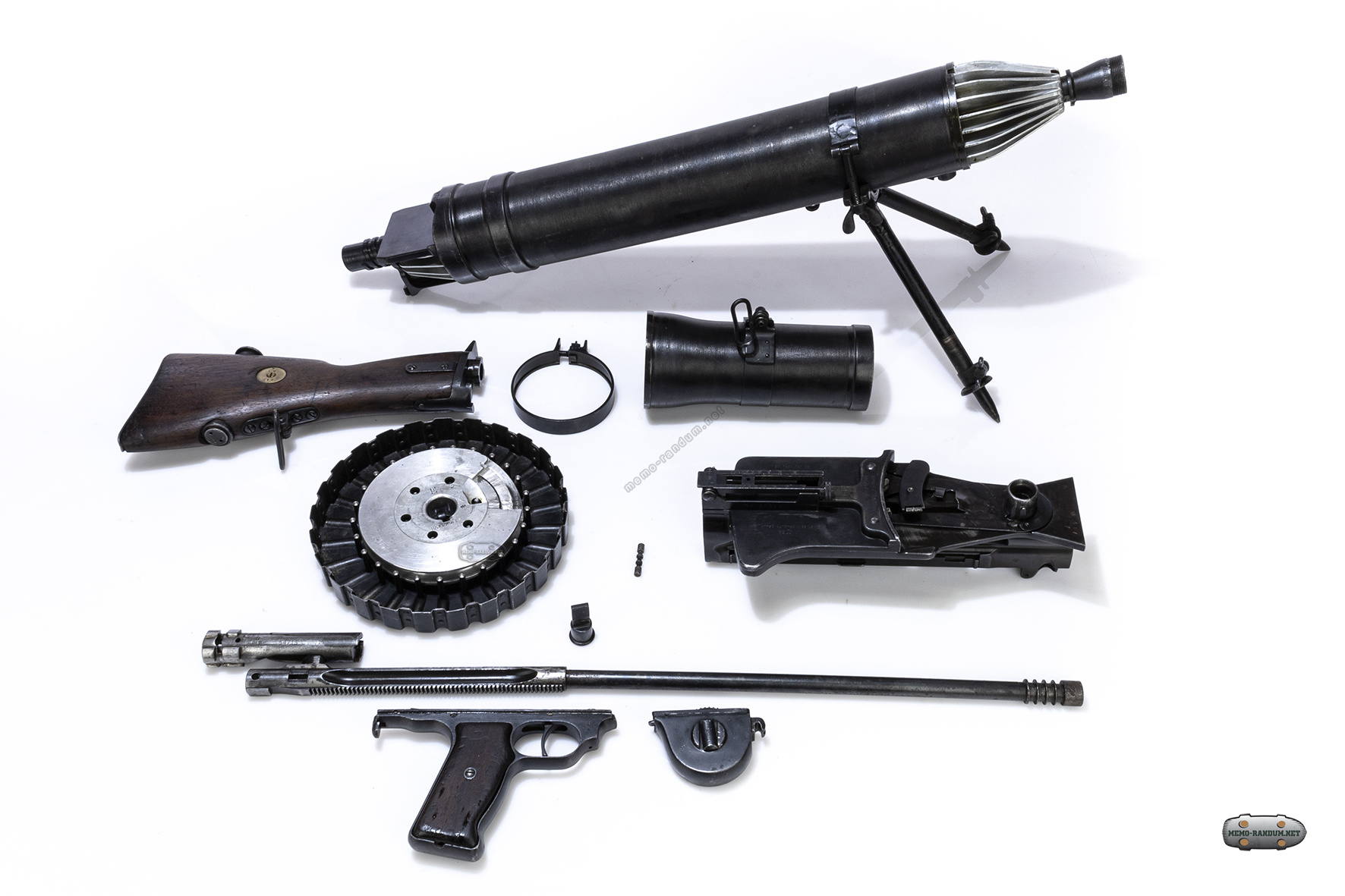

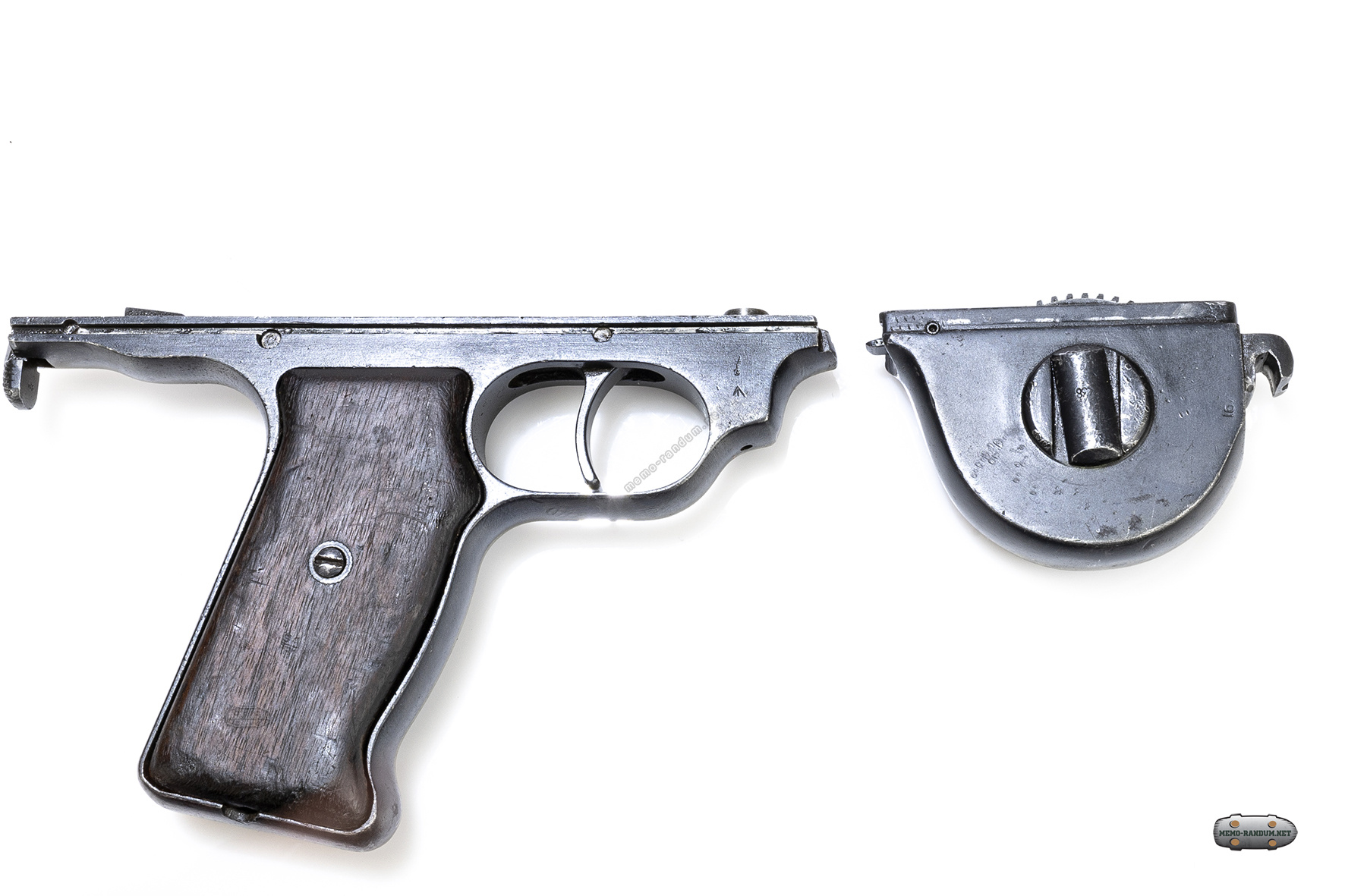

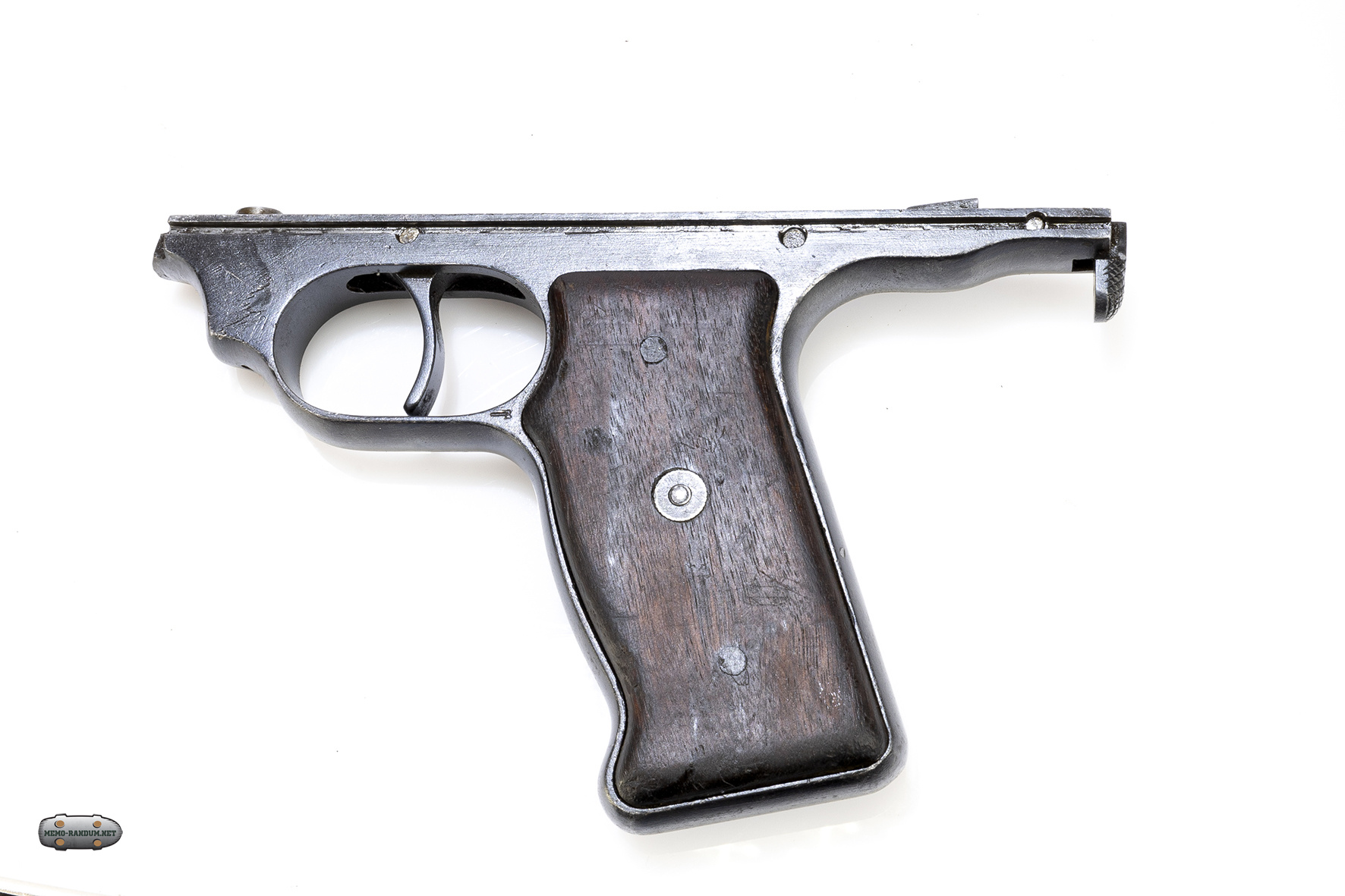

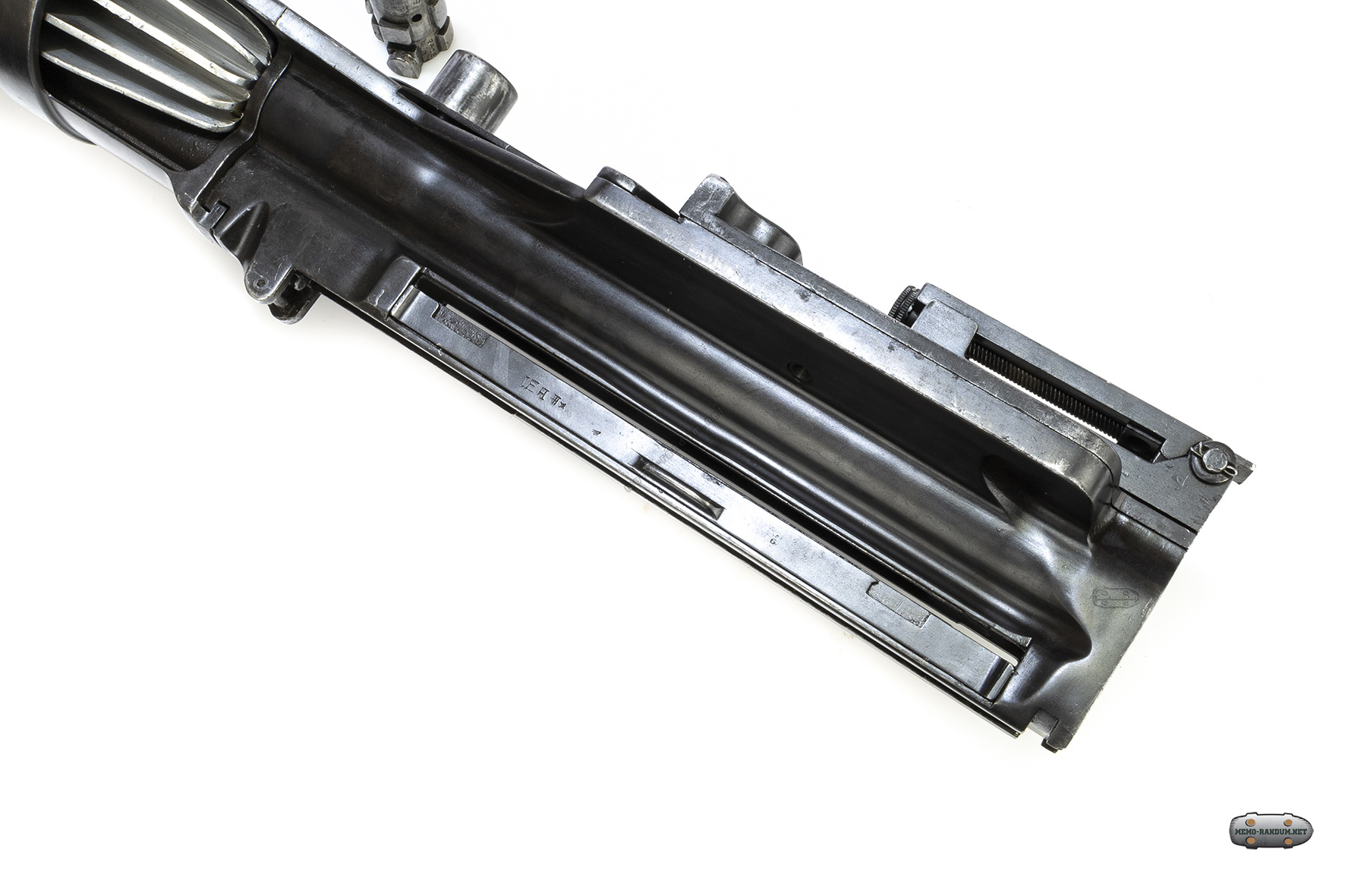

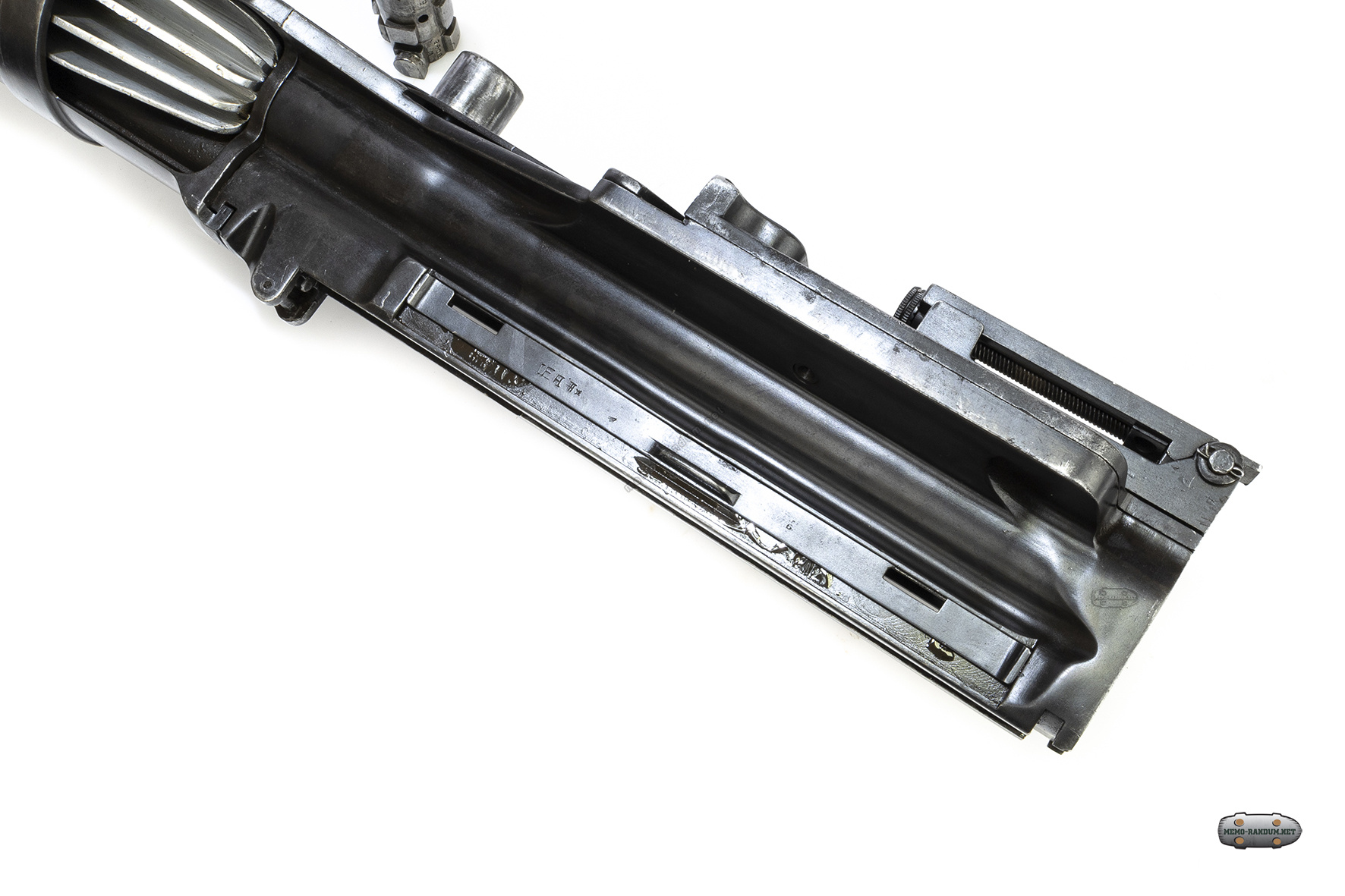

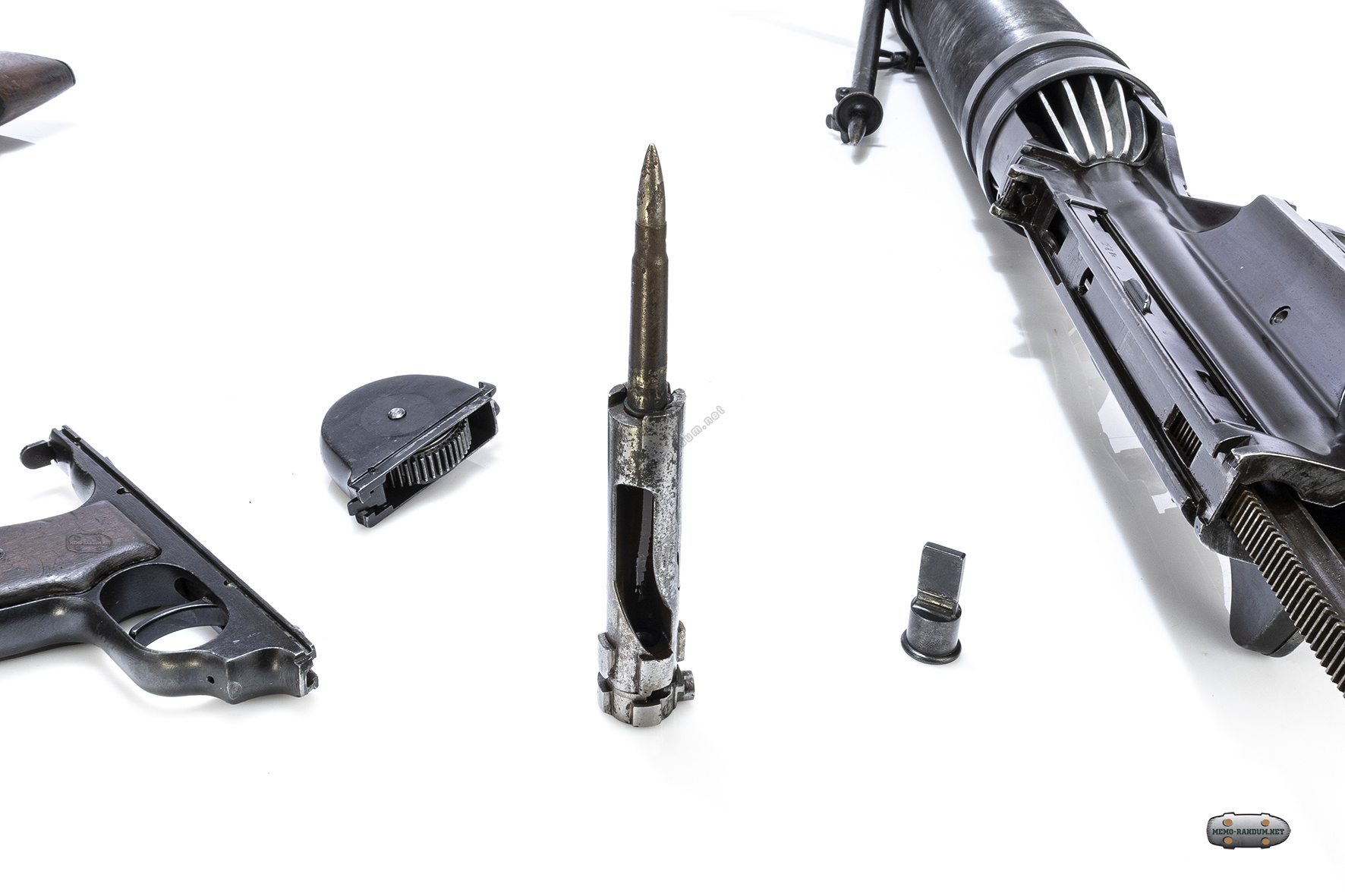

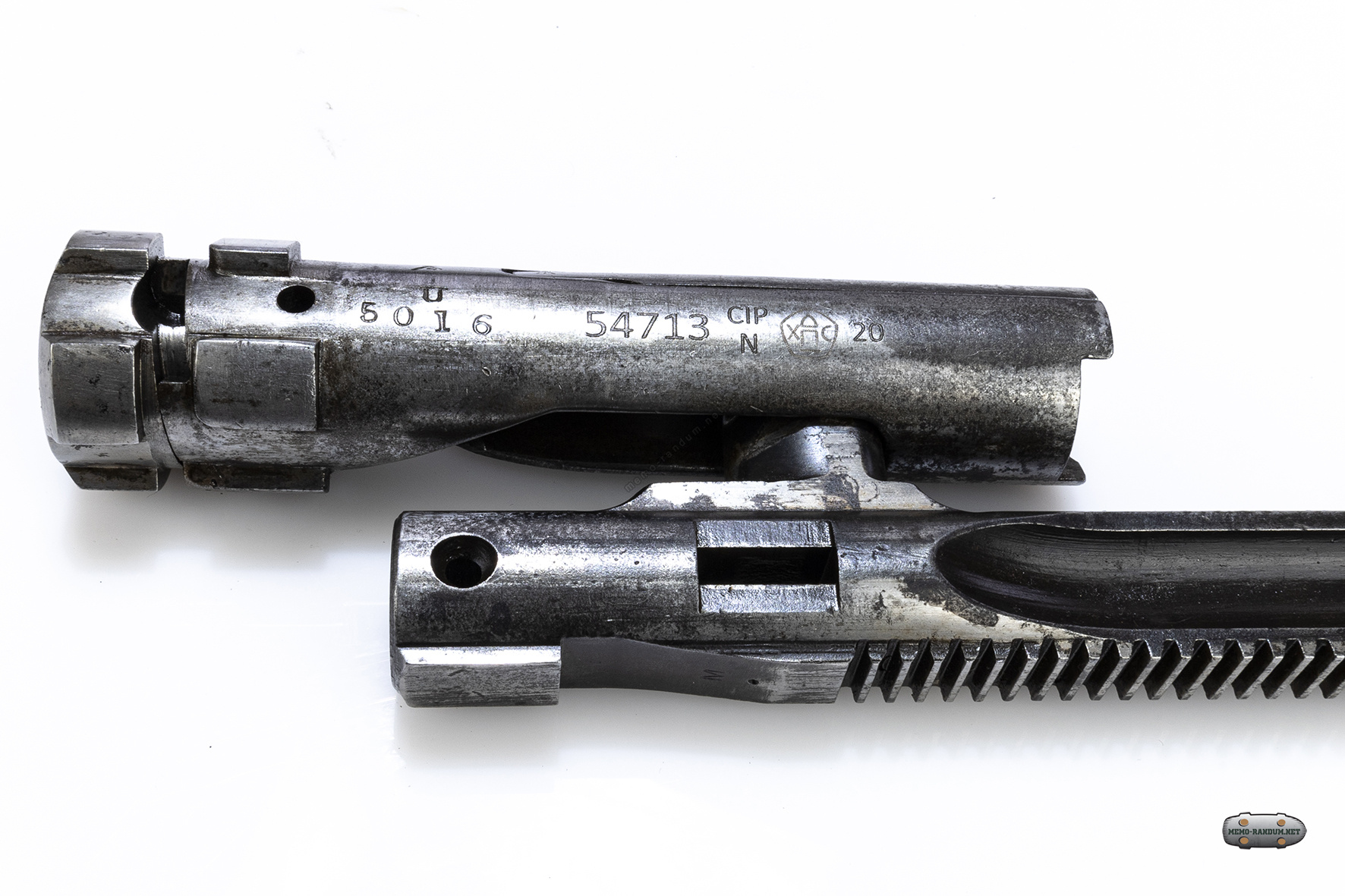

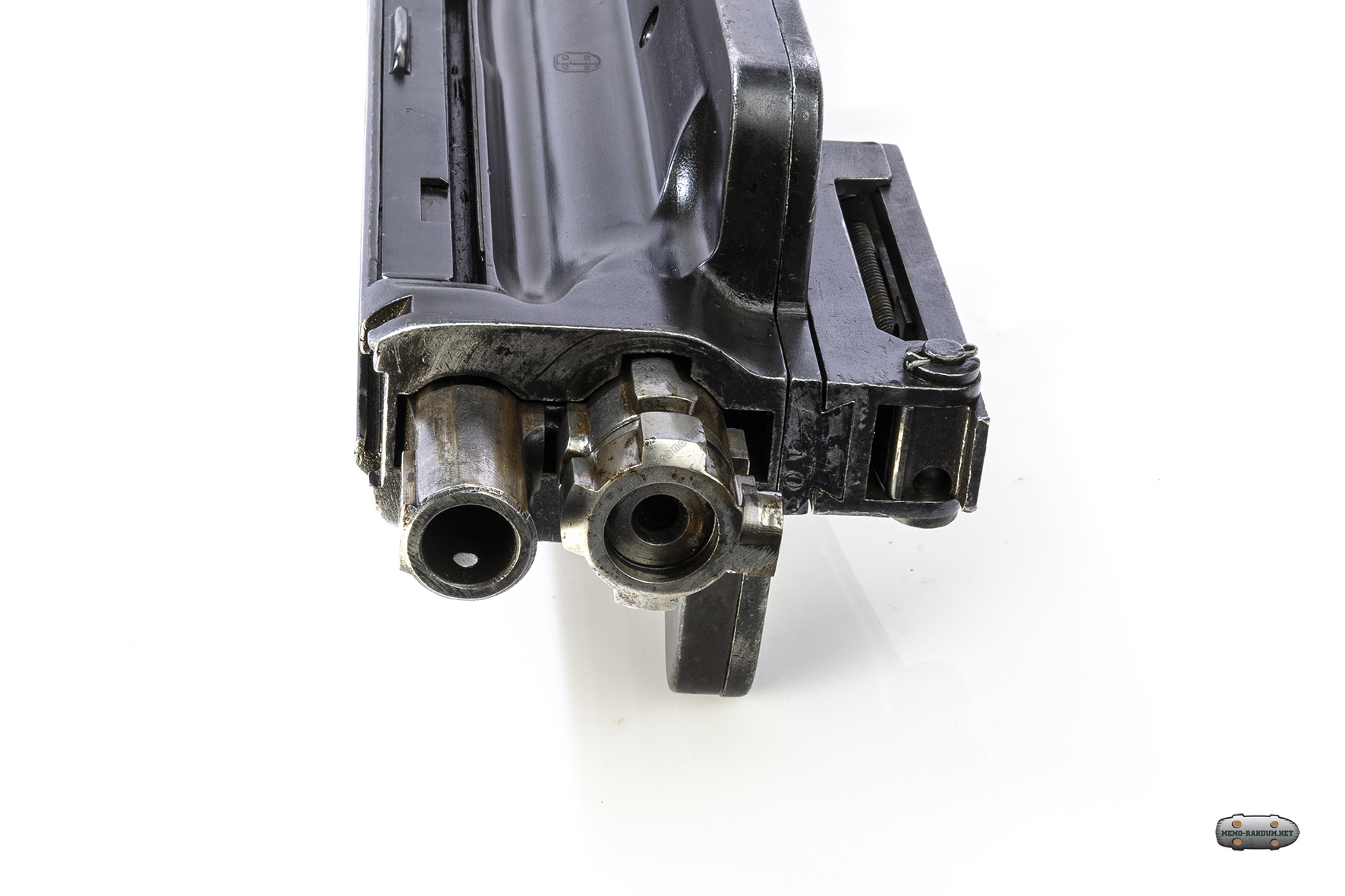

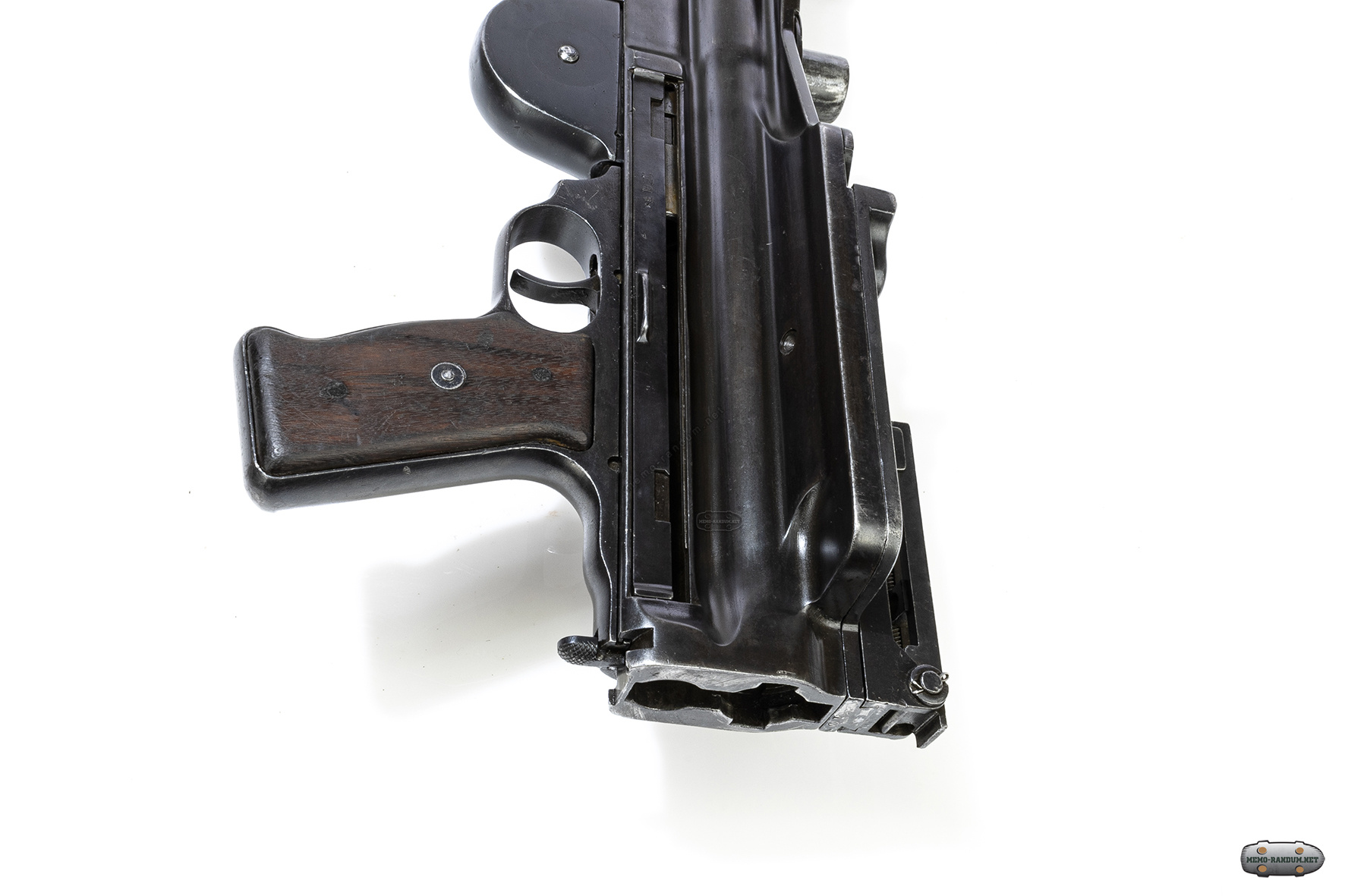

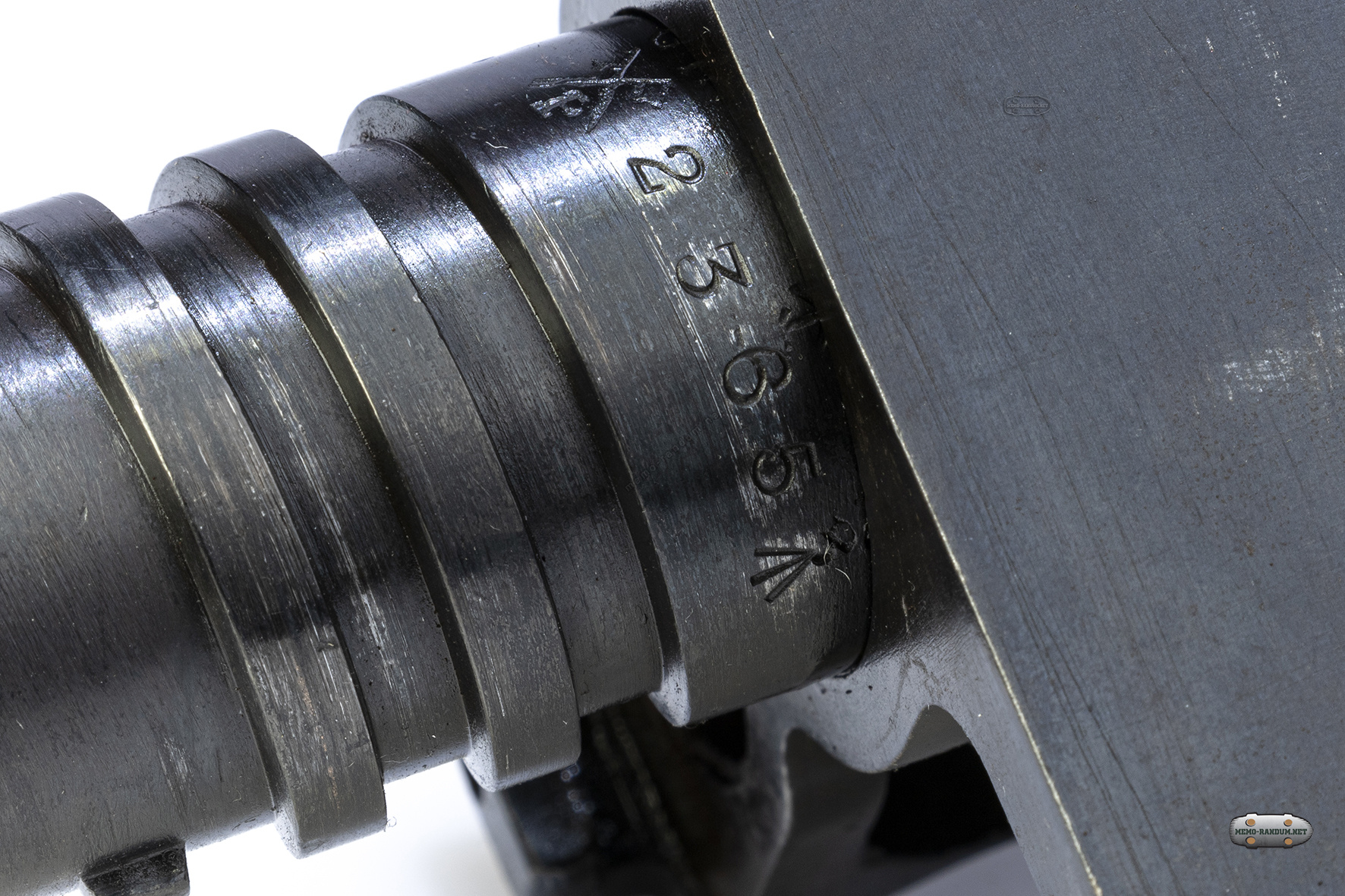

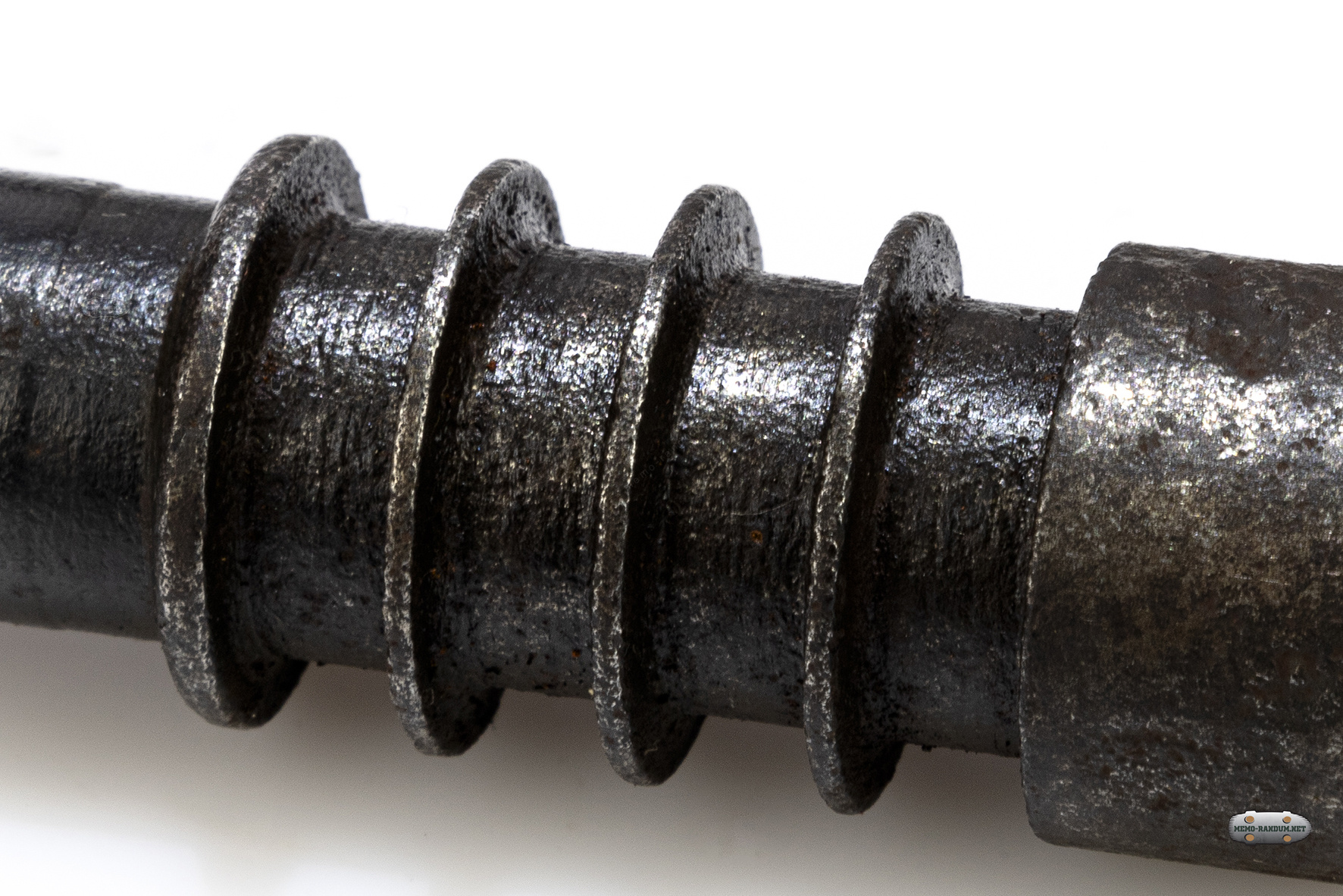

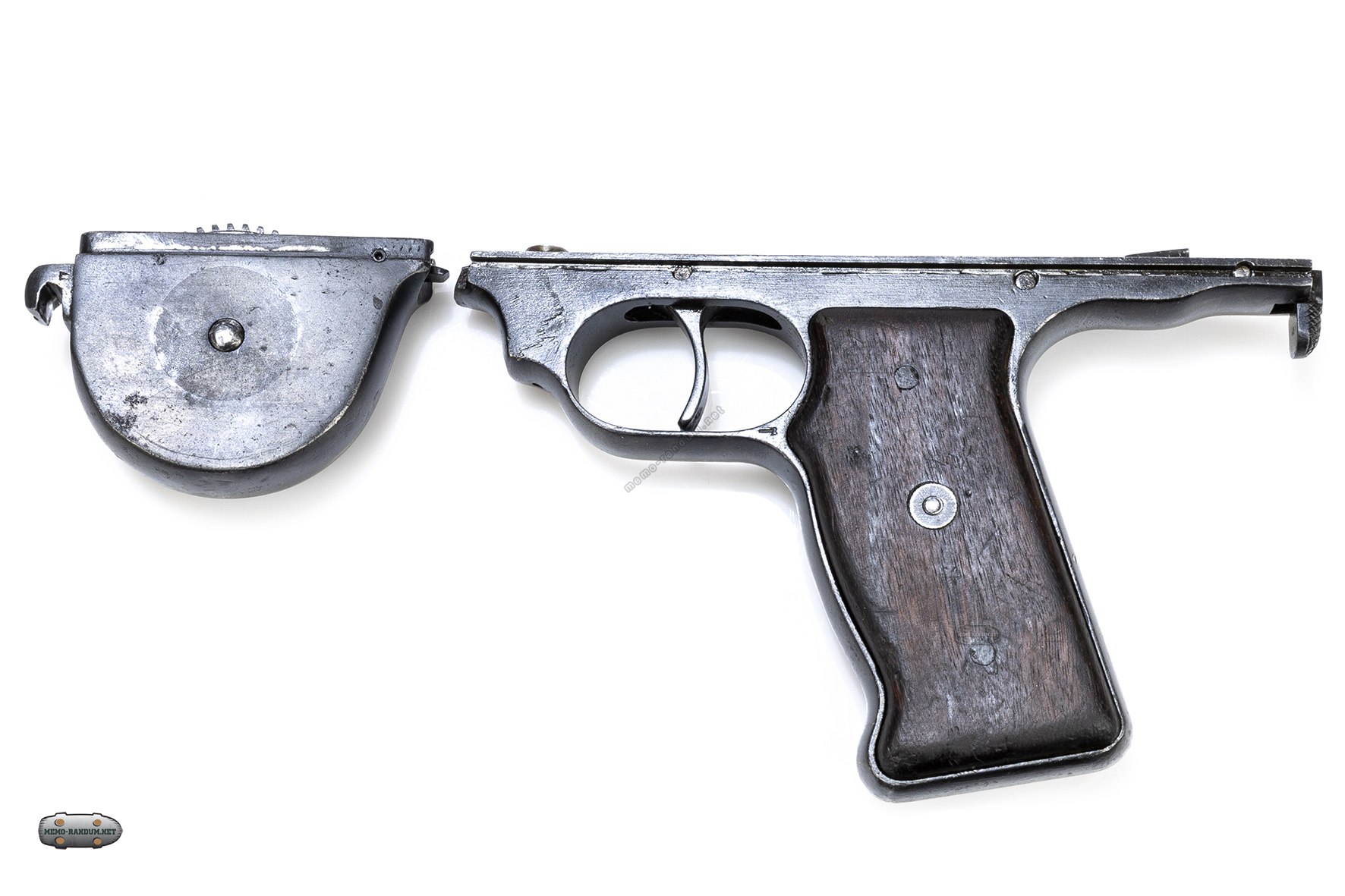

Вид на неполную разборку Люиса

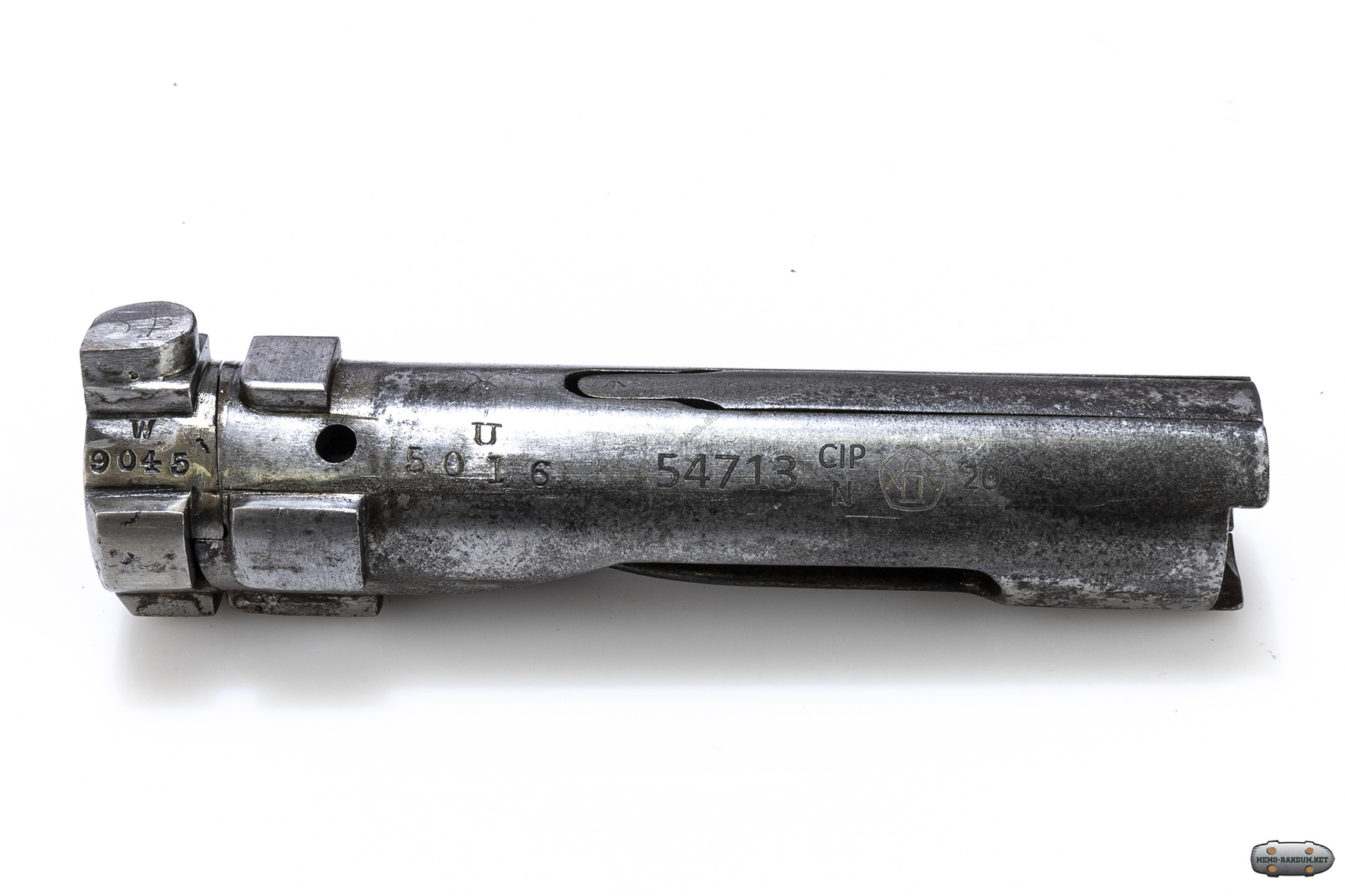

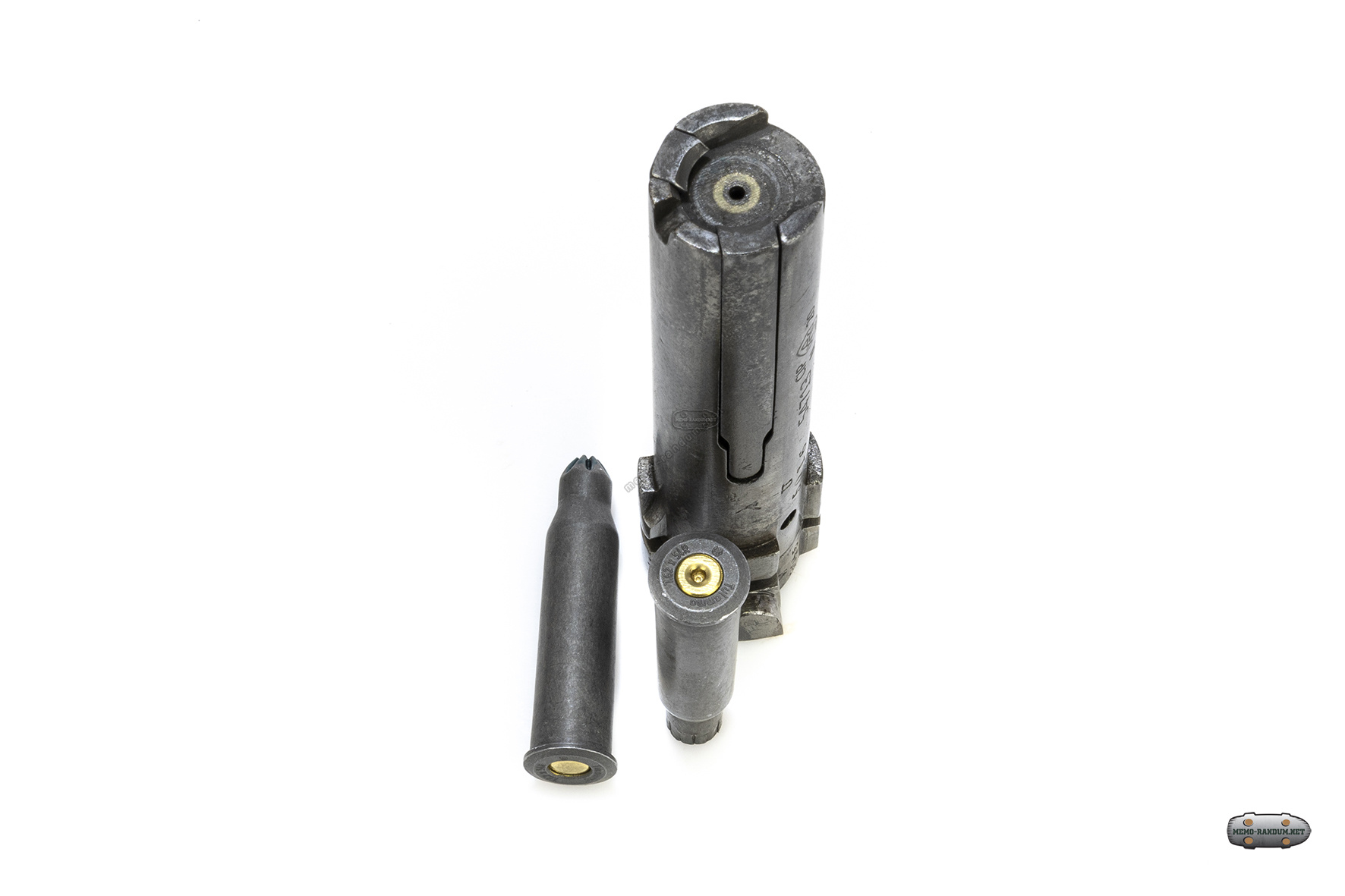

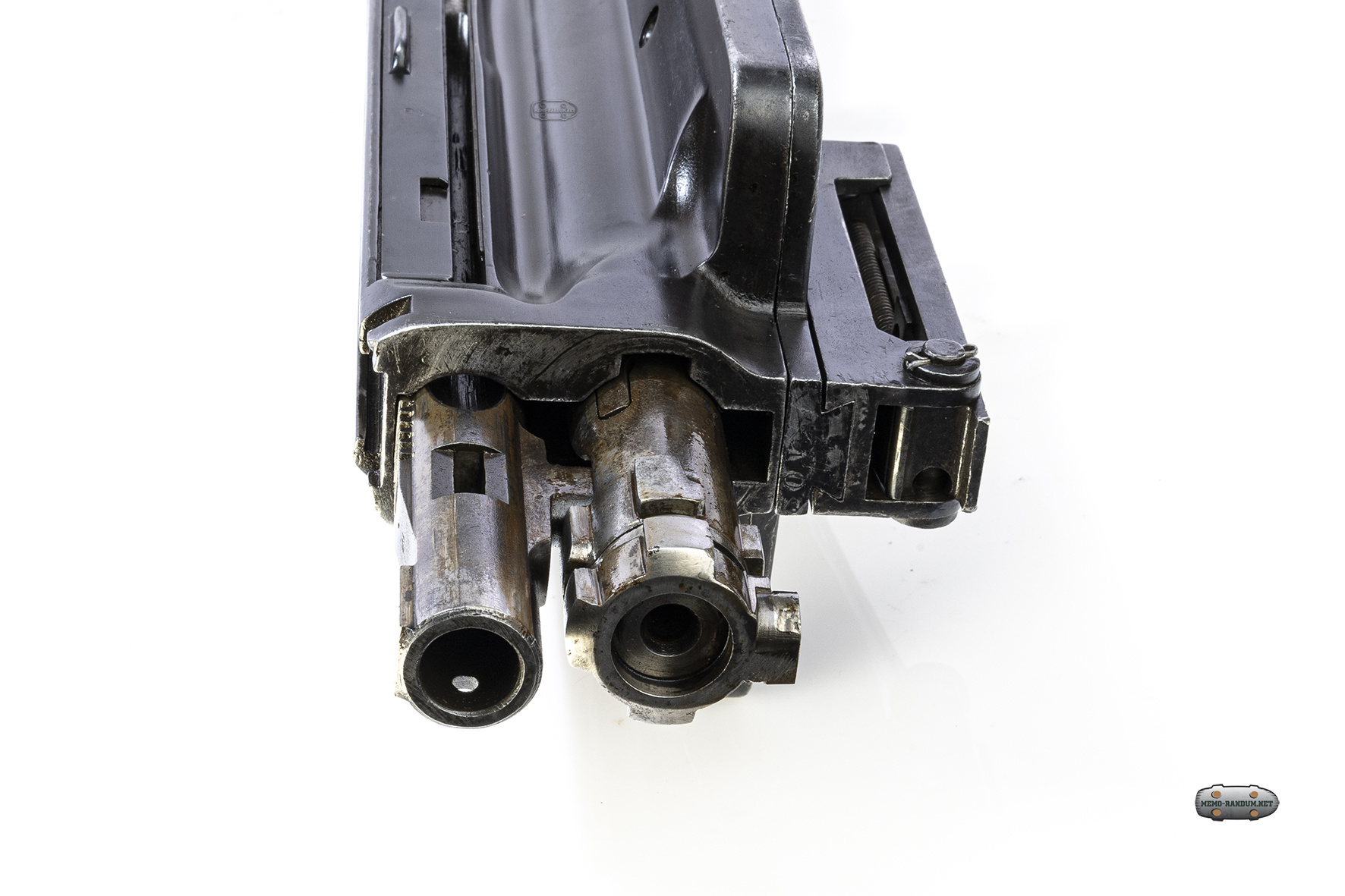

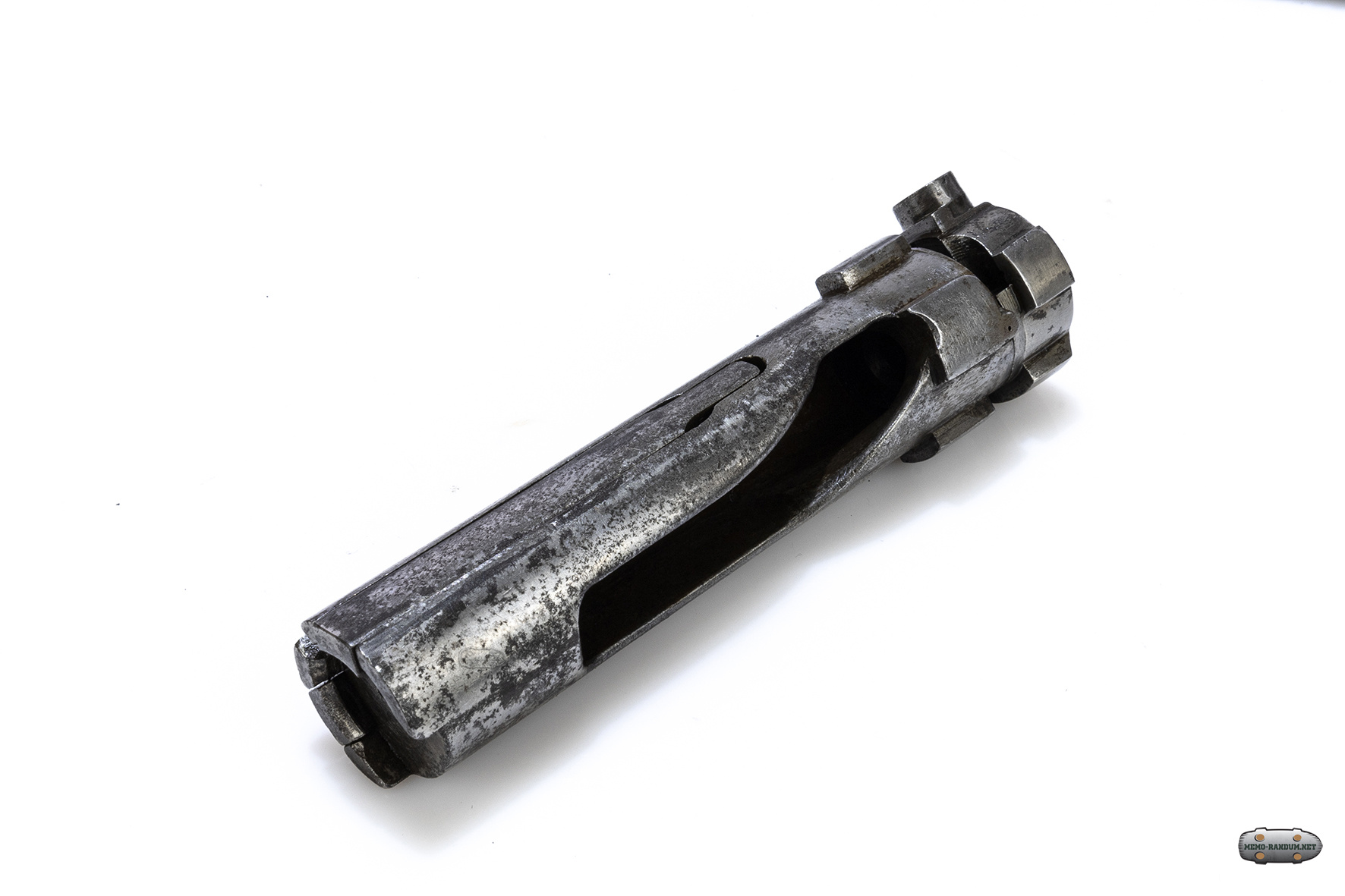

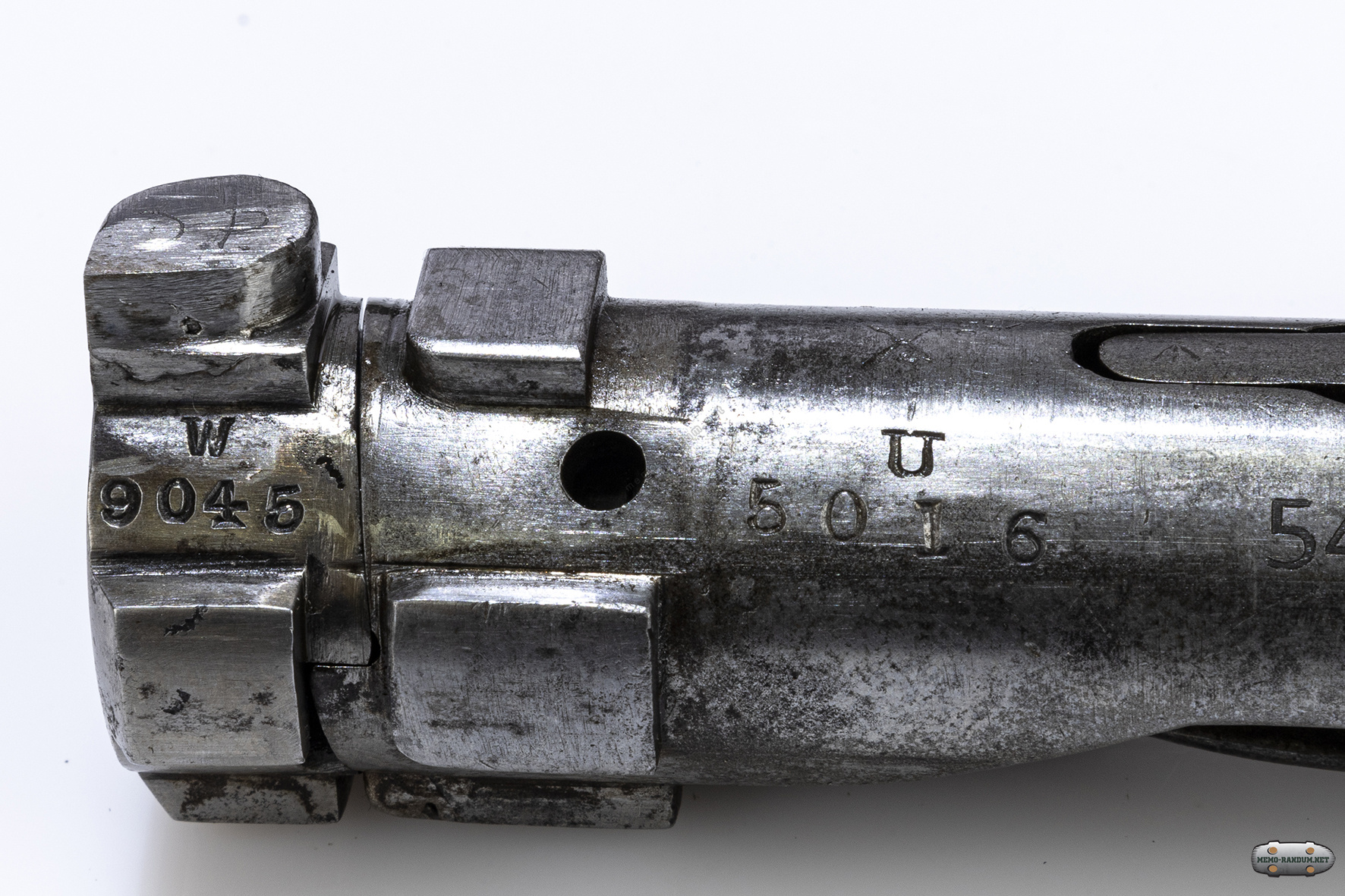

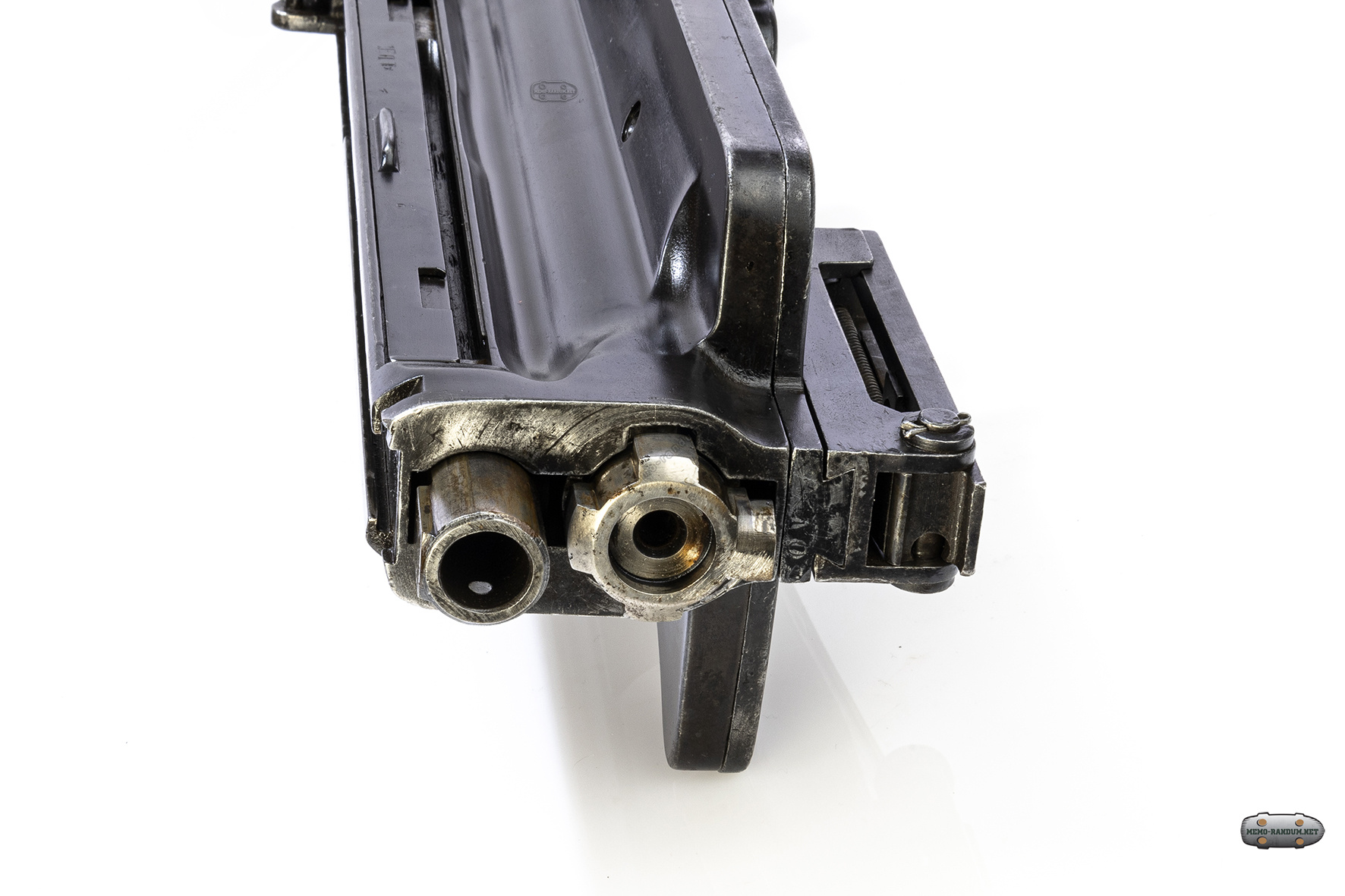

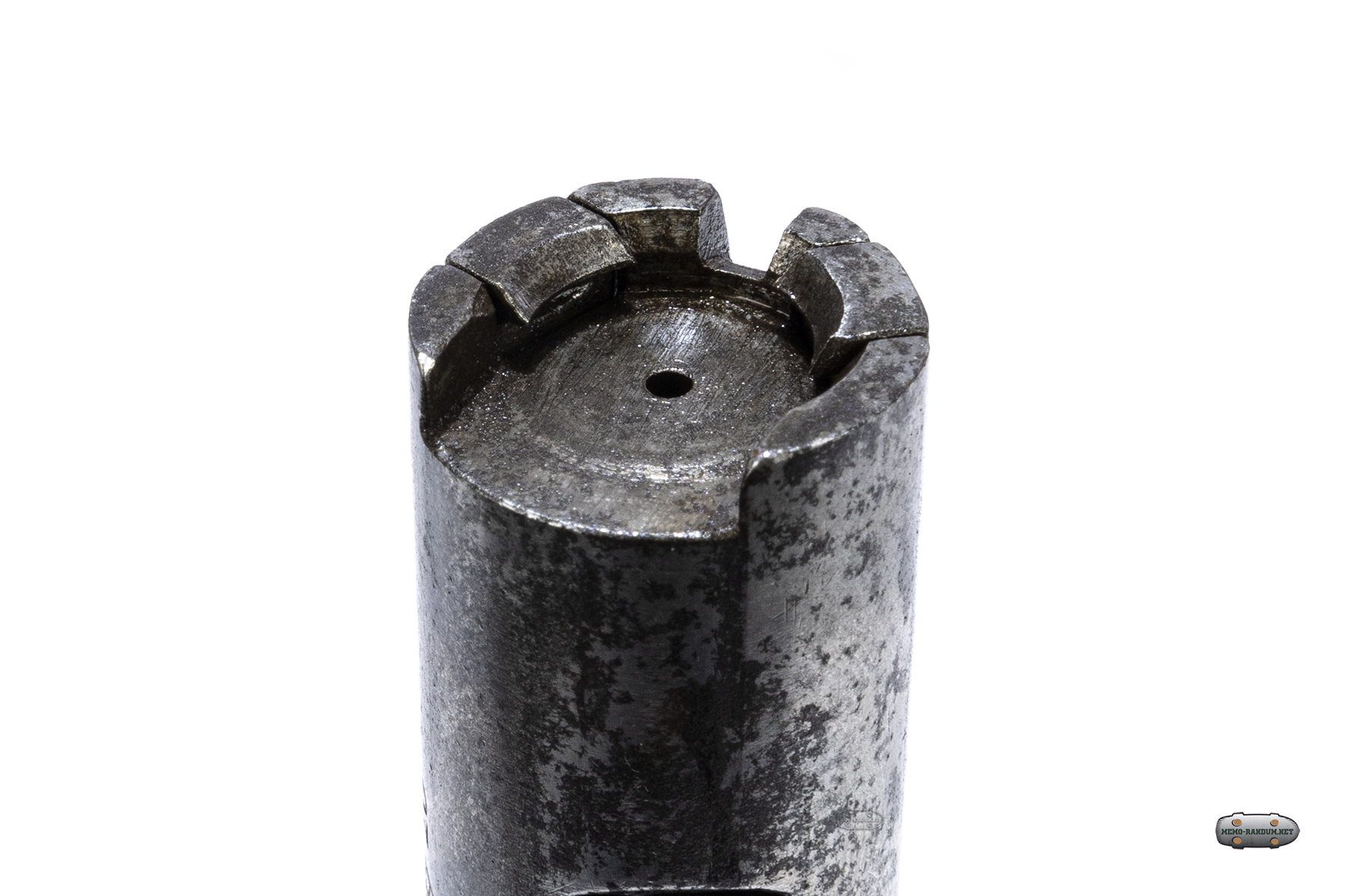

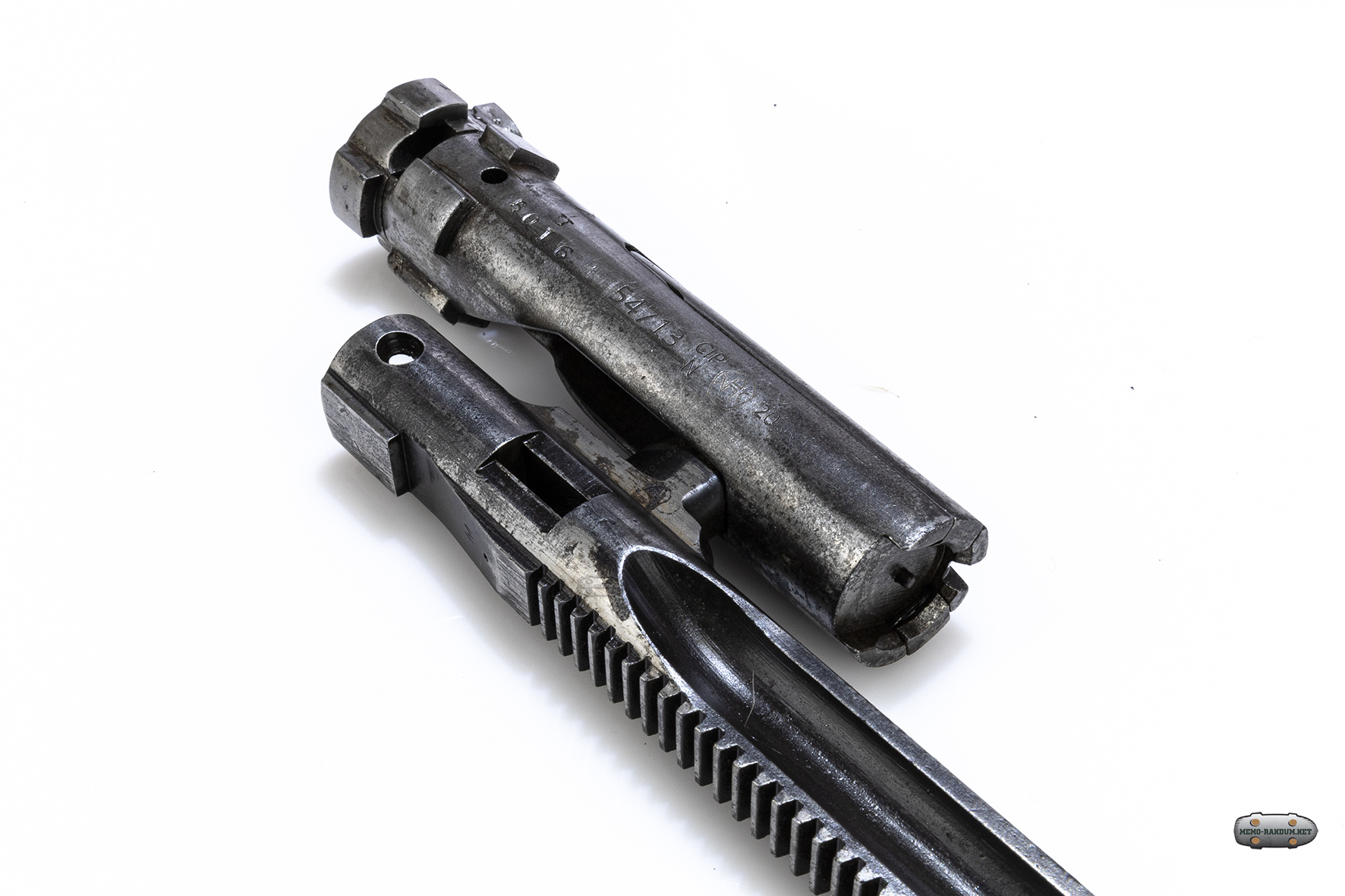

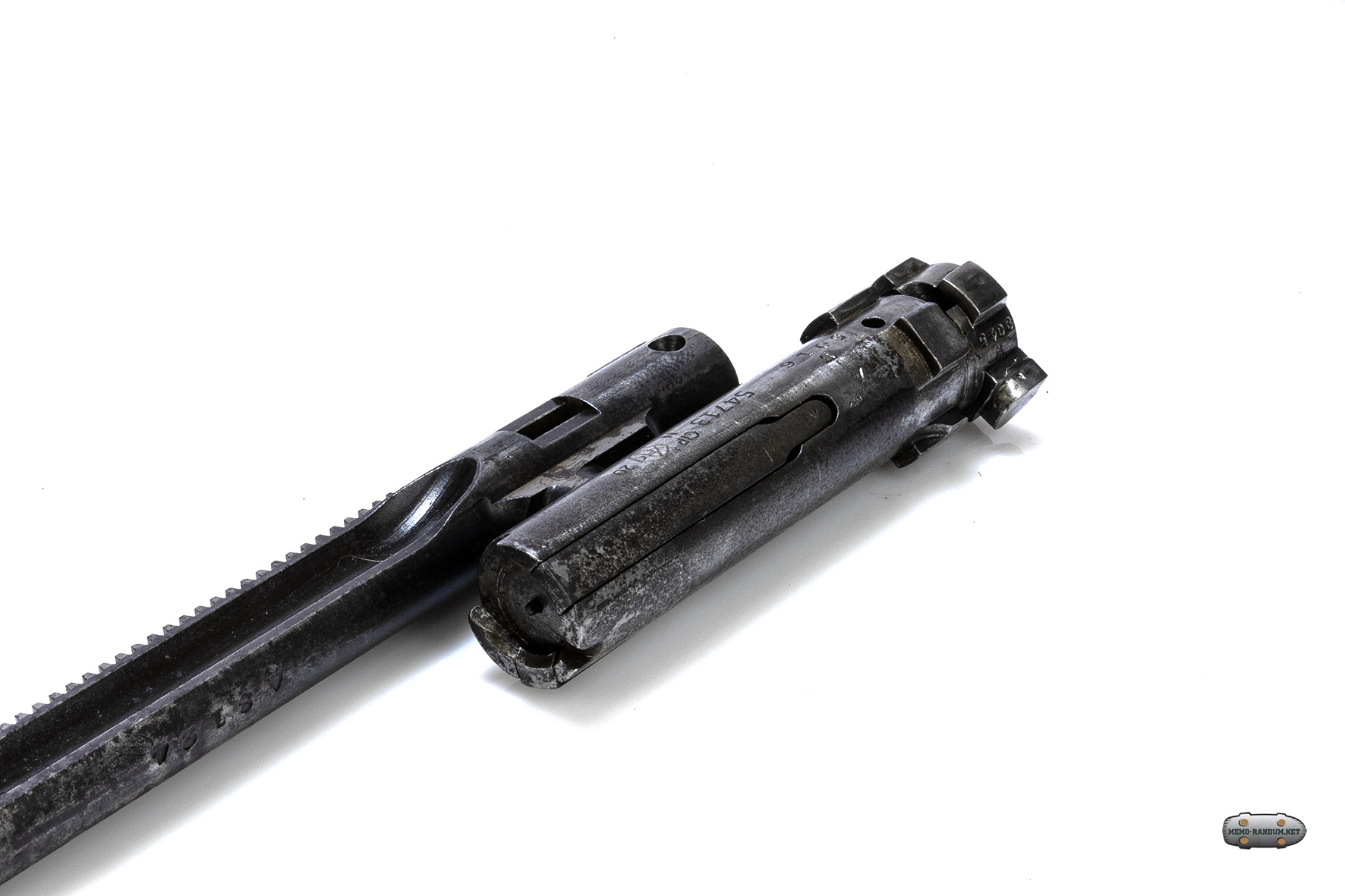

Интересно, что на затворе расположено сразу два выбрасывателя (экстрактора). Обычно экстрактор один. Конструкция позволяет более надежно зацеплять фланцы стрелянных гильз для дальнейшей экстракции, уменьшает возможность задержки.

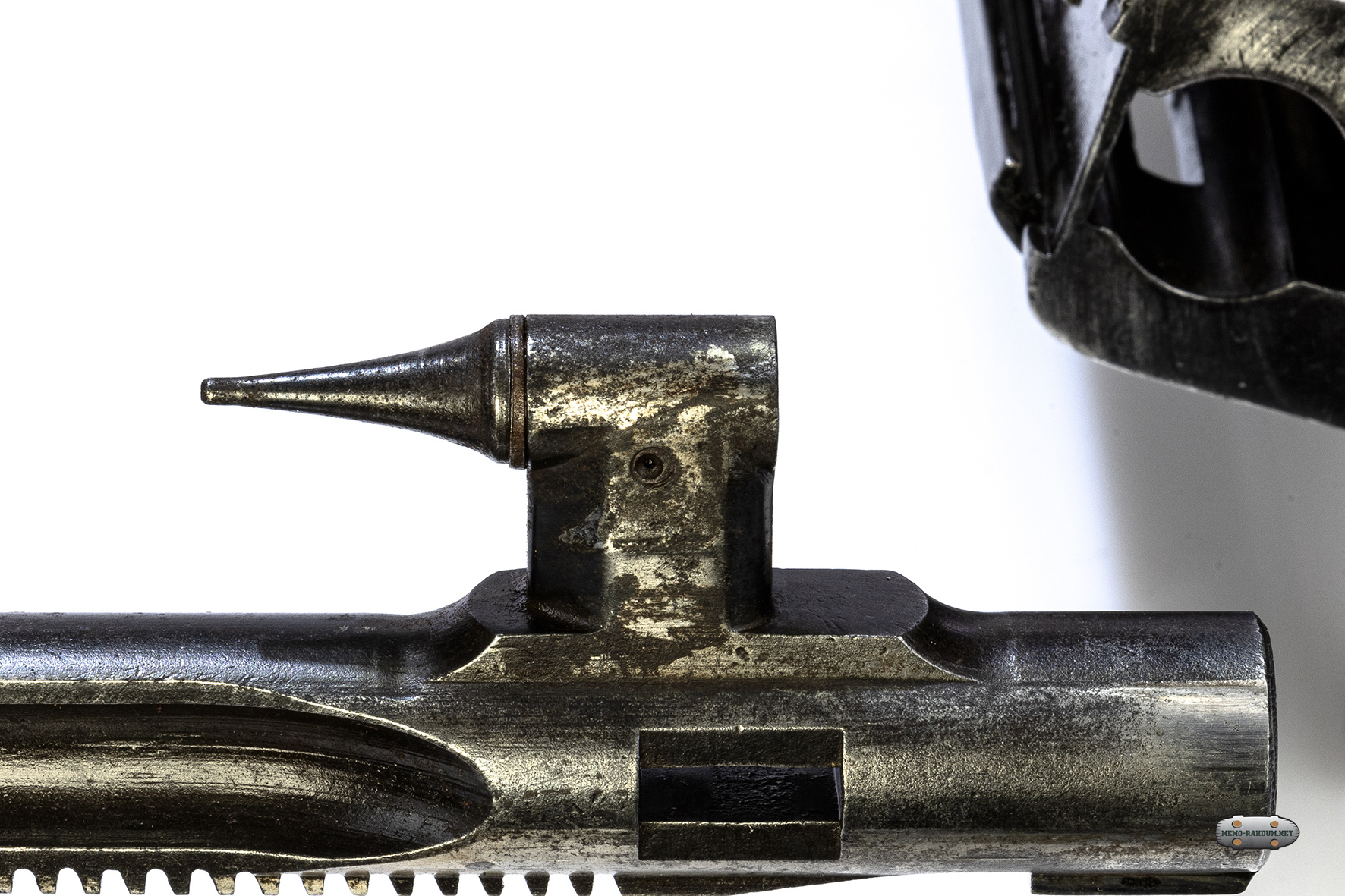

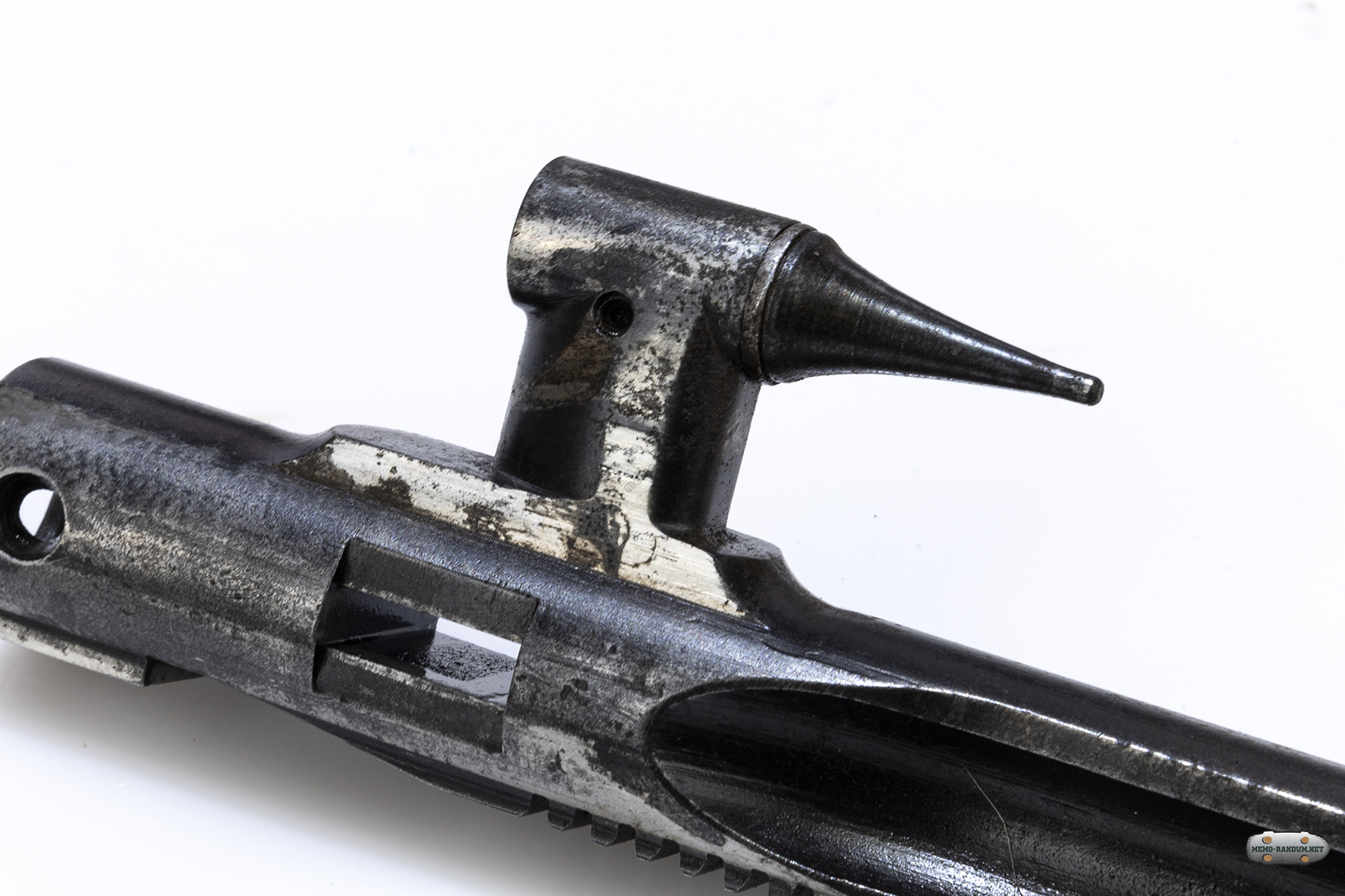

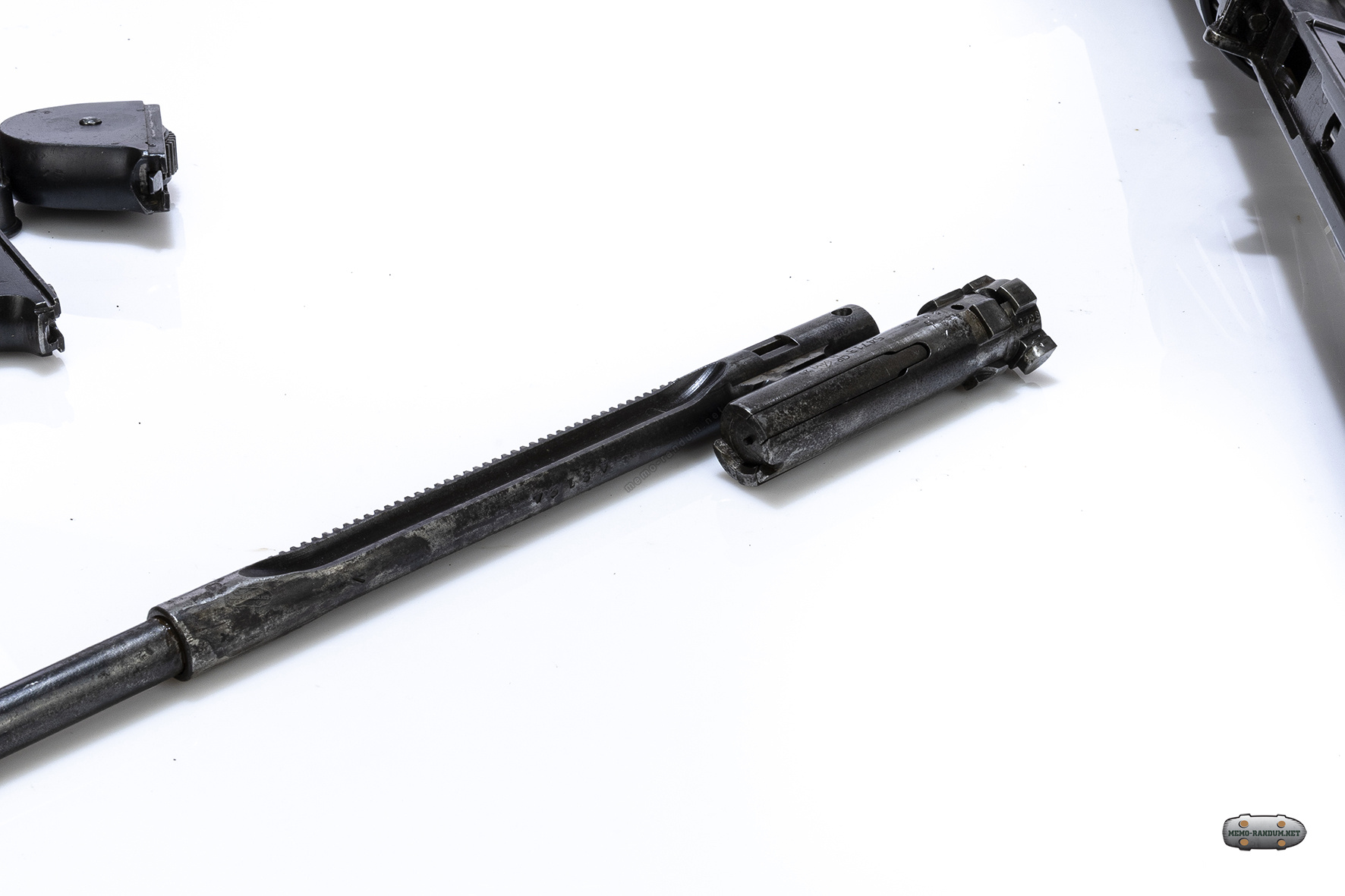

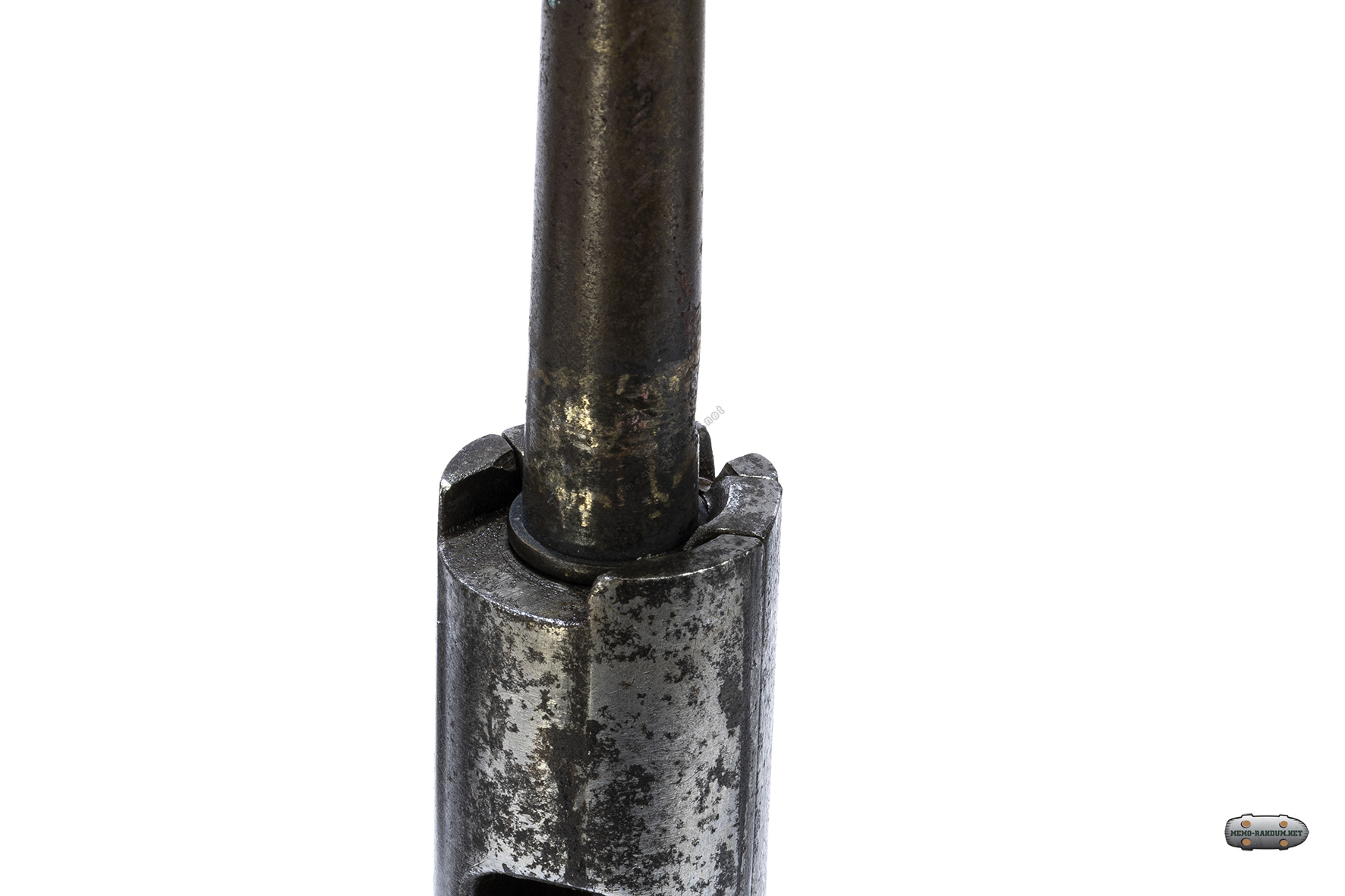

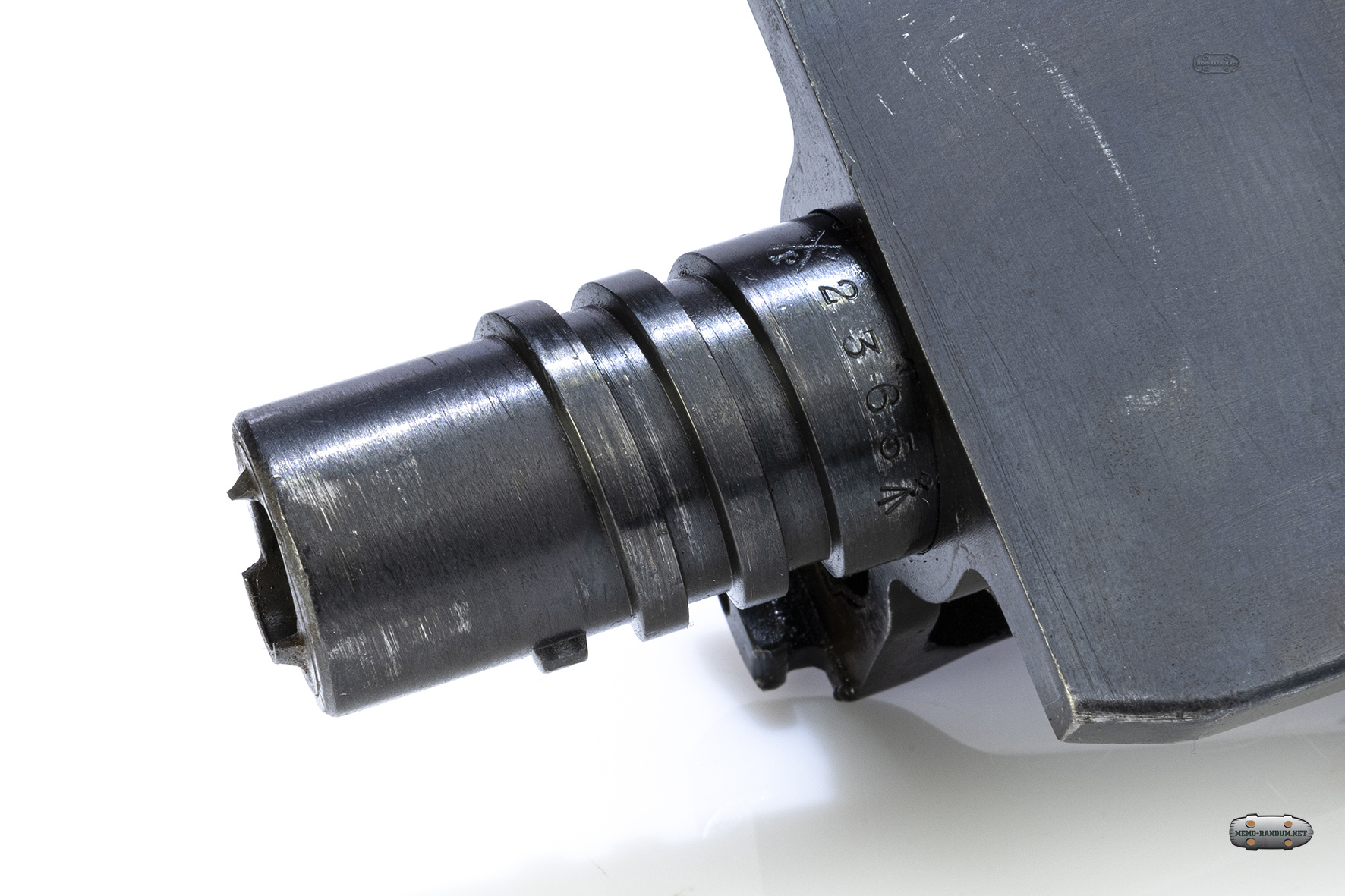

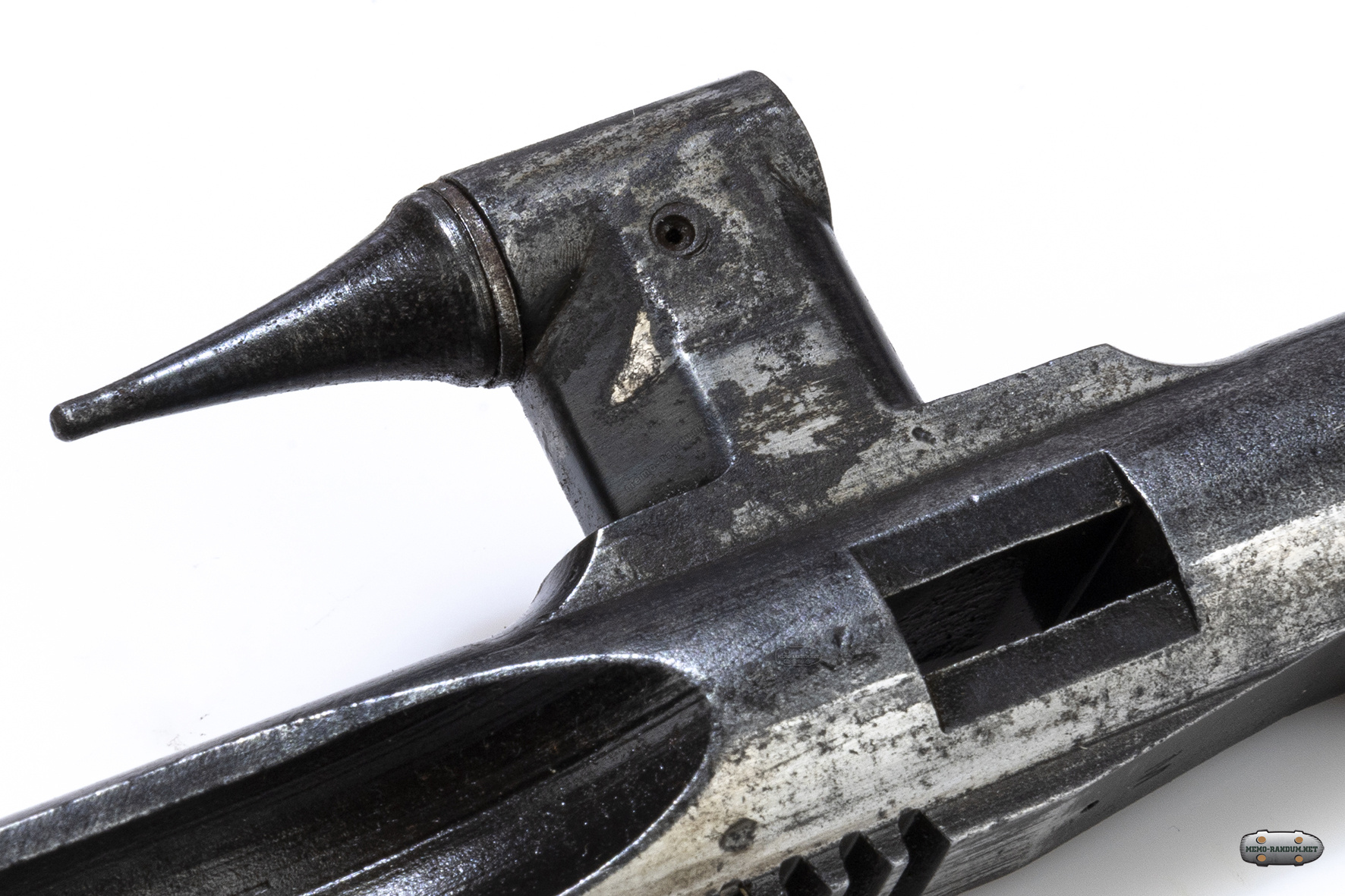

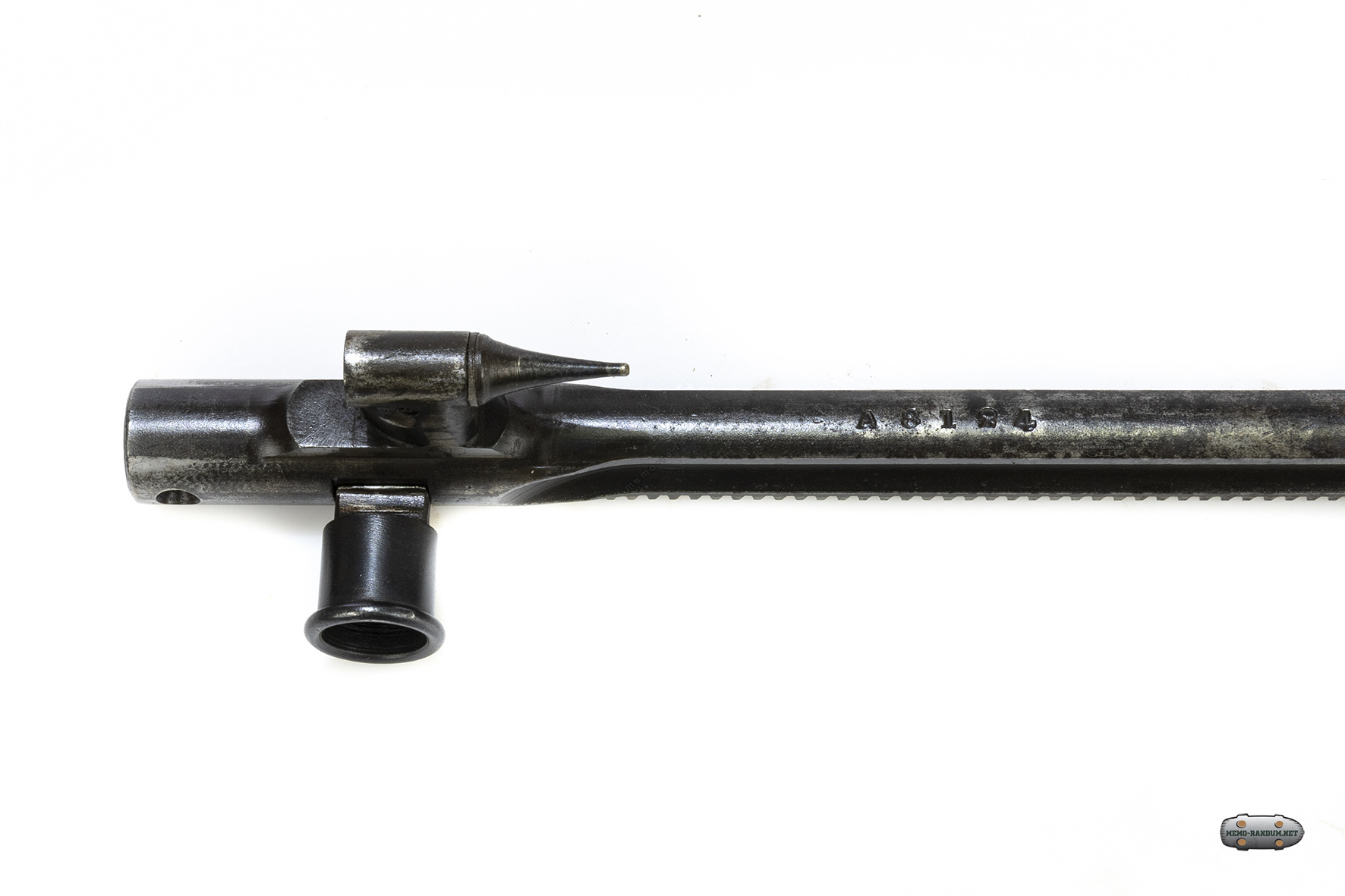

Ударник Люиса неподвижно закреплен на штоке газового поршня, затвор при движении утопает, в месте с плотно закрепленной гильзой, жало ударника выходит из отверстия в зеркале затвора и происходит накол капсюля. Такая конструкция ударника также нуждается в двойном экстракторе для исключения перекоса гильзы при наколе.

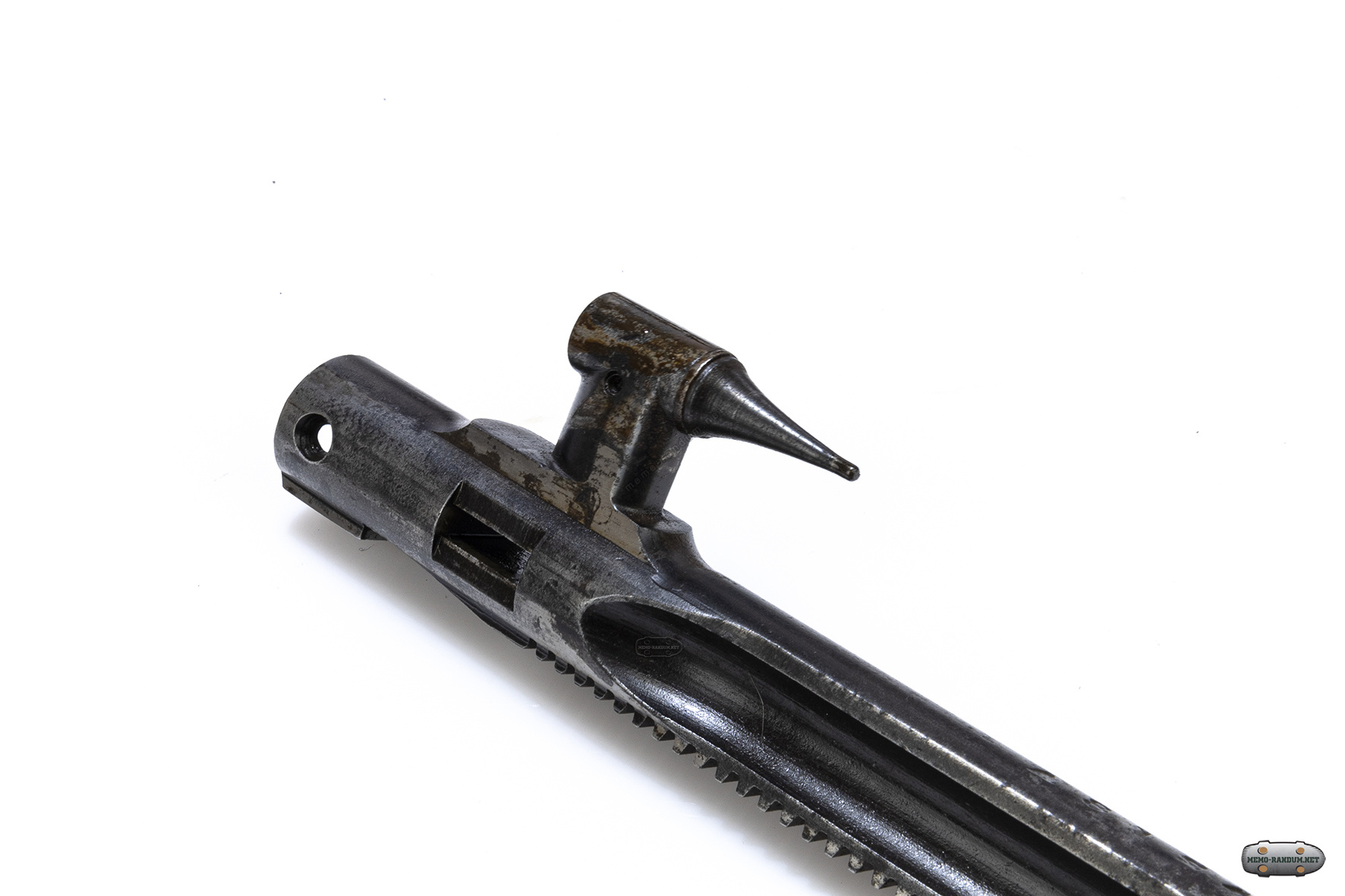

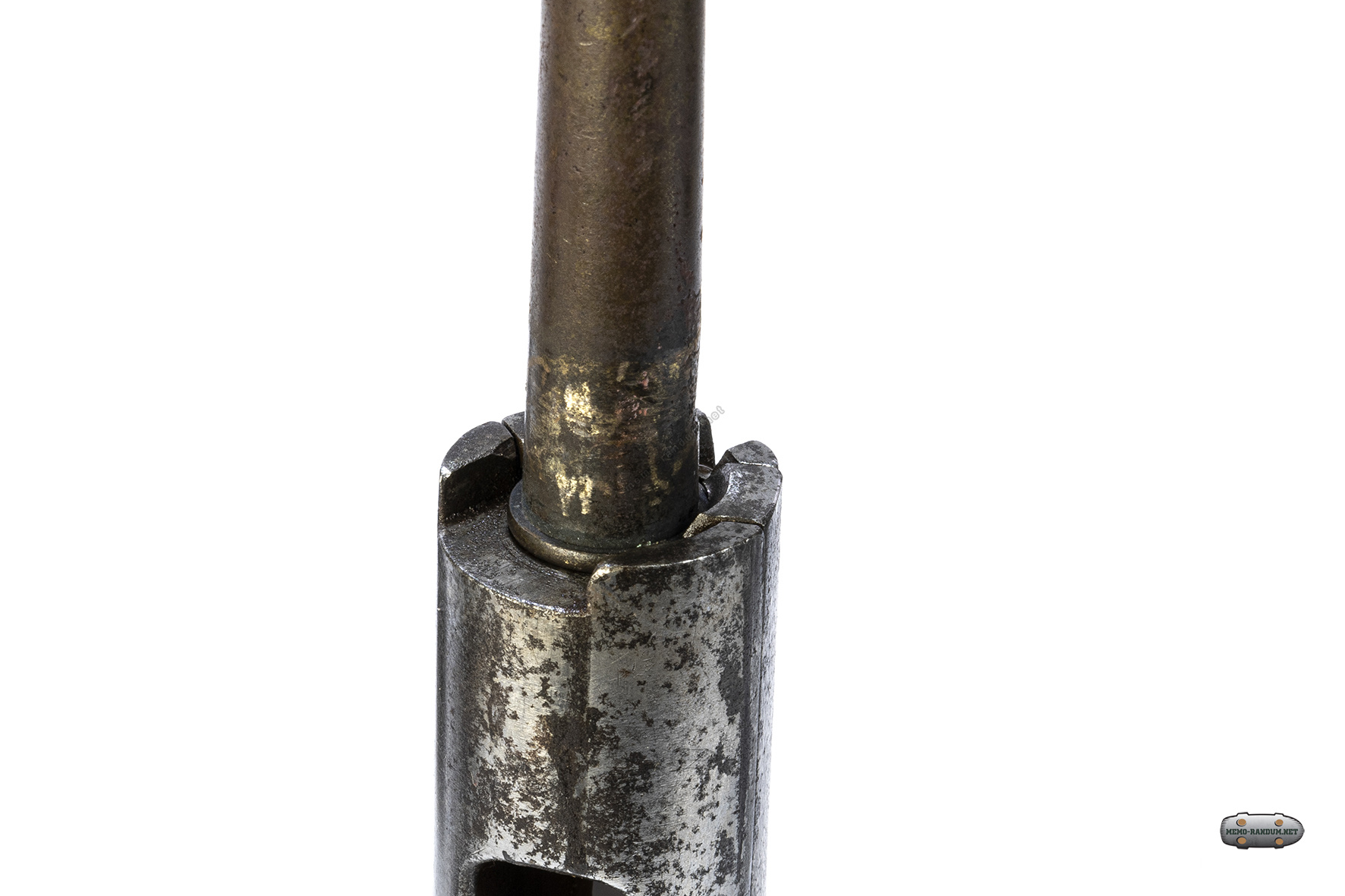

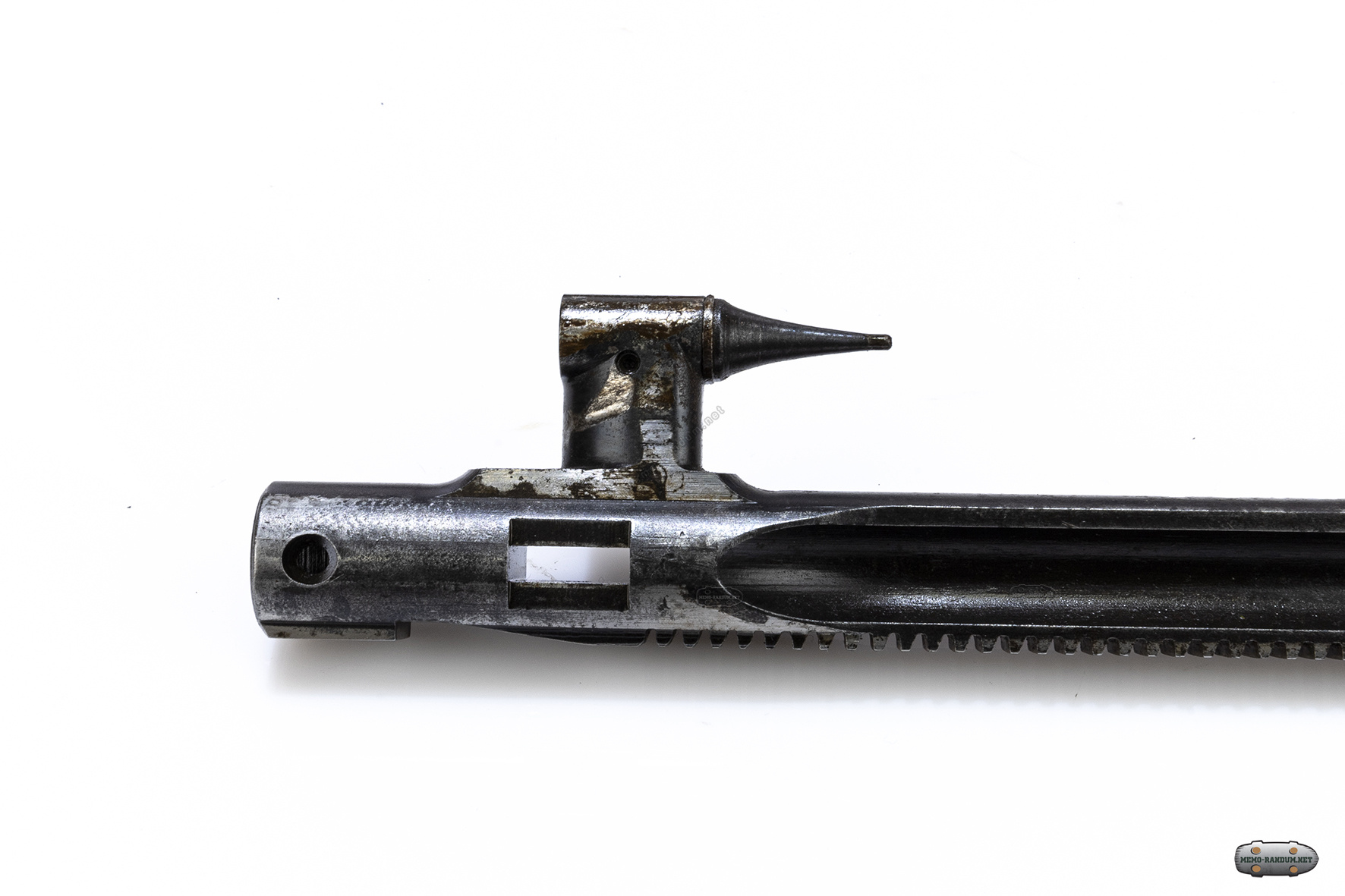

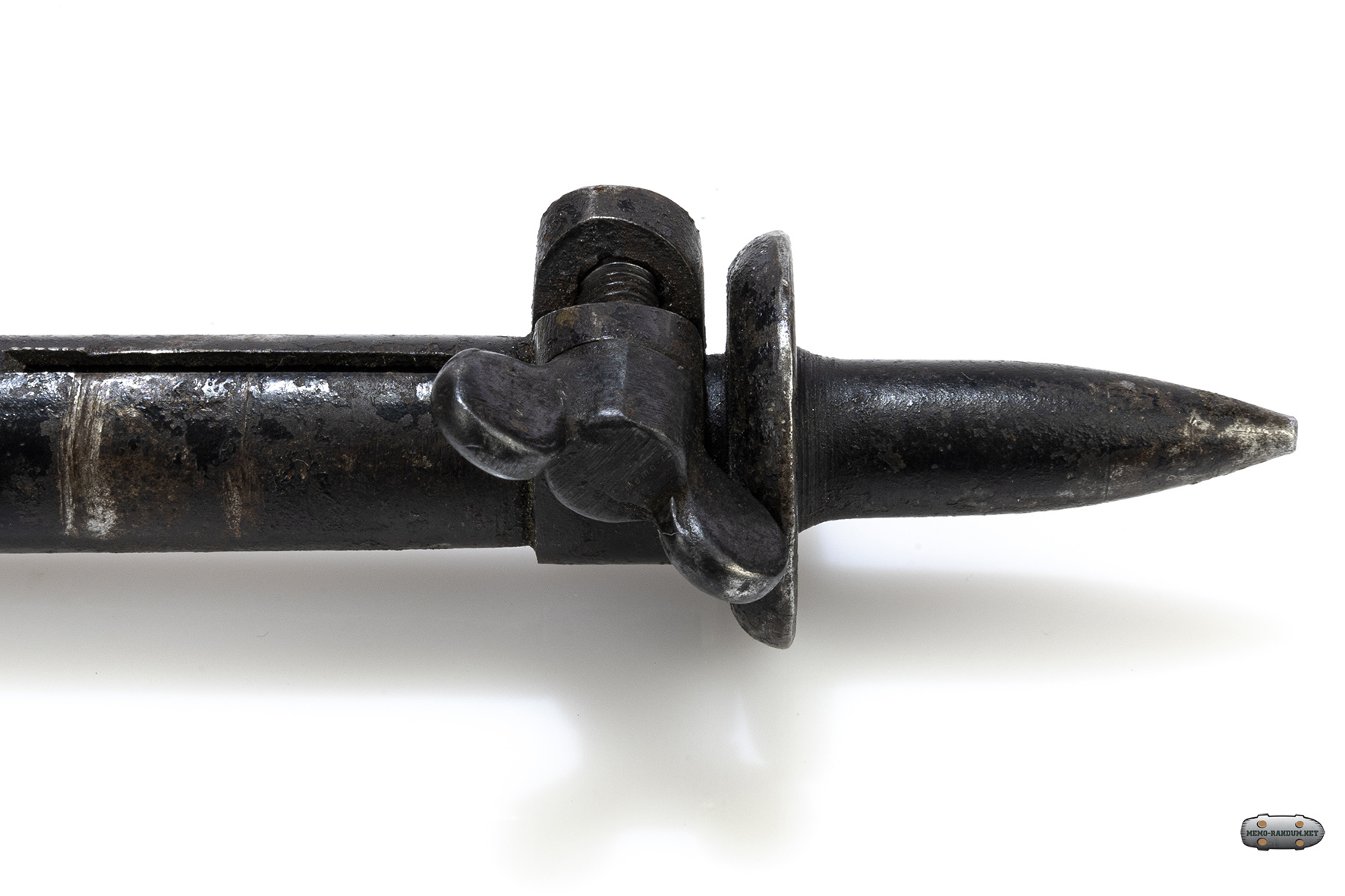

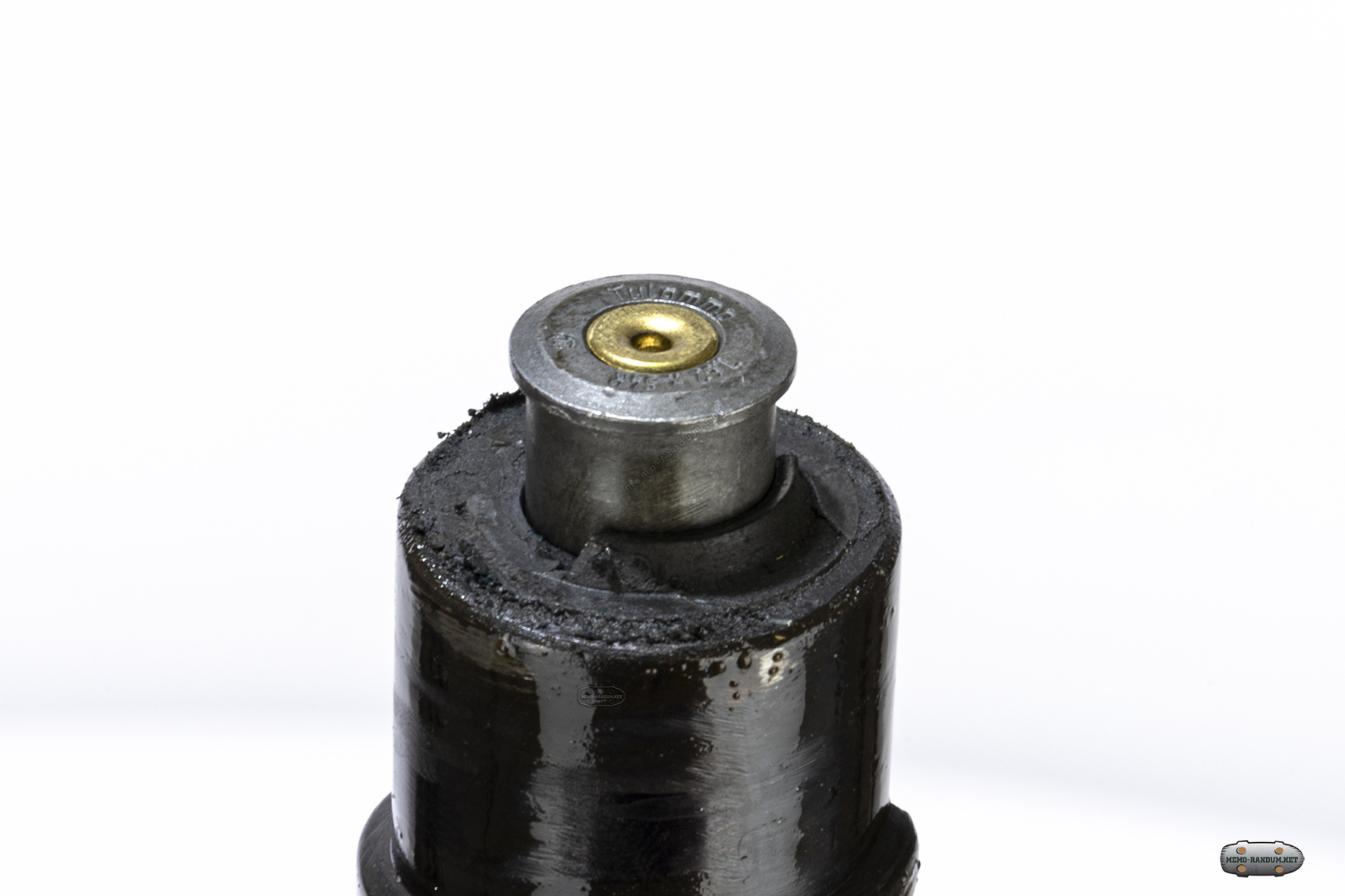

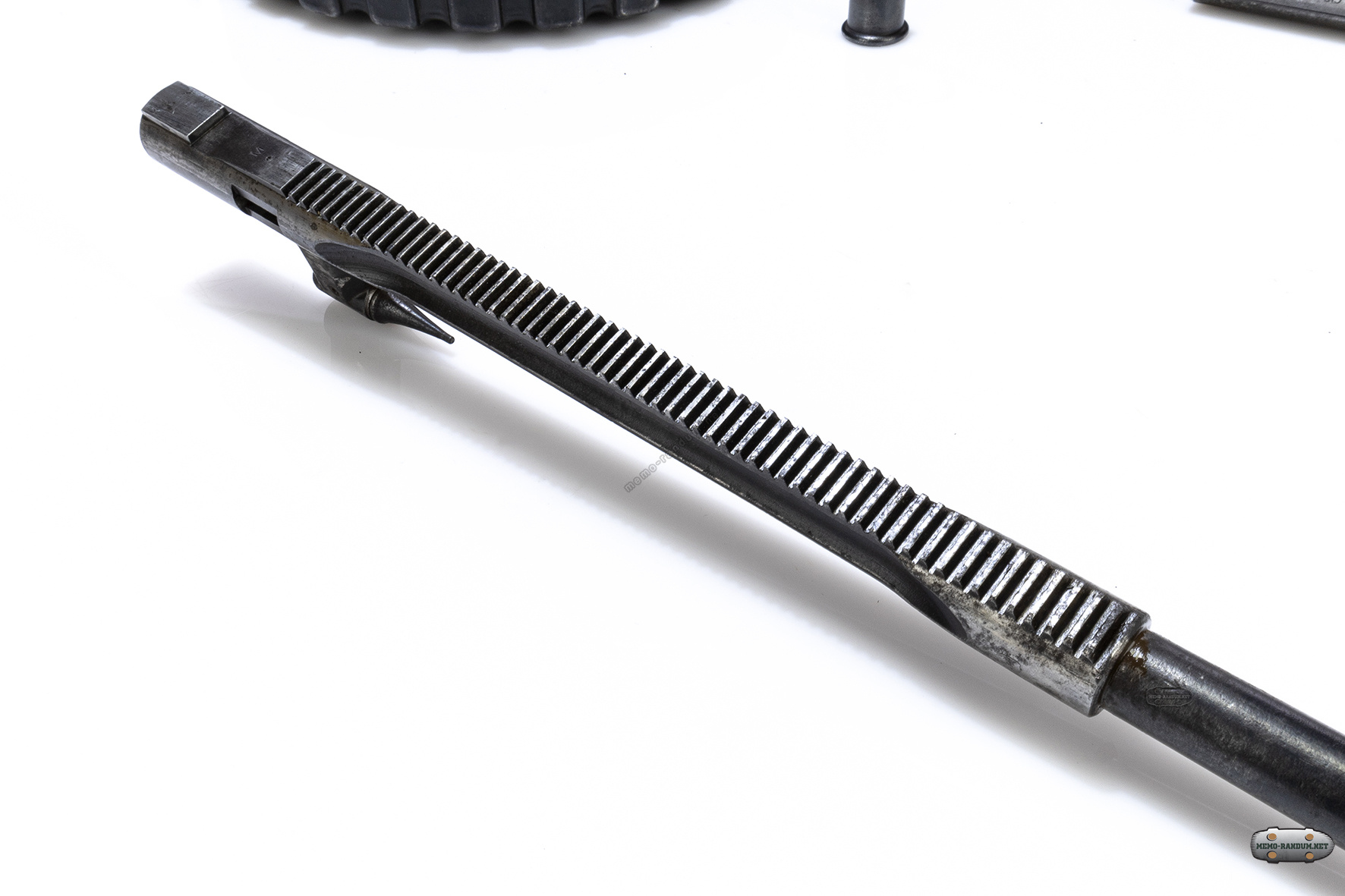

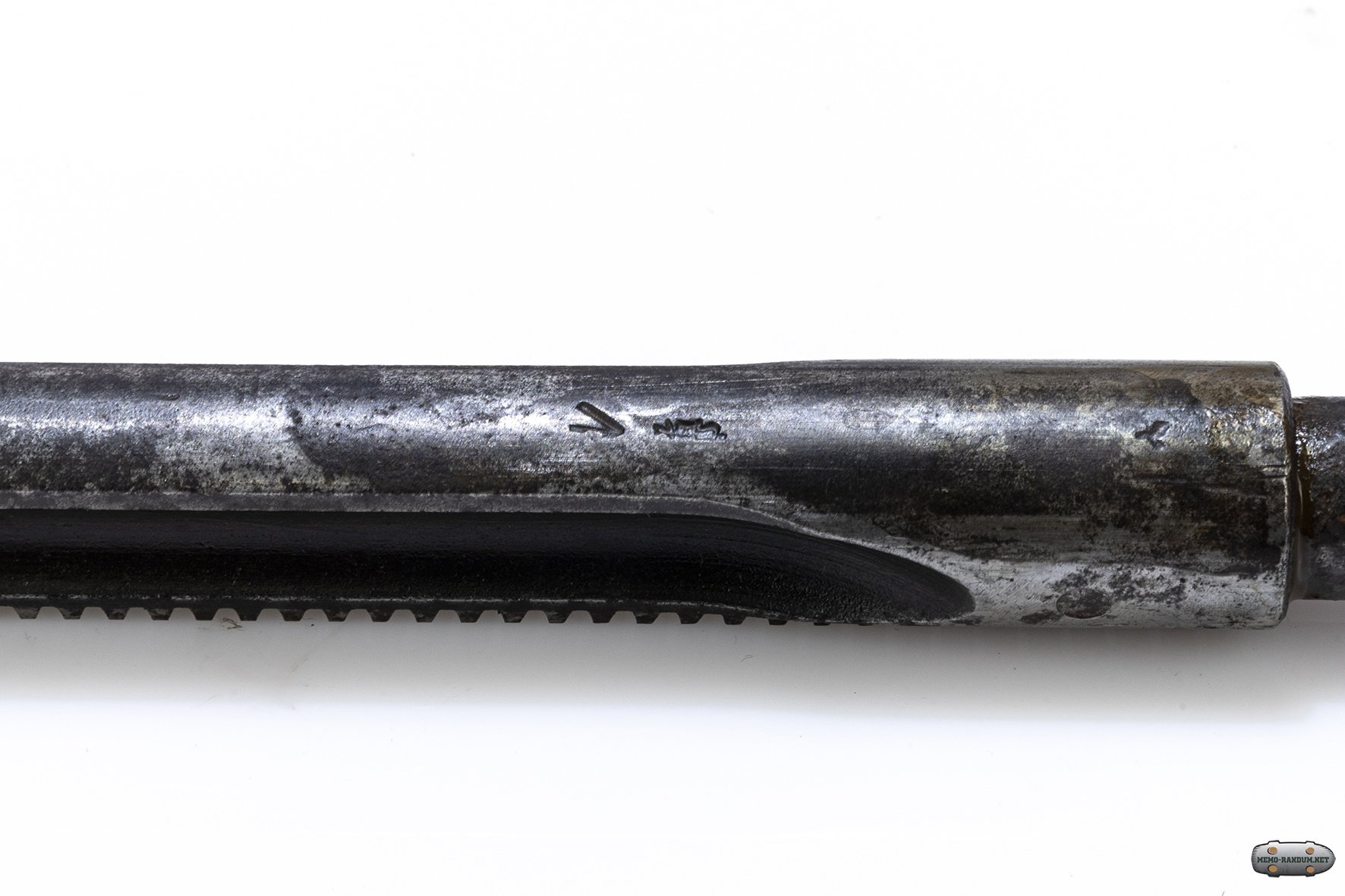

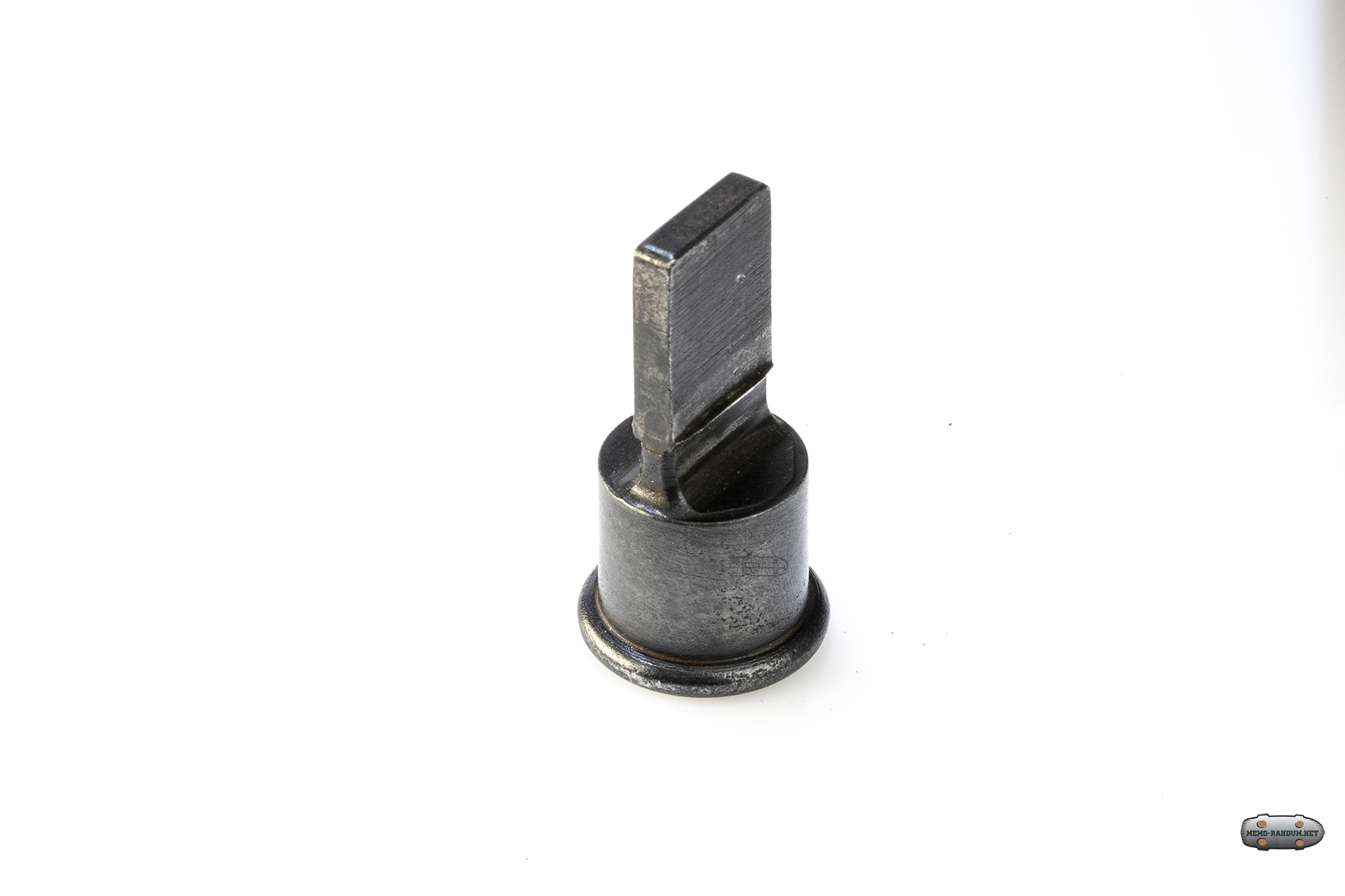

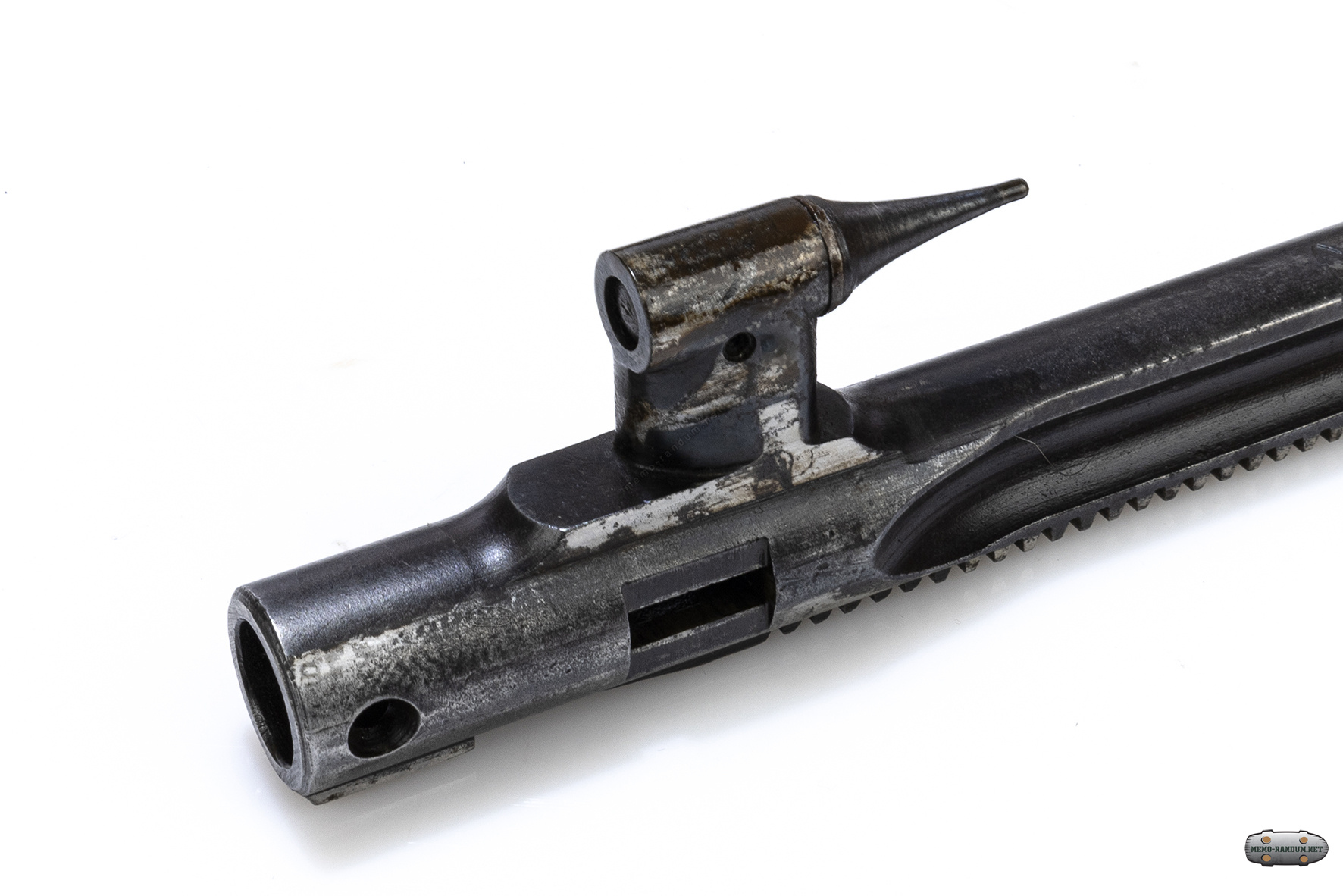

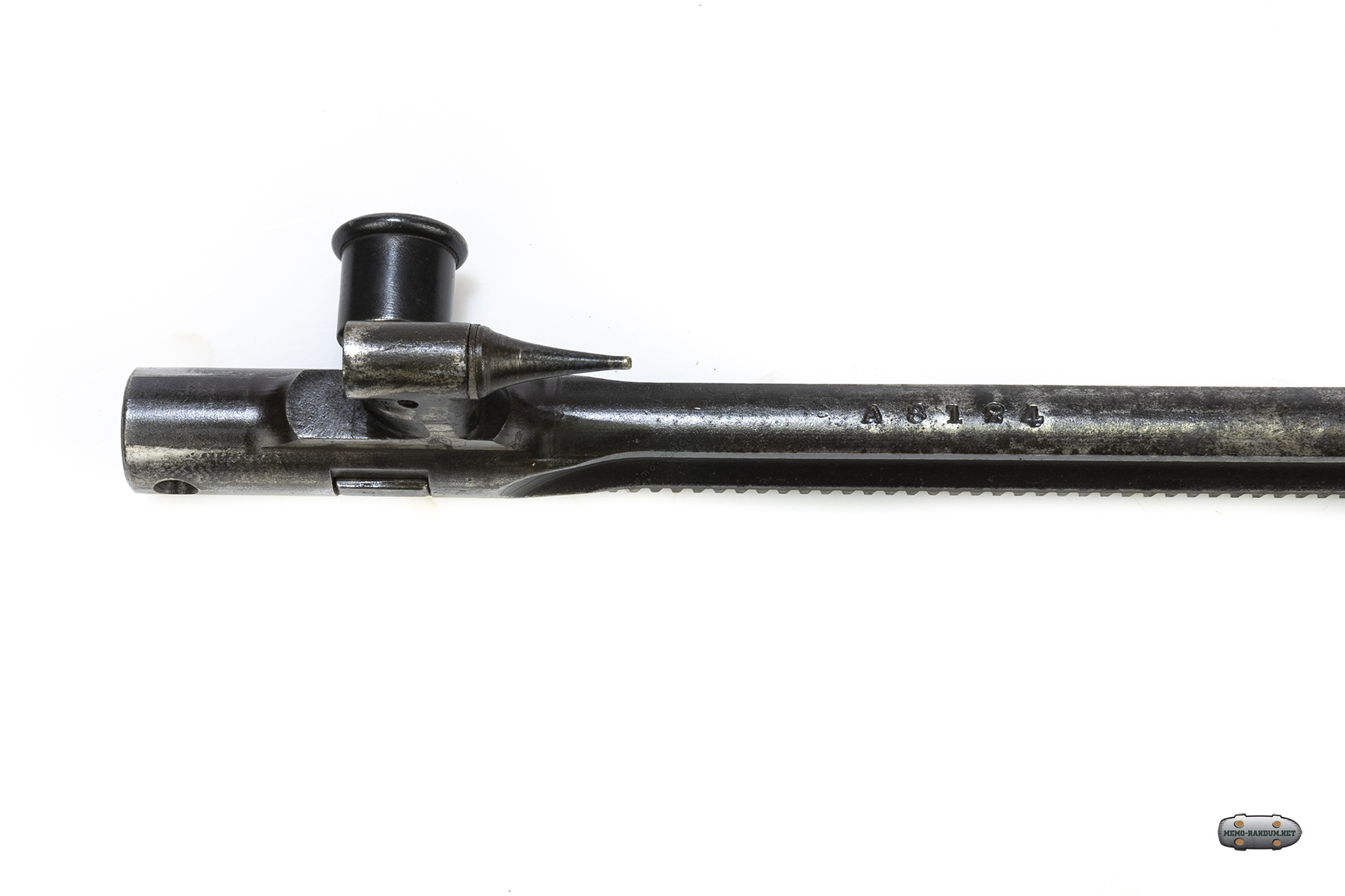

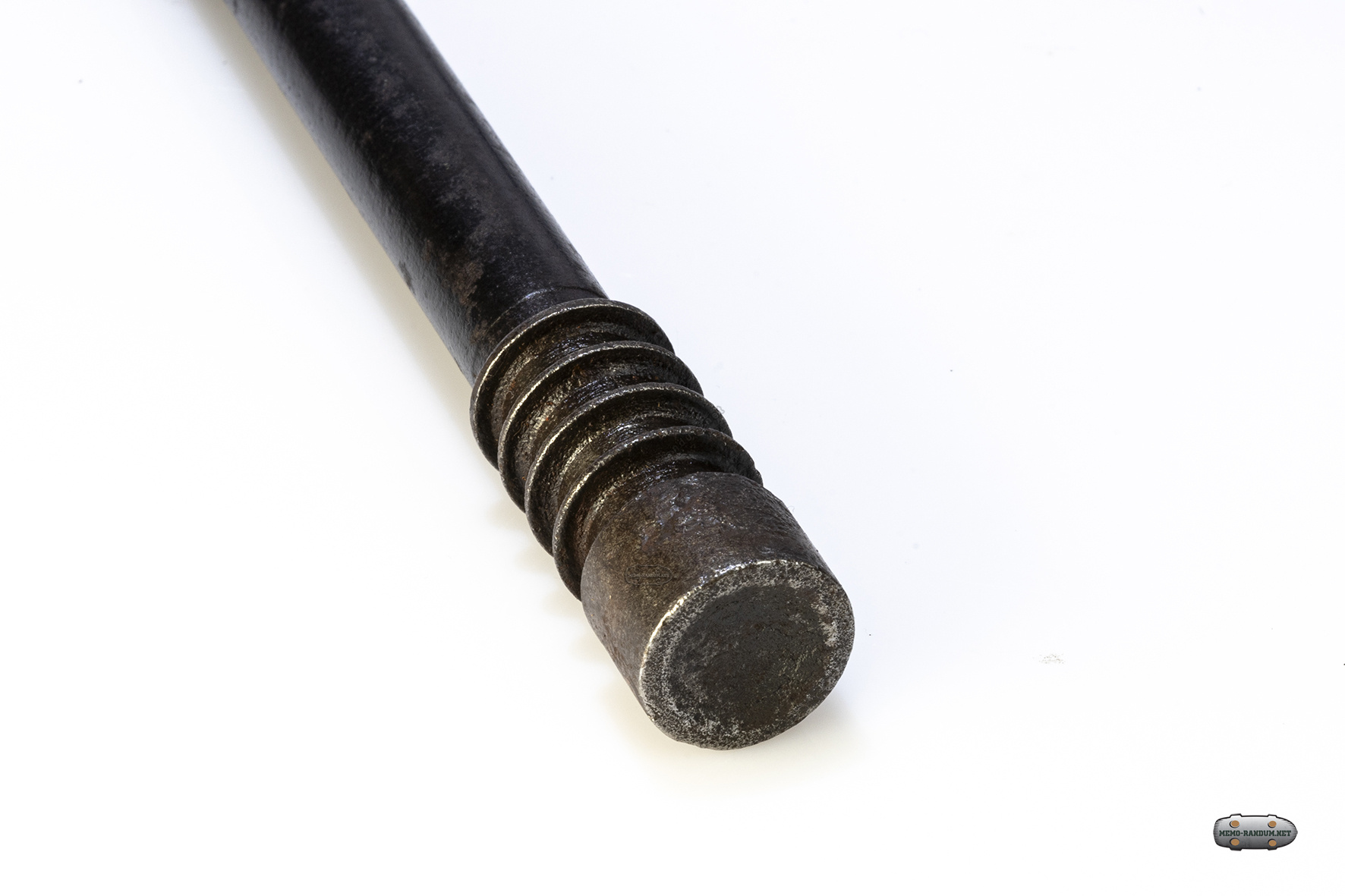

вид на ударник, неподвижно закрепленный на штоке

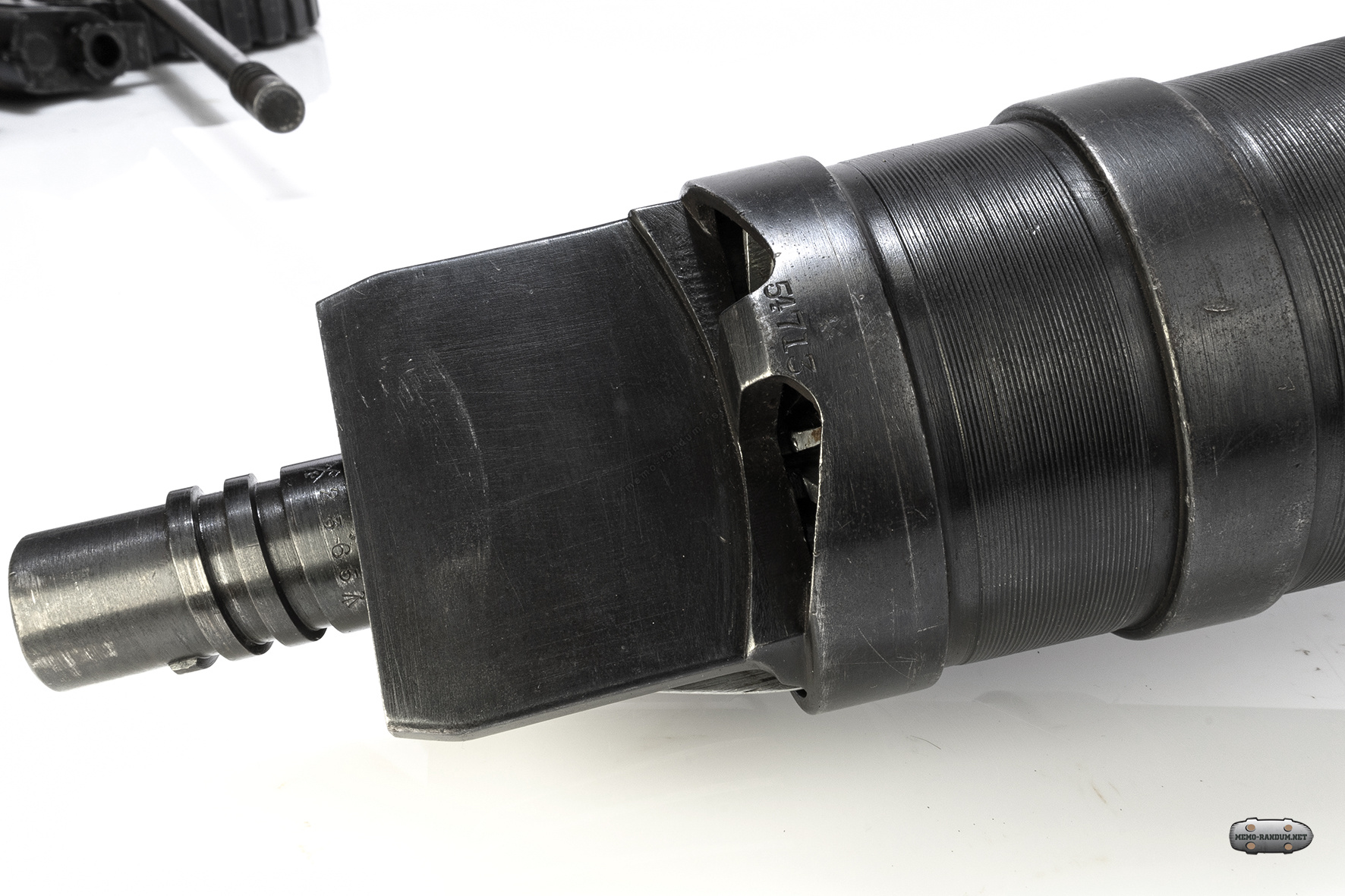

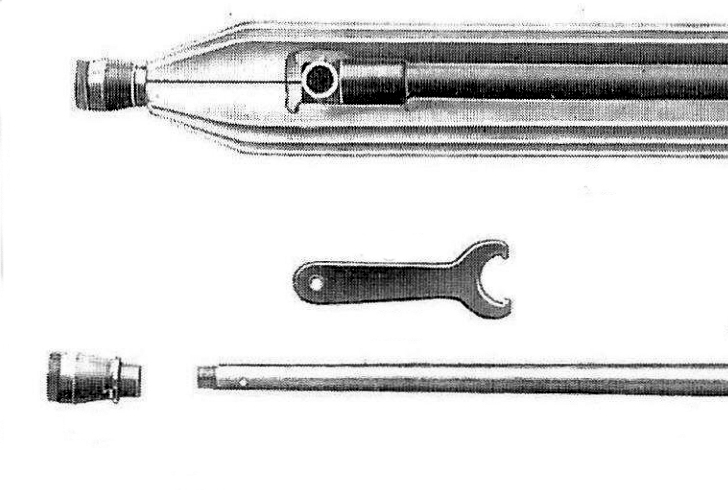

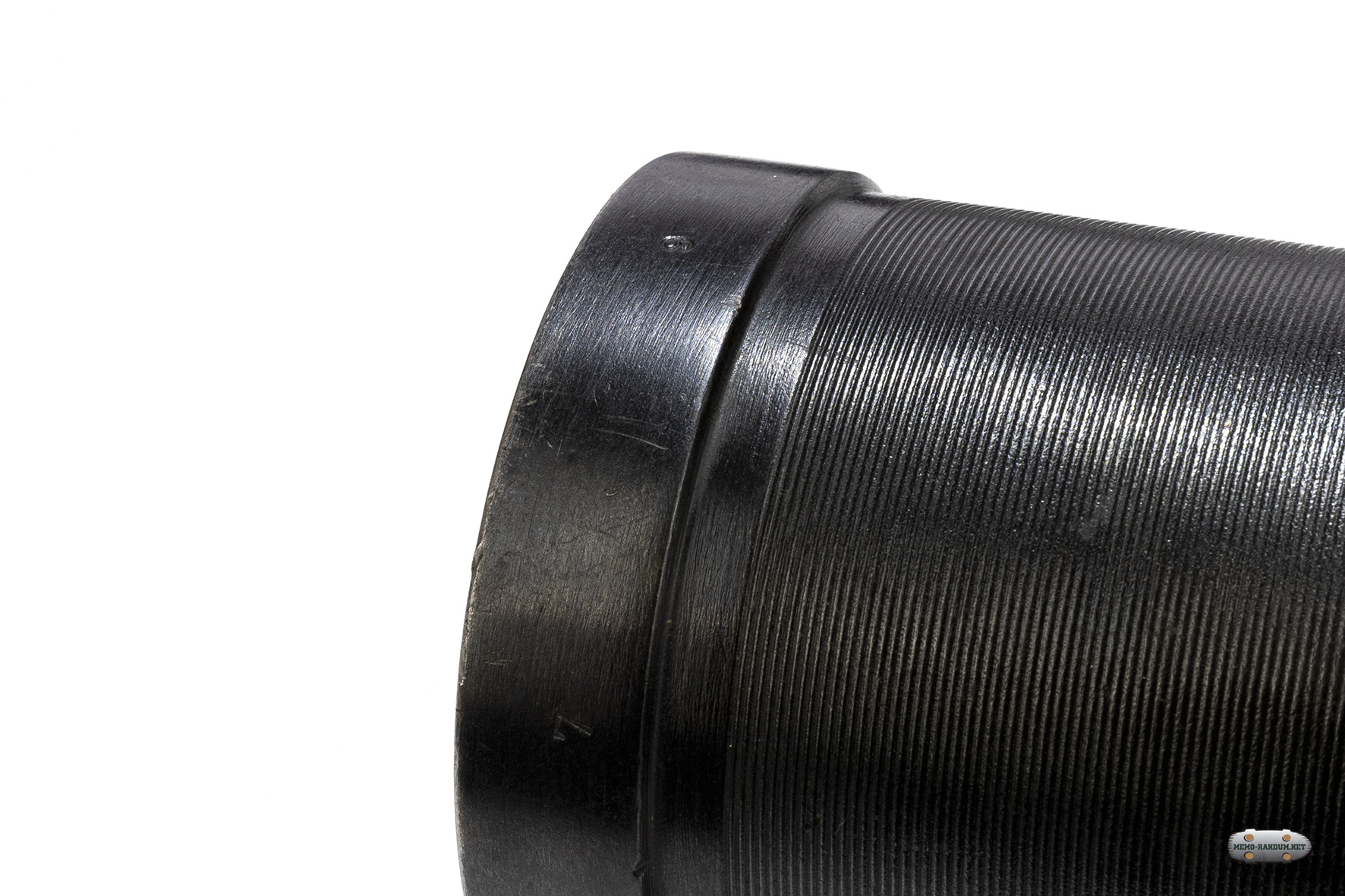

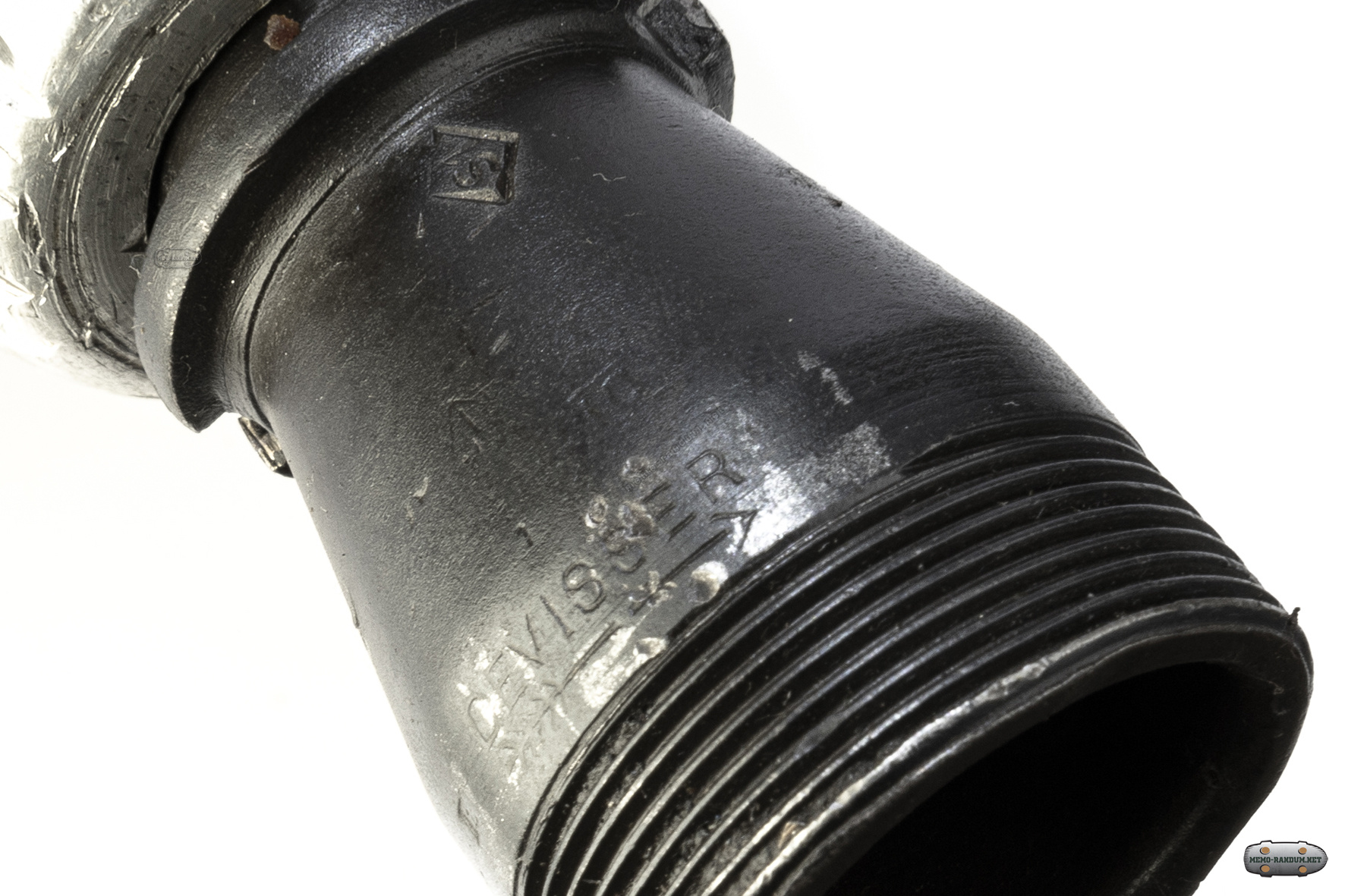

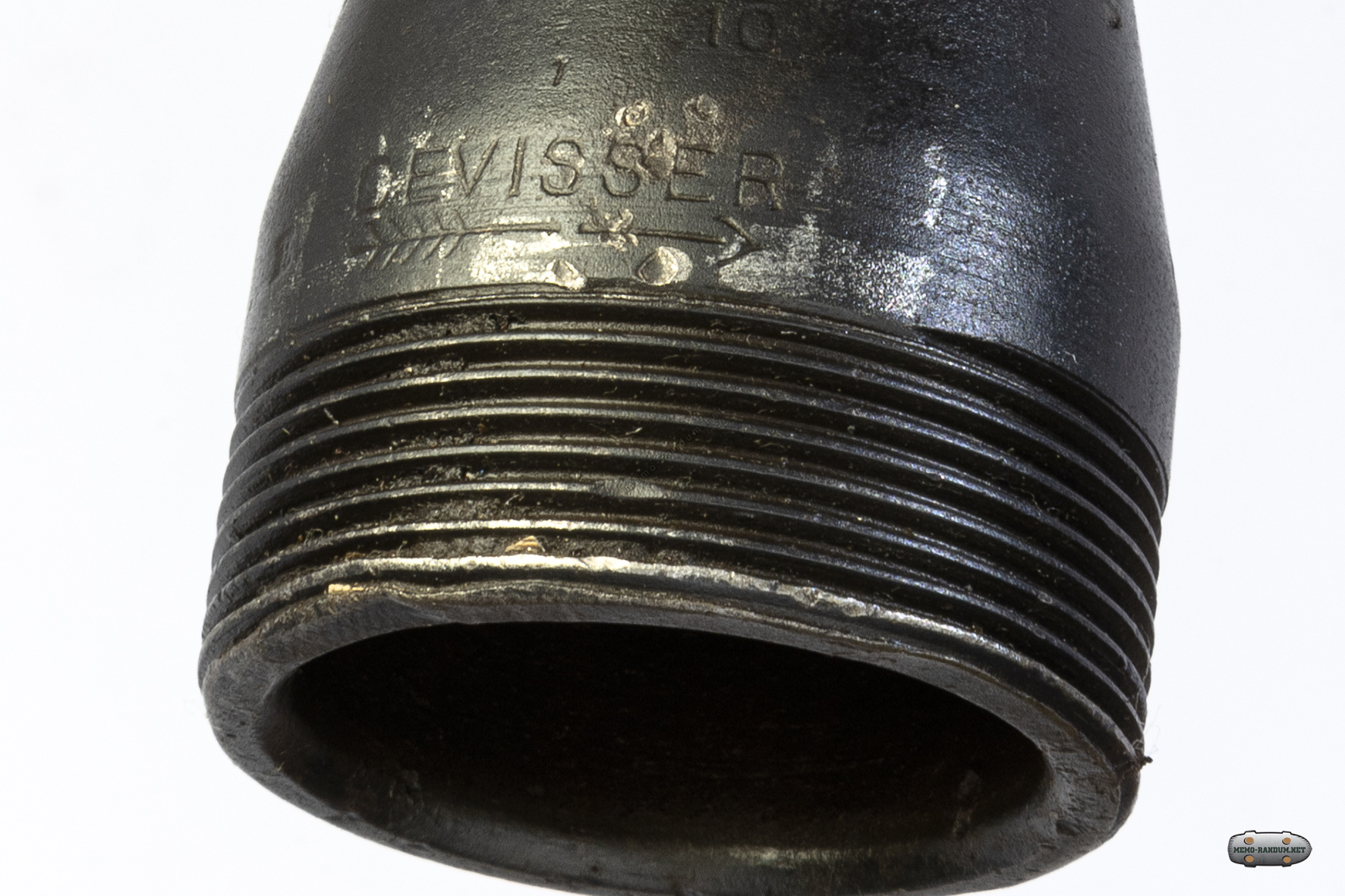

Для откручивания пламегасителя применялся специальный ключ. Devisser (открутить Франц.) и стрелка направления откручивания, выбита на пламегасителе.

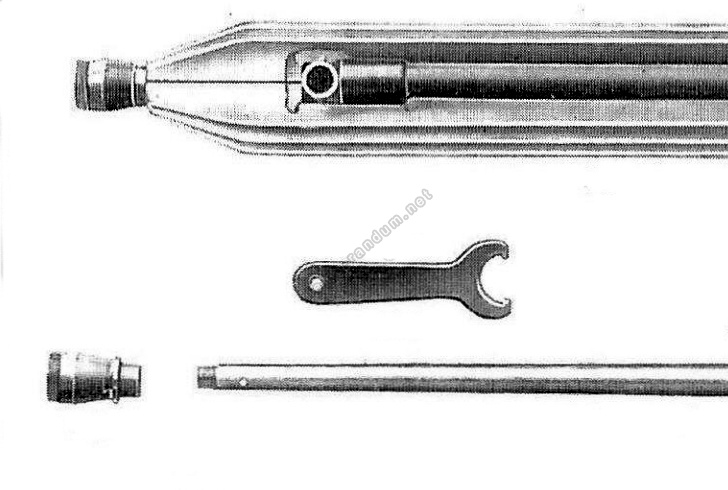

Иллюстрация из книги Вильяма Естерли (William M Easterly) The Lewis Automatic Machine Gun- Ключ для отвинчивания пламегасителя

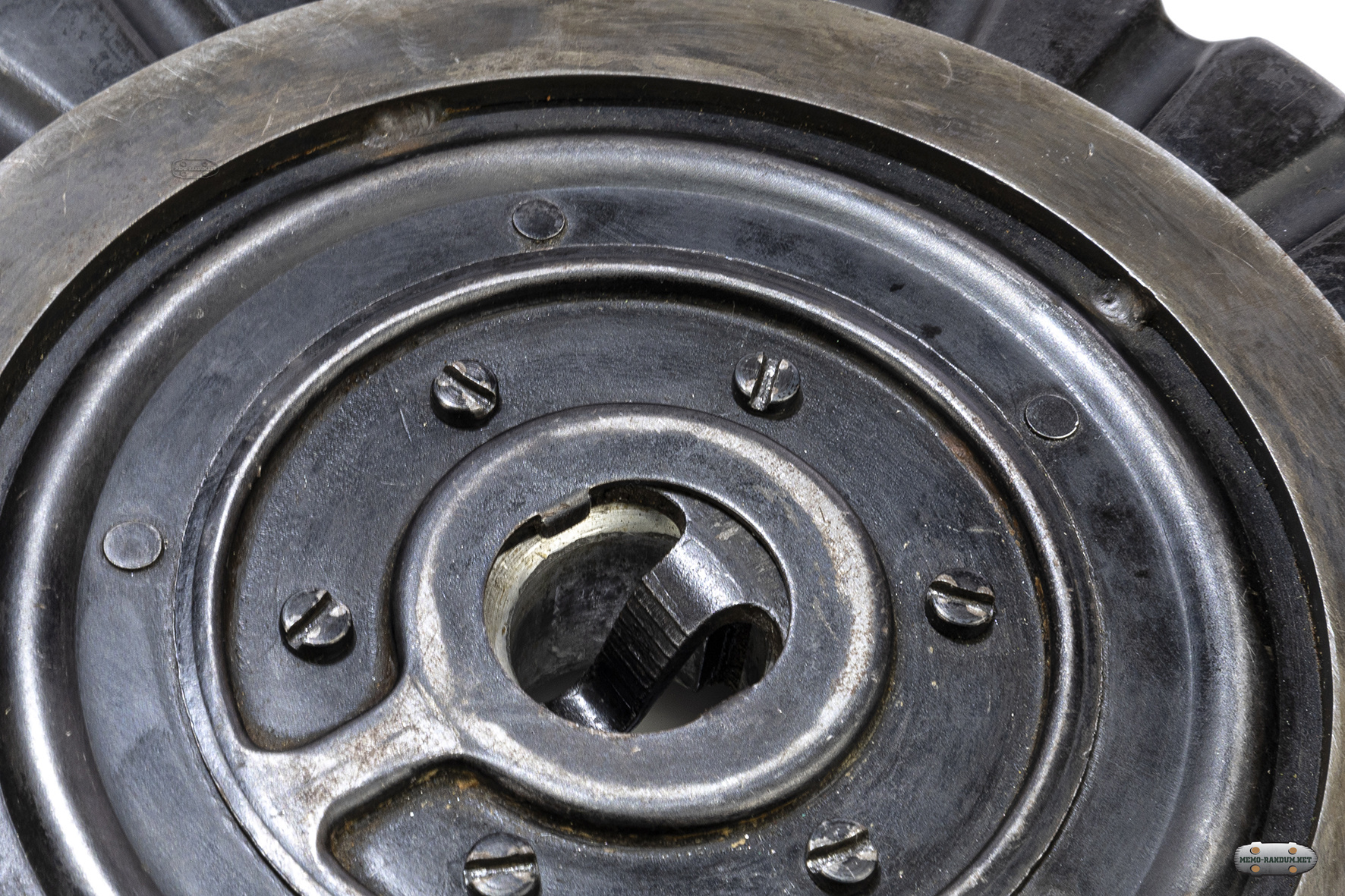

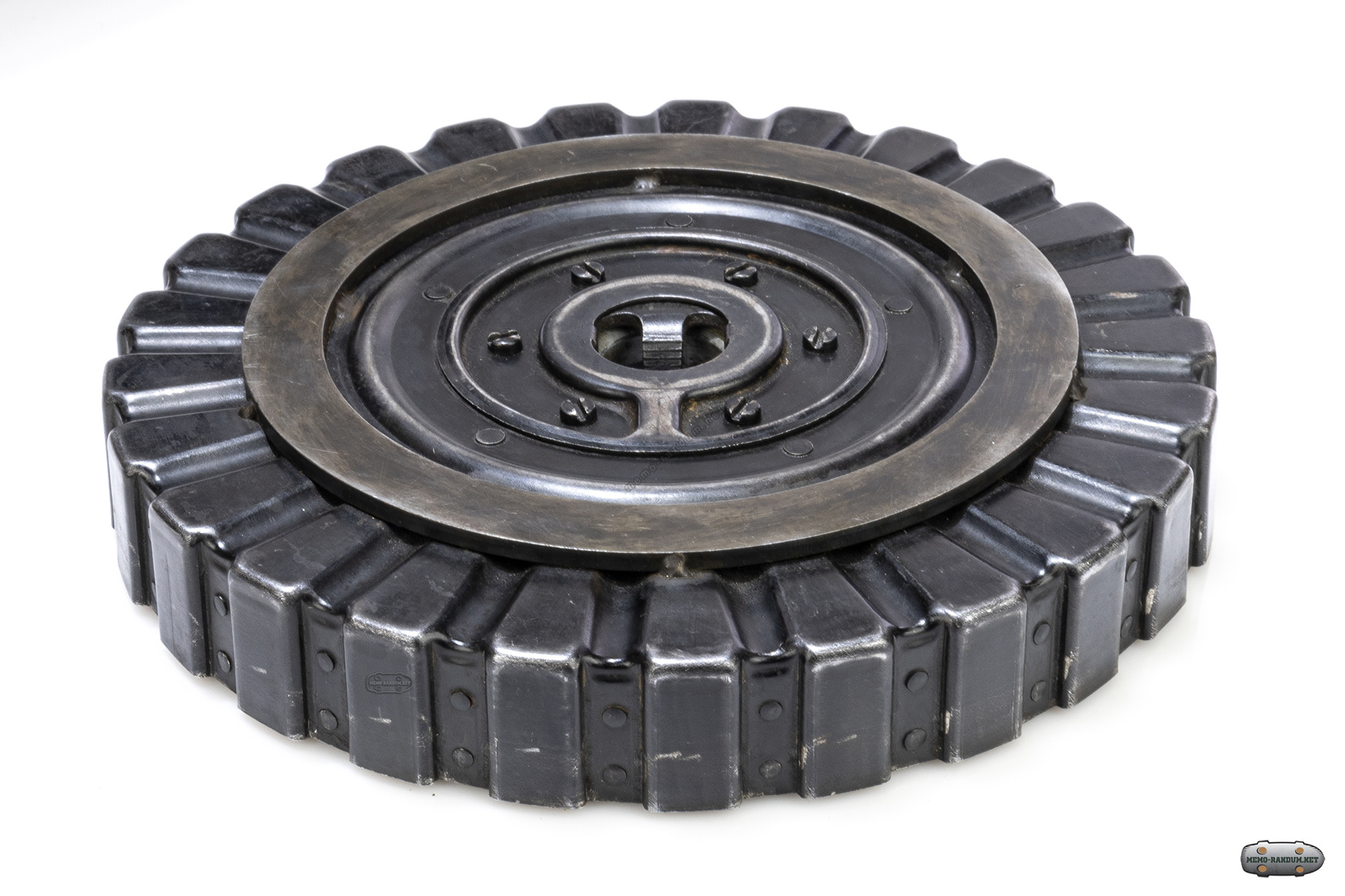

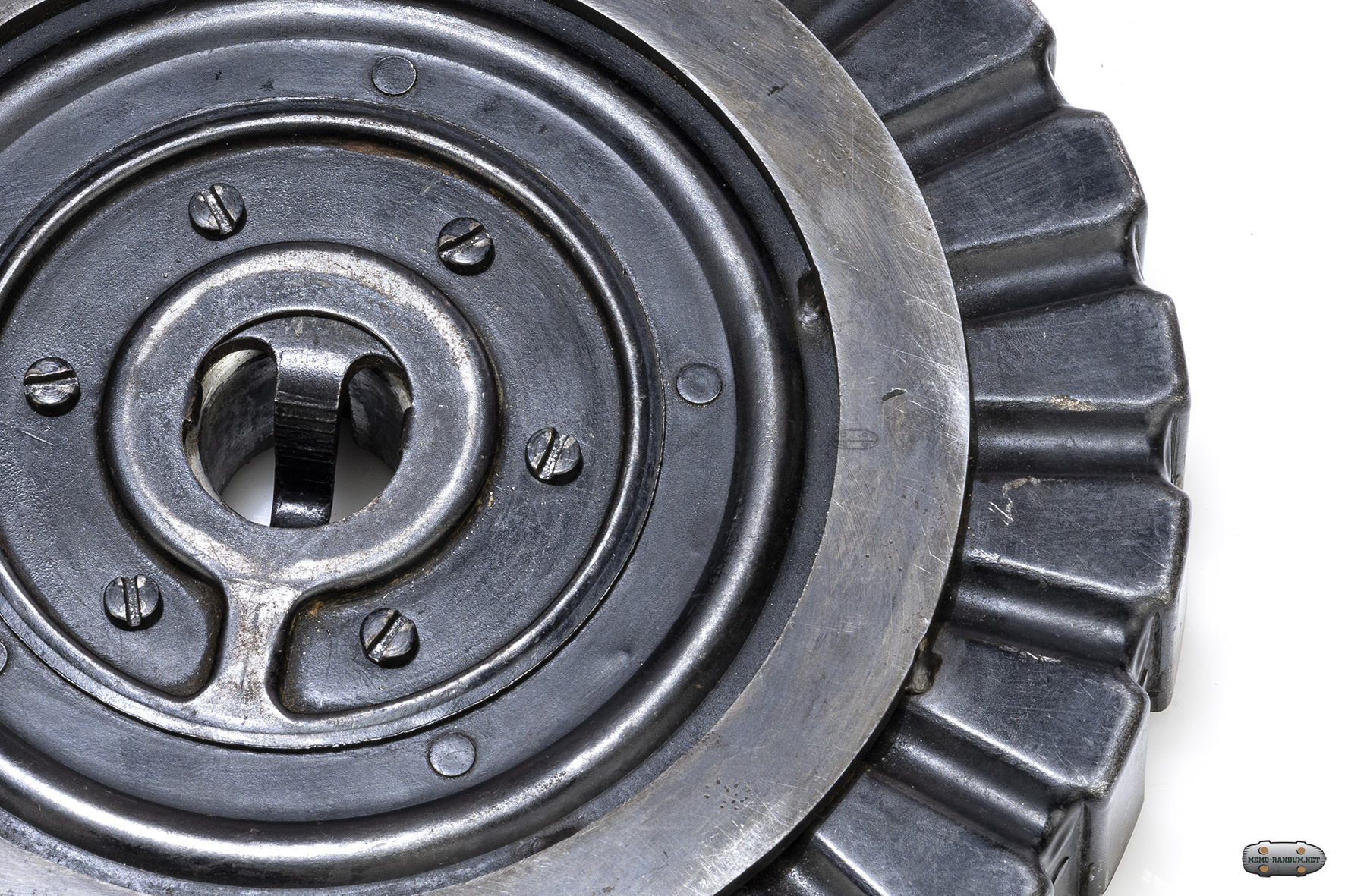

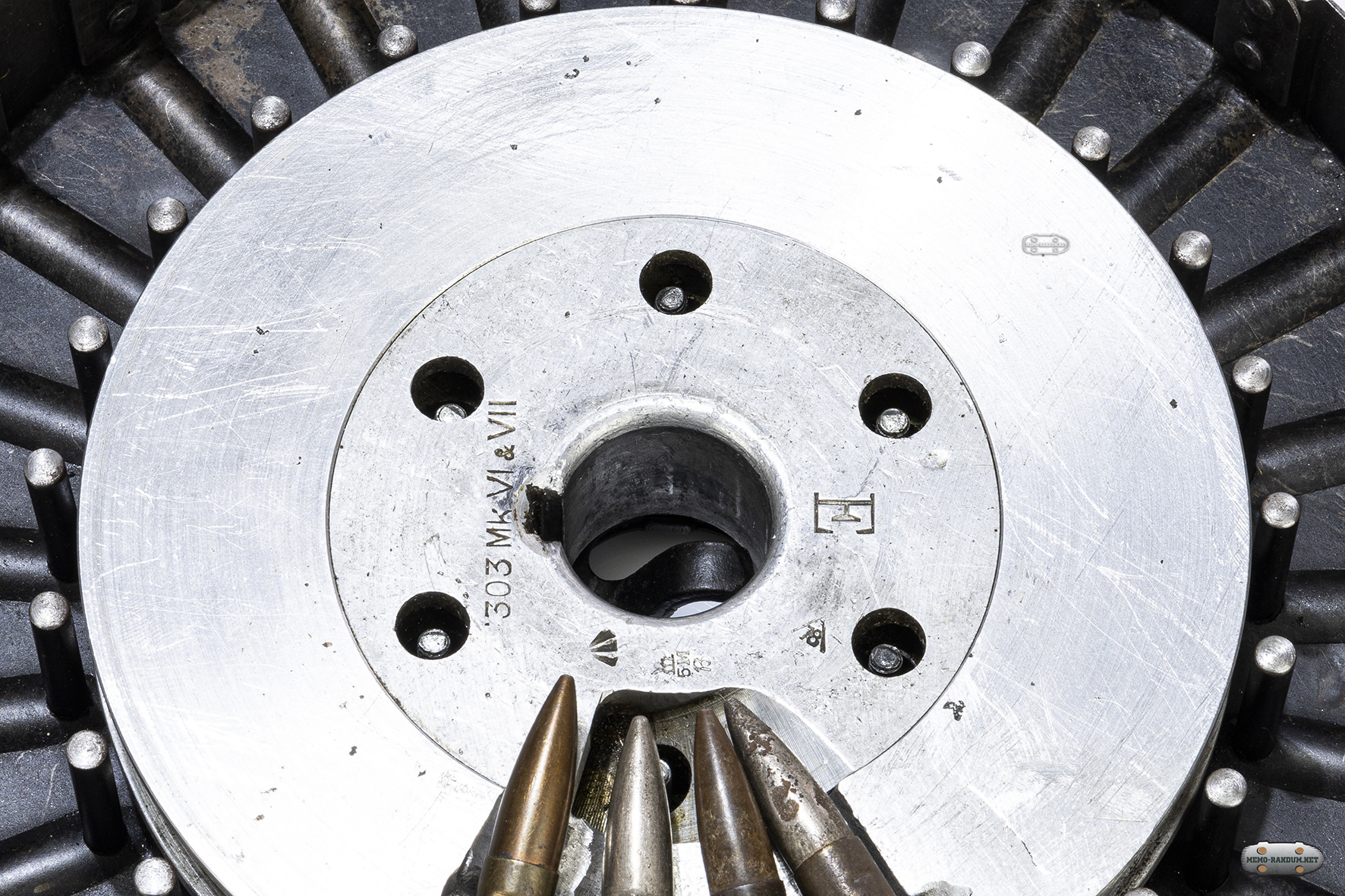

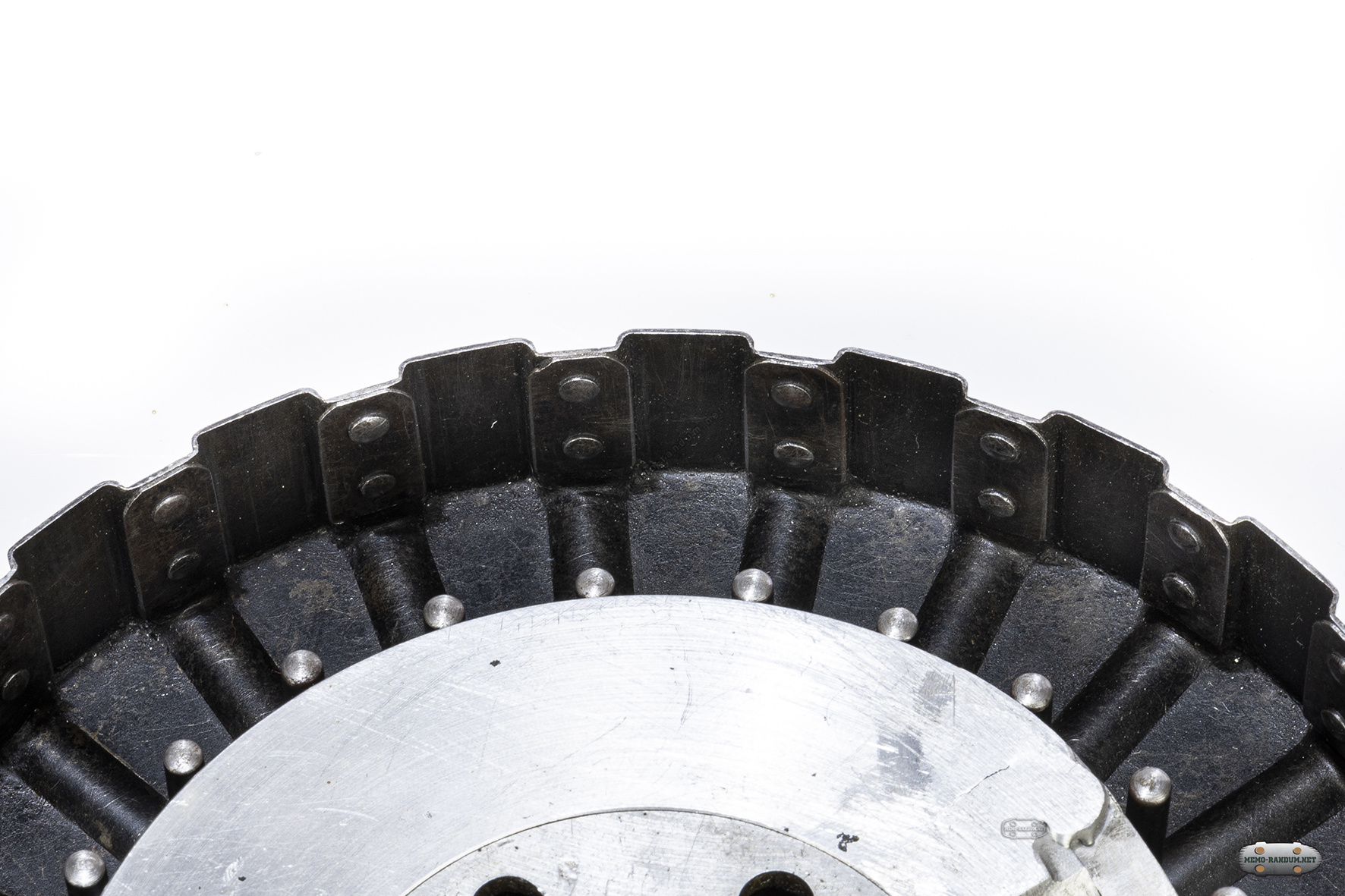

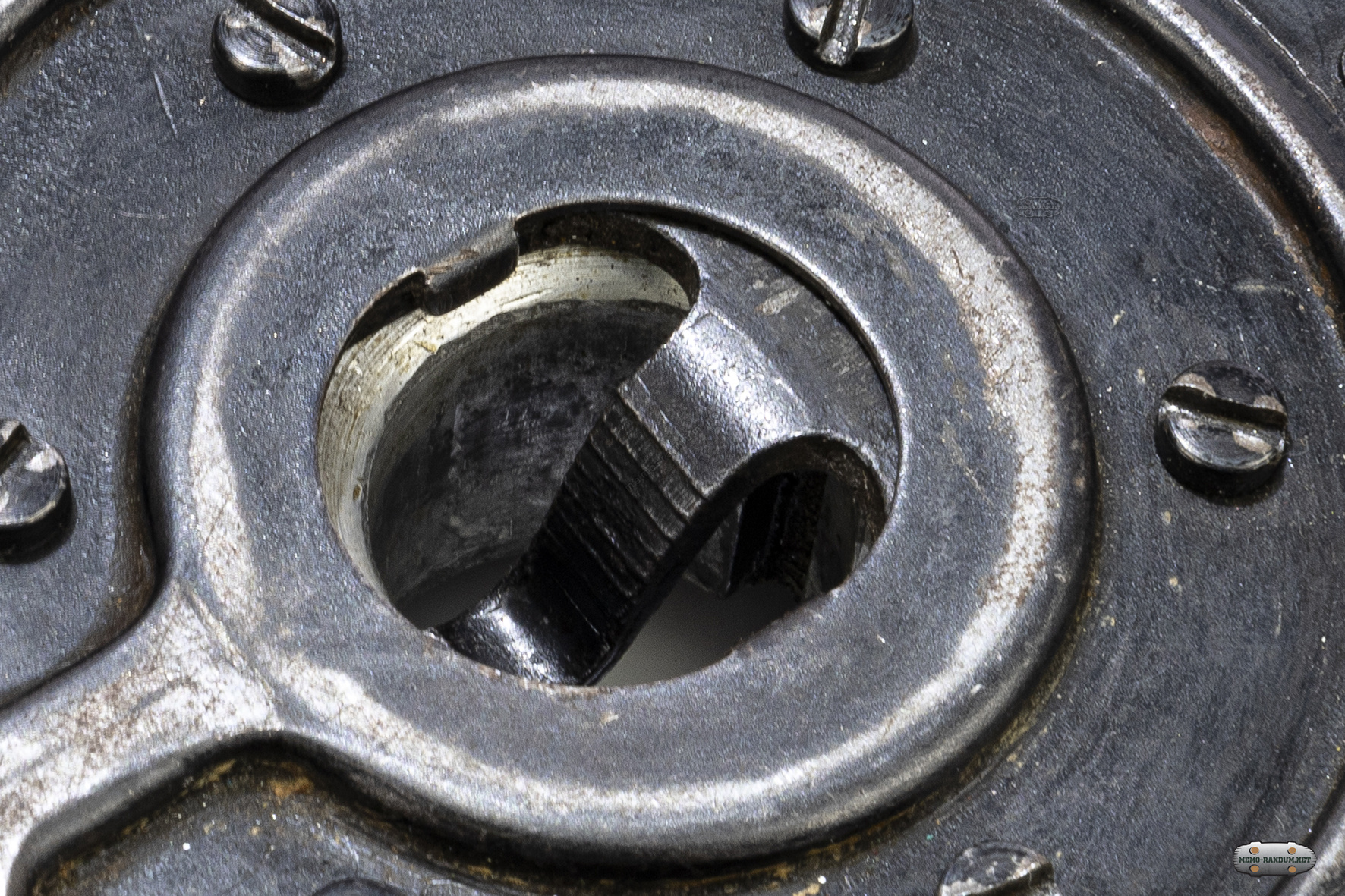

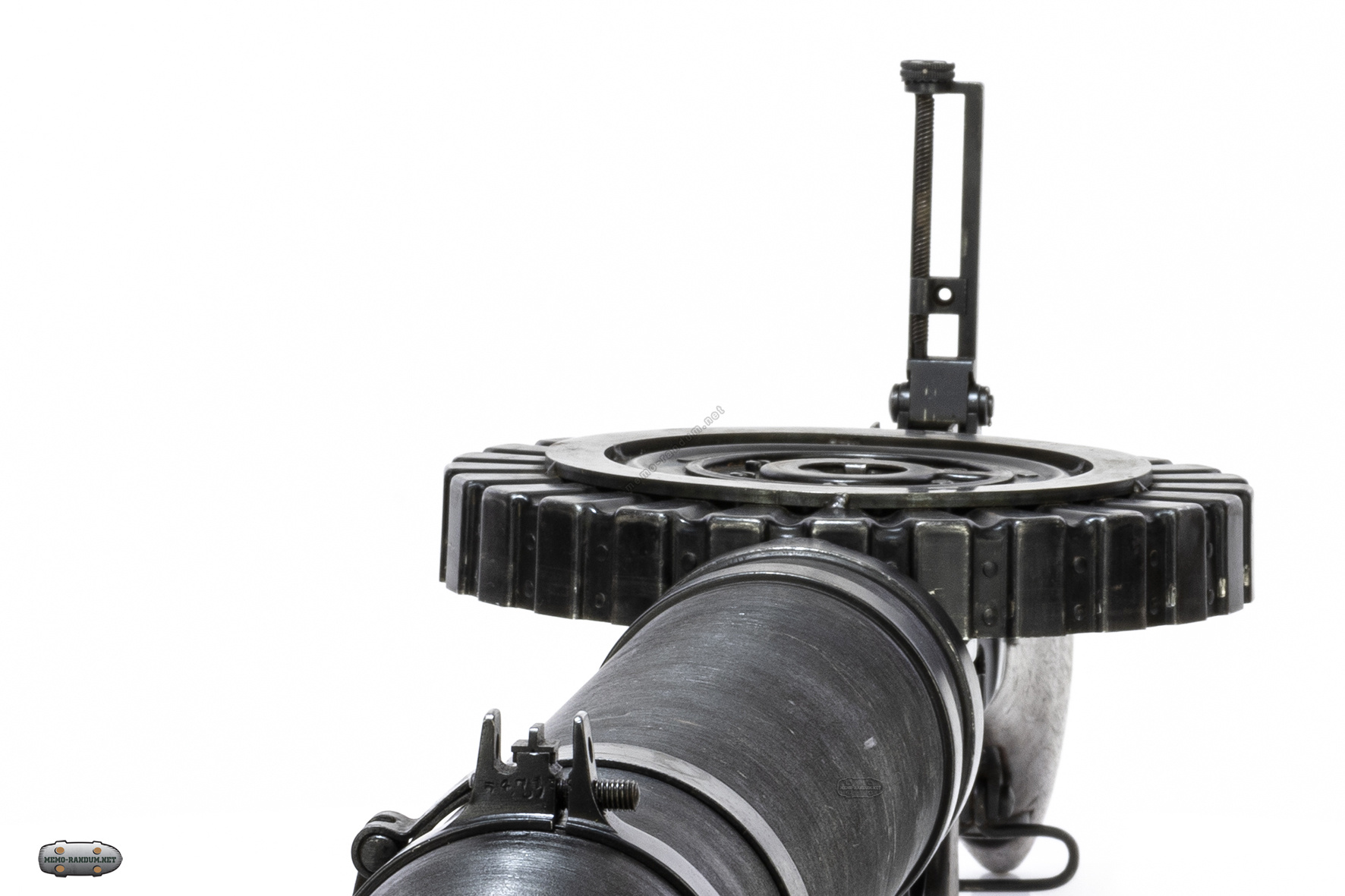

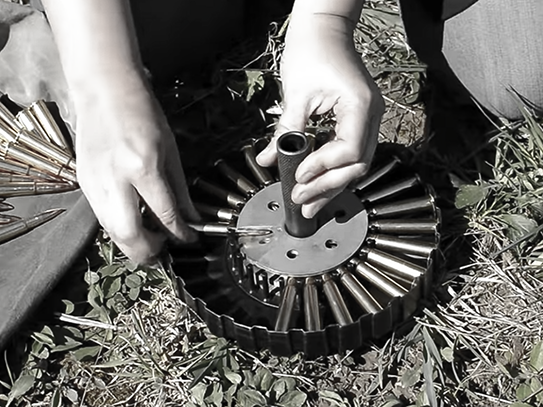

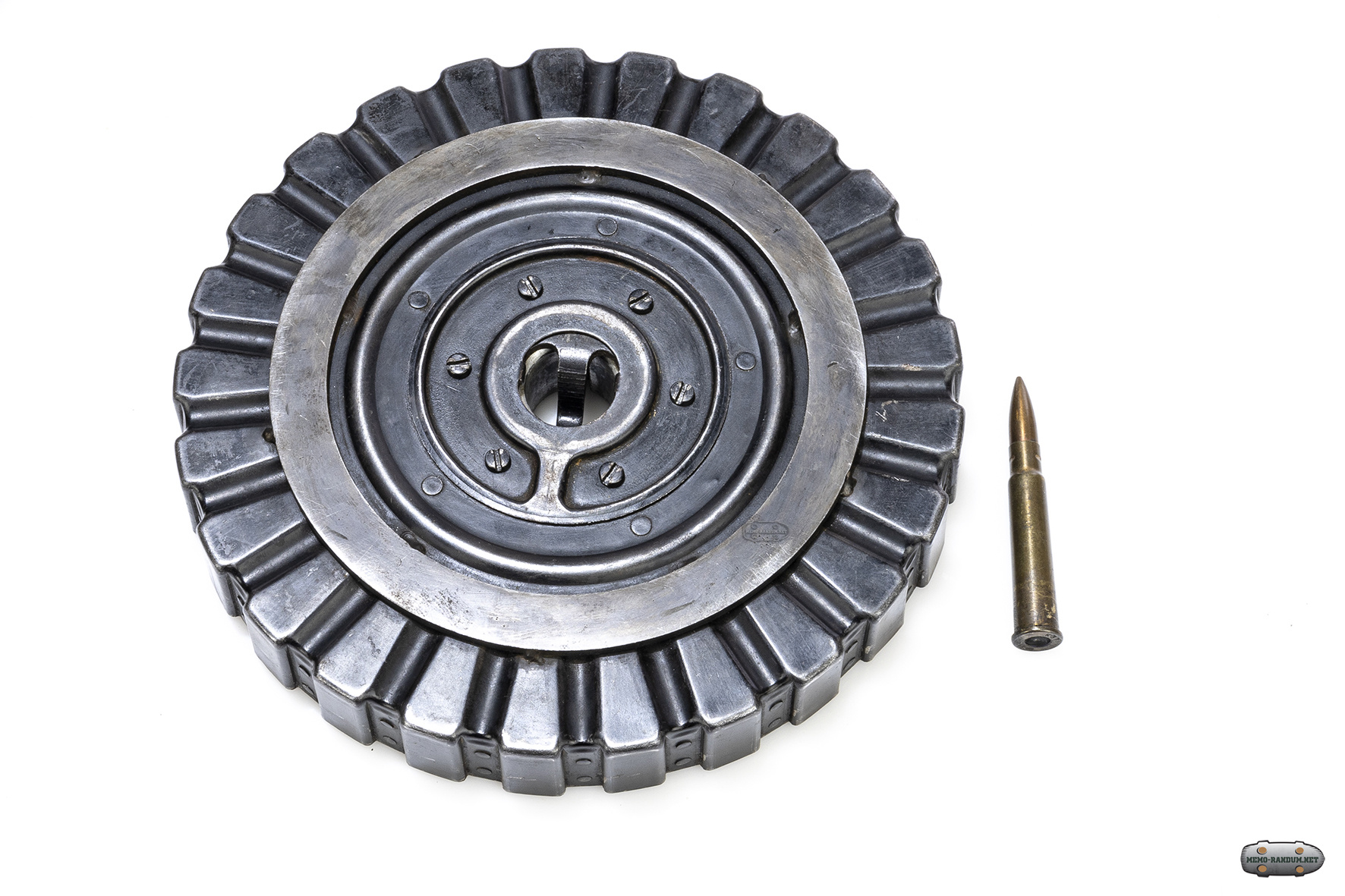

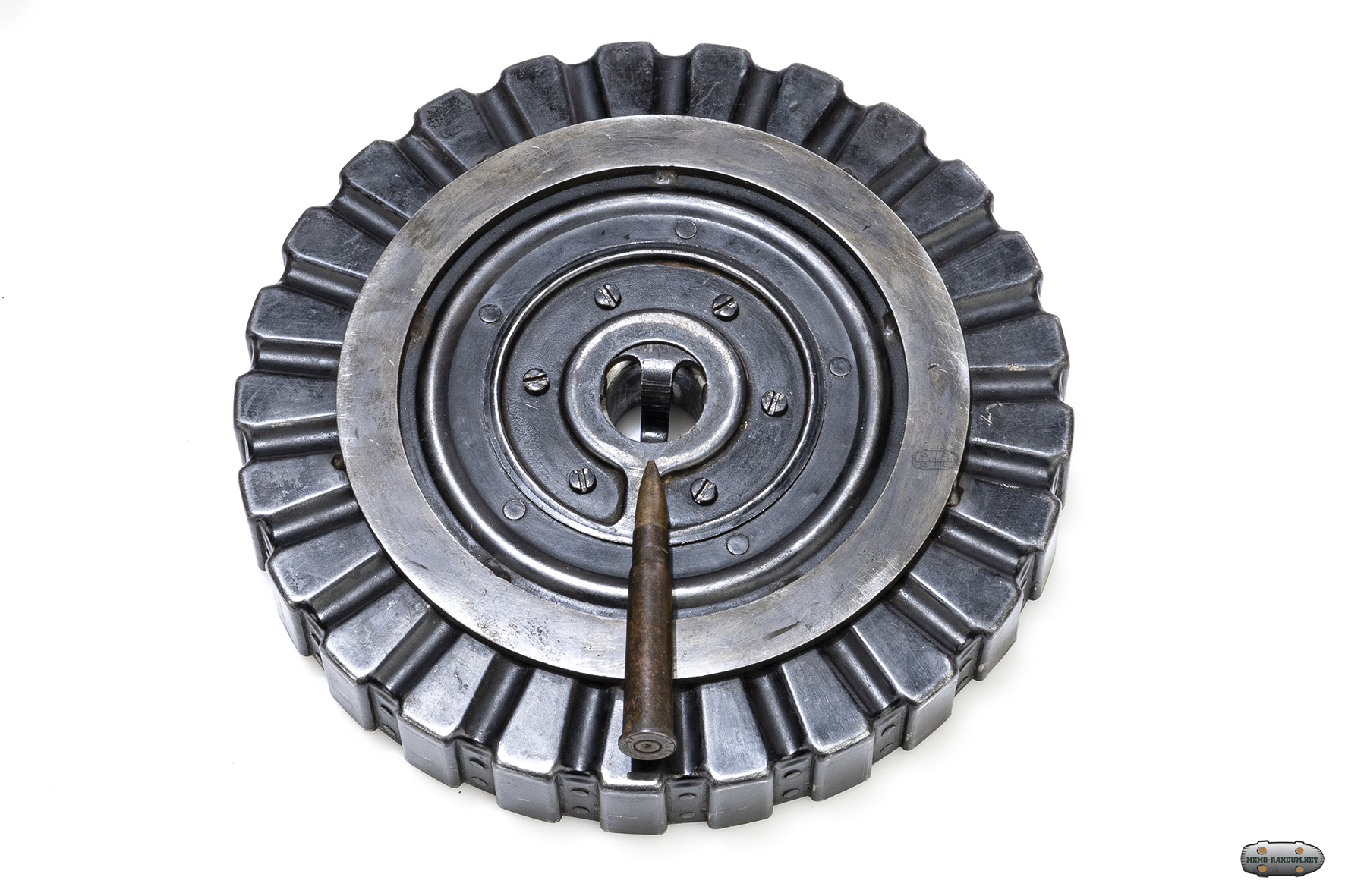

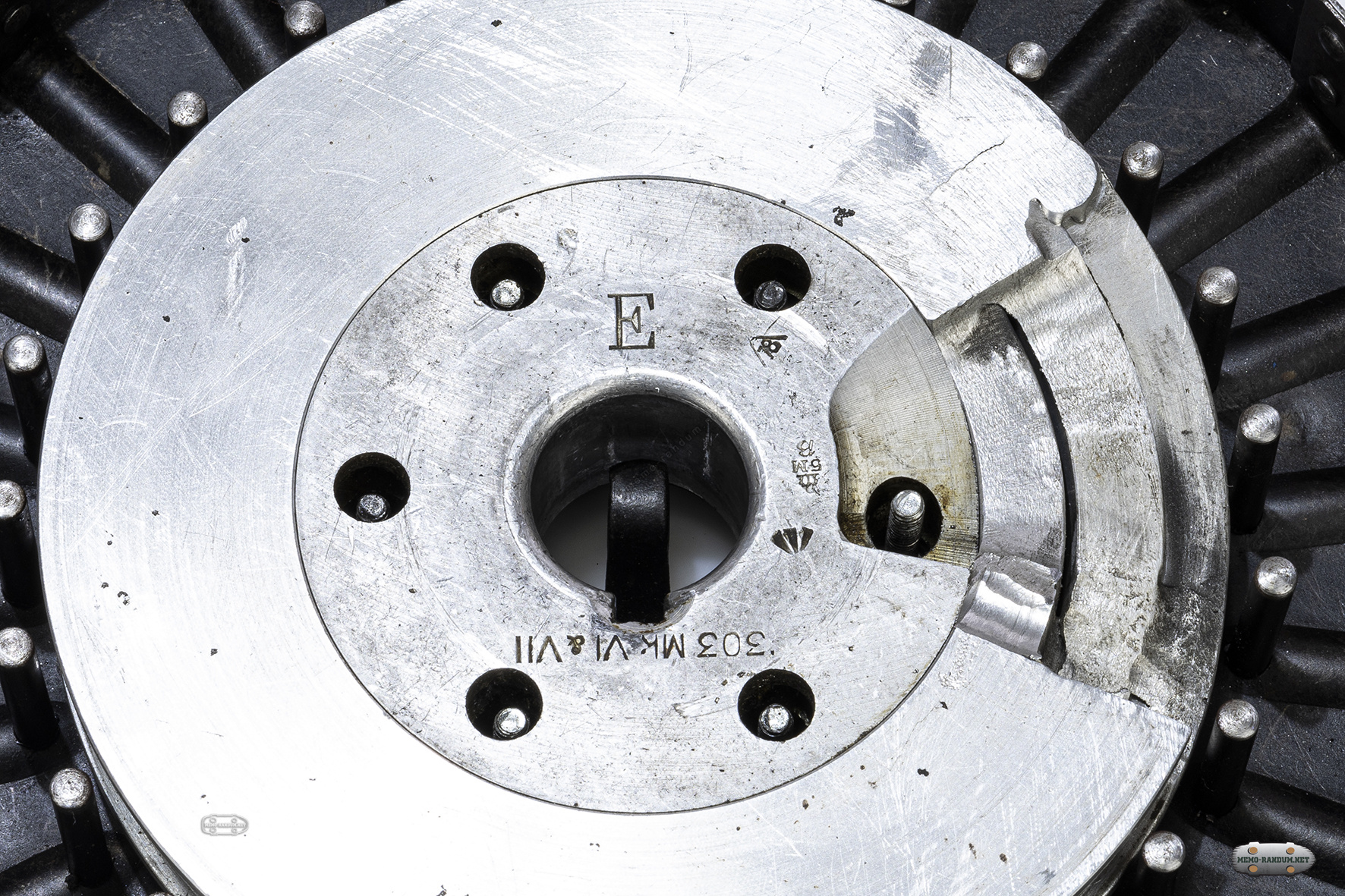

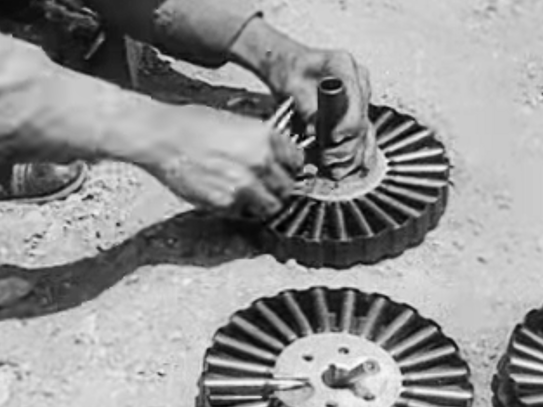

Когда на стрельбище мы пробовали заряжать диск холостыми, нам приходилось пальцем отжимать фиксирующую кнопку с другой стороны. Кнопка разблокировала возможность вращения диска. На самом деле, для зарядки использовалась специальная ручка которая вставлялась в отверстие диска и которую проворачивали рукой, достаточно легко набивая патронами диск. Прикладываю пару фотографий с этим процессом.

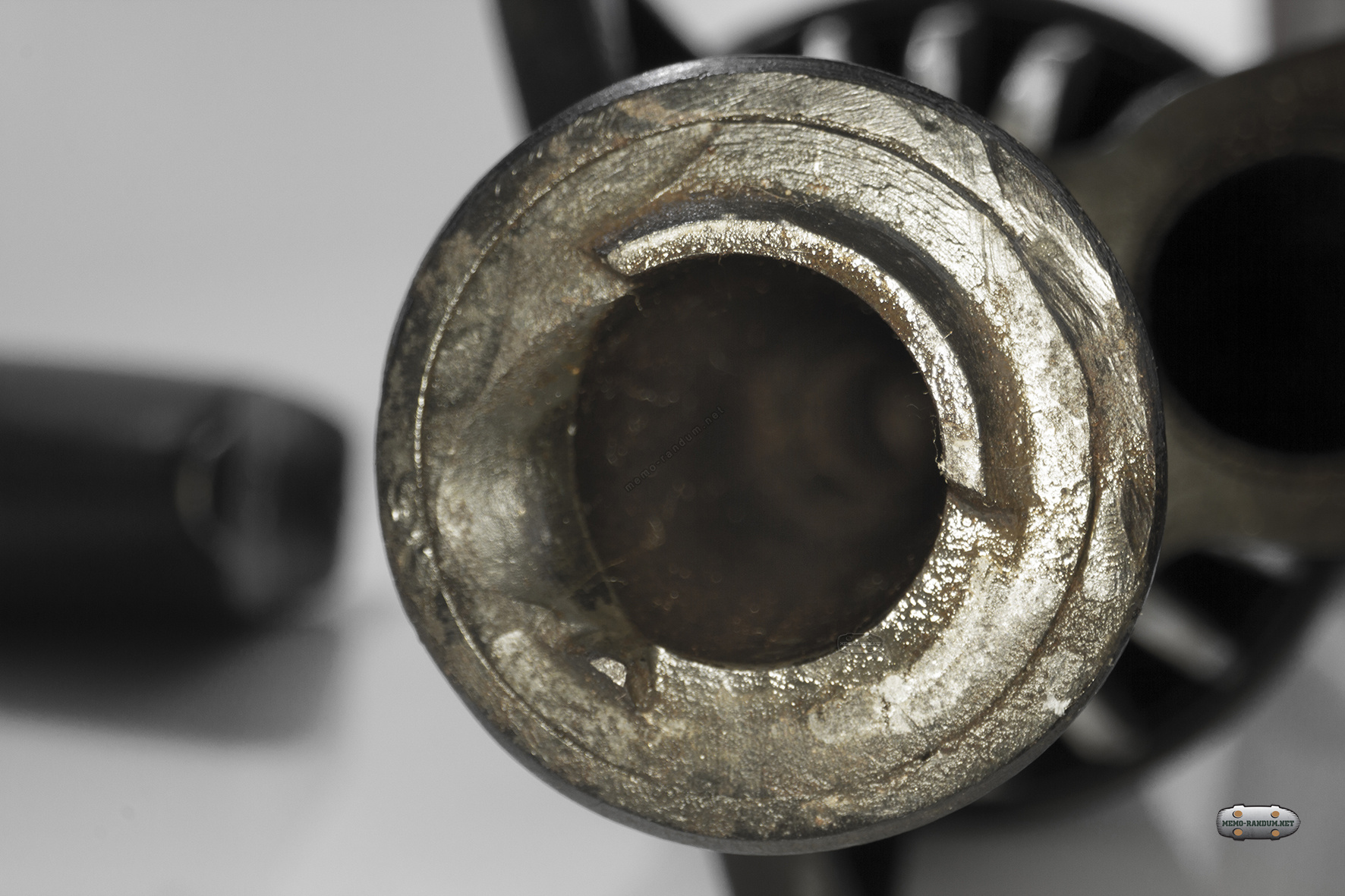

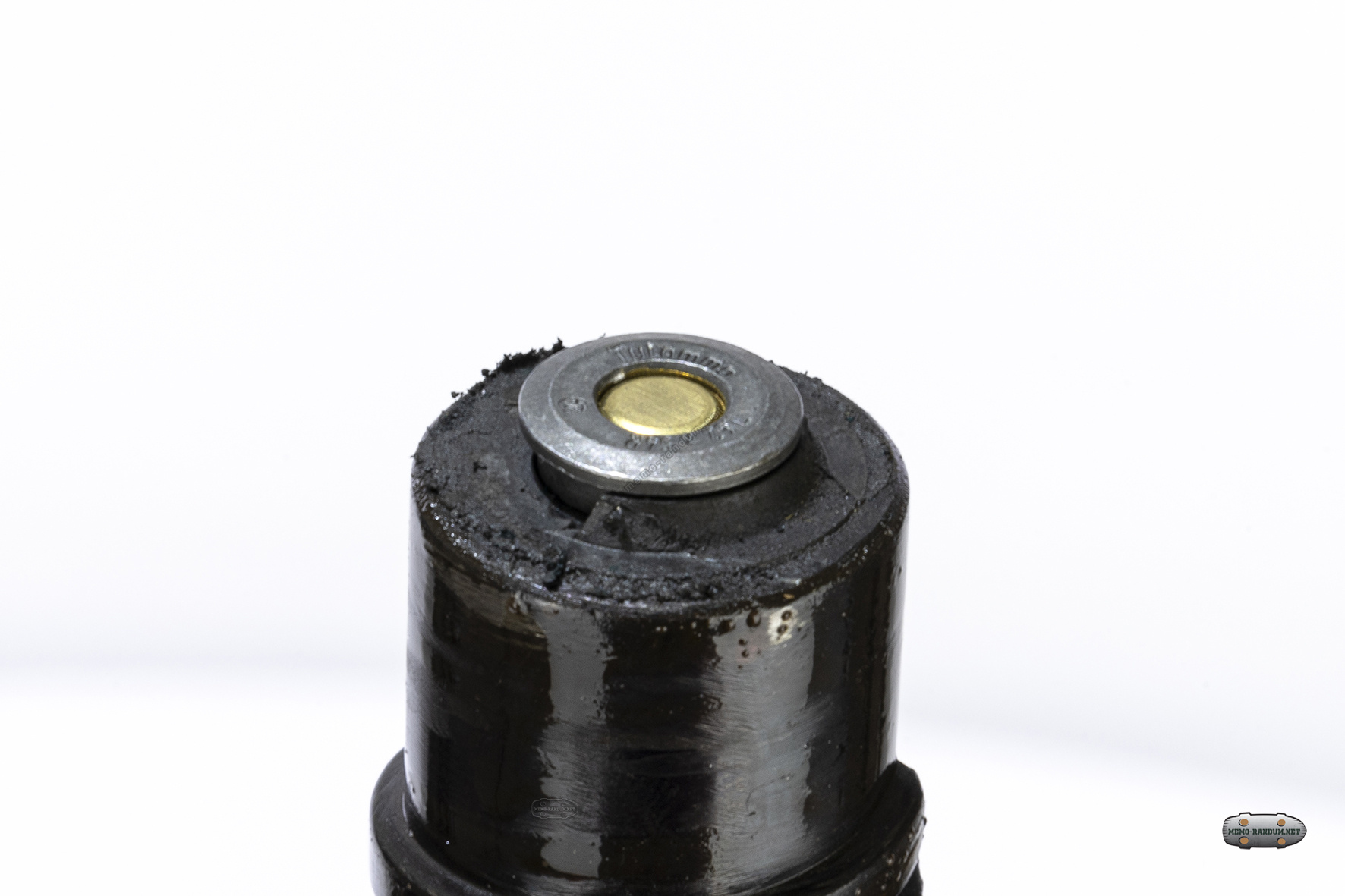

Представленный на данной странице пулемет, охолощен под свето-шумовые патроны 7,62ч54. Далее несколько фотографий отстрелянных гильз, вид на патронник (не чищенный после отстрела). Можно обратить внимание на довольно мощный накол капсюля. Допускаю, что от такого накола, могла деформироваться наковальня в гнезде гильзы.

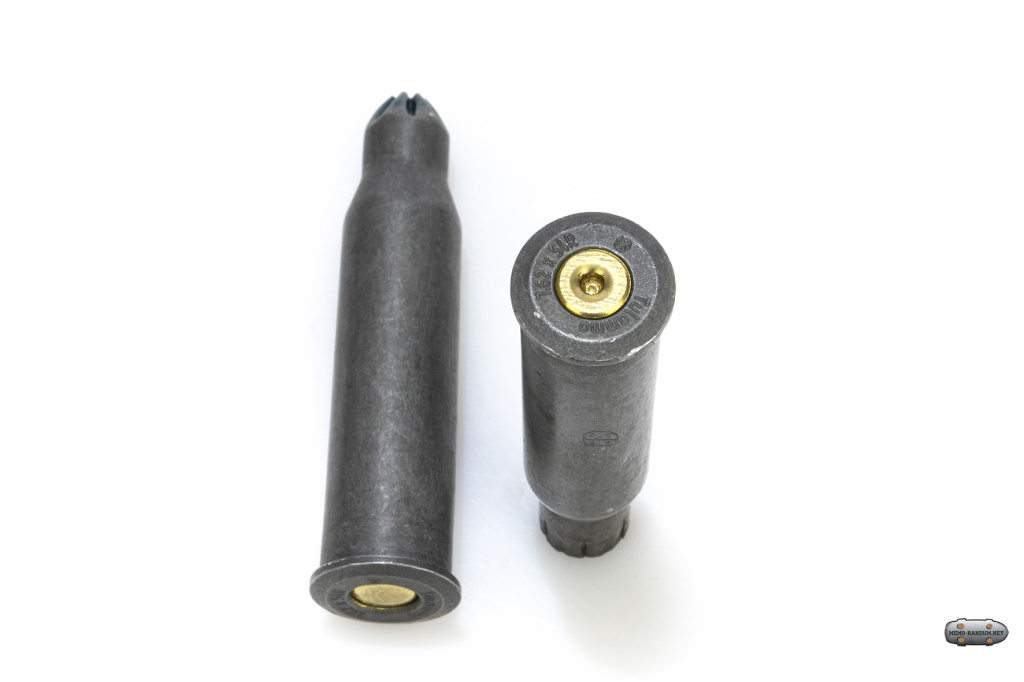

вид на гильзу 7,62Х54 Бланк, после отстрела из Люиса
Обзор пулемета Люис 360
