Пистолет ТТ 1944 года. (Красный)
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.
ТТХ ТТ33-С

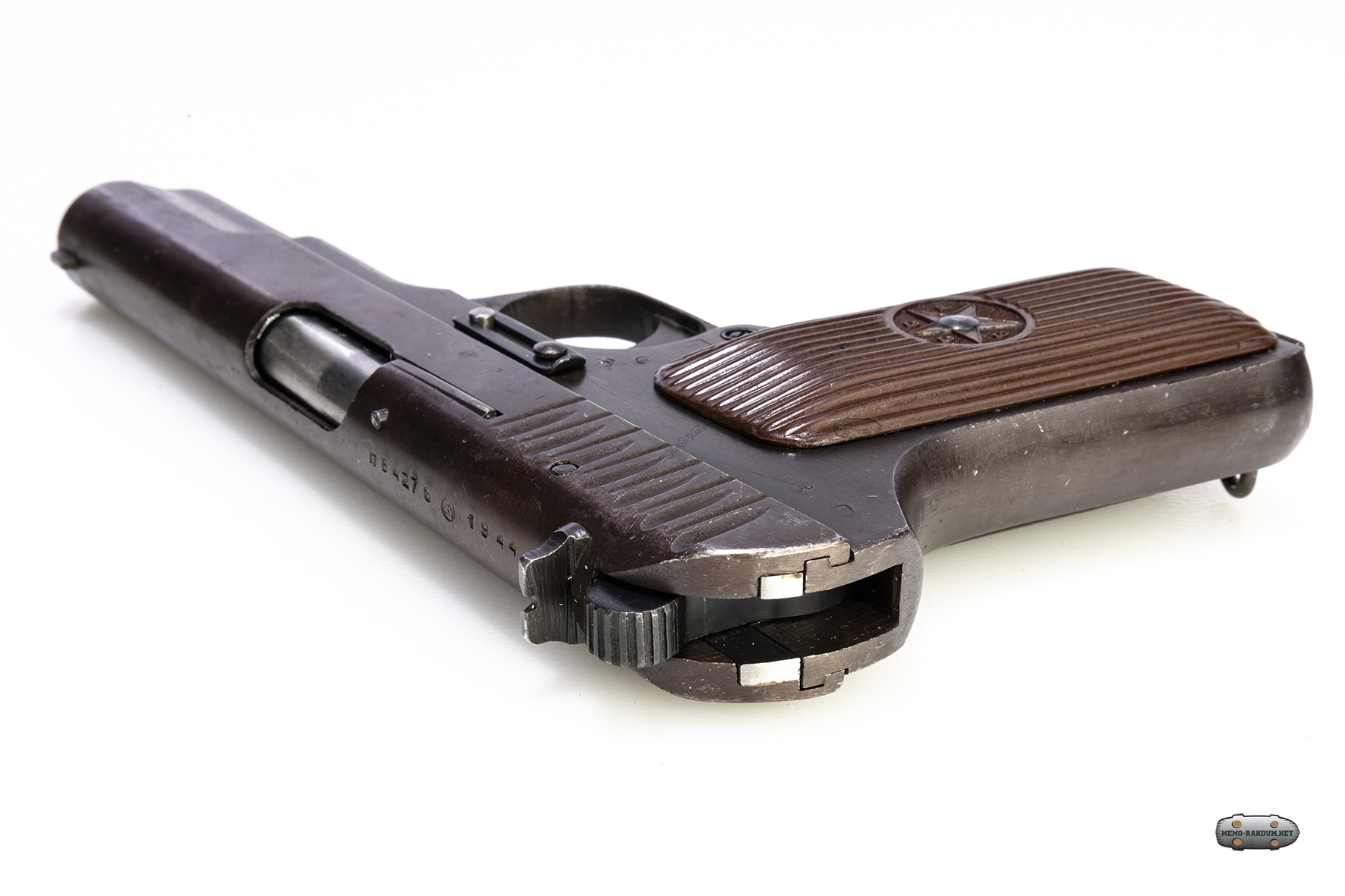

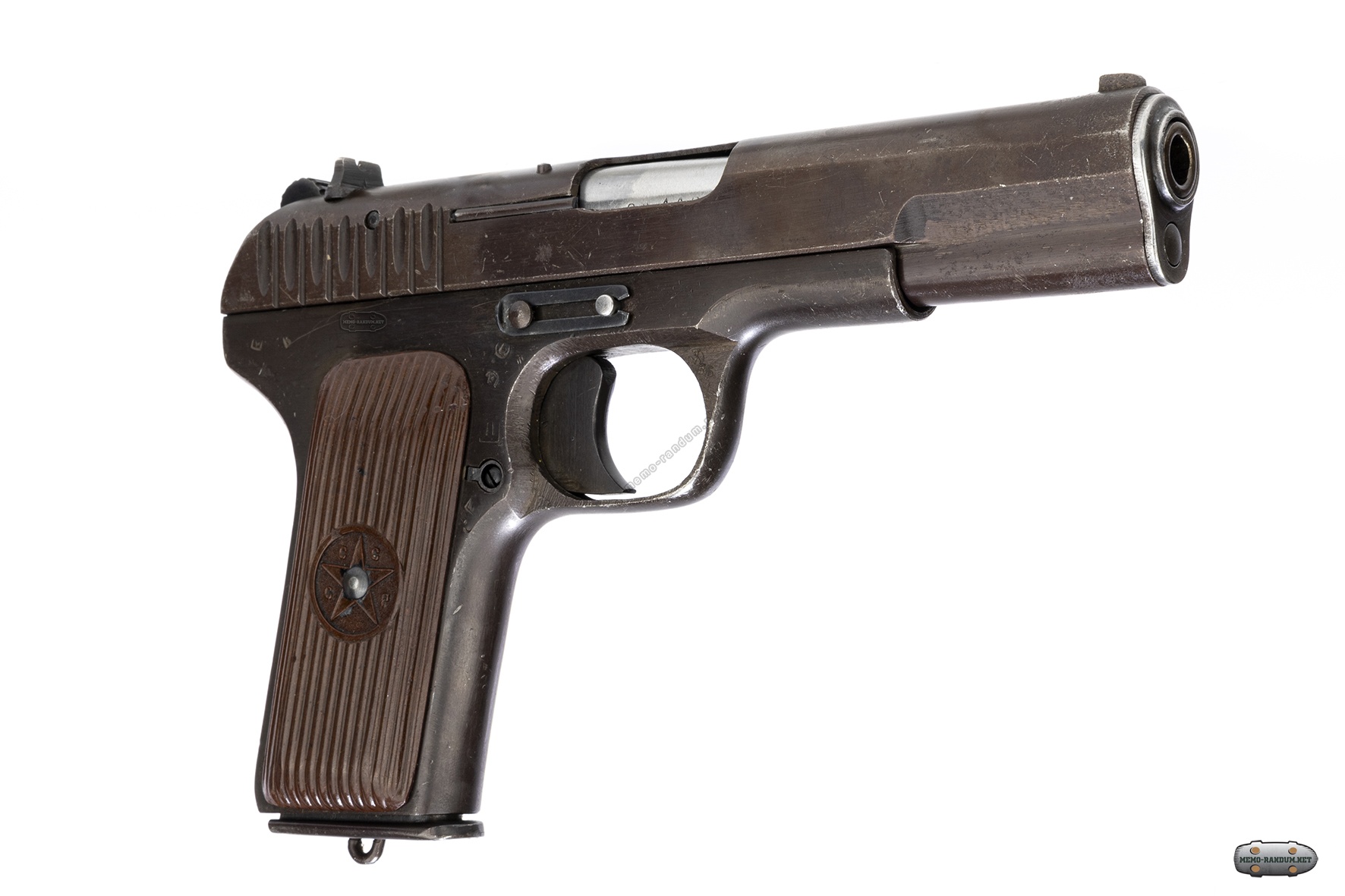

Обзор пистолета ТТ 1944 года. (Красный)

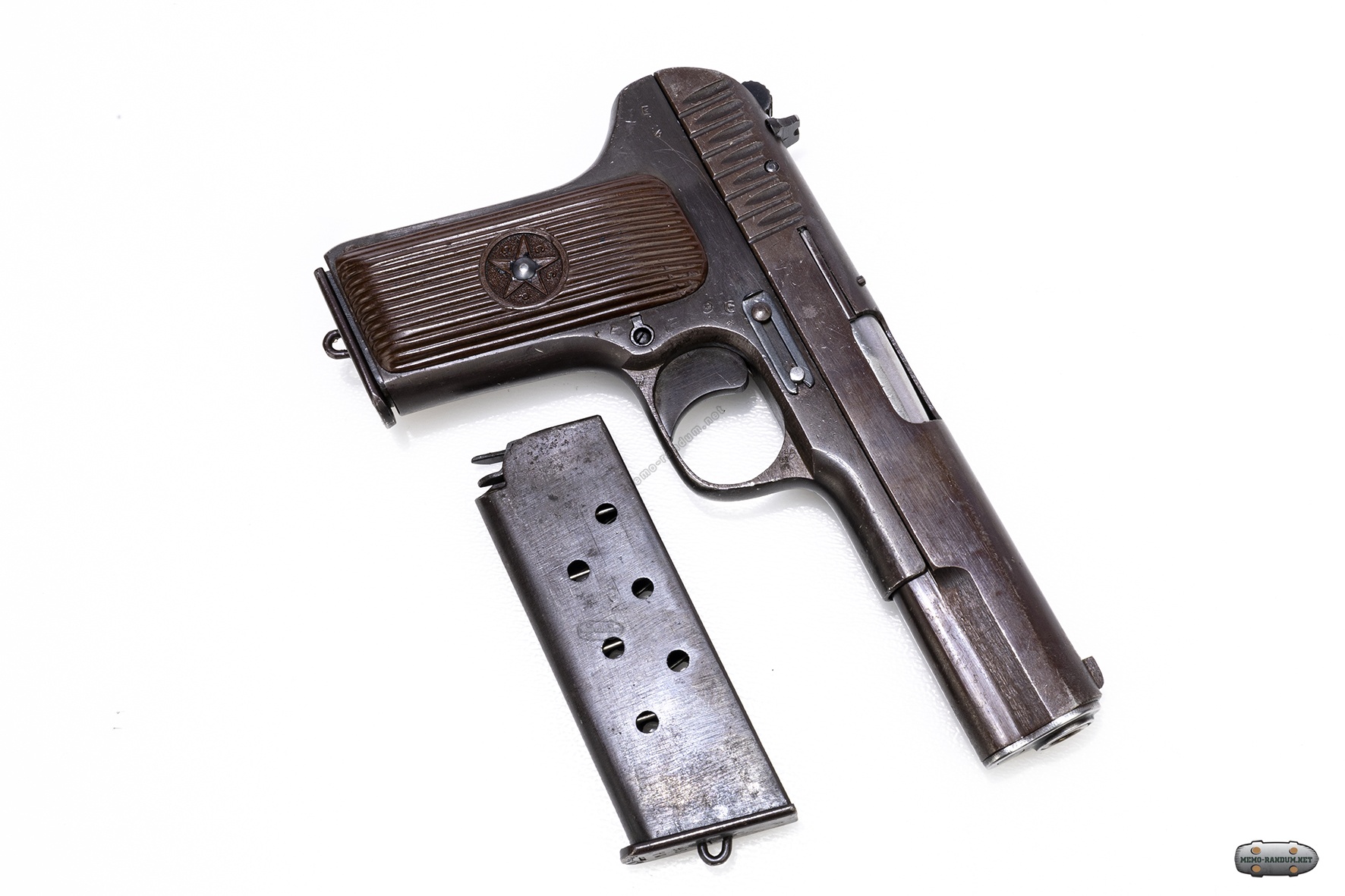

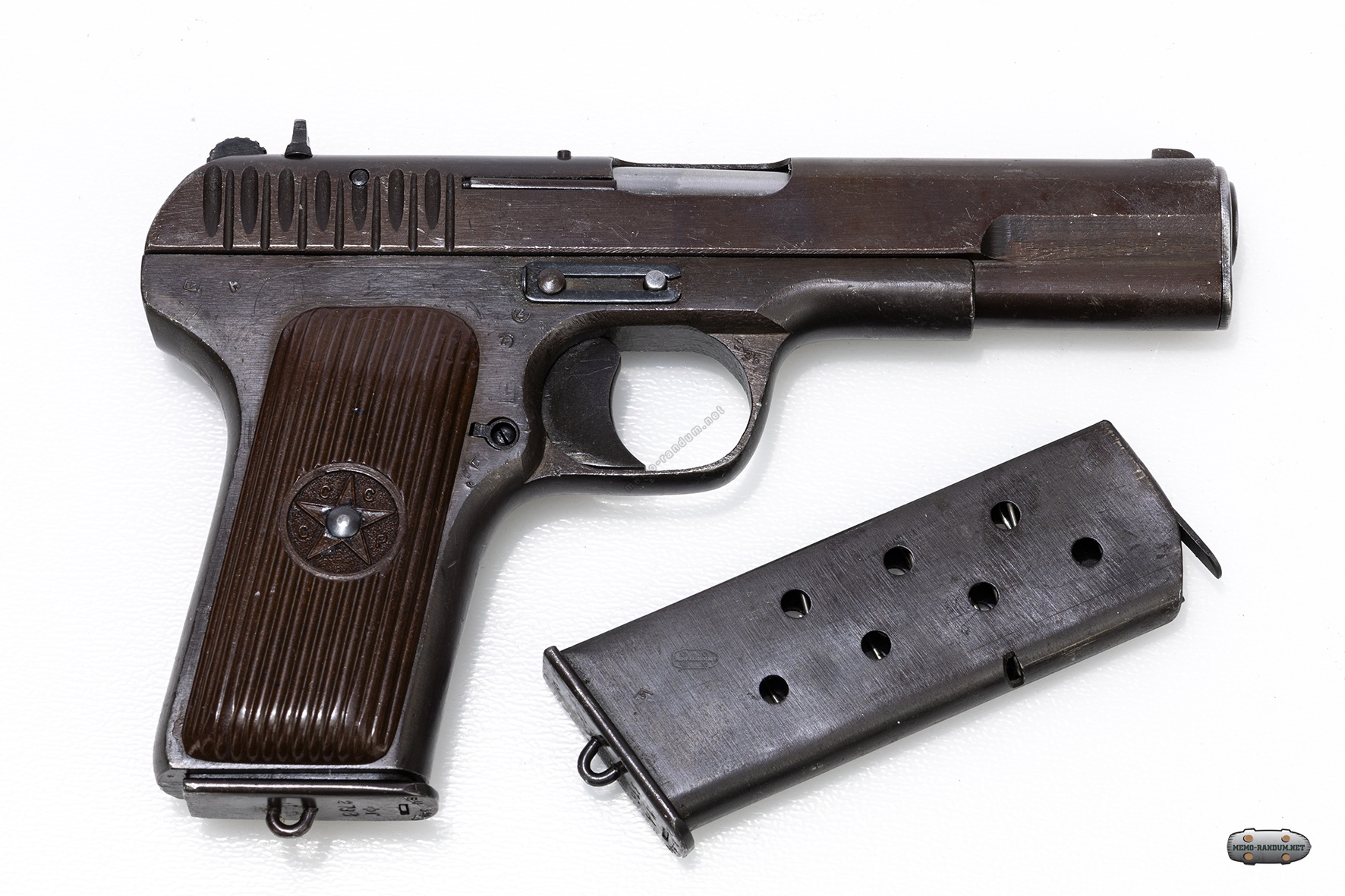

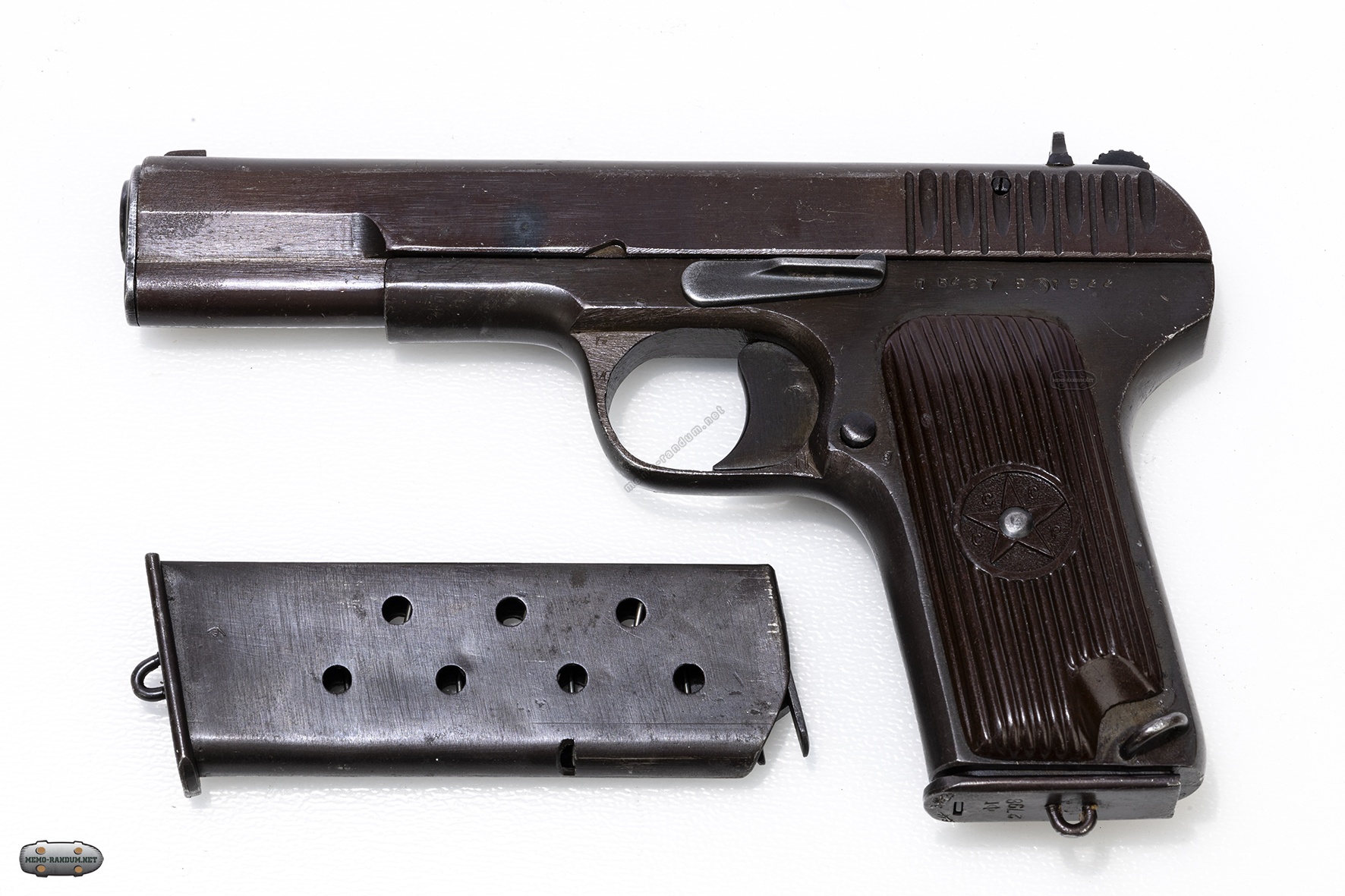

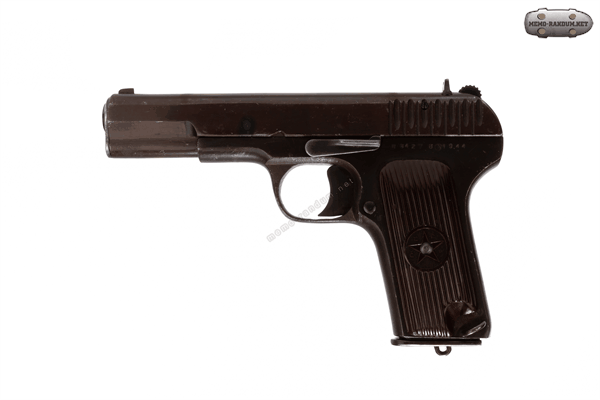

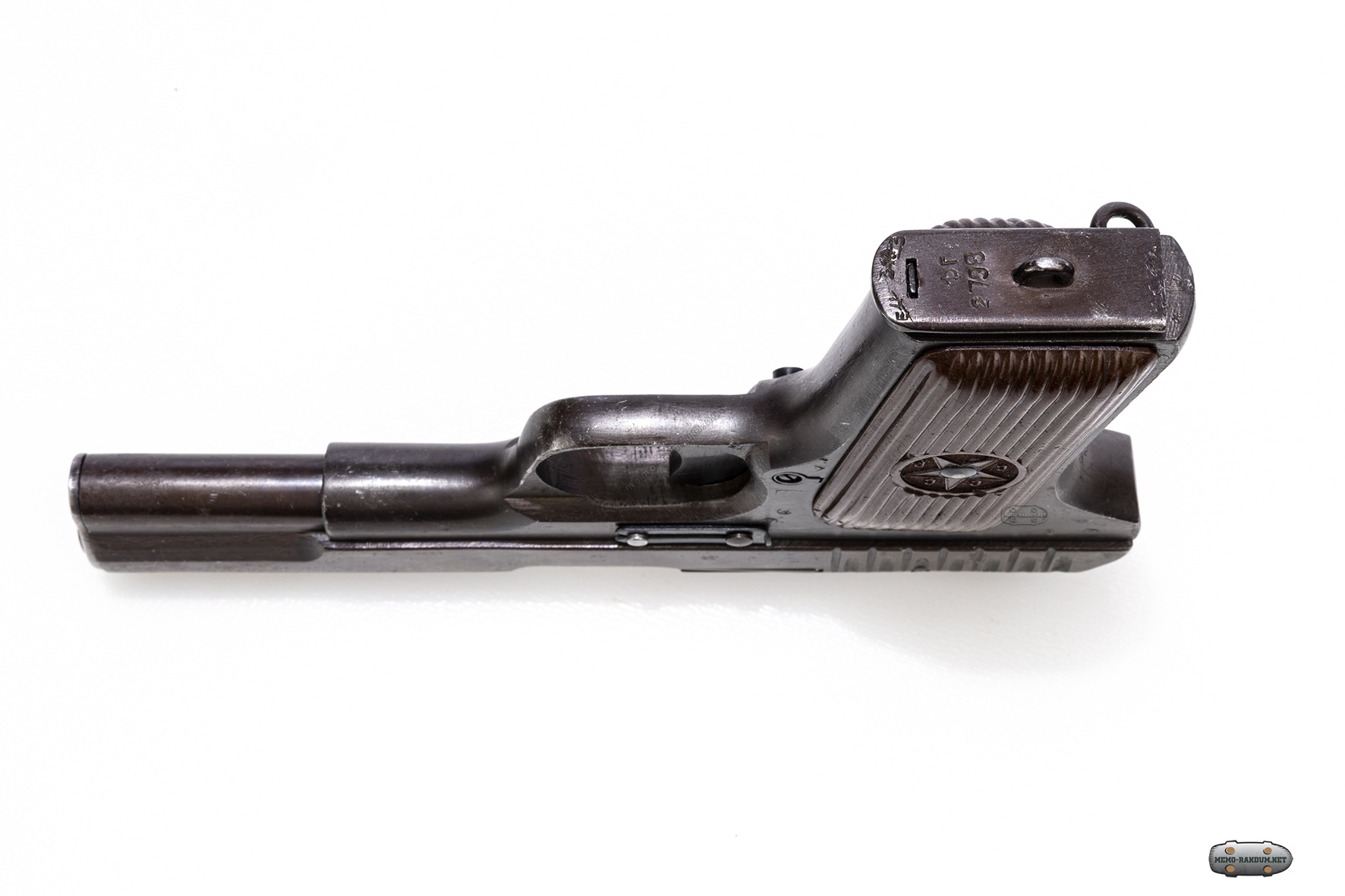

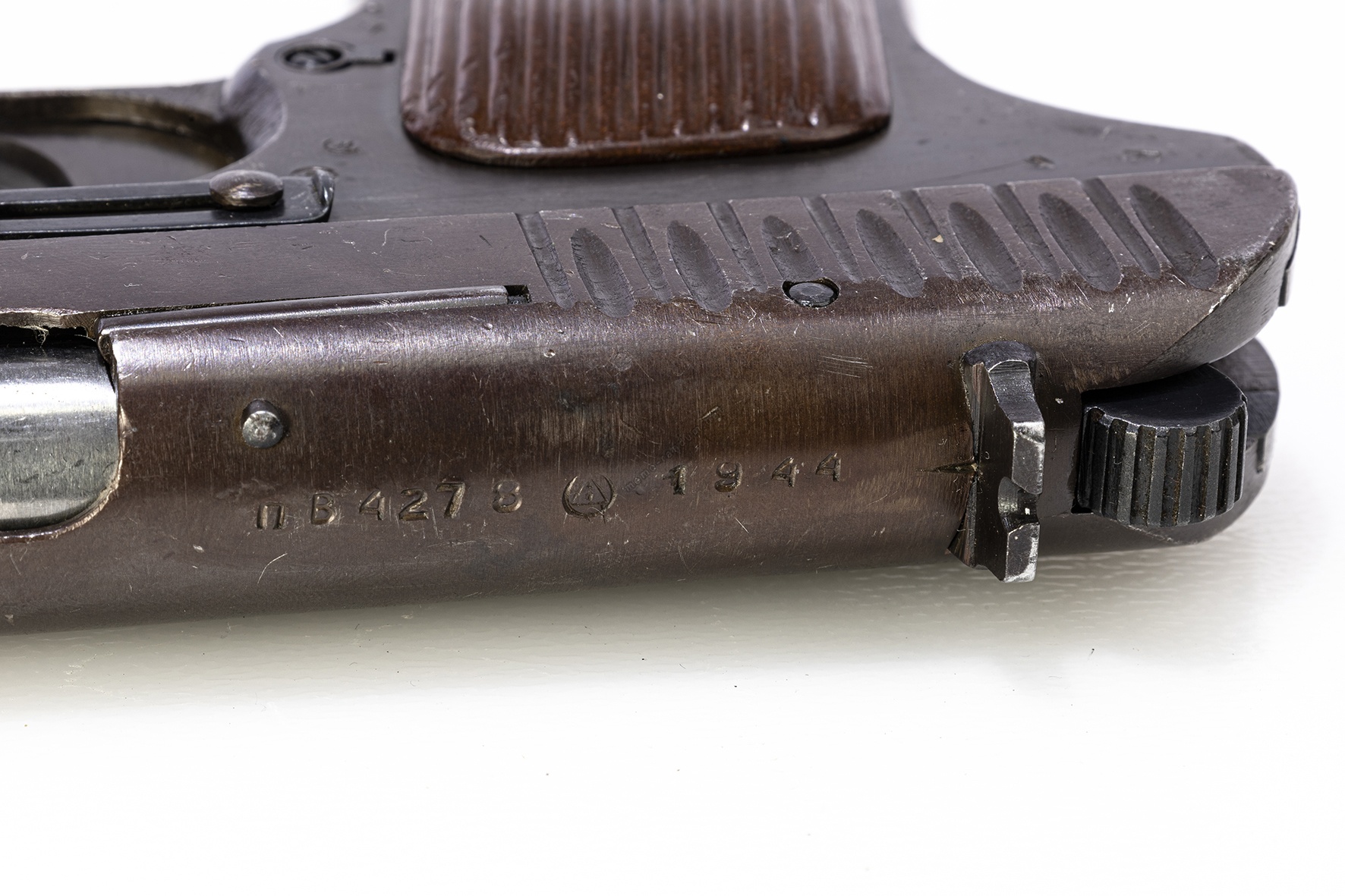

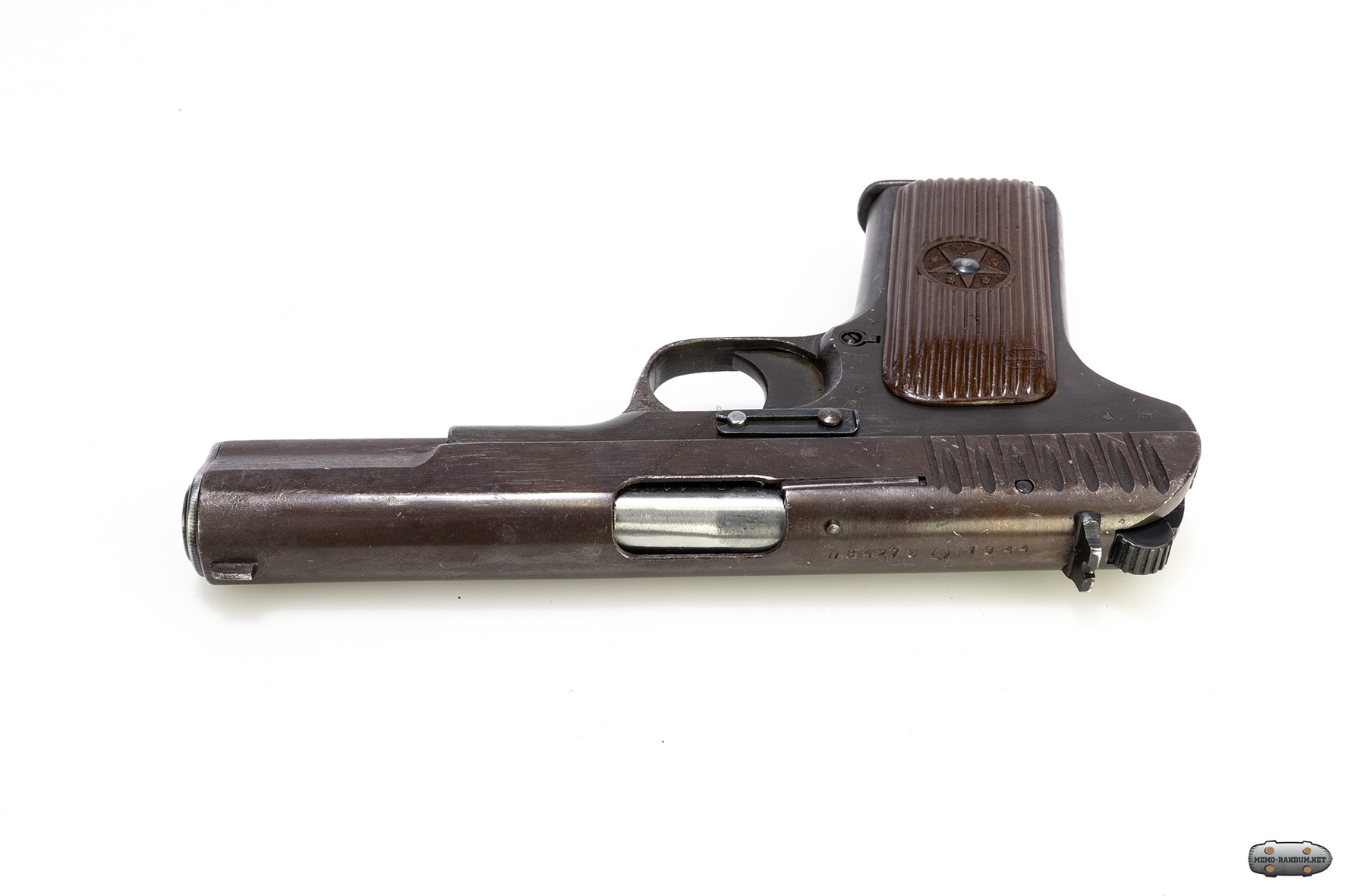

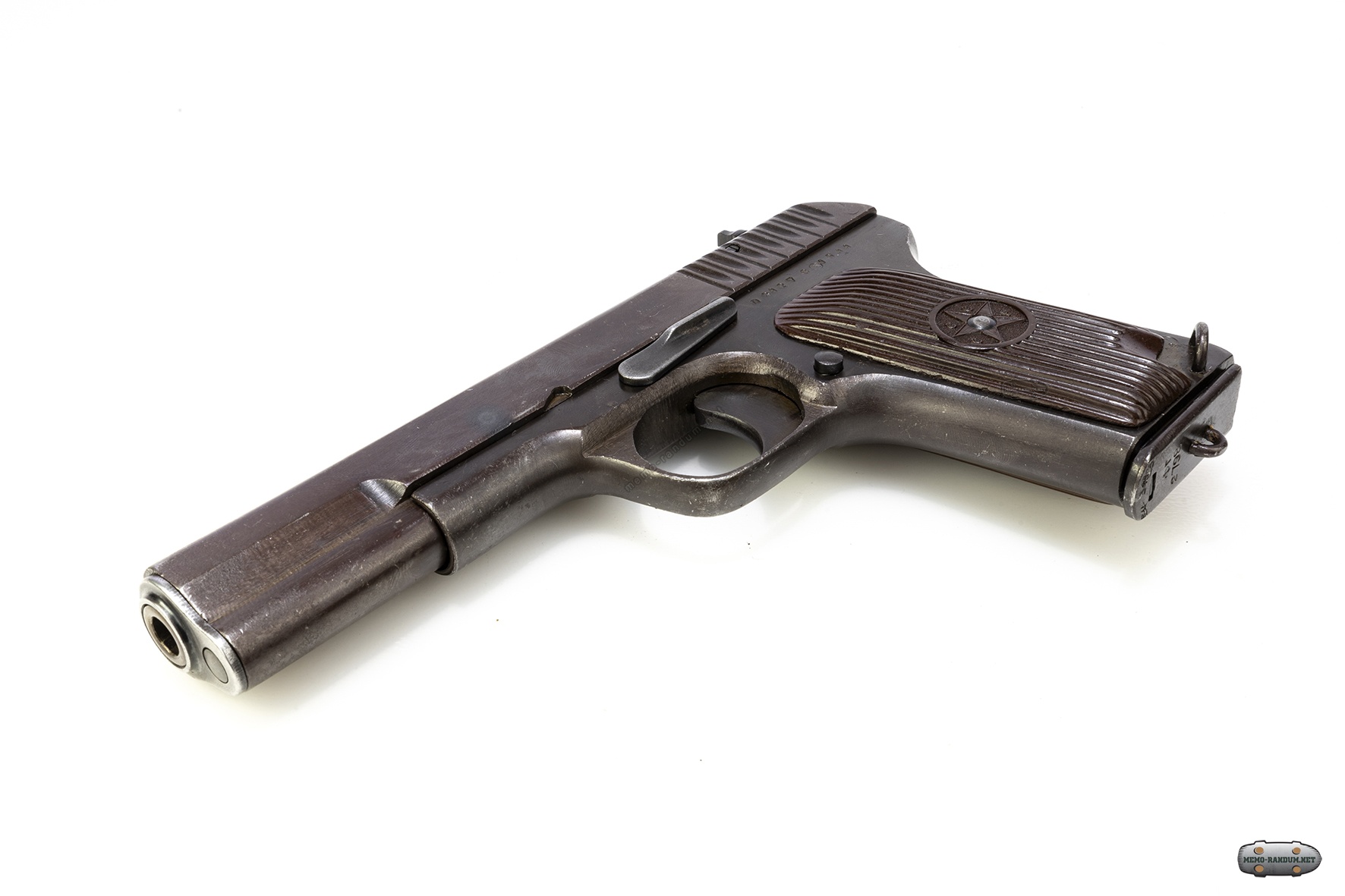

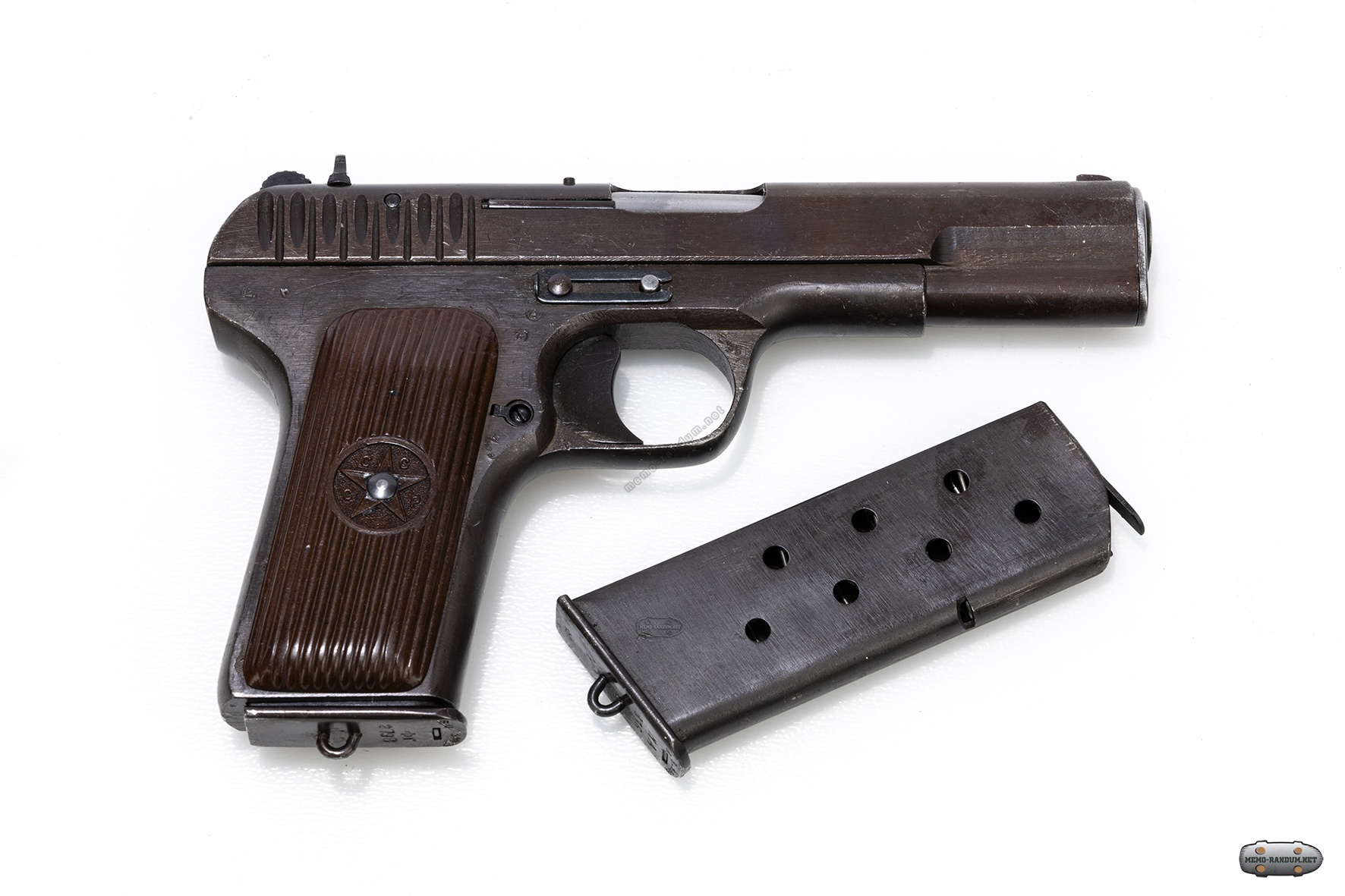

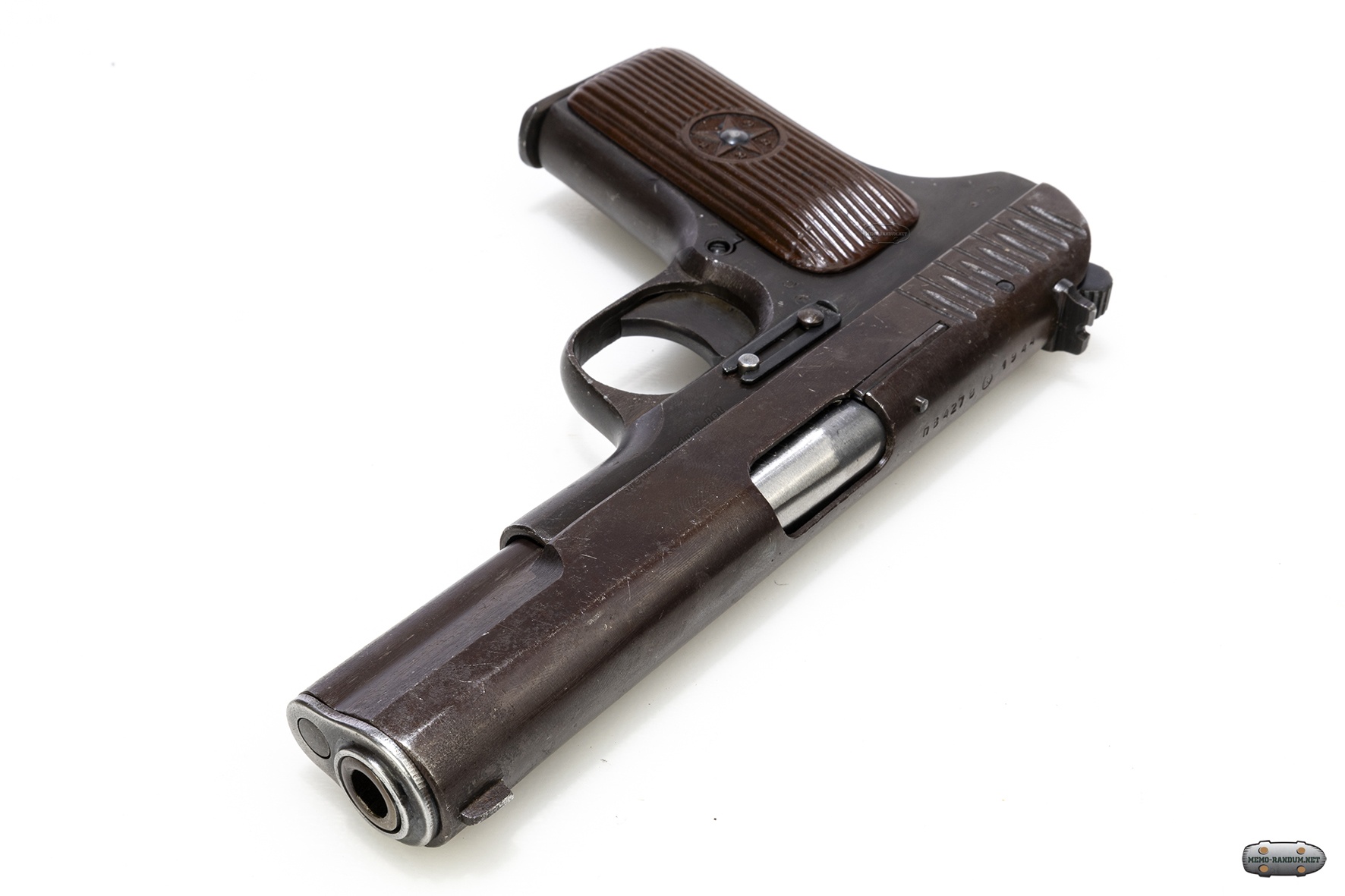

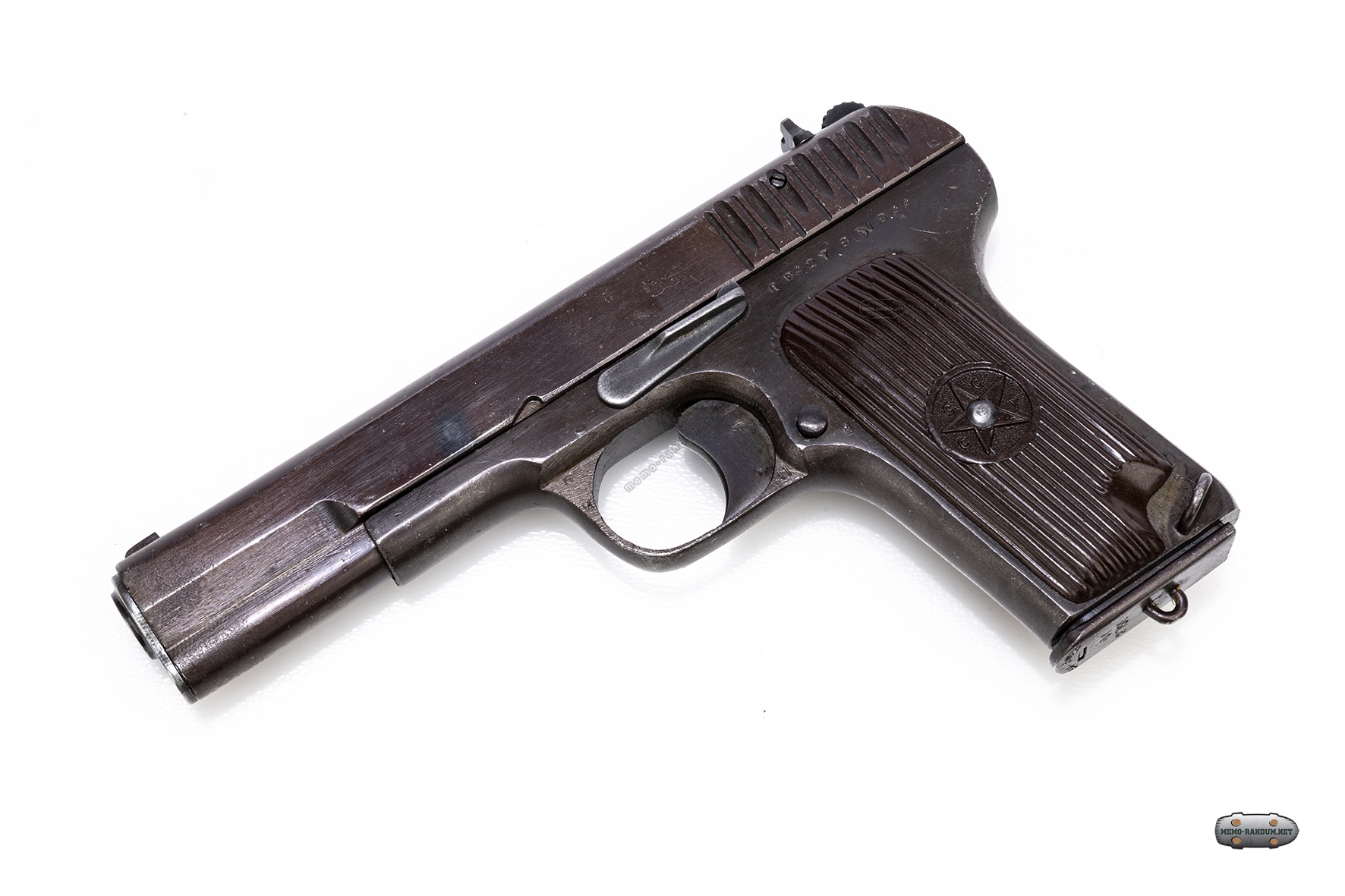

Охолощенный пистолет ТТ33-О 1944 года серийный номер ПВ427
оксидирование красного цвета, щечки из красной пластмассы.
Точной версии почему некоторые образцы Советского оружия имеют элементы с оксидированием красного цвета нет(документально подтвержденной).
Основные версии:
1. Наиболее вероятная- некоторые партии стали производились с добавлением кремния (кремниевистой стали). Если стали марок 6ХС, 9ХС, 60С2А красить при максимально допустимой температуре, получается красный оттенок. Для производства ТТ и деталей другого оружия был заранее одобрен ряд марок стали.
текст с Gans.ru -
"Вот хорошая информация по данной теме из поста одного участника:
цвет после горячего оксидирования зависит от состава стали. 9хс, 30хгса дают красный цвет. в зависимости от нюансов обработки более светлый или глубокий, но красно-вишневый. видимо играет роль хром-кремний. Можно получить очень темный почти черный цвет, только под лампочкой будет заметно что это густой красный. стали 50,45,40 и тд всегда будут черными после варки. р18,р9, эп682 и тд получают серый оттенок."
2. нарушение температурного режима.
3. Особый заказ к праздникам.
4.Заказ НКВД(КГБ)

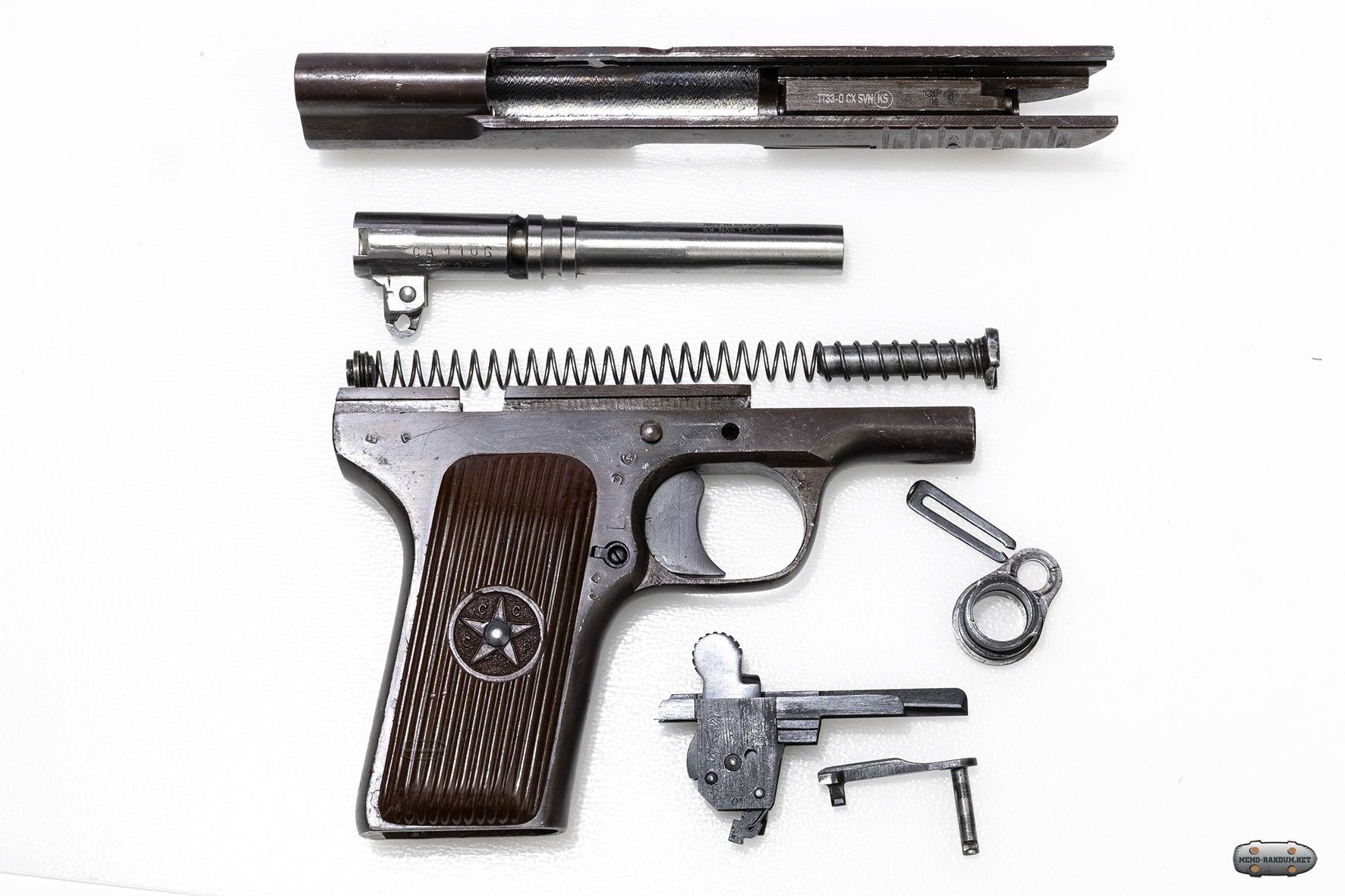

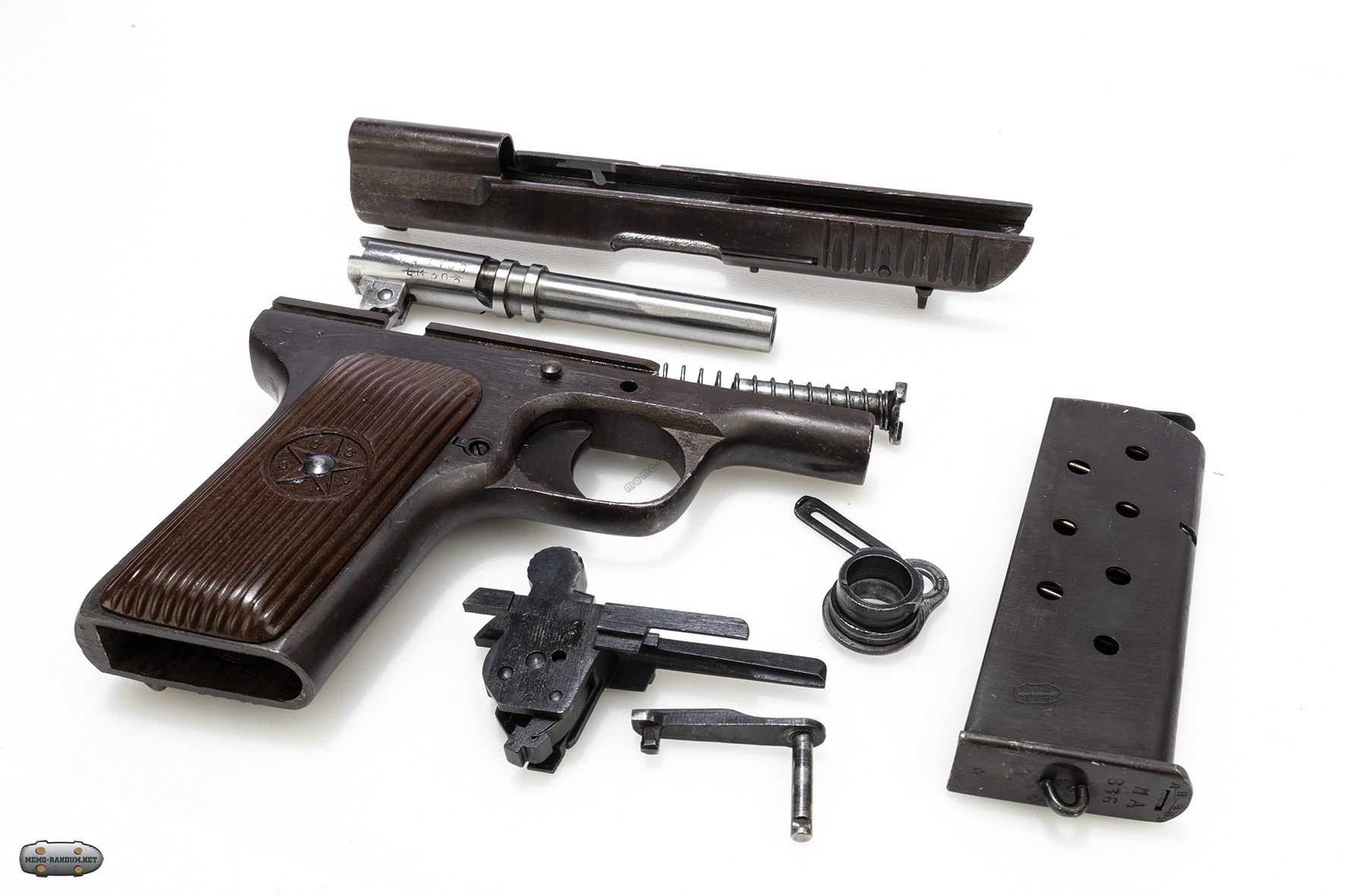

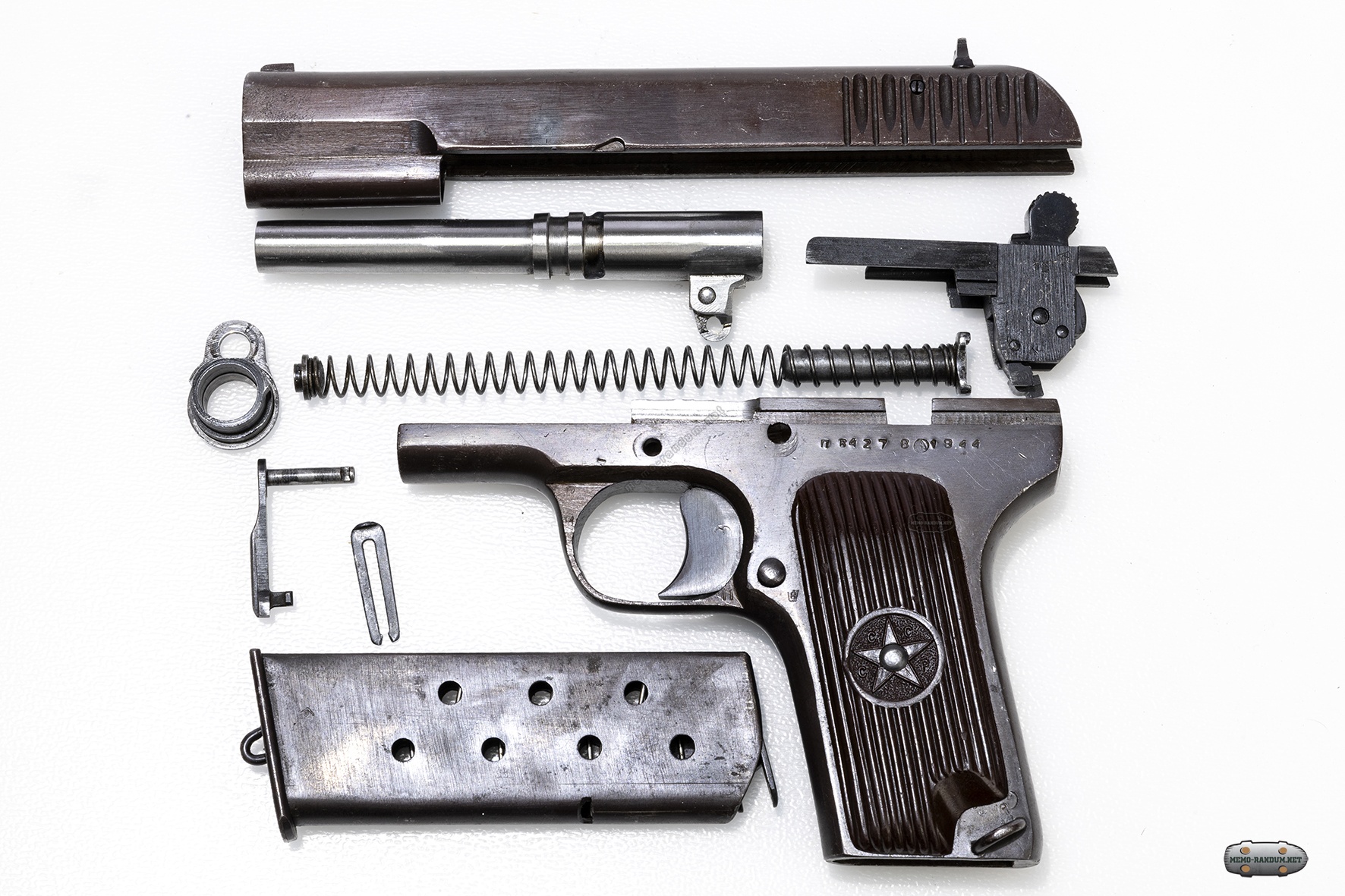

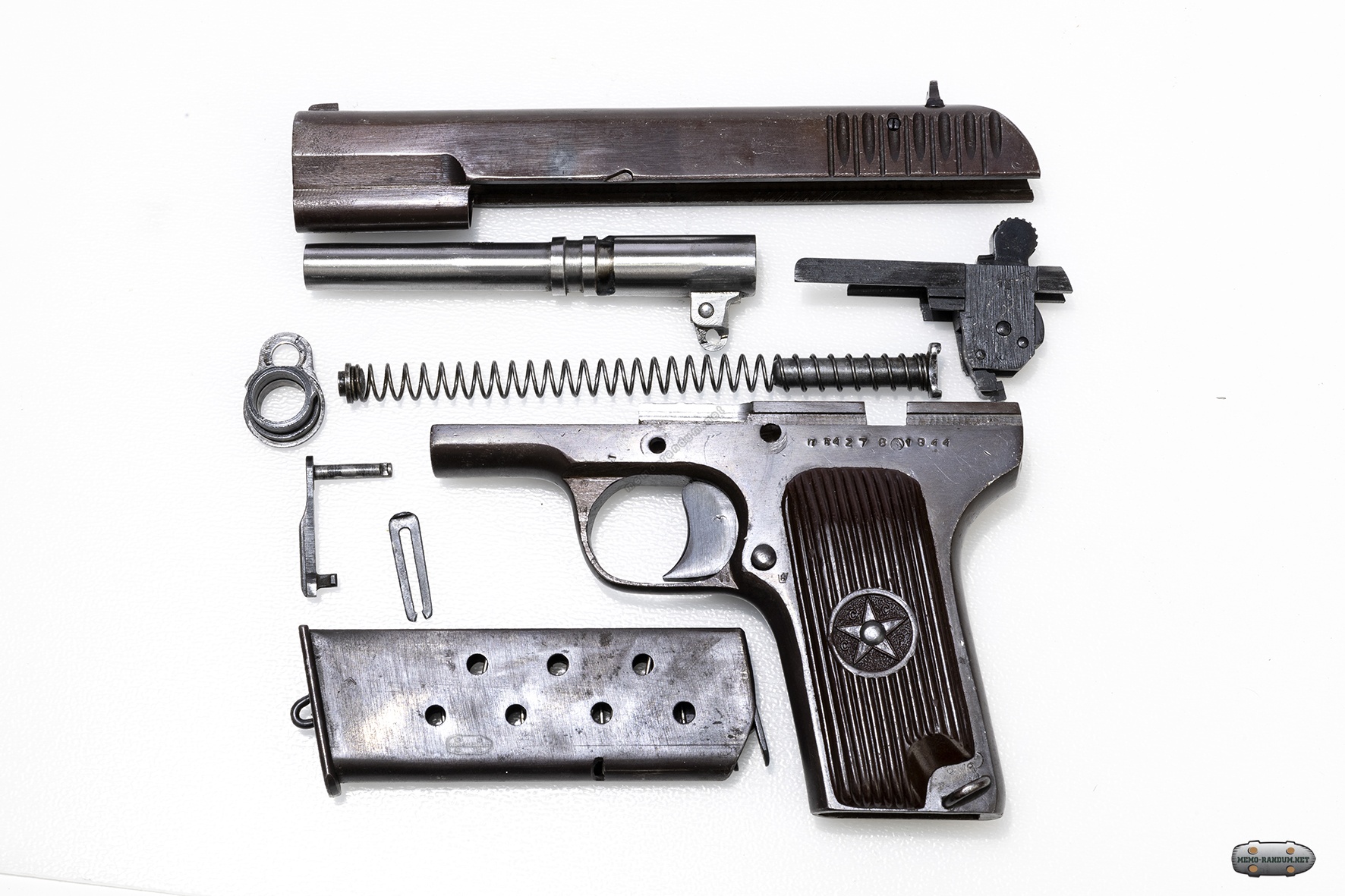

Устройство и взаимодействие частей СХП пистолета ТТ -33-О

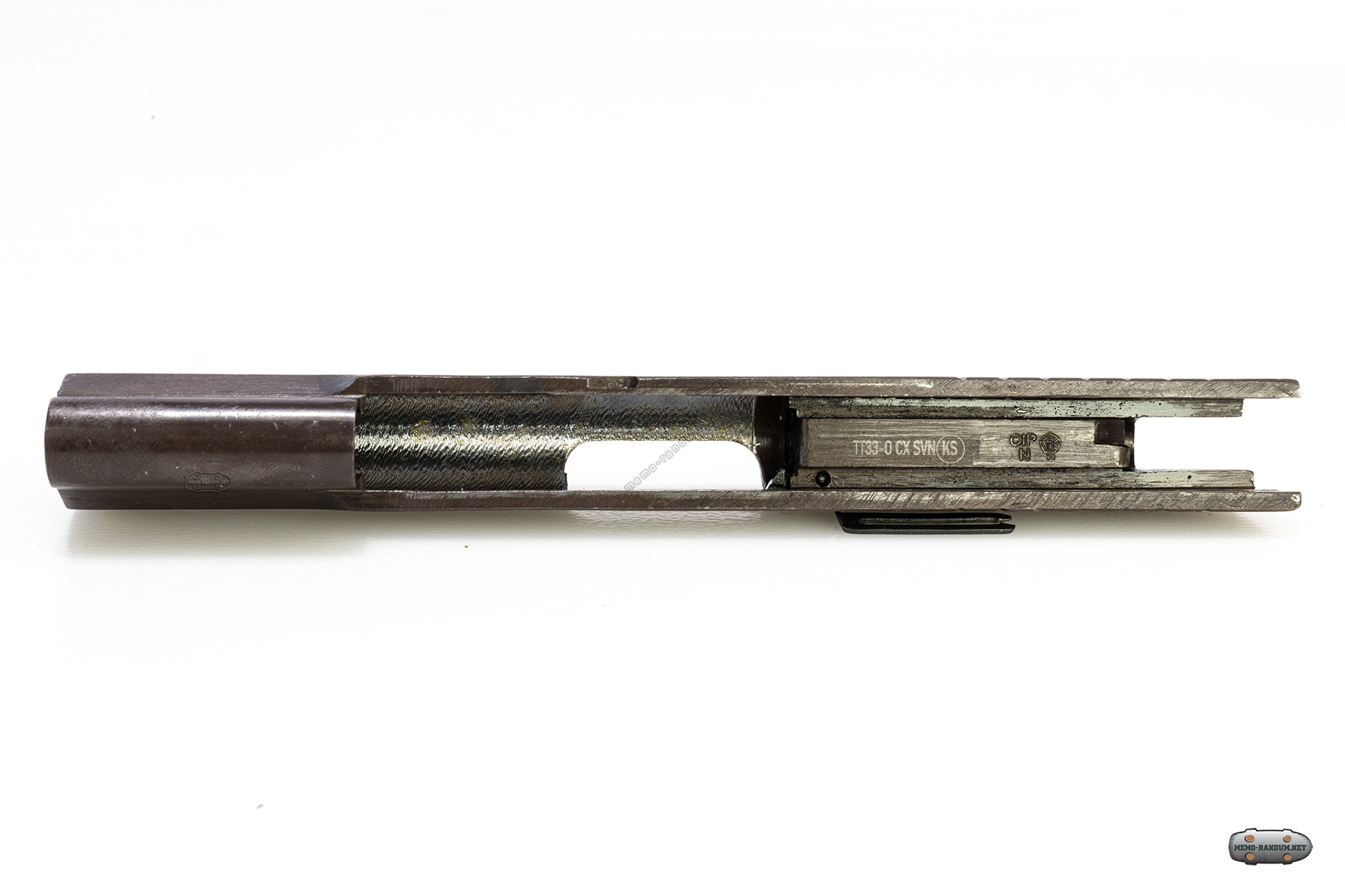

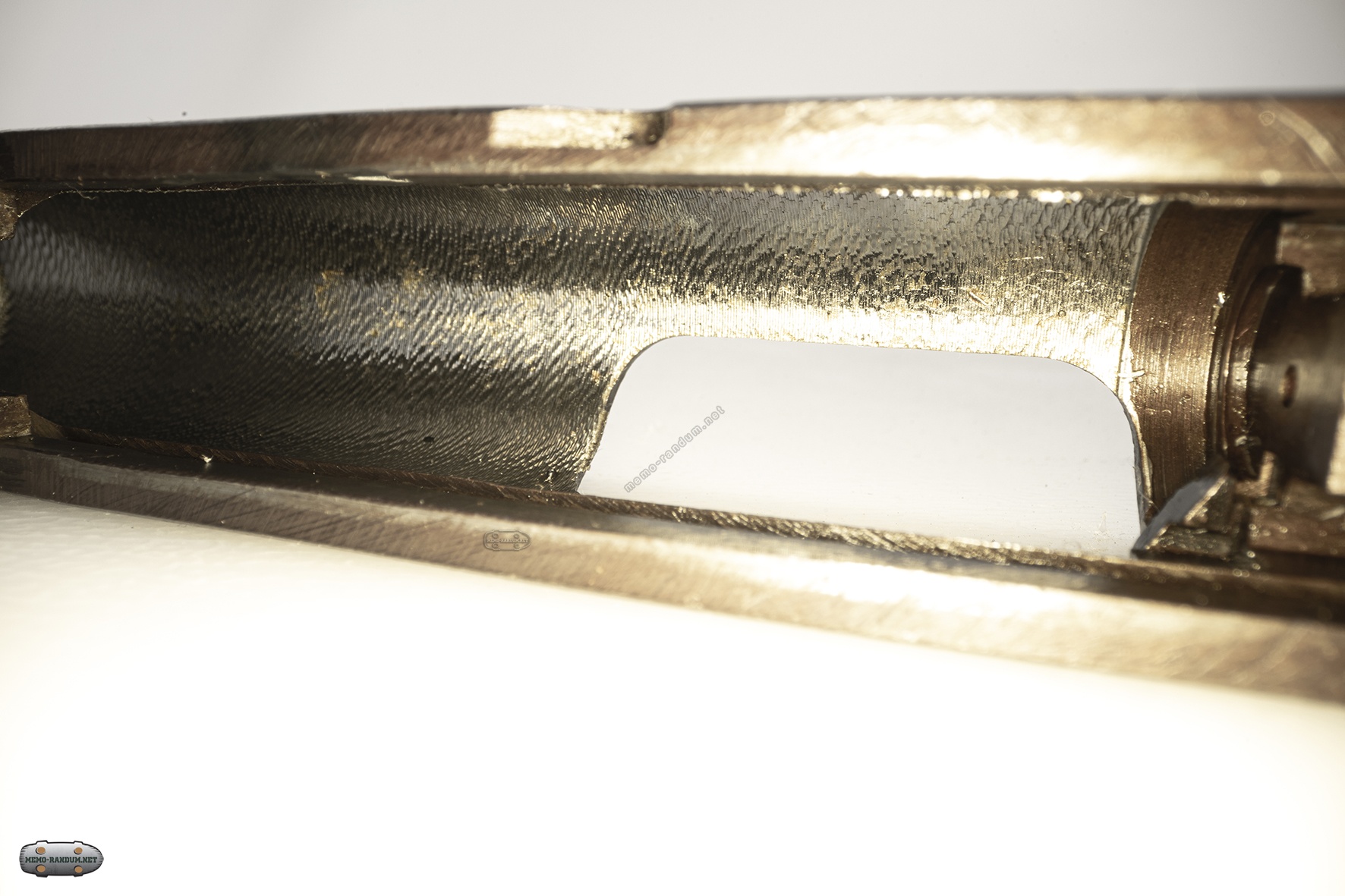

Устройство и взаимодействие частей пистолета аналогично устройству пистолета Токарева, за исключением выполненных доработок основных частей:- произведена фрезеровка внутренней поверхности затвора, убраны зацепы.

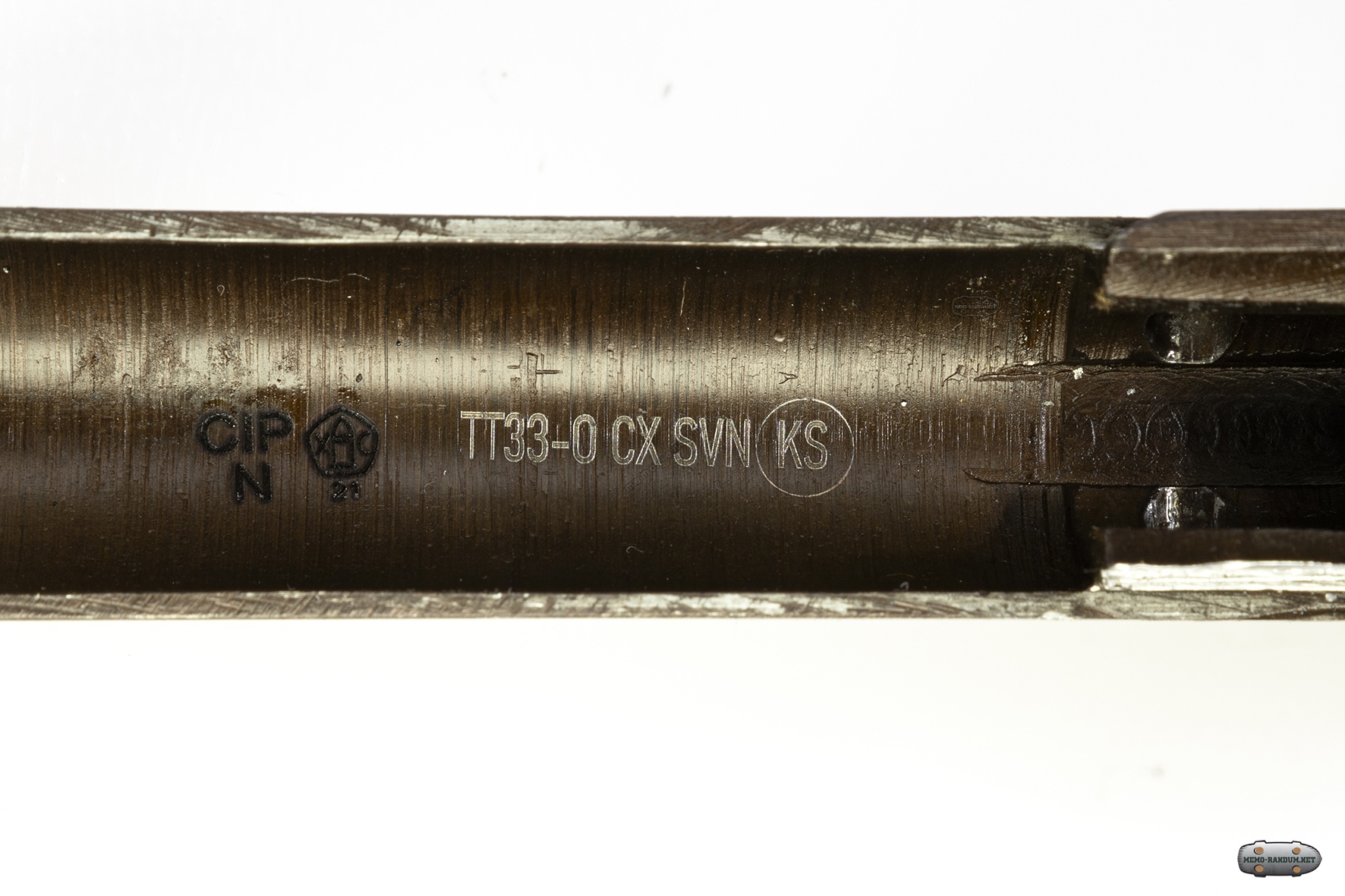

- нанесена лазерная маркировка на ствол и внутреннюю часть затвора (ТТ33-О СХ и клеймо ГИЗ и "CIP N")
- зашлифованная капля сварки между кольцами на стволе.

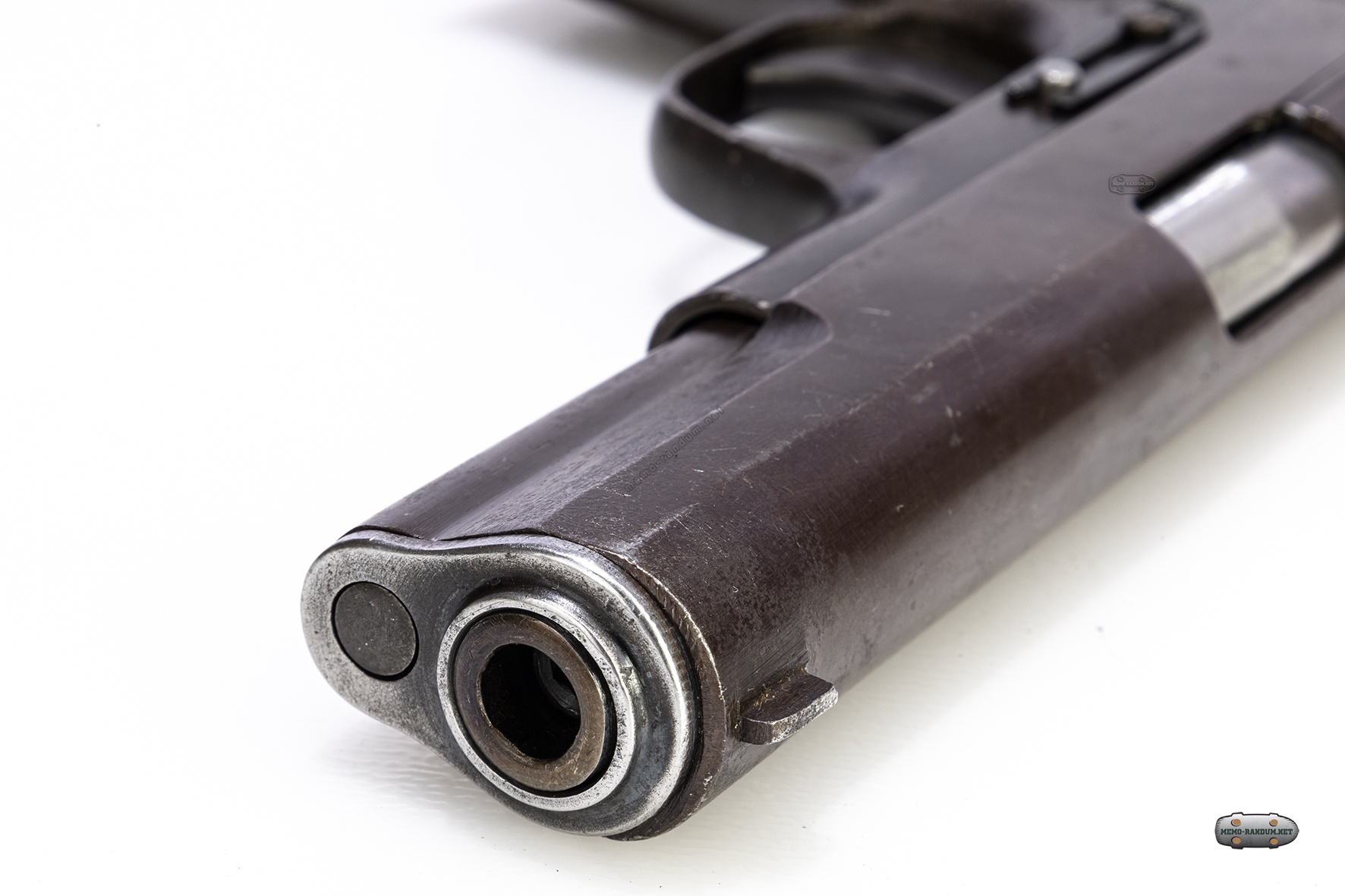

- диффузор (для нагнетания давления) в 4 мм от среза ствола.
- штифт за патронником исключающий использование боевого патрона.
- фрезеровка и выборка на рамке и затворе исключающий установку боевого затвора.
История образца
Пистолет обр. 1933 г. (ТТ, Тульский Токарев, индекс ГРАУ — 56-А-132) — самозарядный пистолет, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым. Первый самозарядный пистолет советской разработки, принятый на вооружение в СССР.
Пистолет ТТ был разработан для конкурса 1929 года на новый армейский пистолет, объявленного с целью замены револьвера «наган» и нескольких моделей револьверов и пистолетов иностранного производства, находившихся на вооружении Красной Армии к середине 1920-х годов. В качестве штатного патрона был принят немецкий патрон 7,63×25 мм Маузер, который в значительных количествах закупался для состоявших на вооружении пистолетов Mauser C96, FN Model 1903
Конкурсная комиссия во главе с М. Ф. Грушецким сочла пистолет конструкции Ф. В. Токарева наиболее подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки. Требования комиссии включали повышение точности стрельбы, облегчение усилия спуска и безопасности в обращении. За несколько месяцев работы недостатки были устранены. 23 декабря 1930 года было принято решение о дополнительных испытаниях.
По результатам испытаний в конкурсе победил пистолет ТТ, созданный конструкторской группой под руководством Ф. В. Токарева в проектно-конструкторском бюро Тульского оружейного завода. 12 февраля 1931 года Реввоенсовет СССР заказал первую партию из 1000 пистолетов для всесторонних войсковых испытаний. В том же году пистолет Токарева был принят на вооружение под официальным обозначением «7,62-мм самозарядный пистолет обр. 1930 г.» вместе с патроном 7,62×25. Пистолет, получивший название ТТ (Тульский Токарева), был простым и технологичным в производстве и эксплуатации.
В это же время СССР купил у немецкой фирмы Mauser лицензию на производство патрона и начал выпуск под обозначением «7,62-мм пистолетный патрон „П“ обр. 1930 г.».
В 1930—1932 годах было выпущено несколько тысяч экземпляров. С целью повысить технологичность производства в 1932—1933 гг. оружие подверглось модернизации: боевые выступы ствола не фрезеровали, а выполняли токарной обработкой; рама изготавливалась цельной, без съёмной крышки рукоятки; были доработаны разобщитель и спусковая тяга. В начале 1934 года новый пистолет был принят на вооружение под наименованием «7,62-мм самозарядный пистолет обр. 1933 г.».
В 1939 году группа конструкторов во главе с Токаревым создала вариант пистолета с более массивной рукоятью и магазином на 12 патронов (для чего его защёлка была перенесена). Значительно уменьшилась вероятность самопроизвольного выстрела. Дальнейшей доработке пистолета помешала Великая Отечественная война.
В ноябре—декабре 1941 года оборудование для изготовления ТТ было перенесено в Ижевск. В течение 1942 года на Ижевском машиностроительном заводе № 74 удалось произвести 161 485 пистолетов Токарева. Также в 1942 году Ижевский завод № 74 выпустил небольшую партию пистолета Токарева с двухрядным магазином на 15 патронов. Толщина рукоятки у такой модификации составила 42 мм (против 30,5 мм у штатного ТТ). Защёлка магазина была перенесена в основание рукоятки.
В 1944 году прошёл полигонные испытания модернизированный вариант пистолета Токарева с магазином на 16 патронов, разработанный конструктором Ижевского механического завода № 622 Г. В. Севрюгиным.
В 1947 году ТТ был вновь модифицирован с целью уменьшения его себестоимости: крупные вертикальные выточки, чередующиеся с мелкими пазами на кожухе-затворе для удобного оттягивания затвора, были заменены на мелкие выточки (рифление).

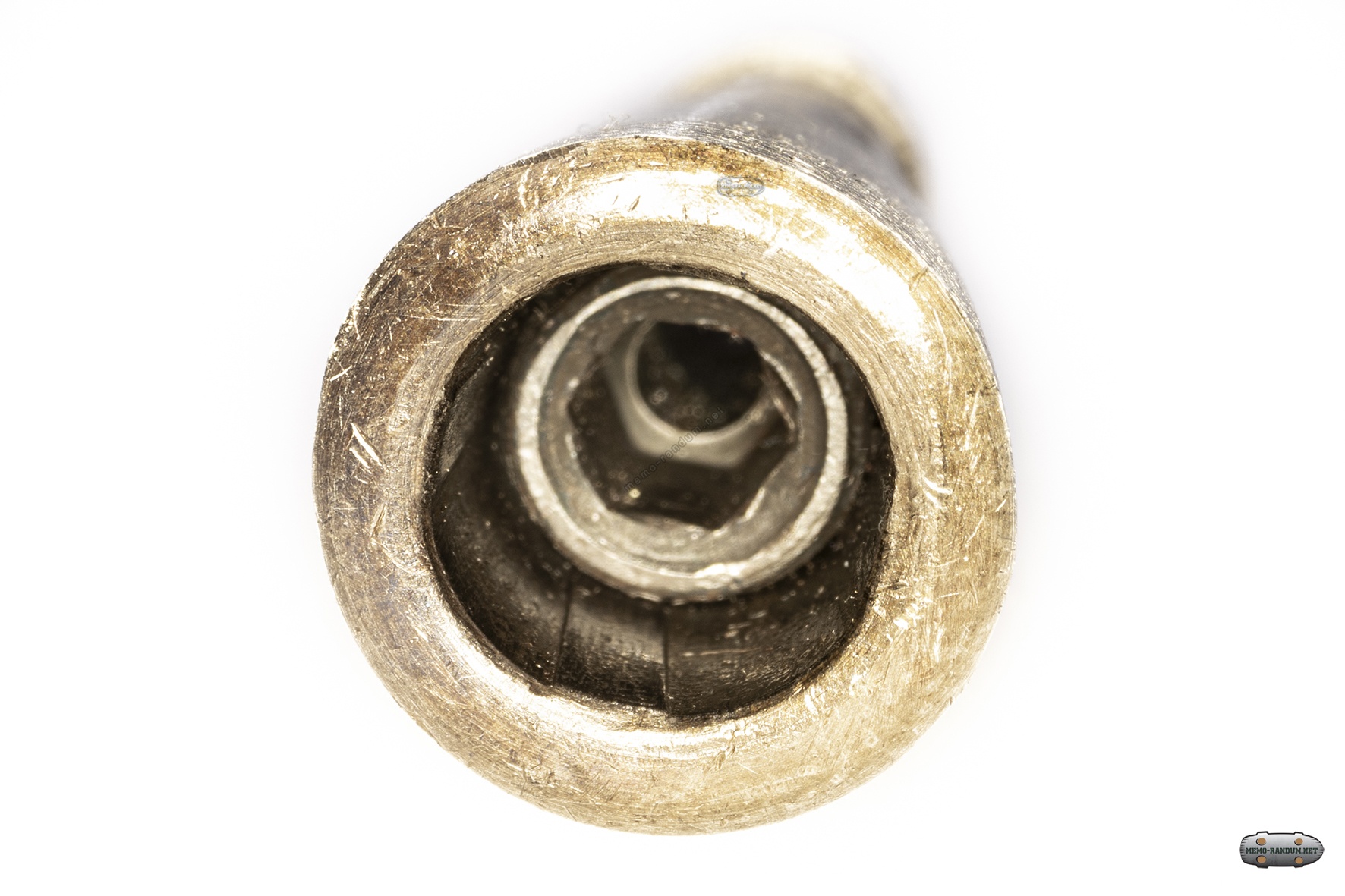

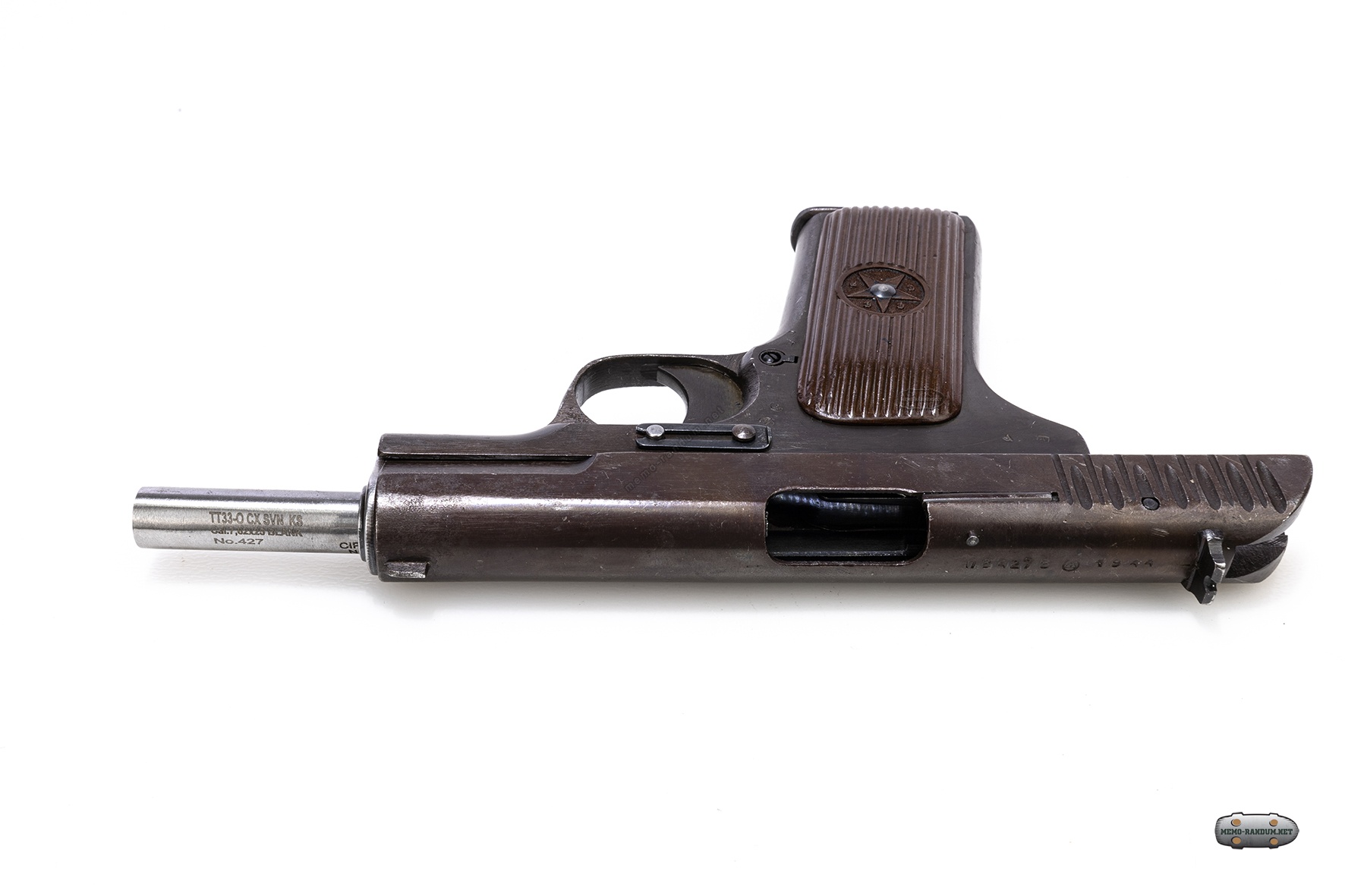

Ствол от пистолета ТТ33-О с диффузором. хорошо видны нарезы
После войны пистолет Токарева пользовался популярностью в криминальных кругах из-за доступности, обусловленной большими запасами на военных складах и, соответственно, невысокой ценой на чёрном рынке, а также из-за того, что множество единиц данного оружия не было внесено в пулегильзотеку, что затрудняло идентификацию единицы оружия и прослеживание истории её применения. Широко описываемая в литературе и СМИ тактика исполнителей заказных убийств, когда для выполнения заказа использовался специально приобретённый пистолет ТТ, который убийца после применения оставлял на месте преступления, создало ТТ имидж «пистолета для киллеров». В 1990-е годы к пистолетам производились кустарные глушители.
Конструкция
Пистолет ТТ является самозарядным пистолетом, действующим за счёт отдачи при коротком ходе ствола. Схема запирания канала ствола идентична конструкции М. Браунинга.
Вместе с тем, пистолет имеет оригинальные конструкторские решения, направленные на удобство обращения с оружием: объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щёчек рукоятки при помощи закреплённых на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма — его функцию выполнял предохранительный взвод курка.
Схема Браунинга запирания канала ствола с коротким ходом и качающейся серьгой, система работы автоматики, а также УСМ, заимствованные у пистолета Colt M1911, были модифицированы для упрощения производства.

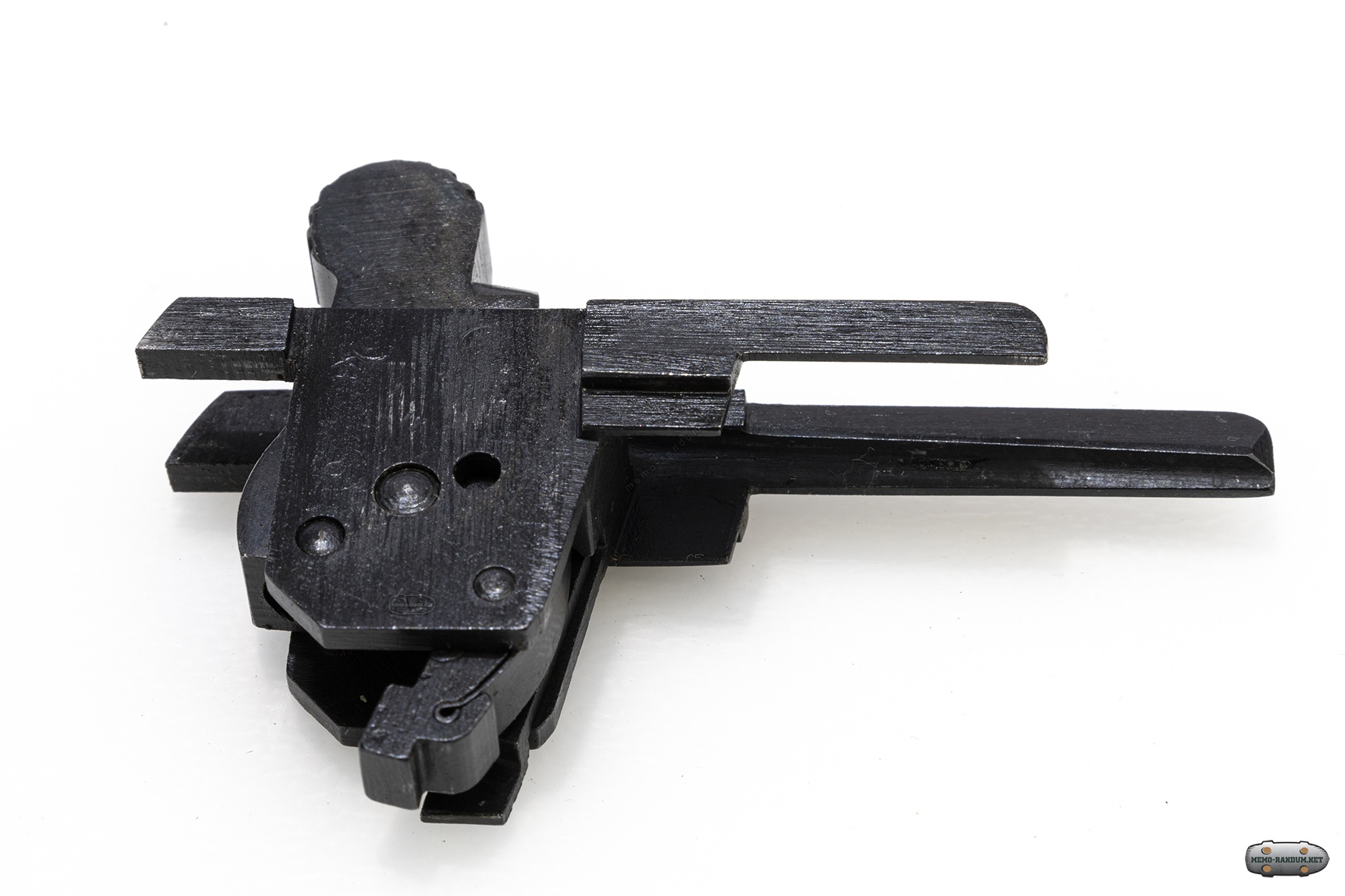

УСМ одинарного действия. Ударный механизм выполнен единым блоком, что упрощало заводскую сборку (несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же компоновку во французском пистолете «Модель 1935»).

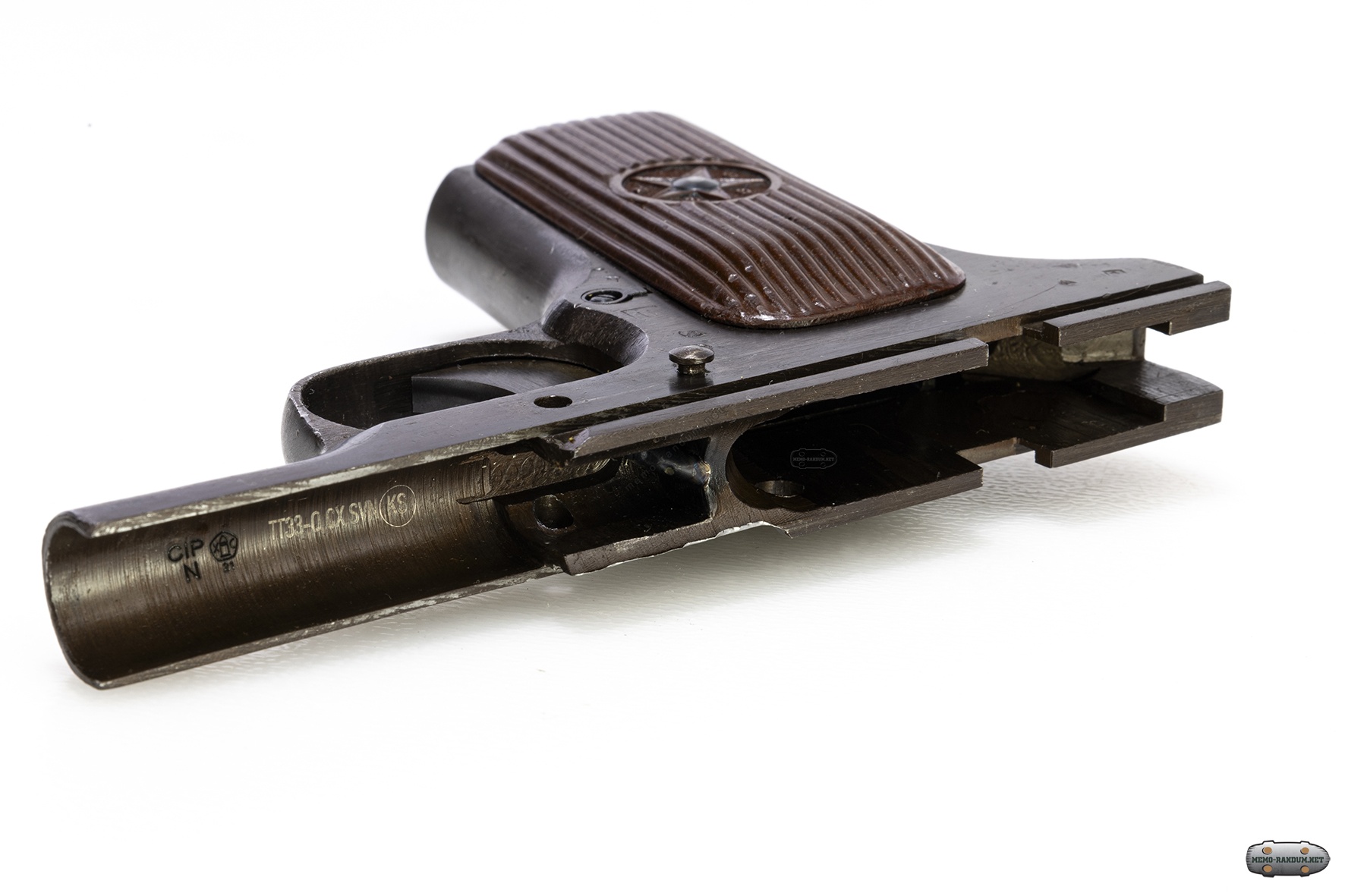

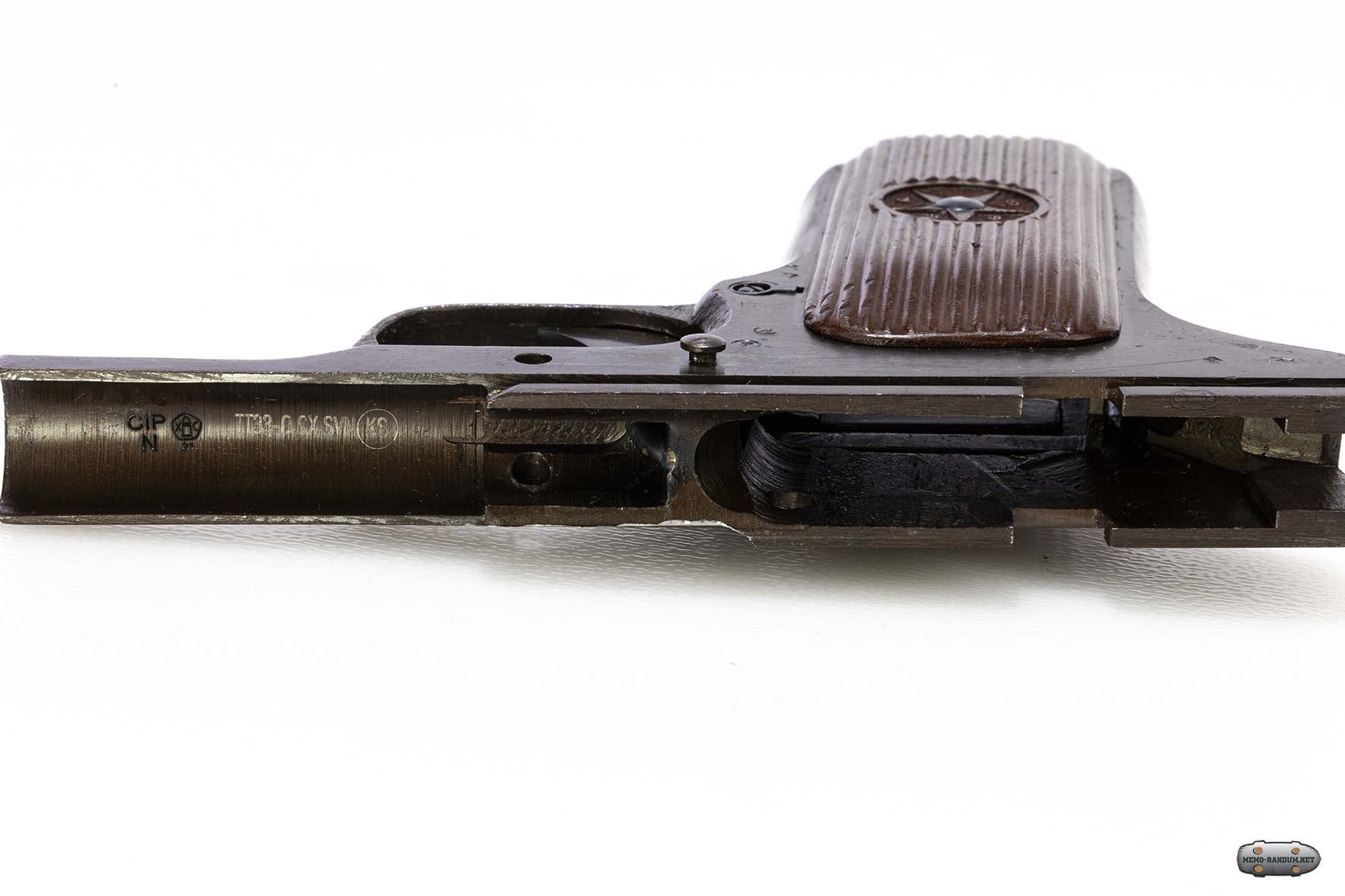

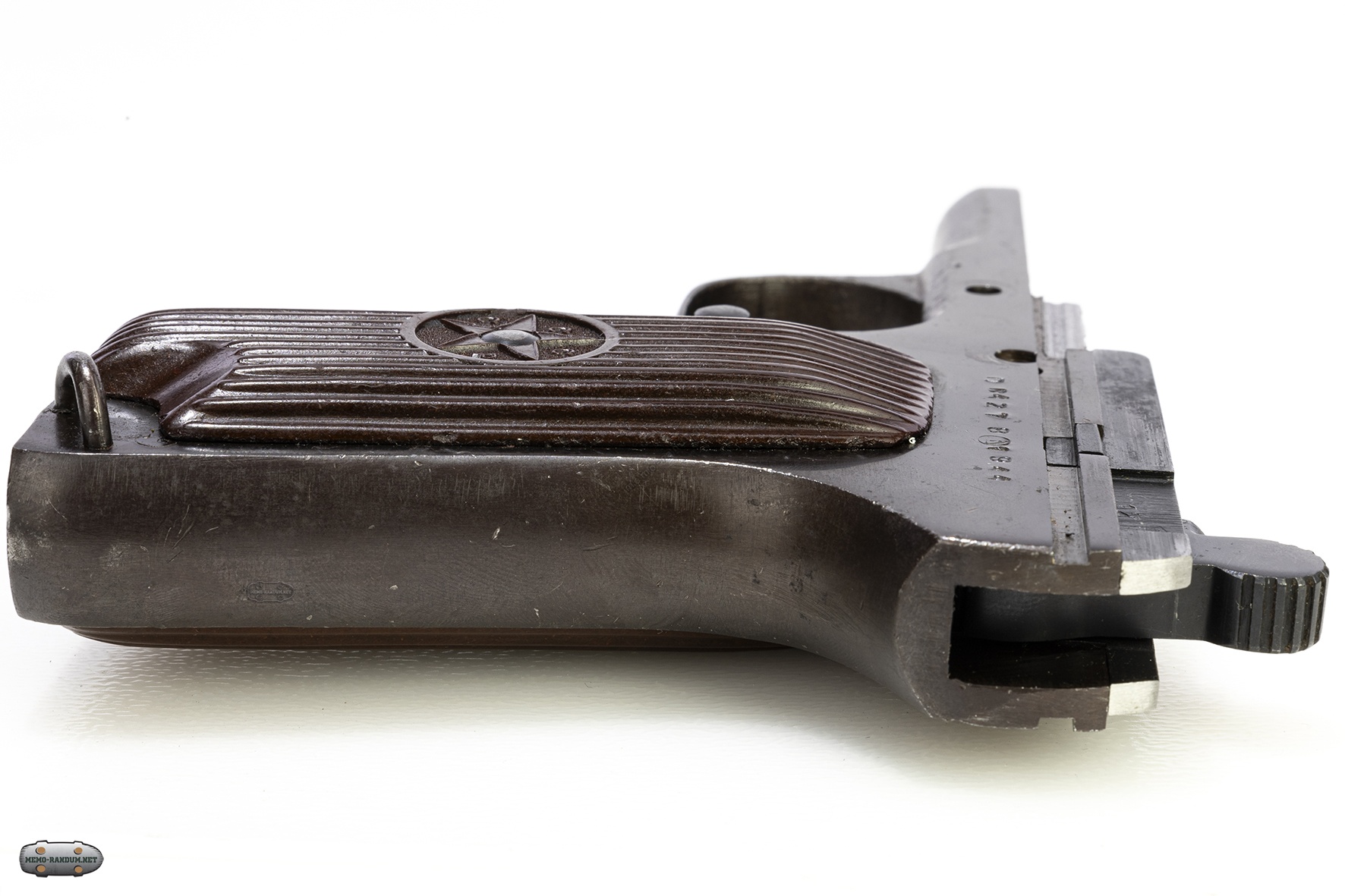

Рамка пистолета ТТ 33 -О. Видна фрезеровка на направляющих затвора и сварка в месте крепления ствола
Пистолет не имеет предохранителя как отдельной детали, его функции выполняет предохранительный взвод курка. Для снятия курка с предохранительного взвода нужно взвести курок. Чтобы поставить взведённый курок на предохранительный взвод, его сначала нужно спустить, придерживая его и нажимая на спуск. Для постановки спущенного курка на предохранительный взвод нужно немного отвести курок назад. После этого будет заблокирован спуск и затвор, а курок не будет касаться ударника. Это исключает возможность выстрела при падении пистолета или случайном ударе по головке курка.
Носить пистолет с патроном в патроннике со спущенным курком запрещено, так как при воздействии на спущенный курок, например, от удара при падении, может произойти выстрел.
На левой стороне рамки находится рычаг затворной задержки. По израсходовании магазина затвор встаёт на задержку в заднем положении. Для снятия затвора с задержки нужно опустить рычаг затворной задержки.

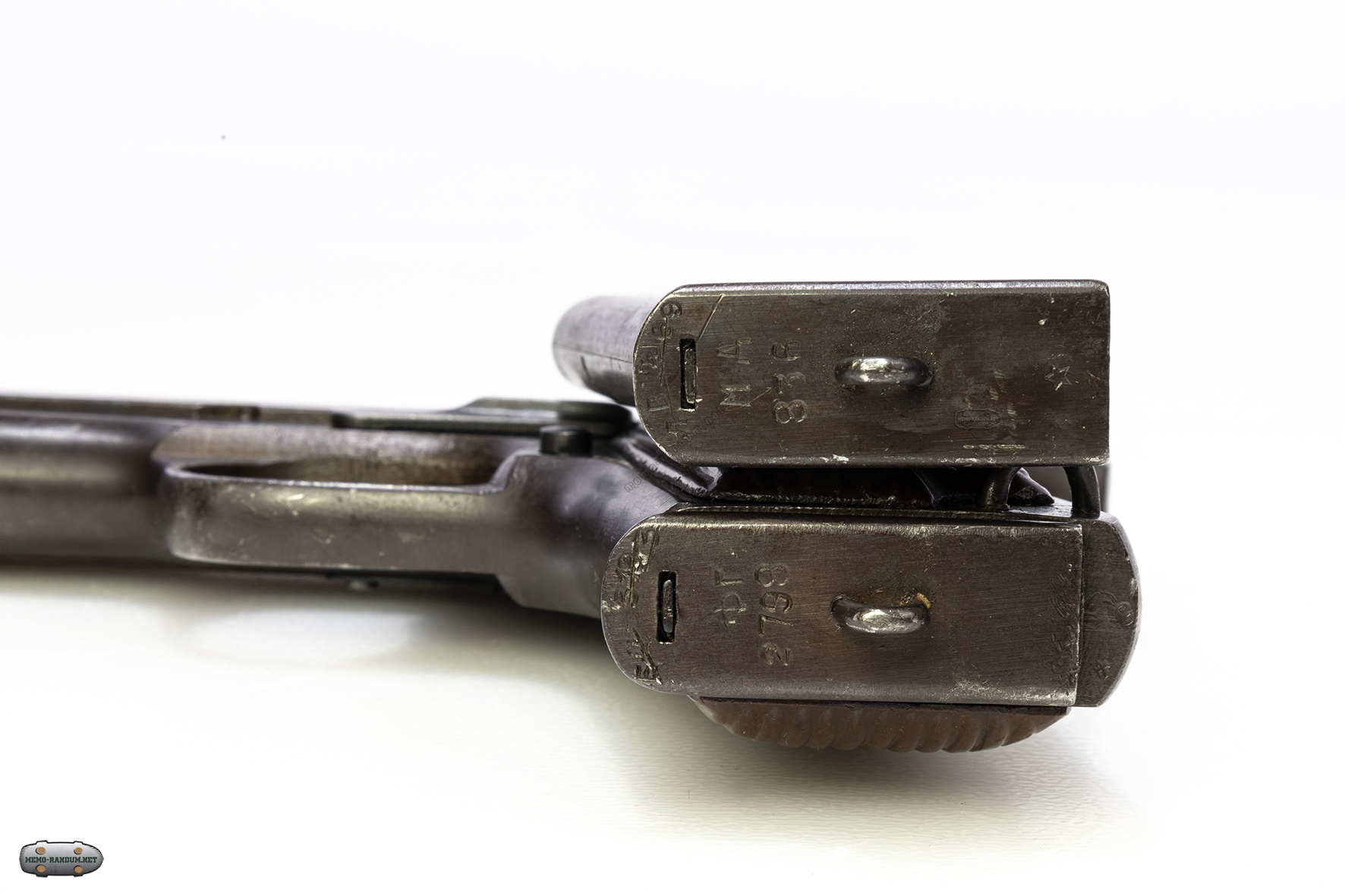

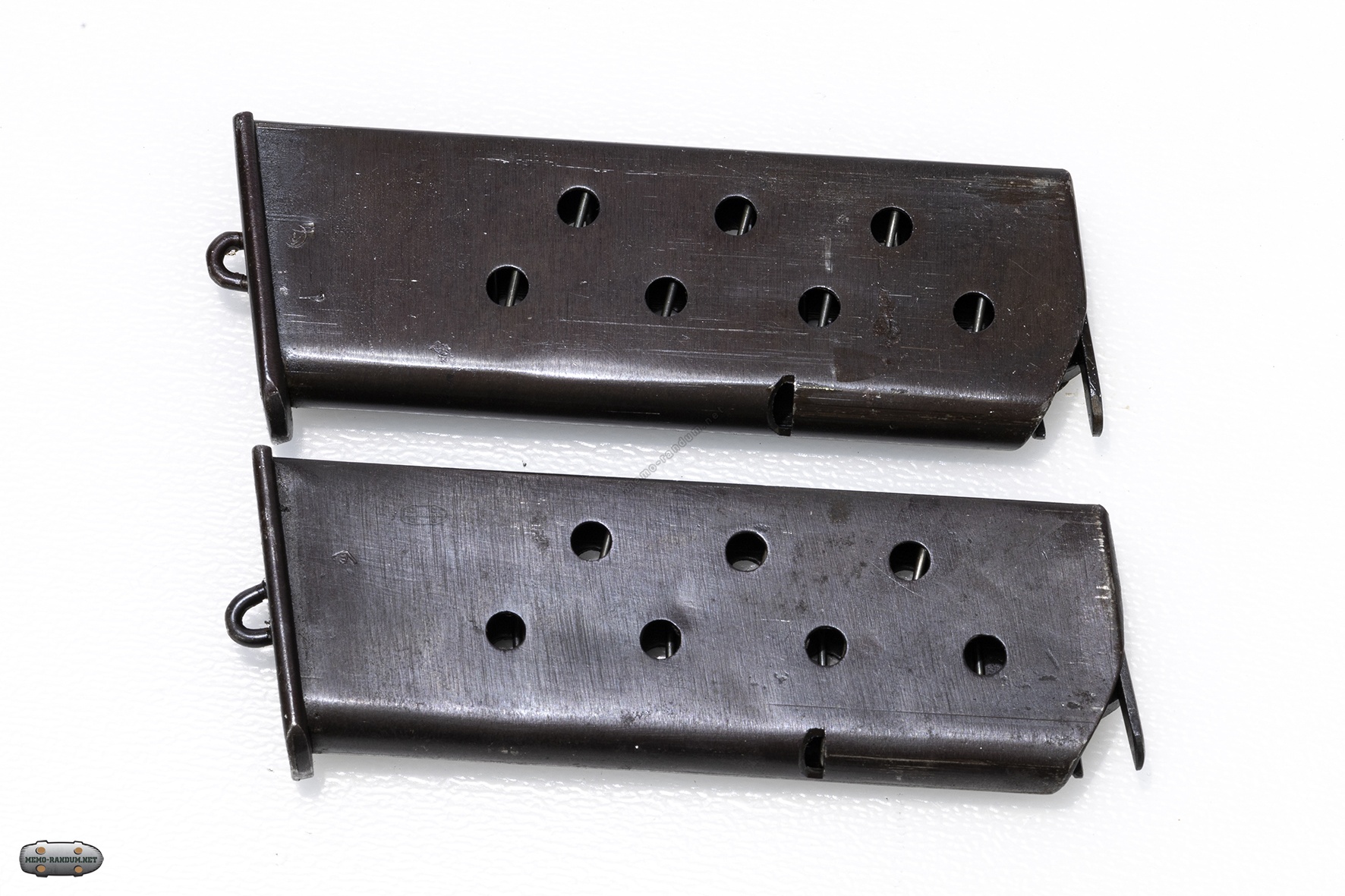

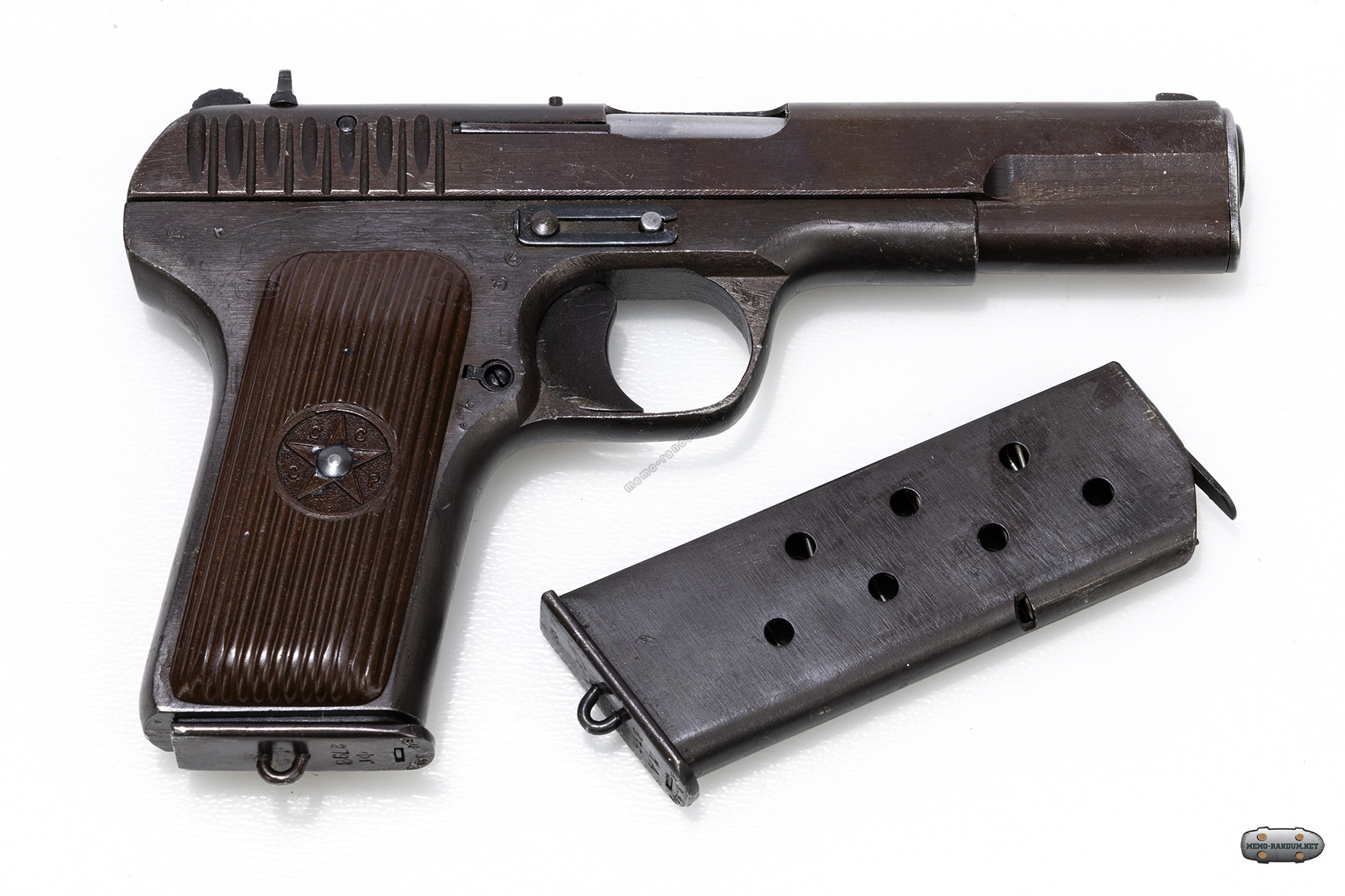

Магазин вмещает 8 патронов. Кнопка защёлки магазина находится на левой стороне рукоятки, у основания спусковой скобы, как у Colt M1911.
Попадания при стрельбе на 50 м в каждой из 10 серий по 10 выстрелов укладываются в круг радиусом 150 мм.
Прицельные приспособления состоят из мушки, выполненной заодно с затвором, и целика, впрессованного в паз типа «ласточкин хвост» в задней части затвора. Щёчки рукоятки изготавливались из бакелита разных цветов и оттенков(черные, коричневые, красные и бордовые) или (в годы войны) из древесины (орех).
источник: мемо-рандум.рф
источник:Memo-randum.net
источник:https://ru.wikipedia.org/wiki/ТТ
