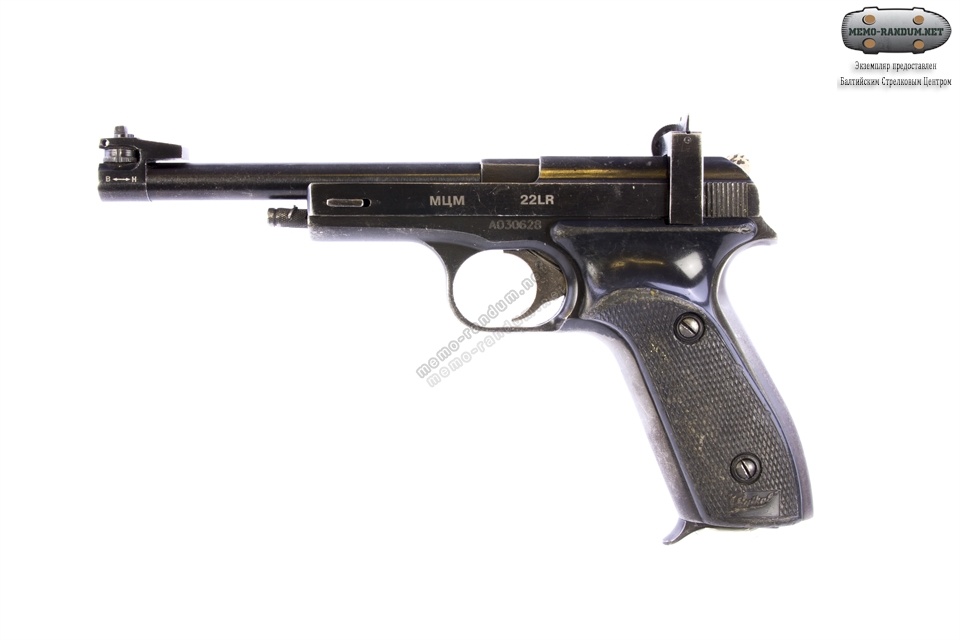

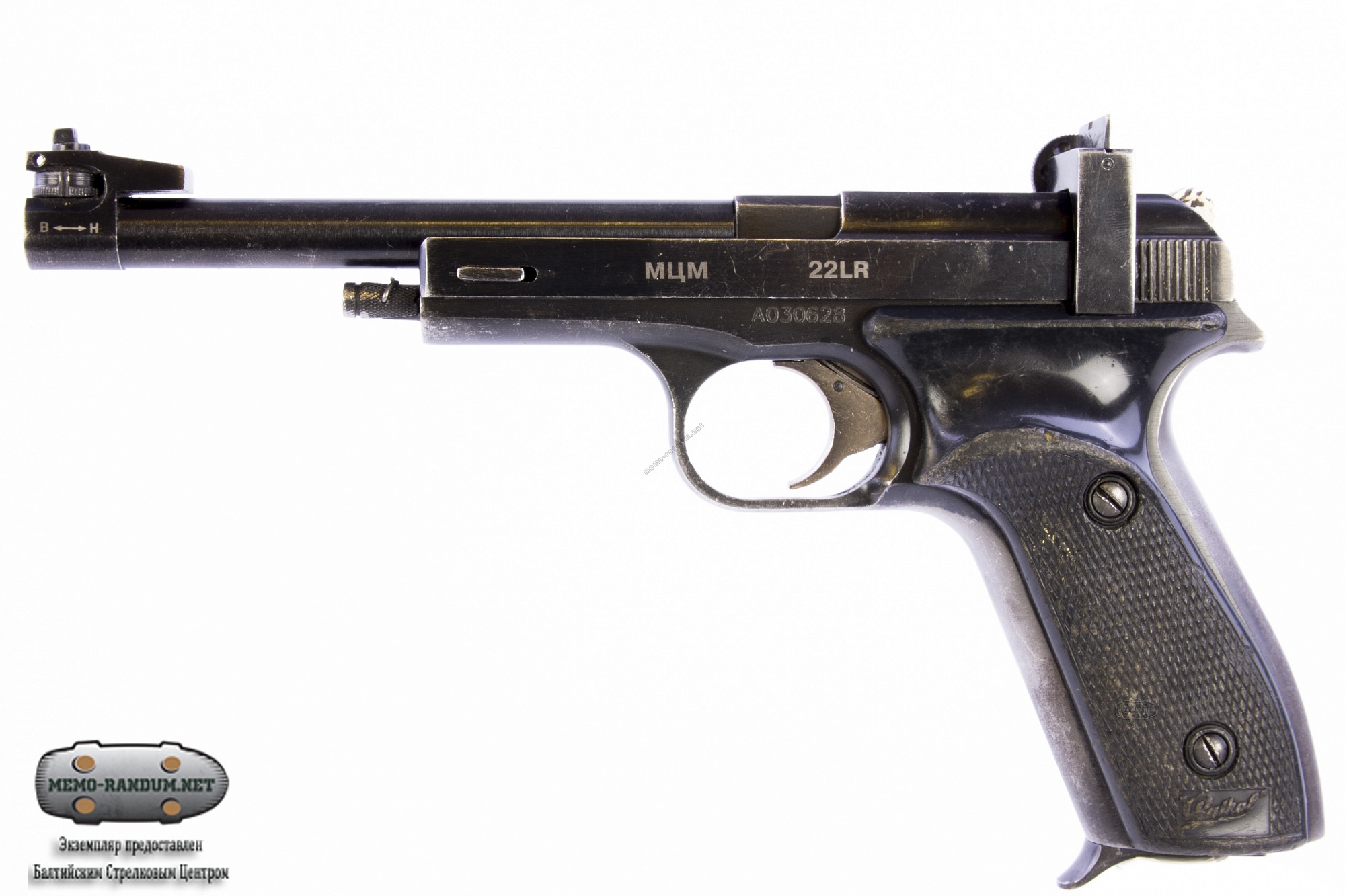

Пистолет Марголина МЦ 22LR
Пистолет Марголина — советский самозарядный малокалиберный пистолет для спортивной стрельбы по круглой мишени на дистанции 25 метров в упражнении МП-5 по Единой всесоюзной спортивной классификации. Пистолет отличают хорошие стрелковые качества, низкая цена, простота и долговечность конструкции.
Первый пистолет Марголина был выпущен 1948 году
Последняя модификация МЦМ
Разработан Михаилом Владимировичем Марголиным в 1946 - 1948 гг., первые пять пистолетов были изготовлены в 1947 году. Аббревиатура МЦ означает «Модель ЦКИБ», поскольку чертежи и документация были подготовлены в ЦКИБ СОО. Выпускался на Ижевском механическом заводе с 1948 по 1979 год.
Применялся (с модификациями) на соревнованиях международного уровня с 1954 по 1974 год. Для обучения стрельбе используется по настоящее время.
Автоматика пистолета построена на принципе отдачи свободного затвора. Ударно-спусковой механизм куркового типа, с открытым расположением курка. Спусковой механизм позволяет регулировать свободный ход спускового крючка. Возвратная пружина со штоком размещена под стволом. Однорядный магазин на 10, 5 или 6 патронов калибра .22LR размещён в рукоятке.

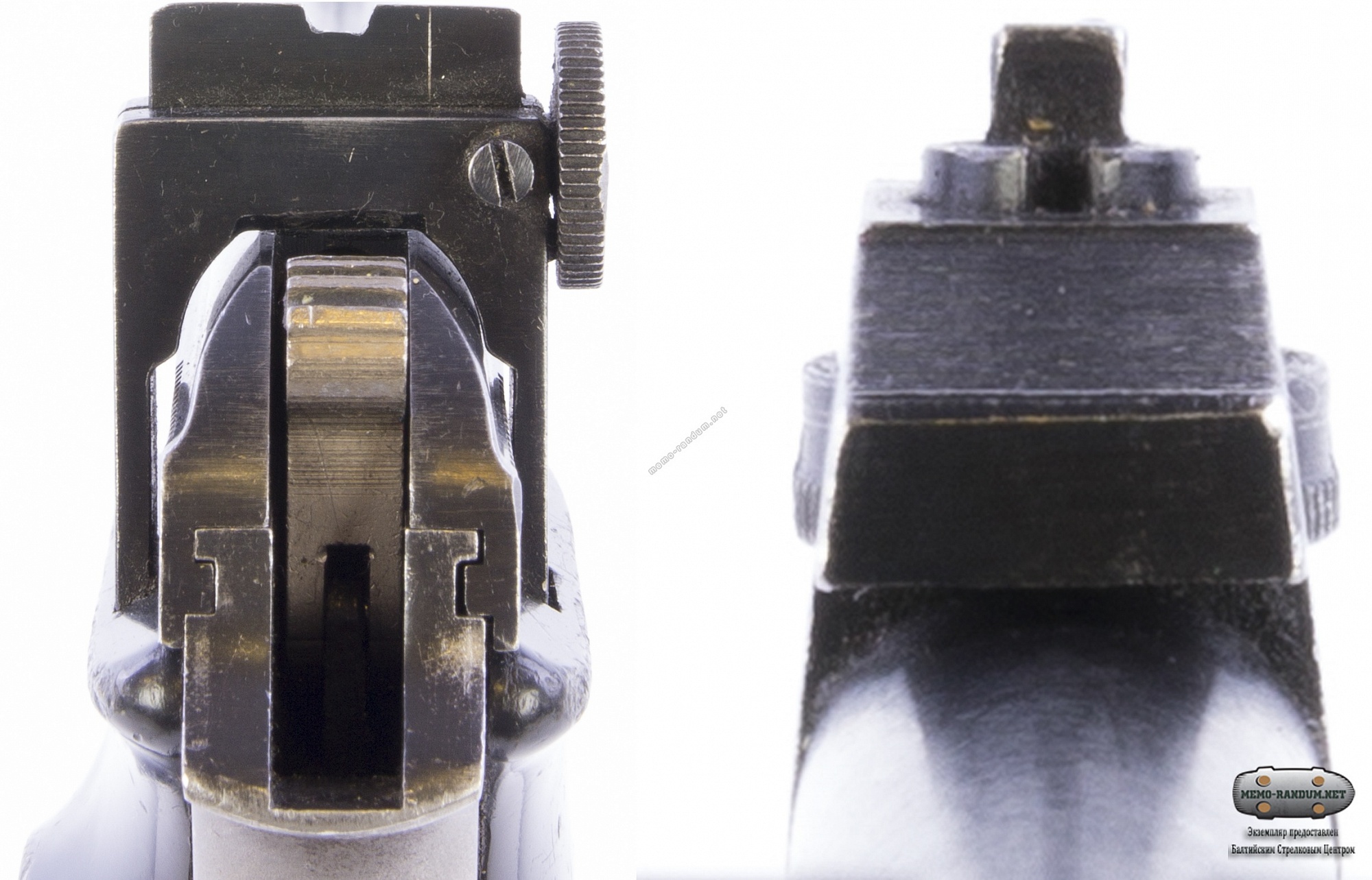

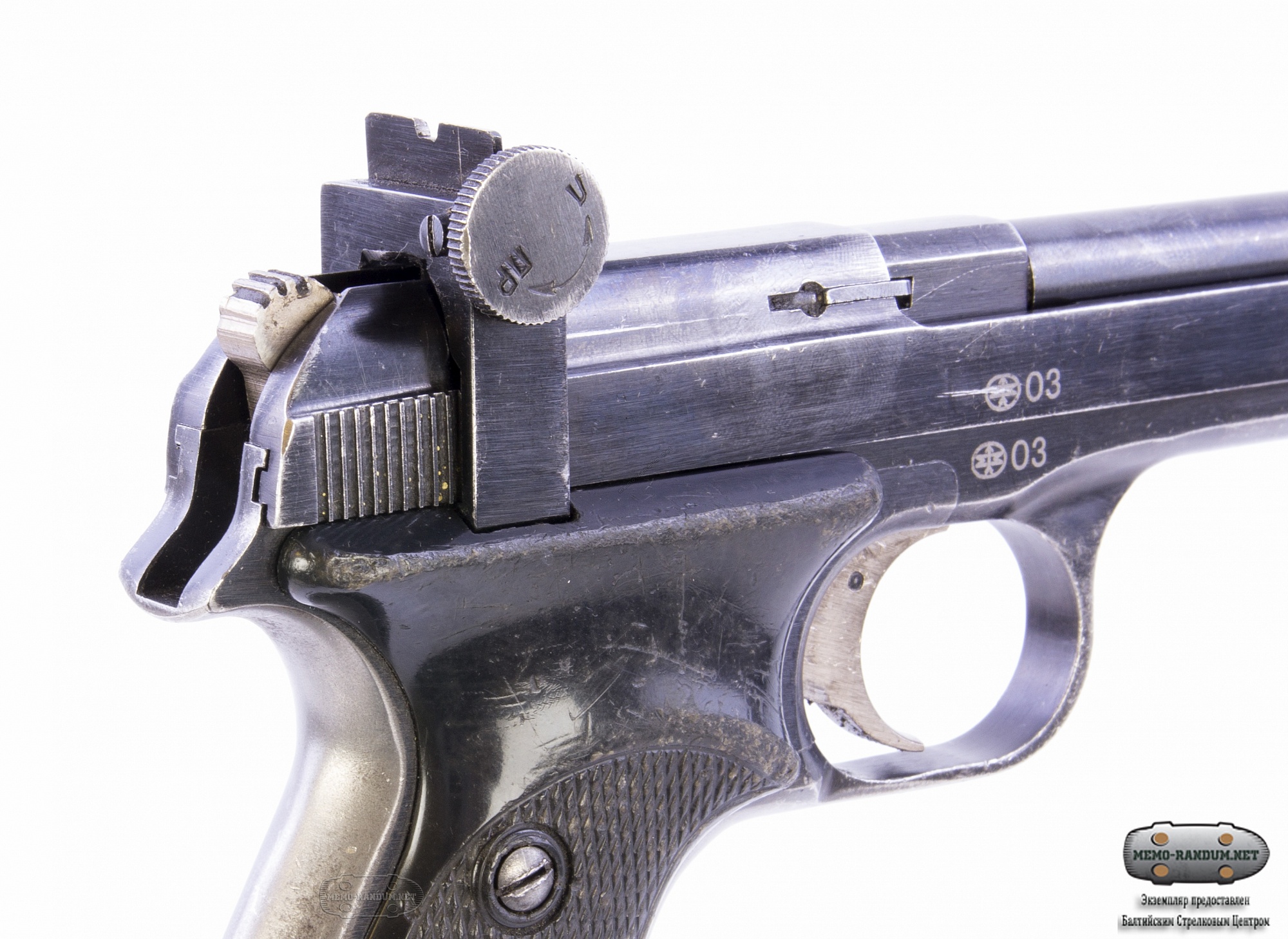

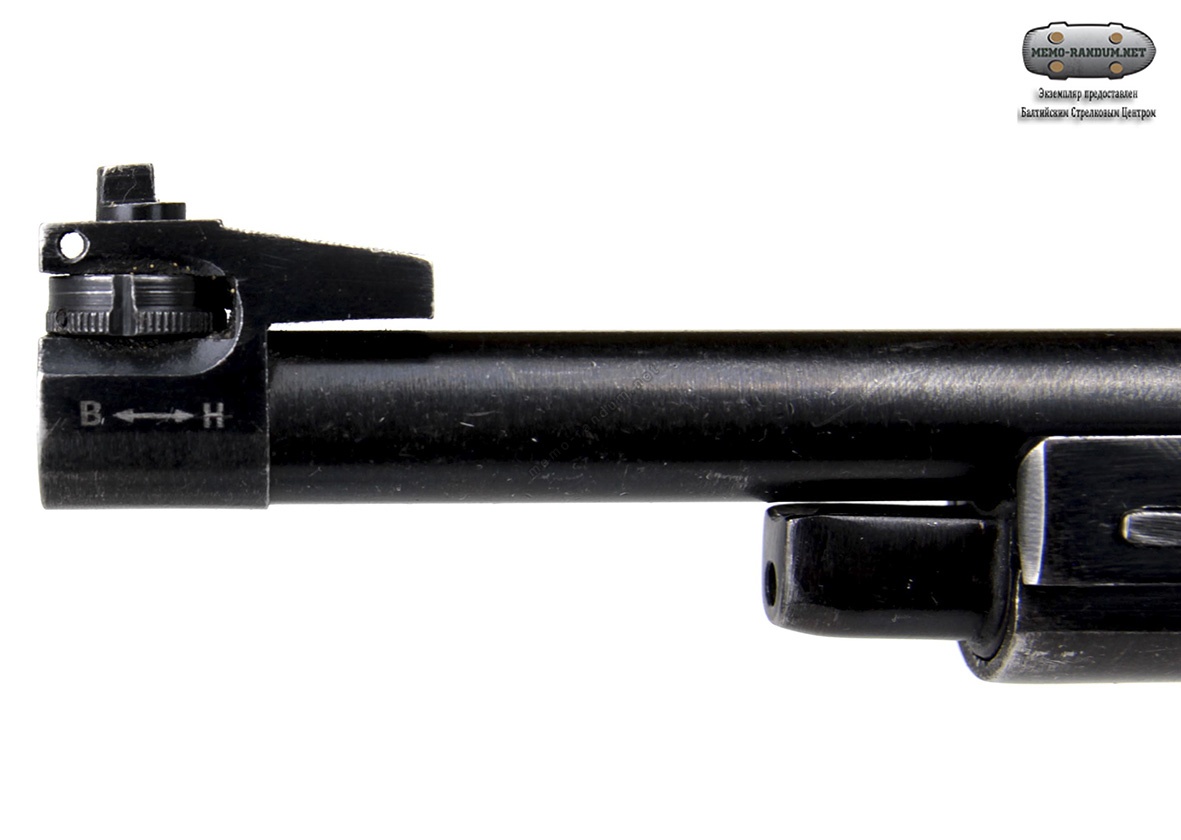

Микрометрический прицел пистолета регулируется перемещением целика по горизонтали и мушки по вертикали, обеспечивает точную и стабильную пристрелку.
Пистолет может комплектоваться дульным компенсатором, дополнительными грузиками для изменения балансировки и ортопедическим приспособлением к рукоятке.
Схема(чертеж) МЦМ 22
Варианты и модификации:
- МЦ 1 - первый вариант, модель обр. 1948 года
- МЦМ
- МЦУ - пистолет для скоростной стрельбы
На основе конструкции пистолета Марголина в 1990-х годах были созданы пистолеты:
- МЦМ-К «Марго» - компактная версия под патрон .22 LR с укороченным до 98 мм стволом, разработанная в 1990 году В.А. Ярыгиным, в 1992 году началось их серийное производство на экспорт
- «Дрель» - модификация «Марго» под патрон 5,45×18 мм с укороченным до 78 мм стволом
-
- «Супер-дрель» М 2 - модификация пистолета «Дрель»
- MP-449 - экспортный вариант под патрон .25 ACP
- ИЖ-77 (индекс 6П36) - газовый пистолет, выпускался с 1993 года в двух модификациях - под 7,6-мм газовый патрон ТК-024 и под 8х20 мм газовый патрон
|
Пистолет малокалиберный стандартный МЦМ |
|
| Тип: |
Спортивно-целевой самозарядный пистолет |
|---|---|
| Страна: |
|
| История службы | |
| Принят на вооружение: |
1950 |
| История производства | |
| Конструктор: |
М. В. Марголин |
| Разработан: |
1946 - 1948 |
| Производитель: |
Ижевский механический завод |
| Годы производства: |
1948 - настоящее время |
| Характеристики | |
| Масса, кг: |
0,9 |
| Длина, мм: |
245 |
| Длина ствола, мм: |
152 |
| Патрон: |
.22LR |
| Калибр, мм: |
5,6 |
| Принципы работы: |
свободный затвор |
|
Начальная скорость пули, м/с: |
305—510 |
| Прицельная дальность, м: |
25 |
| Вид боепитания: |
магазин на 10 (МЦ 1), 5 или 6 (МЦМ, МЦУ) патронов |
| Прицел: |
регулируемый Открытый прицел |
источник статьи: wikipedia.org
