Пистолет Beretta M35. (СХП Beretta M35-O)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Беретта М35-О

страна производитель
Италия
Конструктор
Тулио Маренгони
Годы производства
1934-1991
Всего выпущено
более 1 млн.
Масса, кг
0,605 (без патронов)
Длина, мм
150
Длина ствола, мм
88
Патрон
9×17 мм, 7,65×17 мм (M1935)
Начальная скорость пули, м/с
265
Вид боепитания
коробчатый магазин на 7, либо 8 (M1935) патронов

Пистолет Beretta M35. (СХП Beretta M35-O). Обзор

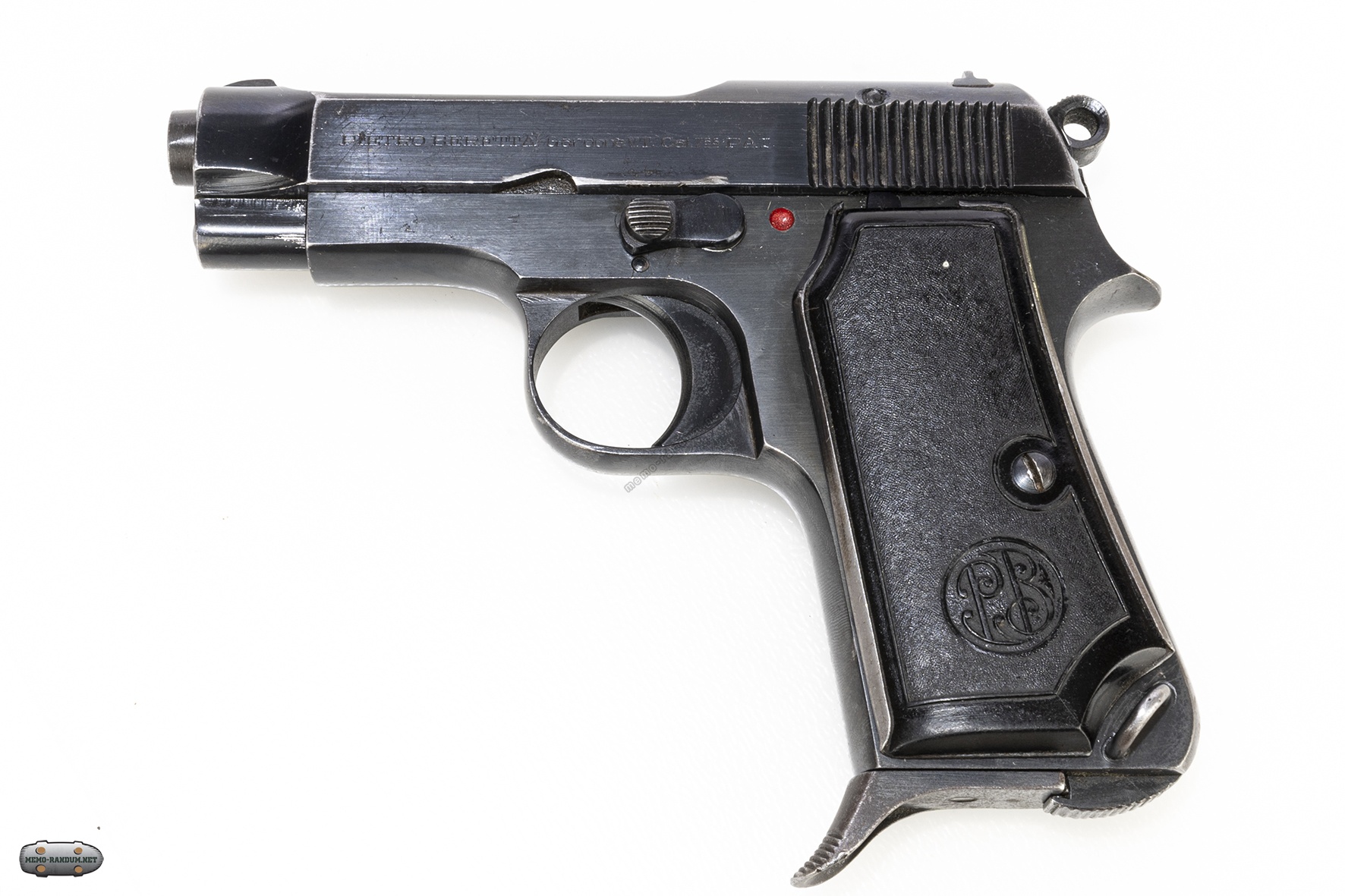

Пистолет Беретта (Beretta) M 35 СХ

Пистолет самозарядный, действует на основе отдачи со свободным затвором. Кожух-затвор характерной для многих пистолетов Beretta формы — с большим вырезом сверху, почти на всю длину ствола. Дульная часть ствола слегка выступает за передний срез затвора. Возвратная пружина расположена под стволом. Ствол при выстреле неподвижен, однако он легко снимается при неполной разборке оружия.

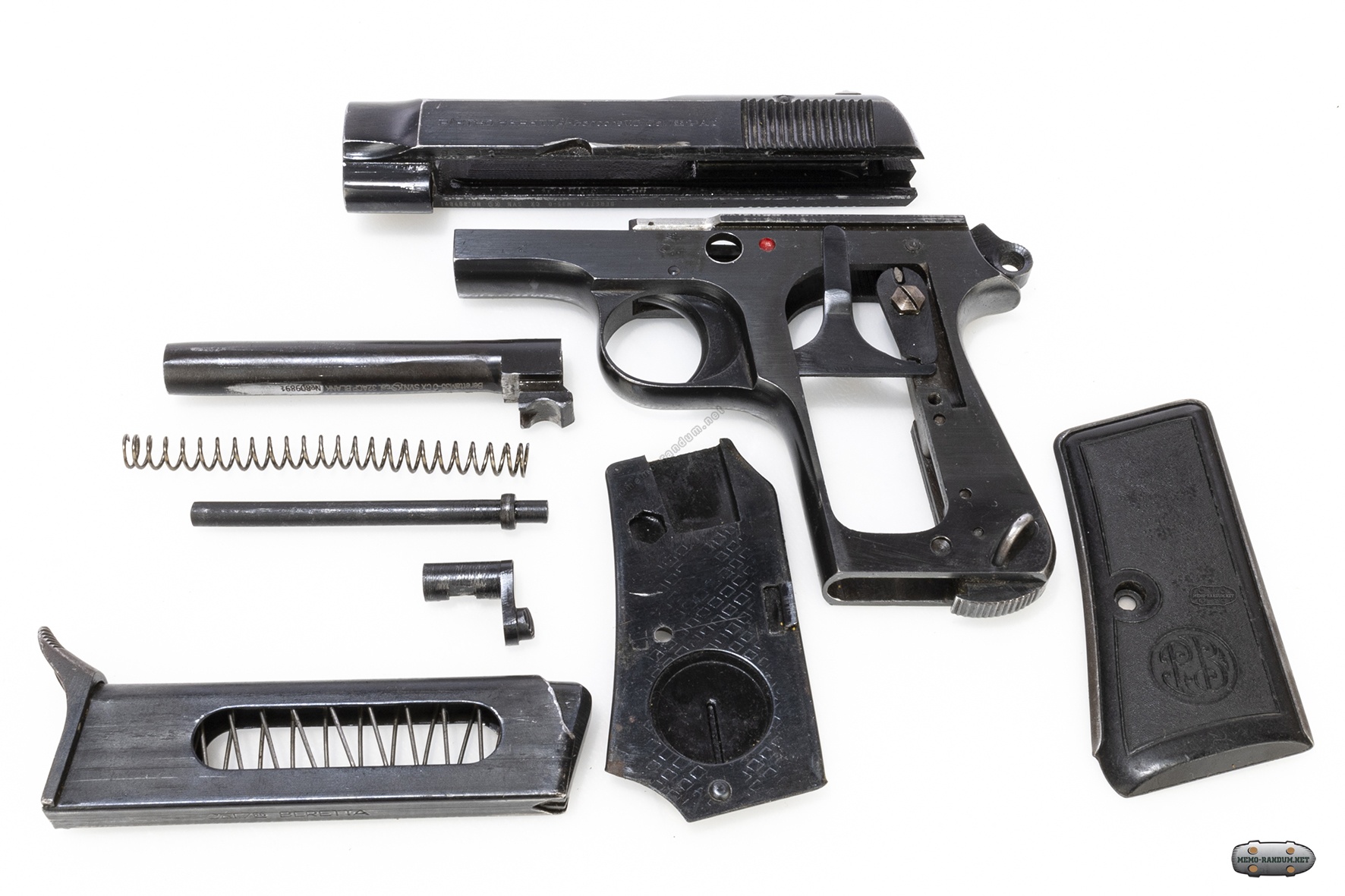

Пистолет Беретта (Beretta) M 35 СХ. Неполная разборка

Ударно-спусковой механизм одинарного действия с открыто расположенным курком.

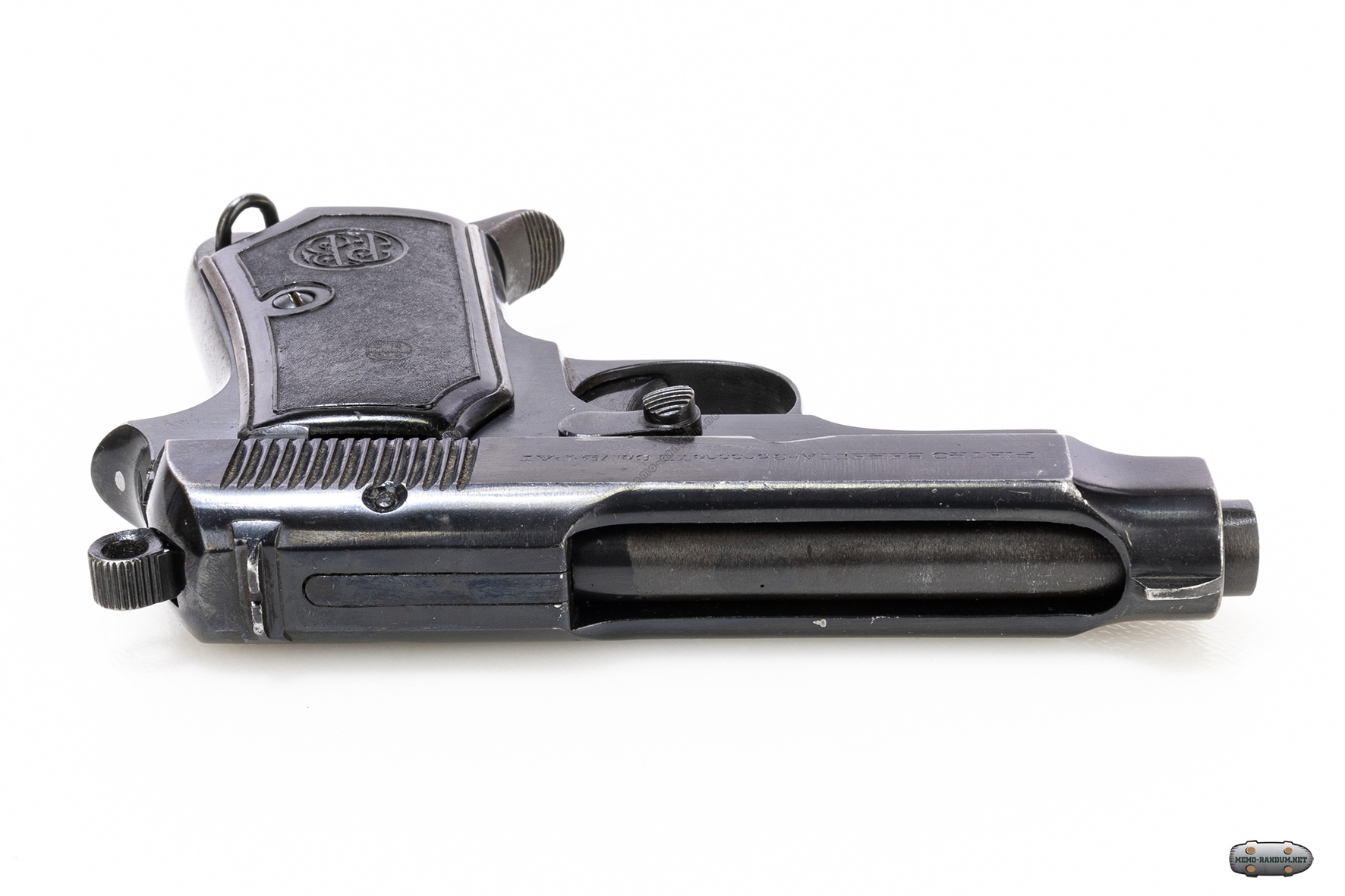

Пистолет Беретта (Beretta) M 35 СХ. вид сверху

Предохранитель флажкового типа, расположен слева на рамке. При повороте флажка вниз-вперед пистолет снимается с предохранителя, поворот флажка вниз-назад блокирует спусковой крючок.

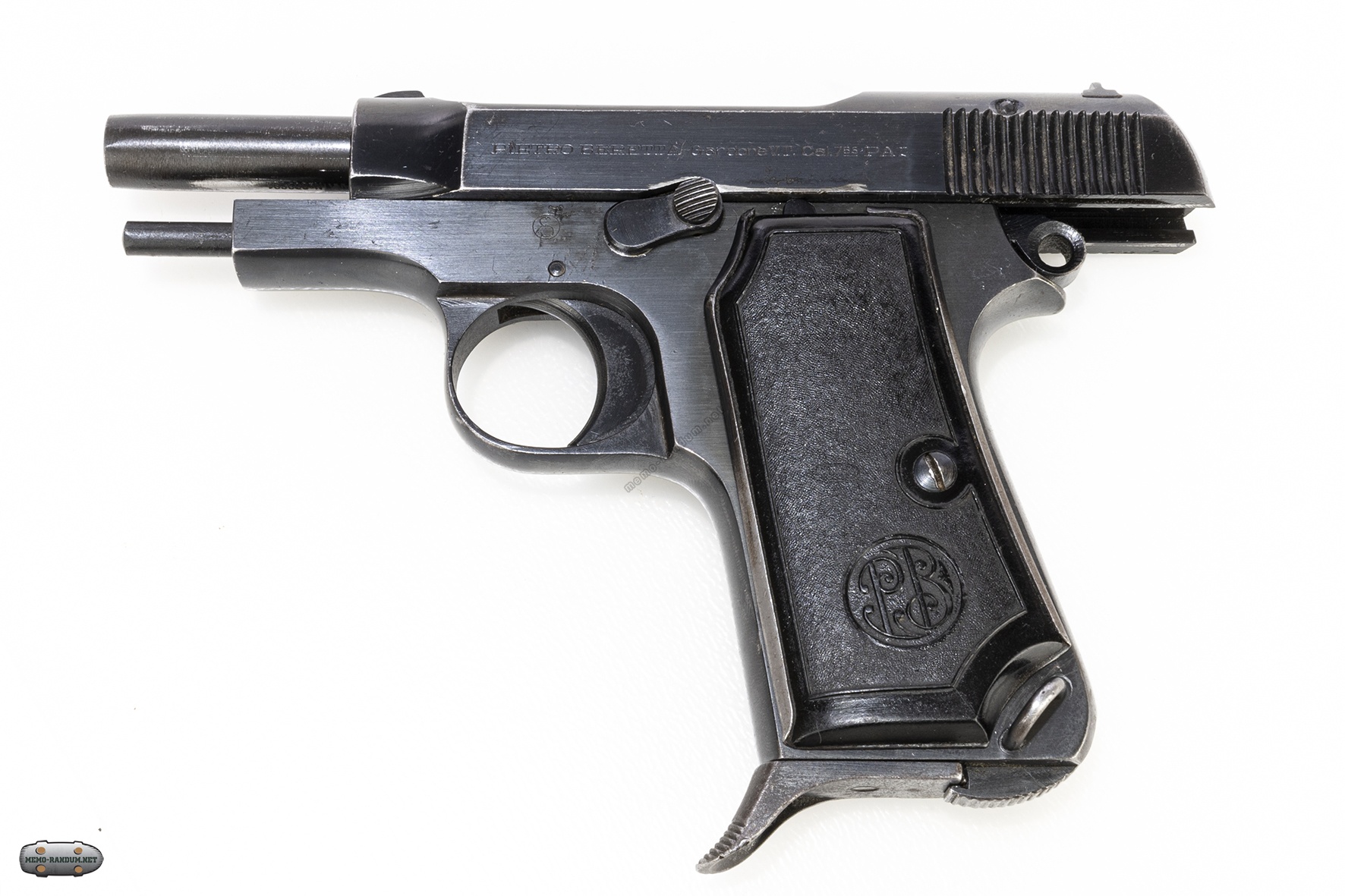

Пистолет Беретта (Beretta) M 35 СХ. на затворной задержке

Коробчатый магазин на 7 патронов, однорядный, с характерной «шпорой» под мизинец.

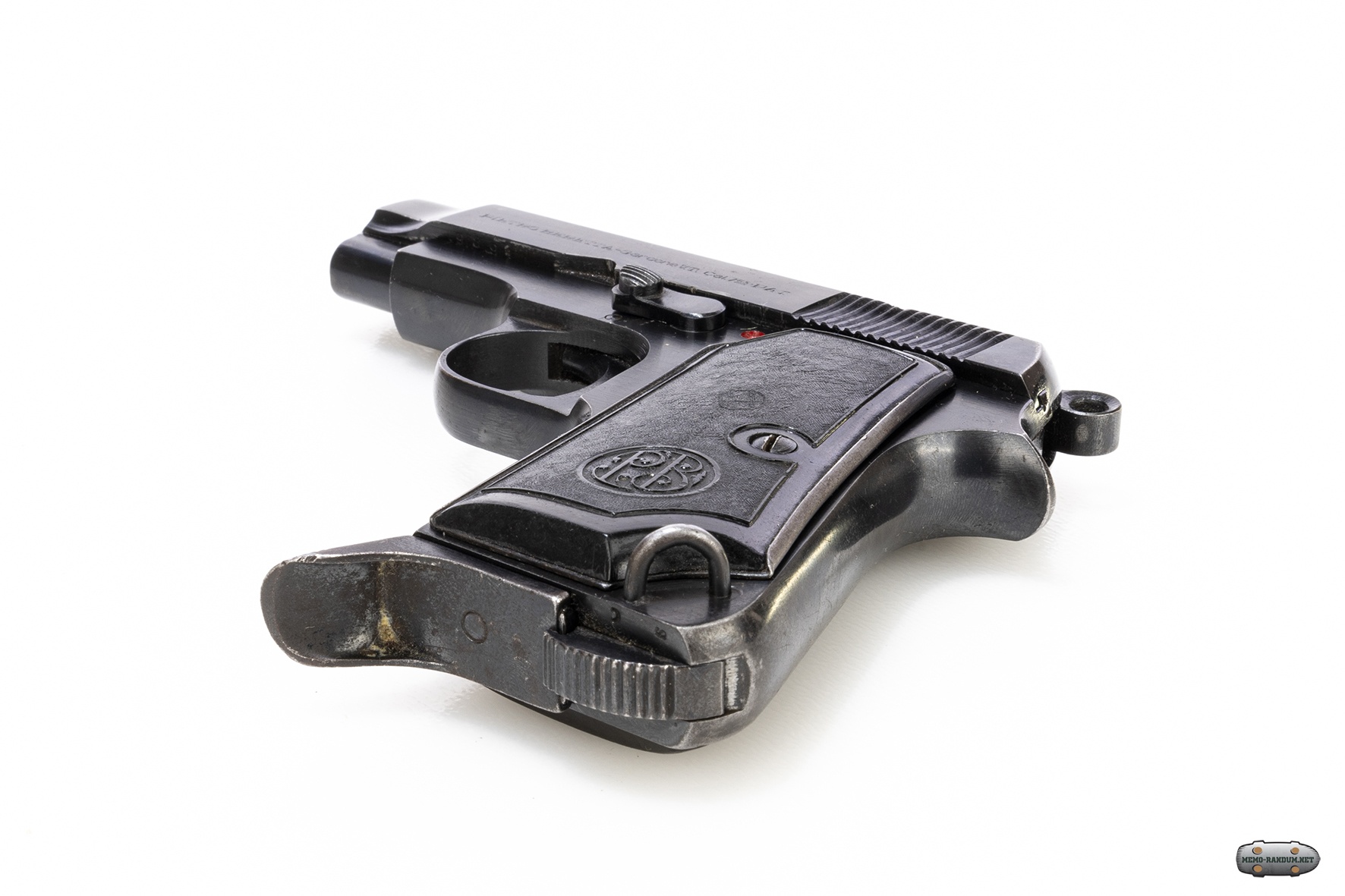

Беретта М35 вид от магазина. защелка магазина, зуб под палец

Защёлка магазина — в основании рукоятки. Подаватель магазина служит затворной задержкой. После израсходования патронов затвор упирается в выступ подавателя и остается в заднем положении. Когда пустой магазин вынимают, затвор закрывается, если только он не был зафиксирован в заднем положении флажком предохранителя за выемку в затворе. Такая фиксация затвора нужна, в частности, для неполной разборки пистолета.

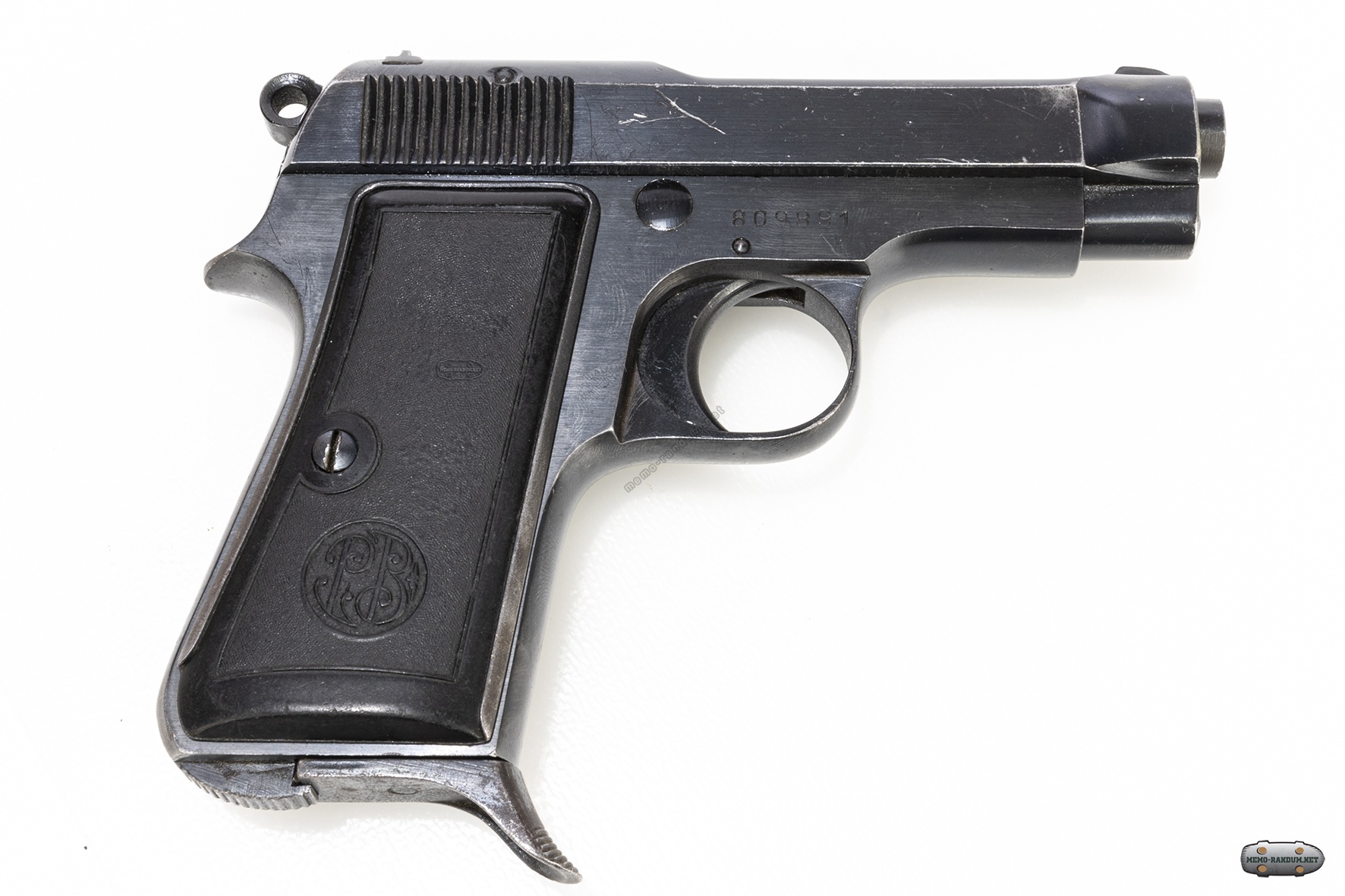

Пистолет Беретта М35

На затворе слева расположен указатель наличия патрона в патроннике в виде выступающей шпильки.

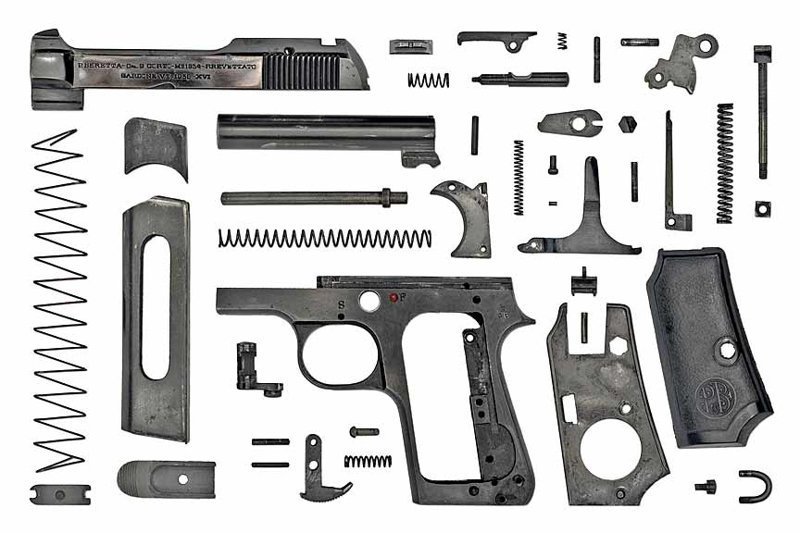

Схема пистолета Беретта М35

Beretta M1934 обладают отличным качеством, включая экземпляры, изготовленные в 1943 году. Лишь в 1944—1945 гг. снизилось качество обработки поверхностей, что не сказалось ни на надежности работы, ни на точности стрельбы. К тому же, они имели минимальную стоимость, были удобны в обслуживании и просты в ремонте, если случалась такая необходимость.

Недостатком пистолета является флажковый предохранитель, запирающий только спусковой крючок и не блокирующий курок или ударник, что резко снижает безопасность в обращении с оружием, если его курок взведен, а патрон находится в патроннике.

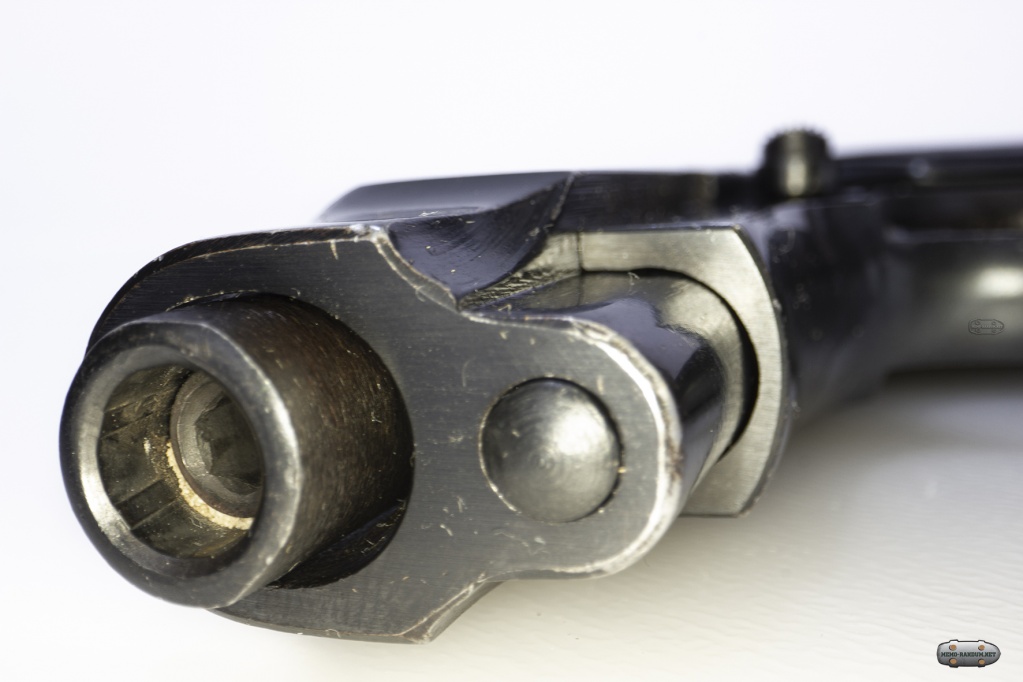

Вид на срез ствола. Виден диффузор нагнетающий давление для работы автоматики при холостом выстреле и остатки нарезов.

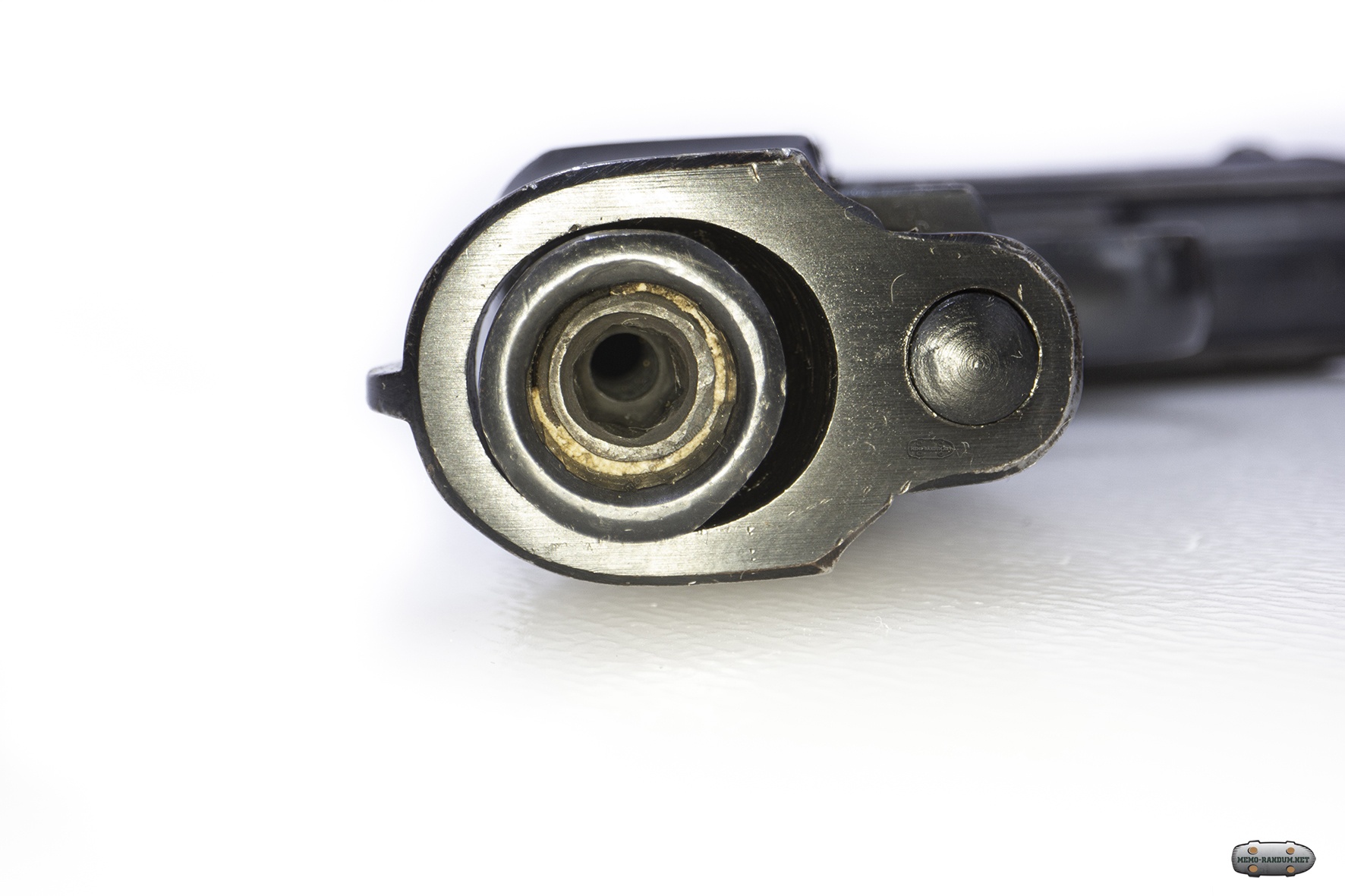

вид на дульный срез Беретты М35. видны нарезы и диффузор позволяющий стрелять холостыми патронами.

beretta_M35 вид на штифт со стороны патронника Беретты М35 СХ

вид на штифт со стороны патронника Беретты М35 СХ

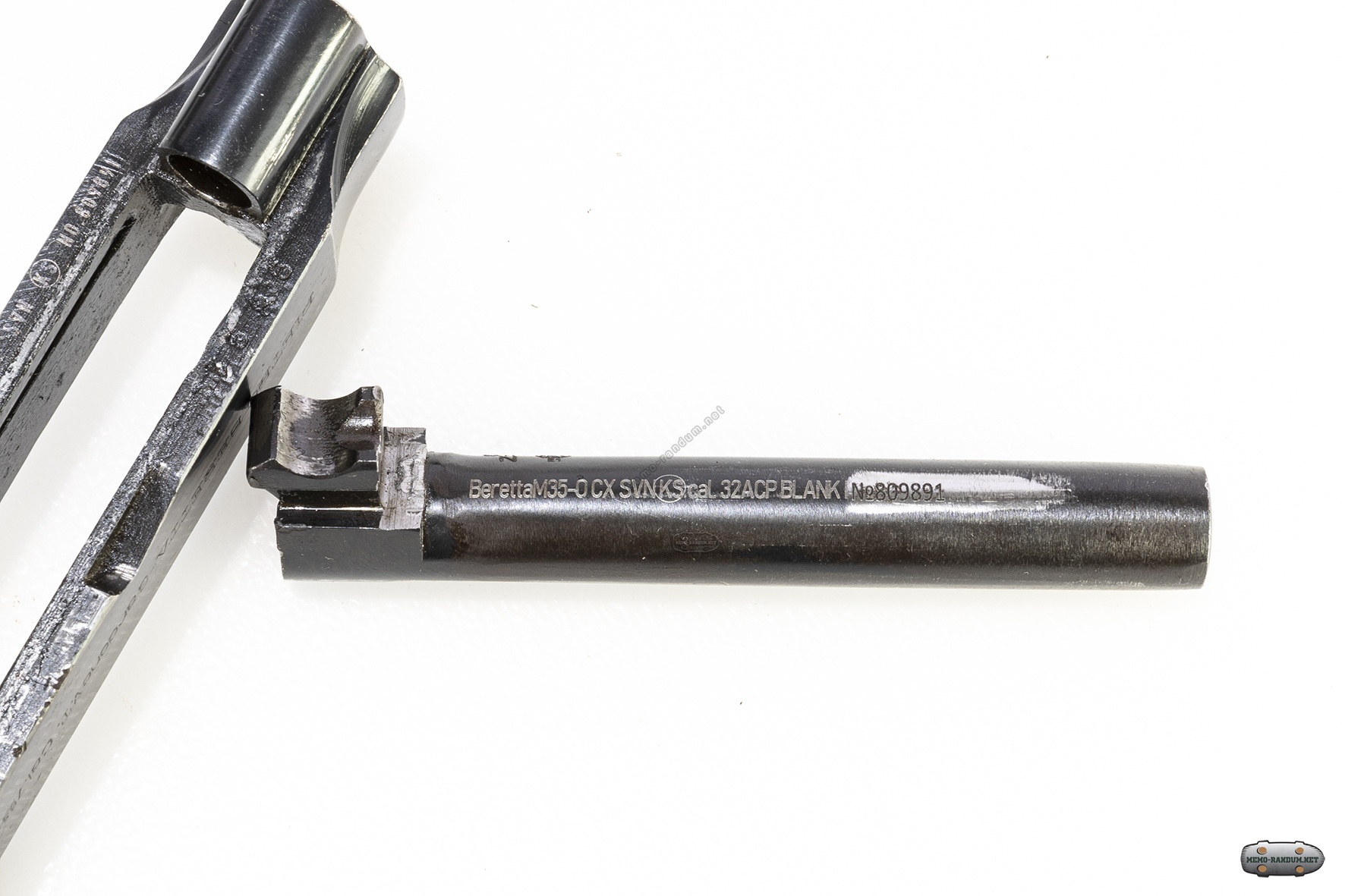

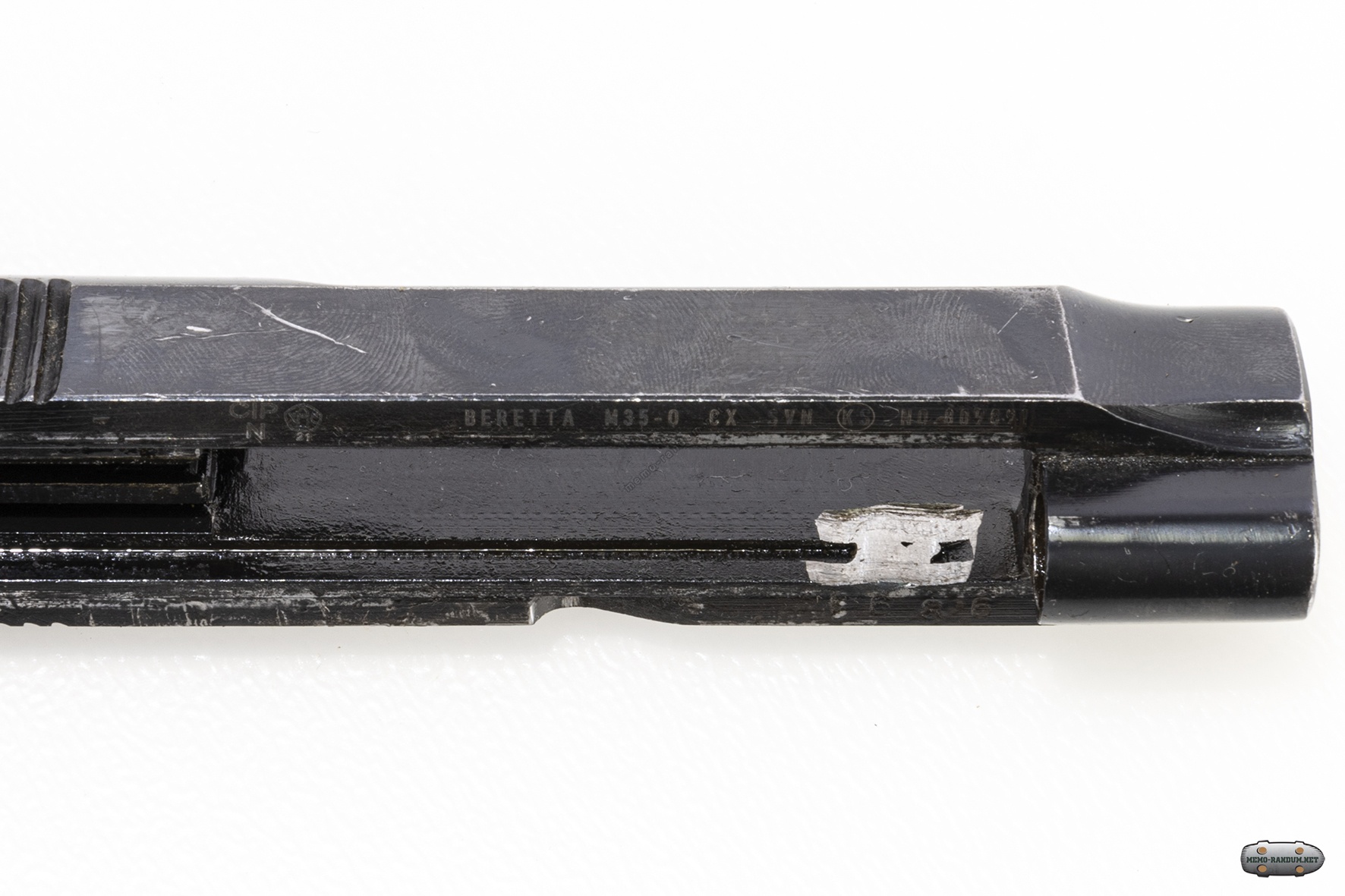

beretta_M35 на стволе нанесена лазерная современная маркировка BerettaM35-O CX 32 ACP BLANK

на стволе нанесена лазерная современная маркировка BerettaM35-O CX 32 ACP BLANK

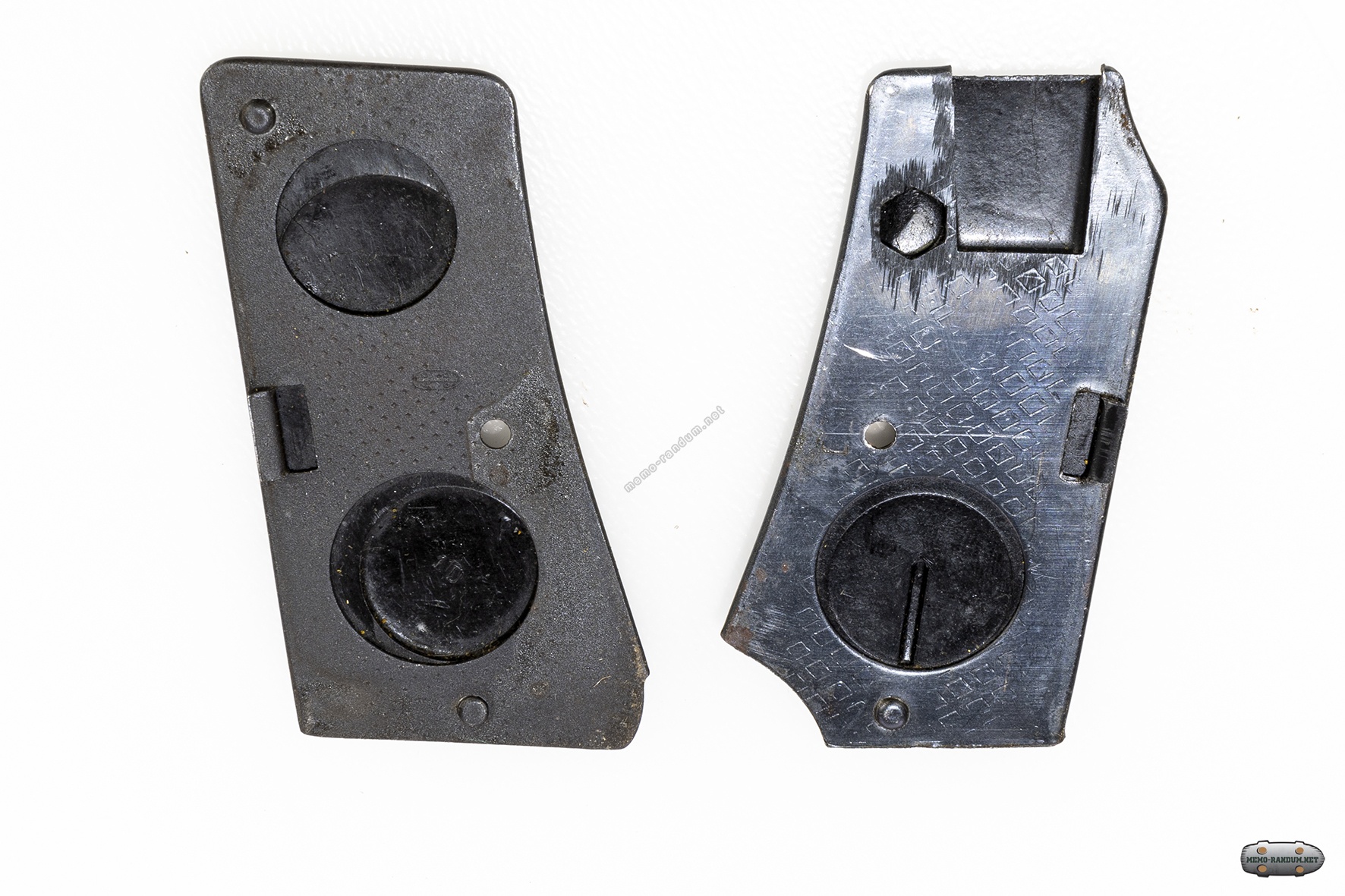

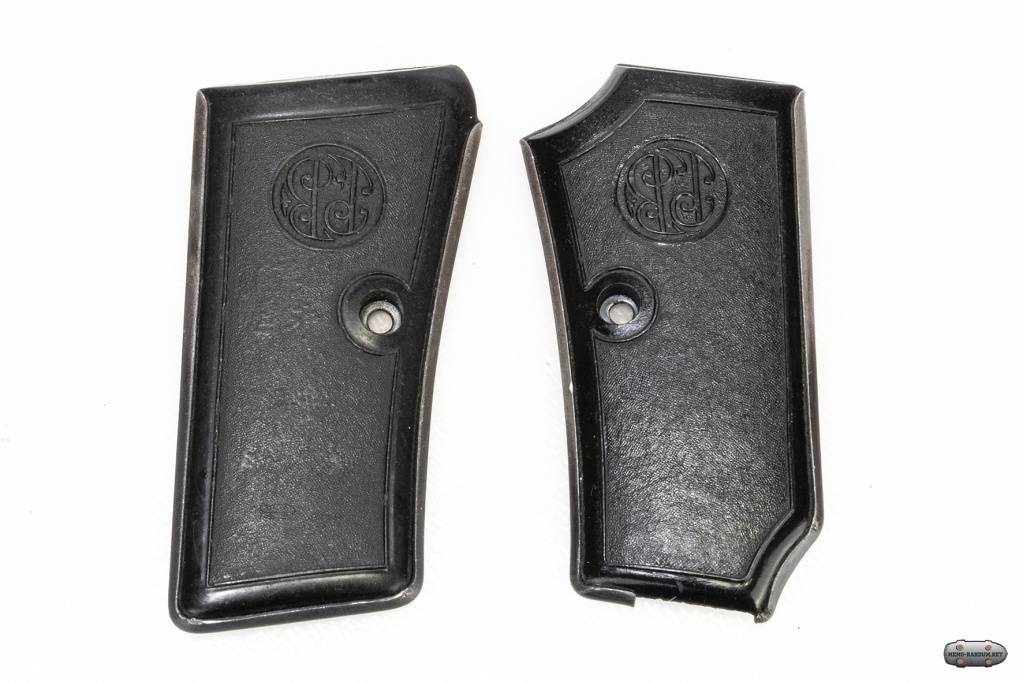

Пистолет Beretta M35. (СХП Beretta M35-O) Пластиковые накладки на рукоятку вставленные в рамку

Пистолет Beretta M35. (СХП Beretta M35-O) Пластиковые накладки на рукоятку вставленные в рамку

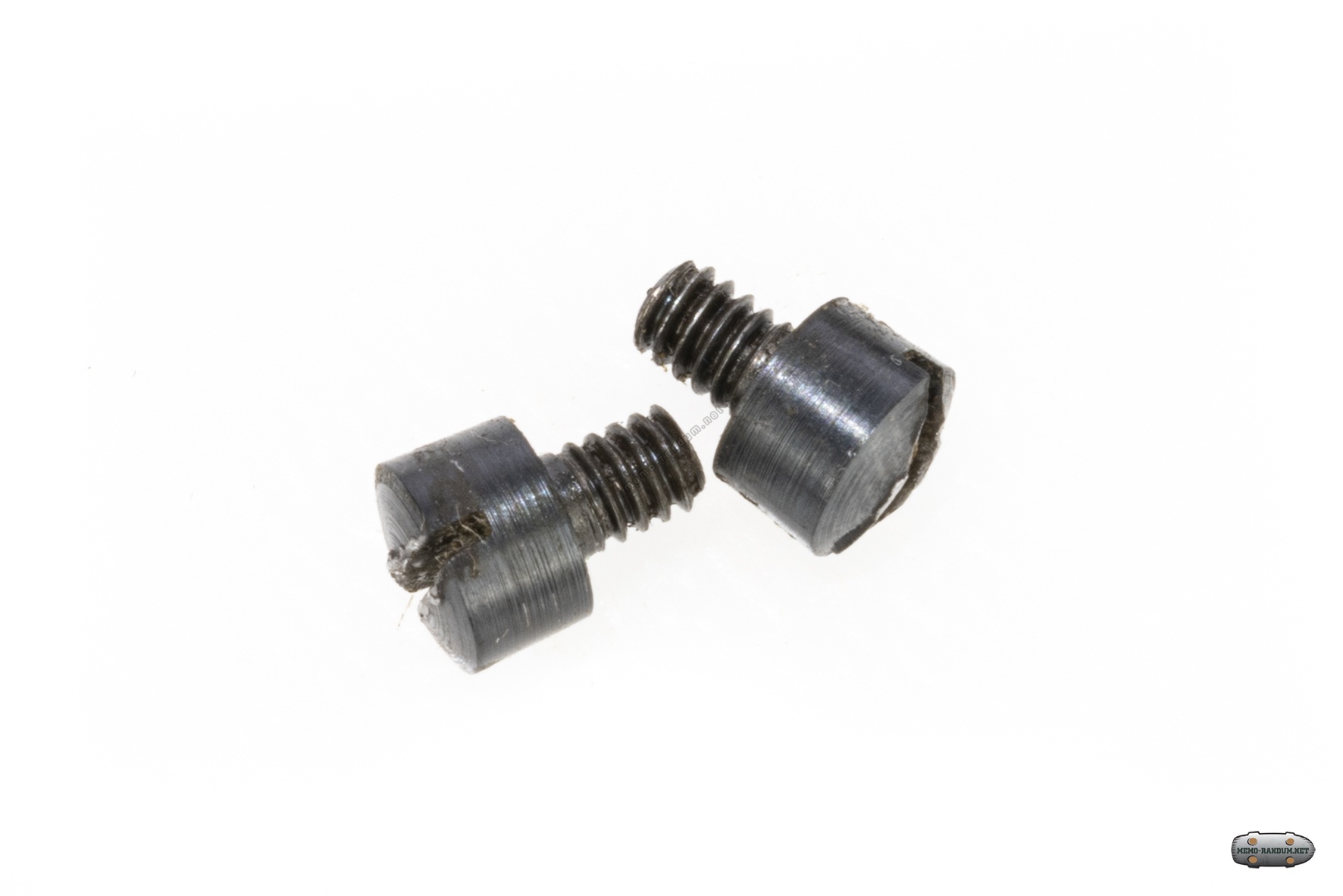

Пистолет Beretta M35. (СХП Beretta M35-O) Винты которыми крепятся накладки

Пистолет Beretta M35. (СХП Beretta M35-O) Винты которыми крепятся накладки

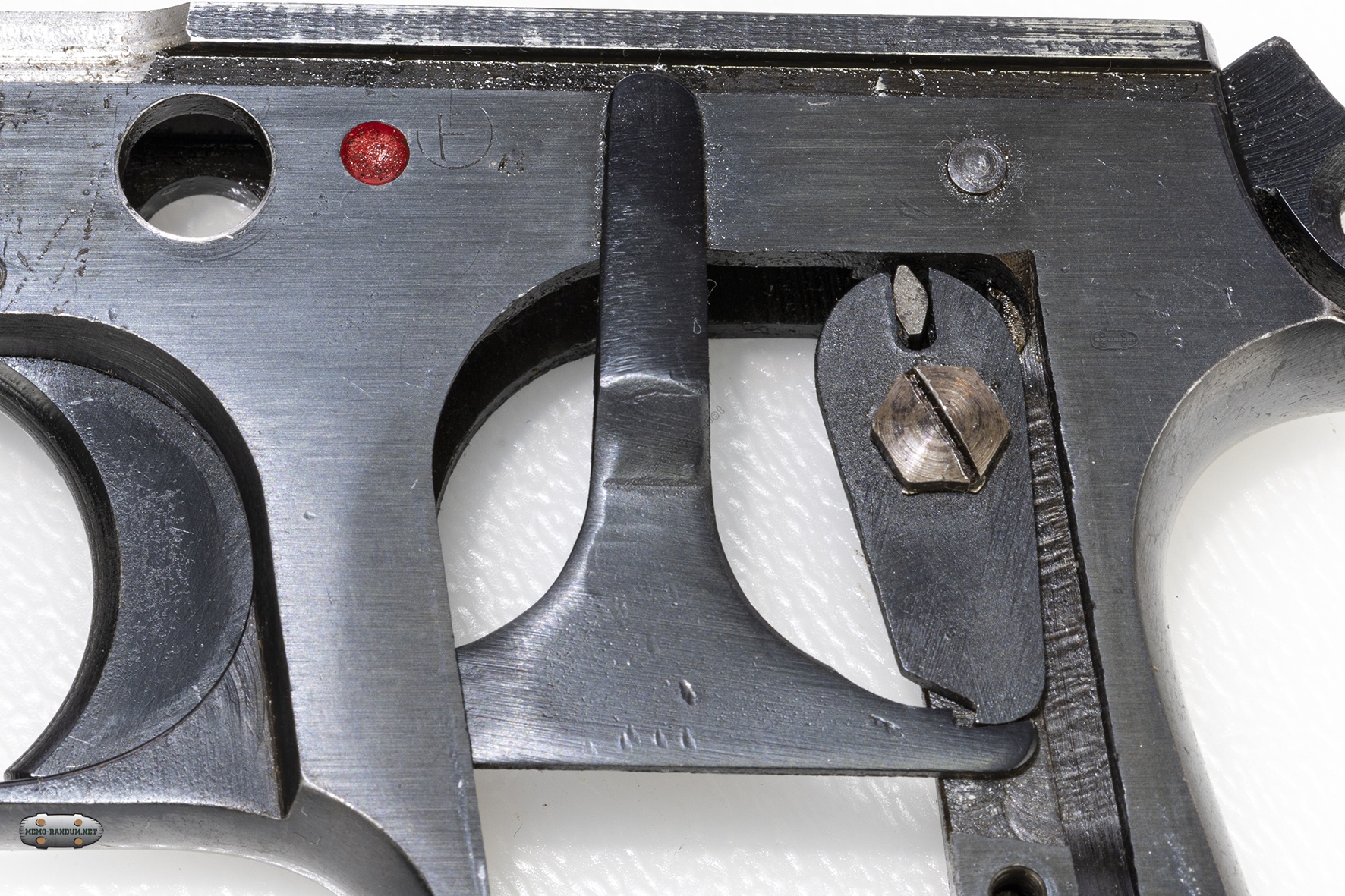

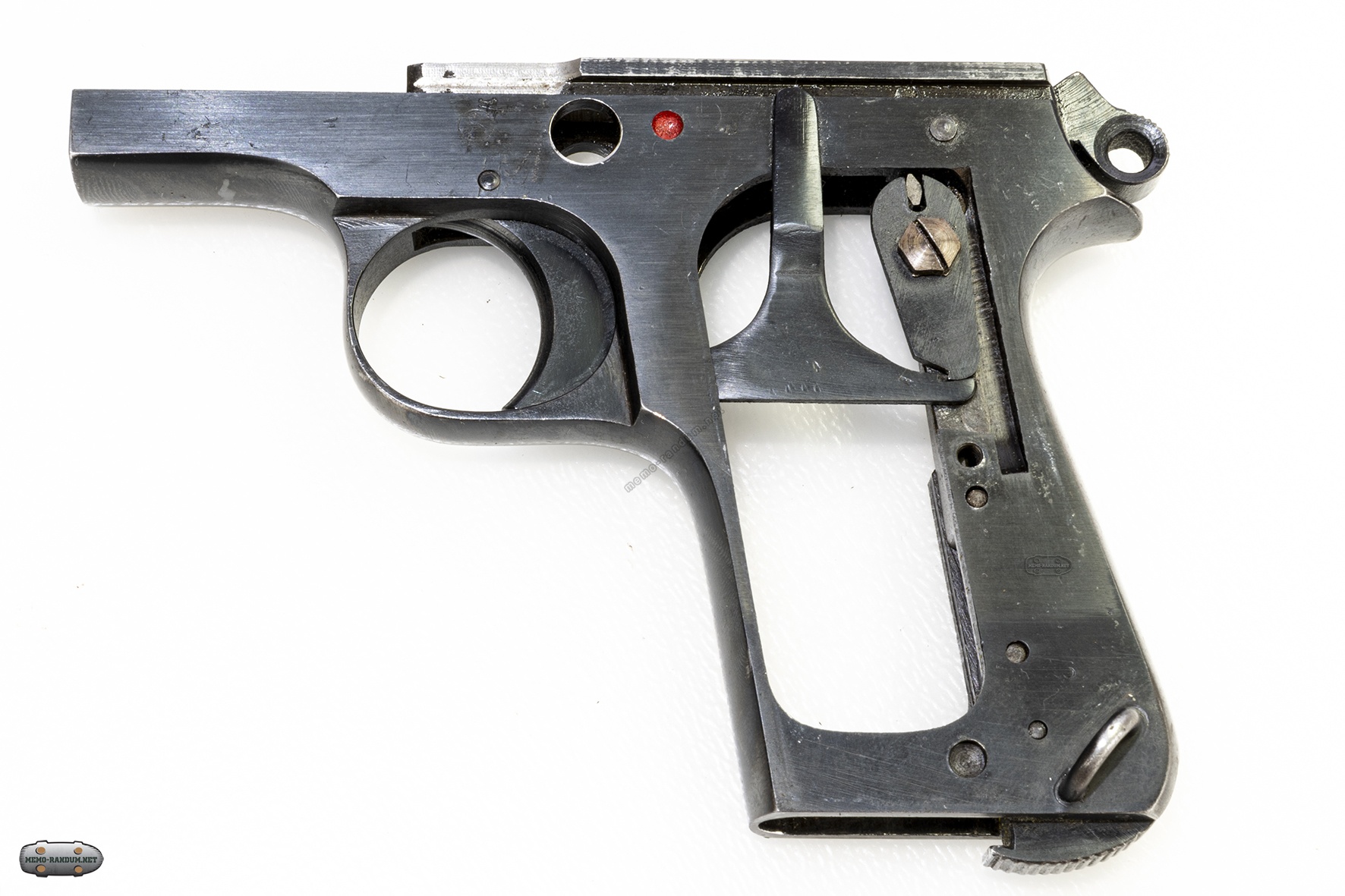

Пистолет Beretta M35. (СХП Beretta M35-O) рамка пистолета. хорошо видна спусковая тяга и шептало. на рамке выбрана часть направляющих фрезой.

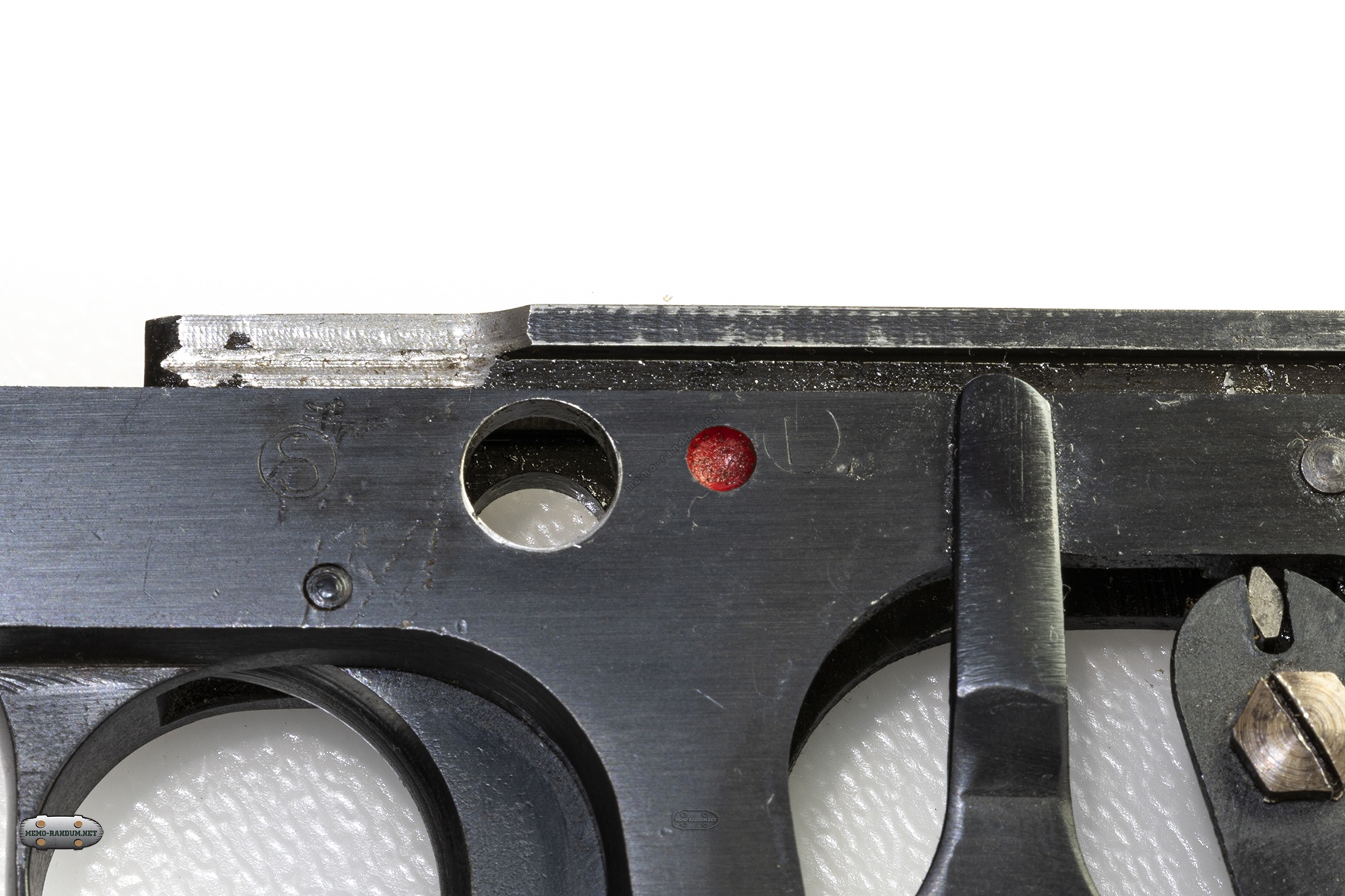

Пистолет Beretta M35. (СХП Beretta M35-O). Вид на рамку пистолета. на рамке выбрана часть направляющих фрезой.

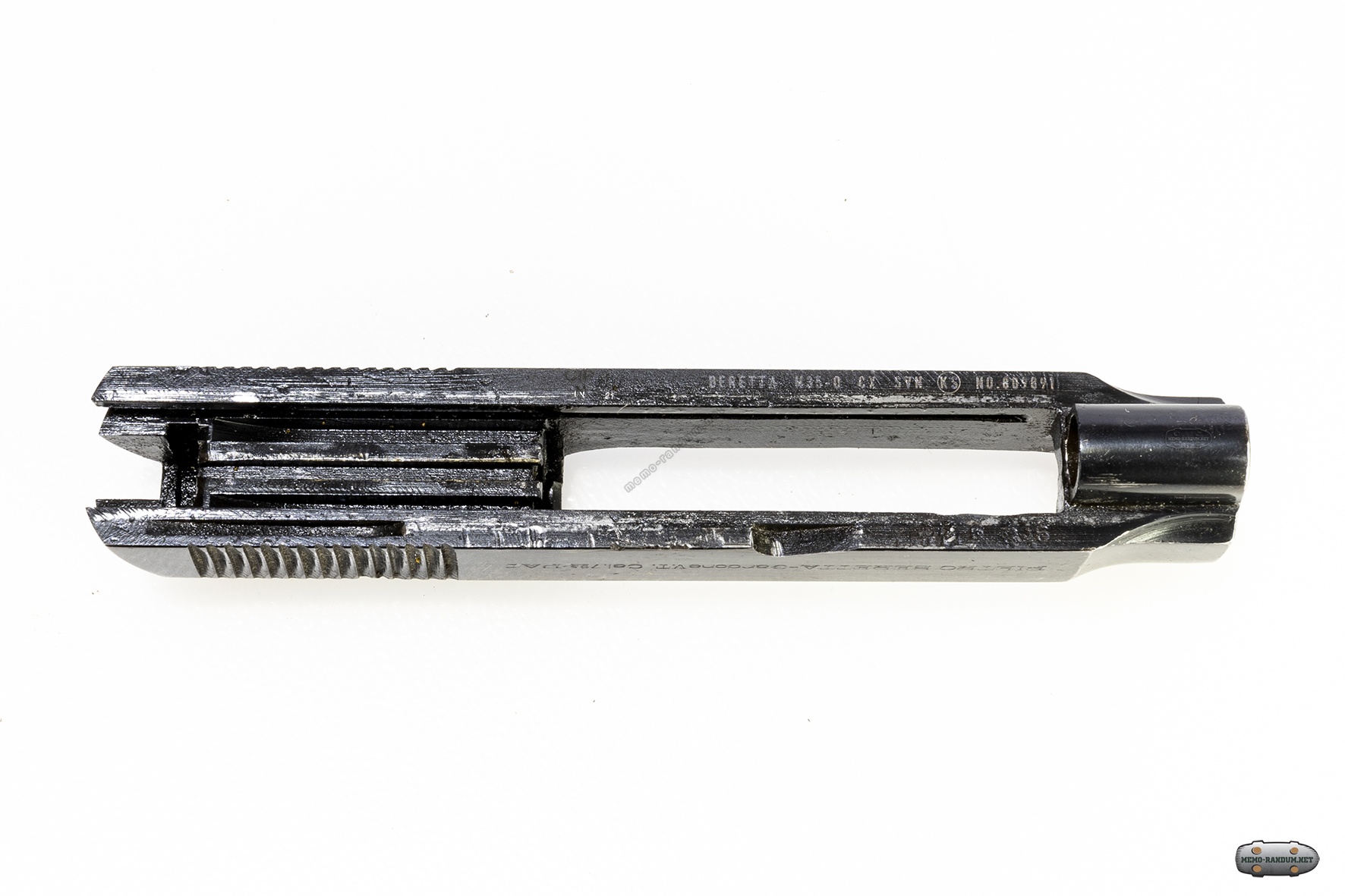

Пистолет Beretta M35. (СХП Beretta M35-O). затвор. внутренняя часть

Пистолет Beretta M35. (СХП Beretta M35-O). затвор. внутренняя часть. на нижней части затвора нанесена лазерная гравировка с другой стороны выбита часть серийного номера пистолета

Пистолет Beretta M35. (СХП Beretta M35-O). затвор. внутренняя часть. выборка фрезой на внутренней части затвора

Пистолет Beretta M35. (СХП Beretta M35-O). затвор. внутренняя часть. Хорошо видна зашлифованная капля сварки на внутренней части затвора. в свою очередь, на рамке выбрана часть направляющих фрезой. Данные мероприятия нужны для соблюдения правил переделки оружия в СХП макеты.

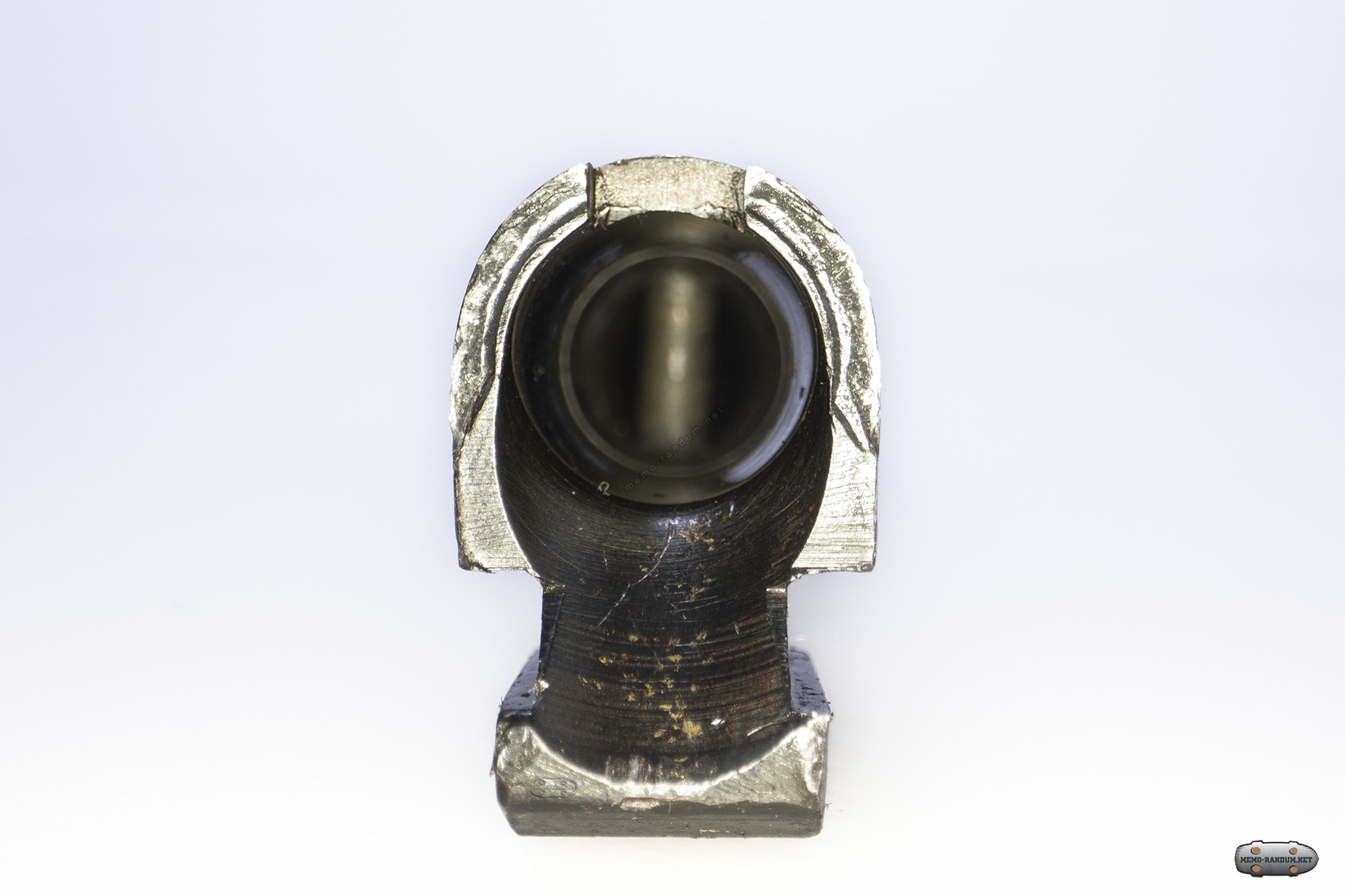

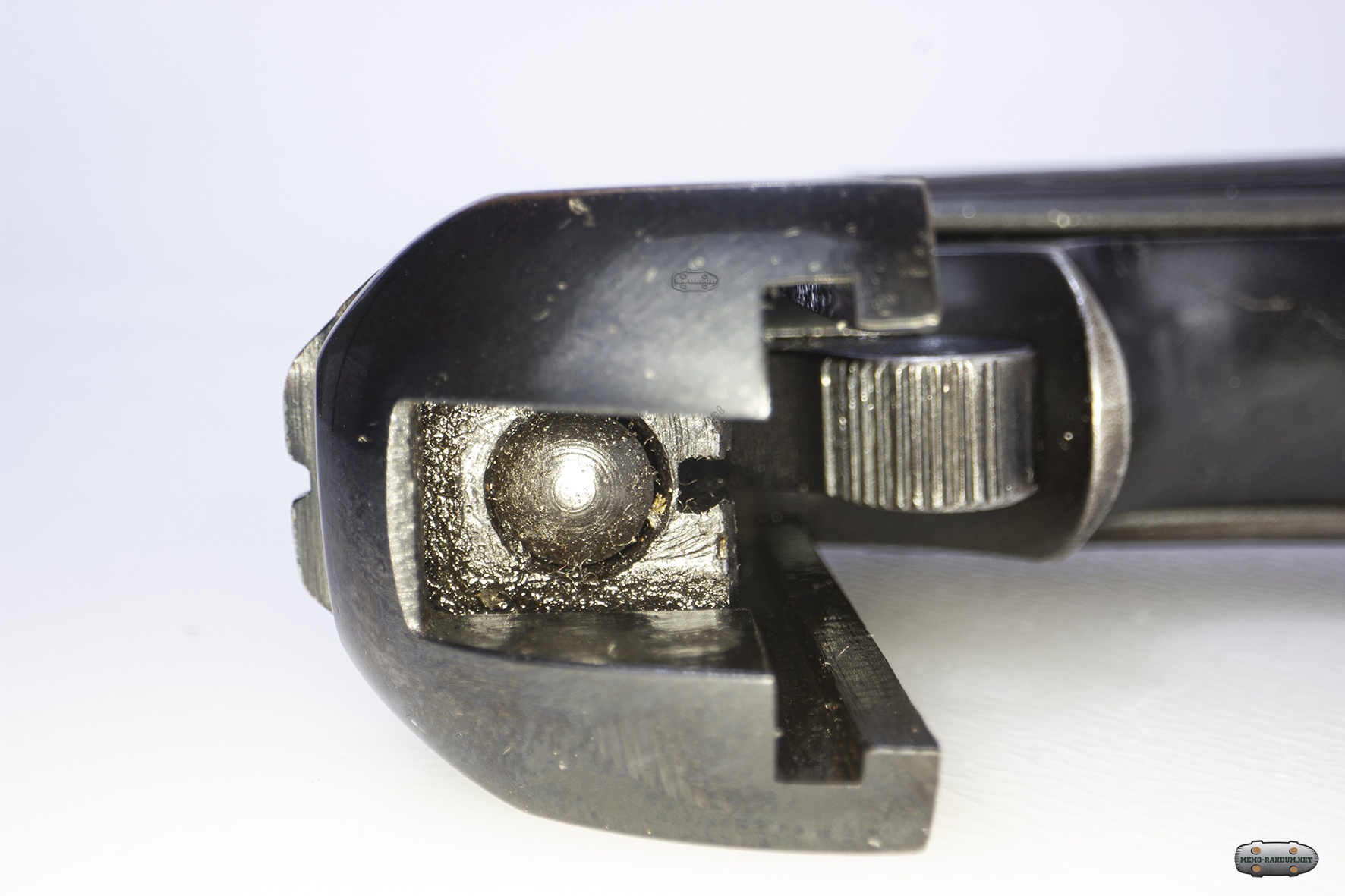

Пистолет Beretta M35. (СХП Beretta M35-O). зеркало затвора

Пистолет Beretta M35. (СХП Beretta M35-O). зеркало затвора

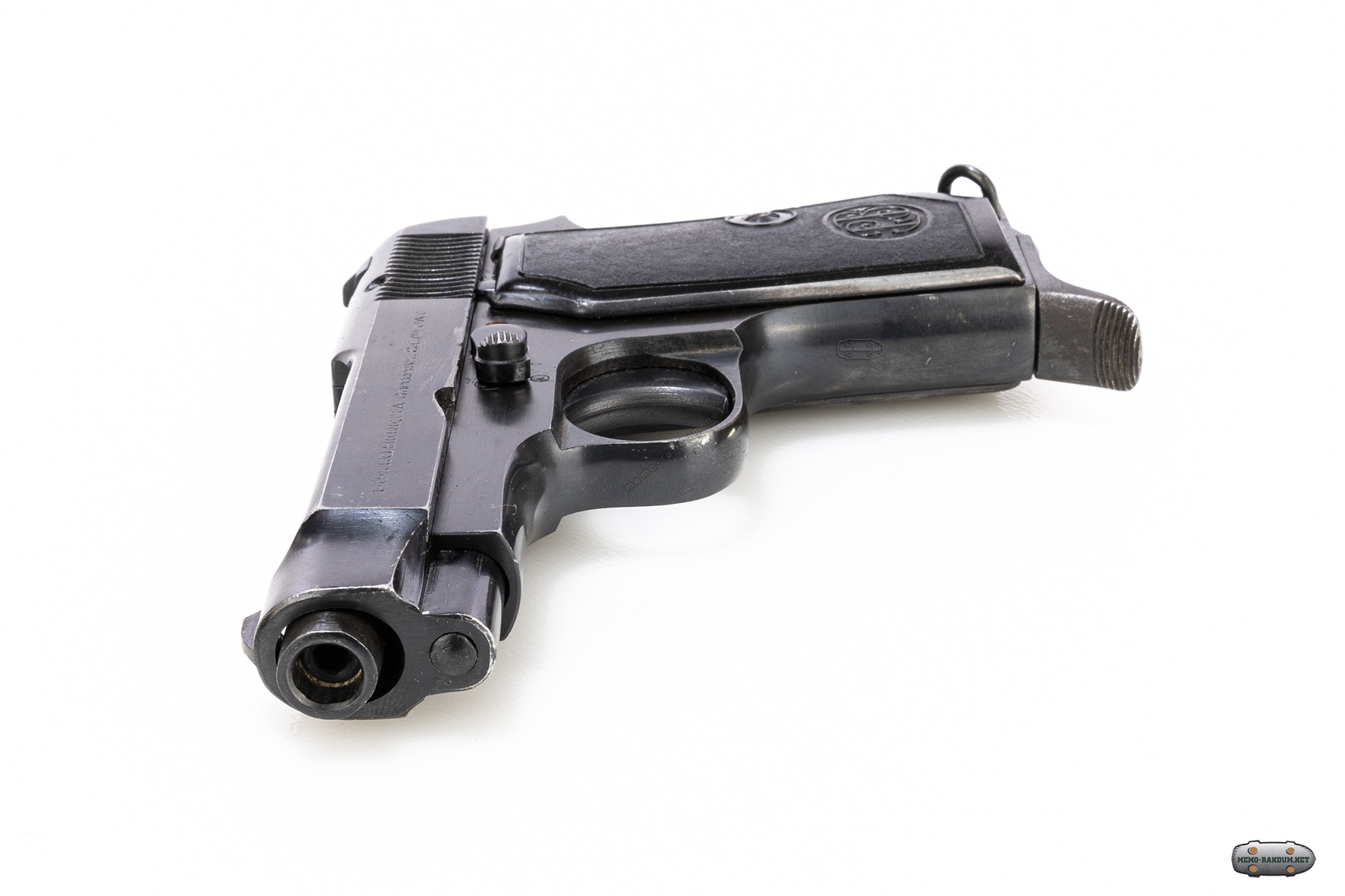

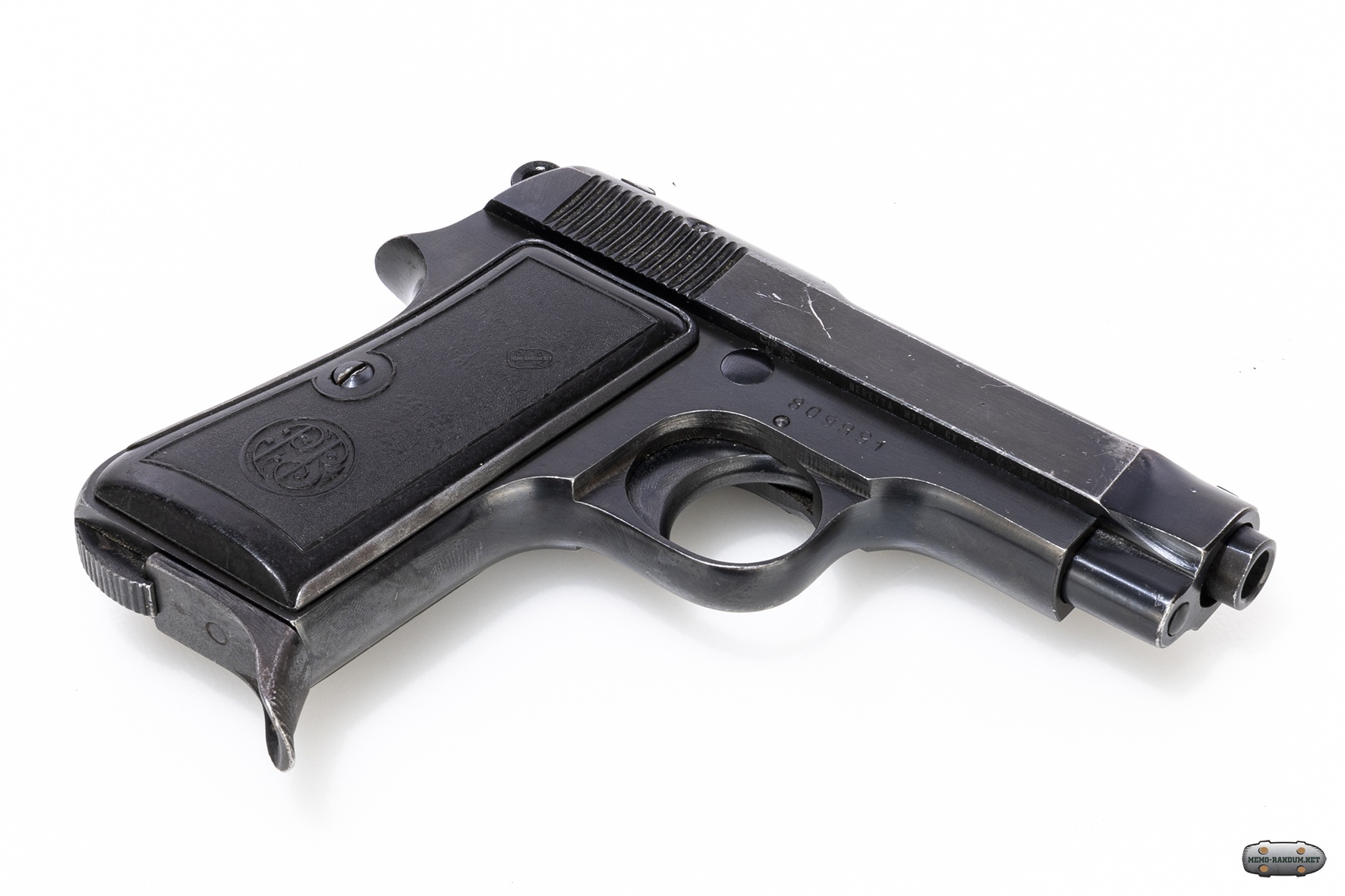

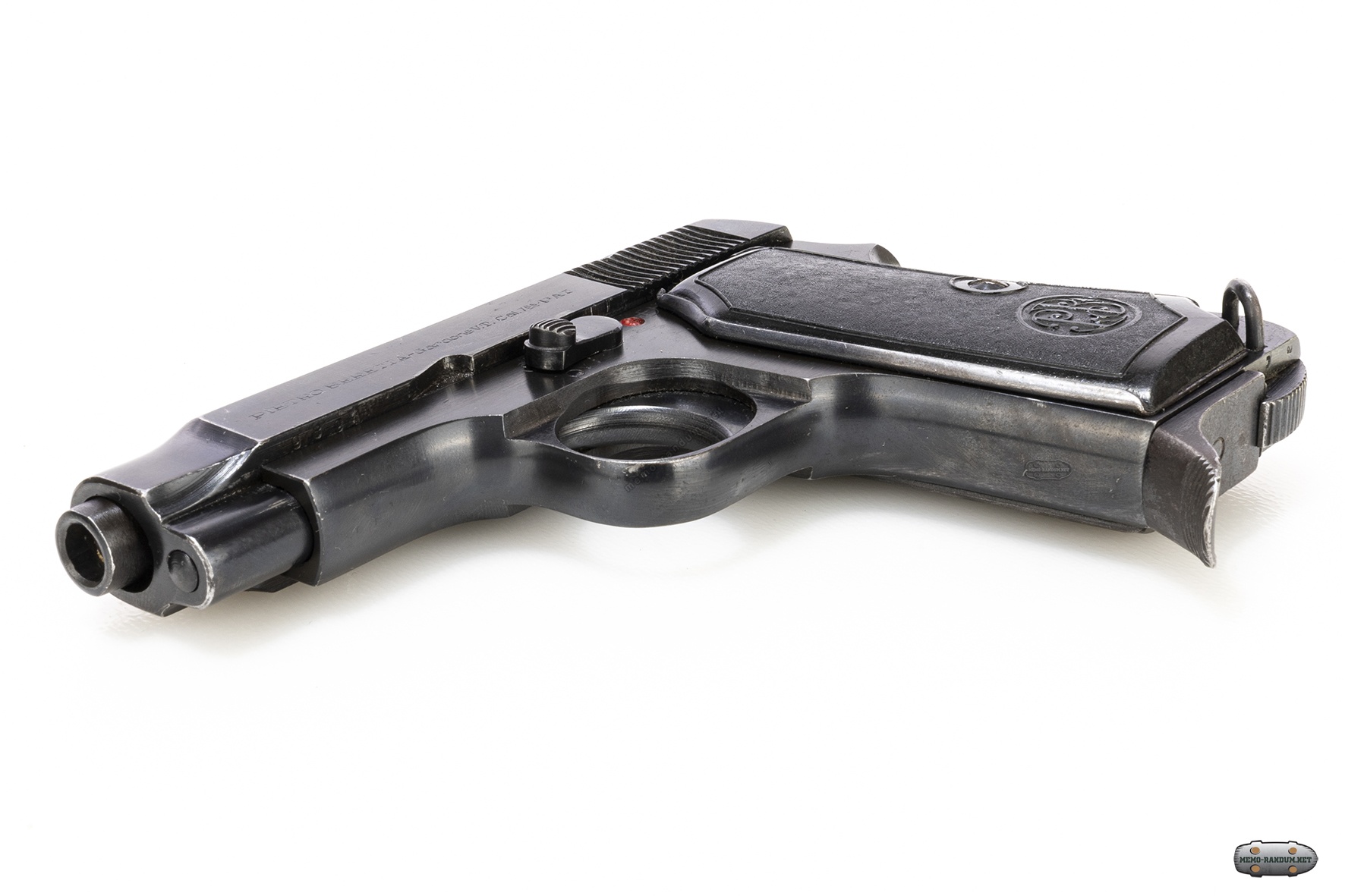

Пистолет Beretta M35. (СХП Beretta M35-O). общий вид

Общий вид Beretta M35-O CX

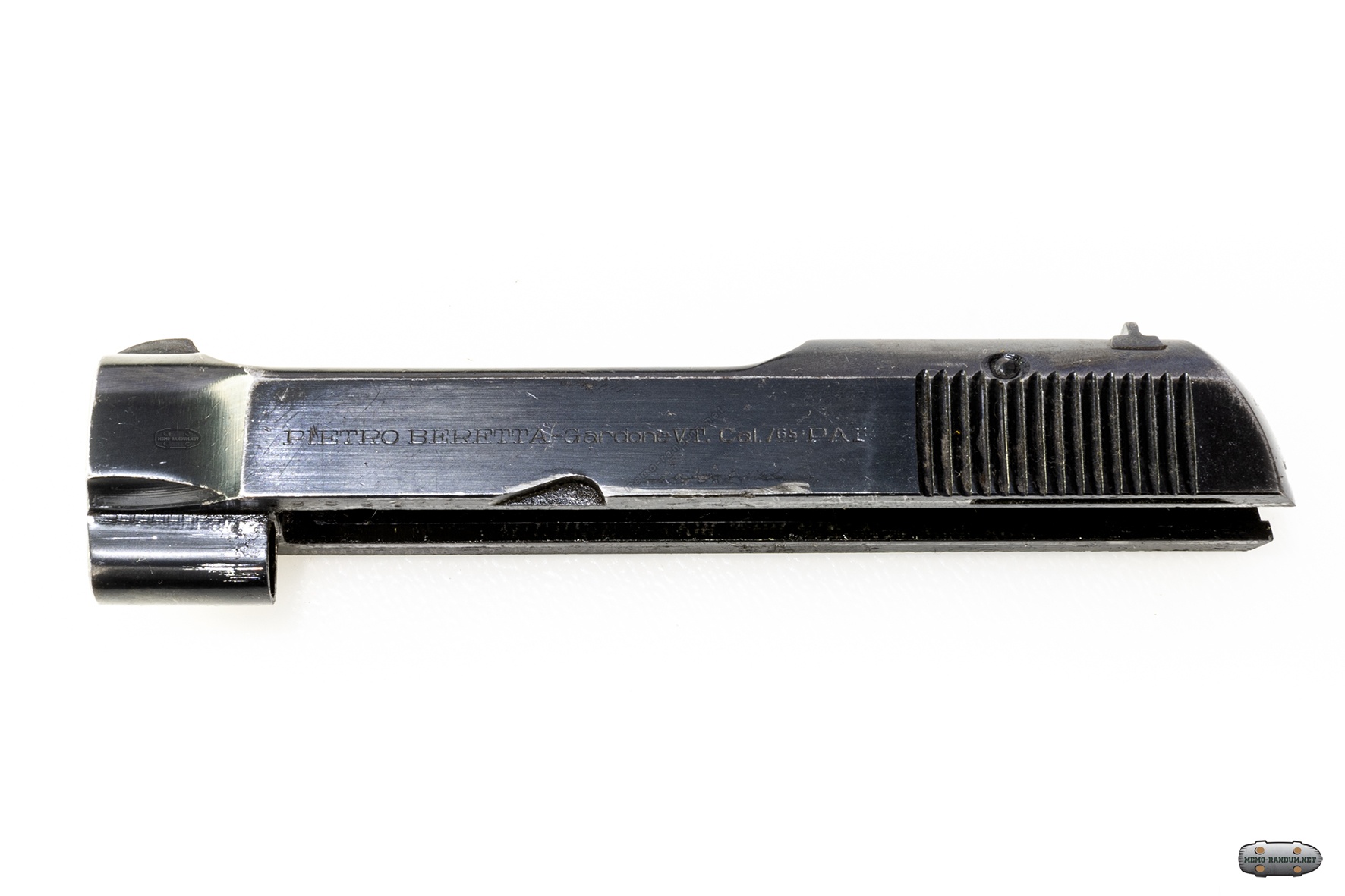

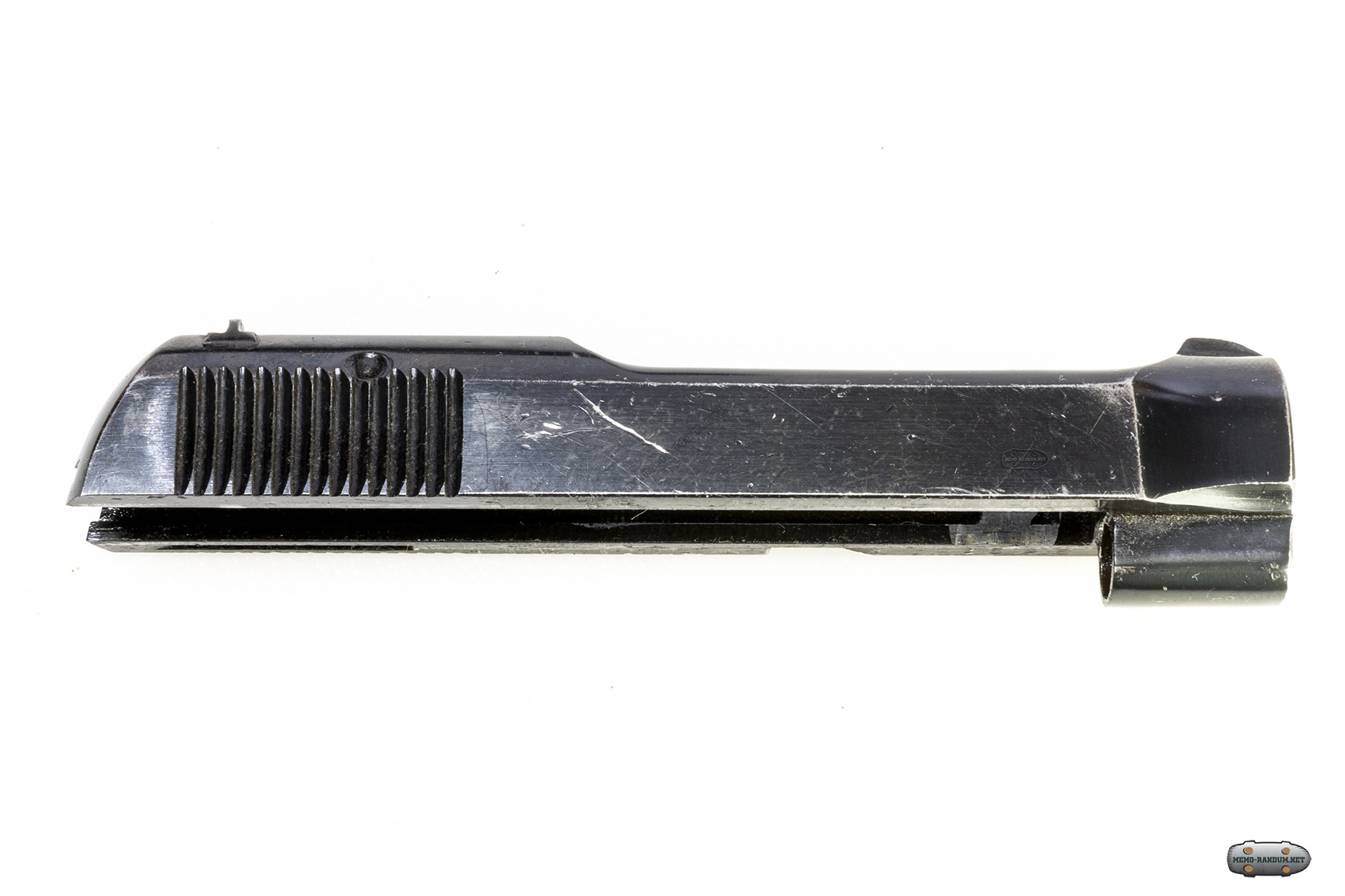

beretta_M35 затвор/ надпись на затворе PIETRO BERETTA -Gardone V.T. Cal. 7,65 PAT

надпись на затворе PIETRO BERETTA -Gardone V.T. Cal. 7,65 PAT

BerettaM35-O_обзор 360. 3Д фото. 3D foto

3D фото пистолета Беретта М35 О СХ




источник:https://ru.wikipedia.org/wiki/Beretta_M1934
источник: мемо-рандум.рф
источник: memo-randum.net
