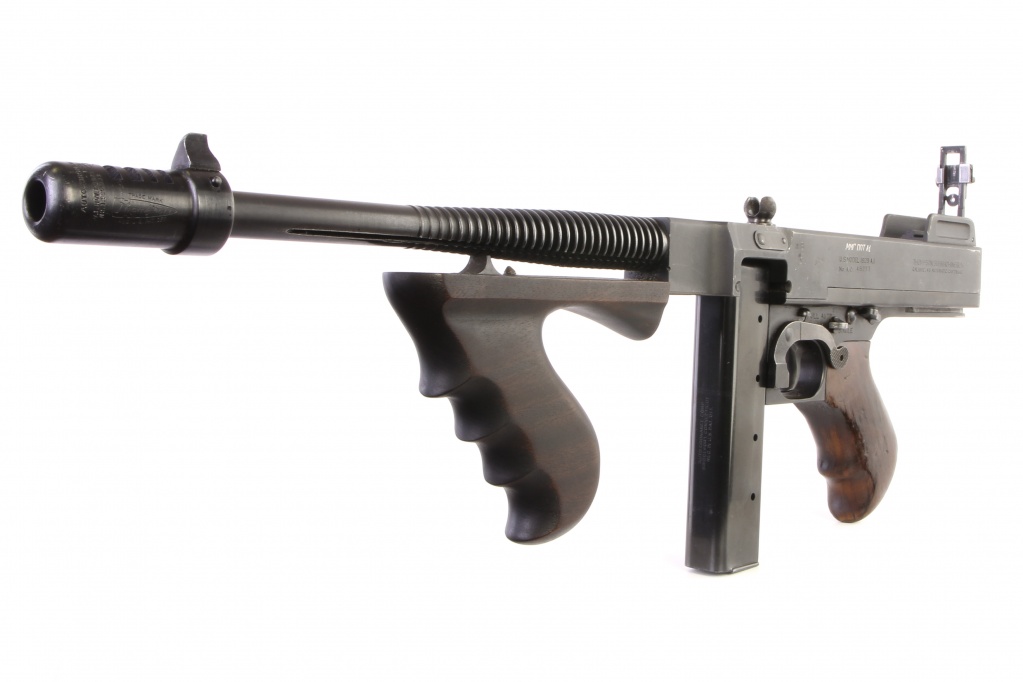

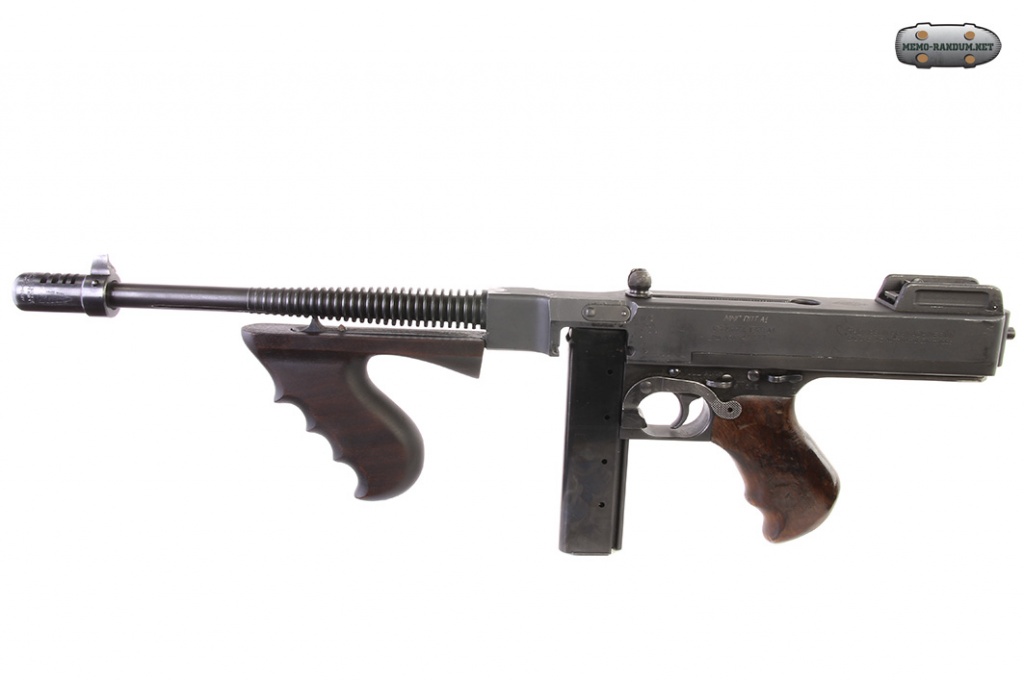

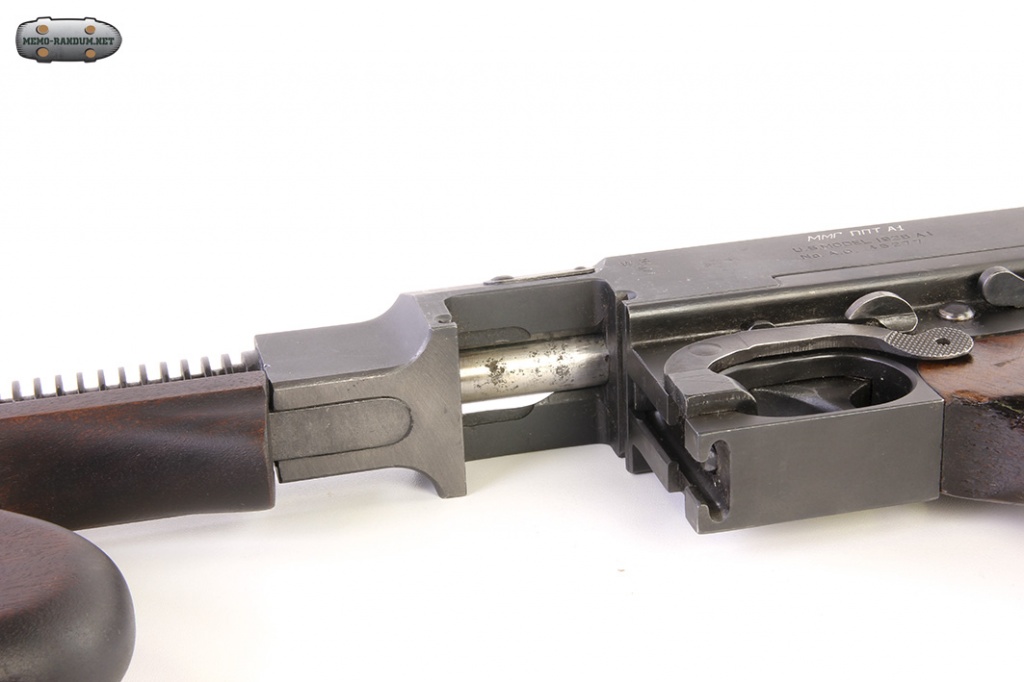

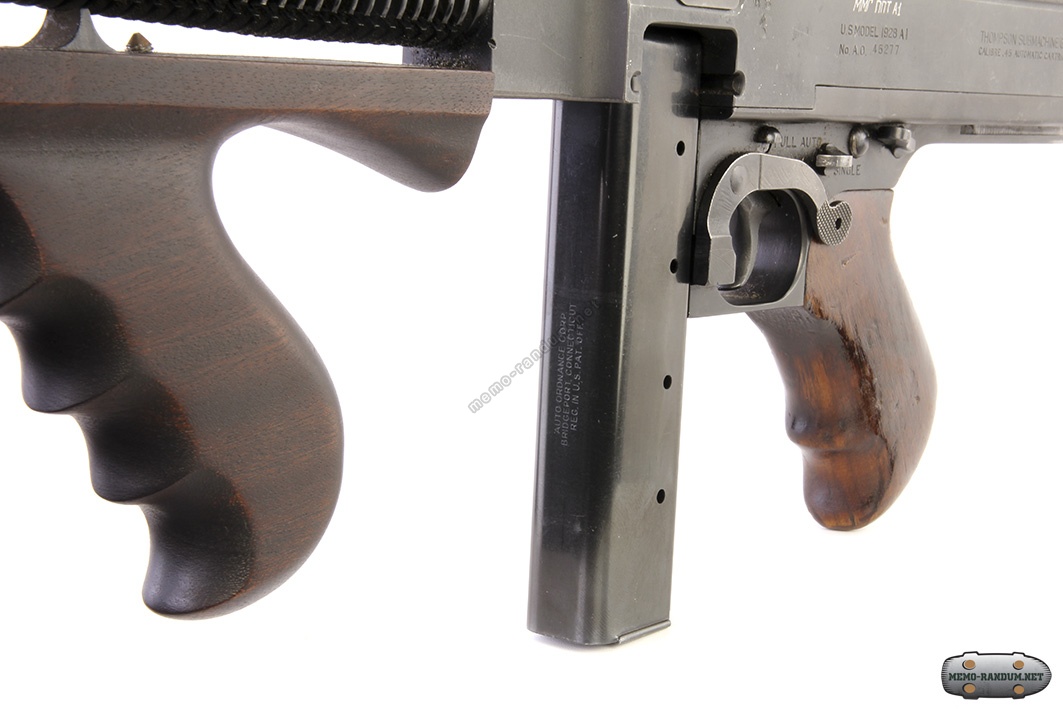

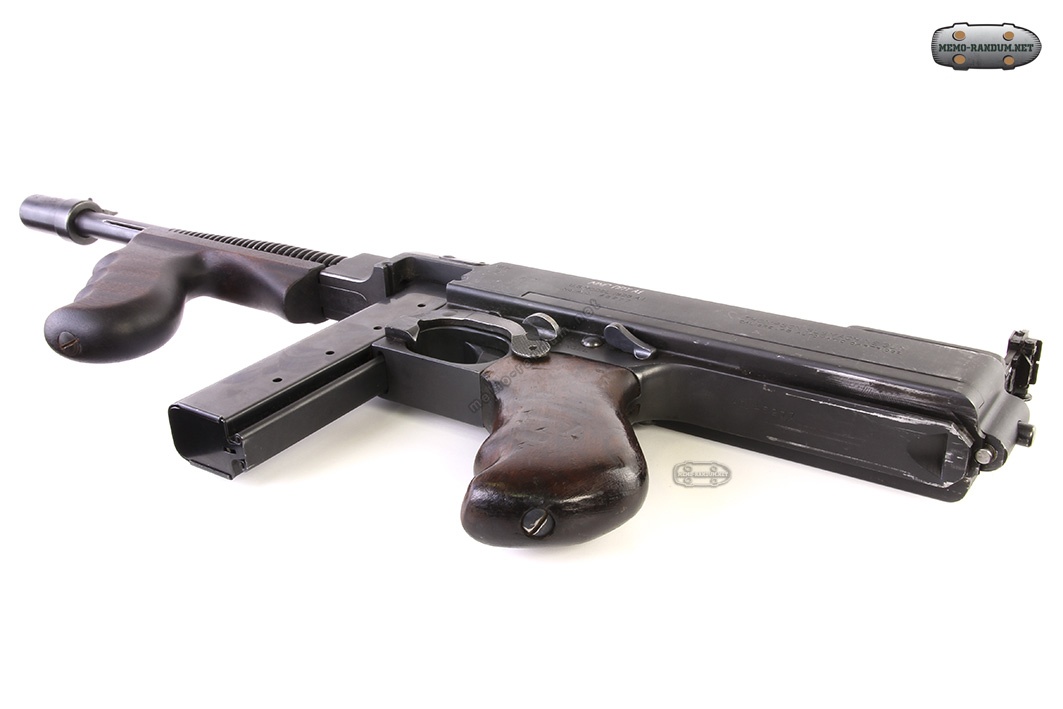

Макет Пистолет-пулемёта Томпсона M1928A1 (ММГ ППТ А1)/ Thompson submachinegun M1928A1

---

Макет Пистолет-пулемёта Томпсона M1928A1 (ММГ ППТ А1)/ Thompson submachinegun M1928A1

Пистолет-пулемёт Томпсона — американский пистолет-пулемёт, разработанный компанией Auto-Ordnance в 1919-21 годах и активно применявшийся во время Второй мировой войны и остававшийся основным американским ПП вплоть до 1970-х г.г..

Разработчиком этого пистолета-пулемёта обычно считается американский генерал Джон Толивер Томпсон.

Однако сам Томпсон выступал скорее в роли коммерсанта, который в 1916 году совместно с обеспечившим финансирование проекта Томасом Райаном основал компанию Auto-Ordnance с целью разработки автоматической / самозарядной винтовки на базе перекупленного ими патента на оригинальной конструкции полусвободный затвор, выданного Джону Блишу в 1915 году. Непосредственными же разработчиками оружия были нанятые Томпсоном и Райаном инженер Теодор Эйкхофф (англ. Theodore H. Eickhoff), а также Оскар Пэйн (англ. Oscar V. Payne) и Джордж Голл (англ. George E. Goll).

К 1917 году, однако, выяснилось, что затвор Блиша, действующий за счёт силы трения бронзового вкладыша, перемещающегося внутри его остова, не обеспечивает полноценного запирания канала ствола на время выстрела, как это было предусмотрено патентом. Вкладыш лишь замедлял отход затвора в крайне заднее положение, тормозя его в момент выстрела. Это существенно ограничивало диапазон мощности патронов, которые можно было бы использовать в оружии, что сразу поставило крест на изначальном проекте автоматической винтовки, — единственным из принятых на вооружение в США патронов, нормально работавшим с затвором Блиша, оказался непригодный для этого вида оружия по баллистическим качествам сравнительно маломощный кольтовский пистолетный боеприпас .45 ACP.

Однако из этой ситуации быстро был найден выход — вместо разработки винтовки было решено переключиться на создание малогабаритного, пригодного для использования одним человеком ручного пулемёта под пистолетный патрон, предназначенного для ведения боя на ближней дистанции и штурма окопов и других укреплений, что было весьма насущной задачей в шедшей в то время Первой мировой войне. Томпсон назвал это оружие submachine-gun — то есть, дословно, «подпулемёт», «более лёгкая разновидность пулемёта». Этот термин утвердился в американском английском и используется в нём до настоящего времени для обозначения ручного автоматического оружия под пистолетный патрон, которое в русскоязычной терминологии называется пистолет-пулемёт.

В 1918 году был готов действующий прототип, которому было присвоено звучное коммерческое обозначение — «Annihilator I» («Аннигилятор»). По легенде, первая партия этого оружия, предназначенная для проверки на фронте, прибыла в доки Нью-Йорка 11 ноября 1918 года — как раз в день окончания войны.

Из конструктивных особенностей, «Аннигилятор» имел массивную фрезерованную ствольную коробку квадратного сечения со взводной рукояткой сверху, полностью закрывающий ствол круглый перфорированный кожух (на более поздних моделях заменённый улучшающим охлаждение ствола оребрением), пистолетную рукоятку вместо характерного для оружия тех лет винтовочного приклада с шейкой, а также вторую вертикальную рукоятку управления огнём под стволом для облегчения контроля оружия при стрельбе очередями, — при этом приклад или какой либо плечевой упор отсутствовали. Кроме того, он имел «открытый» приёмник магазинов в виде поперечного выреза в нижней-передней части ствольной коробки, который позволял принимать как коробчатые (на 20 либо 30 патронов),так и барабанные системы Пэйна (на 50 либо 100 патронов) магазины.

 Все основные детали оружия были изготовлены на металлорежущих станках с минимальными допусками, что делало его весьма малотехнологичным.

Первая серийная модель появилась в 1921 году. «Томпсон» М1921 получил своё окончательное, привычное оформление: ствол с поперечными рёбрами охлаждения у основания, две пистолетные рукоятки управления огнём, съёмный деревянный приклад, секторный прицел с диоптрическим целиком, рассчитанный на стрельбу до 600 ярдов (548 м).

Магазины — коробчатые на 20 и 30 и барабанные — на 50 и 100 патронов. Этот вариант пистолета-пулемёта предлагался на гражданском рынке оружия, хотя очень и очень высокая стоимость ($200 — при том, что легковой автомобиль марки Ford стоил порядка $400) не способствовала массовым продажам. Следует отметить, что дизайн и эргономика «Томпсона» оказали большое влияние на дальнейшее развитие американского оружия и впоследствии многократно копировались полностью или частично.

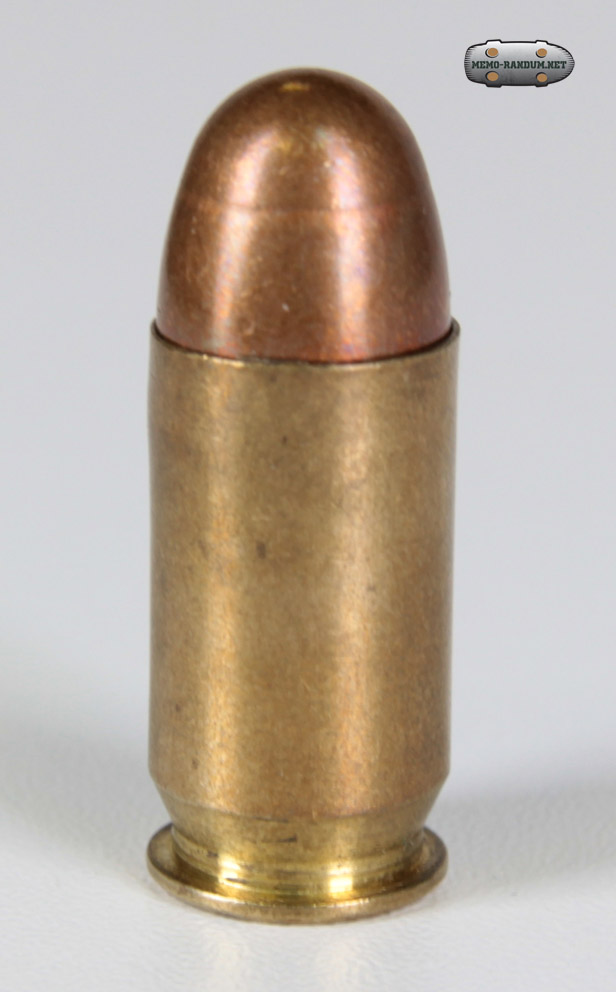

В 1923 году Томпсон создал военизированный вариант оружия — М1923, имевший длинный ствол, штык и немного упрощённую конструкцию, а также использовавший специальный более мощный патрон 45-го калибра. Однако в Армии идея такого оружия долгое время оставалась невостребованной (в том числе из-за низкого финансирования).

Ограниченное использование в вооружённых силах пистолетов-пулемётов М1928 не позволило выявить все потенциальные возможности оружия. В 1921—1939 годах было выпущено всего 20 000 единиц, причём почти весь тираж (18 600 "стволов") — по экспортным заказам.

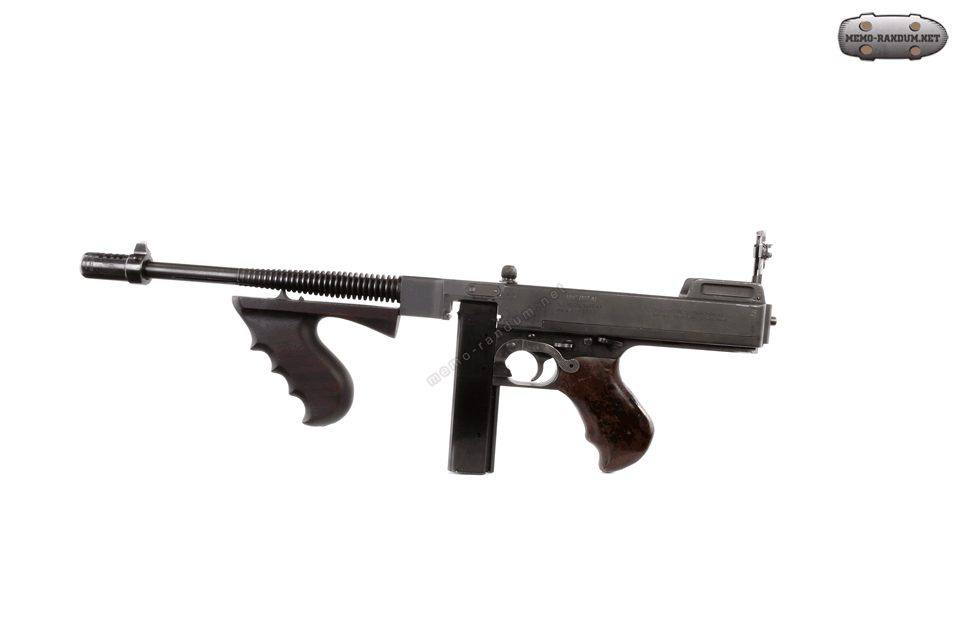

C началом Второй мировой войны в вооружении армии США произошли большие изменения. Стремительное увеличение количества бронетехники и мотопехоты вызвало необходимость перевооружить экипажи сравнительно некрупным по размерам, но эффективным на короткие дистанции (в диапазоне 50-75, до 100 м) автоматическим оружием. «Томпсоны» вполне подошли под эти требования. На вооружение американской армии был принят пистолет-пулемёт «Томпсон» М1928А1. От модели М1928 он отличался наличием деревянного цевья вместо дополнительной пистолетной рукоятки. В начале 1942 года была создана новая модель M1 — облегчённая и более простая в производстве и обслуживании в условиях войны. Её отличительной чертой была взводная рукоять затвора с правой стороны ствольной коробки. Массовым производством оружия во время войны занялась фирма Auto-Ordnance, которая в свою очередь подключила к производству оружия фирму Savage Arms. В то же время, необходимость обработки всех деталей на металлорежущем оборудовании не давала возможности нарастить объём производства.

Производство пистолет-пулемётов всех моделей и модификаций было налажено по лицензии следующими американскими предприятиями (образцы с серийными номерами от 1 до 15,040):

В межвоенный период (до 1938 года)

• Warner & Swasey Company^[en] (Кливленд, Огайо)
• Colt’s Patent Fire Arms Co. (Хартфорд, Коннектикут)
• Birmingham Small Arms Company^[en] (Бирмингем, Западный Мидленд)
• Auto-Ordnance Company^[en] (Бриджпорт, Коннектикут)

В период войны (с 1938 года до завершения производства)

• Savage Arms Company (Уэстфилд, Массачусетс)
• Auto-Ordnance Company (Бриджпорт, Коннектикут и Уэст-Хёрли, Нью-Йорк).

Список деталей, необходимых для ремонта и содержания в исправности 36 пистолет-пулеметов М1928 А1 кал. 45 Томпсона в течение семидневной усиленной работы

(по американским данным)

Индекс детали № чертежа	Наименование детали	Количество	Вес детали (в фунт.)
51 - 63	Пистолет-пулемет Томпсона М1928А1, кал. 45	4*	10,75
	Детали для пистолет-пулемета
1D	Узел рамы	3	0,44
1A	Ствол	36	0,75
11A	Стебель затвора	5	1,04
7H	Узел защелки для магазина	4	0,08
37G	Узел собачки для каретки прицела	6	•
37C	Кольцо винта целика	5	•
39A	Компенсатор отдачи (Cutts)	3	0,35
6D	Размыкатель	10	0,02
4B	Отражатель	10	0,01
15A	Выбрасыватель	15	0,01
36F	Окуляр	3	•
17D	Цевье	5	0,25
13D	Задняя рукоятка	5	0,19
14B	Курок	5	0,02
4D	Защелка рамы	6	•
-	Узел планки для прицела	3	0,09
16A	Спусковой рычаг	4	0,04
3A	Замок	3	0,07
-	Узел магазина для 50-ти патронов	20	2,63
-	Узел масленки казенника	8	0,11
17B	Буфер	5	•
17A	Направляющий стержень возвратной пружины	3	0,13
14A	Боек	15	0,02
14D	Ось курка	5	•
36A	Шпилька основания прицела	3	•
36G	Стопорная шпилька рамки прицела	5	•
16C	Ось регулятора стрельбы	5	0,02

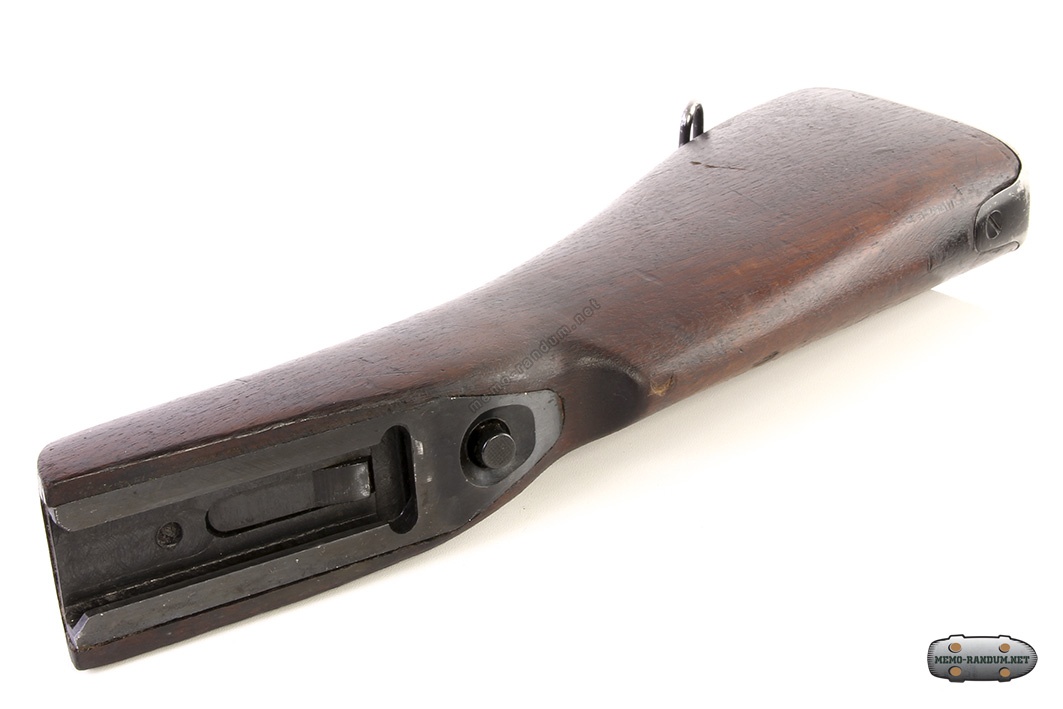

-	Узел оковки затылка приклада	3	0,24
7K	Узел пружинной пластины с осями	6	0,09
37M	Узел нажима для рамки прицела	3	•
28B	С-образная шайба для крепления вращающегося диска магазина	10	•
16D	Регулятор стрельбы	10	•
7A	Предохранительная защелка	5	0,03
34G	Винт большого размера для оковки затылка приклада	4	0,02
34H	Винт малого размера для оковки затылка приклада	4	•
32D	Длинный винта для оковки затылка приклада	3	0,03
32E	Короткий винт для оковки затылка приклада	3	0,02
17E	Винт для цевья	3	0,02
13D	Винт для задней рукоятки	3	0,07
37H	Винт для каретки собачки прицела	4	•
21C	Винт для поворотного крючка подвесного ремня	4	•
23E	Винт для пластины поворотного крючка подвесного ремня	8	•
6A	Спусковая защелка	6	0,12
36C	Каретка прицела	3	0,01
9A	Пружина размыкателя	10	•
14C	Пружина ударника	15	•
9F	Пружина защелки рамы	10	•
9D	Пружина собачки магазина	15	•
37F	Пружина нажима для прицела	6	•
17D	Возвратная пружина	20	0,03
9B	Пружина спусковой защелки	15	•
16B	Пружина спускового рычага	15	•
9C	Пружина спускового крючка	15	•
-	Узел приклада	5	1,65
-	Узел поворотного крючка для подвесного ремня	8	0,06
6C	Спусковой крючок	6	0,13
6B	Выключающая собачка	6	0,05
32F	Шайба для винта приклада	8	•

Пистолет-пулемёт Томпсона использует затвор Блиша, созданный в 1915 году офицером американского флота Джоном Б. Блишем.

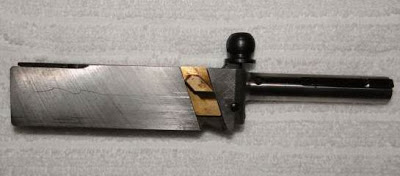

Действие полусвободного затвора Блиша, использовавшегося в пистолете-пулемёте Томпсона, было основано на повышенном трении, возникающем между бронзовым вкладышем затвора в виде буквы Н и наклонными пазами в стенках ствольной коробки, в которые входили его боковые отростки.

Этот затвор, который может считаться полусвободным, использует для замедления отката специальный бронзовый вкладыш в виде буквы «Н», взаимодействующий с фрезерованными пазами на внутренних стенках затворной коробки, который согласно утверждениям производителя удерживал затвор в переднем положении в начальный момент выстрела (при большом давлении пороховых газов в стволе), а после падения давления в канале поднимался вверх, за счёт чего происходило самоотпирание затвора. При этом ряд авторов утверждает, что вкладыш-замедлитель в данной конструкции по сути не работал, либо оказывал на её работу лишь небольшое влияние, что отчасти подтверждается тем фактом, что поздние армейские модификации «Томпсона» — М1 и М1А1 — его вовсе не имели, что не повлияло на их работоспособность. Кроме того, при неправильной (вверх ногами) установке вкладыша при сборке оружие не работало.

Спусковой механизм собран в спусковой раме, допускает ведение как автоматического, так и одиночного огня. Ранние модели «Томпсонов» имели довольно сложный ударный механизм с маленьким курком в виде треугольного рычажка, смонтированного внутри остова затвора, ударяющим по выполненному в виде отдельной детали ударнику с бойком в момент прихода затворной группы в крайне переднее положение за счёт взаимодействия со специальным выступом ствольной коробки, стрельба при этом велась с открытого затвора. У M1A1 вместо этого был неподвижно закреплённый в чашечке затвора боёк, стрельба велась также с открытого затвора.

В современных самозарядных вариантах (М1927A1 и аналогичные) используется ударно-спусковой механизм обычного куркового типа, стрельба ведётся с закрытого затвора.

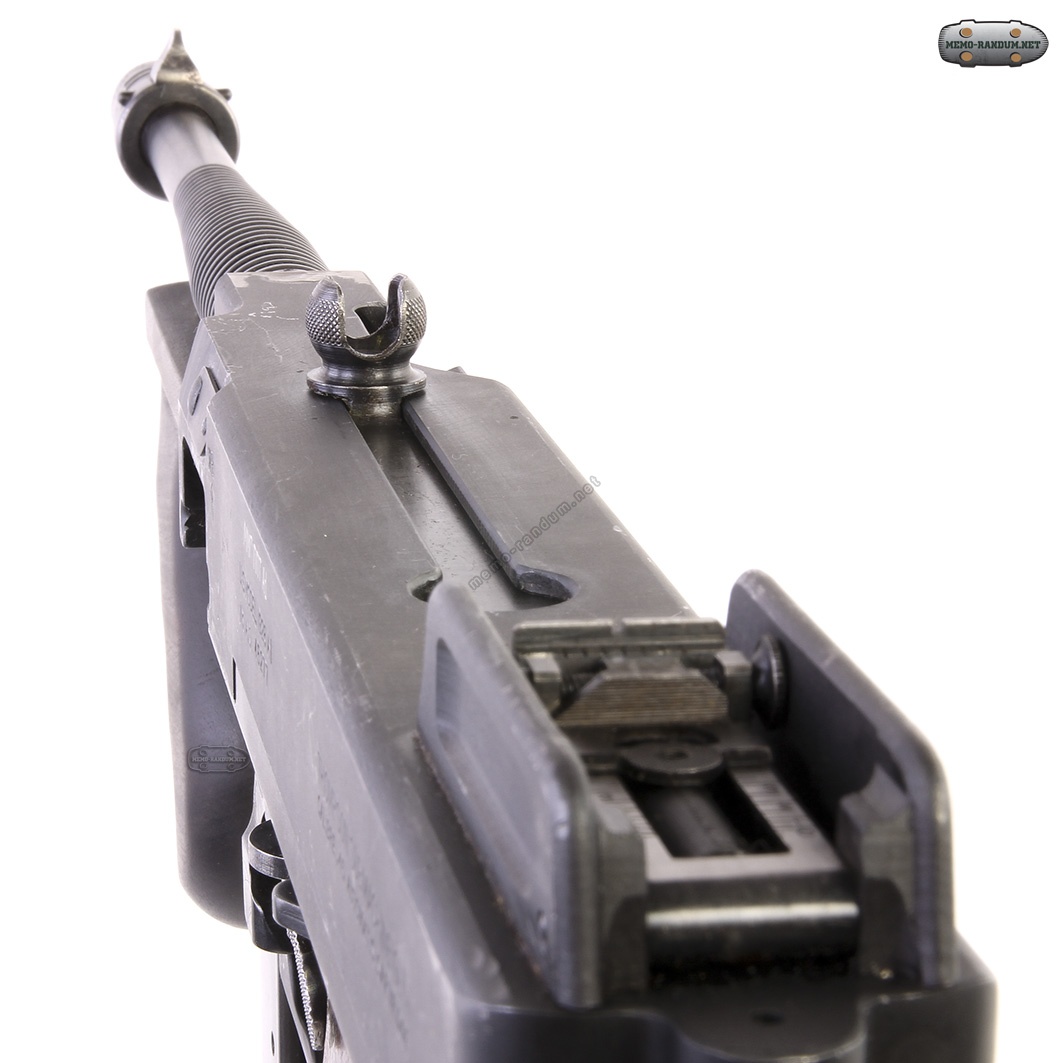

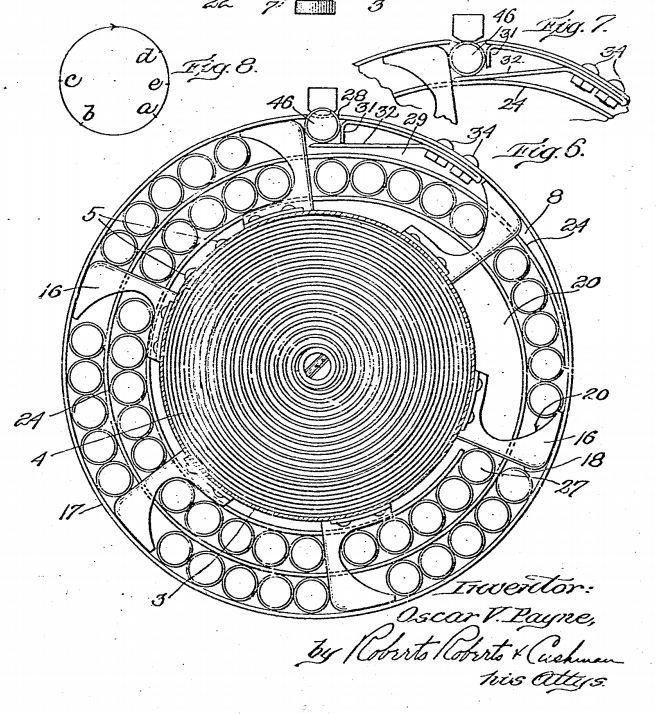

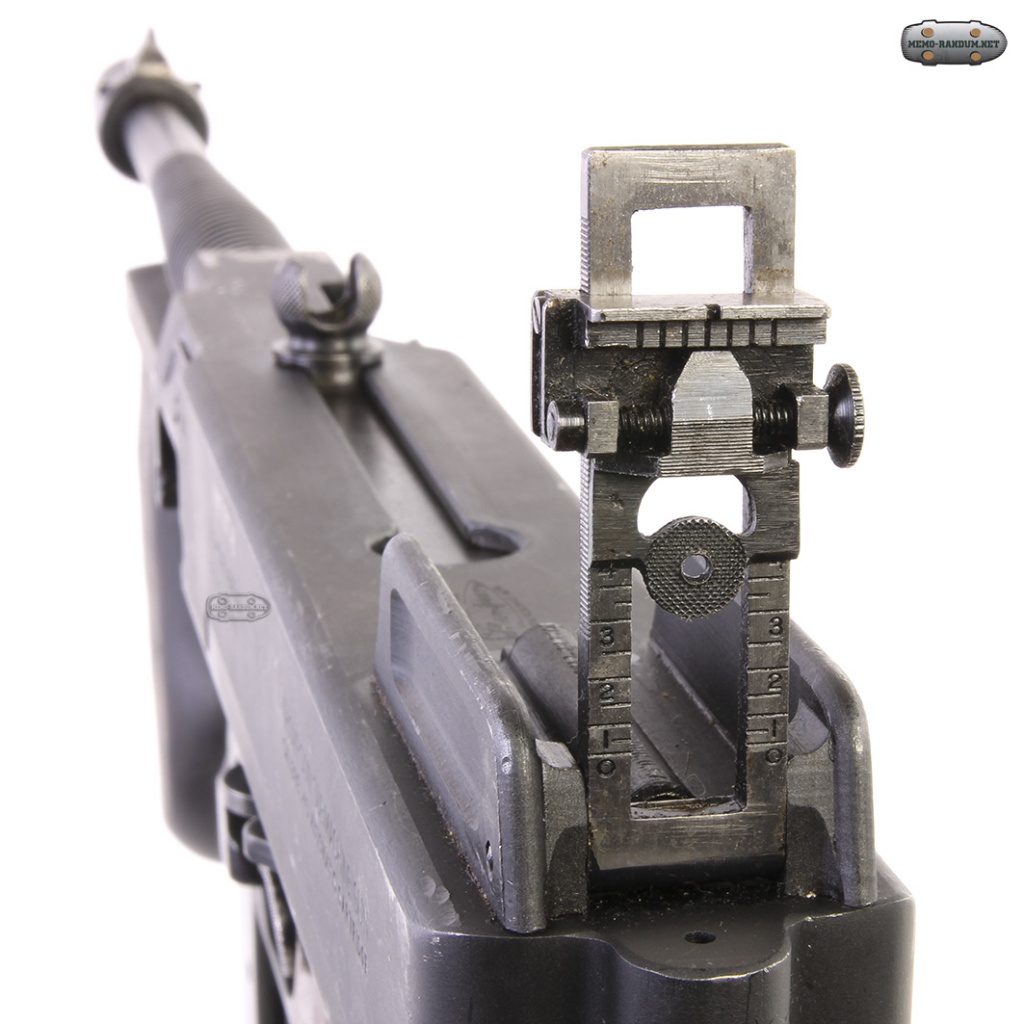

Прицельные приспособления включают в себя мушку и комбинированный целик — фиксированный с V-образной прорезью и откидной вверх регулируемый диоптр. Пистолеты-пулемёты Томпсона могли использоваться с магазинами разного объёма — коробчатыми двухрядными на 20 и 30 патронов, которые крепились к оружию при помощи «рельса» в задней части, которым они вставлялись внутрь Т-образного выреза в спусковой раме, или барабанными на 50 или 100 патронов, которые устанавливались непосредственно в вырез приёмника магазина и фиксировались при помощи имевшихся на нём двух поперечных канавок. Модификации М1 и М1А1 имели упрощённый приёмник магазинов без поперечных канавок, рассчитанный только на коробчатые магазины.

Все «Томпсоны» были выполнены на металлорежущих станках с минимальными допусками, что делало их весьма сложным, трудоёмким и дорогостоящим в производстве оружием. Даже упрощённые модификации М1 и М1А1 для военного оружия были излишне дороги, кроме того — избыточно тяжелы, и очень чувствительны к уходу и качеству боеприпасов, что так и не позволило «Томпсону» стать основным образцом своего класса даже в американской армии — наряду с ним на вооружение были приняты иные образцы той или иной степени удачности, такие, как Reising M50 / M55 или M3.

источник:https://ru.wikipedia.org/wiki/%D0%9F%D0%B8%D1%81%D1%82%D0%BE%D0%BB%D0%B5%D1%82-%D0%BF%D1%83%D0%BB%D0...

http://firearmshistory.blogspot.com/2010/08/

http://www.nastavleniya.ru/PPT/ppt8.html

Благодарю за предоставленный образец: Эксперта, коллекционера - Комарова Владимира
