Обзор винтовки Манлихер М.95

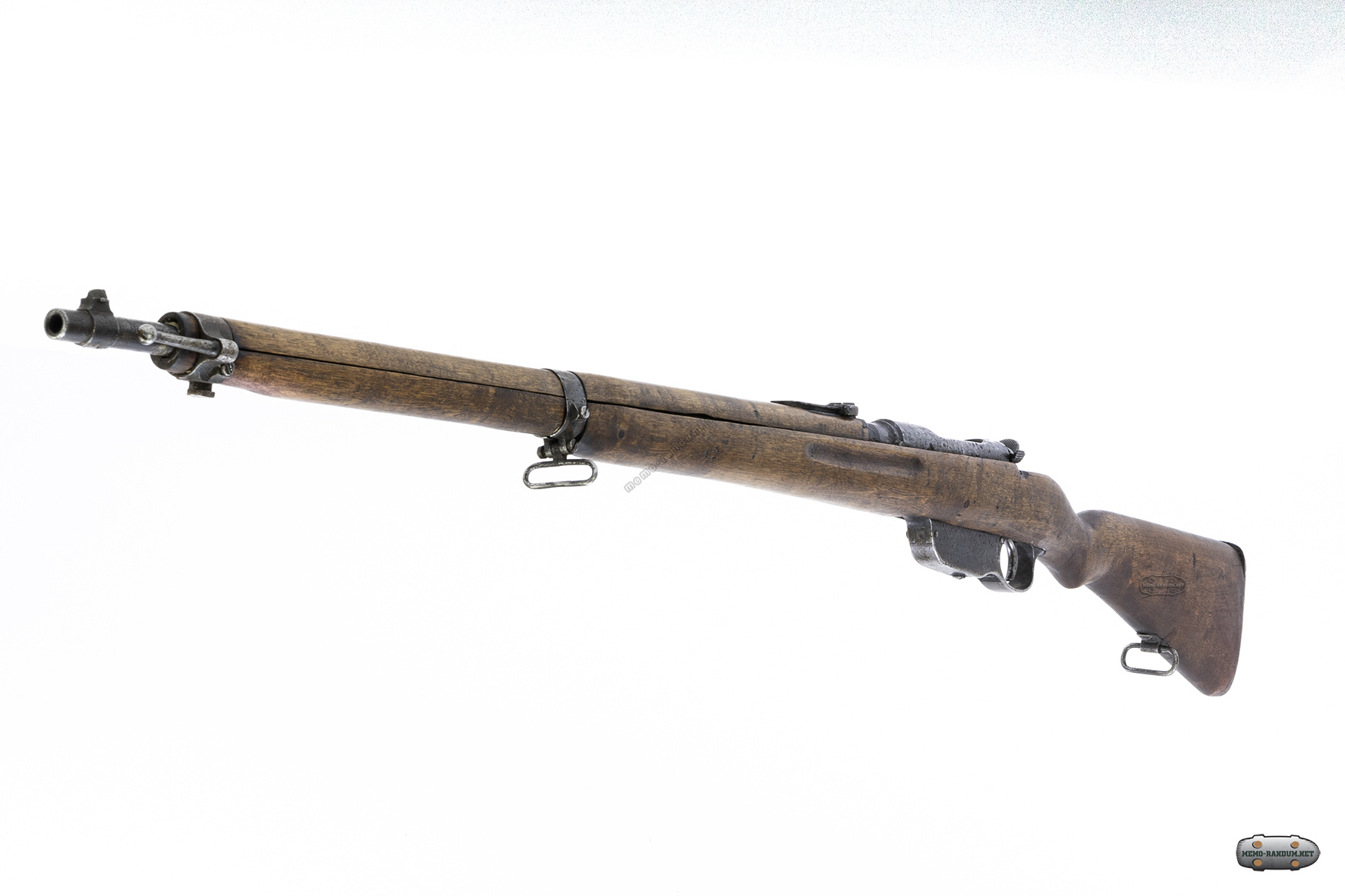

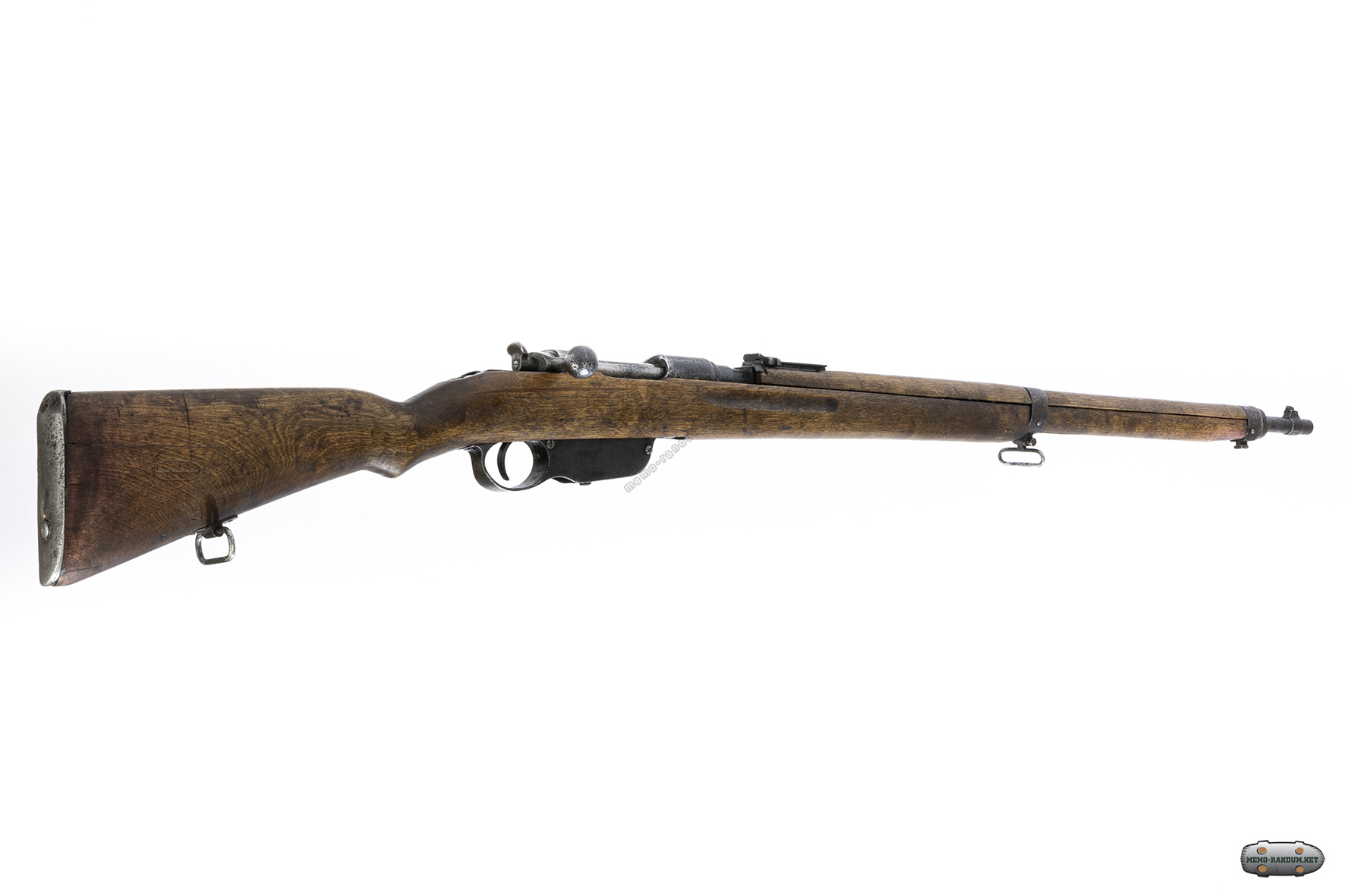

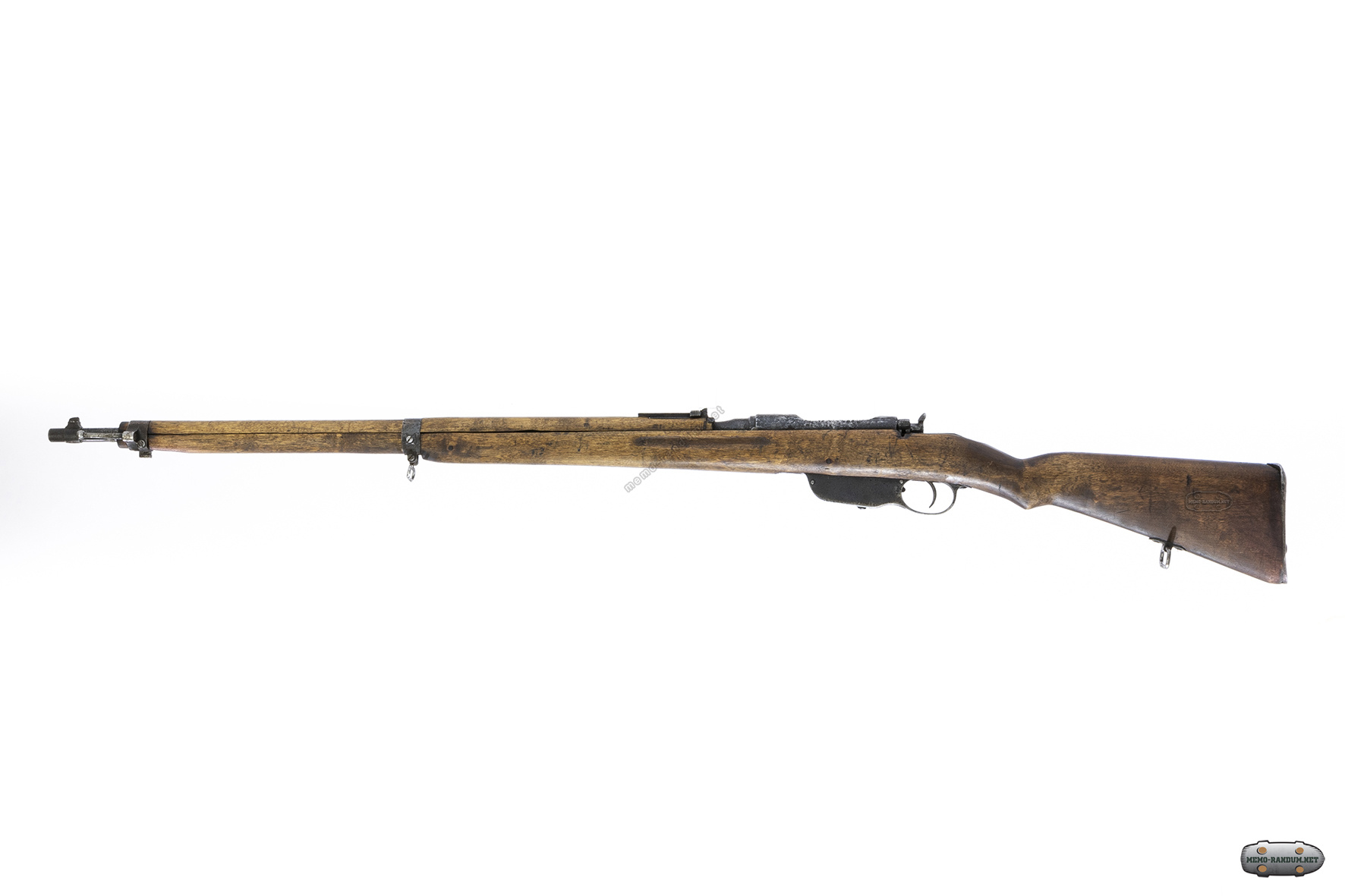

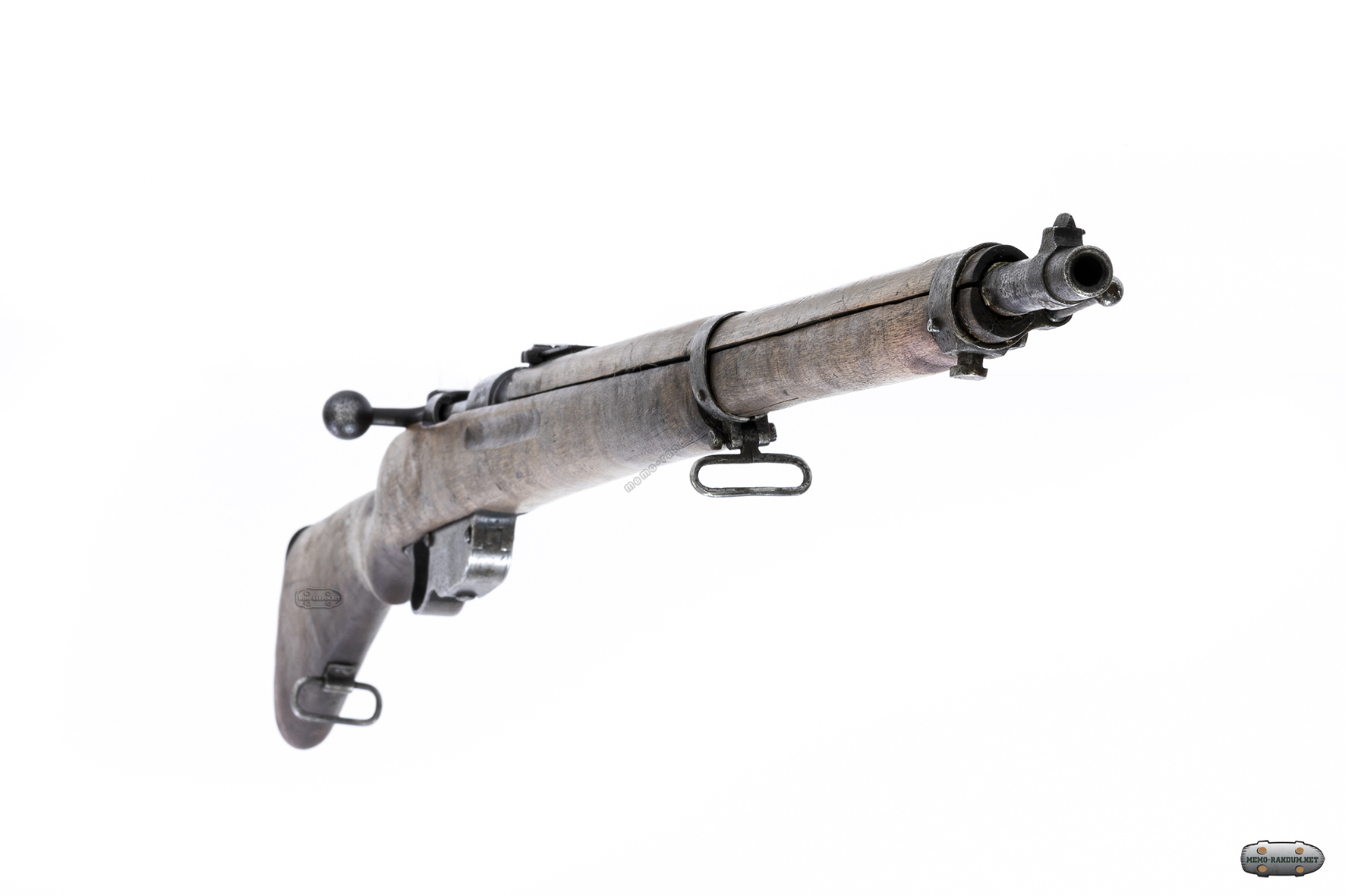

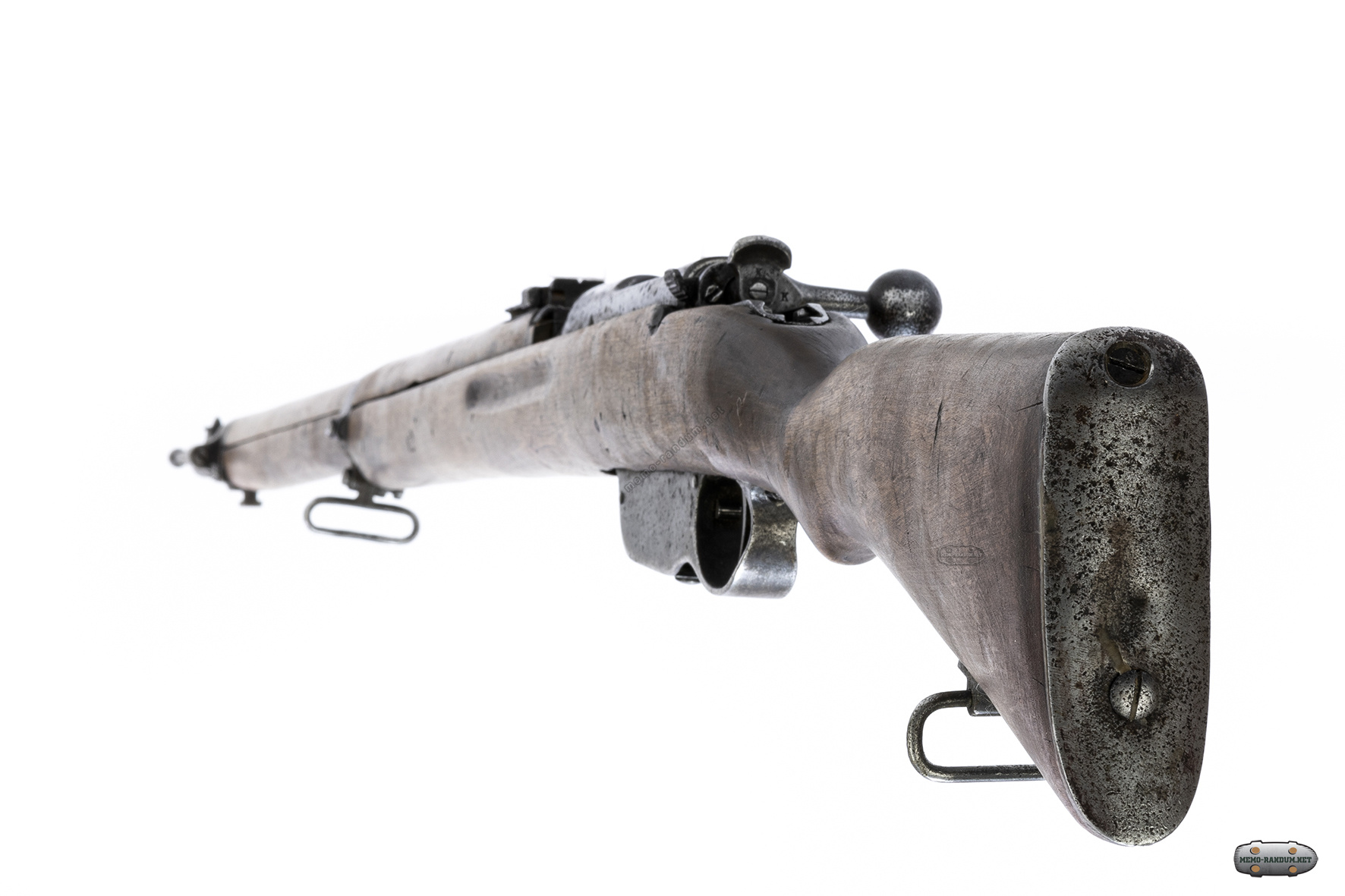

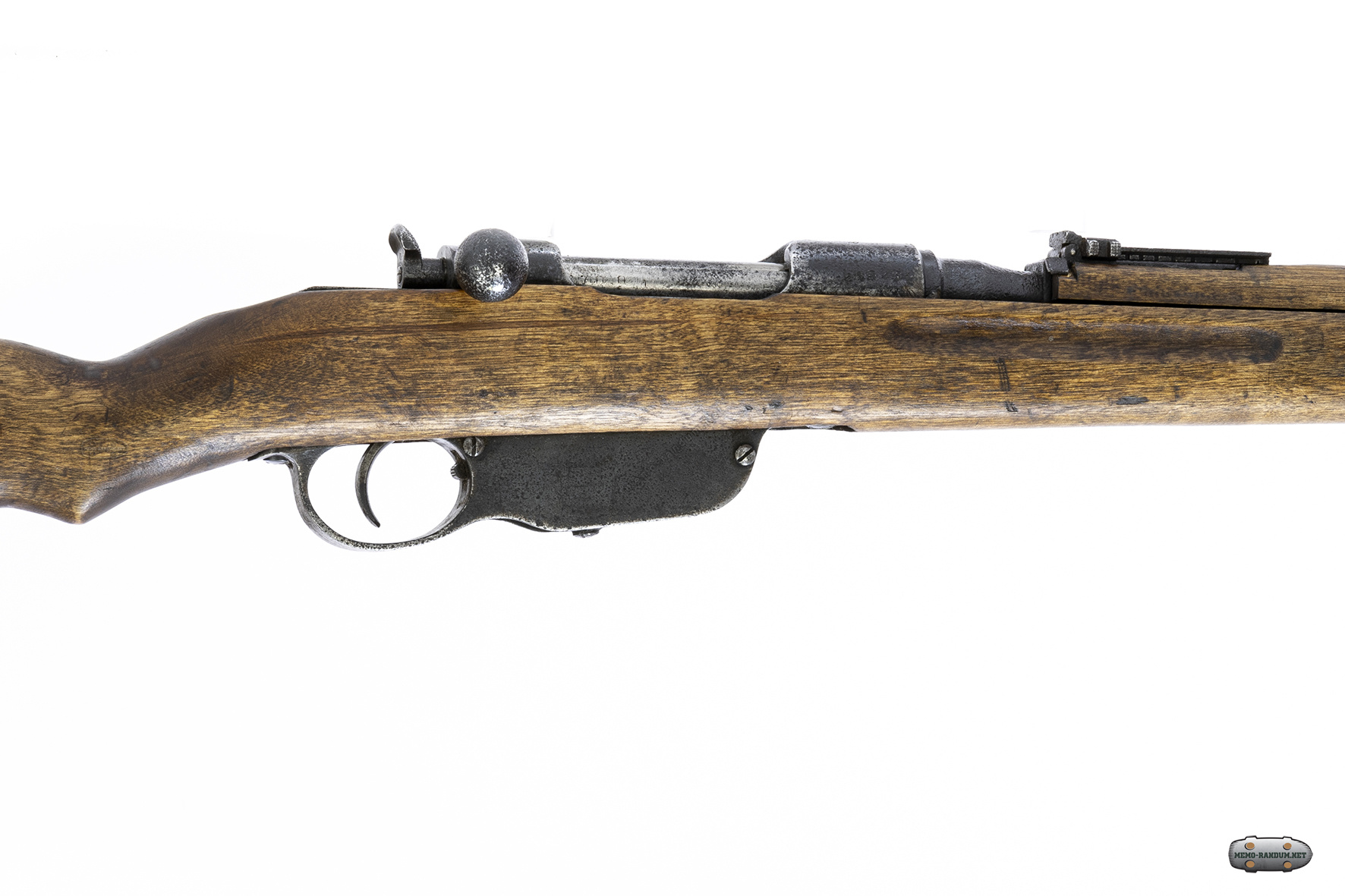

Винтовка Mannlicher M.95

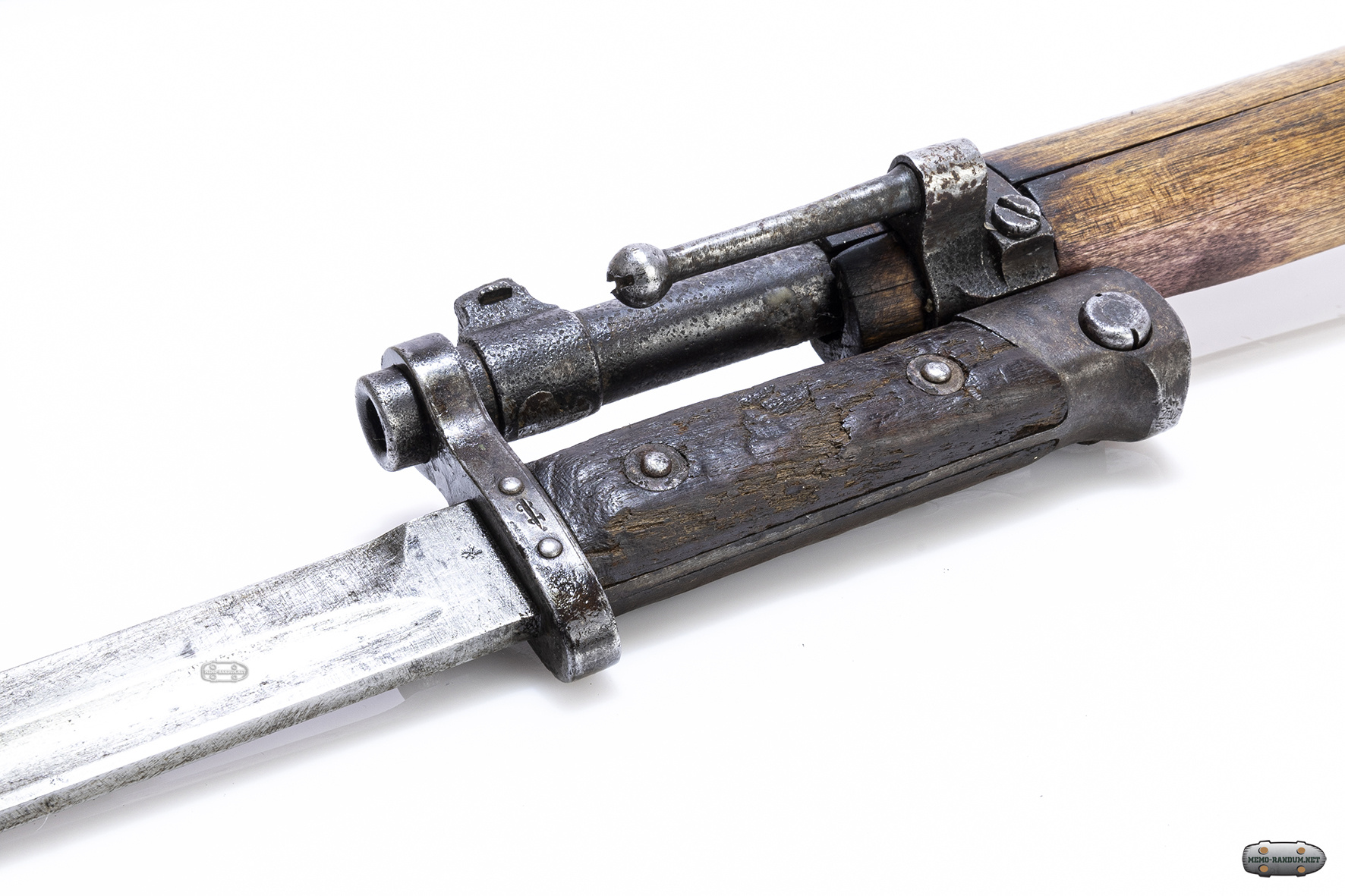

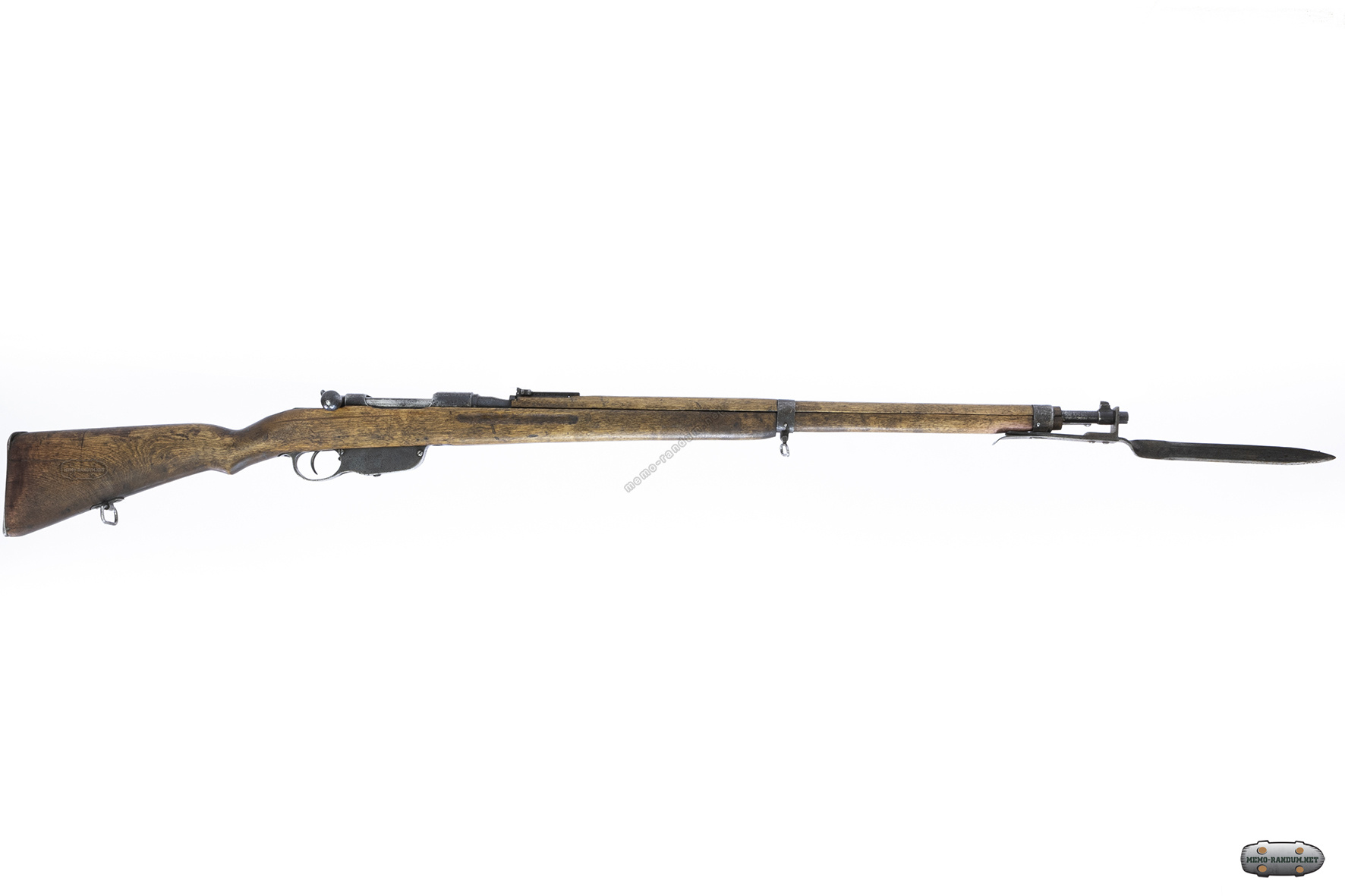

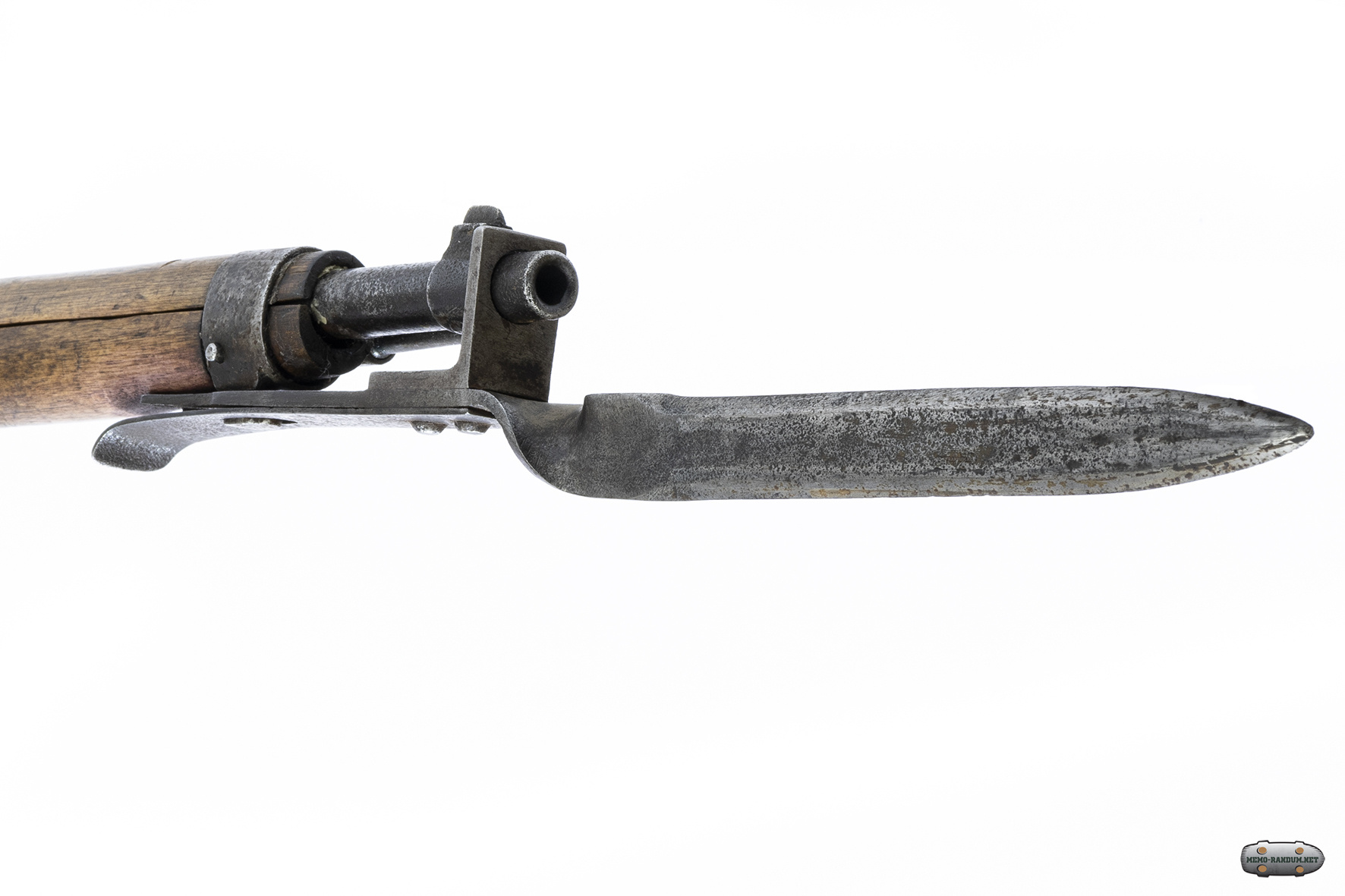

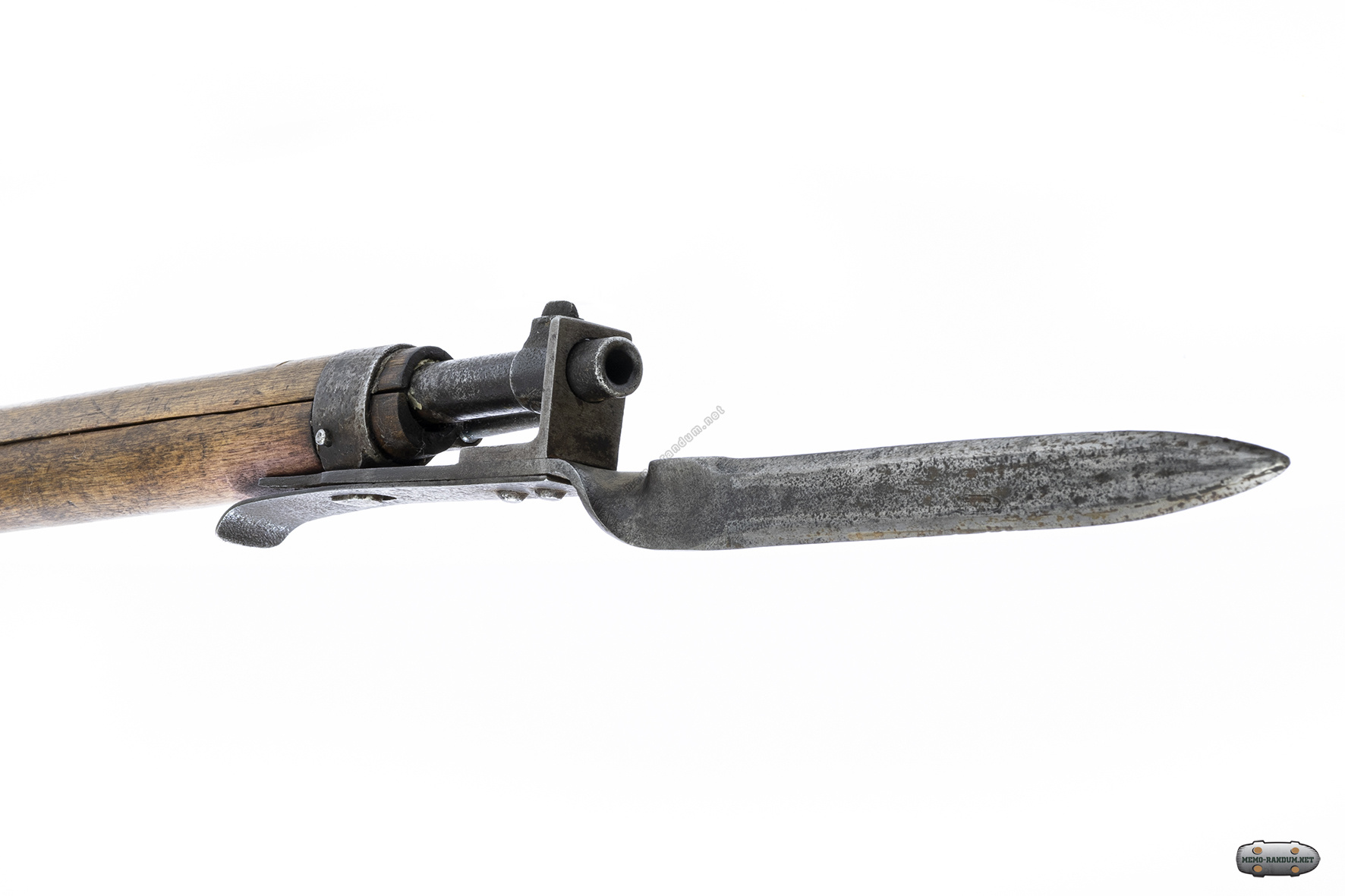

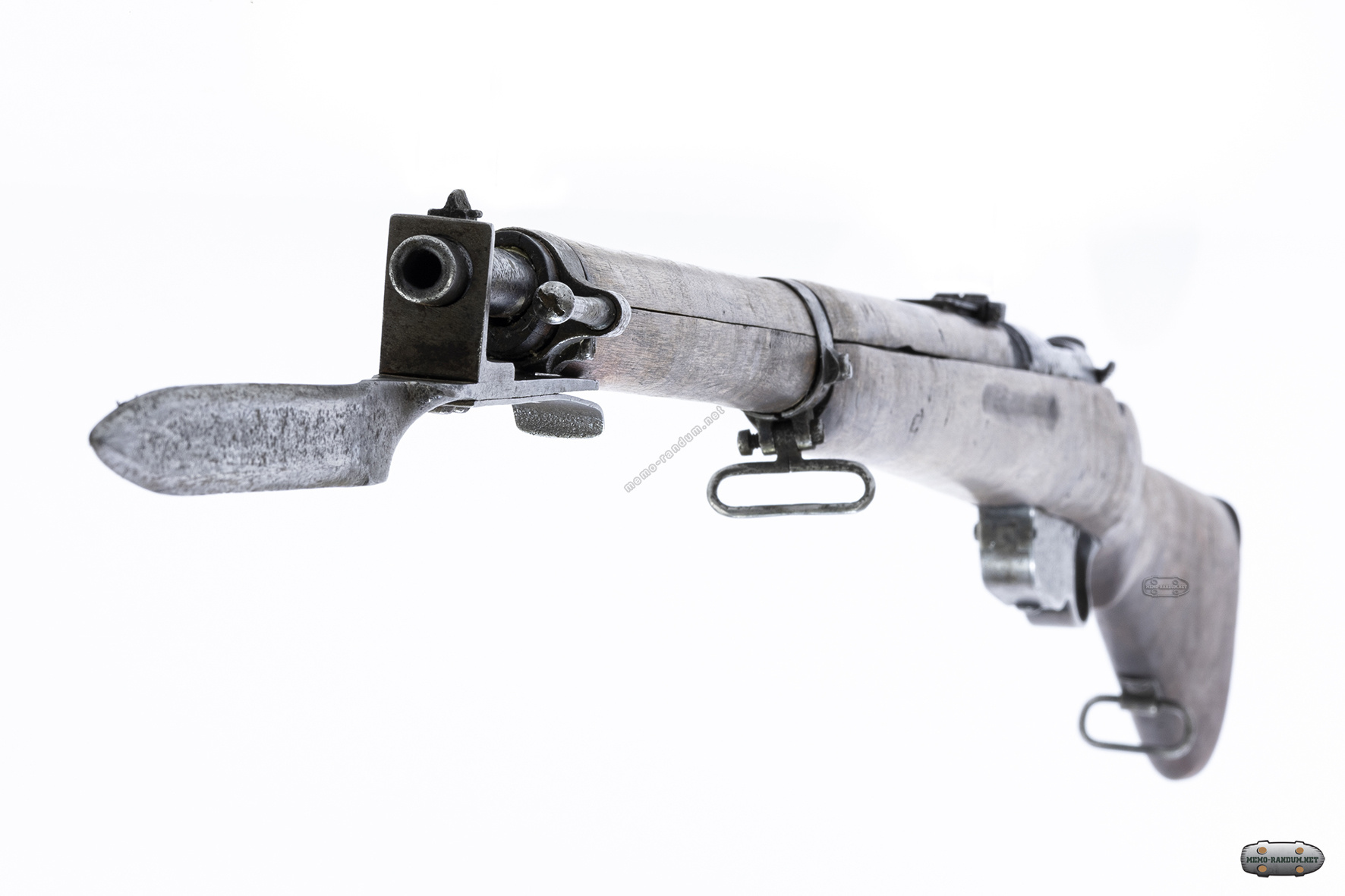

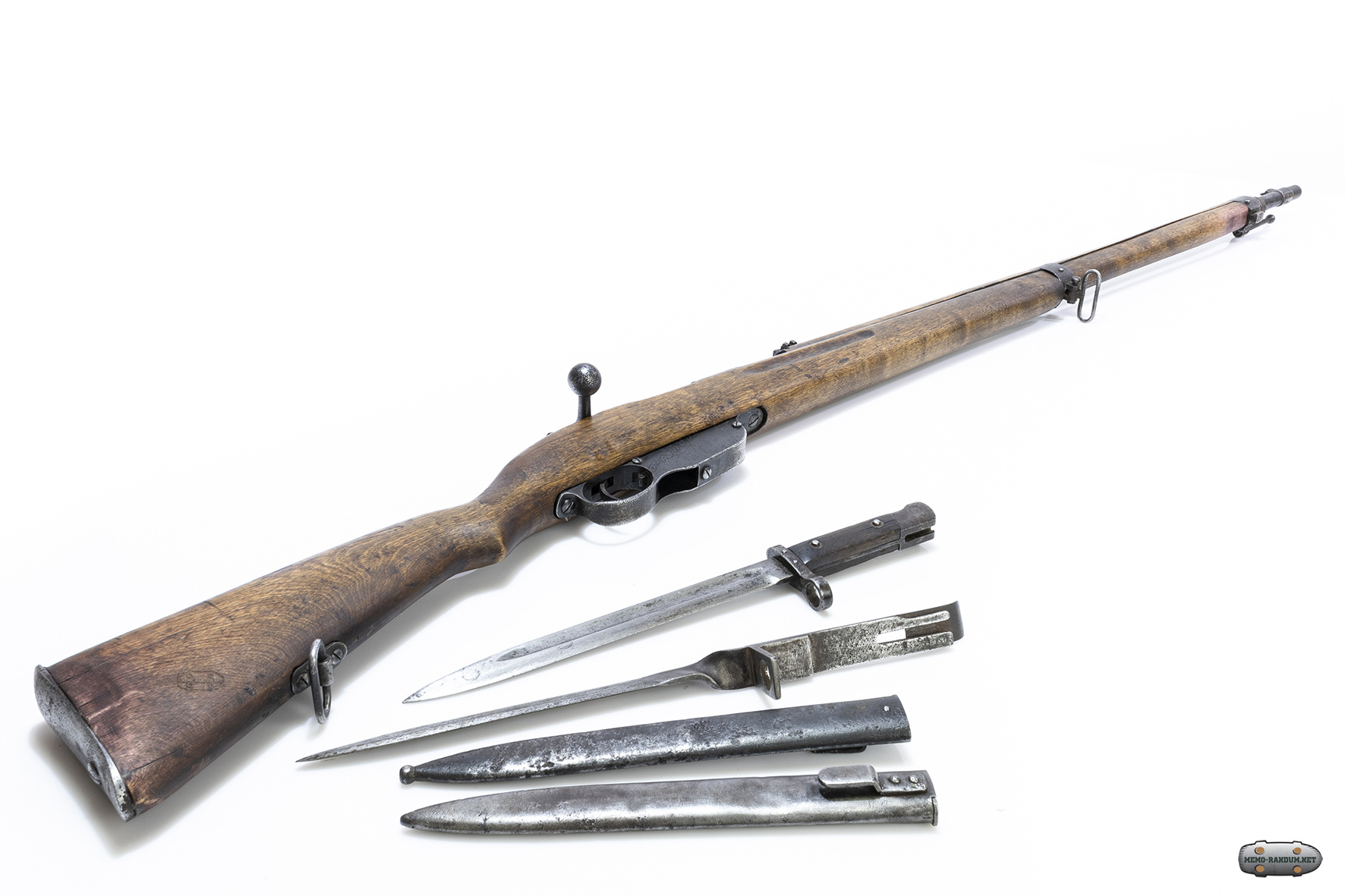

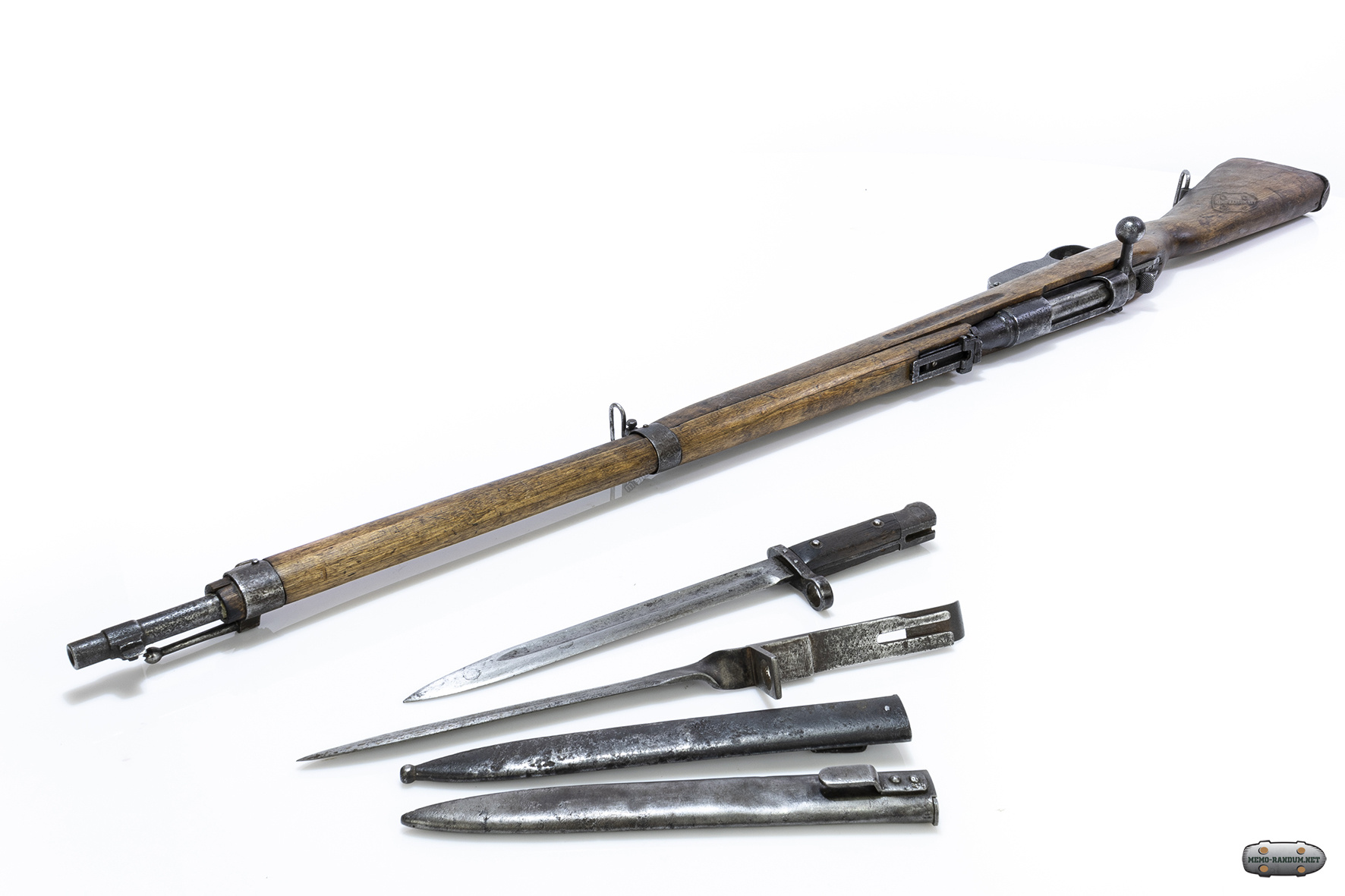

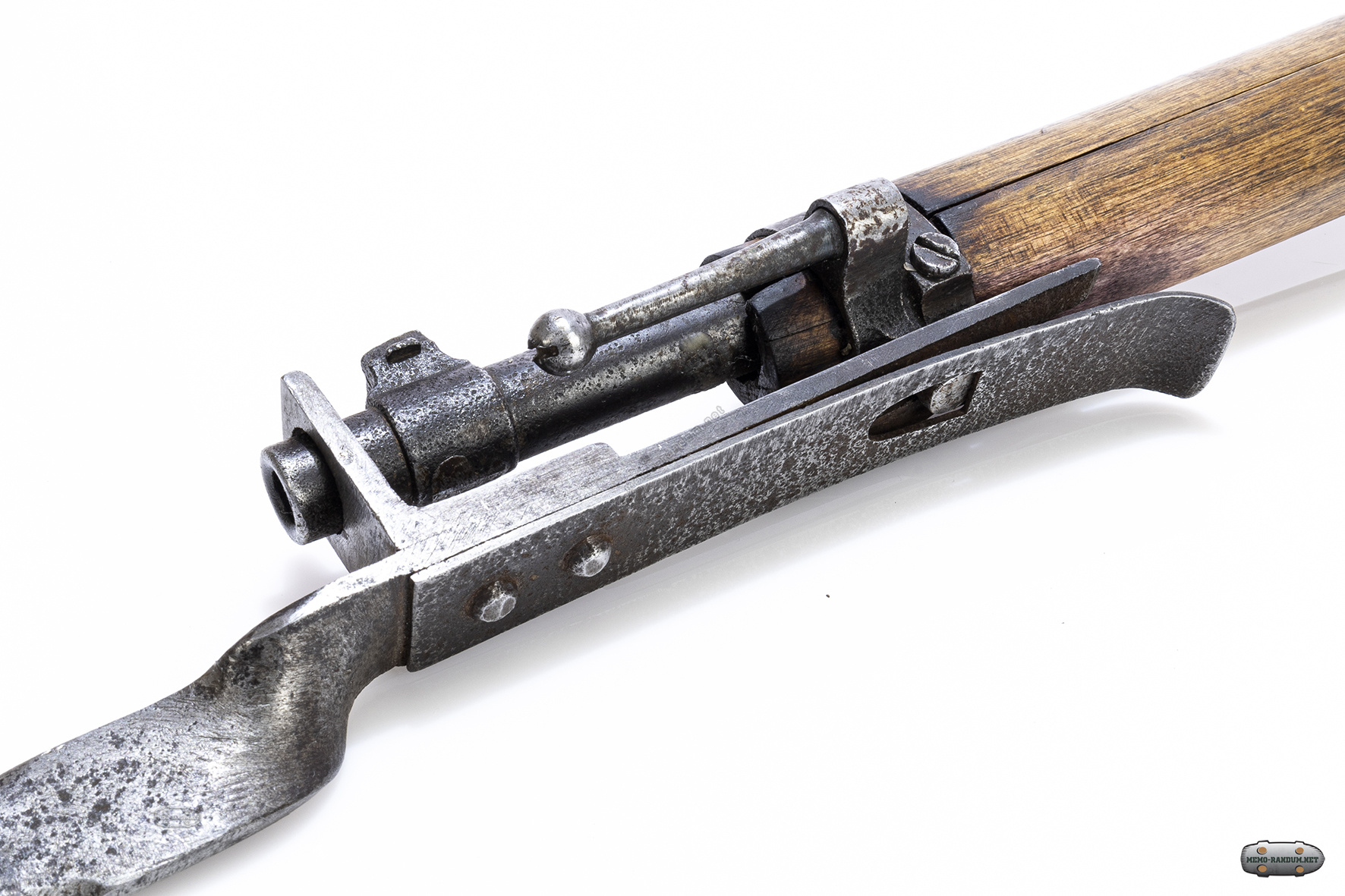

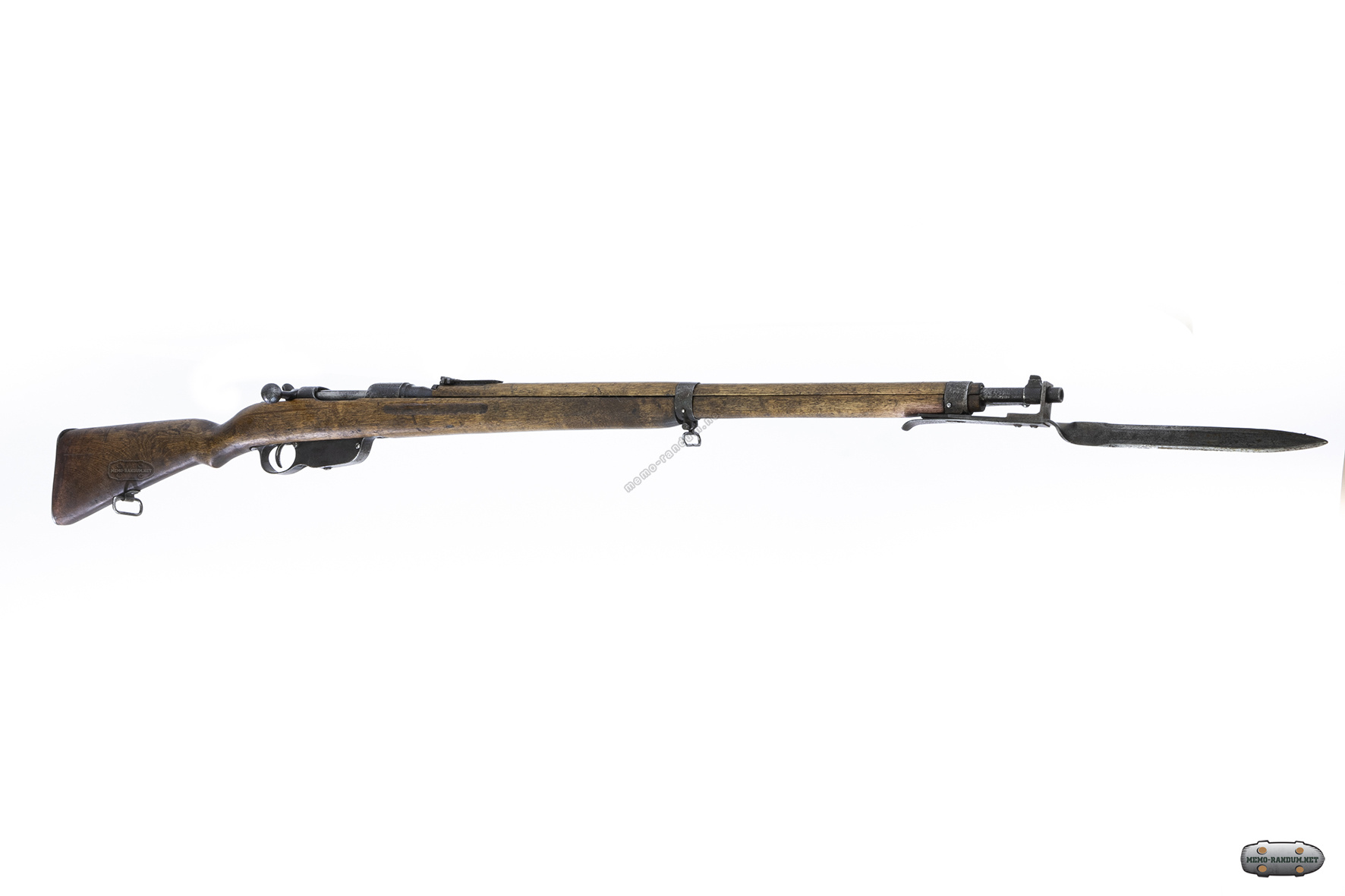

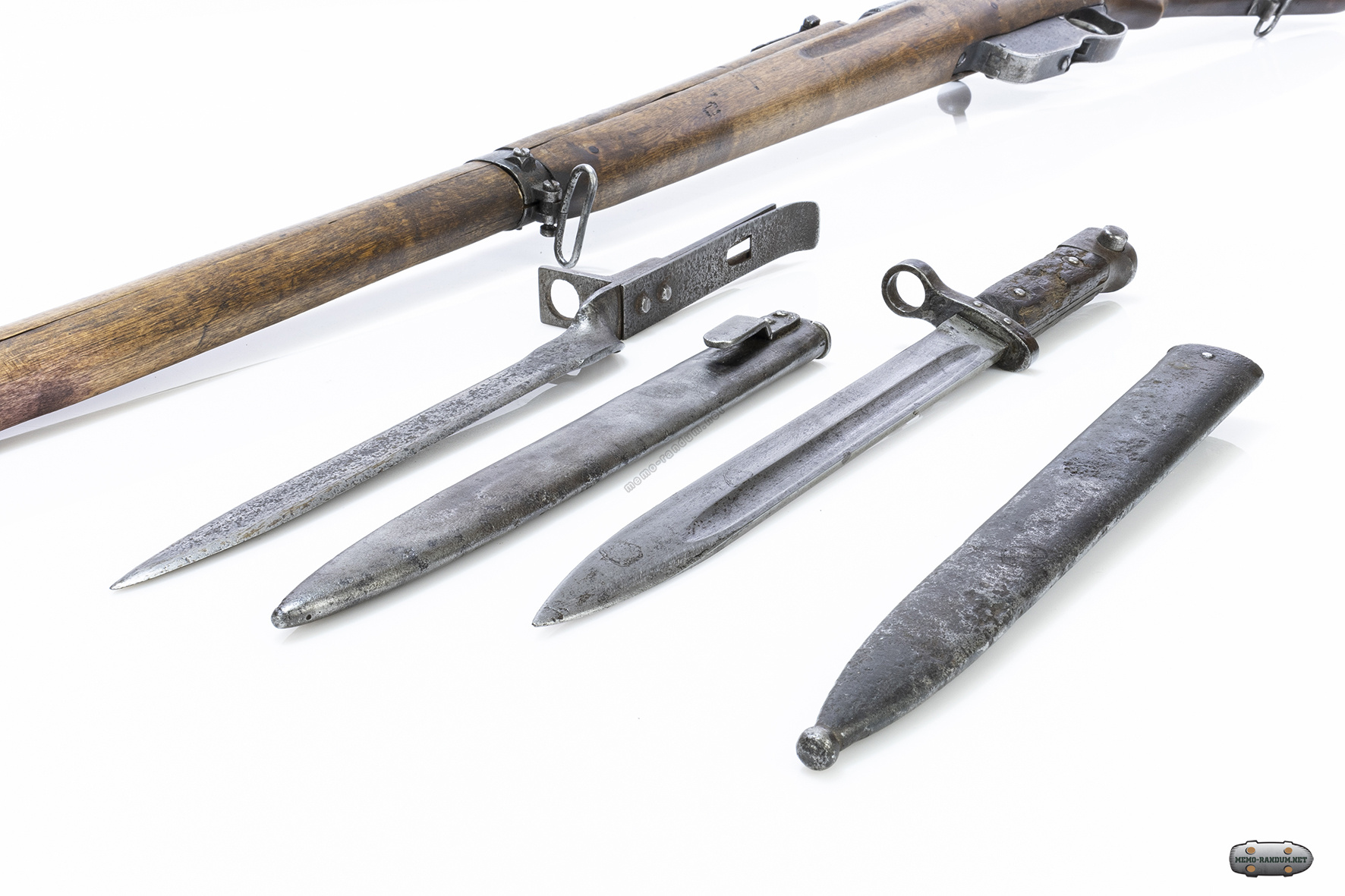

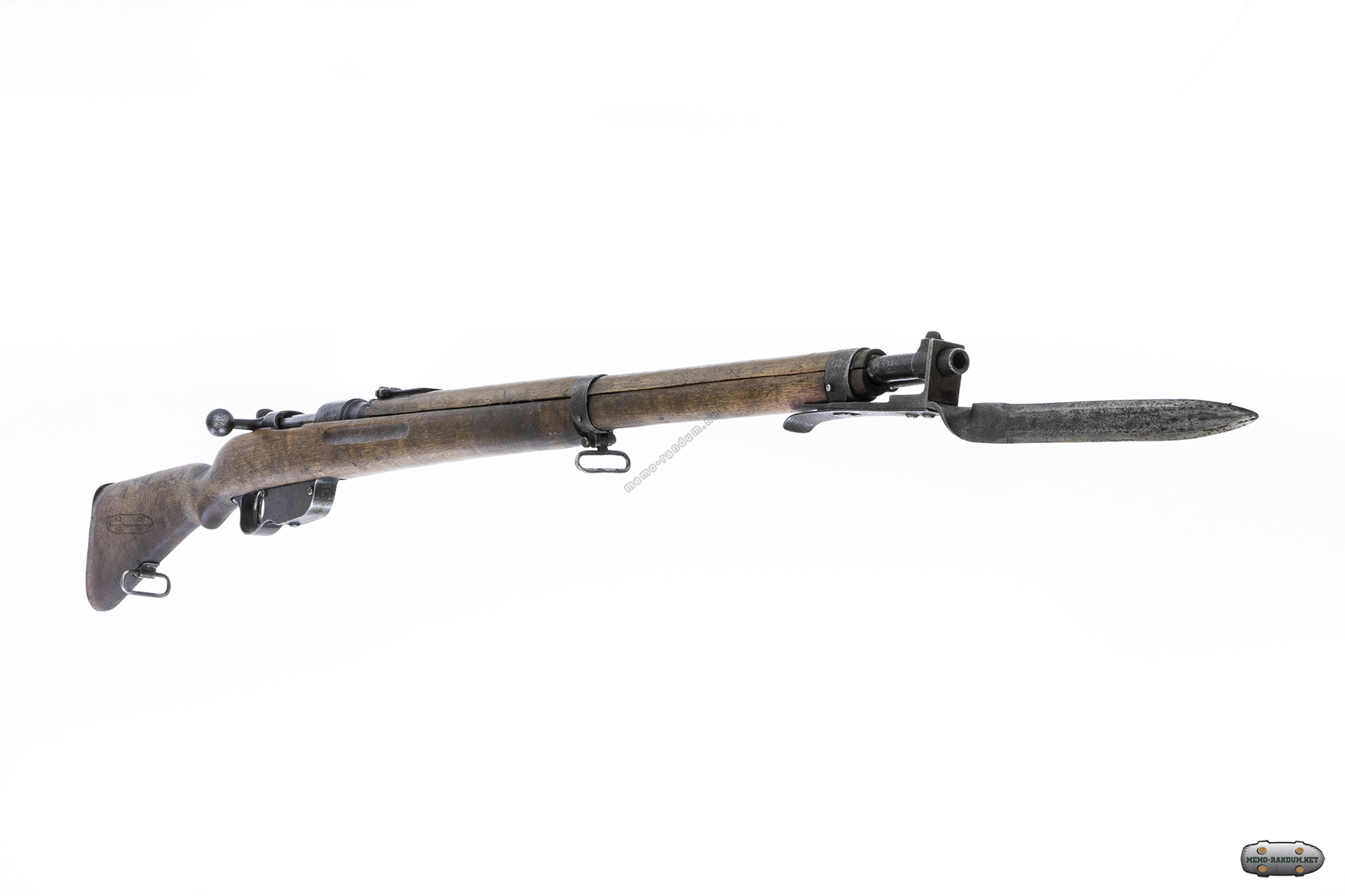

С примкнутым к винтовке Манлихер М.95 стандартным штык-ножом рядового состава
Австро-венгерская винтовка обр. 1895 г. сконструирована под патрон 8 × 50 мм R Mannlicher, который применялся винтовкой 1888 г. (Mannlicher M.88 (Osterreichisches Repetier-Gewehr M.88).
Хотя обе винтовки имеют общий патрон, но конструкции винтовок различны.
Mannlicher M.95 получил затвор «прямого действия», с прямым, без поворота, ходом при перезарядке;

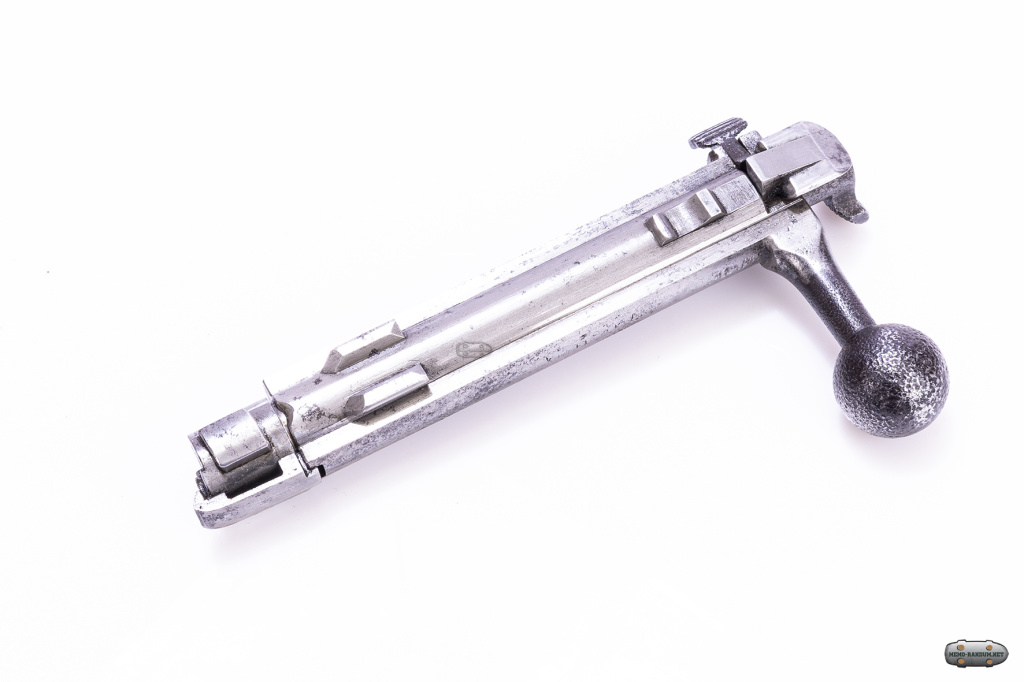

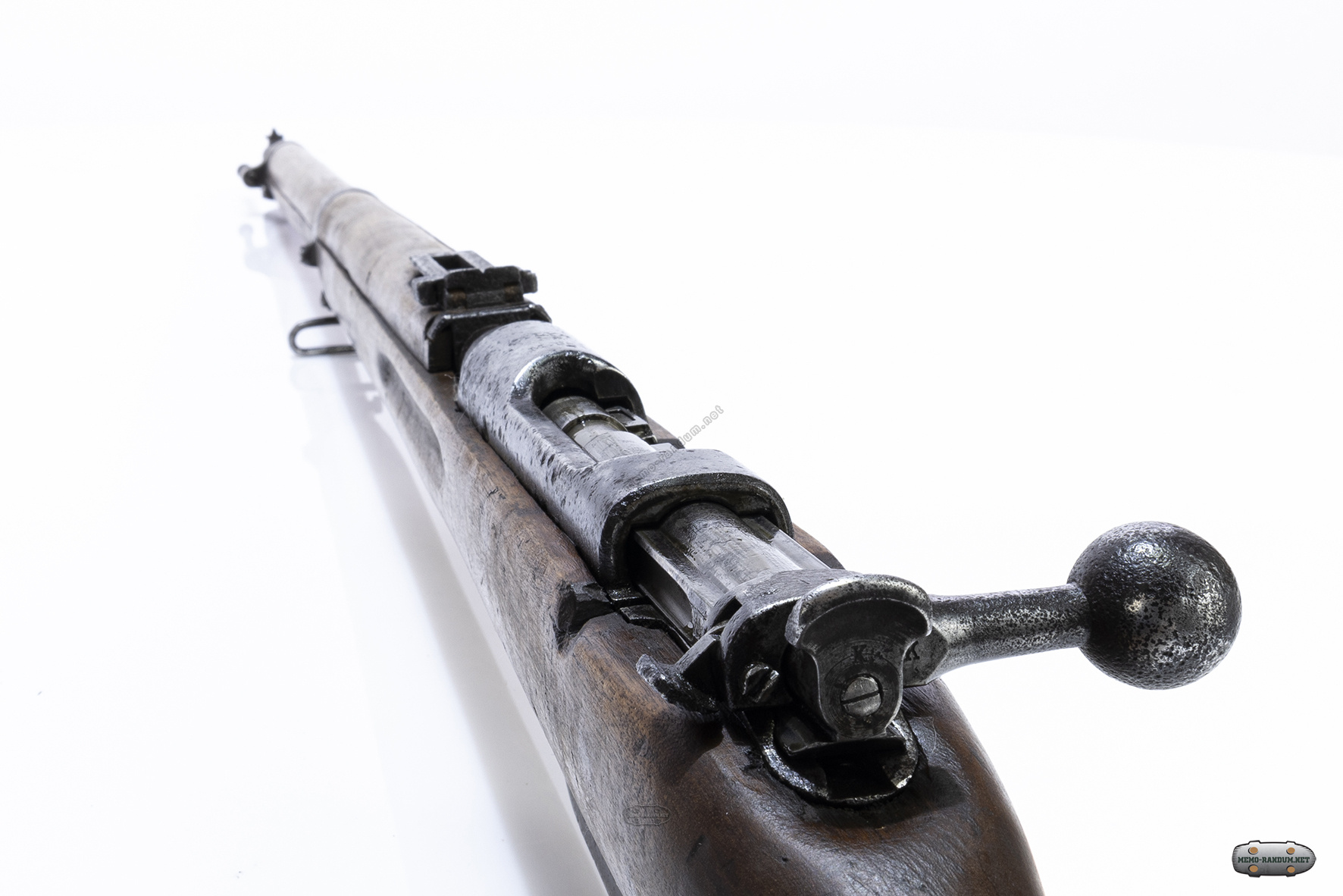

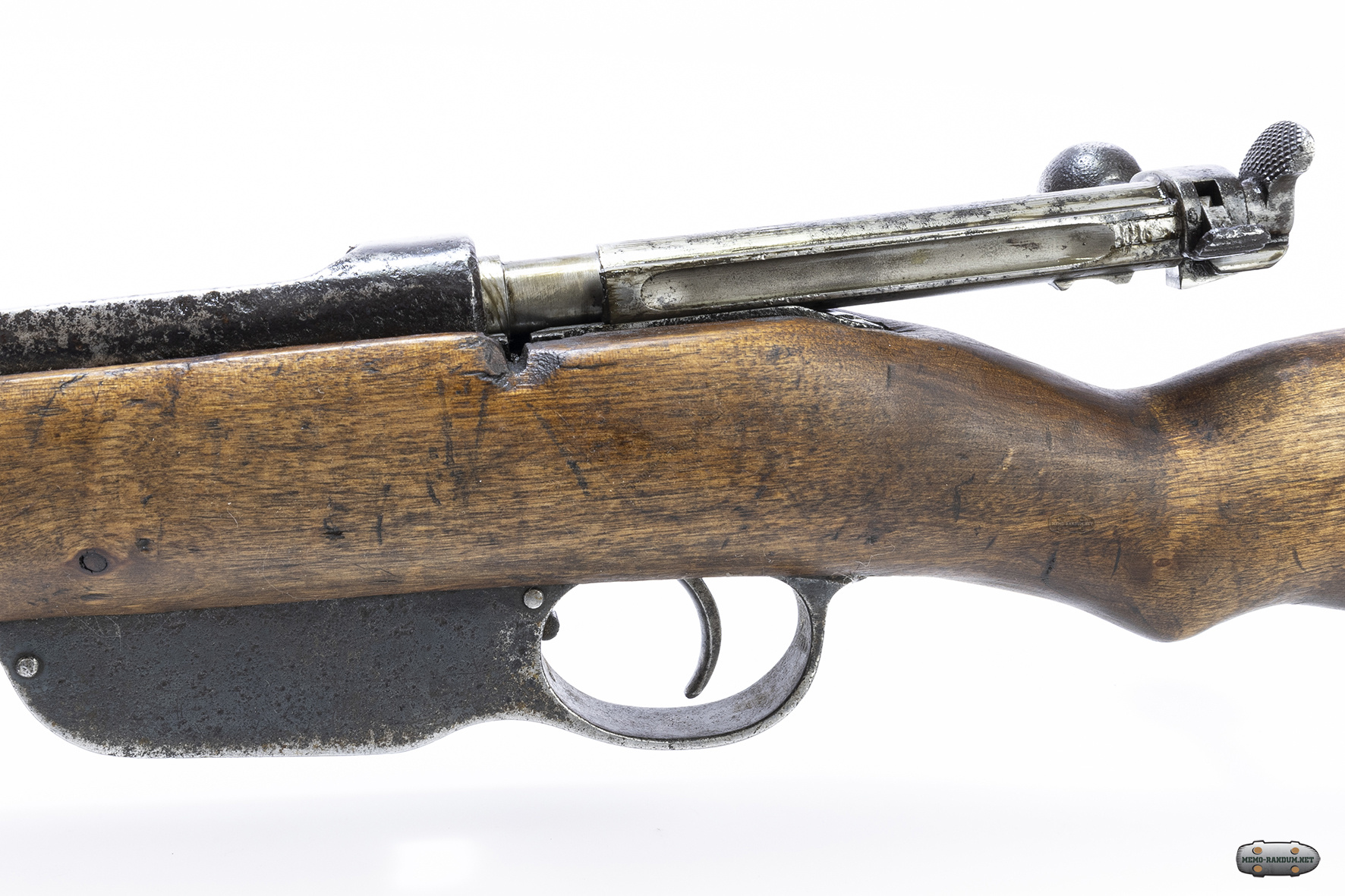

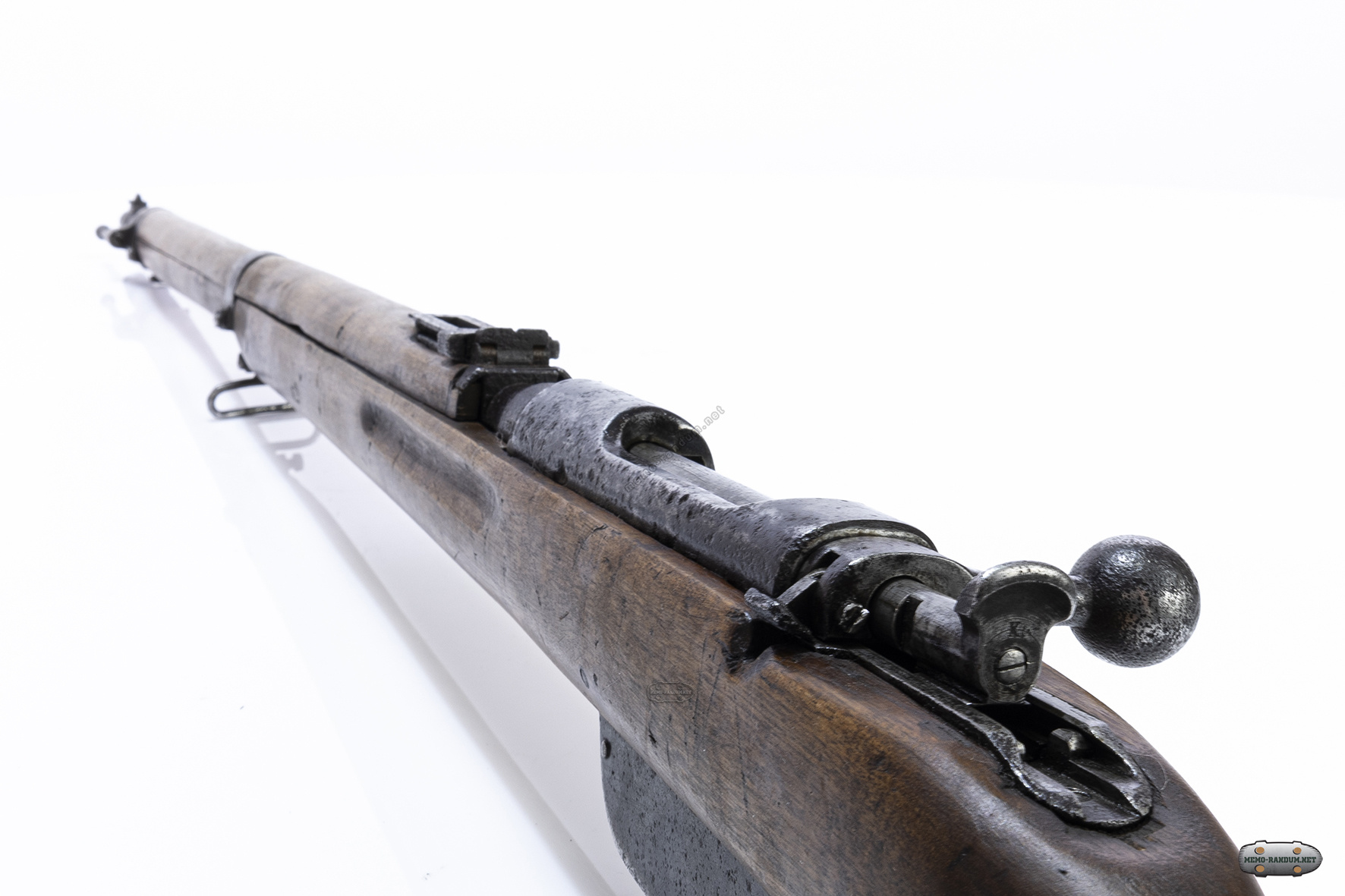

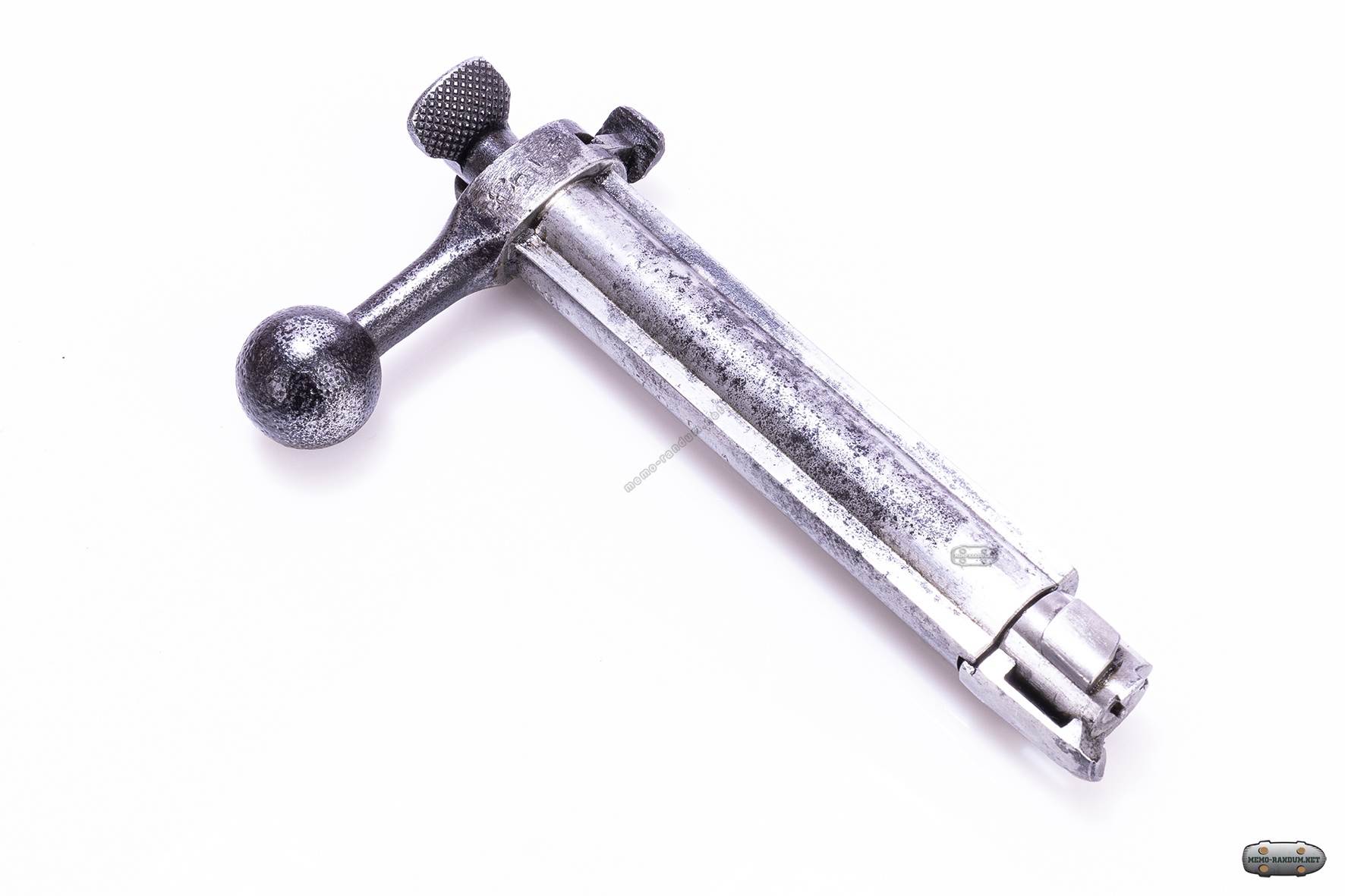

Затвор к винтовке Манлихер М.95. Для перезаряжания не надо было поднимать личинку затвора вверх потом тянуть на себя. Достаточно резким движениям потянуть затвор на себя. Происходило расцепление затвора путем поворота личинки вокруг своей оси.

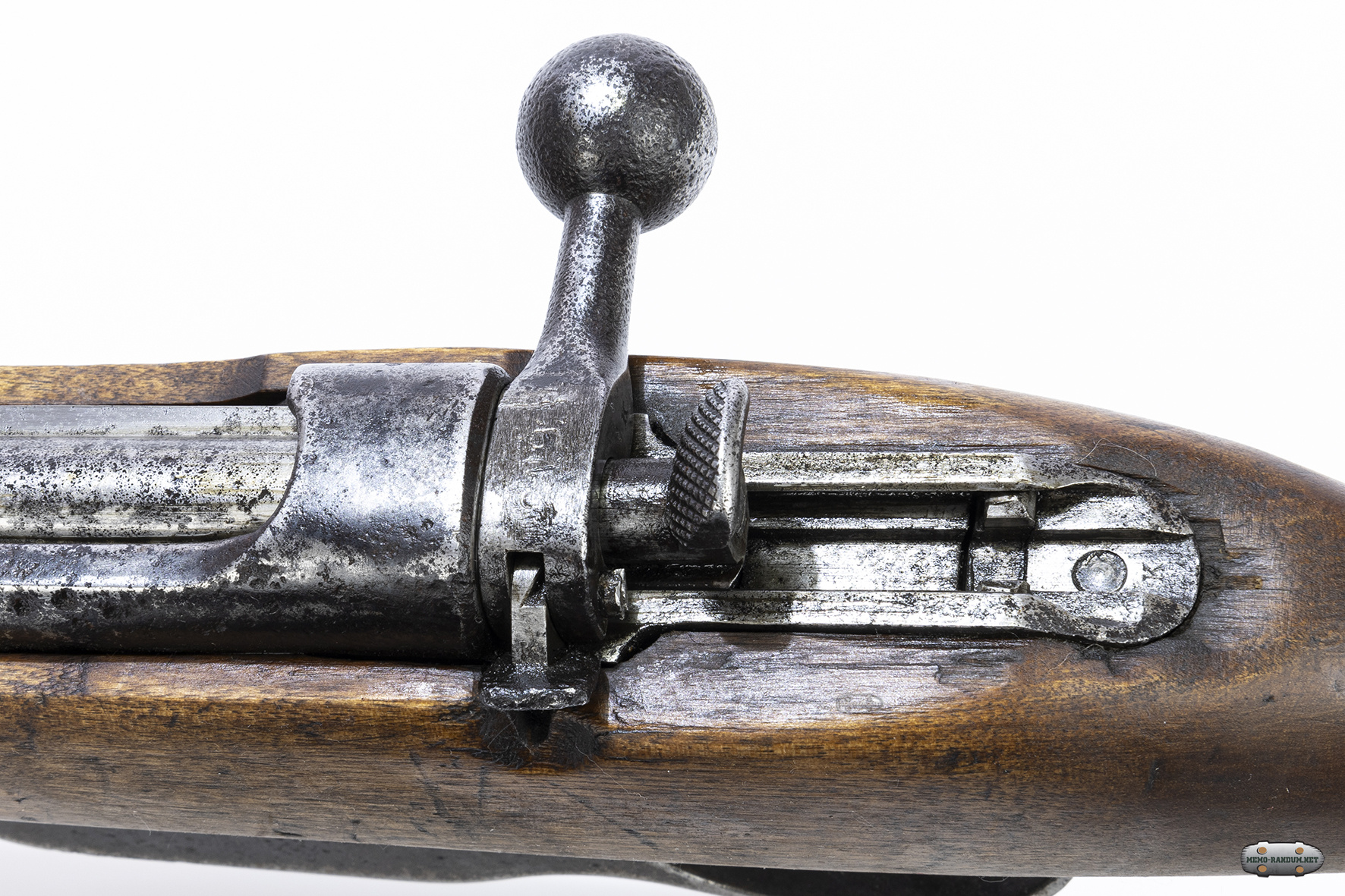

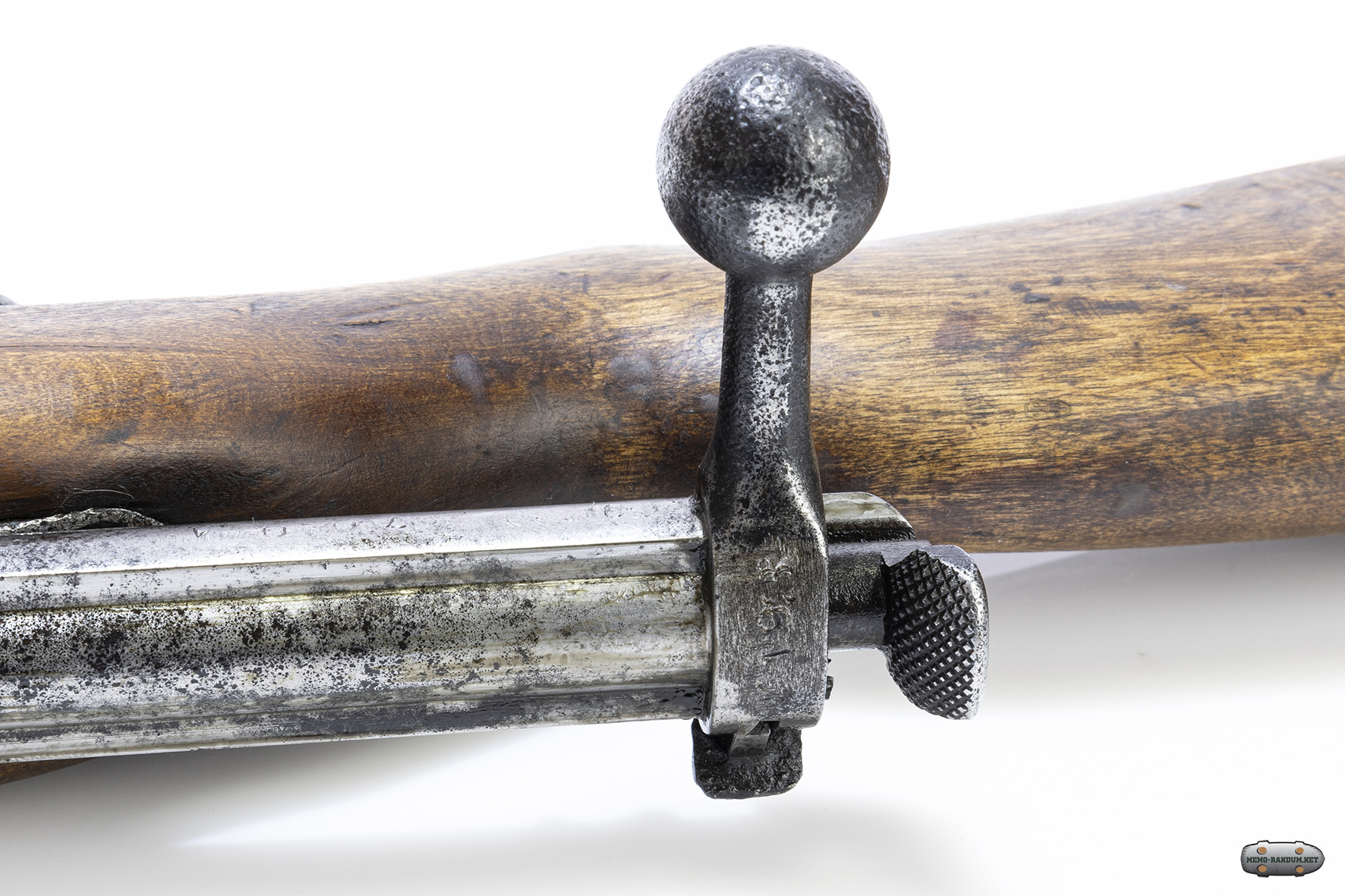

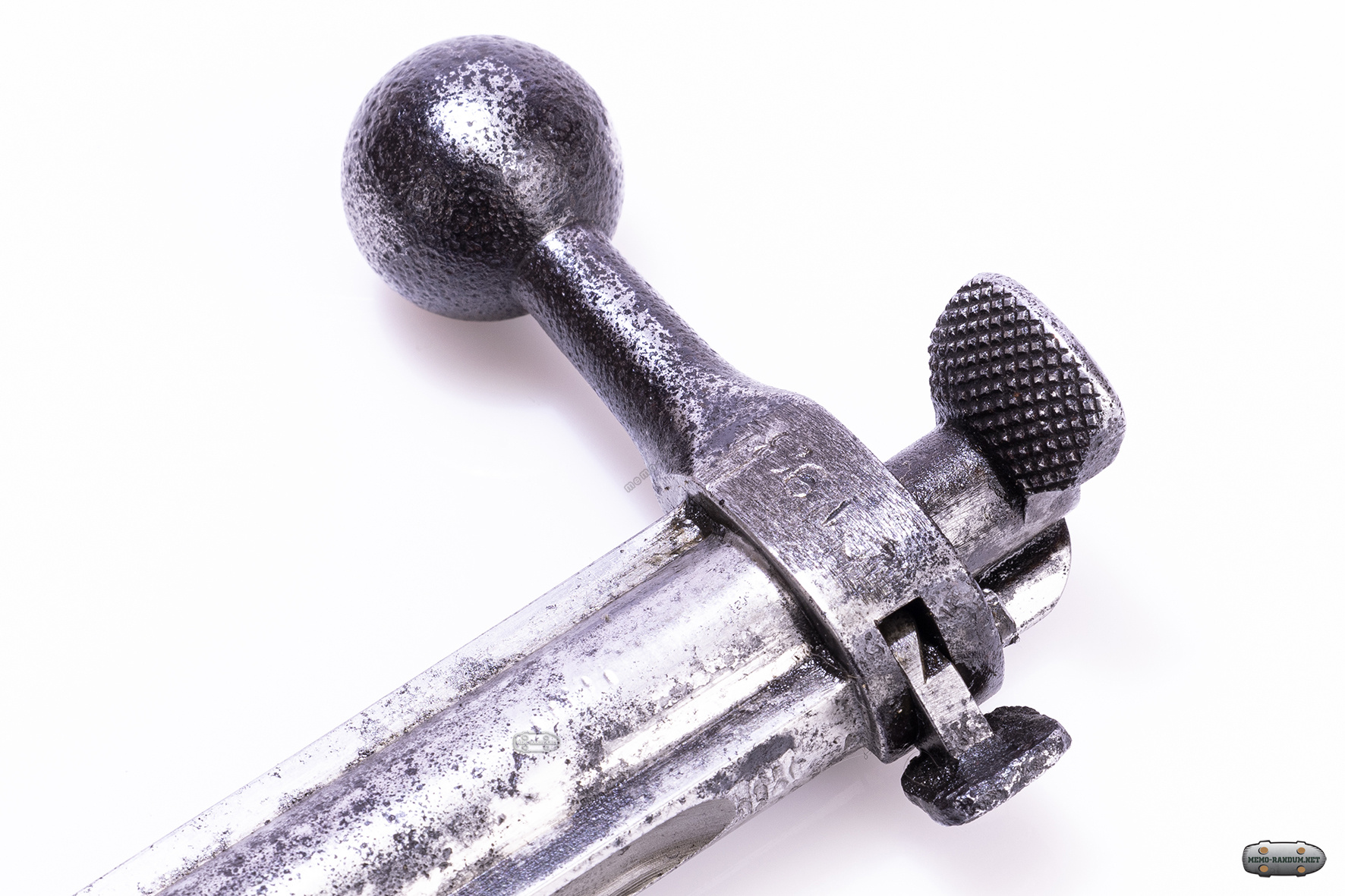

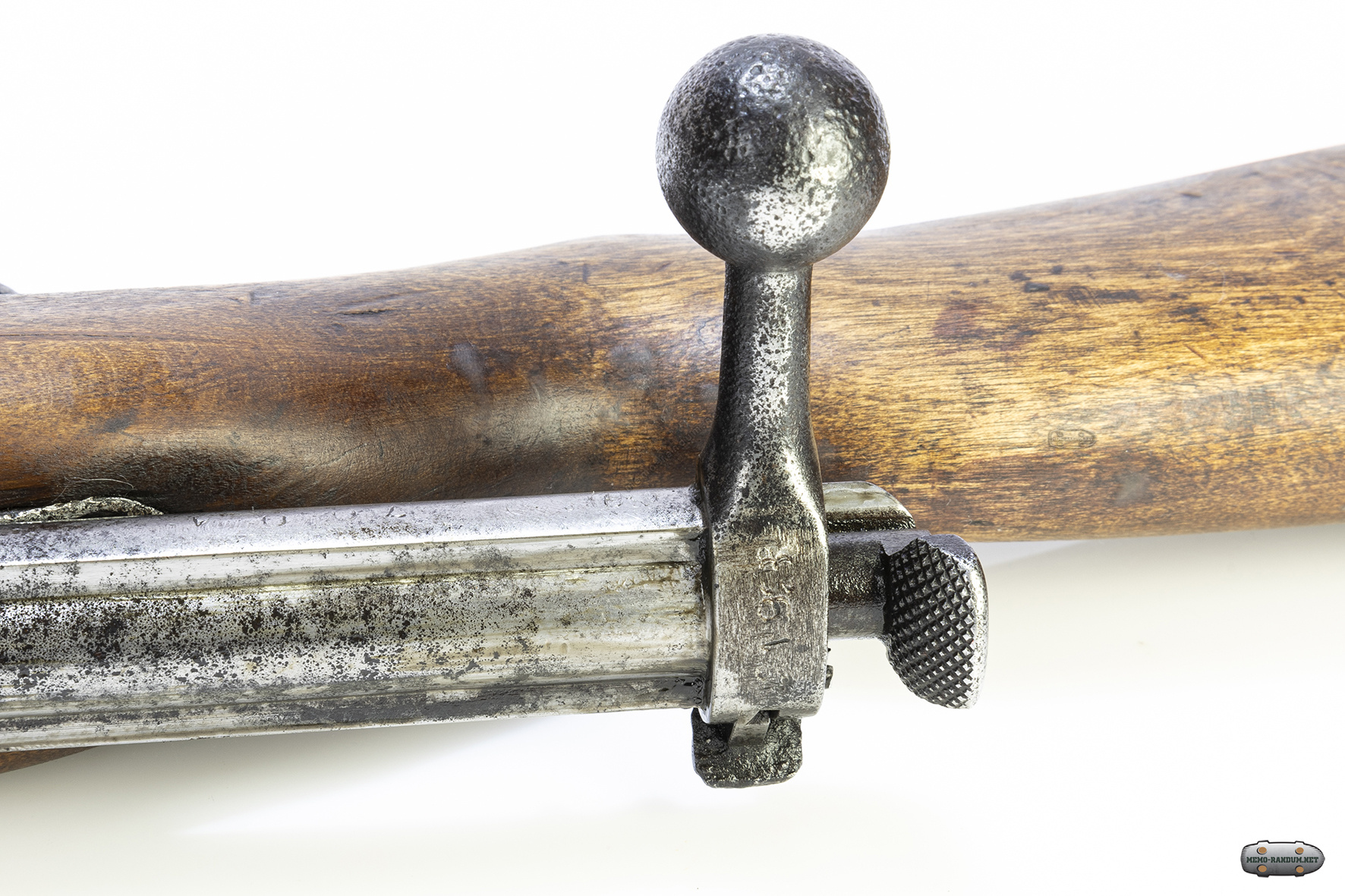

Стебель затвора винтовки Манлихер М.95 крупным планом
Поворот личинки затвора для запирания осуществлялся автоматически за счёт специальных спиральных канавок на его стебле.

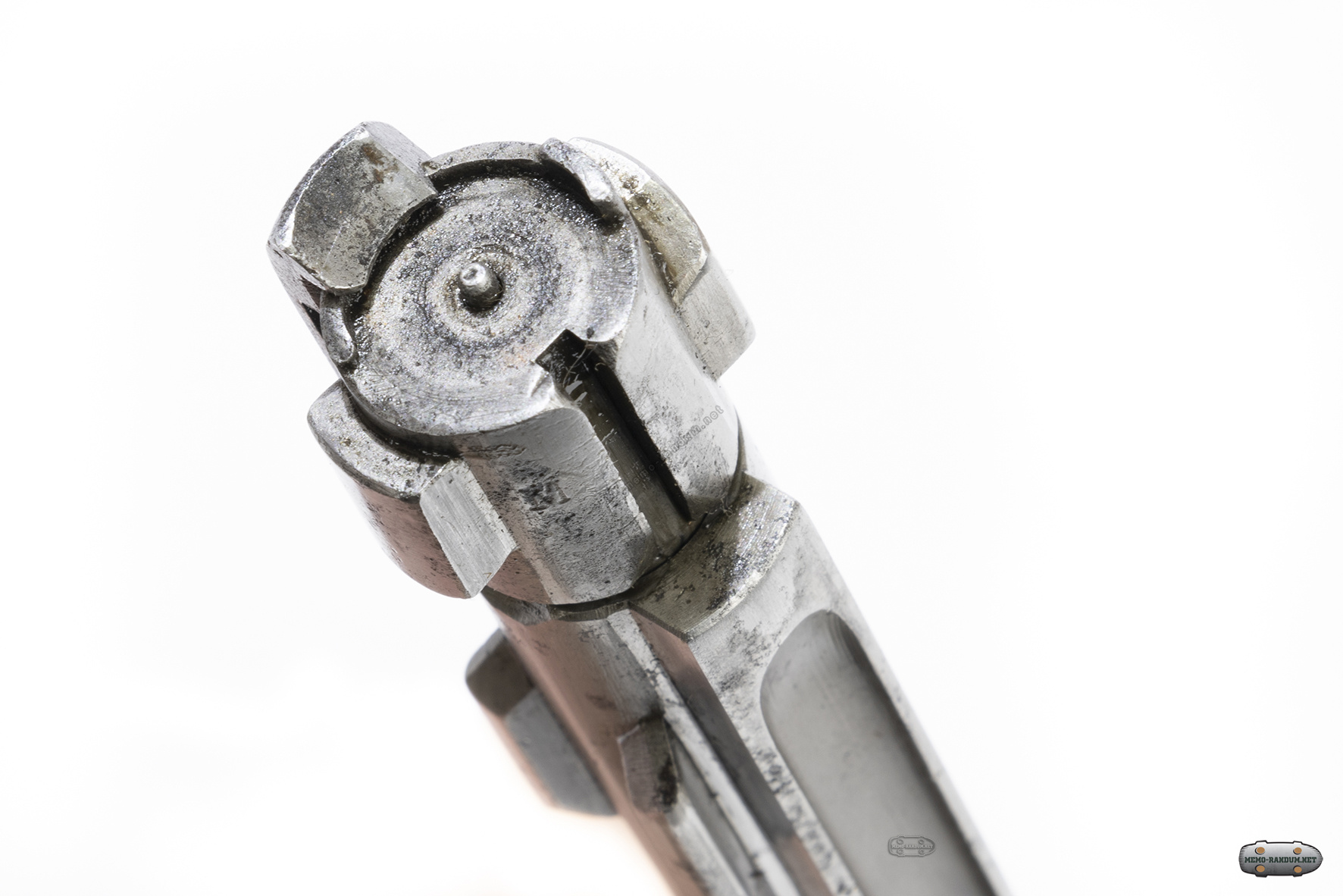

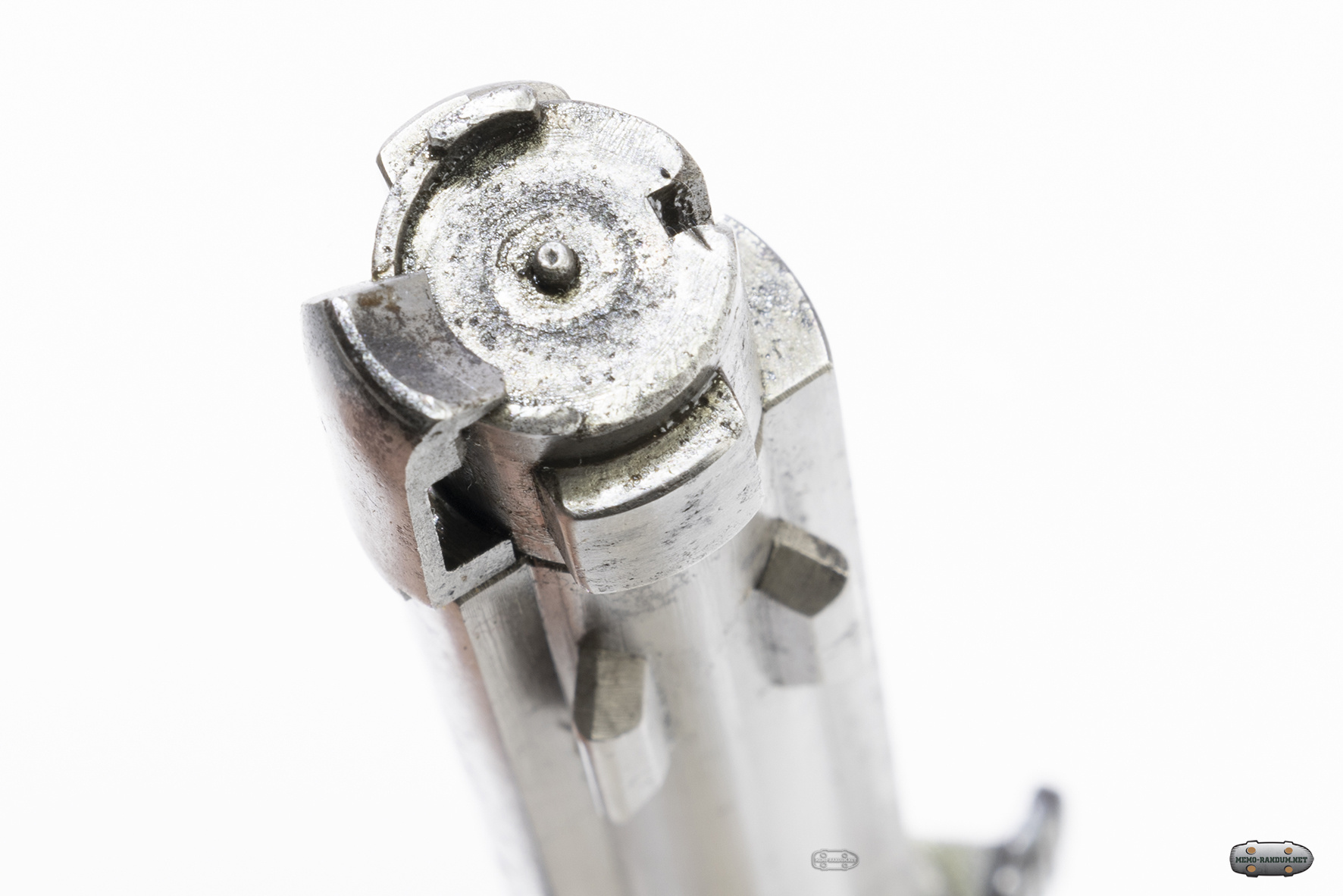

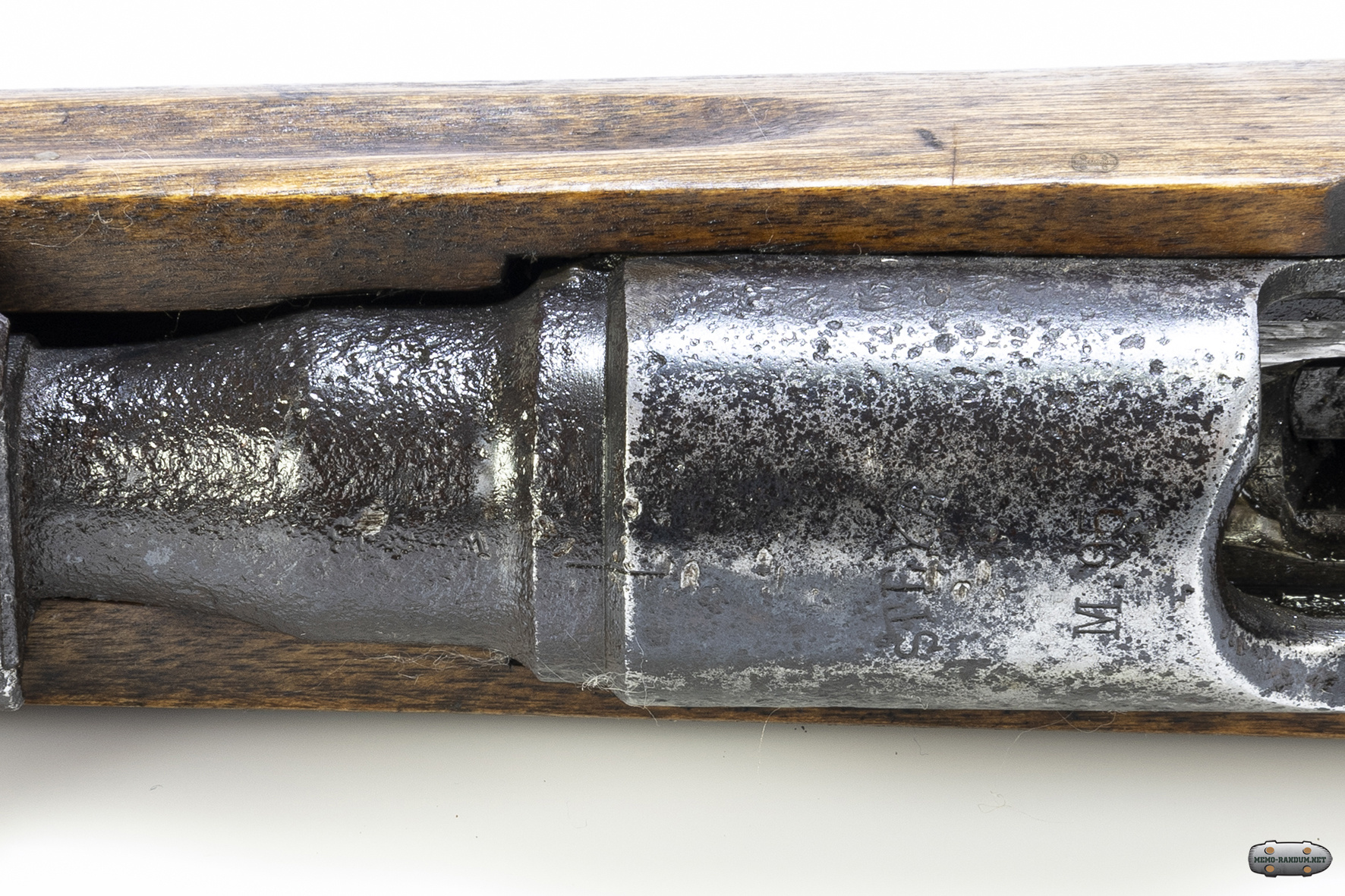

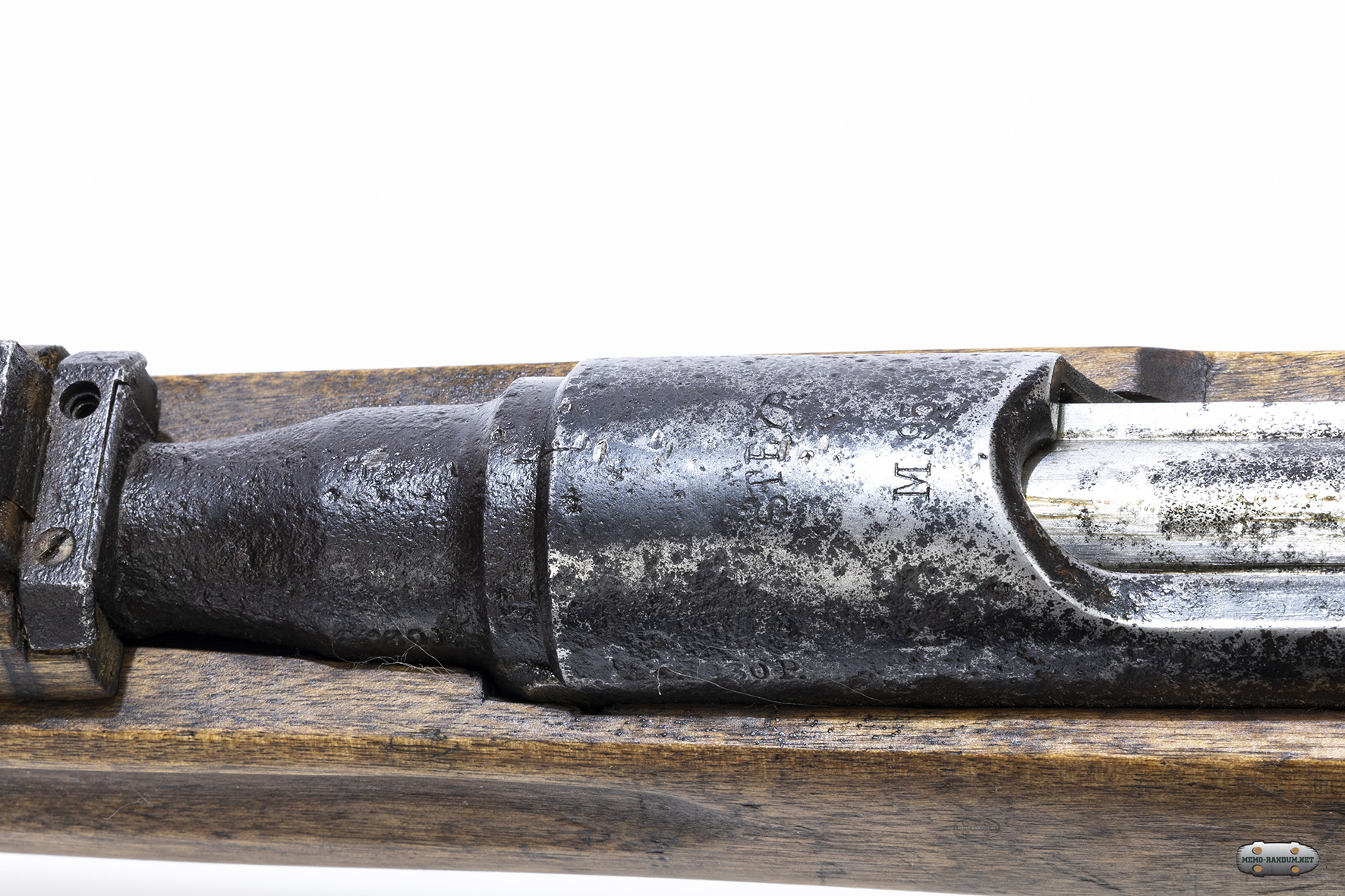

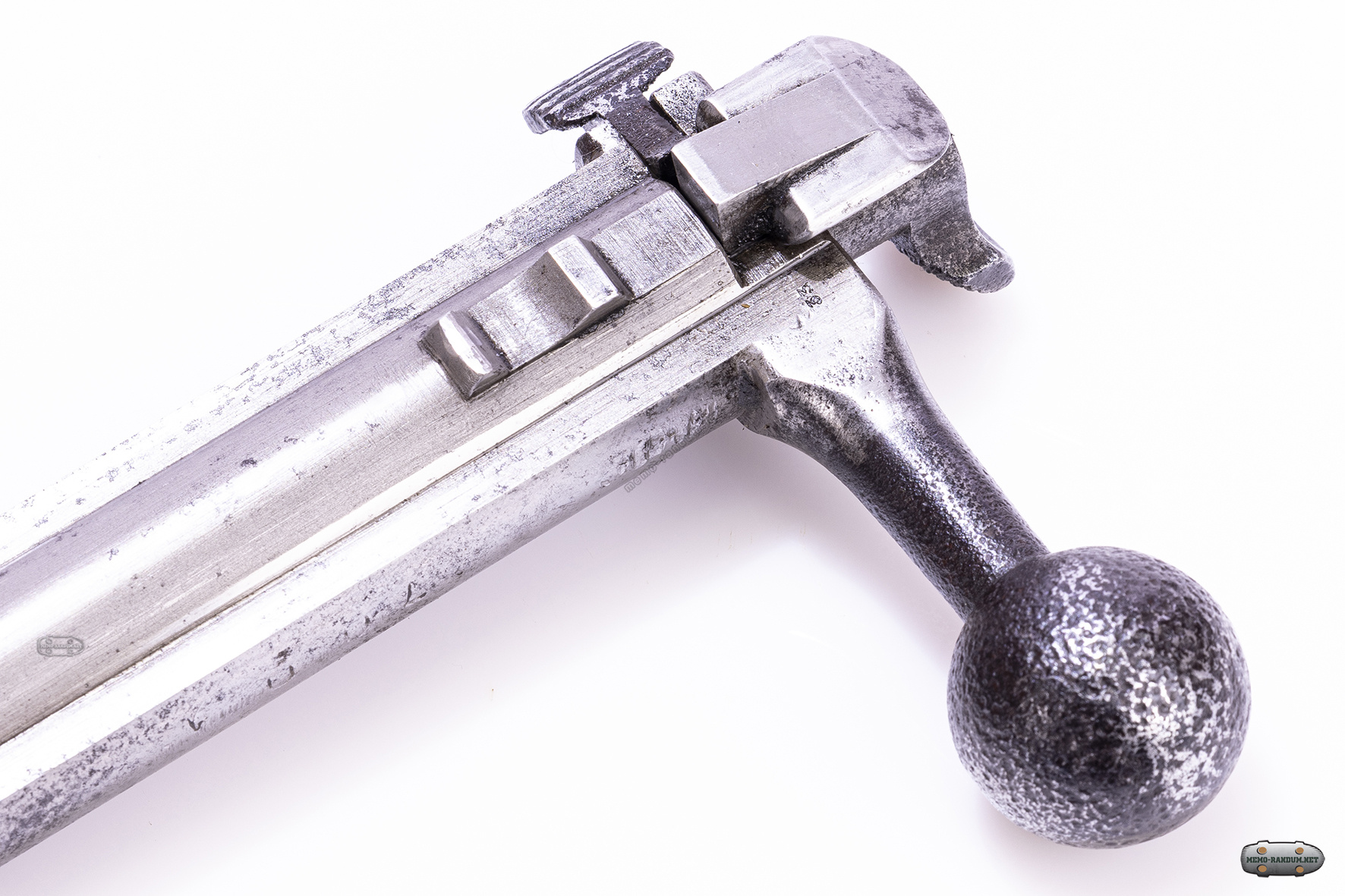

Вид на затвор с внутренней части

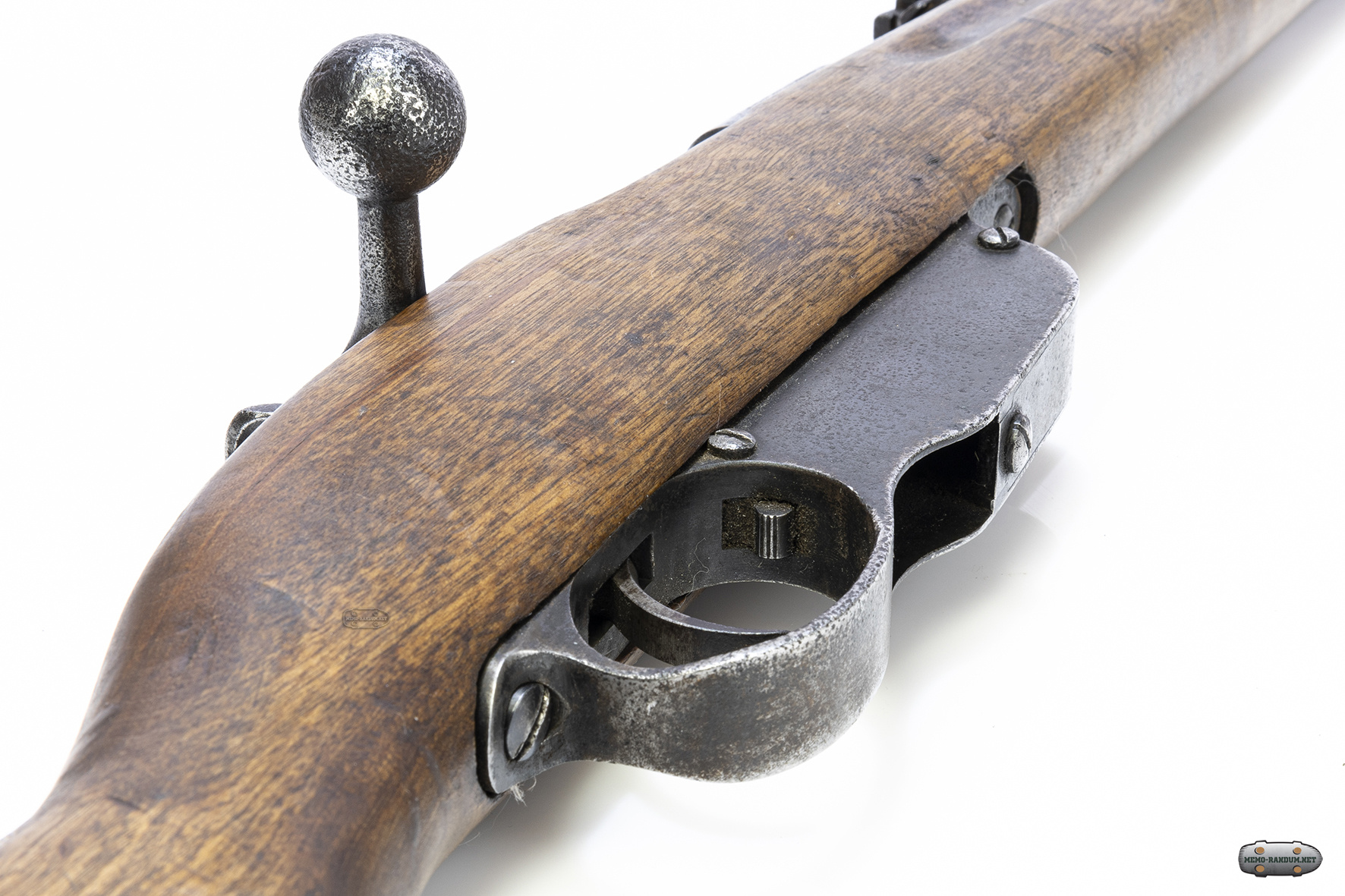

Магазин неотъемный, снаряжается металлической обоймой на 5 патронов.

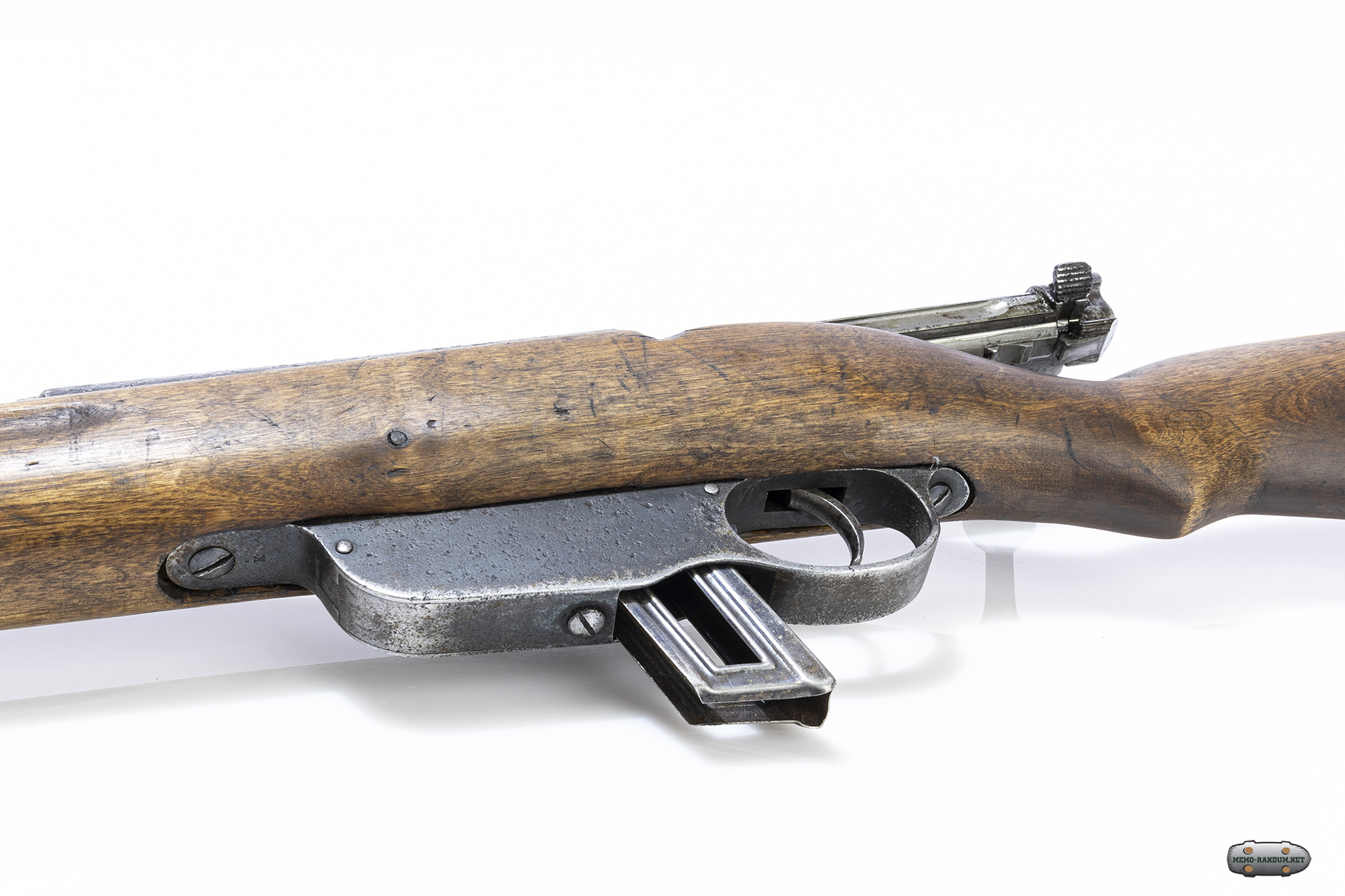

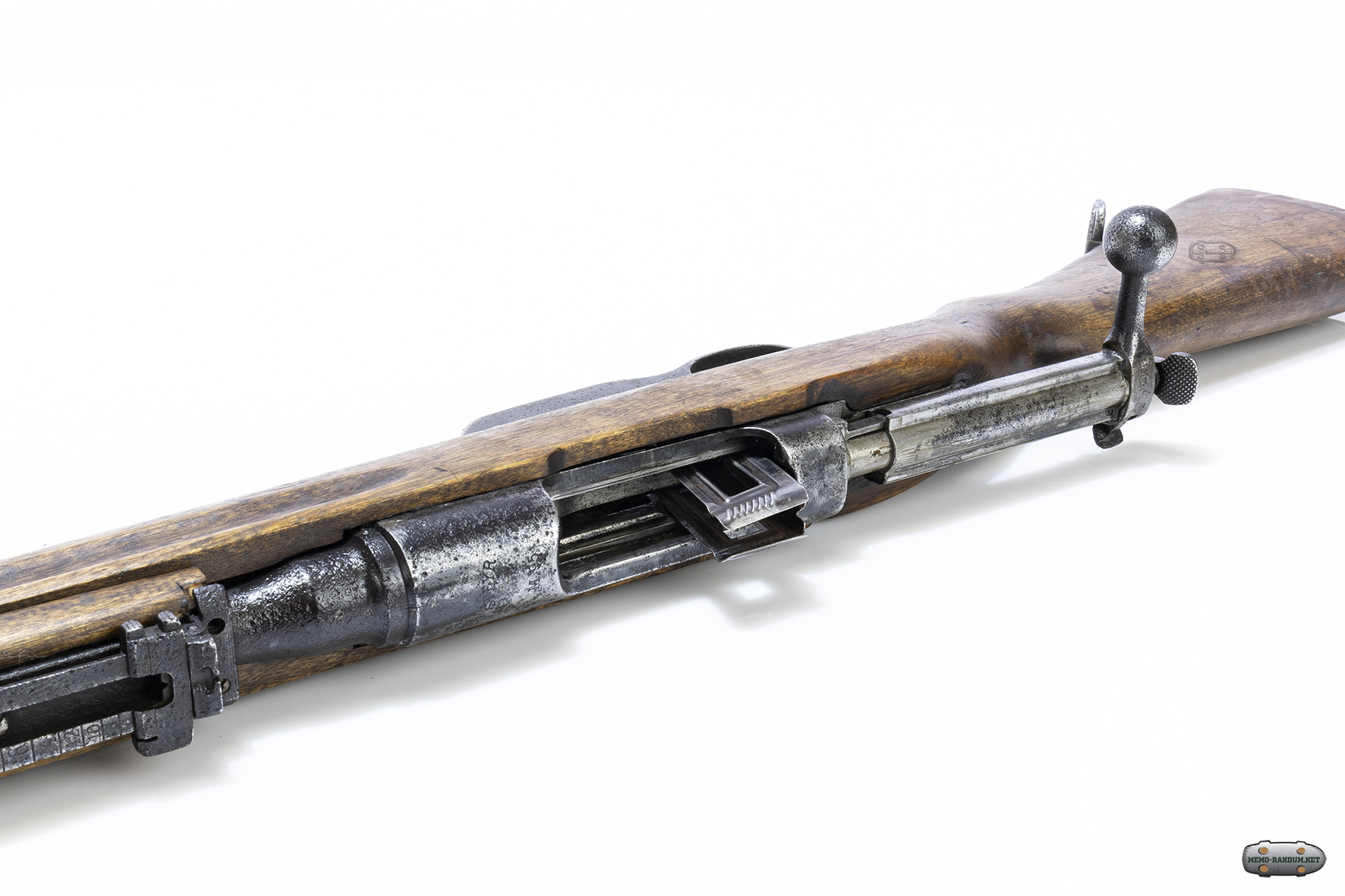

Маннлихер М.95 обойма вставлена в гнездо приемника

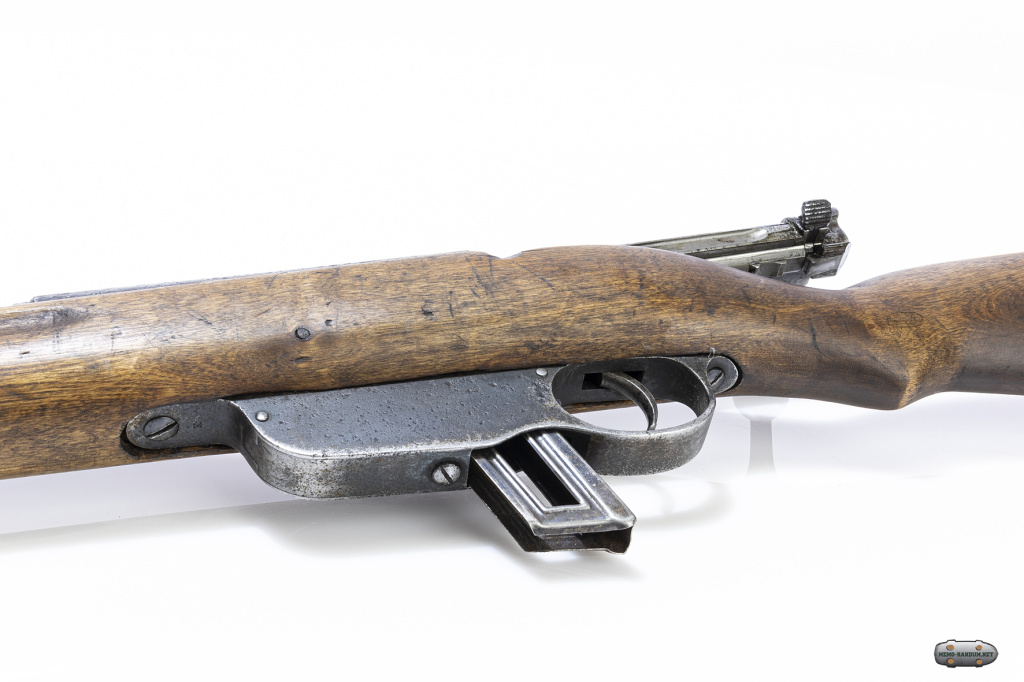

после израсходования патронов обойма выпадает через окно в дне магазина.

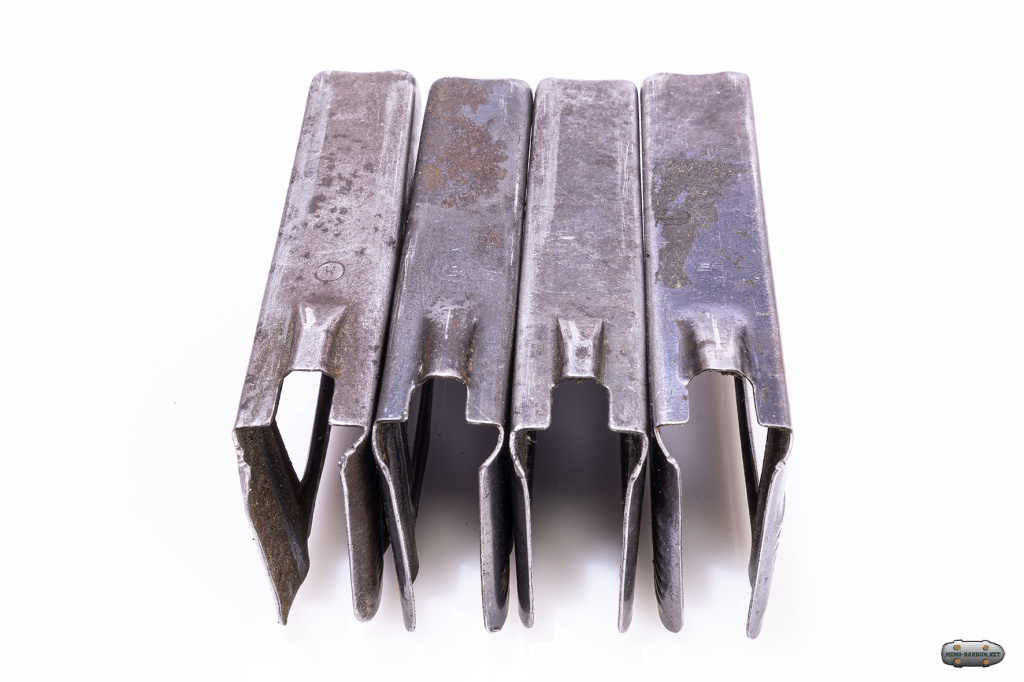

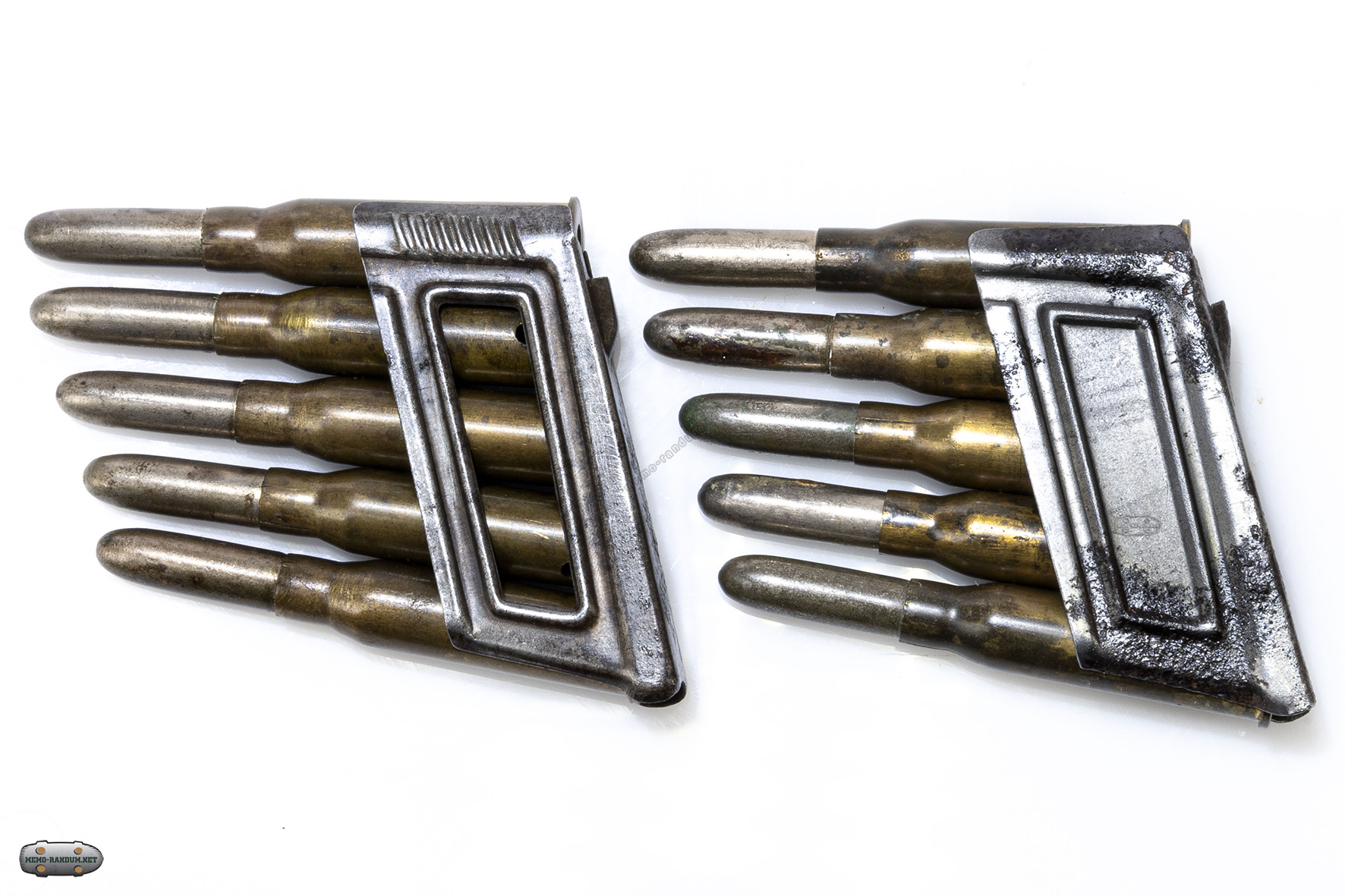

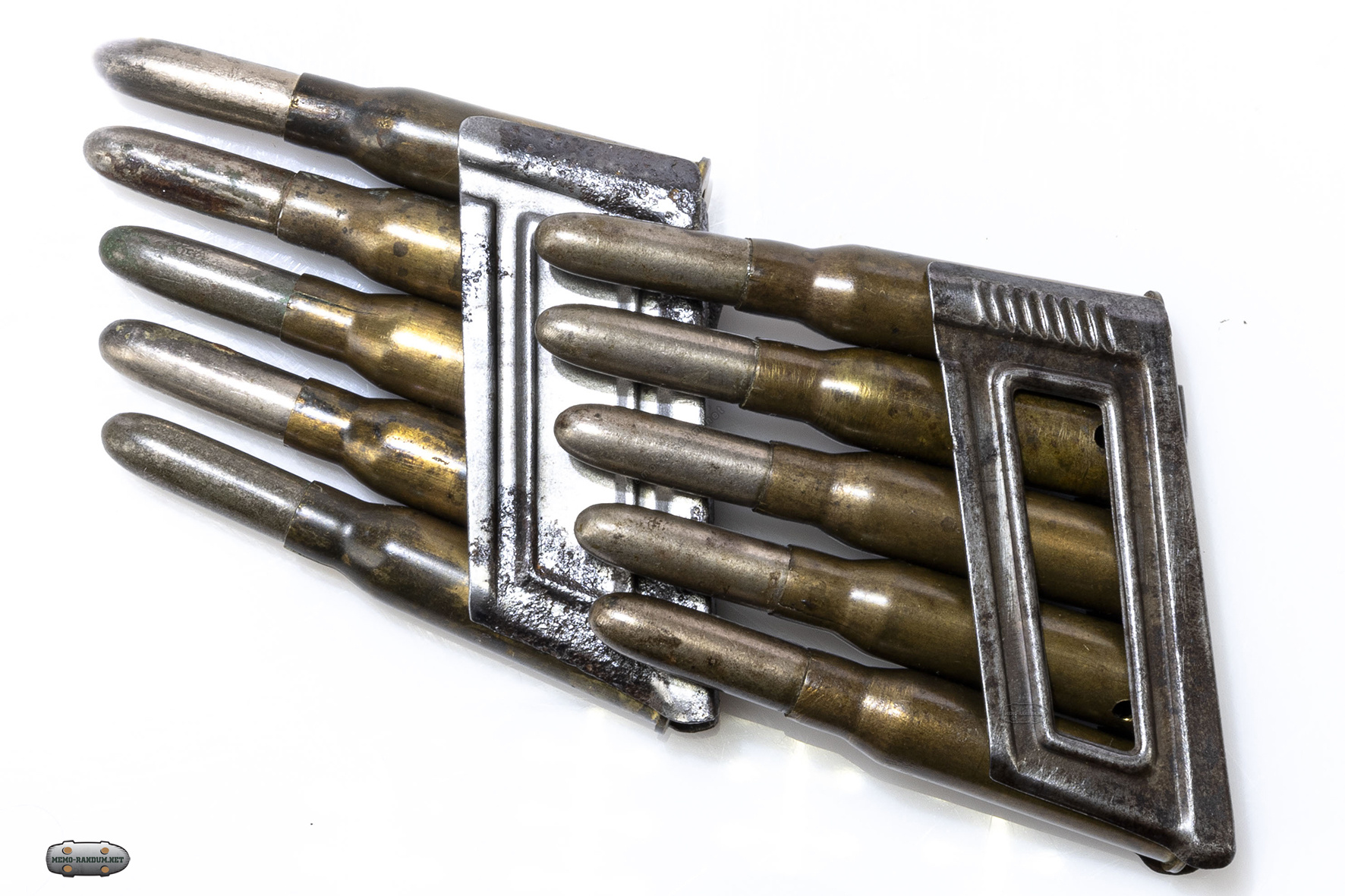

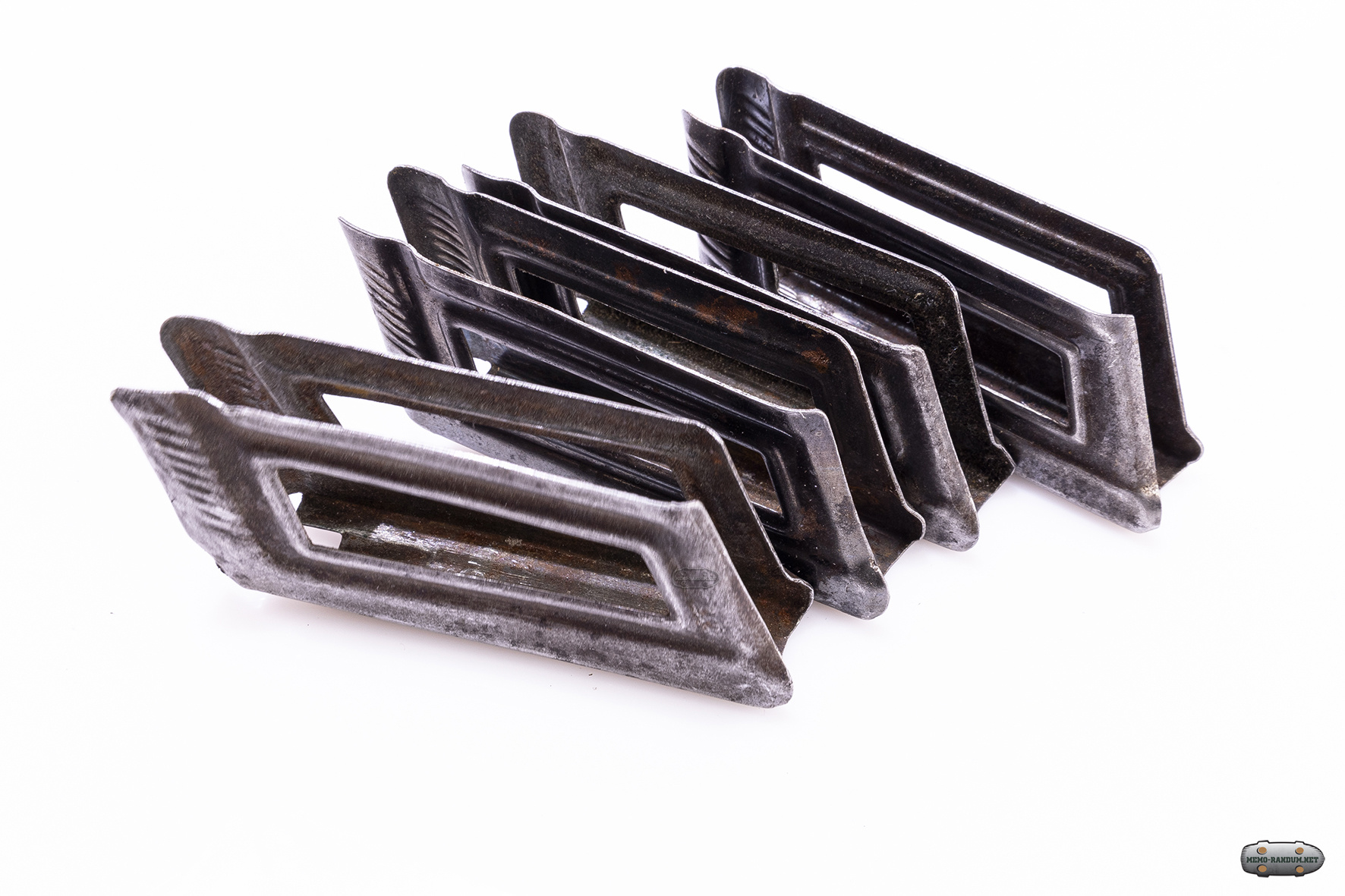

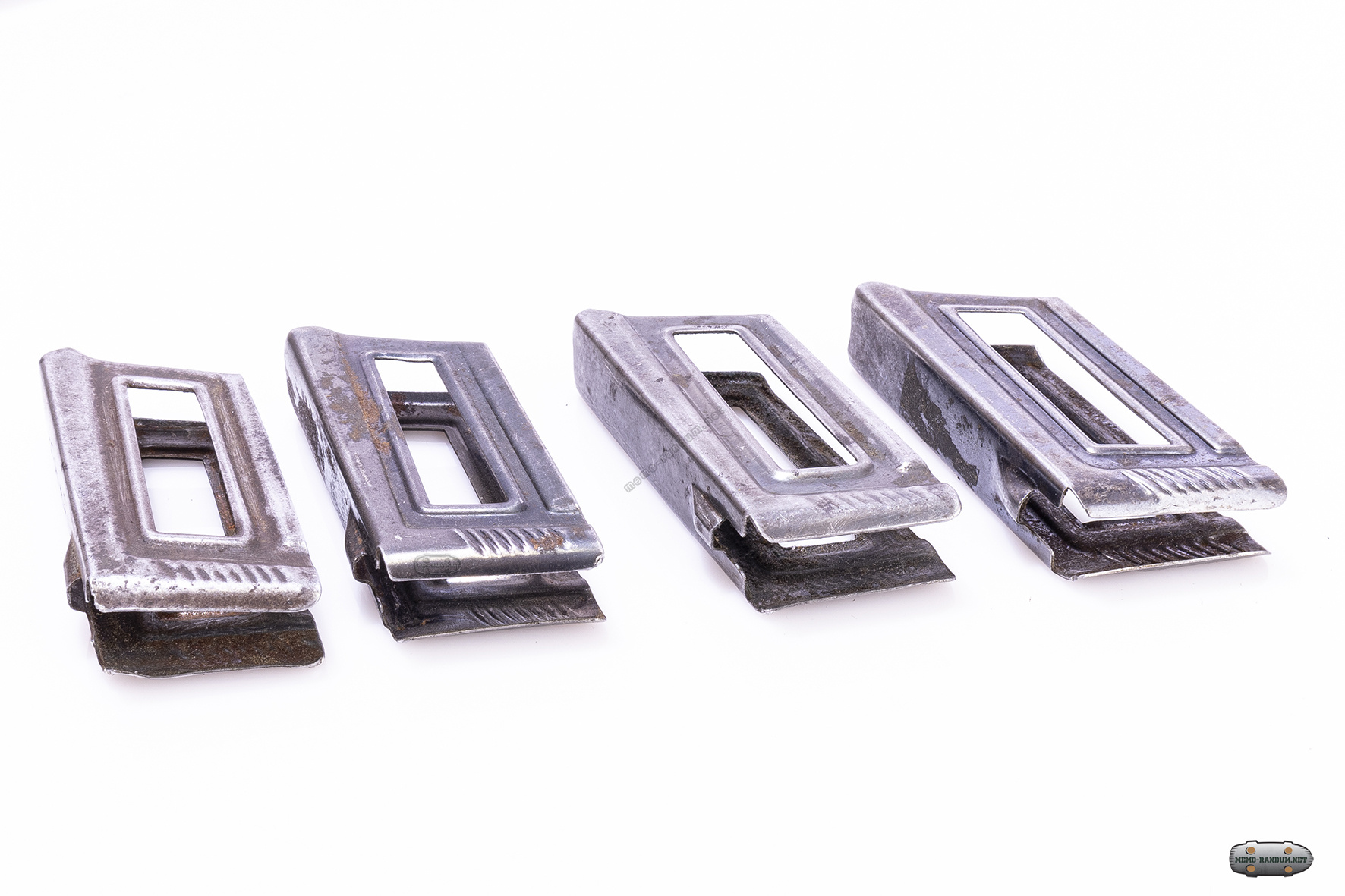

Обоймы к винтовке М.95 под патрон 8Х50
Неизрасходованная обойма может быть извлечена через открытый затвор после нажатия на фиксатор, находящийся в задней части магазина, совмещённой со спусковой скобой. Зуб на обойме не позволял выпрыгивать из гнезда при отведении затвора. Соскальзыванию обоймы вниз под собственной, мешал патрон, который упирался в верхние губки обоймы. Как только последний патрон досылался в ствол, обойма выскальзывала из магазина под собственным весом через нижнее отверстие.

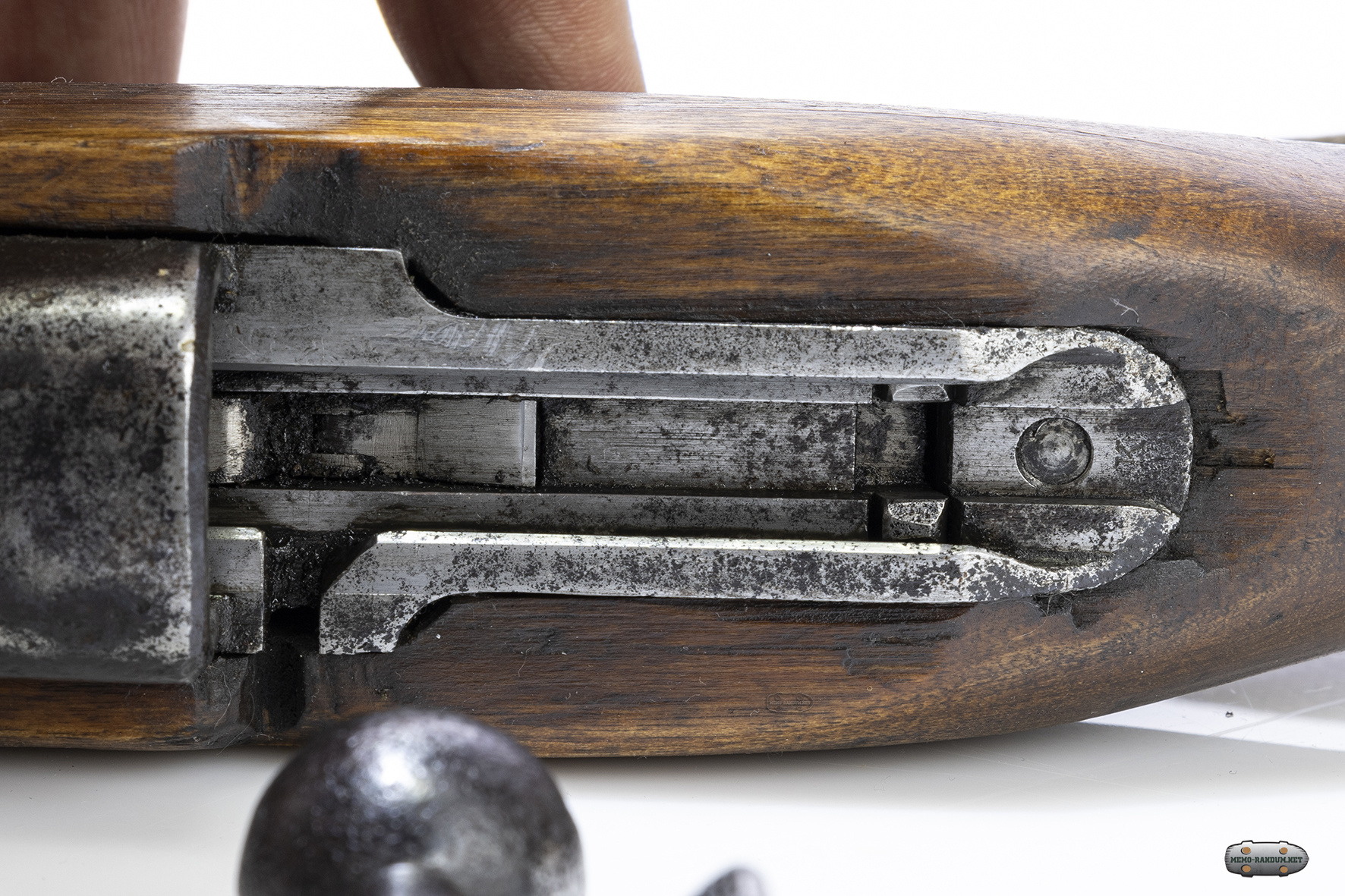

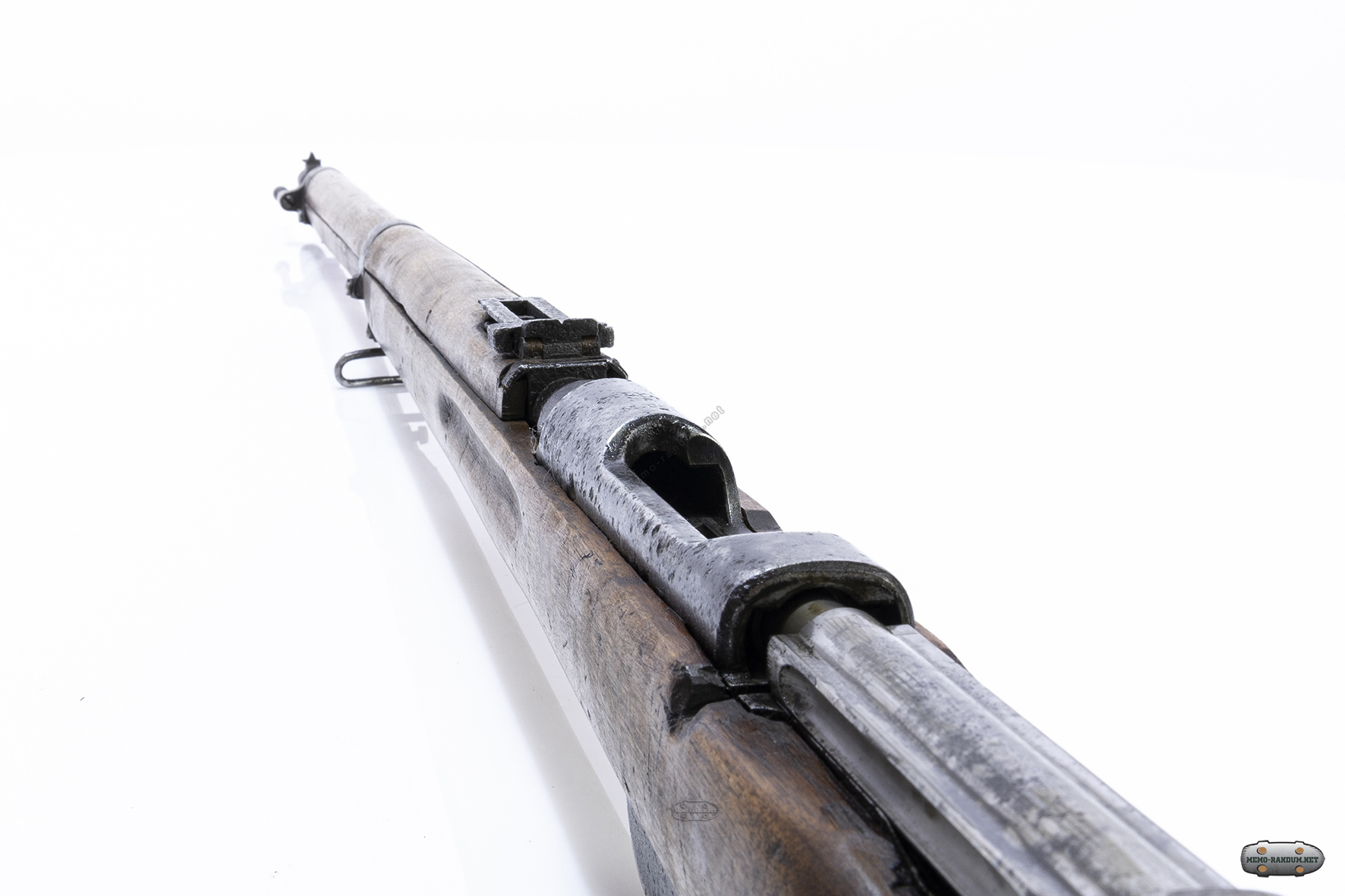

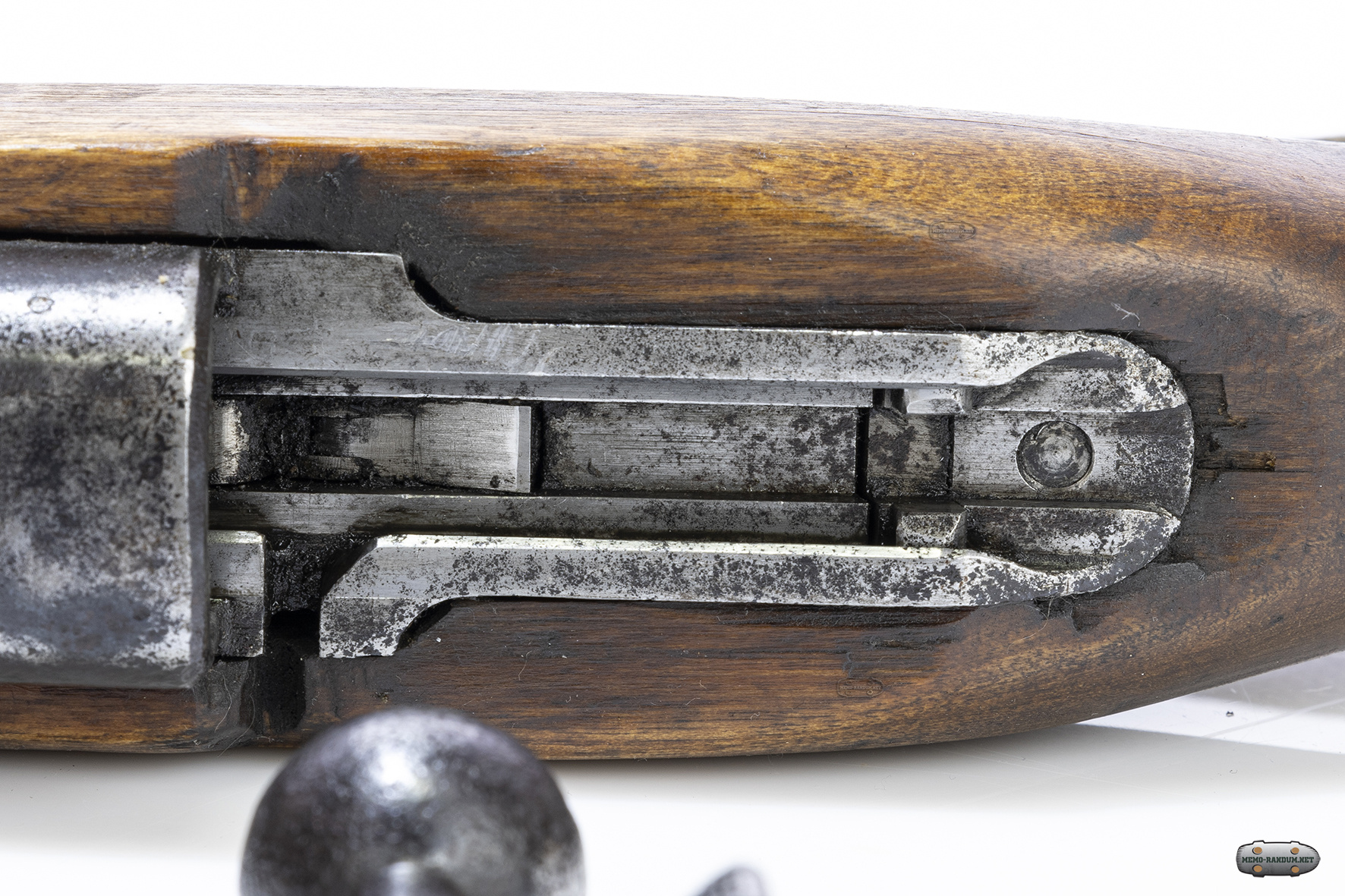

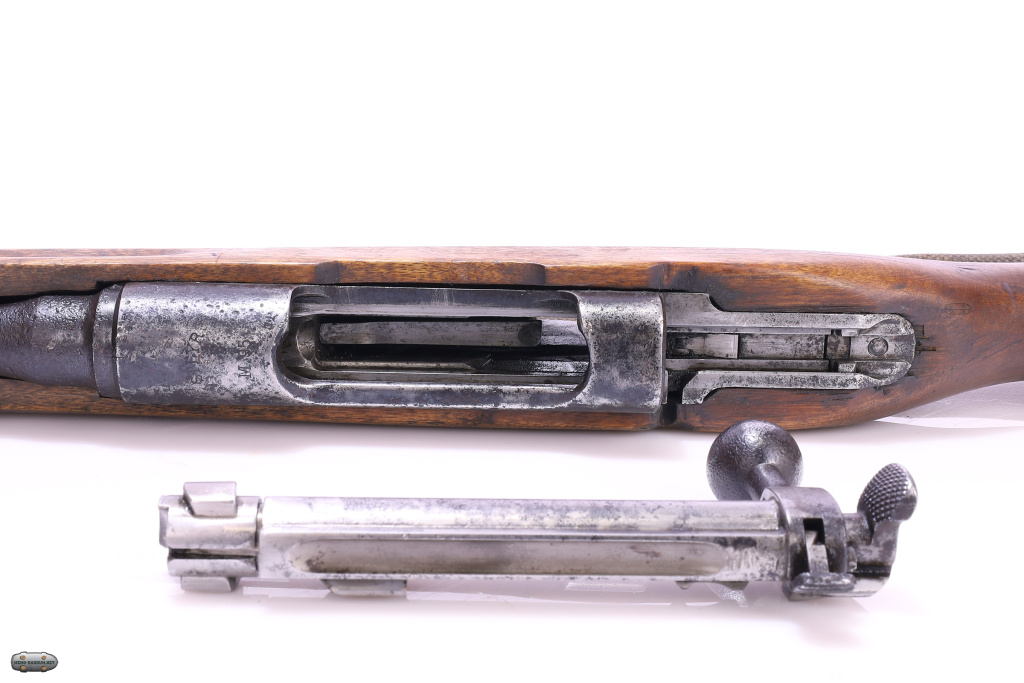

Винтовка Манлихер М.95. затвор снят

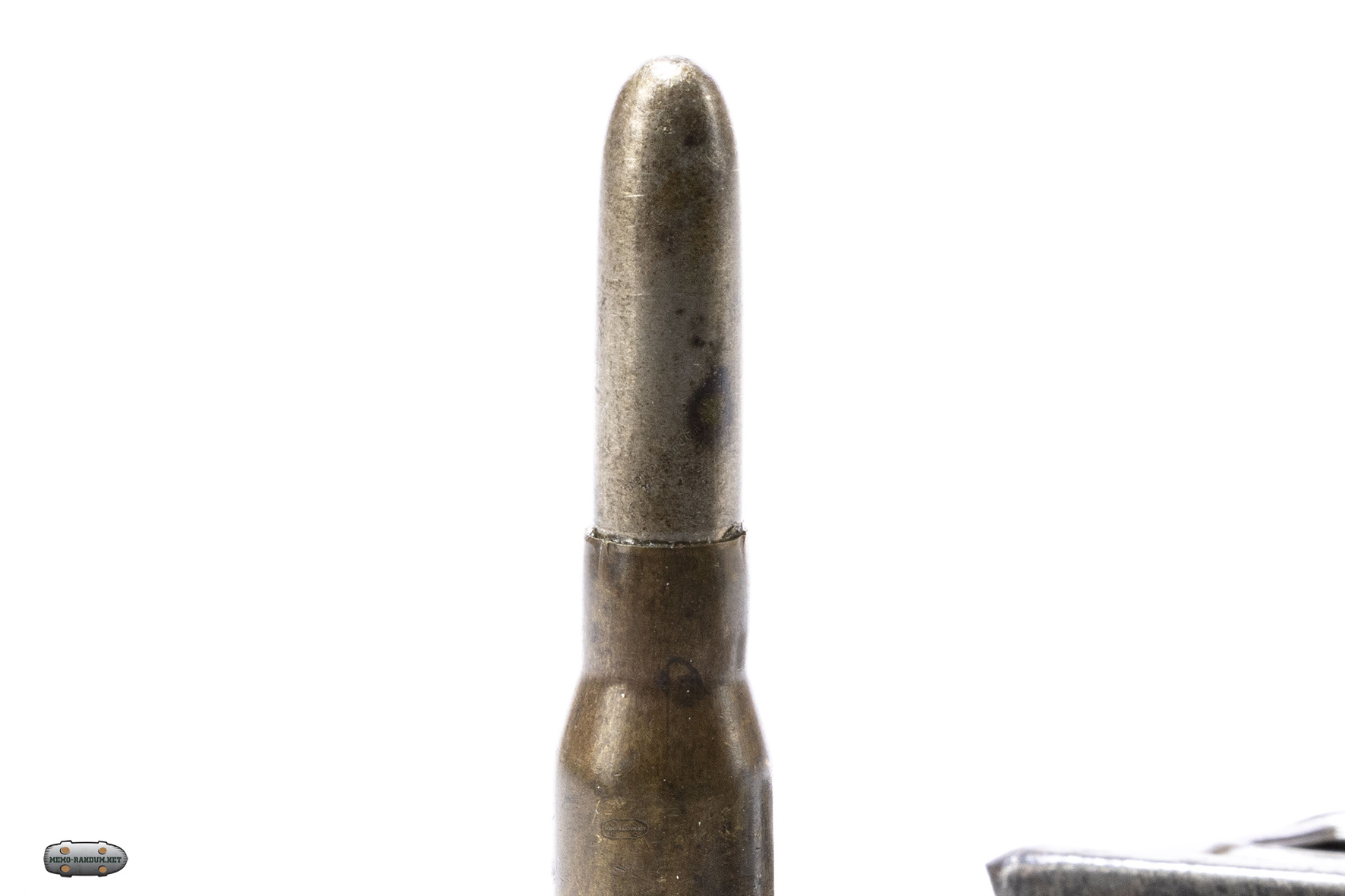

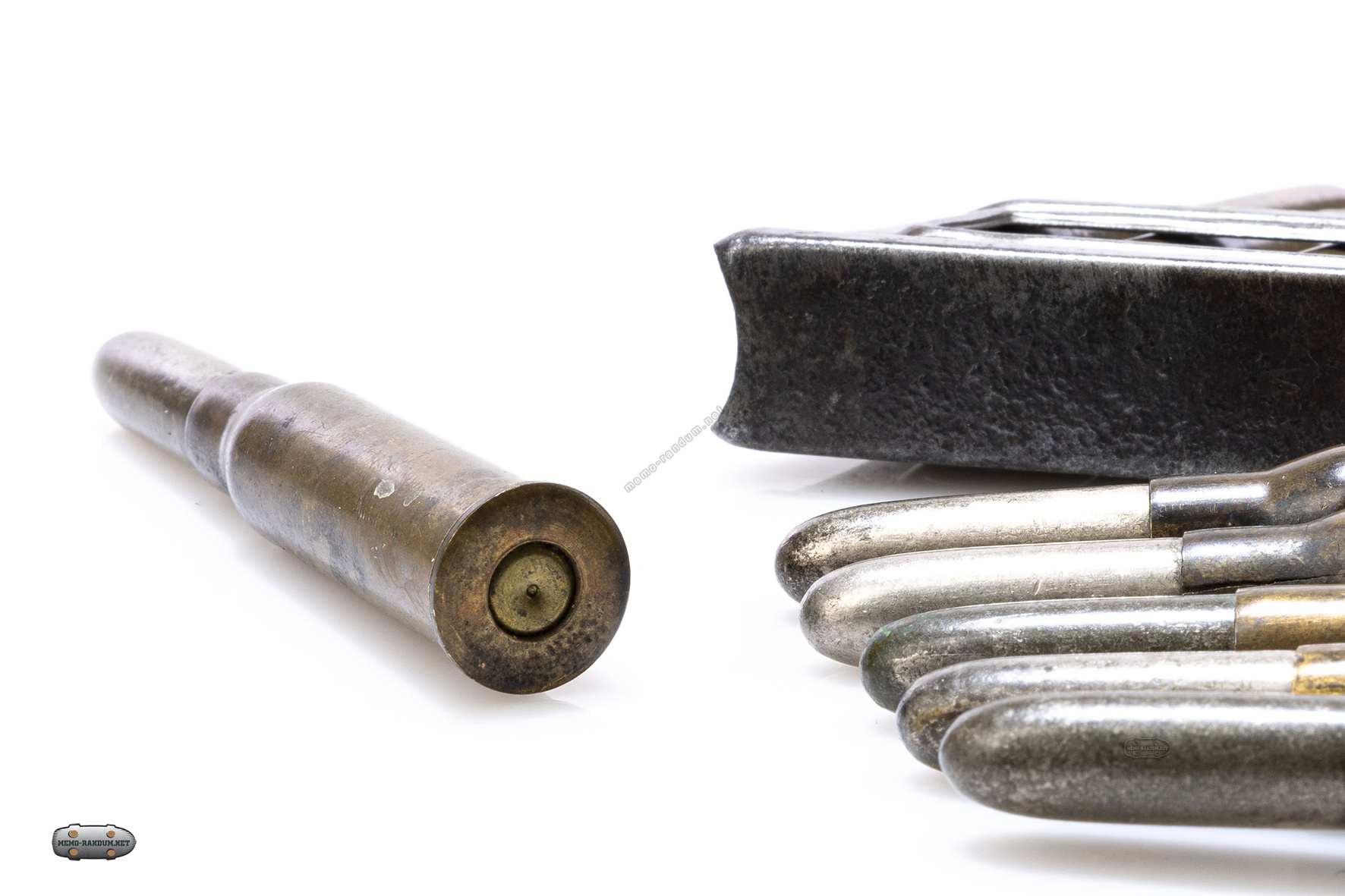

в 1895 году, для винтовки Манлихера был создан полностью бездымный патрон, под который и была создана винтовка М.95. Заряд патрона 2,78 грамма. гильзу уменьшили на 2,1 мм. вес пули составлял 15,8 гр.
Несмотря на попытки правителя заменить Винтовку Mannlicher M.95 на винтовку Маузер, Манлихер дослужил на службе Австрийского государства до 1930 х годов.
