Винтовка М 1896, 1906 Карл Густав. Carl Gustafs Stads/Gevärsfaktori

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Винтовки М 1896, 1906 Карл Густав. Carl Gustafs Stads

Разработана
1893–1896
Производители
Carl Gustafs Stads Gevärsfaktori ,Waffenfabrik Mauser AG,, Husqvarna Vapenfabriks AB
произведено
750 000 из них 127 000 были карабинами m / 94, 535 000 m / 96 длинных винтовок и 88 000 m / 38 коротких винтовок (переоборудованных m / 38 не включены)
Масса
4 кг
Длина
1260 мм
Ствол длина
739 мм
Патрон
6,5 × 55 мм Шведский
Начальная скорость пули
725 м / с
Эффективная дальность стрельбы
600 м
Система подачи
5-зарядная съемная обойма , внутренний магазин
Прицельные приспособления
Квадратные передние стойки, задние U-образные

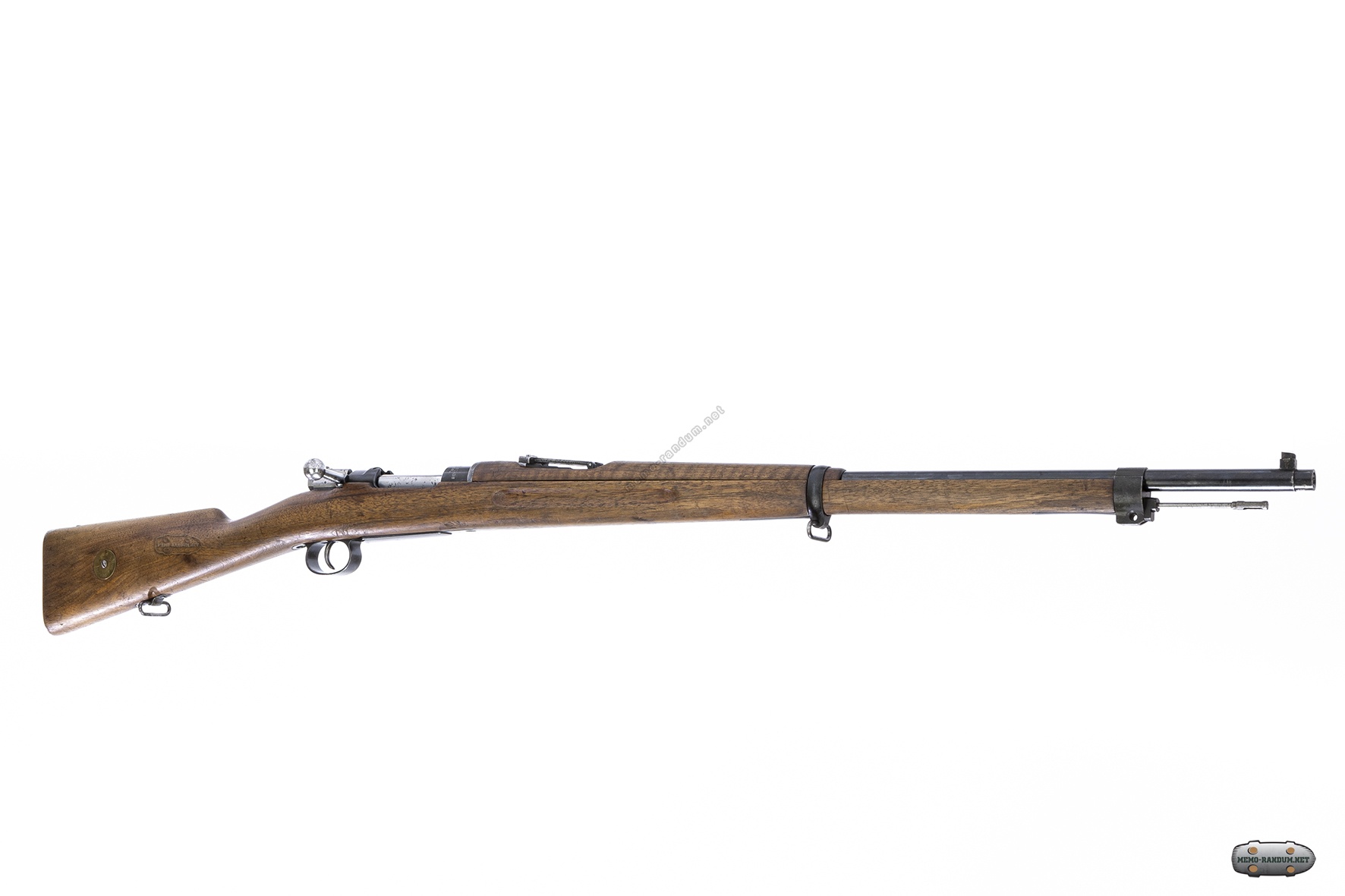

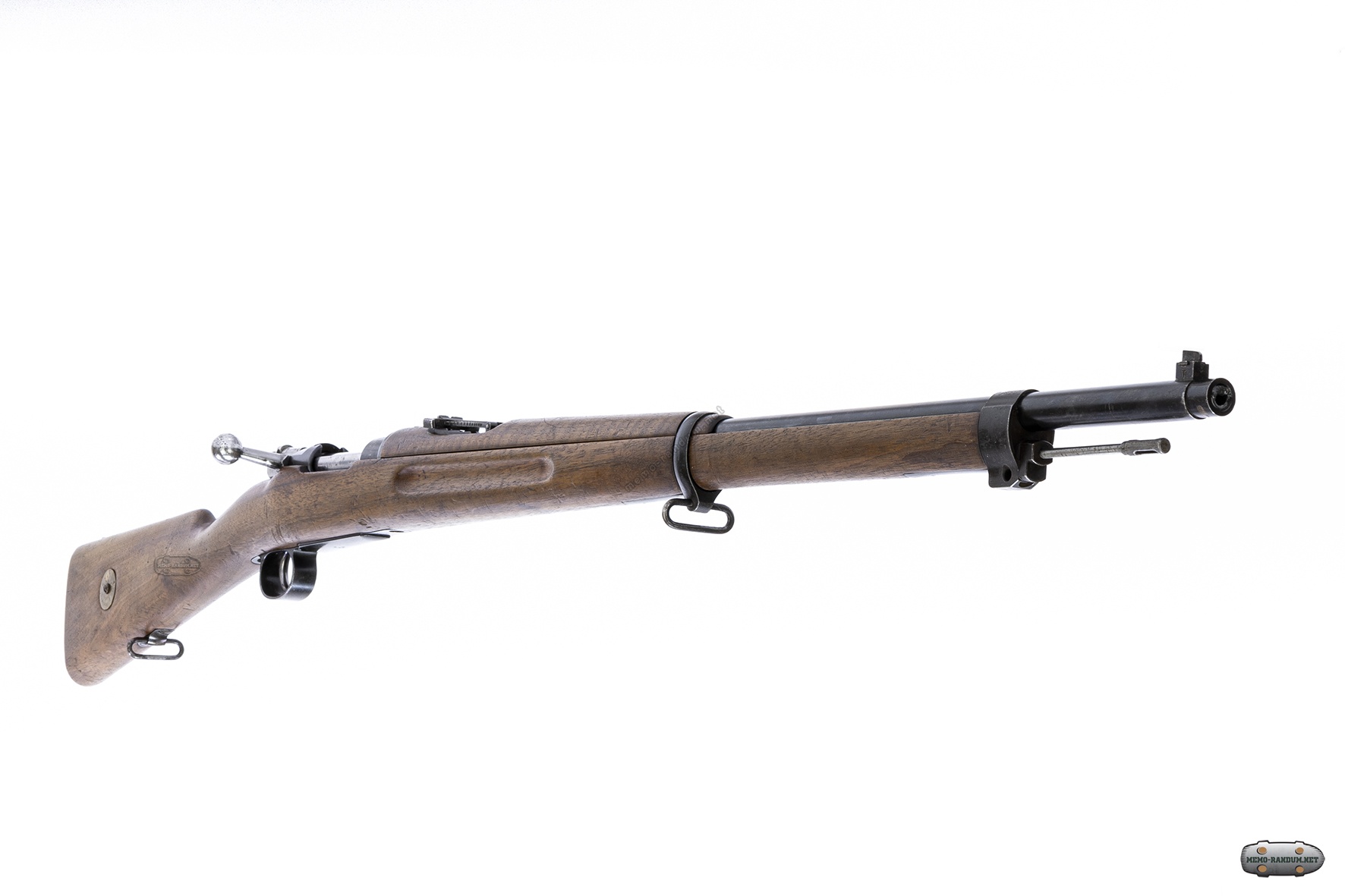

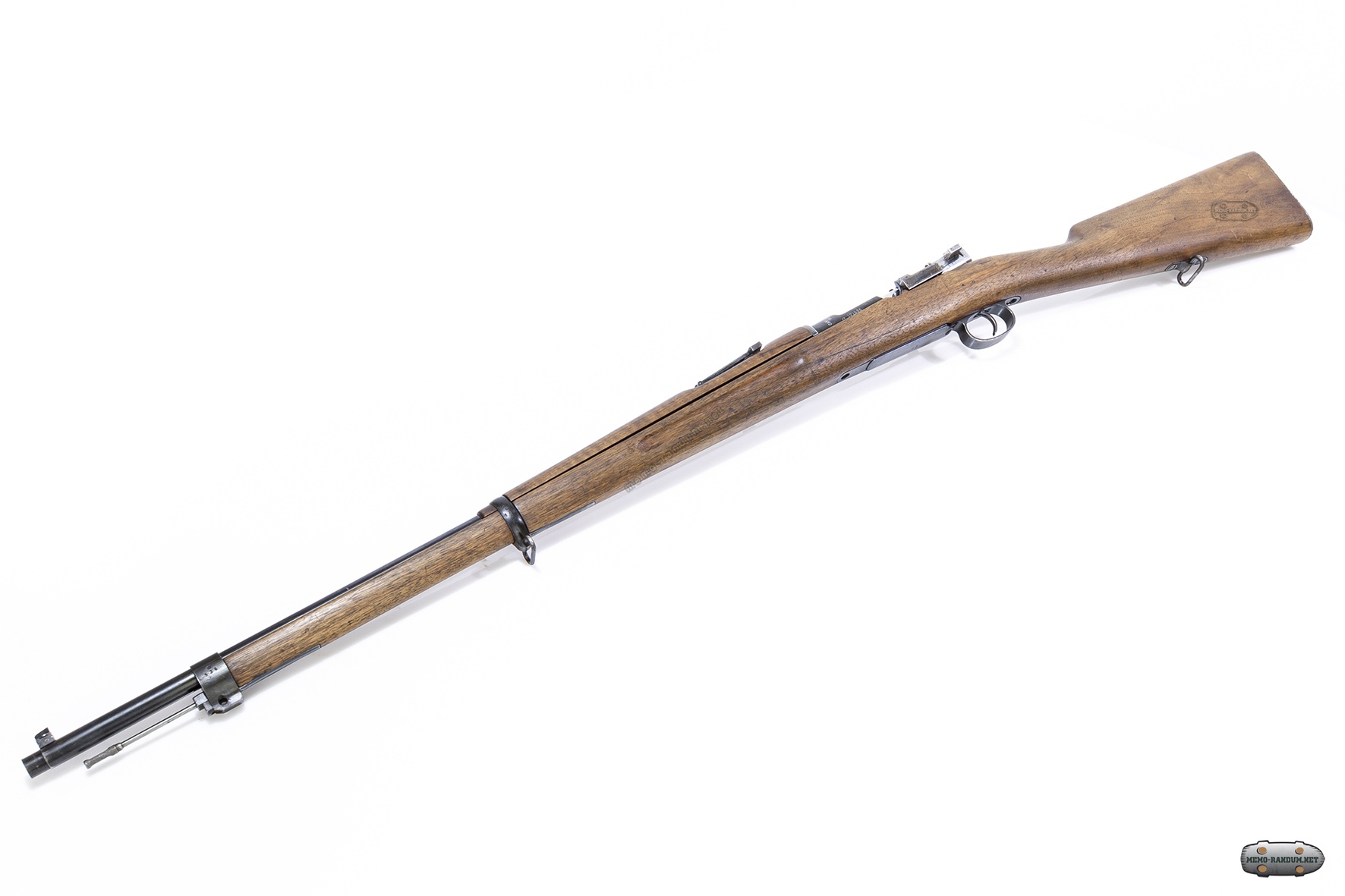

Обзор винтовки М 1896, 1906 Карл Густав / Carl Gustafs Stads / Gevärsfaktori / 1906

Шведский Маузер - Swedish Mauser

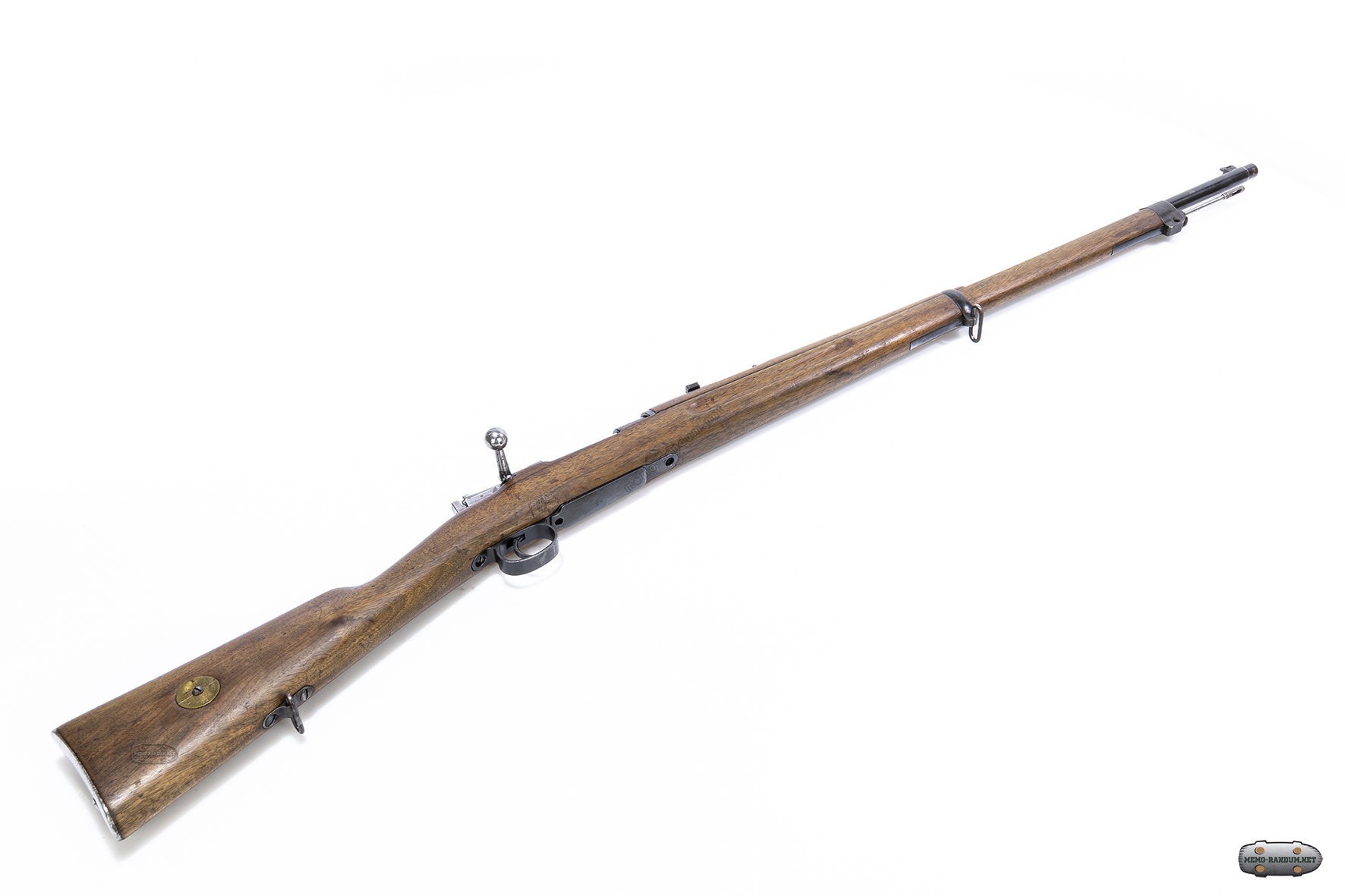

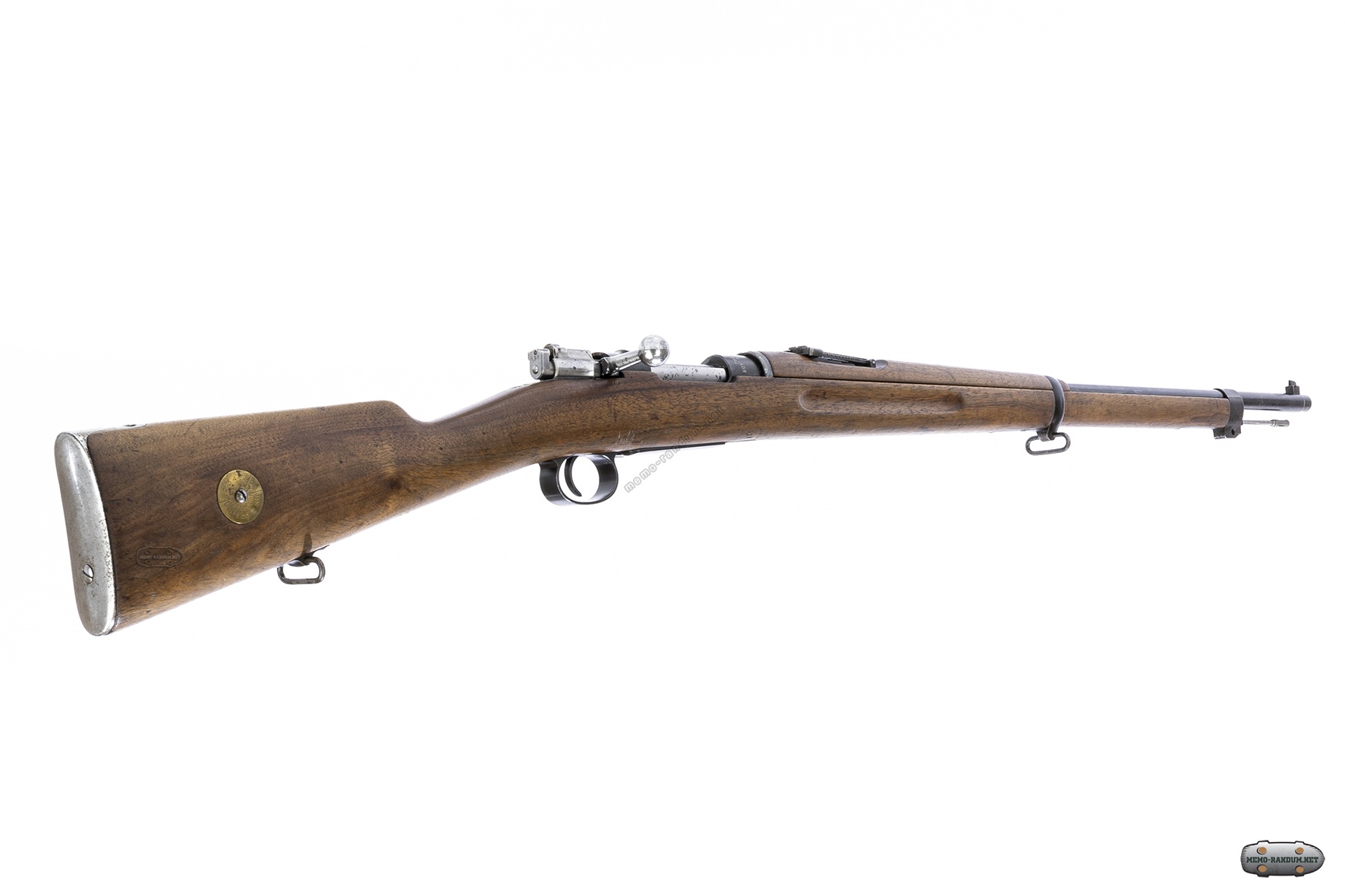

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди маузеров

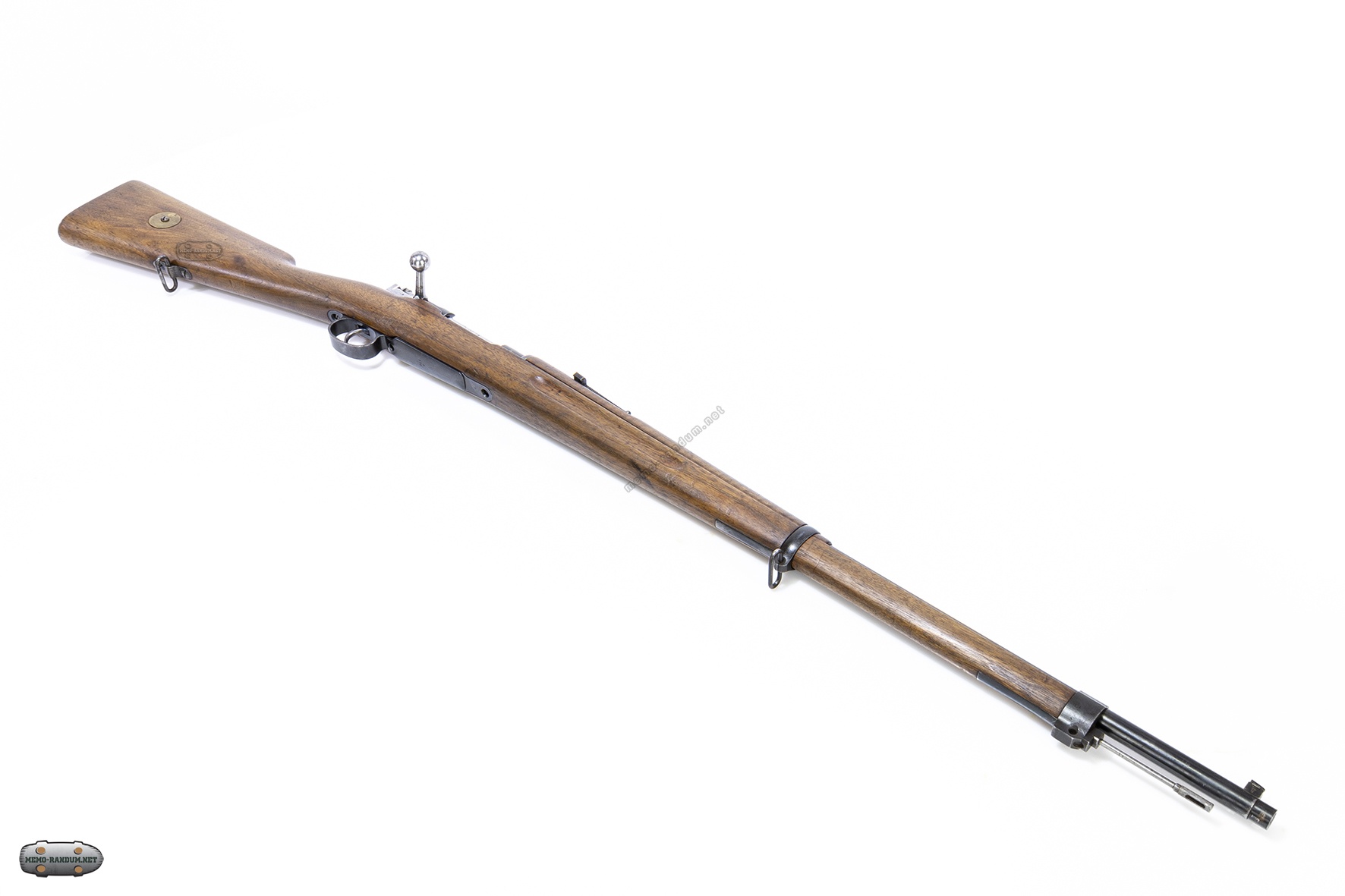

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди Маузеров

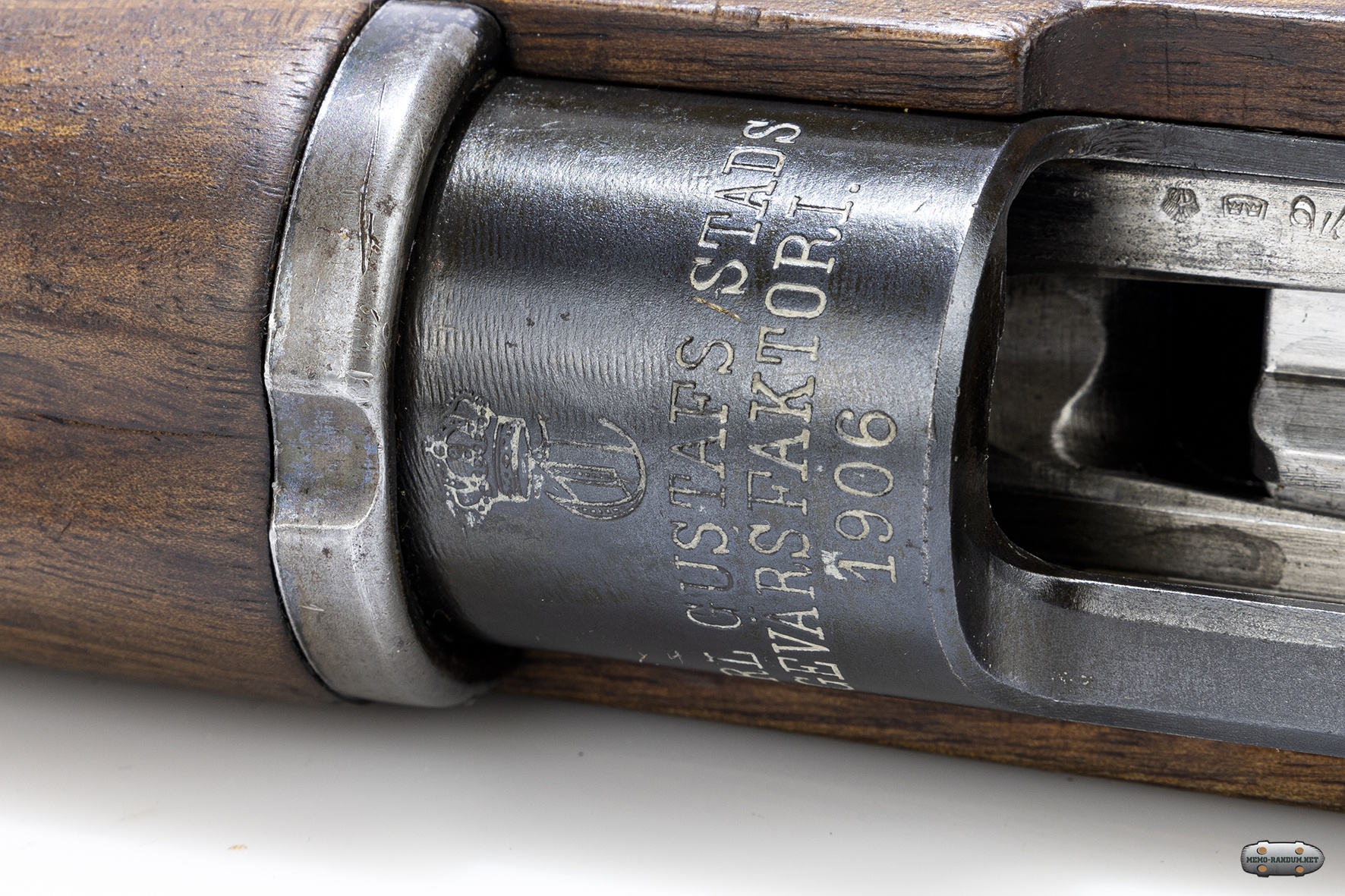

Шведская винтовка Карл Густав образца 1896 года. Изготовлена в 1906году. Винтовки, изготовленные непосредственно в Швеции по лицензии, маркированы клеймом "Carl Gustafs Stads Gevarsfaktori". Производилась в Швеции до 1944 года. Существовал также модернизированный вариант M38, снайперский вариант M41 и карабин M94.

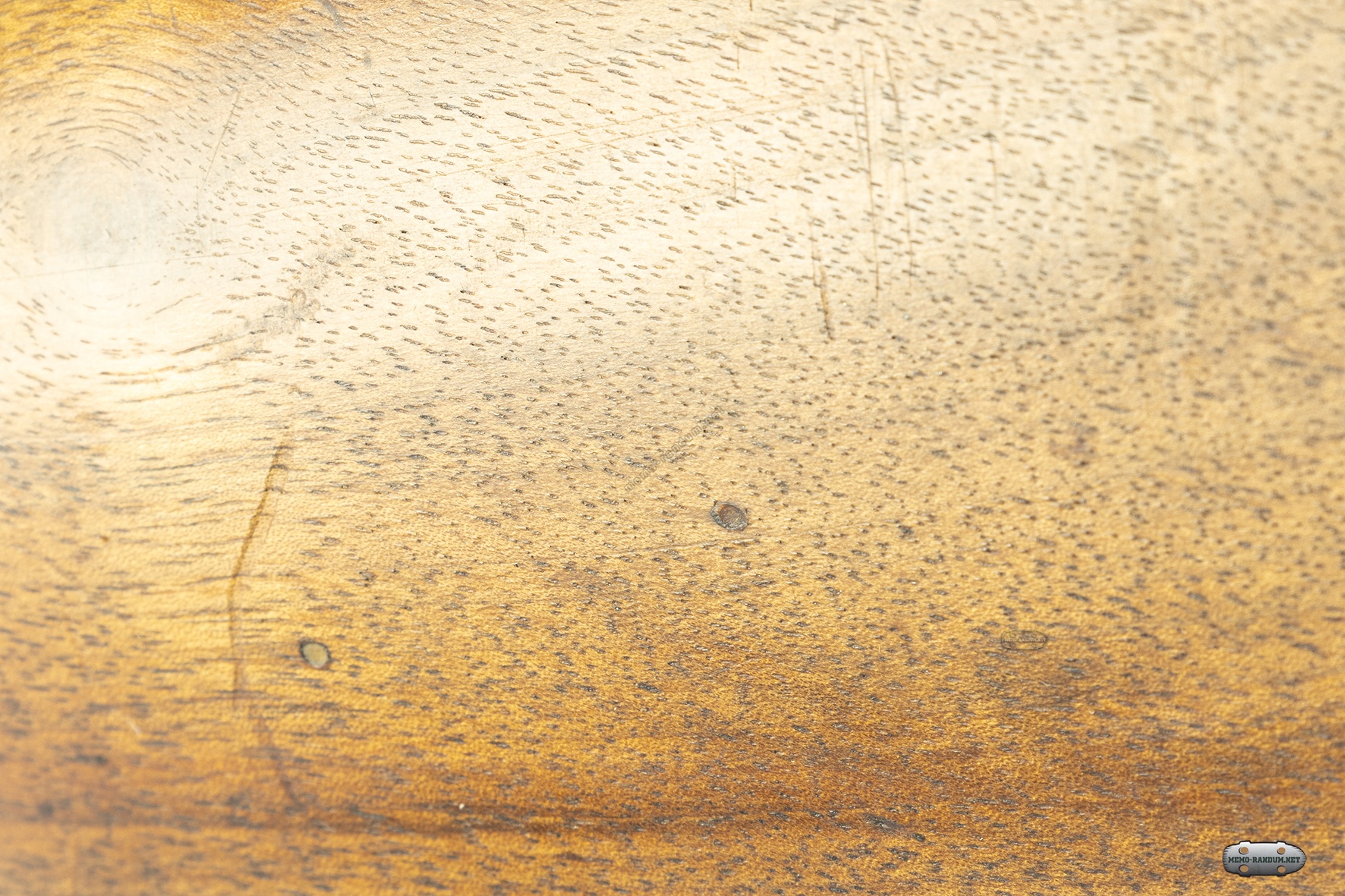

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди маузеров. полировка, воронение, подгонка деталей и дерева

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди маузеров. полировка, воронение, подгонка деталей и дерева

Винтовка также имеет другое наименование - Маузер М96 (Mauser M96), так как большинство винтовок этой модели было изготовлено в Германии по шведскому военному заказу.

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди маузеров. полировка, воронение, подгонка деталей и дерева

или

Винтовка М 1896, 1906 Карл Густав Carl Gustafs Stads Gevärsfaktori. Майбах среди маузеров. полировка, воронение, подгонка деталей и дерева


«Шведские Маузеры»  винтовки с продольно-скользящим затвором на основе улучшенного варианта Mauser более ранней Model 1893 , но с патроном 6,5 × 55 мм, а также имеют уникальные элементы дизайна по запросу Швеции. В 1898 году производство началось на стадионе Carl Gustafs Gevärsfaktori в Эскильстуне, Швеция.

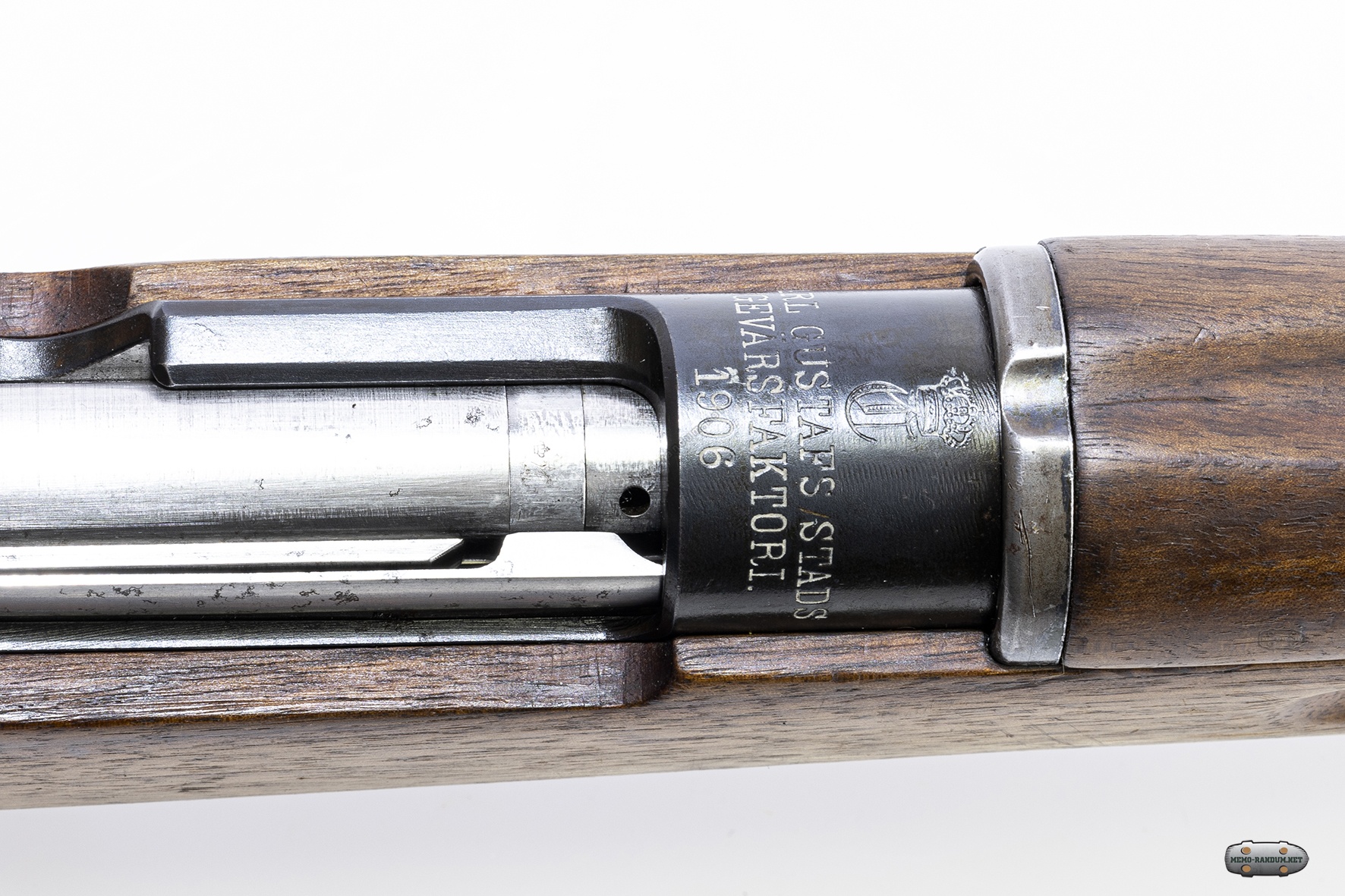

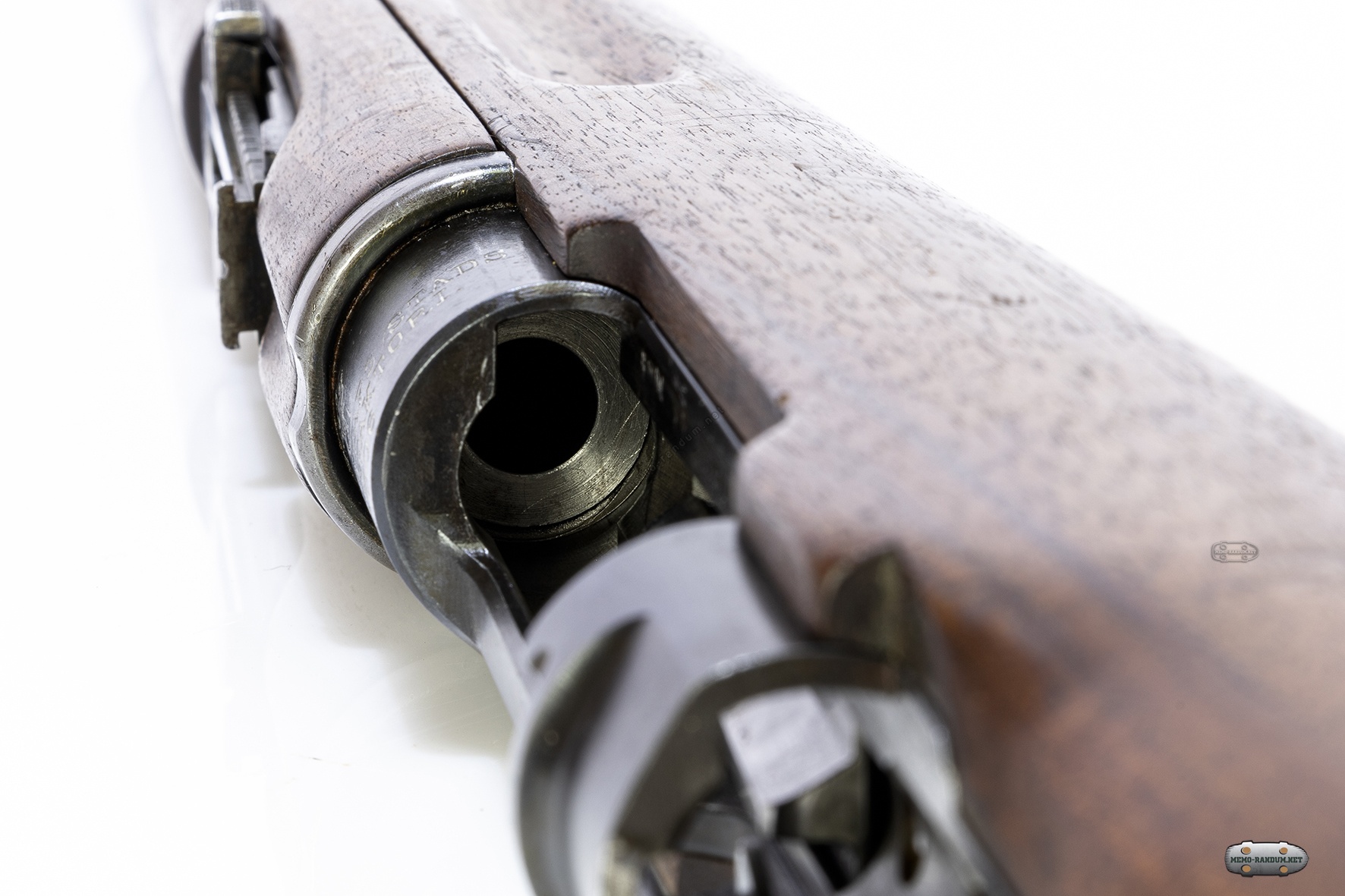

М 1896 Карл Густав. Carl Gustafs Stads. Вид на патронник

М 1896 Карл Густав. Carl Gustafs Stads. Вид на патронник

Все шведские маузеры были рассчитаны на патрон 6,5 × 55 мм , и все боеприпасы шведского производства прошли контрольные испытания с одним пробным патроном 6,5 × 55 мм, развивающимся приблизительно Пьезо-давление 455 МПа (65 992 фунт / кв. Дюйм) (55 000 CUP). Шведские маузеры производились компанией Waffenfabrik Mauser AG в Оберндорфе a / N в Германии и в Швеции на площадках Карла Густава Gevärsfaktori и Husqvarna Vapenfabriks Aktiebolag. Все шведские Маузеры, независимо от того, были ли они собран в Германии или Швеции, были изготовлены из поставляемой Швецией высококачественной инструментальной стали, легированной никелем, медью и ванадием, продукта, который тогда отличался своей прочностью и коррозионной стойкостью.

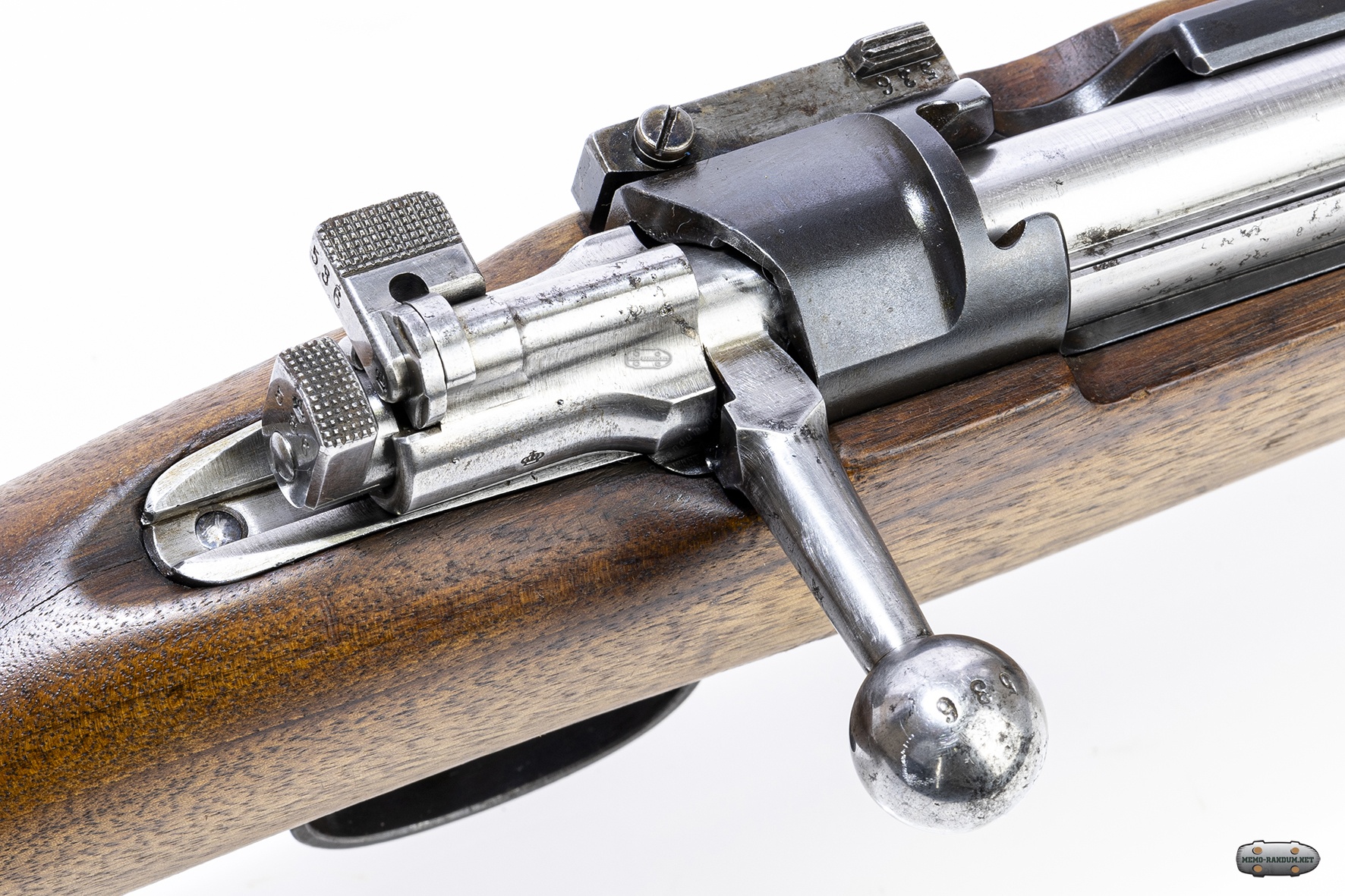

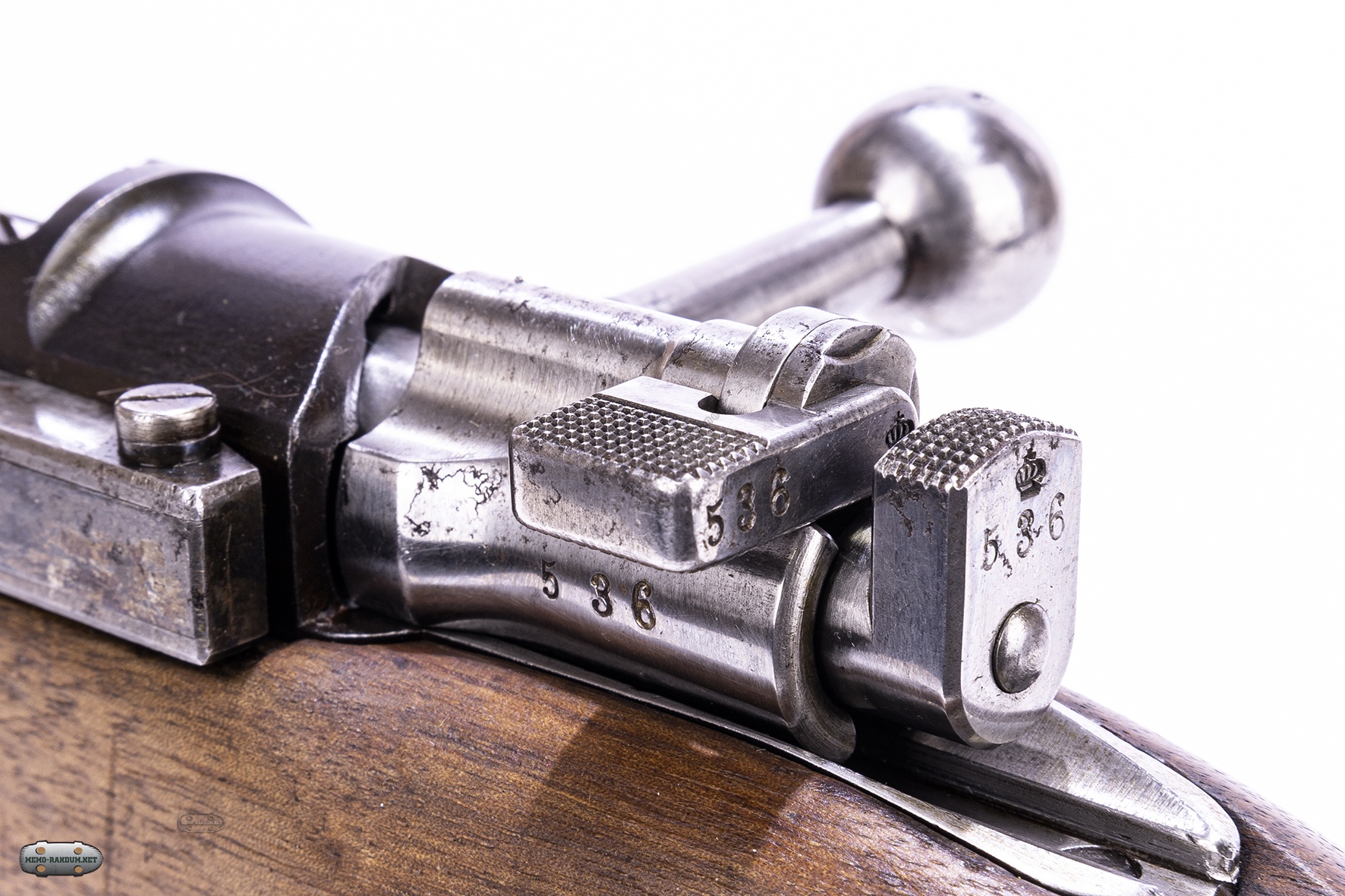

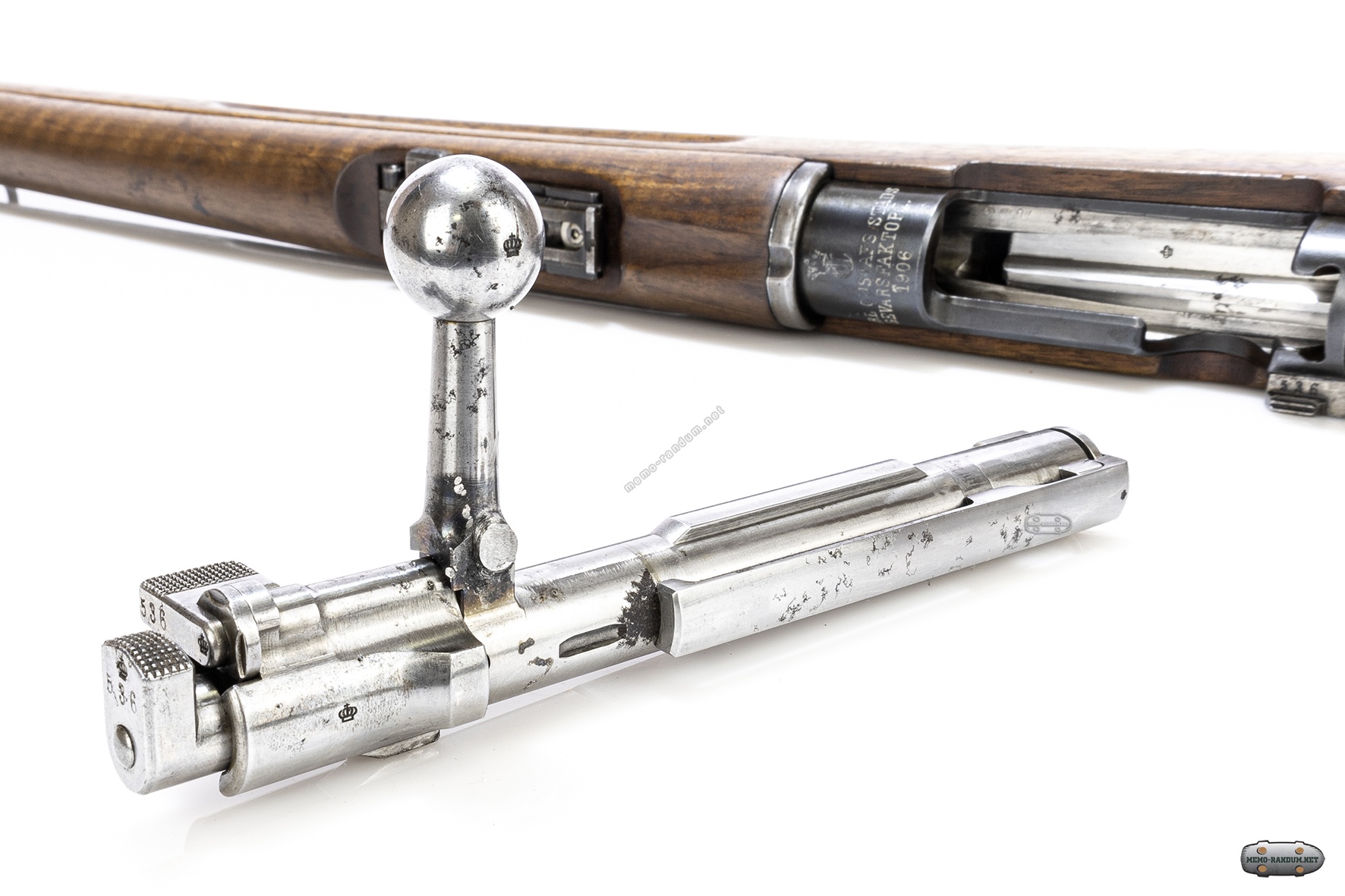

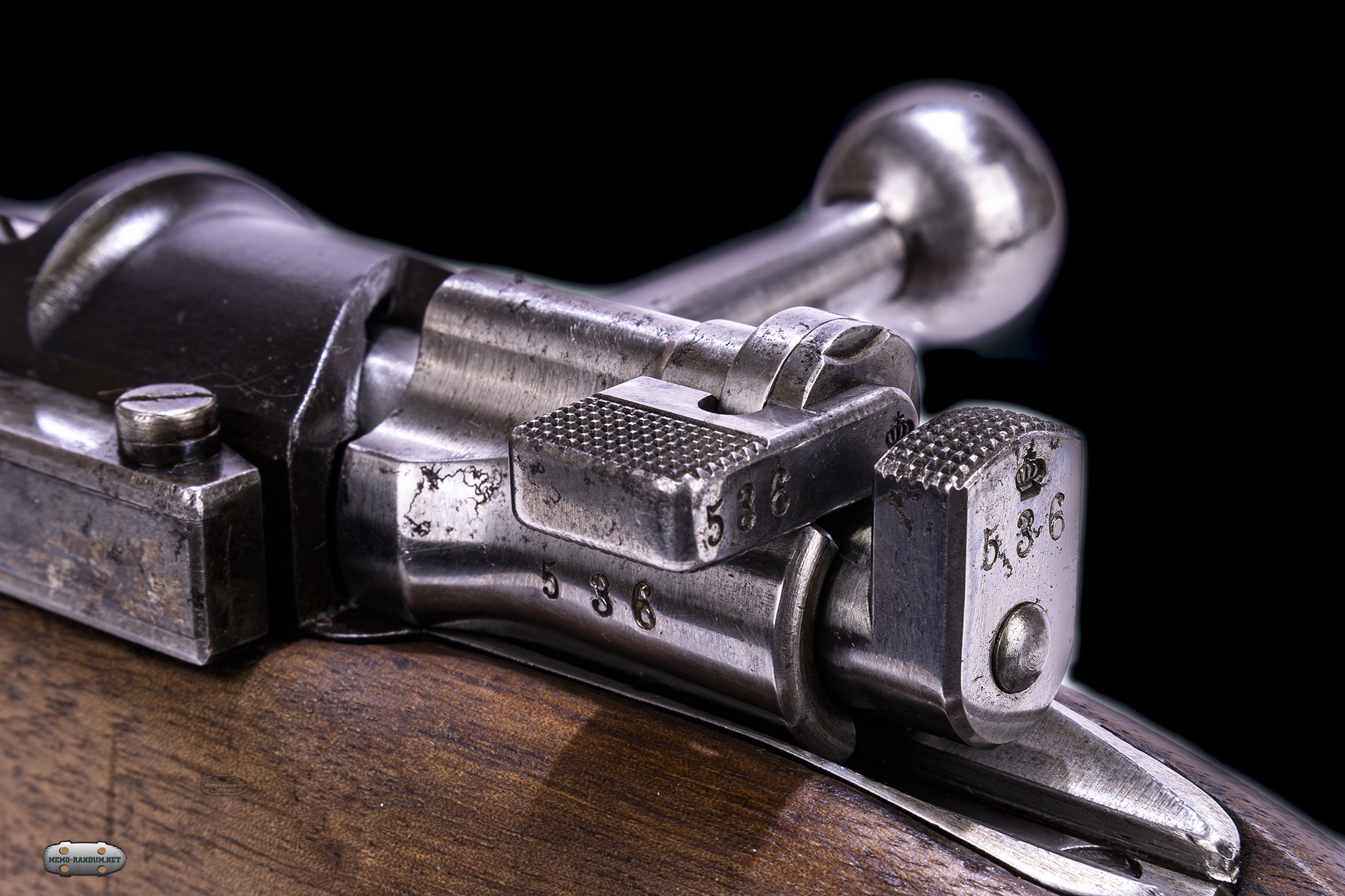

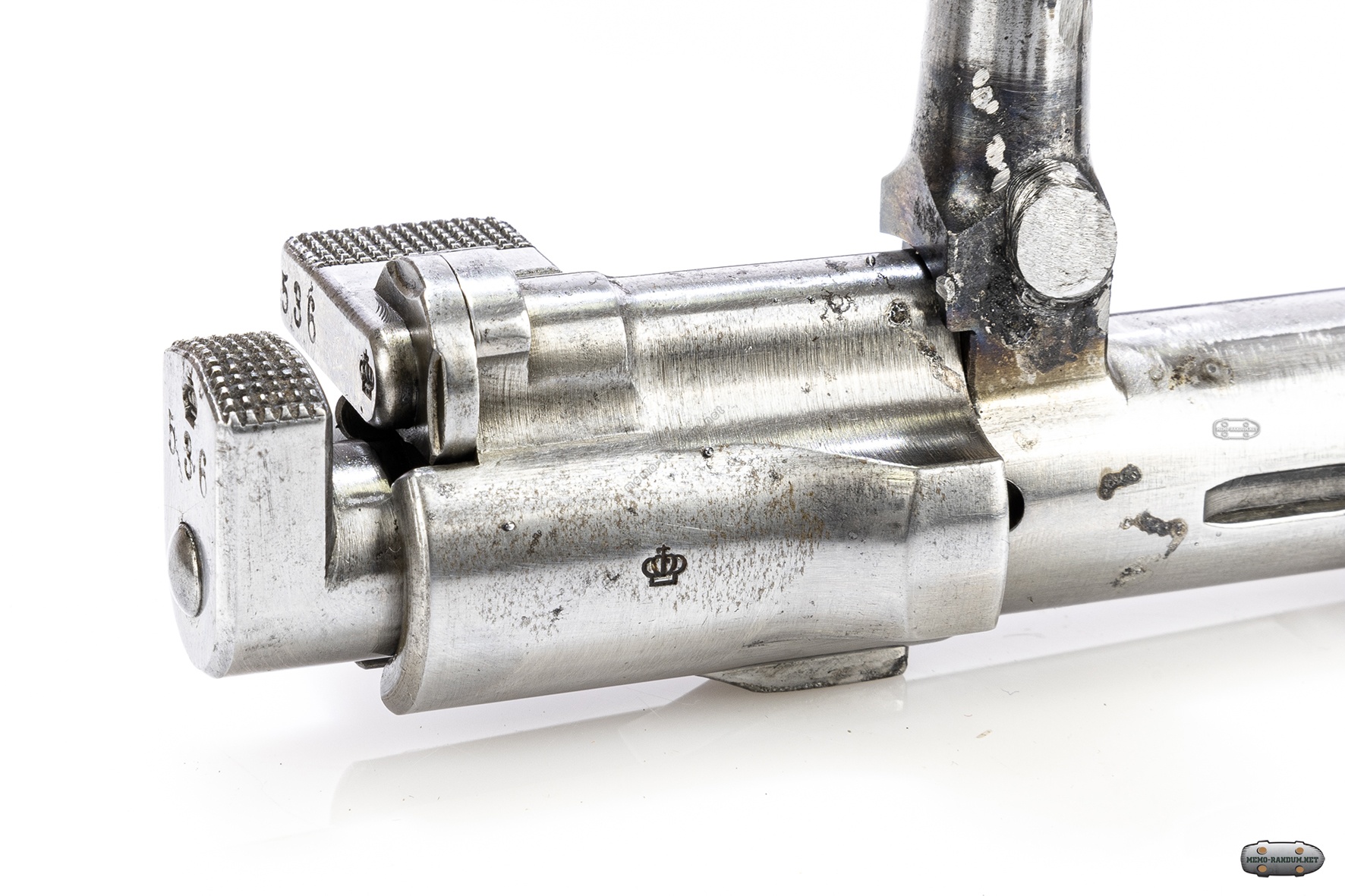

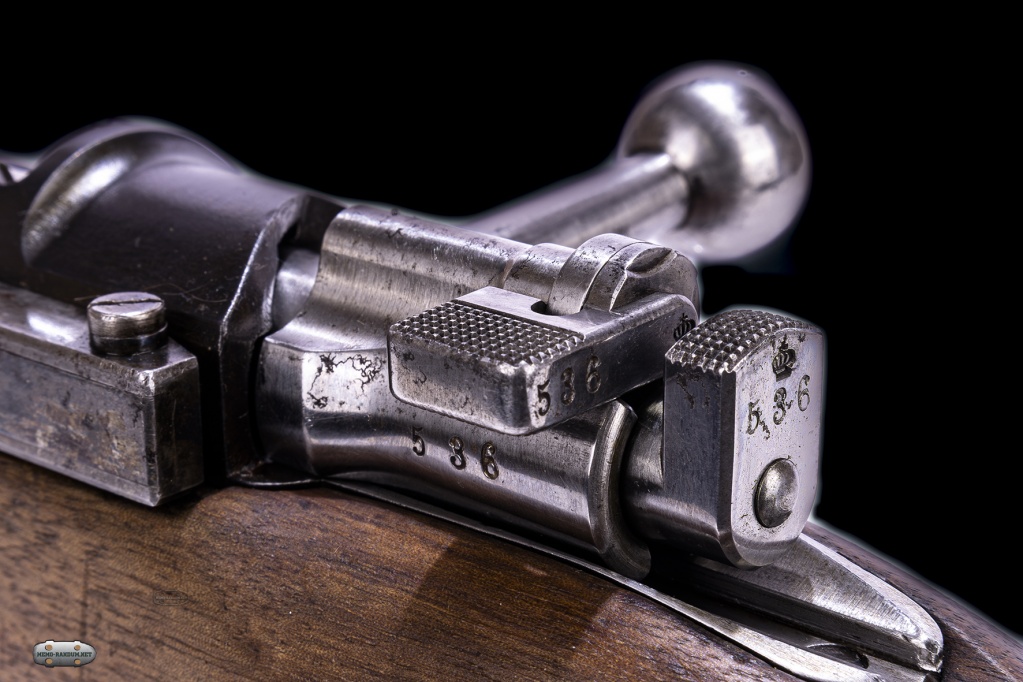

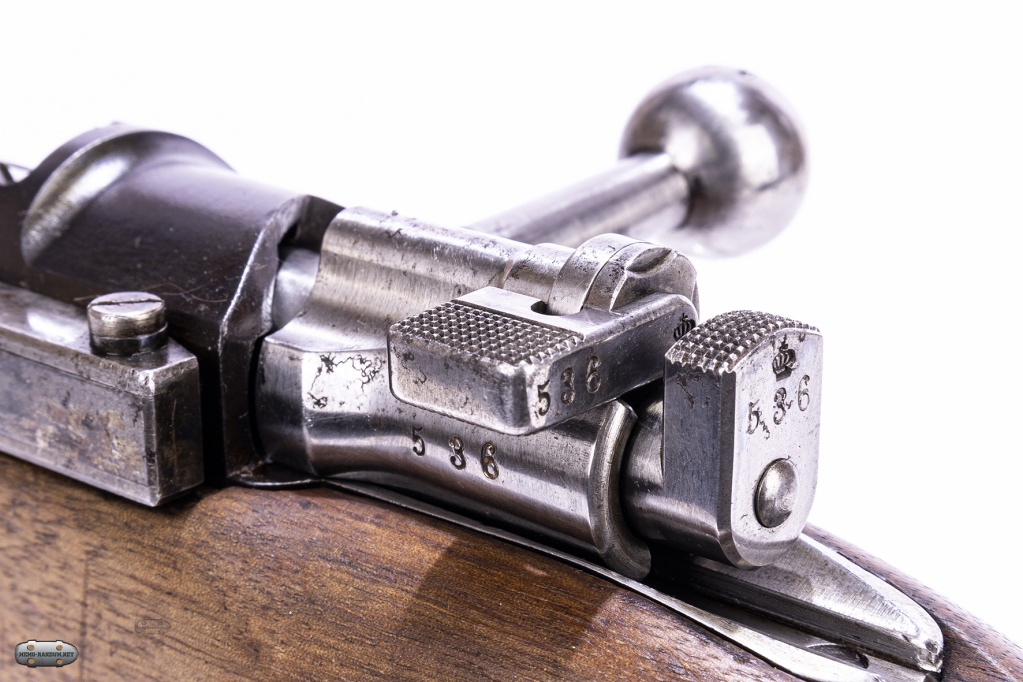

М 1896 Карл Густав. Carl Gustafs Stads. затвор

М 1896 Карл Густав. Carl Gustafs Stads. Затвор

У этих винтовок, как и у других систем до M 98 винтовок Маузера, отсутствует третья проушина предохранительной блокировки в задней части затвора и предусмотрена функция «запирание с курком» (аналогично современная винтовка Ли – Энфилда ) вместо стиля «курок на открытии», который использовался на немецких Gewehr 98 и большинстве последующих винтовок с продольно-скользящим затвором. Целик был изменен под патроны 6.5 × 55 мм с 300 до 2000 м (328 - 2187 ярдов) с шагом 100 м (109 ярдов).

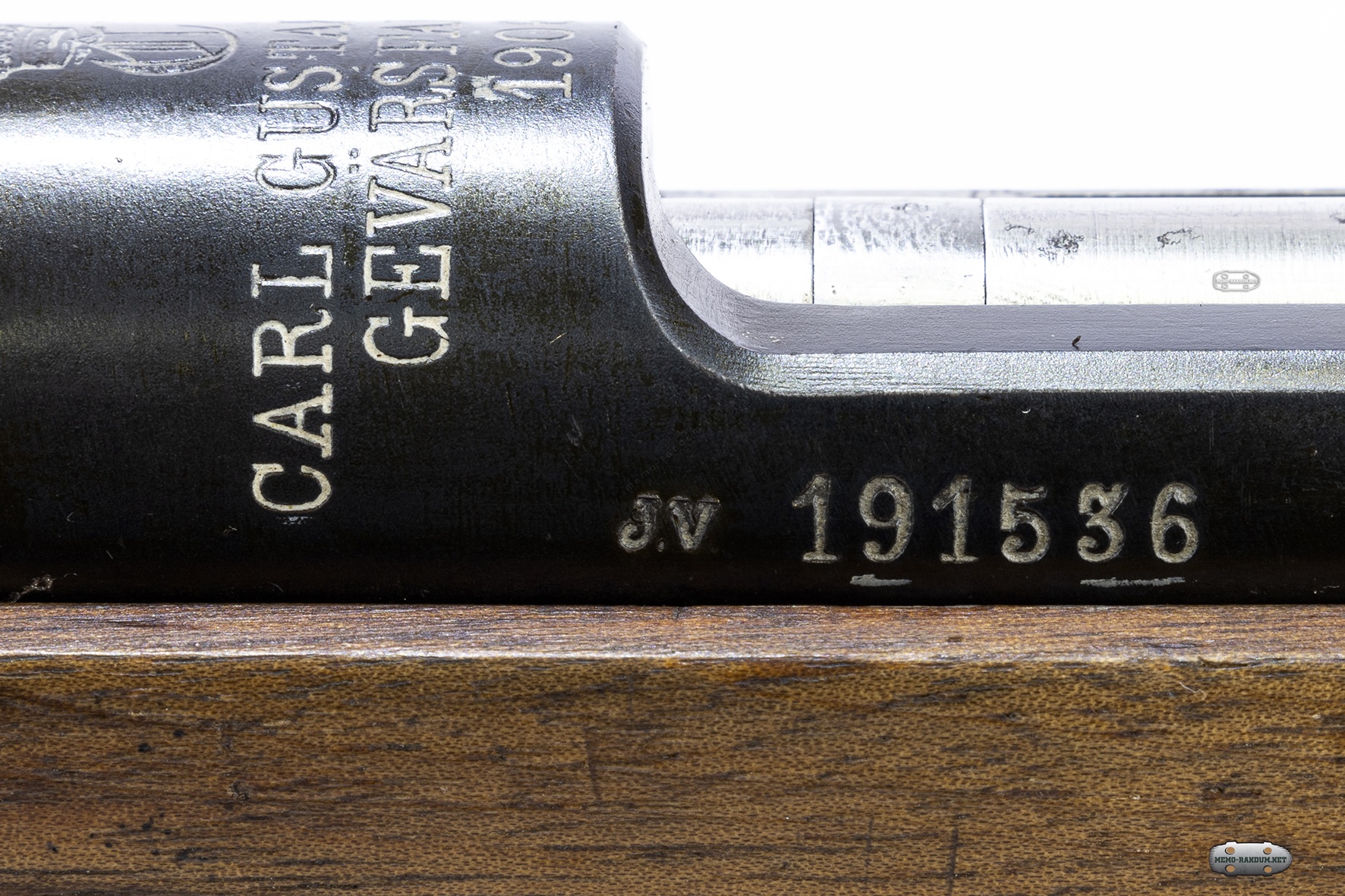

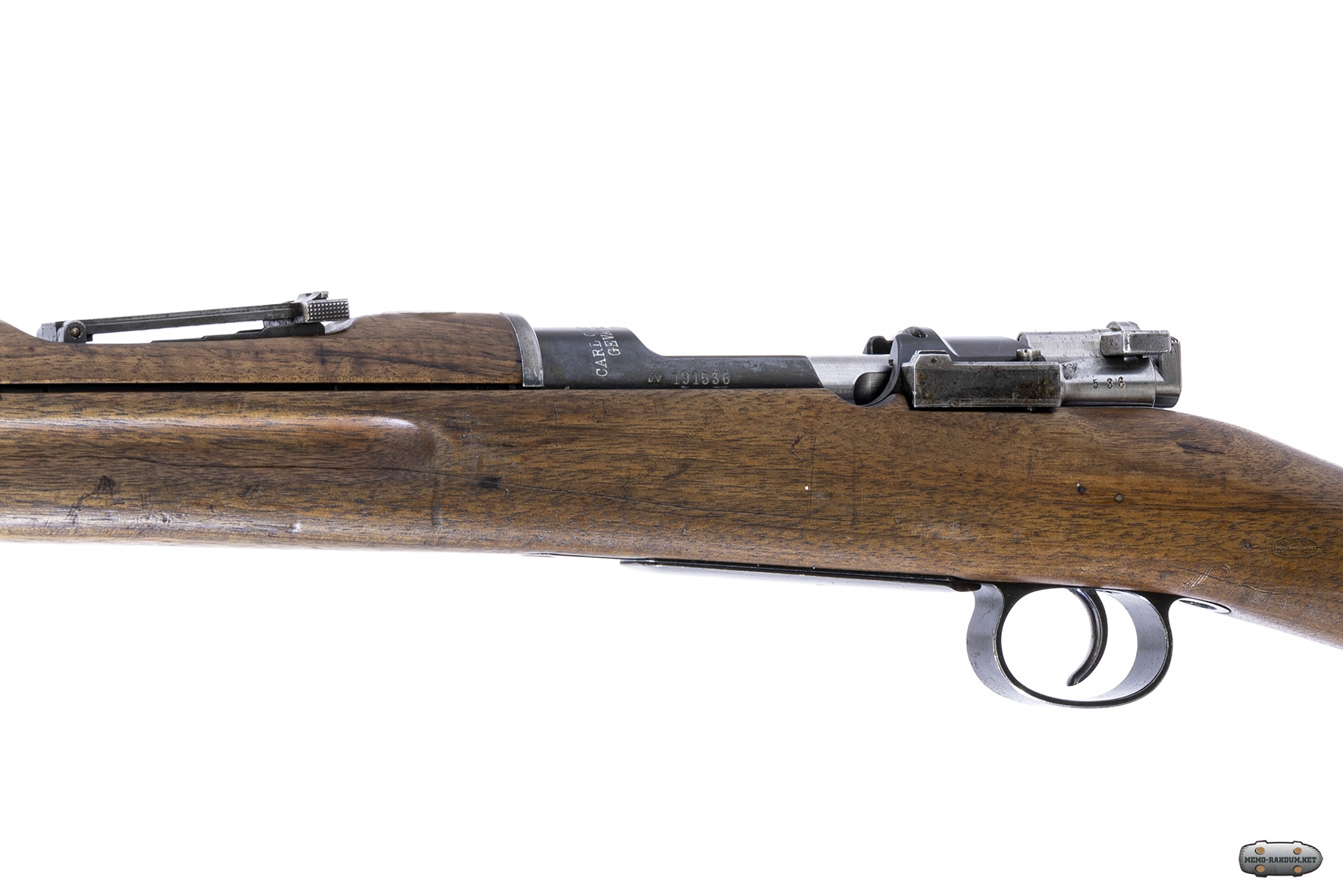

М 1896 Карл Густав. Carl Gustafs Stads. серийный 191536 номер справой стороны коробки.

М 1896 Карл Густав. Carl Gustafs Stads. серийный  номер справой стороны коробки.(j.v.1915360)


Дополнительные варианты карабинов

m / 1894-14 имеют стальную носовую часть, не отличающуюся от № 1 Mk3 Lee – Enfield, с выступающей под дульной частью штифтом для байонетного кольца. К карабину 94-14 предназначались два штыка. Наиболее распространенным был длинный штык-нож m / 1914. Вторым второстепенным штыком был очень длинный штык m / 1915 navy с острием вверх.

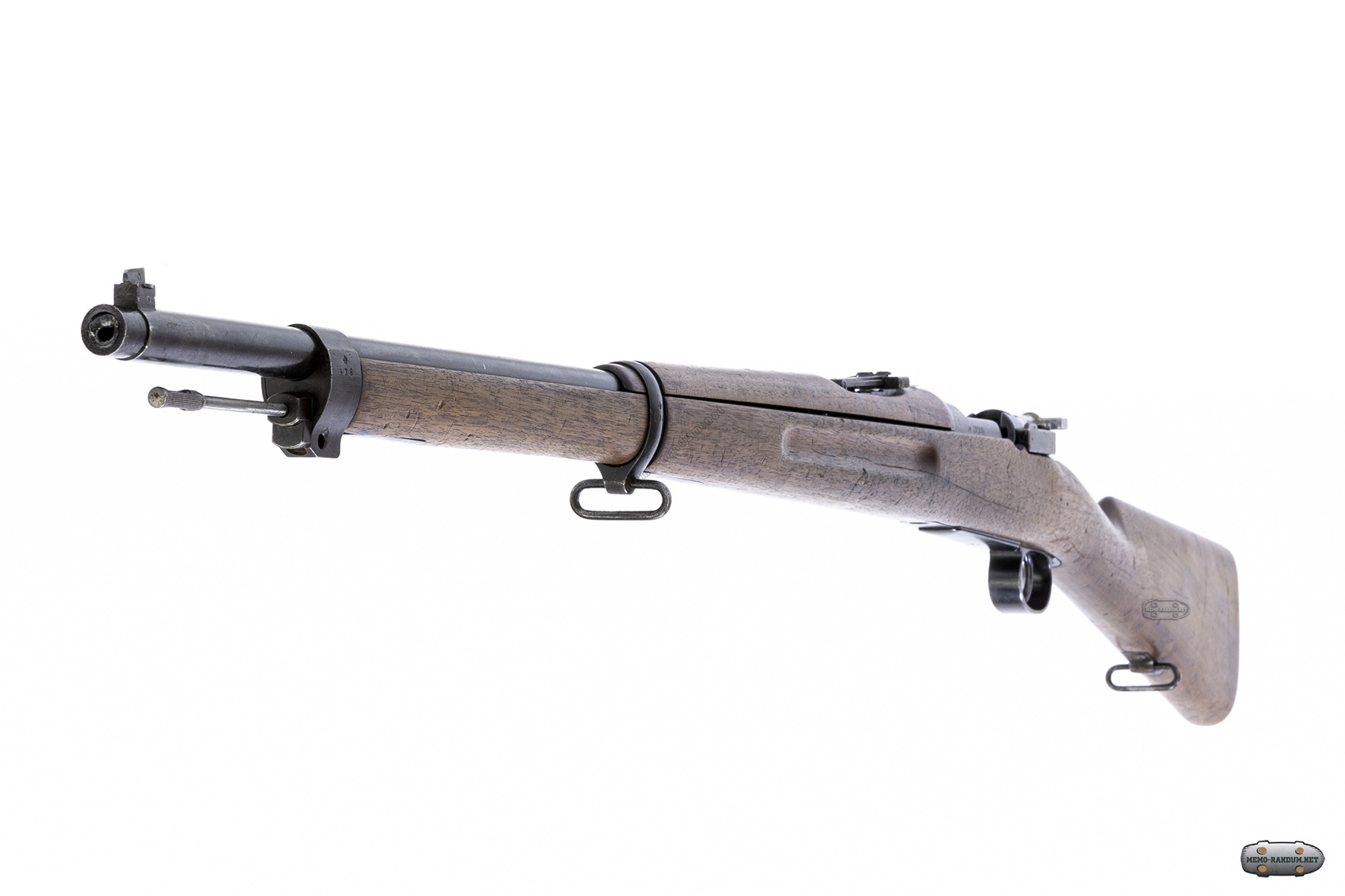

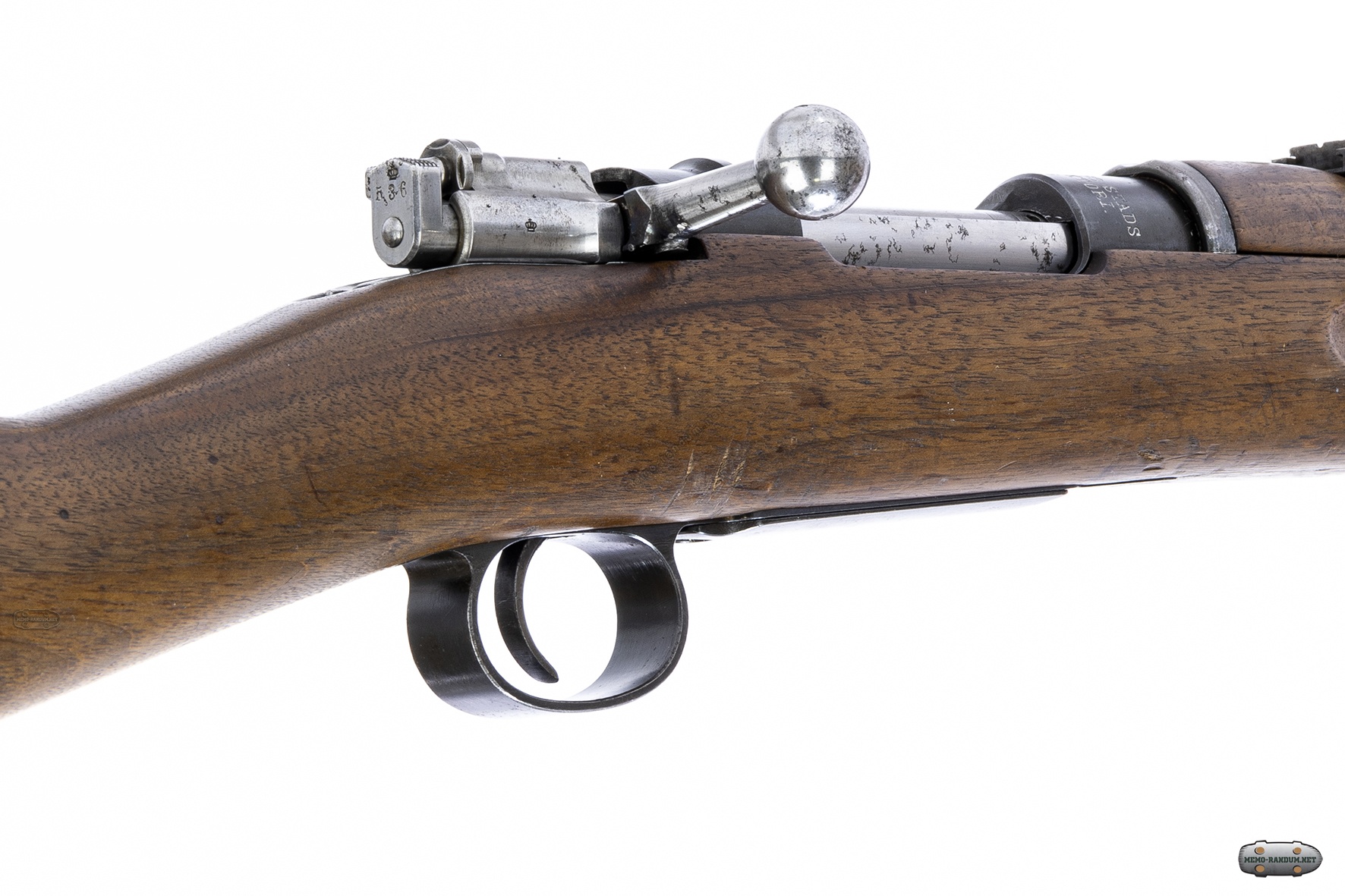

М 1896 Карл Густав. Carl Gustafs Stads.

m / 1894-67 : Это был карабин 1894 года, модифицированный для установки штыка ятаган m/1867. Модификация включала прорезь на носовой части и втулку шпильки, прикрепленную к стволу. Серийные номера неизвестны. Возможно было всего 100 образцов или меньше. Некоторые из них появились в Соединенных Штатах, а один известен в Нидерландах.

М 1896 Карл Густав. Carl Gustafs Stads.

Skolskjutningskarbin , (буквально «школьный стрелковый карабин»): Этот карабин был изготовлен для шведских образовательных учреждений для обучения студентов. Все эти школьные карабины имеют дату ствольной коробки 1901. Эта модель несколько отличается от стандартного карабина m / 1894. Серийный номер имеет префикс S и выполняет S.1 - S.1161. Серийный номер отображается как S.500 на левой боковой панели ствольной коробки. Рукоятка затвора такая же прямая, как у винтовки M / 1896. Антабки для ремня находятся на дне приклада, как и у винтовки m / 1896. Штыковой насадки нет. Многие из этих карабинов были перестроены как стандартные карабины m / 1894-14, а в одном случае - как винтовка-мишень Carl Gustaf m / 63 (CG63).

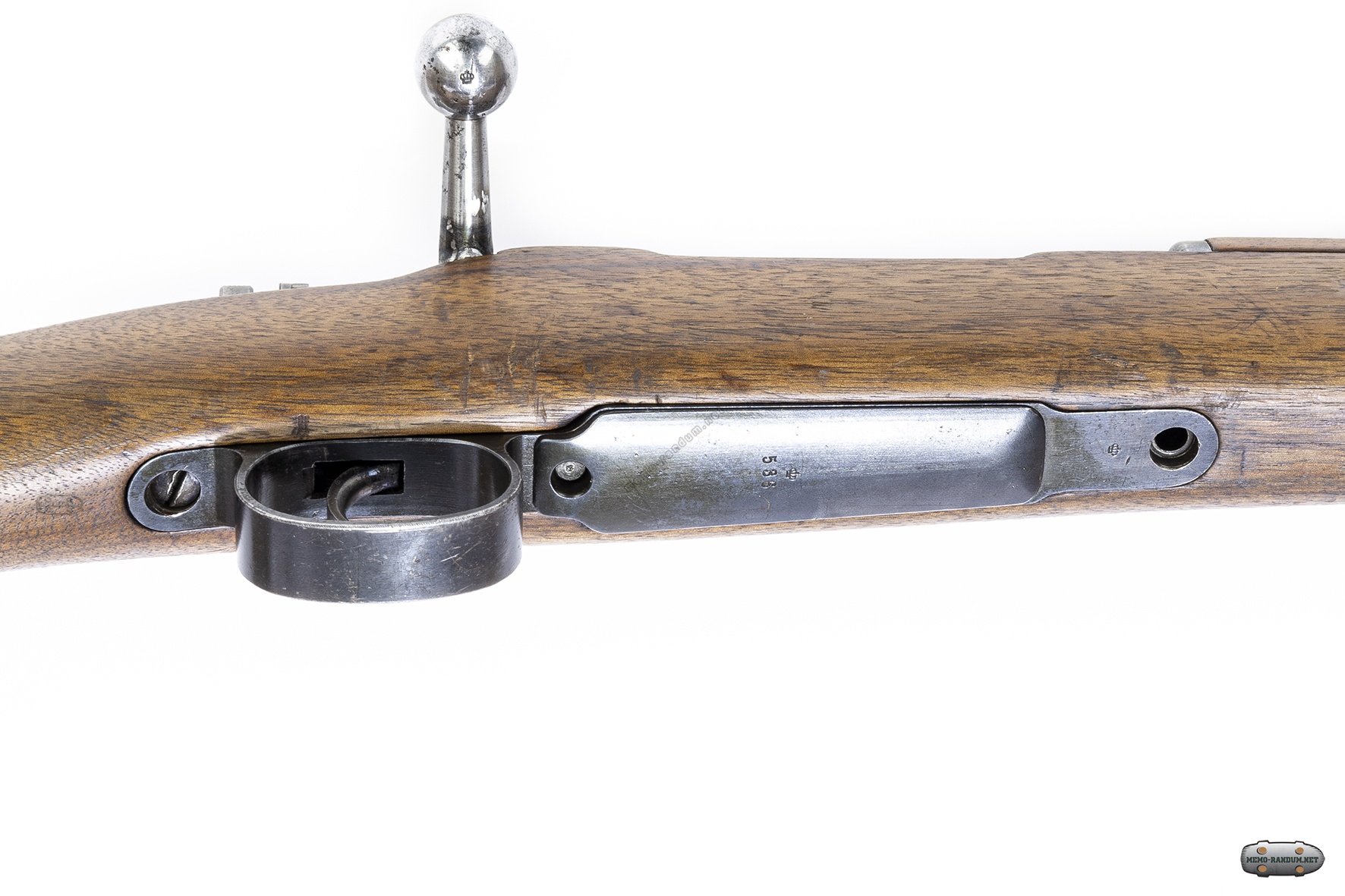

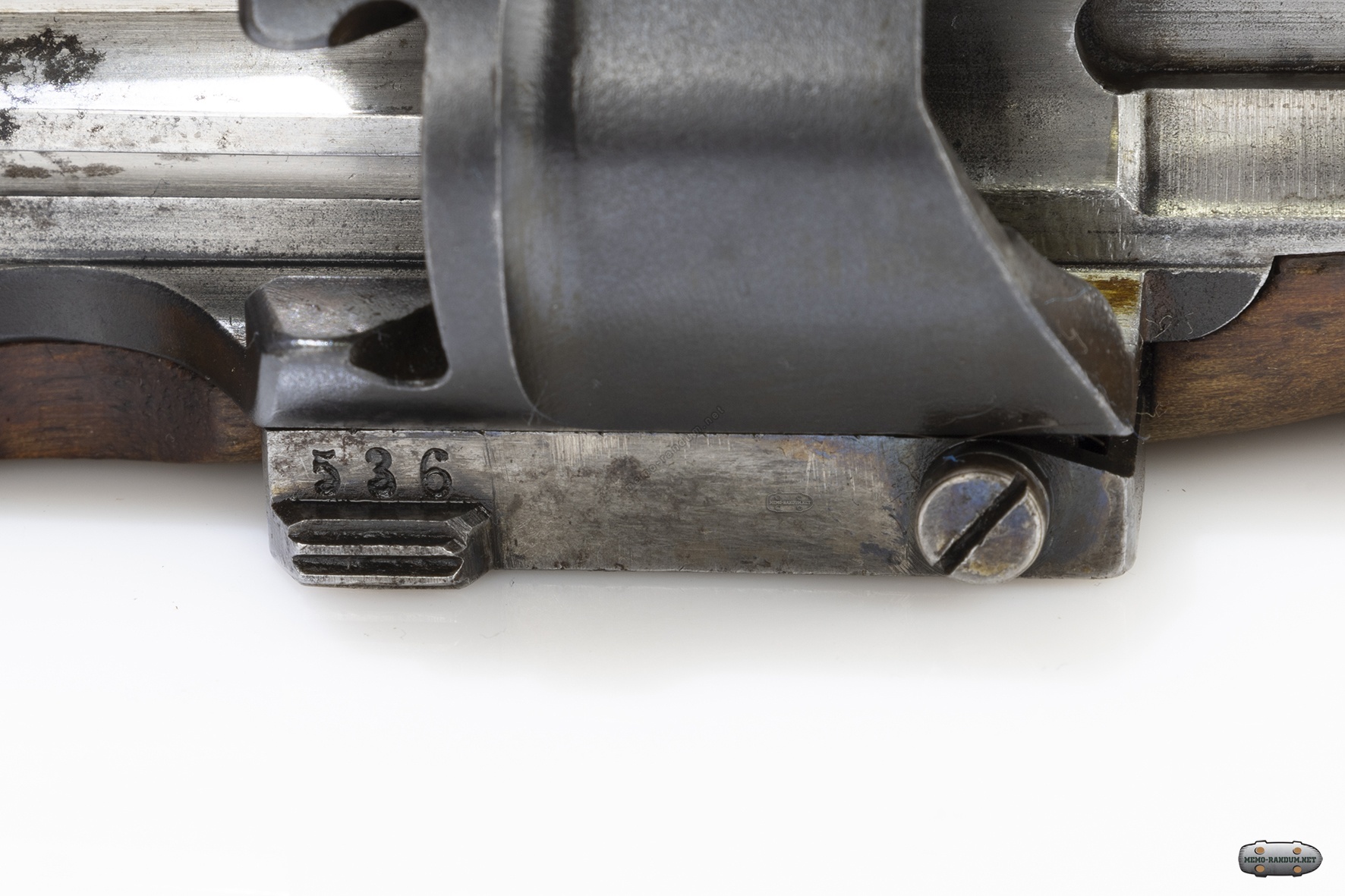

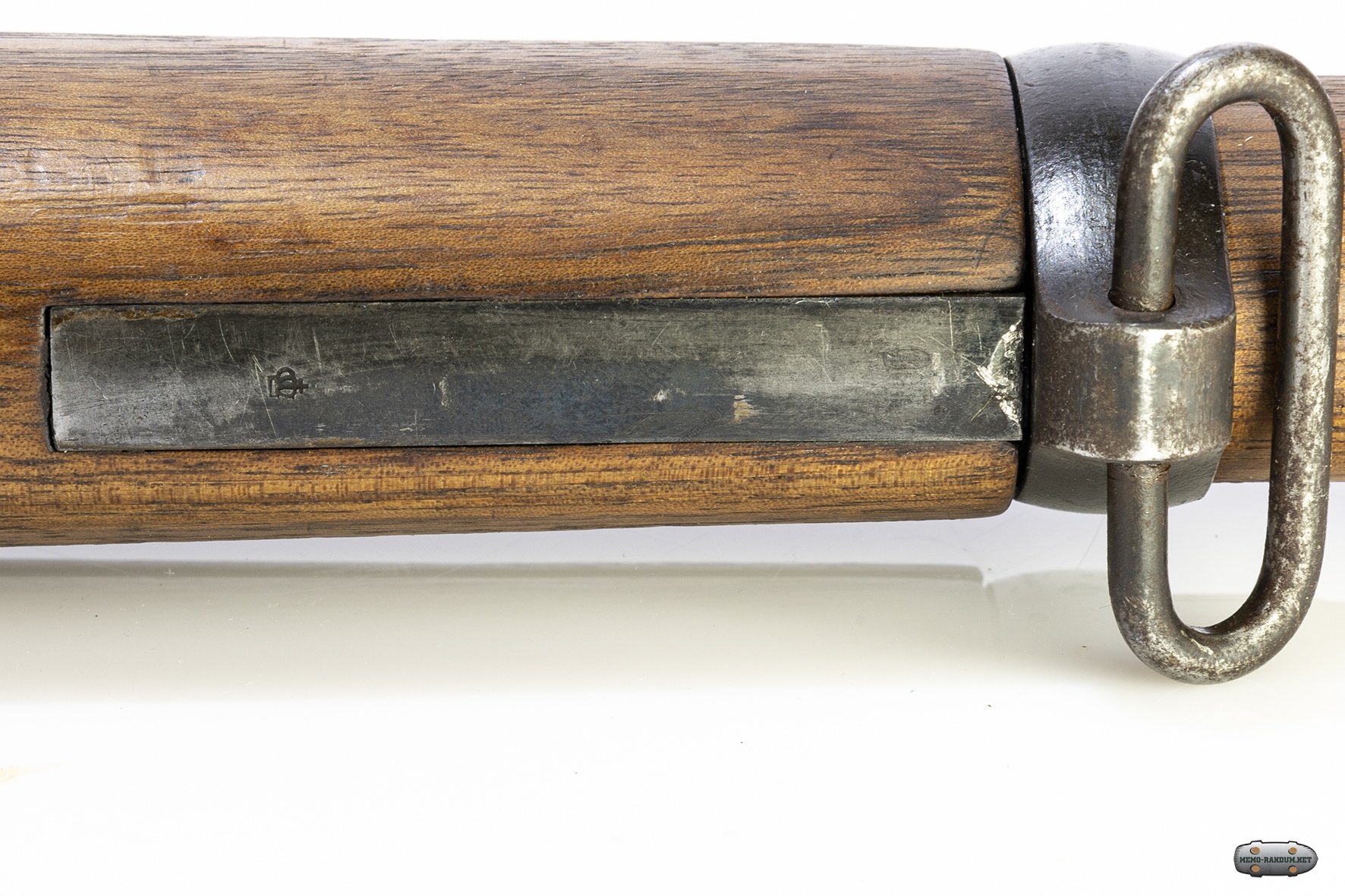

М 1896 Карл Густав. Carl Gustafs Stads. крышка магазина

М 1896 Карл Густав. Carl Gustafs Stads. Крышка магазина

Каммаркарбин : также известен как «галерейный карабин». Уникальные серийные номера с префиксом K. Общее количество произведенных экземпляров неизвестно, самый высокий зарегистрированный серийный номер - K.193, который в настоящее время находится в частной коллекции в США. Об одном сообщалось в Швейцарии. Карабин К.91 находится в заводском музее Карла Густава в Швеции. Другие отличия от стандартного карабина M / 1894 заключаются в том, что ложа окрашена в черный цвет. Крутизна нарезов примерно в 4 раза выше, чем у карабина m / 1894, за счет уникального патрона с гораздо меньшей скоростью . Пока что отмечены только две даты получения: 1898 и 1901.

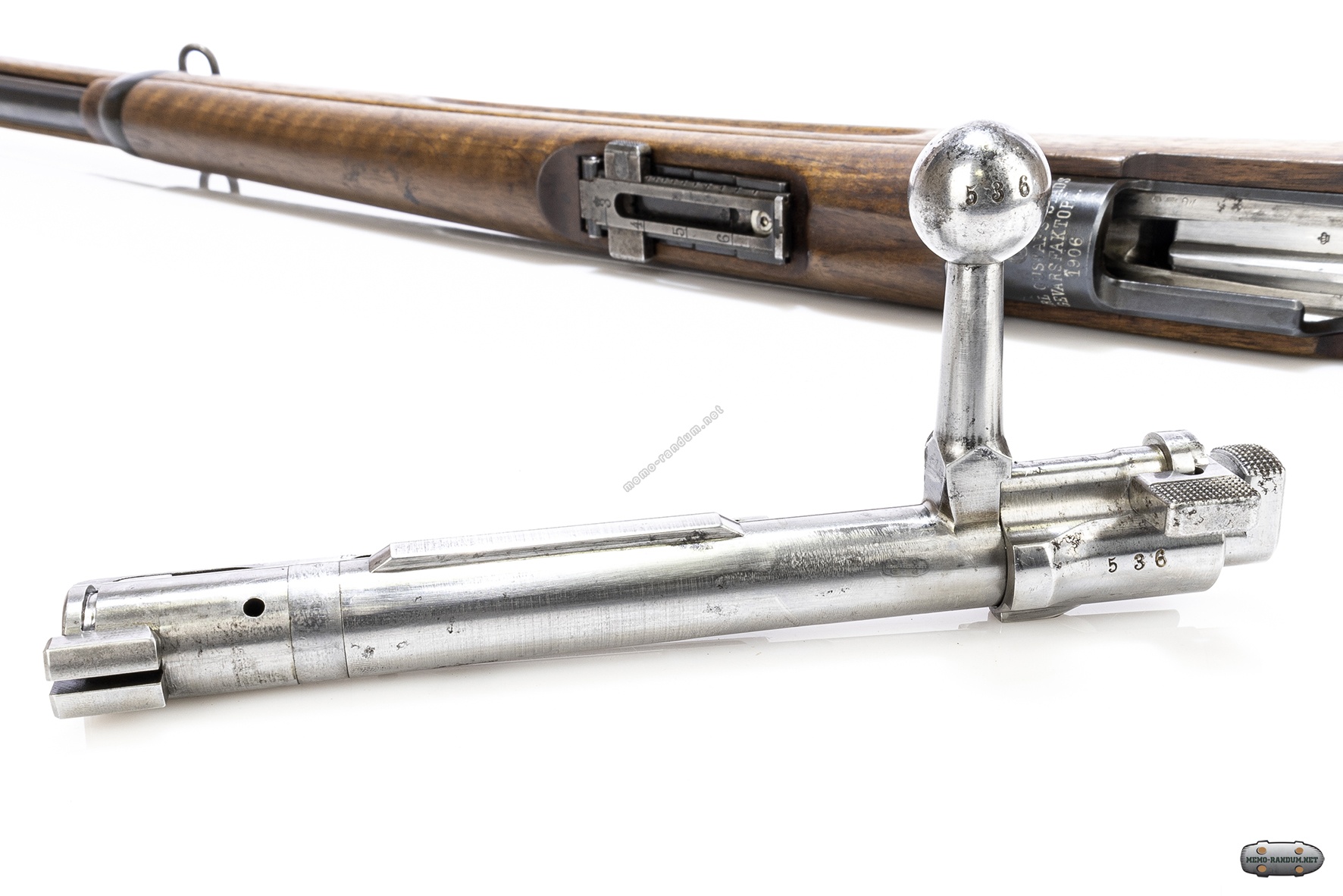

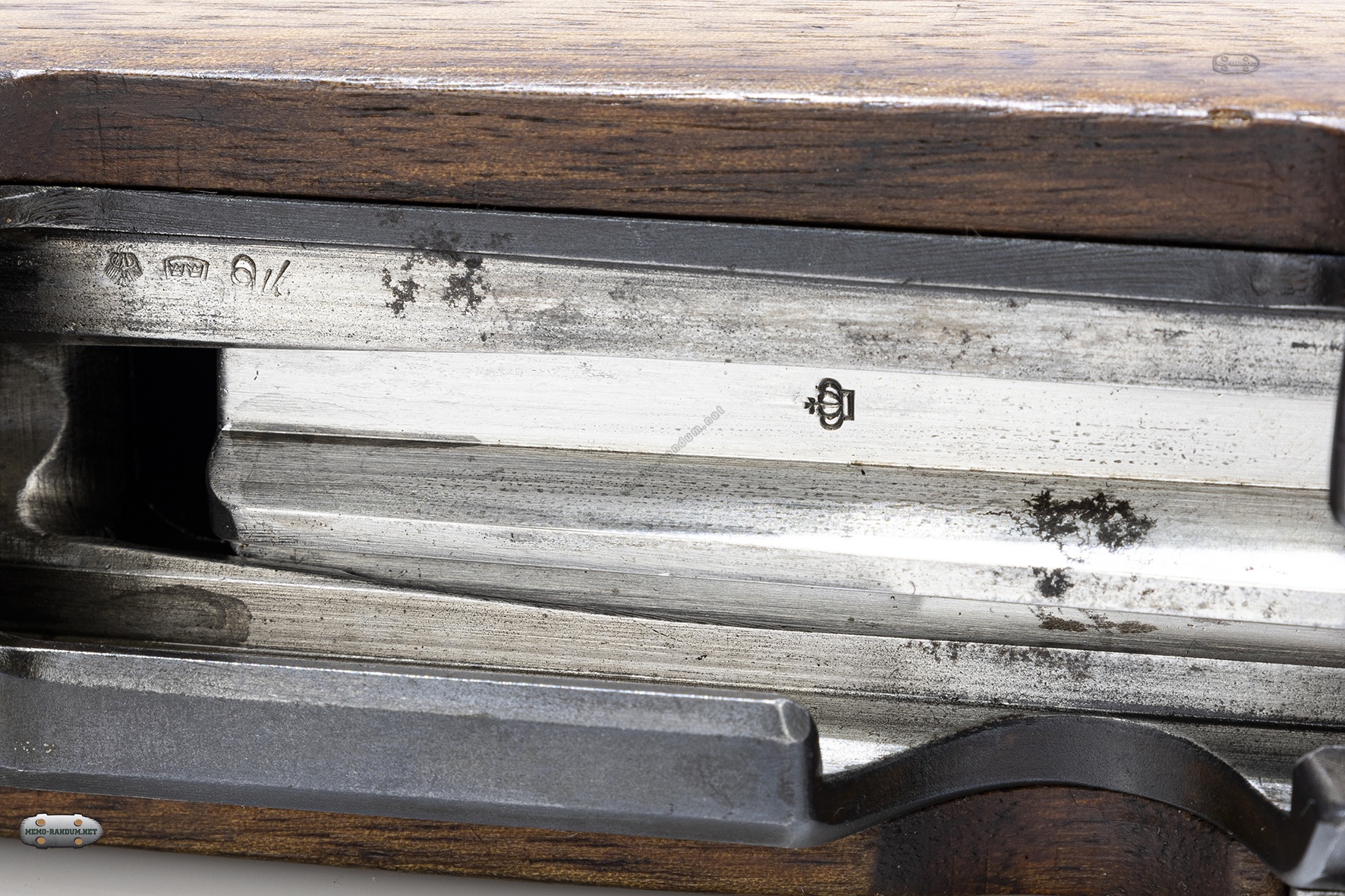

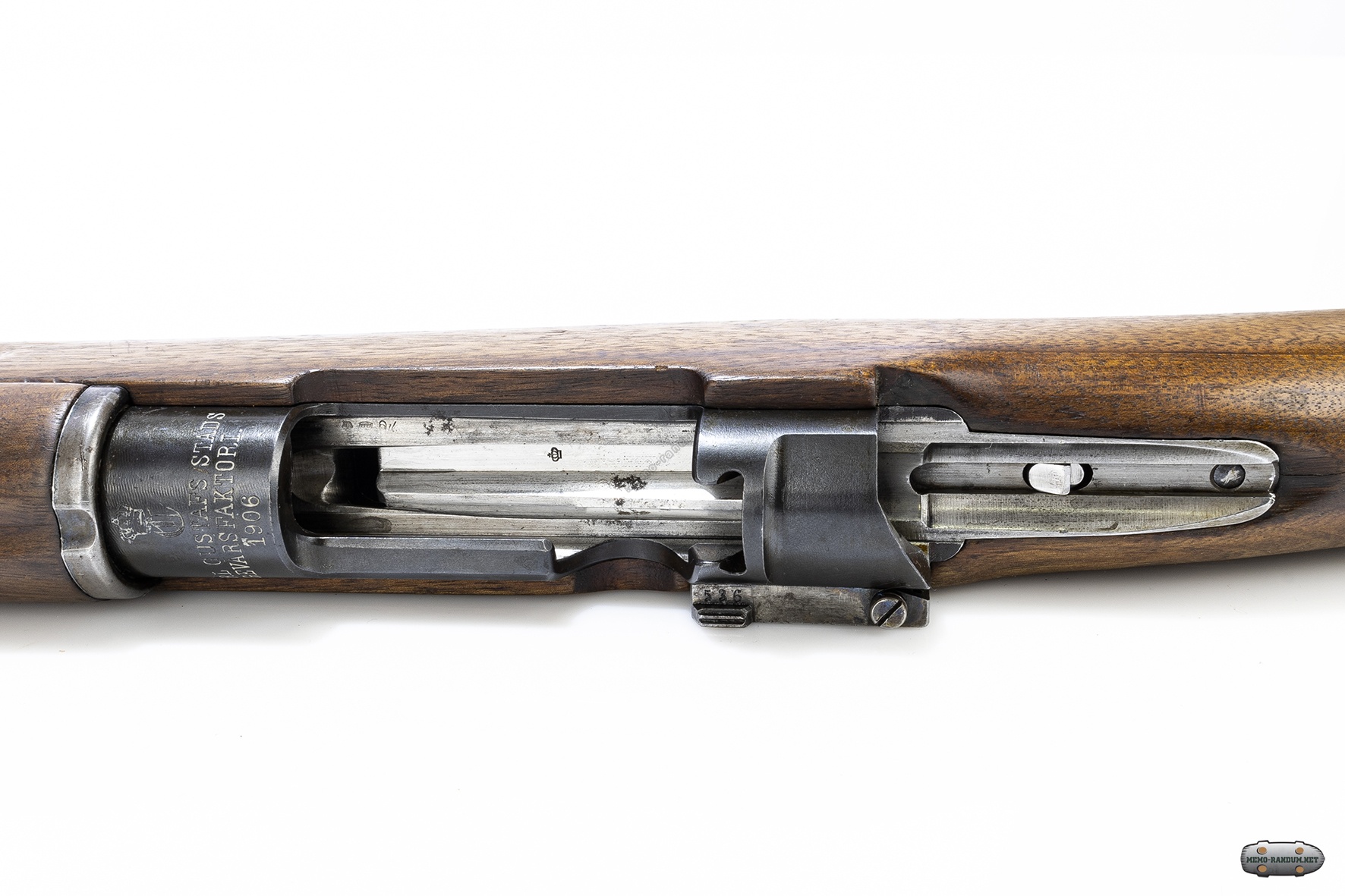

М 1896 Карл Густав. Carl Gustafs Stads. затвор снят. вид на подаватель магазина

М 1896 Карл Густав. Carl Gustafs Stads. затвор снят. вид на подаватель магазина

1894/96 Fortress Carbine : Другой вариант, произведенный в неизвестном количестве и в неизвестном году производства. Этот карабин очень похож на стандартный M / 1894, за исключением способа крепления ремня. В этом карабине используется антабка для ремня, идентичная skolskjutningskarbin, поскольку антабки для ремня находятся внизу приклада, а не сбоку. Нижняя антабка ремня расположена намного выше приклада, ближе к спусковой скобе, чем у винтовки M / 1896.

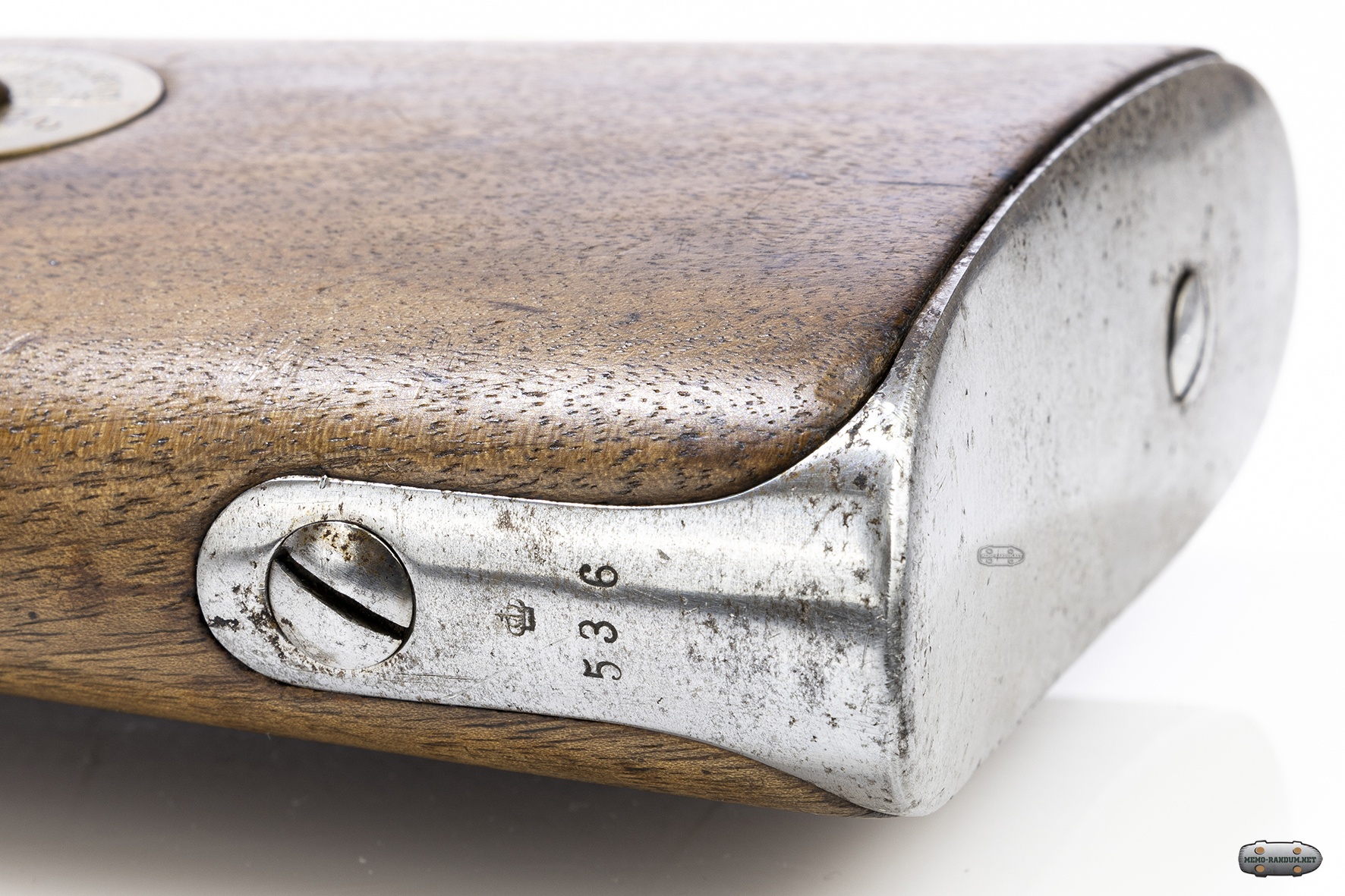

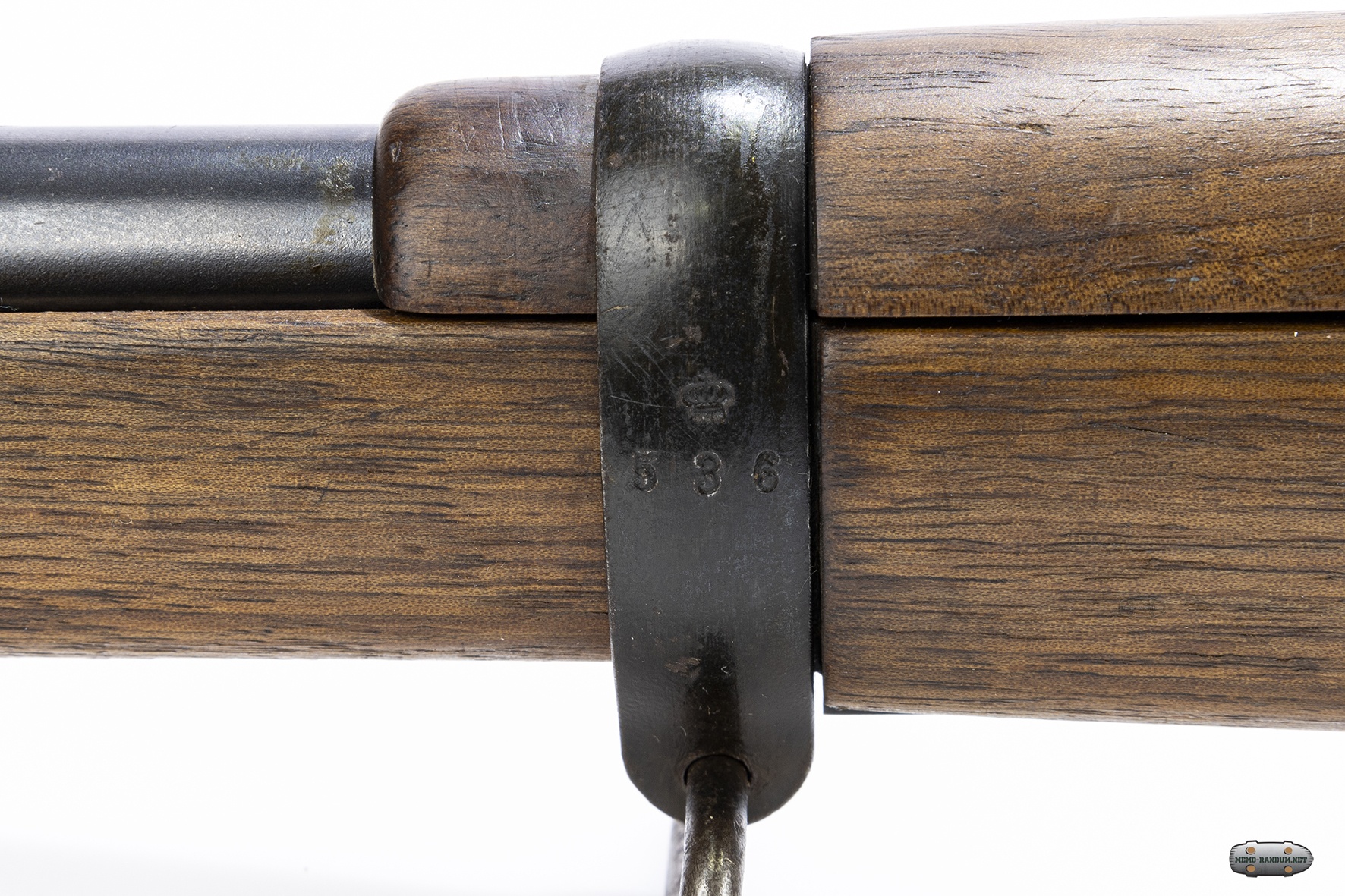

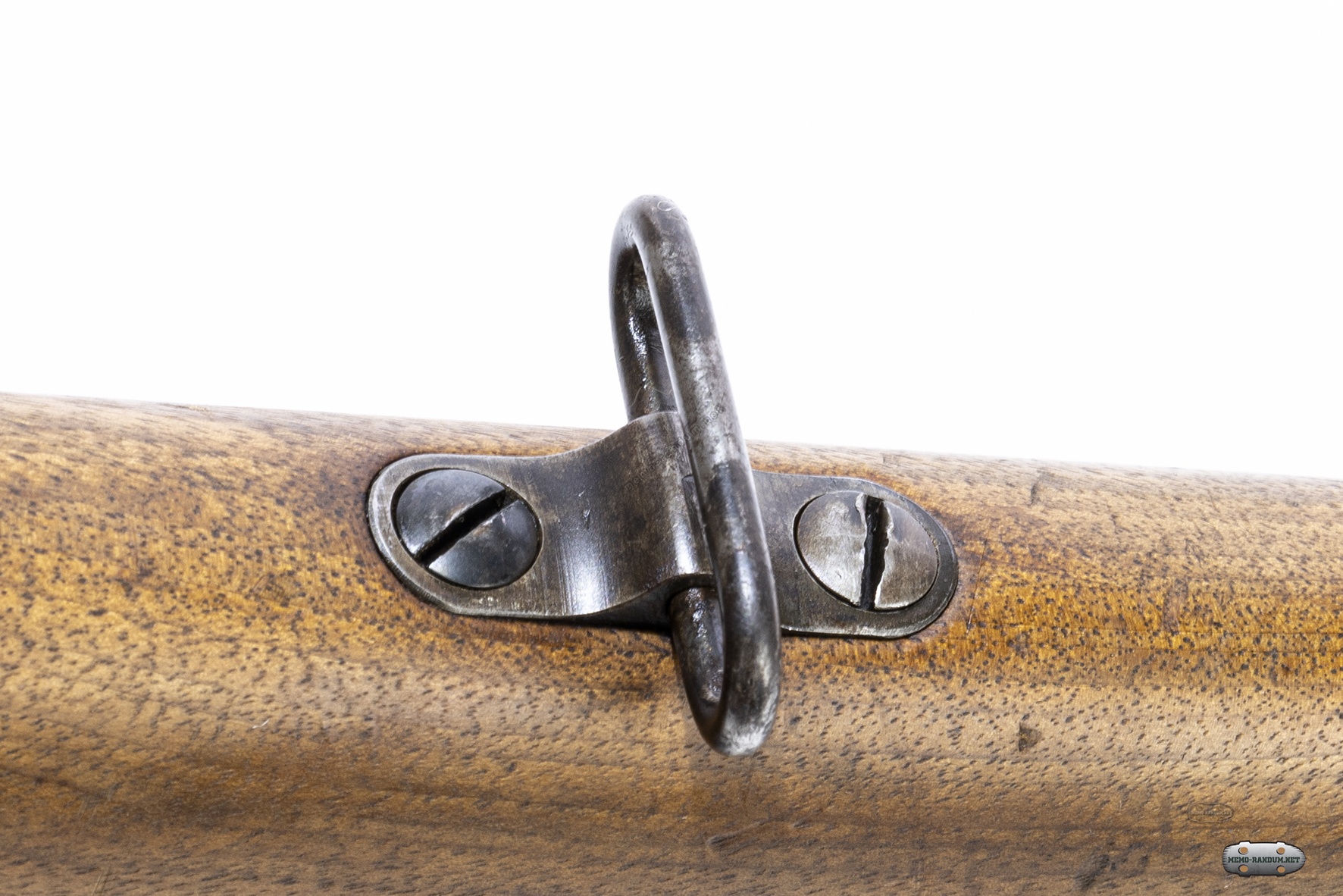

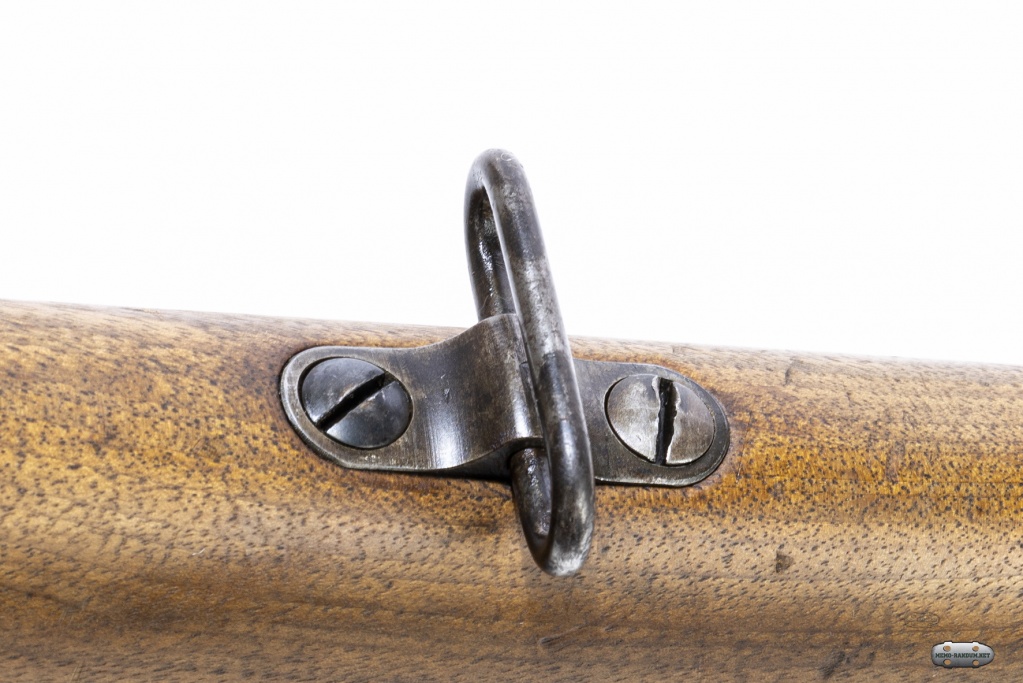

М 1896 Карл Густав. Carl Gustafs Stads. антабка

антабка. М 1896 Карл Густав. Carl Gustafs Stads.

Офицерские карабины : Эти стандартные карабины m / 1894 были вручную собраны офицерами-оружейниками в рамках их обучения. Вместо серийных номеров имя офицера вооружения представляет собой «серийный» знак. Большинство деталей помечены двумя буквами имени офицера и в некоторых случаях знаком +. Эти карабины являются одними из самых ценных коллекционных карабинов образца 1894 года.

Карабин m / 1894 до сих пор используется Королевской гвардией в Стокгольмском дворце.

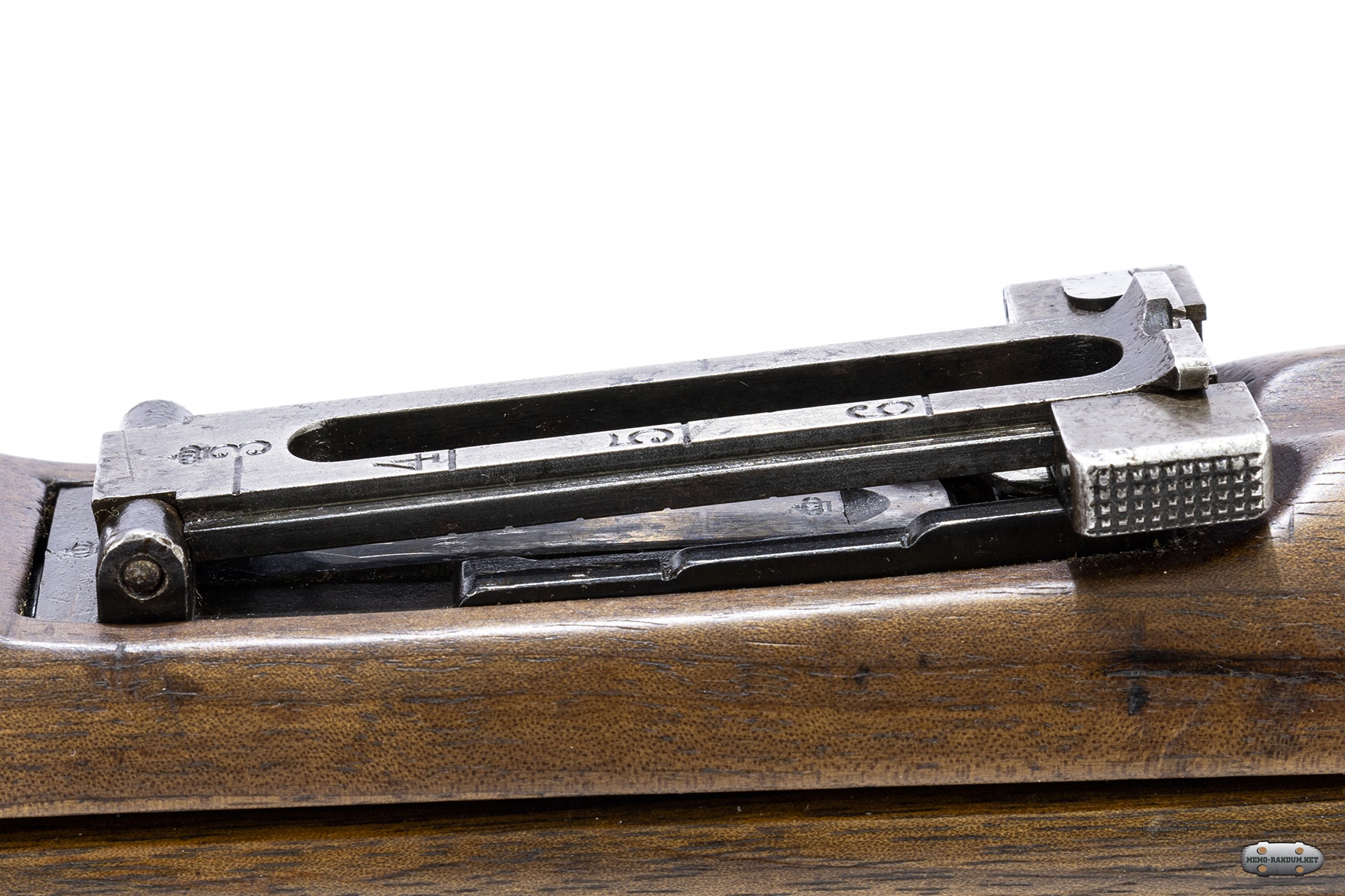

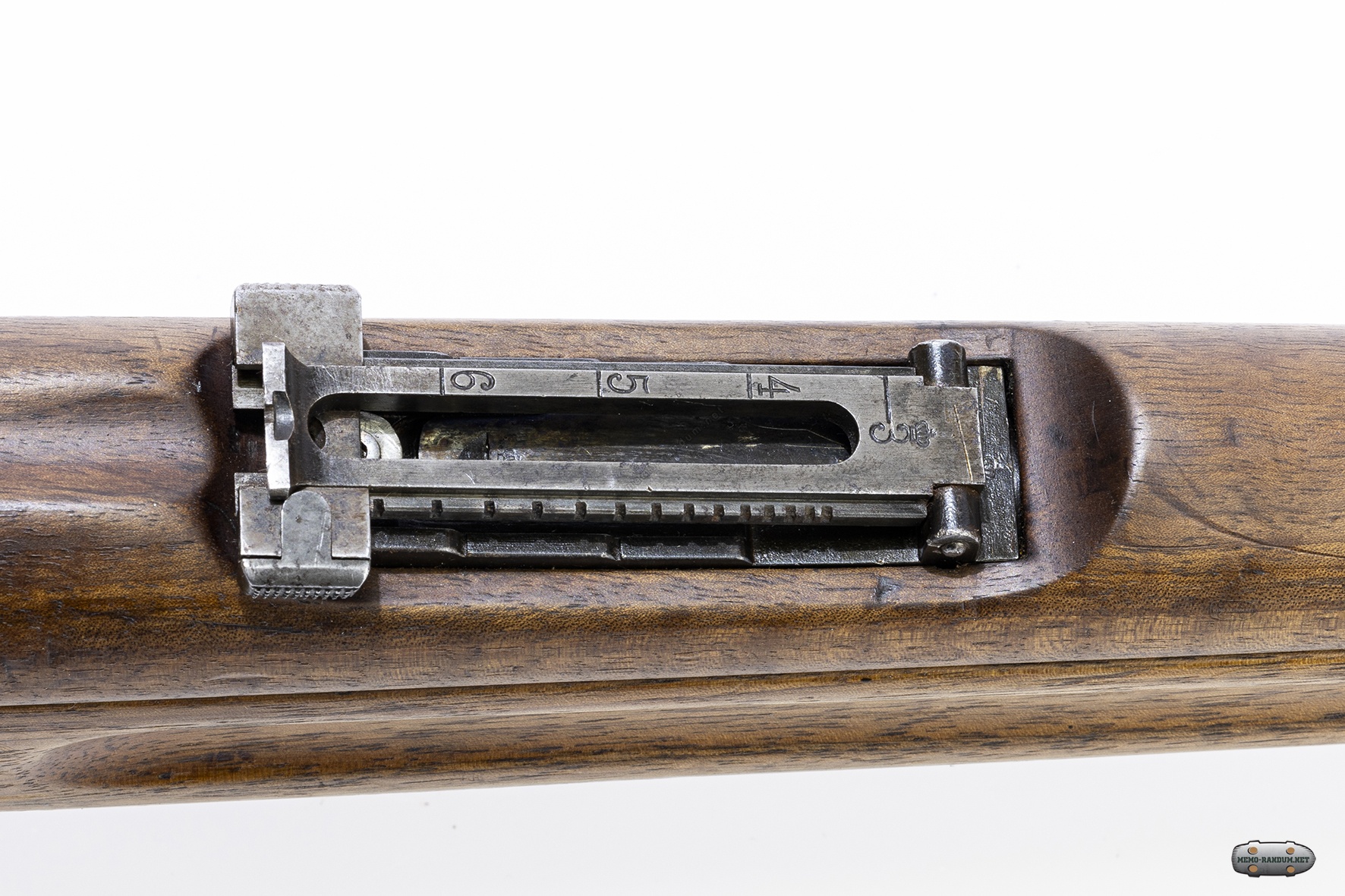

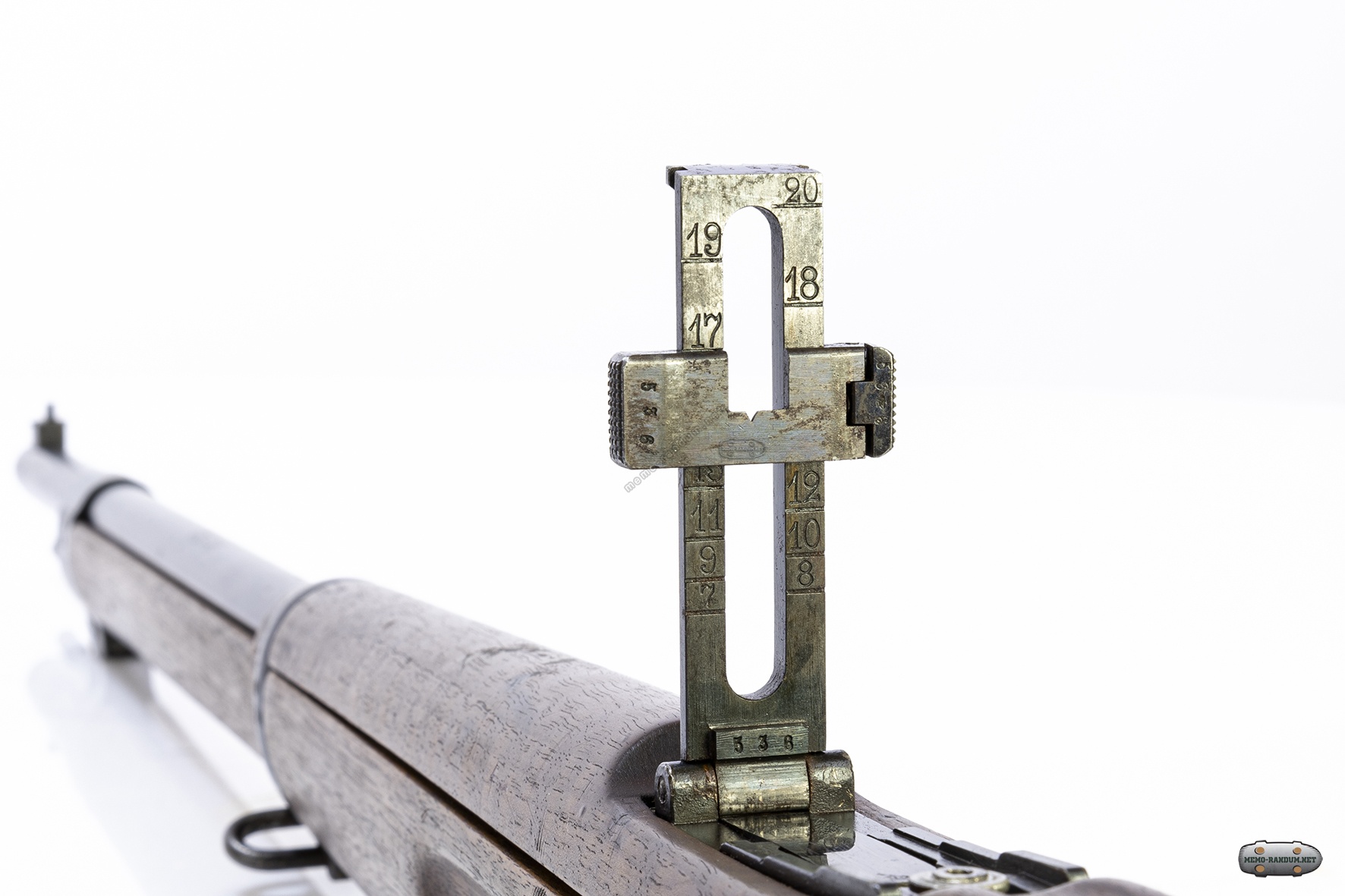

М 1896 Карл Густав. Carl Gustafs Stads. Прицельная планка

М 1896 Карл Густав. Carl Gustafs Stads. Прицельная планка

M / 1896 Long Rifle

Винтовка Model 1896 размером 6,5 × 55 мм (6,5 мм Gevär m / 96 ) была принята на вооружение в 1896 г. для пехоты , заменив винтовку Remington модели 1867–1889 с подвижным блоком в 8 × 58mmR Danish Krag. Шведское производство (по лицензии) началось в 1898 году на заводе Carl Gustafs, но дополнительные винтовки были произведены Mauser в 1899 и 1900 годах из-за задержек с доставкой дополнительного производственного оборудования из Германии в Швецию.

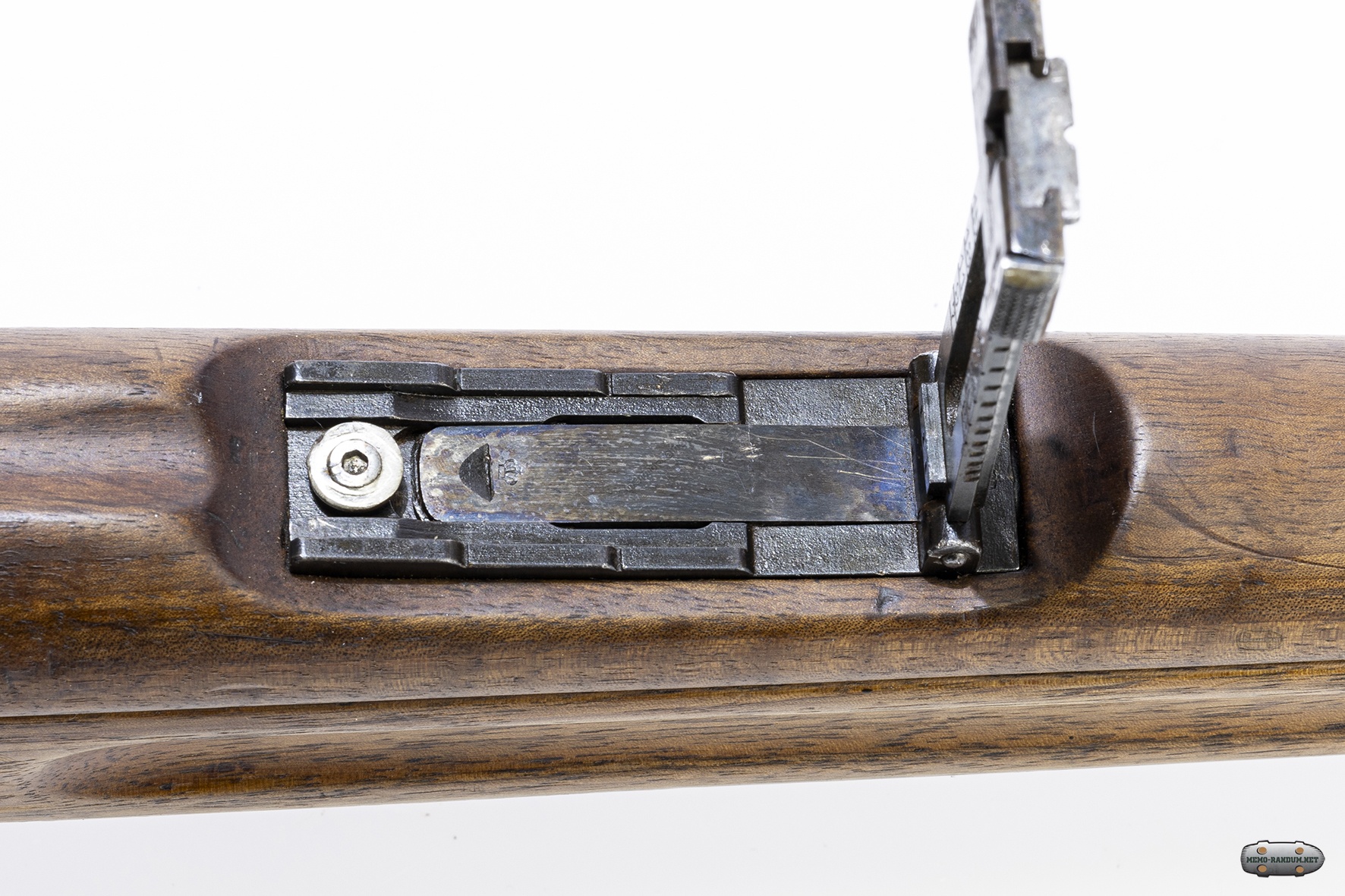

М 1896 Карл Густав. Carl Gustafs Stads.. рамка прицела поднята

Стандартное производство на Carl Gustafs продолжалось до 1925 г., но Husqvarna Vapenfabriks AB во время Второй мировой войны изготовила около 18000 винтовок m / 96 для обучения стрельбе из гражданского персонала.

Mauser произвел 40 000 длинных винтовок m / 1896 между 1899 и 1900 годами Carl Gustafs Stads Gevärsfaktori 475000 м / 1896 с 1896 по 1932 год и Husqvarna Vapenfabriks AB 20 000 м / 1896 с 1942 по 1944 год. Всего было получено 535000 м / 96 длинных винтовок.

Укороченная винтовка 6,5 мм Gevär m / 1938. Укороченная винтовка m / 1896, модернизированная в 1938–1940 гг.

гиф анимация прицельной планки М 1896 Карл Густав. Carl Gustafs Stads.

гиф анимация прицельной планки М 1896 Карл Густав. Carl Gustafs Stads.

Винтовка образца 1938 года (6,5 мм Gevär m / 38) была принята на вооружение в 1938 году как часть мировой тенденции (которая началась незадолго до Первой мировой войны ) к служебным винтовкам, которые были короче стандартной пехотной винтовки, но длиннее кавалерийского карабина. Современные образцы, такие как Mauser Karabiner 98k , Short Magazine Lee – Enfield № I Mk III , MAS-36 и M1903 Springfield все они были заметно короче стандартной пехотной винтовки конца 19 века, и в связи с приближением новой войны шведы сочли целесообразным принять более короткую винтовку для использования механизированными войсками и флотом.

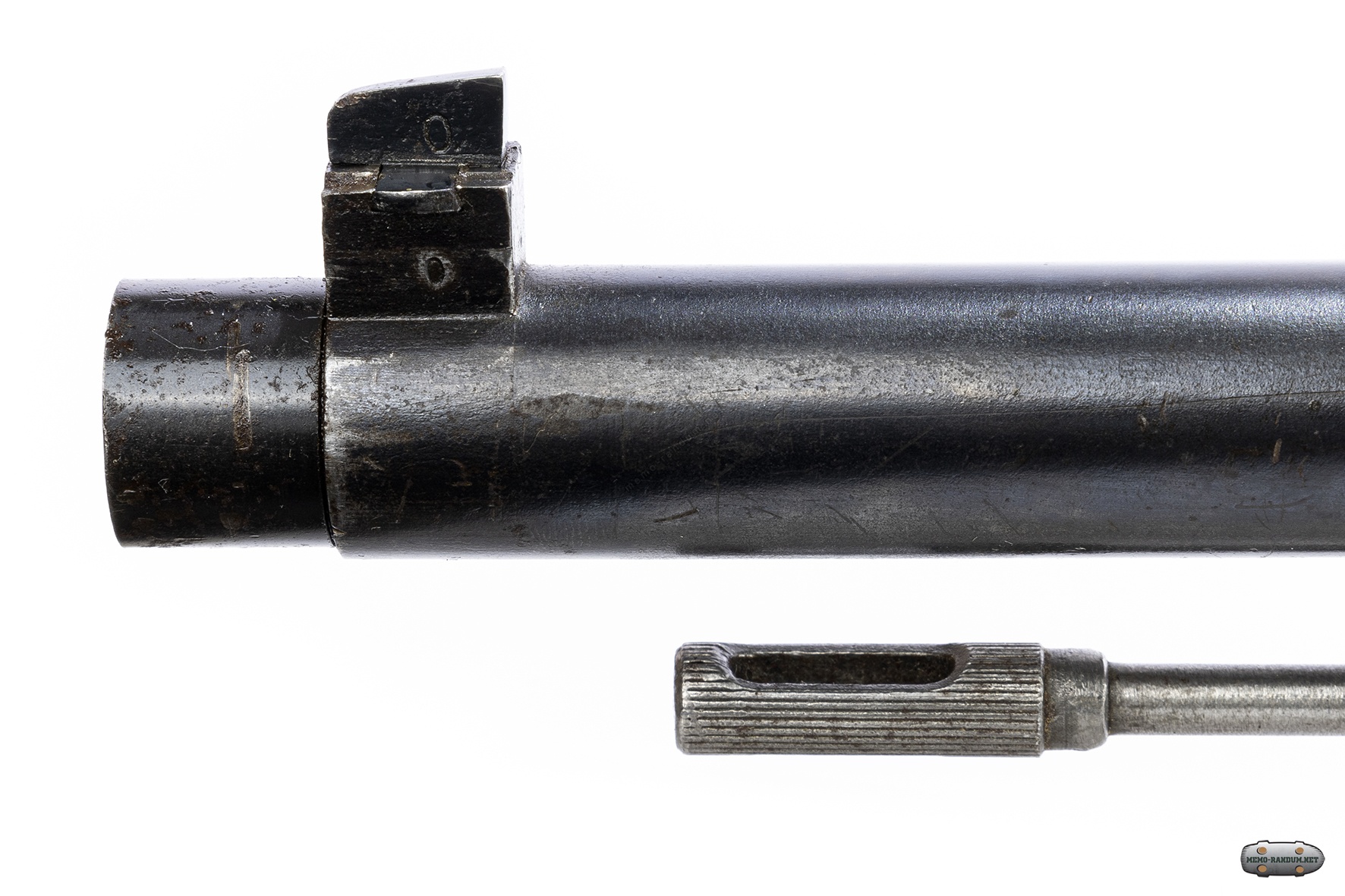

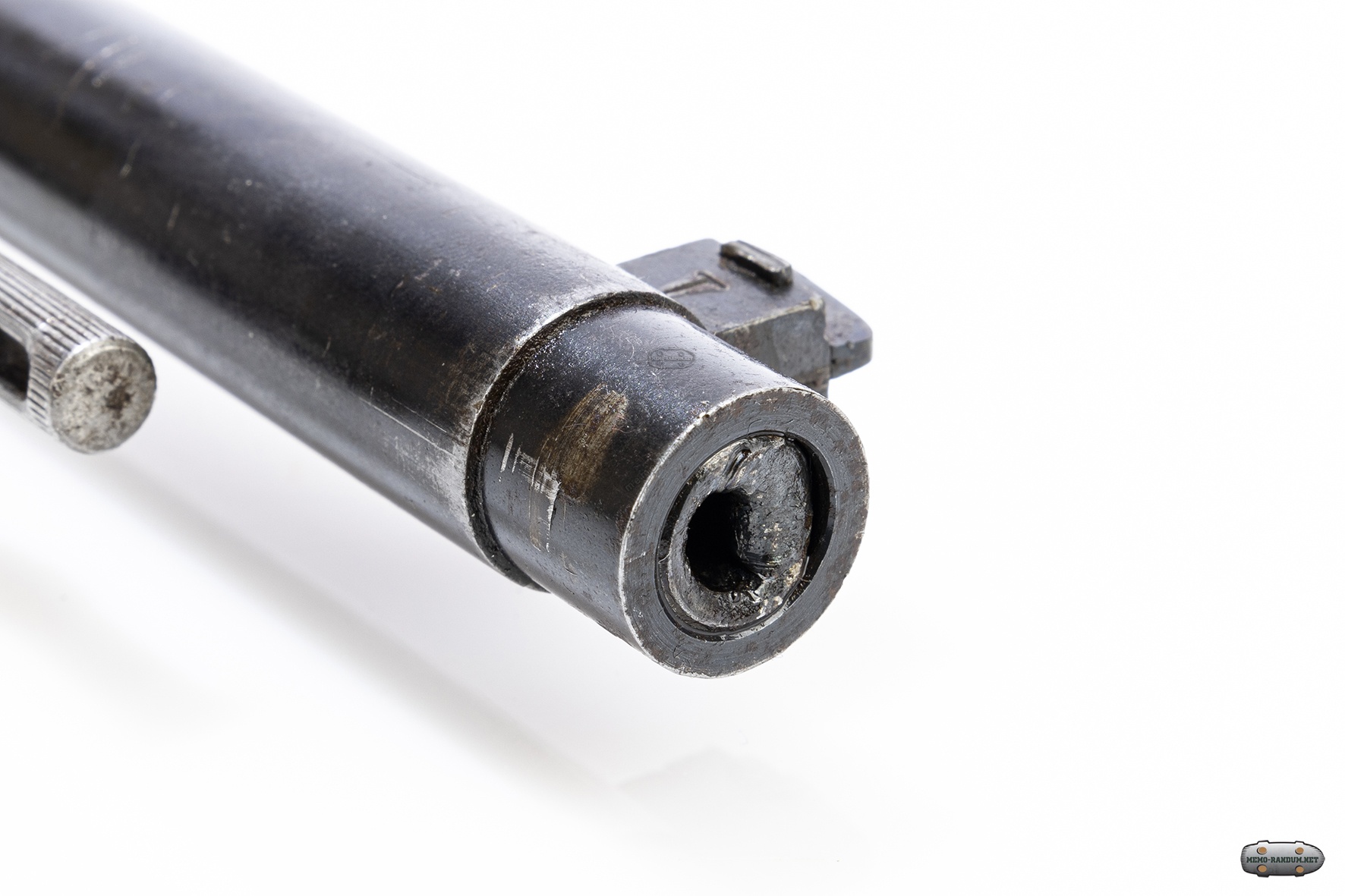

М 1896 Карл Густав. Carl Gustafs Stads. ствол и шомпол

Оригинальные винтовки m / 1938 (Тип I) были переделаны в винтовки m / 1896 со стволом, урезанным на 5,5 дюйма (139 мм) и почти всегда с оригинальной рукояткой с прямым затвором. Эти винтовки часто упоминаются коллекционерами как винтовки "m / 96-38", но никогда не было официального обозначения для этой модификации. Большинство специально построенных винтовок M / 1938 (Тип II) имели отвернутые рукоятки затвора и производились Husqvarna Vapenfabriks AB, с производством закончился в 1944 году. Однако шведские военные не делали различий между двумя типами на вооружении.

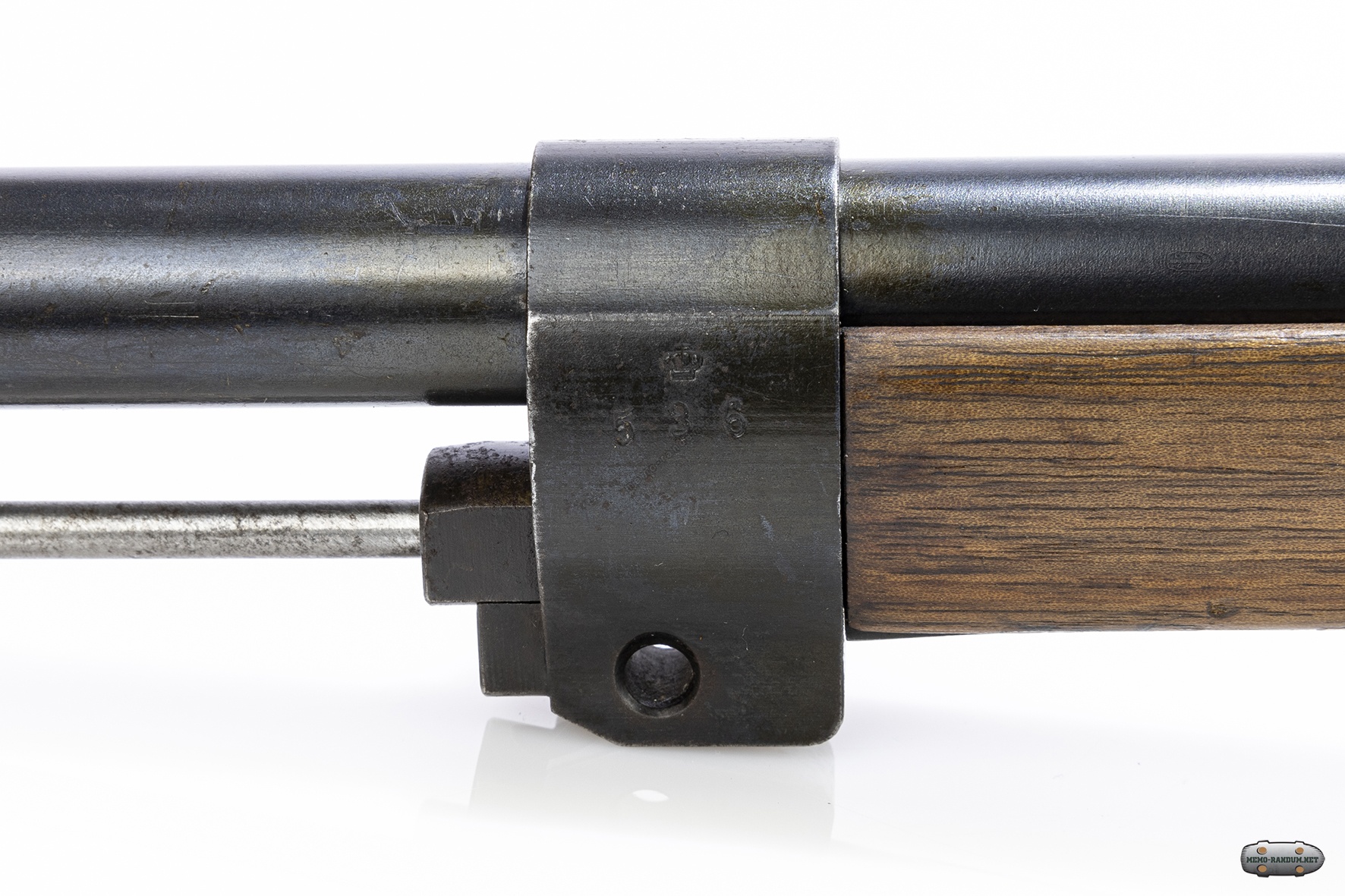

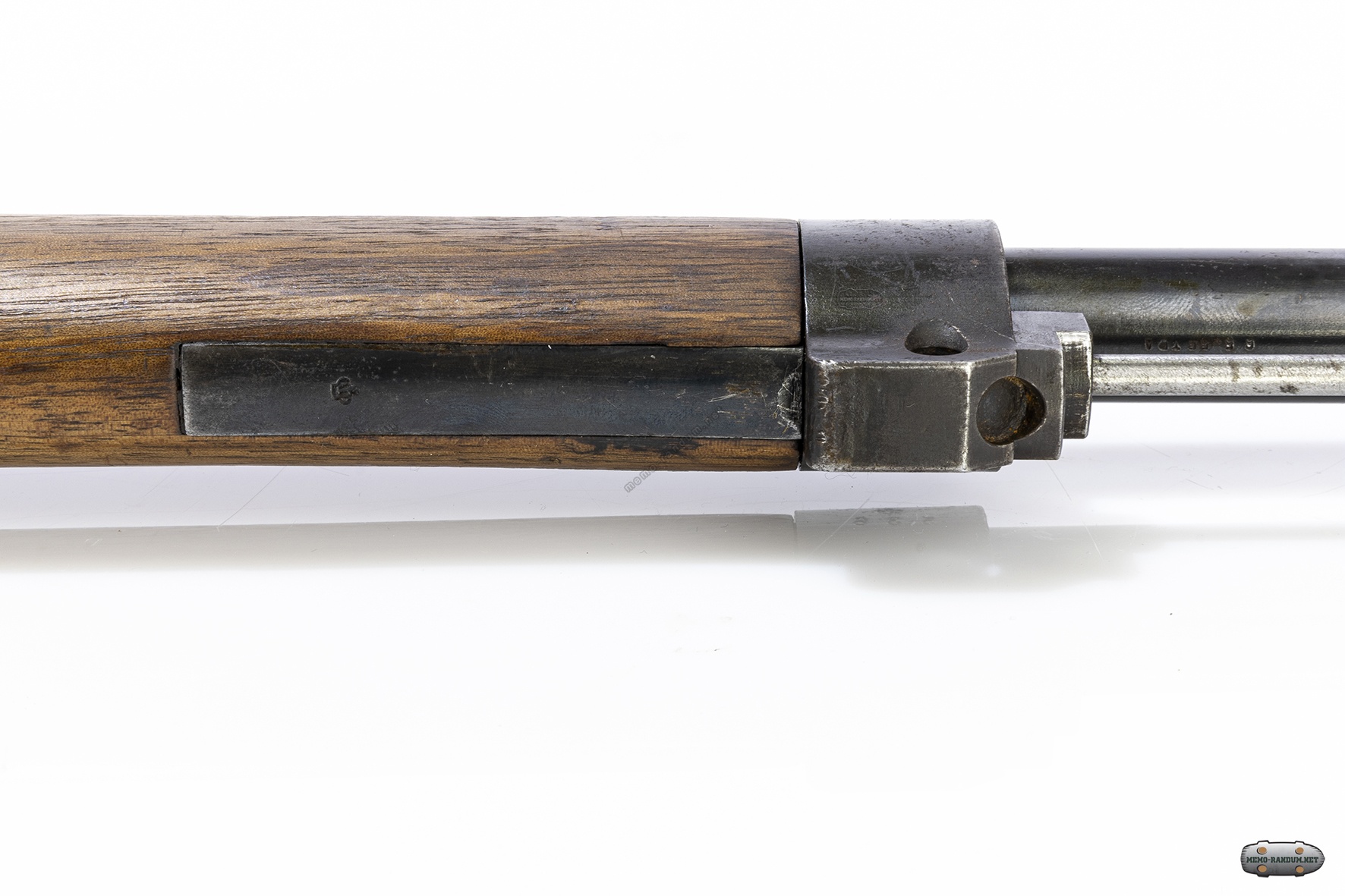

М 1896 Карл Густав. Carl Gustafs Stads.ложевое кольцо

М 1896 Карл Густав. Carl Gustafs Stads.. ложевое кольцо с клеймом приемки и серийным (последние три цифры) номером 536

Carl Gustafs Stads Gevärsfaktori в 1938–1940 годах переделал 55080 длинных винтовок m / 1896 в короткие m / 1938. что Husqvarna Vapenfabriks AB произвела 88 150 новых коротких винтовок m / 38 в период с 1942 по 1944 год. Всего было выпущено 143230 коротких винтовок m / 1938.

источник: мемо-рандум.рф

источник: memo-randum.net

источник: wiki5.ru
