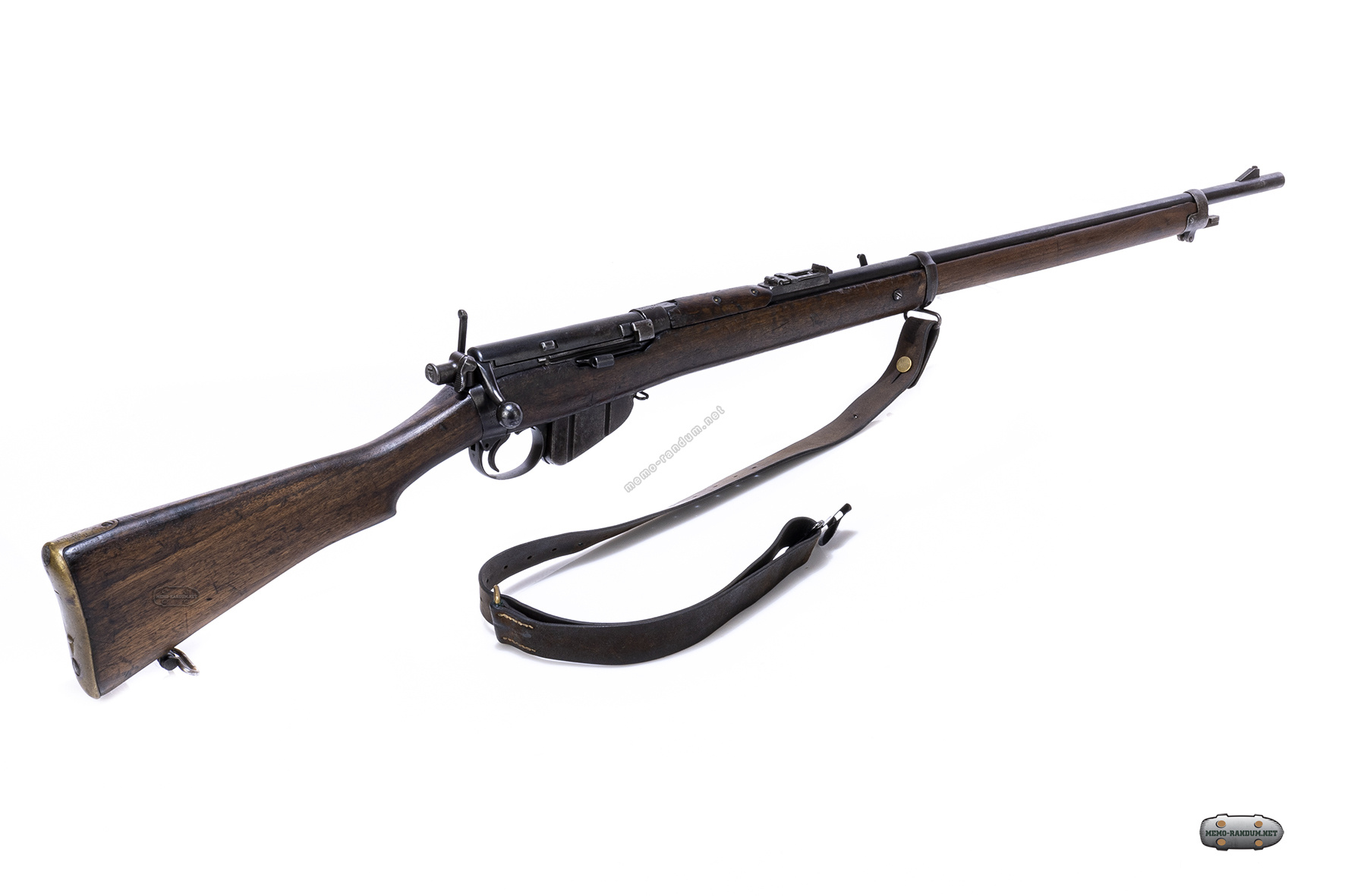

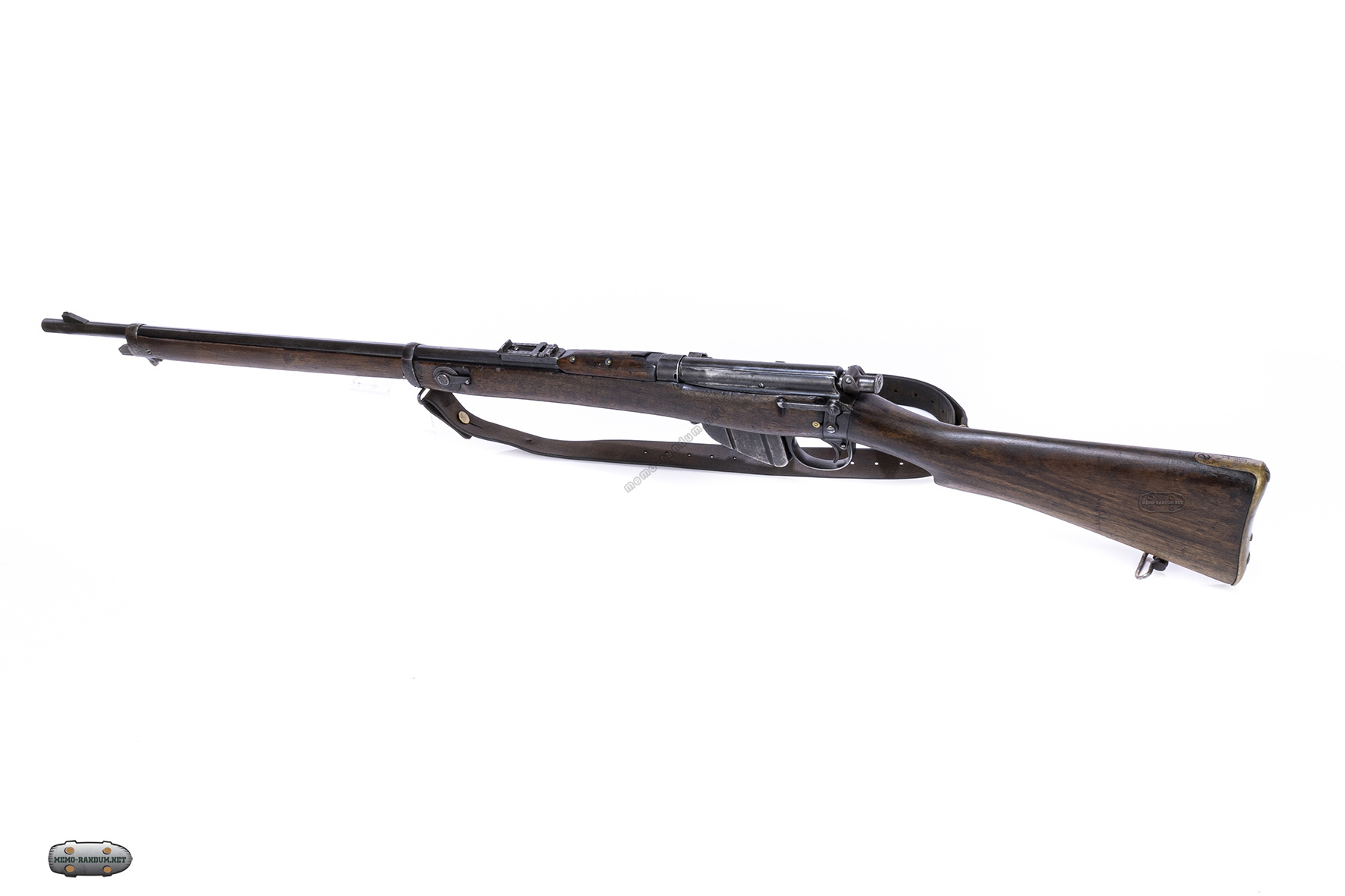

Винтовка Ли-Метфорд. Lee-Metford (Англия)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Тактико-технические характеристики Lee-Metford Mk.I


Годы производства
1884—1896
Варианты
MLM Mk II, карабин MLM Carbine, автоматическая винтовка Чарльтона
Масса, кг
4,6 кг
Длина, мм
1270
Длина ствола, мм
810
Калибр, мм
.303 (7,69)

Обзор винтовки Ли-Метфорд. Lee-Metford (Англия)

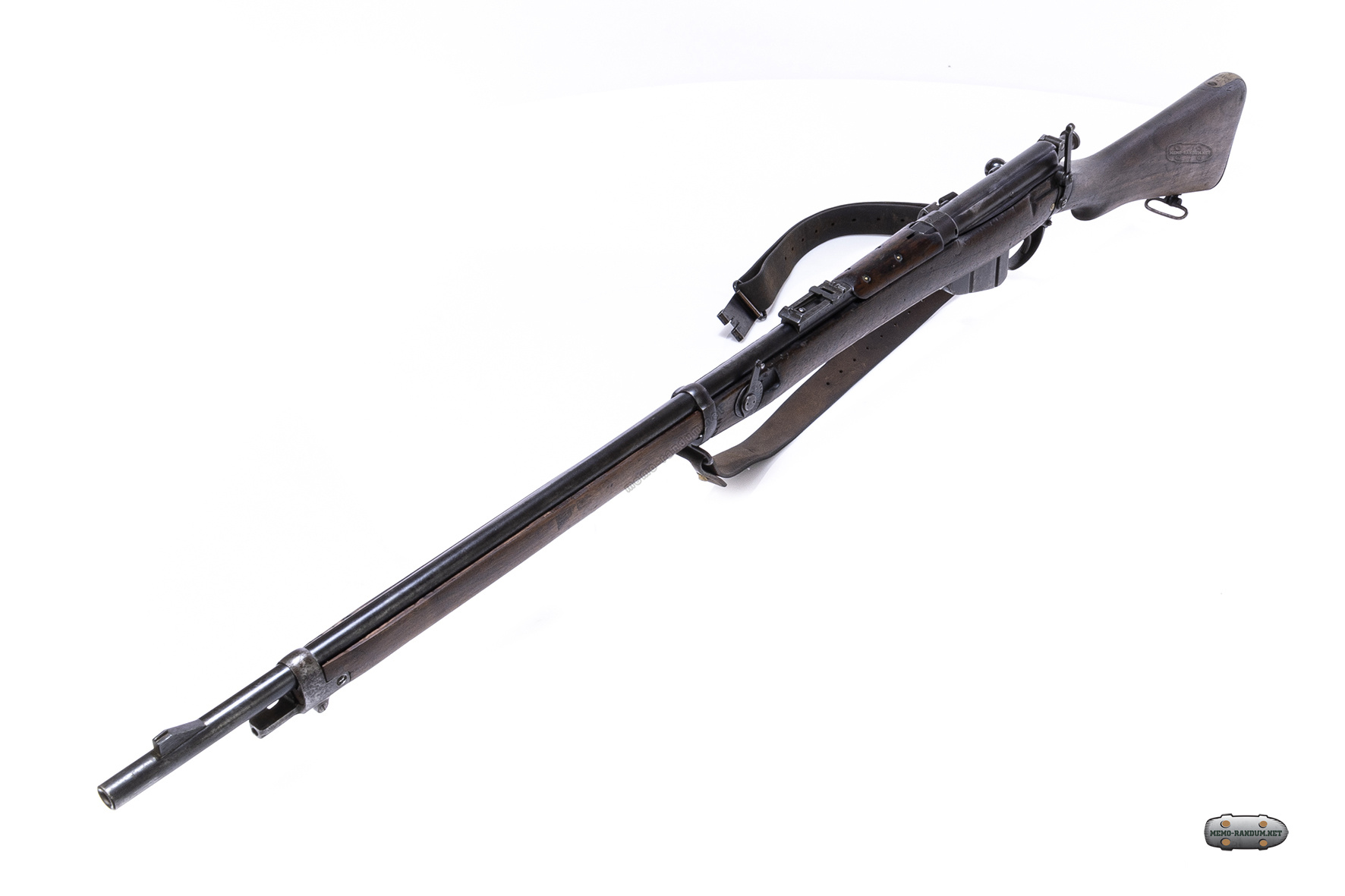

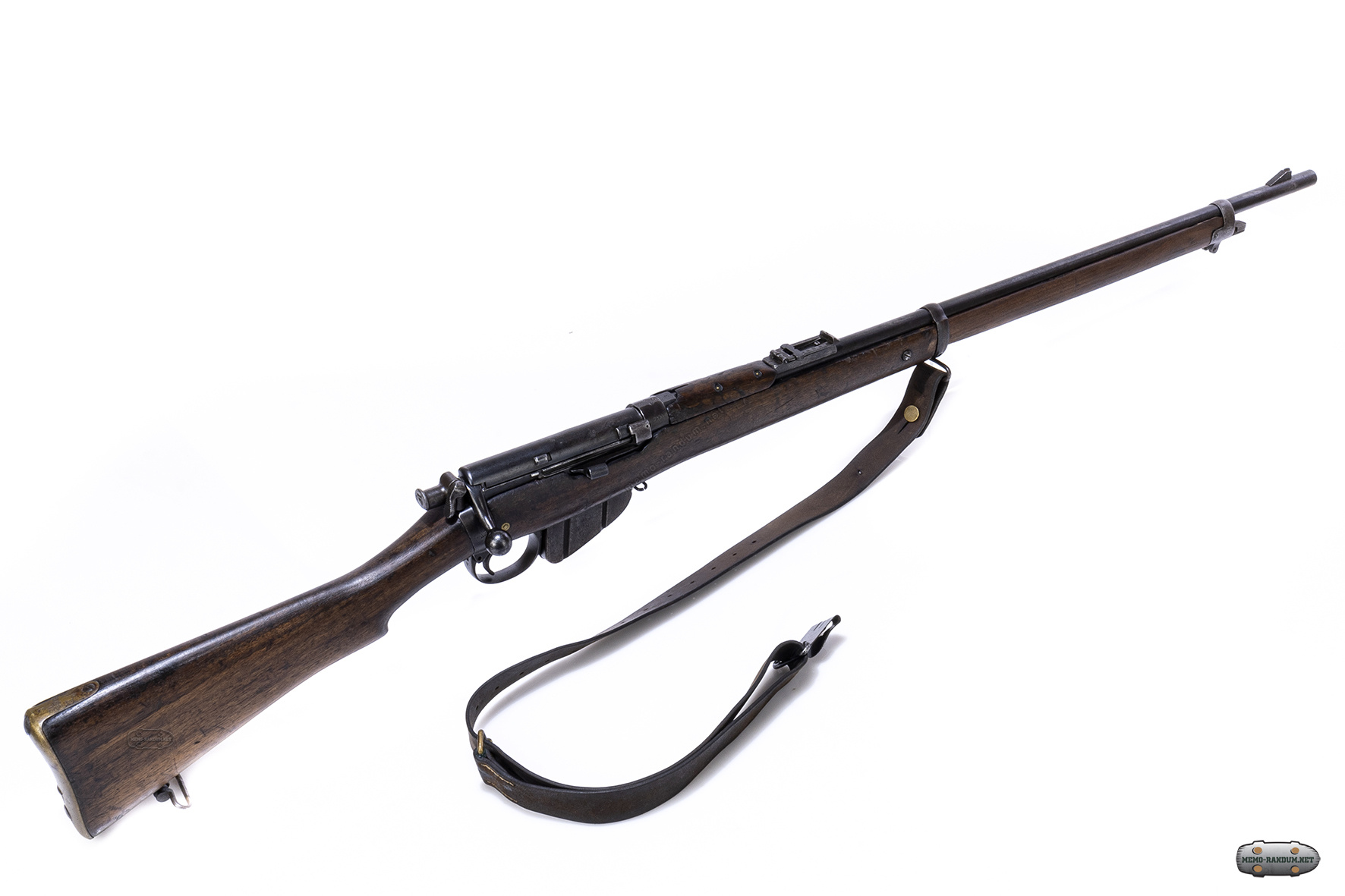

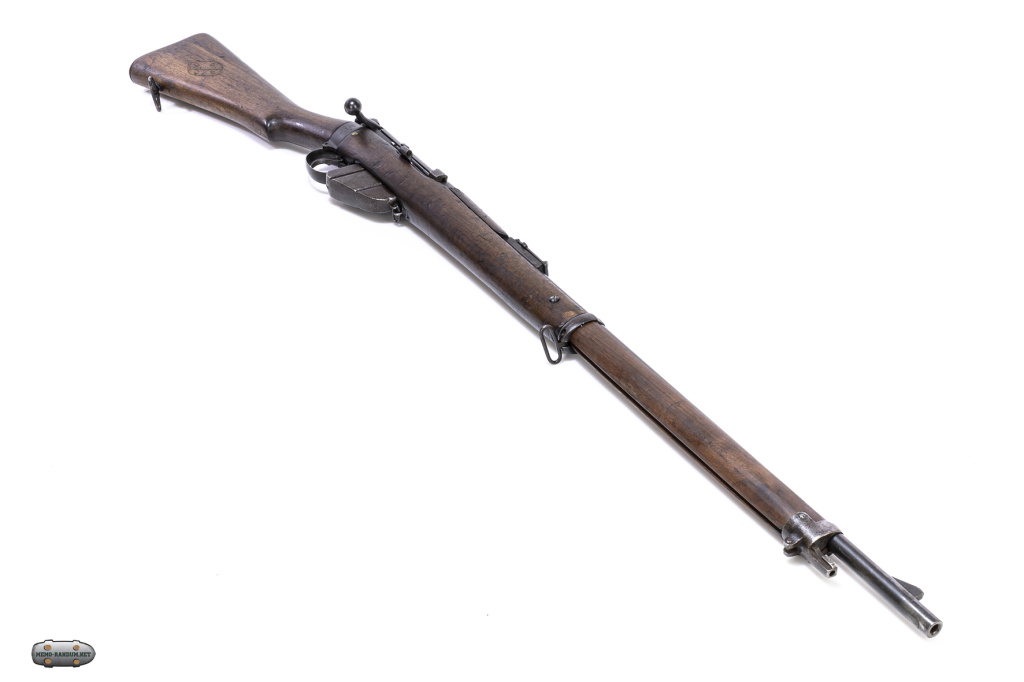

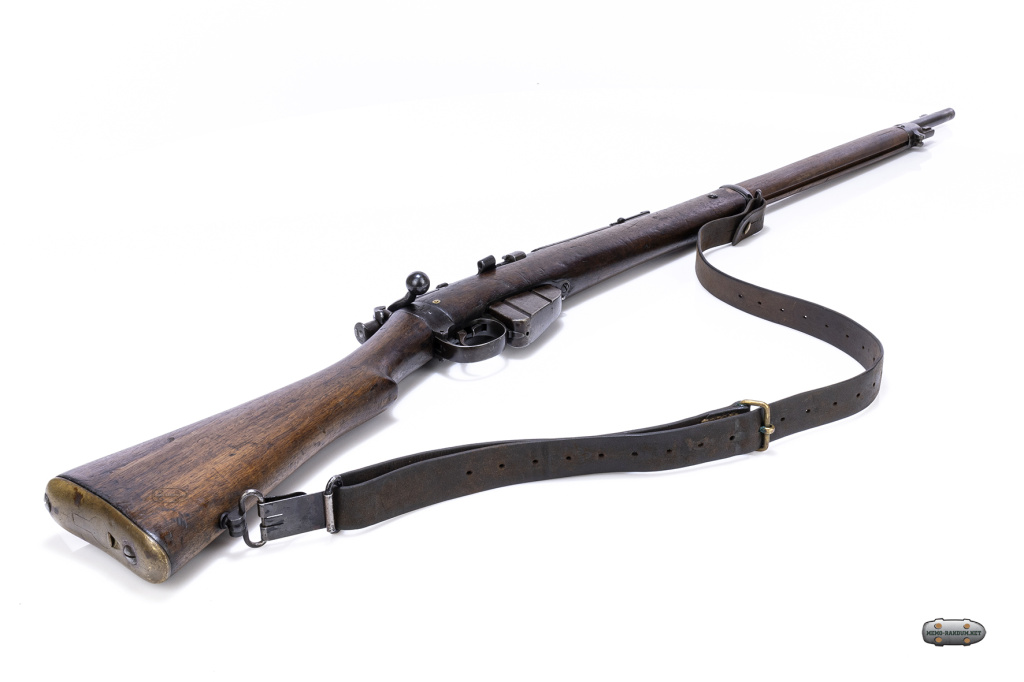

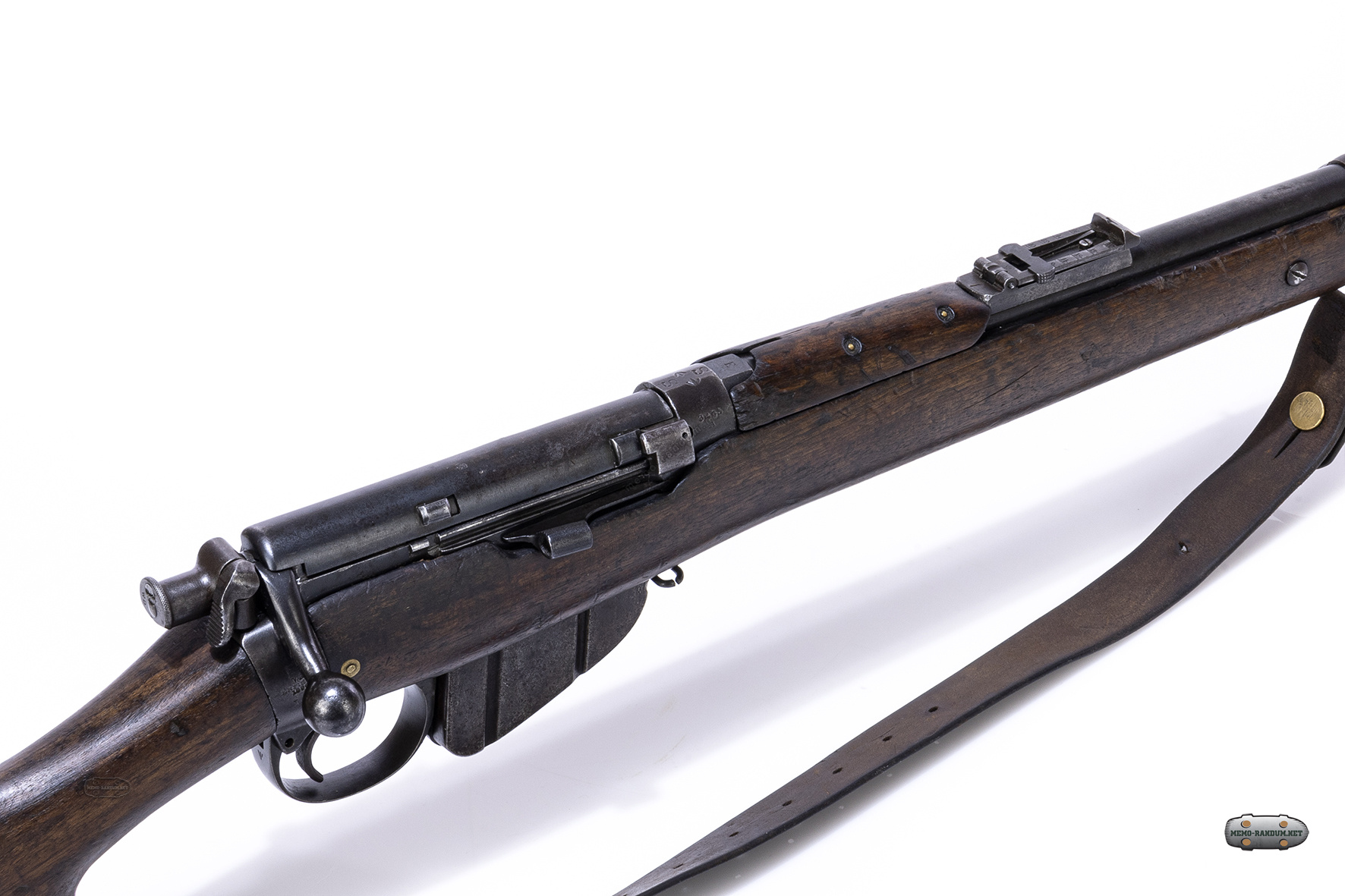

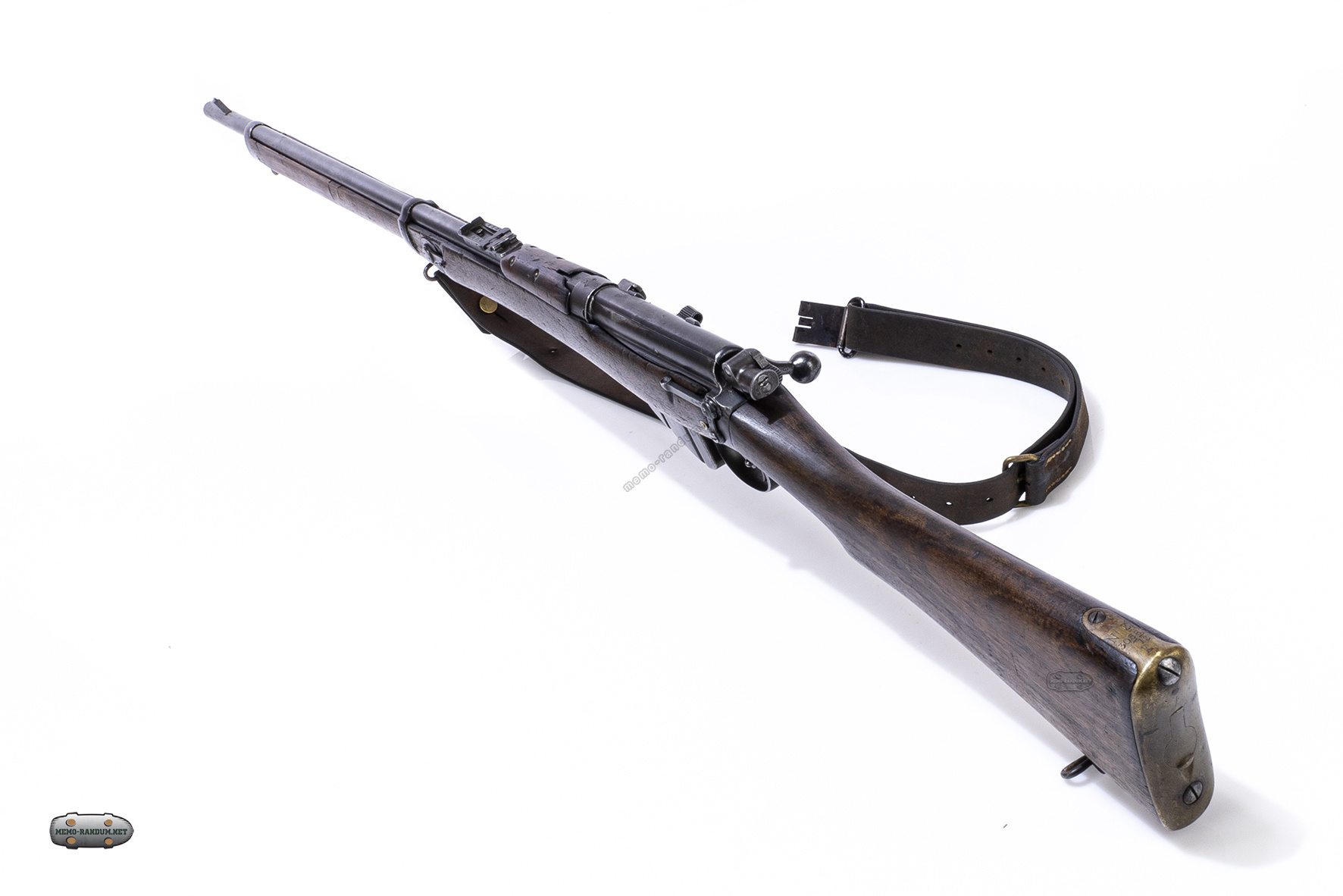

Винтовка Ли-Метфорд. Lee-Metford (Англия)

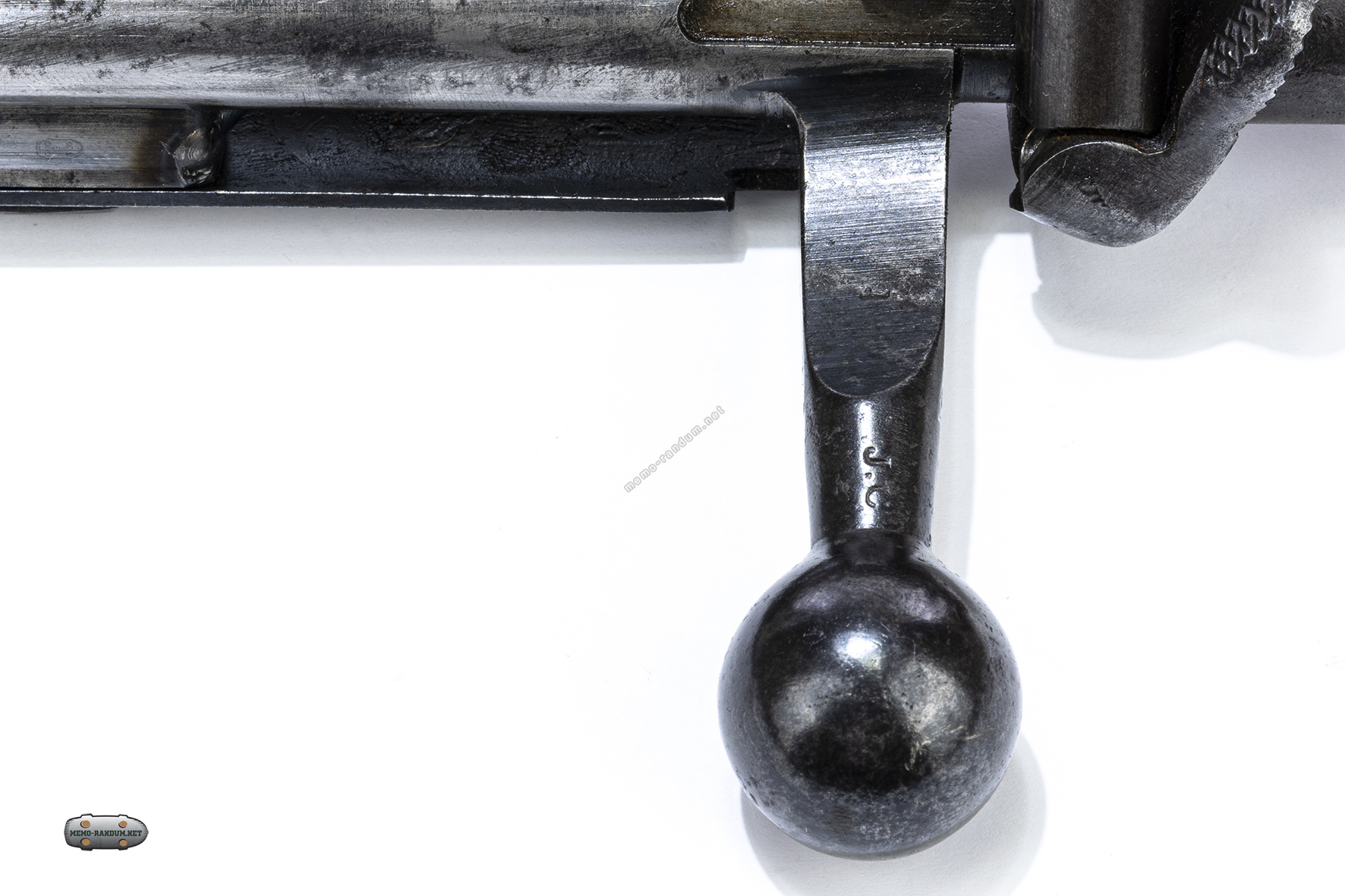

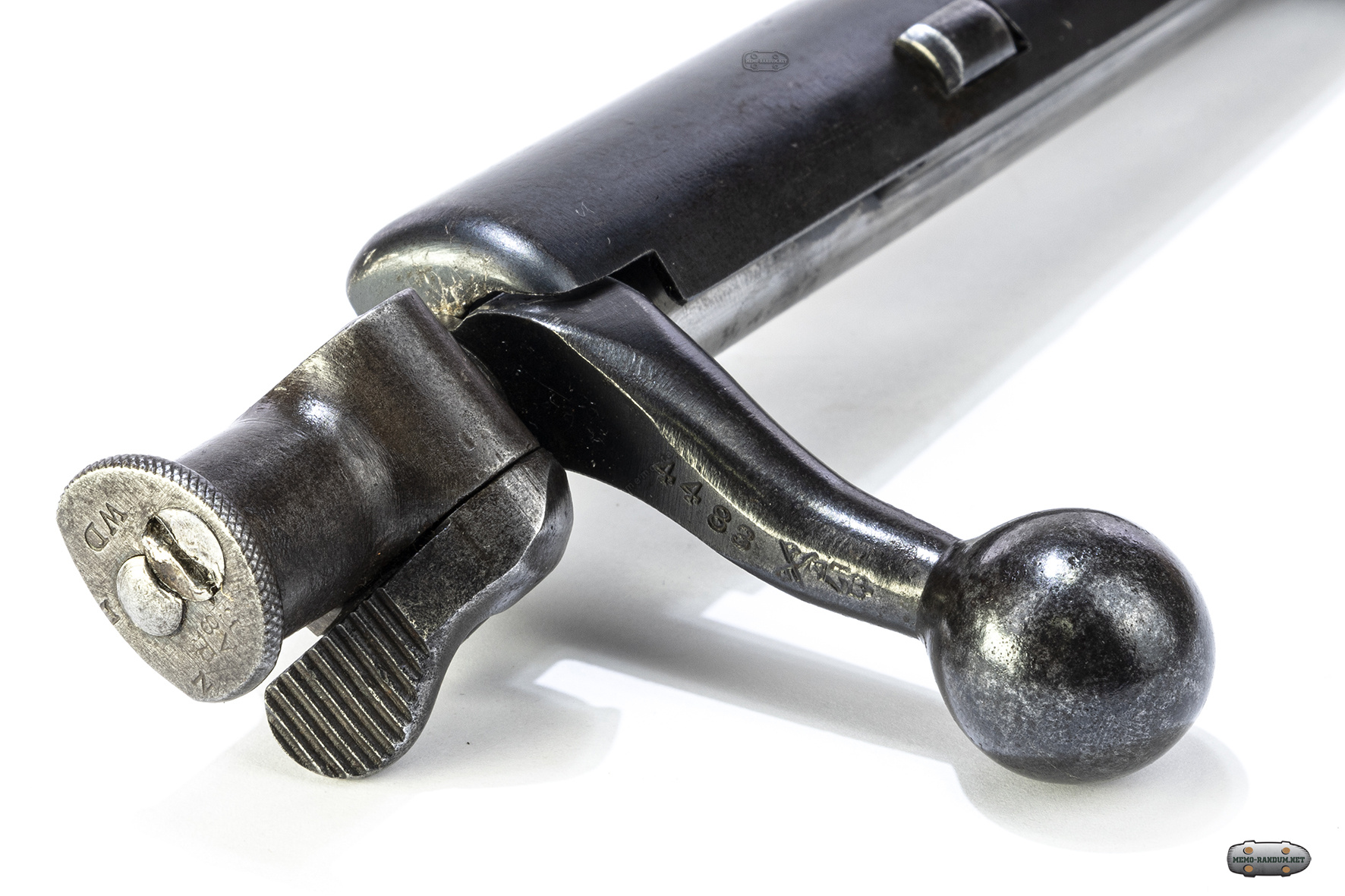

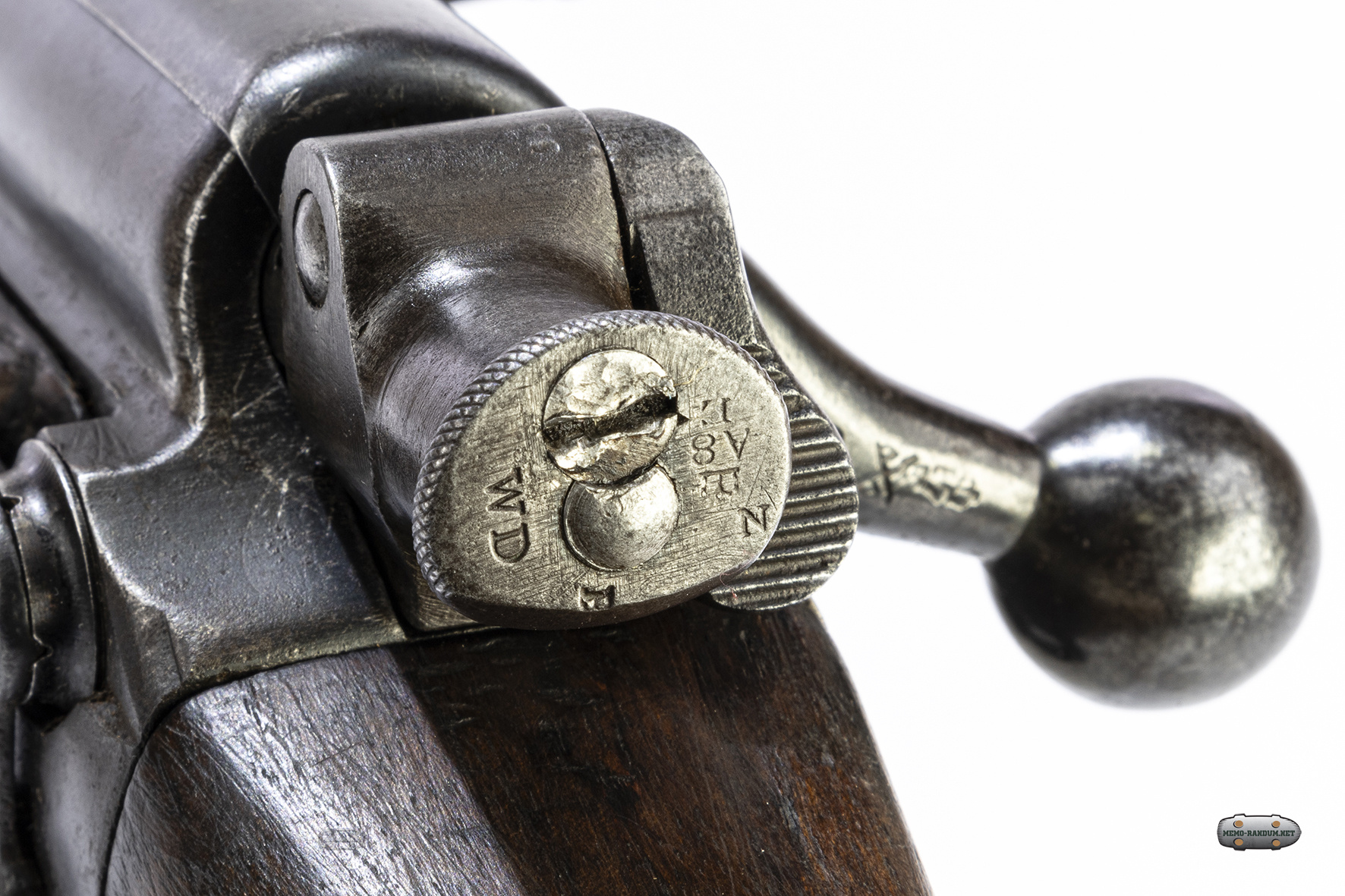

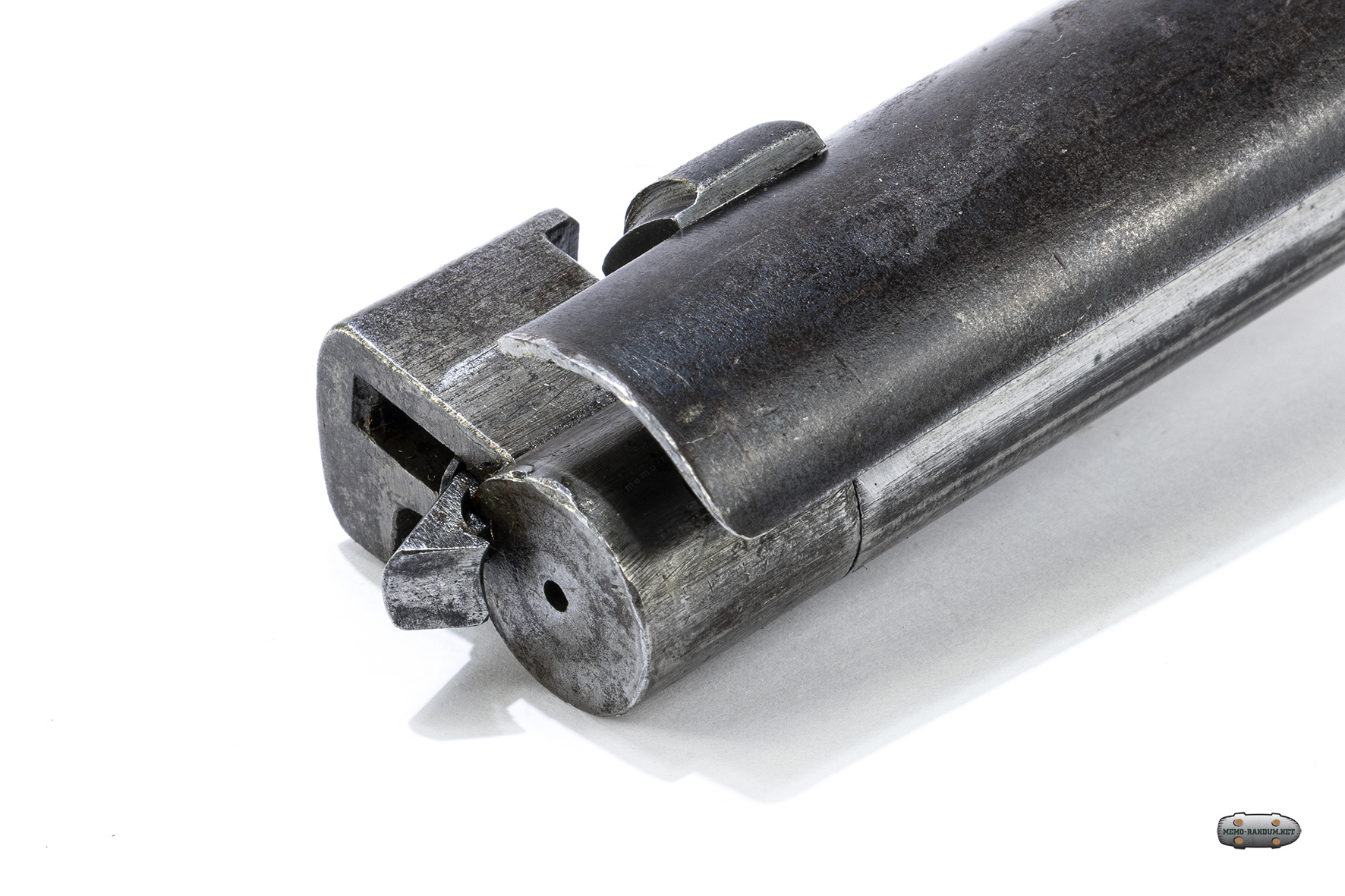

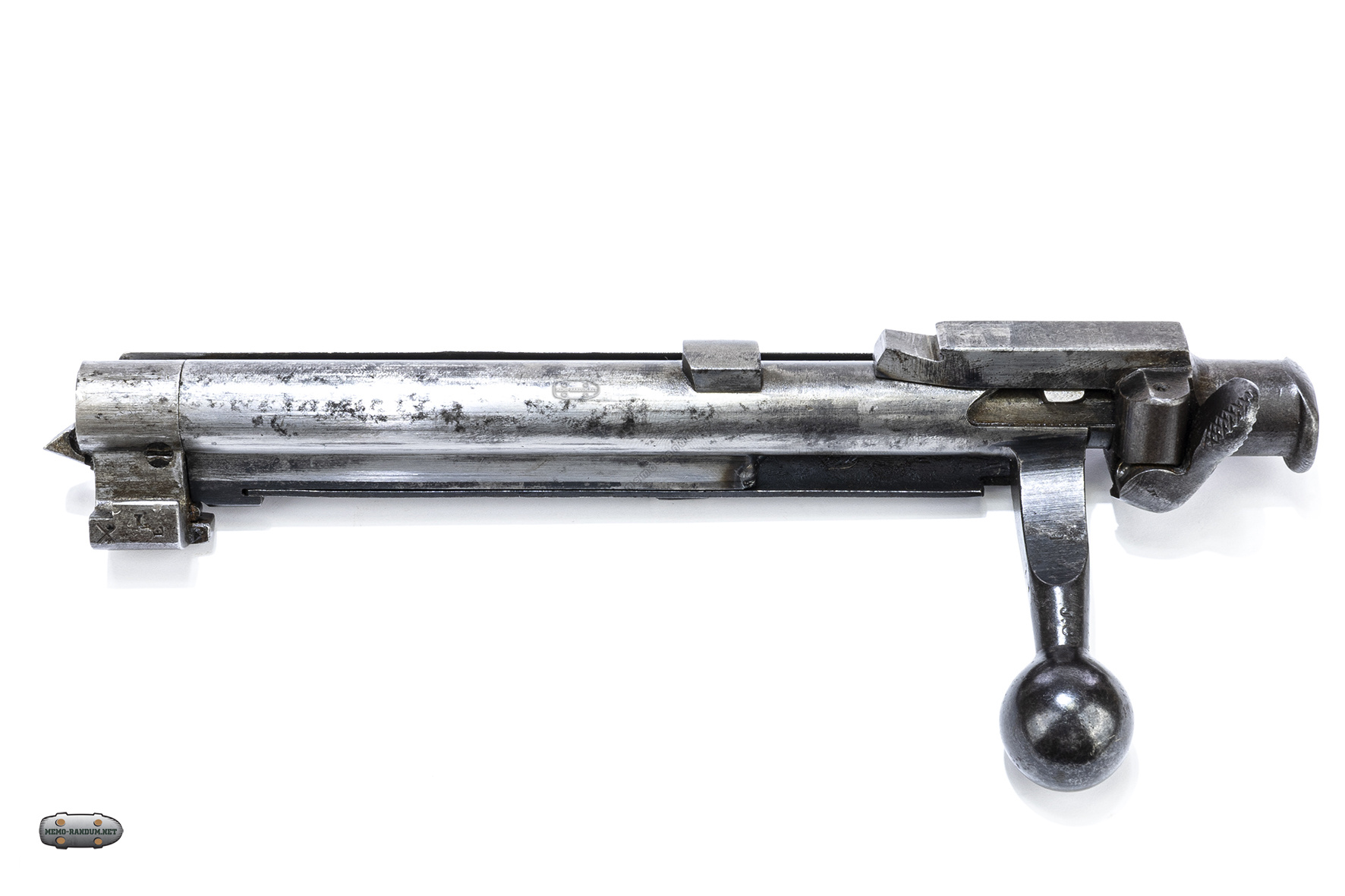

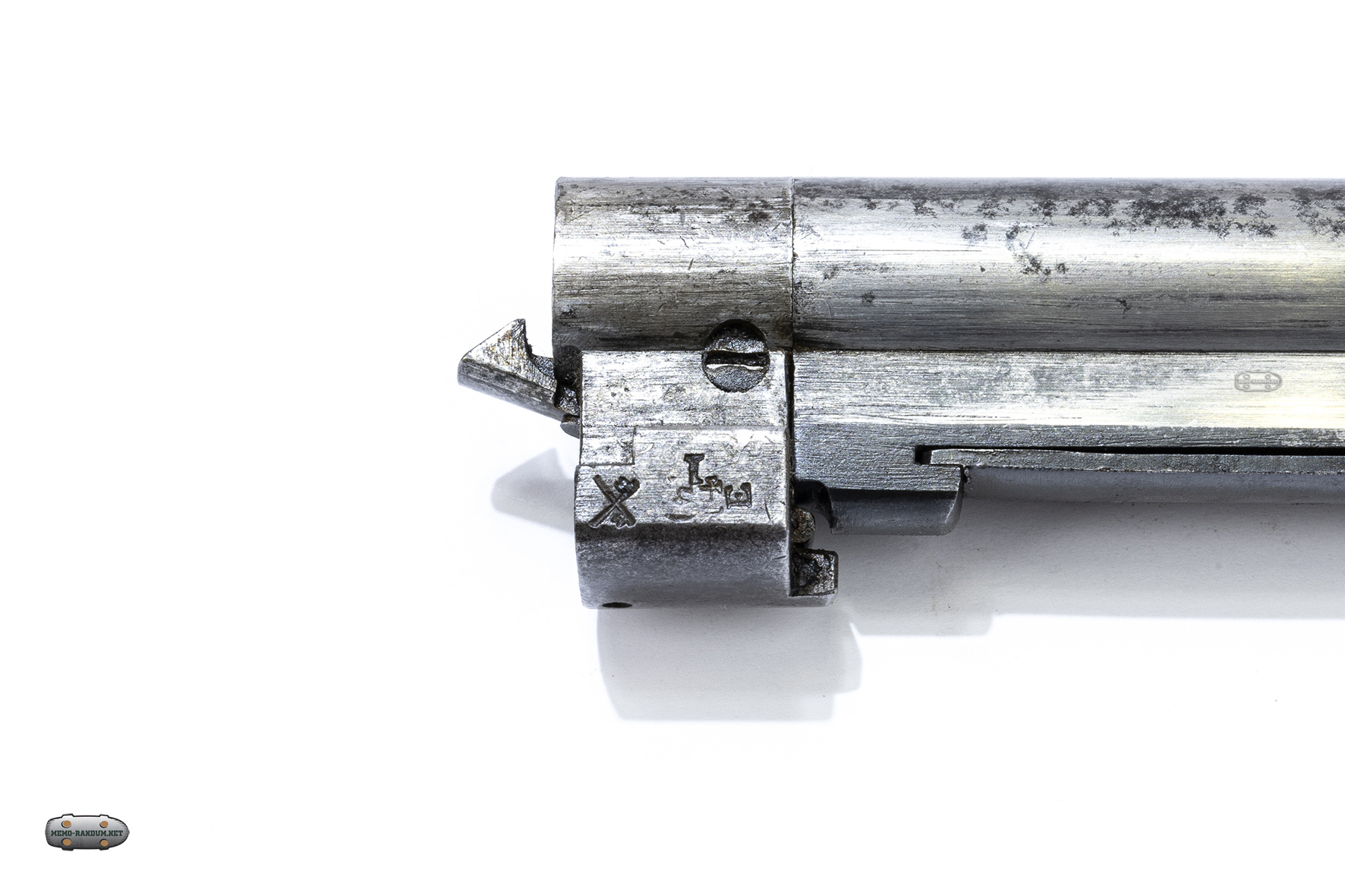

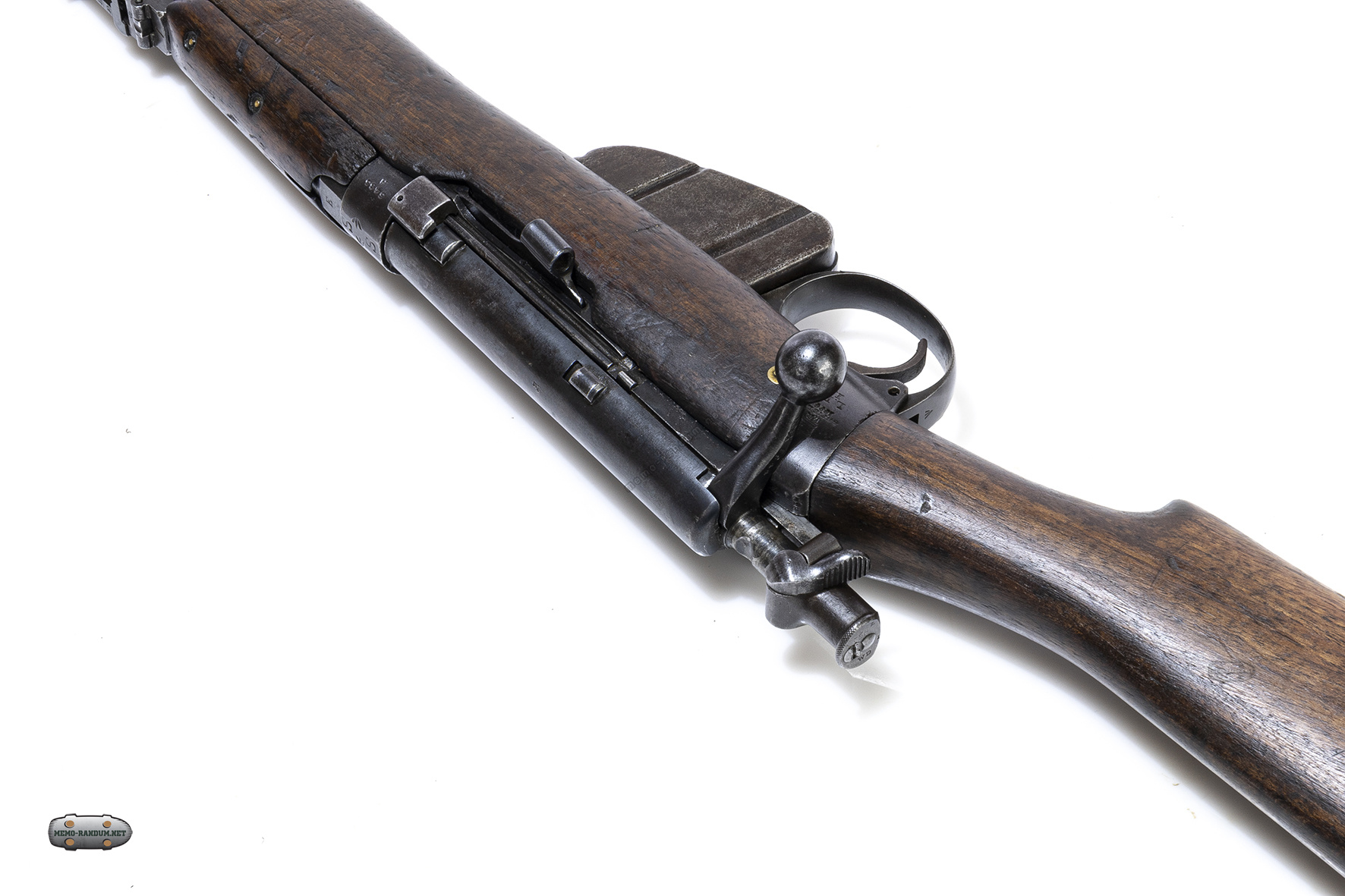

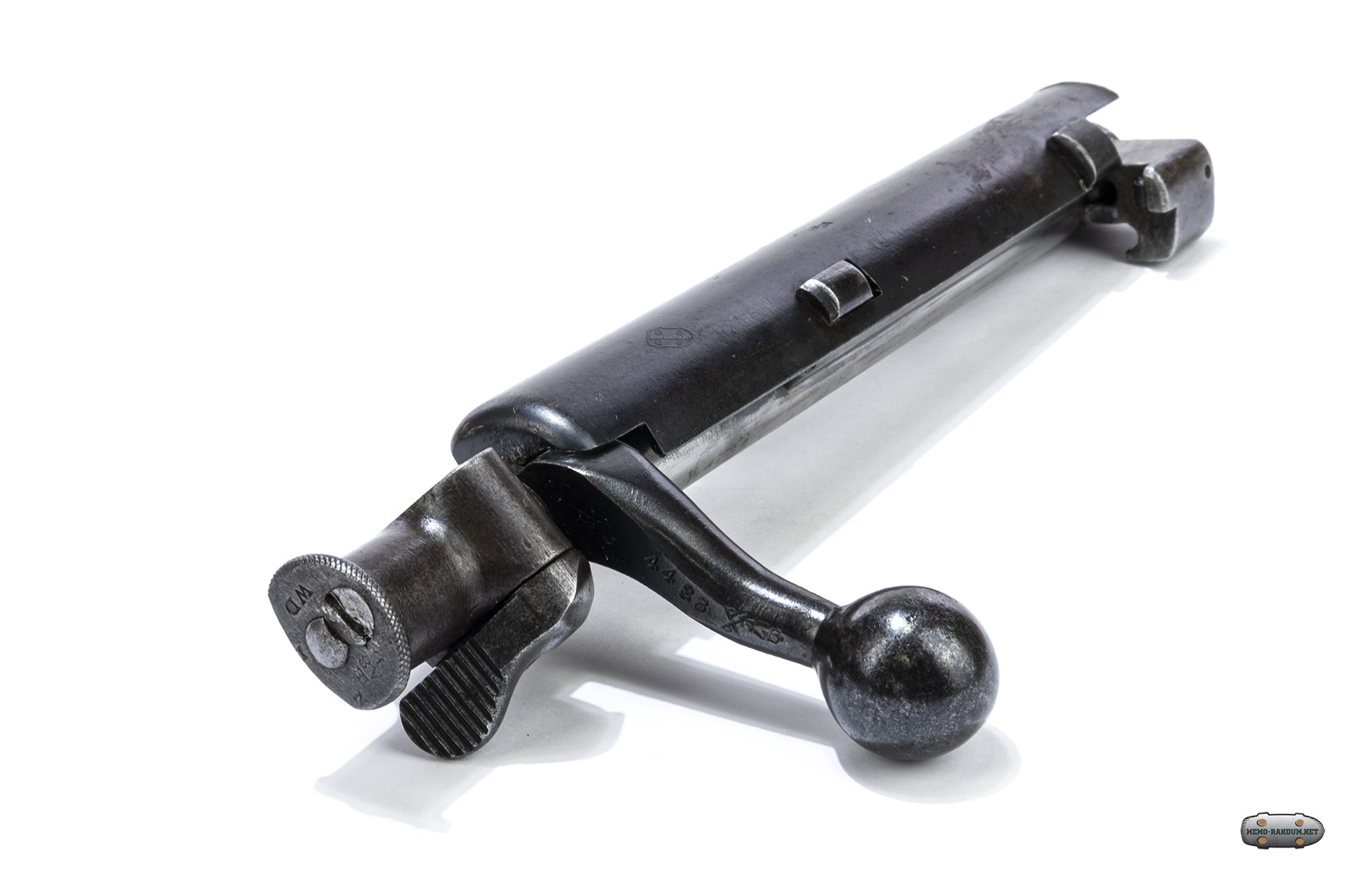

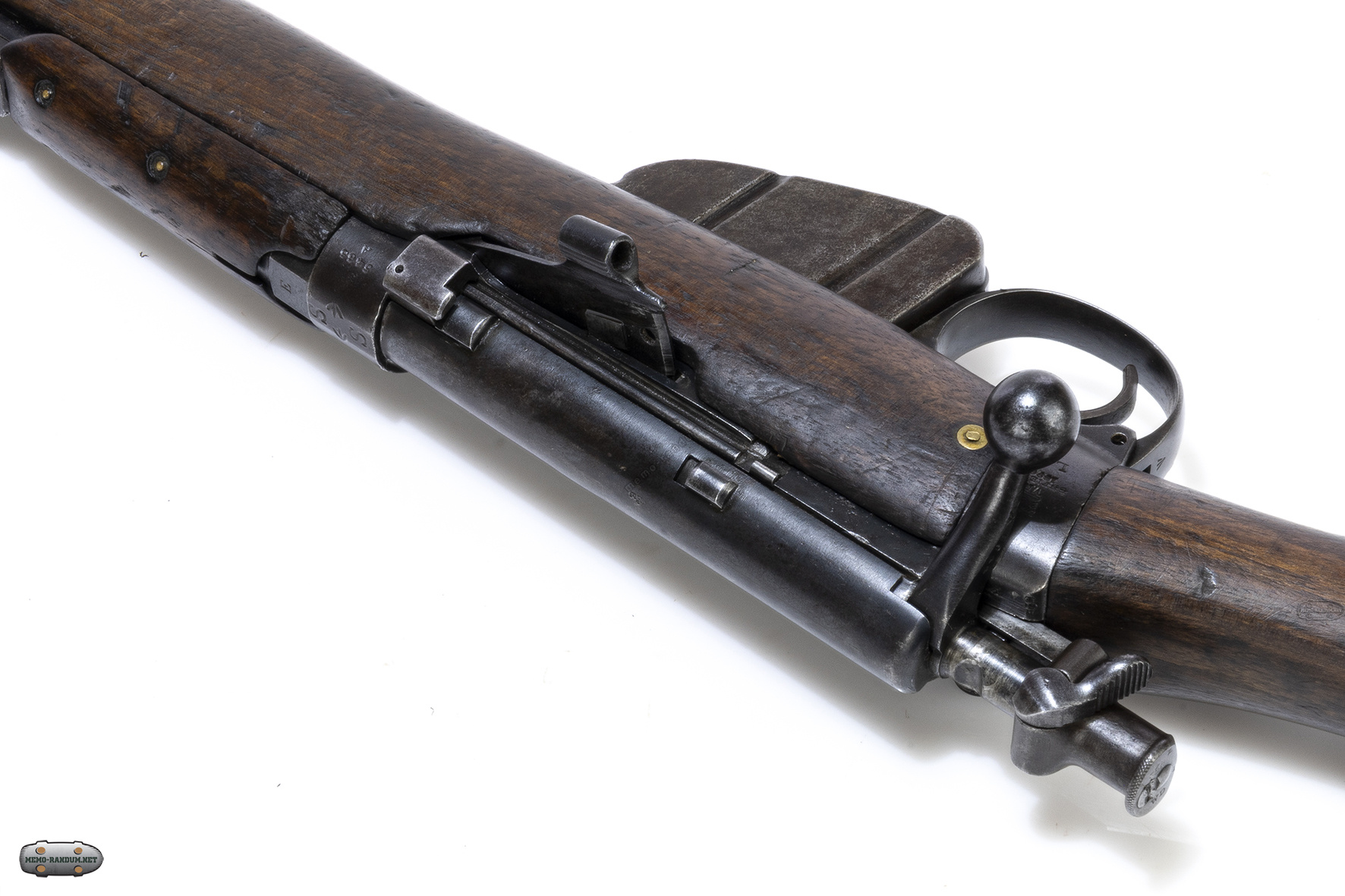

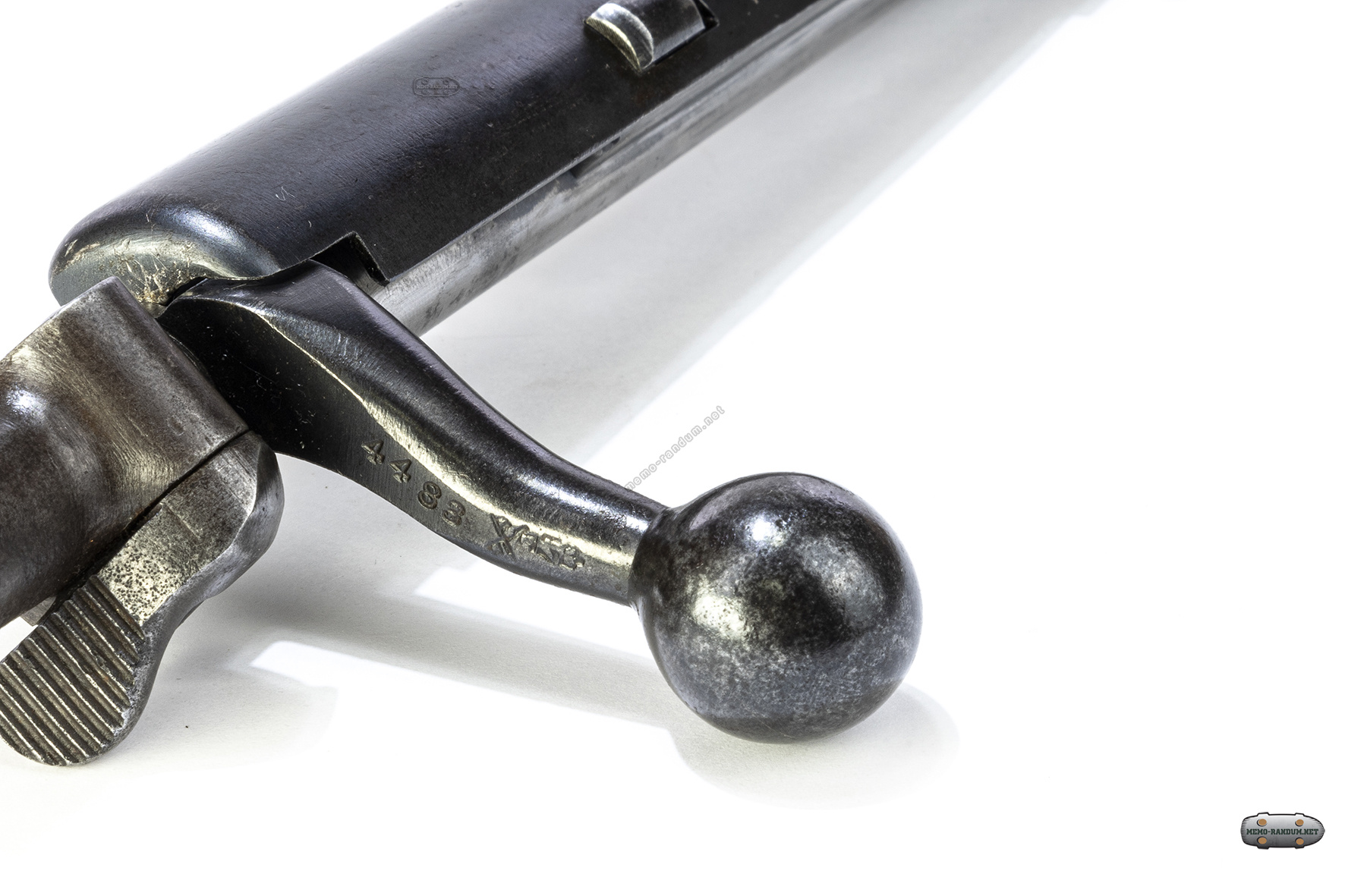

Магазинная винтовка «Ли-Метфорд» (MLM) совмещала затворную схему Джеймса Пэйриса Ли и конструкцию ствола с семью нарезами Уильяма Метфорда. Важным усовершенствованием был скользящий затвор Ли.

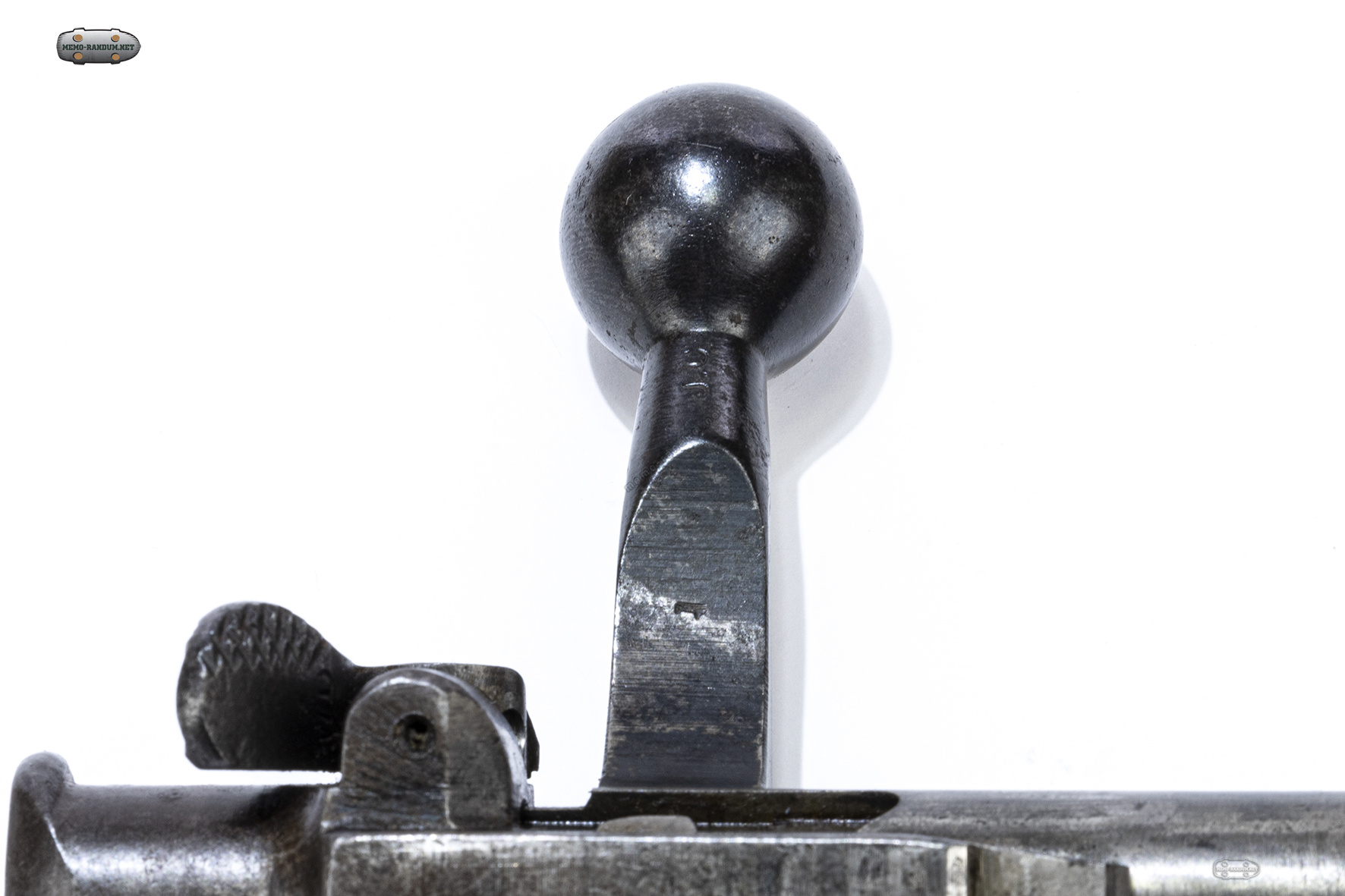

 Угол поворота рукояти сократился до 60 градусов против 90 градусов у некоторых современных французских и немецких винтовок.

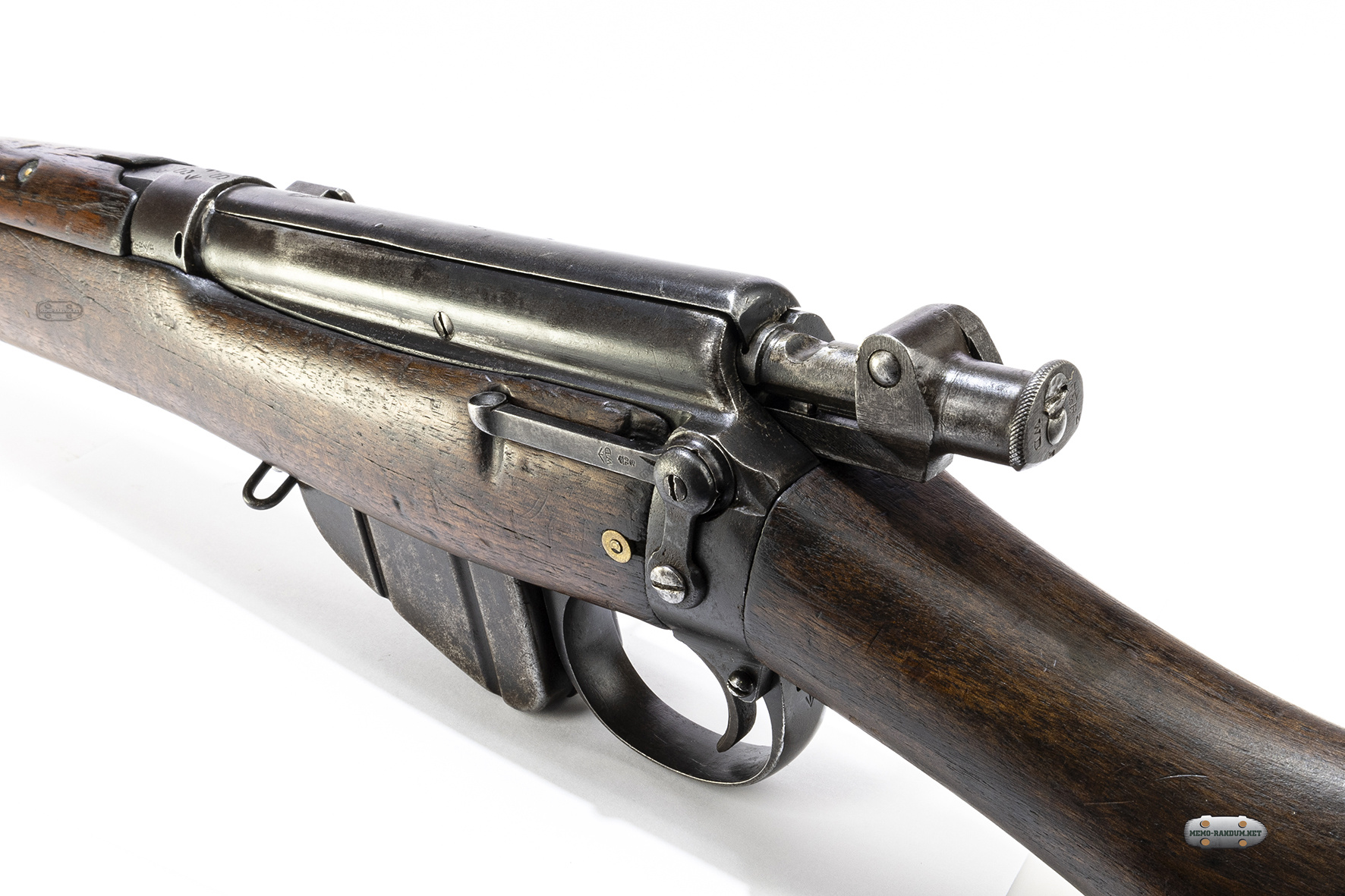

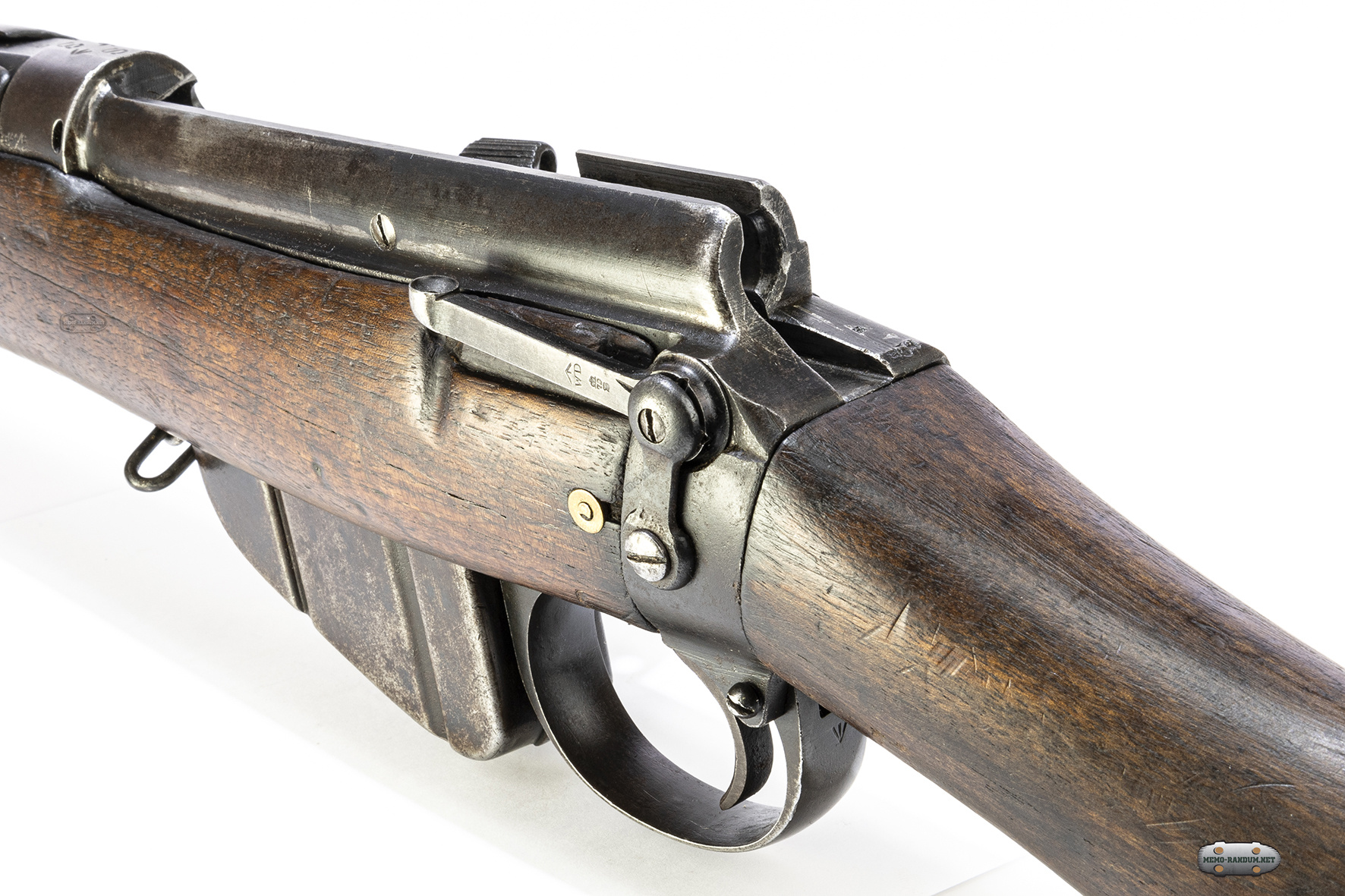

Обзор винтовки Ли-Метфорд. Lee-Metford (Англия)

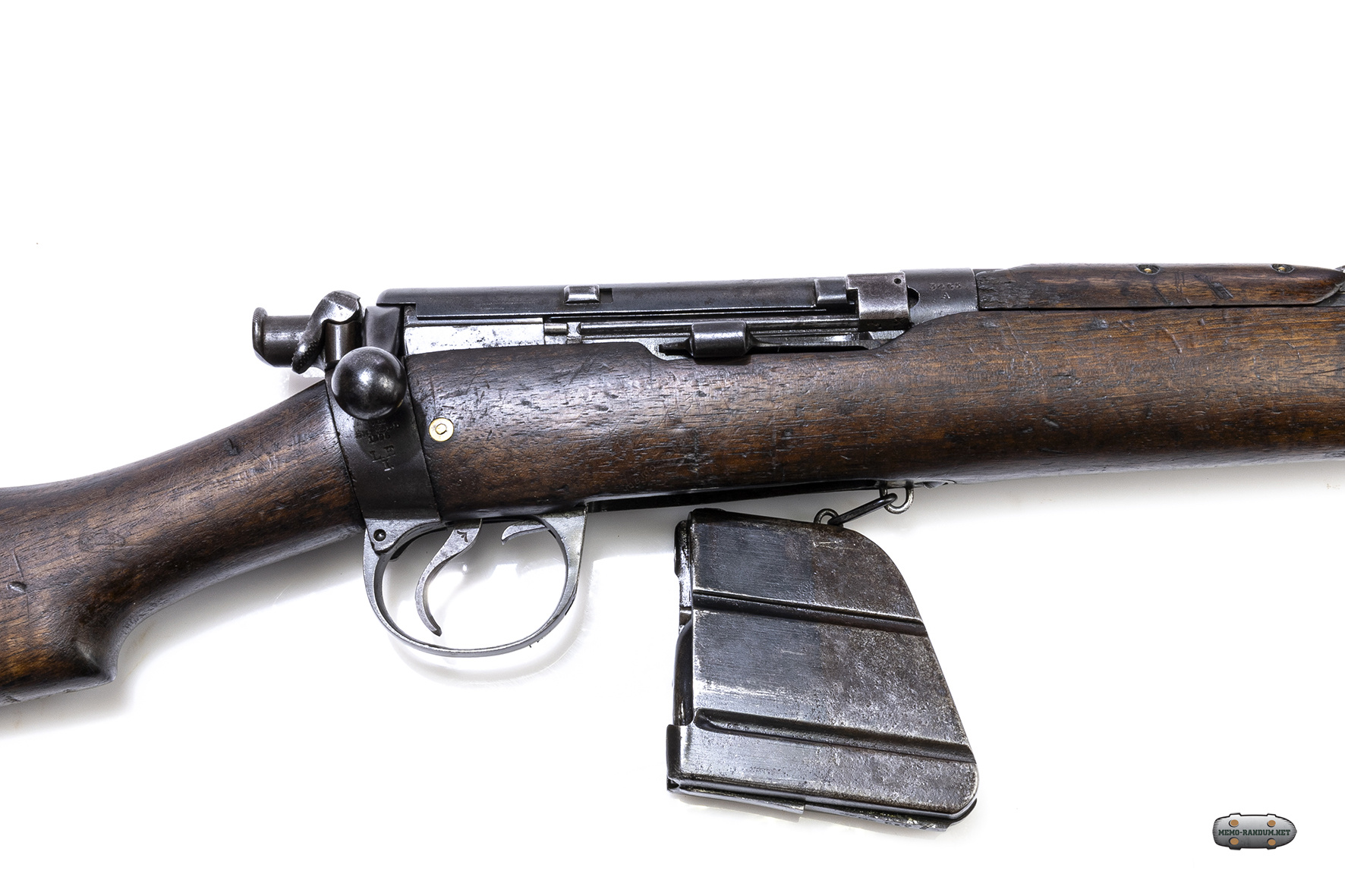

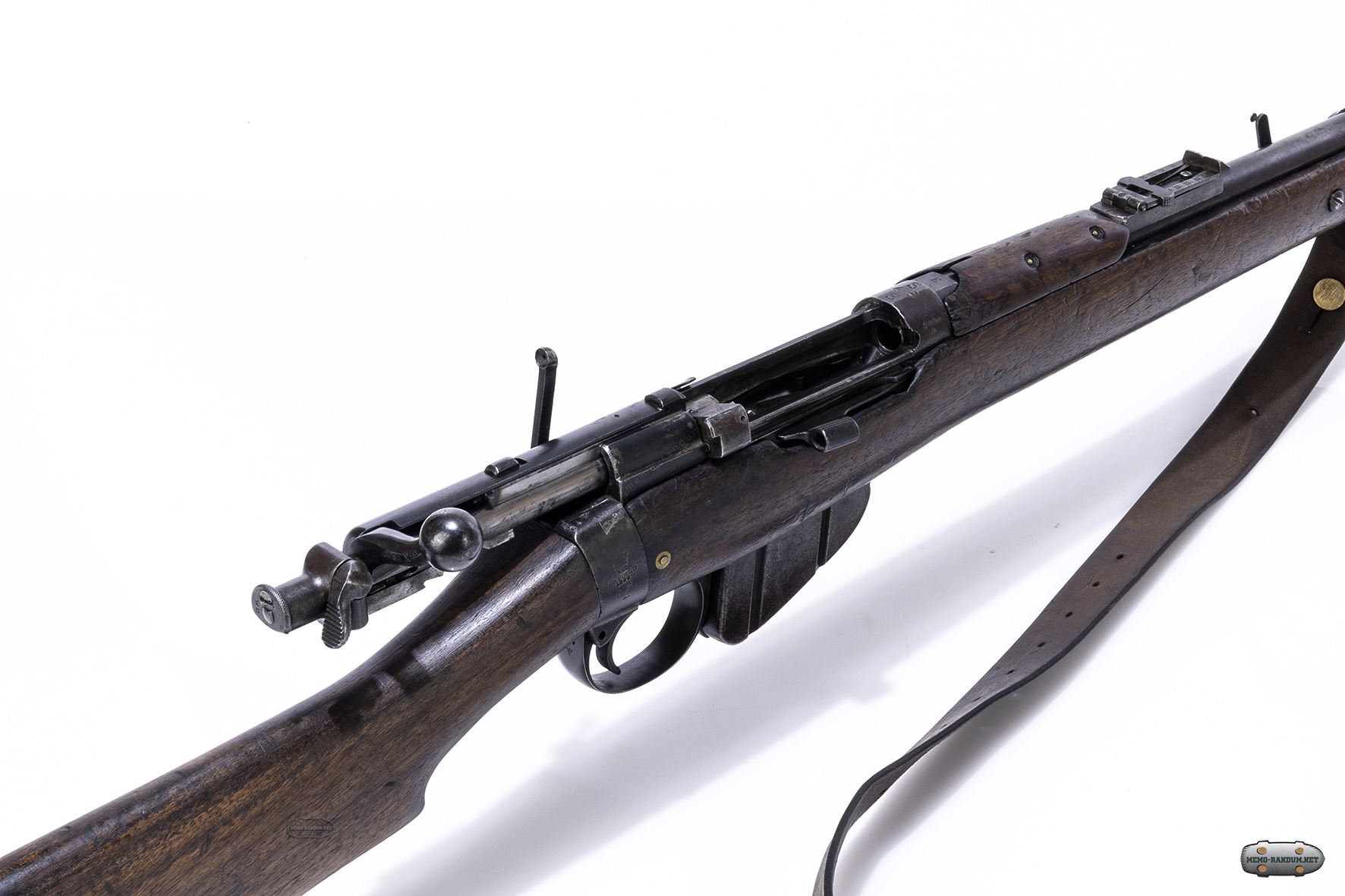

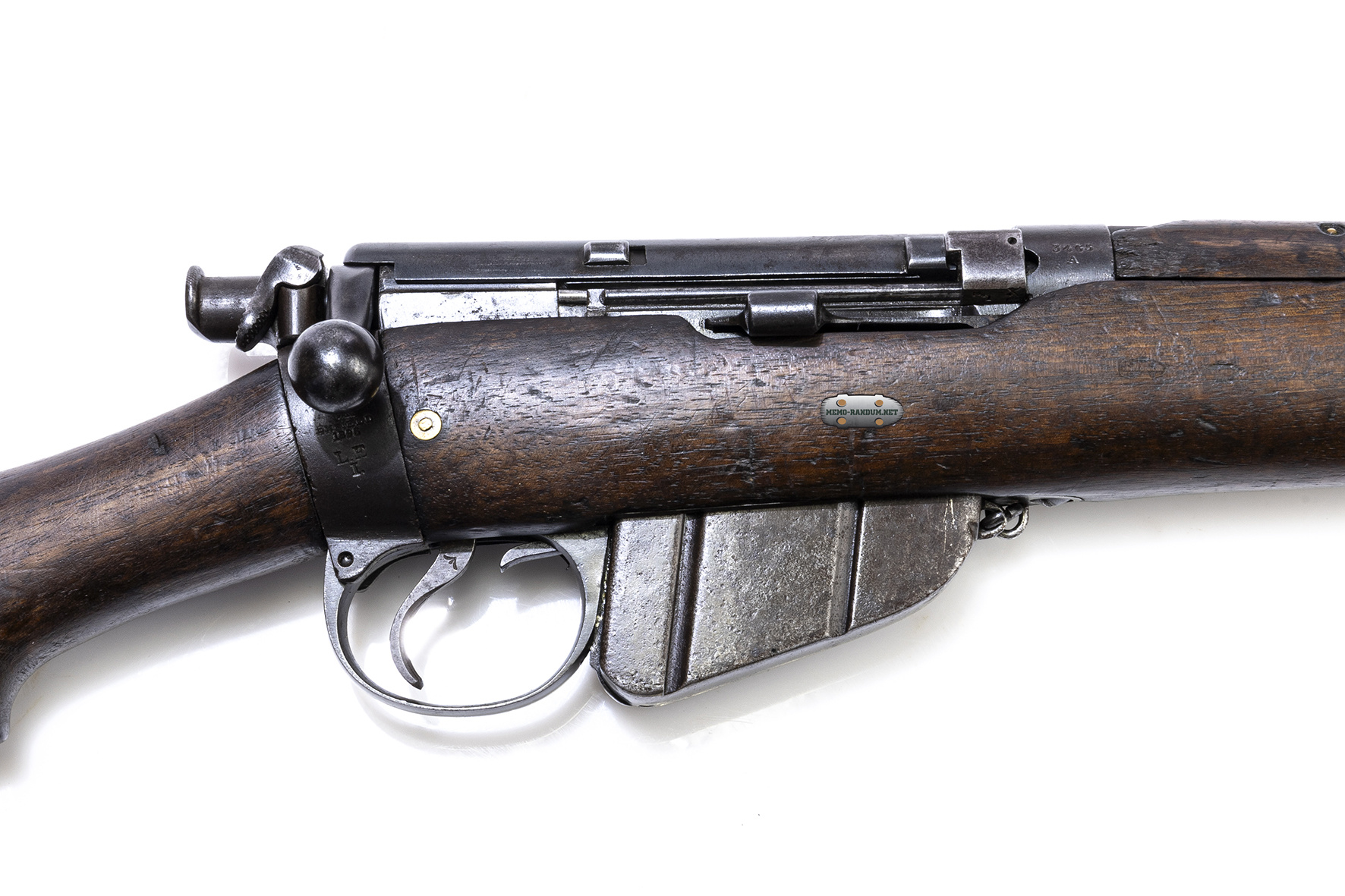

 Был введён отъёмный коробчатый магазин увеличенной ёмкости взамен неотъёмных по типу Манлихера.

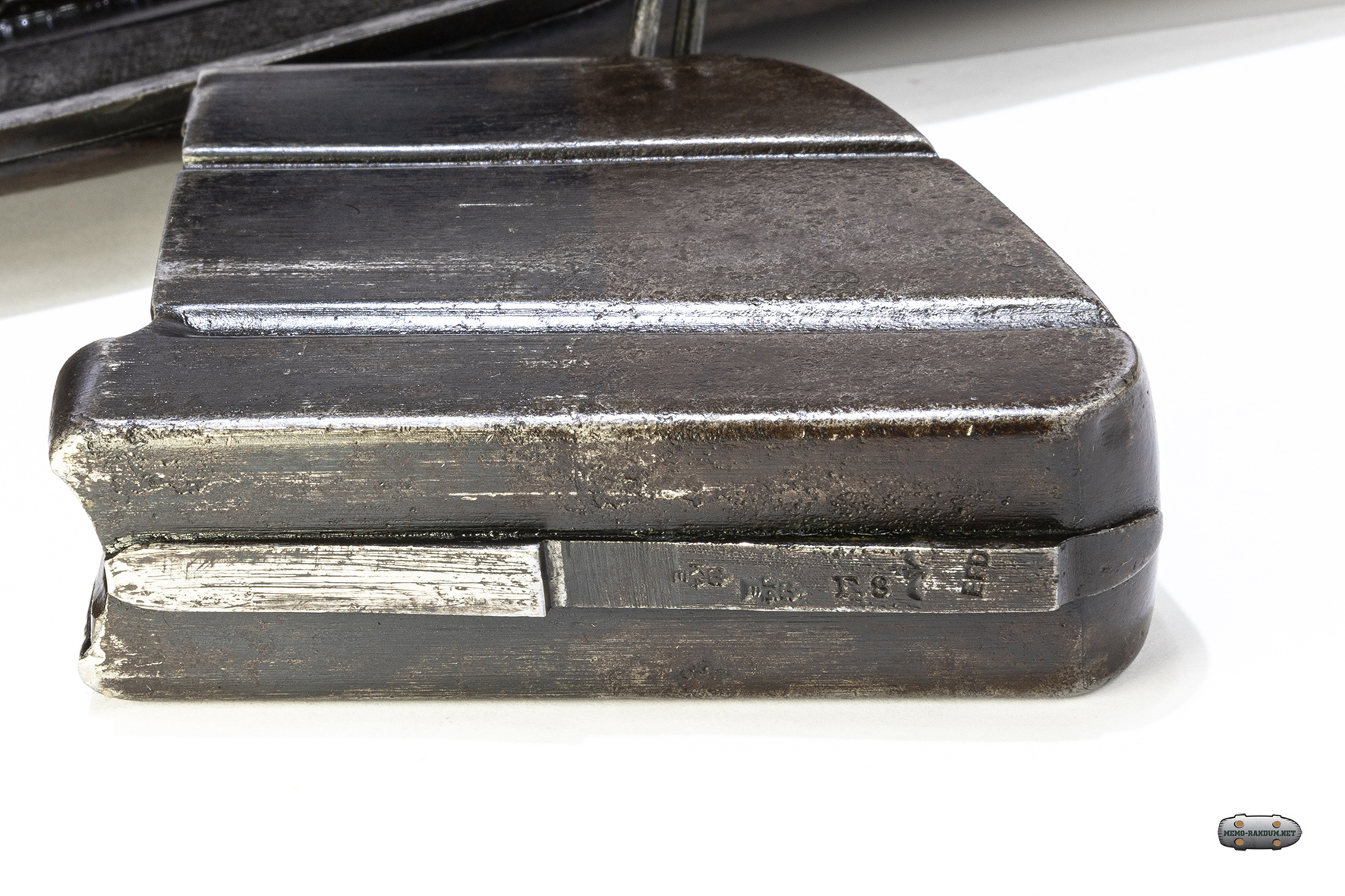

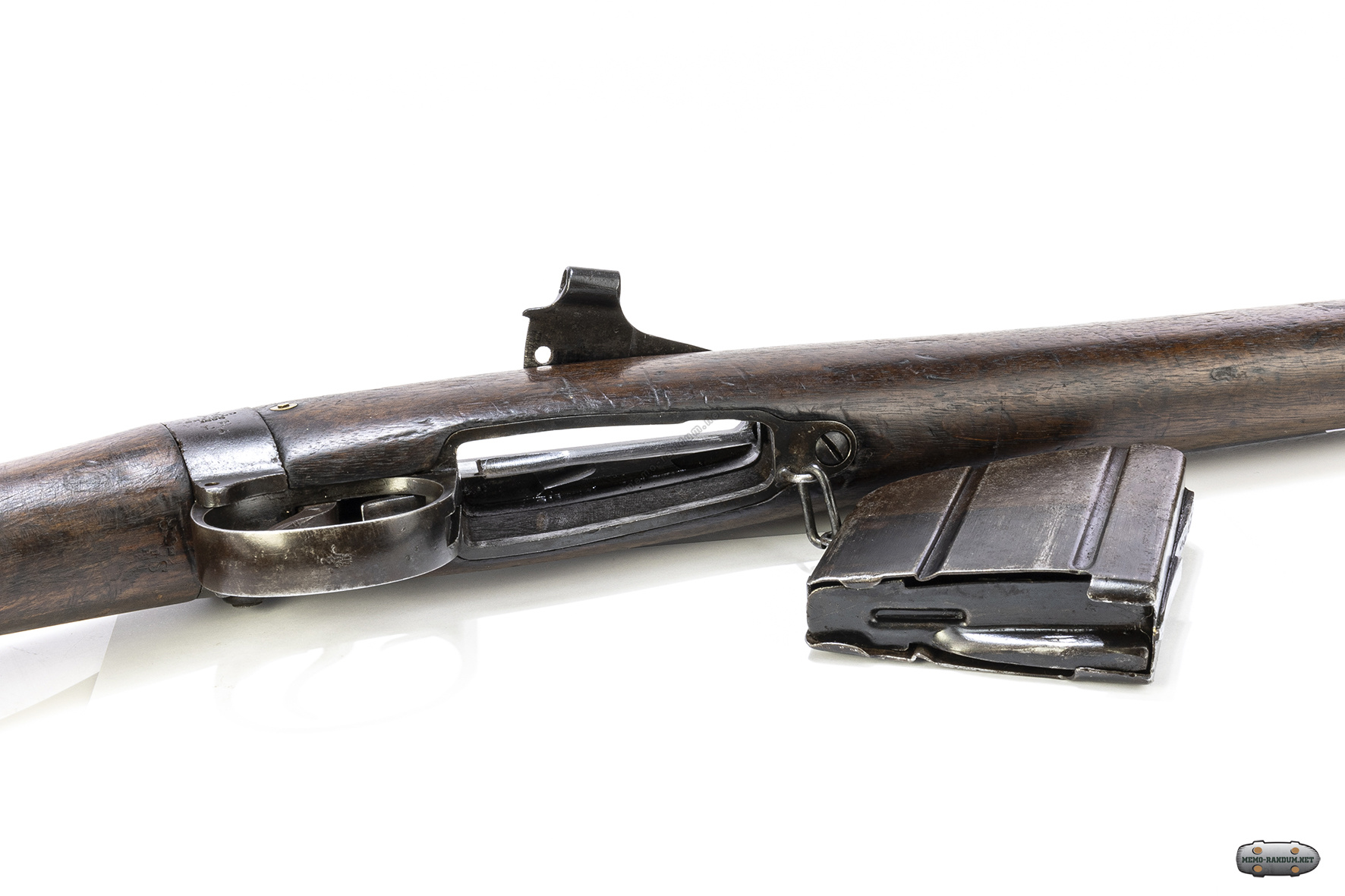

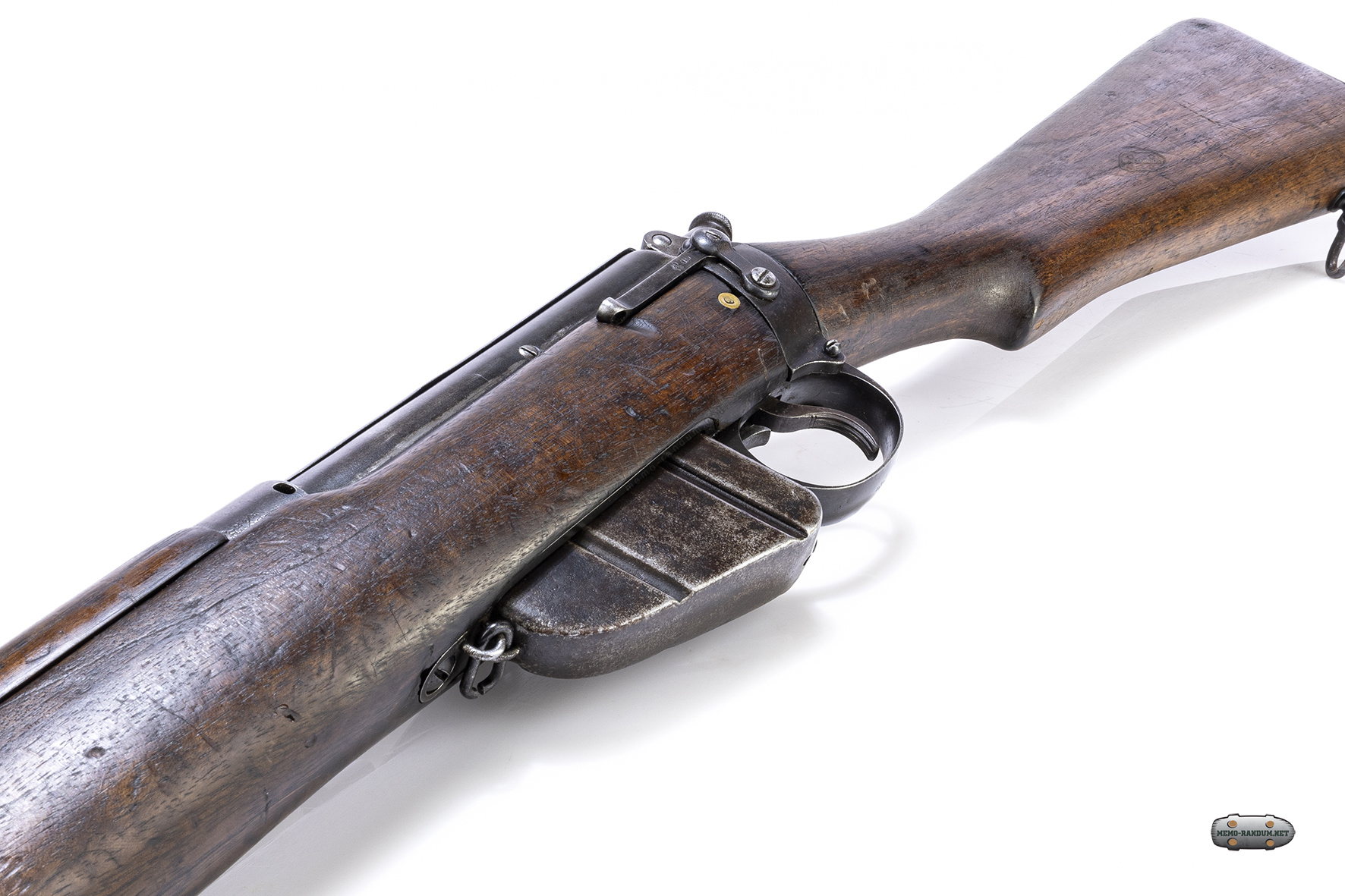

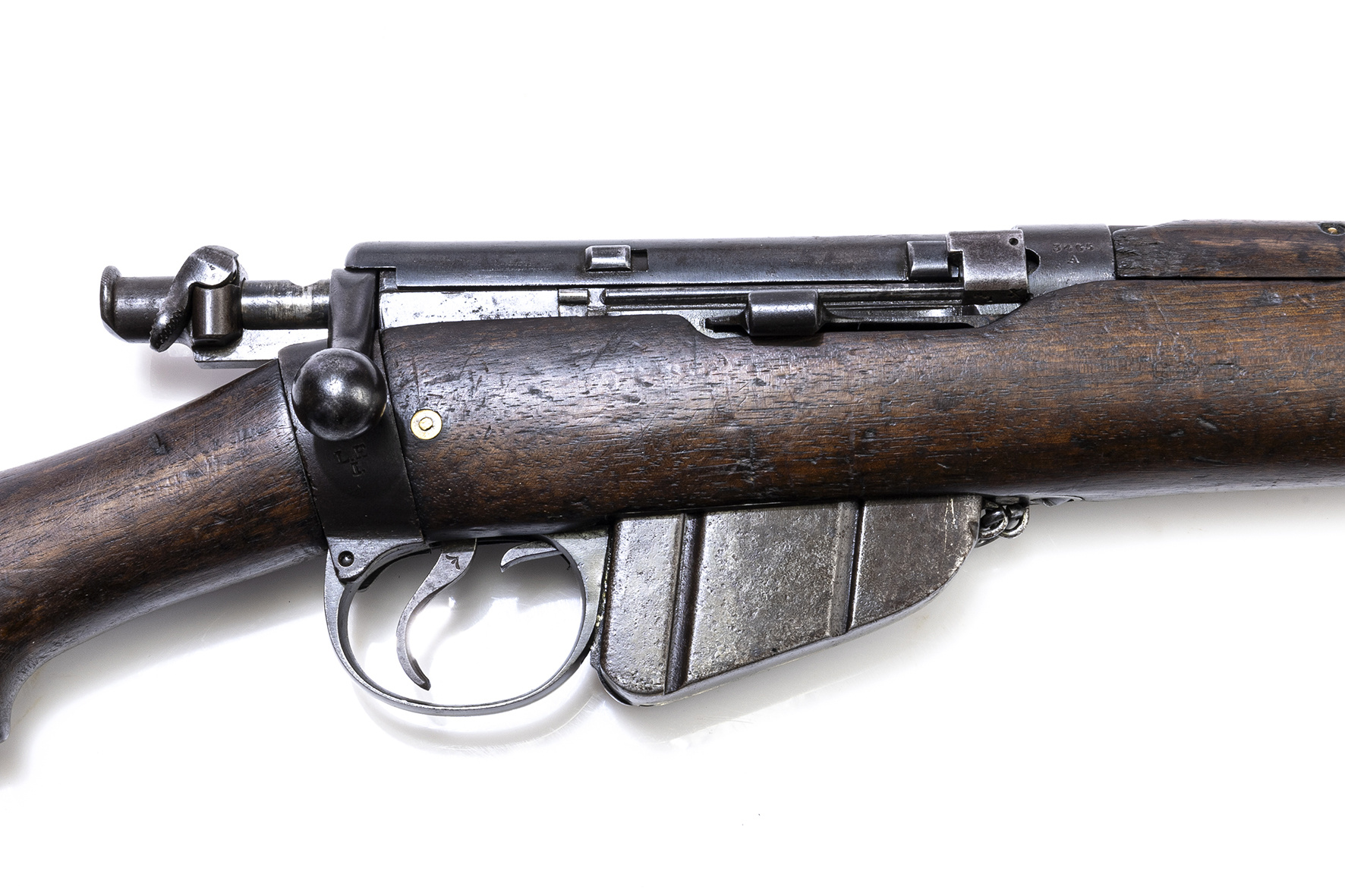

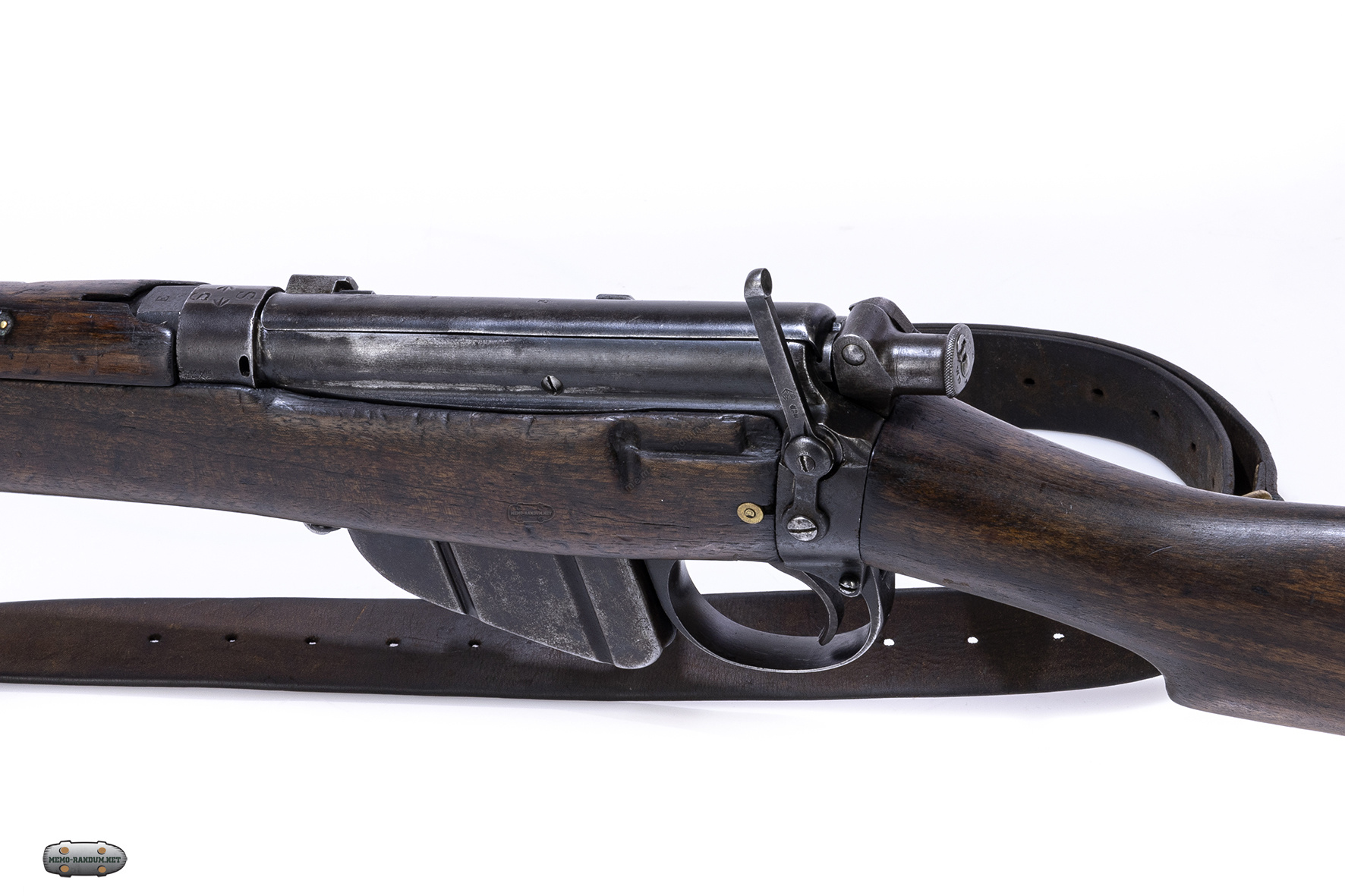

Обзор винтовки Ли-Метфорд. Lee-Metford (Англия). Отъемный магазин


 Неглубокая полигональная нарезка канала ствола Метфорда препятствовала образованию нагара.

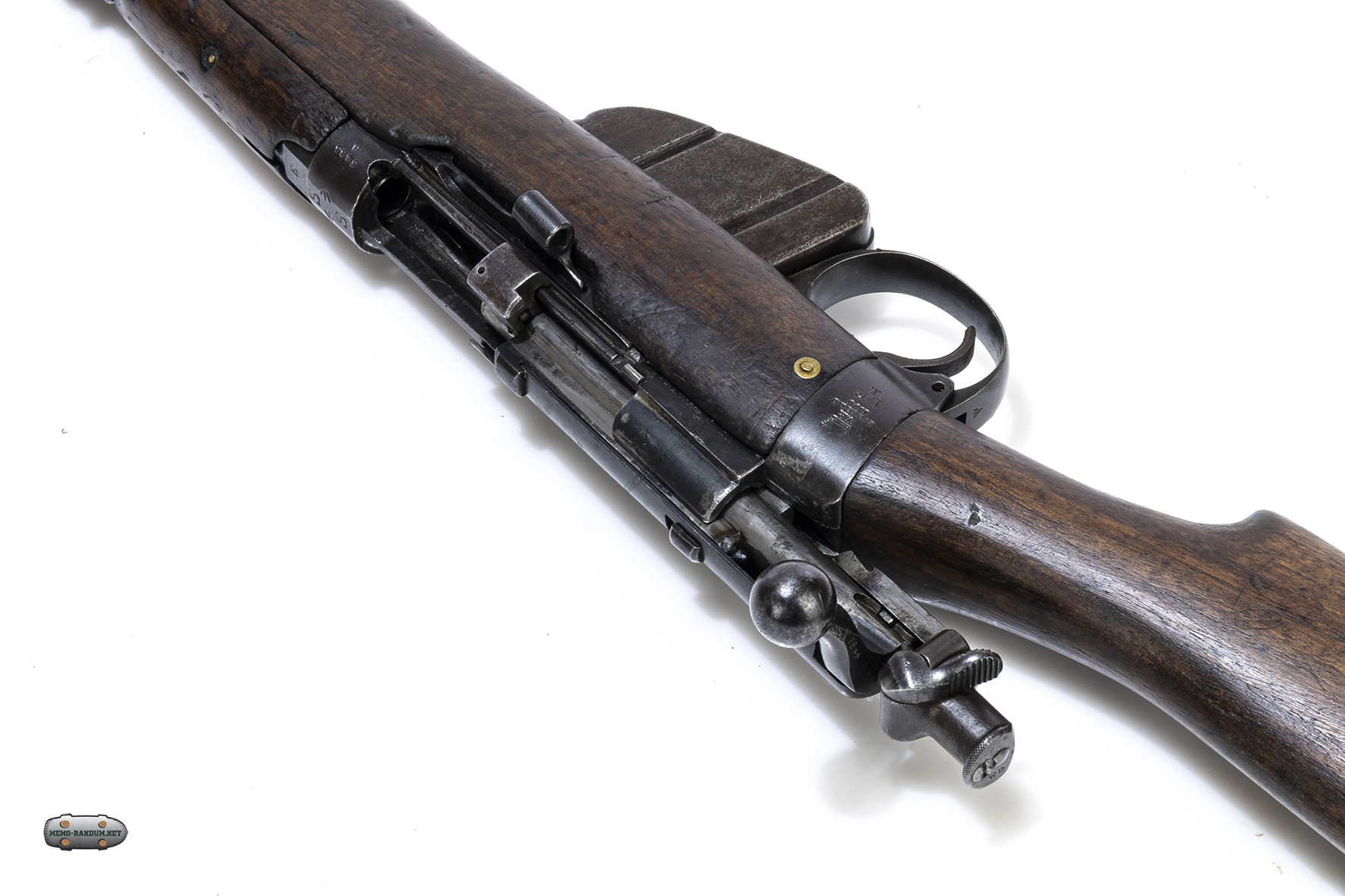

Обзор винтовки Ли-Метфорд. Lee-Metford (Англия)

После почти десятилетних разработок и испытаний британская армия приняла на вооружение винтовку Lee-Metford (или "MLM", что означает "магазинная винтовка Lee-Metford") с многозарядным магазином в качестве стандартной служебной винтовки.

 Эта модель заменила предыдущую серию Martini-Henry модели 1881.

Однозарядная Martini-Henry состояла на вооружении Великобритании 30 лет.

Lee-Metford сочетала в себе затворную систему Джеймса Пэриса Ли с нарезным стволом, разработанным Уильямом Эллисом Метфордом. Оружие было рассчитано под патрон .303 Mk I (бритиш .303), хотя изначально патрон был состан под черный порох.

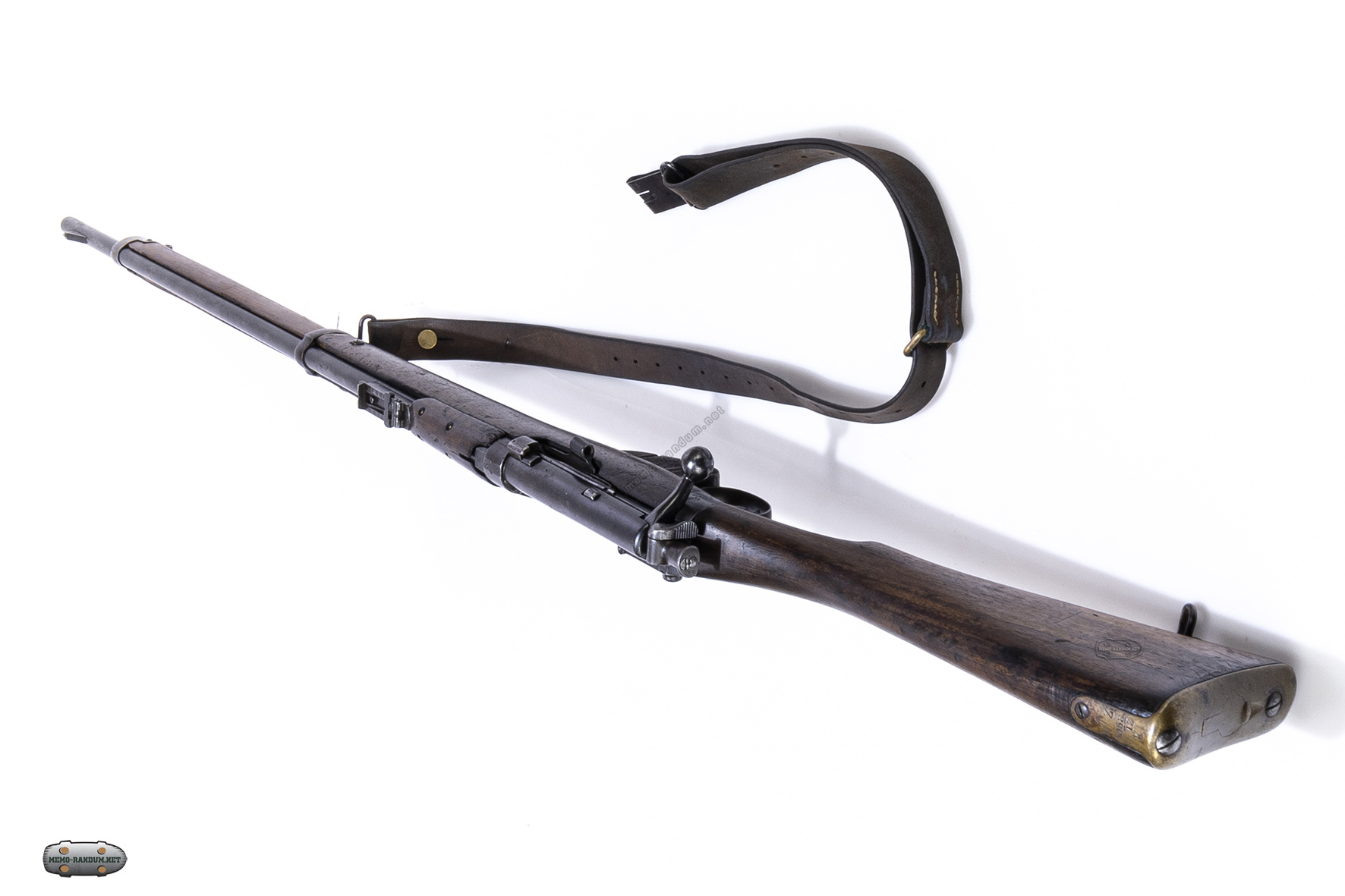

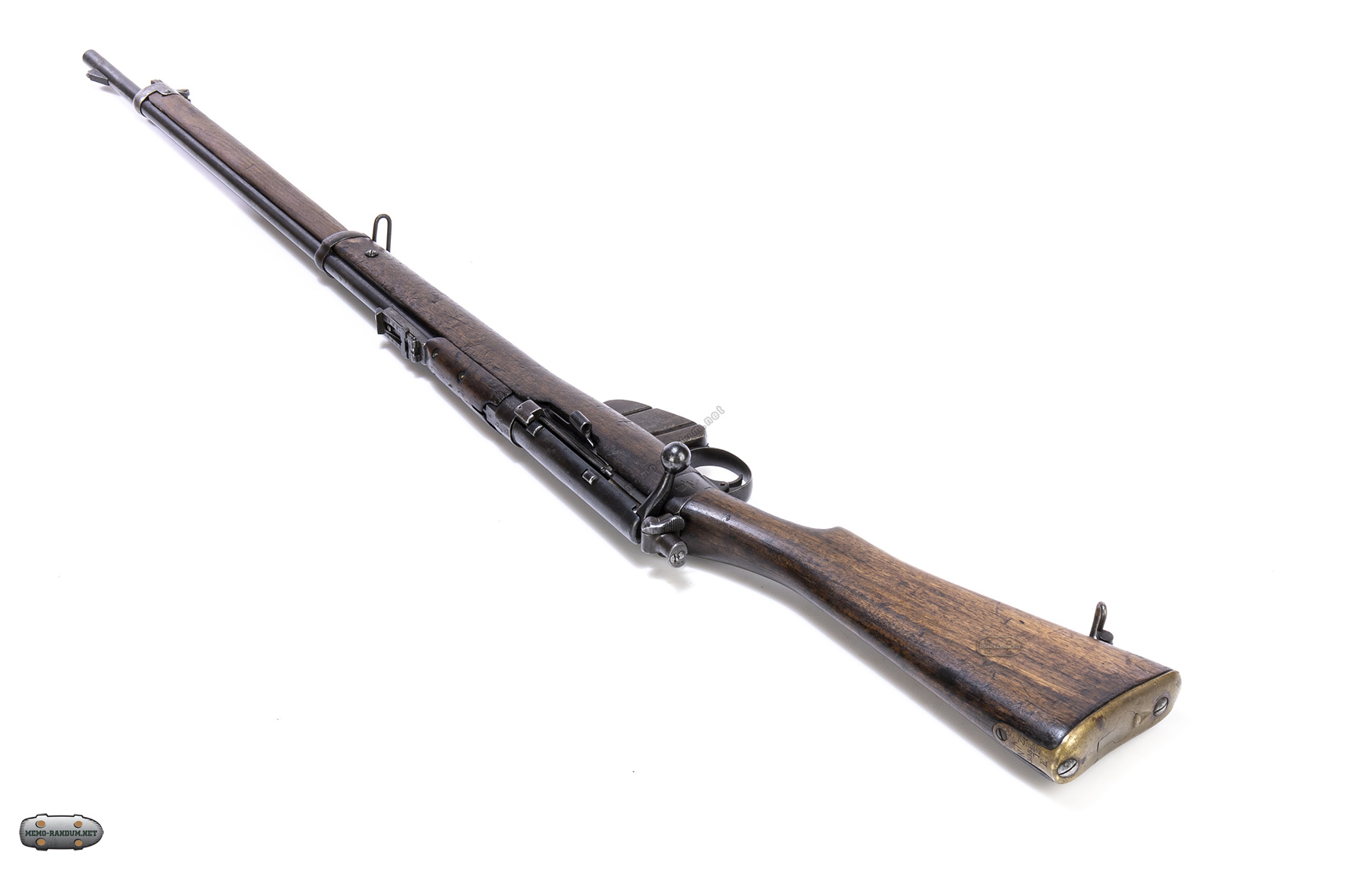

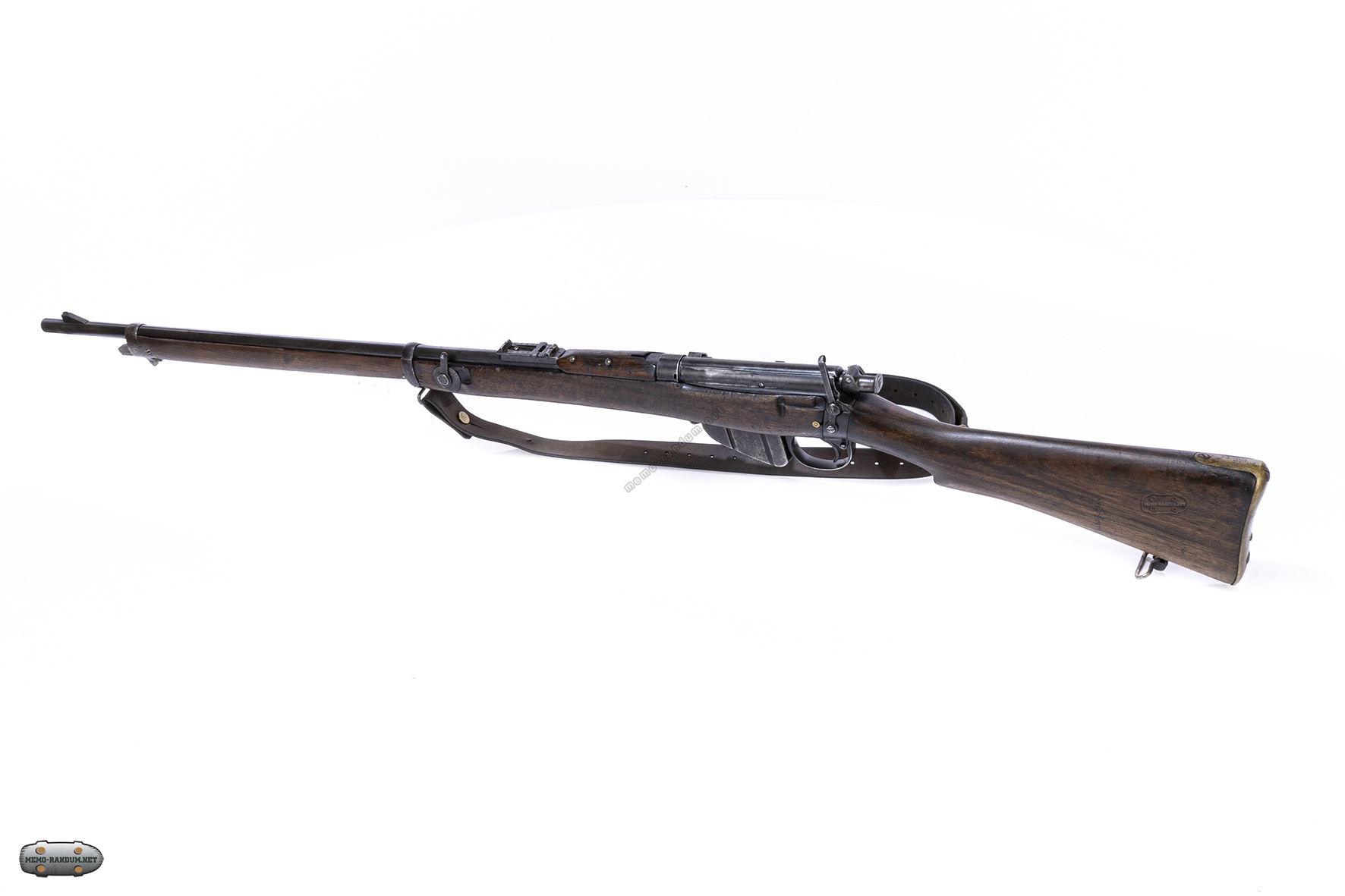

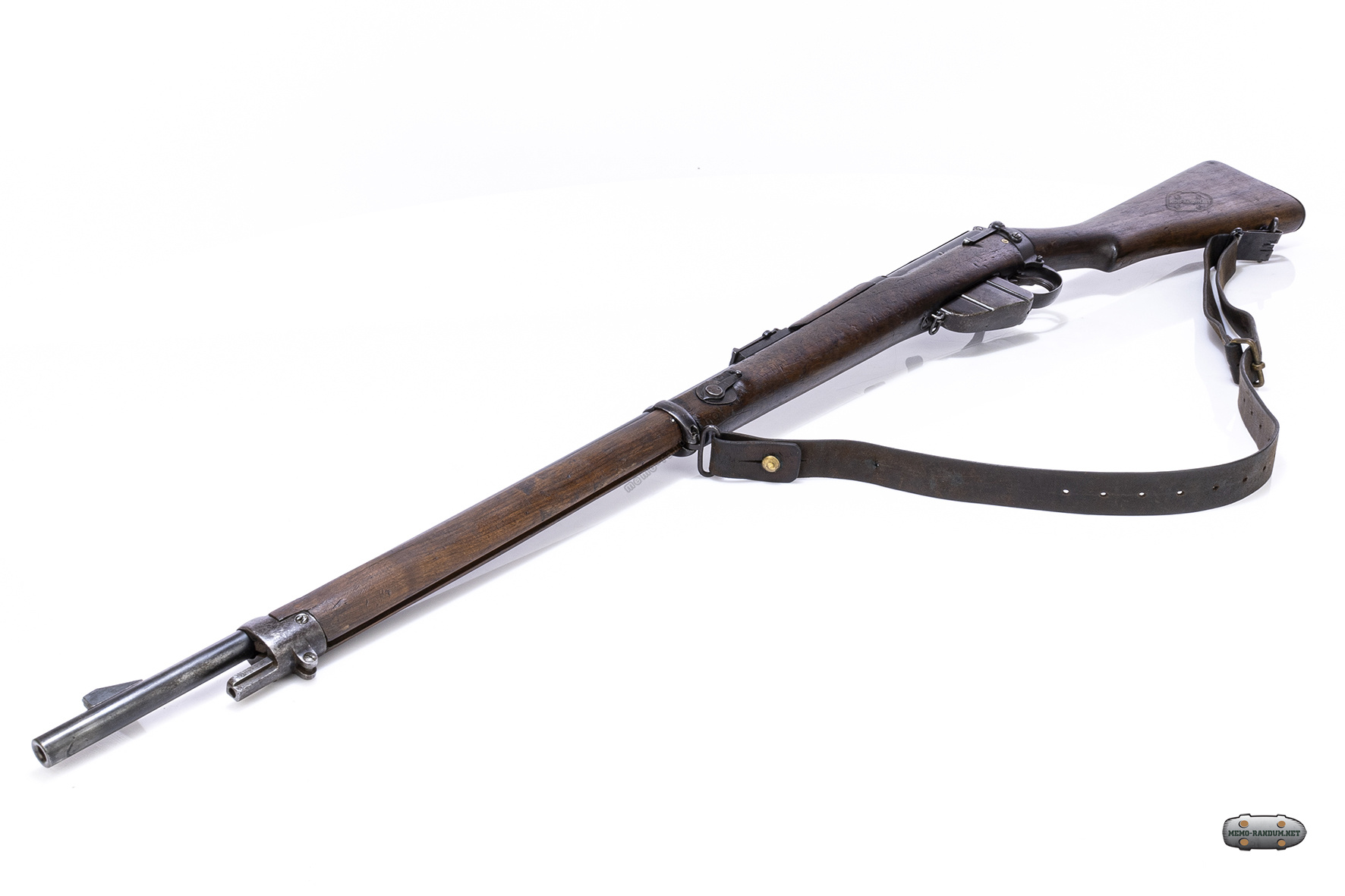

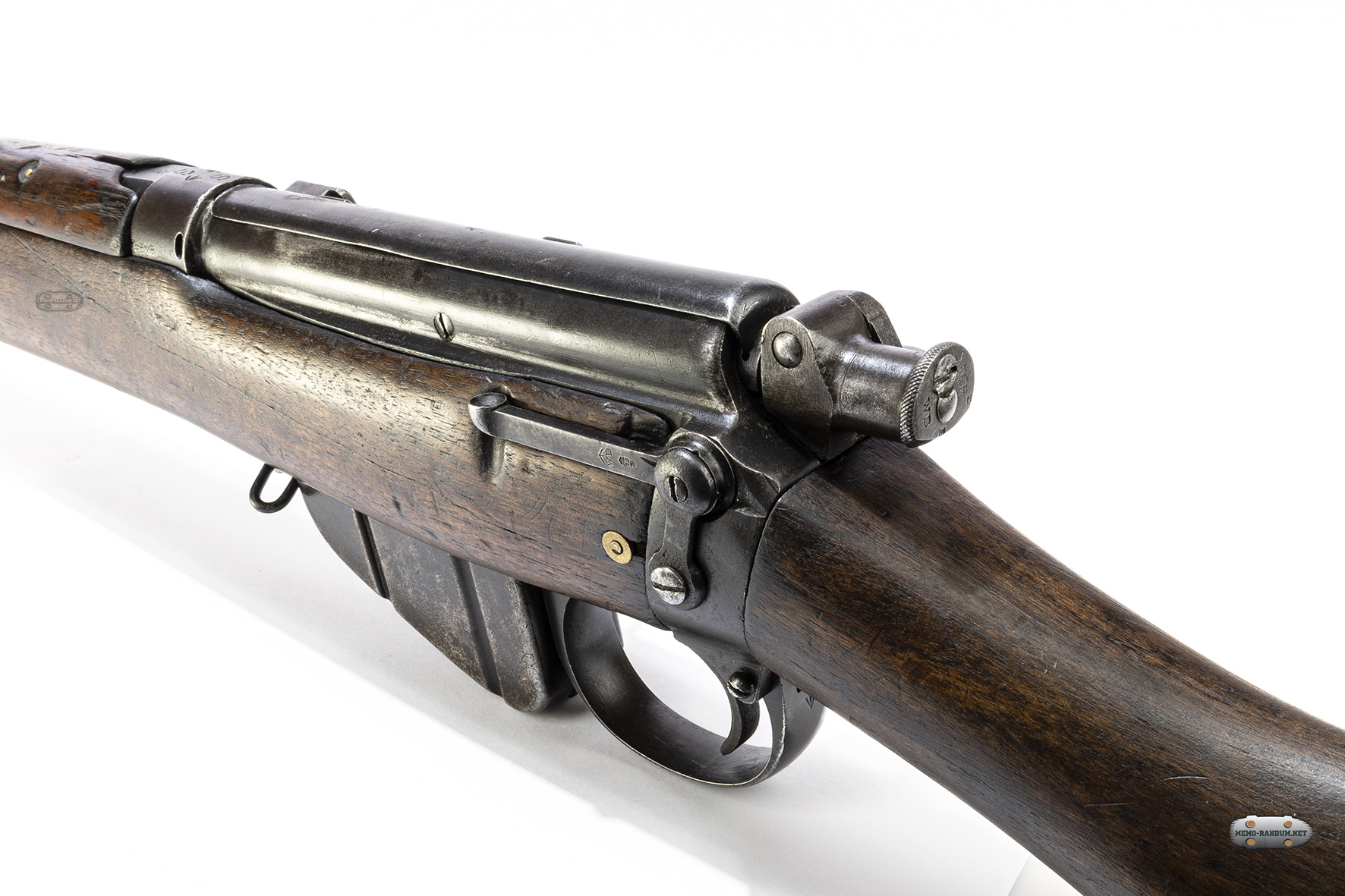

Винтовка Ли-Метфорд. Lee-Metford (Англия)

Производство Lee-Metford осуществлялось на Королевском заводе стрелкового оружия (RSAF) в Энфилд-Локе.

Модель Lee-Metford обладала съемным коробчатым магазином, вмещавшего восемь патронов, что обеспечивало пехотинцу хорошую огневую мощь.

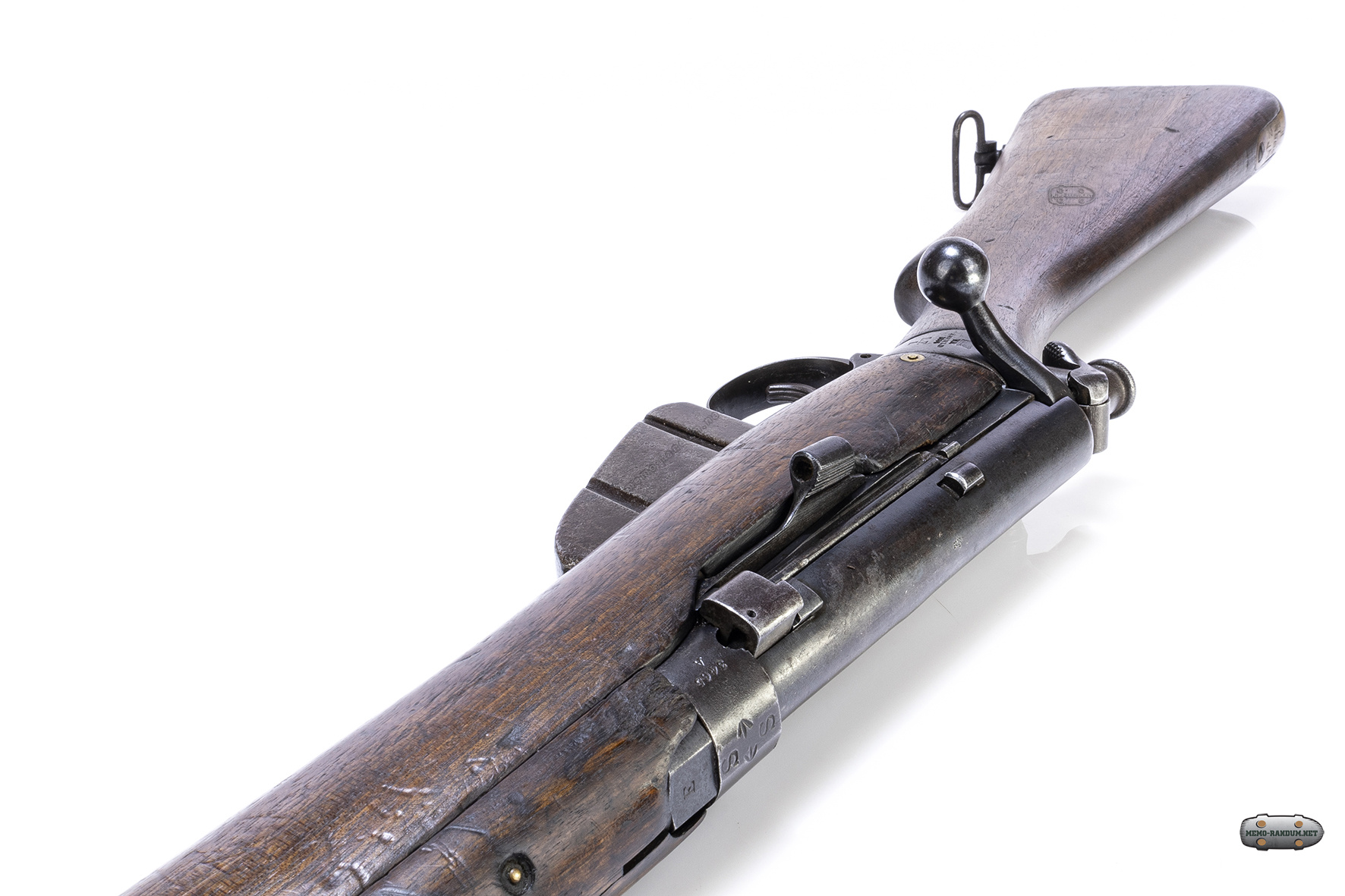

Винтовка Ли-Метфорд. Lee-Metford (Англия)

Обученный боец, теоретически, мог бы вести более интенсивный огонь - до 20 выстрелов в минуту.

Дальности стрельбы в 1800 ярдов (эффективная дальность стрельбы была ближе к 800 ярдам).

Винтовка Ли-Метфорд. Lee-Metford (Англия)

Прицельные приспособления на винтовке менялись на протяжении всего срока ее производства, как и типы стволов. Общая длина составляла 49,5 дюймов (с прикрепленным штыком) при длине ствола 30 дюймов.

Несмотря на то, что модель Lee-Metford была принята на вооружение в 1888 году, фактически она была запущена в производство еще в 1884 году и продолжалась до 1896 года.

Винтовка появилась в номенклатуре британской армии как "Винтовка, магазинная, Mark I", маркировка I использовалась для обозначения ее первой серийной формы (позже, в 1891 году, она была переименована в "Винтовку, магазинную, Lee-Metford Mark I").

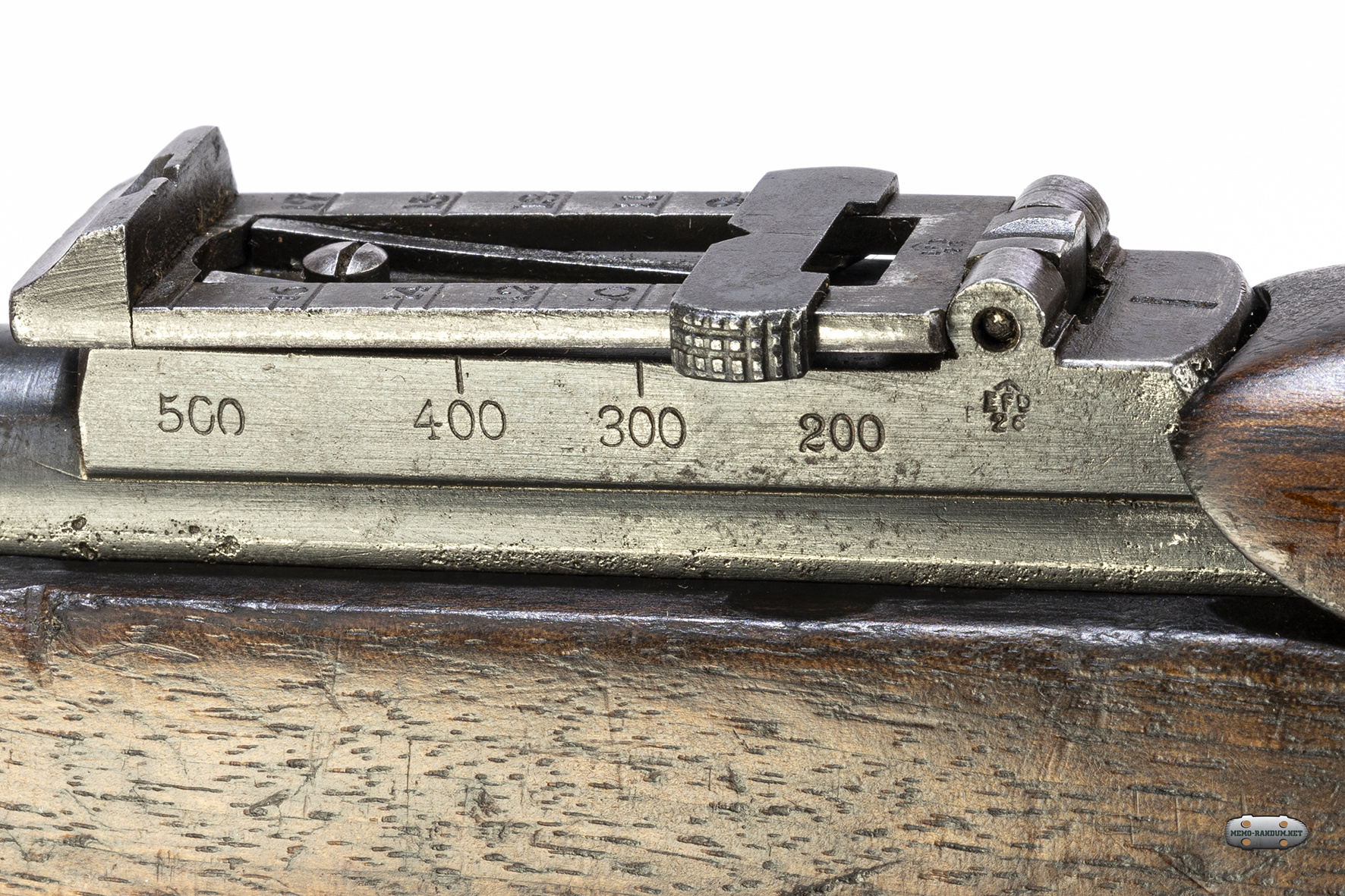

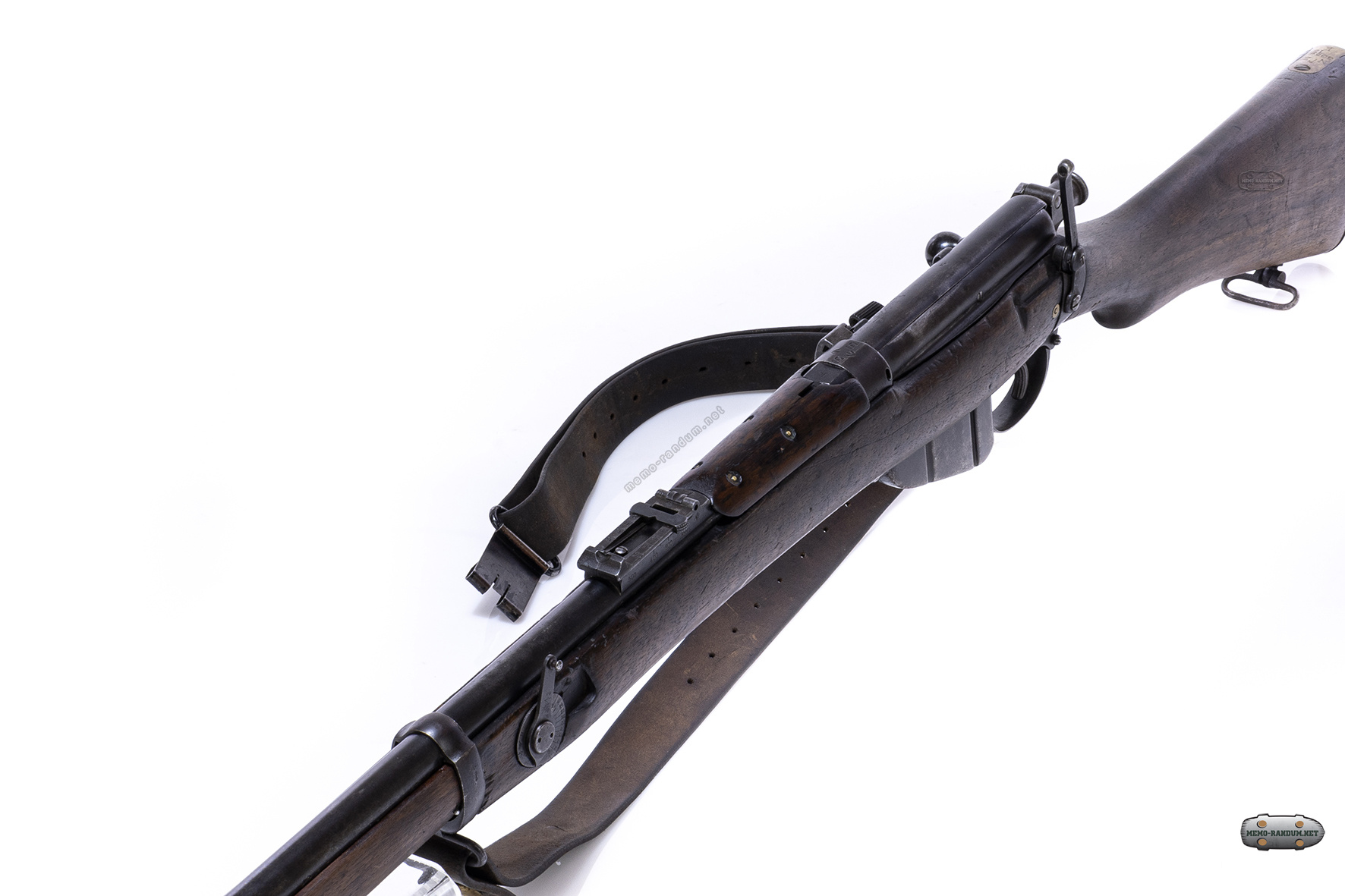

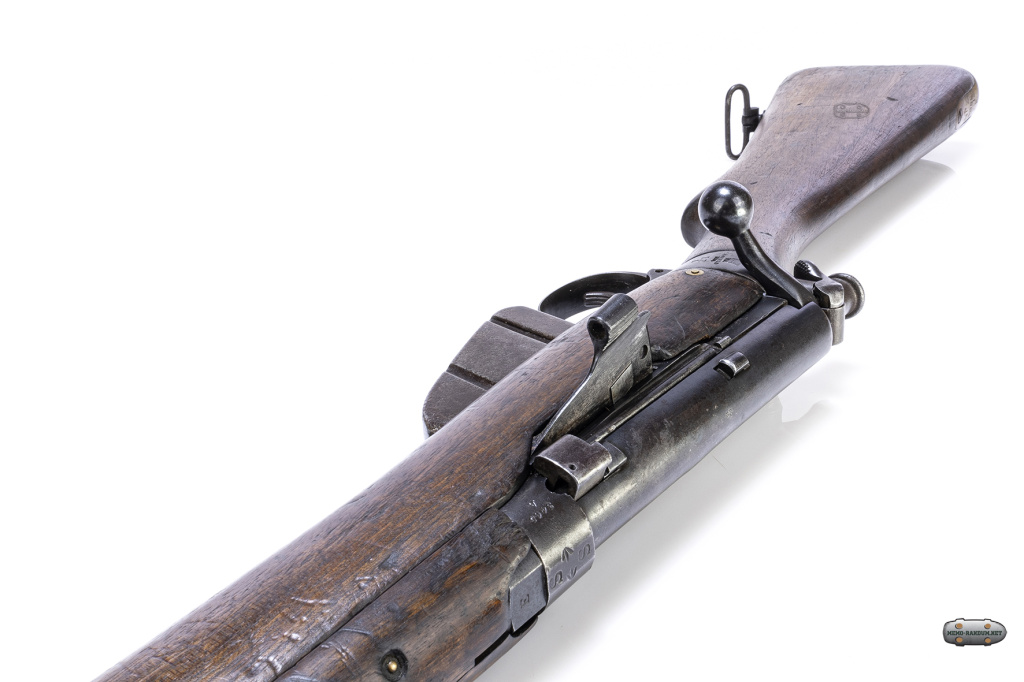

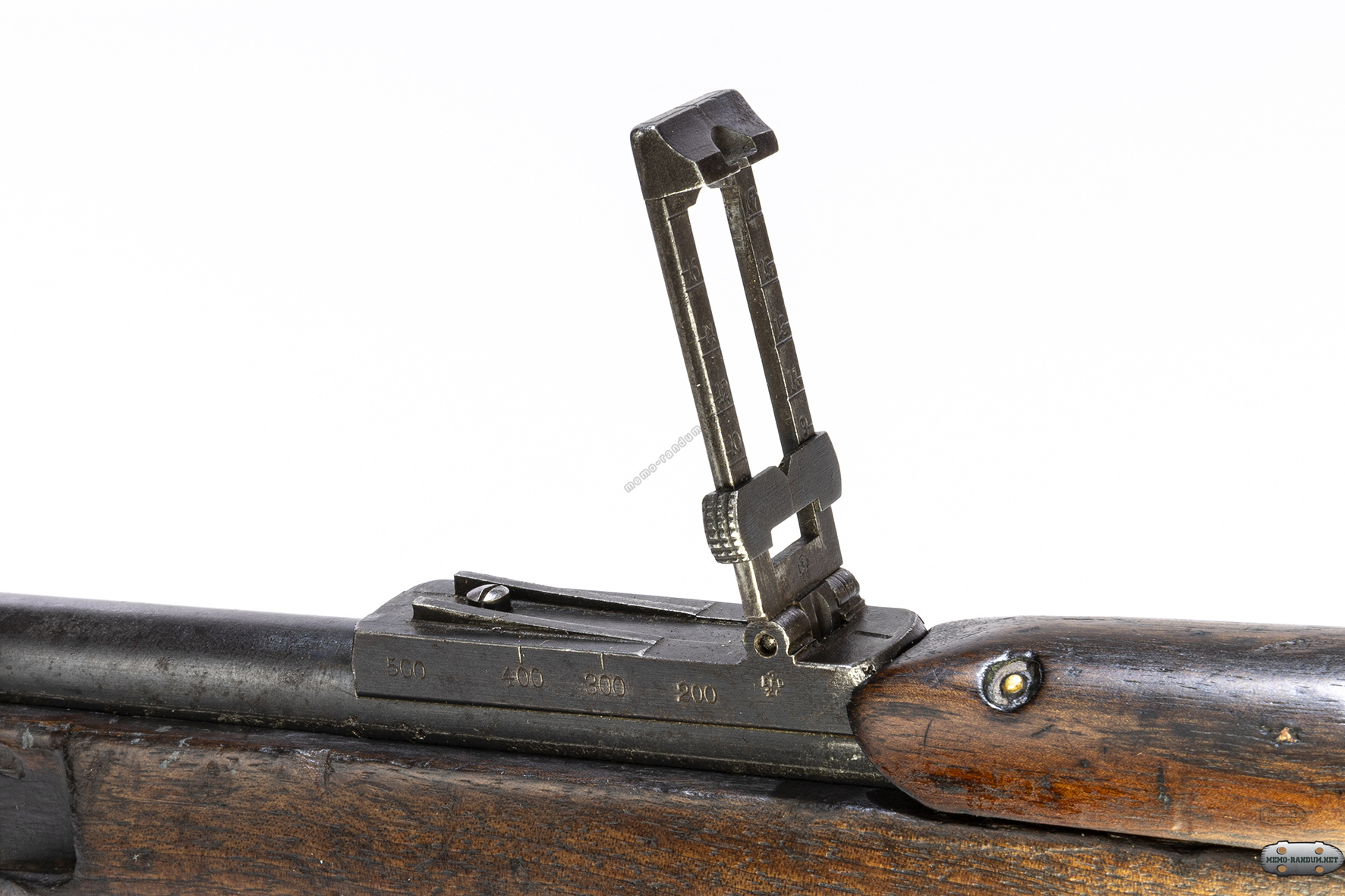

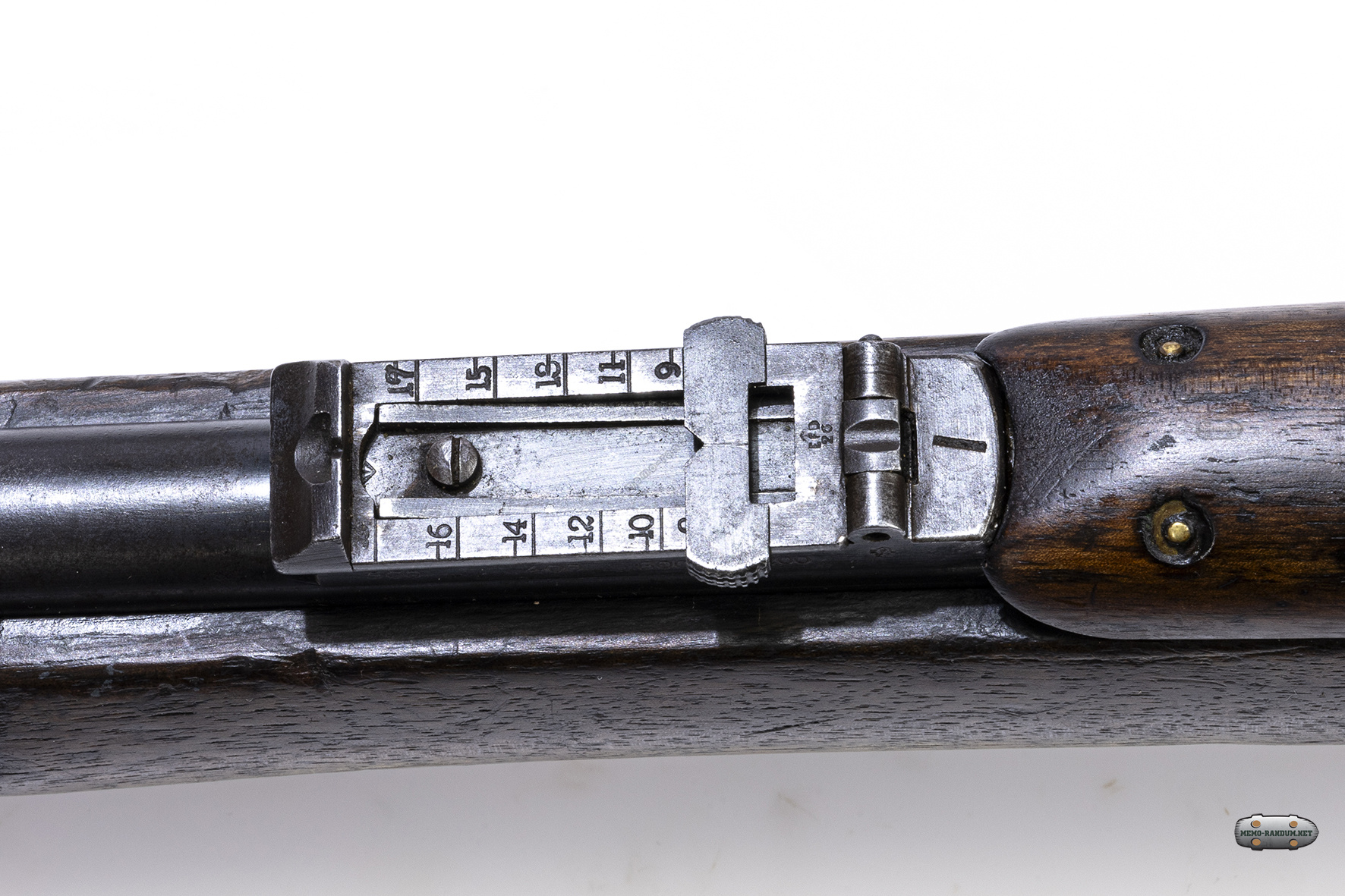

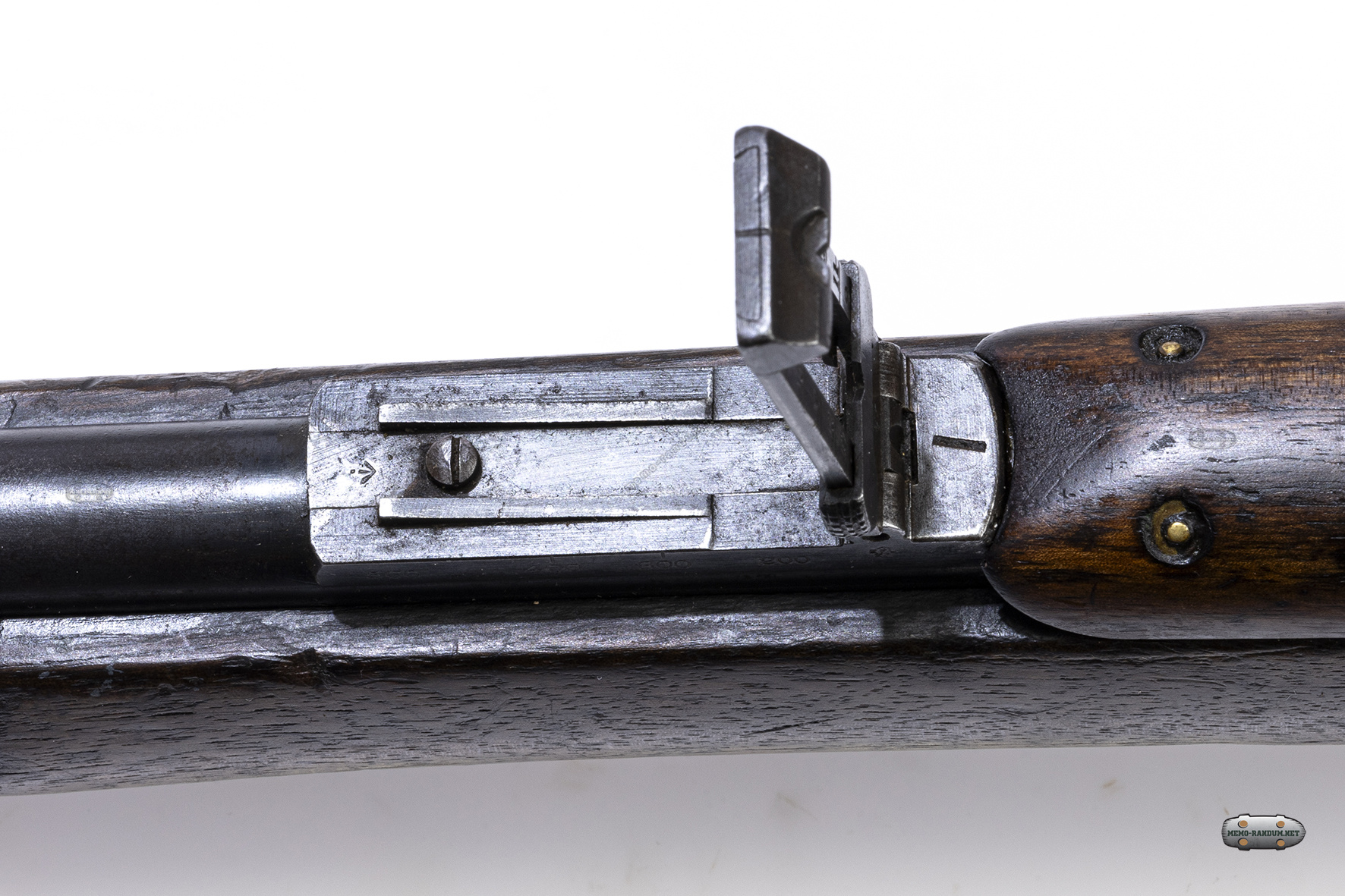

Винтовка Ли-Метфорд. Lee-Metford (Англия). прицел

Прицел. вид с верху

Винтовка Ли-Метфорд. Lee-Metford (Англия). прицел

Оригинальные прицелы включали в себя мушку с рифленой прорезью.

Винтовка могла стрелять на дальность от 300 до 1900 ярдов.

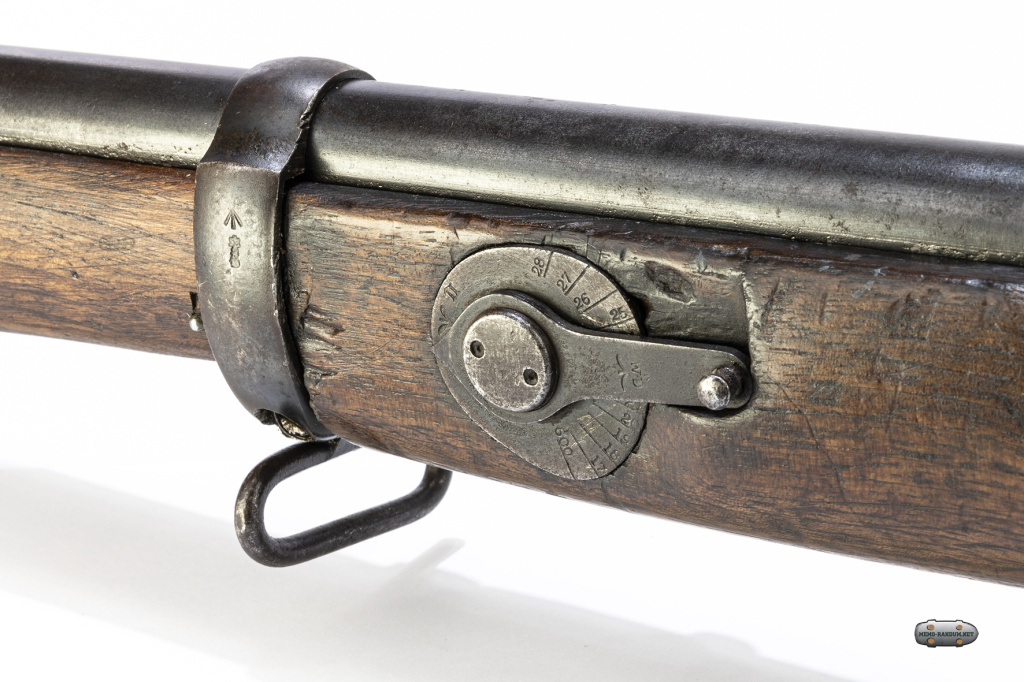

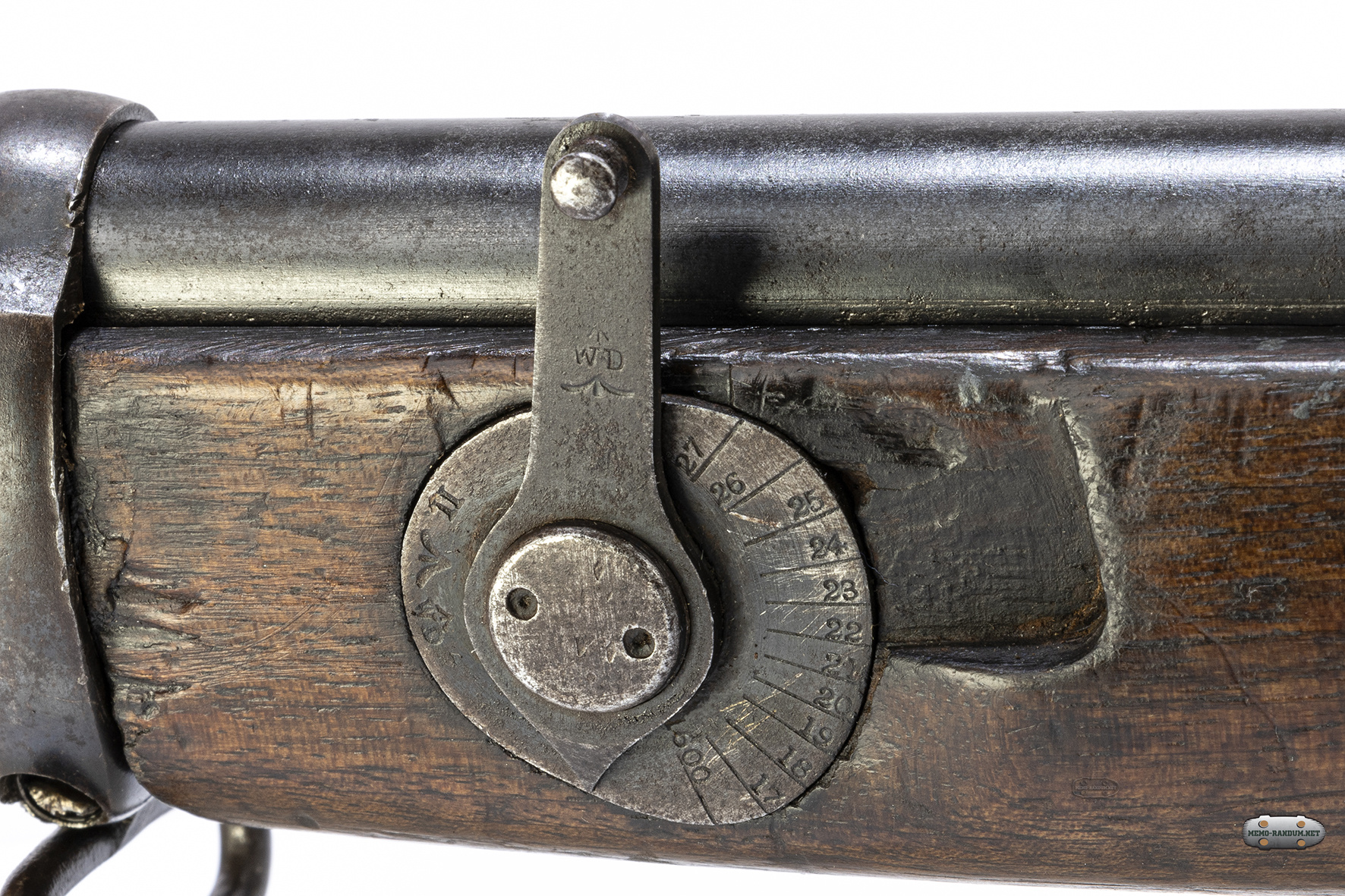

Винтовка также была оснащена прицельным приспособлением, расположенное сбоку приклада, для прицеливания на дальность от 1800 до 3500 ярдов (прицел для залповой стрельбы на дальние расстояния).

Начальная скорость пули составляла 2200 футов в секунду.

Более поздняя модификация обозначалась звездочкой после знака I ( I* ).

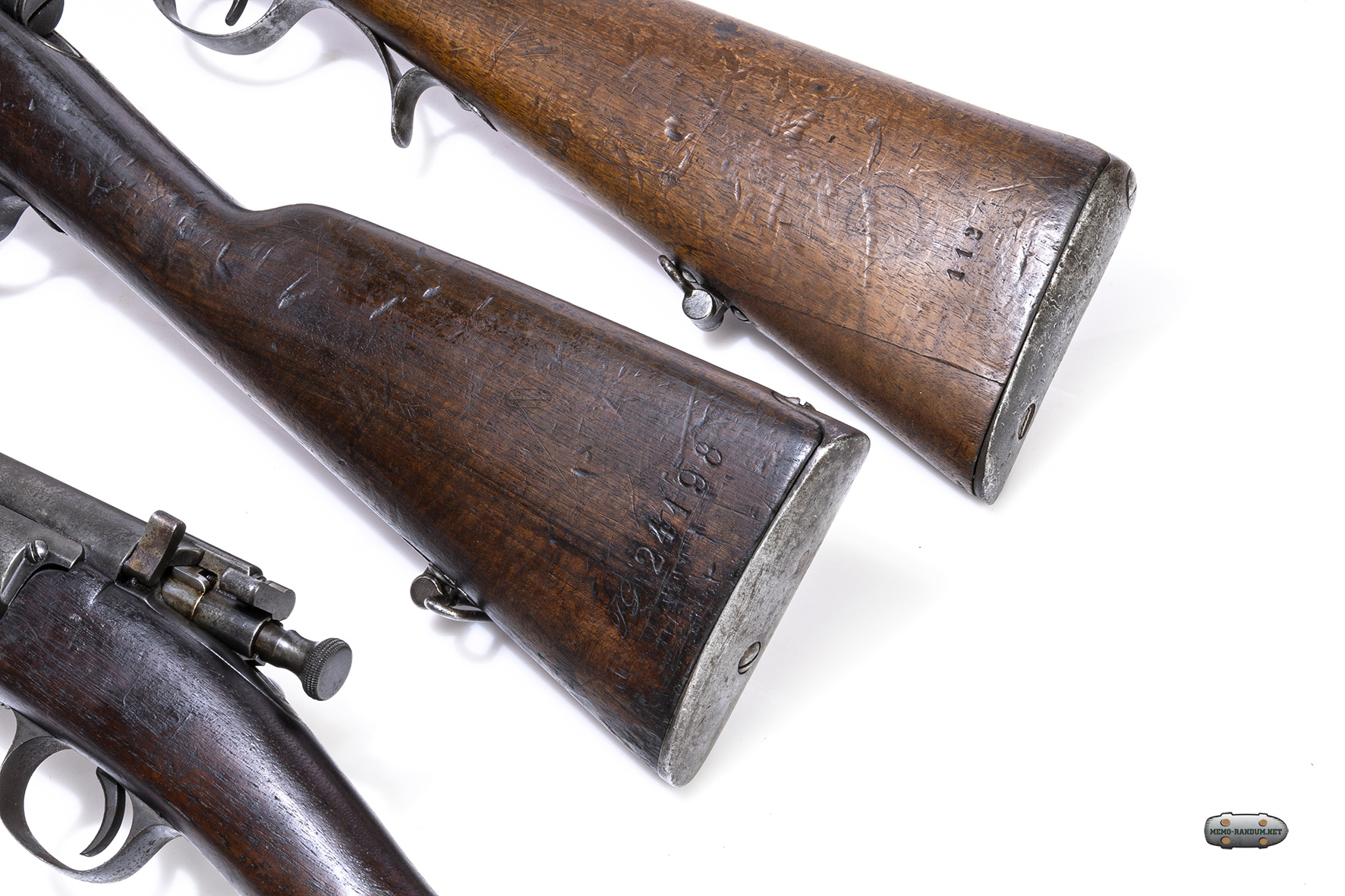

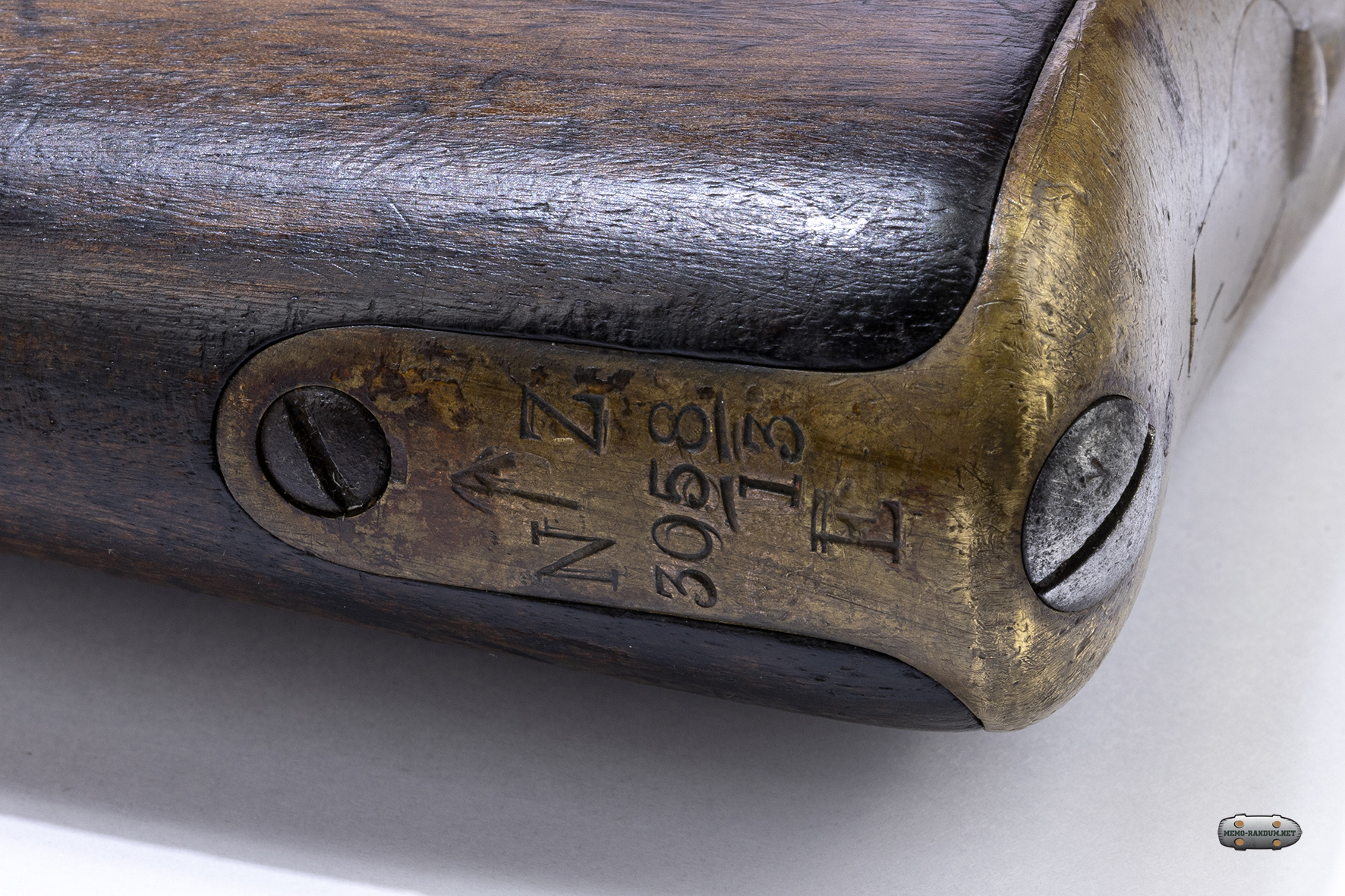

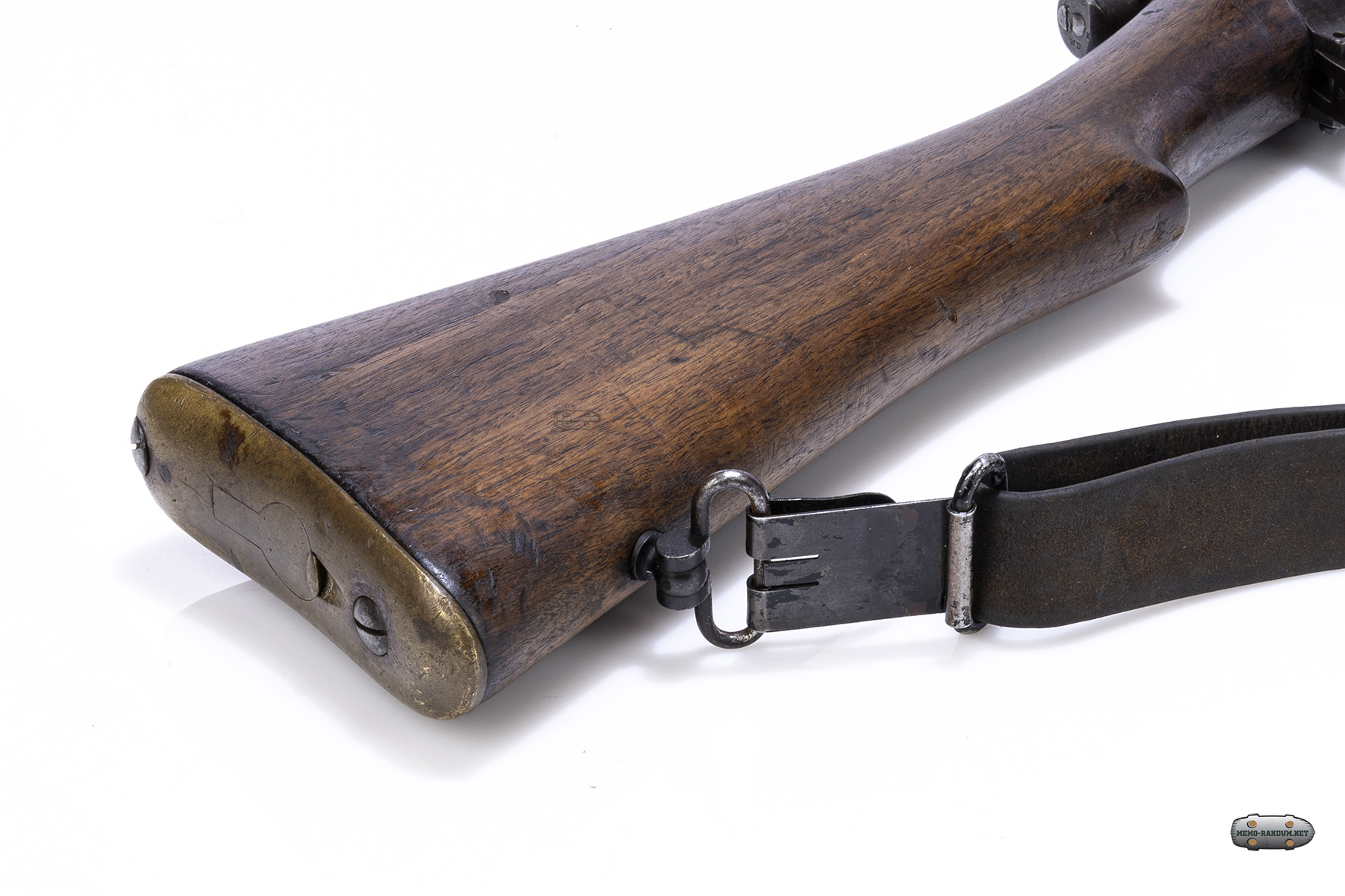

Обозначение означало несколько изменений: была удалена предохранительная защелка системы заряжания и установлено новое цевье. Количество витков затворной пружины было уменьшено - с 39 до 32, а количество витков магазинной пружины увеличилось с трех до четырех. На плечевом прикладе появились опознавательные полковые латунные диски. Мушка была изменена на блочную, в отличие от оригинала, и получила форму лезвия.

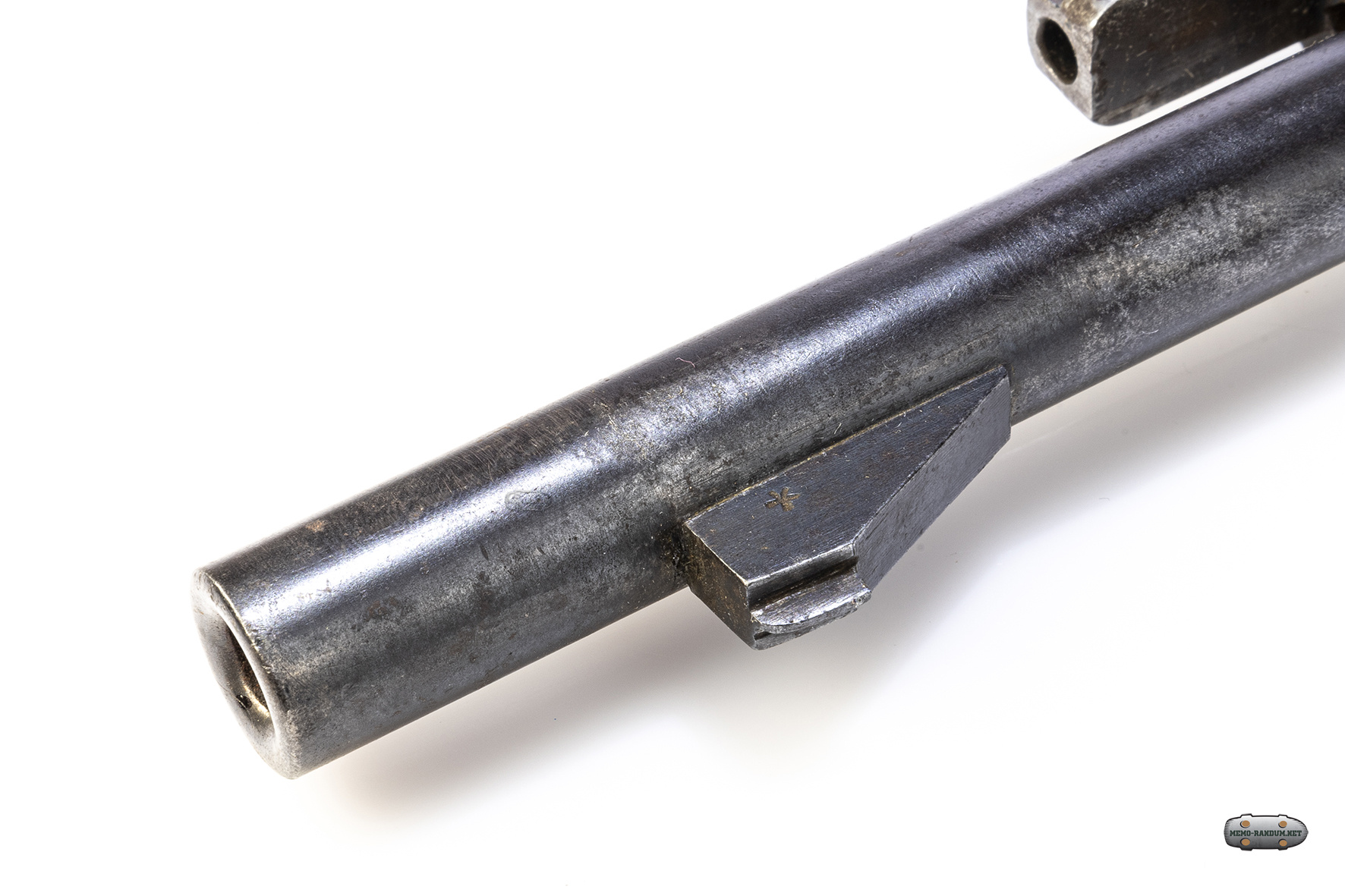

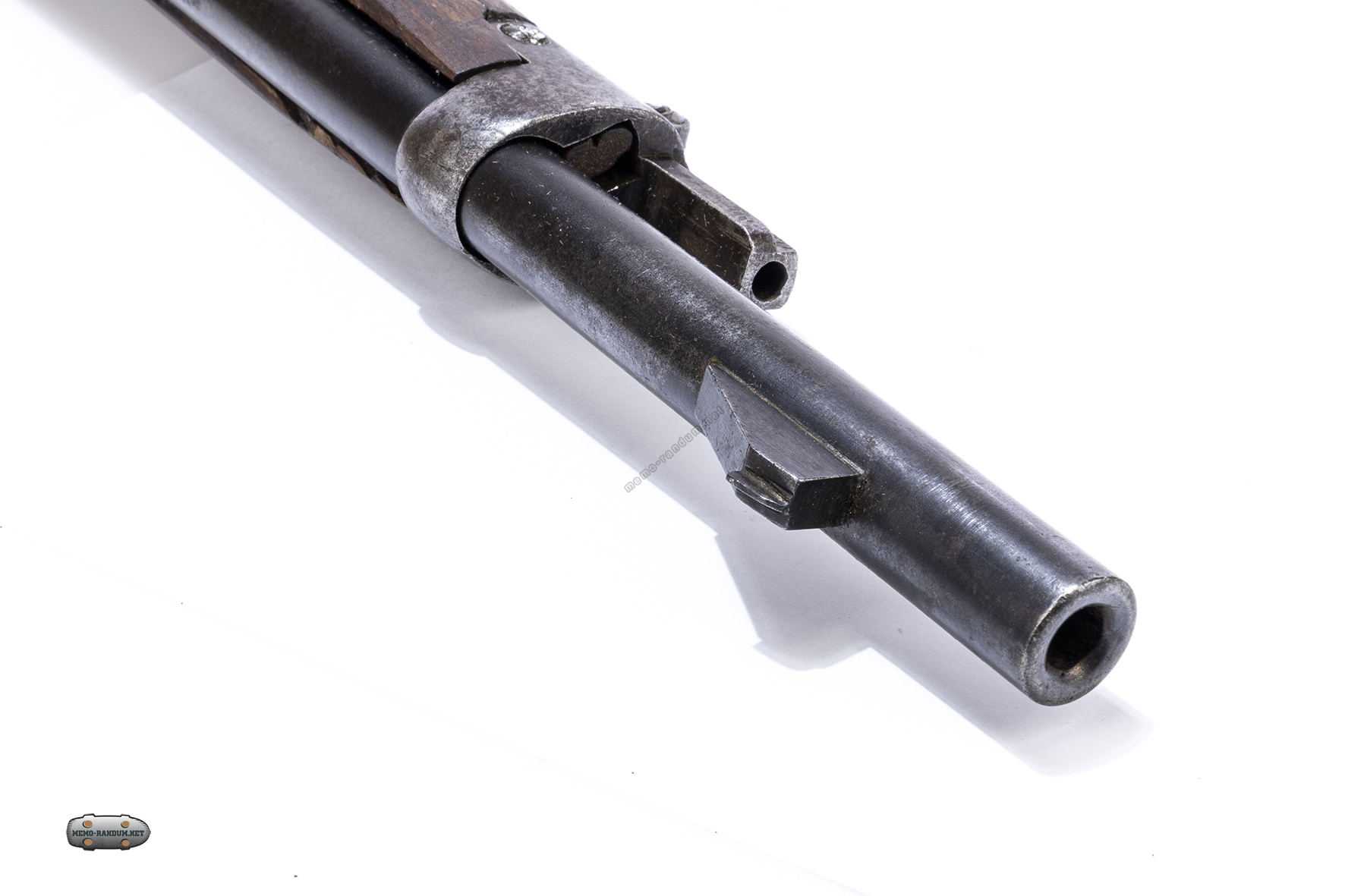

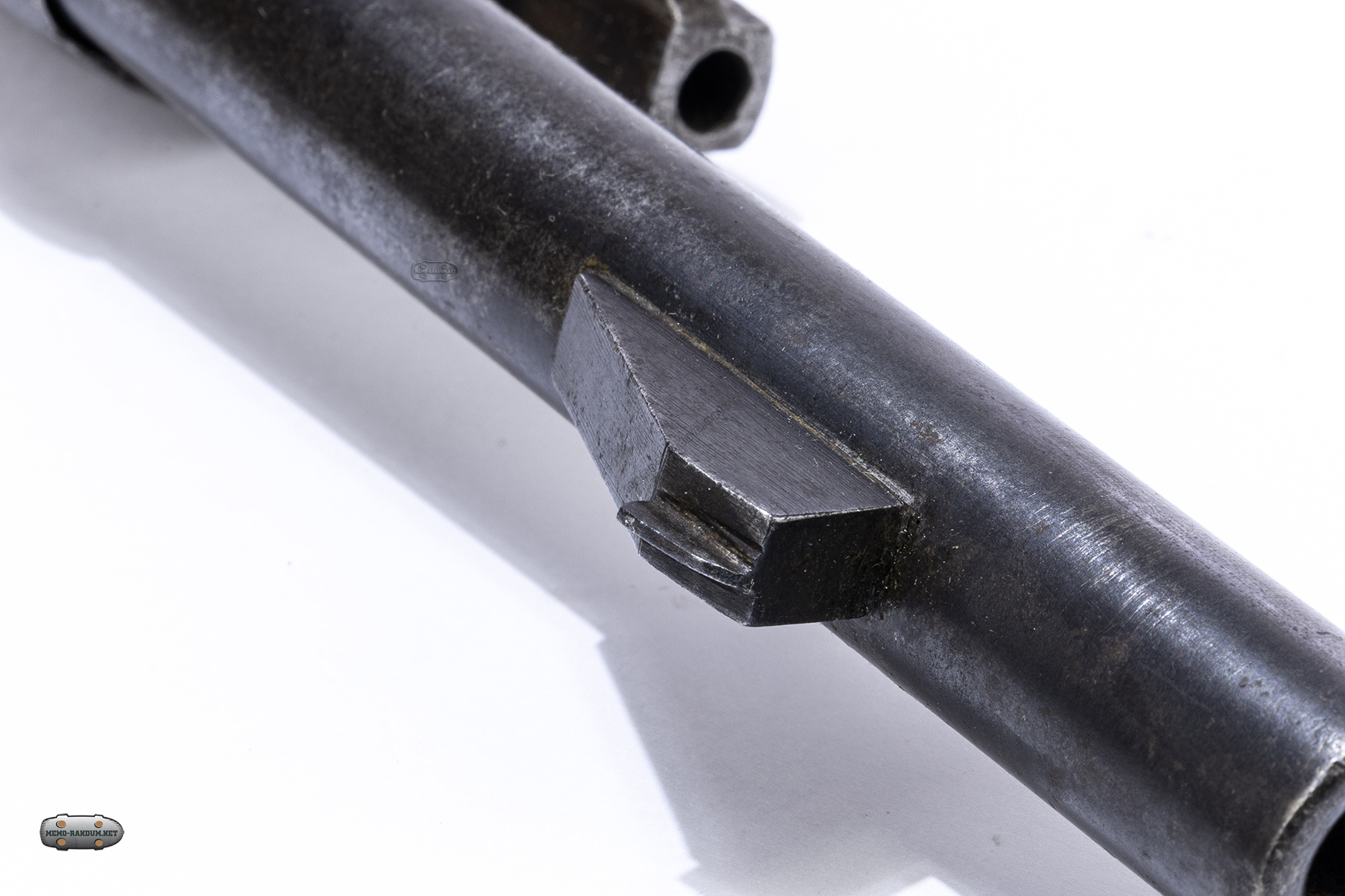

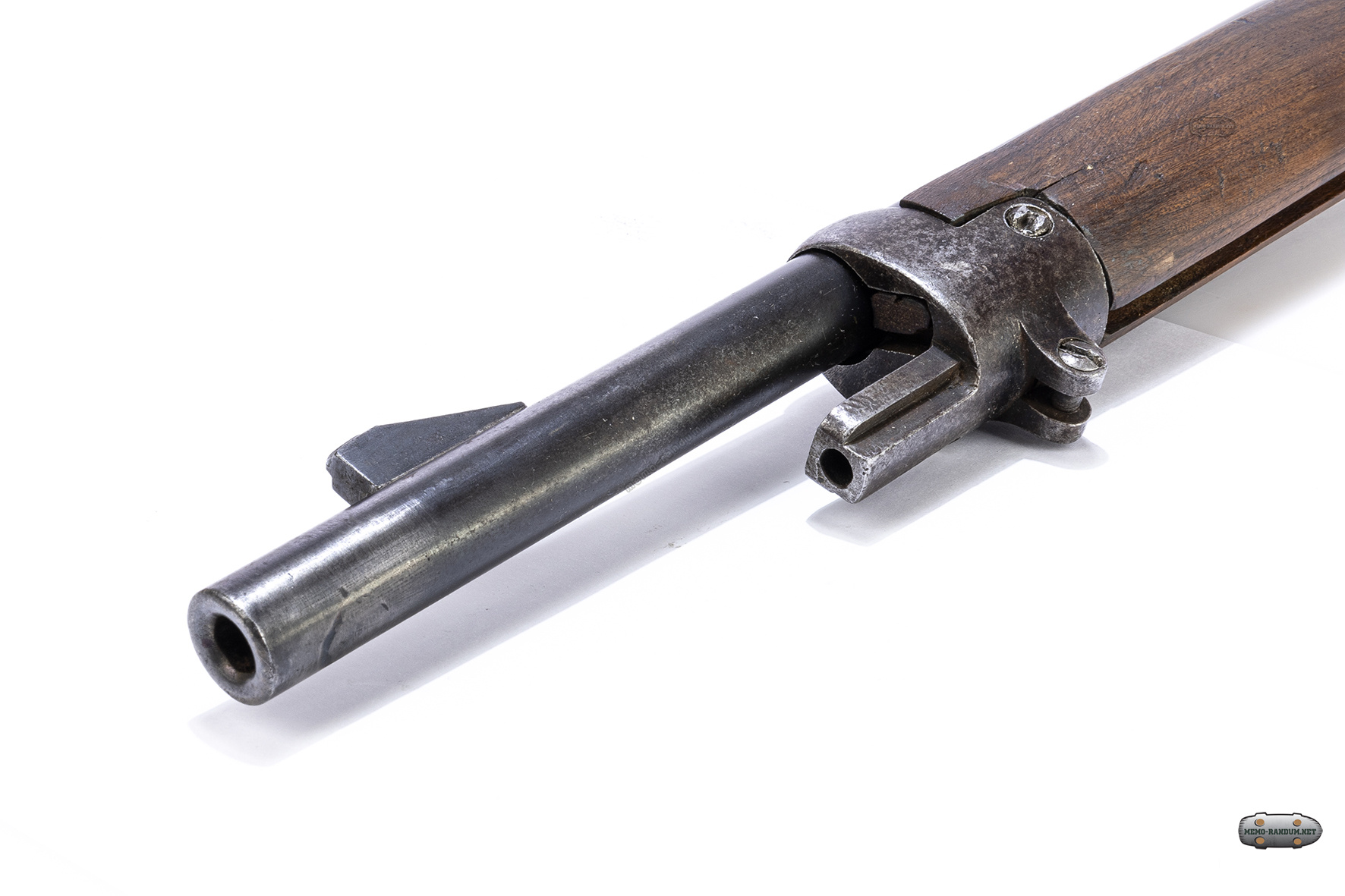

Винтовка Ли-Метфорд. Lee-Metford (Англия). мушка

Интересная особенность данной винтовки- в заказе на разработку было требование, чтобы винтовка могла быть одновременно многозарядной и однозарядной. специально под данное требование, в конструкцию была введена специальная шторка, отсекающая магазин. Когда противник был далеко шторка отсекала магазин и стрелок вел прицельный одиночный огонь. если противник приближался, шторка открывалась и начиналась беглая стрельба.

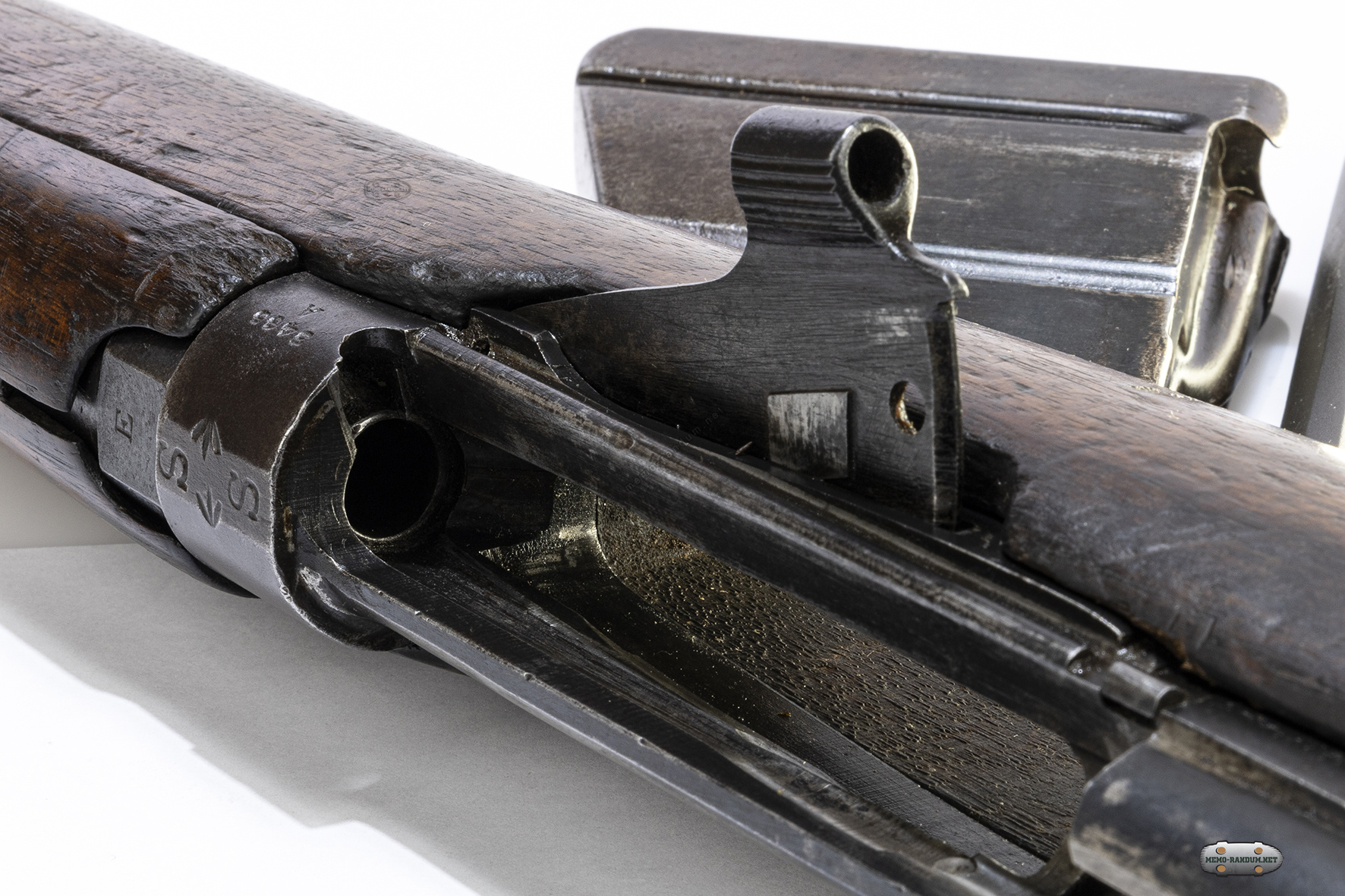

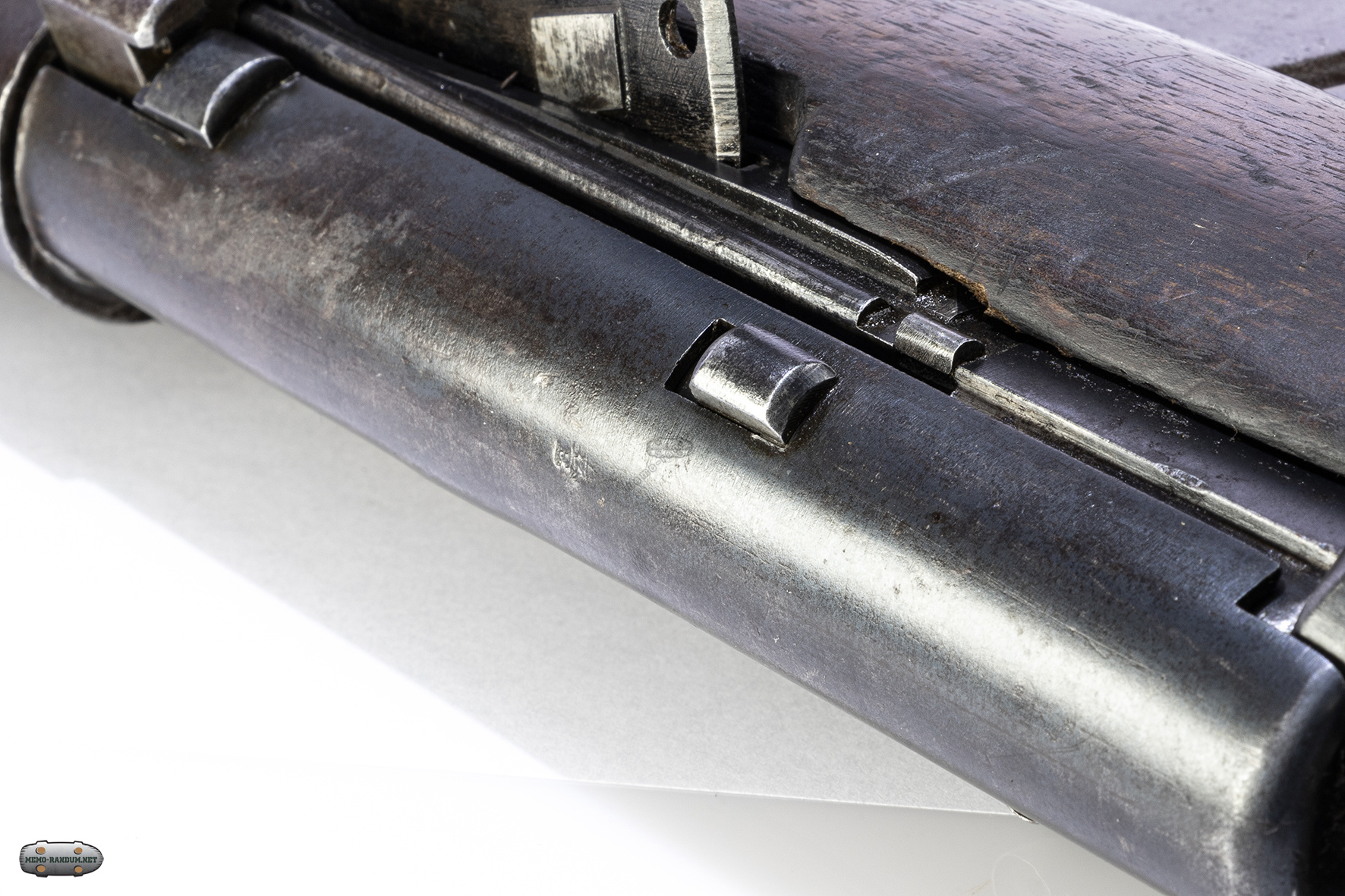

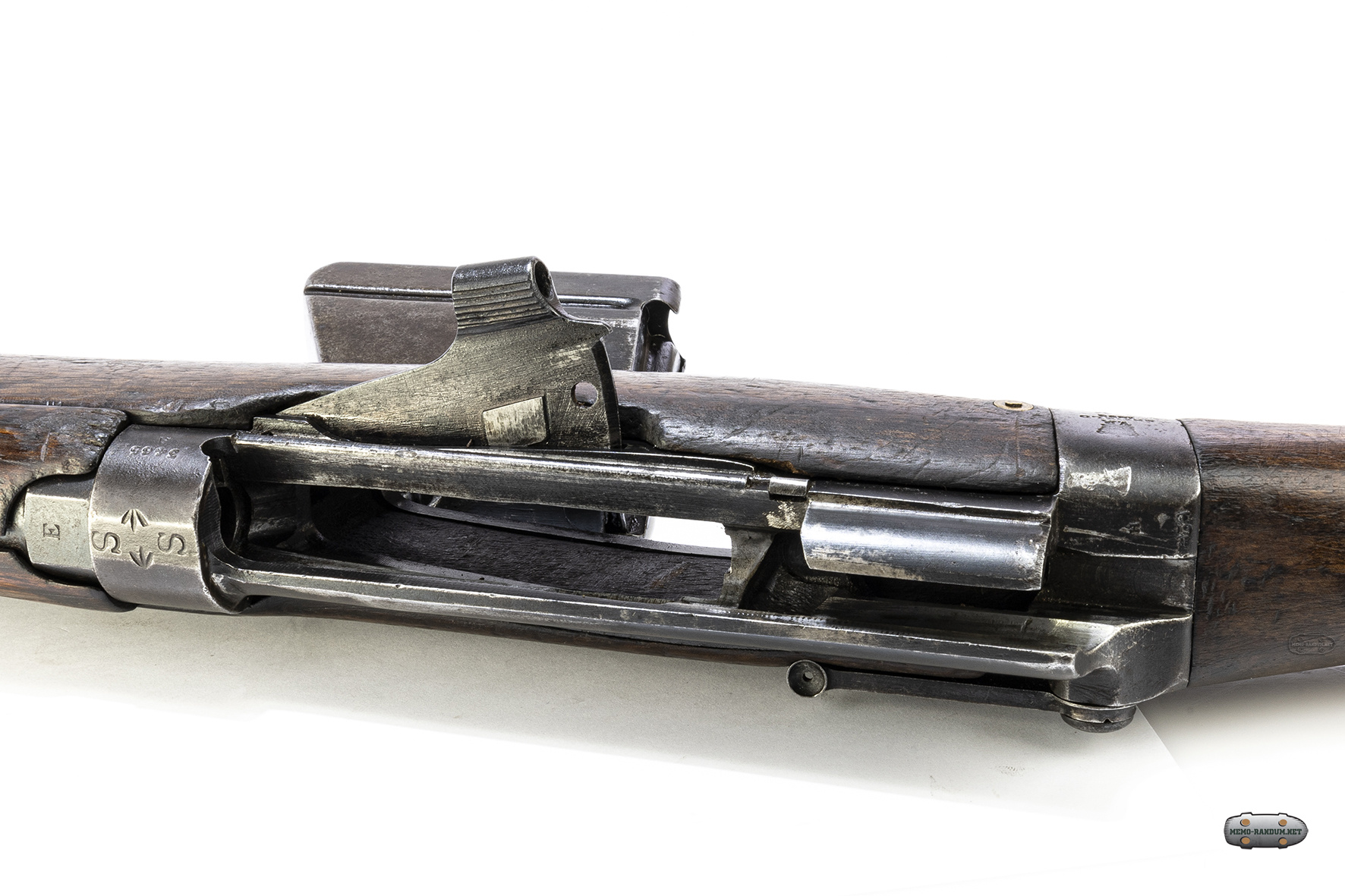

Ли-Метфорд. Lee-Metford (Англия)-Шторка закрыта- винтовка в однозарядном режиме

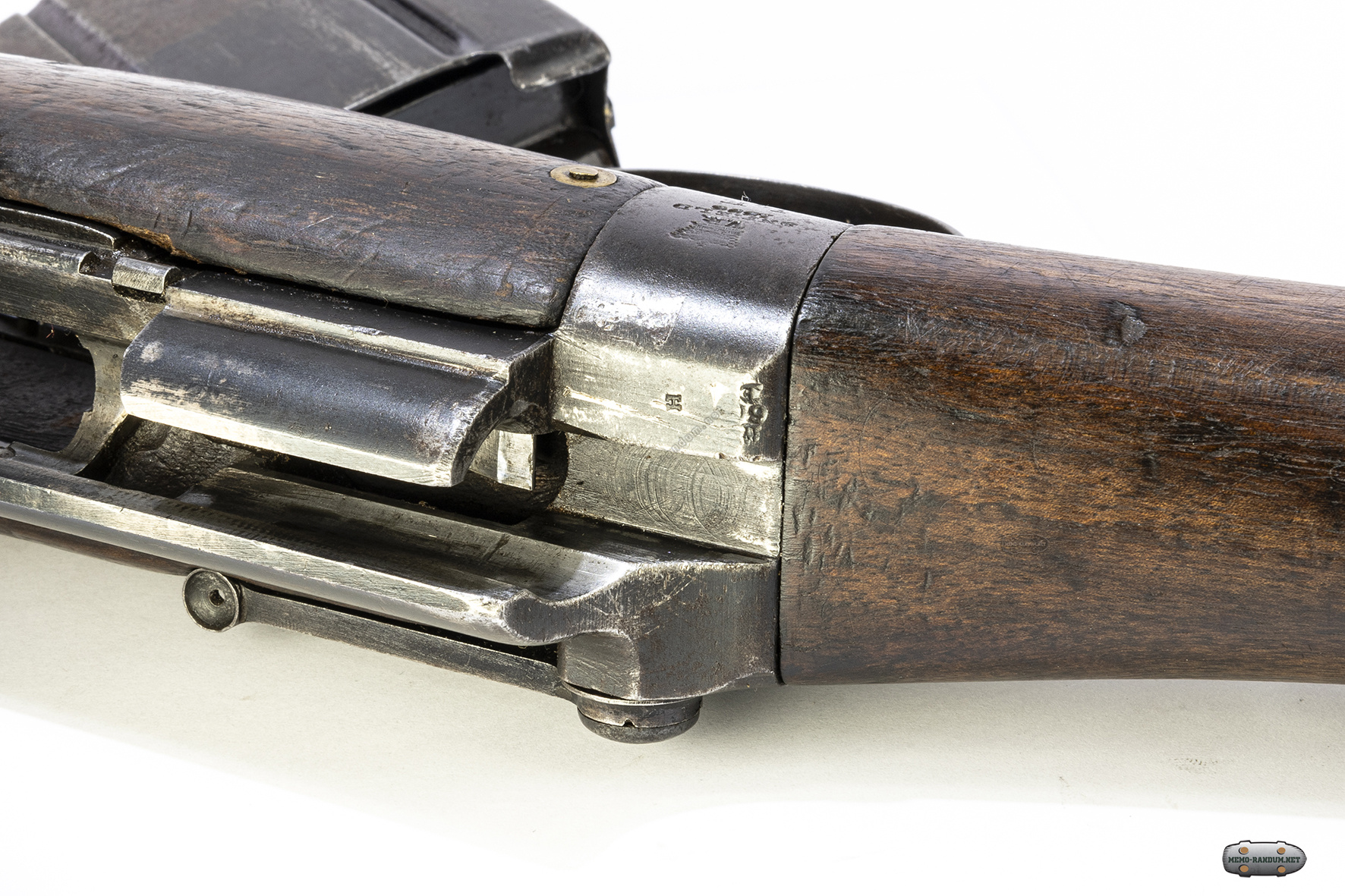

Шторка закрыта- винтовка в однозарядном режиме

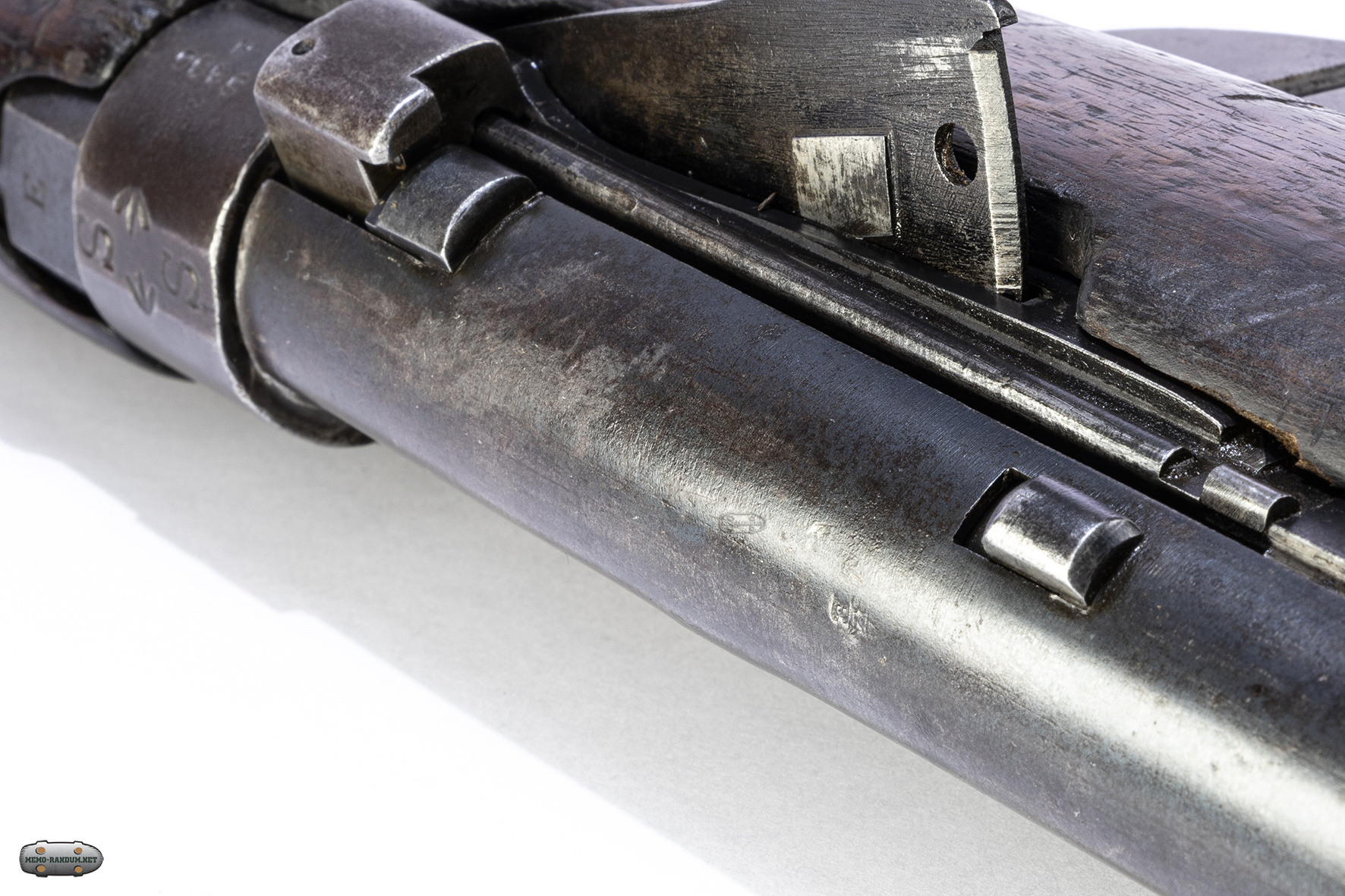

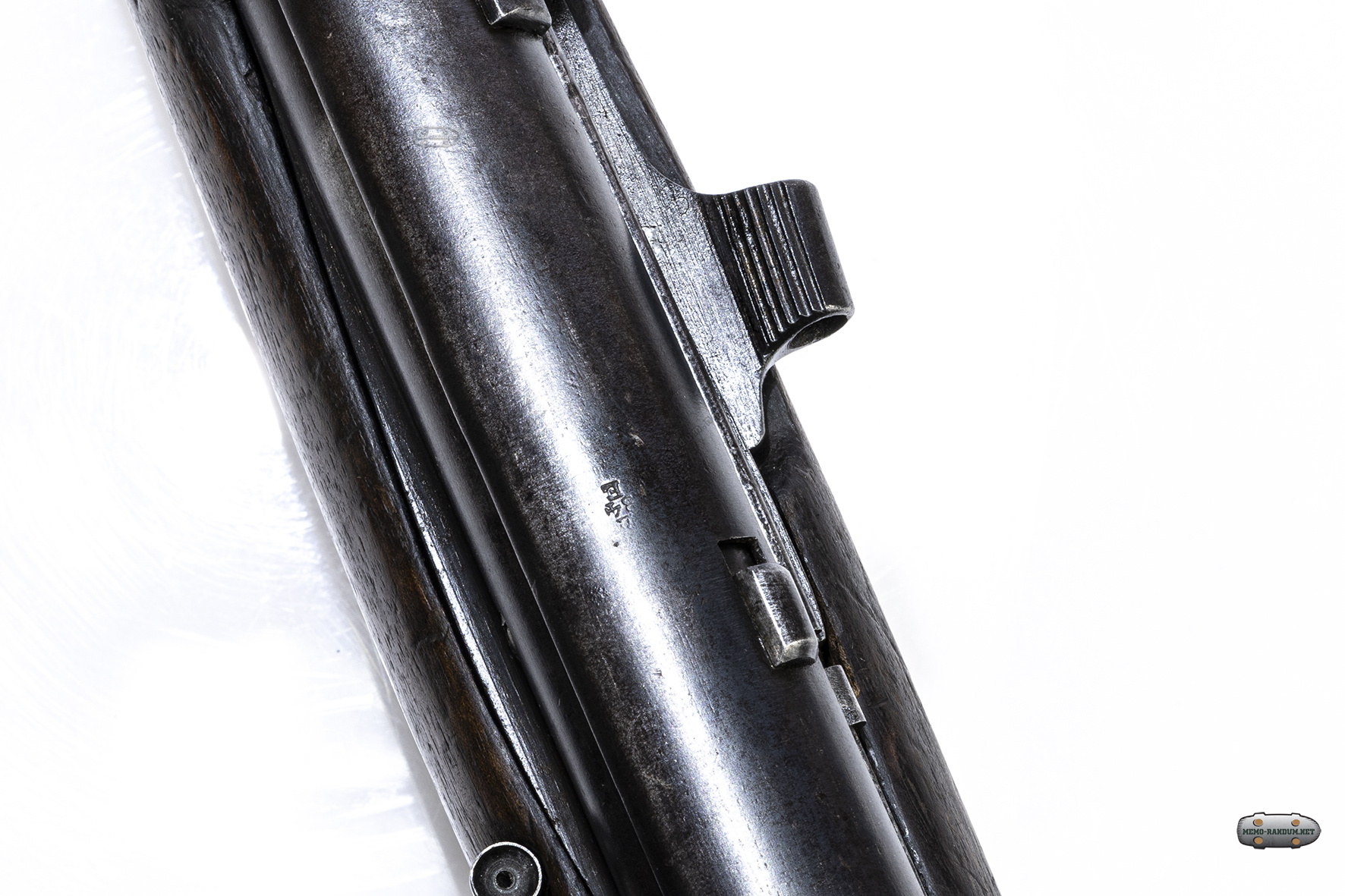

Ли-Метфорд. Lee-Metford (Англия)-шторка открыта- винтовка в многозарядном режиме

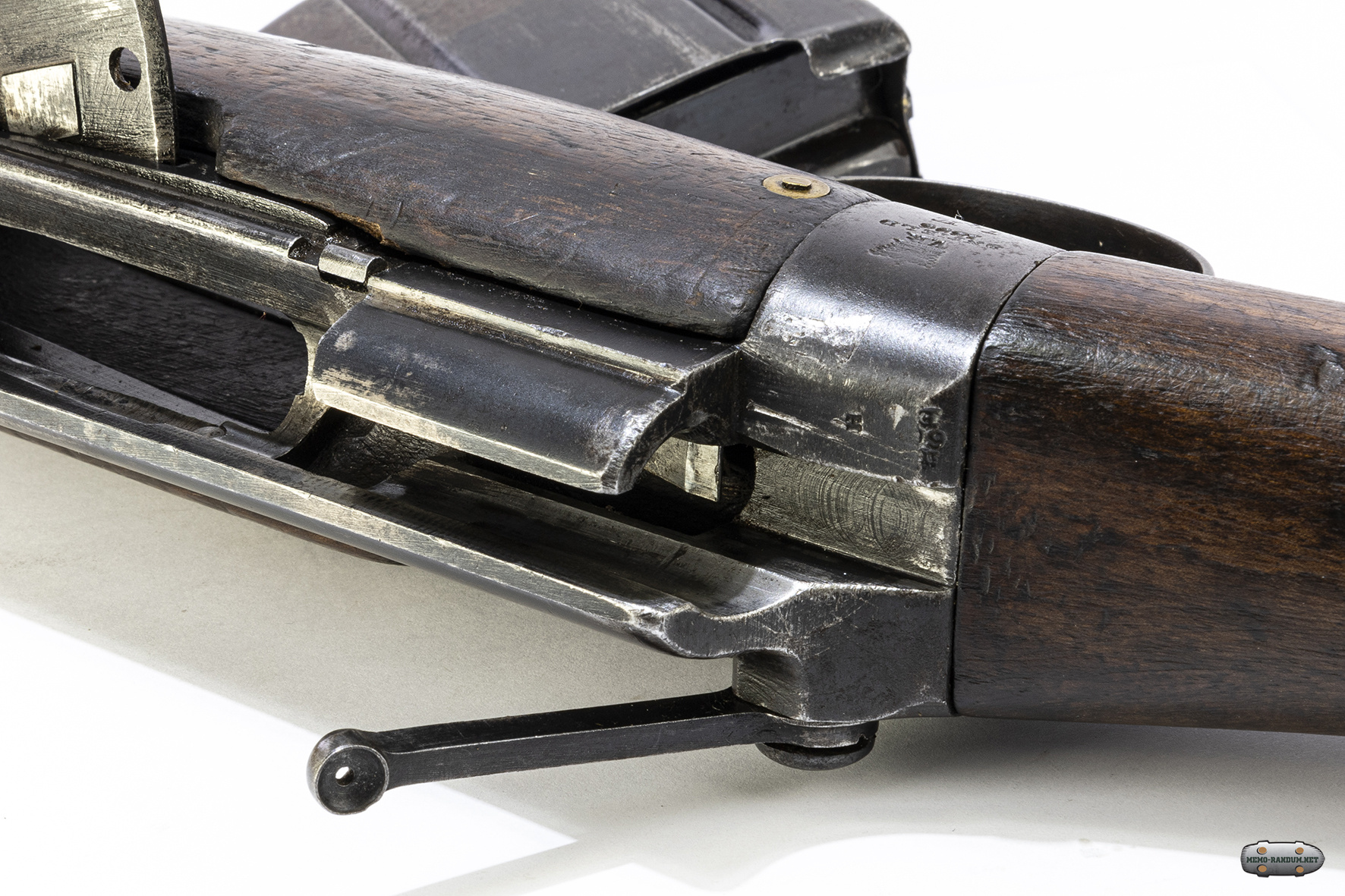

шторка открыта- винтовка в многозарядном режиме

В 1892 году на смену Lee-Metford, пришел усовершенствованный вариант под названием Mark II, который стал первым в серии, оснащенным новым коробчатым магазином на 10 патронов (заменившим оригинальный магазин на 8 патронов).

Это стало возможным благодаря новой системе укладки патронов в два ряда в шахматном порядке, в отличие от оригинальной системы с одним рядом патронов. В новых магазинах также появилась новая S-образная пружина, заменившая старый формат пружины.

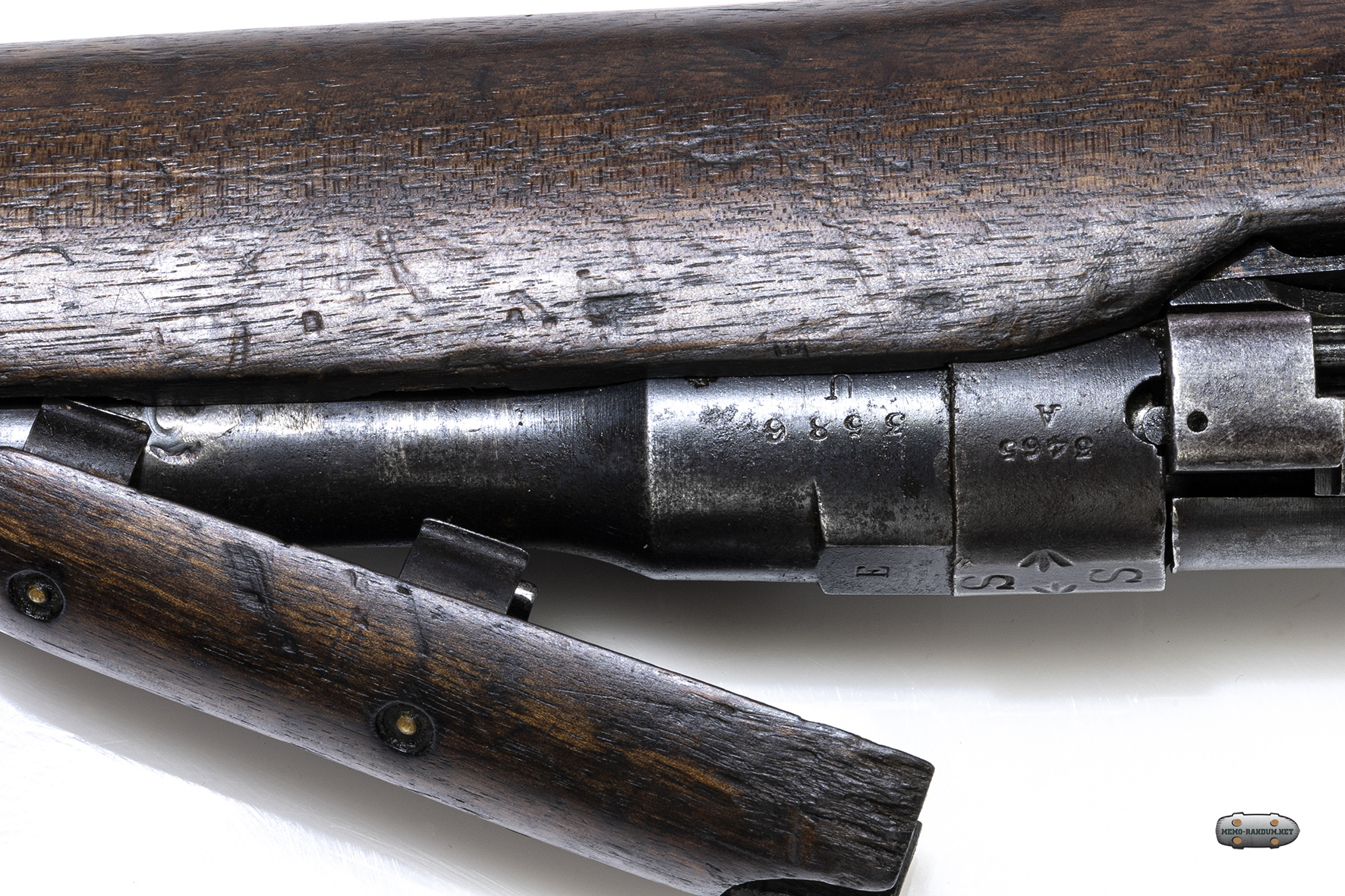

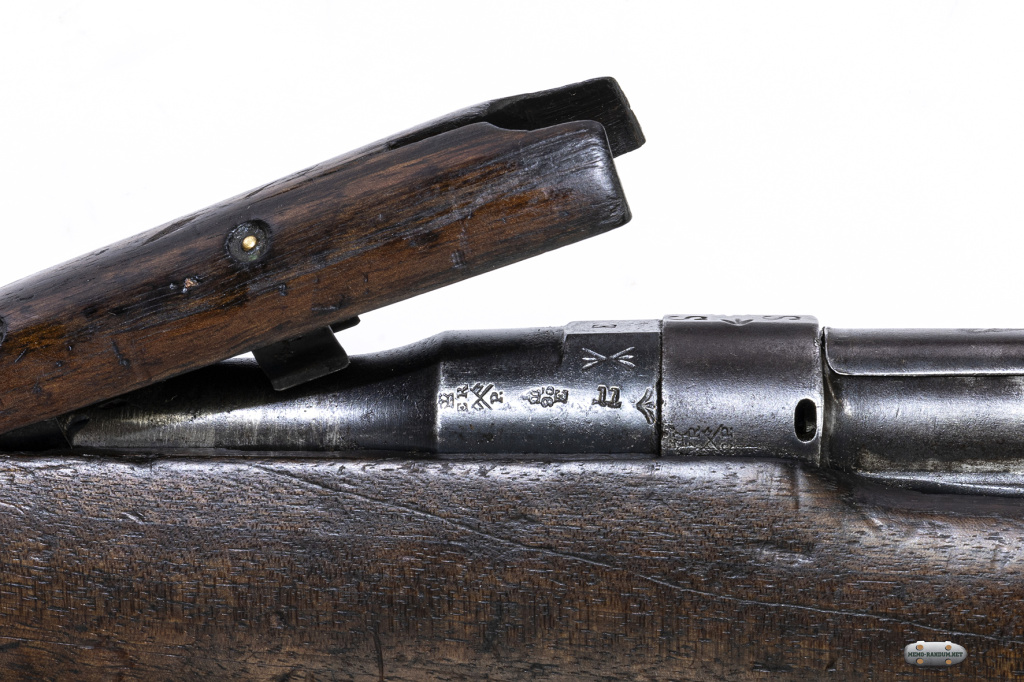

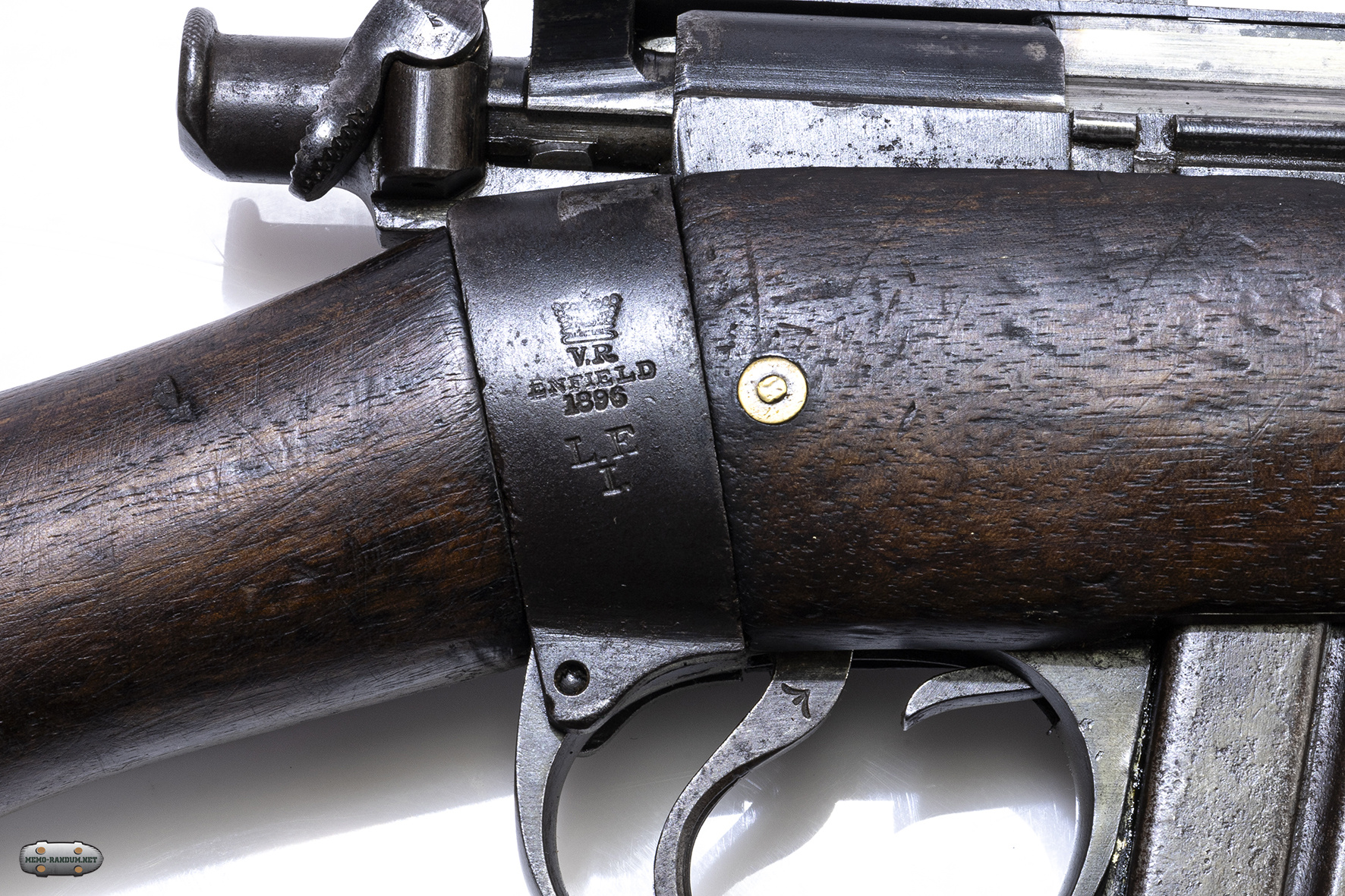

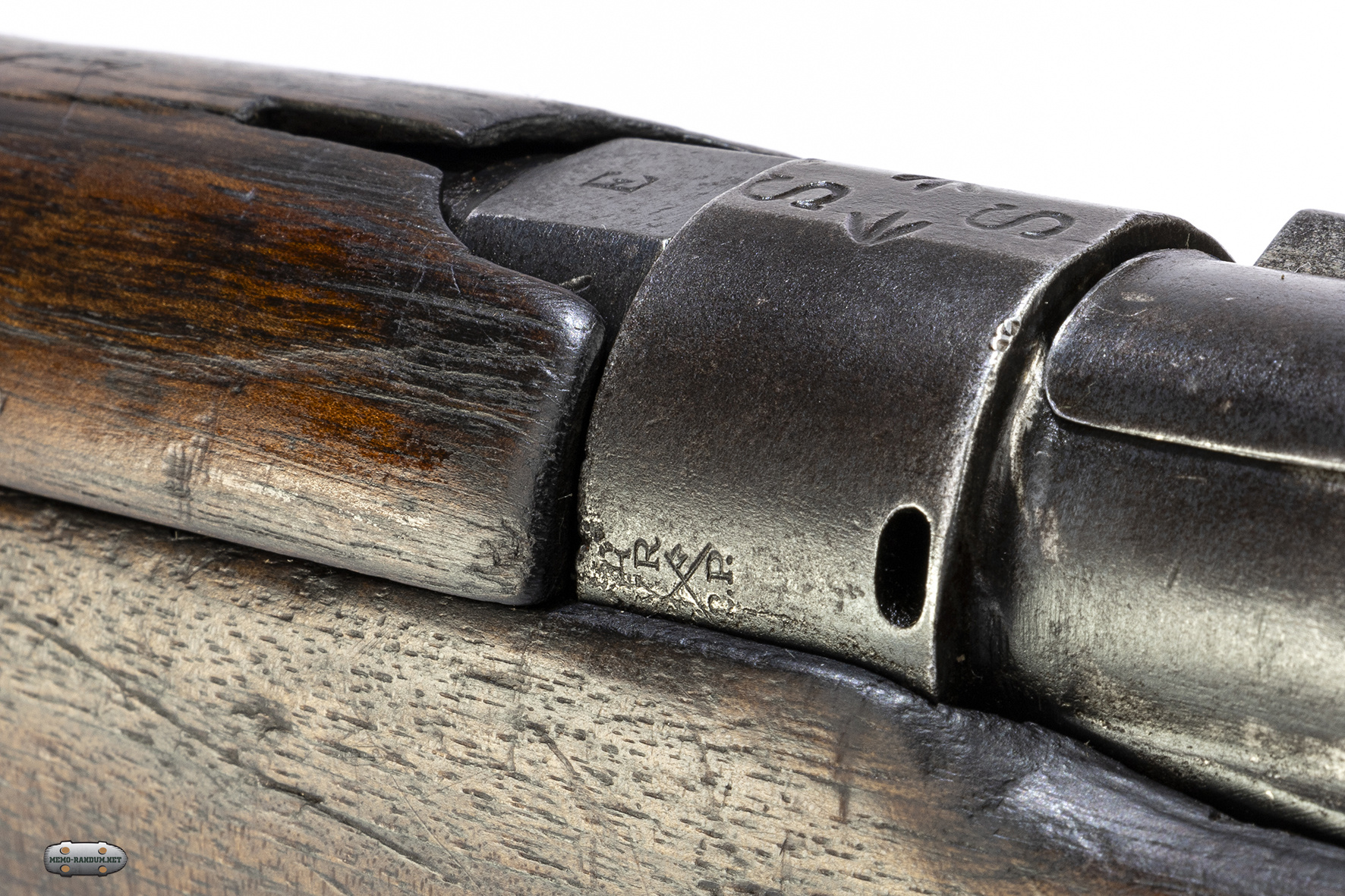

Винтовка Ли-Метфорд. Lee-Metford (Англия). клейма на ствольной коробке

Со временем в обращение поступила укороченная, более удобная версия длинного "Ли-Метфорда". В 1894 году появился "Карабин, магазинный, Lee-Metford Mark 1".

Lee-Metford не имел продолжительной истории в Британской империи. Относительно быстро вытеснен более перспективными моделями Lee-Enfield, которые начали появляться в 1895 году.

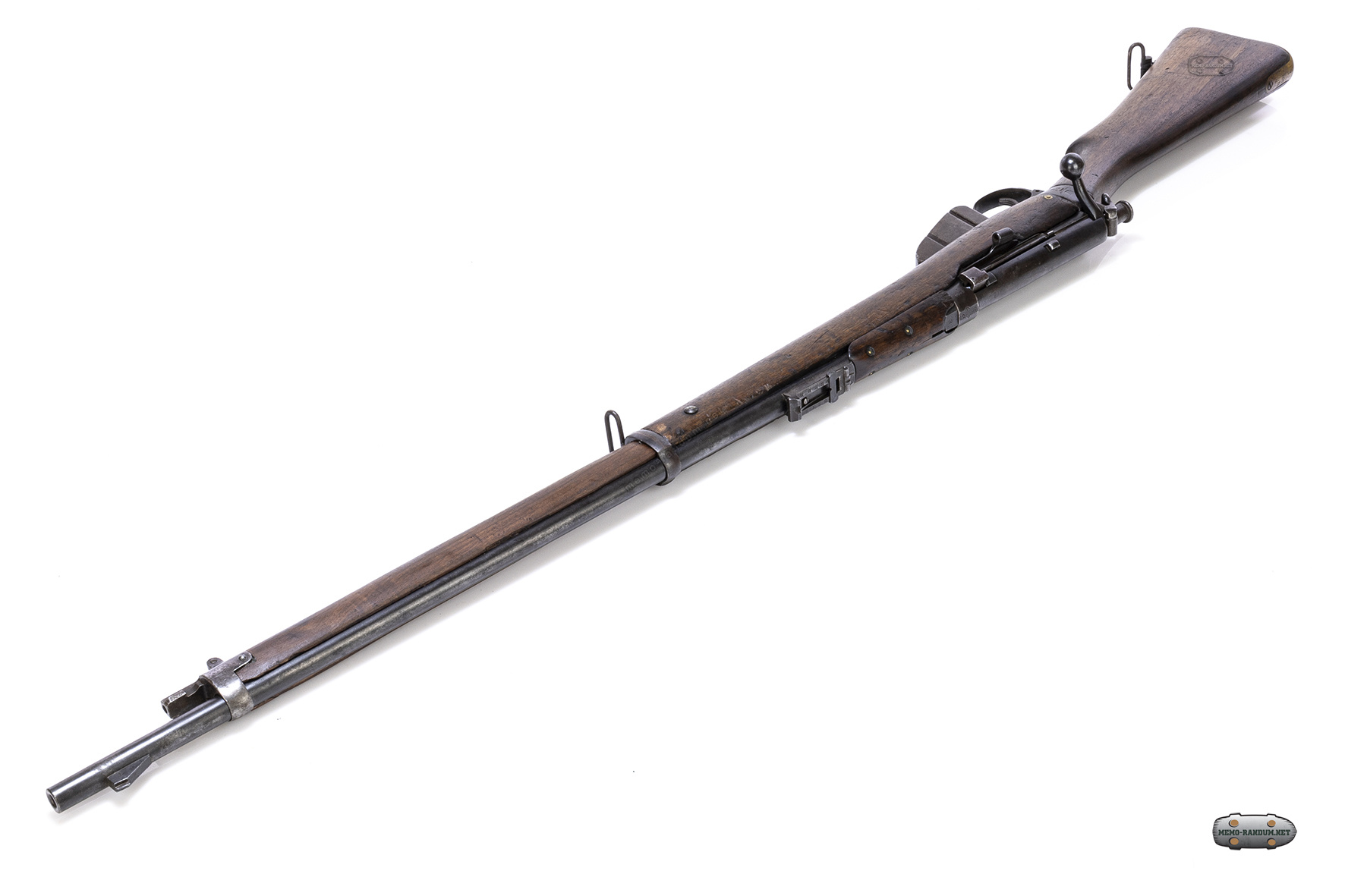

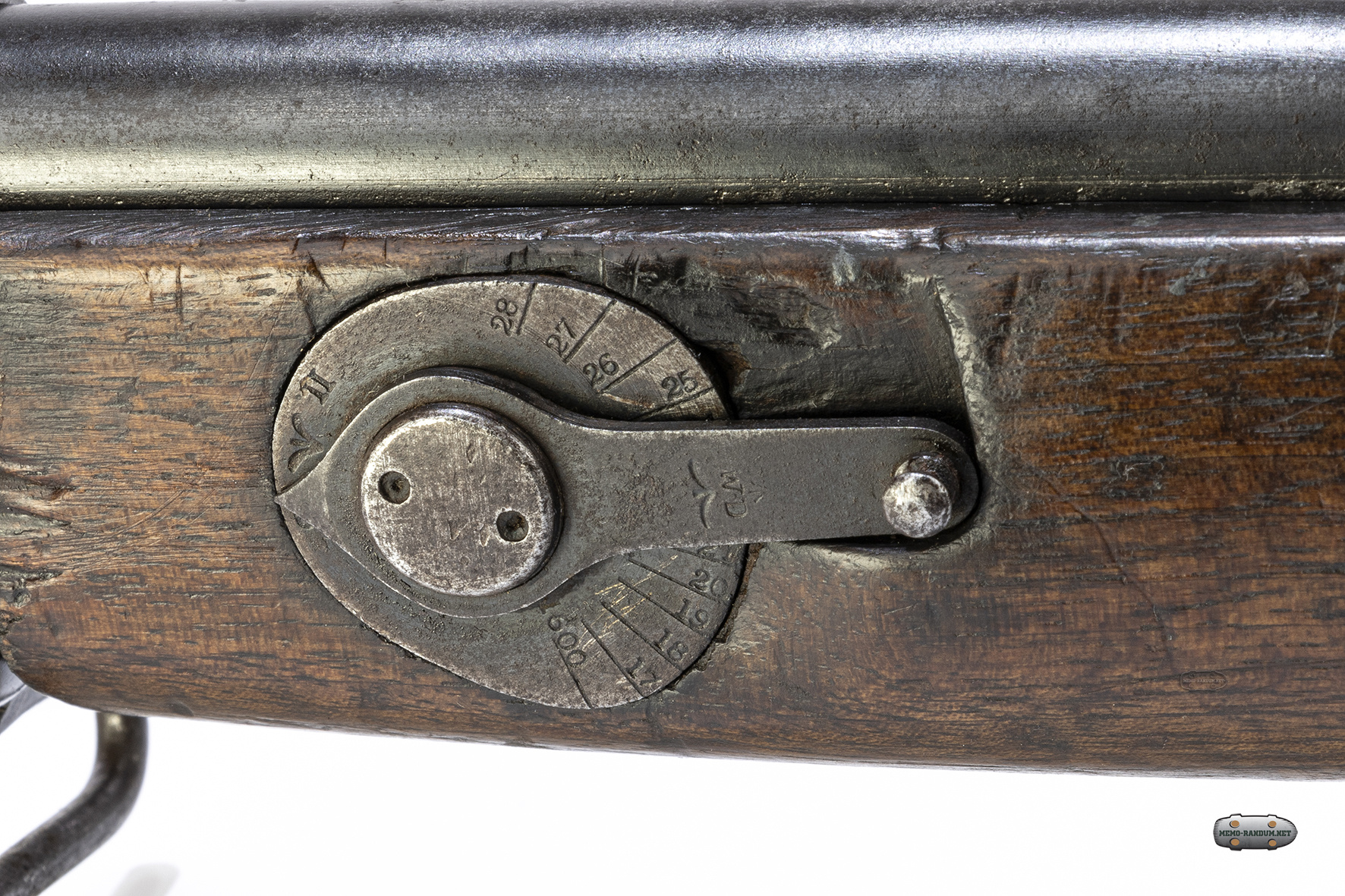

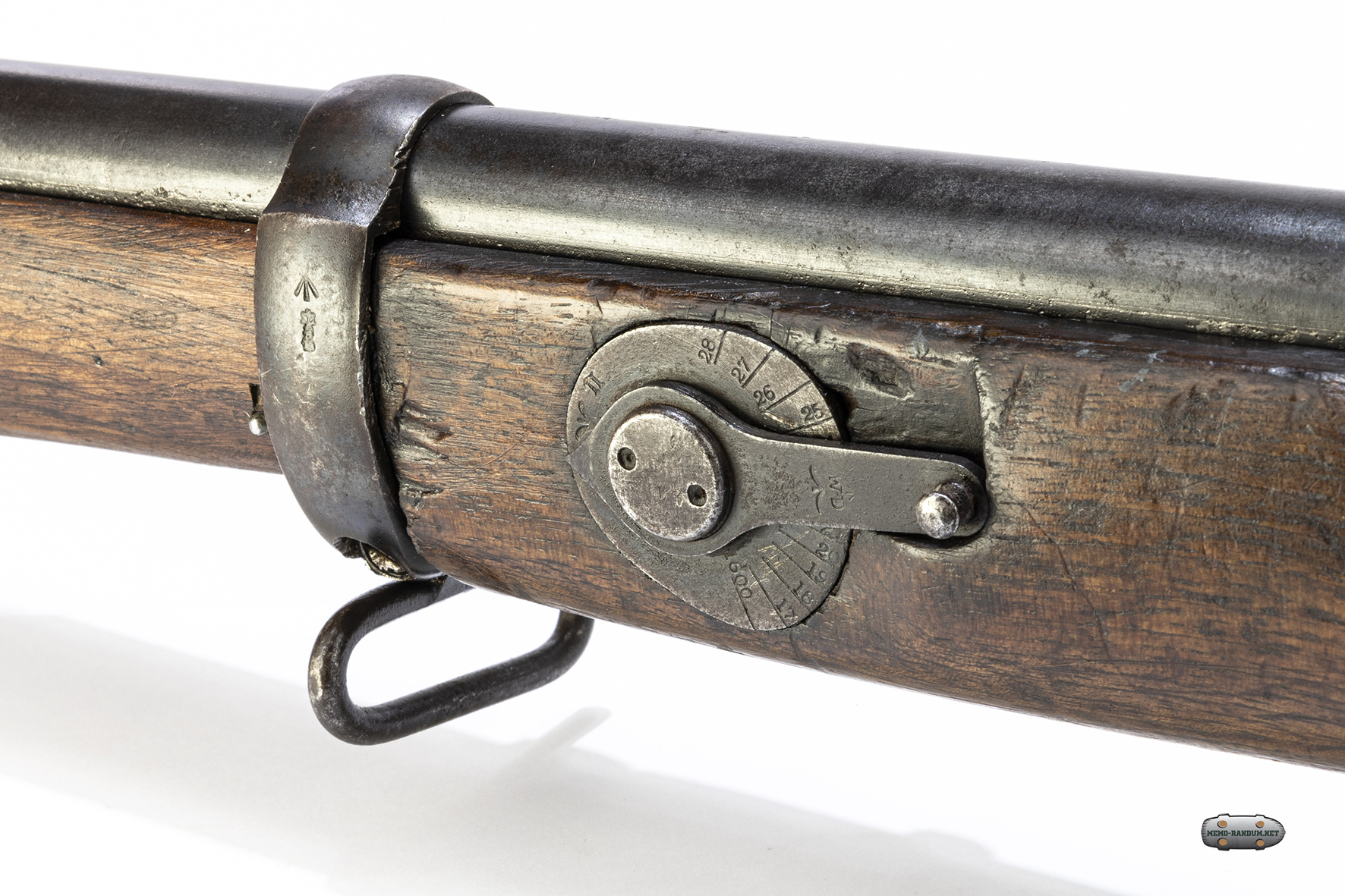

Винтовка Ли-Метфорд. Lee-Metford (Англия). прицел для беглой стрельбы на дальние расстояния


Ли-Метфорд удалось принять участие в боевых действиях во время Второй англо-бурской войны 1899-1902 годов, в ходе которой британские войска сражались с голландскими поселенцами в Африке (современная Южная Африка/Свазиленд). "Ли-Метфорды" фактически использовались наряду с конкурирующей линейкой "Ли-Энфилд" и показали в целом положительные результаты.
