ММГ ВМ (7,62-мм винтовка обр. 1891 г. (1891/30 гг.))

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

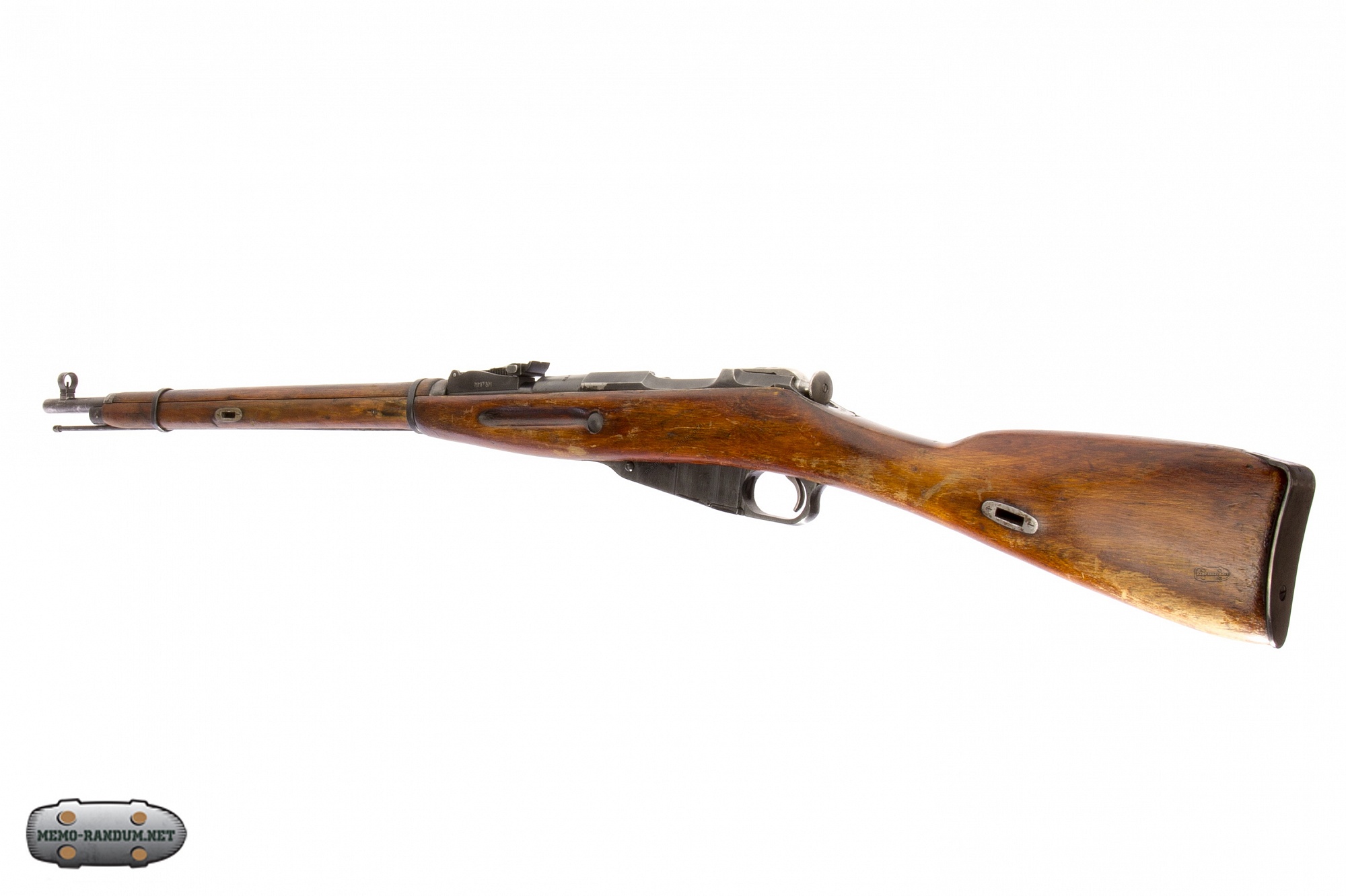

ММГ ВМ (7,62-мм винтовка обр. 1891 г. (1891/30 гг.))

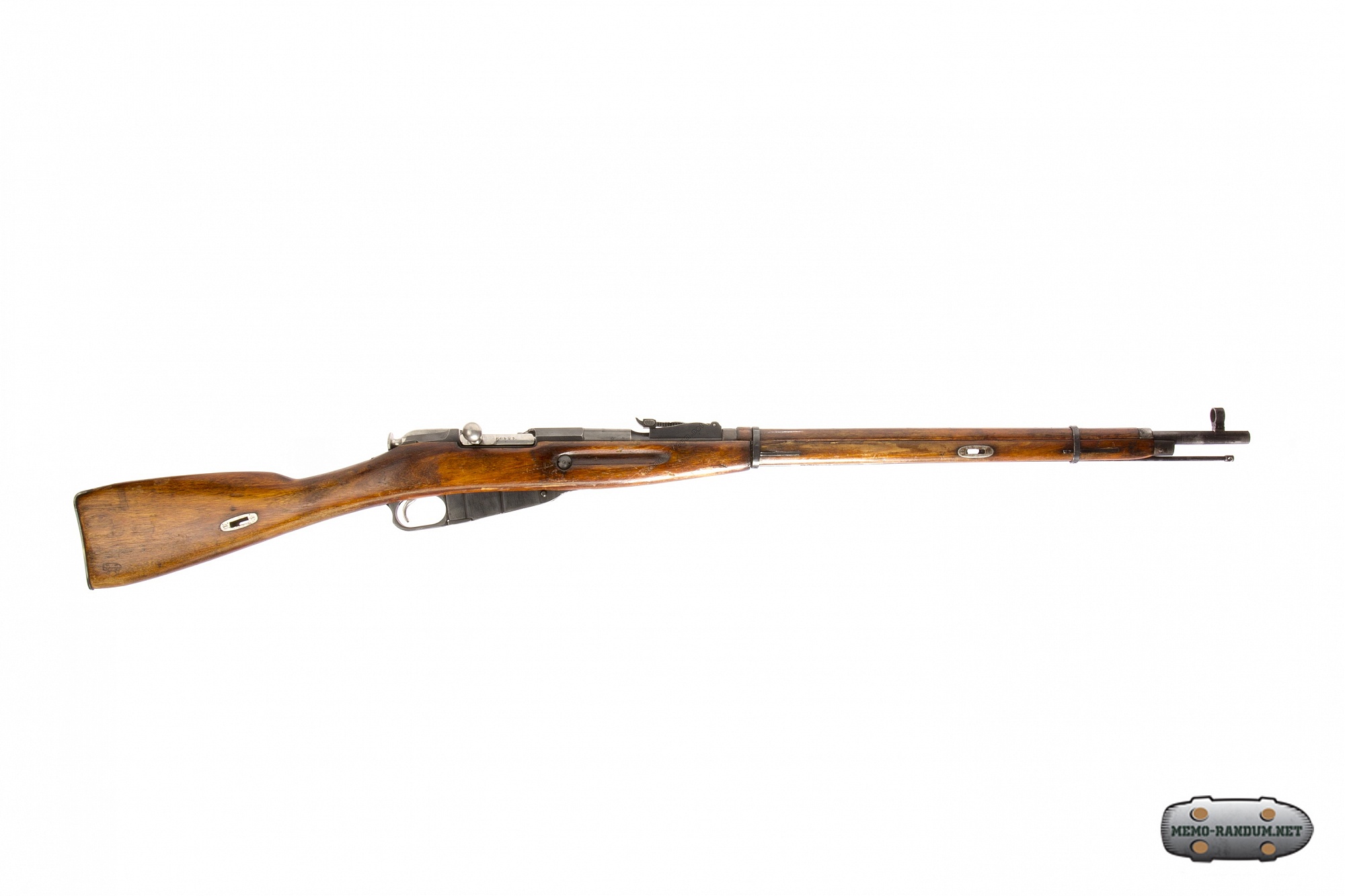

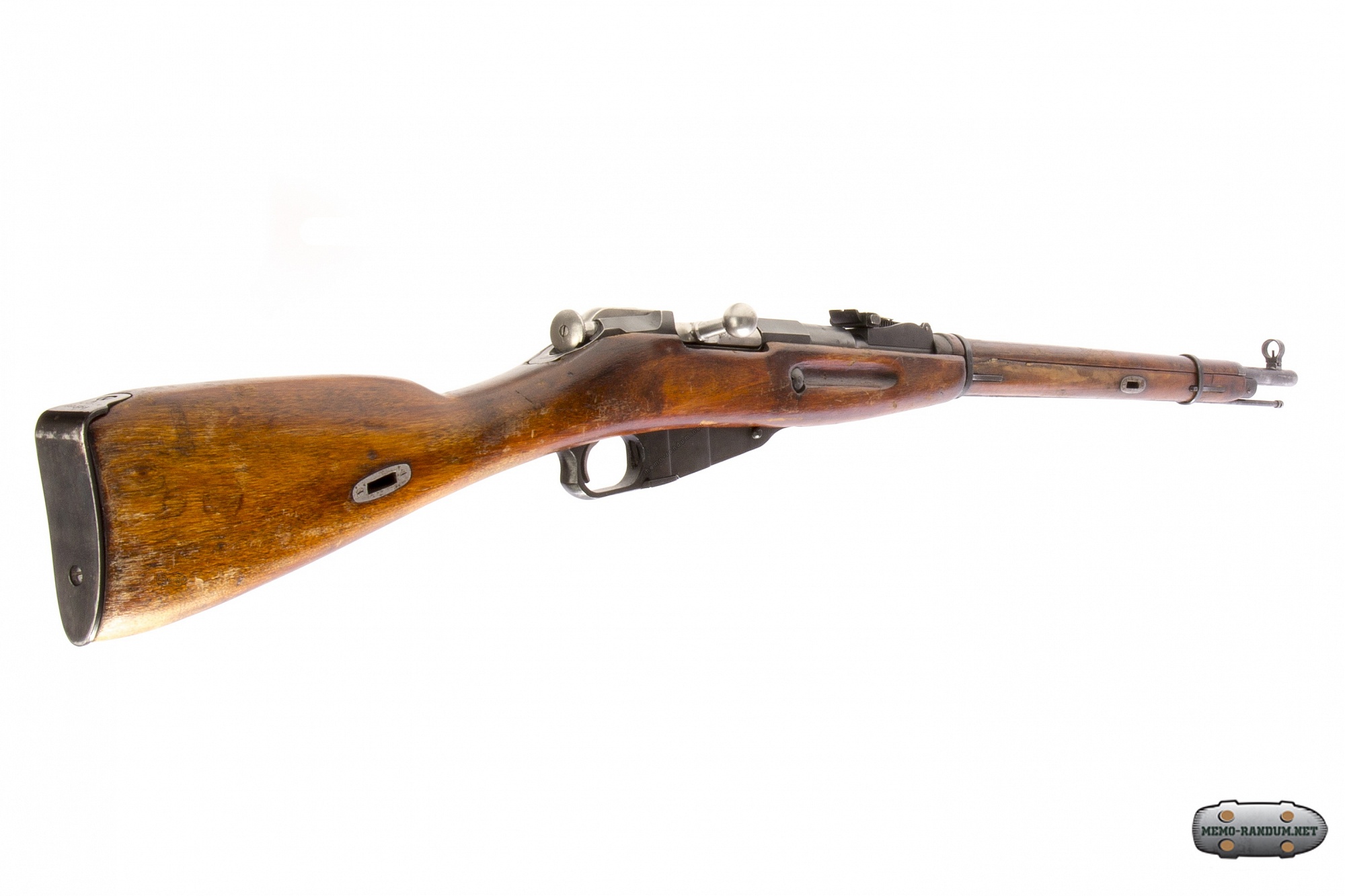

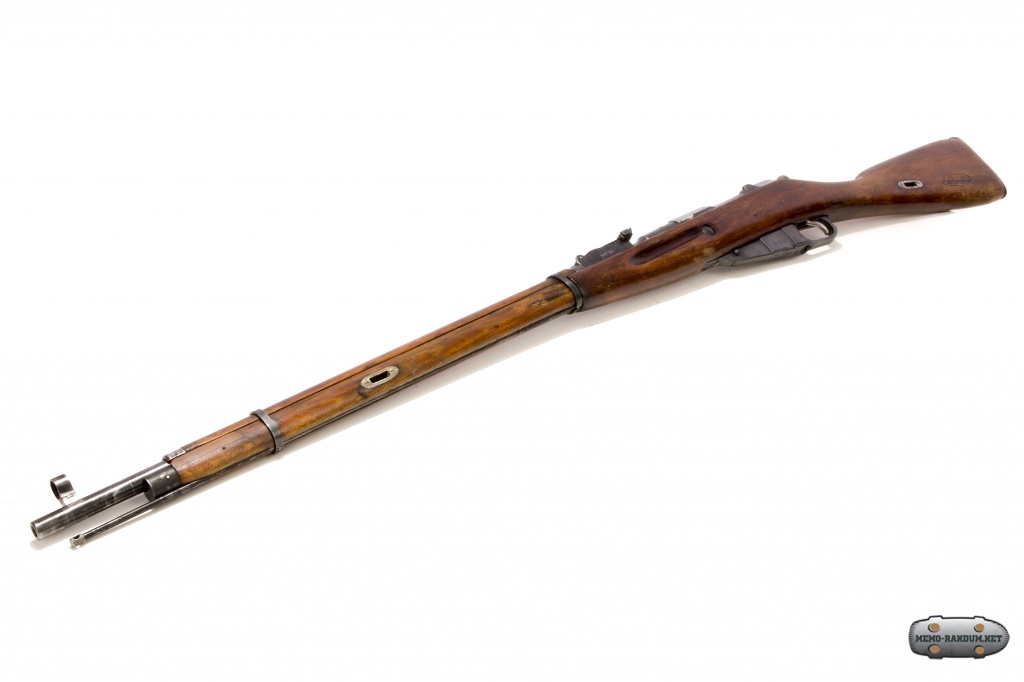

Русская 3-линейная (7,62-мм) винтовка Мосина образца 1891 года — магазинная винтовка, принятая на вооружение Русской императорской армии в 1891 году.

Имела другие названия — 7,62-мм винтовка обр. 1891 г. (1891/30 гг.) (официальное наименование до 1924 года), трёхлинейка, винтовка Мосина, «Мосинка» и тому подобные. Массово использовалась в период с 1892 до (в НОАК и КНА) конца 1950-х гг., в этот период многократно модернизировалась.

Название трёхлинейка происходит от калибра ствола винтовки, который равен трём линиям (устаревшая мера длины, равная одной десятой дюйма или 2,54 мм).

На основе винтовки образца 1891 года и её модификаций был создан целый ряд образцов спортивного и охотничьего оружия, как нарезного, так и гладкоствольного)

Конструкция

Ствол винтовки — нарезной (4 нареза, вьющихся слева-вверх-направо). У ранних образцов форма нареза трапецеидальная. Позже, когда убедились, что наволакивания металла пули на ствол не происходит, — простейшая прямоугольная. Калибр ствола, измеряемый как расстояние между противоположными полями нарезов, номинально равен 7,62 мм, или 3 русским линиям (реально, как показывают измерения, проведённые на большом количестве винтовок различных годов выпуска и различной степени сохранности, — 7,62…7,66 мм). Калибр по нарезам равен 7,94…7,96 мм.

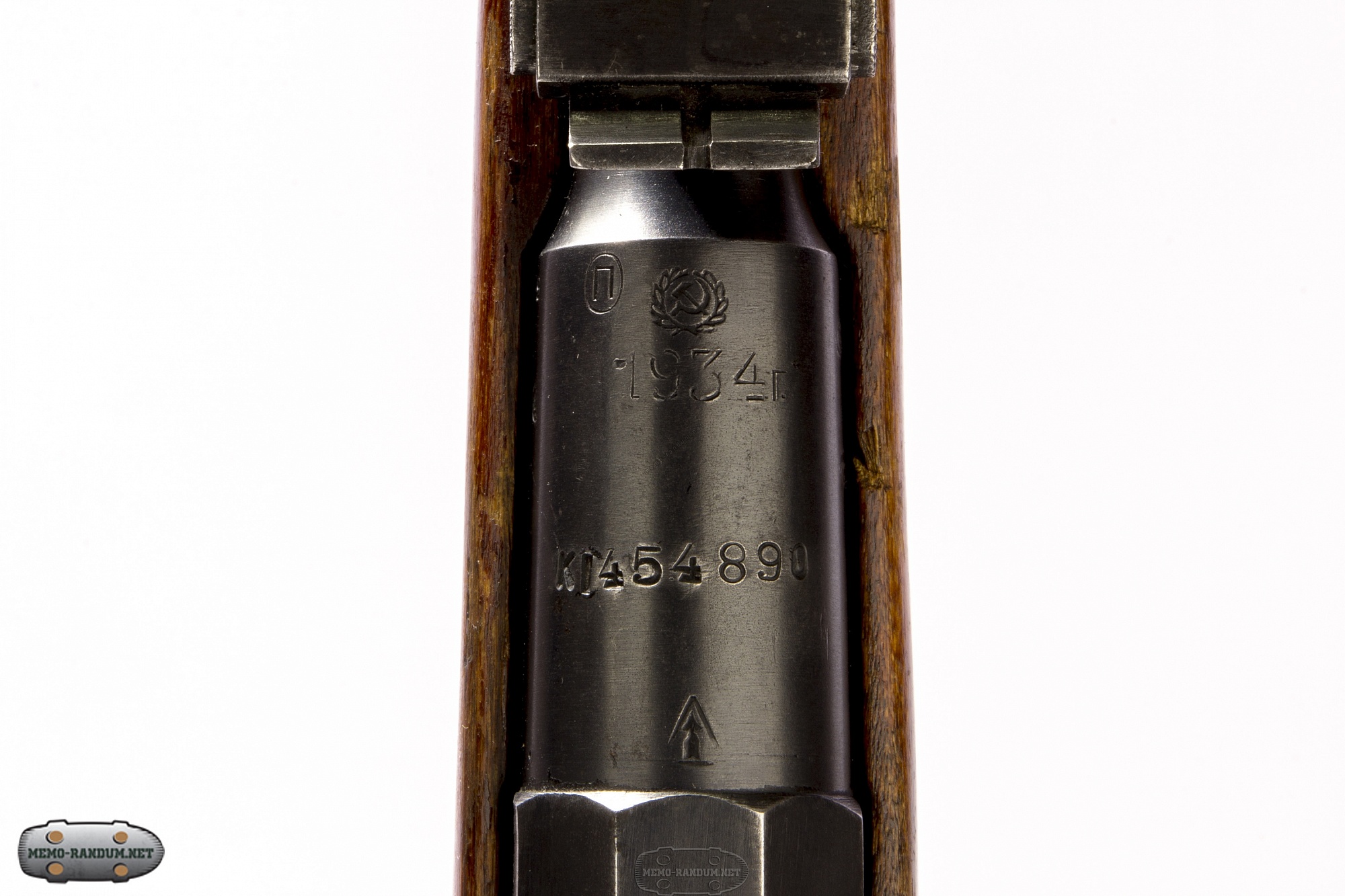

В задней части ствола расположен патронник с гладкими стенками, предназначенный для помещения патрона при выстреле. С нарезной частью ствола он соединяется при помощи пульного входа. Над патронником расположено заводское клеймо, позволяющее идентифицировать производителя и год выпуска винтовки.

Сзади на пенёк ствола, имеющий резьбу, наглухо навинчена ствольная коробка, которая служит для помещения затвора. К ней, в свою очередь, прикреплены магазинная коробка с подающим механизмом, отсечка-отражатель и спусковой механизм.

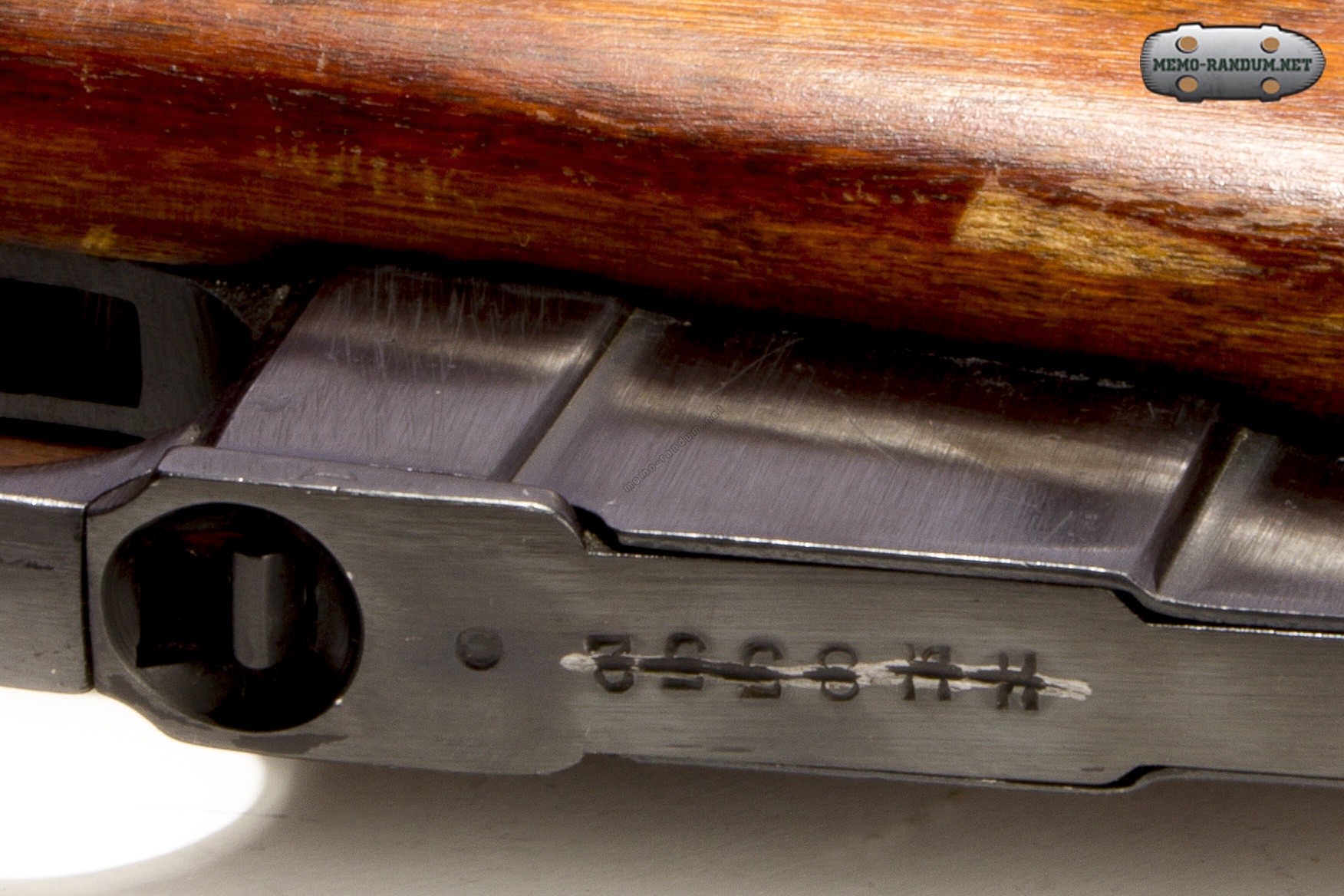

Магазинная коробка и отсечка-отражатель


Магазинная коробка (магазин) служит для помещения 4 патронов и подающего механизма. Имеет щёки, угольник, спусковую скобу и крышку, на которой смонтирован подающий механизм.

Патроны в магазине расположены в один ряд, в таком положении, чтобы их закраины не мешали подаче.

Отсечка-отражатель управляется движением затвора и служит для отделения патронов, подаваемых из магазинной коробки в ствольную, предотвращая возможные задержки при подаче, вызываемые зацеплением закраин патронов друг за друга, а также играет роль отражателя стрелянных гильз. До модернизации 1930 года она представляла собой единую деталь, после — состояла из лопасти с отражательным выступом и пружинной части.

Отсечка-отражатель считается одной из ключевых деталей конструкции винтовки, введённых Мосиным, обеспечивающей надёжность и безотказность работы оружия в любых условиях. Вместе с тем, само её наличие было вызвано использованием устаревших патронов с закраиной, не очень удобных для подачи из магазина.

Впрочем, даже и магазины системы Ли, принятые к английским винтовкам Ли-Метфорд и Ли-Энфилд, также использовавшим патрон с закраиной, не имели отсечки-отражателя, вместо которой магазин имел пружинные губки сверху и ромбовидную форму в профиль, благодаря которой патроны располагались в нём так, что закраина верхнего патрона вставала перед закраиной следующего за ним, и зацепление их было исключено (ёлочка). Именно эта схема в дальнейшем стала общепринятой для магазинов под рантовые (имеющие закраину) патроны.

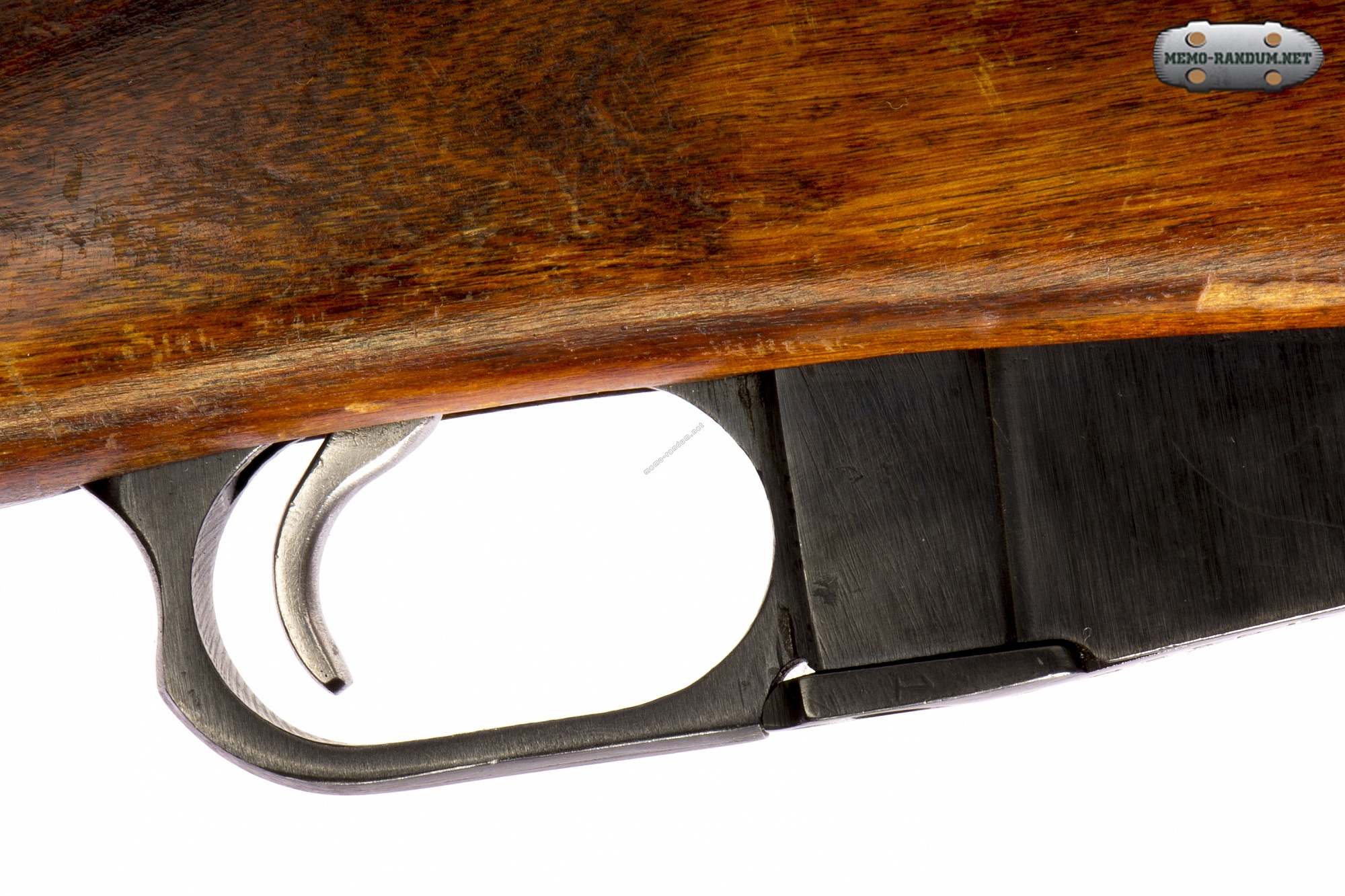

Спусковой механизм


Спусковой механизм состоит из спускового крючка, спусковой пружины, служащей также шепталом, винта и шпильки. Спуск винтовки — длинный, достаточно тугой и без «предупреждения», — то есть, ход спускового крючка не разделён на две стадии с различающимся усилием.

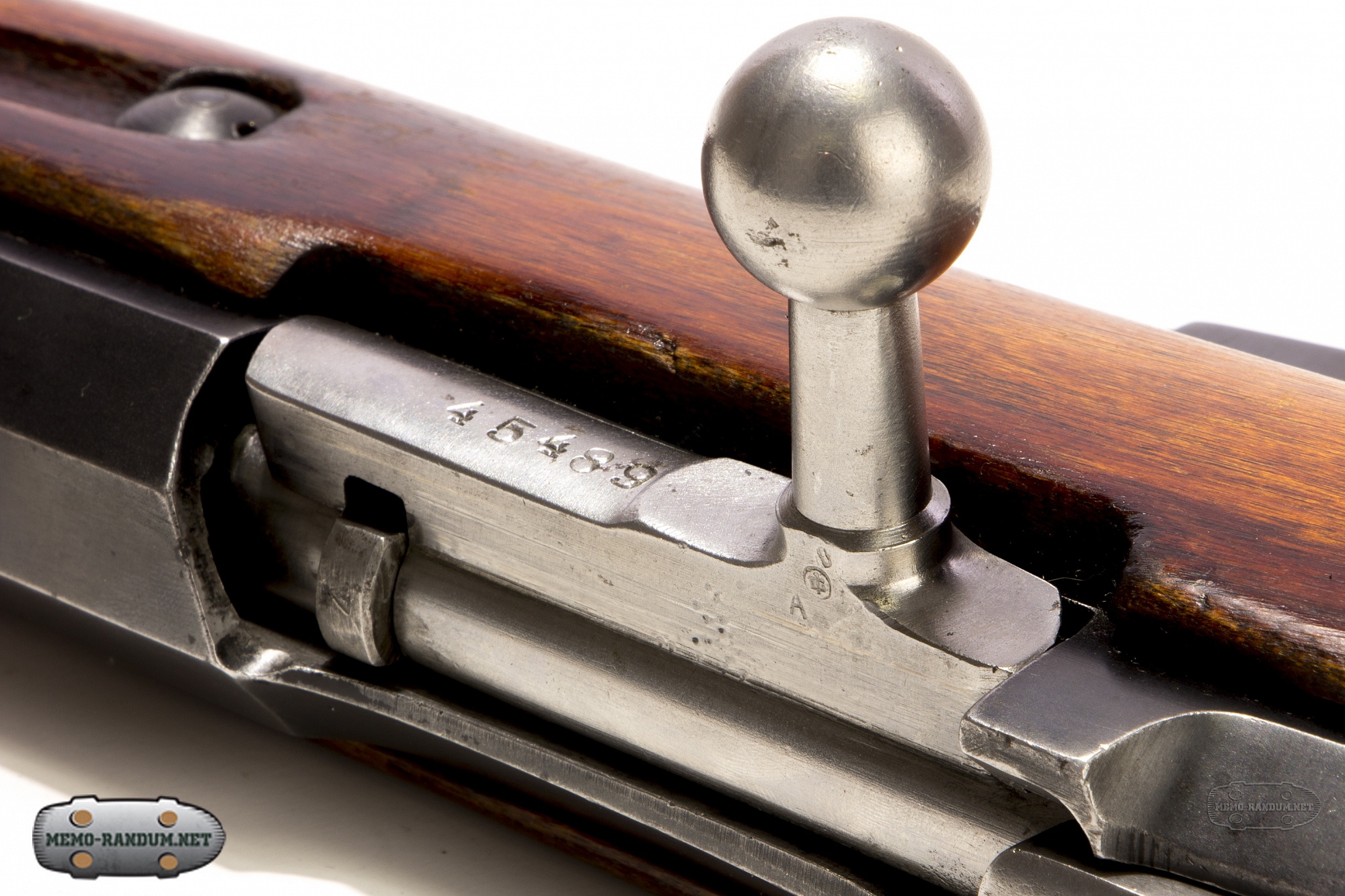

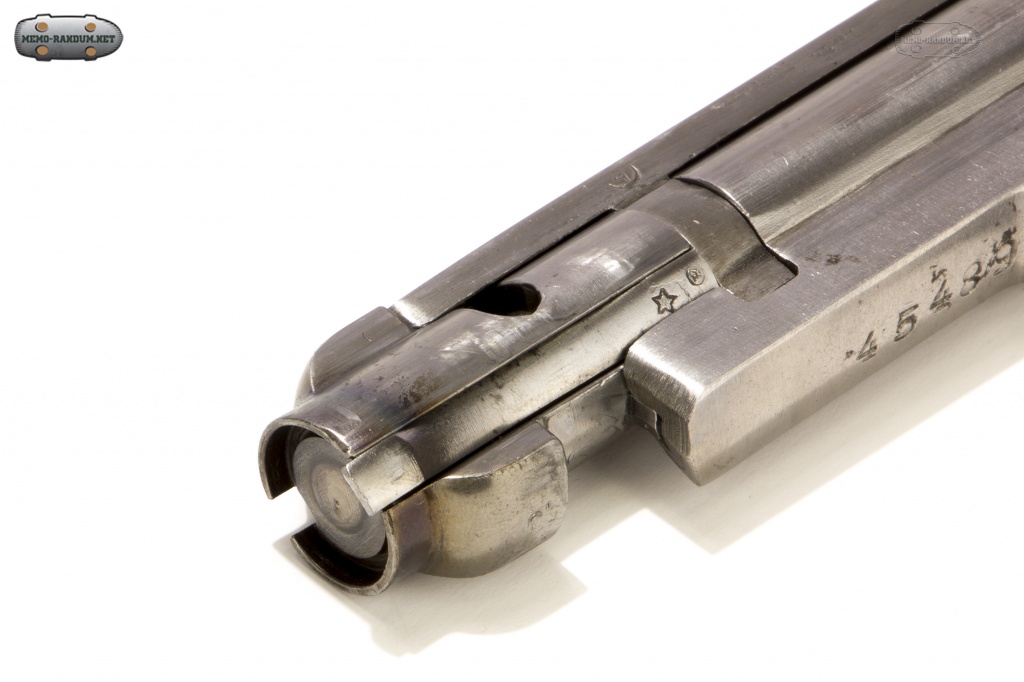

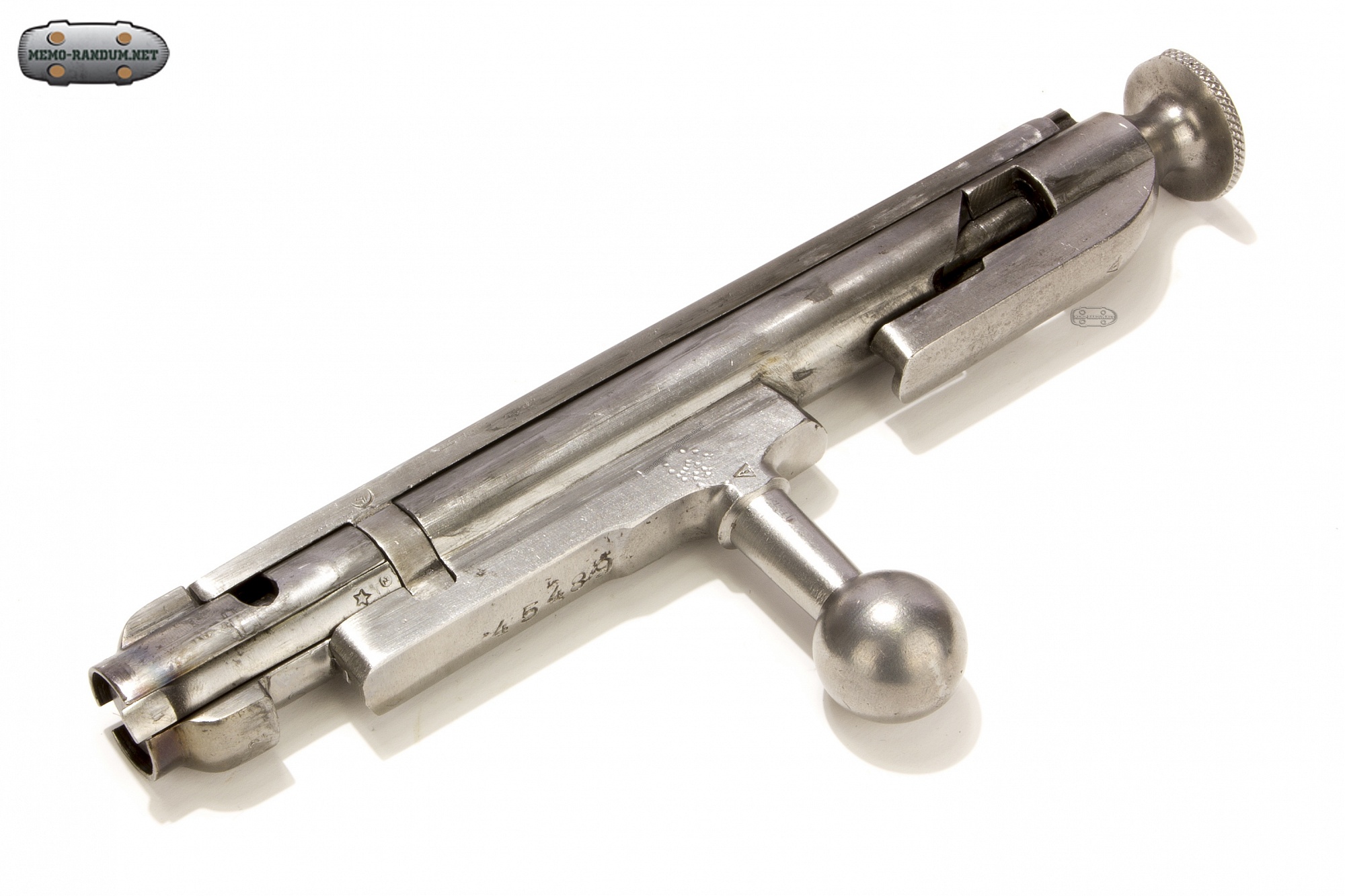

Затвор

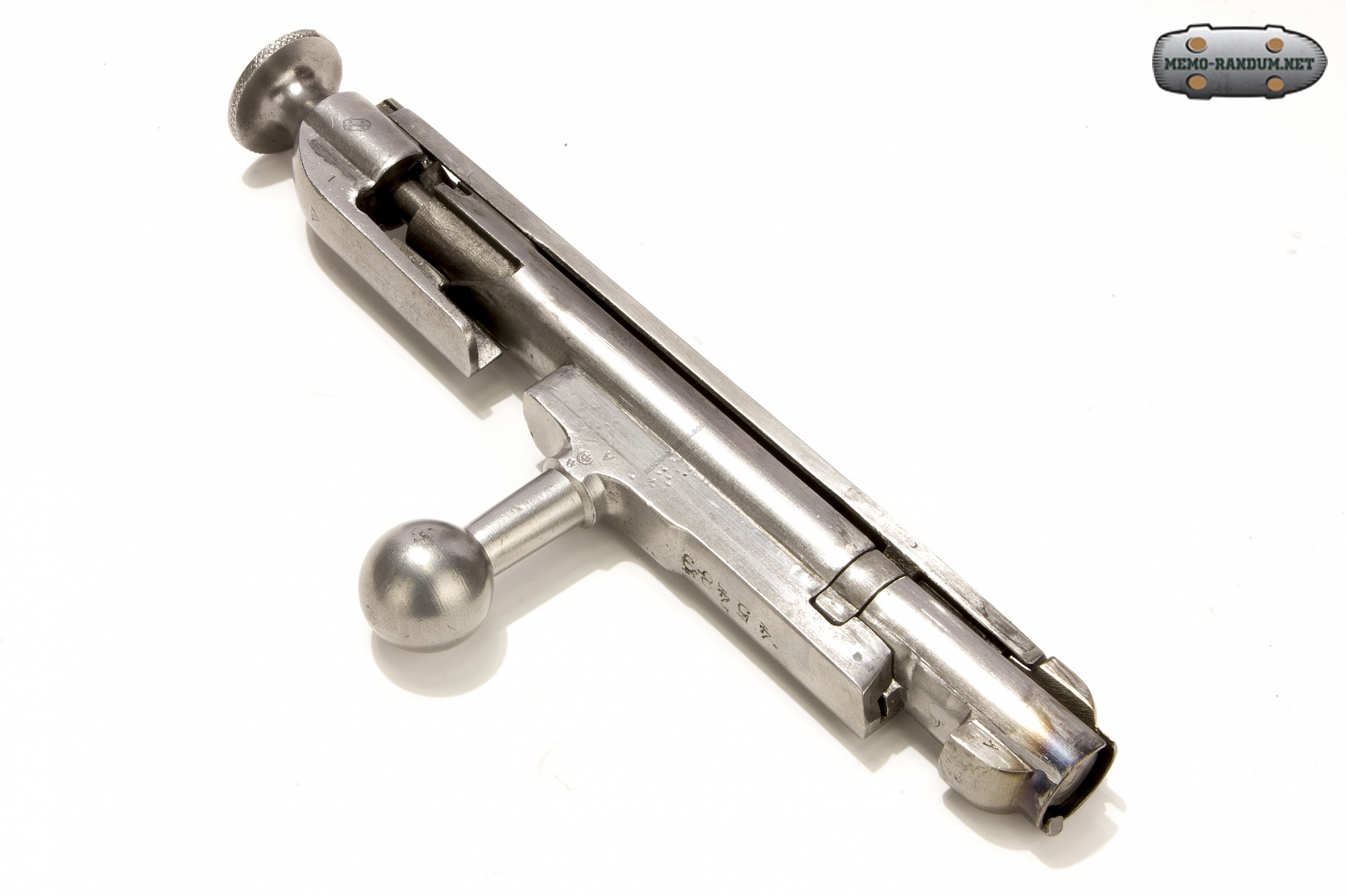

Затвор винтовки обр. 1891 года.
1 — стебель, 2 — боевая личинка, 3 — соединительная планка, 4 — курок.



Затвор винтовки служит для досылания патрона в патронник, запирания канала ствола в момент выстрела, производства выстрела, извлечения стрелянной гильзы или осечного патрона из патронника.

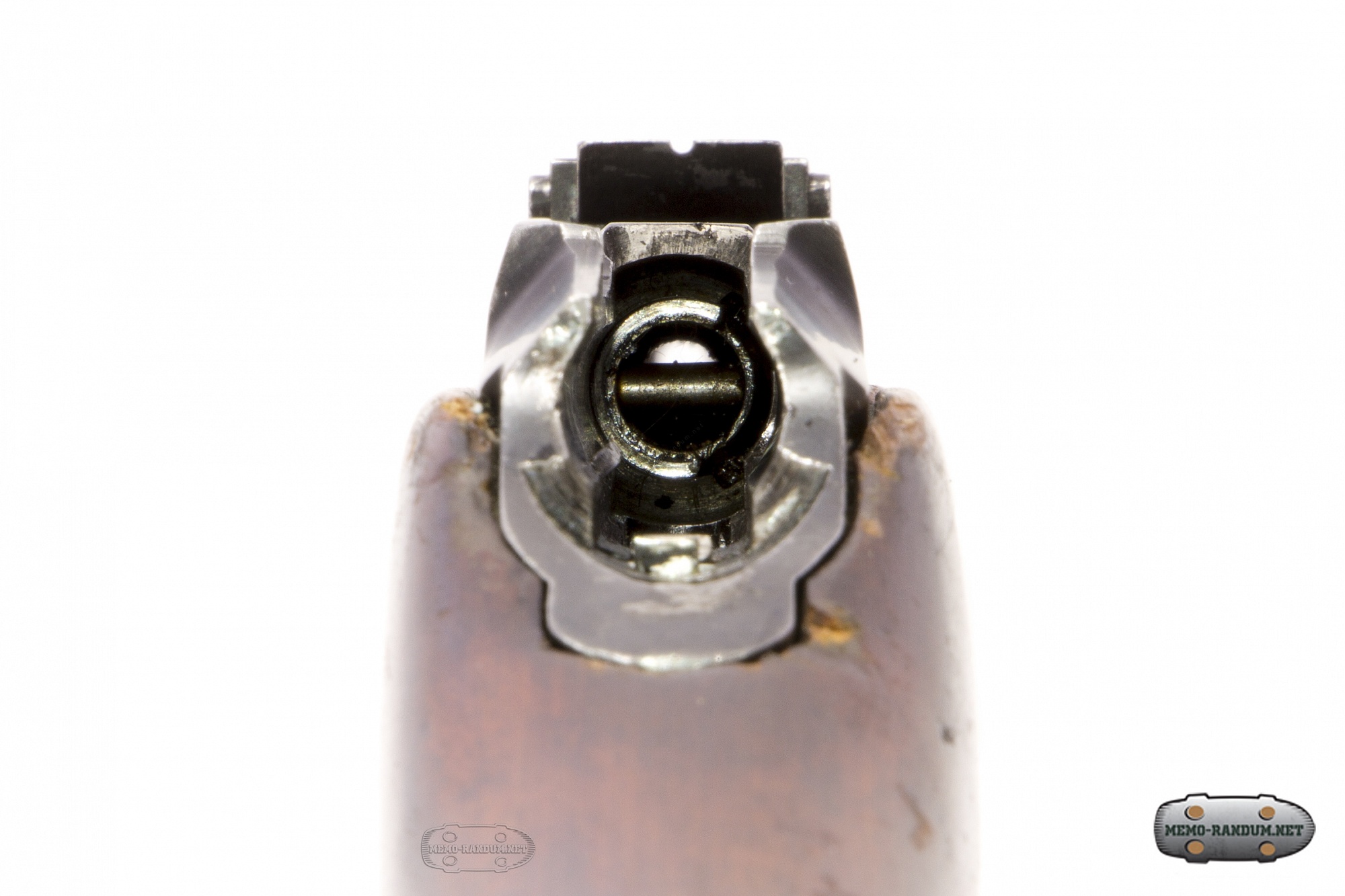

заварено отверстие

Состоит из стебля с гребнем и рукоятью, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки. На снайперской винтовке рукоять затвора удлинена и отогнута книзу для повышения удобства перезаряжения оружия и возможности установки оптического прицела.

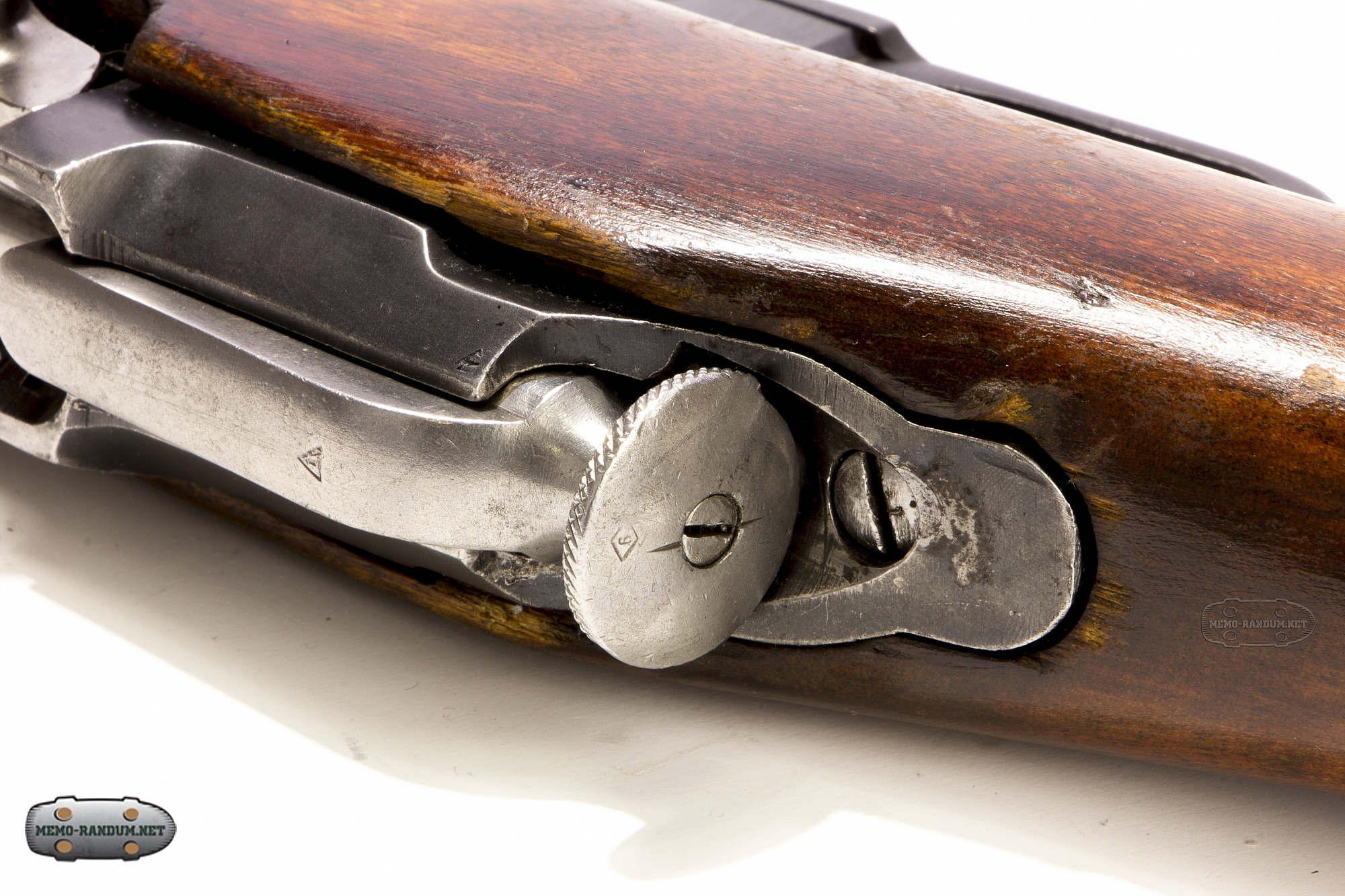

В затворе размещены ударник и витая цилиндрическая боевая пружина. Сжатие боевой пружины происходит при отпирании затвора поворотом рукояти; при запирании — боевой взвод ударника опирается на шептало. Возможно взведение ударника вручную при закрытом затворе, для этого необходимо оттянуть назад курок (в данном случае курком называется наконечник, навинченный на хвостовик ударника). Для постановки на предохранитель курок нужно оттянуть назад до отказа и повернуть против часовой стрелки.

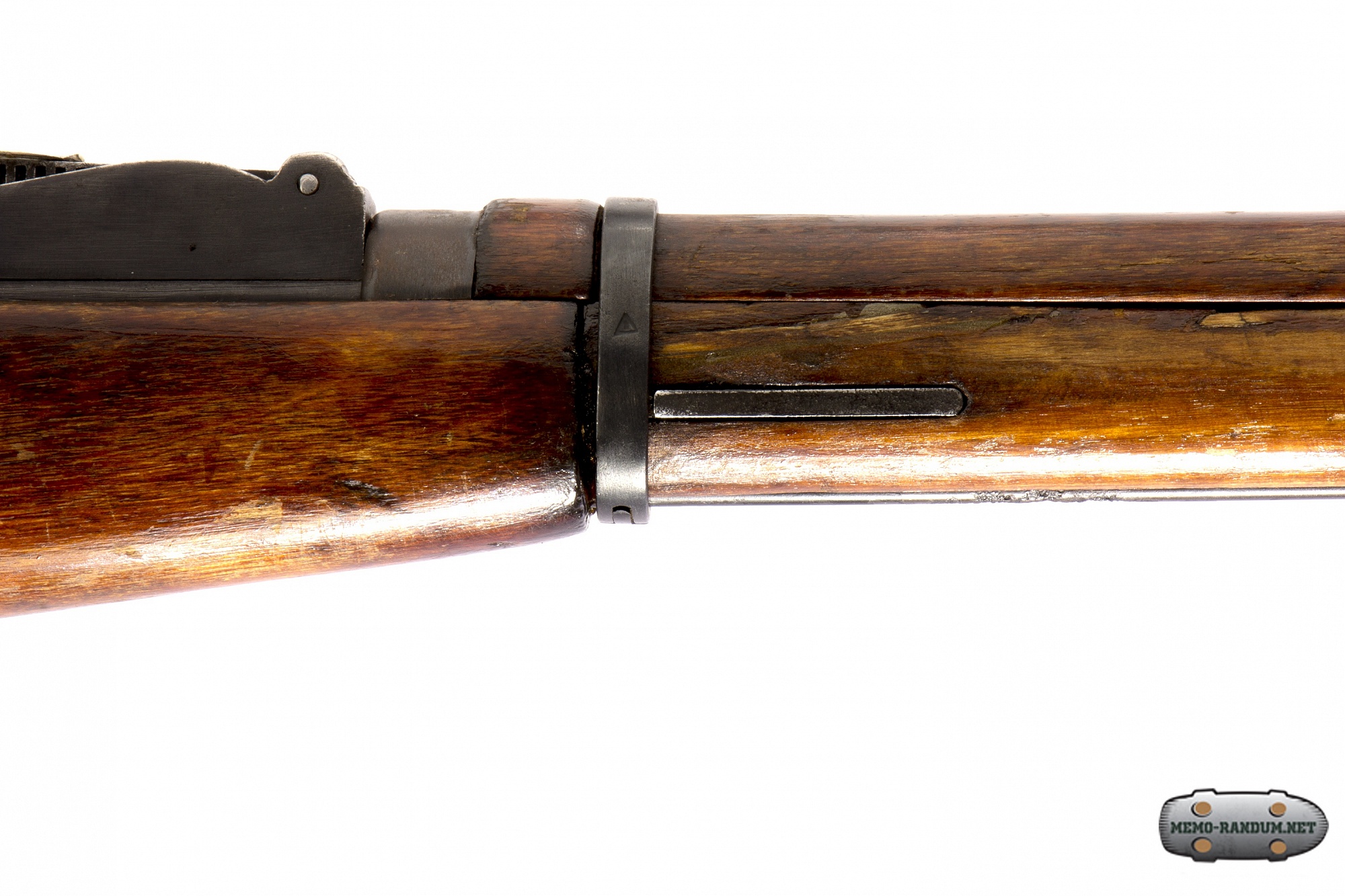

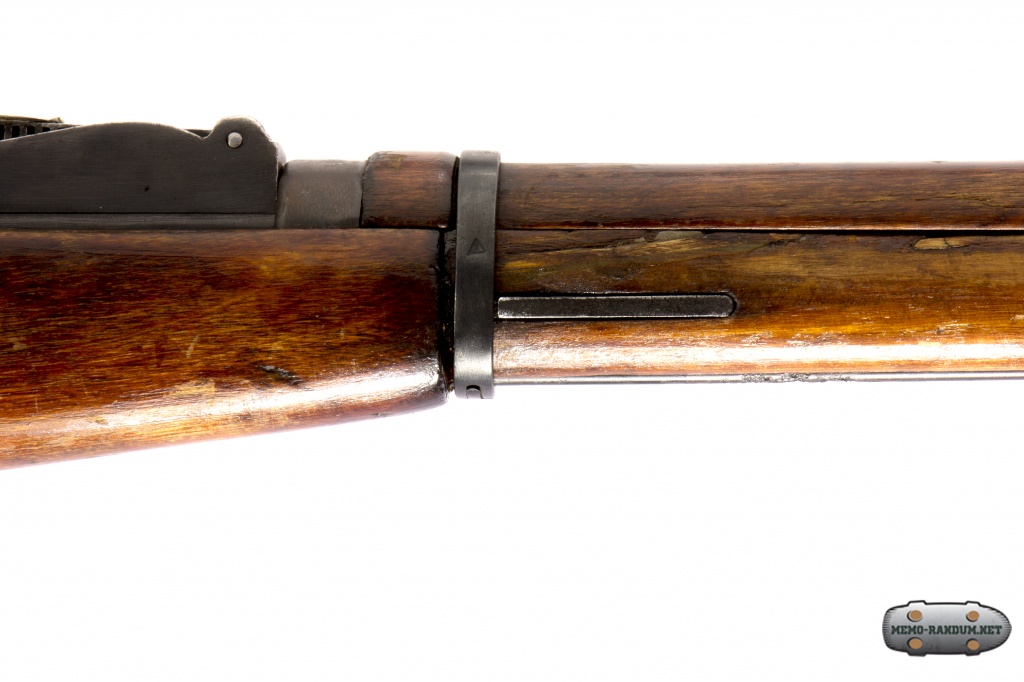

Ложа, ствольная накладка

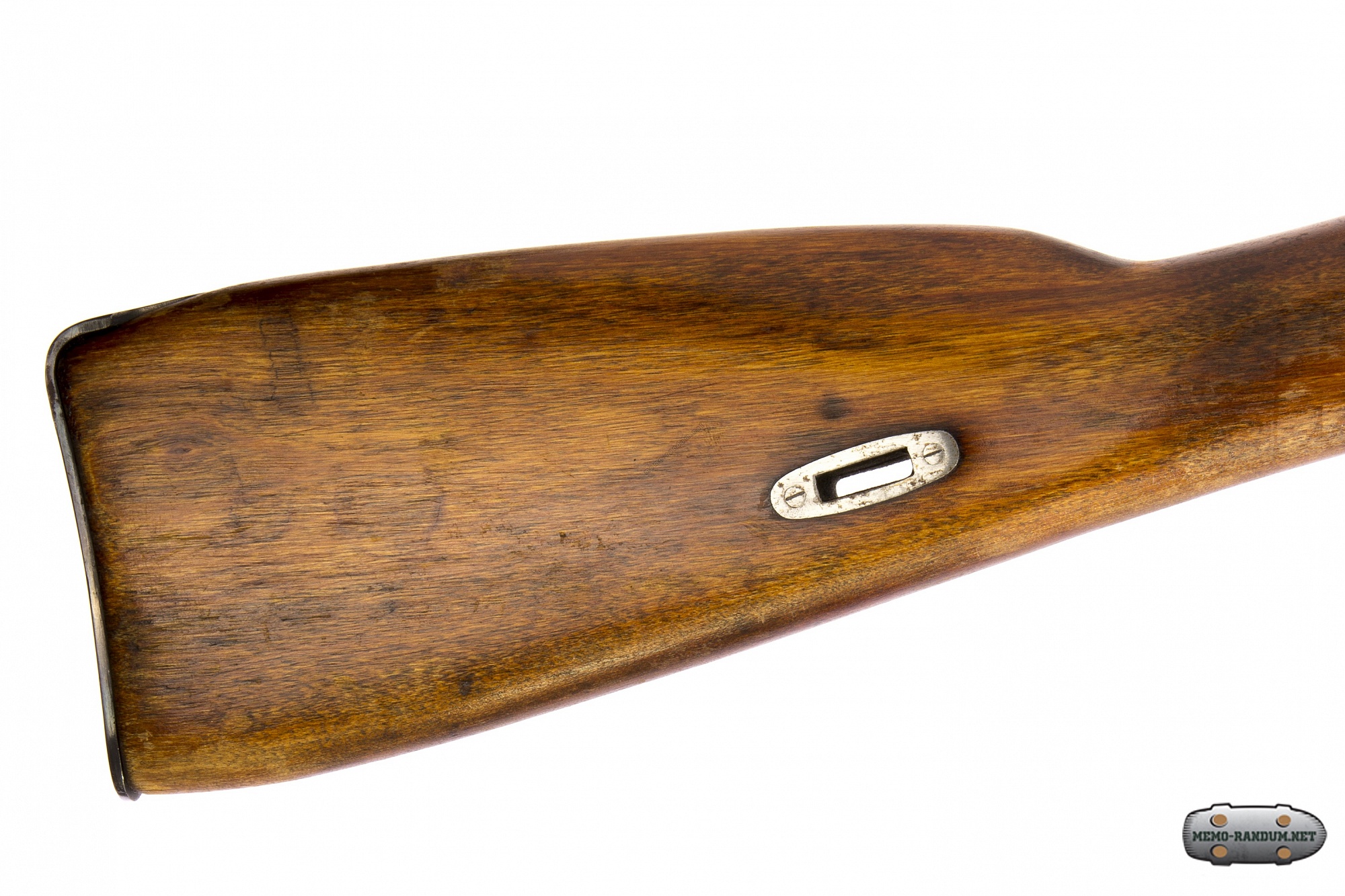

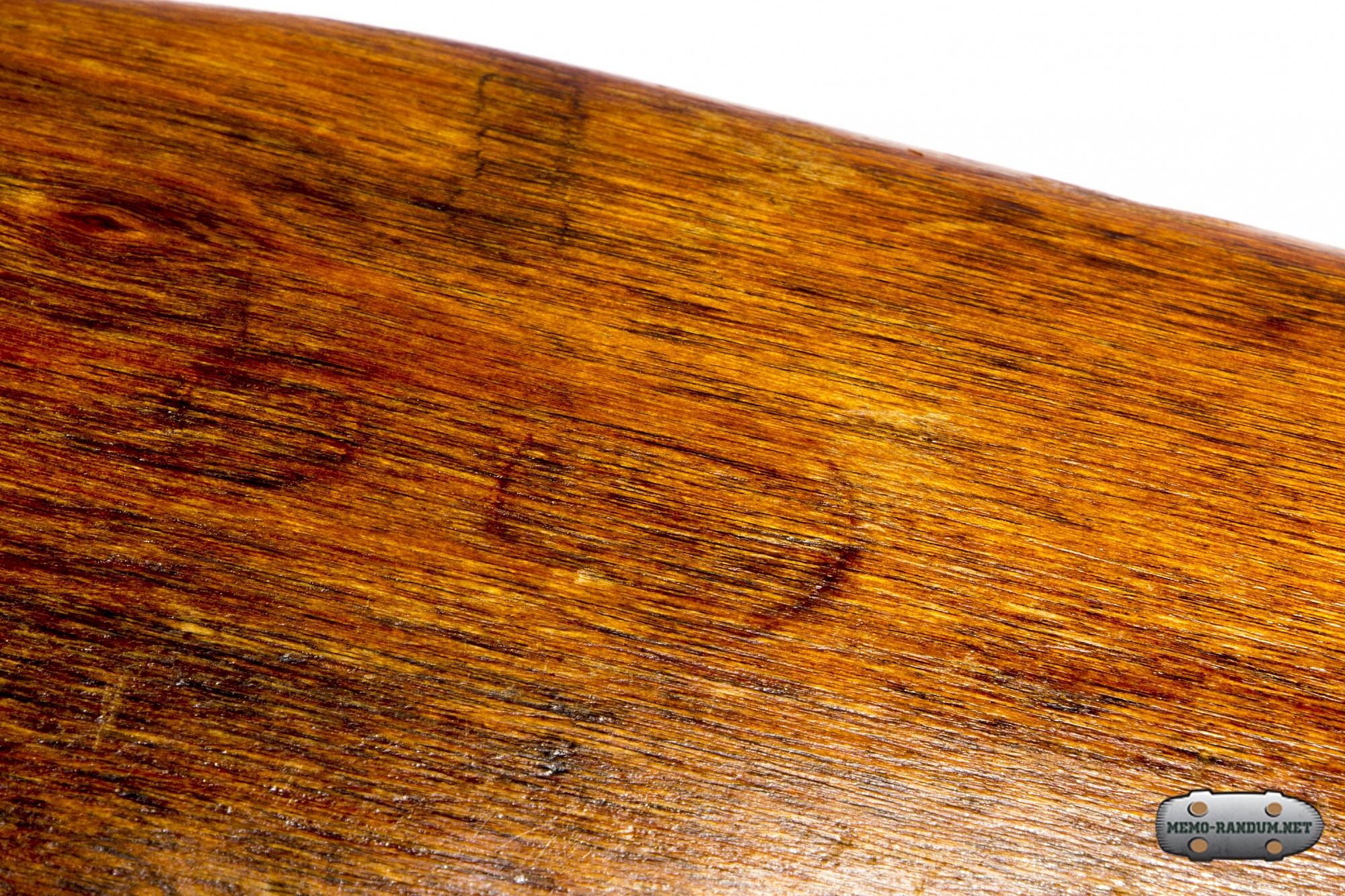

Ложе соединяет части оружия, она состоит из цевья, шейки и приклада. Ложа винтовки Мосина цельная, из берёзовой или ореховой древесины. Шейка ложи прямая, более прочная и пригодная для штыкового боя, хотя и менее удобная при стрельбе, чем полупистолетные шейки лож многих более поздних образцов.


С 1894 г. введена отдельная деталь — ствольная накладка, которая прикрывает ствол сверху, предохраняя его от повреждения, а руки стрелка — от ожога. Приклад драгунской модификации несколько у́же, а цевьё тоньше, чем пехотной.


Ложа и ствольная накладка крепятся к механизмам оружия при помощи двух винтов и двух ложевых колец с колечными пружинами. Ложевые кольца разрезные на основной массе винтовок и глухие на драгунской обр. 1891 года.

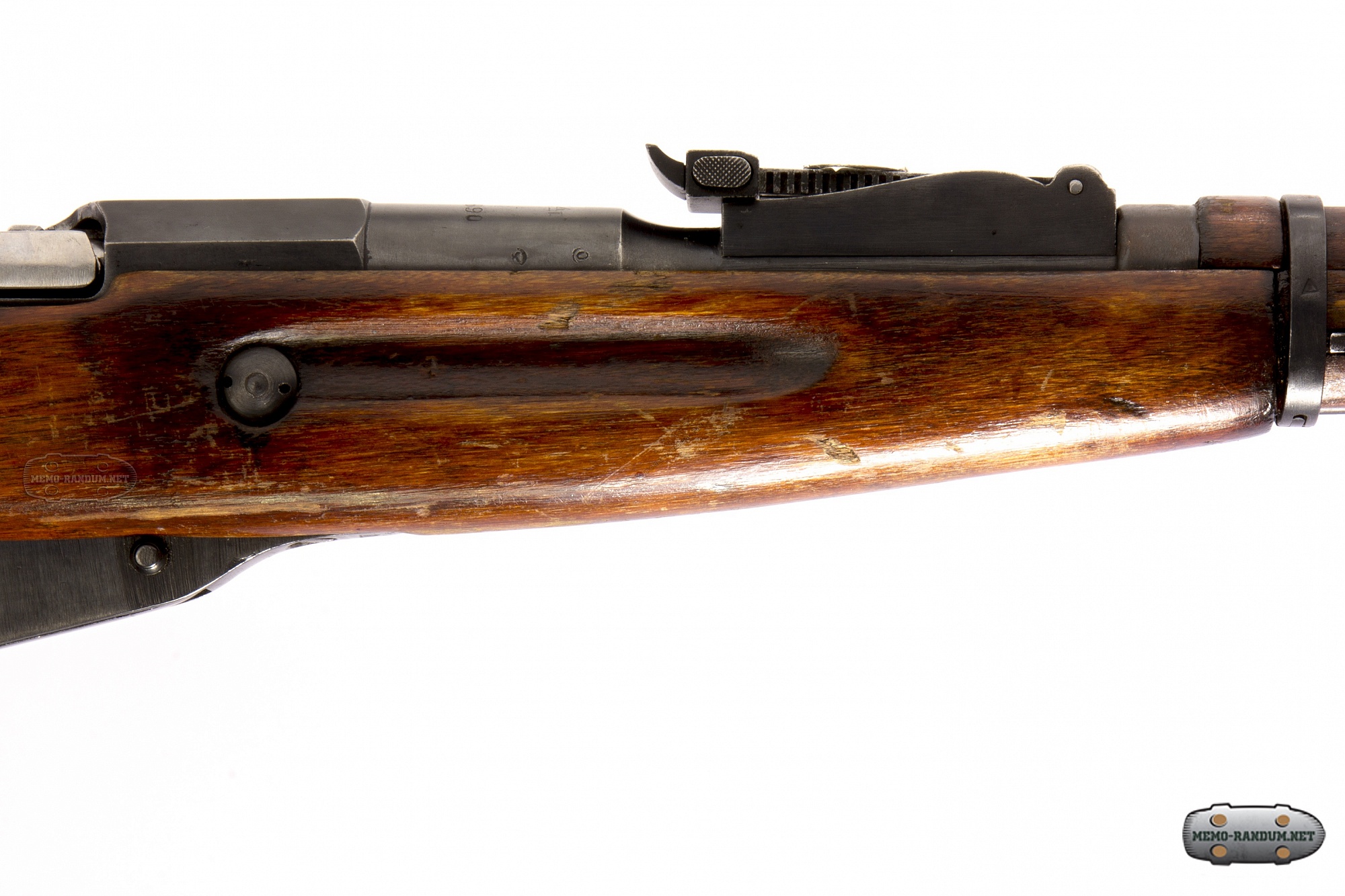

Прицельные приспособления

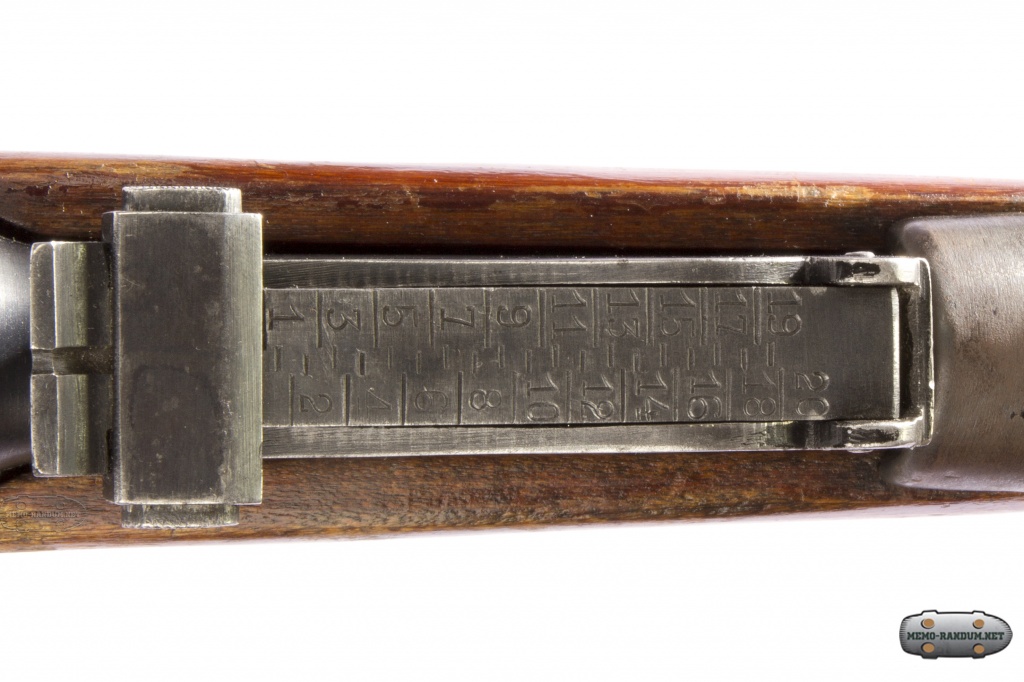

Прицел винтовки обр. 1891/30 года



Состояли из прицела и мушки.

Прицел — ступенчатый на винтовке обр. 1891 года, секторный на винтовке обр. 1891/30 года. Состоит из прицельной планки с хомутиком, прицельной колодки и пружины.


На винтовке обр. 1891 года прицел был проградуирован в сотнях шагов. На прицельной планке имелось два целика: один использовался при стрельбе на 400, 600, 800, 1 000 и 1 200 шагов, а второй, для использования которого необходимо было поднять прицельную планку в вертикальное положение, — на дистанции от 1 300 до 3 200 шагов. Также существовало два варианта рамочного прицела: изначальный вариант, использовавшийся до 1910 года и рассчитанный на тяжёлую пулю, и модернизированный, с планкой системы Коновалова, рассчитанной на лёгкую остроконечную «наступательную» пулю патрона обр. 1908 года. На винтовке обр. 1891/30 годов прицел размечен до дистанции в 2 000 метров; единственный целик может быть установлен в любое положение от 50 до 2 000 м с шагом 50 м[1].

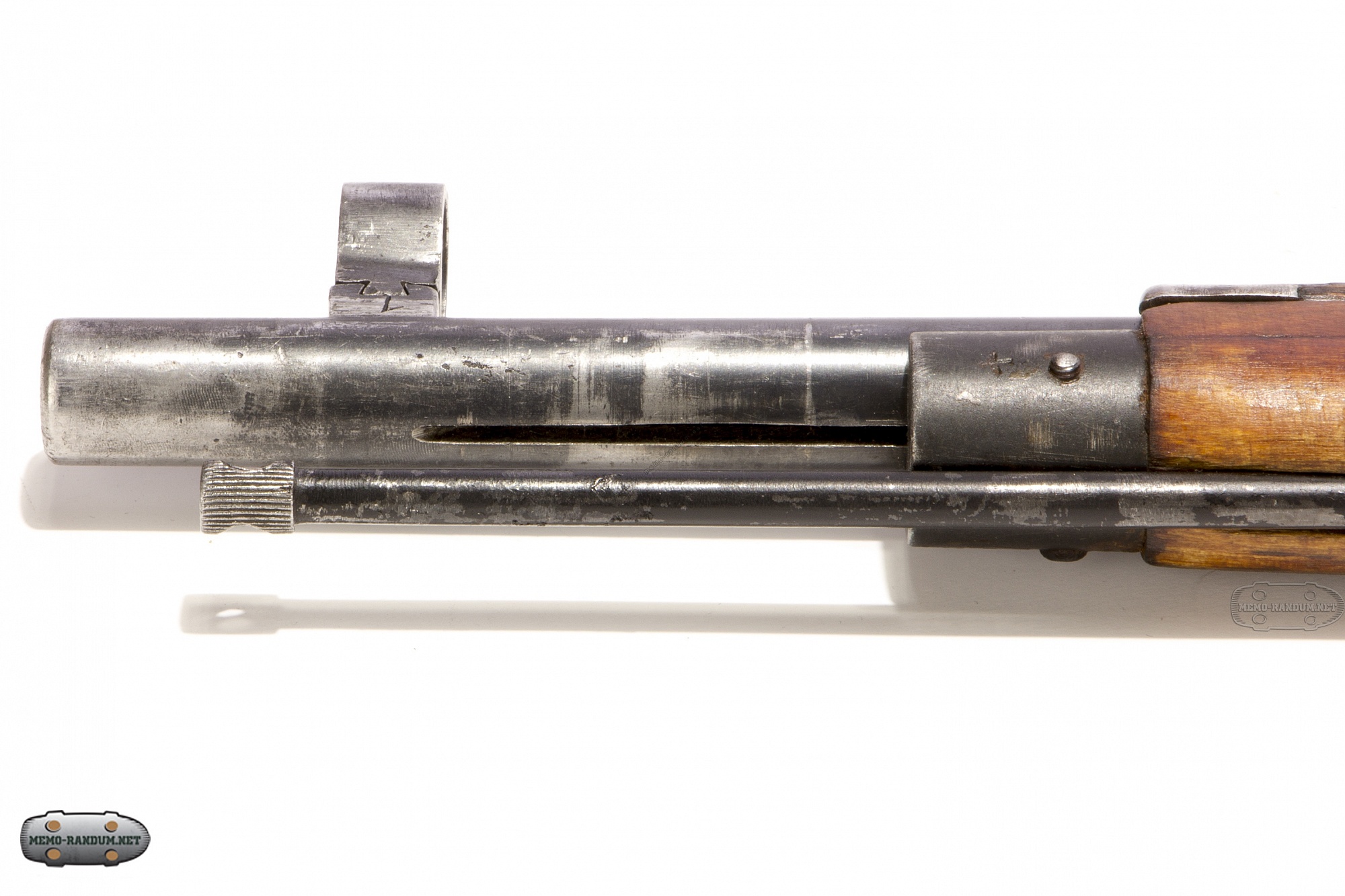

Мушка расположена на стволе близ дульного среза. У обр. 1891/30 годов получила кольцевой намушник.

В 1932 году началось серийное производство снайперской винтовки обр. 1891/31 годов (Индекс ГАУ — 56-В-222А), отличавшейся улучшенным качеством обработки канала ствола, наличием оптического прицела ПЕ, ПБ или ПУ и отогнутой вниз рукоятью затвора.

Штык

Штык обр. 1891/30 года.

Русская пехота на марше. Видно, что у большинства стрелков штыки примкнуты.


Основная статья: Четырёхгранный игольчатый штык

Служит для поражения противника в рукопашном бою. Имеет четырёхгранное лезвие с долами, трубку со ступенчатой прорезью и пружинной защёлкой, крепящую штык к стволу, и соединяющую их шейку.

Винтовка приводилась к нормальному бою со штыком, то есть, при стрельбе он должен был быть примкнут, — иначе точка попаданий существенно смещалась и на сравнительно большой дистанции попасть из оружия во что-либо без нового приведения к нормальному бою становилось почти невозможно. При стрельбе со штыком на дистанции 100 м средняя точка попадания (СТП) отклоняется на приведённой к нормальному бою без него винтовке влево на 6-8 см и вниз на 8-10 см, что компенсируется новым приведением к нормальному бою.

Вообще, штык должен был находиться на винтовке по сути постоянно, в том числе при хранении и на марше, за исключением передвижения железнодорожным[1] или автомобильным транспортом. Наставление предписывало снимать штык, помимо вышеотмеченных случаев, лишь при разборке винтовки для чистки, причём предполагалось, что от постоянного нахождения на оружии он может сниматься туго.

До 1930 года пружинной защёлки не было, вместо чего штык крепился на стволе при помощи штыкового хомутика, форма лезвия также несколько отличалась. Практика показала, что со временем такое соединение склонно к разбалтыванию. В 1930 году способ крепления изменили, однако винтовки по-прежнему пристреливали со штыками. Часть модернизированных винтовок также имела штык с намушником (ранний вариант), позднее намушник стали делать на самой винтовке.

Карабин обр. 1944 года имел неотъёмный перекидной штык собственного образца конструкции Сёмина. Пристрелка карабинов производится со штыком в боевом положении.

Принадлежность к винтовке

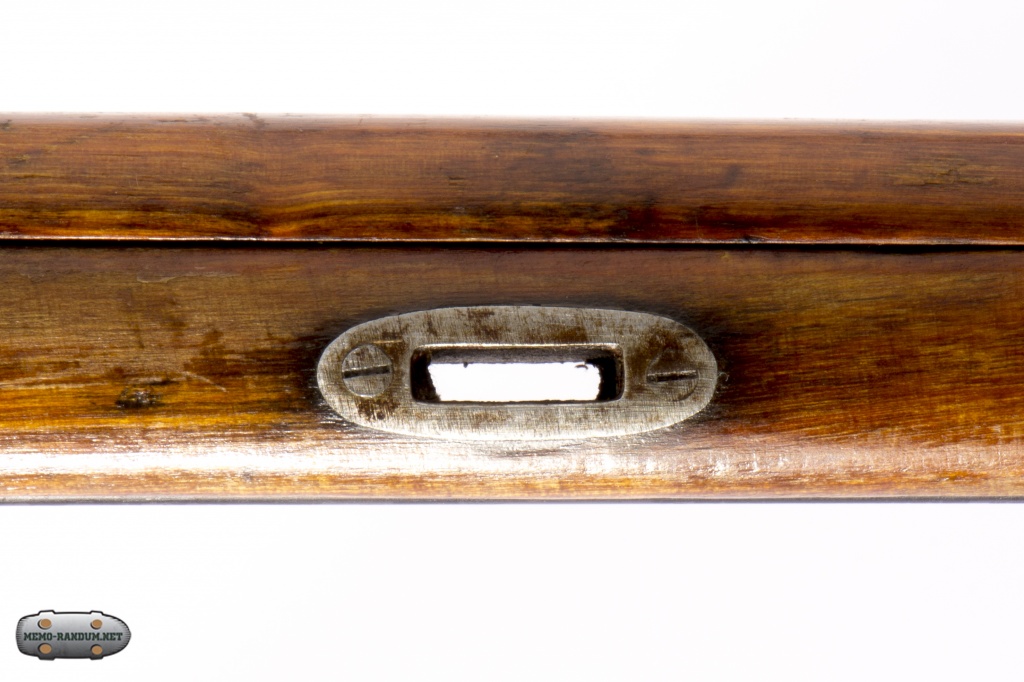

На каждую винтовку полагалась принадлежность, состоявшая из протирки, отвёртки, дульной накладки для чистки ствола, шомпольной муфты, шпильки, щетинного ёршика, маслёнки с двумя отделениями — для раствора чистки стволов и масла, а также ружейный ремень.
