Винтовка Mauser Gew 98 с магазином на 25 патронов (Grabenmagazin для Gewehr98)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Винтовки Mauser Gewehr 98

Масса
4,09 кг
Длина
1250 мм
Длина ствола
740 мм
Патрон
Маузер 7,92 ×57 мм
Начальная скорость пули
878 м/с
Емкость с увеличенным магазином
20+5 патронов

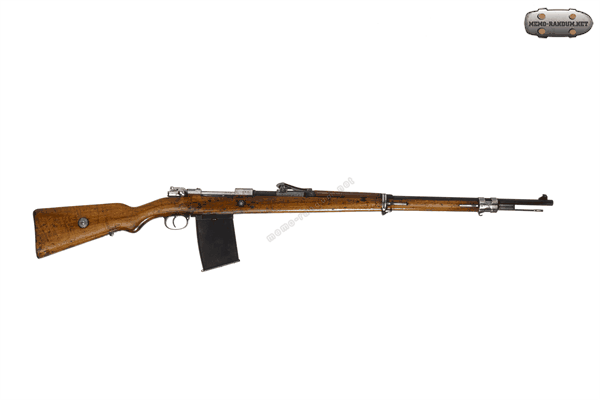

Винтовка маузер Gewehr 98 с Grabenmagazin (20+5 патронов)

представленный грабенмагазин является качественной репликой изготовленной в США.

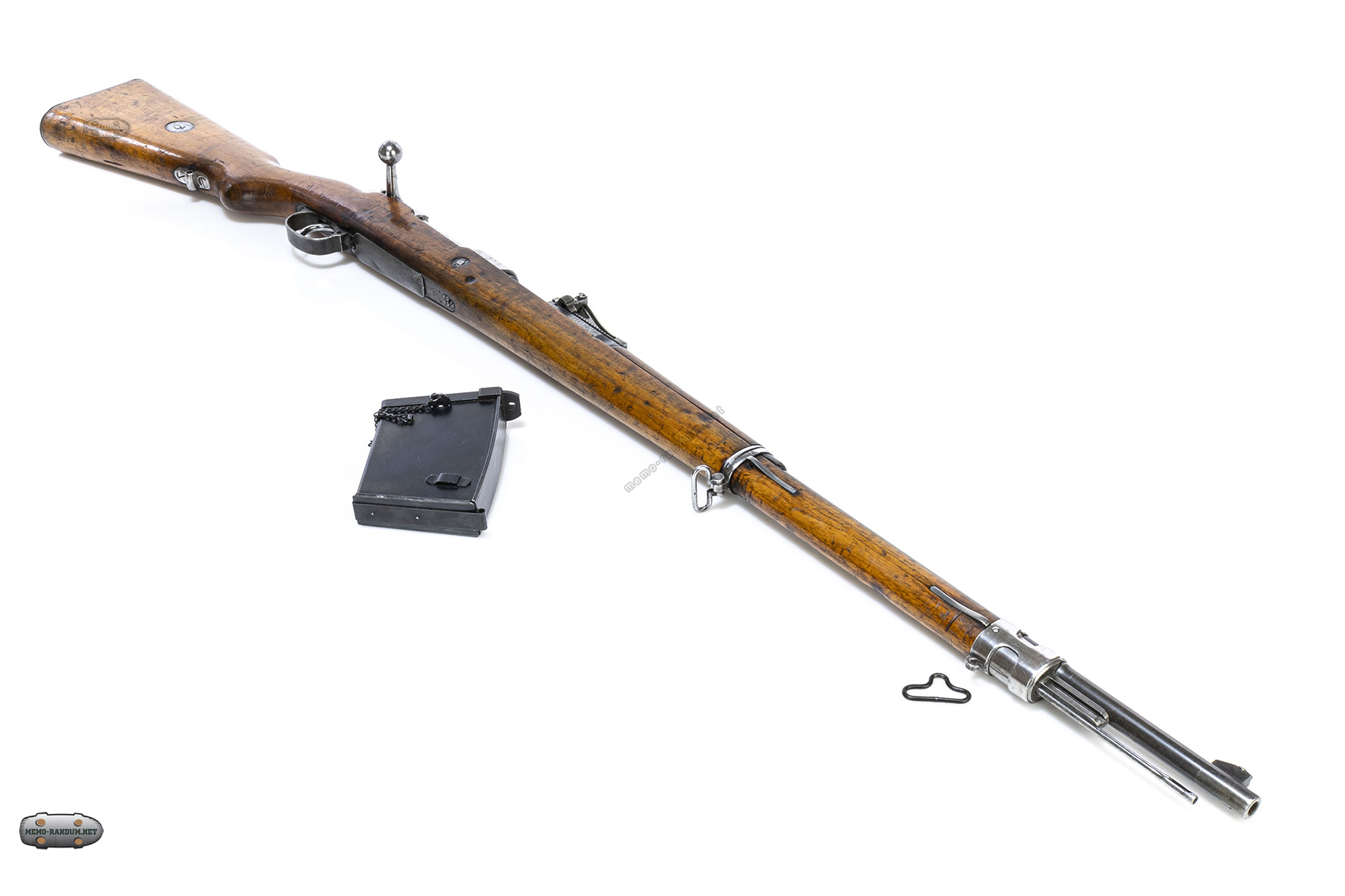

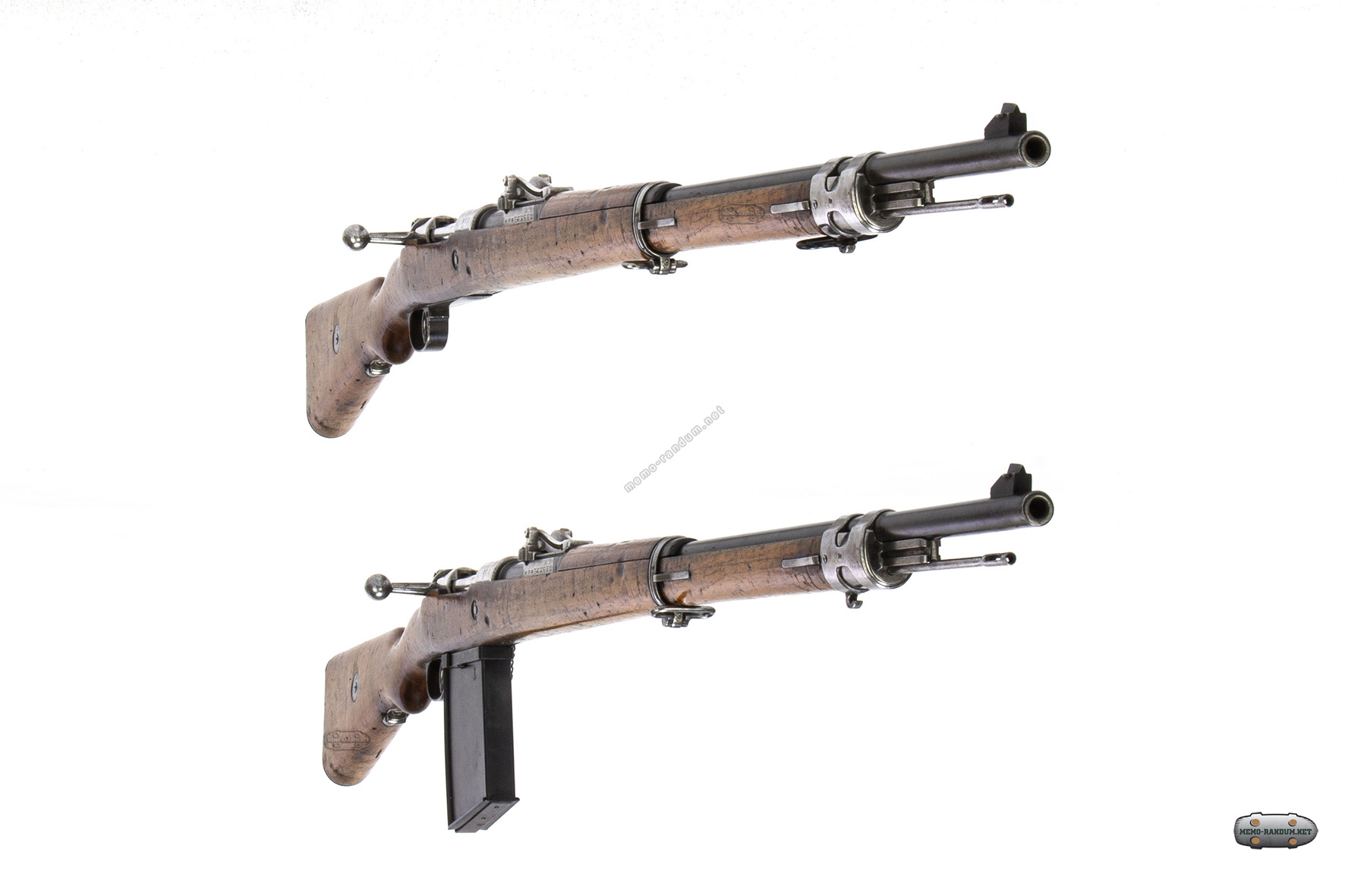

Gewehr 98 и Gewehr 98 с Grabenmagazin

Gewehr 98 и Gewehr 98 с Grabenmagazin

Во время Первой мировой войны винтовки Mauser Gew98, основной тип вооружения пехоты у Германцев оснащались 5 зарядным неотъемным магазином. При этом у Англии и Франции были винтовки с вместимостью магазинов от 6 до 10 патронов (Lee Enfield).
В октябре 2015 года, по заказу Прусской оружейной комиссии была заказана первая партия магазинов увеличенной емкости в размере 200 000 штук. На просторах интернета, данные магазины также называют "траншейными".

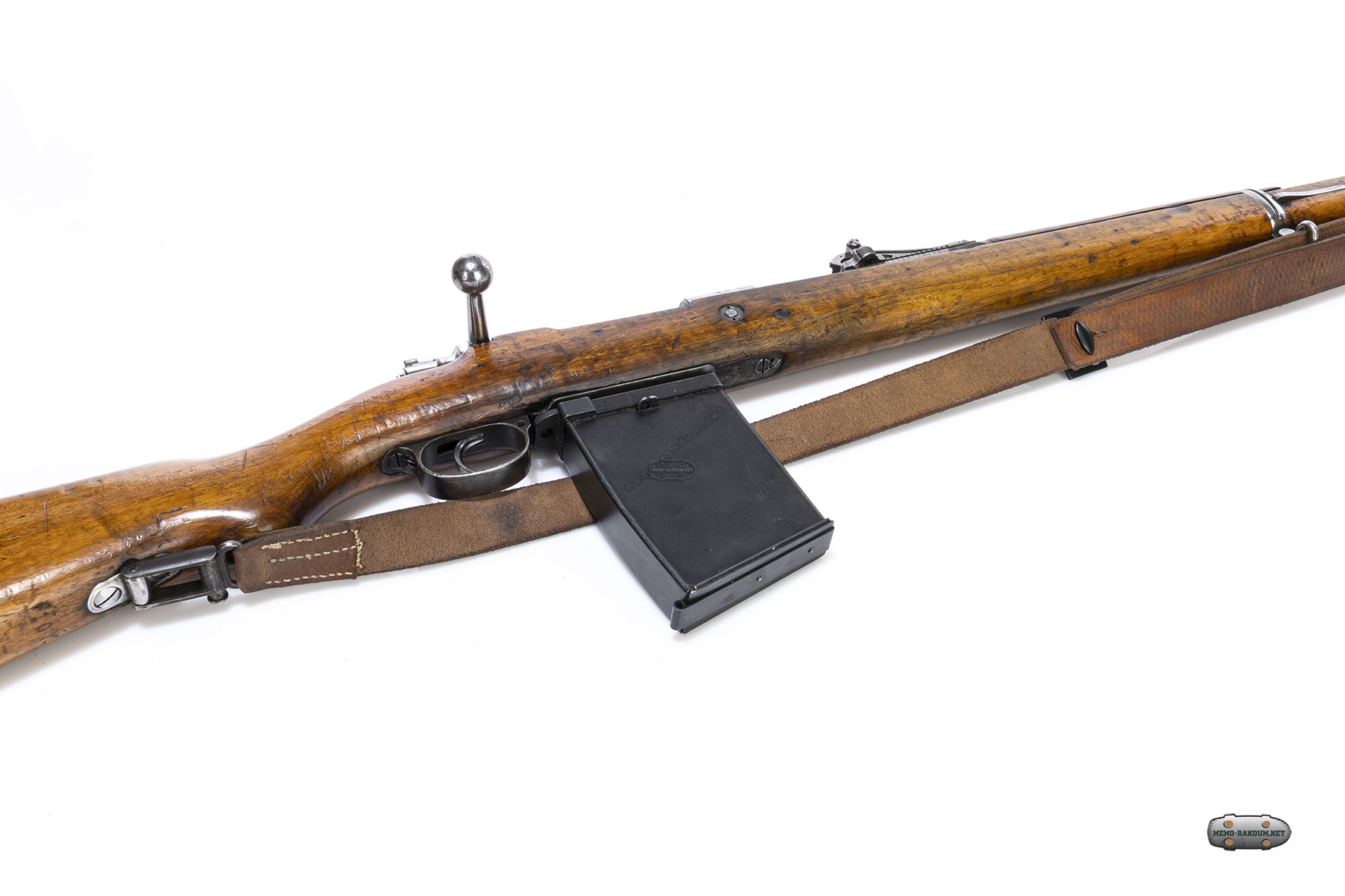

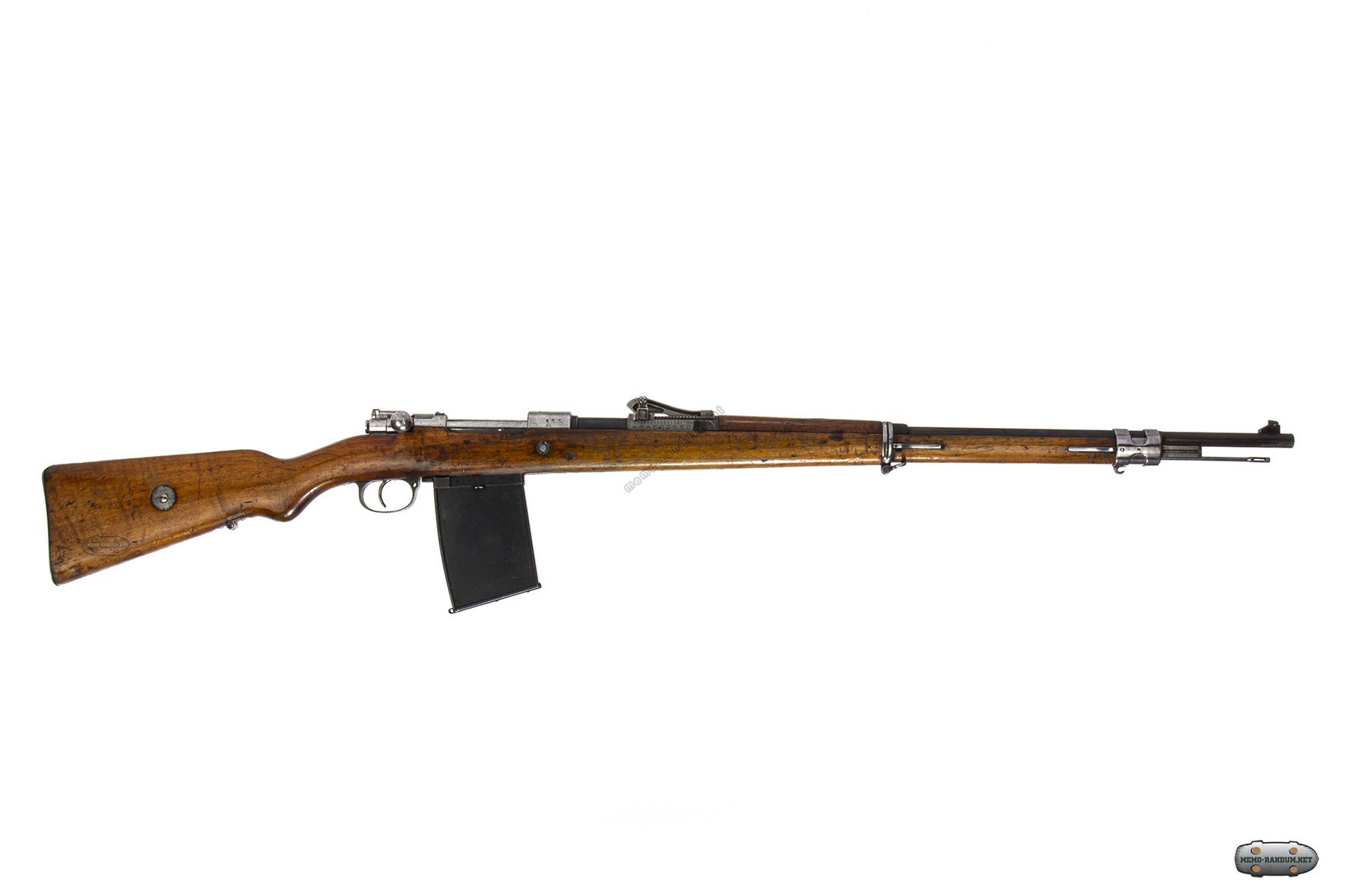

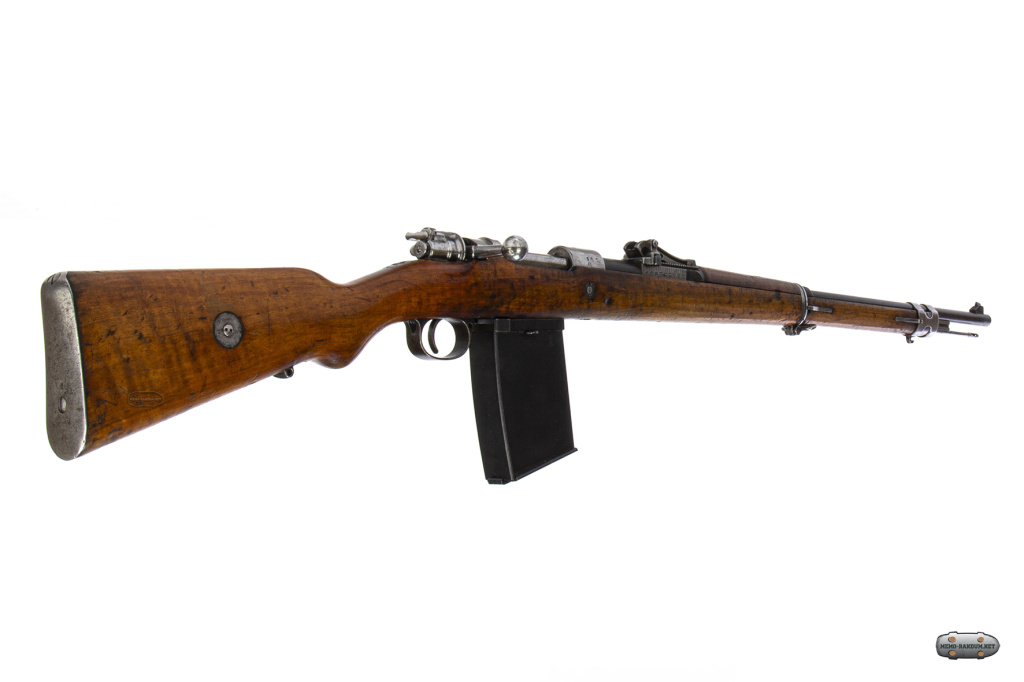

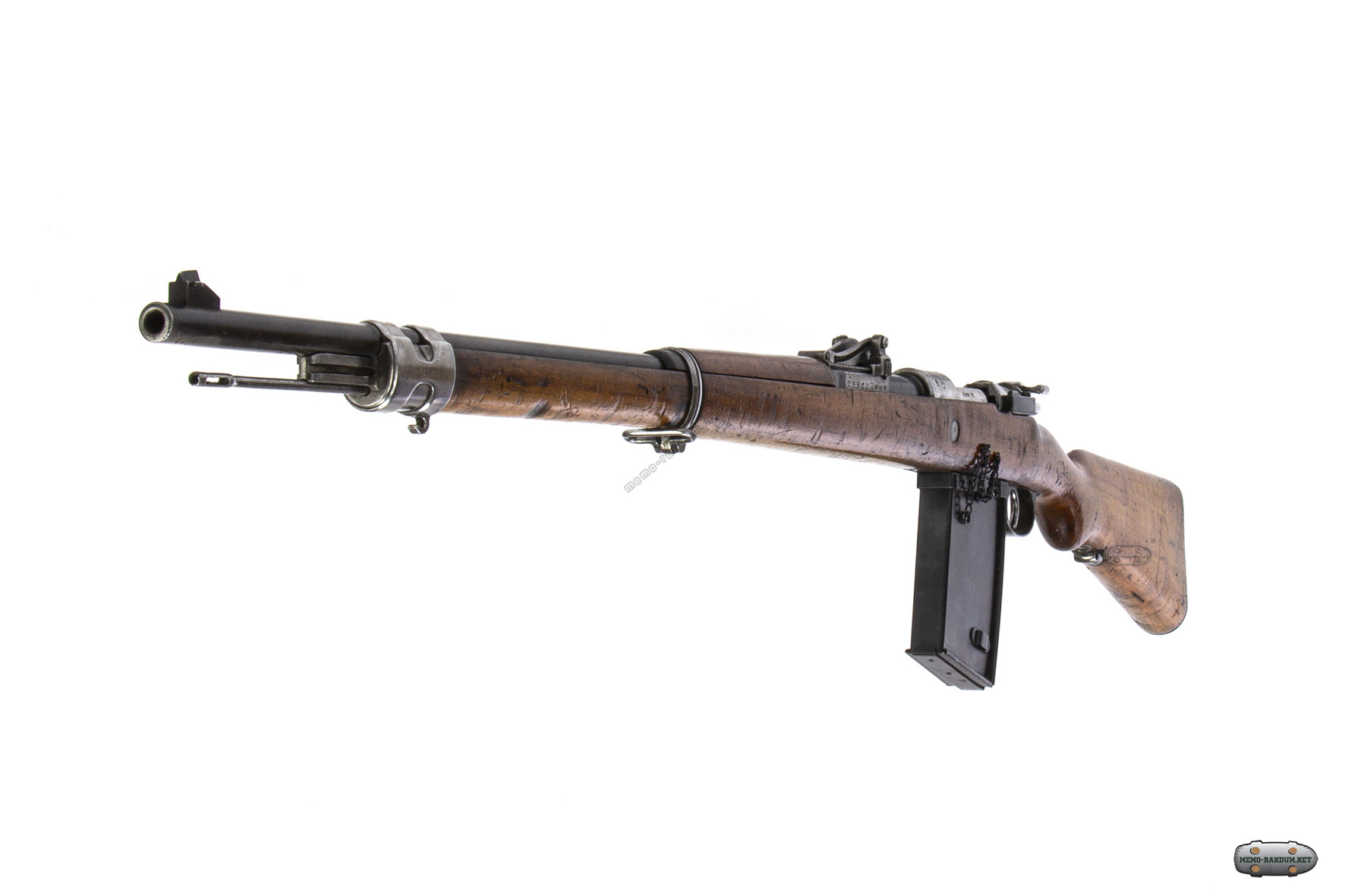

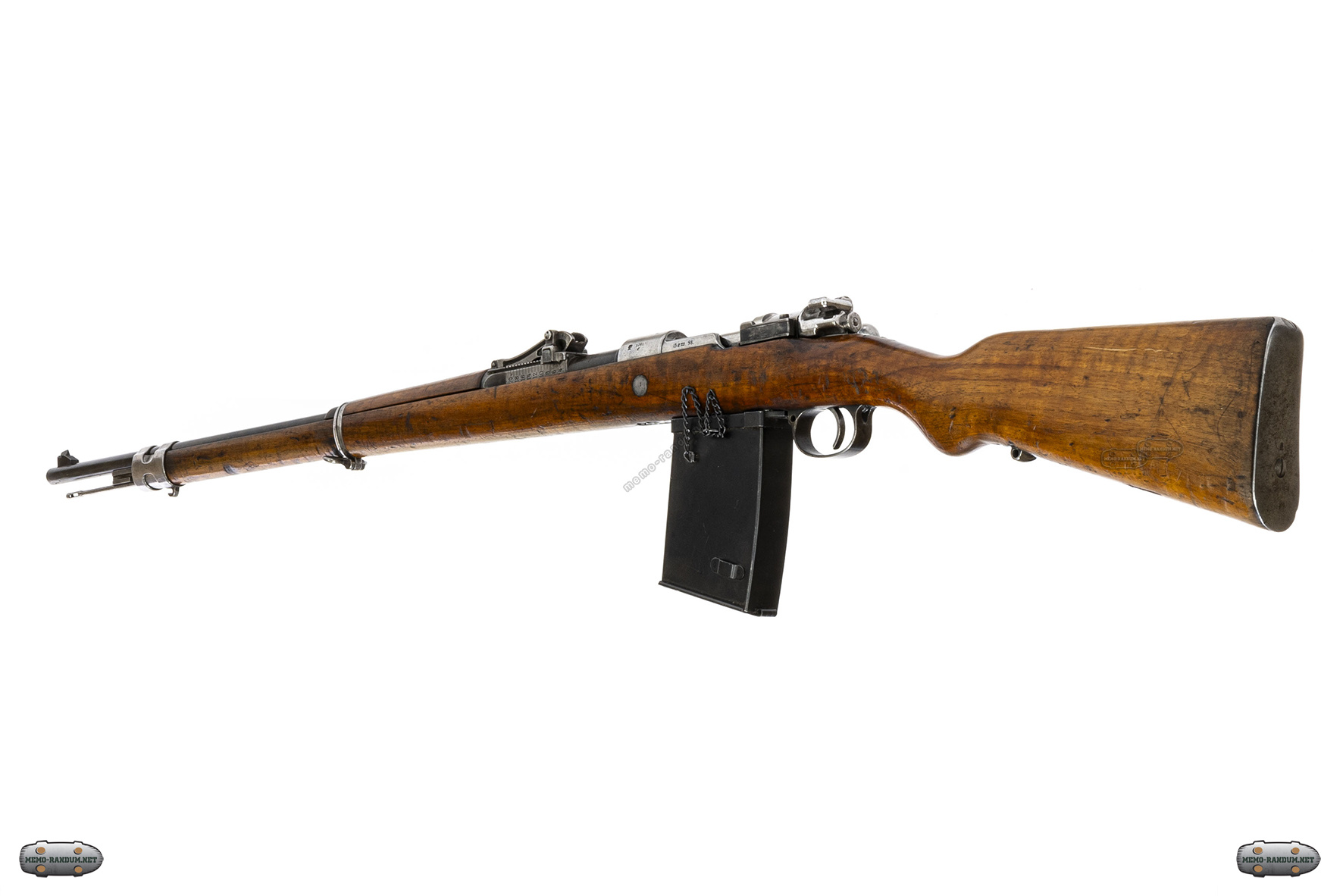

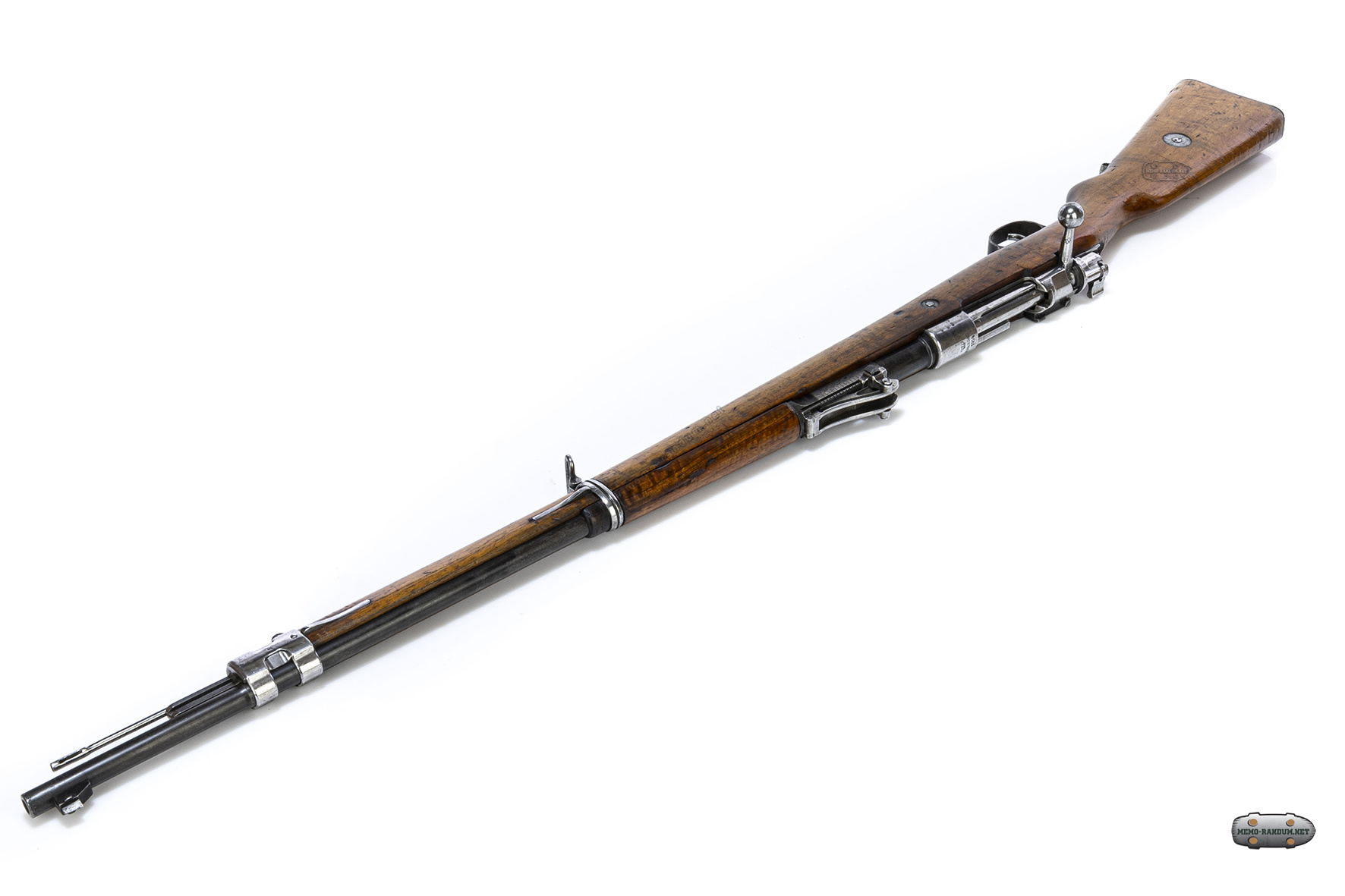

Винтовка маузер Gewehr 98 с Grabenmagazin

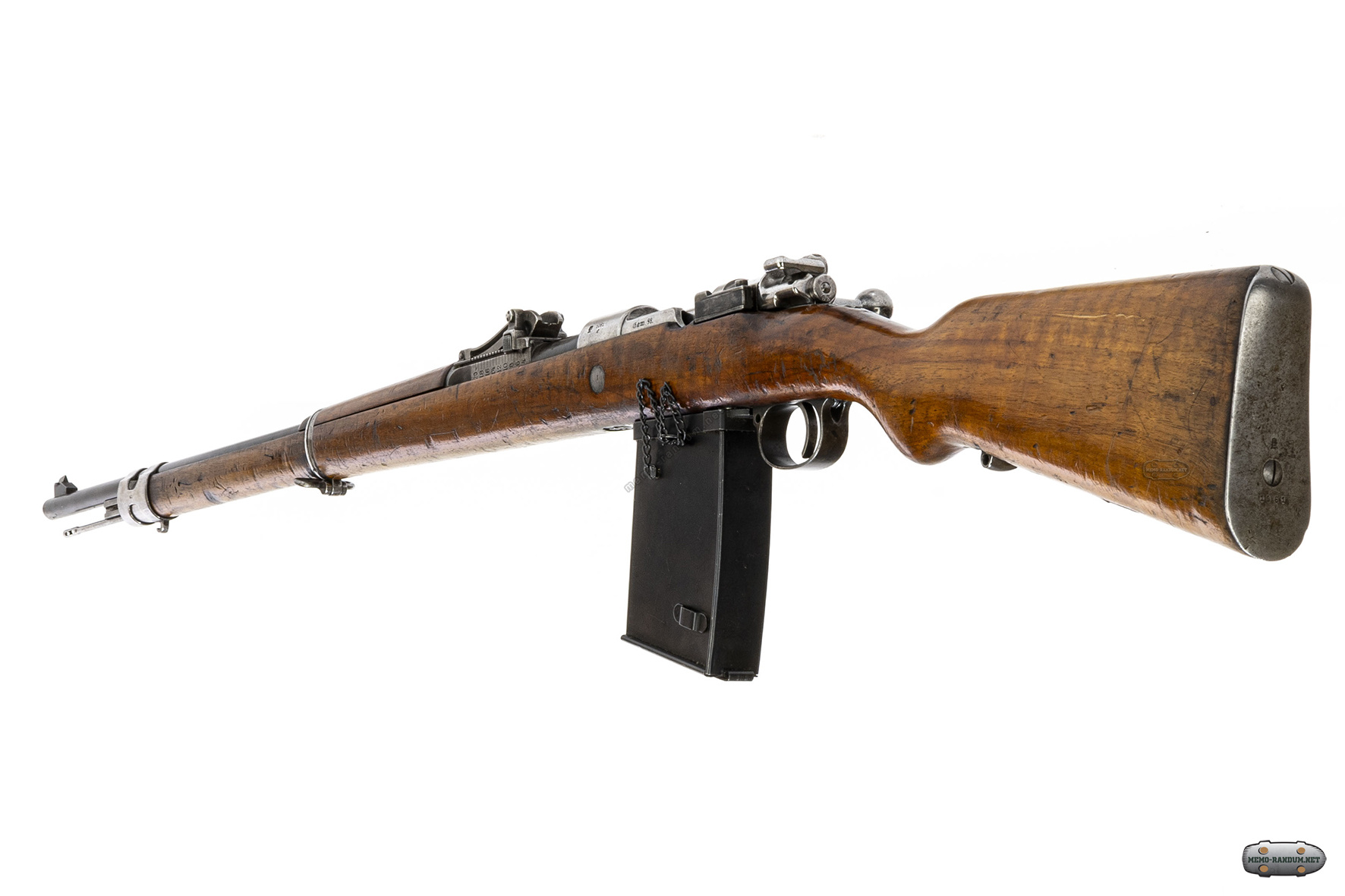

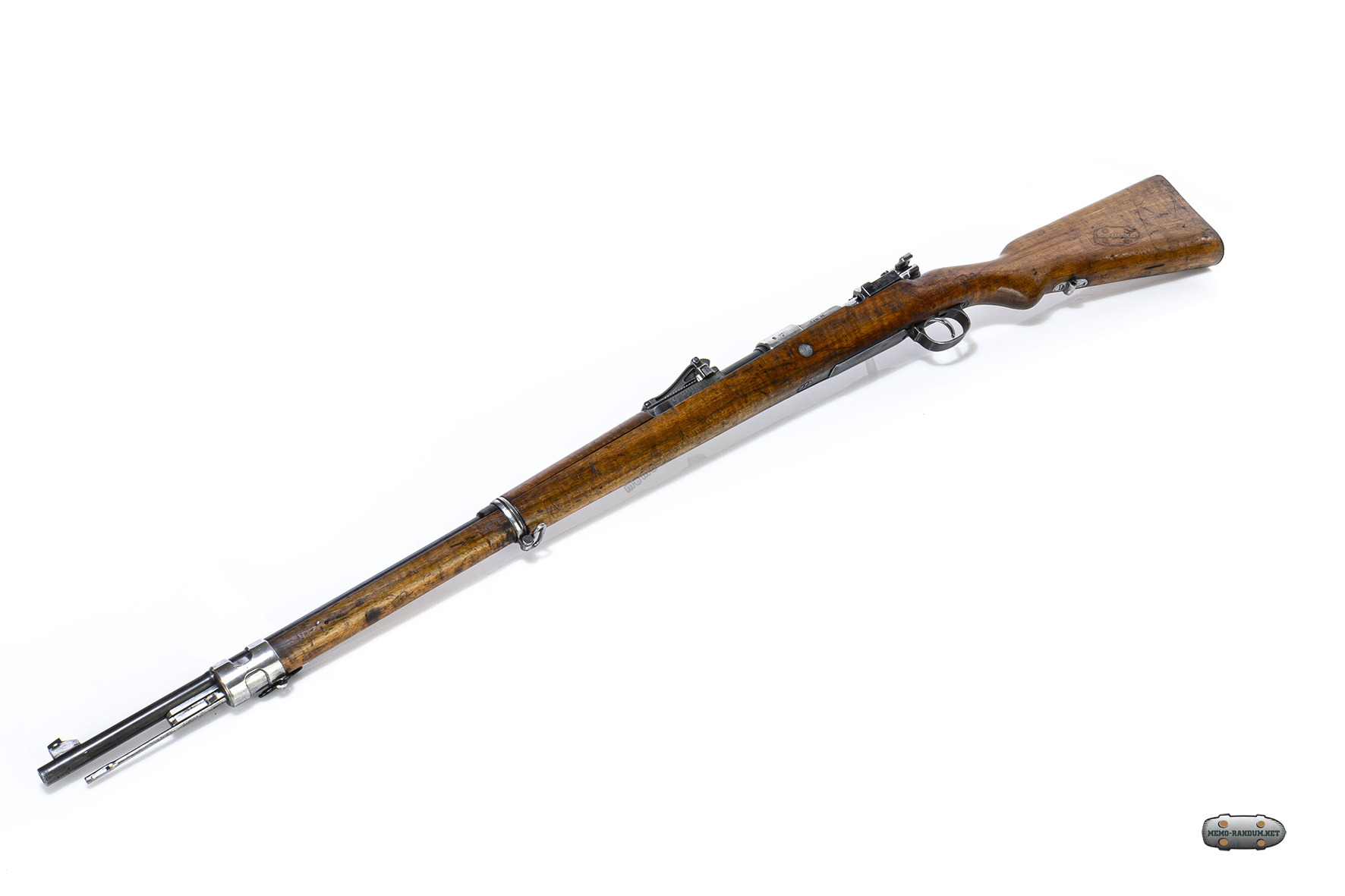

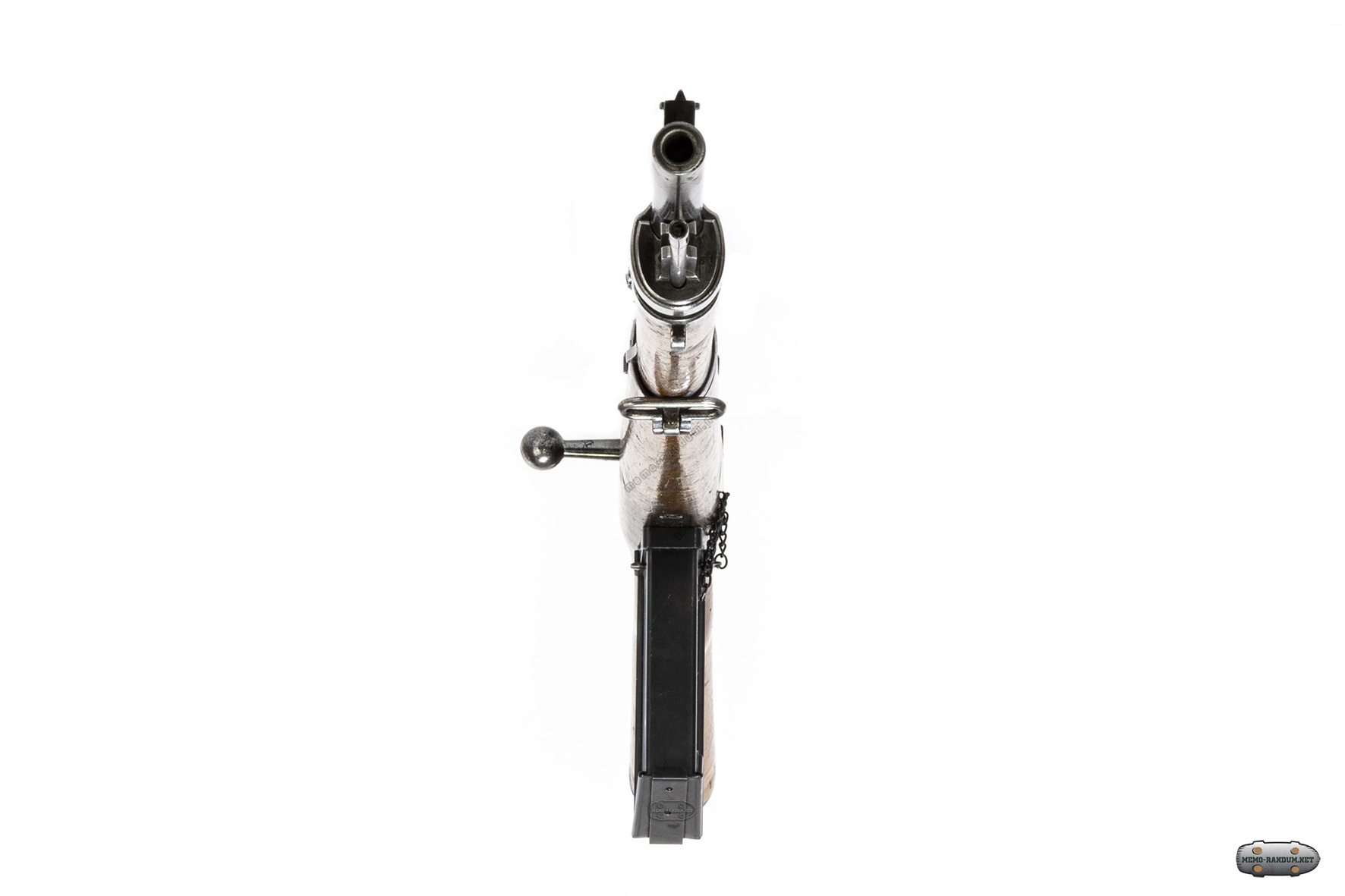

Mauser Gew 98 с  магазином на 25 патронов

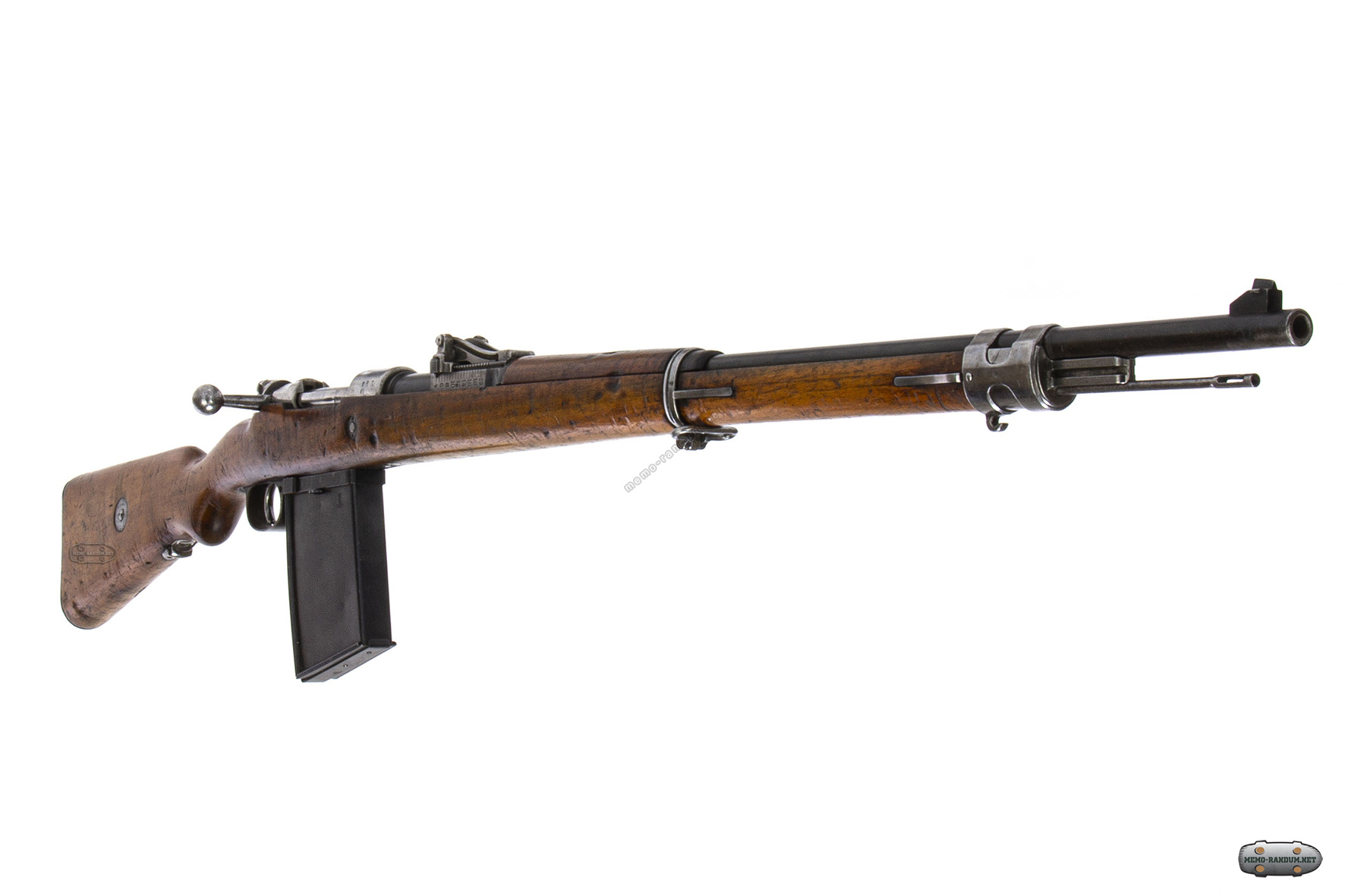

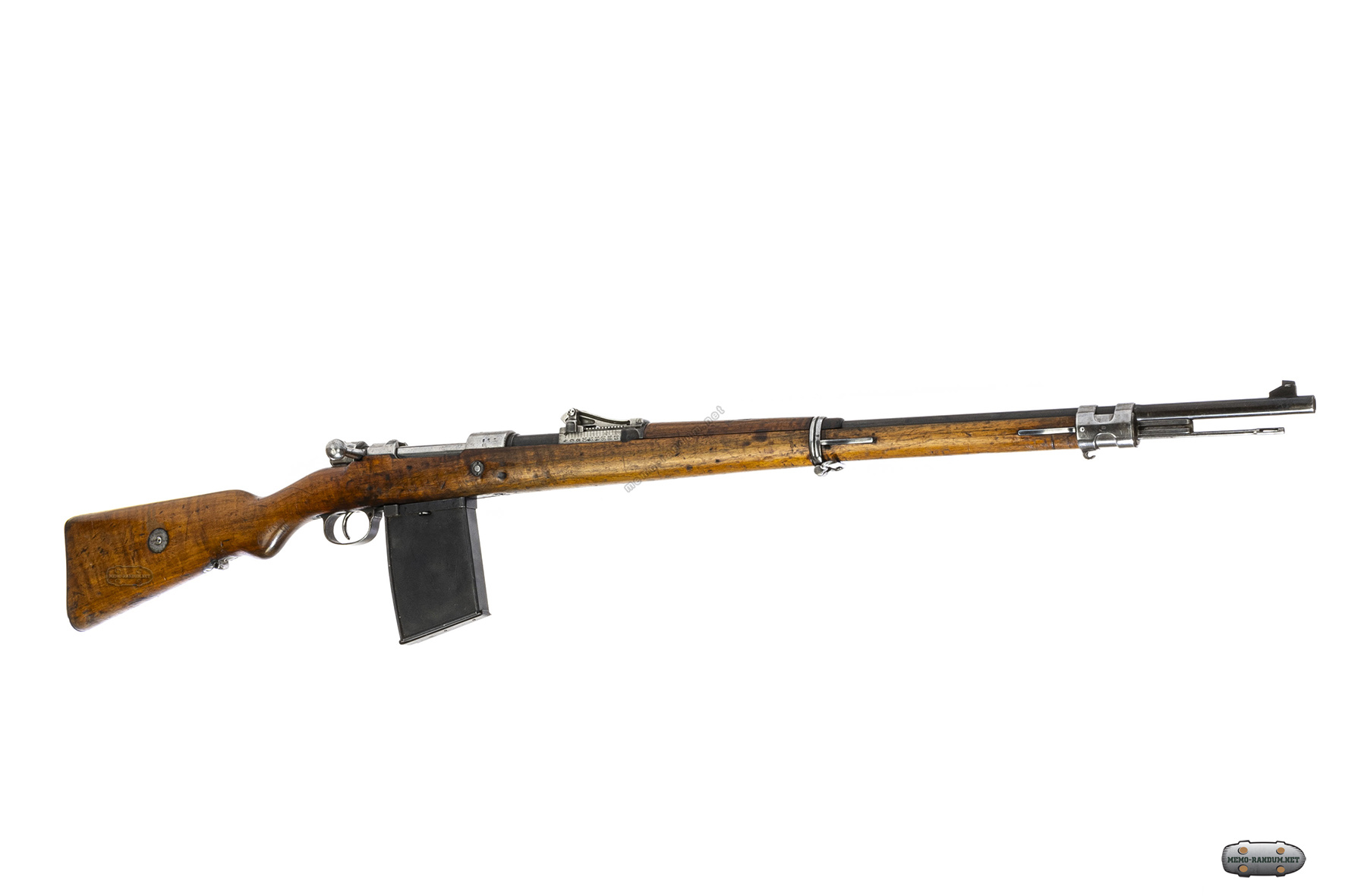

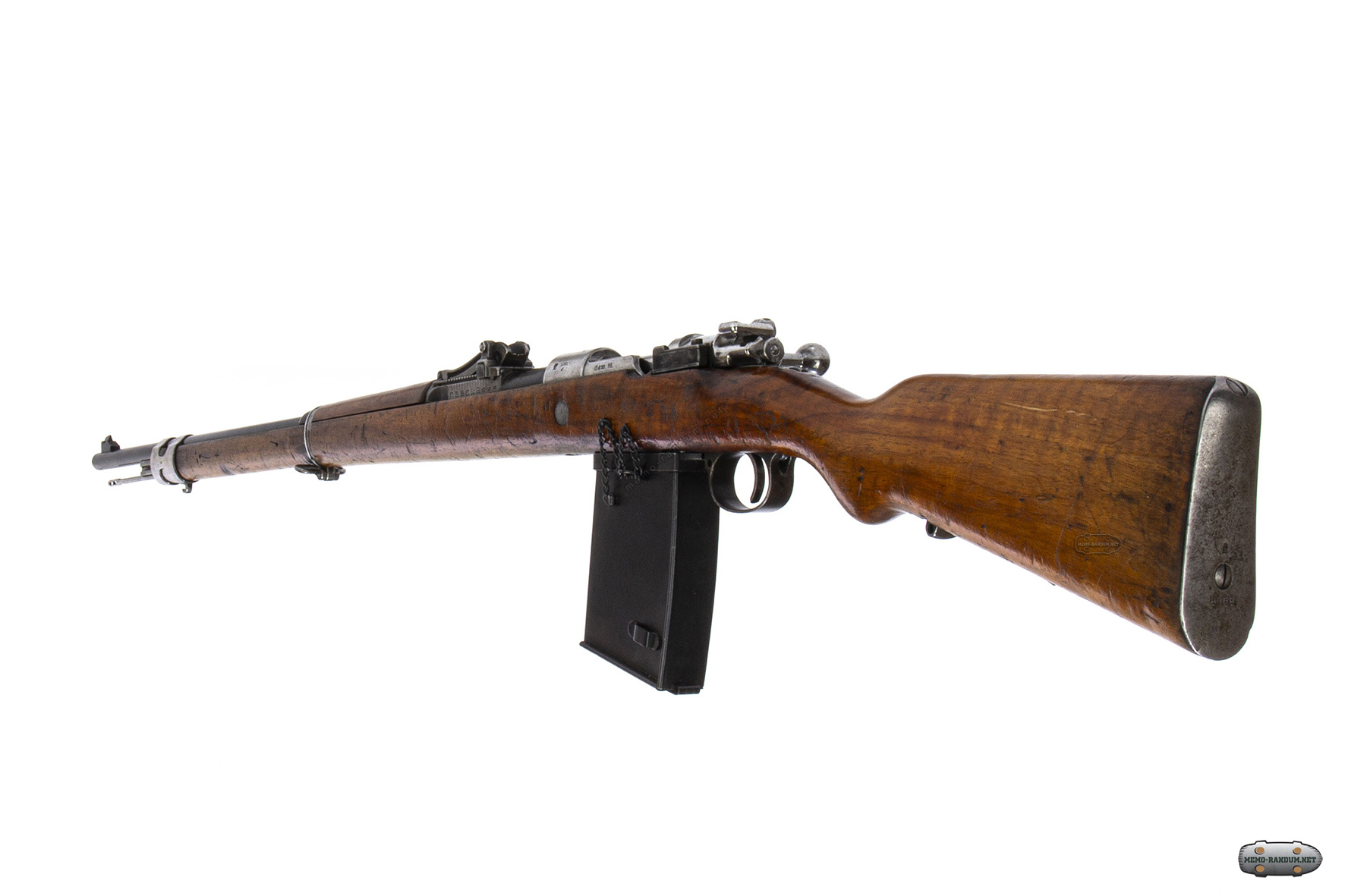

Винтовка Маузер Gew 98 с магазином на 25 патронов

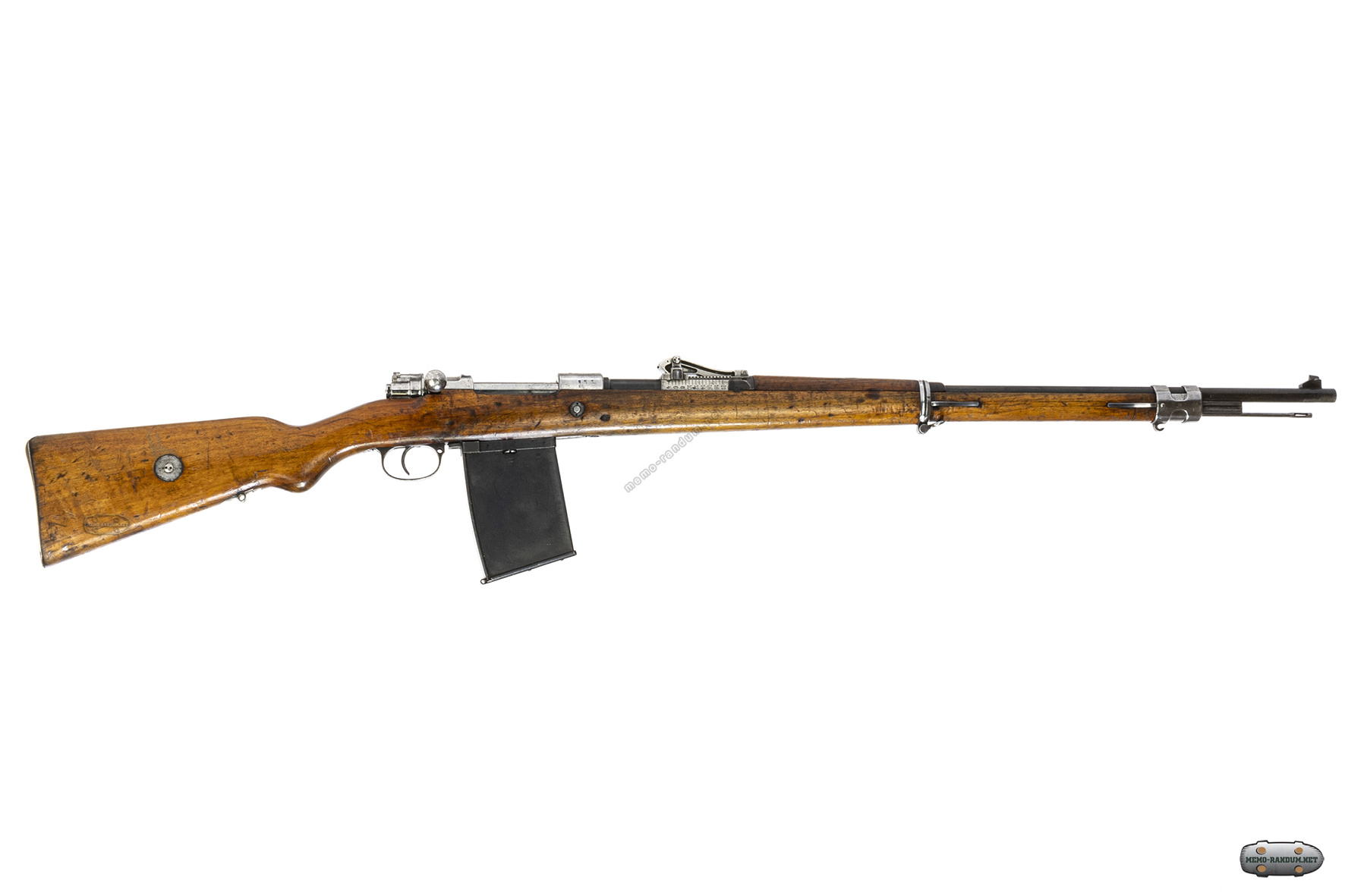

Винтовка Маузер Gew 98 с магазином на 25 патронов


Винтовка Маузер Gew 98 с магазином на 25 патронов

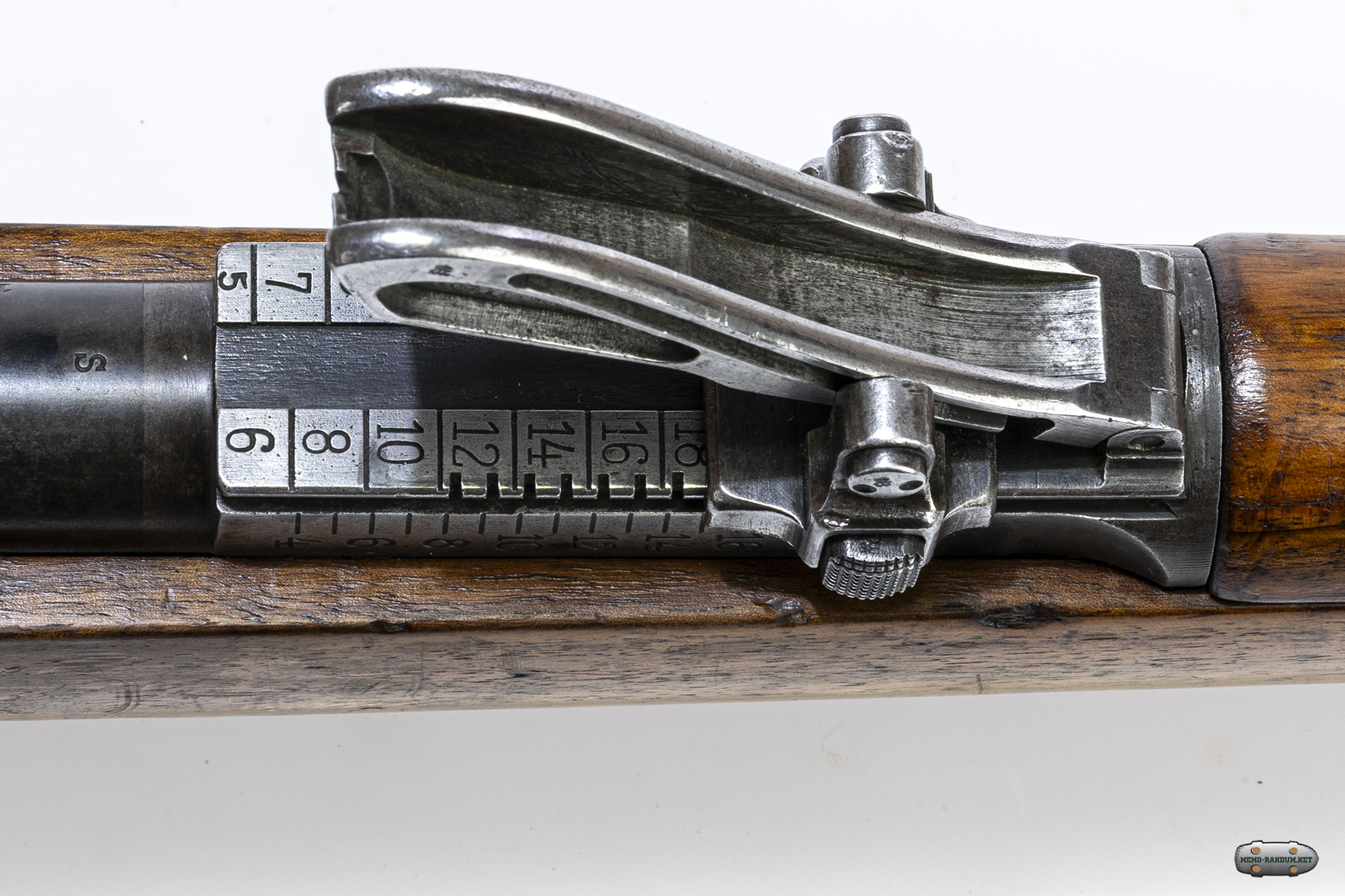

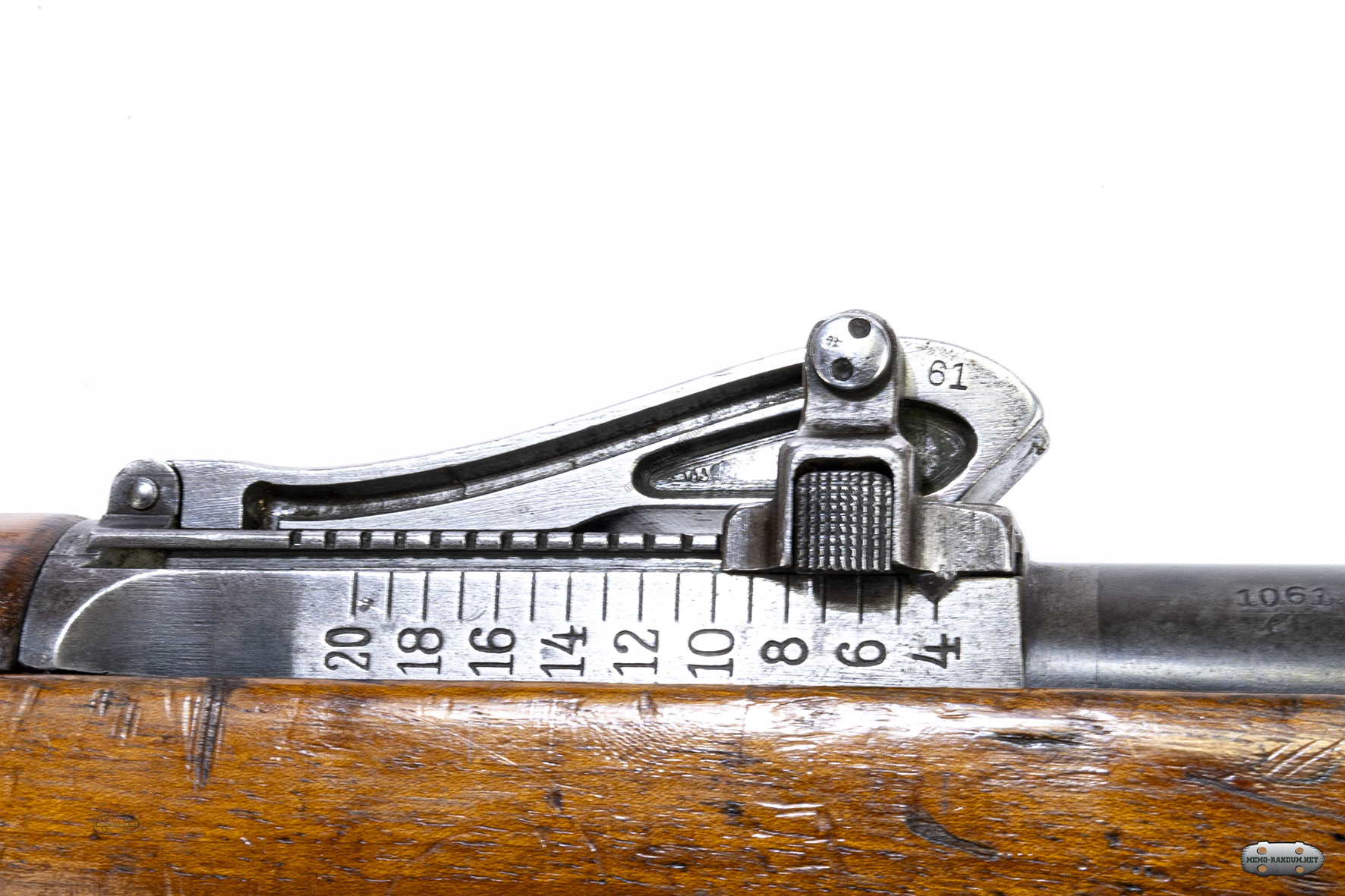

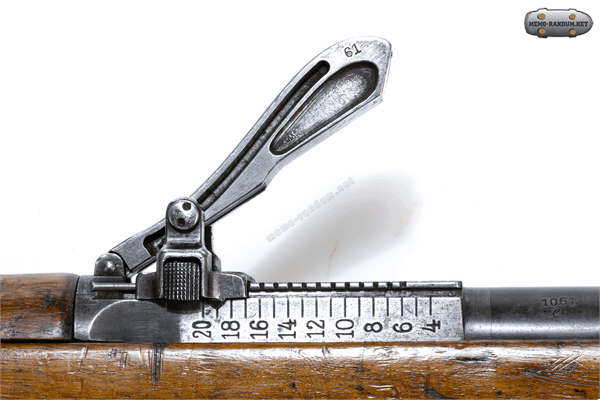

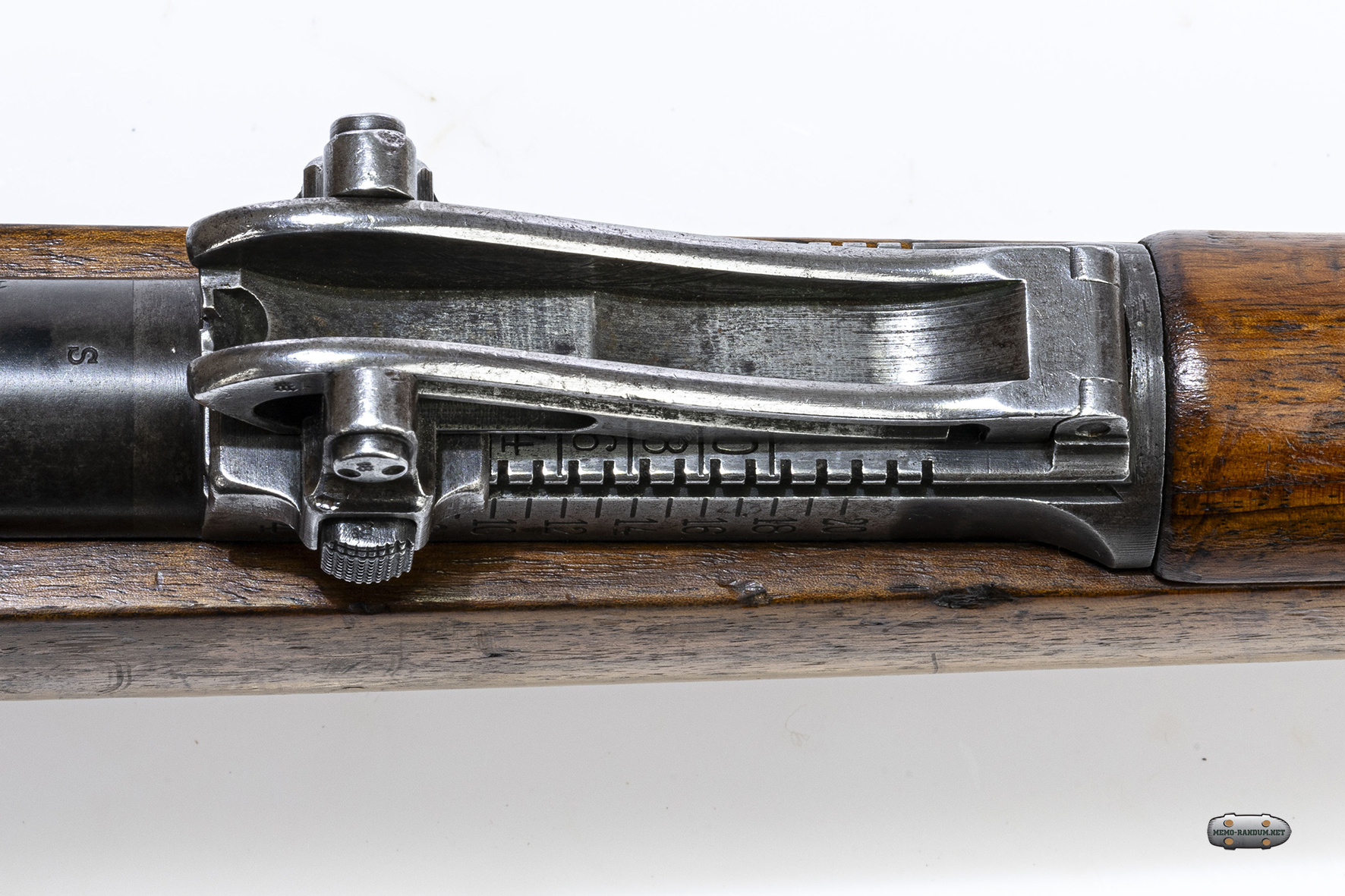

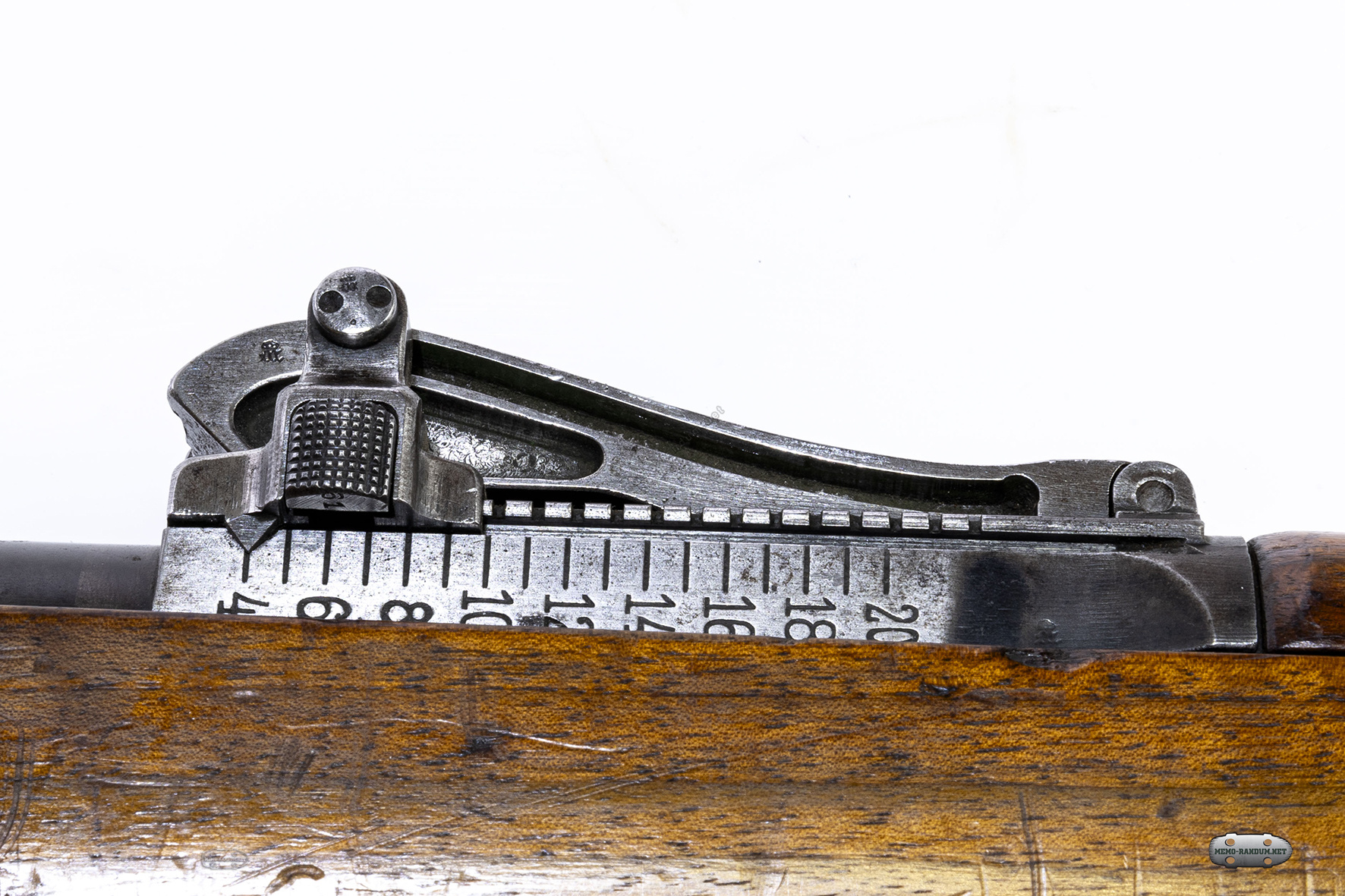

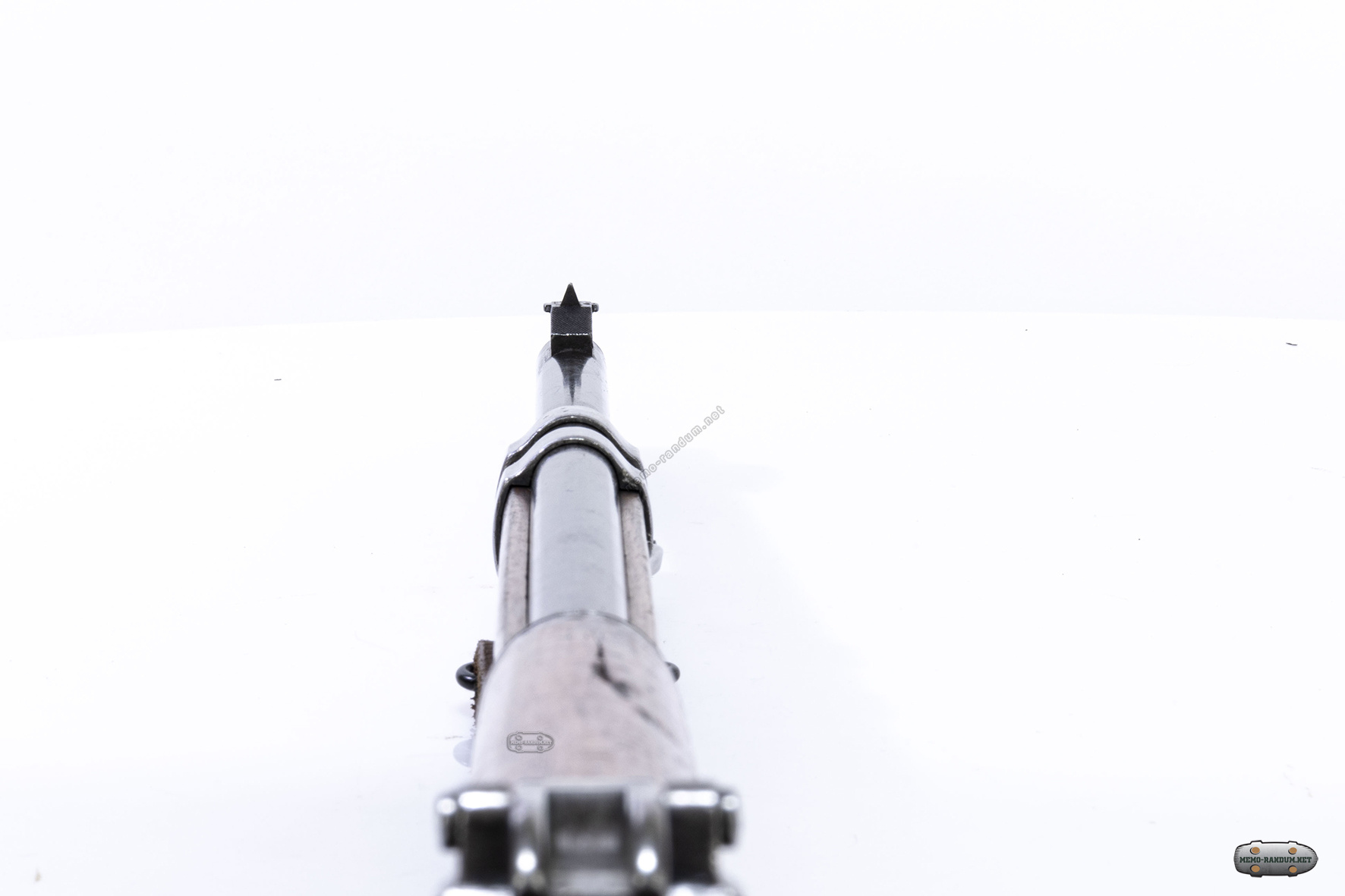

Гиф анимация прицела к Винтовке Маузер Gew 98

Гиф анимация прицела к Винтовке Маузер Gew 98

Магазин повышенной емкости ставился в стандартное гнездо винтовки вместо штатного магазина. Крышка штатного магазина отсоединялась от винтовки путем нажатия на кнопку фиксатора. Подсоединялся магазин повышенной емкости (Grabenmagazin).

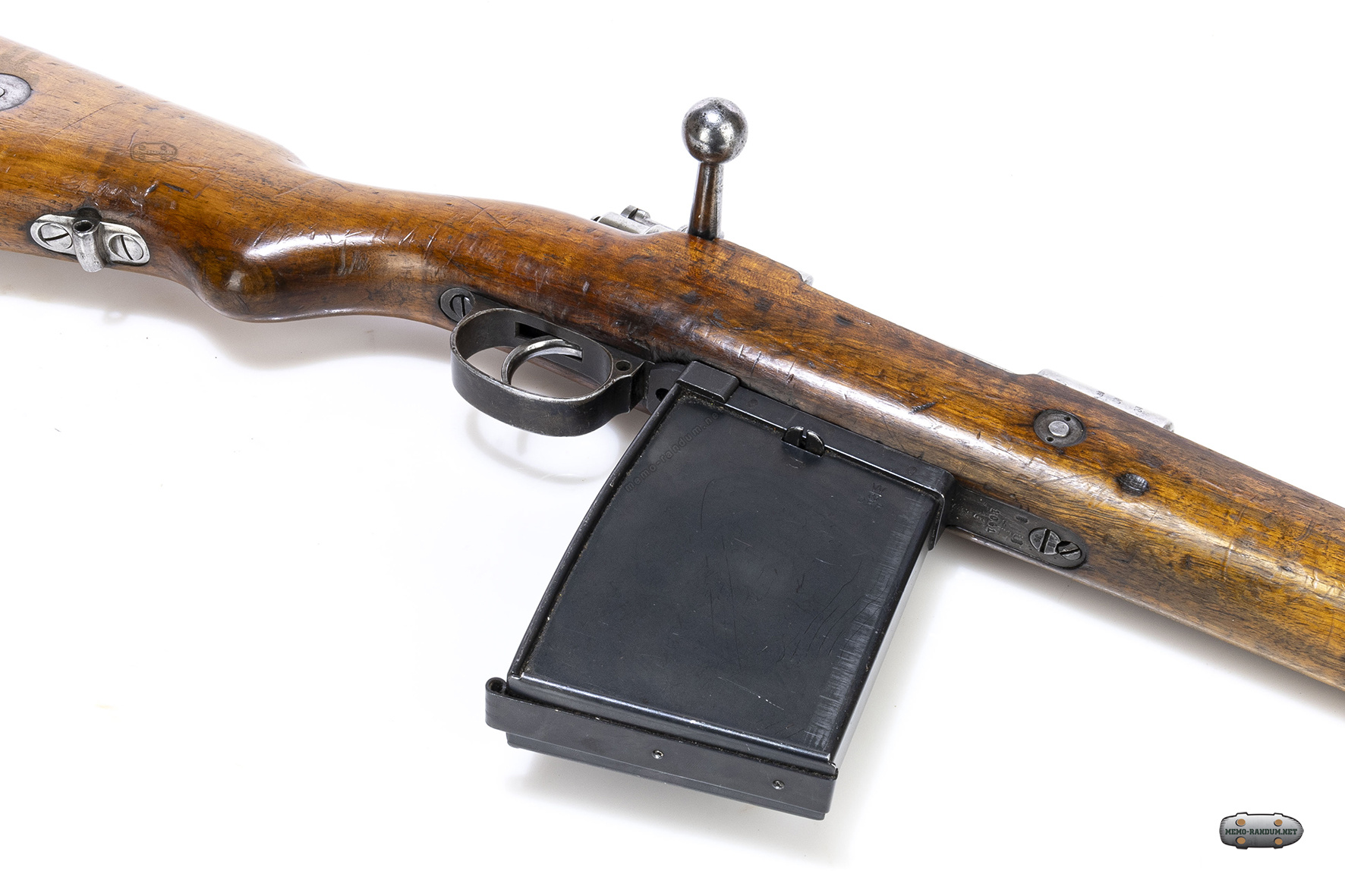

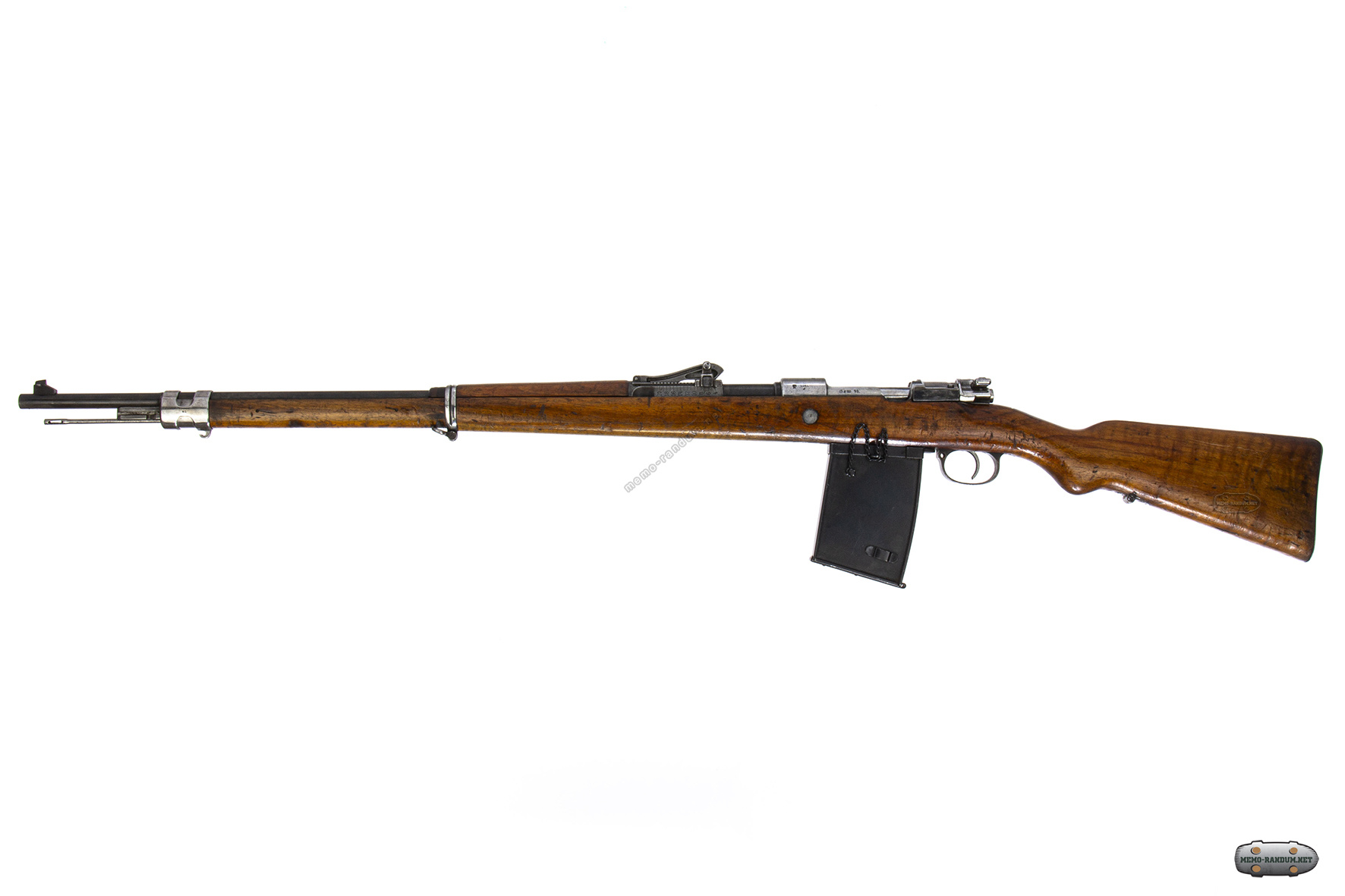

Винтовка Гевер 98 с магазином повышенной емкости

После присоединения магазина, доставалась чека из гнезда магазина , при этом пружина подавателя вместе с подавателем заходила в тело винтовки которое служило продолжением магазина.

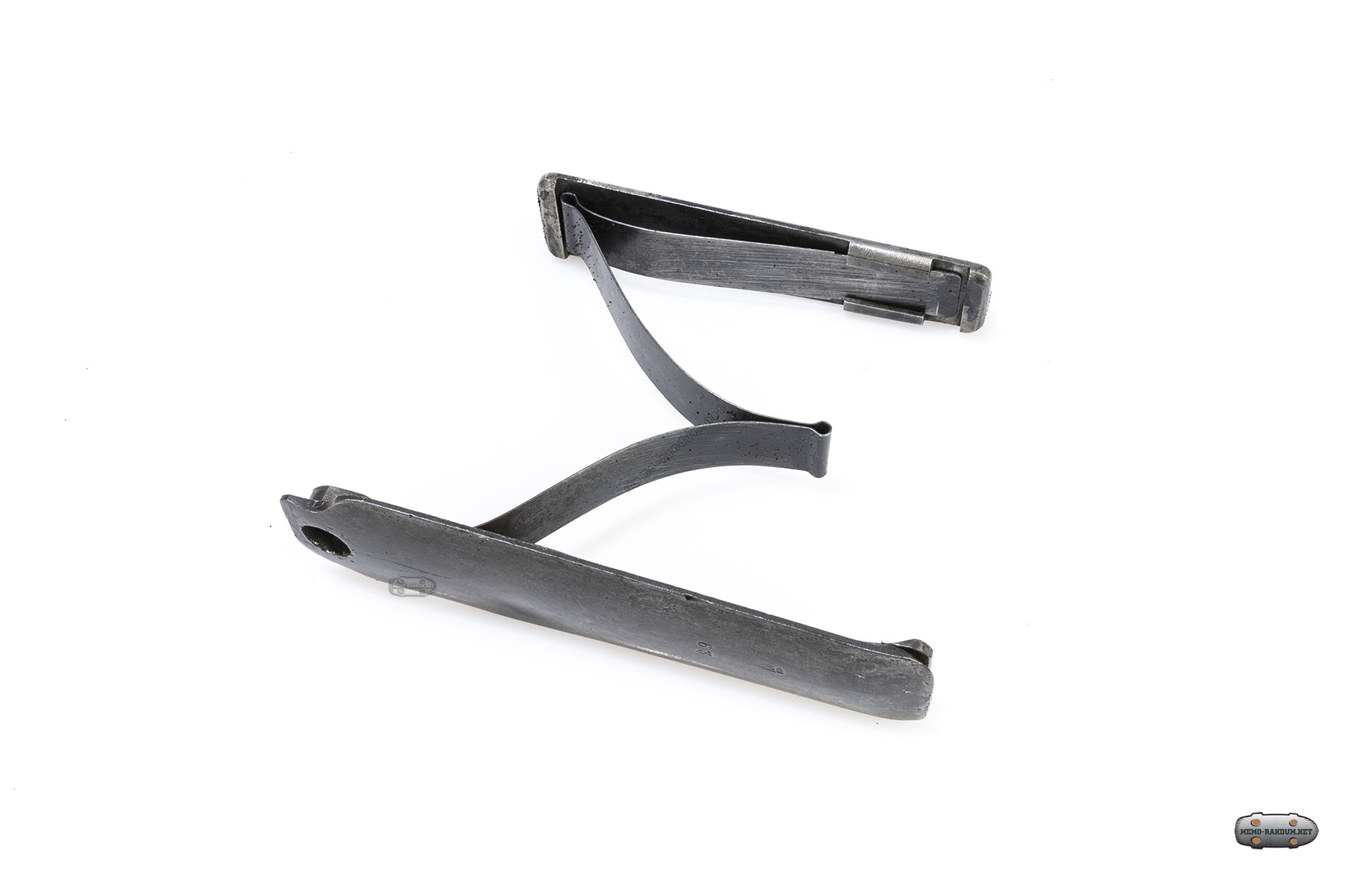

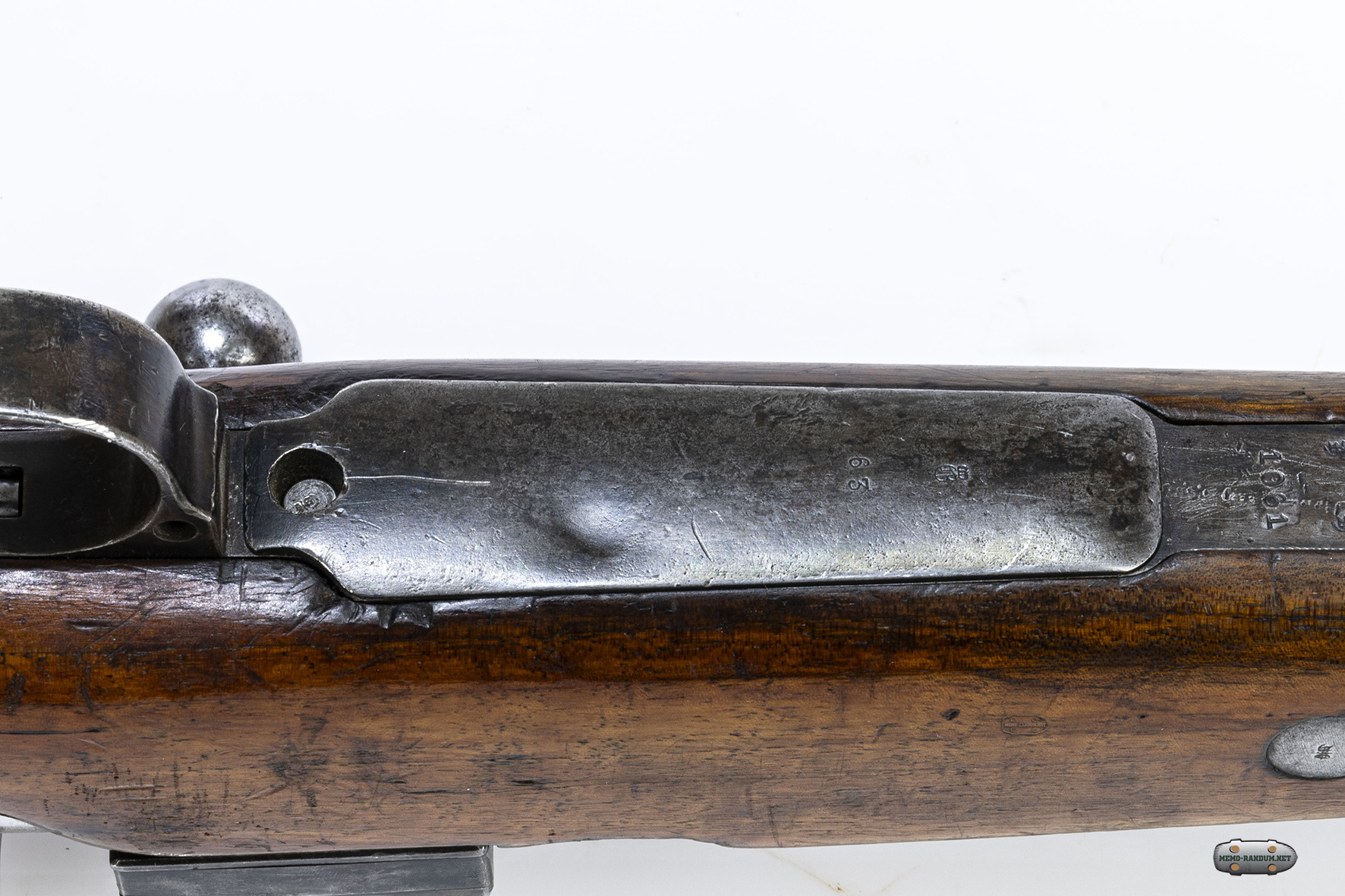

Стандартная крышка магазина Gew98 с пружиной подавателя

Для отсоединения грабенмагазина, нужно было пальцами либо подручными предметами, например отверткой протолкнуть подаватель до момента захода его в коробку магазина. Вставить чеку для фиксации подавателя. Отсоединить магазин.

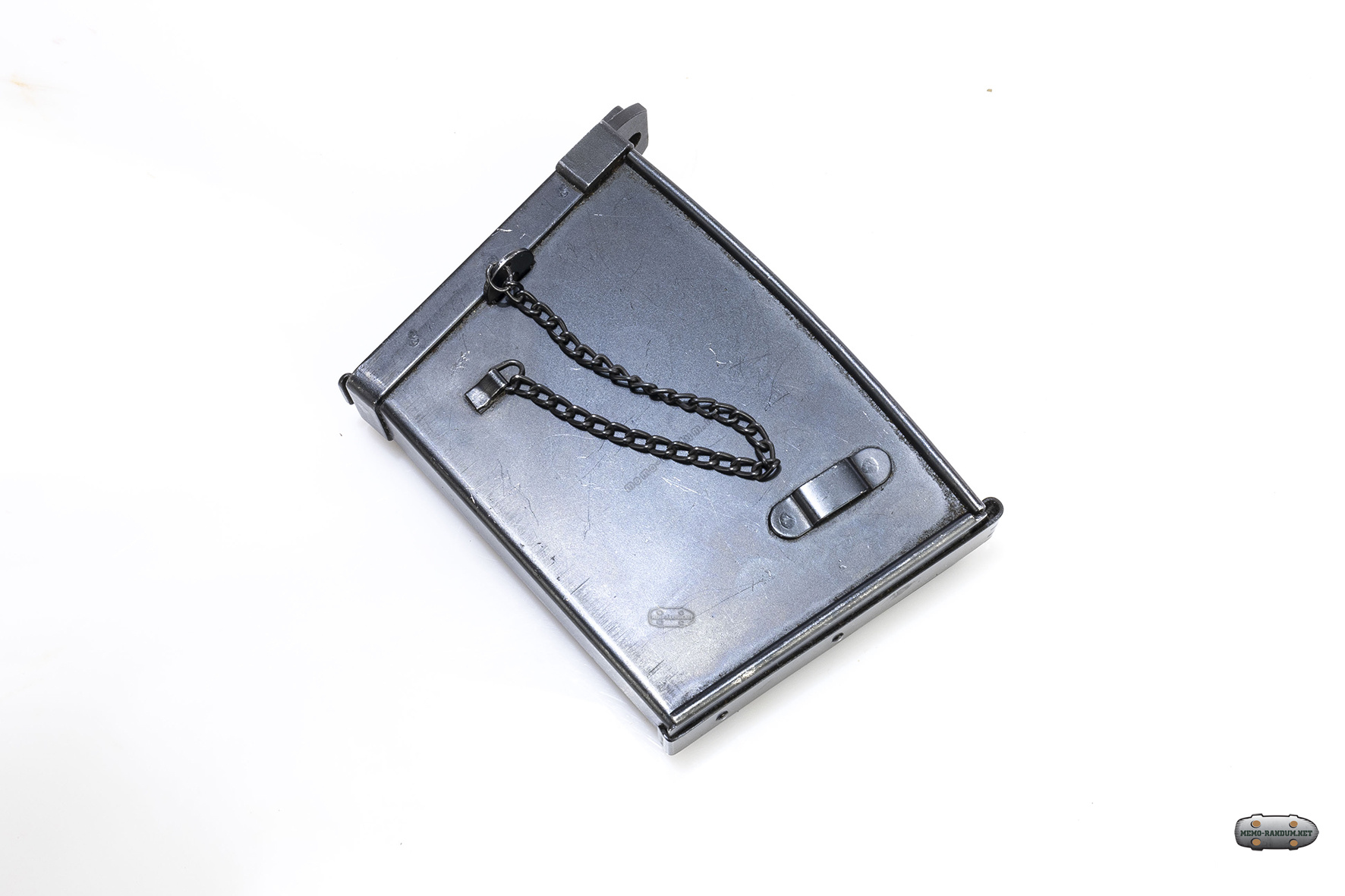

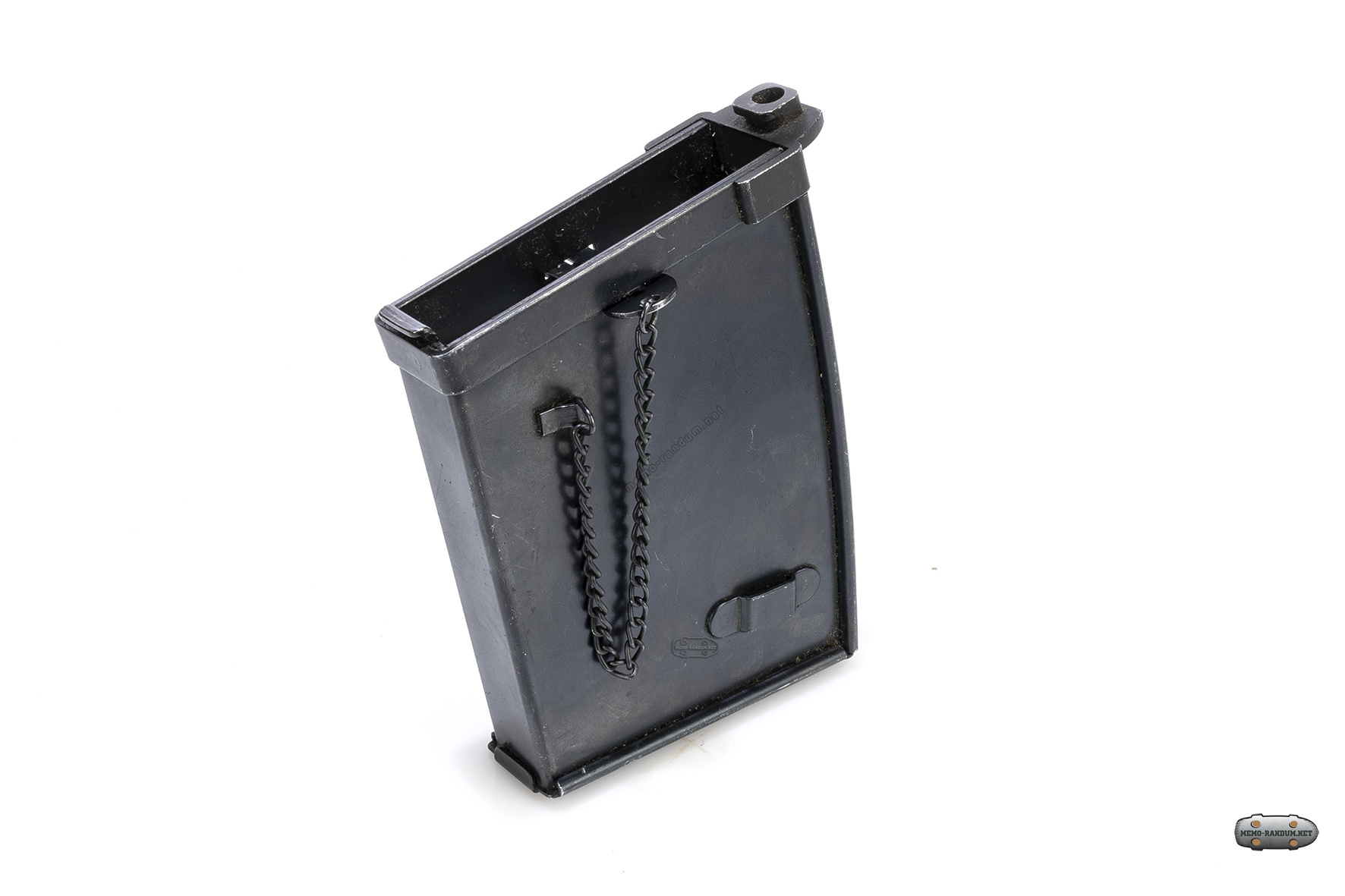

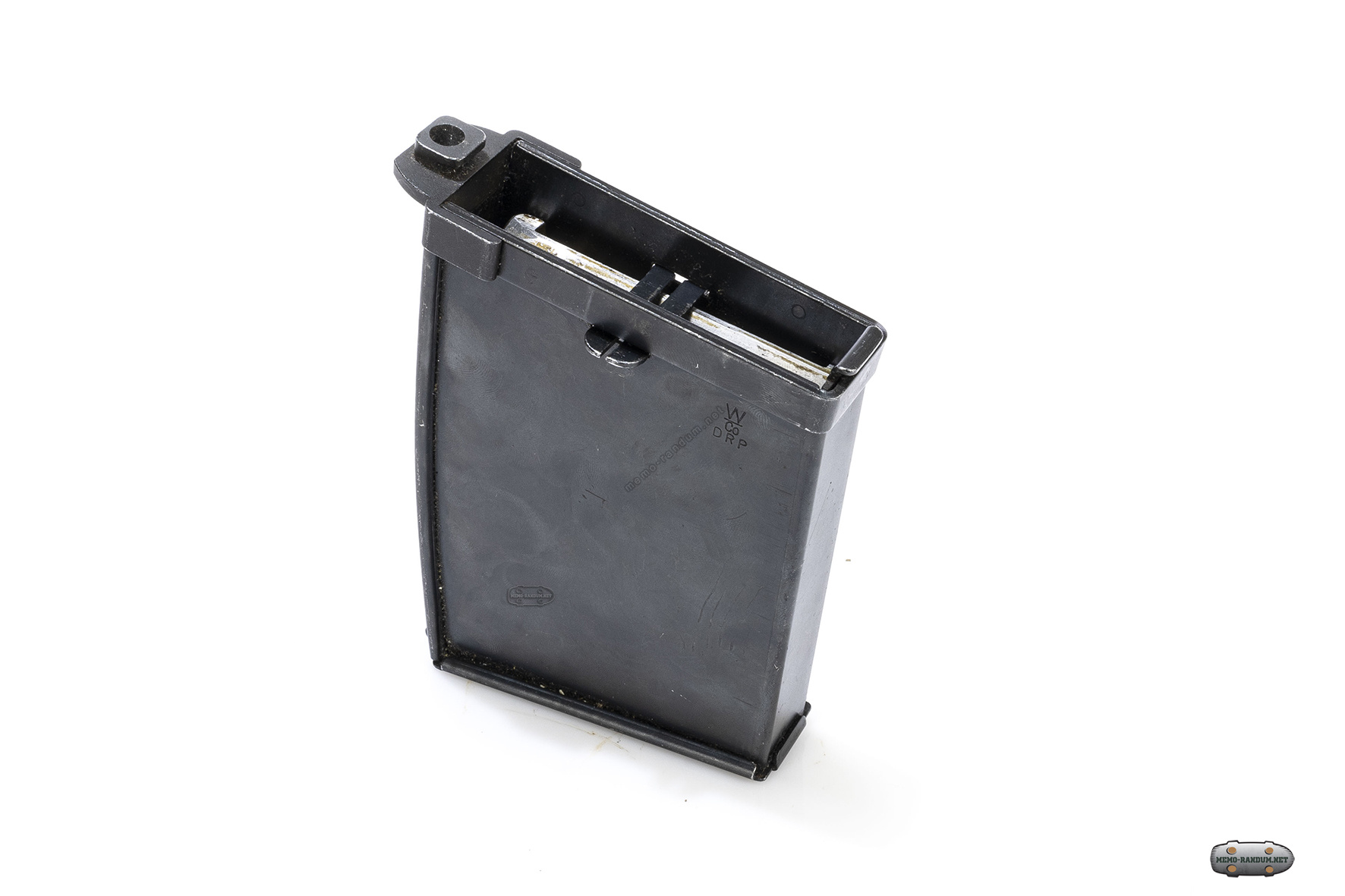

Grabenmagazin

Grabenmagazin на 25 патронов. 20 помещаются в магазине и 5 в теле винтовки.

Grabenmagazin

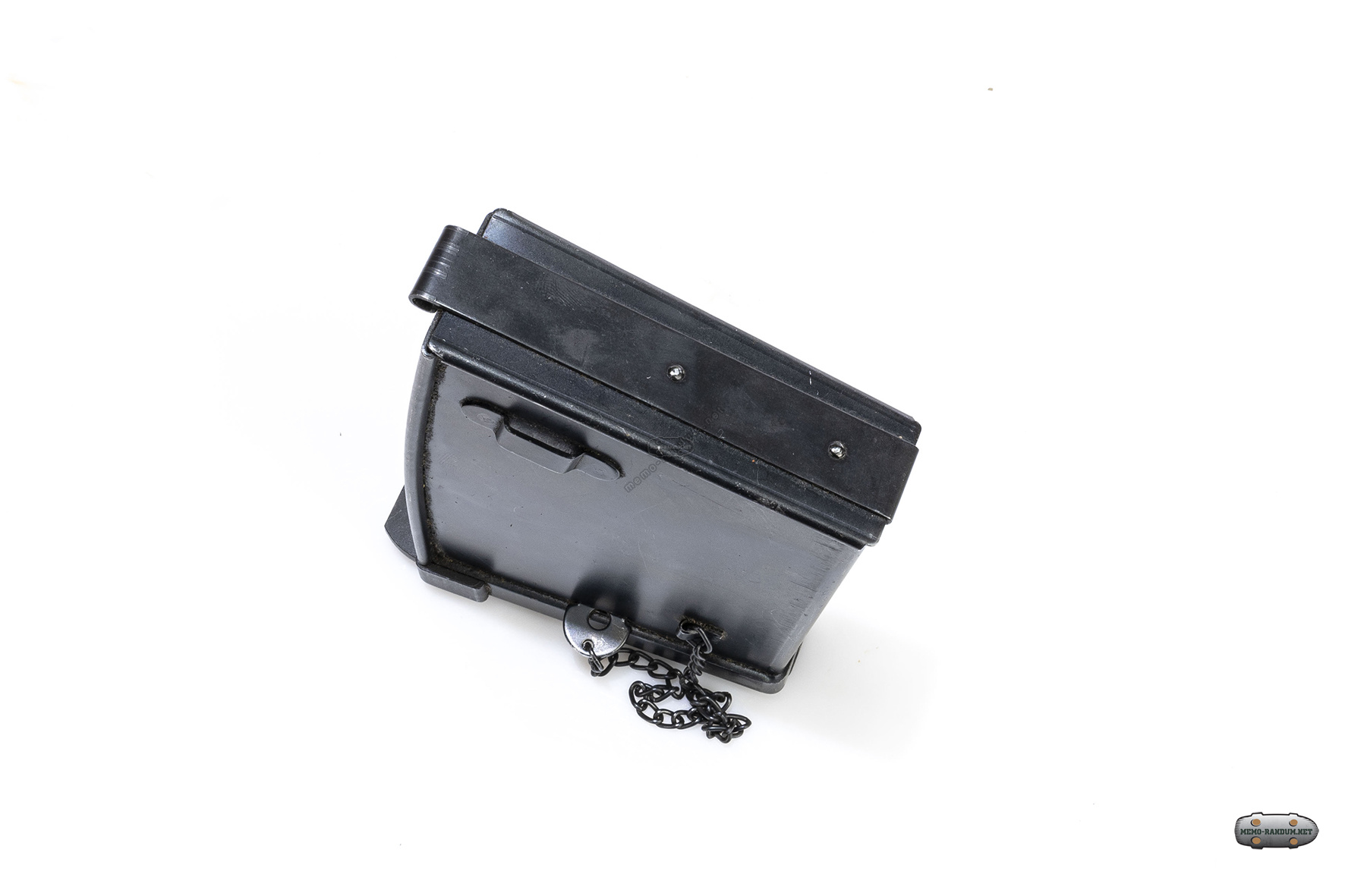

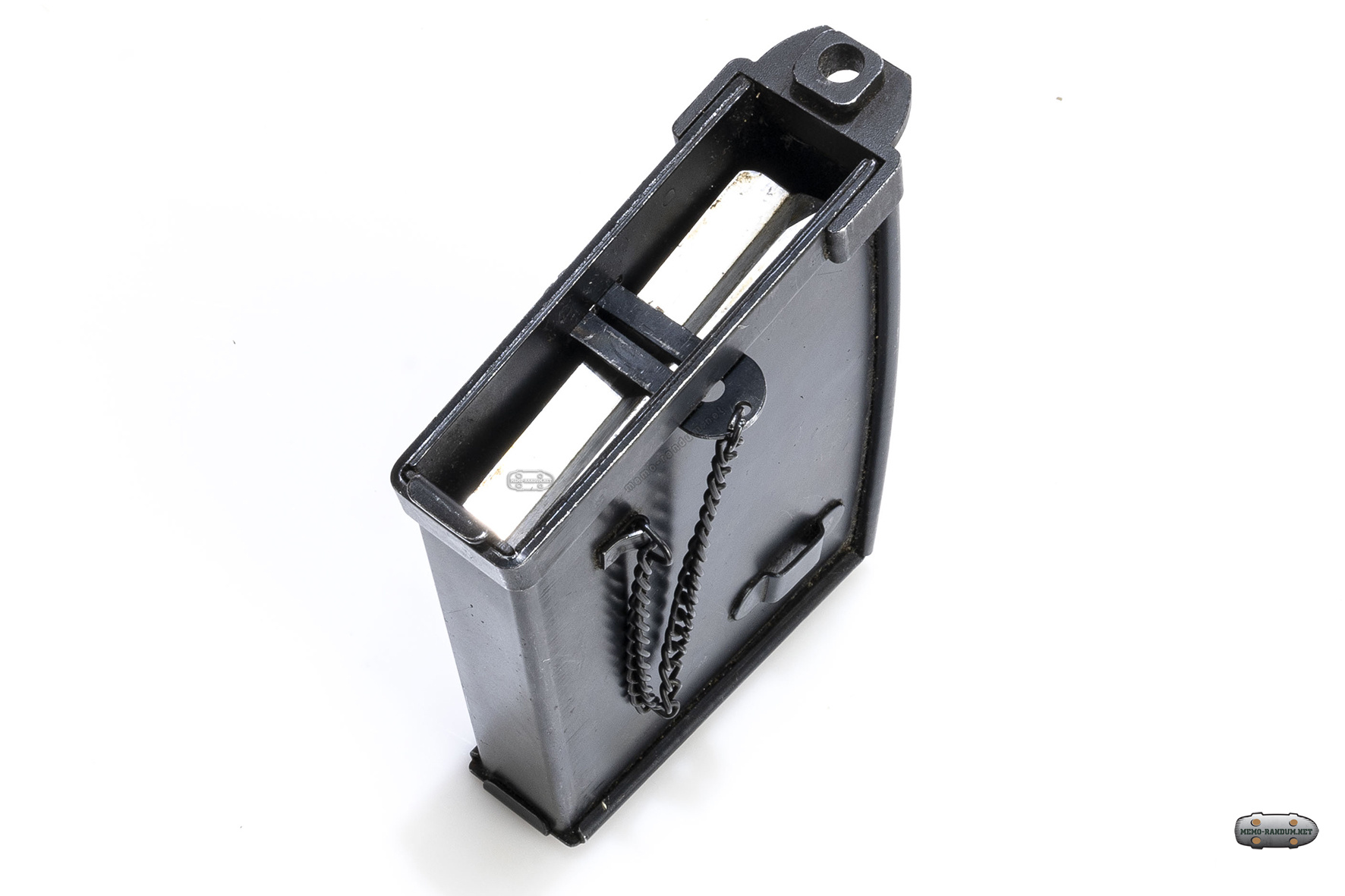

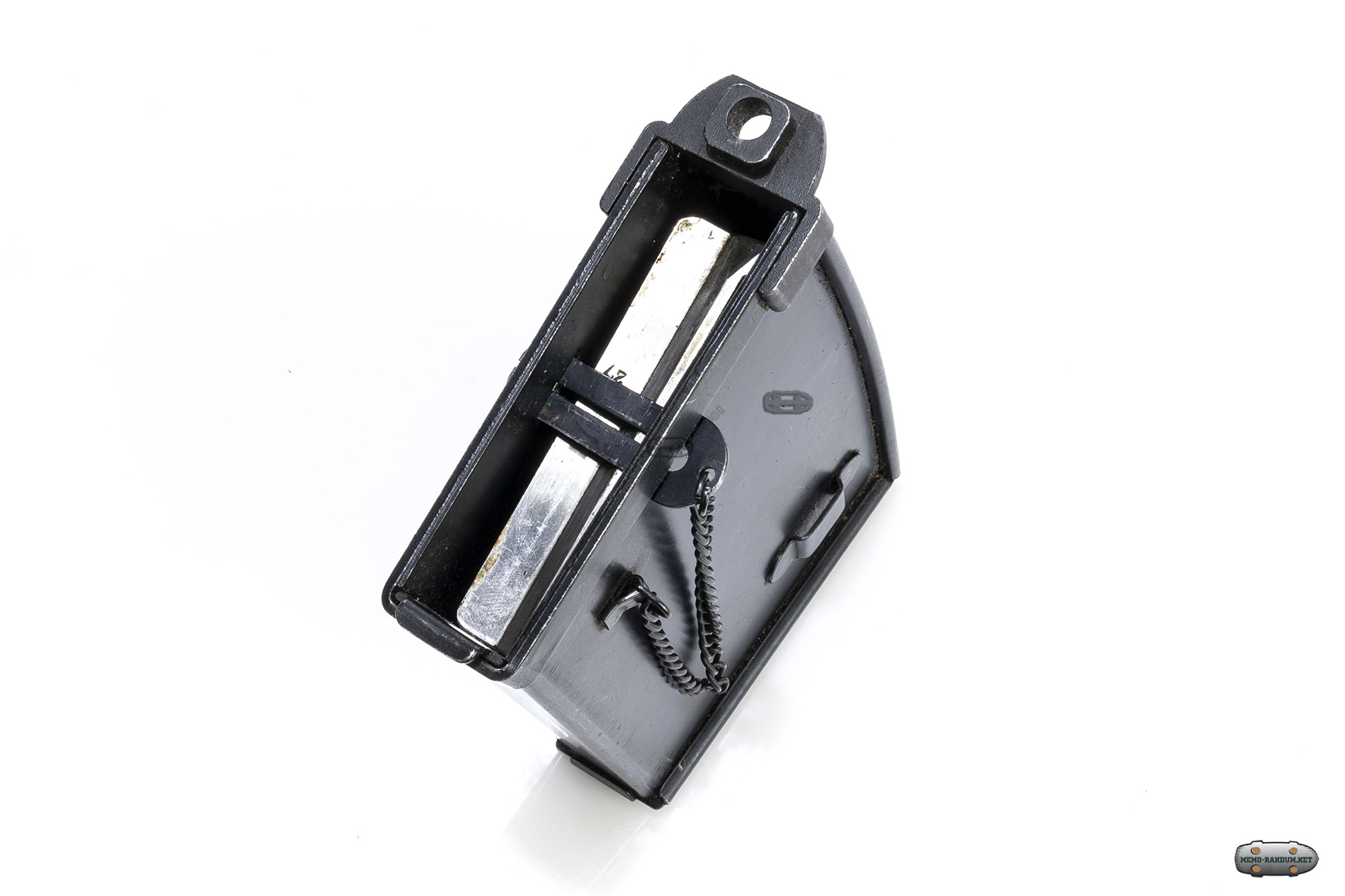

Вид на стопор подавателя магазина. стопор прикреплялся к грабенмагазину при помощи цепочки

Grabenmagazin

Винтовка маузер Gew98 с магазином увеличенной емкости (Grabenmagazin). обзор 360

Винтовка маузер Gew98 с магазином увеличенной емкости (Grabenmagazin). обзор 360

Подробнейший видеоролик про Grabenmagazin
