Магазинная винтовка Веттерли. (Швейцария) VETTERLI M.1869

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Винтовки Веттерли. (Швейцария)
Масса, кг (без патронов)
4,53
Длина, мм
1300 мм
Длина ствола, мм
842 мм
Патрон
10,35 × 47 мм R
Разработал
Ф. Веттерли
клеймо ZZ на щите
Zeughaus Zürich Цюрихский Цейхгауз

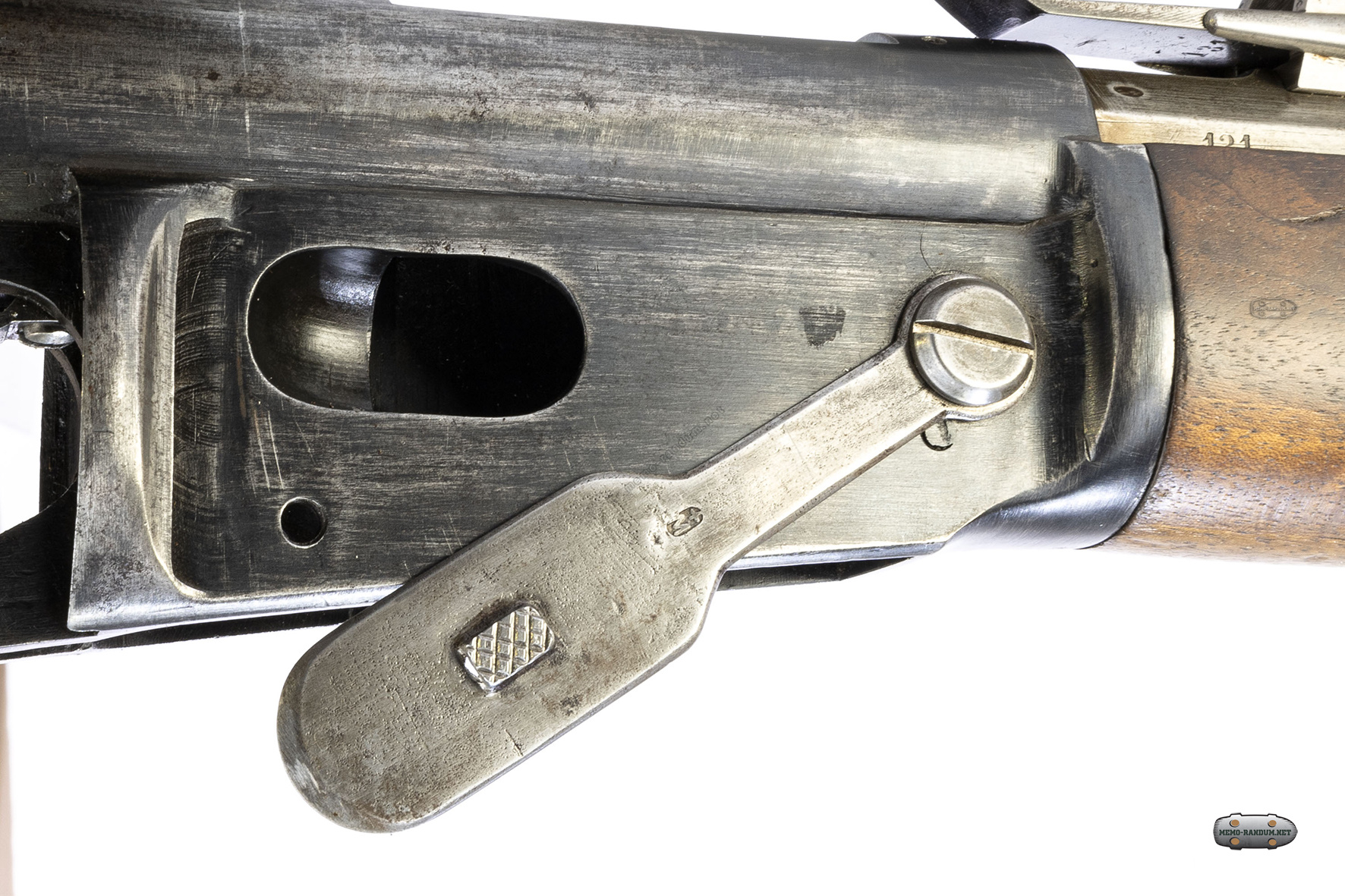

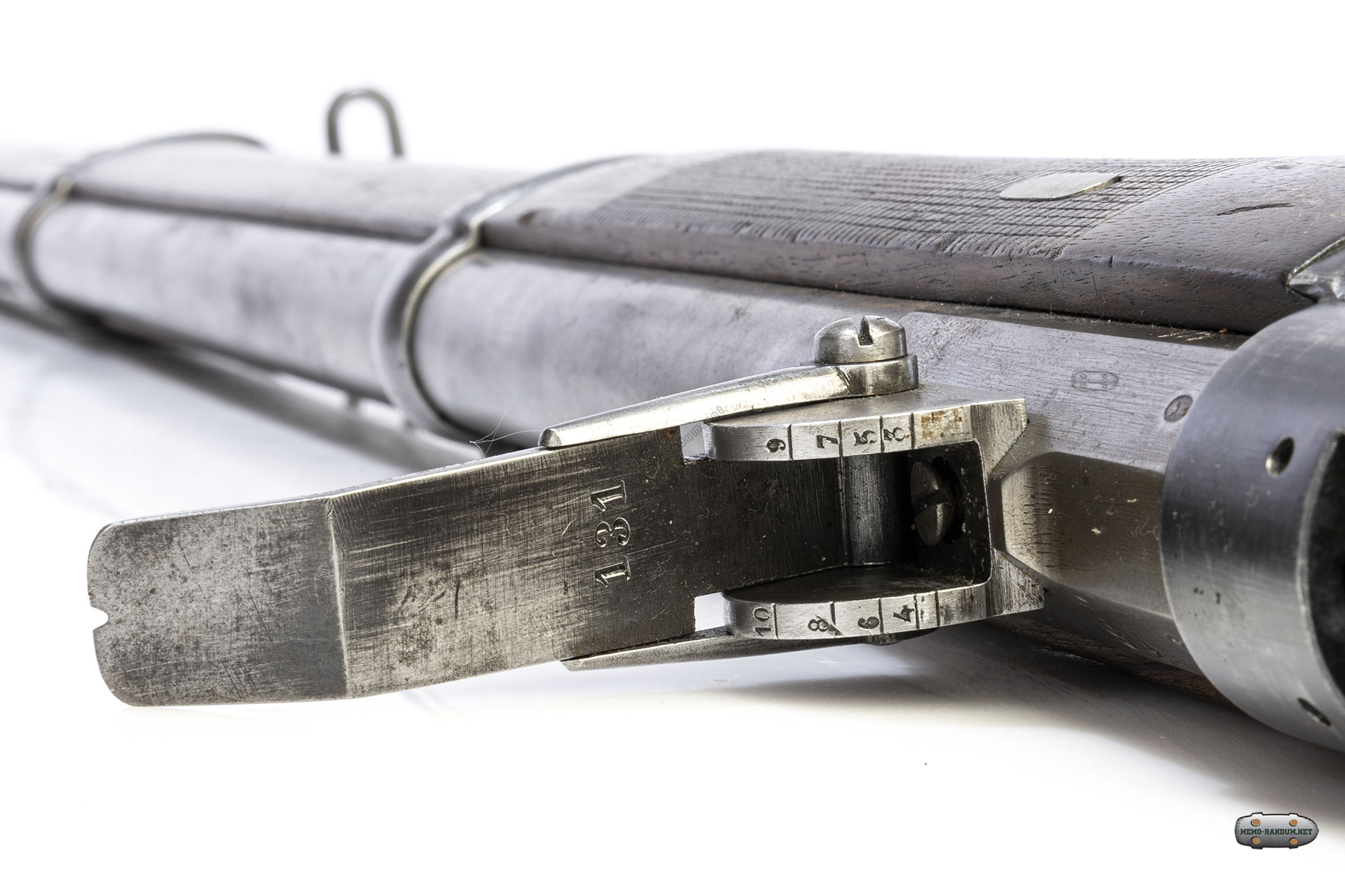

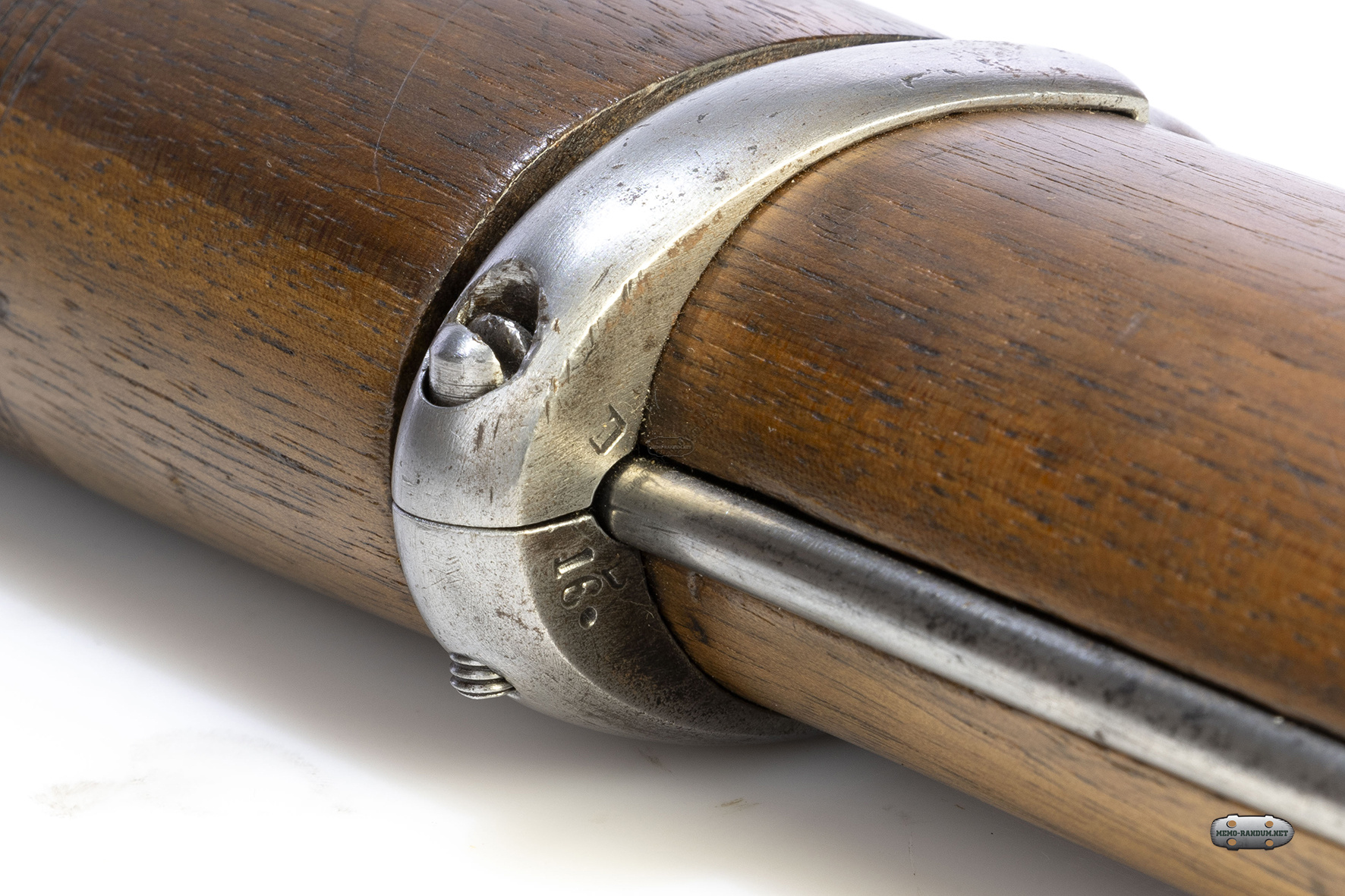

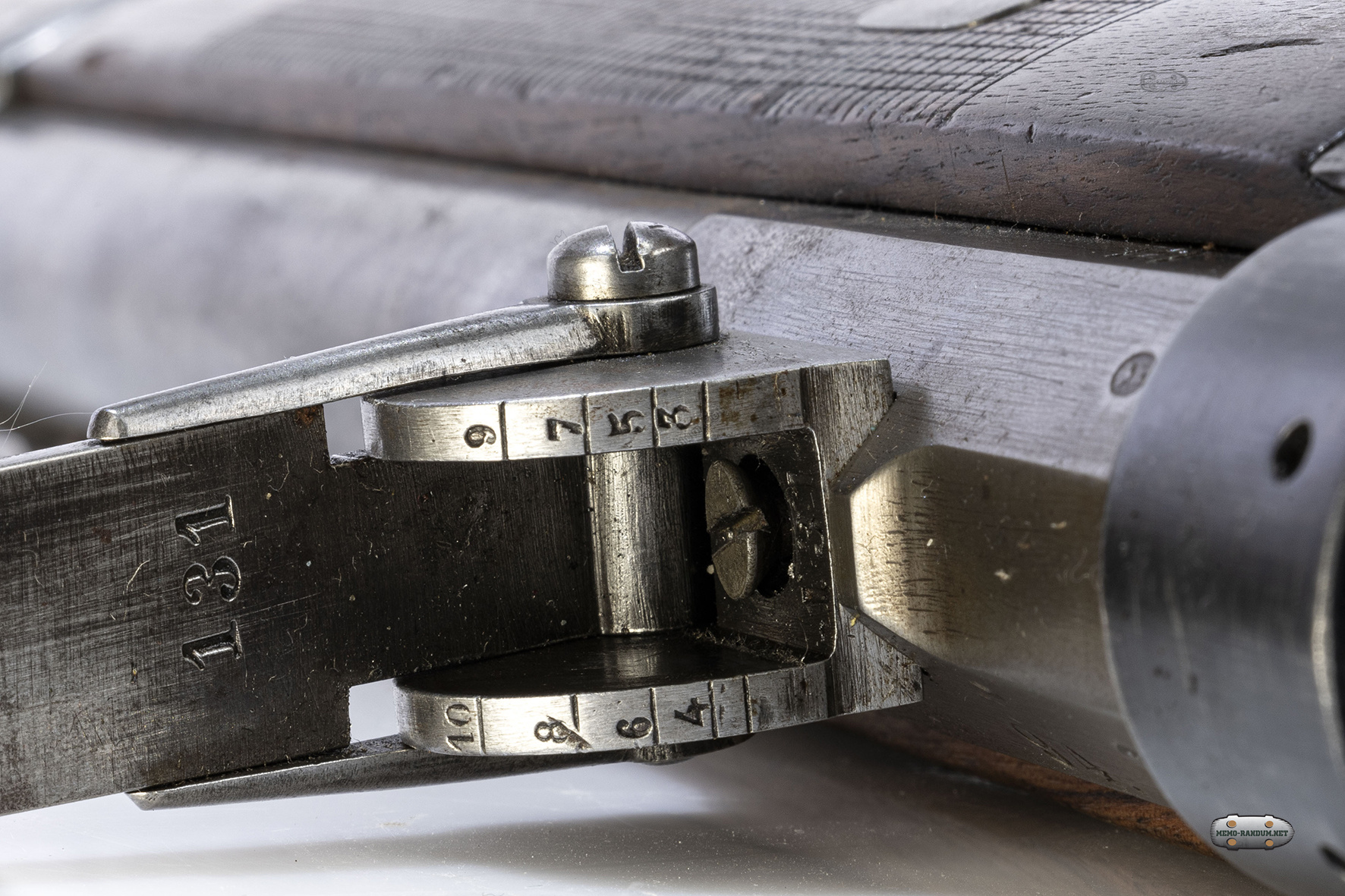

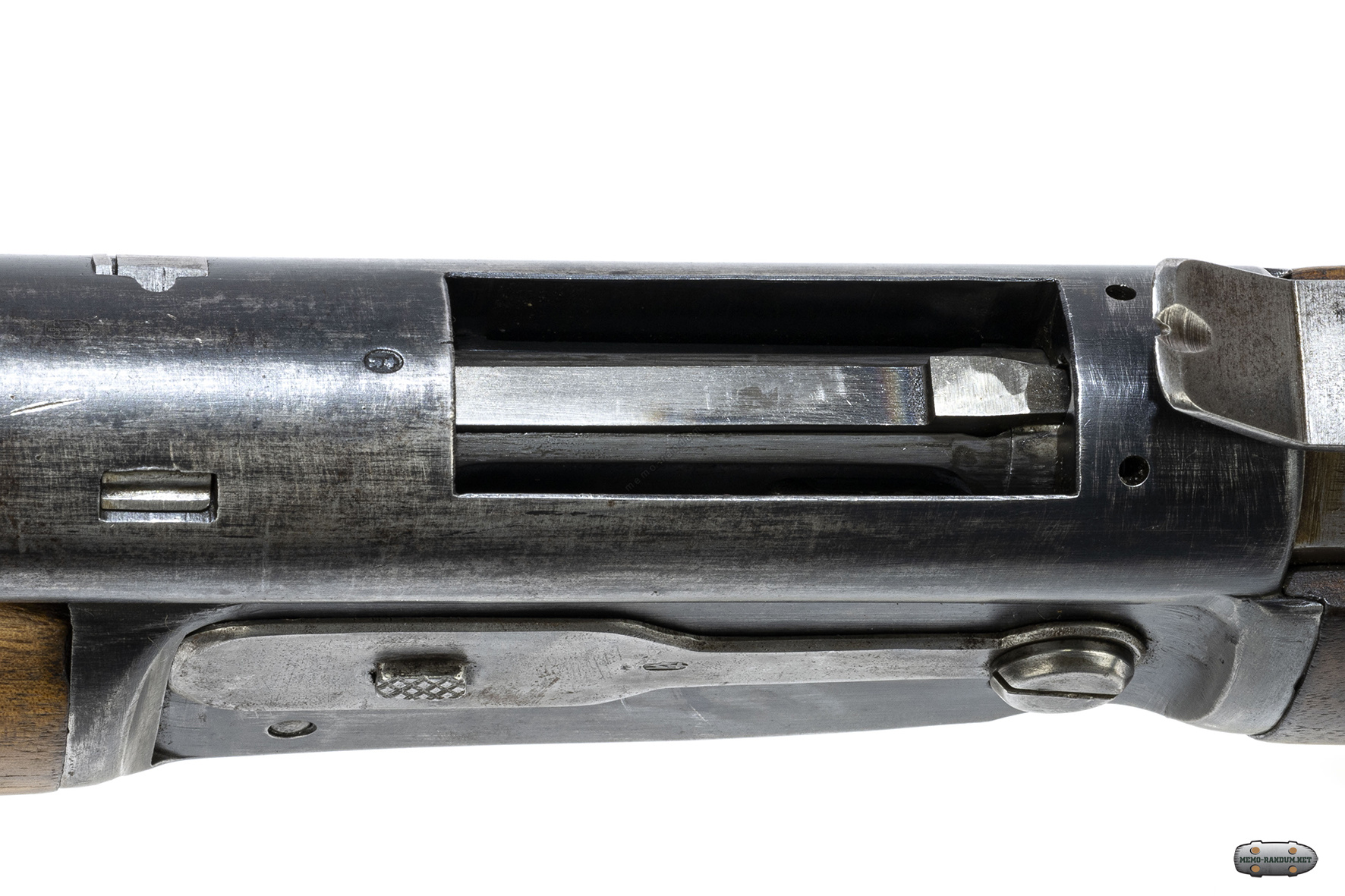

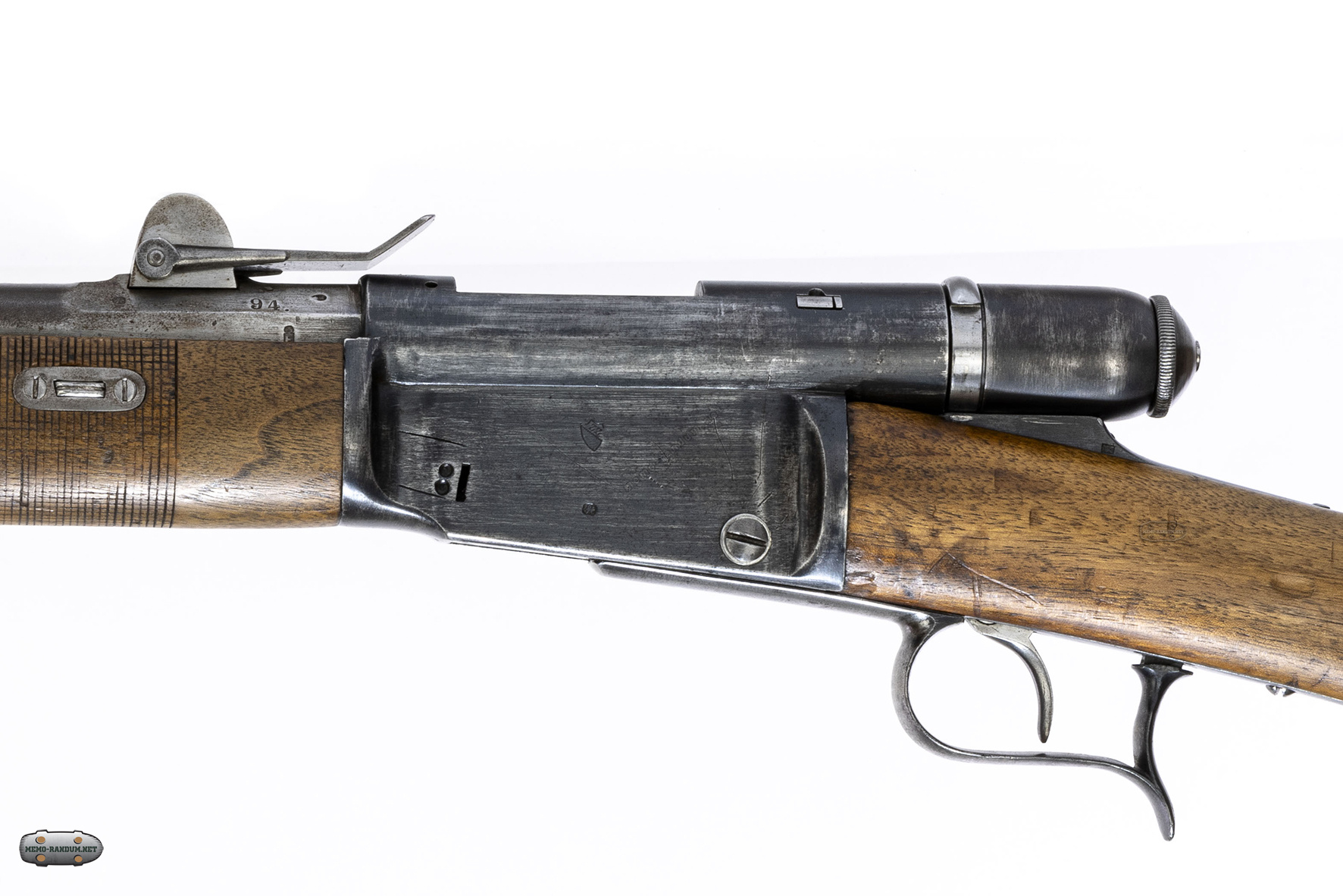

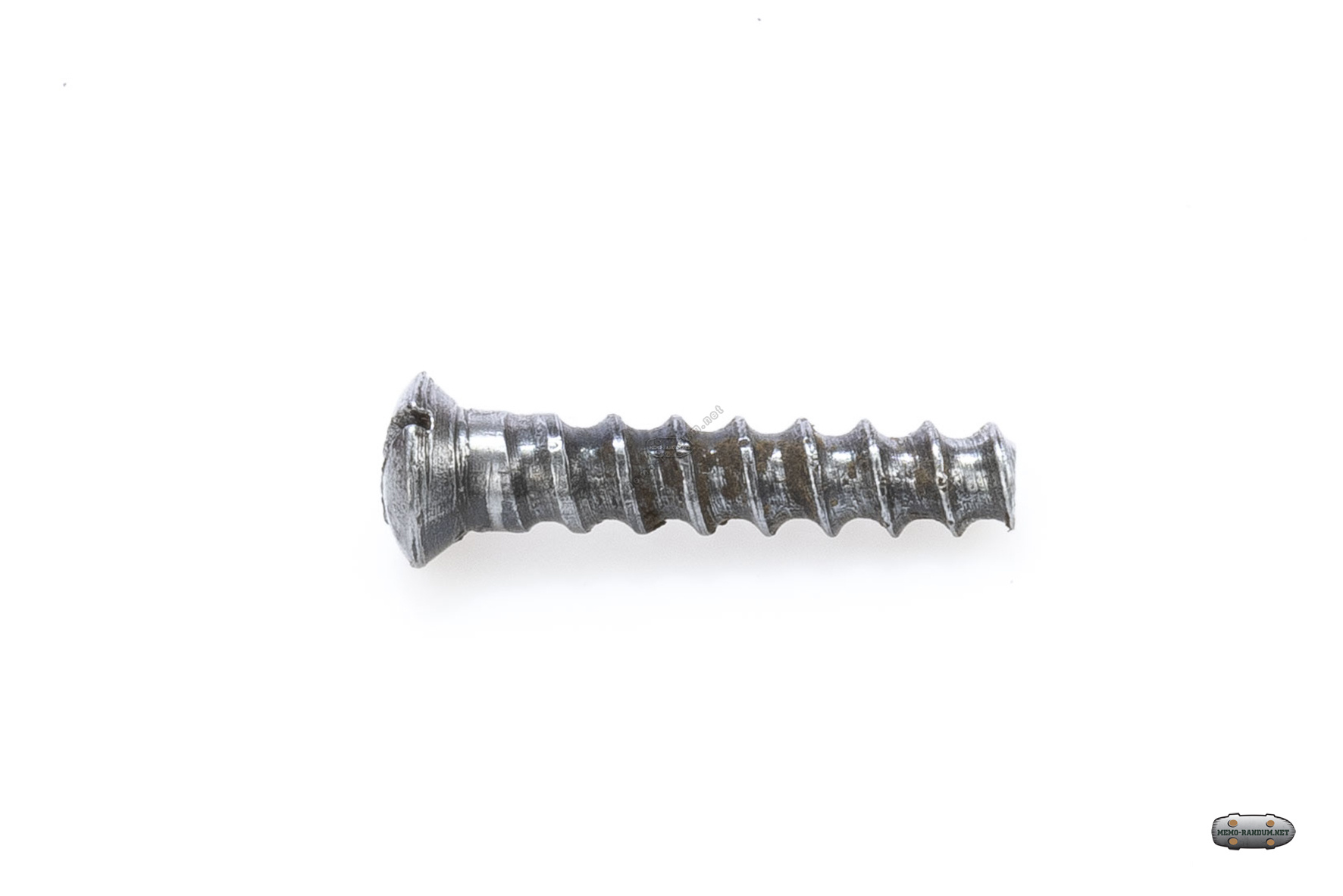

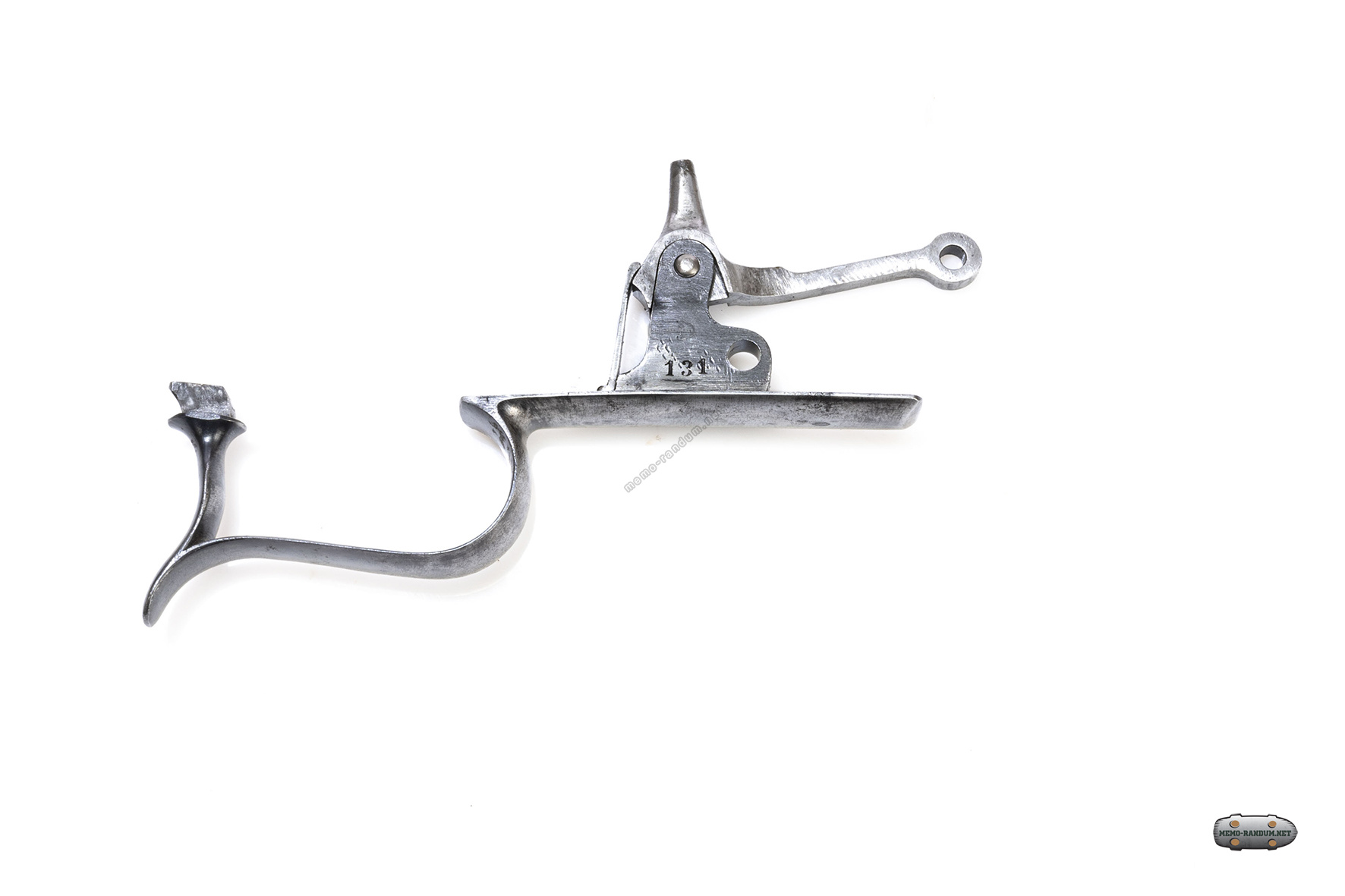

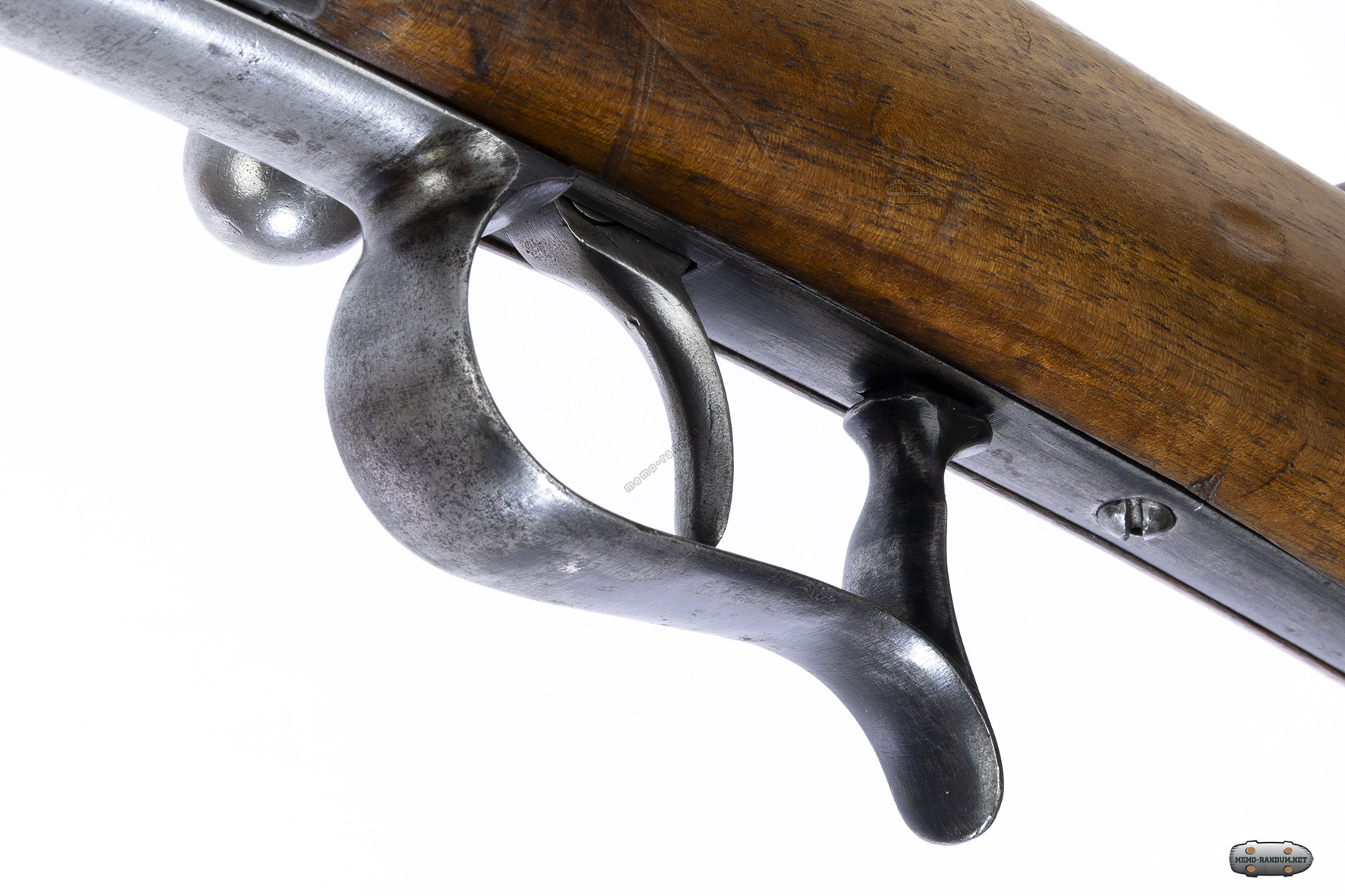

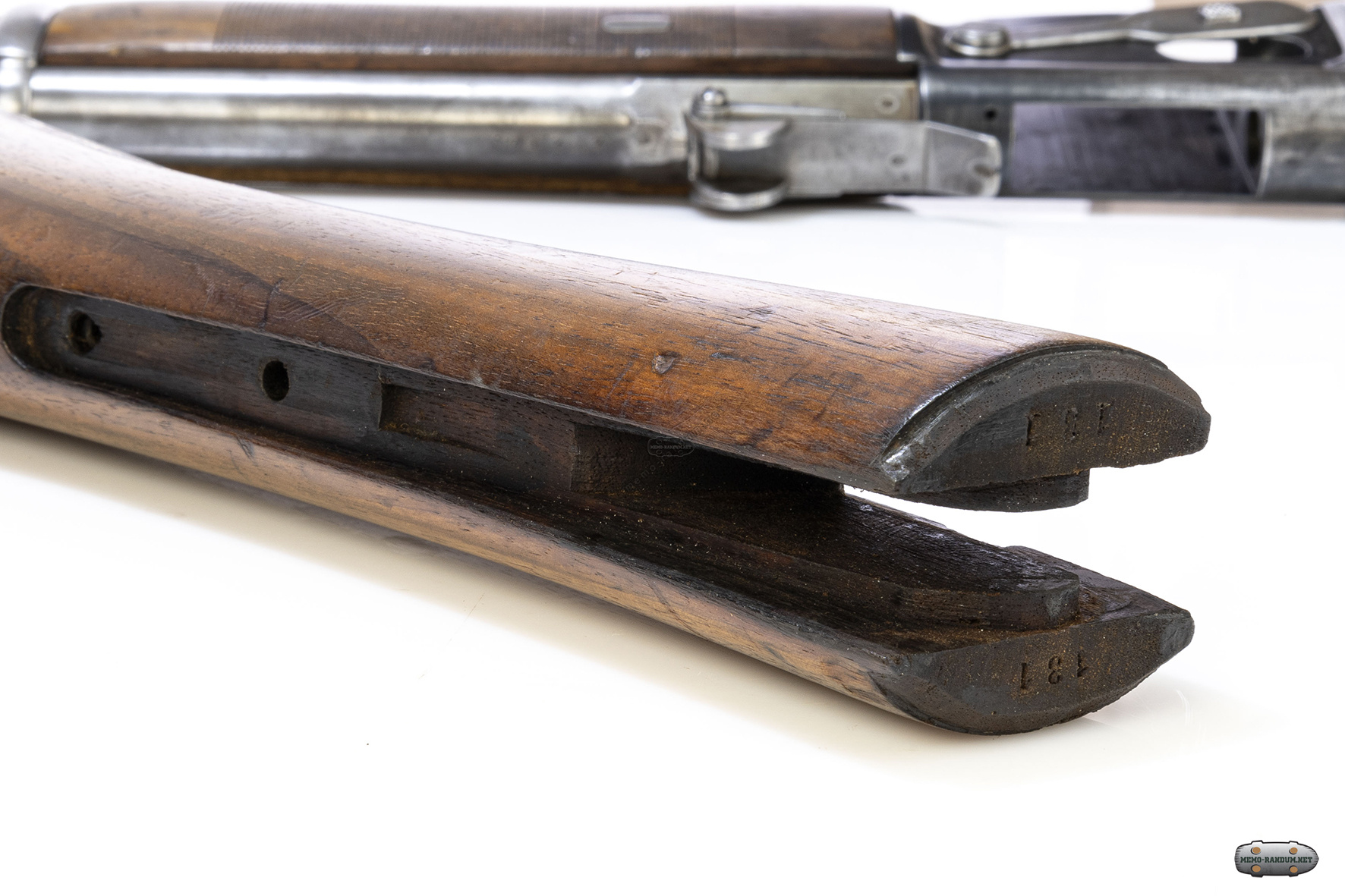

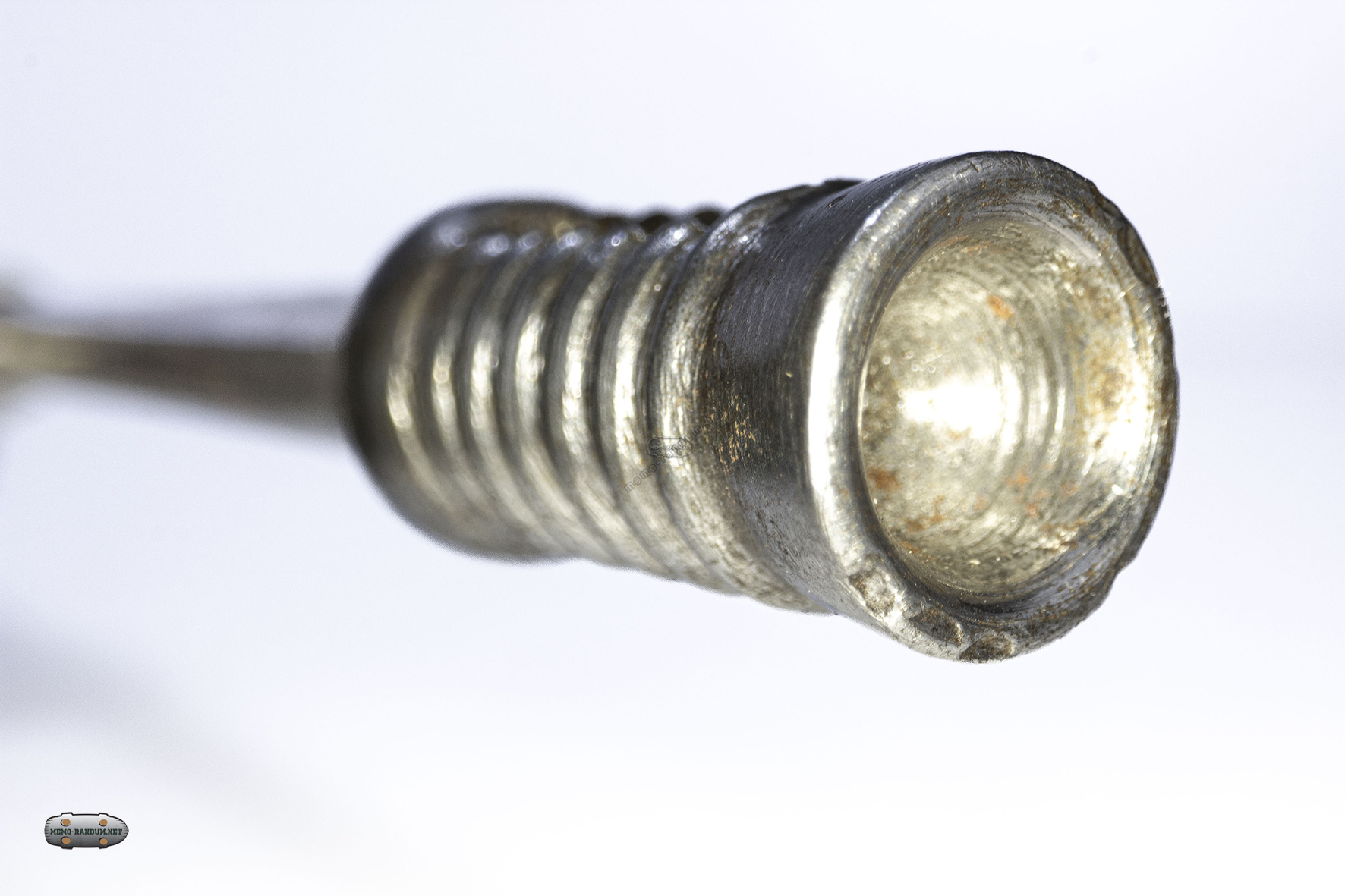

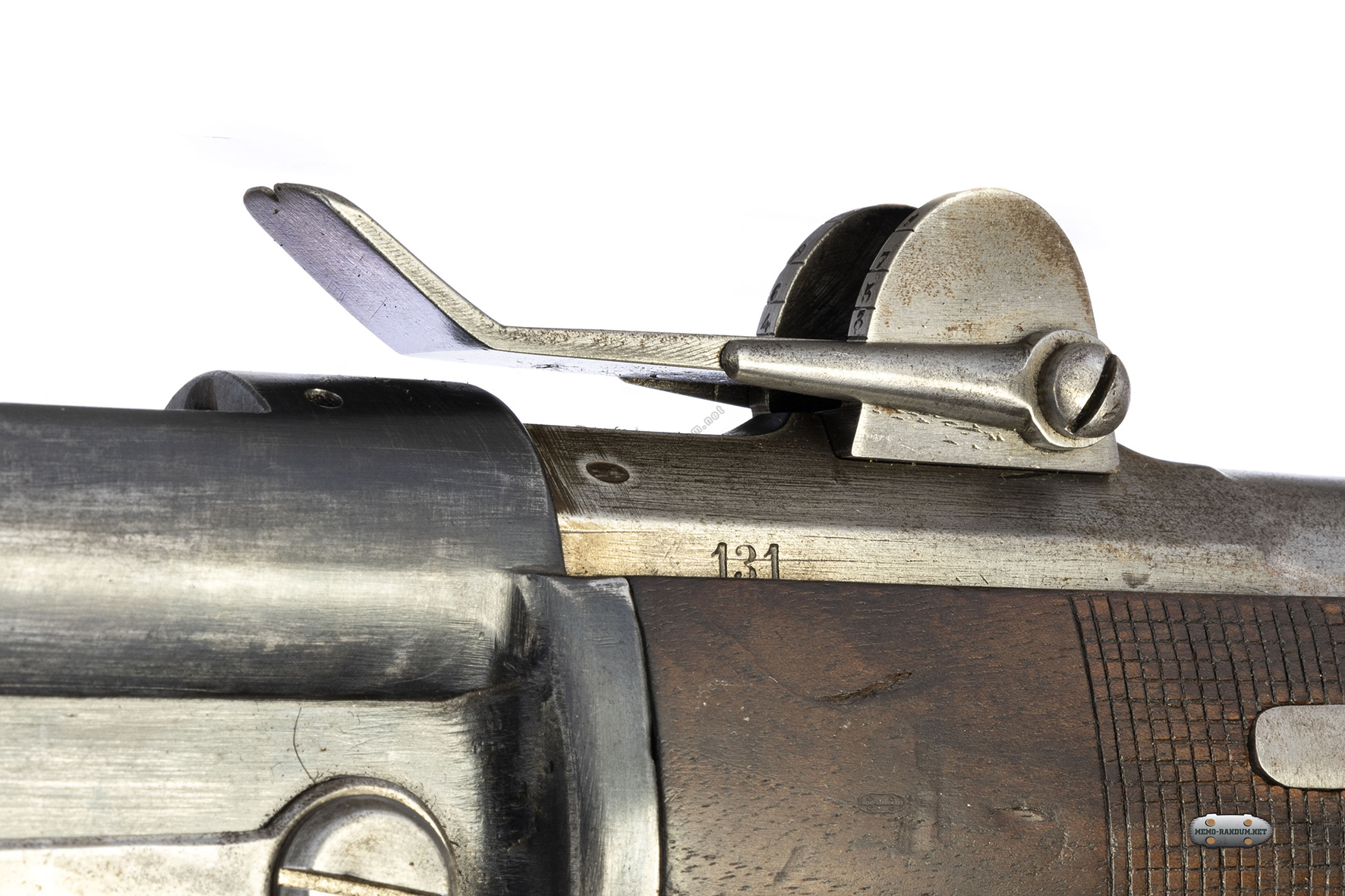

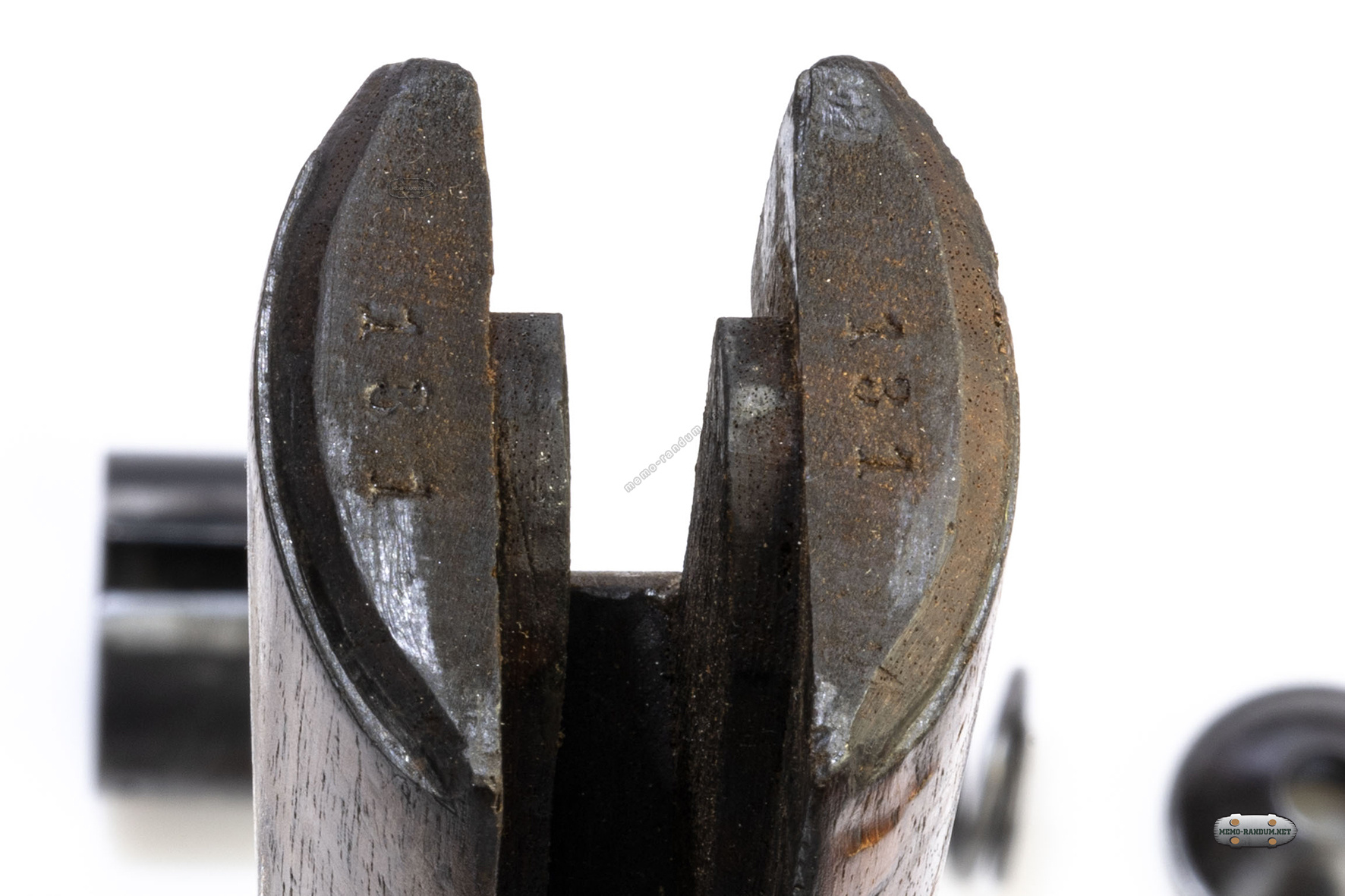

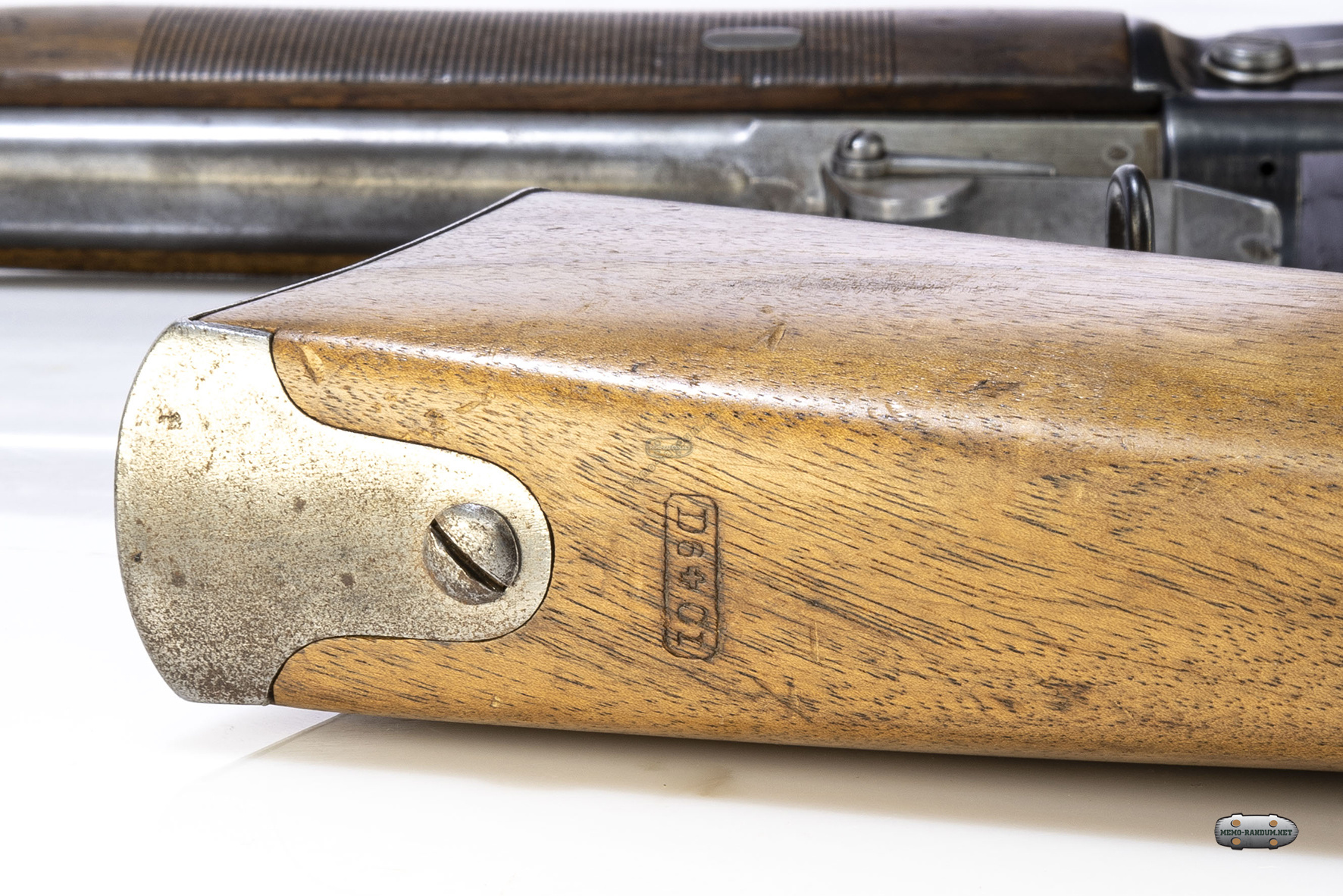

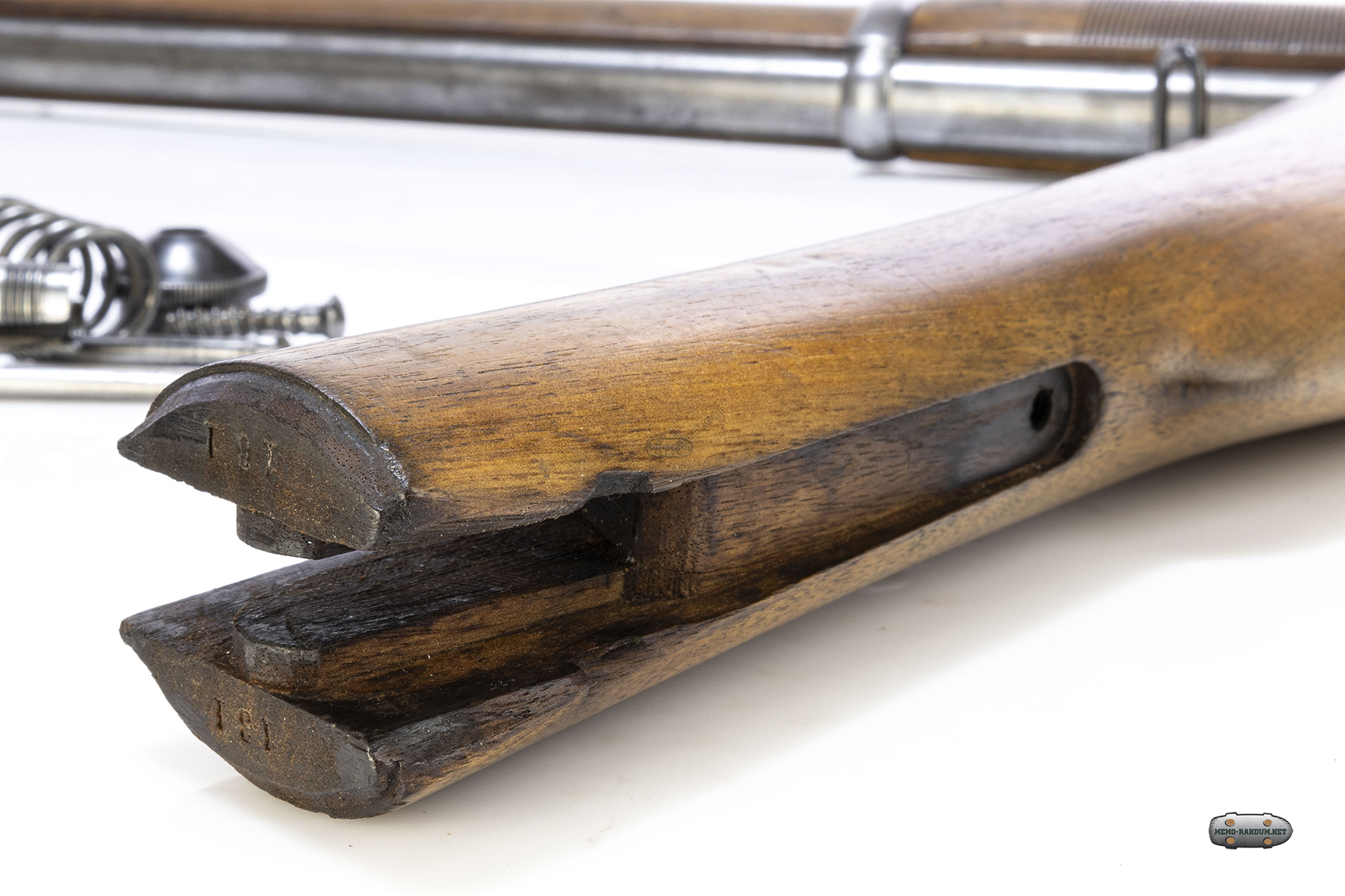

номер на винтовке
131
скорость пули примерно
410 м/с
энергия пули
1800 Дж
колличество патронов
12 (11+1)
нарезы
4 правосторонних нареза

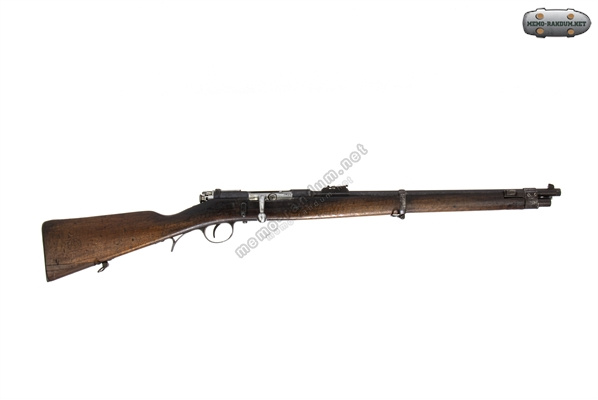

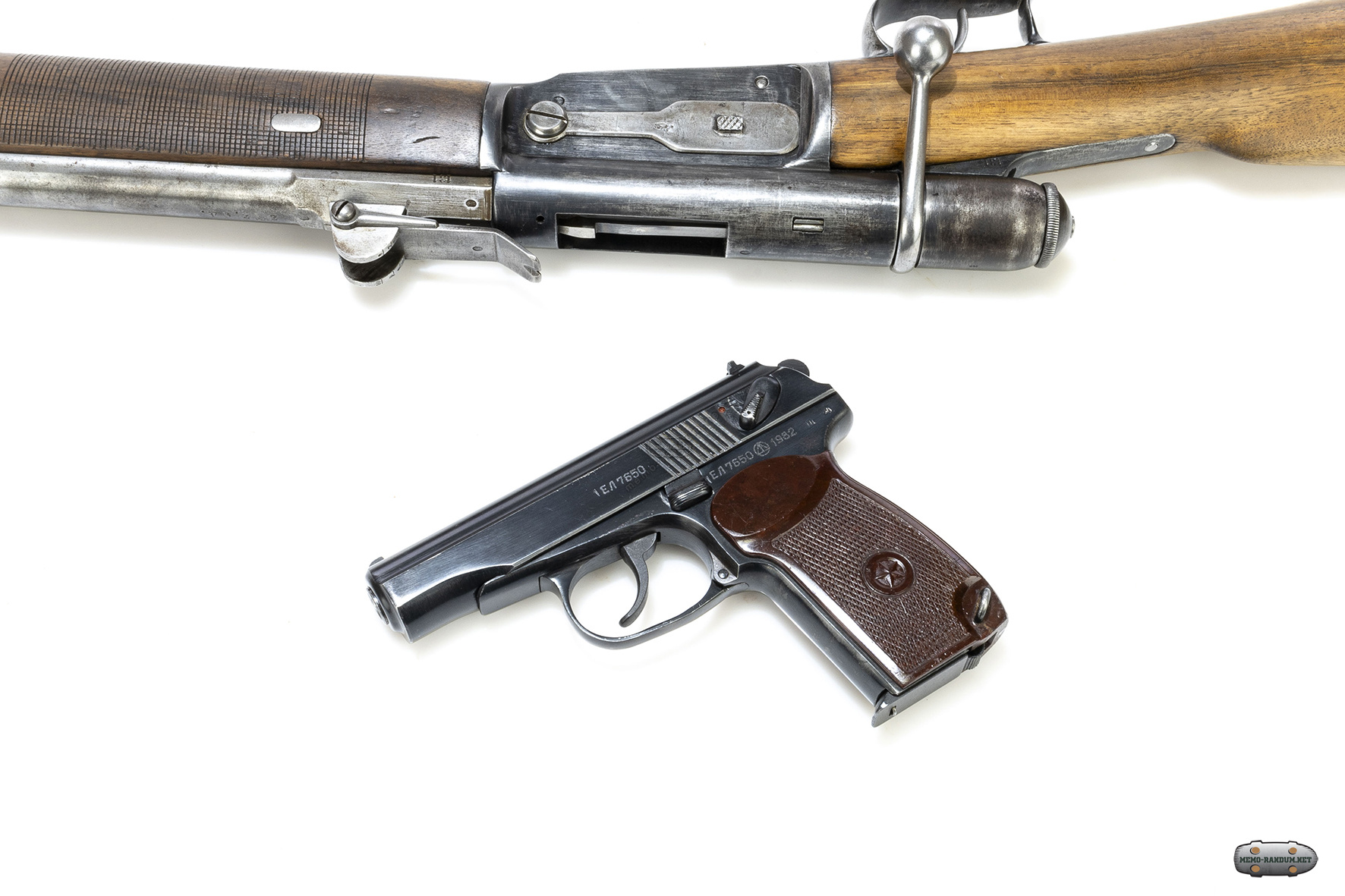

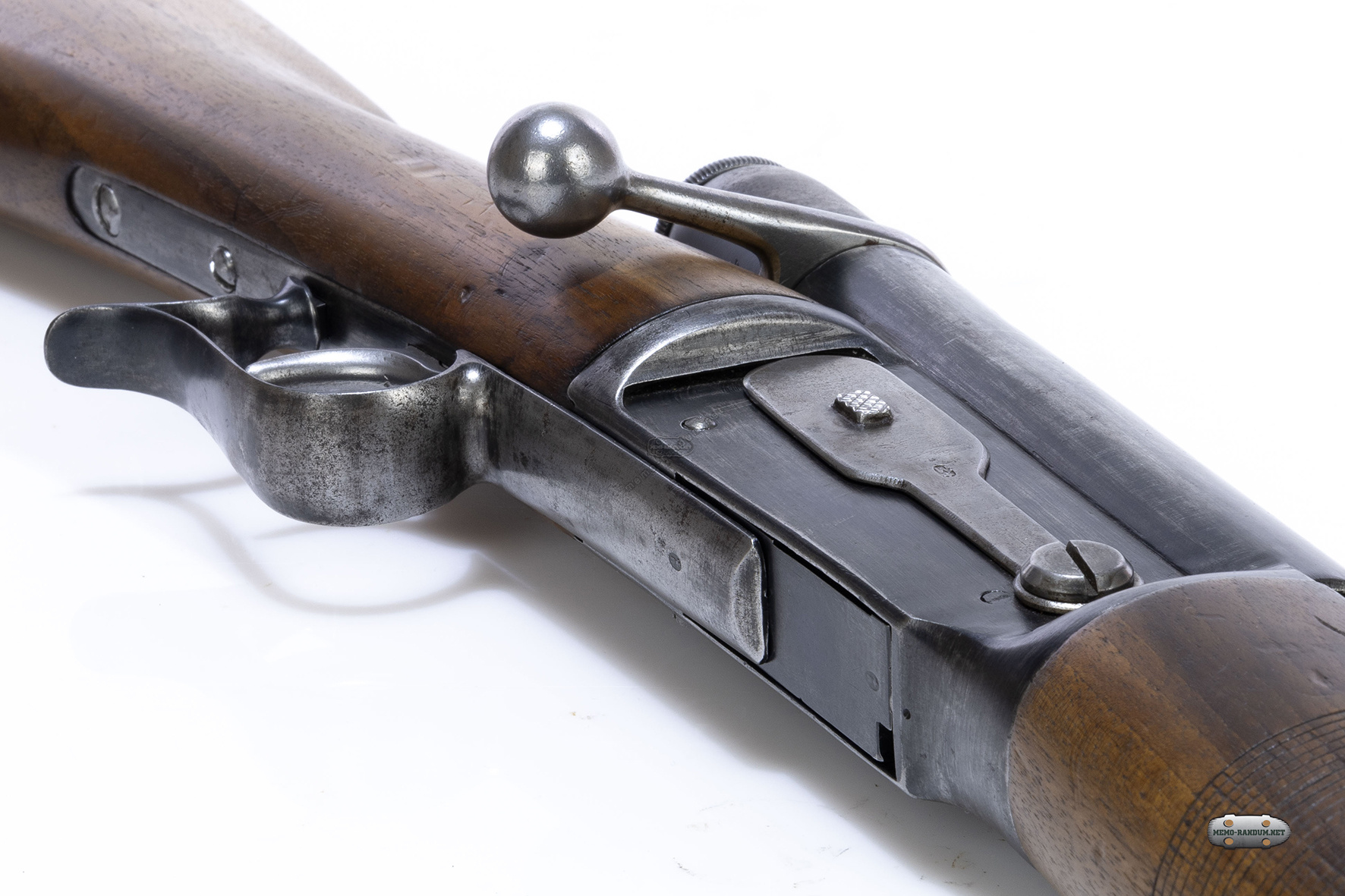

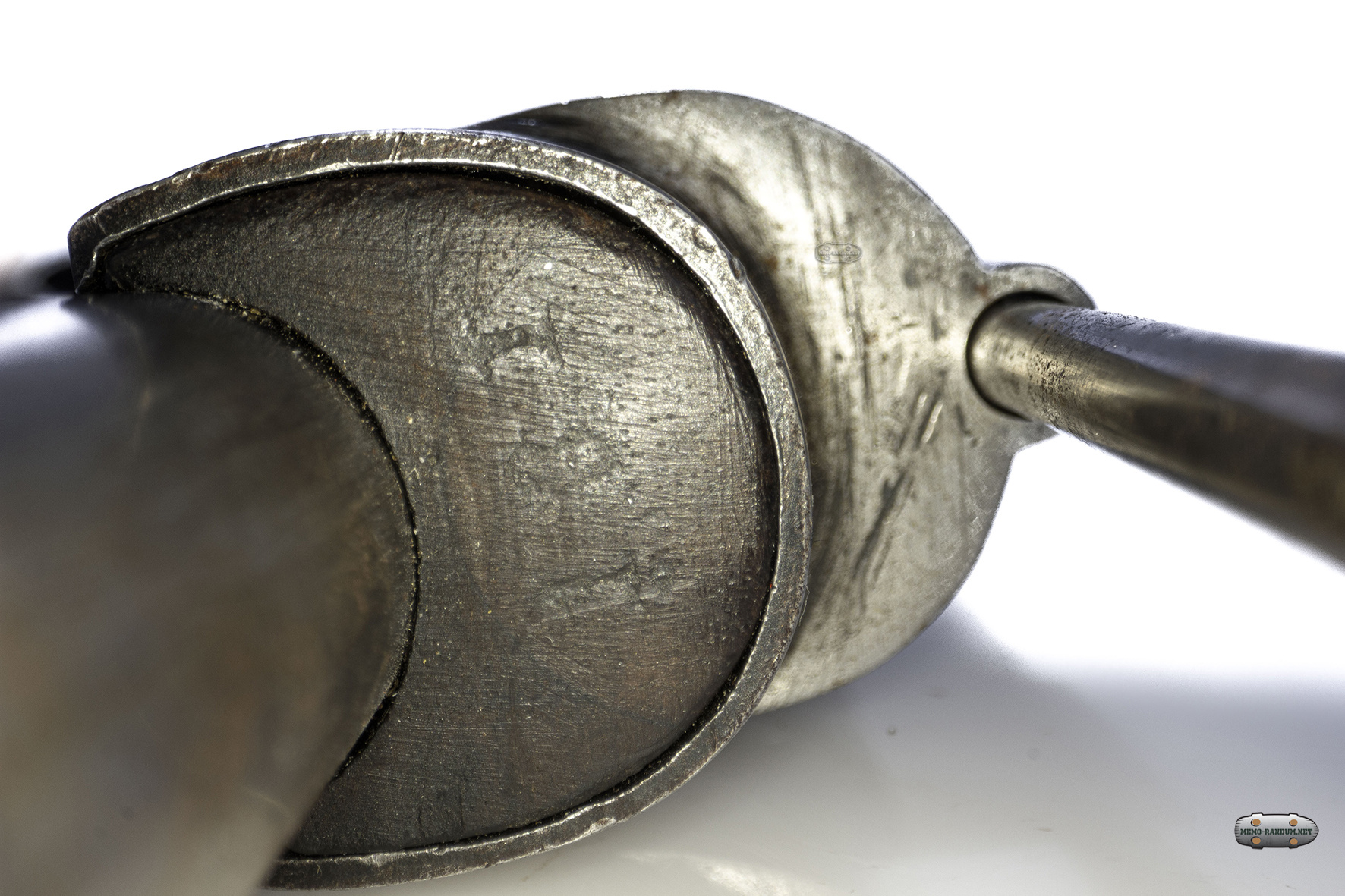

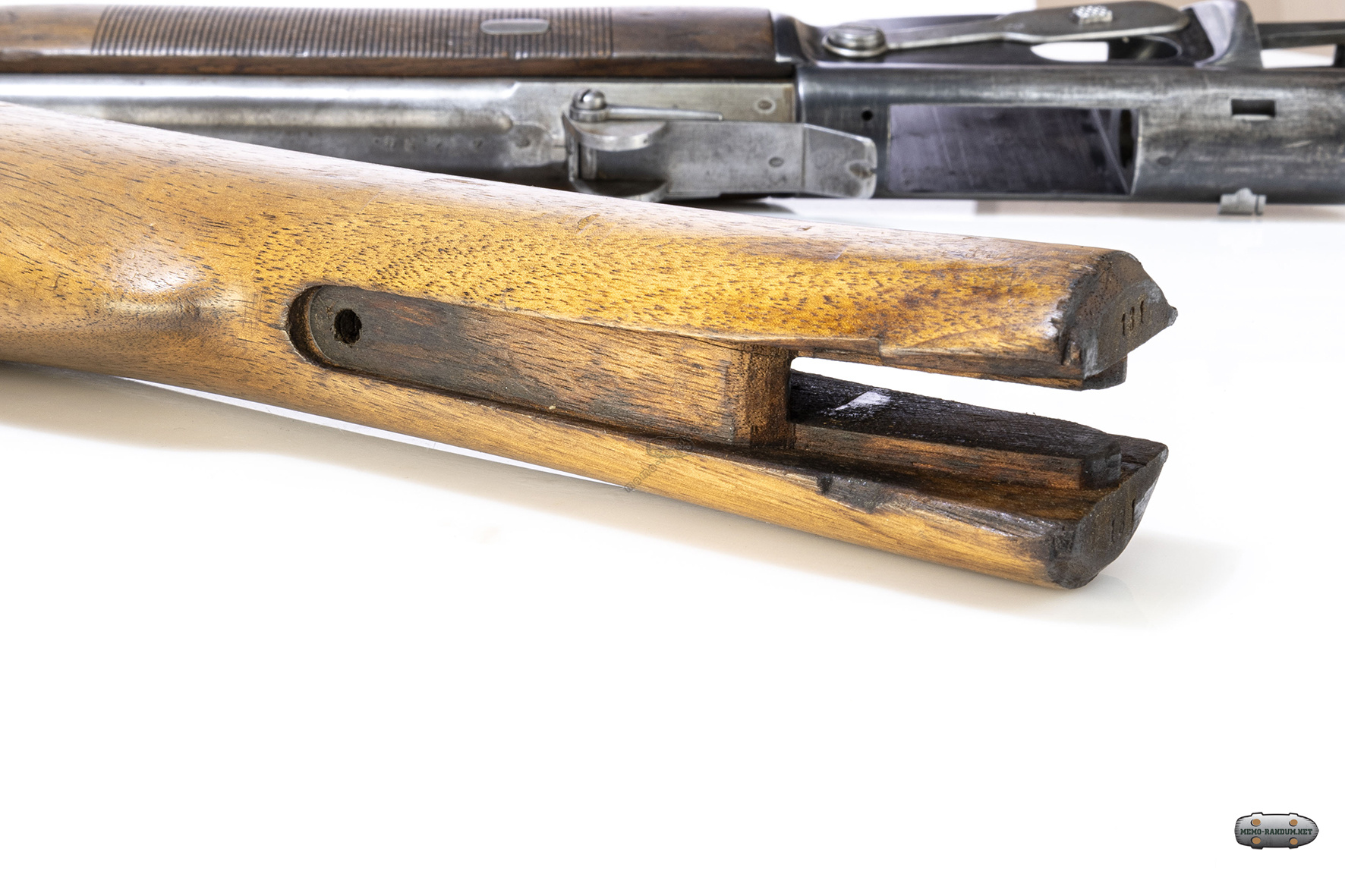

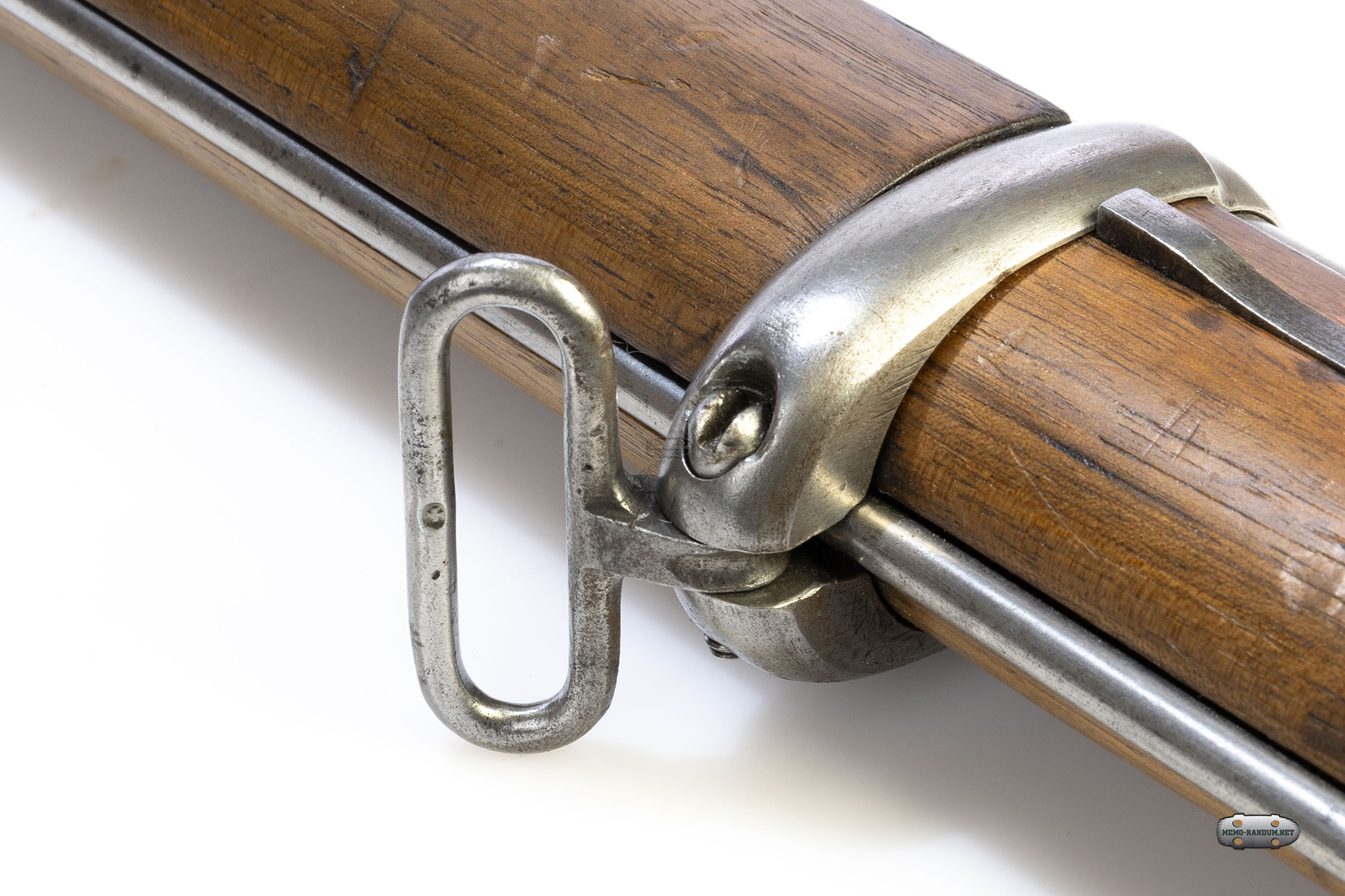

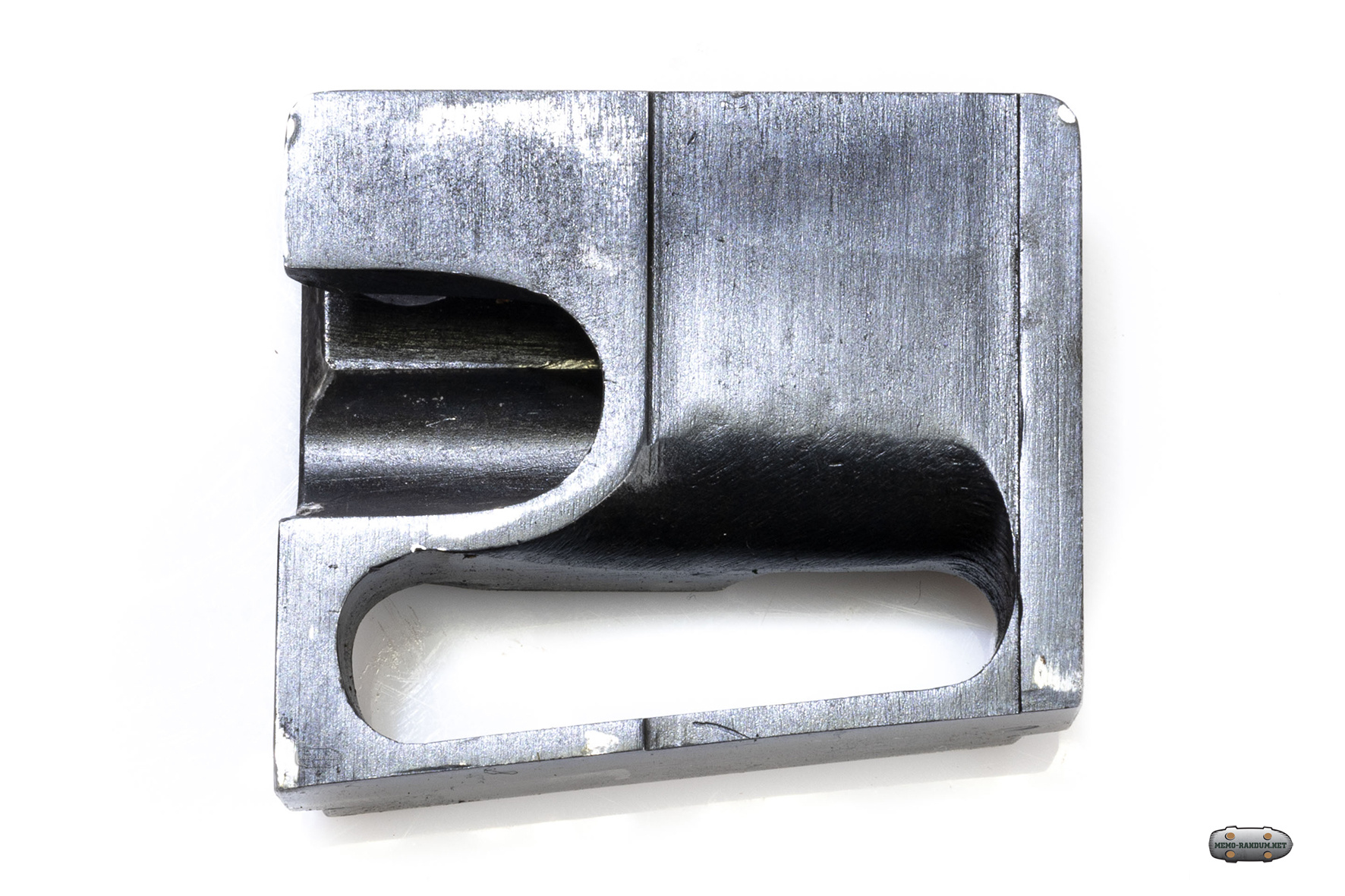

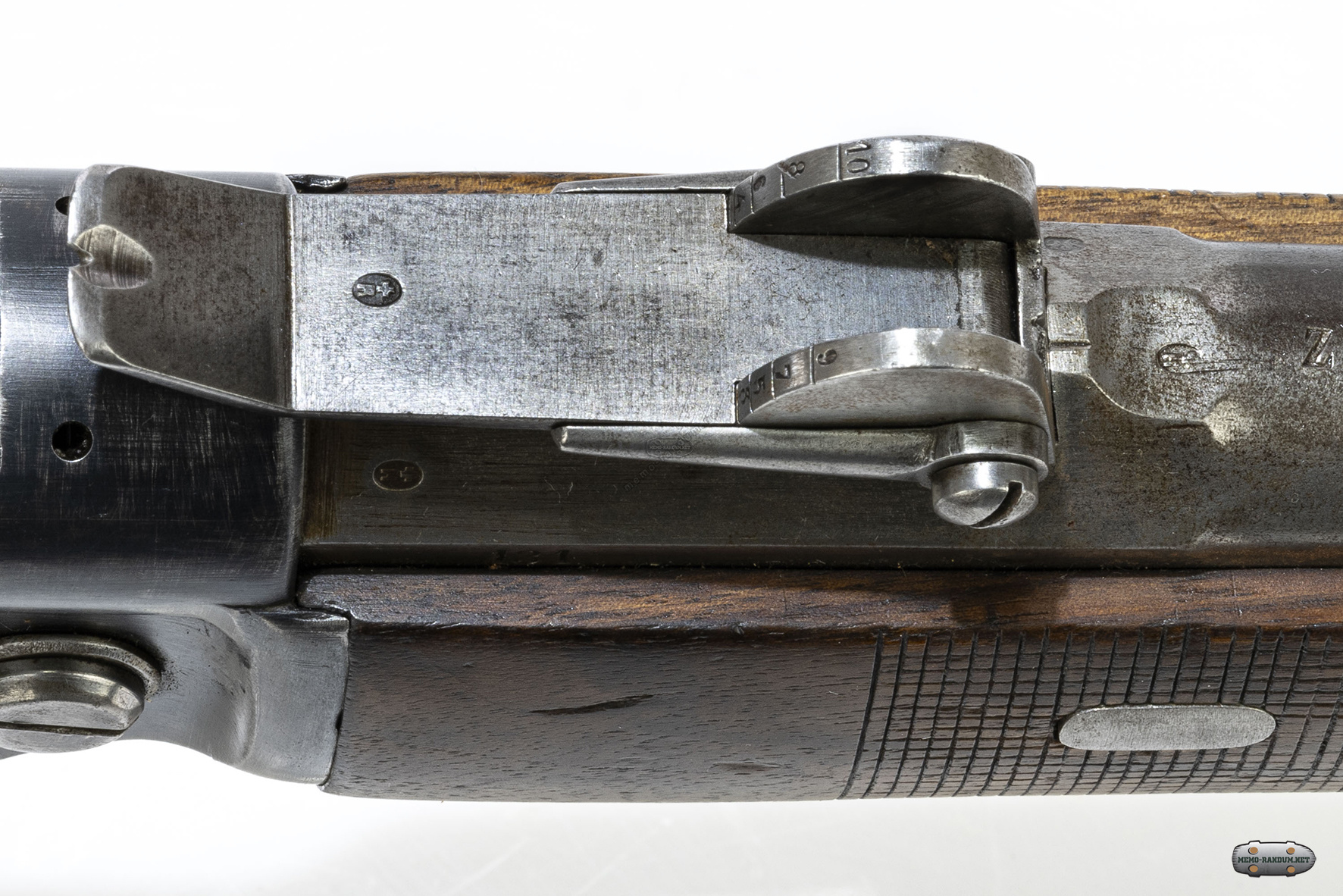

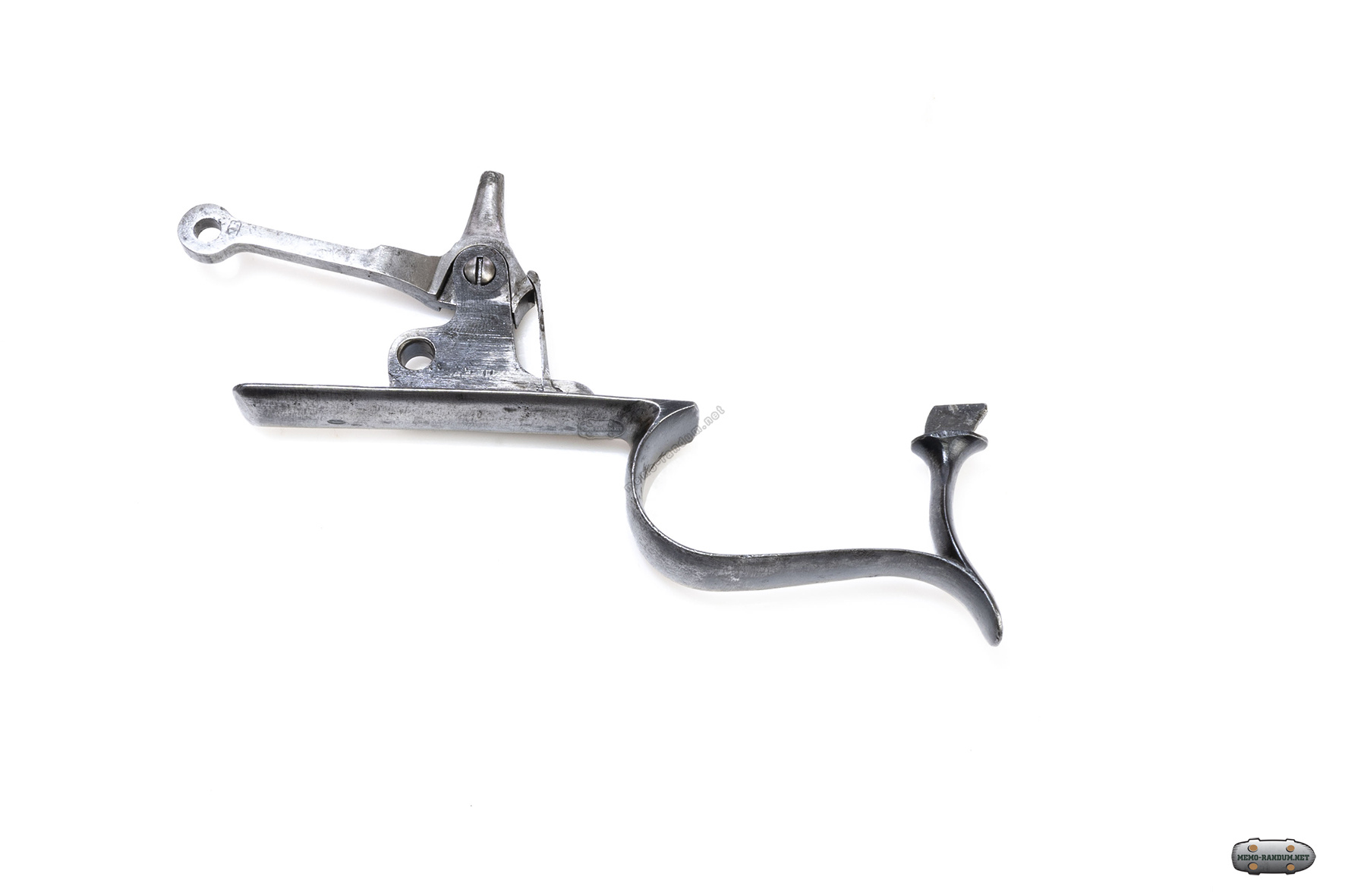

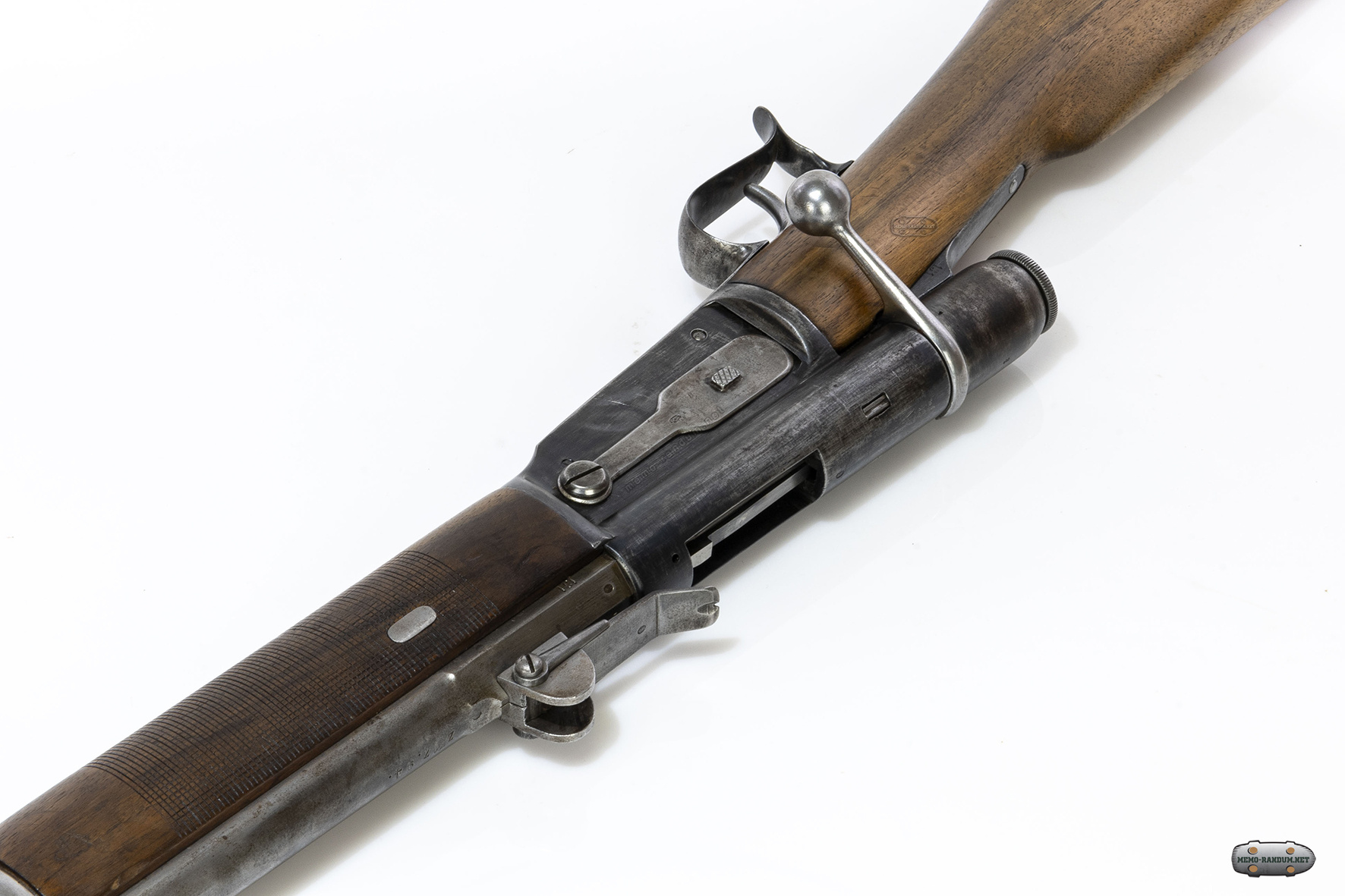

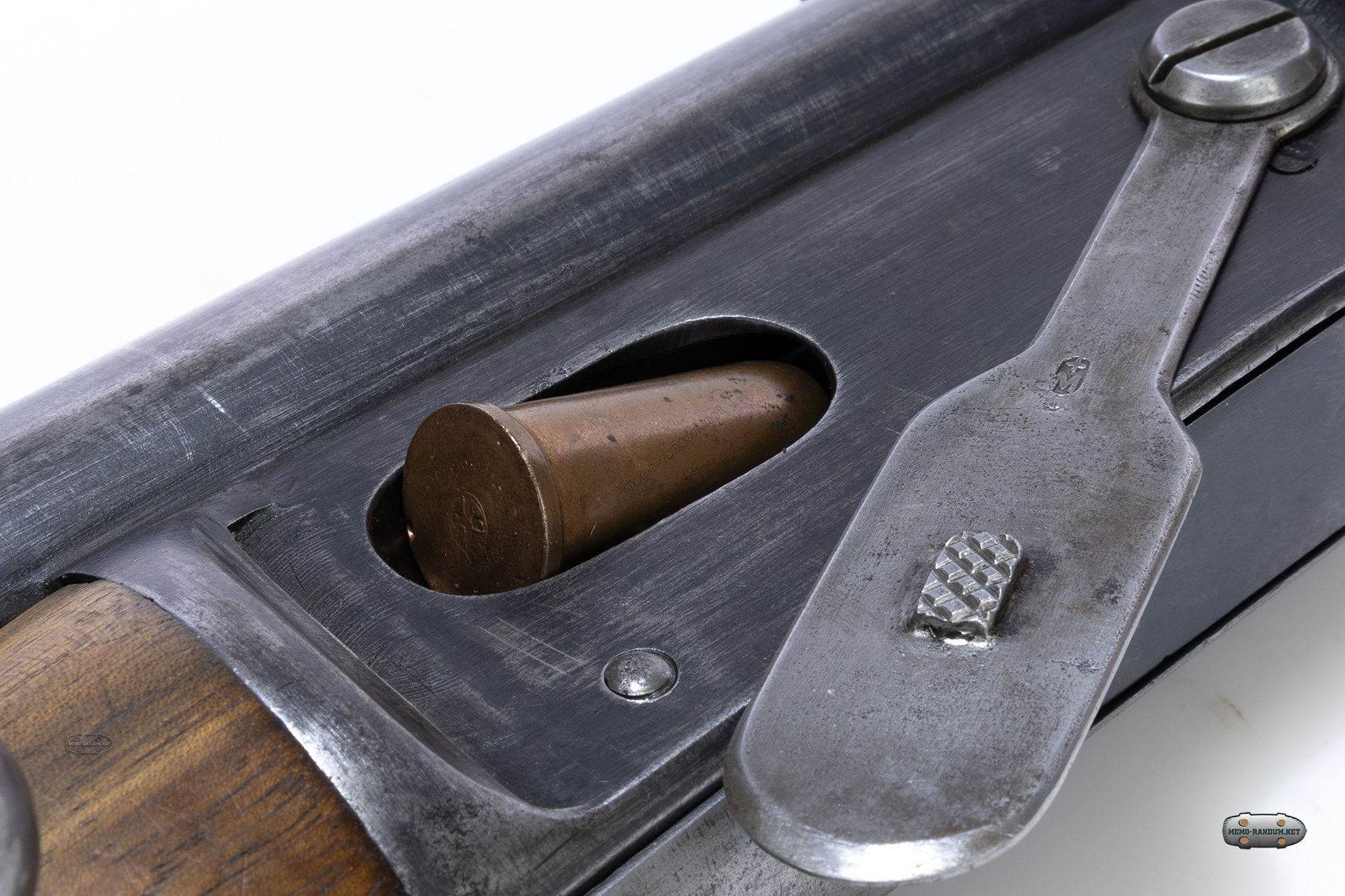

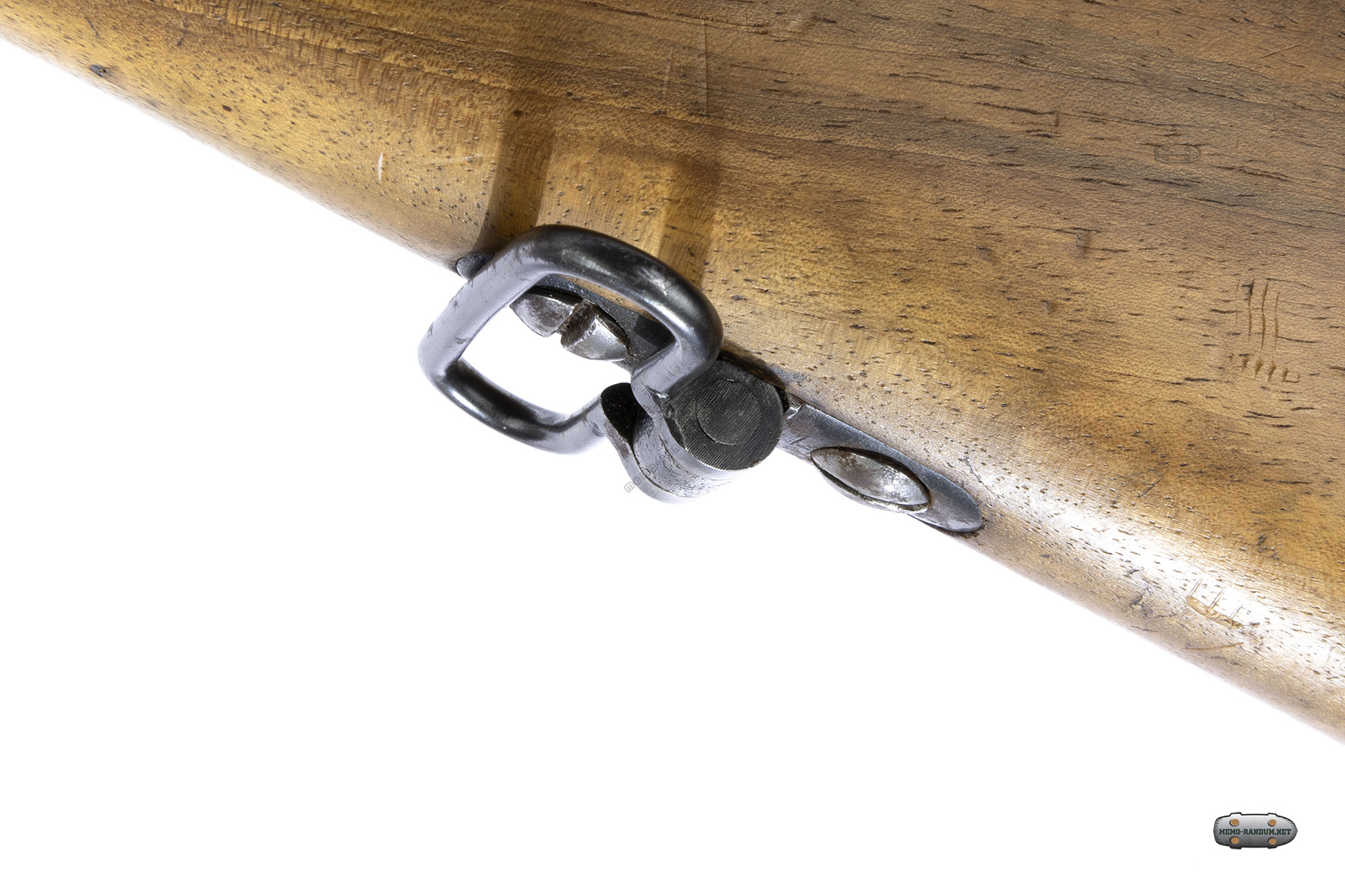

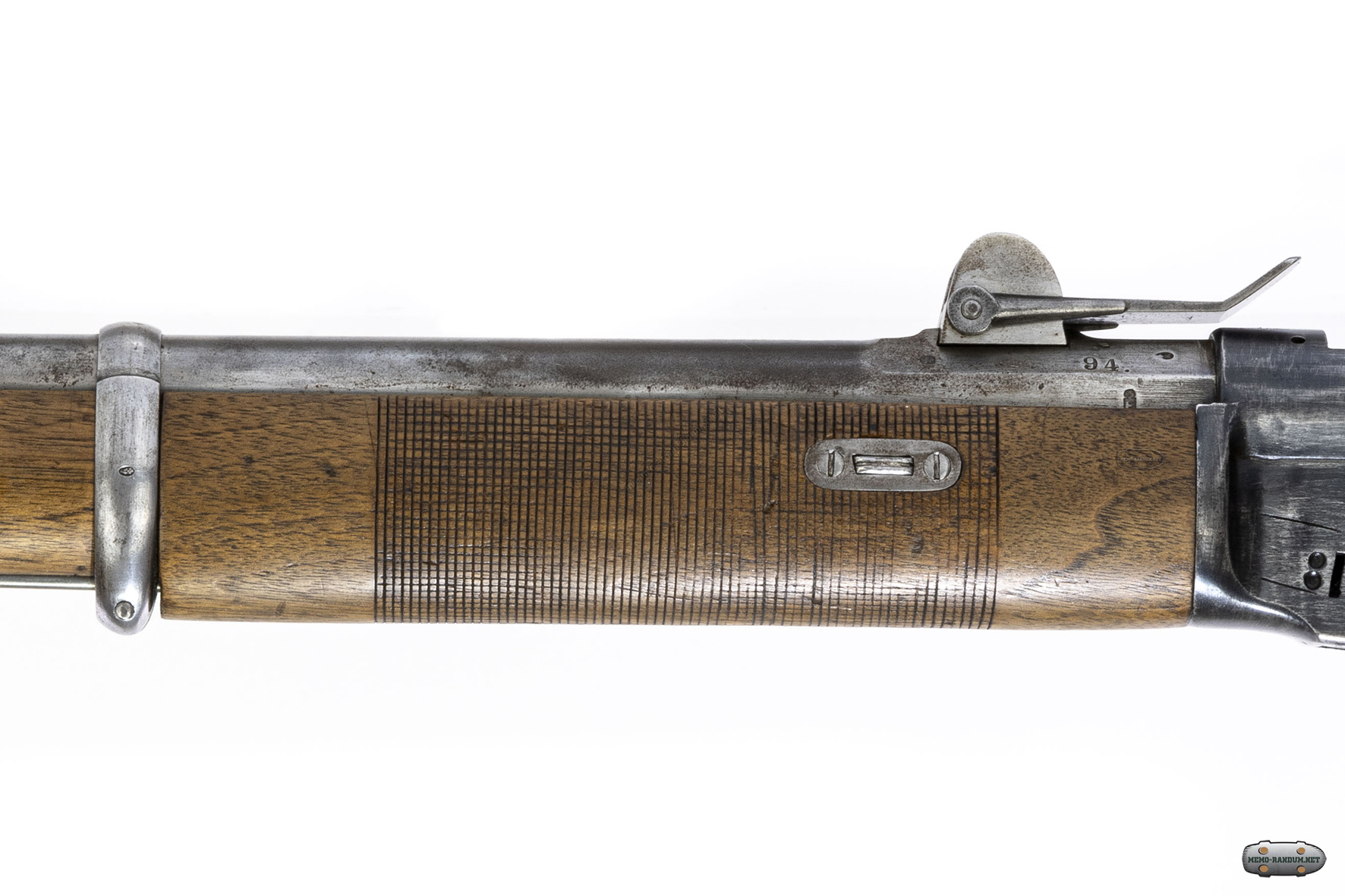

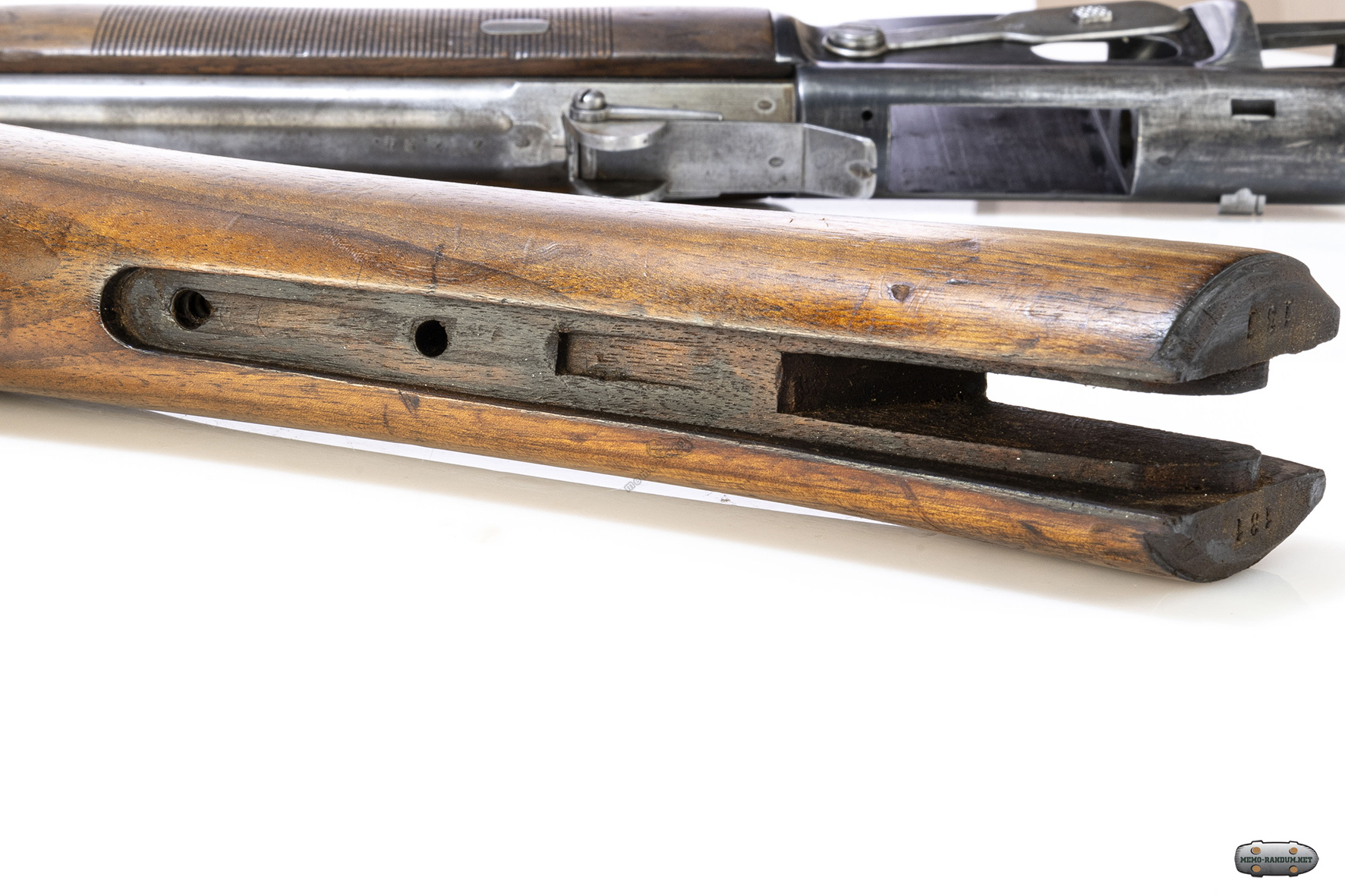

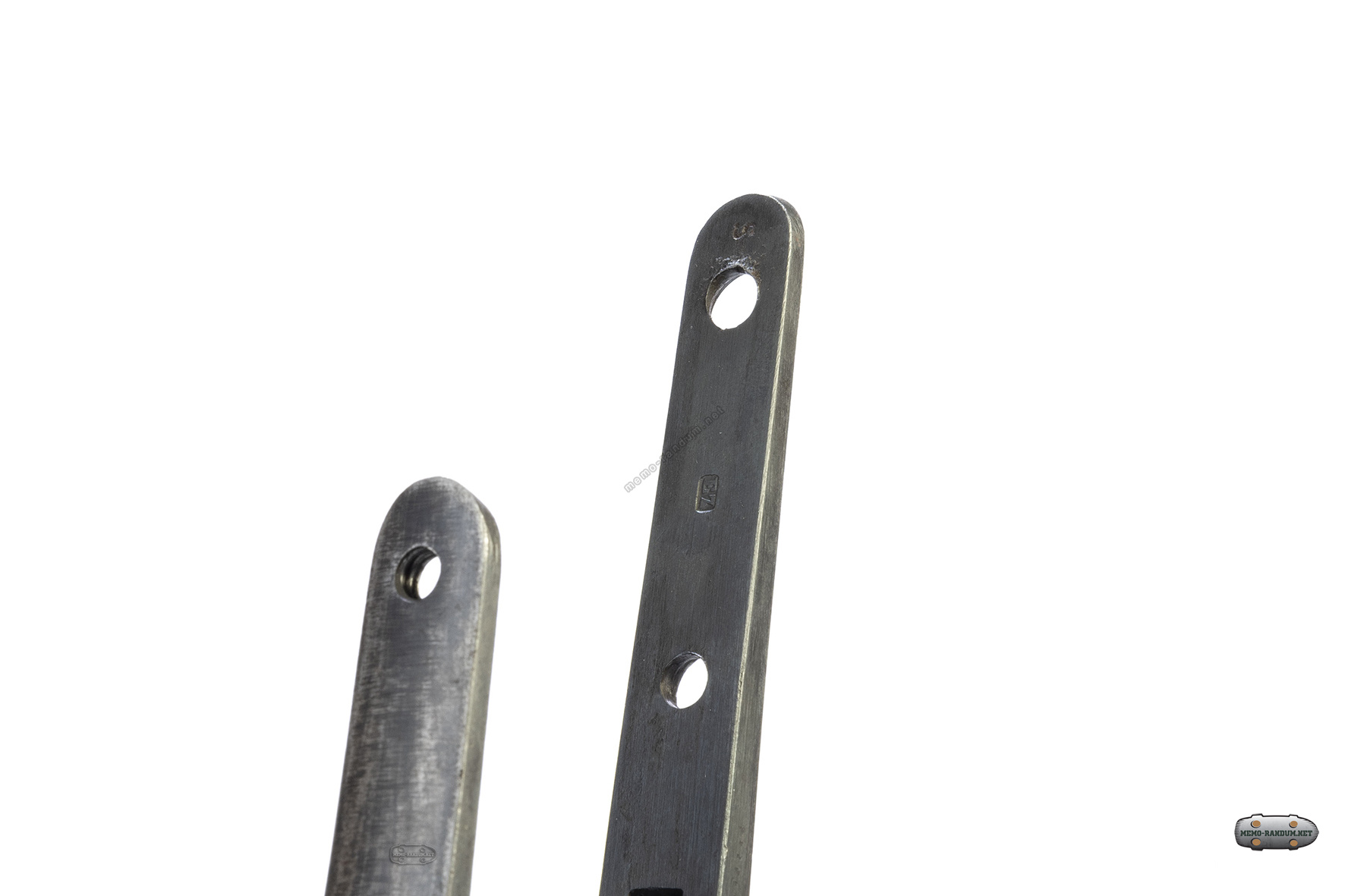

Винтовка Веттерли. (Швейцария) VETTERLI M.1869/10,35 × 47 мм R

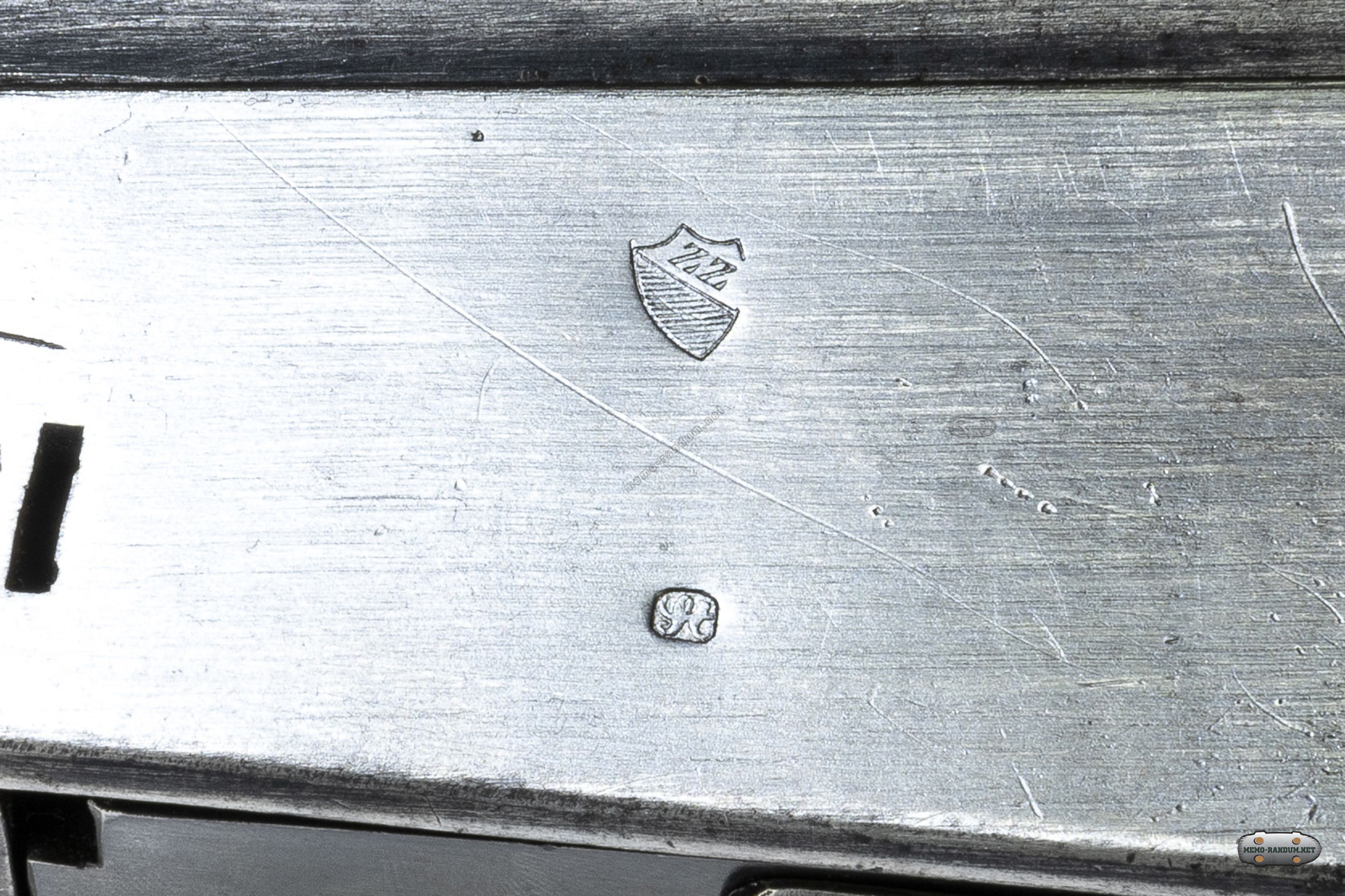

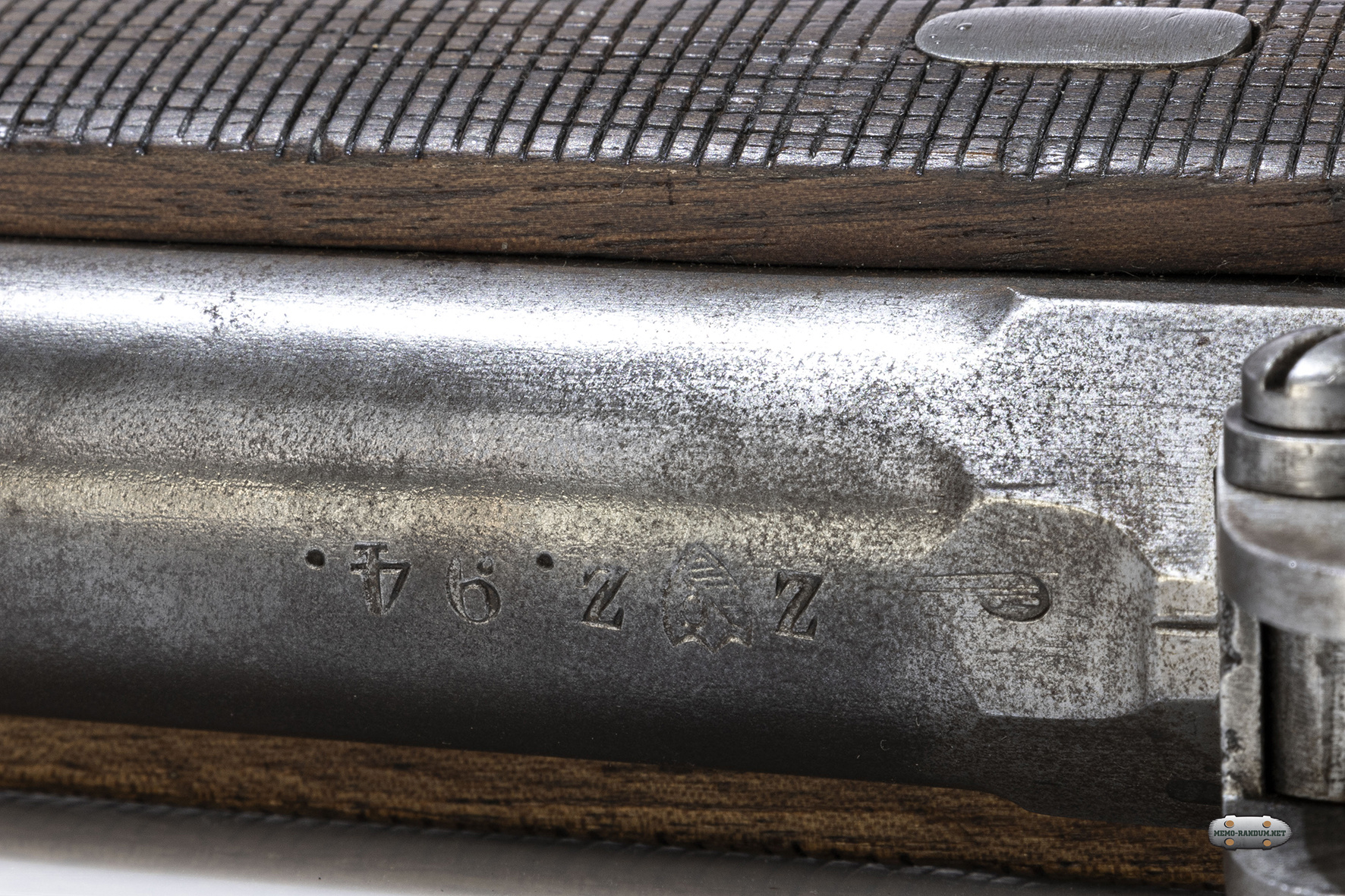

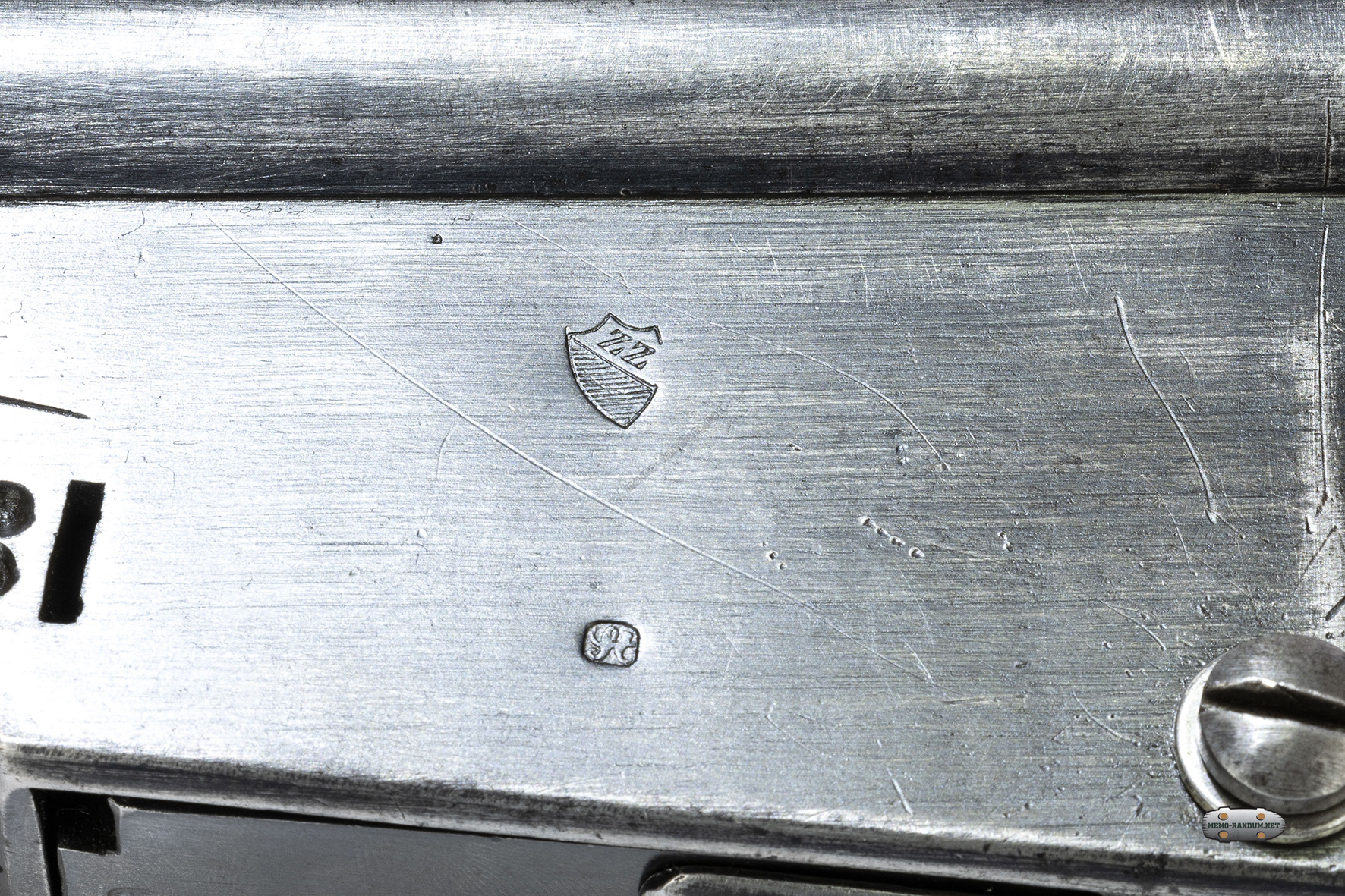

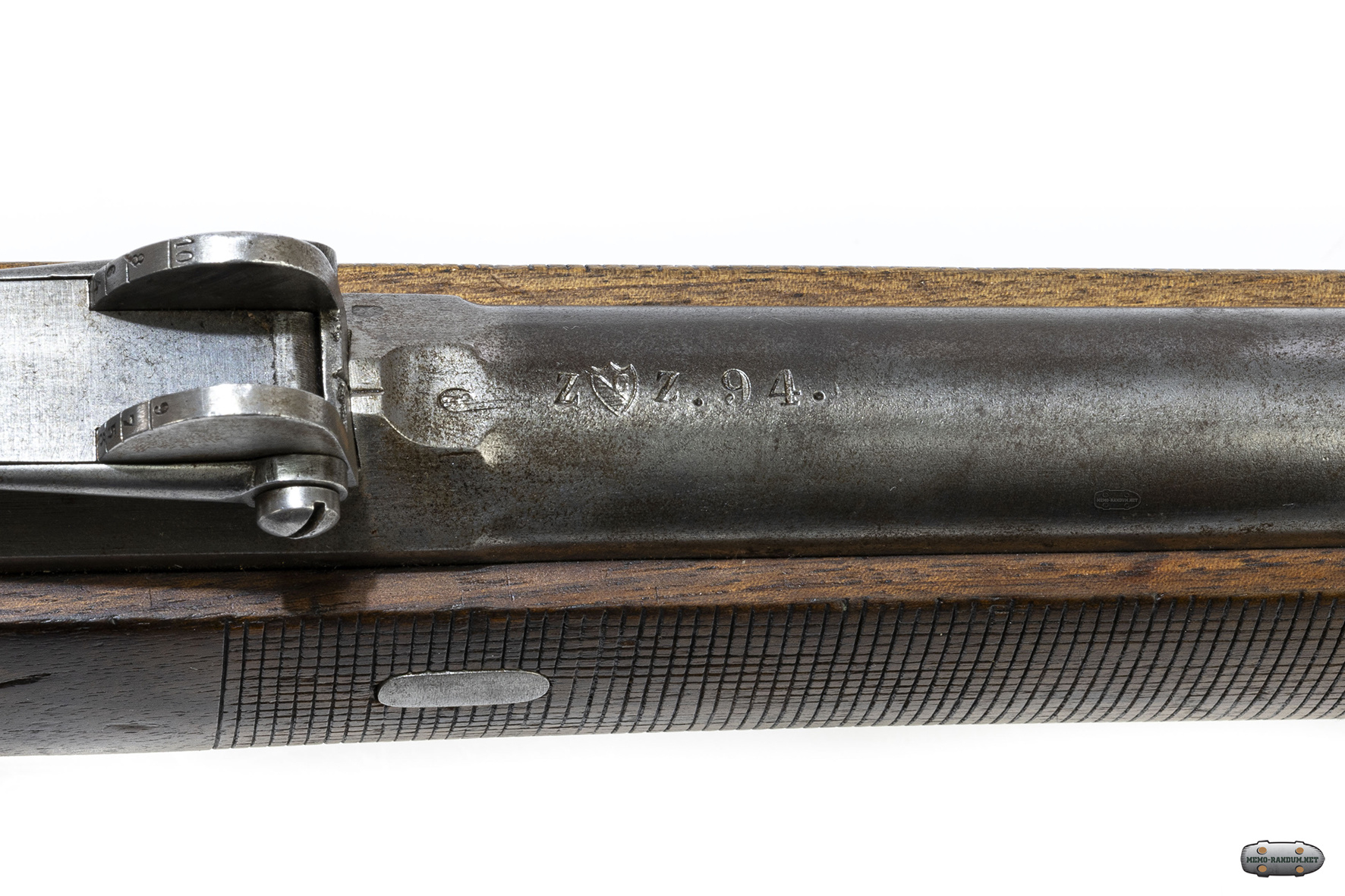

Zeughaus Zürich - клеймо на винтовке
Винтовка переделана в СХП под холостой патрон Мосина( 7,65х54 мм шумовой). В патронник завальцована латунная гильза под холостой патрон. В ствол вварены штифты. На зеркале затвора сделана выборка под гильзу холостого патрона, просверлено отверстие по центру зеркала и наварен боек (по центру)

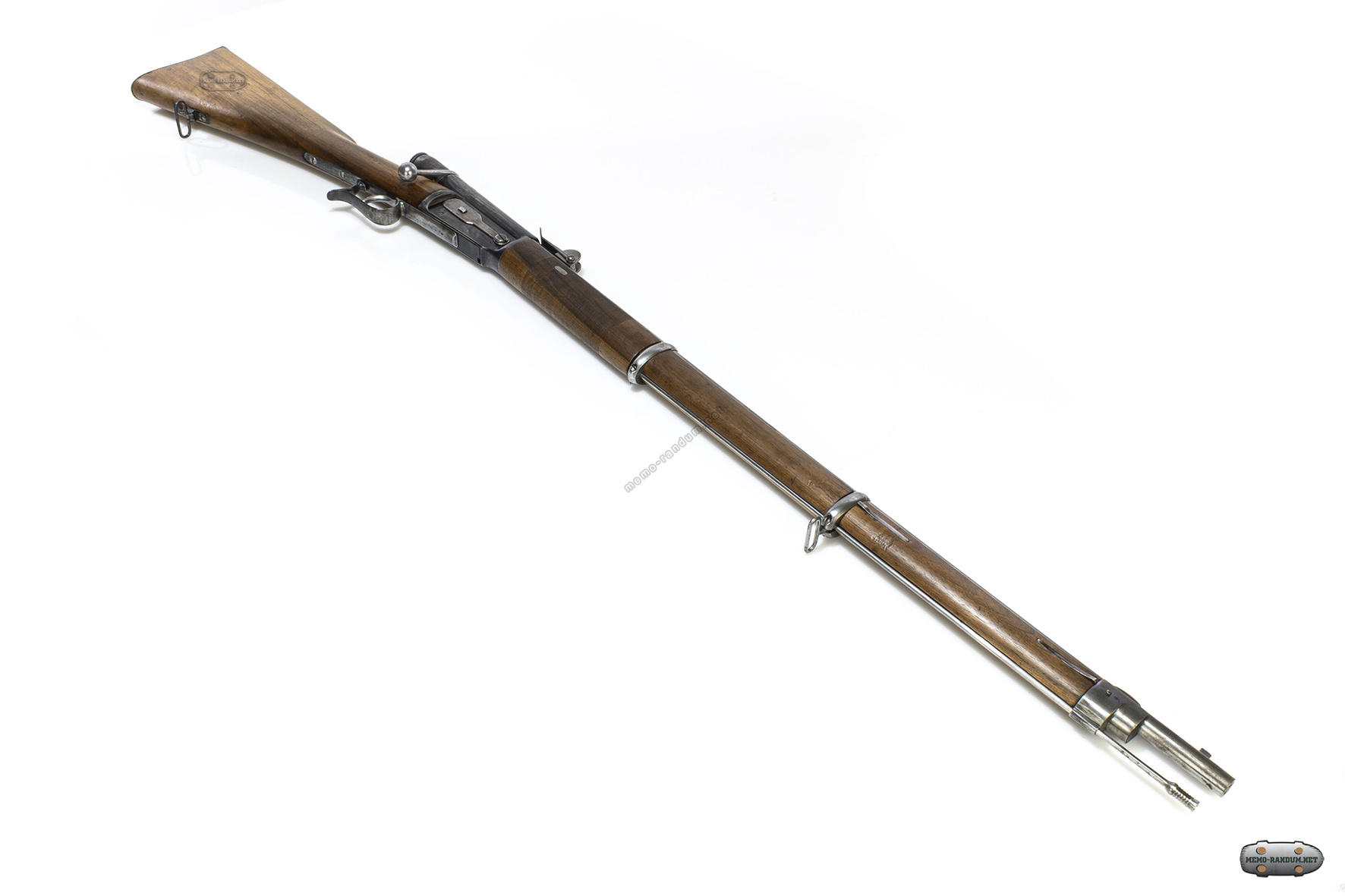

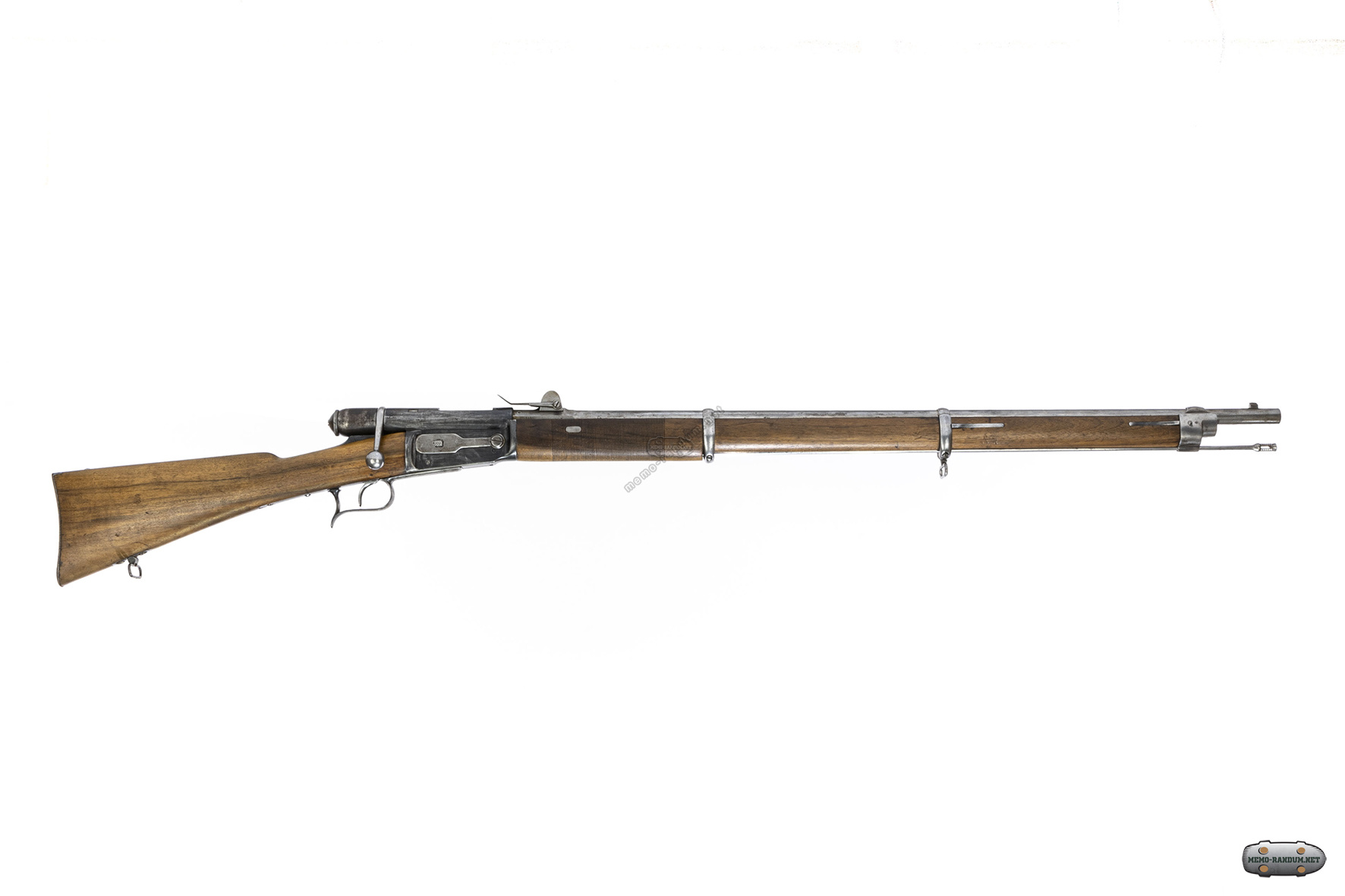

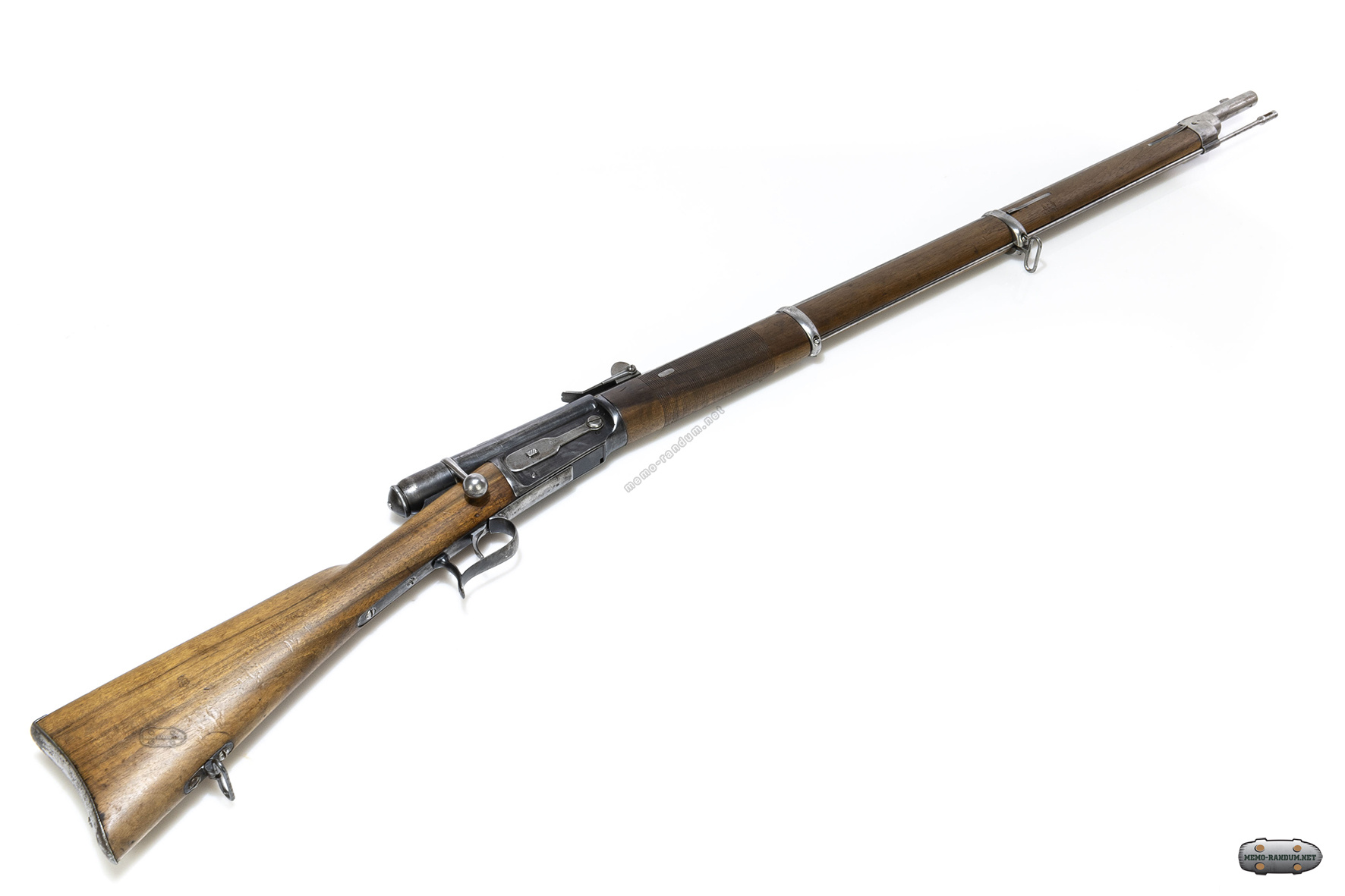

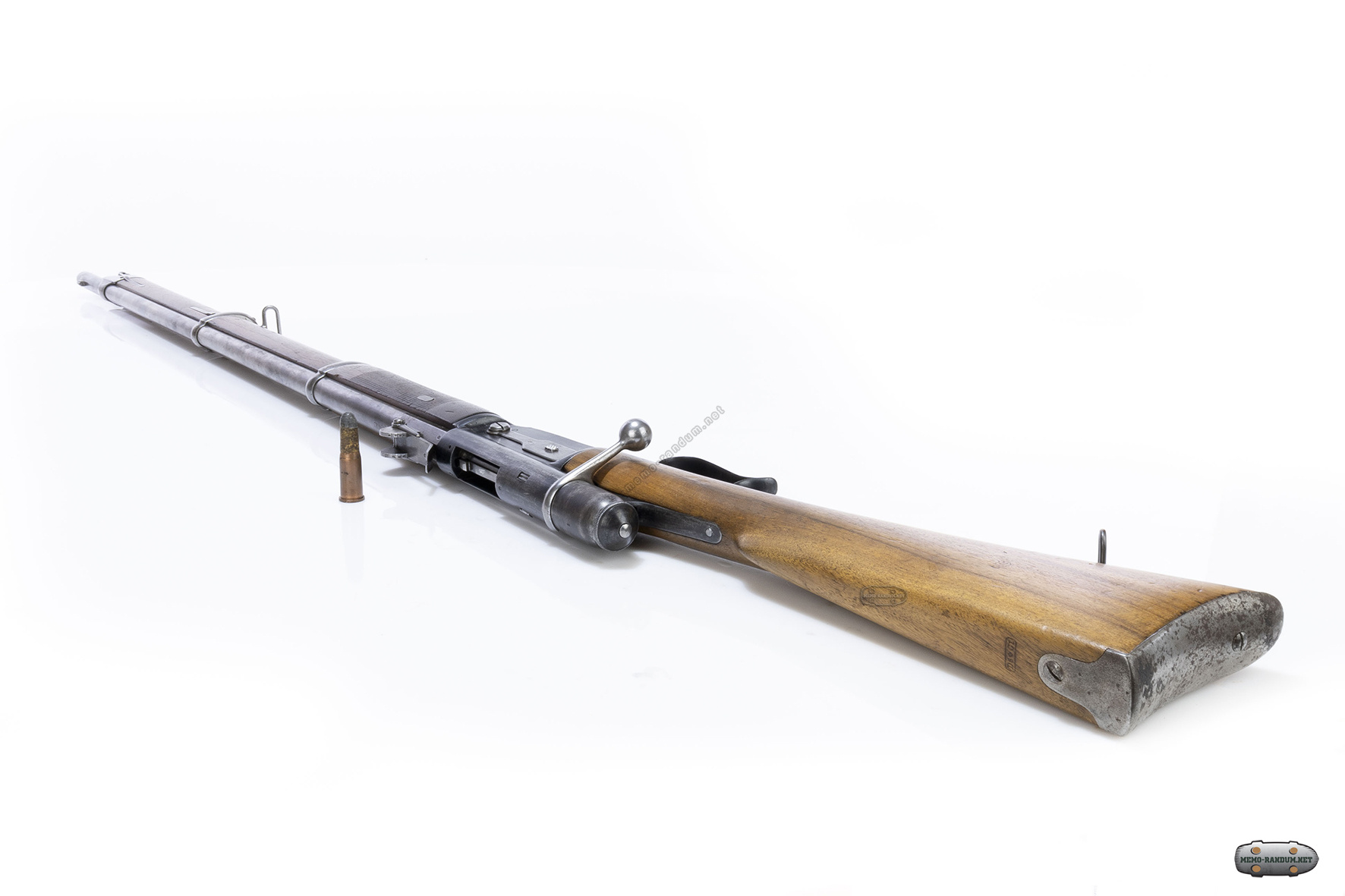

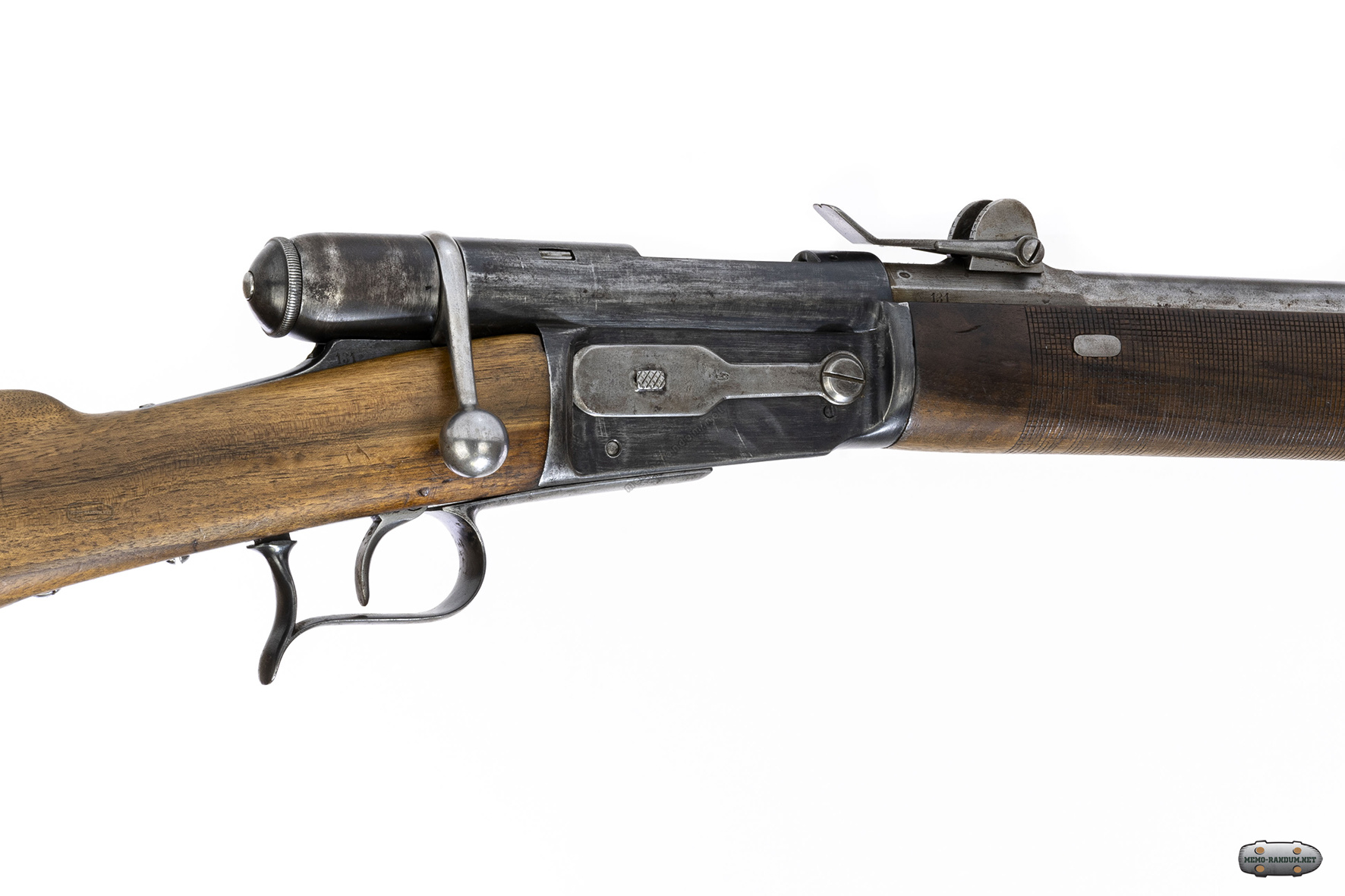

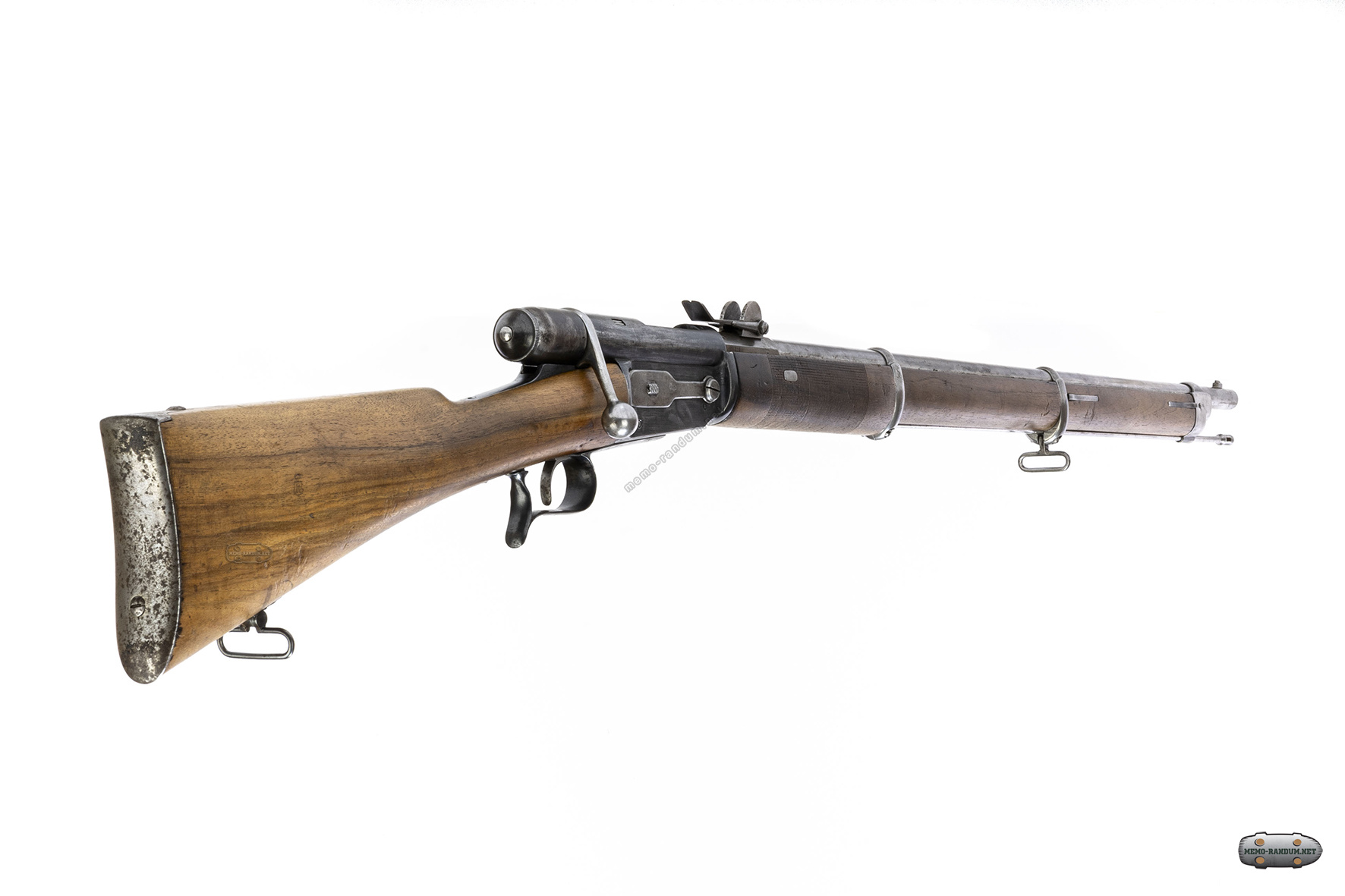

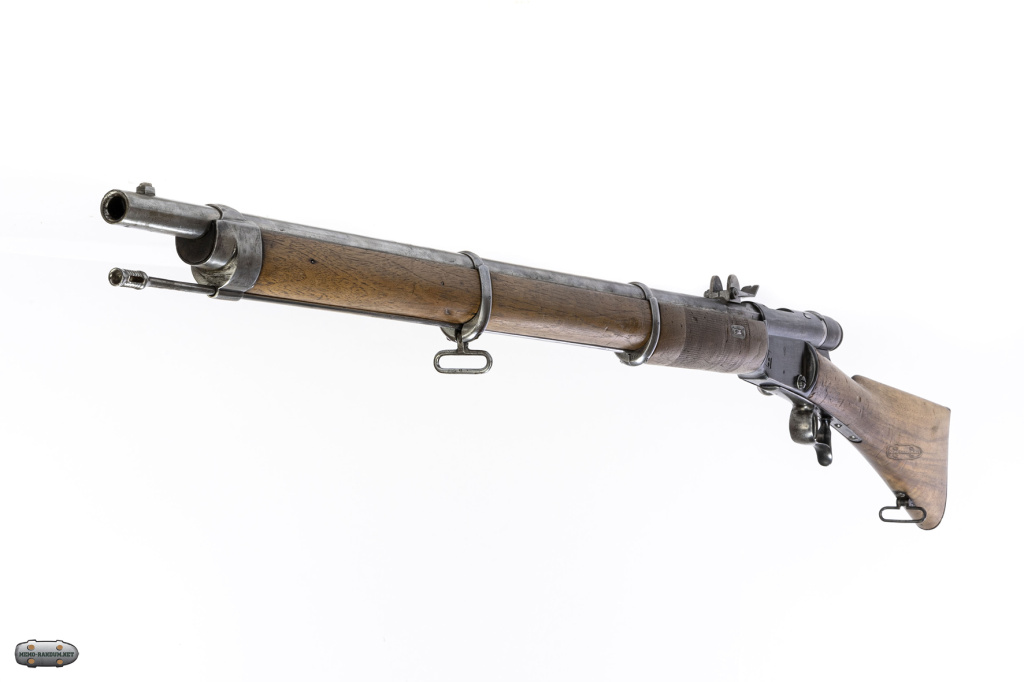

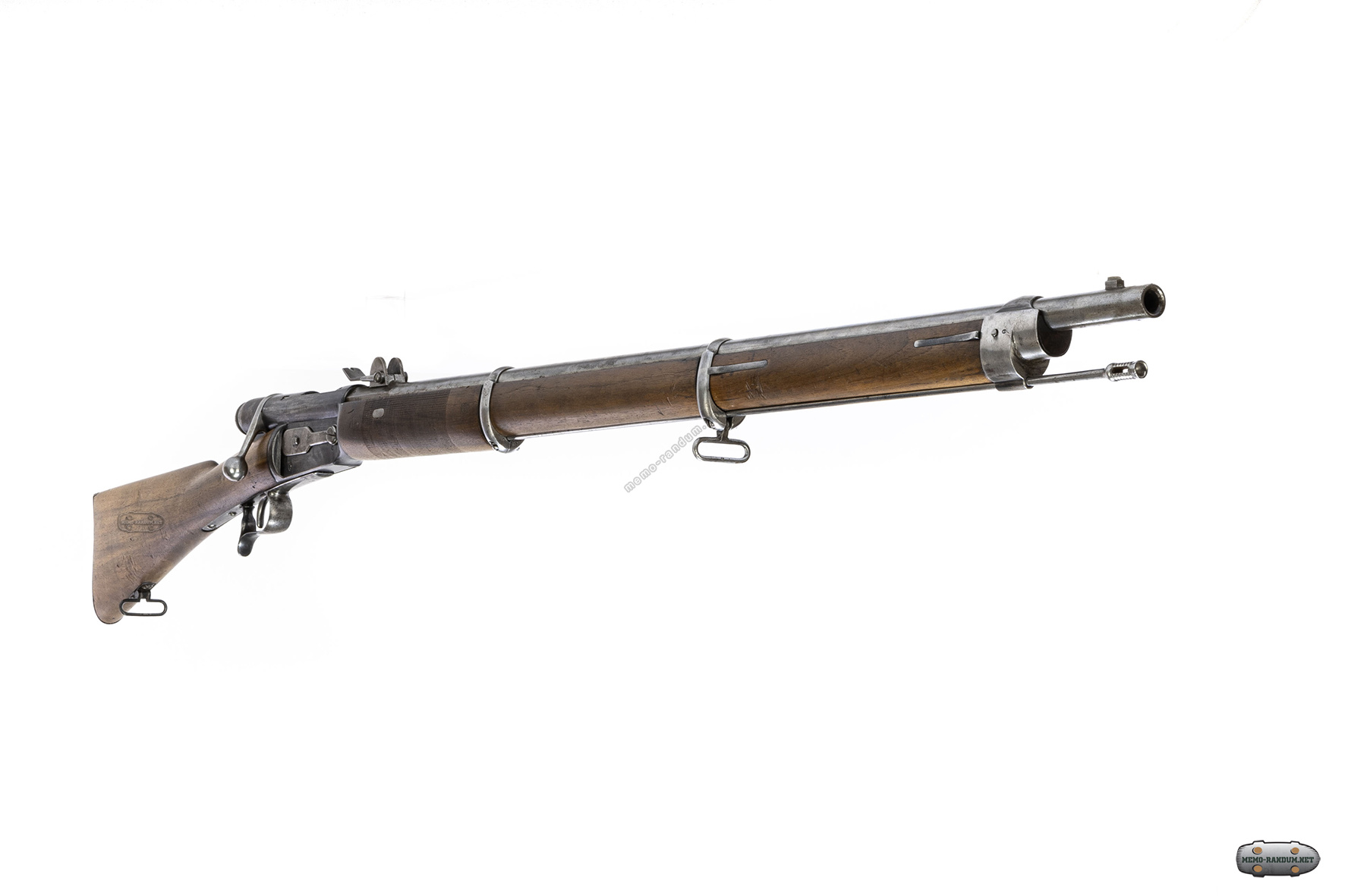

Магазинная винтовка Веттерли. (Швейцария) VETTERLI M.1869

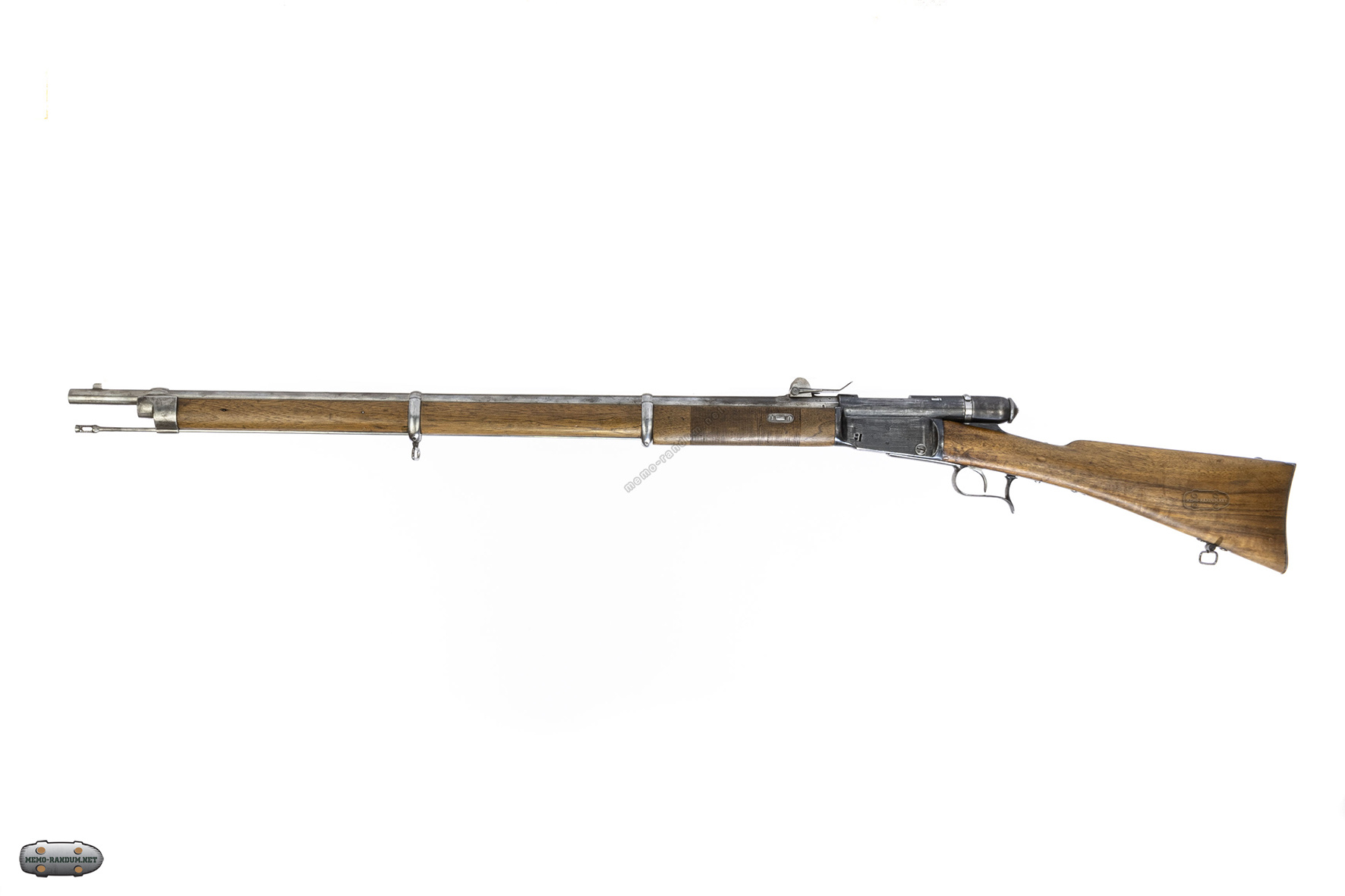

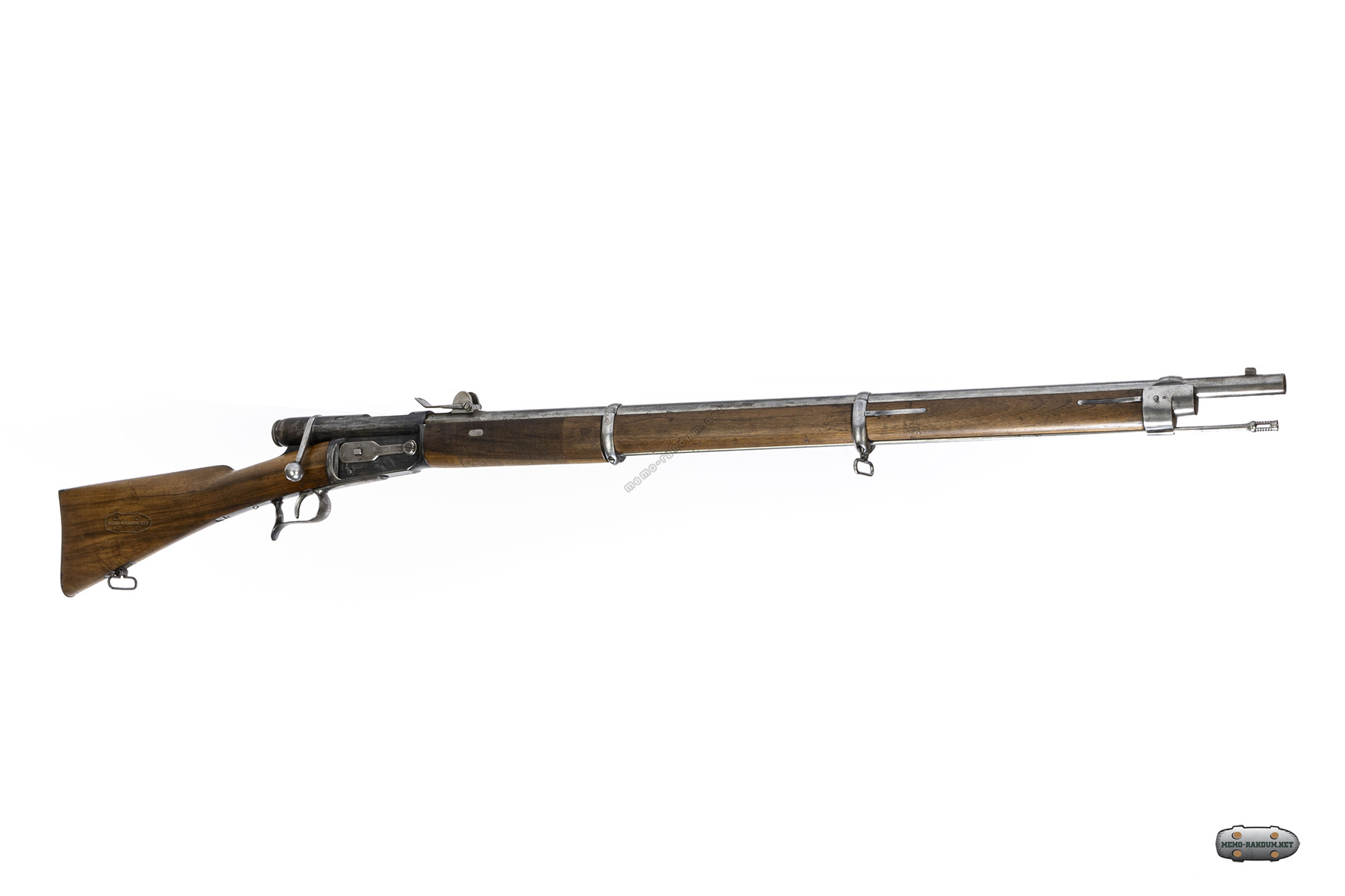

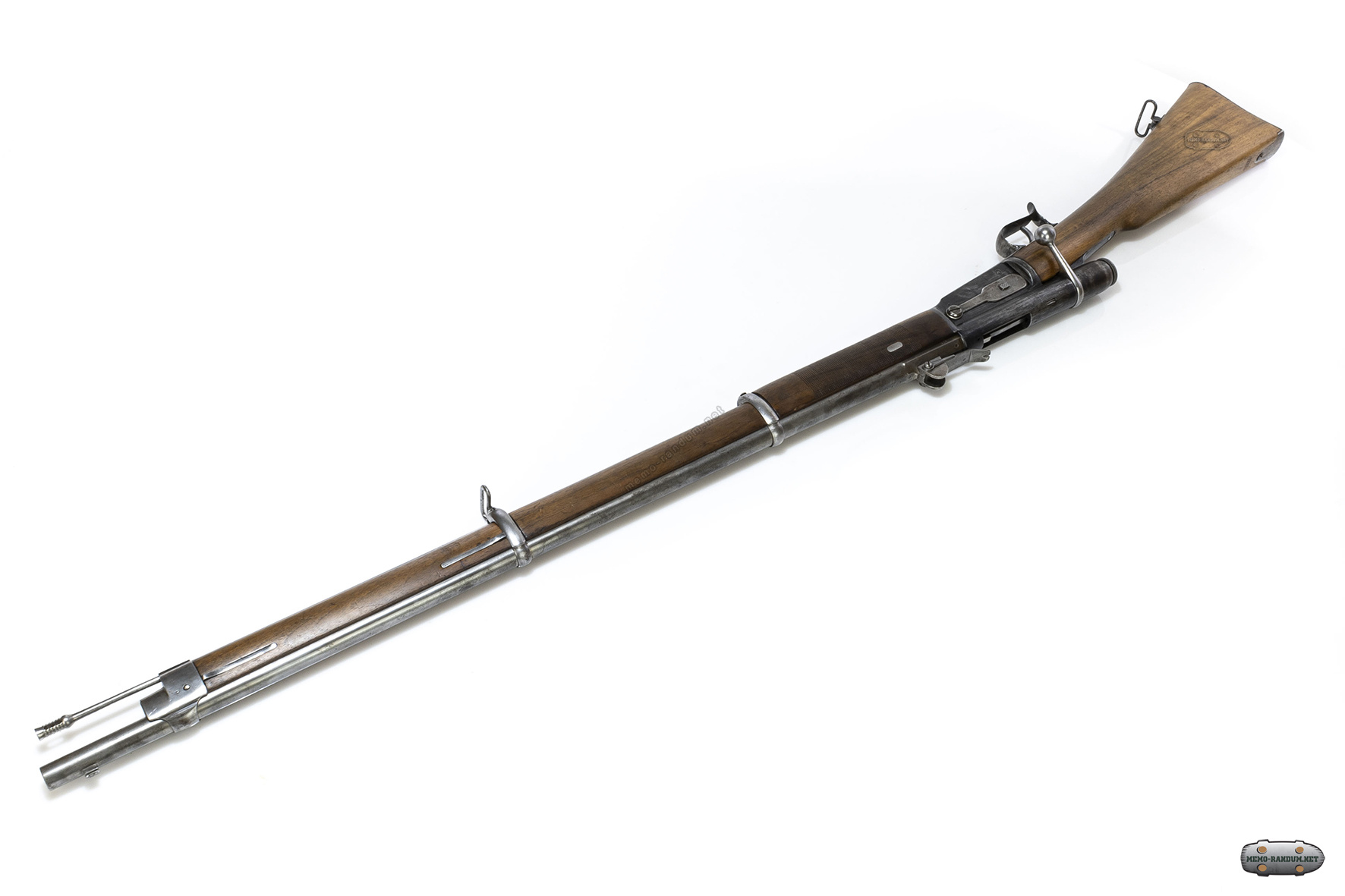

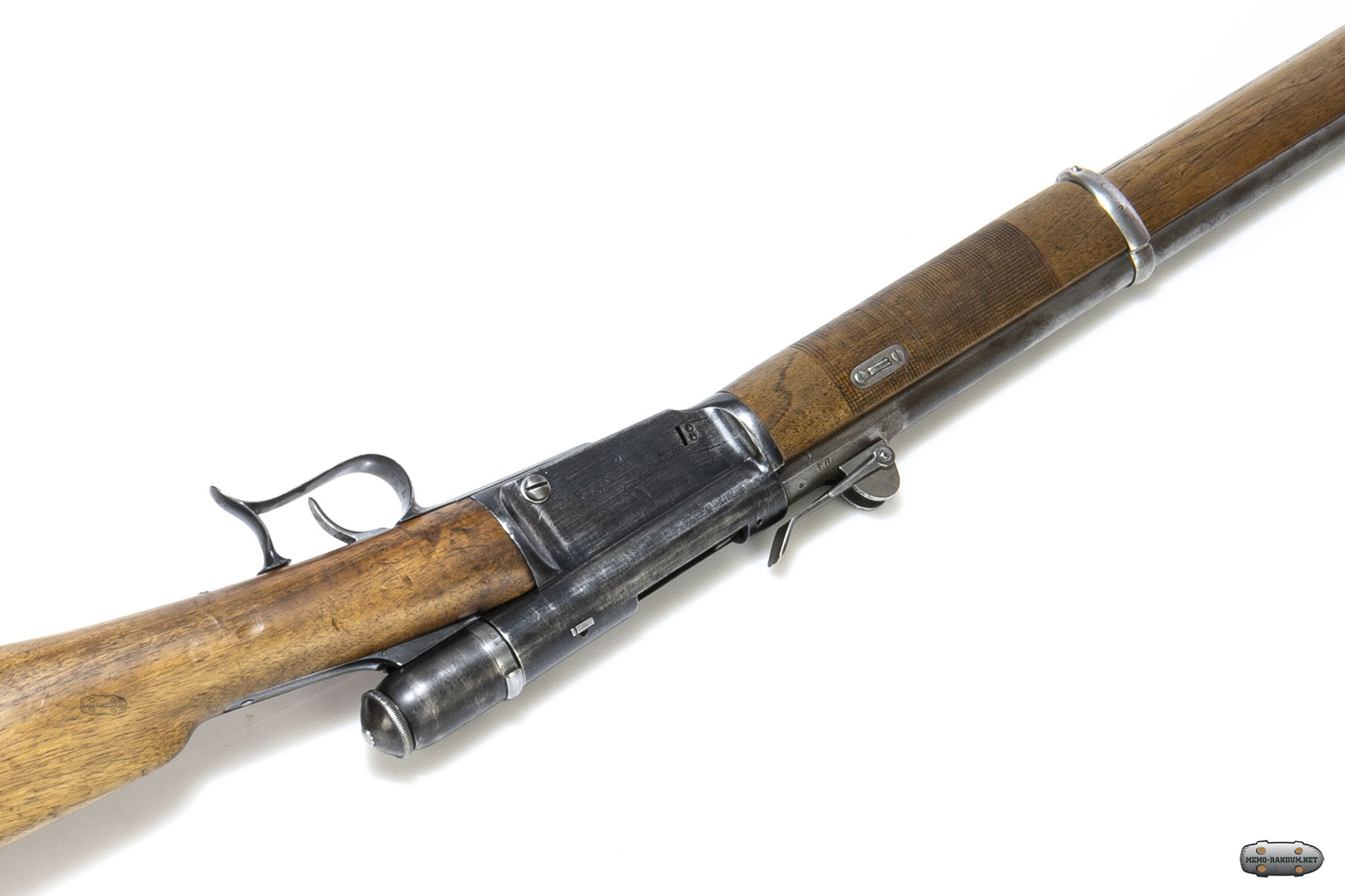

Магазинная винтовка Веттерли. (Швейцария) VETTERLI M.1869

Винтовка разработана Йоханом-Фридрихом Веттерли (1822 - 1882) в 1867 — 1868 годах. Принята на вооружение швейцарской армии в 1869 году.

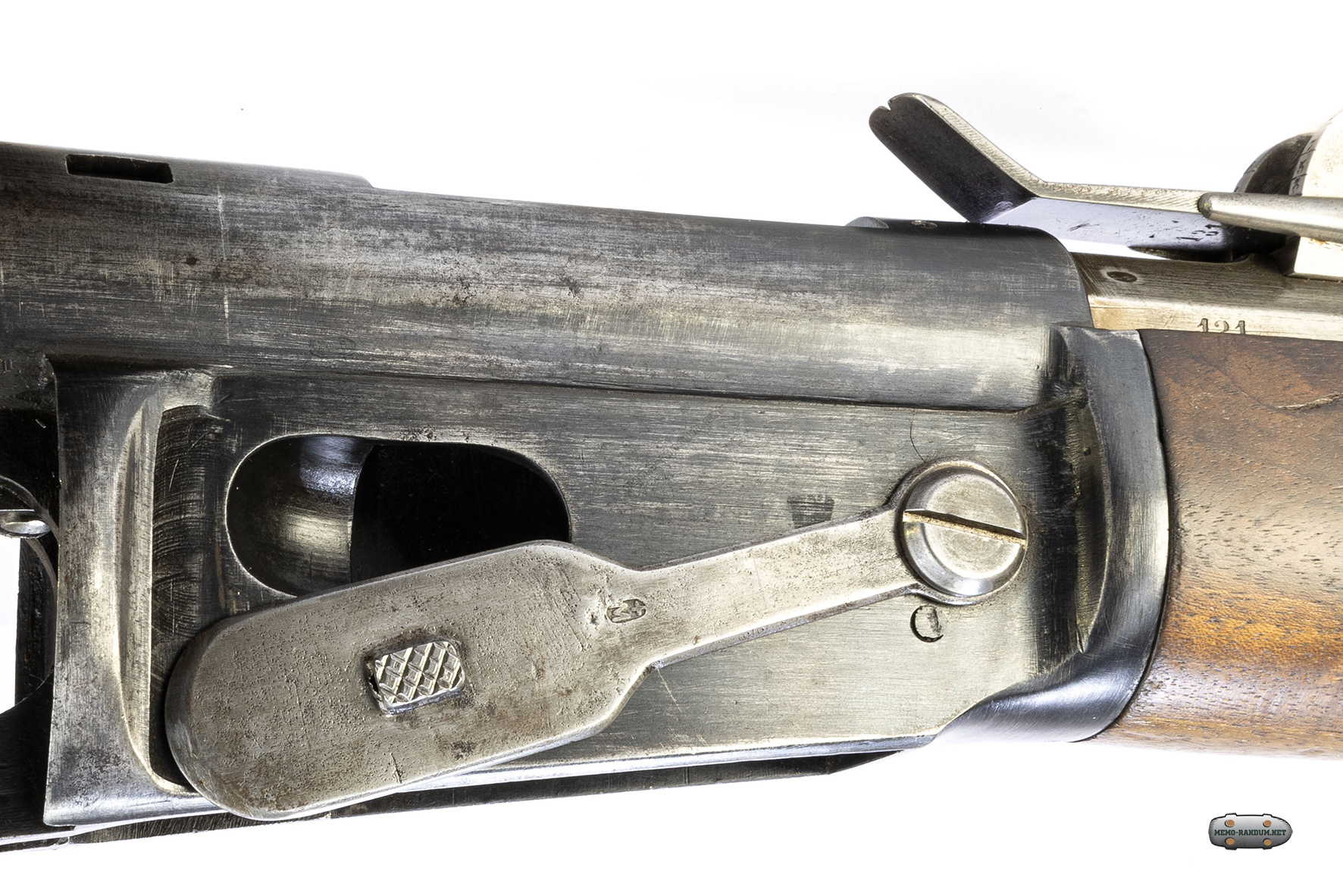

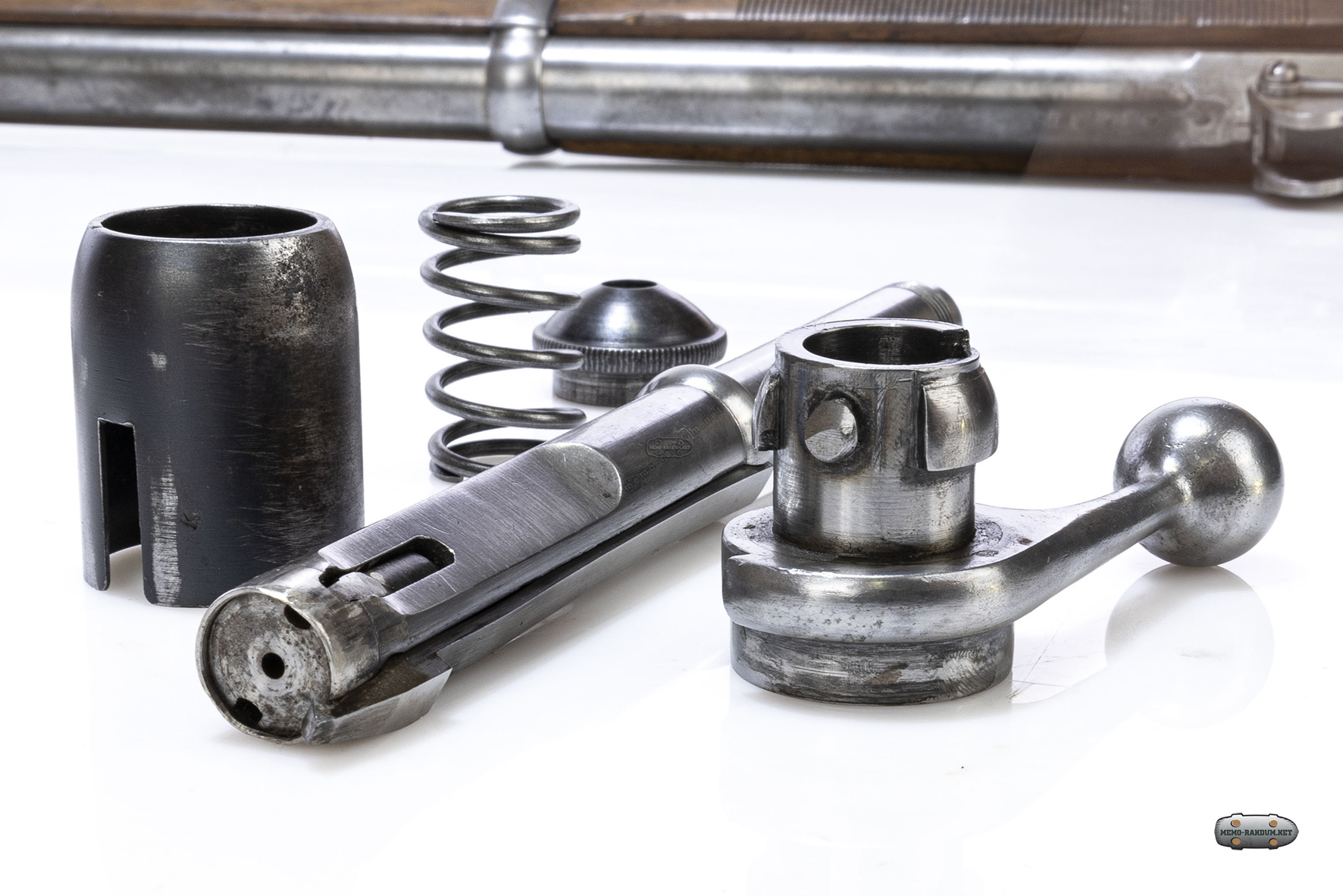

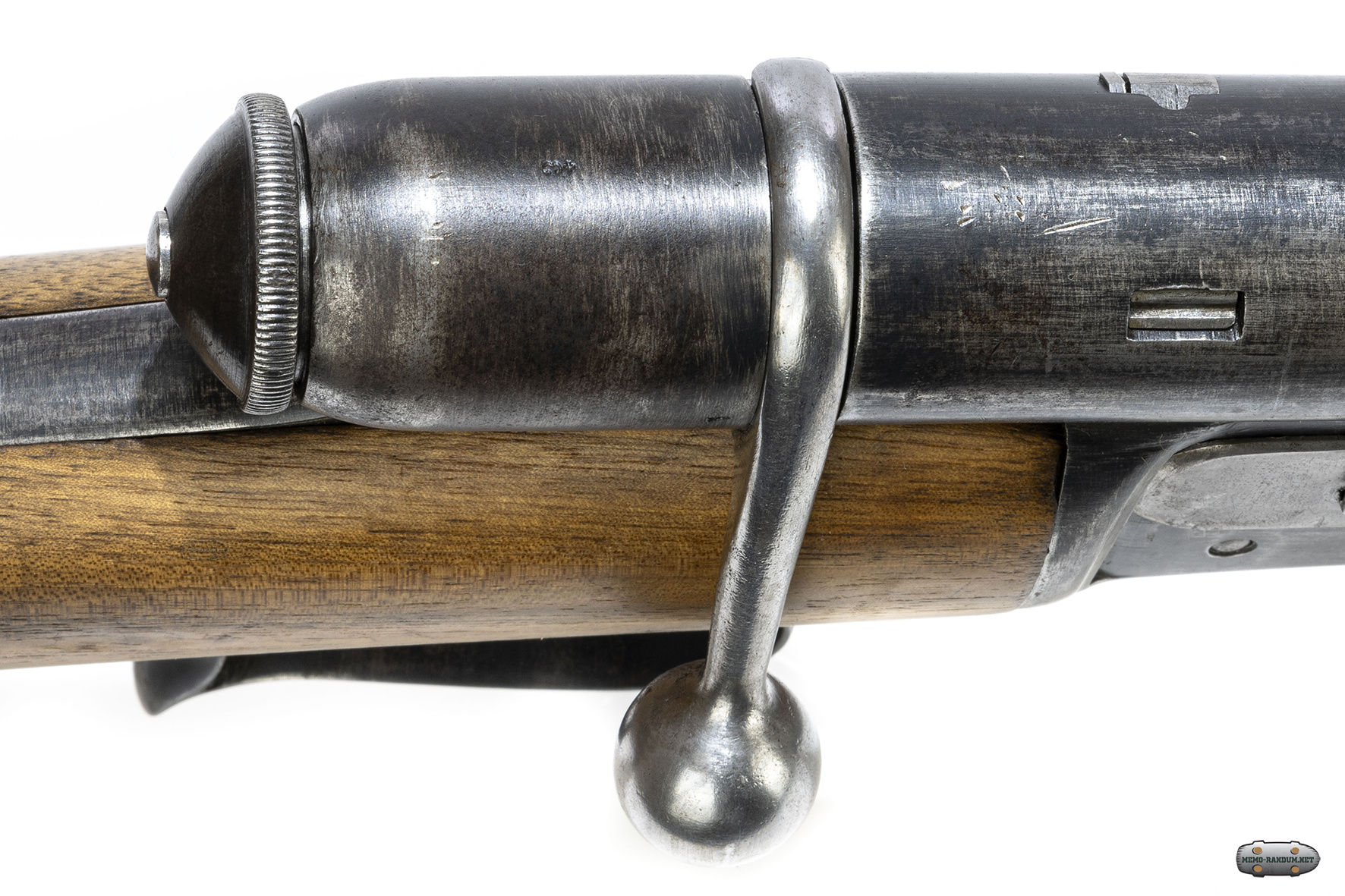

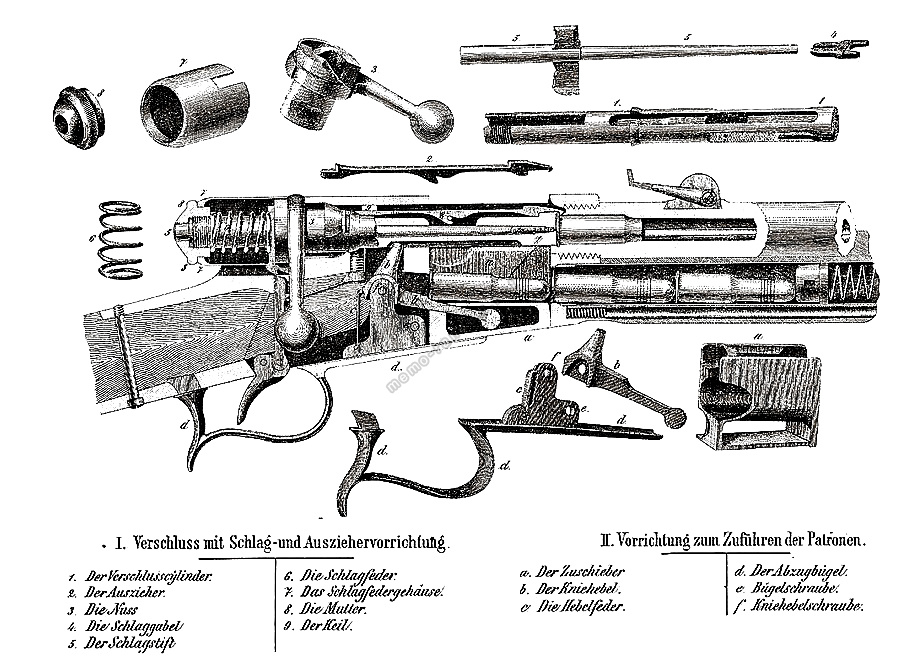

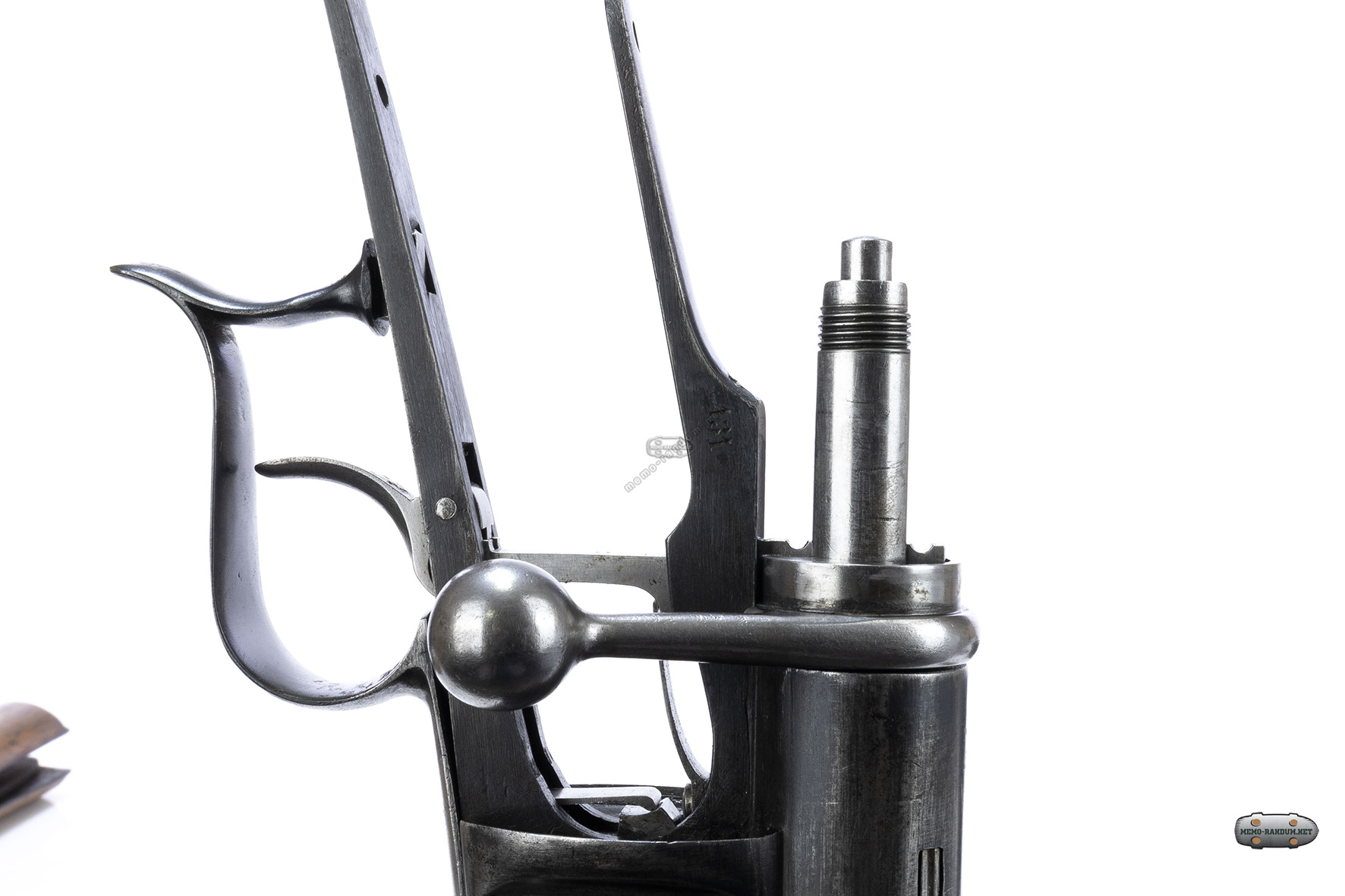

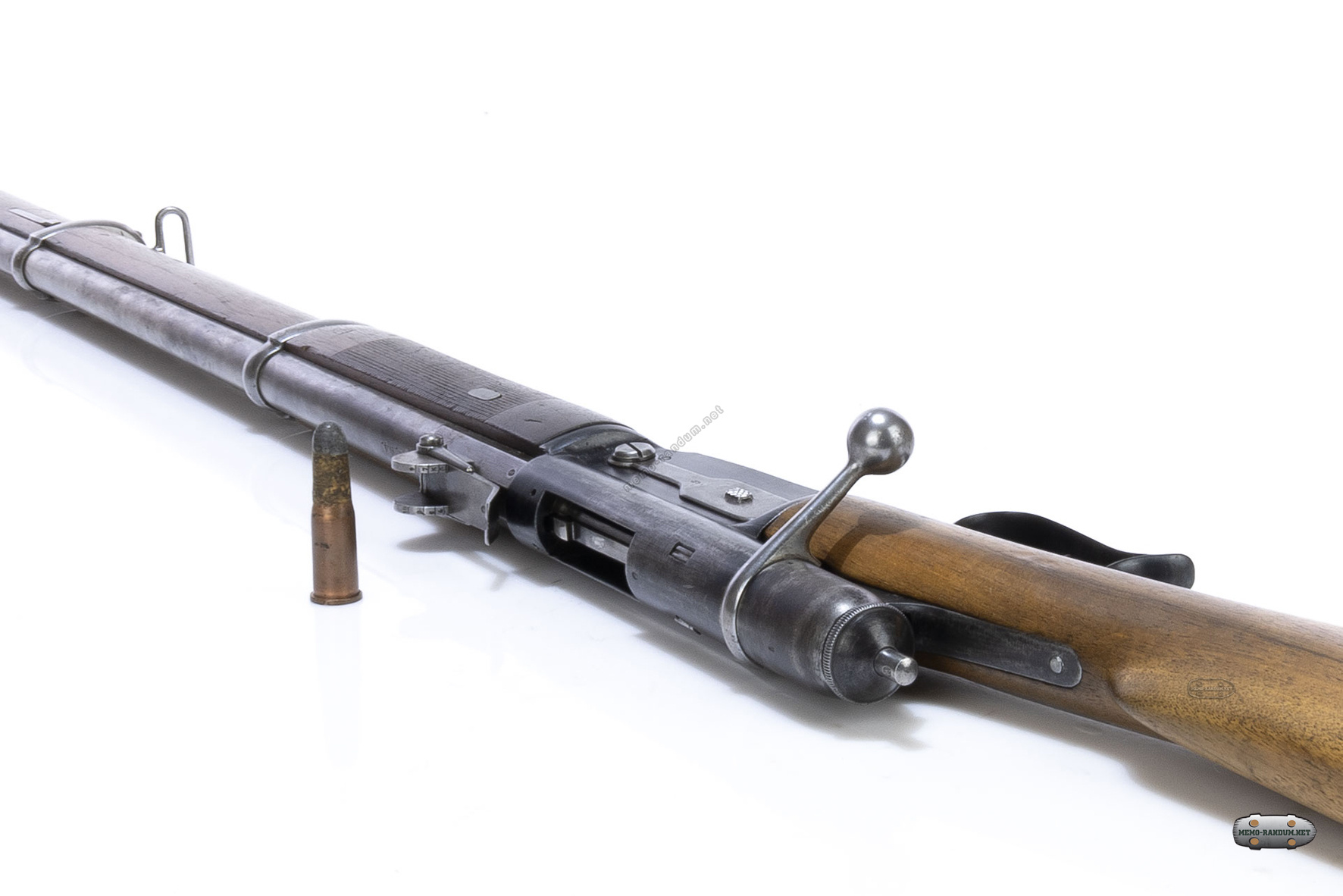

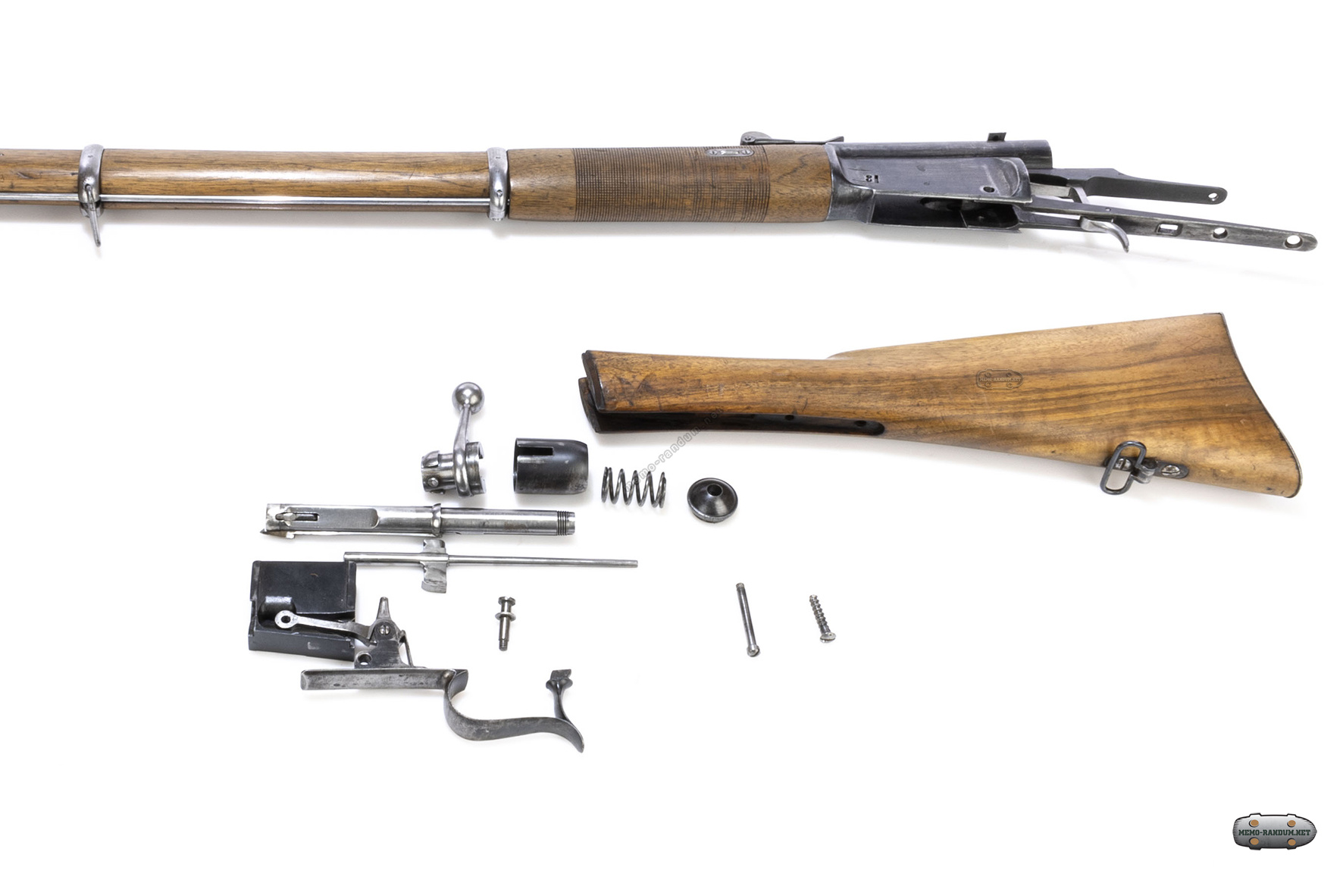

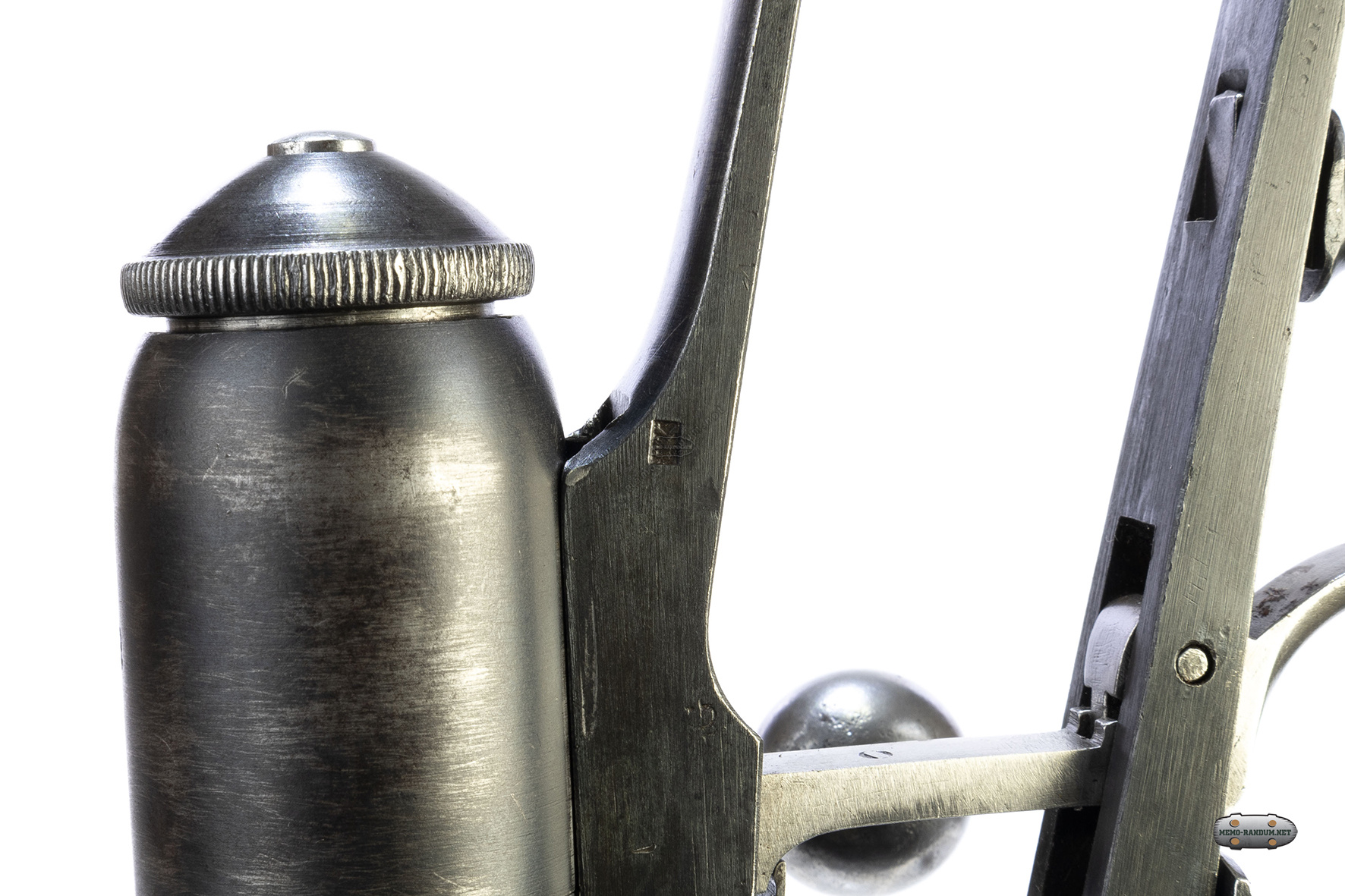

разработанная Ф. Веттерли в 1867 — 1868 годах и принятая на вооружение швейцарской армии в 1869 году. затворная группа

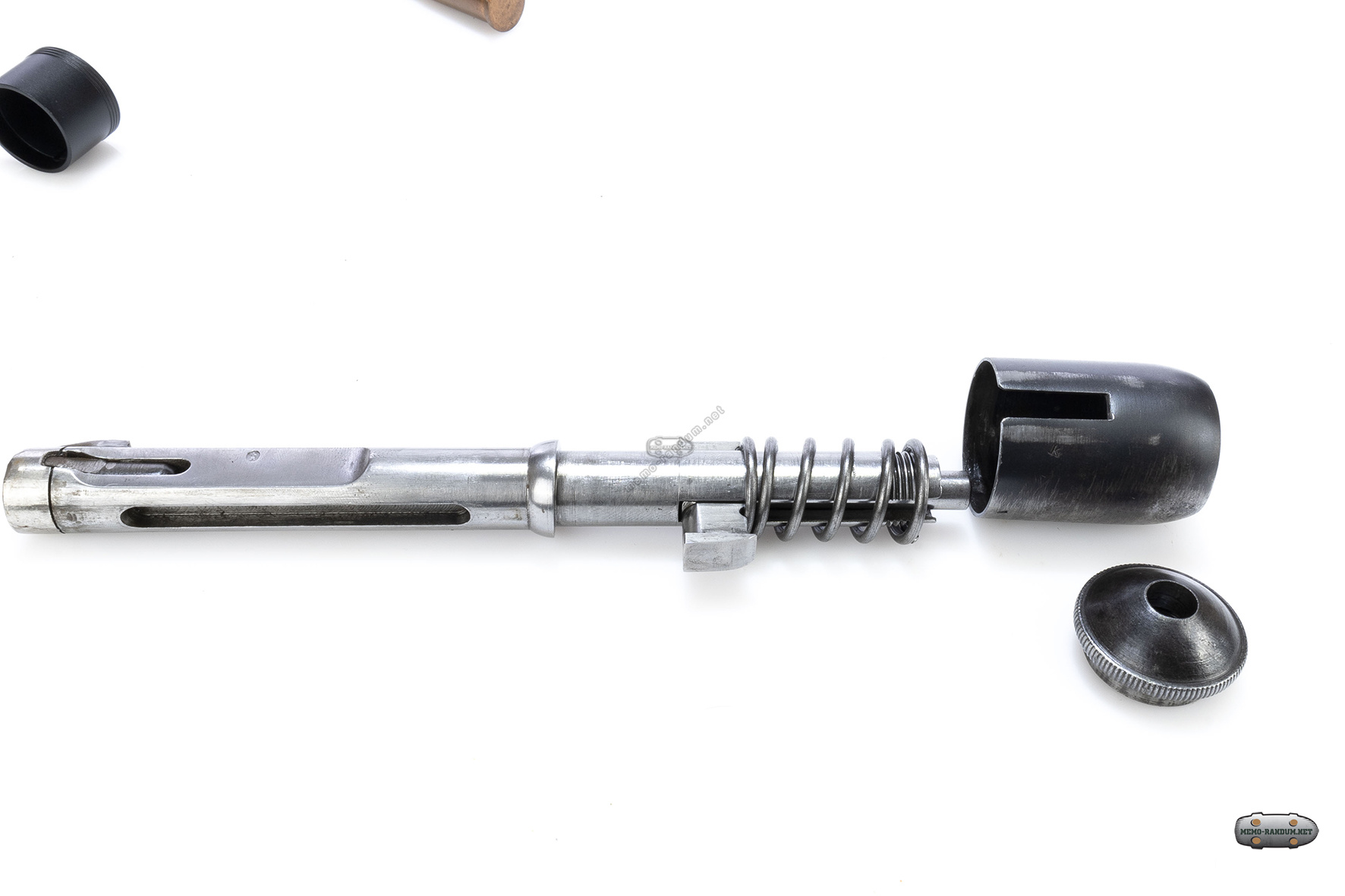

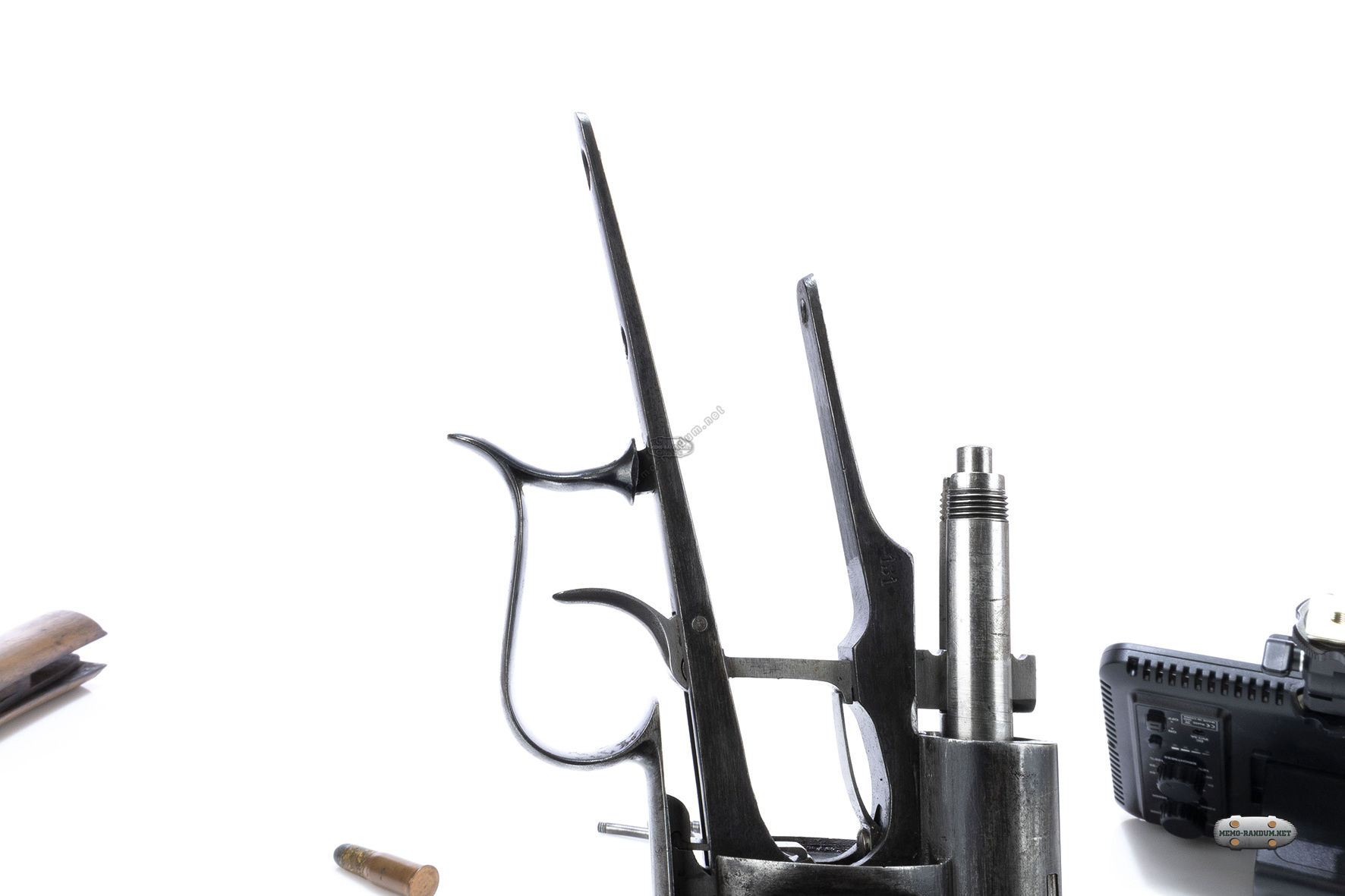

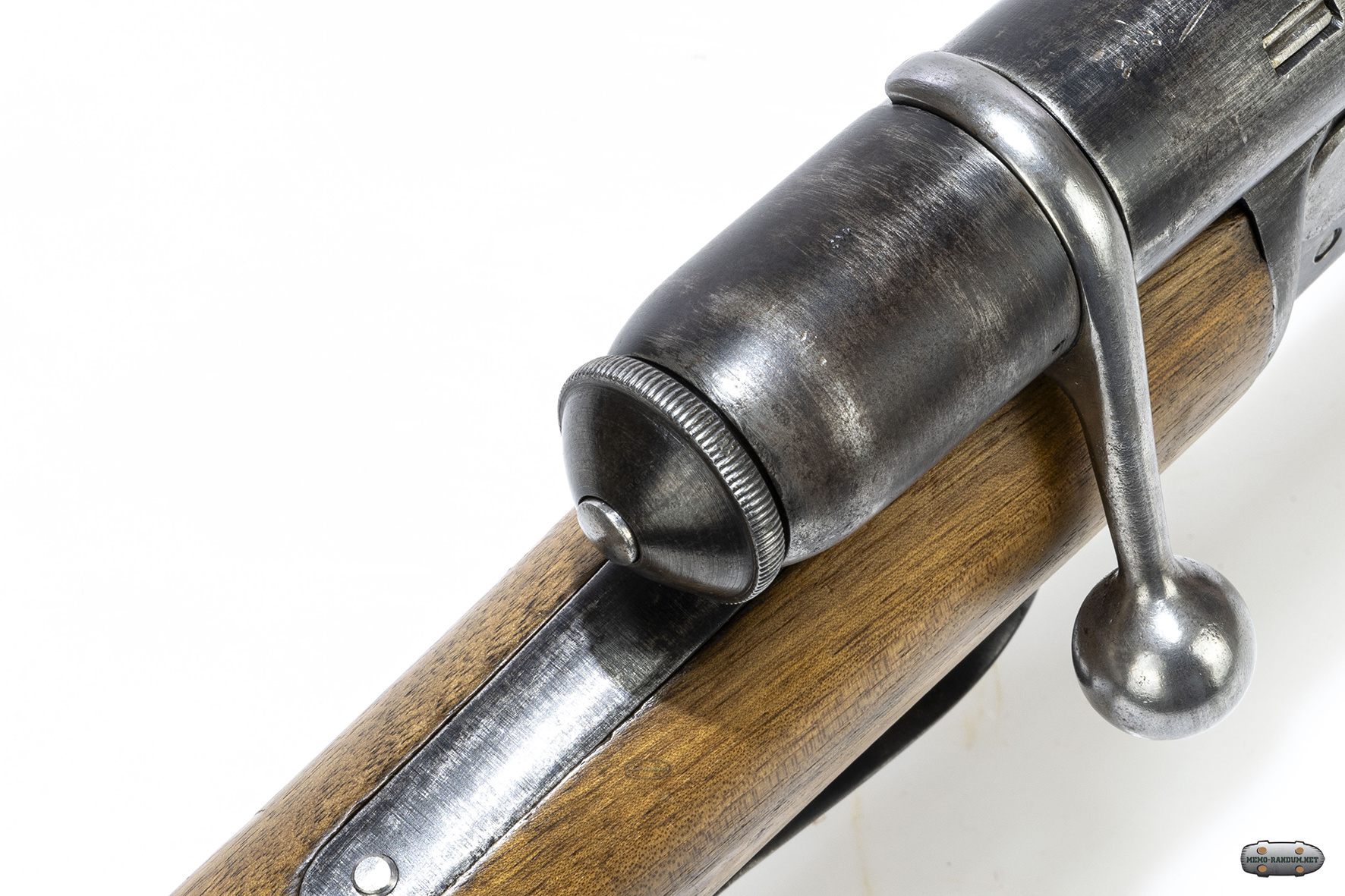

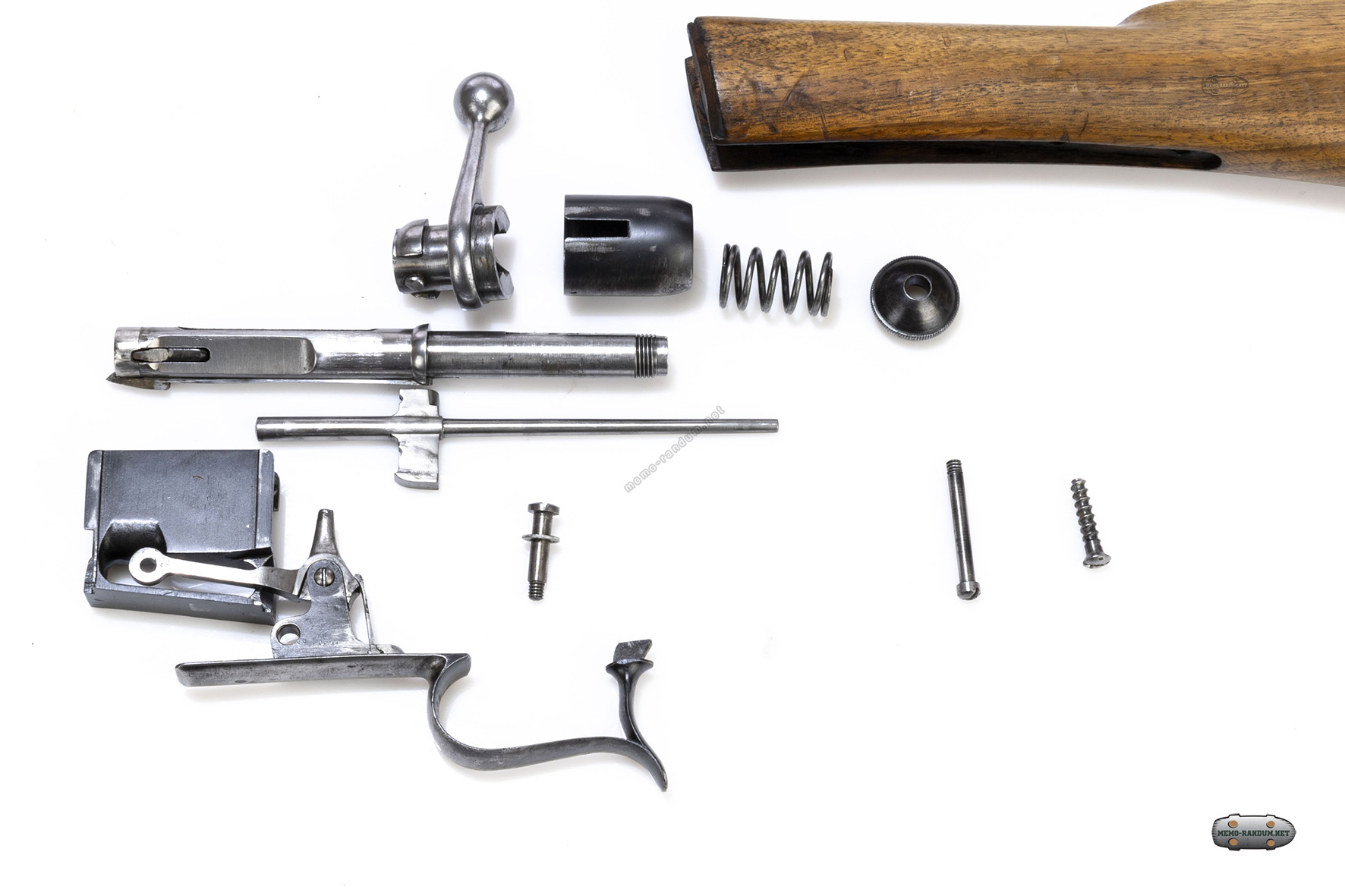

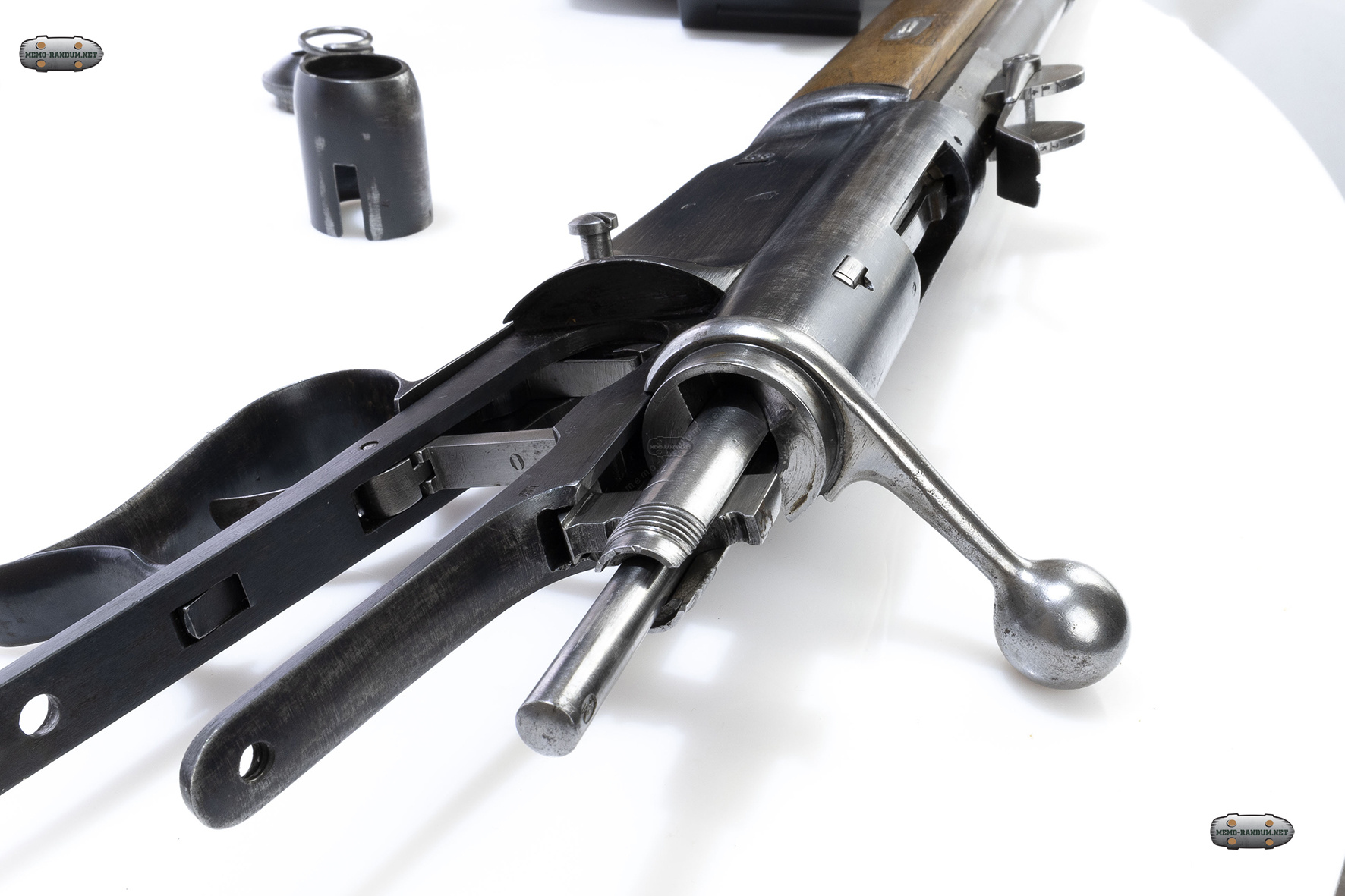

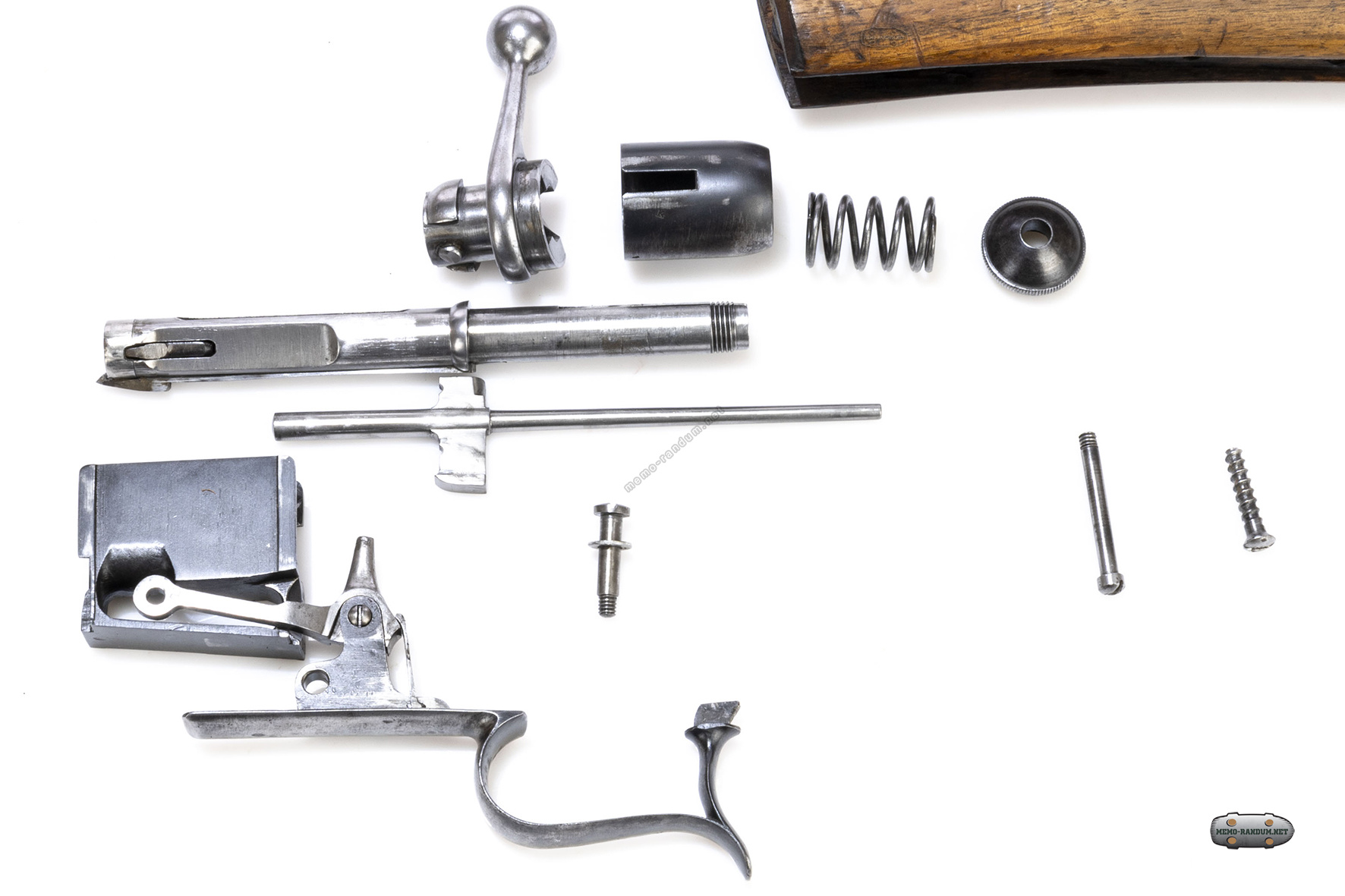

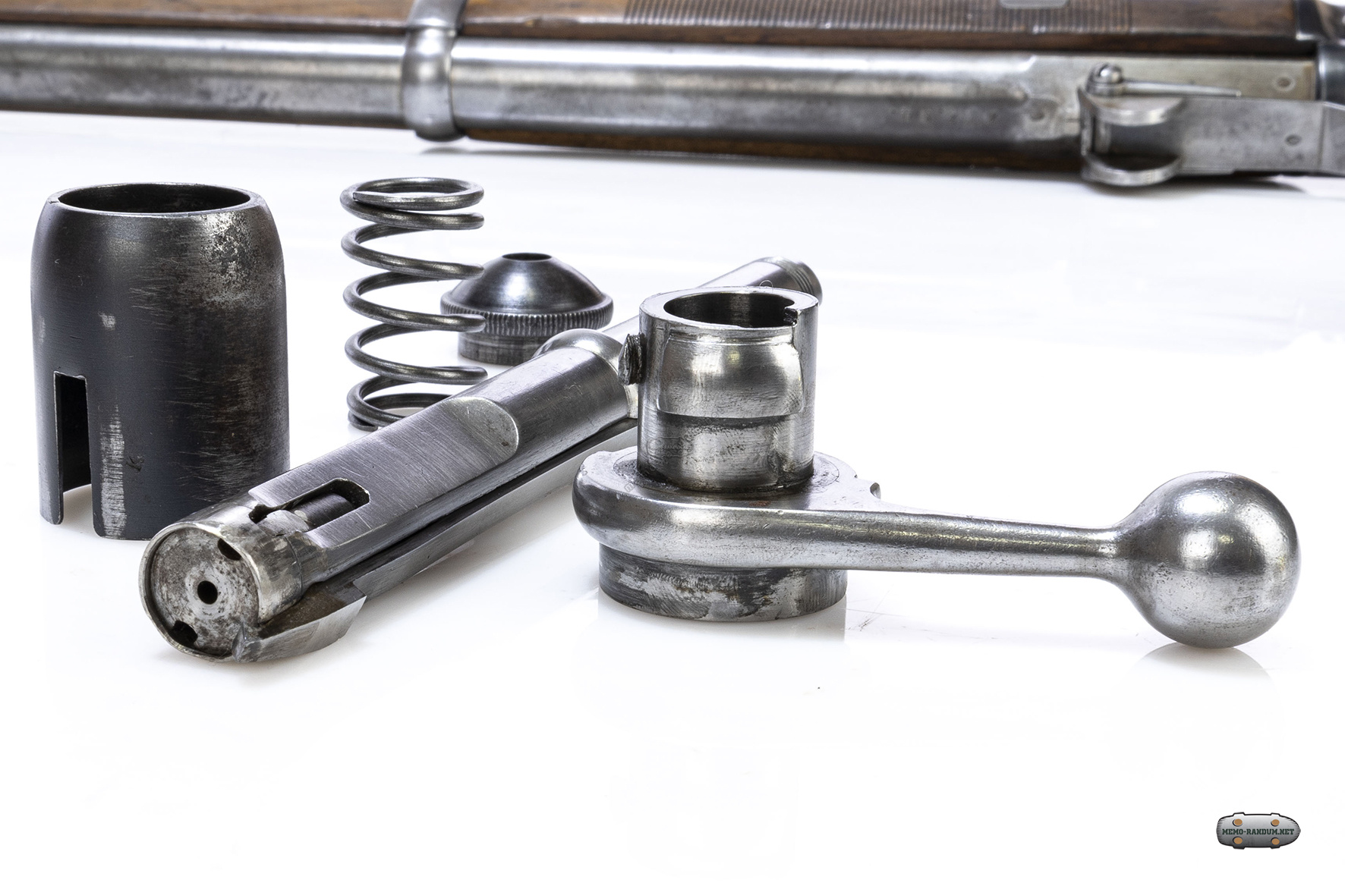

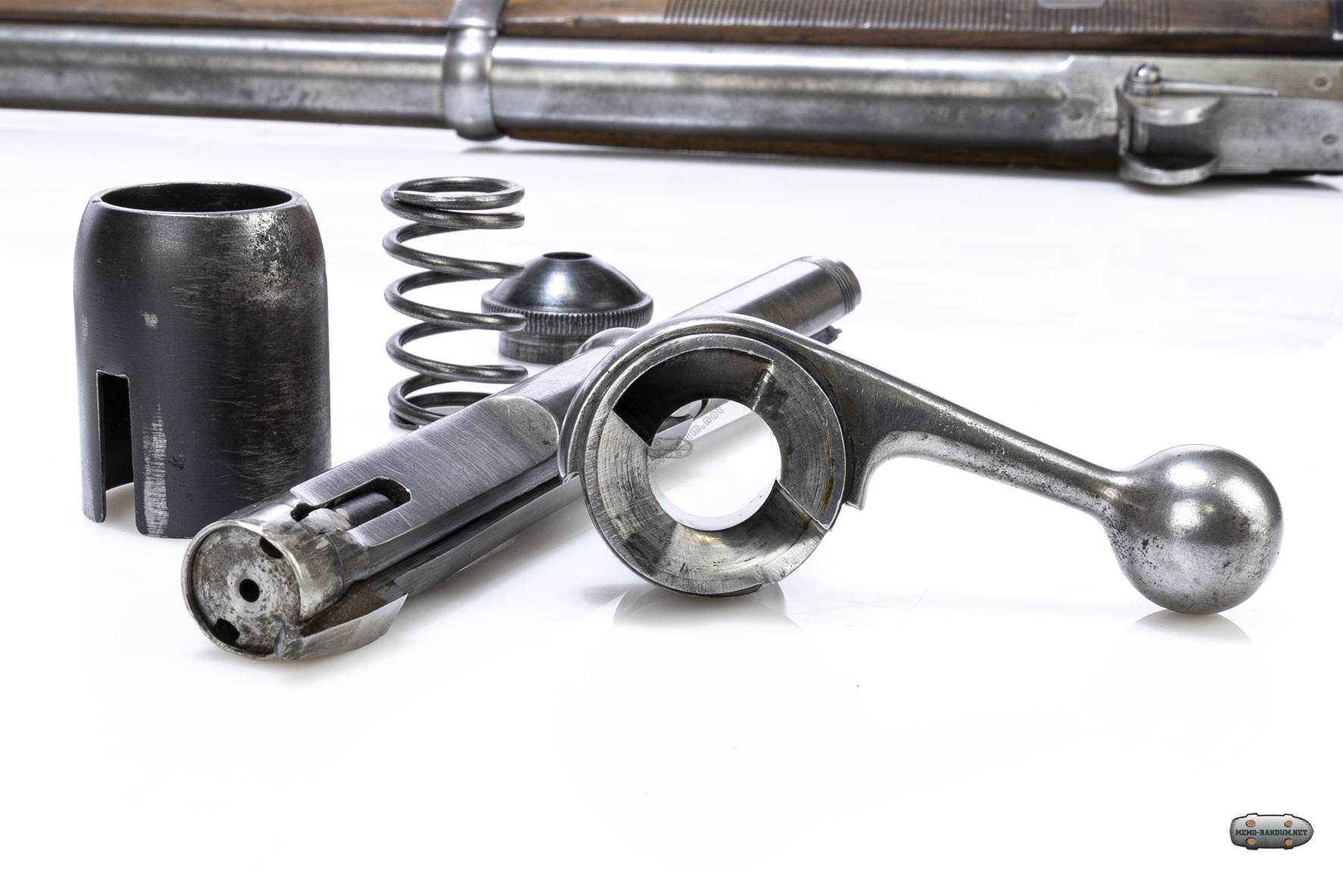

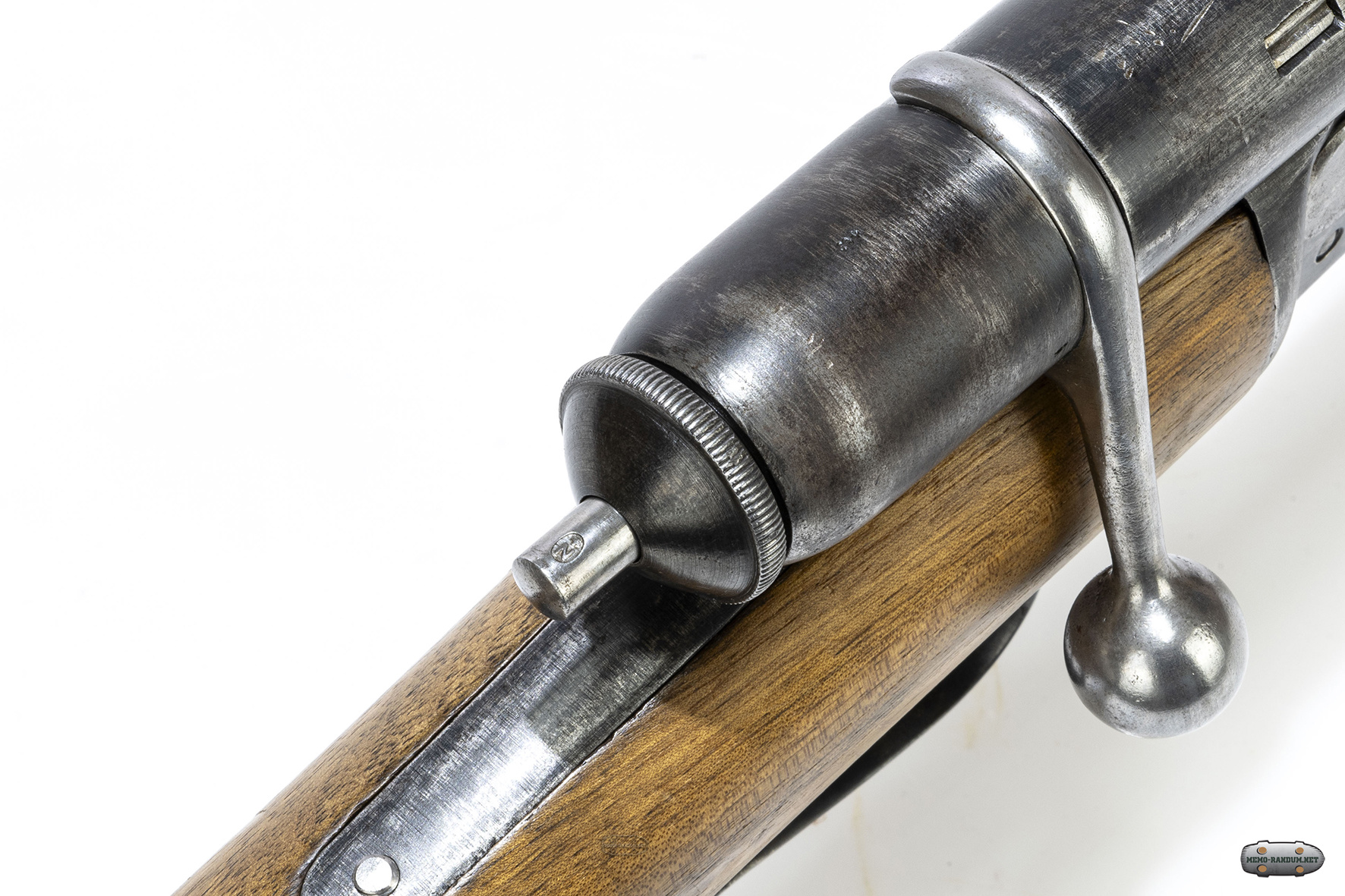

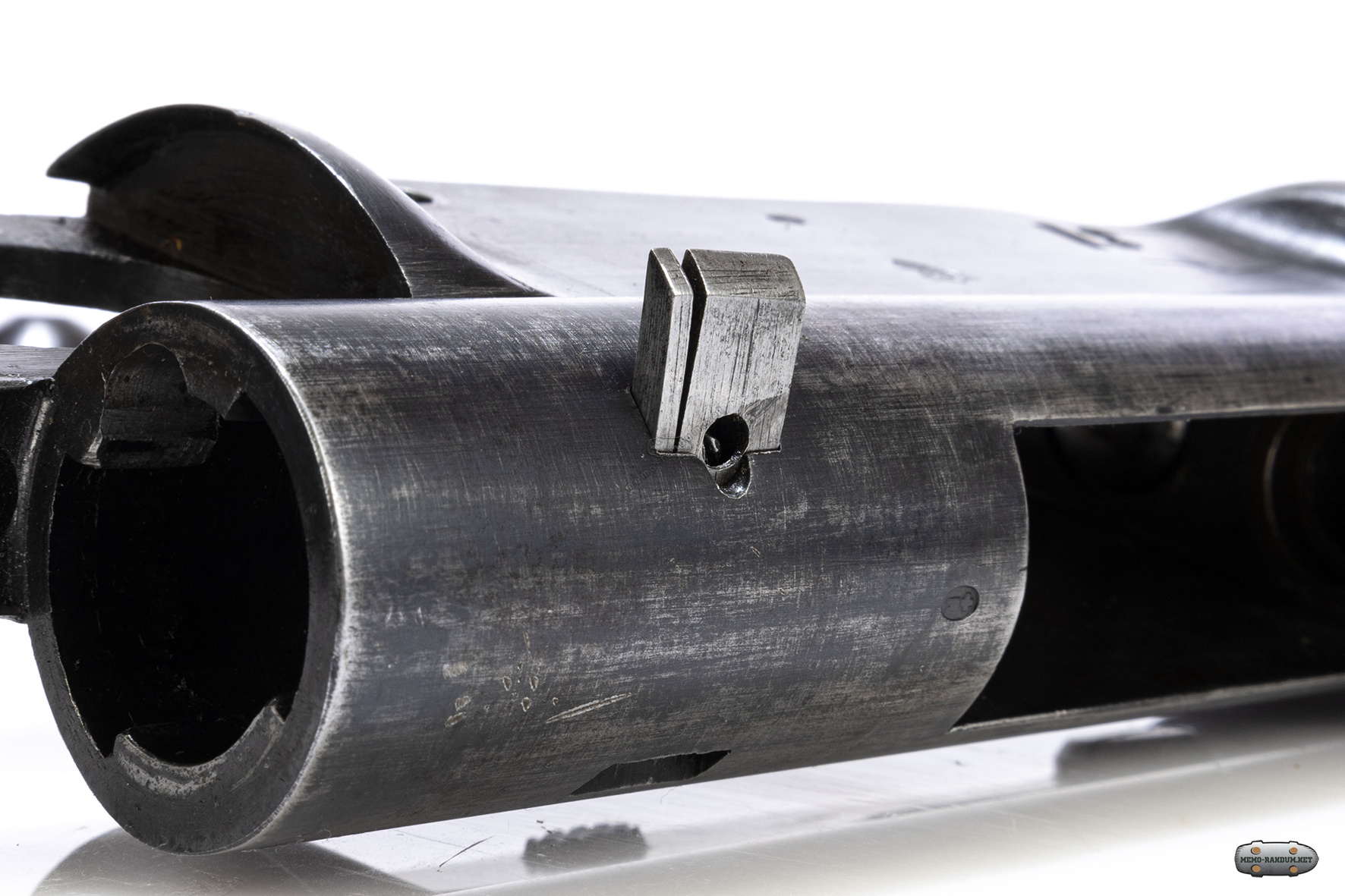

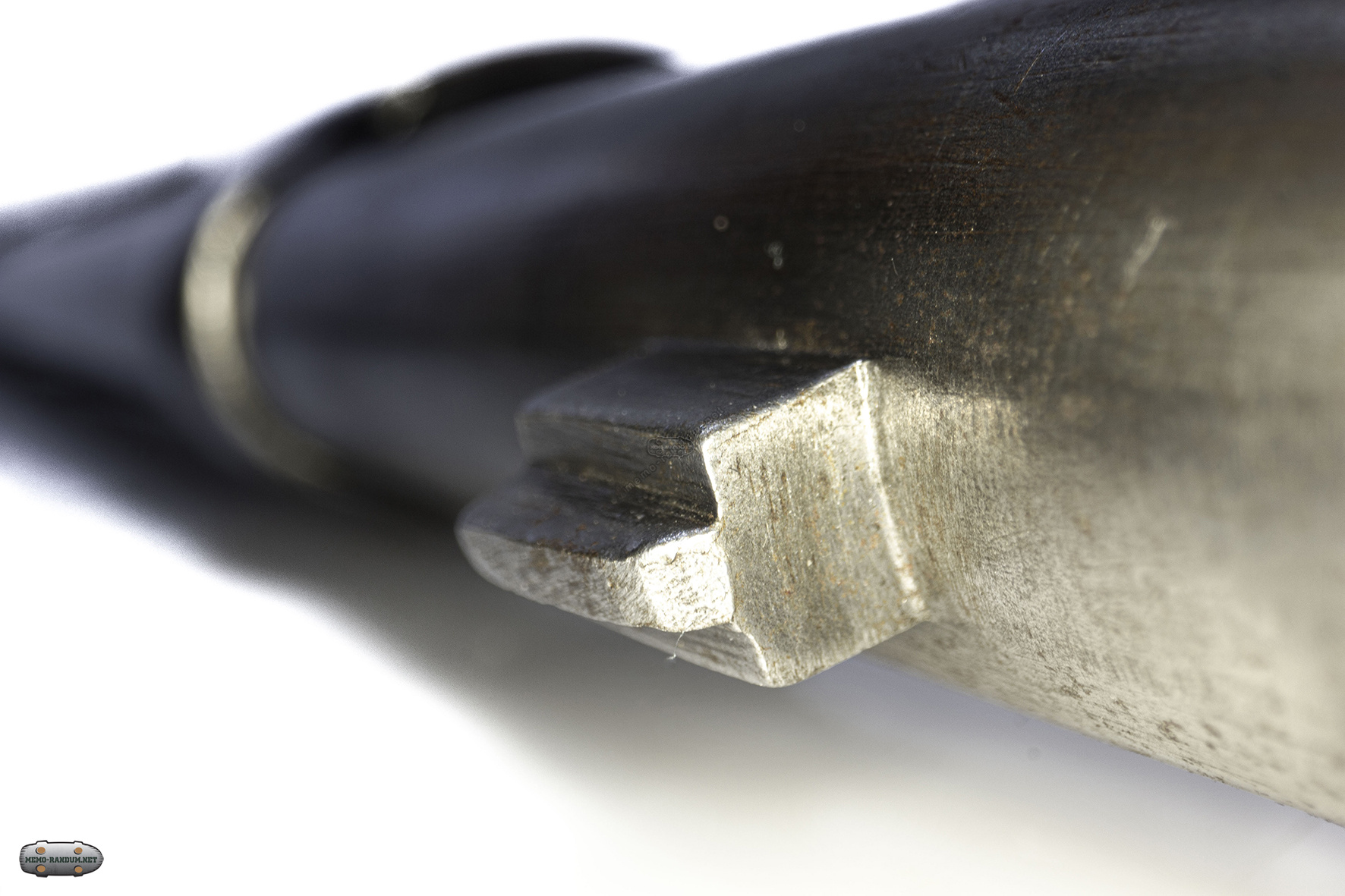

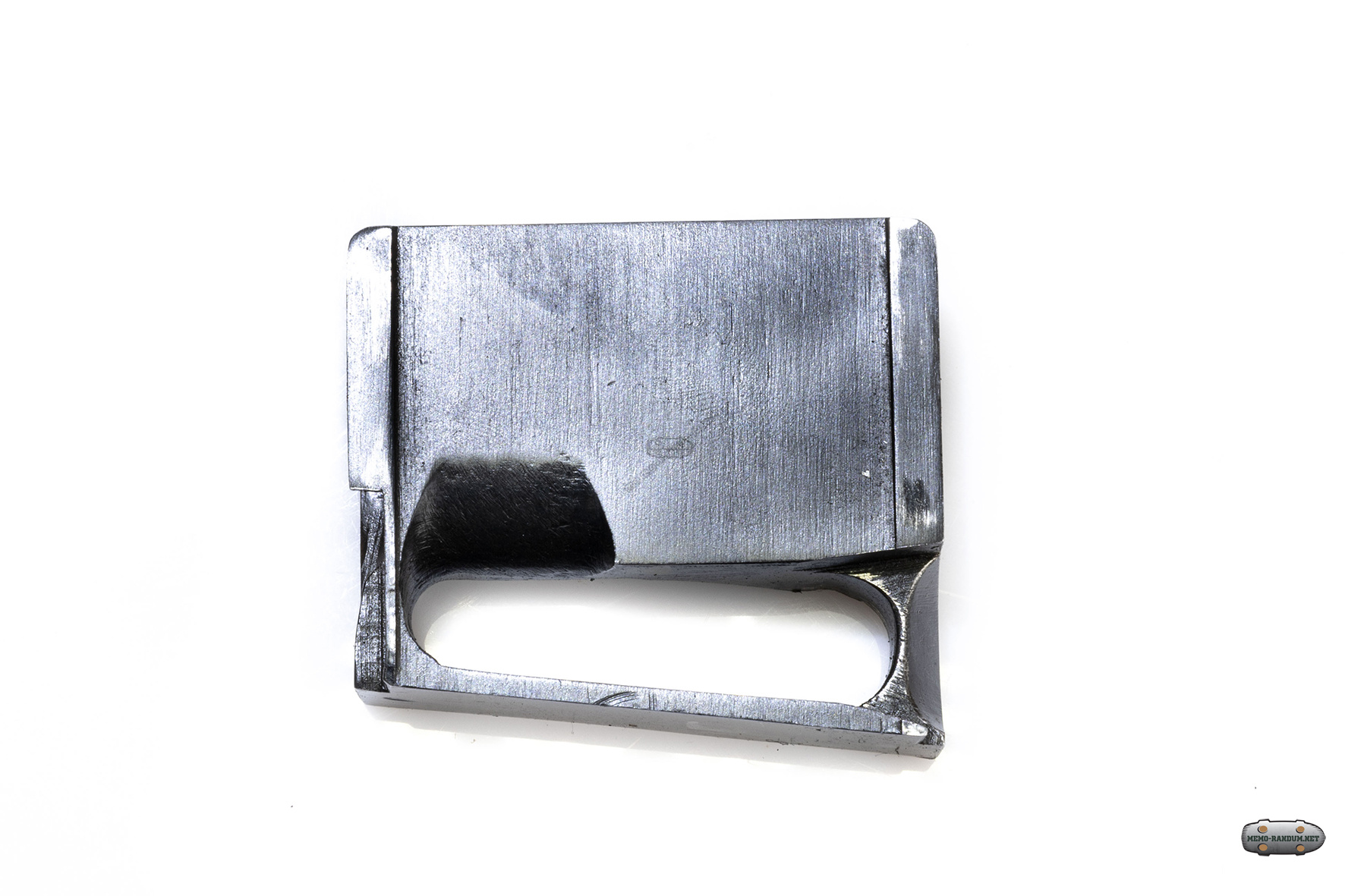

Затворная группа винтовки Веттерли м.1896

За основу взяты два образца известных винтовок. От Винчестера взял схему питания, от Дрейзе схему запирания.

20 декабря 1866 года оружейная комиссия Швейцарии постановила разработать и принять на вооружение магазинную винтовку. Задача разработки винтовки была поставлена ​​конструктору Фридриху Веттерли, который присоединился к Швейцарскому промышленному отделу Waffen (SIG) в 1864 году.
На тот момент Веттерли уже участвовал в разработке (переделке) оружия немецкого, французского, британского, но более всех оказала влияние американская винтовка со скобой Генри.
К 1866 году Веттерли уже придумал однозарядную винтовку с продольно-скользящим затвором. Затвор представлял собой модифицированный затвор Терри, разработанный в Англии в начале 1850-х годов.
В 1867 году концепция затвора была объединена с трубчатым магазином, а в 1868 году появился затвор с пружинным приводом.
27 февраля 1868 года правительство Швейцарии разместило заказ на 80 000 винтовок Веттерли.

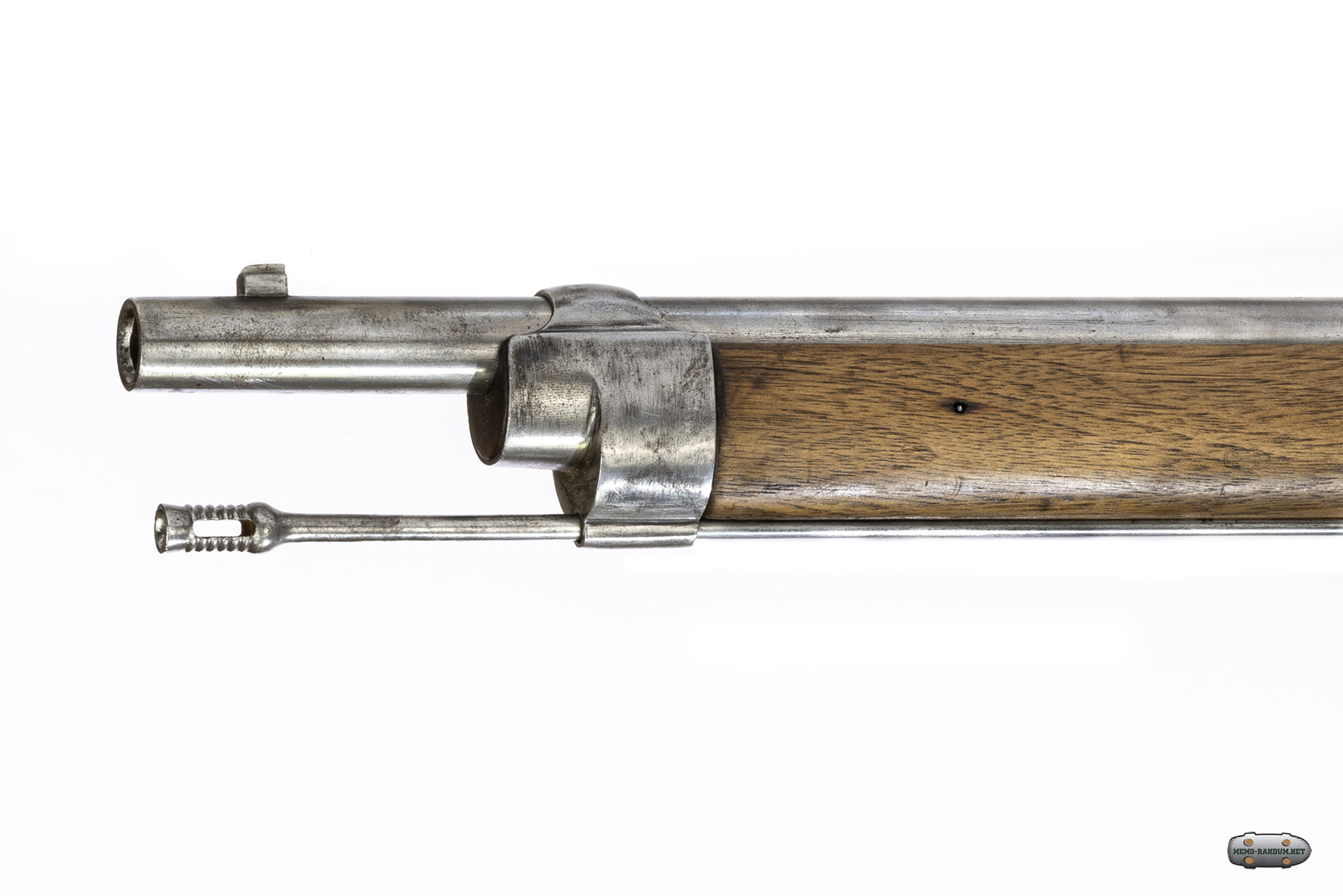

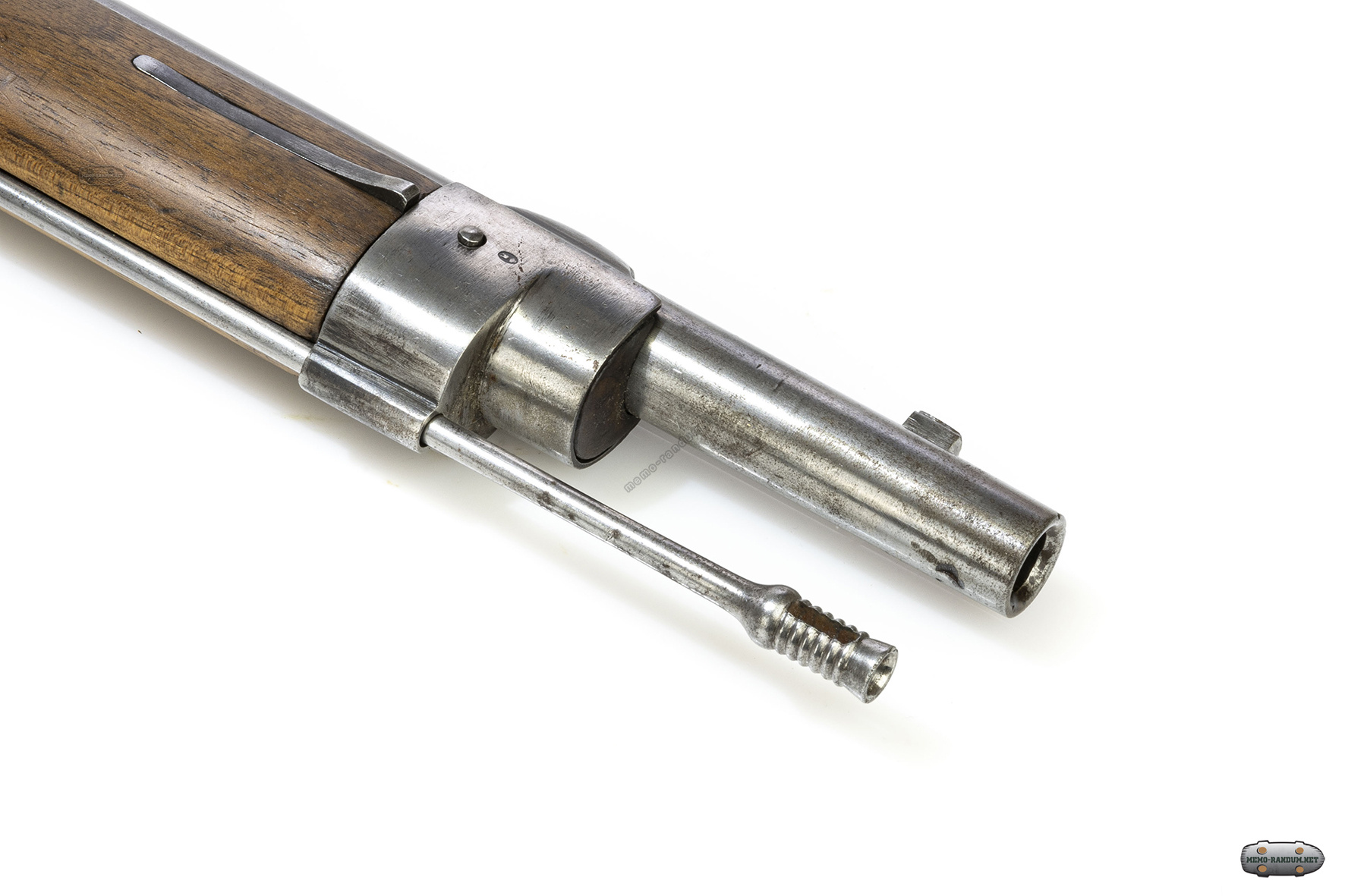

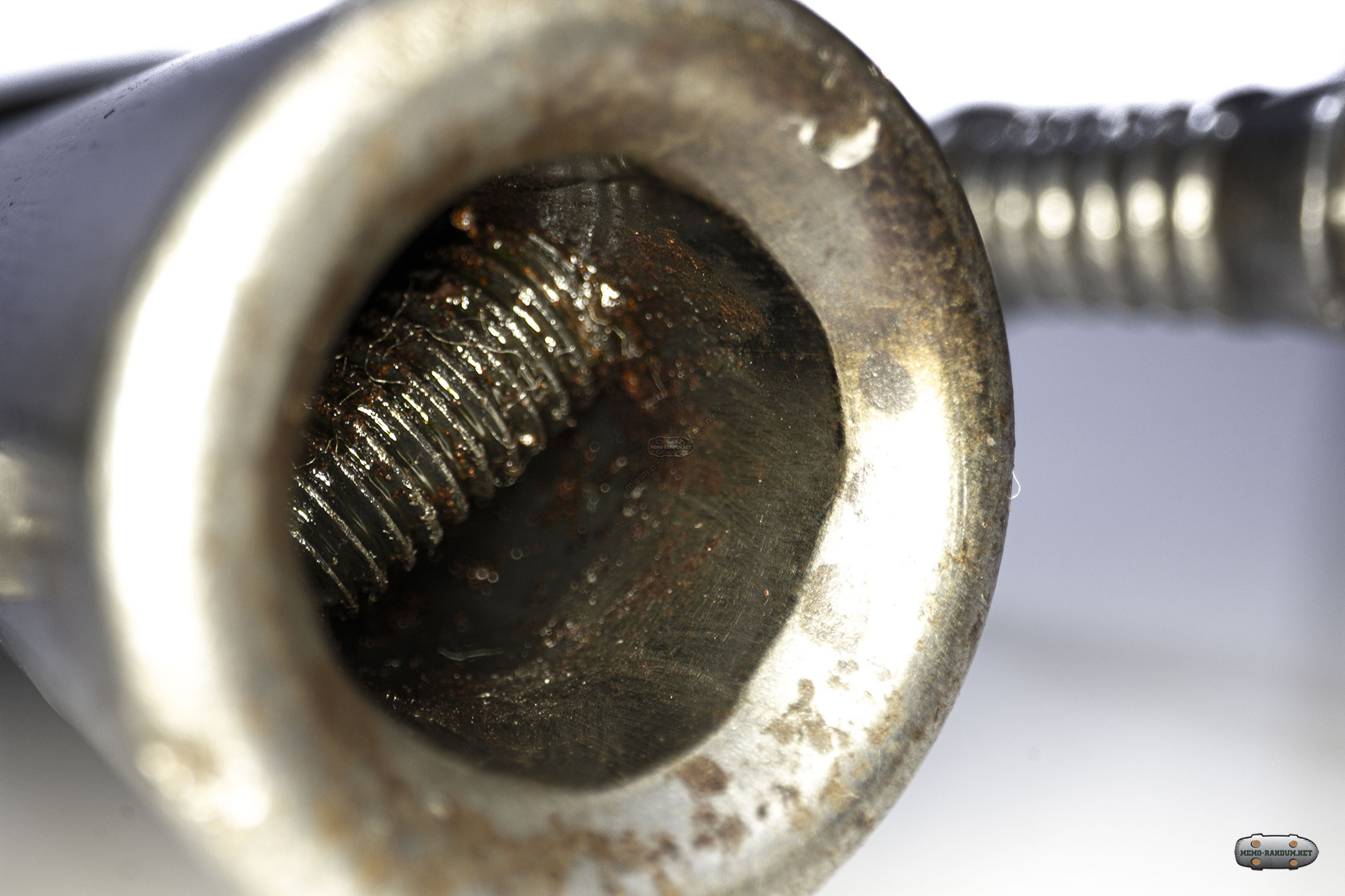

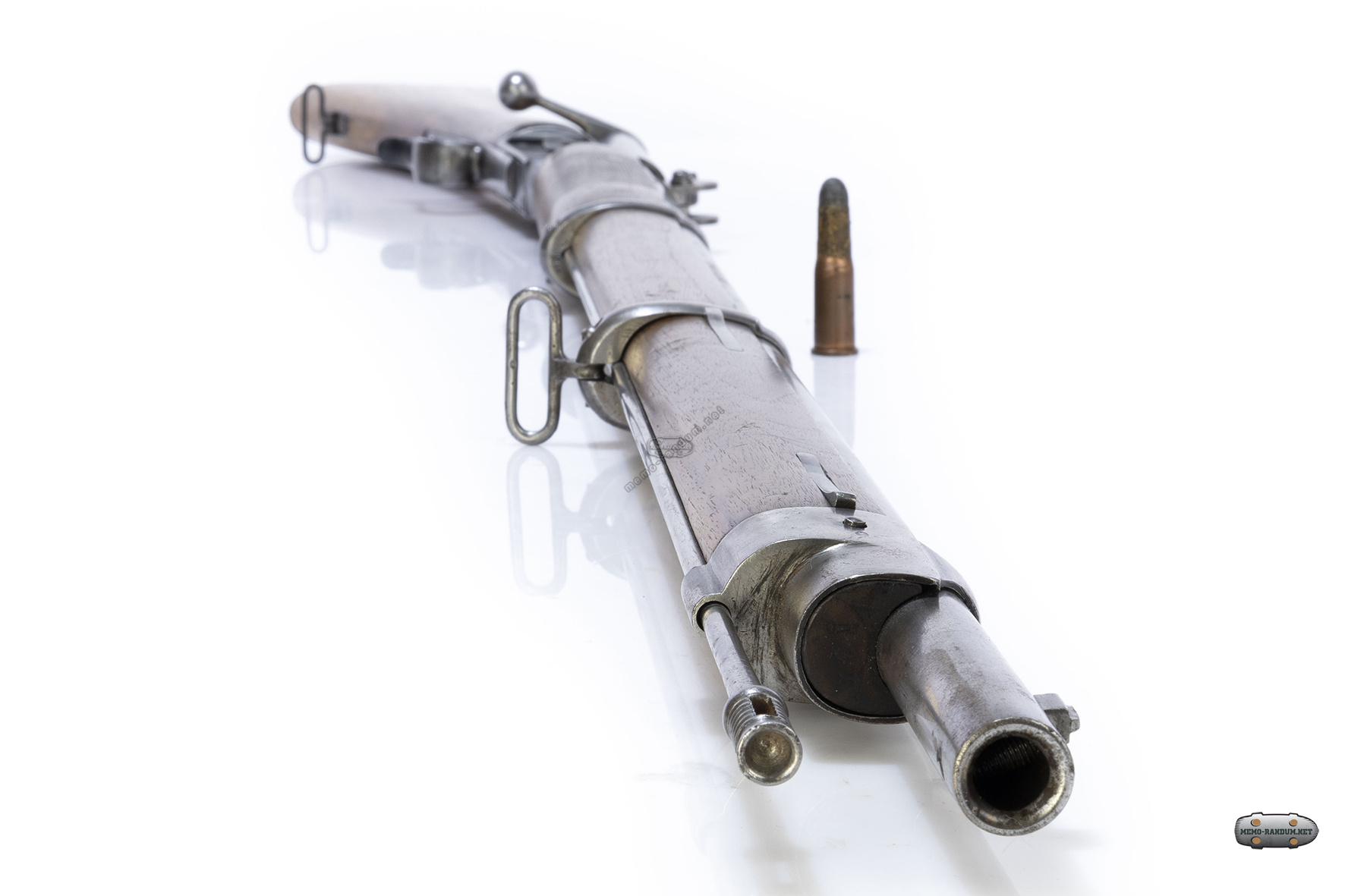

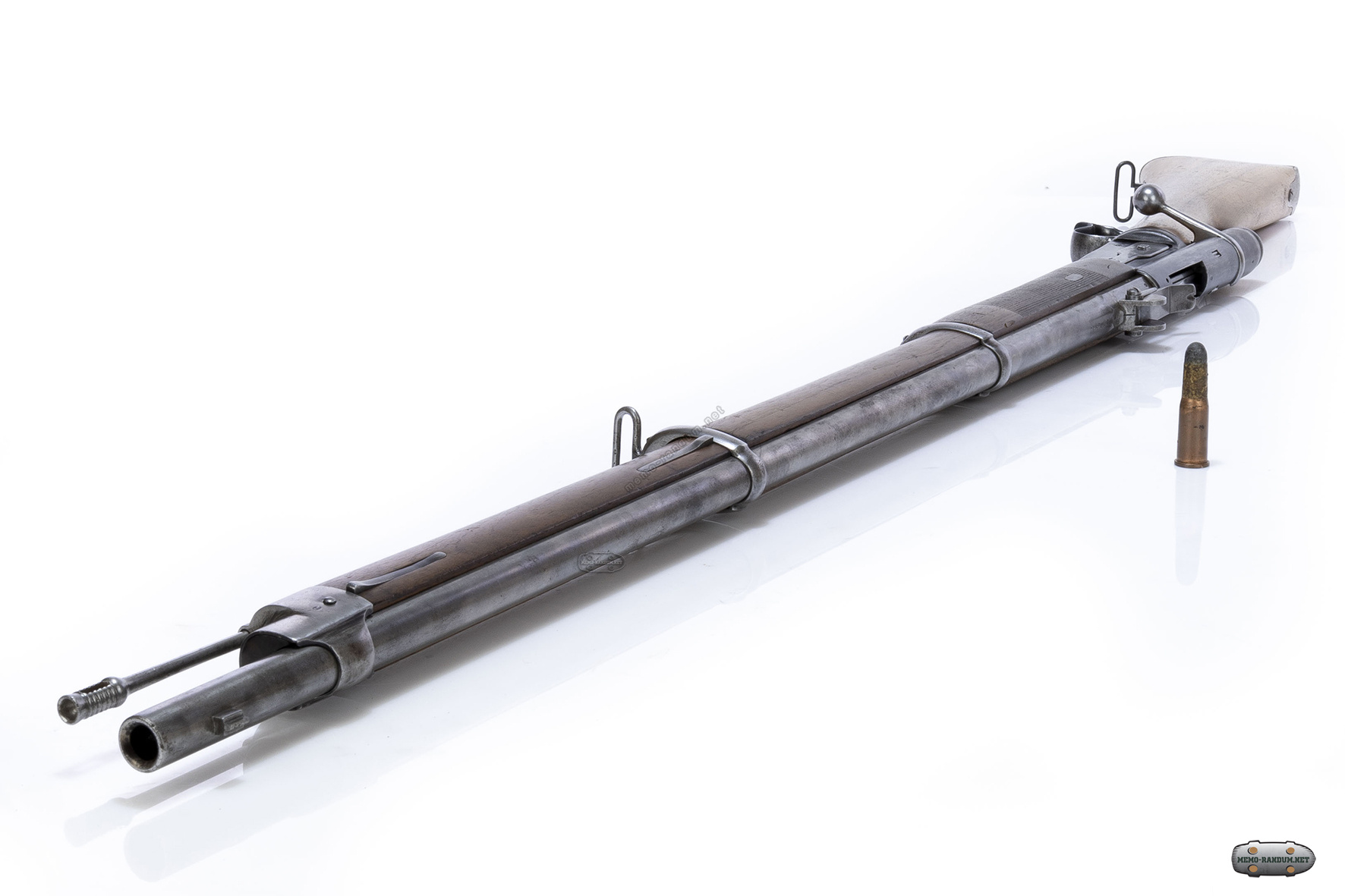

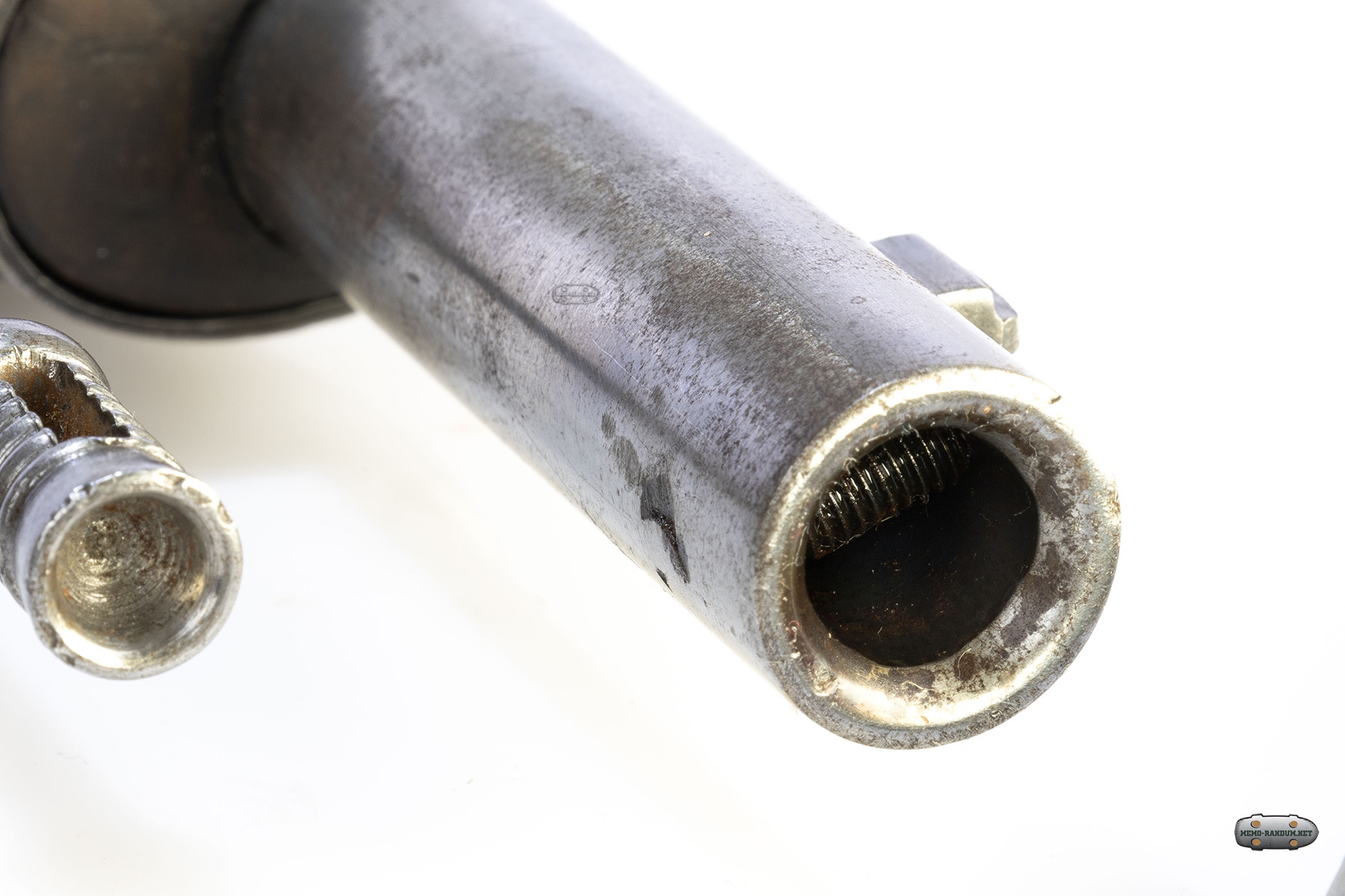

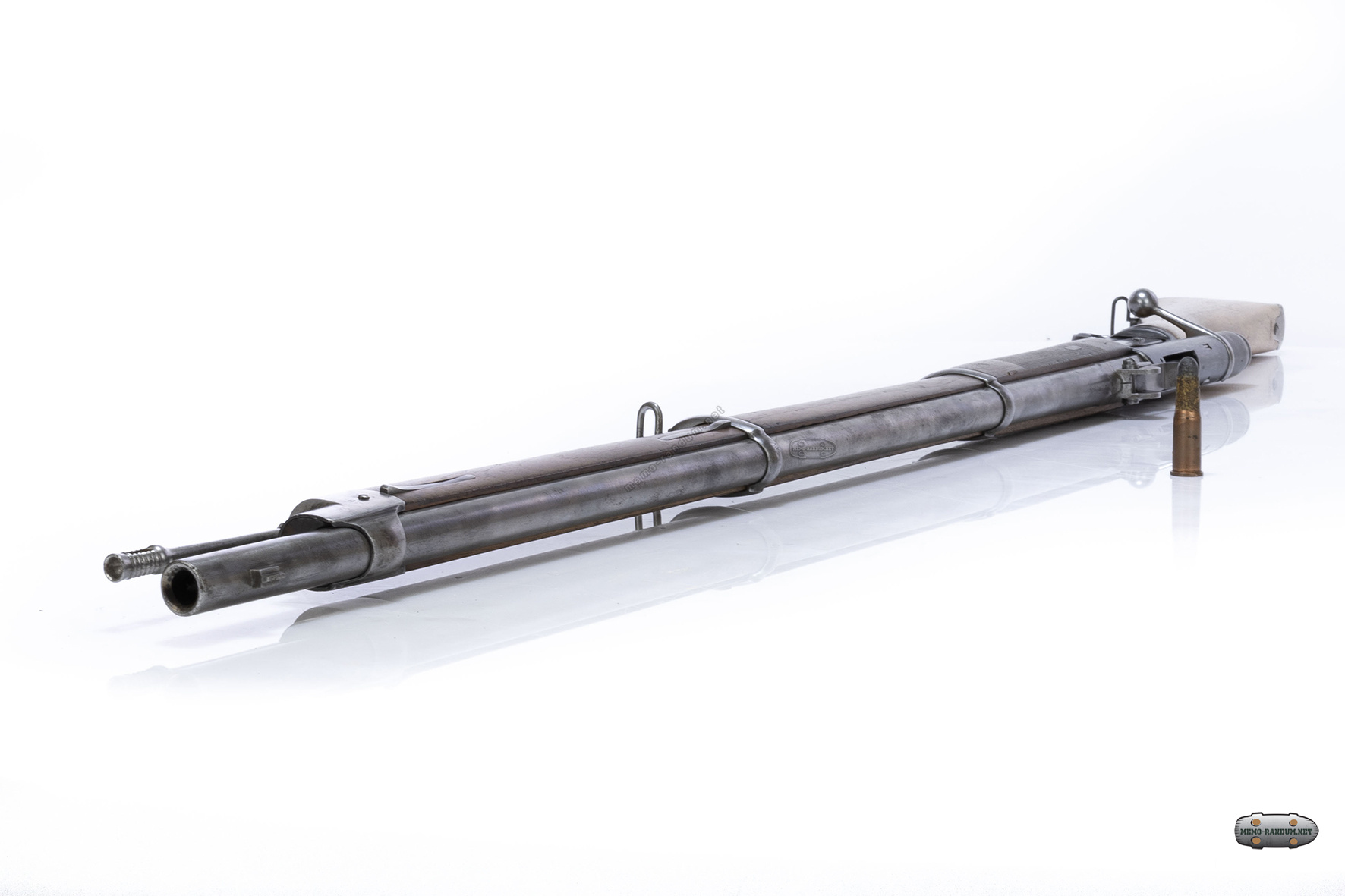

Винтовка Ветерли М1869. ствол

Винтовка использует патрон 10,4х38 мм кольцевого воспламенения с дымным порохом. Пуле придается скорость около 410 м/с и энергия в 1800 Дж.

Небольшая гиф анимация разборки затвора Веттерли м1869

Небольшая гиф анимация разборки затвора Веттерли м1869

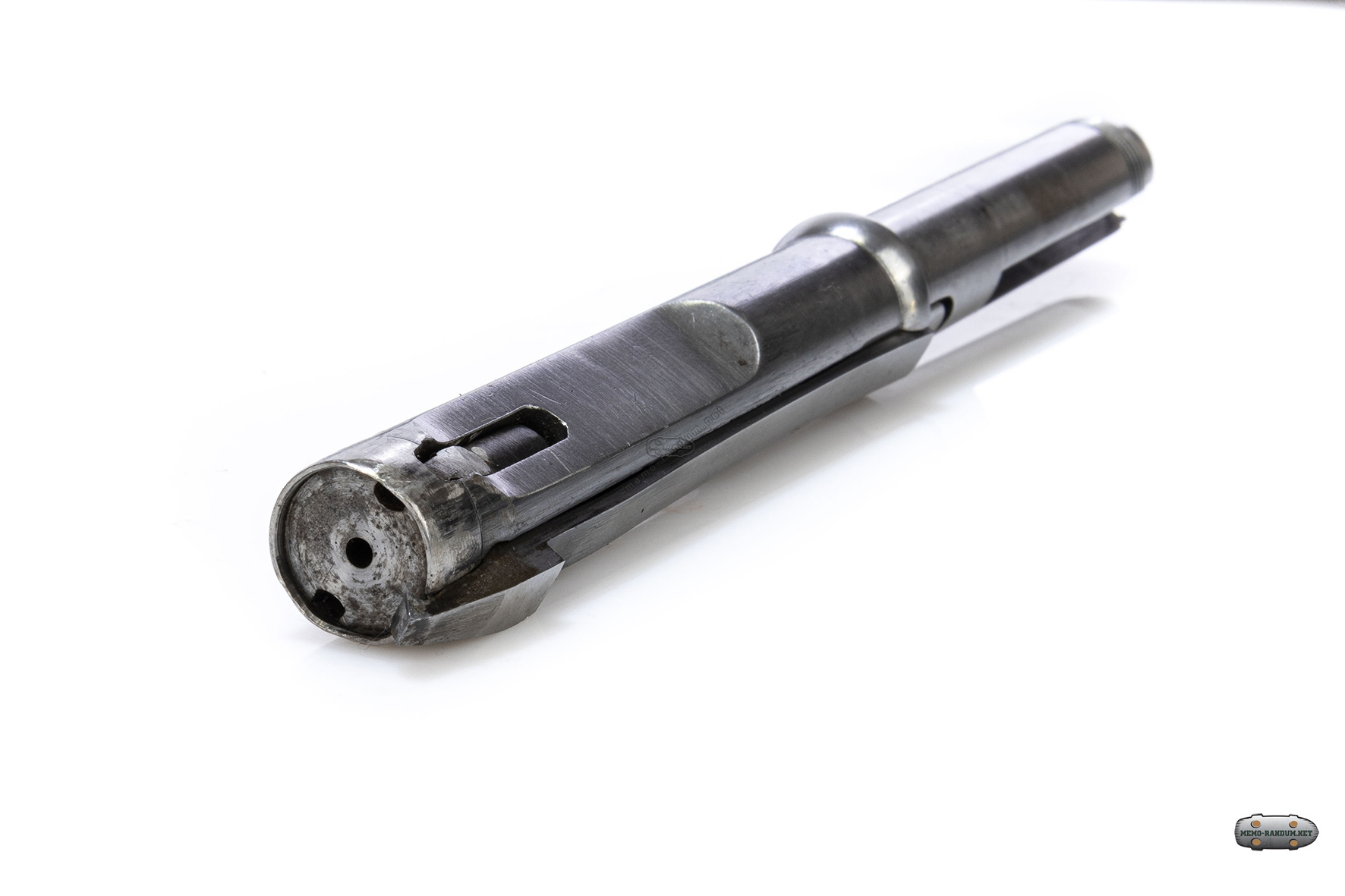

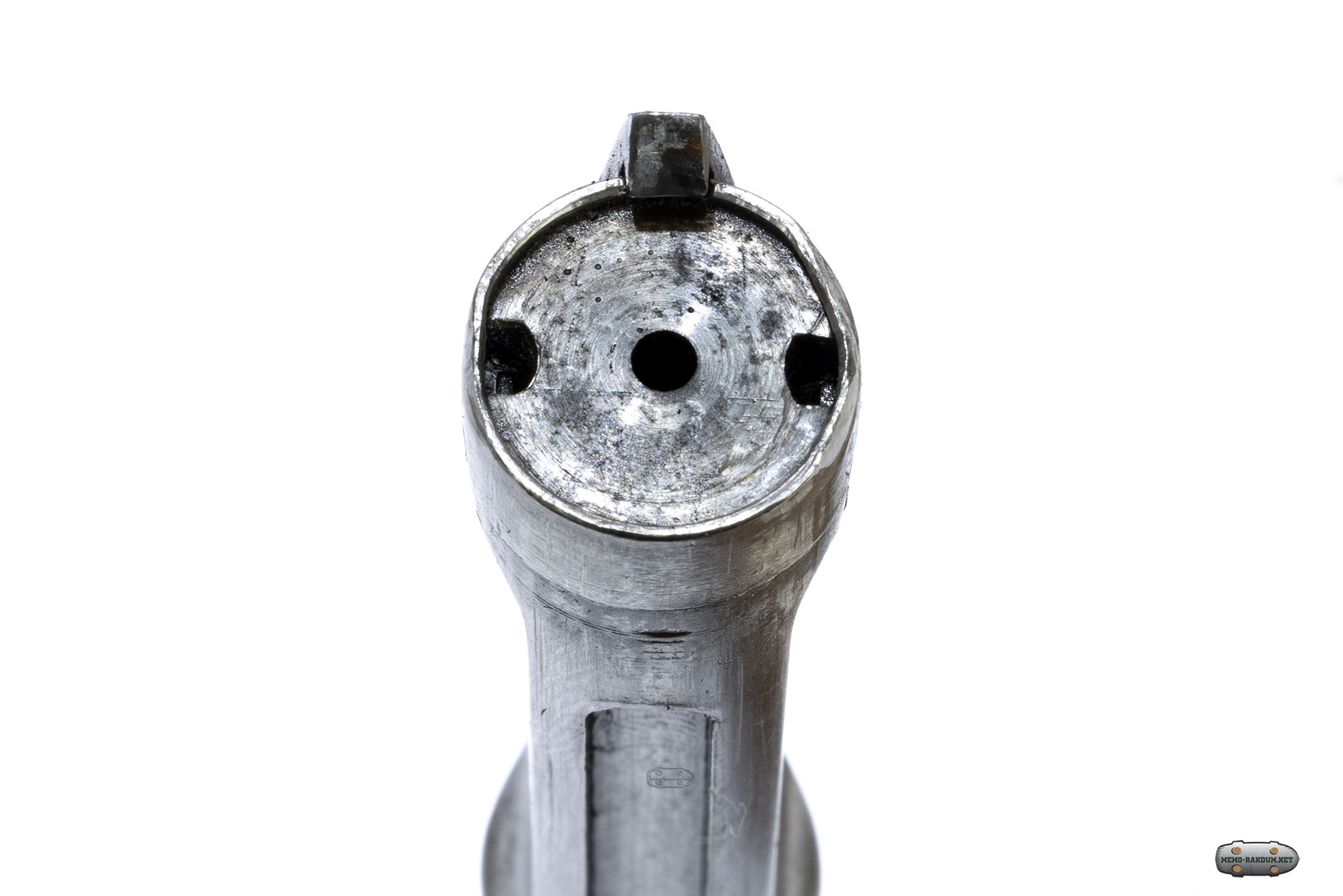

Интересной особенностью винтовки Ветерли м1869 можно считать двойной боёк( по английский звучит как боек в виде вилки). Патрон кольцевого воспламенения накалывался сразу с двух сторон, это увеличивало надежность на 100% по сравнению с накалыванием с одной стороны. Кстати, идея увеличения безотказности оружия за счет дублирования воспламенения встречалась еще на дульнозарядных кремневых пистолетах и ружьях. На данном экспонате на зеркале затвора сделана выборка под гильзу холостого патрона, просверлено отверстие по центру зеркала и наварен боек (по центру).

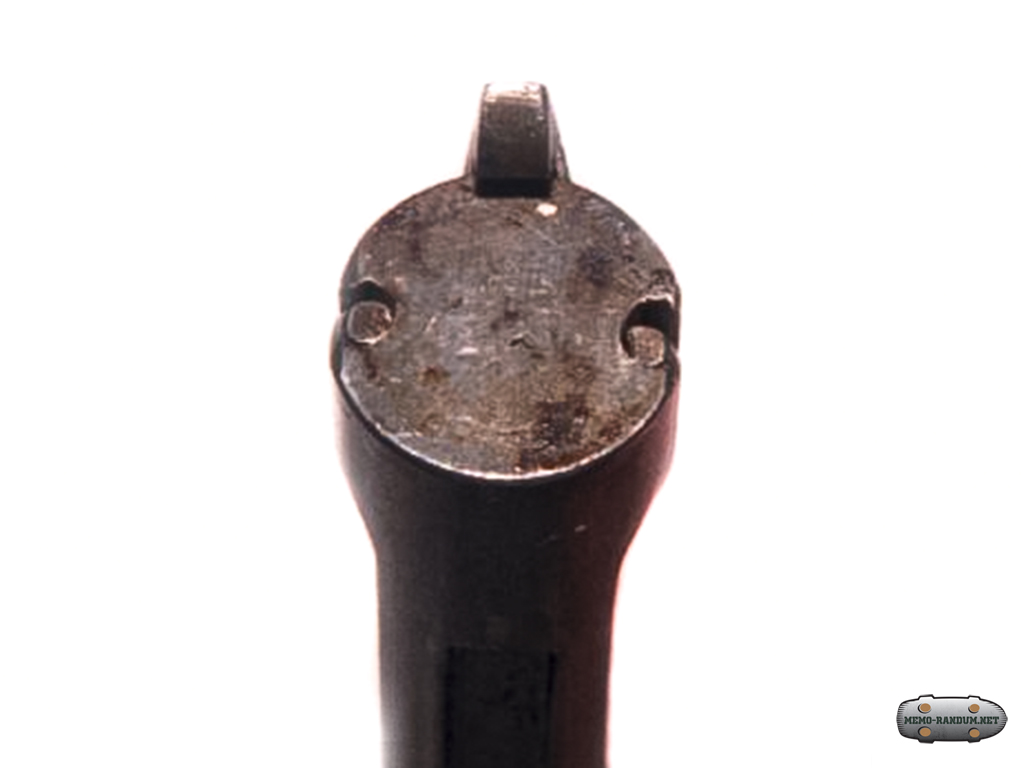

Vetterli1869_вид на зеркало затвора с двумя бойками

У пороховой полки делалось сразу два огнепроводящих отверстия.

Затвор веттерли м1869 без переделки

Затвор Веттерли м1869 без переделки. источник фотографии http://www.swissrifles.com/vetterli/

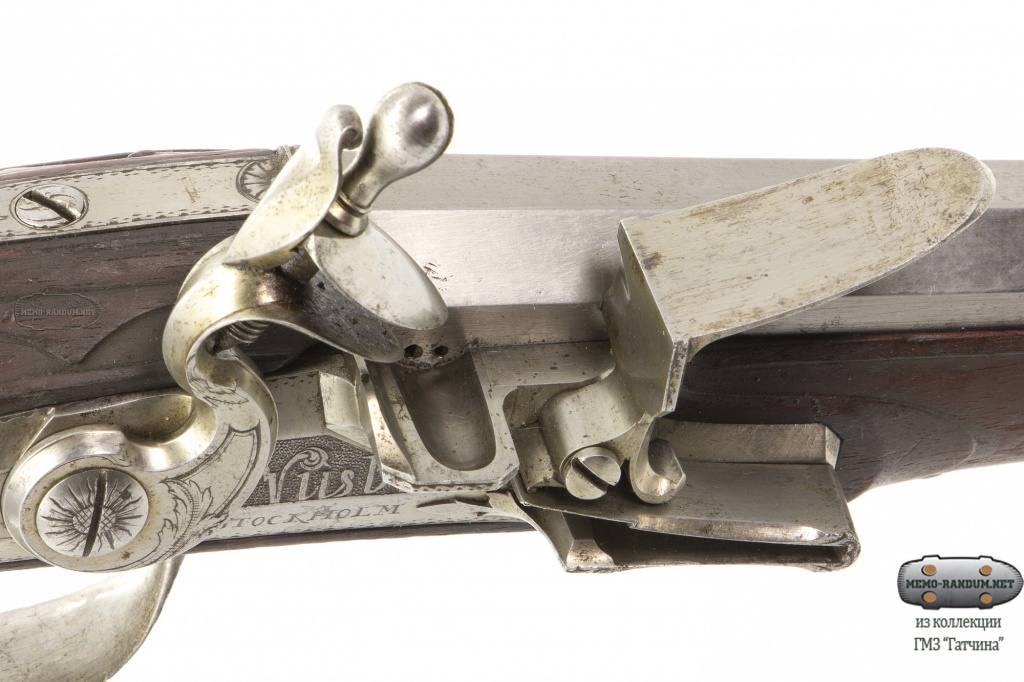

Кремневый пистолет.Швеция.мастер Мориц Фридрих Нуссбаум. инв.№ГДМ-104-1Х

На фотографии два затравочных отверстия которые уменьшают риск осечки в два раза.Кремневый пистолет.Швеция.мастер Мориц Фридрих Нуссбаум. инв.№ГДМ-104-1Х.Экспонат размещен в Государственном музей-заповеднике Гатчина. ГМЗ «Гатчина».

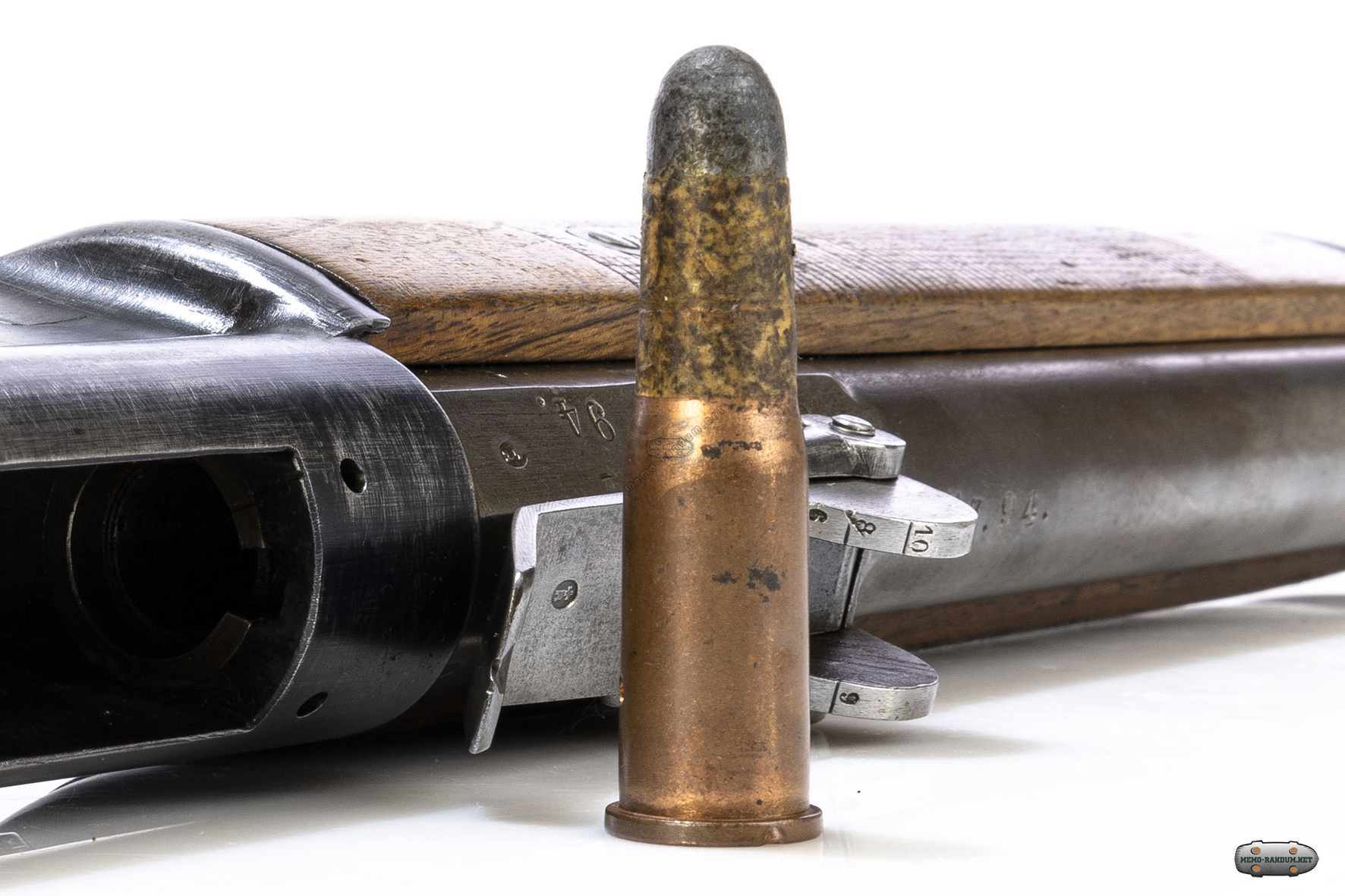

патрон 10,4х38 мм кольцевого воспламенения с дымным порохом

патрон 10,4х38 мм кольцевого воспламенения с дымным порохом.

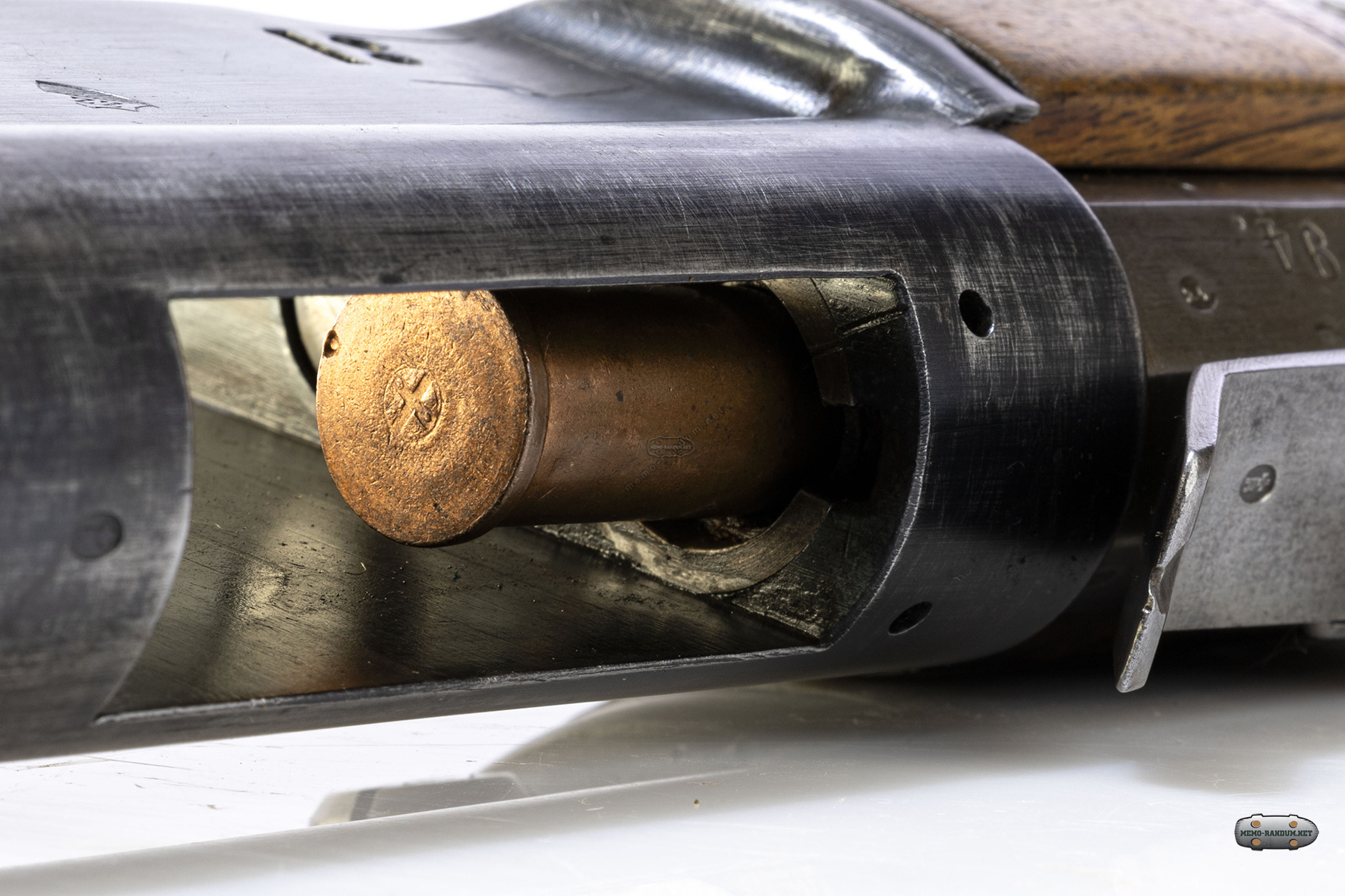

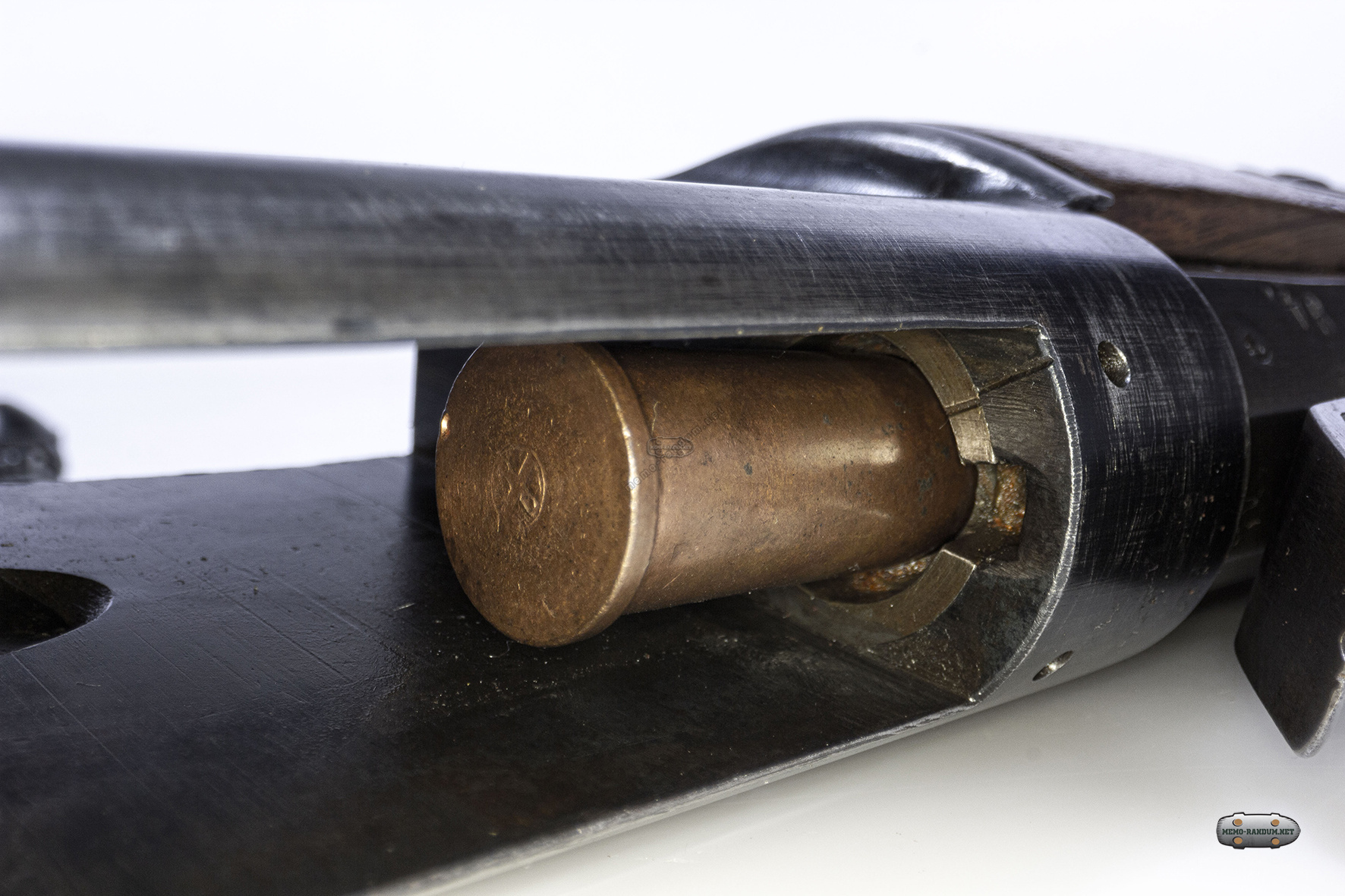

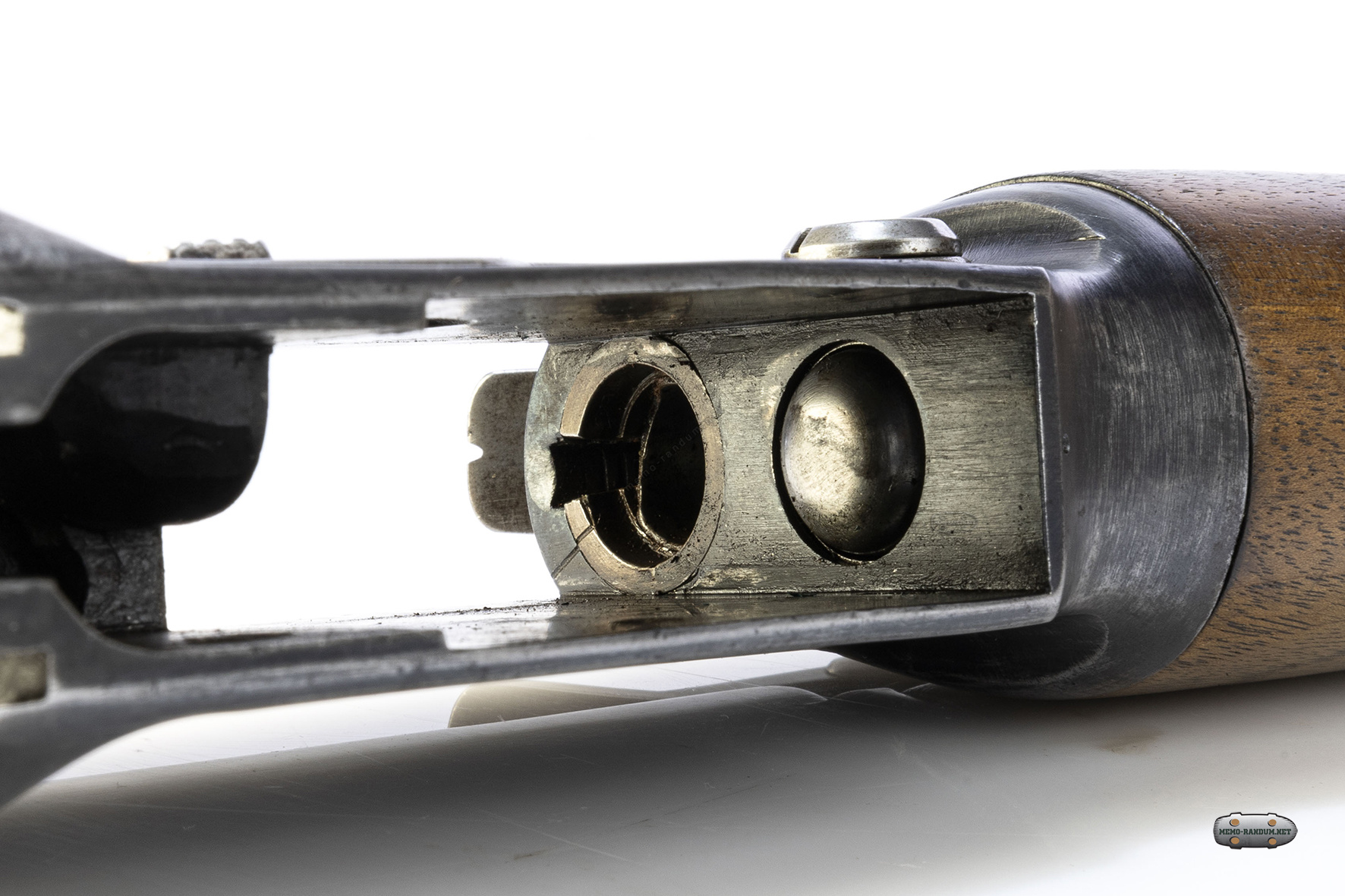

Латунная гильза вставлена в патронник для уменьшения калибра под холостой патрон Мосина.

Латунная гильза вставлена в патронник для уменьшения калибра под холостой патрон Мосина.

Годы производства и производители

1869-1874 SIG, Neuhausen (всего произведено 59,000)
1869-1875 Eidgenössische Montier-Werstätte, Bern (всего произведено 8900)
1875-1879 Eidgenössische Waffenfabrik, Bern (всего произведено 36,000)
1869-1873 Cordier & Cie, Bellefontaine (всего произведено 4000)
1869-1874 W. von Steiger, Thun (всего произведено 15,200)
1869-1874 Ost-Schweizerische Büchsenmacher, St. Gallen  (всего произведеноl 8700)
1869-1873 Rychner & Keller, Aarau (всего произведеноl 9700)
1869-1873 Valentin Sauerbrey, Basel (всего произведено7000)
1869-1874 Zürich Zeughaus (всего произведено 1500)

источник части информации: http://www.swissrifles.com/vetterli/

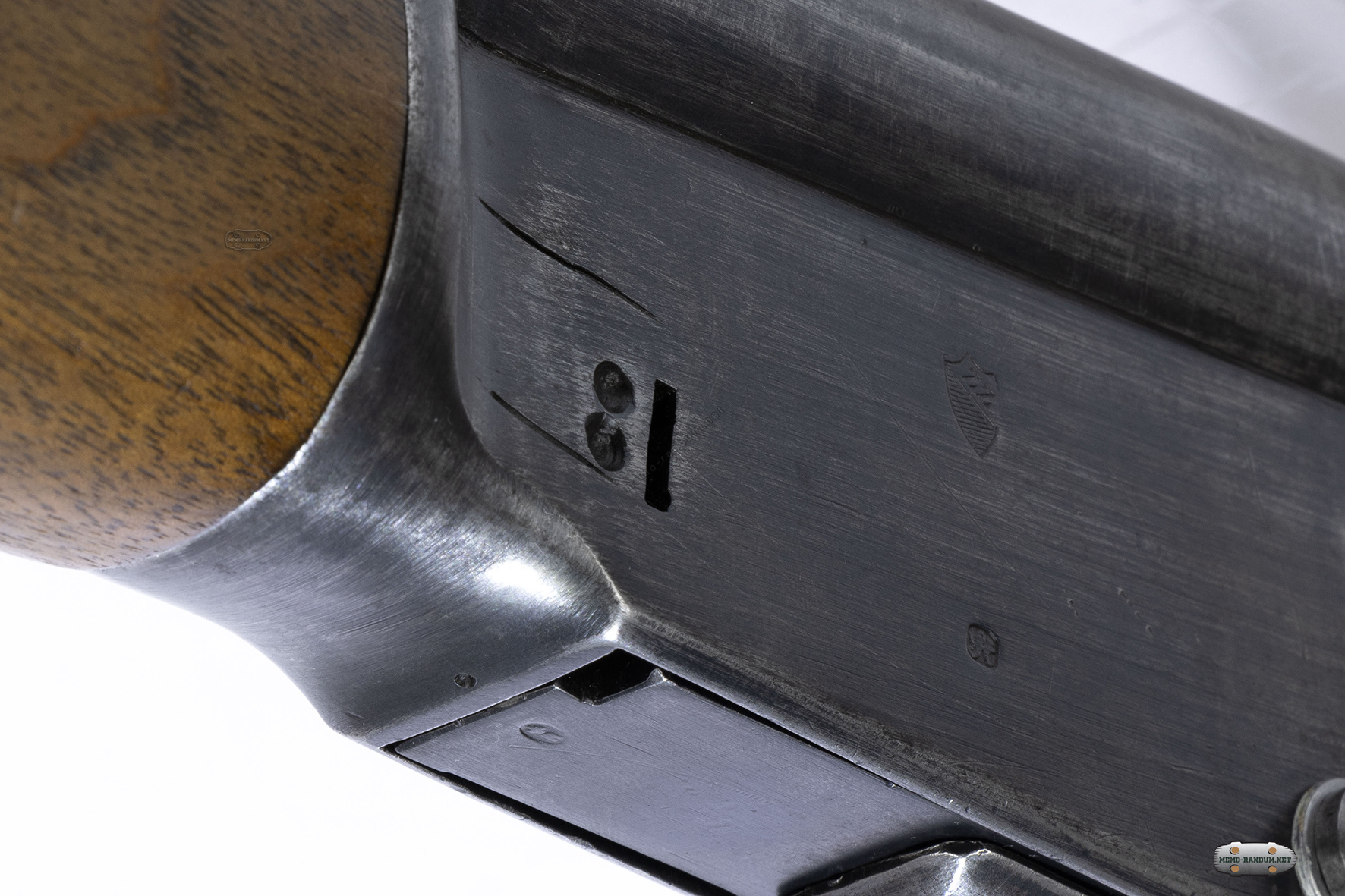

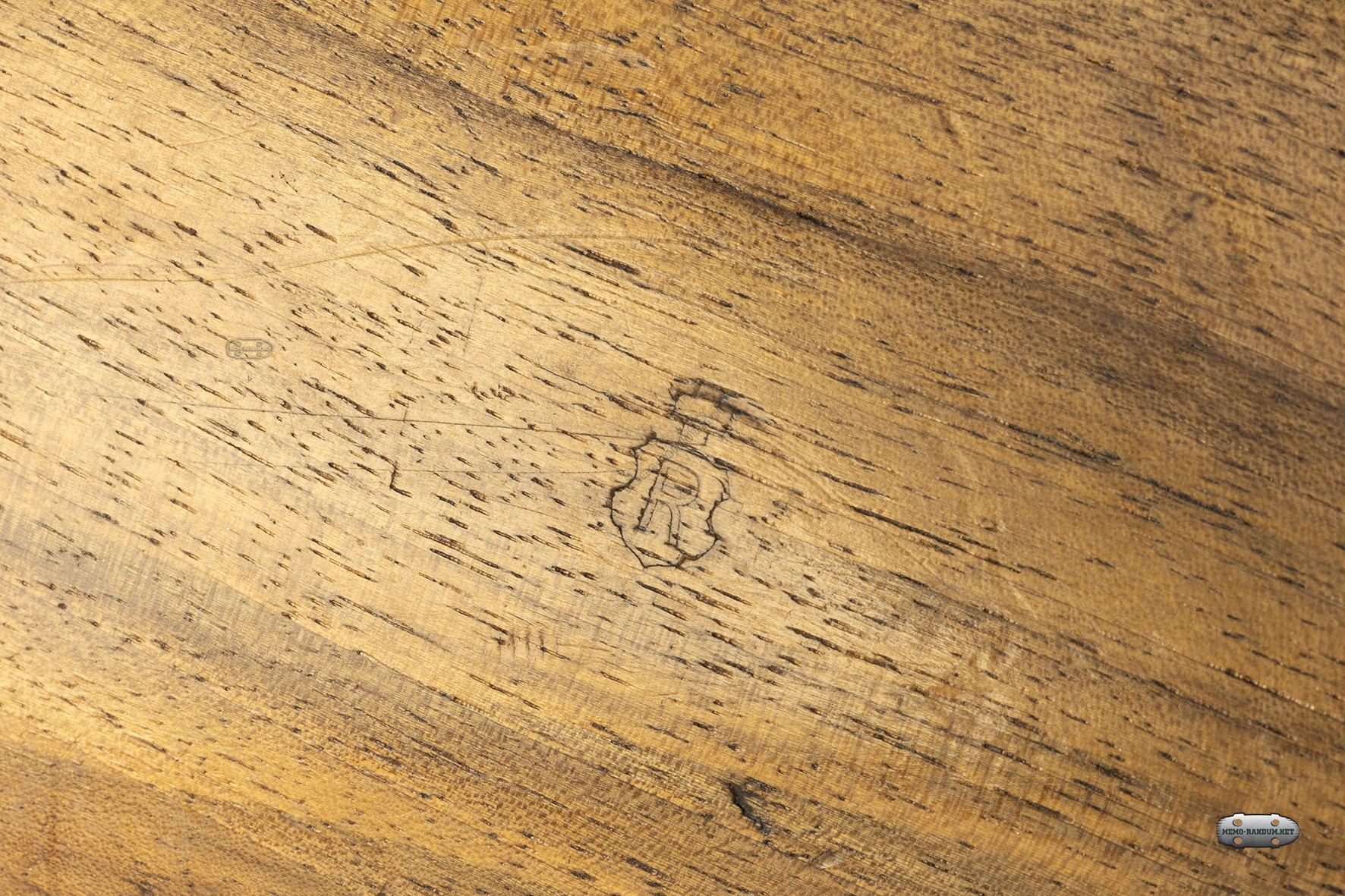

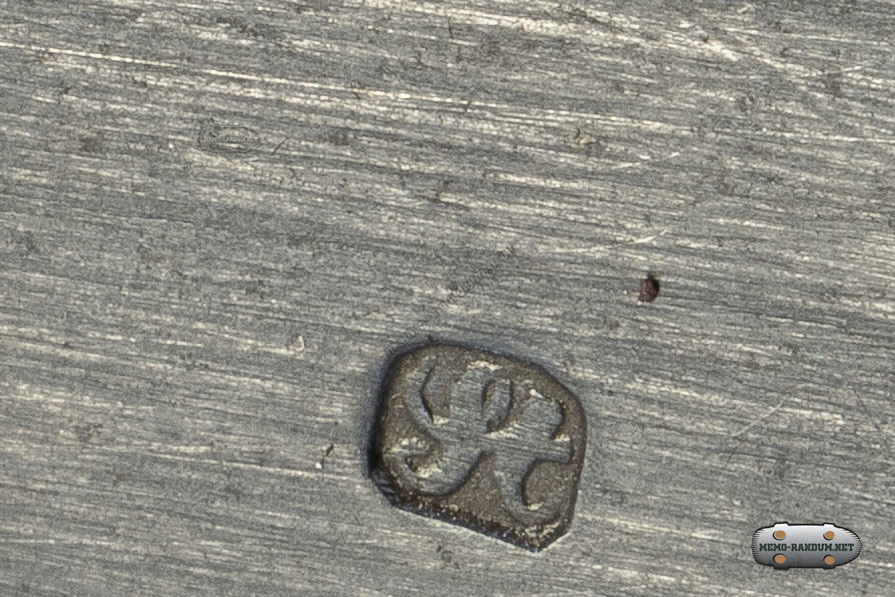

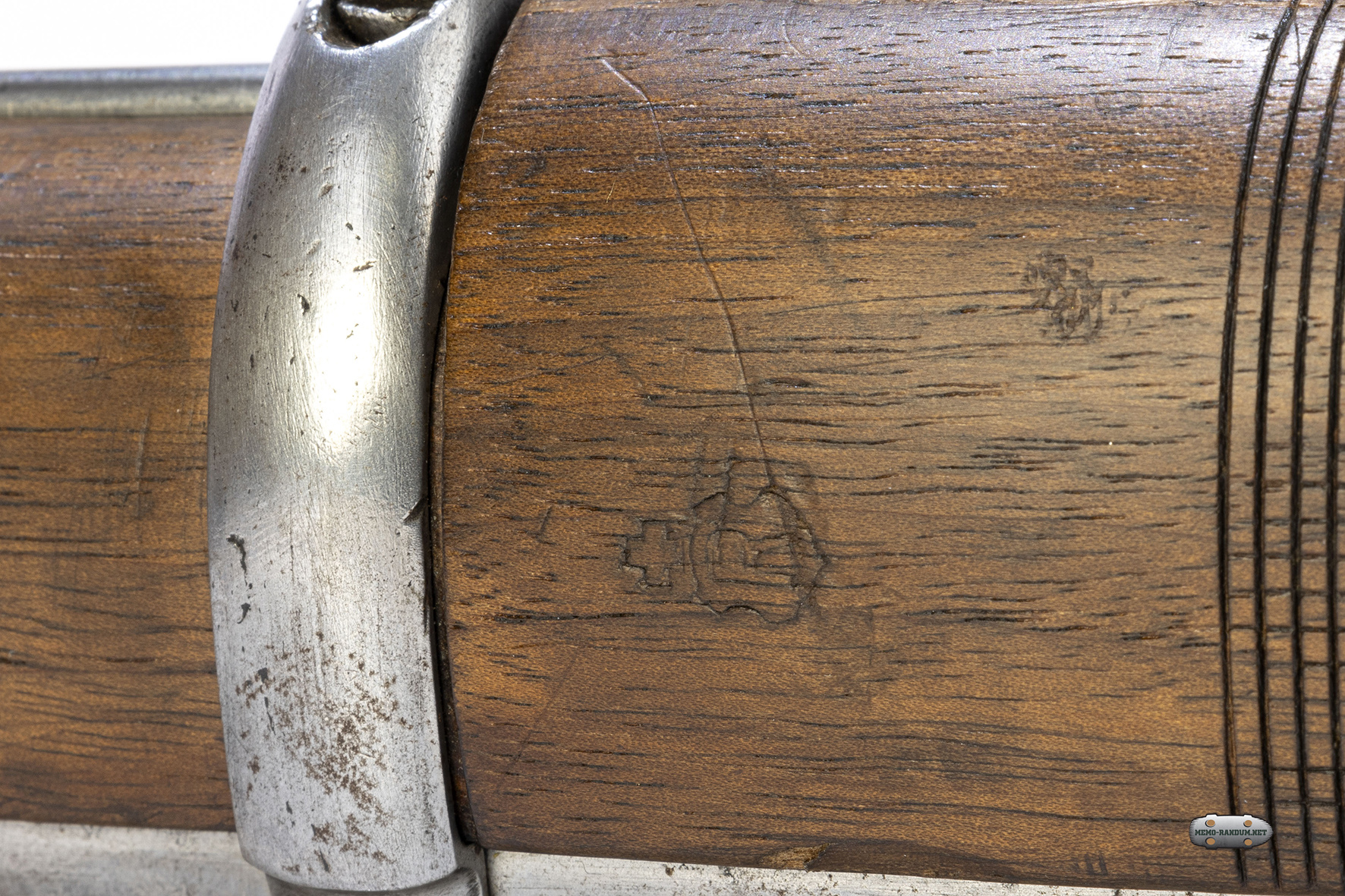

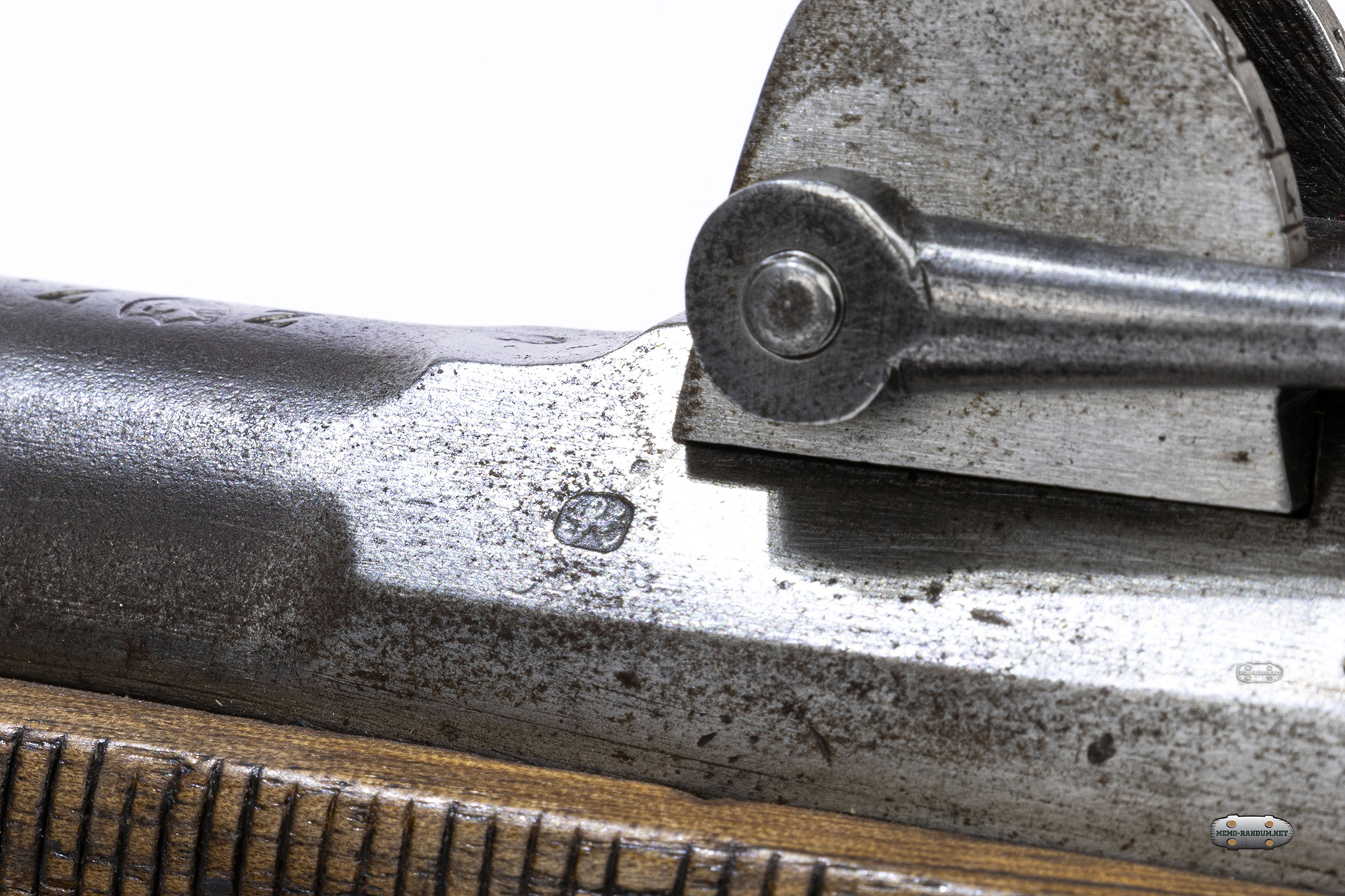

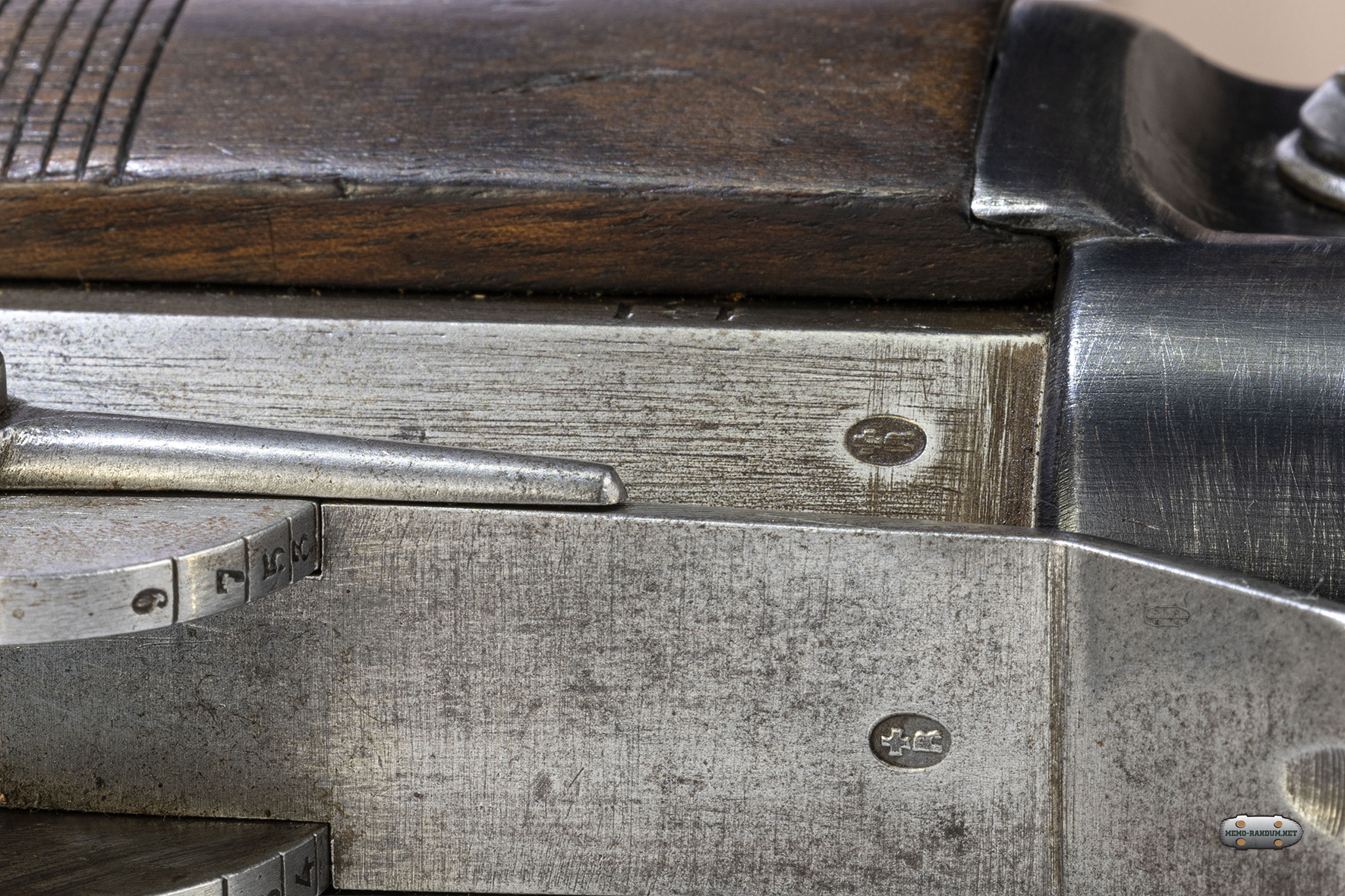

VetterliM1869 клеймо приемки. Швейцарский крест и бука R(первая буква фамилии приемщика) Reymann

VetterliM1869 клеймо приемки. Швейцарский крест и бука R(первая буква фамилии приемщика) в овале. Инспектор Reymann

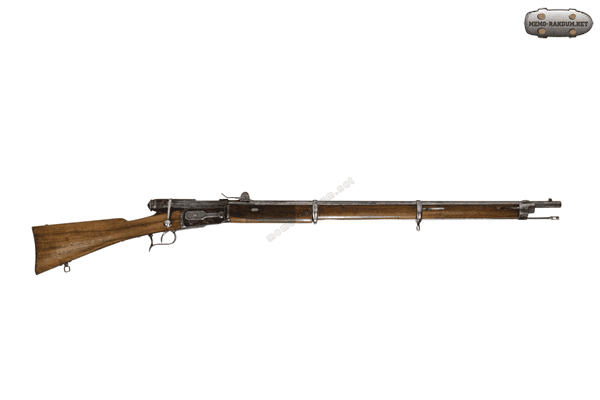

Обзор 360 винтовки М1869

VetterliM1869_Обзор 360

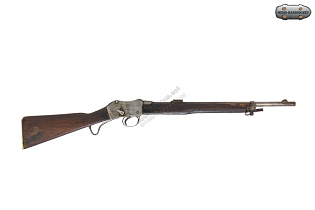

Возможно, Вам будет интересно
