Винтовка Краг-Йоргенсен (Krag-Jørgensen)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Винтовки
конструкторы
Оле Краг и Эрик Йоргенсен
Начальная скорость пули
580-870 м/сек
прицельная дальность
от 1700 до 1800 м
Масса, кг
3,38-5,16 (в зависимости от модели)
Длина, мм
986-1328 (в зависимости от модели)
Длина ствола, мм
520-950 (в зависимости от модели)
Патрон
8×58 мм R (Дания) .30-40 Krag (США) 6,5×55 мм (Норвегия)
магазин
5 патронов

Обзор винтовки Краг-Йоргенсен (Krag-Jørgensen)

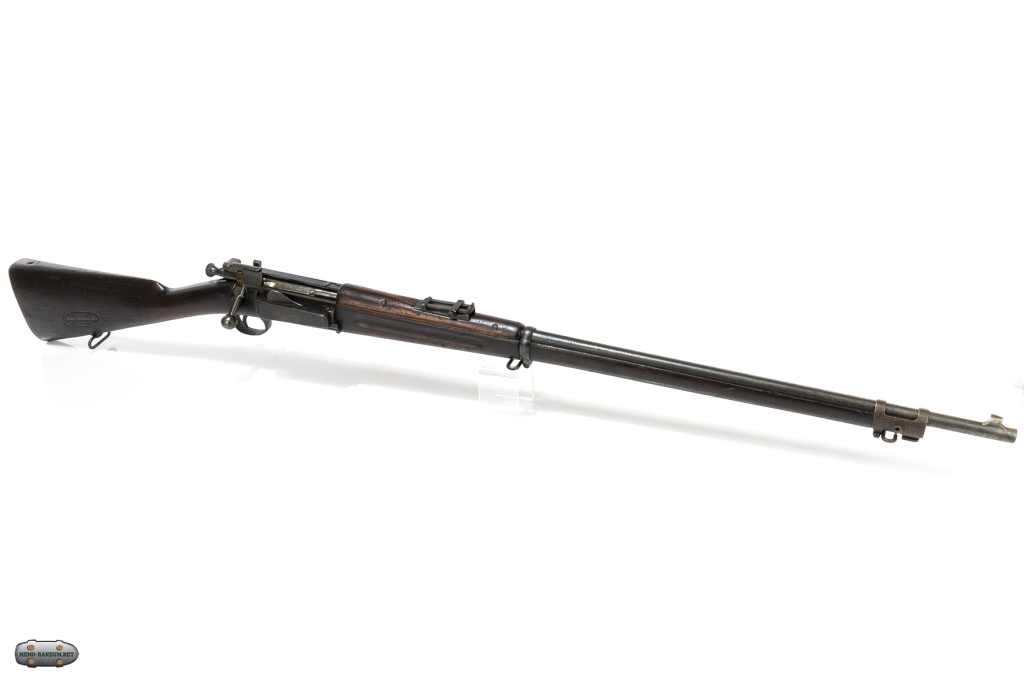

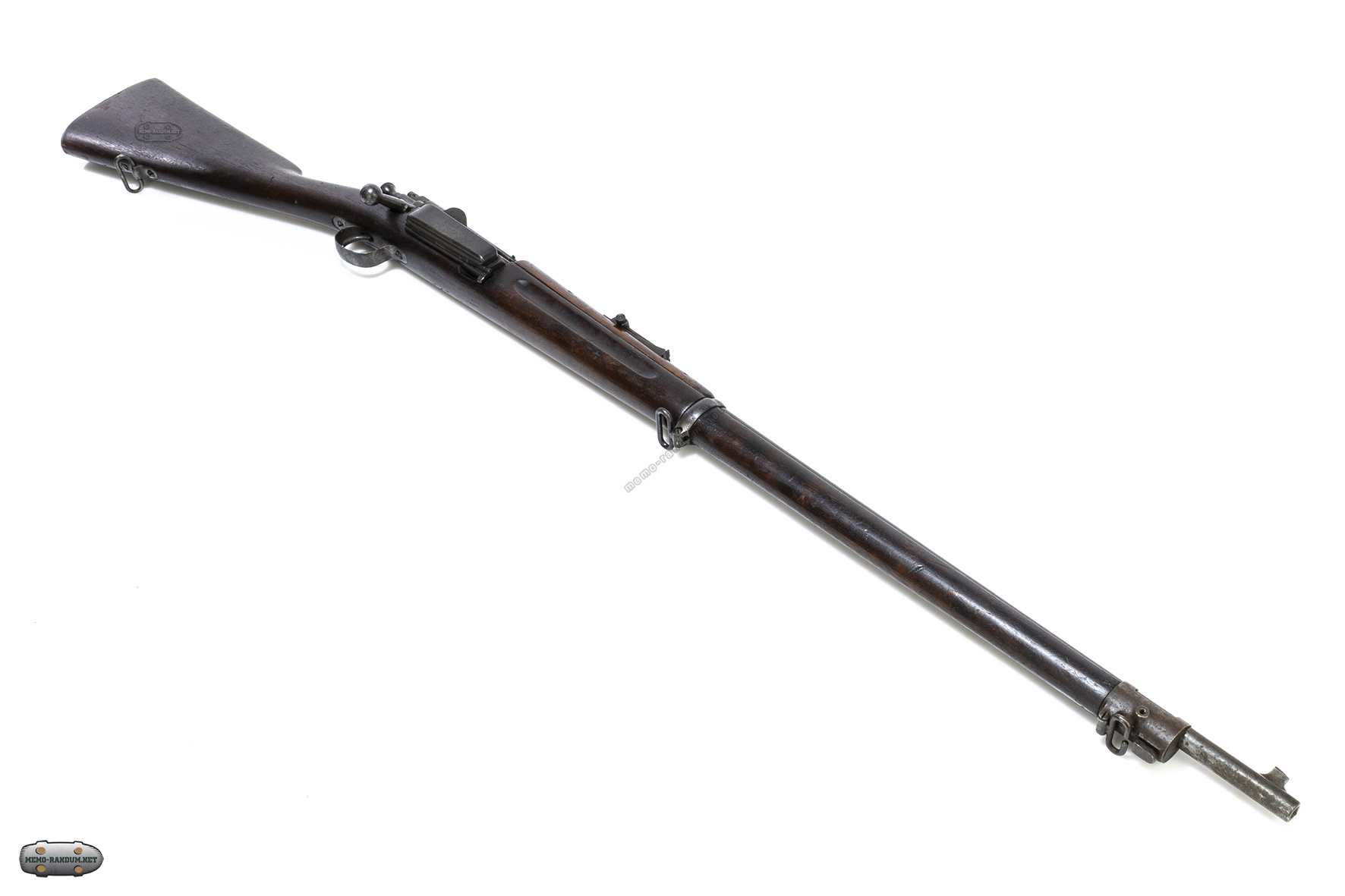

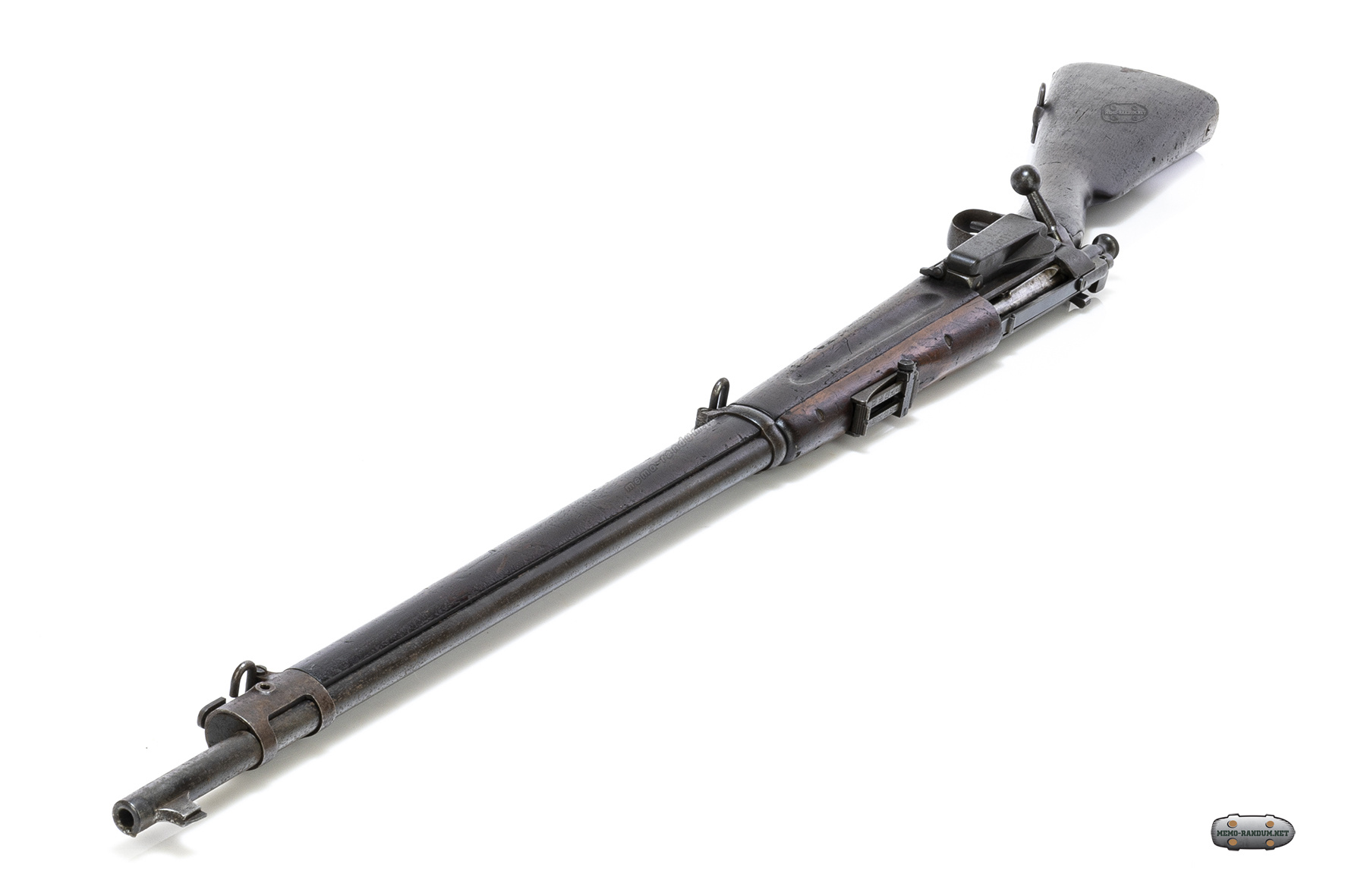

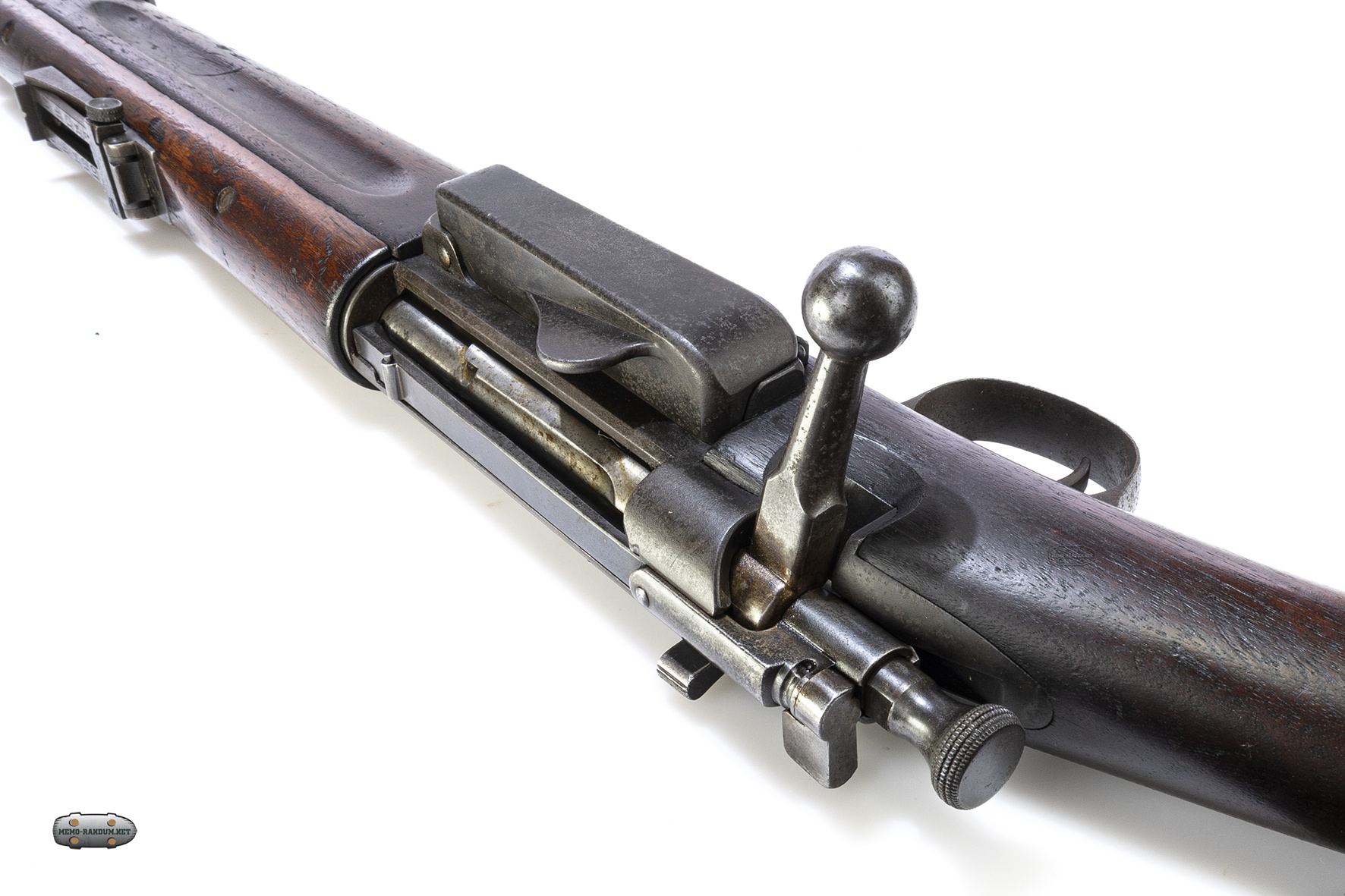

 Винтовка Краг-Йоргенсен (Krag-Jørgensen)

Krag-Jørgensen — система магазинных винтовок, разработанная норвежскими конструкторами Оле Германом Йоханнесом Крагом и Эриком Йоргенсеном.

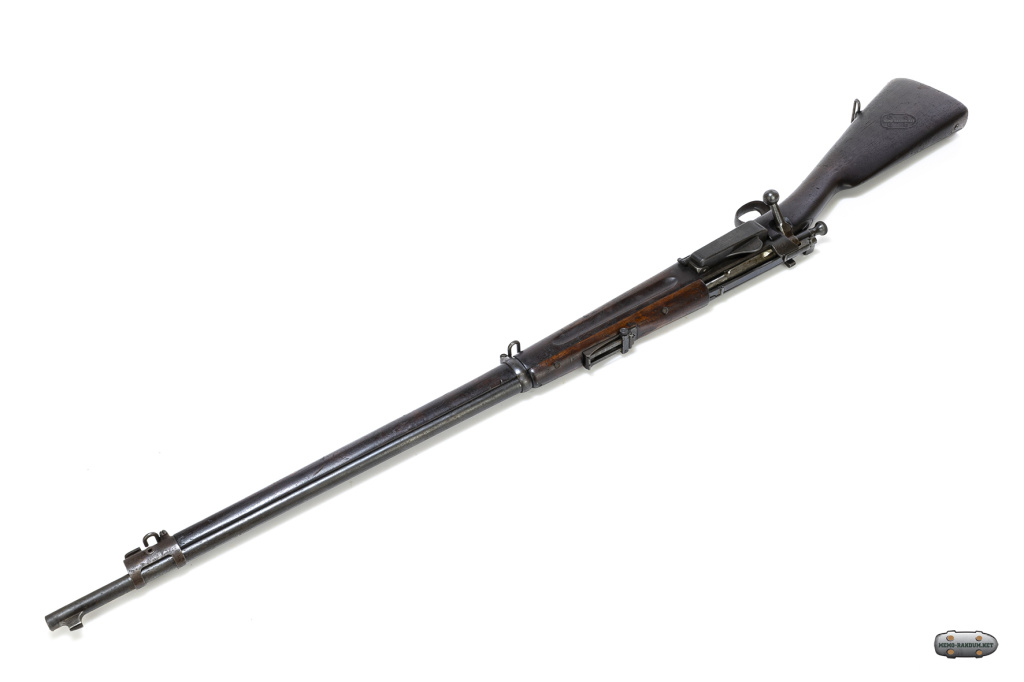

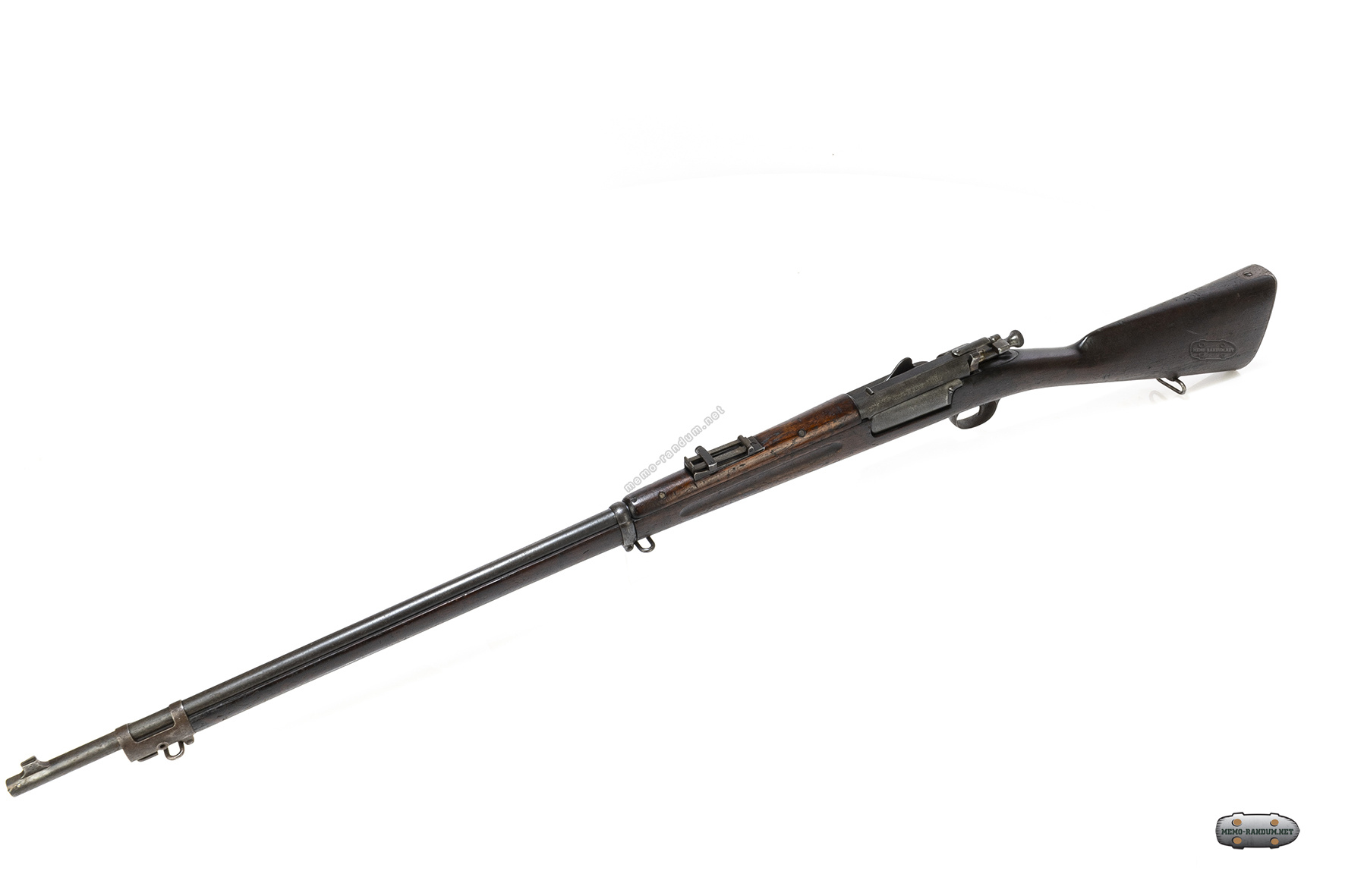

Винтовка Краг-Йоргенсен (Krag-Jørgensen)

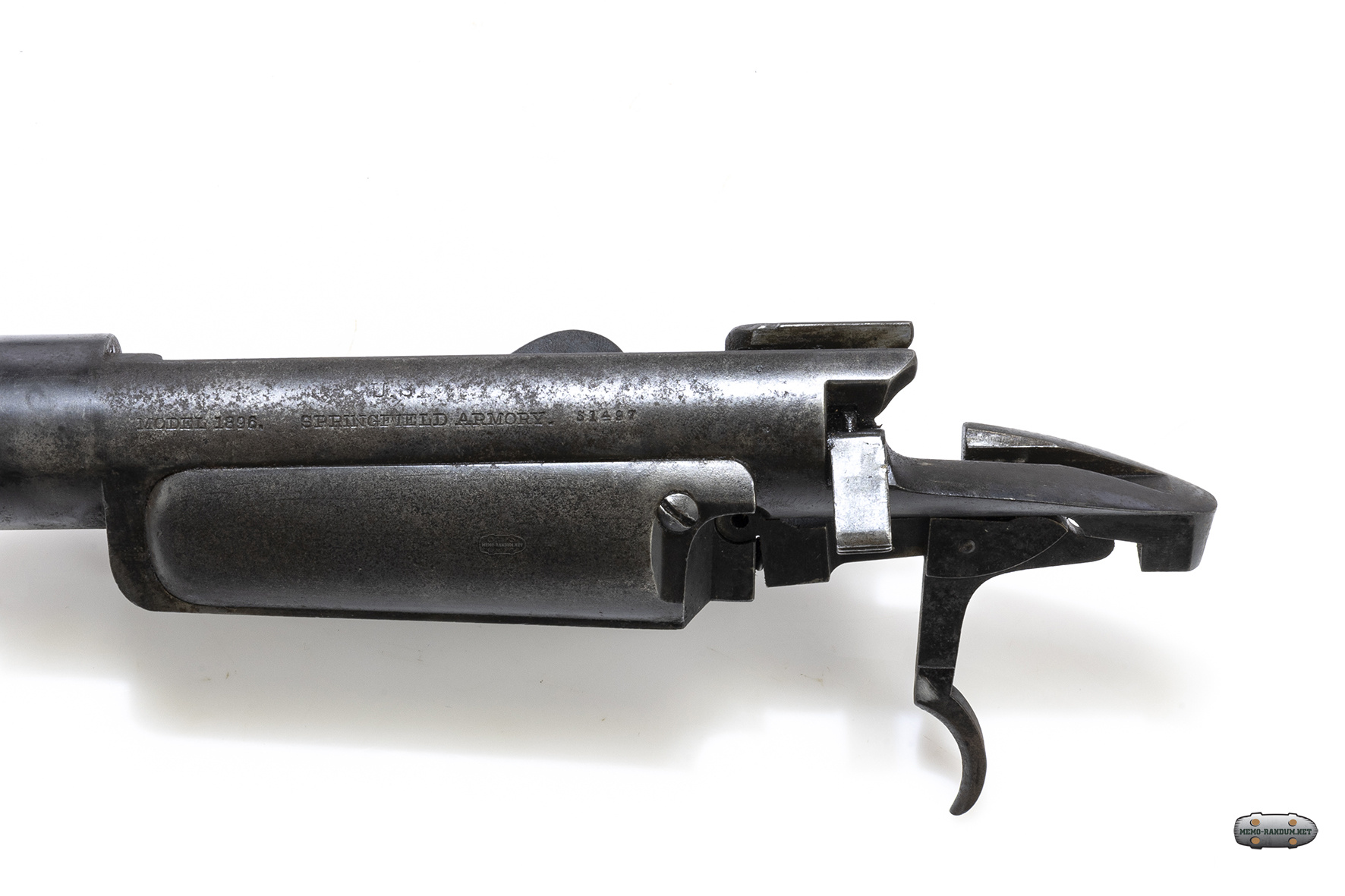

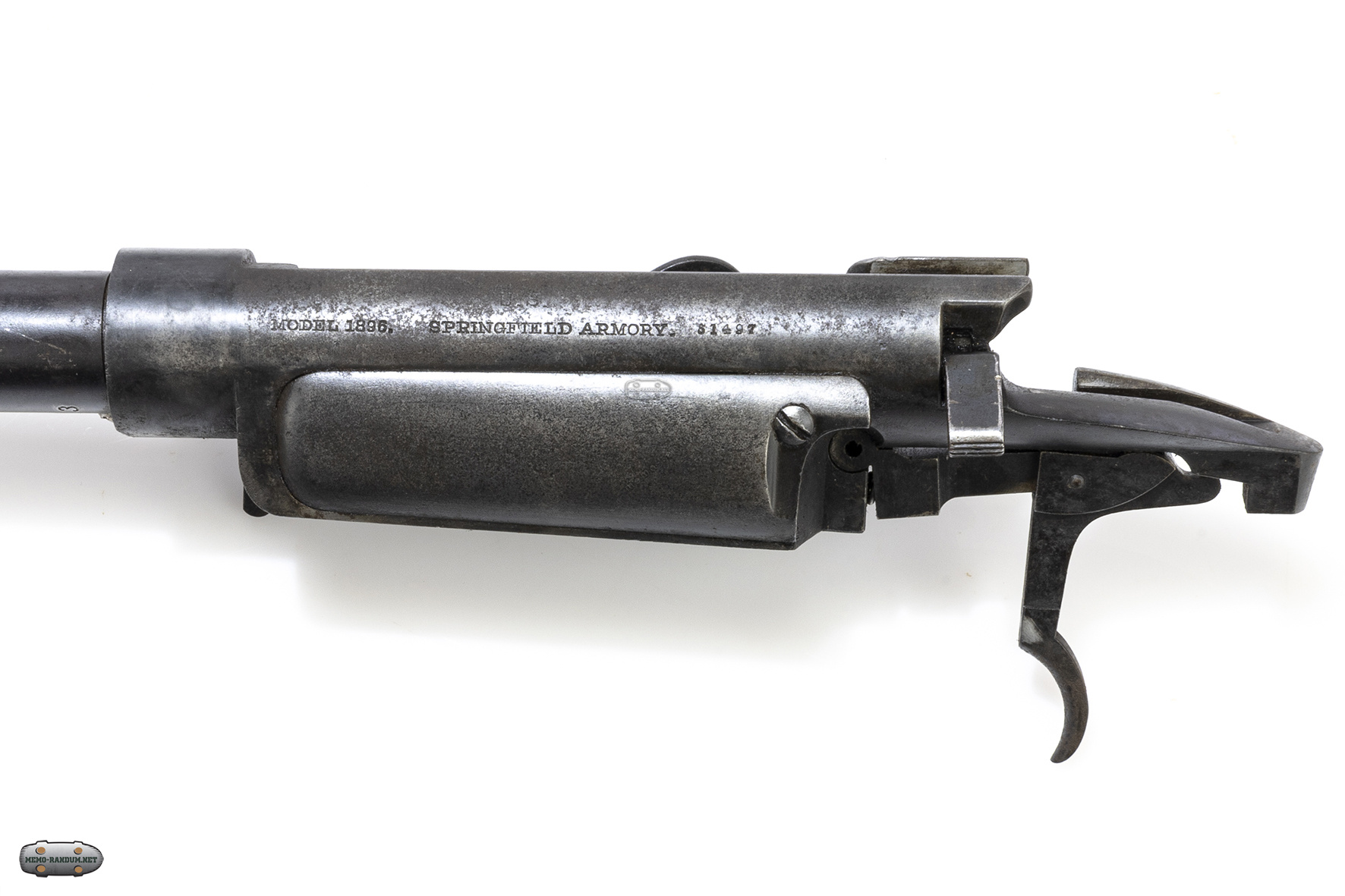

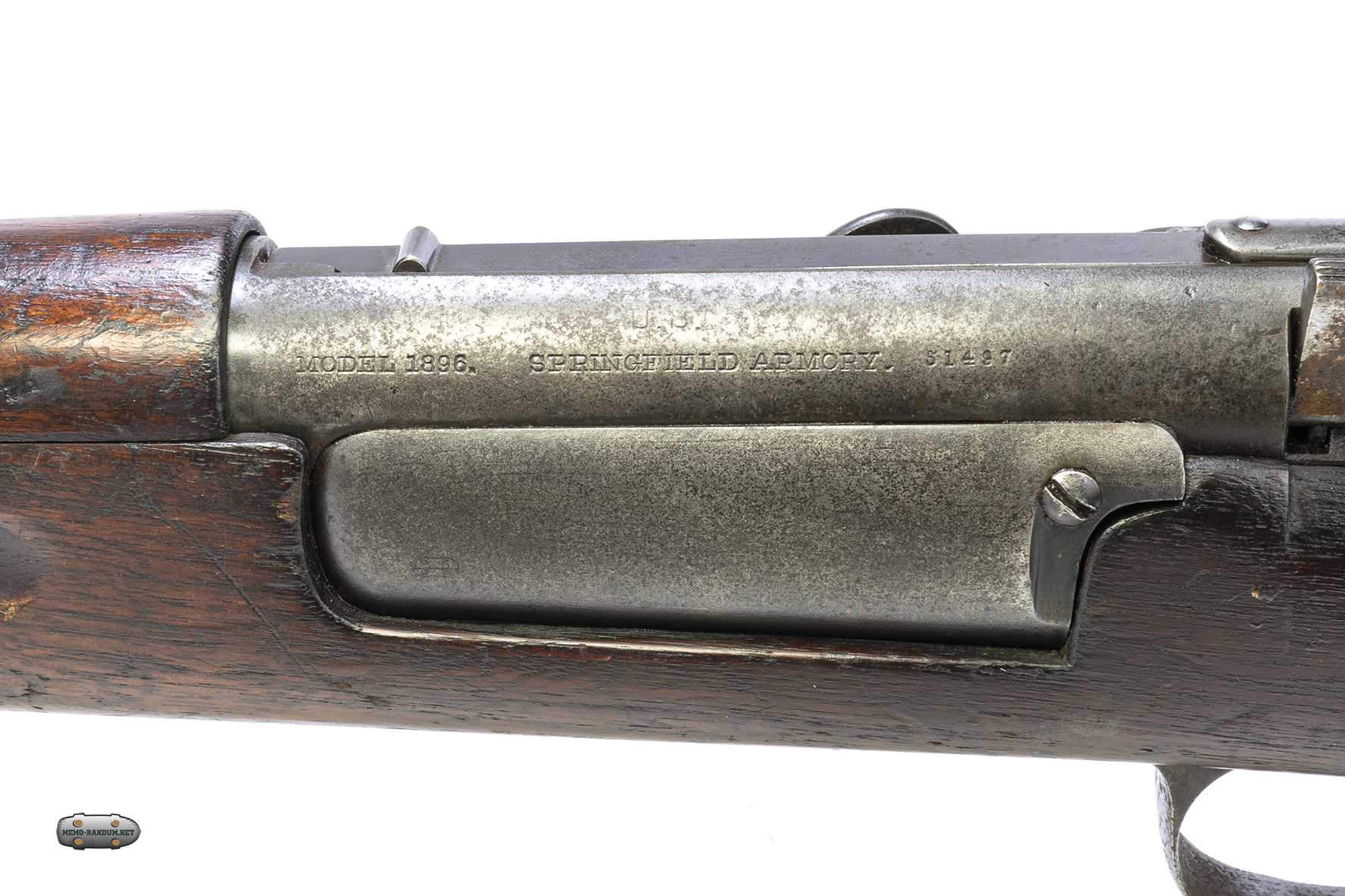

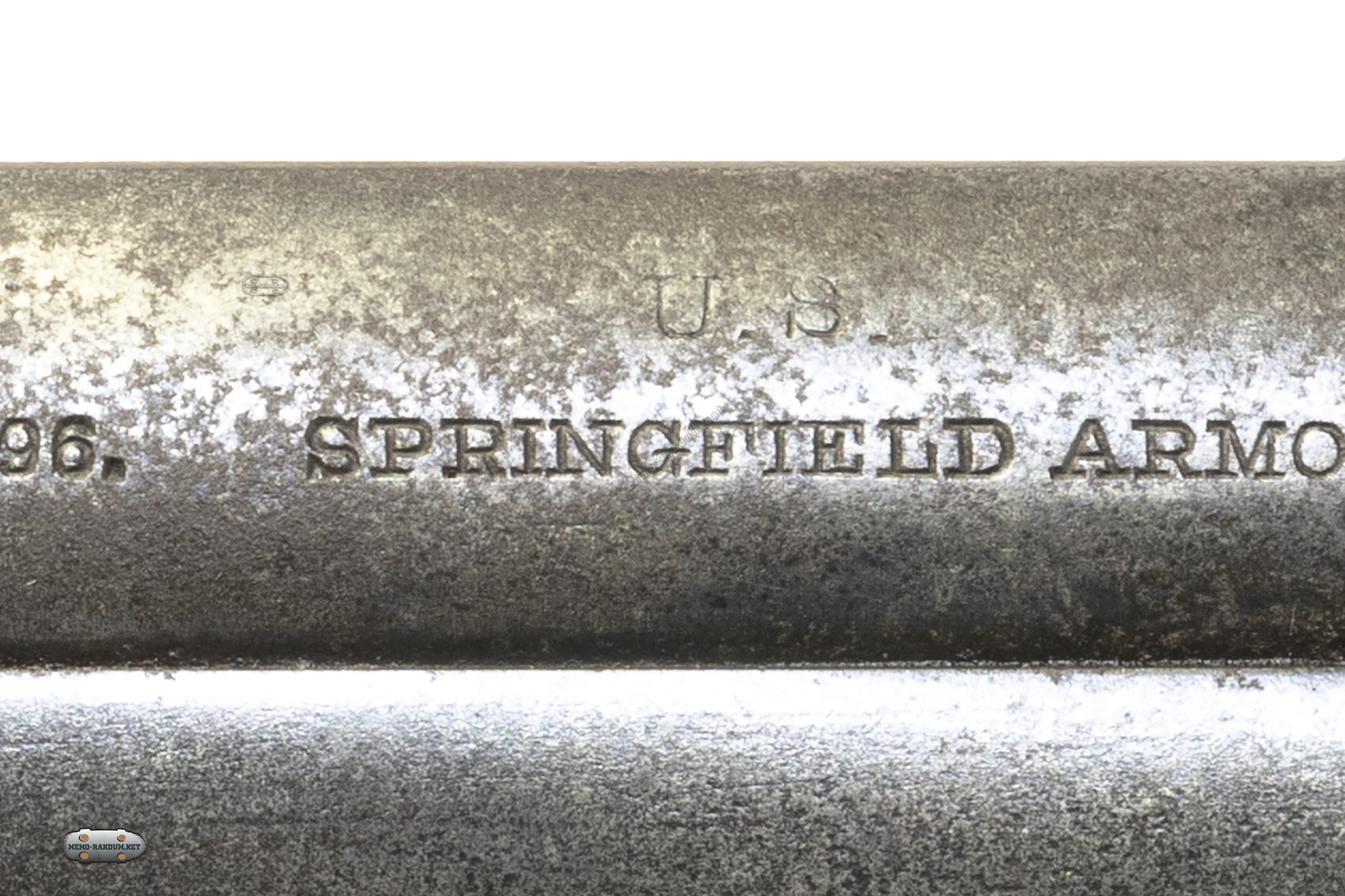

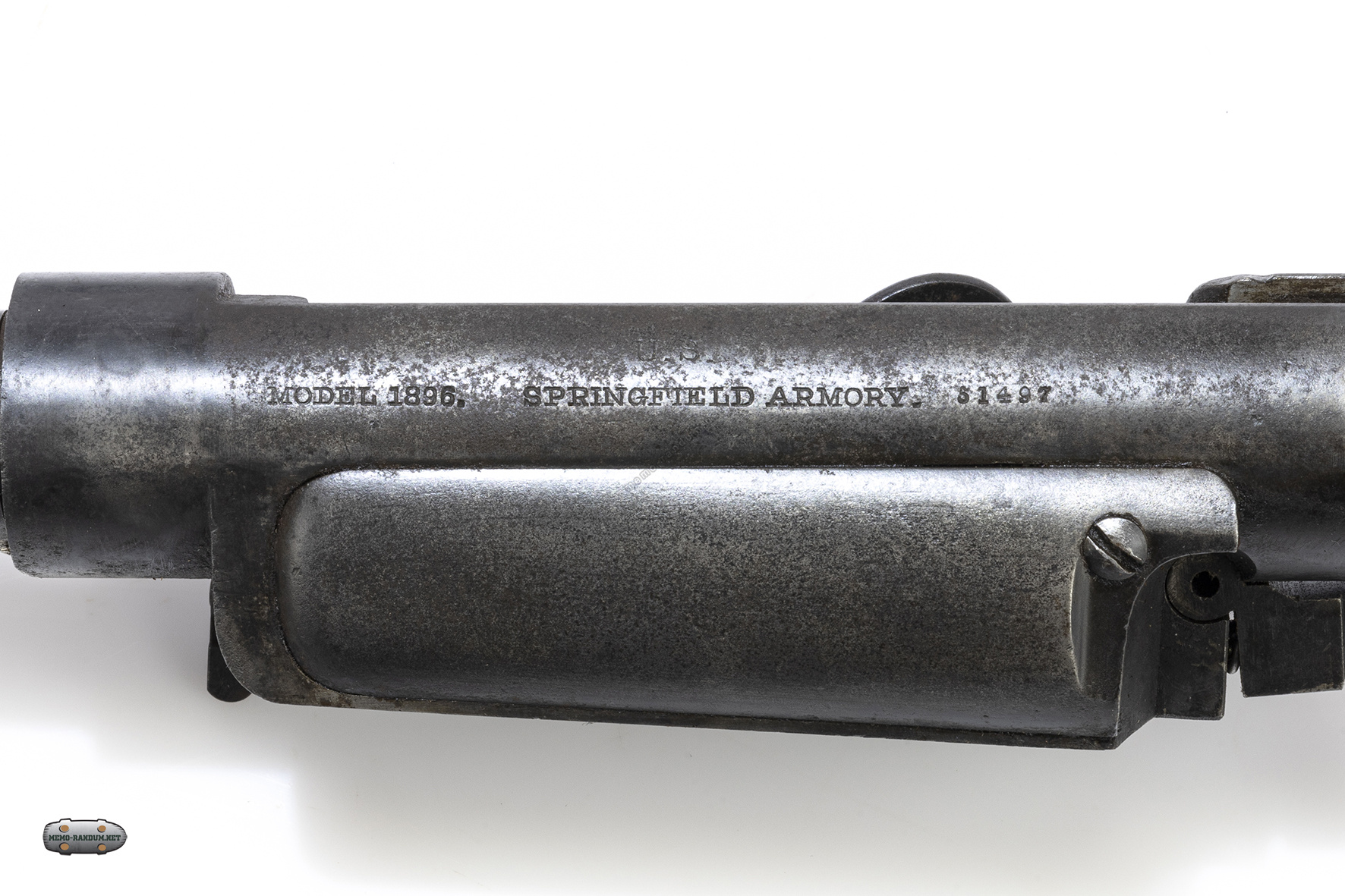

надпись на коробке U.S. MODEL 1896. SPRINGFIELD ARMORY. 51437

MODEL 1896. SPRINGFIELD ARMORY. 51437


История

Винтовка системы Краг – Йоргенсен разработана в Норвегии начальником арсенала Kongsberg Våpenfabrikk Оле Крагом (Ole Krag) и мастером-оружейником Эриком Йоргенсеном (Erik Jørgensen).

Первой страной, принявшей на вооружение систему Краг – Йоргенсен стала Дания, где эти винтовки были приняты в 1889 году.

В Норвегии винтовки системы Краг-Йоргенсен были приняты на вооружение в 1894 году, а в 1892 году винтовки этой системы были приняты на вооружение в США. В Дании и Норвегии винтовки системы Krag—Jorgensen в ряде модификаций состояли на вооружении до Второй Мировой войны.

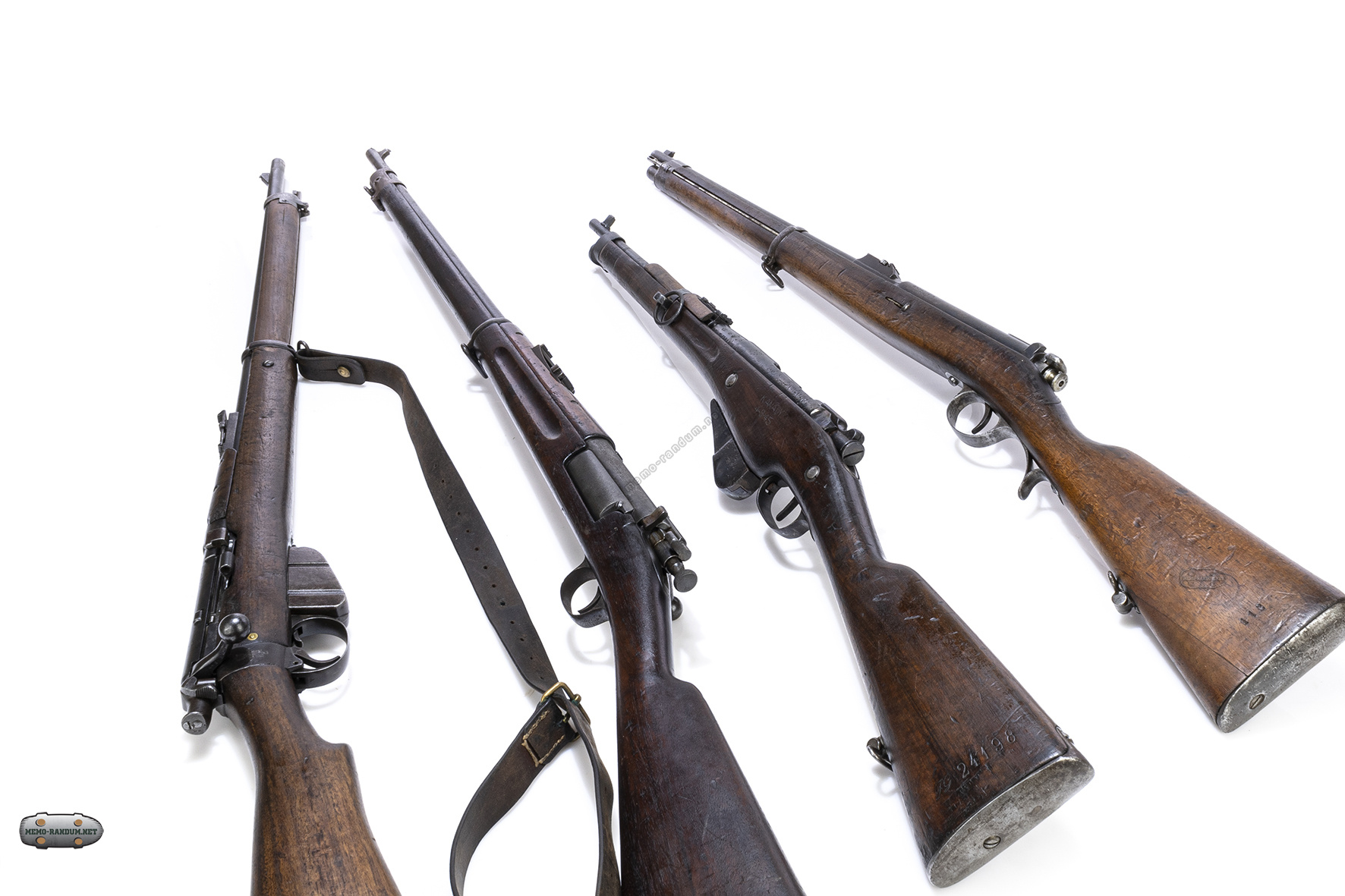

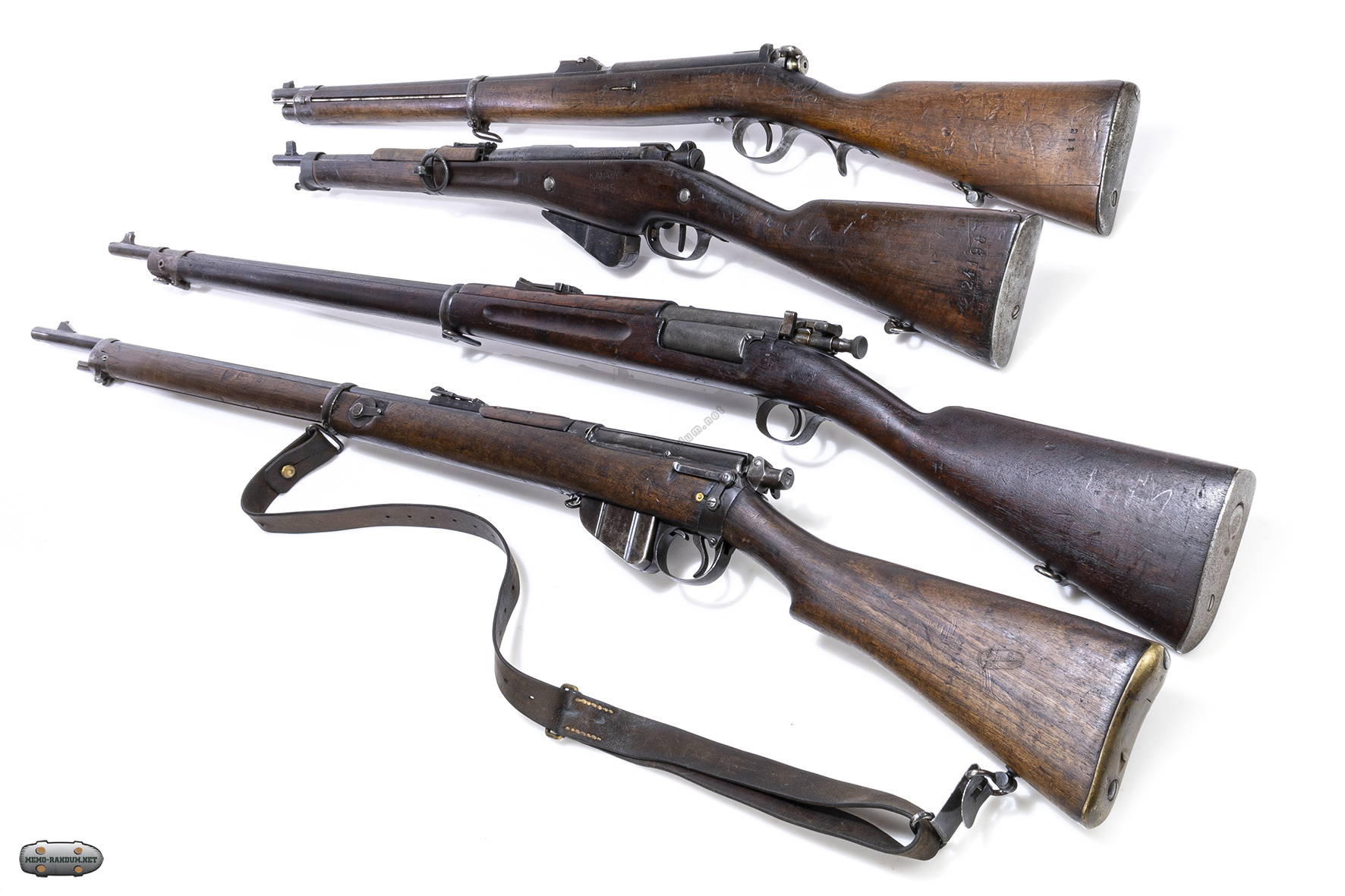

Карабин Steyr Model 1886/91 Kropatschek 8mm (Cavalty Rifle), Карабин Berthier 1916, Винтовка Краг-Йоргенсен (Krag-Jørgensen) м1896 производства Спрингфилдского арсенала Винтовка, Lee Metford

На фотографии представлено сразу 4 винтовки для лучшего понимания габаритов. Сверху вниз:

Карабин Steyr Model 1886/91 Kropatschek 8mm (Cavalty Rifle)
Карабин Berthier 1916
Винтовка Краг-Йоргенсен (Krag-Jørgensen) м1896 производства Спрингфилдского арсенала
Винтовка Lee Metford

В США служба системы Краг была недолгой. После принятия на вооружение ряда незначительных модификаций, в результате осмысления опыта Американо-Испанского конфликта 1899 года в 1903 году в США на смену винтовкам Краг под патрон .30 Арми была принята винтовка М1903 разработки Спрингфилдского арсенала под более мощный патрон .30-03 (.30-06 после перехода в 1906 году на остроконечную пулю улучшенной баллистики).

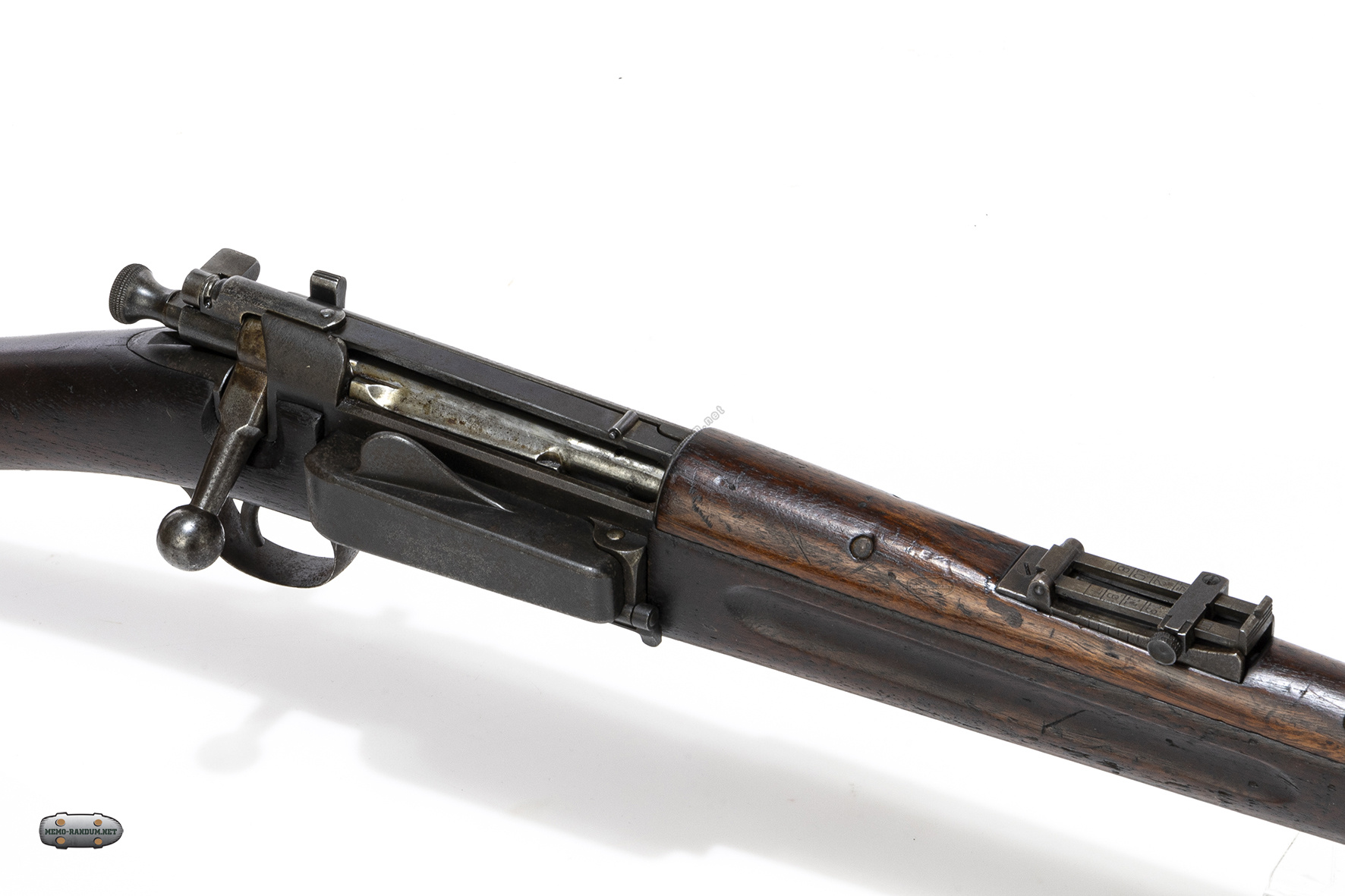

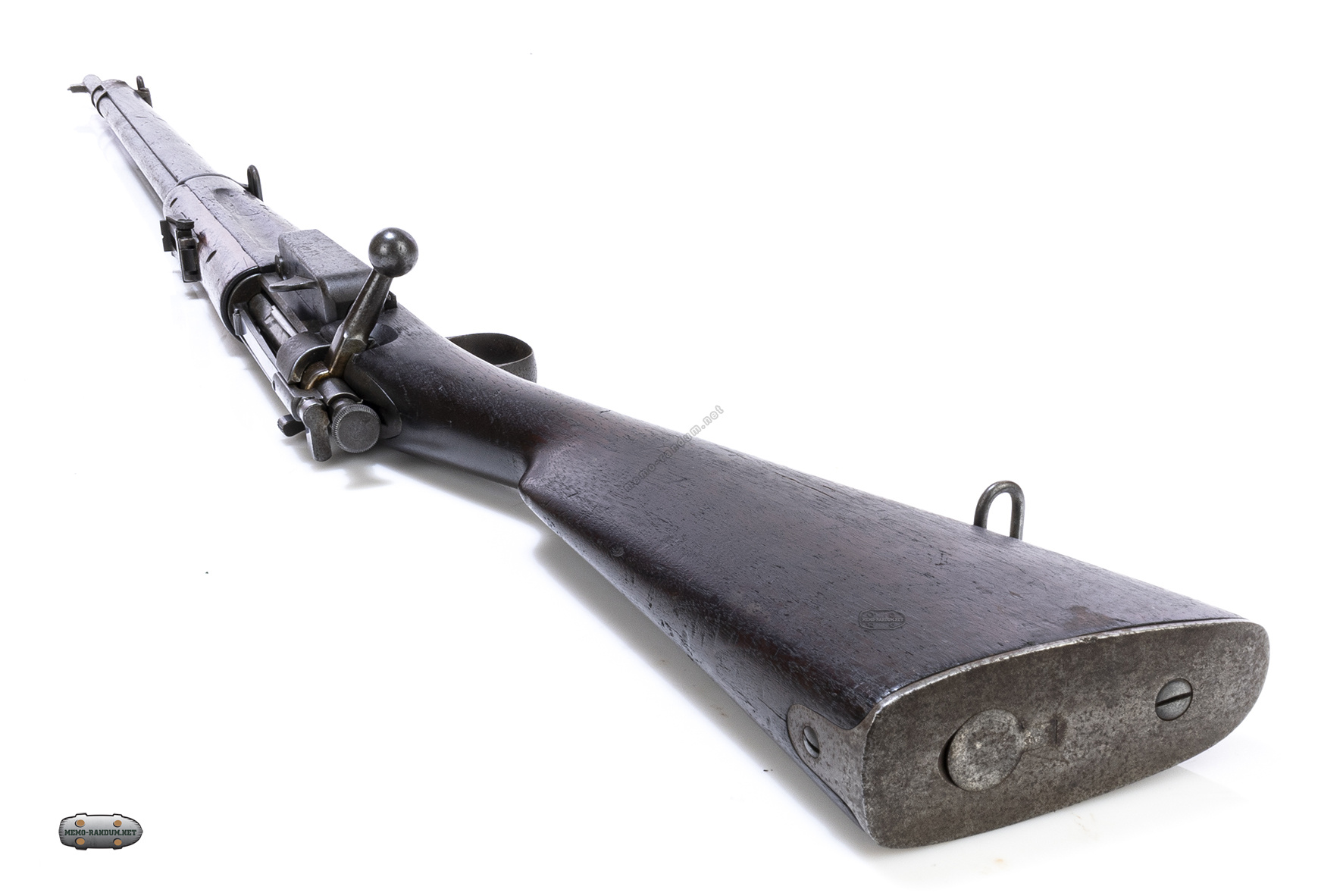

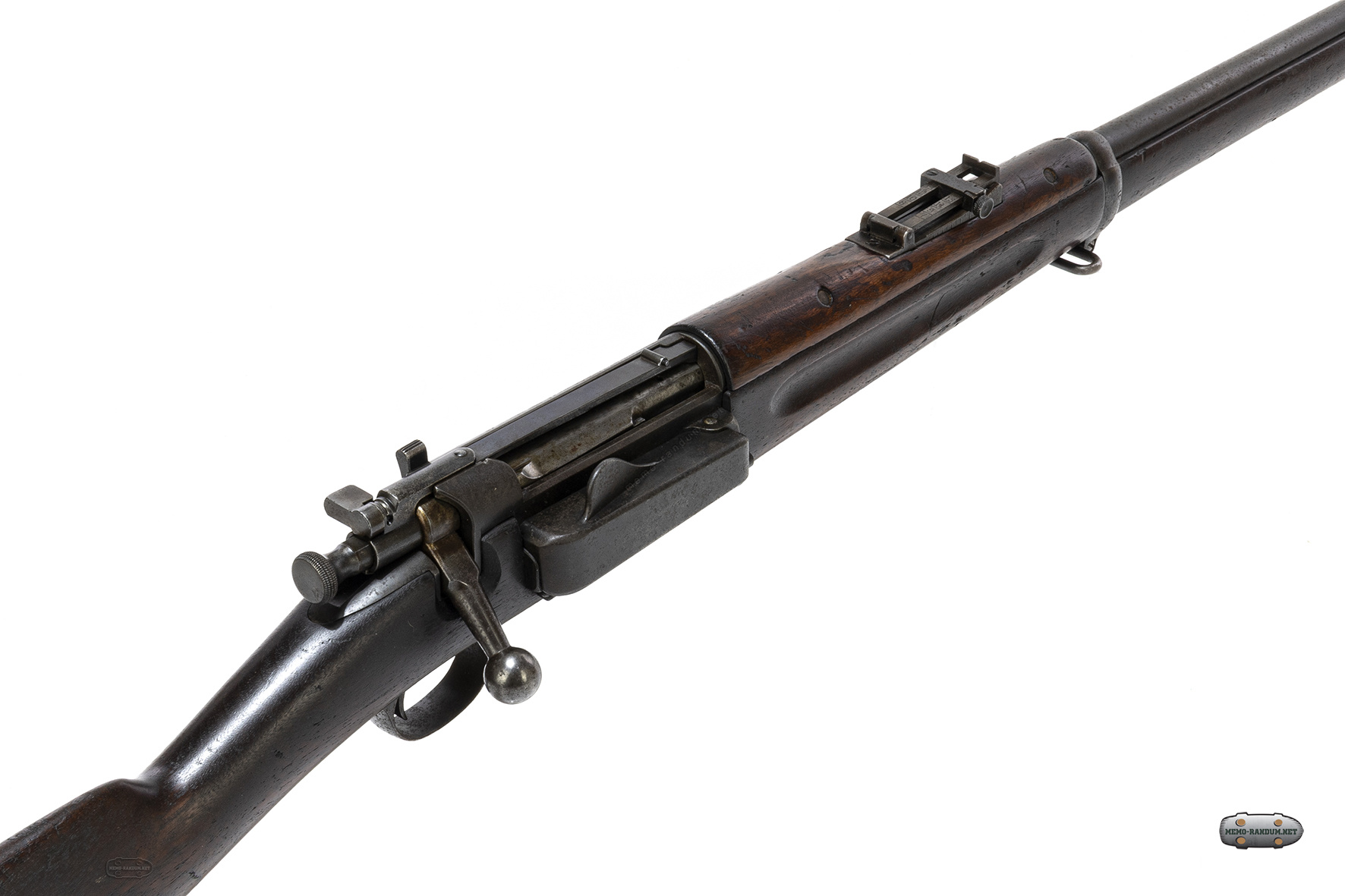

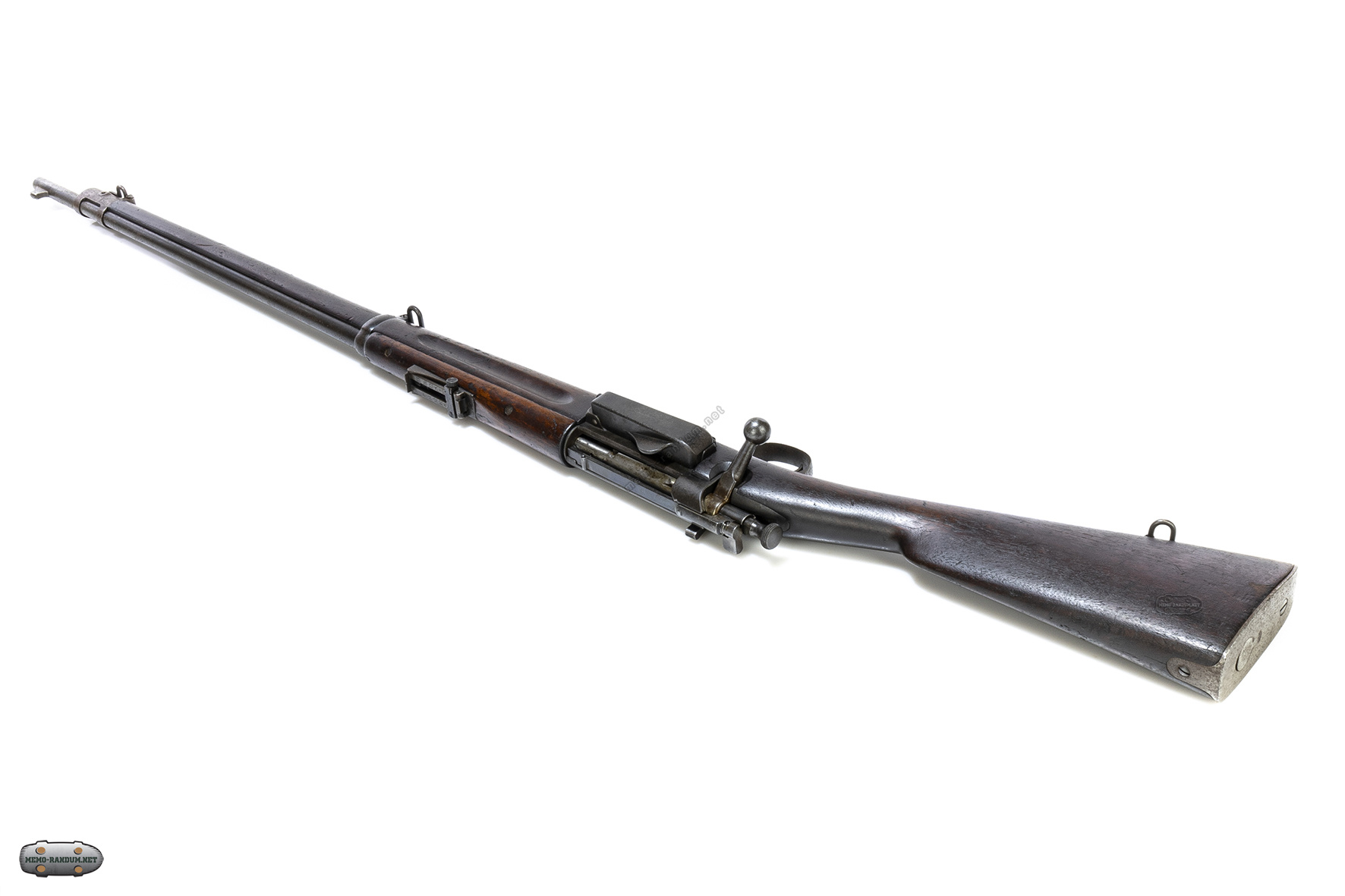

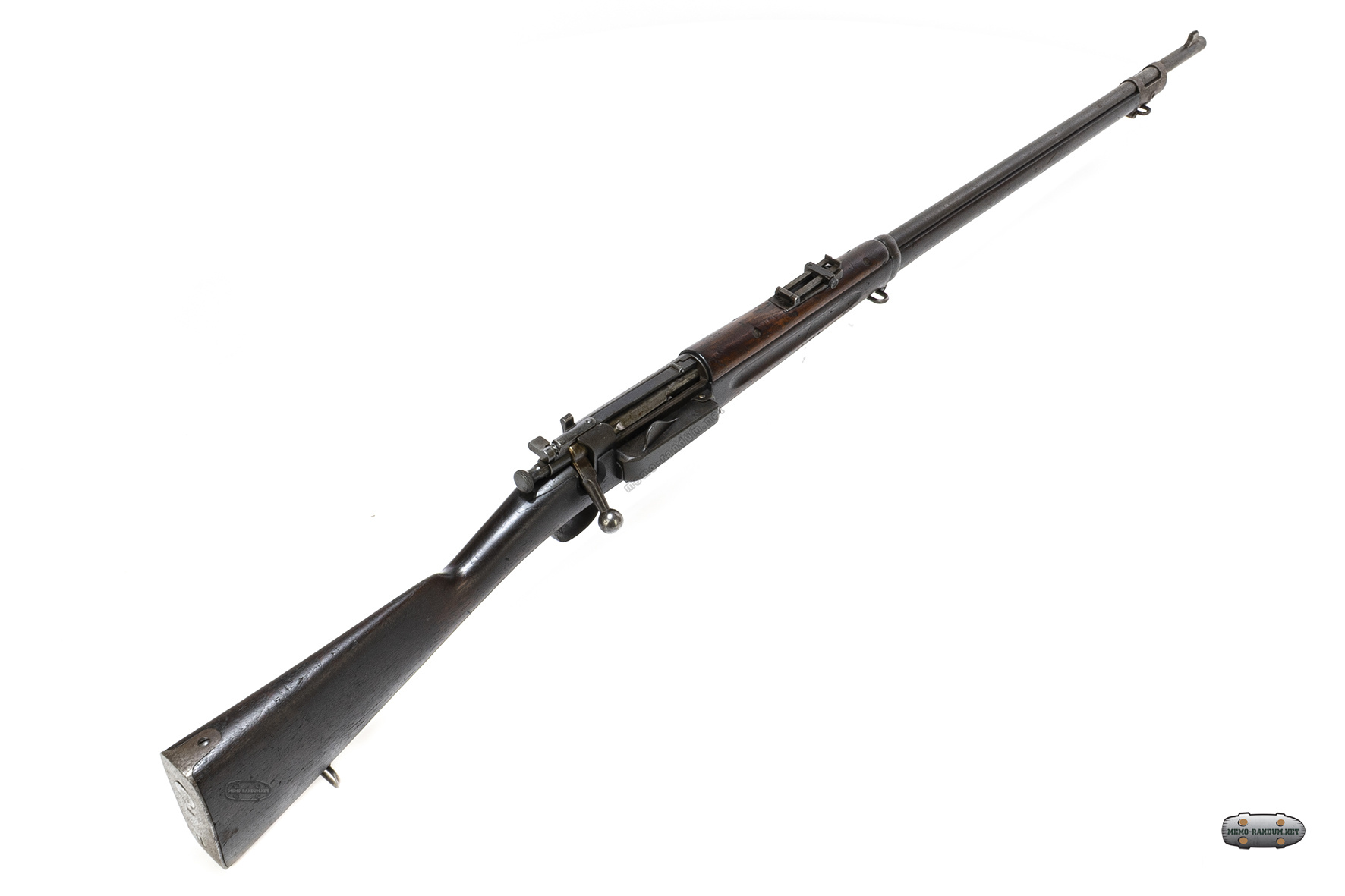

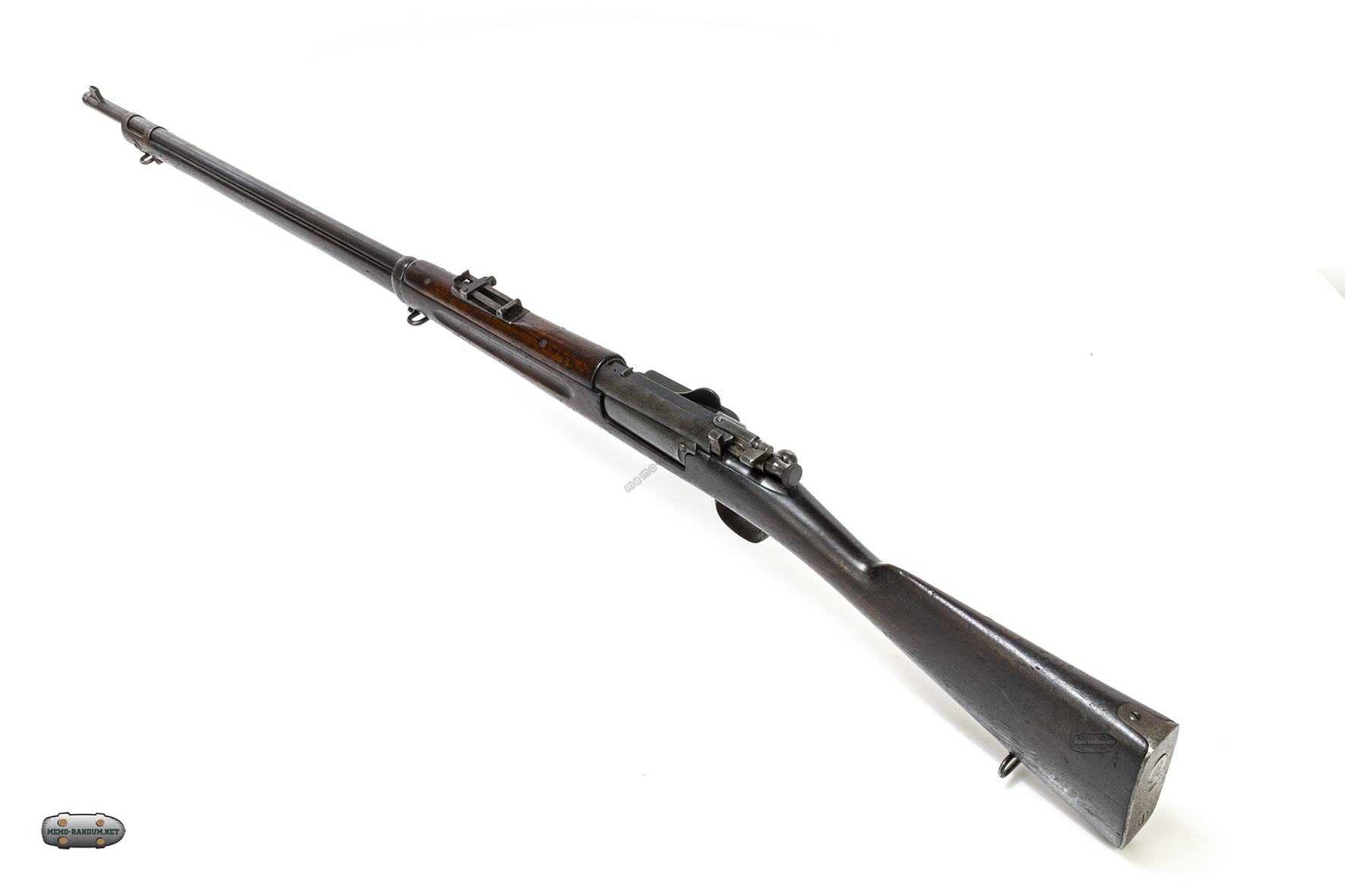

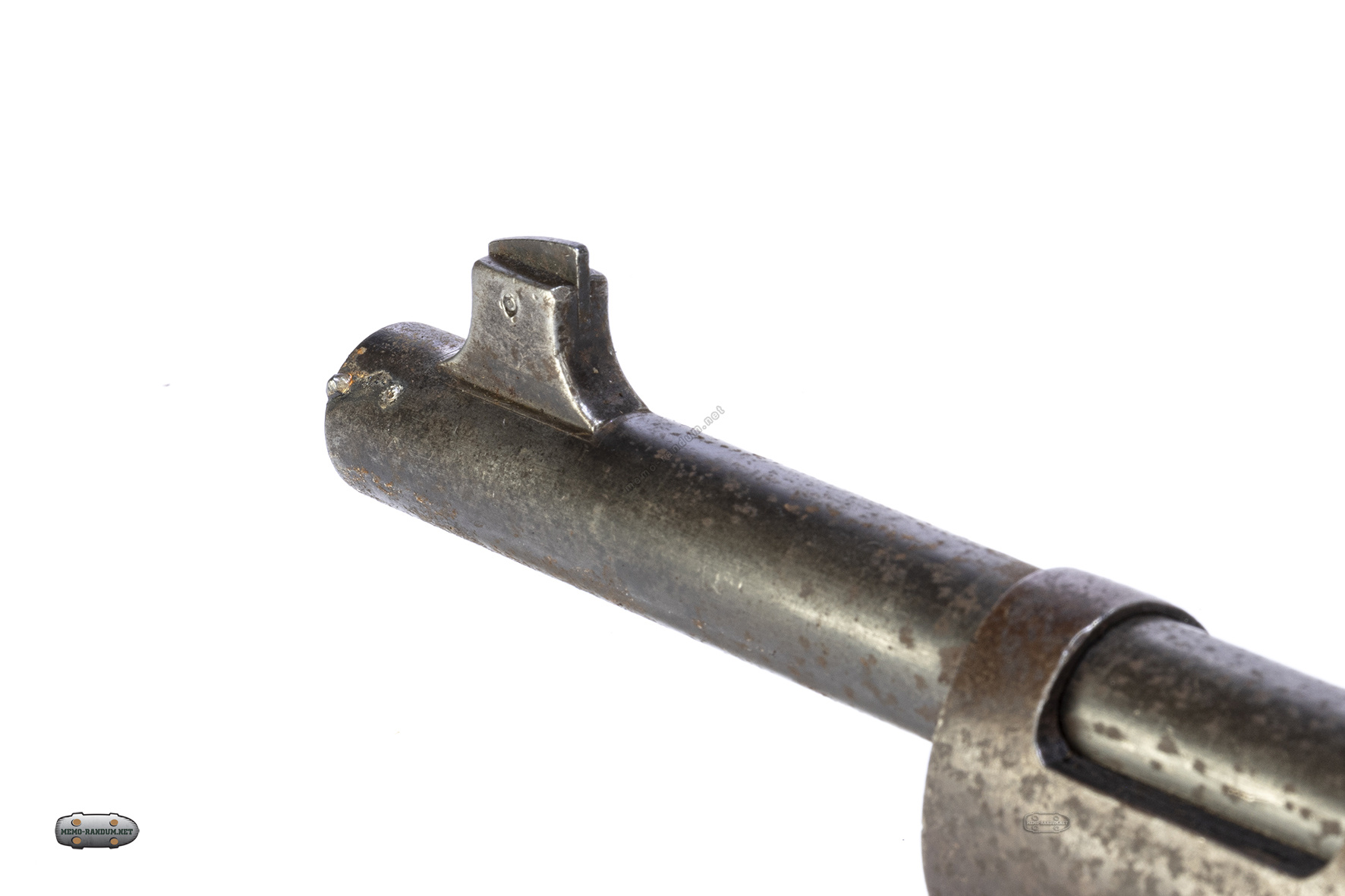

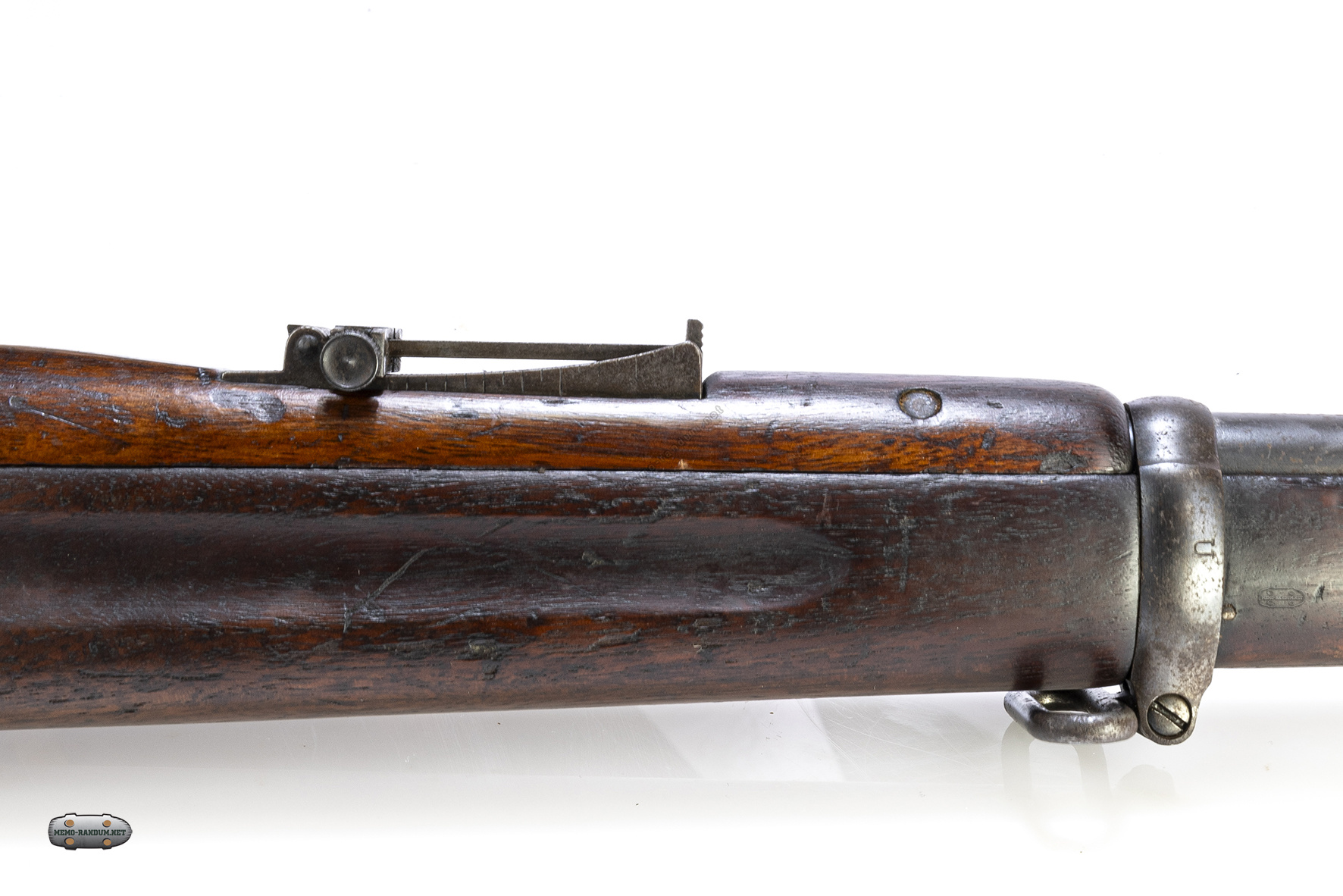

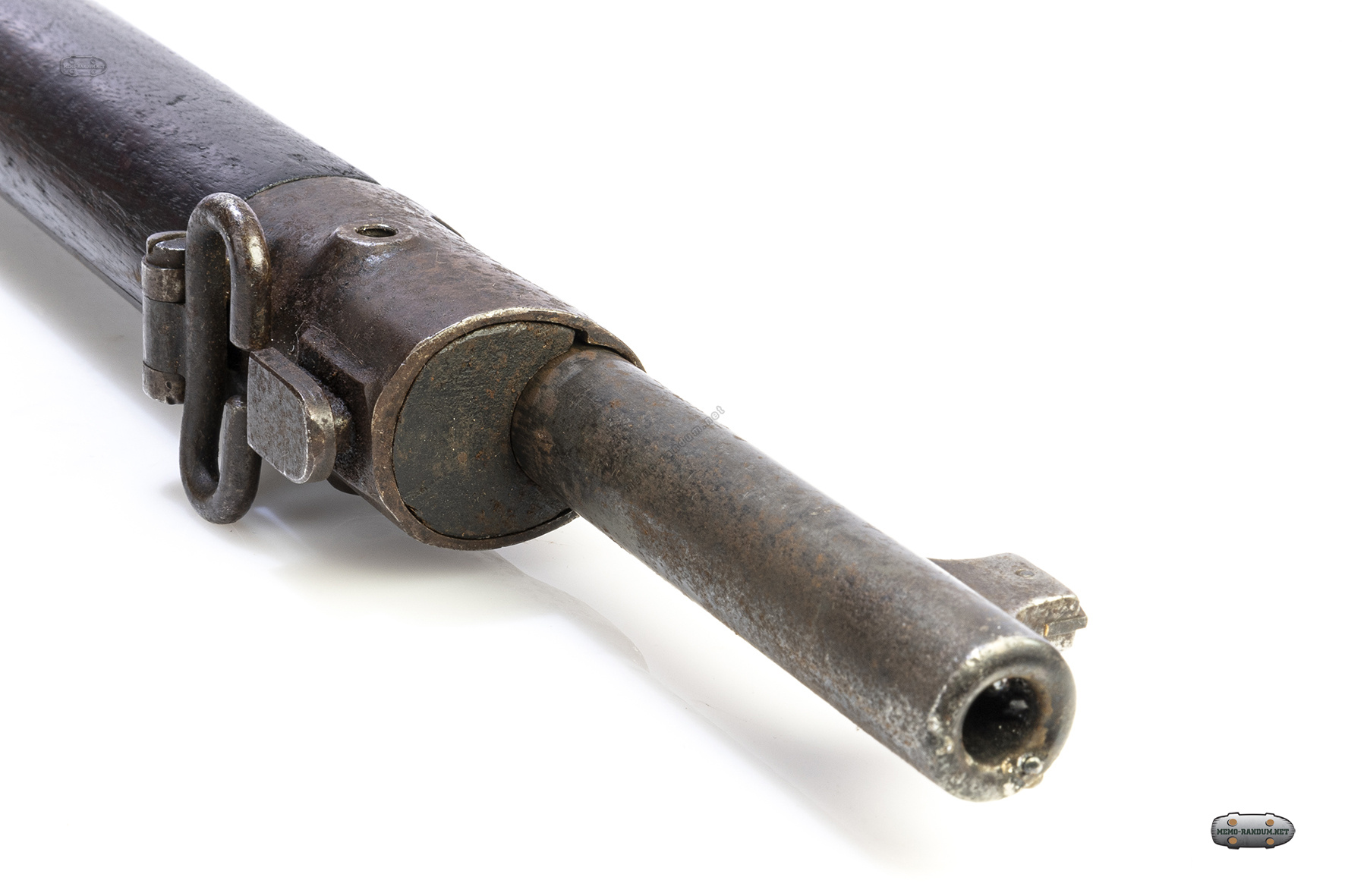

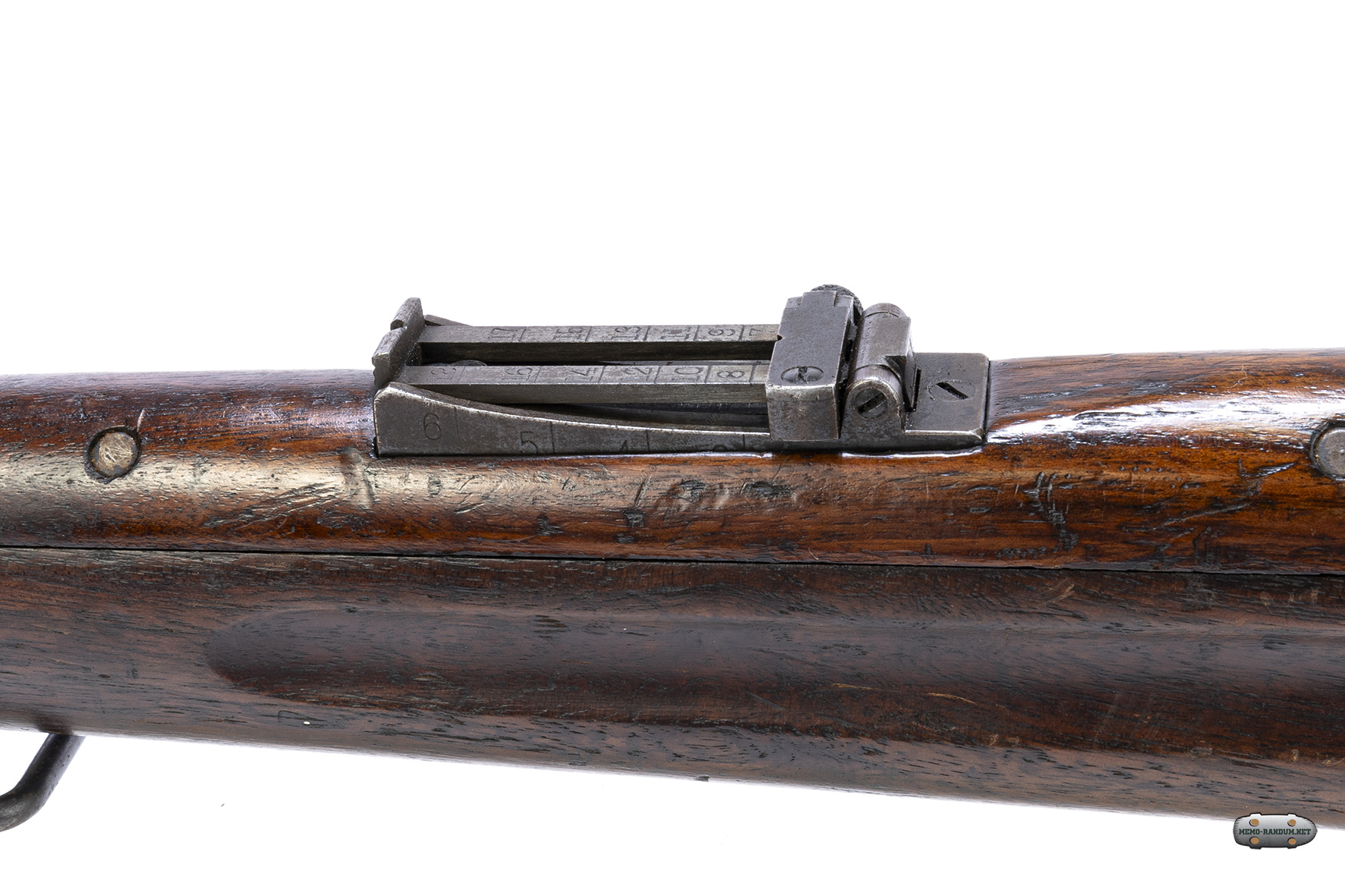

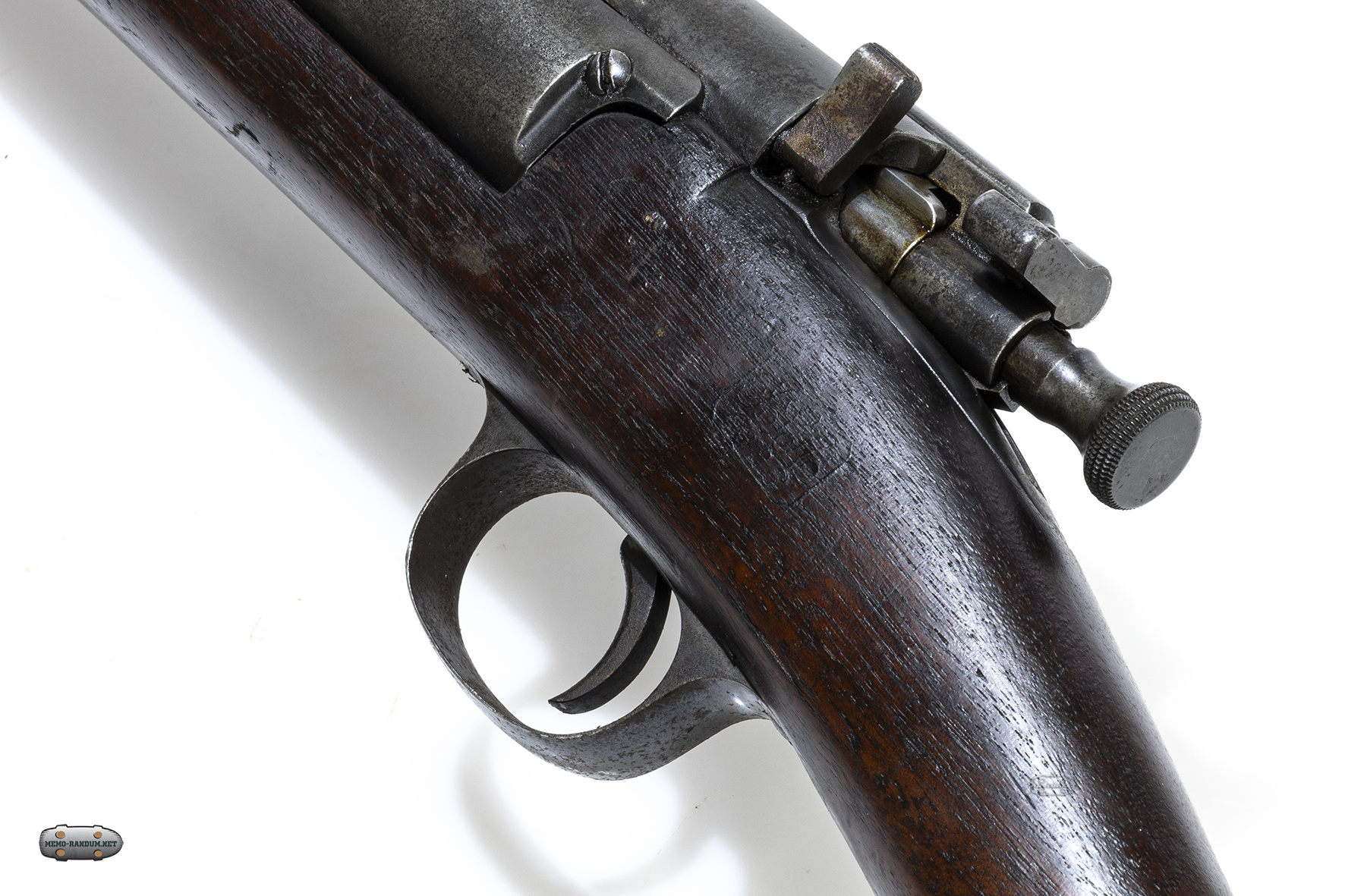

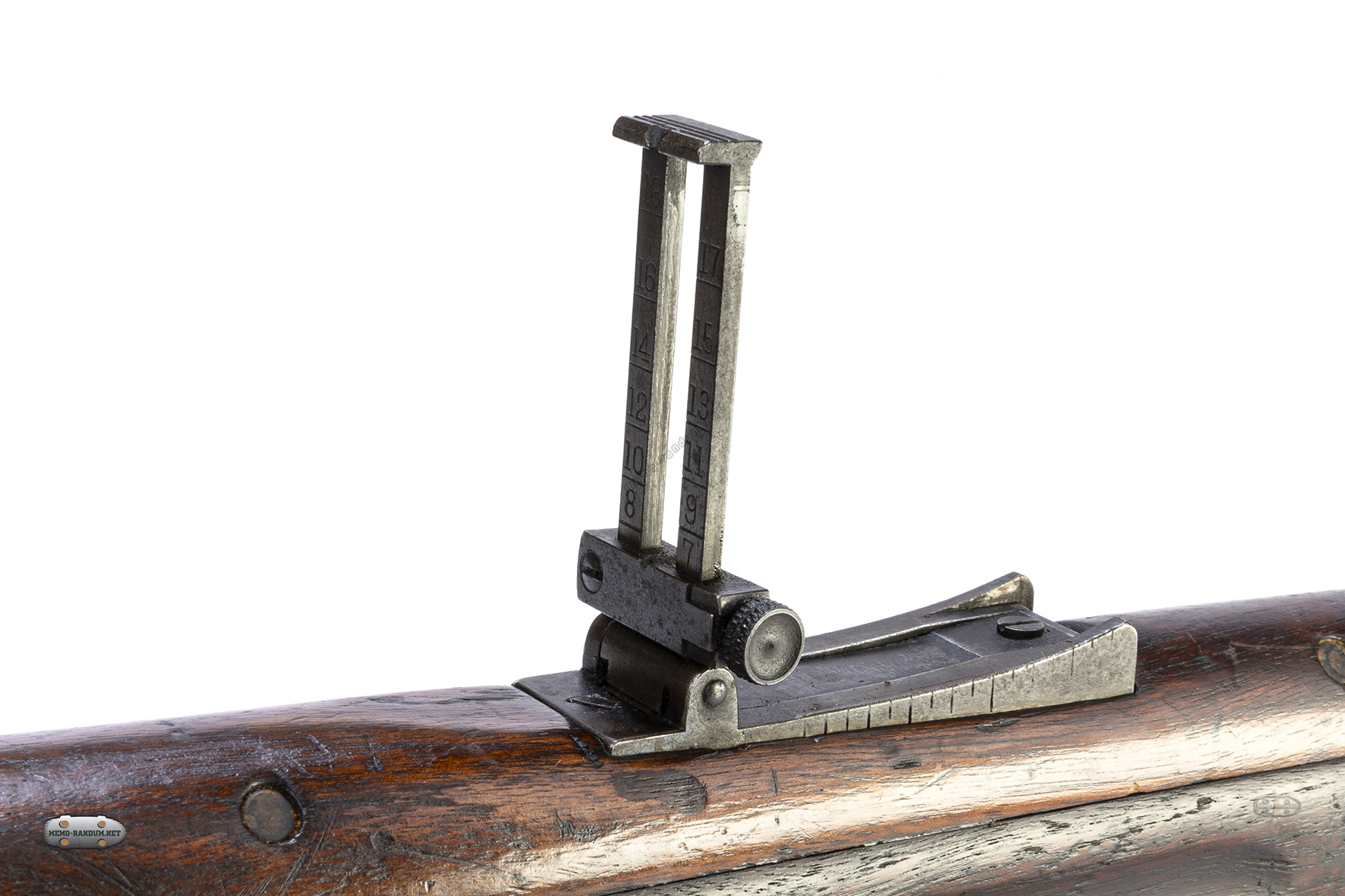

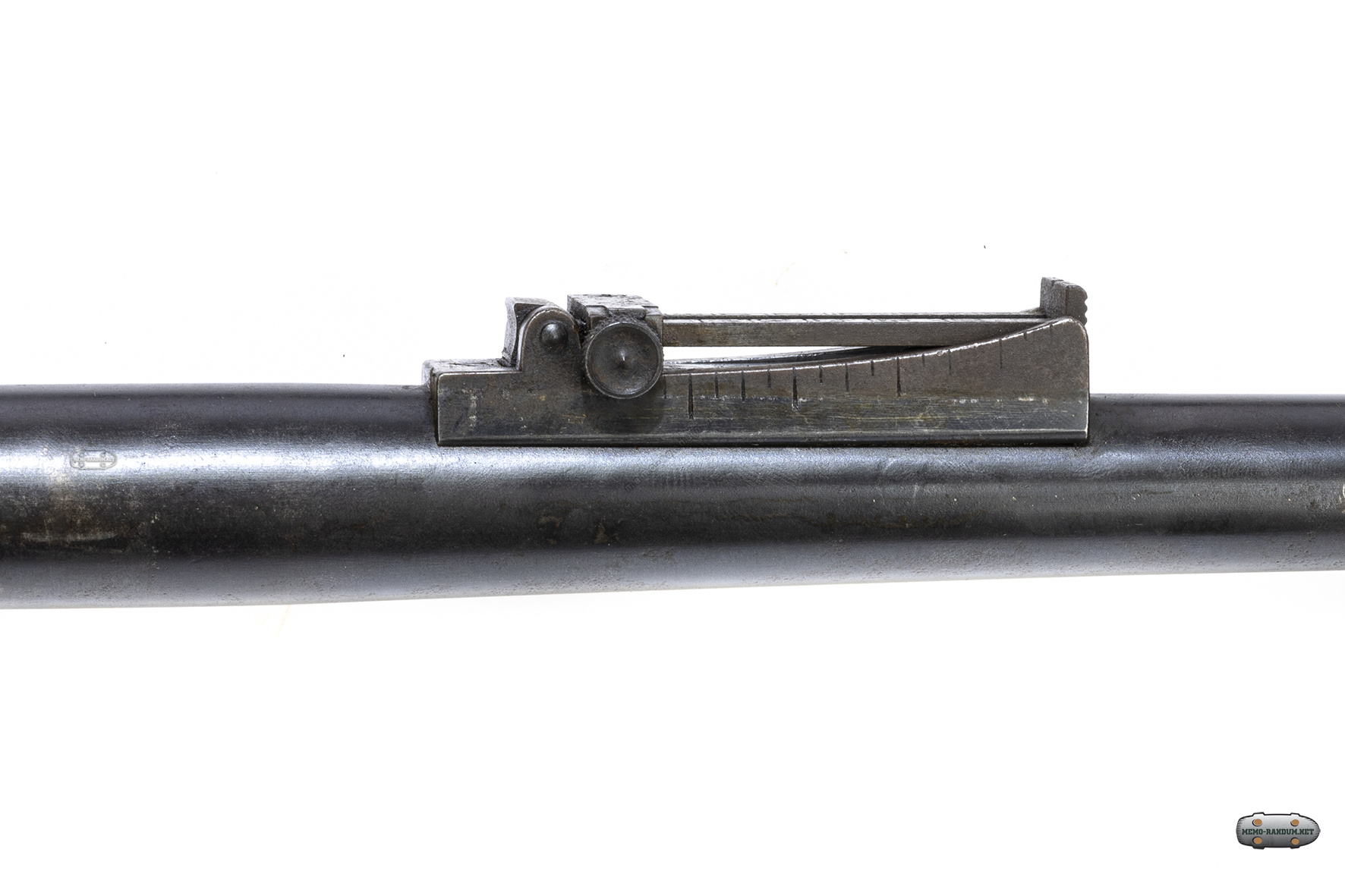

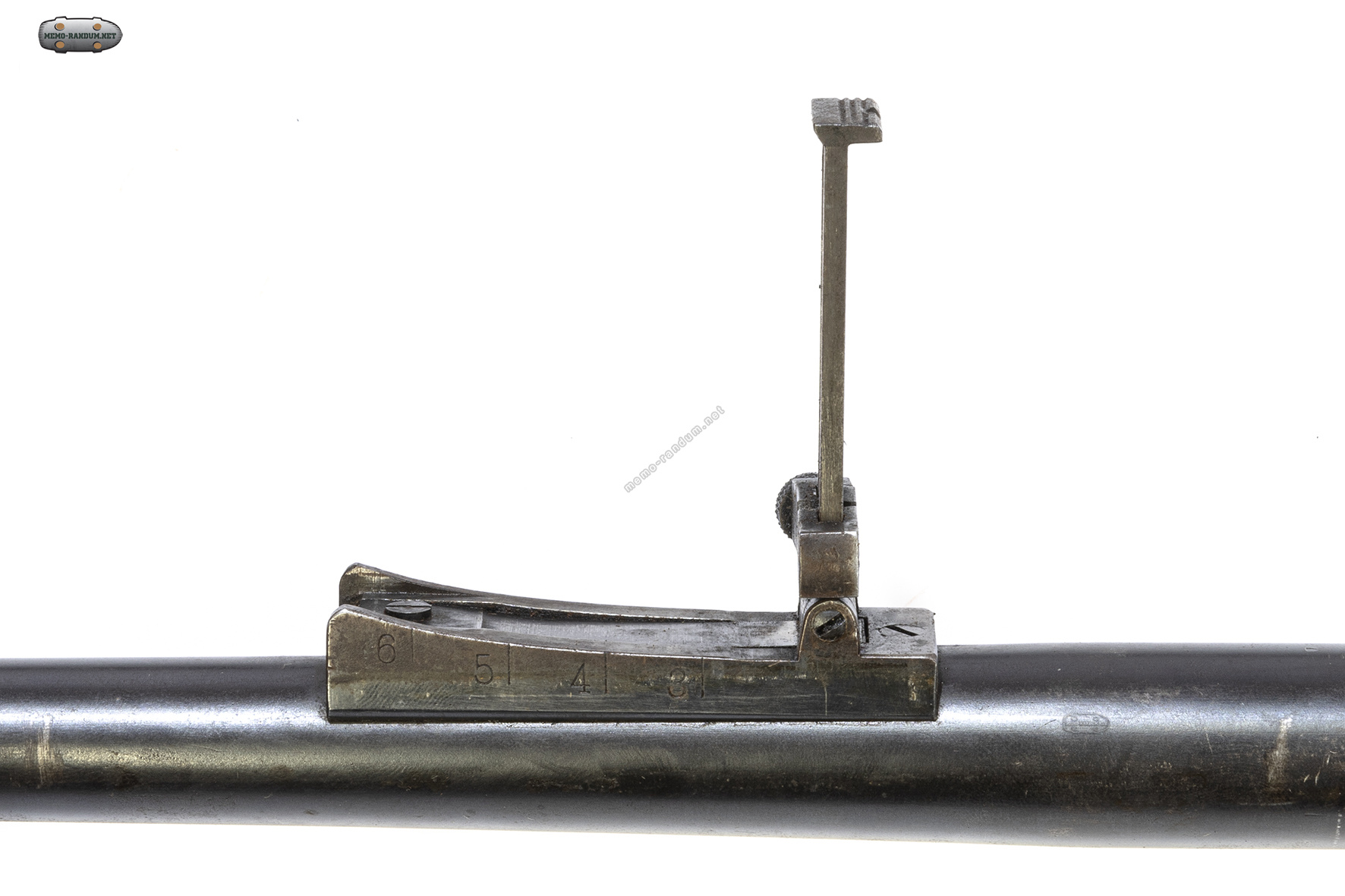

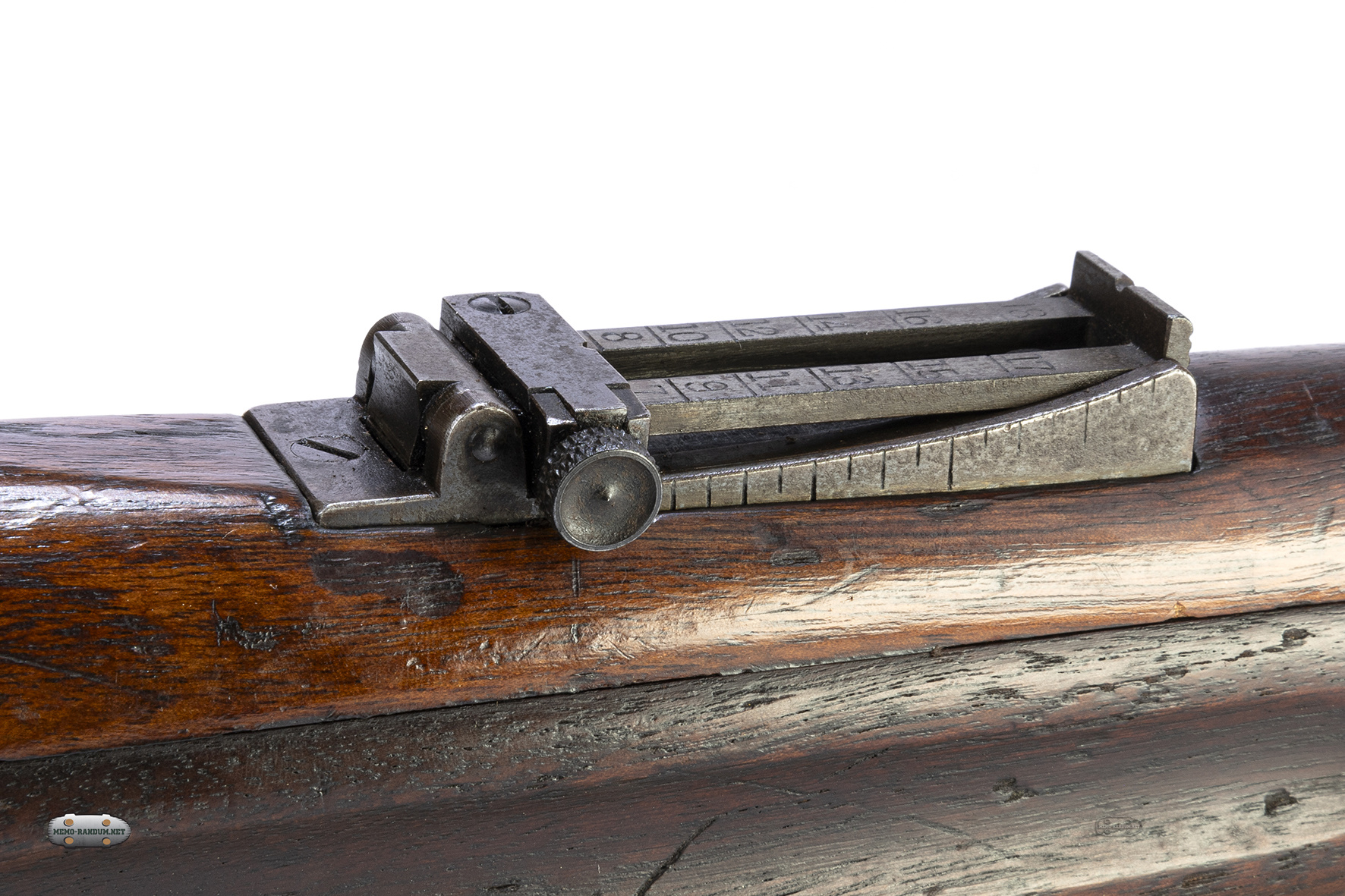

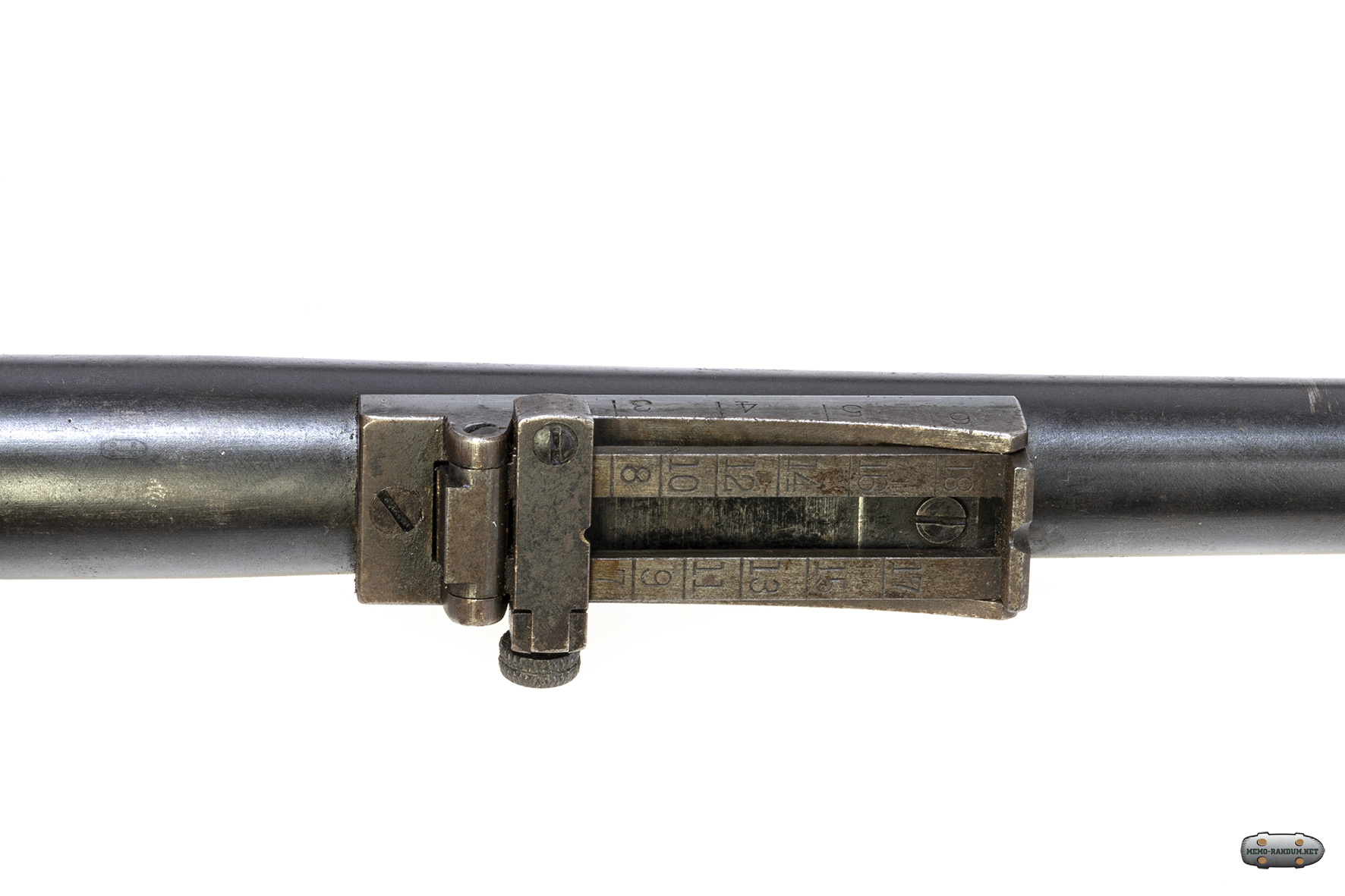

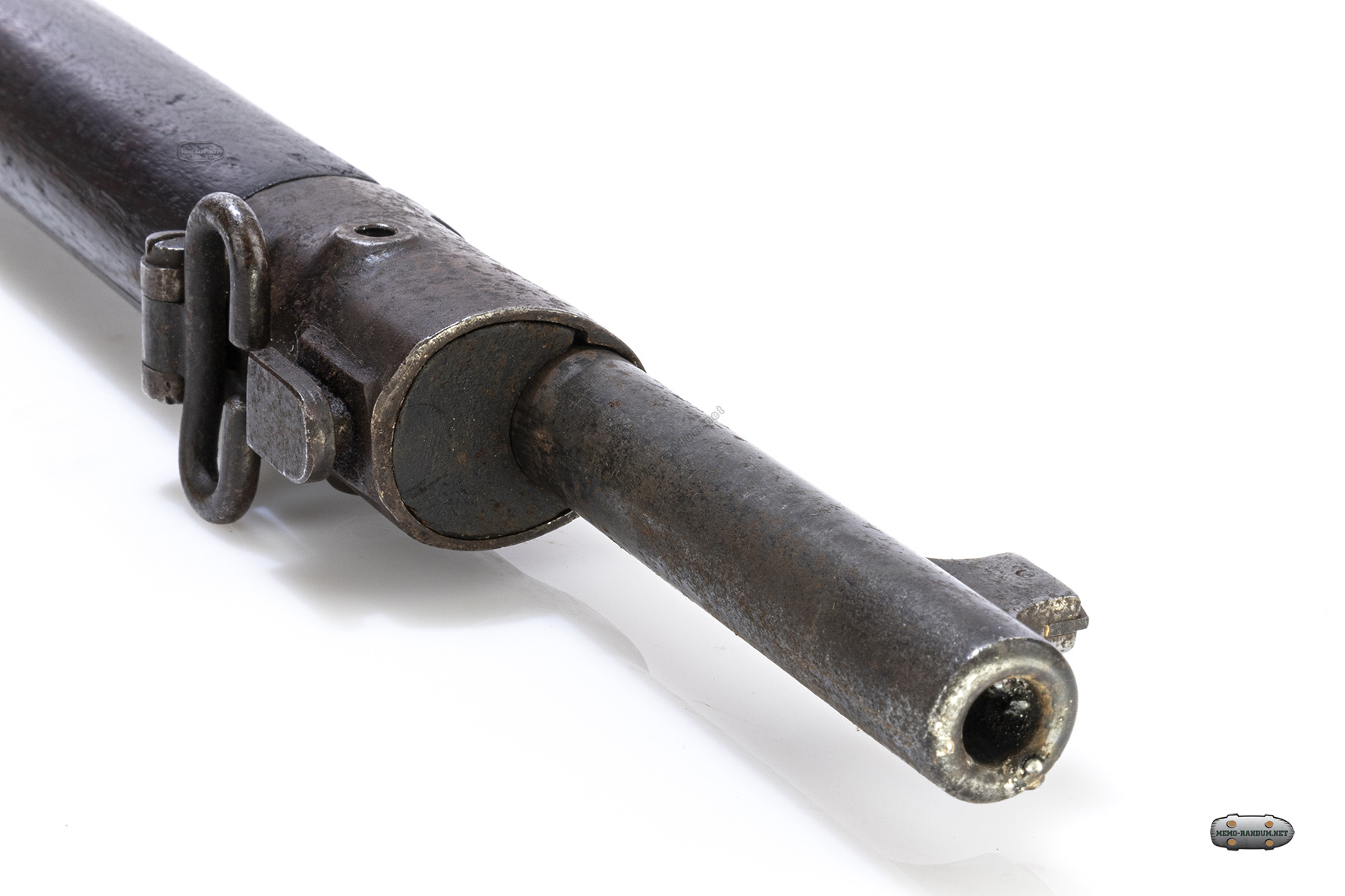

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896

Винтовки системы Краг – Йоргенсен отличались оригинальной конструкцией магазина, допускавшей пополнение отдельными патронами, как при открытом, так и при закрытом затворе. Сам затвор отличался очень плавным ходом и не очень прочной системой запирания.

В Дании и США были разработаны системы ускоренного заряжания магазина Краг – Йоргенсен при помощи обойм, однако особой популярности они не снискали.

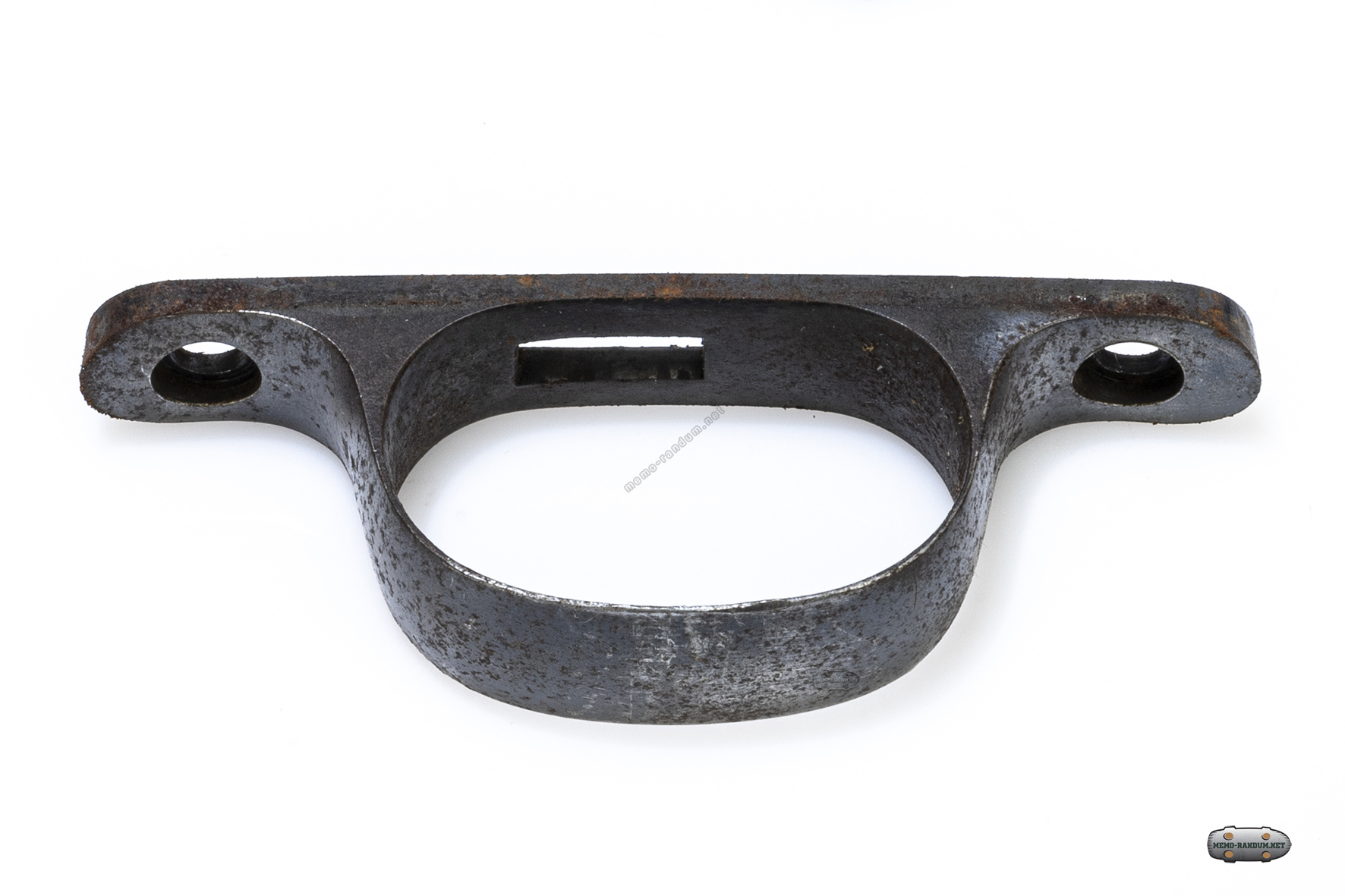

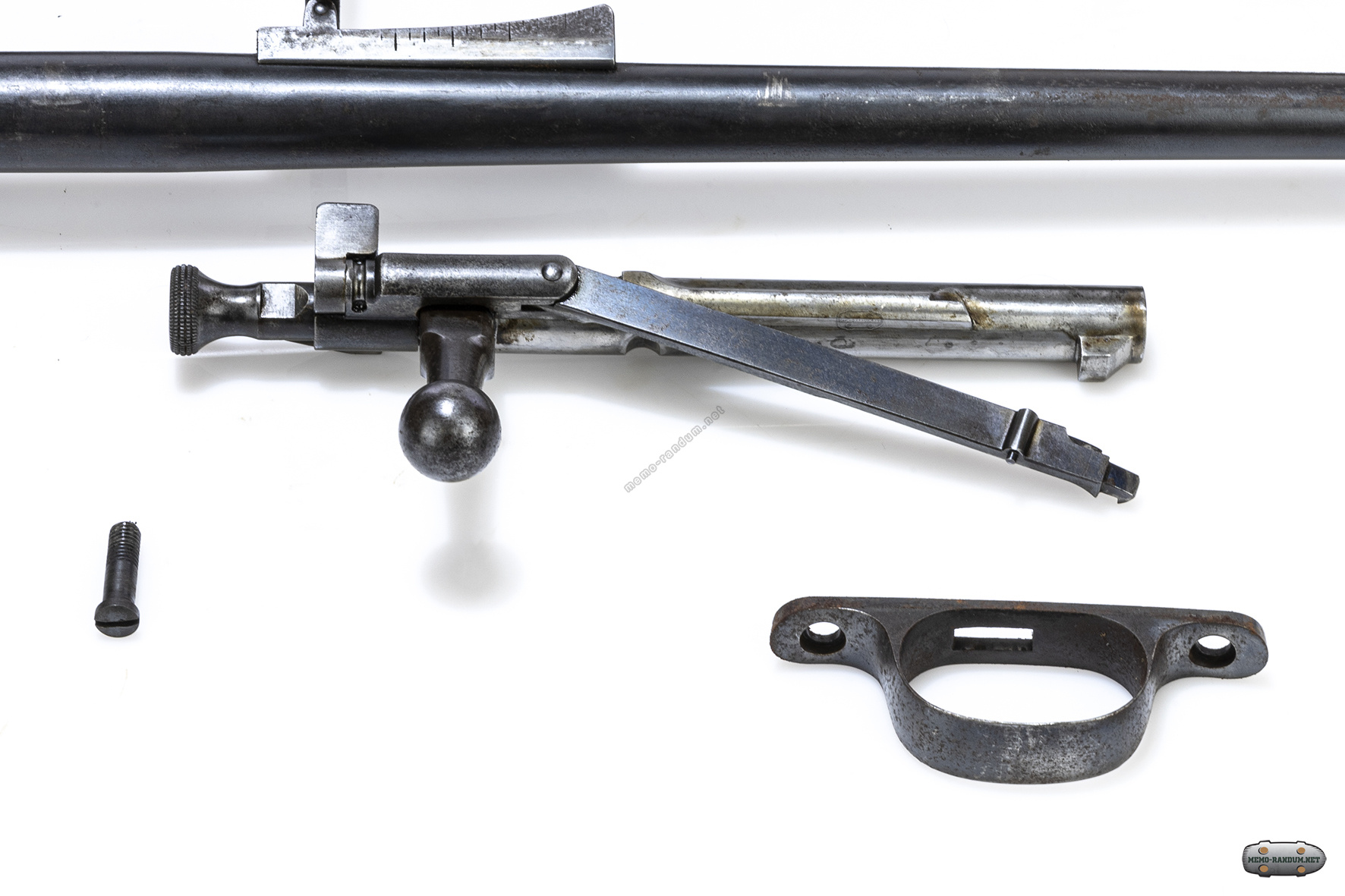

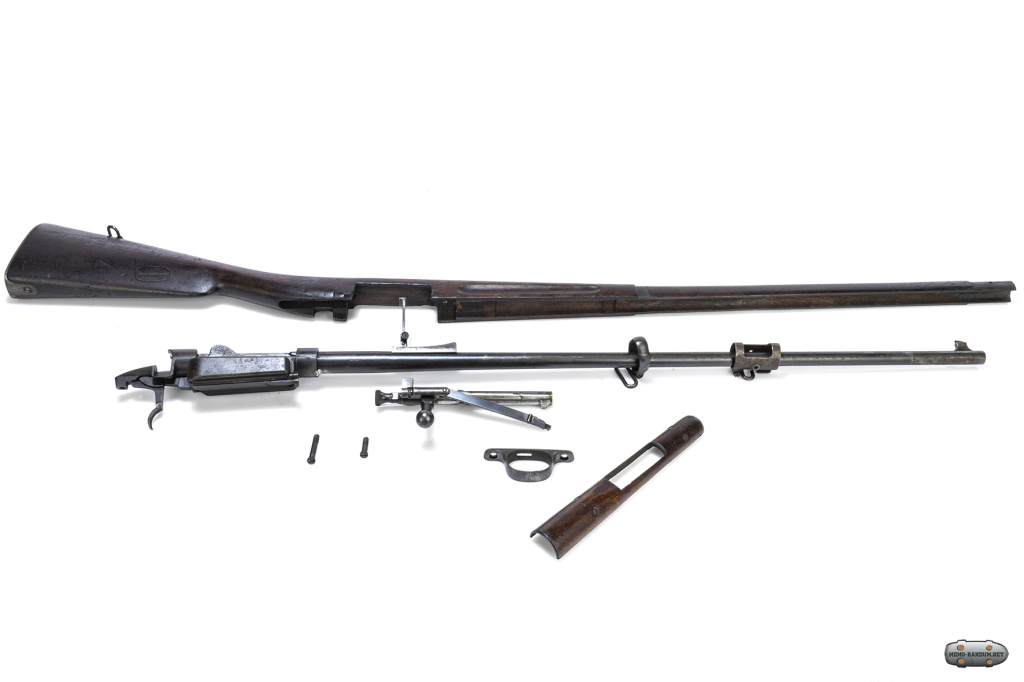

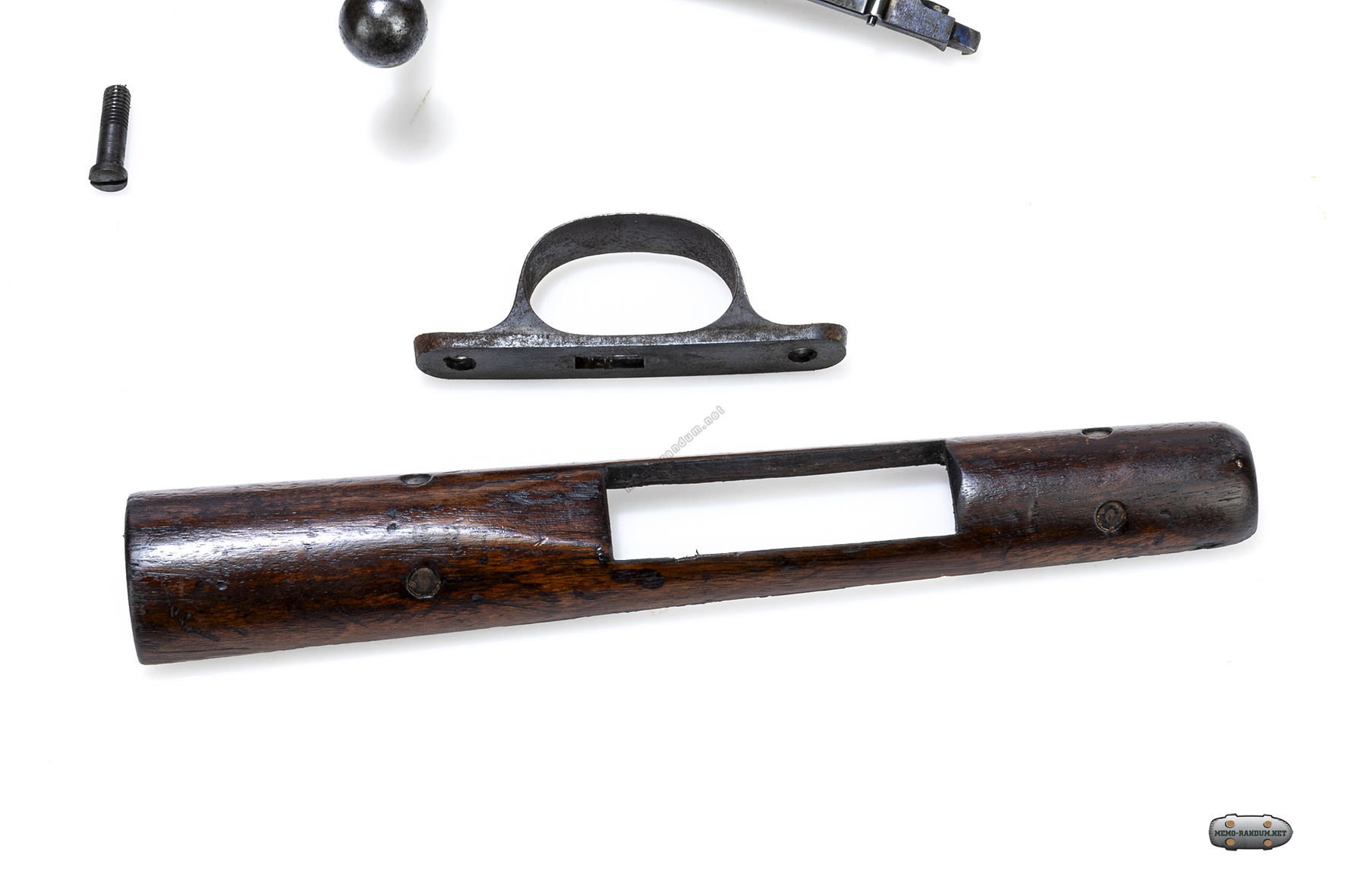

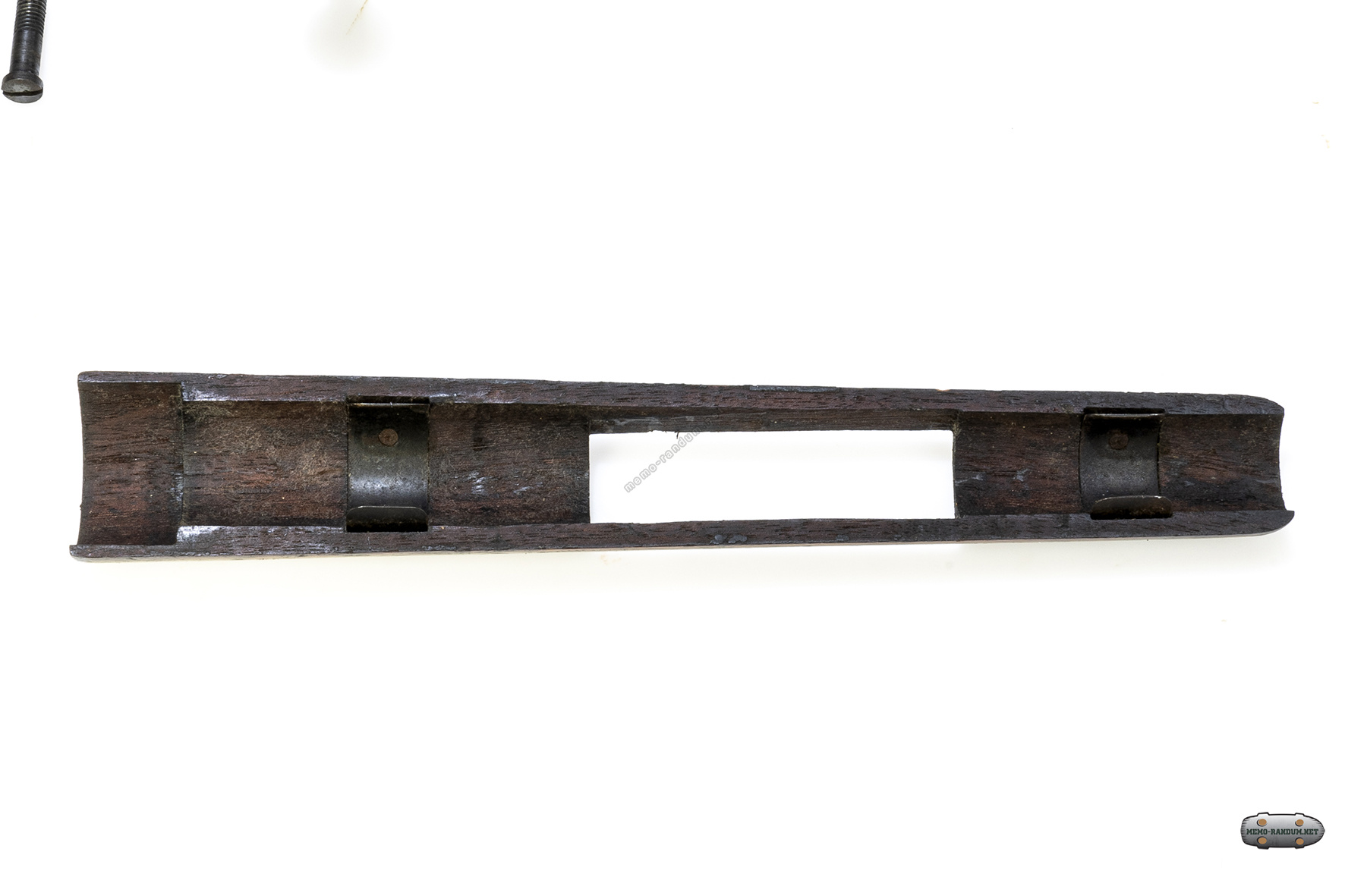

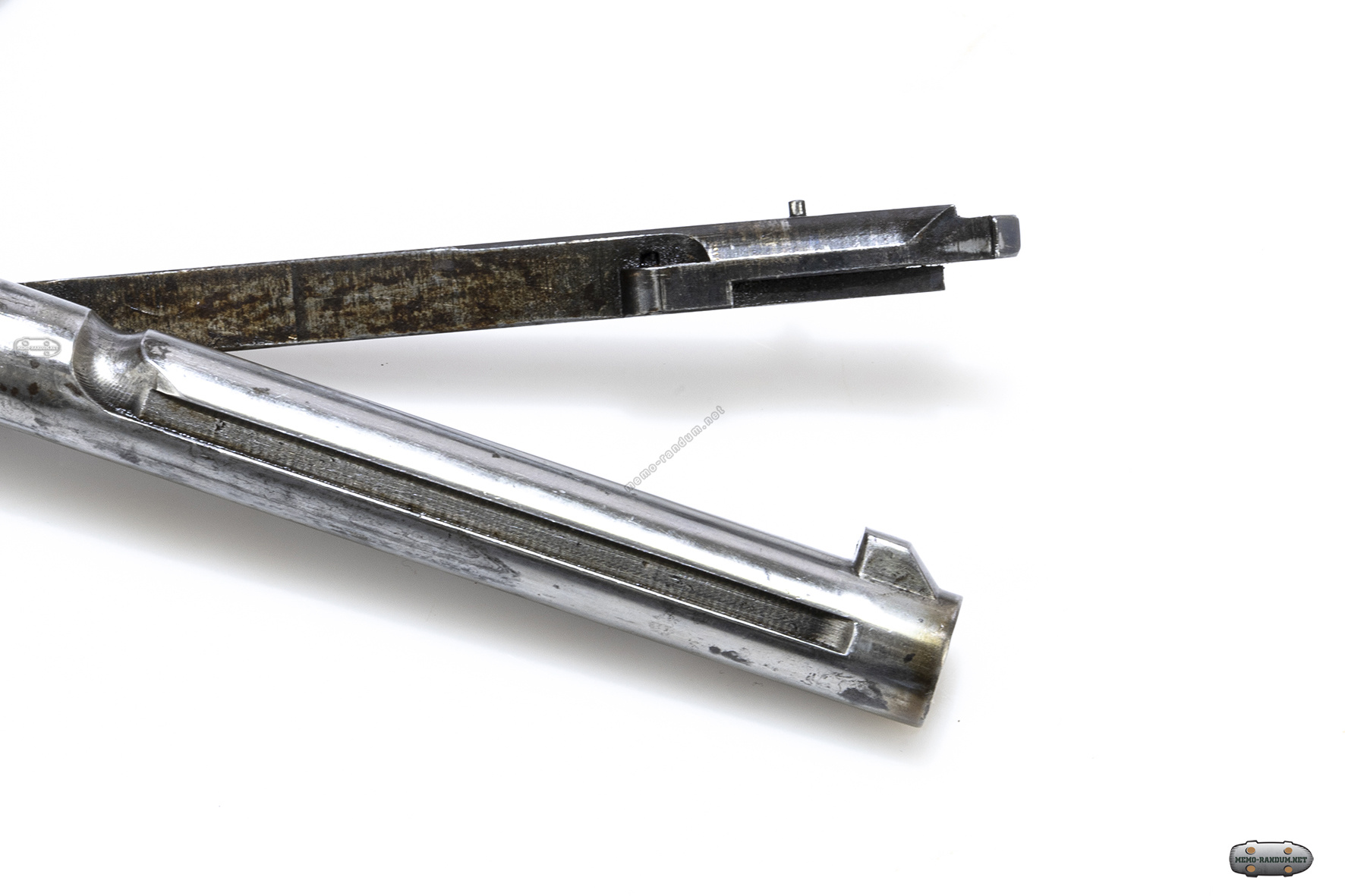

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. не полная разборка

Конструкция

Винтовка системы Краг – Йоргенсен - оружие с ручной перезарядкой при помощи продольно скользящего поворотного затвора.

Запирание осуществляется одним радиальным боевым упором, расположенным в передней части затвора. В норвежских и датских вариантах этой системы основание рукоятки затвора служит дополнительным упором затвора. Питание патронами – из интегрированного (неотъемного) коробчатого однорядного магазина, расположенного горизонтально под затвором.

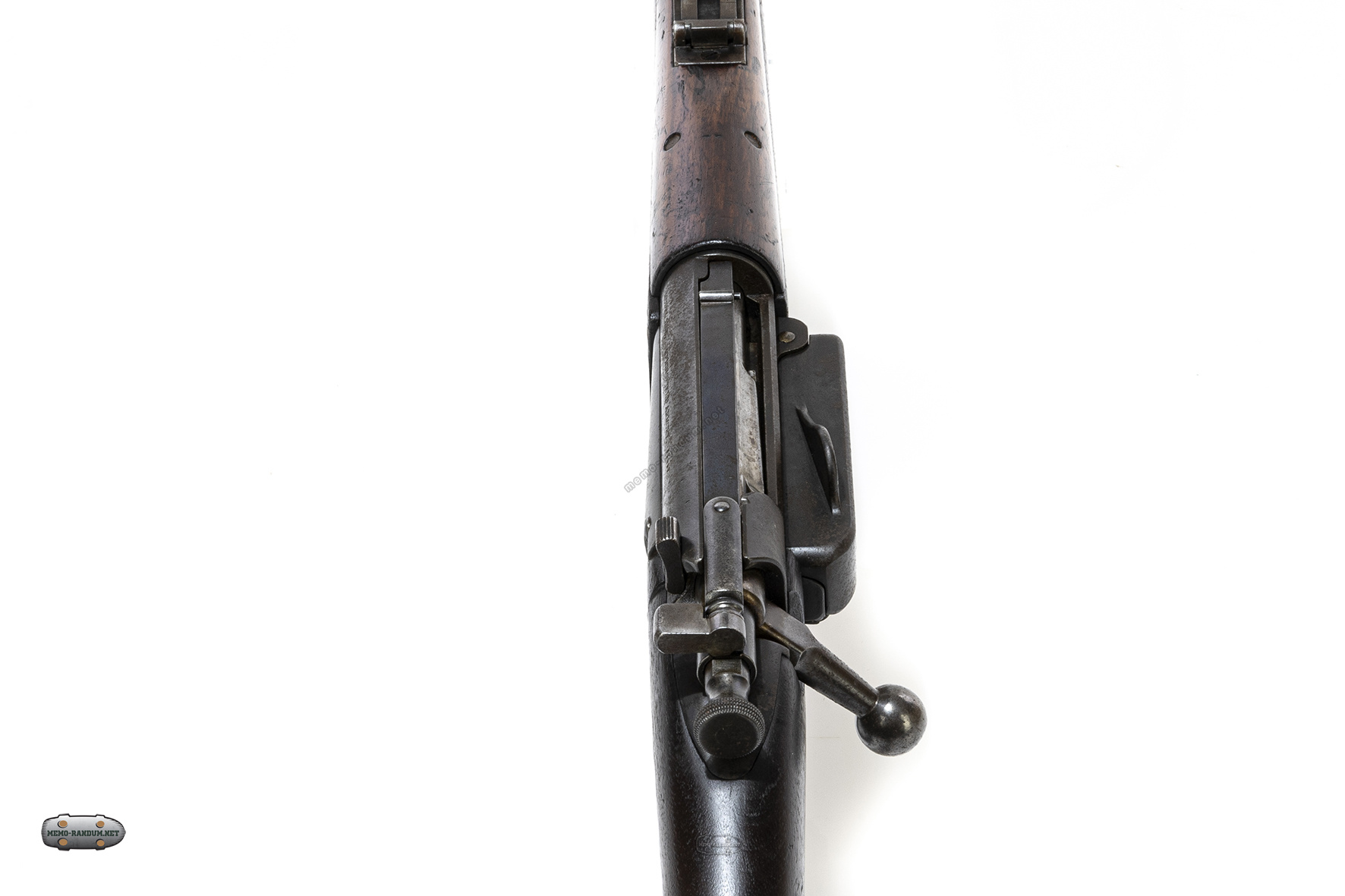

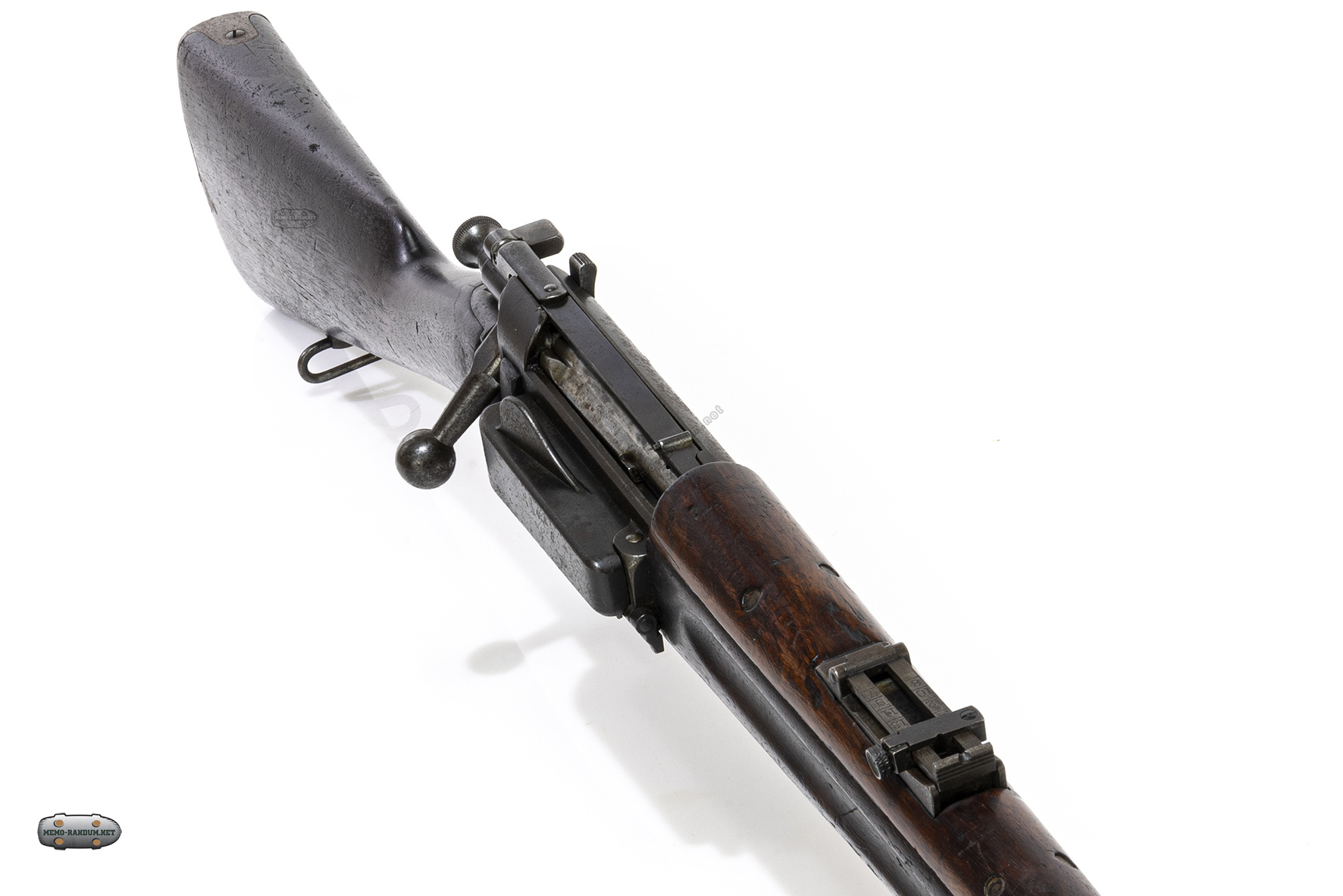

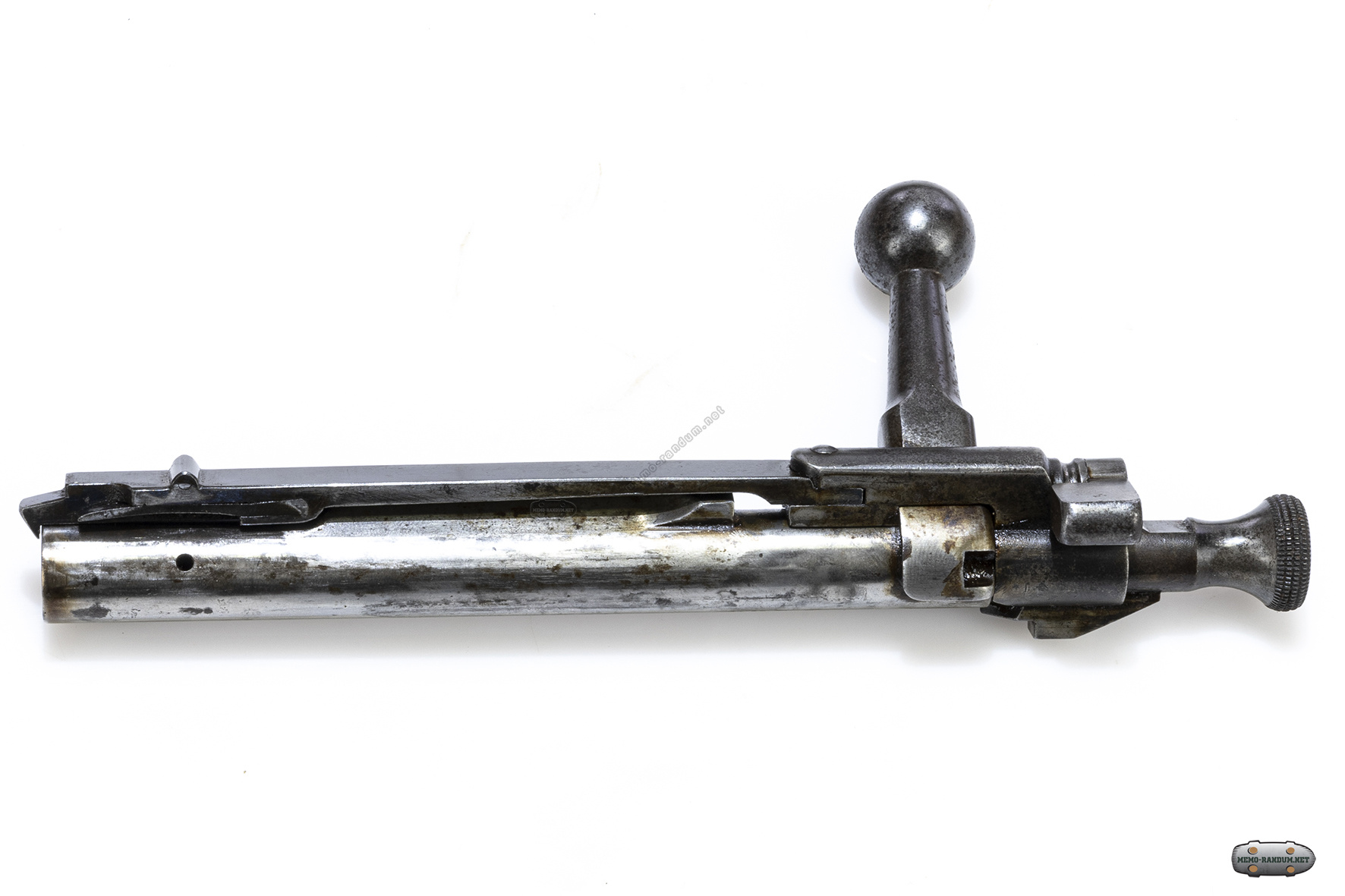

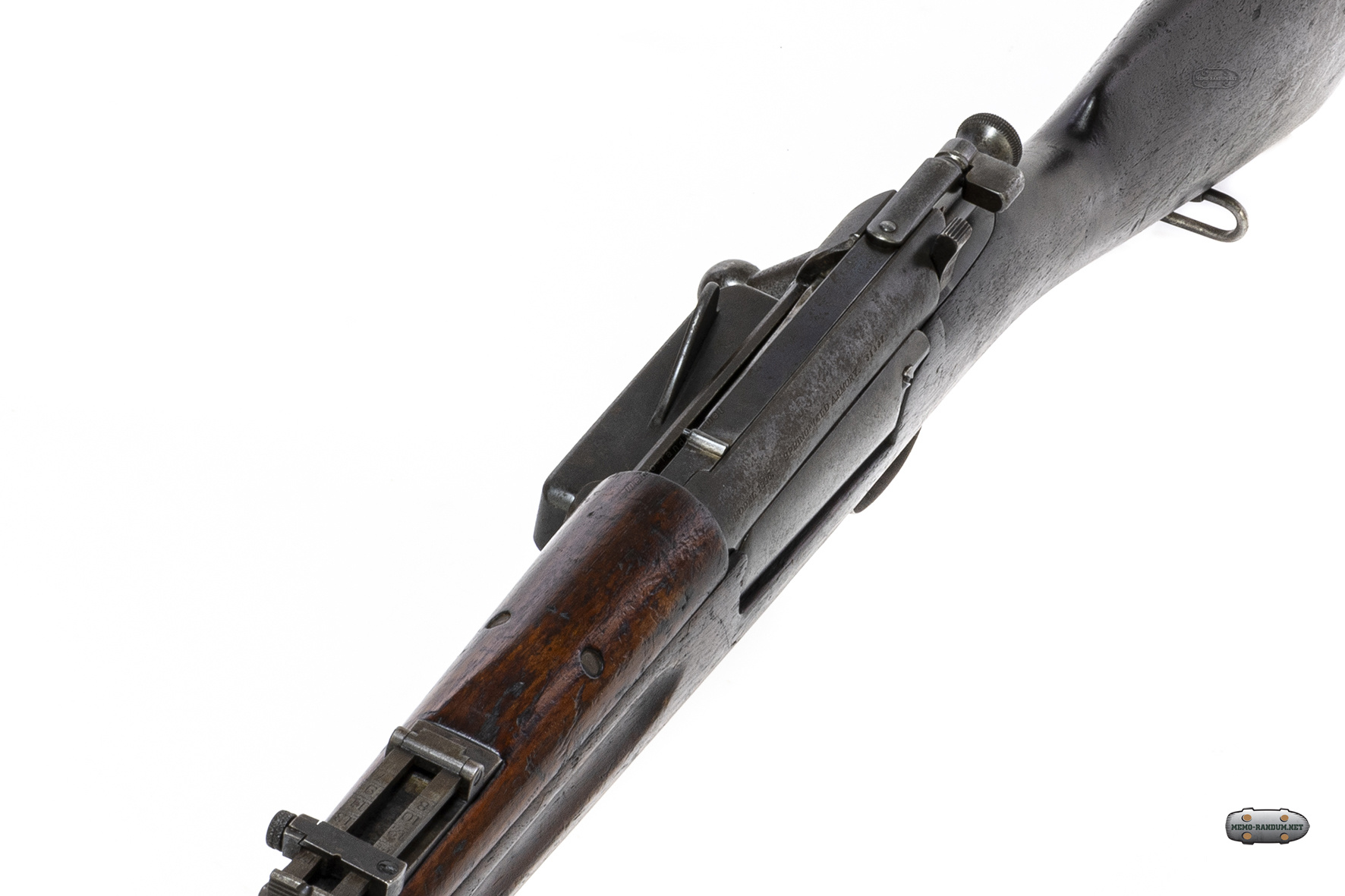

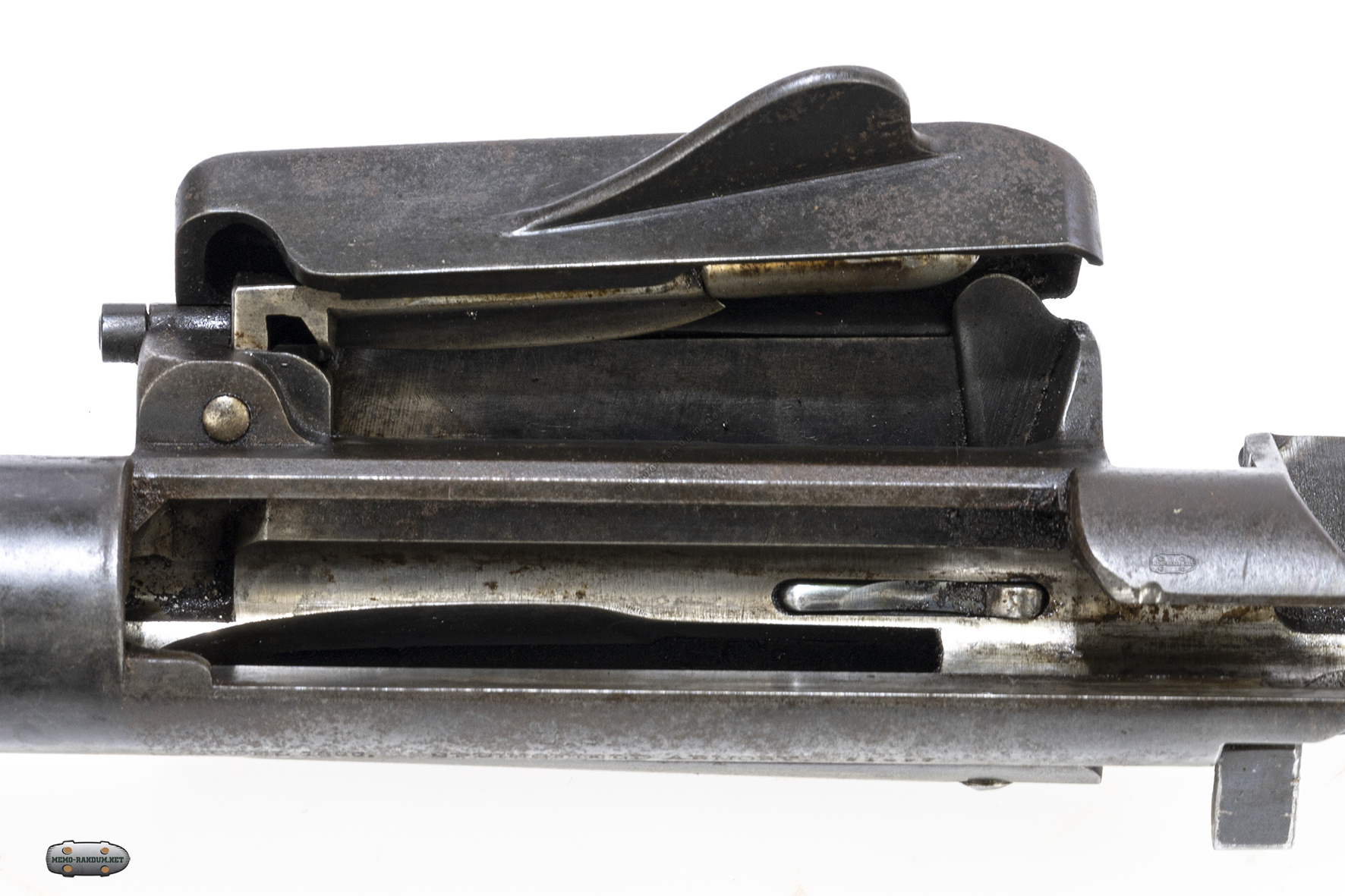

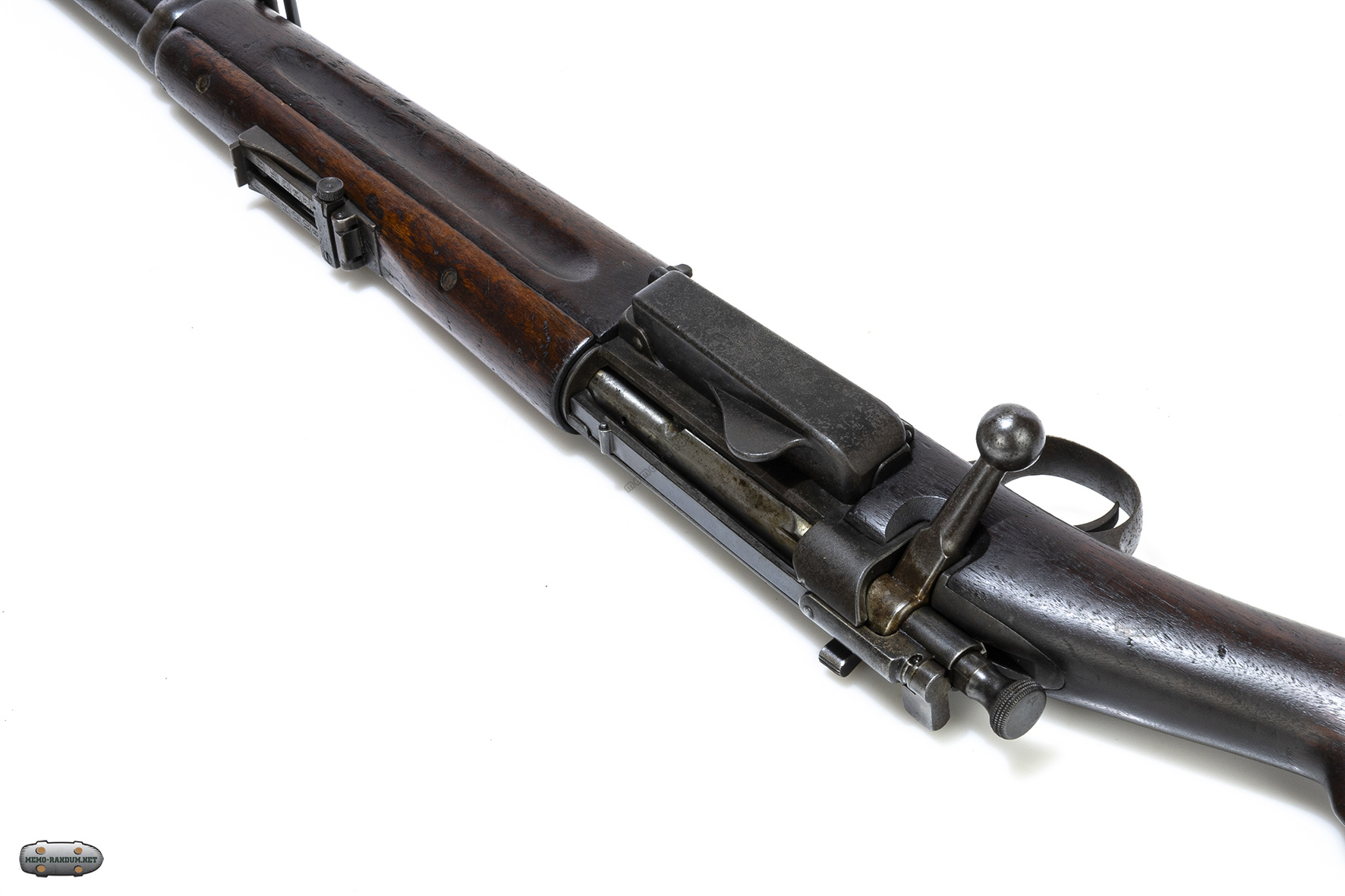

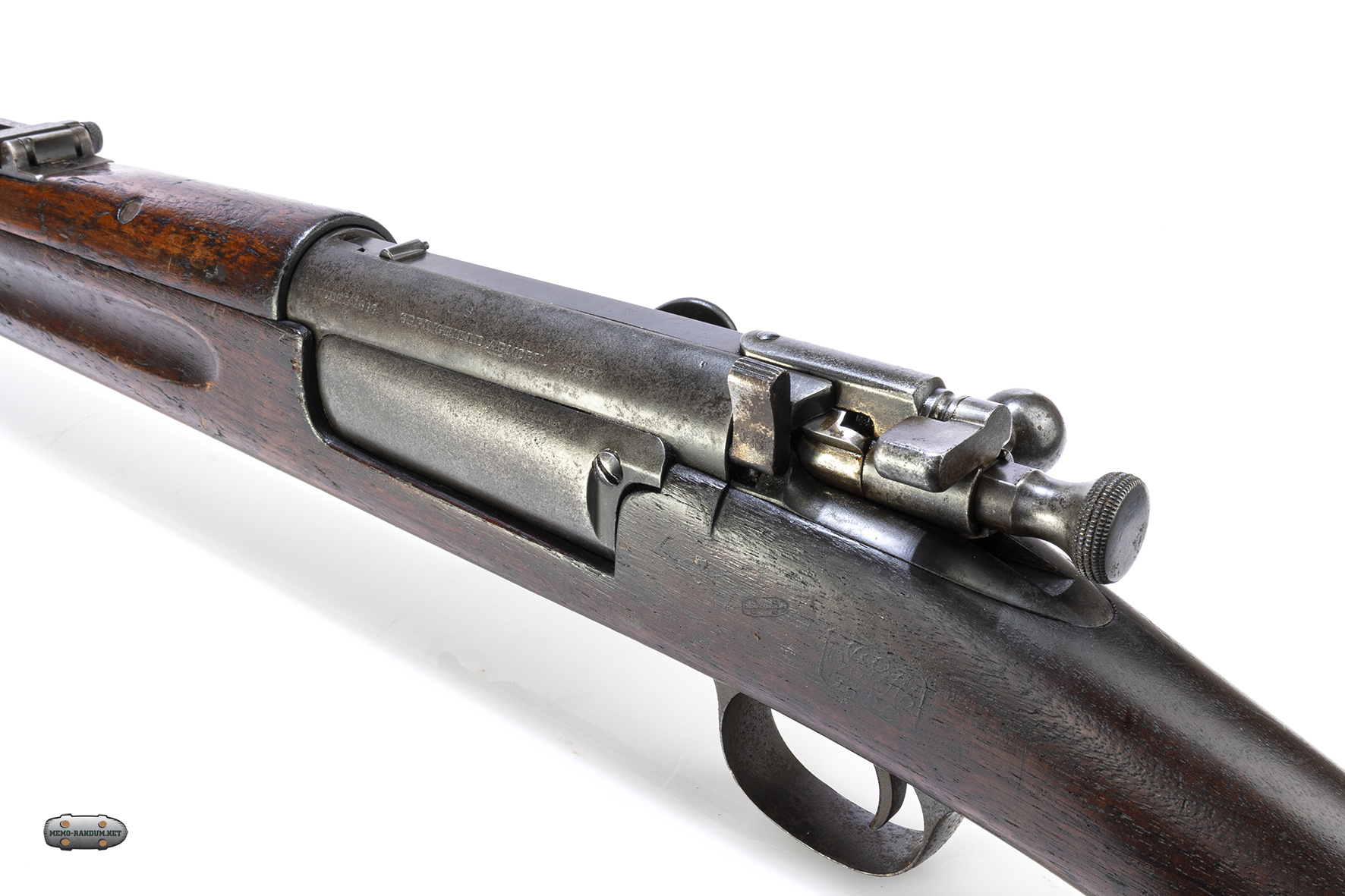

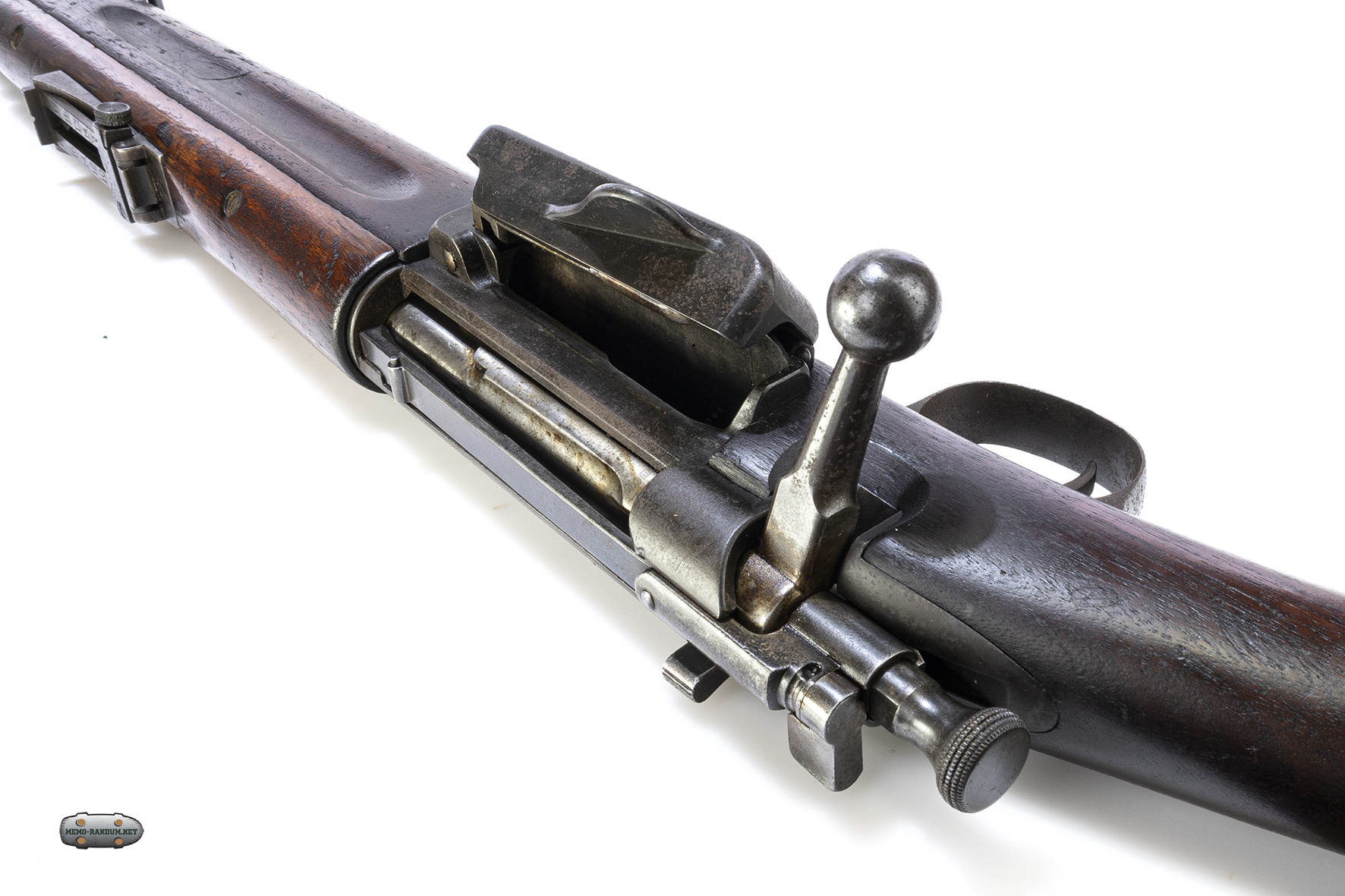

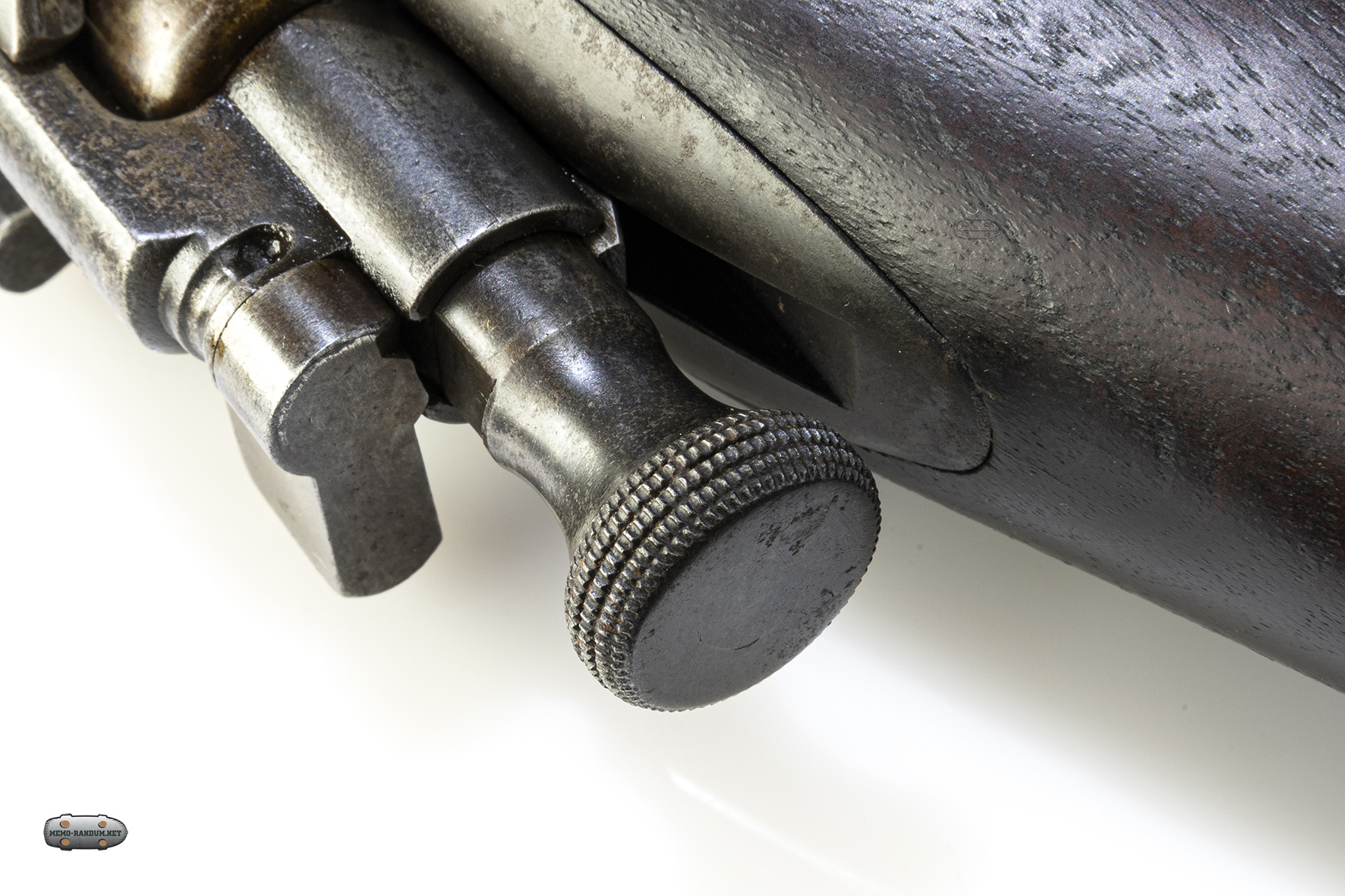

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. Затворная группа

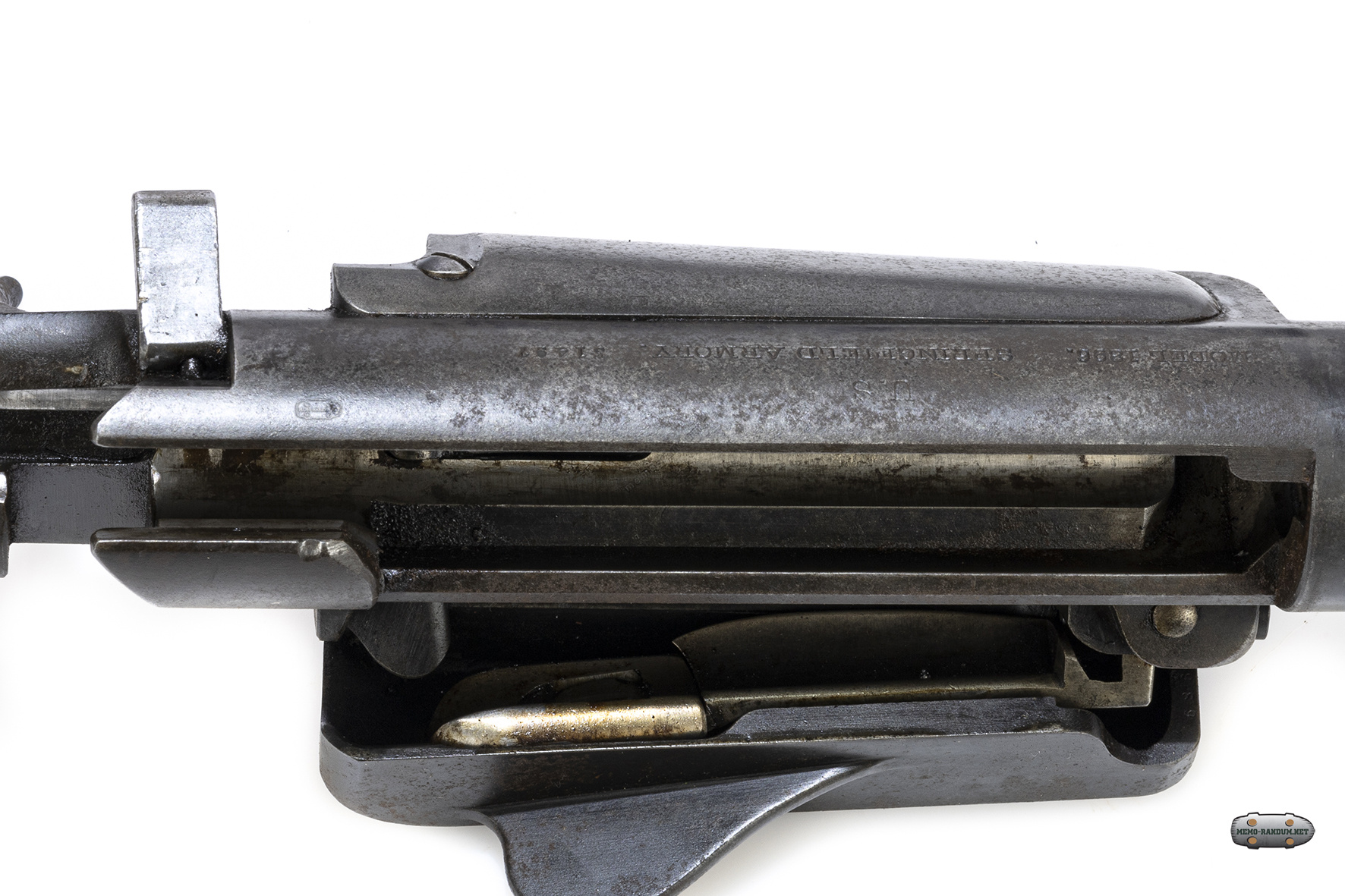

и вид на открытую крышку подачи патронов

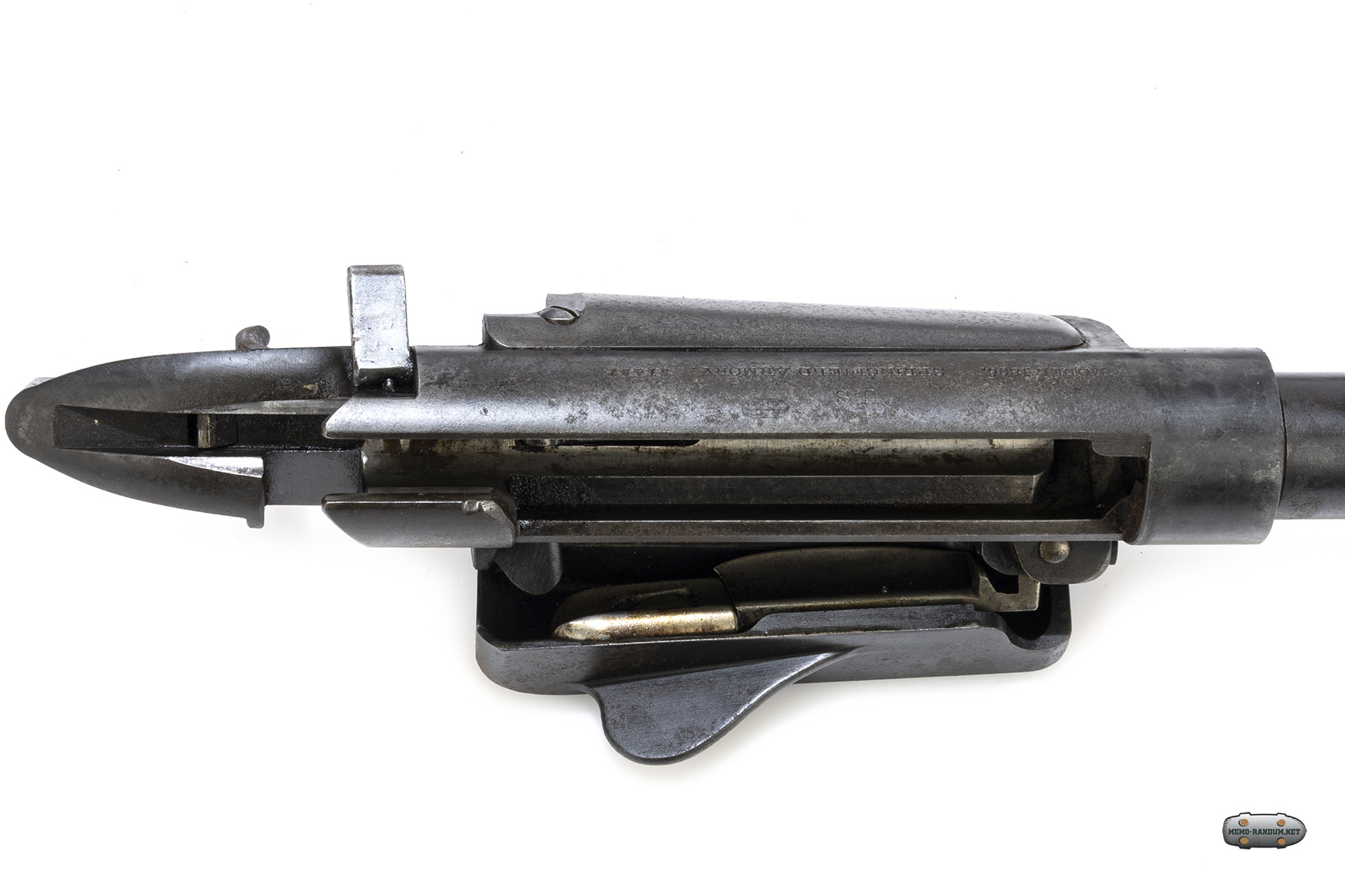

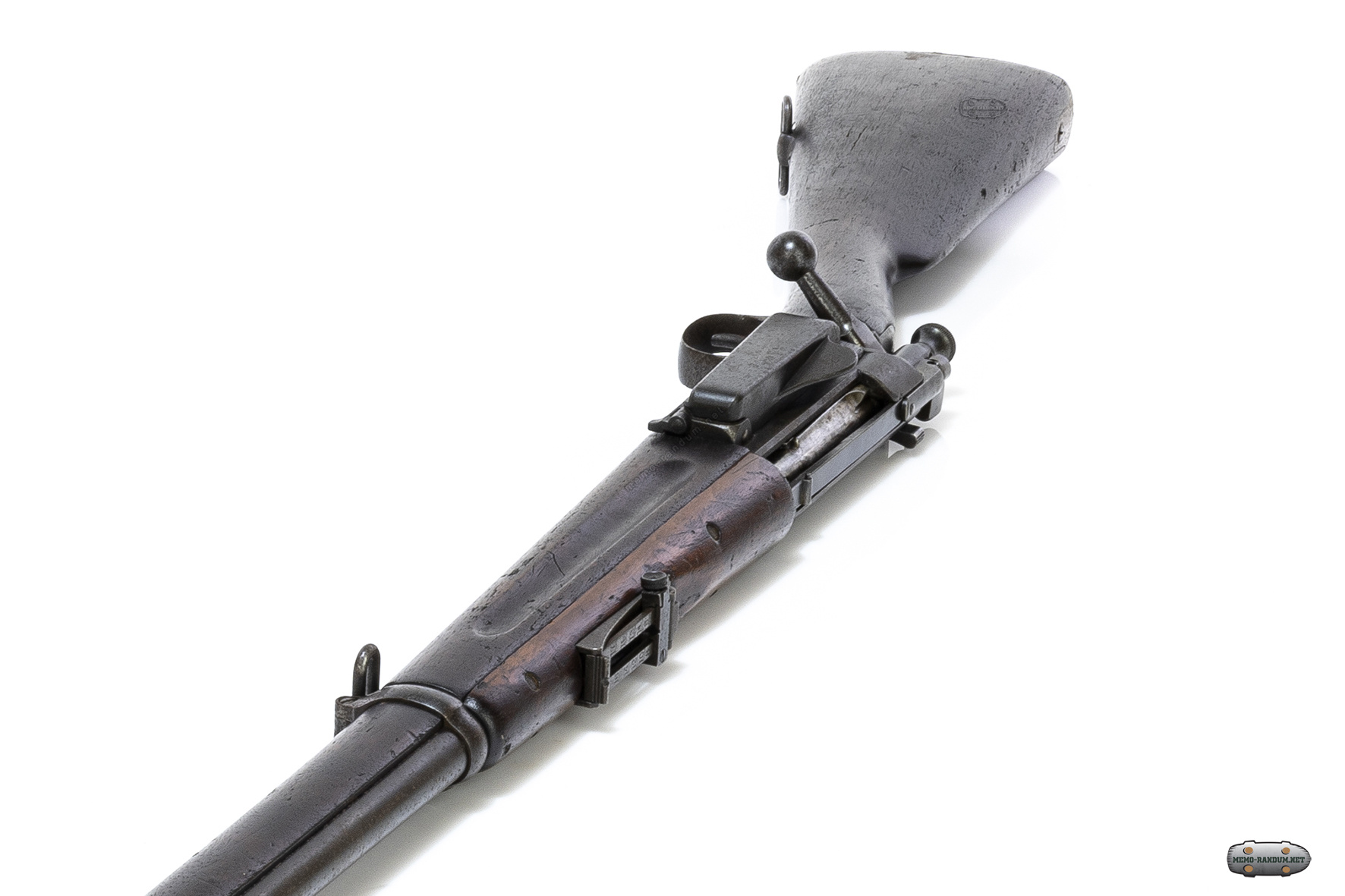

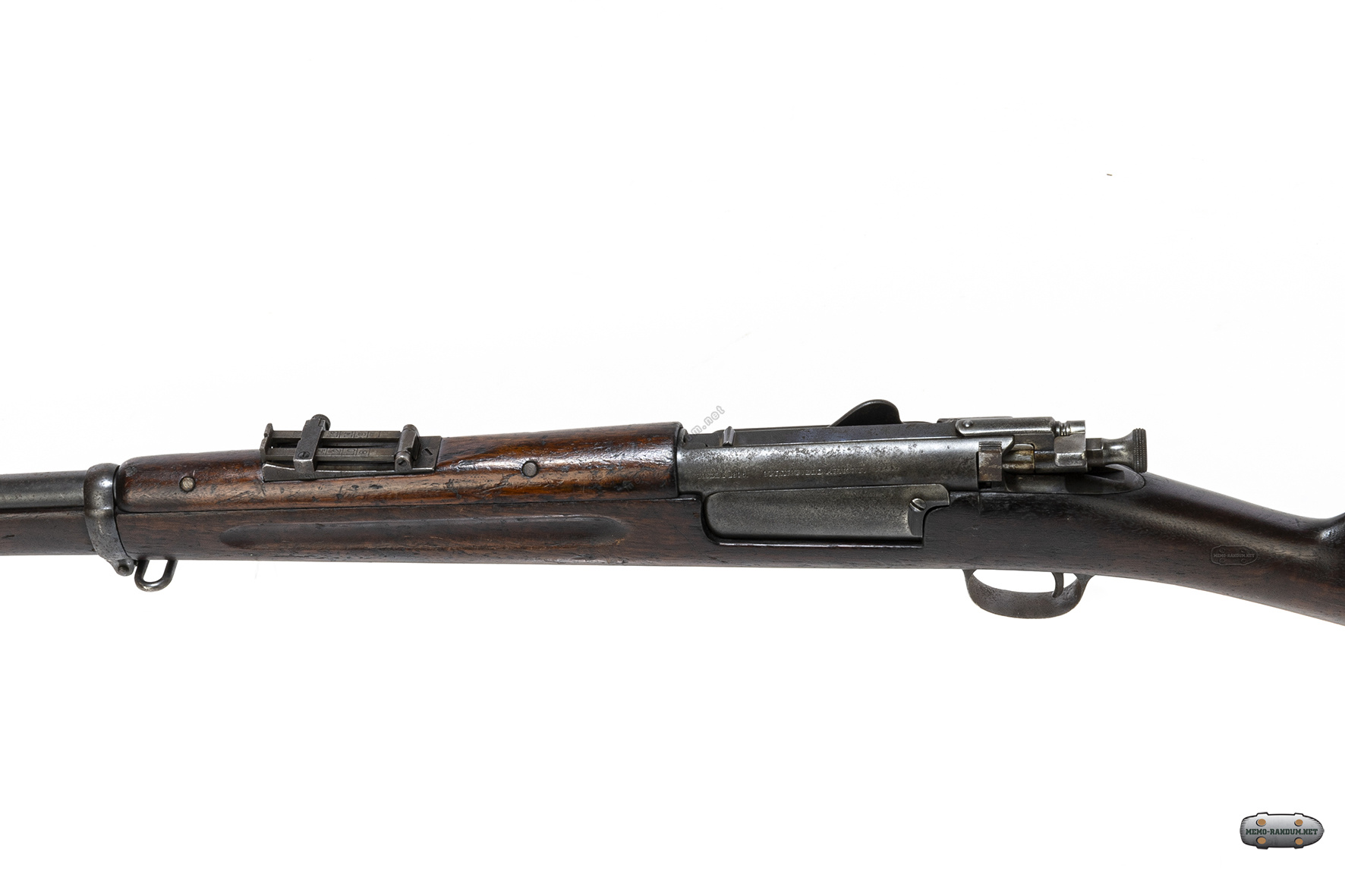

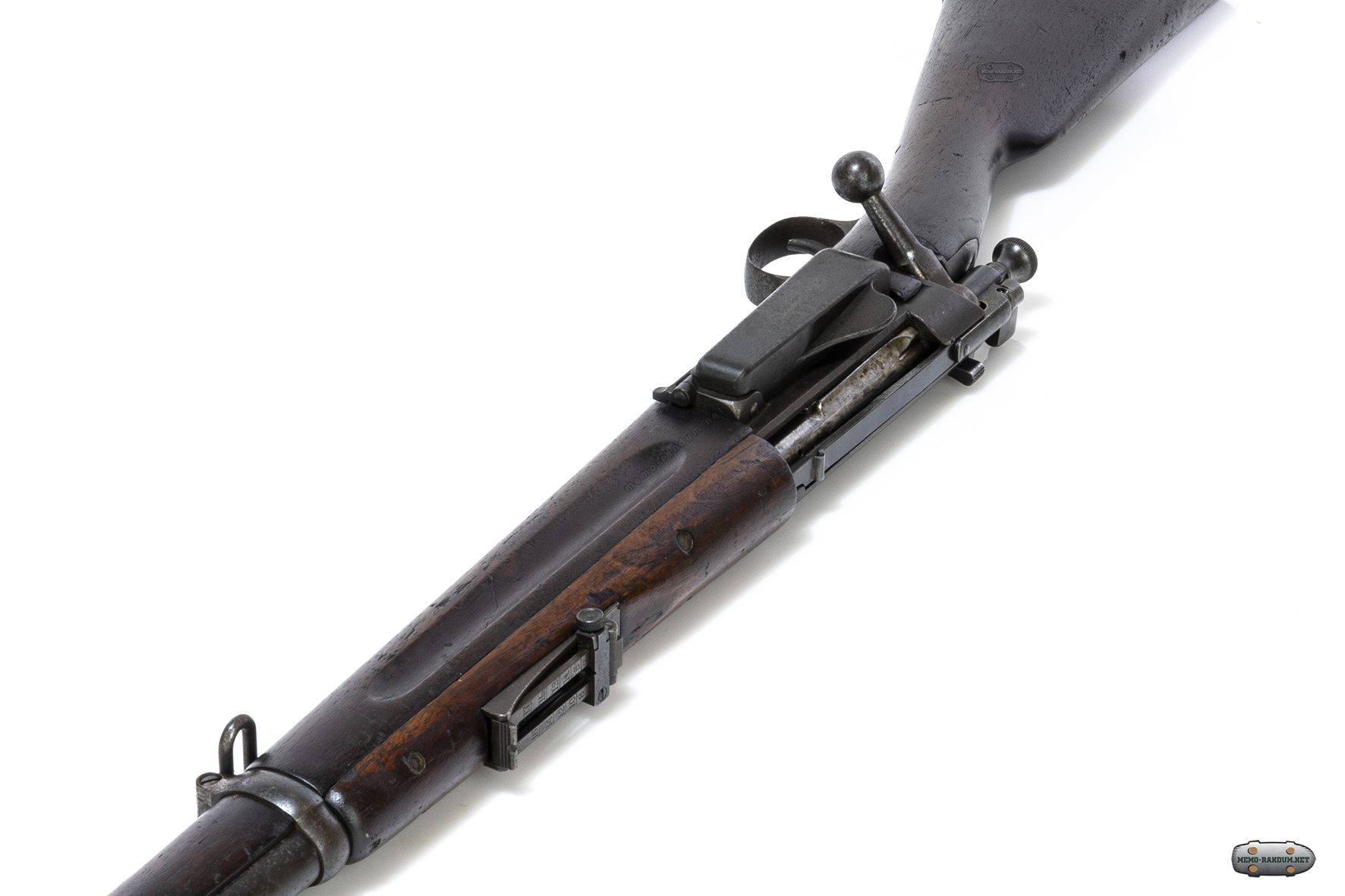

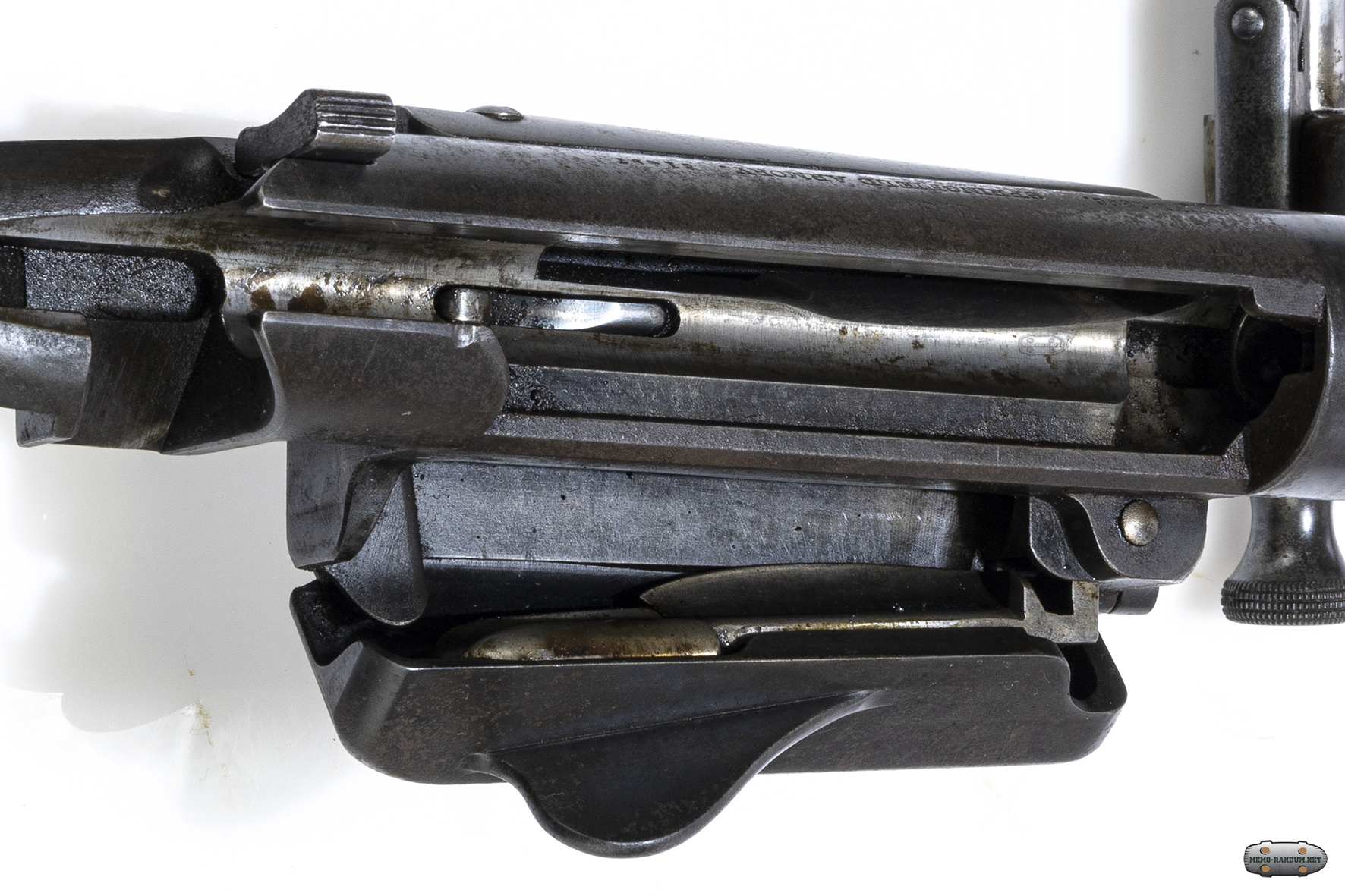

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. крышка открыта

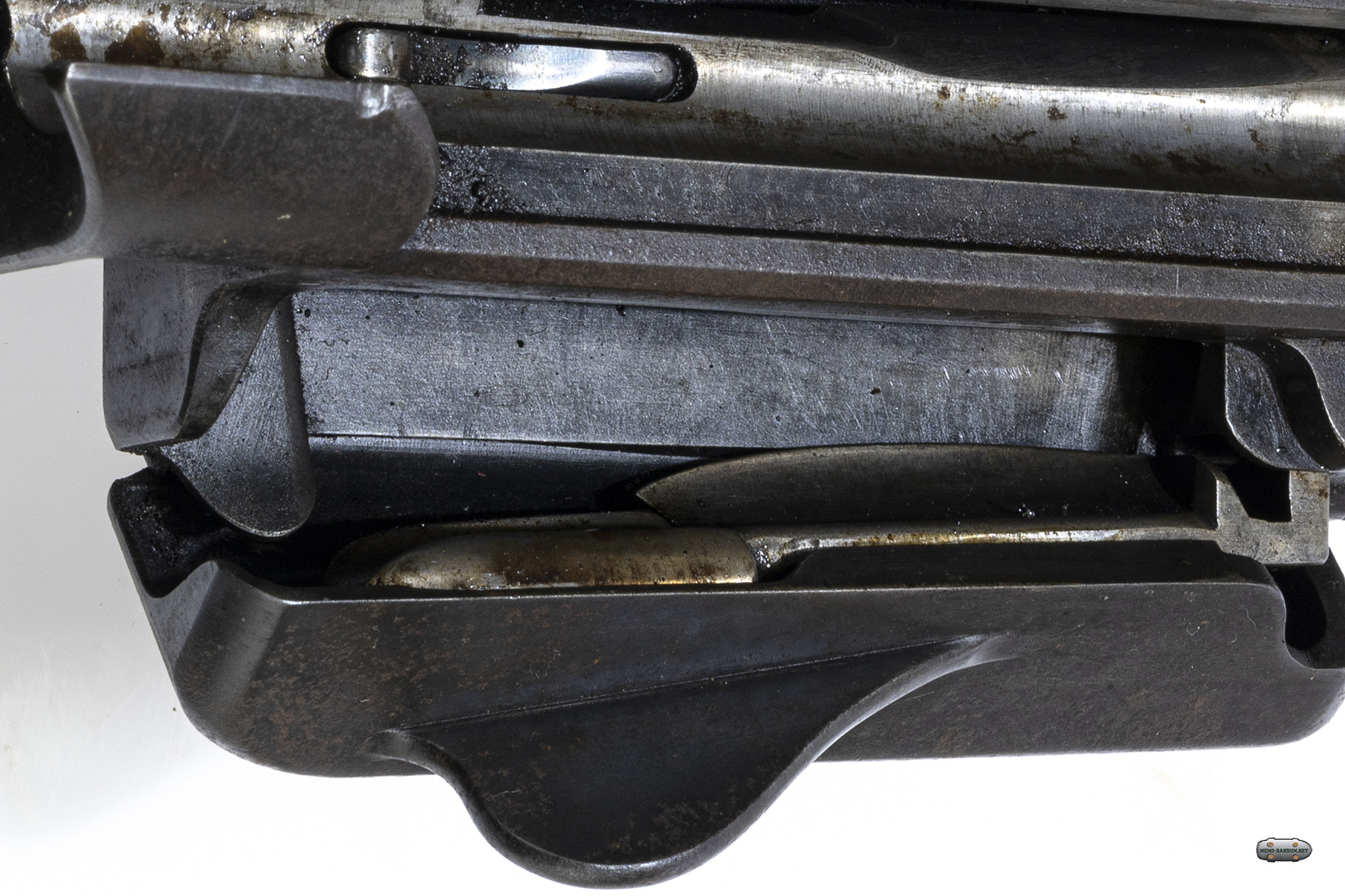

Заряжание магазина осуществляется через откидную дверцу на его правой стенке. В винтовках датского образца дверца магазина откидывается вперед, в норвежских и американских Крагах – вниз, при этом во всех случаях рычаг подавателя автоматически отводится в сторону. Через открытую дверцу патроны вкладываются (высыпаются) в магазин, после чего при закрытии дверцы освобождается пружина подавателя, толкающая патроны справа налево, к выходу из магазина в ствольную коробку, на линию подачи затвора. В датских системах могла использоваться специальная обойма с пружиной защелкой, при освобождении которой все 5 патронов автоматически выталкивались из обоймы в магазин.

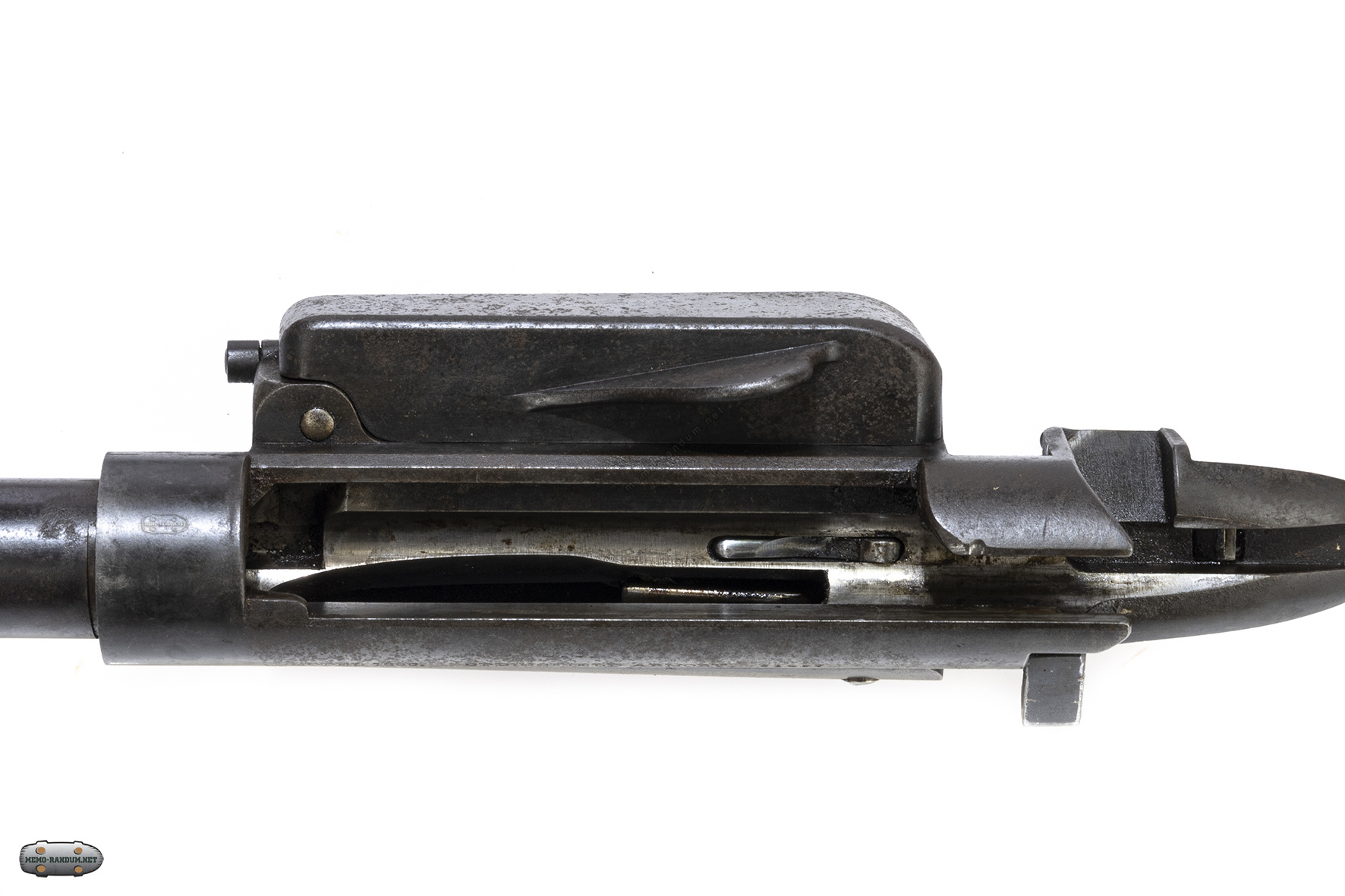

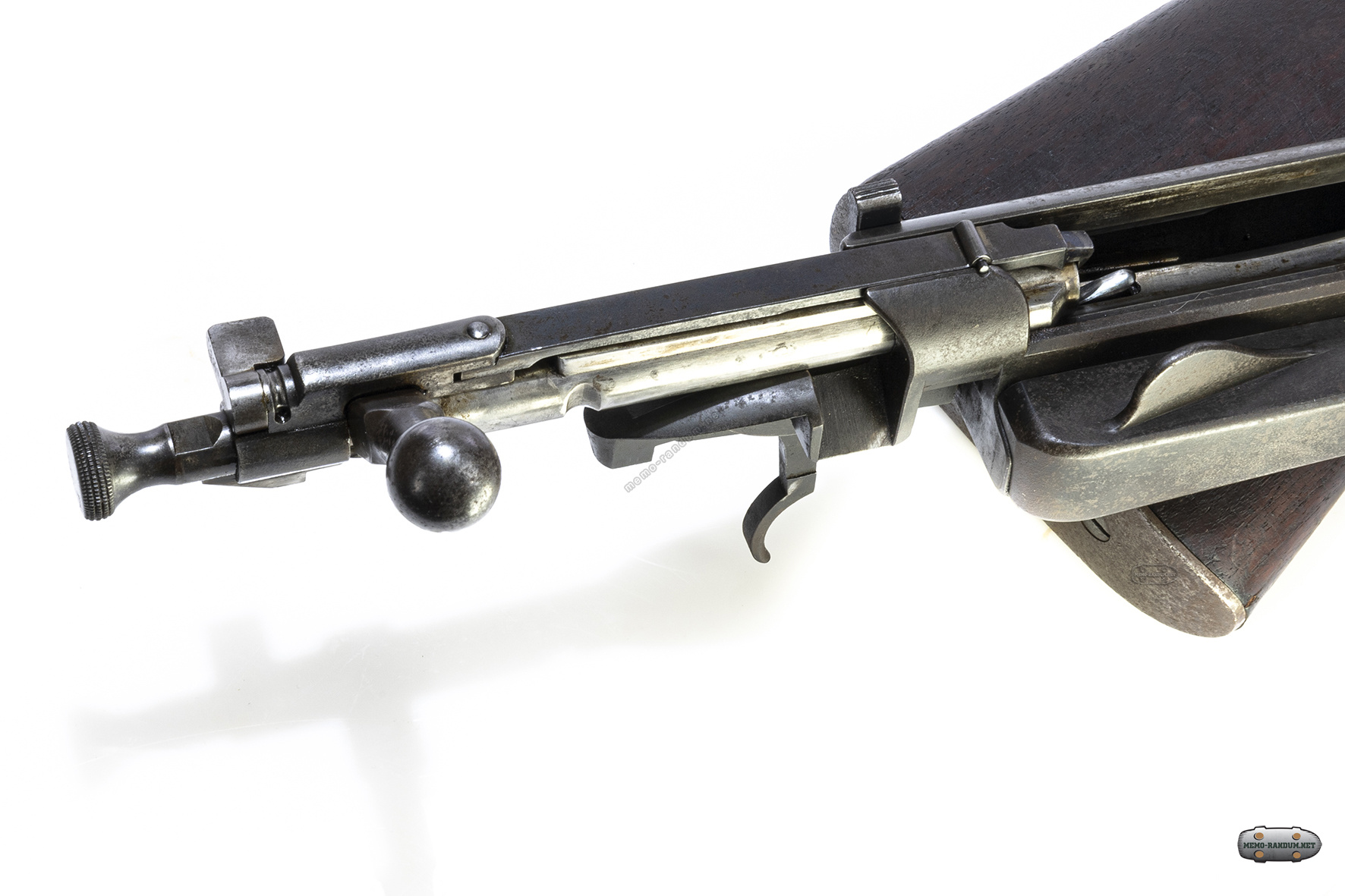

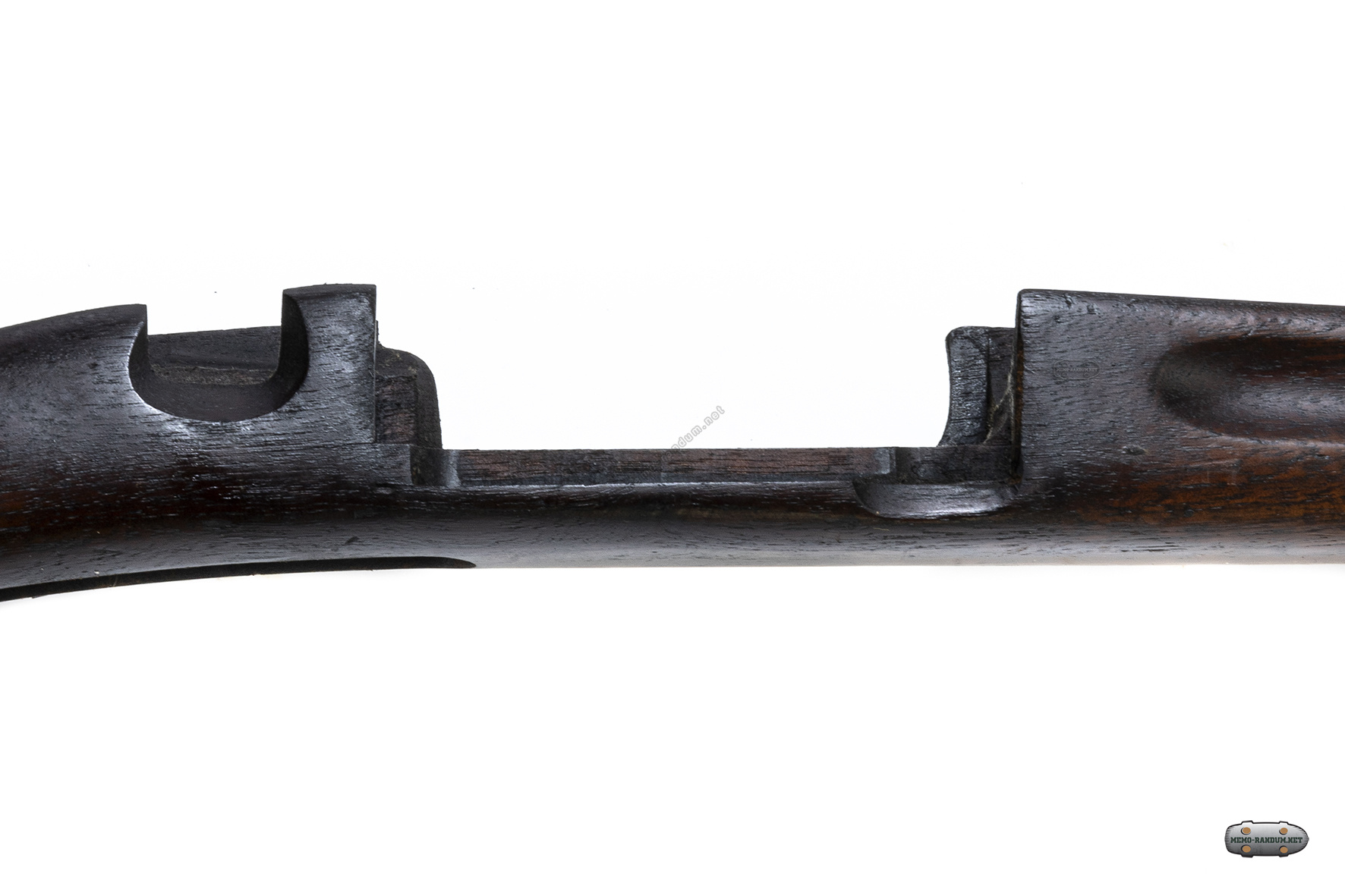

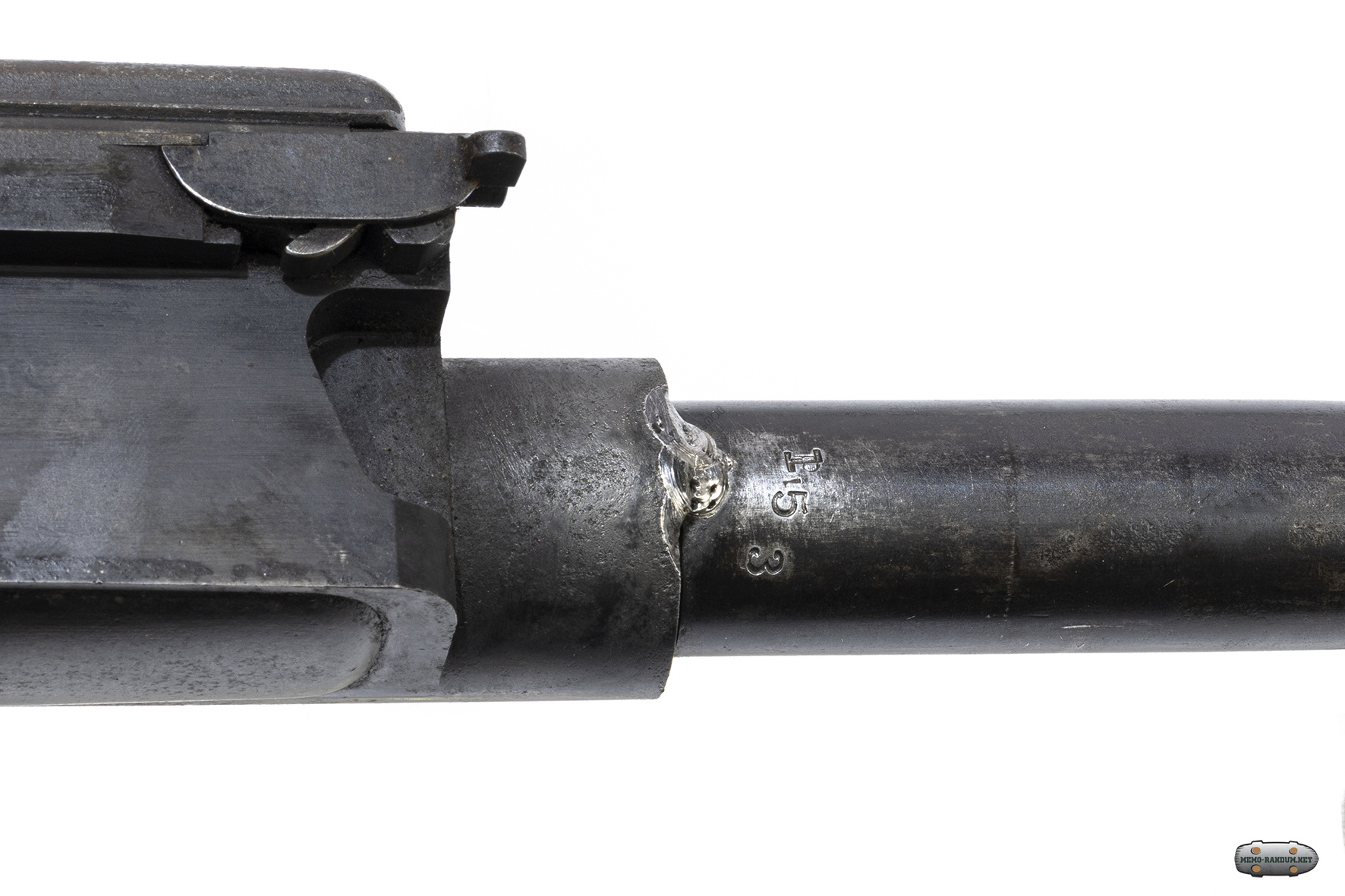

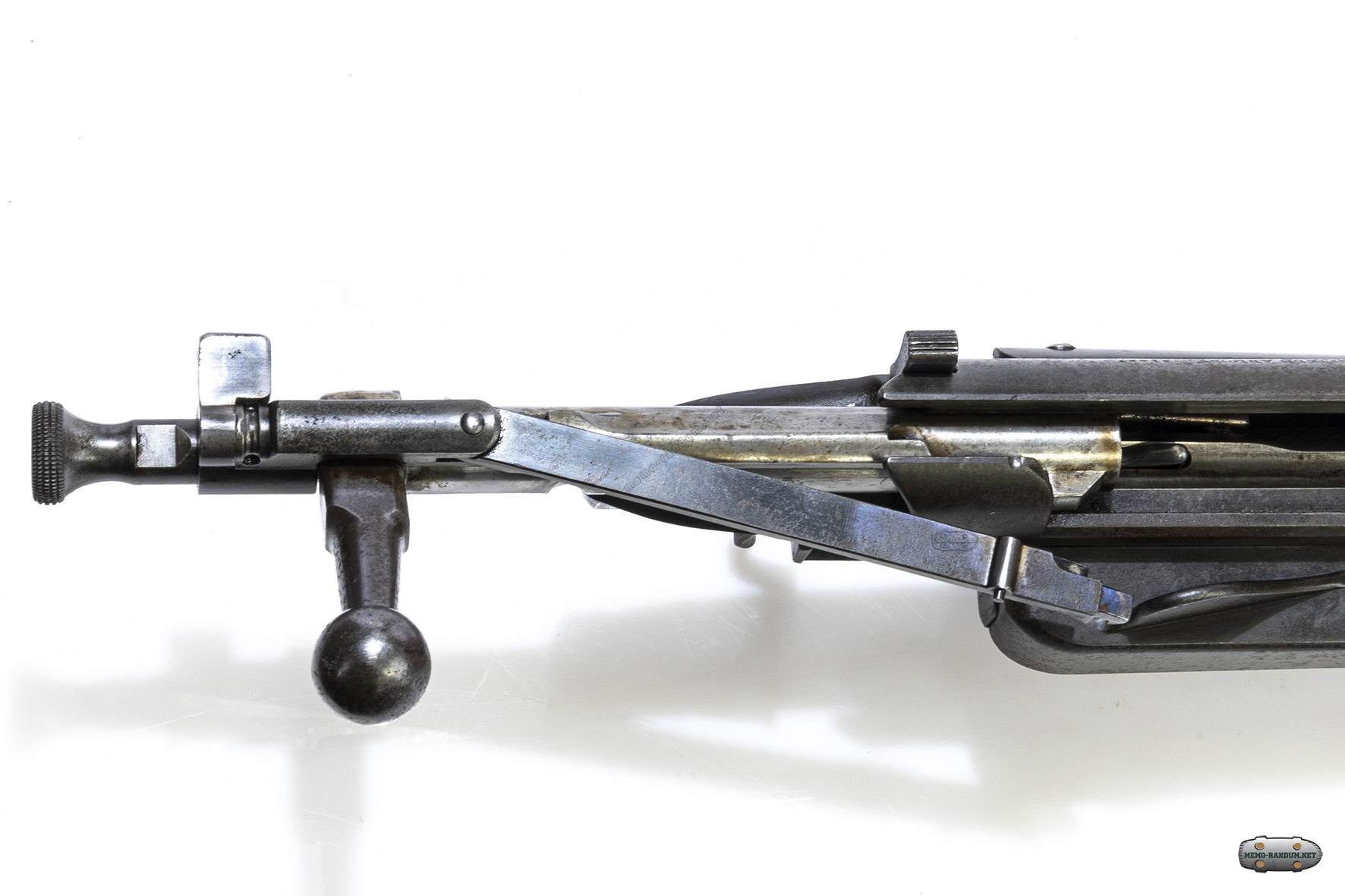

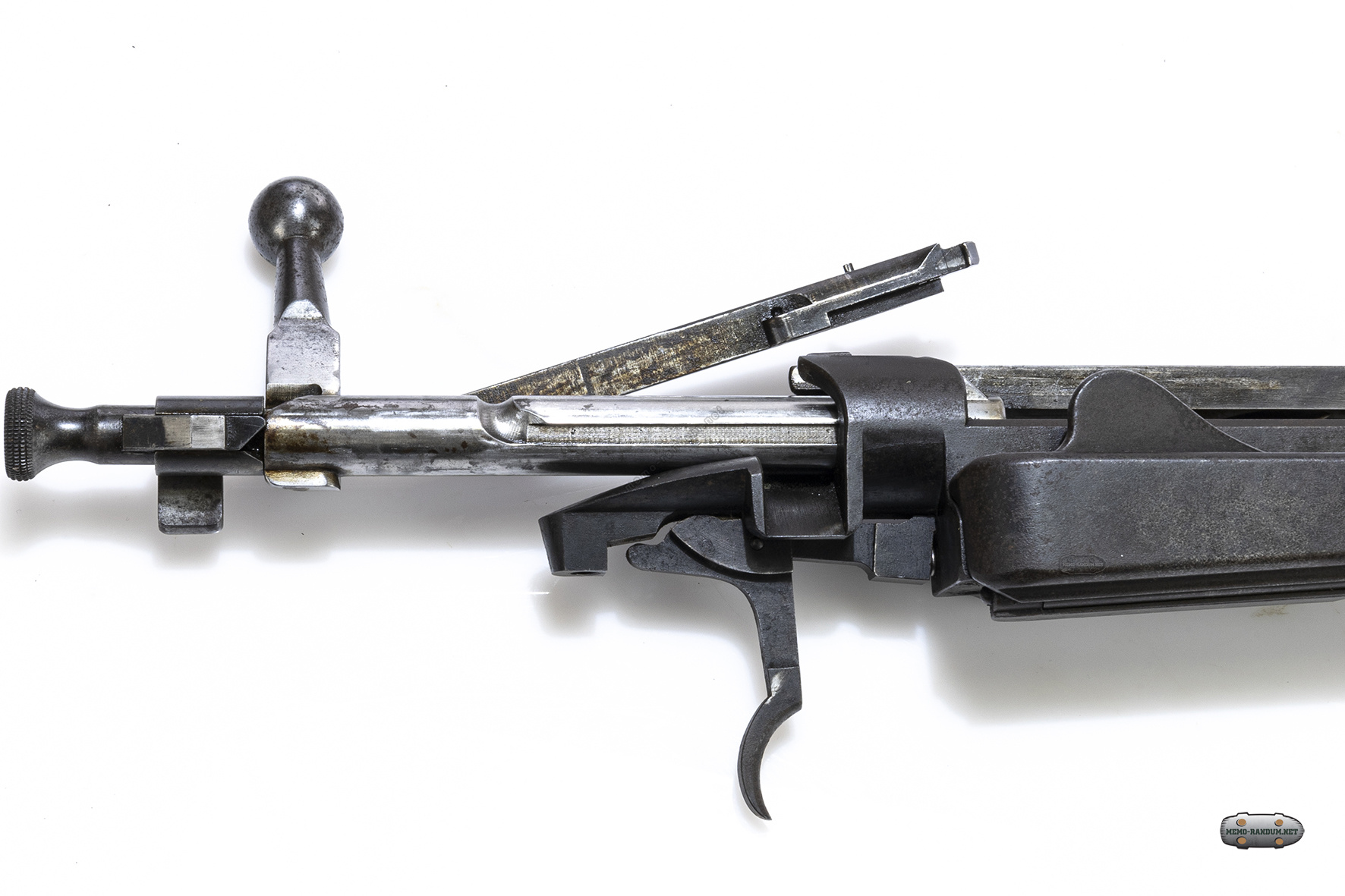

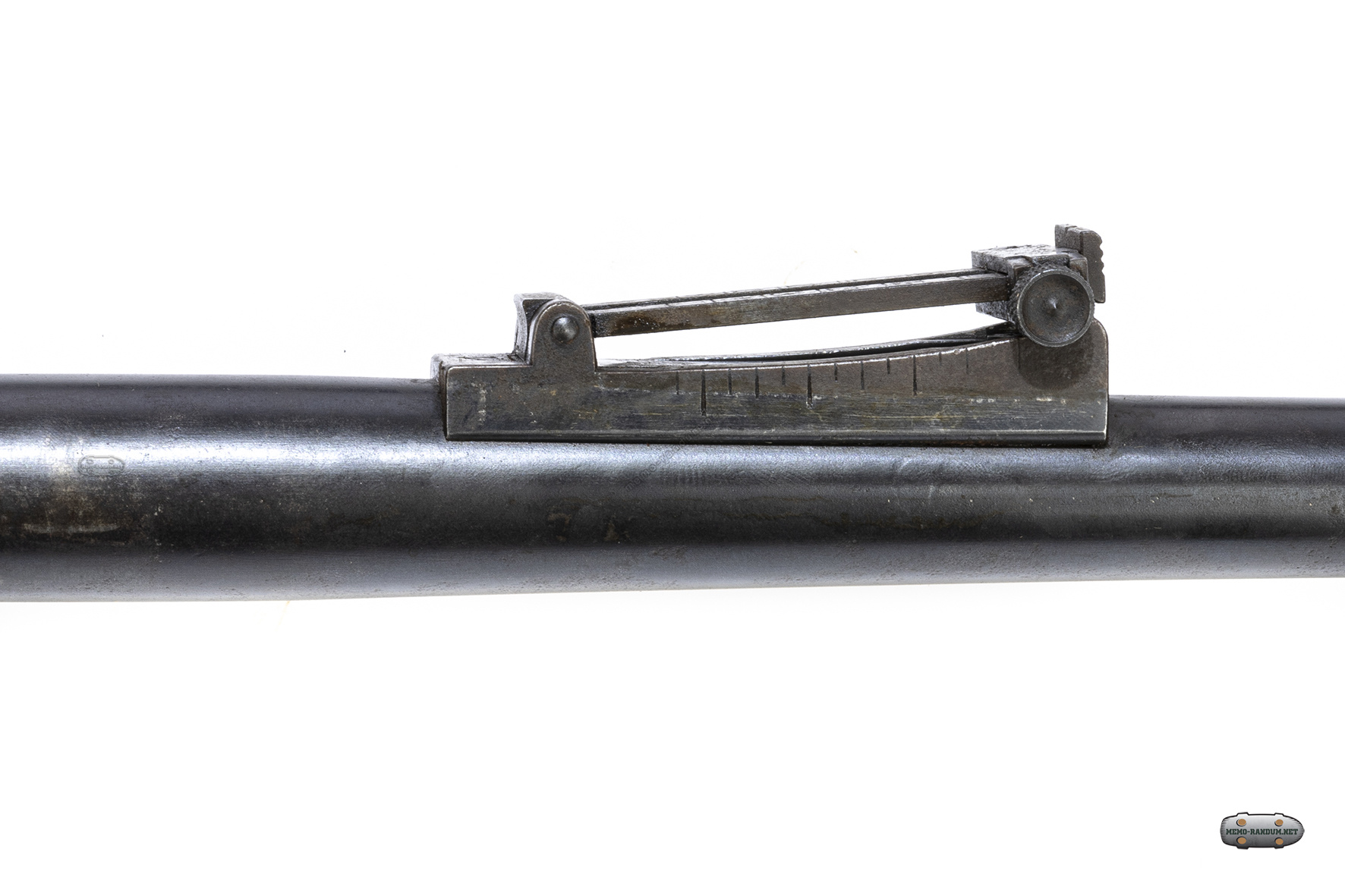

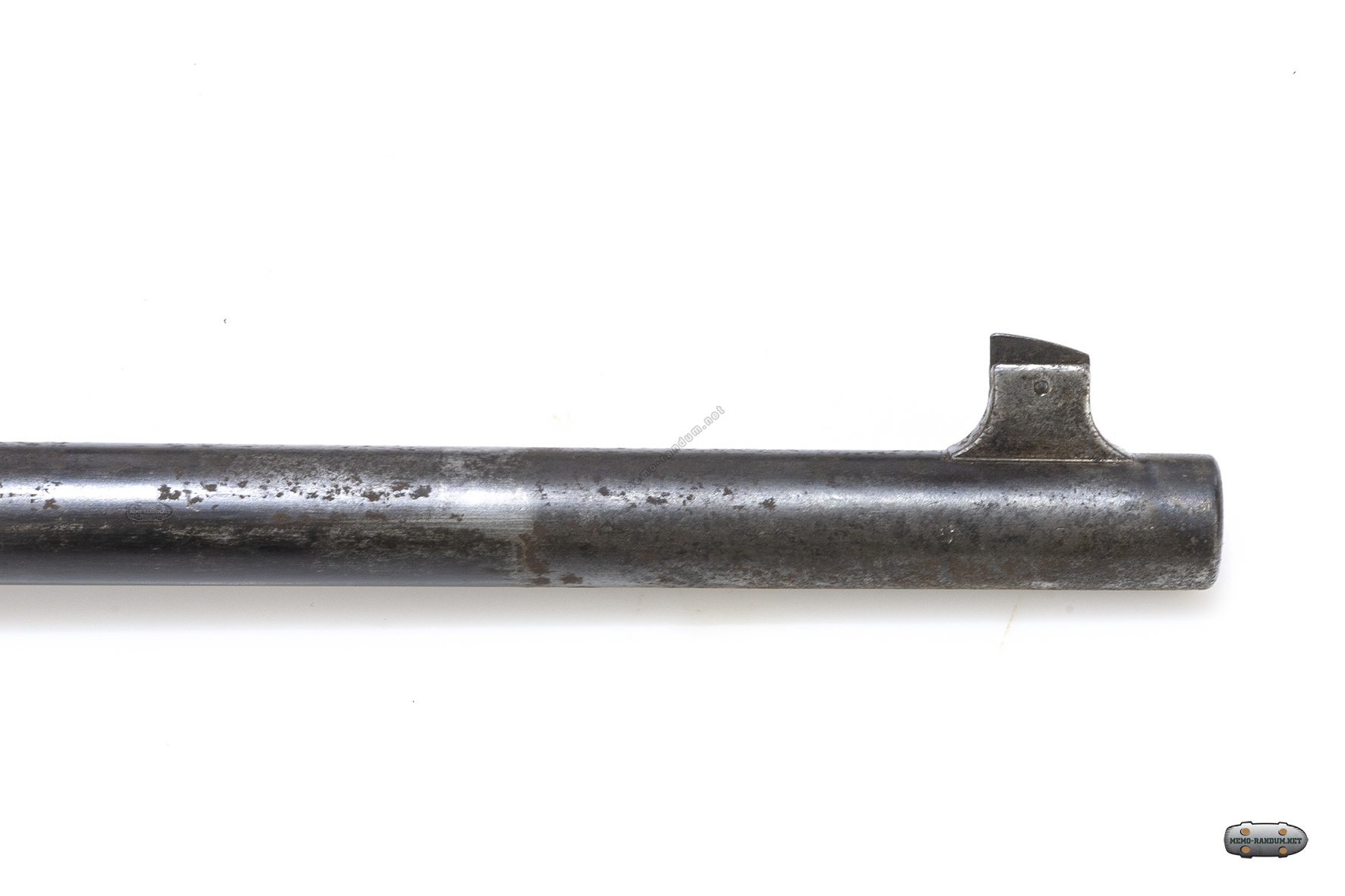

Ствол с коробкой снят с ложа. затвор выдвинут в крайнее положение.

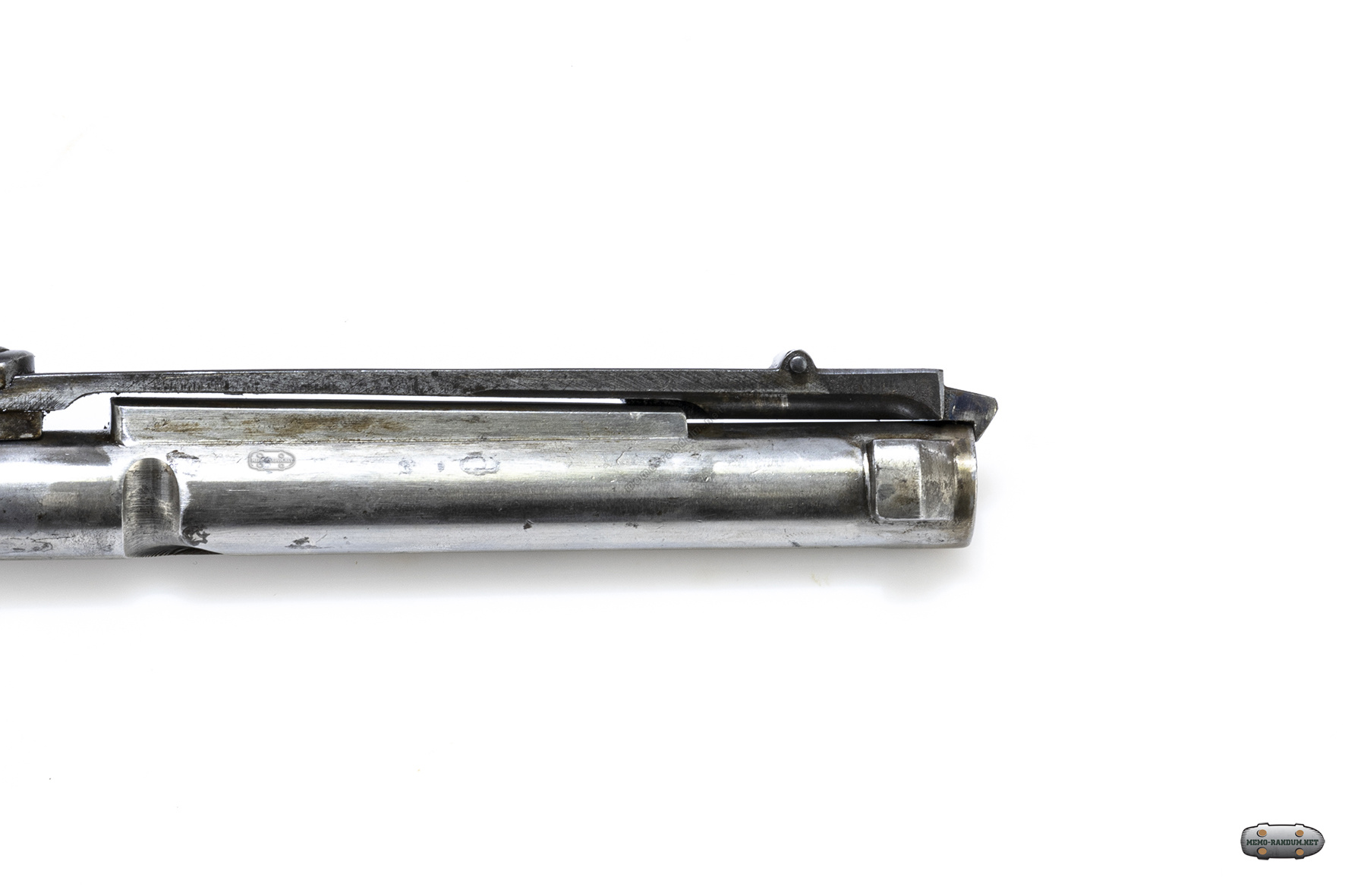

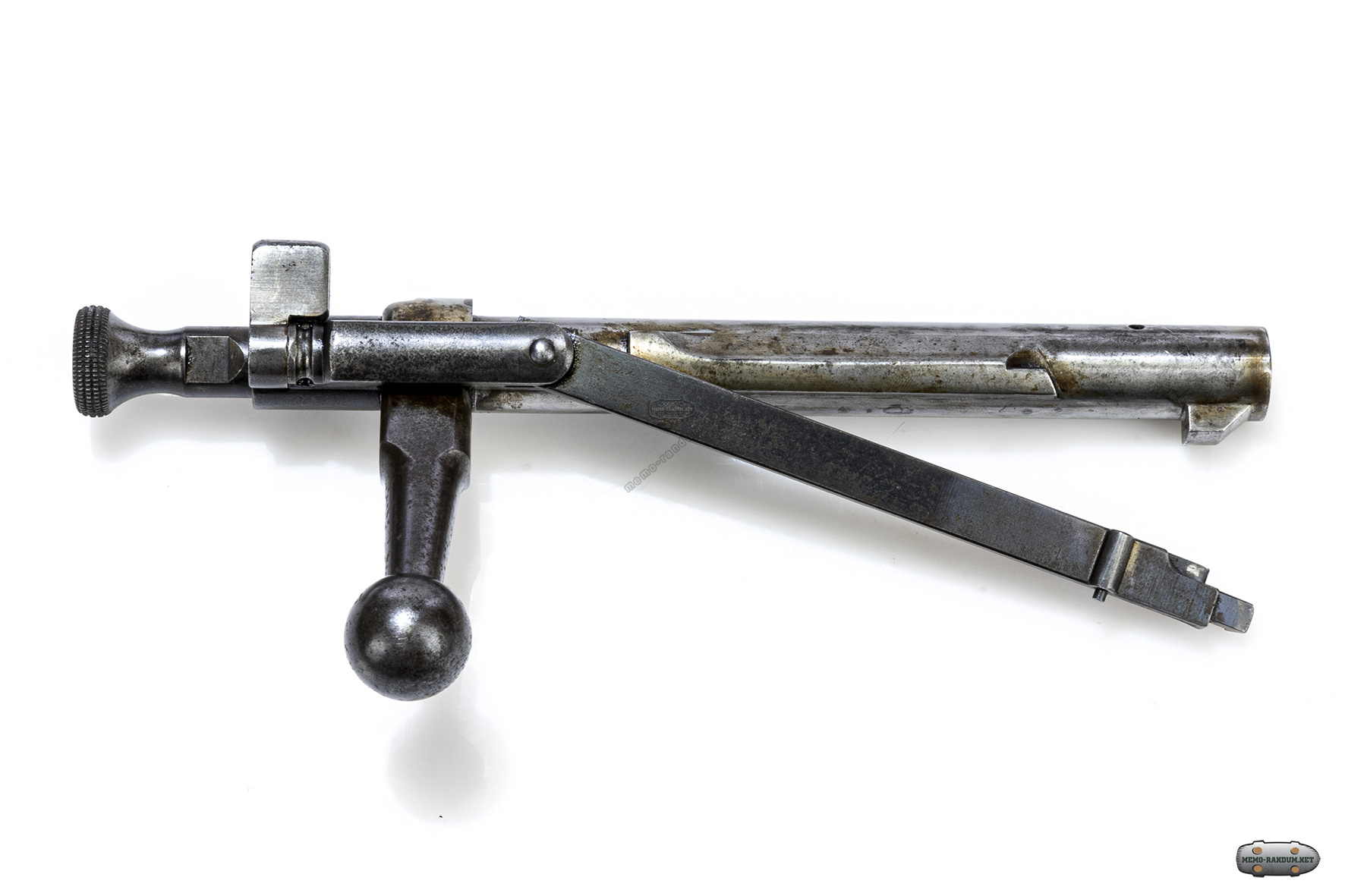

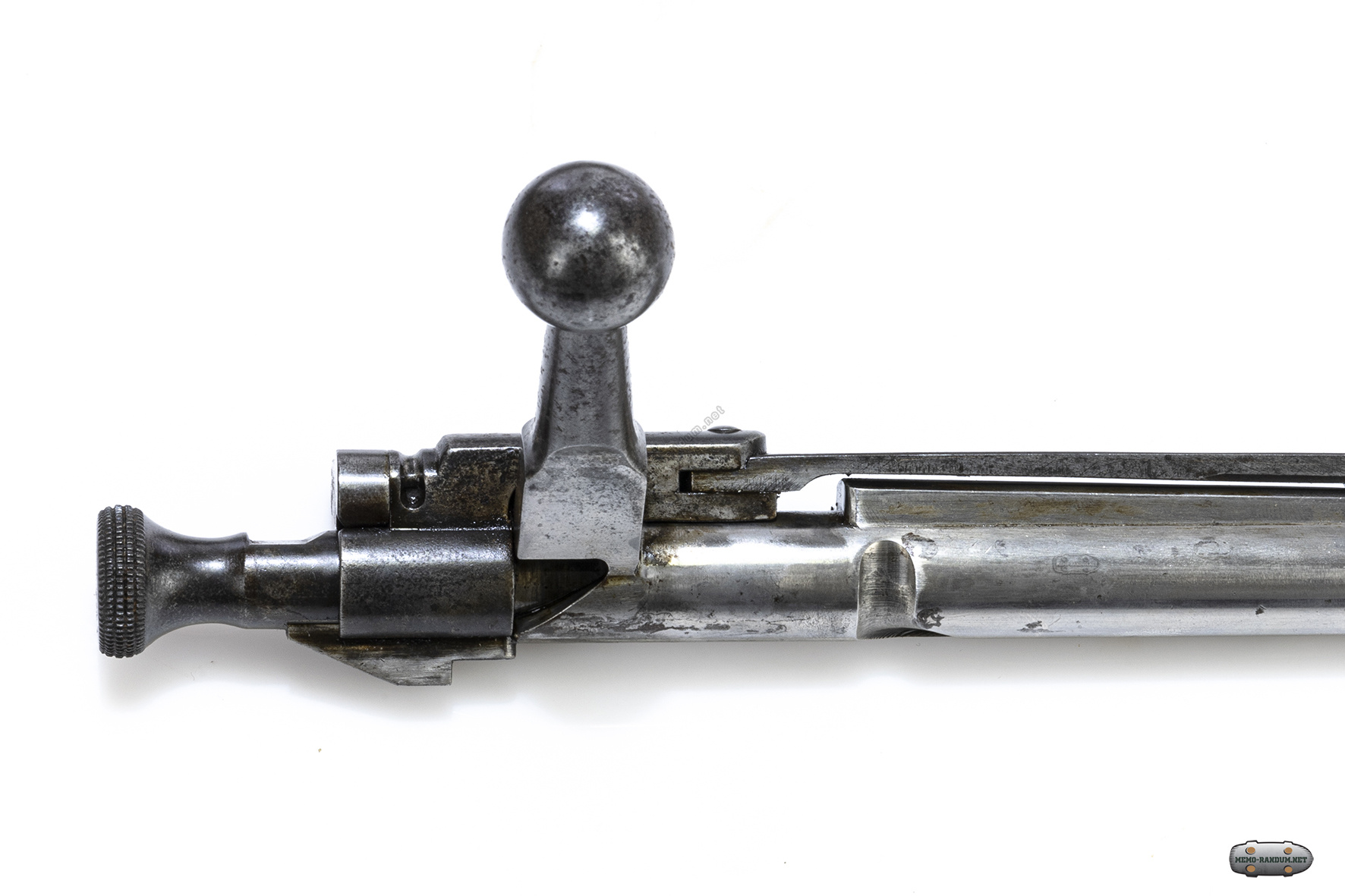

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. затвор

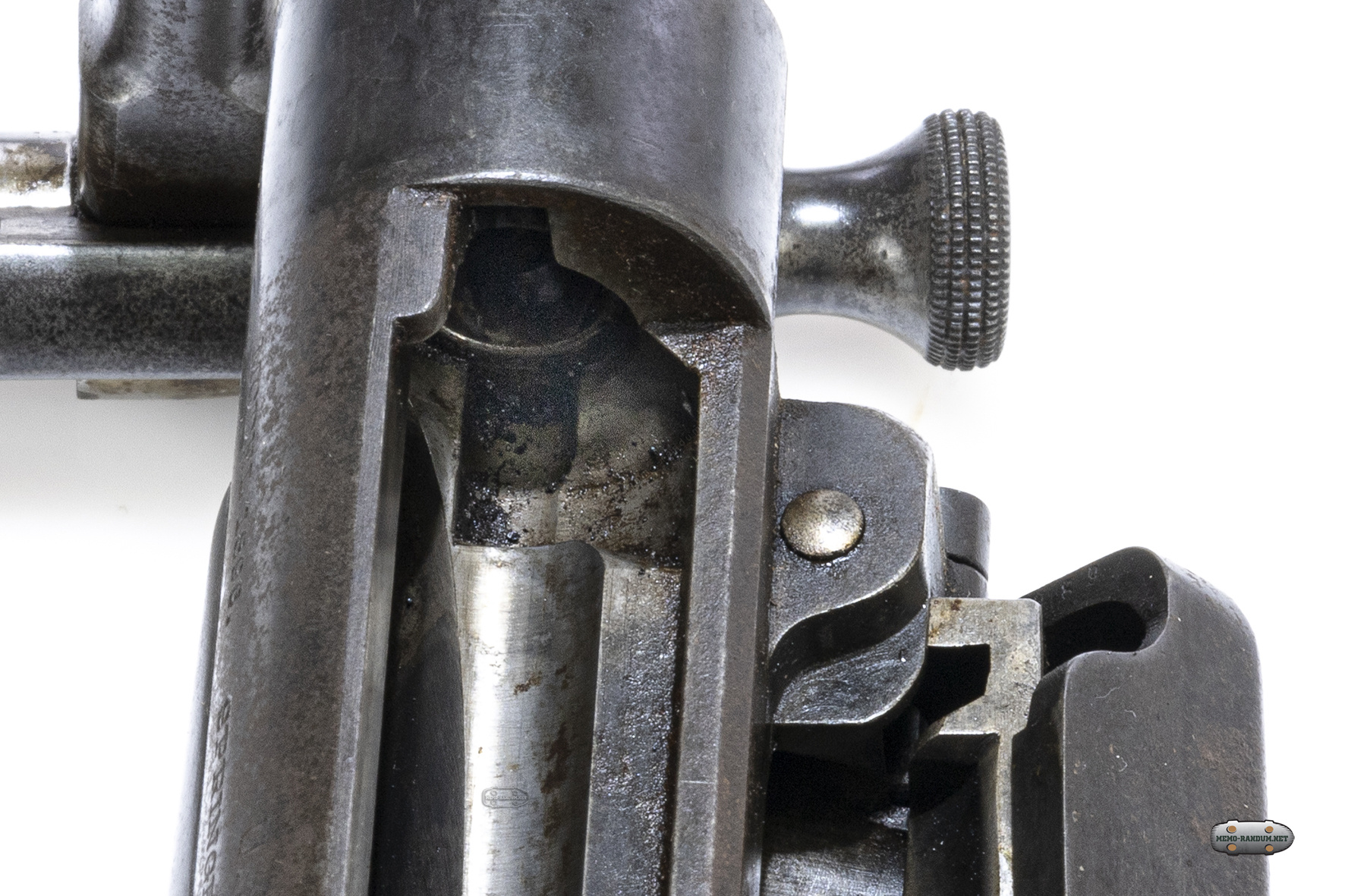

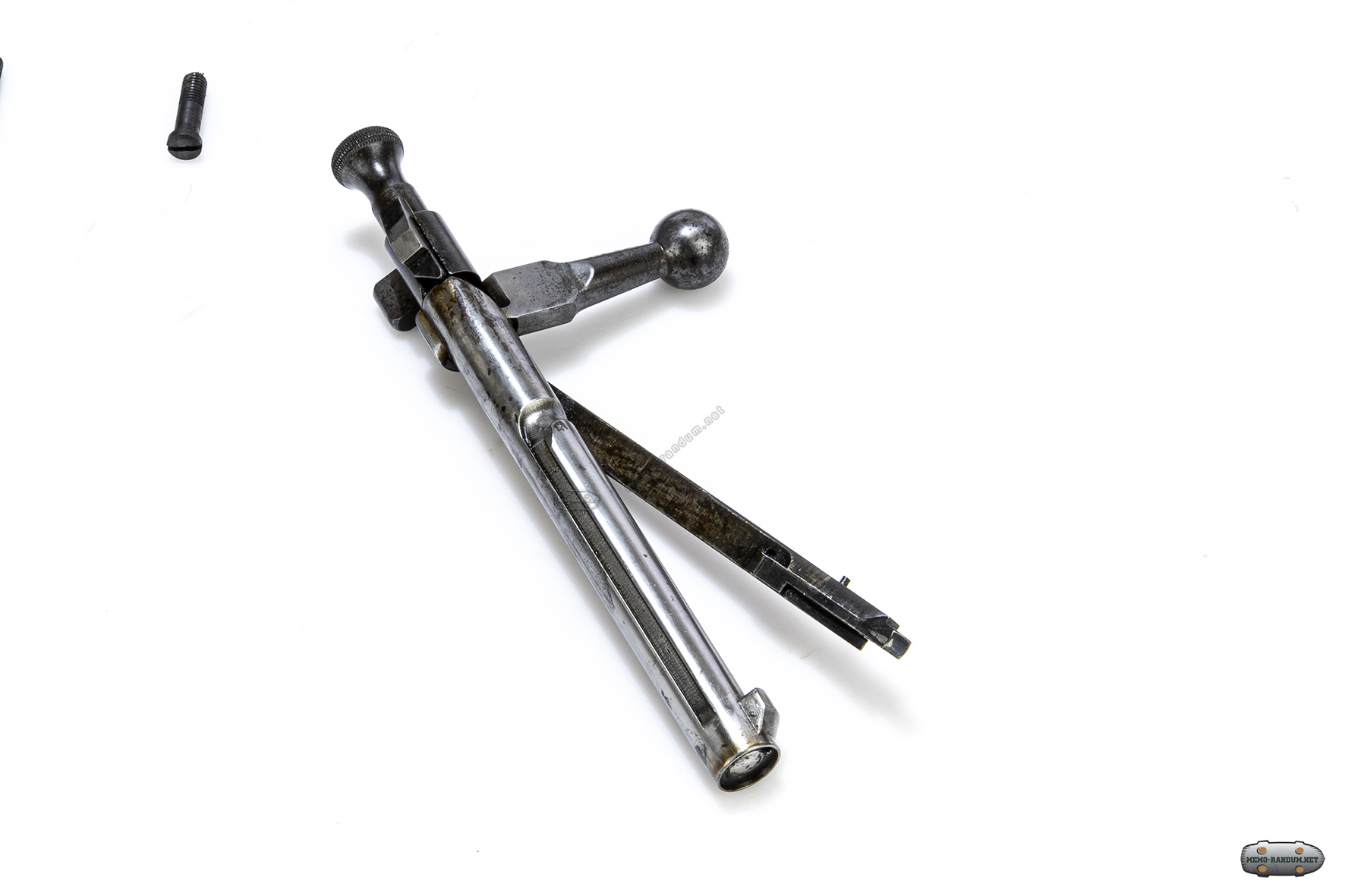

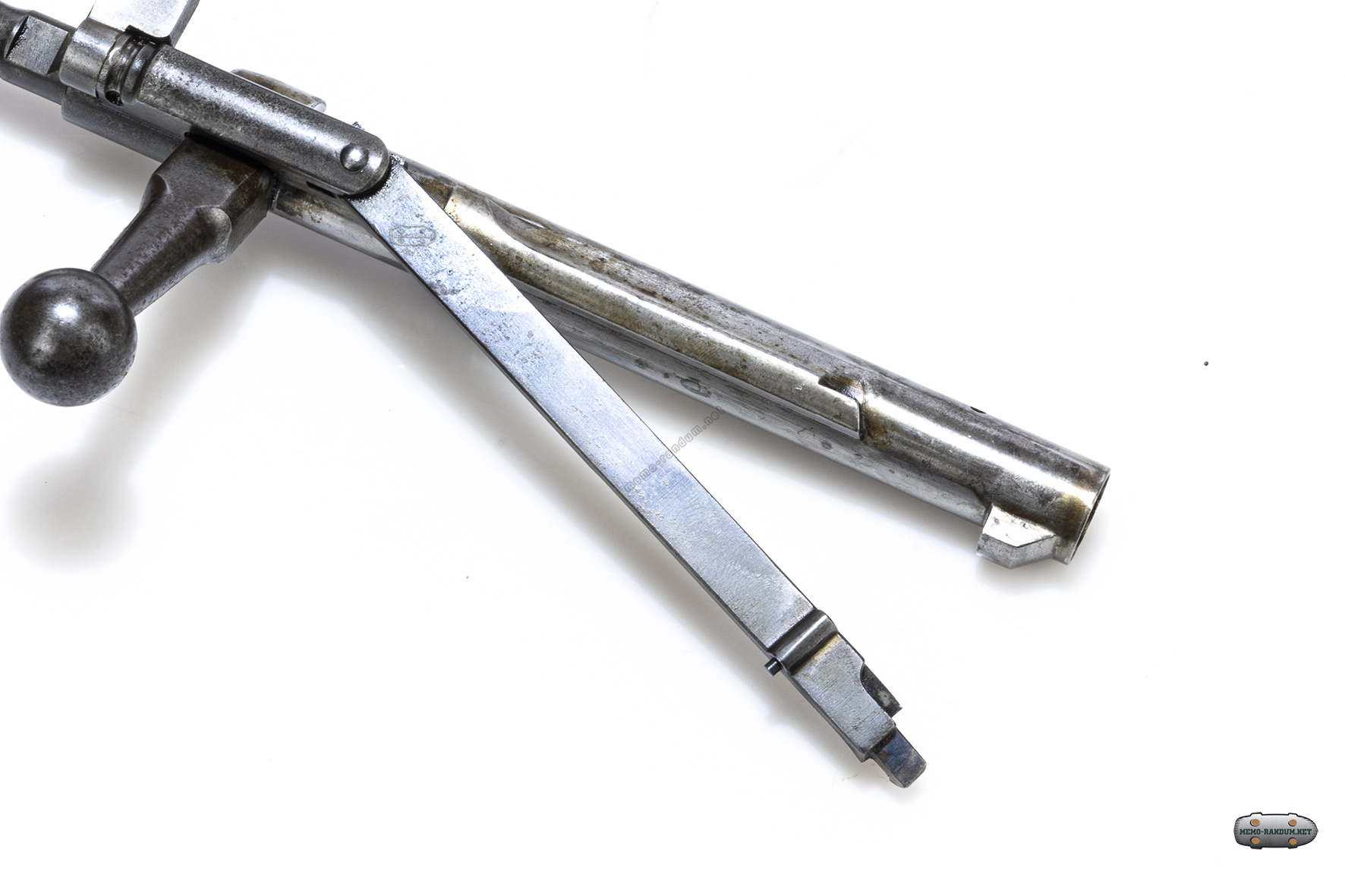

Особенность извлечения затвора из коробки путем отгибания вверх и в права пластины выбрасывателя.

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. извлечение затвора


Для американских винтовок Краг образца 1899 года было разработано так называемое устройство Паркхерста, позволявшее использовать обычные пластинчатые обоймы на 5 патронов, вставлявшиеся вертикально сверху. Патроны из обоймы в магазин выдавливались пальцем. В конструкции магазина также предусматривалась отсечка магазина, при включении превращавшая винтовку в однозарядную.

Винтовки Krag—Jorgensen комплектовались деревянными ложей и цевьем, штык ножами разных систем. Датские винтовки имели трубчатый кожух ствола, призванный защищать его от внешних воздействий.

источник:https://ru.wikipedia.org/wiki/Krag-J%C3%B8rgensen

Благодарю Максима и его энциклопедию: https://modernfirearms.net/ru/vintovki/magazinnye-vintovki/ssha-magazinnye-vintovki/krag-jorgensen/

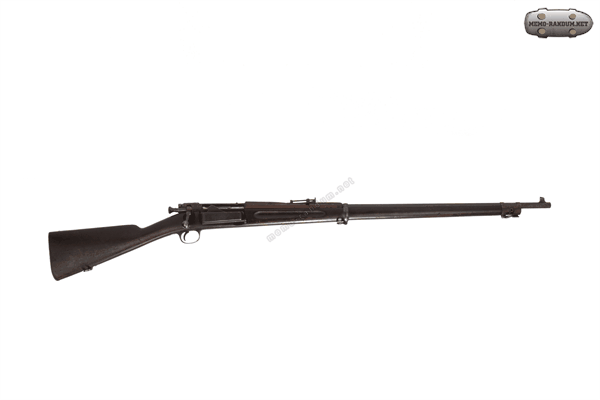

Винтовка Краг-Йоргенсен (Krag-Jørgensen) m1896. обзор 360
