Карабин охотничий, самозарядный ППШ-Luger 9x19 (МА 135 ПС)
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.
ТТХ ППШ Люгер:

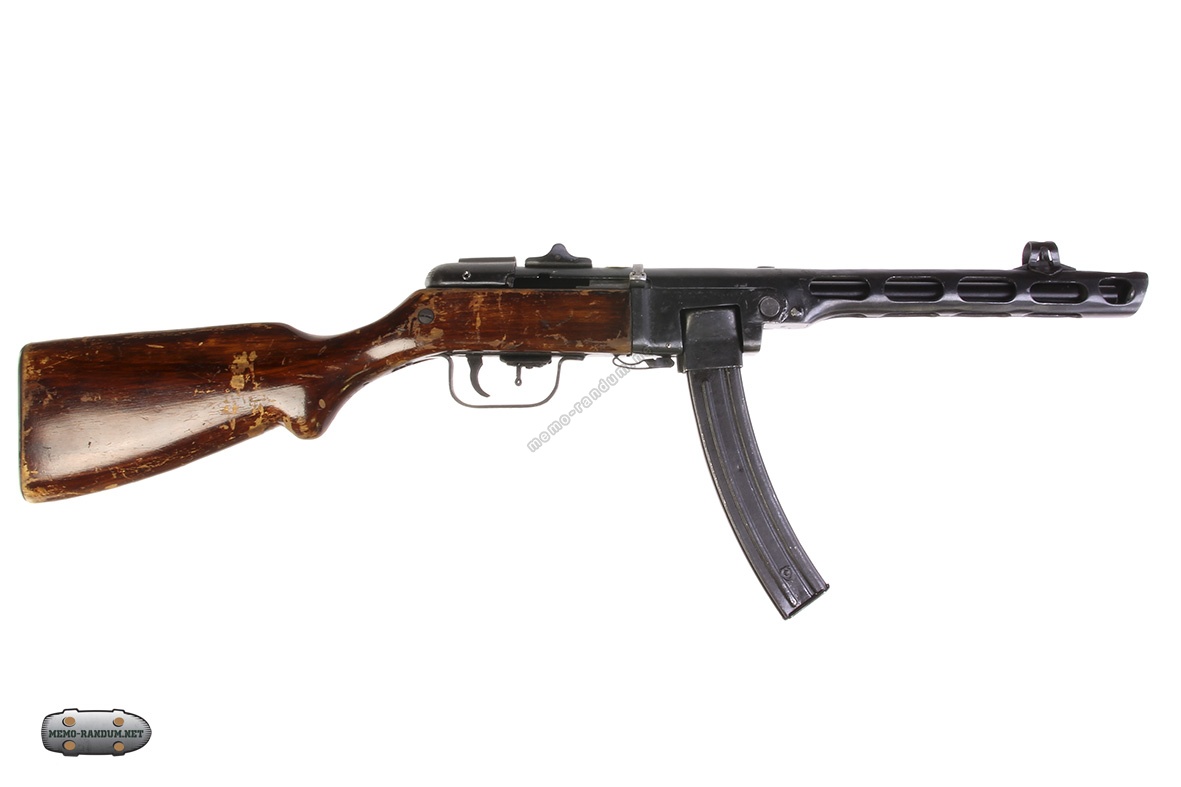

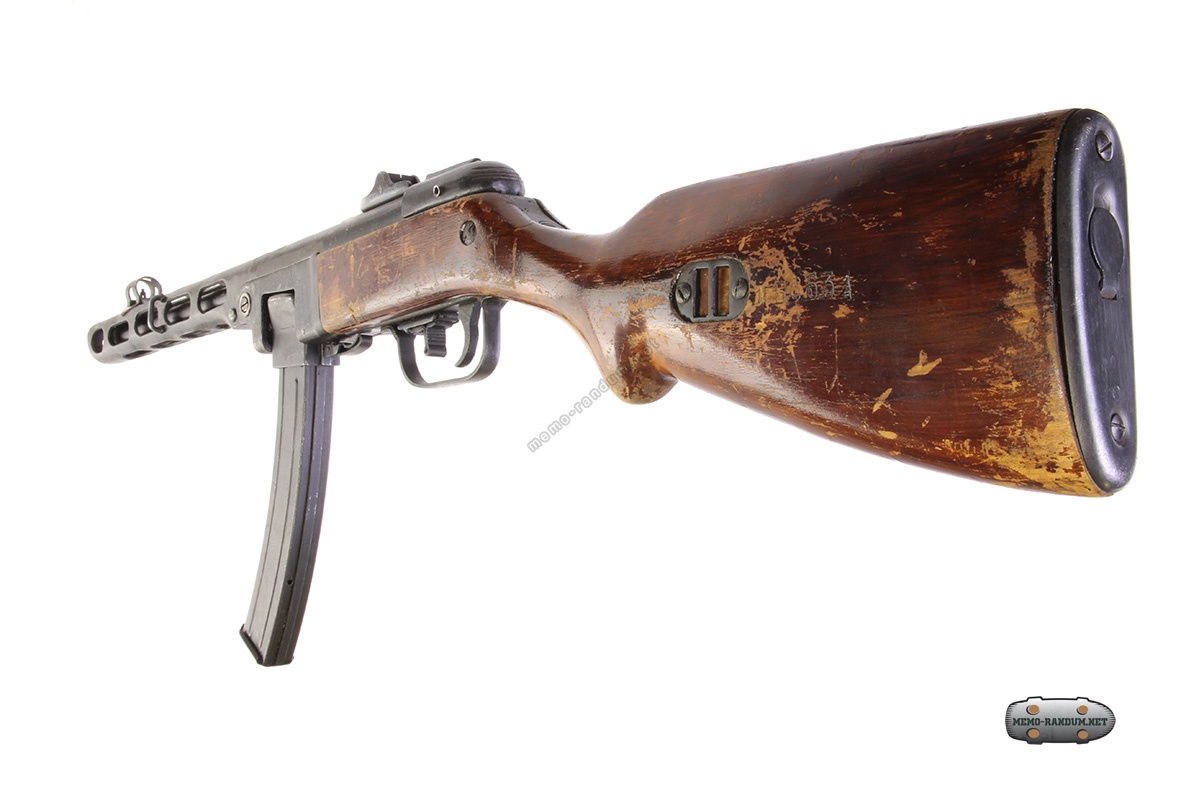

Обзор карабина ППШ-Luger 9x19 (МА 135 ПС)
За образец взят 7,62-мм пистолет-пулемёт образца 1941 года системы Шпагина (ППШ) — советский пистолет-пулемёт, разработанный в 1940 году конструктором Г. С. Шпагиным под патрон 7,62×25 мм ТТ и принятый на вооружение Красной Армии 21 декабря 1940 года. ППШ наряду с ППС-43 являлся основным пистолетом-пулемётом советских Вооружённых Сил в Великой Отечественной войне.
Гео́ргий Семёнович Шпа́гин (1897—1952) — советский конструктор стрелкового оружия, самым известным творением которого был пистолет-пулемёт ППШ. Герой Социалистического Труда (1945), лауреат Сталинской премии (1941).
После окончания войны, к середине 1960-х годов ППШ был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова, несколько дольше он сохранялся на вооружении тыловых и вспомогательных подразделений, частей внутренних войск и железнодорожных войск, вплоть до распада СССР в 1991 году. На вооружении подразделений военизированной охраны и МВД ряда стран СНГ состоит и до сих пор.
Также, в послевоенный период ППШ в огромных количествах поставлялся в дружественные СССР страны, длительное время состоял на вооружении армий различных государств, использовался нерегулярными формированиями и на протяжении XX века применялся в вооружённых конфликтах по всему миру.
На данный момент продаётся гражданским как охотничий карабин для любительской стрельбы с незначительными доработками (переводчик огня подварен в положении для одиночных выстрелов, в магазине установлен ограничитель на 10 патронов, может быть сделано кернение дульного среза и чашки затвора в районе ударника).
Конверсионные образцы
- PPS-50 — самозарядный вариант под малокалиберный патрон .22 LR, выпускается фирмой «Pietta».
- SR-41 Semi-Auto Rifle — самозарядный вариант, выпускался с 2000 года компанией «Inter-Ordnance of America» под патрон 7,62х25 мм и 9×19 мм. Отличается удлинённым стволом.
- SKL-41 — самозарядный вариант под патрон 9×19 мм. Выпускается с 2008 года.
- PPSH 41 SemiAuto — самозарядный вариант под патрон 7,62×25 мм, с удлинённым до 16 дюймов стволом (полностью закрытым кожухом ствола) и конструктивными изменениями (стрельба ведется с закрытого затвора). Выпускается фирмой «Allied Armament» (США).
- ВПО-135 — самозарядный карабин под патрон 7,62×25 мм, разработан в 2013 году Вятско-Полянским оружейным заводом «Молот».
- ППШ-О — самозарядный карабин под патрон 7,62×25 мм, разработан в 2013 году Ковровским заводом им. В. А. Дегтярёва.
- ППШ-Luger(МА 135 ПС) — самозарядный карабин под патрон 9×19 мм Luger, разработан в 2014 Ковровским заводом им. В. А. Дегтярёва. Ствол заменён на новодельный под патрон 9×19 мм. Визуально отличается от ППШ-О и ВПО-135 чуть более длинным стволом, входящим в передние вырезы кожуха, образующие компенсатор.
- ВПО-512 ППШ-М «Папаша» — 4,5-мм пневматическая газобаллонная винтовка, изготовленная с использованием основных частей пистолетов-пулемётов ППШ (при сохранении всех технических клейм). Разработана в 2007 году, выпускается с 2008 года Вятско-Полянским оружейным заводом «Молот»
- МР-562К «ППШ» — 4,5-мм пневматическая газобаллонная винтовка с возможностью стрельбы очередями, выпускается Ижевским механическим заводом
У ППШ были не только преимущества, но и недостатки, такие как большие габариты и масса, что значительно затрудняло применение этого оружия в условиях узких окопов и тесных помещений в городских боях, а также разведчиками, десантниками и экипажами боевых машин. К тому же, в условиях военного времени необходимо было снизить затраты на массовое производство пистолетов-пулемётов.
В 1942 году был объявлен конкурс на более лёгкий, компактный и дешёвый в производстве пистолет-пулемёт, не уступающий ППШ по характеристикам. В конкурсе участвовали В. А. Дегтярёв, Г. С. Шпагин, Н. В. Рукавишников, С. А. Коровин.
Источник Фото ППШ2:https://topwar.ru/36276-ppsh-2-maloizvestnyy-pistolet-pulemet-shpagina.html
ППШ-2, несмотря на сокращение количества деталей по сравнению с ППШ-41, не стал легче базовой модели. Вес ППШ-2 со снаряжённым магазином и допкомплектом не удовлетворял заказчика. Победу в конкурсе одержал пистолет-пулемёт Судаева.
ППШ-Luger — самозарядный карабин под патрон 9×19 мм Luger (PPSH - Luger)
Разработан в 2014 Ковровским заводом им. В. А. Дегтярёва на базе пистолета-пулемета образца 1941 года конструкции Г.С. Шпагина (ППШ-41) . Ствол заменён на новодельный, не хромированный, «черный», кованный, под патрон 9×19 мм. Визуально отличается от ППШ-41 более длинным стволом, входящим в передние вырезы кожуха, образующие компенсатор.
Карабин имеет конструктивные отличия от ППШ 41:
1. Переводчик огня зафиксирован (заварен) в положении стрельбы одиночным огнем.
2. Заварен винт(нагель), удерживающий в сборе, УСМ, коробку, приклад.
3. Емкость магазина ограничена до 10 мест.
4. Установлен не хромированный ствол под калибр 9х19. Количество нарезов 6 с шагом 250.
ТТХ:
Конструктор: |
Георгий Семёнович Шпагин (1897—1952) |
Разработан (ППШ-41): | 1940 год |
Калибр: | 9×19 Luger |
Длина оружия: | 843 мм |
Длина ствола: | 269 мм |
Масса без патронов: | 3,6 кг |
Ширина оружия: | 145 мм |
Высота оружия: | 195 мм |
Емкость магазина: | 10 патронов |

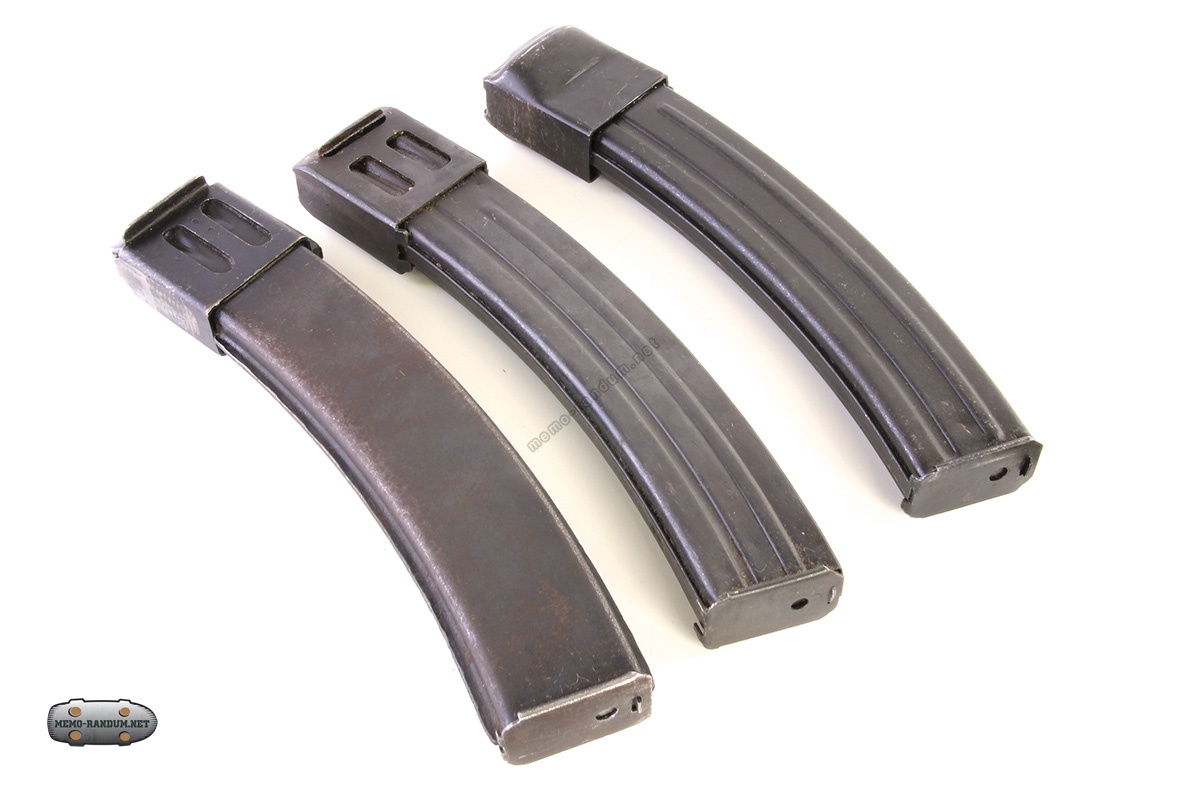

три типа секторных магазинов к ППШ(поздний-гладкий, ранний-ребристый, ранний-ребристый с наплывом)
на фото: Ранний и более поздние магазины барабанного типа.
ПАСПОРТ к КАРАБИНУ(формат PDF)
Автоматика работает по схеме использования отдачи со свободным затвором. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется. Подобная схема часто используется при разработке пистолетов-пулемётов. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.
Ударник размещен неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включённом состоянии запирает затвор в переднем или заднем положении.
Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, затвор с предохранителем на рукоятке взведения, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел и деревянную ложу. Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой.
Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола (скошенная пластина с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна). За счёт реактивного действия пороховых газов при выстреле дульный тормоз-компенсатор значительно уменьшает отдачу и «задирание» ствола вверх.
Ложа изготавливалась из дерева, в основном из берёзы. ППШ-41 сначала комплектовались барабанными магазинами от ППД-40 ёмкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадёжными, излишне тяжёлыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемёт, они были заменены на разработанные в 1942 году секторные магазины ёмкостью 35 патронов.
Прицельные приспособления поначалу состояли из секторного прицела (дальностью от 50 до 500 м и шагом 50 м) и неподвижной мушки. Позже был введён перекидной L-образный целик для стрельбы на 100 и 200 метров. Поскольку прицельная дальность является исключительно условной, субъективной характеристикой, то ППШ раннего выпуска, как и большинство довоенных пистолетов-пулемётов, имел секторный прицел, размеченный до 500 метров, однако впоследствии производилась упрощённая версия с прицелом до 200 метров, — при этом характеристики самого оружия де-факто остались прежними, но новый прицел был намного проще в изготовлении и вполне соответствовал реальному боевому применению этого оружия.
Наставление по стрелковому делу ППШ 41 в PDf
В целом, при ближнем ознакомлении, в глаза бросалось грубое исполнение, вездесущая неаккуратность стыков и неаккуратность заделки швов. При встряхивании слышался стук частей через большие допуски на размеры деталей. Существенным недостатком конструкции был переводчик огня, а также приёмник магазина — тонкий паз на торце приёмника требовал сноровки и навыков бойца при замене магазина, что особенно усугублялось зимой, когда для этого необходимо было снять рукавицы.
СХЕМЫ ППШ-41
СХЕМА УСМ:
