Карабин Маузер Gewehr 24 (G24(t)) со штыком VZ24

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ
Разработан
в 1924 году
Производитель
Československá zbrojovka Brno, a.s.
Годы производства
1924 - 1944
Масса, кг
4,08 без/4,84 с штыком[
Длина, мм
1100
Длина ствола, мм
590
Патрон
7,92×57 мм
Принципы работы
Скользящий затвор
Прицельная дальность, м
2000

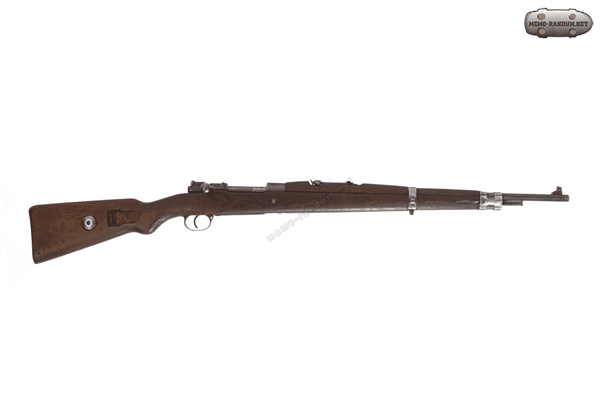

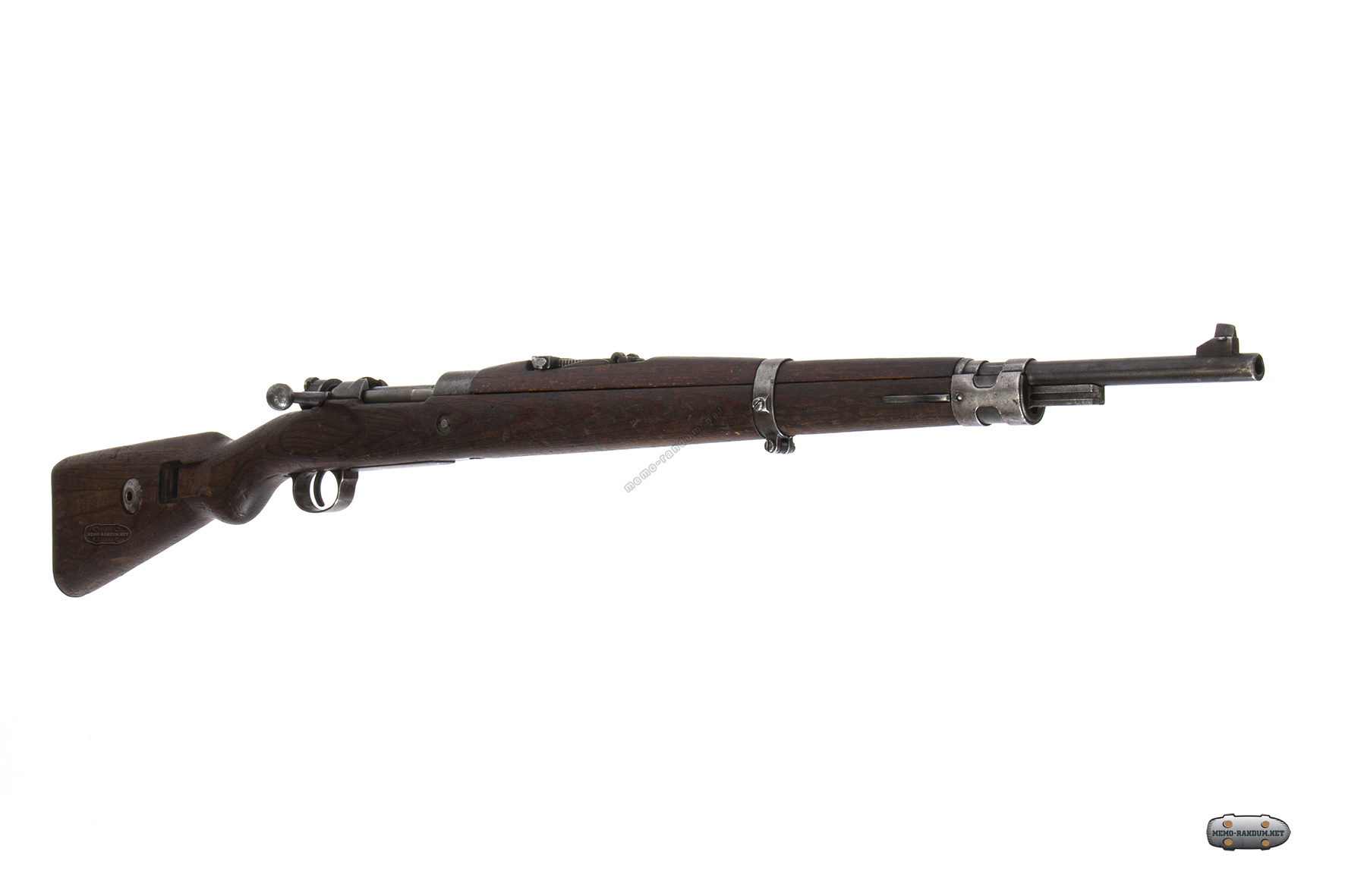

Винтовка(карабин) Gewehr 24 (G24(t))

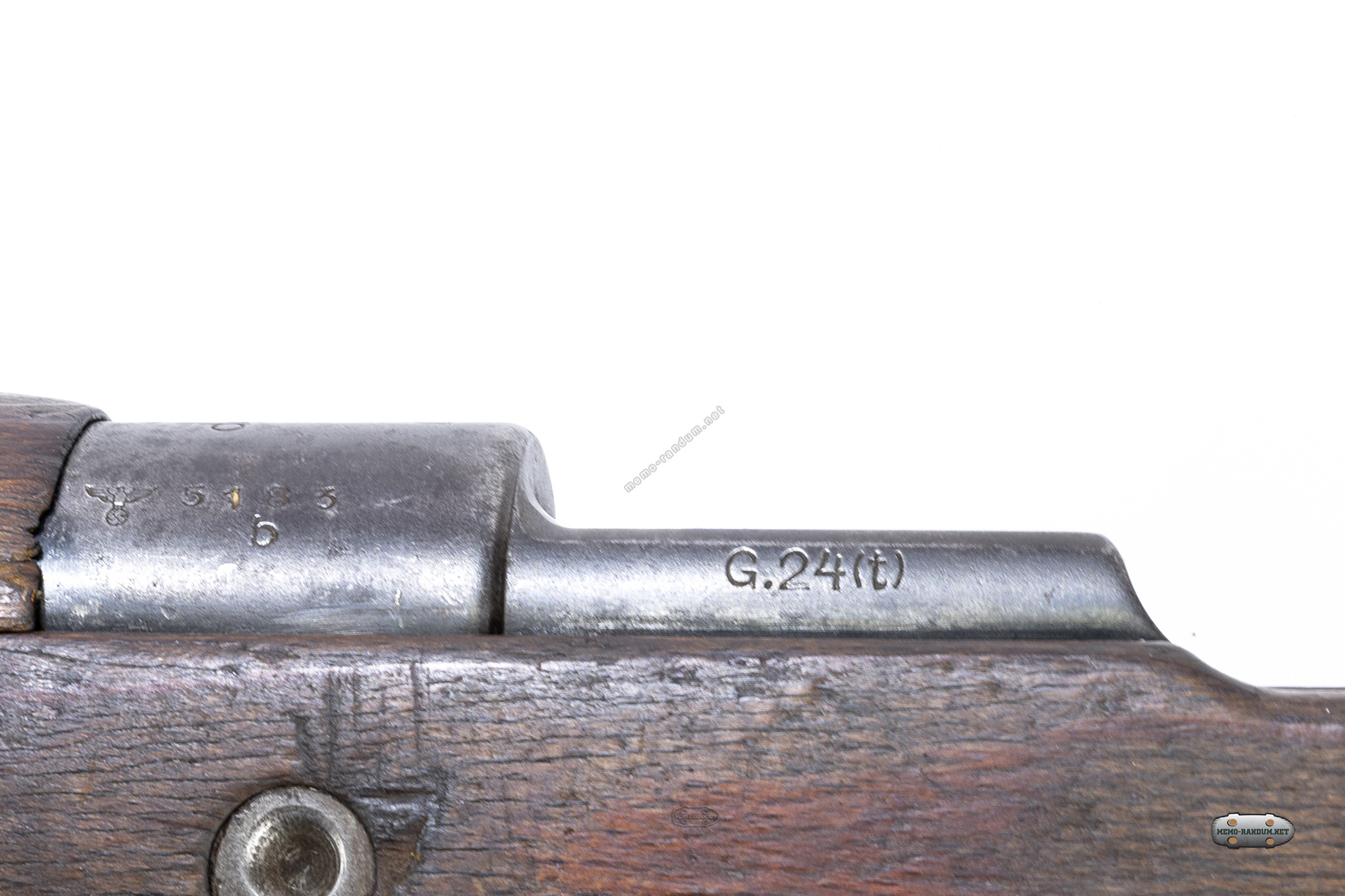

Винтовка Gewehr 24 (G24(t))


Буква “т” является сокращением от “чехословацкий” (tschechoslowakisch)

Чешская винтовка G24(t).

Винтовка(карабин) Gewehr 24 (G24(t))

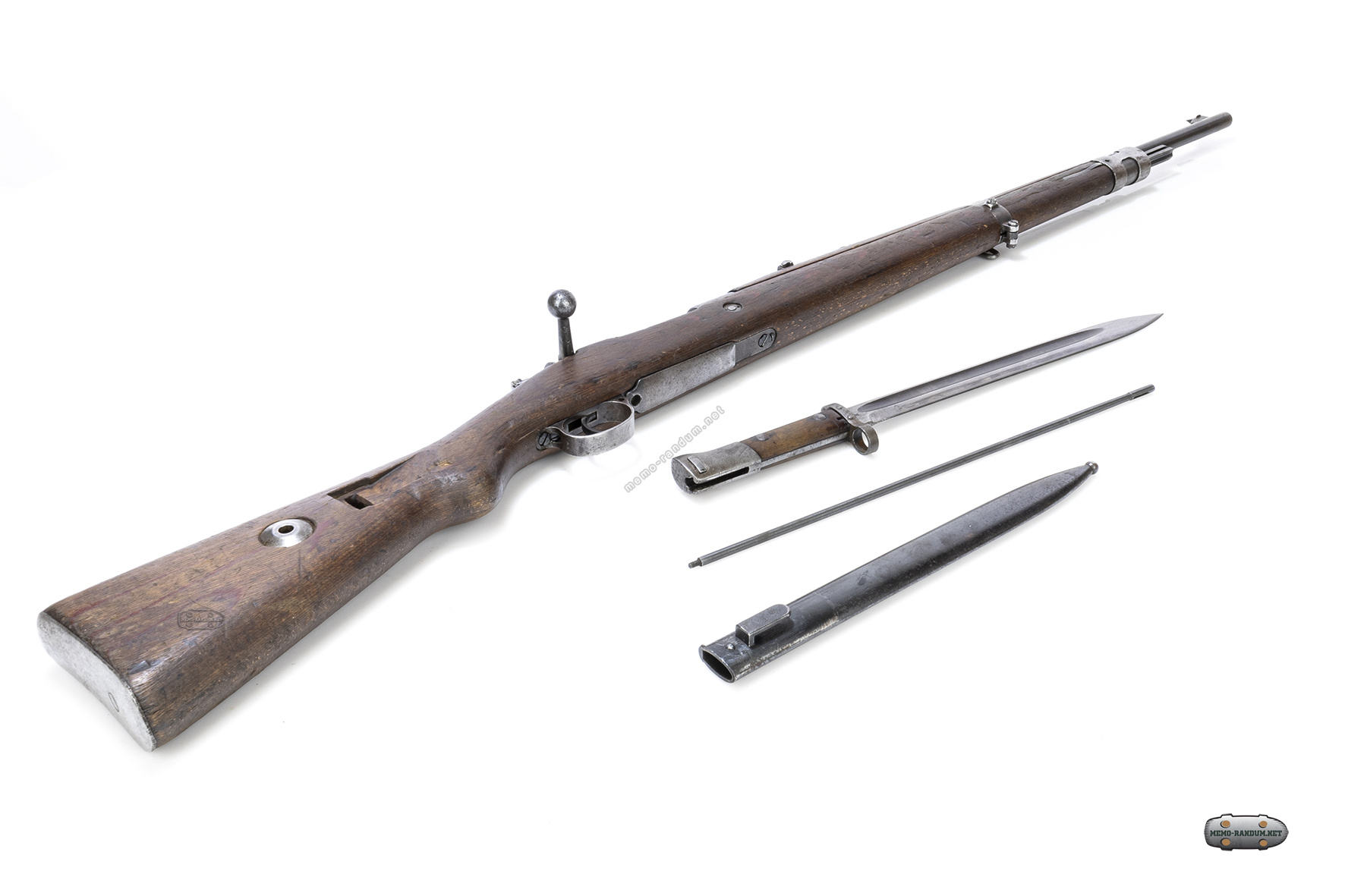

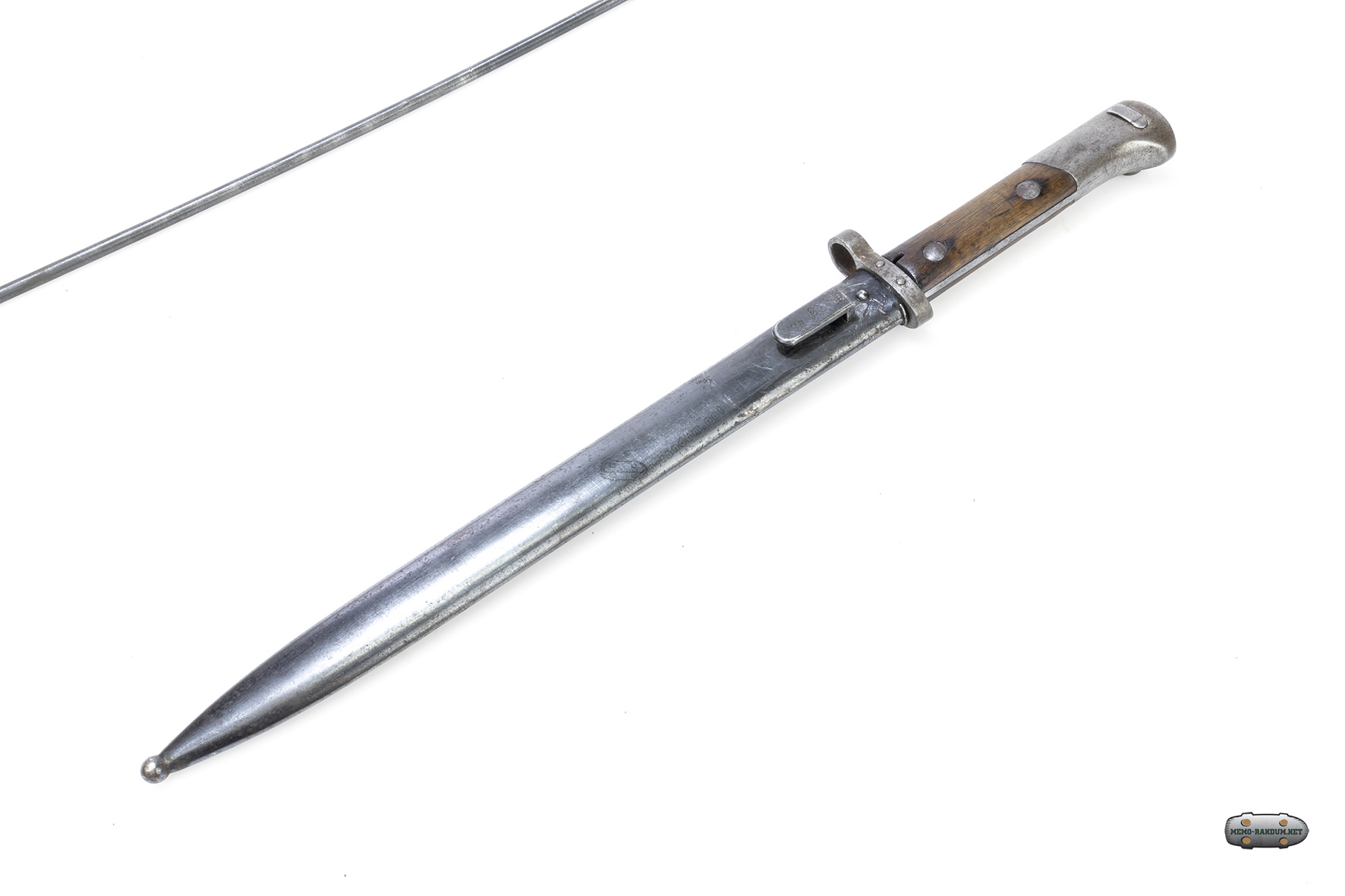

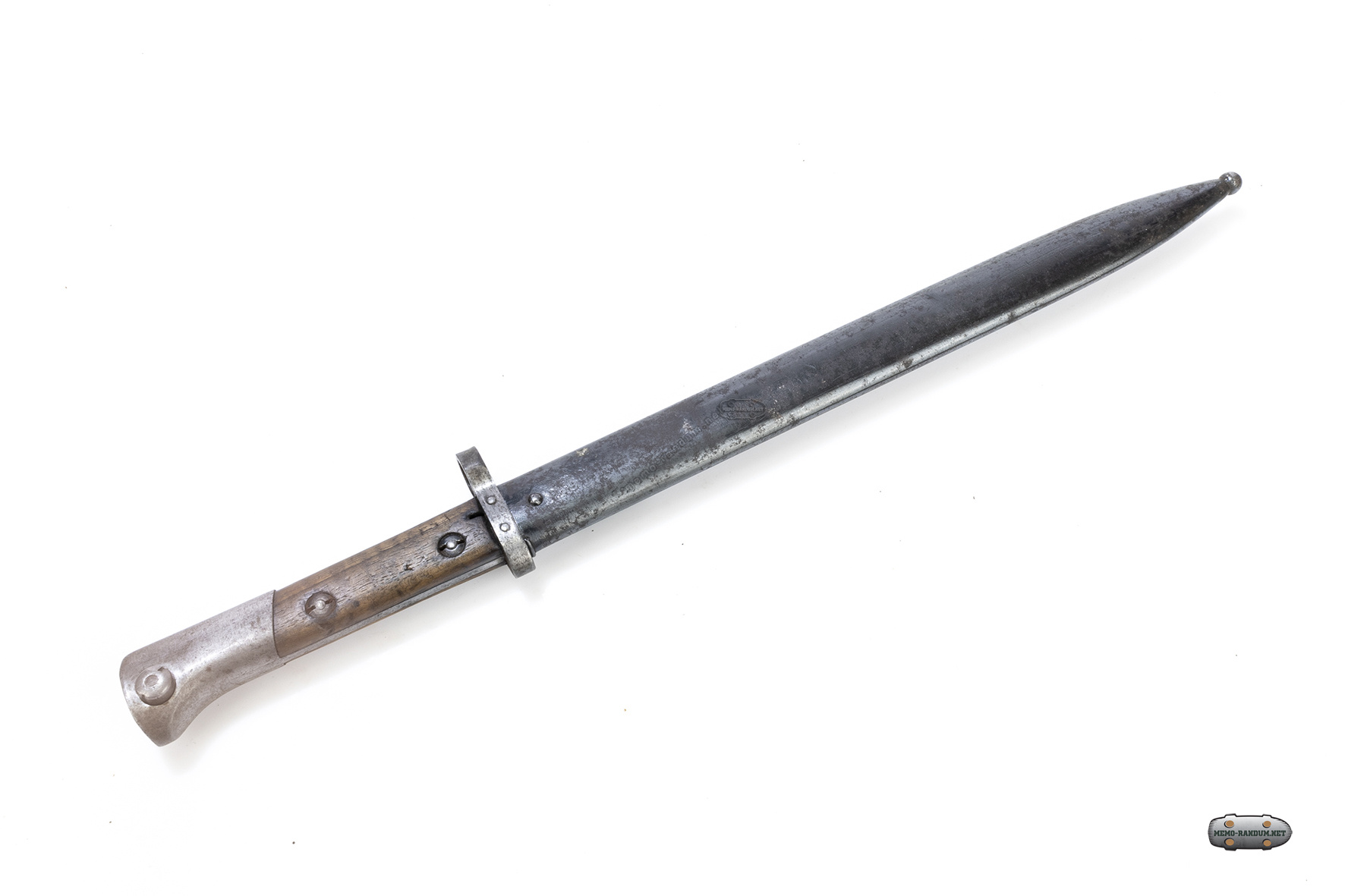

Gewehr 24 со штыком

ТТХ штыка:

  • общая длина — 435 мм;
  • длина клинка — 300 мм;
  • ширина клинка — 23 мм.
Штык образца 1924 года к винтовке системы Маузера образца 1924 года (http://www.bayonet.lv/ru/articles/Czechoslovakia/M1924.htm

Штык образца 1924 года является продолжением серии чехословацких штыков к винтовкам системы Маузера образца 1922 и 1923 года, отличаясь от них длиной клинка. Штык образца 1924 года использовался с различными винтовками и карабинами системы Маузера чехословацкого производства, мог премыкаться и к другим винтовкам и карабинам системы Маузера с креплением на H-образную шину. Изначально предназначался для использования с винтовкой образца 1924 года. Тираж штыков превышает 1 000 000 экземпляров. Штык вместе с винтовками системы Маузера состоял на вооружении в самой Чехословакии и поставлялся в различные страны Европы, Южной Америки и Азии. Экспортный вариант отличается маркировкой. Во время немецкой оккупации, штыки данной модели производились для немецких войск и войск стран-сателлитов на территории Чехии и Словакии в нескольких вариантах и с различными системами маркировки. Штык образца 1924 года производился до начала 1950-х годов.

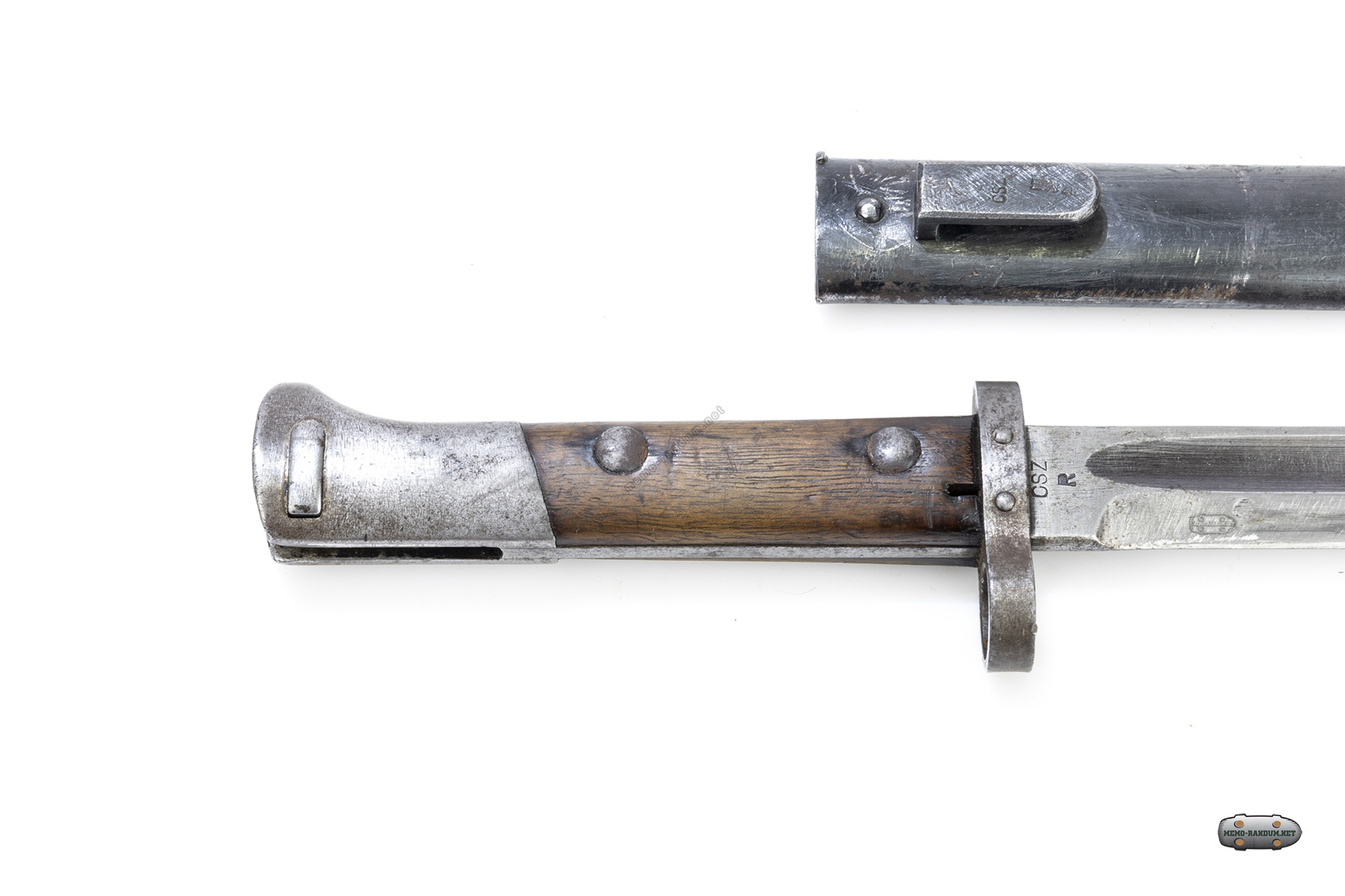

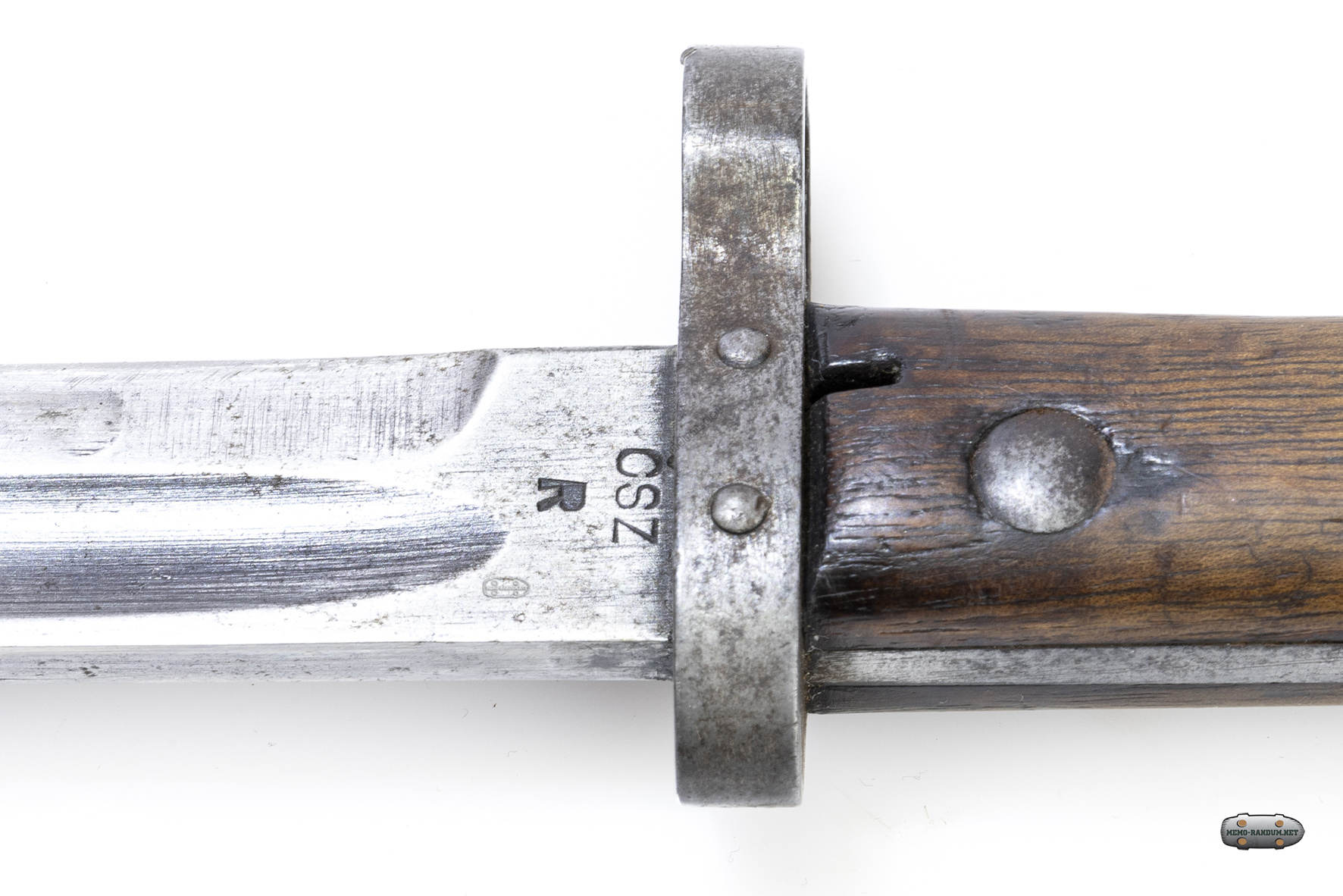

Штык образца 1924 года является продолжением серии чехословацких штыков к винтовкам системы Маузера. клеймом «CSZ» (Ceskooslovenska Statni Zbrojovka )

 клеймом «CSZ» (Ceskooslovenska Statni Zbrojovka )

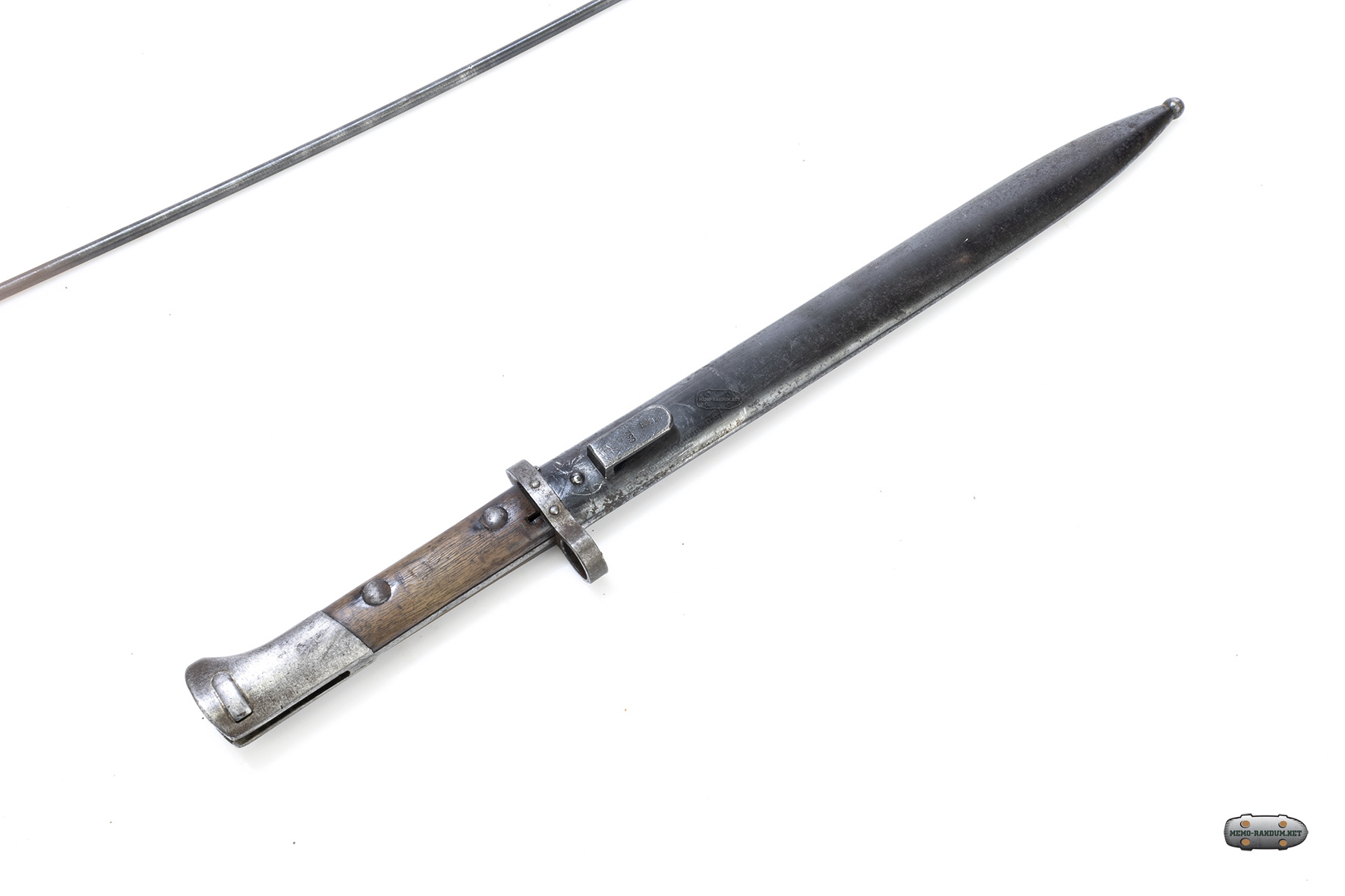

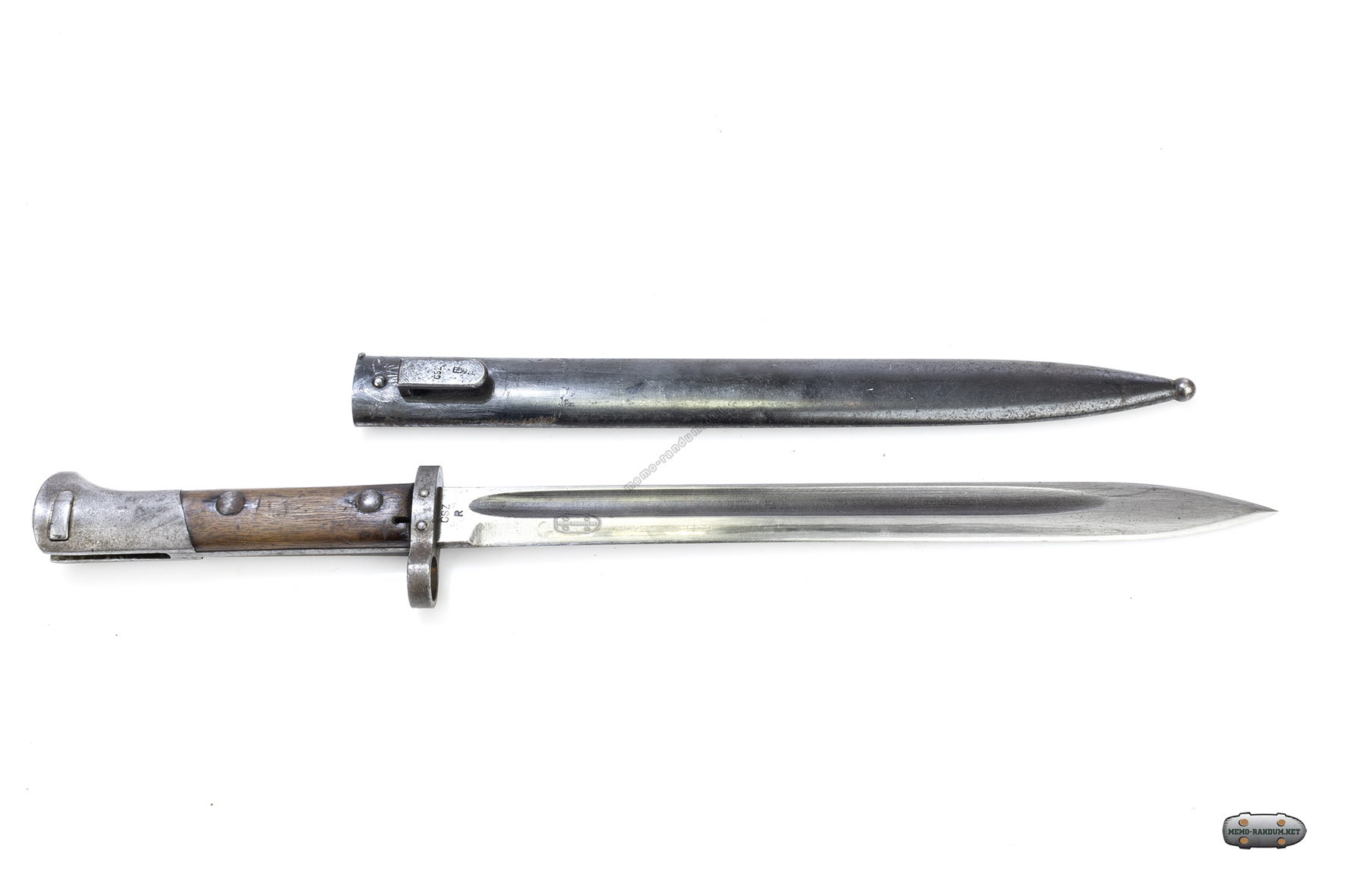

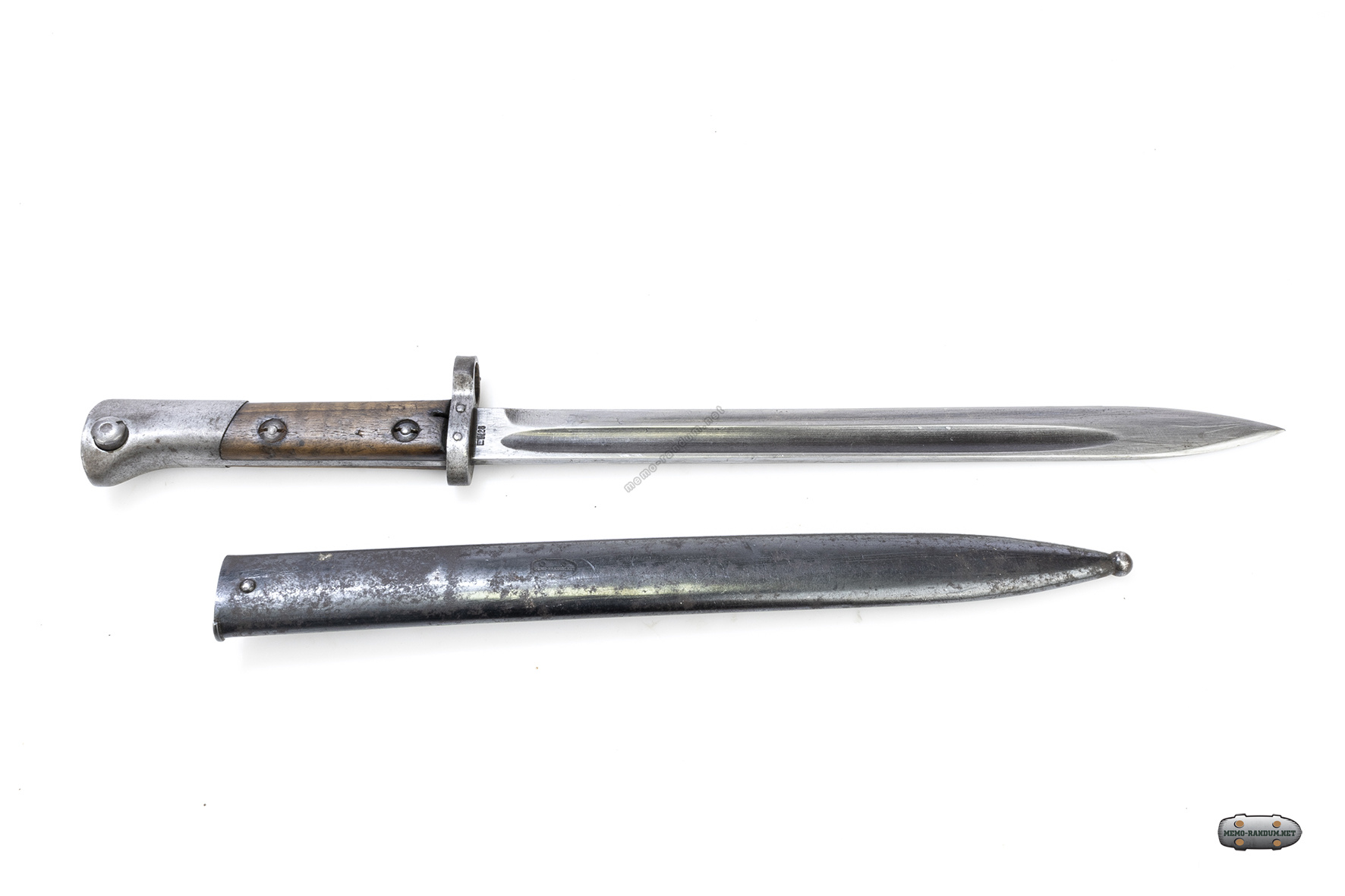

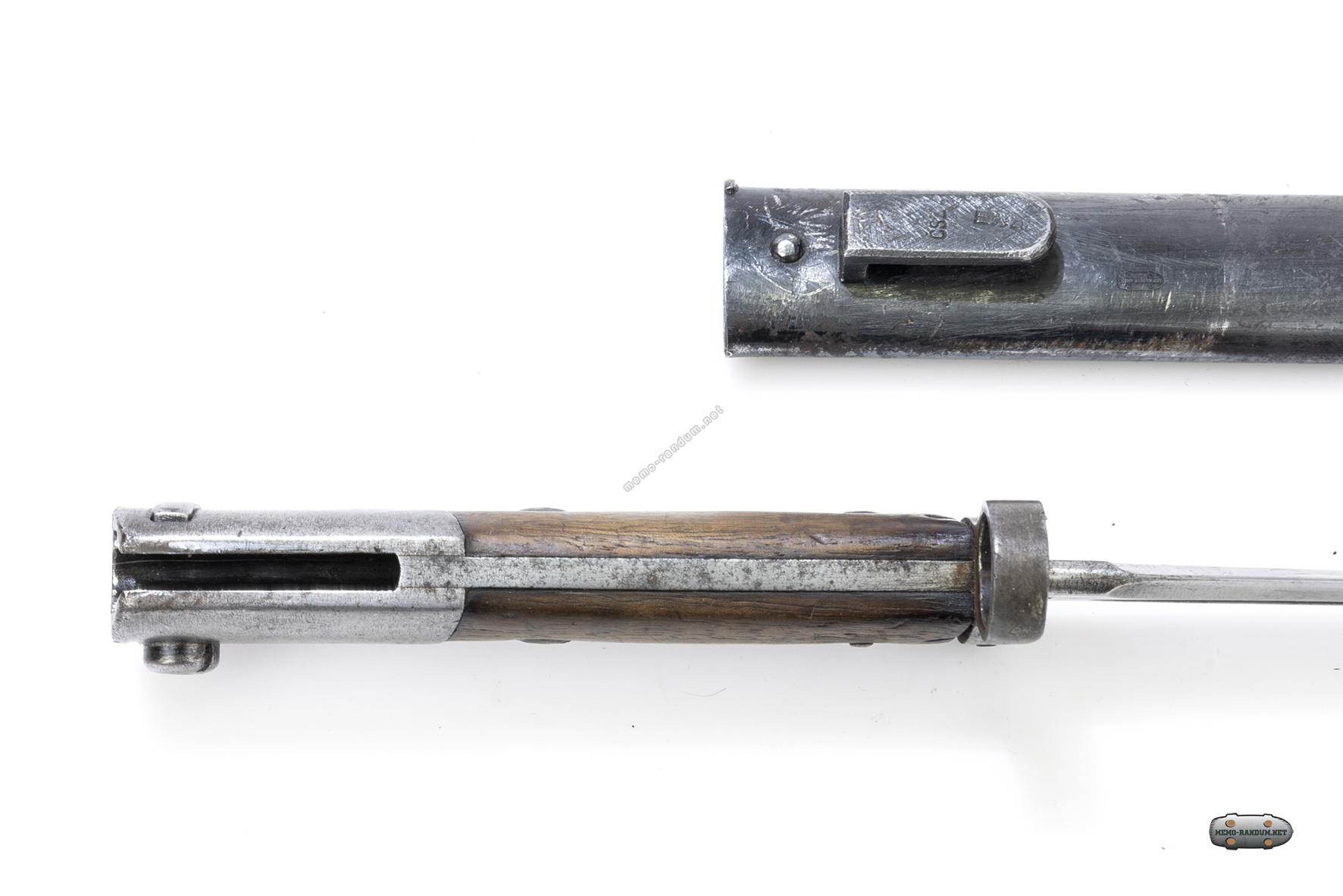

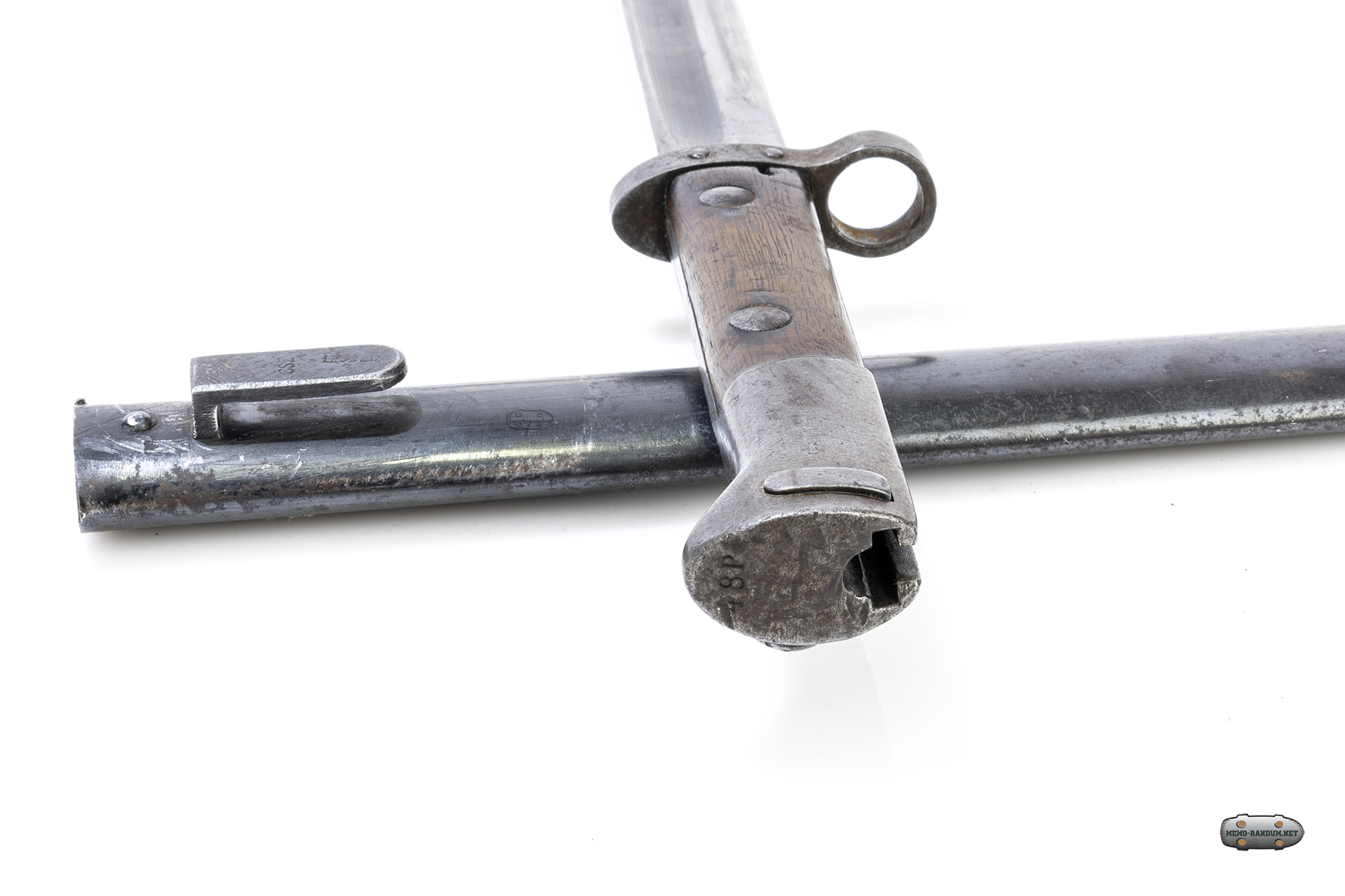

Клинок штыка однолезвийный, с долом с обеих сторон. Рукоять образована двумя деревянными щечками, скреплёнными с хвостовиком двумя винтами. В головке рукояти Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины. Крестовина прямая с кольцом для ствола со стороны лезвия клинка (позже кольцо спиливали). На крестовине видны две металлические заклёпки. Ножны стальные, с крючком и шариком на конце.

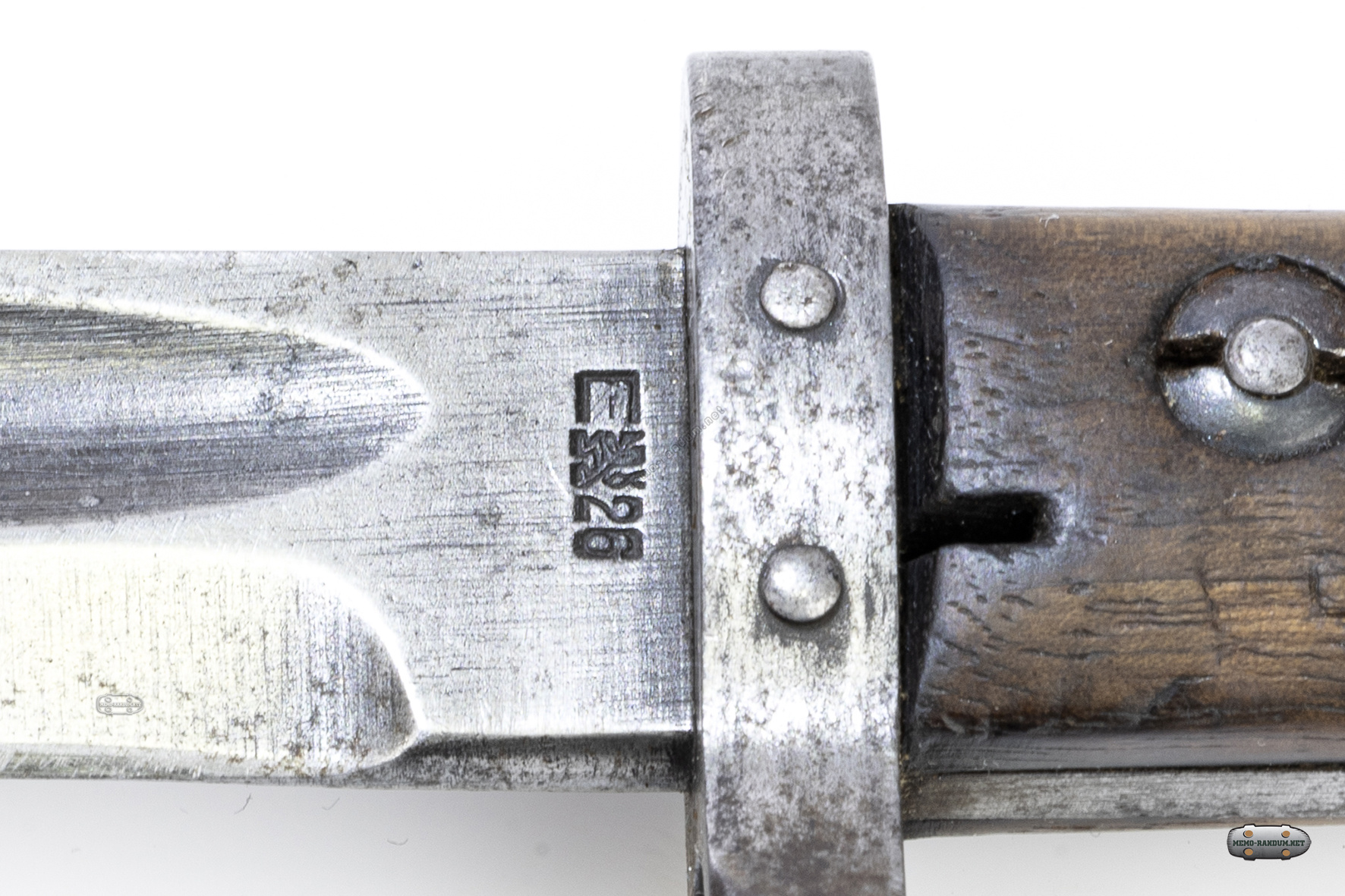

штык m24 Малый чехословацкий герб и последние две цифры года приемки. в нашем случае 1926 год

Малый чехословацкий герб и последние две цифры года приемки. в нашем случае 1926 год

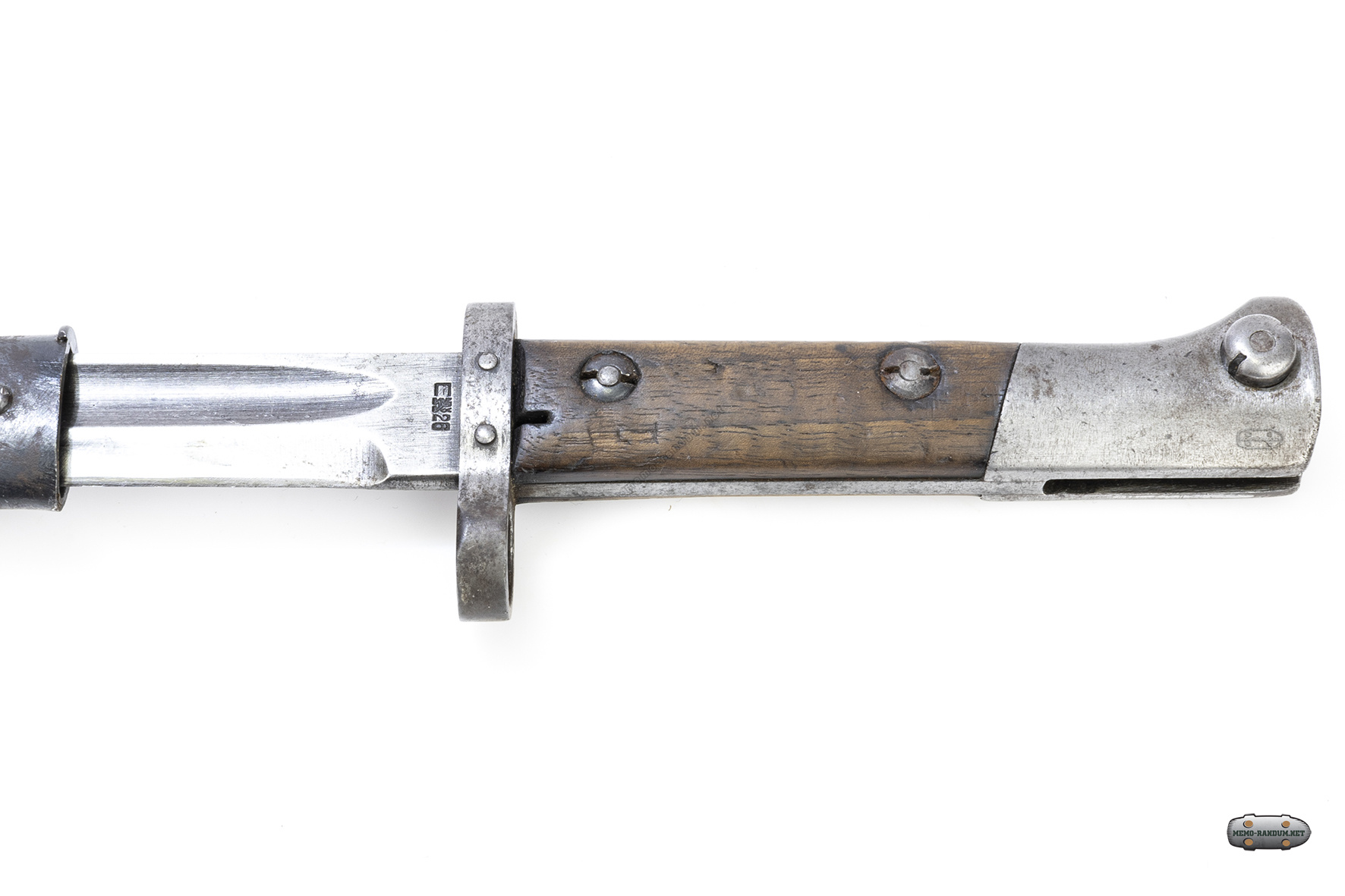

Маркировка штыка различна в зависимости от периода его производства и от страны-получателя. Штыки, произведённые для нужд самой Чехословакии отличаются клеймом «CSZ» (Ceskooslovenska Statni Zbrojovka ) на пяте клинка и, там же, буквенным кодом обозначавшим производственную серию.

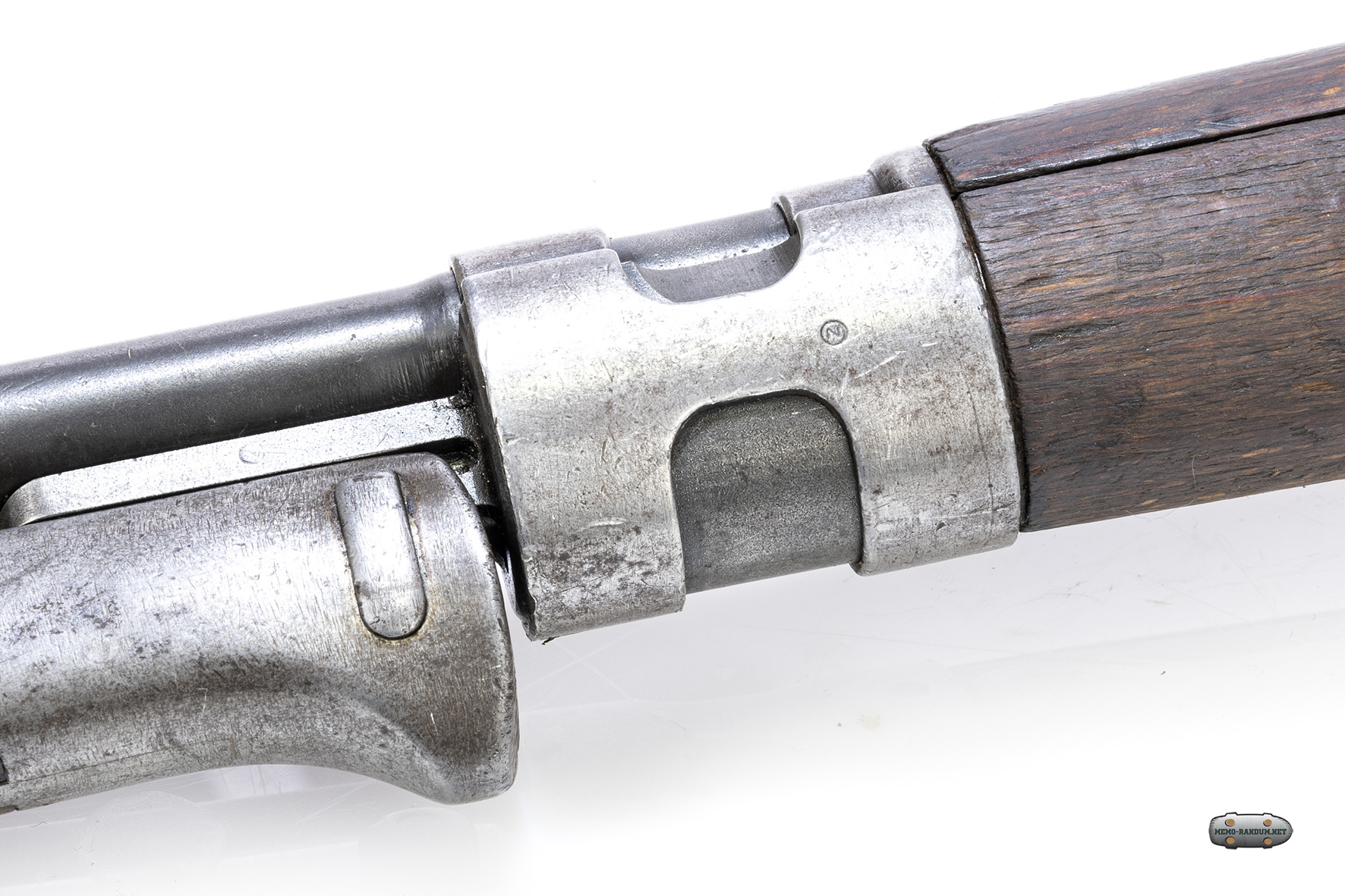

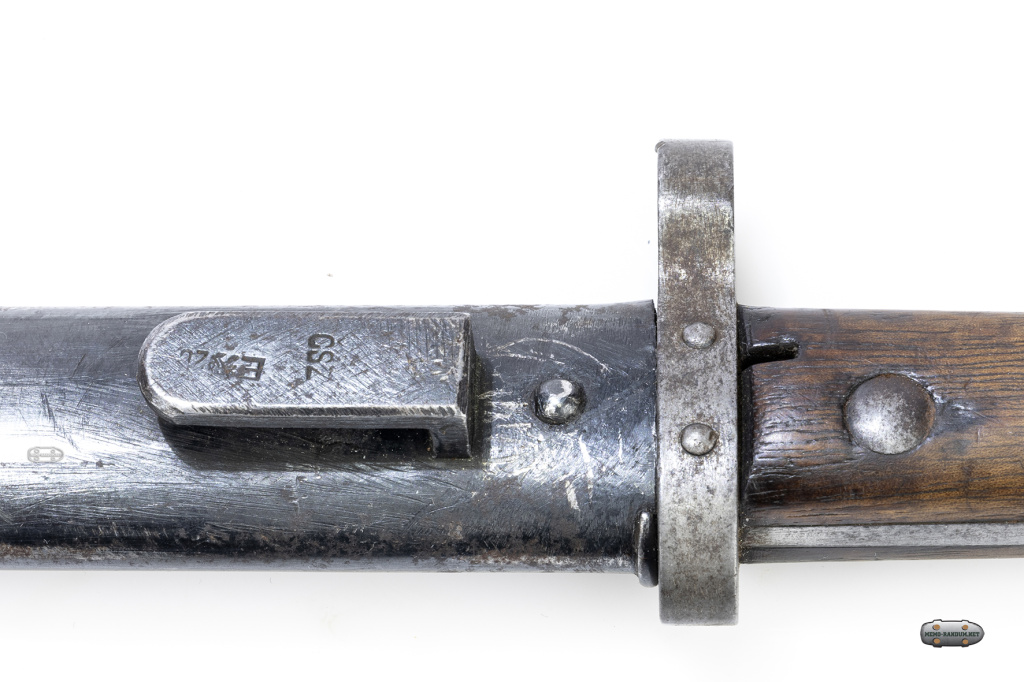

штык m24 А также клеймами на крючке ножен и хвостовике клинка состоящими из кода отдела армейской приемки, малого чехословацкого герба и последних двух цифр года приемки

А также клеймами на крючке ножен и хвостовике клинка состоящими из кода отдела армейской приемки, малого чехословацкого герба и последних двух цифр года приемки. На головке рукояти может присутствовать учетный номер штыка, с указанием воинской части, к которой он был приписан.

А также клеймами на крючке ножен и хвостовике клинка состоящими из кода отдела армейской приемки, малого чехословацкого герба и последних двух цифр года приемки

Штыки изготовленные на экспорт отличаются дополнительным клеймом в виде латинской буквы "z" в одной или двух окружностях, в зависимости от завода-производителя (одна окружность - завод в Брно, две - в Быстрице). О маркировке штыков выпущенных во время немецкой оккупации написано в соответствующих разделах.

А также клеймами на крючке ножен и хвостовике клинка состоящими из кода отдела армейской приемки, малого чехословацкого герба и последних двух цифр года приемки

 Штыки произведённые после Второй мировой войны имеют маркировку в виде трёхбуквенного кода "tgf", клеймо в виде перекрещенных мечей и двух последних цифр года производства.

Внутренний диаметр кольца в крестовине: 15.5 мм
Кулинский: № 888
Janzen: 33.3
АВС: № 599, 604



С 1924 по 1942 год чехи производили производную от Маузера винтовку под названием vz.24. Разработанный вскоре после Первой мировой войны, vz.24 широко экспортировался и активно использовался в таких странах, как Китай, Испания, Боливия, Никарагуа, Эквадор и Парагвай.

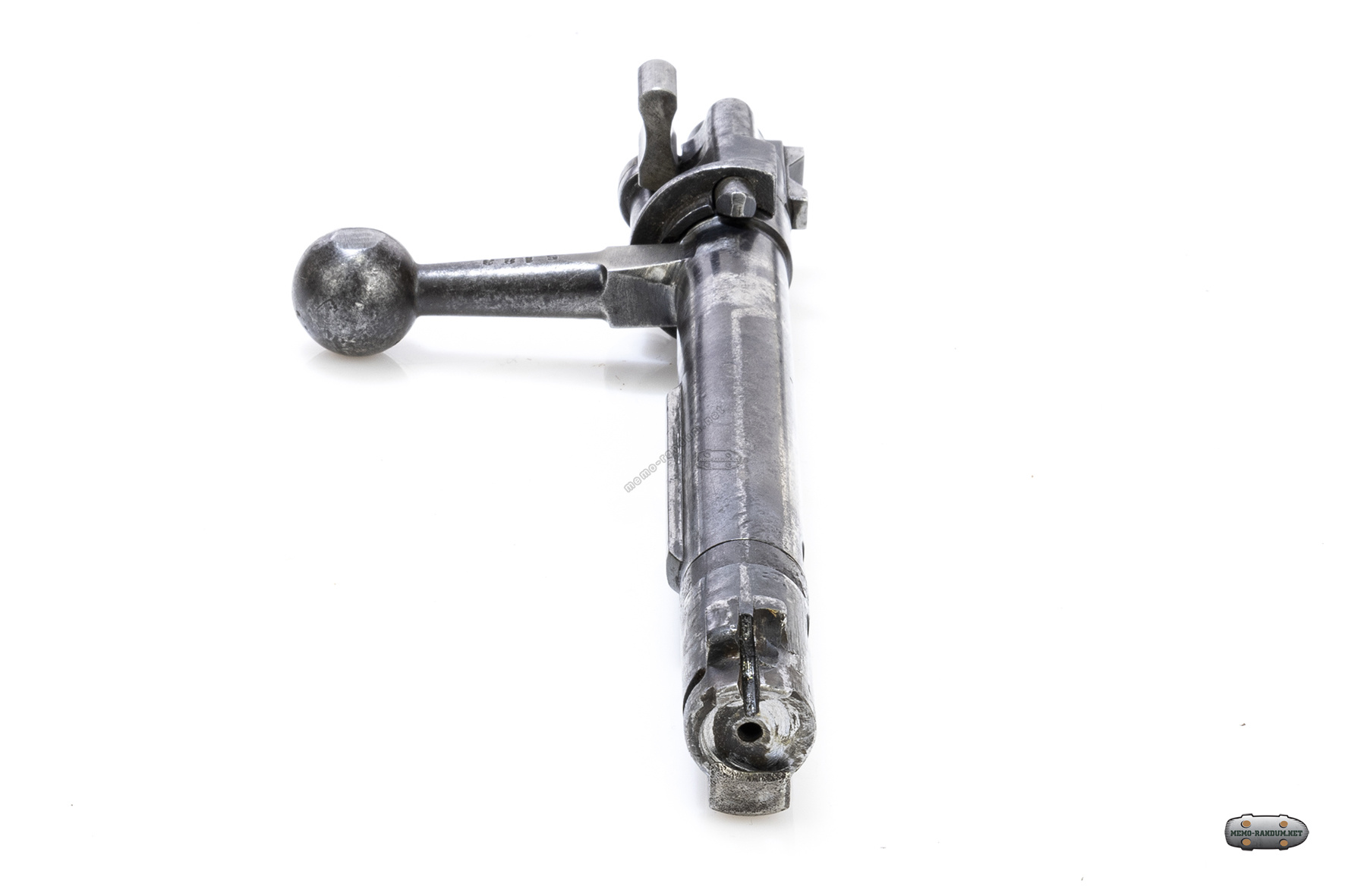

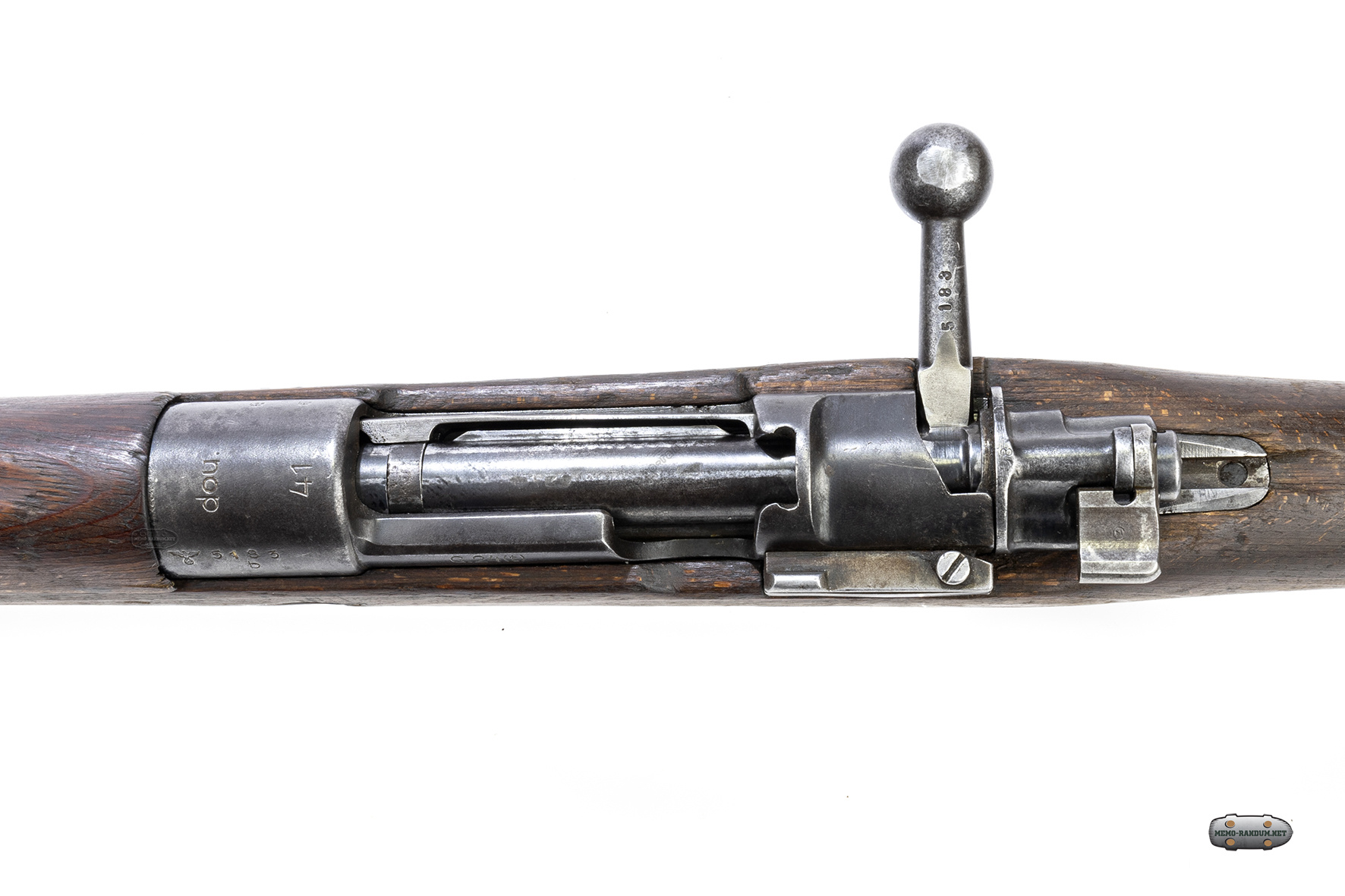

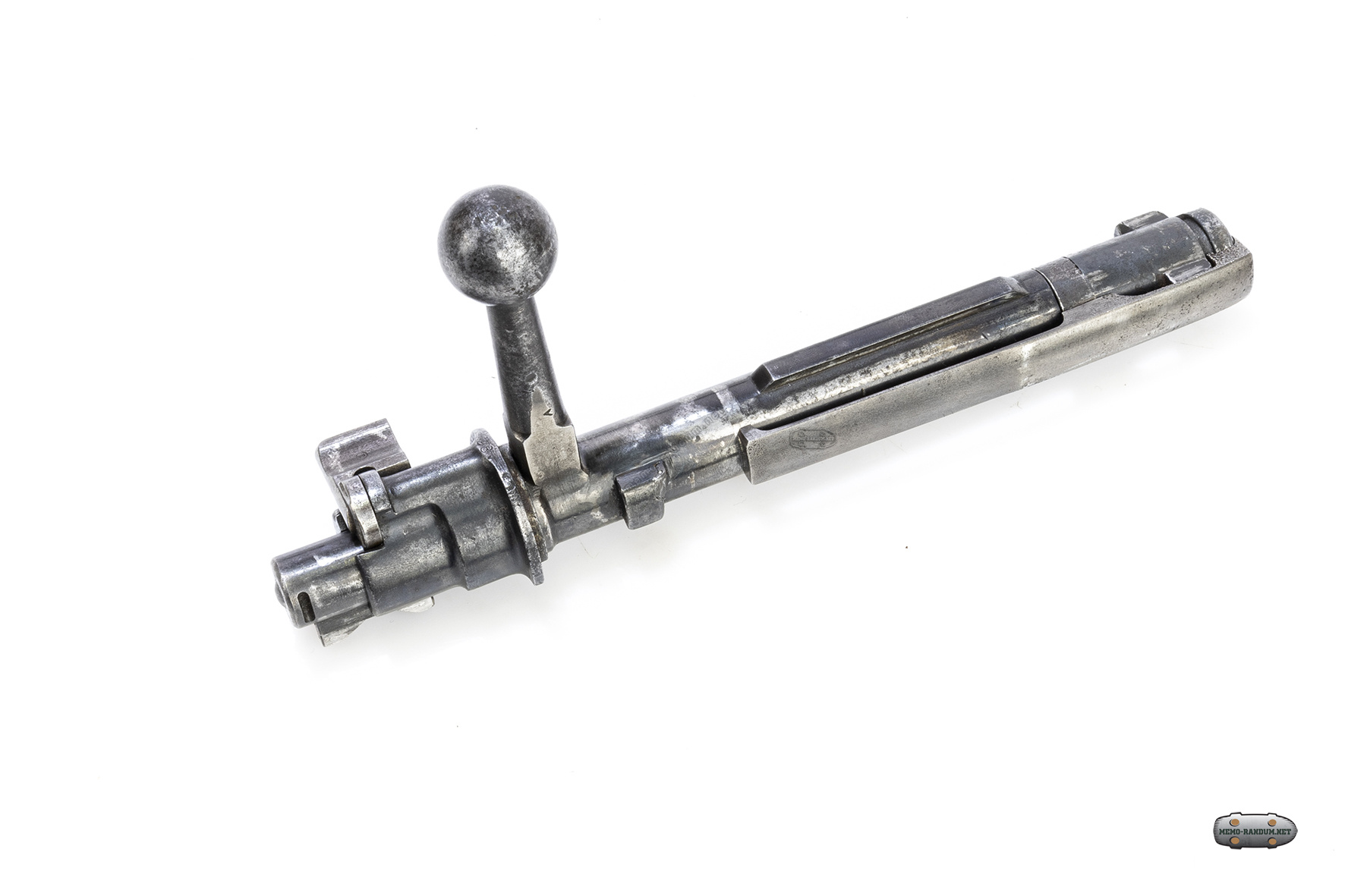

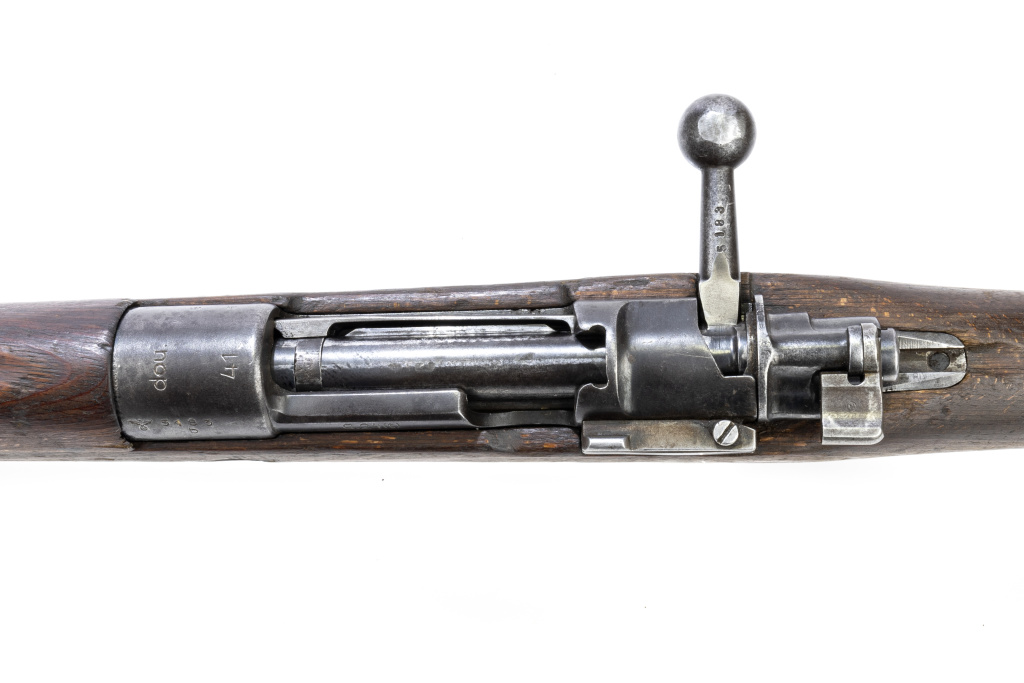

Винтовка(карабин) Gewehr 24 (G24(t)). Затвор

Когда немцы оккупировали Чехословакию в 1938 году, они захватили десятки тысяч этих превосходных военных винтовок вместе с оборудованием для производства новых. С 1938 по 1942 год чехи были вынуждены изготавливать для немцев винтовки G24(t), получившие новое обозначение.

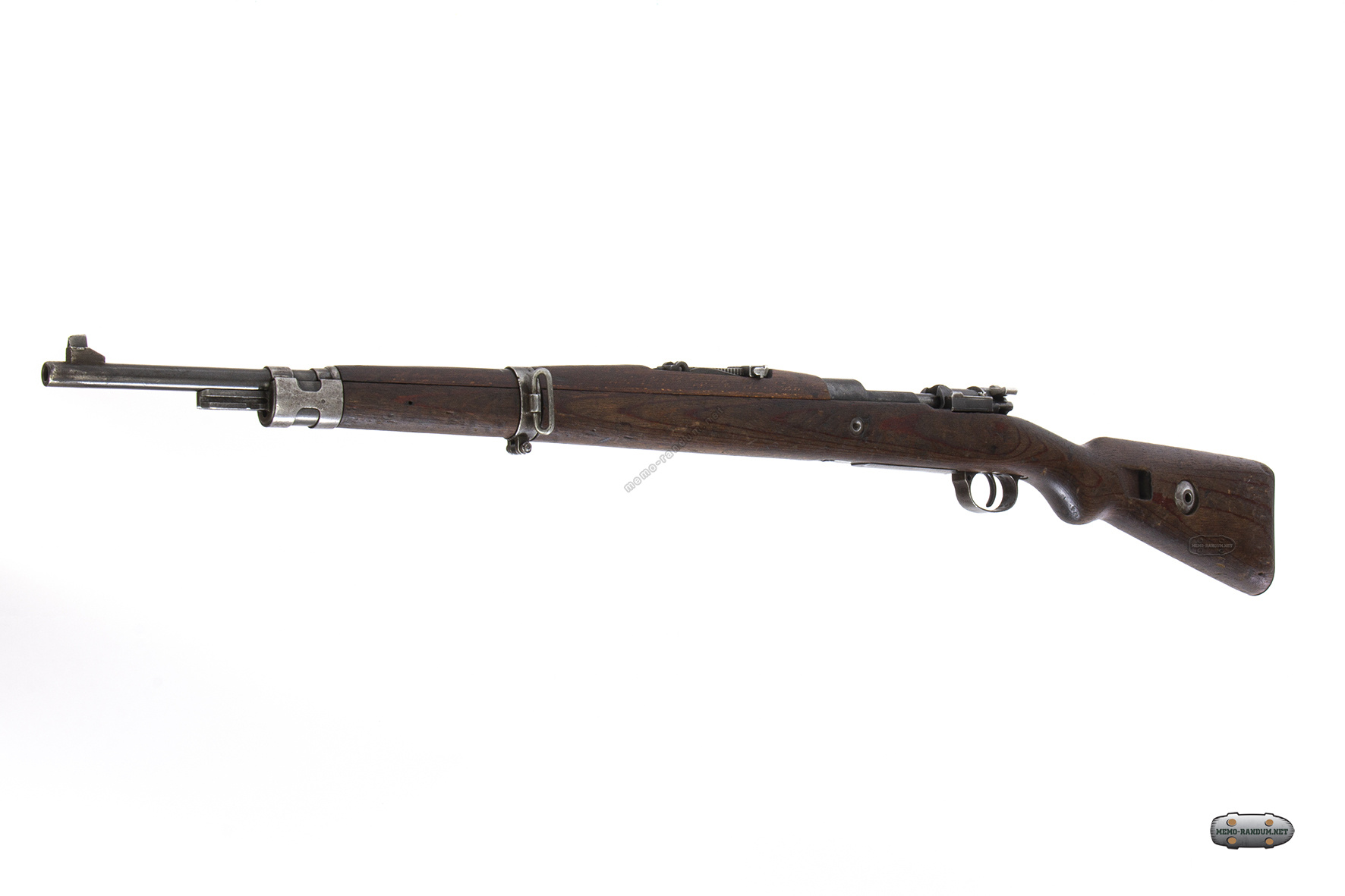

Винтовка(карабин) Gewehr 24 (G24(t))

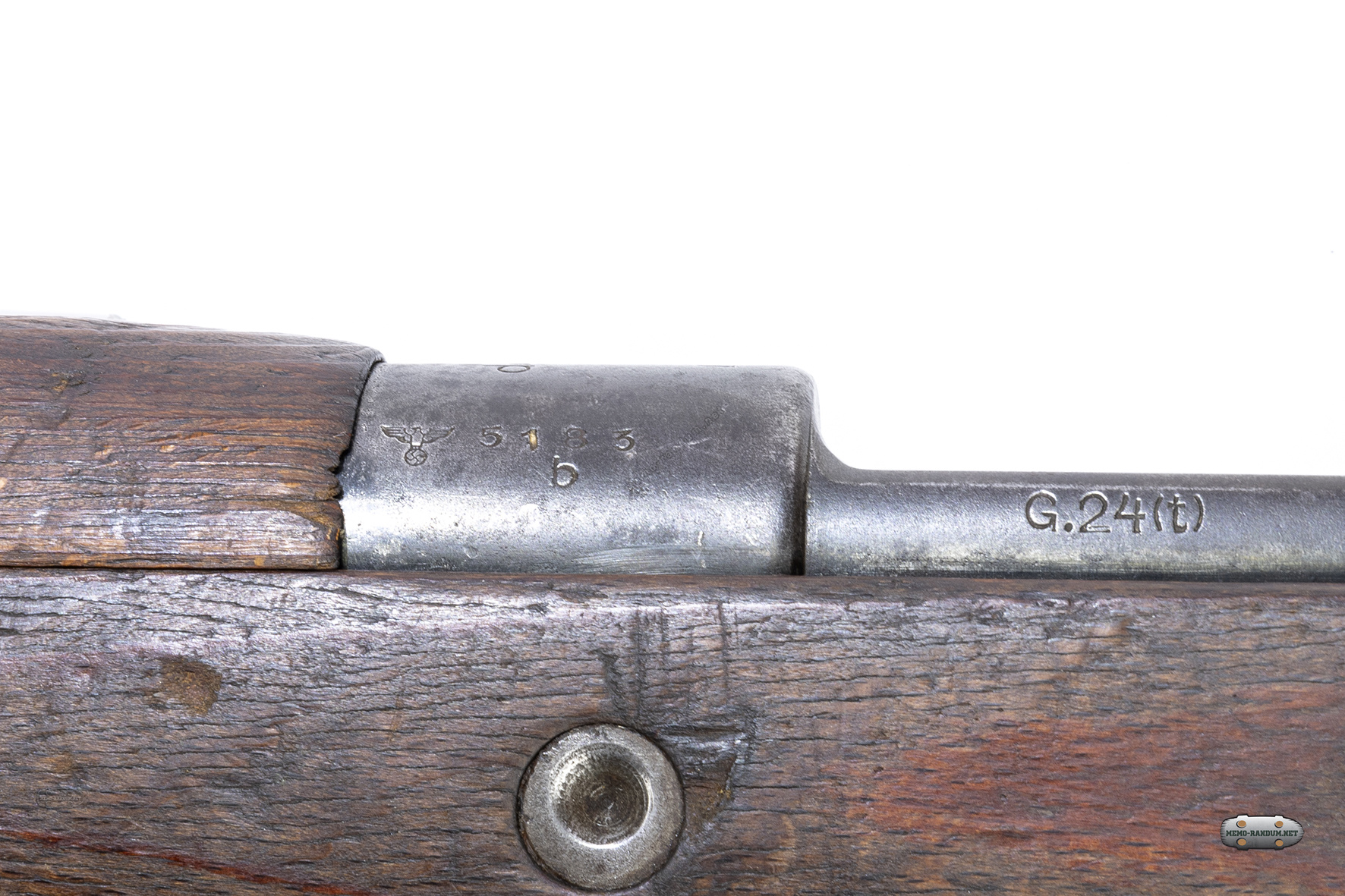

 Немецкая номенклатура Gewehr 24. Буква “т” является сокращением от “ tschechoslowakisch”, что в переводе с немецкого означает "чехословацкий". Немецкая версия пистолета имела прорези для стандартной перевязи вермахта и диск для разборки затвора, установленный в прикладе.

Винтовка(карабин) Gewehr 24 (G24(t))

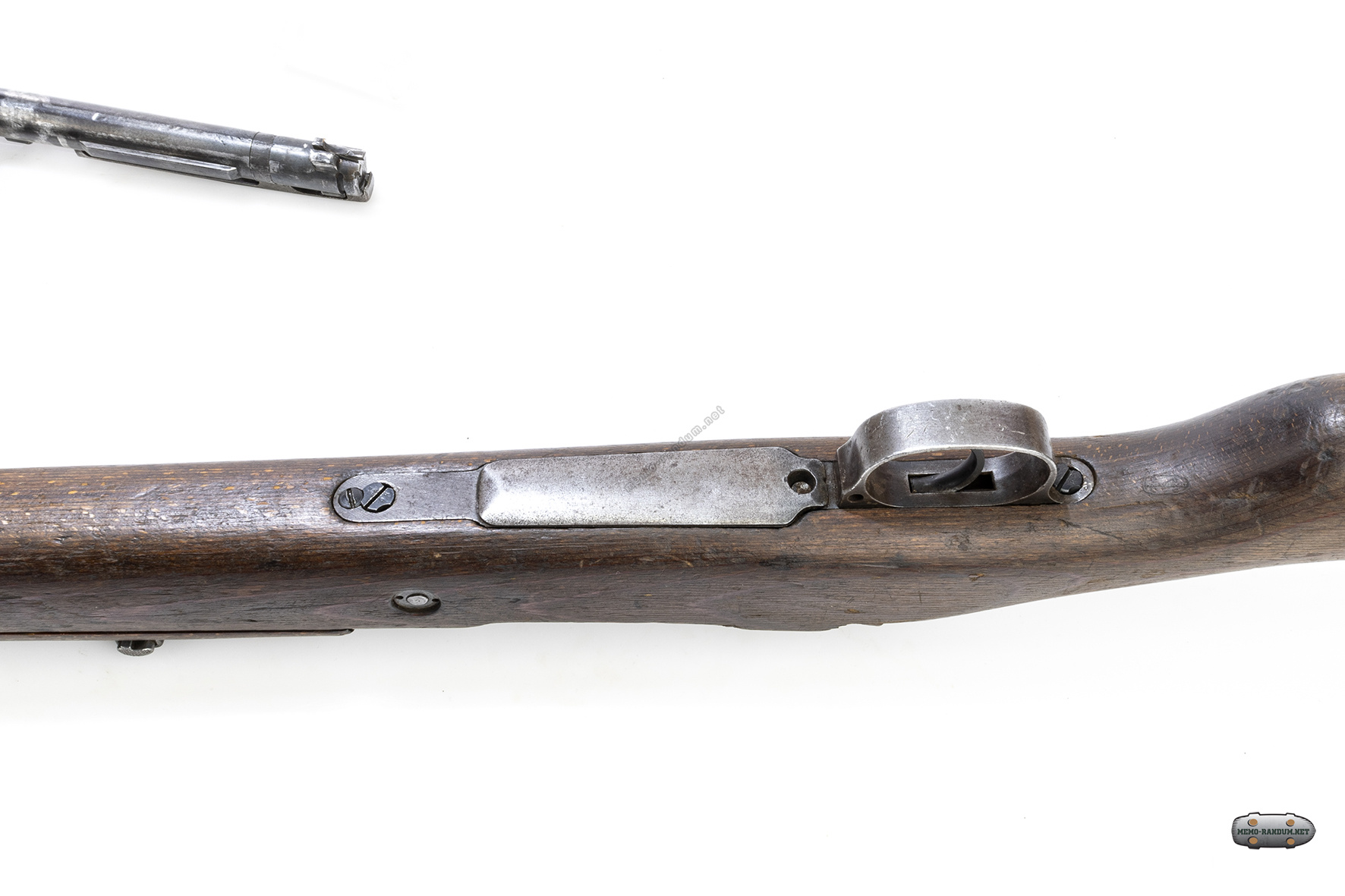

По мере развития производства и израсходования довоенных запасов запчастей G24(t) стал приобретать все более немецкий характер. Плоская накладка на приклад была заменена на чашеобразную модель Kar98k, а красивые накладки из орехового дерева были заменены более дешевыми ламинированными.


Винтовка(карабин) Gewehr 24 (G24(t))
