Винтовка Маузер Gew 98 (Gewehr 1898)

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ Винтовки Mauser Gewehr 98


Масса
4,09 кг
Длина
1250 мм
Длина ствола
740 мм
Патрон
Маузер 7,92 ×57 мм
Начальная скорость пули
878 м/с
Емкость с увеличенным магазином
5 патронов

Обзор винтовки Gew 98

Gew98

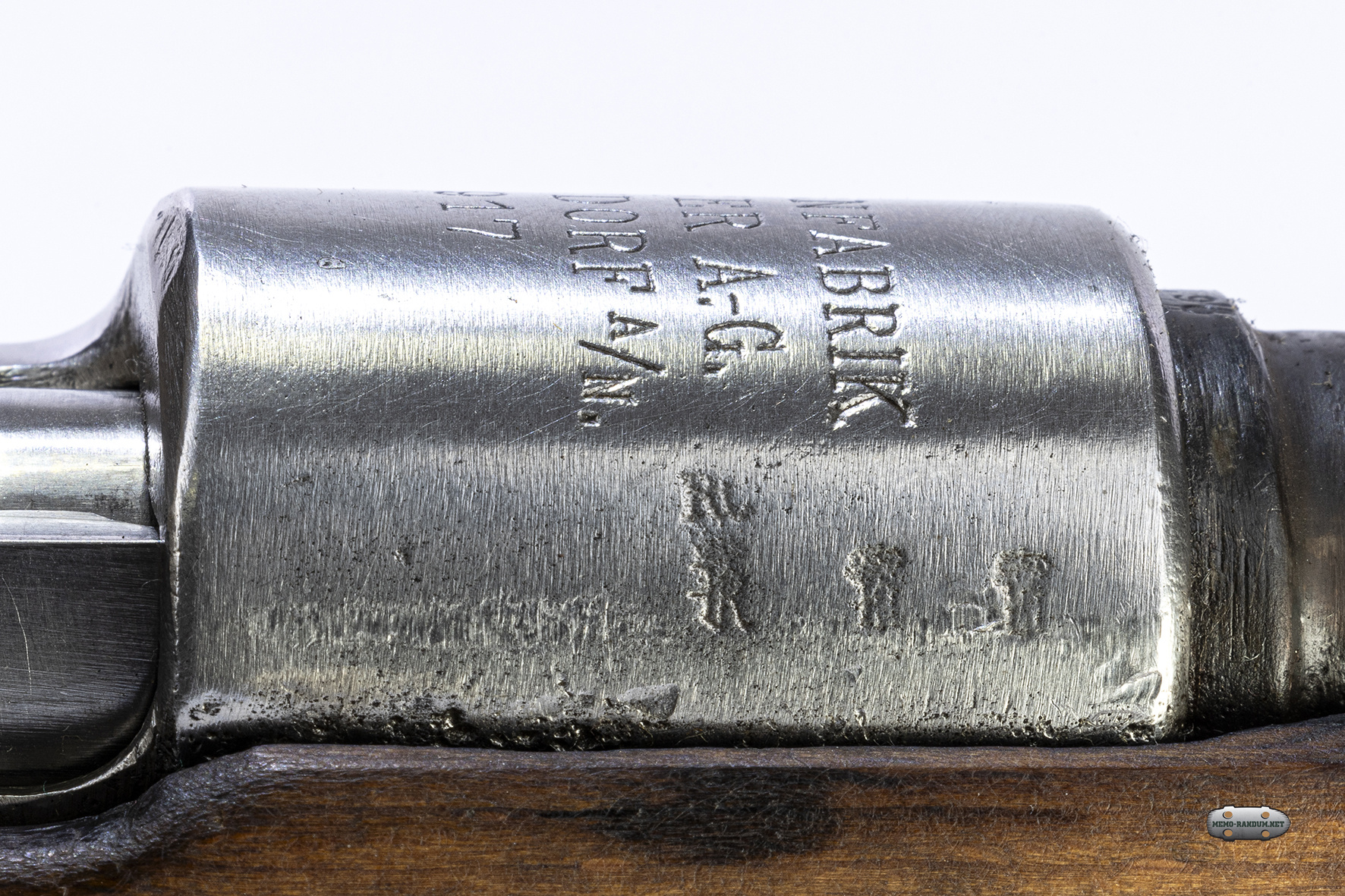

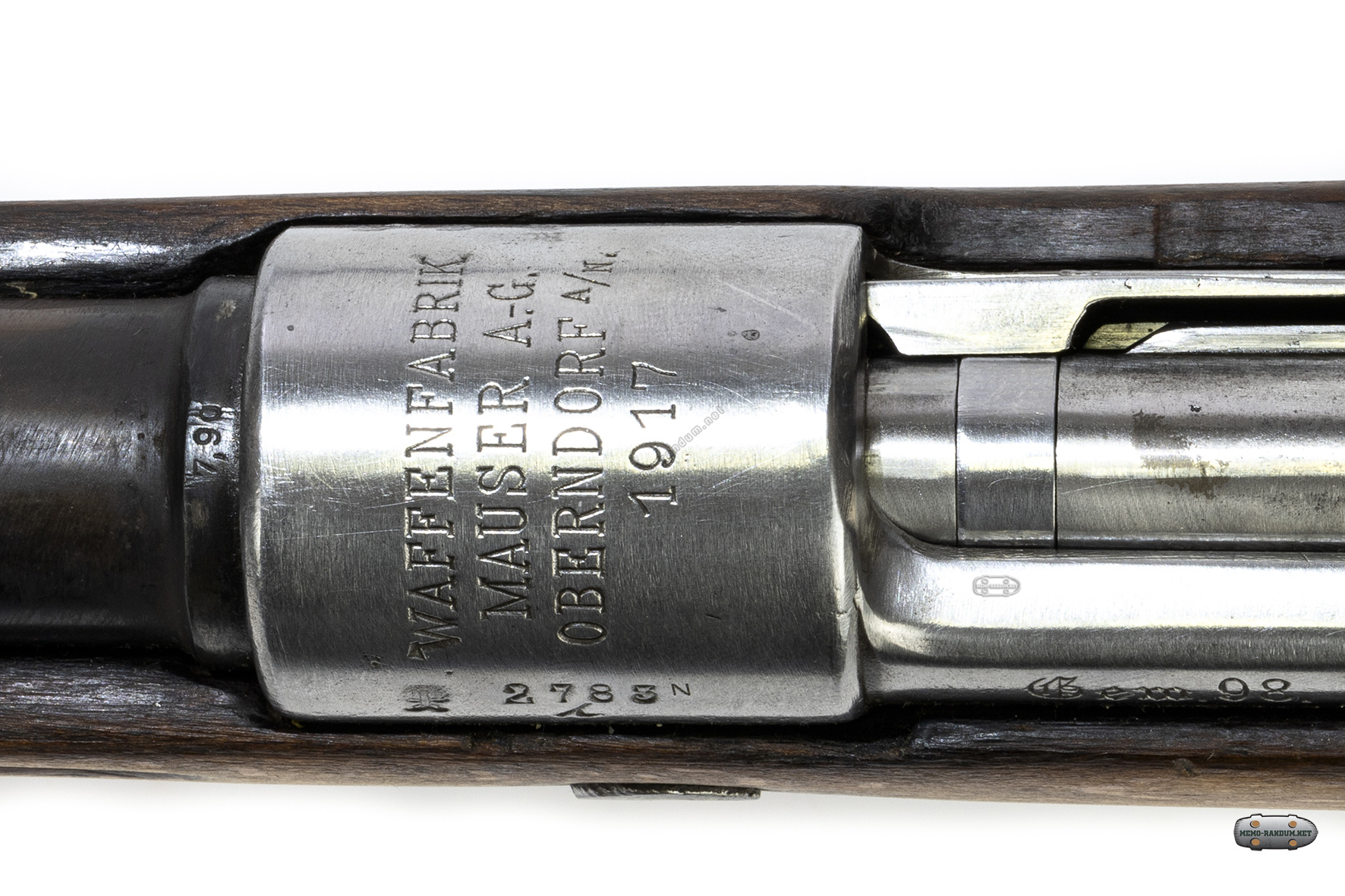

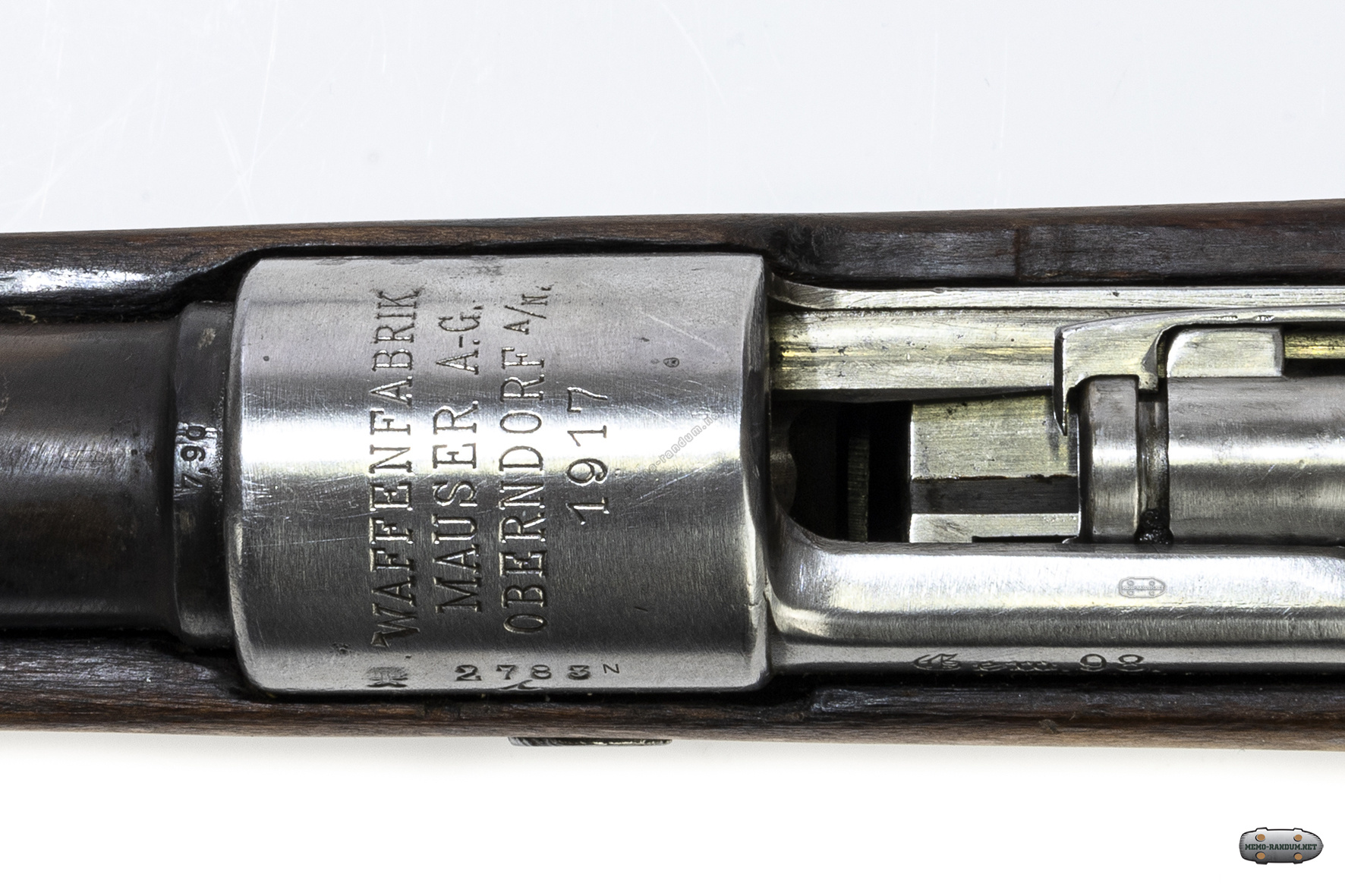

WaffenFabrik mauser A-G Oberndorf 1917

Gew 98 стал более безопасным в применении по сравнению с предыдущими моделями винтовок и включал в себя ряд новых функций.

Первым усовершенствованием стало использование третьего выступа в задней части затвора.

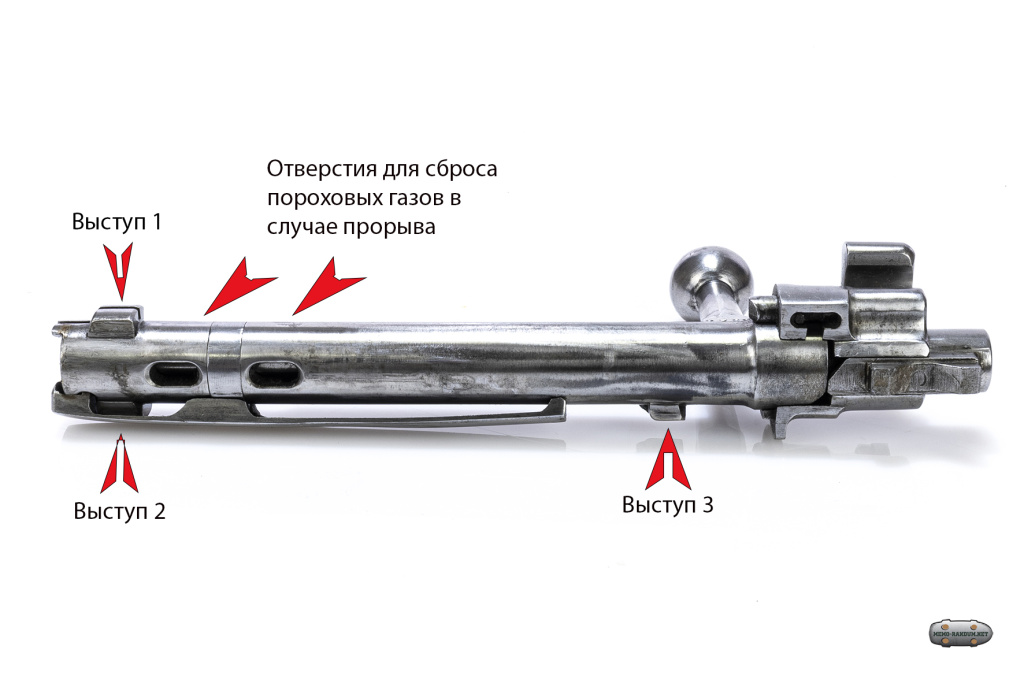

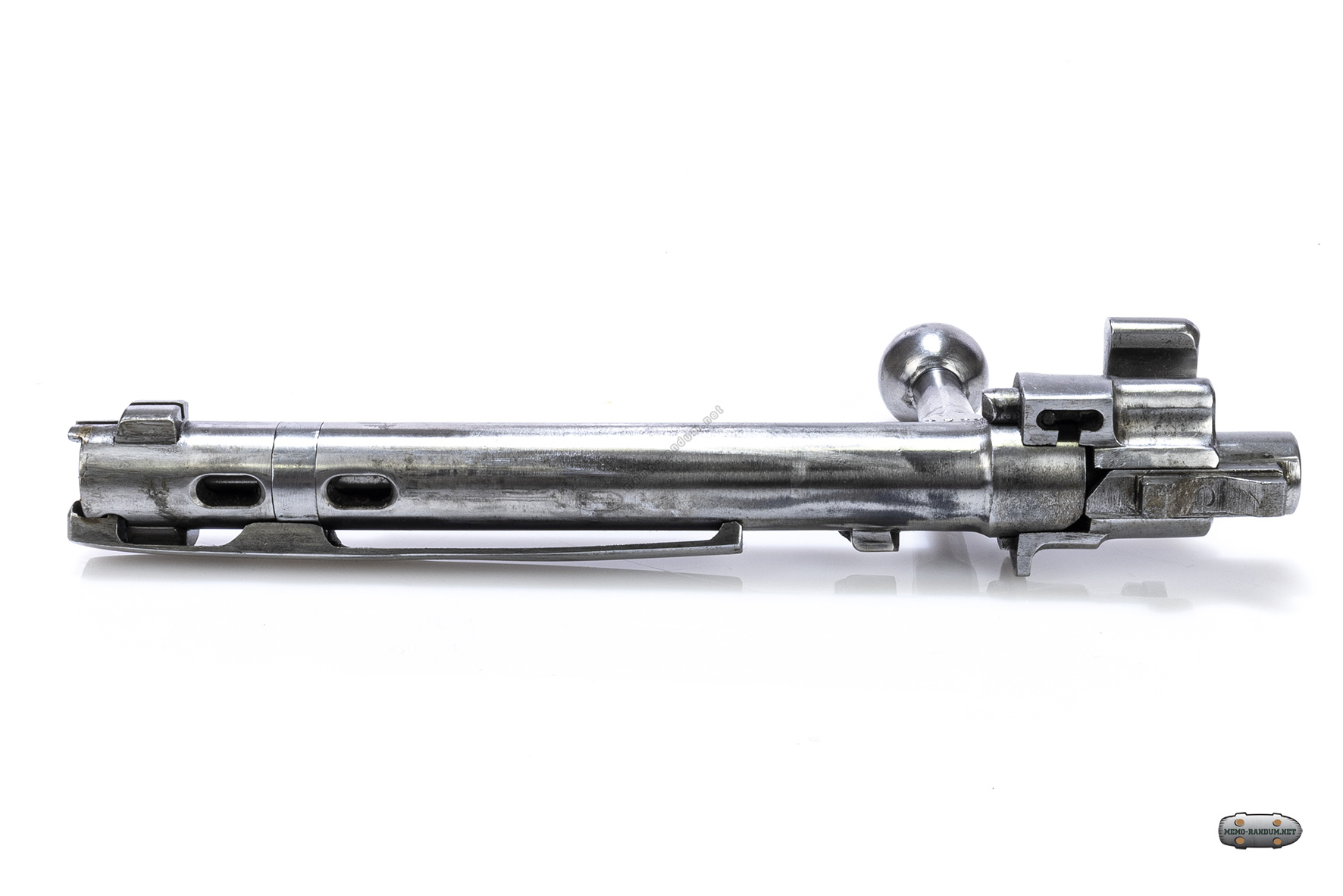

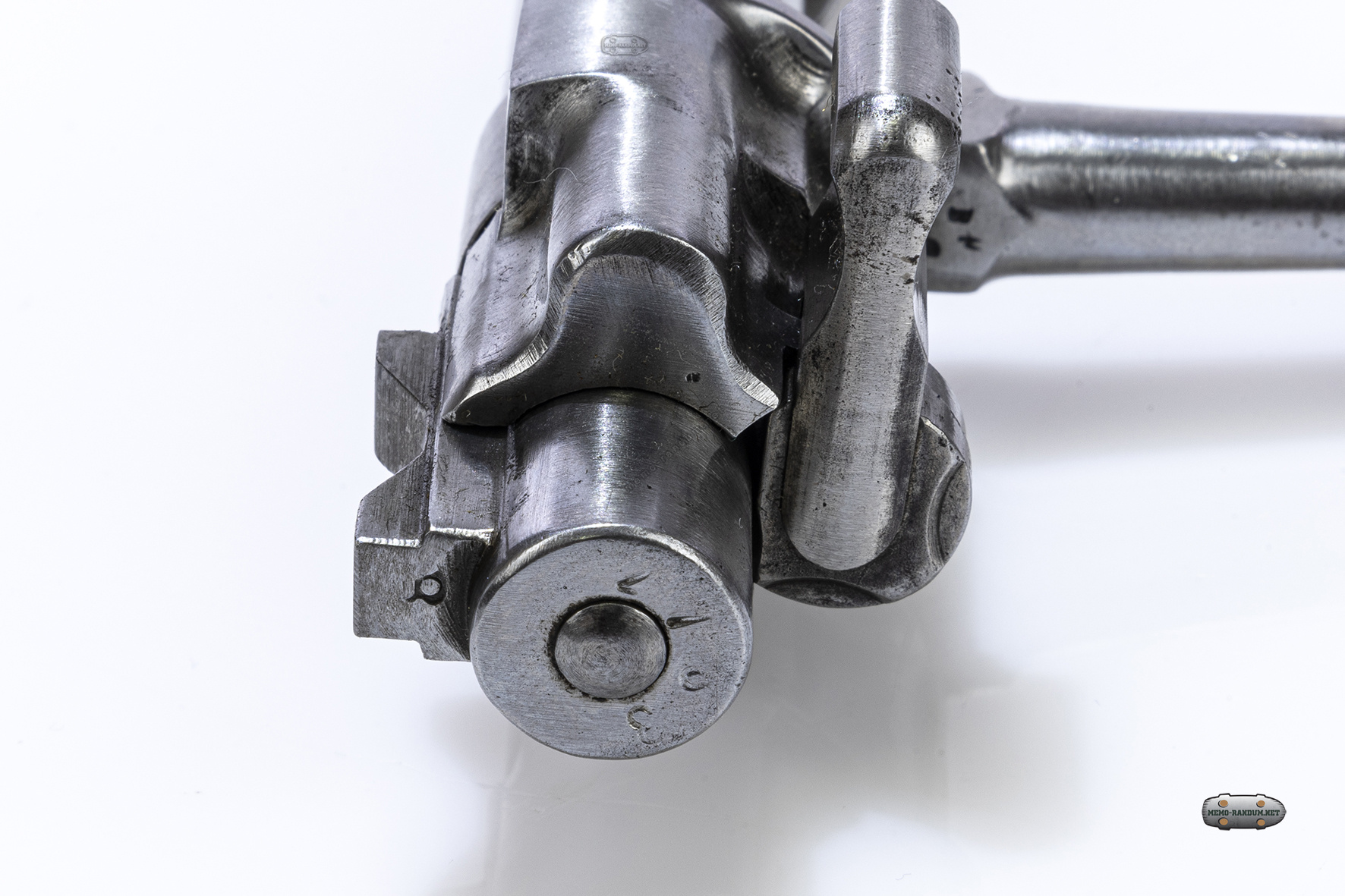

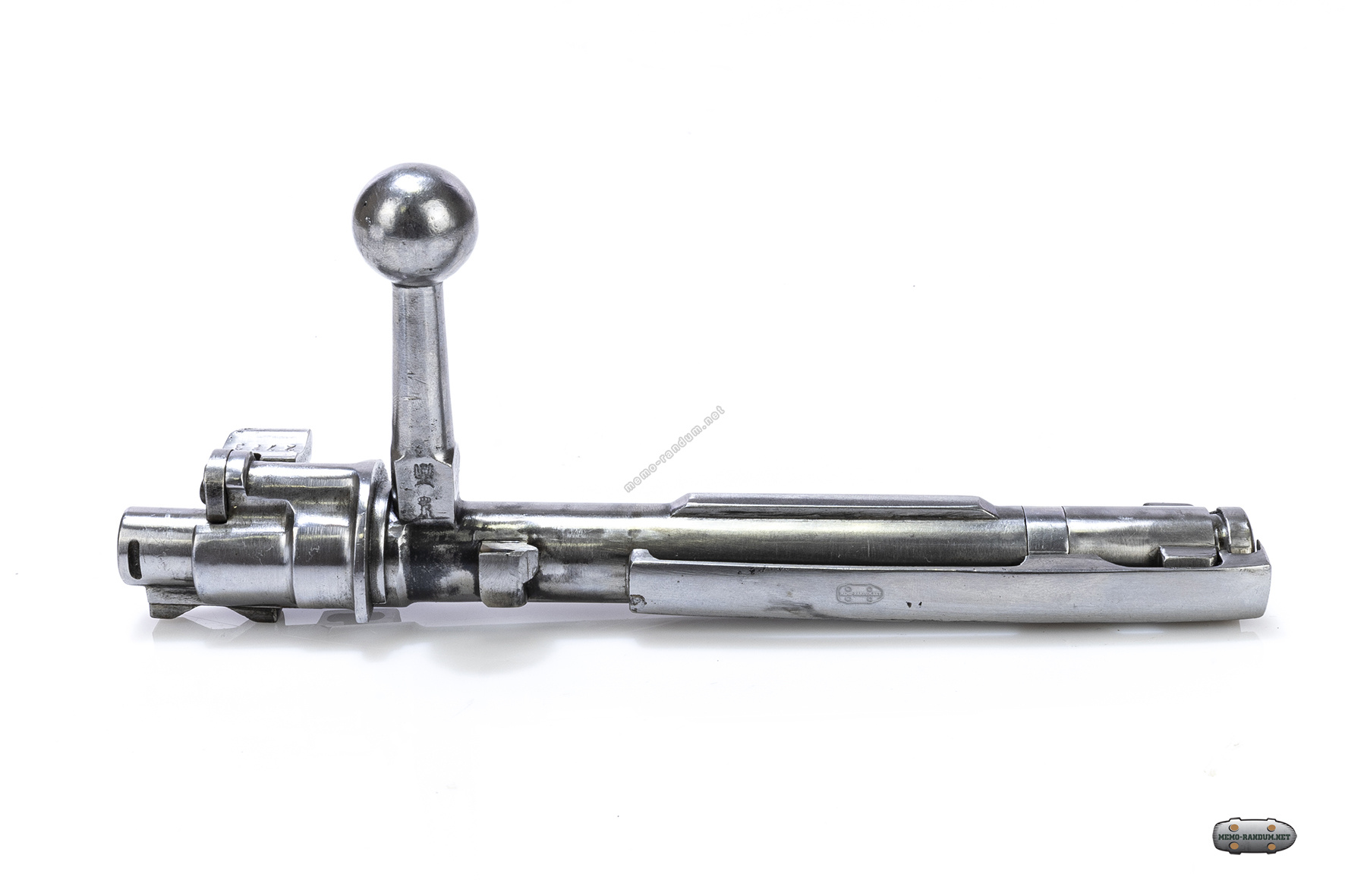

Затвор с тремя боевыми упорами и отверстиями для сброса пороховых газов GEW 98

Вторым усовершенствованием было два отверстия в затворе которые защищали стрелка при разрыве гильзы и направляли все выделяющиеся газы в бок от стрелка.

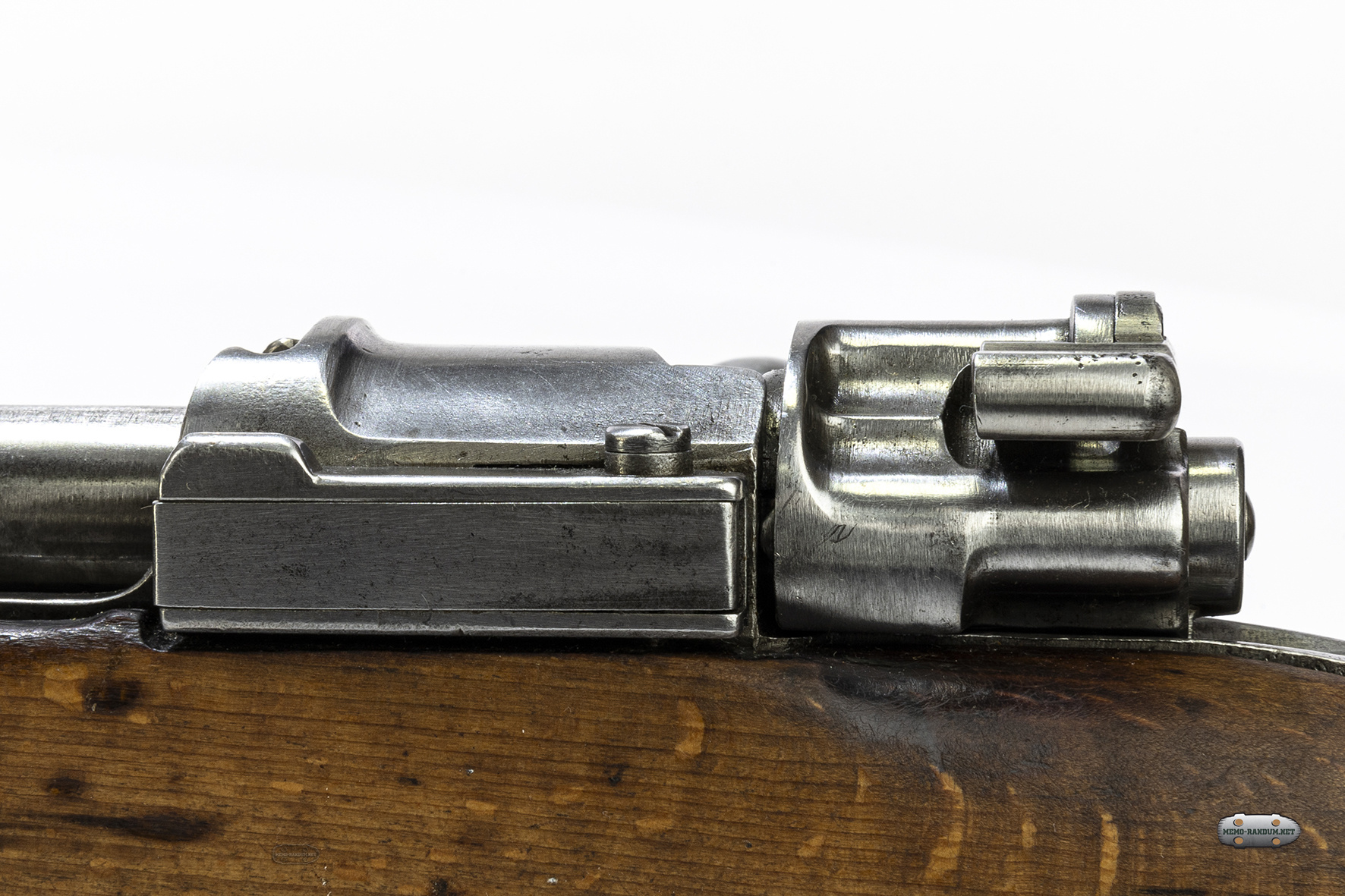

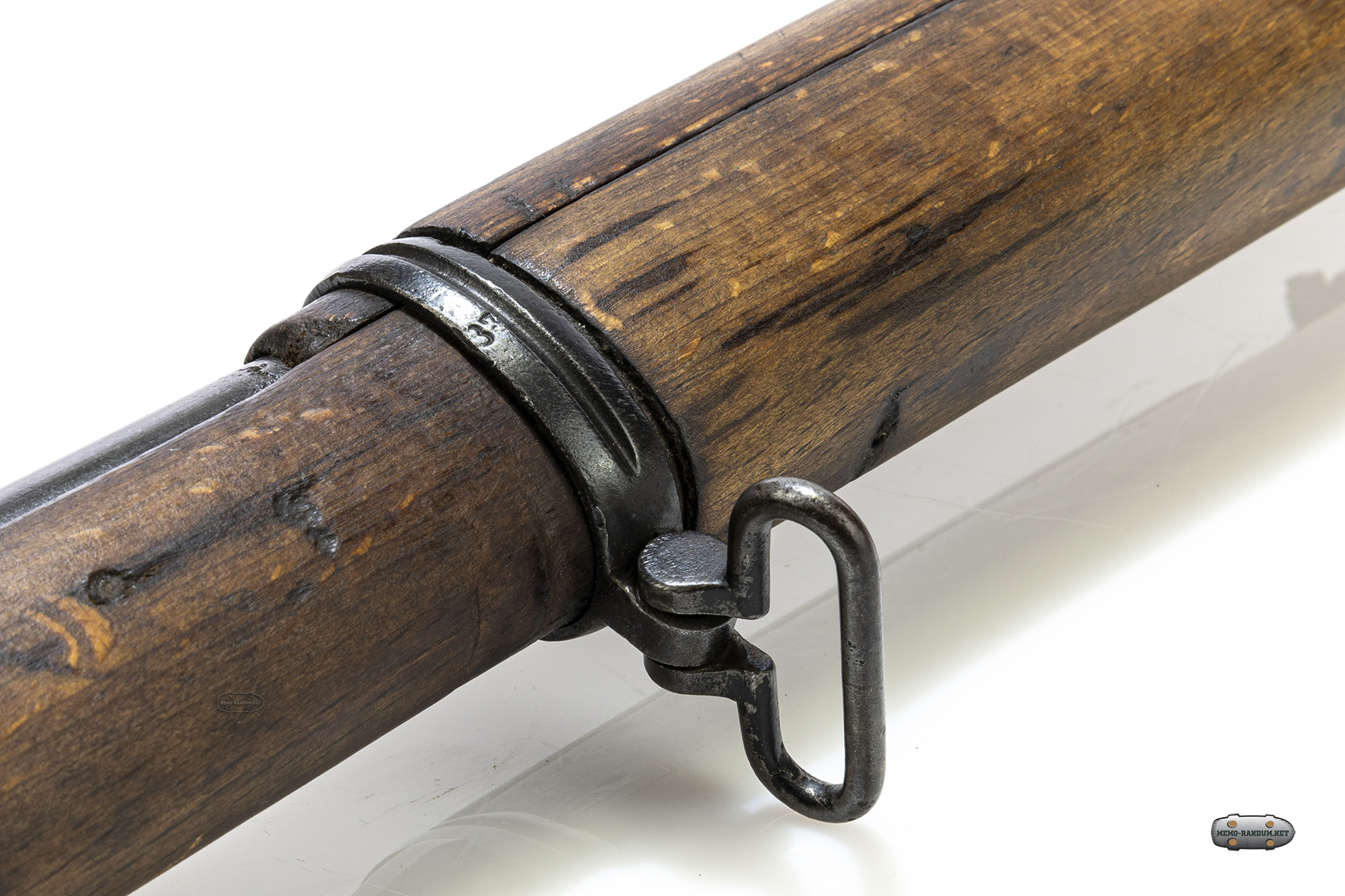

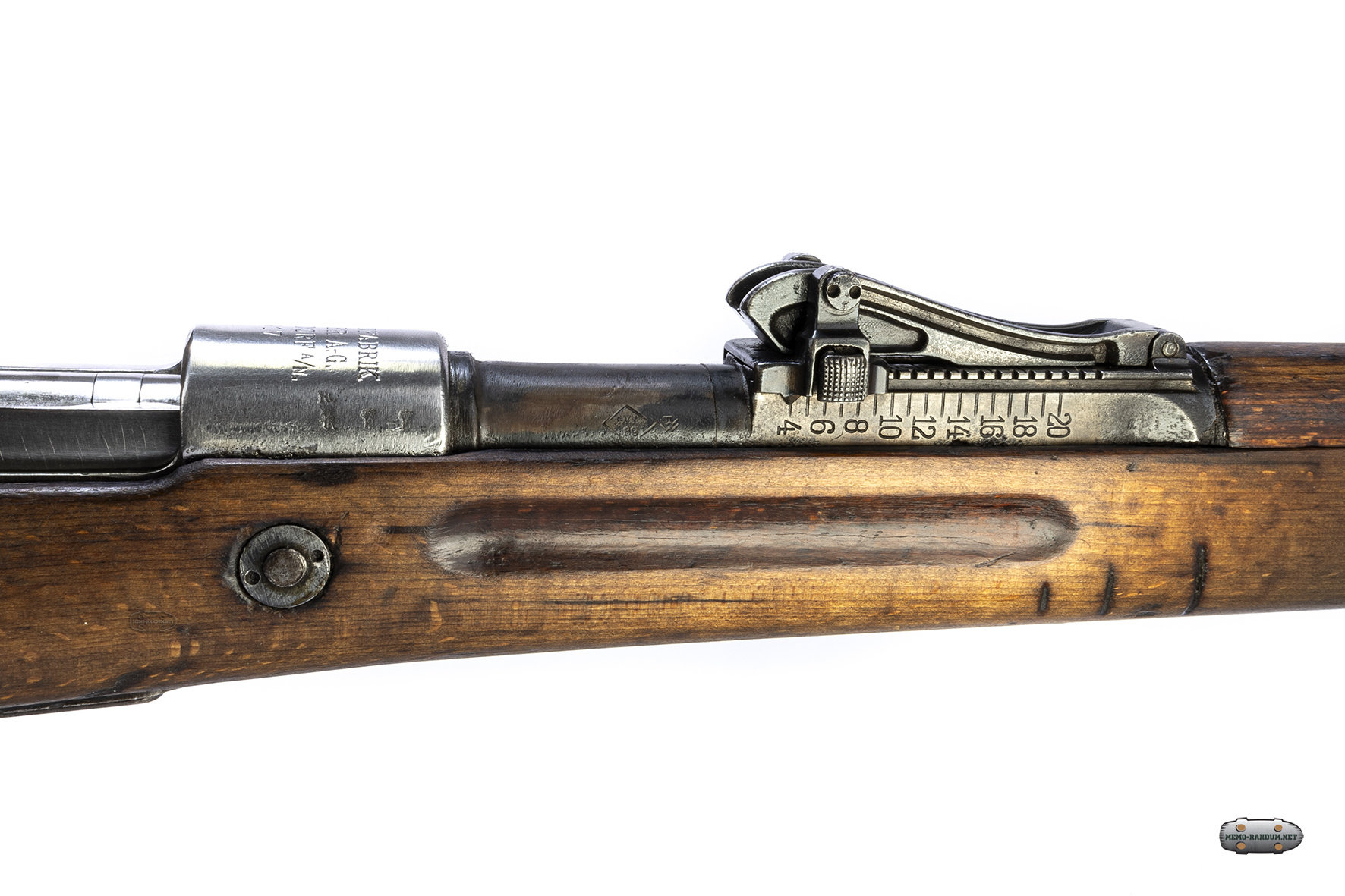

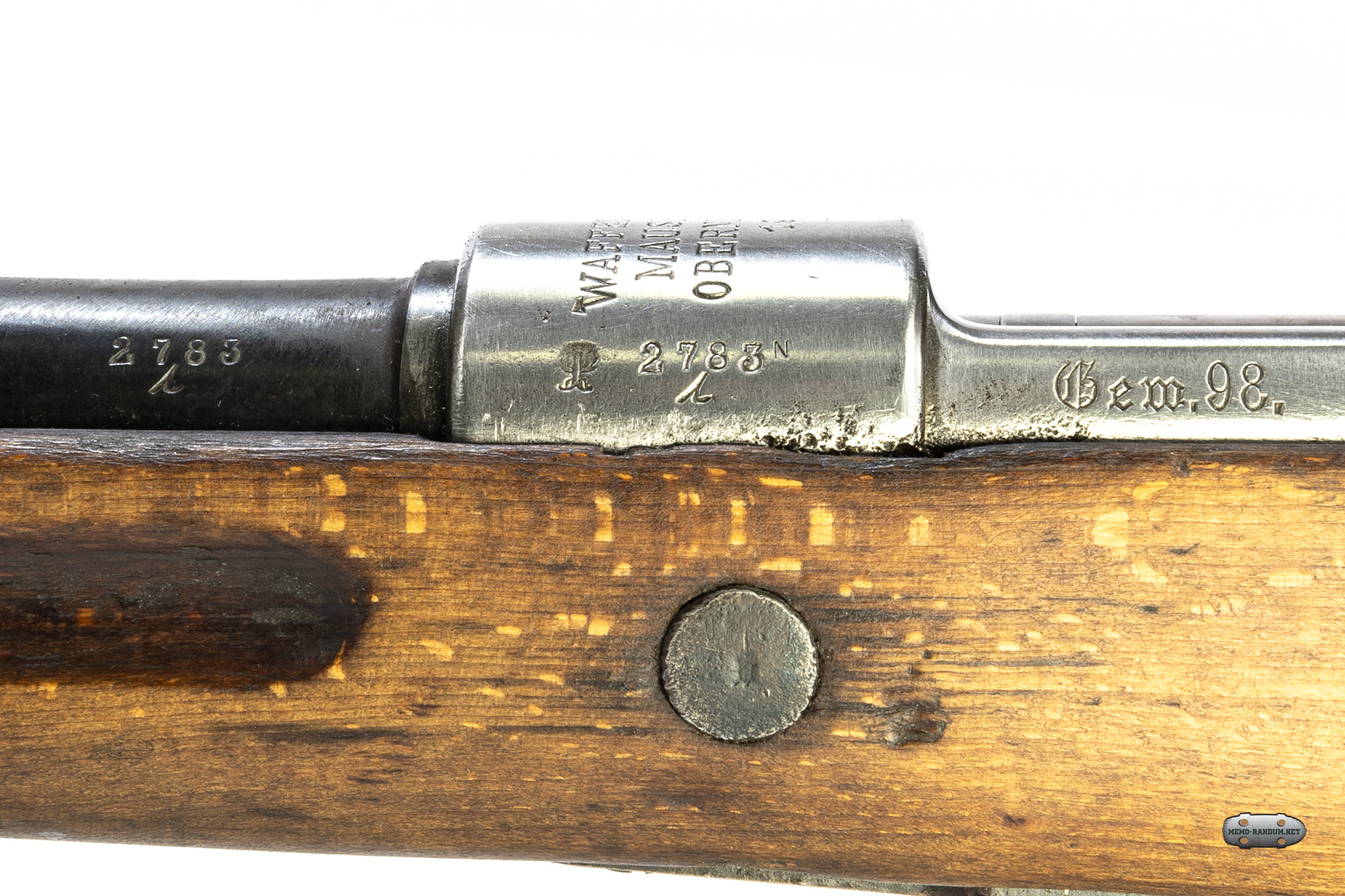

Gew 98 также оснащен стопорным кольцом большего диаметра  на ствольной коробке для большей прочности.

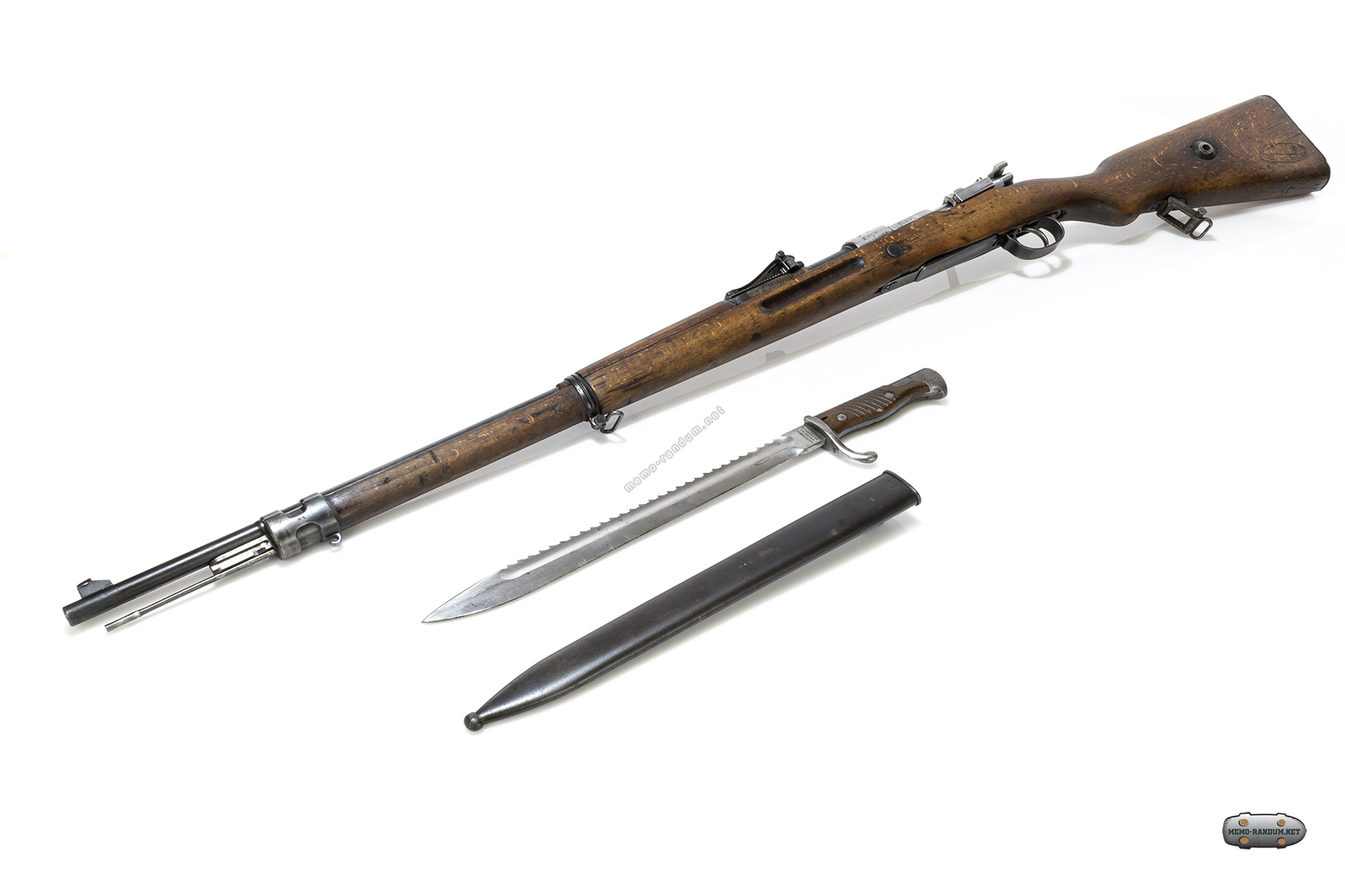

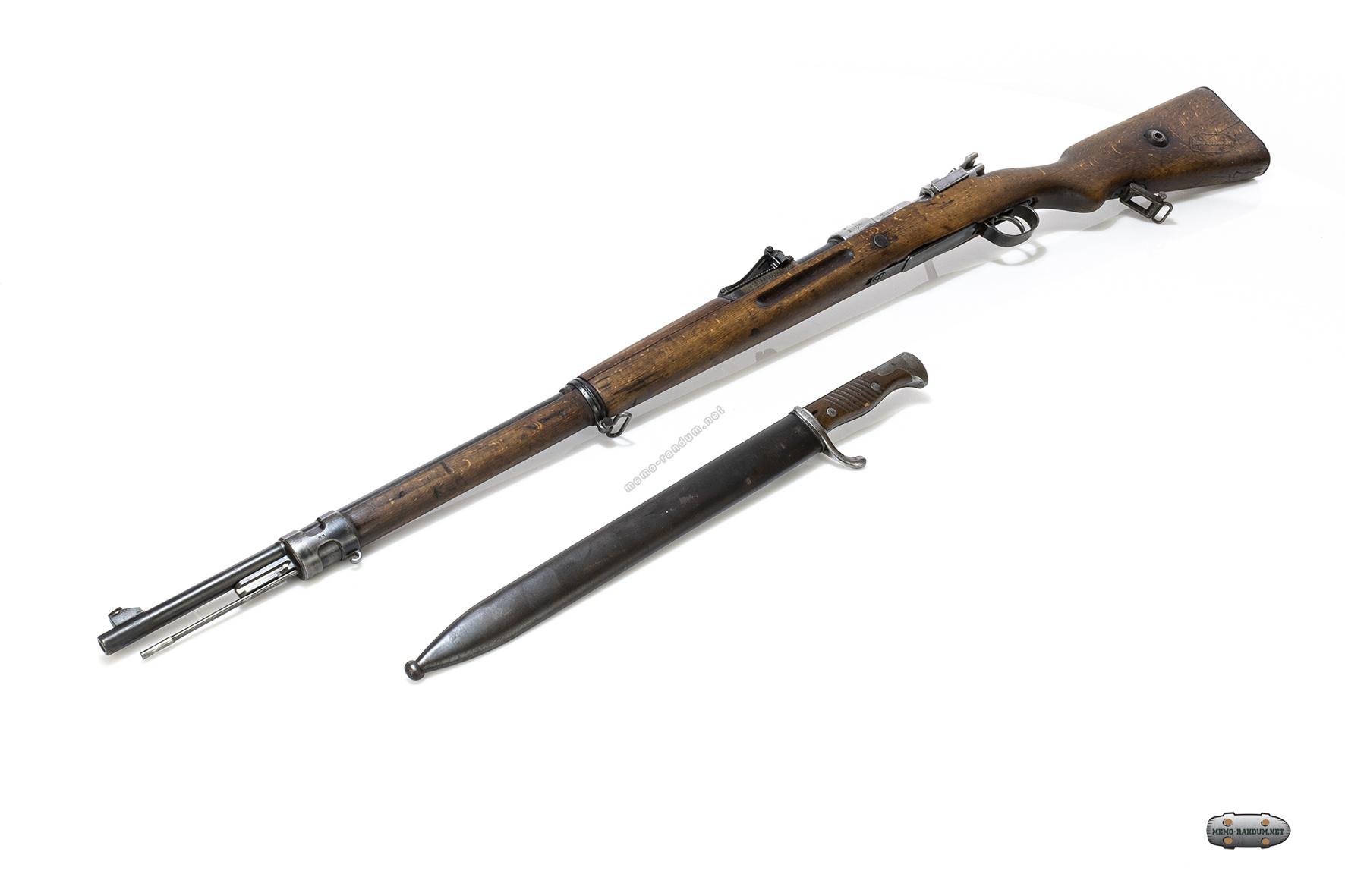

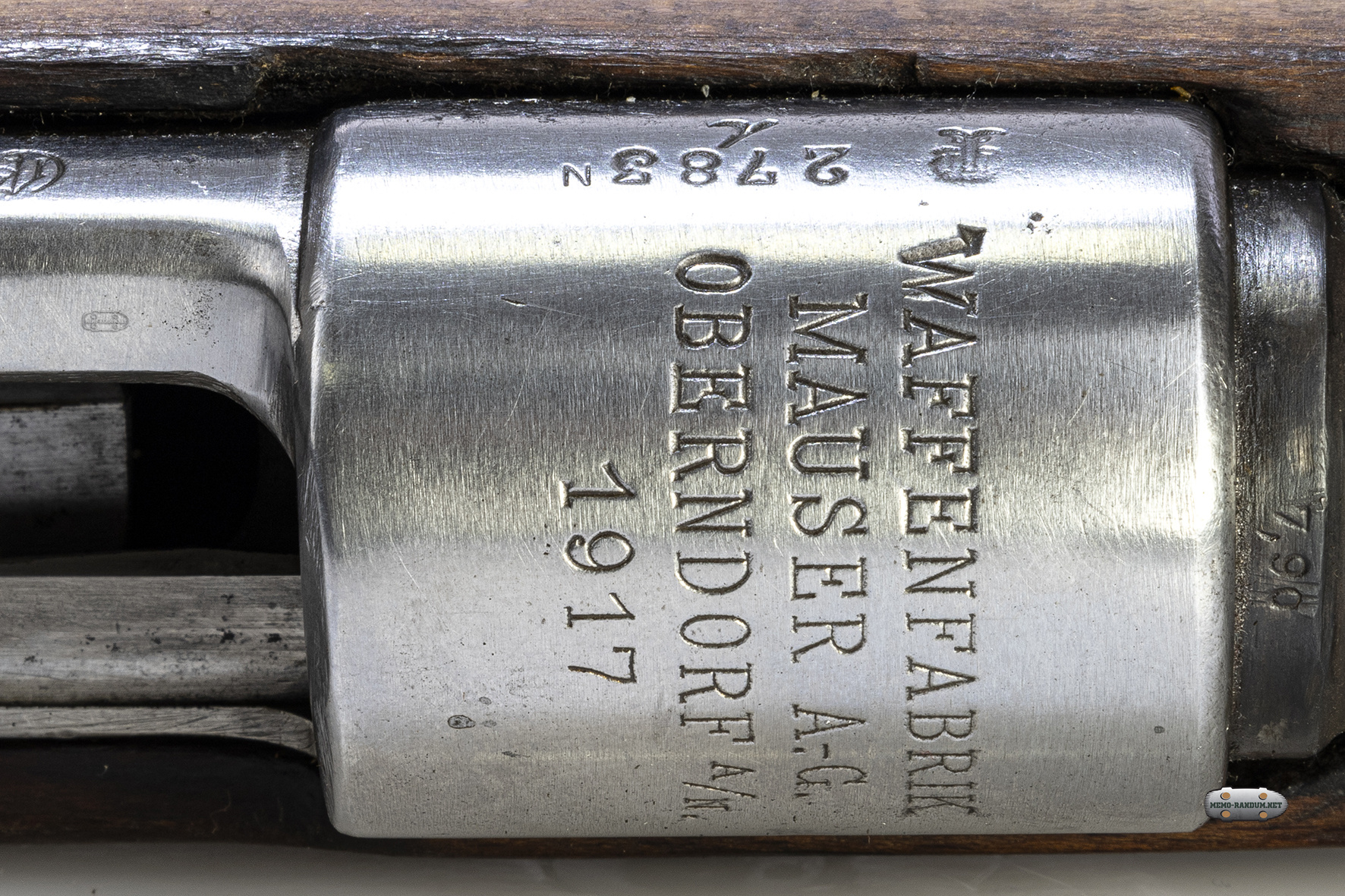

Gew 98 (Gewehr 1898).WaffenFabrik mauser A-G Oberndorf 1917

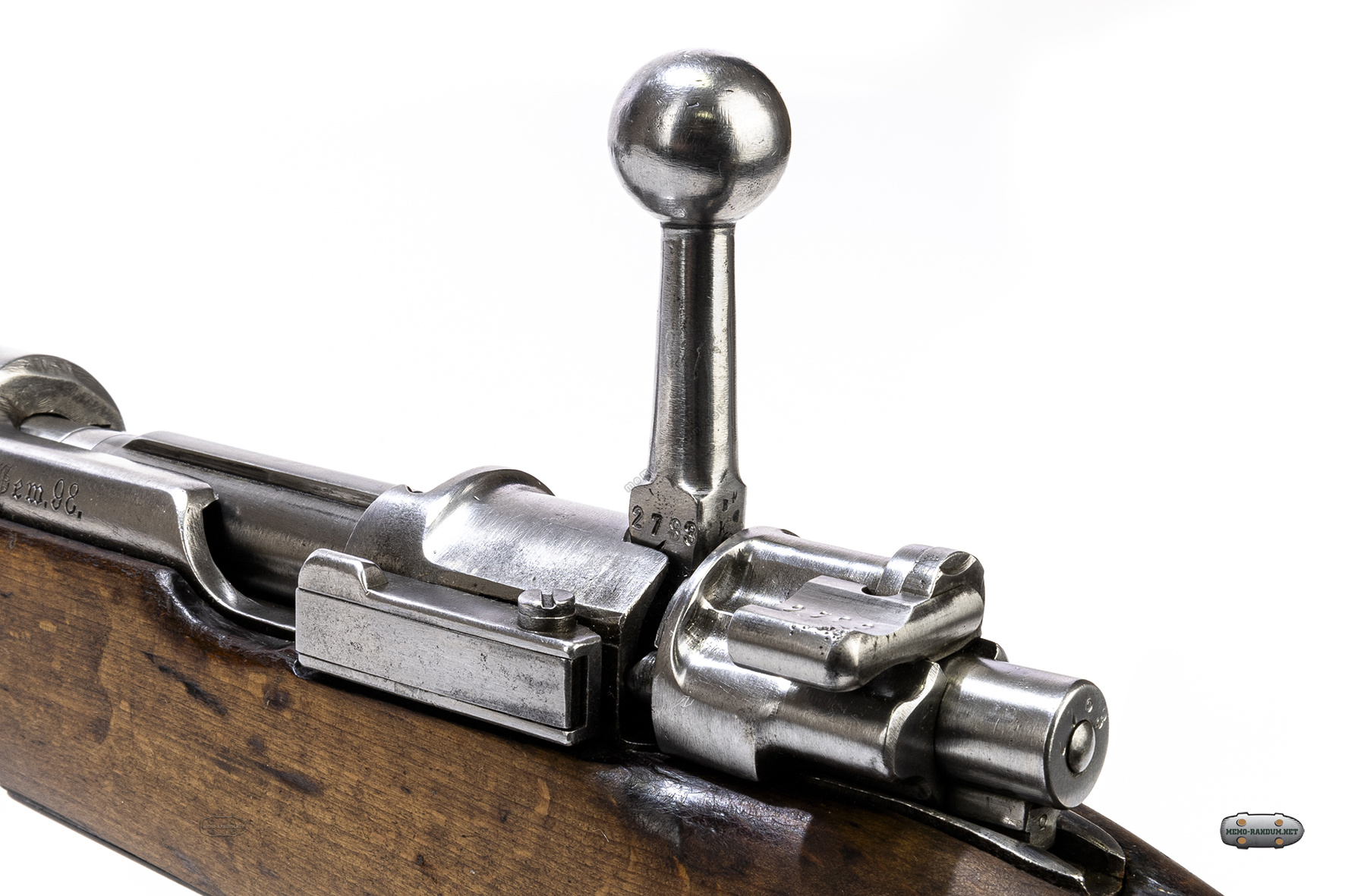

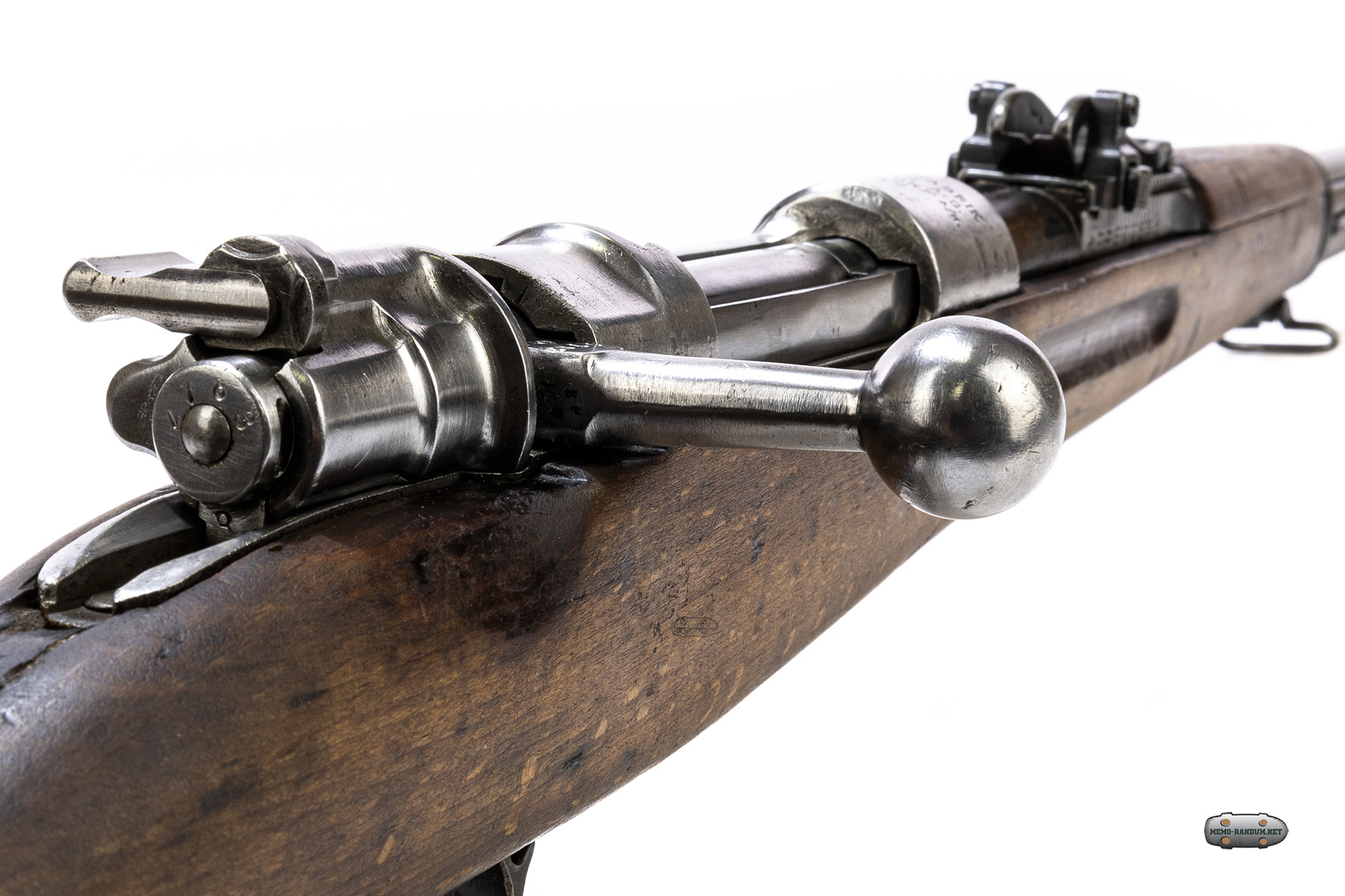

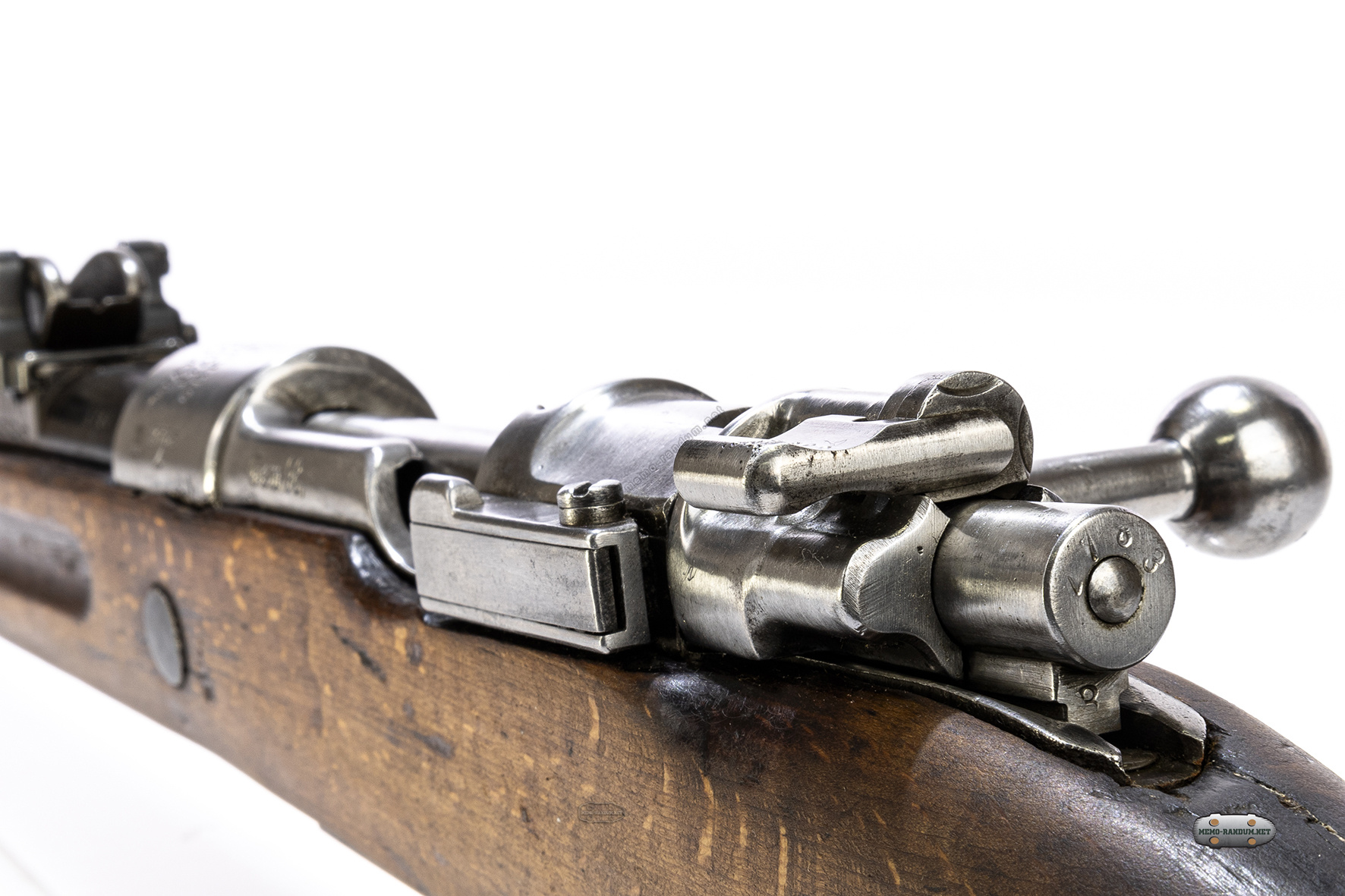

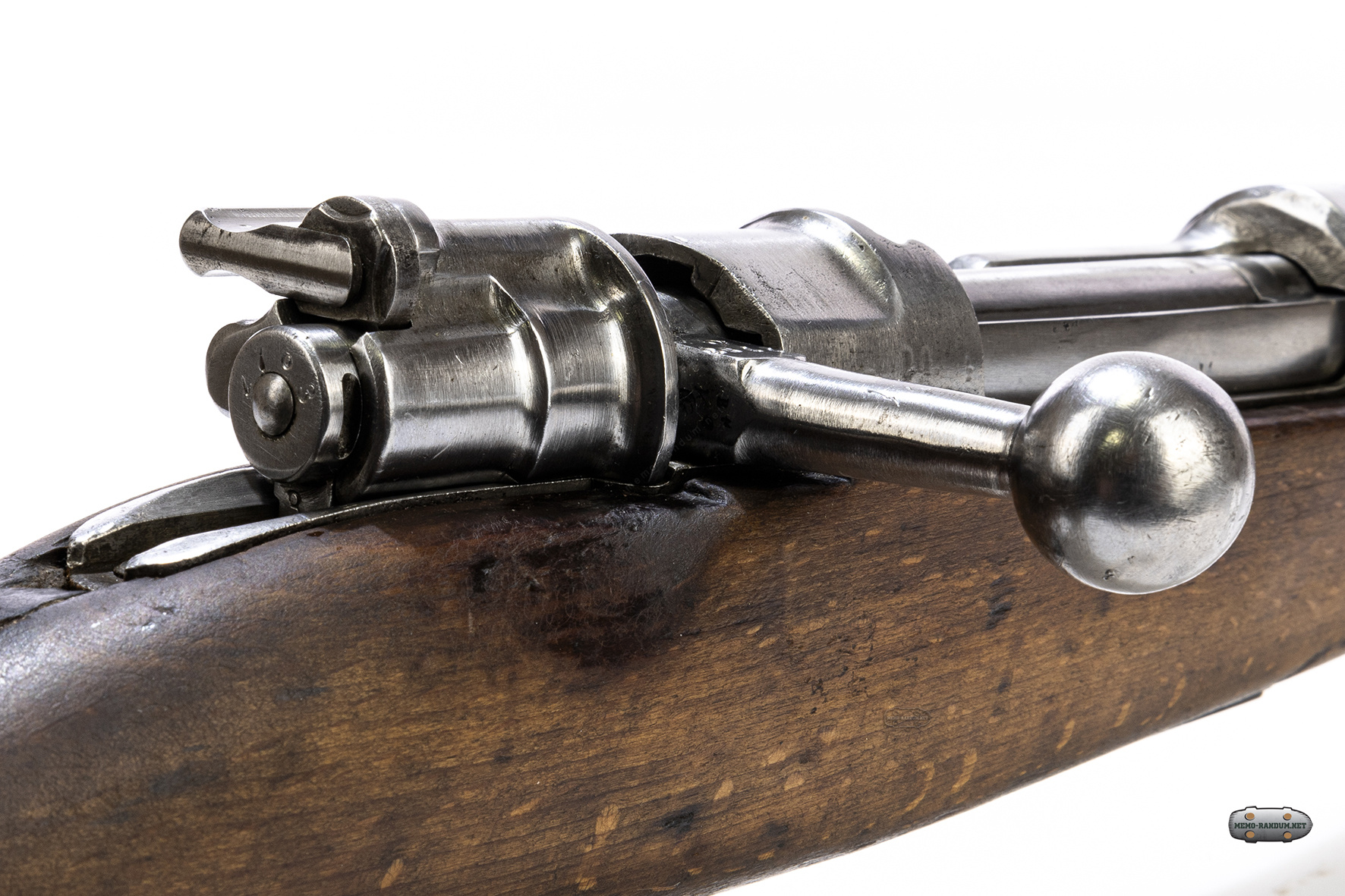

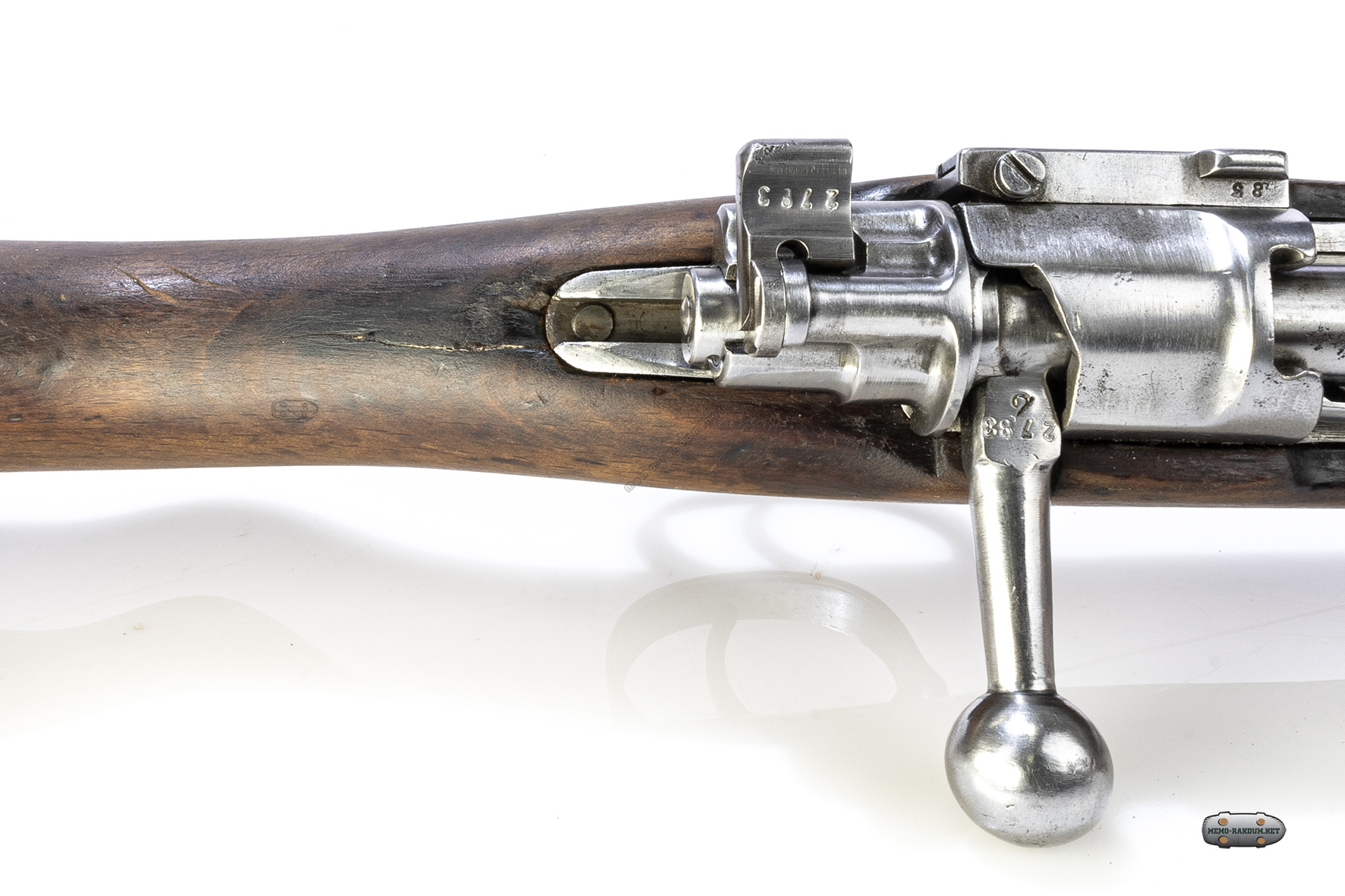

 В Gew 98 использовалась прямая рукоятка затвора, выступающая сбоку от ствольной коробки, для отпирания которой требовалось повернуть затвор на 90 градусов. Затвор можно было извлечь из ствольной коробки, предварительно отжав подпружиненный фиксатор слева от ствольной коробки.

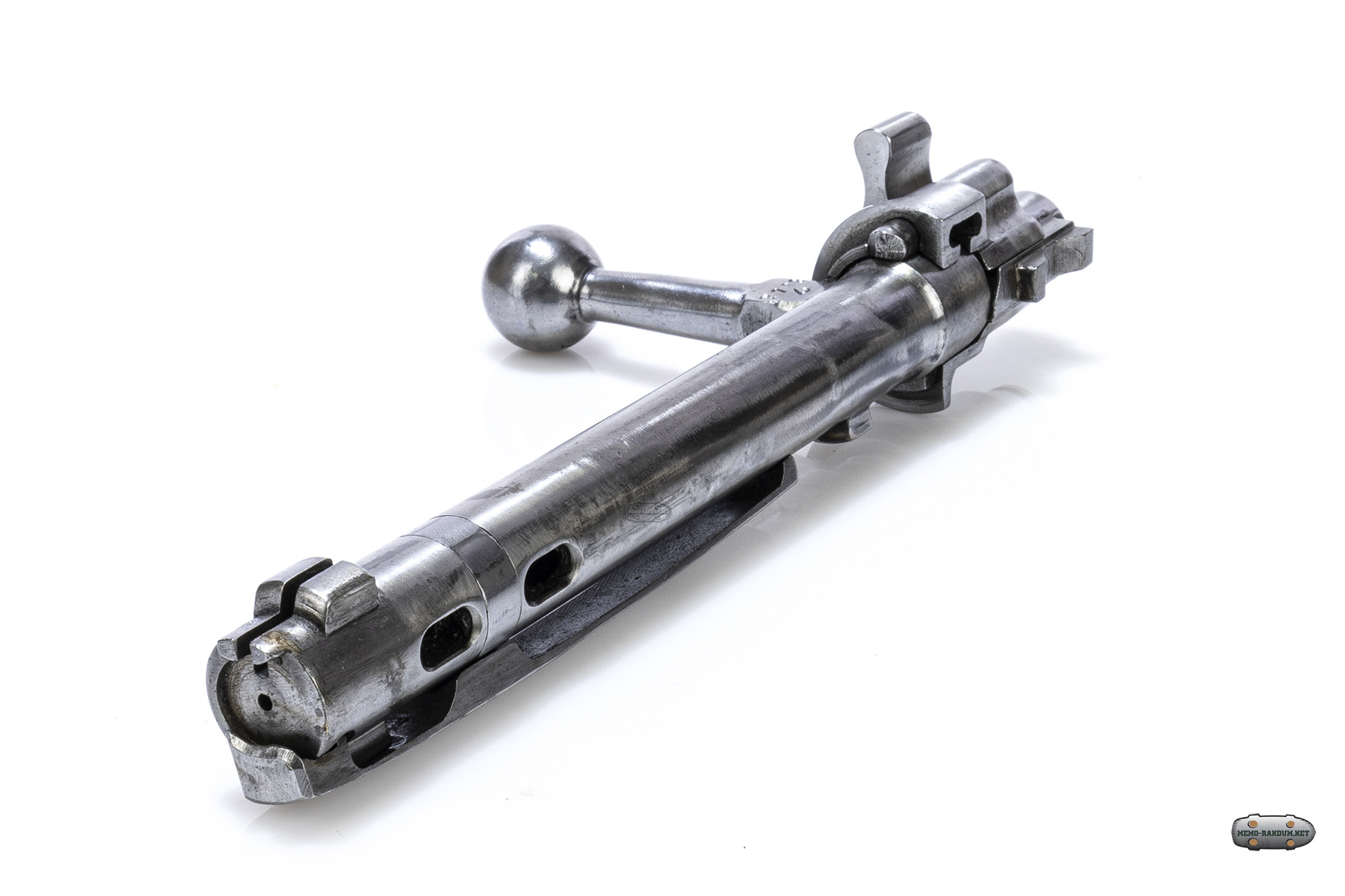

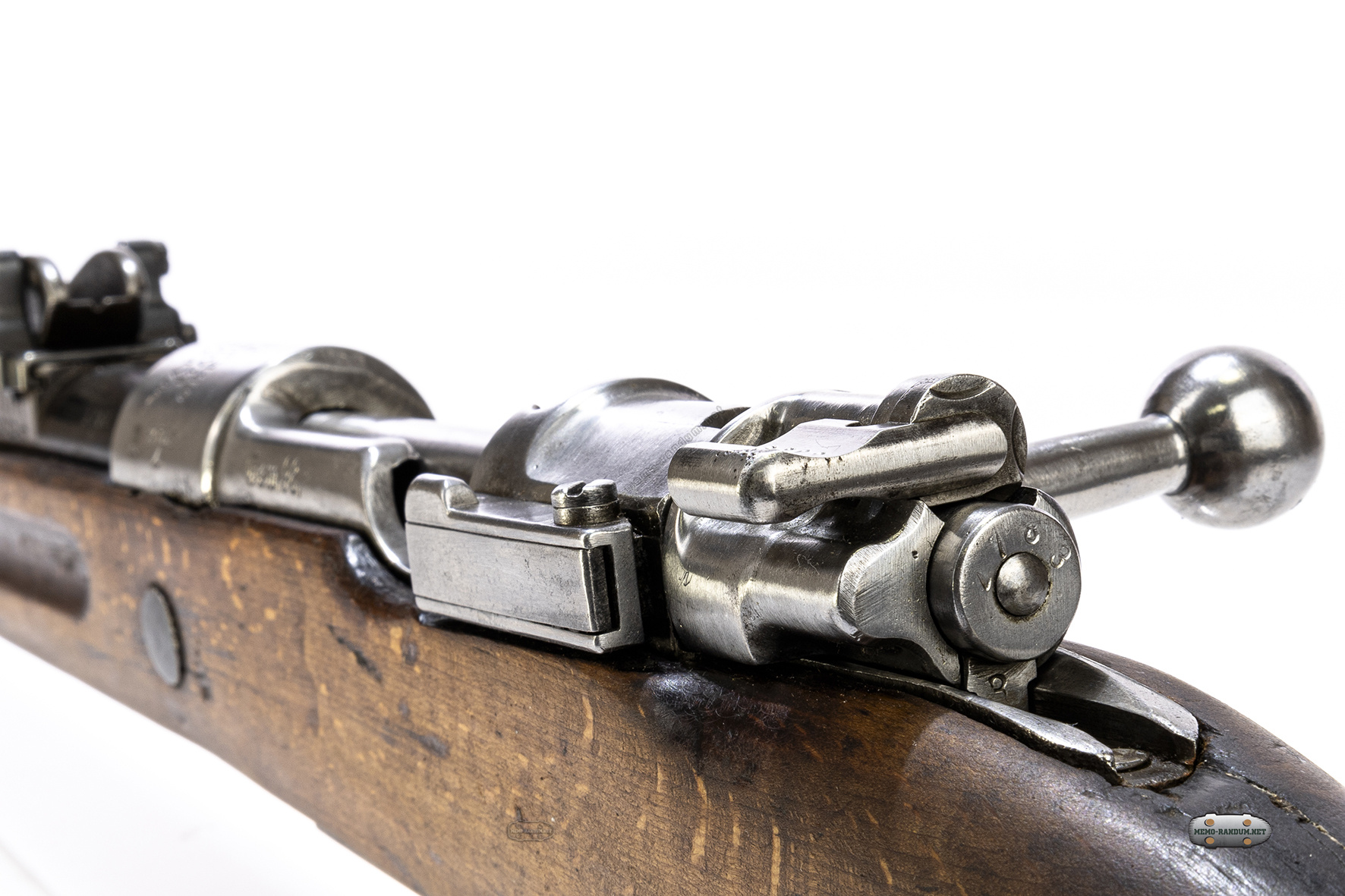

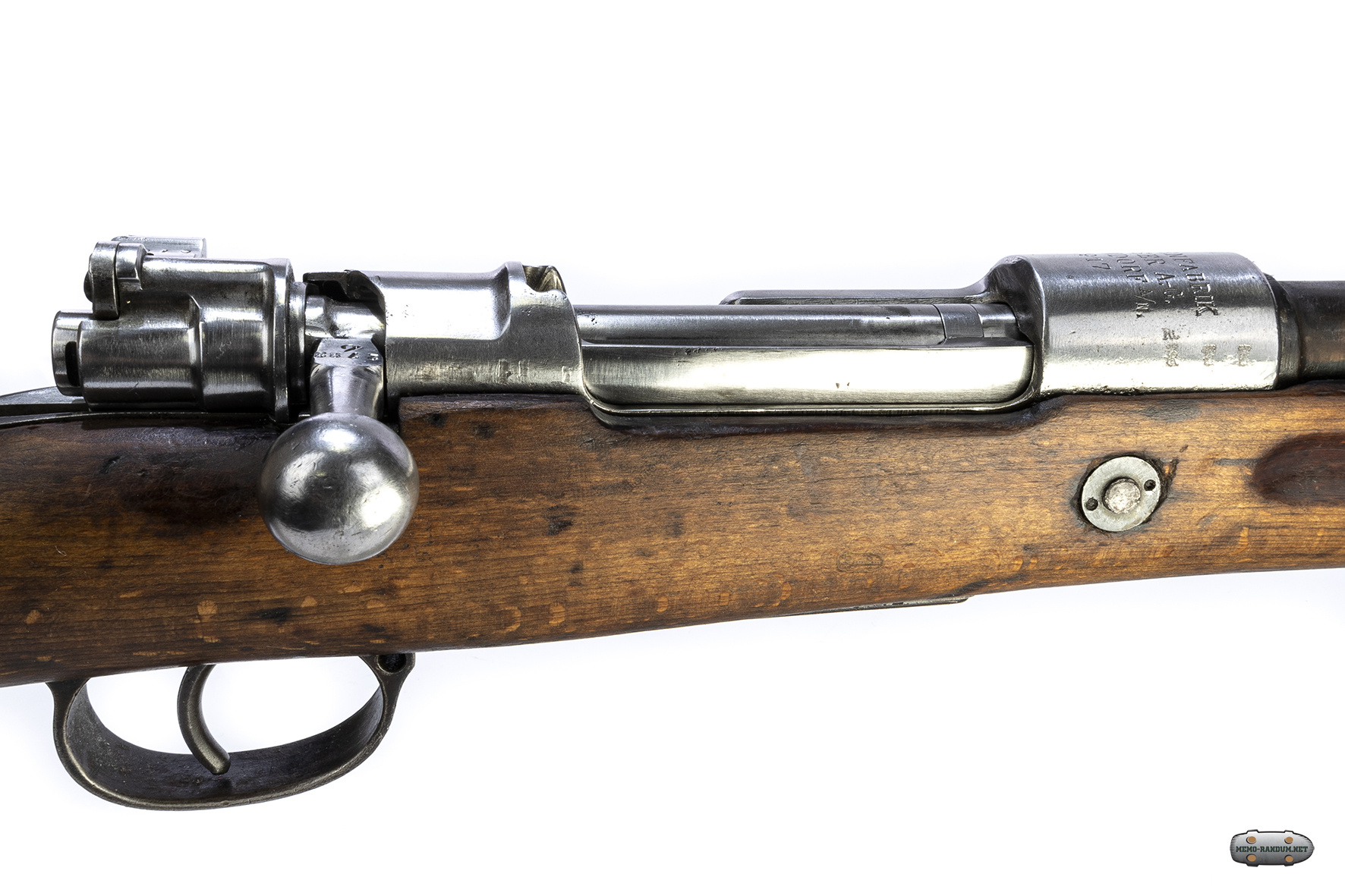

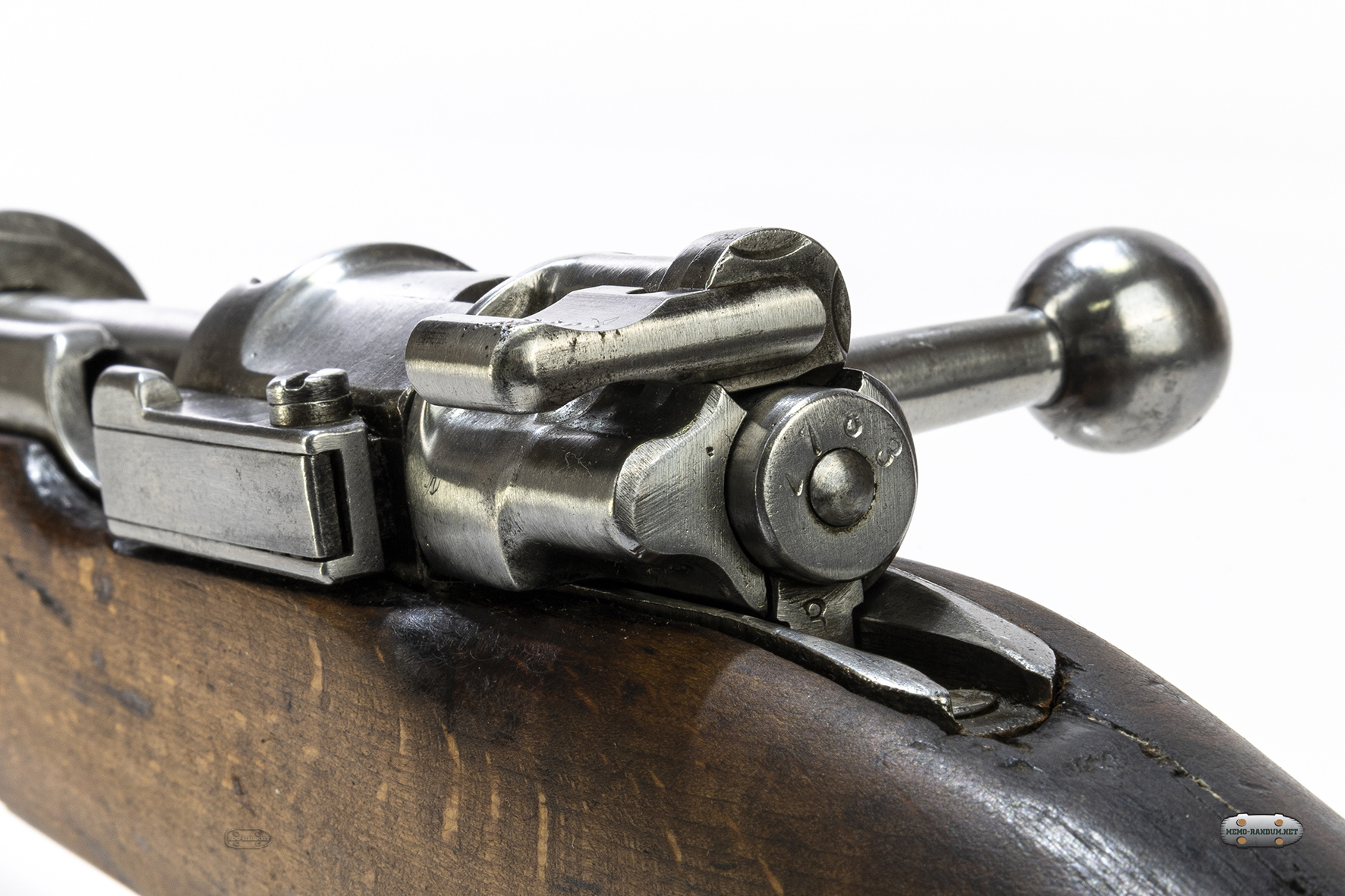

Винтовка Mauser Gew 98. Затвор

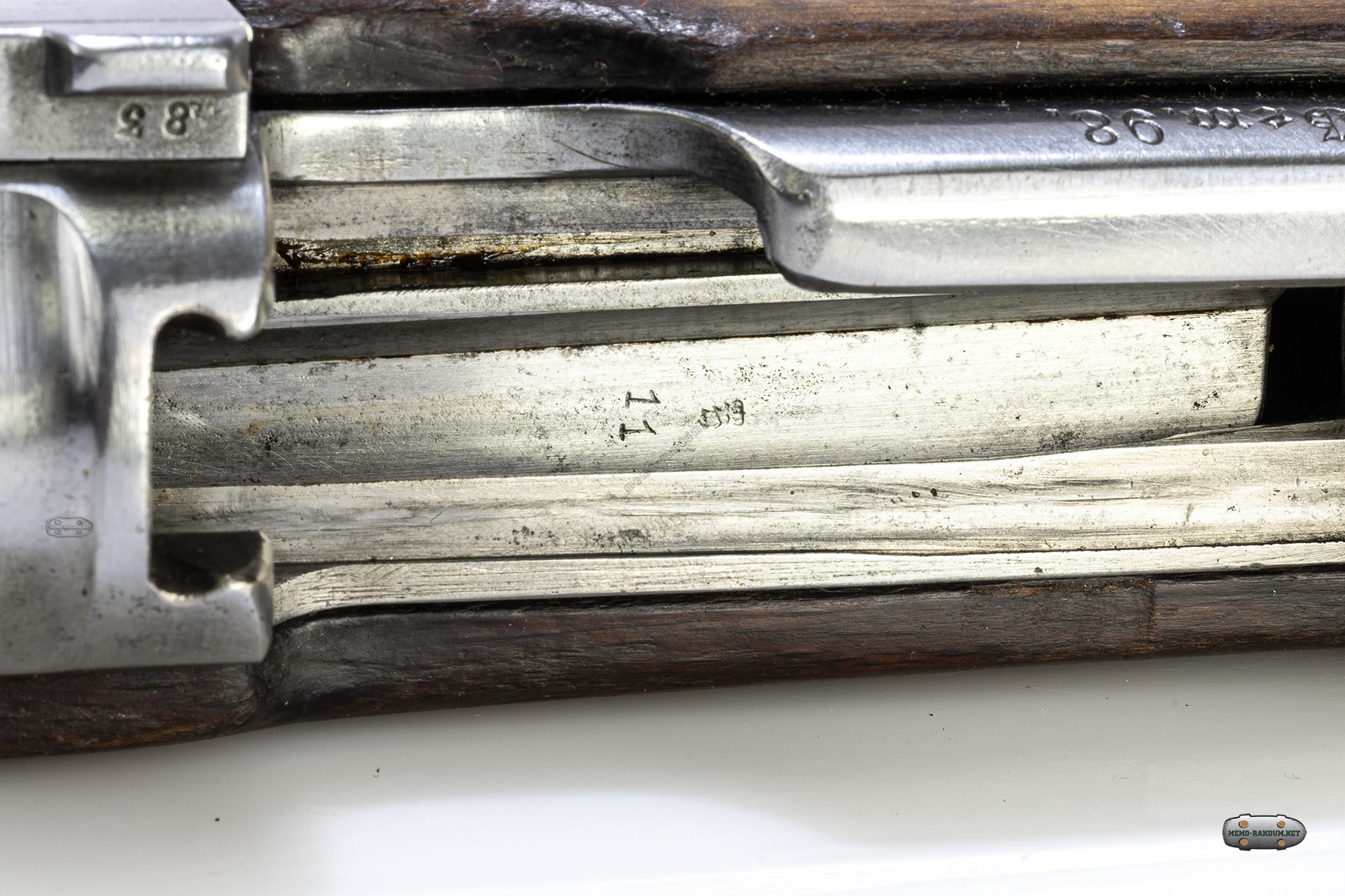

 Gew 98 оснащен наклонным выступом за перемычкой зарядного устройства, который обеспечивал плавное первоначальное извлечение патрона при повороте рукоятки затвора.

 Вместо того чтобы препятствовать спуску шептала, как это делалось в более ранних моделях, предохранительная функция Gew 98 предотвращала спуск ударника, если затвор не был закрыт.

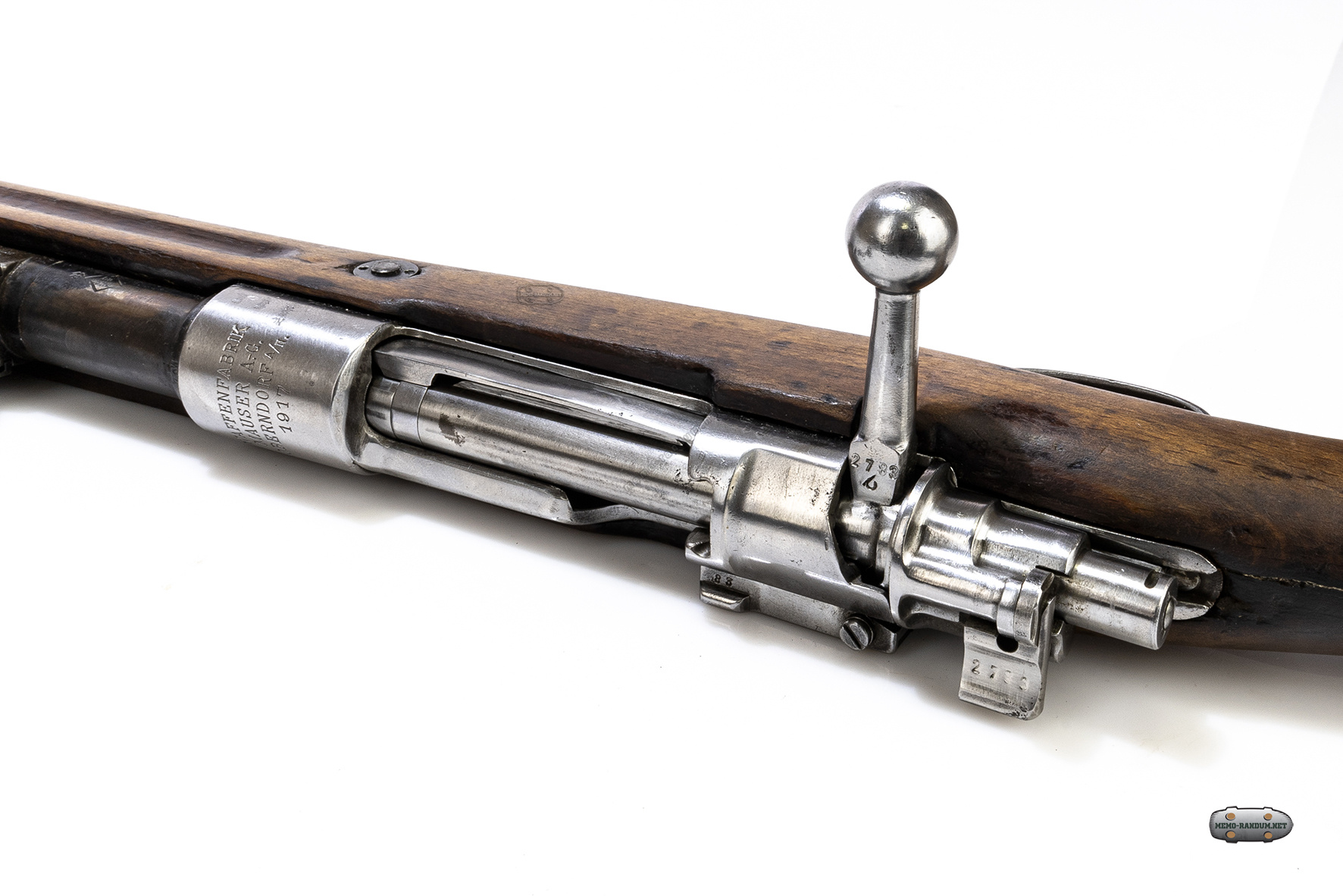

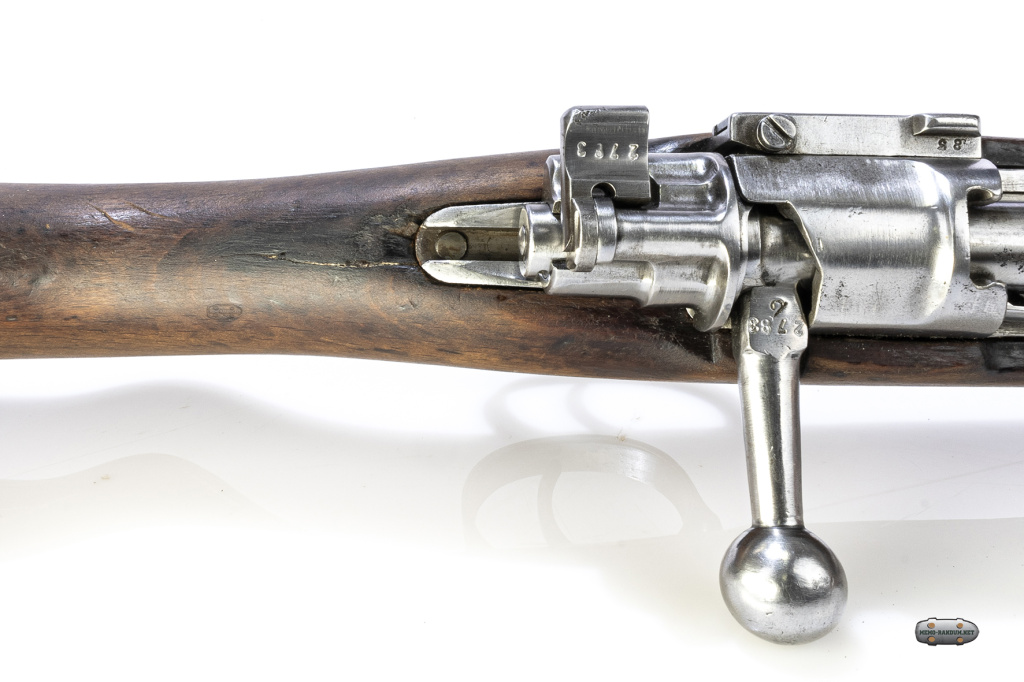

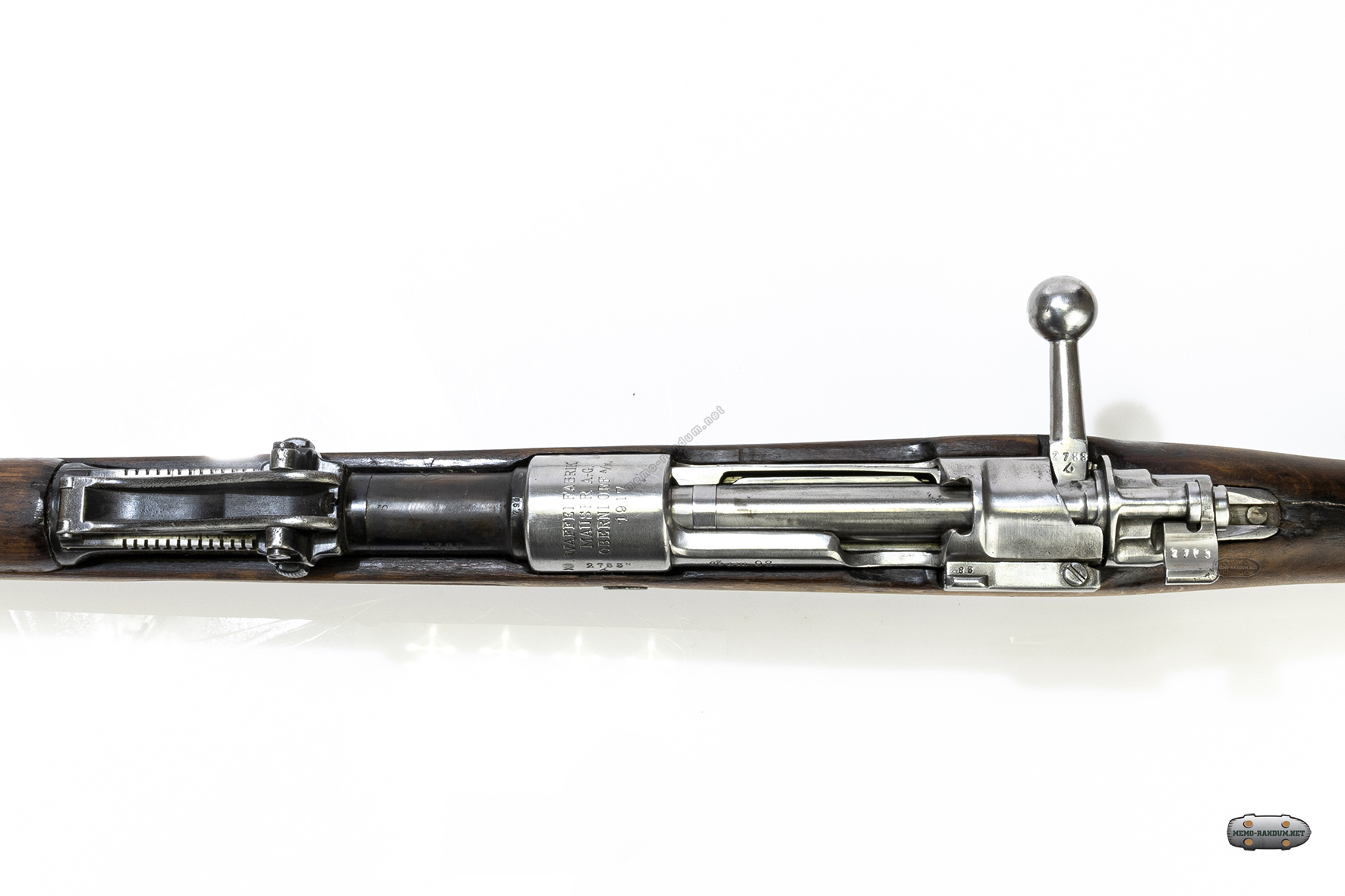

Винтовка Mauser Gew 98. затвор

 Затвор был оснащен обычным для Маузера 3-позиционным предохранителем, установленным на затворной раме и срабатывающим при взведении курка. В правом положении затвор блокировался; в среднем положении он отсоединял спусковой крючок от шептала, но все еще позволял передергивать затвор; в левом положении он приводил винтовку в готовность к стрельбе.

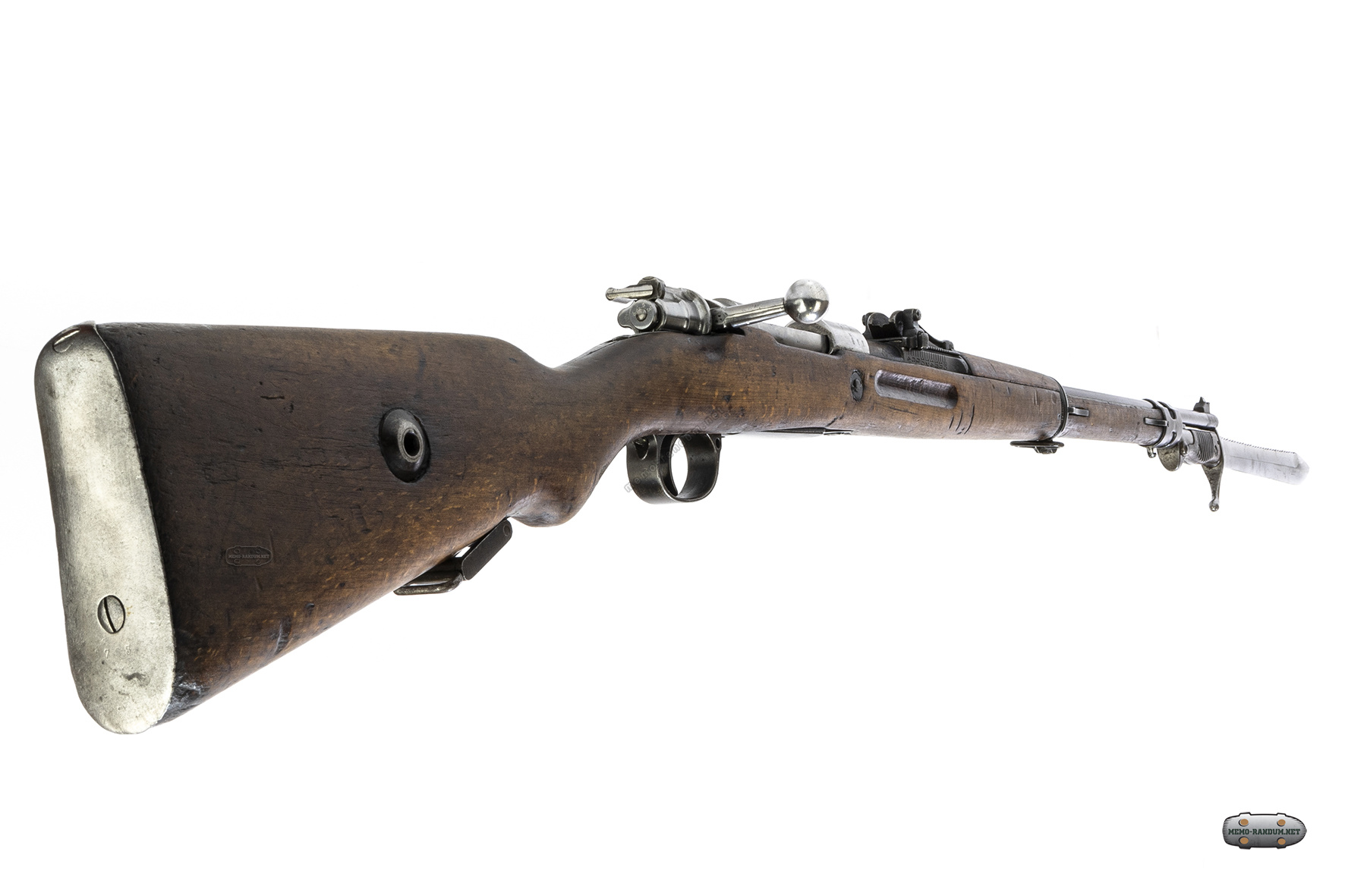

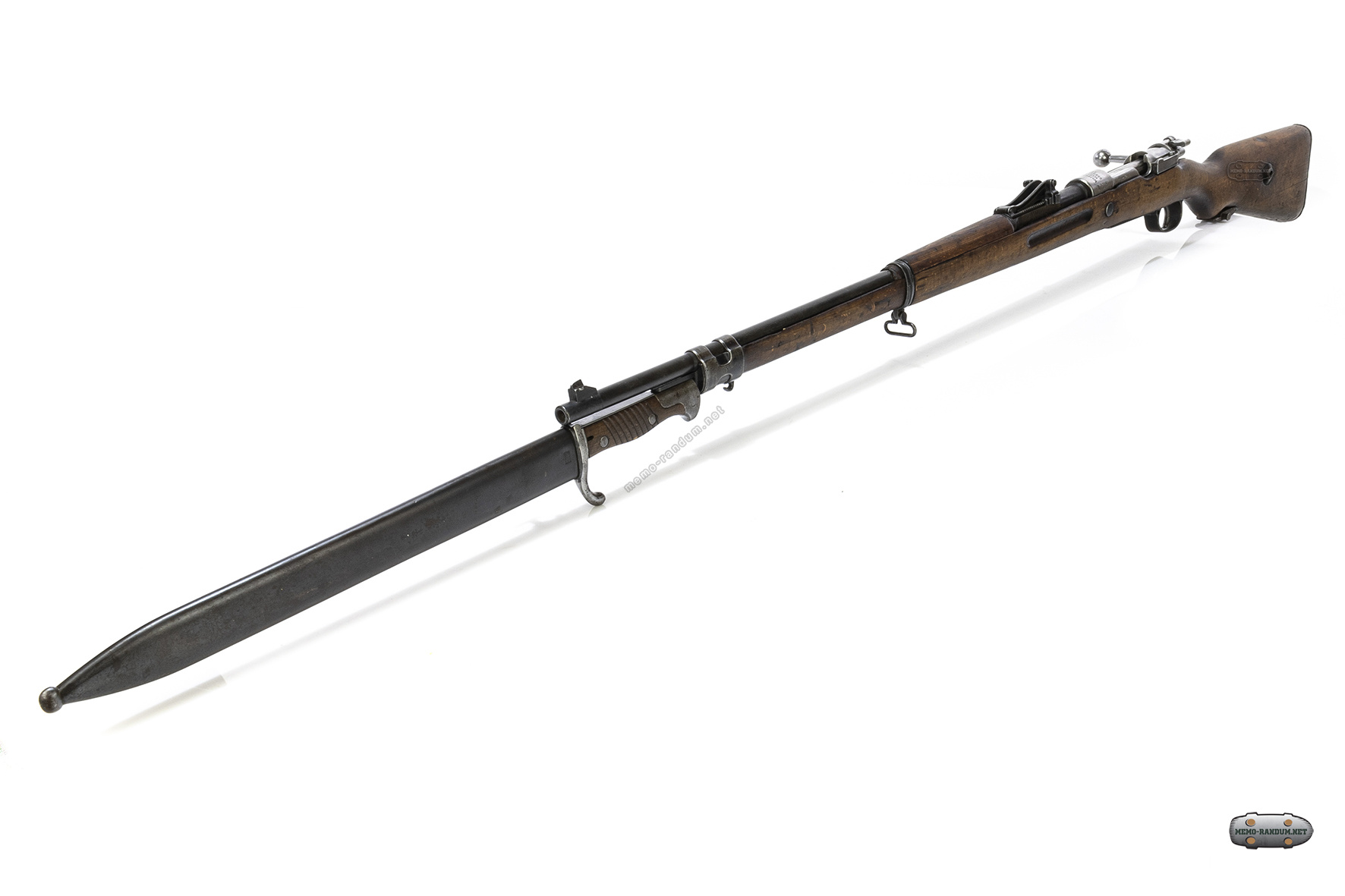

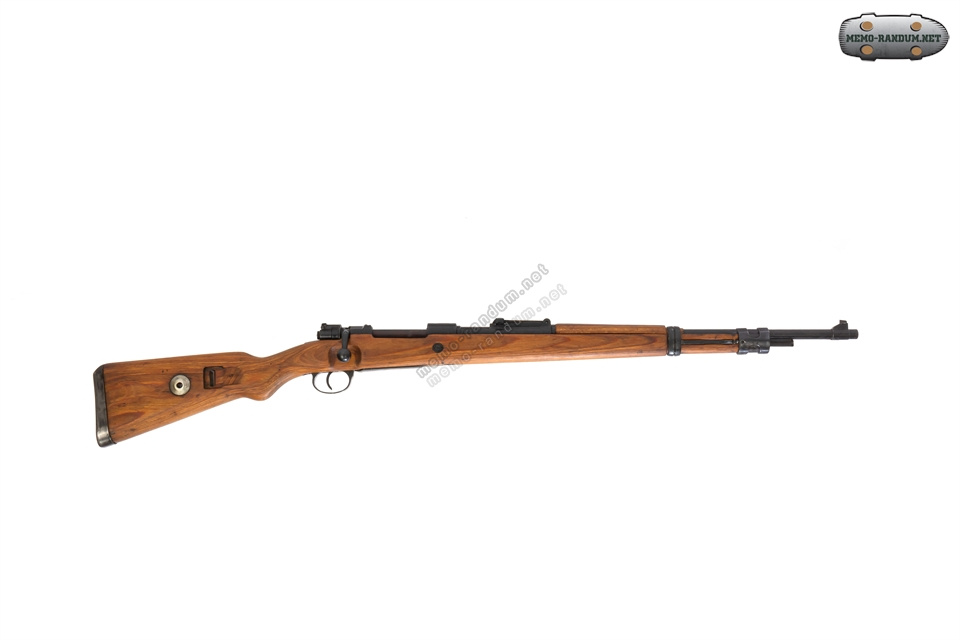

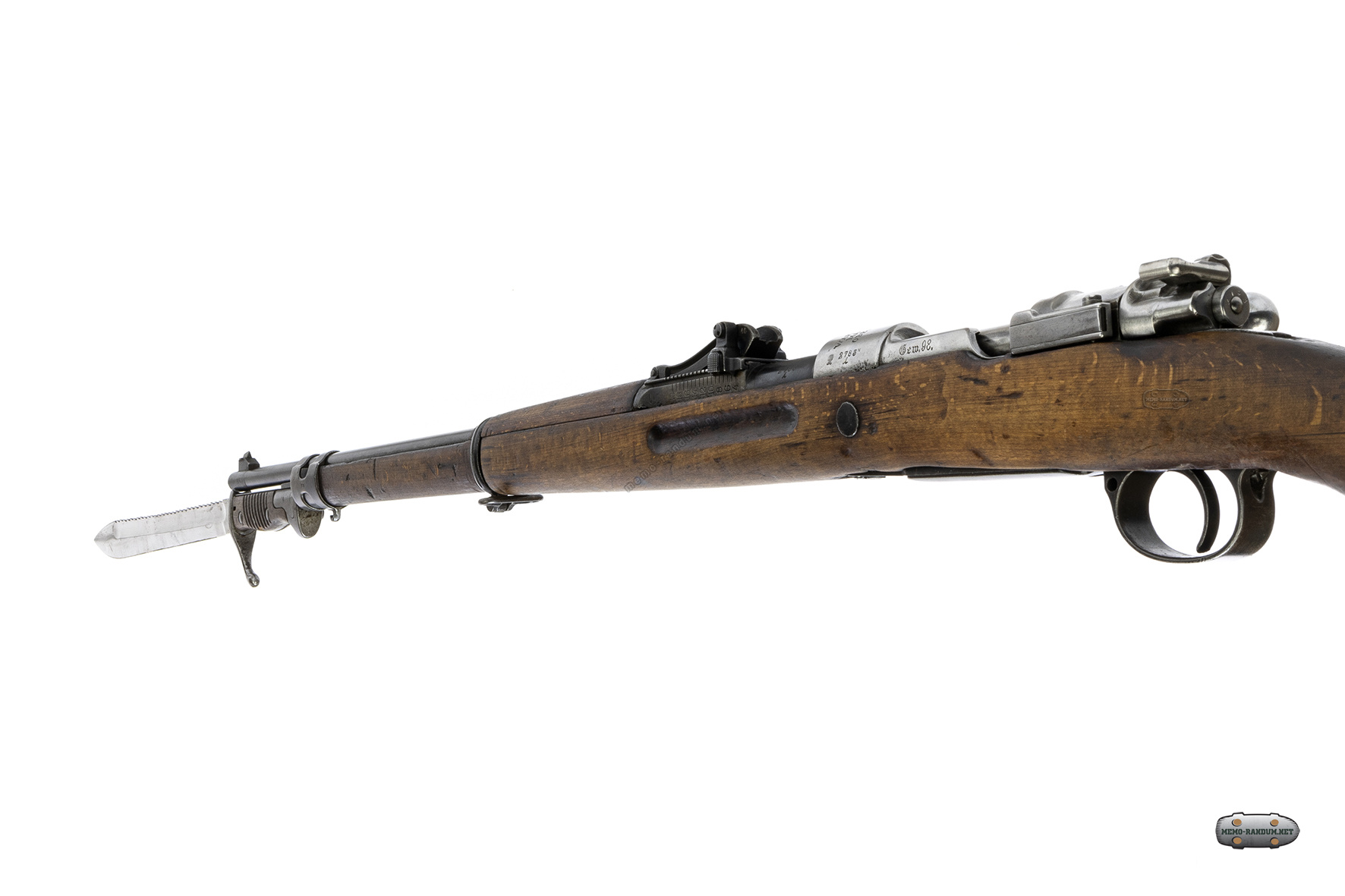

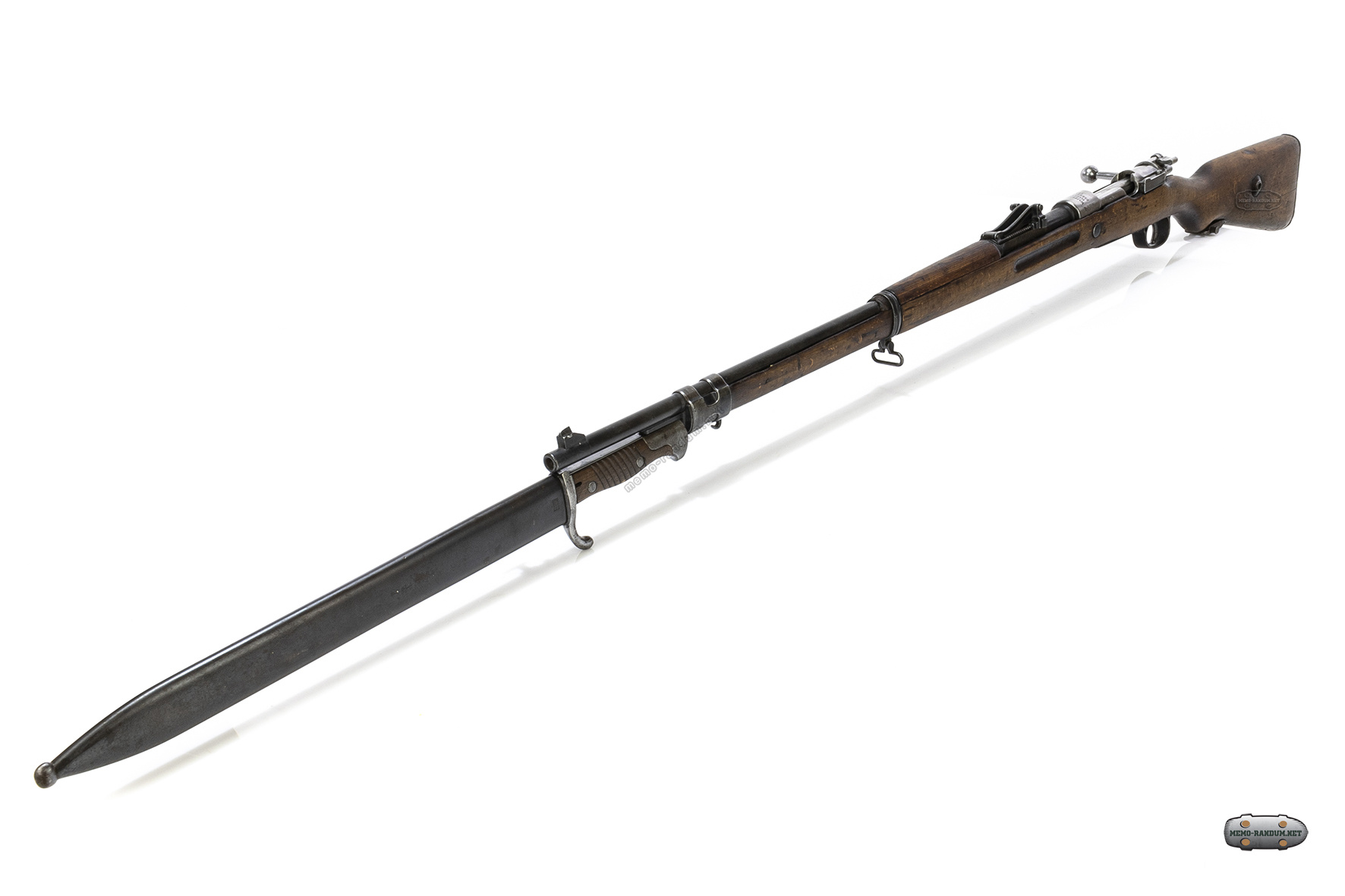

Винтовка Mauser Gew 98

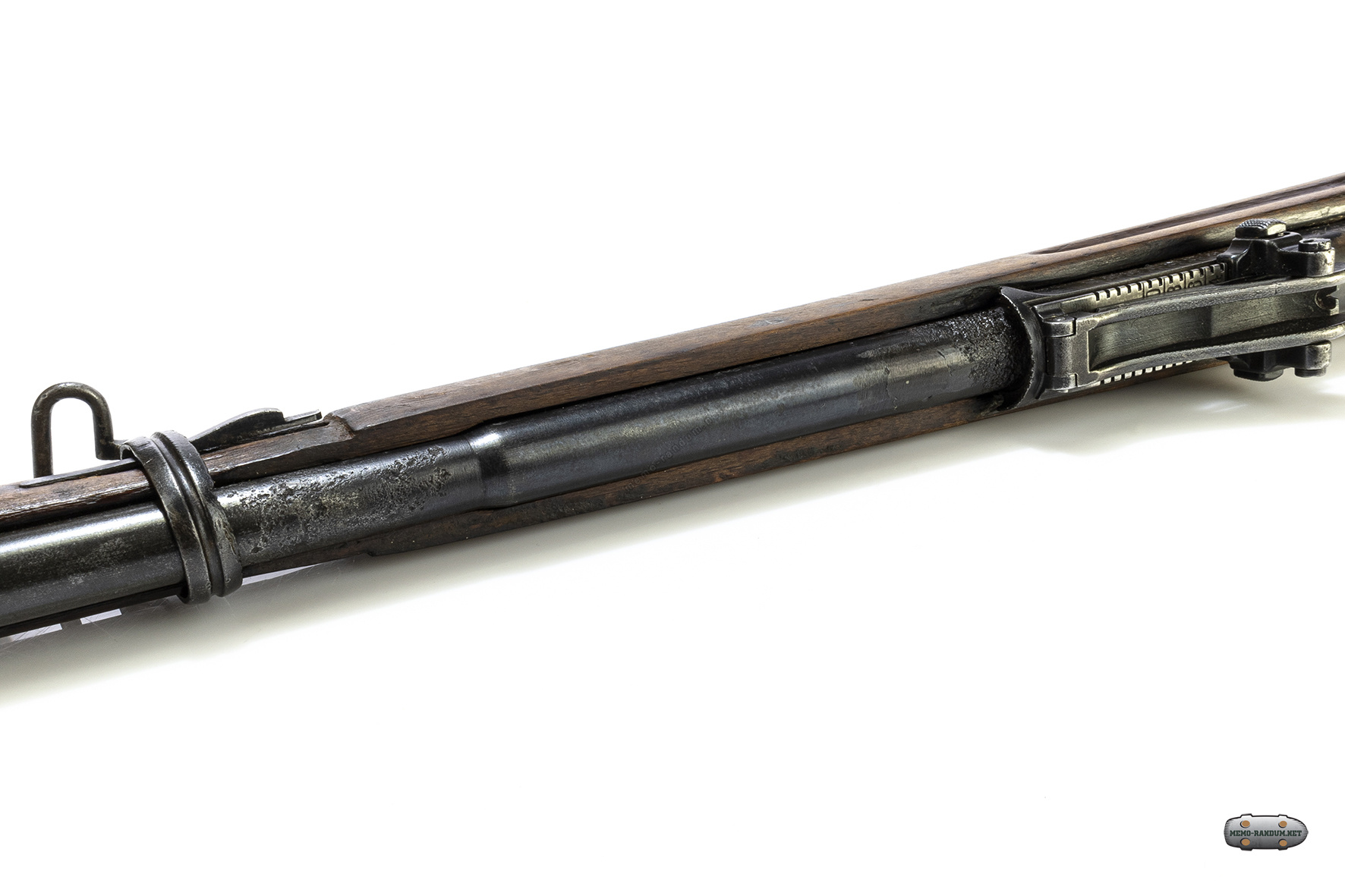

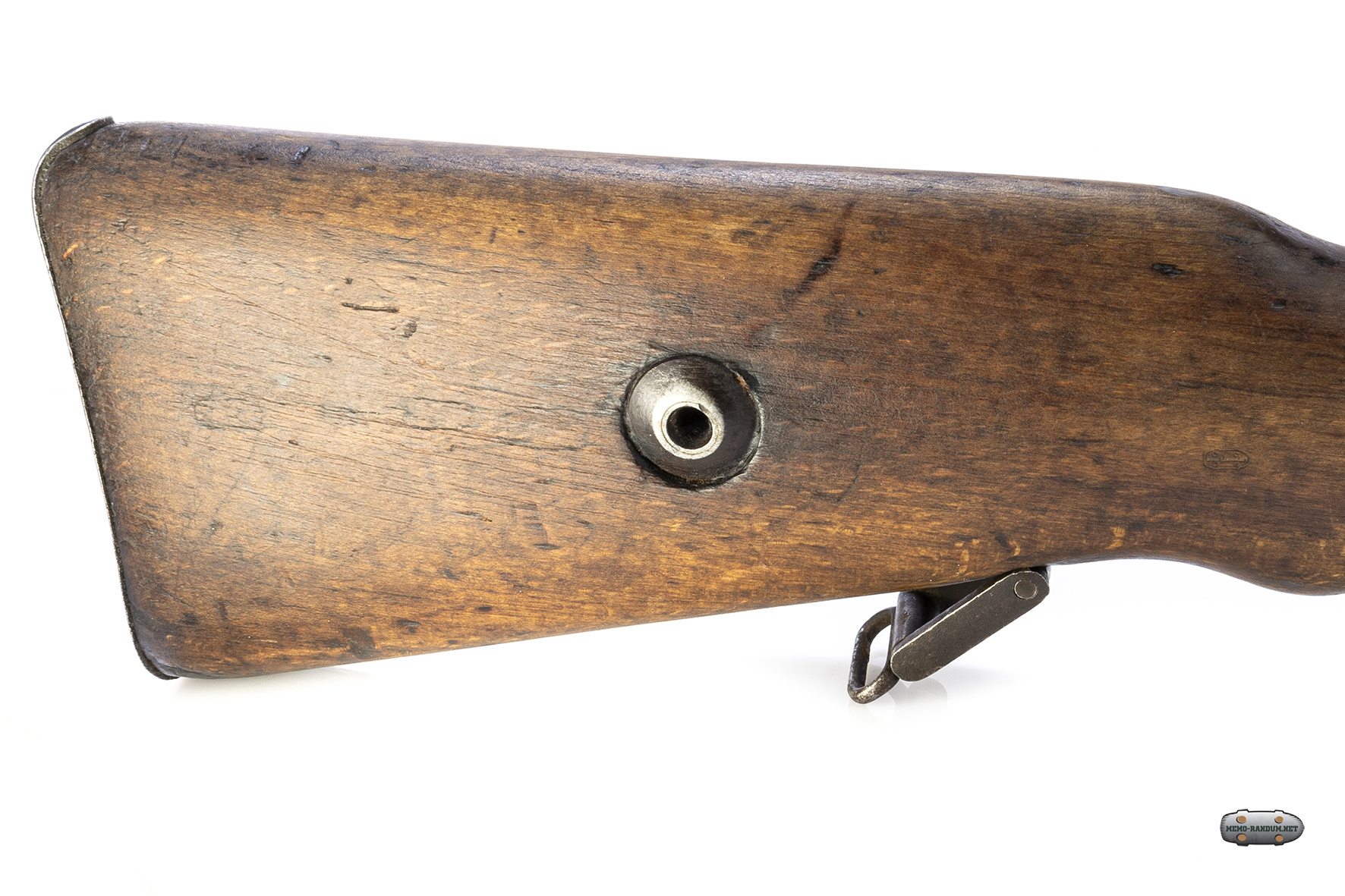

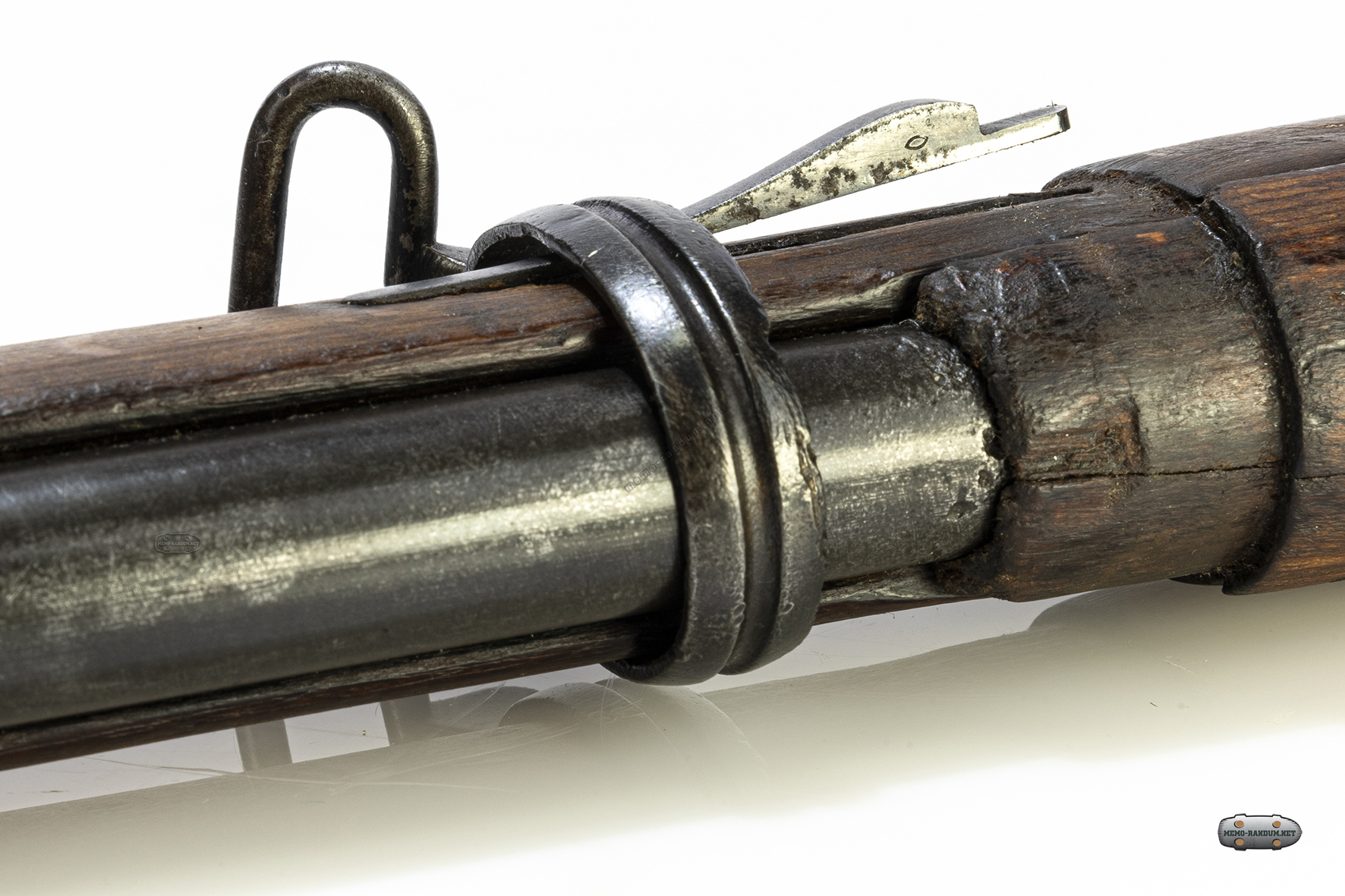

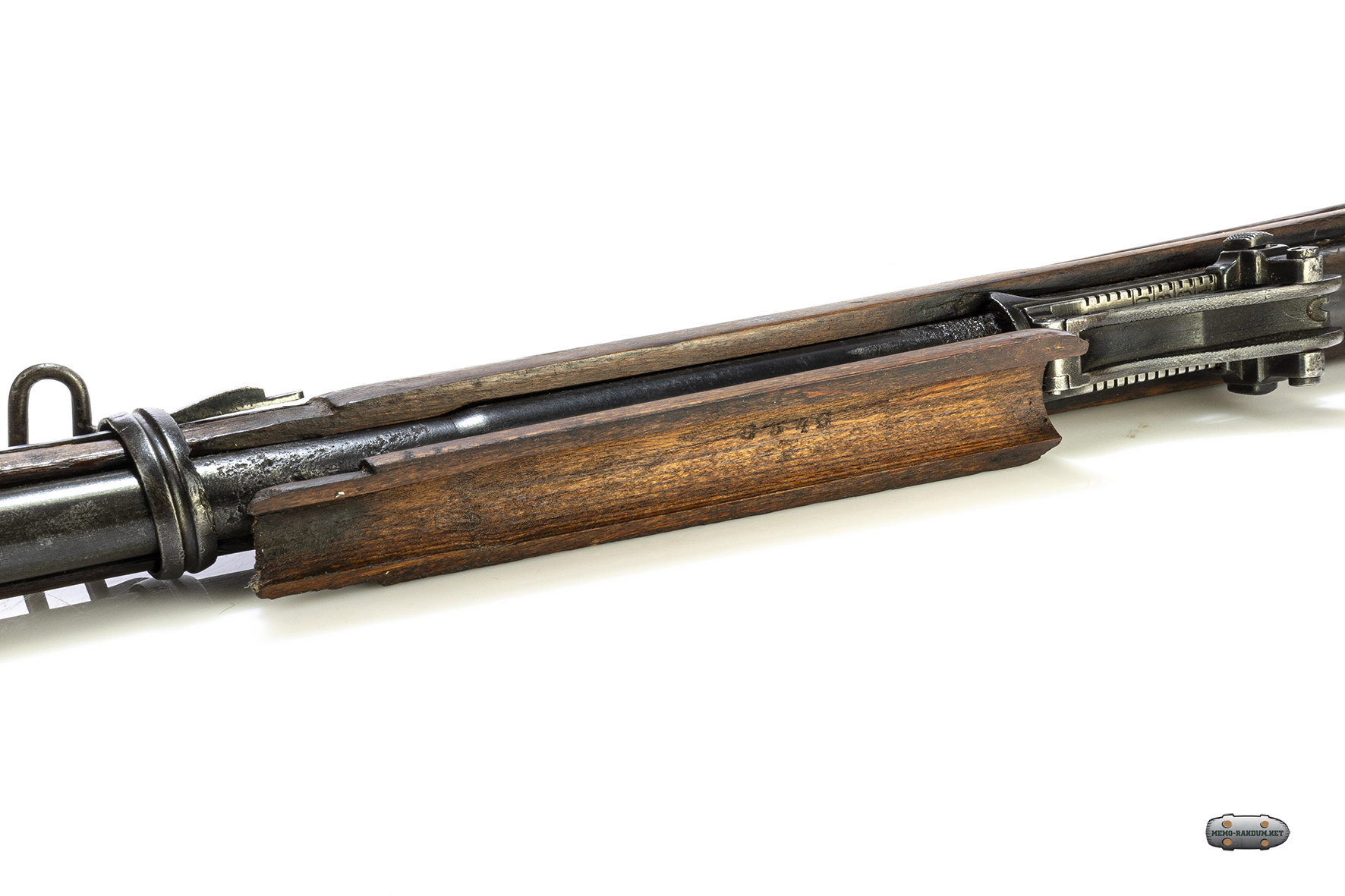

Как и все предыдущие винтовки Mauser, Gew 98 использовала цельное ложе с верхней накладкой между целиком и средней частью ствола.

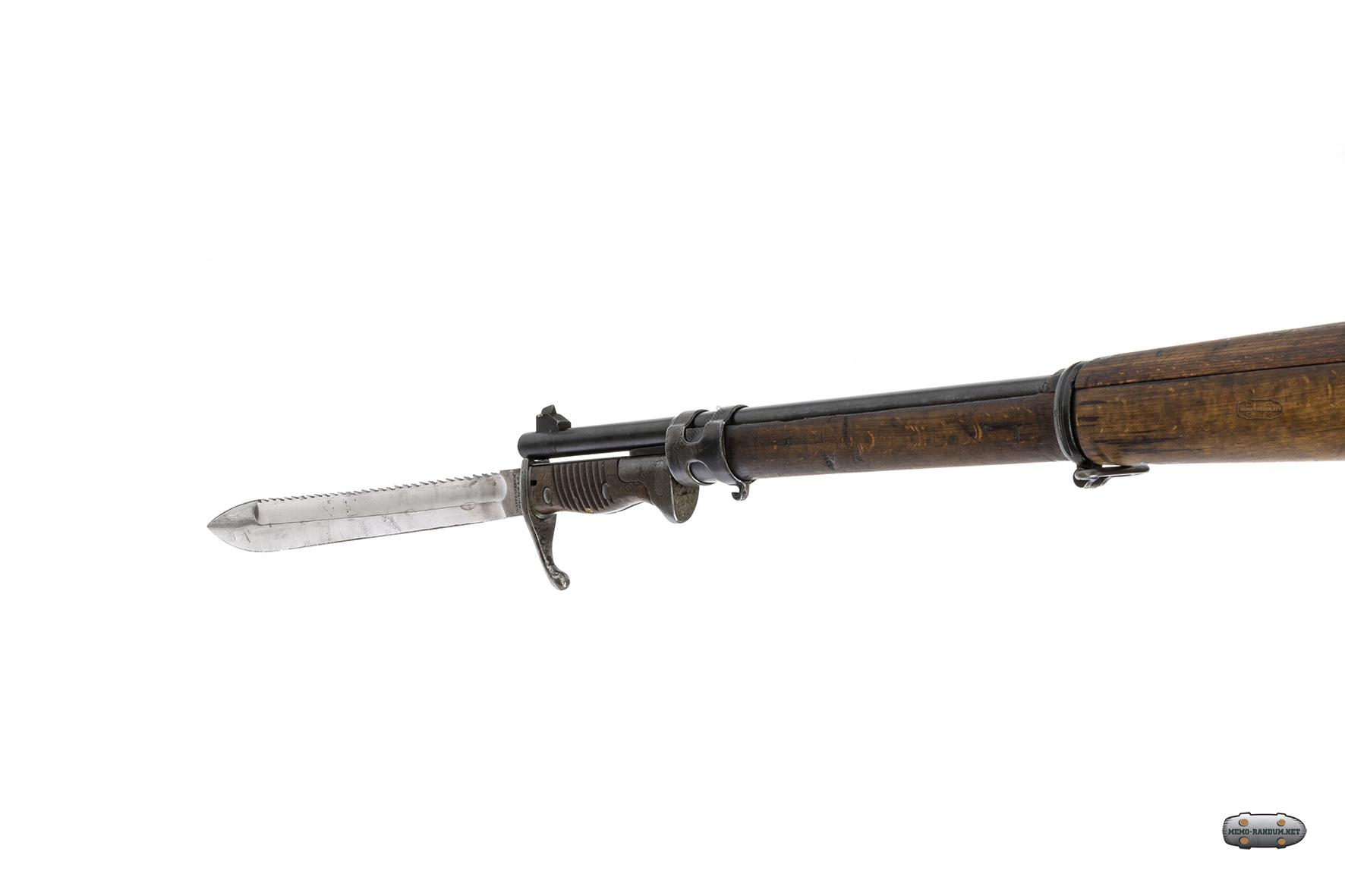

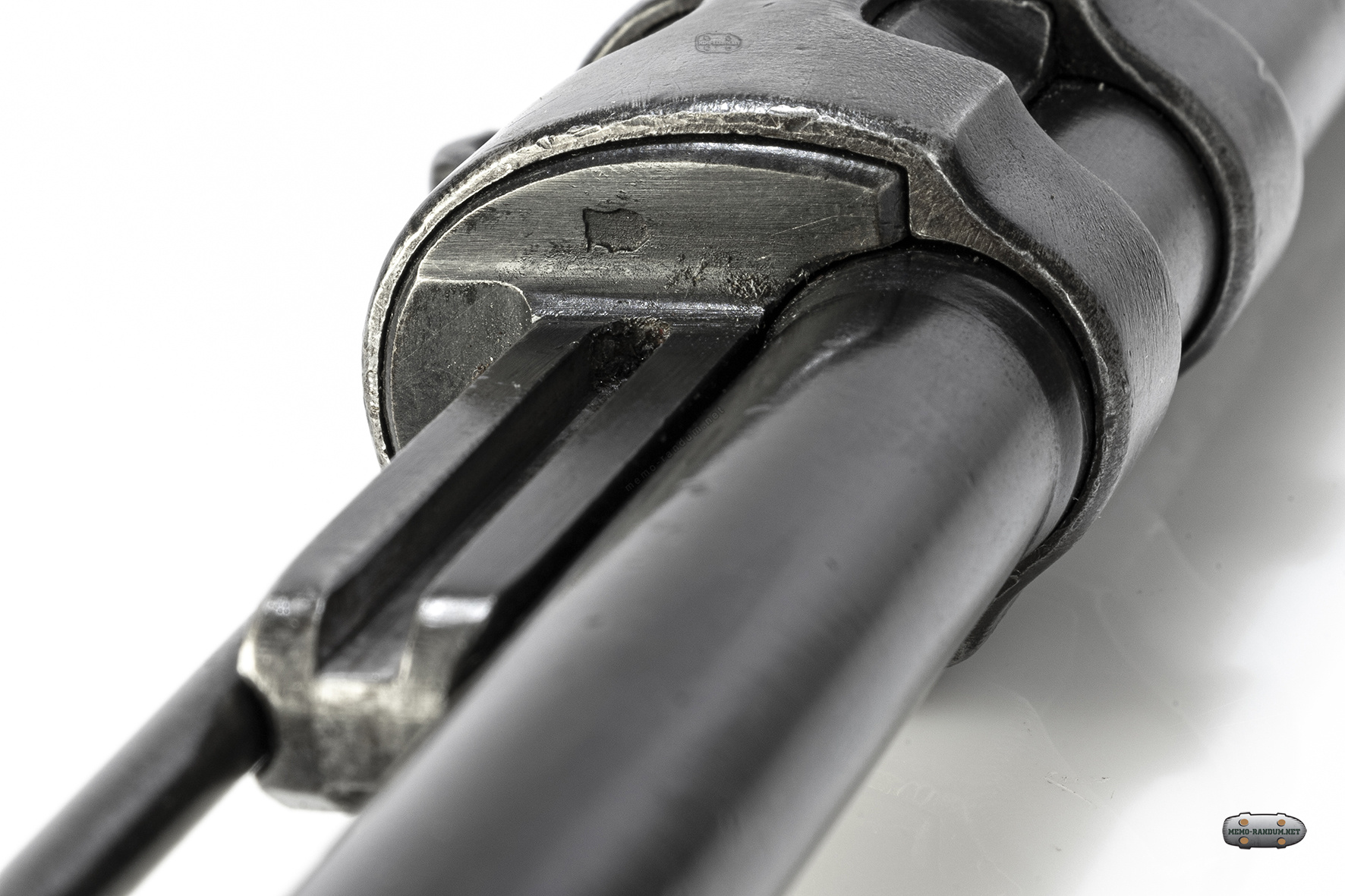

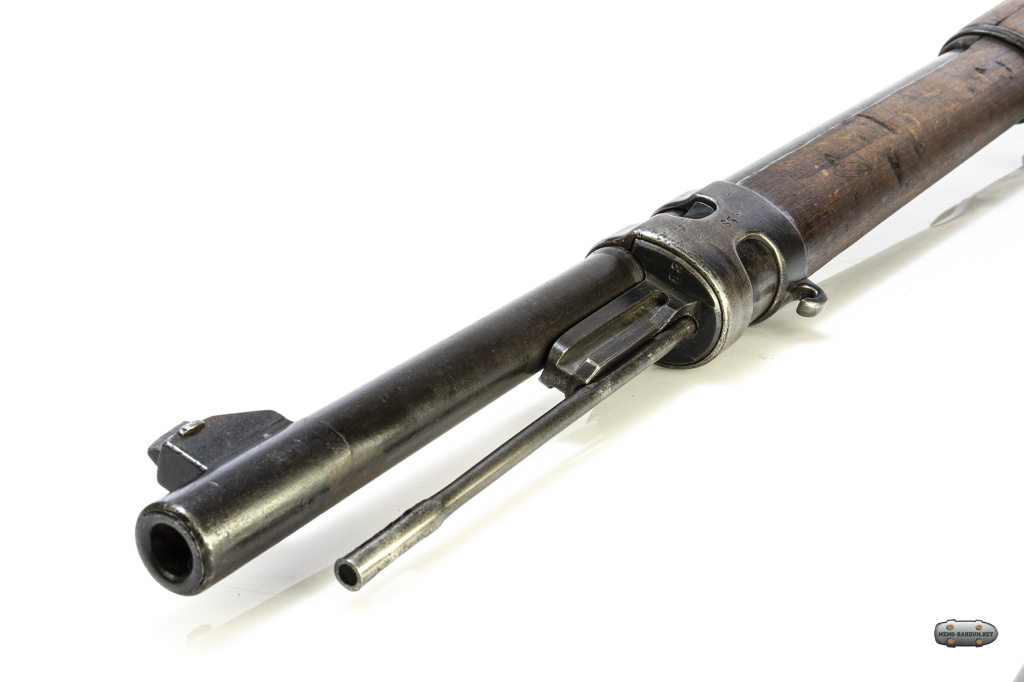

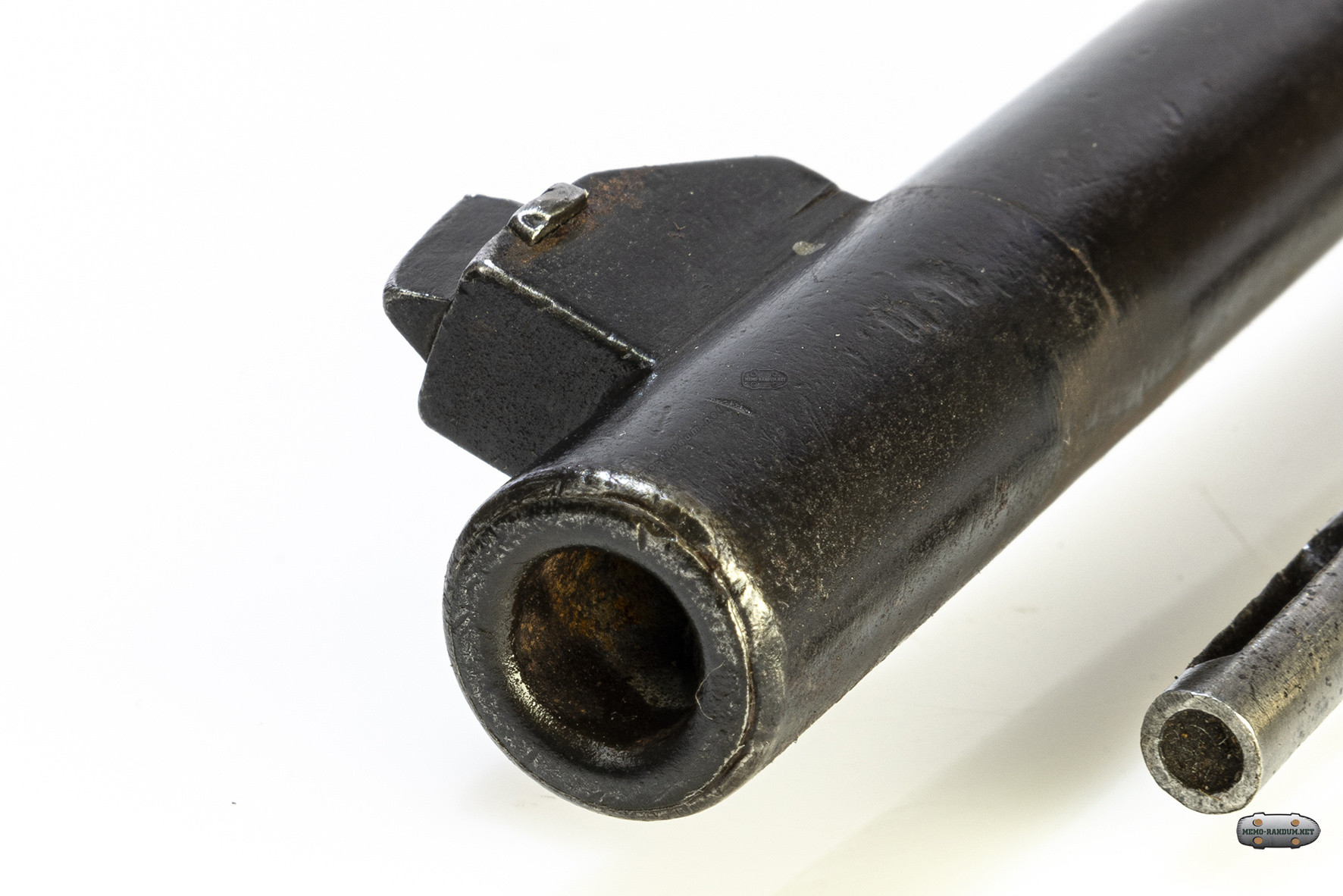

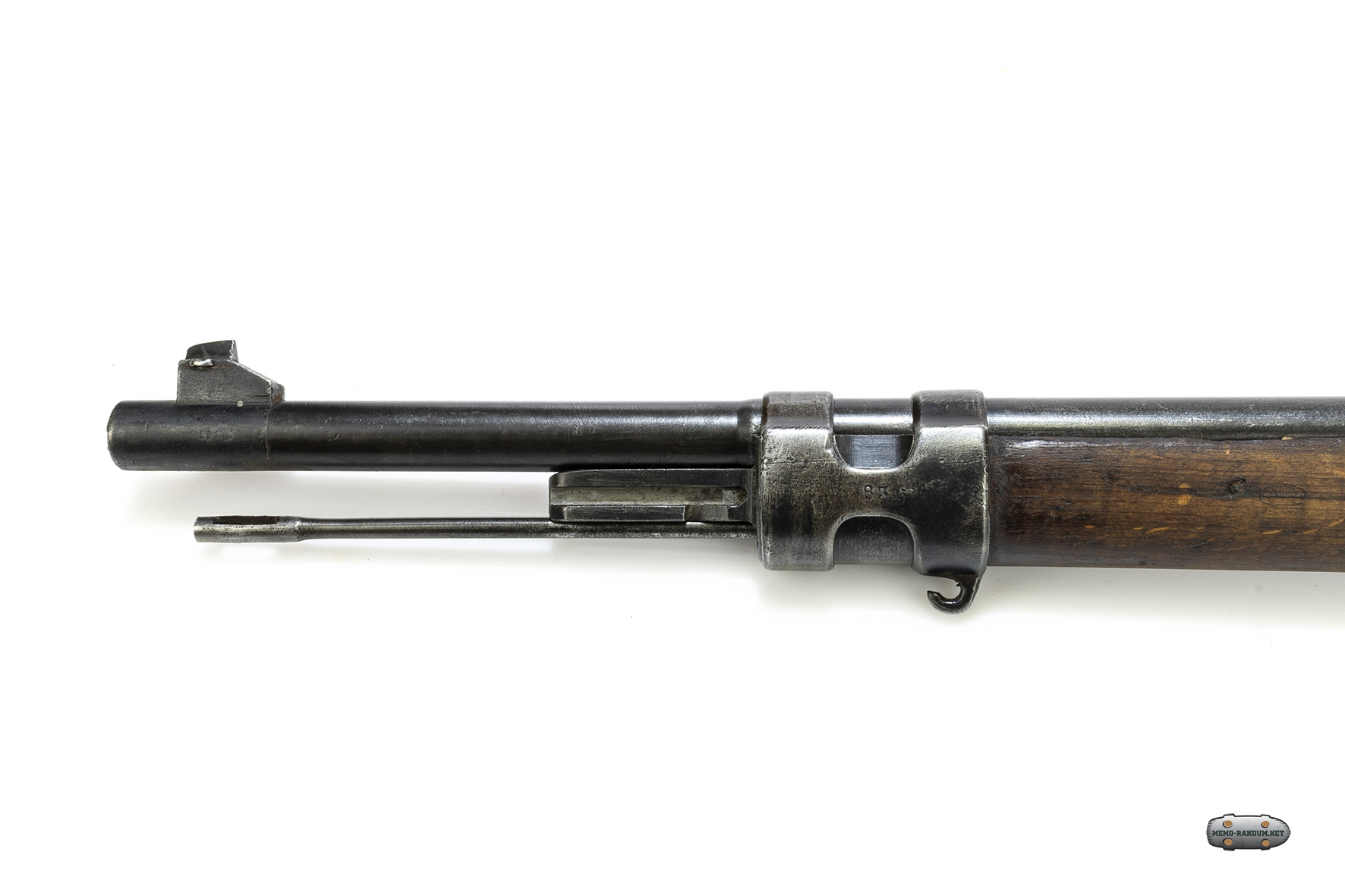

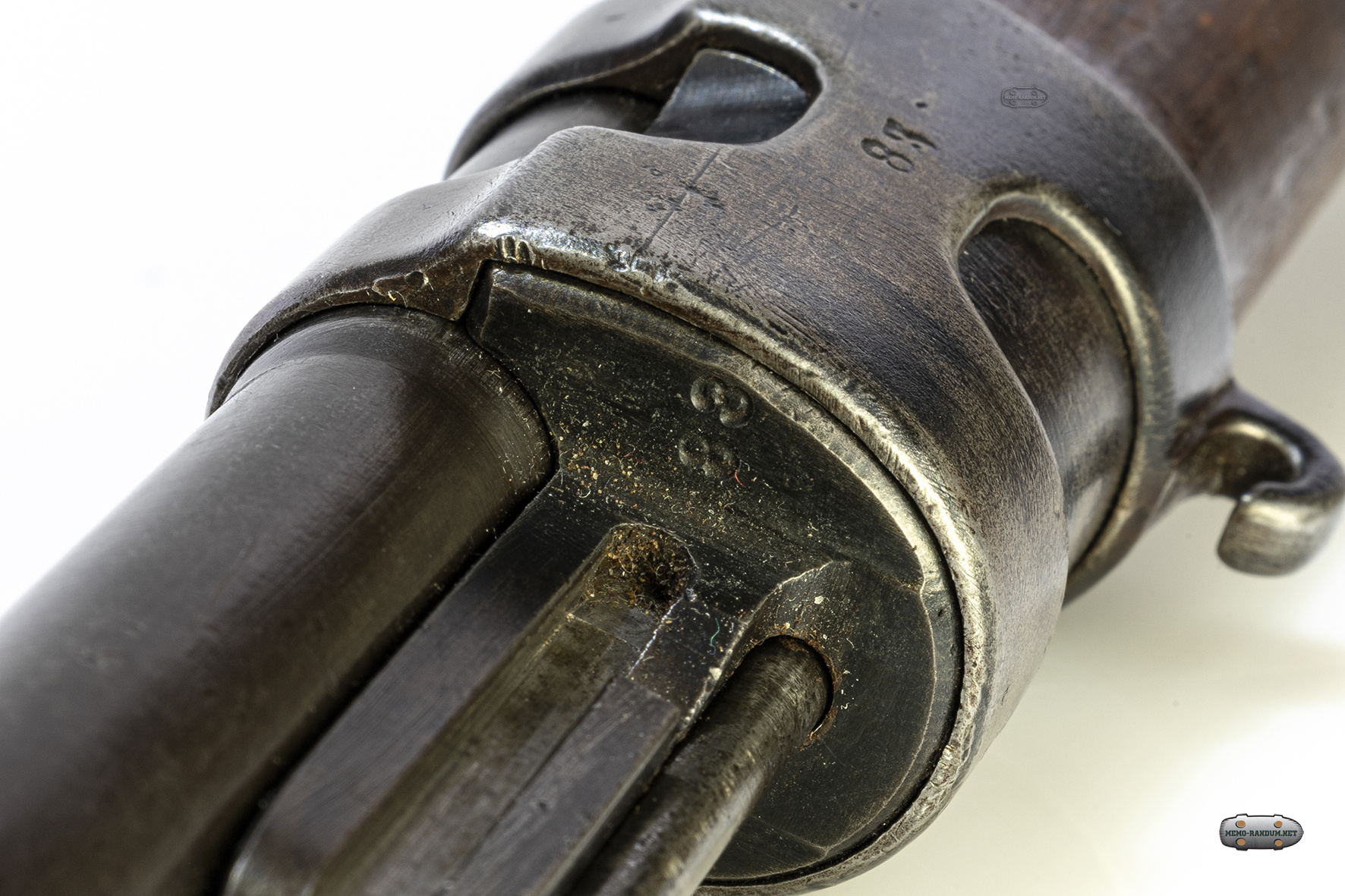

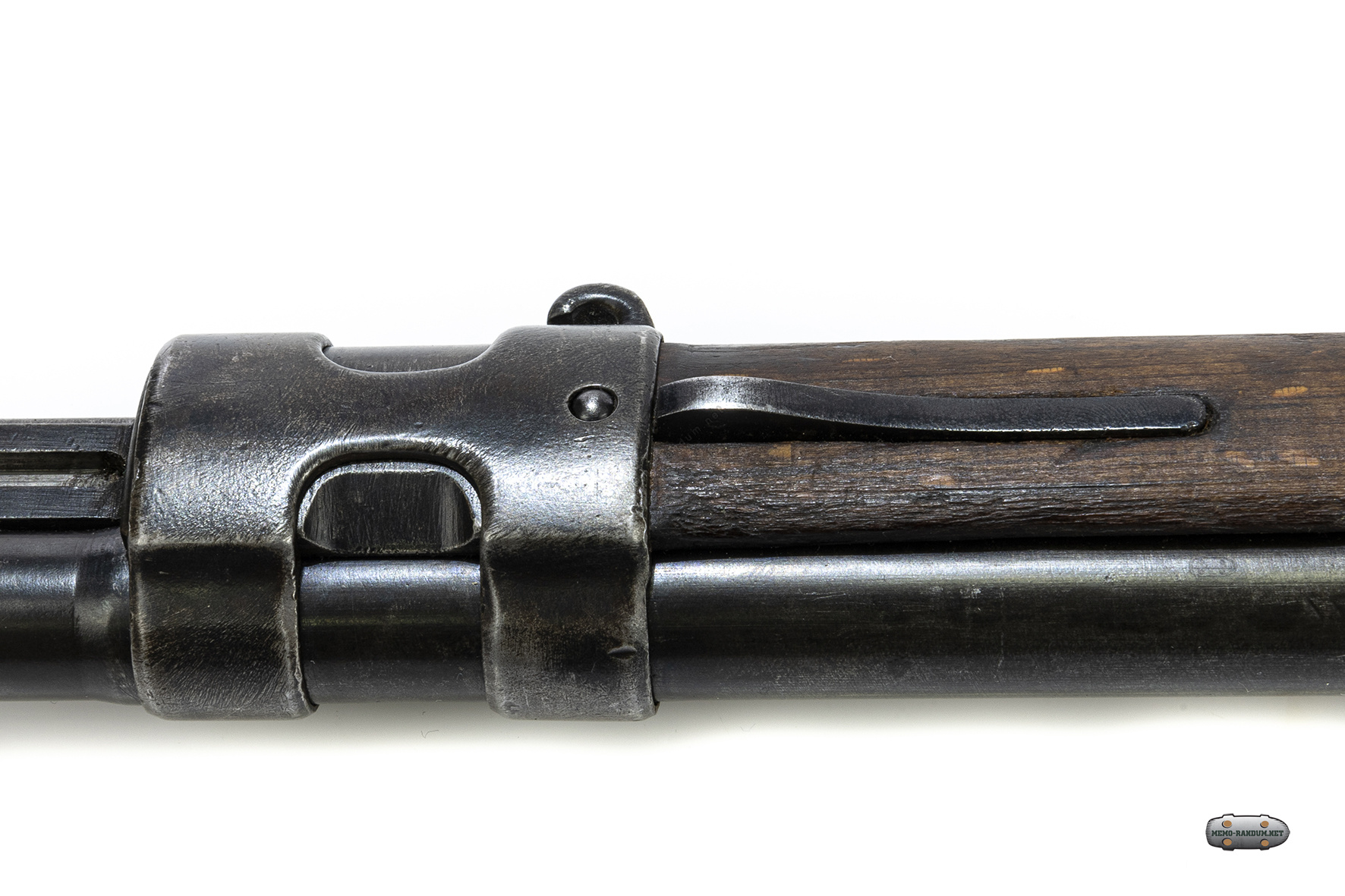

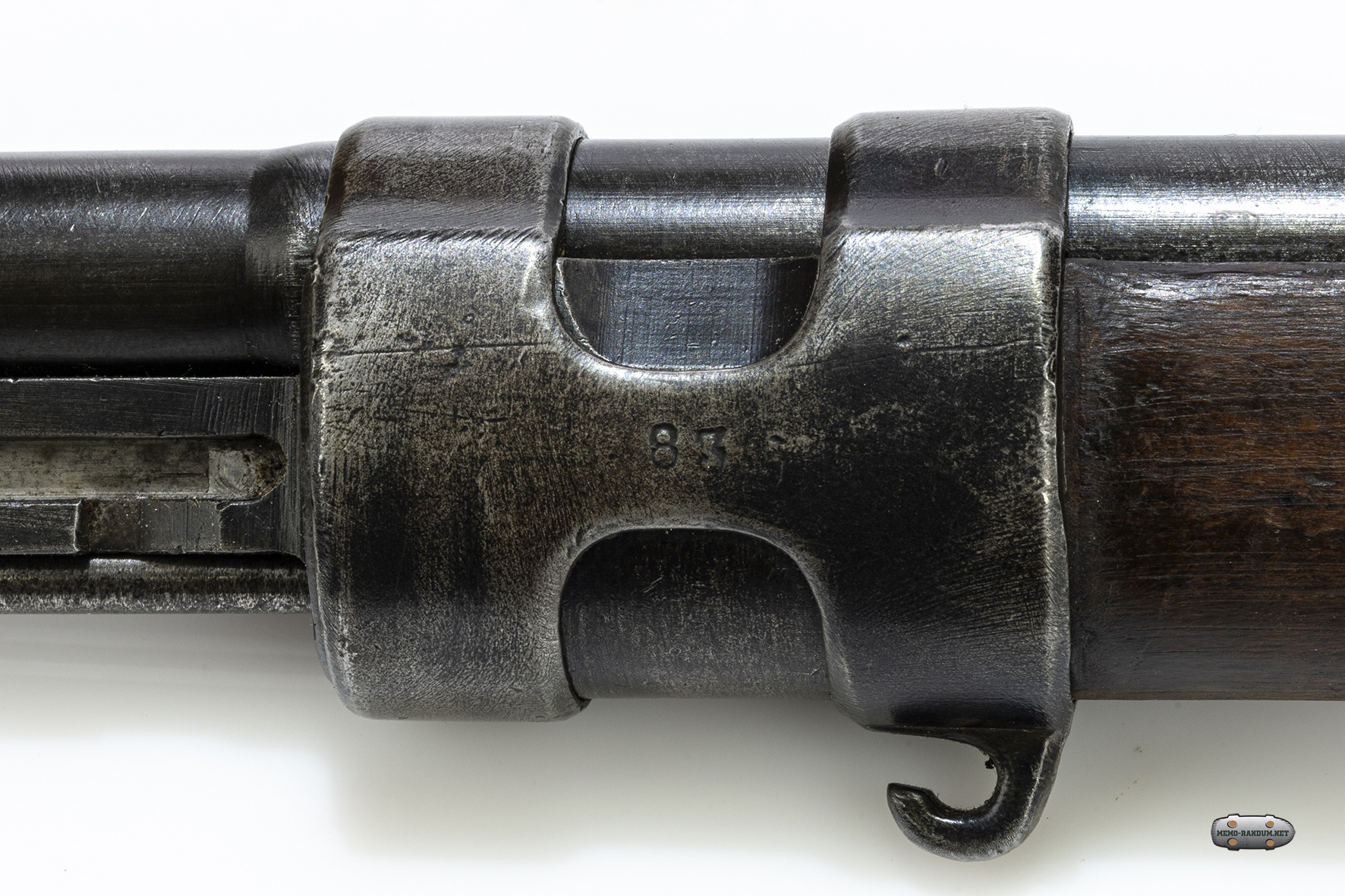

Срез ствола и вид на шомпол Gew 98

Gew 98 был оснащен коротким шомполом, который вставляется в отверстие под штыковой планкой и эффективно ввинчивался внутрь средней части ствола. Идея заключалась в том, чтобы солдаты сращивали 3 шомпола друг к другу для чистки винтовки. Однако на практике также были выпущены устройства для протягивания троса, которые были намного проще в использовании.

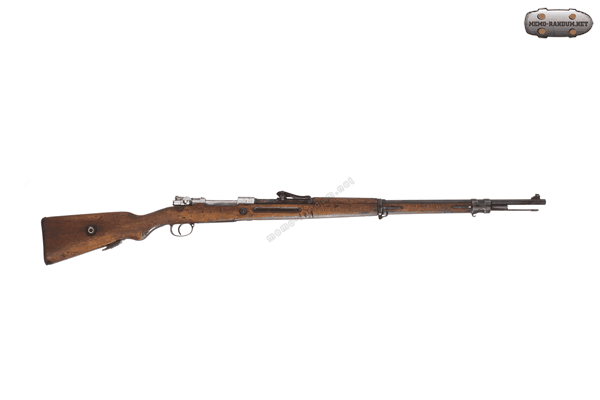

Gew98_обзор 360
