7,62 мм самозарядный карабин КБ-П-135. конструкции Дегтярёва под патрон ТТ. экспериментальная образец 1942 года

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Основные характеристики карабина КБ-П-135


длина карабина
830 мм
длина прицельной линии
365 мм
масса карабина
2,6 кг
количество деталей
65
Карабин разработан в КБ-2
Н. А. Бугровым, П. Е. Ивановым, В. Г. Селезневым, В. А. Дегтяревым, А И. Кузнецовым.

Обзор 7,62 мм самозарядного карабина КБ-П-135. конструкции Дегтярёва под патрон ТТ. экспериментальный  образец 1942 года

самозарядный карабин КБ-П-135. конструкции Дегтярёва под патрон ТТ. экспериментальная образец 1942 года


самозарядный карабин КБ-П-135. конструкции Дегтярёва под патрон ТТ. экспериментальная образец 1942 года



Основные характеристики карабина:
• длина карабина 830 мм;
• длина прицельной линии 365 мм;
• масса карабина 2,6 кг;
• количество деталей 65.
Карабин разработан в КБ-2 Н. А. Бугровым, П. Е. Ивановым, В. Г. Селезневым, В. А. Дегтяревым, А И. Кузнецовым.

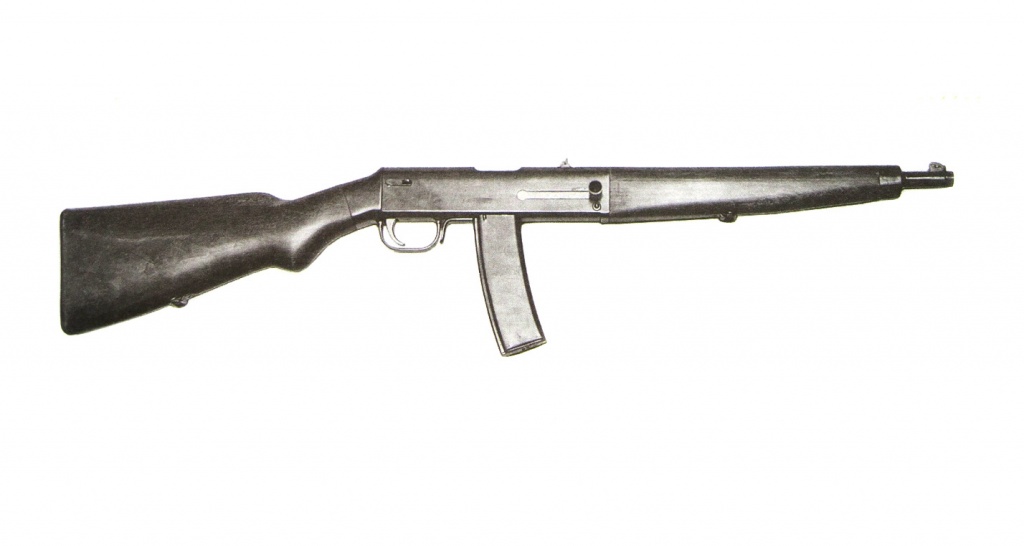

КБ-П-120. источник:Энциклопедия ковровского оружия


  Самозарядные карабины представляли собой ручное огнестрельное оружие, работающее на принципе отдачи со свободным запиранием.


КБ-П-125. источник: Энциклопедия ковровского оружия


Ударный механизм — ударникового типа. Предохранитель, замыкающий шептало, одновременно удерживает подвижные части в крайнем заднем положении. Перед выстрелом затвор и рама находятся в крайнем переднем положении. Ударник стоит на шептале.

12_7_62mm_КБ-П-135

При нажатии на спусковой крючок ударник сходит с боевого взвода и под действием боевой пружины разбивает капсюль — происходит выстрел. Затвор вместе с рамой отбрасывается в заднее положение, встречает на пути разобщитель и отклоняет его назад. Во время хода затвора назад стреляная гильза удаляется из карабина, а во время хода затвора вперед ударник встает на боевой взвод, а затвор досылает очередной патрон в патронник.

 Карабин КБ 135 разработан в КБ-2

КБ-П-135 с примкнутым штыком. источник: Энциклопедия ковровского оружия


 Карабин КБ 135 разработан в КБ-2 . обзор 360


Основные характеристики карабина:
• масса карабина без магазина и штыка
• масса штыка 400 г;
• масса магазина на 25 патронов 250 г;
• длина карабина без штыка 885 мм;
• длина карабина со штыком 1215 мм;
• длина прицельной линии 358 мм;
• количество частей неполной разборки 5;
• количество частей полной войсковой разборки 17.
• Карабин разработан в КБ-2. Разработчики: В. А. Дегтярев, П. Е. Иванов, В. Г. Селезнев, Б. А. Мешков.

Источник: Энциклопедия ковровского оружия

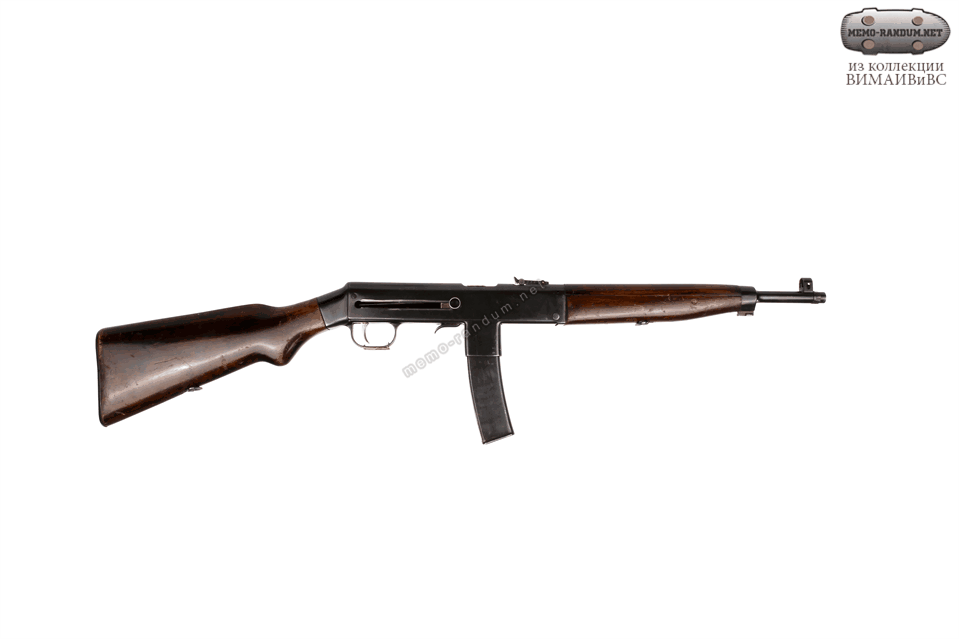

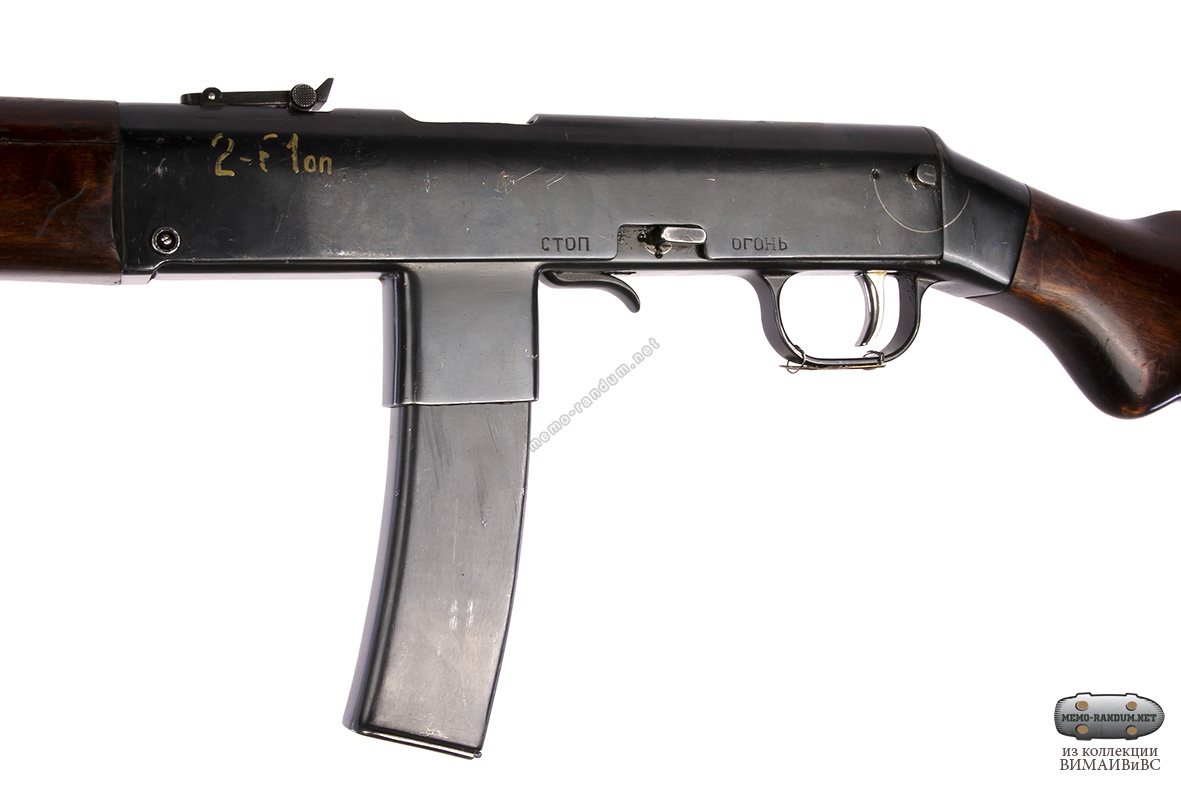

самозарядный карабин КБ-П-135. Общий вид

Фотография содержит изображение предмета, принадлежащего собранию (коллекции) ФГБУ Военно-исторический Музей артиллерии, инженерных войск и войск связи МО РФ.

ВИМАИВиВС обладает правом разрешать или запрещать его использование на основании статьи 36 Федерального закона от 26.05.1996 № 54-ФЗ «О Музейном фонде Российской Федерации и музеях в Российской Федерации».

По вопросам получения разрешения на использование изображения данного предмета Вы можете обратиться по адресу ooo@memo-randum.net


Экспонат предоставлен

ФГБУ Военно-исторический Музей артиллерии, инженерных войск и войск связи МО РФ

(ВИМАИВиВС)

http://www.artillery-museum.ru/

Адрес музея:

г. Санкт-Петербург, Александровский парк, 7

Тел.: (812) 232 02 96

Е-mail: artillery@yandex.ru
