Штык-нож для рядового состава обр. 1895 г. к винтовке Mannlicher M.95

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

Размеры штыка к винтовке Манлихер М95

Общая длина
360 мм.
Длина клинка
247 мм
Ширина клинка у пяты
23 мм
Длина рукояти до крестовины
103 мм
Длина ножен
260 мм

Обзор штык-ножа к винтовке Манлихер М.95

Штык-нож к винтовке Манлихер М95. рядом эрзац штык

Штык-нож к винтовке Манлихер М95. рядом эрзац штык

Признан одним из наиболее распространенных образцов штыков времен Первой мировой войны.

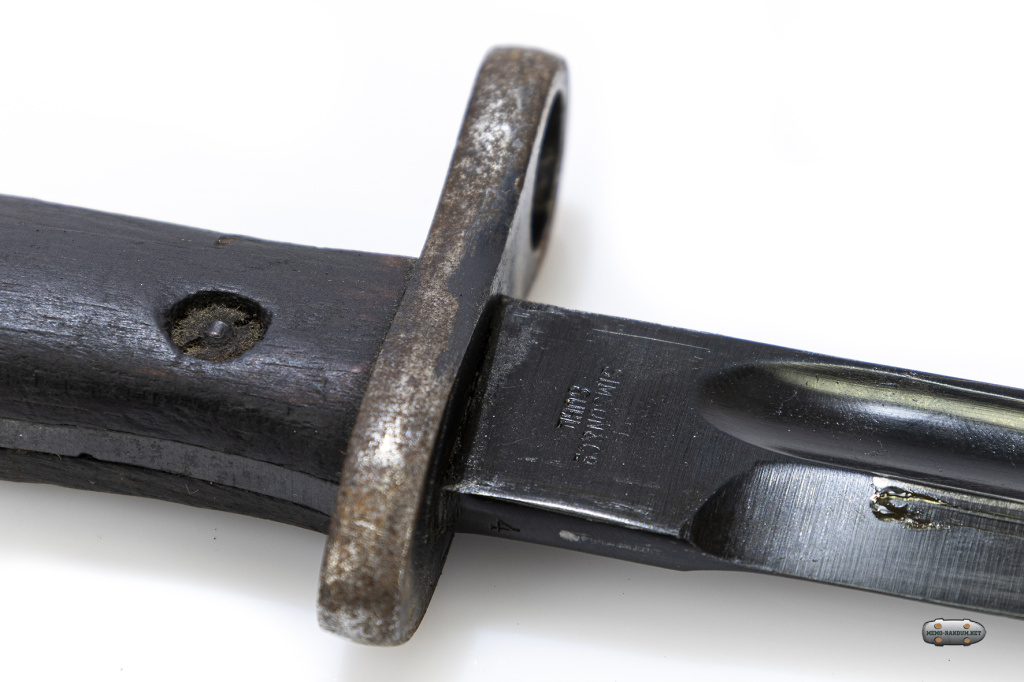

Клеймо завода изготовителя на штык-ноже к винтовке Манлихер М.95. Österreichische Waffensfabriks-Gesellschaft (ÖWG) в городе Штайере. (Вафенфабрикс Гез Штеер.)

Клеймо завода изготовителя Österreichische Waffensfabriks-Gesellschaft (ÖWG) в городе Штайере. (Вафенфабрикс Гез Штеер.)


  Стальной, прямой, однолезвийный клинок, с  долом с двух сторон клинка.
Австро-венгерский оружейный завод Österreichische Waffensfabriks-Gesellschaft (ÖWG) в городе Штайере. (Вафенфабрикс Гез Штеер.)

Рукоять штык-ножа к винтовке М.95

  Рукоять ножа состоит из деревянных плашек, металлического хвостовика и заклепок.

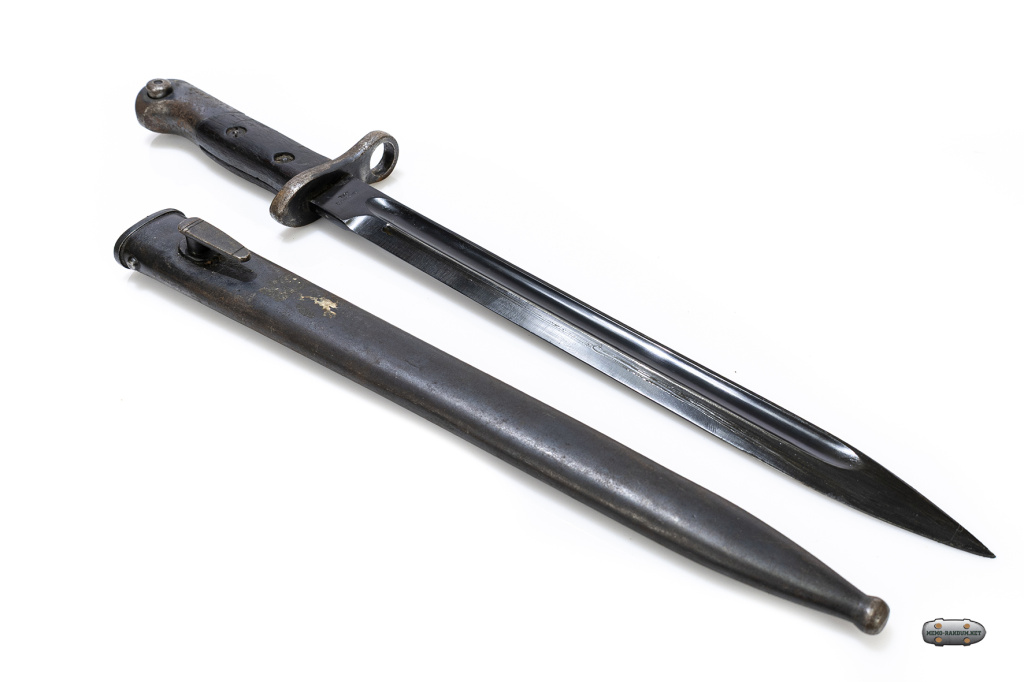

Общий вид на штык-нож с ножнами к винтовке Mannlicher M.95

 Т-образный паз и пружинную защёлку. Крестовина штыка прямая с кольцом для ствола со стороны обуха клинка. Ножны штыка выполнены из стали и подвешивались к ремню с помощью кожаного подвеса.

Обзор 360_ штык Манлихер М95 Shtik Manlicher M95

Штык выпускался рядом предприятий, как на территории Австро-Венгрии, так и за ее пределами. Главными производителями штыков модели 1895 г. были заводы Fegyver es Gepgyar Rt. Budapest (клеймо FG.GY.)  и Steyr – Osterreichische Waffensfabriks Gesellschaft (OEWG). Определенное количество штыков было произведено в Германии. Изделия различных производителей имели некоторые отличия, например, в форме канала на клинке или форме кнопки пружинной защелки.

Острие клинка на штыке к винтовке Манлихер М.95

Лезвие клинка штыка образца 1895 года обращено в сторону кольца в крестовине.
Клинок штыка однолезвийный, с долом с обоих сторон. Рукоять клинка образована двумя деревянными щечками, скреплёнными с хвостовиком двумя заклёпками.
Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины.

 Крестовина прямая, с кольцом для ствола со стороны лезвия клинка.
Ножны стальные, с крючком и шариком на конце.

В период существования Австро-Венгерской империи (Österreich-Ungarn) 1867-1918 годы ставилось клеймо в виде Орла. Орел ставился с одной стороны клинка под крестовиной. После имперские годы клинки маркировались в виде национальных гербов. Данный экспонат с клеймом в виде Орла.

В период существования Австро-Венгерской империи (Österreich-Ungarn) 1867-1918 годы ставилось клеймо в виде Орла. Орел ставился с одной стороны клинка под крестовиной. После имперские годы клинки маркировались в виде национальных гербов. Данный экспонат с клеймом в виде Орла.

источник: мемо-рандум.рф

источник части материала: http://www.bayonet.lv/ru/articles/AustroHungary/1895.htm
