Штык образца 1907 года (модификация 1913 года) к магазинной винтовке системы Ли Энфильд (SMLE) No1MKIII Производитель SANDERSON

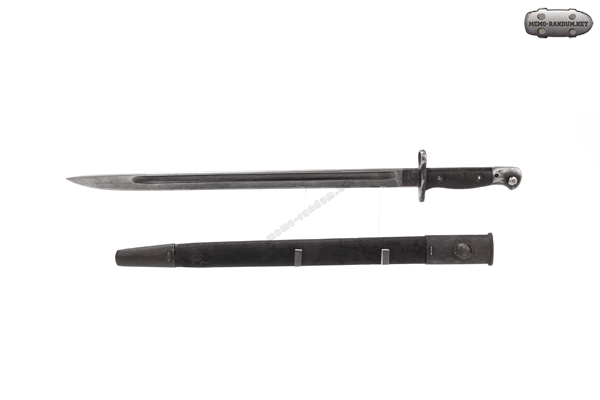

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

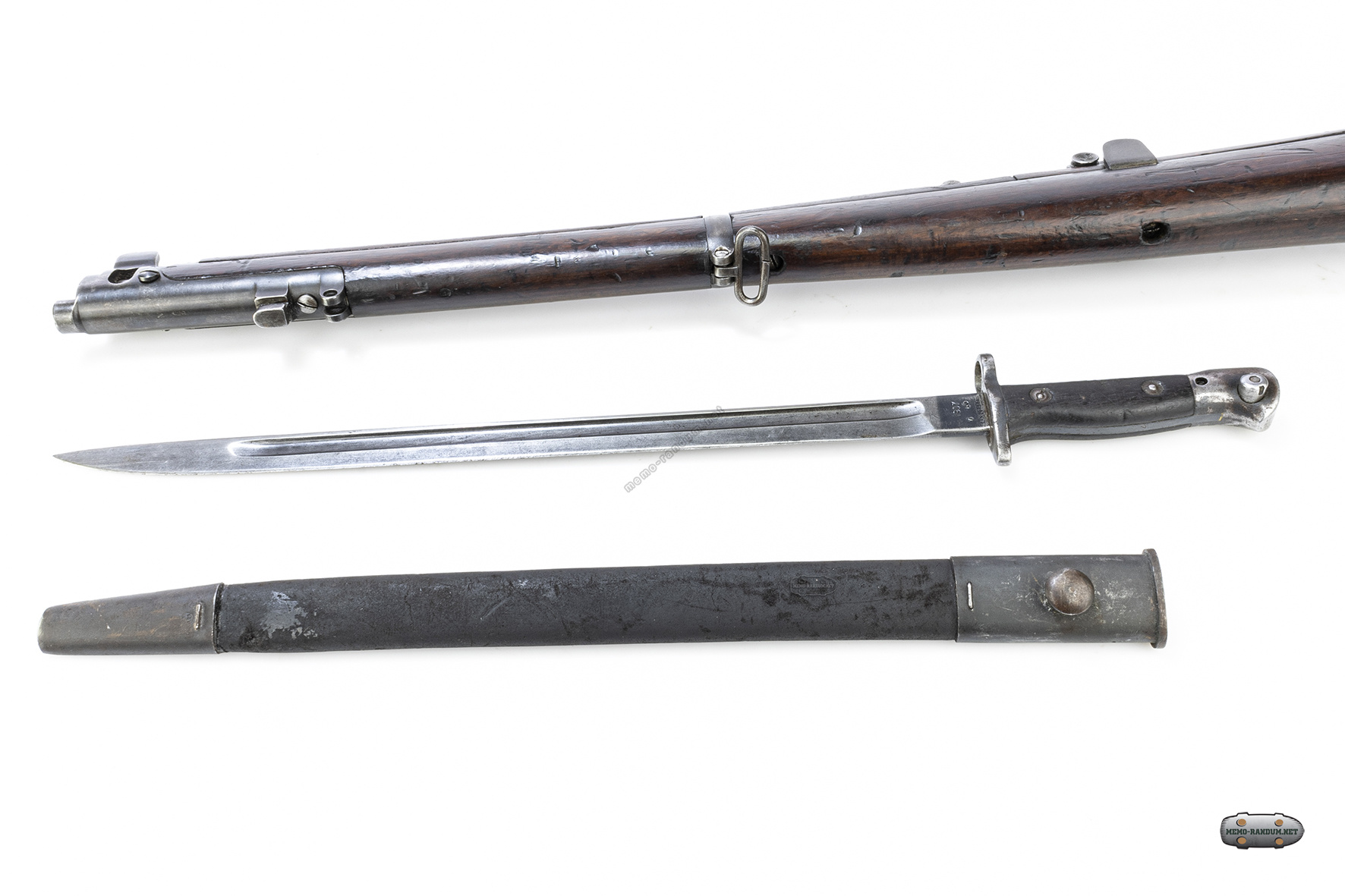

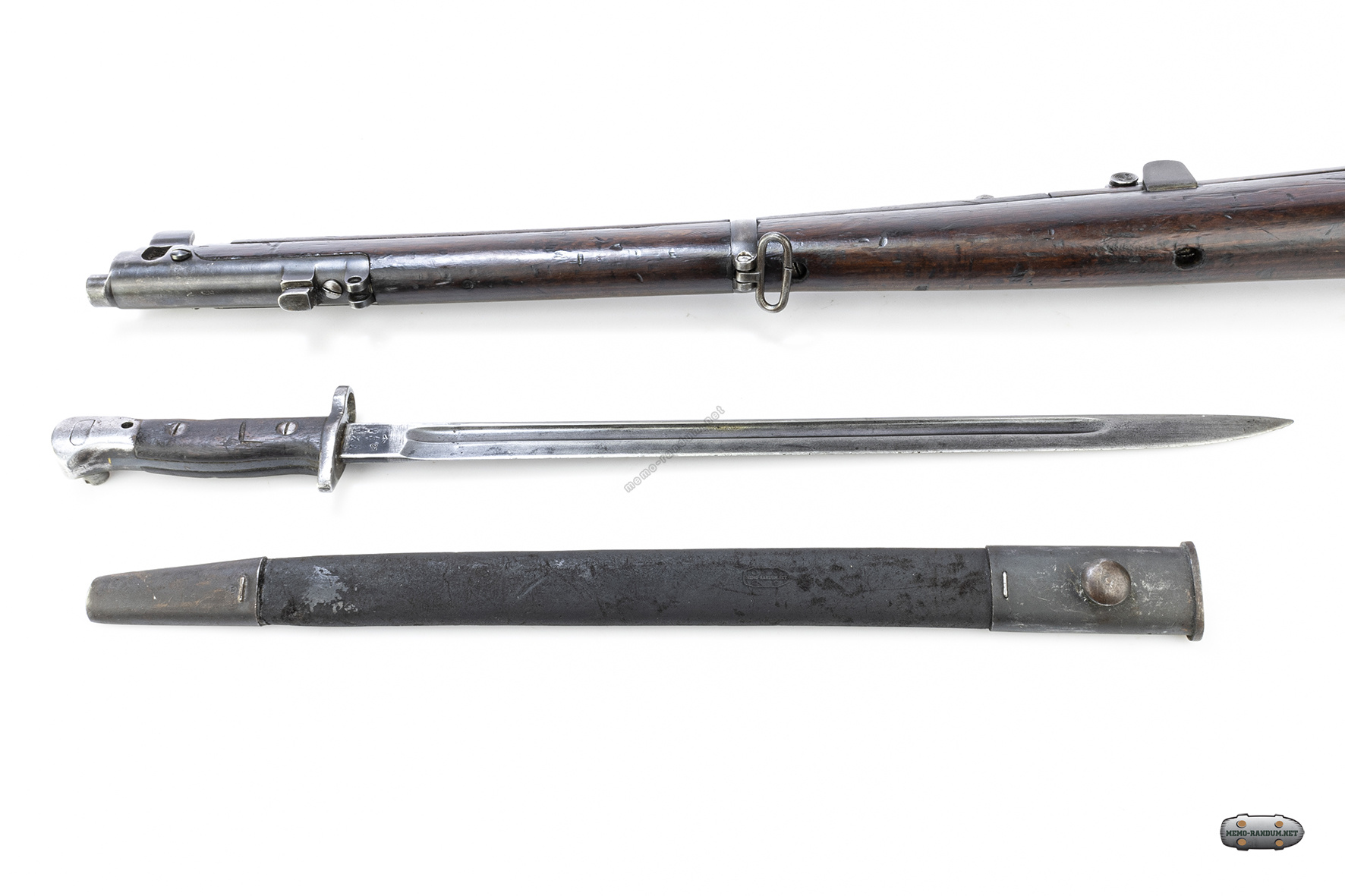

Штык образца 1907 года (модификация 1913 года) к магазинной винтовке системы Ли Энфильд (S.M.L.E.) No1 MKIII
Производитель SANDERSON
Является модификацией штыка образца 1907 года к магазинной винтовке Ли-Энфильд. Модификация заключалась в замене крестовины с загнутым концом на короткую крестовину (у штыков выпущенных до 1914 года загнутый конец крестовины удалялся). У штыков выпущенных и модернизированных после начала 1916 года в головке рукояти присутствует отверстие для читки канала паза. Только в Великобритании, без учета штыков произведенных в странах содружества и в США, выпуск штыков составил более 5 000 000 экземпляров. Кроме винтовки S.M.L.E. №1 MKIII штык применялся с пистолет-пулемётом Ланчестер.

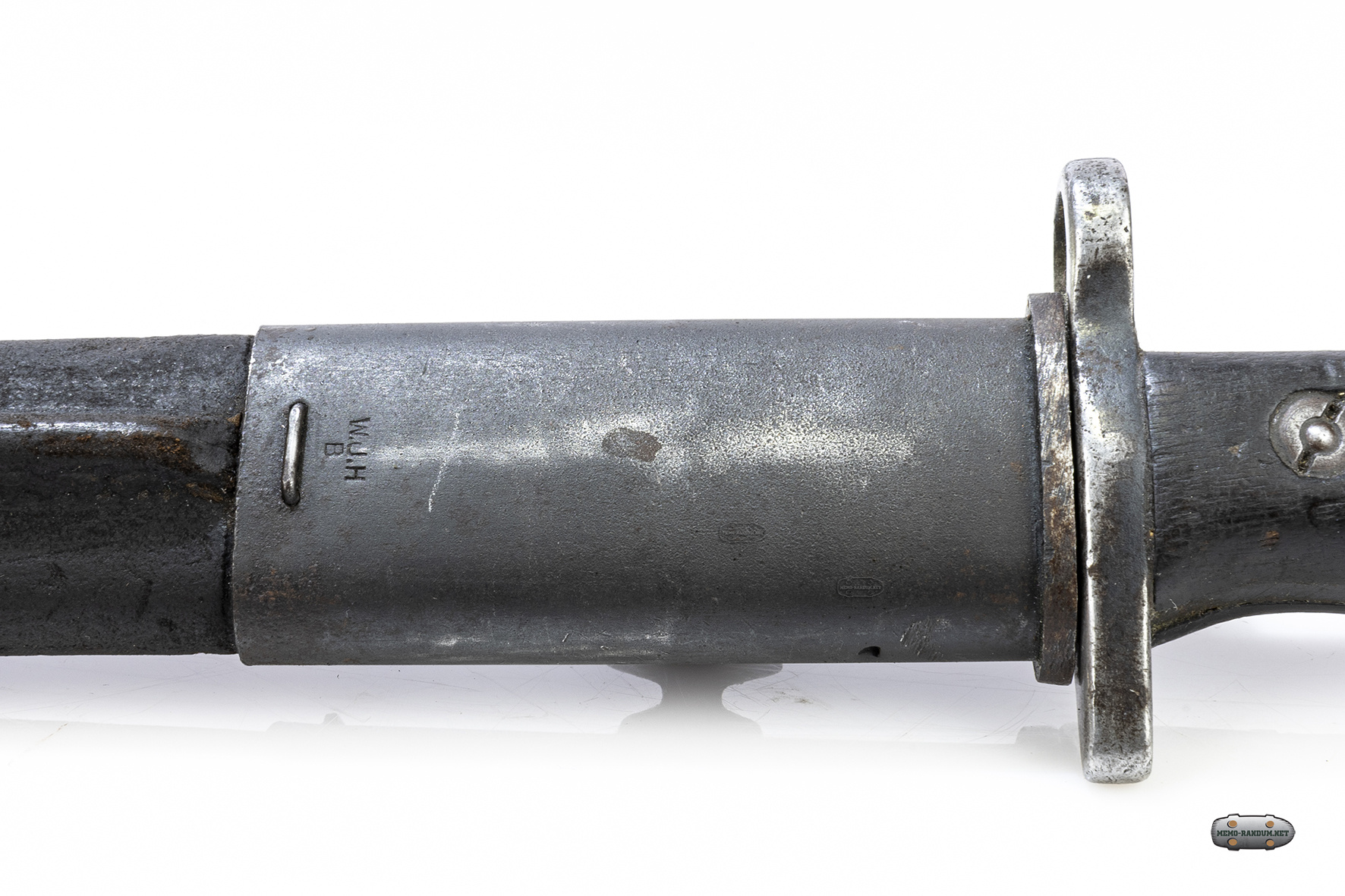

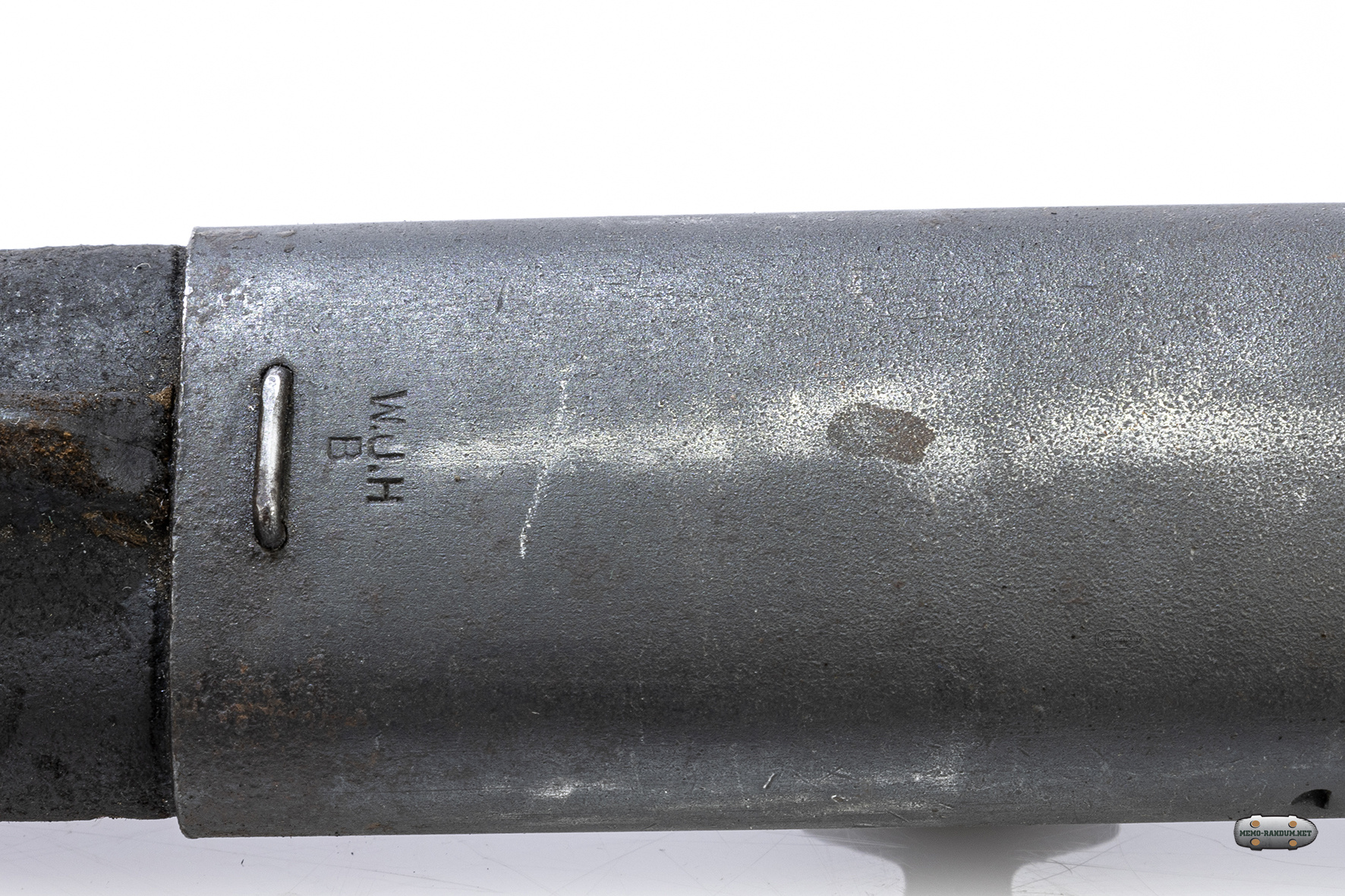

Клеймо производителя на ножнах W.J.H.
Штык производился в Великобритании, Австралии и Индии. Во время Первой Мировой войны около 100 000 штыков было заказано в США фирме Remington. Существует достаточно много разновидностей штыка, отличающихся формой дола на клинке, формой головки рукояти и некоторыми другими мелкими деталями. С 1926 года номенклатура штыка образца 1907/13 года была заменена на No.1 Mk I.

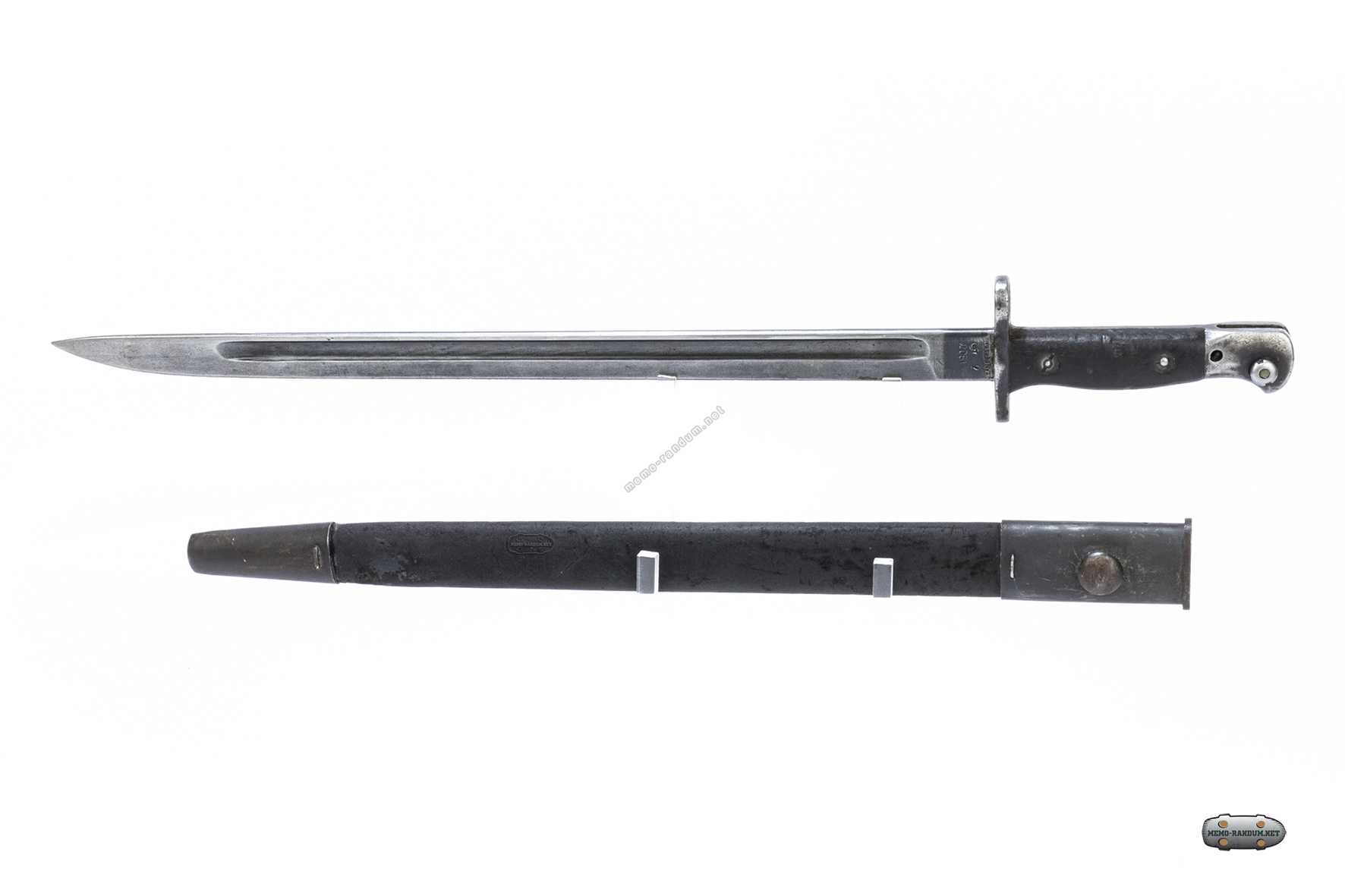

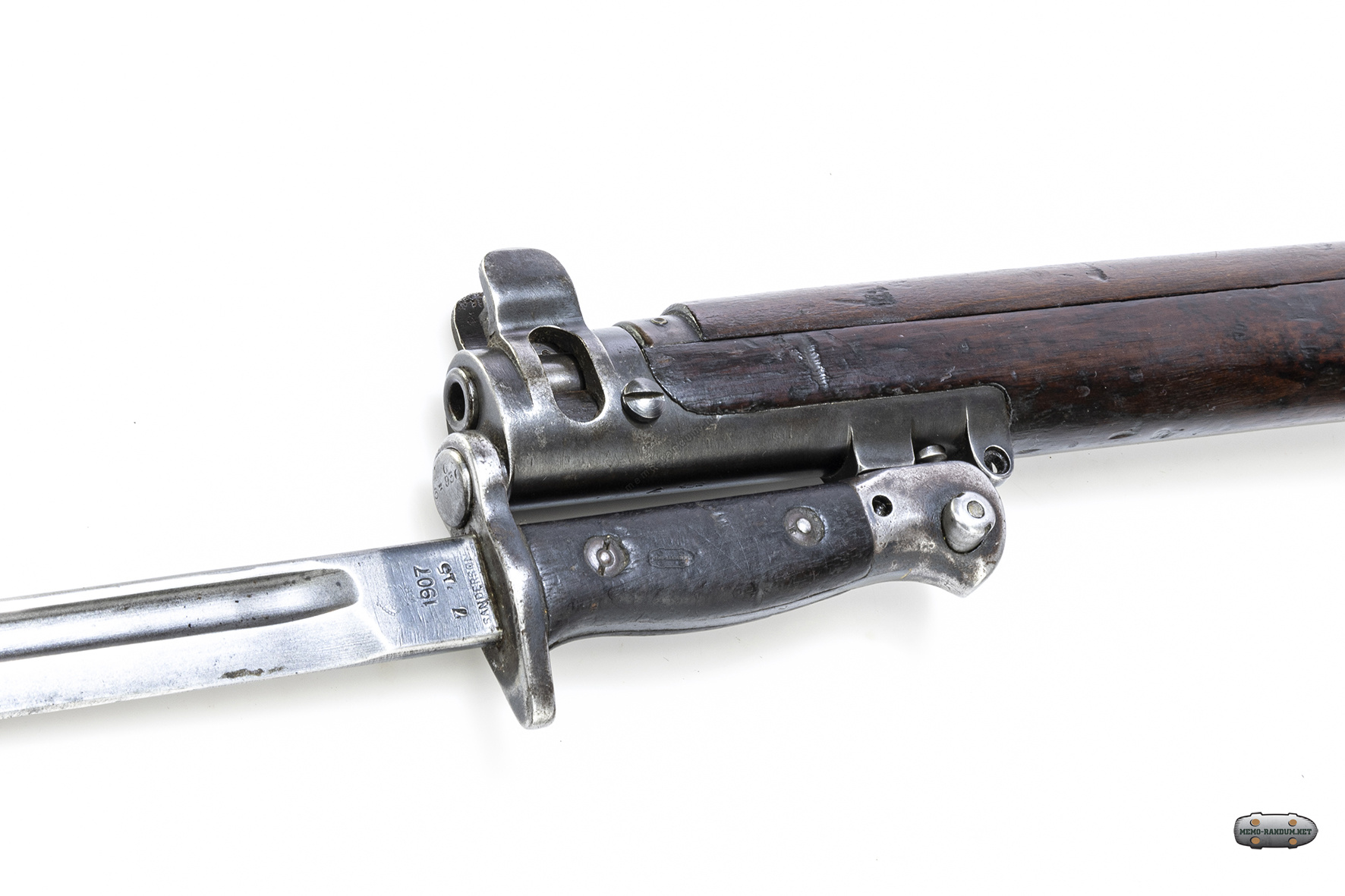

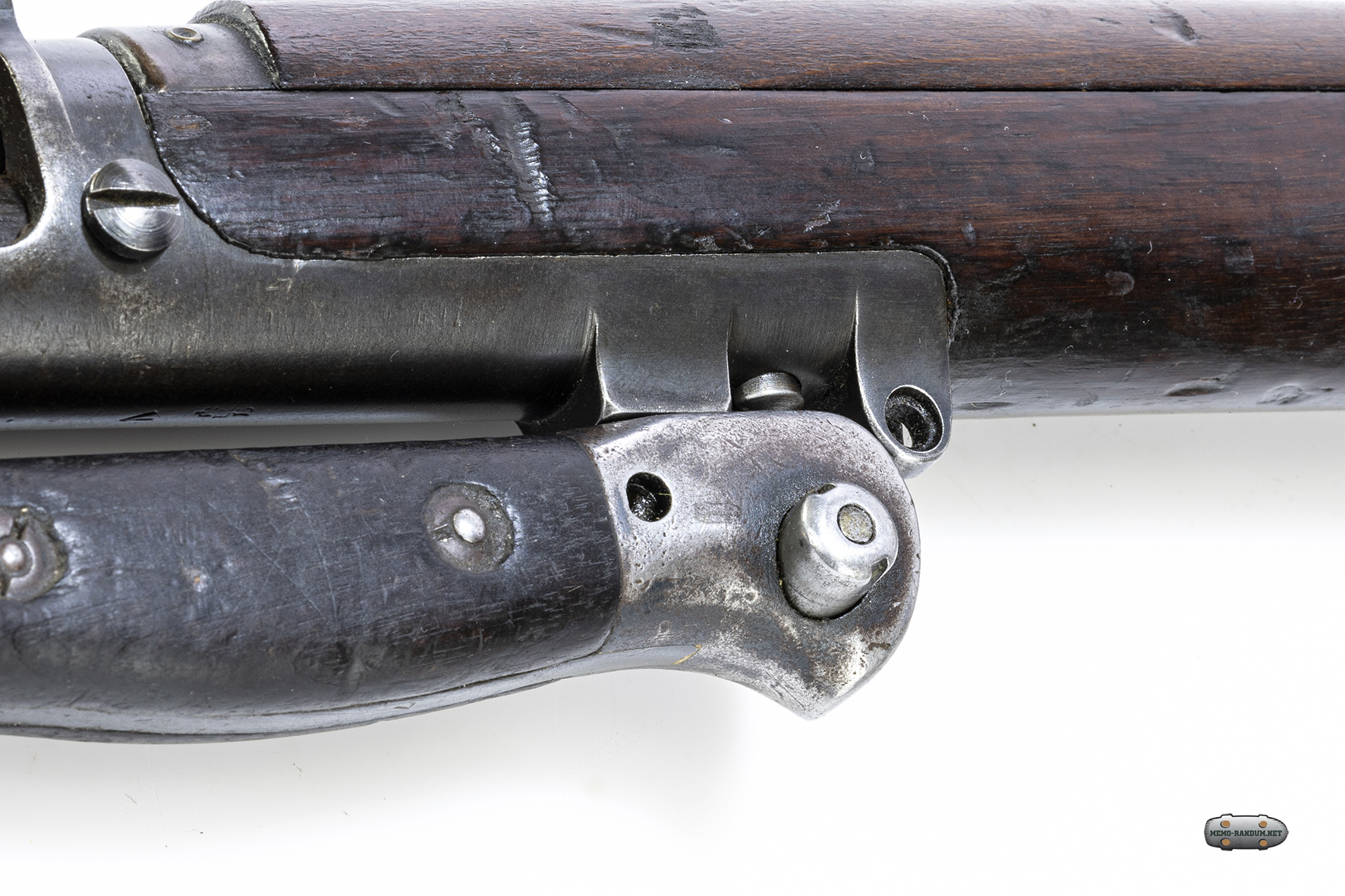

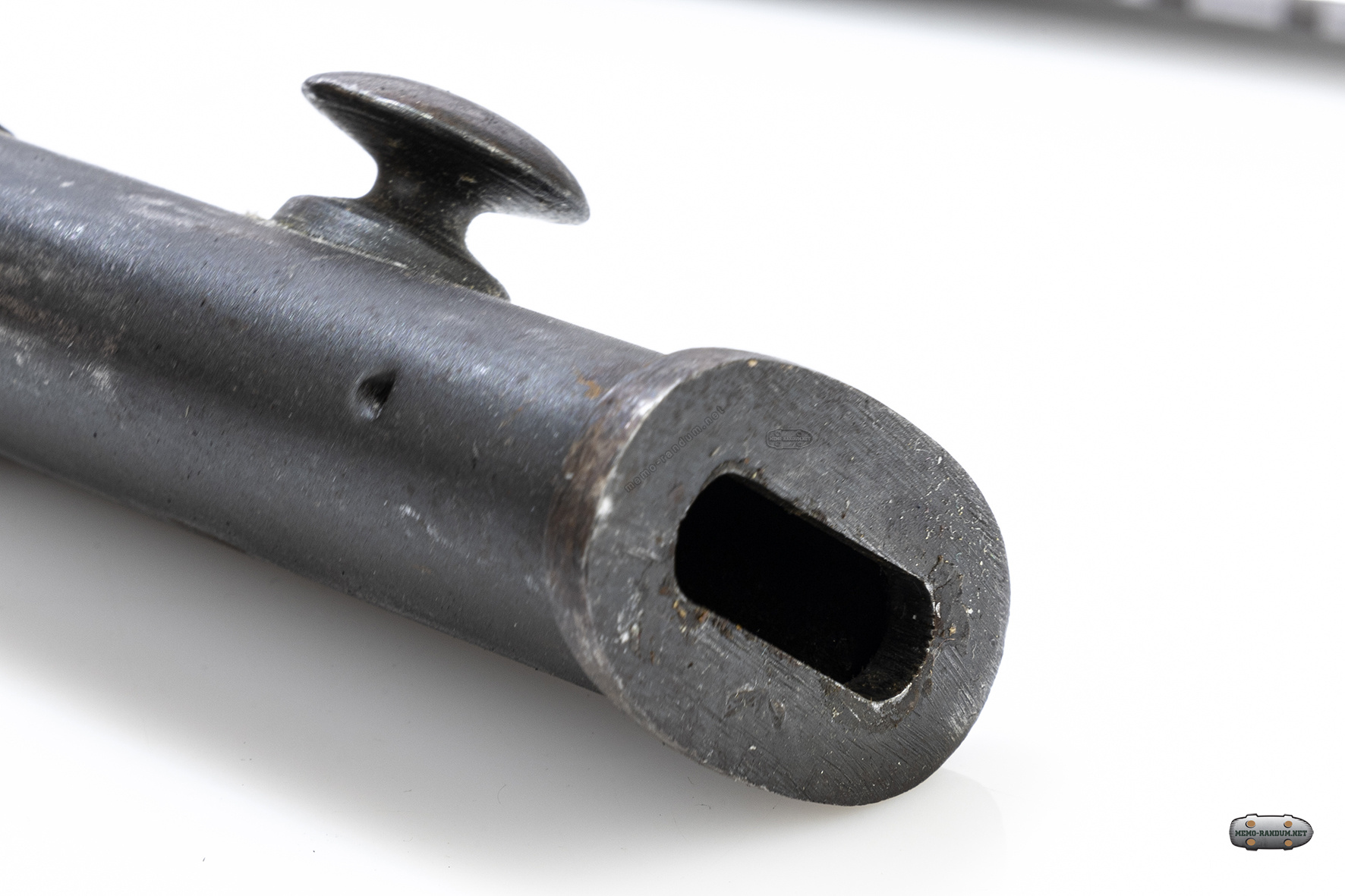

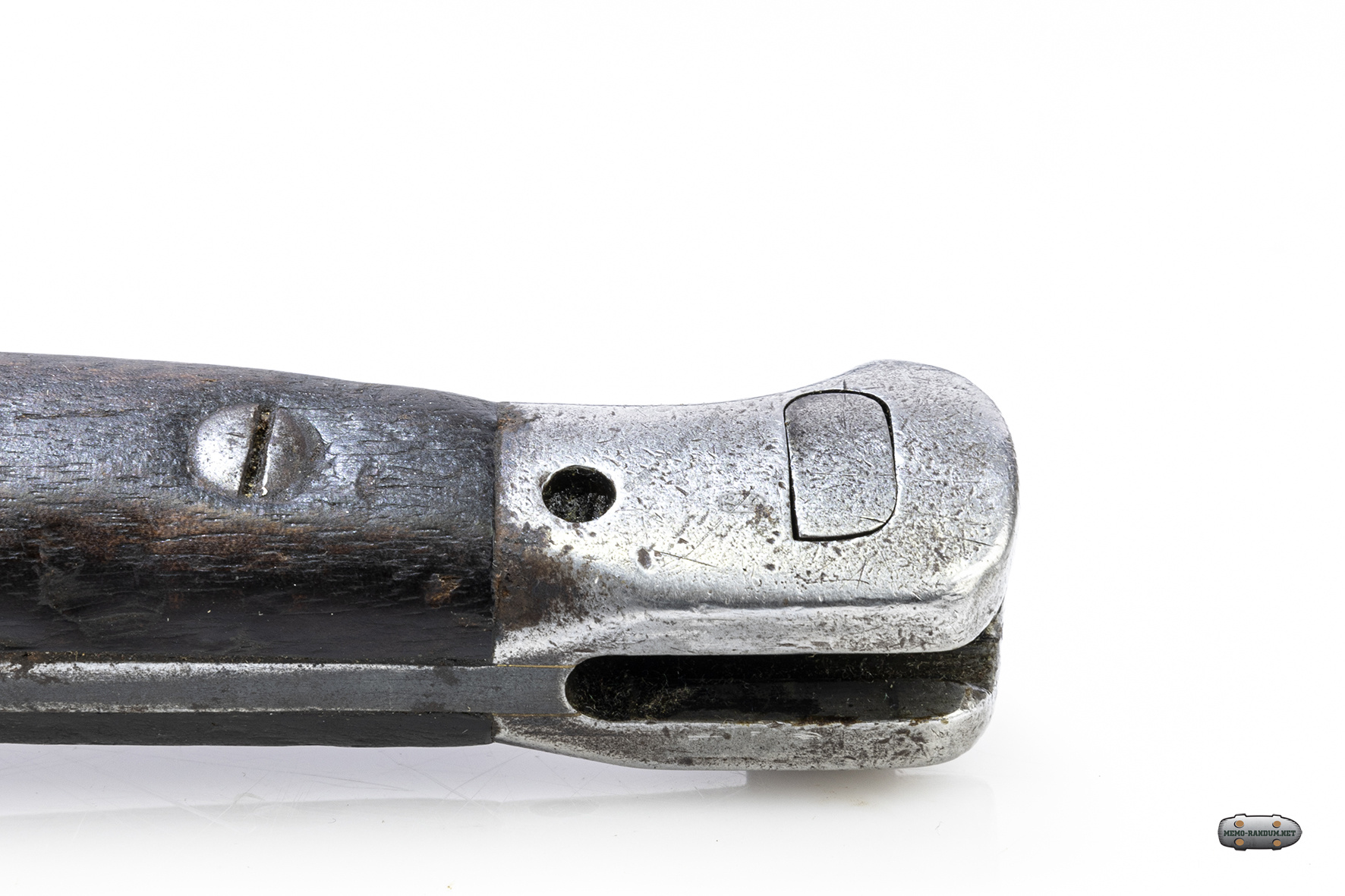

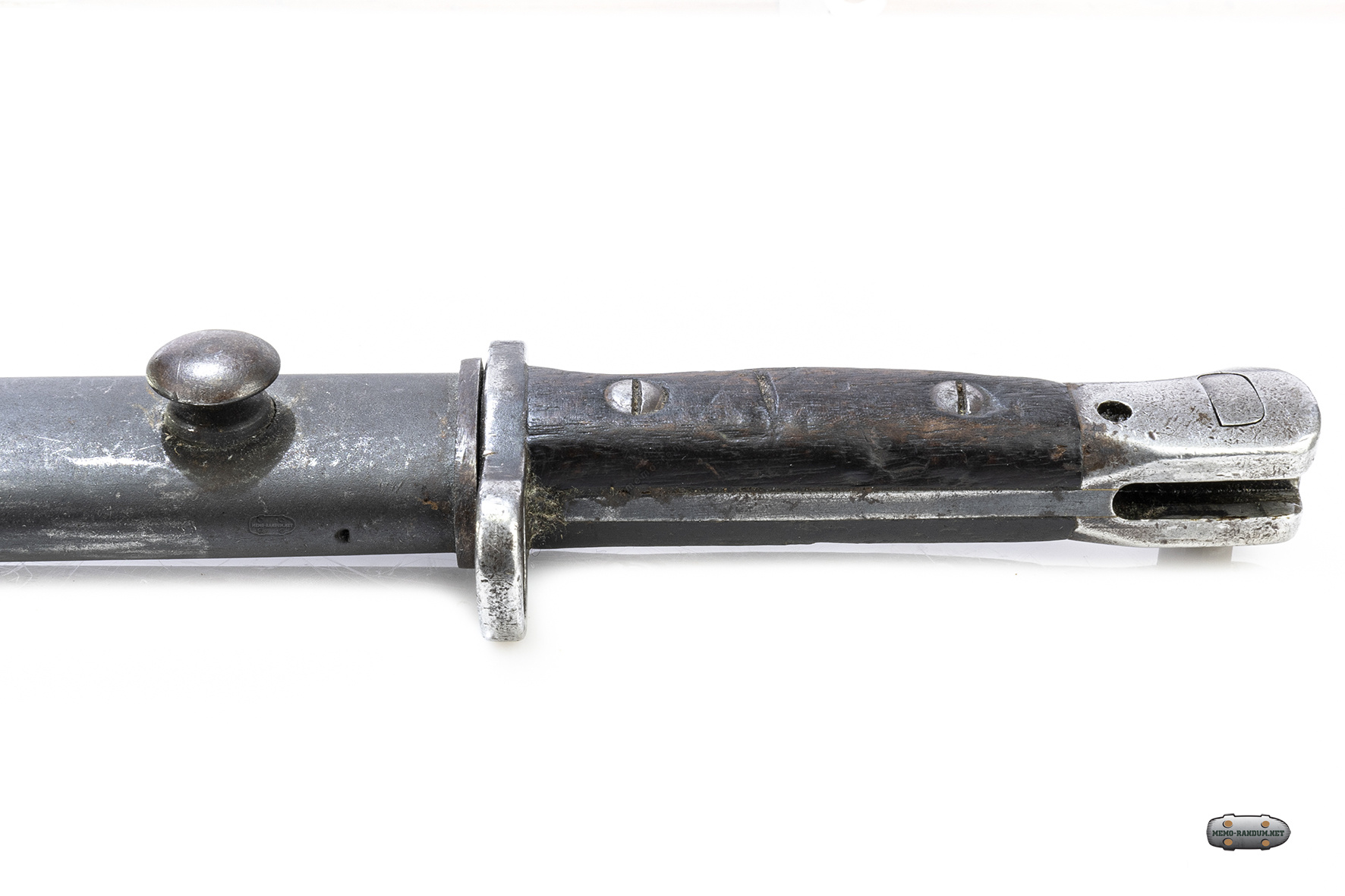

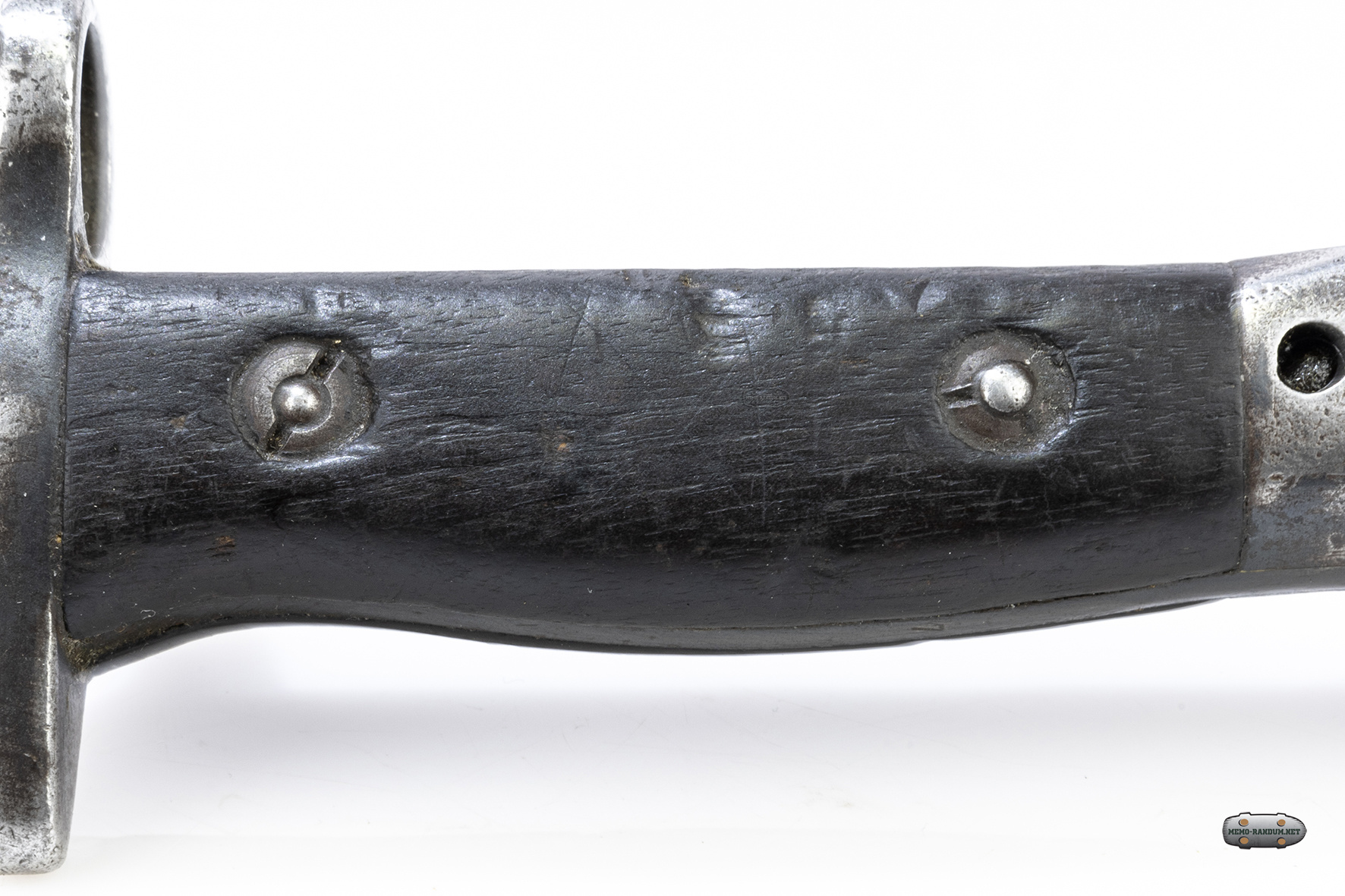

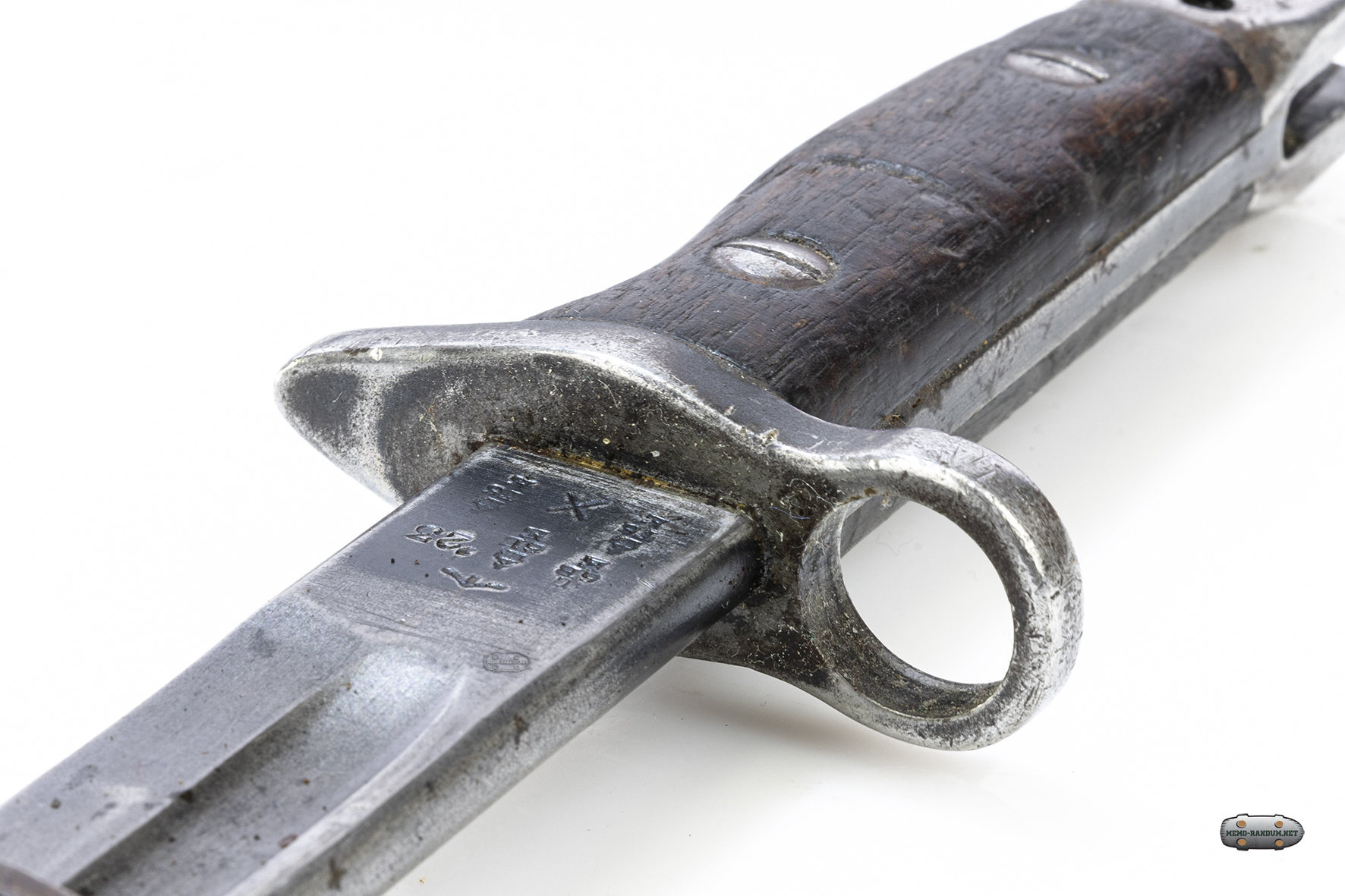

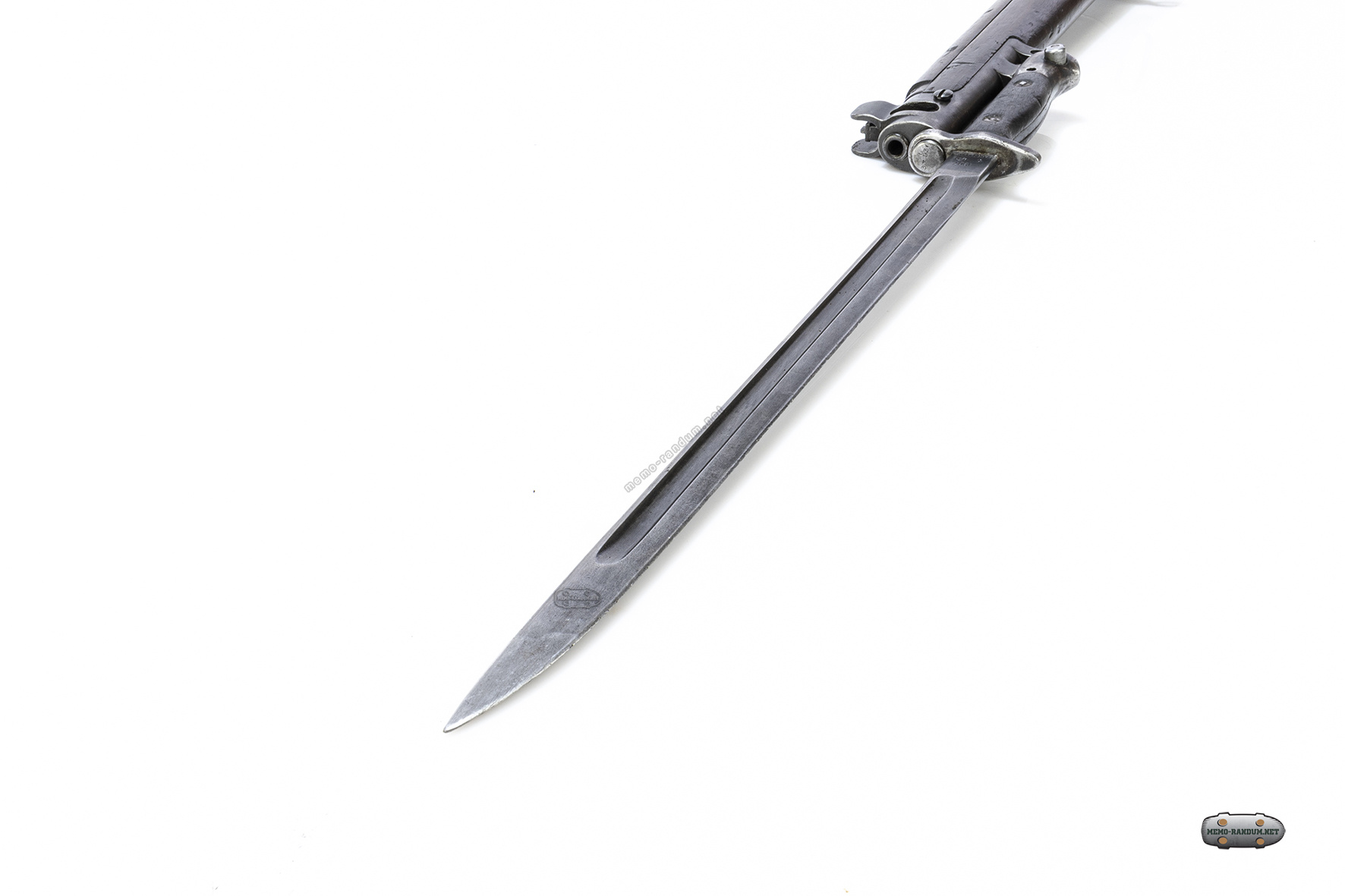

Клинок штыка однолезвийный, с долом с обеих сторон. Рукоять образована двумя деревянными щечками, скреплёнными с хвостовиком двумя винтами. В головке рукояти Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины. Отверстие для чистки канала паза круглое, расположено в головке рукояти (после 1916 года). Крестовина прямая с кольцом для ствола со стороны обуха клинка. Ножны кожаные, с железным прибором (несколько вариантов).

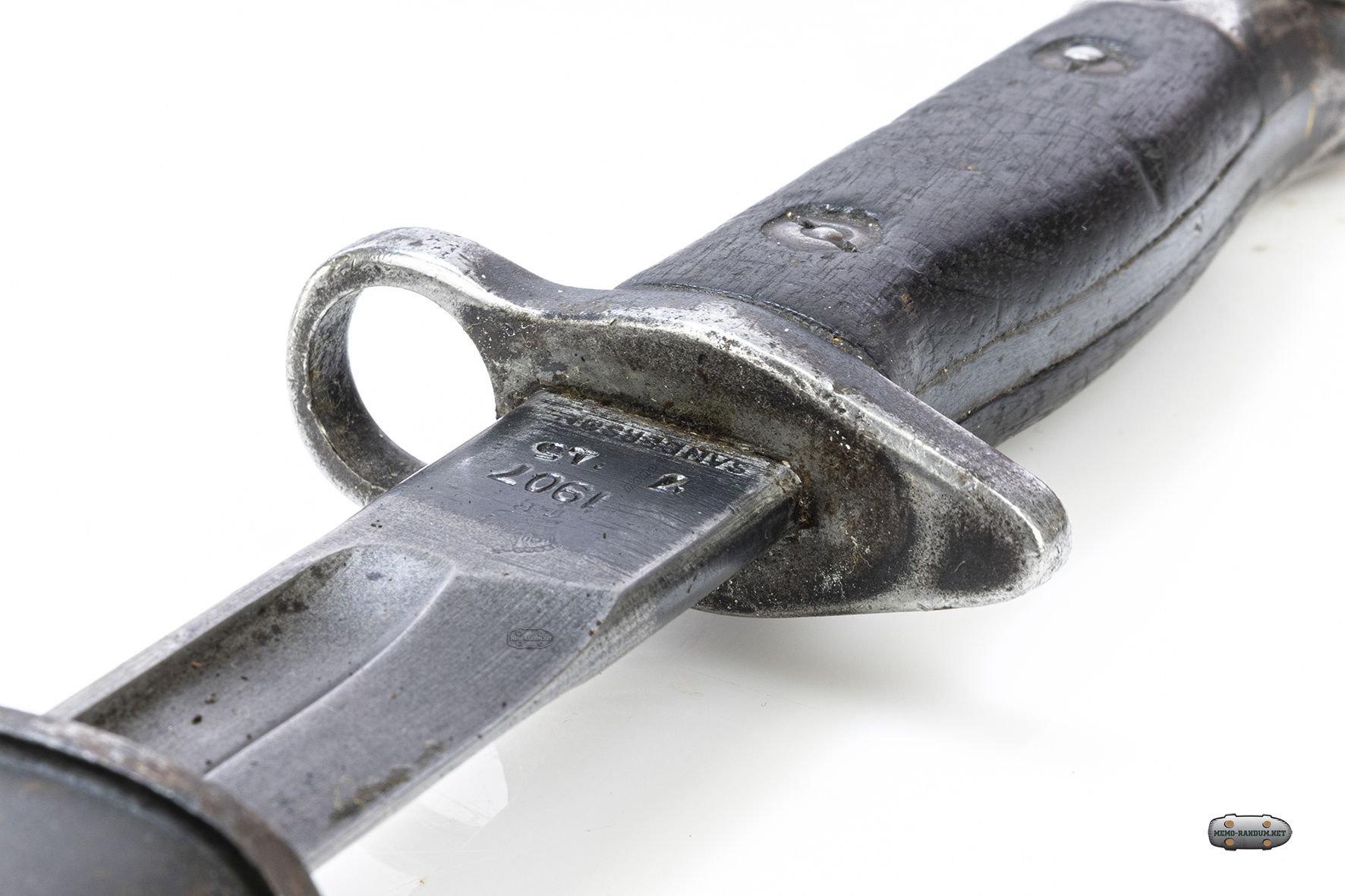

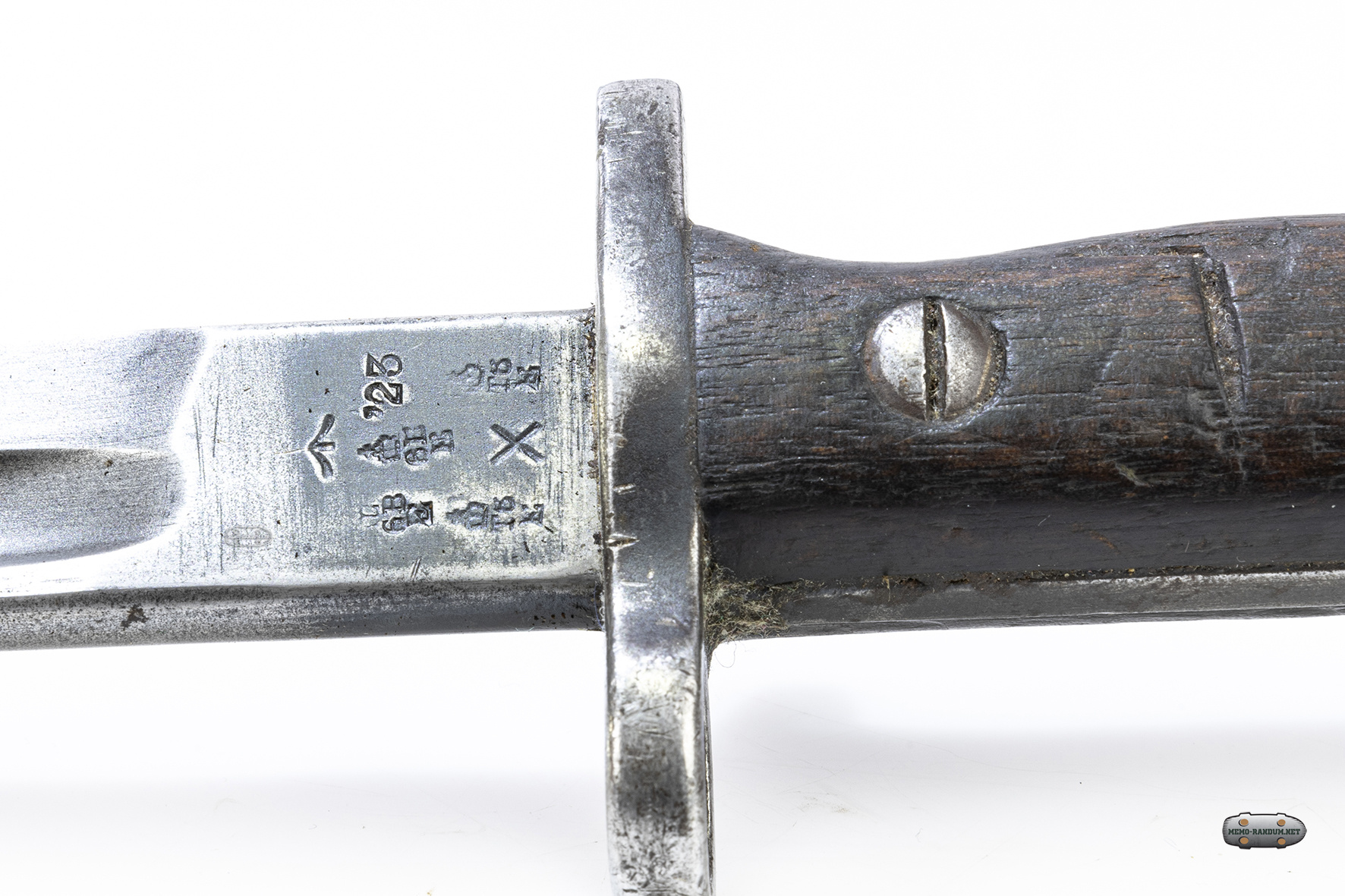

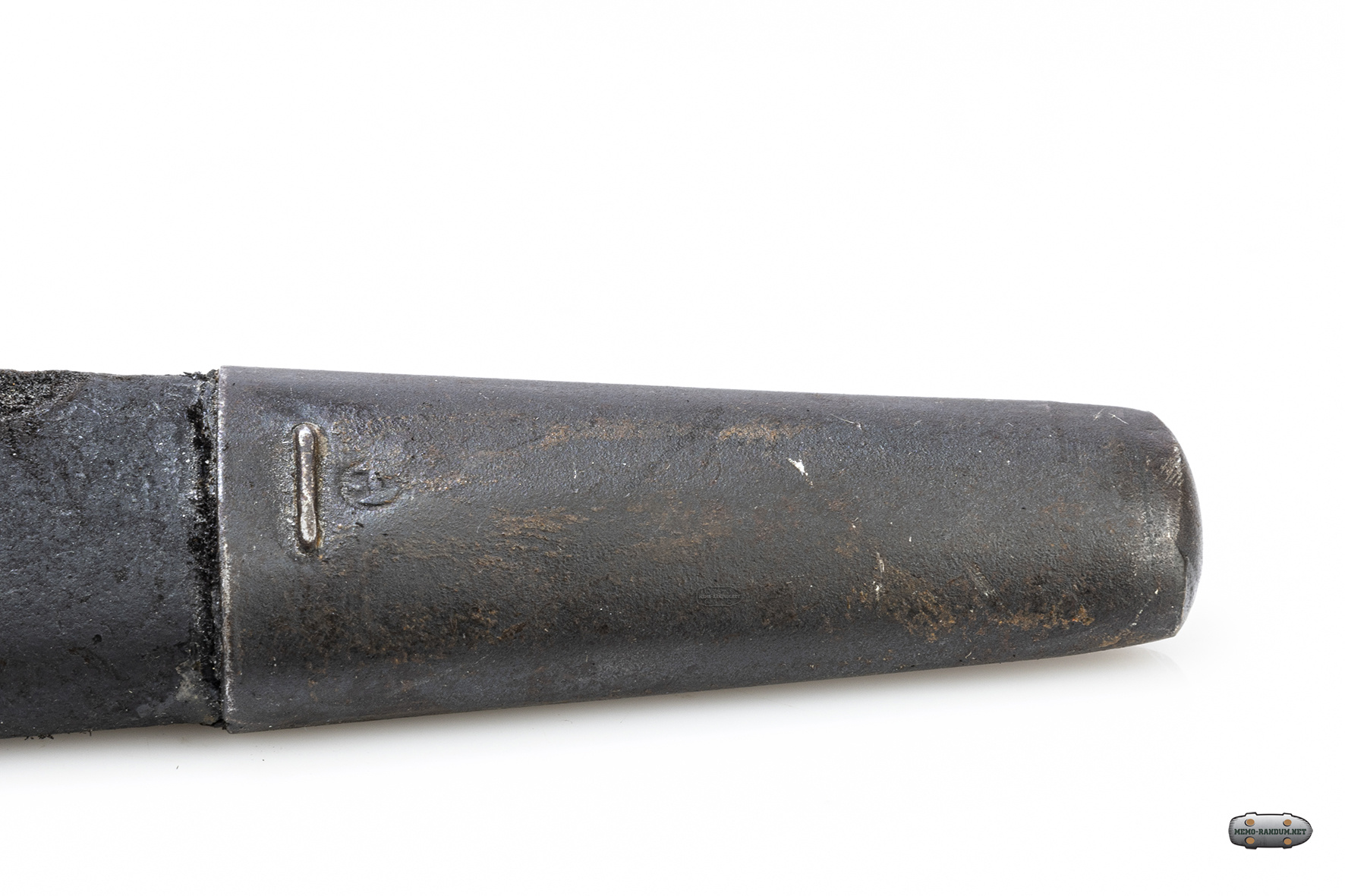

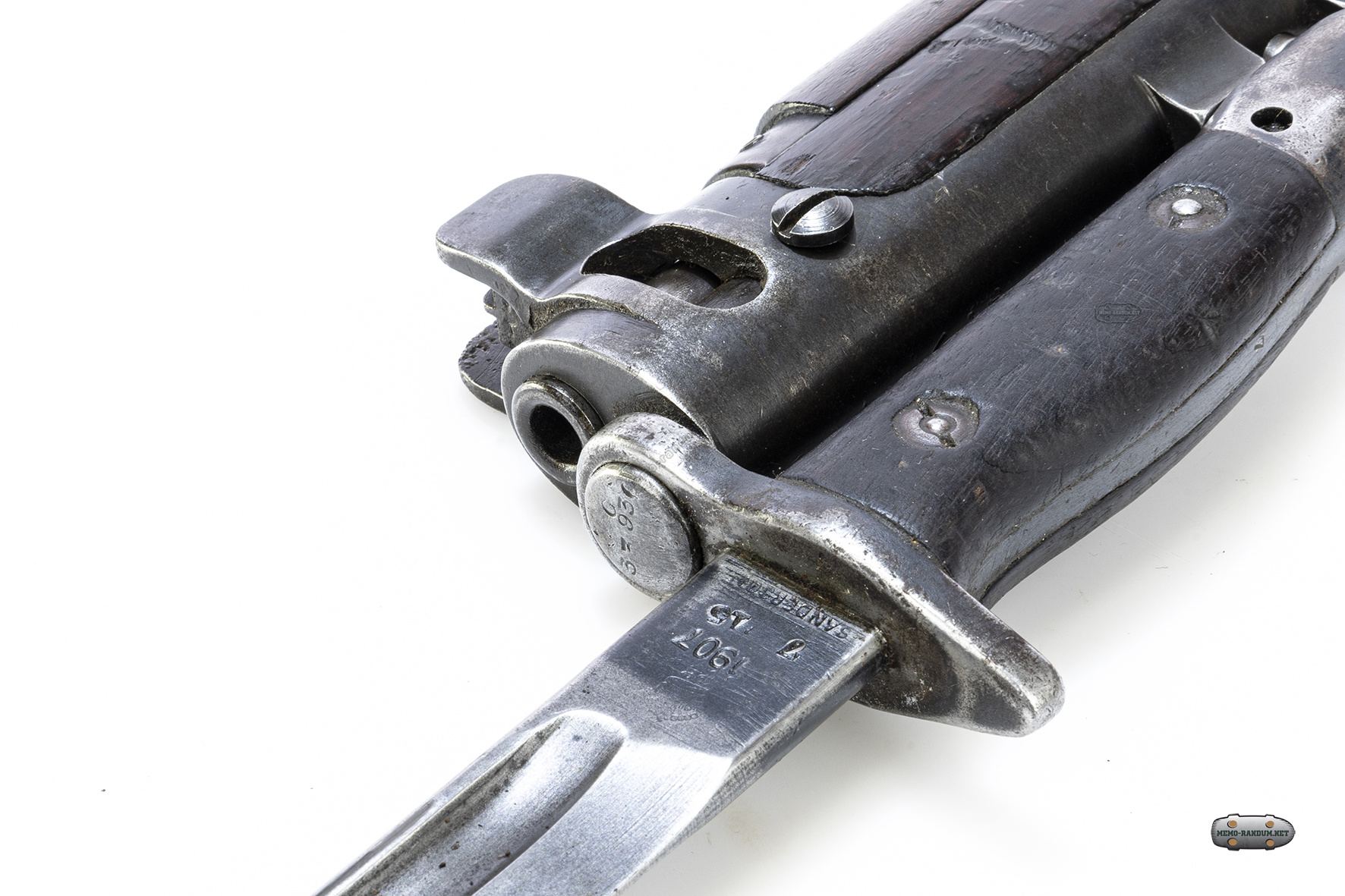

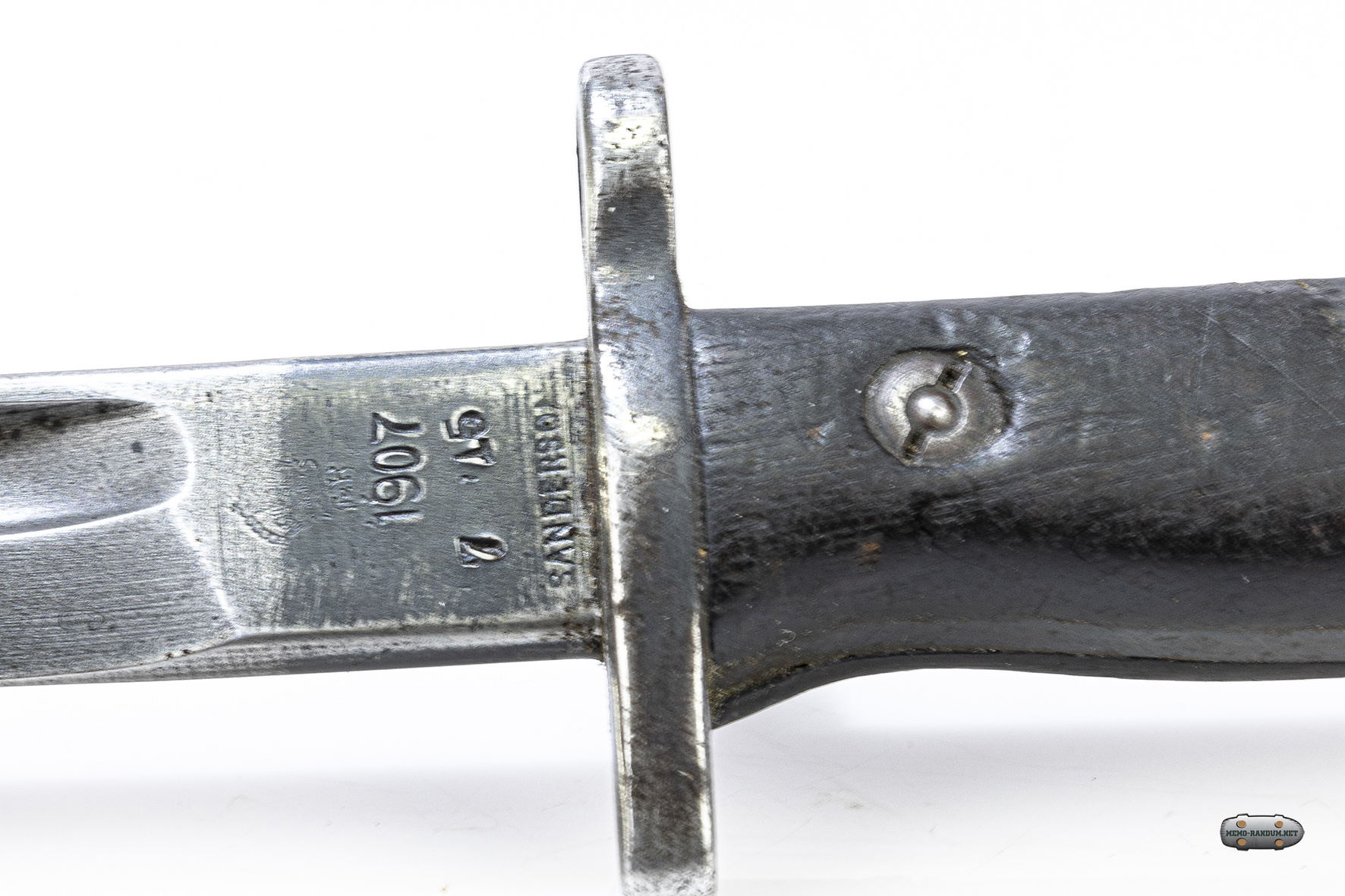

Маркировка штыка состоит из обозначения модели штыка, клейма фирмы-производителя, даты производства, инспекционных штампов и специальных обозначений, расположенных на пяте клинка. Маркировка ножен состоит из штампов фирмы-производителя на железных деталях прибора и на самой поверхности ножен рядом со швом. Встречаются штыки с учетным номером и обозначением войсковой части, к которой штык был приписан, данная маркировка обычно расположена на головке рукояти.
Кулинский: № 918
Janzen: 57.3
АВС: № 1027
