Штык сапёрный образца 1898/1905 года. Германия. Бутчер с пилой
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.
ТТХ саперного штыка образца 1898/1905 года

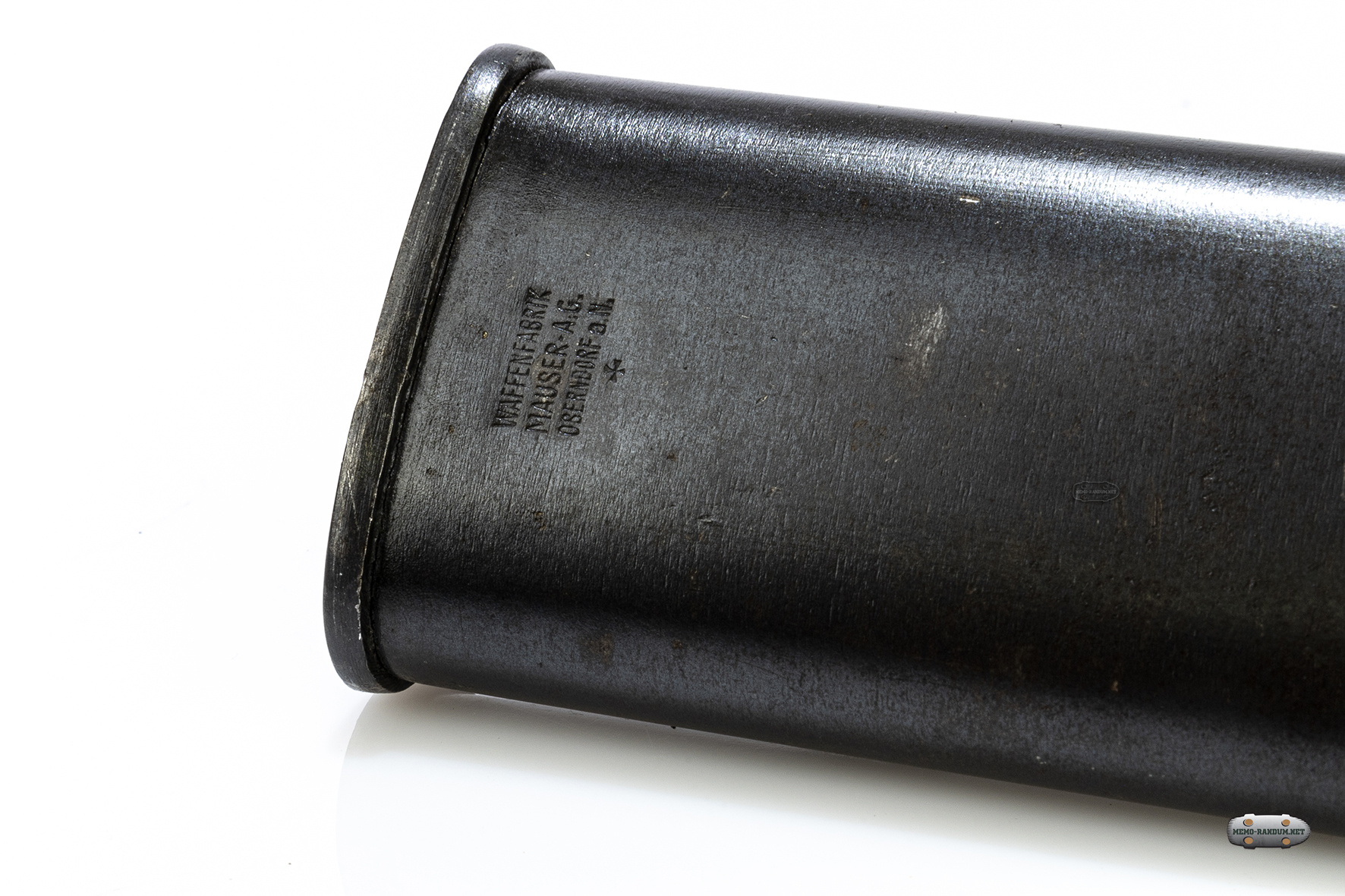

Штык сапёрный образца 1898/1905 года/ Производитель: waffenfabrik mauser ag oberndorf a n

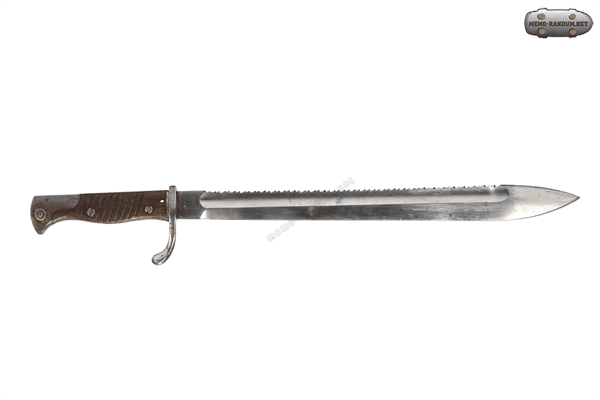

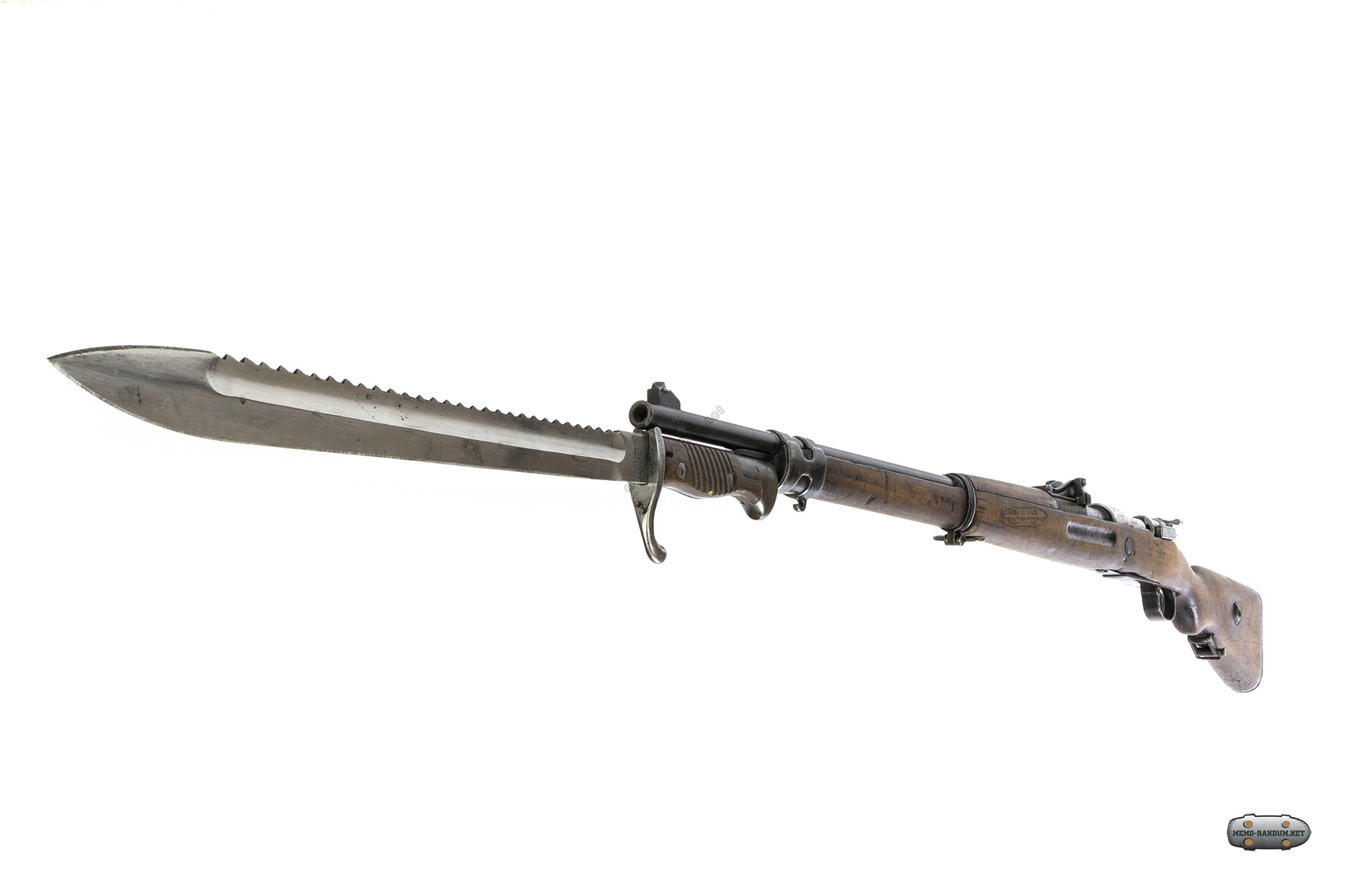

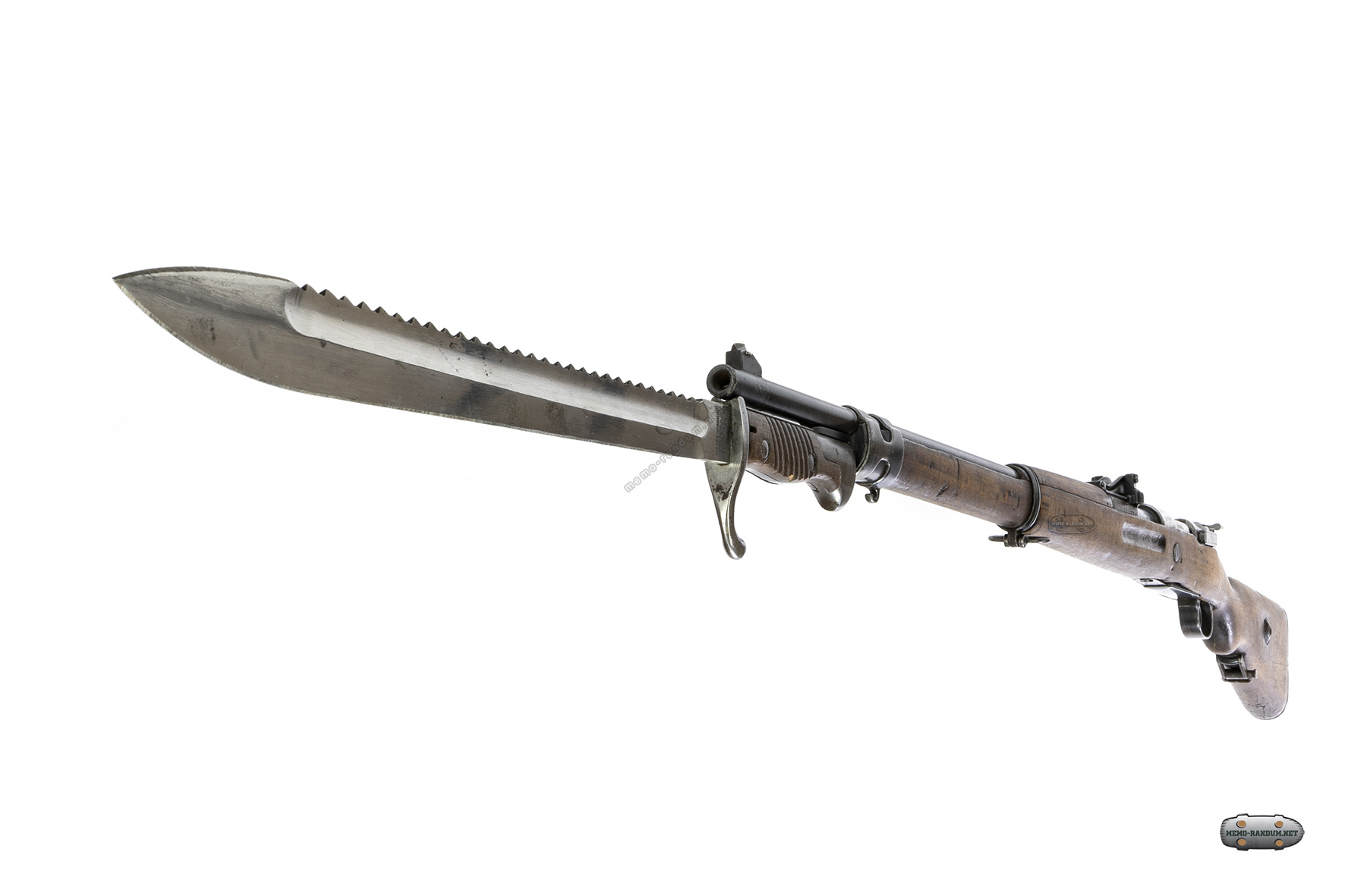

Штык образца 1898/1905 года (с пилой на обухе).
По уставу поставлялся в части сапёров и железнодорожные войска, а также составлял 6% от штыков в пехотных частях.
Выпускался с 1915 года, придя на смену саперному штыку образца 1898/1905 года (без пилы).

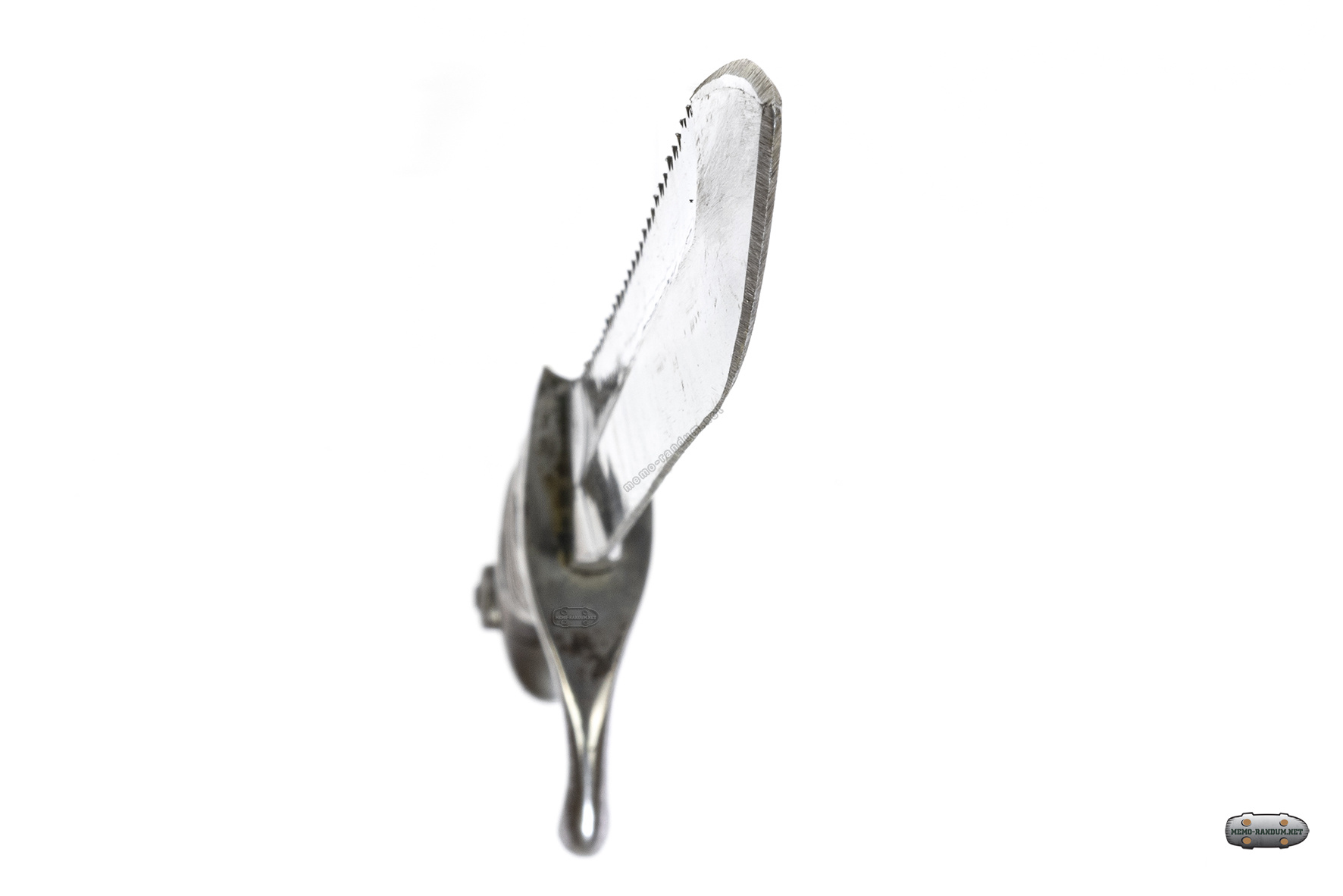

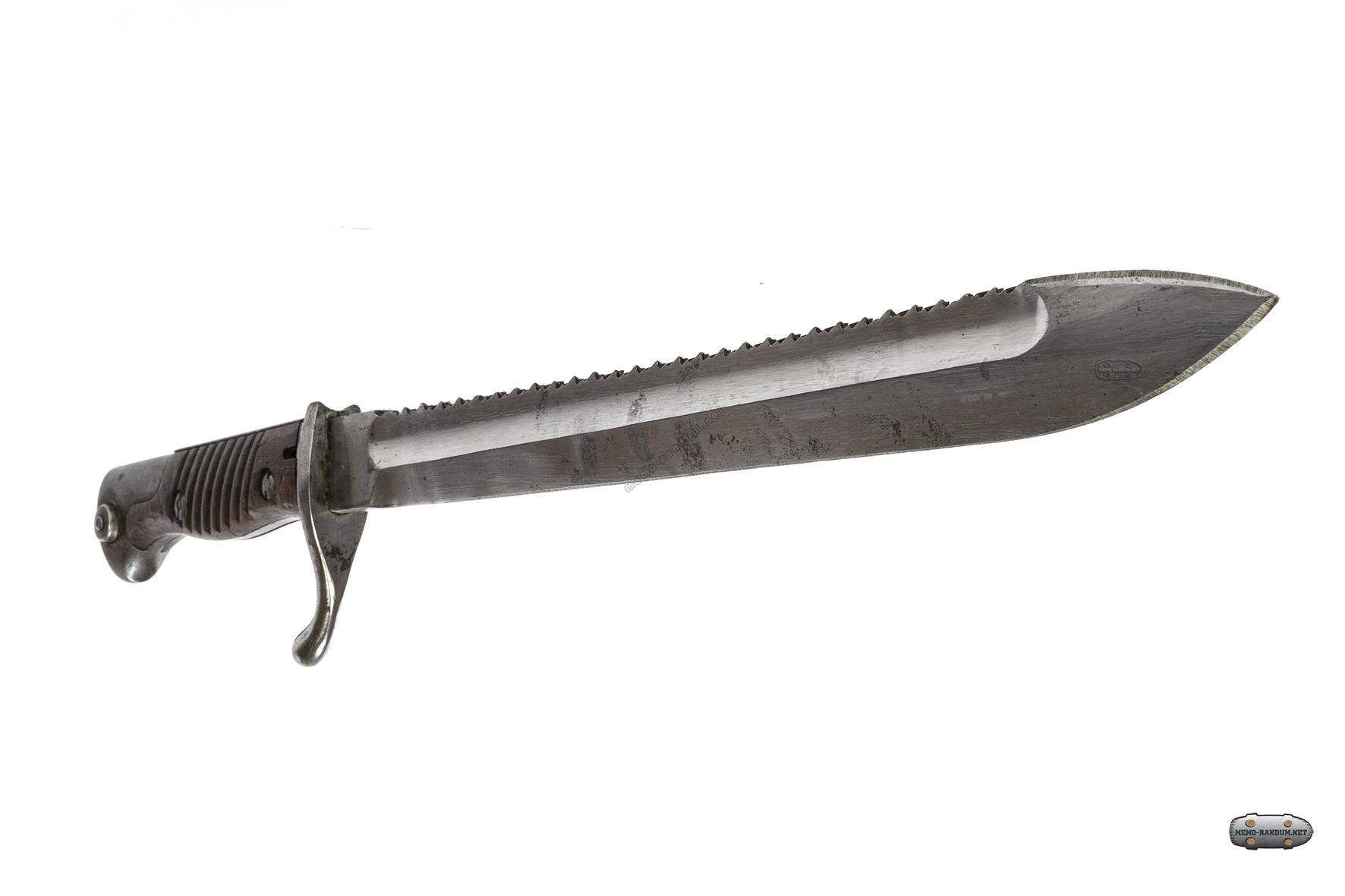

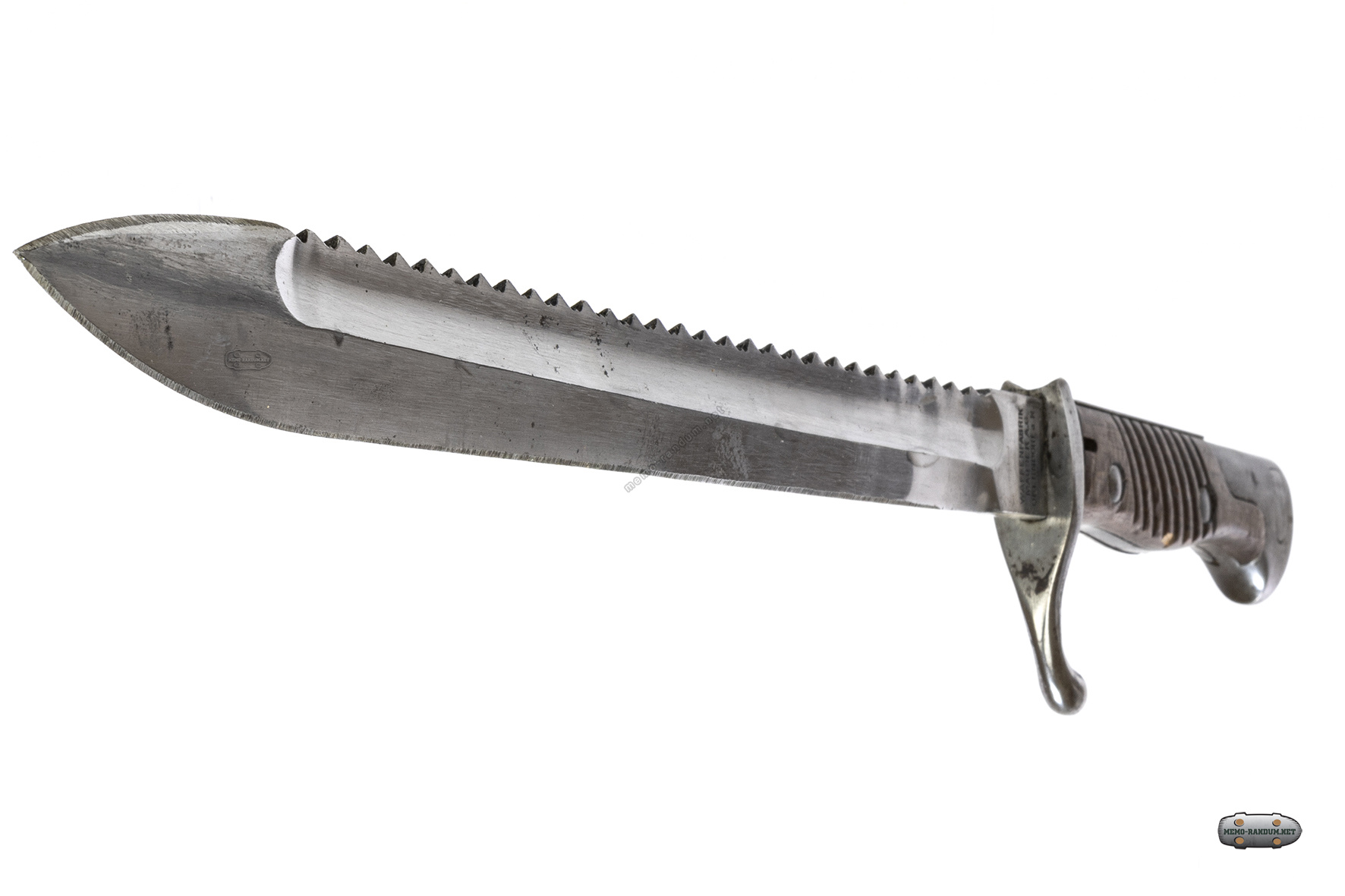

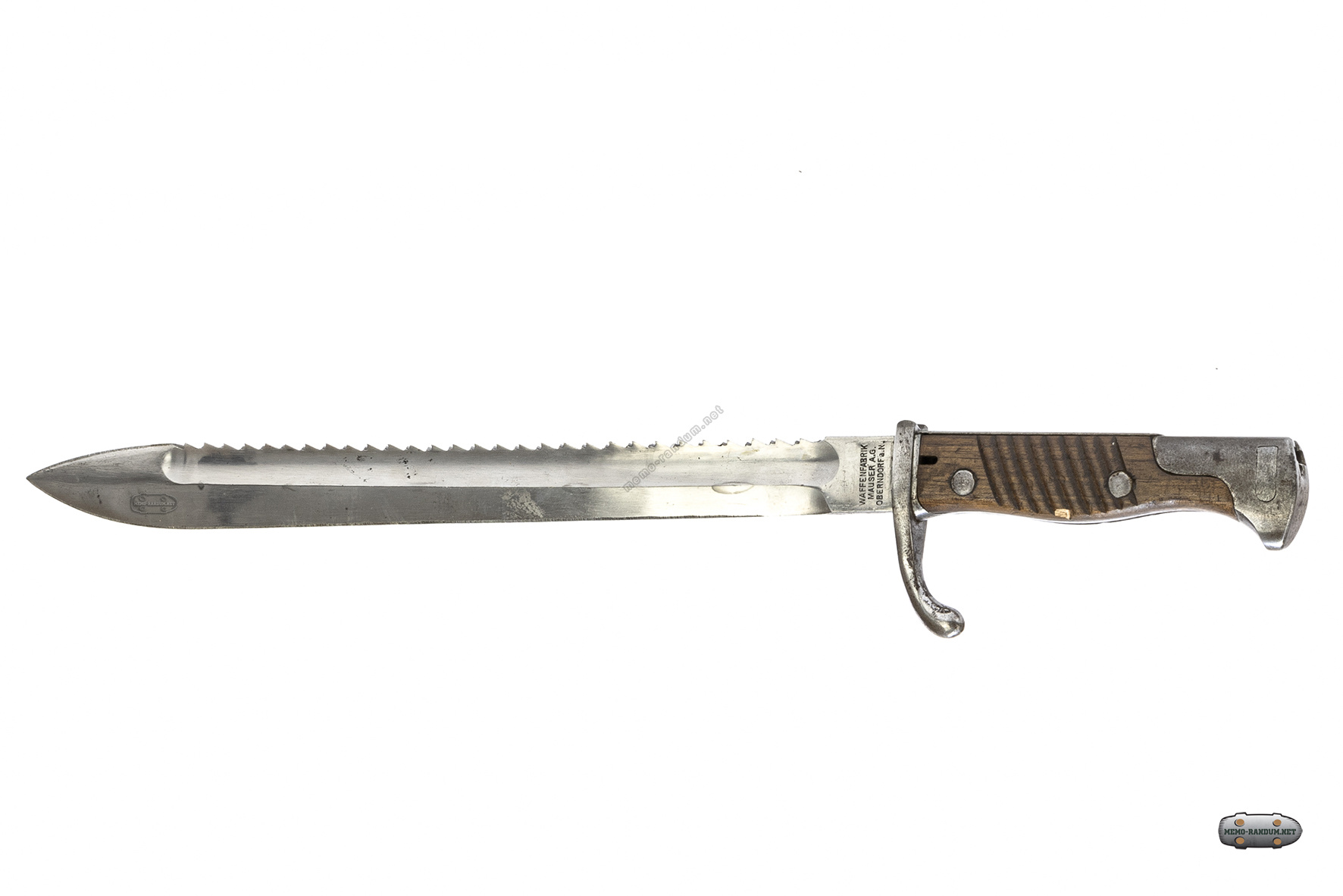

Клинок штыка однолезвийный, с долом с обеих сторон, расширением в нижней трети и пилой на обухе (29 двойных зубцов).

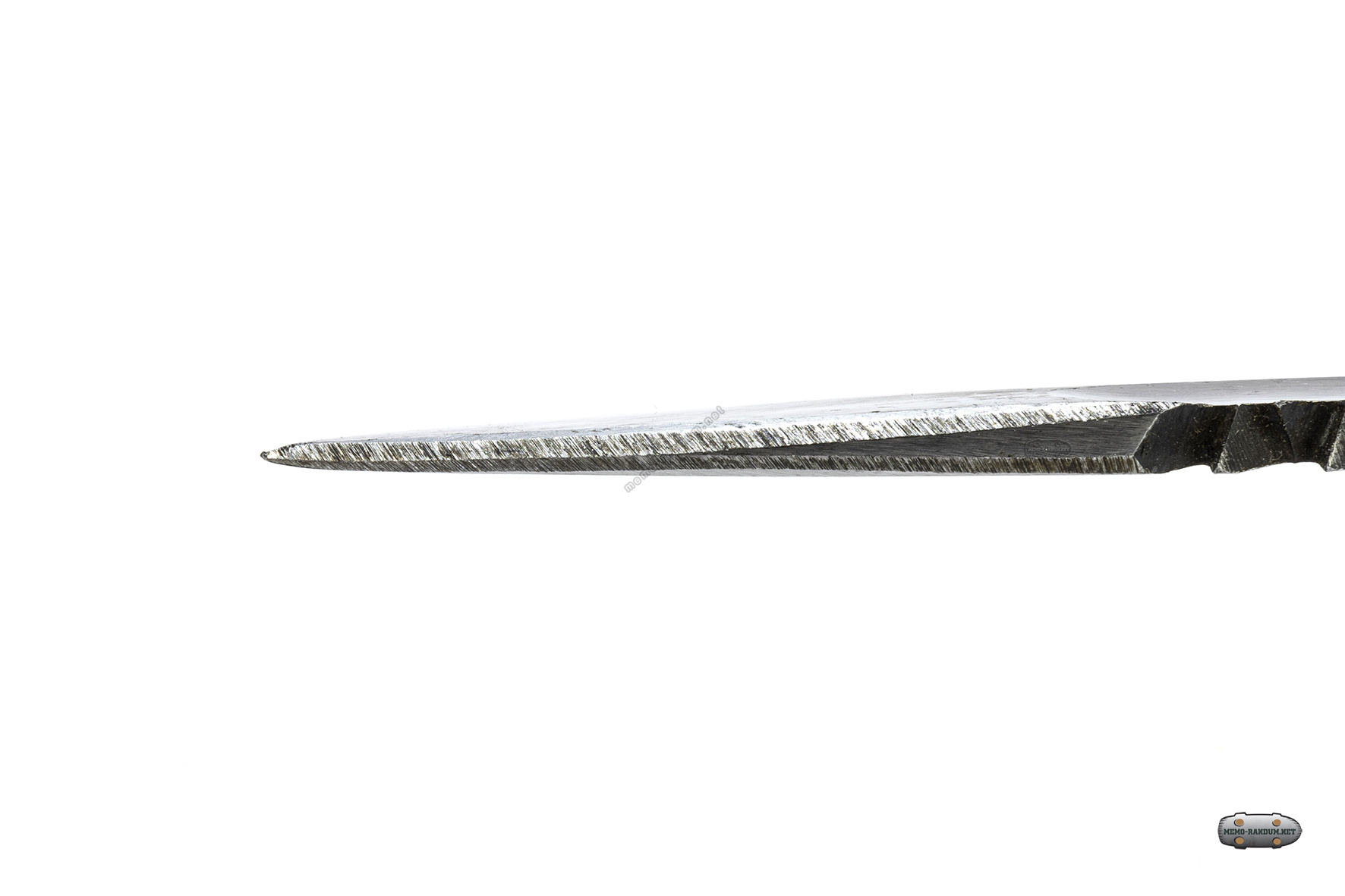

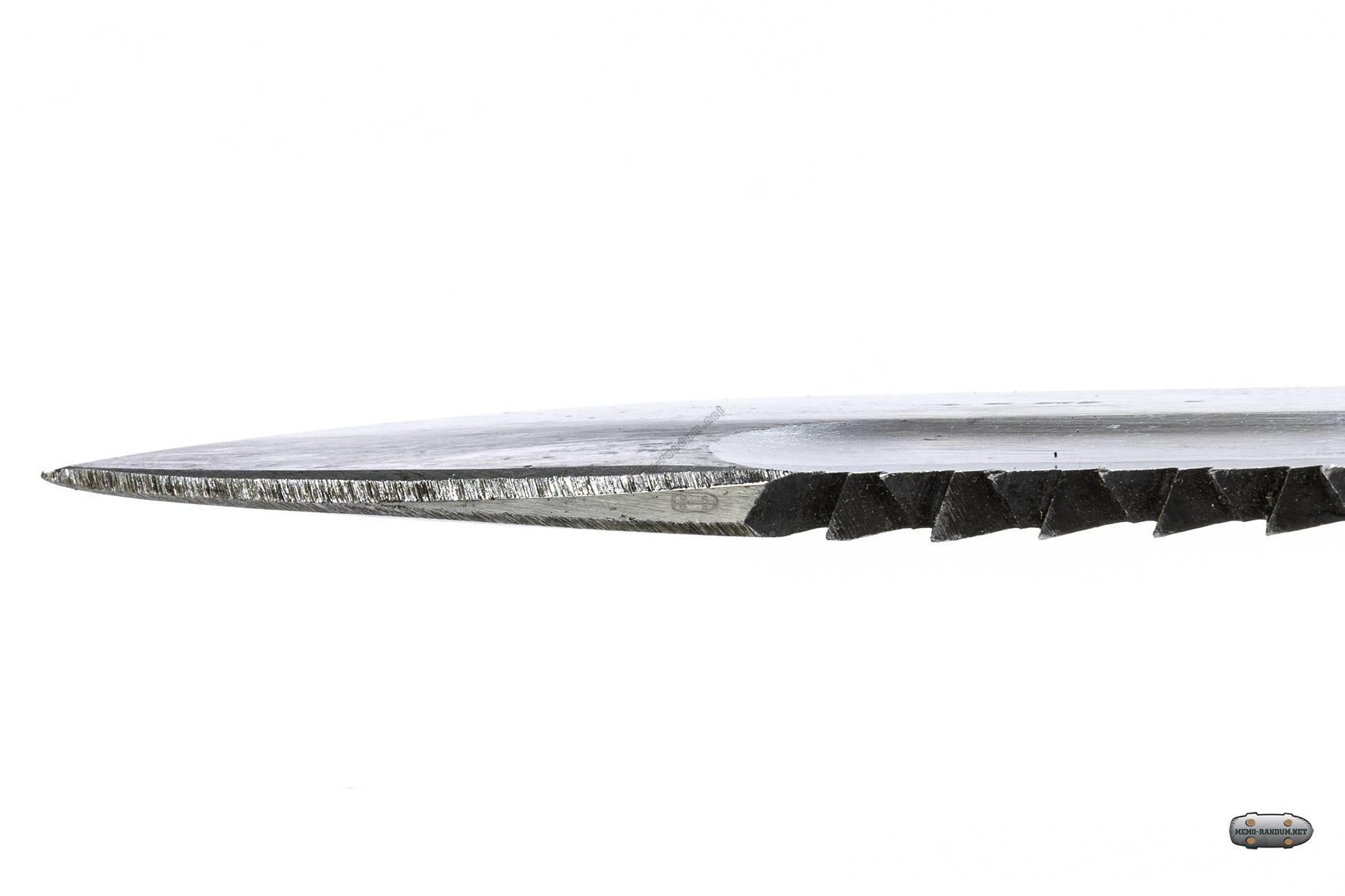

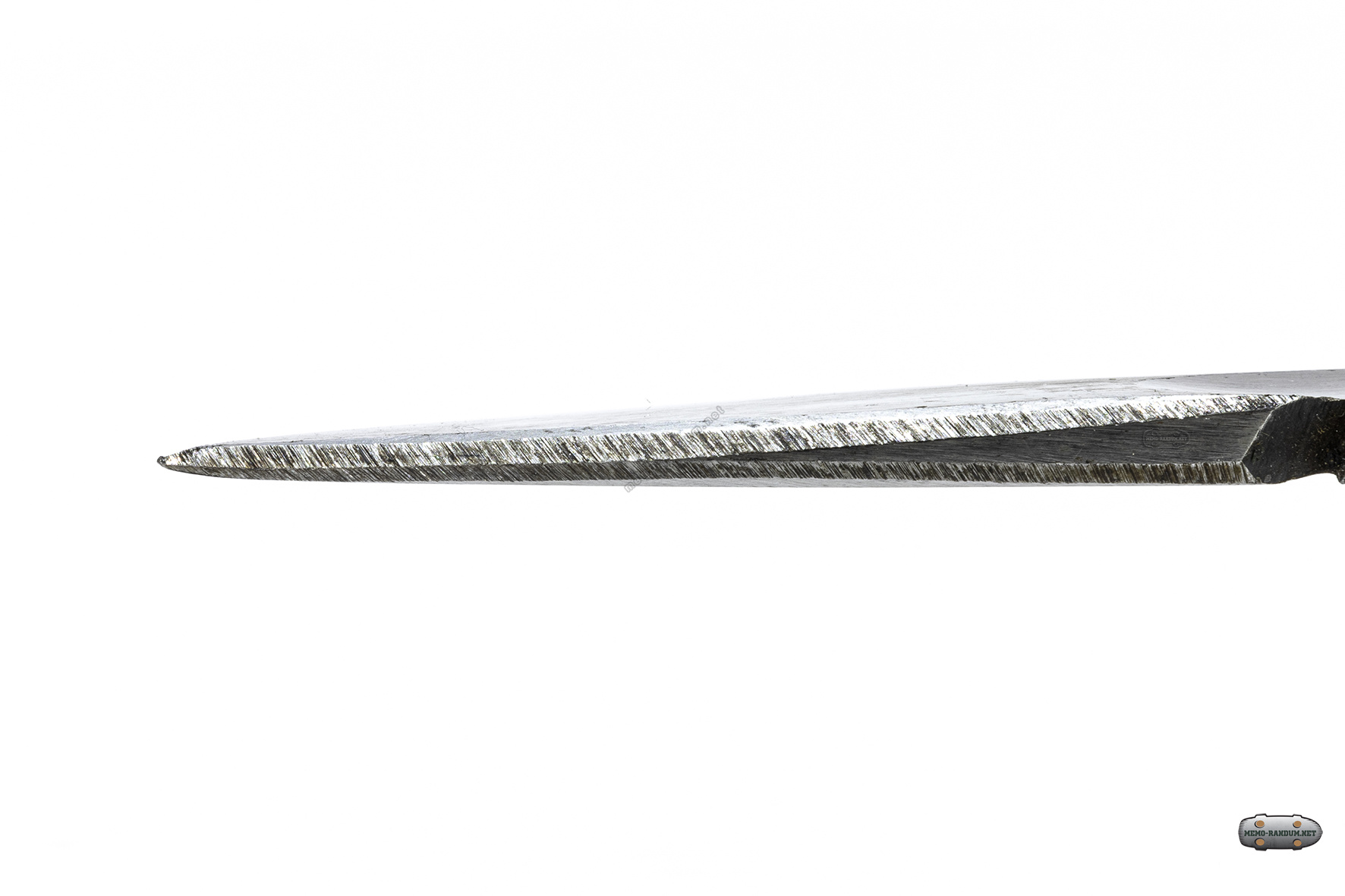

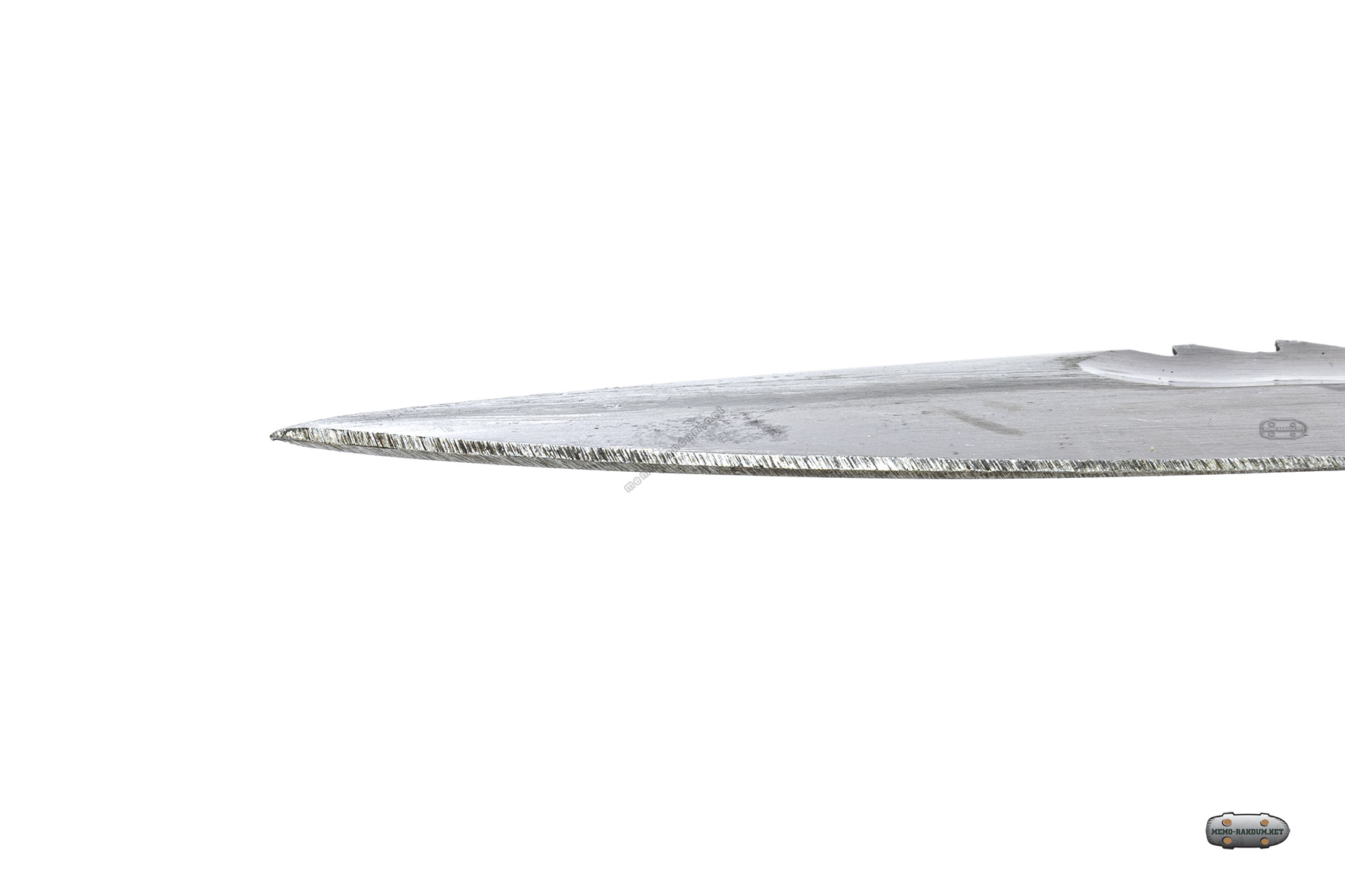

Боевой конец двулезвийный.

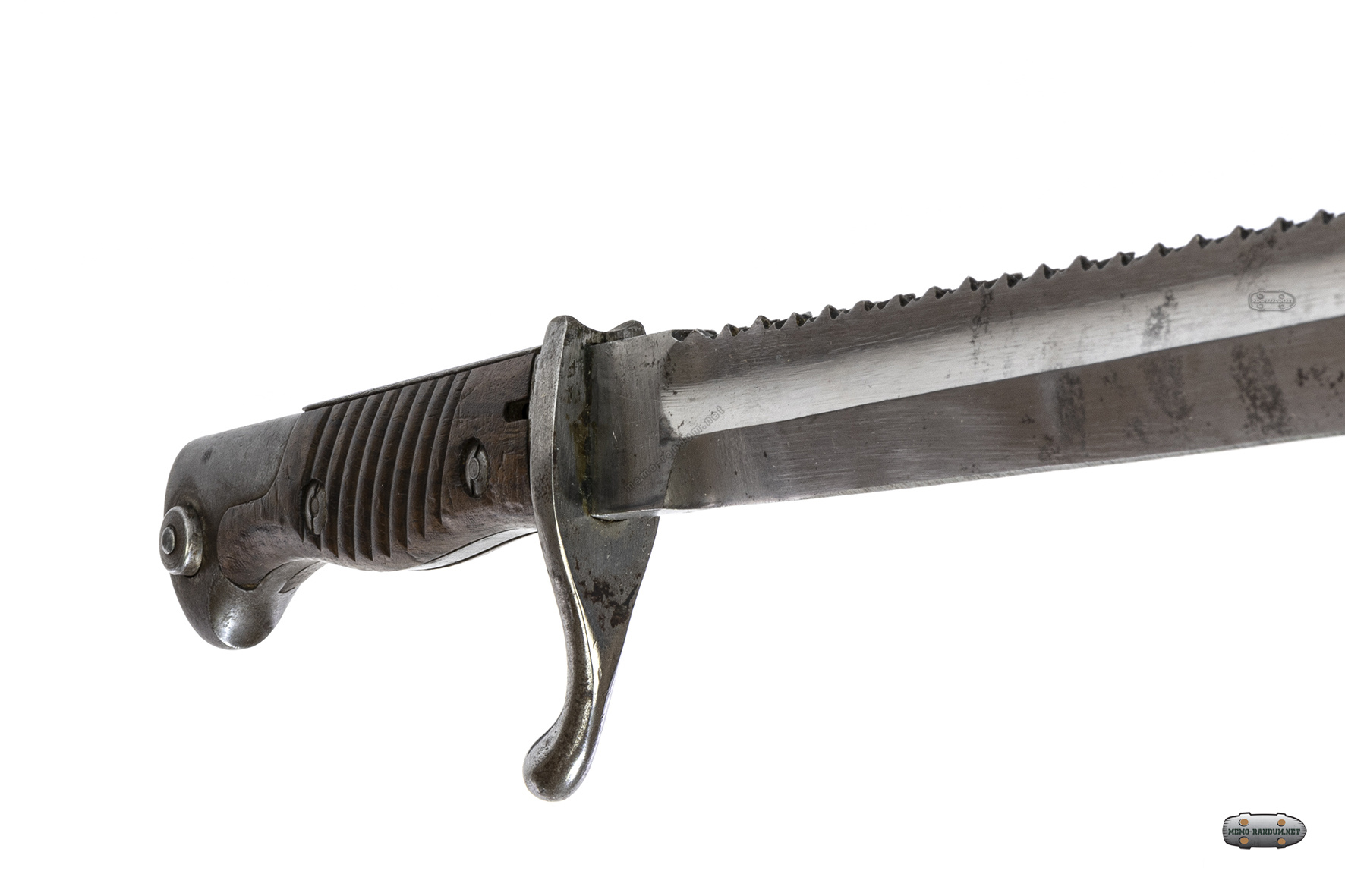

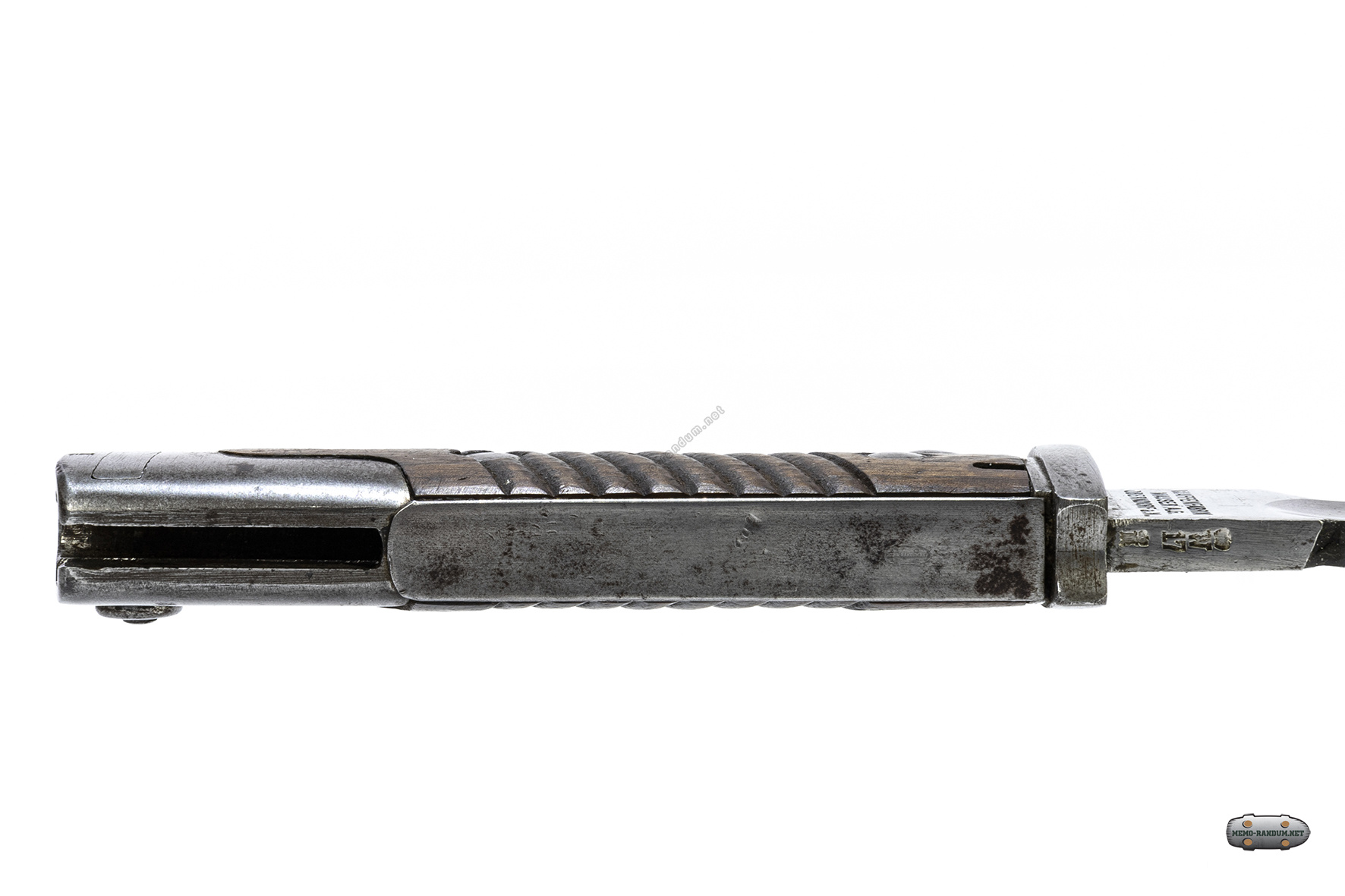

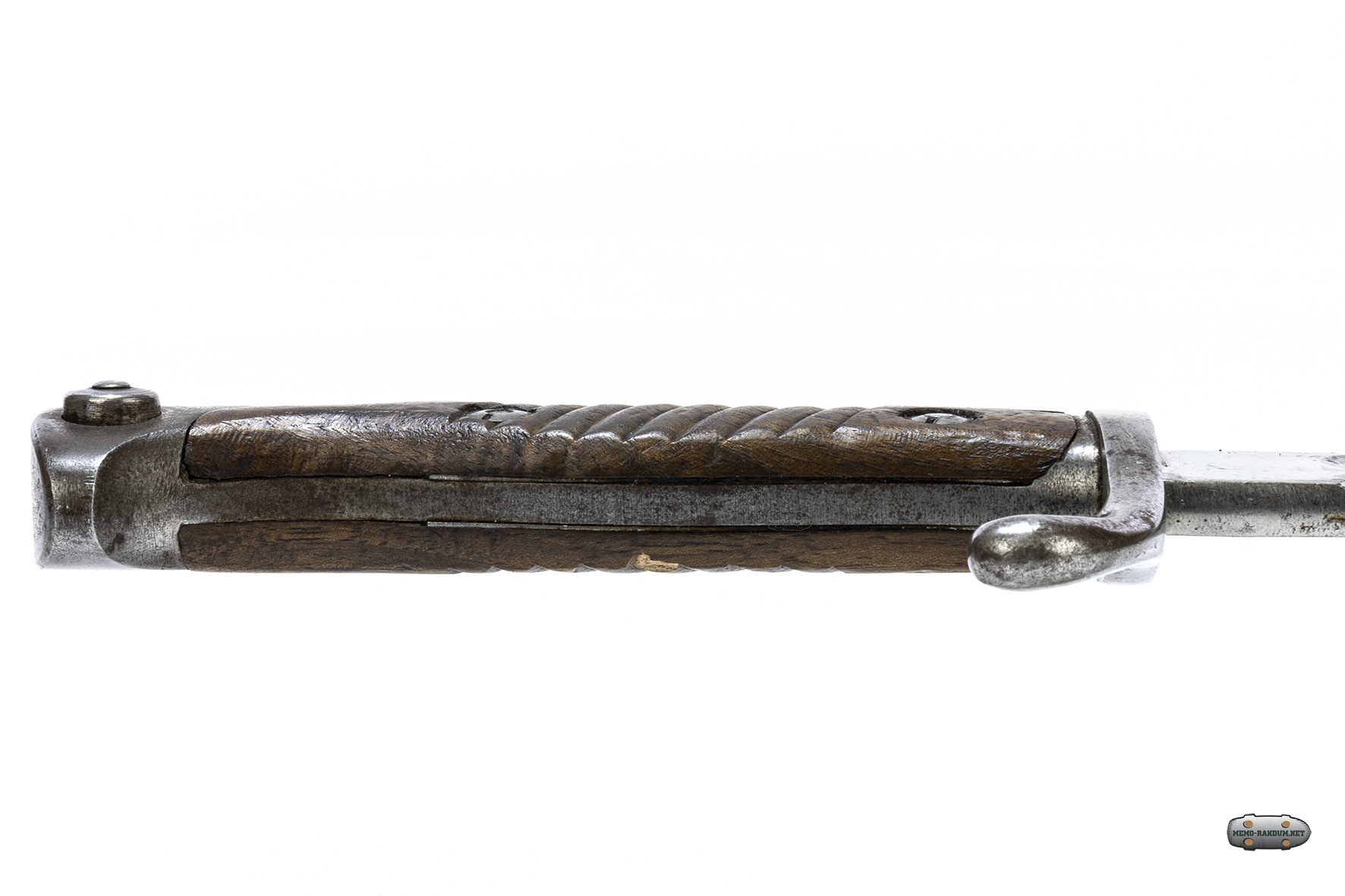

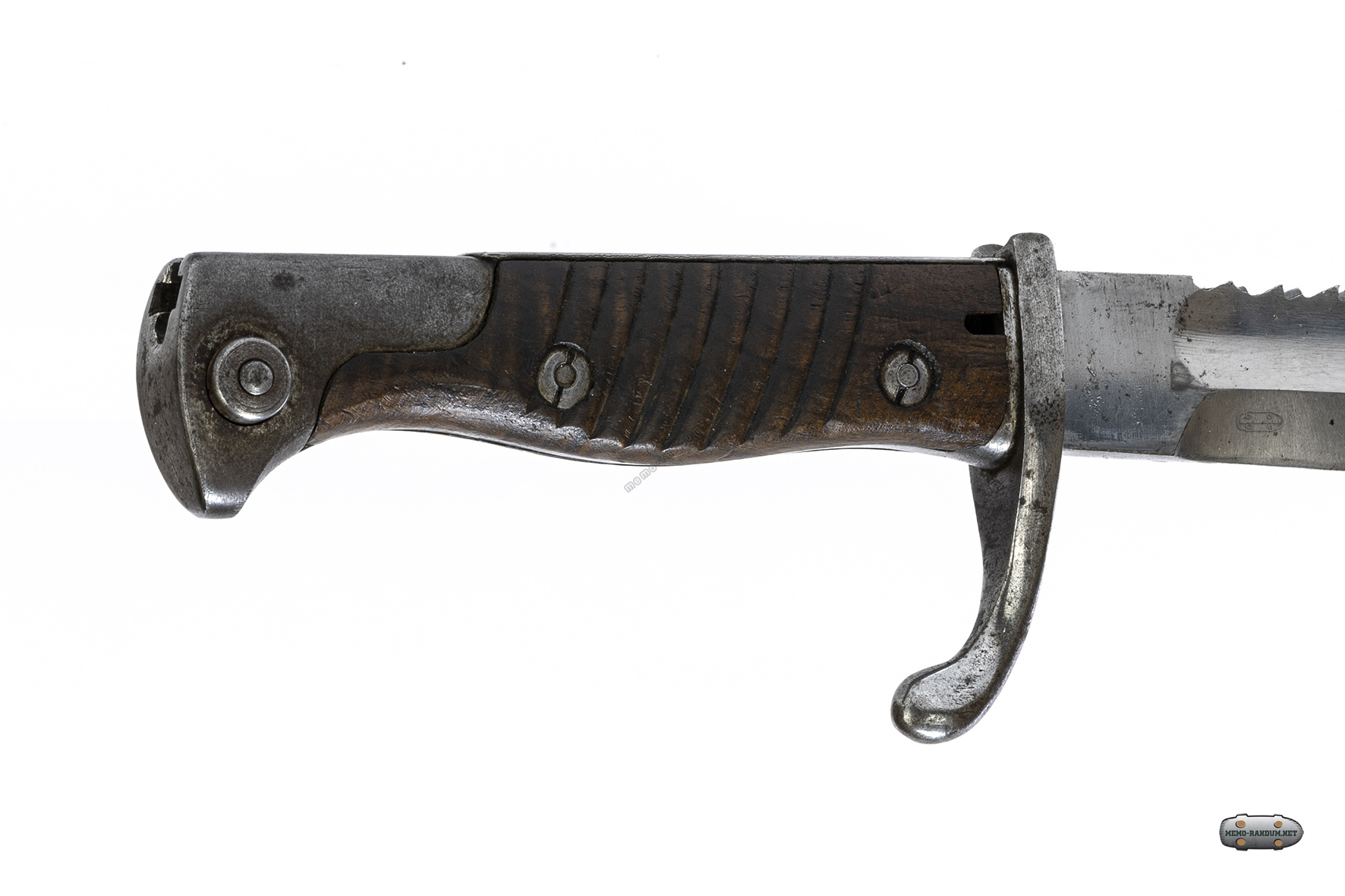

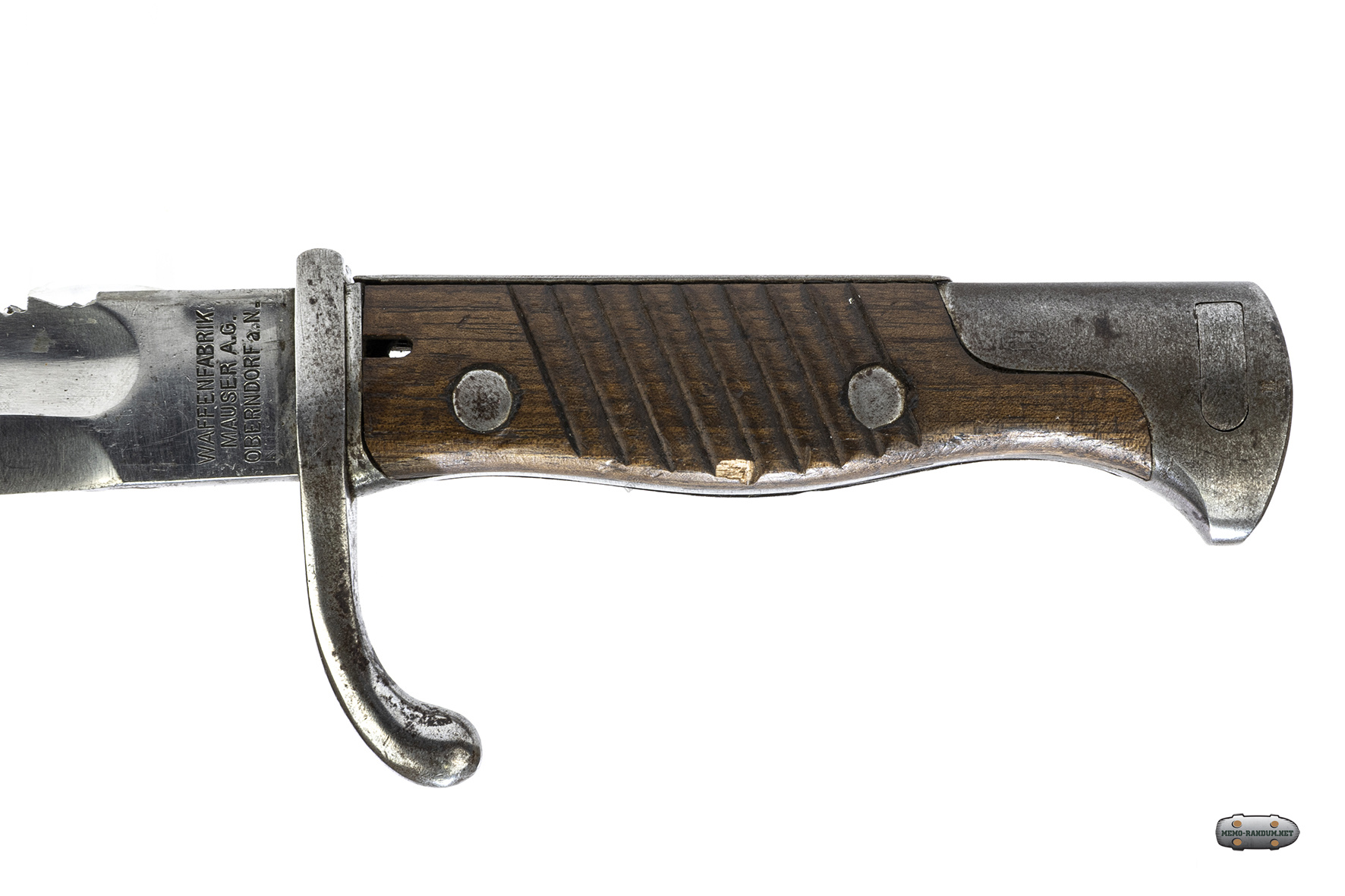

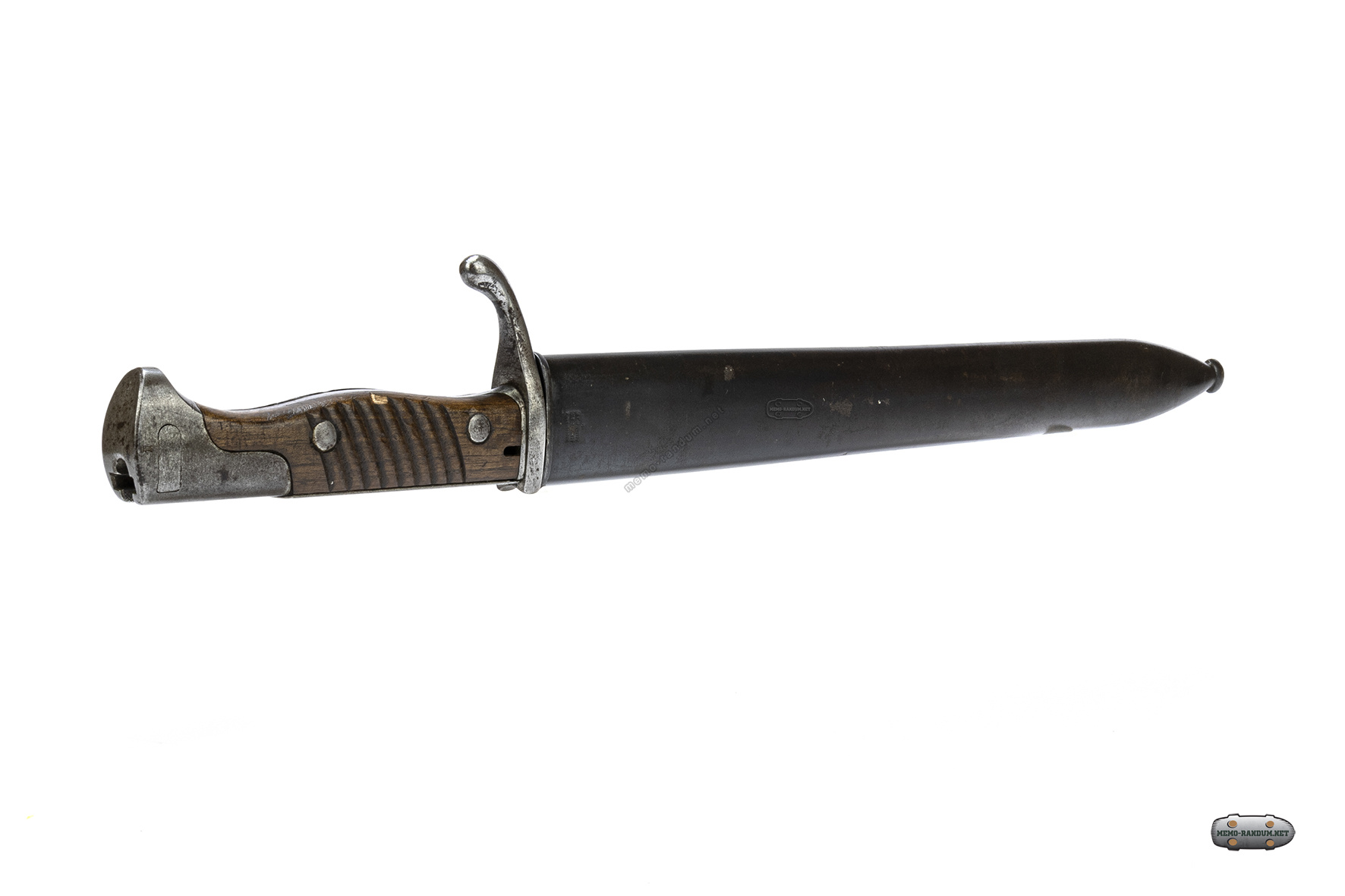

Рукоять образована двумя деревянными щечками, скрепленными с хвостовиком двумя винтами. Отверстие для чистки паза в рукояти прямоугольное, расположено в щечках рукояти, рядом с крестовиной.

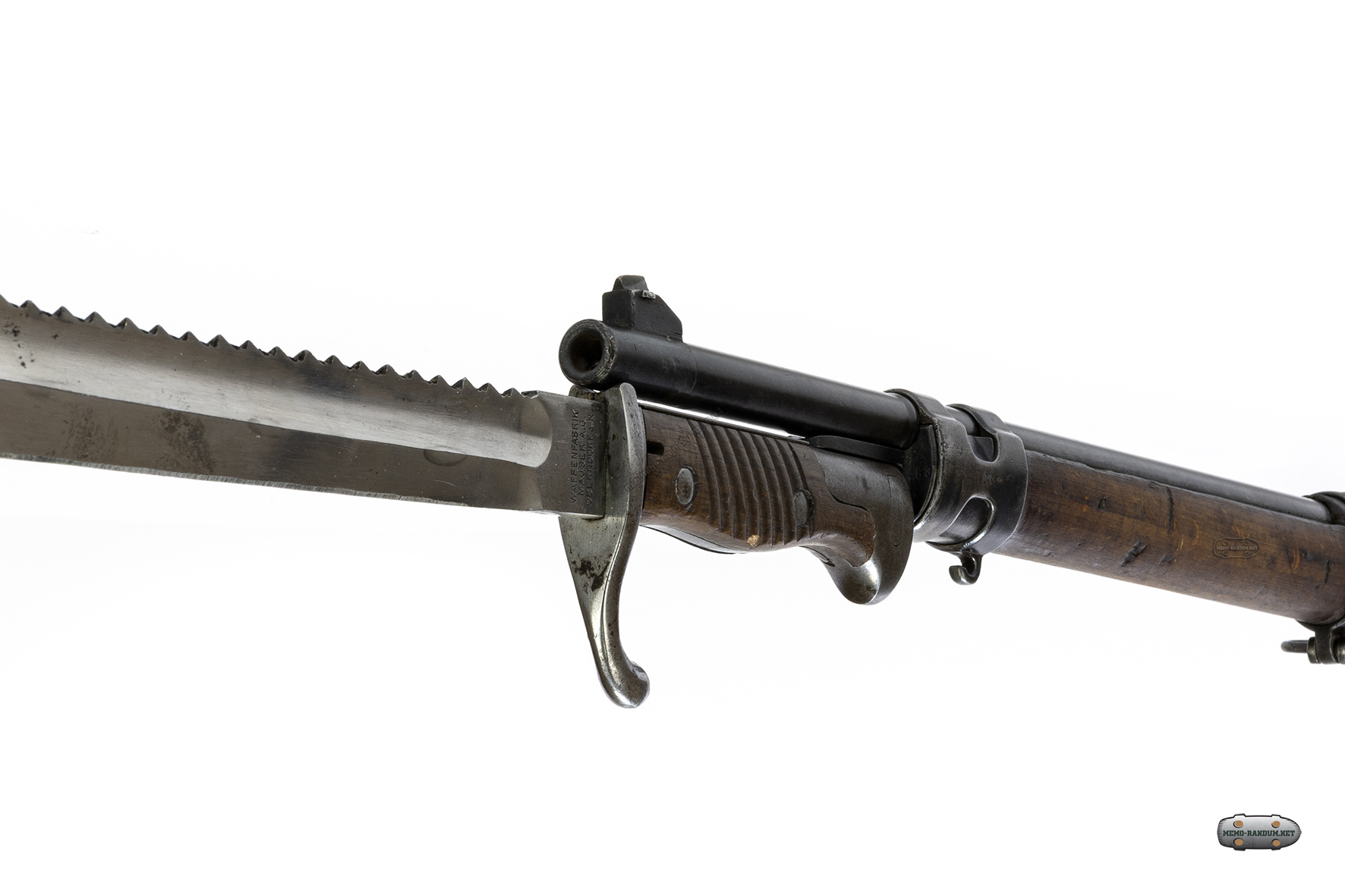

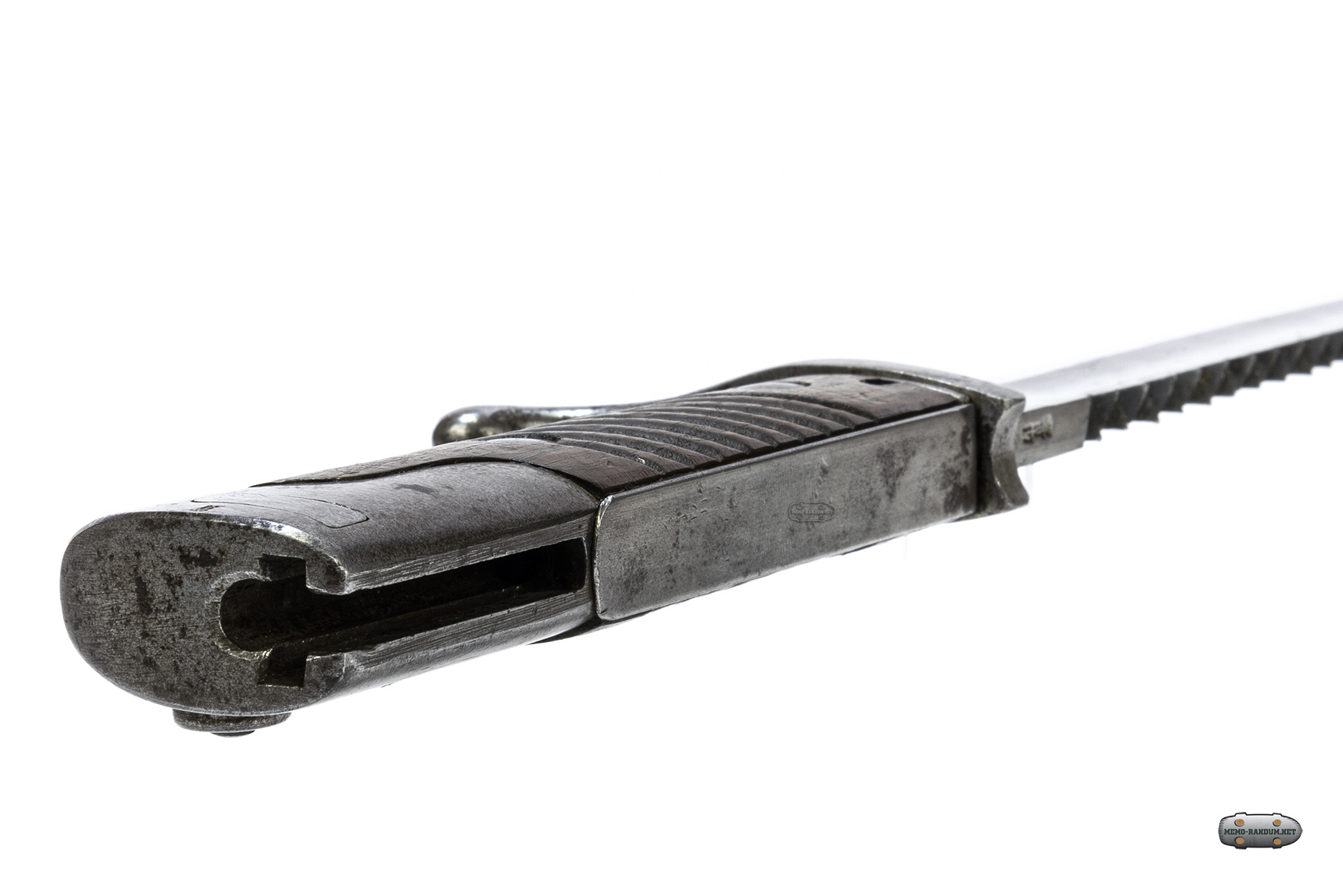

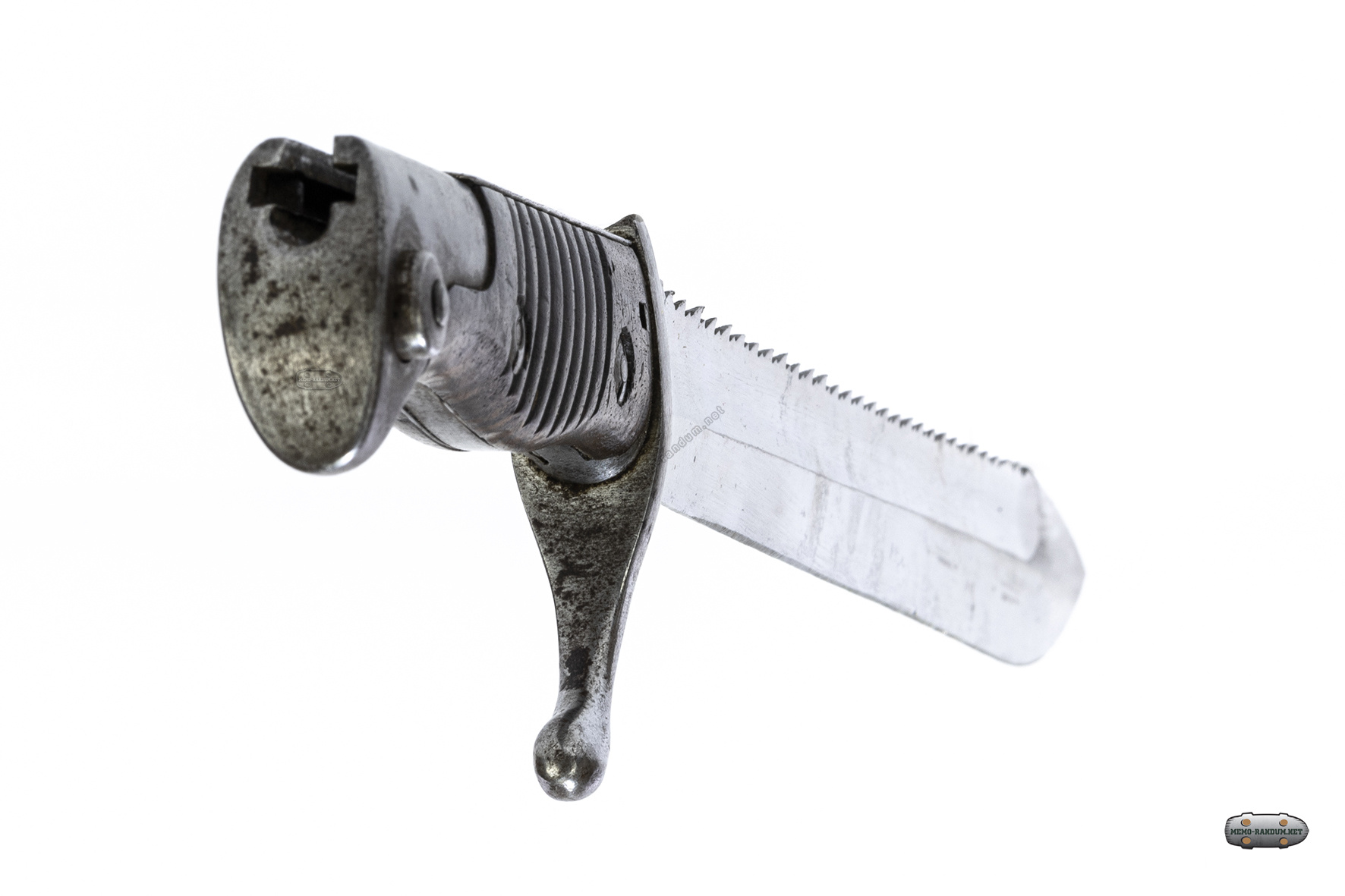

В головке рукояти Т-образный паз с цилиндрическим расширением и пружинная защелка с внутренним расположением спиральной пружины.

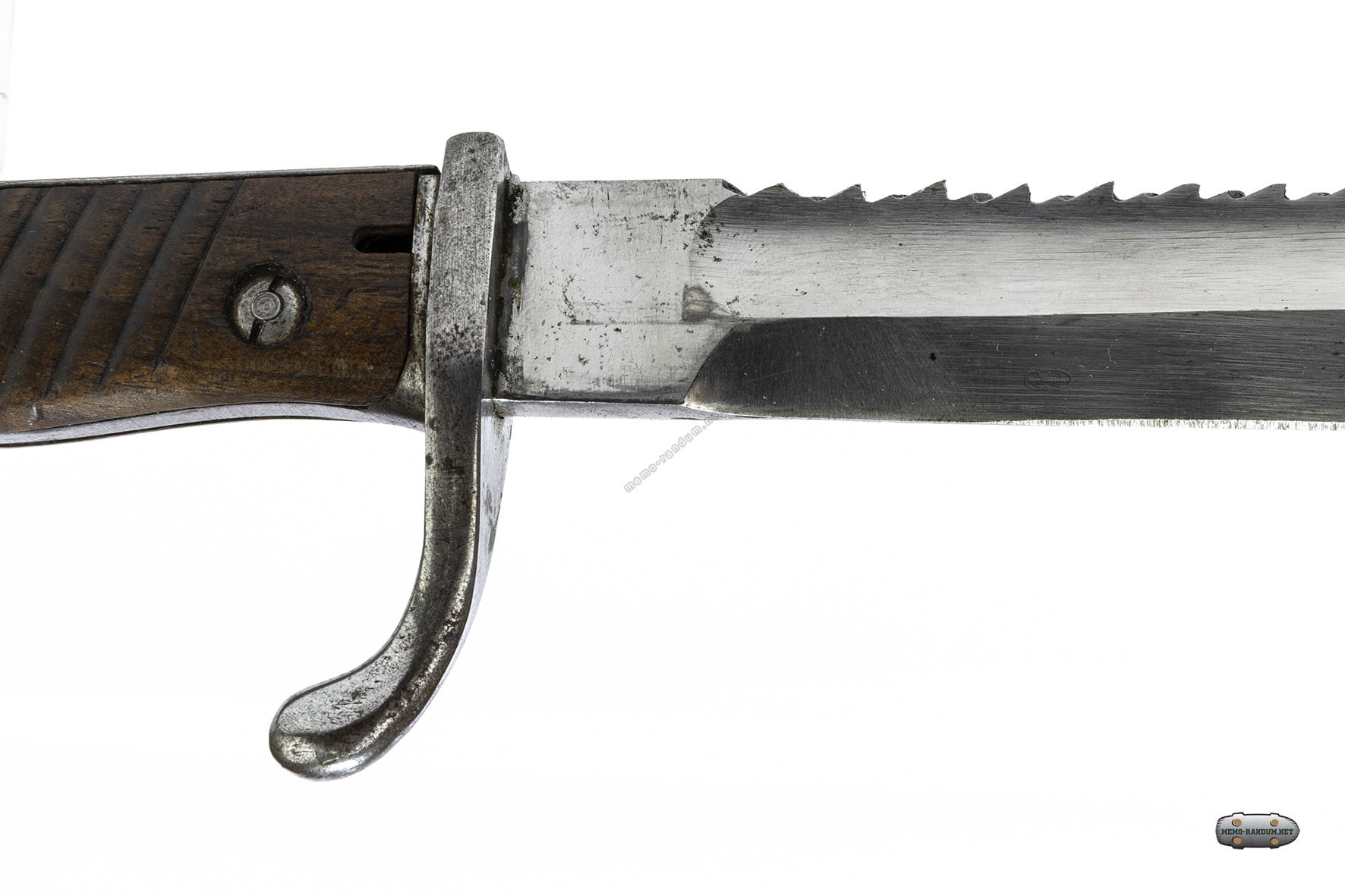

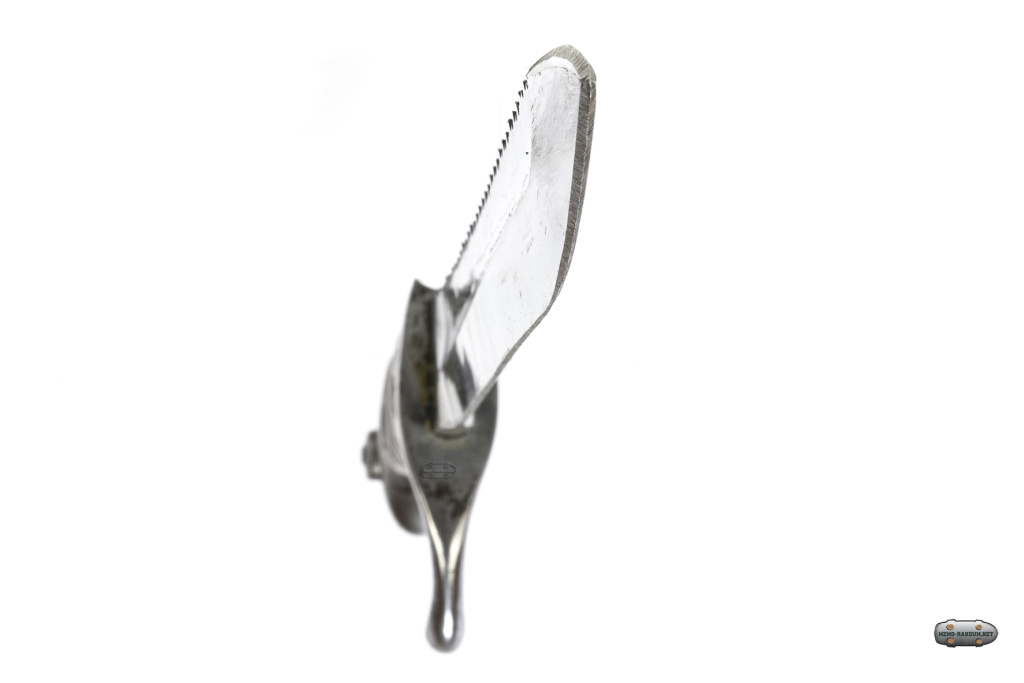

Крестовина с загнутым назад концом.

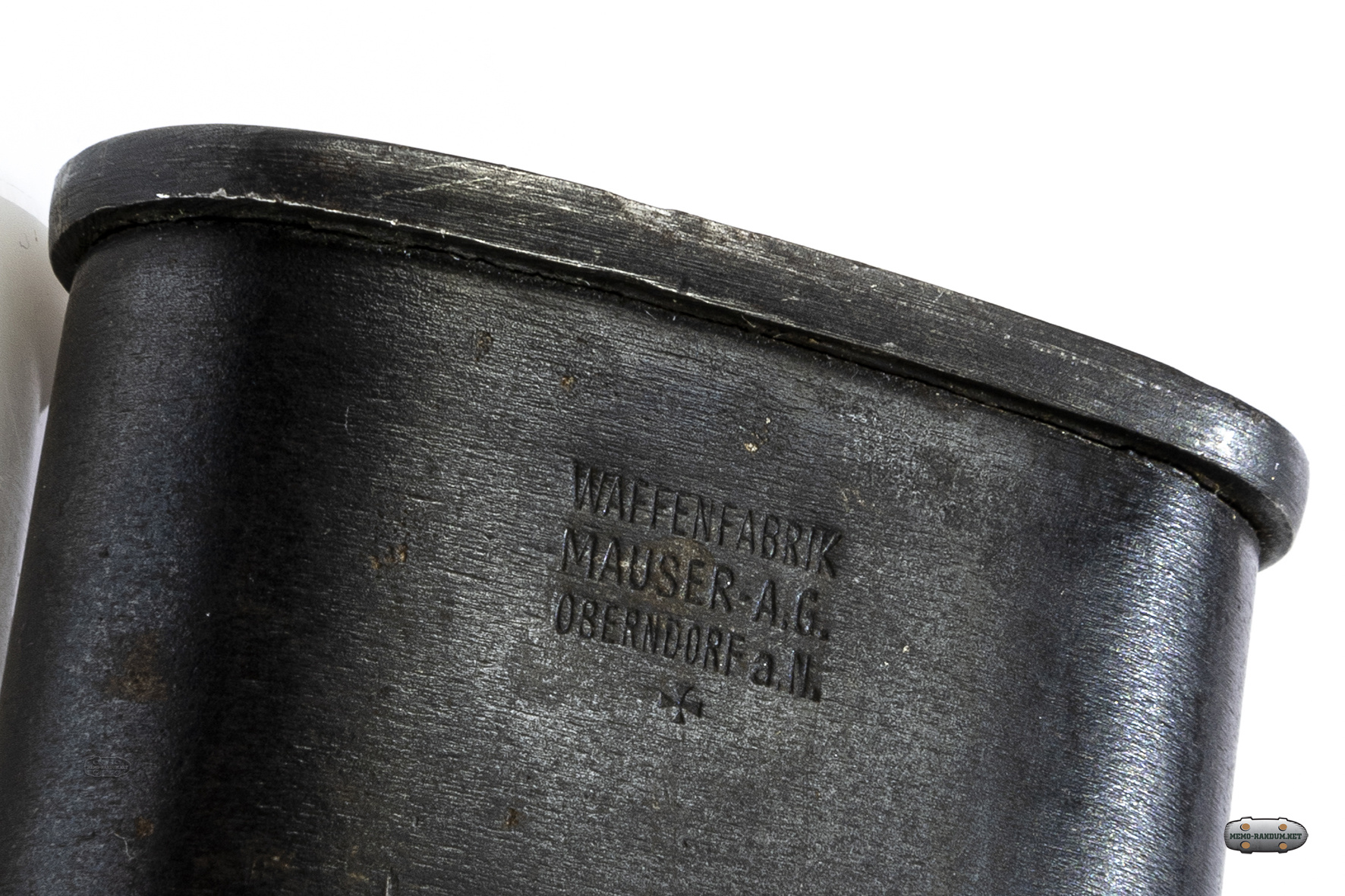

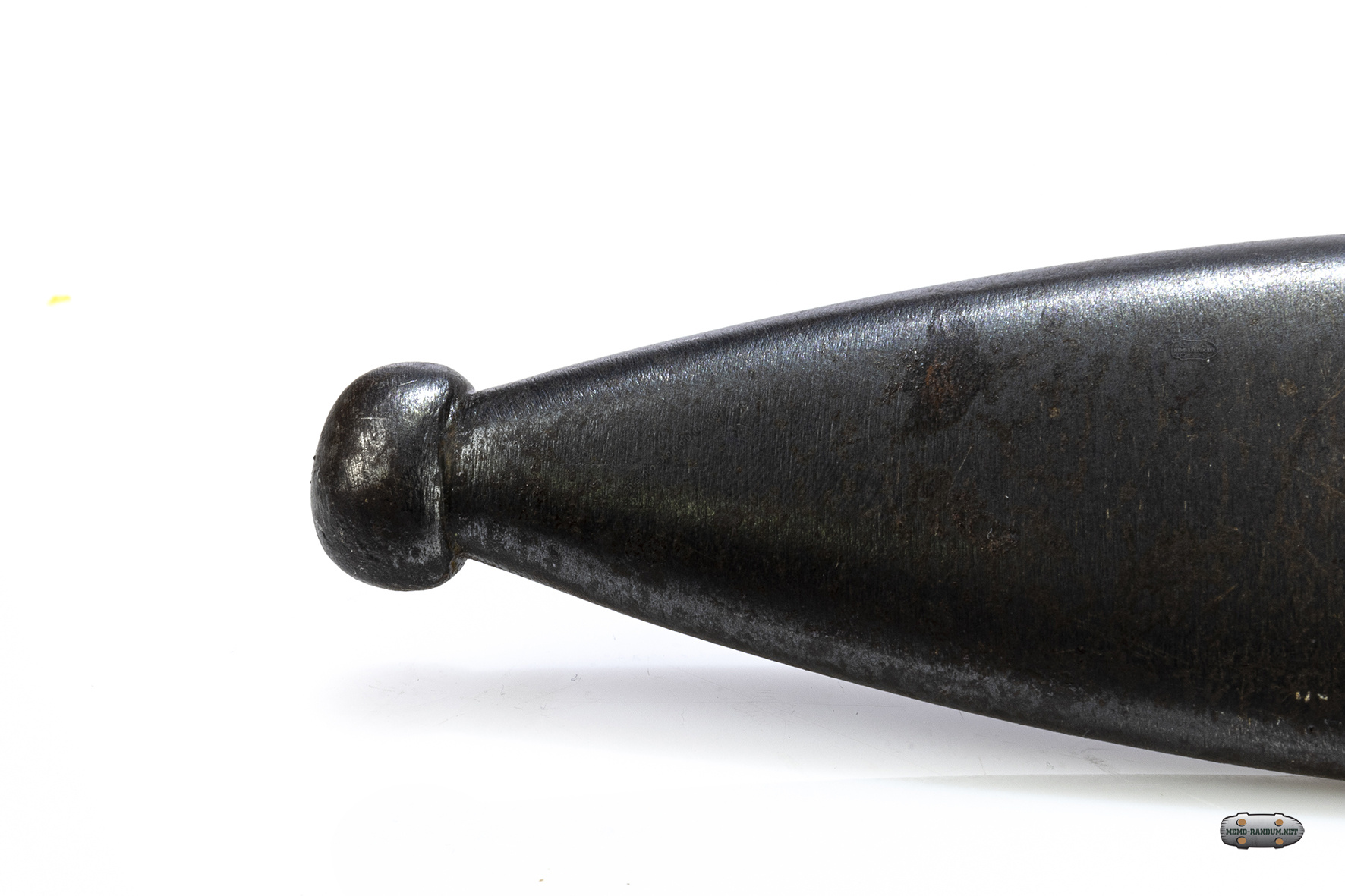

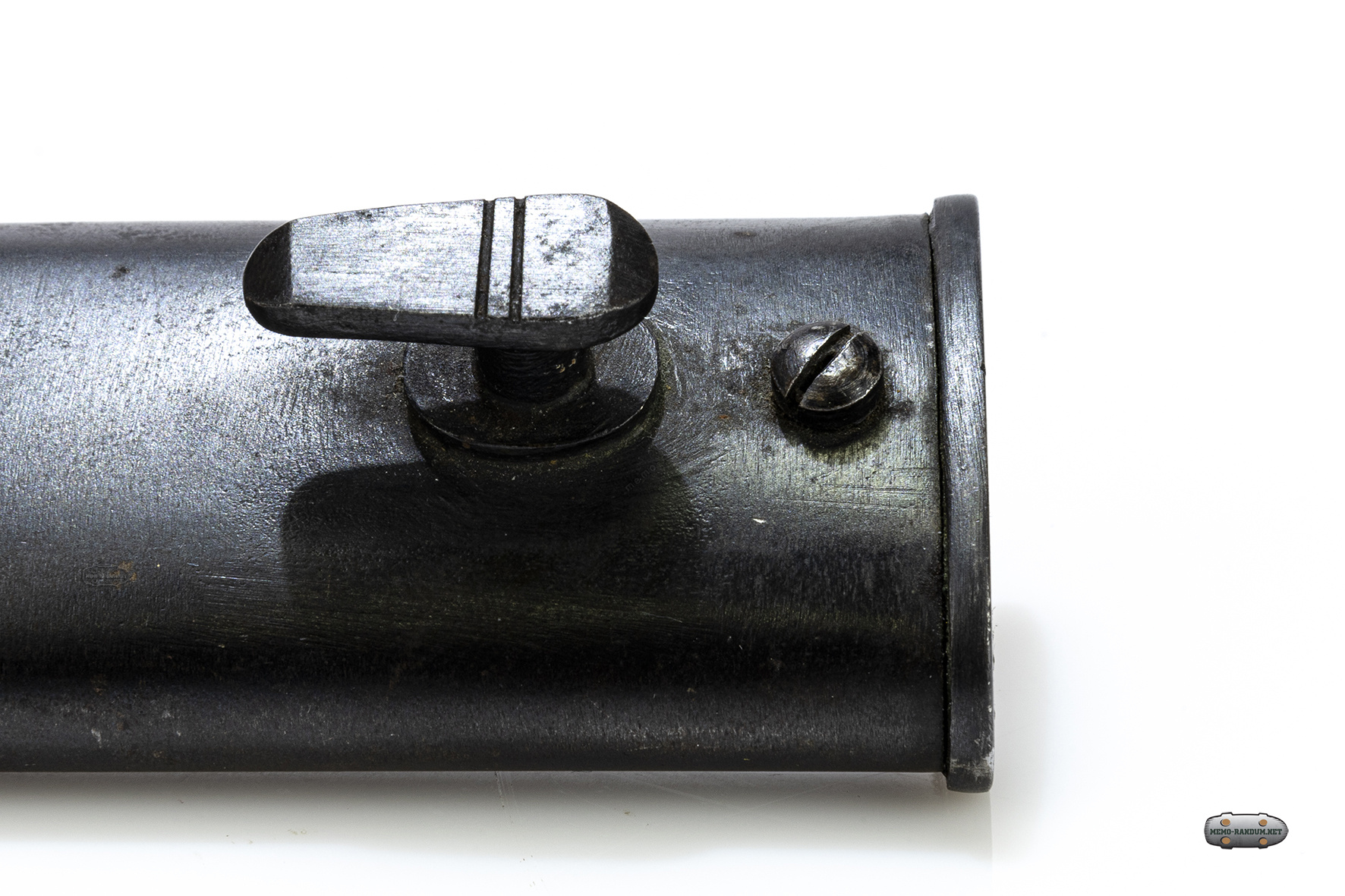

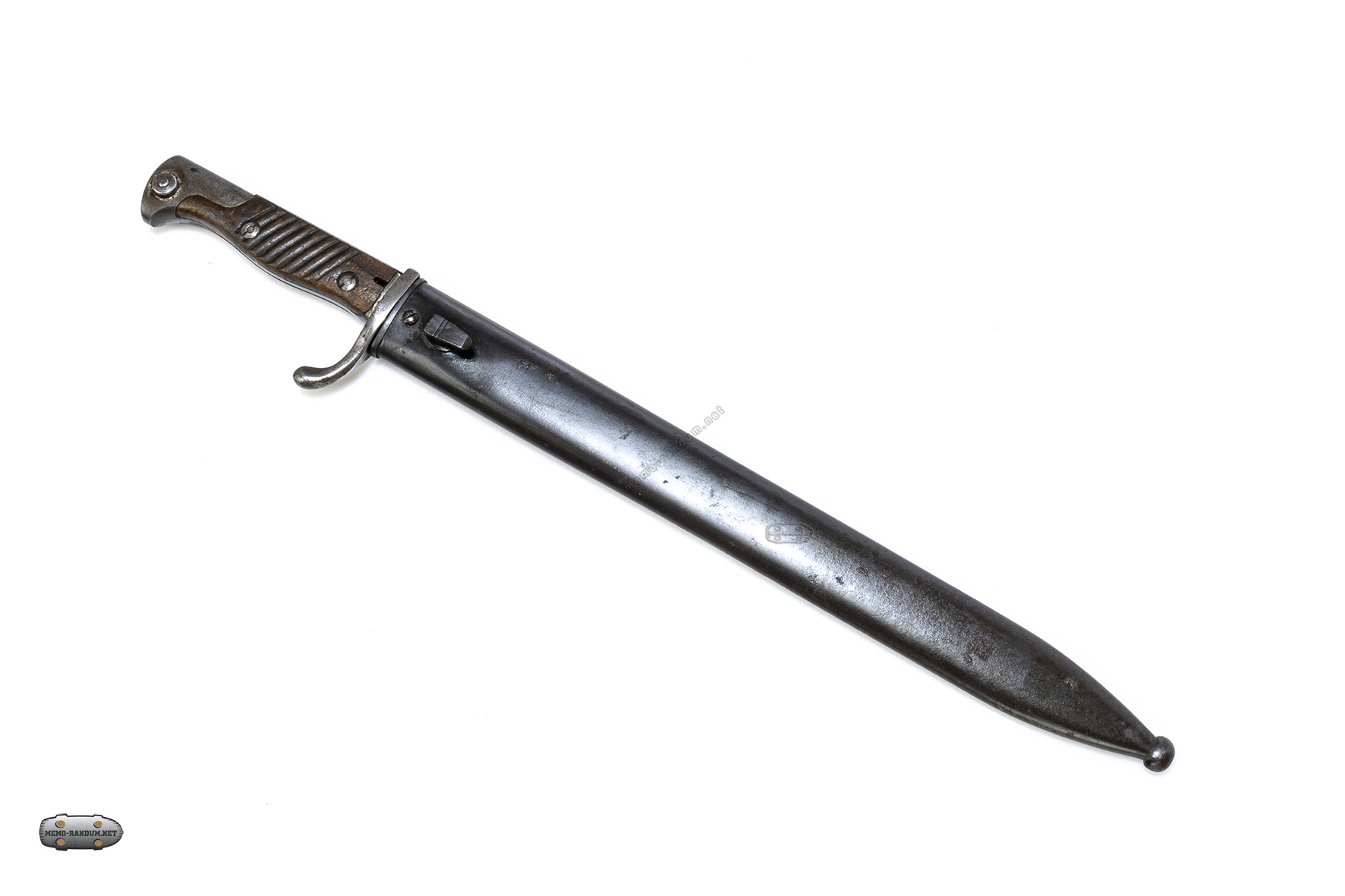

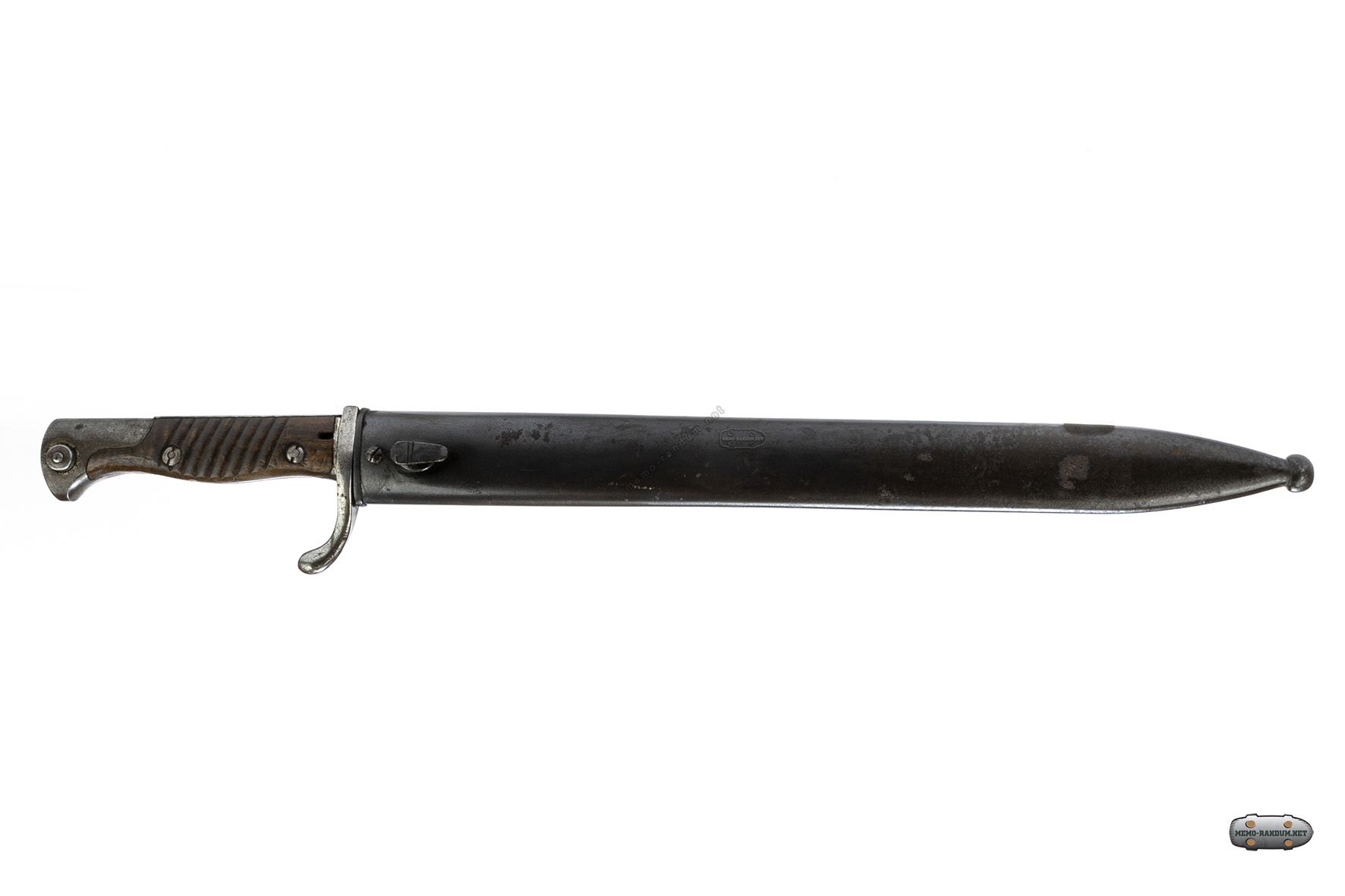

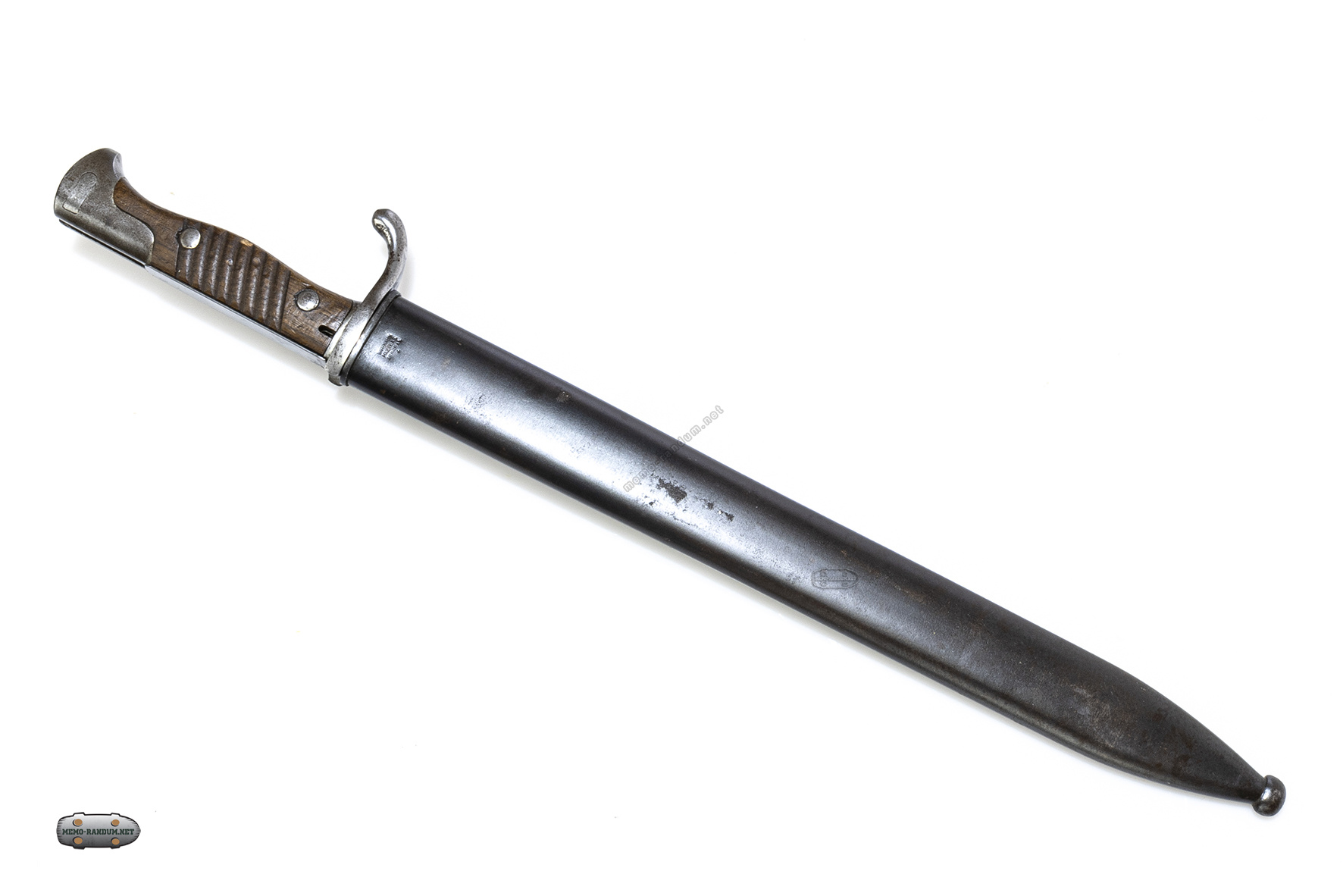

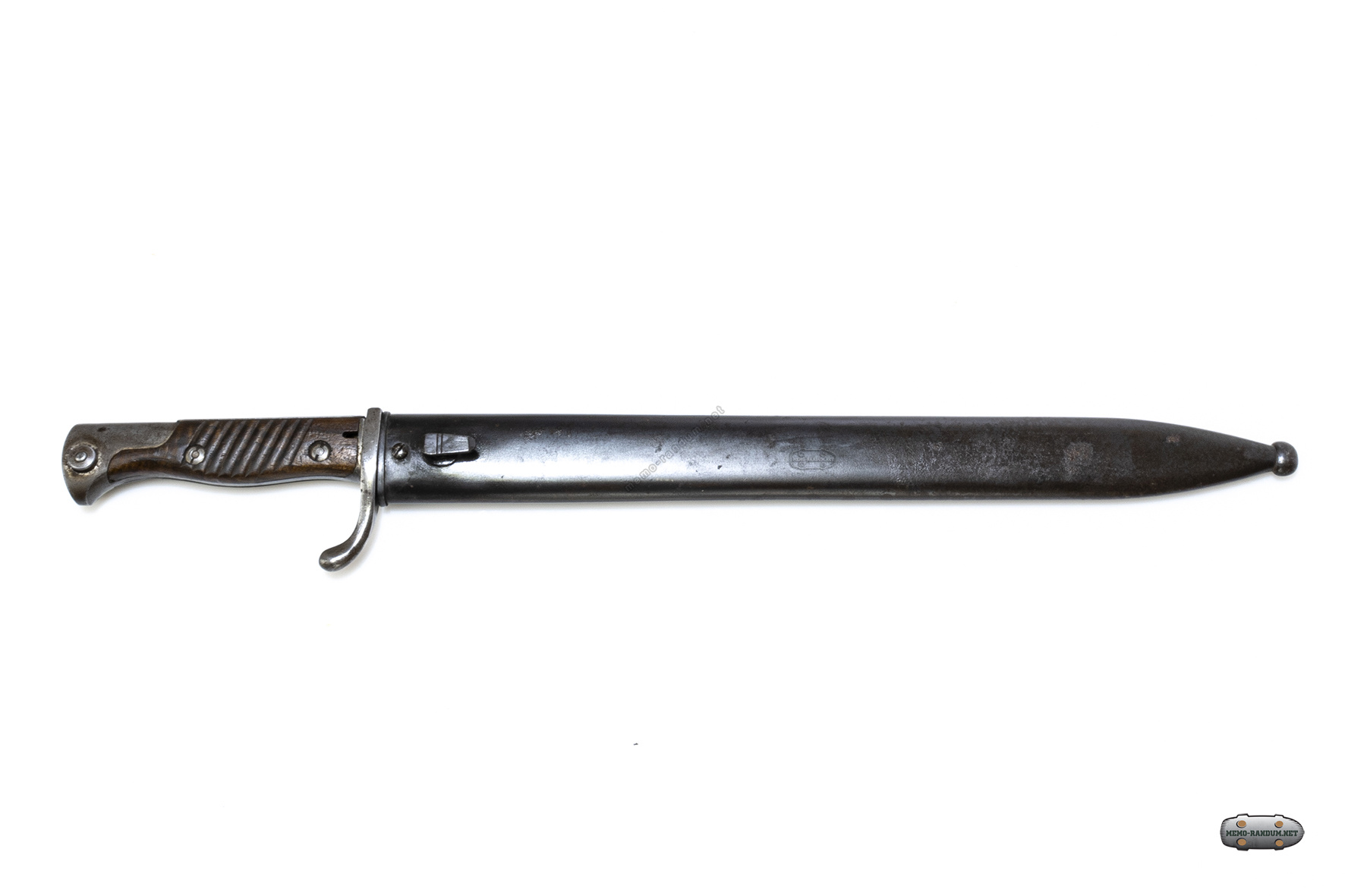

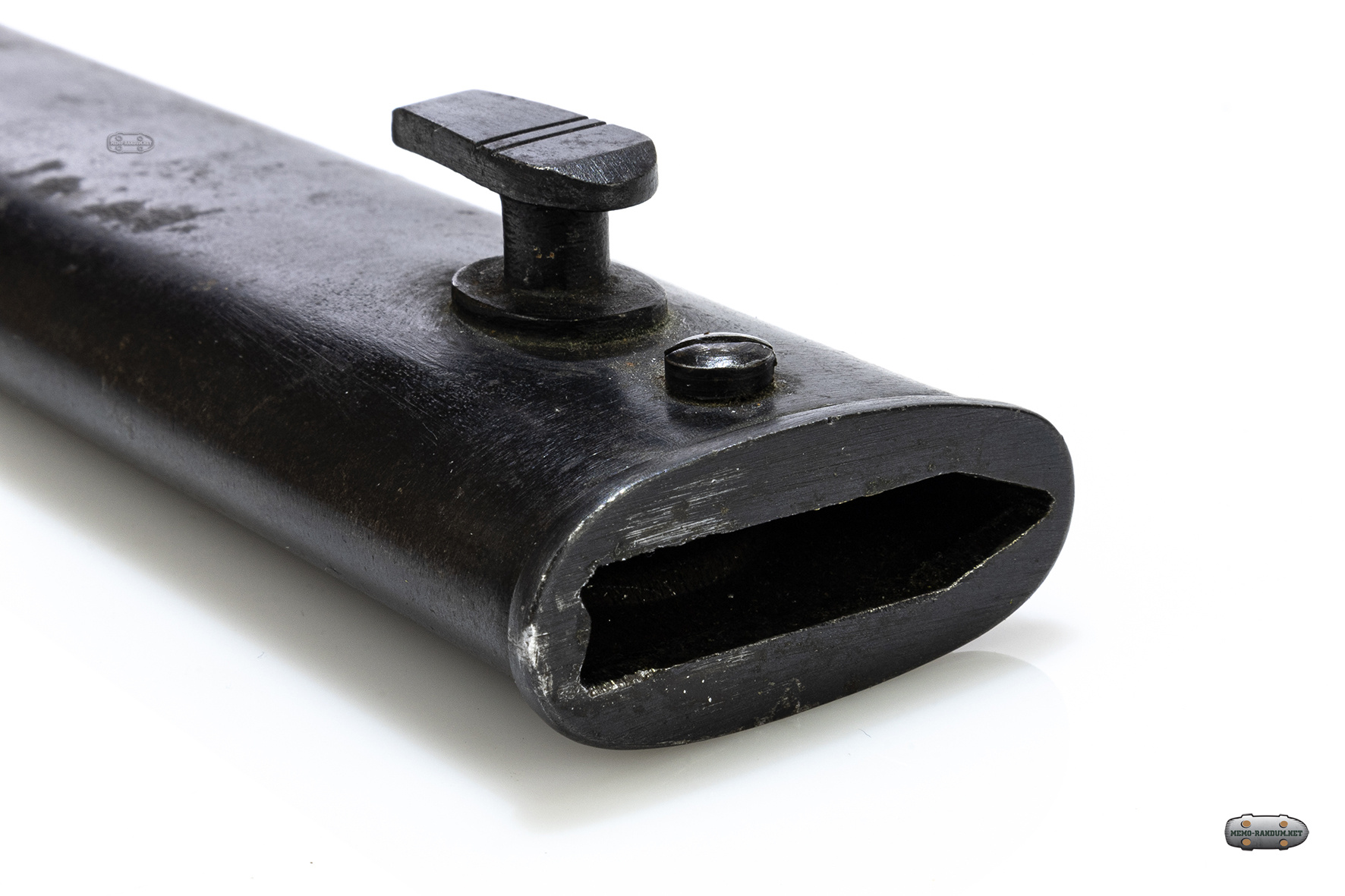

Ножны железные с крючком и шариком на конце.

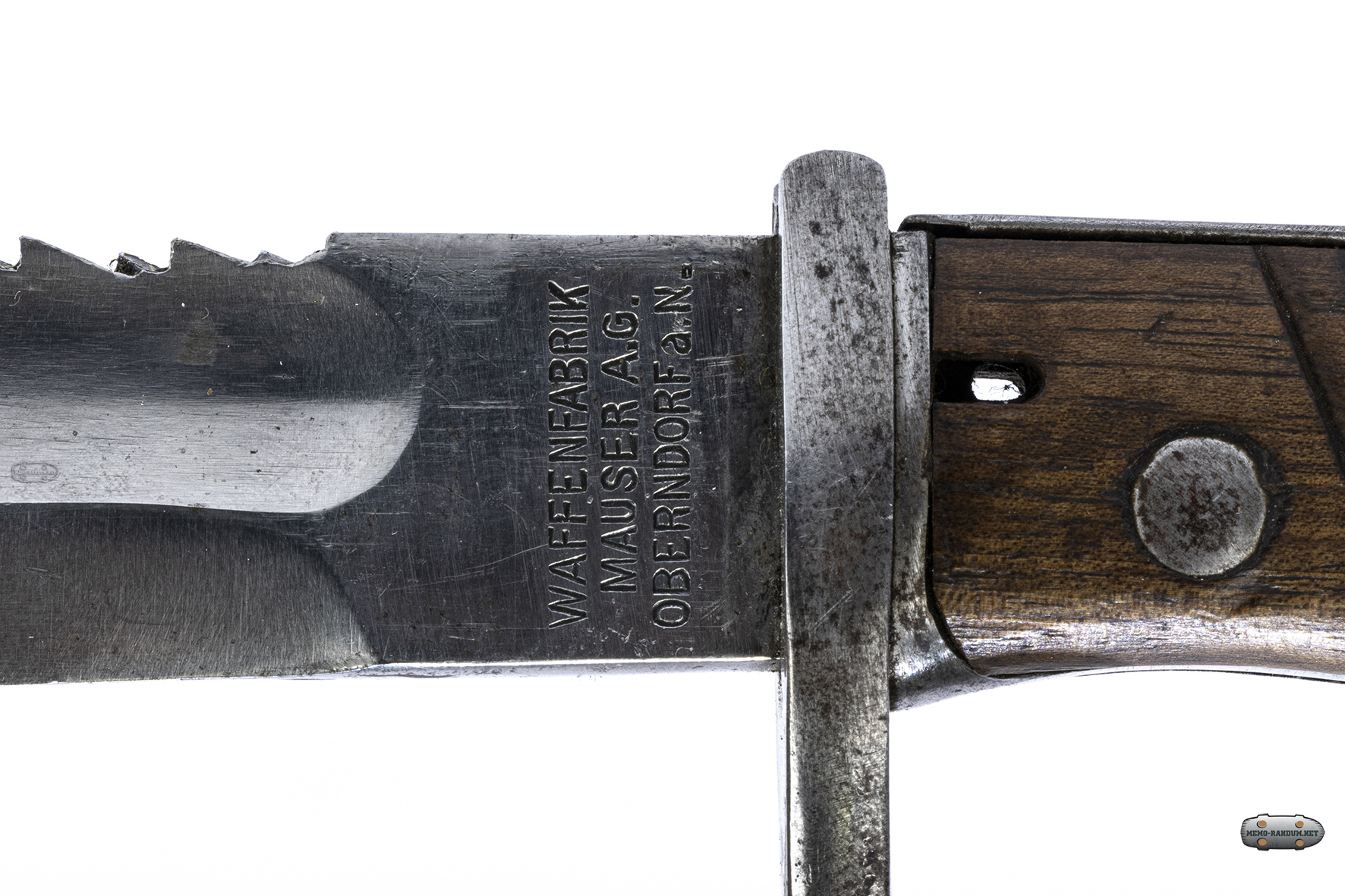

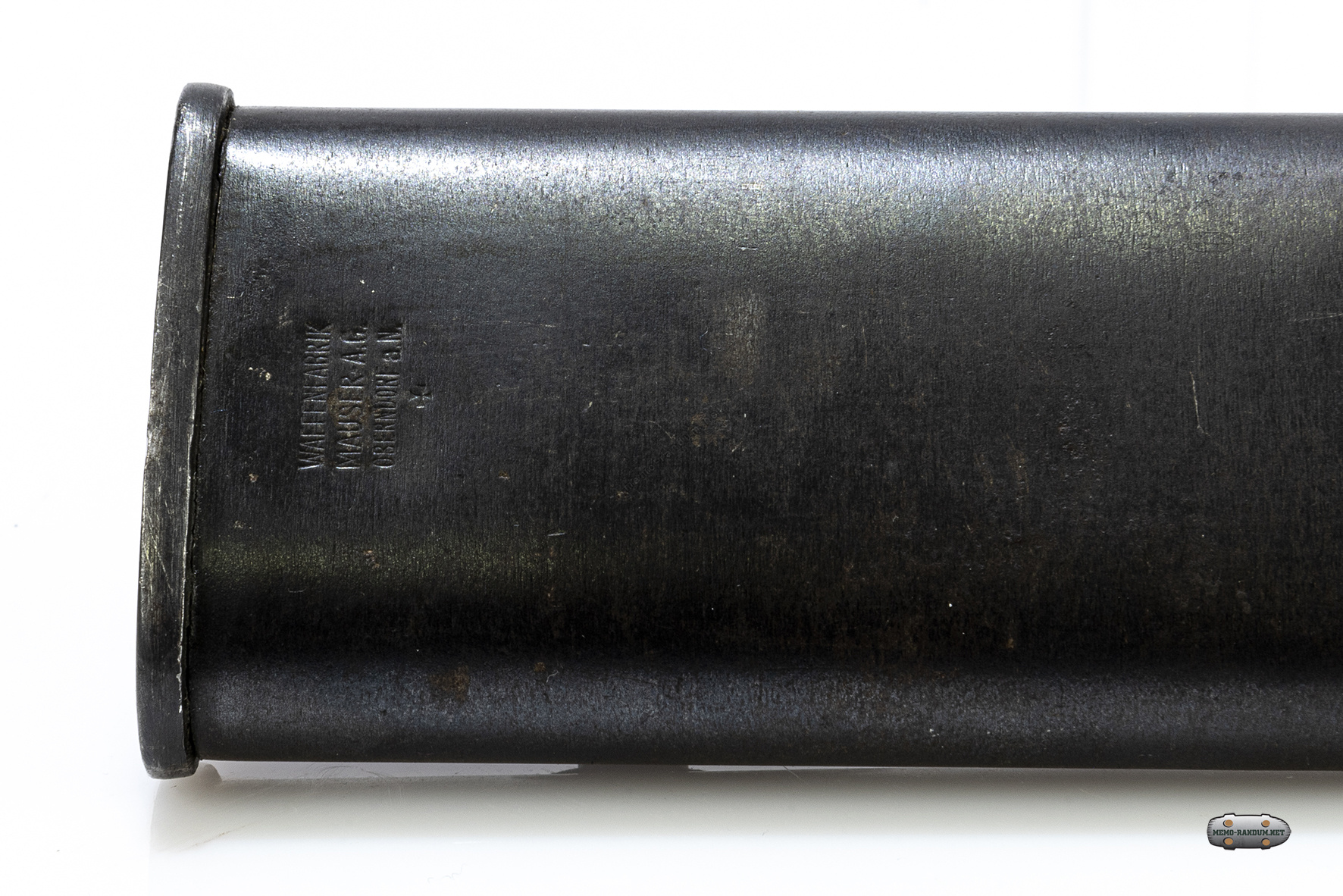

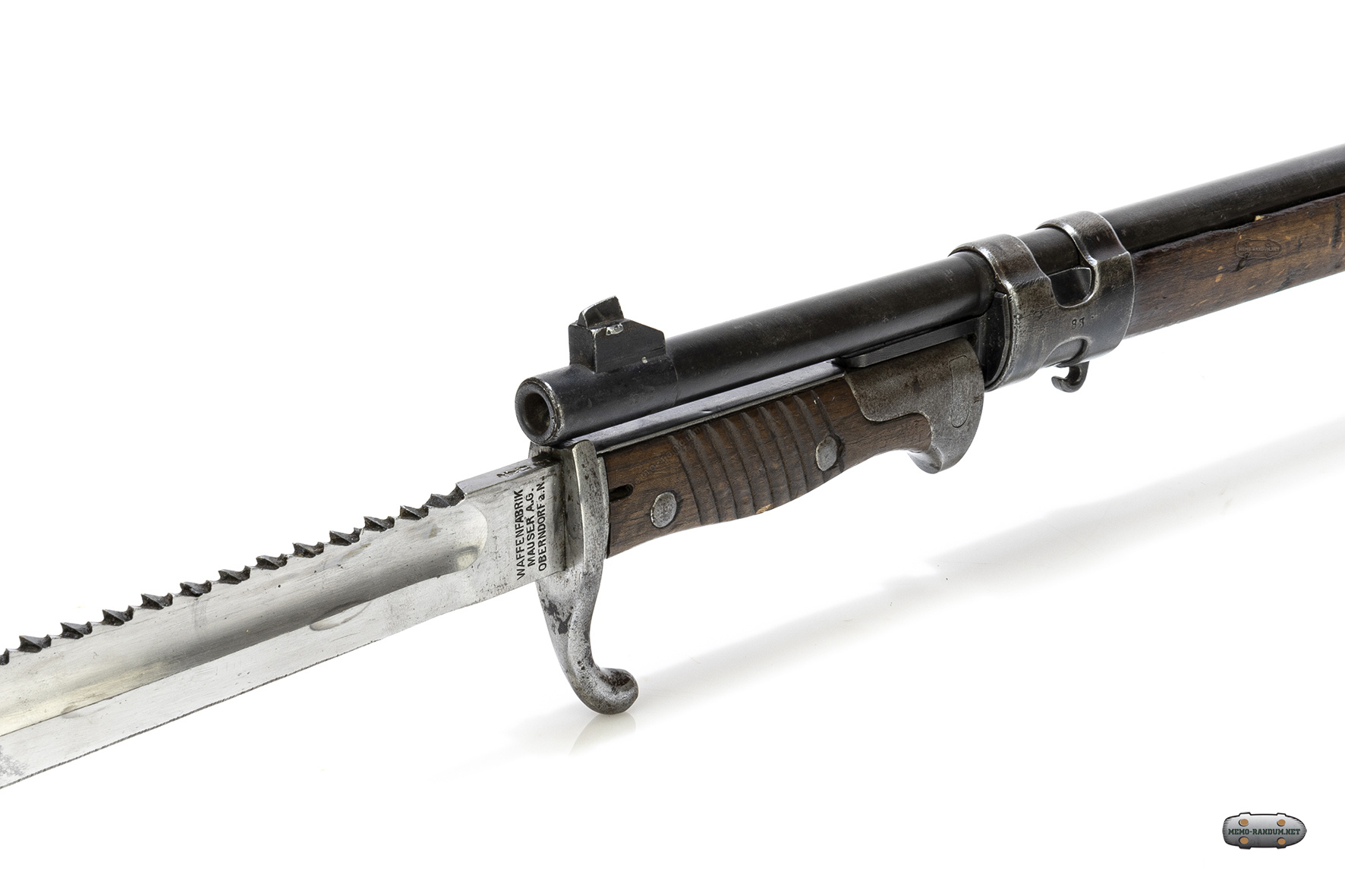

На пяте клинка обычно присутствует клеймо производителя.

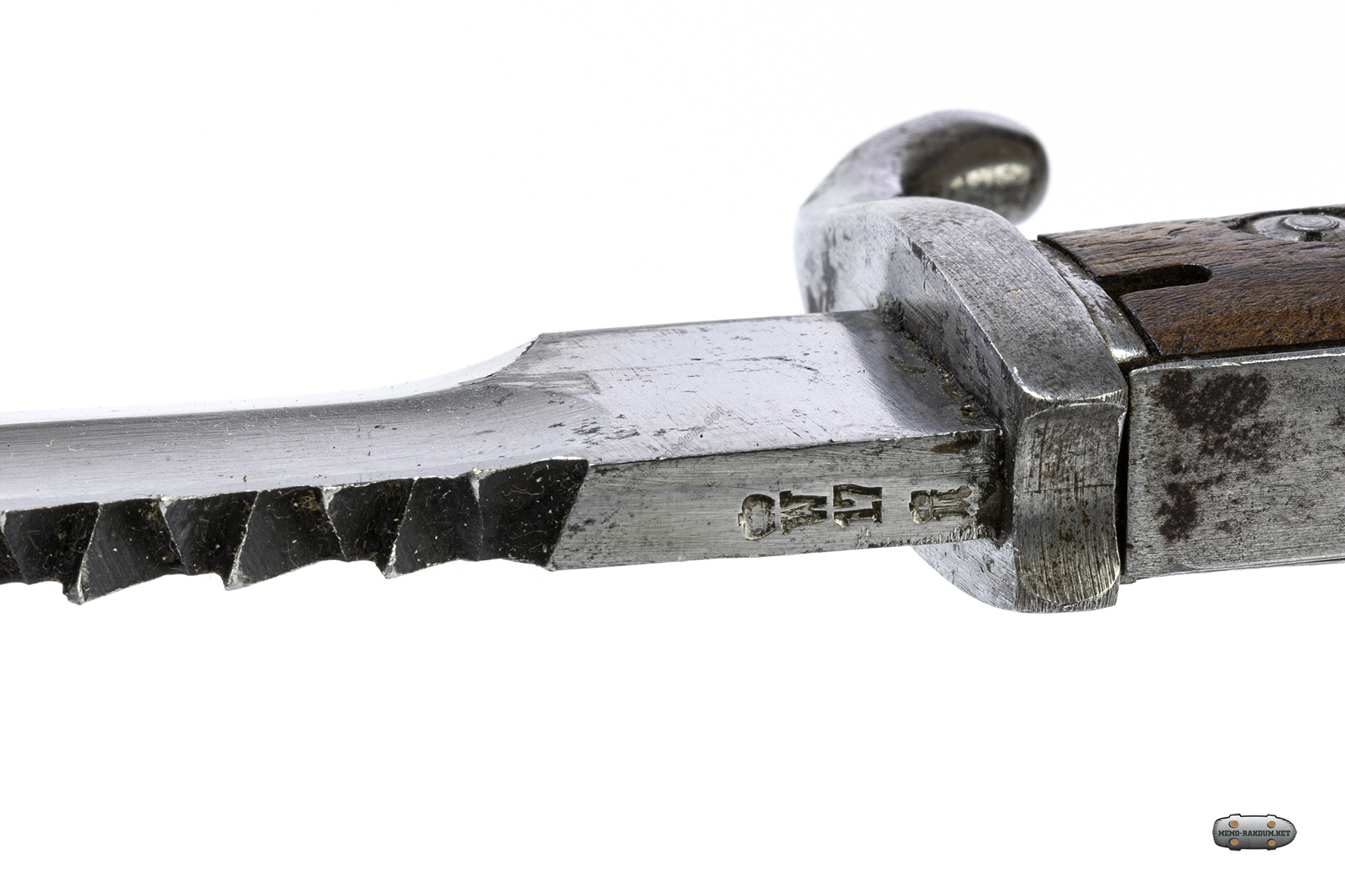

На головке рукояти, обухе клинка, крестовине, кнопке, винтах и металлических частях ножен – инспекционные штампы приёмки.

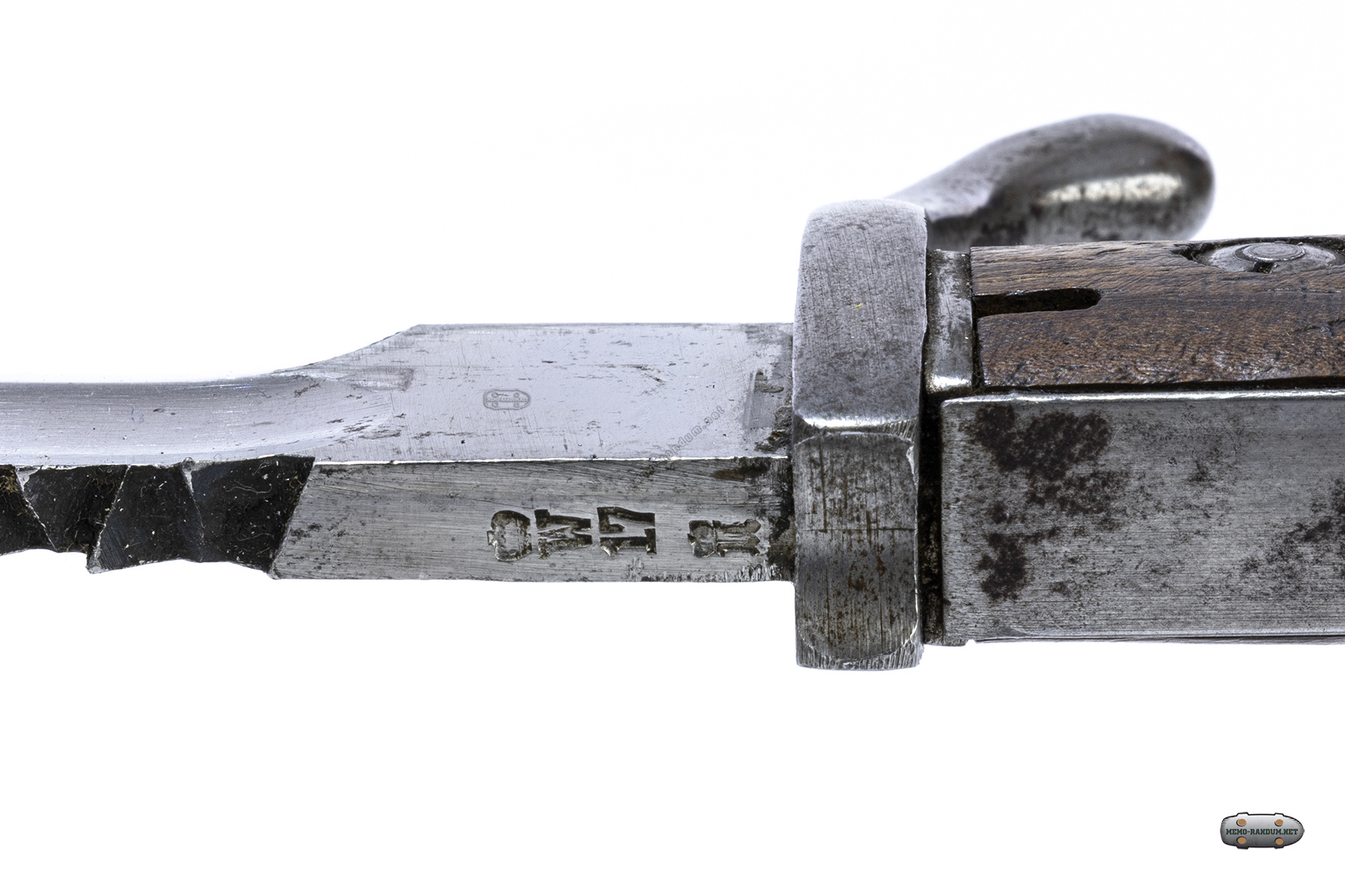

На спинке клинка штамп с монограммой правителя и годом принятия штыка на вооружение. На устье ножен и крестовине штыка встречается учетный номер с указанием воинской части, к которой он приписан.
Во время первой мировой войны правила нанесения инспекционных клейм и года производства с монограммой правителя часто не соблюдались. Нередко штыки собирались из деталей произведенных на разных заводах, что приводило к присутствию клейм разных производителей на одном штыке.
