О.Б. Ивлева (Тула) Варианты модернизации охотничьего ружья «ТОЗ 34» на примере образцов из собрания Тульского государственного музея оружия


Управление культуры Минобороны России Российская академия ракетных и артиллерийских наук Военно-исторический музей артиллерии, инженерных войск и войск связи Война и оружие Новые исследования и материалы Труды Шестой Международной научно-практической конференции 15–17 мая 2019 года

Часть I
Санкт-Петербург
ВИМАИВиВС 2019
©ВИМАИВиВС, 2019
©Коллектив авторов, 2019

В 2019 году одно из самых популярных отечественных охотничьих ружей модели «ТОЗ 34» отмечает два юбилея: 55 лет с момента разработки базовой конструкции и 50 лет начала крупносерийного производства на Тульском оружейном заводе (далее — ТОЗ)1 . Это ружье, отмеченное в 1965 г. Золотой медалью и Дипломом Международной юбилейной 800-летней Лейпцигской ярмарки (Германская Демократическая Республика)2 (ил. 1), до настоящего времени входит в ассортимент гражданской продукции, выпускаемой на ТОЗ3 .

Тульский государственный музей оружия (далее — ТГМО), входивший в состав ТОЗ до 1996 г., очевидно располагает самым крупным музейным собранием «ТОЗ 34»4 , включающим 33 образца различных модификаций, произведенных в 60–80-е гг. XX в. Все они, за исключением двух ружей, подаренных музею частными лицами, были переданы с Тульского оружейного завода.

Сосредоточенные в одном месте, эти предметы представляют ценную источниковую базу для изучения не только конструктивной вариативности данной модели, занимающей достойное место в истории российского (советского) охотничьего оружия и его производства второй половины XX столетия, но и последовательности ее модернизации, нюансов исполнения и клеймения, особенностей технологии и художественной отделки.

Благодаря своей популярности ружье «ТОЗ 34» не относится к числу «забытых» ружей. Ему посвящено значительное количество публикаций различного характера, включая рекламные проспекты, каталоги5 , журнальные и газетные статьи с обсуждением достоинств и недостатков ружья, выявленных в ходе эксплуатации6 , популярные издания для широкого круга читателей, где представлены детальный или менее подробный разбор конструкции с цитированием информации из технических паспортов7.

Датой рождения «ТОЗ 34» считается 1965 год. Первое авторское свидетельство, имеющее отношение к этой конструкции, было заявлено Тульским оружейным заводом и зарегистрировано в июне 1966 г. Оно касалось усовершенствования системы запирания уже существующей модели «двуствольного охотничьего ружья с вертикальным расположением стволов»8 . В свидетельстве указаны следующие авторы изобретения: Н.И. Коровяков, В.П. Очнев, В.А. Парамонов, Е.Н. Сабинин, В.Д. Робустов и С.С. Ферапонтов. При этом в ТГМО хранится Диплом № 67 о присуждении в 1965 г. премии им. С.И. Мосина «за создание высококачественного охотничьего ружья» только Николаю Ивановичу Коровякову, Валерию Павловичу Очневу и Борису Дмитриевичу Робустову (ТГМО КП-5808. Ил. 2).

Прежде чем более подробно рассмотреть различные модификации «ТОЗ 34», дадим общую характеристику конструкции базовой модели. Стволы ружья расположены в вертикальной плоскости, соединены планкой; откидываются вниз, отъемные; со ствольной коробкой соединяются при помощи выступов на казенной (ствольной) муфте, входящих в соответствующие пазы на боковых стенках ствольной коробки, и рамкой запирания. Каналы стволов хромированы, их запирание одинарное, осуществляется запорной планкой, входящей в вырез на крюке ствольной муфты. Мушка (за исключением комбинированных образцов) латунная, круглая, ввинчена в прицельную планку. Рычаг отпирания стволов верхний, расположен на ствольной коробке сверху, при отпирании стволов отводится в правую сторону. Ствольная коробка с боковыми щеками (стенками); впереди съемная пластина, закрепленная двумя винтами и образующая, по сути, щиток («лоб») коробки, с двумя отверстиями для бойков; на хвостовике отверстия для указателей взведенных курков, кнопки предохранителя и винта крепления к шейке приклада. Ударно-спусковой механизм куркового типа, с внутренними курками, он смонтирован на отдельном основании. Взведение курков, поджатие пружин осуществляется при открывании стволов. Боевые пружины имеют подковообразную форму. Курки выполнены отдельно от бойков. Деревянная ложа разделена ствольной коробкой, короткое неотъемное цевье состоит из двух частей («щечек»), закрепленных на стволах винтами. Стальные антабки с овальной серьгой расположены на нижнем стволе и на прикладе снизу.

Остальные детали, например способ соединения стволов, их калибры, комбинация гладкого и нарезного стволов, спусковой механизм, предохранитель, выбрасыватели, форма ложи, прицельная планка и другие детали, могут иметь отличия в разработанных позднее модификациях.

Наиболее ранние в музейном собрании образцы «ТОЗ 34» (именно это наименование отражено в их клеймении на казенной муфте ствольного блока) относятся к 1967 г. и имеют достаточно «близкие» заводские номера: В 0019 (ТГМО КП-3645), В 0032 (ТГМО КП-4164) и В 0042 (ТГМО КП-4163/1).

Последний предмет (ТГМО КП-4163/1) отличается наличием переключателя механизма автоматического выбрасывателя гильз. Это устройство позволяет владельцу ружья включить/ отключить эжекторы обоих стволов или каждого ствола по отдельности. В первых двух ружьях экстрактор (неавтоматический выбрасыватель) единый на оба ствола и представляет собой стальную утолщенную фигурную с полуовальными выемами (для «зацепа» фланца гильзы) пластину на двух параллельных стрежнях прямоугольного сечения, движущихся в пазах на боковых стенках ствольного блока.

В образце с переключателем выбрасыватели раздельные, а сам переключатель выполнен в виде цилиндрической кнопки диаметром около 0,8 см. Он движется в узком овальном пазу длиной около 1,5 см на ствольном блоке снизу и по выбору охотника устанавливается на четыре позиции. В первой (от цевья в сторону ствольной коробки) позиции отключаются эжекторы (автоматические выбрасыватели) обоих стволов, на второй позиции — эжектор верхнего ствола, на третьей — эжектор нижнего ствола, на четвертой позиции — эжекторы обоих стволов действуют.

В 1975 г. в популярном журнале «Охота и охотничье хозяйство» была опубликована статья В. Головкина, в которой автор предлагает охотникам собственноручно, с применением подручных деталей, например крышки корпуса наручных часов или пружины будильника, усовершенствовать свое ружье «ТОЗ 34», изготовив и установив на него изобретенный им переключатель эжекторов9

От заводского переключателя, который был создан несколькими годами раньше10и присутствует уже на ружьях первых лет выпуска (ТГМО КП-4163/1, 1967 г.), устройство В. Головкина отличается немного увеличенной (диаметр около 1,1 см) полусферической формой головки, а также более затрудненным способом ее фиксации в определенном положении. Кроме того, для перемещения головки изобретатель предлагает использовать «кусочек ножовочного полотна, отломленного с проушиной и обработанного»11 до необходимых размеров, в то время как на заводских образцах эта деталь легко сдвигается пальцем.

Еще два ружья «ТОЗ 34» (ТГМО КП-3896, заводской № ЛФ 232 и ТГМО КП-3897, заводской № ЛФ 259) были изготовлены в 1978 г. к 150-летию со дня рождения Л.Н. Толстого, поэтому в их художественной отделке присутствует изображение памятных мест усадьбы Ясная Поляна. Однако для нас эти ружья представляют интерес с точки зрения несоответствия маркировки и модели. На муфте их нижних стволов выбито: ТОЗ-34Р, где буква «Р» обозначает наличие на прикладе резинового затыльника, а по факту эта деталь изготовлена из пластмассы, т. е. налицо базовая модель «ТОЗ 34». При этом у изготовленного в 1974 г. образца (ТГМО КП-3934), у которого пластмассовый затыльник, выбито наименование «ТОЗ 34Р».

Точную дату появления модификации ружья с резиновым амортизирующим затыльником в настоящее время установить не удалось. Так, на ружье «ТОЗ 34» (ТГМО КП-4164), выпущенном на ТОЗ в 1967 г. к 50-летию советской власти, на «родной» пластмассовый затыльник, возможно в экспериментальных целях, приклеен еще и резиновый затыльник производства Ижевского механического завода12 (ил. 3).

Самый ранний в музее образец «ТОЗ 34Р» датируется 1972 г. (ТГМО КП-3933). Ружья с резиновым затыльником составляют подавляющее большинство в коллекции, причем в сочетании с эжекторным механизмом, что дало название еще одной модификации как «ТОЗ 34ЕР».

Все пользователи ружья «ТОЗ 34» отмечают его конструктивную особенность, усложняющую, особенно при отсутствии навыков, отделение стволов от ствольной коробки. Для облегчения данной операции в конструкцию ружей как с двумя, так и с одним спусковым крючком был внесен специальный механизм отделения стволов, флажок которого смонтирован на правой стенке ствольной коробки (ил. 4). Принцип его действия описан достаточно детально во многих публикациях13, и при желании можно ознакомиться.


Приоритет изобретения устройства для «упрощения разборки ружья и предотвращения случайного выстрела при отделении стволов» был заявлен 30 сентября 1976 г.14 Однако в коллекции имеется ружье с «флажком», изготовленное в 1972 г. (ТГМО КП-3933, заводской № М 1001). Два ружья 1976 г. (ТГМО КП-3891 и ТГМО КП-4114), по всей видимости, входили в число первой партии этой модификации. Иногда такие ружья маркировались дополнительной буквой «М», например, «ТОЗ 34ЕМ» (ТГМО КП 3891) или «ТОЗ 34ЕМ-1С» (ТГМО КП-4114), хотя у большинства музейных образцов с флажковым устройством эта литера в клейме с названием модели отсутствует. Надо сказать, что образец «ТОЗ 34ЕМ-1С» демонстрирует достаточно редкую для «ТОЗ 34» модификацию, характеризующуюся спусковым механизмом с одним спусковым крючком.

«ТОЗ 34» в основном выпускали 12 калибра, подтверждением чему является и музейная коллекция, где 27 из 33 ружей имеют данный диаметр гладкого канала ствола.

Ружья меньших калибров — 28 и 32 — ТОЗ стал производить с 1974 г.15, и в музее отложились только две единицы 32 калибра, произведенные в 1974 г. (ТГМО КП-3934, заводской № 0004) и в 1976 г. (ТГМО КП-3936, заводской № 0047). Конструктивно эти ружья не отличаются от модели 12 калибра и не имеют флажкового устройства отделения стволов.

«Двадцатый» калибр из номенклатуры «ТОЗ 34» представлен в музейном собрании только одним ружьем (ТГМО КП-4116, заводской № Т 0008), изготовленным в 1976 г. Со слов директора ТОЗ в 1979–1998 гг.16 Н.Д. Масленникова, данную модификацию планировали к выпуску только в 1980 г.17, поэтому с высокой долей вероятности можно утверждать, что музейный образец является одним из первых в числе ружей «ТОЗ 34» 20 калибра. Кроме того, несмотря на выбитое название как «ТОЗ 34М», в его конструкции отсутствует флажковое устройство.

К редким предметам можно с полным правом отнести два ружья «ТОЗ 34» с сочетанием гладкого и нарезного стволов — это «ТОЗ 34-28/5,6» (ТГМО КП-4115, заводской № Т 0007; верхний ствол с гладким каналом ствола 28 калибра, нижний ствол нарезной, калибра 5,6 мм18) и «ТОЗ 34-5,6/20» (ТГМО КП-4117/1, заводской № X 10; верхний ствол нарезной, калибра 5,6 мм, нижний ствол гладкий — 20 калибра), изготовленные в 1976 г. и 1979 г. соответственно. При этом поступление первых комбинированных «ТОЗ 34» на государственные испытания и в промысловые организации для апробирования в условиях охоты, а также выпуск на ТОЗ «установочной» партии для продажи предполагались только в 1980–1981 гг.19.

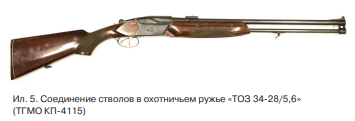

Конструкция этих модификаций отличается от гладкоствольных «ТОЗ 34» разными способами соединения стволов: если в одном ружье (ТГМО КП-4115) они совмещены кольцевыми муфтами в дульной и казенной частях (ил. 5), то во втором (ТГМО КП-4117/1) — с помощью двух коротких межствольных планок в тех же местах (ил. 6). Кроме того, у них иная форма стальной, а не латунной, мушки, смонтированной на трапециевидном основании, а вместо прицельной планки применен постоянный целик, и предусмотрена возможность установки на казенной ствольной муфте оптического прицела, например ПО-1 (ил. 7).

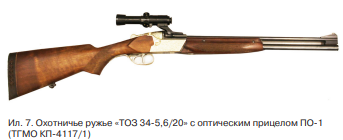

Относительно прицельной планки следует сказать следующее. Почти у всех выпускаемых образцов (в том числе и у музейных, кроме ТГМО КП-3798, 1969 г.; ТГМО КП-3933, 1972 г.; ТГМО КП-3934, 1974 г.) она вентилируемая, хотя в некоторых ружьях наблюдаются отличия по ее высоте и размерам сквозных отверстий. Несмотря на существующее мнение о том, что такой тип планки на охоте практически не нужен и ее введение является своеобразной данью моде, тем не менее, тульские конструкторы в 1979 г. предприняли попытку усовершенствовать не только способ крепления планки к верхнему стволу, но и предусмотрели возможность замены этой детали20, что и было использовано в спортивном ружье «ТОЗ 57», предназначенном для стендовой стрельбы. Оно было создано в 1977 г. на базе «ТОЗ 34» и максимально унифицировано с ним, имело три модификации: «ТОЗ 57К» (для круглого стенда), ТОЗ 57Т (для траншейного стенда) и «ТОЗ 57ТК» (со сменными стволами для двух стендов)21. Данные модели также имеются в собрании музея22

Модель «ТОЗ 34» была рассчитана на использование патронов с любыми гильзами — латунными, пластмассовыми или бумажными, и основная масса музейных образцов имеет патронники под бумажную гильзу, для чего обязательно наносится маркировка «БУМ» (ил. 8).

Не вдаваясь в подробное рассмотрение особенностей деталей ударно-спускового механизма и их взаимодействия, хотелось бы отметить любопытный нюанс, связанный с конструкцией предохранителя, на который не делается акцент в публикациях, а констатируется только факт его наличия.


Известно, что у разных ружей «ТОЗ 34» предохранитель мог быть автоматическим или неавтоматическим, и отличались они следующим образом. В центре выступа кнопки неавтоматического предохранителя смонтирован специальный фиксатор ее положения. Кнопка автоматического предохранителя имеет более традиционную форму и выполнена в виде двухступенчатой детали с рифленой поверхностью, перемещаемой на хвостовике ствольной коробки на два положения: «огонь» или «предохранение».

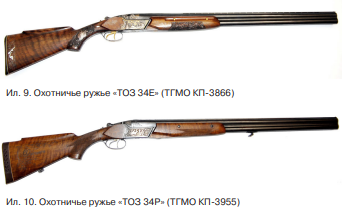

Музейная коллекция «ТОЗ 34» позволяет продемонстрировать и декоративную отделку этих ружей, которую на заводе делили на несколько групп: рядовое, экспортное, улучшенное, сувенирное и штучное исполнение. Так, при штучном высокохудожественном оформлении применяли различные техники украшения металла и дерева с привлечением драгоценных металлов. Примером служит ружье «ТОЗ 34Е» (ТГМО КП-3866, 1975 г.), украшенное к 30-летию Победы в Великой Отечественной войне (ил. 9).

Надо отметить, что обилие приемов и способов отделки, которое придает ружьям особую художественную выразительность, присутствует, как правило, на образцах, изготовленных к юбилейным датам (поэтому такое исполнение иногда называют юбилейным23) в отечественной истории или к важным событиям в политической жизни страны24

В немалой степени этому способствует и форма деталей ружья «ТОЗ 34» — ствольной коробки с ее высокими стенками или «половинки» цевья с увеличенной площадью для воплощения творческого замысла художника.

Сувенирное исполнение предусматривало использование объемной гравировки и чеканки — обычно на тему охотничьих сюжетов, что иллюстрирует ружье «ТОЗ 34Р» (ТГМО КП-3955, 1977 г.). При этом, оно было изготовлено и украшено в честь 60-летия Великой Октябрьской социалистической революции, о чем свидетельствует надпись «60 лет Октября», выполненная интарсией на левой стороне приклада (ил. 10).

Для рядовой отделки характерна плоскостная машинная гравировка с элементами растительного декора, нанесенная на стенки и хвостовик ствольной коробки, и ромбовидная (сетчатая) резьба на шейке приклада и цевье, которая на ружьях 90-х гг. выпуска весьма низкого качества, что косвенным образом свидетельствует об определенном снижении уровня мастерства, вызванном общим экономическим упадком в стране.

Часто «ТОЗ 34» называют первым отечественным двуствольным охотничьим ружьем с вертикальным расположением стволов25, что не соответствует действительности. На Ижевском механическом заводе уже в конце 50-х — начале 60-х гг. выпускали «вертикалки»: «ИЖ 56-1» (ТГМО КП-3485, 1957 г.), «ИЖ-56- 3» (ТГМО КП-4082, 1958 г.), «ИЖ 59», «ИЖ 12» и «ИЖ 16» (ТГМО КП-3587, 1964 г.).

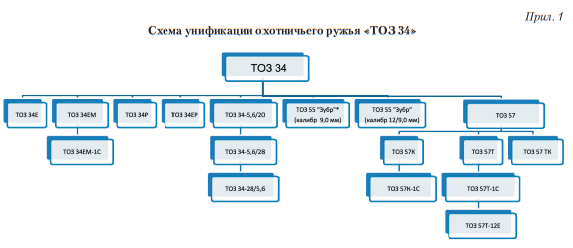

Заслуга тульских конструкторов заключается в том, что они создали первое в стране охотничье ружье, в конструкцию которого изначально были заложены возможности его дальнейшей модернизации и унификации26 (прил. 1). «ТОЗ 34» по праву можно считать «фирменной» моделью Тульского оружейного завода, предназначенной для массового производства.



1 Блюм М.М., Шишкин И.Б. Охотничье ружье: Справочник. 3-е изд., перераб. и доп. М.: Экология, 1994. С. 116; История Тульского оружейного завода. 1712–1972. М.: Мысль, 1973. С. 486–487; Мы — с Тульского оружейного. ТОЗу — 275 лет / Сост. Г.М. Чуднов, Г.Н. Губанова. Тула: Приок. кн. изд-во, 1987. С. 249; Максимов Ю. ТОЗ-34. Ружье, созданное гением. [Электронный ресурс]. Режим доступа: http://www.maksimov.su/in.php?dvar=http://www.maksimov.su/ gallery/&tnum=1&var=glad/toz34/toz34.htm (дата обращения 24.01.2019).
2 Медаль золотая и Диплом Международной юбилейной 800-летней Лейпцигской ярмарки 1965 г. // Тульский гос. музей оружия. ТГМО КП-4007/1-2.
3 Ружья охотничьи двуствольные ТОЗ-34. [Электронный ресурс]. Режим доступа: https://www.tulatoz.ru/produktsiya/grazhdanskaya-produktsiya/ruzhya-okhotnichi dvustvolnye-toz-34 (дата обращения 24.01.2018).
4 На момент написания статьи в Государственном каталоге музейного фонда РФ выявлено только два ружья «ТОЗ 34» из собраний Государственного исторического музея (номер в Госкаталоге 4326783) и Государственного мемориального и природного заповедника «Музей-усадьба Л.Н. Толстого “Ясная Поляна”» (номер в Госкаталоге 5488046). [Электронный ресурс]. Режим доступа: https://goskatalog. ru/portal/#/collections?id=4268081 (дата обращения 25.01.2018).
5 См., напр.: Шипилов В.В., Бендасов П.П., Серебренников Г.Л. Охотничье и спортивное оружие. М.: Внешторгиздат, [Б. г.] С. 83–87.
6 См., напр.: Аксенов Н. 30 лет тульской «тридцатьчетверке» // Охота. 1999. № 11–12. С. 36–38; Рон В. От «Меркель» и «Симсон» // Оружие. 2014. № 12. С. 16–22; Парамонов В. Еще раз о ТОЗ-34 // Охота и охотничье хозяйство. 1975. № 9. С. 30–31.
7 См., напр.: Трофимов В.Н. Отечественные охотничьи ружья. Гладкоствольные. (Справочник). М.: ДАИРС, 1999. С. 211–228; Охотничье оружие мира. Энциклопедия. Огнестрельное оружие. Охотничьи боеприпасы. Клинковое оружие / О.Л. Малов, Е.Г. Копейко, Н.В. Аксенов, А.М. Блюм. М.: ОЛМА-ПРЕСС, 2004. С. 415–417.
8 Описание к Авторскому свидетельству № 207075 Комитета по делам изобретений и открытий при Совете Министров СССР Н.И. Коровякова, В.П. Очнева, В.А. Парамонова, Е.Н. Сабинина, Б.Д. Робустова и С.С. Ферапонтова на изобретение «Двуствольное охотничье ружье» — [Электронный ресурс]. Режим доступа:http://patents.su/2-207075-dvustvolnoe-okhotniche-ruzhe.html (дата обращения: 25.01.2018).
9 Головкин В. «Переключатель эжекторов для ружья ТОЗ-34-Е» // Охота и охотничье хозяйство. 1975. № 12. С. 32. (В.Н. Трофимов в своем издании приводит статью В. Головкина почти без изменений. См.: Трофимов В.Н. Указ. соч. С. 223–227).
10 Авторское свидетельство № 241260 Комитета по делам изобретений и открытий при Совете Министров СССР Тульскому оружейному заводу на изобретение «Эжекторный механизм для охотничьих ружей» (автор — Коровяков Н.И.). СССР, г. Москва. 22.01.1969 г. // Тульский гос. музей оружия. ТГМО КП-2-20758
11 Там же.
12 На затыльнике выпрессован товарный знак Ижевского механического завода: вертикальная стрела на внутреннем поле щита. См.: Охотничье огнестрельное оружие отечественного производства. Справочное методическое пособие для экспертов-криминалистов, следователей и оперативных работников органов МВД. М., 1969. С. 35.
13 См., напр.: Захаров В. Разборка ружья ТОЗ 34 // Охота и охотничье хозяйство. 1979. № 9. С. 34–35.
14 Описание изобретения к авторскому свидетельству № 599148 Государственного комитета Совета Министров СССР по делам изобретений и открытий Н.И. Коровякову, В.А. Парамонову, А.Г. Рудневу и А.П. Хруслову на изобретение «Двуствольное охотничье ружье». Россия, г. Москва. 28.11.1977 г. // Тульский гос. музей оружия. ТГМО КП-6505.
15 Блюм М. Ружья ТОЗ-34 малых калибров // Охота и охотничье хозяйство. 1978. № 5. С. 31.
16 Масленников Николай Дмитриевич (09.08.1932–26.05.2002). [Электронный ресурс]. Режим доступа:http://www.museum-arms.ru/about/tula-armory (дата обращения: 25.01.2018).
17 Масленников Н. Тульские оружейники — промысловикам // Охота и охотничье хозяйство. 1980. № 3. С. 31.
18 Вовсех известных публикациях упоминается иное сочетание калибров (расположение стволов), а именно — 5,6/28. См., напр.: Блюм М.М., Шишкин И.Б. Указ. соч. С. 118; Трофимов В.Н. Указ. соч. С. 213.
19 Масленников Н. Указ. соч. С. 31.
20 Авторское свидетельство № 813113 Государственного комитета СССР по делам изобретений и открытий Н.И. Коровякову, В.А. Попову, Н.Д. Масленникову, З.М. Сегалу на изобретение «Огнестрельное оружие». Заявка № 2756189. Приоритет изобретения 20.04.1979 г. // Тульский гос. музей оружия. ТГМО КП6509.
21 Бобковский П., Попов В. Новые тульские спортивные ружья // Охота и охотничье хозяйство. 1980. № 4. С. 20.
22 Ивлева О.Б. Спортивное огнестрельное оружие тульского производства в собрании Тульского государственного музея оружия // Мир оружия: история, герои, коллекции: материалы Международн. научно-практич. конф., посвященной 100-летию Первой мировой войны (23–24 октября 2014 года) / ФГБУК «Тульский государственный музей оружия». Тула, 2015. С. 21–35.
23 Напр., в накладной № 18802 ТОЗ от 2 июля 1969 г. на передачу в музей охотничьего ружья «ТОЗ 34» (ТГМО КП-3645) указано: «в юбилейном исполнении».
24 Ивлева О.Б. Политические сюжеты в оформлении охотничьих ружей на примере образцов из собрания Тульского государственного музея оружия // Оружие в исторических событиях, человеческих судьбах, музейных и частных коллекциях: материалы Международн. научно-практич. конф., посвященной 140-летию Тульского музея оружия (23–24 октября 2013 г.) / ФГБУК «Тульский государственный музей оружия». Тула, 2014. С. 85–90.
25 См., напр.: Блюм М.М., Шишкин И.Б. Указ. соч. С. 116.
26 Диплом № 358 о присуждении премии имени С.И. Мосина 1974 г. Н.И. Коровякову за участие в унификации спортивно-охотничьих ружей. СССР, г. Тула. 08.12.1974 // Тульский гос. музей оружия. ТГМО КП-5809.
