Н.А. Оводков (Санкт-Петербург) 4,2-ЛИНЕЙНАЯ ПЕРЕДЕЛОЧНАЯ МАГАЗИННАЯ ВИНТОВКА СИСТЕМЫ КВАШНЕВСКОГО МОДЕЛИ 1883 ГОДА. ИСТОРИЯ РАЗРАБОТКИ И ИСПЫТАНИЙ
Управление культуры Минобороны России Российская Академия ракетных и артиллерийских наук Военно-исторический музей артиллерии, инженерных войск и войск связи
Часть IVСанкт-Петербург
©ВИМАИВиВС, 2016
©Коллектив авторов, 2016
© СПбГУПТД, 2016
Начало 1880-х гг. за переделами России было ознаменовано появлением достаточно простого по устройству и удобного в обращении подствольного магазина системы Кропачека. Он быстро распространился по миру, однозарядные винтовки целого ряда стран были переделаны в магазинные путем установки магазина этого типа (магазинные винтовки системы Гра–Кропачека образца 1874– 1878 гг., системы Маузера образца 1871–1884 гг. и т. д.). В России собственного магазина подобного типа еще не существовало, но русская армия нуждалась в нем для того, чтобы по примеру передовых стран тоже превратить свою 4,2-линейную винтовку обр. 1870 г. в магазинную. Реализовать намерение возможно было, заимствовав и приспособив к винтовке обр. 1870 г. самые удачные на тот момент времени магазины: прикладный системы Гочкисса или подствольный системы Кропачека. Знаменитый в будущем российский оружейный конструктор Сергей Иванович Мосин поначалу выбрал первый вариант, приспособив к первому образцу своей винтовки магазин Гочкисса (что, однако, не избавило получившуюся магазинную винтовку от недостатков всех прикладных магазинов – ослабления шейки ложи и отказа магазина в случае даже незначительной деформации приклада).
И вот на фоне этих не слишком удачных попыток «магазинизировать» 4,2-линейную русскую винтовку иностранными магазинами, в России появляется оригинальная отечественная переделочная винтовка конструкции Квашневского с подствольным магазином и незаурядной системой работы подающего механизма от спускового крючка. Магазин Квашневского подоспел вовремя, ведь в 1884 г. пе
ред Особой комиссией оружейного отдела Артиллерийского комитета встала задача выбрать оптимальную конструкцию магазина для переделки однозарядных 4,2-линейных винтовок системы Бердана обр. 1870 г. в магазинные. Комиссии был предложен длинный ряд переделочных винтовок с магазинами различных конструкций, которые необходимо было изучить, испытать и сравнить друг с другом, чтобы выделить наиболее совершенные. Переделочная винтовка системы Квашневского являлась одной из наиболее перспективных моделей в этом списке, отлично показала себя на фоне как иностранных, так и отечественных систем. Простота, безотказность, а также отечественное происхождение, безусловно, делали магазин Квашневского серьезным конкурентом магазинов Кропачека, Гочкисса, Чолок-Антича.
Конструктор магазина Квашневский работал оружейным мастером Офицерской стрелковой школы, которая располагалась в Ораниенбауме. Кроме работы над переделочной 4,2-линейной винтовкой с подствольным магазином модели 1883 г., он принимал участие в приспособлении временно-приставного магазина (ускорителя) системы Ли к 4,2линейной винтовке системы Бердана обр. 1870 г., в рамках этих испытаний. Больше об этом человеке на настоящий момент ничего не известно.
Опыты над 4,2-линейной переделочной винтовкой Квашневского с 8-патронным магазином начались в мае 1883 г. Параллельно с переделочной винтовкой Квашневского испытывались магазины Кропачека и Маузера. Главной особенностью магазина Квашневского и главным его отличием от других магазинов аналогичной компоновки была конструкция привода подающего патроны рычага: «опускание переднего конца передавателя для принятия патрона из магазинной трубки производится не передвижением затвора, а действием на спуск во время отведения спуска назад для выстрела»1 (рис. 1, 2).
Рис. 1. Момент нажатия на спусковой крючок

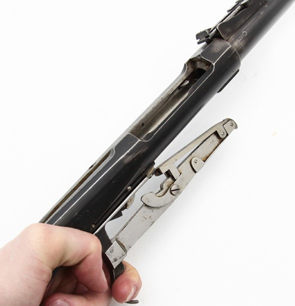

Рис. 2. Вид на подствольный магазин в разобранной винтовке

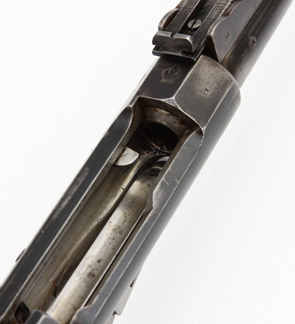

Рис. 3 Боковая пружинка
Рычаг подавателя связан со спуском и подчинен действию спусковой пружины – принимает из магазина патрон, поднимает его под затвор, а при открытии затвора поднимает его в ствольную коробку. «Чтобы подаваемый при этих условиях патрон не выбрасывался из коробки, мастер Квашневский приспособил к ней боковую пружинку, бородка которой проникает в канал коробки»2 (рис. 3).
Механизм винтовки Квашневского работал следующим образом. Для заряжания магазина патронами необходимо было сдвинуть крышку окна для заряжания в сторону (рис. 4, 5) и вложить патроны в трубку магазина по одному пулей вперед. От выпадения назад патроны удерживались в трубке специальной защелкой на конце рычага подавателя (подающего рычага) (рис. 6). После наполнения магазина, если не предполагалось подавать патроны из него, они в нем запирались с помощью специальной задвижки. После этого винтовка могла заряжаться одиночными патронами как обычная винтовка обр.1870 г. – через окно ствольной коробки.

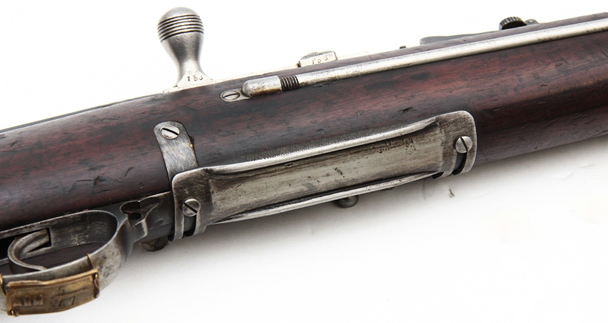

Рис. 4 Крышка окна заряжания в закрытом состоянии

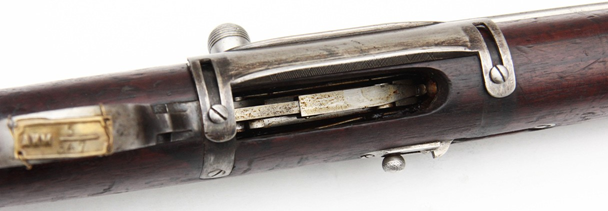

Рис. 5. Крышка окна заряжания в закрытом состоянии

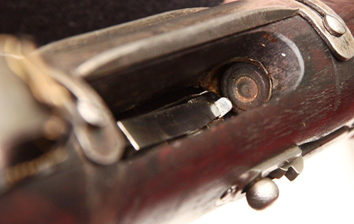

Рис. 6. Защелка на конце рычага подавателя

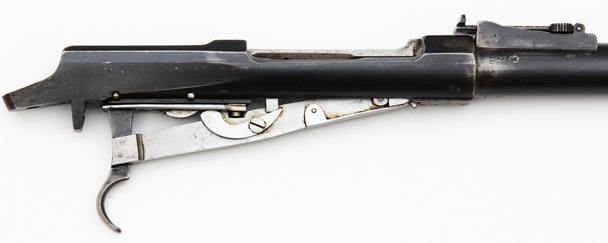

Рис. 7. Вид на спусковой механизм
Когда возникала необходимость в ведении интенсивного огня с подачей патронов из магазина, стрелок отпирал задвижку, что давало патронам возможность подойти к подающему рычагу. При этом патрон упирался в передний срез рычага и на подающий лоток не поднимался. Для досылки патрона из магазина стрелок должен был нажать на спуск до упора, при этом подающий лоток опускался ниже среза магазинной трубки, и патрон из нее сдвигался на лоток (рис. 7). После открывания затвора спусковой крючок с подающим рычагом и патроном на нем под действием своей пружины поднимались вверх до вывода патрона на линию досылки. При движении затвора вперед затвор захватывал патрон на лотке и досылал в патронник. Для производства выстрела стрелок нажимал на спусковой крючок, при этом рычаг подачи с лотком опускались вниз, снимая курок с боевого взвода (обеспечивая выстрел), но не опускались так низко, чтобы патрон мог податься на лоток из магазина. Для подачи патрона на лоток необходимо было продолжить нажатие на спусковой крючок после выстрела, и когда лоток станет напротив магазинной рубки, патрон взойдет на лоток, и цикл заряжания мог быть повторен. Если после выстрела спусковой крючок сразу отпустить и открыть затвор, то гильза будет выброшена, но патрона на линии досылки не будет – винтовку можно использовать как однозарядную. Если снова возникла необходимость стрелять из магазина – нужно дожать спусковой крючок назад до упора. Таким образом, в режиме стрельбы из магазина стрелок мог быстро выбирать режим стрельбы из своей винтовки: нажимая спуск на полный ход и тем самым обеспечивая стрельбу из магазина, или не нажимая спуск на полный ход и не расходуя патроны в магазине. В случае боевого стресса, возникающего в ближнем бою, когда стрелок в большинстве случаев «рвет» спуск до упора, магазин Квашневского автоматически обеспечивал переход в режим расходования патронов, снаряженных в его трубку. Единственным недостатком магазина Квашневского, обнаруженным автором и обусловленным его конструкцией, является изменение параметров спуска по мере расходования патронов – патроны давят на рычаг подачи, связанный со спусковым крючком, изменяя усилие на нем. Впрочем, само усилие спуска практически не отличается от спуска винтовки обр. 1870 г., меняется усилие на спусковом крючке, необходимое для опускания рычага подавателя вниз до среза магазинной трубки, но к этому вполне можно привыкнуть.
Испытания магазинных винтовок в комиссии проходили по одному и тому же принципу, поэтапно. В первую очередь винтовка испытывалась предварительной стрельбой, которая, как правило, демонстрировала самые крупные недостатки системы. После этого винтовка возвращалась изобретателю, а в будущем, уже после исправления недостатков, могла была быть представлена в комиссию вторично.
Вторым этапом испытания считался отстрел большого количества патронов (до 3000 штук). Эта стрельба должна была продемонстрировать удобство магазина, скорострельность, время заряжания, степень загрязнения и степень нагревания винтовки от продолжительной стрельбы, а также положения центра тяжести винтовки с патронами и без патронов.
На третьем этапе винтовка испытывалась на степень сопротивления ржавчине, пыли, деформации при падении с высоты, а также стрельбою пропиленными патронами.
По этой схеме проходила испытания и магазинная 4,2-линейная винтовка системы Квашневского. Впервые, это оружие с 8-патронным подствольным магазином было испытано 18 мая 1883 г., когда было выяснено, что при многозарядной стрельбе случались частые задержки. Из винтовки было сделано 100 выстрелов боевыми патронами. Она была возвращена конструктору с замечаниями для исправления недостатков. Второй раз уже измененная винтовка испытывалась 18 июля 1883 г. Квашневский изменил высоту и форму отражателя, расширил паз для подачи патронов. Винтовка проходила испытание стрельбой со станка, в течение которого было произведено 40 выстрелов. Она вновь была возвращена конструктору, так как экстрактор действовал неудовлетворительно. Следующие испытания проходили 25 июля, 2, 5 и 8 августа. Каждый раз после испытаний конструктор устранял все указанные недостатки. 2, 17, 20, 24 августа винтовка прошла, как и положено, испытания на сопротивление запылению механизма и на устойчивость к ржавчине. 23 сентября был предоставлен последний вариант винтовки с 9-патронным подствольным магазином, в котором Квашневский удлинил спиральную пружину на пять витков, укрепил магазинную трубку, сделав ее луженой. На испытаниях винтовка показала себя удовлетворительно, осалка патронов не плавилась даже от 50 последовательных выстрелов, магазин стал доступен для удобного осмотра и чистки. Винтовка была представлена в двух вариантах – пехотном (9-патронный магазин) (рис. 8, 9) и драгунском (7-патронный магазин) (рис. 10, 11).

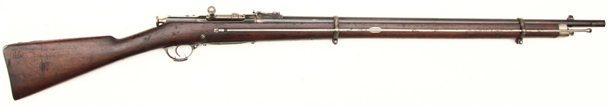

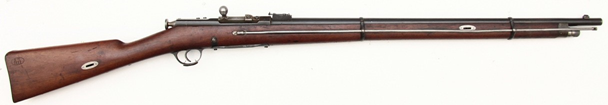

Рис. 8. Пехотная 4,2-линейная переделочная винтовка системы Квашневского модели 1883 года (ВИМАИВиВС. Инв. № 5/347).

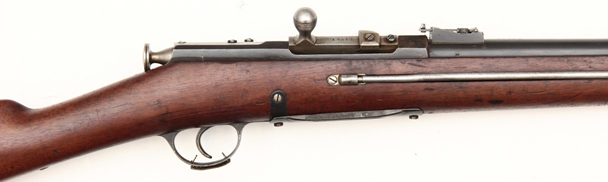

Рис. 9. Вид сбоку на пехотную винтовку
Рис. 10 Драгунская 4,2-линейная переделочная винтовка системы Квашневского модели 1883 года (ВИМАИВиВС. Инв. № 5/288)
Рис. 11. Вид сбоку на драгунскую винтовку
Всего 6 раз представлял конструктор свою винтовку комиссии, исправляя различные недостатки системы один за другим. В итоге специалисты комиссии постановили: «…Обыкновенная 4,2-линейная винтовка с переделкою ея по системе мастера Квашневского обращается в многозарядную без ущерба для удобства и скорости однозарядной стрельбы»3. Поэтому после опытов было решено приступить к изготовлению нескольких винтовок системы Квашневского на заводе для оценки ее технологической пригодности к массовому производству. В целом, в конце опытов, было выяснено, что как у магазина Квашневского, так и у систем Кропачека и Маузера главным недостатком является то, что при выстрелах патроны ударялись в дно впереди стоящих патронов, отчего происходила деформация пули. Более того, из-за этого возникала опасность непреднамеренного взрыва патронов из-за удара пулей сзади лежащего патрона в капсюль впереди лежащего.
Опыты над винтовкой системы Квашневского продолжались на протяжении всего 1884 г. Специалисты комиссии трудились над устранением деформации пуль, а также проводили испытания по сопротивлению механизма пыли, ржавчине, падению с высоты и т. д. Отдельным этапом можно считать испытание винтовки одиночной стрельбой. «Чтобы убедиться, не произойдет ли воспламенения патронов в магазине во время однозарядной стрельбы, было произведено три опыта, при которых магазин ружья Квашневского наполнялся патронами с различными капсюлями»4: патронами с капсюлем без фольговых кружков, патронами с наиболее чувствительными капсюлями, патронами, у которых вершина пуль была покрыта крупным песком. Испытания одиночной стрельбой прошли успешно, ни один патрон в магазине не воспламенился.
Важнейшим этапом любой системы винтовки, претендующей быть на вооружении армии, являлись испытания в войсках. Для этого планировалось переделать 150 пехотных и 50 драгунских винтовок, взяв их из числа имеющихся на складе Сестрорецкого оружейного завода. Их планировали распределить: 100 пехотных в один из батальонов гвардейской стрелковой бригады; 40 в Офицерскую стрелковую школу, 10 в Комиссию по испытанию многозарядных ружей; 45 драгунских в офицерскую кавалерийскую школу и 5 драгунских в Комиссию по испытанию многозарядных ружей. Переделывать винтовки обр. 1870 г. по системе Квашневского планировали на Сестрорецком оружейном заводе. Стоимость переделки одного экземпляра оценивалась в 33 рубля 33 копейки, что оказалось отнюдь не дешево. Тем не менее, осенью 1884 г. все планируемые к испытанию винтовки были переделаны (рис. 12).
Рис. 12. Личное клеймо оружейного мастера Квашневского на прикладе винтовки
В декабре 1884 г., винтовка Квашневского испытывалась вместе с переделочными винтовками систем полковника Христича, корнета Лутковского и полковника Роговцева. Особая комиссия по испытанию многозарядных ружей составила программу, чтобы провести войсковые испытания. Для них было предписано изготовить 17 000 учебных патронов, снаряженных крупой, с пулями из твердого сплава и с капсюлями без ударного состава. На каждую испытываемую винтовку распределялось по 50 патронов. Если были необходимы боевые патроны, то это решалось бы в частном порядке. После изготовления на Сестрорецком оружейном заводе винтовки отправлялись в Ораниенбаум, где располагалась Особая комиссия по испытанию многозарядных ружей. Там они осматривались приемщиками от тех войск, куда они направлялись для испытаний.
К сожалению, винтовка системы Квашневского модели 1883 г. не прошла войсковых испытаний. В испытаниях однозарядными выстрелами участвовала каждая 10-я винтовка, а стрельбою с применением магазина – 100 винтовок. 17 января 1885 г. взорвался патрон в магазине после выстрела вторым патроном в винтовке под заводским № 30078. Перед этим винтовка выдержала 36 выстрелов. 25 января 1885 г. взорвалась еще одна винтовка под заводским № 30415. Патрон в винтовке воспламенился после 7-го выстрела, перед этим она выдержала 63 выстрела. В результате этих взрывов «…винтовки сильно пострадали; стрелки же получили ничтожные ожоги на лбу и на левой руке… приклад удерживался на своем месте только хвостовым винтом. Крышка магазинного окна была оторвана… Магазинная трубка лопнула и развернута на протяжении, равном приблизительно длине одного патрона»5. Специалистами комиссии было установлено, что взрыв происходил из-за того, что патрон при отдаче винтовки ударялся своим капсюлем о пулю патрона, лежавшего в лотке подающего рычага, и тот факт, что стрелки не сильно пострадали при взрыве патронов, посчитали счастливой случайностью. В результате указанных происшествий, выявивших небезопасность конструкции винтовки Квашневского модели 1883 г., комиссия решила прекратить работу над ней.
Процесс разработки и испытания винтовки системы Квашневского демонстрирует неторопливую и размеренную работу специалистов оружейного отдела Артиллерийского комитета по выбору новой магазинной системы для переделки 4,2-линейных винтовок системы Бердана обр. 1870 г., при которой одна винтовка испытывалась целых два года. Предварительные испытания винтовка Квашневского проходила с мая по конец сентября 1883 г., а к войсковым испытаниям была допущена лишь в январе 1885 г. Такой длительный временной отрезок может свидетельствовать об отсутствии необходимости проводить перевооружение какими-либо сверхбыстрыми темпами. Необходимо отметить, что переделочная винтовка Квашневского была лишь одной из многих магазинных винтовок, рассмотренных и испытанных комиссией в середине 1880-х гг. Конечно, было бы целесообразно не растягивать изучение и испытание одной винтовки на столь длительный период, а завершить этот процесс за полгода, тем более, что винтовка Квашневского вплоть до войсковых испытаний считалась перспективной.
Важнейшим итогом испытаний винтовки системы Квашневского стал отказ комиссии от рассмотрения и испытаний подствольных магазинов, в которых патроны центрального воспламенения располагались друг за другом и подавались из магазина пружиной – до тех пор, пока не будет придуман механизм предохранения воспламенения патронов из-за их взаимного столкновения в магазине. К слову, решая аналогичную проблему, американские оружейники пошли по другому пути. Они «…сконструировали гильзу с капсюлем очень малого диаметра, капсюль при этом несколько более обыкновенного утоплен в шляпке… Подобные патроны центрального огня оказались вполне безопасными в подствольных и других трубчатых магазинах»6. После прекращения испытаний винтовок с подствольными магазинами перспективной моделью стала считаться магазинная винтовка системы С.И. Мосина, разрабатывавшаяся им в 1884–1887 гг. и имевшая магазин в прикладе, где патроны располагались в наиболее безопасном порядке – друг над другом со смещением уступом вперед (реечно-прикладный магазин с косорасположенными патронами).
1 Архив ВИМАИВиВС. Ф. 4. Оп. 39/6. Д. 116. Л. 98 об.
2 Там же. Л. 99.
3 Там же. Л. 129 об.
4 Там же. Л. 229.
5 Там же. Л. 417 об. – 418.
6 Маркевич В.Е. Ручное огнестрельное оружие. СПб.: Изд-во Полигон, 1995. С. 328.
