Артиллерийские боеприпасы и приборы периода Первой мировой войны (В коллекциях Военно-исторического музея артиллерии, инженерных войск и войск связи), Рябухин И.В. (Санкт-Петербург)


Министерство обороны Российской Федерации Российская Академия ракетных и артиллерийских наук Военно-исторический музей артиллерии, инженерных войск и войск связи Война и оружие Новые исследования и материалы Труды Четвертой Международной научно-практической конференции 15–17 мая 2013 года

Часть IV
Санкт-Петербург
ВИМАИВиВС 2013
© ВИМАИВиВС, 2013
© Коллектив авторов, 2013

В КАНУН очередной годовщины начала Первой мировой войны 1914–1918 гг. мы вспоминаем не только о тех страницах истории, которые повествуют о малоизвестных трагических событиях, но и о факторах и причинах, побудивших военную науку двигаться вперед и находить пути и способы расширять производство.

Как известно, война началась между 8 европейскими государствами (Германия, Австро-Венгрия и противостоящие им Великобритания, Франция, Россия, Бельгия, Сербия и Черногория), постепенно вовлекла в свою орбиту 38 государств с населением свыше 1,5 миллиарда человек. За годы войны в армию было мобилизовано около 70 миллионов человек, произведено огромное количество военной продукции. Количество вооружения, произведенного за годы Первой мировой войны основными воюющими странами приведено в табл. 1.

Табл. 1


Из таблицы видно, что Россия, одна из богатейших людскими и природными ресурсами стран, по сравнению с представленными в таблице странами выглядит не самым лучшим образом в вопросах готовности к войне. Зато по потерям личного состава Россия занимает первое место – 2,3 миллиона человек.

Политические изменения внутри стран и взаимоотношения между воюющими сторонами, победы и поражения на различных театрах военных действий, а также ход сражений нас не будут интересовать в рамках настоящей статьи. Предметом нашего рассмотрения являются технические изменения в области вооружений, конкретно – артиллерийского вооружения, чем они вызваны и каковы итоги.

Прежде всего следует обратить внимание на появление в предвоенное время новых видов вооружения, в том числе самолетов, танков, механических средств передвижения, минометов и т.п. Претерпели изменения приемы ведения боя. Проводились усовершенствования существующих и велись активные поиски новых разработок по внедрению научных достижений в военную область.

Европейские государства заранее готовились к войне: активизировалась работа по выпуску необходимой военной продукции, готовились кадры, разрабатывались планы и уточнялись мобилизационные ресурсы. Набирала обороты «военная машина»: активно внедрялись научные подходы к решению военных вопросов (подготовка театра военных действий, совершенствование стратегии и тактики ведения боевых действий и др.), к разработке и созданию новых образцов вооружения, к подготовке кадров.

Следует отметить, что подготовке к Первой мировой войне предшествовало широкое развитие, начиная со 2-й половины XIX века, артиллерийской науки, особенно внутренней и внешней баллистики, теории стрельбы, теории основания устройства материальной части, взрывчатых веществ и порохов. В России большой вклад в эти области науки внесли русские ученые-артиллеристы Н.В. Маиевский, П.М. Альбицкий, А.В. Гадолин, Д.К. Чернов, Н.В. Калакуцкий, А.С. Лавров, Н.А. Забудский и ряд других. В 1872–77 гг. талантливый русский изобретатель В.С. Барановский создал 2,5-дюймовую скорострельную пушку; капитан Л.Н. Гобято в 1904 г. реализовал идею создания миномета, С.О. Макаров разработал конструкцию особых бронебойных снарядов с баллистическим наконечником из тигельной и хромистой стали; во Франции Пюто и Дюпор в 1892 г. изобрели 75 мм пушку с независимой линией прицеливания, в 1894 г. Вьель изобрел медленно горящий бездымный порох. В России была создана в 1909 г. первая звукометрическая станция. Ученые некоторых других стран вели не менее активную работу и внесли весомый вклад в общее развитие артиллерии.

В результате совместных усилий ученых на рубеже XIX–XX веков сформировались определенные критерии в вопросах разработки военной техники. Так, в вопросах проектирования артиллерийских систем утвердились следующие критерии:

1) унитарный патрон (позже уточнены калибры орудий, после которых предусматривалось раздельно гильзовое или картузное заряжания);

2) быстродействующий затвор (открывание, заряжание, производство выстрела, извлечение гильзы и закрывание затвора);

3) возможность одновременного выполнения заряжания и наводки;

4) безоткатность (неподвижность) при выстреле системы;

5) несбиваемость прицельной линии после выстрела;

6) единый снаряд – шрапнель;

7) наличие щитового прикрытия;

8) прицельные приспособления должны выполнять и функции квадранта (т. к. квадрант служил для определения увода линии прицеливания орудия от горизонтального положения по оси цапф и придания стволу угла возвышения относительно горизонта).

При полном или частичном соответствии с этими техническими требованиями основными воюющими странами были созданы и приняты на вооружение до начала Первой мировой войны следующие скорострельные орудия, наиболее полно удовлетворявшие требованиям войск – см. табл. 2.

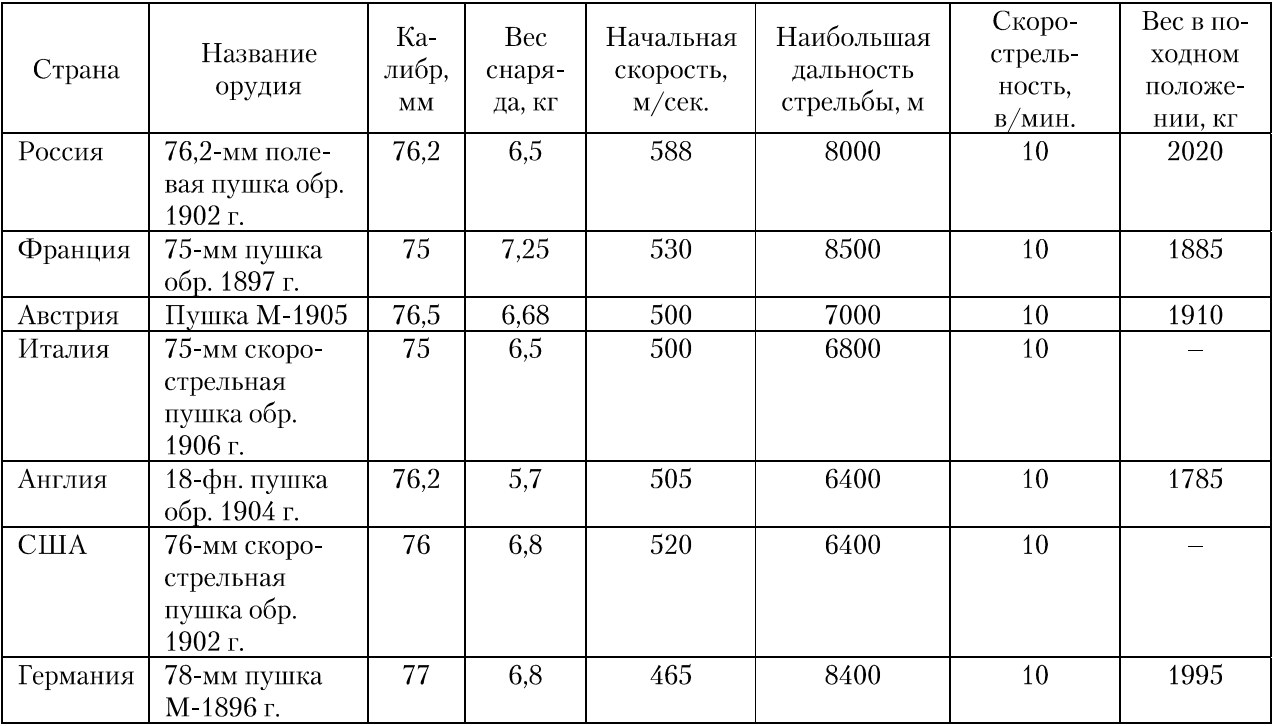

Табл. 2


Данные этой таблицы показывают, что задача создания скорострельного полевого орудия во всех странах была разрешена почти одинаково, если не касаться деталей устройства, а принимать во внимание боевые характеристики.

Е.З. Барсуков, известный ученый-артиллерист, автор книги «Русская артиллерия в мировую войну» (М., 1938–40 гг.), писал: «Есть, однако, не очень резкие различия и в этих характеристиках, объясняемые некоторыми оттенками или особенностями во взглядах».

Приведем для примера некоторые из отличий.

«Во Франции выбрали наиболее тяжелый снаряд, вследствие чего при выбранной начальной скорости снаряда получалась довольно крутая траектория на малых расстояниях, но менее крутая на больших. Могущество снаряда увеличивалось. Благодаря почти полной несбиваемости линии прицеливания скорострельность наивысшая в ряду других систем. Кроме того, в этой системе впервые введено разделение вертикальной наводки между двумя наводчиками: один придавал угол места цели (тогда называли «угол местности») и выполнял боковую наводку, второй придавал угол прицеливания. Достигалось это устройством двойного подъемного механизма – «независимой линии прицеливания». Одним механизмом придавался угол места цели, а другим (правым) угол прицеливания. 75-мм французская скорострельная пушка представляет собой образец глубокой продуманности во всех отношениях и деталях. На ней же был впервые (после Барановского) установлен оптический прицел в виде коллиматора с угломером с делениями в 1/6400 окружности.

В Германии приняли калибр несколько больший, чем в других странах, с тем что, если их снаряды попадут во время войны в руки противника, он не мог бы их использовать. В случае же, если снаряды противника попадут в руки немцев, их можно использовать, нагнав новые пояски».

Артиллерийские системы в отношении устройства однотипных механизмов во всех видах артиллерийских орудий имеют сходную конструкцию, различаясь размерами и деталями. Важнейшими отличиями скорострельных систем от дальнобойных является следующее:

1. Введены унитарные патроны для пушек;

2. Введены быстродействующие затворы;

3. Приняты оптические панорамные, дуговые прицелы;

4. Введены противооткатные устройства для соединения ствола с лафетом;

5. Понижена линия огня орудия, увеличена длина лафета, введены сошники для повышения устойчивости орудия;

6. Введен поворотный механизм с небольшим, однако, углом поворота (не более 8°);

7. Механизмы наводки приняты с большой передачей, быстро и легко действующие;

8. Приняты щиты для защиты орудийного расчета.

Благодаря этим мерам была достигнута большая скорострельность (до 12–15 выстрелов в минуту).

В вопросах разработки требований к боеприпасам были также сформулированы определенные технические требования:

1. Увеличение дальности стрельбы;

2. Улучшение кучности стрельбы;

3. Повышение эффективности снарядов;

4. Улучшение характеристик метательного и боевого зарядов;

5. Повышение надежности взрывателей и трубок.

К началу Первой мировой войны на вооружении артиллерии всех армий состояли главным образом фугасные снаряды и шрапнели. В германской артиллерии на вооружении стояли, кроме того, осколочные гранаты для стрельбы по живой силе, зенитные шрапнели и дистанционные гранаты для стрельбы по самолетам.

Кстати сказать, о последствиях появления в начале века летательных аппаратов над полем боя в России не задумывались до 1914 г., несмотря на объявленную и медленно внедряемую реорганизацию русской армии в 1910 г.

Появление танков в сражениях Первой мировой войны потребовало от конструкторов создания противотанковых орудий. Для борьбы с танками во Франции и Германии были созданы первые 37-мм противотанковые пушки. Но соревнование брони и бронебойного снаряда началось гораздо раньше с появлением в шестидесятых годах XIX в. в военно-морских флотах бронированных судов. Первый бронебойный снаряд, отлитый из закаленного чугуна по методу русского ученного Д.К. Чернова и имеющий специальный (бронебойный) наконечник С.О. Макарова из вязкой стали, был изготовлен в России, затем бронебойные снаряды стали изготовлять из пудлинговой стали. При стрельбе на полигоне в 1897 г. бронебойный снаряд с наконечником из 152-мм пушки пробил броневую плиту толщиной 254 мм. К концу XIX в. бронебойные снаряды с наконечниками С.О. Макарова были приняты на вооружение артиллерии всех европейских государств. Первые бронебойные снаряды изготавливались сплошными, однако впоследствии они снаряжались взрывчатым веществом.

31 мая 1915 г. немцы успешно провели газовую атаку против частей 2-й русской армии под Варшавой. В ночь на 13 июля 1917 г. немцы применили артиллерийские снаряды «желтый крест», начиненные сильнодействующим отравляющим веществом, и вывели из строя около 2,5 тысяч солдат Антанты. Англичане окрестили немецкое отравляющее вещество «горчичным газом», а французы – «ипритом», по названию города Ипр, где оно было впервые применено. Итогом применения химических ОВ в первой мировой войне было отравление в разной степени нескольких миллионов людей.

В русской армии верховное командование относилось к использованию ОВ отрицательно. Однако, под впечатлением газовой атаки, произведенной немцами в районе Ипра, а также в мае на Восточном фронте оно было вынуждено изменить свои взгляды. В России в 1916 г. официально появились 76-мм химические снаряды.

В коллекции музея хранятся боеприпасы различных артиллерийских систем отечественного и иностранного производства стран-участниц Первой мировой войны. В музее хранятся 82 снаряда осколочного и фугасного типов и 70 гранат-шрапнелей, в том числе германские, французские, английские и австро-венгерские.

В период войны на вооружении стран-участниц сражений было большое количество различных по калибрам артиллерийских орудий. Так, Австрия имела 3 вида принятых на вооружение артиллерийских систем, Великобритания – 10, Германия – 9, Италия – 2, Россия – 50, Франция – 8.

В связи с тем, что в конце 90-х годов XIX в. во всех европейских государствах начались работы по перевооружению полевой артиллерии скорострельными пушками и гаубицами, были выработаны общие требования к дистанционным трубкам.

1. Дистанционное действие трубки должно соответствовать до 5000 м по дальности.

2. Точность установки – «не должна превышать одного деления прицела» – определилась из условия действительности поражения целей и соответствовала 40 м.

3. Возможно меньший вес, необходимый для увеличения полезной нагрузки шрапнели; вследствие этого почти во всех государствах крупные части трубок стали делать из алюминия или из его сплавов.

4. Возможность установки на «картечь», при которой стрельба шрапнелью предусматривалась для отражения ближней атаки. С такой установкой трубки сдавались в войска: заряжание орудия в момент атаки не должно быть сложнее заряжания картечью. Это требование было обусловлено тем, что для упрощения боевых комплектов предполагалось отказаться от картечи.

5. Подготовка трубки к выстрелу должна заключаться, по возможности, только в установке дистанционной части на требуемое деление. Вынимание чеки, а также ослабление и зажатие головной гайки, применявшееся в прежних трубках и замедлявшее стрельбу, необходимо было устранить.

6. Дистанционная часть, установленная на определенное деление, должна в момент выстрела автоматически застопориться в этом положении.

7. Возможность установки «на удар».

8. Для ускорения точной установки трубки должно быть предусмотрено применение автоматического ключа.

Русские дистанционные трубки до 1900 г.

До 1891 г. в России были выработаны трубки только дистанционного действия. Не касаясь всех переходных типов, рассмотрим лишь состоявшие на вооружении образцы.

1. 12-сек. трубка образца 1880 г. с плоской головкой и отдельным боевым винтом. Стебель трубки латунный, дистанционное кольцо из сплава олова с сурьмой. Латунный штампованный навинтной колпак. Трубка заменила 10-сек. трубку для полевых шрапнелей.

2. 10-сек. трубка образца 1887 г. для 2,5-дюйм. горных пушек 1883 г. – первая латунная трубка с внутренним боевым винтом. По этому же типу немного позже была разработана 12-сек. трубка образца 1887 г. к полевым шрапнелям. В 1907 г. этот же тип трубки с   небольшими изменениями был принят к шрапнелям для морских десантных пушек.

3. 16-сек. трубка образца 1888 г. По этому же типу были разработаны 12-сек. дистанционные трубки образца 1888 г. для полевой артиллерии.

4. 12-сек. трубка образца 1891 г. – первая русская трубка двойного действия для шрапнелей к полевым пушкам. По этому же типу в 1887 г. разрабатывалась 28-сек. трубка двойного действия для шрапнелей к полевым мортирам. Ввиду неудачного действия эта трубка была заменена 28-сек. трубкой двойного действия образца 1896 г.

5. 8-сек. трубка двойного действия завода Норденфельда для 57-мм береговых пушек являлась первой трубкой с выпуском газов от горения состава под грибок в головной части. По этому же типу готовились 12-сек. трубки двойного действия образца 1894 г. для морских сегментных снарядов.

Германские трубки 1896 г.

Германия ранее других государств приняла новую материальную часть полевой артиллерии 1896 г., хотя и не скорострельную, но значительно усовершенствованную.

1. Трубка образца 1896 г. (Doppel Zunder 96) имела две дистанционные части, допускала установку до 5000 м и весила около 0,35 кг.

2. Трубки Dopp. Z. 96 и Dopp. Z. 96 n/А (фиг. 31) в несколько измененном виде применялись для шрапнелей и бризантных гранат (с запальным стаканом) во время мировой войны.

Французские трубки.

Франция еще около 1880 г. выработала основной тип трубки двойного действия для снарядов полевой артиллерии и для орудий крупных калибров, существенно отличающийся от трубок других государств. Французские трубки имели в общем одинаковое устройство и отличались только размерами.

1. Трубки образца 1889 г. для снарядов средних калибров до 155-мм включительно.

2. Трубки образца 1897 г. для шрапнелей 75-мм полевых пушек. Эти трубки различаются главным образом размерами и несущественными деталями устройства.

3. Трубки системы Шнейдера. Трубки этого типа изготовлялись с двумя дистанционными частями для 75-мм шрапнелей и имели время горения 33 сек. С двумя же частями увеличенного диаметра они горели до 45 сек. и применялись для снарядов средних калибров. Трубки с тремя дистанционными кольцами горели до 1 мин. и применялись для крупных снарядов.

Важное значение в дальнейшем развитии артиллерии имели научные достижения в области приборостроения в различных странах, а также уроки предшествующих войн (турецкие войны второй половины XIX в., англо-бурская война 1902 г., русско-японская война 1904 г. и балканские войны 1912 г.).

Принципиально важным шагом в приборостроении явилось создание немецкой оптико-механической фирмой Герц панорамы, получившей имя Герца. Панорама, разработанная по схеме швейцарца Корроди, соединила механическую часть угломерных приборов с оптической системой, обеспечив высокую точность измерений и хорошую надежность в эксплуатации.

С изобретением панорамы Герца в 1903 г. почти во всех государствах вводится прицел с панорамами, и этим, можно сказать, устанавливается полностью тип скорострельных орудий не только в полевой, но и в других видах артиллерии.

Другим важнейшим шагом в развитии артиллерии явилась разработка принципиально нового способа стрельбы – стрельба с закрытых огневых позиций. Эта работа велась с середины XIX в. и вызвала серию разработок угломерных приборов (прицельный угломер крепостной артиллерии, оптический угломер с прицельным зеркалом, наблюдательный треугольник, планшетный трансформатор, орудийный угломер к 76-мм пушке образца 1900 г., командирский угломер и целый ряд других приборов). В течение периода после русско-японской войны до принятия в 1909 г. на вооружение командирского угломера Михаловского-Турова в артиллерии царствовала угломерная анархия. Однако и этот прибор был лишь очередной ступенью в развитии артиллерийских приборов. Надолго закрепилась в войсках разработанная полковником Михаловским командирская буссоль и дополненная монокуляром Турова. Эта буссоль успешно применялась в течение Первой мировой войны, являясь почти единственным надежным прибором управления огнем, и долгое время без изменений состояла на вооружении Советской армии.

Русско-японская война выявила полное преимущество призменных биноклей над линзовыми (галилеевскими). С 1905 г. началось перевооружение русской полевой артиллерии новыми образцами призменных биноклей, и уже с середины 1905 г. оптическая мастерская Обуховского сталелитейного завода освоила производство призменных биноклей 6-кратного увеличения и разработала образцы биноклей 8- и 10-кратного увеличения.

Потребность в обеспечении сложной углоначертательной работы по привязке элементов боевого порядка обусловила появление в артиллерии стереотруб.

Введение новых приборов управления огнем артиллерии (бинокль, дальномер с одновременным принятием на вооружение орудийной панорамы) явилось завершением всех технических вопросов применения стрельбы с закрытых позиций.

Военно-исторический музей артиллерии, инженерных войск и войск связи свято хранит квадранты и другие угломерные приборы, дальномеры, буссоли, стереотрубы, бинокли, приборы подготовки исходных данных для стрельбы и управления огнем артиллерии, приборы звуковой разведки, радиолокационной разведки и целый ряд других приборов разведки, наблюдения и управления боем как символ памяти о научных и трудовых подвигах ученых и производственников, создавших прекрасные образцы этих приборов.
