37-мм снаряд Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

ТТХ снаряда
Калибр, дюйм/мм
1,45/37
Длина латунной гильзы
95 мм
вес гильзы
85 г.
Вес патрона
625—675 г
длина
167—169 мм
вес метательного заряда черный порох/бездымный
80 гр/ 33-38 гр

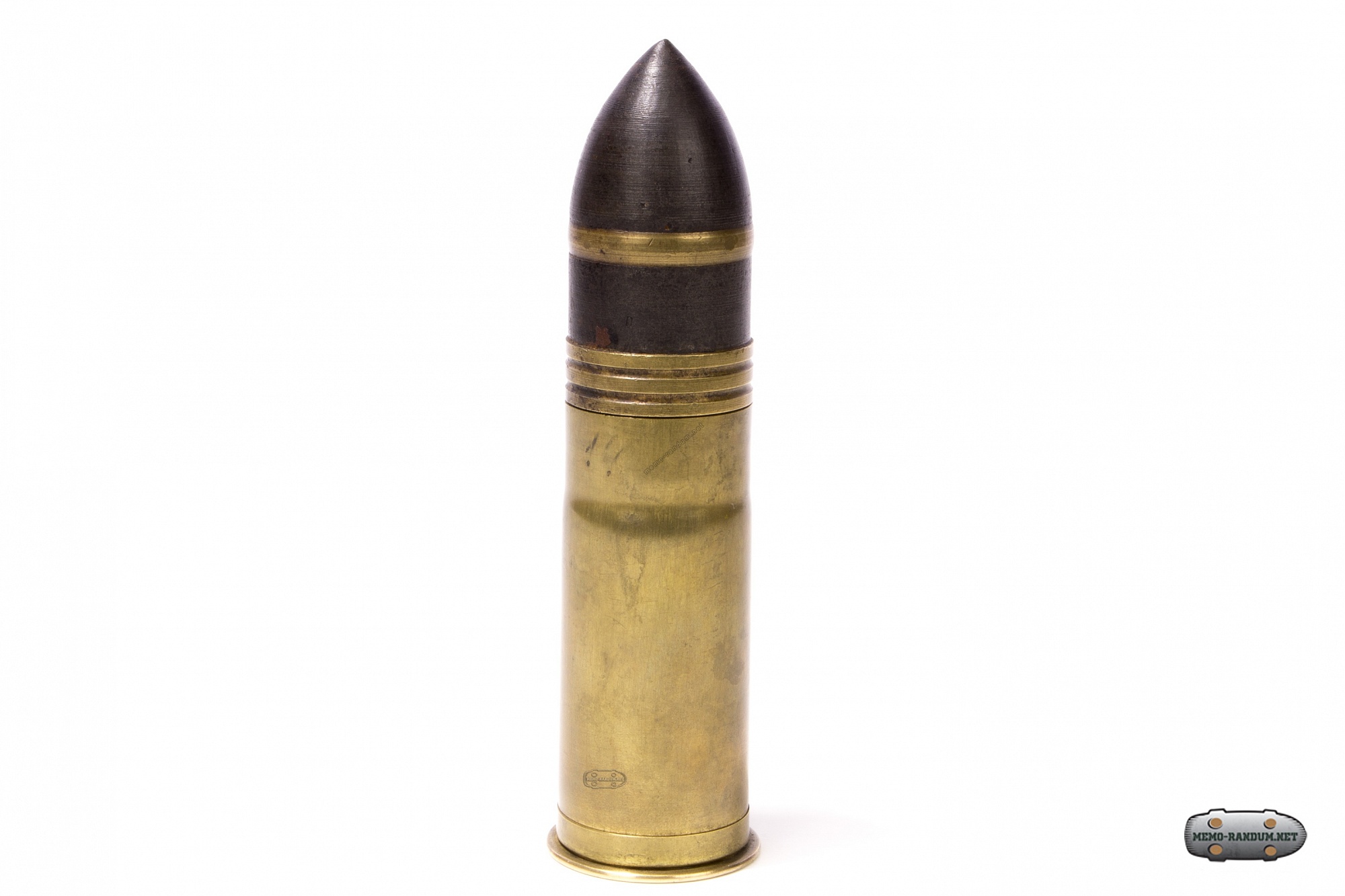

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

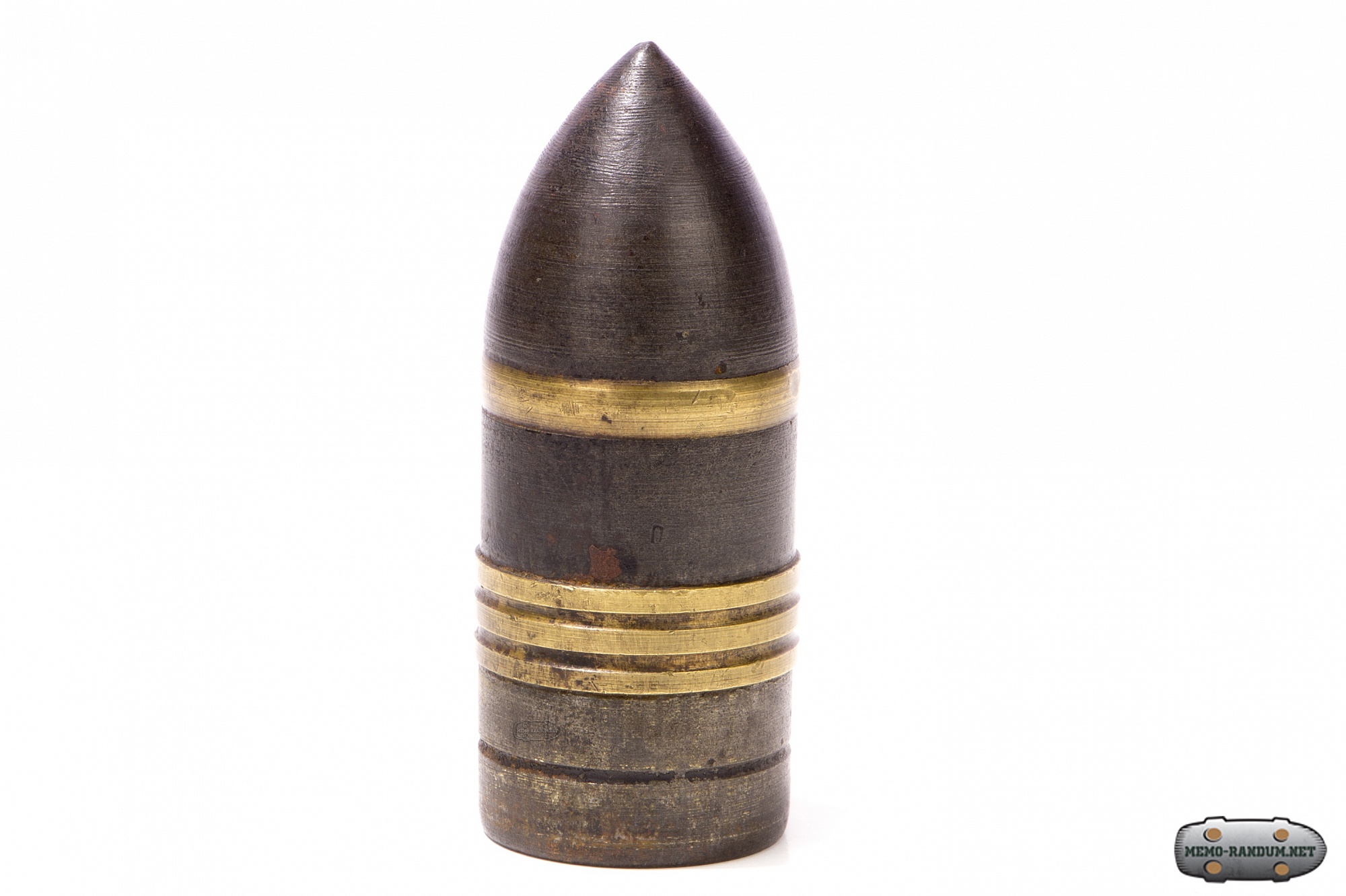

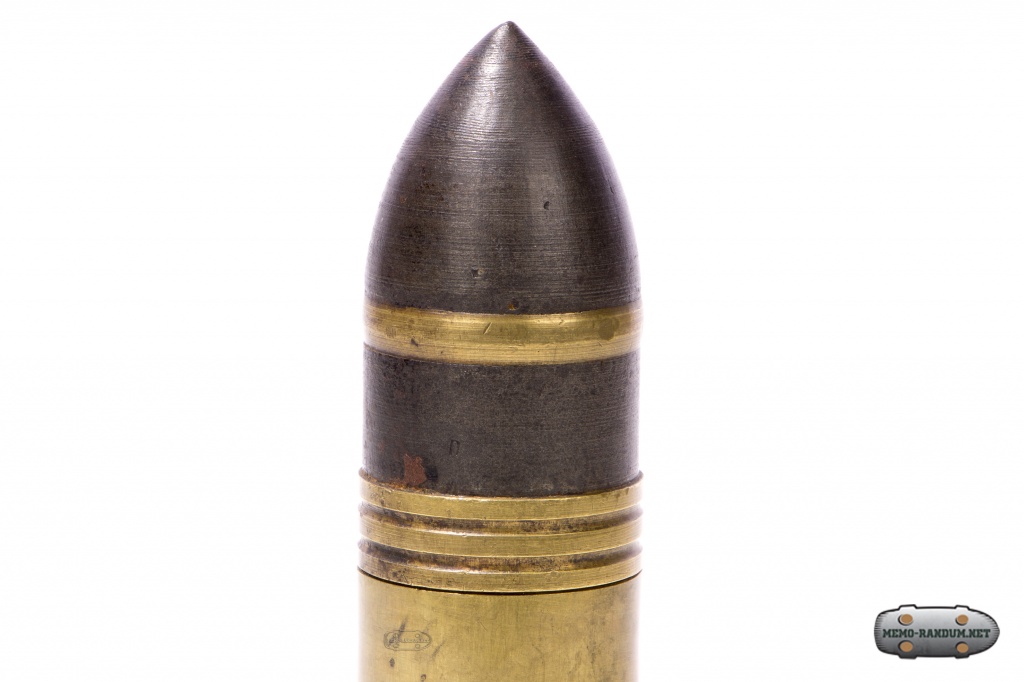

37-мм снаряд Гочкиса с чугунной гранатой Барановского

Гильза составная, завод Петра Барановского в С-Пб., 1890 год.


37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

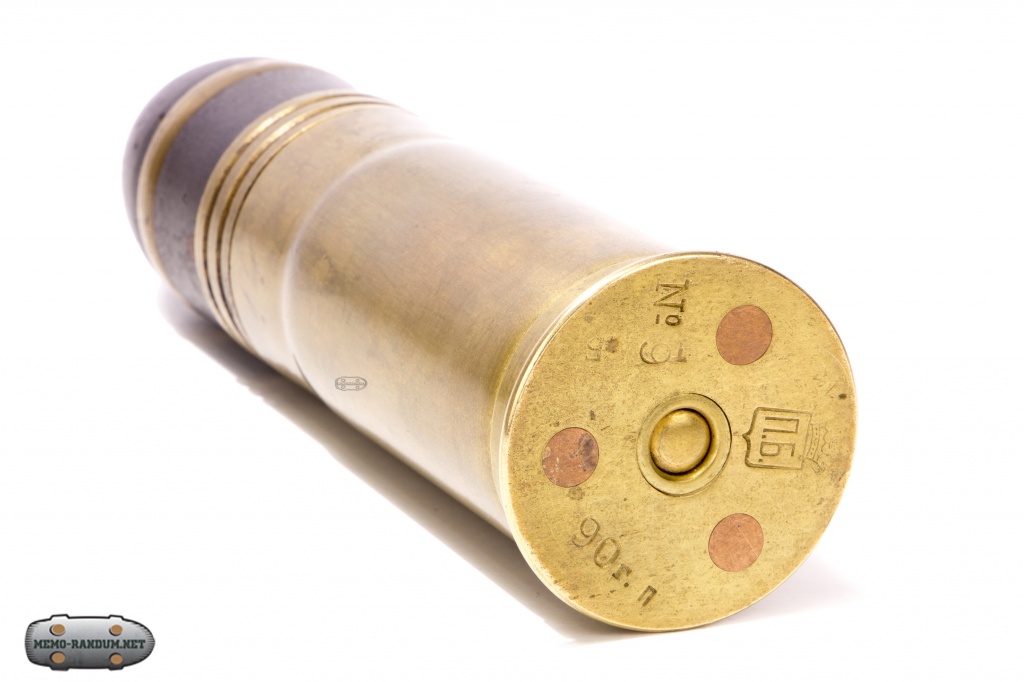

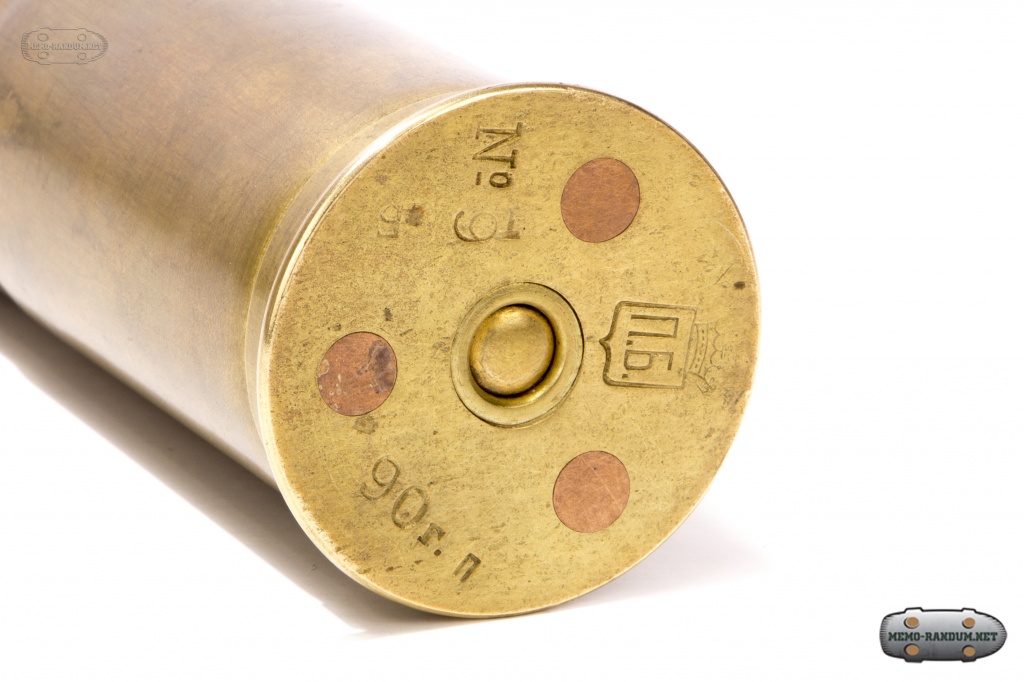

П.Б. - завод Петра Барановского в С-Пб

Пётр Викторович Барано́вский (1838 — 1896) — промышленник, разработчик артиллерийского вооружения.
В 1877 году вместе с Владимиром Степановичем Барановским основал в Санкт-Петербурге завод для производства артиллерийских трубок (взрывателей) и патронных гильз (впоследствии «Механический и гильзовый завод наследников П. В. Барановского», в настоящее время — ОАО «Компрессор»). Руководя заводом, продолжал совершенствовать артиллерийское вооружение.

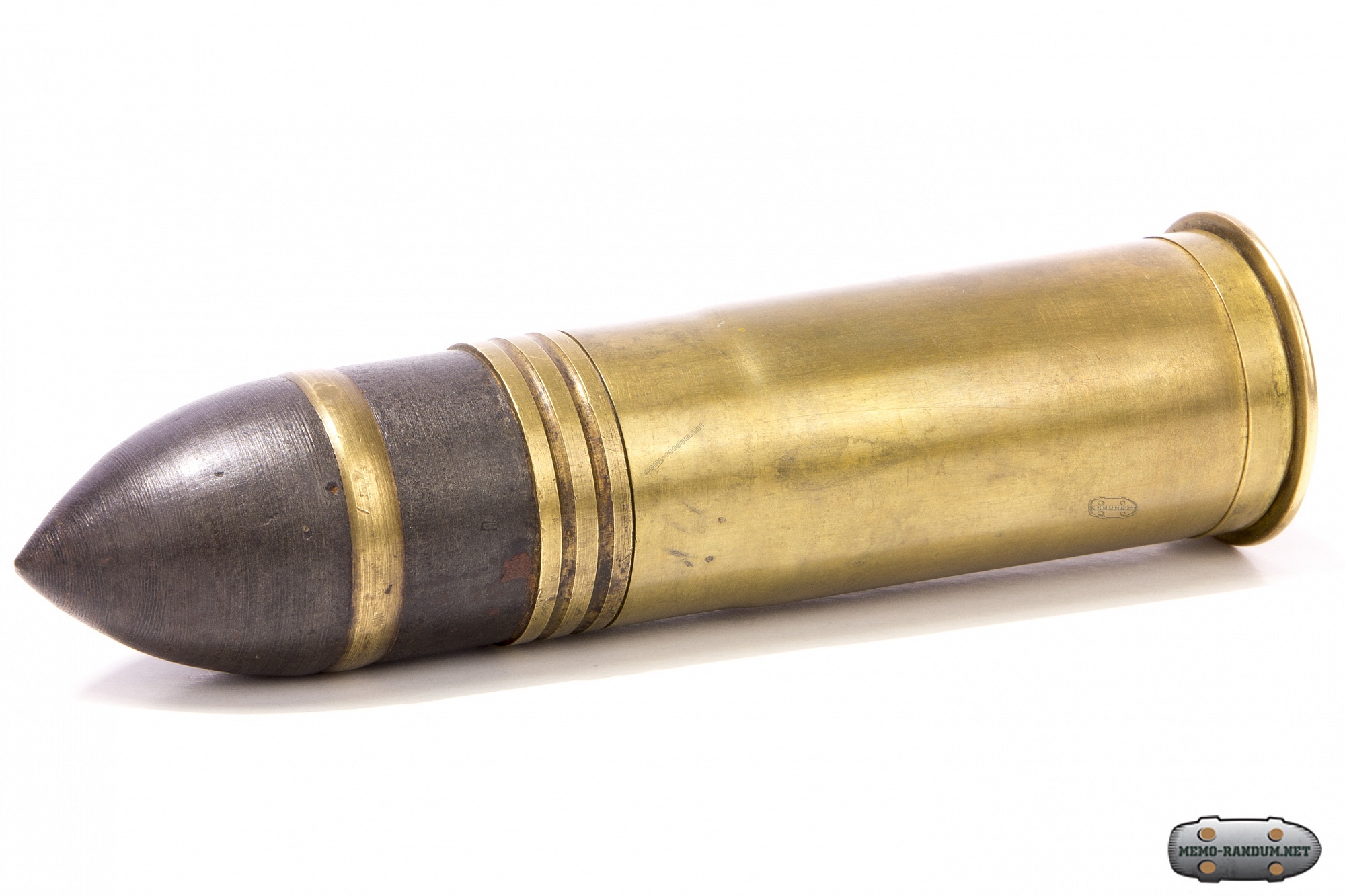

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

БАРАНОВСКОГО, П. В., наследников, механич. завод выполняет почти исключительно заказы воен. и морск. ведомств на пушечные гильзы,
 в 1885 г. заводу удалось впервые изготовить и цельнотянутые латунные гильзы, сначала по-прежнему с приклепанным стальным донышком (для 37-мм. и 47-мм. револьверных пушек Гочкиса).

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

Основными боеприпасами являлись унитарные выстрелы, разработанные и запатентованные самим Бенджамином Гочкиссом. Вес патрона составлял 625—675 г, длина 167—169 мм, первоначально они снаряжались метательным зарядом 80 г черного пороха, а позднее 33 — 38 г бездымного.

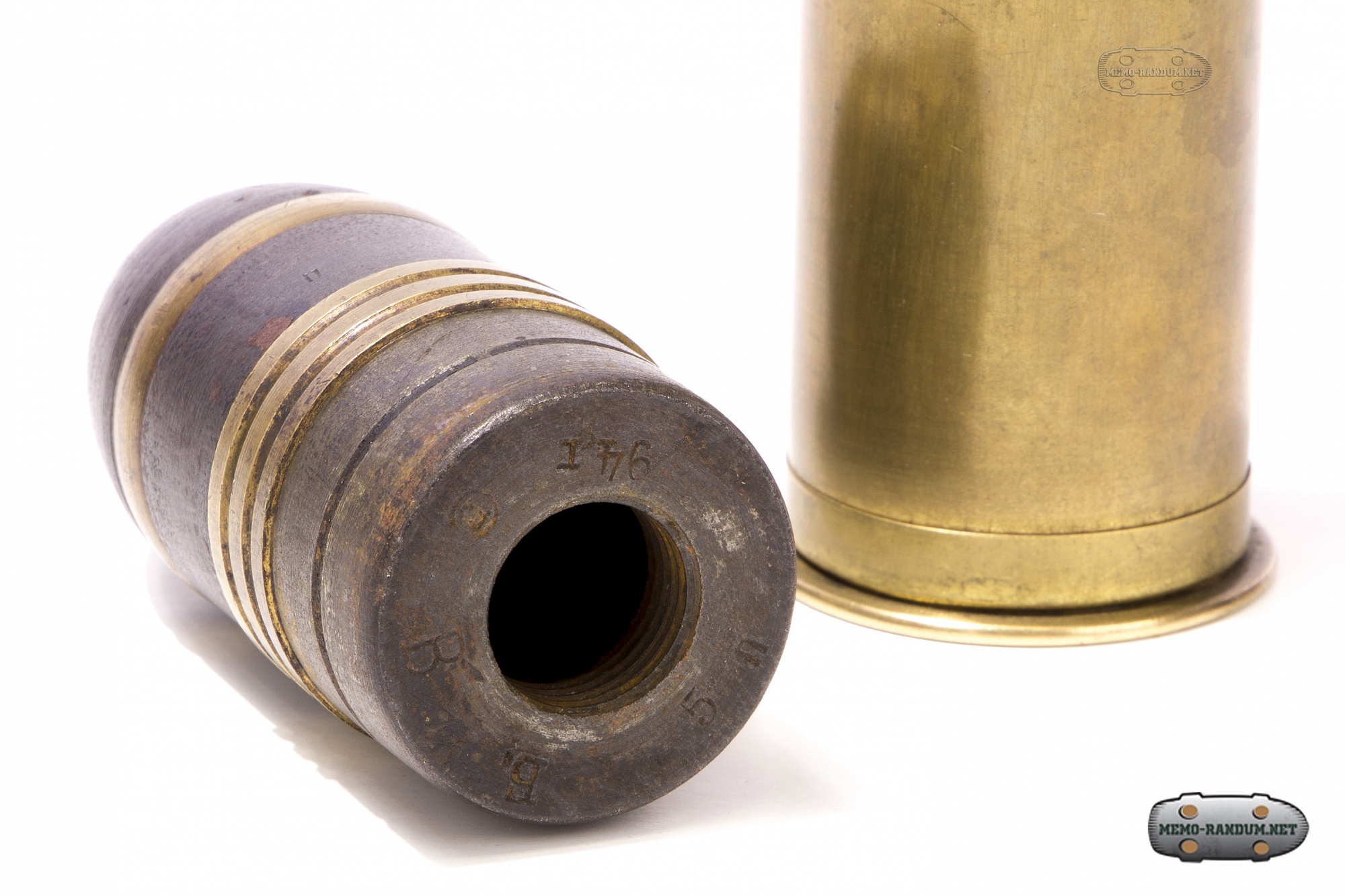

Фотография бронебойного снаряда с выкрученным донным взрывателем.

Фотография бронебойного снаряда с выкрученным донным взрывателем.

Длина латунной гильзы — 95 мм, вес 85 г. При стрельбе стандартным разрывным снарядом его начальная скорость составляла 442 м/с, что обеспечивало теоретическую дальность стрельбы 2778 м при угле возвышения ствола 11°. На вооружении британской армии состояли так же шрапнельные снаряды, укомплектованные стальной дробью, которые имели значительную убойную силу.

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

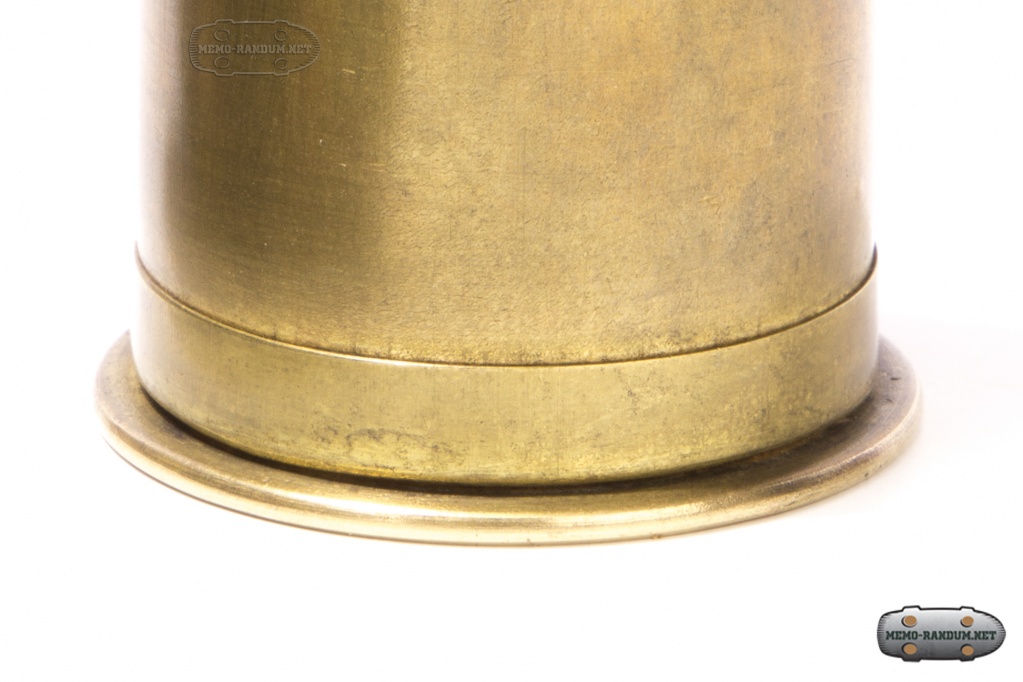

Место стыка в составной гильзе Гочкиса

Патроны морских орудий оснащались чугунными бронебойными или стальными фугасными снарядами весом 505 г. Бронебойные снаряды были недостаточно эффективны, поэтому их использование было минимально. Фугасные снаряды имели заряд 15 — 20 г дымного пороха и оснащались головным или донным взрывателем.

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г.

Вес взрывчатого вещества был относительно мал, поэтому нередко при подрыве снаряда у него лишь выбивало взрыватель, а корпус оставался целым и при взрывы не происходило образование осколков. В годы Первой мировой войны 37 мм снаряды от Гочкиса использовались в зенитном 37 мм орудии Максима.

37-мм снаряды Гочкиса с чугунной гранатой Барановского в составной гильзе 1890г. gif

Обзор 360

Тактико-технические характеристики 37 мм. пушек Гочкиса. (в морском варианте)
Калибр, дюйм/мм 1,45/37
Длина ствола, мм/клб 842/22,8
Длина нарезной части, мм 617
Крутизна нарезов, клб 30
Число нарезов 12
Глубина нарезов, мм 0,4
Вес орудия с замком, кг 32,8



Тактико-технические характеристики 37 мм. пушек Гочкиса. (в пехотном варианте)
Калибр, дюйм/мм 1,45/37
Длина ствола, мм/клб 842/22,8
Длина нарезной части, мм 617
Крутизна нарезов, клб 30
Число нарезов 12
Глубина нарезов, мм 0,4
Вес орудия с замком и лафетом, кг 300
Угол вертикальной наводки -
Угол горизонтальной наводки
