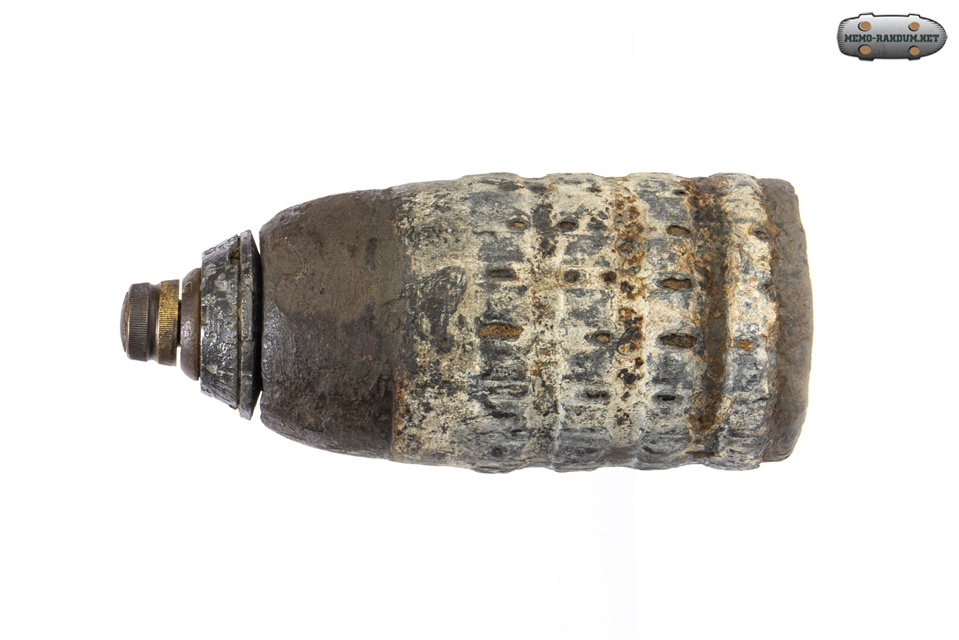

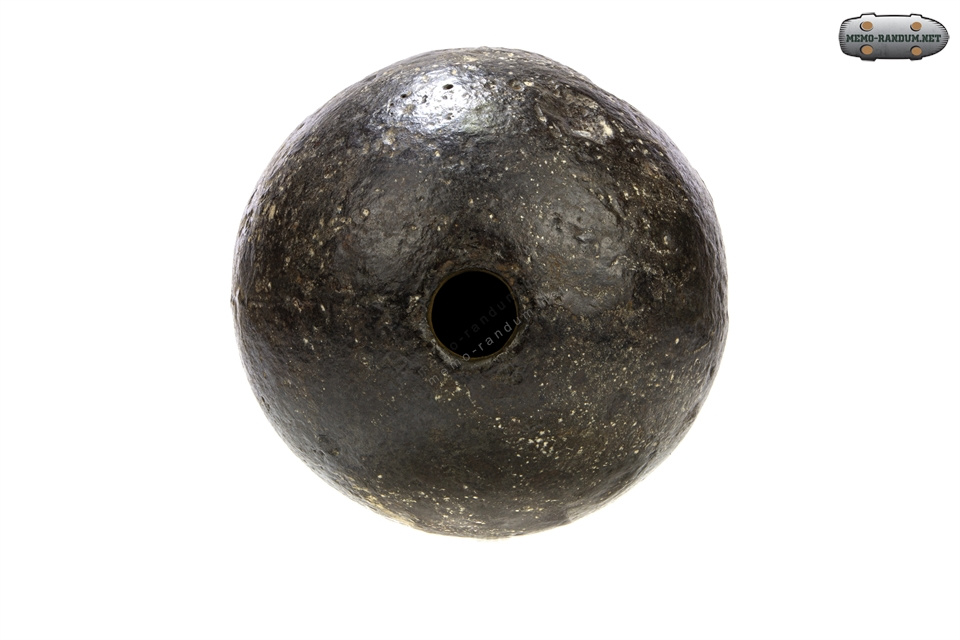

9 см шрапнельный снаряд обр. 1880 года. Германия.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

высота без взрывателя

167 мм

ширина основания

89 мм

Взрыватель

Zusammengesetzter Zunder

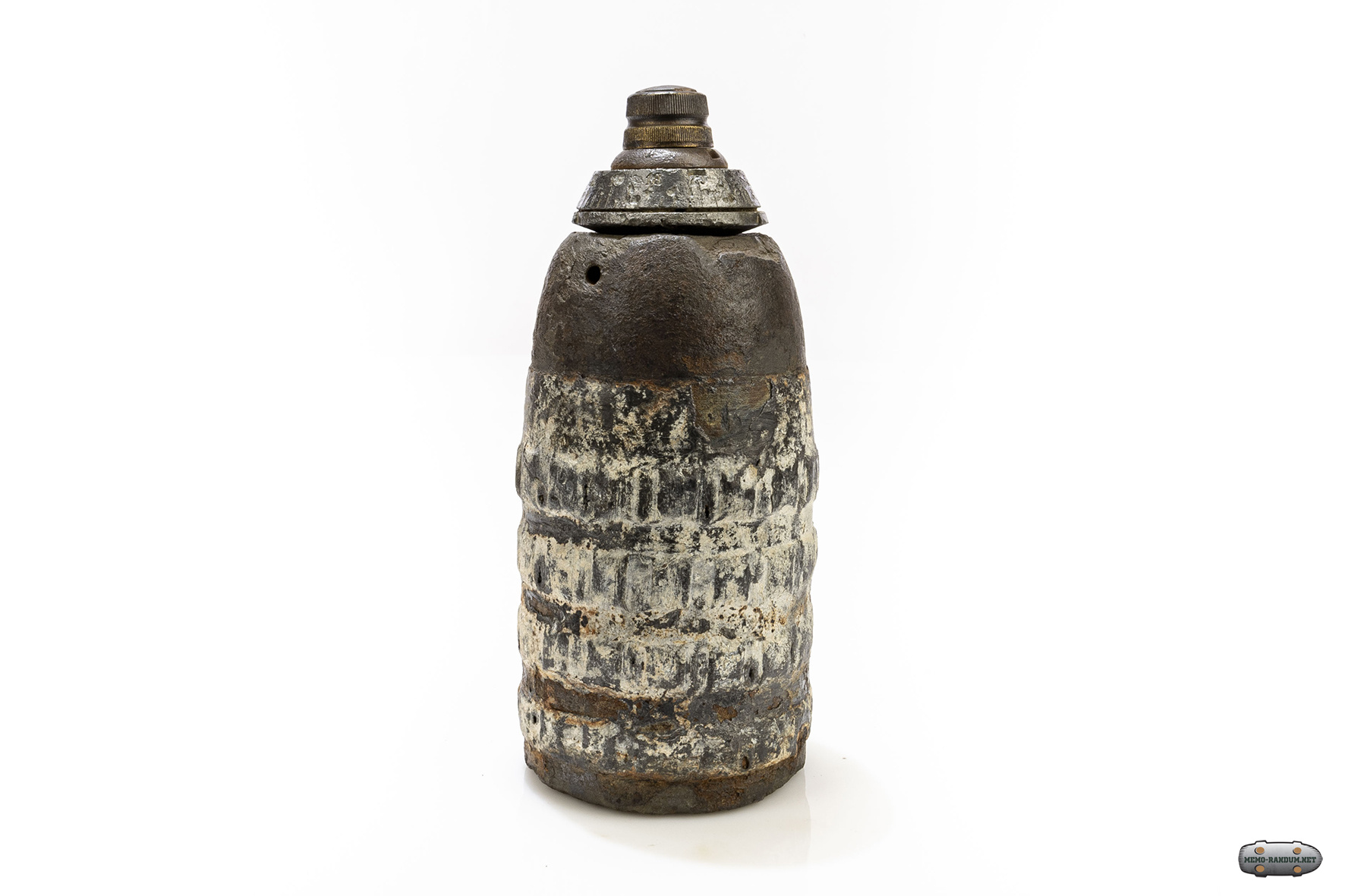

9 см шрапнельный снаряд обр. 1880 года. Германия.

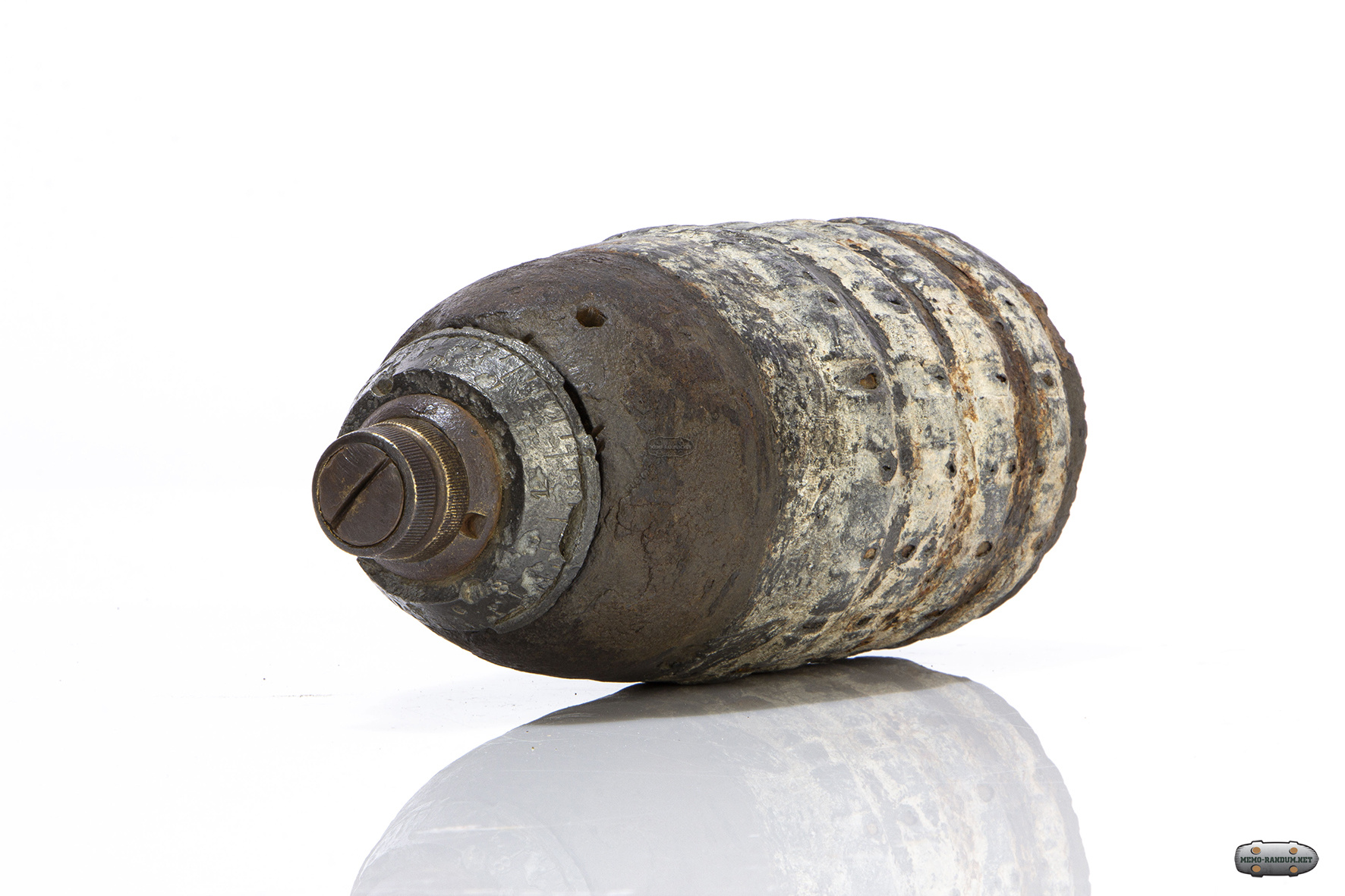

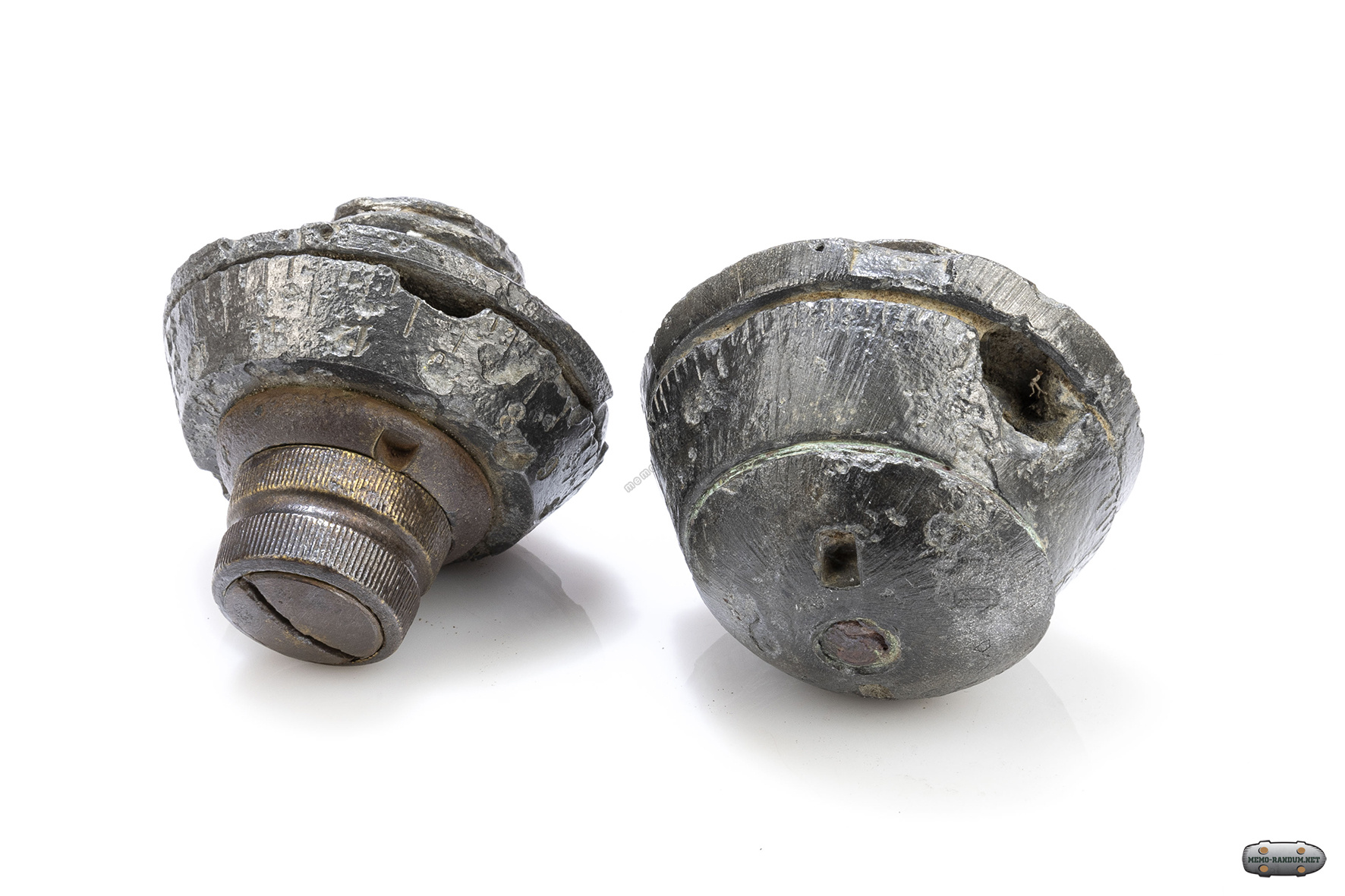

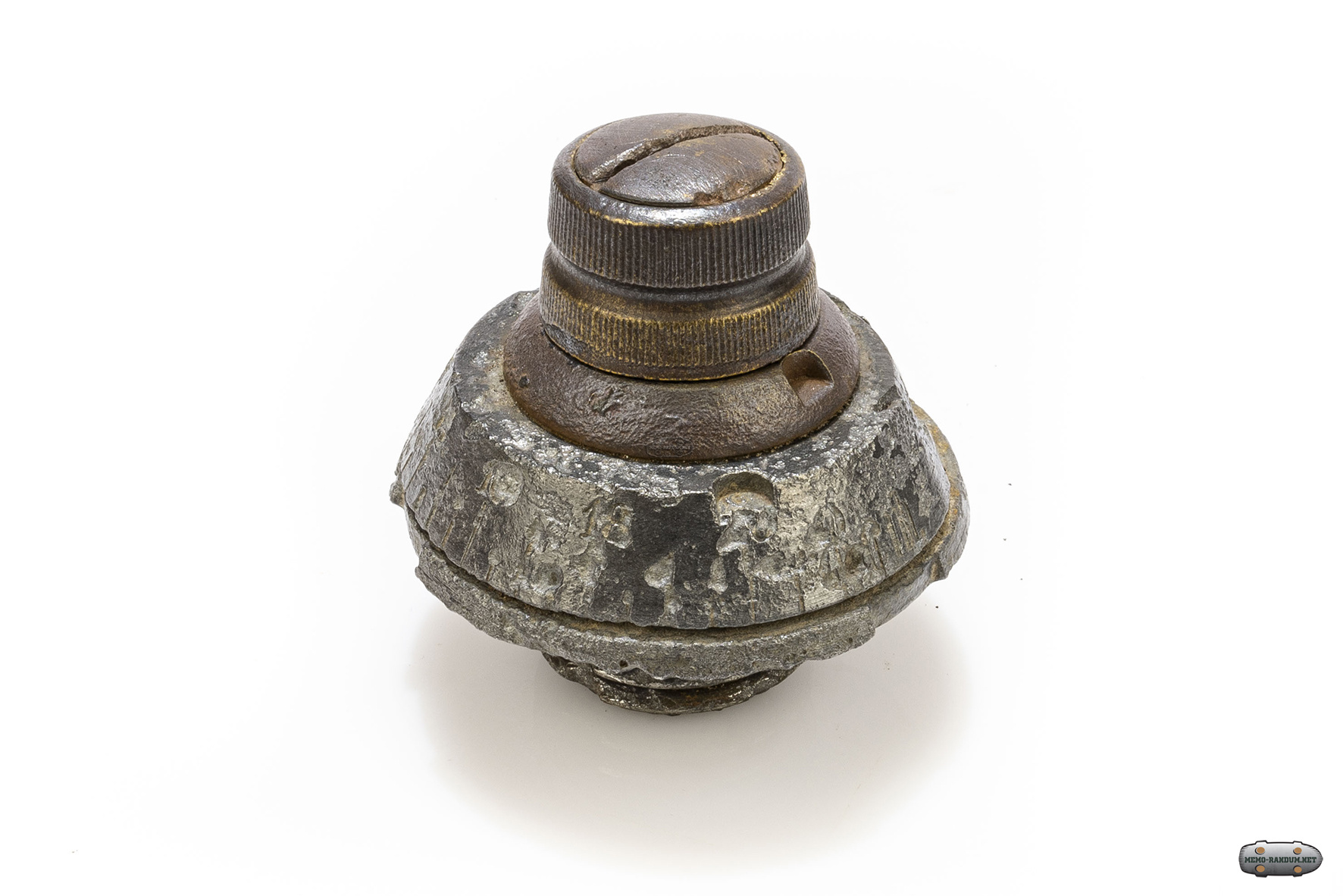

9 см шрапнельный снаряд обр. 1880 года. Германия. Взрыватель zusammengesetzter zunder

9 см шрапнельный снаряд обр. 1880 года. Германия. zeitzunder

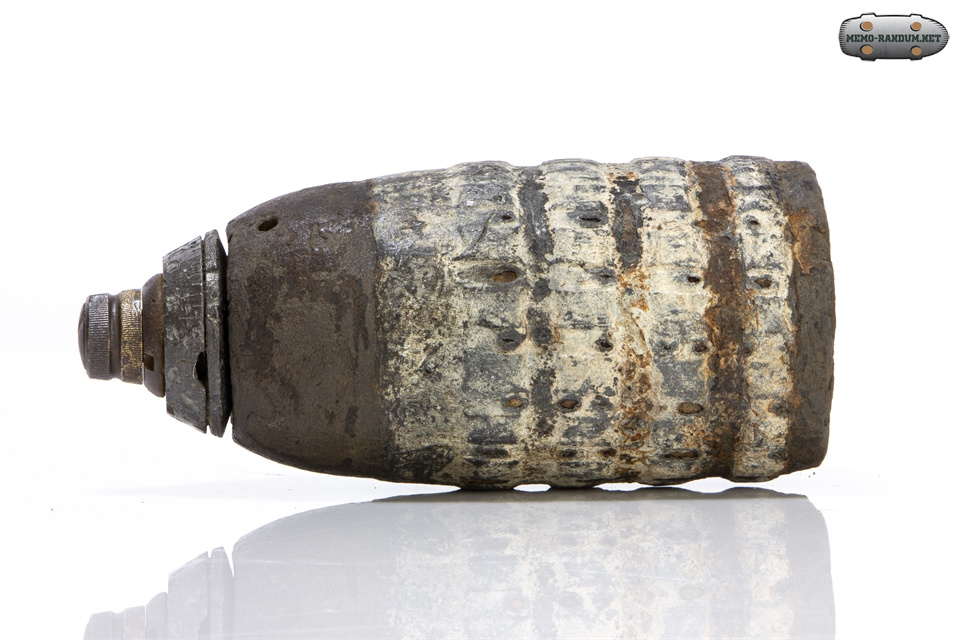

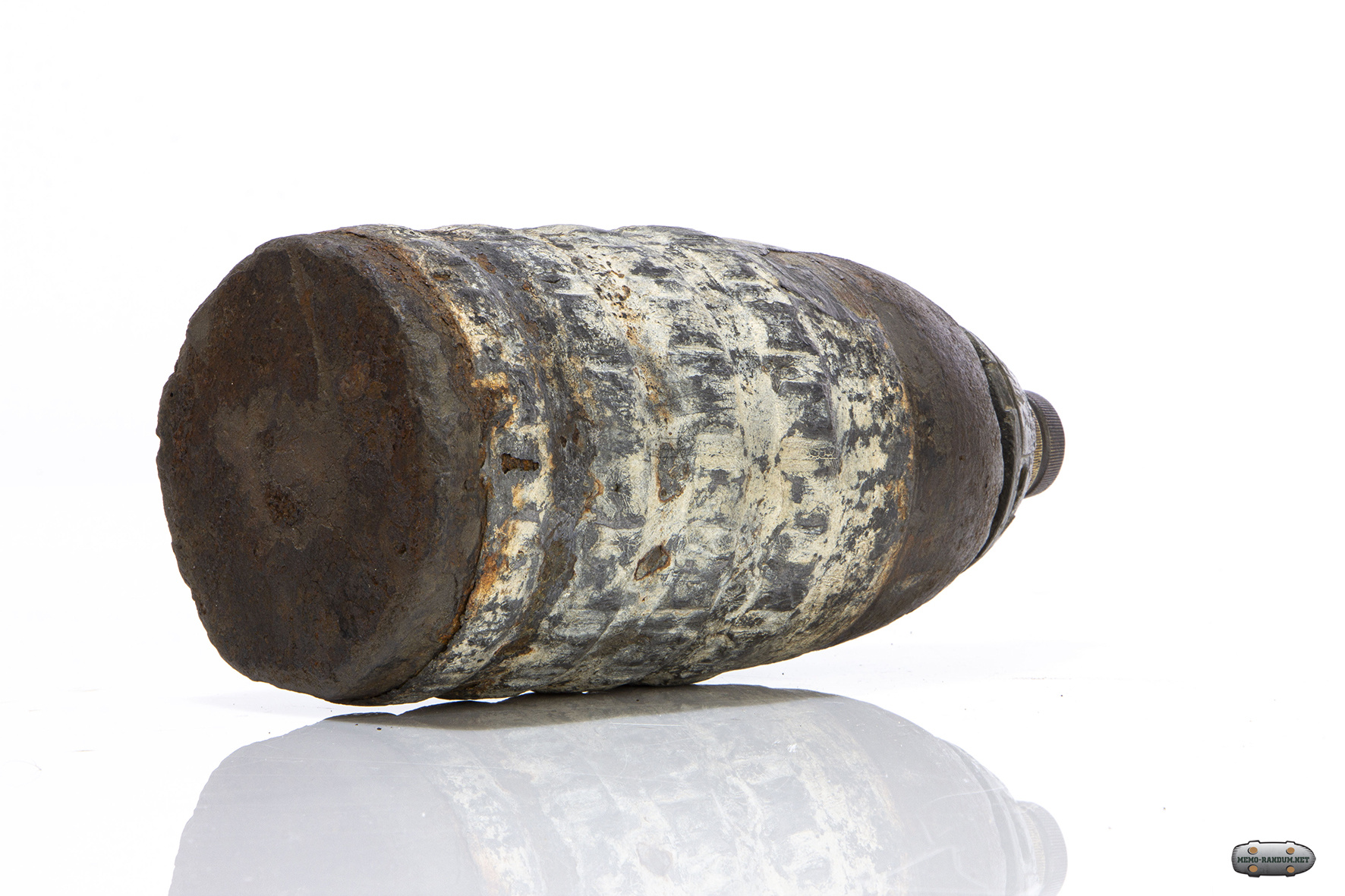

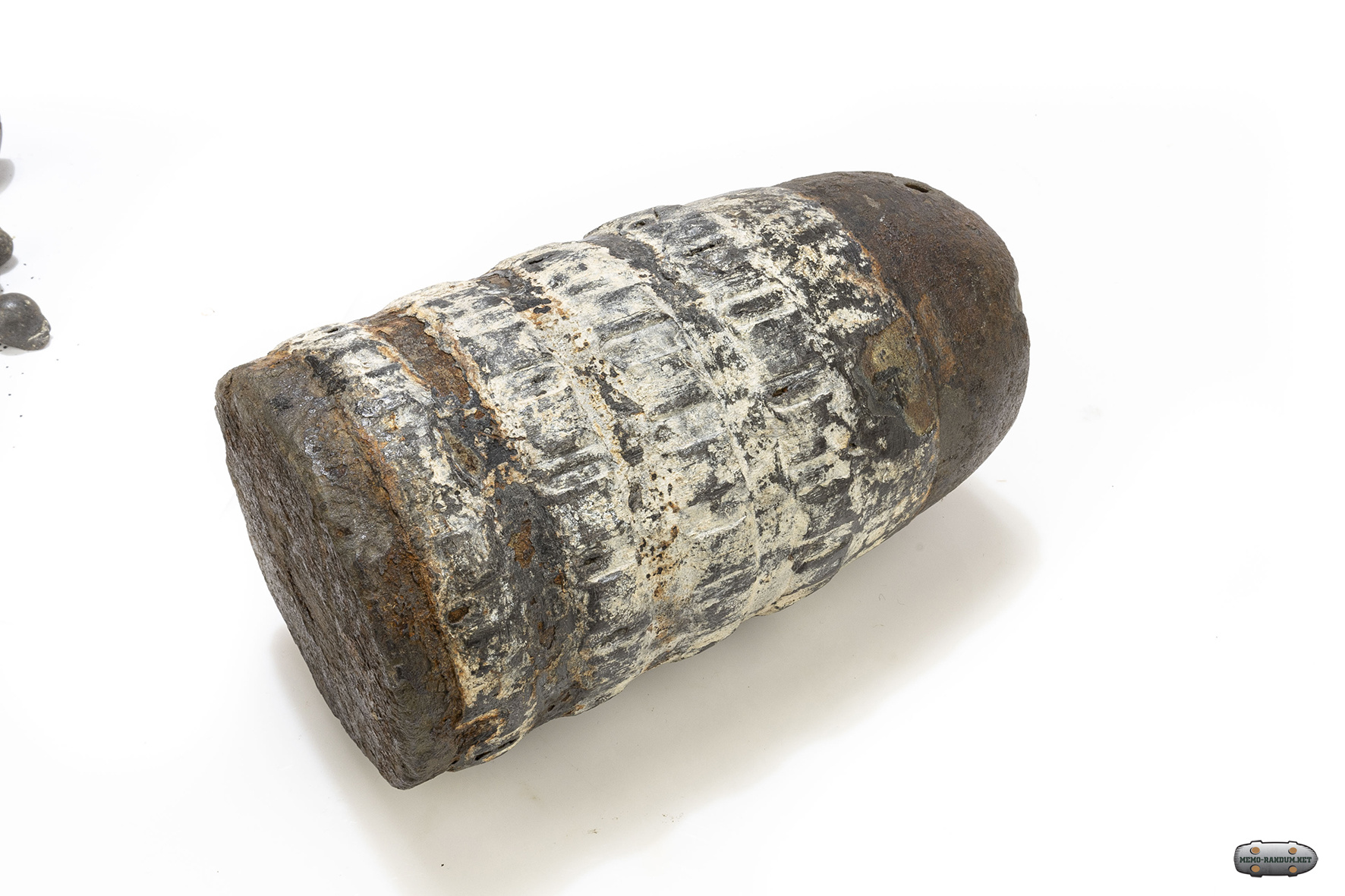

Обзор 9 см шрапнельного снаряда обр. 1880 года. Германия.

9cm Schrapnel C/70

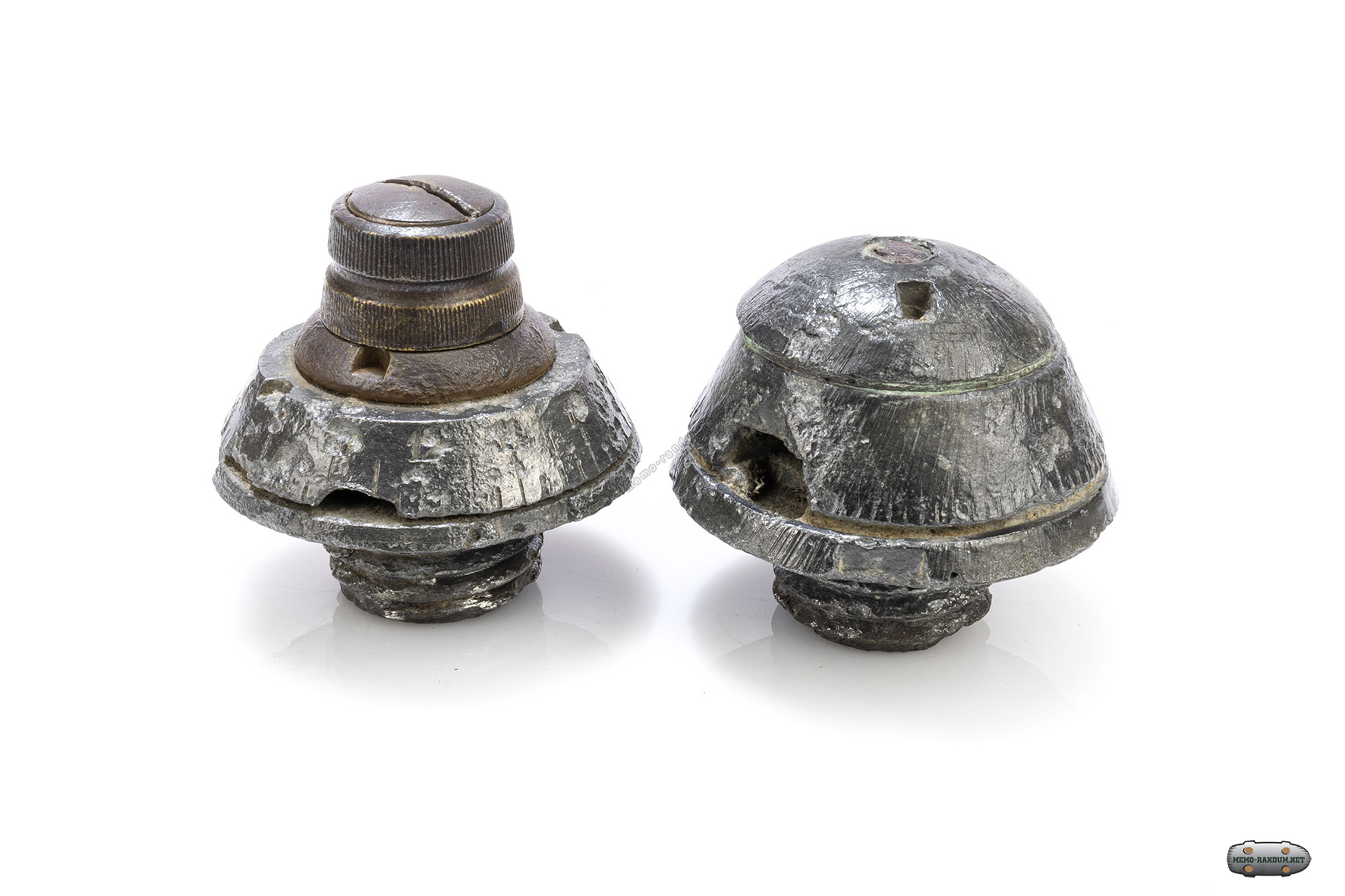

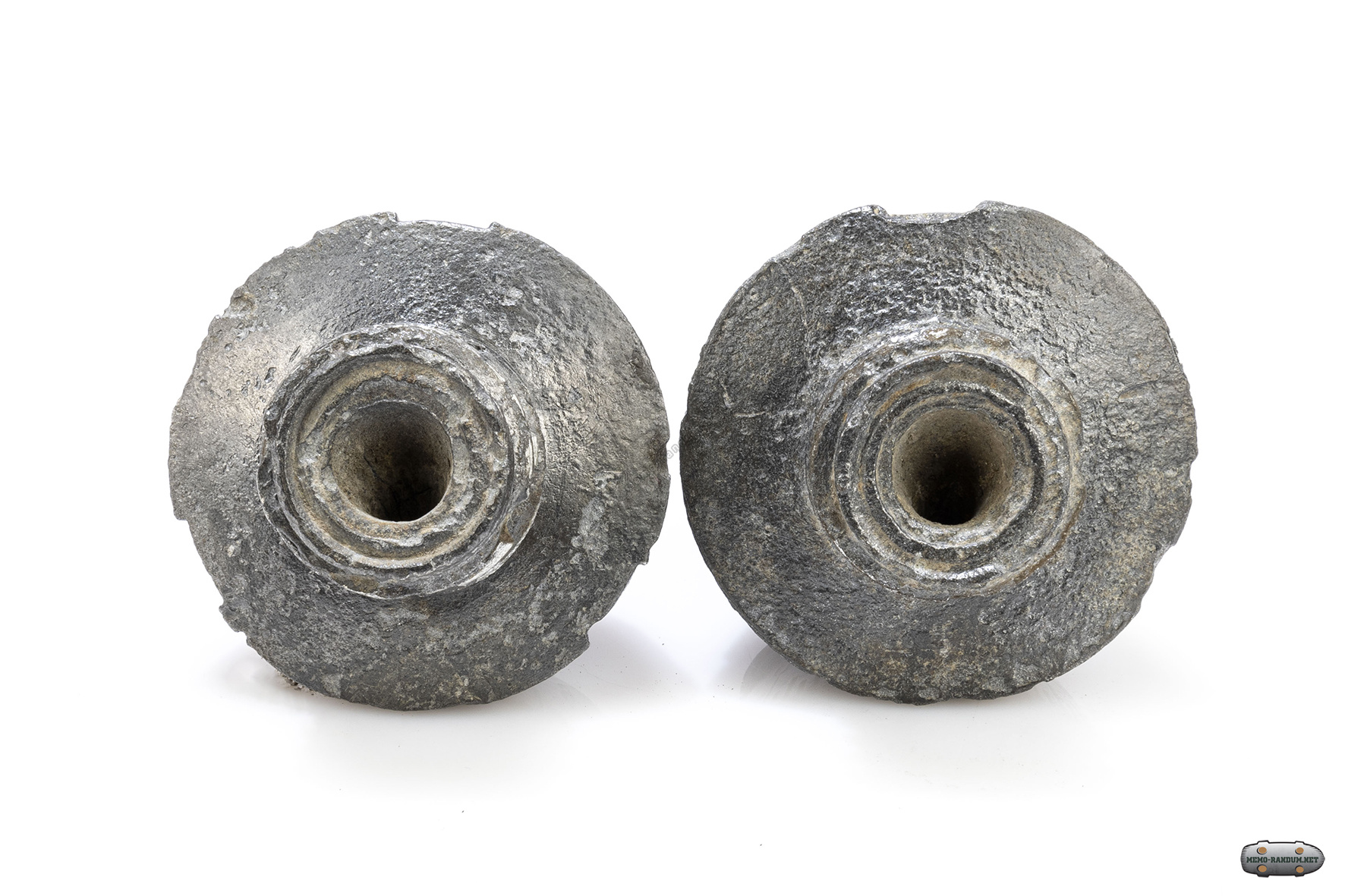

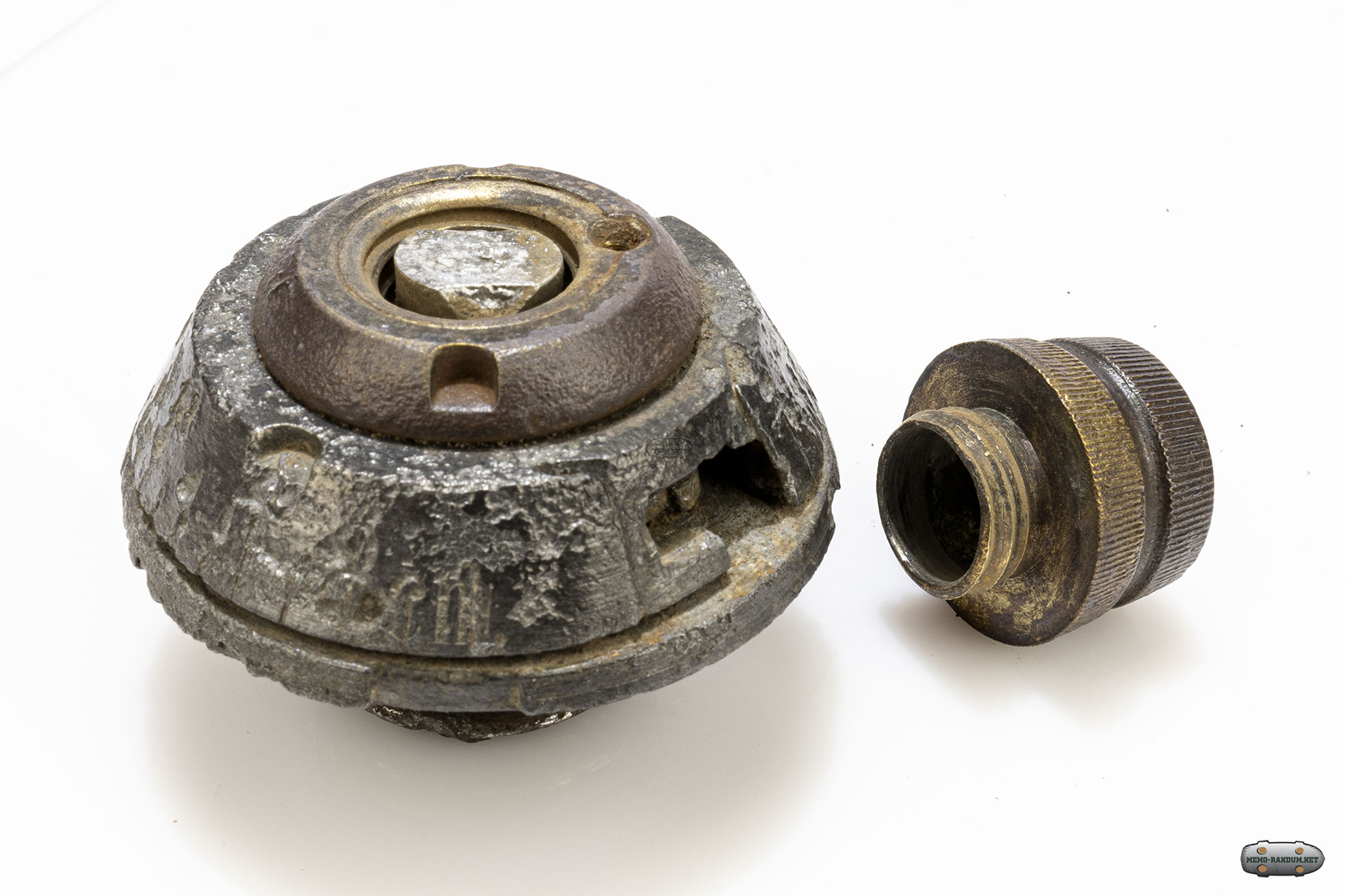

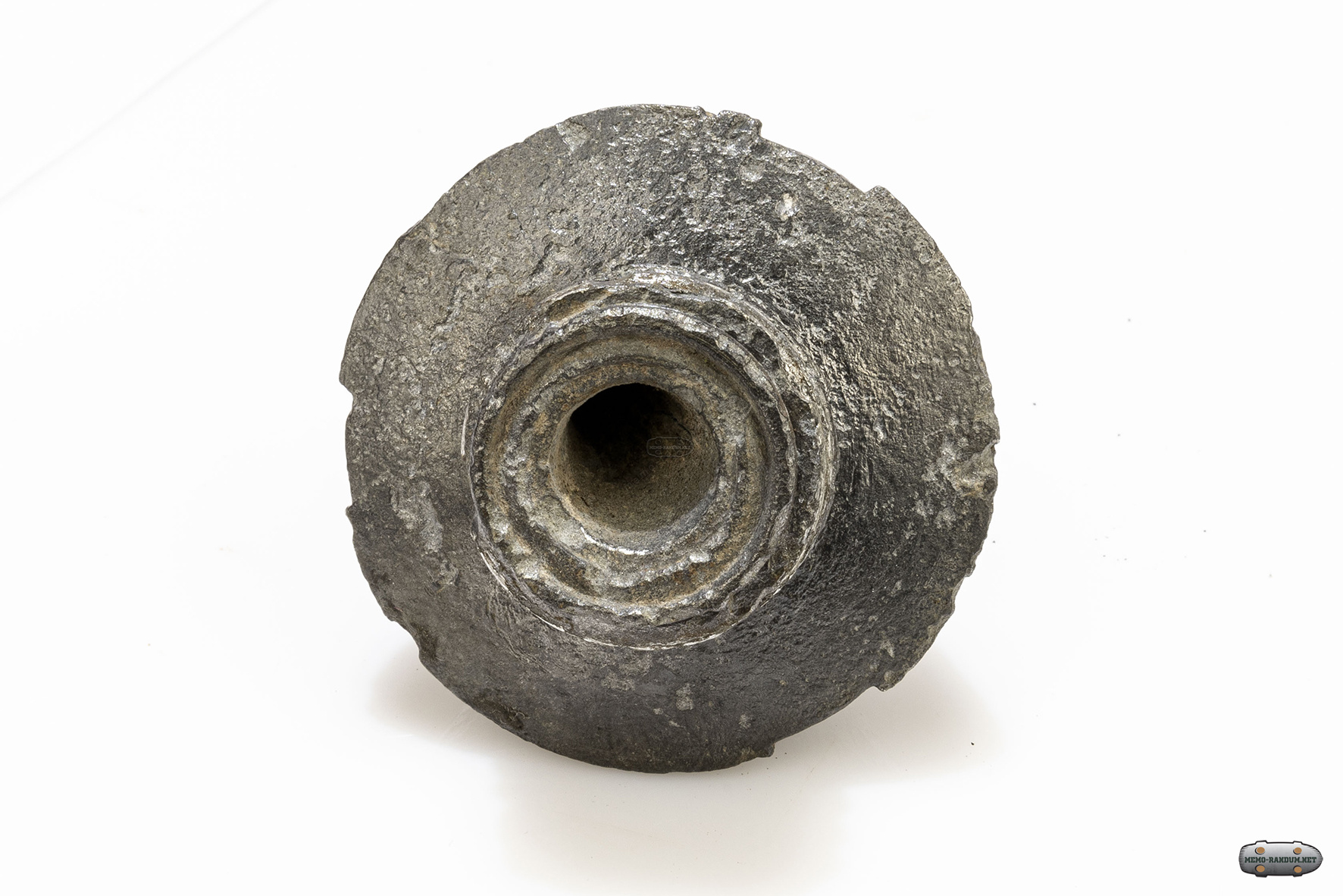

Взрыватель zusammengesetzter zunder. Обзор 9 см шрапнельного снаряда обр. 1880 года. Германия.

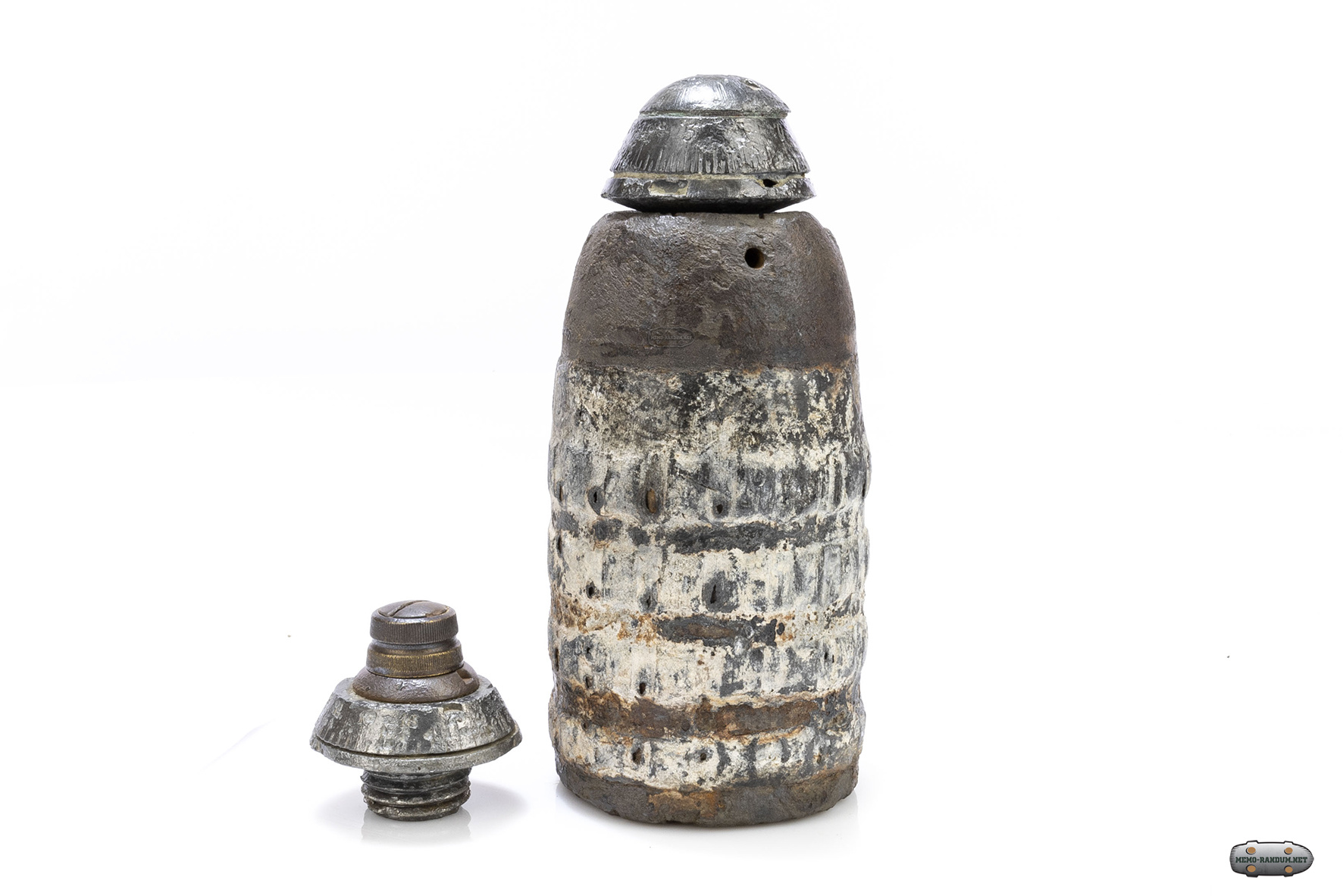

и другой тип дистанционной трубки (zeitzunder)

zeitzunder

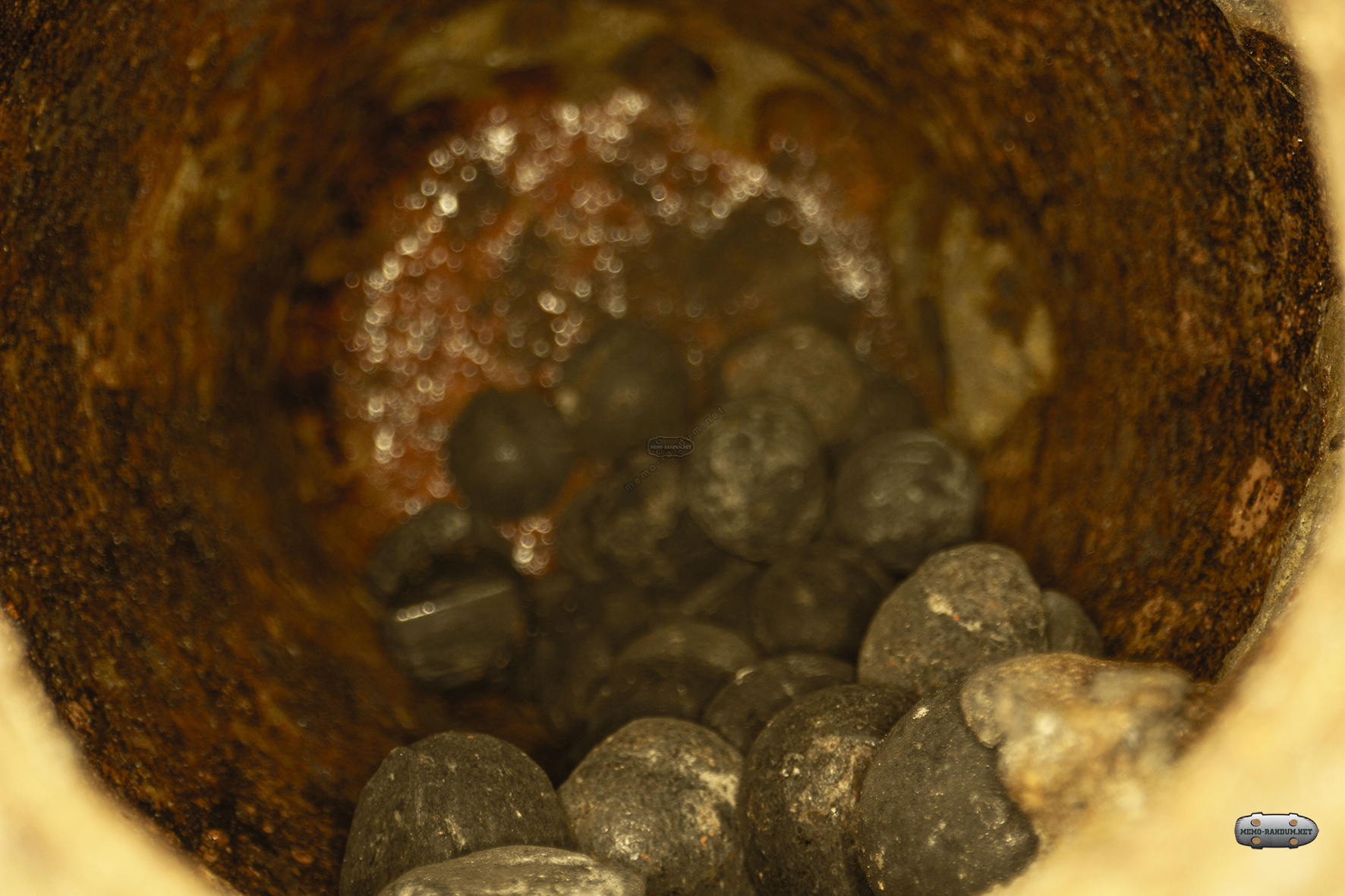

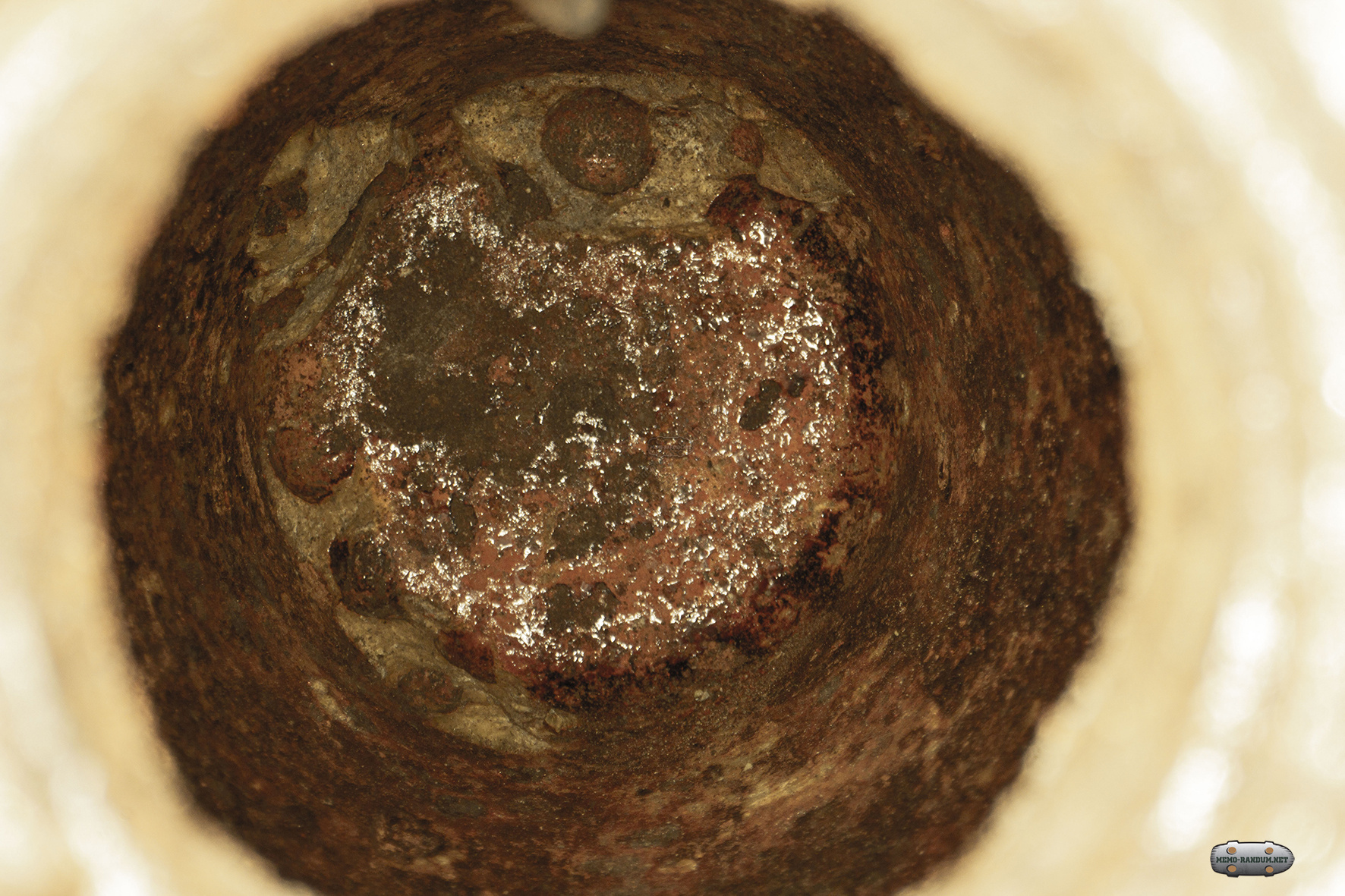

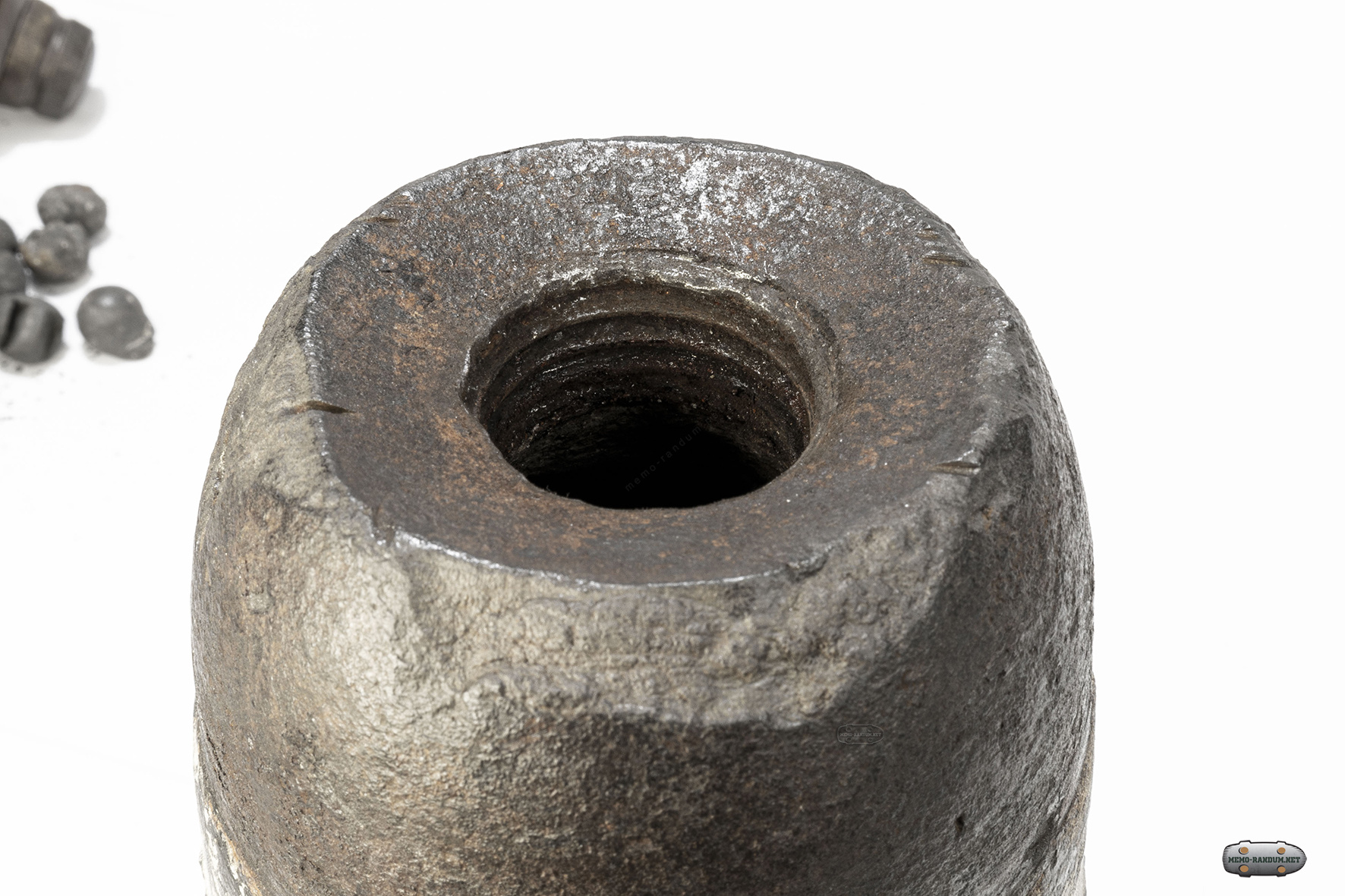

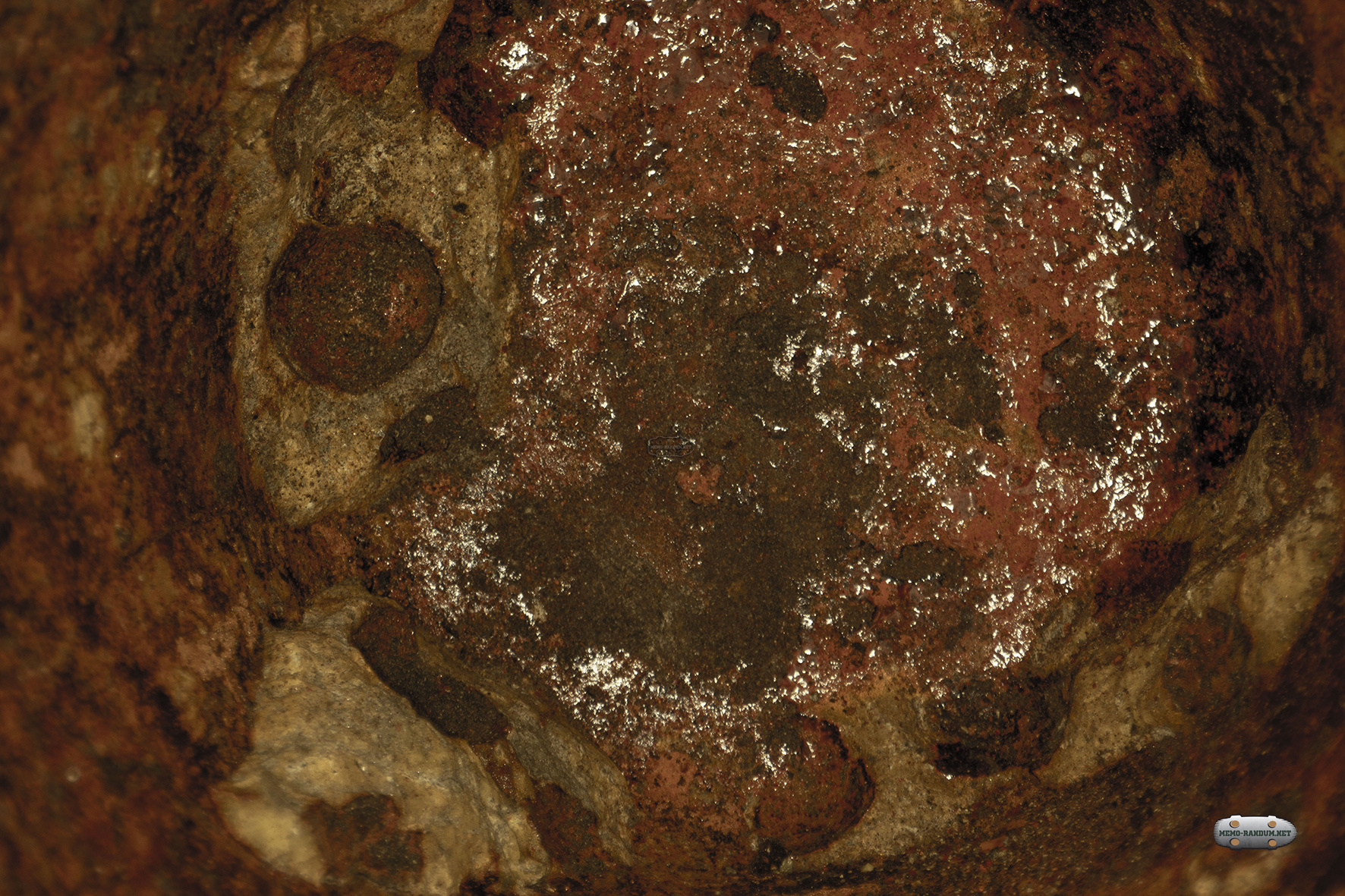

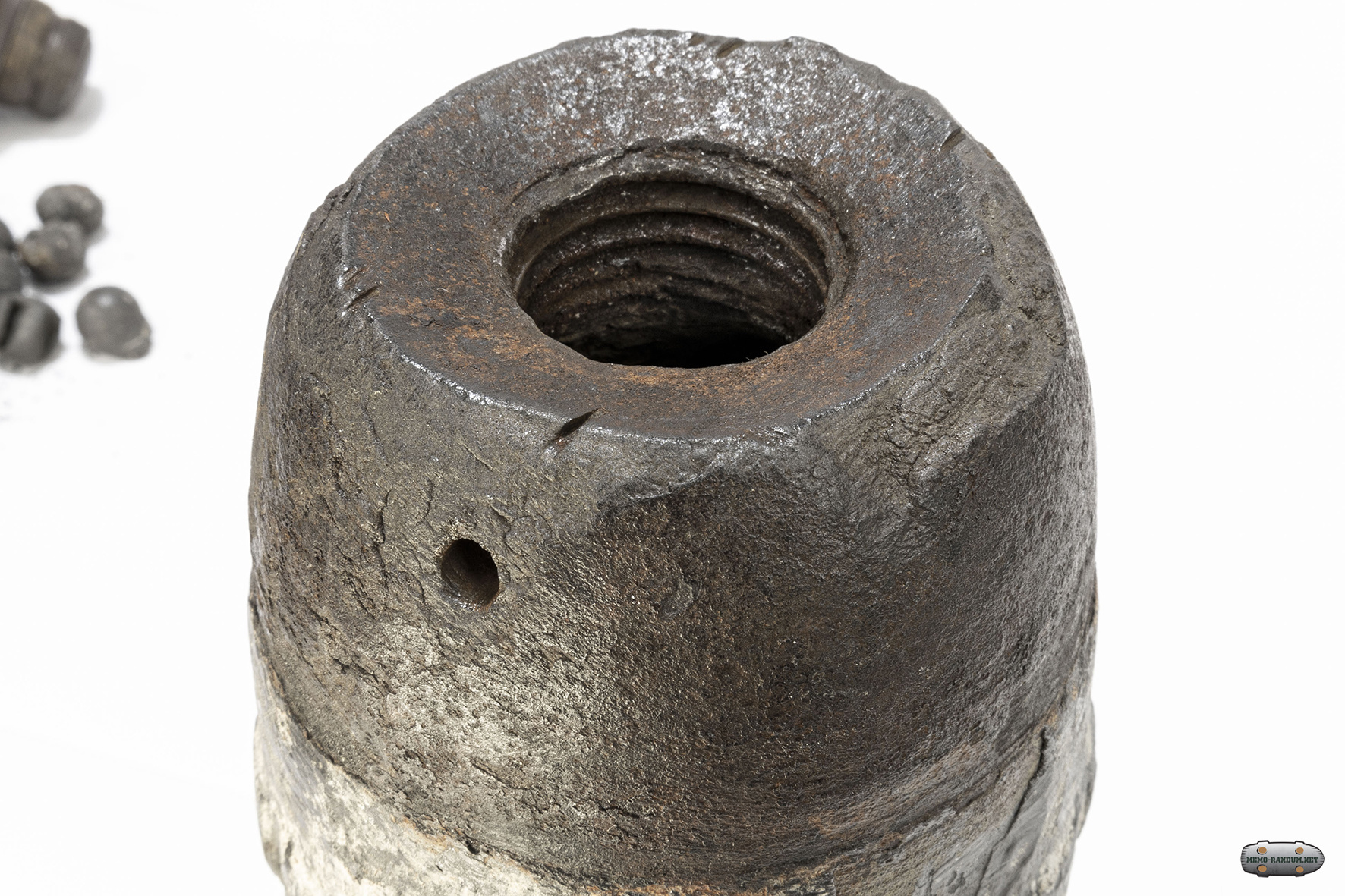

Взрыватель zusammengesetzter zunder. Свинцовая шрапнель перемешена с порошком серы и располагается в теле снаряда.

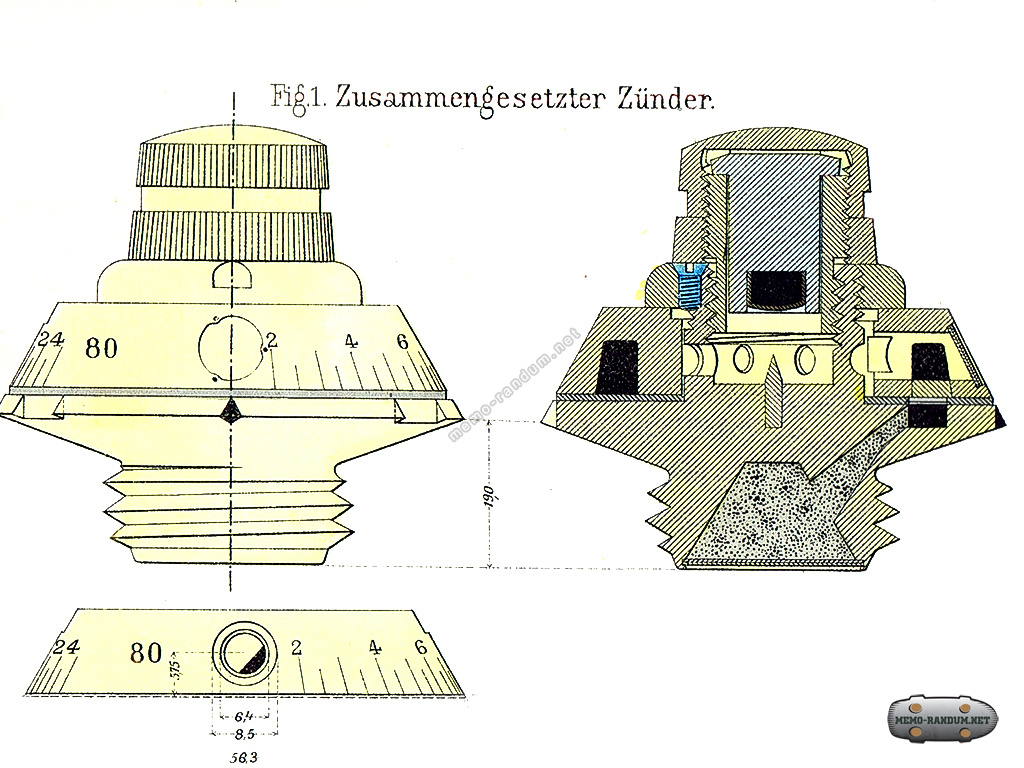

Zusammengesetzter Zunder

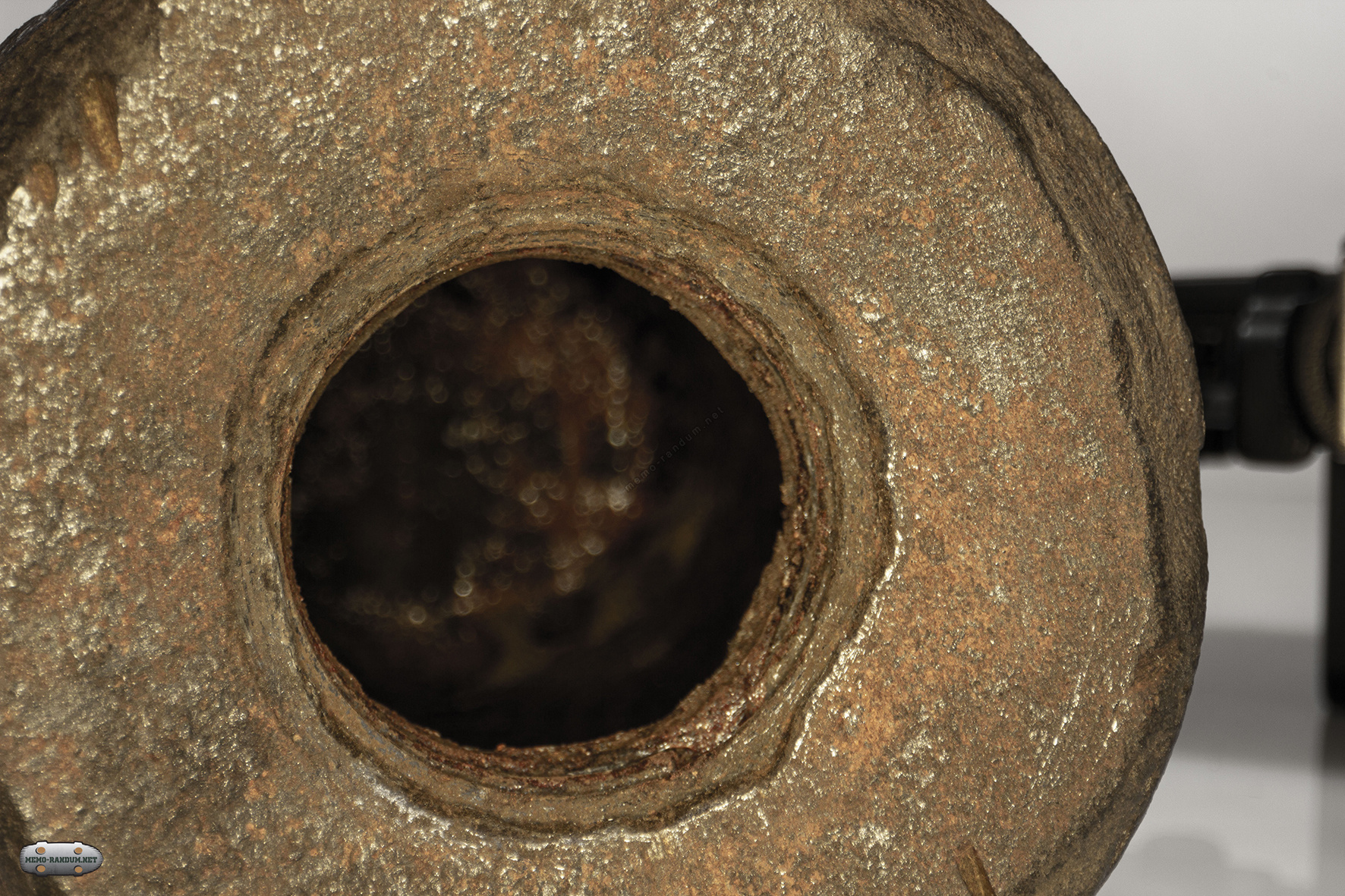

За дистанционной трубкой по всей длине снаряда располагалась трубка с вышибным зарядом (черный порох), который разрывал часть снаряда и вышибал дистанционную трубку.

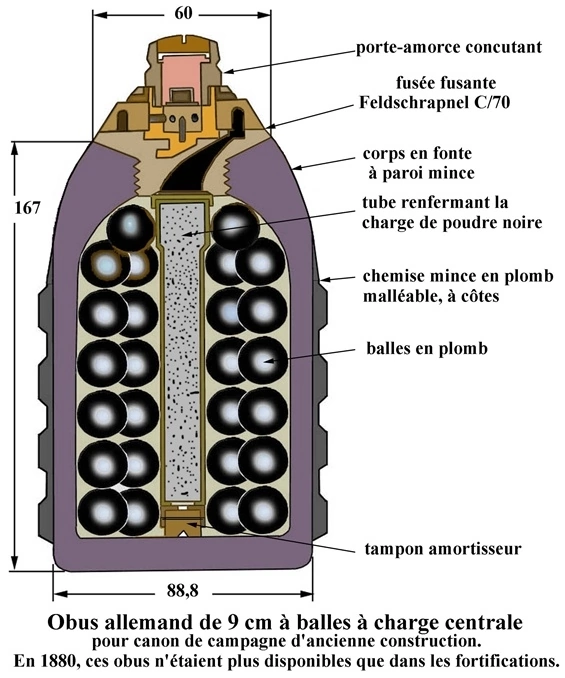

Обзор 9 см шрапнельного снаряда обр. 1880 года. Германия. Схема в разрезе

Перевод с картинки: немецкий снаряд калибра 9 см с картечью с центральным зарядом для нарезной пушки старой конструкции. к 1880 году. Снаряды данной конструкции снабжались фортификационные сооружения.

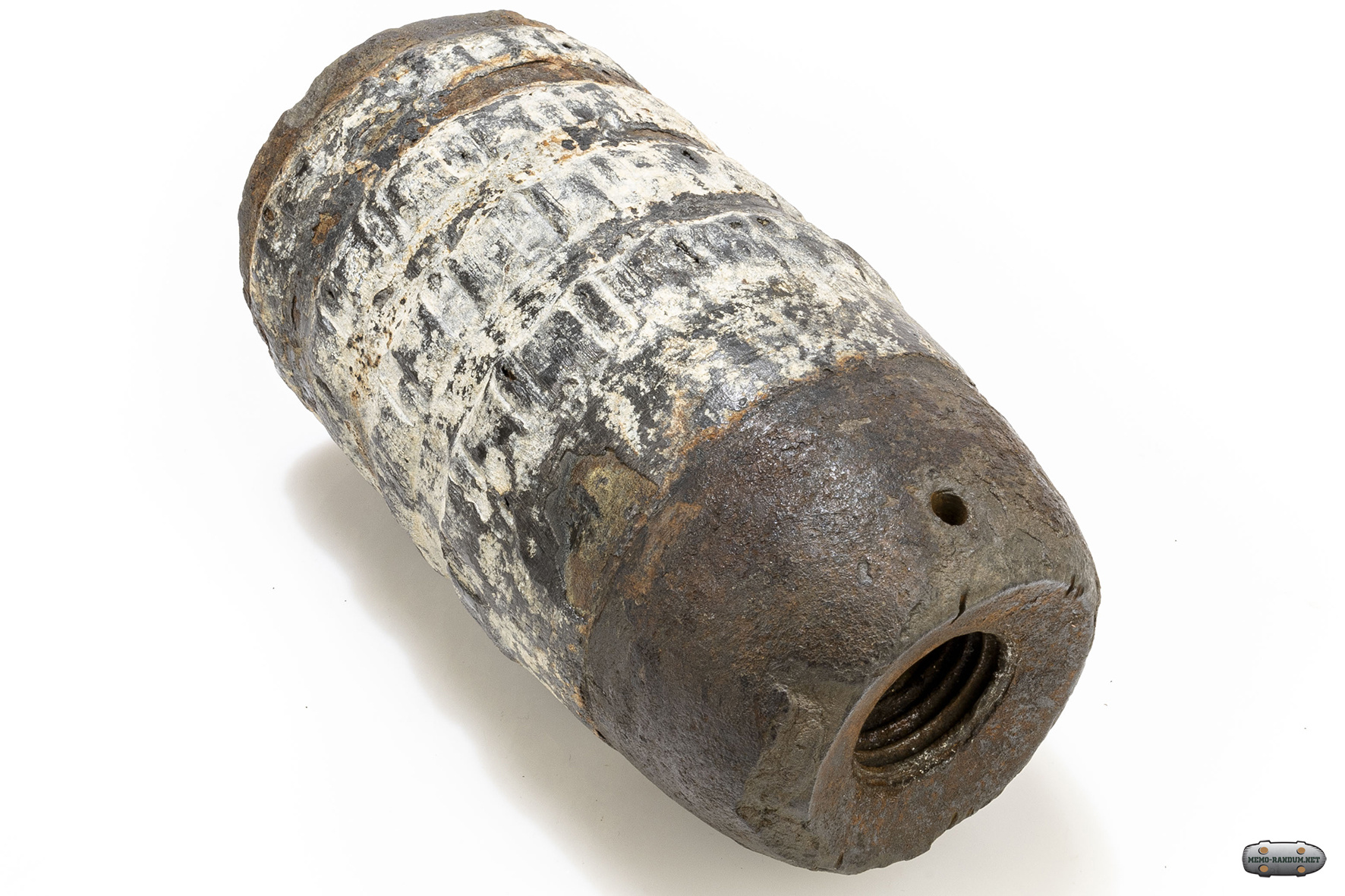

Обзор 9 см шрапнельного снаряда обр. 1880 года. Германия. 9cm Schrapnel C/70

качество изготовления шрапнели вызывает вопросы.

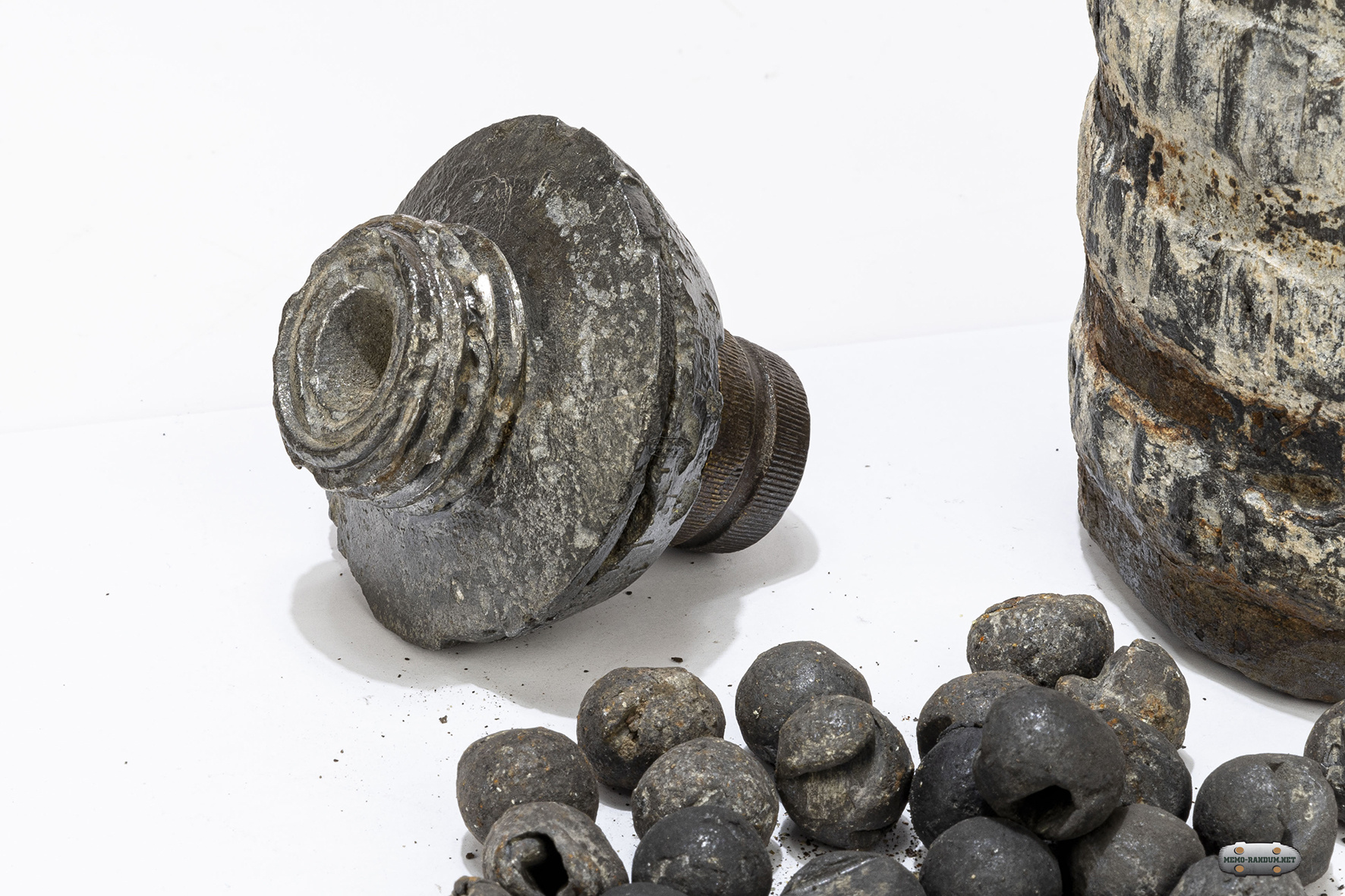

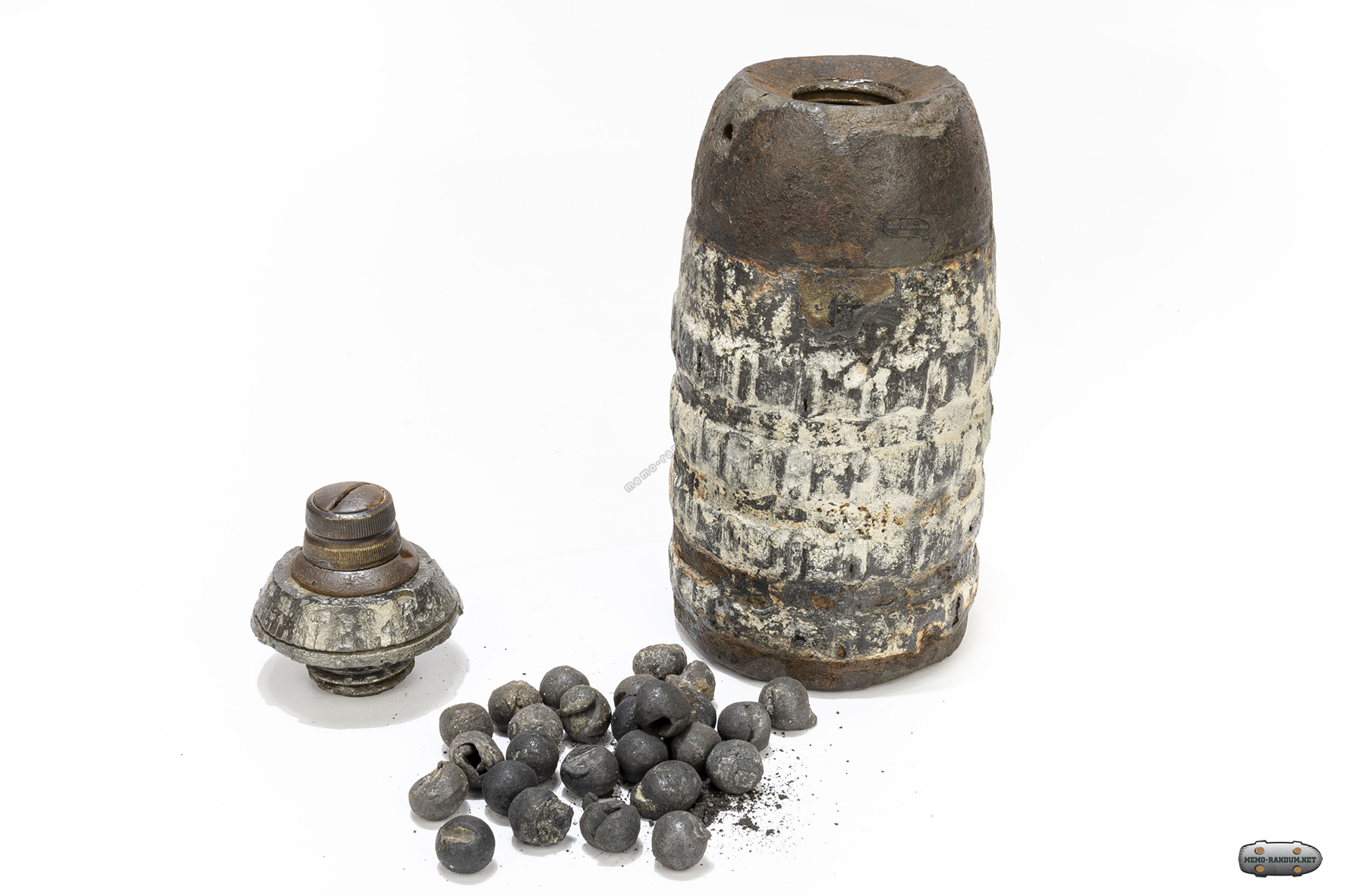

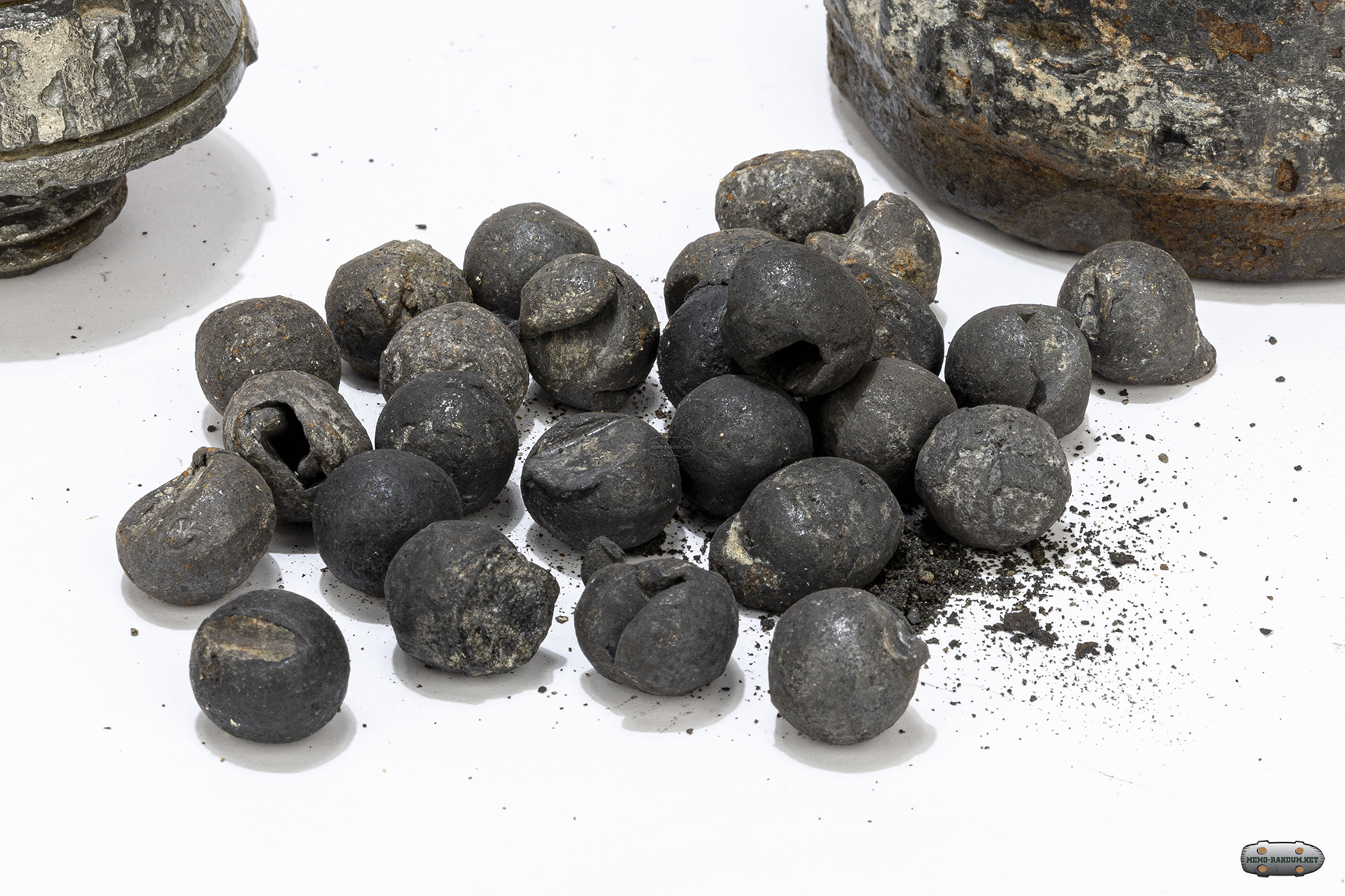

шрапнель из немецкого 9 см снаряда обр 1880

Обзор 360
