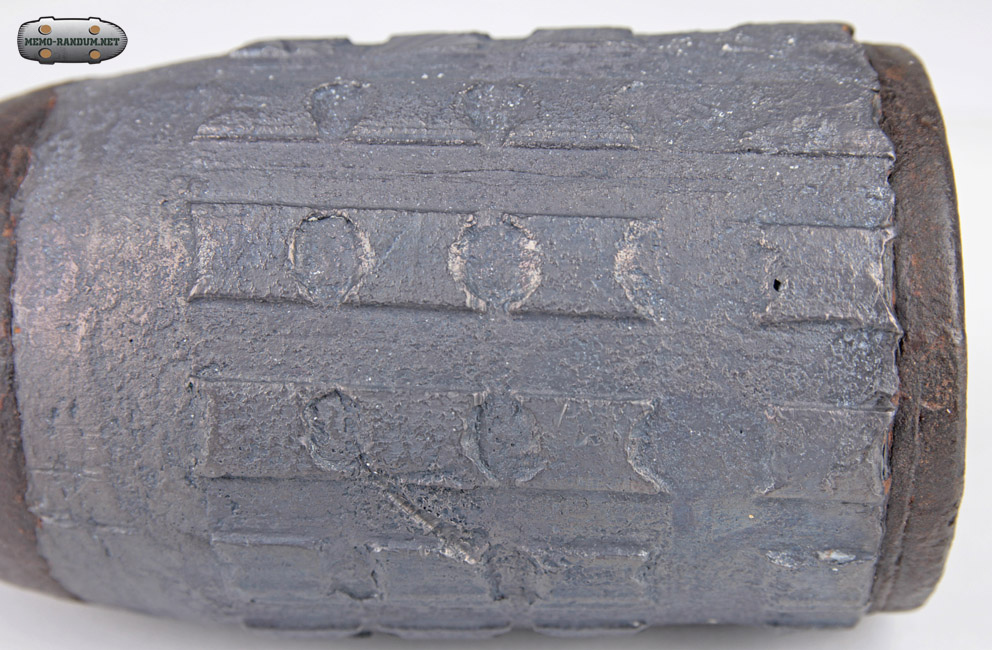

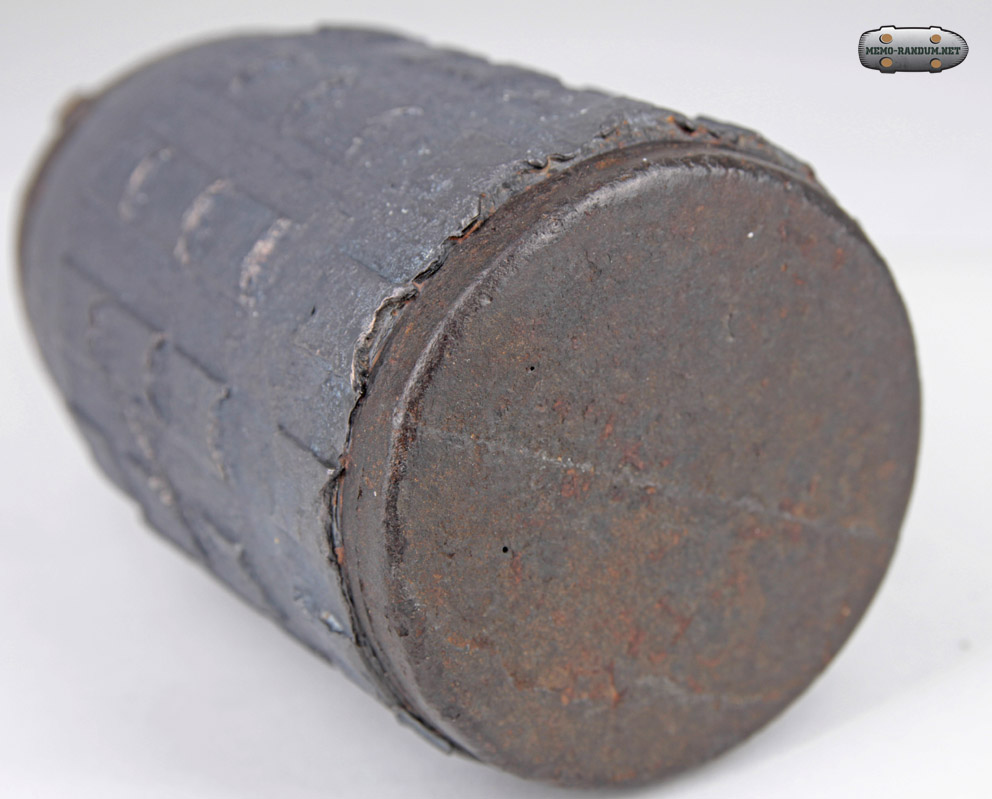

4-х фунтовая граната для нарезных орудий обр. 1867 г.

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


4 х фунтовый артиллерийский боеприпас для нарезных орудий, заряжающихся с казенной части.  Снаряды для нарезных орудий, заряжающихся с казенной части.


ЗАПИСКИ МОРСКОЙ АРТИЛЛЕРІИ
ДЛЯ ПРЕПОДАВАНИЯ В ШКОЛАХ
АРТИЛЕРИЙСКИХ УНТЕР-ОФИЦЕРОВ.

4 х фунтовый артиллерийский боеприпас для нарезных орудий, заряжающихся с казенной части. Снаряды для нарезных орудий, заряжающихся с казенной части.

СОСТАВИЛЬ
Лейтенант Л. Федотов.
Санкт-Петербург, НАПЕЧАТАНО В ТИПОГРАФИИ МОРСКОГО МИНИСТЕРСТВА, В ГЛАВНОМ АДМИРАЛТЕЙСТВЕ. 1871.
Снаряды для нарезных орудий, заряжающихся с казенной части.

Фиг.64, 65, Снаряды для орудий, заряжающихся с казенной части, делаются пустотелыми, приготовляются из чугуна и стали и бывают трех видов: обыкновенные чугунные, быстро-охлаждённые чугунные и стальные; все эти снаряды обливаются свинцом. Для того, чтобы свинец плотно держался на снаряде, как при движении снаряда по каналу, так и по вылету, на поверхности каждого снаряда делаются продольные и поперечные желоба, в которые свинец входит при обливке снаряда. Стальные снаряды и снаряды из быстро-охлажденного чугуна, имеют головную часть заостренную; в стальных снарядах, прежнего заготовления, все дно вывинчивается для вкладывания разрывного заряда; в новые стальные снаряды, а равно и в снаряды из быстро-охлажденного чугуна, или в обыкновенные чугунные, разрывной заряд всыпается через очко, сделанное в дне снаряда, в которое потом ввинчивается железная втулка. При ударе снарядов в железную броню судна, или крепости, они так нагреваются, что разрывной заряд тотчасже воспламеняется и разрывает снаряд. Для того, чтобы снаряды приносили больше вреда, нужно, чтобы они разрывались в деревянной прокладке судна, пройдя броню, или же в самом судне; этого достигают с помощью разрывного заряда в Фланелевый мешочках, причем разрыв бомбы замедляется. Очевидно, что трубки к таким снарядам, не нужны. Обыкновенные чугунные снаряды имеют очки с винтовою нарезку для ввинчивания медных и цинковых ударных трубок, в случае стрельбы против строений, или деревянных кораблей, не обшитых бронею.

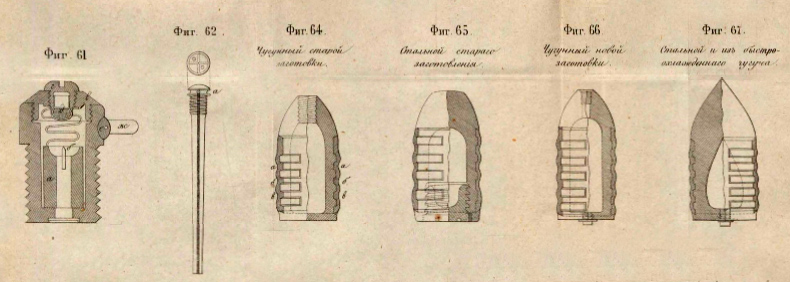

4-х фунтовая граната для нарезных орудий обр. 1867 г. схема в разрезе из книги

Хранение снарядов на судах.

Все снаряды хранятся на судах в бомбовых погребах, которые, подобно крюйт-каморам, устраиваются в подводной части судна и блиндируются сухой провизией, парусами или тросами. Для снарядов, как и для пороховых ящиков, устраиваются стеллажи. Снаряды хранятся в ящиках, сделанных для каждого снаряда отдельно; ящики ставятся один на другой и, для блокировки движения их во время качки, закладываются перекладинами, которые входят в гнезда стоек, отделяющих стеллажи. Сферические ядра помещаются в ядерных ямах и в кранцах, устроенных в батареях.

4 х фунтовый артиллерийский боеприпас для нарезных орудий, заряжающихся с казенной части. Снаряды для нарезных орудий, заряжающихся с казенной части.
