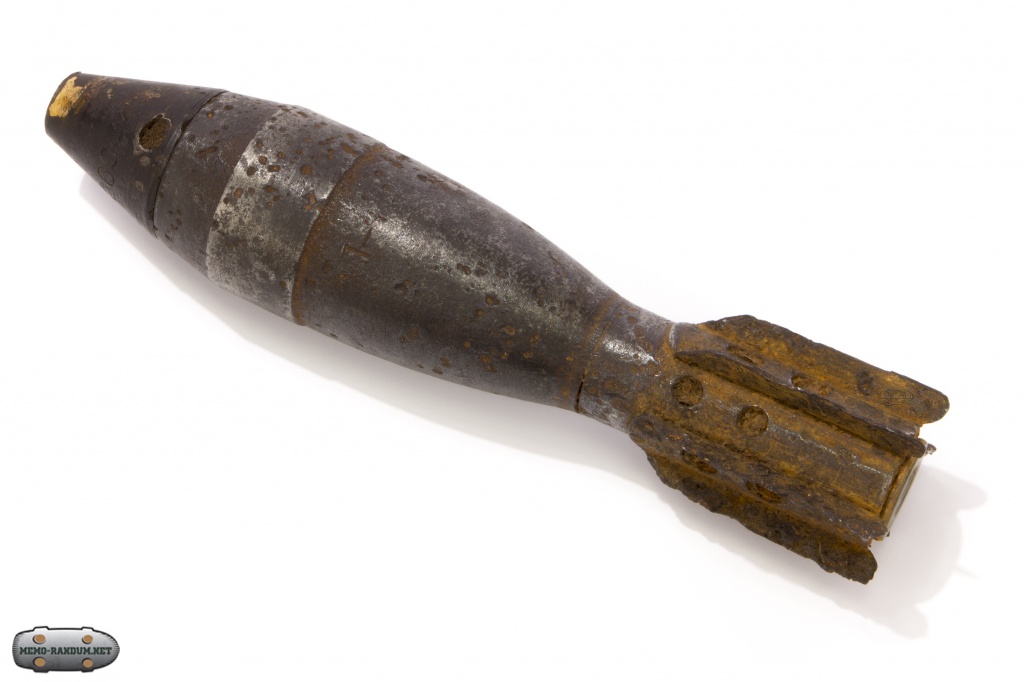

37-мм мина к Лопате-Миномёту Дьяконова

Обзор 37-мм мины к Лопате-Миномёту Дьяконова

из коллекции @xo.expert

При утверждении ВМ-37 на совещании ГКО отмечалось, что производство 37-мм мин по литью, взрывателям, механической обработке корпусов и стабилизаторов снизит производство 50-мм и 82-мм мин к другим миномётам, так как будет задействовано одно и то же оборудование, но этот аргумент не был учтён Сталиным.

Миномёт-лопата, по данным инструкции по применению и постановления ГКО, имел следующие характеристики:

• калибр – 37 мм;
• максимальная дальность стрельбы – 250 м;
• минимальная дальность стрельбы – 60 м;
• вес миномёта – около 1,5 кг;
• вес мины – 0,4–0,5 кг;
• угол горизонтального обстрела без изменения положения плиты – около ±12°.

Головной взрыватель М50

Тем не менее, на складах успело скопиться некоторое количество мин для ВМ-37, и их необходимо было как-то использовать. Было предложено использовать корпуса невостребованных армией мин в качестве противопехотных осколочных мин заграждения, получивших название ПОМЗ-37.

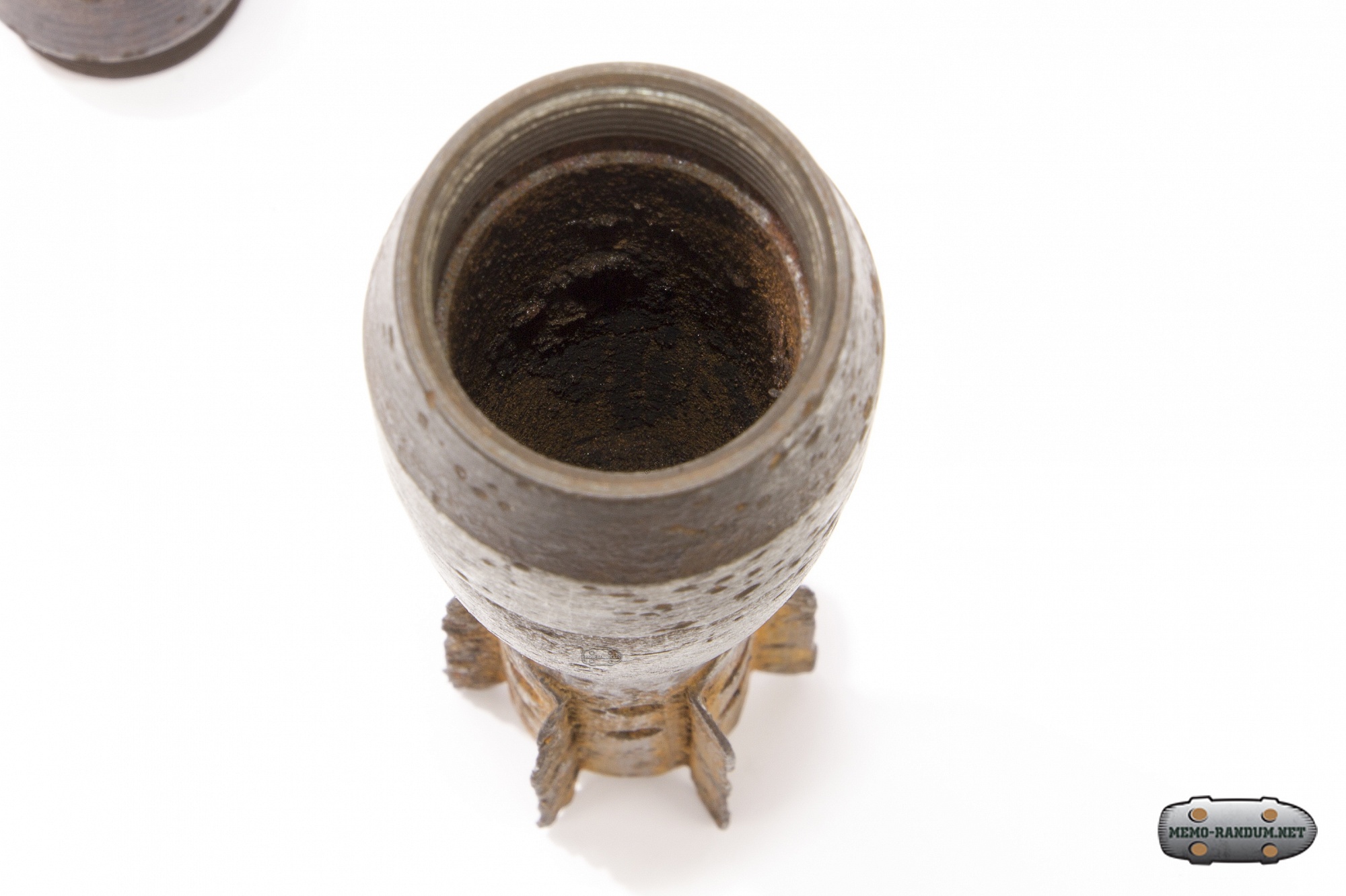

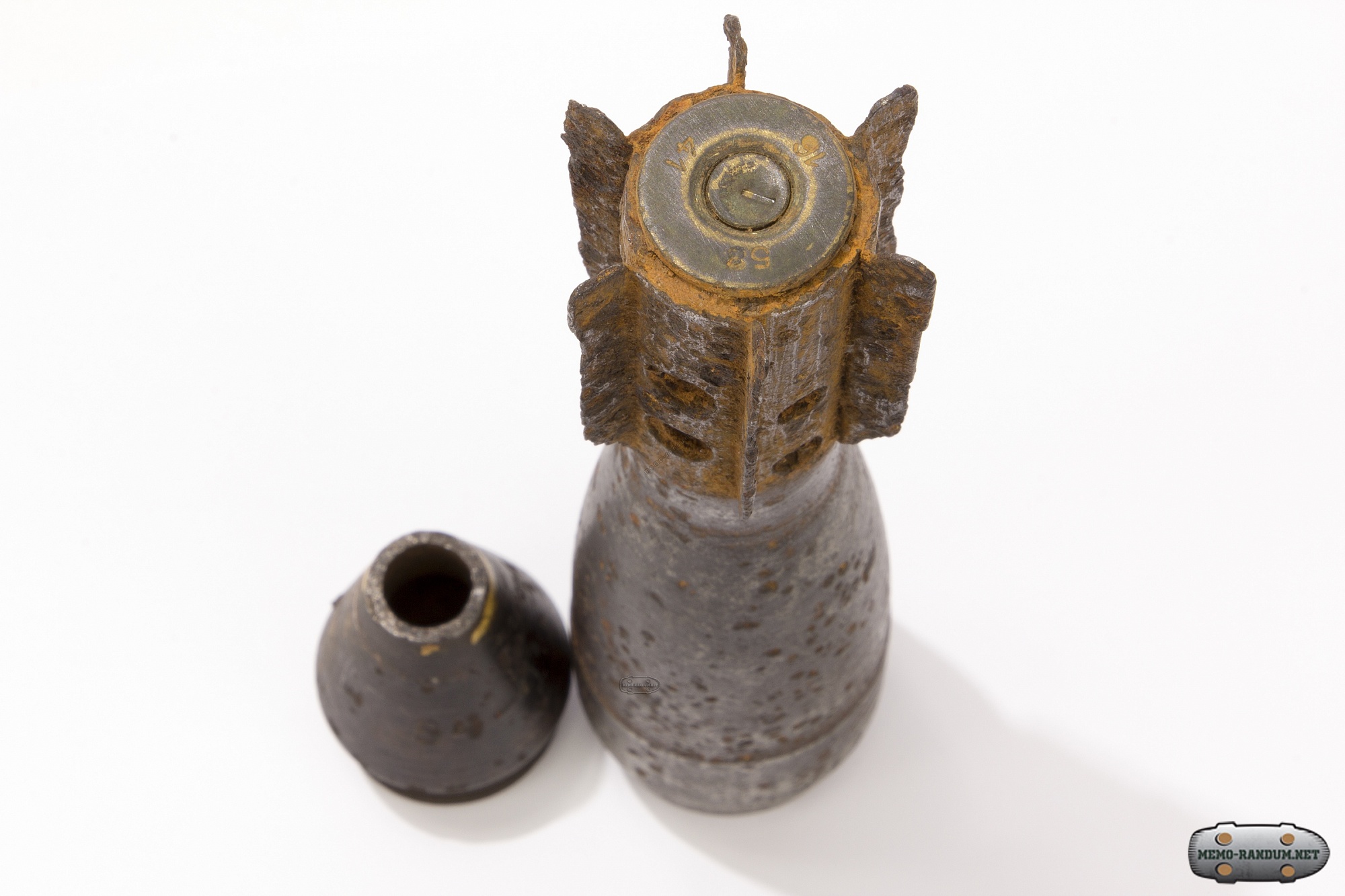

ПОМЗ-37 – доработанная 37-мм миномётная мина к миномёту ВМ-37. Доработка заключалась в том, что из хвостовой части мины удалялся вышибной патрон с пороховым зарядом, а из носовой – штатный взрыватель. В гнездо взрывателя ввинчивалась мастичная втулка со сквозным отверстием для взрывателя натяжного действия серии МУВ. Мина устанавливалась вручную на вбитый в грунт деревянный колышек, который входил в комплект мины. Подрыв происходил в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, выдёргивал боевую чеку взрывателя. Эффективность подобной мины была низкая, и гораздо проще было устанавливать подобным образом гранату Ф-1, поэтому и в памяти сапёров воспоминания о ПОМЗ-37 не отложились.

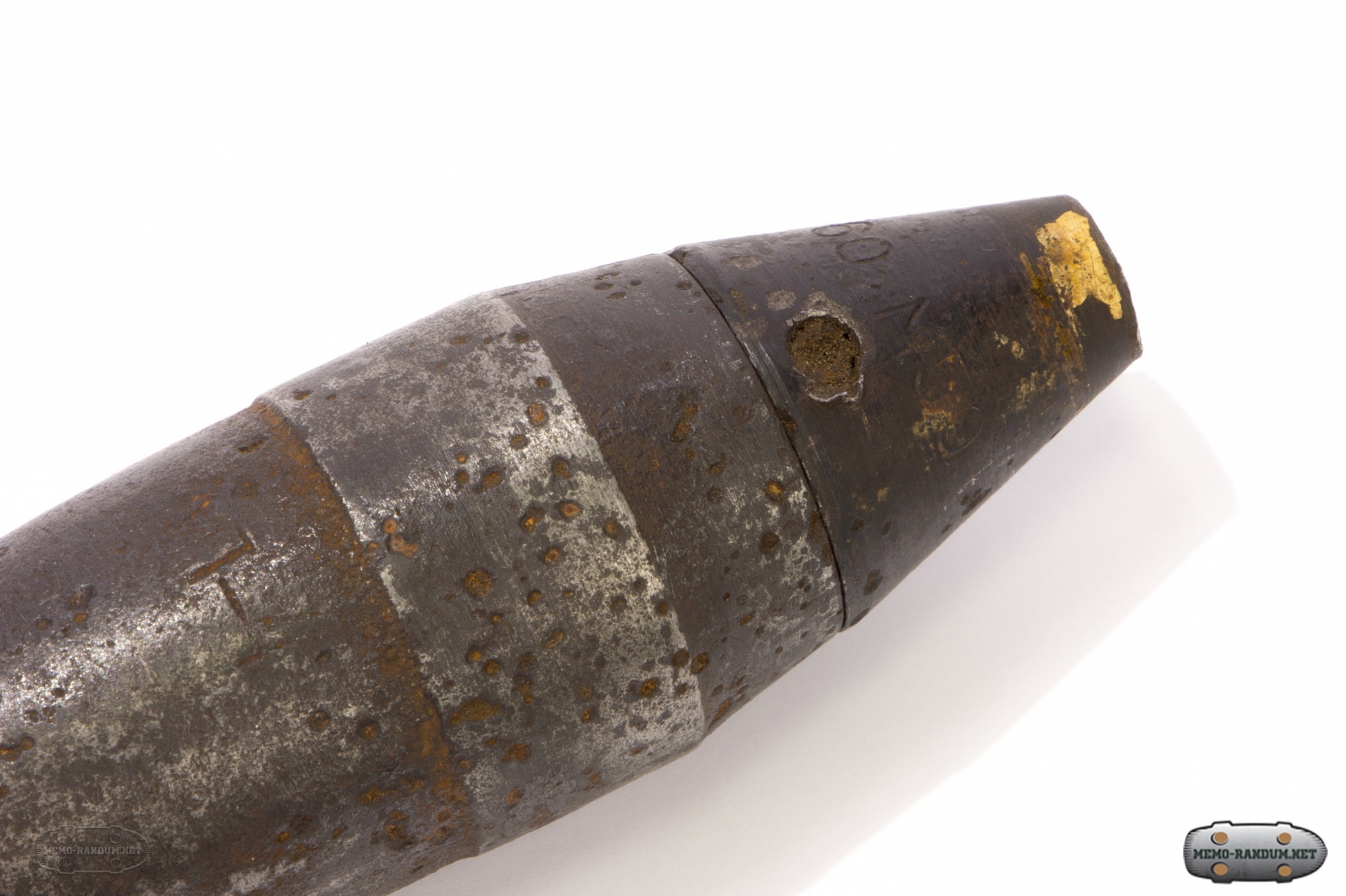

Описание: Маркировка наносилась черной краской.
Обозначения ВВ - "Ш" - шнейдерит.
"А" - амматол.
Корпус мин подвергался окраске серодикой или сероголубой краской, глифтолевым или АБЛТ лаком.
