Шпилечный патрон Лефоше 15/ lefosheux 15

Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.


Шпилечный патрон Лефоше 15/ Lefaucheux 15

15 mm Lefaucheux / 15 mm de espiga / 15 mm a broche / 15 mm Pinfire / 15x19 mm / ECRA-ECDV 15 019 CLP 010

Благодарю Начфин!

Патрон предназначался под одноствольные или двуствольные пистолеты переломки лефоше (lefosheux) которые изготавливались в период между дульнозарядными капсюльными пистолетами и револьверами лефоше.

одноствольный пистолет 15 мм Лефоше

источник фотографии:http://alternathistory.com/shpilechnyj-patron-populyarnost-i-porazhenie/

Под патрон Лефоше требовалось оружие с наличием проточки в казенном срезе ствола. При досылании патрона в патронник в эту проточку должна была входить шпилька. Ее свободный конец должен был выступать над поверхностью ствола. Оружие следовало оснастить подпружиненным курком, способным бить по шпильке и инициировать воспламенение ударного состава.

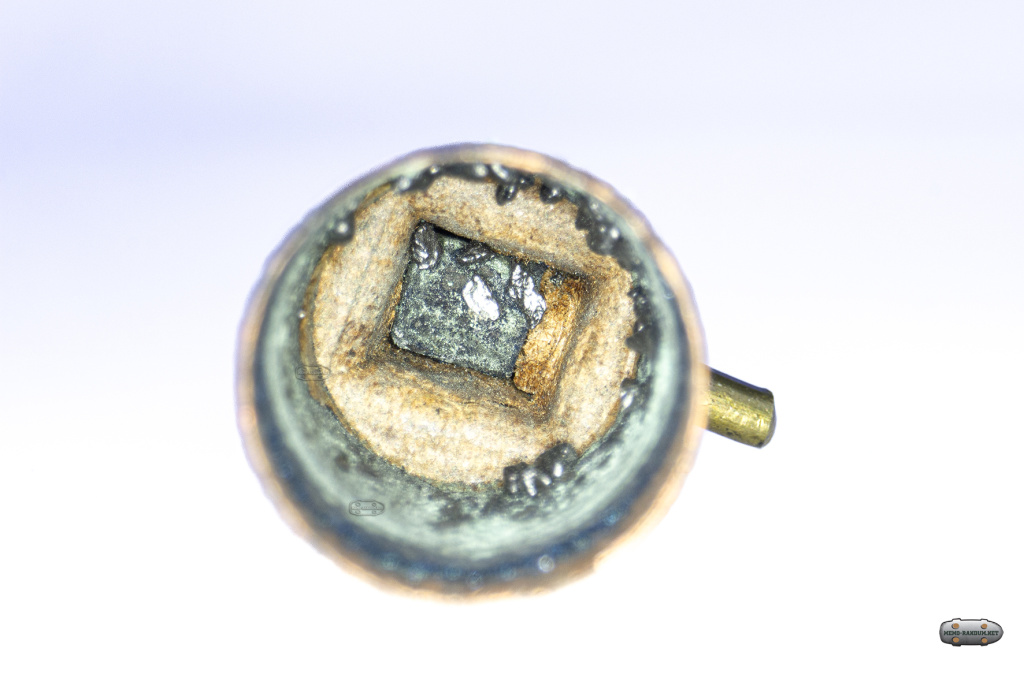

Вид на воспламеняющий состав внутри гильзы Лефоше. Состав находится строго по середине дна гильзы.

Вид на воспламеняющий состав внутри гильзы Лефоше. Состав находится строго по середине дна гильзы. Часто, на схемах изображающих шпилечный патрон, состав изображен с боку. На самом деле располагается по центру донца гильзы.

Кроме того, в конструкции оружия требовалось предусмотреть средства защиты шпилек, предохраняющие их от случайного удара.

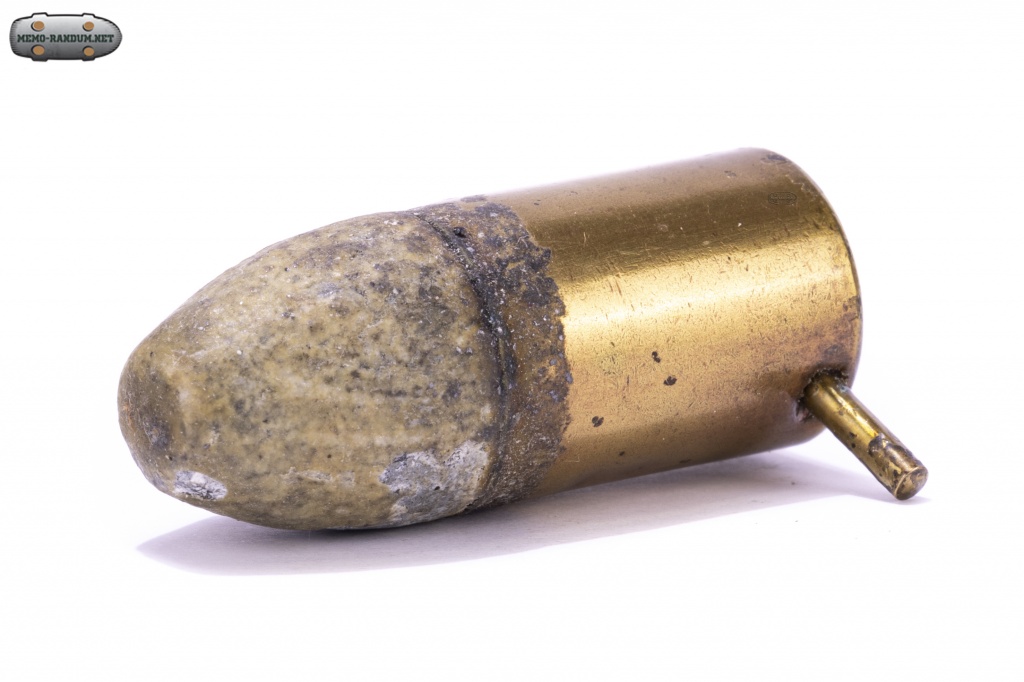

Патрон лефоше на 15 мм

Вариант унитарного патрона Лефоше предусматривал использование цилиндрической гильзы, в которой помещались пуля, порох и специальная система зажигания. Отличительной чертой последней было использование специальной детали, заменяющей боек оружия.

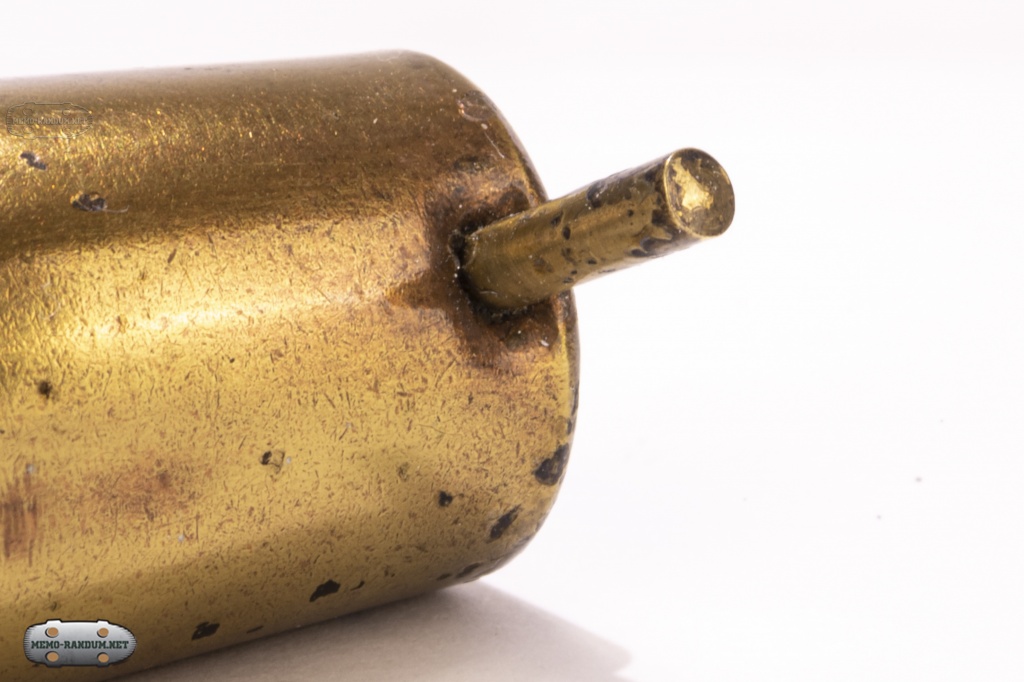

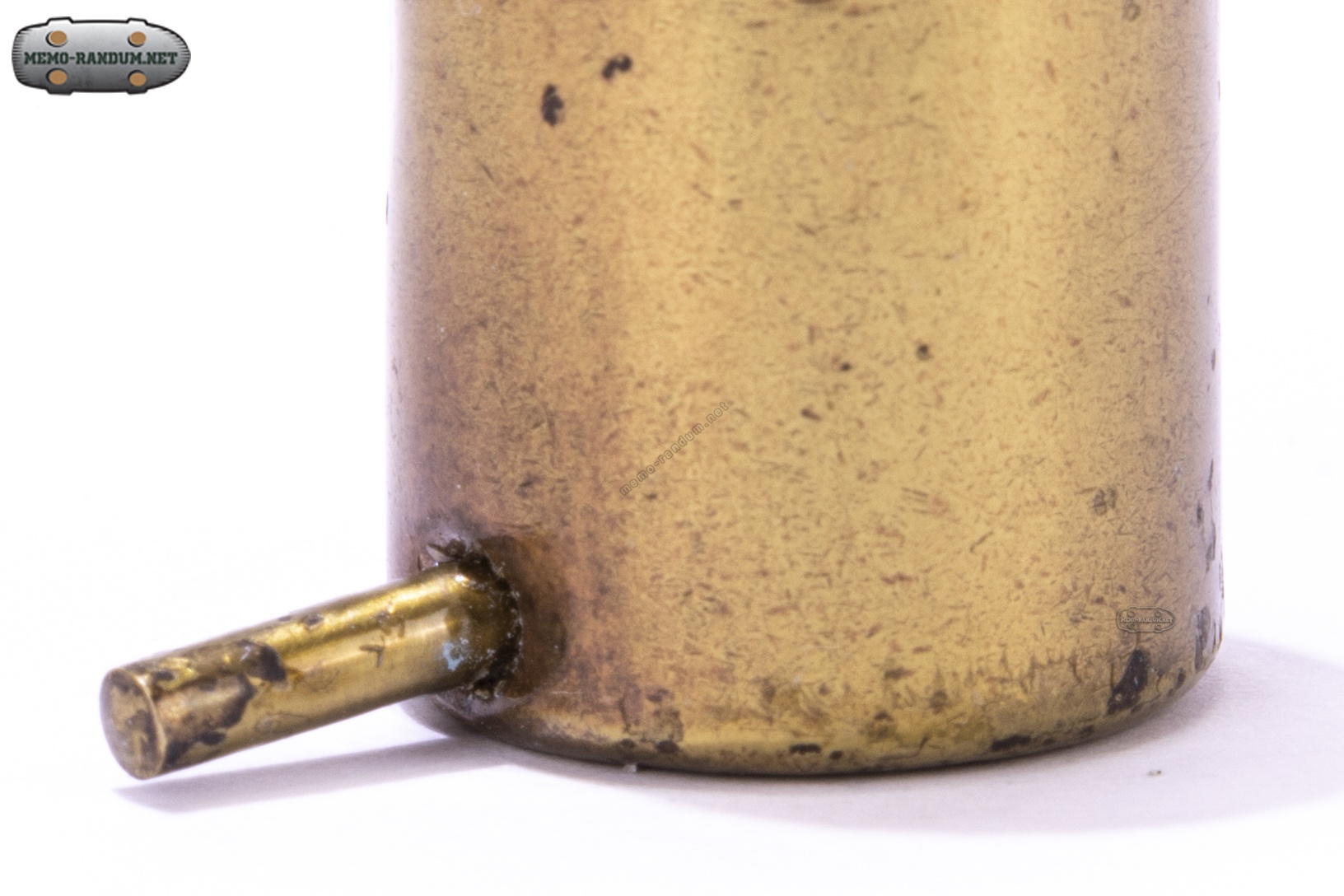

вид на шпильку

Наличие шпильки, дало новому патрону соответствующее название. Во Франции такой боеприпас стали называть «cartouche à broche». В русском языке закрепился термин «шпилечный патрон». Кроме того, на протяжении многих лет шпилечный боеприпас, в знак признания заслуг конструктора, именовали патроном Лефоше.

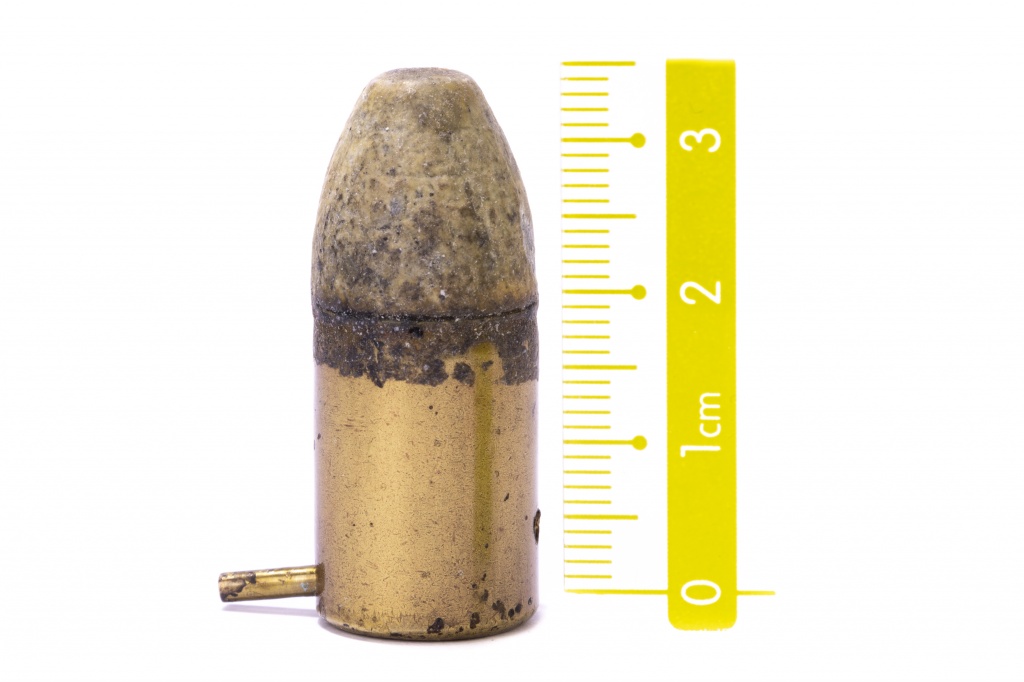

Патрон лефоше 15 мм на фоне линейки

К. Лефоше сразу предложил новые образцы оружия под оригинальный патрон, но в силу определенных причин они не получили желаемой популярности. Покупателям предлагались многоствольные бундельревольверы – многозарядное оружие с неподвижным блоком стволом, а также винтовки и ружья разных калибров под отличающиеся патроны.

Французское общество боеприпасов, из Парижа

Производитель Французское патронное общество

Однако в течение нескольких лет «картуш-а-брош» не получали должного внимания со стороны армий и стрелков-любителей. Одной из главных причин этого была не самая удачная конструкция патрона. Составная гильза с металлическим дном и картонной стенкой не обеспечивала желаемую обтюрацию, в результате чего существенная часть газов прорывалась через казенник. Требовалось дальнейшее совершенствование конструкции.

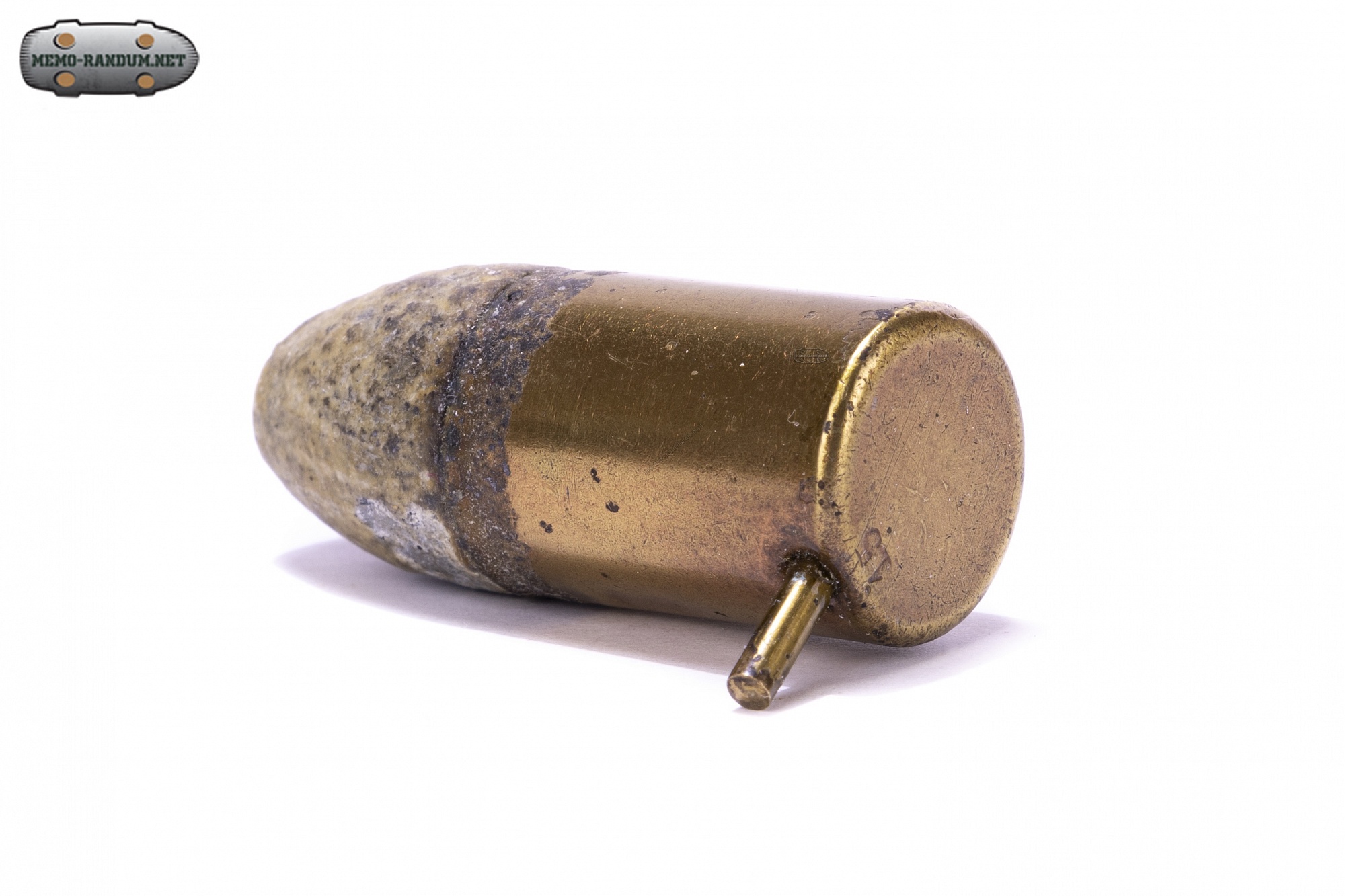

Патрон Лефоше 15 мм

В 1846 году парижский оружейник Бенжамин Улье предложил вариант глубокой модернизации патрона Лефоше. В его версии это изделие получило полноценную металлическую гильзу и пыж для лучшей обтюрации в канале ствола. Также предусматривались иные мелкие нововведения, направленные на повышение технических и эксплуатационных характеристик. Б. Улье запатентовал свою версию шпилечного патрона и затем занялся ее продвижением на оружейном рынке.

360_Гиф анимация патрона Лефоше 15мм/Lefaucheux15_gif

 источник:http://alternathistory.com/shpilechnyj-patron-populyarnost-i-porazhenie/
источник:https://municion.org/
