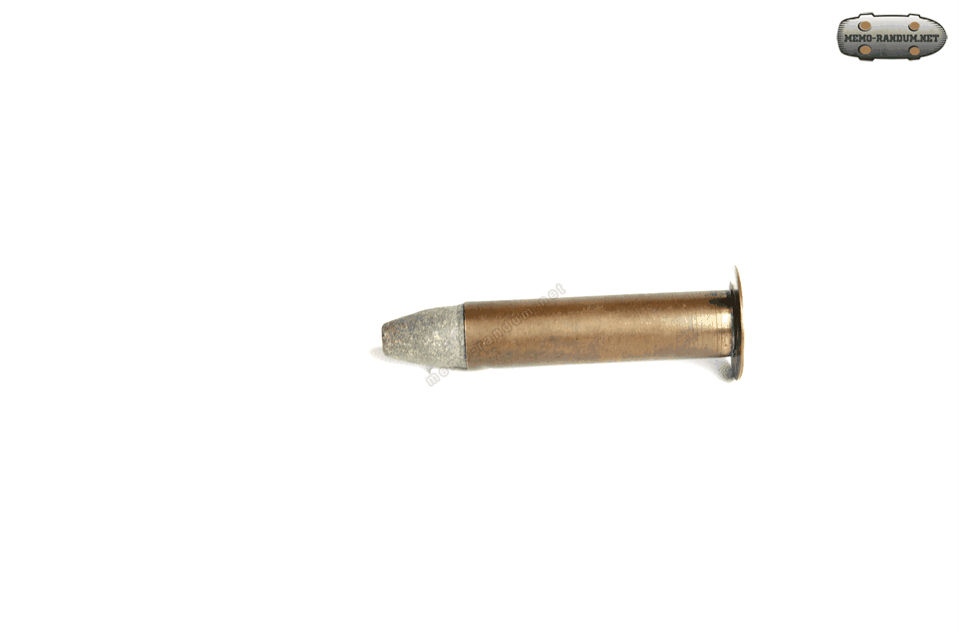

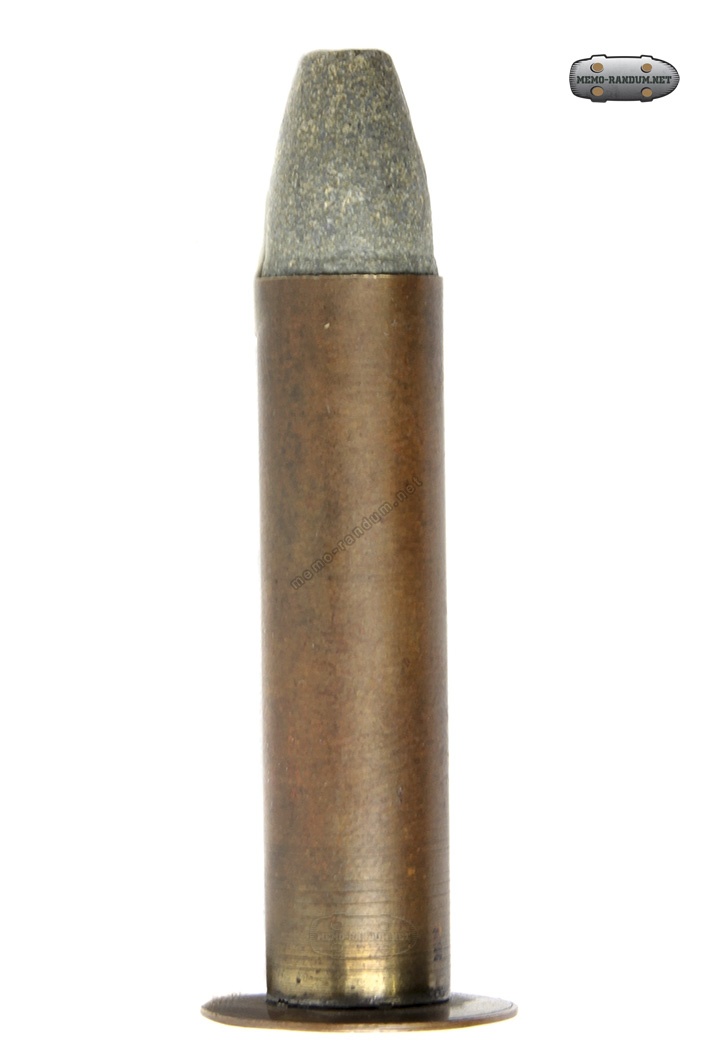

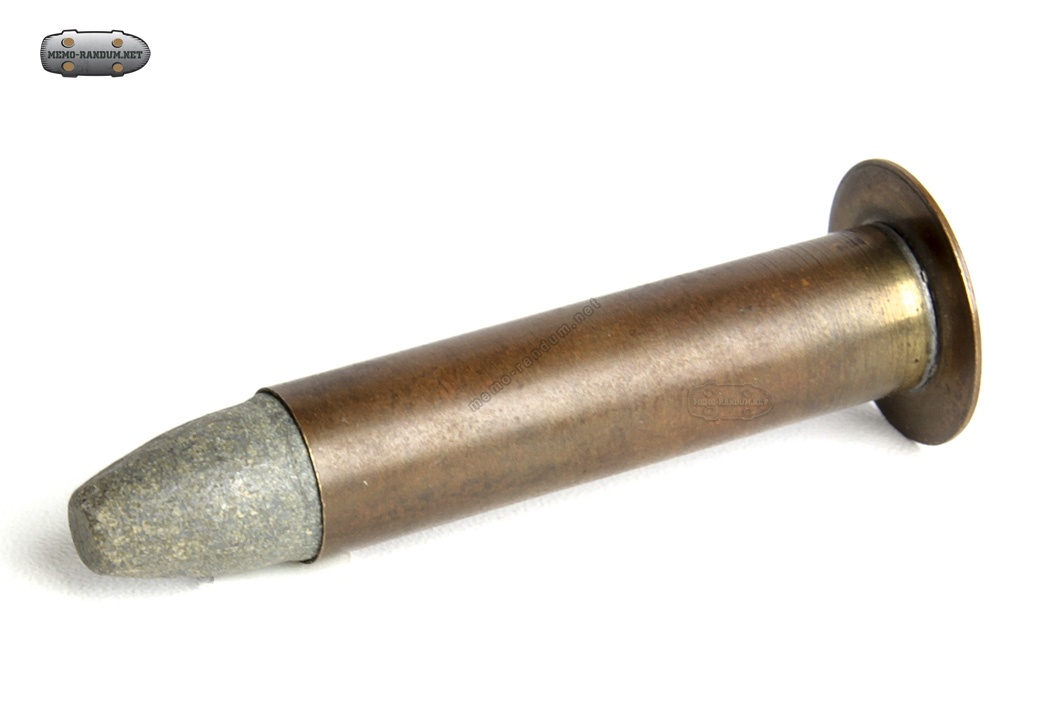

Патрон Мейнарда 40-40 (Maynard)

Патрон разработан дантистом Эдвардом Мэйнардом (Edward Maynard) перед Гражданской войной в США. В то время, многие изобретатели (Smith, Gallagher, Burnside и др.) работали в сфере ускорения перезаряжания оружия, что привело к появлению значительного количества оружия под "полуунитарные" патроны (патроны с раздельным воспламенением). Их отличительным признаком было то, что воспламенительное устройство (капсюль), ещё не был объединён с гильзой. Поэтому дно патрона имело отверстие для воспламенения, через которое при выстреле форс пламени от вспышки воспламенительного состава капсюля, размещённого на брандтрубке, проникал в патрон и зажигал пороховой заряд. Так как гильзы не обладали достаточной упругостью, то они не обеспечивали достаточной обтюрации канала ствола, из-за чего в области затвора прорывались пороховые газы, попадая стрелку в лицо.

Эдвард Мэйнард предложил решение данной проблемы. В качестве дна к трубке гильзы он припаял выступающую наружу шайбу (фланец) из листового металла (первоначально - из стали, в доработанном образце - из латуни) с центральным отверстием для воспламенения. Зажатая между казённым срезом ствола и зеркалом затвора, пластина действовала, как обтюратор и, кроме того, облегчала извлечение патрона и стреляной гильзы. Данная система получила название Soldered Head ("припаянное дно") и на нее были получены патенты США: № 22565 от 11.01.1859 года (стальное дно) и № 61225 от 15.01.1867 года.

Считалось, что таким образом можно достичь большей обтюрации, чем у оружия под неунитарный патрон с зарядом пороха и пули в бумажной "гильзе", например у винтовки Шарпса образца 1852-го года (тот заряжался бумажным "свёртком" в котором был порох и пуля, когда закрывался затвор, его острый край надрезал бумажную "гильзу" и при выстреле заряд воспламенял капсуль, одетый на брандтрубку).
Кроме того считалось, что, гильзы винтовки Мейнарда можно переснаряжать много раз. То есть никаких перебоев с патронами, лишь бы порох, свинец и стандартные капсуля были бы. Но вот главное, что бы гильза выдерживала. Тут, учитывая способ их производства возникают некоторые сомнения.

Патрон Мейнарда начал жизнь не как патрон, а в качестве заглушки (stopper). Талантливый доктор Мейнард (у него 23 оружейных патентов) понял, что элластичная заглушка из тонкого металла обеспечивает отличную обтюрацию и запатентовал свою идею. Заглушка привязывалась шнурком к винтовке, выдерживала несколько сотен выстрелов:

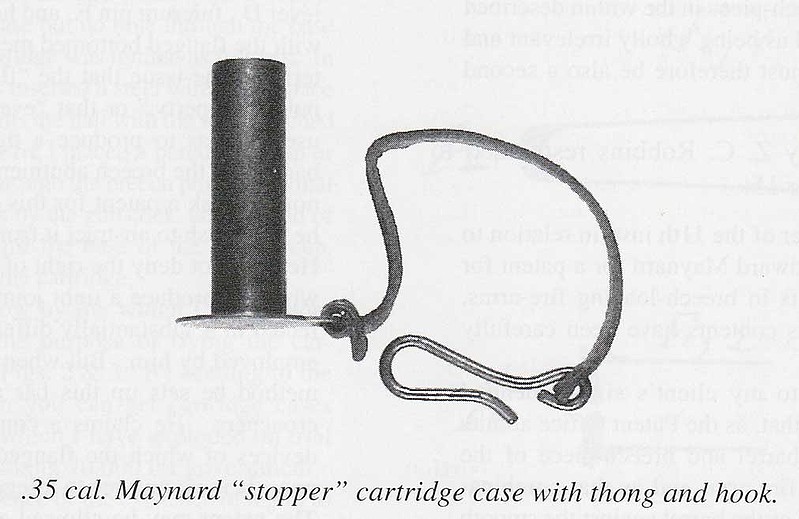

Заглушка .35 калибра:
