Патрон к пистолету Макарова. Ранний 7Н25
Для просмотра 3D нажмите на фото со знаком 360. Перейдите в режим просмотра 3D фотографии. Нажмите и удерживайте кнопку мыши, зажав кнопку проведите в лево или в право/ проведите пальцем по тачскрину. Можно увеличить колесом до 5 раз.

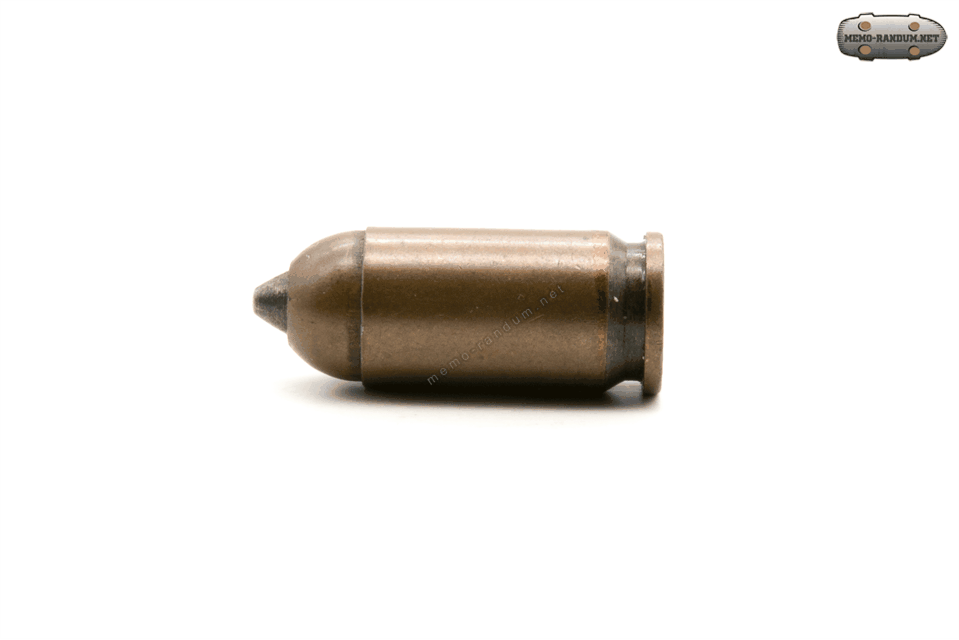

Патрон к пистолету Макарова. Ранний 7Н25
Руководители тульского КБП академики А.Г. Шипунов и В.П. Грязев, разработали патрон ПБМ 9х18 к пистолету ПМ.
Скорость пули, на удалении 10 м от дульного среза составляет 470-480 м/с.

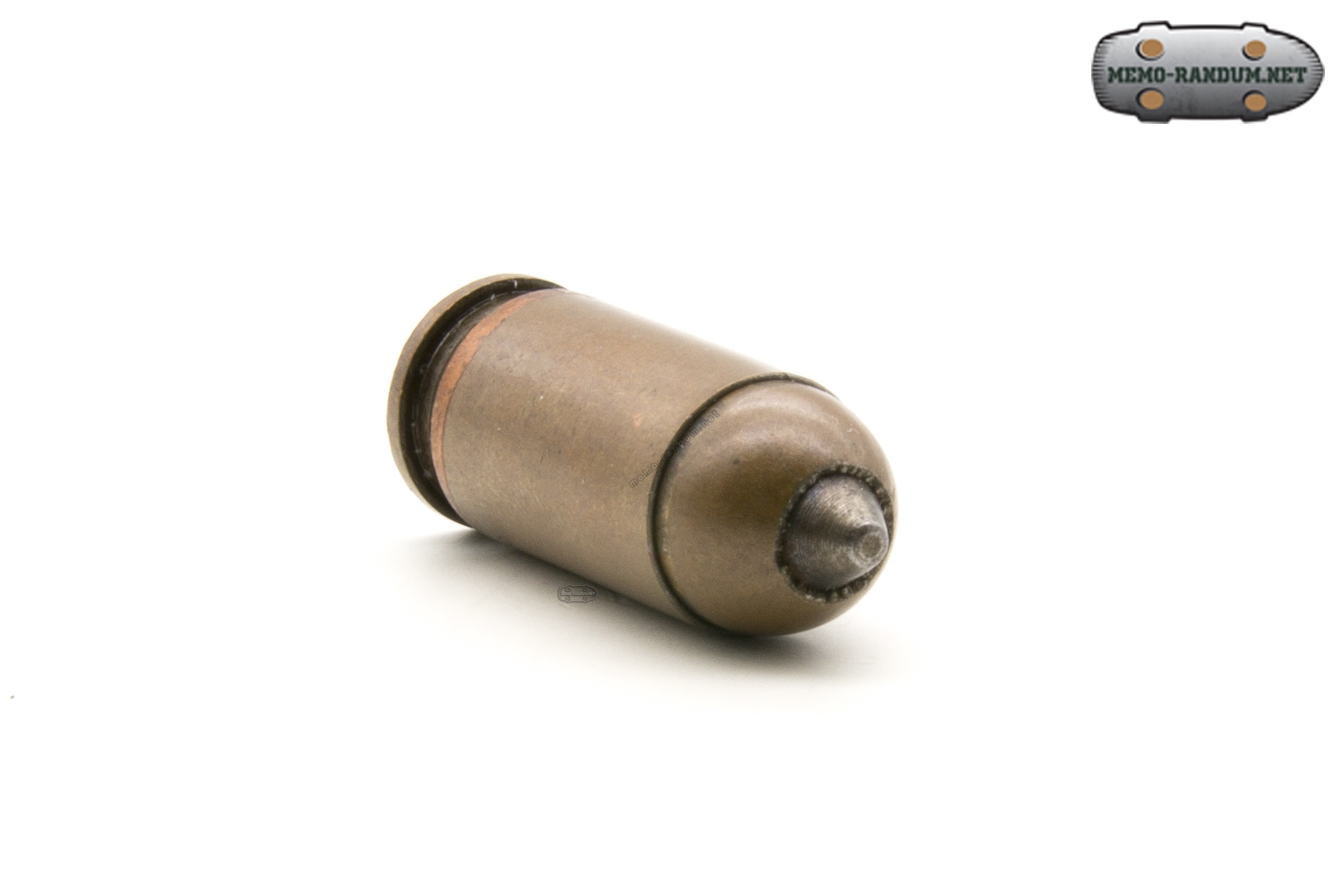

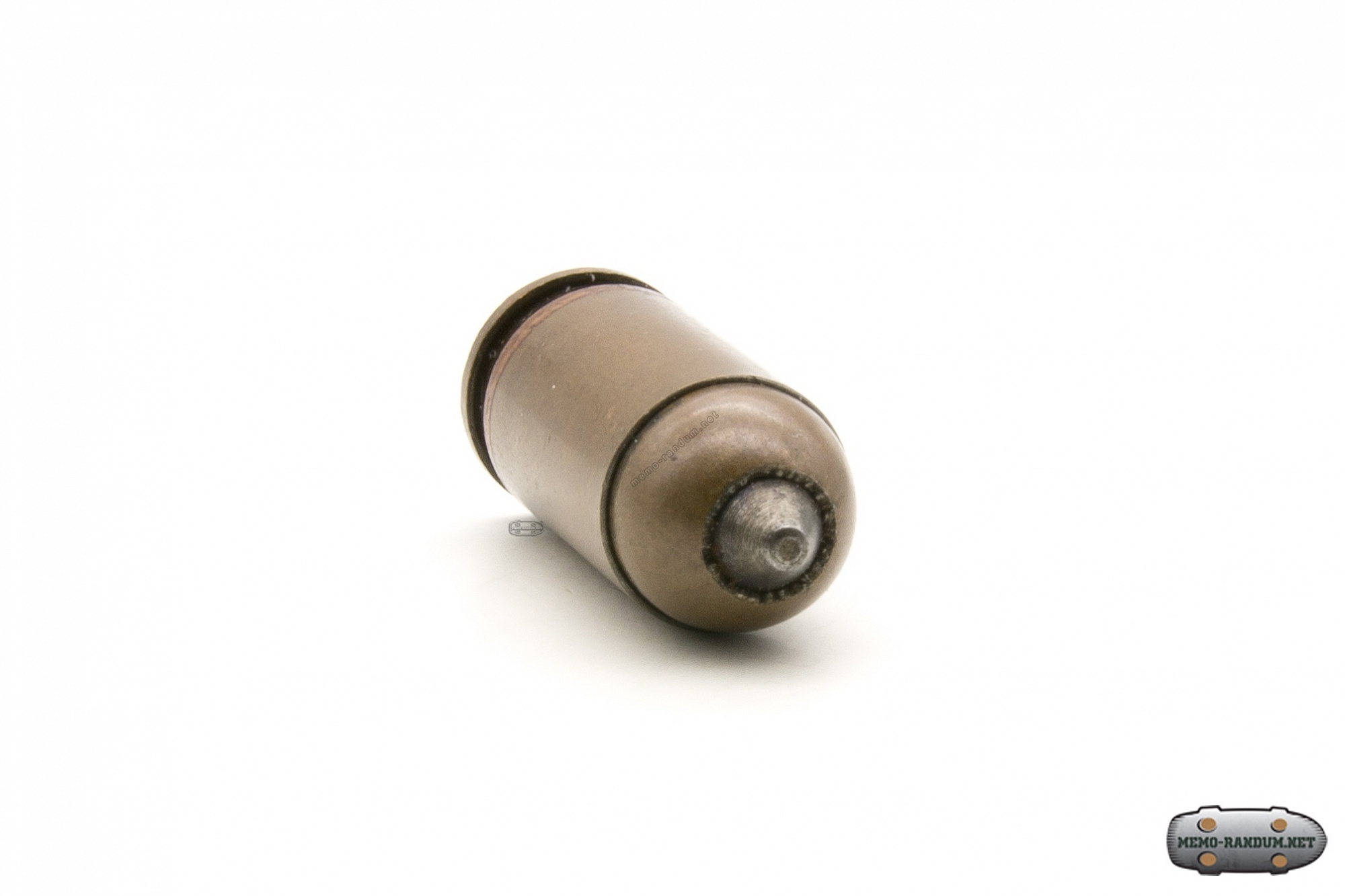

Особенностью пули ПБМ 9х18 является оголённый стальной сердечник и алюминиевая рубашка, облегающая сердечник по кругу.
Малая масса пули и высокая начальная скорость позволила увеличить её кинетическую энергию при встрече с преградой на дистанциях до 25 метров.
Испытания патрона ПБМ 9х18 продемонстрировали его неоспоримое преимущество практически по всем боевым характеристикам над ранее предлагаемыми вариантами.
Пуля разработанного патрона пробивает общевойсковой защитный жилет модели 6Б5-12 на дистанции 30 метров с вероятностью 100%, а стальной 5-мм лист на дистанции 15 метров с вероятностью 80%.
чертеж (схема) пули 7Н25
Сердечник изготовлен из углеродистой стали с твердостью более 60 единиц HRC.Масса сердечника 1,8 грамм.
Длина:14 мм
Диаметр: 5 мм
ТТХ:
Индекс ГРАУ 7Н25.
-Импульс отдачи патрона - 0,24кгс.
-Дальность пробития бронежилета 2 класса- 30м.
-Длина гильзы - 18мм.
-Масса пули - 5,9г.
-Масса патрона - 7,4г.
-Длина патрона - 22мм.
-Материал сердечника - сталь термоупрочненая.
-Тип пороха - ССН 224,87.
-Масса порохового заряда - 0,48г.
-Материал сердечника - СТ У10А, СТ У8А.
-Материал рубашки - алюминий.
-Начальная скорость пули – 480м/с.
источник ТТХ:http://xn--80aaxgqbdi.xn--p1ai/publ/1/pistoletnyj_patron_9kh18mm_pm_9mm/17-1-0-737

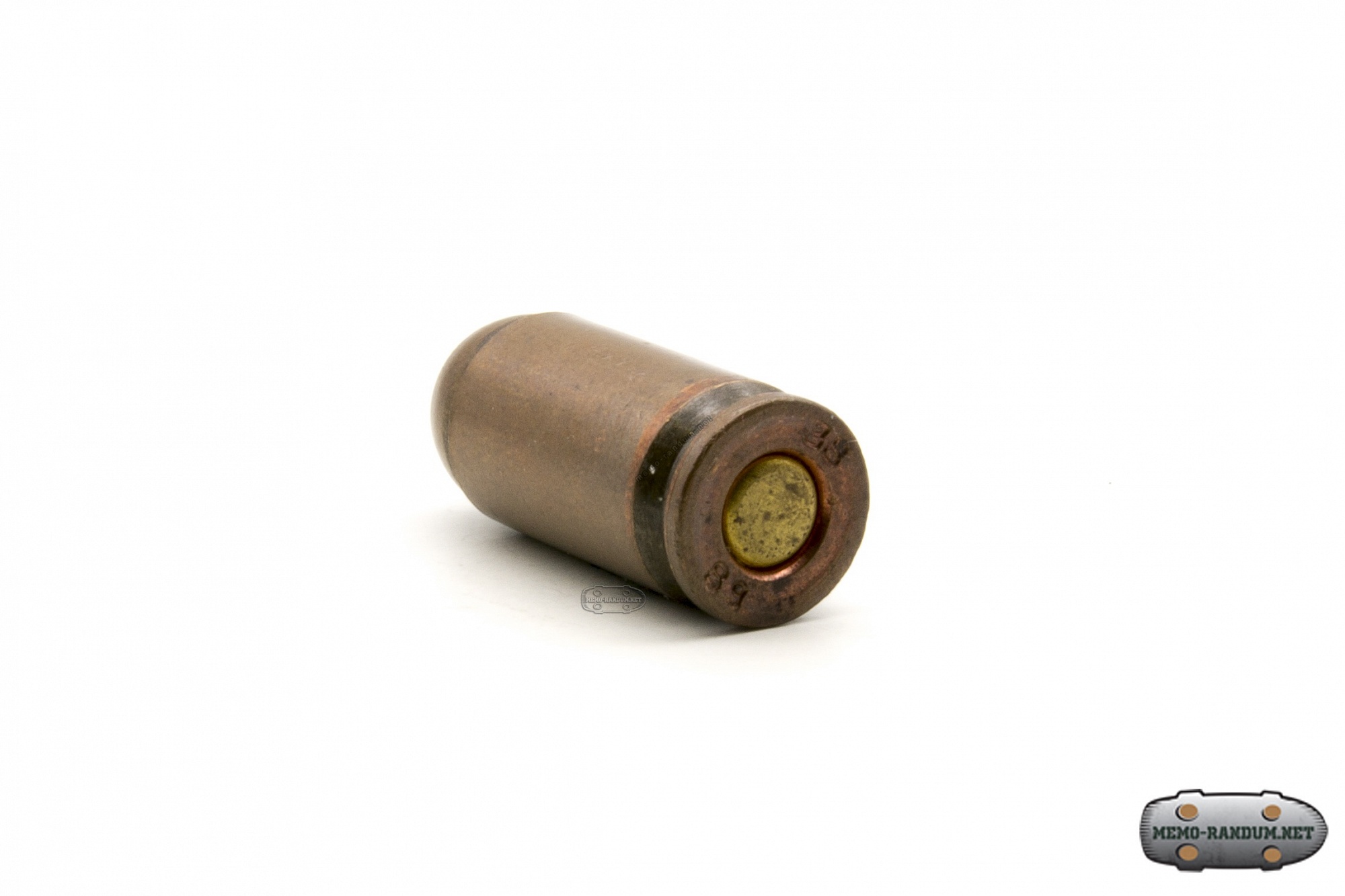

Производитель: 38 - Юрюзанский механический завод №38
гильза стальная плакированая медью
для информации, номера заводов:
Т - Тула
З - Ульяновск
З - с 1922г. завод им. Володарского
5 - Москва
10 - Тула
17 - Подольск
17 - Барнаул
30 -
38 - Тула(до1941г)
38 - Юрюзань(с1942г)
44 - Марьина Роща
46 - Кунцево
54 - Марьина Роща
54 - Нытва(изготовлял биметаллические гильзы)
58 - завод им. К.Е.Ворошилова
60 - Фрунзе(Бишкек)
60 - Луганск
61 - ЦНИИТОЧМАШ , Климовск
176 - Тула(изготовлял орудийные гильзы)
179 - Новосибирск
188 - Новосибирск
270 - Ворошиловград
270 - Луганск
303 - Владимир
304 - Москва
304 - Рязань
304 - Кунцево
529 - Новая Ляля
535 - Вологда
537 - Киров
537 - Москва
539 - Тула
539 - Ленинград
540 - Иркутск
541 - Челябинск
541 - Харьков
542 - Днепропетровск
543 - Казань
544 - Глазово
545 - Чкаловск
545 - Оренбург
710 - Подольск
711 - Клиновск
"Ш" - маркировка "для ШКАС"
