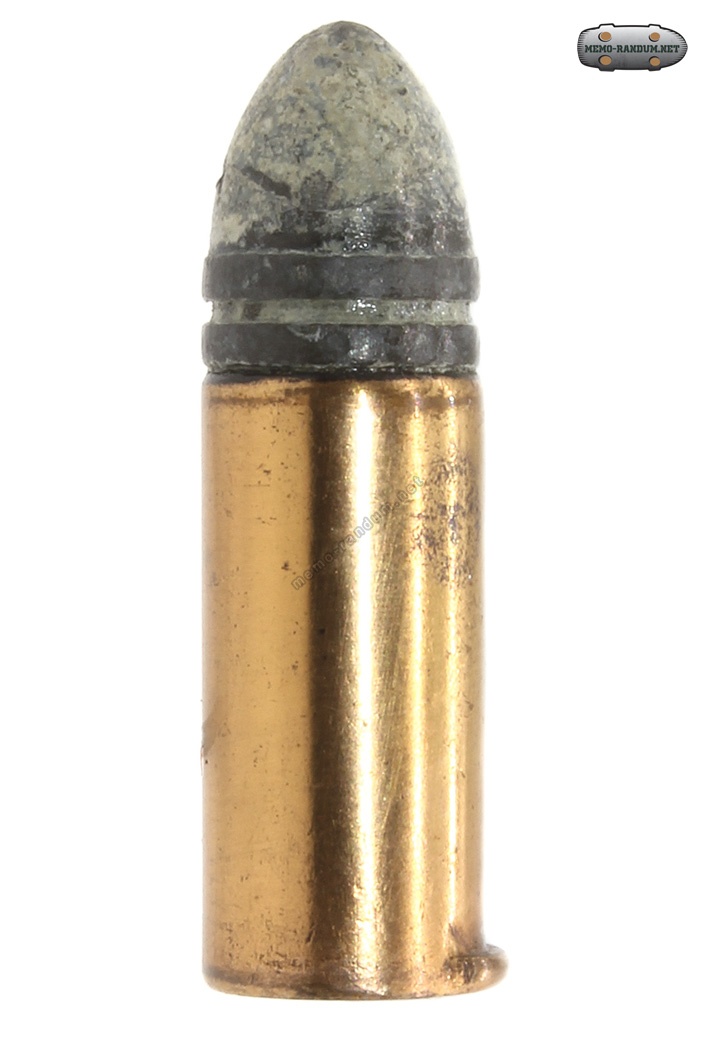

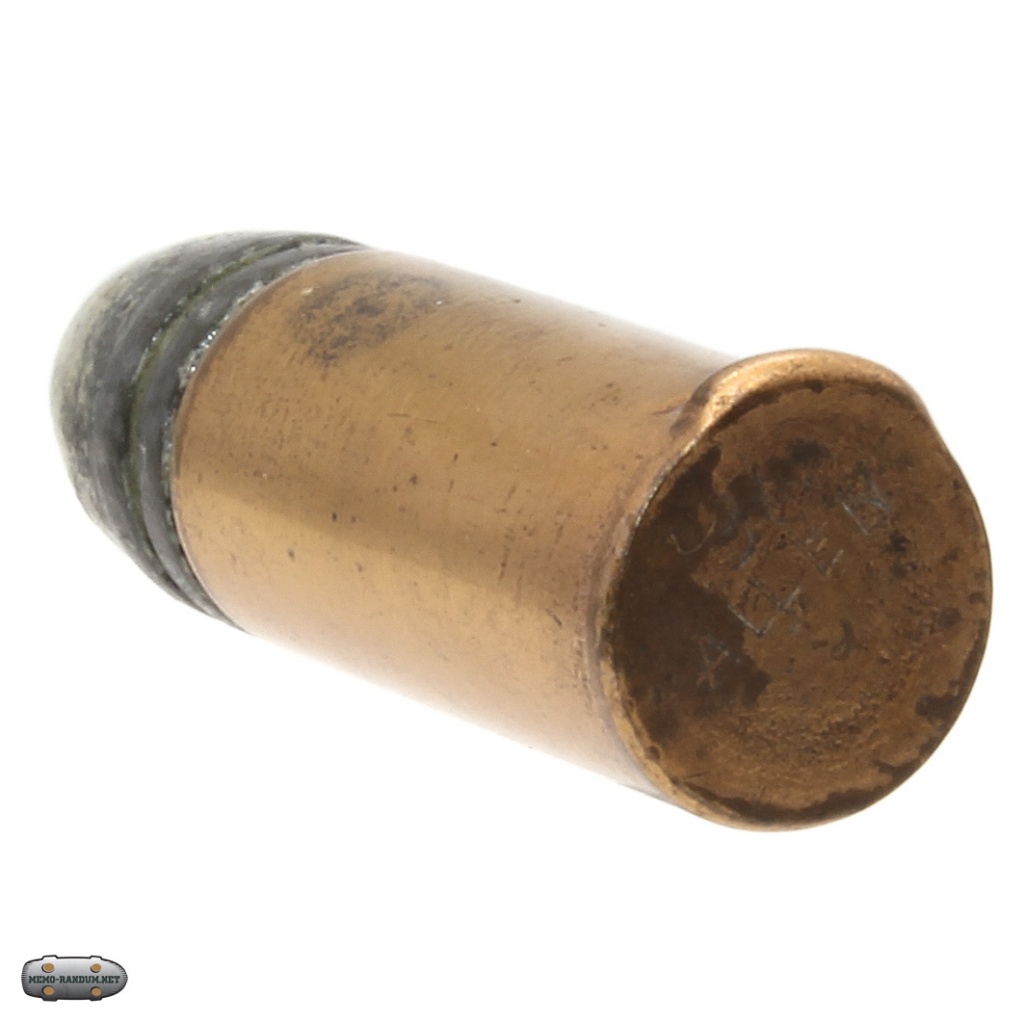

Патрон .36 Lip fire (с "губой")

 .36 Allen Lipfire Cartridge by Allen & Wheelock

17 ноября 1856 года между Уайтом и компанией Смит и Вэссон было подписано соглашение - договор, позволяющий компании Смит и Вэсссон быть единственными, кто мог использовать патент мистера Уайта для производства револьверов со сквозными каморами. В договоре было сказано что за эксклюзивное использование его патента Смит и Вэссон обязуются выплачивать Роллину Уайту роялти в размере 0.25$ за каждый произведенный револьвер. За все время действия патента Уайт получил роялти более чем за 271 тысячу выпущенных револьверов. С другой стороны все растраты за судебные тяжбы с нарушителями патента ложились на плечи мистера Уайта.
А желающих посягнуть «на святое» как оказалось, в последствии, было не так уж и мало.

В число нарушителей попали такие компании как Allen & Wheelock, Bacon Mfg. Co., Еhe Manhattan Fire Arms Mfg. Co., Moore's Patent Firearms Co., Luicious Pond,  E. A Prescott, James Reid, Springfield Arms Co, James Warner.
Но были и те кто пошел своим путем…

Итан Аллен (Ethan Allen) был первым, посягнувшим на патент Уайта, представив в 1859 году револьвер бокового боя конструкции Аллена-Уилока (Allen & Wheelock), под стандартный патрон .22 калибра. Число произведенных револьверов было довольно скудным и составляло не более полутора тысяч штук к 1861 году.

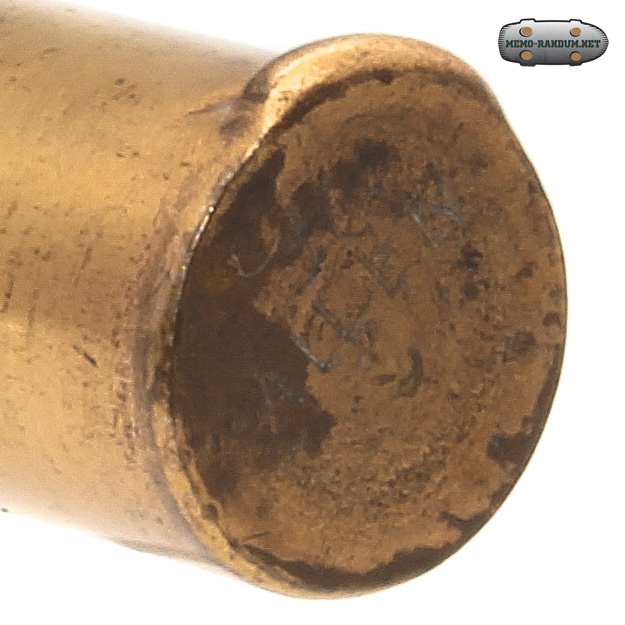

25 сентября 1860 года Аллен получил патент на «улучшения металлических патронов»,запатентовав патроны Алена или лип-файр (lip fire cartridge).По сути, это были те же патроны кольцевого воспламенения, но капсюльный состав в них располагался не по кругу ранта а в прямоугольном выступе гильзы. Собственно отсюда и пошло их оригинальное название (lip – губа /англ./)

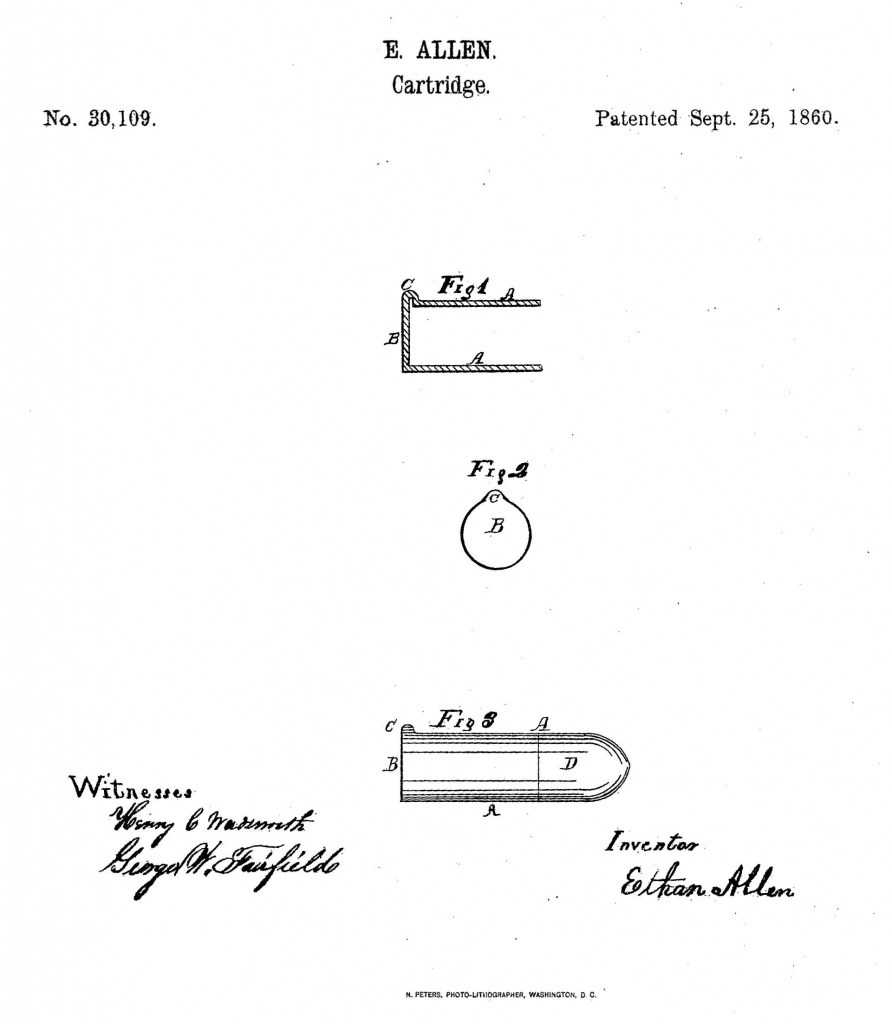

Патент  И.Аллена

Улучшения, отображенные в патенте, включали в себя уменьшение количества капсюльного состава, необходимого для снаряжения одного боеприпаса (и соответственно снижение стоимости его производства), а также более прочная конструкция донной части гильзы, снижающая вероятность ее разрыва или раздутия при выстреле.

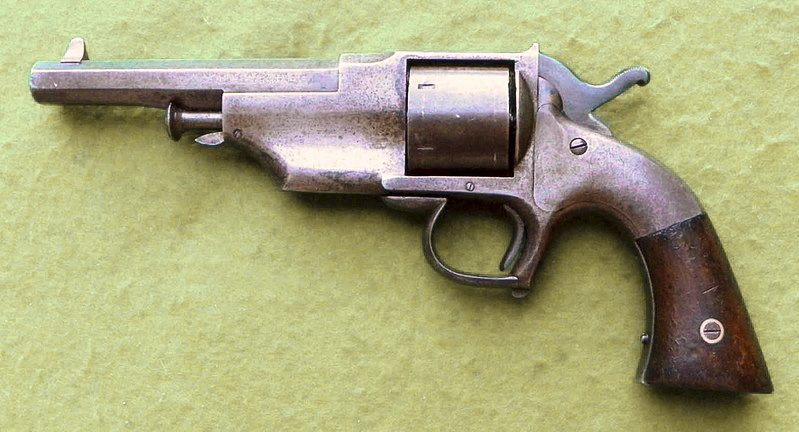

Производство револьверов использовавших патроны Алена, началось в 1861 году.Первой была выпущена карманная (pocket) модель в .32 калибре, затем модель .44 калибра (Army).Третей появилась на свет модель для ВМФ (Navy) .36 калибра.Позже также была выпущена модель в уменьшеном калибре .25. Общее количество всех выпущенных револьверов не превышало 1250 штук.
Патроны производились патронной фабрикой Алена в Ворчестере, штат Массачусетс (Worchester, Massachusetts), которая была основана в 1856 году.

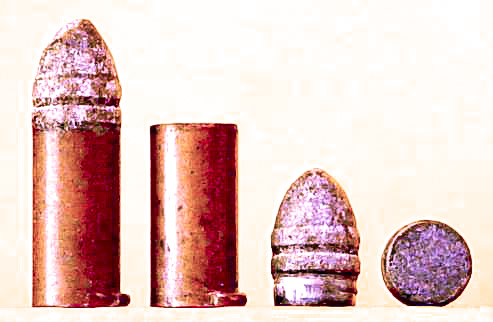

Ранние патроны кольцевого воспламенения часто рвались в районе закраины из-за излишне большого количества воспламеняющего состава. В 1860 г. фирма Ален и Уилок сконструировала патрон, где состав в уменьшенном количестве помещен в небольшом выступе, который был назван "губой" (lip). Это должно было повысить надежность патронов.

  .36 Allen Lipfire Cartridge by Allen & Wheelock
