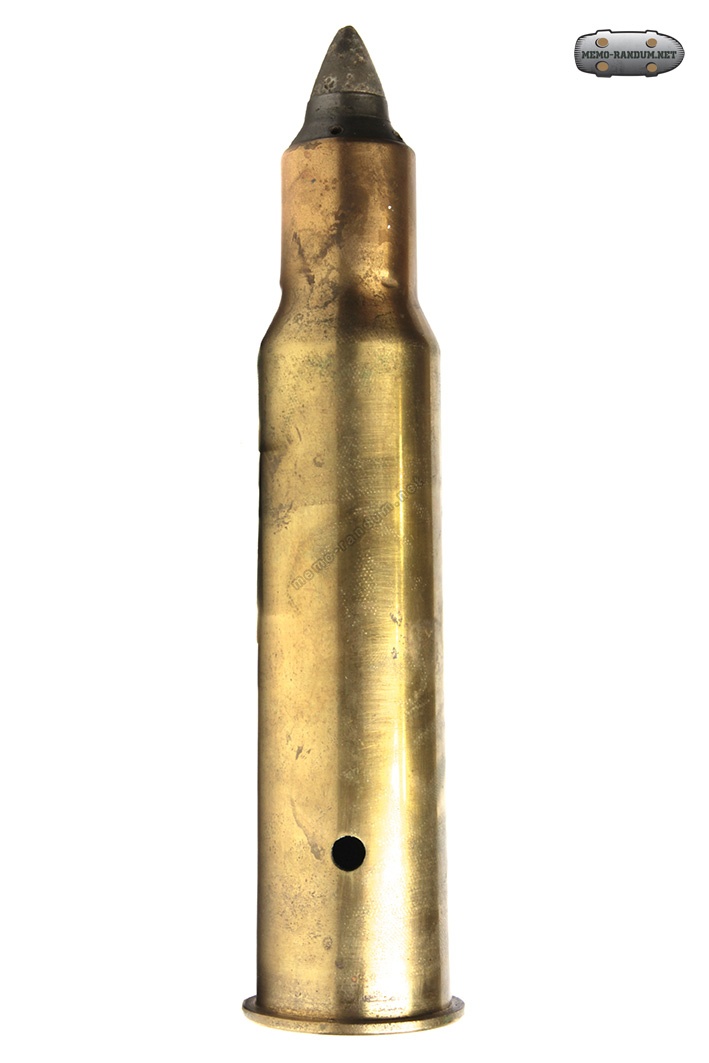

Бронебойный патрон s.Pz.B.41 с гильзой 28×188 мм

 (с закраиной)

2,8 cm schwere Panzerbüchse 41

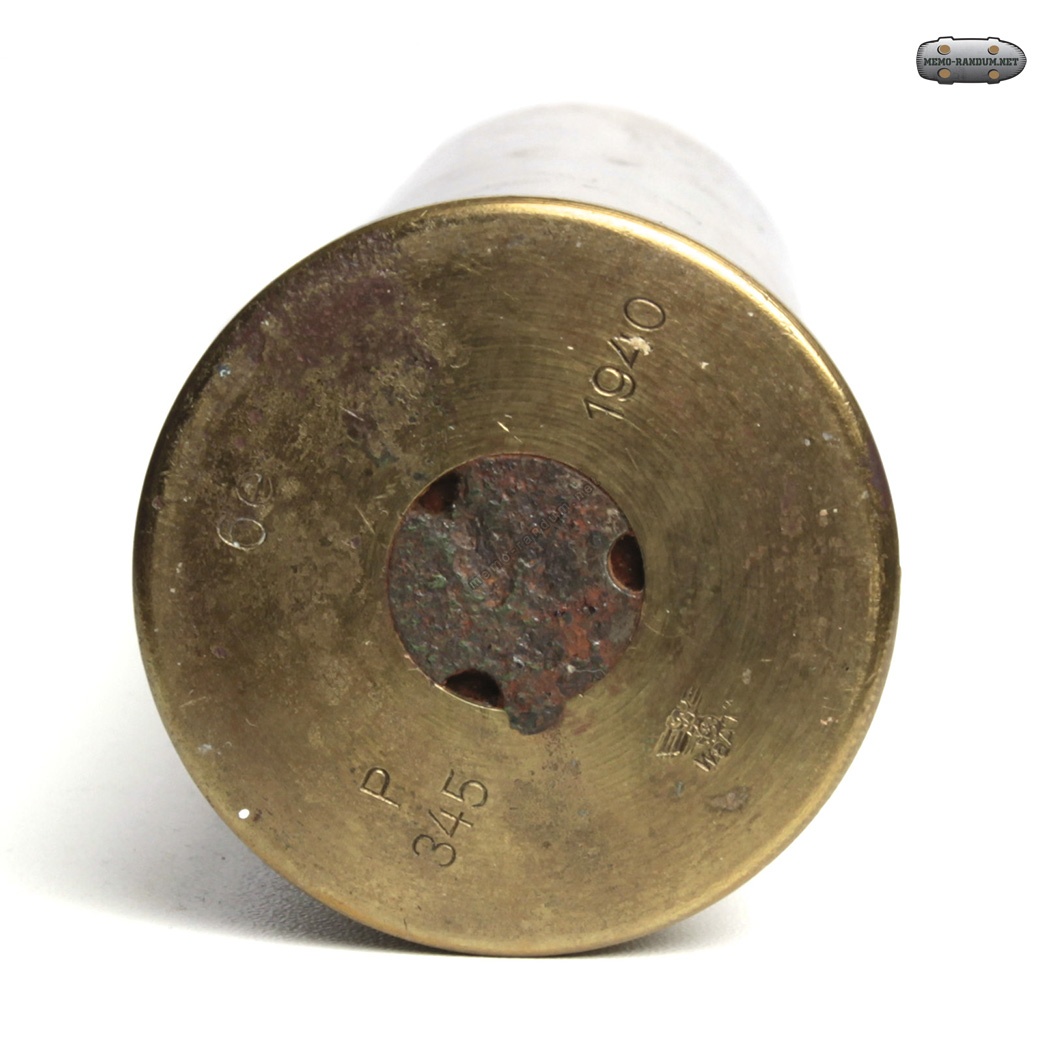

Выстрелы s.Pz.B.41 комплектуются в виде унитарного патрона с гильзой 28×188 мм (с закраиной). Ассортимент боеприпасов артиллерийской системы представлен всего пятью типами выстрелов, из них всего два типа боевых — с бронебойным подкалиберным снарядом (масса выстрела 630 г) и с осколочным снарядом (масса выстрела 600 г). Длина обеих типов выстрелов составляет 221 мм. Гильза латунная цельнотянутая, диаметр фланца 47,5 мм, масса гильзы 240 г. Воспламенение заряда осуществляется при помощи капсюльной втулки C/13 nA или C/13 nA St. Метательный заряд состоит из пироксилинового зернёного пороха марки Nz.R.P. массой 140 г для выстрела с осколочным снарядом и 155 г — для выстрела с бронебойным снарядом. Выстрелы транспортировались в металлических лотках по 12 штук в каждом. Масса лотка с выстрелами 11,5 кг.

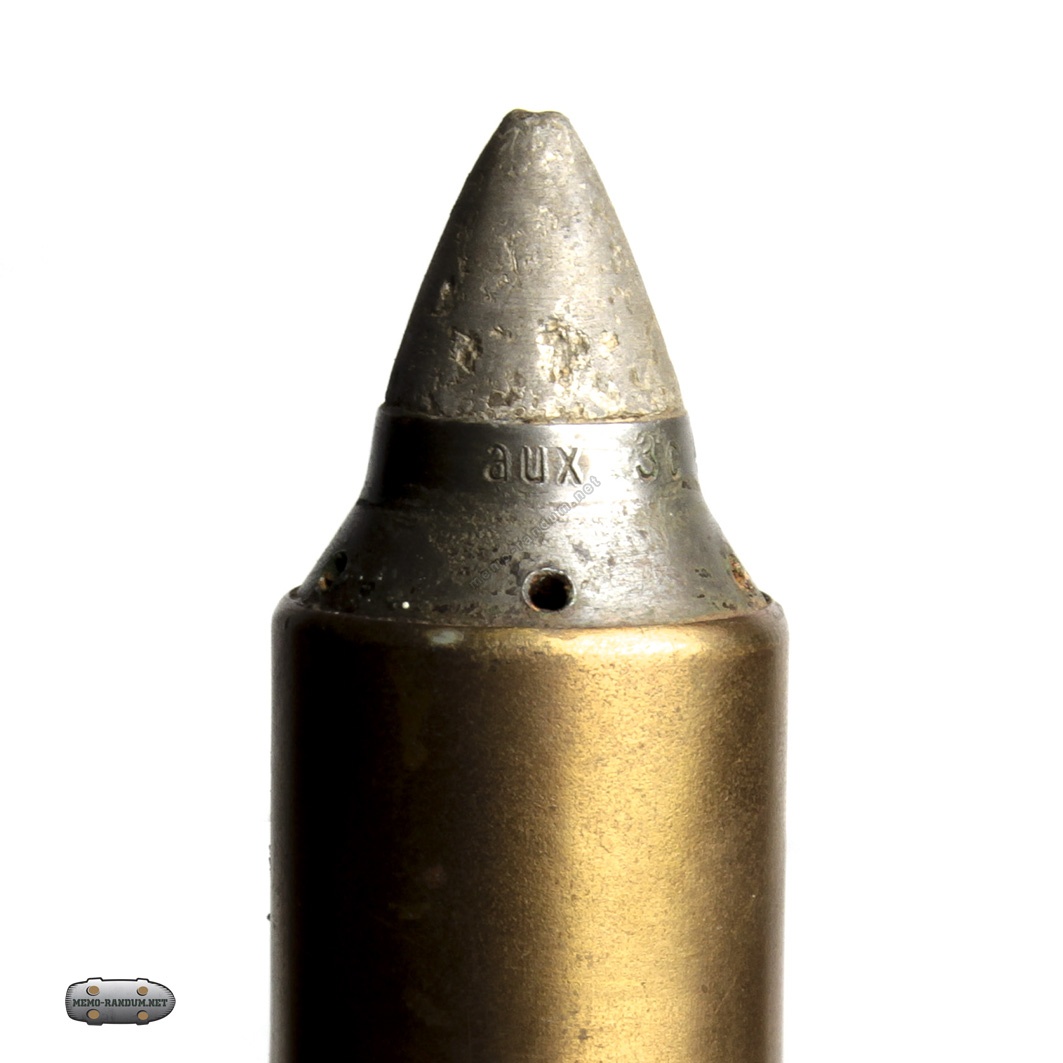

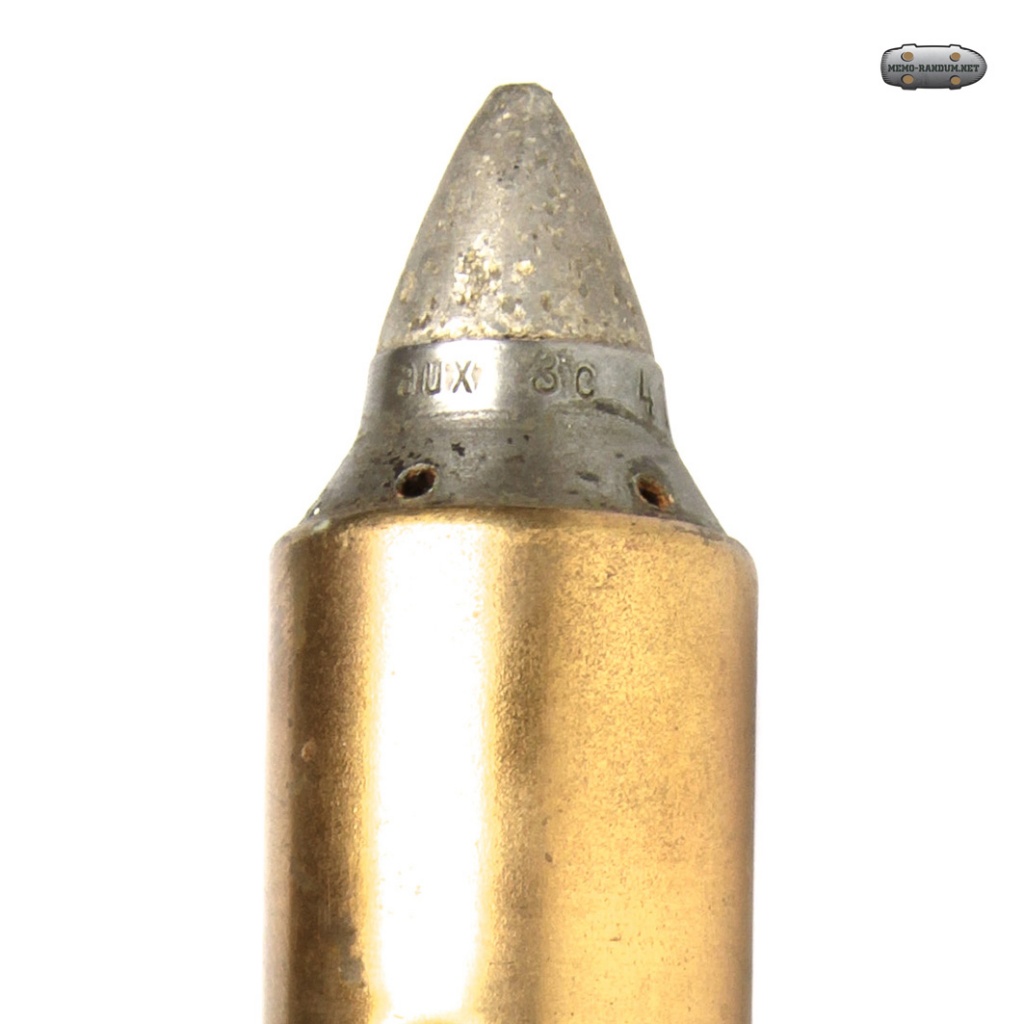

Бронебойный подкалиберный снаряд 2,8 cm Pzgr.41 состоит из сердечника, оболочки и баллистического наконечника. Длина снаряда 64 мм, масса 124 г (по другим данным — 131 г). Сердечник изготовлен из твёрдого металлокерамического сплава на основе карбида вольфрама, содержит около 91 % вольфрама. Масса сердечника 50 г, длина 35 мм, диаметр 10 мм. Оболочка изготавливается из мягкой стали и имеет два центрирующих кольцевых конусных выступа, которые при движении снаряда по коническому каналу обжимаются и врезаются в его нарезы, обеспечивая вращательное движение снаряда на полёте.

При движении по стволу выступы постепенно сминаются, и диаметр снаряда уменьшается. Благодаря такой конструкции снаряда, давление в канале ствола при выстреле весьма значительно и достигает 3800 кгc/см². Баллистический наконечник из магниевого сплава ввинчивался в оболочку после посадки сердечника. При ударе снаряда о броню баллистический наконечник и оболочка разрушаются, а сердечник пробивает её. Для учебных стрельб существовал практический выстрел 2,8 cm Panzergranatpatrone 41 (Üb).

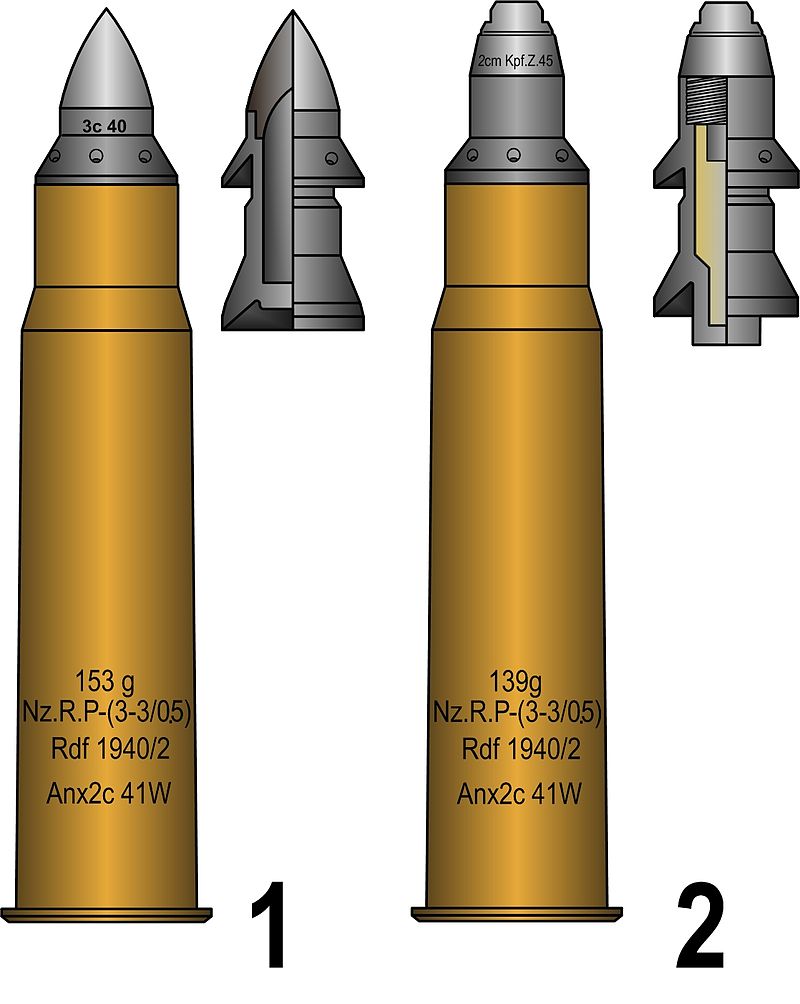

(фото с https://ru.wikipedia.org)

Осколочный снаряд 2,8 cm SprGr.41 имеет стальной корпус с двумя центрующими кольцевыми конусными выступами и фигурной каморой. Длина снаряда 69 мм, масса 93 г (по другим данным — 85 г). Разрывной заряд состоит из двух шашек прессованного, флегматизированного ТЭНа общей массой 5 г. Взрыватель 2 cm Kpf.Z.45 головной мгновенного действия не предохранительного типа, масса взрывателя 9,5 г. Поражающее действие осколочных снарядов очень слабое, стрельба ими велась только в крайних случаях для самообороны расчётов.

Остальными двумя типами боеприпасов к s.Pz.B.41 были учебно-тренировочные 2,8 cm Exerzierpatrone и холостые 2,8 cm Platzpatrone.
